Jaké skutečné funkce mají tvární nástroje a matrice v průmyslové výrobě

Nikdy jste se zamysleli, jak získávají své přesné tvary například dveřní panely vašeho auta, součástky vašeho chytrého telefonu nebo kuchyňské spotřebiče? Odpověď leží v základním výrobním procesu, který formuje náš současný svět: operace s tvárními nástroji a maticemi . Ať už jste inženýr, který posuzuje možnosti nástrojů, zakupující, který hledá výrobní partnery, nebo prostě zvědavý pozorovatel základů zpracování kovů – pochopení těchto zásadních komponent změní váš přístup k rozhodování o výrobě.

Tvární nástroj je specializované zařízení umístěné v lisovacím stroji, navržené tak, aby pomocí působící síly tvarovalo, stříhalo nebo tvářelo kovové plechy. Matice je konkrétní součást tohoto zařízení, která určuje konečný tvar a rozměry obrobku.

Zásadní role tvárních nástrojů v moderní výrobě

Představte si lisovací nástroj jako kompletní systém, který umožňuje tváření kovů. Jedná se o sestavu složenou z několika komponent – včetně samotného tvářecího nástroje (formy), razítek, držáků a různých příslušenství – které společně přeměňují ploché kovové plechy na přesně tvarované díly. Po upevnění v lisovacím stroji tato sestava působí obrovskou silou, aby kov přetvořila podle přesných specifikací.

Výhoda tohoto přístupu k tvářecím nástrojům spočívá ve dvou klíčových výhodách. Za prvé umožňuje sériovou výrobu v mimořádně vysoké rychlosti – tisíce identických součástí lze vyrábět efektivně. Za druhé zajišťuje výjimečnou přesnost. Ať již vyrobíte jeden díl nebo deset tisíc, každý z nich má stejné přesné rozměry a tvar. Právě tato konzistence je důvodem, proč od automobilového až po letecký průmysl těžce závisí na lisovacích a tvářecích operacích.

Pochopte tvářecí nástroje jako komponenty pro přesné tváření

Takže, co to vlastně jsou tvárnice? Představte si je jako specializované formy nebo šablony, které určují geometrii vašeho konečného výrobku. Kovová tvárnice je přesně navržena s konkrétními obrysy, hranami a povrchy odpovídajícími požadovanému tvaru součástky. Když lis vyvine sílu, kovový polotovar se přizpůsobí těmto pečlivě navrženým prvkům.

Tvárnice se dělí do dvou základních kategorií podle jejich funkce:

• Stříhací tvárnice: Tyto tvárnice mají ostré hrany určené k stříhání, probíjení, vysekávání nebo ořezávání plechu
• Tvářecí nástroje: Tyto tvárnice tvarují a ohýbají polotovar bez odstraňování materiálu

Každá tvárnice pro lisovací aplikace vyžaduje důkladné inženýrské řešení. Návrh musí zohlednit vlastnosti materiálu, požadované tolerance a požadavky na výrobní objem. Dobře navržená tvárnice zajišťuje, že každá jednotlivá součástka vycházející z lisu splňuje vaše požadavky na kvalitu.

Jak pracují společně lisovací nástroje a tvárnice

Zde je užitečná analogie: představte si své zuby. Horní zuby fungují jako razník (nástroj), zatímco dolní zuby působí jako matrice. Společně krájí potravu nebo vytvářejí otisky – podobně jako se montáž nástroje pro lisování používá k tvarování kovových součástí.

Během provozu probíhá proces hladce. Kovový plech nebo pás se vloží do lisovacího stroje. Horní část montáže – obvykle obsahující razník – se s řízenou silou snižuje. Kov se stlačuje proti matici umístěné níže a v závislosti na konfiguraci nástroje se krájí, tvaruje, ohýbá nebo upravuje do konečné podoby součásti. Odprašovací desky zabrání přilnutí obrobku, vodicí kolíky zajistí dokonalé zarovnání a cyklus se opakuje s vysokou přesností.

Porozumění tomuto vztahu je důležité, protože každé rozhodnutí, které učiníte týkající se nástrojů – od výběru materiálu po typ matrice – má přímý dopad na výsledky vaší výroby. Výrobní náklady, kvalita dílů, dodací lhůty a škálovatelnost jsou všechny spojeny s tím, jak dobře jsou navrženy a udržovány vaše lisy a matricové systémy.

Pro inženýry a odborníky z oblasti výroby není zvládnutí těchto základních principů pouze akademickou znalostí. Je to základ pro podnikání informovaných rozhodnutí o investicích do nástrojů, partnerstvích se dodavateli a výrobních strategiích, které budou formovat váš výrobní úspěch.

Hlavní typy matic a případy jejich použití

Nyní, když znáte základy lisovacích nástrojů a matric, podívejme se na různé typy, které jsou k dispozici, a na to, kdy je každý z nich vhodný pro váš projekt. Výběr správné lisovací matrice není pouze technické rozhodnutí – přímo ovlivňuje vaše výrobní náklady, dodací lhůty a kvalitu dílů. Představte si to jako výběr vhodného vozidla pro cestu: sportovní auto, dodávkové vozidlo a rodinný sedan všechna dovezou z bodu A do bodu B, ale každé z nich vyniká v jiných situacích.

Než se ponoříme do konkrétních typů matric, ujasněme si tři základní operace, které se budou opakovaně vyskytovat:

• Stříhání: Vysekání rovinného tvaru z plechu, přičemž vysekaný kus se stane vaším hotovým dílem. Matrice pro vysekávání (blanking) v podstatě vyraží požadovaný polotovar.
• Prostřihování: Vytvoření otvorů nebo otevřených prostorů v polotovaru, přičemž vysekaný materiál se stane odpadem. Představte si to jako opak vysekávání – uchováváte plech s otvory, nikoli odstraněné části.
• Tváření: Ohýbání, tažení nebo tvarování kovu bez odstraňování materiálu. Tvarovací tvárnice přetvářejí materiál, nikoli jej řežou.

Postupné tvárnice pro vysokorychlostní postupné operace

Představte si montážní linku, kde každá stanice vykonává konkrétní úkol a váš polotovar se automaticky posouvá všemi stanicemi. Právě takto fungují postupné razící tvárnice . Kovová páska se neustále podává do tvárnice a při každém zdvihu lisy se páska posune na další stanici, kde proběhne další operace – například vysekávání na první stanici, děrování na druhé stanici a tvarování na třetí stanici.

Inženýrský genialita těchto razicích tvárnice pro průtlační lisy spočívá v jejich efektivitě. Protože všechny operace probíhají postupně v rámci jediného nástroje, eliminujete manipulaci s díly mezi jednotlivými kroky. To umožňuje mimořádně vysoké rychlosti výroby – často stovky nebo tisíce dílů za hodinu.

Postupné tvárnice jsou ideální, pokud potřebujete:

• Výrobu ve velkém množství (obvykle 10 000+ kusů)
• Malé až středně velké díly, které zůstávají připojeny k nosnému pásu
• Kombinace více operací s vysokou účinností
• Konstantní a opakovatelná kvalita i při výrobě velkých množství

Jaký je kompromis? Počáteční náklady na nástroje jsou vyšší kvůli složitosti návrhu vícestanovišťových nástrojů. Pro však velké výrobní objemy se náklady na jednu součást výrazně sníží, čímž se tyto tvářecí nástroje postupně stávají extrémně cenově výhodnými.

Složené tvářecí nástroje pro jednostupňové součásti s více prvky

Co dělat, pokud potřebujete vynikající přesnost u poměrně jednoduché součásti? Složené tvářecí nástroje provádějí více řezných operací současně v jednom zdvihu lisy na jednom stanovišti. Na rozdíl od postupných tvářecích nástrojů, které provádějí operace postupně na více stanovištích, složené tvářecí nástroje vše dokončí najedou.

Typický složený nástroj pro vysekávání například vyseká vnější obrys zároveň s průrazy vnitřních otvorů – vše v jednom zdvihu. Tento přístup nabízí následující výhody:

• Vynikající rovnost povrchu a rozměrová přesnost
• Vynikající souosost prvků (otvory jsou dokonale zarovnané s vnějšími hranami)
• Efektivní využití materiálu s minimálním odpadem
• Nižší náklady na nástroje ve srovnání s postupnými razícími nástroji

Tyto razící nástroje pro lisy jsou nejvhodnější pro ploché díly bez složitých požadavků na trojrozměrné tváření. Pokud váš díl vyžaduje ohýbání nebo hluboké tažení, pravděpodobně budete potřebovat jiný přístup. Pro přesné podložky, těsnění, elektronické součásti a podobné ploché díly však kombinované nástroje poskytují vynikající výsledky.

Kombinační tvářicí nástroky: hybridní přístup

Někdy potřebujete to nejlepší z obou světů. Kombinační nástroje sloučí řezací a tvářecí operace do jediného nástroje a oba typy prací provedou během jediného zdvihu lisu. Představte si razítko, které vyrazí tvar vašeho dílu a zároveň současně ohne příruby nebo vytvoří reliéfní prvky.

Tento hybridní přístup nabízí flexibilitu pro díly, které vyžadují jak odstraňování materiálu, tak tvorbu tvaru. Klíčovým rozdílem oproti složeným nástrojům je začlenění operací tváření – nikoli pouze více řezných operací. Kombinační nástroje zaplňují mezeru mezi čistě řezně zaměřenými složenými nástroji a postupnou povahou postupných nástrojů.

Převodové tvářecí nástroje pro složité vícestanovišťové práce

Pro větší a složitější díly, které nemohou zůstat připojeny k nosné liště, poskytuje řešení tváření převodem. V tomto procesu jsou jednotlivé díly mechanicky nebo roboticky přenášeny z jedné tvářecí stanice do další. Každá stanice přispívá konkrétními operacemi – probíjením, ohýbáním, tažením, ořezáváním – a konečný výrobek se tak vytváří postupným zpracováním.

Podle odborníků z oboru výroby nabízí tváření převodem větší flexibilitu, než jakou dokážou poskytnout jiné metody. Mezi jednotlivými stanicemi lze díly znovu orientovat, zpracovávat větší polotovary a začlenit operace, které by byly nemožné provést při pevném uchycení dílu na pásku. To činí tvářecí formy pro tváření převodem ideálními pro karosérie automobilů, pouzdra domácích spotřebičů a další rozsáhlé součásti.

Nevýhodou je vyšší provozní náklady způsobené složitými požadavky na nastavení a nutností zaměstnání kvalifikované pracovní síly. Doba nastavení je delší, zejména u složitých dílů. Přesto jsou formy pro tváření převodem schopny zpracovávat jak krátké, tak dlouhé výrobní šarže s pozoruhodnou univerzálností.

Výběr vhodných tvářecích forem pro vaši aplikaci

Jak rozhodnete, který typ formy nejlépe vyhovuje vašemu projektu? Zvažte tyto klíčové faktory:

Typ kostky	Složitost operace	Výrobní objem	Komplexita dílu	Typické aplikace
Postupné	Vícestaniční postupné operace	Vysoký objem (10 000+)	Malé až středně velké díly, střední složitost	Elektrické kontakty, konzoly, automobilové držáky
Smyčka	Jednostaniční operace se současným řezem	Malá až střední výrobní velikost	Rovinné díly vyžadující vysokou přesnost	Podložky, těsnění, lamely
Kombinace	Jednostanovišťový stroj, střih + tváření	Malá až střední výrobní velikost	Díly vyžadující řezné prvky a tvarované tvary	Panty, jednoduché konzoly se záhyby
Převod	Vícestanovišťový stroj, díly přenášené jednotlivě	Pružný (krátké i dlouhé výrobní šarže)	Velké, složité trojrozměrné tvary	Automobilové karosérie, pouzdra domácích spotřebičů, kuchyňské nádobí

Technicko-inženýrské zdůvodnění vaší volby by mělo vyvážit počáteční investici do nástrojů s náklady na výrobu jednoho dílu. Postupné matrice vyžadují vyšší počáteční investici, ale ve velkém měřítku umožňují nižší náklady na jeden díl. Složené a kombinované matrice nabízejí ekonomické řešení pro jednodušší díly nebo nižší výrobní objemy. Převodové matrice poskytují pružnost potřebnou ke zpracování složitých geometrií, které jiné metody prostě nedokážou zpracovat.

Porozumění těmto rozdílům vám umožní vést informované rozhovory se dodavateli nástrojů a dělat rozhodnutí, která odpovídají jak vašim technickým požadavkům, tak rozpočtovým omezením. Správný výběr razítek pro tváření zajistí optimalizaci kvality, efektivity a cenové návratnosti po celou dobu životního cyklu vaší výroby.

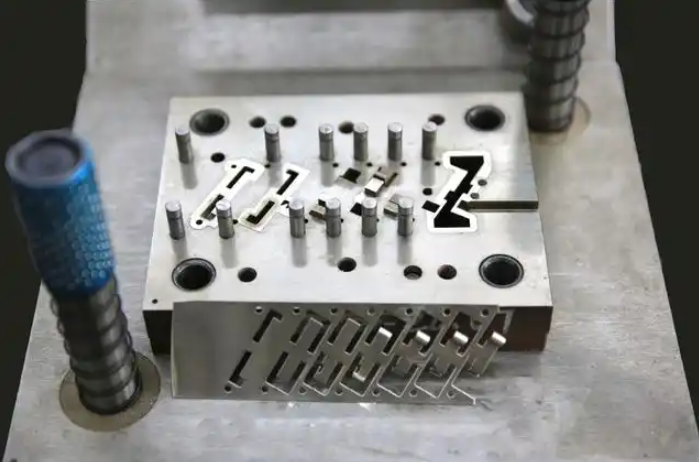

Kritické součásti uvnitř každé sady razítek

Seznámili jste se s jednotlivými typy razítek a s tím, kdy je vhodné je použít – ale co se ve skutečnosti odehrává uvnitř těchto přesných nástrojů? Porozumění jednotlivým součástem sady razítek není pouze akademickou záležitostí. Je klíčem k rozpoznání kvality, odstraňování provozních potíží a k dělání informovaných rozhodnutí při hodnocení dodavatelů nástrojů . Představte si to takto: znalost fungování automobilového motoru vám pomůže pochopit, proč některá vozidla dosahují lepších výkonů než jiná. Stejný princip platí i pro jednotlivé součásti sestavy razítek.

Kompletní sada nástrojů se skládá ze strukturálních prvků, pracovních komponent a pomocných systémů, které musí společně fungovat s výjimečnou přesností. Podle odborníků z firmy U-Need může již malá chyba pouhých několik mikrometrů v jedné komponentě vyvolat řetězovou reakci poruch – nesprávné rozměry dílů, předčasné opotřebení nástroje, drahé neplánované výpadky a zvýšené míry odpadu. Prozkoumejme každý klíčový prvek.

Podstavce a desky nástroje jako základ

Každá spolehlivá sada nástrojů začíná pevným základem. Podstavce nástroje jsou velké, těžké základní desky, které tvoří horní a dolní polovinu celého sestavu. Představte si je jako kostru, která udržuje všechny ostatní části v přesné vzájemné poloze.

• Dolní podstavec nástroje: Je přímo upevněn na stůl lisy nebo na podezdívku, čímž poskytuje stabilní základ pro všechny dolní komponenty nástroje
• Horní podstavec nástroje: Je připevněn k pohyblivé části lisy (tzv. ramu), která nese horní komponenty nástroje a stoupá a klesá při každém zdvihu lisy
• Desky nástroje: Také označované jako základny pro matrice nebo základny pro lisovací nástroje, tyto desky poskytují montážní plochy, na kterých jsou upevněny razníky, tlačítka, pružiny a další součásti

Výběr materiálu zde hraje významnou roli. Většina základen pro matrice je vyrobena ze oceli kvůli odolnosti a tuhosti, avšak hliník nabízí lehčí alternativu, pokud je kombinován se zesilujícími slitinami. Volba závisí na vašich konkrétních požadavcích na použití, tonáži lisu a očekávaném objemu výroby.

Za razníky a tlačítky matrice najdete podporové desky – kalené desky, které rozvádějí sílu a zabrání poškození způsobenému lokálním napětím. Tyto často opomíjené součásti chrání vaši investici do základny matrice tím, že absorbují nárazové zatížení, které by jinak deformovalo měkčí základní materiály během milionů lisovacích cyklů.

Vysvětlení mechanismů razníků a odstraňovačů

Nyní jsme došli k pracovním komponentům – částem, které přímo kontaktují a upravují váš kovový polotovar. Tyto prvky jsou vystaveny nejvyšším zatížením, tření a opotřebení. Jejich konstrukce, složení materiálu a přesnost výroby rozhodují o tom, zda budou vaše dokončené součásti odpovídat technickým specifikacím.

• Punčy: Mužské komponenty, které provádějí operace průrazu, stříhání nebo tváření. K dispozici jsou v různých tvarech špiček – kulaté, eliptické, čtvercové, obdélníkové, šestihranné nebo podle zákaznického zadání. Razící nástroje (punches) se vtlačují do kovového plechu, aby vytvořily požadované prvky.
• Matrice (die buttons): Ženské protějšky razících nástrojů (punches) u řezných operací. Tyto přesně broušené vložky mají otvory odpovídající profilu razícího nástroje s předepsanými mezerami, obvykle 5–10 % tloušťky materiálu.
• Držáky matric: Upevňovací prvky umísťované na matricové desky, které pevně drží řezné a tvářecí komponenty na místě. Kvalitní upevňovací prvky, např. vyrobené z celou povrchovou kalené legované oceli, umožňují přesné umístění razících nástrojů a zabrání chybám způsobeným akumulací tolerance.

Vzdálenost mezi střižným nástrojem a matricí – tzv. „zlom matrice“ – je kritická. Je-li příliš malá, dochází k nadměrnému opotřebení nástroje. Je-li příliš velká, budou řezné hrany vykazovat obrušky a špatnou kvalitu. Tento vztah tolerance přímo určuje, zda vaše díly splňují specifikace, nebo zda skončí jako odpad.

Jakmile je materiál probodnut nebo vyražen, způsobuje pružnost kovu, že se polotovar pevně přichytí ke střižnému nástroji. Právě zde se stávají odstřikovací desky nezbytné:

• Desky odhazovače: Odstranit materiál polotovaru ze střižného nástroje při jeho zpětném pohybu, čímž se zabrání zablokování a zajistí se hladký cyklus stroje
• Matricové pružiny: Šroubovité tlakové pružiny s vysokou silou, které poskytují odstřikovací sílu potřebnou k upevnění plechů během tváření a k uvolnění dílů po dokončení operací

Pružiny pro tvářecí nástroje jsou k dispozici v mechanické (drátová cívka) i dusíkové variantě. Mechanické pružiny nabízejí jednoduchost a spolehlivost, zatímco dusíkové pružiny poskytují konstantní sílu po celé délce zdvihu – což je zvláště důležité u operací hlubokého tažení, kde je klíčová stálá velikost síly.

Vodící systémy pro přesné zarovnání

Představte si, že se pokoušíte stříhat papír nůžkami, jejichž čepele nejsou správně zarovnané – výsledkem by byly roztrhané okraje a frustrace. Stejný princip platí i u tvářecích sad, jen s tím rozdílem, že důsledkem jsou poškozené nástroje a zamítnuté součásti. Vodící systémy zajistí, že horní a dolní část tvářecího nástroje se při každém zdvihu setkají s dokonalou přesností.

• Vodící kolíky: Ztvrdlé, přesně broušené kolíky namontované na jedné tvářecí patě, které zajišťují zarovnání během zdvihu lisy. Vyrábějí se s tolerancemi do .0001" (jedna desetitisícina palce), aby bylo zajištěno přesné umístění.
• Vodící pouzdra: Přesné pouzdra na protilehlé tvářecí patě, která přijímají vodící kolíky. Přesnost zarovnání je určena uložením mezi kolík a pouzdro.
• Vodicí kolíky: Menší kolíky, které přesně umisťují a polohují obrobek před každou operací, což je zvláště důležité u postupných tvárníků, kde musí být posun pásu přesný

Dva hlavní typy vodících kolíků slouží různým aplikacím. Třecí kolíky (přímé kolíky o něco menší než průměr jejich ložiskové vložky) zajišťují přesné vedení, ale vyžadují větší úsilí při oddělování polovin tvárníku. Kolíky s kuličkovými ložisky se pohybují po řadě kuliček uložených v hliníkových klecích, čímž umožňují snazší oddělení polovin a hladší chod – a proto se staly průmyslovým standardem pro většinu aplikací.

Proč kvalita komponent určuje kvalitu výrobku

Toto je vazba, která přeměňuje dobré výrobní procesy na vynikající výrobní procesy: každé nahromadění tolerancí ve vašich komponentách tvárníku přímo ovlivňuje rozměry konečného výrobku. Patka tvárníku, která je mírně nerovná, vodící kolíky s malou excentricitou nebo razníky broušené mírně mimo střed – tyto drobné nedostatky se v celém sestavení tvárníku navzájem zesilují.

Zvažte požadavky na přesnost pro různé aplikace:

• Obecné komerční díly: Tolerance ±0,005" až ±0,010" jsou obvykle přijatelné
• Přesné součásti: Tolerance se zužují na ±0,001" až ±0,003"
• Kritické součásti pro letecký průmysl nebo zdravotnictví: Tolerance mohou dosáhnout ±0,0005" nebo ještě přesnějších hodnot

Dosahování těchto tolerancí vyžaduje výrobu tvářecích sad s ještě přesnějšími vnitřními specifikacemi. Pokud vaše hotová součást vyžaduje přesnost ±0,002", musí být komponenty tvářecí sady vyrobeny s výrazně lepšími tolerancemi, aby bylo možné zohlednit kumulativní chyby při montáži, tepelnou roztažnost a opotřebení v průběhu času.

Právě proto zkušení inženýři posuzují potenciální dodavatele tvářecích sad na základě jejich výrobních kapacit, metrologického vybavení a procesů řízení kvality. Nejlevnější tvářecí sada se často stane nejdražší, pokud zohledníme odpadové míry, nutnost oprav a výrobní zpoždění způsobené nedostatečnou přesností.

Když máte jasno v tom, co se nachází uvnitř vašich nástrojů, jste nyní připraveni posuzovat návrhy tvárníků, diskutovat technické specifikace se dodavateli a rozpoznávat rozdíly v kvalitě, které přímo ovlivňují úspěch vaší výroby.

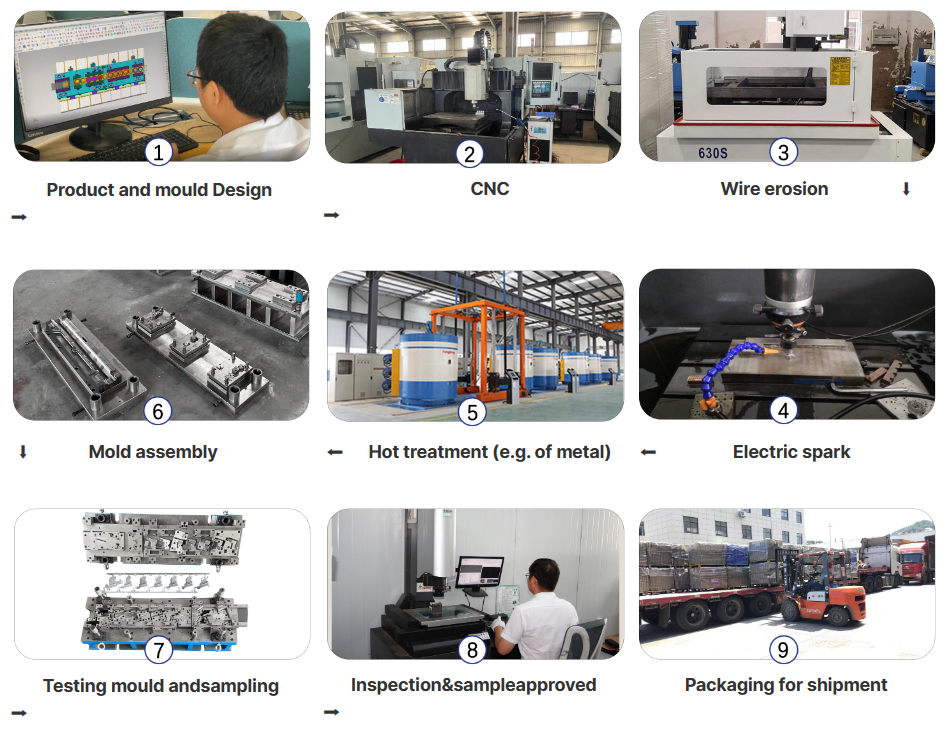

Proces návrhu tvárníků pro lisy – od koncepce až po výrobu

Nyní znáte typy tvárníků a jejich vnitřní komponenty – ale jak se vlastně výrobní tvárník vytvoří? Cesta od počáteční koncepce až po výrobně použitelné nástroje probíhá systémovým inženýrským postupem, který odděluje úspěšné projekty od nákladných neúspěchů. Jak poznamenal jeden z průmyslových veteránů, navýšení času výdajů na počáteční fázi návrhu může ušetřit týdny úprav nástrojů v pozdějších fázích. Projděme si celý pracovní postup výroby tvárníků, který přeměňuje vaše požadavky na součástky v přesné nástroje.

1. Analýza součástky a posouzení proveditelnosti
2. Výběr materiálu a určení typu tvárníku
3. Modelování v CAD a vývoj návrhu
4. Simulace a virtuální ověření
5. Výběr oceli a obrábění tvárníku
6. Testování prototypu a konečná validace

Analýza součástky a posouzení proveditelnosti

Každý úspěšný projekt výroby nástrojů a forem začíná klíčovou otázkou: lze tento díl skutečně vyrábět tak, jak byl navržen? Nejde o pochybnosti – jde o inženýrskou přesnost. Návrh může na obrazovce vypadat dokonalý, ale z hlediska technologie lisování se může ukázat jako fyzicky neuskutečnitelný.

Během této fáze zkušení inženýři analyzují váš návrh dílu z hlediska výrobní proveditelnosti. Hledají potenciální problémy, které by mohly způsobit obtíže během výroby:

• Úkosy: Díly se zcela svislými stěnami se z formy po každém lisovacím zdvihu neuvolní čistě. Přidání mírného sklonu zajišťuje správné vyhození po každém zdvihu.
• Rovnoměrnost tloušťky stěny: Nedostatečná shodnost tloušťky materiálu může způsobit deformaci, koncentraci napětí a rozměrovou nestabilitu.
• Umístění rozdělovací roviny: Místo, kde se setkávají horní a dolní polovina formy, ovlivňuje viditelné stopy spoje, tok materiálu i celkovou kvalitu dílu.
• Složitost prvku: Ostré vnitřní rohy, hluboké tažení a přísné tolerance vyžadují specifické přístupy k návrhu nástrojů.

Tato revize návrhu pro výrobu (DFM) je společná. Váš inženýrský tým spolupracuje s výrobcem tvárníků, aby optimalizoval návrh dílu pro proces stříhání. Cílem není změnit vaše funkční požadavky – cílem je zajistit, aby tyto požadavky bylo možné spolehlivě splnit ve výrobních objemech. Úpravy provedené v této fázi stojí téměř nic ve srovnání se změnami po dokončení výroby nástrojů.

Integrace modelování v CAD a simulací

Jakmile je potvrzena proveditelnost, přechází návrh do digitálního vývoje. Moderní výroba tvárníků výrazně závisí na sofistikovaném softwaru CAD/CAM, který zjednodušuje všechny kroky od návrhu заготовky po rozložení pásu a analýzu tváření. Podle Cimatron , integrovaná prostředí pro návrh umožňují výrobcům tvárníků ušetřit čas a zlepšit kvalitu i při výrobě nejsložitějších tvárníků.

Fáze modelování v CAD zahrnuje několik klíčových rozhodnutí:

• Návrh заготовky: Určení optimálního rovinného tvaru, který se přemění na váš hotový díl s minimálními ztrátami materiálu
• Rozložení pásky: U postupných nástrojů určují inženýři počet stanic, vzdálenost kroků, šířku pásky a parametry rozmístění dílů za účelem maximalizace účinnosti
• Pořadí tvarování: Stanovení pořadí a způsobu každé operace tvarování tak, aby byla dosažena požadovaná geometrie bez přetížení materiálu
• Návrh razítek a matric: Vytvoření konkrétních nástrojů pro řezání a tvarování pomocí pokročilých funkcí modelování povrchů a těles

Proč je simulace tak důležitá? Představte si ji jako kouzelnou kouli pro váš projekt obrábění nástrojů. Simulace toku hmoty do formy a tvarování přesně předpovídají, jak se kov chová během tváření – kde se natáhne, stlačí, ztenčí nebo potenciálně praskne. Inženýři mohou digitálně otestovat několik návrhových přístupů ještě před tím, než bude vyroben jakýkoli ocelový nástroj.

Simulace v reálném čase během fáze návrhu umožňuje včasně odhalit problémy. Pokud analýza odhalí riziko tenčení materiálu v kritické oblasti, mohou konstruktéři upravit hloubku tažení, přidat tažné lišty nebo upravit tlak držáku plechu – vše přímo v rámci softwaru. Digitální nalezení a oprava takových problémů trvá hodiny. Jejich objevení až po vyrobení nástroje však trvá týdny svařování, opětovného obrábění a nových zkoušek.

Detekce kolizí a analýza pohybu ověřují, že všechny pohyblivé komponenty fungují bez vzájemného zásahu. Konstruktéři vizualizují pohyby ve svislé ose, analyzují kinematiku a ověřují vzdálenosti (mezery) po celou dobu zdvihu lisu. Tato virtuální validace eliminuje nákladné překvapení během fyzické zkoušky.

Zkoušky prototypů a validace návrhu

Digitální validace poskytuje jistotu, ale fyzická realita přináší důkaz. Přechod od CAD modelu k fyzickému nástroji zahrnuje přesné výrobní procesy, které přemění váš ověřený návrh na součásti z kalené oceli.

Výběr oceli představuje kritický rozhodovací bod. Pro tvářecí nástroje je nástrojová ocel třídy H13 průmyslovým standardem, protože nabízí vynikající odolnost vůči tepelným cyklům a mechanickým namáháním v průběhu sériového tváření. Obrábění nástrojů z nižších materiálů může na počátku ušetřit peníze, avšak předčasné opotřebení a porucha rychle tyto úspory zruší.

Obráběcí proces kombinuje několik technologií:

• Frézování CNC: Počítačem řízené řezné nástroje s vysokou přesností vyřezávají hlavní tvary nástrojů z ocelových bloků
• EDM (elektroerozní obrábění): Pro jemné detaily, ostré hrany a složité geometrie odstraňují elektrické jiskry ocel v přesně daných specifikacích
• Broušení a leštění: Finální povrchové dokončení zajistí hladké a přesné povrchy, které jsou vyžadovány pro kvalitní tvářené díly
• Tepelné zpracování: Zpracování ve vakuové peci zpevní ocel na tvrdost 44–48 HRC, čímž poskytne potřebnou odolnost pro miliony výrobních cyklů

Po sestavení nastává okamžik pravdy: zkušební běh T1. Toto první fyzické testování provádí skutečný výrobní materiál prostřednictvím dokončeného nástroje. Inženýři prozkoumají počáteční díly na přítomnost vizuálních vad a poté změří kritické rozměry na souřadnicových měřicích strojích (CMM). Rozměrová zpráva ukazuje, zda každý rozměr odpovídá technickým výkresům.

Úspěšná validace znamená, že váš výrobní nástroj je připraven k sériové výrobě. Pokud jsou nutné úpravy, provádějí se přesně na základě naměřených dat – nikoli odhadem. Tento systematický přístup zajišťuje, že jakmile nástroj dorazí na vaše výrobní zařízení, bude od prvního zdvihu vyrábět díly přesně podle vašich specifikací.

Porozumění tomuto pracovnímu postupu vám pomůže posoudit potenciální partnery pro výrobu nástrojů, stanovit realistické časové rámce projektů a uvědomit si inženýrská rozhodnutí, která určují, zda investice do vašeho výrobního nástroje přinese dlouhodobou hodnotu nebo bude zdrojem trvalých problémů.

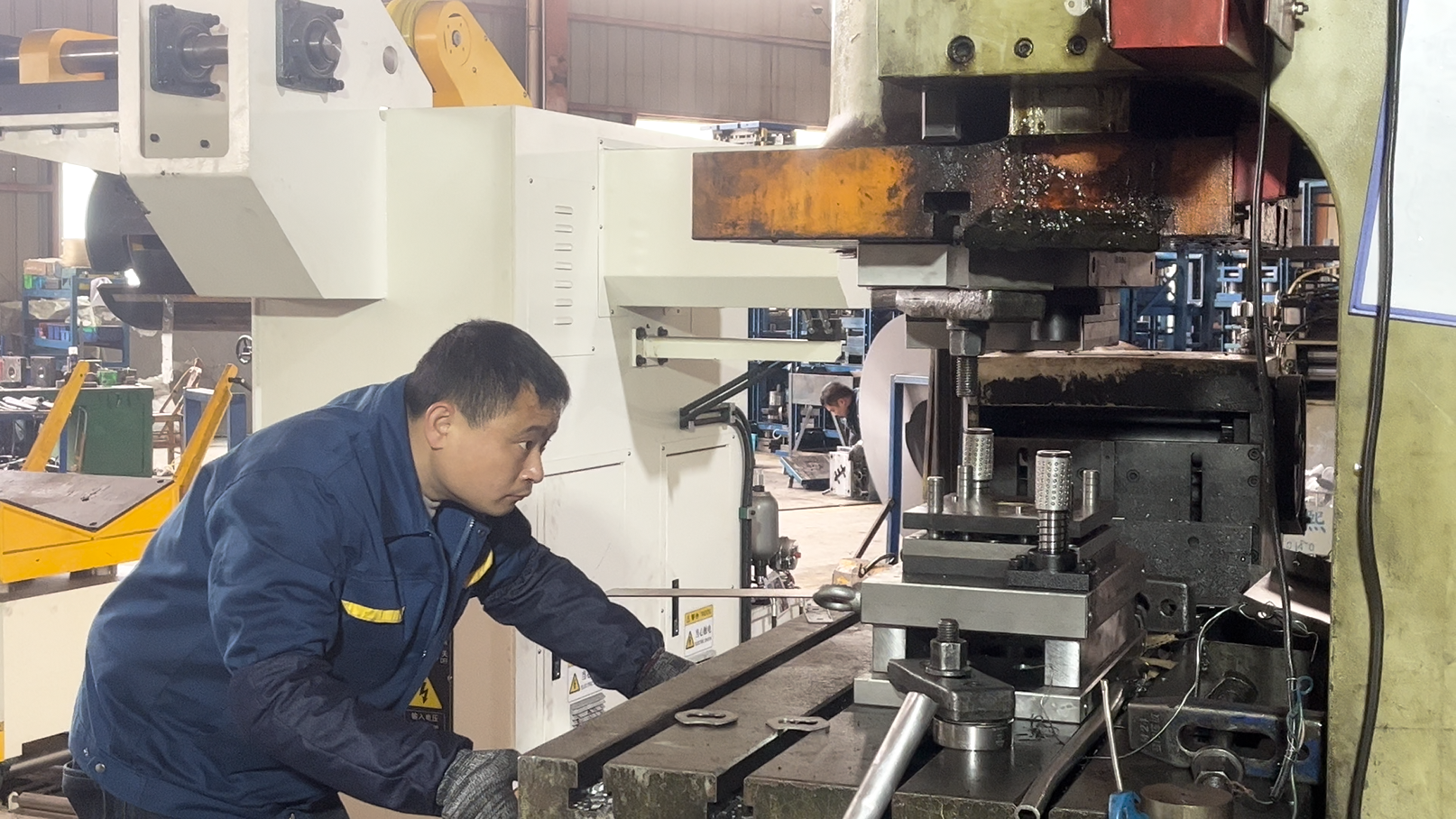

Přizpůsobení lisovacích strojů vhodnému nástroji

Navrhli jste dokonalou matrici – ale bude v vašem lisovacím stroji fungovat optimálně? Toto klíčové otázka často zůstává nepovšimnuta, přesto vztah mezi vaším kovovým lisem a kompatibilním nástrojovým vybavením přímo určuje úspěch výroby. Představte si to jako párování motoru s převodovkou: i nejlepší součásti začnou podléhat, pokud nejsou správně sladěny. Pochopení toho, jak různé lisovací stroje pro kovové aplikace pracují ve spojení se specifickými konfiguracemi matic, změní vaše rozhodování o vybavení z osvědčených odhadů na strategické investice.

Podle odborníků z firmy Eigen Engineering je výběr správného kovového lisovacího stroje více než pouhá technická volba – jedná se o strategické rozhodnutí, které ovlivňuje rychlost výroby, kvalitu dílů, požadavky na údržbu a dlouhodobé náklady. Pojďme se podívat, jak se jednotlivé typy lisů kombinují s vaším nástrojovým vybavením.

Požadavky na nástrojové vybavení pro hydraulické lisy

Při práci s těžšími nebo vysoce pevnými materiály se hydraulické lisovací nástroje stávají preferovaným řešením. Tyto stroje generují sílu stlačením kapaliny, čímž zajišťují konstantní tlak po celé délce zdvihu. Představte si, že stlačujete tubu zubní pasty – tlak zůstává stálý od začátku do konce. Právě tak funguje sada hydraulických lisovacích nástrojů.

Co činí konfigurace hydraulických lisovacích nástrojů jedinečnými? Několik faktorů odlišuje jejich požadavky na nástroje:

• Plná dostupná síla: Na rozdíl od mechanických lisů hydraulické systémy poskytují maximální sílu v libovolném bodě zdvihu – což je klíčové pro hluboké tažení, kde konstantní tlak brání trhání materiálu
• Nastavitelná regulace rychlosti: Nástroje lze navrhovat pro proměnnou rychlost přibližování, pomalejší rychlost tváření a rychlé návratové zdvihy
• Možnost zadržení (dwell): Formovací nástroje lze navrhnout tak, aby udržely polohu v dolní úvrati (BDC) za plného tlaku – což je nezbytné pro určité tvářecí operace a razicí procesy
• Ochrana před přetížením: Integrované tlakové uvolnění brání poškození nástroje neočekávaným odporem

Jaký je kompromis? Hydraulické systémy pracují pomaleji než mechanické alternativy. Vaše ocelové lisovací nástroje musí při plánování výroby zohlednit delší dobu cyklu. Pro složité lisované kovové díly vyžadující řízené působení síly se však tato konzistence ukazuje jako neocenitelná.

Kompatibilita nástrojů pro mechanické lisy

Potřebujete rychlost? Mechanické lisy využívají setrvačník k generování síly a jsou tak pracovními koni vysokorozsahových operací kovového tváření na lisech. Tyto stroje vynikají při opakovaném lisování, kde doba cyklu přímo ovlivňuje rentabilitu.

Návrh nástrojů pro mechanické lisy vyžaduje pochopení jejich specifických vlastností:

• Pevný profil zdvihu: Síla dosahuje maxima v blízkosti dolní úvratné polohy, proto musí být návrhy nástrojů přizpůsobeny tomuto průběhu energie
• Schopnost vysoké rychlosti: Postupné a kombinované nástroje dobře fungují na mechanických lisech s provozem stovek zdvihů za minutu
• Konstantní časování: Předvídatelný zdvihový vzor umožňuje přesnou integraci automatizace
• Energie pro překlenutí: Energie uložená v setrvačníku poskytuje „nárazovou sílu“ potřebnou pro operace stříhání a děrování.

Mechanické lisy však nabízejí nižší řízení v dolní úvrati zdvihu ve srovnání s hydraulickými alternativami. U operací vyžadujících přesné modulování síly po celé délce tváření je tato omezenost rozhodující. Konstrukce vašeho nástroje musí tyto fyzikální zákony brát v úvahu – kritické tváření se musí odehrát v místě, kde lis poskytuje optimální sílu.

Servolisy: Nejlepší z obou světů

Moderní technologie servolisů představuje novou hranici možností kovových lisů. Tyto stroje využívají pokročilé servomotory, které umožňují programovatelné řízení rychlosti, polohy a síly během každého zdvihu. Podle Tolomatic servoelektrické lisy nabízejí významné výhody v oblasti přesnosti, programovatelnosti, energetické účinnosti a flexibilitu ve srovnání s tradičními hydraulickými stroji.

Výhody servolisů pro kompatibilitu s nástroji zahrnují:

• Nekonečné průběhy pohybu: Naprogramujte různé rychlosti pro fáze přibližování, tváření a návratu – optimalizujte každou fázi podle konkrétních požadavků vašeho nástroje
• Sledování síly v reálném čase: Síla, rychlost a poloha ramene jsou během každého cyklu nepřetržitě sledovány a upravovány
• Rychlá výměna nástrojů: Uložené programy umožňují rychlou výměnu nástrojů s optimalizovanými parametry pro každý nástroj
• Energetická účinnost: Motory spotřebují elektrickou energii pouze během skutečné práce, čímž se snižují provozní náklady

Tyto funkce činí servotlakové lisy ideálními pro přesné aplikace tváření a stříhání v oblasti elektroniky, zdravotnických zařízení a vysoce kvalitních automobilových komponentů, kde je přesnost důležitější než hrubá rychlost.

Přizpůsobení jmenovitého tlaku návrhu nástroje

Kolik síly váš nástroj ve skutečnosti potřebuje? Tato otázka rozhoduje o výběru lisu více než jakýkoli jiný faktor. Nedostatečně výkonné lisy se potýkají s obtížemi a selhávají; nadměrně výkonné lisy plýtvají kapitálem i plochou na podlaze.

Výpočet jmenovitého tlaku musí zohlednit:

• Typ a tloušťka materiálu: Tvrdší materiály a větší tloušťky vyžadují úměrně vyšší sílu
• Obvod řezu: Síla pro vykrajení a děrování se rovná mezí pevnosti materiálu v střihu násobené délkou řezu a tloušťkou
• Požadavky na tváření: Pro operace tažení, ohybu a razítkování platí každá svůj specifický vzorec pro výpočet síly
• Bezpečnostní rozpětí: Většina inženýrů stanovuje rezervu výkonu 20–30 % nad vypočtenými požadavky

Typ lisování	Kompatibilní konfigurace nástrojů	Zvažování tunáže	Rychlostní vlastnosti	Nejlepší použití
Hydraulický	Nástroje pro hluboké tažení, kombinované nástroje, převodní nástroje	Plný jmenovitý výkon po celé délce zdvihu; ideální pro náročné tváření	typicky 10–30 úderů za minutu	Velké panely, hluboce tažené součásti, materiály s vysokou mezí pevnosti
Mechanické	Postupné nástroje, nástroje pro vykrajení, vysokorychlostní kombinované nástroje	Maximální zatížení v blízkosti dolní úvratě; rozměry pro nejnáročnější zatížení	60–1 500+ úderů za minutu	Výroba ve velkém množství, elektrické komponenty, spojovací prvky
Servo	Všechny typy nástrojů; vyniká při použití nástrojů pro přesné tváření	Programovatelné profily síly; úprava v reálném čase	Proměnná; optimalizovaná pro každou operaci	Přesné součásti, složité tváření, prostředí s rychlou výměnou nástrojů

Vztah funguje obousměrně: možnosti lisu ovlivňují návrh nástroje a požadavky na nástroj vedou k výběru lisu. Kovový tvářecí lis s nedostatečnou nosností poškodí nástroj a bude vyrábět vadné součásti. Naopak nástroj navržený pro pomalý hydraulický provoz nemusí odolat rázovým silám vznikajícím při rychlém mechanickém lisování.

Porozumění těmto vzájemným závislostem vám pomůže učinit rozhodnutí o zařízení, která optimalizují jak investice do nástrojů, tak výrobní efektivitu. Při posuzování nového lisovacího zařízení nebo při návrhu nástrojů pro stávající stroje vždy zvažte tento klíčový vztah mezi strojem a nástrojem.

Nákladové faktory ovlivňující investiční rozhodnutí týkající se lisovacích nástrojů

Vybrali jste typ matrice, pochopili jste její jednotlivé komponenty a přizpůsobili jste ji své lisovací strojní jednotce – ale jaké budou skutečné náklady na tuto výrobní technologii? Důležitější je však otázka, jak posoudit, zda tato investice má z finančního hlediska smysl. Porozumění ekonomickým souvislostem investic do lisovacích matic odděluje informované rozhodovatele od těch, kteří se měsíce po zahájení výroby potýkají s nepředvídanými rozpočtovými překvapeními. Prozkoumejme nákladové faktory, které skutečně mají význam.

Podle odborníků na výrobu z firmy Die-Matic ovlivňuje celkové náklady na výrobní technologii široká řada faktorů: materiály, vybavení pro matrice, výrobní objem, složitost výrobku, dodací lhůta, mzdy pracovníků a odpad. Výzvou není pouze znát tyto faktory – klíčové je pochopit, jak spolu vzájemně interagují a jakým způsobem určují vaši celkovou investici.

Počáteční investice vs dlouhodobá hodnota

Zde je realistická realita, která překvapí mnoho kupujících poprvé: počáteční nákupní cena vašeho vlastního razítka představuje pouze zlomek vašich celkových výdajů. Chytří výrobci se zaměřují na celkové náklady na vlastnictví (TCO) – výpočet, který zkoumá úplné náklady od nákupu až do konce užitečné životnosti nástroje.

Co ovlivňuje vaše počáteční investice do nástrojů?

• Složitost profilu: Jednoduché, symetrické tvary jsou výrazně levnější na výrobu než složité, asymetrické profily s vnitřními dutinami. Podle analýza odvětví je složitost hlavním faktorem ovlivňujícím náklady na výrobu razítek
• Velikost a požadavky na materiál: Větší razítka vyžadují více oceli, více času na obrábění a výkonnější lisovací zařízení
• Specifikace tolerancí: Přesná razítka s úzkými tolerancemi vyžadují dodatečné broušení, práci metodou elektroerozního obrábění (EDM) a další kroky ověřování kvality
• Počet stanic nebo dutin: Postupná razítka s více stanicemi jsou dražší než jednostanční složená razítka
• Požadavky na povrchovou úpravu: Díly vyžadující specifické textury nebo zrcadlové povrchy potřebují dodatečné leštění a úpravu razítek

Skutečnou otázkou není „která matrice je nejlevnější?“, nýbrž „která matrice přináší nejlepší hodnotu během celé doby své výrobní životnosti?“ Investice do vysoce kvalitního návrhu nástrojů zajišťuje přesnou a konzistentní výrobu a zároveň minimalizuje chyby a nutnost přepracování. Trvanlivější nástroje vyžadují méně údržby a snižují náklady na jejich výměnu během milionů tlačních cyklů.

Vliv výrobního objemu na návratnost investic do nástrojů

Představte si, že zakoupíte přesnou matici za 50 000 USD pro výrobu 100 dílů oproti 1 000 000 dílů. Matematický výpočet se dramaticky změní. To je základní princip amortizace – rozložení pevných nákladů na nástroje na celý výrobní program.

Uvažujme tento příklad: matice za 1 500 USD použitá k výrobě 100 000 dílů přidává na každou jednotku pouze 0,015 USD k vašim nákladům. S rostoucím výrobním objemem se tento náklad na nástroje na jednotku blíží nule, čímž se materiál a práce stanou dominantními nákladovými položkami. Právě tento princip je důvodem, proč výroba matic pro aplikace s vysokým výrobním objemem přináší výjimečný návrat investic i přes vyšší počáteční investice.

Při hodnocení návratnosti investic do nástrojů zvažte tyto faktory související s objemem výroby:

• Analýza bodu zvratu: Vypočítejte množství vyráběných kusů, při kterém se investice do nástrojů vrátí prostřednictvím úspor na jednotlivý díl ve srovnání s alternativními výrobními metodami.
• Ekonomie rozsahu: Standardizace dílů napříč různými produkty může zvýšit efektivní objem výroby a snížit náklady na jednotku.
• Životnost tvárnice: Kvalitní tvárnice s udanou životností v řádu milionů cyklů poskytuje lepší dlouhodobou hodnotu než levnější alternativy, které vyžadují dřívější výměnu.
• Eliminace dodatečných operací: Speciální tvárnice integrující více funkcí může eliminovat následné obrábění, svařování nebo montáž – což výrazně zlepšuje celkové náklady na jeden díl.

Klíčový poznatek? Nezakládejte srovnání cen tvárnice izolovaně. Porovnejte celkové výrobní náklady v rámci očekávaného objemu výroby, včetně všech následných operací, které může váš návrh tvárnice eliminovat.

Skryté náklady výroby tvárnice

Mimo zřejmé náklady se skrývají faktory, které nepřipravené zakázky často překvapí. Podle ABDO Solutions , celkové náklady na vlastnictví (TCO) zahrnují účtování všech nákladů a přínosů během celé životnosti nákupu – včetně nepřímých nákladů, nákladů ztracené příležitosti a skrytých výdajů.

Dávejte pozor na tyto často opomíjené faktory nákladů:

• Iterace návrhu: Nedostatečná počáteční revize návrhu pro výrobní proveditelnost (DFM) vede k nákladným přepracováním a úpravám nástrojů po prvních zkušebních výrobách
• Spotřeba materiálu: Špatně optimalizované rozložení dílů na pásku zvyšuje množství odpadu po celou dobu vašeho výrobního cyklu
• Údržba a broušení: Precizní tvárnice vyžadují plánovanou údržbu. Zahrňte do rozpočtu pravidelné broušení, výměnu komponentů a preventivní údržbu
• Náklady na prostoj: Neočekávané poruchy tvárnice zastavují výrobní linky. Náklady na nečinnost zařízení a pracovní síly často převyšují náklady na opravu
• Selhání kvality: Nedostatečně kvalitní tvárnice produkují díly, které vyžadují dodatečné opravy nebo způsobují nároky na záruku – náklady, které se v průběhu času navíc násobí
• Dodací lhůty a příplatek: Rychlé objednávky a zkrácené dodací lhůty jsou spojeny s významnými cenovými příplatky. Předčasné plánování tyto náklady snižuje.

Spolupráce s zkušenými dílnami pro výrobu tvárníků přináší další často opomíjenou výhodu: jejich odbornost vám pomůže vyhnout se nákladným chybám. Výroba prvních vzorů již v návrhové fázi odhalí potenciální problémy ještě před zahájením sériové výroby, čímž výrobci mohou později v procesu zabránit drahým přepracováním návrhu a úpravám nástrojů.

Správný výrobní partner ví, jak dosáhnout rovnováhy mezi hodnotou a cenovou dostupností – pomůže vám ušetřit peníze na kovové komponenty, aniž by došlo ke zhoršení kvality.

Při rozpočtování vašeho dalšího investičního nákupu lisovacích nástrojů se vyhnete pokušení zaměřit se výhradně na uvedenou cenu formy. Místo toho sestavte komplexní nákladový model, který zohledňuje výrobní objem, očekávanou životnost formy, požadavky na údržbu a úspory v následných výrobních krocích, které umožňuje vaše konstrukce nástroje. Tento rámec přeměňuje rozhodování o nástrojích z porovnávání cen na strategické investice, které přinášejí měřitelný návrat.

Když máte jasno v jednotlivých nákladových faktorech, jste nyní schopni inteligentně posuzovat návrhy nástrojů – a toto posouzení přirozeně vede k otázkám týkajícím se údržby vaší investice za účelem dosažení maximální životnosti.

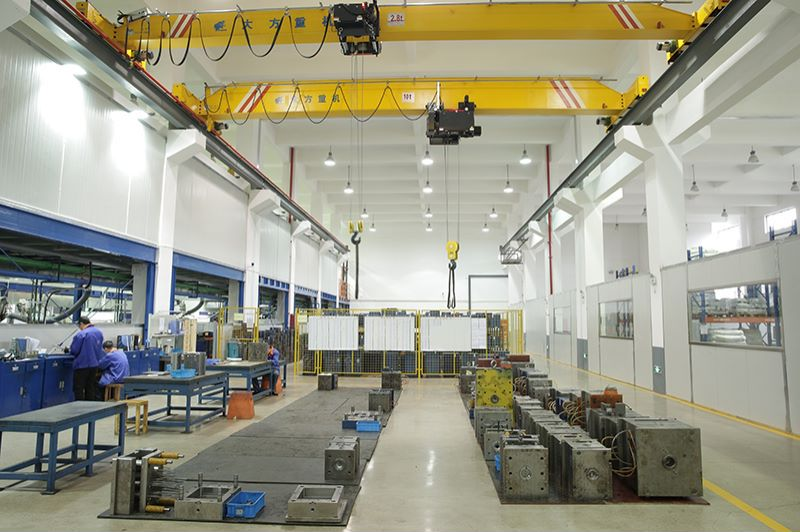

Údržba lisovacích nástrojů za účelem dosažení maximální životnosti

Značně jste investovali do kvalitního nástrojového zařízení – ale jak tuto investici chránit po miliony tlačných cyklů? Údržba neznamená jen opravu porouchaných částí. Je to především prevence poruch, dříve než způsobí výrobní prostoj, dodání vadných dílů nebo trvalé poškození drahocenných tvářecích nástrojů. The Phoenix Group podle odborníků na výrobu z

Skutečnost je následující: nedostatečná údržba tvářecích nástrojů způsobuje během výroby kvalitní vady, navyšuje náklady na třídění, zvyšuje riziko dodání vadných dílů zákazníkům a hrozí nutnost drahých nucených opatření (tzv. containments). Ztracený čas na lise při provádění dočasných úprav „pod ramenem“ zdvojnásobuje vaše náklady na údržbu, protože tyto úpravy je nutné před dalším výrobním cyklem trvale napravit.

Plánované údržby, které prodlužují životnost nástrojů

Strategická údržba nástrojových forem přesouvá váš přístup od reaktivního řešení krizí k proaktivnímu řízení životního cyklu. Místo čekání na poruchy řešíte potenciální problémy ještě předtím, než naruší výrobu. Tento systematický přístup považuje vaše lisovací formy za cenné výrobní prostředky, nikoli za jednorázové spotřební položky.

Komplexní plán údržby by měl zahrnovat tyto základní úkoly:

• Po každém výrobním běhu: Vyčistěte všechny povrchy formy, odstraňte kovový odpad a nánosy maziva, vizuálně zkontrolujte řezné hrany na přítomnost štěpů nebo poškození
• Týdně nebo po stanovených intervalech: Zkontrolujte opotřebení vodicích kolíků a vložek, ověřte napětí a stav pružin, namazte pohyblivé součásti
• Měsíčně: Naměřte kritické rozměry proti základním specifikacím, zkontrolujte ocelové formy na povrchové trhliny nebo známky únavy materiálu, ověřte funkčnost systémů zarovnání
• Kvartálně: Kompletní demontáž a prohlídka součástí s vysokým opotřebením, případné broušení řezných hran, výměna opotřebených pružin a vložek
• Ročně: Kompletní audit nástroje včetně kontrolního měření rozměrů, tvrdosti pracovních ploch a komplexní aktualizace dokumentace

Broušení patří mezi nejdůležitější dovednosti údržby. Nejde o prosté „ostrou špičku“ – jedná se o přesný obráběcí proces, který obnovuje přesnou geometrii nástroje. Správná technika zahrnuje výběr vhodného brousicího kotouče pro daný typ oceli, udržení stálého průtoku chladiva za účelem prevence tepelného poškození a odstranění pouze minimálního množství materiálu nutného k obnovení ostrých řezných hran.

Rozpoznávání prvních varovných signálů opotřebení nástroje

Váš lisovací nástroj signalizuje svůj stav díly, které vyrábí. Naučit se tyto signály číst umožňuje prediktivní údržbu – řešení problémů ještě před tím, než způsobí výrobní poruchy. Podle odborníků na analýzu opotřebení z firmy Keneng Hardware dochází k degradaci nástroje několika odlišnými mechanismy.

Pozorujte tyto rané varovné indikátory:

• Zvýšená výška obrušového hrotu: Když řezné hrany ukazují postupně větší jehličky, zvětšila se vůle mezi razítkem a matricí v důsledku opotřebení
• Rozměrový posun: Postupné vybočování dílů z tolerančních mezí signalizuje opotřebení nástroje, které ovlivňuje kritické rozměry
• Povrchové rýhy na tvarovaných dílech: Rýhování na povrchu dílů odhaluje abrazivní opotřebení nebo přilnavost materiálu na povrchu matric
• Nedostatečná shoda rozměrů otvorů: Rozdíly v průrazech naznačují opotřebení razítkového nástroje nebo zhoršení jeho srovnaní
• Zamazání materiálu: Nánosy kovu na matricích stroje ukazují na nedostatečné mazání nebo problémy se slučitelností materiálů
• Zvýšené požadavky na stlačovací sílu lisu: Pokud stejná operace vyžaduje větší sílu, je pravděpodobnou příčinou tření způsobené opotřebenými povrchy

Různé materiály urychlují konkrétní typy opotřebení. Pokročilé vysoce pevné oceli způsobují rychlé abrazivní opotřebení řezných hran. Nerezové oceli mají tendenci k adheznímu opotřebení a zamazání. Hliníkové slitiny, i když jsou měkčí, reagují s povrchem nástrojů a vytvářejí nánosy. Porozumění „charakteru“ vašeho materiálu pomáhá předpovědět, které typy opotřebení je třeba sledovat nejpečlivěji.

Řešení běžných vad při tváření

Když vzniknou problémy s kvalitou, systematická diagnostika stopy vrací příznaky zpět k jejich kořenovým příčinám. Tento strukturovaný přístup brání běžné chybě, kdy se řeší viditelné problémy, ale ignorují se podkladové poruchy, které se opakovaně objeví.

Mezi běžné vzory vad a jejich typické příčiny patří:

• Příliš velké oštěpy: Opotřebené řezné hrany, nesprávná vůle, tupé razící nástroje vyžadující broušení
• Deformace nebo zkroucení dílu: Nerovnoměrný tlak odstraňovače, opotřebené vodící systémy způsobující nesouosost, nesprávná síla držáku plechu
• Praskání při tváření: Přetížení materiálu, nedostatečné mazání, opotřebené tažné poloměry na tvářecích nástrojích
• Nestabilní rozměry: Opotřebení vodicích kolíků, uvolněné součásti, tepelná roztažnost při delších provozních cyklech
• Povrchové vady: Nános materiálu na povrchu nástrojů, nedostatečné čištění mezi jednotlivými výrobními šaržemi, kontaminované mazivo

The metoda 5 proč se ukazuje jako neocenitelná pro analýzu kořenových příčin. Když dojde k předčasnému poškození razítka, pokračujte v klíčové otázce „proč“, dokud nedospějete k příčině na úrovni procesu nebo lidského faktoru, kterou lze skutečně napravit. Možná došlo k poškození razítka kvůli odlupování, které vzniklo kvůli nedostatečnému mazání, to pak nastalo proto, že se mazací systém neprokontroloval během nastavení, a to bylo způsobeno neúplnými postupy nastavení. Nyní jste identifikovali nápravné opatření, které zabrání opakování problému.

Propojení údržby s výrobními výsledky odhaluje skutečnou hodnotu systematické péče. Řádně udržované nástroje vyrábějí konzistentní díly, snižují podíl zmetků, minimalizují neplánované prostojy a prodlužují životnost tvářecích nástrojů – často o několik let. Investice do pravidelné údržby přináší výnosy ve všech oblastech vaší výrobní činnosti, od ukazatelů kvality až po spokojenost zákazníků.

Jakmile je váš program údržby zaveden, stává se další aspekt stejně důležitý: výběr výrobního partnera schopného navrhovat a vyrábět nástroje, které spolehlivě fungují po celou dobu své plánované životnosti.

Výběr spolehlivého výrobce tvárních nástrojů

Zvládli jste technické základy – typy tvárných nástrojů, jejich součásti, návrhové procesy, přizpůsobení lisům, faktory ovlivňující náklady a strategie údržby. Ale zde je otázka, která nakonec rozhoduje o vašem výrobním úspěchu: kdo bude vaše nástroje skutečně vyrábět? Výběr správného výrobce tvárných nástrojů neznamená pouze vybrat nejlevnější nabídku. Jde o to najít partnera, jehož kapacity, systémy zajištění kvality a inženýrská odbornost odpovídají vašim výrobním požadavkům.

Podle odborníků z průmyslu může výběr výrobců razítek a matric rozhodnout o úspěchu nebo neúspěchu podniku. Správný partner pravidelně vyrábí vysoce sofistikované díly, čímž zajišťuje bezpečnost a spolehlivost vašich výrobků a zároveň zvyšuje produktivitu a cenovou efektivitu. Pojďme si prozkoumat kritéria hodnocení, která oddělují výjimečné dodavatele tvářecích nástrojů a matric od ostatních.

Certifikace signalizující výrobní excelenci

Při hodnocení potenciálních výrobců matric poskytují certifikáty objektivní důkaz o systémech řízení jakosti a odborných schopnostech specifických pro daný průmyslový segment. Považujte certifikáty za kvalifikační doklady výrobce – svědčí o ověřené kompetenci v splnění náročných norem.

Klíčové certifikace, na které je třeba se zaměřit:

• IATF 16949: Zlatý standard pro dodavatele automobilového průmyslu; tento certifikát potvrzuje přísné systémy řízení jakosti speciálně navržené pro dodavatelský řetězec automobilového průmyslu. Pokud vyrábíte automobilové komponenty, spolupráce s partnerem certifikovaným podle IATF 16949 výrazně snižuje administrativní zátěž spojenou s kvalifikací.
• ISO 9001: Základní certifikace v oblasti řízení kvality, která prokazuje systematickou kontrolu procesů a závazek k neustálému zlepšování
• AS9100: Nezbytné pro letecké aplikace, prokazuje soulad se striktními požadavky leteckého a obranného průmyslu
• ISO 14001: Certifikace v oblasti řízení životního prostředí, která ukazuje zodpovědné výrobní postupy

Mimo certifikací posuďte technickou odbornost a zkušenosti potenciálního partnera. Pouze dodavatel, který prokáže technickou zdatnost v návrhu a výrobě přesných tvářecích a stříhacích nástrojů, je schopen konzistentně dodávat výsledky vyšší kvality. Klidte konkrétní otázky: Jak zajišťují, že výrobní metody zůstávají spolehlivé a efektivní? Dokážou předvídat problémy a poskytovat přizpůsobená řešení?

Například, Řešení tvářecích nástrojů Shaoyi ukazují, jak v praxi vypadá excelence podložená certifikacemi – jejich certifikace IATF 16949 v kombinaci s pokročilými možnostmi CAE simulací umožňuje výsledky bez defektů, které splňují náročné standardy výrobců originálních zařízení (OEM).

Hodnocení schopností v oblasti výroby prototypů a dodacích lhůt

V dnešní konkurenční výrobní prostředí je rychlost rozhodující. Schopnost vašeho výrobce forem rychle přejít od návrhu k fyzickému nástroji může znamenat rozdíl mezi využitím tržních příležitostí a tím, že budete sledovat, jak vaši konkurenti získávají zakázky.

Při hodnocení schopností dodržovat dodací lhůty vezměte v úvahu tyto faktory:

• Kapacita rychlého prototypování: Je dodavatel schopen rychle vyrobit nástroj pro výrobu prototypu za účelem ověření návrhu? Někteří výrobci tvárných forem nabízejí výrobu prototypů již za 5 dní – tato schopnost výrazně zrychluje vaše vývojové cykly.
• Návrh řízený simulací: Pokročilé simulační možnosti CAE (počítačem podporovaného inženýrství) umožňují virtuální ověření ještě před tím, než je ocel opracována, čímž se snižuje počet opakovaných pokusů a chyb.
• Vlastní obráběcí zařízení: Dodavatelé s komplexními možnostmi CNC obrábění, elektroerozivního obrábění (EDM) a broušení mají plnou kontrolu nad svými dodacími lhůtami a nejsou závislí na subdodavatelích.
• Škálovatelnost: Může dodavatel bez problémů přejít od nízkosériových prototypů k výrobě ve vysokém objemu bez zhoršení kvality?

Podle Ohio Valley Manufacturing jsou opatření pro kontrolu kvality implementována v průběhu celého výrobního procesu – od návrhu až po testování – a umožňují identifikovat a odstranit vady ještě předtím, než se stanou výrobními problémy. Tento preventivní přístup zajistí dodržení termínů projektů.

Závazky týkající se doby dodání musí být spolehlivé, nikoli pouze aspirační. Poruchy dodavatelského řetězce v automobilovém průmyslu způsobují kaskádové selhání napříč výrobními linkami. Zeptejte se potenciálních partnerů na jejich historii: Jaký podíl projektů byl dokončen v původně stanoveném časovém rámci? Jak nakládají s neočekávanými zpožděními?

Kvalitativní ukazatele, které mají význam při výrobě tvárnice

Certifikace a rychlost nemají žádnou hodnotu, pokud výsledná tvárnice nedokáže vyrábět kvalitní díly. Ukazatele, které skutečně mají význam, odhalují schopnost výrobce tvárnice dodat výrobně použitelnou tvárnici, která funguje bezchybně od prvního dne.

Posuďte potenciální dodavatele tvárních nástrojů pro kovové stříhání pomocí těchto ukazatelů kvality:

• Podíl prvního schválení: Jaký procentuální podíl nástrojů vyrábí přijatelné díly při prvním zkušebním běhu? Dodavatelé na vrcholu odvětví dosahují sazeb nad 90 % – například Shaoyi udržuje míru schválení při prvním průchodu na 93 %, čímž minimalizuje nákladné přepracování a zpoždění
• Studie rozměrové způsobilosti: Může dodavatel poskytnout údaje Cpk, které prokazují konzistentní výkon v rámci stanovených tolerancí?
• Odbornost na materiály: Rozumí partner specifickým požadavkům vašich materiálů – ať už jde o ocel vyšší pevnosti, hliník nebo speciální slitiny?
• Komplexní podpora v celém životním cyklu: Nejlepší partneři nabízejí komplexní kapacity od návrhu konceptu přes výrobu prototypů, nárust výroby do plné kapacity až po trvalou podporu
• Zákaznické reference a doporučení: Co říkají stávající zákazníci? Důvěryhodný poskytovatel si získává loajalitu díky konzistentnímu výkonu

Nástroje a procesy mají stejnou váhu. Podle analýza odvětví , pokročilé výrobní kapacity včetně CNC obrábění, postupného razení a automatických systémů kontroly kvality umožňují přesnost a konzistenci, které vyžadují náročné aplikace. Posuďte, zda váš potenciální dodavatel investuje do současných technologií nebo se spoléhá na zastaralé zařízení.

Vytváření dlouhodobého partnerství

Nejlepší výrobci forem se stávají strategickými partnery, nikoli pouze transakčními dodavateli. Zákaznický servis hraje klíčovou roli – správní poskytovatelé spolupracují s vámi od začátku do konce, rychle řeší vaše dotazy a zajistí vaši spokojenost po celou dobu trvání vztahu.

Zvažte tyto vlastnosti partnerství:

• Spolupracující přístup: Zapojuje se dodavatel aktivně do optimalizace návrhu, nebo prostě vyrábí pouze to, co jste zadali?
• Průhlednost komunikace: Upozorní vás na potenciální problémy včas, nebo je zjistíte až při dodání?
• Přístup zaměřený na neustálé zlepšování: Investuje do rozšiřování svých kapacit a předává výhody z těchto investic svým zákazníkům?
• Záruka a podpora: Jaké záruky podporují investici do nástrojů? Výrobci kvalitních tvárních nástrojů ručí za svou práci

Váš výrobní úspěch by neměl být ponechán náhodě. Čas věnovaný důkladnému hodnocení výrobců tvárních nástrojů se vyplácí při každé výrobní sérii – jak z hlediska kvality a efektivity, tak i z hlediska klidu duše. Ať už zakupujete svůj první tvární nástroj pro lisování nebo rozšiřujete svou základnu dodavatelů, tyto kritéria hodnocení vám pomohou najít partnery schopné podporovat vaše dlouhodobé výrobní cíle.

Často kladené otázky týkající se lisovacích nástrojů a tvárných nástrojů

1. Co je tvárný nástroj v lisovacím nástroji?

Dílčí nástroj (die) je specializovaná přesná součást sestavy lisovacího nástroje, která určuje konečný tvar a rozměry kovových polotovarů. Dílčí nástroje se dělí do dvou hlavních kategorií: stříhací dílčí nástroje s ostrými hranami pro operace stříhání, probíjení, vykrajevání nebo ořezávání a tvářecí dílčí nástroje, které ohýbají nebo tvarují kov bez odstraňování materiálu. Dílčí nástroj pracuje ve spojení s razícími nástroji (punches) a dalšími součástmi, aby z plochých kovových plechů vytvořil přesně tvarované díly působením síly.

2. K čemu se používá lisovací nástroj?

Lisovací stroj s dílčími nástroji se používá k tvarování, řezání nebo tváření kovových plechů na přesné součásti působením síly. Mezi běžné aplikace patří vykrajevání (vyřezávání plochých tvarů), probíjení (vytváření otvorů) a tváření (ohýbání nebo tažení). Od automobilového průmyslu až po letecký a kosmický průmysl spoléhají různé odvětví na provozy lisovacích strojů s dílčími nástroji, protože umožňují sériovou výrobu vysokou rychlostí při zachování výjimečné přesnosti u tisíců identických dílů.

3. Kolik typů sad dílčích nástrojů se používá v lisovacích nástrojích?

Běžně se používají čtyři hlavní typy nástrojů: postupné nástroje pro vysokorychlostní postupné operace, složené nástroje pro ploché díly s více prvky vyrobené jediným zdvihem, kombinované nástroje, které sloučí řezání a tváření do jediného zdvihu, a převodní nástroje pro složité vícestanovištní zpracování větších součástí. Každý typ slouží konkrétním výrobním potřebám na základě požadovaného výrobního množství, složitosti dílu a výrobních cílů.

4. Jaký je rozdíl mezi nástroji a tvářecími nástroji (die) a tvářením (stamping)?

Termín ‚nástroje a tvářecí nástroje‘ (tool and die) označuje návrh a výrobu specializovaného zařízení (tvářecích nástrojů, razidel a sestav), které se používá při zpracování kovů. Tváření (stamping) je samotný výrobní proces, při němž se tyto nástroje používají v lisy k tvarování kovu do požadovaných tvarů. V podstatě nástroje a tvářecí nástroje představují vytvoření výrobní kapacity, zatímco tváření je proces, který tyto nástroje využívá k sériové výrobě součástí.

5. Jak si vybrat vhodného partnera pro výrobu tvářecích nástrojů?

Hodnoťte potenciální partnery na základě jejich certifikací (IATF 16949 pro automobilový průmysl), schopností simulace, rychlosti výroby prototypů a podílu schválení při prvním posouzení. Hledejte dodavatele s komplexní vlastní obrábkou, transparentní komunikací a ověřenými referencemi. Partneři s vysokou kvalitou, jako je např. 93% podíl schválení při prvním posouzení a schopnosti rychlé výroby prototypů, mohou významně zkrátit časové rámce vývoje a zajistit již od prvního dne nástroje připravené pro výrobu.
