การขึ้นรูปแผ่นโลหะหมายความว่าอย่างไรสำหรับชิ้นส่วนของคุณจริงๆ

เมื่อคุณต้องการชิ้นส่วนโลหะที่มีรูปร่างซับซ้อน คุณมีทางเลือกหลายแบบ ได้แก่ การกลึง การหล่อ หรือการขึ้นรูป แต่การขึ้นรูปแผ่นโลหะคืออะไร และเหตุใดจึงมีความสำคัญต่อโครงการของคุณ? โดยสรุปแล้ว บริการการขึ้นรูปแผ่นโลหะคือการเปลี่ยนรูปร่างแผ่นโลหะแบนให้กลายเป็นชิ้นส่วนที่ใช้งานได้ โดยการใช้แรงกดโดยไม่ตัดหรือหลอมวัสดุออก ความแตกต่างนี้มีความสำคัญอย่างยิ่ง เพราะส่งผลโดยตรงต่อความแข็งแรง ต้นทุน และประสิทธิภาพของชิ้นส่วนคุณ

ต่างจากกระบวนการกลึง ซึ่ง ตัดวัสดุออกผ่านการกลึงและการเจาะ , หรือการหล่อ ซึ่งเทโลหะหลอมเหลวลงในแม่พิมพ์ การผลิตชิ้นส่วนโลหะด้วยวิธีการขึ้นรูปจะอาศัยคุณสมบัติธรรมชาติของวัสดุนั้นเอง แผ่นโลหะจะโค้งงอ ยืดออก และบีบอัดเข้าสู่รูปร่างที่ต้องการ ขณะยังคงมวลรวมเดิมไว้ทั้งหมด ส่งผลให้เกิดของเสียน้อยลง การใช้วัสดุมีประสิทธิภาพมากขึ้น และชิ้นส่วนยังคงรักษาความแข็งแรงเชิงโครงสร้างไว้ได้

วิทยาศาสตร์เบื้องหลังการเปลี่ยนรูปของโลหะ

คุณเคยสงสัยหรือไม่ว่าแท้จริงแล้วเกิดอะไรขึ้นเมื่อแผ่นโลหะแบนๆ ถูกแปรรูปเป็นโครงยึดหรือเคสที่มีความซับซ้อน? คำตอบอยู่ที่หลักการหนึ่งที่เรียกว่า "การเปลี่ยนรูปแบบพลาสติก" (plastic deformation) โลหะแต่ละชนิดมีจุดให้แรง (yield point) ซึ่งเป็นค่าขอบเขตที่โลหะหยุดคืนรูปกลับสู่รูปร่างเดิมและเริ่มเปลี่ยนรูปร่างอย่างถาวร

ลองนึกภาพการดัดคลิปหนีบกระดาษ: หากดัดเบาๆ มันจะคืนรูปกลับมาตามเดิม แต่หากดัดมากขึ้น มันจะคงรูปโค้งไว้ จุดเปลี่ยนผ่านนี้คือจุดให้แรง (yield point) และกระบวนการผลิตชิ้นส่วนโลหะแผ่น (sheet metal fabrication) อาศัยการควบคุมแรงให้แม่นยำอย่างยิ่งในระดับที่เกินค่าจุดให้แรงนี้

นี่คือสิ่งที่เกิดขึ้นระหว่างกระบวนการขึ้นรูป:

• การเปลี่ยนรูปร่างแบบยืดหยุ่น: แรงเริ่มต้นทำให้เกิดการเปลี่ยนรูปชั่วคราว — เมื่อปล่อยแรงออก โลหะจะคืนรูปกลับสู่รูปร่างเดิม
• ถึงจุดให้แรงแล้ว: แรงเพิ่มเติมดันวัสดุให้เกินขีดจำกัดความยืดหยุ่น (elastic limit)
• การเปลี่ยนรูปร่างแบบพลาสติก: โลหะจึงเปลี่ยนรูปร่างอย่างถาวรโดยไม่แตกหัก พร้อมรักษารูปปริมาตรและมวลไว้ตามเดิม

ข้อดีของกระบวนการนี้คืออะไร? ผู้ผลิตสามารถสร้างรูปร่างที่แม่นยำและทำซ้ำได้โดยการควบคุมปริมาณแรงที่ใช้และตำแหน่งที่ใช้แรงอย่างแม่นยำ แผ่นโลหะจะเกิดการเปลี่ยนรูปในขณะที่ยังคงรักษาคุณสมบัติเชิงกลไว้—และมักจะช่วยเสริมคุณสมบัติเหล่านั้นให้ดียิ่งขึ้น

เหตุใดการขึ้นรูปจึงเหนือกว่าการตัดสำหรับชิ้นส่วนโครงสร้าง

หากคุณกำลังออกแบบชิ้นส่วนที่รับน้ำหนัก การเลือกระหว่างการขึ้นรูปและการกลึงไม่ใช่เพียงเรื่องของต้นทุนเท่านั้น แต่ยังเป็นเรื่องของประสิทธิภาพด้วย เมื่อการกลึงตัดผ่านโลหะ จะทำให้โครงสร้างเม็ดผลึกธรรมชาติของวัสดุขาดออกจากกัน ส่งผลให้เกิดจุดอ่อนที่ความเครียดอาจสะสมตัวภายใต้ภาระ

การขึ้นรูปใช้วิธีการที่แตกต่างโดยสิ้นเชิง ตามงานวิจัยด้านการผลิตจาก MacLean-Fogg กระบวนการขึ้นรูปจะรักษาและเสริมการไหลของเม็ดผลึกโลหะไว้ ทำให้ได้คุณสมบัติเชิงกลที่เหนือกว่า รวมถึงความแข็งแรงที่ดีขึ้นและความต้านทานต่อการล้าของวัสดุที่เพิ่มขึ้น

การขึ้นรูปช่วยรักษาโครงสร้างเม็ดเกรนธรรมชาติของโลหะไว้ ทำให้ชิ้นส่วนที่ได้มีความแข็งแรงโดยธรรมชาติและทนต่อการเหนื่อยล้าได้ดีกว่าชิ้นส่วนที่ผ่านกระบวนการกลึง — ซึ่งเป็นข้อได้เปรียบที่สำคัญยิ่งสำหรับชิ้นส่วนที่ต้องรับแรงซ้ำ ๆ เป็นจำนวนมาก

พิจารณาความหมายของข้อนี้ต่อการใช้งานจริง:

• ชิ้นส่วนระบบกันสะเทือนในยานยนต์: ชิ้นส่วนต้องสามารถรับแรงซ้ำได้นับล้านรอบโดยไม่เกิดความล้มเหลว
• โครงยึดสำหรับอุตสาหกรรมการบินและอวกาศ: การลดน้ำหนักมีความสำคัญ แต่ความน่าเชื่อถืออย่างสมบูรณ์แบบก็มีความสำคัญไม่แพ้กัน
• ตู้ครอบอุตสาหกรรม: ความสมบูรณ์ของโครงสร้างช่วยให้มั่นใจในความทนทานระยะยาว

การไหลของเม็ดเกรนที่ไม่ขาดตอนในชิ้นส่วนที่ผ่านการขึ้นรูป หมายความว่าชิ้นส่วนเหล่านั้นสามารถรับโหลดจากการเหนื่อยล้าได้ดีกว่า มีอายุการใช้งานยาวนานขึ้น และให้สมรรถนะที่สม่ำเสมอกว่า สำหรับวิศวกรที่ออกแบบชิ้นส่วนที่เกี่ยวข้องกับความปลอดภัยอย่างยิ่ง ประเด็นนี้ไม่ใช่รายละเอียดเล็กน้อย — แต่เป็นเหตุผลพื้นฐานที่ทำให้การขึ้นรูปแผ่นโลหะยังคงเป็นวิธีที่นิยมใช้มากที่สุดสำหรับงานโครงสร้างในหลายอุตสาหกรรม

การเข้าใจหลักการพื้นฐานเหล่านี้จะช่วยให้คุณตัดสินใจเกี่ยวกับโครงการของตนได้อย่างชาญฉลาดยิ่งขึ้น วิธีการขึ้นรูปที่คุณเลือก วัสดุที่คุณใช้ และความคลาดเคลื่อน (tolerances) ที่คุณระบุ ล้วนอาศัยวิทยาศาสตร์พื้นฐานนี้ ซึ่งคือการเปลี่ยนรูปร่างอย่างควบคุมได้

กระบวนการขึ้นรูปหลักเจ็ดแบบที่วิศวกรทุกคนควรเข้าใจ

เมื่อคุณเข้าใจหลักการพื้นฐานของการเปลี่ยนรูปแบบพลาสติกแล้ว ต่อไปเราจะมาสำรวจว่ากระบวนการขึ้นรูปแต่ละแบบนำวิทยาศาสตร์นี้ไปประยุกต์ใช้อย่างไร แต่ละวิธีมีข้อได้เปรียบเฉพาะตัว ขึ้นอยู่กับรูปร่างของชิ้นส่วน ปริมาณการผลิต และงบประมาณของคุณ การรู้ว่าเมื่อใดควรใช้การดัด (bending) แทนการตีขึ้นรูป (stamping) หรือเมื่อใดที่การดึงลึก (deep drawing) มีประสิทธิภาพเหนือกว่าทั้งสองวิธีนี้ สามารถช่วยประหยัดค่าใช้จ่ายในการทำแม่พิมพ์ได้หลายพันดอลลาร์สหรัฐฯ และหลีกเลี่ยงความล่าช้าในการผลิตได้นานหลายเดือน

คำอธิบายเกี่ยวกับการดัดและการดำเนินการด้วยเครื่องกดดัด (Press Brake)

การดัด (Bending) คือ กระบวนการหลักในการให้บริการขึ้นรูปแผ่นโลหะ โดยใช้เครื่องจักรที่เรียกว่าเครื่องดัดโลหะ (press brake) ผู้ผลิตจะวางแผ่นโลหะไว้ระหว่างอุปกรณ์ด้านบน (punch) กับอุปกรณ์ด้านล่าง (V-die) จากนั้น punch จะเคลื่อนตัวลงมาด้วยแรงที่ควบคุมได้ เพื่อกดวัสดุให้เข้าไปใน die และสร้างมุมที่แม่นยำตามแนวเส้นตรง

แต่ที่น่าสนใจคือ การดัดโลหะไม่ได้มีเพียงแบบเดียวเท่านั้น ซึ่งเทคนิคหลักสองแบบ คือ air bending และ bottom bending จะให้ผลลัพธ์ที่แตกต่างกันอย่างมาก:

การดัดงอด้วยอากาศ: แผ่นโลหะถูกกดเข้าไปใน die แต่ยังคงมีช่องว่างอากาศ (air gap) เหลืออยู่ระหว่างวัสดุกับส่วนก้นของ die วิธีนี้ต้องการแรงน้อยกว่า ทำให้อุปกรณ์สึกหรอน้อยลง และมีความยืดหยุ่นสูงมาก คุณสามารถสร้างมุมการดัดที่ต่างกันได้โดยใช้ die ชุดเดียวกัน เพียงแค่ปรับความลึกที่ punch ลงไปเท่านั้น อย่างไรก็ตาม ตามการวิเคราะห์ของ Komaspec วิธี air bending มักก่อให้เกิดปรากฏการณ์ springback ซึ่งหมายถึงชิ้นงานจะคลายตัวกลับบางส่วนหลังจากผ่านกระบวนการขึ้นรูป ผู้ผลิตจึงแก้ไขปัญหานี้ด้วยการดัดเกินมุมที่ต้องการเล็กน้อย หรือใช้ระบบวัดมุมด้วยเลเซอร์เพื่อยืนยันความถูกต้องของมุม

การดัดแบบเบ้าล่าง (Bottom Bending): ที่นี่ แผ่นโลหะจะกดลงจนสุด ("bottoms out") อย่างสมบูรณ์บนพื้นผิวของแม่พิมพ์ การสัมผัสแบบเต็มรูปแบบนี้ทำให้เกิดรอยงอที่มีความแม่นยำสูงมากและมีการคืนตัวหลังการงอน้อยที่สุด เมื่อความถูกต้องแม่นยำมีความสำคัญมากกว่าความเร็ว การงอด้วยวิธี bottom bending จะให้ผลลัพธ์ที่สม่ำเสมอและสามารถทำซ้ำได้ ข้อแลกเปลี่ยนคือ? วิธีนี้ต้องใช้แรงมากขึ้นและทำให้อุปกรณ์เสื่อมสลายเร็วกว่า

สำหรับการดัดแผ่นเหล็กที่ต้องการความคลาดเคลื่อนที่แคบมาก การงอด้วยวิธี bottom bending มักคุ้มค่ากับต้นทุนการดำเนินงานที่สูงกว่านี้ แต่สำหรับชิ้นส่วนต้นแบบหรือชิ้นส่วนที่ยอมรับความแปรผันเล็กน้อยของมุมได้ ความเร็วและความยืดหยุ่นของการงอด้วยวิธี air bending จึงเป็นทางเลือกที่เหมาะสมที่สุด บริการดัดโลหะหลายแห่งเสนอทั้งสองวิธี โดยเลือกวิธีที่เหมาะสมตามข้อกำหนดเฉพาะของคุณ

การขึ้นรูปด้วยแม่พิมพ์: ความเร็วพบกับความแม่นยำ

เมื่อปริมาณการผลิตเพิ่มขึ้นเป็นหลายพันหรือหลายล้านชิ้น การขึ้นรูปด้วยแม่พิมพ์ (Stamping) จะกลายเป็นทางเลือกที่เหนือกว่าอย่างชัดเจน กระบวนการนี้ใช้แม่พิมพ์ที่ออกแบบและผลิตขึ้นเฉพาะเพื่อขึ้นรูปชิ้นส่วนอย่างรวดเร็วผ่านขั้นตอนต่าง ๆ เช่น การตัดแผ่นโลหะให้ได้รูปร่างแบน (Blanking), การเจาะรู (Piercing) และการตอกโลหะ (Metal Punching) เพื่อถอดวัสดุออกและสร้างคุณลักษณะต่าง ๆ

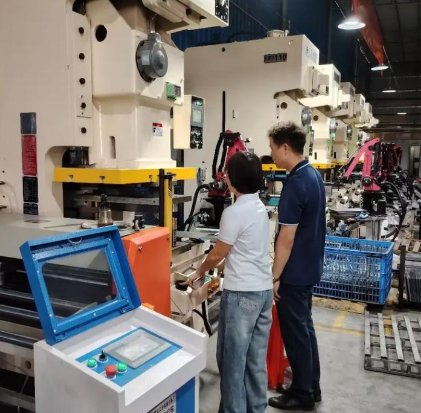

พลังที่แท้จริงของการขึ้นรูปด้วยแม่พิมพ์อยู่ที่ระบบแม่พิมพ์แบบก้าวหน้า (Progressive Die Tooling) จินตนาการถึงแม่พิมพ์ยาวที่ประกอบด้วยสถานีการทำงานหลายสถานี โดยแต่ละสถานีจะทำหน้าที่แตกต่างกัน แถบโลหะจากม้วนจะถูกป้อนเข้าไปในแม่พิมพ์อย่างต่อเนื่อง และในแต่ละครั้งที่เครื่องกดทำงาน ทุกสถานีจะทำงานพร้อมกัน เมื่อวัสดุเคลื่อนผ่านมาถึงสถานีสุดท้าย ชิ้นส่วนที่สมบูรณ์จะถูกตัดแยกออกมา แม่พิมพ์แบบก้าวหน้าที่ติดตั้งอยู่บนเครื่องตัดด้วยแม่พิมพ์เดี่ยว (Single Die Cut Machine) สามารถผลิตชิ้นส่วนที่ซับซ้อนซึ่งมีคุณลักษณะหลายประการได้ในอัตราหลายร้อยชิ้นต่อนาที

ตามที่ผู้เชี่ยวชาญด้านการผลิตของ Worthy Hardware ระบุ วิธีการตีขึ้นรูปแบบ progressive die stamping เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องการหลายขั้นตอนการผลิตในปริมาณสูง ในขณะที่วิธีการ transfer die stamping เป็นทางเลือกหนึ่งสำหรับชิ้นส่วนขนาดใหญ่ที่ไม่สามารถคงอยู่ติดกับแถบลำเลียง (carrier strip) ได้ โดยใช้ 'นิ้วกลไก' ย้ายชิ้นงานแต่ละชิ้นไปยังสถานีต่าง ๆ

ข้อควรระวังคือ การออกแบบและผลิตแม่พิมพ์เฉพาะสำหรับงานนี้จำเป็นต้องลงทุนครั้งแรกจำนวนมาก และใช้เวลาในการจัดเตรียมนานหลายสัปดาห์ เมื่อแม่พิมพ์ถูกผลิตเสร็จแล้ว การเปลี่ยนแปลงแบบการออกแบบจะมีค่าใช้จ่ายสูงมาก ดังนั้น วิธีการตีขึ้นรูปจึงเหมาะที่สุดเมื่อคุณได้ยืนยันแบบการออกแบบเรียบร้อยแล้ว และต้องการผลิตในปริมาณมาก

เมื่อกระบวนการ deep drawing ให้ผลลัพธ์ที่เหนือกว่าวิธีการตีขึ้นรูป

หากคุณต้องการชิ้นส่วนที่มีความลึกมาก เช่น ถ้วย กระป๋อง หรือฝาครอบ กระบวนการ deep drawing อาจเป็นคำตอบของคุณ กระบวนการนี้ดึงแผ่นโลหะแบน (flat metal blank) เข้าไปในโพรงแม่พิมพ์โดยใช้ลูกสูบ (punch) เพื่อสร้างรูปร่างสามมิติที่ไร้รอยต่อ ซึ่งไม่สามารถทำได้ด้วยวิธีการดัดโลหะแบบมาตรฐาน

ตัวชี้วัดหลักในที่นี้คืออัตราส่วนการดึง (draw ratio): ความสัมพันธ์ระหว่างเส้นผ่านศูนย์กลางของแผ่นวัตถุดิบกับเส้นผ่านศูนย์กลางของชิ้นงานสำเร็จรูป อัตราส่วนที่สูงขึ้นหมายถึงการดึงลึกขึ้น แต่ก็เพิ่มความเสี่ยงต่อการบางตัวหรือฉีกขาดของวัสดุเช่นกัน ตามข้อมูลจากบริษัท Sinoway Industry การขึ้นรูปแบบดึงลึก (deep drawing) มีข้อได้เปรียบหลายประการเมื่อเทียบกับการขึ้นรูปแบบตีขึ้น (stamping) สำหรับการใช้งานที่เหมาะสม:

• รูปร่างที่ซับซ้อน: สร้างการออกแบบที่ซับซ้อนด้วยลักษณะโค้งเว้าลึก
• ประสิทธิภาพการใช้วัสดุ: ใช้แผ่นวัตถุดิบทั้งหมดอย่างมีประสิทธิภาพ โดยเหลือเศษวัสดุน้อยที่สุด
• ความแข็งแรงที่เพิ่มขึ้น: การแปรรูปเย็น (cold working) ระหว่างกระบวนการขึ้นรูปช่วยเพิ่มความทนทานของชิ้นงาน

อย่างไรก็ตาม การขึ้นรูปแบบดึงลึกมีข้อจำกัดบางประการ ต้นทุนเครื่องมือและแม่พิมพ์เริ่มต้นสูงมาก จึงไม่คุ้มค่าสำหรับการผลิตในปริมาณน้อย ไม่ใช่วัสดุทั้งหมดที่เหมาะกับกระบวนการนี้ — โลหะที่มีความเหนียวสูง เช่น อลูมิเนียม และสแตนเลสบางชนิดให้ผลลัพธ์ดีที่สุด นอกจากนี้ เวลาในการดำเนินหนึ่งรอบ (cycle time) มักช้ากว่าการขึ้นรูปแบบตีขึ้น ซึ่งส่งผลต่อประสิทธิภาพการผลิต

การขึ้นรูปแบบรีด (Roll Forming), การขึ้นรูปด้วยแรงดันไฮดรอลิก (Hydroforming), และการขึ้นรูปแบบหมุน (Spinning)

การขึ้นรูปด้วยลูกกลิ้ง: เมื่อคุณต้องการชิ้นส่วนที่มีความยาวและต่อเนื่องพร้อมหน้าตัดที่สม่ำเสมอ—เช่น รางน้ำ โครงประตู หรือช่องโครงสร้าง—กระบวนการรีดขึ้นรูป (roll forming) จะเป็นทางเลือกที่เหมาะสม แผ่นโลหะจะผ่านลูกกลิ้งคู่ๆ ไปอย่างต่อเนื่อง โดยแต่ละคู่จะขึ้นรูปวัสดุให้ค่อยเป็นค่อยไป จนได้รูปทรงสุดท้ายที่ต้องการ กระบวนการนี้มีประสิทธิภาพสูงมากสำหรับการผลิตชิ้นส่วนเชิงเส้นในปริมาณมาก

ไฮโดรฟอร์มมิ่ง: กระบวนการนี้แทนที่แม่พิมพ์โลหะแบบแข็งด้วยของเหลวที่มีแรงดันสูง แผ่นโลหะเปล่าจะถูกวางไว้บนแม่พิมพ์ จากนั้นห้องบรรจุจะปิดสนิทเหนือแผ่นโลหะ และแรงดันไฮดรอลิกจะบังคับให้วัสดุขึ้นรูปตามรูปร่างของแม่พิมพ์อย่างสมบูรณ์แบบ การกระจายแรงดันอย่างสม่ำเสมอนี้ช่วยรักษาความหนาของผนังให้คงที่แม้ในเรขาคณิตที่ซับซ้อน—ซึ่งเป็นข้อได้เปรียบที่สำคัญเหนือการขึ้นรูปลึกแบบทั่วไป (conventional deep drawing) ไฮโดรฟอร์มมิ่ง (hydroforming) เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่มีรูปร่างไม่สมมาตร และชิ้นส่วนที่ต้องการผิวเรียบเนียนยอดเยี่ยม อย่างไรก็ตาม เวลาในการทำงานต่อรอบที่ช้ากว่าทำให้กระบวนการนี้ไม่เหมาะสำหรับการผลิตในปริมาณสูงมาก

การปั่นเส้นด้าย: สำหรับชิ้นส่วนที่มีสมมาตรแบบหมุน เช่น กรวย โดม หรือภาชนะทรงกระบอก การขึ้นรูปโลหะด้วยวิธีการหมุน (metal spinning) เป็นวิธีการแก้ปัญหาที่มีประสิทธิภาพ โดยแผ่นโลหะจะหมุนบนเครื่องกลึง ขณะที่เครื่องมือต่าง ๆ ค่อย ๆ ขึ้นรูปแผ่นโลหะให้เข้ารูปไปตามแม่พิมพ์ (mandrel) กระบวนการนี้มีความคุ้มค่าเป็นพิเศษสำหรับชิ้นส่วนที่มีความสมมาตรตามแกน (axially symmetric components) ที่ผลิตในปริมาณต่ำถึงปานกลาง

การเปรียบเทียบตัวเลือกของคุณ

การเลือกวิธีการขึ้นรูปที่เหมาะสม จำเป็นต้องพิจารณาสมดุลระหว่างรูปทรงของชิ้นส่วน ปริมาณการผลิต ข้อกำหนดด้านวัสดุ และงบประมาณ หากคุณกำลังมองหาผู้รับจ้างขึ้นรูปโลหะใกล้คุณ การเข้าใจข้อแลกเปลี่ยนเหล่านี้จะช่วยให้คุณประเมินศักยภาพของผู้รับจ้างและตั้งคำถามที่เหมาะสมได้ การเปรียบเทียบต่อไปนี้จะเป็นจุดเริ่มต้นสำหรับการเลือกวิธีการขึ้นรูปของคุณ:

ชื่อกระบวนการ	เหมาะที่สุดสำหรับงานประเภท	วัสดุทั่วไป	ความเหมาะสมด้านปริมาณ	ต้นทุนแม่พิมพ์โดยสัมพัทธ์
การบิด	โครงยึด ตัวเรือน โครงแชสซี มุม	เหล็ก อลูมิเนียม สเตนเลส	ต้นแบบถึงปริมาณการผลิตระดับกลาง	ต่ำ (อุปกรณ์มาตรฐาน)
การตรา	ชิ้นส่วนแบน โครงยึด คลิป แผง	เหล็ก, อลูมิเนียม, โลหะผสมทองแดง	ปริมาณสูง (10,000 ชิ้นขึ้นไป)	สูง (แม่พิมพ์แบบกำหนดเอง)
ดึงลึก	ถ้วย กระป๋อง อ่างล้าง ตัวเรือน	อลูมิเนียม สแตนเลส ทองเหลือง	ปริมาณปานกลางถึงสูง	แรงสูง
การขึ้นรูปด้วยการกลิ้ง	รางน้ำ รางนำ โปรไฟล์โครงสร้าง	เหล็กกล้า อลูมิเนียม	ปริมาณมาก	กลางถึงสูง
Hydroforming	เปลือกที่ซับซ้อน รูปร่างที่ไม่สมมาตร	อลูมิเนียม สแตนเลส ไทเทเนียม	ปริมาณต่ำถึงปานกลาง	ปานกลาง (แม่พิมพ์เดียว)
การปั่นด้าย	กรวย โดม และภาชนะทรงกระบอก	อลูมิเนียม เหล็ก ทองแดง	ปริมาณต่ำถึงปานกลาง	ต่ำถึงกลาง

โปรดจำไว้: กระบวนการที่ซับซ้อนที่สุดไม่จำเป็นต้องเป็นทางเลือกที่ดีที่สุดเสมอไป ตัวยึดที่โค้งง่ายๆ ไม่จำเป็นต้องใช้กระบวนการไฮโดรฟอร์มมิ่ง และแผงชิ้นส่วนยานยนต์ที่ซับซ้อนไม่ควรผลิตทีละชิ้นด้วยเครื่องดัดโลหะแบบกด (press brake) ไม่ว่าคุณจะกำลังใช้การตัดด้วยเลเซอร์เพื่อเตรียมแผ่นวัตถุดิบก่อนขึ้นรูป หรือต้องการโซลูชันแบบครบวงจรสำหรับการตัดและขึ้นรูปโลหะ การเลือกกระบวนการให้สอดคล้องกับความต้องการเฉพาะของคุณจะส่งผลโดยตรงต่อทั้งต้นทุนและคุณภาพของชิ้นงาน

เมื่อเข้าใจกระบวนการหลักเหล่านี้แล้ว ขั้นตอนการตัดสินใจที่สำคัญขั้นต่อไปคือการเลือกวัสดุที่เหมาะสม — ซึ่งเป็นการตัดสินใจที่ส่งผลกระทบโดยตรงต่อความสามารถในการขึ้นรูป สมรรถนะสุดท้ายของชิ้นส่วน และต้นทุนการผลิต

การเลือกโลหะที่เหมาะสมสำหรับการขึ้นรูปของคุณ

คุณได้เลือกวิธีการขึ้นรูปแล้ว — ตอนนี้ถึงเวลาตัดสินใจอีกครั้งที่มีความสำคัญไม่แพ้กัน ซึ่งอาจเป็นตัวกำหนดความสำเร็จหรือความล้มเหลวของโครงการของคุณ: การเลือกวัสดุ โลหะที่คุณเลือกไม่เพียงแต่ส่งผลต่อประสิทธิภาพของชิ้นส่วนเท่านั้น แต่ยังมีอิทธิพลโดยตรงต่อวิธีการขึ้นรูปที่สามารถใช้ได้ ความคลาดเคลื่อน (tolerances) ที่คุณจะบรรลุได้ และต้นทุนที่คุณจะต้องจ่ายสำหรับแม่พิมพ์และการผลิต หากตัดสินใจผิดพลาด คุณอาจต้องเผชิญกับชิ้นส่วนที่แตกร้าว ปรากฏการณ์สปริงแบ็ก (springback) มากเกินไป หรือค่าใช้จ่ายที่พุ่งสูงเกินงบประมาณ

โลหะชนิดต่าง ๆ มีพฤติกรรมที่แตกต่างกันอย่างมากภายใต้แรงขึ้นรูป บางชนิดยืดตัวได้ง่ายและคงรูปร่างไว้ได้ดี ในขณะที่บางชนิดต้านทานการขึ้นรูปอย่างมาก จึงจำเป็นต้องใช้อุปกรณ์และเทคนิคเฉพาะทาง การเข้าใจลักษณะเหล่านี้จะช่วยให้คุณจับคู่วัสดุกับกระบวนการขึ้นรูปได้อย่างเหมาะสม และหลีกเลี่ยงการทดลองผิดพลาดที่มีราคาแพงบนสายการผลิต

คุณสมบัติหลักของวัสดุที่ส่งผลต่อความสามารถในการขึ้นรูป

ก่อนที่จะลงลึกพิจารณาโลหะแต่ละชนิด คุณจำเป็นต้องเข้าใจก่อนว่าอะไรคือปัจจัยที่ทำให้วัสดุหนึ่ง ‘สามารถขึ้นรูปได้’ คุณสมบัติสี่ประการเป็นตัวกำหนดว่าโลหะใด ๆ จะตอบสนองต่อ บริการขึ้นรูปแผ่นโลหะ :

• ความเหนียว: ปริมาณที่วัสดุสามารถยืดตัวได้ก่อนที่จะเกิดการแตกหัก ความเหนียวสูงหมายถึงสามารถดึงขึ้นรูปได้ลึกขึ้นและโค้งได้แน่นขึ้นโดยไม่เกิดรอยแตกร้าว
• ความแข็งแรงในการยีด: แรงที่จำเป็นในการทำให้วัสดุเกิดการเปลี่ยนรูปอย่างถาวร ความต้านทานแรงดึงเริ่มต้นต่ำจะลดความต้องการอุปกรณ์ แต่อาจจำกัดการใช้งานในด้านโครงสร้าง
• อัตราการแข็งตัวจากการแปรรูป: อัตราที่โลหะเพิ่มความแข็งแรงขึ้นขณะขึ้นรูป ความสามารถในการแข็งตัวจากการขึ้นรูปสูงสามารถเพิ่มความแข็งแรงของชิ้นส่วนสำเร็จรูป แต่ทำให้การขึ้นรูปแบบค่อยเป็นค่อยไปมีความท้าทายมากขึ้น
• ภาวะคุณสมบัติไม่สม่ำเสมอตามทิศทาง (Anisotropy): ความแตกต่างของคุณสมบัติวัสดุตามทิศทาง โลหะที่ผ่านกระบวนการรีดมักแสดงพฤติกรรมที่ต่างกันเมื่อขึ้นรูปขนานหรือตั้งฉากกับทิศทางการรีด

คุณสมบัติเหล่านี้มีปฏิสัมพันธ์กันอย่างซับซ้อน วัสดุที่มีความเหนียวยอดเยี่ยมอาจยังคงก่อให้เกิดปัญหาได้ หากอัตราการแข็งตัวจากการขึ้นรูปส่งผลให้เกิดปรากฏการณ์สปริงแบ็ก (springback) มากเกินไป ลองพิจารณาดูว่าปัจจัยเหล่านี้ส่งผลต่อวัสดุที่ใช้ขึ้นรูปทั่วไปมากที่สุดอย่างไร

ลักษณะความสามารถในการขึ้นรูปของอลูมิเนียมเทียบกับเหล็ก

การตัดสินใจระหว่างอลูมิเนียมกับสแตนเลสเป็นสิ่งที่คุณจะต้องเผชิญซ้ำแล้วซ้ำเล่าในโครงการแผ่นโลหะ การวิเคราะห์ทางวิศวกรรมของ LangHe Industry ระบุว่า วัสดุแต่ละชนิดมีข้อได้เปรียบที่แตกต่างกันอย่างชัดเจน — อลูมิเนียมมีน้ำหนักเบาและนำความร้อนได้ดี ในขณะที่สแตนเลสมีความแข็งแรงสูงและทนต่อการกัดกร่อน อย่างไรก็ตาม พฤติกรรมการขึ้นรูปของวัสดุทั้งสองชนิดนี้แตกต่างกันอย่างสิ้นเชิง

โลหะผสมอลูมิเนียม: แผ่นโลหะอลูมิเนียมมีความสามารถในการขึ้นรูปได้ดีเยี่ยมในแอปพลิเคชันส่วนใหญ่ ด้วยความหนาแน่นประมาณ 2.7 กรัม/ลูกบาศก์เซนติเมตร ซึ่งเท่ากับประมาณหนึ่งในสามของเหล็ก จึงเป็นตัวเลือกอันดับต้นๆ เมื่อน้ำหนักเป็นปัจจัยสำคัญ วัสดุนี้เกิดฟิล์มออกไซด์ป้องกันโดยธรรมชาติ ทำให้มีความต้านทานการกัดกร่อนโดยไม่จำเป็นต้องผ่านกระบวนการตกแต่งเพิ่มเติมในหลายสภาพแวดล้อม

อย่างไรก็ตาม อลูมิเนียมสร้างความท้าทายที่สำคัญประการหนึ่ง คือ ปรากฏการณ์สปริงแบ็ก (springback) หลังจากขึ้นรูปด้วยการดัด ชิ้นส่วนอลูมิเนียมมักจะคลายตัวกลับ (unbend) บางส่วนมากกว่าชิ้นส่วนที่ทำจากเหล็ก ผู้ผลิตจึงชดเชยโดยการดัดเกินขนาดหรือใช้แม่พิมพ์เฉพาะทาง แต่วิธีเหล่านี้เพิ่มความซับซ้อนให้กับกระบวนการผลิตของคุณ แผ่นอลูมิเนียมเหมาะอย่างยิ่งสำหรับการผลิตเปลือกหุ้ม (enclosures), แผ่นกระจายความร้อน (heat sinks) และชิ้นส่วนอวกาศ เนื่องจากคุณสมบัติการนำความร้อนที่ยอดเยี่ยม (เหมาะอย่างยิ่งสำหรับเครื่องแลกเปลี่ยนความร้อนและหม้อน้ำ) รวมทั้งการลดน้ำหนักได้อย่างมีประสิทธิภาพ ซึ่งคุ้มค่ากับความใส่ใจเป็นพิเศษที่ต้องมีต่อการควบคุมปรากฏการณ์สปริงแบ็ก

เหล็กไม่ржаมี แผ่นโลหะสแตนเลสต้องได้รับการให้เกียรติและเคารพอย่างเหมาะสม เนื่องจากมีความแข็งแรงดึง (tensile strength) และความแข็งแรงที่จุดไหล (yield strength) สูงกว่าอลูมิเนียม จึงต้องใช้แรงขึ้นรูปมากกว่าอย่างมีนัยสำคัญ ซึ่งหมายถึงต้องใช้อุปกรณ์ที่หนักกว่าและแม่พิมพ์ที่แข็งแรงทนทานยิ่งขึ้น อย่างไรก็ตาม สิ่งที่ทำให้สแตนเลสยากต่อการขึ้นรูปโดยเฉพาะคือพฤติกรรมการแข็งตัวจากการขึ้นรูป (work hardening) ที่รุนแรง

เมื่อคุณขึ้นรูปสแตนเลส สเตนเลสจะมีความแข็งแรงเพิ่มขึ้นอย่างรวดเร็ว ซึ่งที่จริงแล้วเป็นข้อได้เปรียบต่อประสิทธิภาพของชิ้นส่วนสำเร็จรูป—ชิ้นส่วนสแตนเลสที่ผ่านการขึ้นรูปจะมีความทนทานมากยิ่งขึ้นจากกระบวนการขึ้นรูปเอง แต่ในขณะเดียวกันก็หมายความว่าการดำเนินการแบบก้าวหน้า (progressive operations) จะยากขึ้นเรื่อยๆ ทุกขั้นตอนของการขึ้นรูปจะทำให้วัสดุมีความแข็งมากขึ้น จึงจำเป็นต้องใช้แรงมากขึ้นในการดำเนินการขั้นตอนถัดไป ดังนั้นสำหรับชิ้นส่วนที่ซับซ้อนซึ่งต้องผ่านหลายขั้นตอนการขึ้นรูป พฤติกรรมนี้จึงจำเป็นต้องควบคุมอย่างระมัดระวังผ่านตารางการอบอ่อน (annealing schedules) ที่เหมาะสม หรือการออกแบบกระบวนการอย่างรอบคอบ

ผลตอบแทนที่ได้คืออะไร? สแตนเลส โดยเฉพาะเกรด 304 และ 316 ซึ่งมีโครเมียมไม่น้อยกว่า 18% นั้นมีความสามารถในการต้านทานการกัดกร่อนได้เหนือกว่าในสภาพแวดล้อมที่รุนแรง มันจึงเป็นวัสดุที่นิยมใช้เป็นพิเศษสำหรับอุปกรณ์ทางการแพทย์ อุปกรณ์แปรรูปอาหาร และการใช้งานในทะเล (marine applications) ซึ่งความสะอาดและความทนทานเป็นสิ่งที่ขาดไม่ได้

เหล็กคาร์บอน: เมื่อความคุ้มค่าและพฤติกรรมที่คาดการณ์ได้มีความสำคัญสูงสุด โลหะคาร์บอนสตีลก็เป็นทางเลือกที่ตอบโจทย์ โดยโลหะคาร์บอนสตีลมีคุณสมบัติในการขึ้นรูปอย่างสม่ำเสมอ ใช้แรงในการขึ้นรูปในระดับปานกลาง และมีราคาถูกกว่าสแตนเลสหรือโลหะผสมพิเศษอย่างมาก สำหรับชิ้นส่วนโครงสร้าง แผ่นยึด (brackets) และการใช้งานเชิงอุตสาหกรรมที่สามารถจัดการกับการกัดกร่อนได้ผ่านการเคลือบผิวหรือในสภาพแวดล้อมที่ควบคุมได้ โลหะคาร์บอนสตีลจึงยังคงเป็นทางเลือกที่เหมาะสมสำหรับชิ้นส่วนที่ขึ้นรูปจำนวนหลายล้านชิ้นต่อปี

โลหะพิเศษ: ไทเทเนียมมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่โดดเด่นมากและทนต่อการกัดกร่อนได้ดีเยี่ยม แต่ต้องอาศัยความเชี่ยวชาญเฉพาะด้านในการขึ้นรูป เนื่องจากมีลักษณะของแรงดีดกลับ (springback) และมีแนวโน้มเกิดการเสียดสีติดกันระหว่างชิ้นงานกับแม่พิมพ์ (galling) ขณะขึ้นรูป โลหะผสมทองแดงให้ความสามารถในการนำไฟฟ้าได้ดีเยี่ยมและขึ้นรูปได้ง่าย จึงเหมาะอย่างยิ่งสำหรับชิ้นส่วนไฟฟ้าและงานตกแต่ง วัสดุพิเศษแต่ละชนิดมีข้อพิจารณาเฉพาะตัว ซึ่งบริการขึ้นรูปแผ่นโลหะที่มีประสบการณ์สามารถจัดการได้อย่างมืออาชีพ

ความหนาของแผ่นโลหะ (Gauge Thickness) ส่งผลต่อตัวเลือกการออกแบบของคุณอย่างไร

นี่คือจุดที่การเลือกวัสดุเริ่มมีความเป็นรูปธรรมมากขึ้น: การระบุความหนา และหากคุณเคยสับสนกับขนาดเกจ (gauge) เทียบกับค่าการวัดจริง คุณไม่ได้เป็นคนเดียวที่รู้สึกเช่นนั้น ระบบเกจย้อนกลับไปถึงศตวรรษที่ 19 และโดยตรงแล้ว สร้างความสับสนมากกว่าความชัดเจนในกระบวนการผลิตสมัยใหม่

ตาม คู่มือวิศวกรรมของ SendCutSend ที่มาของความหนาแบบเกจ (gauge thickness) เริ่มต้นจากอุตสาหกรรมการผลิตลวด โดยตัวเลขเกจสื่อถึงจำนวนครั้งที่ลวดถูกดึงผ่านแม่พิมพ์ (ยืดและบีบอัด) เพื่อให้ได้ขนาดที่กำหนด ยิ่งผ่านกระบวนการดึงมากเท่าไร ลวดก็จะยิ่งบางลงเท่านั้น — นี่คือเหตุผลที่ตัวเลขเกจที่สูงกว่าบ่งชี้วัสดุที่บางกว่า ฟังดูขัดแย้งกับสามัญสำนึกหรือไม่? ใช่แน่นอน

ประเด็นสำคัญที่วิศวกรมักมองข้าม: ค่าความหนาแบบเกจขึ้นอยู่กับชนิดของวัสดุแต่ละชนิด ความหนาแบบเกจ 14 ของเหล็กไม่เท่ากับความหนาแบบเกจ 14 ของอลูมิเนียม โปรดพิจารณาตัวอย่างจากโลกแห่งความเป็นจริงต่อไปนี้:

• เหล็กสแตนเลสเกจ 14: 0.075 นิ้ว (1.90 มม.)
• อลูมิเนียมเกจ 14: 0.064 นิ้ว (1.63 มม.)

นั่นคือความต่างกัน 0.011 นิ้ว—ซึ่งเพียงพอที่จะก่อให้เกิดปัญหาการเข้ารูปในชิ้นส่วนที่ต้องการความแม่นยำสูง อย่างเดียวกัน ความหนาของเหล็กเบอร์ 11 มีค่าประมาณ 0.120 นิ้ว (3.05 มม.) แต่คุณไม่สามารถสมมุติได้ว่าวัสดุอื่นๆ จะมีค่าเท่ากันเสมอ โปรดตรวจสอบมิติจริงเสมอโดยใช้ตารางเบอร์แผ่นโลหะ (sheet metal gauge chart) ที่เหมาะสมกับวัสดุเฉพาะของคุณ

ความหนาส่งผลโดยตรงต่อทางเลือกในการขึ้นรูปของคุณ:

• ระยะรัศมีโค้งขั้นต่ํา: วัสดุที่หนากว่าจำเป็นต้องใช้รัศมีการโค้งที่ใหญ่ขึ้นเพื่อหลีกเลี่ยงการแตกร้าว การโค้งแบบแน่นที่ใช้งานได้ดีเยี่ยมกับแผ่นโลหะเบอร์ 22 อาจทำให้แผ่นโลหะเบอร์ 14 แยกออกหรือแตก
• แรงที่ต้องใช้ในการขึ้นรูป: ความต้องการแรงเพิ่มขึ้นอย่างมากตามความหนาของวัสดุ การเพิ่มความหนาเป็นสองเท่าอาจทำให้แรงกดที่จำเป็นเพิ่มขึ้นเป็นสี่เท่า
• ขนาดของการเด้งกลับ: โดยทั่วไปแล้ว วัสดุที่หนากว่าจะแสดงอาการสปริงแบ็ก (springback) มากกว่า จึงจำเป็นต้องมีการชดเชยมากขึ้นในการออกแบบแม่พิมพ์
• ขีดจำกัดของการดึงลึก (Deep draw limits): ความหนาของวัสดุมีผลต่ออัตราส่วนการดึงลึกสูงสุดที่สามารถทำได้ และการบางตัวของผนังระหว่างกระบวนการดึงลึก

สำหรับวัสดุที่มีความหนาเกิน ¼ นิ้ว คุณกำลังทำงานกับแผ่นโลหะ (plate metal) มากกว่าแผ่นโลหะบาง (sheet metal) อย่างแท้จริง และกระบวนการขึ้นรูปอาจเปลี่ยนไปใช้การขึ้นรูปด้วยเครื่องกด (press forming) หรืออุปกรณ์เฉพาะสำหรับวัสดุที่มีความหนามาก

เมื่อกำหนดวัสดุสำหรับโครงการของคุณ ให้พิจารณาขอค่าความหนาเชิงมิติที่แท้จริงแทนที่จะระบุเป็นเลขเบอร์เกจ (gauge numbers) ซึ่งจะช่วยขจัดความสับสนและรับประกันว่าผู้ให้บริการขึ้นรูปแผ่นโลหะจะทำงานตามข้อกำหนดเดียวกันกับที่คุณออกแบบไว้ ความชัดเจนเพิ่มเติมนี้จะช่วยป้องกันข้อผิดพลาดที่อาจก่อให้เกิดค่าใช้จ่ายสูงก่อนที่จะเกิดขึ้น

เมื่อเลือกวัสดุและความหนาได้แล้ว คุณจะต้องเข้าใจอีกปัจจัยหนึ่งที่มักทำให้วิศวกรหลายคนประหลาดใจ นั่นคือ ข้อบกพร่องจากการขึ้นรูป การรู้ว่าอะไรอาจผิดพลาด—and วิธีป้องกัน—คือสิ่งที่แยกแยะโครงการที่ประสบความสำเร็จออกจากความล้มเหลวที่ส่งผลเสียทางการเงิน

ข้อบกพร่องทั่วไปจากการขึ้นรูปและวิธีป้องกัน

แม้จะมีกระบวนการที่เหมาะสมและการเลือกวัสดุที่สมบูรณ์แบบแล้ว ก็ยังอาจเกิดปัญหาขึ้นระหว่างขั้นตอนการขึ้นรูปได้ ชิ้นส่วนที่ดูดีมากในแบบจำลอง CAD อาจออกมาจากเครื่องกดด้วยมุมบิดเบี้ยว ขอบแตกร้าว หรือพื้นผิวหยาบซึ่งไม่ผ่านการตรวจสอบ ข้อบกพร่องเหล่านี้ส่งผลต้นทุนโดยตรง — ไม่เพียงแต่จากการทิ้งชิ้นส่วนที่เสียเท่านั้น แต่ยังรวมถึงความล่าช้าในการผลิต การปรับแต่งแม่พิมพ์ใหม่ และความไม่พึงพอใจของลูกค้าด้วย

ข่าวดีก็คือ ข้อบกพร่องส่วนใหญ่ที่เกิดขึ้นระหว่างการขึ้นรูปสามารถทำนายและป้องกันได้ การเข้าใจสาเหตุที่ทำให้เกิดข้อบกพร่องเหล่านี้จะช่วยให้คุณออกแบบเพื่อหลีกเลี่ยงปัญหาเหล่านั้นได้ตั้งแต่ขั้นตอนการออกแบบ โดยไม่จำเป็นต้องตัดแผ่นโลหะชิ้นแรกเลย ต่อไปนี้เราจะพิจารณาความล้มเหลวที่พบบ่อยที่สุดห้าประการในการให้บริการขึ้นรูปโลหะแผ่น พร้อมกลยุทธ์ทางวิศวกรรมที่สามารถกำจัดปัญหาเหล่านั้นได้อย่างสิ้นเชิง

การทำนายและชดเชยผลกระทบของสปริงแบ็ก (Springback)

คุณจำการดัดคลิปหนีบกระดาษได้หรือไม่? แม้หลังจากเกิดการเปลี่ยนรูปอย่างถาวรแล้ว โลหะยังคงรักษา "ความทรงจำ" บางส่วนของรูปร่างเดิมไว้ ปรากฏการณ์การคืนตัวแบบยืดหยุ่นหลังจากแรงขึ้นรูปถูกปล่อยออกนี้เรียกว่า สปริงแบ็ก (springback) — และนี่คือปัญหาความแม่นยำด้านมิติที่พบบ่อยที่สุดในการผลิตโลหะแผ่น

ตามการวิจัยที่ตีพิมพ์ในนิตยสาร STAMPING ปรากฏว่าปัญหาสปริงแบ็ก (springback) มีความท้าทายมากขึ้นเรื่อยๆ กับเหล็กกล้าความแข็งแรงสูงขั้นสูง (AHSS) รุ่นใหม่และโลหะผสมอลูมิเนียมความแข็งแรงสูง ซึ่งวิธีการชดเชยแบบดั้งเดิมที่ใช้ได้ผลกับเหล็กอ่อนมักไม่เพียงพอสำหรับวัสดุเหล่านี้

สาเหตุของสปริงแบ็กคืออะไร? เมื่อคุณดัดโลหะ พื้นผิวด้านนอกจะยืดออก ในขณะที่พื้นผิวด้านในจะถูกบีบอัด หลังจากที่แม่พิมพ์ดันปล่อยออก ความไม่สมดุลของแรงเครียดนี้จะกลับตัวบางส่วน ส่งผลให้ชิ้นงานถูกดึงกลับเข้าใกล้สภาพเรียบเดิมของมันมากขึ้น ปัจจัยหลายประการส่งผลต่อระดับความรุนแรงของสปริงแบ็ก:

• คุณสมบัติของวัสดุ: วัสดุที่มีความต้านทานแรงดึงสูงกว่าจะแสดงอาการสปริงแบ็กมากกว่า โดยเกรด AHSS อาจเกิดสปริงแบ็กได้มากกว่าเหล็กอ่อนอย่างมีนัยสำคัญ
• รัศมีการโค้ง: รัศมีที่เล็กลงจะทำให้เกิดการเปลี่ยนรูปแบบพลาสติกมากขึ้นเมื่อเทียบกับการเปลี่ยนรูปแบบยืดหยุ่น จึงช่วยลดสปริงแบ็ก
• รูปร่างชิ้นงาน: รูปร่างที่ซับซ้อนซึ่งมีการดัดหลายจุดในทิศทางต่างๆ จะก่อให้เกิดปฏิสัมพันธ์ของสปริงแบ็กที่คาดการณ์ได้ยาก
• ความหนา: วัสดุที่หนากว่าในช่วงความหนาของแผ่นโลหะทั่วไปมักแสดงการคืนตัวแบบยืดหยุ่นที่ชัดเจนยิ่งขึ้น

แนวทางเชิงระบบตามที่ผู้เชี่ยวชาญด้านการขึ้นรูปแนะนำนั้นดำเนินตามลำดับที่ชัดเจน ได้แก่ การวัด การลดผลกระทบ การควบคุม จากนั้นจึงชดเชย ขั้นตอนแรก ใช้ซอฟต์แวร์จำลองเพื่อทำนายการคืนตัวของชิ้นงาน (springback) อย่างแม่นยำ จากนั้นปรับพารามิเตอร์กระบวนการให้น้อยที่สุด ควบคุมตัวแปรต่าง ๆ เช่น แรงกดแผ่นวัตถุดิบ (blank holder force) และการหล่อลื่น เพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ สุดท้าย ชดเชยโดยการโค้งเกินเป้าหมาย (over-bending) หรือปรับรูปทรงของแม่พิมพ์ (die geometry) เพื่อให้ชิ้นงานคืนตัวกลับมาสู่รูปร่างสุดท้ายที่ถูกต้อง

กลยุทธ์การชดเชยที่ได้ผล:

• การพับเกิน (Overbending): หากผลการจำลองคาดการณ์ว่าจะเกิดการคืนตัว (springback) 2° ให้ออกแบบแม่พิมพ์ให้ดัดเกินเป้าหมาย 2° เพื่อให้การคืนตัวแบบยืดหยุ่น (elastic recovery) นำชิ้นงานกลับมาสู่ข้อกำหนดที่กำหนดไว้
• การอัดขึ้นรูป (Coining): ใช้แรงดันสูงบริเวณจุดยอดของการดัด (bend apex) เพื่อให้วัสดุเกิดการเปลี่ยนรูปพลาสติกผ่านความหนาทั้งหมด ซึ่งจะทำลายความจำแบบยืดหยุ่น (elastic memory)
• การยืดหลังการขึ้นรูป (Post-stretching): ขณะที่ชิ้นงานยังคงถูกยึดแน่นอยู่ ให้ประยุกต์แรงดึงเพิ่มเติมเล็กน้อย เพื่อแปลงสถานะความเครียดที่ซับซ้อนให้กลายเป็นแรงดึงที่สม่ำเสมอทั่วทั้งหน้าตัด
• การชดเชยที่ขับเคลื่อนด้วย CAE: การจำลองขั้นสูงสร้าง "พื้นผิวชดเชย" ซึ่งเป็นภาพสะท้อนของความบิดเบี้ยวที่ทำนายไว้ ทำให้สามารถออกแบบแม่พิมพ์แบบครั้งเดียวสำเร็จ (one-shot die designs) ที่ผลิตชิ้นส่วนได้ตรงตามความต้องการโดยไม่ต้องทดลองซ้ำๆ

การเปลี่ยนแปลงในการออกแบบที่ป้องกันการฉีกขาดและการย่น

การฉีกขาดและการย่นอยู่คนละขั้วของสเปกตรัมการขึ้นรูป—แต่ทั้งสองอย่างล้วนมีสาเหตุรากเดียวกัน คือ การควบคุมการไหลของวัสดุไม่เหมาะสม ตามการวิเคราะห์ข้อบกพร่องของ Zintilon ข้อบกพร่องทั้งสองนี้กำหนดเส้นแบ่งบางๆ ระหว่างความสำเร็จและความล้มเหลวในการดำเนินการขึ้นรูปลึก (deep drawing operations)

มีริ้วรอย เกิดขึ้นเมื่อมีวัสดุส่วนเกินไหลเข้าสู่โพรงแม่พิมพ์โดยไม่มีที่ให้วัสดุไปสะสม คุณจะสังเกตเห็นรอยพับหรือรอยย่นที่ไม่ต้องการ โดยทั่วไปจะปรากฏบริเวณขอบแฟลน (flange areas) หรือตามผนังข้างของชิ้นส่วนที่ขึ้นรูปลึก สาเหตุประกอบด้วย:

• แรงกดของแผ่นยึดวัสดุ (blank holder force) ไม่เพียงพอ ทำให้วัสดุโก่งตัวภายใต้แรงอัด
• ขนาดแผ่นวัสดุ (blank size) ใหญ่เกินไป ส่งผลให้มีวัสดุมากกว่าที่โพรงแม่พิมพ์จะรองรับได้
• ระยะห่างระหว่างแม่พิมพ์ (die clearance) ไม่เหมาะสม ทำให้การไหลของวัสดุไม่สม่ำเสมอ
• การหล่อลื่นไม่ดี ส่งผลให้เกิดการยึดติดในท้องถิ่นและวัสดุรวมตัวกันเป็นก้อน

กลยุทธ์การป้องกันการย่น:

• เพิ่มแรงกดของแผ่นยึดวัสดุ (blank holder force) เพื่อรักษาแรงตึงที่เหมาะสมบริเวณส่วนขอบของชิ้นงาน (flange area)
• เพิ่มร่องดึง (draw beads) — ลักษณะนูนที่ทำให้วัสดุผ่านการโค้งและโค้งกลับอย่างควบคุมได้ขณะเข้าสู่แม่พิมพ์ ซึ่งสร้างความต้านทานต่อการไหลของวัสดุอย่างแม่นยำ
• ปรับแต่งขนาดและรูปร่างของแผ่นวัสดุเริ่มต้น (blank) ให้เหมาะสมเพื่อลดวัสดุส่วนเกิน
• ตรวจสอบให้มีการหล่อลื่นอย่างสม่ำเสมอ เพื่อป้องกันการไหลของวัสดุที่ไม่สม่ำเสมอในบางจุด

การฉีกขาด เกิดขึ้นเมื่อวัสดุยืดตัวเกินขีดจำกัดการขึ้นรูป (forming limit) ซึ่งจะสังเกตเห็นเป็นรอยแยกหรือรอยแตก โดยมักเกิดขึ้นบริเวณรัศมีโค้งแคบหรือบริเวณที่วัสดุบางลงมากเกินไป สาเหตุหลักประกอบด้วย:

• รัศมีของแม่พิมพ์หรือลูกสูบคมเกินไปเมื่อเทียบกับความสามารถในการดัดตัว (ductility) ของวัสดุ
• แรงกดของแผ่นยึดวัสดุสูงเกินไป จนขัดขวางการไหลของวัสดุ ในขณะที่ลูกสูบต้องดึงวัสดุเข้าสู่แม่พิมพ์
• การหล่อลื่นไม่เพียงพอ ส่งผลให้แรงเสียดทานเพิ่มขึ้น และเกิดความเครียดเฉพาะจุด
• ข้อบกพร่องของวัสดุ หรือการแข็งตัวจากการขึ้นรูป (work hardening) ที่เกิดจากกระบวนการก่อนหน้า

กลยุทธ์การป้องกันการฉีกขาด:

• ปฏิบัติตามแนวทางเกี่ยวกับรัศมีโค้งขั้นต่ำจากชุดเครื่องมือวิศวกรรม — โดยทั่วไปคือ 4–8 เท่าของความหนาของวัสดุ สำหรับรัศมีเข้าของแม่พิมพ์
• ลดแรงกดของแผ่นยึด (blank holder force) ในบริเวณที่วัสดุจำเป็นต้องไหลอย่างอิสระ
• ใช้สารหล่อลื่นที่เหมาะสมเพื่อลดแรงเสียดทาน โดยเฉพาะกับแผ่นโลหะบางที่สุดซึ่งมีแนวโน้มจะบางลง
• พิจารณาใช้ซอฟต์แวร์จำลองเพื่อระบุบริเวณที่มีความเครียดสูงก่อนการผลิตแม่พิมพ์จริง

ข้อค้นพบสำคัญจากการวิเคราะห์แม่พิมพ์ขึ้นรูปของ Jeelix: แรงกดของแผ่นยึด รัศมีของแม่พิมพ์ และการหล่อลื่น ล้วนเป็นตัวแปรที่เกี่ยวข้องกันแบบสามเหลี่ยม การปรับเปลี่ยนตัวแปรใดตัวหนึ่งจะส่งผลต่ออีกสองตัวที่เหลือ ตัวอย่างเช่น หากเพิ่มแรงกดของแผ่นยึดเพื่อป้องกันการย่น อาจทำให้เกิดการฉีกขาดได้ ศาสตร์ของการขึ้นรูปจึงอยู่ที่การหาจุดสมดุลที่วัสดุสามารถไหลได้อย่างราบรื่นโดยไม่เกิดการโก่งตัวหรือแยกตัว

ข้อบกพร่องผิว: ลักษณะพื้นผิวคล้ายผิวส้ม (Orange Peel) และการติดกันของผิว (Galling)

เปลือกส้ม สร้างพื้นผิวที่ขรุขระและมีเท็กซ์เจอร์คล้ายเปลือกส้ม—ซึ่งไม่ยอมรับได้สำหรับชิ้นส่วนที่มองเห็นได้ซึ่งต้องการการตกแต่งผิวโลหะแผ่นคุณภาพสูง ข้อบกพร่องนี้เกิดขึ้นเมื่อวัสดุถูกยืดออกอย่างมาก ทำให้เกรนแต่ละเม็ดในโครงสร้างจุลภาคของโลหะเกิดการเปลี่ยนรูปอย่างไม่สม่ำเสมอ วัสดุที่มีเกรนหยาบมีแนวโน้มเกิดข้อบกพร่องนี้ได้มากเป็นพิเศษ

กลยุทธ์ในการป้องกันปรากฏการณ์เปลือกส้ม (orange peel)

• ระบุเกรดวัสดุที่มีเกรนละเอียดสำหรับชิ้นส่วนที่ต้องการพื้นผิวเรียบ
• ลดระดับการยืดวัสดุให้น้อยที่สุดเท่าที่จะทำได้ โดยการปรับแต่งรูปทรงของแม่พิมพ์ (die geometry optimization)
• พิจารณาสภาพความแข็งของวัสดุ (material temper)—บางครั้งวัสดุที่ผ่านการอบนุ่มแบบเต็มรูปแบบ (fully annealed) จะแสดงปรากฏการณ์เปลือกส้มมากกว่าวัสดุที่ผ่านการขึ้นรูปเบามากกว่า

การเกิดรอยยึดติด (galling) เป็นปรากฏการณ์ที่คล้ายแผลไหม้จากการเสียดสีของโลหะ เมื่อเกิดแรงกดสูงร่วมกับการสัมผัสแบบเลื่อนไถล วัสดุจากชิ้นงานจะเชื่อมติดกับผิวของแม่พิมพ์ ทันทีที่การยึดเกาะนี้เริ่มขึ้น มันจะเร่งตัวขึ้นเรื่อยๆ—ส่วนที่สะสมขึ้นอย่างขรุขระบนผิวแม่พิมพ์จะขีดข่วนชิ้นงานชิ้นต่อไป ทำให้เกิดข้อบกพร่องแบบลูกโซ่ สแตนเลสสตีลและอลูมิเนียมมีแนวโน้มเกิดปรากฏการณ์การยึดเกาะกัน (galling) ได้มากเป็นพิเศษ เนื่องจากพฤติกรรมของชั้นออกไซด์บนผิววัสดุ

กลยุทธ์การป้องกันการเกิดรอยขีดข่วนจากการยึดติดกัน (galling):

• เลือกสารหล่อลื่นที่เหมาะสมซึ่งมีสารเพิ่มประสิทธิภาพแบบแรงดันสูง (EP) ที่สร้างฟิล์มเคมีป้องกันภายใต้ภาระสูง
• ใช้การเคลือบผิวแม่พิมพ์—เช่น การเคลือบแบบ PVD ด้วย TiN หรือ TiAlN ซึ่งให้ผิวที่แข็งมากและมีแรงเสียดทานต่ำ จึงต้านทานการยึดติดของวัสดุได้ดี
• ลดความเร็วในการขึ้นรูปในบริเวณที่เกิดการยึดติดกัน เพื่อจำกัดการเกิดความร้อน
• ขัดผิวแม่พิมพ์ให้เรียบเป็นเงา เพื่อลดความไม่เรียบของผิว (asperities) ซึ่งเป็นจุดเริ่มต้นของการยึดติดกัน

แนวคิดเชิงป้องกันข้อบกพร่อง

สังเกตเห็นรูปแบบหนึ่งหรือไม่? แทบทุกข้อบกพร่องสามารถย้อนกลับไปถึงความสัมพันธ์ระหว่างแรง รูปทรงเรขาคณิต และการหล่อลื่นได้ รอยตัด (kerf) ที่เกิดจากการตัด คราบเศษโลหะ (dross) ที่เกิดจากกระบวนการตัดด้วยเลเซอร์ หรือรัศมีการงอขั้นต่ำสำหรับความหนาของวัสดุที่ใช้—ปัจจัยเหล่านี้ล้วนมีความเชื่อมโยงกัน การเปลี่ยนพารามิเตอร์ใดพารามิเตอร์หนึ่งจะส่งผลกระทบต่อระบบทั้งระบบการขึ้นรูป

วิศวกรที่ชาญฉลาดไม่รอให้เกิดข้อบกพร่องกับชิ้นส่วนที่ผลิตจริง แต่จะใช้ซอฟต์แวร์จำลองในขั้นตอนการออกแบบ เพื่อทำนายปัญหา ระบุวัสดุและขนาดความหนาที่เหมาะสม รวมทั้งร่วมงานกับผู้ให้บริการขึ้นรูปโลหะแผ่นที่มีประสบการณ์ เพื่อปรับแต่งกระบวนการให้ดีที่สุดก่อนลงทุนในแม่พิมพ์ที่มีราคาแพง

กล่าวถึงแม่พิมพ์—การตัดสินใจของคุณเกี่ยวกับการเลือกใช้แม่พิมพ์เฉพาะ (Custom Dies) หรือแม่พิมพ์มาตรฐาน การเลือกระหว่างกระบวนการแบบก้าวหน้า (Progressive) กับแบบโอนย้าย (Transfer) รวมทั้งการเลือกใช้อุปกรณ์สำหรับต้นแบบ (Prototype) หรือสำหรับการผลิตจริง จะส่งผลโดยตรงต่รงบประมาณและระยะเวลาของโครงการคุณอย่างมาก การเข้าใจข้อแลกเปลี่ยนด้านแม่พิมพ์เหล่านี้จึงเป็นขั้นตอนสำคัญขั้นต่อไปในการควบคุมต้นทุนของโครงการขึ้นรูปของคุณ

การตัดสินใจเกี่ยวกับแม่พิมพ์ที่อาจทำให้โครงการของคุณประสบความสำเร็จหรือล้มเหลว

คุณได้เลือกวิธีการขึ้นรูปที่เหมาะสม เลือกวัสดุที่ใช้ได้อย่างถูกต้อง และออกแบบโดยคำนึงถึงข้อบกพร่องที่อาจเกิดขึ้นแล้ว ตอนนี้มาถึงการตัดสินใจที่มักจะเป็นตัวกำหนดว่าโครงการของคุณจะอยู่ภายในงบประมาณหรือไม่ หรือจะบานปลายจนเกินงบประมาณ: นั่นคือการผลิตแม่พิมพ์ (Tooling) การเลือกระหว่างชิ้นส่วนโลหะที่ขึ้นรูปแบบเฉพาะ (Custom Metal Stampings) ที่ใช้แม่พิมพ์เฉพาะ (Dedicated Dies) กับการใช้แม่พิมพ์มาตรฐาน (Standard Tooling Configurations) อาจส่งผลให้ต้นทุนต่อชิ้นเปลี่ยนแปลงไปหลายเท่า—ทั้งในทางที่เพิ่มขึ้นและลดลง

สิ่งที่มักทำให้วิศวกรหลายคนประหลาดใจคือ ทางเลือกแม่พิมพ์ที่มีราคาถูกที่สุดในระยะแรกไม่จำเป็นต้องเป็นทางเลือกที่ประหยัดที่สุดเมื่อพิจารณาตลอดอายุการใช้งานของโครงการเสมอไป ตัวอย่างเช่น แม่พิมพ์แบบง่าย (Simple Die) ที่มีราคา 5,000 ดอลลาร์สหรัฐฯ อาจดูน่าสนใจเมื่อเทียบกับแม่พิมพ์แบบก้าวหน้า (Progressive Die) ที่มีราคา 50,000 ดอลลาร์สหรัฐฯ แต่หากคุณผลิตชิ้นส่วน 100,000 ชิ้นต่อปี แม่พิมพ์ที่ดู 'แพง' นี้อาจช่วยลดต้นทุนต่อชิ้นลงได้ถึง 60% การเข้าใจการแลกเปลี่ยน (Trade-offs) เหล่านี้ก่อนตัดสินใจอย่างจริงจัง จะช่วยให้คุณเลือกทางเลือกที่สอดคล้องกับความต้องการการผลิตที่แท้จริงของคุณ

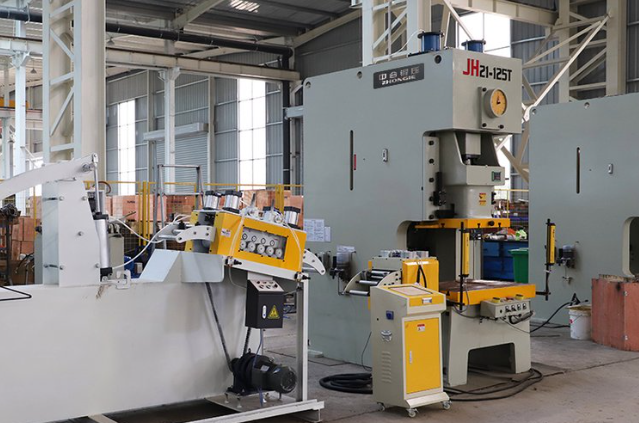

เศรษฐศาสตร์ของการเปรียบเทียบระหว่างแม่พิมพ์เฉพาะ (Custom Dies) กับแม่พิมพ์มาตรฐาน (Standard Tooling)

โครงการของคุณต้องการเครื่องมือพิเศษเมื่อใด และสามารถใช้อุปกรณ์มาตรฐานได้เมื่อใด? คำตอบขึ้นอยู่กับปัจจัยสามประการที่เชื่อมโยงกัน: รูปร่างของชิ้นส่วน ปริมาณการผลิต และข้อกำหนดด้านความคลาดเคลื่อน

แม่พิมพ์มาตรฐาน ประกอบด้วยแม่พิมพ์ดัดแบบสากลสำหรับเครื่องดัดโลหะแผ่น (press brake), อุปกรณ์ยึดชิ้นงานสำหรับการดัดที่ปรับมุมได้ และชุดแม่พิมพ์เจาะ-ตัดแบบโมดูลาร์ ซึ่งบริการขึ้นรูปโลหะแผ่นมีไว้ในสต๊อก เครื่องมือเหล่านี้สามารถรองรับการดำเนินการทั่วไปได้หลากหลายประเภท เช่น การดัดตรงที่มุมมาตรฐาน รูปแบบรูมาตรฐาน และการตัดวัสดุพื้นฐาน (blanking) ข้อได้เปรียบมีความน่าสนใจอย่างยิ่ง:

• ระยะเวลาในการจัดเตรียมเครื่องมือสั้นมาก หรือไม่มีเลย — สามารถเริ่มการผลิตได้เกือบทันที
• ไม่มีการลงทุนล่วงหน้าสำหรับเครื่องมือ จึงไม่จำเป็นต้องกระจายต้นทุน (amortize)
• สามารถปรับเปลี่ยนการออกแบบได้อย่างง่ายดาย โดยไม่ต้องทิ้งแม่พิมพ์ราคาแพง
• เหมาะอย่างยิ่งสำหรับการผลิตต้นแบบโลหะแผ่น (sheet metal prototype fabrication) และการผลิตในปริมาณน้อย

ข้อจำกัดคืออะไร? เครื่องมือมาตรฐานจำเป็นต้องมีการตั้งค่าและดำเนินการหลายขั้นตอนเพื่อผลิตชิ้นส่วนที่ซับซ้อน แต่ละขั้นตอนเพิ่มเติมจะทำให้เวลาการจัดการยาวนานขึ้น เพิ่มโอกาสเกิดความแปรผันของมิติ และส่งผลให้ต้นทุนต่อชิ้นสูงขึ้น

เครื่องมือเฉพาะ จะกลายเป็นสิ่งจำเป็นเมื่อรูปทรงชิ้นส่วน ความคลาดเคลื่อนที่ยอมรับได้ หรือปริมาณการผลิตของคุณทำให้การลงทุนมีความคุ้มค่า ตามการวิเคราะห์การขึ้นรูปด้วยแม่พิมพ์ของ Alsette VS การตัดสินใจมักขึ้นอยู่กับต้นทุนรวมในการถือครอง (Total Cost of Ownership) มากกว่าราคาเริ่มต้นของแม่พิมพ์เท่านั้น แม่พิมพ์แบบกำหนดเองจึงเหมาะสมเมื่อ:

• รูปทรงชิ้นส่วนต้องการกระบวนการขึ้นรูปเฉพาะที่แม่พิมพ์มาตรฐานไม่สามารถทำได้
• ปริมาณการผลิตสูงพอที่จะกระจายต้นทุนการผลิตแม่พิมพ์ไปยังชิ้นส่วนจำนวนมาก
• ความคลาดเคลื่อนที่แคบมากต้องการความสม่ำเสมอซึ่งแม่พิมพ์เฉพาะเท่านั้นที่จะให้ได้
• สามารถรวมกระบวนการทำงานหลายขั้นตอนไว้ในแม่พิมพ์ชุดเดียว ซึ่งช่วยลดการจัดการชิ้นงานและเวลาแต่ละรอบการผลิต

เครื่องมือแม่พิมพ์แบบก้าวหน้า แสดงถึงจุดสูงสุดของประสิทธิภาพในการผลิตจำนวนมาก โดยที่แม่พิมพ์ชนิดนี้สามารถดำเนินการหลายขั้นตอน—ได้แก่ การตัดวัสดุ (blanking), การเจาะรู (piercing), การขึ้นรูป (forming) และการตัดแยกชิ้นงาน (cutoff)—ในกระบวนการแบบต่อเนื่องเพียงครั้งเดียว วัสดุถูกป้อนเข้าสู่ระบบโดยอัตโนมัติ และชิ้นส่วนสำเร็จรูปจะออกมาด้วยอัตราความเร็วสูงถึงหลายร้อยชิ้นต่อนาที สำหรับโครงการผลิตชิ้นส่วนโลหะแผ่นตามแบบที่ต้องการชิ้นส่วนที่เหมือนกันจำนวนหลายหมื่นชิ้น แม่พิมพ์แบบโปรเกรสซีฟ (progressive dies) จะให้ต้นทุนต่อชิ้นที่ต่ำที่สุดเท่าที่เป็นไปได้

ข้อแลกเปลี่ยนคือการลงทุนครั้งใหญ่ล่วงหน้า ซึ่งการออกแบบแม่พิมพ์แบบโปรเกรสซีฟต้องอาศัยวิศวกรรมที่ละเอียดรอบคอบ การกลึงด้วยความแม่นยำสูง และมักใช้เวลาสร้างนานหลายสัปดาห์ ตามประสบการณ์ในอุตสาหกรรมที่บันทึกไว้โดย Alsette VS แม่พิมพ์ประเภทนี้มักคุ้มค่าทางการเงินก็ต่อเมื่อปริมาณการผลิตต่อปีเกินกว่า 10,000–20,000 ชิ้น—อย่างไรก็ตาม ระดับความซับซ้อนของชิ้นงานและมูลค่าของชิ้นงานอาจทำให้เกณฑ์นี้เปลี่ยนแปลงได้

แม่พิมพ์แบบง่าย (แม่พิมพ์แบบสถานีเดียว) เสนอทางเลือกที่อยู่ตรงกลาง โดยดำเนินการหนึ่งหรือไม่กี่ขั้นตอนต่อการกดแต่ละครั้ง โดยชิ้นส่วนจะเคลื่อนย้ายระหว่างแม่พิมพ์แยกต่างหากเพื่อสร้างรูปทรงที่ซับซ้อน ต้นทุนเริ่มต้นและระยะเวลาในการจัดทำแม่พิมพ์ต่ำกว่าแม่พิมพ์แบบโปรเกรสซีฟ จึงเหมาะสำหรับการผลิตชิ้นส่วนโลหะแผ่นในขั้นตอนต้น (prototype) หรือปริมาณการผลิตระดับปานกลาง ต้นทุนต่อชิ้นสูงขึ้นเนื่องจากต้องจัดการชิ้นส่วนเพิ่มเติม แต่การลงทุนด้านแม่พิมพ์ที่ต่ำกว่านี้อาจเป็นทางเลือกที่เหมาะสมเมื่อปริมาณการผลิตไม่สูงพอที่จะคุ้มค่ากับเศรษฐศาสตร์ของแม่พิมพ์แบบโปรเกรสซีฟ

ระบบเครื่องมือแบบโมดูลาร์ ให้ความยืดหยุ่นแก่ผู้ผลิตที่จัดการชิ้นส่วนหลายประเภท ระบบนี้ใช้แผ่นยึดมาตรฐานและชิ้นส่วนที่สามารถเปลี่ยนได้อย่างรวดเร็ว ทำให้สามารถปรับแต่งระบบใหม่ได้อย่างรวดเร็วสำหรับชิ้นส่วนที่แตกต่างกัน แม้จะไม่เร็วเท่าแม่พิมพ์แบบโปรเกรสซีฟเฉพาะทาง แต่ระบบที่มีลักษณะโมดูลาร์สามารถลดเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมากเมื่อเทียบกับแม่พิมพ์แบบดั้งเดิม — ซึ่งมีคุณค่าอย่างยิ่งเมื่อคุณต้องผลิตชิ้นส่วนโลหะแผ่นที่มีการออกแบบหลากหลายในปริมาณที่ไม่มาก

แม่พิมพ์แบบเร่งด่วนสำหรับการเปลี่ยนผ่านจากต้นแบบสู่การผลิตจริง

ฟังดูซับซ้อนใช่ไหม? นี่คือจุดที่การสร้างต้นแบบชิ้นส่วนโลหะแผ่นเริ่มมีความน่าสนใจ ระยะเวลาในการผลิตแม่พิมพ์แบบดั้งเดิม—ซึ่งมักใช้เวลา 6–12 สัปดาห์สำหรับแม่พิมพ์แบบก้าวหน้า (progressive dies) ที่ซับซ้อน—ไม่สอดคล้องกับวงจรการพัฒนาผลิตภัณฑ์สมัยใหม่ ที่ความเร็วในการพัฒนาคือปัจจัยกำหนดความสำเร็จในตลาด

การผลิตแม่พิมพ์แบบเร่งด่วน (Rapid tooling) เข้ามาเติมช่องว่างนี้ ตามคู่มือการสร้างต้นแบบของ Fictiv การผลิตต้นแบบชิ้นส่วนโลหะแผ่นในยุคปัจจุบันอาศัยกลยุทธ์หลายประการเพื่อเร่งกระบวนการจากขั้นตอนการออกแบบสู่การผลิตจริง:

Soft Tooling: แม่พิมพ์ที่ผลิตจากอลูมิเนียมหรือเหล็กกล้าคาร์บอนต่ำ แทนที่จะใช้เหล็กกล้าสำหรับทำแม่พิมพ์ที่ผ่านการรักษาความแข็งแล้ว แม่พิมพ์ประเภทนี้มีต้นทุนต่ำกว่า 30–50% และสามารถผลิตได้ภายในไม่กี่วัน แทนที่จะเป็นหลายสัปดาห์ ข้อแลกเปลี่ยนที่เกิดขึ้นคืออายุการใช้งานสั้นลง—โดยทั่วไปอยู่ที่ 1,000–10,000 ชิ้น ก่อนที่การสึกหรอจะส่งผลต่อคุณภาพ แต่สำหรับการตรวจสอบและยืนยันคุณภาพต้นแบบชิ้นส่วนโลหะแผ่น รวมถึงการผลิตช่วงกลาง (bridge production) แม่พิมพ์แบบอ่อน (soft tooling) สามารถให้ชิ้นส่วนที่มีลักษณะใกล้เคียงกับการผลิตจริงได้อย่างรวดเร็ว

แม่พิมพ์ที่ผลิตด้วยเทคโนโลยีการพิมพ์ 3 มิติ: การผลิตแบบเพิ่มวัสดุ (Additive manufacturing) ปัจจุบันสามารถผลิตแม่พิมพ์ขึ้นรูป ชุดอุปกรณ์ดัดด้วยเครื่องกด (press brake tooling) และอุปกรณ์ยึดจับ (fixtures) ได้ภายในเวลาไม่กี่วัน แม้ว่าจะมีข้อจำกัดในด้านแรงที่ใช้และปริมาณการผลิตที่ต่ำกว่า แต่การผลิตอุปกรณ์ขึ้นรูปด้วยเทคโนโลยีการพิมพ์ 3 มิติก็ช่วยให้สามารถปรับปรุงแบบได้อย่างรวดเร็วในระหว่างขั้นตอนการสร้างต้นแบบโลหะแผ่น (sheet metal prototyping) คุณสามารถทดสอบแบบการออกแบบได้ถึงห้าแบบ ภายในระยะเวลาที่ใช้ในการผลิตอุปกรณ์ขึ้นรูปแบบดั้งเดิมเพียงหนึ่งชุด

การประมวลผลด้วยเลเซอร์และเจ็ทน้ำ (Laser and Waterjet Processing): สำหรับการผลิตต้นแบบ ทั้งสองเทคโนโลยีนี้สามารถกำจัดแม่พิมพ์ตัดวัตถุดิบ (blanking dies) ออกไปได้โดยสิ้นเชิง ไฟล์ CAD สามารถแปลงโดยตรงเป็นชิ้นส่วนที่ถูกตัดแล้ว โดยไม่จำเป็นต้องลงทุนในการผลิตแม่พิมพ์แต่อย่างใด เมื่อนำมาใช้ร่วมกับการดัดด้วยเครื่องกดมาตรฐาน (standard press brake bending) แนวทางนี้จะสนับสนุนการผลิตชิ้นส่วนโลหะแผ่นในระดับต้นแบบอย่างแท้จริง โดยไม่มีระยะเวลาการรอคอยสำหรับการผลิตแม่พิมพ์เลย

กลยุทธ์แม่พิมพ์ชั่วคราว (Bridge Tooling Strategy): โครงการที่มีความชาญฉลาดมักใช้แนวทางแบบขั้นตอน—เริ่มต้นด้วยการตัดด้วยเลเซอร์และการดัดแบบมาตรฐานสำหรับต้นแบบเบื้องต้น จากนั้นเปลี่ยนไปใช้แม่พิมพ์แบบนิ่ม (soft tooling) สำหรับการผลิตจำนวนที่ใช้ตรวจสอบความถูกต้องของแบบออกแบบ (design validation quantities) และลงทุนผลิตแม่พิมพ์แบบก้าวหน้าที่ผ่านการชุบแข็ง (hardened progressive dies) เท่านั้นหลังจากที่แบบออกแบบเสร็จสมบูรณ์ (design freeze) การลงทุนแบบเป็นขั้นตอนนี้ช่วยลดความเสี่ยงไว้ได้ ขณะเดียวกันก็รักษาความเร็วในการดำเนินงานไว้

เปรียบเทียบตัวเลือกแม่พิมพ์ของคุณ

การเปรียบเทียบต่อไปนี้จะช่วยให้คุณจับคู่กลยุทธ์การใช้แม่พิมพ์ให้สอดคล้องกับความต้องการของโครงการคุณ:

ประเภทของเครื่องมือ	ระยะเวลาการผลิตโดยเฉลี่ย	พิจารณาช่วงราคาต้นทุน	ช่วงปริมาณที่เหมาะสม
แม่พิมพ์มาตรฐาน/แม่พิมพ์แบบสากล	ทันที ถึง 1-2 วัน	ไม่มีการลงทุนด้านแม่พิมพ์; ค่าแรงต่อชิ้นสูงกว่า	1–500 ชิ้น
แม่พิมพ์แบบอ่อน (แม่พิมพ์อะลูมิเนียม)	1-2 สัปดาห์	ต้นทุนต่ำถึงปานกลาง; ต่ำกว่าแม่พิมพ์เหล็กที่ผ่านการชุบแข็ง 30-50%	500-10,000 ชิ้น
แม่พิมพ์แบบเรียบง่าย (แม่พิมพ์ที่ผ่านการชุบแข็ง)	3-6 สัปดาห์	ต้นทุนปานกลาง; ดำเนินการเพียงครั้งเดียวต่อแม่พิมพ์หนึ่งชุด	5,000–50,000 ชิ้น
แม่พิมพ์แบบก้าวหน้า	6–12 สัปดาห์	ต้นทุนเริ่มต้นสูง; ต้นทุนต่อชิ้นต่ำที่สุดเมื่อผลิตในปริมาณมาก	มากกว่า 20,000 ชิ้นต่อปี
ระบบแบบโมดูลาร์/เปลี่ยนอย่างรวดเร็ว	2-4 สัปดาห์	ปานกลาง; กระจายต้นทุนไปยังกลุ่มชิ้นส่วนต่างๆ	สินค้าหลายรหัส (SKU) แต่ละรหัส 1,000–20,000 ชิ้น

การออกแบบเพื่อการผลิต (DFM) ช่วยลดความซับซ้อนและต้นทุนของแม่พิมพ์ได้อย่างไร

การออกแบบเพื่อการผลิต (Design for Manufacturability: DFM) ไม่ใช่เพียงคำศัพท์แฟชั่นเท่านั้น—แต่เป็นเครื่องมือที่ทรงพลังที่สุดที่คุณมีในการควบคุมต้นทุนแม่พิมพ์ ตามคู่มือ DFM ของ Fictiv การตัดสินใจด้านการออกแบบที่ทำขึ้นในระยะเริ่มต้นของการพัฒนาจะกำหนดต้นทุนการผลิตได้สูงสุดถึง 80% ทันทีที่คุณยืนยันแบบการออกแบบแล้ว ทางเลือกในการลดต้นทุนจะแคบลงอย่างมาก

DFM ส่งผลต่อการตัดสินใจเกี่ยวกับแม่พิมพ์อย่างไร? พิจารณาหลักการเหล่านี้:

ทำให้รูปทรงเรียบง่ายเท่าที่เป็นไปได้ ทุกเส้นโค้งแบบประกอบ รัศมีที่แคบ และลักษณะโครงสร้างที่ซับซ้อน จะเพิ่มต้นทุนของแม่พิมพ์ ตัวยึดที่ขึ้นรูปด้วยการตีขึ้นรูป (stamped bracket) ที่มีการพับสามจุดอย่างเรียบง่าย ต้องใช้แม่พิมพ์ที่ซับซ้อนน้อยกว่ามาก เมื่อเทียบกับตัวยึดที่มีขอบโค้งและขอบพับ (hemmed edges) ก่อนยืนยันการออกแบบแผ่นโลหะสุดท้าย ให้ถามตนเองว่า ลักษณะโครงสร้างนี้ส่งผลดีต่อการใช้งานจริงหรือไม่ หรือกำลังเพิ่มต้นทุนโดยไม่มีคุณค่าเพิ่มเติม?

มาตรฐานรัศมีการดัดและขนาดรู การใช้ขนาดที่สอดคล้องกันทั่วทั้งชิ้นส่วน—and ตลอดทั้งครอบครัวผลิตภัณฑ์—ช่วยให้สามารถนำแม่พิมพ์ไปใช้ซ้ำได้ หากทุกชิ้นส่วนใช้รัศมีการดัดเดียวกันและใช้ขนาดหัวเจาะรูเดียวกัน จะช่วยลดจำนวนสถานีของแม่พิมพ์ที่จำเป็นและทำให้การตั้งค่าเครื่องง่ายขึ้น

พิจารณาการใช้วัสดุอย่างมีประสิทธิภาพในการจัดวางแผ่นวัตถุดิบ (blank layout) ผู้ออกแบบแม่พิมพ์จะปรับแต่งวิธีการจัดเรียงแผ่นวัตถุดิบบนม้วนหรือแผ่นโลหะให้เหมาะสมที่สุด ชิ้นส่วนที่ออกแบบโดยคำนึงถึงการจัดเรียง (nesting) — เพื่อลดเศษวัสดุระหว่างชิ้นส่วนให้น้อยที่สุด — จะช่วยลดต้นทุนวัสดุและลดความซับซ้อนของการจัดวางแถบชิ้นส่วนในแม่พิมพ์แบบก้าวหน้า (progressive die strip layouts)

หลีกเลี่ยงค่าความคลาดเคลื่อนที่รัดกุมเกินความจำเป็น ค่าความคลาดเคลื่อนที่รัดกุมยิ่งขึ้นต้องอาศัยแม่พิมพ์ที่แม่นยำยิ่งขึ้น (และมีราคาแพงกว่า) การควบคุมกระบวนการอย่างระมัดระวังมากขึ้น และอัตราการคัดทิ้งที่สูงขึ้น จึงควรระบุค่าความคลาดเคลื่อนที่รัดกุมเฉพาะสำหรับลักษณะเฉพาะที่จำเป็นจริงๆ ต่อการใช้งานหรือการประกอบเท่านั้น การผ่อนคลายค่าความคลาดเคลื่อนสำหรับมิติที่ไม่สำคัญสามารถลดข้อกำหนดด้านความแม่นยำของแม่พิมพ์ได้อย่างมีนัยสำคัญ

ออกแบบให้สอดคล้องกับกระบวนการผลิต ไม่ใช่เพียงแค่รูปร่างของชิ้นส่วน มุมภายในที่คมชัดอาจดูดีในซอฟต์แวร์ CAD แต่จะก่อให้เกิดการสะสมแรงเครียด ซึ่งจำเป็นต้องใช้แม่พิมพ์เฉพาะทางเพื่อป้องกันการแตกร้าว ลักษณะโครงสร้างที่อยู่ใกล้เส้นโค้งมากเกินไปอาจบิดเบี้ยวระหว่างกระบวนการขึ้นรูป การเข้าใจข้อจำกัดของกระบวนการตั้งแต่ขั้นตอนการออกแบบจะช่วยป้องกันไม่ให้ต้องปรับเปลี่ยนแม่พิมพ์ที่มีค่าใช้จ่ายสูงหลังจากเริ่มการผลิตแล้ว

โครงการที่มีประสิทธิภาพด้านต้นทุนสูงสุดคือโครงการที่มีวิศวกรการผลิตเข้ามามีส่วนร่วมตั้งแต่ระยะเริ่มต้นของการพัฒนาแนวคิด ไม่ใช่หลังจากที่แบบออกแบบถูกกำหนดอย่างสมบูรณ์แล้ว เมื่อผู้ให้บริการด้านการขึ้นรูปโลหะแผ่นของคุณทบทวนแบบออกแบบก่อนที่จะมีการลงทุนทำแม่พิมพ์ พวกเขาจะสามารถระบุโอกาสในการทำให้แม่พิมพ์เรียบง่ายขึ้น ลดจำนวนขั้นตอนการผลิต และกำจัดปัญหาที่อาจเกิดขึ้นในกระบวนการผลิตได้ แนวทางการทำงานร่วมกันแบบนี้ในการออกแบบโลหะแผ่นมักจะให้ผลลัพธ์ที่ดีกว่าการส่งแบบออกแบบที่เสร็จสมบูรณ์ไปยังฝ่ายการผลิตโดยไม่มีการประสานงานล่วงหน้า

ด้วยกลยุทธ์การจัดหาแม่พิมพ์ที่สอดคล้องกับปริมาณการผลิตและความซับซ้อนที่คุณต้องการ การพิจารณาขั้นตอนต่อไปคือการจับคู่ความคาดหวังด้านปริมาณการผลิตของคุณเข้ากับกลยุทธ์การขึ้นรูปที่เหมาะสม — ซึ่งการตัดสินใจนี้จะกำหนดว่าคุณกำลังจ่ายเกินราคาสำหรับความสามารถในการผลิตที่มากเกินความจำเป็น หรือกำลังเร่งรีบเพื่อตอบสนองความต้องการ

การจับคู่ปริมาณการผลิตเข้ากับกลยุทธ์การขึ้นรูปที่เหมาะสม

นี่คือสถานการณ์หนึ่งที่เกิดขึ้นอย่างต่อเนื่องในอุตสาหกรรมการผลิตชิ้นส่วนโลหะ: วิศวกรรายหนึ่งขอใบเสนอราคาสำหรับโครงยึดที่ผ่านกระบวนการตีขึ้นรูป (stamping) จำนวน 500 ชิ้น โดยคาดหวังว่าจะได้ราคาที่แข่งขันได้ — แต่กลับพบว่าต้นทุนต่อชิ้นสูงกว่าที่คาดไว้ถึงสิบเท่า ทำไมจึงเป็นเช่นนั้น? เพราะการลงทุนในแม่พิมพ์ที่ออกแบบมาสำหรับการผลิต 50,000 ชิ้น ถูกกระจายต้นทุน (amortized) ออกเป็นเพียง 500 ชิ้นเท่านั้น การคำนวณปริมาณการผลิตผิดพลาดเป็นหนึ่งในข้อผิดพลาดที่มีค่าใช้จ่ายสูงที่สุดในการผลิตโลหะแผ่น และการเข้าใจว่ากระบวนการแต่ละแบบจะให้ประสิทธิภาพด้านต้นทุนเมื่อใด จะช่วยประหยัดเงินได้หลายพันบาทจากการใช้จ่ายที่สูญเปล่า

ความสัมพันธ์ระหว่างปริมาณการผลิตกับต้นทุนไม่เป็นเชิงเส้น—แต่เป็นชุดของจุดตัดที่กระบวนการหนึ่งกลายเป็นประหยัดกว่าอีกกระบวนการอย่างมากในทันที การวิเคราะห์การผลิตของ Eabel ตาม

การหาจุดสมดุลของปริมาณการผลิตที่เหมาะสมที่สุด

ปริมาณการผลิตเท่าใดจึงจะคุ้มค่ากับแม่พิมพ์แบบก้าวหน้า (progressive die) ที่มีราคา 40,000 ดอลลาร์สหรัฐฯ จริงๆ? การขึ้นรูปโลหะแผ่นแบบเร่งด่วน (rapid sheet metal fabrication) จะเริ่มไม่คุ้มค่าเมื่อใด? คำตอบขึ้นอยู่กับการเข้าใจว่า ต้นทุนวิศวกรรมที่ไม่เกิดซ้ำ (Non-Recurring Engineering: NRE)—ซึ่งหมายถึงค่าใช้จ่ายครั้งเดียวสำหรับการเขียนโปรแกรม แม่พิมพ์ และการตั้งค่า—จะกระจายไปทั่วปริมาณการผลิตของคุณอย่างไร

ตามการวิเคราะห์ต้นทุนของ Zenith Manufacturing สูตรคำนวณมีความเรียบง่ายดังนี้: ต้นทุนชิ้นส่วนรวม = (ต้นทุนค่า NRE ÷ จำนวนชิ้น) + ต้นทุนแปรผันต่อชิ้น สำหรับวิศวกร ต้นทุน NRE ประกอบด้วยค่าโปรแกรม CAM การออกแบบอุปกรณ์ยึดจับเฉพาะงาน การตั้งค่าเครื่องจักร และการตรวจสอบชิ้นงานต้นแบบครั้งแรก สำหรับผู้จัดการโครงการ ให้คิดว่าเป็นค่าธรรมเนียมการตั้งค่าเบื้องต้น ซึ่งจะเปิดใช้งานกระบวนการผลิตทั้งหมดของคุณ

นี่คือวิธีที่ระดับปริมาณต่าง ๆ สอดคล้องกับแนวทางการผลิตที่เหมาะสมที่สุด:

• ต้นแบบ (1–50 ชิ้น): การตัดด้วยเลเซอร์และการประมวลผลด้วยเจ็ทน้ำสามารถกำจัดแม่พิมพ์ตัดออกได้โดยสิ้นเชิง การดัดด้วยเครื่องกดแบบมาตรฐานสามารถดำเนินการขั้นตอนการขึ้นรูปได้โดยไม่ต้องลงทุนในแม่พิมพ์เฉพาะงาน ต้นทุนต่อชิ้นสูง แต่ต้นทุนโครงการรวมยังคงต่ำ ระดับนี้รองรับการปรับปรุงการออกแบบอย่างรวดเร็ว — ทดสอบตัวแปรหลายแบบก่อนตัดสินใจลงทุนในแม่พิมพ์สำหรับการผลิตจริง
• ปริมาณต่ำ (50–1,000 ชิ้น): การใช้แม่พิมพ์แบบนุ่ม (Soft tooling) กลายเป็นทางเลือกที่เหมาะสม แม่พิมพ์อะลูมิเนียมมีต้นทุนต่ำกว่าแม่พิมพ์เหล็กกล้าที่ผ่านการชุบแข็ง 30–50% และสามารถผลิตได้ภายใน 1–2 สัปดาห์ กลยุทธ์การใช้แม่พิมพ์ช่วงกลาง (Bridge tooling) ให้ผลดีในกรณีนี้ — ใช้กระบวนการที่ใกล้เคียงกับการผลิตจริงเพื่อยืนยันการออกแบบก่อนขยายการผลิต การค้นหาผ่านคำว่า "ร้านขึ้นรูปโลหะแผ่นใกล้ฉัน" มักนำไปสู่ซัพพลายเออร์ในท้องถิ่นที่เชี่ยวชาญในช่วงปริมาณการผลิตนี้
• ปริมาณปานกลาง (1,000–10,000 ชิ้น): แม่พิมพ์แบบชุบแข็งแบบง่ายมีเหตุผลเพียงพอที่จะรองรับระยะเวลาการผลิต 3–6 สัปดาห์ การตีขึ้นรูปแบบปฏิบัติการเดียว (Single-operation stamping) แทนกระบวนการที่ต้องตั้งค่าหลายครั้งซึ่งช้ากว่า ต้นทุนต่อชิ้นลดลงอย่างมีนัยสำคัญเมื่อต้นทุนแม่พิมพ์ถูกกระจายไปยังจำนวนชิ้นที่มากขึ้น ระดับปริมาณนี้มักเป็นจุดเปลี่ยนที่เศรษฐศาสตร์การผลิตชิ้นส่วนโลหะแผ่นเปลี่ยนแปลงอย่างชัดเจน
• ปริมาณสูง (มากกว่า 10,000 ชิ้นต่อปี): การใช้แม่พิมพ์แบบก้าวหน้า (Progressive die tooling) ให้ต้นทุนต่อชิ้นต่ำที่สุด แม้จะมีการลงทุนครั้งแรกสูงก็ตาม การจัดการวัสดุด้วยระบบอัตโนมัติและการดำเนินการแบบป้อนวัสดุอย่างต่อเนื่องช่วยเพิ่มประสิทธิภาพสูงสุด ระยะเวลาการผลิตแม่พิมพ์ 6–12 สัปดาห์ถือว่ายอมรับได้เมื่อกระจายออกไปตลอดหลายปีของการผลิต

ข้อค้นพบที่สำคัญคืออะไร? ร้านตัดและขึ้นรูปแผ่นโลหะที่เข้าใจจุดเชื่อมต่อเหล่านี้จะช่วยให้คุณเลือกวิธีการที่เหมาะสมตั้งแต่เริ่มต้น—แทนที่จะมาพบในระหว่างดำเนินโครงการว่าคุณได้เลือกกระบวนการที่ไม่สอดคล้องกับข้อจำกัดด้านเศรษฐศาสตร์

เมื่อวิธีการต้นแบบสามารถขยายสู่การผลิต

แนวคิดดั้งเดิมมักกำหนดเส้นแบ่งที่ชัดเจนระหว่างวิธีการต้นแบบกับวิธีการผลิต: งานต้นแบบใช้การตัดด้วยเลเซอร์และการดัดด้วยมือ ในขณะที่งานผลิตใช้แม่พิมพ์ขึ้นรูป (stamping dies) อย่างไรก็ตาม เทคโนโลยีใหม่ๆ กำลังทำให้เส้นแบ่งนี้เลือนลางลง และเปิดโอกาสใหม่สำหรับการผลิตชิ้นส่วนแผ่นโลหะในปริมาณต่ำถึงปานกลาง

การขึ้นรูปแผ่นโลหะแบบดิจิทัล (DSMF): ระบบควบคุมด้วย CNC เหล่านี้ใช้กระบวนการขึ้นรูปแบบเพิ่มทีละขั้นตอน (incremental forming) ซึ่งเครื่องมือที่หมุนอยู่จะขึ้นรูปแผ่นโลหะทีละส่วนโดยไม่ต้องใช้แม่พิมพ์เฉพาะเจาะจง รูปทรงเรขาคณิตที่ซับซ้อนซึ่งมักต้องอาศัยแม่พิมพ์ตอกขึ้นรูปที่มีราคาแพงสามารถผลิตได้โดยตรงจากไฟล์ CAD ข้อแลกเปลี่ยนคือระยะเวลาในการทำงานแต่ละรอบ: กระบวนการ DSMF มีความเร็วช้ากว่าการตอกขึ้นรูป จึงไม่เหมาะสำหรับการผลิตในปริมาณสูง อย่างไรก็ตาม สำหรับปริมาณการผลิตไม่เกิน 1,000 ชิ้น กระบวนการนี้ให้ผลลัพธ์ที่มีคุณภาพเทียบเท่าการผลิตจริง โดยไม่จำเป็นต้องลงทุนในแม่พิมพ์

เซลล์การผลิตแบบไฮบริด: การผลิตแผ่นโลหะสมัยใหม่กำลังผสานรวมเทคโนโลยีต่าง ๆ มากขึ้นเรื่อย ๆ เซลล์การผลิตหนึ่งเซลล์อาจผสานการตัดด้วยเลเซอร์ การดัดด้วยหุ่นยนต์ และระบบจัดการวัสดุอัตโนมัติเข้าด้วยกัน เพื่อผลิตชิ้นส่วนสำเร็จรูปโดยไม่ต้องอาศัยการขึ้นรูปด้วยแม่พิมพ์แบบดั้งเดิม ระบบที่มีลักษณะเช่นนี้เหมาะอย่างยิ่งสำหรับการผลิตที่มีปริมาณผสมผสาน สามารถรองรับทั้งการผลิตต้นแบบและงานผลิตในปริมาณปานกลางได้โดยไม่เกิดค่าใช้จ่ายเพิ่มเติมจากการเตรียมเครื่องจักรแบบดั้งเดิม

ตามการวิเคราะห์ของ Eabel บริษัทหลายแห่งในปัจจุบันเลือกใช้แนวทางแบบผสมผสาน: เริ่มต้นด้วยการสร้างต้นแบบอย่างรวดเร็วเพื่อตรวจสอบความถูกต้องของการออกแบบ จากนั้นจึงเปลี่ยนไปใช้แม่พิมพ์แบบอ่อน (soft tooling) สำหรับการผลิตช่วงกลางปริมาณ (mid-volume bridge production) และค่อยๆ ขยายสู่การใช้แม่พิมพ์แบบแข็งแรงเต็มรูปแบบ (full hardened tooling) ก็ต่อเมื่อความต้องการและเสถียรภาพของการออกแบบเพิ่มขึ้นเท่านั้น แนวทางแบบเป็นขั้นตอนนี้ช่วยลดความเสี่ยงลงได้ ขณะเดียวกันก็รักษาความเร็วในการพัฒนาไว้

จุดตรวจสอบ DFM: ก่อนจะเปลี่ยนผ่านจากขั้นตอนต้นแบบสู่การผลิตในปริมาณจริง การทบทวนการออกแบบเพื่อความเหมาะสมต่อการผลิต (Design for Manufacturability: DFM) อย่างละเอียดรอบคอบจึงมีความจำเป็นอย่างยิ่ง ตามที่การวิเคราะห์ของ Zenith ชี้เน้นไว้ การเปลี่ยนแปลงการออกแบบในช่วงต้นแบบแทบไม่มีค่าใช้จ่ายเลย แต่หากมีการปรับเปลี่ยนหลังจากที่แม่พิมพ์สำหรับการผลิตถูกสร้างขึ้นแล้ว จะส่งผลให้เกิดค่าใช้จ่ายเพิ่มขึ้นหลายหมื่นดอลลาร์สหรัฐฯ และทำให้เกิดความล่าช้าเป็นเวลาหลายเดือน ดังนั้น ทีมงานควรดำเนินการตรวจสอบ DFM อย่างครอบคลุมให้เสร็จสิ้นก่อนตัดสินใจลงทุนในแม่พิมพ์สำหรับการผลิตในปริมาณจริง

การตัดสินใจระหว่างการผลิตภายในประเทศกับการผลิตต่างประเทศ

ความต้องการปริมาณยังส่งผลต่อการตัดสินใจเลือกระหว่างการผลิตภายในประเทศกับการผลิตต่างประเทศ อีกด้วย ซึ่งการคำนวณนั้นไม่ได้ซับซ้อนเพียงแค่การเปรียบเทียบราคาต่อชิ้นที่เสนอมา

ปัจจัยที่เอื้อต่อการผลิตภายในประเทศ:

• ปริมาณการผลิตต่ำถึงปานกลาง ซึ่งไม่สามารถบรรจุตู้คอนเทนเนอร์ให้เต็มได้อย่างคุ้มค่า
• ข้อกำหนดด้านระยะเวลาการนำส่งที่เข้มงวด ซึ่งไม่สามารถรองรับการขนส่งทางเรือได้
• ชิ้นส่วนที่ต้องการความร่วมมือด้านวิศวกรรมอย่างใกล้ชิดและการปรับปรุงแบบอย่างรวดเร็ว
• การใช้งานที่ต้องการคุณภาพสูงเป็นพิเศษ ซึ่งการควบคุมโดยตรงมีความสำคัญ
• ข้อกังวลเกี่ยวกับความยืดหยุ่นของห่วงโซ่อุปทาน ซึ่งเอื้อต่อการจัดหาวัตถุดิบหรือชิ้นส่วนจากภูมิภาคใกล้เคียง

ปัจจัยที่เอื้อต่อการผลิตในต่างประเทศ:

• ปริมาณการผลิตสูงที่สามารถบรรจุตู้คอนเทนเนอร์ให้เต็มและคุ้มค่ากับความซับซ้อนด้านโลจิสติกส์
• การออกแบบที่เสถียร ซึ่งต้องการการเปลี่ยนแปลงด้านวิศวกรรมน้อยมาก
• การใช้งานที่มีความไวต่อต้นทุน โดยต้นทุนแรงงานมีน้ำหนักมากที่สุดต่อต้นทุนรวม
• ตารางการผลิตที่ยืดหยุ่นและยาวนาน ซึ่งสามารถรองรับระยะเวลาการนำส่งที่ยาวนานขึ้น

สำหรับโครงการแผ่นโลหะจำนวนมาก คำตอบไม่ใช่การเลือกอย่างใดอย่างหนึ่งเท่านั้น การผลิตต้นแบบและชิ้นส่วนในปริมาณน้อยมักยังคงดำเนินการภายในประเทศเพื่อความรวดเร็วและความยืดหยุ่น ขณะที่การผลิตในปริมาณสูงซึ่งผ่านการพิสูจน์แล้วอาจย้ายไปดำเนินการต่างประเทศเมื่อการออกแบบเสร็จสมบูรณ์และมีเสถียรภาพแล้ว ประเด็นสำคัญคือการจับคู่กลยุทธ์การจัดหาวัตถุดิบให้สอดคล้องกับแต่ละขั้นตอนของวงจรชีวิตผลิตภัณฑ์ของคุณ แทนที่จะใช้แนวทางแบบเดียวสำหรับทุกกรณี

กลยุทธ์ด้านปริมาณส่งผลกระทบโดยตรงต่อปัจจัยสำคัญอีกประการหนึ่ง คือ ความคลาดเคลื่อนที่สามารถบรรลุได้ ปริมาณการผลิตที่สูงขึ้นพร้อมเครื่องมือเฉพาะทางมักให้ค่าความคลาดเคลื่อนที่แคบและสม่ำเสมอกว่า — แต่การเข้าใจขีดจำกัดความแม่นยำที่เป็นจริงสำหรับแต่ละกระบวนการขึ้นรูปโลหะ จะช่วยป้องกันการระบุข้อกำหนดที่เข้มงวดเกินความจำเป็น ซึ่งจะส่งผลให้เกิดต้นทุนที่ไม่จำเป็น

การเข้าใจขีดจำกัดความแม่นยำในการขึ้นรูปโลหะ

คุณได้ออกแบบชิ้นส่วนของคุณ เลือกวัสดุที่ใช้ และเลือกวิธีการขึ้นรูปที่สอดคล้องกับปริมาณการผลิตที่ต้องการแล้ว ตอนนี้มาถึงคำถามสำคัญที่จะแยกโครงการที่ประสบความสำเร็จออกจากวงจรการปรับปรุงซ้ำที่มีค่าใช้จ่ายสูง: ความแม่นยำด้านมิติที่คุณสามารถบรรลุได้จริงคือเท่าใด? หากกำหนดค่าความคลาดเคลื่อน (tolerances) ให้แคบเกินไป คุณจะต้องจ่ายราคาสูงพิเศษสำหรับความแม่นยำที่ไม่จำเป็น ในทางกลับกัน หากกำหนดค่าความคลาดเคลื่อนให้หลวมเกินไป ชิ้นส่วนก็จะไม่สามารถประกอบเข้าด้วยกันได้อย่างถูกต้อง การเข้าใจขีดจำกัดความแม่นยำที่เป็นจริงของบริการขึ้นรูปโลหะแผ่นแต่ละประเภท จะช่วยให้คุณกำหนดข้อกำหนดอย่างชาญฉลาดตั้งแต่ต้น

สิ่งที่วิศวกรหลายคนค้นพบเมื่อสายเกินไปคือ ค่าความคลาดเคลื่อนในการขึ้นรูปนั้นไม่ได้เป็นสากล กระบวนการดัด (bending) จะให้ความแม่นยำที่แตกต่างอย่างมากจากกระบวนการตีขึ้นรูป (stamping) และทั้งสองวิธีนี้ก็ต่างจากกระบวนการดึงลึก (deep drawing) ตามคู่มือค่าความคลาดเคลื่อนของ Komacut วิธีการผลิตที่คุณเลือกจะเป็นตัวกำหนดความแม่นยำของชิ้นส่วนโลหะแผ่นโดยรวมเป็นหลัก และการเข้าใจความสามารถเฉพาะของแต่ละกระบวนการจะช่วยป้องกันการคาดหวังที่ไม่สมเหตุสมผลซึ่งส่งผลให้ต้นทุนเพิ่มสูงขึ้น

ความคาดหวังที่สมจริงเกี่ยวกับค่าความคลาดเคลื่อนตามกระบวนการ

ทุกกระบวนการขึ้นรูปมีข้อจำกัดในตัวเอง หลักฟิสิกส์ของการเปลี่ยนรูปพลาสติก สภาพของแม่พิมพ์ที่ใช้งาน และความแปรผันของคุณสมบัติวัสดุ ล้วนมีส่วนทำให้เกิดความแปรผันของมิติ ลองพิจารณาระดับความแม่นยำที่คุณสามารถคาดหวังได้จากแต่ละวิธีการขึ้นรูปหลัก

ค่าความคลาดเคลื่อนในการดัด: โดยทั่วไปแล้ว การดัดด้วยเครื่องกด (Press brake) จะให้ค่าความคลาดเคลื่อนเชิงมุมอยู่ที่ ±0.5° ถึง ±1.0° ภายใต้สภาวะมาตรฐาน โดยการดำเนินการแบบความแม่นยำสูงสามารถบรรลุค่าความคลาดเคลื่อนเชิงมุมได้ที่ ±0.5° หรือดีกว่านั้น ส่วนความแม่นยำด้านตำแหน่ง—กล่าวคือ ตำแหน่งของเส้นดัดเมื่อเทียบกับลักษณะต่างๆ ของชิ้นงาน—โดยทั่วไปจะควบคุมได้ในช่วง ±0.20 มม. ถึง ±0.45 มม. ขึ้นอยู่กับความหนาของวัสดุและคุณภาพของอุปกรณ์ ตาม การวิเคราะห์ของ ADH Machine Tool การคืนตัวหลังการดัด (springback) ยังคงเป็นศัตรูตัวฉกาจของค่าความคลาดเคลื่อนในการดัด โดยวัสดุที่มีความแข็งแรงสูงจะแสดงปรากฏการณ์การคืนตัวแบบยืดหยุ่น (elastic recovery) อย่างชัดเจนยิ่งขึ้น ซึ่งจำเป็นต้องมีการชดเชยผ่านการดัดเกิน (overbending) หรือการใช้แม่พิมพ์เฉพาะทาง

ค่าความคลาดเคลื่อนในการขึ้นรูปด้วยแม่พิมพ์ (Stamping) และการเจาะ (Punching): การตีขึ้นรูปแบบความแม่นยำสูงโดดเด่นด้านความสม่ำเสมอของมิติ โดยสามารถบรรลุค่าความคลาดเคลื่อนได้ที่ ±0.05 มม. หรือแคบกว่านั้น สำหรับมิติระหว่างลักษณะต่างๆ ที่อยู่บนชิ้นงาน เมื่อแม่พิมพ์ถูกออกแบบและผลิตเสร็จสมบูรณ์แล้ว จะให้ความสามารถในการทำซ้ำได้สูงมากในทุกครั้งของการผลิต—ความแม่นยำด้านมิตินั้นเกิดขึ้นโดยตรงจากแม่พิมพ์นั้นเอง อย่างไรก็ตาม การบรรลุค่าความคลาดเคลื่อนที่แคบเช่นนี้จำเป็นต้องอาศัยการผลิตแม่พิมพ์ที่มีความแม่นยำสูง และต้องใส่ใจอย่างรอบคอบต่อการสึกกร่อนของแม่พิมพ์เมื่อใช้งานไปเรื่อยๆ กล่าวคือ เมื่อแม่พิมพ์สำหรับการตีขึ้นรูปสึกกร่อนจากการใช้งานหลายหมื่นครั้ง ขนาดของเศษโลหะที่เกิดขึ้น (burr) จะเพิ่มขึ้น และมิติของชิ้นงานจะเปลี่ยนแปลงไป จึงจำเป็นต้องบำรุงรักษาอย่างสม่ำเสมอเพื่อรักษาค่ามิติตามข้อกำหนด

ค่าความคลาดเคลื่อนสำหรับกระบวนการดึงลึก: ความแปรผันของความหนาของผนังเป็นความท้าทายที่ยิ่งใหญ่ที่สุดในการดำเนินการดึงลึก เนื่องจากวัสดุไหลเข้าสู่โพรงแม่พิมพ์ จึงเกิดการบางลงในบางบริเวณและหนาขึ้นในบางบริเวณ ค่าความคลาดเคลื่อนทั่วไปสำหรับความหนาของผนังอยู่ที่ ±0.1 มม. หรือมากกว่านั้น ขึ้นอยู่กับความลึกของการดึงและคุณสมบัติของวัสดุ ส่วนค่าความคลาดเคลื่อนด้านมิติของรูปร่างโดยรวมของชิ้นงานโดยทั่วไปจะอยู่ที่ ±0.15 มม. ถึง ±0.25 มม. สำหรับแม่พิมพ์ที่ออกแบบมาอย่างดี

ความคลาดเคลื่อนในการตัดด้วยเลเซอร์: เนื่องจากชิ้นส่วนที่ผ่านการขึ้นรูปหลายชิ้นเริ่มต้นจากการตัดวัสดุด้วยเลเซอร์ ความแม่นยำในการตัดจึงเป็นเกณฑ์พื้นฐานสำหรับการขึ้นรูปในขั้นตอนถัดไป ระบบเลเซอร์ไฟเบอร์สมัยใหม่โดยทั่วไปสามารถรักษาความคลาดเคลื่อนเชิงเส้นได้ที่ ±0.10 มม. ถึง ±0.20 มม. ขึ้นอยู่กับความหนาของวัสดุ โดยการดำเนินการที่ต้องการความแม่นยำสูงสามารถบรรลุความคลาดเคลื่อนได้ถึง ±0.08 มม. สำหรับเส้นผ่านศูนย์กลางของรู

กระบวนการหล่อรูป	ค่าความคลาดเคลื่อนมาตรฐานทั่วไป	สามารถบรรลุความแม่นยำสูงได้	ตัวแปรหลักที่ส่งผลต่อความแม่นยำ
การดัดด้วยเครื่องกดเบรก (เชิงมุม)	±1.0°	±0.5°	การเด้งกลับของวัสดุ สภาพเครื่องมือ ทักษะของผู้ปฏิบัติงาน
การดัดด้วยเครื่องกดเบรก (ตำแหน่ง)	±0.45 มม.	±0.20 มม.	ความแม่นยำของระบบวัดระยะย้อนกลับ (backgauge) ความสม่ำเสมอของวัสดุ
การตีขึ้นรูปด้วยแม่พิมพ์ (ระยะห่างระหว่างลักษณะต่าง ๆ)	±0.10 มม.	±0.05 มม.	ความแม่นยำของแม่พิมพ์ การสึกหรอของแม่พิมพ์ ความแปรผันของความหนาของวัสดุ
การดึงลึก (ความหนาของผนัง)	± 0.15 มิลลิเมตร	±0.10 มม.	อัตราส่วนการดึง ระบบหล่อลื่น แรงของตัวยึดแผ่นวัตถุดิบ
การตัดด้วยเลเซอร์ (แนวตรง)	±0.20 มม.	±0.10 มม.	ความหนาของวัสดุ การปรับเทียบเครื่องจักร ผลกระทบจากความร้อน

เมื่อความคลาดเคลื่อนที่แคบลงจำเป็นต้องใช้กระบวนการรองเพิ่มเติม

เกิดอะไรขึ้นเมื่อมิติของชิ้นส่วนโลหะแผ่นของคุณต้องแม่นยำเกินกว่าที่กระบวนการขึ้นรูปแบบเดียวจะทำได้? นี่คือจุดที่การกลึงโลหะแผ่นเข้ามามีบทบาท CNC milling, drilling และ reaming สามารถควบคุมความคลาดเคลื่อนได้ที่ ±0.025 มม. หรือแม่นยำยิ่งกว่านั้นสำหรับลักษณะสำคัญ—ซึ่งเป็นระดับความแม่นยำที่กระบวนการขึ้นรูปไม่สามารถทำได้

ตาม การวิเคราะห์ต้นทุนของ D+M Metal Products ยิ่งความคลาดเคลื่อนแคบลงเท่าใด ความพยายามและต้นทุนที่ต้องใช้ในการบรรลุเป้าหมายก็ยิ่งสูงขึ้นเท่านั้น อุปกรณ์ความแม่นยำสูง ผู้ปฏิบัติงานที่มีทักษะ การตรวจสอบเพิ่มเติม และเศษวัสดุที่อาจเกิดขึ้น ล้วนส่งผลให้ค่าใช้จ่ายเพิ่มสูงขึ้น ความสัมพันธ์นี้ไม่เป็นเชิงเส้น: การลดความกว้างของช่วงความคลาดเคลื่อนลงครึ่งหนึ่งอาจทำให้ต้นทุนการผลิตเพิ่มขึ้นเป็นสองเท่าหรือสามเท่าได้อย่างง่ายดาย

พิจารณาตัวอย่างเชิงปฏิบัตินี้: โครงยึดที่ขึ้นรูปแล้วซึ่งมีรูสำหรับยึดติด วิธีการขึ้นรูปแบบมาตรฐานอาจทำให้รูเหล่านั้นอยู่ห่างจากตำแหน่งที่ระบุไว้ (nominal positions) ไม่เกิน ±0.3 มม. — ซึ่งถือว่าเพียงพอสำหรับการใช้งานหลายประเภท แต่หากจำเป็นต้องให้รูเหล่านั้นสอดคล้องกับชิ้นส่วนที่ผ่านการกลึงความแม่นยำสูงในชุดประกอบโลหะแผ่น คุณอาจต้องการความแม่นยำในการจัดวางรูที่ ±0.05 มม. การบรรลุความแม่นยำระดับนี้มักต้องอาศัย:

• การขึ้นรูปโครงยึดโดยทิ้งรูให้มีขนาดใหญ่เกินไป หรือไม่เจาะรูไว้เลย
• การเจาะหรือรีมรูด้วยเครื่อง CNC ขั้นที่สอง เพื่อกำหนดตำแหน่งรูอย่างแม่นยำ
• การตรวจสอบเพิ่มเติมเพื่อยืนยันมิติที่สำคัญ

การดำเนินการขั้นที่สองนี้เพิ่มต้นทุนการผลิต แต่มักมีความคุ้มค่ามากกว่าการพยายามบรรลุความแม่นยำที่เป็นไปไม่ได้ด้วยกระบวนการขึ้นรูปเพียงอย่างเดียว แนวคิดหลักจากบริษัทผู้เชี่ยวชาญด้านการผลิตโลหะแผ่นความแม่นยำสูงคือ: กำหนดค่าความคลาดเคลื่อนที่แคบเฉพาะเมื่อฟังก์ชันของชิ้นงานต้องการจริง ๆ เท่านั้น ทุกมิติที่ไม่สำคัญซึ่งสามารถยอมรับค่าความคลาดเคลื่อนมาตรฐานของการขึ้นรูปได้ จะช่วยลดต้นทุนการผลิตทั้งหมดของคุณลง

ปัจจัยที่ส่งผลต่อความแม่นยำที่สามารถบรรลุได้:

• คุณสมบัติของวัสดุ: ความแปรผันของความหนาในวัสดุที่นำเข้ามาส่งผลโดยตรงต่อมิติของชิ้นงานที่ขึ้นรูป Cold-rolled steel มีค่าความคลาดเคลื่อนของความหนาที่แคบกว่า hot-rolled ซึ่งส่งผลให้ชิ้นงานสำเร็จรูปมีความสม่ำเสมอมากยิ่งขึ้น
• สภาพของแม่พิมพ์: แม่พิมพ์ที่สึกหรอจะก่อให้เกิดรอยหยัก (burr) ที่ใหญ่ขึ้น การเบี่ยงเบนของมิติ และลักษณะของชิ้นงานที่ไม่สม่ำเสมอ กระบวนการขึ้นรูปแผ่นโลหะแบบความแม่นยำสูงรวมถึงการบำรุงรักษาเครื่องมืออย่างสม่ำเสมอเป็นส่วนหนึ่งของระบบประกันคุณภาพ
• พารามิเตอร์กระบวนการ: แรงกดของแผ่นรอง (blank holder force), ความเร็วในการขึ้นรูป และการหล่อลื่น ล้วนมีอิทธิพลต่อผลลัพธ์ของมิติชิ้นงาน การควบคุมกระบวนการอย่างสม่ำเสมอจะส่งผลให้ได้ชิ้นงานที่สม่ำเสมอกัน
• ผลกระทบจากอุณหภูมิ: ทั้งอุณหภูมิแวดล้อมและความร้อนที่เกิดขึ้นระหว่างกระบวนการขึ้นรูปล้วนส่งผลต่อมิติของชิ้นงาน บริษัทผู้ให้บริการขึ้นรูปแผ่นโลหะแบบความแม่นยำสูงจึงควบคุมปัจจัยด้านสิ่งแวดล้อมอย่างเข้มงวดสำหรับงานที่มีความสำคัญสูง

แนวทางที่คุ้มค่าที่สุดคืออะไร? ร่วมมือกับผู้ให้บริการการขึ้นรูปโลหะแผ่นของคุณตั้งแต่ขั้นตอนการออกแบบ เพื่อกำหนดว่ามิติใดบ้างที่จำเป็นต้องมีความแม่นยำสูงจริง ๆ — และมิติใดบ้างที่สามารถยอมรับความแม่นยำตามธรรมชาติของกระบวนการที่คุณเลือกได้ แนวทางร่วมมือกันในการกำหนดค่าความคลาดเคลื่อนนี้จะช่วยสมดุลระหว่างข้อกำหนดด้านคุณภาพกับความเป็นจริงในการผลิต ทำให้ได้ชิ้นส่วนที่ใช้งานได้อย่างถูกต้อง โดยไม่ต้องจ่ายเพิ่มสำหรับความแม่นยำที่ไม่จำเป็น

เมื่อกำหนดขอบเขตความคาดหวังด้านความคลาดเคลื่อนอย่างสมเหตุสมผลแล้ว ประเด็นต่อไปที่ต้องพิจารณาคือข้อกำหนดเฉพาะของแต่ละอุตสาหกรรม ซึ่งเพิ่มภาระด้านการรับรอง การจัดทำเอกสาร และการทดสอบ นอกเหนือจากความถูกต้องของมิติพื้นฐาน

ข้อกำหนดเฉพาะของอุตสาหกรรมสำหรับการขึ้นรูปที่คุณไม่อาจมองข้ามได้

การบรรลุความคลาดเคลื่อนที่แม่นยำสูงและการเลือกกระบวนการขึ้นรูปที่เหมาะสมเพียงอย่างเดียว ไม่ได้นำคุณไปถึงจุดหมายปลายทางแต่อย่างใด หากคุณผลิตชิ้นส่วนสำหรับอุตสาหกรรมยานยนต์ อวกาศ หรือกลาโหม ชิ้นส่วนของคุณจะต้องผ่านเกณฑ์การรับรองและข้อกำหนดด้านเอกสารเฉพาะอุตสาหกรรม ซึ่งเข้มงวดกว่าการควบคุมความถูกต้องของมิติอย่างมาก ข้อกำหนดเหล่านี้ไม่ใช่เรื่องเสรีภาพในการเลือก — แต่เป็นตัวกำหนดว่าผู้จัดจำหน่ายของคุณจะสามารถเสนอราคาโครงการของคุณได้หรือไม่ และยังส่งผลกระทบโดยตรงต่อระยะเวลาดำเนินงานและต้นทุนทั้งหมด

สิ่งหนึ่งที่มักทำให้วิศวกรหลายคนประหลาดใจคือ โรงงานแปรรูปเหล็กที่สามารถผลิตชิ้นส่วนคุณภาพเยี่ยมสำหรับการใช้งานอุตสาหกรรมทั่วไป อาจไม่มีคุณสมบัติครบถ้วนเลยในการจัดหาชิ้นส่วนชนิดเดียวกันนั้นสำหรับการใช้งานในอุตสาหกรรมยานยนต์ ความแตกต่างนี้ไม่ได้อยู่ที่ความสามารถในการผลิต — แต่อยู่ที่การรับรองคุณสมบัติ (Certification) การเข้าใจข้อกำหนดเฉพาะอุตสาหกรรมเหล่านี้จะช่วยให้คุณเลือกผู้จัดจำหน่ายที่สามารถส่งมอบงานได้จริง และหลีกเลี่ยงความล่าช้าที่สร้างค่าใช้จ่ายสูงเมื่อข้อกำหนดด้านการรับรองปรากฏขึ้นกลางโครงการ

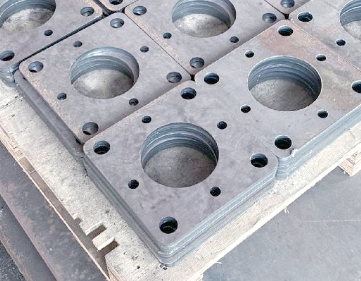

ข้อกำหนดและมาตรฐานการรับรองสำหรับการขึ้นรูปชิ้นส่วนในอุตสาหกรรมยานยนต์

อุตสาหกรรมยานยนต์ดำเนินงานภายใต้มาตรฐานการจัดการคุณภาพที่เข้มงวดที่สุดบางประการในภาคการผลิต ซึ่งอยู่ใจกลางของระบบนี้คือมาตรฐาน IATF 16949 — การรับรองที่แม้โดยทางเทคนิคจะไม่บังคับใช้ แต่ในทางปฏิบัติถือเป็นสิ่งจำเป็นสำหรับผู้จัดจำหน่ายทุกรายที่มีความประสงค์จะร่วมงานกับผู้ผลิตรถยนต์รายใหญ่

ตามการวิเคราะห์การรับรองของ Xometry มาตรฐาน IATF 16949 ได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตชิ้นส่วนยานยนต์ โดยอ้างอิงหลักการของ ISO 9001 พร้อมเสริมด้วยข้อกำหนดเฉพาะสำหรับอุตสาหกรรมยานยนต์ กรอบงานนี้มุ่งเน้นไปที่การป้องกันข้อบกพร่อง การลดความแปรปรวน และการกำจัดของเสียตลอดห่วงโซ่อุปทานทั้งหมด นี่เป็นการรับรองแบบไบนารี — ผู้จัดจำหน่ายของคุณจะมีใบรับรองนี้หรือไม่มีเท่านั้น ไม่มีระดับการปฏิบัติตามแบบบางส่วน

เหตุใดสิ่งนี้จึงมีความสำคัญต่อโครงการงานขึ้นรูปเหล็กหรืองานขึ้นรูปเหล็กแบบกำหนดเองของคุณ? หากผู้จัดจำหน่ายไม่มีการรับรอง IATF 16949 จะไม่สามารถจัดส่งชิ้นส่วนให้กับผู้ผลิตรถยนต์รายหลัก (OEM) หรือผู้จัดจำหน่ายชั้นหนึ่ง (Tier 1) ส่วนใหญ่ได้ การรับรองนี้แสดงว่าผู้ผลิตได้นำระบบการจัดการคุณภาพที่มีการจัดทำเอกสารไว้อย่างครบถ้วนไปปฏิบัติแล้ว

• ระบบการจัดการคุณภาพที่มีการจัดทำเอกสารไว้ ครอบคลุมทุกกระบวนการ ตั้งแต่การรับวัสดุจนถึงการจัดส่งสินค้าขั้นสุดท้าย
• การวางแผนคุณภาพสินค้าล่วงหน้า (APQP) รับรองความถูกต้องของแบบการออกแบบและกระบวนการก่อนเข้าสู่การผลิต
• กระบวนการอนุมัติชิ้นส่วนผลิต (PPAP) ให้หลักฐานยืนยันว่ากระบวนการผลิตสามารถสร้างชิ้นส่วนที่สอดคล้องตามข้อกำหนดได้อย่างสม่ำเสมอ
• การวิเคราะห์ภาวะล้มเหลวและผลกระทบ (FMEA) ระบุและลดความเสี่ยงของจุดล้มเหลวที่อาจเกิดขึ้นล่วงหน้า
• การควบคุมกระบวนการทางสถิติ (SPC) ติดตามตัวแปรในการผลิตเพื่อรักษาความสม่ำเสมอ

สำหรับชิ้นส่วนโครงแชสซี ระบบกันสะเทือน และโครงสร้าง ข้อกำหนดเหล่านี้มีความเข้มงวดยิ่งขึ้น เนื่องจากชิ้นส่วนเหล่านี้มีผลโดยตรงต่อประสิทธิภาพในการชนและความปลอดภัยของผู้โดยสาร จึงไม่มีการยอมรับความแปรปรวนด้านคุณภาพแม้แต่น้อย ผู้ผลิตชิ้นส่วนเหล็กที่ให้บริการในกลุ่มนี้จำเป็นต้องแสดงให้เห็นไม่เพียงแต่ความสามารถด้านมิติเท่านั้น แต่ยังต้องแสดงถึงความมั่นคงของกระบวนการผลิตตลอดการผลิตชิ้นส่วนจำนวนหลายพันหรือหลายล้านชิ้นอีกด้วย

สิ่งนี้หมายความว่าอย่างไรต่อระยะเวลาดำเนินโครงการของคุณ? ผู้จัดจำหน่ายที่ได้รับการรับรองมาตรฐาน IATF 16949 มักจะต้องจัดทำเอกสารอย่างละเอียดในทุกขั้นตอน ทั้งการตรวจสอบตัวอย่างชิ้นแรก การศึกษาความสามารถของกระบวนการ และใบรับรองวัสดุ ซึ่งแม้จะใช้เวลาเพิ่มขึ้นในระยะเริ่มต้น แต่จะช่วยป้องกันปัญหาด้านคุณภาพระหว่างการผลิต ผู้จัดจำหน่ายเช่น เส้าอี้ ซึ่งรักษาการรับรองมาตรฐาน IATF 16949 สำหรับชิ้นส่วนโครงสร้างรถยนต์ ระบบกันสะเทือน และชิ้นส่วนโครงสร้าง มีระบบในการจัดการข้อกำหนดเหล่านี้อย่างมีประสิทธิภาพ — ความสามารถในการผลิตต้นแบบอย่างรวดเร็วภายใน 5 วัน และการผลิตจำนวนมากแบบอัตโนมัติของพวกเขาแสดงให้เห็นว่าผู้จัดจำหน่ายที่ได้รับการรับรองสามารถเชื่อมช่องว่างระหว่างขั้นตอนการผลิตต้นแบบกับการผลิตจริงได้อย่างไร โดยไม่ลดทอนความสอดคล้องตามมาตรฐาน

สิ่งที่โครงการด้านกลาโหมและอวกาศต้องการ

หากข้อกำหนดด้านยานยนต์ดูเข้มงวดแล้ว แอปพลิเคชันด้านการบินและอวกาศรวมถึงภาคกลาโหมจะยกระดับความคาดหวังด้านการรับรองไปอีกระดับหนึ่งอย่างสิ้นเชิง เมื่อชิ้นส่วนต้องบินอยู่ที่ระดับความสูง 30,000 ฟุต หรือใช้เพื่อคุ้มครองเจ้าหน้าที่ทหาร ความสามารถในการติดตามแหล่งที่มา (Traceability) และเอกสารประกอบจึงกลายเป็นเรื่องสำคัญยิ่งต่อชีวิตและความปลอดภัย

ตาม การวิเคราะห์การผลิตด้านการบินและอวกาศของ Conro Electronics การติดตามแหล่งที่มาของแต่ละล็อต (batch traceability) เป็นพื้นฐานสำคัญของระบบคุณภาพในอุตสาหกรรมการบินและอวกาศ ซึ่งหมายถึงการติดตามชิ้นส่วนแต่ละชิ้นตั้งแต่แหล่งวัตถุดิบ ผ่านกระบวนการผลิต การประกอบ การจัดส่ง ไปจนถึงการใช้งานจริง เอกสารที่เกี่ยวข้องในห่วงโซ่การจัดทำเอกสารนี้ ได้แก่:

• ใบรับรองวัสดุ การตรวจสอบองค์ประกอบโลหะผสมและคุณสมบัติเชิงกล
• การติดตามล็อตความร้อน การเชื่อมต่อชิ้นส่วนที่ประกอบเสร็จแล้วกลับไปยังล็อตวัสดุเฉพาะ
• บันทึกกระบวนการผลิต การบันทึกการกระทำของผู้ปฏิบัติงาน การตั้งค่าเครื่องจักร และผลการตรวจสอบ
• ข้อมูลทดสอบ การพิสูจน์ว่าสมรรถนะเชิงกลเป็นไปตามข้อกำหนด

การสอบสวนไทเทเนียมของโบอิ้งในปี 2024 ได้ชี้ให้เห็นว่าเหตุใดเรื่องนี้จึงมีความสำคัญ เมื่อเกิดข้อกังวลเกี่ยวกับเอกสารปลอมสำหรับไทเทเนียมที่นำเข้าจากจีน โบอิ้งจึงร้องขอเอกสารย้อนหลังเป็นระยะเวลาสิบปีเพื่อติดตามแหล่งที่มาของวัสดุ ระดับความเข้มงวดในการตรวจสอบเช่นนี้แสดงให้เห็นว่าผู้ผลิตในอุตสาหกรรมการบินและอวกาศจำต้องดำเนินการอย่างละเอียดรอบคอบเพียงใดในการยืนยันความแท้จริงและรักษาความไว้วางใจ สำหรับการขึ้นรูปอลูมิเนียมหรือโลหะผสมพิเศษในแอปพลิเคชันด้านการบินและอวกาศ ซัพพลายเออร์ของท่านจะต้องแสดงความสามารถในการจัดทำเอกสารดังกล่าวตั้งแต่วันแรกของการทำงาน

มาตรฐานการรับรองหลักที่มีผลต่อการขึ้นรูปในอุตสาหกรรมการบิน อวกาศ และกลาโหม ได้แก่:

• AS9100: มาตรฐานเทียบเท่า ISO 9001 สำหรับอุตสาหกรรมการบินและอวกาศ ซึ่งเพิ่มข้อกำหนดด้านการจัดการความเสี่ยง การควบคุมการกำหนดค่า (Configuration Control) และการตรวจสอบชิ้นงานต้นแบบ (First-Article Inspection)
• NADCAP: การรับรองกระบวนการพิเศษที่ครอบคลุมการรักษาความร้อน การเชื่อม และการตกแต่งผิว—ซึ่งมีความสำคัญอย่างยิ่งต่อชิ้นส่วนที่ผ่านการขึ้นรูปแล้วและต้องเข้ารับการประมวลผลเพิ่มเติม
• การปฏิบัติตามข้อกำหนด ITAR: ข้อกำหนดการควบคุมการส่งออกสำหรับการผลิตที่เกี่ยวข้องกับภาคการป้องกันประเทศ ซึ่งจำกัดว่าโรงงานใดบ้างที่สามารถดำเนินโครงการบางประเภทได้
• EASA Part 21: ข้อกำหนดด้านความปลอดภัยทางการบินของยุโรป ที่กำกับดูแลการอนุมัติองค์กรผู้ผลิต

โลหะผสมพิเศษที่ใช้กันทั่วไปในอุตสาหกรรมการบินและอวกาศ—เช่น ไทเทเนียม อินโคเนล และอลูมิเนียมเกรดพิเศษ—เพิ่มความซับซ้อนในการขึ้นรูป วัสดุเหล่านี้มักต้องการความแม่นยำสูงขึ้น (tolerances ที่แคบกว่า) เครื่องมือเฉพาะทาง และพารามิเตอร์การขึ้นรูปที่ควบคุมอย่างรอบคอบเป็นพิเศษ ทั้งความท้าทายจากวัสดุและการกำหนดข้อกำหนดด้านเอกสารร่วมกัน ส่งผลให้บริการขึ้นรูปแผ่นโลหะที่ผ่านการรับรองตามมาตรฐานอุตสาหกรรมการบินและอวกาศมีราคาสูงกว่าปกติและใช้เวลานานขึ้นในการจัดส่ง

การใช้งานอุตสาหกรรมทั่วไป

ไม่ทุกโครงการจำเป็นต้องมีการรับรองระดับอุตสาหกรรมยานยนต์หรือการบินและอวกาศ บริการการผลิตชิ้นส่วนสำหรับอุตสาหกรรม เช่น ตู้ครอบอุปกรณ์ โครงสร้างหลัก หรือชุดประกอบเชิงกล มักดำเนินงานภายใต้ระบบคุณภาพ ISO 9001 หรือเทียบเท่า ซึ่งให้กระบวนการที่มีเอกสารรับรองและการติดตามย้อนกลับได้ โดยไม่จำเป็นต้องปฏิบัติตามข้อกำหนดเฉพาะของภาคอุตสาหกรรม เช่น IATF 16949 หรือ AS9100

อย่างไรก็ตาม อย่าสมมติว่าการใช้งานในภาคอุตสาหกรรมไม่มีข้อกำหนดด้านความสอดคล้องแต่อย่างใด ขึ้นอยู่กับการใช้งานปลายทางของคุณ คุณอาจพบข้อกำหนดดังต่อไปนี้:

• เครื่องหมาย UL หรือ CE สำหรับตู้ครอบอุปกรณ์ไฟฟ้า
• ข้อกำหนดของ FDA สำหรับอุปกรณ์แปรรูปอาหารหรืออุปกรณ์ทางการแพทย์
• มาตรฐาน ASME สำหรับชิ้นส่วนที่รับแรงดัน
• ใบรับรองการเชื่อม สำหรับการผลิตโครงสร้างสแตนเลสแบบเชิงโครงสร้าง

บทเรียนที่ได้? ควรชี้แจงข้อกำหนดด้านการรับรองให้ชัดเจนตั้งแต่ระยะเริ่มต้นของการเจรจากับผู้จัดจำหน่าย โรงงานผลิตชิ้นส่วนตามสั่งอาจมีศักยภาพยอดเยี่ยมสำหรับงานอุตสาหกรรมทั่วไป แต่ขาดระบบคุณภาพที่จำเป็นสำหรับการใช้งานเฉพาะของคุณ การค้นพบความไม่สอดคล้องกันนี้หลังจากลงทุนในการผลิตแม่พิมพ์แล้ว จะทำให้สูญเสียทั้งเวลาและเงินทุน

การรับรองส่งผลต่อการเลือกผู้จัดจำหน่ายของคุณอย่างไร

ข้อกำหนดด้านการรับรองสร้างกลไกการกรองที่ทำให้ตัวเลือกผู้จัดจำหน่ายของคุณแคบลง ยิ่งข้อกำหนดของอุตสาหกรรมคุณเข้มงวดมากเท่าใด จำนวนผู้จัดจำหน่ายที่มีคุณสมบัติตรงตามเกณฑ์ก็จะยิ่งลดลงมากเท่านั้น สิ่งนี้ส่งผลกระทบโดยตรงต่อทั้งราคาและระยะเวลาในการจัดส่ง

เมื่อประเมินพันธมิตรที่เป็นไปได้สำหรับการใช้งานที่ต้องมีการรับรอง โปรดพิจารณาประเด็นต่อไปนี้:

• สถานะการรับรองปัจจุบัน: ตรวจสอบว่าใบรับรองยังมีผลบังคับใช้อยู่ และขอบเขตของการรับรองครอบคลุมความต้องการเฉพาะของคุณหรือไม่
• ประวัติการตรวจสอบ: ผลการตรวจสอบล่าสุดและการดำเนินการแก้ไขแสดงถึงระดับความพร้อมของระบบคุณภาพ
• คำรับรองจากลูกค้า: ความสัมพันธ์ที่มีอยู่กับผู้ผลิตรถยนต์รายใหญ่ (OEM) ในอุตสาหกรรมของคุณแสดงให้เห็นถึงศักยภาพที่ได้รับการพิสูจน์แล้ว
• ระบบเอกสาร: สอบถามว่าระบบการติดตามย้อนกลับ (traceability) และบันทึกคุณภาพถูกจัดเก็บและเข้าถึงได้อย่างไร
• กำลังการผลิตที่รองรับปริมาณงานของคุณ: ผู้จัดจำหน่ายที่ได้รับการรับรองอาจให้ความสำคัญกับลูกค้ารายใหญ่ก่อนในช่วงที่มีข้อจำกัดด้านกำลังการผลิต

สำหรับการใช้งานในอุตสาหกรรมยานยนต์โดยเฉพาะ การทำงานร่วมกับผู้จัดจำหน่ายที่ได้รับการรับรองมาตรฐาน IATF 16949 ตั้งแต่เริ่มต้นโครงการจะช่วยให้การยื่นเอกสาร PPAP เป็นไปอย่างราบรื่นยิ่งขึ้น และเร่งกระบวนการอนุมัติการผลิตให้รวดเร็วขึ้น ซึ่งการสนับสนุนการออกแบบเพื่อความเหมาะสมในการผลิต (DFM) อย่างครอบคลุมที่ผู้จัดจำหน่ายที่ได้รับการรับรองมักให้ไว้—ซึ่งช่วยปรับปรุงการออกแบบให้สอดคล้องทั้งด้านความสามารถในการผลิตและข้อกำหนดของระบบประกันคุณภาพ—นั้นสร้างมูลค่าเพิ่มมากกว่าการผลิตชิ้นส่วนพื้นฐานเท่านั้น

การเข้าใจข้อกำหนดเฉพาะของอุตสาหกรรมเหล่านี้จะช่วยให้คุณสามารถเลือกผู้จัดจำหน่ายที่มีศักยภาพเพียงพอในการตอบสนองความต้องการที่แท้จริงของคุณได้อย่างเหมาะสม อย่างไรก็ตาม การได้รับการรับรองนั้นเป็นเพียงหนึ่งในเกณฑ์การประเมินเท่านั้น—ส่วนถัดไปจะกล่าวโดยละเอียดเกี่ยวกับภาพรวมทั้งหมดของสิ่งที่ควรพิจารณาเมื่อเลือกผู้ให้บริการด้านการขึ้นรูปโลหะแผ่น (sheet metal forming) ที่สามารถเติบโตไปพร้อมกับธุรกิจของคุณ

การเลือกผู้ให้บริการด้านการขึ้นรูปที่เติบโตไปพร้อมกับความต้องการของคุณ

คุณได้ผ่านขั้นตอนการเลือกวิธีการผลิต วัสดุที่ใช้ การตัดสินใจเกี่ยวกับแม่พิมพ์ และการรับรองมาตรฐานอุตสาหกรรมมาแล้ว บัดนี้ถึงเวลาตัดสินใจที่จะผูกโยงทุกสิ่งเข้าด้วยกัน: การเลือกผู้ให้บริการด้านการขึ้นรูปแผ่นโลหะที่เหมาะสม ซึ่งไม่ใช่เพียงแค่การหาผู้รับจ้างที่สามารถผลิตชิ้นส่วนได้เท่านั้น แต่เป็นการระบุผู้จัดจำหน่ายที่ศักยภาพ ความคล่องตัวในการตอบสนอง และแนวโน้มการเติบโตขององค์กรสอดคล้องกับเป้าหมายของคุณ การเลือกผิดอาจนำไปสู่การพลาดกำหนดส่งงาน ปัญหาด้านคุณภาพที่หลุดรอดไปได้ และการเปลี่ยนผู้จัดจำหน่ายอย่างยากลำบากในระหว่างดำเนินโครงการ ส่วนการเลือกที่ถูกต้องจะสร้างข้อได้เปรียบในการแข่งขันที่ทวีคูณขึ้นเรื่อยๆ ตลอดหลายปีของการร่วมมือกัน

เมื่อคุณค้นหาบริการขึ้นรูปแผ่นโลหะใกล้ฉัน หรือบริการขึ้นรูปโลหะใกล้ฉัน คุณจะพบตัวเลือกมากมายหลายสิบแห่ง แต่คุณจะแยกแยะผู้ให้บริการที่มีศักยภาพจริงๆ ออกจากผู้ให้บริการที่อาจประสบความยากลำบากกับโครงการที่ซับซ้อนครั้งแรกของคุณได้อย่างไร? ตามคู่มือการประเมินผู้จัดจำหน่ายของ York Sheet Metal ประเด็นสำคัญอยู่ที่การมองลึกกว่ารายชื่ออุปกรณ์ และพิจารณาแนวทางปฏิบัติจริงของผู้จัดจำหน่าย—เช่น ความรวดเร็วในการตอบสนอง ความรับผิดชอบ และความเต็มใจที่จะรับมือกับความท้าทายต่างๆ

สัญญาณเตือนภัยเมื่อประเมินผู้จัดจำหน่ายด้านการขึ้นรูปโลหะ

ก่อนที่เราจะเจาะลึกถึงสิ่งที่ควรพิจารณา ขอเริ่มด้วยการระบุสัญญาณเตือนที่บ่งชี้ถึงปัญหาที่อาจเกิดขึ้น ตามกรอบการประเมินผู้จัดจำหน่ายของ simpleQuE สัญญาณเตือนเหล่านี้ควรทำให้คุณเพิ่มความระมัดระวังเป็นพิเศษ:

• การตอบกลับใบเสนอราคาช้าหรือคลุมเครือ: หากการขอใบเสนอราคาพื้นฐานใช้เวลานานถึงหลายสัปดาห์ ลองจินตนาการดูว่าการสื่อสารจะเป็นอย่างไรเมื่อเกิดปัญหาในระหว่างการผลิต ผู้ให้บริการขึ้นรูปแผ่นโลหะชั้นนำจะจัดทำใบเสนอราคาภายในไม่กี่ชั่วโมงถึงไม่กี่วัน—ไม่ใช่หลายสัปดาห์
• ความไม่เต็มใจที่จะอธิบายศักยภาพของตนอย่างตรงไปตรงมา: ผู้จัดจำหน่ายที่มีคุณภาพจะปฏิเสธกำหนดเวลาที่ไม่สมจริงแทนที่จะให้คำมั่นสัญญาเกินจริง ผู้จัดจำหน่ายที่ตอบรับทุกสิ่งโดยไม่ไตร่ตรองอาจกำลังสร้างความผิดหวังให้คุณ
• ไม่มีข้อเสนอแนะด้านการออกแบบเพื่อการผลิต (Design for Manufacturability): บริษัทรับจ้างขึ้นรูปโลหะที่ให้ใบเสนอราคาตามแบบที่คุณส่งมาโดยไม่เสนอคำแนะนำด้าน DFM จะพลาดโอกาสในการลดต้นทุนและยกระดับคุณภาพของคุณ
• อุปกรณ์หรือกระบวนการที่ล้าสมัย: สอบถามเกี่ยวกับการลงทุนด้านทุนล่าสุด หากผู้จัดจำหน่ายไม่อัปเกรดระบบของตนอย่างต่อเนื่อง อาจประสบปัญหาในการบรรลุความแม่นยำตามข้อกำหนดหรือการผลิตอย่างมีประสิทธิภาพ
• ระบบเอกสารที่ไม่ดี: ขอตัวอย่างบันทึกคุณภาพ หากเอกสารที่ใช้สำหรับการติดตามย้อนกลับดูไม่เป็นระเบียบ คุณควรคาดการณ์ไว้ล่วงหน้าว่าจะเกิดปัญหาเมื่อจำเป็นต้องสอบสวนประเด็นด้านคุณภาพ
• ลูกค้าส่วนใหญ่กระจุกตัวอยู่กับไม่กี่ราย: ตามการวิเคราะห์ของ simpleQuE หากผู้จัดจำหน่ายพึ่งพาลูกค้าเพียงหนึ่งหรือสองรายเป็นหลัก คำสั่งซื้อของคุณอาจได้รับการจัดลำดับความสำคัญต่ำกว่าในช่วงที่เกิดภาวะขาดแคลนกำลังการผลิต

เชื่อมั่นในสัญชาตญาณของคุณระหว่างการติดต่อครั้งแรก วิธีที่ผู้จัดจำหน่ายจัดการการสื่อสารก่อนขายมักบ่งชี้ถึงประสิทธิภาพของพวกเขาในระหว่างกระบวนการผลิต

คำถามที่เปิดเผยศักยภาพการผลิตจริง

เมื่อประเมินโรงงานขึ้นรูปโลหะใกล้คุณหรือบริษัทขึ้นรูปโลหะใกล้คุณ คำกล่าวอ้างด้านความสามารถเพียงผิวเผินไม่สามารถบอกเรื่องราวทั้งหมดได้ ตามคู่มือการคัดเลือกพันธมิตรของ Metal Works คำถามที่เหมาะสมจะช่วยเปิดเผยได้ว่าผู้จัดจำหน่ายสามารถปฏิบัติตามคำมั่นสัญญาของตนได้จริงหรือไม่

ใช้รายการตรวจสอบการประเมินนี้ซึ่งจัดลำดับความสำคัญแล้ว เมื่อประเมินคู่ค้าที่อาจร่วมงานด้วย:

1. ขอข้อมูลเฉพาะเกี่ยวกับความสามารถในการควบคุมความคลาดเคลื่อนพร้อมหลักฐานประกอบ: ขอกรณีศึกษาหรือชิ้นส่วนตัวอย่างที่แสดงให้เห็นถึงความแม่นยำตามที่พวกเขาอ้างไว้ โรงงานขึ้นรูปโลหะใกล้คุณใดๆ ก็ตามสามารถอ้างว่าควบคุมความคลาดเคลื่อนได้แน่นหนา—แต่หลักฐานเท่านั้นที่แยกแยะความจริงออกจากกลยุทธ์การตลาด
2. ตรวจสอบใบรับรองให้สอดคล้องกับข้อกำหนดของคุณ: อย่าสมมติว่ามาตรฐาน ISO 9001 ครอบคลุมความต้องการของอุตสาหกรรมยานยนต์ หรือว่าใบรับรอง IATF 16949 ครอบคลุมผลิตภัณฑ์ทุกรายการ โปรดยืนยันขอบเขตการรับรองอย่างชัดเจน
3. ประเมินระดับความลึกของการสนับสนุน DFM: ถามว่าทีมวิศวกรของพวกเขาตรวจสอบการออกแบบก่อนให้ใบเสนอราคาอย่างไร พวกเขาให้คำแนะนำด้าน DFM (Design for Manufacturability) เป็นลายลักษณ์อักษรหรือไม่ ทีมวิศวกรของพวกเขามีประสบการณ์รวมกันกี่ปี ตามข้อมูลจาก Metal Works ทีมวิศวกรของบริษัทมีประสบการณ์รวมกันมากกว่า 100 ปี และให้การสนับสนุนด้าน DFM โดยไม่คิดค่าใช้จ่าย — ระดับของการสนับสนุนเชิงรุกเช่นนี้ควรเป็นเกณฑ์มาตรฐานสำหรับคุณ
4. ทดสอบระยะเวลาในการตอบกลับใบเสนอราคา: ส่งใบขอเสนอราคา (RFQ) ที่มีความซับซ้อนในระดับปานกลางและวัดระยะเวลาในการตอบกลับ ผู้จัดจำหน่ายที่สามารถให้ใบเสนอราคาภายใน 12 ชั่วโมง เช่น เส้าอี้ แสดงให้เห็นถึงทั้งความเชี่ยวชาญด้านวิศวกรรมและความมีประสิทธิภาพในการดำเนินงาน ขณะที่การตอบกลับใบเสนอราคาช้ามักบ่งชี้ถึงข้อจำกัดด้านกำลังการผลิตหรือทรัพยากรทางเทคนิคที่จำกัด
5. ประเมินความสามารถในการขยายขนาดจากการผลิตต้นแบบไปสู่การผลิตจริง: ผู้จัดจำหน่ายสามารถรองรับการผลิตต้นแบบจำนวน 50 ชิ้นในระยะเริ่มต้นของคุณ พร้อมทั้งสามารถขยายกำลังการผลิตไปสู่ 50,000 ชิ้นต่อปีได้หรือไม่ เมื่อความต้องการเพิ่มขึ้น ผู้จัดจำหน่ายที่ครอบคลุมทั้งการผลิตต้นแบบอย่างรวดเร็ว (เช่น Shaoyi ที่ให้บริการภายใน 5 วัน) ไปจนถึงการผลิตจำนวนมากแบบอัตโนมัติ จะช่วยหลีกเลี่ยงการเปลี่ยนผู้จัดจำหน่ายที่สร้างความยุ่งยากเมื่อปริมาณการสั่งซื้อของคุณเพิ่มขึ้น
6. ตรวจสอบตัวชี้วัดการส่งมอบตรงเวลา: ขอร้อยละการส่งมอบตรงเวลาต่อปีจากพวกเขา ตามข้อมูลของ Metal Works ผู้ประกอบการชั้นนำจะบรรลุผลลัพธ์ได้ที่ 96% หรือสูงกว่า ทุกค่าที่ต่ำกว่า 90% บ่งชี้ถึงปัญหาระบบเชิงโครงสร้าง
7. ประเมินความรวดเร็วในการตอบสนองด้านการสื่อสาร: พวกเขาตอบกลับโทรศัพท์และอีเมลของคุณอย่างรวดเร็วเพียงใด? ตามการวิเคราะห์ของ York Sheet Metal การสื่อสารควรไหลเวียนทั้งสองทาง—ผู้จัดจำหน่ายที่มีคุณภาพจะติดต่อคุณล่วงหน้าด้วยความกระตือรือร้น ไม่ใช่แค่ตอบกลับเฉพาะเมื่อคุณต้องติดตามพวกเขา
8. ตรวจสอบวัฒนธรรมความรับผิดชอบ: สอบถามวิธีที่พวกเขาจัดการกับข้อผิดพลาด ผู้จัดจำหน่ายที่รับผิดชอบต่อความผิดพลาดและดำเนินการแก้ไขอย่างจริงจังจะสร้างความไว้วางใจ ในขณะที่ผู้จัดจำหน่ายที่หลีกเลี่ยงการรับผิดชอบจะก่อให้เกิดความขัดแย้งอย่างต่อเนื่อง
9. ทบทวนความสามารถรอง: พวกเขาสามารถดำเนินกระบวนการตกแต่งผิว ประกอบ และการใส่ฮาร์ดแวร์ภายในโรงงานได้หรือไม่? สถาน facility แบบครบวงจร เช่น Metal Works ควบคุมทุกขั้นตอนของกระบวนการ ซึ่งช่วยป้องกันไม่ให้ชิ้นส่วนล่าช้าเนื่องจากการส่งไปยังผู้รับจ้างภายนอก
10. ยืนยันความเหมาะสมด้านภูมิศาสตร์: สำหรับความสัมพันธ์ในการผลิตที่ดำเนินต่อเนื่อง ระยะทางที่ใกล้เคียงกันมีความสำคัญต่อการควบคุมคุณภาพ การจัดส่งฉุกเฉิน และการแก้ปัญหาร่วมกัน ซัพพลายเออร์ในท้องถิ่นที่มีกองยานพาหนะจัดส่งเป็นของตนเองมักให้การตอบสนองที่รวดเร็วกว่าทางเลือกที่อยู่ไกลซึ่งต้องพึ่งพาผู้ให้บริการขนส่งภายนอก

การสร้างหุ้นส่วนที่สามารถขยายขนาดได้

ความสัมพันธ์กับซัพพลายเออร์ที่ประสบความสำเร็จมากที่สุดจะพัฒนาข้ามเหนือการซื้อชิ้นส่วนแบบตามรายการไปสู่ความเป็นหุ้นส่วนที่แท้จริง เมื่อคู่ค้าด้านการขึ้นรูปของคุณเข้าใจแผนงานด้านผลิตภัณฑ์ของคุณ พวกเขาสามารถเสนอแนะกลยุทธ์ด้านแม่พิมพ์ ทางเลือกของวัสดุ และการปรับปรุงกระบวนการล่วงหน้า ซึ่งจะช่วยลดต้นทุนรวมในการเป็นเจ้าของผลิตภัณฑ์ของคุณ

ความเป็นหุ้นส่วนนี้มีลักษณะอย่างไรในทางปฏิบัติ? พิจารณาลักษณะเหล่านี้:

• การมีส่วนร่วมตั้งแต่ระยะออกแบบ: คู่ค้าตรวจสอบแนวคิดก่อนที่การออกแบบจะเสร็จสมบูรณ์ ซึ่งช่วยระบุปัญหาด้านความสามารถในการผลิตได้ตั้งแต่ระยะที่ยังไม่มีค่าใช้จ่ายใดๆ สำหรับการเปลี่ยนแปลง
• การสื่อสารที่โปร่งใส: พวกเขาแจ้งให้คุณทราบเมื่อเวลาที่กำหนดล่าช้า แทนที่จะปกปิดปัญหาไว้จนถึงนาทีสุดท้าย
• มุ่งเน้นการปรับปรุงอย่างต่อเนื่อง: พวกเขาติดตามตัวชี้วัดคุณภาพและดำเนินการปรับปรุงอย่างรุกกระตือรือร้น — ไม่ใช่เพียงแค่ตอบสนองต่อข้อร้องเรียนของคุณ
• ความจุที่ยืดหยุ่น: พวกเขาสามารถรองรับความผันผวนของปริมาณการสั่งซื้อได้โดยไม่จำเป็นต้องเจรจาต่อรองซ้ำแล้วซ้ำเล่า
• การลงทุนเพื่อความสำเร็จของคุณ: พวกเขาเสนอแนวทางลดต้นทุนที่เป็นประโยชน์ต่อคุณ แม้ว่าจะส่งผลให้รายได้ของพวกเขาลดลงก็ตาม

การค้นหาผู้ผลิตชิ้นส่วนโลหะแผ่น (Sheet Metal Fabricators) ที่ดำเนินงานตามแนวทางดังกล่าว จำเป็นต้องมองไกลเกินกว่าการเปรียบเทียบราคาเพียงอย่างเดียว ใบเสนอราคาที่ต่ำที่สุดมักมาจากผู้จัดจำหน่ายที่ตัดทอนการสนับสนุนด้านวิศวกรรม ระบบควบคุมคุณภาพ หรือความน่าเชื่อถือในการจัดส่ง ส่วนพันธมิตรที่เหมาะสมอาจมีราคาต่อชิ้นสูงขึ้นเล็กน้อย แต่สร้างมูลค่ารวมที่เหนือกว่าอย่างมากผ่านการลดของเสีย (scrap) วงจรการพัฒนาที่รวดเร็วขึ้น และการผลิตที่เชื่อถือได้

ไม่ว่าคุณจะกำลังเปิดตัวผลิตภัณฑ์ใหม่หรือปรับปรุงห่วงโซ่อุปทานที่มีอยู่อยู่แล้ว การตัดสินใจเลือกผู้จัดจำหน่ายจะส่งผลต่อผลลัพธ์การผลิตของคุณเป็นเวลาหลายปี ดังนั้น โปรดใช้เวลาประเมินอย่างรอบคอบ ตั้งคำถามเชิงลึก และเลือกพันธมิตรที่มีศักยภาพและวัฒนธรรมองค์กรสอดคล้องกับความต้องการในระยะยาวของคุณ

คำถามที่พบบ่อยเกี่ยวกับบริการขึ้นรูปโลหะแผ่น (Sheet Metal Forming Services)

1. ความแตกต่างระหว่างการขึ้นรูปแผ่นโลหะ (Sheet Metal Forming) กับการผลิตชิ้นส่วนโลหะ (Fabrication) คืออะไร

การขึ้นรูปแผ่นโลหะคือกระบวนการเปลี่ยนรูปร่างของโลหะแผ่นให้เป็นรูปทรงใหม่ผ่านการเปลี่ยนรูปพลาสติกแบบควบคุม โดยไม่ต้องตัดหรือกำจัดวัสดุออก ซึ่งช่วยรักษาโครงสร้างเม็ดผลึกและสมบัติเชิงกลของวัสดุไว้ การผลิตชิ้นส่วนโลหะ (Fabrication) เป็นคำกว้างกว่าที่ครอบคลุมทั้งการขึ้นรูป รวมถึงการตัด การเชื่อม และการประกอบ การขึ้นรูปเฉพาะเจาะจงหมายถึงการใช้แรงที่เกินจุดไหล (Yield Point) เพื่อสร้างรูปร่างถาวร เช่น การดัด การตีขึ้นรูป (Stamping) และการดึงลึก (Deep Drawing) จึงเหมาะสำหรับชิ้นส่วนโครงสร้างที่ต้องการความต้านทานต่อการเหนื่อยล้า (Fatigue Resistance) สูง

2. ฉันจะเลือกระหว่างการดัด (Bending) การตีขึ้นรูป (Stamping) และการดึงลึก (Deep Drawing) ได้อย่างไร

การเลือกวิธีการขึ้นรูปขึ้นอยู่กับรูปทรงของชิ้นส่วน ปริมาณการผลิต และงบประมาณ โดยการดัด (Bending) เหมาะสำหรับชิ้นส่วนประเภทแท่นยึด (brackets) และฝาครอบ (enclosures) ที่มีรอยพับเป็นเส้นตรง สำหรับการผลิตต้นแบบถึงปริมาณปานกลาง ส่วนการตีขึ้นรูปด้วยแม่พิมพ์ (Stamping) มีประสิทธิภาพสูงสำหรับชิ้นส่วนแบนที่มีรูและลักษณะพิเศษต่าง ๆ ในการผลิตปริมาณสูง (มากกว่า 10,000 ชิ้น) ซึ่งการลงทุนในแม่พิมพ์สามารถคืนทุนได้อย่างมีประสิทธิภาพ การขึ้นรูปลึก (Deep drawing) ใช้สร้างชิ้นส่วนรูปถ้วยหรือชิ้นส่วนแบบปิดผนึกโดยไม่มีรอยต่อ ที่มีความลึกมาก ผู้จัดจำหน่ายที่ได้รับการรับรองตามมาตรฐาน IATF 16949 เช่น Shaoyi สามารถให้คำแนะนำในการเลือกวิธีการขึ้นรูปที่เหมาะสมที่สุดตามความต้องการเฉพาะของคุณ

3. ความคลาดเคลื่อนที่สามารถทำได้จากการขึ้นรูปแผ่นโลหะคือเท่าใด?

ค่าความคลาดเคลื่อน (Tolerances) แตกต่างกันไปตามกระบวนการ: การดัดด้วยเครื่องกด (press brake bending) โดยทั่วไปสามารถรักษาระดับความแม่นยำเชิงมุมได้ที่ ±0.5° ถึง ±1.0° และความแม่นยำตำแหน่งได้ที่ ±0.20–0.45 มม. การขึ้นรูปแบบเจาะแม่พิมพ์ความแม่นยำสูง (precision stamping) สามารถบรรลุขนาดความแม่นยำระหว่างฟีเจอร์ต่อฟีเจอร์ได้ที่ ±0.05 มม. การขึ้นรูปแบบดึงลึก (deep drawing) ควบคุมความแปรผันของความหนาผนังได้ที่ ±0.10–0.15 มม. เมื่อมีความต้องการค่าความคลาดเคลื่อนที่แคบกว่านี้ ขั้นตอนการกลึงด้วยเครื่อง CNC เพิ่มเติมสามารถบรรลุความแม่นยำได้ที่ ±0.025 มม. สำหรับฟีเจอร์ที่สำคัญเป็นพิเศษ คุณสมบัติของวัสดุ สภาพของแม่พิมพ์ และการควบคุมกระบวนการ ล้วนมีผลต่อระดับความแม่นยำที่สามารถบรรลุได้

4. ปริมาณการผลิตมีผลต่อต้นทุนการขึ้นรูปโลหะแผ่นอย่างไร?

ปริมาณการผลิตส่งผลต่อเศรษฐศาสตร์ต้นทุนอย่างมาก งานต้นแบบ (1–50 ชิ้น) ใช้การตัดด้วยเลเซอร์และการดัดแบบมาตรฐานโดยไม่ต้องลงทุนในแม่พิมพ์ งานผลิตปริมาณน้อย (50–1,000 ชิ้น) ได้ประโยชน์จากแม่พิมพ์อะลูมิเนียมแบบอ่อน งานผลิตปริมาณปานกลาง (1,000–10,000 ชิ้น) คุ้มค่ากับการลงทุนในแม่พิมพ์แบบเรียบง่ายที่ผ่านการชุบแข็งแล้ว ส่วนงานผลิตปริมาณสูง (มากกว่า 10,000 ชิ้น) จำเป็นต้องใช้แม่พิมพ์แบบก้าวหน้า (progressive dies) ซึ่งมีต้นทุนเริ่มต้นสูงที่สุด แต่ให้ราคาต่อชิ้นต่ำที่สุด ผู้จัดจำหน่ายที่สามารถให้บริการต้นแบบแบบเร่งด่วนภายใน 5 วัน ไปจนถึงการผลิตจำนวนมากแบบอัตโนมัติ เช่น บริษัท Shaoyi ช่วยเพิ่มประสิทธิภาพด้านต้นทุนสำหรับทุกระดับปริมาณการผลิต

5. ฉันควรตรวจสอบใบรับรองใดบ้างเมื่อเลือกผู้รับจ้างขึ้นรูปโลหะแผ่น?

ข้อกำหนดด้านการรับรองขึ้นอยู่กับอุตสาหกรรมของคุณ สำหรับการใช้งานในอุตสาหกรรมยานยนต์ จำเป็นต้องมีมาตรฐาน IATF 16949 ซึ่งรับประกันการป้องกันข้อบกพร่อง การจัดทำเอกสาร PPAP และการควบคุมกระบวนการด้วยสถิติ สำหรับอุตสาหกรรมการบินและอวกาศ จำเป็นต้องมีมาตรฐาน AS9100 ร่วมกับ NADCAP สำหรับกระบวนการพิเศษและการติดตามวัสดุอย่างครบถ้วน สำหรับการใช้งานทั่วไปในอุตสาหกรรม ปกติแล้วจะต้องมีมาตรฐาน ISO 9001 โปรดตรวจสอบเสมอว่าขอบเขตของการรับรองครอบคลุมประเภทผลิตภัณฑ์เฉพาะของคุณ และยืนยันว่าใบรับรองยังมีผลบังคับใช้อยู่ก่อนเริ่มลงทุนในการผลิตแม่พิมพ์
