CNC การเจาะแผ่นโลหะคืออะไร และทำงานอย่างไร

คุณเคยสงสัยหรือไม่ว่าผู้ผลิตสามารถสร้างรู ช่อง และลวดลายซับซ้อนจำนวนมากบนแผ่นโลหะได้อย่างแม่นยำเกือบสมบูรณ์แบบในปริมาณหลายพันชิ้นได้อย่างไร? คำตอบอยู่ที่เทคโนโลยีที่ปฏิวัติวงการการผลิตสมัยใหม่: การเจาะแผ่นโลหะด้วยเครื่อง CNC

ในแกนของมัน เครื่องตอก คือเครื่องจักรที่ใช้แรงกลหรือแรงไฮดรอลิกในการดันเครื่องมือที่มีรูปร่างเฉพาะ—เรียกว่า 'หัวเจาะ'—ผ่านแผ่นโลหะลงไปยังแม่พิมพ์ที่ตรงกันด้านล่าง แรงกดและการเจาะนี้ทำหน้าที่ตัด ตัดหยัก หรือขึ้นรูปวัสดุให้มีรูปร่างที่แม่นยำ เมื่อนำระบบควบคุมตัวเลขด้วยคอมพิวเตอร์ (CNC) มาใช้กับกระบวนการนี้ จะทำให้เกิดระดับใหม่ทั้งหมดของระบบอัตโนมัติ ความเร็ว และความแม่นยำ ซึ่งการดำเนินงานแบบใช้มือไม่สามารถเทียบเคียงได้

ต่างจากเครื่องเจาะแบบใช้มือแบบดั้งเดิม ซึ่งผู้ปฏิบัติงานต้องจัดตำแหน่งชิ้นงานแต่ละชิ้นด้วยตนเอง และเริ่มรอบการผลิตแต่ละครั้งแยกกันอย่างอิสระ เครื่องเจาะแบบควบคุมด้วยคอมพิวเตอร์ (CNC) อาศัยคำสั่งดิจิทัลที่เขียนโปรแกรมไว้ล่วงหน้า โดยเครื่องจะอ่านคำสั่งเหล่านี้และดำเนินลำดับขั้นตอนที่ซับซ้อนโดยอัตโนมัติ—สามารถเจาะรูได้หลายร้อยรูต่อนาที พร้อมรักษาระดับความแม่นยำของตำแหน่งไว้ที่ ±0.004 นิ้ว และระดับความสม่ำเสมอในการทำซ้ำไว้ที่ ±0.001 นิ้ว

วิธีที่การเจาะแบบ CNC แปลงแผ่นโลหะดิบ

ลองจินตนาการว่าเริ่มต้นด้วยแผ่นโลหะเรียบไร้ลักษณะพิเศษ และสิ้นสุดลงด้วยชิ้นส่วนที่ขึ้นรูปสมบูรณ์แล้ว ซึ่งมีลวดลายช่องระบายอากาศ รูสำหรับยึดติด และลวดลายนูนตกแต่ง—ทั้งหมดนี้ทำได้ในกระบวนการเดียวเท่านั้น นี่คือพลังแห่งการเปลี่ยนแปลงอันทรงพลังของเทคโนโลยีนี้

กระบวนการนี้เริ่มต้นเมื่อไฟล์แบบ CAD ถูก แปลงเป็นคำสั่งที่เครื่องสามารถอ่านและประมวลผลได้ ผ่านซอฟต์แวร์ CAM แบบดิจิทัลเหล่านี้ทำหน้าที่เป็นแบบร่างนำทางการเคลื่อนที่ทุกครั้งของหัวเจาะและโต๊ะทำงาน ในระหว่างการทำงาน แผ่นโลหะจะถูกวางไว้บนโต๊ะทำงานของเครื่อง ขณะที่หัวเจาะเคลื่อนที่อย่างแม่นยำเหนือแผ่นโลหะนั้น — หรือแผ่นโลหะอาจเลื่อนไปใต้หัวเจาะแทน ขึ้นอยู่กับการจัดวางโครงสร้างของเครื่อง

เครื่องเจาะโลหะสมัยใหม่สามารถใช้งานร่วมกับวัสดุหลากหลายชนิด ได้แก่ เหล็ก โลหะสแตนเลส อลูมิเนียม ทองแดง และทองเหลือง ความหนาของวัสดุมักอยู่ในช่วง 0.5 มม. ถึง 6 มม. ซึ่งรองรับการผลิตทั้งชิ้นส่วนฝาครอบอุปกรณ์อิเล็กทรอนิกส์ที่มีน้ำหนักเบา ไปจนถึงชิ้นส่วนโครงสร้างที่แข็งแรงทนทาน

กลไกหลักที่ขับเคลื่อนการเจาะโลหะแบบอัตโนมัติ

อะไรคือเหตุผลที่การเจาะโลหะด้วยระบบ CNC มีประสิทธิภาพสูงนัก? คำตอบอยู่ที่สามระบบที่ผสานรวมกันอย่างลงตัว:

• ระบบเครื่องมือตัด: หัวเจาะและแม่พิมพ์เฉพาะทางที่มีรูปร่างหลากหลาย — ทั้งแบบกลม สี่เหลี่ยม รี และแบบกำหนดเอง — ถูกติดตั้งไว้ภายในเครื่อง พร้อมสำหรับการเลือกใช้งานอย่างรวดเร็ว
• ระบบจัดตำแหน่ง: แกนที่ควบคุมด้วยเซอร์โวขับเคลื่อนแผ่นโลหะหรือหัวเจาะด้วยความแม่นยำระดับย่อยมิลลิเมตร ทำให้มั่นใจได้ว่าแต่ละลักษณะเฉพาะจะถูกสร้างขึ้นตรงตามตำแหน่งที่ระบุไว้ในแบบแปลน
• ระบบควบคุม: ตัวควบคุม CNC ตีความคำสั่งที่เขียนโปรแกรมไว้ และประสานงานการเคลื่อนไหวทั้งหมดของเครื่องจักร การเปลี่ยนเครื่องมือ และลำดับการเจาะ โดยไม่จำเป็นต้องมีการแทรกแซงจากมนุษย์

สำหรับวิศวกรที่ประเมินวิธีการผลิต ผู้ซื้อที่จัดหาชิ้นส่วนโลหะ และผู้เชี่ยวชาญด้านการผลิตที่ปรับปรุงกระบวนการทำงานให้มีประสิทธิภาพ การเข้าใจเทคโนโลยีนี้จึงเป็นสิ่งจำเป็นอย่างยิ่ง เนื่องจากเทคโนโลยีนี้มอบทั้งความแม่นยำที่ผู้ผลิตต้องการ ความสม่ำเสมอที่ระบบควบคุมคุณภาพต้องอาศัย และประสิทธิภาพที่ช่วยรักษาผลกำไรของโครงการไว้ได้

ด้วยความเร็วในการเจาะที่สูงกว่า 1,000 ครั้งต่อนาทีบนเครื่องจักรขั้นสูง และการเปลี่ยนเครื่องมือเสร็จสิ้นภายในเวลาไม่ถึงหนึ่งวินาที เทคโนโลยีนี้จึงไม่ใช่เพียงแค่การเจาะรูเท่านั้น แต่คือการเปลี่ยนวัตถุดิบให้กลายเป็นชิ้นส่วนที่สมบูรณ์แบบอย่างไร้ที่ติในปริมาณมาก

ประเภทของเครื่องเจาะ CNC และรูปแบบการจัดเรียงหัวหมุน (Turret)

คุณเข้าใจพื้นฐานของการเจาะด้วยเครื่อง CNC แล้ว — แต่ชนิดของเครื่องจักรใดจึงเหมาะสมกับการใช้งานของคุณ? นี่คือจุดที่ผู้ผลิตชิ้นส่วนโลหะจำนวนมากประสบความยากลำบาก การเลือกระหว่างเครื่องเจาะแบบป้อมหมุน (turret punch press), เครื่องหัวเดียว (single-head machine) และระบบแบบผสมผสาน (combination system) อาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการผลิต คุณภาพของชิ้นงาน และผลกำไรสุทธิของคุณ

มาแยกวิเคราะห์แต่ละรูปแบบกันเพื่อให้คุณสามารถตัดสินใจได้อย่างมีข้อมูลประกอบ

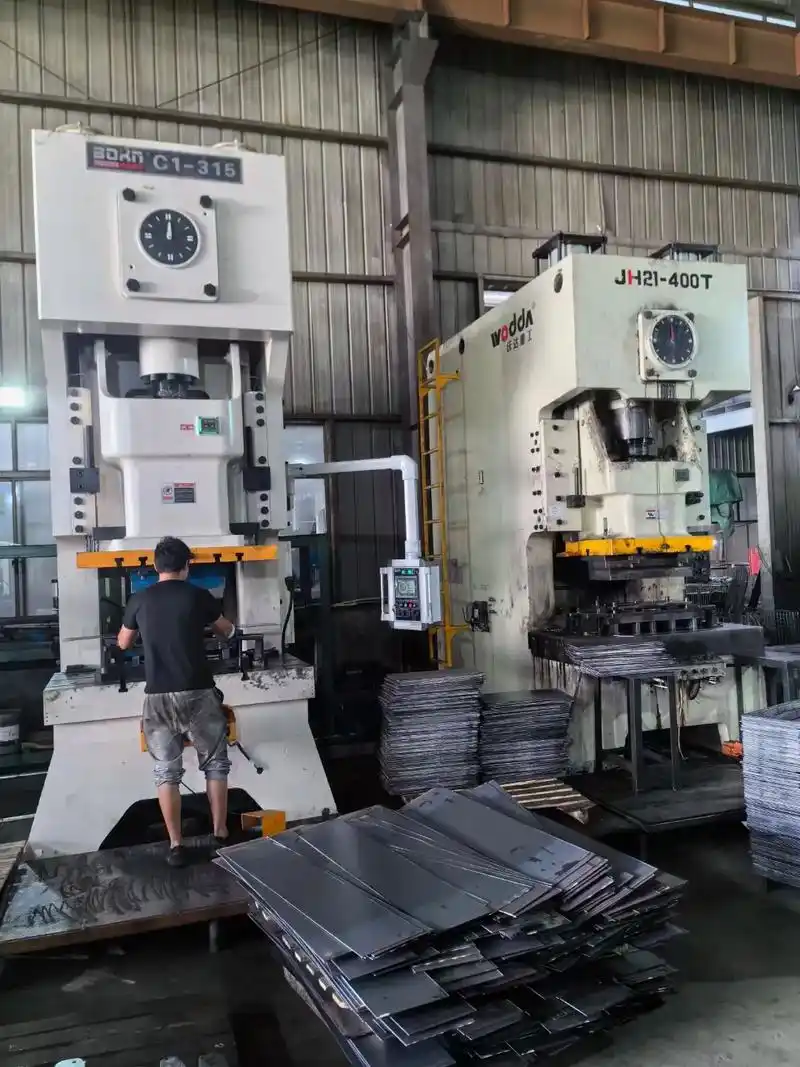

คำอธิบายเกี่ยวกับรูปแบบเครื่องเจาะแบบป้อมหมุน (Turret Punch Press)

เครื่องเจาะแบบป้อมหมุนควบคุมด้วยคอมพิวเตอร์ (CNC turret punch) ใช้ช่องใส่เครื่องมือหลายชุดไว้ในโครงสร้างทรงกระบอกที่หมุนได้ (turret) ซึ่งจะหมุนเพื่อนำชุดแม่พิมพ์เจาะ (punch) และแม่พิมพ์รองรับ (die) ที่ต้องการมาอยู่ใต้ลูกสูบ (ram) ของเครื่อง ลองเปรียบเทียบกับปืนพกแบบรีโวลเวอร์ (revolver) — แต่ละช่องบรรจุเครื่องมือที่ต่างกัน พร้อมใช้งานทันที

ตาม LVD Strippit โดยทั่วไป เครื่องเจาะแบบป้อมหมุนมีกำลังแรงกด (tonnage) ตั้งแต่ 20 ถึง 50 ตันเมตริก บางรุ่นมีตำแหน่งสำหรับติดตั้งเครื่องมือ (turret stations) แบบคงที่ ในขณะที่บางรุ่นมีกลไกการปรับตำแหน่ง (indexing mechanisms) ที่ทำให้เครื่องมือเองสามารถหมุนได้ ความสามารถในการปรับตำแหน่งนี้ช่วยให้คุณสามารถเจาะลักษณะต่าง ๆ ได้ในมุมที่หลากหลาย โดยไม่จำเป็นต้องใช้เครื่องมือแยกต่างหากสำหรับแต่ละทิศทาง

อะไรที่ทำให้การเจาะแบบหัวหมุน (turret punching) มีประสิทธิภาพเป็นพิเศษสำหรับงานปริมาณสูง? คือความเร็ว หัวหมุนสามารถหมุนได้ทั้งสองทิศทาง (bi-directional) เพื่อเลือกเส้นทางที่สั้นที่สุดไปยังสถานีเจาะถัดไป โดยการจัดตำแหน่งจากสถานีหนึ่งไปยังอีกสถานีหนึ่งใช้เวลาเพียงไม่กี่วินาทีเท่านั้น เมื่อคุณต้องเจาะรูนับพันรูต่อกะ การประหยัดเวลาเพียงไม่กี่วินาทีเหล่านี้จะสะสมกลายเป็นผลผลิตที่เพิ่มขึ้นอย่างมีน้ำหนัก

อย่างไรก็ตาม ระบบหัวหมุนมีข้อจำกัดบางประการ แต่ละสถานีบนหัวหมุนสามารถรองรับเครื่องมือได้เพียงขนาดเดียวเท่านั้น — โดยทั่วไปมีช่วงขนาดตั้งแต่ 0.5 นิ้ว ถึงสูงสุด 4.5 นิ้ว ส่วนช่องว่างในการป้อนวัสดุระหว่างหัวหมุนด้านบนและด้านล่างมีค่าจำกัดไว้ที่ประมาณ 0.984 นิ้ว ซึ่งส่งผลให้ความสูงของการขึ้นรูป (forming height) ถูกจำกัด และไม่สามารถใช้อุปกรณ์พิเศษ เช่น เครื่องมือแบบ whisper/shear ที่ออกแบบมาเพื่อลดเสียงรบกวนและการบิดตัวของแผ่นโลหะได้

ระบบสถานีเดี่ยว เทียบกับ ระบบหลายเครื่องมือ

เครื่องเจาะแบบหัวเดี่ยวใช้วิธีการที่แตกต่างโดยสิ้นเชิง แทนที่จะใช้ป้อมหมุน (turret) เครื่องเหล่านี้มี "แม็กกาซีน" แบบหมุนหรือแบบเส้นตรงที่สามารถโหลดชุดแม่พิมพ์เข้าไปยังหัวเจาะแบบสากลได้อย่างกระตือรือร้น ข้อได้เปรียบหลักคือ หัวเจาะนั้นมีมอเตอร์สำหรับปรับตำแหน่ง (index motors) ดังนั้นแต่ละชุดแม่พิมพ์จึงสามารถหมุนได้ครบ 360 องศา ในขั้นตอนการหมุนที่ละเอียดเท่ากับ 0.001 นิ้ว

สิ่งนี้หมายความว่าคุณต้องใช้ชุดแม่พิมพ์น้อยลงต่อหนึ่งงาน ตัวอย่างเช่น ป้อมหมุนอาจจำเป็นต้องใช้ชุดแม่พิมพ์แยกต่างหากสำหรับรูทรงแนวนอนและแนวตั้ง แต่ระบบหัวเดี่ยวเพียงแค่หมุนชุดแม่พิมพ์ชุดเดียวเพื่อจัดการกับทั้งสองทิศทาง

ส่วนมาก เครื่องเจาะแบบ CNC หัวเดี่ยว มีสถานีแม่พิมพ์มาตรฐานประมาณ 20 สถานี แต่ความจุนี้สามารถเพิ่มขึ้นอย่างมากด้วยการใช้แม่พิมพ์แบบหลายฟังก์ชัน (multi-tools) และแม็กกาซีนแบบขยายความจุ บางรุ่นสามารถรองรับแม่พิมพ์ได้สูงสุดถึง 400 ชุด ซึ่งเปลี่ยนแม่พิมพ์ได้โดยอัตโนมัติในขณะที่เครื่องกำลังทำงาน

ข้อแลกเปลี่ยนคืออะไร? การเปลี่ยนเครื่องมือใช้เวลานานกว่าการหมุนของทurrets ระบบหัวเดียวยังมีต้นทุนเริ่มต้นสูงกว่า แต่โดดเด่นในงานที่ต้องการความสามารถในการขึ้นรูปอย่างกว้างขวาง โดยสามารถขึ้นรูปชิ้นงานที่มีความสูงได้สูงสุดถึง 3 นิ้ว

ประเภทเครื่องจักร	ความจุเครื่องมือ	เหมาะที่สุดสำหรับงานประเภท	ช่วงขนาดแผ่นโลหะทั่วไป
เครื่องเจาะ-ตอกแบบ turret	20–60 ตำแหน่ง; มากกว่า 160 ตำแหน่งเมื่อใช้เครื่องมือแบบหลายฟังก์ชัน	การผลิตปริมาณสูง รูปแบบรูที่ทำซ้ำบ่อย และวัสดุที่หนา (>1/8 นิ้ว)	สูงสุด 60 นิ้ว × 120 นิ้ว
เครื่องเจาะ-ตอกแบบหัวเดียว	20 ตำแหน่ง; สูงสุด 400 ตำแหน่งเมื่อใช้ magazine แบบขยาย	การขึ้นรูปที่ซับซ้อน ชิ้นส่วนที่เน้นลักษณะภายนอก (cosmetic parts) และความยืดหยุ่นตั้งแต่ขั้นตอนต้นแบบ (prototype) จนถึงการผลิตจริง	สูงสุด 60 นิ้ว × 120 นิ้ว
เครื่องรวมฟังก์ชันเจาะ-ตอกและเลเซอร์	ขึ้นอยู่กับรูปแบบการติดตั้ง	รูปทรงซับซ้อนที่มีลักษณะเป็นรูเจาะ พร้อมลดการจัดการวัสดุ	สูงสุด 60 นิ้ว × 120 นิ้ว

ระบบเจาะ-ตัดด้วยเลเซอร์แบบผสมผสานก็สมควรกล่าวถึงเช่นกัน ซึ่งเครื่องจักรไฮบริดเหล่านี้รวมความสามารถในการเจาะและการตัดด้วยเลเซอร์ไว้ในเซลล์การทำงานเดียวกัน คุณจะได้ความเร็วในการเจาะสำหรับรูที่ต้องทำซ้ำบ่อย ควบคู่ไปกับความยืดหยุ่นในการตัดตามรูปทรงที่ต้องการด้วยเลเซอร์—โดยไม่จำเป็นต้องปรับตำแหน่งแผ่นวัสดุใหม่ระหว่างการดำเนินการแต่ละขั้นตอน

การเข้าใจประเภทของแม่พิมพ์เจาะและรูปแบบการจัดเรียงแม่พิมพ์

เครื่องกดหัวหมุน (turret press) หรือระบบหัวเดี่ยวของคุณจะมีศักยภาพมากน้อยเพียงใด ขึ้นอยู่กับชุดแม่พิมพ์ที่ติดตั้งอยู่เท่านั้น นี่คือสิ่งที่คุณควรรู้เกี่ยวกับรูปร่างของแม่พิมพ์เจาะและแอปพลิเคชันการใช้งานของแต่ละแบบ:

• แม่พิมพ์เจาะแบบกลม: แม่พิมพ์หลักที่ใช้งานได้หลากหลายที่สุดในสถานีเครื่องมือทุกแห่ง ใช้สำหรับการเจาะรูสำหรับยึดติด การเจาะรูระบายอากาศ และการดำเนินการแบบนิบบ์บิง (nibbling)
• แม่พิมพ์เจาะแบบสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้า: เหมาะสำหรับการตัดช่องเปิด (cutouts) การเว้นร่อง (notches) และการสร้างช่องยาว (slots) ผ่านลำดับการดำเนินการแบบนิบบ์บิง
• แม่พิมพ์เจาะแบบรี (oblong): เหมาะอย่างยิ่งสำหรับการเจาะรูยาว ช่องเดินสายไฟ (cable routing slots) และการกำจัดวัสดุอย่างมีประสิทธิภาพ
• รูปแบบตามสั่ง: รูปทรงพิเศษเฉพาะทาง รวมถึงเครื่องมือแบบลูกฟัก (louver tools), เครื่องมือแบบเจาะและขึ้นรูป (lance-and-form tools), เครื่องมือแบบนูน (embossing tools) และโลโก้ของบริษัท

การจัดวางโครงสร้างแม่พิมพ์ (die configuration) มีความสำคัญไม่แพ้กัน โดยระยะห่างระหว่างปลายหมอนตอก (punch edge) กับช่องเปิดของแม่พิมพ์ (die opening) หรือที่เรียกว่า punch-die clearance จะส่งผลโดยตรงต่อผลลัพธ์ที่ได้ หากระยะห่างน้อยเกินไป จะทำให้เครื่องมือสึกหรออย่างรุนแรงและต้องใช้แรงในการตอกมากขึ้น แต่หากระยะห่างมากเกินไป จะทำให้ขอบวัสดุมีผิวหยาบ รอยคม (burrs) มากเกินไป และคุณภาพของรูที่เจาะออกมาต่ำ

โดยทั่วไปแล้ว ระยะห่าง punch-die clearance ควรเท่ากับประมาณ 10–20% ของความหนาของวัสดุต่อด้านหนึ่ง อย่างไรก็ตาม ค่าดังกล่าวอาจเปลี่ยนแปลงไปตามชนิดของวัสดุ โดยวัสดุที่แข็งกว่า เช่น สเตนเลสสตีล มักต้องการระยะห่างที่มากกว่าวัสดุที่นุ่มกว่า เช่น อลูมิเนียม

การเข้าใจการจัดวางโครงสร้างเครื่องจักรและตัวเลือกเครื่องมือต่าง ๆ ดังกล่าว จะช่วยให้คุณสามารถเลือกอุปกรณ์ที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณได้ ไม่ว่าคุณจะดำเนินการผลิตในปริมาณสูง หรือกำลังพัฒนาต้นแบบที่ซับซ้อนซึ่งต้องการความยืดหยุ่นในการขึ้นรูป

วัสดุสำหรับการเจาะด้วยเครื่อง CNC: จากอลูมิเนียมไปจนถึงสเตนเลสสตีล

นี่คือคำถามที่ช่วยแยกผู้ผลิตชิ้นส่วนโลหะที่มีประสบการณ์ออกจากมือใหม่: ทำไมแม่พิมพ์เจาะตัวเดียวกันจึงใช้งานได้นานหลายเดือนในงานหนึ่ง แต่กลับใช้งานได้เพียงไม่กี่สัปดาห์ในอีกงานหนึ่ง? คำตอบส่วนใหญ่มักขึ้นอยู่กับการเลือกวัสดุ การเลือกแผ่นโลหะที่เหมาะสมสำหรับกระบวนการเจาะของคุณจะส่งผลโดยตรงต่อคุณภาพขอบชิ้นงาน อายุการใช้งานของเครื่องมือ และต้นทุนการผลิต

วัสดุแต่ละชนิดมีลักษณะเฉพาะที่ส่งผลต่อการทำงานของเครื่องเจาะแผ่นโลหะ การเข้าใจคุณสมบัติเหล่านี้จะช่วยให้คุณปรับค่าตั้งค่าเครื่องให้เหมาะสม เลือกเครื่องมือที่เหมาะสม และหลีกเลี่ยงปัญหาที่อาจเกิดขึ้นระหว่างการผลิตซึ่งอาจทำให้เสียค่าใช้จ่ายสูง

ช่วงความหนาของวัสดุและข้อกำหนดด้านแรงกด (ตัน)

ก่อนนำแผ่นโลหะใดๆ เข้าสู่เครื่องเจาะโลหะ คุณจำเป็นต้องตรวจสอบให้แน่ใจว่าเครื่องกดของคุณมีกำลังพอเพียง

แรงกด (ตัน) = ความต้านทานแรงเฉือนของวัสดุ × ความยาวรอบรูป × ความหนา

ตาม คู่มือการเลือกวัสดุของ HARSLE คุณควรรักษาพื้นที่ว่าง (headroom) อย่างน้อย 20% ต่ำกว่าความจุสูงสุดของเครื่องกด (rated tonnage) เพื่อหลีกเลี่ยงการใช้งานเกินขีดจำกัดของเครื่อง หากรุนแรงเกินเกณฑ์นี้ ความล้มเหลวของแม่พิมพ์จะเกิดขึ้นอย่างหลีกเลี่ยงไม่ได้

เครื่องเจาะโลหะแผ่นส่วนใหญ่สามารถประมวลผลวัสดุที่มีความหนาตั้งแต่ประมาณ 0.5 มม. ถึง 6 มม. อย่างไรก็ตาม เครื่องแบบเซอร์โว-ไฟฟ้าที่มีความจุสูงในกลุ่ม 50 ตันสามารถประมวลผลวัสดุที่มีความหนามากกว่านั้นได้ ประเด็นสำคัญคือ การจับคู่ความหนาของวัสดุที่ใช้เข้ากับความสามารถของอุปกรณ์ของคุณ — ไม่เพียงแต่ให้สอดคล้องกับข้อกำหนดขั้นต่ำเท่านั้น แต่ยังต้องมีพื้นที่สำรองเพื่อความปลอดภัยด้วย

ข้อพิจารณาในการเจาะอลูมิเนียมเปรียบเทียบกับเหล็ก

วัสดุทั้งสองชนิดนี้อยู่คนละขั้วของสเปกตรัมการเจาะ และการปฏิบัติกับวัสดุทั้งสองชนิดอย่างเหมือนกันจะนำไปสู่ปัญหาคุณภาพอย่างแน่นอน

อลูมิเนียม เจาะได้ง่ายเนื่องจากมีความต้านแรงดึงต่ำและมีความเหนียวดีเยี่ยม อย่างไรก็ตาม ความนุ่มนี้เองก็สร้างความท้าทายเฉพาะตัวขึ้นมาด้วย วัสดุอาจเกิดการเสียดสีหรือติดกับผิวของแม่พิมพ์ (galling) และหากไม่ใช้เทคนิคที่เหมาะสม คุณจะสังเกตเห็นการบิดเบี้ยวบริเวณรูที่เจาะ อลูมิเนียมมักต้องการระยะห่างระหว่างแม่พิมพ์ (die clearance) ที่แคบกว่าปกติ—ประมาณร้อยละ 4–5 ของความหนาของวัสดุต่อด้าน—เพื่อให้ได้ขอบที่เรียบเนียน

เหล็ก ต้องใช้แรงมากกว่า แต่ตอบแทนคุณด้วยลักษณะของชิ้นงานที่คมชัดและชัดเจน เหล็กกล้าคาร์บอนต่ำ (mild steel) มีทั้งความแข็งแรงและความคุ้มค่า จึงเป็นวัสดุหลักที่ใช้กันอย่างแพร่หลายในงานก่อสร้าง งานเครื่องจักร และงานขึ้นรูปทั่วไป โดยทั่วไปแล้ว คุณควรใช้ระยะห่างระหว่างแม่พิมพ์มาตรฐานที่ประมาณร้อยละ 10–15 ของความหนาของวัสดุ และต้องตรวจสอบการสึกหรอของเครื่องมือบ่อยขึ้นเมื่อเทียบกับโลหะที่นุ่มกว่า

ความท้าทายที่แท้จริงคือ? เหล็กกล้าไร้สนิม เนื้อหาโครเมียมสูงของวัสดุชนิดนี้ทำให้เกิดพื้นผิวที่มีฤทธิ์กัดกร่อน ส่งผลให้หน้าตัดของแม่พิมพ์เจาะสึกหรออย่างรวดเร็ว ผู้เชี่ยวชาญด้านวัสดุแนะนำให้เพิ่มระยะห่างระหว่างแม่พิมพ์ (die clearance) เป็น 8–10% ของความหนาแผ่นวัสดุ และใช้สารหล่อลื่นเพื่อลดความร้อนและปัญหาการยึดติดกันของผิว (galling) การใช้แม่พิมพ์เคลือบผิว—เช่น TiN หรือ TiCN—ช่วยยืดอายุการใช้งานของแม่พิมพ์ได้อย่างมากเมื่อทำการเจาะวัสดุสแตนเลสเป็นประจำ

แนวทางปฏิบัติที่เหมาะสมเฉพาะวัสดุ

วัสดุแต่ละชนิดที่ใช้ในการเจาะทั่วไปจำเป็นต้องใช้วิธีการที่ปรับแต่งเฉพาะเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด:

• เหล็กอ่อน: ที่มากที่สุด วัสดุที่เหมาะสำหรับการเจาะด้วยเครื่อง CNC ใช้ระยะห่างมาตรฐาน (10–15% ต่อด้าน) เจาะในแนวตั้งฉากกับทิศทางของเส้นใย (grain direction) ให้มากที่สุดเท่าที่จะทำได้ และคาดหวังผลลัพธ์ที่สม่ำเสมอตลอดการผลิต วัสดุชนิดนี้เหมาะอย่างยิ่งสำหรับงานผลิตจำนวนมากที่ต้องคำนึงถึงประสิทธิภาพด้านต้นทุนเป็นหลัก
• เหล็กไม่ржаมี ต้องใช้ระยะห่าง 8–10% ต่อด้าน และได้ประโยชน์จากการใช้สารหล่อลื่นระหว่างการเจาะ ควรอัปเกรดเป็นแม่พิมพ์เจาะทำจากเหล็กความเร็วสูงเคลือบผิวหรือแม่พิมพ์เจาะคาร์ไบด์เพื่อยืดอายุการใช้งาน ลดความเร็วในการเจาะลงเล็กน้อยเพื่อลดการแข็งตัวจากการขึ้นรูป (work hardening) บริเวณขอบรอยตัด
• อลูมิเนียม: ใช้ช่องว่าง 4-5% ต่อด้านเพื่อป้องกันการเกิดขอบคม (burr) ระวังวัสดุเกาะติดบนผิวของแม่พิมพ์ — การทำความสะอาดอย่างสม่ำเสมอจะช่วยป้องกันการสะสมของสิ่งสกปรก วัสดุนี้เหมาะอย่างยิ่งสำหรับงานที่ต้องการน้ำหนักเบาในอุตสาหกรรมการบินและอวกาศ อุตสาหกรรมอิเล็กทรอนิกส์ และอุตสาหกรรมยานยนต์
• ทองแดง: มีความเหนียวดีเยี่ยม ทำให้สามารถเจาะได้ง่าย แต่ความนุ่มของวัสดุอาจก่อให้เกิดปัญหาเศษวัสดุติดอยู่กับหัวเจาะ (slug pulling) ควรรักษาความคมของแม่พิมพ์ให้ดี และพิจารณาขัดผิวหัวเจาะให้เรียบเพื่อให้เศษวัสดุหลุดออกได้อย่างสะอาด วัสดุนี้ถูกใช้อย่างแพร่หลายสำหรับชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์
• สีเหล็ก: มีคุณสมบัติในการขึ้นรูปคล้ายทองแดง แต่มีความแข็งกว่าเล็กน้อย ให้ขอบที่เรียบสะอาดและเกิดขอบคมน้อยมากเมื่อกำหนดช่องว่างอย่างเหมาะสม นิยมใช้ในงานตกแต่งและชิ้นส่วนที่ต้องการความต้านทานต่อการกัดกร่อน

การเคลือบและการรักษาผิว

แผ่นสังกะสีชุบหรือแผ่นที่มีการเคลือบสีล่วงหน้าจะเพิ่มตัวแปรอีกตัวหนึ่งเข้ามา ชั้นผิวเหล่านี้อาจหลุดล่อน แตกเป็นเกล็ด หรือเกาะติดเครื่องมือในระหว่างกระบวนการเจาะรู ผู้ผลิตที่มีประสบการณ์แนะนำให้ทดสอบชุดตัวอย่างเล็กๆ ก่อน โดยตรวจสอบความสมบูรณ์ของชั้นเคลือบบริเวณรอบรูที่เจาะ หากชั้นเคลือบลอกออก ควรปรับค่าระยะห่างระหว่างแม่พิมพ์หรือใช้ฟิล์มหล่อลื่นบางๆ ก่อนเริ่มการผลิตจริง

มีกฎข้อหนึ่งที่สำคัญยิ่งซึ่งใช้ได้กับวัสดุทุกชนิด นั่นคือ ห้ามเจาะรูที่มีเส้นผ่านศูนย์กลางเล็กกว่าความหนาของแผ่นเมื่อทำงานกับโลหะผสมที่มีความแข็งแรงสูง การฝ่าฝืนอัตราส่วนนี้จะเพิ่มความเสี่ยงอย่างมากต่อการโก่งตัวของหัวเจาะ (punch buckling) และการดึงเศษโลหะ (slug pulling) ซึ่งเป็นปัญหาที่ทำให้การผลิตหยุดชะงักและทำให้เครื่องมือราคาแพงเสียหาย

เมื่อเข้าใจคุณสมบัติของวัสดุแล้ว ขั้นตอนต่อไปคือการพิจารณาว่าการเจาะรูด้วยเครื่อง CNC นั้นเหมาะสมที่สุดจริงหรือไม่ เมื่อเทียบกับวิธีการผลิตอื่นๆ เช่น การตัดด้วยเลเซอร์ การตัดด้วยเจ็ทน้ำ หรือวิธีการผลิตแบบอื่น

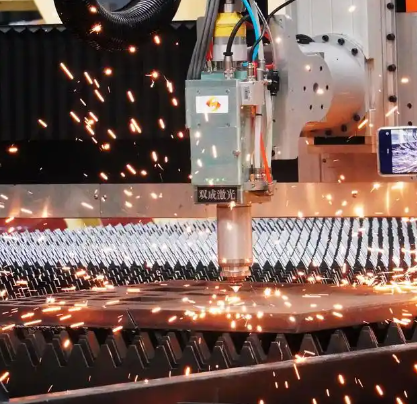

การเจาะรูด้วยเครื่อง CNC เทียบกับการตัดด้วยเลเซอร์และวิธีการผลิตอื่นๆ

คุณได้เลือกวัสดุของคุณแล้ว และตั้งค่าเครื่องมือให้เหมาะสมแล้ว — แต่นี่คือคำถามที่มีมูลค่าหนึ่งล้านดอลลาร์: คุณควรเจาะชิ้นส่วนชิ้นนี้จริงหรือไม่? บางครั้งการตัดด้วยเลเซอร์ การตัดด้วยเจ็ทน้ำ หรือการตัดด้วยพลาสม่าอาจเป็นทางเลือกที่ดีกว่าในการผลิตชิ้นส่วนสำเร็จรูปของคุณ ความเข้าใจว่าเมื่อใดควรใช้วิธีใดวิธีหนึ่งจึงเป็นสิ่งที่แยกโรงงานผลิตที่มีประสิทธิภาพออกจากโรงงานที่สูญเสียเงินไปกับกระบวนการที่ไม่เหมาะสม

มาคลี่คลายความสับสนนี้กัน และให้กรอบแนวคิดที่ชัดเจนแก่คุณ เพื่อช่วยในการเลือกวิธีการตัดโลหะที่เหมาะสมที่สุดสำหรับการใช้งานเฉพาะของคุณ

กรณีที่การเจาะด้วย CNC ให้ผลลัพธ์ดีกว่าการตัดด้วยเลเซอร์

ตาม การวิเคราะห์เปรียบเทียบของ Stellarcraft Metals เครื่องเจาะแบบปั๊ม (punch press) มีข้อได้เปรียบอย่างชัดเจนในสถานการณ์เฉพาะหนึ่งประการ นั่นคือ การผลิตชิ้นส่วนแผ่นโลหะจำนวนมากที่มีลักษณะซ้ำๆ กัน เมื่อคุณต้องเจาะรู ร่อง หรือลวดลายที่เหมือนกันหลายพันชิ้น ไม่มีวิธีใดจะเทียบเคียงความเร็วและต้นทุนต่อชิ้นที่ต่ำเท่ากับเครื่องเจาะแบบปั๊มได้

เหตุใดการเจาะจึงเหนือกว่าในกรณีนี้? มีข้อได้เปรียบหลักสามประการ:

• การดำเนินการพร้อมกัน: เครื่องเจาะโลหะสามารถรองรับเครื่องมือหลายชิ้นพร้อมกัน ทำให้สามารถสร้างรูปร่างที่แตกต่างกันได้ในครั้งเดียวโดยไม่จำเป็นต้องปรับตำแหน่งวัสดุใหม่
• ความสามารถในการขึ้นรูป: ต่างจากวิธีการตัดอื่นๆ เครื่องเจาะแผ่นโลหะสามารถสร้างลูกกรง (louvers), แผ่นยื่น (lances), ลวดลายนูน (embossments) และการดึงแบบตื้น (shallow draws) ซึ่งเพิ่มคุณลักษณะสามมิติที่ไม่สามารถทำได้ด้วยเลเซอร์หรือเครื่องตัดด้วยน้ำแรงสูง (waterjet)
• ความเร็วในการผลิต: สำหรับคุณลักษณะที่ต้องทำซ้ำบ่อยๆ การเจาะมีความเร็วสูงมาก โดยบางเครื่องสามารถเจาะได้มากกว่า 1,000 ครั้งต่อนาทีเมื่อทำงานกับรูปแบบที่เรียบง่าย

การตัดด้วยเลเซอร์นั้นมีลักษณะต่างออกไป โดยใช้ลำแสงพลังงานสูงที่ถูกโฟกัสเพื่อหลอมหรือระเหยวัสดุอย่างแม่นยำยิ่ง—จึงเหมาะอย่างยิ่งสำหรับการออกแบบที่ซับซ้อนและเส้นโค้งที่มีความละเอียดสูง ต้องการตัดโลโก้บริษัทหรือเส้นโค้งแบบธรรมชาติ? เลเซอร์คือทางเลือกที่ดีที่สุด แต่หากต้องการเจาะรูยึดจำนวน 5,000 รูที่เหมือนกันทั้งหมด? นั่นคืองานที่เหมาะสมกับการเจาะ

หรือ บริษัท The Mesh Company ระบุว่า การตัดด้วยเลเซอร์มีความช้ากว่า เนื่องจากต้องตัดแต่ละคุณลักษณะอย่างพิถีพิถันทีละรายการ ในขณะที่การเจาะสามารถประมวลผลรูเจาะจำนวนมากได้พร้อมกัน ความแตกต่างของความเร็วนี้จะยิ่งชัดเจนมากขึ้นเมื่อผลิตในปริมาณสูง

การเลือกวิธีการขึ้นรูปโลหะที่เหมาะสม

กรอบการตัดสินใจนี้สรุปลงเหลือเพียงสี่คำถาม:

1. คุณกำลังตัดวัสดุชนิดใด? ประเภทและขนาดความหนาของวัสดุจะจำกัดตัวเลือกของคุณทันที
2. การออกแบบของคุณมีความซับซ้อนมากน้อยเพียงใด? การตัดที่มีรายละเอียดซับซ้อนและแม่นยำสูงเหมาะกับเลเซอร์หรือเจ็ทน้ำ ในขณะที่รูปร่างเรียบง่ายที่ต้องทำซ้ำบ่อยๆ เหมาะกับการเจาะ (Punching)
3. คุณต้องการชิ้นส่วนจำนวนเท่าใด? ต้นแบบและการผลิตในปริมาณน้อยเหมาะกับเลเซอร์หรือเจ็ทน้ำ ส่วนการผลิตจำนวนมากเหมาะกับการเจาะ (Punching)
4. งบประมาณของคุณอยู่ที่เท่าใด? พิจารณาทั้งการลงทุนด้านแม่พิมพ์และต้นทุนการดำเนินงานในระยะยาว

มาเปรียบเทียบวิธีการเหล่านี้แบบเคียงข้างกัน:

เกณฑ์	Cnc punching	การตัดเลเซอร์	เจ็ทน้ำ	การตัดพลาสม่า
ความเร็วในการเจาะรูซ้ำๆ	ยอดเยี่ยม—ตัวเลือกที่เร็วที่สุดสำหรับการเจาะรูซ้ำๆ	ปานกลาง—เจาะรูได้หนึ่งรูต่อครั้ง	ช้า—กระบวนการตัดอย่างรอบคอบ	ปานกลาง—เร็วกว่าเมื่อใช้กับวัสดุหนา
ช่วงความหนาของวัสดุ	โดยทั่วไปอยู่ระหว่าง 0.5 มม. ถึง 6 มม.	เหมาะสำหรับวัสดุบางถึงปานกลาง	สูงสุด 12 นิ้ว หรือมากกว่า	แผ่นโลหะขนาดปานกลางถึงหนัก
คุณภาพของรอยตัด	ดี—อาจต้องขจัดเศษโลหะหลังการตัด (deburring)	ยอดเยี่ยม—ขอบเรียบและสะอาด	ดี—ผิวสัมผัสแบบพ่นทราย (sand-blasted finish)	หยาบกว่า—มักต้องผ่านขั้นตอนการตกแต่งเพิ่มเติม
ค่าเครื่องมือ	การลงทุนครั้งแรกสูงกว่า; แต่ละรูปร่างต้องใช้แม่พิมพ์เจาะ/แม่พิมพ์ดัน	ต่ำกว่า—ไม่จำเป็นต้องมีเครื่องมือทางกายภาพสำหรับแต่ละรูปร่าง	ต้องใช้เครื่องมือเพียงเล็กน้อย	ต้นทุนแม่พิมพ์ต่ำ
กรณีการใช้งานที่ดีที่สุด	ลวดลายรูจำนวนมาก, ช่องระบายอากาศแบบลูกฟูก, ชิ้นส่วนที่ขึ้นรูปแล้ว	รูปทรงโค้งเว้าซับซ้อน, การออกแบบที่ละเอียดอ่อน	วัสดุหนา, โลหะที่ไวต่อความร้อน, ต้นแบบ	การตัดแผ่นหนัก, เหล็กโครงสร้าง
ความสามารถในการขึ้นรูป	ใช่—การนูน, การตัดแฉก, การขึ้นรูปแบบตื้น	ไม่—ตัดอย่างเดียว	ไม่—ตัดอย่างเดียว	ไม่—ตัดอย่างเดียว

ต้นทุนการดำเนินงานและเศรษฐศาสตร์การผลิต

นี่คือจุดที่ตัวเลขเริ่มน่าสนใจ ตามการวิเคราะห์ของอุตสาหกรรม สำหรับการผลิตจำนวนมาก ต้นทุนการดำเนินงานต่อชิ้นส่วนของการเจาะรู (punching) มักต่ำที่สุด เนื่องจากความเร็วและประสิทธิภาพสูง ปัจจัยต้นทุนสำคัญคือ ค่าแม่พิมพ์—รูปร่างแต่ละแบบที่แตกต่างกันจะต้องใช้ชุดแม่พิมพ์เจาะและแม่พิมพ์รองรับเฉพาะทาง

โดยทั่วไปแล้ว ต้นทุนการดำเนินงานของการตัดด้วยเลเซอร์ต่ำกว่าการตัดด้วยเจ็ทน้ำ โดยค่าใช้จ่ายหลักจำกัดอยู่เพียงค่าไฟฟ้าและก๊าซช่วยตัด ส่วนต้นทุนการดำเนินงานของการตัดด้วยเจ็ทน้ำสูงกว่า เนื่องจากการสึกหรอของชิ้นส่วนและวัสดุสิ้นเปลือง เช่น แร่กาเนต (garnet) ที่ใช้เป็นสารกัดกร่อน

พิจารณาสถานการณ์นี้: คุณต้องการแผ่นเปล่าสำหรับตู้ควบคุมไฟฟ้าจำนวน 10,000 ชิ้น โดยแต่ละชิ้นมีรูยึดที่เหมือนกัน 20 รู ดังนั้นเครื่องเจาะรูแผ่นโลหะ (sheet metal punch press) จะสามารถประมวลผลรูทั้งหมด 200,000 รูได้รวดเร็วกว่าและถูกกว่าทางเลือกอื่นใด แต่หากคุณต้องการเพียง 50 ตู้เท่านั้น ซึ่งมีลวดลายระบายอากาศที่ซับซ้อนมาก? การตัดด้วยเลเซอร์จะช่วยขจัดการลงทุนในแม่พิมพ์ทั้งหมดออกไปได้เลย

ปัจจัยเกี่ยวกับความร้อนและวัสดุ

ปัจจัยหนึ่งที่มักถูกมองข้าม: ผลกระทบจากความร้อน ทั้งการตัดด้วยเลเซอร์และการตัดด้วยพลาสม่าสร้างความร้อนอย่างมาก ทำให้เกิดโซนที่ได้รับผลกระทบจากความร้อน (Heat-Affected Zone: HAZ) ซึ่งอาจเปลี่ยนแปลงคุณสมบัติของวัสดุบริเวณขอบที่ถูกตัด ประเด็นนี้มีความสำคัญอย่างยิ่งสำหรับชิ้นส่วนที่ต้องการความแม่นยำสูง หรือวัสดุที่ไวต่อการเปลี่ยนแปลงอุณหภูมิ

การเจาะด้วยแม่พิมพ์ (Punching) และการตัดด้วยเจ็ทน้ำเป็นกระบวนการแบบเย็น — ไม่มีโซนที่ได้รับผลกระทบจากความร้อน (HAZ) ไม่มีการบิดงอ และไม่มีการเปลี่ยนแปลงโครงสร้างโลหะวิทยา สำหรับการใช้งานที่ไวต่อความร้อน วิธีการเหล่านี้จะรักษาความสมบูรณ์ของวัสดุได้อย่างสมบูรณ์

สรุปแล้ว? ไม่มีวิธีใดที่เหนือกว่าทั้งหมดอย่างสากล การผลิตที่ชาญฉลาดหมายถึงการเลือกวิธีการให้สอดคล้องกับงานที่ทำ โดยงานที่ต้องผลิตจำนวนมากและมีลักษณะซ้ำๆ จะเหมาะกับการเจาะด้วยแม่พิมพ์ (Punching) ขณะที่รูปร่างที่ซับซ้อนและงานจำนวนน้อยจะเหมาะกับการตัดด้วยเลเซอร์ ส่วนวัสดุที่หนาและการใช้งานที่ไวต่อความร้อนจะเหมาะกับการตัดด้วยเจ็ทน้ำ และแผ่นโครงสร้างขนาดใหญ่หนักจะเหมาะกับการตัดด้วยพลาสม่า

เมื่อคุณเข้าใจแล้วว่าเมื่อใดที่การเจาะด้วยแม่พิมพ์ (Punching) เป็นทางเลือกที่เหมาะสม ตอนนี้เรามาสำรวจวิธีการออกแบบชิ้นส่วนเพื่อใช้ประโยชน์จากข้อได้เปรียบของวิธีนี้ให้สูงสุด พร้อมหลีกเลี่ยงข้อผิดพลาดทั่วไป

แนวทางการออกแบบชิ้นส่วนโลหะแผ่นที่ผลิตด้วยเครื่องเจาะ CNC

คุณได้เลือกกระบวนการและวัสดุที่เหมาะสมแล้ว—แต่นี่คือจุดที่โครงการจำนวนมากเริ่มผิดทาง การตัดสินใจด้านการออกแบบที่ไม่ดีซึ่งเกิดขึ้นในขั้นตอน CAD จะส่งผลกระทบตามมาตลอดกระบวนการผลิต ทำให้เกิดปัญหาเครื่องมือหัก ชิ้นส่วนบิดเบี้ยว และชิ้นส่วนถูกปฏิเสธ ข่าวดีก็คือ การปฏิบัติตามหลักการการออกแบบเพื่อความสะดวกในการผลิต (Design for Manufacturability: DFM) ที่ได้รับการพิสูจน์แล้วจะช่วยป้องกันปัญหาเหล่านี้ตั้งแต่ต้น

แนวทางเหล่านี้ไม่ใช่ข้อจำกัดแบบสุ่มหรือไม่มีเหตุผล แต่เป็นบทเรียนที่ได้รับจากการผลิตจริงหลายพันรอบ ทั้งบนเครื่องเจาะรูแบบ turret punch และระบบหัวเดียว (single-head systems) อย่างละเท่าเทียมกัน หากนำไปประยุกต์ใช้ตั้งแต่เนิ่นๆ คุณจะได้ผลลัพธ์เป็นการผลิตที่รวดเร็วขึ้น ต้นทุนที่ลดลง และคุณภาพของชิ้นส่วนที่สม่ำเสมอและสูงขึ้น

กฎเกณฑ์เกี่ยวกับขนาดรูขั้นต่ำและระยะห่างจากขอบ

เครื่องเจาะโลหะแผ่นทุกเครื่องมีขีดจำกัดของตนเอง—หากฝืนเกินขีดจำกัดนั้น สิ่งหนึ่งสิ่งใดก็ต้องพังทลาย กฎพื้นฐานที่สุดคือ เส้นผ่านศูนย์กลางรูขั้นต่ำของคุณควรเท่ากับอย่างน้อยหนึ่งเท่า (1x) ของความหนาของวัสดุ เช่น การเจาะรูขนาด 0.5 มม. ลงบนแผ่นเหล็กหนา 1 มม. นั้นหมายความว่าคุณกำลังเสี่ยงต่อการชำรุดของเครื่องมือ

เหตุใดสิ่งนี้จึงมีความสำคัญ? เมื่อเส้นผ่านศูนย์กลางของรูลดลงต่ำกว่าความหนาของวัสดุ หัวเจาะจะกลายเป็นคอลัมน์ที่บางมากภายใต้แรงอัดสุดขีด ตามคู่มือการออกแบบเพื่อการผลิต (DFM) ของ All Metals Fabricating การละเมิดอัตราส่วนนี้จะเพิ่มความเสี่ยงอย่างมากต่อการโก่งตัวของหัวเจาะ (punch buckling) และการดึงเศษวัสดุออก (slug pulling) ซึ่งเป็นปัญหาที่ทำให้การผลิตหยุดชะงักและทำลายแม่พิมพ์ที่มีราคาแพง

ระยะห่างจากขอบ (Edge distance) มีความสำคัญไม่แพ้กัน หากวางลักษณะต่าง ๆ ใกล้ขอบแผ่นโลหะเกินไป วัสดุจะขาดการรองรับที่เพียงพอในระหว่างกระบวนการเจาะ ส่งผลให้เกิดการบิดเบี้ยว การกลิ้งของขอบ (edge rollover) และคุณภาพรูที่ไม่สม่ำเสมอ

นี่คือกฎ DFM ที่จำเป็นซึ่งนักออกแบบทุกคนควรปฏิบัติตาม:

• เส้นผ่านศูนย์กลางรูต่ำสุด: เท่ากับหรือมากกว่า 1 เท่าของความหนาของวัสดุ สำหรับโลหะผสมที่มีความแข็งแรงสูง ให้เพิ่มเป็น 1.5 เท่าของความหนา
• ระยะห่างจากขอบขั้นต่ำ: ลักษณะต่าง ๆ ควรจัดวางให้อยู่ห่างจากขอบแผ่นโลหะใด ๆ อย่างน้อย 1.5 ถึง 2 เท่าของความหนาของวัสดุ
• ระยะห่างขั้นต่ำระหว่างลักษณะต่าง ๆ: รักษาระยะห่างอย่างน้อย 2 เท่าของความหนาของวัสดุระหว่างรูหรือช่องตัดที่อยู่ติดกัน เพื่อป้องกันการฉีกขาดของเนื้อวัสดุ (web tearing) และการบิดเบี้ยว
• ข้อพิจารณาเกี่ยวกับทิศทางเม็ดวัสดุ: เมื่อเป็นไปได้ ให้จัดแนวลักษณะที่ยืดยาวตั้งฉากกับทิศทางของลายเส้นวัสดุ เพื่อลดการแตกร้าวที่ขอบและปรับปรุงคุณภาพของลักษณะที่ขึ้นรูป
• ระยะใกล้เคียงกับรอยพับ: รักษาตำแหน่งของลักษณะที่เจาะไว้ห่างจากเส้นโค้งอย่างน้อย 3 เท่าของความหนาของวัสดุ บวกกับรัศมีการโค้ง เพื่อป้องกันการบิดเบี้ยวระหว่างกระบวนการขึ้นรูป

หลีกเลี่ยงข้อผิดพลาดทั่วไปในการออกแบบ

แม้แต่วิศวกรผู้มีประสบการณ์ก็ยังอาจเกิดข้อผิดพลาดที่ทำให้การเจาะซับซ้อนขึ้น นี่คือสิ่งที่ควรระวัง:

ความสับสนเรื่องความสมมาตร: ชิ้นส่วนที่ดูเหมือนมีความสมมาตรแต่แท้จริงแล้วไม่สมมาตร จะก่อให้เกิดปัญหาอย่างรุนแรงในการประกอบในขั้นตอนถัดไป ตามที่ทีมงานการผลิตของ AMF ระบุไว้ ชิ้นส่วนที่ใกล้เคียงกับความสมมาตรมักถูกกลับด้านโดยไม่ตั้งใจระหว่างการผลิต — และข้อผิดพลาดนี้มักจะไม่ถูกตรวจพบจนกระทั่งถึงขั้นตอนการประกอบสุดท้าย ซึ่งส่งผลให้เกิดความล่าช้าตามกำหนดการ หากชิ้นส่วนของคุณไม่มีความสมมาตรอย่างแท้จริง ให้เพิ่มลักษณะที่ไม่สมมาตรอย่างชัดเจน เช่น การเว้ามุม เพื่อให้สามารถระบุทิศทางได้อย่างไม่คลุมเครือ

การระบุค่าความคลาดเคลื่อน (tolerance) ที่เข้มงวดเกินความจำเป็น: ชิ้นส่วนที่มีความคลาดเคลื่อน (tolerance) แคบกว่าปกติจำเป็นต้องใช้เวลาในการตรวจสอบมากขึ้น แรงงานที่มีทักษะสูง และมักต้องใช้อุปกรณ์พิเศษในการผลิต โปรดพิจารณาผ่อนคลายค่าความคลาดเคลื่อนให้กว้างขึ้นในกรณีที่ขนาดที่แม่นยำสูงไม่จำเป็นต่อการใช้งานจริง แผ่นโลหะของคุณสามารถรักษาความแม่นยำในการวางตำแหน่งได้ที่ ±0.004 นิ้ว แต่การระบุค่าความคลาดเคลื่อนที่แคบกว่านั้นโดยไม่มีความจำเป็นเชิงหน้าที่จะเพิ่มต้นทุนโดยไม่ก่อให้เกิดประโยชน์ใดๆ

การพึ่งพาอุปกรณ์พิเศษ: รูปร่างของหัวเจาะ (punch) ที่ไม่ใช่มาตรฐานทุกรูปแบบจะทำให้ระยะเวลาการนำเข้าวัตถุดิบและต้นทุนเพิ่มขึ้น ก่อนระบุรูปทรงเรขาคณิตที่ผิดปกติ โปรดขอรายการอุปกรณ์เจาะมาตรฐาน (tool library) จากคู่ค้าด้านการผลิตของคุณ เนื่องจากหัวเจาะมาตรฐานที่มีอยู่แล้วมักสามารถตอบสนองวัตถุประสงค์ในการออกแบบของคุณได้ โดยอาจต้องปรับเปลี่ยนเล็กน้อยเท่านั้น

ความสับสนเกี่ยวกับรูสำหรับติดตั้งอุปกรณ์ยึดตรึง: เมื่อออกแบบชิ้นส่วนที่มีทั้งรูสำหรับติดตั้งอุปกรณ์ยึดตรึงแบบกดลง (press-in hardware) และรูสำหรับเว้นระยะ (clearance holes) ควรใช้ขนาดรูที่แตกต่างกันอย่างชัดเจน การเปลี่ยนแปลงเครื่องมือที่ตั้งใจไว้ล่วงหน้าเช่นนี้จะช่วยป้องกันไม่ให้ผู้ปฏิบัติงานติดตั้งอุปกรณ์ยึดตรึงผิดตำแหน่ง — ซึ่งเป็นข้อผิดพลาดที่พบบ่อยและใช้เวลานานในการแก้ไข

การออกแบบเพื่อการจัดวางชิ้นส่วนอย่างมีประสิทธิภาพและการใช้วัสดุให้คุ้มค่า

ต้นทุนวัสดุมักคิดเป็น 40-60% ของต้นทุนชิ้นส่วนทั้งหมด การออกแบบอย่างชาญฉลาดจะเพิ่มจำนวนชิ้นส่วนที่สามารถจัดเรียงลงบนแผ่นวัสดุแต่ละแผ่นได้สูงสุด

พิจารณาความสม่ำเสมอของความหนาของวัสดุทั่วทั้งชิ้นส่วนที่ประกอบกัน หากผลิตในปริมาณน้อยกว่า 1,000 ชิ้น ให้ใช้วัสดุที่มีความหนาคงที่เพียงค่าเดียว — แม้ว่าบางชิ้นส่วนอาจสามารถทำให้บางลงได้ก็ตาม — ซึ่งจะทำให้กระบวนการผลิตง่ายขึ้นอย่างมาก เนื่องจากชิ้นส่วนทั้งหมดสามารถจัดเรียงร่วมกันบนแผ่นวัสดุชนิดเดียวกันได้ ส่งผลให้ลดการจัดการวัสดุและเวลาในการตั้งค่าเครื่อง

สำหรับการผลิตในปริมาณมาก ให้ปรับแต่งแต่ละชิ้นส่วนแยกกันอย่างเหมาะสม การประหยัดวัสดุเมื่อผลิตในปริมาณมากนั้นคุ้มค่ากับความซับซ้อนเพิ่มเติมที่เกิดจากการจัดการวัสดุหลายความหนา

ชิ้นส่วนรูปสี่เหลี่ยมผืนผ้าสามารถจัดเรียงได้อย่างมีประสิทธิภาพสูงสุด แต่ไม่ควรเสียสละฟังก์ชันการใช้งานเพื่อความสะดวกในการจัดเรียงเท่านั้น ควรปรึกษากับผู้ปฏิบัติงานเครื่องเจาะและตัดแบบ CNC turret punch press ตั้งแต่เนิ่นๆ — ซอฟต์แวร์ CAM รุ่นใหม่สามารถค้นหาการจัดเรียงที่มีประสิทธิภาพอย่างน่าประหลาดใจสำหรับรูปร่างที่ซับซ้อนได้ หากมีเวลาเตรียมการล่วงหน้าเพียงพอ

ผลตอบแทนของการปฏิบัติตามแนวทางเหล่านี้? ลดการใช้งานของเครื่องมือ การกําจัดการบิดเบือน และส่วนที่ผ่านการตรวจสอบครั้งแรก เมื่อการออกแบบของคุณถูกปรับปรุงให้เหมาะสมกับการผลิต ปัญหาต่อไปคือการเข้าใจวิธีการระบุและป้องกันปัญหาคุณภาพระหว่างการผลิตจริง

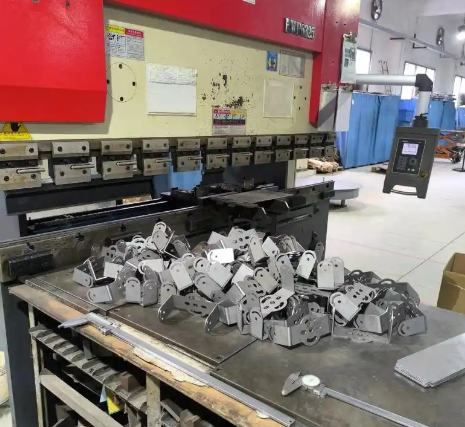

การควบคุมคุณภาพและป้องกันความบกพร่องในการเจาะ CNC

การออกแบบของคุณปฏิบัติตามกฎ DFM ทุกอย่าง วัสดุของคุณตรงกับเครื่องมือของคุณ อย่างสมบูรณ์แบบ แต่ชิ้นส่วนออกจากเครื่องพิมพ์โลหะที่มีรอยขีดข่วนที่น่าเกลียด เกิดอะไรขึ้น? ปัญหาคุณภาพในการเจาะแผ่นโลหะมักจะมีสาเหตุเดียว มันปรากฏขึ้นจากการปฏิสัมพันธ์ที่ซับซ้อนระหว่างสภาพของเครื่องมือ การตั้งเครื่องจักร และพฤติกรรมของวัสดุ

การเข้าใจรูปแบบความล้มเหลวเหล่านี้ และการรู้วิธีป้องกันมัน จะแยกร้านค้าที่กําลังต่อสู้กับอัตราการใช้สกร็อป จากร้านค้าที่ส่งสัมภาระอย่างต่อเนื่อง

การ ป้องกัน การ บูร์ และ ปัญหา คุณภาพ ขอบ

การเกิดขอบคม (Burr) เป็นปัญหาที่พบบ่อยที่สุดในการดำเนินงานของเครื่องเจาะแผ่นโลหะ ขอบคมที่ยื่นขึ้นซึ่งติดอยู่กับชิ้นส่วนที่ถูกเจาะจะก่อให้เกิดปัญหาในการประกอบ สร้างอันตรายด้านความปลอดภัย และเพิ่มขั้นตอนการกำจัดขอบคม (deburring) ที่มีค่าใช้จ่ายสูงเข้าไปในกระบวนการทำงานของคุณ

อะไรเป็นสาเหตุของขอบคมที่มากเกินไป? ตาม ผลการวิจัยอย่างกว้างขวางของ Dayton Progress ระยะห่างระหว่างหัวเจาะกับแม่พิมพ์ (punch-die clearance) คือปัจจัยหลัก หากระยะห่างนี้แคบเกินไป รอยแตกร้าวบริเวณด้านบนและด้านล่างจะไม่ตรงกันในระหว่างกระบวนการตัด ทำให้เกิดรอยแตกร้าวทุติยภูมิและรอยหักที่ไม่สม่ำเสมอ ซึ่งน่าแปลกที่การเพิ่มระยะห่างกลับมักลดความสูงของขอบคมลง แทนที่จะทำให้แย่ลง

ระยะห่างแบบดั้งเดิมร้อยละ 5 ต่อด้านหนึ่ง—ซึ่งเคยถือกันมานานว่าเป็นมาตรฐานอุตสาหกรรม—ได้ถูกท้าทายโดยผลการทดสอบล่าสุด งานวิจัยเรื่อง Engineered Clearance ของ Dayton แสดงให้เห็นว่า ระยะห่างที่สูงถึงร้อยละ 12–20 ต่อด้านหนึ่ง (ขึ้นอยู่กับชนิดของวัสดุ) สามารถสร้างขอบคมที่เล็กลง ยืดอายุการใช้งานของเครื่องมือ และปรับปรุงคุณภาพรูโดยรวมได้จริง

ความคมของเครื่องมือมีบทบาทสำคัญไม่แพ้กัน หัวเจาะที่ทื่นจะต้องใช้แรงมากขึ้นในการเจาะผ่านวัสดุ ซึ่งเพิ่มโอกาสที่วัสดุจะขาดแทนที่จะถูกตัดอย่างสะอาด การกำหนดช่วงเวลาการลับเครื่องมือเป็นประจำควรพิจารณาจากจำนวนครั้งที่เจาะและระดับความแข็งของวัสดุ—อย่ารอให้เกิดปัญหาคุณภาพที่สังเกตเห็นได้ชัดก่อนจึงเริ่มดำเนินการ

การวิเคราะห์และแก้ไขข้อบกพร่องที่พบบ่อยจากการเจาะ

นอกเหนือจากเศษโลหะที่ยื่นออกมา (burrs) แล้ว เครื่องแบบหอหมุน (turret machines) และระบบหัวเดี่ยว (single-head systems) ยังอาจก่อให้เกิดปัญหาคุณภาพอื่นๆ อีกหลายประการ นี่คือคู่มือการวิเคราะห์และแก้ไขปัญหาสำหรับท่าน:

• การดึงชิ้นตัดออก (Slug Pulling): เมื่อชิ้นส่วนวัสดุที่ถูกเจาะออก (slug) ติดอยู่กับหน้าหัวเจาะและถูกดึงกลับผ่านแผ่นวัสดุ จะก่อให้เกิดปัญหาร้ายแรง สาเหตุที่พบได้แก่ ระยะห่างระหว่างหัวเจาะกับแม่พิมพ์ (die clearance) แคบเกินไป สุญญากาศที่เกิดขึ้นระหว่างหัวเจาะกับชิ้นส่วนที่ถูกเจาะออก และเครื่องมือสึกหรอ แนวทางป้องกันรวมถึงการใช้หัวเจาะแบบมีตัวดันชิ้นงานออก (spring-loaded ejector punches) เช่น แบบ Jektole การเพิ่มระยะห่างระหว่างหัวเจาะกับแม่พิมพ์ และการตรวจสอบให้มั่นใจว่ามีพื้นที่เว้น (die relief) เพียงพอ
• รอยขีดข่วนบนแผ่นวัสดุ: รอยขีดข่วน รอยบุ๋ม หรือรอยแสดงการสัมผัสบนพื้นผิวชิ้นส่วน มักเกิดจากเศษสิ่งสกปรกบนโต๊ะทำงาน ปุ่มแม่พิมพ์สึกหรอ หรือการเคลื่อนตัวของแผ่นวัสดุระหว่างการเจาะรู ควรรักษาพื้นผิวการทำงานให้สะอาด ตรวจสอบแม่พิมพ์เป็นประจำ และยืนยันว่ามีการยึดแผ่นวัสดุอย่างเหมาะสม
• การบิดเบี้ยวของวัสดุ: การโก่งตัวหรือโค้งงอเกิดขึ้นเมื่อการเจาะรูทำให้เกิดการกระจายแรงที่ไม่สม่ำเสมอ ตาม คู่มือแก้ไขปัญหาของ MetMac การยึดชิ้นงานอย่างมั่นคงและใช้ระบบการยึดที่เหมาะสมจะช่วยป้องกันการบิดเบี้ยวระหว่างการดำเนินการ ควรพิจารณาลำดับการเจาะรูที่ช่วยสมดุลแรงที่กระทำทั่วทั้งแผ่นวัสดุ
• พื้นผิวชิ้นงานไม่เรียบเนียน: ขอบที่หยาบหรือไม่สม่ำเสมอบ่งชี้ว่าขนาดของหัวเจาะและแม่พิมพ์ไม่เหมาะสมกับความหนาของวัสดุ หรือพารามิเตอร์การตัดจำเป็นต้องปรับเปลี่ยน โปรดตรวจสอบว่าคุณใช้ระยะห่าง (clearance) ที่ถูกต้องสำหรับชนิดและขนาดความหนาของวัสดุที่ใช้
• ความแปรปรวนของขนาดรู: เมื่อขนาดของรูเล็กกว่าเส้นผ่านศูนย์กลางของหมุดเจาะ ช่องว่างที่แคบจะก่อให้เกิดสภาวะการพอดีแบบกด (press-fit) ซึ่งทำให้วัสดุคืนตัวกลับ (spring back) การเพิ่มช่องว่างจะทำให้ได้รูที่ใหญ่กว่าหมุดเจาะเล็กน้อย — ซึ่งโดยทั่วไปถือเป็นผลลัพธ์ที่ต้องการ

การเข้าใจขีดความสามารถด้านความคลาดเคลื่อน (Tolerance)

อุปกรณ์เจาะด้วยเครื่อง CNC สมัยใหม่สามารถให้ความแม่นยำที่น่าประทับใจเมื่อมีการบำรุงรักษาอย่างเหมาะสม มาตรฐานอุตสาหกรรมรวมถึงความแม่นยำในการระบุตำแหน่งที่ ±0.004 นิ้ว และความซ้ำได้ (repeatability) ที่ ±0.001 นิ้ว อย่างไรก็ตาม การบรรลุข้อกำหนดเหล่านี้อย่างสม่ำเสมอนั้นจำเป็นต้องใส่ใจปัจจัยหลายประการ:

• สภาพเครื่องจักร: ระบบนำทางที่สึกหรอ ตลับลูกปืนของหัวหมุน (turret bearings) ที่หลวม และการเคลื่อนย้อนกลับ (backlash) บนแกนการปรับตำแหน่ง ล้วนส่งผลให้ความแม่นยำลดลง การบำรุงรักษาเชิงป้องกันอย่างสม่ำเสมอจะช่วยรักษาข้อกำหนดเดิมของเครื่องจักรไว้
• ความสม่ำเสมอของวัสดุ: ความแปรผันของความหนา ความเรียบ และความแข็งของแผ่นโลหะภายในม้วนหรือแต่ละล็อต จะส่งผลต่อความคลาดเคลื่อนที่ได้จริง การตรวจสอบวัตถุดิบก่อนเข้ากระบวนการจะช่วยตรวจจับปัญหาตั้งแต่เนิ่นๆ ก่อนที่ชิ้นส่วนจะถูกตีกลับ
• ความแม่นยำของการเขียนโปรแกรม: เส้นทางการเคลื่อนที่ของเครื่องมือที่สร้างโดยโปรแกรม CAM ต้องคำนึงถึงคุณสมบัติของวัสดุ การสึกหรอของเครื่องมือ และลักษณะเฉพาะของเครื่องจักร โปรแกรมเมอร์ที่มีประสบการณ์จะใส่ค่าชดเชยที่เหมาะสมลงในโค้ดของตน
• ปัจจัยสิ่งแวดล้อม การเปลี่ยนแปลงอุณหภูมิทำให้เกิดการขยายตัวจากความร้อนทั้งในตัวเครื่องจักรและชิ้นงาน สถานที่ผลิตที่ควบคุมอุณหภูมิอย่างแม่นยำสามารถรักษาความคลาดเคลื่อน (tolerance) ได้แคบกว่าสถานที่ผลิตที่มีการเปลี่ยนแปลงอุณหภูมิอย่างมาก

ประเด็นสำคัญคือ? คุณภาพของการเจาะรูด้วยเครื่อง CNC ไม่ได้เกิดขึ้นโดยบังเอิญ — แต่เกิดจากการเข้าใจปฏิสัมพันธ์ระหว่างระยะห่างระหว่างแม่พิมพ์ (clearance), สภาพของเครื่องมือ และพารามิเตอร์กระบวนการ จึงจำเป็นต้องตรวจสอบปัจจัยเหล่านี้อย่างเป็นระบบ เพื่อให้การป้องกันข้อบกพร่องกลายเป็นสิ่งที่คาดการณ์ได้ แทนที่จะรอแก้ไขหลังเกิดปัญหา

เมื่อวางรากฐานด้านคุณภาพไว้อย่างมั่นคงแล้ว ขั้นตอนต่อไปคือการเข้าใจกระบวนการทำงานทั้งหมด ตั้งแต่ไฟล์ CAD จนถึงชิ้นส่วนสำเร็จรูป — รวมถึงการดำเนินการขั้นที่สอง (secondary operations) ที่เปลี่ยนแผ่นโลหะที่ผ่านการเจาะรูแล้วให้กลายเป็นชิ้นส่วนที่พร้อมประกอบ

กระบวนการทำงานทั้งหมดของการเจาะรูด้วยเครื่อง CNC และการดำเนินการขั้นที่สอง

คุณได้ออกแบบชิ้นส่วนที่สามารถผลิตได้จริง เลือกวัสดุที่เหมาะสม และเข้าใจวิธีป้องกันปัญหาด้านคุณภาพแล้ว — แต่แท้จริงแล้วเกิดอะไรขึ้นระหว่างการส่งไฟล์ CAD ของคุณไปยังผู้รับจ้างผลิต กับการได้รับชิ้นส่วนสำเร็จรูปกลับมา? กระบวนการเปลี่ยนจากแบบจำลองดิจิทัลไปเป็นชิ้นส่วนจริงนั้นมีหลายขั้นตอนที่เชื่อมโยงกันอย่างใกล้ชิด ซึ่งแต่ละขั้นตอนล้วนเปิดโอกาสให้คุณเพิ่มประสิทธิภาพ ลดต้นทุน และรับประกันคุณภาพ

มาดูกระบวนการทำงานทั้งหมดที่เปลี่ยนแบบออกแบบของคุณให้กลายเป็นชิ้นส่วนโลหะแผ่นที่พร้อมสำหรับการผลิต

จากไฟล์ CAD ไปสู่ชิ้นงานสำเร็จรูป

กระบวนการนี้เริ่มต้นขึ้นตั้งแต่ก่อนที่วัสดุจะสัมผัสเครื่องเจาะ CNC เสียอีก นี่คือลำดับขั้นตอนสำคัญที่แบบออกแบบของคุณจะผ่านไปทีละขั้น

ขั้นตอนที่ 1: การเตรียมไฟล์ CAD

โมเดล 3 มิติ หรือแบบแปลน 2 มิติของคุณจำเป็นต้องแปลงให้อยู่ในรูปแบบที่เครื่องเจาะ CNC สามารถตีความได้ โรงงานแปรรูปส่วนใหญ่ยอมรับไฟล์ประเภททั่วไป เช่น DXF, DWG, STEP และ IGES อย่างไรก็ตาม การส่งไฟล์เพียงอย่างเดียวไม่เพียงพอ — รูปทรงเรขาคณิตต้องมีความสะอาดและไม่คลุมเครือ

คำว่า "เรขาคณิตที่สะอาด" หมายถึงอะไร? ให้ลบเส้นที่ซ้ำกันออก ปิดรูปร่างที่เปิดอยู่ และตรวจสอบให้แน่ใจว่าองค์ประกอบทั้งหมดอยู่บนเลเยอร์ที่ถูกต้อง องค์ประกอบที่ทับซ้อนกันจะทำให้ซอฟต์แวร์ CAM สับสน และอาจส่งผลให้เกิดการเจาะซ้ำหรือพลาดองค์ประกอบบางส่วน โปรดใช้เวลาแปลงแบบจำลอง 3 มิติให้เป็นภาพแทน 2 มิติที่แม่นยำ ซึ่งแสดงชิ้นส่วนในสถานะที่คลี่ออก

ขั้นตอนที่ 2: การเขียนโปรแกรม CAM และการสร้างเส้นทางเครื่องมือ

เมื่อไฟล์ของคุณพร้อมแล้ว ซอฟต์แวร์ CAM จะแปลงเรขาคณิตให้กลายเป็นคำสั่งสำหรับเครื่องจักร ผู้เขียนโปรแกรมจะกำหนดเครื่องมือเฉพาะสำหรับแต่ละองค์ประกอบ กำหนดลำดับการเจาะ และตั้งค่าพารามิเตอร์ต่าง ๆ เช่น อัตราการเจาะและอัตราความเร็วในการจัดตำแหน่ง

ขั้นตอนนี้เกี่ยวข้องกับการตัดสินใจที่สำคัญ:

• เครื่องมือใดจากไลบรารีที่มีอยู่เหมาะสมที่สุดกับองค์ประกอบการออกแบบของคุณ?
• ลำดับใดจะลดการเคลื่อนย้ายแผ่นวัสดุให้น้อยที่สุดและเพิ่มอัตราการผลิตสูงสุด?
• ควรติดตั้งแคลมป์ที่ตำแหน่งใดเพื่อหลีกเลี่ยงการขัดขวางบริเวณที่มีการเจาะ?
• จะใช้ไมโคร-จอยต์ (micro-joints) หรือแท็บอย่างไรเพื่อยึดชิ้นส่วนไว้ในตำแหน่งจนกว่าจะถึงขั้นตอนแยกชิ้นส่วนสุดท้าย?

โปรแกรมเมอร์ที่มีประสบการณ์จะพิจารณาปัจจัยต่าง ๆ ที่มากกว่ารูปทรงเรขาคณิตแบบง่าย ๆ โดยพวกเขาคำนึงถึงทิศทางของเมล็ดวัสดุ (grain direction) ทำนายรูปแบบการบิดเบี้ยวล่วงหน้า และจัดลำดับขั้นตอนการดำเนินการเพื่อให้แรงเครียดกระจายสม่ำเสมอทั่วแผ่นวัสดุ

ขั้นตอนที่ 3: การปรับแต่งการจัดวางชิ้นส่วน (Nesting Optimization)

นี่คือจุดที่ต้นทุนวัสดุถูกควบคุมอย่างมีประสิทธิภาพ ซอฟต์แวร์การจัดวางชิ้นส่วน (nesting software) จะจัดเรียงชิ้นส่วนหลายชิ้นบนแผ่นวัสดุเดียวกันเพื่อเพิ่มอัตราการใช้วัสดุให้สูงสุด — มักบรรลุประสิทธิภาพได้ถึง 75–85% สำหรับงานที่ออกแบบมาอย่างดี เป้าหมายคือ ลดเศษวัสดุให้น้อยที่สุดเท่าที่จะเป็นไปได้ ขณะยังคงเว้นระยะห่างที่เหมาะสมระหว่างลักษณะต่าง ๆ ของชิ้นงาน

กลยุทธ์การจัดเรียงแผ่นตัดที่มีประสิทธิภาพ ได้แก่:

• การตัดแบบใช้เส้นร่วมกัน: ชิ้นส่วนที่อยู่ติดกันสามารถแบ่งขอบร่วมกัน ซึ่งช่วยกำจัดการตัดซ้ำซ้อนและประหยัดวัสดุ
• การจัดวางชิ้นส่วนผสม (Mixed-part nesting): การรวมรูปทรงเรขาคณิตของชิ้นส่วนที่ต่างกันไว้บนแผ่นวัสดุแผ่นเดียวกัน จะช่วยเติมช่องว่างที่การจัดวางชิ้นส่วนแบบเดี่ยว (single-part nests) จะปล่อยให้สูญเปล่า
• การจัดการเศษวัสดุที่เหลือ: การติดตามและนำเศษวัสดุที่เหลือจากการตัดมาใช้ใหม่สำหรับชิ้นส่วนขนาดเล็ก จะช่วยลดการใช้วัสดุโดยรวม
• การจัดแนวตามทิศทางของเมล็ดวัสดุ (Grain direction alignment): การจัดวางชิ้นส่วนให้มีทิศทางสอดคล้องกันอย่างสม่ำเสมอเทียบกับทิศทางของเมล็ดวัสดุ จะช่วยให้พฤติกรรมการขึ้นรูปมีความสม่ำเสมอทั่วทั้งชิ้นงาน

ขั้นตอนที่ 4: การดำเนินการเจาะรู (The Punching Operation)

เมื่อการเขียนโปรแกรมเสร็จสิ้นและวัสดุถูกโหลดเข้าเครื่องแล้ว เครื่องเจาะแบบ CNC จะดำเนินลำดับการทำงานที่เขียนโปรแกรมไว้โดยอัตโนมัติ แผ่นวัสดุจะเคลื่อนที่ไปยังตำแหน่งใต้หัวหมุน (turret) หรือหัวเจาะ ตัวเครื่องมือจะทำงานตามรอบที่กำหนด และลักษณะต่าง ๆ จะปรากฏขึ้นอย่างรวดเร็ว — มักทำได้หลายร้อยครั้งต่อนาที

ระบบเครื่องเจาะแบบ turret CNC สมัยใหม่ประกอบด้วยระบบเปลี่ยนเครื่องมืออัตโนมัติ ระบบโหลด/ปลดโหลดแผ่นวัสดุอัตโนมัติ และระบบตรวจสอบแบบเรียลไทม์ ซึ่งติดตามจำนวนครั้งที่เจาะเพื่อจัดการการสึกหรอของเครื่องมือ ชิ้นส่วนจะออกจากเครื่องในรูปแบบหนึ่งในสองแบบ คือ ชิ้นส่วนที่แยกออกจากกันอย่างสมบูรณ์ หรือแผ่นวัสดุที่ยังคงมีชิ้นส่วนติดอยู่ด้วยแท็บเล็ก ๆ ซึ่งรอการแยกออกอย่างสุดท้าย

กระบวนการรองหลังการเจาะแบบ CNC

การดำเนินการเจาะโดยทั่วไปไม่สามารถผลิตชิ้นส่วนที่พร้อมสำหรับการประกอบได้โดยตรง กระบวนการรองจึงทำหน้าที่แปลงแผ่นวัสดุที่ผ่านการเจาะแล้วให้กลายเป็นชิ้นส่วนสำเร็จรูป — การเข้าใจกระบวนการเหล่านี้ตั้งแต่ต้นจะช่วยให้คุณออกแบบได้อย่างมีประสิทธิภาพมากยิ่งขึ้น

วิธีการกำจัดเศษคม (Deburring)

ชิ้นส่วนที่ผ่านการเจาะเกือบทุกชิ้นจำเป็นต้องมีการกำจัดเศษคมในระดับหนึ่ง ตาม คู่มือกระบวนการรองของ Metalex , มีหลายวิธีที่สามารถตอบสนองความต้องการที่แตกต่างกันได้:

• การขัดด้วยการกลิ้ง/สั่นสะเทือน (Tumbling/Vibratory Finishing): ชิ้นส่วนจะหมุนเวียนไปพร้อมกับสื่อขัดในถังหมุนหรือภาชนะสั่น ซึ่งมีประสิทธิภาพสำหรับชิ้นส่วนขนาดเล็กถึงกลางในปริมาณมากที่มีขอบที่เข้าถึงได้
• การลบครีบด้วยมือ: ผู้ปฏิบัติงานใช้เครื่องมือแบบมือถือ เลื่อยขัด หรืออุปกรณ์กำจัดเศษโลหะแบบมีพลังงานสำหรับชิ้นส่วนปริมาณน้อย ชิ้นส่วนขนาดใหญ่ หรือลักษณะเฉพาะที่ไม่สามารถเข้าถึงได้ด้วยวิธีอัตโนมัติ
• การกำจัดเศษโลหะด้วยแปรง: แปรงขัดแบบหมุนสามารถกำจัดเศษโลหะเบาๆ ได้ในขณะที่ยังคงรักษาความเรียบของพื้นผิวไว้ — เหมาะอย่างยิ่งสำหรับวัสดุบางที่ไวต่อการบิดเบี้ยวจากการหมุนเวียน
• การขัดเงาด้วยไฟฟ้า: ตามที่ Metalex ระบุ กระบวนการนี้ "สร้างพื้นผิวที่เรียบเนียนและเงางามบนชิ้นส่วนที่ผลิตเสร็จสมบูรณ์" และ "มีประโยชน์เป็นพิเศษสำหรับชิ้นส่วนที่บอบบางและมีรายละเอียดซับซ้อน ซึ่งยากต่อการขัดเงาหรือกำจัดเศษโลหะด้วยเครื่องมือแบบดั้งเดิม"

การดำเนินการขึ้นรูปบนเครื่องเจาะแบบพันช์

ข้อได้เปรียบหนึ่งที่ทำให้เทคโนโลยีเครื่องเจาะแบบ CNC แตกต่างจากวิธีการตัดเพียงอย่างเดียว คือ ความสามารถในการสร้างลักษณะสามมิติโดยไม่จำเป็นต้องย้ายชิ้นส่วนไปยังอุปกรณ์แยกต่างหาก การดำเนินการขึ้นรูปที่พบบ่อย ได้แก่:

• ใบบานเกลียว: ช่องเปิดแบบเอียงสำหรับการระบายอากาศ ซึ่งสร้างขึ้นโดยการตัดและดัดวัสดุในครั้งเดียว
• ลวดลายนูน: ลักษณะนูนหรือเว้าที่ใช้เพื่อเพิ่มความแข็งแรง ระบุตำแหน่ง หรือเพื่อจุดประสงค์ด้านความสวยงาม
• รูเจาะแบบเว้าและรูบุ๋ม: ลักษณะเว้าที่ออกแบบมาเพื่อรับหัวสกรูให้เรียบกับผิวของชิ้นงาน
• ตัวนำการ์ดและส่วนยื่นออก: ลักษณะรูปทรงเล็กๆ ที่ขึ้นรูปไว้เพื่อจัดตำแหน่งชิ้นส่วนที่ต้องประกอบเข้าด้วยกันระหว่างกระบวนการประกอบ
• แผ่นล่าง (Lances): แท็บที่ถูกตัดบางส่วนแล้วดัดขึ้น เพื่อใช้ในการต่อสายดินทางไฟฟ้า คลิปสปริง หรือยึดชิ้นส่วนต่างๆ

การดำเนินการเหล่านี้ระหว่างขั้นตอนการเจาะจะช่วยกำจัดขั้นตอนการจัดการเพิ่มเติม ลดสินค้าคงคลังระหว่างการผลิต และเพิ่มความแม่นยำโดยรวมของชิ้นงาน เนื่องจากสามารถรักษาจุดอ้างอิงเดียวตลอดกระบวนการผลิตได้

กระบวนการตกแต่งงานพิมพ์

ขึ้นอยู่กับความต้องการในการใช้งาน ชิ้นส่วนที่ถูกเจาะรูอาจผ่านกระบวนการตกแต่งขั้นสุดท้ายต่าง ๆ ได้ เมทาเล็กซ์ระบุตัวเลือกทั่วไปหลายแบบดังนี้:

• การทาสี: การเคลือบผิวด้วยสารเคลือบแบบน้ำหรือแบบผงให้ "การป้องกันจากความชื้น แสงแดด การขัดสี และสภาพแวดล้อมที่รุนแรงอื่น ๆ" พร้อมทั้งมอบลักษณะภายนอกที่ดูเป็นมืออาชีพ
• ชุบปิ้ง: กระบวนการนี้ "เพิ่มชั้นสังกะสีลงบนวัสดุพื้นฐาน" เพื่อป้องกันโลหะด้านล่างจากการออกซิเดชันและการกัดกร่อน — ซึ่งเป็นสิ่งจำเป็นสำหรับการใช้งานกลางแจ้งหรือในสภาพแวดล้อมที่รุนแรง
• การเคลือบอนุมูล: สำหรับชิ้นส่วนอะลูมิเนียม การชุบอะโนไดซ์ "ใช้กระบวนการไฟฟ้าเคมีเพื่อเคลือบอะลูมิเนียมและโลหะไม่ใช่เหล็กชนิดอื่น ๆ ด้วยชั้นออกไซด์ป้องกัน" ซึ่งจะผสานเข้ากับวัสดุพื้นฐานอย่างแนบสนิท
• การชุบ: การชุบผิวโลหะด้วยนิกเกิล ทองแดง สังกะสี หรือวัสดุอื่น ๆ อาจมีลักษณะ "เชิงตกแต่ง แต่ยังสามารถใช้เพื่อป้องกันวัสดุจากการกัดกร่อน การขัดสี และการสึกหรอได้อีกด้วย"

การวางแผนสำหรับการดำเนินการขั้นที่สองเหล่านี้ตั้งแต่ระยะเริ่มต้นของการออกแบบจะช่วยป้องกันไม่ให้เกิดความประหลาดใจที่ส่งผลต้นทุนสูง คุณลักษณะต่างๆ ที่รบกวนกระบวนการหมุนผสม (tumbling) บังบริเวณที่ต้องการการเคลือบ หรือทำให้การจัดการซับซ้อนยิ่งขึ้น จะเพิ่มทั้งเวลาและค่าใช้จ่ายหากพบปัญหาดังกล่าวหลังจากกระบวนการเจาะ (punching) เสร็จสิ้นแล้ว

กระบวนการทำงานทั้งหมด — ตั้งแต่การเตรียมแบบ CAD ไปจนถึงการดำเนินการขั้นที่สอง — แสดงถึงโอกาสหลายประการในการปรับปรุงประสิทธิภาพของโครงการคุณ การเข้าใจแต่ละขั้นตอนจะช่วยให้คุณสื่อสารกับพันธมิตรด้านการผลิตได้อย่างมีประสิทธิภาพ และตัดสินใจด้านการออกแบบที่ช่วยให้กระบวนการทั้งหมดเป็นไปอย่างราบรื่น

แน่นอนว่าประสิทธิภาพของกระบวนการทำงานส่งผลโดยตรงต่อต้นทุนโครงการ มาพิจารณาปัจจัยเฉพาะที่มีอิทธิพลต่อราคาการเจาะด้วยเครื่อง CNC และวิธีที่การตัดสินใจอย่างชาญฉลาดในแต่ละขั้นตอนสามารถแปลงเป็นการประหยัดต้นทุนจริงได้

ปัจจัยด้านต้นทุนและการพิจารณาด้านราคาสำหรับโครงการเจาะด้วยเครื่อง CNC

คุณได้เชี่ยวชาญกระบวนการปฏิบัติงาน เข้าใจการควบคุมคุณภาพ และออกแบบชิ้นส่วนที่สามารถผลิตได้จริงแล้ว — แต่เมื่อได้รับใบเสนอราคา คุณมั่นใจหรือไม่ว่าราคาที่ได้รับนั้นเป็นธรรม? การเข้าใจปัจจัยที่กำหนดต้นทุนบริการเจาะด้วยเครื่อง CNC จะช่วยให้คุณตัดสินใจด้านการออกแบบอย่างชาญฉลาดยิ่งขึ้น ต่อรองได้อย่างมีประสิทธิภาพ และระบุได้ว่างบประมาณของคุณจะสร้างมูลค่าสูงสุดได้ที่จุดใด

มาพิจารณาโดยละเอียดว่าคุณกำลังจ่ายเงินเพื่อสิ่งใด และจะเพิ่มประสิทธิภาพการใช้เงินทุกบาททุกสตางค์ได้อย่างไร

ปัจจัยหลักที่มีผลต่อต้นทุนการเจาะ

ใบเสนอราคาทุกฉบับที่คุณได้รับนั้นสะท้อนถึงการรวมกันของตัวแปรที่เกี่ยวข้องกันหลายประการ บางตัวคุณสามารถควบคุมได้ผ่านทางตัวเลือกในการออกแบบ ในขณะที่บางตัวขึ้นอยู่กับข้อกำหนดด้านการผลิต นี่คือสิ่งที่กำหนดราคาสุดท้ายของคุณ:

• ประเภทและความหนาของวัสดุ: เหล็กกล้าไร้สนิมมีราคาสูงกว่าเหล็กคาร์บอนต่ำ—ทั้งในแง่ต้นทุนวัตถุดิบและเพราะทำให้แม่พิมพ์สึกหรอเร็วกว่า ความหนาของแผ่นโลหะที่มากขึ้นจำเป็นต้องใช้แรงกดมากขึ้น เวลาไซเคิลช้าลง และมักต้องใช้แม่พิมพ์เฉพาะทาง การดำเนินการเจาะด้วยเครื่องเจาะอลูมิเนียมมักทำงานได้เร็วกว่าและทำให้แม่พิมพ์สึกหรอน้อยกว่าการเจาะวัสดุสแตนเลสที่เทียบเคียงกัน
• ความซับซ้อนของชิ้นส่วน: ชิ้นงานรูปสี่เหลี่ยมผืนผ้าแบบเรียบง่ายที่มีรูมาตรฐานสามารถขึ้นรูปได้อย่างรวดเร็ว แต่ชิ้นงานที่มีลักษณะพิเศษเฉพาะจำนวนมาก รัศมีมุมแคบ หรือลวดลายซับซ้อน จะต้องใช้เวลาเขียนโปรแกรมนานขึ้น การเปลี่ยนเครื่องมือบ่อยครั้ง และการตรวจสอบคุณภาพอย่างรอบคอบ
• จำนวนรูและชนิดของรู: รูปทรงของแม่พิมพ์เจาะแต่ละแบบที่ไม่ซ้ำกันในแบบแปลนของคุณจะต้องใช้แม่พิมพ์ที่มีอยู่แล้วในคลังสินค้า หรือต้องสั่งผลิตแม่พิมพ์แบบพิเศษขึ้นมาใหม่ ดังนั้นชิ้นงานที่มีรูกลมมาตรฐานเพียงห้ารูจะมีต้นทุนต่ำกว่าชิ้นงานที่ต้องใช้รูทรงที่แตกต่างกันสิบห้าแบบ แม้ว่าจำนวนครั้งที่ตอก (hit count) รวมจะใกล้เคียงกันก็ตาม
• ความต้องการด้านปริมาณ: ต้นทุนการตั้งค่าเครื่องจะถูกกระจายไปตามปริมาณการผลิต ต้นทุนในการเขียนโปรแกรม การตั้งค่าแม่พิมพ์ และการตรวจสอบตัวอย่างชิ้นงานแรกจะอยู่ในระดับใกล้เคียงกัน ไม่ว่าคุณจะผลิตชิ้นงาน 50 ชิ้น หรือ 5,000 ชิ้นก็ตาม ดังนั้นเมื่อปริมาณการผลิตเพิ่มสูงขึ้น ต้นทุนต่อชิ้นจึงลดลงอย่างมาก
• ข้อกำหนดค่าความคลาดเคลื่อน: ความคลาดเคลื่อนที่แคบลงต้องการอุปกรณ์ที่แม่นยำยิ่งขึ้น ผู้ปฏิบัติงานที่มีทักษะสูง และเวลาในการตรวจสอบที่เพิ่มขึ้น ความคลาดเคลื่อนมาตรฐานของเครื่องเจาะแบบกลไก (mechanical punch press) ที่ ±0.004 นิ้ว สำหรับความแม่นยำของตำแหน่ง มักเพียงพอแล้ว—การระบุค่าความคลาดเคลื่อนที่แคบกว่านี้โดยไม่มีความจำเป็นเชิงหน้าที่ จะเพิ่มต้นทุนโดยไม่ได้ประโยชน์ใดๆ
• กระบวนการทำงานเพิ่มเติม: การกำจัดเศษโลหะ (deburring), การขึ้นรูป (forming), การติดตั้งชิ้นส่วนยึด (hardware insertion), การตกแต่งพื้นผิว (finishing) และการประกอบ (assembly) ล้วนเพิ่มทั้งแรงงานและเวลาในการประมวลผล ชิ้นส่วนที่ออกแบบมาเพื่อลดงานขั้นที่สองให้น้อยที่สุด จะมีต้นทุนการผลิตต่ำกว่า

การปรับปรุงโครงการของคุณเพื่อความคุ้มค่าด้านต้นทุน

การตัดสินใจออกแบบอย่างชาญฉลาดในระยะเริ่มต้น ส่งผลโดยตรงต่อการลดต้นทุนการผลิต นี่คือแนวทางในการปรับปรุงโครงการของคุณก่อนขอใบเสนอราคา:

ใช้แม่พิมพ์มาตรฐาน ก่อนสรุปการออกแบบสุดท้าย ให้สอบถามผู้ให้บริการแปรรูปที่อาจร่วมงานด้วยเกี่ยวกับคลังแม่พิมพ์ที่มีอยู่แล้ว รูปร่างของแม่พิมพ์เจาะมาตรฐาน เช่น ทรงกลม ทรงสี่เหลี่ยมจัตุรัส และทรงรี ในขนาดที่พบบ่อยนั้นมีพร้อมใช้งานอยู่แล้ว ขณะที่รูปร่างพิเศษ (custom shapes) จำเป็นต้องสั่งซื้อแม่พิมพ์ใหม่ ซึ่งจะเพิ่มทั้งต้นทุนและระยะเวลาในการจัดหา โดยทั่วไปแล้ว การปรับเปลี่ยนการออกแบบเล็กน้อยสามารถช่วยให้ใช้แม่พิมพ์ที่มีอยู่แล้วได้ โดยไม่กระทบต่อการใช้งานจริง

ออกแบบให้เหมาะสมกับการจัดวางแผ่นวัสดุอย่างมีประสิทธิภาพ (nesting) ต้นทุนวัสดุมักคิดเป็น 40-60% ของต้นทุนชิ้นส่วนทั้งหมด ชิ้นส่วนรูปสี่เหลี่ยมผืนผ้าที่มีขนาดสม่ำเสมอมีประสิทธิภาพในการจัดเรียง (nesting) ได้ดีกว่าชิ้นส่วนที่มีรูปร่างไม่สม่ำเสมอ การลดเศษวัสดุ (scrap) ลงเพียง 5% ก็ส่งผลกระทบอย่างมีนัยสำคัญต่อผลกำไรสุทธิของคุณในงานผลิตจำนวนมาก

รวมความหนาของวัสดุให้ใช้แบบเดียวกัน การใช้ความหนาของวัสดุ (gauge) แบบเดียวกันทั่วทั้งชุดประกอบจะทำให้กระบวนการจัดซื้อเรียบง่ายขึ้น ลดสินค้าคงคลัง และทำให้สามารถจัดเรียงชิ้นส่วนหลายรหัส (multiple part numbers) ร่วมกันบนแผ่นวัสดุเดียวกันได้ แนวทางนี้ให้ผลดีเป็นพิเศษสำหรับปริมาณการผลิตที่ต่ำกว่า 1,000 ชิ้น

เข้าใจจุดเปลี่ยนของการตัดด้วยเลเซอร์ ตาม การวิเคราะห์อุตสาหกรรม สำหรับการผลิตในปริมาณสูงที่มีลักษณะซ้ำๆ กัน การเจาะด้วยเครื่อง CNC มักให้ต้นทุนต่อชิ้นที่ต่ำกว่าการตัดด้วยเลเซอร์ เนื่องจากเครื่องเจาะแบบทาวเวอร์สามารถเจาะรูหลายรูได้ในหนึ่งรอบการทำงาน ซึ่งเร็วกว่ากระบวนการของเลเซอร์ที่สร้างคุณลักษณะแต่ละอย่างทีละรายการ อย่างไรก็ตาม สำหรับต้นแบบ งานผลิตจำนวนน้อย หรือชิ้นส่วนที่มีรูปทรงซับซ้อน การตัดด้วยเลเซอร์ไม่จำเป็นต้องลงทุนในการทำแม่พิมพ์เลย จึงมักคุ้มค่ากว่าแม้จะมีต้นทุนการดำเนินงานต่อชั่วโมงสูงกว่า

จุดเปลี่ยนผ่านอยู่ที่ไหน? ขึ้นอยู่กับรูปทรงเรขาคณิตเฉพาะของคุณ แต่หลักเกณฑ์ทั่วไประบุว่า:

• น้อยกว่า 100 ชิ้น: การตัดด้วยเลเซอร์มักได้เปรียบเนื่องจากไม่มีต้นทุนสำหรับแม่พิมพ์
• 100–500 ชิ้น: ขึ้นอยู่กับความซับซ้อนของการออกแบบและแม่พิมพ์ที่มีอยู่เป็นอย่างมาก
• มากกว่า 500 ชิ้น: การเจาะด้วยเครื่อง CNC มักคุ้มค่ากว่าสำหรับการออกแบบที่ต้องการรูจำนวนมาก

ขอคำปรึกษาสนับสนุนด้าน DFM ตั้งแต่ระยะเริ่มต้น โอกาสในการประหยัดต้นทุนที่สำคัญที่สุดเกิดขึ้นในช่วงระยะการออกแบบ—ก่อนที่จะสั่งซื้อแม่พิมพ์และเริ่มการผลิต ผู้รับจ้างด้านการผลิตที่มีประสบการณ์จะตรวจสอบแบบการออกแบบและระบุการปรับเปลี่ยนที่สามารถลดต้นทุนได้โดยไม่กระทบต่อประสิทธิภาพการทำงาน แนวทางความร่วมมือเช่นนี้ช่วยตรวจจับข้อผิดพลาดที่อาจก่อให้เกิดค่าใช้จ่ายสูงได้ตั้งแต่เนิ่นๆ เมื่อยังสามารถแก้ไขได้ง่าย

สำหรับโครงการแผ่นโลหะสำหรับยานยนต์โดยเฉพาะ ผู้ผลิตอย่าง Shaoyi (Ningbo) Metal Technology ให้บริการสนับสนุนการออกแบบเพื่อการผลิต (DFM) อย่างครอบคลุม ควบคู่ไปกับระยะเวลาตอบกลับที่รวดเร็ว ทั้งนี้ บริษัทสามารถให้ใบเสนอราคาภายใน 12 ชั่วโมง และผลิตต้นแบบอย่างรวดเร็วภายใน 5 วัน ซึ่งช่วยให้ทีมงานสามารถตรวจสอบและยืนยันความถูกต้องของแบบการออกแบบได้อย่างรวดเร็วก่อนตัดสินใจลงทุนในแม่พิมพ์สำหรับการผลิตจริง สำหรับชิ้นส่วนโครงสร้าง เช่น แชสซี ระบบรองรับ และชิ้นส่วนโครงสร้างอื่นๆ ที่ต้องการมาตรฐานคุณภาพตาม IATF 16949 การร่วมมือกันตั้งแต่ระยะแรกนี้จะช่วยระบุโอกาสในการประหยัดต้นทุน ซึ่งผลลัพธ์จะทวีคูณขึ้นเมื่อนำไปใช้กับการผลิตจำนวนมาก

พิจารณาต้นทุนตลอดอายุการใช้งาน ราคาต่อชิ้นที่ต่ำที่สุดไม่ได้หมายความว่าจะให้มูลค่าดีที่สุดเสมอไป โปรดประเมินความสม่ำเสมอของคุณภาพ ประสิทธิภาพในการจัดส่งตรงเวลา และความพร้อมในการตอบสนองต่อการเปลี่ยนแปลงแบบงาน การจ่ายราคาสูงขึ้นเล็กน้อยให้กับพันธมิตรที่สามารถตรวจจับปัญหาได้ตั้งแต่เนิ่นๆ และส่งมอบงานได้อย่างเชื่อถือได้ มักจะมีต้นทุนรวมต่ำกว่าการเสนอราคาตามงบประมาณที่นำไปสู่ชิ้นส่วนที่ถูกปฏิเสธ ความล่าช้าในการผลิต และการขนส่งทางอากาศแบบฉุกเฉิน

เมื่อเข้าใจปัจจัยด้านต้นทุนและมีกลยุทธ์เพื่อเพิ่มประสิทธิภาพแล้ว ขั้นตอนสุดท้ายคือการเลือกผู้ให้บริการรับจ้างผลิตที่สามารถส่งมอบคุณภาพ มูลค่า และความน่าเชื่อถือได้ตามความต้องการเฉพาะของแอปพลิเคชันของคุณ

การเลือกบริการเจาะด้วยเครื่อง CNC ที่เหมาะสมสำหรับการใช้งานของคุณ

คุณได้ปรับแต่งการออกแบบของคุณให้ดีที่สุด เข้าใจปัจจัยที่ส่งผลต่อต้นทุน และเตรียมไฟล์ CAD ไว้เรียบร้อยแล้ว — แต่นี่คือคำถามสำคัญที่จะกำหนดว่าโครงการของคุณจะประสบความสำเร็จหรือเผชิญความยากลำบาก: ผู้ให้บริการเครื่องเจาะแบบ CNC รายใดที่สามารถส่งมอบสิ่งที่คุณต้องการได้จริง? การเลือกผิดอาจนำไปสู่การพลาดกำหนดส่ง การมีปัญหาด้านคุณภาพ และการใช้งบประมาณเกินที่วางแผนไว้ ขณะที่การเลือกที่ถูกต้องจะกลายเป็นข้อได้เปรียบในการแข่งขันของคุณ

การเลือกผู้ให้บริการงานขึ้นรูปโลหะแผ่นนั้นต้องอาศัยมากกว่าการเปรียบเทียบราคาที่เสนอมา คุณกำลังประเมินความสัมพันธ์เชิงกลยุทธ์ที่ส่งผลโดยตรงต่อคุณภาพผลิตภัณฑ์ ระยะเวลาในการนำผลิตภัณฑ์ออกสู่ตลาด และในที่สุดก็คือชื่อเสียงของคุณต่อลูกค้า มาพิจารณาไปพร้อมกันว่าเกณฑ์ใดบ้างที่มีความสำคัญที่สุด

สิ่งที่ควรพิจารณาเมื่อเลือกผู้ให้บริการงานเจาะแบบ CNC

ไม่ใช่ทุกร้านงานขึ้นรูปที่มีศักยภาพเพียงพอจะรองรับความต้องการเฉพาะของคุณ ก่อนขอใบเสนอราคา ให้ประเมินผู้ให้บริการที่อาจเป็นไปได้ตามเกณฑ์หลักเหล่านี้

• ขีดความสามารถของอุปกรณ์: ร้านนี้ใช้เครื่องเจาะแบบ CNC หัวหมุนที่ทันสมัย หรือระบบหัวเดี่ยวที่สามารถรองรับความหนาของวัสดุ ขนาดแผ่น และความซับซ้อนของลักษณะชิ้นงานของคุณได้หรือไม่? ตามคู่มือการคัดเลือกของกลุ่มเคซู (Kesu Group) โปรดยืนยันว่าร้านดังกล่าวมีเครื่องจักรหลายแกนพร้อมระบบควบคุมแบบปิดวงจร (closed-loop control systems) ซึ่งรับประกันความแม่นยำและความสอดคล้องกันในการผลิต ทั้งนี้ เครื่องเจาะเหล็กขั้นสูงที่ขับเคลื่อนด้วยมอเตอร์เซอร์โว-ไฟฟ้า (servo-electric drives) มักให้ความแม่นยำและความสม่ำเสมอที่เหนือกว่าระบบที่ใช้แรงดันไฮดรอลิกแบบเก่า
• ความเชี่ยวชาญด้านวัสดุ: ประสบการณ์ในการทำงานกับวัสดุเฉพาะของคุณมีความสำคัญอย่างยิ่ง ตัวอย่างเช่น ร้านที่ส่วนใหญ่ประมวลผลอะลูมิเนียมอาจประสบปัญหาในการขึ้นรูปสแตนเลส เนื่องจากคุณสมบัติการแข็งตัวจากการขึ้นรูป (work-hardening characteristics) ของสแตนเลส ดังนั้น จึงควรขอหลักฐานยืนยันประสบการณ์การผลิตจริงกับโลหะผสมและเบอร์วัสดุ (gauges) ที่คุณต้องการ ทั้งนี้ การเลือกชุดแม่พิมพ์ การตั้งค่าระยะห่างระหว่างแม่พิมพ์ (clearance settings) และพารามิเตอร์กระบวนการทั้งหมดจะเปลี่ยนแปลงไปตามชนิดของวัสดุ
• ใบรับรองคุณภาพ: ใบรับรองแสดงถึงความมุ่งมั่นในการปฏิบัติตามกระบวนการมาตรฐานที่ช่วยลดข้อผิดพลาดให้น้อยที่สุด มาตรฐาน ISO 9001:2015 รับประกันการจัดการคุณภาพอย่างสม่ำเสมอในภาคการผลิตทั่วไป สำหรับการใช้งานด้านอวกาศ ควรเลือกผู้รับรองตามมาตรฐาน AS9100D ส่วนสำหรับชิ้นส่วนยานยนต์ การได้รับการรับรองตามมาตรฐาน IATF 16949 ถือเป็นสิ่งจำเป็น
• ระยะเวลาดำเนินการ: ประเมินทั้งระยะเวลาการนำส่งที่เสนอไว้และประสิทธิภาพในการส่งมอบตรงเวลาตามประวัติการดำเนินงานจริง การวิเคราะห์อุตสาหกรรมแนะนำให้เลือกพันธมิตรที่มีอัตราการส่งมอบตรงเวลาเกิน 95% สอบถามเกี่ยวกับกำลังการผลิตปัจจุบันของพวกเขา และตรวจสอบว่าสามารถรองรับคำสั่งซื้อด่วนได้หรือไม่เมื่อมีความจำเป็น
• การสนับสนุนจาก DFM: พันธมิตรที่ให้คำแนะนำด้านการออกแบบเพื่อความสะดวกในการผลิต (Design for Manufacturability) จะสามารถตรวจจับข้อผิดพลาดที่มีค่าใช้จ่ายสูงก่อนเริ่มการผลิตได้ แนวทางการทำงานร่วมกันนี้ช่วยระบุโอกาสในการลดต้นทุน ทางเลือกอื่นสำหรับแม่พิมพ์ และปัญหาคุณภาพที่อาจเกิดขึ้น ขณะที่ยังสามารถปรับเปลี่ยนได้อย่างง่ายดาย
• ความสามารถในการขยายการผลิต: ร้านนี้สามารถรองรับปริมาณการผลิตปัจจุบันของคุณได้หรือไม่ และสามารถเติบโตไปพร้อมกับคุณได้หรือไม่? ตามแนวทางการคัดเลือกพันธมิตรของ Metal Works พันธมิตรด้านการผลิตที่เหมาะสมควรสามารถขยายกำลังการผลิตได้ตั้งแต่ต้นแบบ (prototypes) ไปจนถึงการผลิตในปริมาณปานกลางหรือสูง โดยไม่กระทบต่อกำหนดเวลาการส่งมอบ
• ศักยภาพในการดำเนินการขั้นที่สอง: สถาน facilities แบบครบวงจรที่ดำเนินกระบวนการขจัดเศษโลหะ (deburring), การขึ้นรูป (forming), การแทรกชิ้นส่วนประกอบ (hardware insertion) และการตกแต่งผิว (finishing) ภายในโรงงานเอง จะช่วยขจัดความล่าช้าจากการประสานงานระหว่างผู้รับจ้างหลายราย ทุกครั้งที่มีการส่งมอบงานจากโรงงานหนึ่งไปยังอีกโรงงานหนึ่ง อาจก่อให้เกิดความเสียหาย การสื่อสารผิดพลาด หรือการเลื่อนกำหนดเวลาการส่งมอบ

เหตุใดมาตรฐาน IATF 16949 จึงมีความสำคัญต่อการใช้งานในอุตสาหกรรมยานยนต์

หากคุณจัดหาชิ้นส่วนสำหรับการใช้งานในอุตสาหกรรมยานยนต์ การรับรองมาตรฐาน IATF 16949 ไม่ใช่เรื่องที่เลือกได้ — แต่เป็นข้อกำหนดพื้นฐานที่จำเป็น แต่การรับรองนี้หมายความว่าอย่างไร จริง ๆ แล้ว ต่อโครงการของคุณ?

ตามที่ International Automotive Task Force , มาตรฐาน IATF 16949 ถูกจัดทำขึ้นเพื่อรวมระบบการประเมินและรับรองที่แตกต่างกันทั่วโลกเข้าด้วยกัน สำหรับห่วงโซ่อุปทานในภาคยานยนต์ โดยเมื่อผู้จัดจำหน่ายได้รับการรับรองมาตรฐานนี้ หมายความว่า ผู้นั้นมีระบบการจัดการคุณภาพที่มุ่งเน้นกระบวนการ ซึ่งสนับสนุนการปรับปรุงอย่างต่อเนื่อง การป้องกันข้อบกพร่อง และการลดความแปรปรวนและของเสีย

ผู้ผลิตรถยนต์รายใหญ่ เช่น BMW, Ford, Stellantis และอื่นๆ กำหนดให้พันธมิตรในห่วงโซ่อุปทานของตนต้องรักษาการรับรองตามมาตรฐาน IATF 16949 ไว้ ข้อกำหนดนี้ส่งผ่านลงไปยังทุกระดับของผู้จัดจำหน่าย ไม่ว่าจะเป็นผู้ผลิตชิ้นส่วนยึดติด (fasteners) ไปจนถึงชิ้นส่วนโครงสร้าง (structural assemblies)

สำหรับชิ้นส่วนโลหะแผ่นที่ใช้ในโครงแชสซี ระบบรองรับ (suspension) และแอปพลิเคชันเชิงโครงสร้าง มาตรฐานการรับรองนี้รับประกันว่า:

• กระบวนการที่มีการจัดทำเอกสารเพื่อให้มั่นใจในคุณภาพการผลิตที่สม่ำเสมอ
• ระบบการติดตามย้อนกลับ (traceability) ที่สามารถติดตามวัสดุและพารามิเตอร์การประมวลผลได้
• โปรแกรมการบำรุงรักษาเชิงป้องกัน (preventive maintenance) ที่รักษาความแม่นยำของเครื่องจักร
• ระเบียบวิธีการปรับปรุงอย่างต่อเนื่อง (continuous improvement methodologies) ที่ช่วยลดความแปรปรวนลงตามระยะเวลา
• แนวทางการประเมินความเสี่ยงและการลดความเสี่ยงเพื่อป้องกันข้อบกพร่องด้านคุณภาพ

เริ่มต้นโครงการของคุณอย่างถูกต้อง

พร้อมที่จะดำเนินการต่อหรือยัง? นี่คือวิธีการเปิดตัวโครงการของคุณอย่างมีประสิทธิภาพและหลีกเลี่ยงข้อผิดพลาดทั่วไป:

จัดเตรียมเอกสารให้ครบถ้วน นอกเหนือจากไฟล์แบบ CAD แล้ว โปรดระบุข้อมูลเกี่ยวกับวัสดุที่ใช้ ข้อกำหนดด้านความคลาดเคลื่อน (tolerance) ความต้องการด้านพื้นผิว (surface finish) และการประมาณจำนวนชิ้นงานที่ต้องการผลิต ยิ่งคุณให้ข้อมูลที่ครบถ้วนตั้งแต่ต้นเท่าไร ราคาเสนอซื้อ (quote) ของคุณก็จะยิ่งแม่นยำมากขึ้นเท่านั้น — และคุณจะพบกับความประหลาดใจที่ไม่พึงประสงค์ระหว่างกระบวนการผลิตน้อยลงเท่านั้น

ขอคำแนะนำด้าน DFM ก่อนสรุปแบบการออกแบบ ขอให้คู่ค้าที่เป็นไปได้ตรวจสอบรูปทรงเรขาคณิต (geometry) ของคุณและเสนอแนะการปรับปรุง ผู้ผลิตที่มีประสบการณ์จะให้บริการคำแนะนำด้านการออกแบบเพื่อความเหมาะสมในการผลิต (Design for Manufacturability: DFM) ซึ่งช่วยปรับปรุงแบบให้เหมาะสมก่อนเข้าสู่ขั้นตอนการผลิตจริง ทำให้ประหยัดเวลา หลีกเลี่ยงข้อผิดพลาดที่ส่งผลต้นทุนสูง และเร่งให้ทีมสามารถเข้าสู่ขั้นตอนการผลิตต้นแบบ (prototyping) ได้เร็วขึ้น

ยืนยันความถูกต้องด้วยต้นแบบ ก่อนดำเนินการผลิตแม่พิมพ์สำหรับการผลิตจริงและการผลิตจำนวนมาก ให้จัดทำตัวอย่างในปริมาณเล็กน้อยเพื่อตรวจสอบความพอดี การทำงาน และคุณภาพผิวสุดท้าย บริการต้นแบบแบบเร่งด่วน — ซึ่งบางแห่งสามารถส่งมอบได้ภายในไม่กี่วันแทนที่จะเป็นหลายสัปดาห์ — ช่วยให้คุณทดสอบการออกแบบได้อย่างรวดเร็วและปรับปรุงแบบอย่างมีประสิทธิภาพ

ประเมินความพร้อมในการตอบสนอง คู่ค้าที่เป็นไปได้ตอบกลับคำถามของคุณเร็วเพียงใด? พวกเขาถามคำถามเพื่อขอความกระจ่างหรือไม่ ซึ่งแสดงถึงความเข้าใจในข้อกำหนดของคุณ? คู่ค้าที่สื่อสารอย่างชัดเจนในขั้นตอนการเสนอราคา มักจะสื่อสารได้อย่างมีประสิทธิภาพตลอดกระบวนการผลิตเช่นกัน

ตรวจสอบคำรับรองจากลูกค้า ขอคำรับรองจากลูกค้าหรือกรณีศึกษาจากโครงการที่คล้ายคลึงกัน ผู้ให้บริการที่มีประสบการณ์ในอุตสาหกรรมของคุณจะเข้าใจความท้าทายเฉพาะและมาตรฐานคุณภาพที่คุณคาดหวัง

สำหรับโครงการโลหะแผ่นรถยนต์ที่ต้องการคุณภาพตามมาตรฐาน IATF 16949 Shaoyi (Ningbo) Metal Technology นำเสนอชุดความสามารถที่น่าสนใจ: การสร้างต้นแบบอย่างรวดเร็วภายใน 5 วัน เพื่อการตรวจสอบการออกแบบอย่างมีประสิทธิภาพ การให้ใบเสนอราคาภายใน 12 ชั่วโมง เพื่อการวางแผนโครงการอย่างมีประสิทธิภาพ และความเชี่ยวชาญอย่างครอบคลุมด้านแชสซี ระบบกันสะเทือน และชิ้นส่วนโครงสร้าง บริการสนับสนุน DFM แบบบูรณาการของพวกเขาช่วยระบุโซลูชันการเจาะโลหะสำหรับยานยนต์ที่สามารถเพิ่มประสิทธิภาพทั้งด้านต้นทุนและสมรรถนะก่อนเริ่มการผลิต

สรุปแล้ว การเลือกผู้ให้บริการเครื่องเจาะโลหะแบบ CNC ที่เหมาะสม จำเป็นต้องพิจารณาเกินกว่าราคาเพียงอย่างเดียว แต่ต้องประเมินศักยภาพ ระบบควบคุมคุณภาพ และแนวทางการทำงานร่วมกันด้วย หุ้นส่วนที่ช่วยให้คุณออกแบบชิ้นส่วนได้ดีขึ้น ตรวจจับปัญหาตั้งแต่เนิ่นๆ และส่งมอบผลงานได้อย่างสม่ำเสมอ จะกลายเป็นข้อได้เปรียบในการแข่งขันที่แท้จริง — ไม่ใช่เพียงรายการหนึ่งในรายการวัสดุ (Bill of Materials) ของคุณ

เมื่อมีหุ้นส่วนที่เหมาะสมอยู่เคียงข้าง คุณจะสามารถเปลี่ยนแผ่นโลหะดิบให้กลายเป็นชิ้นส่วนสำเร็จรูปที่สมบูรณ์แบบได้อย่างมีประสิทธิภาพ ประหยัดต้นทุน และเชื่อถือได้

คำถามที่พบบ่อยเกี่ยวกับการเจาะโลหะแผ่นด้วยเครื่อง CNC

1. CNC punching คืออะไร?

การเจาะด้วยเครื่อง CNC คือกระบวนการผลิตชิ้นส่วนโลหะแผ่นที่ควบคุมด้วยคอมพิวเตอร์ โดยใช้เครื่องเจาะแบบโปรแกรมได้ซึ่งมีอุปกรณ์เจาะและแม่พิมพ์รูปร่างต่าง ๆ เพื่อสร้างรู รูปทรง และลักษณะเฉพาะต่าง ๆ บนแผ่นโลหะ ต่างจากกระบวนการแบบทำด้วยมือ เครื่องระบบ CNC สามารถดำเนินลำดับงานที่ซับซ้อนได้โดยอัตโนมัติ ด้วยความแม่นยำในการระบุตำแหน่ง ±0.004 นิ้ว และความเที่ยงตรงซ้ำได้ ±0.001 นิ้ว โดยสามารถประมวลผลการเจาะได้หลายร้อยครั้งต่อนาที พร้อมรักษาคุณภาพที่สม่ำเสมอในระหว่างการผลิตจำนวนมาก

2. เครื่องเจาะแบบหัวหมุน CNC คืออะไร?

เครื่องเจาะแบบหัวหมุน CNC จะจัดเก็บอุปกรณ์เจาะหลายชุดไว้ในหัวหมุน (turret) ที่สามารถหมุนเพื่อนำชุดอุปกรณ์เจาะและแม่พิมพ์ที่ต้องการมาอยู่ใต้ลูกสูบของเครื่องได้ โครงสร้างหัวหมุนมักมีจำนวนสถานี 20–60 สถานี โดยมีกำลังเครื่องอยู่ที่ 20–50 ตันเมตริก หลายรุ่นมีกลไกการจัดแนว (indexing mechanisms) ที่ช่วยให้อุปกรณ์สามารถหมุนเพื่อเจาะลักษณะเฉพาะต่าง ๆ ที่มุมต่าง ๆ ได้ โดยไม่จำเป็นต้องใช้อุปกรณ์แยกต่างหากสำหรับแต่ละทิศทาง จึงเหมาะอย่างยิ่งสำหรับงานผลิตจำนวนมากที่มีลักษณะเฉพาะซ้ำ ๆ กัน

3. มีเครื่องเจาะโลหะแผ่นประเภทใดบ้าง?

ประเภทของแม่พิมพ์เจาะโลหะแผ่นทั่วไป ได้แก่ แม่พิมพ์เจาะทรงกลมสำหรับรูยึดและลวดลายระบายอากาศ แม่พิมพ์เจาะสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าสำหรับรูตัดและร่องเว้า แม่พิมพ์เจาะรูรีสำหรับรูยาวและช่องเดินสายไฟ รวมถึงรูปทรงพิเศษต่าง ๆ เช่น แม่พิมพ์ทำลูกฟูก (louver tools), แม่พิมพ์ตัด-ขึ้นรูป (lance-and-form tools), แม่พิมพ์นูน (embossing tools) และโลโก้บริษัท แม่พิมพ์แต่ละชุดจำเป็นต้องใช้แม่พิมพ์รอง (die) ที่สอดคล้องกัน โดยระยะห่างระหว่างแม่พิมพ์เจาะกับแม่พิมพ์รองมักกำหนดไว้ที่ร้อยละ 10–20 ของความหนาของวัสดุต่อฝั่ง

4. ควรเลือกการเจาะด้วยเครื่อง CNC แทนการตัดด้วยเลเซอร์เมื่อใด

เลือกการเจาะด้วยเครื่อง CNC สำหรับการผลิตจำนวนมากที่มีรูแบบซ้ำ ๆ กัน กรณีที่ต้องการความสามารถในการขึ้นรูป เช่น การทำลูกฟูก (louvers) หรือการนูน (embossments) และสำหรับการออกแบบที่มีรูจำนวนมากเกิน 500 ชิ้น ขณะที่การตัดด้วยเลเซอร์เหมาะกว่าสำหรับต้นแบบจำนวนไม่เกิน 100 ชิ้น รูปร่างที่ซับซ้อน และงานออกแบบที่ละเอียดประณีต การเจาะมีข้อได้เปรียบด้านความเร็ว — สูงกว่า 1,000 ครั้งต่อนาที — ในขณะที่การตัดด้วยเลเซอร์จะตัดคุณลักษณะแต่ละอย่างทีละรายการ แต่ไม่จำเป็นต้องลงทุนในแม่พิมพ์ทางกายภาพ

5. ควรมองหาใบรับรองใดบ้างจากผู้ให้บริการการเจาะด้วยเครื่อง CNC

มองหาการรับรองมาตรฐาน ISO 9001:2015 สำหรับระบบการจัดการคุณภาพทั่วไป มาตรฐาน AS9100D สำหรับการใช้งานในอุตสาหกรรมการบินและอวกาศ และมาตรฐาน IATF 16949 สำหรับชิ้นส่วนยานยนต์ ซึ่งมาตรฐาน IATF 16949 ถือเป็นสิ่งจำเป็นสำหรับห่วงโซ่อุปทานในอุตสาหกรรมยานยนต์ โดยมีวัตถุประสงค์เพื่อให้มั่นใจว่ามีกระบวนการที่ได้รับการจัดทำเอกสารอย่างครบถ้วน การติดตามย้อนกลับวัสดุได้อย่างสมบูรณ์ โปรแกรมการบำรุงรักษาเชิงป้องกัน และแนวทางการปรับปรุงอย่างต่อเนื่อง ผู้ผลิตอย่าง Shaoyi ให้บริการด้านคุณภาพที่ได้รับการรับรองตามมาตรฐาน IATF 16949 พร้อมบริการต้นแบบแบบเร่งด่วนภายใน 5 วัน และการสนับสนุน DFM อย่างครอบคลุมสำหรับชิ้นส่วนโครงสร้างและแชสซี
