ผลิตภัณฑ์การขึ้นรูปโลหะแผ่น: เลือกวิธีการที่เหมาะสมทุกครั้ง

ผลิตภัณฑ์ที่ได้จากการขึ้นรูปแผ่นโลหะคืออะไร และเหตุใดจึงมีความสำคัญ

คุณเคยสงสัยหรือไม่ว่า แผ่นโลหะเรียบๆ ชิ้นหนึ่งสามารถเปลี่ยนเป็นเคสสมาร์ทโฟนที่อยู่ในกระเป๋าของคุณ หรือแผงโครงสร้างอากาศยานที่บินผ่านท้องฟ้าเหนือศีรษะได้อย่างไร? คำตอบอยู่ที่กระบวนการขึ้นรูปแผ่นโลหะ (sheet metal forming) — ซึ่งเป็นกระบวนการผลิตที่เปลี่ยนแผ่นโลหะบางๆ ให้กลายเป็นชิ้นส่วนสามมิติที่มีความแม่นยำสูง โดยไม่ต้องตัดหรือกำจัดวัสดุออกแม้แต่น้อย ชิ้นส่วนเหล่านี้ ผลิตภัณฑ์จากการขึ้นรูปแผ่นโลหะ ล้อมรอบเราทุกวัน ตั้งแต่กระป๋องบรรจุเครื่องดื่มและเครื่องใช้ในครัวเรือน ไปจนถึงโครงสร้างอากาศยานที่มีความสำคัญยิ่งและแผงตัวถังรถยนต์

จากแผ่นเรียบสู่ชิ้นส่วนที่ใช้งานได้

โดยพื้นฐานแล้ว การขึ้นรูปแผ่นโลหะ (sheet metal forming) คือกระบวนการเปลี่ยนรูปร่างของแผ่นโลหะบางๆ โดยใช้แรงและการเปลี่ยนรูปที่ควบคุมได้ ลองนึกภาพว่าเป็นศิลปะการพับกระดาษแบบโอริกามิ แต่ใช้โลหะแทน—คุณจะดัด ยืด และกดวัสดุที่แบนราบให้กลายเป็นรูปร่างที่ซับซ้อน โดยยังคงรักษาความแข็งแรงเชิงโครงสร้างไว้ ความหนาโดยทั่วไปอยู่ในช่วง 0.5 มม. ถึง 6 มม. ทำให้กระบวนการนี้เหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนยึดตรึง (brackets), แผง (panels), ตัวเรือน (housings) และฝาครอบ (enclosures)

อะไรที่ทำให้กระบวนการนี้โดดเด่น? โลหะยังคงรักษาความแข็งแรงไว้ตลอดกระบวนการเปลี่ยนรูป ไม่ว่าคุณจะทำงานกับเหล็กกล้าไร้สนิม (stainless steel), อลูมิเนียม, ไทเทเนียม หรือทองแดง คุณสมบัติของวัสดุยังคงสมบูรณ์อยู่แม้จะถูกเปลี่ยนรูปให้กลายเป็นรูปร่างใหม่ทั้งหมด นั่นหมายความว่าผู้ผลิตสามารถสร้างชิ้นส่วนที่มีความแข็งแรงและมีความคงที่ทางมิติในปริมาณมาก โดยเกิดของเสียน้อยที่สุด

วิทยาศาสตร์เบื้องหลังการเปลี่ยนรูปโลหะ

นี่คือจุดที่กระบวนการขึ้นรูปแตกต่างพื้นฐานจากวิธีการผลิตอื่นๆ โดยต่างจากกระบวนการกลึง ซึ่งตัด เจาะ และขัดวัสดุออก กระบวนการขึ้นรูปจะเปลี่ยนรูปร่างของโลหะผ่านการบิดเบือนอย่างควบคุมได้ ลองเปรียบเทียบความแตกต่างระหว่างการปั้นดินเหนียวโดยการเพิ่มและขึ้นรูปวัสดุ กับการแกะสลักหินโดยการตัดชิ้นส่วนออก เครื่องมือขึ้นรูปโลหะและอุปกรณ์ขึ้นรูปโลหะจะใช้แรงกดที่แม่นยำเพื่อโค้ง ยืด หรืออัดแผ่นโลหะให้ได้รูปร่างตามที่ต้องการ

ความแตกต่างนี้มีความสำคัญในหลายเหตุผลเชิงปฏิบัติ:

• ประสิทธิภาพการใช้วัสดุ: ไม่มีวัสดุใดสูญเสียไปในระหว่างกระบวนการขึ้นรูป
• ความสมบูรณ์แบบทางโครงสร้าง โครงสร้างเม็ดผลึกของโลหะยังคงต่อเนื่องกัน ทำให้ความแข็งแรงเพิ่มขึ้น
• ความคุ้มค่า: ต้องใช้วัตถุดิบน้อยกว่าวิธีการแบบลบวัสดุ (subtractive methods)
• ความเร็ว: ชิ้นส่วนที่ผ่านการขึ้นรูปมักต้องการการดำเนินการขั้นที่สองน้อยมาก

หลักการทางวิทยาศาสตร์นี้อาศัยความเข้าใจพฤติกรรมของโลหะแต่ละชนิดภายใต้แรงเครียด คุณสมบัติ เช่น ความเหนียว ความต้านทานแรงดึง และลักษณะการแข็งตัวจากการทำงาน (work hardening) ล้วนมีผลต่อประสิทธิภาพในการขึ้นรูปวัสดุนั้นๆ รวมทั้งส่งผลต่อการเลือกเครื่องมือขึ้นรูปแผ่นโลหะที่เหมาะสมที่สุดสำหรับแต่ละการใช้งาน

เหตุใดกระบวนการขึ้นรูปจึงเหนือกว่ากระบวนการประกอบ (fabrication) สำหรับการใช้งานหลายประเภท

เมื่อเปรียบเทียบกระบวนการขึ้นรูป (forming) กับวิธีการผลิตชิ้นส่วนอื่นๆ ข้อได้เปรียบจะชัดเจนยิ่งขึ้น ตามแหล่งข้อมูลด้านการผลิตของ Xometry กระบวนการขึ้นรูปแผ่นโลหะ (sheet metal forming) มีความยืดหยุ่นสูงมากในราคาที่ค่อนข้างต่ำ และสามารถผลิตชิ้นส่วนที่มีอัตราส่วนความแข็งแรงต่อน้ำหนักที่โดดเด่น อุตสาหกรรมต่างๆ ตั้งแต่การบินและอวกาศไปจนถึงอุปกรณ์ทางการแพทย์ ล้วนพึ่งพาเครื่องมือขึ้นรูปโลหะ เนื่องจากเครื่องมือเหล่านี้ให้ความสม่ำเสมอ ความเร็ว และความแม่นยำที่วิธีการอื่นๆ ยากจะเทียบเคียงได้

พิจารณาขอบเขตของผลิตภัณฑ์ที่สร้างขึ้นผ่านกระบวนการเหล่านี้:

• ชิ้นส่วนแบบง่าย เช่น แคร็กเกอร์ยึดติด (mounting brackets) และตู้ครอบอุปกรณ์ไฟฟ้า (electrical enclosures)
• พื้นผิวโค้งซับซ้อนที่พบบนแผงตัวถังรถยนต์ (automotive body panels)
• โครงสร้างกลวงแบบไร้รอยต่อ เช่น ตัวเรือนอุปกรณ์ทางการแพทย์ (medical device housings)
• แผงตัวถังอากาศยาน (aerospace fuselage panels) ที่มีรูปร่างตามหลักพลศาสตร์ของอากาศ (aerodynamic) และตรงตามค่าความคลาดเคลื่อนที่เข้มงวดที่สุด

คู่มือนี้จะพาคุณผ่านทุกสิ่งที่คุณจำเป็นต้องเข้าใจเกี่ยวกับเครื่องมือและกระบวนการขึ้นรูป — ตั้งแต่เทคนิคพื้นฐานและอุปกรณ์ที่จำเป็น ไปจนถึงการเลือกวัสดุและการควบคุมคุณภาพ คุณจะได้เรียนรู้วิธีจับคู่วิธีการขึ้นรูปเฉพาะแต่ละแบบให้สอดคล้องกับความต้องการของโครงการคุณ ไม่ว่าคุณจะผลิตชิ้นส่วนที่ถูกดัดโค้งอย่างง่าย หรือชิ้นส่วนประกอบที่ผ่านกระบวนการดึงลึก (deep-drawn) ที่ซับซ้อน เมื่อคุณศึกษาจบแล้ว คุณจะมีความรู้เพียงพอที่จะเลือกวิธีการที่เหมาะสมสำหรับความต้องการในการผลิตของคุณได้ทุกครั้ง

กระบวนการขึ้นรูปแผ่นโลหะหลักและผลิตภัณฑ์ที่ได้

เมื่อคุณเข้าใจแล้วว่าผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปแผ่นโลหะคืออะไร ตอนนี้เรามาสำรวจวิธีการผลิตจริงกัน กระบวนการขึ้นรูปแต่ละแบบสร้างผลิตภัณฑ์ที่มีลักษณะเฉพาะ — และการเข้าใจความสัมพันธ์ระหว่างกระบวนการกับผลิตภัณฑ์จะช่วยให้คุณเลือกวิธีการที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณได้อย่างแม่นยำ ไม่ว่าคุณจะต้องการเหล็กฉากมุมหรือภาชนะทรงกระบอกไร้รอยต่อ ก็มี เทคนิคการขึ้นรูปที่ออกแบบมาเพื่อวัตถุประสงค์นั้นโดยเฉพาะ .

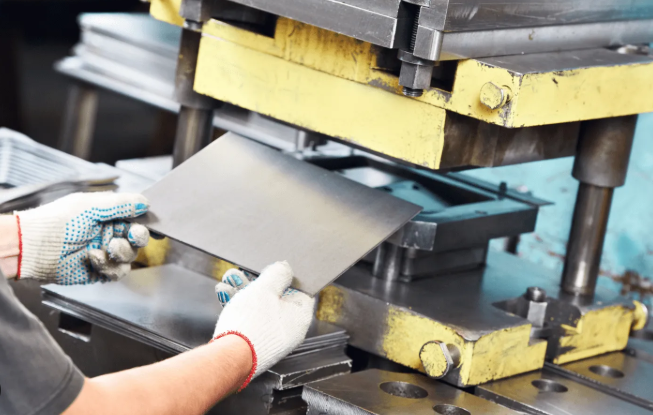

คำอธิบายเกี่ยวกับการตอกขึ้นรูป (Stamping) และการดำเนินการด้วยเครื่องกด (Press Operations)

การตีขึ้นรูป (Stamping) จัดเป็นหนึ่งในกระบวนการขึ้นรูปโลหะที่มีความหลากหลายและถูกใช้งานอย่างแพร่หลายที่สุดในอุตสาหกรรมการผลิต แนวคิดพื้นฐานนั้นเรียบง่าย คือ เครื่องกดจะดันลูกแม่พิมพ์ (punch) ผ่านแผ่นโลหะที่วางอยู่เหนือแม่พิมพ์ (die) เพื่อสร้างชิ้นส่วนที่มีรูปร่างแม่นยำในแต่ละครั้งของการกดเพียงครั้งเดียว หรือผ่านการดำเนินการแบบก้าวหน้าหลายขั้นตอน

ลองนึกภาพการใช้แม่พิมพ์ตัดคุกกี้กดผ่านแป้ง—การตีขึ้นรูปทำงานในลักษณะคล้ายกัน แต่ใช้แรงมหาศาลกดลงบนแผ่นโลหะ ตามที่ Prospect Machine Products ระบุ การขึ้นรูปโลหะเกิดขึ้นผ่านการเปลี่ยนรูปร่างแบบพลาสติก (plastic deformation) โดยการใช้แรงที่มากกว่าความต้านทานแรงดึงของวัสดุ (yield strength) เพื่อให้วัสดุเปลี่ยนรูปร่างอย่างถาวร

ลักษณะสำคัญของการดำเนินการตีขึ้นรูป ได้แก่:

• ความสามารถในการผลิตปริมาณสูง: ผลิตชิ้นส่วนที่เหมือนกันจำนวนหลายพันชิ้นต่อชั่วโมง
• ความซ้ำซ้อนได้อย่างยอดเยี่ยม: กระบวนการที่ควบคุมด้วยแม่พิมพ์รับประกันความสม่ำเสมอของขนาดและมิติ
• หลายขั้นตอนการทำงาน: สามารถดำเนินการตัดวัสดุออก (blanking), เจาะรู (piercing), นูนลวดลาย (embossing) และขึ้นรูป (forming) ตามลำดับขั้นตอนได้
• ความหลากหลายของวัสดุ: ใช้งานได้กับเหล็ก อลูมิเนียม ทองเหลือง และโลหะผสมพิเศษ

ผลิตภัณฑ์ที่ผ่านกระบวนการตีขึ้นรูปแบบทั่วไป ได้แก่ โครงยึดสำหรับยานยนต์ กล่องครอบอุปกรณ์อิเล็กทรอนิกส์ แผงเปลือกเครื่องใช้ไฟฟ้า และชิ้นส่วนฮาร์ดแวร์ เครื่องกด—ไม่ว่าจะเป็นแบบกลไกหรือแบบไฮดรอลิก—จะให้แรงที่จำเป็นในการขึ้นรูปโลหะโดยใช้แม่พิมพ์ที่ออกแบบและผลิตด้วยความแม่นยำสูง

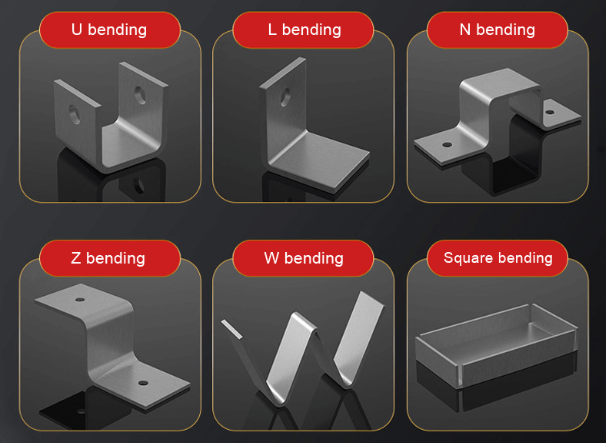

หลักการพื้นฐานของการดัดและการขึ้นรูปด้วยเครื่องกดดัด

เมื่อโครงการของคุณต้องการชิ้นส่วนที่มีลักษณะเป็นมุมพร้อมรอยดัดที่กำหนดไว้อย่างชัดเจน เครื่องกดดัด (Press Brake) จะกลายเป็นเครื่องมือขึ้นรูปหลักของคุณ เครื่องดัดแผ่นโลหะนี้จะจัดวางวัสดุบนแม่พิมพ์ (Die) ขณะที่ลูกสูบ (Punch) ลงมาเพื่อสร้างมุมที่แม่นยำ—ตั้งแต่มุมง่ายๆ 90 องศา ไปจนถึงรูปทรงที่ซับซ้อนซึ่งมีหลายรอยดัด

เหตุใดการดัดจึงได้รับความนิยมอย่างมาก? ตามที่ Precision Stamping Inc. อธิบาย การดัดมอบความหลากหลายและประสิทธิภาพสูงให้กับผู้ผลิต โดยมีข้อกำหนดเกี่ยวกับแม่พิมพ์น้อยมาก ส่งผลให้สามารถปรับเปลี่ยนการออกแบบได้อย่างรวดเร็ว จึงเหมาะอย่างยิ่งสำหรับการผลิตต้นแบบและงานผลิตในปริมาณน้อย

เครื่องดัดแผ่นโลหะหรือเครื่องดัดโลหะสามารถผลิตสินค้า เช่น:

• จานยึดและโครงสร้างรองรับ
• โครงและฝาครอบกล่องครอบอุปกรณ์ไฟฟ้า
• แผ่นป้องกันเครื่องจักรและโครงหุ้มป้องกัน
• ชิ้นส่วนเฟอร์นิเจอร์และระบบชั้นวางของ
• ท่อระบายอากาศแบบ HVAC และองค์ประกอบทางสถาปัตยกรรม

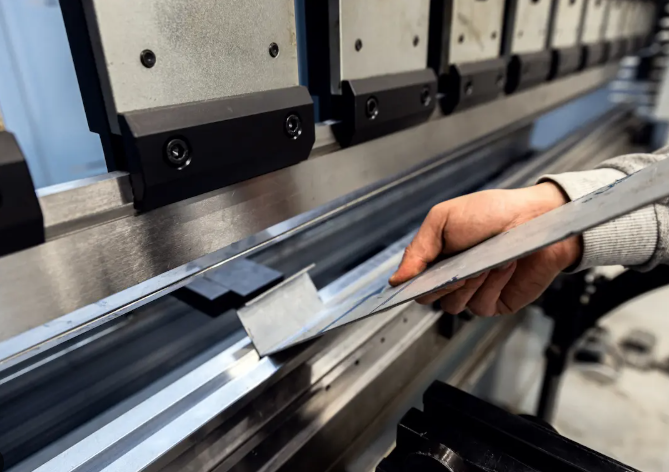

เครื่องดัดโลหะแบบกด (press brake) มีหลายรูปแบบ ตั้งแต่แบบแมนนวลที่ติดตั้งบนโต๊ะทำงานสำหรับช่างฝีมือขนาดเล็ก ไปจนถึงระบบไฮดรอลิกที่ควบคุมด้วย CNC ซึ่งสามารถผลิตชิ้นส่วนที่มีการดัดโค้งหลายจุดอย่างซับซ้อนด้วยความแม่นยำสูงมาก อุปกรณ์ที่เกี่ยวข้อง เช่น เครื่องดัดท่อ เครื่องดัดท่อโลหะ และเครื่องดัดท่อ (tubing benders) ใช้หลักการเดียวกันกับวัสดุทรงกลม เพื่อสร้างโครงโค้ง ราวบันได และชิ้นส่วนโครงสร้าง

การดึงลึกสำหรับรูปทรงที่ซับซ้อน

ต้องการภาชนะกลวงแบบไร้รอยต่อโดยไม่มีรอยต่อกับรอยเชื่อมหรือไม่? การขึ้นรูปแบบดึงลึก (deep drawing) จะเปลี่ยนแผ่นโลหะแบนให้กลายเป็นรูปร่างสามมิติ โดยการกดวัสดุผ่านโพรงแม่พิมพ์ กระบวนการนี้สามารถผลิตชิ้นงานเช่น ถ้วย ทรงกระบอก ฝาครอบ และพื้นผิวโค้งที่ซับซ้อน ซึ่งจะไม่สามารถทำได้ หรือทำได้ยากมากหากใช้เพียงการดัดโลหะเท่านั้น

นี่คือหลักการทำงาน: แผ่นโลหะ (metal blank) ถูกวางไว้เหนือแม่พิมพ์เฉพาะทาง จากนั้นลูกสูบ (punch) จะกดลงมาอย่างแรง ทำให้แผ่นโลหะไหลเข้าสู่โพรงแม่พิมพ์ วัสดุจะยืดออกและไหลรอบลูกสูบ จนได้รูปร่างตามที่กำหนด ตาม ศาสตราจารย์โลหะของ Amalco โดยประมาณ 40% ของเส้นผ่านศูนย์กลางแผ่นวัตถุดิบสามารถดึงขึ้นรูปได้ในหนึ่งรอบการดำเนินการ—ซึ่งหมายความว่าแผ่นวัตถุดิบที่มีเส้นผ่านศูนย์กลาง 10 นิ้วสามารถดึงขึ้นรูปให้มีเส้นผ่านศูนย์กลางลดลงเหลือ 6 นิ้ว ทำให้ได้ความสูงประมาณ 2¾ นิ้ว

คุณลักษณะของการดึงขึ้นรูปลึก ได้แก่:

• การสร้างแบบไร้รอยต่อ: ไม่จำเป็นต้องใช้รอยต่อ รอยเชื่อม หรืออุปกรณ์ยึดตรึง
• ความหนาของผนังสม่ำเสมอ: วัสดุกระจายตัวอย่างสม่ำเสมอระหว่างกระบวนการขึ้นรูป
• ความสมบูรณ์แบบทางโครงสร้าง ชิ้นส่วนสามารถทนต่อแรงดันและแรงเครียดได้โดยไม่มีจุดที่อาจเกิดความล้มเหลว
• ประหยัดต้นทุนสำหรับการผลิตจำนวนมาก: ของเสียจากวัสดุมีน้อยมาก และรอบเวลาการผลิตรวดเร็ว

ผลิตภัณฑ์ที่ผลิตด้วยกระบวนการดึงขึ้นรูปลึกโดยทั่วไป ได้แก่ ถังน้ำมันรถยนต์ อ่างล้างจานในครัว ภาชนะทำอาหาร กระป๋องบรรจุเครื่องดื่ม โครงหุ้มอุปกรณ์ทางการแพทย์ และชิ้นส่วนสำหรับอุตสาหกรรมการบินและอวกาศ กระบวนการนี้เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่ต้องมีคุณสมบัติกันรั่วของของเหลว ทนแรงดันได้ หรือต้องการพื้นผิวด้านในที่เรียบเนียน

เทคนิคพิเศษ รวมถึงการขึ้นรูปด้วยแรงดันไฮดรอลิก (Hydroforming)

นอกเหนือจากการขึ้นรูปและดึงแบบทั่วไปแล้ว เทคนิคพิเศษต่างๆ ยังช่วยขยายขอบเขตความเป็นไปได้ของผลิตภัณฑ์ที่ขึ้นรูปจากแผ่นโลหะอีกด้วย ไฮโดรฟอร์มมิ่ง (Hydroforming) ใช้แรงดันของของไหลแทนแรงกลไกในการขึ้นรูปโลหะรอบลูกแม่พิมพ์ ซึ่งสามารถสร้างรูปทรงที่ซับซ้อนได้พร้อมคุณภาพผิวที่ยอดเยี่ยม

ตามที่บริษัท Amalco อธิบายไว้ ไฮโดรฟอร์มมิ่งใช้ลูกแม่พิมพ์ แหวน ห้องขึ้นรูปที่อยู่ภายใต้แรงดัน และไดอะแฟรมยางที่ยืดหยุ่น แผ่นโลหะจะถูกวางไว้บนลูกแม่พิมพ์ จากนั้นห้องขึ้นรูปจะปิดลง และแรงดันของของไหลจะบังคับให้วัสดุขึ้นรูปเข้ากับรูปร่างของแม่พิมพ์อย่างแม่นยำ

การขึ้นรูปด้วยลูกกลิ้ง (Roll forming) ใช้วิธีการที่แตกต่างโดยสิ้นเชิง แทนที่จะขึ้นรูปวัสดุในครั้งเดียว แผ่นโลหะจะเคลื่อนผ่านชุดลูกกลิ้งแม่พิมพ์หลายชุดที่ขึ้นรูปวัสดุอย่างค่อยเป็นค่อยไปจนได้รูปทรงต่อเนื่อง กระบวนการนี้สามารถผลิต:

• ช่องโครงสร้างและมุมโครงสร้าง
• แผงหลังคาและแผงผนัง
• ชิ้นส่วนตกแต่งรถยนต์และแถบประดับ
• รางและรางยึดสำหรับชั้นวางของ

เทคนิคเฉพาะแต่ละแบบมีวัตถุประสงค์สำหรับหมวดหมู่ผลิตภัณฑ์ที่เฉพาะเจาะจง Hydroforming เหมาะอย่างยิ่งสำหรับการขึ้นรูปเส้นโค้งแบบประกอบซับซ้อนที่มีความแม่นยำสูง ในขณะที่ Roll forming เป็นกระบวนการที่โดดเด่นเมื่อต้องการผลิตชิ้นส่วนที่มีลักษณะเป็นโปรไฟล์ยาวและสม่ำเสมอในอัตราการผลิตสูง การเข้าใจว่ากระบวนการใดสร้างผลิตภัณฑ์ประเภทใด จะช่วยให้คุณตัดสินใจเลือกวิธีการผลิตได้อย่างมีข้อมูล—ซึ่งเป็นหัวข้อที่เราจะพิจารณาอย่างลึกซึ้งยิ่งขึ้นเมื่อเราศึกษาอุปกรณ์ที่ทำให้การดำเนินการเหล่านี้เป็นไปได้

อุปกรณ์ที่จำเป็นสำหรับการขึ้นรูปแผ่นโลหะ

การเข้าใจกระบวนการขึ้นรูปเป็นหนึ่งเรื่อง—แต่การมีอุปกรณ์ที่เหมาะสมเพื่อดำเนินการเหล่านั้นกลับเป็นอีกเรื่องหนึ่งโดยสิ้นเชิง ไม่ว่าคุณจะกำลังผลิตถังรถจักรยานยนต์แบบกำหนดเองในโรงรถที่บ้าน หรือผลิตแผ่นโครงสร้างรถยนต์จำนวนหลายพันชิ้นต่อวัน อุปกรณ์ของคุณก็จะเป็นตัวกำหนดขอบเขตของสิ่งที่สามารถทำได้ ลองมาสำรวจเครื่องมือขึ้นรูปแผ่นโลหะครบทุกประเภทกัน ตั้งแต่เครื่องมือใช้มือที่ให้ความแม่นยำสูง ไปจนถึงระบบอัตโนมัติระดับอุตสาหกรรม .

เครื่องมือใช้มือสำหรับงานขึ้นรูปที่ต้องการความแม่นยำ

ผู้ผลิตชิ้นส่วนโลหะทุกรายล้วนเริ่มต้นจากจุดใดจุดหนึ่ง และเครื่องมือช่างสำหรับงานแผ่นโลหะยังคงเป็นสิ่งจำเป็นอยู่แม้ในร้านงานขั้นสูงก็ตาม เครื่องมือเหล่านี้ให้การควบคุม ความแม่นยำ และความหลากหลายที่เครื่องจักรไม่สามารถทดแทนได้สำหรับการใช้งานบางประเภท

พิจารณาชุดเครื่องมือพื้นฐานสำหรับงานขึ้นรูปด้วยมือ:

• กรรไกรตัดโลหะแบบอากาศยาน: คีมตัดแบบซ้าย แบบขวา และแบบตรง สำหรับการตัดแต่งอย่างแม่นยำ
• เครื่องมือสำหรับทำรอยต่อและพับ: สร้างรอยโค้งที่เรียบเนียนและล็อกขอบรอยต่อได้ด้วยมือ
• หมอนรองขึ้นรูป (Dollies) และค้อน: ขึ้นรูปเส้นโค้งแบบซับซ้อนผ่านการตีที่ควบคุมได้
• แท่นรองขึ้นรูป (Stakes) และแกนขึ้นรูป (Mandrels): รองรับวัสดุขณะขึ้นรูปให้เป็นเส้นโค้งและขอบ
• เครื่องมือสำหรับการวัดและการขีดหมาย: เครื่องมือเขียน ไม้บรรทัดแยกส่วน และเกจวัดช่วยให้มั่นใจในความแม่นยำ

เครื่องมือแบบใช้มือทำงานได้อย่างโดดเด่นเมื่อคุณต้องการขัดแต่งเส้นโค้งที่ซับซ้อน ซ่อมแซมแผ่นโลหะที่เสียหาย หรือสร้างชิ้นงานศิลปะแบบพิเศษเฉพาะชิ้น ค้อนขัดผิว (planishing hammer) ไม่ว่าจะเป็นแบบจับด้วยมือหรือแบบขับเคลื่อนด้วยพลังงาน สามารถเรียบผิวและเพิ่มความแข็งของโลหะหลังจากการขึ้นรูปเบื้องต้นแล้ว ช่างฝีมือที่มีทักษะสูงสามารถบรรลุผลลัพธ์ที่น่าทึ่งได้ด้วยเพียงค้อน ดอลลี่ (dolly) และประสบการณ์การฝึกฝนมาหลายทศวรรษ

สำหรับการตัดก่อนเริ่มขั้นตอนการขึ้นรูป เครื่องเลื่อยสายพานโลหะ (metal bandsaw) ให้การตัดที่สะอาดและแม่นยำผ่านวัสดุที่มีความหนาต่าง ๆ กัน ขึ้นอยู่กับการจัดวางภายในร้านงานและความต้องการในการจัดการวัสดุ คุณอาจเลือกระหว่างเครื่องเลื่อยสายพานแนวนอน (horizontal band saw) สำหรับการตัดตรงผ่านแท่งโลหะ (bar stock) หรือเครื่องเลื่อยสายพานแนวตั้ง (vertical band saw) สำหรับการตัดตามเส้นโค้งและลวดลายที่ซับซ้อนบนแผ่นโลหะ

อุปกรณ์ติดโต๊ะสำหรับการผลิตในร้านงาน

ก้าวขึ้นจากเครื่องมือแบบใช้มือจับ คุณจะพบอุปกรณ์ที่ติดตั้งบนโต๊ะทำงาน ซึ่งทำหน้าที่เชื่อมช่องว่างระหว่างงานฝีมือแบบดั้งเดิมกับการผลิตในระดับอุตสาหกรรม หมวดหมู่นี้เหมาะอย่างยิ่งสำหรับผู้ที่ชื่นชอบงานฝีมือ ผู้ผลิตชิ้นส่วนตามสั่ง และร้านต้นแบบ

สายพาน เครื่องรีดลูกฟูก สมควรได้รับความสนใจเป็นพิเศษในที่นี้ ตามการสาธิตจากสัมมนาด้านการขึ้นรูปโลหะของบริษัท Baileigh Industrial ช่างฝีมือใช้เครื่องม้วนลวดที่ติดตั้งแม่พิมพ์แบบขั้นบันได (step dies) และแม่พิมพ์ศิลปะ (art dies) เพื่อผลิตแผงตกแต่งที่สวยงามและชิ้นส่วนเสริมความแข็งแรงโครงสร้าง เครื่องม้วนลวดสามารถสร้างเส้นนูน ขอบขั้นบันได และลวดลายเชิงศิลปะ ซึ่งไม่เพียงแต่เสริมความแข็งแรงให้กับแผ่นโลหะเท่านั้น แต่ยังเพิ่มมิติทางสายตาอีกด้วย

สายพาน english Wheel เครื่องขึ้นรูปแบบอังกฤษ (english wheel) ถือเป็นอีกหนึ่งเสาหลักของการขึ้นรูปโลหะในโรงงาน เครื่องจักรที่ดูเรียบง่ายแต่ทรงพลังนี้ประกอบด้วยล้อแบนขนาดใหญ่ด้านบน และล้อแม่พิมพ์แบบเปลี่ยนได้ด้านล่าง ซึ่งสามารถขึ้นรูปโค้งแบบผสมผสานที่เรียบเนียนได้ผ่านการผ่านวัสดุซ้ำๆ ผู้เชี่ยวชาญด้านการฟื้นฟูรถยนต์และผู้ผลิตอากาศยานพึ่งพาเครื่องขึ้นรูปแบบอังกฤษในการขึ้นรูปส่วนปีกหน้า (fender flares) แผงตัวถัง และส่วนตัวถังเครื่องบิน (fuselage sections)

อุปกรณ์สำหรับตั้งบนโต๊ะทำงานอื่นๆ ที่จำเป็น ได้แก่:

• เครื่องดัดแผ่นโลหะแบบตั้งโต๊ะ (Bench brakes): การยึดตำแหน่งอย่างมั่นคงเพื่อให้ได้มุมการดัดที่สม่ำเสมอสำหรับแผ่นโลหะขนาดกลาง
• เครื่องหด-ยืด (Shrinker/stretchers): ปรับความยาวของขอบเพื่อสร้างรูปโค้งและฟลานจ์
• เครื่องหมุน (Rotary machines): ขึ้นรูปเส้นนูน (beads), ฟลานจ์ และรอยพับ (crimps) ด้วยการเคลื่อนที่แบบหมุนรอบ
• เครื่องม้วนแบบเลื่อน (Slip rolls): ผลิตทรงกระบอกและกรวยจากแผ่นโลหะแบน

ตามที่ระบุไว้ในคู่มืออุปกรณ์ของ Penn Tool Co. เครื่องดัดแผ่นโลหะแบบตั้งโต๊ะ (bench brakes) ให้การควบคุมที่แม่นยำกว่าเครื่องดัดด้วยมือ (hand brakes) แต่มีความซับซ้อนน้อยกว่าเครื่องดัดแบบแรงดันสูง (press brakes) จึงเหมาะเป็นพิเศษสำหรับโรงงานที่ต้องประมวลผลแผ่นโลหะขนาดกลางเป็นประจำ

เครื่องจักรอุตสาหกรรมสำหรับการผลิตในปริมาณมาก

เมื่อความต้องการในการผลิตเพิ่มขึ้น เครื่องจักรอุตสาหกรรมจะให้กำลัง ความเร็ว และความแม่นยำในการทำซ้ำที่อุปกรณ์บนโต๊ะทำงานไม่สามารถเทียบเคียงได้ ระบบเหล่านี้ถือเป็นการลงทุนที่มีมูลค่าสูง แต่ช่วยให้สามารถผลิตสินค้าได้ในปริมาณมากอย่างต่อเนื่องโดยรักษาระดับคุณภาพไว้อย่างสม่ำเสมอ

สายพาน ค้อนลม เปลี่ยนแปลงศักยภาพในการขึ้นรูปโลหะอย่างก้าวกระโดด ผู้เชี่ยวชาญด้านการขึ้นรูปตัวถังรถยนต์ระดับมาสเตอร์ เช่น ผู้เชี่ยวชาญในการฟื้นฟูรถเฟอร์รารี ใช้เครื่องทุบโลหะแบบมีพลังงาน (power hammer) เป็นหลักในการสร้างแผงตัวถังรถยนต์ที่มีความซับซ้อน เครื่องทุบโลหะแบบมีพลังงานจะส่งแรงกระแทกที่ควบคุมได้และรวดเร็ว เพื่อยืด หด และขัดผิวโลหะให้เรียบได้เร็วกว่าการทุบด้วยมืออย่างมาก — ในขณะที่ผู้ปฏิบัติงานควบคุมการจัดวางวัสดุเพื่อให้ได้รูปทรงที่แม่นยำตามที่ต้องการ

หมวดหมู่ของอุปกรณ์ขึ้นรูปอุตสาหกรรม ได้แก่:

• เครื่องดัดไฮดรอลิกและเครื่องดัดแบบ CNC: การดัดที่เขียนโปรแกรมควบคุมได้ พร้อมความสามารถในการรับแรงดัดตั้งแต่ 40 ถึง 1,000+ ตัน
• เครื่องม้วนขึ้นรูปแบบมีพลังงาน: การผลิตแบบต่อเนื่องสำหรับชิ้นส่วนที่มีรูปทรงคงที่
• เครื่องเจาะแบบทาวเวอร์และเครื่องเจาะแบบ CNC: การเจาะรูและตัดวัสดุ (blanking) ด้วยความเร็วสูง
• เครื่องตัดโลหะ: การตัดแบบเส้นตรงผ่านวัสดุที่มีความหนา

การเลือกอุปกรณ์ในระดับนี้ขึ้นอยู่กับความต้องการในการผลิตเป็นหลัก ตาม Penn Tool Co. ปัจจัยต่าง ๆ เช่น ความหนาของวัสดุ ความแม่นยำที่ต้องการ และระดับการใช้งานระบบอัตโนมัติที่ต้องการ ล้วนมีผลต่อการเลือกเครื่องจักรที่เหมาะสมที่สุดสำหรับการดำเนินงานของคุณ

ประเภทอุปกรณ์	การใช้งานทั่วไป	ช่วงความจุ	ผลิตภัณฑ์ที่สร้างขึ้น
เครื่องมือช่างสำหรับงานแผ่นโลหะ	งานทำตามสั่ง งานซ่อมแซม งานศิลปะ	เหล็กได้ถึงเบอร์ 18	แผ่นปะ แผ่นขนาดเล็ก องค์ประกอบตกแต่ง
เครื่องรีดลูกฟูก	การเสริมความแข็งแรงของแผงและงานตกแต่ง	โดยทั่วไปใช้ขนาด 18–22 เกจ	แผงที่มีลวดลายเป็นลูกปัด ขอบแบบขั้นบันได และการออกแบบเชิงศิลปะ
English Wheel	เส้นโค้งแบบประกอบ (compound curves) และแผงตัวถัง	เหล็กอลูมิเนียมสูงสุดถึงขนาด 16 เกจ	ฝาครอบล้อหน้า (fenders), ฝากระโปรงหน้า (hoods), ผิวเปลือกเครื่องบิน (aircraft skins)
ค้อนสำหรับเรียบพื้นผิวแผ่นโลหะ	การตกแต่งพื้นผิวและการทำให้วัสดุแข็งตัวจากการขึ้นรูป (surface finishing, work hardening)	โดยทั่วไปใช้ขนาด 18–22 เกจ	แผงที่เรียบเนียน ชาม และรูปทรงเชิงประติมากรรม
ค้อนลม	การขึ้นรูปสำหรับการผลิตจำนวนมากและการขึ้นรูปแบบหนัก	เหล็กสูงสุดถึงขนาด 14 เกจ	แผงรถยนต์ โดม และเส้นโค้งซับซ้อน
เครื่องดัดแบบตั้งโต๊ะ	การดัดที่สม่ำเสมอ สำหรับการผลิตในปริมาณปานกลาง	ความหนาได้สูงสุดถึงเบอร์ 16 (16 gauge) ความกว้าง 24–48 นิ้ว	โครงยึด กล่อง และชิ้นส่วนของเปลือกหุ้ม
CNC Press Brake	การดัดความแม่นยำสูงในปริมาณมาก	เหล็กได้สูงสุดถึง 1/2 นิ้ว ความยาวมากกว่า 10 ฟุต	ชิ้นส่วนโครงสร้างและรูปทรงซับซ้อน
เครื่องรีดแผ่นโลหะ	การผลิตรูปทรงต่อเนื่อง	ขึ้นอยู่กับรูปแบบการติดตั้ง	รางแบบช่องเปิด รางนำทาง และแผงหลังคา

ความสัมพันธ์ระหว่างอุปกรณ์กับผลลัพธ์นั้นมีลักษณะโดยตรง: โฟลเดอร์สร้างรอยพับที่มีรอยย่น, เครื่องตัดแบบกรรไกรให้รอยตัดที่ตรง, เครื่องเบรกขึ้นรูปชิ้นส่วนที่มีมุมเฉพาะ และเครื่องดัดแบบโรลสร้างโปรไฟล์โค้ง

เมื่อมีเครื่องมือที่เหมาะสมพร้อมใช้งานแล้ว การตัดสินใจสำคัญขั้นต่อไปคือการเลือกวัสดุที่เหมาะสม โลหะแต่ละชนิดมีพฤติกรรมที่แตกต่างกันในระหว่างกระบวนการขึ้นรูป และการเข้าใจลักษณะเหล่านี้จะช่วยป้องกันข้อผิดพลาดที่ส่งผลต้นทุนสูง พร้อมทั้งเพิ่มประสิทธิภาพของผลิตภัณฑ์สำเร็จรูปของคุณ

คู่มือการเลือกวัสดุสำหรับการขึ้นรูป

คุณได้จัดเตรียมอุปกรณ์ที่เหมาะสมไว้แล้ว — แต่นี่คือจุดที่โครงการจำนวนมากเกิดข้อผิดพลาด การเลือกวัสดุที่ไม่เหมาะสมสำหรับการขึ้นรูปของคุณอาจส่งผลให้ชิ้นส่วนแตกร้าว แรงดีดตัวกลับ (springback) มากเกินไป หรือชิ้นส่วนล้มเหลวภายใต้ภาระงาน ความเข้าใจในพฤติกรรมของโลหะแต่ละชนิดระหว่างกระบวนการขึ้นรูปจะเปลี่ยนการคาดเดาให้กลายเป็นการตัดสินใจอย่างมั่นใจ ลองมาสำรวจกันว่าอะไรคือคุณลักษณะเฉพาะของแต่ละวัสดุ และวิธีการเลือกวัสดุให้สอดคล้องกับความต้องการเฉพาะของการขึ้นรูป

ความเข้าใจในลักษณะความสามารถในการขึ้นรูปของโลหะ

อะไรคือปัจจัยที่กำหนดว่าโลหะจะสามารถขึ้นรูปได้อย่างสวยงามหรือแตกหักภายใต้แรงกด? คุณสมบัติสำคัญสามประการที่มีอิทธิพลต่อความสามารถในการขึ้นรูป ได้แก่ ความเหนียว (ductility), ความต้านทานแรงดึงที่เริ่มพลาสติก (yield strength), และพฤติกรรมการแข็งตัวจากการทำงาน (work hardening behavior)

ความยืดหยุ่น วัดความสามารถของวัสดุในการเปลี่ยนรูปแบบพลาสติกโดยไม่หักหรือแตกหัก ตามแหล่งข้อมูลด้านวิศวกรรมของ Meviy USA วัสดุที่มีความเหนียว (ductile materials) เช่น ทองแดง อลูมิเนียม และเหล็กกล้าคาร์บอนต่ำ จะสามารถเปลี่ยนรูปได้มากอย่างมีนัยสำคัญก่อนจะล้มเหลว ในขณะที่วัสดุเปราะ (brittle materials) เช่น เหล็กหล่อ จะแตกร้าวอย่างกะทันหันโดยไม่มีสัญญาณเตือนล่วงหน้า ในการดำเนินการขึ้นรูป (forming operations) วัสดุที่มีความเหนียวสูงหมายความว่าคุณสามารถยืด โค้ง และดึงโลหะให้เป็นรูปร่างซับซ้อนได้โดยไม่เกิดรอยแตกร้าว

นี่คือวิธีที่คุณสมบัติสำคัญในการขึ้นรูปส่งผลต่อการเลือกวัสดุของคุณ:

• ความเหนียว: กำหนดระดับความยืดหยุ่นในการยืดและโค้งของวัสดุก่อนที่จะเกิดความล้มเหลว
• ความแข็งแรงในการยีด: ระดับแรงเครียดที่เริ่มเกิดการเปลี่ยนรูปถาวร — ค่าที่ต่ำกว่าหมายถึงการขึ้นรูปได้ง่ายขึ้น แต่ความสามารถในการรับภาระเชิงโครงสร้างลดลง
• อัตราการแข็งตัวจากการแปรรูป: อัตราที่วัสดุแข็งแรงขึ้น (และขึ้นรูปได้ยากขึ้น) ระหว่างกระบวนการเปลี่ยนรูป
• การคืนตัวแบบยืดหยุ่น: ปริมาณการคืนตัว (springback) หลังจากปล่อยแรงกดในการขึ้นรูป
• ภาวะคุณสมบัติไม่สม่ำเสมอตามทิศทาง (Anisotropy): ความแตกต่างของคุณสมบัติวัสดุตามทิศทางต่าง ๆ ซึ่งส่งผลต่อพฤติกรรมการขึ้นรูป

วัสดุที่มีความเหนียวดีเยี่ยมจะให้สัญญาณเตือนก่อนเกิดการล้มเหลว—โดยจะโค้งงอ ยืดออก และเปลี่ยนรูปร่างอย่างเห็นได้ชัด พฤติกรรมนี้มีความสำคัญอย่างยิ่งต่อกระบวนการขึ้นรูป ซึ่งคุณกำลังใช้วัสดุจนถึงขีดจำกัดของมัน ตามที่งานวิจัยด้านวิทยาศาสตร์วัสดุระบุไว้ ความเหนียวมักวัดได้จากผลการทดสอบเปอร์เซ็นต์การยืดตัว (percent elongation) และเปอร์เซ็นต์การลดพื้นที่หน้าตัด (reduction of area) ซึ่งช่วยให้ผู้ผลิตสามารถทำนายประสิทธิภาพของโลหะในระหว่างกระบวนการตอกขึ้นรูป (stamping), การดึงขึ้นรูป (drawing) และการดัด (bending)

การจับคู่วัสดุกับวิธีการขึ้นรูป

โลหะแต่ละชนิดมีคุณลักษณะเฉพาะที่ส่งผลต่อกระบวนการขึ้นรูป การเข้าใจความแตกต่างเหล่านี้จะช่วยให้คุณเลือกวิธีการขึ้นรูปที่เหมาะสม และคาดการณ์ปัญหาที่อาจเกิดขึ้นได้

อลูมิเนียม จัดอยู่ในกลุ่มโลหะที่สามารถขึ้นรูปได้ดีที่สุดชนิดหนึ่ง ด้วยความเหนียวที่โดดเด่นและแรงดึงที่ต่ำ ทำให้เหมาะอย่างยิ่งสำหรับกระบวนการดึงลึก (deep drawing), การตอกขึ้นรูปที่ซับซ้อน (complex stamping) และการใช้งานในอุตสาหกรรมการบินและอวกาศ ซึ่งการลดน้ำหนักมีความสำคัญอย่างยิ่ง อย่างไรก็ตาม อลูมิเนียมมีแนวโน้มเกิดการแข็งตัวจากการทำงาน (work-hardening) ค่อนข้างเร็ว ดังนั้น กระบวนการขึ้นรูปแบบหลายขั้นตอนอาจจำเป็นต้องผ่านการอบนุ่มระหว่างขั้นตอน (intermediate annealing)

เหล็กอ่อน ให้สมดุลที่ยอดเยี่ยมระหว่างความสามารถในการขึ้นรูป ความแข็งแรง และความคุ้มค่าทางต้นทุน มันสามารถดัดได้อย่างสะอาด ขึ้นรูปด้วยแม่พิมพ์ได้อย่างเชื่อถือได้ และดึงลึกได้อย่างมีประสิทธิภาพ จึงทำให้เป็นวัสดุที่โดดเด่นในงานยานยนต์และอุตสาหกรรม การมีปริมาณคาร์บอนส่งผลโดยตรงต่อความสามารถในการขึ้นรูป: เหล็กกล้าคาร์บอนต่ำสามารถขึ้นรูปได้ง่าย ในขณะที่เหล็กกล้าคาร์บอนสูงกว่านั้นมีความต้านทานต่อการเปลี่ยนรูปมากขึ้น

เหล็กกล้าไร้สนิม สร้างความท้าทายที่มากขึ้น ความต้านทานแรงดึงสูงกว่าหมายความว่าคุณจำเป็นต้องใช้แรงขึ้นรูปมากขึ้น ในขณะที่การแข็งตัวจากการทำงานอย่างรวดเร็วจำกัดปริมาณการเปลี่ยนรูปที่เกิดขึ้นก่อนที่วัสดุจะแข็งจนไม่สามารถขึ้นรูปต่อได้อีก นอกจากนี้ วิธีการเชื่อมแบบต่าง ๆ อาจส่งผลต่อโซนที่ได้รับความร้อน (heat-affected zones) ซึ่งเปลี่ยนแปลงความสามารถในการขึ้นรูปเฉพาะจุด ชนิดของวัสดุเกรด 304 และ 316 เป็นตัวเลือกที่พบบ่อย โดยเกรด 304 มีความสามารถในการขึ้นรูปได้ดีกว่าสำหรับชิ้นส่วนที่ผ่านกระบวนการดึงลึก

ทองแดงและทองแดง มีความเหนียวสู exceptional ทำให้สามารถขึ้นรูปอย่างซับซ้อนและประทับลวดลายละเอียดได้ดีมาก วัสดุเหล่านี้ไหลได้อย่างราบรื่นระหว่างกระบวนการดึงลึก และทนต่อรัศมีการดัดที่แคบมากโดยไม่เกิดรอยแตกร้าว อย่างไรก็ตาม ความนุ่มนวลของวัสดุเหล่านี้หมายความว่ามันบุบและเป็นรอยขีดข่วนได้ง่ายระหว่างการจัดการ

โลหะผสมพิเศษ รวมถึงไทเทเนียม อินโคเนล และโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง ซึ่งต้องการความรู้เฉพาะด้าน พฤติกรรมการคืนตัวของไทเทเนียม (springback) จำเป็นต้องมีการปรับค่าการงอเกิน (overbending) อย่างมีนัยสำคัญ ในขณะที่ซูเปอร์อัลลอยที่มีส่วนประกอบหลักเป็นนิกเกิลอาจต้องใช้วิธีขึ้นรูปขณะร้อนเพื่อให้ได้รูปร่างตามที่ต้องการ

การเลือกเบอร์แผ่นโลหะเพื่อผลลัพธ์ที่เหมาะสมที่สุด

ความหนาของแผ่นโลหะ (metal gauge thickness) ส่งผลโดยตรงต่อวิธีการขึ้นรูปที่สามารถใช้งานได้อย่างมีประสิทธิภาพ และต่อสมรรถนะของผลิตภัณฑ์สำเร็จรูป การเข้าใจระบบเบอร์แผ่นโลหะ (sheet metal gauges) รวมถึงการตีความข้อกำหนดเกี่ยวกับเบอร์เหล็ก (steel gauge) และความหนา จะช่วยป้องกันไม่ให้เกิดความไม่สอดคล้องกันระหว่างวัสดุกับกระบวนการ ซึ่งอาจก่อให้เกิดค่าใช้จ่ายสูง

นี่คือความเป็นจริงเชิงปฏิบัติ: วัสดุที่มีความหนามากขึ้นจะต้องใช้แรงมากขึ้น รัศมีการงอที่ใหญ่ขึ้น และอุปกรณ์ที่มีกำลังสูงขึ้น เครื่องวัดความหนาของแผ่นโลหะ (metal thickness gauge) ช่วยตรวจสอบว่าวัสดุที่รับเข้ามาสอดคล้องกับข้อกำหนดหรือไม่ แต่การเข้าใจความสัมพันธ์ระหว่างตัวเลขเบอร์แผ่นโลหะ (gauge numbers) กับมิติที่แท้จริงนั้นมีความสำคัญยิ่งกว่า

ความหนาของแผ่นโลหะ (Metal Gauge Thickness)	ความหนาของเหล็ก (นิ้ว)	ความหนาของอลูมิเนียม (นิ้ว)	การใช้งานทั่วไปในการขึ้นรูป
เกจ 24	0.024"	0.020"	งานท่อระบบปรับอากาศ (HVAC ductwork), โครงโคมไฟ, แผงตกแต่ง
เบอร์ 20	0.036"	0.032"	แผงรถยนต์, โครงเครื่องใช้ไฟฟ้า, กล่องอุปกรณ์ไฟฟ้า
18 เกจ	0.048"	0.040"	โครงยึดโครงสร้าง ฝาครอบเครื่องจักร กล่องหุ้มหนัก
16 เกจ	0.060"	0.051"	อุปกรณ์อุตสาหกรรม ส่วนประกอบโครงสร้างยานยนต์
14 เกจ	0.075"	0.064"	เครื่องจักรหนัก โครงถักโครงสร้าง แผ่นเสริมแรง

โปรดสังเกตสิ่งสำคัญ: ค่าเบอร์ความหนาของแผ่นโลหะ (gauge) ไม่ได้แทนความหนาที่เท่ากันในโลหะชนิดต่าง ๆ กัน ตัวอย่างเช่น แผ่นเหล็กเบอร์ 20 มีความหนาต่างจากแผ่นอลูมิเนียมเบอร์ 20 ดังนั้น ควรตรวจสอบข้อมูลความหนาที่แท้จริงเสมอ แทนการสมมุติว่าค่าเบอร์ความหนาจะแปลงเป็นความหนาที่เท่ากันโดยตรง

สำหรับกระบวนการดึงลึก (deep drawing) แผ่นโลหะที่มีความหนาน้อยมักให้ผลลัพธ์ที่ดีกว่า เนื่องจากสามารถยืดและไหลตัวได้ง่ายขึ้นโดยไม่ต้องใช้แรงมากเกินไป ขณะที่กระบวนการดัด (bending) สามารถรองรับวัสดุที่มีความหนามากขึ้นได้ดีกว่า แต่รัศมีการดัดต่ำสุดจะเพิ่มขึ้นตามสัดส่วนกับความหนาของวัสดุ ความสามารถในการตีขึ้นรูป (stamping) ขึ้นอยู่กับกำลังของเครื่องกด (press tonnage) และการออกแบบแม่พิมพ์ (die design) เป็นหลัก โดยสัมพันธ์โดยตรงกับความหนาของวัสดุ

ความสัมพันธ์ระหว่างการเลือกวัสดุกับการประยุกต์ใช้ในอุตสาหกรรมจะชัดเจนยิ่งขึ้นเมื่อคุณเข้าใจหลักการพื้นฐานเหล่านี้แล้ว ผู้ผลิตรถยนต์เลือกวัสดุโดยพิจารณาสมดุลระหว่างประสิทธิภาพในการรับแรงกระแทก น้ำหนัก และความซับซ้อนของกระบวนการขึ้นรูป วิศวกรด้านการบินและอวกาศให้ความสำคัญกับอัตราส่วนความแข็งแรงต่อน้ำหนักเป็นหลัก พร้อมทั้งมั่นใจว่าวัสดุสามารถทนต่อกระบวนการขึ้นรูปเฉพาะที่ใช้ได้ ส่วนการดำเนินงานการผลิตทั่วไปมักเน้นการปรับแต่งเพื่อให้ได้ต้นทุนและปริมาณวัสดุที่พร้อมใช้งานต่ำที่สุด ขณะเดียวกันก็ยังคงตอบสนองข้อกำหนดด้านประสิทธิภาพขั้นต่ำที่กำหนดไว้

เมื่อได้ทำความเข้าใจหลักการในการเลือกวัสดุแล้ว คุณก็พร้อมที่จะสำรวจว่าอุตสาหกรรมต่าง ๆ นำแนวคิดเหล่านี้ไปประยุกต์ใช้กับความต้องการเฉพาะของตนอย่างไร — และเหตุใดบางภาคอุตสาหกรรมจึงต้องการวัสดุและกระบวนการขึ้นรูปแบบเฉพาะ

การประยุกต์ใช้ในอุตสาหกรรมสำหรับชิ้นส่วนโลหะที่ผ่านการขึ้นรูป

คุณเคยสงสัยหรือไม่ว่าทำไมประตูรถของคุณจึงพอดีเป๊ะทุกครั้ง หรือแผ่นโครงสร้างอากาศยานสามารถทนต่อสภาวะสุดขั้วได้ที่ความสูง 35,000 ฟุต? อุตสาหกรรมต่าง ๆ ไม่เพียงแต่ใช้ผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปแผ่นโลหะเท่านั้น แต่ยังเรียกร้องคุณลักษณะด้านประสิทธิภาพ ความคลาดเคลื่อนที่ยอมรับได้ (tolerances) และแนวทางการผลิตที่แตกต่างกันโดยสิ้นเชิงอีกด้วย การเข้าใจความต้องการเฉพาะของแต่ละภาคอุตสาหกรรมจะช่วยให้คุณเห็นภาพว่าเหตุใดกระบวนการขึ้นรูปแบบเดียวกันจึงให้ผลลัพธ์ที่ต่างกันอย่างมาก ขึ้นอยู่กับการประยุกต์ใช้งาน

การผลิตชิ้นส่วนโครงถังและตัวถังรถยนต์

อุตสาหกรรมยานยนต์เป็นผู้บริโภคผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปแผ่นโลหะรายใหญ่ที่สุดทั่วโลก — และมีเหตุผลอันสมเหตุสมผล เนื่องจากรถยนต์สมัยใหม่ประกอบด้วยชิ้นส่วนที่ผ่านการตอกขึ้นรูปและขึ้นรูปหลายร้อยชิ้น ตั้งแต่แผ่นโครงสร้างภายนอกที่มองเห็นได้ ไปจนถึงชิ้นส่วนเสริมความแข็งแรงภายในที่ซ่อนอยู่

ตามการวิเคราะห์การผลิตรถยนต์ของ Alsette การขึ้นรูปโลหะ (stamping) มีความสำคัญอย่างยิ่ง เนื่องจากช่วยให้สามารถผลิตชิ้นส่วนโลหะที่มีความแข็งแรง น้ำหนักเบา และมีความสม่ำเสมอสูงได้อย่างรวดเร็วและต้นทุนต่ำ ปัจจุบัน เครื่องกดขึ้นรูปโลหะสมัยใหม่สามารถผลิตชิ้นส่วนได้หลายร้อยชิ้น หรือแม้แต่หลายพันชิ้นต่อชั่วโมง — ซึ่งเป็นอัตราการผลิตที่จำเป็นเพื่อให้ทันกับความต้องการของสายการประกอบ

อะไรทำให้การขึ้นรูปชิ้นส่วนรถยนต์มีความโดดเด่นเป็นพิเศษ? พิจารณาข้อกำหนดเหล่านี้:

• ความต้องการปริมาณ: ปริมาณการผลิตในแต่ละปีมักเกินล้านชิ้นสำหรับชิ้นส่วนที่เหมือนกันทุกชิ้น
• ความคลาดเคลื่อนที่ยอมรับได้แน่นอน: ประตู ฝากระโปรงหน้า และกันชนข้างต้องเข้ากันพอดีอย่างสมบูรณ์แบบบนรถยนต์ทุกคัน
• พื้นผิวระดับคลาส A (Class A surfaces): แผงภายนอกต้องมีพื้นผิวที่ไร้ที่ติ ซึ่งผู้บริโภคสามารถมองเห็นได้ชัดเจน
• ประสิทธิภาพในการชน (Crash performance): ชิ้นส่วนโครงสร้างต้องสอดคล้องตามข้อกำหนดด้านความปลอดภัยที่เข้มงวด
• การลดน้ำหนัก: รถยนต์ที่มีน้ำหนักเบาลงจะช่วยเพิ่มประสิทธิภาพการใช้เชื้อเพลิงและระยะการขับขี่ของรถ EV

การขึ้นรูปชิ้นส่วนยานยนต์ด้วยแม่พิมพ์ประกอบด้วยสองหมวดหมู่หลัก ได้แก่ แผ่นเปลือกตัวถัง—ซึ่งรวมถึงประตู ฝากระโปรงหน้า ฝากระโปรงหลัง หลังคา และฝากระโปรงท้าย—ที่เป็นส่วนภายนอกที่มองเห็นได้และต้องมีคุณภาพผิวที่สมบูรณ์แบบ ส่วนชิ้นส่วนโครงสร้าง—ซึ่งเป็นโครงร่างพื้นฐานของตัวถัง (body-in-white) ที่ประกอบด้วยเสา A, B และ C แผ่นพื้นห้องโดยสาร และรางโครงสร้าง—จะให้ความสำคัญกับสมรรถนะในการรับแรงกระแทก โดยใช้เหล็กกล้าความแข็งแรงสูง

ความแม่นยำที่ต้องการหมายความว่าการลงทุนในอุปกรณ์และแม่พิมพ์มีมูลค่าสูงมาก แม่พิมพ์ขึ้นรูปชิ้นส่วนยานยนต์ชิ้นเดียวอาจมีราคาสูงถึงหลายแสนดอลลาร์สหรัฐฯ แต่ต้นทุนต่อชิ้นจะลดลงอย่างมากเมื่อผลิตในปริมาณมาก เมื่อผู้รับจ้างผลิตประกอบชิ้นส่วนที่ขึ้นรูปแล้วเข้าด้วยกัน กระบวนการเชื่อมและตัดด้วยพลาสมาหลายประเภทจะเสร็จสิ้นขั้นตอนการประกอบ ช่างเชื่อมที่สวมหมวกนิรภัยสำหรับงานเชื่อมแบบปรับความมืดอัตโนมัติจะทำงานร่วมกับระบบหุ่นยนต์เพื่อให้มั่นใจว่าคุณภาพของการต่อเชื่อมจะสม่ำเสมอตลอดการผลิต

ข้อกำหนดด้านการขึ้นรูปโครงสร้างสำหรับอุตสาหกรรมการบินและอวกาศ

หากความต้องการในอุตสาหกรรมยานยนต์ต้องการความแม่นยำสูงเป็นพิเศษ ข้อกำหนดของอุตสาหกรรมการบินและอวกาศก็จะเข้มงวดจนถึงขั้นเรียกว่า 'เอาใจใส่ทุกรายละเอียดอย่างยิ่ง' เพราะทุกกรัมมีความสำคัญเมื่อคุณกำลังต่อสู้กับแรงโน้มถ่วง และชิ้นส่วนแต่ละชิ้นต้องทำงานได้อย่างสมบูรณ์แบบภายใต้สภาวะที่รุนแรงที่สุด

ตามที่งานวิจัยด้านการบินและอวกาศของบริษัท Teamwork Prototype อธิบายไว้ วิศวกรรมการบินและอวกาศมีข้อจำกัดโดยธรรมชาติจากสมการน้ำหนัก กล่าวคือ ชิ้นส่วนแต่ละชิ้นล้วนมีส่วนทำให้น้ำหนักรวมของอากาศยานเพิ่มขึ้น ซึ่งส่งผลโดยตรงต่อการใช้เชื้อเพลิงและต้นทุนในการดำเนินงาน สิ่งนี้จึงขับเคลื่อนความพยายามอย่างไม่ลดละในการลดน้ำหนักผ่านโซลูชันแผ่นโลหะขั้นสูง

การขึ้นรูปชิ้นส่วนสำหรับอุตสาหกรรมการบินและอวกาศแตกต่างจากการขึ้นรูปชิ้นส่วนสำหรับยานยนต์ในหลายประเด็นสำคัญ ดังนี้

• การเลือกวัสดุ: ใช้โลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง ไทเทเนียม และโลหะผสมเหล็กพิเศษเป็นหลัก
• ปริมาณการผลิต: ปริมาณการผลิตน้อย แต่มีข้อกำหนดด้านความแม่นยำสูงมาก
• เทคนิคการขึ้นรูป: การดึงลึก (Deep drawing), การขึ้นรูปด้วยแรงดันไฮดรอลิก (Hydroforming) และการขึ้นรูปแบบค่อยเป็นค่อยไป (Incremental forming) ใช้สร้างรูปทรงเรขาคณิตที่ซับซ้อน
• เอกสารด้านคุณภาพ: ชิ้นส่วนทุกชิ้นต้องสามารถติดตามแหล่งที่มาได้ครบถ้วนและผ่านการรับรองอย่างสมบูรณ์
• ความแม่นยำของขนาด: ความคลาดเคลื่อนที่วัดเป็นเศษพันของนิ้ว (thousandths of an inch) ถือเป็นมาตรฐานทั่วไป

กระบวนการขึ้นรูปที่ใช้นั้นสะท้อนความต้องการเหล่านี้ Hydroforming มีความสามารถโดดเด่นในการสร้างเส้นโค้งแบบประกอบที่ซับซ้อนด้วยคุณภาพพื้นผิวที่ยอดเยี่ยม—ซึ่งเป็นสิ่งจำเป็นสำหรับส่วนตัวถังอากาศยานที่ออกแบบให้มีสมรรถนะเชิงอากาศพลศาสตร์ Deep drawing ใช้ผลิตถังเชื้อเพลิงและภาชนะรับแรงดันแบบไม่มีรอยต่อ ซึ่งต้องสามารถทนต่อรอบการเพิ่มแรงดันซ้ำๆ ได้ Incremental forming ช่วยให้สามารถผลิตชิ้นส่วนเฉพาะทางในปริมาณน้อยโดยไม่ต้องลงทุนในแม่พิมพ์เฉพาะ

ประเภทของเครื่องเชื่อมที่ใช้ในอุตสาหกรรมการบินและอวกาศแตกต่างอย่างมากจากที่ใช้ในอุตสาหกรรมยานยนต์ การเชื่อมด้วยลำแสงอิเล็กตรอนและเลเซอร์ใช้เชื่อมโลหะผสมไทเทเนียมและอลูมิเนียมที่มีความหนาบาง โดยเกิดโซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด จึงรักษาคุณสมบัติของวัสดุไว้ได้ ผู้ปฏิบัติงานที่สวมหมวกนิรภัยสำหรับการเชื่อมที่มีระบบปรับความมืดอัตโนมัติเพื่อปกป้องสายตา จะทำงานกับชิ้นส่วนที่ข้อบกพร่องเพียงจุดเดียวอาจทำให้เครื่องบินต้องหยุดให้บริการ

การประยุกต์ใช้ในอุตสาหกรรมและการผลิตพลังงาน

นอกเหนือจากการขนส่งแล้ว ผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปแผ่นโลหะยังขับเคลื่อนโครงสร้างพื้นฐานที่ทำให้สังคมสมัยใหม่ดำเนินงานต่อไปได้ อุปกรณ์ผลิตพลังงาน—ทั้งจากโรงไฟฟ้าแบบดั้งเดิมไปจนถึงระบบพลังงานหมุนเวียน—ล้วนพึ่งพาชิ้นส่วนโลหะที่ขึ้นรูปอย่างแม่นยำเป็นหลัก

ตามการวิเคราะห์อุตสาหกรรมของบริษัท เมทัล เวิร์คส์ อิงค์ แหล่งพลังงานหมุนเวียนเป็นแหล่งพลังงานที่เติบโตเร็วที่สุดในสหรัฐอเมริกา โดยเพิ่มขึ้นอย่างก้าวกระโดดถึงร้อยละ 42 ระหว่างปี ค.ศ. 2010 ถึง ค.ศ. 2020 การเติบโตนี้ส่งผลให้ความต้องการชิ้นส่วนที่ผ่านการขึ้นรูปเฉพาะทางเพิ่มสูงขึ้น

การประยุกต์ใช้ในการผลิตพลังงาน ได้แก่:

• พลังงานแสงอาทิตย์: แผงเซลล์แสงอาทิตย์ โครงกรอบ ต้นเสาสำหรับยึดติด และแผ่นยึดต้องใช้ชิ้นส่วนโลหะที่ผ่านการขึ้นรูปซึ่งทนต่อการกัดกร่อน
• เครื่องจักรลม: ชิ้นส่วนเฉพาะทางสนับสนุนกล่องเกียร์ เครื่องกำเนิดไฟฟ้า และชุดใบพัด
• พลังงานน้ำ: ปลอกเทอร์ไบน์ ฝาครอบเครื่องกำเนิดไฟฟ้า และโครงสร้างพื้นฐานระบบส่งกำลังอาศัยเหล็กแผ่นหนาที่ผ่านการขึ้นรูป
• โรงไฟฟ้าแบบดั้งเดิม: เครื่องแลกเปลี่ยนความร้อน ท่อระบายอากาศ และโครงสร้างรองรับต้องมีความทนทานภายใต้สภาวะที่รุนแรงเป็นพิเศษ

ภาคการป้องกันประเทศและภาคอุตสาหกรรมมีลำดับความสำคัญที่คล้ายคลึงกัน: ความทนทานมีความสำคัญเหนือการลดน้ำหนัก และชิ้นส่วนต้องสามารถทนต่อสภาพแวดล้อมที่รุนแรงได้นานหลายทศวรรษ โครงหุ้มที่ผ่านกระบวนการขึ้นรูปจะปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนจากการสัมผัสกับสิ่งแวดล้อม โครงยึดเชิงโครงสร้างรองรับอุปกรณ์หนักให้คงอยู่ได้แม้ภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิซ้ำๆ แผ่นกันความร้อนและฝาครอบป้องกันรักษาเงื่อนไขการใช้งานที่ปลอดภัย

อะไรคือสิ่งที่ทำให้การขึ้นรูปสำหรับงานอุตสาหกรรมแตกต่างจากการขึ้นรูปเพื่อการบริโภค? จุดเน้นจะเปลี่ยนจากความสมบูรณ์แบบด้านรูปลักษณ์ไปสู่ประสิทธิภาพในการใช้งานจริง คุณภาพพื้นผิวมีความสำคัญน้อยกว่าความหนาของวัสดุ ความต้านทานการกัดกร่อน และความแข็งแรงเชิงโครงสร้าง ปริมาณการผลิตมีความหลากหลายอย่างมาก — ตั้งแต่ชิ้นส่วนที่ผลิตตามสั่งแบบเฉพาะราย (one-off) ไปจนถึงชิ้นส่วนมาตรฐานที่ผลิตในปริมาณปานกลาง

กลุ่มอุตสาหกรรม	วิธีการขึ้นรูปหลัก	ตัวชี้วัดคุณภาพหลัก	วัสดุทั่วไป
รถยนต์	การตีขึ้นรูปความเร็วสูง การดำเนินการด้วยแม่พิมพ์แบบก้าวหน้า	คุณภาพพื้นผิว ความสม่ำเสมอของมิติ ประสิทธิภาพในการชน	เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าความแข็งแรงสูง อลูมิเนียม
การบินและอวกาศ	การขึ้นรูปด้วยแรงดันไฮดรอลิก การดึงลึก การขึ้นรูปแบบทีละขั้นตอน	อัตราส่วนน้ำหนักต่อความแข็งแรง ความต้านทานต่อการเหนื่อยล้า ความสามารถในการติดตามย้อนกลับ	โลหะผสมอลูมิเนียม ไทเทเนียม เหล็กพิเศษ
การผลิตพลังงาน	การขึ้นรูปแผ่นหนา การขึ้นรูปแบบรีด การดึงลึก	ความทนทาน ความต้านทานการกัดกร่อน อายุการใช้งานยาวนาน	เหล็กกล้าไร้สนิม เหล็กชุบสังกะสี อลูมิเนียม
การป้องกัน	การขึ้นรูปเฉพาะทาง การแปรรูปเกรดเกราะ	สมรรถนะด้านกระสุน ความต้านทานต่อสภาพแวดล้อม	เหล็กเกรดเกราะ ไทเทเนียม โลหะผสมพิเศษ

การเข้าใจว่าอุตสาหกรรมต่าง ๆ ให้ความสำคัญกับเกณฑ์คุณภาพและเทคนิคการขึ้นรูปอย่างไร ช่วยเปิดเผยเหตุผลที่การเลือกวัสดุและกระบวนการมีความสำคัญอย่างยิ่ง วิธีการขึ้นรูปที่ให้ผลยอดเยี่ยมสำหรับแผ่นโครงสร้างรถยนต์อาจไม่เหมาะสมเลยสำหรับชิ้นส่วนโครงสร้างอากาศยาน แม้จะเริ่มต้นจากแผ่นโลหะชนิดเดียวกันก็ตาม วิธีการขึ้นรูป การออกแบบแม่พิมพ์ และข้อกำหนดด้านคุณภาพ จำเป็นต้องสอดคล้องกับความต้องการของการใช้งานจริง

เมื่อกำหนดความต้องการของอุตสาหกรรมแล้ว ความท้าทายที่สำคัญขั้นต่อไปก็คือ การรับประกันว่าชิ้นส่วนที่ผ่านกระบวนการขึ้นรูปของคุณจะสอดคล้องกับข้อกำหนดอย่างสม่ำเสมอ กลยุทธ์การควบคุมคุณภาพและการป้องกันข้อบกพร่องคือสิ่งที่แยกผลลัพธ์ที่ยอมรับได้ออกจากประสิทธิภาพการผลิตที่โดดเด่น

กลยุทธ์การควบคุมคุณภาพและการป้องกันข้อบกพร่อง

คุณได้เลือกวัสดุที่เหมาะสม เลือกวิธีการขึ้นรูปที่เหมาะสม และลงทุนในอุปกรณ์คุณภาพดีแล้ว — แต่จะเกิดอะไรขึ้นหากชิ้นส่วนที่ออกจากสายการผลิตมีปัญหาที่ไม่คาดคิด? ข้อบกพร่องในผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปแผ่นโลหะส่งผลให้ผู้ผลิตสูญเสียทั้งเวลา วัสดุ และชื่อเสียง การเข้าใจสาเหตุของปัญหาเหล่านี้ รวมถึงวิธีการป้องกันอย่างมีประสิทธิภาพ คือสิ่งที่แยกผู้ผลิตที่เชี่ยวชาญออกจากผู้ผลิตที่ต้องเผชิญกับปัญหาคุณภาพอย่างต่อเนื่อง ลองมาสำรวจข้อบกพร่องที่พบบ่อยที่สุดในการขึ้นรูป และกลยุทธ์ที่ได้รับการพิสูจน์แล้วว่าสามารถกำจัดข้อบกพร่องเหล่านั้นได้

การป้องกันปรากฏการณ์สปริงแบ็กในชิ้นส่วนที่ผ่านการขึ้นรูป

ลองนึกภาพว่าคุณดัดชิ้นโลหะให้ได้มุมพอดี 90 องศา จากนั้นปล่อยแรงกดออก และสังเกตว่ามันเด้งกลับมาอยู่ที่ 87 องศา — น่าหงุดหงิดใช่ไหม? ปรากฏการณ์นี้เรียกว่า "สปริงแบ็ก" (springback) ซึ่งเกิดขึ้นเมื่อโลหะพยายามคืนรูปสู่สภาพเดิมหลังจากแรงขึ้นรูปถูกปล่อยออก มันมักเกิดอย่างชัดเจนในวัสดุที่มีความแข็งแรงสูง และอาจทำให้ชิ้นงานไม่เป็นไปตามความคลาดเคลื่อนที่กำหนดไว้อย่างเข้มงวด หากไม่มีการจัดการอย่างเหมาะสม

ตาม การวิเคราะห์ข้อบกพร่องในการจำลองกระบวนการสแตมป์ (Stamping Simulation) ข้อบกพร่องจากสปริงแบ็กเกิดจากบริเวณยืดหยุ่น (elastic region) บนกราฟความเครียด-ความเค้น (stress-strain curve) ของวัสดุ วัสดุจะเกิดการเปลี่ยนรูปภายใต้แรงขึ้นรูป แต่จากนั้นจะผ่อนคลายตัวตามลักษณะเชิงยืดหยุ่นของมัน โดยวัสดุที่มีความแข็งแรงสูงมักแสดงปัญหาสปริงแบ็กอย่างรุนแรง เนื่องจากความต่างระหว่างความต้านแรงดึง (tensile strength) กับความต้านแรงไหล (yield strength) นั้นมีค่าน้อยกว่าวัสดุเหล็กธรรมดา

กลยุทธ์ที่มีประสิทธิภาพในการป้องกันสปริงแบ็ก ได้แก่:

• การชดเชยด้วยการดัดเกินมุมเป้าหมาย (Overbending compensation): ออกแบบแม่พิมพ์ให้ดัดชิ้นงานเกินมุมเป้าหมายเล็กน้อย เพื่อให้สปริงแบ็กทำให้ชิ้นงานอยู่ในตำแหน่งสุดท้ายที่ถูกต้อง
• การลงเบ้าหรือการอัดแน่น: ใช้แรงกดเพิ่มเติมที่จุดต่ำสุดของการเคลื่อนที่เพื่อให้การดัดคงรูปอย่างถาวร
• การปรับค่ามุมด้วยระบบ CNC: ระบบเครื่องดัดแผ่นโลหะแบบทันสมัยที่ติดตั้งเซ็นเซอร์วัดมุมจะปรับค่าโดยอัตโนมัติตามค่าการคืนตัว (springback) ที่วัดได้
• เครื่องมือตัดที่เลือกใช้ตามชนิดวัสดุ: พัฒนาชุดแม่พิมพ์ที่ได้รับการสอบเทียบเฉพาะสำหรับเกรดวัสดุและขนาดความหนาของวัสดุแต่ละชนิด
• การยืดแบบบวก (Positive stretching) กระตุ้นให้เกิดการยืดตัวระหว่างกระบวนการขึ้นรูป เพื่อเพิ่มความแข็งแกร่งของชิ้นงาน ลดการคืนตัวแบบยืดหยุ่น (elastic recovery)

สำหรับเรขาคณิตที่ซับซ้อน ซอฟต์แวร์จำลองขั้นสูงช่วยทำนายพฤติกรรมการคืนตัวก่อนการผลิตแม่พิมพ์จริง ตามที่ผู้เชี่ยวชาญในอุตสาหกรรมระบุไว้ การชดเชยเรขาคณิตสามมิติที่ซับซ้อนอย่างมีประสิทธิภาพด้านต้นทุนจำเป็นต้องอาศัยการวิเคราะห์เชิงคำนวณมากกว่าวิธีการทดลองและข้อผิดพลาดบนพื้นโรงงาน

การแก้ไขปัญหาการย่นและการฉีกขาด

แม้ว่าการคืนตัว (springback) จะส่งผลต่อความแม่นยำของมิติ แต่ปัญหาการย่นและการฉีกขาดกลับทำลายความสมบูรณ์เชิงโครงสร้างทั้งหมด ข้อบกพร่องเหล่านี้แสดงถึงสองขั้วตรงข้ามกันในการขึ้นรูป — การบีบอัดวัสดุมากเกินไปทำให้เกิดการย่น ในขณะที่การยืดตัวมากเกินไปนำไปสู่การฉีกขาด

มีริ้วรอย เกิดขึ้นเมื่อแรงกด (compressive forces) "ดัน" วัสดุเข้าหากันระหว่างกระบวนการขึ้นรูป ทำให้แผ่นวัสดุโก่งตัวและทับซ้อนกันในกรณีรุนแรง ตามผลการจำลองการขึ้นรูปแบบสแตมป์ (Stamping Simulation) รอยย่นมักบ่งชี้ว่าเลือกวิธีการผลิตที่ไม่เหมาะสม หรือพารามิเตอร์สำคัญ เช่น แรงยึดแผ่นวัสดุ (binder force) ถูกตั้งค่าผิด วัสดุที่บางกว่าจะเกิดรอยย่นได้ง่ายกว่า เนื่องจากต้านทานแรงกดได้ต่ำกว่าวัสดุที่หนากว่า

วิธีป้องกันการเกิดรอยย่น ได้แก่:

• ความดันของตัวยึดแผ่นวัสดุ (blank holder pressure) ที่เหมาะสม: แรงยึดที่เพียงพอจะควบคุมการไหลของวัสดุ และป้องกันไม่ให้วัสดุโก่งตัว
• เส้นดึง: คุณลักษณะของแม่พิมพ์เหล่านี้ช่วยให้วัสดุที่ไหลเข้าสู่โพรงแม่พิมพ์ (die cavity) ยืดตัวได้มากที่สุด
• การเลือกกระบวนการผลิต: การเปลี่ยนจากการขึ้นรูปแบบฟอร์มมิ่ง (forming) ไปเป็นการขึ้นรูปแบบดรอว์อิ้ง (drawing) มักช่วยกำจัดรอยย่นได้ เนื่องจากสามารถควบคุมการไหลของวัสดุได้ดีขึ้น
• การปรับขนาดแผ่นเปล่าให้เหมาะสม: บางครั้งวัสดุส่วนเกินจำเป็นต้องถูกยืดออกและตัดทิ้ง แทนที่จะบังคับให้เข้าไปอยู่ในพื้นที่ที่มีขนาดเล็กลง

การฉีกขาด แสดงปัญหาที่ตรงข้ามกัน—คือ แรงดึงเกินขีดจำกัดที่ปลอดภัยของวัสดุ ส่งผลให้เกิดการบางตัวบริเวณท้องถิ่น (necking) ตามด้วยการแยกขาดอย่างสมบูรณ์ ตามที่เอกสารอ้างอิงอธิบายไว้ การแยกขาดจะเกิดขึ้นเมื่อวัสดุผ่านจุดไหล (yielded) และยืดตัวเกินความต้านแรงดึงสูงสุด (ultimate tensile strength) แล้วดำเนินไปตามเส้นโค้งความเครียด-แรงดึงจนกระทั่งเกิดความล้มเหลว

การป้องกันการฉีกขาดจำเป็นต้องเข้าใจไดอะแกรมขีดจำกัดการขึ้นรูป (Forming Limit Diagram: FLD) สำหรับวัสดุเฉพาะของคุณ โดยเส้นโค้งขีดจำกัดการขึ้นรูป (Forming Limit Curve: FLC) กำหนดค่าความเครียดสูงสุดที่วัสดุสามารถทนได้ก่อนเกิดการแยกขาด กลยุทธ์การป้องกันเชิงปฏิบัติประกอบด้วย:

• การเลือกวัสดุที่เหมาะสม: เลือกวัสดุที่มีความเหนียว (ductility) ตรงตามความต้องการในการขึ้นรูป
• การปฏิบัติตามรัศมีการงอขั้นต่ำ: ปฏิบัติตามแนวทางที่ผู้ผลิตกำหนด—การงอที่มีรัศมีเล็กเกินไปจะเพิ่มความเสี่ยงต่อการแตกร้าวอย่างมาก
• การขึ้นรูปแบบหลายขั้นตอน: การดึงลึก (deep draws) ที่มีการลดเส้นผ่านศูนย์กลางเกิน 40% มักจำเป็นต้องใช้หลายขั้นตอนในการดำเนินการ
• ความสำคัญของทิศทางเม็ดโลหะ: ควรทำการงอไปในทิศทางของลายเส้น (grain direction) ของวัสดุเท่าที่ทำได้ เพื่อลดความเสี่ยงต่อการหักหรือแตก
• การพิจารณาการอบชุบ (annealing): การรักษาความเหนียวระหว่างขั้นตอนด้วยความร้อนช่วยคืนสมบัติความเหนียวหลังจากการแข็งตัวจากการขึ้นรูป

ตามที่ระบุไว้ในคู่มือแก้ไขปัญหาของ 1CutFab การเข้าใจข้อกำหนดเกี่ยวกับรัศมีการดัดของวัสดุเป็นสิ่งจำเป็นอย่างยิ่ง — การปฏิบัติตามคำแนะนำของผู้ผลิตและพิจารณาการอบอ่อนก่อนการดัดจะช่วยเพิ่มความเหนียวได้อย่างมาก เครื่องตัดแผ่นโลหะที่ใช้ในการเตรียมแผ่นวัตถุดิบก็ส่งผลต่อผลลัพธ์เช่นกัน โดยขอบที่สะอาดและปราศจากเศษคม (burr) จะช่วยลดความเข้มข้นของแรงดันซึ่งเป็นสาเหตุของการเริ่มเกิดรอยแตก

คุณภาพพื้นผิวและมาตรฐานการตรวจสอบ

นอกเหนือจากข้อบกพร่องด้านมิติแล้ว ปัญหาคุณภาพพื้นผิวยังส่งผลต่อทั้งลักษณะภายนอกและประสิทธิภาพการใช้งาน อีกทั้งรอยขีดข่วน รอยขูด (galling) พื้นผิวแบบเปลือกส้ม (orange peel texture) และรอยจากแม่พิมพ์ ล้วนบ่งชี้ถึงปัญหาในกระบวนการขึ้นรูป ซึ่งโดยทั่วไปสามารถป้องกันได้ด้วยการบำรุงรักษาแม่พิมพ์อย่างเหมาะสมและการหล่อลื่นที่ถูกต้อง

ข้อบกพร่องพื้นผิวทั่วไปและสาเหตุของแต่ละชนิด ได้แก่:

• รอยขีดข่วน: เศษสิ่งสกปรกที่ติดอยู่ระหว่างวัสดุกับแม่พิมพ์ หรือพื้นผิวแม่พิมพ์ที่สึกกร่อนลากผ่านชิ้นงาน
• กัลลิ่ง: วัสดุยึดติดกับแม่พิมพ์ ซึ่งมักเกิดจากการหล่อลื่นไม่เพียงพอ หรือการเลือกวัสดุกับแม่พิมพ์ที่ไม่เข้ากัน
• เปลือกส้ม: พื้นผิวหยาบจากการยืดตัวมากเกินไป ซึ่งเกินขีดจำกัดการยืดตัวอย่างสม่ำเสมอของวัสดุ
• รอยจากแม่พิมพ์: รอยประทับที่ถ่ายโอนมาจากพื้นผิวแม่พิมพ์ที่เสียหายหรือผ่านการตกแต่งไม่เหมาะสม
• เส้นเงา (Burnish lines): รอยส่องแสงจากวัสดุที่เลื่อนไถลบนพื้นผิวแม่พิมพ์ภายใต้แรงกด

การรักษาสภาพแม่พิมพ์ให้อยู่ในสภาพดีโดยตรงจะช่วยป้องกันข้อบกพร่องบนพื้นผิวส่วนใหญ่ได้ การตรวจสอบแม่พิมพ์ หัวเจาะ และพื้นผิวขึ้นรูปเป็นประจำจะช่วยระบุการสึกหรอได้ก่อนที่จะส่งผลต่อชิ้นส่วนที่ผลิตจริง เมื่อใช้เครื่องดัดโลหะแผ่น (sheet metal break) หรือเครื่องดัดโลหะ (metal break) สำหรับการดัด ควรรักษาความสะอาดของพื้นผิวแม่พิมพ์และหล่อลื่นอย่างเหมาะสม เพื่อป้องกันไม่ให้วัสดุติดค้างบนแม่พิมพ์ซึ่งอาจก่อให้เกิดปรากฏการณ์การกัดกร่อนแบบกาลลิ่ง (galling)

เครื่องตัดแบบนิ๊บเบลอร์ (nibbler) และหัวตัดนิ๊บเบลอร์ (nibbler tool) ควรกล่าวถึงที่นี่ในแง่คุณภาพของขอบชิ้นงาน เมื่อตัดรูปร่างที่ซับซ้อนก่อนขึ้นรูป นิ๊บเบลอร์จะให้ขอบที่เรียบกว่าเมื่อเทียบกับบางวิธีการตัดด้วยการเฉือน (shearing) ซึ่งช่วยลดจุดความเค้นสูงที่อาจลุกลามต่อเนื่องระหว่างการขึ้นรูปขั้นตอนถัดไป

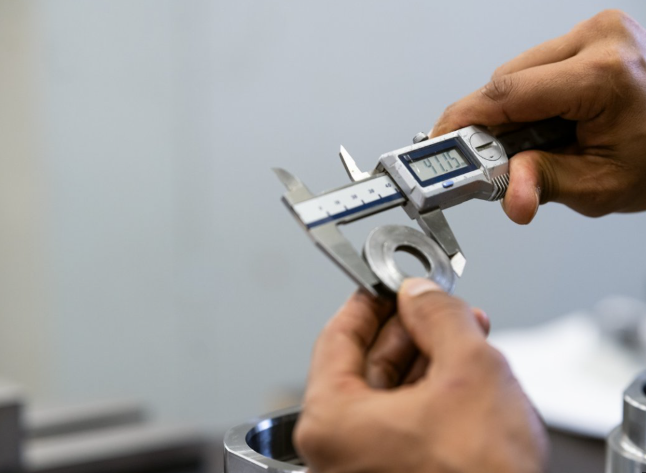

ตัวชี้วัดคุณภาพที่สำคัญสำหรับผลิตภัณฑ์ที่ผ่านการขึ้นรูปนั้นขยายออกไปไกลกว่าการตรวจสอบด้วยสายตาเท่านั้น:

• ความแม่นยำของขนาด: การวัดค่าภายในช่วงความคลาดเคลื่อนที่กำหนด ด้วยเครื่องมือวัดที่เหมาะสม
• สภาพผิวสำเร็จรูป: ค่า Ra สอดคล้องกับข้อกำหนดสำหรับการใช้งาน—เข้มงวดยิ่งขึ้นสำหรับพื้นผิวระดับ Class A และผ่อนคลายยิ่งขึ้นสำหรับชิ้นส่วนที่ซ่อนอยู่
• ความสมบูรณ์แบบทางโครงสร้าง ความหนาของวัสดุคงไว้ภายในขีดจำกัดที่ยอมรับได้ตลอดบริเวณที่ผ่านกระบวนการขึ้นรูป
• ความคลาดเคลื่อนเชิงเรขาคณิต (Geometric tolerances): ข้อกำหนดด้านความเรียบ ความตั้งฉาก และรูปร่าง ตามข้อกำหนดทางวิศวกรรม
• คุณสมบัติของวัสดุ: การแข็งตัวจากการทำงาน (Work hardening) ไม่เกินขีดจำกัดที่ส่งผลต่อประสิทธิภาพการทำงาน

ประเภทข้อบกพร่อง	สาเหตุหลัก	กลยุทธ์การป้องกัน	วิธีการตรวจจับ
การยืดกลับ (Springback)	การคืนตัวแบบยืดหยุ่น วัสดุที่มีความแข็งแรงสูง	การโค้งเกิน (Overbending), การกดลงจนสุด (Bottoming), การชดเชยด้วย CNC	การวัดมุม การตรวจสอบด้วยเครื่องวัดพิกัดสามมิติ (CMM)
มีริ้วรอย	แรงกดของตัวยึดแผ่นวัตถุดิบ (blank holder force) ไม่เพียงพอ หรือมีวัสดุเกิน	แรงกดของตัวยึด (binder pressure) ที่เหมาะสม ร่องดึง (draw beads) ที่ออกแบบมาอย่างเหมาะสม และการปรับแต่งแผ่นวัตถุดิบ (blank) ให้เหมาะสม	การตรวจสอบด้วยตาเปล่า และการวัดลักษณะพื้นผิวด้วยเครื่องวัดความหยาบผิว (surface profilometry)
การฉีกขาด/แยกตัว	แรงดึงเกินขนาด รัศมีโค้งที่แหลมคม ขีดจำกัดของวัสดุ	การเลือกวัสดุ การขึ้นรูปแบบหลายขั้นตอน การจัดแนวเม็ดผลึก	การตรวจสอบด้วยตาเปล่า การวัดความหนา
ข้อบกพร่องบนพื้นผิว	การสึกหรอของแม่พิมพ์ สิ่งสกปรกหรือเศษวัสดุตกค้าง การหล่อลื่นไม่เพียงพอ	การบำรุงรักษาแม่พิมพ์ การใช้สารหล่อลื่นที่เหมาะสม ขั้นตอนการรักษาความสะอาด	การตรวจสอบด้วยตาเปล่า การทดสอบความหยาบของผิว

การนำระบบควบคุมคุณภาพมาใช้ รวมถึงการทดลองดัดแผ่นโลหะบนเครื่องดัดแผ่นโลหะ (bending brake) และการตรวจสอบแบบเรียลไทม์ระหว่างการผลิต เพื่อรักษาความสม่ำเสมอของชิ้นงานในแต่ละล็อต การฝึกอบรมผู้ปฏิบัติงานให้เข้าใจคุณสมบัติของวัสดุ อุปกรณ์ และโหมดการล้มเหลวที่อาจเกิดขึ้น จะช่วยให้พวกเขาสามารถปรับตัวต่อความแปรผันต่าง ๆ และลดข้อบกพร่องก่อนที่จะกลายเป็นของเสียที่มีต้นทุนสูง

เมื่อวางรากฐานด้านการควบคุมคุณภาพไว้อย่างมั่นคงแล้ว ประเด็นต่อไปที่ควรพิจารณาคือการออกแบบชิ้นส่วนให้หลีกเลี่ยงปัญหาเหล่านี้ตั้งแต่ต้น การตัดสินใจเชิงกลยุทธ์ในการออกแบบในขั้นตอนการพัฒนาผลิตภัณฑ์จะช่วยป้องกันปัญหาการผลิตที่อาจเกิดขึ้นในอนาคต — และนั่นคือจุดที่เราจะเน้นในขั้นตอนต่อไป

แนวทางปฏิบัติที่ดีที่สุดสำหรับการออกแบบชิ้นส่วนโลหะที่ผ่านกระบวนการขึ้นรูป

นี่คือการทบทวนความเป็นจริง: แม้เครื่องมือขึ้นรูปโลหะที่ดีที่สุดก็ไม่สามารถช่วยชิ้นส่วนที่ออกแบบมาอย่างไม่ดีได้ ปัญหาเช่น การย่น การแตกร้าว และปัญหาด้านมิติ มักเกิดจากข้อตัดสินใจในการออกแบบที่ทำไว้ตั้งแต่ระยะเริ่มต้น—ก่อนที่โลหะจะสัมผัสกับแม่พิมพ์เสียอีก ข่าวดีก็คือ การเข้าใจหลักการออกแบบเพื่อการผลิต (Design-for-Manufacturability) เพียงไม่กี่ข้อ ก็สามารถเปลี่ยนชิ้นส่วนที่มีปัญหาให้กลายเป็นชิ้นส่วนที่ผลิตได้อย่างง่ายดาย ลองมาสำรวจกฎเกณฑ์ที่แยกแยะระหว่างการออกแบบที่ถูกทิ้งลงถังขยะ กับการออกแบบที่ไหลลื่นผ่านกระบวนการผลิตได้อย่างราบรื่น

กฎการออกแบบสำหรับชิ้นส่วนที่สามารถขึ้นรูปได้

จินตนาการการขึ้นรูปแผ่นโลหะเหมือนกับการพับกระดาษ—แต่คราวนี้กระดาษต่อต้านการพับ โลหะมีรัศมีการโค้งต่ำสุด ขีดจำกัดการยืดสูงสุด และพฤติกรรมเฉพาะที่นักออกแบบที่ชาญฉลาดจะคำนึงถึงตั้งแต่ขั้นตอนแรก การเพิกเฉยต่อข้อจำกัดเหล่านี้ไม่เพียงแต่ก่อให้เกิดปัญหาด้านคุณภาพเท่านั้น แต่ยังส่งผลให้ต้นทุนสูงขึ้นอีกด้วย จากการดำเนินการเสริม การปรับแต่งแม่พิมพ์ และชิ้นส่วนที่ถูกปฏิเสธ

ข้อกำหนดเกี่ยวกับรัศมีการดัดโค้ง แสดงถึงข้อจำกัดพื้นฐานที่สุดของคุณ ตามคู่มือการออกแบบการดัดของ Xometry Pro รัศมีการดัดมีบทบาทสำคัญในการรักษาความสมบูรณ์เชิงโครงสร้างและหลีกเลี่ยงการเกิดรอยแตก รัศมีที่เล็กเกินไปอาจทำให้วัสดุรับแรงเครียดมากเกินไป โดยเฉพาะกับโลหะที่มีความหนาหรือมีความเหนียวต่ำ

หลักปฏิบัติที่ใช้ได้จริง? ใช้รัศมีการดัดด้านในอย่างน้อยเท่ากับความหนาของวัสดุสำหรับการใช้งานส่วนใหญ่ วัสดุที่แข็งกว่า เช่น สแตนเลส หรืออลูมิเนียมความแข็งสูง อาจต้องการรัศมีการดัด 1.5T ถึง 2T เพื่อป้องกันการแตกร้าว นี่คือสิ่งที่คุณควรคำนึงถึง:

• รัศมีมาตรฐาน: ใช้รัศมีการดัดที่สอดคล้องกันทั่วทั้งการออกแบบเมื่อเป็นไปได้ — สิ่งนี้ช่วยลดต้นทุนแม่พิมพ์และทำให้การตั้งค่าเครื่องง่ายขึ้น
• ขีดจำกัดเฉพาะวัสดุ: วัสดุอ่อน เช่น ทองแดง สามารถรองรับรัศมีการดัดที่แคบกว่าวัสดุแข็ง เช่น สแตนเลส
• ทิศทางของเม็ดผลึกมีผลสำคัญ: การดัดในแนวตั้งฉากกับทิศทางการรีดวัสดุจะลดความเสี่ยงของการแตกร้าวลงอย่างมีนัยสำคัญ
• พิจารณาเรื่องความหนา: วัสดุที่หนากว่าจำเป็นต้องใช้รัศมีการดัดที่ใหญ่ขึ้นตามสัดส่วน

ความยาวขอบต่ำสุด มักทำให้ผู้ออกแบบที่ไม่คุ้นเคยกับข้อจำกัดในการขึ้นรูปประหลาดใจเสมอ ตามเอกสารอธิบายเกี่ยวกับรัศมีการงอของ Protocase รูปทรงเรขาคณิตของแม่พิมพ์จะกำหนดขนาดการงอขั้นต่ำไว้ โดยพื้นผิวสัมผัสระหว่างแม่พิมพ์เครื่องขึ้นรูปและแผ่นโลหะต้องมีวัสดุเพียงพอสำหรับจับยึดชิ้นงานในระหว่างการดำเนินการ — หากสั้นเกินไป ชิ้นงานจะไม่สามารถคงตำแหน่งได้ระหว่างการงอ

เอกสารอ้างอิงระบุว่า ความยาวขาต่ำสุดโดยทั่วไปอยู่ในช่วงตั้งแต่ 4 มม. สำหรับอลูมิเนียมบางพิเศษ ไปจนถึงมากกว่า 15 มม. สำหรับส่วนสแตนเลสสตีลที่หนาขึ้น ในการออกแบบ โปรดตรวจสอบให้แน่ใจว่า:

• ส่วนยื่น (Flanges) ต้องยื่นออกอย่างน้อย 4 เท่าของความหนาของวัสดุจากเส้นการงอ
• เว้นระยะว่างสำหรับแม่พิมพ์เครื่องกดขึ้นรูป (Press brake tooling clearance) ไว้ให้เพียงพอสำหรับการงอซ้ำหลายครั้ง
• ส่วนกลางระหว่างจุดที่งอต้องมีความยาวมากกว่าส่วนยื่น (flanges) เอง

ตำแหน่งของรูเทียบกับแนวการดัด เป็นประเด็นที่มักทำให้ผู้ออกแบบมือใหม่หลายคนตกใจ รูที่เจาะไว้ใกล้เส้นการงอมากเกินไปจะบิดเบี้ยวระหว่างกระบวนการขึ้นรูป — ยืดออกเป็นรูปวงรี หรือฉีกขาดที่ขอบรู แนวทางปฏิบัติของ Protocase ระบุค่าระยะห่างต่ำสุดจากเส้นการงอถึงรู เพื่อให้มั่นใจว่ารูจะไม่บิดเบี้ยวระหว่างการดำเนินการงอ

แนวทางที่ปลอดภัยคือ ให้รักษาระยะห่างของรูจากเส้นพับอย่างน้อย 2.5 เท่าของความหนาของวัสดุ — และควรเพิ่มระยะห่างมากขึ้นสำหรับรูที่มีขนาดใหญ่กว่าหรือรัศมีการพับที่เล็กกว่า ร่องทรงกลมที่จัดวางในแนวตั้งฉากกับเส้นพับจะปฏิบัติตามหลักเกณฑ์เดียวกัน ในขณะที่ร่องที่จัดวางขนานกับเส้นพับจำเป็นต้องมีระยะห่างเพิ่มเติมเพื่อป้องกันการบิดเบี้ยวของขอบ

การปรับแต่งเรขาคณิตเพื่อการผลิต

นอกเหนือจากข้อจำกัดพื้นฐานแล้ว การตัดสินใจเชิงกลยุทธ์ด้านการออกแบบยังส่งผลกระทบอย่างมากต่อต้นทุนและคุณภาพของการผลิต เครื่องมือและกระบวนการขึ้นรูปที่มีอยู่จะกำหนดว่าเรขาคณิตรูปแบบใดเหมาะสมที่สุด และการเข้าใจความสัมพันธ์เหล่านี้จะช่วยให้คุณสามารถปรับแต่งชิ้นส่วนให้เหมาะสมก่อนที่จะส่งไปยังพื้นที่การผลิตจริง

ตามคำแนะนำด้านการออกแบบของ Xometry Pro มุมที่ไม่ใช่มุมมาตรฐานจำเป็นต้องใช้เครื่องมือเฉพาะทาง ซึ่งจะเพิ่มต้นทุนและความซับซ้อน การทำให้มุมมีมาตรฐานจะช่วยประหยัดค่าใช้จ่าย — ให้ใช้มุมพับ 90 องศาเท่าที่เป็นไปได้ และใช้มุมที่ไม่ใช่มุมมาตรฐานเฉพาะเมื่อมีความจำเป็นเชิงฟังก์ชันเท่านั้น

กลยุทธ์สำคัญในการปรับแต่งเรขาคณิต ได้แก่:

• ความหนาของผนังสม่ำเสมอ: รักษาระดับความหนาของวัสดุให้สม่ำเสมอทั่วทั้งชิ้นงาน เพื่อให้พฤติกรรมการพับมีความคาดการณ์ได้
• มุมโค้งมาตรฐาน: การโค้งที่มุม 90° และ 45° ใช้แม่พิมพ์ทั่วไป; ส่วนมุมที่ไม่เป็นมาตรฐานต้องใช้การจัดตั้งแม่พิมพ์แบบเฉพาะ
• หลีกเลี่ยงการโค้งแบบแน่นต่อเนื่องกัน: เว้นระยะห่างที่เพียงพอระหว่างจุดโค้งเพื่อรองรับการใช้งานของแม่พิมพ์
• ให้มีความสมมาตรเท่าที่เป็นไปได้: ชิ้นส่วนที่มีความสมมาตรช่วยลดความซับซ้อนในการตั้งค่าแม่พิมพ์และข้อผิดพลาดจากการจัดการ
• รวมฟีเจอร์ต่างๆ: รวมฟีเจอร์หลายรายการเข้าด้วยกันในการดำเนินการด้วยแม่พิมพ์แบบก้าวหน้า (progressive die) เมื่อปริมาณการผลิตคุ้มค่ากับการลงทุนในแม่พิมพ์

เอกสารอ้างอิงระบุประเด็นที่ควรพิจารณาเกี่ยวกับการโค้งรูปตัว Z (Z-bend) ดังนี้: การโค้งแบบเปลี่ยนแนว (offset bends) ประเภทนี้จำเป็นต้องมีความสูงของขั้นบันไดแนวตั้งขั้นต่ำเพื่อรองรับการใช้งานของแม่พิมพ์ในระหว่างกระบวนการขึ้นรูป โดยความสูงของขั้นบันไดสำหรับการโค้งรูปตัว Z บนเหล็กและอลูมิเนียมมักอยู่ในช่วง 5 มม. ถึง 15 มม. ขึ้นอยู่กับความหนาของวัสดุและการจัดวางมุมโค้ง

คุณสมบัติการออกแบบ	ข้อกำหนดขั้นต่ำ	คำแนะนำในการปรับปรุงประสิทธิภาพ
รัศมีด้านในของการโค้ง	≥ ความหนาของวัสดุ (1T)	ใช้ขนาด 1.5T สำหรับสแตนเลสเพื่อป้องกันการแตกร้าว
ความยาวชายต่ำสุด	4 เท่าของความหนาของวัสดุ	เพิ่มค่าขึ้นสำหรับวัสดุที่มีความหนามากเพื่อปรับปรุงการยึดจับระหว่างการขึ้นรูป
ระยะห่างจากรูถึงแนวพับ	2.5 เท่าของความหนาของวัสดุ	ย้ายลักษณะต่างๆ ให้ห่างจากบริเวณที่พับมากที่สุดเท่าที่จะเป็นไปได้
ความสูงของขั้นบันไดการพับแบบ Z	5–15 มม. ขึ้นอยู่กับความหนาของวัสดุ	โปรดตรวจสอบข้อกำหนดเฉพาะของแม่พิมพ์เพื่อทราบค่าที่แน่นอน
ระยะห่างระหว่างการพับแบบต่อเนื่อง	มากกว่าความยาวของฟลานจ์	ให้มีช่องว่างเพื่อการใส่แม่พิมพ์ในการดัดครั้งที่สอง

จากแนวคิดสู่การออกแบบที่พร้อมสำหรับการผลิต

การออกแบบอัจฉริยะไม่เกิดขึ้นแบบโดดเดี่ยว แต่พัฒนาขึ้นผ่านความร่วมมือระหว่างนักออกแบบ วิศวกร และพันธมิตรด้านการผลิต โดยกระบวนการดำเนินงานตั้งแต่แนวคิดเริ่มต้น ผ่านขั้นตอนการสร้างต้นแบบ ไปจนถึงการผลิต จะได้รับประโยชน์อย่างมากจากการมีส่วนร่วมของฝ่ายการผลิตตั้งแต่เนิ่นๆ

เริ่มต้นด้วยเจตนาในการออกแบบ แต่ตรวจสอบความสามารถในการผลิตตั้งแต่ระยะแรก ตาม คู่มือการออกแบบโลหะแผ่นของ Geomiq การเข้าใจค่า K-factor เป็นสิ่งจำเป็นสำหรับการพัฒนารูปแบบแผ่นเรียบ (flat pattern) อย่างแม่นยำ ค่าอัตราส่วนนี้กำหนดตำแหน่งของแกนกลาง (neutral axis) ภายในความหนาของวัสดุ ซึ่งส่งผลโดยตรงต่อปริมาณวัสดุที่ใช้ไปในแต่ละการดัด และส่งผลต่อมิติของแผ่นเรียบที่คำนวณได้

กระบวนการปฏิบัติจริงมีลักษณะดังนี้:

• ระยะแนวคิด (Concept phase): กำหนดข้อกำหนดด้านฟังก์ชันและรูปทรงเบื้องต้น
• DFM Review: การตรวจสอบการทํางาน ประเมินการออกแบบเทียบกับข้อจำกัดด้านการขึ้นรูป เช่น รัศมีการดัด ความยาวของขอบ (flange lengths) และระยะห่างระหว่างลักษณะต่างๆ
• การพัฒนาแบบแบน (Flat pattern development): คำนวณมิติของแผ่นเรียบอย่างแม่นยำโดยใช้ค่า K-factor ที่เหมาะสม (โดยทั่วไปอยู่ระหว่าง 0.3–0.5 ขึ้นอยู่กับชนิดวัสดุและกระบวนการ)
• การสร้างตัวอย่างทดลอง: ตรวจสอบความถูกต้องของแบบออกแบบด้วยตัวอย่างจริงก่อนเริ่มการผลิตแม่พิมพ์สำหรับการผลิตจริง
• การปรับปรุงกระบวนการผลิต: ปรับแต่งให้เหมาะสมตามข้อเสนอแนะจากการทดสอบต้นแบบ—ปรับค่าเพื่อชดเชยปรากฏการณ์สปริงแบ็ก (springback) ปรับการเข้าถึงแม่พิมพ์ และปรับคุณภาพผิว

การสร้างต้นแบบควรได้รับการเน้นเป็นพิเศษ ต้นแบบจริงสามารถเปิดเผยปัญหาที่แบบจำลอง CAD ไม่สามารถแสดงได้—เช่น ผลกระทบของสปริงแบ็กที่ละเอียดอ่อน ปัญหาการชนกันของชิ้นส่วนแม่พิมพ์ และความยากลำบากในการประกอบ ซึ่งจะปรากฏชัดเจนก็ต่อเมื่อจับชิ้นส่วนจริงไว้ในมือเท่านั้น สำหรับเครื่องมือที่ใช้ในการขึ้นรูปต้นแบบแผ่นโลหะ ควรพิจารณาเริ่มต้นด้วยกระบวนการแบบทำด้วยมือ ซึ่งไม่จำเป็นต้องลงทุนในแม่พิมพ์เฉพาะทาง

ความสัมพันธ์แบบวนซ้ำระหว่างการออกแบบและการผลิตช่วยยกระดับผลลัพธ์โดยรวมอย่างมาก นักออกแบบที่เข้าใจข้อจำกัดของการขึ้นรูปจะสามารถสร้างแนวคิดเบื้องต้นที่ดีกว่า ในขณะที่ผู้ผลิตที่มีส่วนร่วมตั้งแต่ระยะแรกจะสามารถป้องกันการปรับแบบใหม่ที่มีค่าใช้จ่ายสูงในภายหลังได้ เอกสารประกอบ—รวมถึงค่าความคลาดเคลื่อนที่ระบุไว้ ข้อกำหนดด้านคุณภาพผิว และหมายเหตุเกี่ยวกับการขึ้นรูป—ทำหน้าที่เป็นสะพานเชื่อมระหว่างเจตนาในการออกแบบกับความเป็นจริงในการผลิต

ตามที่ Xometry Pro เน้นย้ำ การกำหนดค่าความคลาดเคลื่อนอย่างแม่นยำเป็นสิ่งจำเป็นเพื่อให้มั่นใจในความน่าเชื่อถือของการผลิต โดยเฉพาะเมื่อต้องจัดการกับปรากฏการณ์สปริงแบ็ก (springback) ความแปรผันของแม่พิมพ์ หรือกระบวนการขึ้นรูปแบบหลายขั้นตอน ค่าความคลาดเคลื่อนทั่วไปสำหรับชิ้นส่วนที่ถูกดัดมักจะยอมรับได้ที่ ±0.5° สำหรับมุม และ ±0.25 มม. สำหรับมิติเชิงเส้น — ข้อกำหนดที่เข้มงวดยิ่งขึ้นจะต้องมีการตรวจสอบเพิ่มเติมและมักส่งผลให้ต้นทุนเพิ่มขึ้น

เมื่อวางรากฐานการออกแบบเรียบร้อยแล้ว ความท้าทายขั้นต่อไปคือการเลือกวิธีการขึ้นรูปที่เหมาะสมที่สุดสำหรับโครงการเฉพาะของคุณ ปริมาณการผลิต ระดับความซับซ้อน วัสดุที่ใช้ และงบประมาณ ล้วนมีอิทธิพลต่อวิธีการที่จะให้ผลลัพธ์ที่ดีที่สุด — ซึ่งเราจะพิจารณาอย่างละเอียดในหัวข้อถัดไป

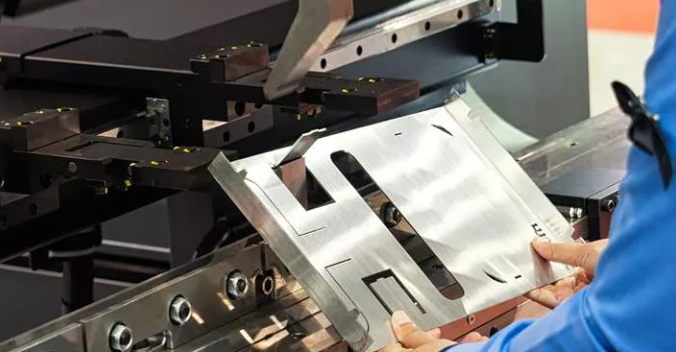

การเลือกวิธีการขึ้นรูปที่เหมาะสมสำหรับโครงการของคุณ

คุณได้เชี่ยวชาญพื้นฐานทั้งหมดแล้ว—ทั้งวัสดุ อุปกรณ์ หลักการออกแบบ และการควบคุมคุณภาพ ตอนนี้ถึงเวลาตัดสินใจซึ่งจะผูกโยงทุกสิ่งเข้าด้วยกัน: กระบวนการขึ้นรูปแบบใดจึงเหมาะสมที่สุดสำหรับโครงการเฉพาะของคุณ? การตัดสินใจนี้ไม่ใช่เรื่องเล็กน้อย เพราะการเลือกวิธีที่ไม่เหมาะสมจะทำให้สูญเสียเงินโดยเปล่าประโยชน์ไปกับแม่พิมพ์ที่ไม่จำเป็น ยืดระยะเวลาการผลิตให้นานขึ้น หรือผลิตชิ้นส่วนที่ไม่เป็นไปตามข้อกำหนด ในทางกลับกัน การเลือกวิธีที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพทั้งในด้านต้นทุน คุณภาพ และระยะเวลาดำเนินงานพร้อมกัน ลองมาสร้างกรอบการตัดสินใจที่ใช้งานได้จริงกัน

การเลือกวิธีตามปริมาณการผลิต

ปริมาณการผลิตถือเป็นปัจจัยเดียวที่มีอิทธิพลมากที่สุดต่อการเลือกวิธีขึ้นรูป เหตุใดจึงเป็นเช่นนั้น? เพราะการลงทุนในแม่พิมพ์ที่คุ้มค่าเมื่อผลิต 100,000 ชิ้นอาจกลายเป็นเรื่องไร้สาระเมื่อผลิตเพียง 100 ชิ้น—and vice versa.

พิจารณาเศรษฐศาสตร์พื้นฐาน: ตามคู่มือกระบวนการผลิตของ Komaspec เครื่องมือตัดแบบก้าวหน้า (progressive stamping tooling) อาจมีราคาตั้งแต่ 10,000 ดอลลาร์สหรัฐฯ ถึงมากกว่า 100,000 ดอลลาร์สหรัฐฯ แต่ต้นทุนต่อชิ้นจะลดลงอย่างมากเมื่อผลิตในปริมาณสูง ในขณะที่เครื่องมือตัดแบบใช้มือ (manual stamping tooling) มีราคาตั้งแต่ 250 ดอลลาร์สหรัฐฯ ถึงมากกว่า 50,000 ดอลลาร์สหรัฐฯ ซึ่งทำให้เหมาะสำหรับการผลิตในปริมาณปานกลาง ขณะเดียวกัน การตัดด้วยเลเซอร์และการดัดด้วย CNC ไม่จำเป็นต้องใช้เครื่องมือเฉพาะใดๆ เลย

นี่คือความสัมพันธ์โดยทั่วไประหว่างปริมาณการผลิตกับวิธีการขึ้นรูป:

• ต้นแบบ (1–10 หน่วย): การตัดด้วยเลเซอร์ร่วมกับการดัดด้วย CNC หรือการขึ้นรูปด้วยมือ — ไม่มีการลงทุนเครื่องมือเลย จึงมีความยืดหยุ่นสูงสุด
• ปริมาณต่ำ (10-500 หน่วย): กระบวนการที่ยืดหยุ่นเช่นเดียวกันนี้สามารถทำงานได้อย่างมีประสิทธิภาพ โดยใช้เครื่องกดในโรงงาน (shop press) หรือเครื่องกดไฮดรอลิก (hydraulic press) เพื่อดำเนินการขั้นตอนที่เรียบง่าย
• ปริมาณปานกลาง (500-5,000 หน่วย) การตัดด้วยมือกลายเป็นทางเลือกที่เหมาะสมได้ เมื่อการลงทุนในเครื่องมือสามารถกระจายไปยังจำนวนชิ้นงานที่เพียงพอเพื่อคุ้มค่ากับต้นทุน
• ปริมาณสูง (5,000–50,000 หน่วย): การตัดแบบก้าวหน้า (progressive stamping) และการดำเนินการด้วยเครื่องกดเฉพาะ (dedicated press machine operations) ให้ต้นทุนต่อชิ้นต่ำที่สุด
• การผลิตจำนวนมาก (50,000 หน่วยขึ้นไป): สายการผลิตแบบตัดด้วยแม่พิมพ์ที่ควบคุมอัตโนมัติเต็มรูปแบบ พร้อมการดำเนินการขั้นที่สองแบบบูรณาการ จะเพิ่มประสิทธิภาพสูงสุด

จุดเปลี่ยนเหล่านี้ไม่ใช่ค่าคงที่—แต่จะเปลี่ยนแปลงไปตามระดับความซับซ้อนของชิ้นส่วน ต้นทุนวัสดุ และข้อกำหนดด้านความคลาดเคลื่อน (tolerance) อย่างไรก็ตาม การเข้าใจช่วงค่าโดยรวมเหล่านี้จะช่วยป้องกันข้อผิดพลาดทั่วไป เช่น การลงทุนมากเกินไปในแม่พิมพ์สำหรับการผลิตจำนวนน้อย หรือการลงทุนน้อยเกินไปสำหรับการผลิตจำนวนมาก

สำหรับการออกแบบที่ยังอยู่ในระหว่างการพัฒนา คำแนะนำจาก Komaspec มีความเกี่ยวข้องเป็นพิเศษ: สำหรับการออกแบบที่ยังไม่ได้สร้างต้นแบบ (prototype) หรือทดสอบอย่างสมบูรณ์ ควรหลีกเลี่ยงการดำเนินการผลิตแม่พิมพ์หรือใช้กระบวนการที่ใช้เวลานานในการผลิต แทนที่จะเป็นเช่นนั้น ให้ใช้วิธีที่เร็วที่สุดในการสร้างตัวอย่างจริงเพื่อการทดสอบภาคสนามและการรับรอง เมื่อการออกแบบมีเสถียรภาพแล้ว จึงค่อยตัดแม่พิมพ์สำหรับการสั่งซื้อในปริมาณมาก เพื่อลดต้นทุนผลิตภัณฑ์

การสมดุลระหว่างข้อกำหนดด้านคุณภาพกับงบประมาณ

ฟังดูซับซ้อนใช่ไหม? อาจเป็นเช่นนั้น—แต่การแยกแยะข้อกำหนดด้านคุณภาพออกเป็นพารามิเตอร์เฉพาะเจาะจงจะช่วยทำให้การตัดสินใจง่ายขึ้น วิธีการขึ้นรูปแต่ละแบบให้ระดับความแม่นยำที่แตกต่างกัน และการจ่ายเงินเพื่อความคลาดเคลื่อนที่ไม่จำเป็นนั้นเป็นการสูญเสียทรัพยากรทางการเงิน

ลำดับชั้นของความแม่นยำมีดังนี้:

วิธีการสร้างรูป	ความคลาดเคลื่อนทั่วไป	ต้นทุนเครื่องมือ	ค่าส่วน (ปริมาณสูง)	ดีที่สุดสําหรับ
การปั๊มแบบก้าวหน้า	±0.05 มม. ถึง 0.10 มม.	10,000–100,000 ดอลลาร์สหรัฐขึ้นไป	ต่ำมาก	ชิ้นส่วนความแม่นยำสำหรับการผลิตจำนวนมาก
การขึ้นรูปแบบแมนนวล (Manual Stamping)	±0.05 มม. ถึง 0.10 มม.	$250–$50,000	ต่ํา	ปริมาณปานกลาง ความคลาดเคลื่อนที่เข้มงวด
Cnc punching	±0.10มม.	ต่ำ (ใช้เครื่องมือมาตรฐาน)	ต่ำถึงกลาง	ชิ้นส่วนที่มีรูหรือลักษณะพิเศษหลายจุด
การตัดเลเซอร์	±0.10 มม. เส้นตรง	ไม่มี	ปานกลาง	เรขาคณิตที่ซับซ้อน ต้นแบบ
Cnc bending	±0.18 มม.	ไม่มีถึงต่ำ	ปานกลาง	ชิ้นส่วนที่มีมุม โครงยึด
การตัดหาง	±0.50 มม.	ไม่มี	ปานกลาง	การตัดตรงอย่างง่าย แผ่นวัตถุดิบ

โปรดสังเกตการแลกเปลี่ยน: ความแม่นยำสูงขึ้นมักหมายถึงการลงทุนในแม่พิมพ์หรืออุปกรณ์มากขึ้น ตัวอย่างเช่น การขึ้นรูปด้วยเครื่องกดเบรกที่ให้ความคลาดเคลื่อน ±0.18 มม. มีต้นทุนการตั้งค่าต่ำกว่าการขึ้นรูปแบบก้าวหน้าที่ให้ความคลาดเคลื่อน ±0.05 มม. อย่างมาก — แต่เมื่อผลิต 50,000 ชิ้น การลงทุนในการขึ้นรูปแบบก้าวหน้าจะคืนทุนได้หลายเท่า

นอกเหนือจากความคลาดเคลื่อนเชิงมิติ โปรดพิจารณาปัจจัยคุณภาพต่อไปนี้:

• ข้อกำหนดพื้นผิวผ้าเรียบ: พื้นผิวยานยนต์ระดับคลาส A ต้องการกระบวนการผลิตที่แตกต่างจากชิ้นส่วนโครงสร้างที่ซ่อนอยู่
• ความสม่ำเสมอของความหนาของวัสดุ: การขึ้นรูปแบบดึงลึก (Deep drawing) และการขึ้นรูปด้วยแรงดันน้ำ (Hydroforming) สามารถรักษาความหนาของผนังได้ดีกว่าการขึ้นรูปด้วยแม่พิมพ์แบบรุนแรง (aggressive stamping operations)
• ความสมบูรณ์แบบทางโครงสร้าง ชิ้นส่วนที่ขึ้นรูปแบบดึงลึกแบบไม่มีรอยต่อ (Seamless deep-drawn parts) มีสมรรถนะเหนือกว่าชิ้นส่วนประกอบแบบเชื่อม (welded assemblies) สำหรับภาชนะรับแรงดัน (pressure vessels)
• กระบวนการทำงานเพิ่มเติม: บางวิธีการขึ้นรูปจำเป็นต้องมีขั้นตอนเพิ่มเติม เช่น การกำจัดเศษโลหะ (deburring), การตอกเกลียว (tapping) หรือการตกแต่งเพิ่มเติม — โปรดพิจารณาต้นทุนเหล่านี้ลงในต้นทุนรวมของชิ้นส่วน

ตามบันทึกการเปรียบเทียบกระบวนการของบริษัท Sinoway Industry การขึ้นรูปแบบดึงลึกสามารถผลิตชิ้นส่วนที่มีความแข็งแรงและทนทานมากขึ้นเนื่องจากกระบวนการแปรรูปเย็น (cold working) — แต่ต้นทุนการตั้งค่าเริ่มต้นสูงทำให้ไม่คุ้มค่าสำหรับการผลิตในปริมาณน้อย ส่วนการขึ้นรูปด้วยแม่พิมพ์ (Stamping) มีอัตราการผลิตที่เร็วกว่าและต้นทุนการตั้งค่าต่ำกว่า แต่มีข้อจำกัดด้านความซับซ้อนของรูปทรงที่ลึกและเว้าโค้ง

เมื่อใดควรเลือกใช้แม่พิมพ์เฉพาะ (Custom Tooling) เทียบกับกระบวนการมาตรฐาน

การตัดสินใจเลือกใช้แม่พิมพ์เฉพาะควรได้รับการวิเคราะห์อย่างรอบคอบ แม่พิมพ์เฉพาะสามารถให้ความแม่นยำและความเร็วที่โดดเด่น — แต่ก็ยังหมายความว่าคุณจะถูกผูกมัดกับการออกแบบเฉพาะนั้น และต้องลงทุนล่วงหน้าจำนวนมาก

ตาม การวิเคราะห์งานขึ้นรูปโลหะของบริษัท Wiley Metal การผลิตตามสั่งให้ความยืดหยุ่นมากขึ้นสำหรับการผลิตในปริมาณน้อย โครงการนำร่อง ต้นแบบ หรือการเปิดตัวผลิตภัณฑ์ใหม่ ซึ่งช่วยให้ทีมงานสามารถปรับปรุงและพัฒนาผลิตภัณฑ์ได้อย่างรวดเร็ว ทดสอบแนวคิดในสนามจริง และปรับเปลี่ยนได้โดยไม่ต้องผูกมัดกับการลงทุนสินค้าคงคลังจำนวนมากหรือข้อกำหนดที่ล้าสมัย

พิจารณาใช้แม่พิมพ์แบบเฉพาะเมื่อ:

• ปริมาณการผลิตเกิน 3,000–5,000 หน่วยต่อปี
• รูปร่างของชิ้นส่วนต้องการคุณลักษณะที่ไม่สามารถทำได้ด้วยแม่พิมพ์มาตรฐาน
• ข้อกำหนดด้านความคลาดเคลื่อนเกินกว่าที่กระบวนการแบบยืดหยุ่นจะบรรลุได้
• การลดต้นทุนต่อชิ้นเพียงพอที่จะคุ้มค่ากับการลงทุนในแม่พิมพ์
• การออกแบบมีเสถียรภาพและมีแนวโน้มว่าจะไม่มีการเปลี่ยนแปลง

ยังคงใช้กระบวนการมาตรฐานเมื่อ:

• ยังอยู่ระหว่างการปรับปรุงหรือคาดว่าจะมีการปรับปรุงการออกแบบต่อไป
• ปริมาณการผลิตยังคงต่ำกว่าจุดคุ้มทุนของการลงทุนในแม่พิมพ์
• ข้อจำกัดด้านระยะเวลาในการจัดหาทำให้ไม่สามารถพัฒนาแม่พิมพ์ได้ภายใน 30–55 วัน
• รูปร่างของชิ้นส่วนเข้ากันได้กับแม่พิมพ์และหัวเจาะมาตรฐาน
• ข้อจำกัดด้านงบประมาณทำให้ไม่สามารถลงทุนในแม่พิมพ์ล่วงหน้าได้

สำหรับการขึ้นรูปท่อและท่อน้ำ หลักการเดียวกันนี้ก็ใช้ได้เช่นกัน ตัวดัดท่อไฮดรอลิกสามารถดัดท่อตามแบบที่กำหนดเองได้โดยไม่จำเป็นต้องใช้แม่พิมพ์เฉพาะ ในขณะที่ระบบดัดท่อไฮดรอลิกที่มีแม่พิมพ์เฉพาะจะเพิ่มประสิทธิภาพในการผลิตจำนวนมาก ตัวอย่างเช่น เครื่องดัดท่อไอเสียที่ออกแบบมาสำหรับการใช้งานในยานยนต์—อุปกรณ์มาตรฐานสามารถใช้กับต้นแบบและการซ่อมแซมได้ แต่ระบบที่ใช้แม่พิมพ์แบบแมนเดรล (mandrel) เฉพาะจะเหมาะสำหรับการผลิตชุดท่อไอเสียในสายการผลิต

แนวทางที่ดีที่สุดไม่จำเป็นต้องเป็นแนวทางที่ล้ำสมัยที่สุดเสมอไป แต่คือแนวทางที่สอดคล้องกับความต้องการเฉพาะด้านปริมาณ คุณภาพ และระยะเวลาของคุณ พร้อมทั้งให้ต้นทุนรวมต่ำที่สุด

ตำแหน่งของอุปกรณ์จัดวางชิ้นงานสำหรับการเชื่อมที่ใช้ในขั้นตอนการประกอบต่อเนื่องมีผลต่อการเลือกวิธีการขึ้นรูปด้วย หากชิ้นส่วนต้องการการเชื่อมอย่างมาก การออกแบบให้สามารถเข้าถึงจุดเชื่อมได้ในระหว่างขั้นตอนการขึ้นรูปจะช่วยป้องกันการปรับปรุงซ้ำซ้อนที่มีค่าใช้จ่ายสูง ความจุของเครื่องกดหรือเครื่องกดไฮดรอลิกในพื้นที่ประกอบของคุณอาจเป็นข้อจำกัดต่อขนาดชิ้นส่วนสูงสุด หรือจำเป็นต้องมีการปรับเปลี่ยนการออกแบบ

ระยะเวลาในการนำส่งควรพิจารณาเป็นลำดับสุดท้าย ตามข้อมูลกระบวนการของ Komaspec การตัดด้วยเลเซอร์และการดัดด้วย CNC สามารถจัดส่งตัวอย่างภายใน 5 วัน และจัดส่งเพื่อการผลิตจริงภายใน 10 วัน ส่วนการตอกขึ้นรูปแบบทำด้วยมือต้องใช้เวลา 30–40 วันสำหรับการผลิตแม่พิมพ์ บวกกับอีก 15 วันสำหรับการผลิตจริง ส่วนการตอกขึ้นรูปแบบก้าวหน้า (Progressive stamping) ใช้เวลา 45–55 วันสำหรับการพัฒนาแม่พิมพ์

เมื่อตรวจสอบความเหมาะสมของการเลือกวิธีการขึ้นรูปของคุณก่อนดำเนินการผลิตด้วยแม่พิมพ์จริง ความสามารถในการสร้างต้นแบบอย่างรวดเร็ว (Rapid Prototyping) จะมีคุณค่าอย่างยิ่ง ผู้ผลิตที่สามารถจัดส่งต้นแบบได้ภายใน 5 วัน ช่วยให้คุณทดสอบการออกแบบในรูปแบบจริง—เพื่อระบุข้อบกพร่องที่แบบจำลอง CAD อาจมองข้ามไป การสนับสนุน DFM (Design for Manufacturability) อย่างครอบคลุมในขั้นตอนนี้จะช่วยตรวจจับปัญหาตั้งแต่เนิ่นๆ เมื่อการปรับเปลี่ยนยังไม่มีค่าใช้จ่ายใดๆ เทียบกับการปรับเปลี่ยนแม่พิมพ์สำหรับการผลิตจริงที่แข็งตัวแล้ว สำหรับการใช้งานในอุตสาหกรรมยานยนต์ที่ต้องการชิ้นส่วนโครงสร้าง เช่น แชสซี ระบบกันสะเทือน หรือชิ้นส่วนโครงสร้างอื่นๆ การร่วมมือกับผู้ผลิตที่ให้บริการทั้งการสร้างต้นแบบอย่างรวดเร็วและกระบวนการผลิตจำนวนมากที่ได้รับการรับรองตามมาตรฐาน IATF 16949—เช่น Shaoyi (Ningbo) Metal Technology —จะช่วยทำให้การเปลี่ยนผ่านจากต้นแบบที่ผ่านการตรวจสอบแล้วสู่การผลิตอัตโนมัติเป็นไปอย่างราบรื่น

เมื่อคุณเลือกวิธีการขึ้นรูปที่เหมาะสมแล้ว ขั้นตอนสุดท้ายคือการนำโครงการของคุณจากขั้นตอนการวางแผนสู่การดำเนินการจริง การเข้าใจว่าควรพิจารณาอะไรในหุ้นส่วนด้านการผลิต — และวิธีประเมินศักยภาพของพวกเขา — จะช่วยให้แนวทางที่คุณเลือกอย่างพิถีพิถันนั้นสามารถบรรลุผลลัพธ์ตามที่คุณคาดหวังได้

การนำโครงการขึ้นรูปโลหะแผ่นของคุณไปสู่ขั้นตอนต่อไป

คุณได้เรียนรู้ข้อมูลจำนวนมากแล้ว — ตั้งแต่หลักการพื้นฐานของการขึ้นรูป ตัวเลือกเครื่องจักร อุปกรณ์ ไปจนถึงการเลือกวัสดุและกลยุทธ์การควบคุมคุณภาพ บัดนี้มาถึงช่วงเวลาสำคัญ: การเปลี่ยนความรู้เหล่านั้นให้กลายเป็นการผลิตที่ประสบความสำเร็จ ไม่ว่าคุณจะกำลังจัดหาชิ้นส่วนแบบง่าย เช่น โครงยึด (brackets) หรือชิ้นส่วนประกอบยานยนต์ที่ซับซ้อน การตัดสินใจที่คุณทำในขั้นตอนต่อไปนี้จะเป็นตัวกำหนดว่าโครงการของคุณจะประสบความสำเร็จหรือล้มเหลว ลองสรุปสาระสำคัญทั้งหมดนี้ให้กลายเป็นคำแนะนำเชิงปฏิบัติที่นำไปใช้ได้จริงและให้ผลลัพธ์ที่ชัดเจน

ประเด็นสำคัญสำหรับโครงการขึ้นรูปของคุณ

ก่อนติดต่อผู้ผลิตที่อาจเป็นพันธมิตรทางการผลิต ให้จัดทำข้อกำหนดของโครงการให้ชัดเจนเสียก่อน ยิ่งข้อกำหนดของคุณชัดเจนเท่าไร ราคาเสนอที่ได้รับก็จะแม่นยำยิ่งขึ้นเท่านั้น — และจะเกิดความไม่คาดคิดระหว่างการผลิตน้อยลงเท่านั้น

พิจารณาประเด็นการตัดสินใจที่สำคัญเหล่านี้:

• การเลือกวัสดุ: เลือกวัสดุที่มีความเหนียว ความแข็งแรง และความต้านทานการกัดกร่อนให้สอดคล้องกับความต้องการของการใช้งาน—อย่าระบุคุณสมบัติเกินความจำเป็นจนทำให้ต้นทุนสูงขึ้นโดยไม่จำเป็น
• การเลือกวิธีการผลิต: ปล่อยให้ปริมาณการผลิตเป็นตัวกำหนดการเลือกวิธีการ—ต้นแบบและปริมาณต่ำเหมาะกับกระบวนการที่ยืดหยุ่น ในขณะที่ปริมาณสูงสามารถคุ้มค่ากับการลงทุนในแม่พิมพ์
• ข้อกำหนดเรื่องความคลาดเคลื่อน: ระบุเฉพาะสิ่งที่คุณต้องการจริงๆ เท่านั้น—ค่าความคลาดเคลื่อนที่แคบลงจะเพิ่มต้นทุนโดยไม่เพิ่มคุณค่า หากการใช้งานไม่ต้องการความแม่นยำสูง
• เกณฑ์คุณภาพ: กำหนดข้อกำหนดเกี่ยวกับผิวสัมผัส ความแม่นยำเชิงมิติ และข้อกำหนดเชิงโครงสร้างไว้ล่วงหน้า เพื่อหลีกเลี่ยงความเข้าใจผิดหรือความคาดหวังที่ไม่สอดคล้องกัน
• การปรับแต่งการออกแบบ: ตรวจสอบให้แน่ใจว่า รัศมีการดัด ความยาวของฟลานจ์ และตำแหน่งของรู อยู่ภายในขอบเขตข้อจำกัดของการขึ้นรูป ก่อนขอใบเสนอราคา

โครงการขึ้นรูปแผ่นโลหะที่ประสบความสำเร็จมากที่สุดทั้งหมดมีลักษณะร่วมกันประการหนึ่ง คือ การสื่อสารอย่างชัดเจนระหว่างผู้ออกแบบ วิศวกร และพันธมิตรด้านการผลิต ตั้งแต่ขั้นตอนแรกๆ

ทบทวนการคำนวณรูปแบบแบน (flat pattern) ของคุณ ตรวจสอบค่า K-factor ให้สอดคล้องกับวัสดุและขนาดความหนาเฉพาะที่ใช้งานจริง รวมทั้งยืนยันว่าการออกแบบของคุณรองรับอุปกรณ์ขึ้นรูปที่คุณเลือกใช้ รายละเอียดเหล่านี้มีความสำคัญอย่างยิ่ง—การแก้ไขก่อนเข้าสู่ขั้นตอนการผลิตไม่มีค่าใช้จ่ายใดๆ แต่หากปล่อยให้เกิดข้อผิดพลาดแล้วจึงมาแก้ไขภายหลัง จะส่งผลให้เกิดค่าใช้จ่ายมหาศาล

การประเมินพันธมิตรด้านการผลิต

การเลือกพันธมิตรด้านการผลิตที่เหมาะสมมีความสำคัญไม่แพ้การเลือกกระบวนการขึ้นรูปที่ถูกต้อง ตาม คู่มือการเลือกผู้ผลิตของ APX Enclosures ความสามารถและอุปกรณ์ของผู้ผลิตสามารถเป็นปัจจัยกำหนดความสำเร็จหรือความล้มเหลวของโครงการคุณได้—ดังนั้น โปรดตรวจสอบให้แน่ใจว่าผู้ผลิตนั้นมีเครื่องจักรและเทคโนโลยีที่เพียงพอในการรองรับข้อกำหนดของคุณอย่างมีประสิทธิภาพ

อะไรคือสิ่งที่ทำให้พันธมิตรที่มีศักยภาพแตกต่างจากพันธมิตรที่ไม่เพียงพอ? โปรดสังเกตสัญญาณบ่งชี้เหล่านี้:

• ใบรับรองอุตสาหกรรม: ใบรับรองระบบการจัดการคุณภาพแสดงให้เห็นถึงแนวทางเชิงระบบในการรักษาความสม่ำเสมอและปรับปรุงอย่างต่อเนื่อง
• ศักยภาพในการทำต้นแบบ: พันธมิตรที่ให้บริการการสร้างต้นแบบอย่างรวดเร็วช่วยให้คุณตรวจสอบความถูกต้องของแบบจำลองทางกายภาพก่อนตัดสินใจลงทุนในการผลิตด้วยแม่พิมพ์
• การสนับสนุนจาก DFM: ข้อเสนอแนะเชิงลึกเกี่ยวกับการออกแบบเพื่อการผลิต (Design for Manufacturability) ช่วยตรวจจับปัญหาได้ตั้งแต่เนิ่นๆ เมื่อการปรับเปลี่ยนยังมีต้นทุนต่ำ
• ความหลากหลายของอุปกรณ์: ผู้ผลิตที่มีศักยภาพในการขึ้นรูปที่หลากหลายสามารถแนะนำแนวทางที่เหมาะสมที่สุด แทนที่จะบังคับให้โครงการเข้าสู่ขีดจำกัดความสามารถที่มีอยู่อย่างจำกัด
• ความรวดเร็วในการสื่อสาร: ระยะเวลาที่ใช้ในการจัดทำใบเสนอราคาสะท้อนให้เห็นถึงลักษณะของการทำงานร่วมกันในระหว่างขั้นตอนการผลิต

สำหรับการใช้งานเฉพาะด้านยานยนต์นั้น การรับรอง iatf 16949 มาตรฐาน IATF 16949 ถือเป็นมาตรฐานระดับโลก โดยคณะทำงานด้านยานยนต์นานาชาติ (International Automotive Task Force) ได้ออกแบบมาตรฐานนี้ขึ้น เพื่อรับรองว่าผู้ผลิตได้จัดตั้งระบบการจัดการคุณภาพที่เน้นกระบวนการ ซึ่งส่งเสริมการปรับปรุงอย่างต่อเนื่อง การป้องกันข้อบกพร่อง และการลดความแปรปรวนและของเสีย ผู้ผลิตรถยนต์รายใหญ่ เช่น BMW, Ford และ Stellantis กำหนดให้คู่ค้าในห่วงโซ่อุปทานต้องได้รับการรับรองมาตรฐานนี้

นอกเหนือจากการรับรองต่าง ๆ แล้ว ควรประเมินศักยภาพในการปฏิบัติงานจริงด้วย ผู้ผลิตสามารถรองรับปริมาณการผลิตของคุณได้หรือไม่ — ไม่ว่าจะเป็นต้นแบบจำนวน 50 ชิ้น หรือหน่วยผลิตต่อปี 500,000 หน่วย? ผู้ผลิตนั้นให้บริการกระบวนการรอง (secondary operations) ต่าง ๆ หรือไม่ เช่น โต๊ะเชื่อมสำหรับการประกอบ เครื่องเจาะสำหรับการกลึงเพิ่มเติม หรือขาตั้งท่อสำหรับจัดการชิ้นส่วนแบบท่อกลวง? การเข้าใจขอบเขตความสามารถทั้งหมดของผู้ผลิตอย่างครบถ้วน จะช่วยป้องกันปัญหาที่ไม่คาดคิดเมื่อโครงการของคุณขยายขนาด

เกณฑ์การประเมินผล	สิ่งที่ควรพิจารณา	สัญญาณเตือน
การรับรอง	IATF 16949, ISO 9001, ใบรับรองเฉพาะอุตสาหกรรม	ไม่มีเอกสารระบบการจัดการคุณภาพ
ความเร็วในการทำต้นแบบ	ใช้เวลาไม่เกิน 5 วันทำการสำหรับตัวอย่างเบื้องต้น	ใช้เวลานานหลายสัปดาห์สำหรับการผลิตต้นแบบ
การสนับสนุน DFM	ให้ข้อเสนอแนะเชิงรุกเกี่ยวกับการออกแบบก่อนจัดทำใบเสนอราคา	ผลิตตามแบบที่ระบุไว้ทุกประการ โดยไม่มีคำแนะนำเพื่อการปรับปรุงประสิทธิภาพ
ความรวดเร็วในการเสนอราคา	ใช้เวลาตอบกลับคำขอทั่วไปภายใน 12–24 ชั่วโมง	ใช้เวลาหลายวันในการตอบกลับใบเสนอราคาพื้นฐาน
ขีดความสามารถของอุปกรณ์	ครอบคลุมตั้งแต่เครื่องเจาะแบบตั้งบนโต๊ะทดลอง ไปจนถึงเครื่องตีขึ้นรูปสำหรับการผลิตจำนวนมาก	จำกัดเฉพาะประเภทกระบวนการเดียว
ความยืดหยุ่นด้านปริมาณ	รองรับการผลิตต้นแบบไปจนถึงการผลิตจำนวนมาก	ปริมาณสั่งซื้อขั้นต่ำ ไม่รวมงานพัฒนา

ตามที่ APX Enclosures เน้นย้ำ การควบคุมคุณภาพและการรับรองมาตรฐานคือเครื่องหมายรับรองความน่าเชื่อถือในวงการชิ้นส่วนโลหะแผ่น—โปรดตรวจสอบให้แน่ใจว่าผู้ผลิตปฏิบัติตามมาตรฐานอุตสาหกรรมและข้อบังคับที่เกี่ยวข้อง เพื่อรับประกันคุณภาพและความสมบูรณ์ของโครงการของคุณ

ขั้นตอนต่อไปสู่การผลิต

พร้อมดำเนินการต่อหรือยัง? นี่คือแผนปฏิบัติการของคุณ:

ขั้นตอนที่ 1: สรุปข้อกำหนดของคุณให้เสร็จสมบูรณ์ จัดทำเอกสารข้อกำหนดด้านวัสดุ ความคลาดเคลื่อนที่ยอมรับได้ มาตรฐานผิวสัมผัส และปริมาณการผลิต พร้อมแนบแบบแปลน 2 มิติและแบบจำลอง 3 มิติ (หากมี)

ขั้นตอนที่ 2: ขอใบเสนอราคาจากพันธมิตรที่มีคุณสมบัติเหมาะสม อย่าส่งคำขอใบเสนอราคา (RFQ) แบบสุ่ม—เลือกผู้ผลิตที่มีศักยภาพสอดคล้องกับข้อกำหนดของโครงการคุณ สำหรับชิ้นส่วนโครงสร้างรถยนต์ ระบบรองรับ (Suspension) และชิ้นส่วนโครงสร้างอื่นๆ ให้เลือกพันธมิตรที่มีใบรับรอง IATF 16949 และมีประสบการณ์ที่พิสูจน์แล้วในสาขาการใช้งานของคุณ

ขั้นตอนที่ 3: ประเมินคำตอบโดยรวม ราคาเสนอที่ต่ำที่สุดมักไม่ได้หมายถึงคุณค่าที่ดีที่สุด โปรดพิจารณาคุณภาพของข้อเสนอแนะเกี่ยวกับการออกแบบเพื่อการผลิต (DFM) เวลาในการผลิตต้นแบบ (prototype lead times) และความรวดเร็วในการตอบกลับการสื่อสาร ควบคู่ไปกับราคา

ขั้นตอนที่ 4: ตรวจสอบความถูกต้องด้วยต้นแบบ ก่อนตัดสินใจลงทุนในแม่พิมพ์สำหรับการผลิตจริง ควรผลิตตัวอย่างจริงขึ้นมาทดสอบก่อน โดยให้ตรวจสอบทั้งการเข้ารูป (fit) การทำงาน (function) และผิวสัมผัส (finish) การลงทุนในขั้นตอนนี้จะช่วยป้องกันค่าใช้จ่ายที่สูงขึ้นอย่างมากจากการค้นพบปัญหาในระหว่างการผลิตจำนวนมาก

ขั้นตอนที่ 5: กำหนดเงื่อนไขที่ชัดเจน บันทึกข้อกำหนดด้านความคลาดเคลื่อน (tolerances) เกณฑ์การตรวจสอบ (inspection criteria) ตารางเวลาการจัดส่ง (delivery schedules) และโปรโตคอลการสื่อสาร (communication protocols) ความคลุมเครือจะก่อให้เกิดปัญหา

ความร่วมมือด้านการผลิตที่ประสบความสำเร็จไม่ใช่ความสัมพันธ์เชิงธุรกรรม แต่เป็นความสัมพันธ์เชิงร่วมมือ ซึ่งทั้งสองฝ่ายต่างมีส่วนร่วมในการสร้างความสำเร็จร่วมกัน

สำหรับผู้อ่านที่กำลังสำรวจผลิตภัณฑ์ที่ผลิตจากโลหะแผ่น (sheet metal forming) สำหรับการใช้งานในอุตสาหกรรมยานยนต์ ผู้ผลิตที่มีศักยภาพครอบคลุมทั้งกระบวนการ — ตั้งแต่การผลิตต้นแบบอย่างรวดเร็วภายใน 5 วัน ไปจนถึงการผลิตจำนวนมากแบบอัตโนมัติ — จะช่วยทำให้เส้นทางจากการออกแบบแนวคิดสู่การผลิตจำนวนมากเป็นไปอย่างราบรื่น Shaoyi (Ningbo) Metal Technology แสดงให้เห็นถึงแนวทางนี้อย่างชัดเจน โดยรวมระบบคุณภาพที่ได้รับการรับรองตามมาตรฐาน IATF 16949 เข้าด้วยกัน พร้อมให้ใบเสนอราคาภายใน 12 ชั่วโมง และมีการสนับสนุน DFM แบบเฉพาะเจาะจงสำหรับชิ้นส่วนโครงแชสซี ระบบช่วงล่าง และชิ้นส่วนโครงสร้าง

โครงการระดับเวิร์กช็อปได้รับประโยชน์จากทรัพยากรที่แตกต่างกัน เครื่องเจาะแบบตั้งโต๊ะใช้สำหรับการเจาะรูก่อนขั้นตอนการขึ้นรูป โต๊ะเชื่อมให้พื้นผิวที่มั่นคงสำหรับการประกอบ และการยึดชิ้นงานอย่างเหมาะสมด้วยขาตั้งท่อช่วยให้ชิ้นส่วนแบบท่อมีการจัดเรียงอย่างเป็นระเบียบระหว่างกระบวนการผลิต

ไม่ว่าขนาดของคุณจะเป็นอย่างไร—ไม่ว่าจะเป็นการพัฒนาต้นแบบหรือการเพิ่มกำลังการผลิต—หลักการพื้นฐานยังคงเหมือนเดิม คุณต้องเข้าใจความต้องการของตนเองอย่างชัดเจน เลือกวิธีการขึ้นรูปที่สอดคล้องกับปริมาณการผลิตและข้อกำหนดด้านคุณภาพของคุณ ร่วมมือกับผู้ผลิตที่มีศักยภาพและใบรับรองที่สอดคล้องกับการใช้งานของคุณ และรักษาการสื่อสารอย่างเปิดเผยตลอดทั้งกระบวนการ

ผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปโลหะแผ่นอยู่รอบตัวเรา เนื่องจากกระบวนการผลิตเหล่านี้ให้คุณสมบัติที่เหนือกว่าในด้านความแข็งแรง ความแม่นยำ และความคุ้มค่าในการผลิต ด้วยความรู้ที่ได้จากคู่มือนี้ คุณจะสามารถนำข้อได้เปรียบเหล่านี้มาใช้ประโยชน์กับโครงการของคุณได้อย่างเต็มที่—โดยเลือกวิธีการที่เหมาะสมที่สุดในทุกครั้ง

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปโลหะแผ่น

1. ผลิตภัณฑ์ใดบ้างที่ทำจากแผ่นโลหะ

ผลิตภัณฑ์ที่ผ่านกระบวนการขึ้นรูปโลหะแผ่นมีการใช้งานครอบคลุมแทบทุกอุตสาหกรรม ตัวอย่างที่พบได้ทั่วไป ได้แก่ แผงตัวถังรถยนต์ ชิ้นส่วนแชสซี และถังเชื้อเพลิง; ส่วนตัวถังเครื่องบินและชิ้นส่วนโครงสร้างในอุตสาหกรรมการบินและอวกาศ; อุปกรณ์เครื่องใช้ในครัวเรือน เช่น ตัวเรือนตู้เย็น และกลองเครื่องซักผ้า; ท่อระบบปรับอากาศ (HVAC) และตู้ควบคุมไฟฟ้า; กระป๋องบรรจุเครื่องดื่มและภาชนะทำครัว; ตัวเรือนอุปกรณ์ทางการแพทย์; และชิ้นส่วนเฟอร์นิเจอร์ กระบวนการนี้มีข้อได้เปรียบอย่างมากในการผลิตชิ้นส่วนที่มีความแข็งแรงสูง น้ำหนักเบา มีรูปทรงเรขาคณิตซับซ้อน ขณะเดียวกันยังคงรักษาคุณสมบัติของวัสดุไว้ได้ครบถ้วนและลดของเสียให้น้อยที่สุด

2. วิธีเสริมความแข็งแรงให้กับชิ้นส่วนโลหะแผ่น?

เทคนิคหลายวิธีสามารถเพิ่มความแข็งแกร่งให้กับชิ้นส่วนที่ขึ้นรูปจากแผ่นโลหะได้อย่างมีประสิทธิภาพ การออกแบบให้มีโครงเสริม (ribs) อยู่ในชิ้นส่วนจะช่วยเพิ่มความแข็งแกร่งและแรงต้านโดยรวมอย่างมาก การเพิ่มขอบพับ (flanges) ตามแนวขอบหรือบริเวณรอยพับจะช่วยกระจายแรงเครียดให้สม่ำเสมอมากขึ้น จึงลดโอกาสการเสียหายภายใต้ภาระได้ การขึ้นรูปแบบเบดโรลลิ่ง (bead rolling) สร้างเส้นนูนขึ้นบนแผ่นเพื่อเสริมความแข็งแรงของแผ่นขณะเดียวกันก็เพิ่มมิติเชิงศิลปะให้กับผิวงาน อีกทั้งการเกิดการแข็งตัวจากการทำงาน (work hardening) ระหว่างกระบวนการขึ้นรูปก็ช่วยเพิ่มความแข็งแรงของวัสดุเองด้วย สำหรับการดึงลึก (deep draws) การแปรรูปแบบเย็น (cold working) ซึ่งเกิดขึ้นโดยธรรมชาติในกระบวนการนี้จะช่วยยกระดับความทนทานของชิ้นงาน นอกจากนี้ การเลือกความหนาของวัสดุอย่างเหมาะสมและการวางตำแหน่งรอยพับอย่างมีกลยุทธ์ก็มีส่วนสำคัญต่อความแข็งแกร่งเชิงโครงสร้างเช่นกัน

3. ความแตกต่างระหว่างการตีขึ้นรูป (stamping) กับการดึงลึก (deep drawing) คืออะไร

การตีขึ้นรูป (Stamping) ใช้แม่พิมพ์เจาะและแม่พิมพ์ตายในการสร้างชิ้นส่วนที่มีรูปร่างตามต้องการผ่านกระบวนการตัดวัสดุออก (blanking), การเจาะรู (piercing), การนูนลวดลาย (embossing) หรือการดัด (bending) — ซึ่งเหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนจำนวนมาก เช่น โครงยึด แผง และอุปกรณ์ต่างๆ การดึงลึก (Deep drawing) แปลงแผ่นวัสดุเรียบให้กลายเป็นรูปทรงสามมิติกลวงแบบไร้รอยต่อ โดยการดันวัสดุผ่านโพรงของแม่พิมพ์ ทำให้ได้ชิ้นส่วนเช่น ถ้วย ทรงกระบอก และฝาครอบโดยไม่มีรอยต่อหรือรอยเชื่อม ในขณะที่การตีขึ้นรูปให้ความเร็วในการผลิตที่สูงกว่าและต้นทุนการเตรียมเครื่องจักรต่ำกว่า การดึงลึกจะผลิตชิ้นส่วนที่มีความแข็งแรงเชิงโครงสร้างสูงกว่า เหมาะสำหรับภาชนะทนความดันและการใช้งานที่ต้องการความแน่นสนิทต่อของเหลว

4. ฉันจะเลือกกระบวนการขึ้นรูปโลหะแผ่นที่เหมาะสมกับโครงการของฉันได้อย่างไร

จับคู่กระบวนการขึ้นรูปของคุณให้สอดคล้องกับปริมาณการผลิต ความซับซ้อนของชิ้นส่วน และข้อกำหนดด้านคุณภาพ สำหรับต้นแบบและปริมาณการผลิตต่ำ (ไม่เกิน 500 หน่วย) การตัดด้วยเลเซอร์ร่วมกับการดัดด้วยเครื่อง CNC จะให้ความยืดหยุ่นโดยไม่จำเป็นต้องลงทุนในแม่พิมพ์ สำหรับปริมาณการผลิตระดับกลาง (500–5,000 หน่วย) การใช้แม่พิมพ์ตีขึ้นรูปแบบแมนนวลจะคุ้มค่า ขณะที่ปริมาณการผลิตสูง (มากกว่า 5,000 หน่วย) จะได้รับประโยชน์จากวิธีการตีขึ้นรูปแบบก้าวหน้า (progressive stamping) ซึ่งมีต้นทุนต่อชิ้นต่ำ โปรดพิจารณาความต้องการด้านความคลาดเคลื่อน—การตีขึ้นรูปสามารถควบคุมความคลาดเคลื่อนได้ที่ ±0.05 มม. ในขณะที่การดัดด้วยเครื่อง CNC โดยทั่วไปให้ความคลาดเคลื่อนอยู่ที่ ±0.18 มม. บริการต้นแบบเร่งด่วนที่ใช้เวลาเพียง 5 วัน จะช่วยให้คุณตรวจสอบและยืนยันการออกแบบก่อนตัดสินใจลงทุนในการผลิตแม่พิมพ์

5. ฉันควรตรวจสอบใบรับรองใดบ้างจากผู้ผลิตชิ้นส่วนโลหะแผ่น?

สำหรับการใช้งานในอุตสาหกรรมยานยนต์ การรับรองมาตรฐาน IATF 16949 ถือเป็นมาตรฐานทองคำของอุตสาหกรรม ซึ่งแสดงถึงระบบการจัดการคุณภาพที่มุ่งเน้นกระบวนการ พร้อมการปรับปรุงอย่างต่อเนื่องและการป้องกันข้อบกพร่อง—ซึ่งเป็นข้อกำหนดที่ผู้ผลิตรถยนต์รายใหญ่ (OEM) หลายราย เช่น BMW, Ford และ Stellantis กำหนดไว้ มาตรฐาน ISO 9001 แสดงถึงความสอดคล้องกับระบบการจัดการคุณภาพโดยทั่วไป นอกจากใบรับรองแล้ว ควรประเมินความเร็วในการผลิตต้นแบบ (หากสามารถส่งมอบภายใน 5 วัน แสดงถึงศักยภาพที่ดี) คุณภาพของการสนับสนุนการออกแบบเพื่อการผลิต (DFM) ความรวดเร็วในการให้ใบเสนอราคา (หากสามารถตอบกลับภายใน 12 ชั่วโมง แสดงถึงประสิทธิภาพที่สูง) และขอบเขตของอุปกรณ์ที่ครอบคลุมปริมาณการผลิตของคุณ ตั้งแต่ขั้นตอนการผลิตต้นแบบไปจนถึงการผลิตจำนวนมาก
