การตีขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้าคืออะไร และเหตุใดจึงครองตลาดการผลิตในปริมาณสูง

คุณเคยสงสัยหรือไม่ว่า ผู้ผลิตสามารถสร้างชิ้นส่วนโลหะที่เหมือนกันนับล้านชิ้นได้อย่างแม่นยำและรวดเร็วอย่างน่าทึ่งได้อย่างไร? คำตอบอยู่ที่กระบวนการหนึ่งซึ่งเปลี่ยนแผ่นโลหะดิบให้กลายเป็นชิ้นส่วนที่ซับซ้อนผ่านขั้นตอนที่ถูกวางแผนและควบคุมอย่างรอบคอบ การปั๊มโลหะด้วยแม่พิมพ์แบบก้าวหน้า เป็นหัวใจหลักของการผลิตในปริมาณสูง แต่หลาย ๆ วิศวกรและผู้จัดซื้อมักเข้าใจเพียงผิวเผินเท่านั้นว่าเหตุใดกระบวนการนี้จึงทรงพลังนัก

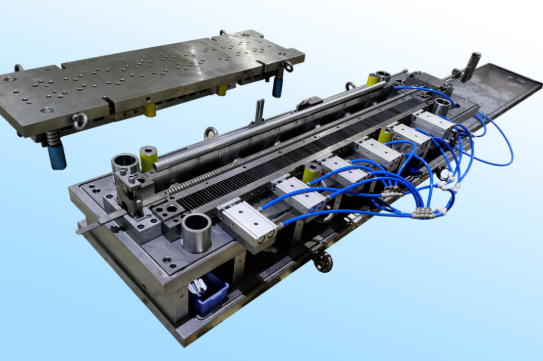

การตีขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้าคือกระบวนการขึ้นรูปโลหะชนิดหนึ่ง ซึ่งแผ่นโลหะจะเคลื่อนผ่านสถานีต่าง ๆ หลายสถานีภายในแม่พิมพ์ชุดเดียว โดยแต่ละสถานีจะทำหน้าที่เฉพาะ เช่น การตัด การดัด หรือการขึ้นรูป จนกระทั่งชิ้นส่วนสำเร็จรูปปรากฏออกมาที่สถานีสุดท้าย

กระบวนการตีขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้าเปลี่ยนโลหะดิบให้กลายเป็นชิ้นส่วนที่มีความแม่นยำสูงได้อย่างไร

แล้วแม่พิมพ์ (die) ในการผลิตคืออะไร? ในบริบทของแม่พิมพ์แบบก้าวหน้า (progressive tooling) แม่พิมพ์คือเครื่องมือเฉพาะที่ใช้ขึ้นรูปโลหะผ่านแรงที่กระทำลงไป ลองนึกภาพว่าเป็นแม่พิมพ์ที่ออกแบบมาอย่างแม่นยำ ซึ่งประกอบด้วยสถานีต่าง ๆ ทั้งหมดที่จำเป็นในการเปลี่ยนแผ่นโลหะเรียบให้กลายเป็นชิ้นส่วนสำเร็จรูป ต่างจากกระบวนการตีขึ้นรูปแบบเดี่ยว (single-operation stamping) ที่แต่ละรอบการกดของเครื่องกดจะทำเพียงงานเดียวเท่านั้น กระบวนการตีขึ้นรูปแบบก้าวหน้า (progressive die and stamping) รวมหลายขั้นตอนเข้าด้วยกันเป็นกระบวนการทำงานอัตโนมัติแบบต่อเนื่อง

นี่คือเหตุผลที่สิ่งนี้มีความสำคัญ: วิธีการตีขึ้นรูปแบบดั้งเดิมจำเป็นต้องย้ายชิ้นส่วนระหว่างเครื่องจักรแยกต่างหากสำหรับแต่ละขั้นตอน ซึ่งหมายถึงการจัดการมากขึ้น เวลาเตรียมการมากขึ้น และโอกาสเกิดข้อผิดพลาดมากขึ้น กระบวนการตีขึ้นรูปแบบก้าวหน้ากำจัดความไม่ประสิทธิภาพเหล่านี้โดยคงชิ้นงานไว้เชื่อมต่อกับแถบตัวนำ (carrier strip) ซึ่งจะเคลื่อนผ่านแม่พิมพ์ไปทีละขั้นตอนตามแต่ละรอบการกดของเครื่องกด ผลลัพธ์ที่ได้คือ? ตามข้อมูลจาก Aranda Tooling ผู้ผลิตสามารถผลิตชิ้นส่วนได้สูงสุดถึงครึ่งล้านชิ้นต่อวันด้วยวิธีการนี้

การเดินทางของแผ่นโลหะทีละสถานี

จินตนาการถึงม้วนแผ่นโลหะที่เข้าสู่แม่พิมพ์ขึ้นรูปด้วยแรงกด ทุกครั้งที่แม่พิมพ์ทำงาน วัสดุจะเคลื่อนที่ไปข้างหน้าทีละช่วง และสิ่งที่น่าทึ่งเกิดขึ้นที่แต่ละตำแหน่งที่วัสดุหยุดนิ่ง ตำแหน่งหนึ่งอาจเจาะรูนำทางเพื่อการจัดแนว ตำแหน่งถัดไปอาจตัดรูปร่างพื้นฐาน อีกตำแหน่งหนึ่งอาจดัดขอบ (flanges) หรือเพิ่มลวดลายนูน (embossed features) เมื่อโลหะเดินทางมาถึงตำแหน่งสุดท้าย มันไม่ใช่แผ่นเรียบอีกต่อไป — แต่กลายเป็นชิ้นส่วนที่ผ่านการออกแบบและผลิตด้วยความแม่นยำสูง พร้อมสำหรับการประกอบ

แนวทางการทำงานแบบแต่ละตำแหน่งนี้มอบข้อได้เปรียบที่วิธีการผลิตแบบดำเนินการครั้งเดียวไม่สามารถเทียบเคียงได้:

• ความเร็วในการผลิตที่สูงขึ้นผ่านระบบป้อนวัสดุแบบต่อเนื่อง
• ต้นทุนต่อชิ้นที่ต่ำลง เนื่องจากลดแรงงานและการจัดการวัสดุ
• ค่าความคลาดเคลื่อนที่แคบลงจากการดำเนินการที่สม่ำเสมอและทำซ้ำได้แม่นยำ
• เศษวัสดุเหลือน้อยที่สุดผ่านการออกแบบแม่พิมพ์ขึ้นรูปที่เหมาะสมที่สุด

สำหรับวิศวกรที่ระบุส่วนประกอบ ผู้จัดซื้อที่ค้นหาผู้จัดจำหน่าย และผู้บริหารฝ่ายการผลิตที่ประเมินวิธีการผลิต การเข้าใจกระบวนการขึ้นรูปแบบก้าวหน้า (Progressive Stamping) ไม่ใช่เรื่องเลือกได้ — แต่เป็นสิ่งจำเป็นอย่างยิ่ง กระบวนการนี้ครองตลาดในอุตสาหกรรมต่าง ๆ ตั้งแต่อุตสาหกรรมยานยนต์ไปจนถึงอุตสาหกรรมอิเล็กทรอนิกส์ เนื่องจากสามารถตอบสนองความต้องการหลักสามประการของผู้ผลิตได้อย่างครบถ้วน คือ ความเร็ว ความแม่นยำ และประสิทธิภาพด้านต้นทุนในการผลิตจำนวนมาก

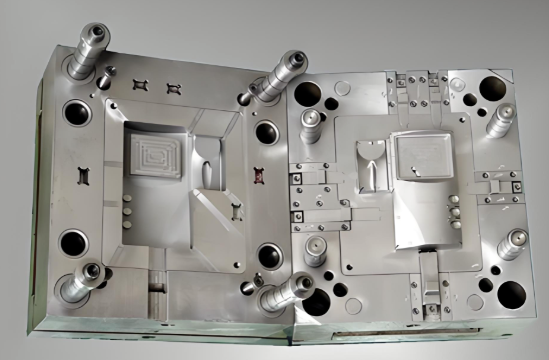

ภายในสถานีแม่พิมพ์ที่กำหนดรูปร่างของชิ้นส่วนที่ขึ้นรูปแบบก้าวหน้าทุกชิ้น

เมื่อคุณเข้าใจแล้วว่าแผ่นโลหะเคลื่อนผ่านแม่พิมพ์แบบก้าวหน้าอย่างไร ตอนนี้เราจะเปิดเผยสิ่งที่เกิดขึ้นจริงที่แต่ละสถานีระหว่างทาง นี่คือจุดที่เกิด 'เวทมนตร์ทางวิศวกรรม' ที่แท้จริง — และก็เป็นจุดที่คำอธิบายโดยรวมทั่วไปส่วนใหญ่มักขาดตกบกพร่อง แต่ละสถานีในแม่พิมพ์แผ่นโลหะจะทำหน้าที่เฉพาะเจาะจง และการเข้าใจหน้าที่เหล่านี้จะช่วยให้คุณมีความรู้เพียงพอในการประเมินการออกแบบ แก้ไขปัญหาที่เกิดขึ้น และสื่อสารอย่างมีประสิทธิภาพกับพันธมิตรด้านแม่พิมพ์ของคุณ

สถานีการตัดวัสดุออก (Blanking) และการเจาะรู (Piercing) ซึ่งเป็นจุดเริ่มต้นของความแม่นยำ

เครื่อง กระบวนการปั๊มแบบดีเอาก้าวหน้า มักเริ่มต้นด้วยขั้นตอนการขจัดวัสดุออก—ซึ่งสามารถมองได้ว่าเป็นขั้นตอน "การตัด" ของกระบวนการทั้งหมด แต่อย่าให้ความเรียบง่ายนี้หลอกคุณ เพราะความแม่นยำที่ต้องการในขั้นตอนนี้เป็นรากฐานสำคัญสำหรับทุกสิ่งที่จะตามมา

สถานีตัดรอบ ตัดรูปร่างเส้นรอบนอกเริ่มต้นออกจากแถบโลหะ ลองนึกภาพถึงแม่พิมพ์ตัดคุกกี้ที่กดผ่านแป้ง แต่ในกรณีนี้ ความคลาดเคลื่อนที่ยอมรับได้จะวัดเป็นเศษพันของนิ้ว หัวเจาะจะเคลื่อนที่ลงสู่ช่องของแม่พิมพ์ และตัดโลหะออกอย่างสะอาดตามรูปร่างที่ต้องการ ขั้นตอนนี้มักเกิดขึ้นในช่วงปลายของการทำงานแบบลำดับขั้นของแม่พิมพ์ (die progression) แต่รูปร่างที่ได้จากการตัดนี้จะกำหนดขนาดสุดท้ายของชิ้นงาน

สถานีเจาะ สร้างรู ช่อง และรูตัดภายใน ขั้นตอนเหล่านี้มักปรากฏในช่วงต้นของลำดับแม่พิมพ์ด้วยเหตุผลสำคัญประการหนึ่ง คือ การเจาะรูนำทาง (pilot holes) ท่านจะสังเกตเห็นรูเล็กๆ ที่ถูกเจาะไว้ในสถานีแรก ซึ่งไม่ปรากฏอยู่บนชิ้นงานสำเร็จรูป รูนำทางเหล่านี้จะเข้าล็อกกับหมุดนำทางในสถานีถัดไป เพื่อให้มั่นใจว่าการจัดตำแหน่งจะแม่นยำอย่างสมบูรณ์แบบขณะที่แถบวัสดุเคลื่อนผ่านแม่พิมพ์ หากไม่มีการจัดตำแหน่งที่แม่นยำเช่นนี้ ความคลาดเคลื่อนสะสมในการจัดตำแหน่งจะทำให้ไม่สามารถบรรลุความคลาดเคลื่อนที่แคบได้

นี่คือสิ่งหนึ่งที่วิศวกรออกแบบแม่พิมพ์ของท่านอาจไม่เน้นย้ำ: ระยะห่างระหว่างหัวเจาะ (punch) กับรูเปิดของแม่พิมพ์ (die opening) มีผลอย่างมากต่อคุณภาพของขอบชิ้นงาน หากระยะห่างแคบเกินไป จะทำให้เกิดการสึกหรอของเครื่องมืออย่างรุนแรง หากกว้างเกินไป รอยคม (burrs) จะกลายเป็นปัญหาเรื้อรัง สำหรับชิ้นงานโลหะแผ่นทั่วไปที่ขึ้นรูปด้วยเครื่องกด ระยะห่างที่เหมาะสมมักอยู่ในช่วงร้อยละ 5 ถึง 10 ของความหนาของวัสดุ ต่อด้าน

คำอธิบายเกี่ยวกับการขึ้นรูป การดัด และการตีขึ้นรูปแบบโคอินนิง (Coining)

เมื่อเจาะรูและจัดวางลักษณะต่าง ๆ แล้ว แม่พิมพ์แบบก้าวหน้า (progressive dies) จะเริ่มขึ้นรูปแผ่นโลหะแบนให้กลายเป็นรูปทรงสามมิติ กระบวนการขึ้นรูปเหล่านี้จำเป็นต้องจัดลำดับอย่างระมัดระวัง — คุณไม่สามารถดัดขอบ (flange) ได้ก่อนที่จะตัดช่องคลายแรง (relief) ซึ่งจำเป็นเพื่อให้ขอบสามารถขึ้นรูปได้โดยไม่ขาด

สถานีขึ้นรูป สร้างรูปทรงโค้งเว้า โดม ซี่โครง และลักษณะนูนต่ำ (embossed features) โลหะจะยืดออกและหดตัวขณะปรับตัวเข้ากับผิวของลูกแม่พิมพ์ (punch) และแม่พิมพ์ (die) คุณสมบัติของวัสดุมีความสำคัญอย่างยิ่งในขั้นตอนนี้ วัสดุที่เหนียว (ductile) เช่น ทองแดงหรืออลูมิเนียมสามารถไหลตัวได้ง่ายกว่าเหล็กกล้าความแข็งสูง ซึ่งต้านทานการเปลี่ยนรูปและมีแนวโน้มเด้งกลับ (spring back) สู่รูปทรงเดิม

สถานีดัด ผลิตการเปลี่ยนแปลงมุม—เช่น แผ่นข้อต่อ (flanges), รางร่อง (channels), และแผ่นยึด (brackets) ฟังดูเรียบง่ายใช่หรือไม่? ลองพิจารณาสิ่งนี้: ทุกครั้งที่เกิดการดัด จะทำให้เกิดปรากฏการณ์สปริงแบ็ก (springback) ซึ่งวัสดุโลหะมีแนวโน้มจะคืนตัวกลับบางส่วนสู่สภาพเรียบ ผู้ออกแบบแม่พิมพ์ตีขึ้นรูป (stamping die) ที่มีประสบการณ์จะชดเชยโดยการดัดเกินเป้าหมายเล็กน้อย เพื่อให้เมื่อโลหะคลายตัวแล้ว จะอยู่ที่มุมที่ต้องการพอดี การทำสิ่งนี้ให้ถูกต้องจำเป็นต้องเข้าใจสมบัติของวัสดุ รัศมีการดัด (bend radius) และความหนาของวัสดุ

สถานีการทับแบบโคอินนิง (Coining stations) ใช้แรงดันสูงมากเพื่อควบคุมความหนาอย่างแม่นยำและกำหนดรายละเอียดของลักษณะต่างๆ อย่างคมชัด ต่างจากกระบวนการขึ้นรูป (forming) ซึ่งอนุญาตให้วัสดุไหลได้ การทับแบบโคอินนิง (coining) จะกักวัสดุโลหะไว้และบังคับให้เข้ารูปกับผิวแม่พิมพ์อย่างแนบสนิทที่สุด กระบวนการนี้ให้ค่าความคลาดเคลื่อน (tolerances) ที่แคบที่สุดและรายละเอียดที่คมชัดที่สุด—ซึ่งจำเป็นอย่างยิ่งสำหรับชิ้นส่วนที่ต้องการความหนาเฉพาะเจาะจง หรือรอยนูน (embossing) ที่มีการกำหนดรูปร่างอย่างชัดเจน

สถานีการตัดแต่ง (Trimming stations) จัดการขั้นตอนสุดท้ายของการตกแต่งขอบ รวมถึงการตัดแท็บของแถบผู้ค้ำจุน (carrier strip tabs) และวัสดุส่วนเกินออกทั้งหมด ขั้นตอนเหล่านี้มักดำเนินการที่สถานีสุดท้ายหรือใกล้เคียงกับสถานีสุดท้าย เพื่อแยกชิ้นส่วนที่เสร็จสมบูรณ์ออกจากแถบที่ใช้ลำเลียงชิ้นส่วนผ่านกระบวนการทั้งหมด

แบบสถานี	ฟังก์ชันหลัก	ตำแหน่งโดยทั่วไปในแม่พิมพ์	การใช้งานทั่วไป
การเจาะรู	การเจาะรู ช่องเปิด และลักษณะนำทาง (pilot features) สำหรับการจัดแนว	สถานีต้นๆ (1–3)	รูสำหรับยึดติด ช่องระบายอากาศ และขั้วต่อไฟฟ้า
การตัดแผ่นโลหะ	การตัดรูปทรงภายนอกของชิ้นส่วนออกจากแถบ	สถานีกลางถึงปลาย	การกำหนดเส้นรอบรูปของชิ้นส่วน และการสร้างรูปร่างเฉพาะ
การสร้างรูป	การสร้างรูปโค้ง โดม ซี่โครง และลักษณะนูน (embossed features)	สถานีกลาง	ซี่โครงเสริมความแข็งแรง ลวดลายตกแต่ง รูปร่างที่ใช้งานได้จริง
การบิด	การสร้างการเปลี่ยนแปลงมุมและปีกยื่น (flanges)	สถานีกลางถึงปลาย	แผ่นยึด รางนำ ผนังหุ้ม แท็บยึดติด
การขึ้นรูปแบบกด	การควบคุมความหนาอย่างแม่นยำและการกำหนดรายละเอียดของลักษณะเฉพาะอย่างคมชัด	ในกรณีที่ต้องการความคลาดเคลื่อนเชิงวิกฤต (critical tolerances)	ขั้วต่อไฟฟ้า พื้นผิวรองรับแรงกระทำ (bearing surfaces) ลักษณะเฉพาะที่ได้รับการสอบเทียบแล้ว
การตัดแต่ง	การตกแต่งขอบขั้นสุดท้ายและการแยกแถบตัวยึด (carrier strip)	สถานีขั้นสุดท้าย	การตัดแท็บออก การตกแต่งขอบ และการปล่อยชิ้นส่วน

การเข้าใจว่าองค์ประกอบต่าง ๆ ของแม่พิมพ์ตัดเจาะ (stamping die) เหล่านี้ทำงานร่วมกันอย่างไร จะช่วยให้เห็นว่าเหตุใดการออกแบบแม่พิมพ์แบบก้าวหน้า (progressive die) จึงต้องอาศัยความเชี่ยวชาญระดับสูง ทุกสถานีจะต้องคำนึงถึงพฤติกรรมของวัสดุ การสึกหรอของเครื่องมือ และผลสะสมจากกระบวนการก่อนหน้า แถบตัวยึด (carrier strip) ซึ่งเป็นส่วนของโลหะที่เชื่อมชิ้นส่วนต่าง ๆ เข้าด้วยกันขณะเคลื่อนผ่านสถานีต่าง ๆ จำเป็นต้องมีความแข็งแรงเพียงพอที่จะเคลื่อนผ่านสถานีต่าง ๆ ได้อย่างน่าเชื่อถือ พร้อมทั้งจัดตำแหน่งชิ้นส่วนแต่ละชิ้นให้แม่นยำอย่างสม่ำเสมอในทุกสถานี

เมื่อคุณประเมินการออกแบบแม่พิมพ์แบบก้าวหน้า (progressive die) หรือวิเคราะห์ปัญหาในการผลิต ทัศน perspective แบบสถานีต่อสถานีนี้จะมีคุณค่าอย่างยิ่ง คุณจะสังเกตได้ว่าปัญหาด้านมิติที่เกิดขึ้นในขั้นตอนการดัด (bend) ท้ายๆ อาจมีรากเหง้ามาจากความไม่สม่ำเสมอของการเจาะ (piercing) ที่สถานีแรก นี่คือความเป็นจริงเชิงเชื่อมโยงกันของกระบวนการขึ้นรูปแบบก้าวหน้า (progressive stamping) ซึ่งทำให้ผู้ตัดสินใจที่มีความรู้ลึกแตกต่างจากผู้ที่เข้าใจเพียงผิวเผิน

คู่มือการตัดสินใจเลือกระหว่างการขึ้นรูปแบบก้าวหน้า (Progressive) กับแบบทรานสเฟอร์ (Transfer) และแบบคอมพาวด์ (Compound)

คุณได้เห็นแล้วว่าแม่พิมพ์แบบก้าวหน้า (progressive dies) ทำงานอย่างไรด้วยกลไกแบบสถานีต่อสถานี แต่นี่คือคำถามที่มักทำให้แม้แต่ผู้เชี่ยวชาญด้านการผลิตที่มีประสบการณ์สับสน: ควรเลือกใช้การขึ้นรูปแบบก้าวหน้า (progressive stamping) แทนวิธีอื่นเมื่อใด? คำตอบไม่ใช่เรื่องที่ชัดเจนเสมอไป และหากตัดสินใจผิดพลาด อาจส่งผลให้สูญเสียเงินลงทุนด้านแม่พิมพ์หลายพันดอลลาร์ หรือปล่อยให้ประสิทธิภาพการผลิตตกต่ำกว่าศักยภาพที่เป็นไปได้

สาม ประเภทหลักของแม่พิมพ์ขึ้นรูป ครองตลาดการขึ้นรูปโลหะ: แบบก้าวหน้า (Progressive), แบบถ่ายโอน (Transfer) และแบบรวม (Compound) แต่ละวิธีมีจุดเด่นเฉพาะในสถานการณ์ต่าง ๆ กัน และการเข้าใจความแตกต่างระหว่างวิธีเหล่านี้จะช่วยยกระดับคุณจากผู้ที่เพียงแต่ปฏิบัติตามคำแนะนำ ไปสู่ผู้ที่สามารถกำหนดแนวทางและให้คำแนะนำได้ด้วยตนเอง ลองมาวิเคราะห์กันว่าแต่ละวิธีเหมาะกับสถานการณ์ใดเป็นพิเศษ

เมื่อแม่พิมพ์แบบก้าวหน้า (Progressive Dies) ให้ผลลัพธ์เหนือกว่าแม่พิมพ์แบบถ่ายโอน (Transfer) และแบบรวม (Compound)

แม่พิมพ์ตัดขึ้นรูปแบบก้าวหน้า (Progressive Stamping Dies) โดดเด่นที่สุดเมื่อต้องการผลิตชิ้นส่วนขนาดเล็กถึงกลางในปริมาณมาก โดยมีระดับความซับซ้อนปานกลาง การป้อนแถบโลหะอย่างต่อเนื่องหมายความว่าไม่จำเป็นต้องจัดการชิ้นงานระหว่างขั้นตอนการผลิต — โลหะจะเคลื่อนที่ไปข้างหน้าโดยอัตโนมัติ และชิ้นส่วนสำเร็จรูปจะหลุดออกมาที่ปลายสายการผลิต ตามรายงานของบริษัท Engineering Specialties Inc. วิธีนี้สามารถผลิตชิ้นส่วนที่มีรูปทรงเรขาคณิตซับซ้อนได้อย่างรวดเร็ว มีประสิทธิภาพทางเศรษฐกิจ และมีอัตราความเที่ยงตรงซ้ำได้สูง

แต่การตีขึ้นรูปแบบก้าวหน้า (progressive stamping) มีข้อจำกัดบางประการที่ผู้จัดจำหน่ายของคุณอาจไม่ได้ระบุอย่างชัดเจน ความหนาของวัสดุมักมีขีดจำกัดสูงสุดประมาณ 0.250 นิ้วสำหรับการใช้งานส่วนใหญ่ เหตุใดจึงเป็นเช่นนั้น? เพราะวัสดุที่หนากว่านี้จำเป็นต้องใช้แรงกดมหาศาลในการเจาะและขึ้นรูป ซึ่งแรงที่เกิดขึ้นทำให้ยากต่อการรักษาความสมบูรณ์ของแถบวัสดุ (strip) ขณะเคลื่อนผ่านสถานีต่าง ๆ หลายจุด นอกจากนี้ การขึ้นรูปแบบดึงลึก (deep drawing) ก็ยังสร้างความท้าทายอีกด้วย — ชิ้นงานจะต้องยังคงติดอยู่กับแถบตัวยึด (carrier strip) จึงจำกัดความสามารถในการขึ้นรูปโลหะให้มีรูปร่างเปลี่ยนแปลงไปอย่างมาก

การปั๊มแบบถ่ายโอน ใช้วิธีการที่แตกต่างโดยสิ้นเชิง ขั้นตอนแรกคือการแยกแผ่นวัสดุแต่ละชิ้นออกจากแถบโลหะ และใช้ 'นิ้วกลไก' (mechanical "fingers") ลำเลียงชิ้นส่วนแต่ละชิ้นผ่านสถานีต่าง ๆ ที่ตามมา การแยกชิ้นส่วนแต่ละชิ้นออกจากกันนี้เปิดโอกาสให้สามารถผลิตชิ้นส่วนที่มีศักยภาพเหนือกว่าการตีขึ้นรูปแบบก้าวหน้าอย่างสิ้นเชิง ต้องการชิ้นส่วนที่ขึ้นรูปแบบดึงลึก เช่น แผ่นป้องกันถังน้ำมันรถยนต์ หรือโครงตัวเรือนเครื่องใช้ไฟฟ้าหรือไม่? การตีขึ้นรูปด้วยเครื่องจักรแบบทรานส์เฟอร์เพรส (transfer press stamping) สามารถดำเนินการดึงลึกได้โดยไม่ทำให้แถบตัวยึดของแม่พิมพ์แบบก้าวหน้าขาดหรือเสียหาย

วิธีการถ่ายโอนยังรองรับชิ้นส่วนที่มีขนาดใหญ่ขึ้นและรูปทรงเรขาคณิตที่ซับซ้อนยิ่งขึ้น เช่น พื้นผิวที่มีลวดลายหยัก (knurled surfaces), ลักษณะที่มีเกลียว (threaded features) และรูปร่างสามมิติที่ซับซ้อน ตามที่บริษัท Worthy Hardware ระบุไว้ การตีขึ้นรูปแบบถ่ายโอน (transfer stamping) ช่วยให้มีความยืดหยุ่นในการจัดการและกำหนดแนวของชิ้นงาน ซึ่งทำให้สามารถผลิตชิ้นส่วนที่มีการออกแบบซับซ้อนได้จริง

Compound die stamping มีบทบาทเฉพาะในตลาดอย่างชัดเจน ต่างจากวิธีการตีขึ้นรูปแบบก้าวหน้า (progressive) หรือแบบถ่ายโอน (transfer) ที่ใช้หลายสถานี แม่พิมพ์แบบคอมพาวด์ (compound dies) จะดำเนินการตัดทั้งหมดในครั้งเดียวเท่านั้น ลองนึกภาพการผลิตแ Washer แบบง่ายๆ: หนึ่งรอบของการกดจะเจาะรูตรงกลางและตัดเส้นผ่านศูนย์กลางภายนอกพร้อมกันในครั้งเดียว วิธีนี้ให้ความแบนราบและความกลมสมมาตรที่ยอดเยี่ยม เนื่องจากการดำเนินการทั้งหมดเกิดขึ้นพร้อมกัน—จึงไม่มีข้อผิดพลาดสะสมจากการจัดตำแหน่งระหว่างสถานีต่อสถานี

ตารางตัดสินใจสำหรับการเลือกวิธีการตีขึ้นรูปที่เหมาะสมกับคุณ

การเลือกวิธีที่เหมาะสมจำเป็นต้องพิจารณาสมดุลระหว่างปัจจัยหลายประการ ตารางเปรียบเทียบต่อไปนี้ช่วยลดความซับซ้อนลงได้อย่างมีประสิทธิภาพ:

เกณฑ์	การปั๊มแบบก้าวหน้า	การปั๊มแบบถ่ายโอน	Compound die stamping
ช่วงขนาดชิ้นงาน	ขนาดเล็กถึงขนาดกลาง (โดยทั่วไปไม่เกิน 12 นิ้ว)	ขนาดกลางถึงขนาดใหญ่ (ไม่มีขีดจำกัดบนเชิงปฏิบัติ)	ชิ้นส่วนแบนขนาดเล็กถึงกลาง
ปริมาณการผลิตที่เหมาะสม	ปริมาณการผลิตสูง (มากกว่า 10,000 ชิ้น)	ปริมาณปานกลางถึงสูง (ใช้งานได้หลากหลาย)	ปริมาณปานกลางถึงสูง
ความหนาของวัสดุ	สูงสุด 0.250 นิ้ว (เหมาะสมที่สุดที่น้อยกว่า 0.125 นิ้ว)	สูงสุด 0.500 นิ้ว หรือมากกว่า	ความหนาแบบบางถึงปานกลาง
ช่วงต้นทุนแม่พิมพ์	การลงทุนเริ่มต้นสูง	สูงกว่าเนื่องจากระบบการถ่ายโอน	ปานกลาง (โครงสร้างเรียบง่ายกว่า)
เวลาจริง	เร็วที่สุด (ป้อนวัสดุแบบต่อเนื่อง)	ช้ากว่า (จัดการชิ้นส่วนแต่ละชิ้นแยกกัน)	เร็ว (การทำงานแบบครั้งเดียวต่อจังหวะ)
เหมาะที่สุดสำหรับงานประเภท	ขั้วต่อไฟฟ้า โครงยึด คลิปยึดสำหรับยานยนต์	ชิ้นส่วนที่ผ่านกระบวนการดึงลึก (Deep-drawn) ได้แก่ ตัวเรือน ท่อ และชิ้นส่วนสามมิติที่ซับซ้อน	แ Washer, ปะเก็น และแผ่นวัสดุแบนเรียบแบบง่าย

ยังไม่แน่ใจว่าวิธีการใดเหมาะสมกับโครงการของคุณ? โปรดพิจารณาสถานการณ์เฉพาะเหล่านี้ ซึ่งแต่ละวิธีจะให้ผลลัพธ์ที่โดดเด่น:

เลือกใช้แม่พิมพ์ตอกแบบก้าวหน้า (Progressive Stamping Dies) เมื่อ:

• ปริมาณการผลิตต่อปีเกิน 50,000 ชิ้น และคุ้มค่ากับการลงทุนในแม่พิมพ์
• ชิ้นส่วนต้องผ่านหลายขั้นตอนการผลิต แต่ยังคงมีลักษณะแบนอยู่โดยรวม
• ความหนาของวัสดุไม่เกิน 0.125 นิ้ว เพื่อประสิทธิภาพการทำงานที่ดีที่สุด
• ความเร็วในการผลิตและลดต้นทุนต่อชิ้นเป็นปัจจัยหลักที่ขับเคลื่อนการตัดสินใจของคุณ
• รูปทรงเรขาคณิตของชิ้นส่วนเอื้อต่อการป้อนวัสดุแบบต่อเนื่อง (continuous strip feeding) โดยไม่จำเป็นต้องใช้การดึงลึก

เลือกการตีขึ้นรูปแบบทรานสเฟอร์ (Transfer stamping) เมื่อ:

• ชิ้นส่วนต้องผ่านกระบวนการดึงลึก (deep drawing) ซึ่งเกินขีดความสามารถของการป้อนวัสดุแบบต่อเนื่อง
• ขนาดของชิ้นส่วนเกินกว่าที่ระบบป้อนวัตถุดิบแบบก้าวหน้า (progressive feeding) จะสามารถจัดการได้อย่างเชื่อถือได้
• มีการระบุคุณลักษณะที่ซับซ้อน เช่น รอยเกลียว ผิวขรุขระ (knurling) หรือครีบยึด (ribs)
• ความหนาของวัสดุเกิน 0.250 นิ้ว และต้องการแรงกดจากเครื่องจักรที่สูงขึ้น
• ทิศทางการวางชิ้นส่วนต้องเปลี่ยนแปลงระหว่างการดำเนินการแต่ละขั้นตอน

เลือกใช้แม่พิมพ์แบบคอมพาวด์ (Compound Die Stamping) เมื่อ:

• ชิ้นส่วนมีรูปทรงเรียบง่ายและแบนราบ ซึ่งต้องใช้เพียงการตัดเท่านั้น
• ความต้องการความกลมสมมาตร (concentricity) และความเรียบ (flatness) ที่แม่นยำเป็นพิเศษมีความสำคัญอย่างยิ่ง
• ปริมาณการผลิตอยู่ในระดับปานกลาง จึงไม่คุ้มค่าที่จะลงทุนในแม่พิมพ์แบบก้าวหน้า (progressive tooling)
• เวลาในการตั้งค่าเครื่อง (setup time) ที่สั้นลงมีความสำคัญมากกว่าความเร็วในการผลิตต่อรอบ (cycle speed) ที่ช้าลงเล็กน้อย
• ประสิทธิภาพการใช้วัสดุและการลดเศษวัสดุให้น้อยที่สุดเป็นปัจจัยหลัก

นี่คือข้อมูลเชิงลึกที่จะเปลี่ยนวิธีการคำนวณ: ต้นทุนแม่พิมพ์สำหรับระบบปั๊มแบบก้าวหน้า (progressive dies) สูงกว่าแม่พิมพ์แบบคอมพาวด์ (compound dies) อย่างมีนัยสำคัญ แต่ต้นทุนต่อชิ้นที่ต่ำกว่าในกระบวนการผลิตจำนวนมากจะช่วยคืนทุนการลงทุนนั้นได้อย่างรวดเร็ว ส่วนระบบปั๊มแบบทรานสเฟอร์ได (transfer die stamping) อยู่ระหว่างสองระบบดังกล่าว — มีต้นทุนการดำเนินงานสูงกว่าเนื่องจากขั้นตอนการตั้งค่าที่ซับซ้อนและต้องอาศัยแรงงานที่มีทักษะสูง แต่มีความยืดหยุ่นเหนือกว่าอย่างไม่มีใครเทียบได้สำหรับการออกแบบที่ซับซ้อน

คำถามเกี่ยวกับความหนาของวัสดุควรได้รับการพิจารณาเป็นพิเศษ ผู้ผลิตจำนวนมากพบว่าสายพานป้อนแบบค่อยเป็นค่อยไป (progressive die) เกิดปัญหาการป้อนวัสดุ ความสึกหรอของแม่พิมพ์มากเกินไป หรือความไม่เสถียรของขนาด ซึ่งเกิดจากวัสดุที่มีความหนา 0.187 นิ้ว แต่พบช้าเกินไป เมื่อการออกแบบของคุณเข้าใกล้ขีดจำกัดความหนาของวัสดุ โปรดปรึกษาผู้ให้บริการงานตีขึ้นรูป (stamping partner) ตั้งแต่เนิ่นๆ บางครั้ง การเปลี่ยนแปลงค่าความหนาของวัสดุเพียงเล็กน้อยก็สามารถช่วยให้คุณอยู่ในช่วง “จุดสมดุลที่เหมาะสม” ของการทำงานแบบค่อยเป็นค่อยไป (progressive sweet spot) และประหยัดค่าใช้จ่ายในการปรับแต่งแม่พิมพ์ได้หลายพันดอลลาร์

การเข้าใจข้อแลกเปลี่ยนเหล่านี้จะช่วยให้คุณสามารถตั้งคำถามที่ชาญฉลาดยิ่งขึ้น และท้าทายคำแนะนำที่ไม่สอดคล้องกับข้อกำหนดเฉพาะของคุณ วิธีการตีขึ้นรูปที่เหมาะสมนั้นไม่ได้ขึ้นอยู่กับความสามารถเพียงอย่างเดียว แต่ขึ้นอยู่กับการจับคู่จุดแข็งของกระบวนการกับเป้าหมายด้านปริมาณ ความซับซ้อน และต้นทุนของคุณ

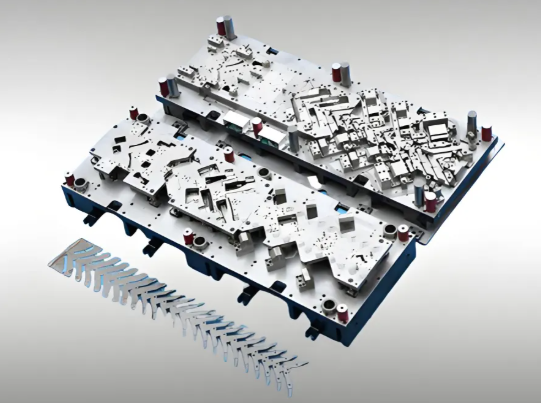

ความแม่นยำของค่าความคลาดเคลื่อนและระบบควบคุมคุณภาพในการตีขึ้นรูปแบบค่อยเป็นค่อยไป

คุณได้เลือกวิธีการตอกโลหะที่เหมาะสมสำหรับโครงการของคุณแล้ว ตอนนี้มาถึงคำถามสำคัญที่จะแยกความแตกต่างระหว่างการผลิตที่ประสบความสำเร็จกับปัญหาที่สร้างค่าใช้จ่ายสูง: คุณสามารถควบคุมความคลาดเคลื่อน (tolerances) ได้แม่นยำเพียงใด? นี่คือจุดที่ผู้ผลิตจำนวนมากให้คำตอบที่คลุมเครือ แต่การตอกโลหะด้วยแม่พิมพ์แบบความแม่นยำสูง (precision die stamping) จำเป็นต้องมีข้อมูลที่ชัดเจนและเฉพาะเจาะจง วิศวกรต้องการตัวเลขที่แน่นอน ในขณะที่ผู้ซื้อต้องการความคาดหวังที่สมจริง — เราจะให้ทั้งสองอย่างนี้แก่คุณ

นี่คือความจริง: การตอกโลหะด้วยแม่พิมพ์แบบก้าวหน้า (progressive die metal stamping) มักสามารถบรรลุความคลาดเคลื่อนที่แม่นยำมากจนต้องอาศัยการกลึงขั้นที่สอง (secondary machining) หากใช้วิธีการผลิตอื่น ตามข้อมูลจาก JV Manufacturing ความคลาดเคลื่อนที่แน่นหนาในการตอกโลหะมักอยู่ในช่วง ±0.001 นิ้ว หรือแม้กระทั่งแคบกว่านั้นสำหรับลักษณะสำคัญเป็นพิเศษ อย่างไรก็ตาม — และประเด็นนี้มีความสำคัญมาก — ระดับความแม่นยำที่สามารถทำได้จริงนั้นเปลี่ยนแปลงอย่างมาก ขึ้นอยู่กับประเภทของการดำเนินการ คุณสมบัติของวัสดุ และระดับความแม่นยำในการควบคุมกระบวนการของคุณ

ช่วงความคลาดเคลื่อนที่สามารถบรรลุได้ในการดำเนินการด้วยแม่พิมพ์แบบก้าวหน้า

ไม่ใช่ทุกการดำเนินการตีขึ้นรูป (stamping) จะให้ความแม่นยำเท่ากัน การตัดขอบ (blanking) เพื่อสร้างรูปร่างภายนอกจะมีพฤติกรรมที่แตกต่างจากการดัด (bending) เพื่อขึ้นรูปขอบที่ทำมุม 90 องศา การเข้าใจความแตกต่างเหล่านี้จะช่วยให้คุณระบุค่าความคลาดเคลื่อน (tolerances) ที่สามารถบรรลุได้จริง โดยไม่ทำให้ต้นทุนสูงขึ้นโดยไม่จำเป็นจากความเข้มงวดเกินไป

ประเภทการดําเนินงาน	ระยะความอดทนทั่วไป	บรรลุได้ด้วยแม่พิมพ์ระดับพรีเมียม	ปัจจัยสำคัญที่มีผลต่อประสิทธิภาพ
การตัดวัสดุออก/การเจาะ	±0.002" ถึง ±0.005"	±0.0005" ถึง ±0.001"	ระยะห่างของแม่พิมพ์ (Die clearance), ความคมของหัวเจาะ (punch sharpness), ความหนาของวัสดุ
การบิด	±0.5° ถึง ±1°	±0.25° หรือดีกว่า	การชดเชยผลการคืนตัวหลังการดัด (springback compensation), ความแข็งแรงดึงของวัสดุ (material tensile strength)
ขึ้นรูป/ดึงขึ้นรูป	±0.003" ถึง ±0.010"	±0.001" ถึง ±0.002"	ความสามารถในการดัดของวัสดุ (material ductility), การหล่อลื่น (lubrication), รูปร่างเรขาคณิตของแม่พิมพ์ (die geometry)
การขึ้นรูปแบบกด	±0.001" ถึง ±0.002"	±0.0005"	กำลังของเครื่องกด (press tonnage), ความเรียบผิวของแม่พิมพ์ (die surface finish), ความแข็งของวัสดุ (material hardness)
ตำแหน่งรูต่อรู	±0.002 นิ้ว ถึง ±0.004 นิ้ว	±0.001"	ความแม่นยำของหมุดนำทาง (pilot pin accuracy), ความแม่นยำของการเลื่อนแถบวัสดุ (strip advancement precision)

สังเกตเห็นสิ่งสำคัญหรือไม่? การดำเนินการ coining ให้ค่าความคลาดเคลื่อนที่แคบที่สุด เนื่องจากวัสดุถูกจำกัดอย่างสมบูรณ์—จึงไม่มีที่ใดให้วัสดุเคลื่อนไปได้นอกจากรูปร่างแม่พิมพ์ที่แน่นอน ส่วนค่าความคลาดเคลื่อนของการดัดดูเหมือนจะกว้างกว่า เพราะผลการคืนตัวหลังการดัด (springback) ก่อให้เกิดความแปรปรวน ซึ่งแม้การออกแบบแม่พิมพ์สำหรับการตีขึ้นรูปโลหะที่ยอดเยี่ยมที่สุดก็ไม่สามารถขจัดออกได้ทั้งหมด

การเลือกวัสดุมีผลโดยตรงต่อสิ่งที่สามารถทำได้ อลูมิเนียมและทองแดงมีความเหนียวสูงกว่า จึงขึ้นรูปได้ง่ายกว่า แต่ก็มีแนวโน้มเกิดความแปรผันของมิติระหว่างการดัดมากขึ้น ขณะที่เหล็กกล้าความแข็งแรงสูงต้านทานการเปลี่ยนรูปได้ดี ซึ่งฟังดูดี จนกระทั่งคุณตระหนักว่ามันมีแนวโน้มเด้งกลับอย่างรุนแรง และจำเป็นต้องใช้การชดเชยการดัดเกิน (overbend compensation) อย่างเข้มงวดยิ่งขึ้น ตามที่ผู้เชี่ยวชาญในอุตสาหกรรมระบุไว้ วัสดุที่มีความเหนียวและสมบัติในการขึ้นรูปที่เหมาะสมที่สุดจะช่วยให้กระบวนการขึ้นรูป (stamping) ผลิตชิ้นส่วนที่มีความแม่นยำสูง และมีอัตราการถูกปฏิเสธต่ำที่สุด

จุดตรวจสอบคุณภาพตลอดกระบวนการขึ้นรูป (Stamping)

การบรรลุความคลาดเคลื่อนที่แคบ (tight tolerances) จะไม่มีความหมายเลย หากคุณไม่สามารถตรวจสอบและรักษามาตรฐานเหล่านั้นไว้ได้ตลอดการผลิตแต่ละรอบ นี่คือจุดที่การดำเนินงานด้วยแม่พิมพ์และกระบวนการขึ้นรูปที่มีความแม่นยำแยกตัวออกจากงานทั่วไป (commodity work) ระบบควบคุมคุณภาพที่แข็งแกร่งสามารถตรวจจับการเบี่ยงเบน (drift) ได้ก่อนที่จะก่อให้เกิดของเสีย — และสิ่งนี้จำเป็นต้องอาศัยจุดตรวจสอบที่วางไว้ในหลายขั้นตอน

การตรวจสอบระหว่างกระบวนการ ให้ข้อมูลย้อนกลับแบบเรียลไทม์ระหว่างการผลิต กระบวนการขึ้นรูปสมัยใหม่ใช้เซ็นเซอร์ในการติดตาม:

• ลายเซ็นน้ำหนักที่เปิดเผยการสึกหรอของแม่พิมพ์หรือความแปรผันของวัสดุ
• ความแม่นยำของการป้อนแผ่นโลหะเพื่อตรวจจับปัญหาที่กำลังเกิดขึ้นก่อนที่จะนำไปสู่การป้อนแผ่นผิดพลาด
• เซ็นเซอร์ตรวจจับการมีอยู่ของชิ้นส่วน เพื่อยืนยันว่าการดำเนินการแต่ละขั้นตอนเสร็จสมบูรณ์แล้วที่แต่ละสถานี

การควบคุมกระบวนการทางสถิติ (SPC) เปลี่ยนการสุ่มตัวอย่างแบบไม่เป็นระบบให้กลายเป็นการประกันคุณภาพอย่างเป็นระบบ โดยการจัดทำแผนภูมิการวัดมิติในช่วงเวลาต่าง ๆ ซึ่งเทคนิคการควบคุมคุณภาพเชิงสถิติ (SPC) จะเปิดเผยแนวโน้มก่อนที่ค่าจะเกินขีดจำกัดความคลาดเคลื่อนที่ยอมรับได้ คุณจะสังเกตเห็นว่าค่าการวัดหนึ่งค่าเริ่มเบี่ยงเบนไปทางขอบเขตบนก่อนที่ค่านั้นจะล้มเหลวจริง — ซึ่งให้เวลาคุณในการปรับพารามิเตอร์ของเครื่องกด แทนที่ชิ้นส่วนที่สึกหรอ หรือตรวจสอบความสม่ำเสมอของวัสดุ

ตัวอย่างหนึ่งของความเป็นเลิศในการขึ้นรูปชิ้นงานคือ วิธีที่ผู้ผลิตชั้นนำกำหนดขั้นตอนการตรวจสอบตัวอย่างชิ้นงานแรก (first-article inspection) ก่อนเริ่มการผลิตจำนวนมาก พวกเขาจะตรวจสอบมิติของชิ้นงานเทียบกับข้อกำหนดทางเทคนิคโดยใช้เครื่องวัดพิกัด (CMMs) หรือระบบการมองเห็นด้วยแสง (optical vision systems) การลงทุนล่วงหน้าเช่นนี้ช่วยตรวจจับปัญหาการออกแบบแม่พิมพ์ขึ้นรูปได้ก่อนที่ข้อบกพร่องจะแพร่กระจายไปยังชิ้นส่วนนับพันชิ้น

สำหรับการผลิตอย่างต่อเนื่อง วิธีการตรวจสอบจะจัดลำดับตามระดับความสำคัญของคุณลักษณะ:

• การตรวจสอบ 100% สำหรับมิติที่มีความสำคัญต่อความปลอดภัย โดยใช้เครื่องวัดอัตโนมัติ
• การสุ่มตัวอย่างทางสถิติ (ทุกชิ้นที่ n) สำหรับมิติมาตรฐาน โดยใช้เครื่องมือที่ผ่านการสอบเทียบแล้ว
• การตรวจสอบแบบเป็นระยะ สำหรับคุณลักษณะที่ไม่สำคัญ โดยยืนยันผลจากการเปรียบเทียบกับมาตรฐานอ้างอิง

การจำลองด้วยซอฟต์แวร์ CAE ควรได้รับการกล่าวถึงเป็นพิเศษสำหรับการประยุกต์ใช้ในการขึ้นรูปแม่พิมพ์ความแม่นยำ ก่อนที่จะตัดเหล็กสำหรับทำแม่พิมพ์ วิศวกรรมช่วยโดยคอมพิวเตอร์ (CAE) จะทำนายการไหลของวัสดุ การคืนตัวหลังการขึ้นรูป (springback) และปัญหาที่อาจเกิดขึ้นระหว่างกระบวนการขึ้นรูป ตาม แหล่งทรัพยากรด้านวิศวกรรมของ Shaoyi การจำลองด้วยซอฟต์แวร์ CAE ช่วยปรับแต่งการออกแบบแม่พิมพ์ ทำนายการไหลของวัสดุ และลดจำนวนครั้งที่ต้องทดลองขึ้นรูปจริง ซึ่งหมายความว่าสามารถตรวจจับปัญหามิติในขั้นตอนการออกแบบ แทนที่จะพบปัญหาดังกล่าวหลังจากลงทุนไปแล้วกับแม่พิมพ์สำหรับการผลิต

ปัจจัยด้านสิ่งแวดล้อมยังส่งผลต่อความแม่นยำอีกด้วย ความผันผวนของอุณหภูมิทำให้วัสดุขยายตัวและหดตัว ส่งผลให้ขนาดที่เคยสมบูรณ์แบบที่อุณหภูมิห้องเปลี่ยนแปลงไป ความชื้นส่งผลต่อประสิทธิภาพของการหล่อลื่น แม้แต่ความสะอาดของพื้นที่ทำงานก็มีความสำคัญ—อนุภาคและสิ่งสกปรกสามารถทำลายผิวแม่พิมพ์และก่อให้เกิดข้อบกพร่องได้ การรักษาสภาพแวดล้อมที่ควบคุมได้ตลอดกระบวนการขึ้นรูปด้วยแม่พิมพ์จึงไม่ใช่เรื่องเลือกสรรเมื่อค่าความคลาดเคลื่อน (tolerances) แคบลง

สรุปแล้ว การบรรลุและรักษาค่าความคลาดเคลื่อนที่แคบจำเป็นต้องให้ความใส่ใจอย่างบูรณาการต่อการออกแบบแม่พิมพ์ขึ้นรูป วัสดุที่เลือกใช้ การควบคุมกระบวนการ และการตรวจสอบอย่างเป็นระบบ เมื่อองค์ประกอบทั้งหมดเหล่านี้สอดคล้องกัน กระบวนการขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้า (progressive die metal stamping) จะสามารถส่งมอบความแม่นยำที่แอปพลิเคชันที่ต้องการสูงเรียกร้องได้อย่างต่อเนื่อง มีประสิทธิภาพ และในปริมาณการผลิตที่ทำให้การกลึงขั้นที่สองไม่คุ้มค่าทางเศรษฐกิจ

การประยุกต์ใช้งานในอุตสาหกรรม ตั้งแต่ยานยนต์จนถึงการผลิตอุปกรณ์ทางการแพทย์

ดังนั้น คุณจึงเข้าใจกระบวนการ เครื่องมือ และความคลาดเคลื่อนที่ยอมรับได้ แต่สิ่งที่จะเปลี่ยนความรู้นี้จากเชิงทฤษฎีให้กลายเป็นการปฏิบัติได้จริงคือ การเข้าใจว่าอุตสาหกรรมต่าง ๆ ใช้เทคนิคการขึ้นรูปโลหะแบบก้าวหน้า (progressive die metal stamping) อย่างไรเพื่อแก้ไขปัญหาเฉพาะของตน แต่ละภาคส่วนมีความต้องการที่แตกต่างกัน—and การรู้ความต้องการเหล่านี้จะช่วยให้คุณสามารถระบุข้อกำหนดได้อย่างชาญฉลาด ค้นหาซัพพลายเออร์ได้ดียิ่งขึ้น และหลีกเลี่ยงความไม่สอดคล้องกันที่อาจก่อให้เกิดค่าใช้จ่ายสูงระหว่างศักยภาพของกระบวนการกับความต้องการของการประยุกต์ใช้งาน

ข้อกำหนดด้านการขึ้นรูปโลหะสำหรับอุตสาหกรรมยานยนต์ ตั้งแต่มาตรฐานของผู้ผลิตรถยนต์ (OEM) จนถึงระดับการผลิตจริง

อุตสาหกรรมยานยนต์ไม่ได้ใช้เทคนิคการขึ้นรูปโลหะแบบก้าวหน้าเพียงอย่างเดียว แต่ยังพึ่งพาเทคนิคนี้อย่างมาก เมื่อคุณต้องการชิ้นส่วนระบบส่งกำลังจำนวน 900,000 ชิ้นต่อปี เช่น ที่กลุ่มบริษัท ART Metals Group ผลิตให้กับผู้ผลิตรถบรรทุกเชิงพาณิชย์ (OEM) ไม่มีวิธีการใดอื่นที่จะมอบทั้งปริมาณ ความแม่นยำ และประสิทธิภาพด้านต้นทุนตามที่ต้องการได้

อะไรที่ทำให้แม่พิมพ์ขึ้นรูปชิ้นส่วนยานยนต์แตกต่างจากอุตสาหกรรมอื่น? เริ่มต้นด้วยการรับรองมาตรฐาน IATF 16949 — ซึ่งเป็นมาตรฐานการจัดการคุณภาพที่ผู้ผลิตรถยนต์รายใหญ่ (OEM) กำหนดให้ผู้จัดจำหน่ายของตนต้องปฏิบัติตาม นี่ไม่ใช่เพียงแค่เอกสารทางการเท่านั้น แต่ยังต้องมีการควบคุมกระบวนการอย่างเป็นลายลักษณ์อักษร การตรวจสอบและวิเคราะห์กระบวนการด้วยสถิติ (Statistical Process Monitoring) และระบบการติดตามย้อนกลับ (Traceability Systems) ที่รับประกันว่าชิ้นส่วนยานยนต์ที่ขึ้นรูปแบบก้าวหน้า (Progressive Stamping) ทุกชิ้นจะสอดคล้องกับข้อกำหนดอย่างสม่ำเสมอ แม้ในปริมาณการผลิตหลายล้านชิ้น

การขึ้นรูปแบบก้าวหน้า (Progressive Stamping) ด้วยเหล็กกล้าคาร์บอนเป็นที่นิยมอย่างกว้างขวางในงานยานยนต์ เนื่องจากเหตุผลที่ชัดเจน วัสดุอย่าง SAE 1008 และ SAE 1018 มีคุณสมบัติในการขึ้นรูปได้ดีเยี่ยม สามารถเชื่อมต่อได้ง่าย และมีต้นทุนที่คุ้มค่าสำหรับชิ้นส่วนโครงสร้าง ชิ้นส่วนเกียร์ และชิ้นส่วนแชสซี ตามรายงานกรณีศึกษาของ ART Metals ชิ้นส่วนเกียร์ที่ขึ้นรูปด้วยวิธีนี้มีความหนาของวัสดุอยู่ระหว่าง 0.034 นิ้ว ถึง 0.118 นิ้ว โดยมีความคลาดเคลื่อน (Tolerance) ที่ ±0.002 นิ้ว (0.05 มม.) — ความแม่นยำระดับนี้ช่วยตัดขั้นตอนการขัดขอบ (Deburring) เพิ่มเติมออกได้ทั้งหมด และลดต้นทุนรวมของชิ้นส่วนลง 15%

ชิ้นส่วนยานยนต์ที่ผลิตด้วยกระบวนการขึ้นรูปแบบก้าวหน้า (progressive stamping) ได้แก่:

• แผ่นเกียร์และชิ้นส่วนคลัตช์
• โครงยึดระบบเบรกและแผ่นรองหลัง
• ชิ้นส่วนโครงเบาะนั่งและกลไกปรับตำแหน่ง
• ขั้วต่ออุปกรณ์อิเล็กทรอนิกส์และเคสสำหรับขั้วต่อ
• แผ่นกันความร้อนและแผ่นลดเสียง
• กลไกล็อกประตูและแผ่นรับแรงกระแทก

ขนาดของการผลิตนั้นน่าทึ่งอย่างยิ่ง แม่พิมพ์ขึ้นรูปยานยนต์ชิ้นเดียวที่ทำงานบนเครื่องกดขนาด 400 ตันสามารถผลิตชิ้นส่วนได้อย่างต่อเนื่อง โดยจัดส่งเป็นรายสัปดาห์ด้วยภาชนะที่นำกลับมาใช้ใหม่ได้ — ซึ่งเป็นแนวทางที่ประหยัดค่าใช้จ่ายและรับผิดชอบต่อสิ่งแวดล้อม ช่วยลดของเสียจากบรรจุภัณฑ์ ขณะเดียวกันก็ยังคงรักษาความต้องการสินค้าคงคลังแบบ Just-in-Time ไว้ได้

ความต้องการความแม่นยำในการขึ้นรูปชิ้นส่วนอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ทางการแพทย์

เมื่อเปลี่ยนจากการผลิตชิ้นส่วนยานยนต์มาสู่อุปกรณ์อิเล็กทรอนิกส์ ความต้องการก็เปลี่ยนแปลงไปอย่างมาก โดยในภาคอุตสาหกรรมนี้ การทำให้ชิ้นส่วนมีขนาดเล็กลง (miniaturization) คือหลักสำคัญ ผู้เชี่ยวชาญด้านไมโครสแตมปิ้ง (microstamping) อย่าง Layana สามารถผลิตชิ้นส่วนที่มีขนาดเล็กกว่า 10 มม. ด้วยความคลาดเคลื่อน (tolerance) ที่ ±0.01 มม. — ความแม่นยำระดับนี้ทำให้ความคลาดเคลื่อนที่ยอมรับได้ในอุตสาหกรรมยานยนต์ดูเหมือนกว้างขวางมากเมื่อเทียบกัน

การตีขึ้นรูปแบบค่อยเป็นค่อยไปด้วยทองแดงมีบทบาทโดดเด่นในงานอุตสาหกรรมอิเล็กทรอนิกส์ เนื่องจากความสามารถในการนำไฟฟ้ามีความสำคัญไม่แพ้ความแม่นยำของมิติ ชิ้นส่วนปลายเชื่อม (terminals), ขั้วต่อ (contacts) และตัวเชื่อมต่อ (connectors) สำหรับการประกอบแผงวงจรพิมพ์ (PCB) จำเป็นต้องใช้วัสดุที่สามารถนำกระแสไฟฟ้าได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็ทนต่อการเสียบ-ถอดซ้ำๆ ได้หลายครั้ง โลหะผสมฟอสฟอร์บรอนซ์และเบริลเลียมทองแดงให้สมบัติเชิงสปริงที่จำเป็นสำหรับการสร้างการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ในตัวเชื่อมต่อ ซึ่งอาจผ่านกระบวนการจับคู่ (mating) ได้นับพันครั้ง

การใช้งานการตีขึ้นรูปแบบค่อยเป็นค่อยไปในอุตสาหกรรมอิเล็กทรอนิกส์ครอบคลุม:

• ตัวเชื่อมต่อแผงวงจรพิมพ์ (PCB) และอุปกรณ์ยึดติด
• ขั้วต่อแบตเตอรี่และขั้วต่อแบบสปริง
• ชิ้นส่วนป้องกันการรบกวนแม่เหล็กไฟฟ้า/คลื่นวิทยุ (EMI/RFI)
• โครงนำขา LED (LED lead frames) และแผ่นกระจายความร้อน (heat sinks)
• สวิตช์ขนาดจิ๋ว (micro switches) และชิ้นส่วนรีเลย์
• โครงยึดภายในสมาร์ทโฟนและแท็บเล็ต

การขึ้นรูปแบบค่อยเป็นค่อยไปในอุตสาหกรรมการแพทย์นำมาซึ่งข้อกำหนดเพิ่มเติมอีกชั้นหนึ่ง ความเข้ากันได้ทางชีวภาพจึงมีความสำคัญยิ่ง—วัสดุต้องไม่ก่อให้เกิดปฏิกิริยาที่ไม่พึงประสงค์เมื่อสัมผัสกับเนื้อเยื่อหรือของเหลวในร่างกาย วัสดุประเภทสแตนเลสเกรด 316L และโลหะผสมไทเทเนียมสามารถตอบสนองข้อกำหนดเหล่านี้ได้ พร้อมทั้งให้คุณสมบัติต้านการกัดกร่อนที่จำเป็นสำหรับกระบวนการฆ่าเชื้อ

มาตรฐานความสะอาดในการขึ้นรูปชิ้นส่วนสำหรับอุตสาหกรรมการแพทย์นั้นเข้มงวดกว่าอุตสาหกรรมอื่นๆ อย่างมาก แม้แต่สิ่งสกปรกที่มีขนาดเล็กจนมองไม่เห็นด้วยตาเปล่า ก็อาจก่อให้เกิดความล้มเหลวของอุปกรณ์หรือภาวะแทรกซ้อนแก่ผู้ป่วย ดังนั้น จึงจำเป็นต้องควบคุมสภาพแวดล้อมในการผลิตอย่างเคร่งครัด ใช้กระบวนการล้างเฉพาะทาง และจัดทำเอกสารเพื่อพิสูจน์ว่าสอดคล้องตามข้อบังคับของสำนักงานคณะกรรมการอาหารและยาแห่งสหรัฐอเมริกา (FDA) และมาตรฐานคุณภาพ ISO 13485

ชิ้นส่วนอุปกรณ์การแพทย์ที่ผลิตผ่านกระบวนการขึ้นรูปแบบค่อยเป็นค่อยไป ได้แก่:

• ส่วนประกอบและด้ามจับของอุปกรณ์ผ่าตัด
• โครงหุ้มและฝาครอบของอุปกรณ์ฝังในร่างกาย
• โครงยึดและโครงสร้างของอุปกรณ์วินิจฉัย
• กลไกของอุปกรณ์ส่งยา
• ส่วนประกอบของเครื่องช่วยฟังและขั้วต่อแบตเตอรี่

การใช้งานในอุตสาหกรรมการบินและอวกาศต้องการชุดข้อกำหนดที่เฉพาะเจาะจงยิ่งกว่านั้น—คือความแม่นยำสูงที่เทียบเคียงกับข้อกำหนดด้านการแพทย์ ควบคู่ไปกับการรับรองวัสดุที่สามารถติดตามแหล่งที่มาของโลหะแต่ละม้วนได้อย่างครบถ้วน กระบวนการตีขึ้นรูปแบบก้าวหน้า (progressive stamping) ด้วยอลูมิเนียมเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องควบคุมน้ำหนักอย่างเข้มงวดในอุตสาหกรรมการบินและอวกาศ แม้กระนั้น แนวโน้มของอลูมิเนียมที่จะคืนรูปหลังการขึ้นรูป (springback) ก็จำเป็นต้องมีการออกแบบแม่พิมพ์อย่างระมัดระวังเพื่อชดเชยปรากฏการณ์ดังกล่าว ส่วนประกอบโครงลำตัวเครื่องบิน (aircraft fuselage parts) และชิ้นส่วนระบบลงจอด (landing gear components) คือตัวอย่างที่โดดเด่นของการประยุกต์ใช้กระบวนการนี้

ประเด็นร่วมที่พบได้ในทุกอุตสาหกรรมเหล่านี้คืออะไร? กระบวนการตีขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้า (progressive die metal stamping) สามารถปรับตัวให้สอดคล้องกับข้อกำหนดที่แตกต่างกันอย่างสิ้นเชิงได้ โดยการปรับเปลี่ยนวัสดุ ความคลาดเคลื่อนที่ยอมรับได้ (tolerances) และระบบควบคุมคุณภาพ—โดยไม่จำเป็นต้องเปลี่ยนแปลงข้อได้เปรียบพื้นฐานด้านประสิทธิภาพของกระบวนการนี้ ไม่ว่าคุณจะผลิตแผ่นเกียร์จากเหล็กคาร์บอนจำนวน 900,000 ชิ้น หรือคอนแทคขนาดเล็กจากทองแดงจำนวน 10 ล้านชิ้น การดำเนินการผ่านแต่ละสถานีในแม่พิมพ์ชุดเดียวจะให้ความสม่ำเสมอที่จำเป็นสำหรับการใช้งานที่มีความต้องการสูงเหล่านี้

การวิเคราะห์และแก้ไขข้อบกพร่องทั่วไป รวมทั้งการปรับปรุงประสิทธิภาพของแม่พิมพ์

คุณได้ลงทุนในเครื่องมือที่มีความแม่นยำสูง เลือกวิธีการตีขึ้นรูป (stamping) ที่เหมาะสม และกำหนดค่าความคลาดเคลื่อน (tolerances) อย่างชัดเจนแล้ว แต่เมื่อเริ่มการผลิต ปัญหาข้อบกพร่องกลับปรากฏขึ้น — ขอบที่มีเศษโลหะยื่น (burrs) ชิ้นส่วนเบี่ยงเบนออกจากค่าที่กำหนดไว้ (out of spec) และรอยขีดข่วนที่ทำลายพื้นผิวซึ่งควรจะเรียบเนียนไร้ที่ติ ฟังดูคุ้นเคยหรือไม่? ปัญหาเหล่านี้เกิดขึ้นแม้แต่ในสายการผลิตที่มีประสบการณ์สูง แต่แหล่งข้อมูลส่วนใหญ่มักให้เพียงคำนิยามพื้นผิวเท่านั้น โดยไม่มีแนวทางแก้ไขที่สามารถนำไปปฏิบัติได้จริง

นี่คือสิ่งที่วิศวกรด้านเครื่องมือของคุณอาจไม่ได้เปิดเผยโดยสมัครใจ: ข้อบกพร่องส่วนใหญ่ในการตีขึ้นรูปแบบ progressive die มักเกิดจากสาเหตุที่สามารถป้องกันได้ การเข้าใจว่าทำไมข้อบกพร่องจึงเกิดขึ้น — และการนำมาตรการแก้ไขเชิงระบบมาใช้ — จะเปลี่ยนปัญหาการผลิตที่สร้างความหงุดหงิดให้กลายเป็นตัวแปรกระบวนการที่ควบคุมและจัดการได้ ลองวิเคราะห์ปัญหาที่พบบ่อยที่สุด และสร้างชุดเครื่องมือสำหรับการวินิจฉัยปัญหา (troubleshooting toolkit) ของคุณขึ้นมา

การวินิจฉัยปัญหาเศษโลหะยื่น (Burrs), การคืนตัวของวัสดุหลังการขึ้นรูป (Springback), และการเบี่ยงเบนของมิติ (Dimensional Drift)

เดินไปทั่วพื้นโรงงานที่ทำการตีขึ้นรูป (stamping floor) คุณจะพบกับความท้าทายเหล่านี้ซ้ำแล้วซ้ำเล่า แต่ละประเภทของข้อบกพร่องมีสาเหตุหลักที่แตกต่างกัน และการรักษาเพียงอาการโดยไม่แก้ไขที่ต้นเหตุ จะทำให้ปัญหาเกิดขึ้นซ้ำแน่นอน

เสี้ยน (Burrs) เกิดขึ้นเมื่อระยะห่างระหว่างลูกแม่พิมพ์ (punch) กับแม่พิมพ์ (die) อยู่นอกช่วงที่เหมาะสม ตามรายงานของ HLC Metal Parts รอยคมหยาบ (blanking burrs) เกิดขึ้นเมื่อเครื่องมือตัดไม่สามารถตัดโลหะให้ขาดอย่างสมบูรณ์ ส่งผลให้ขอบชิ้นงานหยาบและไม่เรียบ จึงจำเป็นต้องผ่านกระบวนการกำจัดเศษคม (deburring) เพิ่มเติม ซึ่งส่งผลให้ต้นทุนสูงขึ้นและเวลาในการผลิตยาวนานขึ้น ระยะห่างที่น้อยเกินไปจะทำให้เครื่องมือสึกหรอมากเกินไปและเกิดปรากฏการณ์การยึดติดกันของผิว (galling) ขณะที่ระยะห่างที่มากเกินไปจะทำให้วัสดุฉีกขาดแทนที่จะถูกตัดอย่างสะอาด จึงเกิดรอยคมหยาบที่มีขนาดใหญ่ขึ้น ซึ่งอาจทำให้เกิดอันตรายต่อนิ้วมือขณะประกอบชิ้นส่วน

การยืดกลับ (Springback) เกิดขึ้นในทุกการดำเนินการดัด โลหะยังคง 'จดจำ' รูปร่างเดิมไว้ และจะคืนตัวกลับมาบางส่วนหลังจากเครื่องกดขึ้นรูปแบบไดส์ปล่อยแรงกดออก แฟรงคลิน แฟสเทนเนอร์ ชี้ว่า การชดเชยปรากฏการณ์สปริงแบ็ก (springback) จำเป็นต้องดัดวัสดุเกินกว่าค่าที่ต้องการเล็กน้อย หรือใช้แม่พิมพ์พิเศษที่ออกแบบมาเฉพาะเพื่อรองรับพฤติกรรมนี้ แผ่นเหล็กความแข็งแรงสูงจะแสดงปรากฏการณ์สปริงแบ็กอย่างรุนแรงกว่าเหล็กกล้าคาร์บอนต่ำ ทำให้การเปลี่ยนวัสดุเป็นเรื่องที่เสี่ยงมาก โดยเฉพาะหากไม่มีการปรับแต่งแม่พิมพ์ให้เหมาะสม

การเคลื่อนตัวของมิติ (Dimensional drift) เกิดขึ้นอย่างค่อยเป็นค่อยไปเมื่อเครื่องมือสึกหรอ หรือพารามิเตอร์ของกระบวนการเปลี่ยนแปลง ตัวเจาะแบบโปรเกรสซีฟ (progressive punch) ที่วัดค่าได้ตรงตามมาตรฐานในระหว่างการตรวจสอบชิ้นงานต้นแบบ (first-article inspection) อาจผลิตชิ้นส่วนที่ไม่ผ่านเกณฑ์หลังจากทำงานครบ 50,000 รอบ ความแปรปรวนของอุณหภูมิ การเปลี่ยนล็อตวัสดุ และความไม่สม่ำเสมอของการหล่อลื่น ล้วนเป็นปัจจัยที่ก่อให้เกิดการเบี่ยงเบน (drift) ซึ่งระบบควบคุมกระบวนการเชิงสถิติ (statistical process control) ควรตรวจจับได้ก่อนที่ชิ้นส่วนจะล้มเหลวในการตรวจสอบ

รอยขีดข่วนบนพื้นผิว มักเกิดจากสิ่งปนเปื้อนหรือความเสียหายของแม่พิมพ์ ตามที่เอกสารอ้างอิงในอุตสาหกรรมระบุไว้ อนุภาคต่างประเทศ—เช่น ฝุ่น ชิ้นส่วนโลหะ หรือสารหล่อลื่นแห้ง—ที่ติดค้างอยู่ระหว่างแม่พิมพ์ด้านบนและด้านล่าง จะฝังตัวเข้าไปในผิวของชิ้นงานระหว่างกระบวนการขึ้นรูปด้วยแม่พิมพ์ รอยที่เกิดขึ้นอาจเป็นเพียงข้อกังวลด้านรูปลักษณ์ หรืออาจส่งผลให้เกิดความล้มเหลวในการใช้งานจริง ขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน

ป้อนวัสดุผิดพลาด เกิดขึ้นเมื่อแถบวัสดุไม่เคลื่อนที่ไปข้างหน้าอย่างถูกต้องระหว่างจังหวะการกด หมุดนำทาง (pilot pins) ไม่สามารถเข้าสู่รูนำทางได้อย่างถูกต้อง ส่งผลให้ชิ้นงานที่ออกมา มีลักษณะเฉพาะอยู่ในตำแหน่งที่ผิด หรือขาดลักษณะเฉพาะนั้นไปโดยสิ้นเชิง สาเหตุที่เป็นไปได้มีตั้งแต่ปัญหาเชิงกลของระบบป้อนวัสดุ ไปจนถึงความแปรผันของความหนาของวัสดุ ซึ่งส่งผลต่อความแข็งแกร่งของแถบวัสดุและความสม่ำเสมอของการป้อน

ประเภทข้อบกพร่อง	สาเหตุทั่วไป	วิธีการตรวจจับ	การ ปรับปรุง
เสี้ยน (Burrs)	ระยะห่างระหว่างหัวเจาะกับแม่พิมพ์มากเกินไป ขอบตัดสึกหรอ ความหนาของวัสดุไม่เหมาะสม	การตรวจสอบด้วยตาเปล่า การสัมผัสด้วยนิ้วมือ การวัดคุณภาพขอบด้วยเครื่องมือวัดแบบออปติคัล	ปรับระยะห่างระหว่างหัวเจาะกับแม่พิมพ์ (5–10% ของความหนาต่อด้าน), ลับหรือเปลี่ยนหัวเจาะ, ตรวจสอบข้อมูลจำเพาะของวัสดุ
การยืดกลับ (Springback)	การชดเชยการโค้งเกิน (overbend) ไม่เพียงพอ ความแปรผันของความต้านแรงดึงของวัสดุ ความดันของตัวยึดแผ่นวัสดุ (blank holder pressure) ไม่สม่ำเสมอ	การวัดมุมด้วยไม้โปรแทรกเตอร์หรือเครื่องวัดพิกัดสามมิติ (CMM) และใช้เกจแบบผ่าน/ไม่ผ่านสำหรับชิ้นส่วนที่ถูกดัด	ปรับรูปทรงของแม่พิมพ์ให้มีการดัดเกินมากขึ้น ปรับแรงกดแผ่นวัตถุดิบ (blank holder force) และพิจารณาเปลี่ยนเกรดวัสดุ
การเคลื่อนตัวของมิติ (Dimensional drift)	การสึกหรอของแม่พิมพ์แบบค่อยเป็นค่อยไป การเปลี่ยนแปลงอุณหภูมิ ความแปรผันของล็อตวัสดุ และการเสื่อมสภาพของสารหล่อลื่น	การสร้างแผนภูมิควบคุมเชิงสถิติ (SPC) การสุ่มตัวอย่างเป็นระยะด้วยเครื่องมือที่ได้รับการสอบเทียบแล้ว และการวิเคราะห์แนวโน้ม	ดำเนินการบำรุงรักษาแม่พิมพ์ตามตารางเวลา ควบคุมอุณหภูมิแวดล้อม และตรวจสอบคุณสมบัติของวัสดุที่เข้ามา
รอยขีดข่วนบนพื้นผิว	ความเสียหายของผิวแม่พิมพ์ การปนเปื้อนจากเศษสิ่งสกปรก การหล่อลื่นไม่เพียงพอ และการจัดการวัสดุอย่างหยาบกระด้าง	การตรวจสอบด้วยตาเปล่าภายใต้แสงที่ส่องจากมุมเอียง การวัดความหยาบของผิว และการสุ่มตัวอย่างเพื่อปฏิเสธชิ้นงาน	ขัดผิวแม่พิมพ์ให้เรียบ ปรับปรุงระบบความสะอาดในโรงงาน ปรับแต่งการฉีดพ่นสารหล่อลื่นให้เหมาะสม และติดตั้งระบบเป่าลมด้วยอากาศ
ป้อนวัสดุผิดพลาด	ความเสียหายของหมุดนำทาง (pilot pin) การตั้งค่าความยาวการป้อนวัสดุไม่ถูกต้อง ความโค้งของวัสดุ (material camber) และการโก่งตัวของแถบวัสดุระหว่างสถานี	เซ็นเซอร์ตรวจจับการมีอยู่ของชิ้นส่วน การตรวจสอบด้วยตาเปล่าเพื่อหาคุณลักษณะที่ขาดหายไป และการสังเกตการเคลื่อนที่ของแถบวัสดุ	เปลี่ยนไกด์พิล็อตที่สึกหรอ ปรับเทียบกลไกการป้อนวัสดุใหม่ ตรวจสอบความเรียบของแผ่นโลหะ และติดตั้งไกด์สำหรับการป้อนวัสดุ
การสะสมของเศษวัสดุ	ระยะว่างไม่เพียงพอสำหรับการขับชิ้นส่วนเศษโลหะออก ร่องเบี่ยงเบนไม่เพียงพอ และมีการสะสมของสารหล่อลื่น	ค่าแรงดันในการตัดเพิ่มขึ้น มีคราบสิ่งสกปรกมองเห็นได้ภายในโพรงแม่พิมพ์ และเกิดการติดขัดของชิ้นส่วนเศษโลหะอย่างต่อเนื่อง	เพิ่มหรือขยายร่องเบี่ยงเบน ปรับปรุงระบบขับชิ้นส่วนเศษโลหะออก และจัดตารางการทำความสะอาดแม่พิมพ์บ่อยขึ้น

มาตรการเชิงป้องกันที่ช่วยลดอัตราของเศษโลหะที่ถูกทิ้ง

การแก้ไขปัญหาแบบตอบสนองจะตรวจจับปัญหาหลังจากที่เกิดขึ้นแล้ว ขณะที่กลยุทธ์เชิงป้องกันจะป้องกันไม่ให้ปัญหาเกิดขึ้นตั้งแต่ต้น ความแตกต่างนี้ส่งผลโดยตรงต่ออัตราเศษโลหะที่เกิดขึ้นในกระบวนการผลิตแบบก้าวหน้า — และส่งผลต่อผลกำไรสุทธิของคุณ

ร่องเบี่ยงเบน สมควรได้รับความสนใจมากกว่าที่มักจะได้รับโดยทั่วไป รอยตัดบรรเทาแรงที่อยู่บนแถบโลหะนี้ช่วยให้วัสดุที่สะสมอยู่—เช่น น้ำมัน ผงโลหะ และเศษสิ่งสกปรก—สามารถไหลออกได้แทนที่จะสะสมอยู่ภายในโพรงแม่พิมพ์ โดยหากไม่มีร่องเบี่ยงเบน (bypass notches) ที่เพียงพอ การสะสมของวัสดุจะทำให้ความดันในการขึ้นรูปเพิ่มขึ้น ส่งผลให้อัตราการสึกหรอเร่งตัว และในที่สุดอาจก่อให้เกิดความเสียหายต่อแม่พิมพ์หรือข้อบกพร่องของชิ้นงาน แม่พิมพ์แบบก้าวหน้า (progressive dies) ที่ออกแบบมาอย่างดีจะมีร่องเบี่ยงเบนติดตั้งไว้ที่ทุกสถานีที่อาจเกิดการสะสมของวัสดุ

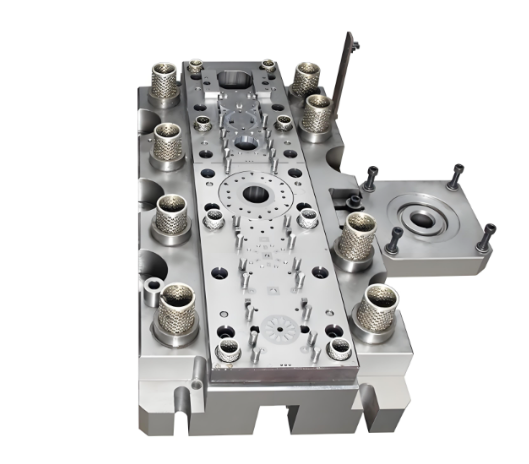

โปรแกรมการบํารุงรักษา ป้องกันไม่ให้ปัญหาเล็กน้อยลุกลามกลายเป็นความล้มเหลวที่ทำให้การผลิตหยุดชะงัก ตามรายงานของ DGMF Mold Clamps การใช้แท่งจัดแนว (alignment mandrels) ตรวจสอบและปรับแต่งการจัดตำแหน่งของหัวหมุน (turret) และฐานยึดติดอย่างสม่ำเสมอ จะช่วยป้องกันรูปแบบการสึกหรอที่ไม่สม่ำเสมอซึ่งเป็นสาเหตุของชิ้นงานที่ไม่สอดคล้องกัน การรอจนกว่าชิ้นงานจะล้มเหลวในการตรวจสอบหมายความว่าความเสียหายได้เกิดขึ้นแล้ว

นำรายการตรวจสอบการบำรุงรักษาเชิงป้องกันนี้ไปปฏิบัติเพื่อลดข้อบกพร่องให้น้อยที่สุด:

• ทุกกะ: ตรวจสอบแม่พิมพ์ด้วยตาเปล่าเพื่อหาความเสียหาย กำจัดเศษสิ่งสกปรก และตรวจสอบการหล่อลื่น
• ทุกๆ 10,000 ครั้งของการกด การตรวจสอบความคมของหัวเจาะและแม่พิมพ์ตัด รวมถึงการประเมินการสึกหรอของหมุดนำทาง
• ทุกๆ 50,000 ครั้งของการกด: การถอดแม่พิมพ์ออกทั้งหมด การวัดชิ้นส่วนเทียบกับข้อกำหนดทางเทคนิค และการตรวจสอบปลอกนำทาง
• ทุกๆ 100,000 ครั้งของการกด: การประเมินการประกอบใหม่อย่างละเอียด การเปลี่ยนชิ้นส่วนที่สึกหรอ และการขัดผิวแม่พิมพ์ตามความจำเป็น

การตรวจสอบคุณภาพของวัสดุ ตรวจจับปัญหาก่อนที่จะเข้าสู่แม่พิมพ์ของท่าน การตรวจสอบวัสดุเข้าควรยืนยันสิ่งต่อไปนี้:

• ความหนาอยู่ภายในช่วงความคลาดเคลื่อนที่ระบุไว้ (ความแปรผันส่งผลต่อระยะห่างระหว่างชิ้นส่วนและความดันในการขึ้นรูป)
• สภาพพื้นผิวปราศจากสนิม คราบสเกล หรือข้อบกพร่องของสารเคลือบ
• คุณสมบัติเชิงกลสอดคล้องกับใบรับรองวัสดุ (ความแข็ง ความต้านแรงดึง)
• ความเรียบของขดลวดและความเอียงภายในขีดความสามารถของระบบป้อนวัสดุ

การปรับแต่งพารามิเตอร์ของเครื่องกด สมดุลระหว่างความเร็วในการผลิตกับข้อกำหนดด้านคุณภาพ ตามที่ HLC Metal Parts อธิบายไว้ ความเร็วในการตีขึ้นรูปที่สูงจะเพิ่มแรงกระแทก ซึ่งอาจทำให้เกิดรอยบุ๋กลึกขึ้นและข้อบกพร่องที่ชัดเจนยิ่งขึ้น การลดความเร็วของเครื่องกดแบบไดอี (die stamping press) อาจส่งผลให้ปริมาณการผลิตลดลงเล็กน้อย แต่จะช่วยยกระดับคุณภาพของชิ้นงานอย่างมากเมื่อทำงานกับรูปทรงเรขาคณิตที่ซับซ้อนหรือวัสดุที่ยากต่อการขึ้นรูป

พารามิเตอร์หลักของเครื่องกดที่ควรตรวจสอบและปรับแต่ง ได้แก่:

• ความสูงปิด ควบคุมระยะที่หัวแม่พิมพ์เจาะเข้าไป—หากเจาะลึกเกินไปจะทำให้เกิดการสึกหรอมากเกินไป แต่หากตื้นเกินไปจะทำให้ลักษณะรูปทรงไม่สมบูรณ์
• ความเร็วของการเคลื่อนที่ขึ้น-ลง (Stroke speed): ความเร็วสูงกว่าไม่เสมอไปหมายถึงดีกว่า—บางวัสดุและรูปทรงเรขาคณิตจำเป็นต้องใช้ความเร็วในการขึ้นรูปที่ช้ากว่า
• ความยาวของการป้อนวัสดุ (Feed length): ต้องสอดคล้องกับการเคลื่อนที่ของแถบวัสดุอย่างแม่นยำ เพื่อให้มั่นใจว่ารูนำทาง (pilot) จะเข้าจับตำแหน่งได้อย่างถูกต้อง
• ความจุ: การตรวจสอบลายเซ็นของแรงกด (tonnage signatures) จะช่วยเผยปัญหาที่กำลังพัฒนาขึ้นก่อนที่ชิ้นงานจะผ่านการตรวจสอบไม่ผ่าน

รูปแบบที่พบได้ทั่วไปในมาตรการป้องกันทั้งหมดเหล่านี้คืออะไร? คือการให้ความสนใจอย่างเป็นระบบจะเหนือกว่าการแก้ไขปัญหาแบบฉุกเฉินเพียงอย่างเดียว จงบันทึกกิจกรรมการบำรุงรักษาของคุณ ติดตามอัตราข้อบกพร่องแยกตามประเภท วิเคราะห์ความสัมพันธ์ระหว่างปัญหาคุณภาพกับล็อตวัสดุ ช่วงเวลาการทำงาน (Shift) และสภาพของแม่พิมพ์ (Die) เมื่อผ่านไปตามระยะเวลา ข้อมูลเหล่านี้จะเปลี่ยนกระบวนการแก้ไขปัญหาจากการคาดเดาไปสู่การประยุกต์ใช้วิศวกรรมอย่างแท้จริง—และเปลี่ยนอัตราของเศษวัสดุ (Scrap Rates) ของคุณจาก ‘ยอมรับได้’ ไปสู่ ‘โดดเด่นเป็นพิเศษ’

เมื่อมีกลยุทธ์การป้องกันข้อบกพร่องแล้ว คำถามถัดไปคือ: คุณจะออกแบบแม่พิมพ์อย่างไรให้ลดปัญหาเหล่านี้ตั้งแต่ต้น? คำตอบอยู่ที่การเข้าใจข้อกำหนดด้านการออกแบบแม่พิมพ์ (Tooling Specifications) และวิศวกรรมส่วนประกอบ—ซึ่งการตัดสินใจตั้งแต่ขั้นตอนแรกจะเป็นตัวกำหนดความสำเร็จในการผลิตขั้นตอนต่อไป

ข้อกำหนดด้านการออกแบบแม่พิมพ์และวิศวกรรมส่วนประกอบของแม่พิมพ์

คุณได้เห็นวิธีการแก้ไขข้อบกพร่องและปรับปรุงประสิทธิภาพของแม่พิมพ์แล้ว แต่สิ่งที่เป็นหัวใจสำคัญซึ่งทำให้การบำรุงรักษาแบบตอบสนอง (reactive maintenance) แตกต่างจากการดำเนินงานเชิงรุกเพื่อความสำเร็จ (proactive success) นั้นคือ การตัดสินใจที่เกิดขึ้นในระหว่างการออกแบบแม่พิมพ์แบบก้าวหน้า (progressive die) ซึ่งกำหนดผลลัพธ์ของการผลิตของคุณถึง 80% ตั้งแต่ขั้นตอนแรก เช่น การเลือกวัสดุสำหรับบล็อกแม่พิมพ์ (die blocks) การระบุค่าระยะห่างที่เหมาะสม (clearance specifications) และการจัดวางโครงสร้างของส่วนดันชิ้นงานออก (stripper configurations) — ตัวเลือกเหล่านี้จะกำหนดศักยภาพด้านคุณภาพไว้ล่วงหน้า แม้ก่อนที่ชิ้นงานชิ้นแรกจะถูกผลิตขึ้นจริงเลยทีเดียว มาสำรวจรายละเอียดทางวิศวกรรมที่เปลี่ยนแม่พิมพ์ที่ดีให้กลายเป็นแม่พิมพ์ที่โดดเด่นกันเถอะ

อะไรคือปัจจัยที่ทำให้แม่พิมพ์ตีขึ้นรูปโลหะ (metal stamping dies) สามารถทำงานได้อย่างสม่ำเสมอตลอดหลายล้านรอบการใช้งาน? คำตอบเริ่มต้นจากการเข้าใจว่า แต่ละส่วนประกอบมีหน้าที่เฉพาะเจาะจง และการลดทอนคุณภาพหรือมาตรฐานขององค์ประกอบใดๆ ก็ตาม จะส่งผลกระทบแบบลูกโซ่จนนำไปสู่ปัญหาในการผลิต ตามเอกสารมาตรฐานแม่พิมพ์ของบริษัท Matcor-Matsu ระบุว่า แม่พิมพ์ที่มีความแม่นยำสูงจำเป็นต้องใช้วัสดุเกรดเฉพาะ ช่วงความแข็ง (hardness ranges) ที่กำหนดอย่างชัดเจน และข้อกำหนดด้านมิติ (dimensional specifications) ซึ่งไม่ปล่อยให้มีข้อผิดพลาดหรือความคลาดเคลื่อนใดๆ เกิดขึ้นเลย

ส่วนประกอบที่สำคัญของแม่พิมพ์ ตั้งแต่แผ่นดัน (punch plates) ไปจนถึงส่วนดันชิ้นงานออก (strikers)

ลองนึกภาพการก่อสร้างบ้านโดยไม่เข้าใจว่าแต่ละองค์ประกอบโครงสร้างมีบทบาทอย่างไร ชิ้นส่วนของแม่พิมพ์แบบค่อยเป็นค่อยไป (Progressive die) ก็ทำงานในลักษณะเดียวกัน—ทุกชิ้นมีบทบาทสำคัญต่อคุณภาพของผลิตภัณฑ์สำเร็จรูป นี่คือสิ่งที่วิศวกรด้านแม่พิมพ์ของคุณรู้ แต่อาจไม่ได้อธิบายอย่างละเอียด

บล็อกแม่พิมพ์และรองเท้าแม่พิมพ์ ทำหน้าที่เป็นฐานราก รองเท้าแม่พิมพ์ส่วนล่างและส่วนบนมักใช้เหล็กกล้าเกรด SAE 1018 หรือ SAE 1020 เนื่องจากมีความสามารถในการขึ้นรูปได้ดีและมีความแข็งแรงเพียงพอ ตามมาตรฐานของ Matcor-Matsu ความหนาของรองเท้าแม่พิมพ์ควรอยู่ที่ 90 มม. สำหรับการใช้งานทั่วไป โดยยอมรับได้ที่ 80 มม. สำหรับแม่พิมพ์ขนาดเล็ก ขนาดเหล่านี้ไม่ได้กำหนดขึ้นแบบสุ่ม—รองเท้าแม่พิมพ์ที่บางเกินไปจะโก่งตัวภายใต้แรงโหลด ส่งผลให้เกิดความแปรผันของมิติและสึกหรออย่างรวดเร็ว

แท่งเจาะและแผ่นเจาะ ต้องการวัสดุที่แข็งแกร่งกว่าซึ่งสามารถทนต่อแรงกระแทกซ้ำๆ ได้ โลหะผสมเหล็กกล้าเครื่องมือ AISI D2 ที่ผ่านการชุบแข็งจนมีความแข็ง 58–62 HRC สามารถใช้งานกับวัสดุทั่วไปได้อย่างมีประสิทธิภาพ แต่เมื่อขึ้นรูปเหล็กความแข็งสูงที่มีค่าความต้านแรงดึงเกิน 550 MPa แล้ว เหล็กกล้า DC53 จะให้ความเหนียวและความต้านทานการสึกหรอที่เหนือกว่า แม่พิมพ์ตัดโลหะ (Steel stamping dies) ต้องเผชิญกับสภาวะที่รุนแรงที่สุด และการเลือกวัสดุส่งผลโดยตรงต่อช่วงเวลาการบำรุงรักษาและความสม่ำเสมอของชิ้นงาน

แผ่นปลดชิ้นงาน (Stripper plates) ทำหน้าที่หลายประการที่ผู้สังเกตการณ์ทั่วไปมักมองข้าม นอกเหนือจากการยึดชิ้นงานไว้ระหว่างการดึงหมุน (punch withdrawal) แล้ว แผ่นกันชิ้นงานลอย (strippers) ยังทำหน้าที่รักษาความเรียบของวัสดุ นำทางหมุนให้เข้าสู่ตำแหน่งที่ถูกต้อง และป้องกันไม่ให้ชิ้นงานยกตัวขึ้นตามหมุนที่เคลื่อนที่ขึ้น โลหะผสมเหล็กกล้า AISI 4140 ให้ความเหนียวที่แผ่นกันชิ้นงานลอยต้องการ เพื่อดูดซับแรงกระแทกซ้ำๆ โดยไม่เกิดรอยร้าว ความหนาของแผ่นรองกันชิ้นงานลอย (stripper pad) ควรมีอย่างน้อย 50 มม. — แผ่นที่บางกว่านี้จะโก่งตัวภายใต้แรงโหลด ส่งผลให้เกิดการจัดแนวผิดพลาดและการสึกหรอที่เร่งขึ้น

หมุดนำทาง (Pilot Pins) รับประกันการจัดตำแหน่งแถบวัสดุอย่างแม่นยำที่แต่ละสถานี การหมุดนำ (pilot pins) ที่ผ่านการชุบแข็งแล้วจะสอดเข้ากับรูที่เจาะไว้ล่วงหน้า เพื่อดึงแถบวัสดุให้อยู่ในตำแหน่งที่ถูกต้องก่อนเริ่มดำเนินการใดๆ หมุดนำที่ติดตั้งระบบผลักออก (ejectors) จะป้องกันไม่ให้วัสดุยกตัวขึ้นระหว่างการเลื่อนแถบ — รายละเอียดนี้ช่วยขจัดปัญหาการป้อนวัสดุผิดพลาดและการจัดตำแหน่งคลาดเคลื่อน หากไม่มีการนำวัสดุด้วยหมุดอย่างเหมาะสม ความคลาดเคลื่อนสะสมจะทำให้ไม่สามารถบรรลุค่าความคลาดเคลื่อนที่แคบได้ในหลายสถานี

แผ่นรองฐาน รองรับหัวเจาะ (punches) และป้องกันไม่ให้หัวเจาะกดแทรกเข้าไปในวัสดุของฐานพิมพ์ (shoe) ที่มีความแข็งน้อยกว่าภายใต้แรงขึ้นรูปสูง ตามมาตรฐานอุตสาหกรรม แผ่นรอง (backing plates) ชนิด SAE 4140 ที่ผ่านการชุบแข็งล่วงหน้าและมีความหนา 20 มม. ควรใช้รองหัวตัดขอบ (trim punch) ทุกตัว โดยต้องสัมผัสกับหัวเจาะล่วงหน้า 10 มม. ก่อนการตัดจริงเริ่มขึ้น รายละเอียดที่ดูเหมือนเล็กนี้ช่วยป้องกันการโก่งตัวของหัวเจาะซึ่งเป็นสาเหตุของรอยหยัก (burrs) และความแปรปรวนของมิติ

ชิ้นส่วน	วัสดุที่แนะนำ	ช่วงความแข็ง	ข้อกำหนดที่สำคัญ
ฐานพิมพ์ด้านล่าง / ฐานพิมพ์ด้านบน	SAE 1018 / SAE 1020	ตามที่กลึง	ความหนา 90 มม. (สำหรับแม่พิมพ์ขนาดเล็กคือ 80 มม.)
หัวตัดขอบและใบมีด	AISI D2 หรือ DC53	58-62 HRC	ความกว้างขั้นต่ำ 10 มม. สำหรับวัสดุความหนา 0.8–3.5 มม.
แผ่นแทรกสำหรับขึ้นรูป	AISI D2 หรือ DC53	58-62 HRC	แยกชิ้นส่วนที่มีความยาวเกิน 300 มม. เพื่อการบำรุงรักษา
แผ่นปลดชิ้นงาน (Stripper plates)	AISI 4140	28-32 HRC	ความหนาขั้นต่ำ 50 มม.
แผ่นรองฐาน	4140 แบบพรี-ฮาร์เดน	28-32 HRC	ความหนา 20 มม. ระยะพรี-เอนเกจเมนต์ 10 มม.
หัวเจาะ	M2 high-speed steel	62-65 HRC	ความยาว 90 มม. พร้อมระบบล็อกแบบบอล
แม่พิมพ์แบบปุ่ม	M2 high-speed steel	62-65 HRC	ความสูงมาตรฐาน 25 มม.

ข้อพิจารณาในการออกแบบแม่พิมพ์สำหรับการผลิตในปริมาณมาก

การออกแบบแม่พิมพ์แบบค่อยเป็นค่อยไปสำหรับชิ้นส่วน 50,000 ชิ้น แตกต่างอย่างสิ้นเชิงจากการออกแบบสำหรับชิ้นส่วน 5 ล้านชิ้น การผลิตในปริมาณมากต้องการคุณสมบัติที่เพิ่มต้นทุนเบื้องต้น แต่ลดต้นทุนรวมในการถือครองอย่างมาก นี่คือจุดที่การตัดสินใจด้านวิศวกรรมที่แท้จริงเกิดขึ้น

ช่องว่างระหว่างพันช์และแผ่นตาย ส่งผลต่อทุกสิ่ง ตั้งแต่คุณภาพของขอบชิ้นงานไปจนถึงอายุการใช้งานของเครื่องมือ หลักทั่วไประบุให้มีช่องว่าง 5–10% ของความหนาของวัสดุต่อด้าน แต่ช่องว่างที่เหมาะสมจะแปรผันตามชนิดและระดับความแข็งของวัสดุ ช่องว่างที่แคบจะให้ขอบชิ้นงานที่สะอาดกว่า แต่เร่งอัตราการสึกหรอ ในขณะที่ช่องว่างที่กว้างจะยืดอายุการใช้งานของเครื่องมือ แต่เพิ่มการเกิดริดจ์ (burr) การหาจุดสมดุลที่เหมาะสมจำเป็นต้องเข้าใจวัสดุเฉพาะและข้อกำหนดด้านคุณภาพของคุณอย่างลึกซึ้ง

ระบบไกด์ รักษาการจัดแนวแม่พิมพ์ส่วนบนและส่วนล่างให้ตรงกันตลอดหลายล้านรอบการใช้งาน ปลอกทองแดงคู่กับเสาชี้แนวแบบแข็งที่มีเส้นผ่านศูนย์กลาง 80 มม. (สำหรับแม่พิมพ์ขนาดเล็กคือ 63 มม.) ให้ความแม่นยำและความทนทานตามที่การผลิตในระยะยาวต้องการ ตัวล็อกความปลอดภัยป้องกันไม่ให้เสาชี้แนวหลุดออกขณะแยกแม่พิมพ์ — ฟีเจอร์ที่เรียบง่ายแต่ช่วยป้องกันอุบัติเหตุร้ายแรงได้อย่างมีประสิทธิภาพ

สปริงก๊าซไนโตรเจน ได้แทนที่สปริงกลไกในชุดแม่พิมพ์ขึ้นรูปโลหะสมัยใหม่สำหรับการขึ้นรูปและการดึงชิ้นงานออกจากแม่พิมพ์ สปริงแบรนด์ DADCO ในซีรีส์ที่เหมาะสม (ซีรีส์ Micro สำหรับการใช้งานขนาดเล็ก ซีรีส์ L สำหรับการใช้งานขนาดกลาง และซีรีส์ 90.10–90.8 สำหรับการใช้งานขนาดใหญ่) ให้แรงที่สม่ำเสมอตลอดช่วงการเคลื่อนที่ รายละเอียดสำคัญ: เติมไนโตรเจนลงในสปริงไนโตรเจนให้เต็มไม่เกิน 80% ของความจุสูงสุด — ระดับ 75% จะดีกว่าเพื่อยืดอายุการใช้งานของกระบอกสูบให้นานขึ้น

เมื่อกำหนดข้อกำหนดสำหรับแม่พิมพ์แบบก้าวหน้า (Progressive Die) วิศวกรจำเป็นต้องระบุพารามิเตอร์หลักเหล่านี้:

• รายละเอียดของวัสดุ: เกรดวัสดุพื้นฐาน ความคลาดเคลื่อนของความหนา ข้อกำหนดด้านผิวสัมผัส
• ข้อกำหนดแรงตัน แรงขึ้นรูปที่คำนวณได้ บวกกับค่าเผื่อความปลอดภัย 30% สำหรับแต่ละสถานี
• มิติของการจัดวางชิ้นวัสดุ (Strip Layout): ระยะห่างของฟันเกียร์ ความกว้าง การจัดวางแถบตัวนำ และตำแหน่งรูนำทาง
• ข้อมูลจำเพาะของช่องว่าง: เปอร์เซ็นต์ช่องว่างด้านละสำหรับแต่ละการตัด
• การจัดลำดับสถานี: ลำดับการดำเนินการที่ปรับให้เหมาะสมเพื่อให้วัสดุไหลได้ดีและรักษาความสมบูรณ์ของแถบตัวนำ
• ความสูงขณะปิดแม่พิมพ์ (Shut height) และระยะช่วงการเคลื่อนที่ (Stroke): ขนาดของแม่พิมพ์ที่สอดคล้องกับข้อกำหนดของเครื่องกด
• การติดตั้งเซนเซอร์: ระบบตรวจจับการป้อนวัสดุผิดพลาด การตรวจสอบแรงกด (tonnage monitoring) และการยืนยันการมีอยู่ของชิ้นงาน
• การเข้าถึงเพื่อการบำรุงรักษา: การจัดเตรียมสำหรับการเปลี่ยนหัวเจาะ การลับคมแม่พิมพ์ และการปรับแต่งแผ่นดันวัสดุ (stripper)

ระดับความซับซ้อนของแม่พิมพ์ สัมพันธ์กับข้อกำหนดของชิ้นงาน — แต่ไม่ใช่ในลักษณะเชิงเส้น ชิ้นงานแบนเรียบง่ายที่มีรูเพียงไม่กี่รูอาจต้องใช้เพียง 4–6 สถานีเท่านั้น แต่ชิ้นงานที่ผ่านการขึ้นรูปอย่างซับซ้อนซึ่งมีการโค้งหลายจุด ลวดลายนูน (embossed features) และรูที่ต้องการความแม่นยำสูง อาจต้องใช้ถึง 15–20 สถานี หรือมากกว่านั้น ทุกสถานีที่เพิ่มเข้ามาจะทำให้ต้นทุนสูงขึ้น ความต้องการในการบำรุงรักษาเพิ่มขึ้น และเพิ่มจุดที่อาจเกิดความล้มเหลวได้ ผู้ออกแบบแม่พิมพ์แบบโปรเกรสซีฟที่มีประสบการณ์จึงพยายามลดจำนวนสถานีให้น้อยที่สุดเท่าที่จะเป็นไปได้ โดยยังคงรับประกันว่าแต่ละขั้นตอนการผลิตจะมีวัสดุรองรับเพียงพอและมีระยะว่างสำหรับการขึ้นรูปที่เหมาะสม

ความสัมพันธ์ระหว่างการออกแบบแม่พิมพ์กับความเร็วในการผลิตควรได้รับการพิจารณาอย่างรอบคอบ ตาม เอกสารประกอบการใช้งาน Siemens NX การจำลองการเคลื่อนไหวพร้อมการตรวจจับการชนแบบไดนามิกช่วยยืนยันการปฏิบัติงานที่ถูกต้องตลอดช่วงการเคลื่อนที่ของแม่พิมพ์ทั้งหมด ความเร็วของเครื่องกดที่สูงขึ้นจะเพิ่มปริมาณผลผลิต แต่ก็ทำให้ชิ้นส่วนของแม่พิมพ์รับแรงเครียดมากขึ้น แม่พิมพ์แบบค่อยเป็นค่อยไป (Progressive dies) ที่ออกแบบมาสำหรับความเร็ว 60 ครั้งต่อนาทีอาจเสียหายก่อนกำหนดหากถูกใช้งานที่ความเร็ว 120 ครั้งต่อนาที โดยไม่มีการอัปเกรดสปริง ระบบดึงชิ้นงานออก (strippers) และระบบนำทาง (guide systems) อย่างเหมาะสม

การจำลองและการสร้างต้นแบบ ตรวจสอบความถูกต้องของแบบออกแบบก่อนลงทุนในการผลิตแม่พิมพ์สำหรับการผลิตจริงเต็มรูปแบบ การจำลองด้วย CAE สามารถทำนายการไหลของวัสดุ การคืนตัวหลังการขึ้นรูป (springback) และแรงเครียดจากการขึ้นรูป ซึ่งช่วยระบุปัญหาที่มิฉะนั้นแล้วจะต้องใช้ค่าใช้จ่ายสูงในการปรับแต่งแม่พิมพ์อีกครั้ง ตามที่บริษัท Siemens ระบุ ผู้ใช้สามารถวิเคราะห์การใช้วัสดุจากแบบจัดวางแผ่นโลหะ (strip layout) และสมดุลของแรงกดเครื่อง จากนั้นจึงจำลองลำดับการเคลื่อนที่ของแผ่นโลหะ (strip progression) ก่อนทำการตัดเหล็กจริง

ซอฟต์แวร์สำหรับการออกแบบแม่พิมพ์แบบค่อยเป็นค่อยไปในยุคใหม่สามารถทำได้ดังนี้:

• การคืนรูปแบบขั้นตอนเดียว (One-step unforming) เพื่อกำหนดรูปร่างของแผ่นวัตถุดิบที่เรียบ (flat blank) จากเรขาคณิตของชิ้นส่วนสามมิติ
• การวิเคราะห์ความสามารถในการขึ้นรูป (Formability analysis) เพื่อทำนายความเสี่ยงของการบางเกินไป การย่น และการแยกตัวของวัสดุ
• การชดเชยการคืนตัวของสปริงที่ผสานเข้ากับพื้นผิวของแม่พิมพ์
• การเพิ่มประสิทธิภาพรูปแบบการจัดเรียงแผ่นโลหะ (Strip Layout) เพื่อให้ใช้วัสดุได้อย่างคุ้มค่าที่สุด
• การจำลองการเคลื่อนไหว (Kinematics Simulation) เพื่อยืนยันระยะห่างที่ปลอดภัยตลอดรอบการทำงานของเครื่องกด

การนำแบบแปลนที่ผ่านการพิสูจน์แล้วมาใช้ซ้ำช่วยเร่งกระบวนการพัฒนาและลดความเสี่ยง ตามรายงานของไซเมนส์ การสร้างชิ้นส่วนที่สามารถนำกลับมาใช้ใหม่ได้ การจดทะเบียนชิ้นส่วนเหล่านั้นไว้ในไลบรารีเฉพาะทาง และการพัฒนารูปแบบแม่พิมพ์ที่สามารถนำกลับมาใช้ใหม่ได้ จะช่วยทำให้โครงการในอนาคตดำเนินไปอย่างราบรื่นยิ่งขึ้น แม่พิมพ์ขึ้นรูปโลหะแผ่นสำหรับชิ้นส่วนที่อยู่ในกลุ่มเดียวกันสามารถแบ่งปันองค์ประกอบร่วมกันได้ เช่น ระบบตัวดึง (stripper configurations), ระบบเจาะนำแนว (pilot systems), และชุดไกด์ (guide assemblies) โดยปรับแต่งเฉพาะส่วนที่เกี่ยวข้องกับการขึ้นรูปและการตัดเท่านั้น

การลงทุนในชิ้นส่วนแม่พิมพ์แบบค่อยเป็นค่อยไป (Progressive Die) ที่เหมาะสมและออกแบบอย่างรอบคอบ จะให้ผลตอบแทนที่คุ้มค่าตลอดวงจรการผลิตทั้งหมด แม่พิมพ์ที่ผลิตตามข้อกำหนดที่แข็งแกร่งสามารถทำงานได้เร็วขึ้น ผลิตชิ้นส่วนที่มีความสม่ำเสมอมากขึ้น และต้องการการบำรุงรักษาน้อยกว่าแม่พิมพ์ที่ออกแบบตามมาตรฐานขั้นต่ำที่ยอมรับได้ เมื่อประเมินใบเสนอราคาสำหรับเครื่องมือและแม่พิมพ์ โปรดจดจำไว้ว่า ต้นทุนเบื้องต้นที่ต่ำที่สุดมักไม่ส่งผลให้เกิดต้นทุนรวมที่ต่ำที่สุด ข้อกำหนดที่ดูเหมือนเข้มงวดเกินไปในช่วงการขอใบเสนอราคา จะกลายเป็นสิ่งจำเป็นอย่างยิ่งเมื่อถึงรอบการผลิตครั้งที่หนึ่งล้าน

การเลือกผู้ให้บริการแม่พิมพ์แบบค่อยเป็นค่อยไป (Progressive Die Stamping) สำหรับความต้องการการผลิตของคุณ

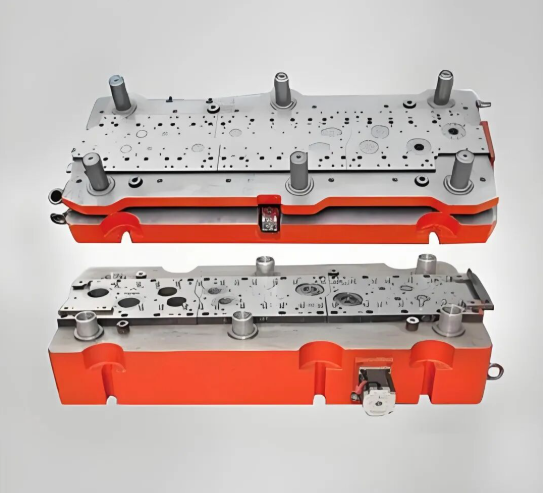

คุณเข้าใจส่วนประกอบของแม่พิมพ์ ความสามารถในการควบคุมความคลาดเคลื่อน และกลยุทธ์การป้องกันข้อบกพร่องแล้ว ตอนนี้ถึงเวลาตัดสินใจซึ่งจะเป็นตัวกำหนดว่าความรู้ทั้งหมดนั้นจะสามารถแปลงเป็นความสำเร็จในการผลิตได้หรือไม่ นั่นคือ การเลือกผู้ให้บริการงานขึ้นรูปโลหะแบบก้าวหน้า (progressive metal stamping) ที่เหมาะสม ซึ่งไม่ใช่เพียงการหาผู้เสนอราคาที่ต่ำที่สุดเท่านั้น แต่คือการระบุผู้ผลิตที่มีศักยภาพสอดคล้องกับความต้องการเฉพาะของคุณอย่างแท้จริง การเลือกผิดอาจส่งผลให้เกิดค่าใช้จ่ายสูงกว่ามากจากการมีปัญหาด้านคุณภาพ ความล่าช้าในการจัดส่ง และความยุ่งยากในการบริหารจัดการ เมื่อเทียบกับความแตกต่างของราคาที่อาจประหยัดได้

สิ่งที่ผู้ซื้อที่มีประสบการณ์รู้ดีคือ การประเมินผู้ผลิตแม่พิมพ์แบบก้าวหน้า (progressive die manufacturers) จำเป็นต้องมองลึกกว่าคำกล่าวอ้างทางการตลาดไปยังศักยภาพที่ตรวจสอบได้จริง ตามแนวทางการจัดซื้อจัดจ้างในอุตสาหกรรม ระบบการจัดการคุณภาพคือเกณฑ์หลักในการคัดกรอง—ผู้จัดจำหน่ายที่ขาดใบรับรองที่ถูกต้องนั้นถือเป็นความเสี่ยง ไม่ใช่การประหยัดต้นทุน ดังนั้น มาสร้างกรอบการประเมินของคุณอย่างเป็นระบบกันเถอะ

การประเมินความเชี่ยวชาญด้านวิศวกรรมและความสามารถในการจำลอง (Simulation Capabilities)

ผู้ผลิตแม่พิมพ์ตีขึ้นรูปที่ดีที่สุดสามารถแก้ไขปัญหาได้ก่อนที่จะเข้าสู่ขั้นตอนการผลิตจริง แล้วพวกเขาทำเช่นนั้นได้อย่างไร? ด้วยศักยภาพด้านวิศวกรรมที่สามารถตรวจจับปัญหาในระหว่างขั้นตอนการออกแบบ แทนที่จะค้นพบปัญหาหลังจากลงทุนในการผลิตแม่พิมพ์แล้ว ดังนั้น เมื่อประเมินผู้ร่วมงานที่อาจเป็นไปได้ ควรตรวจสอบโครงสร้างพื้นฐานทางเทคนิคของพวกเขาอย่างลึกซึ้ง

ความสามารถในการจำลองด้วย CAE แยกความแตกต่างระหว่างโรงงานที่ดำเนินการงานตีขึ้นรูปแบบโปรเกรสซีฟสมัยใหม่และงานขึ้นรูปโลหะ (fabrication) กับโรงงานที่ดำเนินงานเพียงอาศัยประสบการณ์เท่านั้น ซอฟต์แวร์ช่วยออกแบบด้วยคอมพิวเตอร์ (CAE) สามารถทำนายพฤติกรรมการไหลของวัสดุ การคืนตัวของวัสดุ (springback) และความล้มเหลวที่อาจเกิดขึ้นระหว่างกระบวนการขึ้นรูป ได้ก่อนที่จะเริ่มตัดแม่พิมพ์จากเหล็กกล้า ซึ่งประเด็นนี้มีความสำคัญ เพราะการออกแบบที่ผ่านการตรวจสอบและยืนยันด้วยการจำลอง (simulation-validated designs) จะต้องใช้จำนวนรอบการทดลอง (tryout iterations) น้อยลง ส่งผลให้ลดระยะเวลาในการนำสินค้าออกสู่การผลิตจริง (time-to-production) และลดต้นทุนรวมของการผลิตแม่พิมพ์ลงด้วย

ถามคำถามเฉพาะเจาะจงเกี่ยวกับแนวทางปฏิบัติด้านการจำลอง (simulation practices) ของผู้จัดจำหน่ายที่อาจเป็นไปได้ดังนี้:

• พวกเขาใช้ซอฟต์แวร์ CAE ใดในการวิเคราะห์ความสามารถในการขึ้นรูป (formability analysis)?
• พวกเขาสามารถแสดงให้เห็นถึงการชดเชยการคืนตัวของวัสดุ (springback compensation) ในการออกแบบแม่พิมพ์ของตนได้หรือไม่?
• พวกเขาทำการจำลองลำดับการเคลื่อนที่ของแผ่นวัสดุ (strip progression) และการใช้ประโยชน์จากวัสดุ (material utilization) ก่อนที่จะสรุปแบบแปลนสุดท้ายหรือไม่?
• พวกเขาตรวจสอบความถูกต้องของผลการจำลองเทียบกับผลลัพธ์จากการผลิตจริงอย่างไร?

เพื่อให้เข้าใจบริบทว่าความสามารถชั้นนำมีลักษณะอย่างไร ให้พิจารณาผู้ผลิตเช่น เส้าอี้ ที่ผสานรวมการจำลอง CAE ตลอดกระบวนการออกแบบ ซึ่งช่วยให้บรรลุอัตราการอนุมัติครั้งแรกสำหรับแม่พิมพ์ใหม่ได้สูงถึงร้อยละ 93 ตัวชี้วัดนี้แสดงถึงกระบวนการวิศวกรรมที่สุกงอมและสามารถลดการปรับปรุงซ้ำซ้อนที่มีค่าใช้จ่ายสูงได้เป็นอย่างมาก

ขีดความสามารถในการบำรุงรักษาแม่พิมพ์ภายในสถานประกอบกิจการ ส่งผลต่อความคล่องตัวในการตอบสนองอย่างมาก ตามแนวทางปฏิบัติที่ดีที่สุดในการประเมินซัพพลายเออร์ หากแม่พิมพ์เสียหายระหว่างการผลิต การส่งออกไปซ่อมอาจใช้เวลาหลายวันหรือหลายสัปดาห์ แต่ซัพพลายเออร์ที่มีศักยภาพในการผลิตและซ่อมแซมแม่พิมพ์ภายในองค์กรเอง มักสามารถแก้ไขปัญหาได้ภายในไม่กี่ชั่วโมง ทำให้แผนการผลิตแบบ Just-in-Time ของคุณดำเนินไปอย่างต่อเนื่อง โปรดสอบถามว่าพวกเขาผลิตแม่พิมพ์ภายในองค์กรเองหรือจ้างภายนอก และระยะเวลาโดยเฉลี่ยที่ใช้ในการซ่อมแซมแม่พิมพ์คือเท่าใด

จากขั้นตอนการสร้างต้นแบบอย่างรวดเร็ว ไปจนถึงความพร้อมสำหรับการผลิตในปริมาณสูง

ช่องว่างระหว่างความสามารถในการผลิตต้นแบบกับความพร้อมสำหรับการผลิตจริงมักเป็นอุปสรรคสำคัญต่อการตัดสินใจจัดซื้อหลายครั้ง ผู้จำหน่ายรายหนึ่งอาจจัดส่งชิ้นส่วนต้นแบบที่ยอดเยี่ยม แต่กลับประสบปัญหาในการผลิตจำนวนมากอย่างสม่ำเสมอ หรืออาจเชี่ยวชาญด้านการผลิตจำนวนมาก แต่ใช้เวลานานหลายเดือนในการพัฒนาแม่พิมพ์เบื้องต้น ดังนั้น คุณควรเลือกหุ้นส่วนที่สามารถบริหารจัดการวงจรชีวิตทั้งหมดได้อย่างมีประสิทธิภาพ

ความเร็วในการทำต้นแบบ มีความสำคัญมากกว่าที่ผู้ซื้อหลายคนเข้าใจ กระบวนการสร้างต้นแบบอย่างรวดเร็ว (Fast prototyping) ช่วยให้สามารถตรวจสอบและยืนยันการออกแบบได้ก่อนลงทุนในแม่พิมพ์สำหรับการผลิตจริง ซึ่งจะช่วยตรวจจับปัญหาด้านการประกอบและการทำงานได้ตั้งแต่เนิ่นๆ เมื่อการปรับเปลี่ยนยังมีต้นทุนต่ำที่สุด ผู้ผลิตแม่พิมพ์แบบก้าวหน้าบางรายสามารถจัดส่งชิ้นส่วนต้นแบบได้ภายในเวลาเพียง 5 วันเท่านั้น — ความสามารถนี้ช่วยเร่งระยะเวลาการพัฒนาทั้งหมดของคุณอย่างมีนัยสำคัญ ตัวอย่างเช่น บริษัท Shaoyi มีบริการสร้างต้นแบบอย่างรวดเร็ว โดยสามารถจัดส่งชิ้นส่วนจำนวน 50 ชิ้นภายในกรอบเวลาดังกล่าว แสดงให้เห็นถึงมาตรฐานที่ผู้จำหน่ายชั้นนำสามารถบรรลุได้

การประเมินกำลังการผลิต ควรตรวจสอบช่วงอุปกรณ์ที่ครอบคลุมและความสามารถในการขยายขนาด (Scalability) คำถามสำคัญ ได้แก่:

• มีเครื่องกด (Press) ที่มีแรงกดในช่วงใดบ้าง? (ช่วง 100–600+ ตัน ครอบคลุมการใช้งานส่วนใหญ่ในอุตสาหกรรมยานยนต์และอุตสาหกรรมทั่วไป)
• พวกเขาสามารถรองรับปริมาณการผลิตต่อปีที่คุณคาดการณ์ไว้ได้หรือไม่ โดยไม่มีข้อจำกัดด้านกำลังการผลิต?
• พวกเขาดำเนินการเปิดกะงานหลายกะเพื่อสนับสนุนกำหนดเวลาการจัดส่งที่เข้มงวดหรือไม่?
• หากอุปกรณ์หลักต้องเข้ารับการบำรุงรักษา จะมีกำลังการผลิตสำรองใดบ้าง?

ใช้รายการตรวจสอบแบบครอบคลุมนี้เมื่อประเมินผู้ผลิตแม่พิมพ์ตีขึ้นรูป (stamping die):

หมวดหมู่การประเมิน	คำถามสำคัญ	สิ่งที่ควรพิจารณา
การรับรองคุณภาพ	ได้รับการรับรองตามมาตรฐาน IATF 16949 หรือไม่? มีใบรับรองด้านสิ่งแวดล้อม ISO 14001 หรือไม่?	ตรวจสอบใบรับรองปัจจุบันกับหน่วยงานออกใบรับรองโดยตรง ไม่ใช่เพียงอ้างว่า "สอดคล้องตามมาตรฐาน"
ความสามารถทางด้านวิศวกรรม	มีการจำลองด้วย CAE หรือไม่? มีการออกแบบแม่พิมพ์ภายในองค์กรหรือไม่? ให้คำแนะนำด้าน DFM หรือไม่?	มีกระบวนการจำลองที่จัดทำเป็นเอกสาร และตัวอย่างการปรับปรุงการออกแบบเพื่อเพิ่มประสิทธิภาพ
ความเร็วในการทำต้นแบบ	ใช้เวลานานเท่าใดกว่าจะได้ชิ้นต้นตัวอย่าง (first samples)? กระบวนการเปลี่ยนผ่านจากต้นแบบสู่การผลิตจริงเป็นอย่างไร?	จัดส่งต้นแบบภายใน 5–15 วัน โดยโอนถ่ายงานไปยังแม่พิมพ์สำหรับการผลิตจริงอย่างราบรื่น
ความสามารถในการผลิต	ช่วงแรงกด (tonnage) ที่ต้องการ? กำลังการผลิตต่อปี? รูปแบบกะการทำงาน?	อุปกรณ์ที่สอดคล้องกับข้อกำหนดของชิ้นส่วนคุณ พร้อมพื้นที่สำรองเพื่อการขยายตัวในอนาคต
ประสิทธิภาพคุณภาพ	อัตราการปฏิเสธ (PPM)? อัตราการผ่านการตรวจสอบครั้งแรก? การนำระบบควบคุมกระบวนการเชิงสถิติ (SPC) ไปใช้งาน?	อัตราการปฏิเสธต่ำกว่า 100 PPM และมีการจัดทำเอกสารเกี่ยวกับการควบคุมกระบวนการเชิงสถิติ (SPC) อย่างเป็นทางการ
การบำรุงรักษาเครื่องมือ	สามารถซ่อมแม่พิมพ์ภายในโรงงานได้หรือไม่? มีโปรแกรมบำรุงรักษาเชิงป้องกันหรือไม่? มีสินค้าคงคลังอะไหล่สำรองหรือไม่?	มีห้องเครื่องมือภายในโรงงาน มีตารางการบำรุงรักษาที่จัดทำเป็นเอกสารอย่างเป็นทางการ และมีความสามารถในการซ่อมแซมอย่างรวดเร็ว
ประสบการณ์ในอุตสาหกรรม	เคยผลิตชิ้นส่วนที่คล้ายคลึงกันมาก่อนหรือไม่? เข้าใจข้อกำหนดเฉพาะของอุตสาหกรรมหรือไม่?	มีกรณีศึกษาที่แสดงถึงประสบการณ์ที่เกี่ยวข้อง และสามารถระบุลูกค้าที่เป็นผู้อ้างอิงได้

การตรวจสอบใบรับรอง ควรให้ความสำคัญเป็นพิเศษสำหรับการประมวลผลชิ้นส่วนแบบโปรเกรสซีฟ สแตมปิ้ง (progressive stamping) สำหรับผู้ผลิตชิ้นส่วนต้นทาง (OEM) แม้ว่ามาตรฐาน ISO 9001 จะกำหนดกรอบพื้นฐานด้านการจัดการคุณภาพ แต่มาตรฐาน IATF 16949 คือมาตรฐานเฉพาะของอุตสาหกรรมยานยนต์ ซึ่งออกแบบมาโดยเฉพาะเพื่อป้องกันข้อบกพร่อง ลดความแปรปรวน และลดของเสียให้น้อยที่สุด ตามที่ CEP Technologies ระบุไว้ บริษัทฯ ได้รับรองทั้งมาตรฐาน IATF 16949:2016 และ ISO 14001:2015 ซึ่งเป็นชุดการรับรองที่ผู้จัดจำหน่ายชิ้นส่วนยานยนต์ระดับมืออาชีพจำเป็นต้องมี

ควรระมัดระวังผู้จัดจำหน่ายที่อ้างว่า "สอดคล้องตามมาตรฐาน IATF" โดยไม่มีใบรับรองที่แท้จริง การสอดคล้องตามมาตรฐานหมายถึงการปฏิบัติตามหลักการของมาตรฐานนั้น ๆ ส่วนการรับรองหมายถึงการผ่านการตรวจสอบโดยหน่วยงานภายนอกอย่างเข้มงวดซึ่งยืนยันว่ามีการปฏิบัติตามจริง โปรดขอใบรับรองที่ยังมีผลบังคับใช้อยู่เสมอ และตรวจสอบความถูกต้องกับหน่วยงานที่ออกใบรับรอง

ตัวชี้วัดประสิทธิภาพด้านคุณภาพ บอกคุณว่าจะได้รับอะไรจากการผลิต ตามข้อมูลอุตสาหกรรมที่อ้างอิงโดย แนวทางการคัดเลือกผู้จัดจำหน่ายของ Shaoyi ผู้ผลิตชิ้นส่วนโลหะแบบปั๊ม (metal stampers) ชั้นนำสามารถบรรลุอัตราการปฏิเสธสินค้าได้ต่ำถึง 0.01% (100 PPM) ในขณะที่ผู้จัดจำหน่ายทั่วไปมีอัตราเฉลี่ยอยู่ที่ประมาณ 0.53% (5,300 PPM) ความแตกต่างถึง 50 เท่านี้ส่งผลโดยตรงต่อต้นทุนเศษวัสดุของคุณ ความเสี่ยงในการหยุดสายการผลิต และภาระงานด้านการจัดการคุณภาพ

ขอหลักฐานที่เป็นลายลักษณ์อักษรเกี่ยวกับประสิทธิภาพด้านคุณภาพ:

• อัตรา PPM ย้อนหลัง 12 เดือนที่ผ่านมา
• อัตราการอนุมัติครั้งแรกสำหรับแม่พิมพ์ใหม่ (หากสูงกว่า 93% แสดงว่ากระบวนการมีความสมบูรณ์และพร้อมใช้งาน)
• รายงานผลประเมินคุณภาพจากลูกค้า (customer scorecards) ที่ได้รับจากความสัมพันธ์เชิงพาณิชย์กับผู้ผลิตรถยนต์รายใหญ่ (OEM)
• ตัวอย่างเอกสาร PPAP และ APQP ที่แสดงให้เห็นถึงความเข้มงวดของกระบวนการ

การประเมินความมั่นคงทางการเงิน ปกป้องห่วงโซ่อุปทานของคุณ ในยุคของการผลิตแบบ Just-in-Time ผู้ผลิตชิ้นส่วนโลหะด้วยแม่พิมพ์ (stamper) ที่มีสถานะทางการเงินไม่แข็งแรงอาจประสบความยากลำบากในการจัดซื้อวัตถุดิบในช่วงที่ตลาดผันผวน ควรเลือกผู้จัดจำหน่ายที่ลงทุนปรับปรุงและอัปเกรดอุปกรณ์อย่างต่อเนื่อง — เช่น เครื่องกดแบบเซอร์โว (servo presses), ระบบตรวจสอบอัตโนมัติ (automated inspection), และระบบจัดการด้วยหุ่นยนต์ (robotic handling) — ซึ่งเป็นสัญญาณบ่งชี้ถึงความมั่นคงในระยะยาว มากกว่าการดำเนินงานด้วยสินทรัพย์ที่เสื่อมค่าแล้ว

กระบวนการขึ้นรูปโลหะแบบก้าวหน้า (progressive stamping) ต้องการคู่ค้าที่มีความสามารถทางเทคนิคควบคู่ไปกับความน่าเชื่อถือในการปฏิบัติงาน ไม่ว่าคุณจะจัดหาชิ้นส่วนโครงสร้างสำหรับยานยนต์ หรือขั้วต่ออิเล็กทรอนิกส์แบบความแม่นยำสูง (precision electronics terminals) กรอบการประเมินก็ยังคงเหมือนเดิมเสมอ: ตรวจสอบใบรับรองที่เกี่ยวข้อง ประเมินศักยภาพด้านวิศวกรรม ยืนยันกำลังการผลิต และตรวจสอบประสิทธิภาพด้านคุณภาพด้วยข้อมูลเชิงประจักษ์ ผู้จัดจำหน่ายที่ยินดีเปิดให้ตรวจสอบอย่างเข้มงวดเช่นนี้ มักเป็นผู้จัดจำหน่ายที่คุ้มค่าแก่การเลือกใช้

คำถามที่พบบ่อยเกี่ยวกับการขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้า (Progressive Die Metal Stamping)

1. แม่พิมพ์แบบก้าวหน้า (progressive die) คืออะไรในการขึ้นรูปโลหะ?

การขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้า (Progressive die stamping) คือกระบวนการขึ้นรูปโลหะที่แผ่นโลหะถูกป้อนผ่านสถานีต่าง ๆ หลายสถานีภายในแม่พิมพ์ชุดเดียว โดยแต่ละสถานีจะทำปฏิบัติการเฉพาะอย่าง เช่น การเจาะรู (piercing), การตัดชิ้นงานออก (blanking), การขึ้นรูป (forming), การดัด (bending) หรือการปั๊มลายนูน (coining) จนกระทั่งชิ้นส่วนสำเร็จรูปออกมาที่สถานีสุดท้าย ชิ้นงานจะยังคงติดอยู่กับแถบตัวนำ (carrier strip) ซึ่งจะเคลื่อนที่ไปพร้อมกับแต่ละจังหวะของการกดของเครื่องจักร ทำให้สามารถผลิตชิ้นส่วนที่มีความซับซ้อนสูงได้อย่างต่อเนื่องและรวดเร็ว มีความแม่นยำสูง (tolerance แคบ) และลดการจัดการชิ้นงานระหว่างขั้นตอนให้น้อยที่สุด

2. แม่พิมพ์แบบก้าวหน้ามีราคาเท่าไร?

ต้นทุนของแม่พิมพ์แบบก้าวหน้า (Progressive die) มักอยู่ในช่วง 15,000 ถึง 100,000 ดอลลาร์สหรัฐฯ หรือมากกว่านั้น ขึ้นอยู่กับระดับความซับซ้อนของชิ้นงาน จำนวนสถานีในแม่พิมพ์ และข้อกำหนดด้านวัสดุ โดยค่าใช้จ่ายเฉลี่ยอยู่ที่ประมาณ 30,000 ดอลลาร์สหรัฐฯ สำหรับการใช้งานทั่วไป แม้ว่าการลงทุนครั้งแรกสำหรับแม่พิมพ์จะสูงกว่าแม่พิมพ์แบบคอมพาวด์ (compound dies) แต่ต้นทุนต่อชิ้นที่ต่ำกว่าในการผลิตจำนวนมาก (มากกว่า 50,000 ชิ้นต่อปี) จะช่วยคืนทุนการลงทุนนี้ได้อย่างรวดเร็วผ่านการลดแรงงาน ระยะเวลาการผลิตต่อรอบที่สั้นลง และอัตราเศษวัสดุที่ต่ำมาก

3. ความแตกต่างระหว่างการขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้า (Progressive Die Stamping) กับการขึ้นรูปด้วยแม่พิมพ์แบบถ่ายโอน (Transfer Die Stamping) คืออะไร

การขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้าจะคงชิ้นงานไว้ติดกับแถบตัวยึด (carrier strip) ตลอดทุกขั้นตอนของการผลิต จึงเหมาะสำหรับชิ้นส่วนขนาดเล็กถึงขนาดกลางที่ต้องการผลิตด้วยความเร็วสูง ส่วนการขึ้นรูปด้วยแม่พิมพ์แบบถ่ายโอนจะแยกแผ่นวัตถุดิบแต่ละแผ่นออกจากแถบตัวยึด และใช้นิ้วกลไก (mechanical fingers) ในการลำเลียงชิ้นงานระหว่างสถานีต่าง ๆ วิธีการแบบถ่ายโอนสามารถรองรับชิ้นส่วนที่มีขนาดใหญ่กว่า ลึกกว่า และทำจากวัสดุที่หนากว่า (สูงสุดถึง 0.500 นิ้ว หรือมากกว่านั้น) ซึ่งหากใช้กับแม่พิมพ์แบบก้าวหน้าอาจทำให้แถบตัวยึดขาดได้ อย่างไรก็ตาม วิธีการแบบถ่ายโอนมีอัตราการผลิตต่อรอบ (cycle time) ที่ช้ากว่า

4. การขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้าสามารถควบคุมความคลาดเคลื่อน (tolerances) ได้เท่าใด

การตีขึ้นรูปด้วยแม่พิมพ์แบบก้าวหน้า (Progressive die stamping) โดยทั่วไปสามารถบรรลุความคลาดเคลื่อนได้ในช่วง ±0.001 นิ้ว ถึง ±0.005 นิ้ว สำหรับการตัดวัสดุ (blanking) และการเจาะรู (piercing) โดยแม่พิมพ์ระดับพรีเมียมสามารถทำได้ถึง ±0.0005 นิ้ว ความคลาดเคลื่อนในการดัด (bending) โดยทั่วไปอยู่ในช่วง ±0.25° ถึง ±1° ขณะที่การขึ้นรูปแบบ coining จะให้ความแม่นยำสูงสุดที่ ±0.0005 นิ้ว ถึง ±0.002 นิ้ว ความคลาดเคลื่อนที่สามารถบรรลุได้ขึ้นอยู่กับประเภทของการดำเนินการ คุณสมบัติของวัสดุ การสึกหรอของแม่พิมพ์ และการควบคุมกระบวนการ เช่น การตรวจสอบด้วยระบบ SPC

5. อุตสาหกรรมใดบ้างที่ใช้การตีขึ้นรูปโลหะด้วยแม่พิมพ์แบบก้าวหน้า (progressive die metal stamping)?

อุตสาหกรรมยานยนต์เป็นผู้นำโดยใช้ในชิ้นส่วนระบบเกียร์ โครงยึดเบรก และตัวเชื่อมต่อไฟฟ้า ซึ่งต้องได้รับการรับรองตามมาตรฐาน IATF 16949 อุตสาหกรรมอิเล็กทรอนิกส์พึ่งพาการตีขึ้นรูปแบบก้าวหน้าด้วยทองแดงสำหรับขั้วต่อ (terminals) ตัวเชื่อมต่อแผงวงจรพิมพ์ (PCB connectors) และขั้วต่อแบตเตอรี่ อุตสาหกรรมการผลิตอุปกรณ์ทางการแพทย์ต้องการวัสดุที่เข้ากันได้กับร่างกายมนุษย์ (biocompatible materials) และสภาพแวดล้อมห้องสะอาด (cleanroom environments) สำหรับเครื่องมือผ่าตัดและเปลือกหุ้มอุปกรณ์ฝังในร่างกาย ส่วนอุตสาหกรรมการบินและอวกาศใช้การตีขึ้นรูปแบบก้าวหน้าด้วยอลูมิเนียมสำหรับชิ้นส่วนอากาศยานที่ต้องควบคุมน้ำหนักอย่างเข้มงวด พร้อมข้อกำหนดด้านการติดตามแหล่งที่มาของวัสดุ (material traceability)
