รูจากแก๊ส vs. รูหดตัว: การระบุข้อบกพร่องที่สำคัญในการหล่อ

สรุปสั้นๆ

รูพรุนจากก๊าซและรูพรุนจากการหดตัวเป็นข้อบกพร่องที่พบได้บ่อยในงานหล่อโลหะ โดยมีที่มาและลักษณะต่างกัน รูพรุนจากก๊าซเกิดจากการที่ก๊าซถูกกักอยู่ระหว่างกระบวนการเย็นตัวแข็งตัว ทำให้เกิดโพรงกลมเรียบ ส่วนรูพรุนจากการหดตัวเกิดจากปริมาณโลหะหลอมเหลวไม่เพียงพอที่จะชดเชยการหดตัวของปริมาตรขณะที่ชิ้นงานหล่อเย็นตัว ซึ่งจะก่อให้เกิดโพรงที่มีพื้นผิวขรุขระและมุมแหลม การเข้าใจความแตกต่างพื้นฐานเหล่านี้ทั้งในสาเหตุและลักษณะรูปร่าง มีความสำคัญอย่างยิ่งต่อการวินิจฉัยและป้องกันข้อบกพร่องในงานหล่อโลหะ

การเข้าใจรูพรุนจากก๊าซ: สาเหตุและลักษณะเฉพาะ

รูพรุนจากแก๊สเป็นข้อบกพร่องที่พบได้บ่อยในกระบวนการหล่อโลหะ โดยลักษณะเฉพาะคือการเกิดช่องว่างเนื่องจากแก๊สถูกกักอยู่ภายในโลหะที่กำลังแข็งตัว เมื่อโลหะเหลวเย็นตัวลง ความสามารถในการกักเก็บแก๊สที่ละลายอยู่ เช่น ไฮโดรเจนในโลหะผสมอลูมิเนียม จะลดลงอย่างมาก ทำให้แก๊สส่วนเกินถูกขับออกจากสารละลายและรวมตัวกันเป็นฟอง ซึ่งจะถูกกักไว้เมื่อโลหะแข็งตัวล้อมรอบฟองเหล่านี้ ข้อบกพร่องเหล่านี้อาจส่งผลต่อความแข็งแรงเชิงโครงสร้างและความสามารถในการป้องกันแรงดันของชิ้นส่วนสุดท้าย จึงจำเป็นอย่างยิ่งที่ต้องป้องกันข้อบกพร่องเหล่านี้ในงานประยุกต์ใช้งานที่ต้องการสมรรถนะสูง

ลักษณะการปรากฏของรูพรุนจากก๊าซเป็นหนึ่งในคุณสมบัติที่บ่งชี้ได้ชัดเจนที่สุด โพรงเหล่านี้มักมีรูปร่างกลมหรือรี พร้อมผนังด้านในเรียบและมักเป็นมันวาว รูปร่างลักษณะเช่นนี้เกิดขึ้นเนื่องจากฟองก๊าซเกิดขึ้นภายในโลหะในสถานะของเหลวหรือกึ่งของเหลว ทำให้แรงตึงผิวดึงฟองก๊าซให้กลายเป็นรูปทรงกลมที่มีพลังงานต่ำ ก่อนที่โครงสร้างรอบข้างจะแข็งตัว รูพรุนเหล่านี้อาจปรากฏในหลายรูปแบบ เช่น รูอากาศใต้ผิว ตุ่มพองบนผิวชิ้นหล่อ หรือรูเข็มขนาดเล็กที่กระจายตัว ซึ่งมักพบบริเวณส่วนบนของชิ้นงานหล่อ

สาเหตุหลักของการเกิดรูพรุนจากก๊าซมีหลายประการ แต่เกือบทั้งหมดเกี่ยวข้องกับการนำวัสดุหรือสภาวะที่ก่อให้เกิดก๊าซเข้ามาในกระบวนการหลอมและการหล่อ การวินิจฉัยอย่างมีประสิทธิภาพจำเป็นต้องตรวจสอบห่วงโซ่การผลิตทั้งหมดอย่างละเอียด สาเหตุที่พบบ่อยที่สุด ได้แก่:

• ก๊าซที่ละลายอยู่ในเนื้อโลหะหลอมเหลว: โลหะหลอมเหลวสามารถดูดซับก๊าซจากบรรยากาศหรือจากวัสดุที่ป้อนเข้ามาซึ่งมีความชื้นหรือปนเปื้อนได้ ไฮโดรเจนเป็นสาเหตุหลักที่ทำให้เกิดปัญหาในโลหะผสมที่ไม่ใช่เหล็กจำนวนมาก
• การเทที่มีแรงกระเพื่อม: การเติมแม่พิมพ์ด้วยความเร็วสูงหรือการไหลที่ปั่นป่วน อาจทำให้เกิดการล้อมรอบอากาศไว้ภายในโลหะหลอมเหลว ซึ่งจะกลายเป็นโพรงว่างในภายหลัง
• ความชื้นและสารปนเปื้อน: ความชื้นใดๆ จากแม่พิมพ์แกนหรือช้อนตวงที่อบไม่แห้งพอ เมื่อสัมผัสกับโลหะหลอมเหลวจะกลายเป็นไอระเหยและสร้างไอน้ำที่ถูกกักอยู่ในชิ้นงานหล่อ นอกจากนี้ สารหล่อลื่นและสารยึดเกาะก็อาจสลายตัวและปล่อยก๊าซออกมาได้
• ความสามารถในการระบายอากาศของแม่พิมพ์ต่ำ: หากวัสดุแม่พิมพ์หรือแกนไม่สามารถระบายก๊าซที่มีอยู่ในช่องว่างได้อย่างเพียงพอ ก๊าซเหล่านั้นจะมีแนวโน้มถูกโลหะที่กำลังแข็งตัวกักไว้

การเข้าใจเรื่องรูพรุนจากการหดตัว: สาเหตุและลักษณะเฉพาะ

การหดตัวจากความพรุนเกิดจากกลไกที่แตกต่างกันโดยสิ้นเชิง นั่นคือ การหดตัวของปริมาตรโลหะขณะเปลี่ยนสถานะจากของเหลวไปเป็นของแข็ง โลหะส่วนใหญ่มีความหนาแน่นมากกว่าในรูปของแข็ง ซึ่งหมายความว่าจะใช้พื้นที่น้อยลง หากไม่มีโลหะหลอมเหลวเพิ่มเติม หรือที่เรียกว่า โลหะสำหรับเติมเลี้ยง ไหลเข้าไปยังบริเวณที่แข็งตัวเป็นอันดับสุดท้ายอย่างต่อเนื่อง การหดตัวของวัสดุจะทำให้เกิดโพรงว่างขึ้น ข้อบกพร่องเหล่านี้เกิดขึ้นโดยตรงจากการที่เส้นทางการเติมเลี้ยงถูกขัดขวางในช่วงสุดท้ายของการแข็งตัว

ต่างจากโพรงอากาศที่มีลักษณะเรียบเกลี้ยง โพรงหดตัวจะมีลักษณะเป็นมุม เศษร้า และพื้นผิวด้านในขรุขระ เนื่องจากโพรงเหล่านี้ก่อตัวขึ้นในช่องแคบที่คดเคี้ยว ซึ่งเหลืออยู่ระหว่างโครงสร้างผลึกที่แผ่กิ่งก้านออกคล้ายต้นไม้ หรือที่เรียกว่าเดนไดรต์ (dendrites) ซึ่งเติบโตขึ้นในระหว่างกระบวนการหลอมแข็ง โพรงที่เกิดขึ้นจึงไม่ใช่ฟองอากาศ แต่เป็นช่องว่างที่มีรูปแบบซับซ้อนและแตกหักตามลักษณะของช่องระหว่างเดนไดรต์ ข้อบกพร่องจากการหดตัวอาจปรากฏเป็นช่องขนาดใหญ่ที่เปิดอยู่บนผิว (pipes) หรือเป็นเครือข่ายภายในที่เชื่อมต่อกันของรอยแตกเล็กๆ (sponge หรือ filamentary shrinkage)

สาเหตุหลักของโพรงหดตัวคือการไม่สามารถควบคุมกระบวนการหลอมแข็งได้อย่างมีประสิทธิภาพ เมื่อชิ้นงานหล่อเริ่มแข็งตัว โดยปกติควรเกิดขึ้นแบบมีทิศทาง โดยเริ่มจากจุดที่อยู่ไกลที่สุดจากแหล่งโลหะเหลว แล้วค่อยๆ แข็งตัวเข้าหาไส้กรอกหรือระบบจ่ายโลหะเหลว โพรงหดตัวจะเกิดขึ้นเมื่อกระบวนการนี้ถูกรบกวน ปัจจัยสำคัญที่ก่อให้เกิดปัญหานี้ ได้แก่:

• ระบบหล่อที่ไม่เพียงพอ: ช่องจ่ายที่มีขนาดเล็กเกินไปหรือเย็นตัวก่อนเนื้อโลหะส่วนหลักจะไม่สามารถจ่ายโลหะหลอมเหลวที่จำเป็นเพื่อชดเชยการหดตัวได้

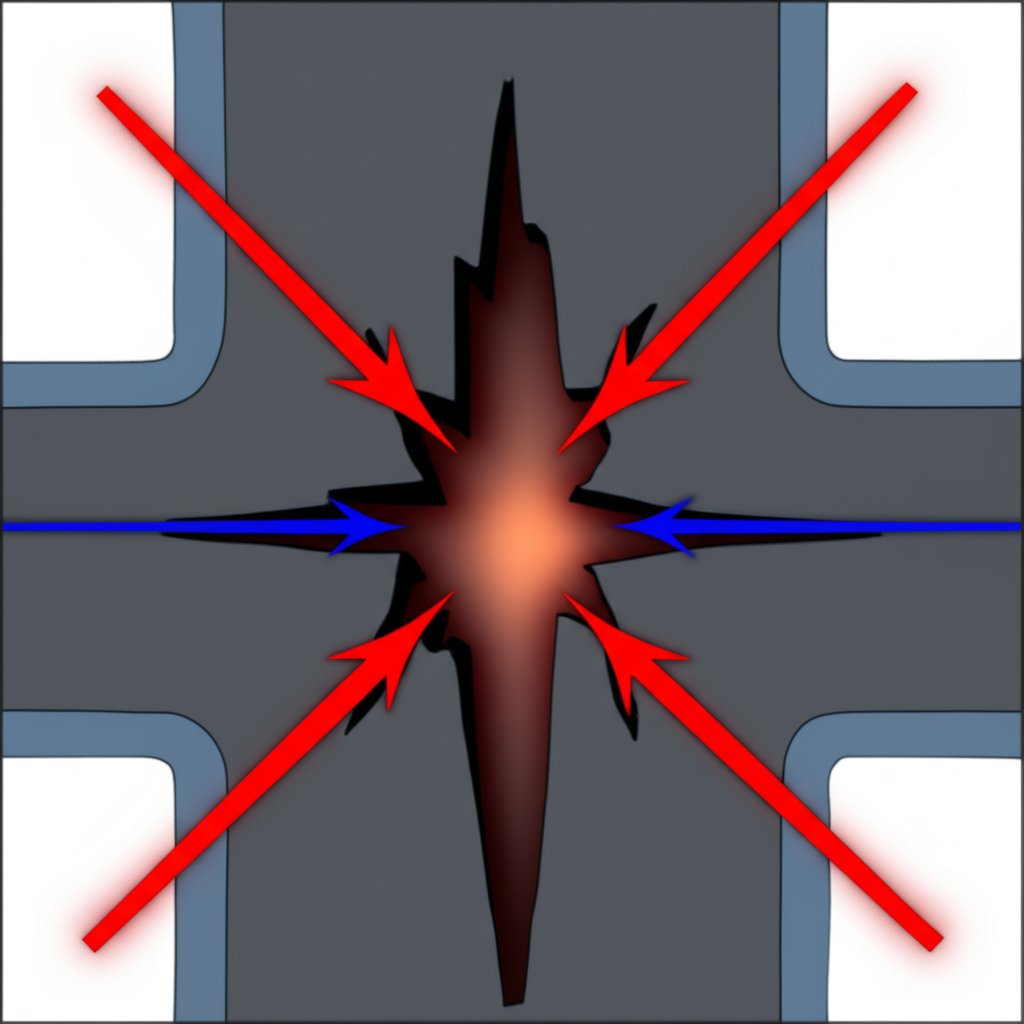

• จุดร้อน: ส่วนที่หนาของชิ้นงานหล่อมีอัตราการเย็นตัวช้ากว่าส่วนที่บางใกล้เคียงกัน ส่วนเหล่านี้หรือที่เรียกว่า "จุดร้อน" อาจกลายเป็นหยดโลหะเหลวที่แยกตัวออกมา และเมื่อสุดท้ายแล้วแข็งตัวและหดตัว ก็จะไม่มีทางให้โลหะจากส่วนจ่ายเข้าไปเติมช่องว่างที่เกิดขึ้น
• เกรเดียนต์ความร้อนที่ไม่เหมาะสม: การกระจายอุณหภูมิที่ไม่ถูกต้องทั่วแม่พิมพ์อาจทำให้การแข็งตัวแบบทิศทางไม่เกิดขึ้น ส่งผลให้เกิดบริเวณโลหะเหลวที่แยกตัวซึ่งเสี่ยงต่อการหดตัว
• รูปทรงเรขาคณิตของชิ้นงานหล่อ: การออกแบบที่ซับซ้อนซึ่งมีการเปลี่ยนแปลงความหนาของผนังอย่างฉับพลัน มีแนวโน้มที่จะก่อให้เกิดจุดร้อนและข้อบกพร่องจากการหดตัวได้ง่ายกว่าโดยธรรมชาติ

การเปรียบเทียบแบบตัวต่อตัว: รูอากาศจากแก๊ส versus รูพรุนจากการหดตัว

การแยกแยะระหว่างรูพรุนจากแก๊สและรูพรุนจากการหดตัวเป็นขั้นตอนสำคัญแรกในการแก้ปัญหาข้อบกพร่องของการหล่อ ถึงแม้ว่าทั้งสองประเภทจะทำให้ชิ้นส่วนสุดท้ายอ่อนแอลง แต่สาเหตุที่แตกต่างกันนี้ต้องใช้วิธีการแก้ไขที่ต่างกัน การตรวจสอบด้วยสายตาในลักษณะรูปร่างของรูพรุนเป็นวิธีที่เชื่อถือได้มากที่สุด โพรงจากแก๊สมักมีลักษณะกลมและผนังเรียบ ในขณะที่โพรงจาการหดตัวจะมีลักษณะเหลี่ยมและหยาบ การเปรียบเทียบอย่างละเอียดจะเผยให้เห็นความแตกต่างเพิ่มเติมในกระบวนการเกิดและการตั้งอยู่ของรูพรุน

ตารางต่อไปนี้แสดงการเปรียบเทียบโดยตรงของลักษณะสำคัญที่ใช้แยกแยะข้อบกพร่องการหล่อทั้งสองชนิดที่พบได้บ่อย:

ช่วงเวลาที่เกิดขึ้นมีความแตกต่างกันอย่างสำคัญ รูพรุนจากแก๊สสามารถเกิดขึ้นได้ค่อนข้างเร็วในเขตเมทัลหลอมเหลวครึ่งหนึ่ง (mushy zone) ทันทีที่อุณหภูมิของโลหะลดลงจนทำให้ความสามารถในการละลายแก๊สลดลง รูพรุนจะเกิดขึ้นในรูปของฟองอากาศภายในสภาพแวดล้อมที่ยังเป็นของเหลวหรือกึ่งของเหลว ในทางตรงกันข้าม รูพรุนจากการหดตัวเป็นข้อบกพร่องที่เกิดขึ้นในช่วงปลาย โดยเกิดขึ้นลึกลงไปในเขตเมทัลหลอมเหลวครึ่งหนึ่ง เมื่อโครงข่ายผลึกแบบกิ่งไม้ (dendritic network) มีการพัฒนาเต็มที่และหนาแน่น ทำให้โลหะเหลวส่วนที่เหลือไหลเข้าเติมบริเวณที่แข็งตัวเป็นสุดท้ายได้ยาก ความแตกต่างนี้อธิบายได้ว่าทำไมรูพรุนจากแก๊สถึงมีลักษณะเรียบและกลม ขณะที่รูพรุนจากการหดตัวมีรูปร่างซับซ้อนตามช่องว่างระหว่างกิ่งผลึก

กลยุทธ์การป้องกันและลดปัญหารู list

การป้องกันรูพรุนอย่างมีประสิทธิภาพจำเป็นต้องใช้วิธีการเฉพาะเจาะจงตามประเภทของข้อบกพร่องที่ระบุไว้ กลยุทธ์สำหรับรูพรุนจากแก๊สจะเน้นการควบคุมแหล่งที่มาของแก๊ส ในขณะที่กลยุทธ์สำหรับรูพรุนจากการหดตัวจะเน้นการจัดการกระบวนการแข็งตัวและการหล่อเลี้ยง กลยุทธ์การควบคุมคุณภาพอย่างครอบคลุมจะต้องคำนึงถึงทั้งสองประการ

การป้องกันรูพรุนจากแก๊ส

การลดรูพรุนจากแก๊สให้น้อยที่สุดเกี่ยวข้องกับการควบคุมวัสดุและกระบวนการอย่างเข้มงวด เพื่อป้องกันไม่ให้แก๊สถูกนำเข้าหรือดูดซึมเข้าสู่โลหะเหลว ขั้นตอนการป้องกันที่สำคัญ ได้แก่:

1. การบำบัดละลาย ใช้เทคนิคการกำจัดแก๊ส เช่น การกำจัดแก๊สด้วยเครื่องหมุนหรือการใช้ฟลักซ์ เพื่อลบไฮโดรเจนที่ละลายและแก๊สอื่น ๆ ออกจากเนื้อโลหะก่อนเท
2. การเตรียมวัสดุและเครื่องมือ ทำให้วัสดุทั้งหมด เครื่องมือ ช้อนตวง และแม่พิมพ์แห้งและอุ่นล่วงหน้าอย่างทั่วถึง เพื่อกำจัดแหล่งที่มาของความชื้น ตรวจสอบให้แน่ใจว่าวัสดุมีความสะอาด ปราศจากสนิมหรือน้ำมัน
3. ระบบทางเดินโลหะและการเทที่เหมาะสม ออกแบบระบบช่องทางการไหลเพื่อให้มั่นใจว่าโลหะจะไหลเข้าสู่โพรงแม่พิมพ์อย่างราบรื่นและไม่เกิดการปั่นป่วน ซึ่งจะช่วยลดการล้อมรอบอากาศไว้ภายในขณะที่เติมเต็ม
4. การระบายอากาศของแม่พิมพ์อย่างเหมาะสม: ต้องแน่ใจว่าแม่พิมพ์และแกนทุกชนิดมีช่องระบายอากาศเพียงพอ เพื่อให้อากาศและก๊าซอื่น ๆ สามารถหลุดออกจากโพรงได้ในขณะที่มีการเติมโลหะหลอมเหลวเข้าไป

การป้องกันรูพรุนจากการหดตัว

กุญแจสำคัญในการป้องกันการหดตัวคือ การมั่นใจว่ามีโลหะเหลวหล่อเลี้ยงเข้ามาอย่างต่อเนื่องในทุกส่วนของชิ้นงานหล่อจนกระทั่งกระบวนการแข็งตัวเสร็จสมบูรณ์ ซึ่งทำได้โดยการออกแบบและการควบคุมกระบวนการอย่างระมัดระวัง:

1. การออกแบบหัวจ่ายและระบบช่องทางการไหลอย่างมีประสิทธิภาพ: ออกแบบหัวจ่ายให้มีขนาดใหญ่พอที่จะคงสภาพเป็นของเหลวได้นานกว่าส่วนของชิ้นงานที่มันจ่ายโลหะอยู่ ระบบช่องทางการไหลควรส่งเสริมการแข็งตัวแบบมีทิศทาง โดยชิ้นงานจะเริ่มแข็งตัวทีละส่วนอย่างต่อเนื่องไปยังหัวจ่าย
2. ควบคุมการแข็งตัวด้วยแผ่นทำความเย็นและปลอก ใช้ชิลล์ (แทรกโลหะ) เพื่อเร่งการเย็นตัวในส่วนที่หนา และป้องกันจุดร้อน สามารถใช้ปลอกฉนวนหรือปลอกปฏิกิริยาคายความร้อนกับหัวพ่นเพื่อรักษาระบบหลอมเหลวไว้ให้นานขึ้น
3. การปรับเปลี่ยนทางเรขาคณิต: เมื่อเป็นไปได้ ควรปรับแบบชิ้นส่วนเพื่อหลีกเลี่ยงการเปลี่ยนแปลงความหนาของหน้าตัดอย่างฉับพลัน และสร้างการเปลี่ยนผ่านที่เรียบเนียนมากขึ้น เพื่อลดโอกาสเกิดจุดร้อน

สำหรับอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ ซึ่งไม่สามารถยอมรับความล้มเหลวของชิ้นส่วนได้ การร่วมมือกับผู้เชี่ยวชาญด้านการขึ้นรูปโลหะขั้นสูงจึงเป็นสิ่งสำคัญ ตัวอย่างเช่น ผู้ให้บริการอย่าง Shaoyi (Ningbo) Metal Technology แสดงให้เห็นถึงระดับของวิศวกรรมความแม่นยำและการควบคุมกระบวนการ ตั้งแต่การออกแบบแม่พิมพ์จนถึงการผลิตจำนวนมาก ที่จำเป็นต้องใช้ในการผลิตชิ้นส่วนที่ปราศจากข้อบกพร่อง ในกรณีนี้คือการตีขึ้นรูปชิ้นส่วนยานยนต์ ความมุ่งมั่นต่อคุณภาพนี้มีความสำคัญอย่างยิ่งในการลดข้อบกพร่อง เช่น รูพรุน เพื่อให้มั่นใจในความน่าเชื่อถือของการใช้งานที่สำคัญ

คำถามที่พบบ่อย

1. ความแตกต่างระหว่างรูพรุนและหดตัวคืออะไร

ความแตกต่างหลักอยู่ที่สาเหตุและลักษณะรูปร่าง พองพอง (Porosity) โดยเฉพาะพองพองจากก๊าซ เกิดจากก๊าซที่ถูกดักอยู่ภายใน และส่งผลให้เกิดโพรงกลมเรียบ ขณะที่การหดตัว หรือพองพองจากการหดตัว เกิดจากการหดตัวเชิงปริมาตรของโลหะระหว่างการเย็นตัว แต่ไม่มีโลหะในสถานะของเหลวเพียงพอที่จะเติมเต็มช่องว่าง ส่งผลให้เกิดโพรงที่มีพื้นผิวขรุขระและมุมแหลม

2. อะไรคือสาเหตุของการหดตัวแบบพองพอง?

การหดตัวแบบพองพองเกิดจากการหดตัวเชิงปริมาตรของโลหะเมื่อแข็งตัว หากการไหลของโลหะหลอมเหลวถูกตัดขาดจากบางส่วนของชิ้นงานก่อนที่จะแข็งตัวสมบูรณ์ การหดตัวนี้จะสร้างเป็นช่องว่างขึ้นมา ซึ่งมักเกิดจากการจ่ายโลหะหลอมเหลือไม่เพียงพอจากหอป้อน (risers) หรือการเกิดจุดร้อนที่แยกตัวออกในบริเวณที่มีความหนา

3. นิยามของพองพองจากก๊าซคืออะไร?

โพรงก๊าซหมายถึงช่องว่างภายในชิ้นงานหล่อโลหะที่เกิดจากการปิดล้อมของฟองก๊าซ ก๊าซนี้อาจมาจากก๊าซที่ละลายอยู่ในเนื้อโลหะหลอมเหลวซึ่งถูกขับออกในระหว่างการเย็นตัว ก๊าซอากาศที่ปนเปื้อนเข้ามาจากการเทโลหะอย่างรุนแรง หรือความชื้นและสิ่งปนเปื้อนอื่นๆ ที่กลายเป็นไอเมื่อสัมผัสกับโลหะร้อน

4. จะทราบได้อย่างไรว่าช่องว่างในชิ้นงานหล่อเกิดจากโพรงก๊าซหรือการหดตัว?

วิธีที่มีประสิทธิภาพที่สุดในการแยกแยะคือการตรวจสอบด้วยตาเปล่ารูปร่างและลักษณะของช่องว่าง โพรงก๊าซมักมีรูปร่างกลมสมมาตรพร้อมผนังด้านในเรียบคล้ายฟองน้ำ ในทางตรงกันข้าม โพรงที่เกิดจากการหดตัวจะมีลักษณะเป็นมุมและพื้นผิวขรุขระแบบผลึก เนื่องจากเกิดขึ้นในช่องว่างระหว่างโครงสร้างเดนไดรต์ที่กำลังแข็งตัว
