Stansning av rostfria ståldelar till bilar: Konstruktionsguide för materialbeteckningar och processer

TL;DR

Stansning av rostfria ståldelar för bilar är en precistillverkningsprocess som levererar komponenter i hög volym med god korrosionsmotstånd, vilket är avgörande för modern fordonskonstruktion. Från ferritiskt 409-legering använt i avgassystem till austenitiskt 304-legering som föredras för dekorativa lister och säkerhetsbeslag erbjuder rostfritt stål ett bättre hållfasthetsförhållande i förhållande till vikt samt värmebeständighet jämfört med mjukt stål. Processen använder främst progressiv stansning för att hantera komplexa geometrier och strama toleranser som krävs av OEM:er. För inköpschefer och ingenjörer ligger framgången i att välja rätt legeringsgrad för att balansera kostnad med miljöprestanda, samtidigt som tekniska utmaningar som kallfördjupning och återfjädring hanteras.

Materialvetenskap: Välj rätt legering för bilkomponenter

Inom bilindustrin är valet av rostfritt stål inte bara en fråga om korrosionsmotstånd; det är ett strategiskt beslut som balanserar formbarhet, termisk beständighet och kostnad. De två huvudsakliga stålsorterna som används i pressade bilkomponenter är Austenitisk (300-serien) och Ferritisk (400-serien), där var och en har specifika funktioner i fordonstillverkningen.

Austenitiskt rostfritt stål (300-serien) är branschstandarden för komponenter som kräver god djupdragseffekt och överlägsen korrosionsbeständighet. Kvalitet 304 är den mest använda legeringen inom denna kategori, uppskattad för sin utmärkta formbarhet och icke-magnetiska egenskaper. Det används ofta i strukturella komponenter, airbagbehållare och dekorativa lister där estetik kombineras med funktionell hållbarhet. För tillämpningar som kräver högre brottgräns, såsom chassiförstyvningar eller komplexa fästen, Grade 301 väljs ofta på grund av sin höga kallförhårdningsgrad, vilket gör att det kan absorbera betydande energi vid en krock.

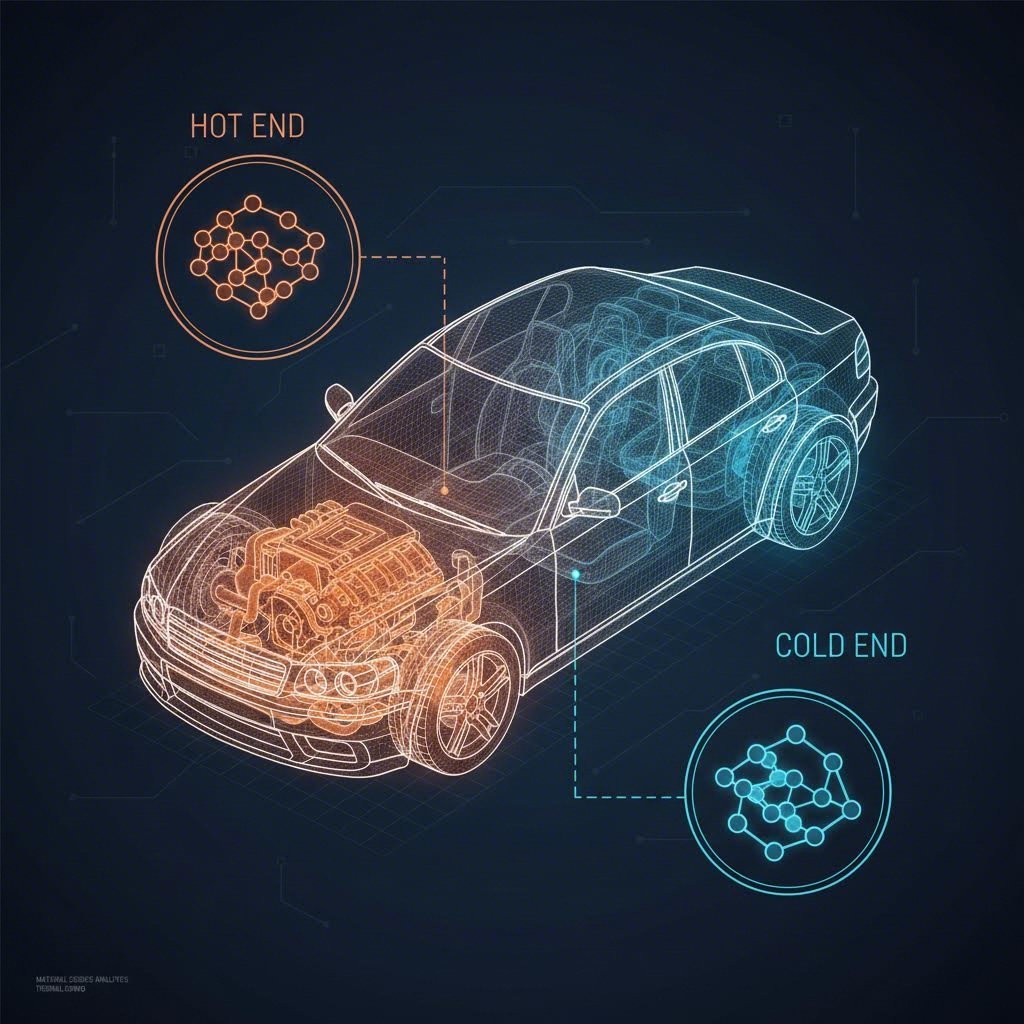

Ferritiskt rostfritt stål (400-serien) , särskilt Graad 409 och 430 , dominerar fordonets "heta ände". Graad 409 har specifikt utvecklats för fordonsavgassystem; även om den kan utveckla ytlig rost, behåller den strukturell integritet vid extrema termiska cykler och är avsevärt billigare än nikkelrika legeringar i 300-serien. Typ 430 erbjuder bättre korrosionsmotstånd och används ofta för blanka lister och inredningspaneler där magnetiska egenskaper inte utgör ett hinder. Ingenjörer bör notera att ferritiska graader generellt har lägre seghet än austenitiska graader, vilket begränsar deras användning i djupdragna delar.

Kritiska applikationer: Från avgassystem till säkerhetssystem

Stansade komponenter i rostfritt stål finns överallt i moderna fordon och är ofta dolda inuti kritiska delsystem. Materialets förmåga att tåla hårda driftsförhållanden utan att försämras gör det oersättligt för både förbränningsmotorer och elfordon (EV).

Avgas- och emissionsystem representerar den största volymanvändningen av stansat rostfritt stål. Komponenter i "varma änden", såsom avgasflänsar och katalysatorhöljen , förlita sig på legeringar som 409 och 321 för att motstå temperaturer över 1500°F (815°C) samtidigt som de tål konstant vibration. Stansade värmesköldar är en annan viktig tillämpning, vilka skyddar temperaturkänsliga elektronik- och kabinområden från motorvärme. Dessa delar har ofta komplexa geometrier för att maximera styvhet samtidigt som massan minimeras.

Säkerhets- och strukturella komponenter kräver de förutsägbara deformationsegenskaperna hos rostfritt stål. Bilbälteslås, spolmekanismer och bromsbackplåtar tillverkas ofta genom stansning av höjhållfasta legeringar för att säkerställa felfri prestanda under hela bilens livslängd. Inom EV-sektorn ökar användningen av stansat rostfritt stål för förstärkning av batterihöljen och bussledare, där skydd mot genomborrande och korrosion är oavvisligt. Den höga energiabsorptionen hos austenitiska legeringar bidrar avsevärt till krocksäkerheten, vilket gör att ingenjörer kan designa tunnare, lättare säkerhetszoner som uppfyller stränga krav vid krocktester.

Stansprocessen: Konstruktionsutmaningar och lösningar

Att stansa rostfritt stål innebär tekniska hinder som skiljer sig från mjukt stål, främst på grund av materialets högre skjuvhållfasthet och benägenhet att kallförhårda. Arbetsförtjänande inträffar när materialet blir hårdare och mer spröd medan det deformeras. Även om detta kan vara en fördel för strukturell hållfasthet, orsakar det problem för verktyg om det inte hanteras korrekt. Tillverkare måste använda högtonnage-pressar och specialsmörjmedel för att förhindra galling —vidhäftningen av arbetsstyckmaterialet till verktygytan.

Återgång är ett annat viktigt fenomen där det stansade delen försöker återgå till sin ursprungliga form när verktyget öppnas. Eftersom rostfritt stål har en högre brottgräns visar det större fjädring än kolstål. Erfarna verktygs- och formkonstruktörer kompenserar för detta genom att överböja materialet i formskissfasen. Progressiv stansning är den föredragna metoden för produktion i stor skala, eftersom den utför flera operationer (skärning, böjning, kalibrering) i ett enda pass. För inköpspartners är det viktigt att kontrollera deras presskapacitet; tunga automobila delar i rostfritt stål kräver ofta presstryk mellan 400 och 800 ton för korrekt formning.

För att effektivt hantera dessa komplexiteter är det avgörande att samarbeta med en kapabel tillverkare. För OEM:er som vill överbrida klyftan mellan initial design och massproduktion, Shaoyi Metal Technology omfattande stansningslösningar som utnyttjar pressar upp till 600 ton och precision enligt IATF 16949-certifiering. Deras förmåga att skala från snabb prototypframställning av 50 enheter till miljontals massproducerade styrväglar eller underredsdelar säkerställer att ingenjörsutmaningar som återfjädring och toleranskontroll hanteras tidigt i utvecklingscykeln, vilket förhindrar kostsamma förseningar under fullskalig tillverkning.

Kommersiella & prestandafördelar

Trots högre råvarukostnad jämfört med galvaniserat eller kallvalsat stål erbjuder rostfritt stål en övertygande fördel när det gäller "livscykelkostnad" för fordons-tillverkare (OEM). Den främsta orsaken är "Fit-and-Forget"-hållbarheten . Komponenter tillverkade av rostfritt stål kräver inte sekundär plätering eller målning för att motstå rost, vilket eliminerar hela steg i tillverkningskedjan och minskar risken för beläggningsfel i fält.

Vikttillämpning en annan betydande kommersiell fördel. Eftersom rostfritt stål (särskilt kallformad 301 eller 304) har betydligt högre brottgräns än mjukt stål kan ingenjörer ange tunnare dimensioner för att uppnå samma strukturella prestanda. Denna viktreduktion är avgörande för att förbättra bränsleekonomin i förbränningsmotorfordon och utöka räckvidden för elfordon. Dessutom är materialet 100% återvinningsbar , vilket överensstämmer med bilindustrins ökande fokus på hållbarhet och cirkulär ekonomi.

Vanliga frågor

kan 304 rostfritt stål stansas effektivt?

Ja, legering 304 är en av de mest formbara rostfria stållegeringarna tack vare sin höga seghet och förlängningsegenskaper. Den kräver dock högre presskapacitet och mer robust verktyg (ofta karbidverktyg) jämfört med mjukt stål eftersom den snabbt förhårdnar vid bearbetning. Den är utmärkt för djupdragna delar som bränslesystemskomponenter och dekorativa täckpaneler.

2. Hur förhindrar tillverkare gallning under formskärning?

Gallning, eller materialöverföring till verktyget, förhindras genom användning av högeffektiva smörjmedel speciellt formulerade för rostfritt stål, såsom klorerade oljor eller torra filmskydd. Dessutom minskar beläggning av verktyg med titanitrid (TiN) eller användning av karbidinsatser friktionen avsevärt och förlänger verktygslivslängden.

3. Är formskärning av rostfritt stål dyrare än formskärning av kolstål?

Förhandsmaterialkostnaden för rostfritt stål är högre, och verktygsmontagekostnaderna kan vara större på grund av snabbare verktygsslitage. Men genom att eliminera efterbehandling som plätering (till exempel zink eller e-lacker) och tack vare materialets långa livslängd uppnås ofta en lägre total delkostnad över fordonets livscykel.
