Motorfästen i metallstansning: Tillverkning, material och inköp

TL;DR

Metallstansade motorfästen är kritiska komponenter i fordon som är konstruerade för att säkra drivlina, dämpa vibrationer och bibehålla strukturell integritet under högbelastade förhållanden. Dessa delar tillverkas främst genom progressiv stansning för effektiv tillverkning i stora volymer och använder vanligtvis Högstyrkt stål av låg legering (HSLA) eller aluminium för att balansera hållbarhet med viktminskning. För upphandlingschefer och fordonsingenjörer ligger nyckeln till framgångsrik inköpsstrategi i att välja tillverkare med IATF 16949-certifiering och förmåga att hålla strama toleranser (ofta ner till ±0,001 tum). Den här guiden behandlar tillverkningsteknologier, materialvalskriterier och designstandarder som är väsentliga för produktion av pålitliga stansade motorfästen.

Tillverkning av motorfästen: Process & tekniker

Tillverkning av motorfästen är en disciplin som kräver en noggrann balans mellan hastighet, volym och geometrisk komplexitet. Till skillnad från enkla böjda klämmor måste motorfästen tåla dynamiska belastningar och utmattning samtidigt som de bibehåller strikt dimensionell precision för att säkerställa korrekt motorpositionering.

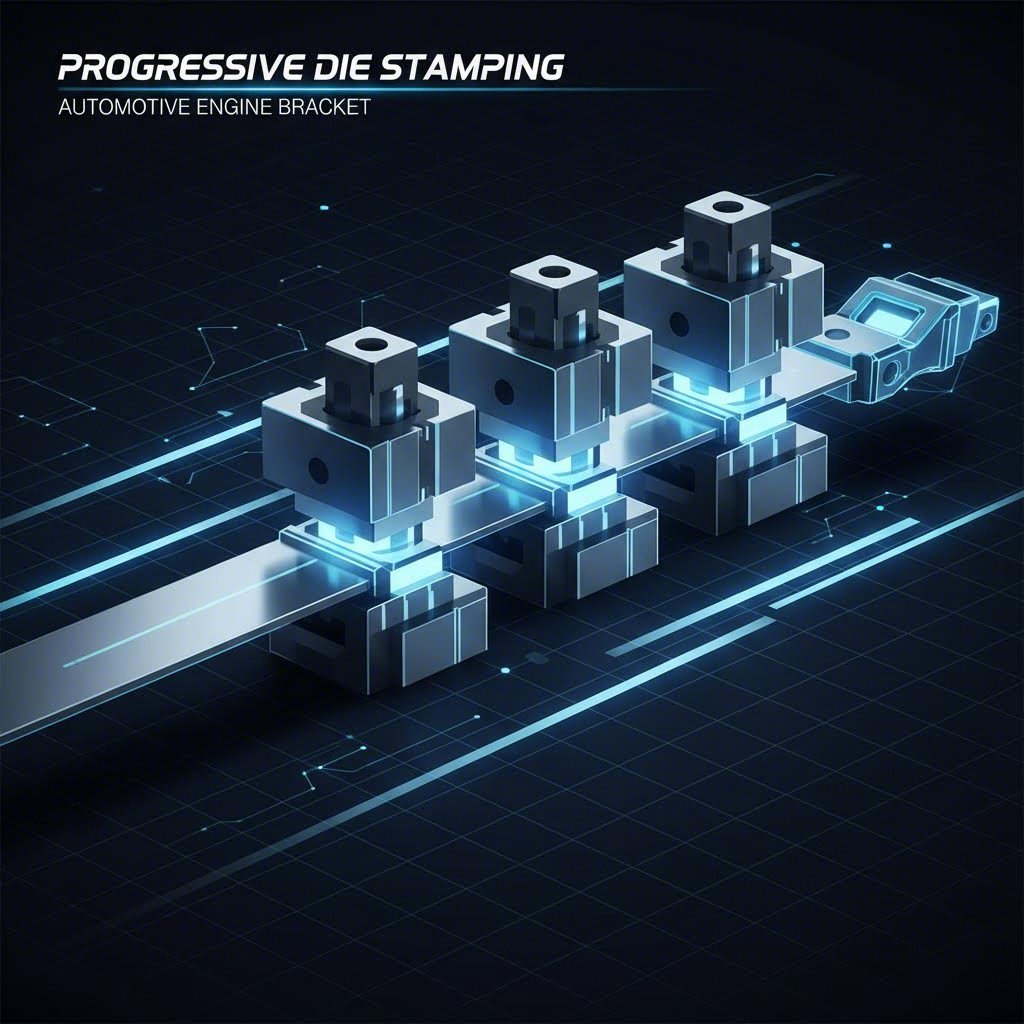

Progressiv stansning är den dominerande tekniken för tillverkning av dessa komponenter i stora serier. I denna process förs en metallspole genom en serie stationer i ett enda verktygssats. Varje station utför en specifik operation – skärning, böjning, punschnig eller myntning – medan bandet rör sig framåt. Denna metod är idealisk för högvolymproduktion (50 000+ enheter) eftersom den minimerar hantering och maximerar hastighet. Ledande tillverkare använder pressar med hög tonnagekapacitet (ofta 300 till 600 ton) för att stansa tjocka material som krävs för motorsupport. För enklare geometrier eller lägre volymer kan framsändning av stämpelning användas, där mekaniska fingrar flyttar delen mellan separata verktygsstationer.

En avgörande fördel med stansning jämfört med gjutning eller bearbetning är möjligheten att förbättra materialets kornstruktur genom kallbearbetning. Även om gjutning erbjuder större designfrihet för komplexa 3D-former är stansade beslag i allmänhet lättare och har bättre hållfasthetsvikt-förhållande. Zetwerk påpekar att precisionsstansade beslag inte bara ger strukturell support utan också spelar en avgörande roll för vibrationsdämpning, en nyckelfaktor för passagerarnas komfort och fordonets livslängd.

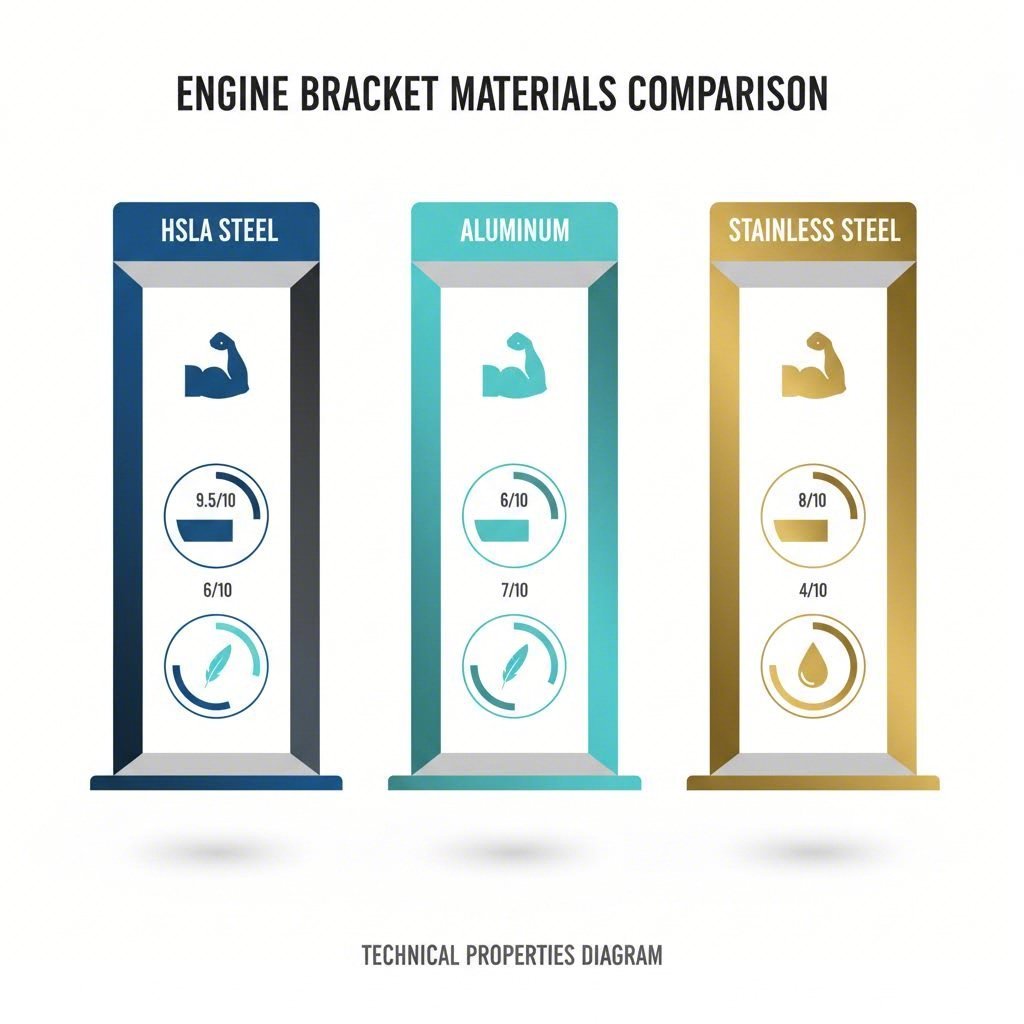

Materialval för fordonsbeslag

Att välja rätt material är en avvägning mellan draghållfasthet, utmattningsmotstånd, vikt och kostnad. Ingenjörer måste välja ett material som tål värmen i motorrummet och de kontinuerliga cykliska belastningarna från vägvibrationer utan att gå sönder.

• Höghållfast låglegerat (HSLA) stål: Branchstandarden för bärande beslag. Materialsorter som Grade 50 eller Grade 80 erbjuder överlägsen hållfasthet jämfört med mjukt stål utan betydande viktnackdel. HSLA föredras där strukturell integritet är oeftergivlig.
• Aluminiumlegeringar (t.ex. 6061-T6, 5052): Ökande populäritet för elfordon (EV) och lättviktsinitiativ. Aluminiumfästen minskar fordonets totala vikt, vilket förbättrar räckvidd och bränsleeffektivitet. De kräver dock noggrann konstruktion för att hantera utmattningsgränser jämfört med stål.
• Rostfritt stål (304, 316): Används selektivt där korrosionsmotstånd är den främsta aspekten, till exempel i marina tillämpningar eller nära avgassystem. Även om tyngre och dyrare, eliminerar det behovet av sekundär plätering.

Ytbehandlingar är lika viktiga. De flesta stålfästen kräver e-beläggning (elektroforetisk målning) eller zink-nickelplätering för att klara automobila saltspraytester (ofta 500+ timmar). LCS Company påpekar att fästen kan behandlas med olika beläggningar som galvanisering eller pulverlack för att säkerställa lång livslängd i hårda miljöer.

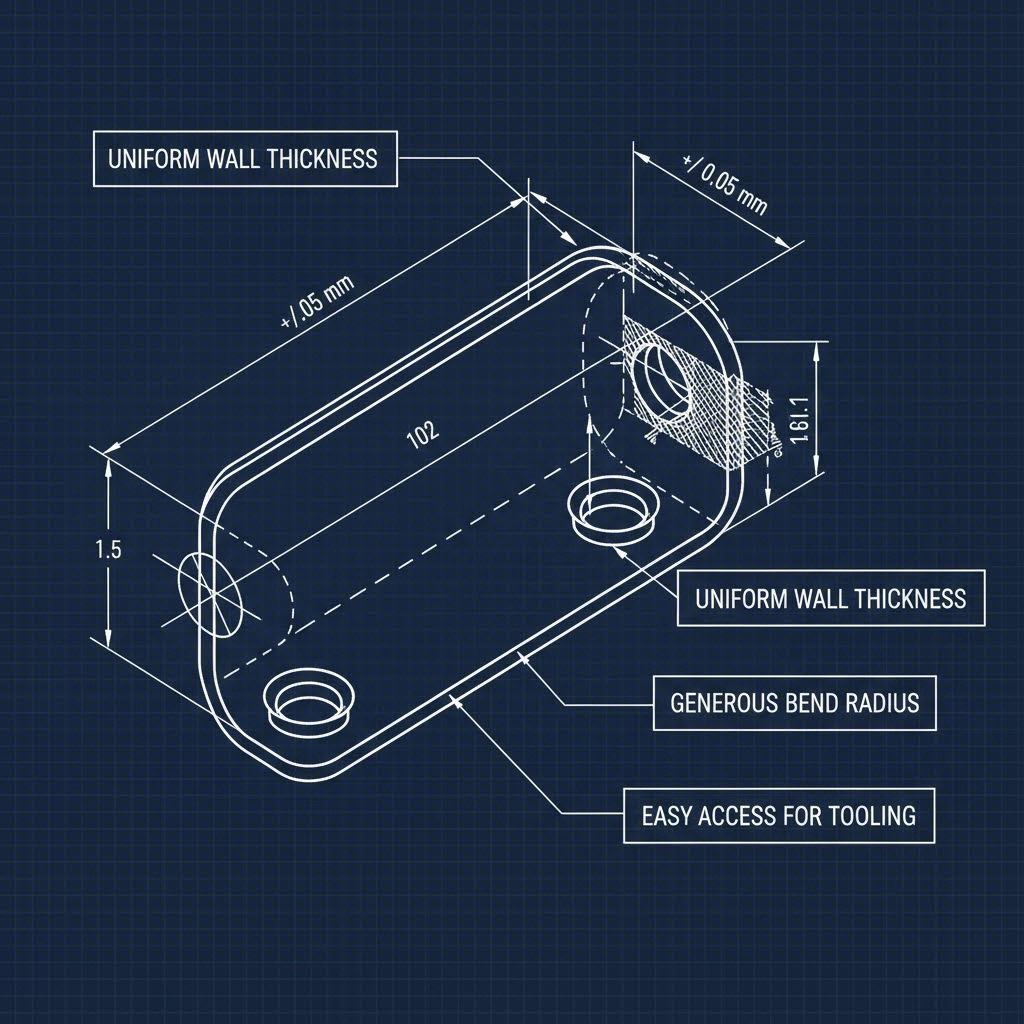

Design för tillverkbarhet (DFM) standarder

För att säkerställa kostnadseffektivitet och kvalitet måste motorfästen designas med stansprocessen i åtanke. Om DFM-principer ignoreras leder det ofta till defekter som fjädring, rivning eller övermåttig verktygsslitage.

Böjradier och materialtjocklek: En allmän tumregel är att hålla en inre böjradie på minst 1,5 till 2 gånger materialtjockleken. Smalare radier riskerar att spricka på den yttre ytan vid böjningen, särskilt vid höghållfasta material. Designers bör också undvika att placera hål för nära en böj; ett säkert avstånd är vanligtvis 2 till 3 gånger materialtjockleken från böjlinjen för att förhindra deformation av hålen.

Toleranshantering: Precision är av yttersta vikt. Ledande stansare kan uppnå toleranser så tajta som +/– 0,001 tum för kritiska funktioner som monteringshål. Att ange stramare toleranser än nödvändigt leder dock till högre verktygskostnader. Det är avgörande att definiera "kritiska för kvalitet" (CTQ)-mått som påverkar passning och funktion, samtidigt som man tillåter lägre strama toleranser för ytor som inte ska förenas.

Defektminimering: Återfjädring – metallets benägenhet att återgå till sin ursprungliga form efter böjning – är en större utmaning med HSLA-stål. Erfarna tillverkare använder simuleringsprogram under designfasen för att förutsäga och kompensera för återfjädring i verktygsdesignen. Denna prediktiva ingenjörsutveckling förhindrar kostsamma iterationer under produktionen.

Kvalitetskontroll & bilcertifieringar

Inom bilsektorn är kvalitet inte bara ett mål; det är ett regelkrav. En leverantör utan IATF 16949-certifiering är sällan berättigad till Tier 1- eller OEM-kontrakt. Denna standard går bortom ISO 9001 genom att betona felförebyggande, minskning av variationer i leveranskedjan och kontinuerlig förbättring.

Modern kvalitetskontroll är kraftigt beroende av teknik. Wiegel använder in-die-sensorteknologi och kamerabaserade visningssystem för att kontrollera 100 % av delarna under stansprocessen. Dessa system kontrollerar kritiska mått, närvaro av hål och planhet hos delarna vid produktionshastigheter, vilket säkerställer att inga defekta delar når monteringslinjen.

Nyckeldokument gällande kvalitet som inköpsteam bör begära inkluderar:

• PPAP (Production Part Approval Process): Verifierar att produktionsprocessen konsekvent kan uppfylla kraven.
• FMEA (Failure Mode and Effects Analysis): Identifierar potentiella felkällor i design eller process.
• Materialcertifieringar: Spårar råmaterialet tillbaka till stålfabriken för att säkerställa att kemiska och mekaniska egenskaper uppfyller specifikationerna.

Sourcingstrategi: Att välja en tillverkare

Att välja en samarbetspartner för stansade motorfästen kräver en utvärdering av både teknisk kompetens och produktionskapacitet. Du behöver en tillverkare som kan skala från prototypframställning till massproduktion utan att kompromissa med kvaliteten.

Kapacitet och tonnage: Se till att tillverkaren har presskapaciteter som matchar dina delars krav. För kraftfulla motorfästen är det ofta nödvändigt med pressar upp till 600 ton för att forma tjock höghållfast stål. Shaoyi Metal Technology är ett framstående exempel på en tillverkare som kopplar samman detta, och erbjuder omfattande stansningslösningar från snabb prototypframställning till tillverkning i stor volym. Med IATF 16949-certifiering och presskapacitet upp till 600 ton kan de leverera kritiska komponenter som reglagearmar och underredskonstruktioner med strikt efterlevnad av globala OEM-standarder.

Värdeförande Tjänster: De bästa leverantörerna gör mer än bara stansning. Leta efter partners som erbjuder sekundära operationer som svetsning (MIG/TIG/punktsvets), montering (införning av tätningar eller fästelement) och ytbehandling. Integrerade tjänster minskar logistikkostnader och ledtider. G&M Manufacturing betonar att inhouse-underhåll av verktyg är en annan avgörande faktor, eftersom det möjliggör snabbare reaktionstid om reparationer eller tekniska ändringar behövs under en produktion.

Slutsats

Att inhämta metallstansade motorfästen är ett strategiskt beslut som påverkar säkerheten och prestanda för det färdiga fordonet. Genom att prioritera leverantörer med IATF 16949-certifiering, förstå nyanserna av progressiv diessteknologi och välja lämpliga material som HSLA-stål, kan inköpslagret säkerställa en robust leverantkedja. Den idealiska partner erbjuder inte bara tillverkningskapacitet, utan även ingenjörsstöd för att optimera konstruktioner ur tillverkningshänsynssynpunkt, och därigenom leverera en komponent som uppfyller bilindustrins stränga krav.

Vanliga frågor

1. Vad är skillnaden mellan progressiv dies och transfer dies för stansning av fästen?

Progressiv stansning använder en kontinuerlig metallremsa som matas genom flera stationer, vilket gör den snabbare och mer kostnadseffektiv för högvolymproduktion av mindre till medelstora bromkar. Transfersstansning innebär att enskilda delar flyttas mellan stationer, vilket är bättre lämpat för större, mer komplexa bromkar eller sådana som kräver djupdragning som inte kan utföras på en kontinuerlig remsa.

2. Varför är IATF 16949-certifiering viktig för tillverkare av motorbromkar?

IATF 16949 är den globala tekniska specifikationen för kvalitetsledning inom bilindustrin. Den säkerställer att tillverkaren har stränga processer för felundvikande, riskhantering och kontinuerlig förbättring. För kritiska säkerhetskomponenter som motorbromkar ger denna certifiering förtroende för att delarna kommer att fungera tillförlitligt under påfrestning.

3. Kan stansade bromkar ersätta gjutna eller fräsade bromkar?

Ja, i många fall. Stansade fästen är ofta lättare och billigare att tillverka i stora volymer jämfört med gjutna eller fräsade alternativ. Genom kallformning och smart geometrisk design (genom att lägga till förstyvningar och plåtar) kan stansade delar uppnå jämförbar strukturell styvhet. Emellertid kan extremt komplexa 3D-former eller krafttunga tillämpningar i små serier fortfarande föredra gjutning.
