Förståelsen av stansen inom modern tillverkning

Vad är en stans inom tillverkning? Enkelt uttryckt är en stans ett specialiserat verktyg som är konstruerat för att skära, forma eller omforma material till exakta konfigurationer genom pålagd kraft. Tänk på den som en högprecisionsskabel eller mall som omvandlar råmaterial – oavsett om det gäller metallplåtar, plast eller gummi – till konsekventa, upprepeliga delar. Varje gång du håller i ett mobiltelefonfodral, en bilens dörrpanel eller till och med en enkel metallbygel tittar du sannolikt på resultatet av en tillverkningsstans.

En stans är ett precisionsverktyg som skär och formar material till funktionsfulla former och utför fyra grundläggande funktioner: positionering, spänning, bearbetning och frigöring.

Definitionen av tillverkningsstansen

Begreppet "stans" har sitt ursprung i det latinska ordet "datum", som betyder "något som ges eller spelas." Inom tillverkning – vad är stansar egentligen? De är specialdesignade verktyg som är konstruerade för att tåla betydande tryck och kraft under produktionen. Till skillnad från enkla skärande verktyg används en stans för att framställa delar med mycket strikta toleranser och komplexa geometrier, vilket skulle vara omöjligt att uppnå genom manuell tillverkning.

Den definition stans professionella arbeten omfattar flera nyckelkarakteristika. Dessa verktyg består vanligtvis av två halvor som placeras inuti en press som kan generera enorm kraft. Den övre och den undre delen arbetar tillsammans för att utföra värdetilläggande operationer såsom skärning, böjning, stickning, prägling, formning, dragning, sträckning och myntning. Denna mångsidighet gör stansar oumbärliga inom branscher från bilindustrin till konsumentelektronik.

Från råmaterial till precisionsdel

Att förstå vad en stans är inom tillverkning blir tydligare när man ser dess omvandlande kraft. Föreställ dig ett platt stålplåt som matas in i en stanspress. Inom sekunder kommer samma material ut som en perfekt formad bilmontering – med hål, böjningar och ytytor. Denna omvandling sker eftersom stansen applicerar exakt kontrollerad kraft för att forma materialet enligt dess konstruerade design.

På verkstadsplanet utgör stansar den avgörande länken mellan konstruktionsritningar och fysiska produkter. De möjliggör massproduktion av identiska delar med anmärkningsvärd konsekvens, ofta med produktion av tusentals eller till och med miljontals komponenter innan underhåll krävs. Oavsett om du utforskar vad en stans är för första gången eller fördjupar dina kunskaper inom tillverkning öppnar förståelsen för detta grundläggande verktyg dörren till att förstå moderna produktionsmetoder.

Dies är avgörande i dagens tillverkningslandskap eftersom de kombinerar precision, återupprepelighet och effektivitet på sätt som alternativa metoder helt enkelt inte kan matcha i storskalig produktion. När vi går igenom de nio väsentliga punkterna om die-tillverkning kommer du att upptäcka hur dessa imponerande verktyg är utformade, tillverkade och valda för att möta de krävande kraven inom modern industri.

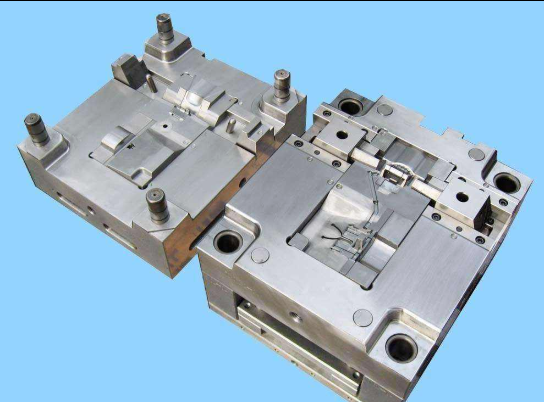

Typer av dies och deras tillverkningsapplikationer

Att välja rätt stansdie kan göra eller bryta ditt tillverkningsprojekt. Med flera olika typer av dies tillgängliga – var och en konstruerad för specifika applikationer – hjälper det dig att förstå deras skillnader att optimera produktionseffektiviteten, kontrollera kostnaderna och uppnå den delkvalitet som dina kunder förväntar sig. Låt oss gå igenom de fyra främsta typerna av dies som används inom tillverkningsindustrin och undersöka när varje typ är mest lämplig.

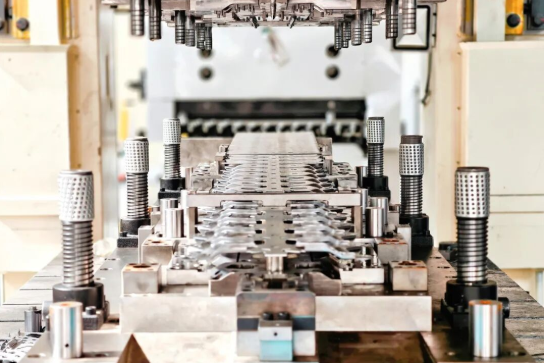

Progressiva stansverktyg för högvolymsproduktion

När du tillverkar tusentals – eller miljontals – identiska delar ger progressiva stansverktyg obestridlig hastighet och effektivitet. Dessa metallstansverktyg fungerar genom en serie sekventiella stationer, där varje station utför en specifik operation medan materialbandet avancerar genom pressen. Tänk på det som en monteringslinje som är komprimerad till ett enda verktyg.

Så här fungerar det: En spole med plåtmatning matas in i pressen, och vid varje slag rör sig materialet framåt till nästa station. En station kan exempelvis borra hål, nästa böja en fläns, en annan klippa bort överskottsmaterial och den sista stationen skär loss den färdiga delen. Allt detta sker i snabb följd, ofta med en produktion av hundratals delar per minut.

Kompromissen? Högre initiala kostnader för design och verktyg. Progressiva stansverktyg kräver noggrann planering och precisionskonstruktion för att säkerställa att varje station är perfekt justerad. Kostnaden per del minskar dock kraftigt vid stora produktionsomfattningar, vilket gör detta alternativ mycket ekonomiskt för långsiktiga projekt med hög volym. Biltillverkare, elektronikproducenter och tillverkare av hushållsapparater använder ofta progressiva stansverktyg för komponenter som fästen, kontakter och strukturella förstärkningar.

Sammanstansverktyg för effektivitet vid flera operationer

Behöver du precision utan komplexitet? Sammansatta stansverktyg utför flera skär- och stansoperationer i en enda presssträckning. Till skillnad från progressiva stansverktyg, som förflyttar materialet genom olika stationer, utförs alla operationer samtidigt med sammansatta stansverktyg – vilket gör dem idealiska för enklare, platta delar där strikta toleranser är avgörande.

Tänk dig att tillverka en platt bricka där både ytterdiametern och den inre hålet skärs ut i en enda snabb rörelse. Det är den effektivitet som sammansatta stansverktyg ger. Eftersom de är effektiva när det gäller materialanvändning förblir spillgraden låg, vilket direkt påverkar din vinst.

Den enklare konstruktionen av sammansatta stansverktyg innebär också lägre konstruktionskostnader och minskade underhållskrav jämfört med deras progressiva motsvarigheter. Dessa formstansverktyg har dock begränsningar – de är mindre lämpliga för komplexa geometrier eller delar som kräver flera böj- eller dragoperationer. När ditt projekt kräver högprecisionens platta delar i måttliga kvantiteter utgör sammansatta stansverktyg ofta den optimala balansen mellan kostnad och kapacitet.

Överföringsstansverktyg: Flexibilitet för komplexa delar

Vad händer när dina delar är för stora eller för komplexa för progressiva stansverktyg? Då kommer överföringsstansning till undsättning. Denna metod flyttar enskilda delar mekaniskt eller manuellt mellan oberoende stansstationer, vilket ger dig större flexibilitet vad gäller hantering och orientering.

Överföringsstansar är särskilt lämpliga för att tillverka större komponenter som inte får plats i ett progressivt stansbandsformat. De kan integrera olika operationer – såsom perforering, böjning, djupdragning och avkantning – inom en enda produktionscykel, samtidigt som de möjliggör mer komplexa former och djupare dragningar. Automobilkarosseridelar, djupdragna höljen och intrikata strukturella komponenter kräver ofta denna metod.

Denna flexibilitet har ett pris. Driftkostnaderna är högre på grund av de komplexa inställningskraven och den skickade arbetskraft som krävs för underhåll. Inställningstiden för varje produktionsomgång kan bli längre, särskilt vid tillverkning av komplicerade delar. För ändå för medelstora till stora volymer av komplexa komponenter erbjuder överföringsstansar förmågor som andra stansar och stansningsmetoder helt enkelt inte kan matcha.

Välja rätt stanstyp

Hur gör tillverkare då för att välja mellan dessa alternativ? Beslutet grundar sig vanligtvis på fyra nyckelfaktorer:

• Komplexitet hos delar: Enkla, platta delar föredrar sammansatta stansar; komplexa geometrier pekar mot progressiva eller överföringsstansar
• Produktionsvolym: Höga volymer motiverar investering i progressiva stansverktyg; lägre upplag kan föredra sammansatta eller transportstansverktyg
• Delstorlek: Större delar kräver ofta transportstansverktyg; mindre komponenter fungerar väl med progressiva verktyg
• Budgetbegränsningar: Sammansatta stansverktyg erbjuder lägre första kostnader; progressiva stansverktyg ger bättre kostnad per del vid storskalig produktion

Att förstå dessa typer av stansverktyg och deras tillämpningar utgör grunden för framgångsrika tillverkningsprojekt. Men även det bäst konstruerade stansverktyget är beroende av högkvalitativa komponenter som fungerar samordnat – vilket leder oss till de avgörande byggstenarna som gör att varje stansverktyg fungerar.

Avgörande komponenter i ett tillverkningsstansverktyg

Har du någonsin undrat vad som finns inuti en stansverktyg som gör att det kan omvandla platt metall till precisionsdelar? Att förstå verktygsdelarnas komponenter är inte bara akademisk kunskap – det påverkar direkt din förmåga att felsöka problem, kommunicera med verktygstillverkare och fatta informerade beslut om verktygsdesign och underhåll. Låt oss gå igenom de kritiska delarna som samverkar inuti varje pressverktyg.

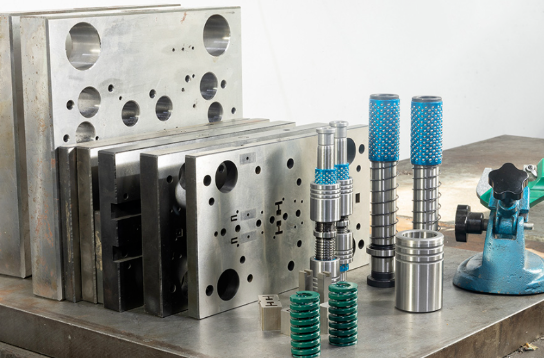

Kritiska komponenter i stansverktygsformer och deras funktioner

A ett tillverkningsverktyg består av flera sammankopplade delar , där var och en har en specifik funktion. Enligt Moeller Precision Tool utgör dessa åtta grundläggande verktygsdelar grunden för de flesta stansningsoperationer:

• Stansplattor (skor/uppsättningar): Dessa fungerar som underlaget där andra verktygsdelar monteras. De tillverkas vanligtvis av stål eller lättviktiga aluminiumlegeringar och håller i stansverktyg, knappar, fjädrar och hållare i exakta positioner.
• Guidepluggar och lager: Dessa justeringskomponenter säkerställer att övre och undre diesektioner möts med hög noggrannhet. De tillverkas med toleranser inom 0,0001 tum och finns i både friktions- och kullagerutförande för olika applikationer.
• Stanspinnar: De är arbetshästar vid skär- och formningsoperationer; stansar trycks in i metallplåten för att skapa hål eller böjningar. De finns i olika nosformer – rund, oval, kvadratisk, sexkantig eller anpassade konfigurationer.
• Stansknappar: Knappar fungerar som motstycke till stansar och ger den motsatta skärande kanten. De är vanligtvis något större än stansens nos (5–10 % av materialtjockleken) för att skapa den nödvändiga "diesprickan" för ren skärning.
• Matrissfjädrar: Dessa högkraftiga tryckfjädrar levererar den tryckkraft som krävs för att hålla material på plats under formnings- och avtagningsoperationer. Mekaniska spiralvindade fjädrar och kvävgasfjädrar är de vanligaste typerna.
• Stanshållare: Kulspärr-, axel- och trumpetformade hållare säkrar skär- och formningskomponenter till dieskorna samtidigt som de möjliggör snabb utbyte av stansar vid underhåll.
• Utkastningsplattor: Fjäderbelastade plattor som drar bort eller avlägsnar metall från skärpuncharna efter varje operation, vilket förhindrar att materialet kollapsar runt punchkropparna.
• Tryckkuddar: Dessa håller metallen platt eller i önskad form under skär- och formningsprocesser genom att applicera en kraft som är lika stor som eller större än den böjkraft som krävs.

När en stanspress cyklar måste dessa komponenter fungera i perfekt samklang. Pressplattan överför kraft genom den övre stansskon och driver puncharna genom materialet, medan avdragare och stödplattor styr arbetsstycket. Att förstå denna interaktion hjälper dig att identifiera potentiella problem innan de orsakar kostsamma driftstopp.

Hur stansdelar fungerar tillsammans

Utöver enskilda komponenter utför varje stans för pressapplikationer fyra grundläggande funktioner. Att visualisera hur dessa funktioner hänger ihop förklarar varför rätt komponentval och korrekt justering är så viktiga.

Placering: Innan någon skärning eller formning sker måste materialet placeras exakt. Guidstiftar inser tidigare punkterade hål för att justera bandet inför efterföljande operationer. Guidskenor begränsar materialets sidrörelse. Tänk dig att mata ett metallband in i en progressiv stans—guidstiftarna säkerställer att varje station får materialet i exakt rätt position, vilket upprätthåller toleranserna över miljontals delar.

Klemning: När materialet är placerat måste det hållas fast ordentligt. Tryckplattor och avtagarplattor utövar nedåtriktad kraft för att förhindra rörelse under skärning eller formning. Betrakta en vikoperation med glidvikning: tryckplattan måste utöva en kraft som är lika stor eller större än vikningskraften för att förhindra att metallen glider. För lite tryck ger inkonsekventa vinklar; för mycket tryck kan orsaka sprickor i materialet.

Arbetsprincip: Detta är där omformningen sker. Stansverktyg pressas ner genom materialet in i stansknappar och skapar hål eller skär ut blanketter. Formningsverktyg trycker materialet in i stanshåligheter och skapar böjningar, dragningar eller präglade detaljer. Den exakta relationen mellan stansverktyg och knapp – den kritiska spelrummet på 5–10 % – avgör kvaliteten på kanterna och verktygets livslängd.

Lossning: Efter arbetsgången måste delarna separeras rent från verktygen. Fjäderbelastade avstänkare trycker bort materialet från stansverktygen när de dras tillbaka. Vid dragoperationsprocesser pressar utkastpinnar ut de formade delarna från stanshåligheterna. Utan lämpliga frigöringsmekanismer fastnar materialet vid stansverktygen, vilket orsakar skador och produktionstidsförluster.

Dessa fyra funktioner upprepas kontinuerligt under produktionen, ofta hundratals gånger per minut. Samspel mellan verktygsdelarna påverkar inte bara delens kvalitet utan även verktygets livslängd och underhållsfrekvens. Till exempel kan slitna guidstift orsaka feljustering mellan stans och motstans, vilket förstärker slitage på båda komponenterna och försämrar snittkvaliteten.

Vanliga konfigurationsvariationer anpassas till olika delkrav. Vissa stansar använder platta avdragsskivor; andra använder formgivna avdragsskivor som matchar delens geometri. Dragplattor —även kallade bindare eller blankhållare—styr metallflödet under djupdragningsoperationer och förhindrar veckbildning eller sprickbildning. Att förstå dessa variationer hjälper dig att kommunicera dina krav tydligt när du specificerar nytt verktyg.

Med en solid förståelse för stansdelar och deras samspel är du nu redo att utforska hur dessa element samverkar under design- och konstruktionsprocessen—där idéer omvandlas till verktyg som är klara för produktion.

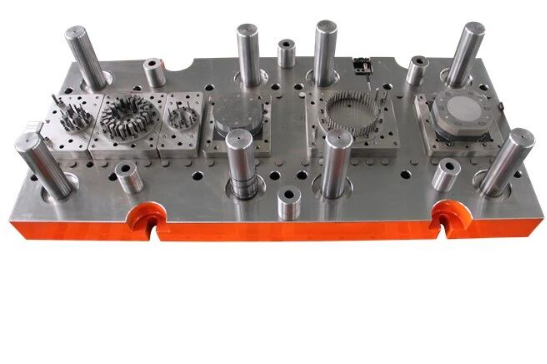

Die-konstruktions- och ingenjörsprocessen

Vad är egentligen die-tillverkning? Det är långt mer än att bearbeta stålblokkar till former. Resan från konceptskiss till verktyg klart för produktion innebär systematiska ingenjörsbeslut, avancerade simuleringar och iterativ förfining. Att förstå denna process hjälper dig att ställa realistiska förväntningar, kommunicera effektivt med verktygsleverantörer och undvika kostsamma fel som stör produktionstidslinjerna.

Från konceptskiss till produktionsdie

Varje tillverkningsdie börjar med en delkonstruktion – men den konstruktionen översätts sällan direkt till verktyg utan omfattande analys och anpassning. En skicklig die-tillverkare undersöker delens geometri, identifierar potentiella tillverkningsutmaningar och utvecklar en process som balanserar kvalitet, effektivitet och kostnad. Så här utvecklas hela die-konstruktionsarbetsflödet:

1. Delanalys och DFM-granskning: Ingenjörer analyserar kundens delkonstruktion genom en Design for Manufacturability (DFM)-lins. Enligt GOHO Techs diesframställningsprocess innebär detta avgörande första steg att lägga till utdragningsvinklar, justera väggtjocklekar och definiera delningslinjer för att säkerställa pålitlig produktion. Att ägna en extra vecka åt DFM kan spara sex veckor med verktygsändringar senare.
2. Processlayoututveckling: För progressiva die innebär detta att skapa bandlayouter som visar hur materialet flödar genom stationerna. För överföringsverktyg kartlägger ingenjörerna hur delar rör sig mellan olika operationer. Materialutnyttjande och processoptimering får noggrann uppmärksamhet under denna fas.
3. Materialflödessimulering: Innan någon stål skärs utför ingenjörer formflödessimuleringar som förutsäger exakt hur materialet kommer att bete sig under omformningen. Dessa digitala analyser identifierar potentiella defekter som luftfångning, tunnning eller återböjning – problem som är långt billigare att lösa i programvara än i härdat stål.
4. Toleransplanering: Ingenjörer fastställer dimensionella mål och acceptabla variationer för både verktyget och de färdiga delarna. Detta inkluderar hänsyn till materialens återböjning, termisk expansion och slitage under verktygets förväntade livslängd.
5. Detaljerad verktygsdesign: När processen godkänts påbörjas detaljerad 3D-modellering. Varje komponent – stansverktyg, knappar, avskiljare, guider – får exakta specifikationer. Konstruktionen måste ta hänsyn till hela spannet av materialförhållanden, både geometriska och fysikaliska egenskaper.
6. Konstruktionsgranskning och godkännande: Tvärsektoriella team granskar den färdiga konstruktionen med avseende på tillverkningsmöjligheter, underhållsåtkomlighet och operatörens säkerhet. Ändringar som görs efter detta skede blir alltmer kostsamma.
7. Stålval och inköp: Baserat på produktionsvolym och materialkrav specificerar ingenjörerna lämpliga verktygsstål. Stansverktyg för hög volym kan kräva premiumklasser som H13 för termisk motstånd; applikationer med lägre volym kan använda mer ekonomiska alternativ.
8. Stansverktygsbearbetning och montering: CNC-fräsar och EDM-maskiner omvandlar stålblöcker till precisionskomponenter. Värmebehandling följer, vilket ger den hårdhet som krävs för produktionens beständighet. Slutmonteringen sätter samman alla komponenter.
9. Provdrift och validering: Den färdiga formen genomgår provkörningar, där provdelar tillverkas för dimensionell verifiering. Först efter att kraven på kapabilitet uppfyllts – vanligtvis minst 1,67 Ppk – erhåller formen godkännande för produktion.

Ingenjörsmässiga överväganden för formens framgång

Varför fungerar vissa former felfritt i åratal medan andra kräver kontinuerlig justering? Svaret ligger ofta i de ingenjörsmässiga besluten som fattas tidigt i designprocessen. Flera faktorer avgör om en form för tillverkning kommer att uppfylla förväntningarna.

Delen geometri styr komplexiteten: Enkla platta delar med enhetliga egenskaper kräver enkel verktygskonstruktion. Lägg till djupa drag, smala radier eller asymmetriska egenskaper, och komplexiteten ökar snabbt. Varje böjning, hål eller inpräglad detalj kräver motsvarande verktygsdelar – och varje komponent måste samverka perfekt med sina grannar. En del med tio egenskaper kan kräva ett progressivt stansverktyg med tolv eller fler stationer, där varje station lägger till potentiella felkällor.

CAE-simulering minskar antalet iterationer: Datorstödd konstruktionsanalys (CAE) har revolutionerat tillverkningen av stansverktyg. Modern formningsimuleringsprogramvara förutsäger materialbeteendet med anmärkningsvärd noggrannhet, vilket gör att ingenjörer kan testa flera olika designalternativ digitalt. En tillverkare testade nyligen tre olika gjutkanalssystem i simulering och fann att endast det tredje alternativet eliminerade luftfångor i ett kritiskt tätningsområde. Den digitala iterationen tog en dag; att identifiera och åtgärda problemet efter att verktyget tillverkats skulle ha tagit veckor.

Simuleringsöverväganden inkluderar:

• Analys av materialtunnning—vanligtvis begränsad till maximalt 15 % vid konventionell omformning
• Förutsägelse av återböjning för noggranna slutdimensioner
• Spänningsfördelning för att identifiera potentiella sprickpositioner
• Temperaturpåverkan vid varm omformning

Toleransackumulering är avgörande: Varje komponent i en bearbetningsstanspel påverkar den slutliga delens noggrannhet. Spetsavstånd, justering mellan stans och motstans samt planhet hos monteringsytan ackumuleras alla. Erfarna stansritningsmetoder tar hänsyn till denna ackumulering, så att även värsta tänkbara kombinationer ger godkända delar.

Underhållsåtkomst påverkar livslängd: Produktionsstanspels kräver regelbundet underhåll—slipning, utbyte av komponenter och justeringar. Konstruktioner som döljer kritiska komponenter under andra strukturer skapar problem vid underhåll. Erfarna konstruktörer säkerställer åtkomstfönster, snabbväxlingsfunktioner och standardiserade komponenter som förenklar underhållet utan att stanspeln behöver tas bort från pressen.

Sambandet mellan ingenjörsinvestering och verktygsprestanda följer ett tydligt mönster: grundlig analys i förväg förhindrar dyra problem nedströms. Ett verktygsbearbetningsprojekt som genomförs påskyndat i designfasen kräver ofta fler totala timmar för omarbete än ett projekt som får tillräcklig utvecklingstid. När produktionsvolymerna ökar blir denna ekvation ännu mer fördelaktig – kostnaden för utökad ingenjörsutveckling sprids över fler delar samtidigt som kvalitetsproblem som påverkar varje tillverkad enhet undviks.

När designen är slutförd och ingenjörsgranskningen godkänd fokuseras uppmärksamheten på ett beslut som påverkar verktygets prestanda och livslängd i hög grad: materialval. Valet mellan olika verktygsstålgrader, karbid och specialmaterial formar både den initiala investeringen och de långsiktiga driftskostnaderna.

Verktygsmaterial och urvalskriterier

Vad skiljer en stans som håller i decennier från en som slits upp på några månader? Ofta handlar svaret om valet av material. Att välja rätt stansstål – eller avgöra när karbid är ett bättre alternativ – påverkar direkt verktygets livslängd, underhållsfrekvensen och kvaliteten på varje del som du tillverkar. Dock innebär detta beslut kompromisser som inte alltid är uppenbara vid första anblicken.

Verktygsstål för verktygens livslängd

Verktygsstål förblir de arbetshästar som används i de flesta diesapplikationsscenarierna. Enligt Dayton Laminas tekniska guide är verktygsstål specifikt utformade för att fungera i perforerings- och tillverkningsapplikationer, där olika kvaliteter är optimerade för olika krav. Nyckeln ligger i att förstå vilka egenskaper som är viktigast för din specifika process.

Toughness jämfört med nötningsskydd: Detta är den grundläggande avvägningen som varje designer av verktygsdies ställs inför. Toughness – dvs. förmågan att motstå sprickor och avskalning vid slagpåverkan – tenderar att minska när legeringsinnehållet ökar. Samtidigt innebär ett högre legeringsinnehåll fler karbider i stålet, vilket dramatiskt förbättrar nötningsskyddet. Båda egenskaperna kan inte maximeras samtidigt.

Överväg en metallform som används för blankning av tunn rostfritt stål. Verktygsstål av typ D2, med sitt höga krominnehåll, ger utmärkt slitagebeständighet för denna abrasiva applikation. Men om samma form utsätts for betydande slagbelastning kan D2 spricka. S7 eller H13, med sin överlägsna seghet, skulle absorbera dessa slag bättre – även om de slits snabbare under kontinuerlig abrasion.

Värmebehandling är lika viktig som valet av stålsort: Samma stålform kan fungera mycket olika beroende på hur den värmebehandlats. Enligt Dayton’s metallurger ställer stansningsapplikationer höga krav på seghet och kräver därför andra värmebehandlingsprotokoll än skärande verktyg tillverkade av identiska stålsorter. Rätt förvärmning, uppvärmning till jämn temperatur (soaking), härdning (quenching) och återhärdning (tempering) omvandlar råstål till färdigt verktyg för produktion. Utelämna eller förkorta dessa steg, och även premiummaterial presterar undermåligt.

Tryckhållfasthet—ofta överlookad—bestämmer hur mycket kraft en dieformad komponent kan uthärda innan den deformeras. Legeringsbeståndsdelar som molybden och volfram förstärker denna egenskap, vilket gör stål som M2 lämpliga för operationer som kräver extrema formningstryck.

När karbid blir ekonomiskt rimligt

Volframkarbid representerar den premiumklassen av die-material—och prissätts därefter. Enligt California Business Journal , kan karbid hålla längre än motsvarande stål 10–100 gånger i abrasiva miljöer. Det är ingen stavfel—korrekt tillämpad karbidverktygslinje ger förbättringar av tjänstelivets storleksordning.

Så varför använder inte alla karbid? Flera faktorer begränsar dess användning:

• Brittighet: Karbid är extremt hårt men saknar slagfestighet. Släpp en karbidpunks på betong och den kan spricka eller fläka. Stål skulle bara bukta.
• Tillverkningskomplexitet: Karbid kan inte bearbetas konventionellt efter sintring. Formning kräver diamantslipning, vilket begränsar praktiska geometrier och ökar produktionskostnaderna.
• Engångsinvestering: Råmaterialkostnaderna är betydligt högre än för stål, och specialiserad tillverkning medför ytterligare kostnader.

När är det lönsamt att investera i karbid? Beräkningen bygger på totala ägandekostnaden snarare än endast inköpspriset. Tänk på en progressiv stans som tillverkar flera miljoner elektriska kontakter årligen. Varje gång du stoppar produktionen för att släta eller byta ut slitna komponenter förlorar du produktion och pådrar dig arbetskostnader. En karbidinsats som kostar fem gånger mer än en motsvarande stålinlaga – men som håller i tjugo gånger längre – ger betydande nettofördelar samtidigt som den bibehåller striktare toleranser under hela sin förlängda livslängd.

Produktionsvolymen styr beslutet: Applikationer med hög volym sprider ut karbidens högre kostnad över fler delar, vilket gör kostnaden per enskild del allt mer fördelaktig. En form som tillverkar 500 000 delar årligen kanske aldrig motiverar användning av karbid. Samma konstruktion vid 5 miljoner delar årligen? Karbid kan betala sig själv inom det första året tack vare minskad driftstopp och underhåll.

Temperaturöverväganden gynnar också karbid i vissa situationer. Stål börjar förlora sin hårdhet ovanför 200–260 °C (400–500 °F), medan karbid behåller sina egenskaper upp till 540 °C (1000 °F) eller högre. Snabbgående processer som genererar friktionsvärme eller varmformningsprocesser kräver ofta karbids termiska stabilitet.

Många tillverkare använder en hybridansats, där karbidinsatser används på platser med hög slitagebelastning, medan huvuddelen av formen tillverkas i verktygsstål. Denna strategi utnyttjar karbids fördelar vad gäller slitage där de är mest avgörande, samtidigt som den totala investeringen i verktyg kontrolleras.

Eftersom materialval utgör grunden för verktygets prestanda blir förståelsen för hur olika skär- och stansmetoder tillämpar dessa material nästa avgörande övervägande för att optimera dina tillverkningsoperationer.

Förklaring av skär- och stansoperationer

Vad är skärning med formverktyg, och varför väljer tillverkare olika metoder för olika applikationer? Att förstå olika skärmetoder och stansoperationer hjälper dig att välja rätt metod för dina produktionskrav – oavsett om du tillverkar etiketter i miljontals exemplar eller formar karosseridelen för fordon. Låt oss utforska de viktigaste skillnaderna som påverkar dessa kritiska tillverkningsbeslut.

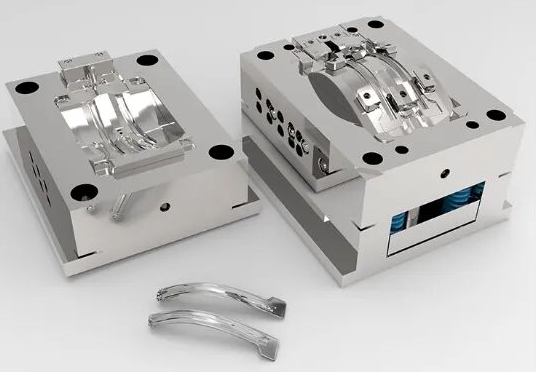

Jämförelse av skärmetoder

I grunden, vad är die cuts? Det är precisionsskurna delar som skapas när en snittpåse separerar material i önskade former. Tänk på en kakform som trycks genom deg – det är i princip vad en die cutter gör, även om materialet kan variera från papper till tjockplåt av metall. De två främsta maskinbaserade die-cutting-metoderna möter fundamentalt olika produktionsbehov.

Flatbed die cutting placerar materialet på en plan yta medan en platta som bär snittpåsen rör sig vertikalt för att göra snitten. Enligt Rhyguans tekniska jämförelse hanterar flatbed-maskiner effektivt tjockare material och kan ta emot material i arkform. Kompromissen? Produktionshastigheterna är långsammare, vilket gör denna metod idealisk för mindre partier.

Roterande stansning matar material kontinuerligt mellan en cylindrisk stans och en motrull. När cylindrarna roterar klämmer skärande kanter materialet mot motrullen för att skapa rena snitt eller perforeringar. Denna kontinuerliga process ger betydligt högre genomströmning för industriella stansningsmaskiner.

• Produktionshastighet: Rotationsbaserade system är utmärkta för högvolymsproduktion; plattbäddsmetoder är lämpliga för mindre partier
• Materialtjocklek: Plattbäddssystem hanterar tjockare material; rotationsbaserade system fungerar bäst med tunnare, flexibla material
• Precision: Rotationsstansar uppnår strängare toleranser och kontrollerar runout mellan cylindrarna inom minimala intervall
• Kiss-stansningsfunktion: Rotationsbaserade system utför kiss-stansning för etiketter och dekaler; plattbädds-maskiner kan vanligtvis inte göra detta
• Verktygskostnader: Plattbäddsstansar är billigare och utvecklas snabbare; rotationsstansar kräver högre investering men minskar styckkostnaden vid stora volymer
• Materialformat: Plattbäddssystem accepterar ark; rotationsbaserade system kräver kontinuerlig rullmatning

En stansmaskin för metallapplikationer använder vanligtvis plattbäddskonfigurationer för material med stor tjocklek, medan etikett- och förpackningstillverkare föredrar roterande system på grund av deras fördelar vad gäller hastighet. Ditt val beror på materialtyp, produktionsvolym och krav på precision.

Stansoperationer och presskrav

Utöver stansning utför stansverktyg tre olika operationskategorier i tillverkningen: skärning, omformning och dragning. Varje kategori ställer olika krav på pressteknik och verktygsdesign.

Skärningsoperationer omfattar blankning, borrning, trimning och skärning. Dessa åtgärder separerar material genom skärförce—i princip genom att trycka ett stansverktyg genom materialet och in i en stansöppning. Bilindustrin är beroende av skärningsoperationer för tillverkning av fästen, förstärkningar och strukturella komponenter med exakt kvalitet på kanterna.

Formningsoperationer böja, sträcka ut eller komprimera material utan att separera det. Böjning skapar flänsar och kanaler; prägling skapar upphöjda ytytor; myntning applicerar extremt tryck för att uppnå fin detaljering och dimensionell noggrannhet. Elektroniktillverkare använder formningsoperationer omfattande för kontakthus och värmeavledare.

Dragoperationer omvandla platta blanketter till tredimensionella former – koppar, burkar och komplexa höljen. Konsumentvaror som köksredskap, dryckesbehållare och apparatkomponenter är beroende av djupdragningsprocesser för att skapa sömlösa, strukturellt hållbara höljen.

Att beräkna rätt presskraft (i ton) säkerställer framgångsrika operationer utan att skada verktyg eller producera defekta delar. Enligt Dayton Rogers är den grundläggande formeln för presskraft:

T = P x Th x C

Där T motsvarar det krävda trycket i ton, P representerar skärningens omkrets i tum, Th är materialtjockleken och C är en materialkonstant (skärhållfasthet dividerad med 2000). Till exempel kräver skärning av en omkrets på 12 tum i halvfast kallvalsad stålplåt med tjocklek 0,050 tum: 12 × 0,050 × 32 = 19,2 ton.

Materialkonstanterna varierar kraftigt – mjuk aluminium använder värdet 11, medan halvfast rostfritt stål kräver 50. Att underskatta den nödvändiga presskraften leder till ofullständiga skärningar och ökad verktygsslitage; att överskatta den slösar energi och belastar utrustningen onödigt.

Överväganden kring presshastighet innebär en avvägning mellan produktivitet och kvalitet. Högre hastigheter ökar produktionen men genererar mer värme genom friktion, vilket potentiellt kan påverka materialens egenskaper och verktygens livslängd. Komplexa omformningsoperationer kräver vanligtvis lägre hastigheter för att tillåta materialflöde utan att orsaka rivskador. Produktionsingenjörer optimerar dessa parametrar utifrån specifika delkrav, materialkarakteristik och kvalitetsmål.

Att förstå dessa operativa skillnader hjälper dig att kommunicera kraven tydligt när du skaffar verktyg. Men även perfekt utformade och driftsatta stansverktyg kräver pågående uppmärksamhet – vilket leder oss till underhållspraktikerna som håller produktionen igång smidigt.

Underhåll och livslängdsoptimering av stansverktyg

Vad är skillnaden mellan ett stansverktyg som producerar miljontals högkvalitativa delar och ett som misslyckas oväntat och stoppar din produktionslinje? Ofta handlar det om underhåll. Enligt JVM Manufacturing kan dåligt underhållna verktyg och stansverktyg allvarligt påverka produktionskvaliteten och effektiviteten – medan oväntade fel stör schemaläggningen och skapar kostsamma akutsituationer. Att förstå hur stansverktyg i tillverkning går sönder, och att förebygga sådana fel innan de uppstår, påverkar direkt ditt resultat.

Preventivt underhåll för förlängd livslängd på stansverktyg

Tänk på verktygsmaskinens underhåll som bilens underhåll. Du skulle inte vänta tills motorn går sönder innan du byter oljan. Samma logik gäller för maskinverktyg – regelbundet underhåll förhindrar katastrofala fel och förlänger livslängden avsevärt. Så här ser ett effektivt underhållsprogram ut:

• Utför regelbundna visuella inspektioner: Undersök arbetsytor och skärande kanter för tecken på slitage, sprickor eller skador före och efter produktionsserier. Letar efter flikar, repor eller förfärgning som indikerar pågående problem.
• Använd lämplig smörjning: Minska friktionen mellan rörliga ytor för att förhindra värmeuppkomst och materialutmattning. Olika operationer kräver specifika typer av smörjmedel – oljor för höghastighetsapplikationer, fett för lager och leder samt fasta smörjmedel för extrema temperaturer.
• Följ slip- och avrundningsscheman: Slip- och avrundningsprocesser återställer den ursprungliga geometrin och skärpan hos skärande kanter. Regelbunden omconditionering bibehåller toleranser och ytytor som försämrade kanter inte kan uppnå.
• Kontrollera justering och kalibrering: Verifiera att övre och undre stansdelar möts exakt. Feljustering accelererar slitage på stansnål, knappar och guidkomponenter samtidigt som delkvaliteten försämras.
• Använd lämpliga skivor: Rätt skivning säkerställer spaltmått och positionsnoggrannhet. Felaktig val av skivor leder till ojämna snitt, överdrivet slitage och potentiell verktygsskada.
• Tillämpa avancerade inspektionsmetoder: Ultraljudsprovning och magnetpartikelinspektion identifierar underytliga fel som inte är synliga vid visuell granskning, vilket upptäcker problem innan de leder till haveri.

Schemaläggning är lika viktig som själva arbetsuppgifterna. Förhinderande underhåll under planerade stopptider förhindrar avbrott under produktionen. Enligt Vacaeros forskning om haverianalys utgår många sprickproblem som tillskrivs slipning egentligen från tidigare bearbetningssteg – vilket understryker varför systematiskt underhåll upptäcker problem som punktvisa kontroller missar.

Identifiera tidiga varningstecken för stanshaveri

Dies misslyckas sällan utan varning. Att lära sig känna igen tidiga indikationer hjälper dig att åtgärda mindre problem innan de eskalerar till produktionsstoppande nödsituationer. Vanliga felmoder inom die-tillverkningsbranschen inkluderar:

Användning: Graduell materialförlust vid skärande kanter och formytor. Du kommer att märka att delar kräver mer kraft för att tillverkas, att kanterna blir mindre skarpa eller att måtten avviker från toleransen. Slitage accelererar när dies för bearbetning av abrasiva material används eller när de drivs utan tillräcklig smörjning.

Chipping: Små bitar som bryts loss från skärande kanter – ofta orsakat av för hög hårdhet, stötbelastning eller främmande material som kommer in i die:n. Observera oregelbunden kvalitet på kanterna hos stansade delar eller ovanliga ljud under pressens drift.

Galling: Materialöverföring mellan die och arbetsstyckets ytor, vilket skapar ojämna ytor och adhesionssvårigheter. Galling tyder vanligtvis på otillräcklig smörjning, för högt tryck eller materialkompatibilitetsproblem. Delar kan visa repor, skavningar eller materialupptagning.

Fel på plats: När övre och undre stanskomponenter inte längre passar exakt samman uppträder ojämna snitt, inkonsekventa böjningar eller snabb slitage på ledningsstift och bushingar. Stansutrustning som lider av justeringsdrift producerar delar med måttavvikelser under hela produktionsloppet.

Felsökning börjar med systematisk observation. Om delar plötsligt visar kvalitetsproblem bör du kontrollera nyligen gjorda ändringar – nya materialpartier, justerade pressinställningar eller genomförd underhållsarbete. Färgförändring (temperfärg) på sprickytorna indikerar exponering för för hög temperatur, vilket tyder på slip- eller driftproblem. Skala inuti sprickor pekar på problem som uppstått under värmebehandlingen snarare än under drift.

Stansprocessens miljö påverkar också verktygens livslängd. Att kontrollera temperatur, luftfuktighet och föroreningar skyddar både verktygen och delarnas kvalitet. Operatörer som är utbildade att känna igen varningstecken – ovanliga ljud, ökad kraftkrav eller synliga förändringar – utgör er första försvarslinje mot oväntade fel.

Att investera i underhåll ger avkastning utöver att förhindra fel. Välunderhållna stämplar producerar konsekventa delar under hela sin livstid, vilket minskar utslagsgraden och kostnaderna relaterade till kvalitet. Denna konsekvens översätts direkt till kundnöjdhet och förutsägbara tillverkningskostnader – vilket leder oss till de kostnadsfaktorer som styr besluten om stämpelproduktion.

Kostnadsfaktorer och ekonomiska överväganden

Hur mycket bör man investera i stämpelproduktion, och när ger den investeringen avkastning? Dessa frågor håller inköpschefer och produktionsingenjörer vaken på natten – och med god anledning. Skillnaden mellan smarta verktygsinvesteringar och dyra misstag handlar ofta om att förstå den fullständiga kostnadsbilden, inte bara siffran på ett offertförslag.

Här är den obekväma sanningen: att fokusera enbart på det ursprungliga priset är en kostsam form av kortsynthet som en skimrande mirage verkar ett billigt citat lockande, men kan i slutändan leda ditt företag till dolda kostnader som orsakas av höga underhållskostnader, produktionsflaskhalsar och kvalitetsproblem. Låt oss gå igenom vad som egentligen driver kostnaderna för stansverktygstillverkning och hur du strategiskt kan utvärdera din investering.

Beräkning av ROI för stansverktygsinvestering

Totala ägandekostnaden (TCO) bör ersätta inköpspriset som ditt primära utvärderingsmått. Det ursprungliga citatet utgör endast toppen av isberget – stora, projektbestämmande kostnader göms under ytan. En professionell kostnadsstruktur för stansverktygstillverkning inkluderar vanligtvis:

• Design och teknik: Den intellektuella kapitalen från erfarna ingenjörer, inklusive DFM-analys, simulering och optimering
• Materialkostnader: Verktygsstål, karbidinsatser och speciallegeringar som utgör stansverktygets skelett
• Bearbetning och tillverkning: CNC-bearbetning, EDM, slipning och värmebehandling som omvandlar råstål till precisionskomponenter
• Montering och provkörning: Montering av komponenter, provkörningar och validering av produktionskapacitet
• Överhead- och logistikkostnader: Projektledning, förpackning, transport och tillämpliga skatter

Men explicita kostnader berättar bara en del av historien. Dolda kostnader dyker upp under produktionen och driften och påverkar slutligen avkastningen på din verkliga investering. Ett "billigt" beslut om verktyg för stansning signalerar ofta kompromisser när det gäller stålsort, designoptimering, bearbetningsprecision eller värmebehandling. Alla besparingar som görs i början återvänder nästan oundvikligen – förstärkta – under produktionen.

Överväg dessa dolda kostnadsdrivare som billigt verktyg ger upphov till:

• Frekvent underhåll: Felaktig konstruktionsdesign eller otillräcklig hållfasthet orsakar återkommande fel, vilket gör att produktionsteam måste ägna mycket tid åt akuta åtgärder
• Kvalitetsproblem: Undermåliga material ger delar som snabbare avviker från toleranserna, vilket ökar utslagsgraden och kundklaganden
• Produktionsfördröjningar: Att arbeta med oprofessionella leverantörer kräver en oproportionerlig mängd tid från dina ingenjörs- och inköpsavdelningar
• Kostnader för omarbete: Om designfel upptäcks efter produktlanseringen kan modifiering av stansverktyg för massproduktion visa sig katastrofal

När tillverkning av stansverktyg är ekonomiskt rimligt

Förhållandet mellan tillverkning av stansverktyg och alternativa tekniker – särskilt laserskärning – illustrerar när investering i ett stansverktyg ger bättre värde. Enligt kostnadsanalysen för tillverkning från Hotean beror break-even-punkten i hög grad på produktionsvolymen.

För partier under 3 000 enheter ger vanligtvis laserskärning en kostnadsminskning med 40 % jämfört med stansning, eftersom kostnaderna för verktyg (över 15 000 USD) elimineras. Ekonomins logik är enkel: kostnaderna för stansverktyg ligger mellan 10 000 och 50 000 USD, med ledtider på 4–8 veckor, vilket gör stansning ekonomiskt olönsamt för små beställningar. Laserskärning kostar i genomsnitt 8,50 USD per enhet jämfört med stansningens 14,20 USD för dessa mindre partier.

Ekvationen ändras dock dramatiskt vid högre volymer. Överväg hur kostnaderna för stansverktyg sprids över antalet delar:

Utöver volymen finns flera faktorer som driver beslutet mot stansning även vid måttliga kvantiteter:

• Noggrannhetskrav: Stansning uppnår toleranser på ±0,3 mm; laserskärning uppnår ±0,1 mm. För applikationer som kräver strikta toleranser kan laserskärning förbli att föredra oavsett volym
• Komplexitet hos delar: Djupa drag, komplexa böjningar och flerstationsoperationer främjar progressiva stansverktygsansatser
• Materialtjocklek: Stansning hanterar tjockare material mer ekonomiskt än laserskärning för de flesta applikationer
• Krav på ytfinish: Die-formning ger konsekventa ytor på alla delar; laserskärning lämnar värme-påverkade zoner

Die-branschen antar alltmer modulära tillvägagångssätt för att förbättra avkastningen på investeringen (ROI). Att utforma gjuterier med standardbaser och utbytbara kärninsatsar innebär att framtida produktvarianter endast kräver en minimal investering i nya insatsar istället för fullständig utbyte av die. Denna strategi maximerar det långsiktiga värdet från dina tillverkningsverktygsanläggningar.

Smart inköp innebär också att anpassa verktygsklass för livslängd till de faktiska produktionsbehoven. Att använda ett verktyg av klass 101, som är godkänt för 1 miljon slag, på ett projekt med 50 000 enheter slösar bort resurser. Omvänt leder det till oändlig driftstopp och kvalitetsfel om ett verktyg av klass 104 tvingas användas för produktion av en miljon enheter. Ange den lämpliga SPI-verktygsklassen redan vid RFQ för att undvika överinvestering – eller underdimensionering.

Att förstå dessa kostnadsdynamiker omvandlar dig från en passiv jämförare av priser till en strategisk beslutsfattare. Men även en perfekt kostnadsanalys betyder litet utan en kompetent tillverkningspartner som kan genomföra ditt projekt – vilket leder oss till utvärdering och urval av leverantörer av formverktyg.

Urval av partner för formverktygstillverkning

Du har bemästrat olika typer av stansverktyg, förstått materialval och beräknat din avkastning på investeringen (ROI). Nu kommer det beslut som avgör om all den kunskapen överförs till framgångsrik produktion: att välja rätt stansverktygstillverkare. Vad är expertis inom verktyg och stansvärde om din partner inte kan uppfylla sina löften? Att välja mellan olika stansverktygstillverkande företag kräver en systematisk utvärdering – inte bara jämförelse av offertförslag, utan bedömning av förmågor som förutsäger långsiktig prestanda.

Insatsen är betydande. Enligt LMC Industries vägledning för partnersval kan valet av rätt kontraktstillverkare göra eller bryta ett företag. En tillverkare som blir en pålitlig rådgivare – inte bara en leverantör – hjälper till att optimera produktutformningen, effektivisera produktionen och förbättra kostnadseffektiviteten. Låt oss undersöka vad som skiljer exceptionella verktyg- och stansverktygstillverkande partners från tillfredsställande leverantörer.

Utveckling av stansverktygstillverkningsförmågor

När du förstår verktygets och stansens betydelse i praktiska termer inser du att kompetensen sträcker sig långt bortom bearbetningskapaciteten. En verklig expert på stansning bidrar med ingenjörsmässig djup, flexibilitet i produktionen och problemlösningskompetens som förhindrar problem innan de påverkar din tidplan.

1. Verifiera branssspecifik erfarenhet: Har tillverkaren hanterat projekt liknande dina? En stansmakare med bevisad erfarenhet från bilindustrin förstår unika utmaningar såsom strikta toleranser, krav på hög volym och OEM-specifikationer. Be om fallstudier eller referenser från din bransssektor – tillverkare med relevant erfarenhet minskar projektens risker avsevärt.
2. Bedöm ingenjörskompetensen: Kan de optimera din delkonstruktion för tillverkbarhet? Sök efter CAE-simuleringsfunktioner som förutsäger materialbeteende innan stål skärs. Erfarna tillverkare förutser utmaningar som metalldeformation och återböjning och anpassar konstruktionerna därefter. Starka ingenjörsteam balanserar funktionskrav med produktionseffektivitet.
3. Utvärdera produktionskapacitet och skalbarhet: Kan de möta nuvarande krav och växa tillsammans med dig? Utvärdera om deras infrastruktur hanterar både prototypbatch och högvolymsproduktion. En partner som anpassar sig efter förändrade krav ger flexibilitet när ditt företag utvecklas.
4. Granska kvalitetskontrollsystem: Vilka inspektionsprotokoll säkerställer konsekvent produktion? Fråga om kontroll med koordinatmätmaskin (CMM), statistisk processkontroll och system för spårning av fel. Pålitliga partners håller detaljerade register över kvalitetskontroller och använda material för full spårbarhet.
5. Bekräfta kommunikationsrutiner: Ger de regelbundna uppdateringar och realtidsrapporter om framsteg? Effektiva partnerskap bygger på transparent kommunikation under hela produktionsprocessen. Se till att potentiella partners är i linje med dina förväntningar vad gäller samarbete och responsivitet.
6. Granska kostnadstransparens: Detaljerar deras prisstruktur alla ingående kostnader? En trovärdig tillverkare ger en omfattande uppdelning – inklusive verktyg, material, frakt och eventuella kostnader för omarbetning – utan dolda överraskningar som påverkar din budget.
7. Överväg plats och ledtider: Hur påverkar deras plats leveransschema och fraktkostnader? Närhet ger fördelar för snabb genomförandetid, även om partnerns utländska placering kan ge kostnadsfördelar som balanseras mot längre ledtider och ökad logistikkomplexitet.

Kvalitetsstandarder som spelar roll

Certifieringar är inte bara väggdekorationer – de representerar verifierade åtaganden för systemhantering av kvalitet. När du utvärderar leverantörer av industriella verktyg, stämplar och ingenjörsarbete signalerar certifieringskrav verksamhetens mognad och fokus på kunden.

ISO 9001 ställer grunden genom att visa på dokumenterade kvalitetsledningssystem med processer för kontinuerlig förbättring. Men för automobilapplikationer krävs mer.

IATF 16949 bygger vidare på ISO 9001 med krav specifika för bilindustrin. Enligt Abbott Tools översikt över certifieringar , denna standard fokuserar på utveckling av kvalitetsledningssystem som säkerställer kontinuerlig förbättring samtidigt som felpreventiv åtgärder och minskning av variation och slöseri i hela leveranskedjan betonas. Ett företag måste först erhålla ISO 9001 innan IATF 16949 kan implementeras – de ytterligare kraven visar på ett engagemang för excellens inom bilindustrin.

Utöver certifieringar bör du utvärdera andelen godkända delar vid första granskningen samt prototypframställningens snabbhet. Partner som uppnår en godkännandeprocent vid första granskningen på 93 % eller högre visar på en teknisk precision som minskar kostsamma iterationer. Möjligheter till snabb prototypframställning – vissa tillverkare kan leverera provexemplar på så lite som 5 dagar – förkortar din utvecklingstid och möjliggör snabbare marknadsintroduktion.

För läsare som undersöker alternativ för bilindustrins stansverktyg, Shaoyis omfattande kapacitet inom formdesign och tillverkning visar exempel på vad kvalificerade partnerföretag erbjuder: IATF 16949-certifiering, avancerad CAE-simulering för felfria resultat, snabb prototypframställning och hög andel godkända delar vid första granskningen. Deras ingenjörsteam levererar kostnadseffektiva verktyg anpassade efter OEM-standarder – exakt den kombination av kompetenser som framgångsrika partnerskap inom verktygs- och stansverktygstillverkning kräver.

Kom ihåg att en partner för tillverkning av stansverktyg bör fungera som en utvidgning av ditt team – engagerad i din framgång, inte bara i att utföra inköpsorder. Genom att systematiskt utvärdera erfarenhet, kapacitet, kvalitetssystem och kommunikationsrutiner säkerställer du att dina projekt lyckas i produktionen redan från den första delen.

Vanliga frågor om stansverktyg inom tillverkning

1. Vad är ett stansverktyg i en fabrik?

Ett stansverktyg är ett specialiserat precisionsverktyg som används i fabriker för att skära, forma eller omforma material som metall, plast eller gummi till specifika konfigurationer genom applicerad kraft. Stansverktyg fungerar som gjutformar och utför fyra grundläggande funktioner: att lokalisera materialet, spänna fast det på plats, bearbeta det (skära eller forma) samt släppa den färdiga delen. De möjliggör massproduktion av identiska komponenter med anmärkningsvärd konsekvens, ofta med möjlighet att producera tusentals eller miljontals delar innan underhåll krävs.

2. Varför kallas det för stansverktygstillverkning?

Termen 'stans' härstammar från det latinska ordet 'datum', som betyder 'något som ges' eller 'fastställs', vilket återspeglar dess roll som ett fast verktyg som används för att forma material till önskade former. Stansframställning avser hela processen för att designa, konstruera och tillverka dessa specialiserade verktyg. Detta inkluderar delanalys, simulering av materialflöde, toleransplanering, detaljerad konstruktion, stålval, precisionsbearbetning, värmebehandling, montering och valideringstester för att skapa färdiga verktyg för produktion.

3. Vilka är de främsta typerna av stansar som används i tillverkning?

De fyra huvudtyperna är progressiva stansverktyg, sammansatta stansverktyg, transportstansverktyg och kombinerade stansverktyg. Progressiva stansverktyg använder sekventiella stationer för komplexa delar i stora volymer. Sammansatta stansverktyg utför flera operationer i en enda slagrörelse för enklare platta delar. Transportstansverktyg flyttar mekaniskt delar mellan oberoende stationer för stora eller komplicerade komponenter. Kombinerade stansverktyg integrerar skär- och formningsoperationer för delar som kräver både blankning och omformning, till exempel koppar och dragna skal.

4. Hur vet jag om stansverktygstillverkning är rätt för mitt projekt?

Verktygstillverkning är vanligtvis ekonomiskt rimlig för produktionsvolymer som överstiger 3 000–10 000 enheter, där verktygskostnaderna amorteras effektivt. För volymer under 3 000 enheter ger ofta laserskärning en kostnadsreduktion på 40 % genom att eliminera en investering i verktyg på 15 000 USD eller mer. Överväg verktygstillverkning när du behöver konsekvent kvalitet vid höga volymer, komplexa omformningsoperationer som djupdragningar, tjockare material eller specifika krav på ytyta som laserskärning inte kan uppfylla.

5. Vad bör jag leta efter när jag väljer en partner för verktygstillverkning?

Utvärdera branschspecifik erfarenhet, ingenjörsförmågor inklusive CAE-simulering, produktionskapacitet och skalbarhet, kvalitetskontrollsystem med certifieringar som IATF 16949, kommunikationsrutiner, kostnadstransparens och ledtider. Sök efter partners med hög andel godkända första prototyper (93 % eller mer) och snabb prototypframställning. Kvalificerade partners som Shaoyi erbjuder omfattande formdesign, avancerad simulering för felfria resultat samt ingenjörsteam som optimerar konstruktioner för tillverkningsanpassning.
