Înțelegerea prelucrării și a fabricației digitale la Protolabs

V-ați întrebat vreodată cum reușesc unele companii să primească piese CNC de precizie în doar una sau două zile? Răspunsul se află în fabricația digitală — iar Prelucrarea CNC la Protolabs se află în fruntea acestei revoluții. Spre deosebire de atelierele tradiționale de prelucrare, care se bazează în mare măsură pe procese manuale și pe comunicarea repetată în ambele sensuri, acest serviciu combină tehnologia automatizată de ofertare cu capacitățile de prelucrare CNC de precizie pentru a accelera în mod semnificativ tranziția de la proiectare la piesa finită.

Ce este, deci, CNC în contextul fabricației digitale? Pentru a defini simplu termenul CNC: este controlul numeric computerizat, unde sistemele informatice comandă uneltele de prelucrare cu o precizie remarcabilă. Totuși, procesul de prelucrare la Protolabs merge cu câțiva pași mai departe, încorporând această tehnologie într-un flux de lucru integral digital, care elimină blocajele tradiționale.

De la încărcarea fișierului CAD până la piesa finalizată

Imaginați-vă că încărcați fișierul CAD și primiți o ofertă interactivă în câteva ore — nu zile sau săptămâni. Aceasta este realitatea oferită de platformele de fabricație digitală. Procesul începe imediat ce trimiteți modelul 3D. Un software proprietar analizează geometria designului dumneavoastră, identifică eventualele provocări legate de fabricație și generează prețul pe baza parametrilor reali de producție. Această abordare bazată pe tehnologie permite inginerilor și dezvoltatorilor de produse să realizeze mai rapid iterații, să testeze un număr mai mare de variante de design și, în cele din urmă, să ajungă pe piață înaintea competitorilor.

Conform Protolabs, „firul digital” al acestora traversează întregul proces de fabricație — de la încărcarea inițială a fișierului CAD până la livrarea piesei finale. Această automatizare de capăt la capăt permite expedierea pieselor prelucrate în doar una până la trei zile, un termen de execuție pe care prelucrarea tradițională nu-l poate egala.

Diferența adusă de fabricația digitală

Ce diferențiază fabricarea digitală de atelierele tradiționale de prelucrare mecanică? Atelierele tradiționale continuă să depindă de utilaje manuale și de procese de ofertare intens consumatoare de muncă. Obținerea unei oferte de prelucrare mecanică online de la un furnizor tradițional poate dura zile întregi de schimburi de e-mailuri și apeluri telefonice. În schimb, producătorii digitali adoptă automatizarea la fiecare etapă.

Pilierii de servicii fundamentali care fac acestă abordare distinctivă includ:

• Ofertare instantanee: Sistemele automate analizează proiectul dumneavoastră și vă oferă prețuri în câteva secunde sau ore, nu zile
• Analiza proiectului: Feedback-ul integrat privind concepția pentru fabricabilitate (DFM) identifică eventualele probleme înainte de începerea producției
• Selectarea materialelor: Acces la o gamă largă de metale și materiale plastice, cu comparații clare ale proprietăților
• Producție rapidă: Componentele pot fi expediate în cel mai scurt timp de o zi, datorită automatizării și capacității scalabile

Cum modifică automatizarea procesului de ofertare jocul

Aici lucrurile devin interesante. Cum arată procesul de ofertare CNC într-un mediu tradițional? Ați trimite desenele, ați aștepta ca un strungar să le analizeze, ați primi întrebări, ați oferi lămuriri și, în cele din urmă — poate după o săptămână — ați obține un preț. Platformele digitale răsturnă complet acest model.

Sistemele automate de ofertare folosesc algoritmi sofisticați pentru a analiza geometria pieselor, cerințele privind materialul, toleranțele și finisajele suprafețelor. Conform datelor industriale furnizate de Kesu Group , aceste platforme pot reduce timpul necesar pentru ofertare cu până la 90%, generând oferte precise în 5–60 de secunde, comparativ cu cele 1–5 zile tipice proceselor manuale.

Sistemul nu afișează doar un număr — oferă, în timp real, feedback DFM (Design for Manufacturability). Caracteristicile care prezintă dificultăți în prelucrare sunt evidențiate imediat, permițându-vă să modificați proiectele în stadiu incipient și să evitați reprelucrările costisitoare. Această abordare proactivă economisește atât timp, cât și bani, asigurând în același timp faptul că piesele dumneavoastră pot fi, de fapt, fabricate.

Pentru ingineri și dezvoltatori de produse care lucrează sub presiunea termenelor limită strânse, această abordare digitală a fluxului de lucru în prelucrarea prin așchiere reprezintă mult mai mult decât un simplu element de comoditate. Este o schimbare fundamentală în modul în care funcționează prototiparea și producția în volume mici — vă returnează controlul, păstrând în același timp calitatea precisă pe care aplicațiile dumneavoastră o cer.

Cum funcționează procesul de prelucrare CNC la Protolabs

Curios despre cum funcționează prelucrarea CNC ce se întâmplă când lucrați cu o platformă integral digitală? Procesul de prelucrare CNC de la Protolabs funcționează într-un mod diferit față de cel pe care l-ați experimenta într-un atelier tradițional. În locul consultărilor lungi și a programării manuale, totul este gestionat printr-un sistem digital interconectat, care analizează automat datele, generează traiectoriile sculelor și planifică producția.

Gândiți-vă la acest lucru în felul următor: încărcați un fișier CAD și, în câteva ore — uneori chiar în câteva minute — vă aflați în fața unui plan complet de fabricație. Sistemul a determinat deja ce mașini trebuie utilizate, ce scule sunt necesare și dacă designul dumneavoastră va funcționa efectiv. Să analizăm exact modul în care are loc acest proces.

Motorul automat de analiză DFM

În momentul în care modelul dumneavoastră 3D CAD ajunge pe platformă, algoritmi sofisticați încep să analizeze în detaliu fiecare caracteristică. Conform Protolabs, această analiză pentru fabricabilitate (DFM) efectuează o „verificare digitală” a piesei dumneavoastră înainte ca orice metal să fie tăiat.

Iată ce examinează sistemul:

• Pereți subțiri: Peretele cu grosime mai mică de aproximativ 1/32 inch se deformează sau se rupe adesea în timpul prelucrării — sistemul le evidențiază imediat
• Găuri adânci: Sculele de tăiere se deviază atunci când pătrund prea adânc, astfel încât buzunarele mai adânci de 4 ori diametrul sculei sunt semnalate
• Caracteristici neasistate: Suprafețele în consolă și geometriile delicate care ar putea vibra sau se putea rupe sub acțiunea forțelor de tăiere
• Colțuri interne ascuțite: Colțurile drepte necesită prelucrarea prin electroeroziune (EDM), ceea ce adaugă costuri semnificative — sistemul recomandă, în schimb, racordări cu rază
• Probleme de acces al sculelor: Zone în care frezele standard nu pot ajunge deloc

Avantajul acestei abordări automate? Descoperi aceste probleme înainte de a trece la producție — nu după ce ai primit piesele care nu îndeplinesc specificațiile.

Buclă interactivă de feedback privind proiectarea în timp real

Fluxurile de lucru tradiționale pentru prelucrarea prin frezare CNC și fabricație implică schimburi frustrante dus-întors. Trimii un desen, aștepți feedback-ul, îl revizuiești, îl retrimiți și repeti procesul. Platformele digitale comprimă în mod semnificativ acest ciclu.

Când motorul DFM identifică o problemă, aceasta apare imediat în interfața interactivă de ofertare. Sistemul nu spune doar «acest lucru nu va funcționa» — ci îți arată exact unde se află problema pe modelul 3D și, de multe ori, sugerează și alternative. De exemplu, dacă ai proiectat o cavitate cu colțuri drepte, analiza ar putea recomanda adăugarea unei racordări cu rază de 1/4 inch pentru a permite utilizarea frezelor cilindrice standard.

Această retroalimentare în timp real transformă operațiunile CNC dintr-o „cutie neagră” într-un proces transparent. Inginerii pot experimenta cu diferite abordări, observând cum influențează modificările atât fabricabilitatea, cât și costul. Doriți să aflați dacă trecerea de la o toleranță strictă la una standard conduce la economii? Ajustați modelul și aflați imediat.

De la ofertă la linia de producție

Odată ce proiectul dvs. trece analiza DFM și aprobați oferta, firul digital continuă fără întreruperi către producție. Mai jos este fluxul de lucru pas cu pas, de la încărcare până la livrare:

1. Încărcare CAD: Trimiteți modelul 3D în formate obișnuite, cum ar fi STEP, IGES sau fișiere CAD native
2. Analiză automatizată: Sistemul efectuează analiza DFM și generează o ofertă interactivă, cu opțiuni privind prețuri și termene de livrare
3. Iterația designului: Examinați feedback-ul, efectuați ajustări, dacă este necesar, și confirmați selecțiile privind materialul și finisajul
4. Generarea codului G: Proiectul dvs. aprobat este transformat în instrucțiuni pentru mașini — limbajul care indică exact cum trebuie să se miște echipamentele CNC
5. Atribuirea mașinii: Sistemul direcționează comanda dvs. către centrul de prelucrare optim, în funcție de geometria piesei, materialul și capacitatea curentă
6. Producția fizică: Frezele și strungurile CNC execută traiectoriile uneltei programate, realizând prelucrarea piesei dintr-un bloc masiv de material
7. Verificarea calității: Componentele finite prelucrate prin tehnologie CNC sunt supuse inspecției înainte de ambalare
8. Expediere: Piesele sunt expediate direct către dvs., de obicei într-un interval de una până la trei zile de la confirmarea comenzii

Înțelegerea capacităților de prelucrare pe 3 axe, 4 axe și 5 axe

Nu toate operațiile de prelucrare pentru fabricație necesită aceeași echipamentă. Platforma selectează automat abordarea potrivită în funcție de complexitatea piesei dvs.:

prelucrarea pe 3 axe: Motorul de bază al operațiilor CNC. Scula de tăiere se deplasează de-a lungul axelor X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Această metodă prelucrează eficient cea mai mare parte a geometriilor, în special piesele care pot fi prelucrate dintr-o singură parte sau din două părți. Conform Protolabs, prelucrarea pe 3 axe rămâne potrivită pentru majoritatea proiectelor obișnuite de piese.

prelucrare indexată pe 5 axe (3+2): Când piesele necesită prelucrare din mai multe unghiuri, masa se rotește pentru a poziționa piesa de prelucrat în mod optim. Avantajul principal? Mai puține montări înseamnă o stabilitate dimensională superioară și costuri reduse. Această abordare este eficientă pentru carcase, dispozitive de fixare și componente cu caracteristici pe mai multe fețe.

prelucrare continuă pe 5 axe: Pentru geometrii extrem de complexe — gândiți-vă la rotorii de turbocompresor, palele de turbină sau formele organice — toate cele cinci axe se mișcă simultan. Scula de tăiere menține contactul constant, urmărind contururi intricate pe care echipamentele cu 3 axe nu le pot realiza deloc.

Sistemul automatizat de ofertare gestionează această selecție în mod transparent. Nu este nevoie să specificați ce tip de mașină să fie utilizat; software-ul analizează geometria dumneavoastră și o direcționează corespunzător. Această inteligență în prelucrarea pentru fabricație elimină ghicirea și asigură că piesele sunt produse folosind metoda cea mai eficientă disponibilă.

Înțelegerea acestui proces de la capăt la cap vă ajută să proiectați piese mai inteligente încă de la început. Când știți ce verifică sistemul și cum decurge, de fapt, producția, puteți anticipa problemele și optimiza proiectele înainte ca acestea să ajungă chiar la etapa ofertei.

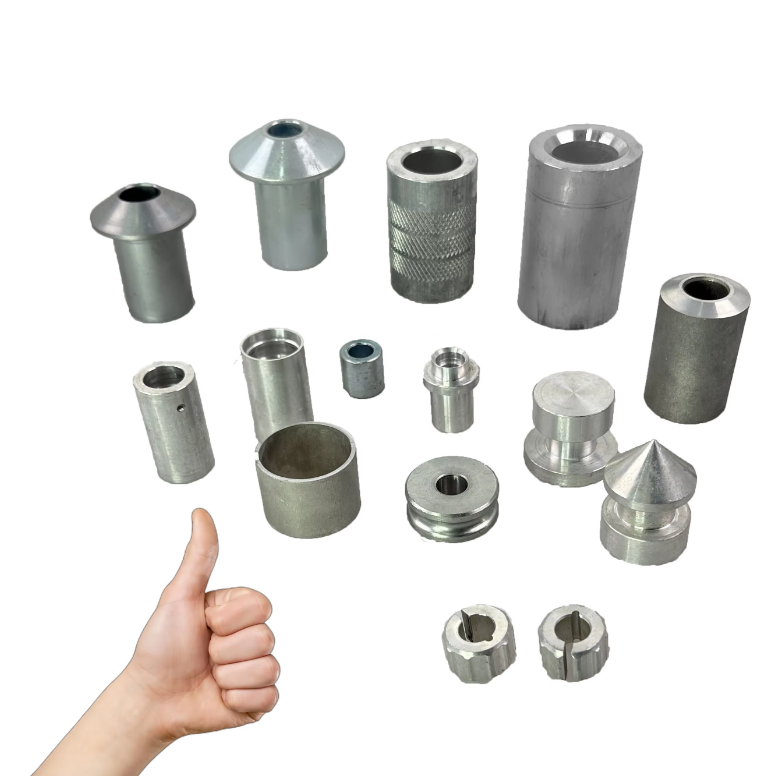

Ghid de selecție a materialelor pentru piese prelucrate prin strunjire/frezare CNC

Alegerea materialului potrivit poate face sau strica proiectul dumneavoastră. Este posibil să aveți un design perfect optimizat, dar dacă materialul nu corespunde cerințelor aplicației dumneavoastră, veți obține piese care cedează sub sarcină, se corodează prematur sau costă mult mai mult decât este necesar. Veste bună? Platformele de fabricație digitală oferă biblioteci extinse de Materiale pentru prelucrarea prin strunjire cu comandă numerică (CNC) — provocarea constă în identificarea opțiunii care se potrivește nevoilor dumneavoastră specifice.

Deci, cum abordați în mod sistematic selecția materialelor? Începeți prin definirea cerințelor dvs.: sarcini mecanice, temperaturi de funcționare, expunere chimică, restricții de greutate și buget. Apoi reduceți lista de candidați care îndeplinesc majoritatea acestor criterii. În final, faceți compromisuri între prioritățile concurente. Să analizăm împreună cele mai frecvente opțiuni disponibile pentru piese prelucrate cu precizie.

Metale pentru cerințe structurale și termice

Când aplicația dvs. necesită rezistență ridicată, duritate sau rezistență termică, metalele sunt, în general, alegerea preferată. Totuși, termenul „metal” acoperă o gamă foarte largă de opțiuni, cu proprietăți profund diferite. Iată ce trebuie să știți despre aliajele cele mai frecvent prelucrate prin strunjire.

Aliaje de aluminiu: Acestea oferă un excelent raport rezistență-la-masă, combinat cu o rezistență naturală la coroziune. Conform Hubs, aliajele de aluminiu sunt adesea cea mai economică opțiune pentru producerea de prototipuri și piese personalizate, datorită prelucrabilității excelente. Aluminiul 6061 este un material universal, versatil—accesibil din punct de vedere financiar, ușor de prelucrat și potrivit pentru cele mai multe aplicații. Aveți nevoie de performanță de calitate aerospațială? Aluminiul 7075 oferă proprietăți excepționale de oboseală și poate fi tratat termic pentru a atinge duritatea oțelului. Pentru medii marine, aliajul 5083 oferă o rezistență superioară la apă sărată.

Oțeluri inoxidabile: Când rezistența la coroziune este mai importantă decât reducerea în greutate, intervin aliajele de oțel inoxidabil. Tipul 304 rezistă majorității condițiilor de mediu într-un mod accesibil din punct de vedere financiar, în timp ce 316 oferă o rezistență chimică îmbunătățită pentru expuneri mai agresive, cum ar fi soluțiile saline. Pentru medii extreme din aplicațiile din domeniul petrolului și gazului, oțelul inoxidabil duplex 2205 oferă de două ori rezistența mecanică a calităților standard de oțel inoxidabil. Rețineți că oțelurile inoxidabile se prelucrează mai lent decât aluminiul, ceea ce influențează atât costul, cât și durata de livrare.

Bronz: Acest aliaj de cupru și zinc se prelucrează excepțional de bine — alama C36000 este una dintre cele mai ușor de prelucrat materiale disponibile. Este ideală pentru componente electrice care necesită conductibilitate, elemente arhitecturale decorative și serii de producție în volum mare, unde eficiența prelucrării influențează direct costul pe piesă.

Plastice inginerești pentru optimizarea greutății și a costurilor

Plasticul nu este doar o alternativă mai ieftină la metale — oferă proprietăți unice pe care metalele pur și simplu nu le pot furniza. Coeficientul scăzut de frecare, izolarea electrică, rezistența chimică și reducerea dramatică a greutății fac din termoplasticele de inginerie un material esențial pentru numeroase aplicații.

Ce este Delrin? Cunoscut tehnic sub denumirea de POM (polioximetilen), plasticul Delrin este un termoplastic de inginerie care are cea mai ridicată prelucrabilitate dintre toate plasticele. Conform surselor din industrie, POM (Delrin) este adesea cea mai bună alegere atunci când se prelucrează prin frezare CNC piese plastice care necesită înaltă precizie, rigiditate ridicată, coeficient scăzut de frecare și o excelentă stabilitate dimensională la temperaturi ridicate. Absorbția foarte scăzută de apă îl face ideal pentru componente de precizie, unde umflarea cauzată de umiditate ar putea genera probleme.

La compararea opțiunilor din plastic acetal, rețineți că Delrin este în mod specific o variantă homopolimer. Conform informațiilor furnizate de RapidDirect, Delrin are o rezistență la tractiune mai mare (13.000 PSI comparativ cu 12.000 PSI pentru copolimeri) și un coeficient de frecare mai mic. Totuși, acetali copolimeri oferă o rezistență chimică superioară și nu prezintă problemele de porozitate care pot afecta Delrin în aplicații destinate domeniului alimentar sau medical.

Prelucrarea nylonului: Acest termoplast versatil oferă o rezistență excelentă la impact și la uzură. Nylonul 6 și Nylonul 66 sunt cele mai utilizate calități pentru prelucrarea prin frezare CNC, fiind folosite în construcția roților dințate, rulmenților și a componentelor structurale. O observație importantă: nylonul absoarbe umiditatea, ceea ce poate afecta stabilitatea dimensională în medii umede. Luați acest aspect în considerare la stabilirea toleranțelor de proiectare.

Policarbonat (PC): Când aveți nevoie de transparență combinată cu o rezistență excepțională la impact, policarbonatul (PC) depășește în performanță alte tipuri de materiale plastice. Se prelucrează bine și poate fi colorat în diverse nuanțe, făcându-l potrivit pentru capace de protecție, dispozitive fluidice și aplicații de sticlărie auto, unde atât vizibilitatea, cât și rezistența sunt esențiale.

Potrivirea proprietăților materialelor la cerințele aplicației

Selectarea materialelor implică echilibrarea unor priorități concurente. Un material mai rezistent ar putea costa mai mult sau necesita mai mult timp pentru prelucrare. O variantă mai ieftină s-ar putea să nu reziste în mediul de funcționare al dumneavoastră. Folosiți această tabelă de comparație pentru a identifica rapid candidații care corespund cerințelor dumneavoastră:

Tip de material	Aplicații tipice	Clasament prelucrabilitate	Nivel relativ de cost
Aluminiu 6061	Prototipuri de uz general, console, carcase	Excelent	Scăzut
Aluminiu 7075	Componente aeronautice, piese structurale supuse unor sarcini ridicate	Bun	Mediu
Oțeluri din oțel inoxidabil 304	Echipamente pentru industria alimentară, dispozitive medicale, rezistență generală la coroziune	Moderat	Mediu
Oțel inoxidabil 316	Echipamente marine, prelucrarea produselor chimice, industria farmaceutică	Moderat	Mediu-Mare
Bronz c36000	Conectori electrici, accesorii, elemente de fixare în volume mari	Excelent	Mediu
Delrin (POM-H)	Roți dințate de precizie, lagăre, componente glisante cu frecare redusă	Excelent	Scăzut
Nailon 6/66	Bucși, role, piese structurale rezistente la uzură	Bun	Scăzut
Alte produse	Capace transparente, carcase rezistente la impact, componente optice	Bun	Scăzut-Mediu

Câteva considerații practice în afara acestui tabel: prelucrabilitatea influențează direct prețul ofertei dvs. Materialele care se prelucrează ușor (aluminiu, alamă, delrin) costă, de obicei, mai puțin decât opțiunile dificil de prelucrat, cum ar fi oțelul inoxidabil sau titanul. Termenele de livrare pot varia, de asemenea — materialele exotice nu sunt întotdeauna disponibile în stoc și pot necesita comandă specială.

La etapa de prototipare, puteți alege un material mai ușor de prelucrat pentru a obține viteza și eficiența din punct de vedere al costurilor, apoi puteți trece la materialul prevăzut pentru producție în vederea validării finale. Această abordare vă permite să iterați rapid proiectele, în timp ce verificați totuși performanța cu materiale reale, înainte de a vă angaja în volume mari de producție.

Rețineți că selecția materialului influențează, de asemenea, toleranțele disponibile și finisajele de suprafață. Materialele mai moi pot să nu mențină toleranțe extrem de strânse la fel de fiabil ca cele mai dure. Înțelegerea acestor interacțiuni vă ajută să luați decizii informate, care echilibrează performanța, costul și fezabilitatea fabricației.

Specificații privind toleranțele și capacitățile de precizie

Ați selectat materialul perfect și ați optimizat proiectul pentru fabricabilitate—dar cât de precis vor fi, de fapt, piesele dvs. finite? Înțelegerea toleranțelor și a capacităților de prelucrare cu precizie oferite de Protolabs vă ajută să stabiliți așteptări realiste și să evitați specificarea excesivă, care poate genera costuri suplimentare. Relația dintre cerințele de toleranță și costul de fabricație nu este liniară; reducerea toleranțelor dincolo de ceea ce este necesar poate crește în mod semnificativ oferta dvs., fără a îmbunătăți funcționalitatea piesei.

Iată realitatea: platformele de fabricație digitală oferă o precizie excelentă pentru majoritatea aplicațiilor, dar funcționează în limitele capacităților definite ale prelucrării CNC, care diferă de cele ale atelierelor specializate de înaltă precizie. Cunoașterea acestor limite vă permite să proiectați mai inteligent și să obțineți piese prelucrate care funcționează exact așa cum au fost concepute—fără a plăti pentru o precizie inutilă.

Așteptări privind toleranțele standard versus cele strânse

Ce toleranțe sunt realizabile în mod realist? Conform Protolabs, oferta standard folosește toleranțe bilaterale care funcționează bine pentru majoritatea aplicațiilor ingineresti. Pentru dimensiunile fără indicații specifice, piesele respectă în mod tipic ±0,005 inch (±0,127 mm) pentru caracteristicile prelucrate mecanic — suficient de strânse pentru a satisface majoritatea cerințelor funcționale, păstrând în același timp eficiența producției.

Iată cum se împart în mod obișnuit gamele de toleranță în funcție de tipul caracteristicii:

• Dimensiuni liniare: ±0,005 inch (±0,127 mm) – standard; toleranțe mai strânse disponibile la cerere
• Diametrele găurilor: ±0,005 inch – standard; ajustările critice pot necesita specificații mai strânse
• Dimensiuni unghiulare: ±0,5° pentru majoritatea caracteristicilor
• Rugositatea suprafeței: 63 µin Ra pentru suprafețele plane și perpendiculare; 125 µin Ra pentru suprafețele curbe
• Toleranțe pentru filet: Care este toleranța pentru găurile filetate? Filetarea standard urmează specificațiile stabilite pentru burghie de filetat — de exemplu, dimensiunile filetului 3/8 NPT respectă standardele ANSI cu jocurile corespunzătoare

Când aveți nevoie de ceva care depășește capacitățile standard, sistemul de ofertare direcționează proiectul dumneavoastră către prelucrarea specializată. Conform observațiilor Protolabs, proiectele care necesită toleranțe GD&T ocolesc ofertarea automată și beneficiază de o analiză personalizată pentru cerințe de înaltă precizie sau cantități mari.

Factorii care influențează precizia realizabilă

De ce nu poate fi atinsă acuratețea la nivel de micron pentru fiecare piesă? Mai mulți factori interconectați determină ceea ce este realizabil în practică:

Alegerea materialului: Materialele mai dure, cum ar fi oțelul, rezistă deformării în timpul tăierii și păstrează dimensiunile mai fiabil. Materialele mai moi — în special cele plastice — ridică provocări. Conform cercetărilor din domeniu, plasticul suferă de revenirea elastică (materialul se îndoaie sub presiunea tăierii, apoi revine la forma inițială), dilatarea termică în timpul prelucrării și eliberarea tensiunilor interne, care pot provoca deformări. Atingerea unei toleranțe de ±0,1 mm în plastic este considerată bună; o toleranță de ±0,05 mm necesită eforturi speciale și implică costuri superioare.

Geometria caracteristicilor: Pereții subțiri vibrează sub acțiunea forțelor de așchiere. Găurile adânci obligă sculele să se extindă mai mult, ceea ce crește deviația. Suprafețele complexe necesită operații pe mai multe axe, care amplifică potențialele erori. Cu cât caracteristica este mai adâncă sau mai delicată, cu atât este mai dificil de obținut precizia.

Dimensiunea piesei: Componentele mai mari introduc o variație termică mai accentuată și incoerențe în sistemul de fixare. O toleranță ușor realizabilă la o piesă de 2 inch devine semnificativ mai dificil de obținut la o componentă de 20 inch.

Cerințe privind calitatea suprafeței: Există o relație directă între specificațiile de rugozitate și controlul dimensional. Obținerea unor finisaje mai netede necesită, de obicei, tăieturi mai ușoare și avansuri mai lente — operații care îmbunătățesc, de asemenea, precizia dimensională, dar măresc durata prelucrării.

Când să specificați dimensiunile critice

Nu fiecare dimensiune merită să fie însoțită de toleranțe strânse. De fapt, specificarea excesivă a toleranțelor este una dintre cele mai frecvente — și mai costisitoare — greșeli comise de ingineri. Conform analizei costurilor de fabricație , strângerea unei toleranțe de la ±0,1 mm la ±0,05 mm poate crește costul prelucrării cu 30–50%. Dacă se merge mai departe, până la ±0,025 mm? Acest lucru poate dubla prețul dvs. sau chiar mai mult.

Aplicați toleranțe strânse în mod strategic pentru:

• Suprafețe de îmbinare: Zonele în care piesele se asamblează cu cerințe specifice de ajustare (ajustaje cu joc, ajustaje de trecere sau ajustaje cu strângere)
• Interfețe funcționale: Locașurile pentru rulmenți, canalele pentru garnituri și elementele de poziționare care influențează performanța
• Datele critice: Suprafețele de referință de care depind alte caracteristici

Pentru caracteristicile necritice—suprafețele pur estetice, găurile de montaj cu joc sau dimensiunile generale ale carcaselor—toleranțele standard sunt perfect adecvate. Sistemul de ofertare reflectă direct aceste alegeri: toleranțele mai largi aplicate caracteristicilor necritice reduc costul dvs. fără a afecta funcționalitatea.

Când interpretați indicațiile de toleranță în interfața de ofertare, rețineți că valorile pot fi exprimate bilateral (±0,005 in.), unilateral (+0,010/−0,000 in.) sau pe baza limitelor (1,005/0,995 in.). Toate aceste formate sunt acceptabile — asigurați-vă doar coerența și utilizați notația zecimală cu trei cifre pentru a evita confuziile. Dacă aplicația dumneavoastră necesită toleranțe geometrice și dimensionale (GD&T) pentru controlul poziției, planității, cilindricității sau concentricității, specificați acestea pe desenul dumneavoastră pentru o analiză specializată.

Înțelegerea acestor limite de precizie vă permite să optimizați proiectele înainte de trimiterea lor. Veți obține oferte precise, așteptări realiste și piese care îndeplinesc cerințele funcționale, fără a plăti prețuri suplimentare pentru o precizie inutilă.

Practici recomandate pentru proiectarea în vederea fabricației

Ați ales corect materialul și specificațiile de toleranță—dar ce se întâmplă când sistemul de ofertare marchează proiectul dumneavoastră cu avertismente privind realizabilitatea fabricării? Înțelegerea principiilor de proiectare pentru prelucrarea prin strunjire numerică (CNC) înainte de încărcarea fișierului CAD vă salvează de frustrări, reduce numărul de iterații și, adesea, scade semnificativ costul final. Realitatea este că multe piese destinate prelucrării care par perfecte pe ecran creează probleme serioase pe linia de producție.

Proiectarea pentru prelucrare nu înseamnă limitarea creativității—ci înțelegerea ceea ce uneltele de tăiere pot sau nu pot realiza fizic. Când stăpâniți aceste constrângeri, veți proiecta piese pentru mașini CNC mai inteligent, astfel încât ofertarea să fie mai rapidă, costurile mai mici și livrarea fără surprize. Să analizăm cele mai frecvente greșeli și cum să le evitați.

Raportul dintre grosimea pereților și adâncimea buzunarelor

Pereții subțiri și buzunarele adânci se află pe primul loc în lista problemelor de inginerie pentru fabricație (DFM) care declanșează avertismente la ofertare. De ce? Forțele de așchiere sunt constante, iar materialele pot rezista doar unui anumit nivel de solicitare înainte de apariția problemelor.

Problema pereților subțiri: Conform Summit CNC , pereții subțiri tind să devină casanți și să se rupă în timpul prelucrării prin așchiere. Pereții cu grosime mai mică de 0,02 inch (0,5 mm) pentru metale sau 1,5 mm pentru materiale plastice se deformează sub presiunea așchierii, provocând urme de vibrații, inexactitudini dimensionale sau chiar defecte totale. Analiza automată DFM identifică aceste caracteristici, deoarece operatorul de mașină știe ce urmează — vibrații, deformări și posibilitatea de rebut.

Ce poți face în schimb: Mențineți grosimea minimă a pereților din metal la peste 0,8 mm (0,02 inch este preferabil), iar a pereților din plastic la peste 1,5 mm. Dacă reducerea masei este motivul principal al proiectării cu pereți subțiri, luați în considerare strategii alternative de ușurare, cum ar fi tiparele de buzunare sau înlocuirea materialului, în loc să împingeți limitele grosimii.

Provocările buzunarelor adânci: Fiecare sculă de tăiere are o rază de acțiune limitată. Când adâncimea buzunarelor devine prea mare în raport cu lățimea lor, prelucrătorii trebuie să utilizeze scule cu rază de acțiune extinsă, care oscilează, se deformează și prelucrează mai lent. Conform Hubs, adâncimea recomandată a cavităților este de patru ori lățimea cavității. Depășiți acest raport de șase ori și intrați în domeniul prelucrării CNC complexe, care necesită scule specializate – ceea ce implică costuri suplimentare și prelungirea termenelor de livrare.

Soluția: Proiectați buzunare cu raporturi adâncime/lățime de 4:1 sau mai mici. Aveți nevoie de cavități mai adânci? Luați în considerare adâncimi treptate, unde planul de fund al cavității variază, permițând astfel utilizarea unor scule standard pentru majoritatea elementului, în timp ce secțiunile efectiv adânci sunt reduse la minimum.

Considerente privind proiectarea filetelor și ale degajărilor

Filetele și degajările reprezintă caracteristici pentru care cunoștințele de inginerie pentru fabricabilitate (DFM) influențează direct dacă oferta pentru piesa dvs. prelucrată prin frezare CNC este rentabilă – sau dacă aceasta este marcată pentru revizuire manuală.

Specificații ale filetelor: Robinetele și sculele pentru filetare standard funcționează excelent pentru dimensiunile obișnuite ale filetelor. Conform ghidurilor de fabricație ale Hubs, se preferă filetele M6 sau mai mari, deoarece pot fi utilizate scule CNC pentru filetare, reducând astfel riscul de rupere a tarodului. Filetele mai mici (până la M2) sunt posibile, dar necesită o prelucrare mai delicată.

Iată un detaliu esențial, adesea neglijat: adâncimea de angrenare a filetului. Primele 1,5 spire ale unui filet suportă cea mai mare parte a sarcinii — proiectarea unor filete mai lungi decât de 3 ori diametrul nominal adaugă timp de fabricație fără creșteri semnificative ale rezistenței. Pentru găurile înfundate filetate cu taroduri (sub M6), adăugați o porțiune ne-filetată de 1,5 ori diametrul la partea inferioară, pentru a asigura spațiu de manevră sculei.

Realitățile degajării: Subtăieturile—caracteristici cu suprafețe care nu sunt accesibile direct din partea superioară—necesită scule specializate. Există freze pentru canale în T și scule pentru tipul „coadă de rândunică”, dar acestea adaugă costuri suplimentare. Lățimile standard ale canalelor în T variază între 3 mm și 40 mm; se recomandă utilizarea doar a incrementelor întregi în milimetri sau a fracțiunilor standard în inch, atunci când este posibil. Conform Meviy, adăugarea unor reliefuri la capetele filetelor și la umărurile pieselor asigură o adâncime completă a filetului, fără a lăsa material necioplit—o mică detaliu care previne problemele de asamblare.

Raze de racordare la colțuri și cerințe de acces pentru scule

Colțurile interne ascuțite sunt imposibil de prelucrat cu scule rotative standard—punct final. Fiecare freză cilindrică are un diametru, iar acest diametru lasă o rază de racordare în fiecare colț interior pe care îl prelucrează. Proiectarea ținând cont de această realitate este fundamentală pentru obținerea cu succes a pieselor prin prelucrare mecanică.

Razele interne ale colțurilor: Abordarea recomandată de Hubs este de a specifica raze interne de colț vertical de cel puțin o treime din adâncimea cavității. Acest lucru permite utilizarea unor scule de dimensiuni adecvate pentru a ajunge la fundul cavității, păstrând în același timp rigiditatea. Mărirea ușoară a razei față de valoarea minimă—adică adăugarea unui milimetru peste valoarea calculată—permite utilizarea unor traiectorii circulare ale sculelor, în locul schimbărilor bruște de direcție, ceea ce îmbunătățește calitatea finisajului suprafeței.

Dacă designul dumneavoastră necesită în mod obligatoriu colțuri interne ascuțite de 90 de grade (de exemplu, pentru asamblarea cu elemente pătrate), luați în considerare subțăierile de tip T-bone. Acestea prelungesc tăierea colțului sub forma unei buzunare circulare care găzduiește geometria sculei, lăsând în același timp muchia funcțională ascuțită.

Planificarea accesului sculelor: Imaginați-vă o unealtă de tăiere care se apropie de piesa dumneavoastră din partea superioară. Poate ajunge la toate suprafețele pe care le-ați proiectat? Elementele ascunse în spatele pereților, adânc în crestături înguste sau ascunse în cavitați închise pot necesita montări suplimentare — rotirea piesei pentru a accesa fețe diferite. Fiecare montare suplimentară adaugă costuri și introduce posibile erori de aliniere.

Conform ghidurilor de proiectare, piesele care necesită mai mult de trei sau patru montări trebuie reevaluate. Alinierea elementelor către cele șase direcții principale (sus, jos, față, spate, stânga, dreapta) simplifică producția. Prelucrarea pe 5 axe poate reduce numărul de montări pentru geometrii complexe, dar echipamentele respective au tarife superioare.

Ghid rapid privind regulile DFM

Folosiți această tabelă atunci când revizuiți proiectele dumneavoastră înainte de încărcare. Abordarea proactivă a acestor probleme reduce timpul de elaborare a ofertelor și evită ciclurile de refacere:

Tipul de caracteristică	Eroare comună	Abordare recomandată	Impact asupra costului/timpului de livrare
Grosimea peretelui	Pereți sub 0,5 mm (metale) sau 1,5 mm (materiale plastice)	Mențineți grosimi minime de 0,8 mm pentru metale și 1,5 mm pentru materiale plastice; grosimile mai mari sunt preferabile	Peretele subțire crește riscul de rebut și timpul de prelucrare; poate necesita revizuire manuală
Adâncime buzunar	Adâncimea depășește de patru ori lățimea	Mențineți adâncimea ≤ de patru ori lățimea; utilizați adâncimi în trepte pentru cerințe mai mari	Golurile profunde necesită scule speciale; pot adăuga 20–50% la costul caracteristicii
Colțuri interne	Colțuri interne ascuțite de 90°	Adăugați racordări cu rază ≥ 1/3 din adâncimea cavității; utilizați subțăieri de tip T-bone dacă sunt necesare muchii ascuțite	Colțurile ascuțite necesită prelucrare prin EDM sau operații manuale; creștere semnificativă a costurilor
Filete	Filete foarte mici (sub M2) sau lungime excesivă de angrenare	Specificați, dacă este posibil, filete M6+; limitați adâncimea filetului la de trei ori diametrul nominal	Filetele mici prezintă risc ridicat de rupere a tarodului; adâncimea excesivă adaugă timp fără beneficii
Subtăieri	Lățimi sau unghiuri neobișnuite	Utilizați lățimi standard pentru crestături în T (în mm întregi) și unghiuri de coadă de rândunică de 45° sau 60°	Utilajele personalizate pentru prelucrarea sub nivelul suprafeței adaugă timp de livrare și costuri; uneltele standard sunt expediate mai rapid
Acces la scule	Caracteristici care necesită peste patru reglări ale mașinii	Aliniați caracteristicile cu direcțiile principale; consolidați caracteristicile care implică mai multe fețe	Fiecare reglare adaugă timp și potențială eroare de aliniere; reduce precizia

Feedback-ul automat DFM integrat în platformele digitale de ofertare detectează imediat majoritatea acestor probleme. Totuși, înțelegerea motivelor pentru care anumite caracteristici sunt semnalate vă permite să faceți compromisuri informate. Uneori, cerința funcțională justifică costul suplimentar; alteori, o simplă modificare a designului asigură aceeași performanță la o fracțiune din preț.

Când proiectați ținând cont de aceste realități ale fabricației, piesele dvs. trec mai rapid de la ofertare la producție — iar acesta este, de fapt, scopul principal al fabricației digitale.

Punerea în legătură a prototipării și a prelucrării în vederea producției

Prototipul dumneavoastră funcționează perfect — ce urmează? Trecerea de la un design validat la prelucrarea în serie repetabilă nu este atât de simplă ca și comandarea unui număr mai mare de piese. Mulți ingineri descoperă că proiectele optimizate pentru prelucrarea rapidă a prototipurilor necesită ajustări înainte de a fi pregătite pentru fabricație constantă, eficientă din punct de vedere al costurilor și la scară largă. Înțelegerea acestei tranziții din timp economisește munca de refacere, reduce costul pe piesă și previne apariția problemelor de calitate atunci când volumul de producție crește.

Care este provocarea fundamentală? Prelucrarea prototipurilor prioritizează viteza și validarea proiectului. Prelucrarea în serie cere repetabilitate, eficiență și documentare. Să analizăm cum putem acoperi această breșă fără a începe de la zero.

Proiectarea prototipurilor având în vedere producția

Inginerii experimentați gândesc în avans în faza de prototipare. Deși prelucrarea CNC a prototipurilor vă permite să iterați rapid, luarea unor decizii conștiente din punct de vedere al producției în stadiul inițial previne refacerile costisitoare ulterioare.

Conform UPTIVE Advanced Manufacturing , prototiparea este fundamentală pentru dezvoltarea produselor — dar obiectivul ar trebui să fie întotdeauna optimizarea proiectelor pentru fabricabilitate și scalabilitate, nu doar pentru funcționalitatea imediată. Iată ce înseamnă acest lucru în practică:

Alinearea selecției materialelor: Utilizarea aluminiului 6061 pentru prototipare are sens, deoarece este rapidă și accesibilă din punct de vedere financiar — dar dacă intenția de producție este utilizarea oțelului inoxidabil 316 pentru rezistența la coroziune, validați dimensiunile critice folosind materialul real înainte de a finaliza proiectul. Diferitele materiale se prelucrează în mod diferit, iar toleranțele realizabile în aluminiu nu se pot transfera direct.

Standardizarea caracteristicilor: Prototipurile prelucrate prin frezare CNC includ adesea caracteristici unice care funcționează, dar nu sunt optimizate. Dimensiunile filetelor, configurațiile găurilor și razele de racordare care corespund sculelor standard reduc costurile de producție. Un prototip ar putea utiliza o filet M5 deoarece se potrivea cu proiectul, dar trecerea la M6 ar putea elimina operațiile speciale de filetare.

Considerente legate de dispozitivele de fixare: Prototipurile sunt de obicei fixate individual—strânse în orice loc convenabil pentru acea piesă unică. Producția în serie necesită sisteme de prindere repetabile. Conform JLC CNC, adoptarea timpurie a dispozitivelor modulare și a încărcării/descărcării automate poate reduce semnificativ timpul de manipulare pe piesă pe măsură ce volumul crește.

Praguri de volum și tranziții între metode de fabricație

Când devine neeconomică prelucrarea prin frezare CNC în volume mici? Nu există un răspuns universal—acest lucru depinde de geometria piesei, materialul și cerințele de toleranță. Totuși, înțelegerea aspectelor economice vă ajută să planificați din timp.

Intervalul optim pentru prototipare CNC: Platformele de fabricație digitală se remarcă la cantități de la 1 până la aproximativ 200 de piese. Conform Protolabs, prelucrarea prin frezare CNC oferă piese cu livrare rapidă într-o zi, precizie și repetabilitate, precum și prețuri mai mici pe piesă la cantități mai mari—dar „mai mari” înseamnă totuși sute, nu mii.

Praguri de tranziție: Pe măsură ce volumul crește spre 500–1.000 de unități, alte metode pot deveni mai economice:

• Încinte de injecție: Pentru piesele din plastic, investiția în matrițe devine profitabilă la aproximativ 500–5.000 de bucăți, în funcție de complexitate. Costul inițial al matriței se amortizează pe parcursul producției, reducând semnificativ prețul pe piesă față de prelucrarea prin așchiere.
• Litanie prin Presare: Piesele metalice în volume mari (de obicei peste 1.000 de bucăți) pot justifica turnarea, urmată de prelucrarea finală doar pe caracteristicile critice.
• Fabricarea Metalelor Șițuite: Carcasele și suporturile cu geometrii simple sunt adesea mai ieftine ca tablă formată la rece, odată ce volumul depășește câteva sute de bucăți.

Ideea-cheie din ghidul de fabricație: evitați utilizarea unor metode precum injectarea în timpul prototipării, din cauza costurilor inițiale ridicate — dar proiectați prototipul ținând cont de faptul că această tranziție ar putea avea loc ulterior. Caracteristicile care se prelucrează ușor prin așchiere, dar nu pot fi turnate, generează cicluri costisitoare de redesign în etapele ulterioare.

Consistență a calității pe durata seriei de producție

Un singur prototip perfect demonstrează că proiectul funcționează. Cincizeci de piese identice demonstrează că procesul de fabricație funcționează. Prelucrarea în regim de producție necesită sisteme de control al calității pe care prototipare nu le necesită.

Cerințe privind inspecțiile: Conform ghiduri privind controlul calității , rulările de producție trebuie să definească standardele de calitate și protocoalele de inspecție înainte de inițierea primei rulări de producție. Aceasta include:

• Testare în linie și puncte de control al calității pe întreaga durată a producției
• Inspeție cu Mașina de Măsurare Coordonat (CMM) a dimensiunilor cheie în timp real
• Tehnici de eșantionare adecvate volumului și cerințelor de criticitate
• Colectarea datelor pentru stabilirea referințelor de calitate pentru rulările viitoare

Necesități privind certificarea materialelor: Prototipurile folosesc adesea materiale generice din stoc, fără trasabilitate. Piesele destinate producției — în special pentru aplicații aeronautice, medicale sau auto — necesită, de obicei, certificate ale materialelor (rapoarte de testare la laminor) care să documenteze compoziția și proprietățile acestora. Specificați aceste cerințe în momentul trecerii la producție, pentru a vă asigura că furnizorul dvs. achiziționează materiale certificate.

Documentație și control al modificărilor: După cum recomandă UPTIVE, mențineți înregistrări detaliate ale tuturor modificărilor efectuate în timpul producției de volum scăzut. Această documentare orientează producția la scară completă și previne apariția problemelor legate de «cunoștințele tribale», atunci când ajustările esențiale există doar în memoria unei persoane.

Considerente cheie la trecerea în producție

Înainte de a trece de la prototipul validat la cantități de producție, parcurgeți aceste puncte critice de verificare:

• Verificarea blocării proiectului: Confirmați finalizarea tuturor iterațiilor prototipului și blocarea designului — modificările efectuate în timpul producției au un cost exponențial mai mare decât cele efectuate la nivel de prototip
• Disponibilitatea materialelor: Verificați dacă materialul destinat producției este disponibil în mod constant în cantitățile necesare; aliajele exotice pot avea termene lungi de livrare sau cantități minime de comandă
• Verificarea toleranțelor: Evaluați dacă toleranțele prototipului sunt, de fapt, necesare pentru funcționare sau dacă relaxarea dimensiunilor necritice reduce costul producției
• Planificarea operațiunilor secundare: Identificați toate operațiunile de finisare, acoperire sau asamblare și integrați-le în programul de producție
• Documentație privind calitatea: Stabiliți criteriile de inspecție, ratele de eșantionare și standardele de acceptare înainte de producerea primului articol
• Calificarea furnizorului: Evaluați dacă furnizorul dumneavoastră de prototipuri are capacitatea de producție, certificatele și sistemele de calitate adecvate volumelor dumneavoastră
• Modelarea costurilor: Comparați costurile pe piesă în funcție de diferite trepte de volum pentru a identifica cantitățile optime de comandă și tranzițiile între metodele de fabricație

Tranziția de la prelucrarea prototipurilor prin frezare CNC la producția în serie nu constă doar în comandarea unor cantități mai mari — ci în validarea faptului că proiectarea dumneavoastră, furnizorul dumneavoastră și sistemele dumneavoastră de calitate pot asigura rezultate consistente la scară largă. Reușita acestei tranziții determină dacă lansarea produsului dumneavoastră se va desfășura fără probleme sau va întâmpina dificultăți datorate unor corecții costisitoare.

Fabricația digitală versus atelierele tradiționale de prelucrare mecanică

Iată o întrebare care merită pusă: ar trebui să căutați un «atelier de prelucrare CNC în apropierea mea» sau să încărcați fișierul dvs. CAD pe o platformă digitală? Răspunsul sincer depinde în totalitate de cerințele proiectului dumneavoastră. Platformele digitale de fabricație, cum ar fi Protolabs, se remarcă în anumite scenarii — dar atelierele tradiționale de prelucrare oferă avantaje pe care sistemele automate nu le pot reproduce pur și simplu. Înțelegerea momentului potrivit pentru fiecare abordare vă economisește timp, bani și frustrări.

Niciuna dintre cele două opțiuni nu este superioară în mod universal. Alegerea corectă depinde de complexitatea piesei, de volumul necesar, de presiunile legate de termenul de livrare și de gradul de colaborare directă de care are nevoie proiectul dumneavoastră. Să analizăm obiectiv compromisurile implicate.

Termenele de livrare și comparația duratelor de execuție

Viteza este adesea factorul decisiv — și aici platformele digitale își demonstrează cel mai mare avantaj.

Conform Siemens în prezent, atelierele digitale de prelucrare utilizează tehnologii de ultimă generație pentru a conecta toate aspectele operațiunilor lor, de la proiectare până la livrare. Această integrare le permite să își îmbunătățească semnificativ eficiența. Piesele care sunt expediate în 1–3 zile de pe o platformă digitală ar putea necesita 2–4 săptămâni de la un furnizor tradițional de servicii CNC — pur și simplu pentru că ofertarea manuală, programarea și planificarea adaugă întârzieri cumulative.

Dar iată nuanța: atelierele tradiționale pot uneori finaliza mai rapid comenzile urgente, dacă deja ați stabilit o relație de colaborare. Un strungar din apropierea mea, care cunoaște tipul de lucrări pe care le realizez, ar putea avansa comanda mea în fața cozi de așteptare. Această flexibilitate nu există în sistemele automate, unde fiecare comandă urmează aceeași logică de priorizare.

Pentru termene de livrare predictibile și constante în cazul geometriilor standard, platformele digitale sunt superioare. Pentru accelerarea comenzilor complexe pe baza relațiilor personale, atelierele locale păstrează un avantaj.

Cantități minime de comandă și structuri de costuri

Structurile de cost diferă fundamental între aceste abordări — iar înțelegerea lor vă ajută să optimizați cheltuielile.

Platforme digitale: Nu există cerințe minime privind volumul comenzii. Aveți nevoie de o singură piesă? Comandați o singură piesă. Sistemul automatizat de ofertare calculează prețul pentru fiecare lucrare individual, făcând prototiparea reală într-o singură bucată economic viabilă. Conform analizei din industrie, prețurile Protolabs sunt competitive, dar și rigide — ofertele automate nu lasă mult spațiu pentru rezolvarea creativă a problemelor sau pentru optimizarea costurilor.

Ateliere tradiționale: Multe servicii CNC din apropierea mea impun comenzi minime — adesea între 500 și 1.000 USD pe lucrare — pentru a justifica timpul de configurare. Totuși, ele oferă ceva ce platformele digitale nu pot oferi: negocierea. Un atelier specializat poate căuta modalități de reducere a etapelor inutile de prelucrare, poate ajusta toleranțele acolo unde este posibil și vă poate ajuta să echilibrați costul cu performanța.

Compromisul devine mai clar la volum mare. Platformele digitale oferă prețuri transparente pe piesă, care se scalizează în mod previzibil. Atelierele tradiționale oferă adesea reduceri de volum mai mari odată ce depășiți pragurile lor minime — în special pentru comenzile repetate, unde programarea și fixarea sunt deja stabilite.

Compromisuri legate de capacitate și specializare

Când NU ar trebui să utilizați o platformă digitală de fabricație? Mai multe scenarii favorizează atelierele tradiționale de prelucrare mecanică:

Piese foarte mari: Platformele digitale limitează, de obicei, dimensiunile pieselor astfel încât să se încadreze în spațiile standard ale mașinilor — de obicei în jur de 20" × 14" × 6" pentru frezare. Aveți nevoie de un component structural de 36 de inch? Vă veți căuta atelierele cu echipamente mai mari folosind expresia «prelucrare mecanică în apropierea mea».

Materiale exotice: Platformele automate stochează materiale comune. Inconel, Hastelloy, aliaje de titan sau plastice specializate pot să nu apară în meniurile lor derulante. Atelierele tradiționale, care au relații consolidate de aprovizionare cu materiale, gestionează mai ușor substraturile neobișnuite.

Operații secundare specializate: Conform analizei comparative, Protolabs operează în mai multe facilități din întreaga lume, ceea ce poate genera inconsistențe între diferitele serii de producție — în special atunci când piesele necesită prelucrări secundare specializate. Un atelier local care deține propriile capacități de tratament termic sau placare oferă un control mai integrat.

Asamblări complexe: Când piesele necesită rectificare, prelucrare prin electroeroziune (EDM), sudură specializată sau asamblare prin presare, atelierele tradiționale oferă o coordonare directă, pe care sistemele automate de comandă nu le pot susține.

Serviciu bazat pe relații: Așa cum subliniază un atelier de prelucrare mecanică: „La Magpie, puteți ridica telefonul și vorbi direct cu strungarul care lucrează la piesa dumneavoastră. Veți ști numele persoanei care prelucrează componentele dumneavoastră.” Această legătură personală consolidează încrederea și permite rezolvarea colaborativă a problemelor, o capacitate pe care tablourile de bord automate nu o pot reproduce.

Comparație rapidă a platformelor

Folosiți acest tabel pentru a identifica rapid abordarea care se potrivește cel mai bine cerințelor specifice ale proiectului dumneavoastră:

Factor	Platforme digitale (Protolabs etc.)	Ateliere tradiționale de prelucrare mecanică
Timpul obișnuit de livrare	1–7 zile pentru piese standard	2–4 săptămâni în mod obișnuit; posibilitate de execuție urgentă în funcție de relațiile comerciale
Cantitate minimă	1 piesă (fără cantități minime)	Adesea minim 500–1.000 USD pe comandă
Interval de toleranță	toleranță standard ±0,005 inch; toleranțe mai strânse disponibile	Foarte variabilă; unele companii se specializează în toleranțe de ±0,0001 inch
Selectarea materialelor	Gama extinsă de materiale comune; materiale exotice limitate	Acces mai larg, inclusiv aliaje speciale
Limite de dimensiune pentru piese	În mod tipic sub 20 inch în cea mai mare dimensiune	Variază în funcție de magazin; sunt disponibile capacități pentru formate mari
Viteza de Ofertare	Secunde până la ore (automatizat)	Zile până la săptămâni (revizuire manuală)
Feedback privind designul	Analiză automatizată DFM	Sugestii revizuite de oameni și colaborare
Aplicaţii cele mai potrivite	Prototipuri, geometrii standard, proiecte critice din punct de vedere al vitezei	Asamblări complexe, materiale exotice, precizie ridicată, piese mari

Decizia nu este adesea binară. Multe echipe de ingineri folosesc platforme digitale pentru prototiparea rapidă și iterațiile inițiale, apoi trec la atelierele tradiționale pentru serii de producție care necesită toleranțe mai strânse, procese specializate sau relații continue cu furnizori. Conform analiza producției , cheia constă în alegerea metodei care se potrivește cel mai bine proiectului dumneavoastră — nu există o soluție universală.

Când evaluați un centru de prelucrare CNC din apropierea dumneavoastră față de o platformă online, luați în considerare nu doar piesa de astăzi, ci și strategia dumneavoastră mai amplă de fabricație pe termen lung. Stabilirea unor relații cu ateliere locale capabile creează opțiuni pe care comenzi digitale pur tranzacționale nu le pot oferi — în timp ce platformele digitale asigură o viteză și o accesibilitate fără precedent pentru cerințe simple.

Operații secundare și opțiuni de finisare a suprafeței

Piesele dumneavoastră sunt prelucrate prin strunjire CNC — dar sunt ele finalizate? Piesele brute obținute prin strunjire CNC trec rar direct în ansamblurile finale fără procesare suplimentară. Operațiile secundare transformă piesele personalizate prelucrate în componente gata de producție, dotate cu rezistență la coroziune, aspectul superficial și caracteristicile de asamblare necesare aplicației dumneavoastră. Înțelegerea acestor opțiuni vă ajută să specificați din start tratamentele potrivite, evitând astfel întârzieri și asigurându-vă că piesele dumneavoastră sosesc gata pentru integrare.

Iată realitatea: finisajele de suprafață și operațiunile secundare au un impact semnificativ atât asupra termenelor de livrare, cât și asupra bugetelor proiectelor. Unele tratamente adaugă zile întregi la timpul de livrare. Altele necesită mascarea unor caracteristici esențiale pentru a menține toleranțele. Cunoașterea momentului în care fiecare operațiune este necesară — și a momentului în care este excesivă — vă ajută să mențineți proiectul în termen și în buget.

Opțiuni de finisare a suprafeței și aplicații

Finisarea suprafeței îndeplinește două scopuri principale: protecția și estetica. Uneori aveți nevoie de ambele; alteori, unul dintre acestea este mult mai important decât celălalt. Să clasificăm opțiunile după funcție, pentru a vă ajuta să identificați ce anume necesită aplicația dumneavoastră.

Finisaje estetice:

• Sablat cu media (sablat cu bile): Folosește jeturi sub presiune pentru a propulsa bile de sticlă sau plastic către suprafață, obținând o finisare mată uniformă care ascunde urmele prelucrării mecanice. Conform Fictiv, sablarea cu mediu funcționează pe majoritatea metalelor, inclusiv alamă, bronz și cupru, iar în mod frecvent este combinată cu alte finisări, cum ar fi anodizarea, pentru beneficii estetice — gândiți-vă la laptopurile Apple MacBook.
• Tumblerizare: Rotește piesele într-un tambur cu mediu abraziv pentru a elimina bavurile și muchiile ascuțite. Este mai puțin controlată decât sablarea cu mediu, dar eficientă pentru debavurare. Notă: rotirea poate crea suprafețe neuniforme, așadar verificați cerințele de toleranță geometrică înainte de a alege această opțiune.
• Electropolizare: Obține finisări în oglindă pe oțel și oțel inoxidabil prin dizolvarea unui strat controlat de material de bază, folosind curent electric și băi chimice. Este mai rapidă și mai ieftină decât lustruirea manuală pentru obținerea unei calități superioare a suprafeței.

Stratificări funcționale:

• Anodizare (Tip I, II, III): Creează un strat oxidic durabil și integrat pe aluminiu care rezistă la coroziune și uzură. Spre deosebire de vopsea, straturile anodizate nu se ciupesc sau nu se scoboară. Anodizarea de tip II permite colorarea în diverse nuanțe. Anodizarea de tip III (anodizare dură) adaugă o rezistență semnificativă la uzură pentru aplicații solicitante.
• Vopsire în Pulbere: Aplică electrostatic vopsea pulverulentă, apoi o coace într-un cuptor pentru a obține finisaje groase și durabile în practic orice culoare. Conform ghidurilor de finisare, vopsirea cu pulbere modifică dimensiunile pieselor, astfel încât controlul toleranțelor și al rugozității este esențial — găurile și suprafețele de asamblare cu toleranțe strânse trebuie mascate în prealabil.
• Conversie cromat (Alodine/Film chimic): Un strat protector subțire pentru aluminiu care inhibă coroziunea, păstrând în același timp conductivitatea termică și electrică. Este utilizat frecvent ca grund înainte de vopsire sau ca tratament independent în medii mai puțin solicitante.
• Oxid negru: Asigură o rezistență moderată la coroziune pe oțel și oțel inoxidabil, oferind o finisare netedă, mată și neagră. Nu afectează în mod semnificativ dimensiunile, astfel încât mascarea nu este necesară.
• Placare cu nichel fără curent: Depune un strat de acoperire din aliaj de nichel fără utilizarea unui curent electric, oferind o excelentă rezistență la coroziune pe aluminiu, oțel și oțel inoxidabil. Un conținut mai ridicat de fosfor îmbunătățește rezistența la coroziune, dar scade duritatea.
• Placare cu zinc (galvanizare): Protejează oțelul împotriva coroziunii — atunci când stratul de acoperire este deteriorat, zincul se oxidează în primul rând, sacrificându-se pentru a proteja oțelul de bază.

O considerație esențială pentru orice strat de acoperire: mascarea. Conform Fictiv, mascarea poate fi necesară pentru a proteja suprafețele sau găurile în timpul finisării, deoarece unele finisaje adaugă grosime de material care interferează cu toleranțele strânse, găurile filetate și ajustajele prin presare. Fiecare gaură mascată adaugă costuri datorită muncii manuale implicate.

Filetare, găurire filetată și caracteristici pentru asamblare

Piesele prelucrate personalizat funcționează rar în izolare — se fixează prin șuruburi, piulițe sau prin presare în ansambluri mai mari. Realizarea corectă a acestor operațiuni mecanice asigură faptul că piesele dumneavoastră sosesc pregătite pentru integrare imediată.

Găuri filetate vs. inserții filetate:

Conform ghidurilor de instalare hardware, avantajul principal al utilizării unui insert filetat în locul filetării directe a unui orificiu constă în faptul că insertul poate fi realizat dintr-un material mai dur și mai rezistent — de exemplu, inserte din oțel pentru piese din aluminiu. Inserts sunt, în general, mai durabile și înlocuibile în cazul deteriorării, în timp ce filetele deteriorate dintr-un orificiu filetat implică, de obicei, distrugerea piesei.

Totuși, filetarea orificiilor în timpul prelucrării CNC este mai rentabilă, deoarece elimină etape suplimentare de producție. Filetarea oferă, de asemenea, mai multe opțiuni de dimensiuni și nu are restricții legate de adâncime, care ar limita utilizarea insertelor.

Operații mecanice:

• Filetare: Creează filete interioare în timpul prelucrării — cea mai economică abordare pentru dimensiunile standard ale filetelor
• Inserte elicoidale (Helicoil): Oferă filete mai rezistente și mai durabile decât filetarea simplă; sunt disponibile în configurații cu sau fără lingușă. Insertele fără lingușă permit o reglare și o demontare mai ușoară, fără a deteriora piesa.
• Inserte autoblocante: Segmente de bobină poligonale care se îndoaie spre exterior când sunt montate elementele de fixare, exercitând o presiune care menține șuruburile în poziție — esențial pentru ansamblurile supuse vibrațiilor
• Pene cilindrice: Pini de precizie pentru aliniere și asamblări prin presare. Dornurile standard au un diametru cu 0,0002" mai mare decât cel al găurilor, pentru o potrivire strânsă; dornurile de precizie oferă un joc specific de interferență pentru conexiuni solide prin presare.
• Inserții prin presare: Montate după prelucrarea mecanică și finisare, pentru a oferi caracteristici de asamblare fără a afecta toleranțele pieselor în timpul operațiunilor de acoperire

Serviciile de strunjire CNC integrează adesea operațiunile de filetare direct în procesul de producție, realizând fileturi exterioare pe componente cilindrice în aceeași configurație în care sunt prelucrate și caracteristicile principale. Această integrare reduce manipularea și îmbunătățește concentricitatea între secțiunile filetate și cele nefiletate.

Inspecție și documentație privind calitatea

Pentru multe aplicații, inspecția vizuală și verificările dimensionale punctuale sunt suficiente. Totuși, industriile reglementate—aerospațială, automotive și prelucrarea dispozitivelor medicale—cer dovezi documentate că piesele îndeplinesc specificațiile.

Opțiuni standard de inspecție:

• Inspecția la primul articol (FAI): Verificare dimensională completă a primei piese produse în raport cu toate specificațiile din desen
• Rapoarte CMM: Date obținute cu ajutorul mașinii de măsurat cu coordonate (CMM), care documentează măsurătorile dimensiunilor critice, inclusiv valorile reale comparate cu cele nominale
• Certificări privind materialele: Rapoarte de testare la laminare care verifică compoziția și proprietățile materialelor—esențiale pentru aplicațiile aerospațiale și medicale
• Certificat de conformitate (CoC): Documentație care atestă faptul că piesele îndeplinesc cerințele specificate

Prelucrarea dispozitivelor medicale implică cerințe deosebit de riguroase. Piesele destinate implanturilor, instrumentelor chirurgicale sau echipamentelor de diagnostic necesită, de obicei, o urmărire completă a materialelor, procese de curățare validate și pachete de documentație care să satisfacă cerințele FDA și ale organismelor internaționale de reglementare.

La specificarea cerințelor de inspecție, luați în considerare raportul real cost-beneficiu. Realizarea unei inspecții complete FAI cu date CMM pentru fiecare dimensiune adaugă un timp și un cost semnificativ. Concentrarea resurselor de inspecție asupra caracteristicilor critice — suprafețele de contact, interfețele de asamblare și dimensiunile funcționale — asigură calitatea acolo unde contează, controlând în același timp cheltuielile generale.

Operațiunile secundare transformă componentele prelucrate brute în piese finite, gata pentru asamblare. Specificarea acestor cerințe din faza inițială — în cadrul etapei de ofertare — asigură o stabilire corectă a prețurilor, termene realiste și piese care sosesc pregătite pentru utilizarea lor prevăzută.

Selectarea partenerului potrivit pentru prelucrarea CNC

Ați stăpânit aspectele tehnice ale prelucrării prin strunjire și frezare CNC la Protolabs—materialele, toleranțele, principiile DFM și opțiunile de finisare. Dar iată întrebarea care determină, în cele din urmă, succesul proiectului: către ce partener de fabricație să aveți încredere pentru piesele dvs. CNC? Răspunsul nu este întotdeauna același platformă pentru fiecare proiect. Aplicațiile diferite necesită capacități, certificate și sisteme de calitate diferite. Potrivirea cerințelor specifice ale dvs. cu punctele forte ale unui partener previne surprizele costisitoare și consolidează o relație de fabricație și prelucrare care se adaptează pe măsură ce evoluează nevoile dvs.

Alegerea unui partener de prelucrare CNC nu se bazează doar pe preț și termenul de livrare—deși acestea sunt importante. Este vorba despre identificarea unui furnizor al cărui domeniu de expertiză, sisteme de calitate și capacitate corespund cerințelor aplicației dvs. Să analizăm, în continuare, cum puteți evalua în mod sistematic potențialii parteneri.

Evaluarea partenerilor de fabricație pentru proiectul dvs.

Înainte de a solicita oferte, definiți exact ce necesită proiectul dumneavoastră. Un prototip destinat testărilor interne are nevoi diferite față de un component destinat producției pentru aplicații de prelucrare CNC în domeniul aerospace. Conform cercetărilor din industria fabricației, expertiza și experiența constituie baza unei parteneriate de succes — nu este vorba doar despre posesia celei mai noi echipamente, ci și despre înțelegerea detaliată a proceselor de prelucrare mecanică, a materialelor și a cerințelor industriale.

Începeți evaluarea cu aceste criterii cheie, ordonate în funcție de cerințele aplicației:

• Aplicații Automobilistice: Shaoyi Metal Technology oferă servicii de prelucrare CNC de precizie certificate IATF 16949, sprijinite de Controlul Statistic al Proceselor (SPC) pentru fiecare serie de producție. Instalația lor livrează ansambluri de caroserie și bucși metalice personalizate, cu termene de livrare de la o zi lucrătoare — un aspect esențial pentru lanțurile de aprovizionare auto, unde întârzierile se propagă în întreaga programare a montajului.
• Aplicații în domeniul aerospațial: Căutăm parteneri cu certificare AS9100, care extinde cerințele ISO 9001 prin controale specifice industriei aerospațiale privind gestionarea riscurilor, documentarea și integritatea produselor pe întreaga lungime a lanțurilor complexe de aprovizionare.
• Aplicații în domeniul dispozitivelor medicale: Certificarea ISO 13485 este obligatorie — această normă stabilește cerințele pentru sistemele de management al calității specifice dispozitivelor medicale, asigurând conformitatea reglementară și siguranța pacienților.
• Producție generală: Certificarea ISO 9001 oferă baza pentru sistemele de management al calității, demonstrând o producție constantă și de înaltă calitate prin fluxuri de lucru documentate și monitorizarea performanței.
• Aplicații în domeniul apărării: Înregistrarea ITAR și protocoalele solide de securitate a informațiilor sunt obligatorii pentru manipularea datelor tehnice sensibile și a componentelor.

Considerente și certificări specifice industriei

Certificările nu sunt doar insignă—ele reprezintă dovezi documentate că un producător menține sisteme capabile să asigure o calitate constantă. Conform ghidurilor privind certificarea, certificările formale oferă clienților și părților interesate garanția angajamentului unei companii față de calitate, la fiecare etapă a procesului, influențând rezultatele prelucrării prin frezare CNC prin asigurarea menținerii unor standarde ridicate de către echipe.

De ce este importantă IATF 16949 pentru industria auto: Această normă globală privind managementul calității în domeniul automotive combină principiile ISO 9001 cu cerințe specifice sectorului, orientate spre îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Conform directorilor de certificări , IATF 16949 este implementată de organizații implicate în lanțul de aprovizionare auto pentru a spori calitatea produselor și satisfacția clienților. Producători precum Shaoyi Metal Technology, care dețin această certificare, demonstrează disciplina necesară pentru a face față cerințelor producției auto.

Cerințe pentru prelucrarea în domeniul aerospace: Sectorul aerospațial impune unele dintre cele mai riguroase standarde de conformitate în domeniul fabricației. Certificarea AS9100 abordează cerințele privind urmăribilitatea, documentarea proceselor supuse auditului și verificarea minuțioasă a pieselor. În plus, acreditarea NADCAP poate fi necesară pentru procese speciale, cum ar fi tratamentul termic și încercările neconvenționale — o altă stratificare care validează faptul că aceste procese specializate respectă cele mai înalte standarde.

Standardele de prelucrare medicală: Prelucrarea prin frezare cu comandă numerică (CNC) a dispozitivelor medicale trebuie să respecte reglementarea FDA 21 CFR Partea 820 (Regulamentul privind sistemul de calitate), care reglementează proiectarea produselor, fabricația și urmărirea acestora. Certificarea ISO 13485 oferă cadrul pentru gestionarea riscurilor, urmăribilitatea produselor și tratarea eficientă a plângerilor — asigurând astfel ca fiecare componentă medicală să îndeplinească cele mai înalte standarde de precizie și siguranță a pacientului.

Construirea unei strategii fiabile de lanț de aprovizionare

Selectarea unui partener nu este o decizie unică — este fundația lanțului dvs. de aprovizionare pentru producție. Cele mai bune relații evoluează de la etapa de prototipare până la cea de producție, cu parteneri care înțeleg afacerea dumneavoastră și se adaptează cerințelor dumneavoastră.

Conform cercetărilor privind lanțul de aprovizionare, parteneriatele pe termen lung conduc adesea la prețuri mai bune, programare prioritară și rezolvare colaborativă a problemelor. Companiile care investesc în instruirea angajaților, modernizarea echipamentelor și sistemele de calitate au mai multe șanse să fie fiabile pe termen lung.

Luați în considerare acești factori strategici atunci când construiți rețeaua dvs. de furnizori:

Procese de control al calității: În afară de certificate, analizați modul în care partenerii controlează efectiv calitatea. Controlul statistic al proceselor (SPC) monitorizează producția în timp real, identificând variațiile înainte ca acestea să genereze piese defecte. Mașinile de măsurare cu coordonate (CMM) oferă măsurători precise în 3D, verificând dimensiunile și toleranțele. Cereți potențialilor parteneri detalii despre protocoalele lor specifice de inspecție și despre modul în care documentează datele privind calitatea.

Scalabilitate de la prototipare la producție: Partenerul ideal gestionează atât volumele inițiale de prelucrare CNC în laboratoarele de prototipare, cât și extinderea fără probleme către cantitățile de producție. Evaluați dacă acesta dispune de capacitatea necesară pentru volumele proiectate, poate menține consistența calității pe loturi mai mari și oferă prețuri competitive pentru cantitățile de producție.

Comunicare și promptitudine: Conform criteriilor de evaluare a partenerilor, reactivitatea este un factor cheie — partenerii de încredere răspund rapid la întrebări, oferă actualizări clare și mențin canale deschise de comunicare. Această transparență vă ajută să fiți la curent cu starea comenzii și cu eventualele provocări.

Capabilitățile de sprijin pentru proiectare: Cei mai buni parteneri nu doar urmăresc desenele dumneavoastră, ci contribuie activ la îmbunătățirea acestora. Feedback-ul privind Proiectarea pentru Fabricație (DFM) sugerează ajustări care reduc costurile, scurtează termenele de livrare sau îmbunătățesc performanța pieselor, fără a compromite funcționalitatea.

Servicii cu valoare adăugată: Conform analizei din industrie, multe magazine oferă servicii suplimentare, inclusiv opțiuni de finisare, asamblare, gestionare a stocurilor și asistență în domeniul proiectării. Alegerea unui partener care oferă aceste servicii poate simplifica lanțul dvs. de aprovizionare, reduce termenele de livrare și scădea costurile totale prin reducerea manipulărilor între mai mulți furnizori.

Luarea deciziei finale

Prelucrarea CNC la Protolabs este excelentă pentru prototipare rapidă, materiale standard și proiecte în care viteza și accesibilitatea sunt cele mai importante. Totuși, strategia dvs. de fabricație necesită probabil mai mulți parteneri, optimizați pentru scenarii diferite.

Pentru aplicații auto care necesită certificarea IATF 16949, controlul calității sprijinit de SPC și termene de livrare agresive, parteneri specializați precum Shaoyi Metal Technology oferă capacități pe care platformele cu scop general nu le pot egala. Accentul lor pe prelucrarea CNC de precizie pentru ansamblurile de caroserie și bucșele personalizate din metal — cu posibilitatea de livrare într-o singură zi — răspunde cerințelor specifice ale lanțurilor de aprovizionare auto.

Pentru prelucrarea prin strunjire cu comandă numerică (CNC) în aplicații aeronautice și spațiale, căutați parteneri certificați AS9100 și cu acreditare NADCAP pentru orice procese speciale necesare. Prelucrarea în domeniul medical necesită certificarea ISO 13485 și dovada conformității cu reglementările FDA.

Partenerul potrivit nu este neapărat cel mai rapid sau cel mai ieftin — ci acela al cărui spectru de capacități, certificări și sisteme de calitate se aliniază exact cu cerințele aplicației dumneavoastră. Construiți relații cu furnizori care înțeleg industria dumneavoastră, investesc în îmbunătățirea continuă și dovedesc angajamentul față de succesul dumneavoastră. Această abordare strategică a parteneriatelor în domeniul fabricației și al prelucrărilor prin strunjire creează fundația unei lanțuri de aprovizionare fiabile, pe care produsele dumneavoastră o merită.

Întrebări frecvente despre prelucrarea prin strunjire cu comandă numerică (CNC) la Protolabs

1. În cât timp poate livra Protolabs piese prelucrate prin strunjire cu comandă numerică (CNC)?

Protolabs poate livra piese prelucrate prin frezare CNC în doar 1 zi pentru geometrii și materiale standard. Procesul lor automatizat de fabricație digitală elimină întârzierile tradiționale legate de ofertare, iar majoritatea pieselor sunt expediate în termen de 1–3 zile. Termenele de livrare variază în funcție de complexitatea piesei, alegerea materialului, cerințele de toleranță și opțiunile de finisare. Comenzile urgente cu livrare accelerată sunt disponibile pentru proiecte cu termene critice.

2. Ce materiale oferă Protolabs pentru prelucrarea prin frezare CNC?

Protolabs oferă o gamă extinsă de materiale pentru prelucrarea prin frezare CNC, inclusiv aliaje de aluminiu (6061, 7075, 5083), oțeluri inoxidabile (304, 316, 2205 Duplex), alamă și cupru pentru metale. Plasticele inginerești includ Delrin (POM), nailon, policarbonat și acetal. Alegerea materialului influențează ușurința prelucrării, costul și termenul de livrare. Pentru materiale exotice sau aliaje speciale care nu se regăsesc în biblioteca lor standard, atelierele tradiționale de prelucrare mecanică pot oferi opțiuni mai ample de aprovizionare.

3. Ce toleranțe poate obține Protolabs?

Toleranțele standard de prelucrare Protolabs sunt de ±0,005 inch (±0,127 mm) pentru caracteristicile prelucrate fără indicații specifice. Toleranțe mai strânse sunt disponibile la cerere, dar determină o creștere semnificativă a costurilor. Precizia realizabilă depinde de alegerea materialului (metalele păstrează mai bine toleranțele decât plasticul), de geometria caracteristicii și de dimensiunea piesei. Proiectele care necesită toleranțe conform GD&T beneficiază de o analiză personalizată, nu de o ofertă automatizată.

4. Cum se compară Protolabs cu atelierele tradiționale de prelucrare mecanică?

Protolabs se remarcă prin timpul foarte scurt de livrare (1–7 zile față de 2–4 săptămâni), lipsa unor comenzi minime și feedback-ul automat de analiză a fabricabilității (DFM). Atelierele tradiționale oferă avantaje în cazul pieselor foarte mari, al materialelor exotice, al operațiunilor secundare specializate și al serviciilor bazate pe relații. Platformele digitale asigură prețuri predictibile și viteză pentru geometrii standard, în timp ce atelierele locale permit negocierea, rezolvarea personalizată a problemelor și colaborarea directă în proiecte complexe.

5. Ce certificate ar trebui să cauți la un partener de prelucrare CNC?

Cerințele de certificare depind de industria dumneavoastră. Aplicațiile din domeniul automotive necesită certificarea IATF 16949 cu Controlul Statistic al Proceselor (SPC). Prelucrarea pentru industria aerospațială impune certificarea AS9100 și, eventual, acreditarea NADCAP pentru procese speciale. Producția de dispozitive medicale necesită conformitatea cu ISO 13485 și cu reglementarea FDA 21 CFR Partea 820. Pentru producția generală se recomandă obținerea certificării ISO 9001 ca standard de bază pentru managementul calității.
