Ce sunt piesele prelucrate și de ce sunt importante

V-ați întrebat vreodată cum sunt create componentele de precizie din interiorul motorului autoturismului dumneavoastră sau al turbinei aeronautice? Răspunsul se află într-unul dintre procesele fundamentale ale fabricației. Piesele prelucrate sunt componente produse prin eliminarea sistematică a materialului dintr-o piesă brută solidă, cu ajutorul unor scule de tăiere — o tehnică care a modelat industria modernă de peste un secol.

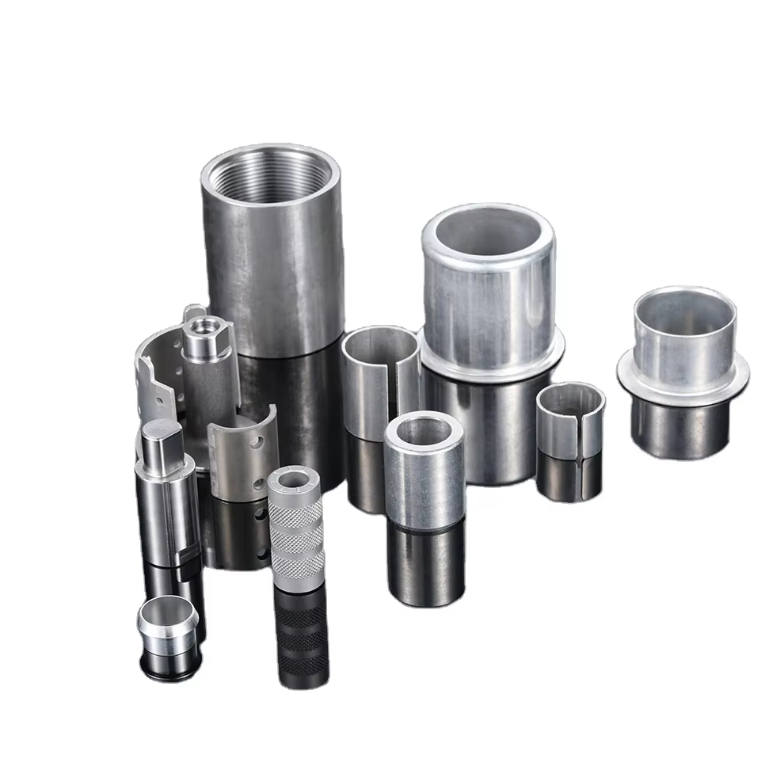

Piesele prelucrate sunt componente de precizie fabricate prin procese subtractive, în care sculele de tăiere îndepărtează materialul din piese brute solide din metal sau plastic, pentru a obține specificații exacte, toleranțe strânse și geometrii complexe.

Spre deosebire de imprimarea 3D, care construiește obiecte strat cu strat, sau de turnare, care toarnă materialul topit în matrițe, prelucrarea prin așchiere funcționează în sens invers. Se pornește cu mai mult material decât este necesar, apoi se îndepărtează cu grijă tot ceea ce nu face parte din piesa finală. Această abordare substractivă oferă o precizie dimensională și o calitate a suprafeței fără egal, pe care celelalte metode le-au dificil de replicat.

Explicarea prelucrării substractive

Deci, ce este prelucrarea prin așchiere în termeni practici? Imaginați-vă un sculptor care cioplește un bloc de marmură pentru a dezvălui o statuie ascunsă în interior. Prelucrarea substractivă urmează același principiu — doar că «sculptorul» este un instrument de tăiere comandat de computer , iar «marmura» poate fi aluminiu, oțel, titan sau plastic tehnic.

Procesul începe, de obicei, cu un bloc solid, o bară sau o foaie de material brut, denumită piesă de prelucrat. Apoi, sculele de tăiere de precizie elimină materialul prin diverse operații — frezare, strunjire, găurire sau rectificare — până când ia naștere geometria finală. Fiecare trecere a sculei aduce piesa de prelucrat mai aproape de forma dorită, iar toleranțele sunt adesea măsurate în miimi de inch.

Aceasta stă în contrast marcant cu fabricarea aditivă (imprimarea 3D), care construiește piese prin depunerea strat cu strat a materialului. Deși procesele aditive se remarcă prin crearea unor structuri interne complexe, cu pierderi minime de material, ele necesită adesea operații suplimentare de prelucrare mecanică pentru a atinge acuratețea dimensională și calitatea suprafeței pe care le oferă componentele prelucrate mecanic direct de la mașină.

De ce prelucrarea mecanică rămâne standardul industrial

Având în vedere toată agitația din jurul imprimării 3D și al tehnologiilor avansate de fabricație, vă puteți întreba de ce prelucrarea mecanică tradițională continuă să domine. Răspunsul se bazează pe trei factori esențiali:

• Precizie fără egal: Prelucrarea prin frezare CNC atinge toleranțe de până la ±0,001 mm — semnificativ mai bune decât cele obținute prin turnare sau imprimare 3D, fără operații suplimentare.
• Versatilitate Material: Pot fi prelucrate practic orice metal, aliaj sau plastic de inginerie, de la aluminiul moale până la oțelul durificat pentru scule, titan și polimeri de înaltă performanță, cum ar fi PEEK.
• Scalabilitate: Aceeași echipamentă care produce un singur prototip poate fabrica mii de piese de serie, cu specificații identice.

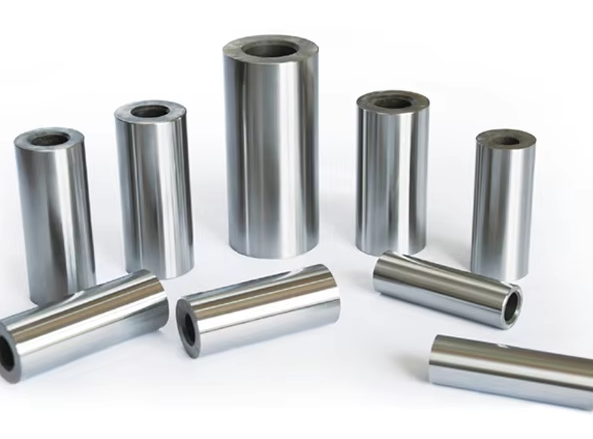

Cifrele ilustrează importanța continuă a componentelor prelucrate. Conform Cognitive Market Research , piața globală a prelucrării prin așchiere a atins 355,8 miliarde USD în 2024 și se preconizează că va crește cu o rată anuală compusă (CAGR) de 5,2 % până în 2031. Doar America de Nord reprezintă peste 40 % din această piață, condusă de sectoarele automotive, aerospace și apărare, care necesită componente mașină prelucrate cu precizie.

Industria prelucrării prin așchiere continuă să evolueze, dar propunerea sa de valoare fundamentală rămâne neschimbată. Atunci când aplicația dumneavoastră necesită toleranțe strânse, finisaje superioare ale suprafeței și proprietăți mecanice dovedite, piesele prelucrate prin așchiere oferă rezultate pe care metodele alternative de fabricație pur și simplu nu le pot egala. Indiferent dacă realizați un prototip pentru un singur concept sau vă pregătiți pentru trecerea la volume mari de producție, înțelegerea modului în care sunt create aceste componente constituie baza pentru obținerea unor rezultate de succes în cadrul proiectelor.

Procesele fundamentale de prelucrare mecanică și momentul potrivit pentru utilizarea fiecăruia

Alegerea procesului potrivit de prelucrare prin așchiere poate părea copleșitoare atunci când vă uitați la un model CAD și vă întrebați cum să-l aduceți la viață. Să-l frezați? Să-l strungiți? Poate ambele? Adevărul este că fiecare proces de prelucrare CNC este excelent în anumite scenarii — iar înțelegerea acestor diferențe vă poate economisi timp și bani semnificativi, oferind în același timp rezultate superioare.

Să analizăm în detaliu principalele procese de prelucrare prin așchiere și să clarificăm exact în ce situații se remarcă fiecare dintre ele.

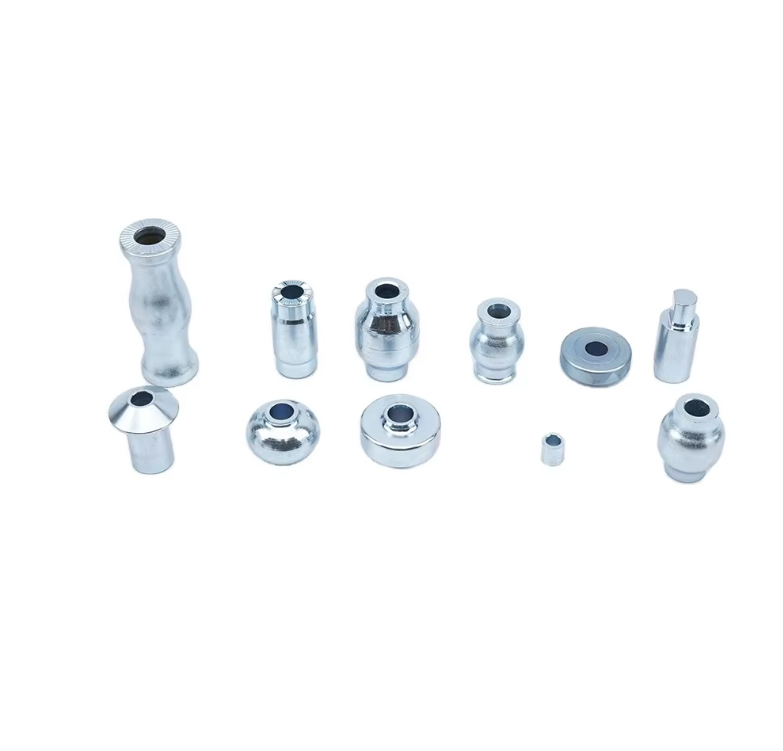

Frezare CNC versus operații de strunjire

Iată distincția fundamentală care stă la baza majorității deciziilor privind procesul: în Frezare CNC , piesa de prelucrat se rotește, în timp ce scula de tăiere rămâne staționară. În Frezare CNC , se întâmplă invers — piesa de prelucrat rămâne fixată, iar o sculă de tăiere rotativă se deplasează pe mai multe axe pentru a îndepărta materialul.

Gândiți-vă la strunjirea CNC ca la o roată de olar. Materialul brut (de obicei o bară cilindrică) se rotește cu viteză mare, în timp ce o sculă de tăiere îi dă formă. Aceasta face din strunjire metoda preferată pentru piesele cilindrice — arburi, pini, bucși și orice componentă cu simetrie de rotație. Evacuarea continuă a așchiilor asigură finisaje de suprafață excepțional de netede pe diametrele rotunde.

Strunjirea CNC, pe de altă parte, se aseamănă cu modelarea cu o sculă de tăiere rotativă . Piesa de prelucrat rămâne imobilă, în timp ce axul principal se deplasează pe axele X, Y și Z pentru a îndepărta materialul. Acest proces este dominant atunci când sunt necesare suprafețe plane, degajări, canale sau contururi complexe 3D. Piesele frezate variază de la suporturi simple până la carcase aero-spațiale elaborate, cu curbe compuse.

Iată cum configurațiile axelor influențează capacitățile pieselor dvs. prelucrate prin frezare CNC:

• frezare pe 3 axe: Mișcare liniară de-a lungul axelor X, Y și Z. Ideal pentru piese plane, buzunare simple și operații de găurire de bază. Cel mai rentabil pentru geometrii simple.
• frezare 4 axe: Adaugă mișcare rotativă (axa A) în jurul axei X. Permite prelucrarea mai multor fețe fără repoziționare, fiind perfectă pentru piese care necesită elemente pe fețe diferite.
• frezare 5 axe: Mișcare simultană de-a lungul a trei axe liniare și a două axe rotative. Esențială pentru suprafețe complexe sculptate, subțăieri și piese care necesită accesul sculei din practic orice unghi.

Componenta cea mai complexă a unei mașini CNC necesită adesea ambele procese să funcționeze împreună. Centrele moderne de frezare-tornare combină capabilitățile de strunjire și frezare într-o singură configurare — ceea ce producătorii numesc prelucrare „una și gata”. Această abordare elimină erorile de repoziționare și reduce în mod semnificativ termenele de livrare pentru piesele mecanice CNC complexe.

Procese specializate pentru geometrii complexe

În afară de frezarea și strunjirea standard, mai multe procese specializate abordează provocări specifice de fabricație:

Strunjirea de tip elvețian reprezintă apogeul preciziei pentru componente mici și complexe. Aceste strunguri specializate includ o bucșă ghidaj care susține piesa de prelucrat extrem de aproape de zona de așchiere, minimizând devierea și permițând toleranțe excepțional de strânse pentru piese lungi și subțiri. Producătorii de dispozitive medicale se bazează pe strunjirea de tip elvețian pentru instrumente chirurgicale și componente implantabile, unde acuratețea la nivel de micron este necondiționată.

Făcere praf rectificarea intervine atunci când cerințele privind calitatea suprafeței depășesc ceea ce pot realiza metodele convenționale de așchiere. Folosind discuri abrazive în loc de muchii de așchiere, rectificarea produce finisaje de tip oglindă și menține toleranțe măsurate în milioane de inch. Compromisul? Este semnificativ mai lentă și mai costisitoare decât celelalte metode — așadar, rezervați rectificarea doar pentru suprafețe unde un finisaj ultrafin are, de fapt, o importanță funcțională.

Perforare poate părea simplu, dar realizarea găurilor cu precizie implică considerente care depășesc simpla perforare a materialului. Raportul dintre adâncime și diametru, precizia poziționării și calitatea găurii sunt toate factori care influențează alegerea între forajul standard, forajul cu pușcă pentru găuri adânci sau operațiunile de alezare pentru diametre critice.

Tabelul următor oferă o comparație completă pentru a vă ghida în procesul de selecție a pieselor prelucrate cu precizie prin CNC:

Procesul	Toleranțe tipice	Geometrii ideale	Compatibilitatea materială	Cost relativ	Viteza de productie
Frezare CNC	±0,001" până la ±0,005"	Profile cilindrice, conice, rotunde	Toate metalele, majoritatea plasticelor	Scăzut până la mediu	Rapid pentru piese rotunde
frezare cu 3 axe	±0,002" până la ±0,005"	Suprafețe plane, buzunare, canale, forme 3D simple	Toate metalele, plasticele	Scăzut până la mediu	Rapid pentru piese simple
frezare cu 4 axe	±0,001" până la ±0,003"	Elemente pe fețe multiple, găuri indexate	Toate metalele, plasticele	Mediu	Moderat
frezarea pe 5 Axe	±0,0005″ până la ±0,002″	Contururi complexe, subcoturi, piese pentru industria aerospațială	Toate metalele, materialele compozite, plasticele	Înaltelor	Mai lent, dar cu mai puține reglări
Strunjire de tip Swiss	±0,0002" până la ±0,001"	Componente mici, subțiri și de înaltă precizie	Metale, plastice inginerești	Înaltelor	Excelent pentru piese mici
Făcere praf	±0,0001″ până la ±0,0005″	Diametre de precizie, suprafețe ultrafine	Metale tratate termic, ceramici	Foarte sus	Încet.
Găurire/alezare	±0,001" până la ±0,005"	Găuri, alezaje, degajări	Toate materialele prelucrabile prin așchiere	Scăzut	Rapid

Când alegeți un proces pentru piesa dvs. de prelucrare de precizie, începeți cu întrebarea fundamentală: este componenta mea în principal rotundă sau prezintă o geometrie complexă, nesimetrică? Piesele rotunde încep aproape întotdeauna pe strung. Toate celelalte încep cu frezarea. În continuare, luați în considerare cerințele de toleranță, specificațiile de finisare a suprafeței și volumele de producție pentru a rafina selecția.

Piesele cele mai complexe combină adesea procese în mod strategic. Un arbore cu fețe plane frezate, găuri transversale găurite și suprafețe de sprijin rectificate poate fi prelucrat pe trei mașini diferite — sau poate fi finalizat într-o singură montare pe un centru avansat de frezare-strunjire. Înțelegerea punctelor forte ale fiecărui proces vă ajută să proiectați piese care nu sunt doar funcționale, ci și economic realizabile.

Desigur, alegerea procesului potrivit reprezintă doar jumătate din ecuație. Materialul pe care îl selectați influențează în mod semnificativ prelucrabilitatea, costul și performanța finală a piesei — ceea ce ne conduce la subiectul esențial al selecției materialelor.

Selectarea materialului pentru componente prelucrate mecanic

Ați identificat procesul de prelucrare mecanică potrivit — dar iată problema: chiar și cel mai avansat frezor cu 5 axe nu va oferi rezultate optime dacă ați ales un material nepotrivit. Selecția materialului influențează direct totul, de la durata prelucrării și uzura sculelor până la performanța finală a piesei și costul acesteia. Totuși, mulți ingineri apelează în mod automat la materialele cu care sunt obișnuiți, fără a lua în considerare pe deplin dacă alternativele ar putea oferi rezultate superioare.

Să analizăm cele mai frecvente materiale pentru componente prelucrate cu precizie și să stabilim criterii clare de selecție pe care le puteți consulta pentru următorul dumneavoastră proiect.

Aliaje metalice pentru componente de precizie

Când specificați piese metalice prelucrate prin așchiere, de obicei alegeți între aliaje de aluminiu, oțeluri inoxidabile, oțeluri carbon, alamă sau titan. Fiecare familie oferă avantaje distincte — iar înțelegerea acestor compromisuri previne greșelile costisitoare.

Aliajele de aluminiu: campionii versatilității

Aluminiul domină producția de piese metalice prelucrate cu precizie dintr-un motiv întemeiat. Prelucrabilitatea sa excelentă înseamnă timpi de ciclu mai scurți, uzură redusă a sculelor și costuri mai mici pe piesă. Totuși, nu toate aliajele de aluminiu sunt la fel de performante.

aluminiu 6061 6061 este calitatea de bază, oferind o versatilitate remarcabilă, cu rezistență bună, rezistență excelentă la coroziune și sudabilitate superioară. Conform Thyssenkrupp Materials, 6061 are o densitate de 2,7 g/cm³ — aproape identică cu cea a aluminiului pur — ceea ce îl face ideal pentru aplicații sensibile la greutate. Îl veți găsi peste tot: componente auto, accesorii marine, mobilier, carcase pentru echipamente electronice și ansambluri structurale.

aluminiu 7075 adoaptă o abordare diferită. Adesea denumit „de calitate aeronautică”, acest aliaj oferă unul dintre cele mai ridicate rapoarte rezistență-masă disponibile în aluminiu. Densitatea sa de 2,81 g/cm³ este ușor mai mare decât cea a aliajului 6061, dar rezistența la tracțiune crește dramatic. Compromisul? Reducerea formabilității și sudabilității. Rezervați aliajul 7075 pentru aplicații aeronautice, de apărare și cu solicitări mecanice ridicate, unde rezistența este prioritară față de flexibilitatea procesării.

• Alegeți aliajul 6061 atunci când: Aveți nevoie de o rezistență excelentă la coroziune, sudabilitate sau de un echilibru între proprietăți într-o varietate de aplicații.
• Alegeți aliajul 7075 atunci când: Rezistența maximă este mai importantă decât formabilitatea, în special în componente aeronautice sau militare.

Oțelurile inoxidabile: rezistența la coroziune împreună cu rezistența mecanică

Oțelurile inoxidabile reprezintă o parte semnificativă din piesele metalice prelucrate prin așchiere, dar alegerea calității potrivite necesită înțelegerea diferențelor subtile care influențează atât prelucrabilitatea, cât și performanța.

Sau Atlantic Stainless explică faptul că toate cele trei calități obișnuite (303, 304, 316) sunt oțeluri austenitice — neferomagnetice — care conțin un conținut ridicat de crom și nichel, cu un conținut scăzut de carbon.

Tipul 303 este conceput în mod special pentru prelucrabilitate. Adăugarea de sulf îl face cel mai ușor de prelucrat dintre oțelurile inoxidabile austenitice, fiind ideal pentru piulițe, șuruburi, roți dințate, șuruburi, axe și bucși. Compromisul? O rezistență la coroziune ușor redusă comparativ cu cea a calității 304.

Tipul 304 reprezintă standardul global, reprezentând peste 50% din consumul mondial de oțel inoxidabil. Rezistența sa excepțională la coroziune, sudabilitatea remarcabilă și formabilitatea excelentă îl fac alegerea implicită pentru echipamentele de bucătărie, procesarea alimentelor, aplicațiile arhitecturale și utilizarea industrială generală.

Tipul 316 conține 2–3% molibden, oferind o rezistență superioară la coroziunea prin puncte și coroziunea interstițială. Acest lucru îl face esențial în medii marine, procesarea produselor chimice, fabricarea produselor farmaceutice și orice aplicație implicând o expunere ridicată la cloruri.

• Alegeți calitatea 303 atunci când: Prelucrabilitatea este esențială, iar piesele nu vor fi supuse unor medii extrem de corozive.
• Alegeți 304 atunci când: Aveți nevoie de cea mai bună combinație generală între rezistența la coroziune, sudabilitate și cost.
• Alegeți 316 atunci când: Mediile marine, chimice sau cu conținut ridicat de cloride necesită o protecție maximă împotriva coroziunii.

Alamă și titan: Soluții specializate

Piesele personalizate din alamă se remarcă în aplicații care necesită o conductivitate electrică excelentă, lubrifiere naturală sau proprietăți antimicrobiene. Alamă se prelucrează ușor — generând virgule curate și obținând finisaje superficiale excelente cu un efort minim. Fitințele pentru instalații sanitare, conectorii electrici și elementele decorative de fixare folosesc frecvent alama datorită acestor caracteristici.

Titanul ocupă capătul opus al spectrului de prelucrabilitate. Raportul său excepțional rezistență-masă și biocompatibilitatea îl fac esențial în aplicațiile aeronautice și pentru implante medicale. Totuși, conductivitatea termică scăzută a titanului determină acumularea de căldură la muchia de tăiere, accelerând uzurarea sculelor și impunând parametri specializați de prelucrare. Așteptați costuri semnificativ mai mari atunci când specificați componente din titan.

Materiale plastice de inginerie în aplicații prelucrate

Nu fiecare piesă mecanică de precizie necesită metal. Materialele plastice de inginerie, cum ar fi PEEK și Delrin, oferă avantaje semnificative pentru anumite aplicații — greutate mai mică, rezistență chimică, izolare electrică și, adesea, costuri mai mici de prelucrare.

PEEK (Polieter eter cetona) se află în vârful ierarhiei plasticelor ingineresti. Combinația sa remarcabilă de stabilitate la temperaturi ridicate (utilizare continuă până la 238 °C), rezistență chimică și rezistență mecanică îl face potrivit pentru aplicații exigente din domeniul aerospace și medical. PEEK se prelucrează bine, dar necesită un echipament și parametri adecvați pentru a preveni topirea suprafeței.

Delrin (Acetal/POM) oferă o stabilitate dimensională excelentă, frecare redusă și o rezistență excepțională la oboseală, la o fracțiune din costul PEEK-ului. Este alegerea preferată pentru roți dințate, lagăre, bucși și piese mecanice de precizie, acolo unde nu este necesar metalul.

Material	Index de prelucrabilitate	Intervalul de rezistență la tracțiune	Cost relativ	Aplicaţii cele mai potrivite
Aluminiu 6061	Excelentă (90%)	40–45 ksi	Scăzut	Utilizare generală, marină, automotive, electronică
Aluminiu 7075	Bună (70%)	73–83 ksi	Mediu	Aerospace, apărare, structuri supuse unor solicitări ridicate
Inoxidabil 303	Bună (60 %)	85–95 ksi	Mediu	Elemente de fixare, axe, roți dințate, piese puternic prelucrate prin așchiere
Inoxidabil 304	Moderată (45%)	75–90 ksi	Mediu	Prelucrarea alimentelor, arhitectură, industrie generală
Inoxidabil 316	Moderată (40%)	75–85 ksi	Mediu-Mare	Marină, chimică, farmaceutică, medicală
Alamă (360)	Excelentă (100 %)	55–60 ksi	Mediu	Electrică, instalații sanitare, decorative, piese personalizate din alamă
Titanium Grade 5	Slabă (25%)	130–145 ksi	Foarte sus	Aerospațială, implante medicale, înalte performanțe
PEEK	Bună (65 %)	14–16 ksi	Foarte sus	Aerospațială, medicală, aplicații la temperaturi înalte
Delrin	Excelent (85%)	9–11 ksi	Scăzut	Roți dințate, rulmenți, bucși, componente cu frecare redusă

Când comparați variantele prelucrate din metal, rețineți că prelucrabilitatea influențează direct costul. O piesă care necesită de două ori mai mult timp pentru prelucrare costă semnificativ mai mult — indiferent de prețul materialului brut. Echilibrați cerințele de performanță ale materialului cu considerentele economice ale fabricației și nu specificați excesiv atunci când o alternativă mai ușor de prelucrat îndeplinește nevoile funcționale ale dumneavoastră.

După ce ați ales materialul, următoarea provocare constă în proiectarea unor caracteristici care să fie, de fapt, realizabile din punct de vedere al fabricației, fără a duce la creșteri excesive ale costurilor. Aici devin esențiale principiile de proiectare pentru fabricabilitate.

Reguli de proiectare care reduc costul și durata de livrare

Ați ales materialul și ați identificat procesul de prelucrare potrivit. Acum vine momentul care separă redesignurile costisitoare de rulările fluide de producție: transformarea intenției de proiectare în caracteristici pe care mașinile le pot prelucra eficient, într-adevăr. Proiectarea pentru fabricabilitate (DFM) nu are ca scop limitarea creativității — ci înțelegerea modului în care deciziile de proiectare influențează direct ceea ce se întâmplă pe linia de producție.

Iată realitatea: conform Cinci Canaluri , programarea și configurarea comenzii reprezintă costuri fixe semnificative, care se împart proporțional pe întreaga cantitate de piese comandate. Fiecare caracteristică care complică acești pași multiplică costul pe piesă, în special la volumele de prototip. Dar atunci când proiectați ținând cont de fabricabilitate? Veți obține oferte mai rapide, termene de livrare mai scurte și piese prelucrate cu precizie, care ajung corect din prima livrare.

Să parcurgem împreună regulile specifice care asigură fabricabilitatea și eficiența din punct de vedere al costurilor pentru piesele dvs. personalizate prelucrate mecanic.

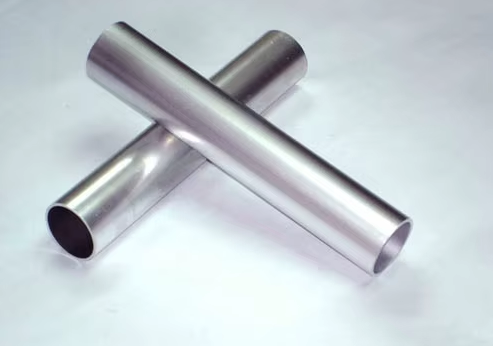

Dimensiuni critice și reguli privind caracteristicile

Grosimi minime ale pereților

Pereții subțiri creează probleme în timpul prelucrării prin așchiere. Pe măsură ce grosimea peretelui scade, materialul își pierde rigiditatea — ceea ce duce la vibrații în timpul așchierii, la o precizie redusă și la posibile deteriorări ale piesei. Fizica este simplă: un perete subțire se deformează sub acțiunea forțelor de așchiere, făcând imposibilă menținerea unor toleranțe strânse.

• Metale: Mențineți o grosime minimă a peretelui de 0,8 mm (0,032"). Sub 0,5 mm, prelucrarea devine extrem de dificilă, indiferent de material.
• Plastice: Vizați o grosime minimă de cel puțin 1,5 mm (0,060"). Masele plastice sunt predispuse la deformări datorate tensiunilor reziduale și la moaleire cauzată de acumularea căldurii în timpul prelucrării prin așchiere.
• Pereți neîntăriți: Luați în considerare raportul dintre înălțimea și grosimea peretelui. Un perete înalt și subțire acționează ca o trambulină — va vibra și poate chiar crăpa sub presiunea așchierii.

Raportul dintre adâncimea și diametrul găurilor

Burghiele standard au o adâncime limitată de pătrundere, înainte ca evacuarea așchiilor și devierea sculei să devină probleme. Dacă pătrundeți prea adânc fără echipamentul adecvat, veți obține găuri neregulate, o finișare slabă a suprafeței sau scule rupte.

• Adâncime recomandată: de patru ori diametrul nominal al găurii pentru operațiunile standard de găurire.
• Valoare maximă tipică: de 10 ori diametrul, cu o tehnică atentă și cicluri de foraj în etape.
• Posibil cu scule speciale: Până la de 40 de ori diametrul, folosind burghie pentru găurire profundă sau echipamente specializate pentru găurirea adâncă (diametru minim de 3 mm).
• Funduri ale găurilor închise: Burghiele standard lasă un fund conic de 135°. Dacă aveți nevoie de un fund plan, gaura trebuie prelucrată cu o freză de cap — ceea ce implică o creștere a timpului și a costurilor.

Cerințe privind rază de racordare interioară

Aici greșesc mulți ingineri. Deoarece sculele de așchiere sunt rotunde, fiecare colțul interior al unei piese frezate moștenește o rază egală cu raza sculei. Proiectarea unor colțuri interioare ascuțite este imposibil de realizat prin prelucrare mecanică.

• Raza minimă a colțului interior: Cel puțin o treime din adâncimea cavității. Aceasta asigură utilizarea unei scule de dimensiune adecvată, care poate ajunge la întreaga adâncime fără devieri excesive.
• Pentru o finisare superioară a suprafeței: Măriți ușor razele de racordare ale colțurilor (cu 1 mm sau mai mult) față de valoarea minimă. Acest lucru permite sculei să urmeze o traiectorie circulară lină, în loc să se oprească la un colț ascuțit de 90°.
• Aveți nevoie de colțuri cu adevărat ascuțite? Luați în considerare o degajare de tip T-bone — o soluție de prelucrare prin așchiere care creează joc pentru piesele care se asamblează, fără a impune condiții imposibil de realizat.

Recomandări privind adâncimea buzunarelor și cavitaților

Buzunarele adânci necesită scule lungi, iar sculele lungi se deformează mai mult sub acțiunea forțelor de așchiere. Conform observațiilor Hubs, deformarea sculei, evacuarea așchiilor și vibrațiile devin din ce în ce mai problematice pe măsură ce raportul adâncime/lățime crește.

• Adâncimea recomandată a cavității: Adâncime maximă de 4× lățimea cavității pentru sculele standard.
• Domeniu extins de prelucrare: Adâncimi până la 6× diametrul sculei pot fi realizate, dar pot necesita scule speciale, ceea ce implică costuri suplimentare.
• Prelucrarea cavităților adânci: Rapoarte până la 30:1 sunt posibile cu freze speciale cu lungime crescută sau cu tija degajată — dar trebuie să vă așteptați la impact semnificativ asupra costurilor și a termenelor de livrare.
• Strategie cu adâncime variabilă: Dacă aveți nevoie de caracteristici mai profunde, luați în considerare proiectarea unor cavități treptate sau cu adâncime variabilă, care permit utilizarea unor scule mai mari pentru eliminarea masei principale de material.

Specificații filet

Filetele sunt frecvent adăugate pieselor prelucrate prin așchiere, dar o specificare corectă previne complicații inutile:

• Dimensiune minimă a filetului: Se preferă filetele M6 sau mai mari, deoarece sculele CNC pentru filetare le pot realiza eficient. Filetele mai mici (până la M2) necesită taroduri, ceea ce crește riscul de rupere a acestora.
• Lungimea de angrenare a filetului: 1,5 × diametrul nominal asigură majoritatea rezistenței filetului. Depășirea lungimii de 3 × diametrul nominal nu oferă practic niciun spor suplimentar de putere de fixare — adaugă doar timp suplimentar de prelucrare.
• Filete în găuri închise: Pentru filetele executate cu tarod (mai mici de M6), adăugați o adâncime ne-filetată de cel puțin 1,5 × diametrul la baza găurii, pentru a permite evacuarea așchiilor și compensarea deviației tarodului.

Evitarea greșelilor costisitoare de proiectare

Limitări privind canelurile de degajare

Subtăieturile—caracteristici care nu pot fi accesate direct din partea superioară—necesită scule speciale și, adesea, montaje suplimentare. Deși uneori sunt inevitabile, înțelegerea restricțiilor lor vă ajută să proiectați mai inteligent.

• Subtăieturi cu crestătură în T: Sculele standard acoperă lățimi între 3 mm și 40 mm. Respectați incremente întregi de milimetri sau fracțiuni standard în inch pentru a utiliza freze disponibile pe piață.
• Subtăieturi cu formă de coadă de rândunică: unghiurile de 45° și 60° sunt standard. Alte unghiuri (între 5° și 120°, în incremente de 10°) există, dar sunt mai puțin frecvent disponibile în stoc.
• Regula de joc: La proiectarea subtăieturilor interne, lăsați un joc egal cu cel puțin de 4× adâncimea subtăieturii între peretele prelucrat și caracteristicile adiacente.

Specificații privind textul și gravura

Adăugarea numerelor de piesă, a logourilor sau a altor marcaje pare simplă—până când atelierul de prelucrare explică de ce fontul dumneavoastră de 8 puncte necesită scule microspeciale.

• Dimensiunea minimă a fontului: fonturile sans-serif de 20 de puncte (Arial, Verdana) funcționează în mod fiabil. Multe mașini CNC au aceste fonturi deja programate.
• Gravat vs. relief: Preferați întotdeauna textul gravat (în adâncime). Textul în relief necesită eliminarea materialului din jurul fiecărui caracter — ceea ce crește în mod semnificativ timpul de prelucrare mecanică.
• Adâncime: adâncimea maximă de 5 mm pentru elementele gravate menține lungimile sculelor la valori gestionabile.

Considerații speciale pentru piese mari și complexe

La prelucrarea pieselor mari intervin factori suplimentari. Dilatarea termică devine semnificativă — o piesă din aluminiu de 1 metru poate crește cu 0,2 mm chiar și la o variație de temperatură de doar 10 °C. Piesele mari necesită, de asemenea, dispozitive de fixare mai robuste și pot necesita operații de detensionare între fazele de degroșare și finisare, pentru a menține stabilitatea dimensională.

Pentru piesele complexe prelucrate mecanic, care necesită elemente pe mai multe fețe, minimizați numărul de montări. De fiecare dată când o piesă este repositionată, se introduc erori potențiale de aliniere și se adaugă timp suplimentar de muncă manuală. Proiectați elemente care pot fi accesate din direcții opuse (partea superioară și cea inferioară), pentru a permite o prelucrare eficientă în două operații, folosind dispozitive standard de tip menghină.

Considerații privind proiectarea pentru asamblare

Gândiți-vă dincolo de componenta individuală. Când piesa dvs. se asamblează cu alte piese prelucrate, asigurați-vă că caracteristicile de racordare au toleranțe adecvate. Caracteristicile care necesită o poziționare relativă precisă trebuie prelucrate, ori de câte ori este posibil, în aceeași configurație — acest lucru valorifică precizia intrinsecă de poziționare a mașinii CNC (aproximativ ±10 microni), în loc să vă bazați pe repetabilitatea dispozitivelor între operații.

Concluzia? O proiectare corectă pentru fabricație (DFM) nu limitează inovația — ci o direcționează către soluții care funcționează eficient în atelier. Inginerii care stăpânesc aceste recomandări obțin oferte pentru proiectele lor mai rapid, fabrică piesele cu mai mare acuratețe și le livrează în termene mai scurte. Fiecare ciclu de revizuire pe care îl eliminați prin realizarea corectă inițială a proiectului accelerează întreaga cronogramă a proiectului dumneavoastră.

Desigur, chiar și caracteristicile perfect proiectate necesită specificații adecvate privind toleranțele și finisajul suprafeței pentru a comunica clar cerințele dumneavoastră. Exact acest lucru vom decoda în continuare.

Toleranțe și finisaje de suprafață explicate

Ați proiectat piesa dumneavoastră cu caracteristici realizabile din punct de vedere al fabricației și ați selectat materialul ideal. Acum vine o decizie care poate crește în mod discret costurile dumneavoastră cu 50 % sau mai mult — sau poate economisi o sumă semnificativă, dacă este luată corect. Specificațiile privind toleranțe și finisajul suprafeței transmit atelierului de prelucrare cerințele dumneavoastră de precizie, dar stabilirea unor valori mai strânse decât necesită, de fapt, aplicația dumneavoastră? Acolo este locul unde bugetele dispar în tăcere.

Iată realitatea pe care mulți ingineri o ignoră: relația dintre toleranță și cost nu este liniară — este exponențială. Conform cercetărilor privind economia fabricației de precizie, trecerea de la ±0,05 mm la ±0,02 mm poate crește costurile cu aproximativ 50 %. Dar împingerea ulterioară de la ±0,02 mm la ±0,01 mm poate multiplica costurile de mai multe ori. De ce? Depășiți pragurile de capacitate ale procesului, ceea ce necesită viteze de avans mai reduse, fixări mai riguroase, medii cu temperatură controlată și un timp de inspecție semnificativ crescut.

Să analizăm ce înseamnă, de fapt, diferitele specificații de toleranță și finisare pentru produsele dvs. prelucrate cu precizie — și când fiecare nivel are sens funcțional.

Înțelegerea claselor de toleranță

Toleranța definește limitele permise ale variației într-o dimensiune fizică. Când specificați ±0,005" (±0,127 mm), transmiteți strungarului faptul că dimensiunea reală poate varia în cadrul acestei game și totuși rămâne acceptabilă. Cu cât reduceți această gamă, cu atât prelucrarea pieselor de precizie necesită echipamente specializate, viteze de așchiere mai reduse și inspecții riguroase.

Toleranțe standard de prelucrare mecanică (±0,005" / ±0,127 mm)

Aceasta reprezintă capacitatea tipică a echipamentelor CNC bine întreținute, care funcționează la viteze eficiente de producție. Majoritatea pieselor mecanice de precizie se încadrează în această categorie, deoarece echilibrează acuratețea cu eficiența din punct de vedere al costurilor. La aceste toleranțe obțineți:

• Timpuri de ciclu scurte — mașinile funcționează la viteze optime de avans
• Cerințe standard privind sculele și dispozitivele de fixare
• Inspeție eficientă folosind echipamente standard de măsurare
• Rate scăzute de rebut și reprelucrare minimă

Pentru multe aplicații — suporturi structurale, carcase, ansambluri mecanice generale — toleranțele standard funcționează perfect. Piesele se asamblează corect, funcționează și își îndeplinesc rolul fără a plăti un preț suplimentar pentru precizie care nu adaugă nicio valoare.

Toleranțe de precizie (±0,001" / ±0,025 mm sau mai strânse)

Atunci când aplicația dumneavoastră necesită cu adevărat acest lucru — ajustaje pentru rulmenți, suprafețe de contact în ansambluri de precizie sau componente la care micronii au o importanță funcțională — toleranțele de precizie devin obligatorii. Totuși, trebuie să înțelegeți exact ce cereți:

• Viteze de tăiere reduse, pentru a minimiza dilatarea termică și devierea sculelor
• Medii de prelucrare controlate din punct de vedere termic, în unele cazuri

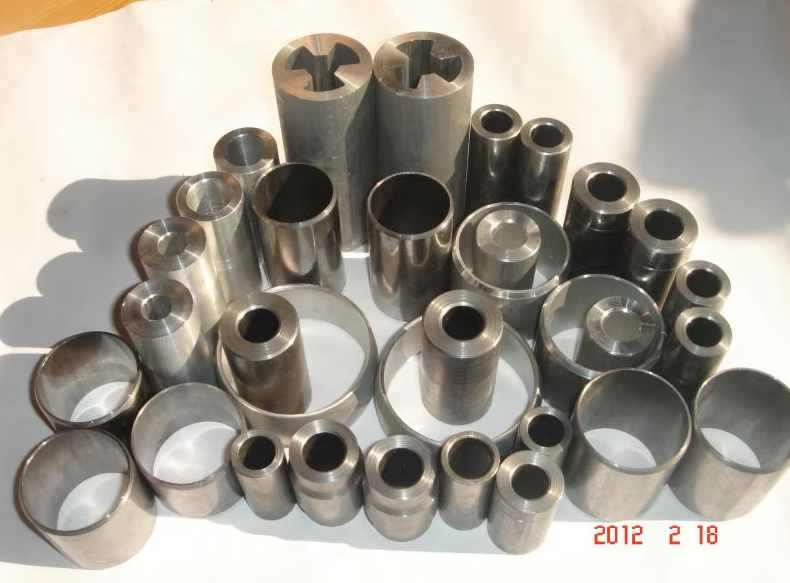

• Verificare cu CMM (mașină de măsurat cu coordonate), în locul unor simple calibre de tip „treci/nu treci”
• Rate mai ridicate de rebut, deoarece piesele se apropie de limita capacității procesului
• Eventual, mai multe treceri de finisare după operațiunile de degroșare

Standardele internaționale, cum ar fi ISO 2768 și ISO 286, oferă cadre pentru specificarea toleranțelor în mod coerent. ISO 2768 definește toleranțele generale în clasele Fine (f) și Medie (m), care se aplică implicit atunci când nu sunt specificate toleranțe particulare. Pentru caracteristicile care necesită un control mai strict, clasele ISO 286 (IT6, IT7, IT8) stabilesc limite exacte în funcție de dimensiunile nominale.

Toleranța cea mai costisitoare este adesea aceea care nu adaugă niciun beneficiu funcțional. Specificați toleranțe strânse doar acolo unde acestea influențează direct performanța piesei — fiecare micron suplimentar de precizie costă mai mult decât v-ați putea aștepta.

Când este potrivit să folosiți fiecare nivel de toleranță?

Tabelul de mai jos asociază clasele de toleranță cu aplicații practice, ajutându-vă să le specificați corespunzător pentru fiecare componentă prelucrată cu precizie din proiectul dumneavoastră:

Clasa de toleranță	Interval Tipic	Aplicații	Multiplicator de Cost	Procesul necesar
Comercial	±0,010" (±0,25 mm)	Caracteristici necritice, piese structurale brute	1.0× (valoare de referință)	Frezare/strunjire CNC standard
Standard (ISO 2768-m)	±0,005" (±0,127 mm)	Piese mecanice generale, carcase, suporturi	1.0-1.2×	Frezare CNC standard cu scule de calitate
Fine (ISO 2768-f)	±0,002" (±0,05 mm)	Suprafețe de asamblare, caracteristici de poziționare, ansambluri	1.3-1.5×	Strunjire CNC de precizie, fixare atentă
Precizie (ISO 286 IT7)	±0,001" (±0,025 mm)	Montaje pentru rulmenți, fusuri de arbore, interfețe critice	1.8-2.5×	Rectificare de precizie, control al temperaturii
Ultra-precizie (ISO 286 IT6)	±0,0005" (±0,013 mm)	Interfețe aero-spațiale, componente optice, calibre	3.0-5.0×	Rectificare, lepuire, mediu controlat

O strategie inteligentă de toleranțe examinează fiecare caracteristică individual. Un furnizor european auto a descoperit că mai multe caracteristici necritice fuseseră specificate la ±0,01 mm, deși ansamblul funcționa perfect și la ±0,03 mm. Prin relaxarea toleranțelor necritice, păstrând în același timp specificațiile strânse doar acolo unde era necesar din punct de vedere funcțional, costurile de prelucrare s-au redus cu aproximativ 22%.

Specificațiile privind finisajul suprafeței – explicate

Starea suprafeței descrie textura lăsată pe o suprafață prelucrată — vârfurile și depresiunile microscopice create de procesul de așchiere. Este măsurată în Ra (rugozitate medie), exprimată în microinci (µin) sau micrometri (µm). Valorile mai mici ale lui Ra indică suprafețe mai netede.

Dar iată ce omit multe specificații: finisarea suprafeței are implicații funcționale directe, care depășesc aspectul estetic.

Înțelegerea valorilor Ra

• 125–250 Ra µin (3,2–6,3 µm): Finisare prelucrată standard. Urmele sculei sunt vizibile. Acceptabilă pentru suprafețe necritice, cavități interne și piese care vor primi ulterior un strat de acoperire.
• 63–125 Ra µin (1,6–3,2 µm): Finisare prelucrată fină. Urmele ușoare ale sculei pot fi vizibile. Potrivită pentru suprafețe de contact, piese frezate cu precizie și suprafețe funcționale generale.
• 32 Ra µin (0,8 µm): Finisare netedă. Urmele sculei sunt abia vizibile. Obligatorie pentru suprafețe de etanșare, zone de contact ale lagărelor și piese prelucrate mecanic cu precizie ridicată.
• 16 Ra µin (0,4 µm): Foarte netedă. Se apropie de calitatea finisării prin rectificare. Necesară pentru componente hidraulice, suprafețe de contact ale lagărelor de înaltă viteză și aplicații critice de etanșare.
• 8 Ra µin (0,2 µm) sau mai bine: Finis de oglindă. Necessită rectificare, leșuire sau polizare. Rezervat pentru componente optice, aparate de măsură și piese prelucrate mecanic de înaltă precizie specializate.

Implicații funcționale ale finisului suprafeței

De ce este important finisul suprafeței dincolo de aspectul estetic? Luați în considerare următoarele implicații funcționale:

• Suprafețe de etanșare: Finisurile mai netede creează etanșări mai bune. Canalele pentru inele O necesită de obicei un finis de 32–63 Ra µin pentru a preveni căile de scurgere de-a lungul neregularităților suprafeței.
• Durata de viață la oboseală: Suprafețele aspre creează concentrații de tensiune la vârfurile microscopice, ceea ce poate iniția fisuri sub încărcări ciclice. Componentele rotative critice specifică adesea finisuri fine pentru durabilitate.
• Frecare și uzură: Contrar intuiției, suprafețele extrem de netede pot crește frecarea în unele aplicații, deoarece lipsesc microvaleurile care rețin lubrifiantul. Finisul optim depinde de sistemul tribologic.
• Aderența acoperirilor: Suprafețele care primesc vopsea, placare sau alte acoperiri beneficiază adesea de o rugozitate controlată, care îmbunătățește aderența mecanică.

Curba de cost pentru finisarea suprafeței reflectă cea a toleranțelor. Obținerea unei rugozități de 32 Ra µin din prelucrarea standard necesită treceri suplimentare de finisare, scule mai ascuțite și viteze mai reduse. Atingerea unei rugozități de 16 Ra µin sau mai bună necesită, de obicei, operații de rectificare — un proces separat, care implică propriile costuri de configurare. Finisajele în oglindă necesită lustruire manuală sau lepuire, ceea ce mărește în mod semnificativ timpul de muncă.

Pentru produsele dvs. prelucrate prin așchiere, potriviți specificațiile privind finisarea suprafeței cerințelor funcționale. Un suport structural nu necesită un finisaj în oglindă — suprafețele prelucrate standard sunt perfect adecvate. Dar corpul supapei hidraulice? Specificați cu precizie suprafețele de etanșare, lăsând zonele nefuncționale la finisajul standard, pentru a controla costurile.

Înțelegerea acestor specificații vă oferă controlul asupra costurilor pieselor dvs. prelucrate cu precizie. Specificați exact ceea ce aveți nevoie — nu ceea ce pare impresionant pe hârtie — și veți primi oferte de preț exacte, livrare mai rapidă și piese care funcționează exact așa cum este intenționat, fără să plătiți pentru o precizie care nu adaugă nicio valoare.

Odată ce toleranțele și finisajele sunt specificate corespunzător, următoarea considerație este înțelegerea modului în care diferitele industrii aplică aceste principii — și care certificate sunt esențiale pentru aplicația dvs. specifică.

Aplicații industriale și cerințe privind certificările

V-ați întrebat vreodată de ce un component prelucrat prin frezare CNC, aparent identic, costă semnificativ mai mult atunci când este destinat unei aeronave, comparativ cu unul destinat unui echipament electrocasnic? Răspunsul nu se află în procesul de prelucrare în sine, ci în documentația, urmăribilitatea și sistemele de calitate care însoțesc fiecare etapă a producției. Diferitele industrii nu doresc doar componente prelucrate cu precizie prin frezare CNC — ele cer dovezi că fiecare piesă îndeplinește standarde riguroase concepute pentru a proteja viețile oamenilor, a asigura fiabilitatea și a satisface cerințele organismelor de reglementare.

Înțelegerea motivului pentru care anumite certificate sunt esențiale în fiecare domeniu vă ajută să specificați corespunzător cerințele și să identificați furnizori calificați. Să analizăm principalele industrii în care componentele prelucrate prin frezare CNC joacă un rol esențial — și cadrele de certificare care le reglementează.

Cerințe de Precizie Auto

Industria auto reprezintă una dintre cele mai mari consumatoare de piese prelucrate la nivel global, de la componente ale motorului și angrenaje ale transmisiei până la suporturi pentru caroserie și piese ale sistemului de frânare. Dar iată ce o diferențiază pe industria auto: concentrarea neîntreruptă asupra consistenței în cadrul volumelor masive de producție.

De ce este importantă certificarea IATF 16949

IATF 16949 este standardul de management al calității din industria auto, construit pe baza ISO 9001, dar adăugând cerințe specifice sectorului care abordează necesitățile unice ale fabricării pieselor mecanice la scară largă. Conform Forța Internațională Auto , principalele producători auto (OEM) — inclusiv BMW, Ford, General Motors, Mercedes-Benz, Stellantis și Volkswagen — publică cerințe specifice clienților pe care furnizorii certificați trebuie să le respecte.

Ce înseamnă acest lucru în practică? Certificarea IATF 16949 semnalează faptul că un furnizor de asamblare a pieselor mecanice a implementat:

• Planificarea avansată a calității produsului (APQP): Procese structurate care asigură faptul că noile piese îndeplinesc specificațiile înainte de începerea producției
• Procesul de omologare a pieselor pentru producție (PPAP): Dovezi documentate că procesele de fabricație produc în mod constant piese conforme
• Controlul Statistic al Procesului (SPC): Monitorizarea în timp real a dimensiunilor critice pentru detectarea deriverii înainte de apariția defectelor
• Analiza Modurilor de Defecțiune și a Efectelor (FMEA): Identificarea sistematică și reducerea punctelor potențiale de defectare
• Trasabilitate Totală: Capacitatea de a urmări orice componentă până la loturile specifice de materiale brute, setările mașinilor și operatorii implicați

Componente prelucrate auto tipice

• Carcase de transmisie și roți dințate interne
• Capete și blocuri de cilindri pentru motoare
• Noduri de direcție și componente de suspensie
• Cleme de frână și corpuri de cilindru principal
• Componente ale sistemului de injecție de combustibil
• Carcase de motoare pentru vehicule electrice (EV) și suporturi pentru tava bateriei

Pentru inginerii care proiectează componente auto, conformitatea cu IATF 16949 influențează deciziile de proiectare. Caracteristicile trebuie să fie inspectabile, dimensiunile critice clar identificate, iar toleranțele realizabile în cadrul capacității statistice a procesului. Profesioniștii din domeniul achizițiilor trebuie să verifice dacă furnizorii potențiali dețin o certificare IATF 16949 valabilă și să înțeleagă ce cerințe specifice producătorilor de echipamente originale (OEM) se aplică proiectelor lor.

Norme pentru domeniul aerospațial și al apărării

Atunci când o defecțiune a unei piese poate duce la pierderea vieții umane sau la eșecul unei misiuni, implicațiile cer cadrele cele mai riguroase de calitate în domeniul fabricației. Industria aerospațială și cea de apărare reprezintă vârful cerințelor de precizie pentru piesele prelucrate prin strunjire cu comandă numerică (CNC).

AS9100: Standardul Aerospațial de Calitate

AS9100 se bazează pe ISO 9001, dar adaugă cerințe specifice industriei aerospațiale care depășesc în mod semnificativ managementul general al calității. Conform cercetărilor din domeniu, peste 80% dintre companiile aerospațiale globale cer furnizorilor săi de prelucrare CNC obținerea certificării AS9100.

Ce face ca AS9100 să fie diferit? Standardul subliniază:

• Gestionarea configurației: Control riguros al reviziilor pentru a asigura utilizarea versiunii corecte a fiecărui desen și a fiecărei specificații
• Inspecția la primul articol (FAI): Documentație completă, conform standardului AS9102, care dovedește că prima piesă produsă îndeplinește toate specificațiile
• Trasabilitate completă a materialelor: Fiecare componentă este urmăribilă, de la numerele de lot ale materialelor brute până la inspecția finală
• Managementul riscurilor: Procese formale pentru identificarea și atenuarea riscurilor de producție
• Prevenirea contaminării cu obiecte străine (FOD): Programe documentate care previn contaminarea capabilă să compromită siguranța zborului
• Controale ale proceselor speciale: Acreditarea Nadcap, adesea obligatorie pentru tratamente termice, finisaje de suprafață și încercări ne-distructive

Cerințe specifice domeniului apărării

Aplicațiile din domeniul apărării adaugă un nivel suplimentar: conformitatea cu ITAR (Reglementările internaționale privind comerțul cu bunuri destinate armării). Producția în instalații înregistrate ITAR trebuie să controleze accesul la datele tehnice, să restricționeze implicarea cetățenilor străini și să mențină protocoale de securitate pe care operațiunile comerciale nu le necesită. Componentele micro-prelucrate pentru sistemele de ghidare, platformele de arme și vehiculele militare se încadrează adesea în aceste restricții.

Componente tipice pentru industria aerospațială și de apărare

• Suporturi și racorduri structurale pentru structura de rachetă
• Componente ale Trenului de Aterizare
• Carcase și pale de turbine
• Corpuri ale actuatorilor de comandă a zborului
• Elemente structurale ale sateliților și componente pentru gestionarea termică
• Carcase ale sistemelor de ghidare ale rachetelor
• Componente pentru vehicule blindate

Pentru aplicațiile aerospațiale, certificarea materialelor devine esențială. Componentele necesită adesea aliaje specifice de calitate aerospațială (de exemplu, aluminiu 7075-T6 sau titan Ti-6Al-4V), însoțite de certificate complete de uzină care documentează compoziția chimică și proprietățile mecanice. Fiecare etapă, de la lingou până la piesa finită, trebuie documentată — iar această documentație devine o parte permanentă a dosarului de întreținere al aeronavei.

Aplicații în domeniul dispozitivelor medicale și al științelor vieții

Dispozitivele medicale ocupă o poziție unică: ele trebuie să îndeplinească cerințe de precizie comparabile cu cele din domeniul aerospațial, dar trebuie, de asemenea, să asigure biocompatibilitatea — adică capacitatea materialelor de a funcționa în siguranță în interiorul organismului uman. Un instrument chirurgical sau o componentă implantabilă care cedează poate afecta direct sănătatea pacienților.

Cadrul reglementar: ISO 13485 și cerințele FDA

Deși ISO 9001 oferă baza de management al calității, fabricarea dispozitivelor medicale necesită certificarea ISO 13485, concepută în mod specific pentru acest domeniu. În Statele Unite ale Americii, FDA 21 CFR Partea 820 stabilește Reglementările privind Sistemul de Calitate, care se aliniază cu principiile ISO 13485.

Conform experților în producție , furnizorii de piese pentru dispozitive medicale trebuie să abordeze:

• Biocompatibilitate: Materialele trebuie să fie sigure pentru contact direct sau indirect cu țesuturile umane, fără a provoca reacții adverse, cum ar fi inflamația sau infecția
• Compatibilitate cu sterilizarea: Componentele trebuie să reziste sterilizării prin autoclavare, radiații gamma, oxid de etilenă sau sterilizare chimică, fără a suferi degradare
• Proiectare pentru ușurința curățării: Minimizarea crăpăturilor și a defectelor de suprafață care ar putea adăposti bacterii
• Trasabilitate pe loturi: Documentație completă care să susțină inspecțiile FDA și eventualele retrageri de pe piață
• Procese validate: Metode de fabricație demonstrate și reproductibile

Considerente legate de materiale pentru componente medicale

Aplicațiile medicale necesită calități specifice de materiale, dovedite sigure pentru contactul cu omul:

• oțel inoxidabil 316L: Litera „L” indică un conținut scăzut de carbon, ceea ce îmbunătățește rezistența la coroziune pentru implanturi
• Titaniu Gradul 5 (Ti-6Al-4V ELI): Versiune cu interstițiali extra-scăzi, optimizată pentru aplicații de implantare
• PEEK: Polimer radiolucid care nu interferează cu imagistica medicală, potrivit pentru implanturi spinale
• Aliaje de cobalt-crom: Rezistență excepțională la uzură pentru componente destinate înlocuirii articulațiilor

Componente prelucrate tipice pentru domeniul medical

• Implanturi ortopedice: componente pentru înlocuirea șoldului și a genunchiului
• Cage-uri pentru fuziune spinală și șuruburi pediculare
• Instrumente chirurgicale: pensete, retractoruri, ghidaje pentru burghie
• Implante dentare și abutmente
• Carcase pentru echipamente de diagnostic și componente interne
• Componente pentru dispozitive de administrare a medicamentelor

Cerințele privind finisarea suprafeței în aplicațiile medicale depășesc adesea cele ale altor industrii. Suprafețele implantelor pot necesita texturi specifice pentru a stimula integrarea osoasă, în timp ce instrumentele chirurgicale necesită suprafețe netede și lucioase, ușor de sterilizat. Colaborarea timpurie între echipele de proiectare și producători asigură faptul că componentele îndeplinesc cerințele reglementare, fără a fi necesare redesignuri costisitoare.

Selectarea furnizorilor în funcție de cerințele industriale

Înțelegerea acestor cadre de certificare transformă modul în care evaluați potențialii parteneri de producție. Un furnizor ideal pentru componente industriale comerciale poate lipsi de sistemele de documentare cerute de industria aerospațială. În schimb, achiziționarea la prețuri premium de nivel aerospațial pentru componente comerciale simple reprezintă o risipă de buget.

La achiziționarea componentelor prelucrate prin strunjire CNC, aliniați certificările furnizorului cu cerințele dumneavoastră reale:

• Industrie generală: ISO 9001 oferă o asigurare adecvată a calității
• Producție auto: Necesită certificarea IATF 16949 și verificarea conformității cu cerințele specifice ale producătorului de echipament original (OEM)
• Aeronautică și Apărare: Cere certificarea AS9100, verifică acreditările Nadcap pentru procesele speciale și confirmă înregistrarea ITAR, dacă este cazul
• Dispozitive medicale: Confirmă certificarea ISO 13485 și experiența în producția reglementată de FDA

Certificările nu sunt doar documente — ele reprezintă sisteme de calitate integrate, personal instruit și procese dovedite care influențează direct calitatea componentelor dvs. și succesul proiectului. Potrivirea corectă a certificărilor asigură faptul că componentele dvs. prelucrate prin strunjire CNC de precizie îndeplinesc atât specificațiile tehnice, cât și cerințele reglementare.

Desigur, certificările abordează sistemele de calitate — dar ce se întâmplă cu costurile? Înțelegerea factorilor care determină prețul pieselor prelucrate vă ajută să optimizați proiectele și să negociați eficient cu furnizorii.

Înțelegerea factorilor care influențează prețul pieselor prelucrate

De ce este unul dintre ofertele de preț de 15 USD pe piesă, în timp ce un alt furnizor oferă 45 USD pentru același component? Dacă v-ați întrebat vreodată, comparând ofertele de preț pentru prelucrarea prin strunjire cu comandă numerică (CNC), nu sunteți singur. Stabilirea prețurilor pentru piese personalizate CNC pare adesea opacă — dar realitatea este că fiecare dolar din oferta de preț se datorează unor factori specifici și previzibili de cost.

Înțelegerea acestor factori vă transformă dintr-un simplu destinatar pasiv al ofertelor de preț într-o persoană capabilă să optimizați proiectele, să negociați eficient și să luați decizii informate. Indiferent dacă sunteți inginer și faceți compromisuri în cadrul proiectării sau specialist în achiziții care evaluează furnizorii, cunoașterea modului în care se alocă fondurile vă pune în control.

Iată ce determină, de fapt, prețul pieselor metalice personalizate — ordonate în funcție de amploarea obișnuită a impactului lor:

1. Costuri de configurare și programare: Costurile fixe care se repartizează pe cantitatea comandată
2. Costuri ale materialelor: Materialul brut, plus factorul de deșeu rezultat din tăierea geometriei dumneavoastră
3. Timp de prelucrare: Determinat de complexitate, numărul de operații și precizia necesară
4. Suplimente pentru toleranțe și finisaje: Specificațiile mai stricte necesită viteze mai reduse și o inspecție mai riguroasă
5. Operațiuni secundare: Tratamentul termic, placarea, anodizarea și asamblarea adaugă costuri semnificative

Să analizăm fiecare factor, astfel încât să puteți vedea exact unde se orientează bugetul dumneavoastră.

Factorii principali care influențează costul în prelucrarea prin așchiere

Costurile de configurare: Multiplicatorul ascuns

Conform Cercetarea Factorem , costurile de configurare reprezintă unul dintre cei mai importanți factori pentru piesele fabricate la comandă — în special în cazul volumelor mici. Fiecare operațiune de prelucrare prin așchiere necesită timp de programare, pregătirea dispozitivelor, încărcarea sculelor și verificarea primului exemplar, înainte ca prima piesă de serie să fie realizată.

Imaginați-vă o piesă care necesită prelucrare pe două fețe separate. Pe o mașină CNC standard cu 3 axe, acest lucru înseamnă două configurări distincte. Dacă fiecare configurare costă 40 USD și costul de pornire a mașinii este de 40 USD, veți avea costuri fixe de 120 USD înainte ca orice așchiere să înceapă efectiv. Pentru un singur prototip, întreaga sumă de 120 USD revine unei singure piese. Distribuită pe 10 piese identice? Costul de configurare scade la doar 12 USD pe piesă.

Acest lucru explică de ce cantitățile de prototipuri costă adesea de mai multe ori mai mult pe unitate decât serii de producție — povara configurării inițiale nu are unde să se ascundă.

Costurile materiale: Mai mult decât doar prețul de piață

Prețurile materiilor prime par simple, până când luați în considerare factorul deșeurilor. Producția de piese personalizate folosește rar 100% din materialul de bază. O geometrie complexă prelucrată dintr-un lingou masiv poate elimina până la 80% din materialul original sub formă de așchii — ceea ce înseamnă că plătiți pentru de patru ori mai mult aluminiu sau oțel decât cel care ajunge efectiv în piesa finită.

Volatilitatea materialelor adaugă o altă dimensiune. Conform observațiilor Factorem, prețurile materialelor au devenit din ce în ce mai imprevizibile, modificându-se uneori de două ori pe săptămână. Acest lucru înseamnă că ofertele au perioade mai scurte de valabilitate, iar orice ezitare poate avea un cost concret, dacă prețurile cresc înainte de plasarea comenzii.

Dinamica lanțului de aprovizionare influențează, de asemenea, costurile. Dacă proiectul dumneavoastră necesită o dimensiune standardizată neobișnuită, pe care furnizorii nu o dețin în mod obișnuit în stoc, puteți suporta costul întregii lungimi din stoc — chiar dacă piesa dumneavoastră utilizează doar o fracțiune din aceasta. Menținerea flexibilității în ceea ce privește dimensiunile sau furnizarea propriului material de bază pot reduce semnificativ aceste cheltuieli legate de materiale.

Complexitatea și timpul de prelucrare

Fiecare minut petrecut pe mașină are un cost. Analiza din industrie confirmă faptul că complexitatea proiectului este direct corelată cu costul prelucrării prin mai multe mecanisme:

• Cerințe privind numărul de axe: Piesele care necesită prelucrare pe 5 axe ocupă echipamente mai scumpe și necesită o programare mai sofisticată decât lucrările simple pe 3 axe
• Numărul de montări: Fiecare re-poziționare adaugă timp de muncă și introduce posibile erori de aliniere
• Schimbarea sculelor: Geometriile complexe, care necesită utilizarea multor scule diferite, prelungesc durata ciclului de prelucrare
• Detaliile intricate: Peretele subțire, buzunarele adânci și colțurile interne strânse necesită viteze de avans reduse și scule specializate

Relația nu este întotdeauna intuitivă. Uneori, o mică modificare de design—de exemplu, mărirea razelor unghiurilor interne de la 2 mm la 3 mm—permite utilizarea unui scule mai mari și mai rigide, care prelucrează mai rapid și oferă o finisare superioară a suprafeței. Această schimbare, aparent nesemnificativă, ar putea reduce timpul de prelucrare cu 20 % sau mai mult.

Suplimente pentru toleranțe și finisare

Așa cum s-a discutat în secțiunile anterioare, toleranțele mai strânse măresc exponențial costurile. Totuși, acesta este impactul practic asupra ofertei dvs.: specificarea unei toleranțe de ±0,001" pe întreaga piesă, atunci când doar două caracteristici necesită efectiv această precizie, obligă întreaga operație să se desfășoare în regim lent și cu mare atenție.

Cerințele privind finisarea suprafeței urmează o logică economică similară. Obținerea unei rugozități Ra de 16 µin ar putea necesita o operație secundară de rectificare—ce implică o altă configurare, echipamente diferite și inspecții suplimentare. Atunci când doar suprafețele funcționale necesită efectiv finisări fine, specificarea cerințelor de finisare pe caracteristică, în loc de specificații generale aplicate întregii piese, permite controlul costurilor fără a compromite performanța.

Economia de volum și costurile de pregătire

Matematica prețurilor pieselor personalizate pentru mașini se modifică dramatic în funcție de cantitate. Această costă de configurare de 120 USD, împărțită la 1.000 de piese, adaugă doar 12 cenți pe piesă. Totuși, aceeași configurare pentru o comandă de 5 piese adaugă 24 USD pe piesă — o diferență de 200× în impactul pe unitate.

Aceasta creează oportunități strategice:

• Consolidați comenzile: Comandarea întregului volum anual anticipat deodată, în loc de loturi trimestriale, poate reduce în mod semnificativ costurile pe unitate
• Unelte familiale: Dacă aveți mai multe piese similare, discutați cu furnizorul dumneavoastră dacă pot fi fixate împreună pentru a împărtăși costurile de configurare
• Planificarea trecerii de la prototip la producție: La etapa de prototipare, informați-vă despre prețurile de producție — uneori, mici ajustări ale designului fac fabricarea în volume mari semnificativ mai economică

Operațiuni secundare: Multiplicatorii de cost

Tratarea termică, placarea, anodizarea și alte procese de finisare surprind adesea cumpărătorii prin impactul lor asupra costurilor. Conform experților în domeniul fabricării, anodizarea singură poate adăuga între 3 și 8 USD pe inch pătrat, în funcție de alegerea aliajului și de cerințele privind culoarea.

Aceste operații secundare se cumulează în mai multe moduri:

• Costuri de proces: Fiecare operațiune are propriile costuri de configurare și manipulare
• Logistică: Componentele sunt adesea expediate între facilități, ceea ce adaugă timp de transport și manipulare
• Cerințe privind mascarea: Protecția filetelor, a suprafețelor de rulare sau a interfețelor de asamblare împotriva acoperirii poate adăuga 15–30 USD per caracteristică în costuri de muncă
• Impactul asupra termenului de livrare: Operațiile secundare pot adăuga 5–10 zile lucrătoare la programul dumneavoastră de livrare

Deciziile de proiectare luate la un stadiu incipient pot elimina în totalitate costurile operațiilor secundare. Alegerea aluminiului 6061 în locul aluminiului 7075 reduce costurile de anodizare cu 30–40%. Proiectarea jocurilor care țin cont de grosimea acoperirii elimină cheltuielile legate de mascare. Integrarea mai multor componente într-un singur element consolidat elimină operațiunile de asamblare.

Solicitarea corectă a ofertelor de preț

Când achiziționați servicii de fabricare a componentelor, calitatea informațiilor pe care le furnizați influențează direct exactitatea ofertelor de preț și durata de procesare. Includeți:

• Fișiere CAD complete în formate standard (STEP este preferat)
• Desene complet cotate, cu indicații privind toleranțele
• Specificații privind materialele, inclusiv calitatea și orice cerințe de certificare
• Cerințe privind finisarea suprafeței pe fiecare element, nu specificații generale
• Volumele cantitative pentru care dorești oferte (prototip, serie pilot, volume de producție)
• Operațiunile secundare necesare și orice certificate industriale aplicabile
• Termenul țintă de livrare

Furnizarea integrală a informațiilor de la început previne modificările ulterioare ale ofertelor și asigură faptul că comparați produse echivalente între furnizori. Specificațiile incomplete obligă furnizorii să presupună scenariile cele mai defavorabile — ceea ce înseamnă, în mod inevitabil, prețuri mai mari.

Concluzia finală? Fiecare dolar din oferta dvs. de prelucrare mecanică provine din decizii specifice — selecția materialului, complexitatea geometrică, cerințele de toleranță, volumul și specificațiile de finisare. Înțelegerea acestor factori determinantă vă permite să optimizați proiectele înainte de emiterea ofertei, să evaluați ofertele în mod inteligent și să faceți compromisuri informate între cost și performanță. Odată ce fundamentalele prețurilor sunt clare, următorul pas este să știți cum să evaluați potențialii furnizori în funcție de cerințele dvs. specifice.

Selectarea partenerului potrivit pentru prelucrarea mecanică

Ați optimizat proiectul, ați specificat toleranțele adecvate și înțelegeți factorii care determină costurile. Acum vine o decizie care poate decide succesul sau eșecul proiectului dvs.: alegerea producătorului de piese prelucrate mecanic care va fabrica, de fapt, componentele dvs. Această selecție merge mult dincolo de simpla comparare a prețurilor unitare — un partener nepotrivit poate livra cu întârziere, poate neglija specificațiile sau poate lipsi de sistemele de calitate pe care le impune industria dvs.

Totuși, mulți cumpărători se confruntă cu dificultăți în această evaluare. Ce diferențiază un producător de piese prelucrate de încredere de unul care va genera probleme? Cum verificați afirmațiile înainte de a vă angaja într-un ordin de achiziție? Să parcurgem împreună o abordare sistematică pentru calificarea producătorilor de piese prelucrate, care să vă protejeze proiectul și să construiască valoare pe termen lung în lanțul de aprovizionare.

Certificare și verificare a sistemului de calitate

Certificările nu sunt doar decorațiuni pentru pereți — ele reprezintă dovezi documentate și verificate prin audit că un furnizor a implementat anumite sisteme de management al calității. Totuși, înțelegerea certificărilor care contează pentru aplicația dumneavoastră necesită corelarea cerințelor cu industria dumneavoastră.

Ierarhia certificărilor

Așa cum subliniază experții din domeniul fabricării, ISO 9001 reprezintă certificarea fundamentală care demonstrează angajamentul față de managementul calității. Este baza — orice furnizor serios de piese prelucrate de precizie ar trebui să dețină în prezent certificarea ISO 9001:2015. Totuși, aplicațiile specifice sectorului cer mai mult.

Pentru aplicațiile destinate industriei auto, certificarea IATF 16949 este esențială. Această normă se bazează pe ISO 9001, adăugând cerințe privind proiectarea produselor, procesele de producție și standardele specifice clienților, unice în domeniul fabricației auto. Conform Hartford Technologies, obținerea certificării IATF 16949 permite producătorilor de piese prelucrate să „își consolideze credibilitatea, să extindă oportunitățile de afaceri, să optimizeze procesele și să consolideze relațiile cu clienții” în cadrul lanțului de aprovizionare auto.

Aplicațiile destinate industriei aerospațiale necesită certificarea AS9100 — o normă care abordează managementul configurației, evaluarea riscurilor și întreaga trazabilitate cerută de componentele critice pentru zbor. Fabricarea dispozitivelor medicale necesită certificarea ISO 13485, care asigură faptul că componentele îndeplinesc cerințele riguroase privind siguranța pacienților.

Mai mult decât documente pe hârtie: verificarea sistemelor de calitate

Un certificat afișat pe perete vă spune că un furnizor a trecut o auditare la un moment dat. Dar cum funcționează, de fapt, sistemele lor de calitate în modul zilnic? Conform specialiștilor în auditarea furnizorilor , verificarea eficientă necesită examinarea unor elemente operaționale specifice:

• Controlul Statistic al Procesului (SPC): Monitorizează furnizorul dimensiunile critice în timp real, în timpul producției? Controlul statistic al proceselor (SPC) detectează derapajele dimensionale înainte de apariția defectelor — esențial pentru menținerea calității constante a pieselor prelucrate prin frezare cu comandă numerică (CNC) în cadrul diferitelor serii de producție.
• Capacități de inspecție cu mașini de măsurare tridimensionale (CMM): Mașinile de măsurare tridimensionale (CMM) oferă o verificare dimensională precisă. Verificați dacă furnizorul deține echipamente CMM adecvate și păstrează înregistrări curente de etalonare.
• Procedurile de inspecție a primului articol (FAI): Înainte de lansarea pieselor în producție, documentația completă privind inspecția primului articol (FAI) dovedește că procesul de fabricație produce piese conforme. Solicitați să vă fie arătate exemple de rapoarte FAI din proiecte anterioare.
• Trasabilitatea materialului: Poate furnizorul lega piesele finite de loturile specifice de materiale brute, împreună cu certificatele de fabrică? Această trasabilitate devine esențială în cazul apariției ulterioare a unor probleme de calitate.
• Gestionarea neconformităților: Cum gestionează furnizorul piesele care nu respectă specificațiile? Căutați procese documentate ale Consiliului de Analiză a Materialelor (MRB), analiza cauzelor profunde utilizând metode precum cele cinci de ce sau diagramele în formă de os de pește, precum și acțiuni corective verificate.

Lista de verificare pentru evaluarea furnizorilor

Utilizați această listă de verificare cuprinzătoare la evaluarea potențialilor producători de componente prelucrate mecanic:

• Certificări: Verificați existența certificării ISO 9001 în vigoare, cel puțin; confirmați că certificatele specifice industriei (IATF 16949, AS9100, ISO 13485) corespund cerințelor dumneavoastră
• Registrul echipamentelor: Solicitați o listă a mașinilor care indică capacitățile CNC cu 3 axe, 4 axe și 5 axe, capacitatea de strunjire și echipamentele specializate, cum ar fi strungurile de tip elvețian pentru componente micro
• Întreținere preventivă: Cereți jurnalele de întreținere preventivă (PM) care demonstrează faptul că echipamentele sunt întreținute corespunzător — mașinile neglijate produc rezultate nesigure
• Echipamente de inspecție: Confirmați capacitățile CMM, profilometrele de suprafață și alte echipamente de metrologie adecvate cerințelor dvs. de toleranță
• Înregistrări de calibrare: Toate echipamentele de măsurare trebuie să afișeze etichete actuale de calibrare cu certificare trazabilă
• Implementarea SPC: Solicitați exemple de diagrame de control pentru dimensiunile critice din rulările de producție
• Probe de piese: Examinați piesele complexe produse de furnizor — calitatea finisajului, prelucrarea muchiilor și calitatea generală a execuției relevă capacitatea acestuia
• Clienți de referință: Cereți contacte din domeniul dvs. de activitate care să poată vorbi despre performanța în livrare și consistența calității

Scalarea de la prototip la producție

Unul dintre criteriile de evaluare cel mai frecvent neglijate? Capacitatea de a crește în mod fără probleme de la prototipurile inițiale până la volumele complete de producție. Conform experților în procese de fabricație, colaborarea cu un partener experimentat încă de la început „oferă o cale optimizată pentru achiziționarea pieselor pe întreaga durată a procesului de dezvoltare a produsului și contribuie la reducerea riscurilor pe termen lung."

De ce este important acest lucru? După cum subliniază Joanne Moretti, de la Fictiv: „Una dintre cele mai dificile sarcini legate de un produs este stabilirea prețului. Dacă greșiți în această etapă, întregul program se derutează.” Un producător de piese CNC care înțelege atât economia prototipării, cât și cea a producției poate oferi proiecții de costuri precise încă de la început — prevenind astfel surprizele atunci când sunteți gata să vă extindeți.

Capacități cheie de scalare de verificat

• Cantități minime de comandă reduse sau nule: Poate furnizorul produce economic cantități de prototipuri de 1–10 bucăți?
• Feedback privind proiectarea pentru fabricabilitate: Identifică furnizorul în mod proactiv modificări ale designului care îmbunătățesc eficiența producției, înainte ca dumneavoastră să vă angajați în realizarea matrițelor?
• Consistența procesului: Se vor aplica aceleași procese de fabricație utilizate pentru prototipuri și în faza de producție? Modificările între faze introduc variabilitate.
• Capacitate suplimentară: Dacă produsul dumneavoastră reușește, poate furnizorul să-și extindă capacitatea de la sute la mii, apoi la zeci de mii de bucăți lunar, fără a compromite calitatea?
• Flexibilitatea termenului de livrare: Se pot satisface nevoile urgente de prototipuri cu un timp de livrare accelerat, în timp ce comenzile de producție își mențin programele stabile?

Un exemplu din lumea reală: Excelența lanțului de aprovizionare auto

Luați în considerare cum arată în practică o capacitate eficientă de trecere de la prototip la producție. Shaoyi Metal Technology exemplifică integrarea sistemelor de calitate cu capacitățile de scalare cerute de producătorii auto (OEM). Deținând certificarea IATF 16949, aceștia au implementat un control statistic riguros al proceselor în toate operațiunile de producție, păstrând în același timp flexibilitatea necesară pentru livrarea de componente mecanice personalizate, cu termene de livrare de doar o zi lucrătoare pentru nevoile urgente de prototipare.

Această combinație — sisteme certificate de calitate, disciplină SPC și capacitate de răspuns rapid — reprezintă ceea ce furnizorii de piese prelucrate cu precizie ar trebui să ofere. Indiferent dacă aveți nevoie de ansambluri complexe de caroserie sau de bucși metalice de precizie, capacitatea de a trece fără întreruperi de la validarea conceptului până la producția de masă elimină tranzițiile între furnizori, care introduc riscuri și întârzieri.

Fiabilitatea termenelor de livrare: Factorul de evaluare ascuns

Termenele de livrare estimate nu au nicio valoare dacă livrările ajung în mod constant întârziate. La evaluarea producătorilor de piese prelucrate, investigați mai amănunțit:

• Cereți indicatorii de livrare la timp din ultimele 12 luni
• Informați-vă despre protocoalele de comunicare în cazul apariției unor întârzieri
• Înțelegeți cum sunt gestionate constrângerile de capacitate în perioadele de vârf
• Verificați dacă termenele de livrare estimate includ transportul sau reprezintă doar estimări privind producția

Un furnizor care atinge un procent de livrare la timp de 95%+ demonstrează disciplina în planificarea producției, care menține proiectele dvs. în termen. Orice valoare sub 90% semnalează probleme sistematice care vor afecta, în cele din urmă, termenul final al proiectelor dvs.

Construirea valorii parteneriatului pe termen lung

Cei mai buni producători de componente prelucrate devin o extensie a echipei dvs. de ingineri — nu doar furnizori pur tranzacționali. Căutați furnizori care investesc în înțelegerea aplicațiilor dvs., sugerează în mod proactiv îmbunătățiri și comunică deschis despre provocări. Aceste relații multiplică valoarea în timp, datorită cunoștințelor instituționale, comunicării optimizate și angajamentului reciproc față de succes.

Selectarea partenerului potrivit pentru prelucrare necesită o investiție inițială în evaluare — dar această investiție aduce dividende sub formă de calitate fiabilă, livrare predictibilă și componente care îndeplinesc specificațiile din prima încercare. Odată ce furnizorul dumneavoastră a fost calificat, atenția se concentrează pe asigurarea faptului că fiecare piesă îndeplinește cerințele prin intermediul unui sistem riguros de asigurare a calității și de prevenire a defectelor.

Asigurarea Calității și Prevenirea Defectelor

Ați selectat un furnizor calificat, deținând certificate impresionante — dar iată o realitate: chiar și cele mai bune operațiuni de prelucrare a componentelor întâmpină provocări legate de calitate. Diferența dintre furnizorii excepționali și cei mediocri nu constă în absența problemelor, ci în modul sistematic în care aceștia previn, detectează și rezolvă problemele înainte ca piesele defectuoase să ajungă vreodată la docul dumneavoastră.

Înțelegerea defectelor comune de prelucrare vă permite să specificați cerințe care previn apariția problemelor, în loc să respingeți simplu piesele defecte după fapt. Indiferent dacă sunteți un inginer care definește criteriile de calitate sau un specialist în achiziții care evaluează capacitățile furnizorilor, această abordare de diagnosticare vă transformă dintr-un receptor pasiv într-un partener informat, care știe exact ce trebuie să caute.

Să analizăm defectele care afectează producția pieselor prelucrate — și strategiile de prevenire care le împiedică să apară în livrările dumneavoastră.

Defecte frecvente și strategii de prevenire

Conform experților în calitate din domeniul fabricației, defectele comune ale pieselor prelucrate prin CNC includ inexactitățile dimensionale, finisajul superficial necorespunzător și buruienii excesivi. Acestea rezultă adesea din uzurarea sculelor, parametrii incorecți de așchiere sau vibrațiile mașinii. Totuși, înțelegerea cauzelor profunde vă permite să specificați cerințe care abordează problemele la sursa lor.

Buruienii: Cel mai frecvent defect al pieselor prelucrate

Aceste margini ascuțite și ridicate, lăsate în urma operațiunilor de tăiere, cauzează un număr mai mare de respingeri din punct de vedere al calității decât aproape orice altă problemă. Bururile apar atunci când materialul se deformează, în loc să fie tăiat curat — în special în punctele de ieșire, unde scula de tăiere părăsește piesa prelucrată.

Ce le cauzează? Scule uzate, viteze de avans incorecte și geometrii de tăiere care împing materialul, în loc să-l elimine curat. Materialele ductile, cum ar fi aluminiul și oțelurile moi, sunt deosebit de predispuse la formarea bururilor.

Prevenirea începe la etapa de proiectare. Atunci când este posibil, proiectați elemente care permit sculelor de tăiere să iasă în spațiu liber, nu împotriva unor suprafețe adiacente. Specificați pe desenele dvs. cerințele privind teșirea marginilor (de obicei o teșitură sau un racord cu rază de 0,005" până la 0,015") pentru a clarifica așteptările legate de eliminarea bururilor. Furnizorii calificați efectuează în mod implicit eliminarea bururilor — dar indicarea explicită a acestor cerințe elimină orice ambiguitate.

Urmări ale sculelor și neregularități ale finisajului de suprafață

Urmări vizibile ale sculelor, modele de trecere sau o textură neuniformă a suprafeței indică probleme de proces care afectează atât aspectul, cât și funcționalitatea. Aceste probleme au mai multe cauze fundamentale:

• Uzură Uneltelor: După cum subliniază specialiștii în prelucrarea de precizie, sculele de tăiere își pierd eficacitatea în urma utilizării repetate, ceea ce duce la inexactități dimensionale și o finisare slabă a suprafeței
• Parametri incorecți de tăiere: Viteze de avans prea agresive pentru sculele utilizate generează ondulații vizibile; viteze de rotație prea lente produc căldură excesivă și aderență a materialului
• Vibrația mașinii (zgomot de vibrație): Rezonanța dintre sculă, piesa de prelucrat și structura mașinii lasă modele ondulate distinctive
• Selectarea incorectă a sculelor: Utilizarea unor scule nepotrivite pentru materialul sau operația respectivă compromite calitatea finisării, indiferent de parametrii utilizați

Prevenția necesită specificarea cerințelor privind finisarea suprafeței prin valoarea Ra pe suprafețele critice — iar suprafețele necritice rămân cu finisarea standard de prelucrare mecanică, pentru a evita costurile inutile. Când specificați Ra 32 µin pe o suprafață de etanșare, furnizorul știe că această caracteristică necesită o atenție deosebită.

Derivare dimensională: Când piesele ies din toleranță

Derivarea dimensională — abaterea treptată de la toleranțele specificate în timpul unei serii de producție — reprezintă una dintre cele mai insidioase probleme de calitate. Primele piese au dimensiuni perfecte; ultimele piese sunt în afara limitelor specificate. Ce s-a întâmplat?

Mai mulți factori contribuie la această situație:

• Expansiune termică: Pe măsură ce mașinile se încălzesc în timpul funcționării, axele, șuruburile cu bilă și piesele prelucrate se dilată — determinând o modificare a dimensiunilor cu câteva miimi de inch
• Uzurarea sculelor de așchiere: Sculele de așchiere se uzează continuu, determinând creșterea diametrelor prelucrate (pentru caracteristicile exterioare) sau micșorarea acestora (pentru caracteristicile interioare) în timp
• Slăbirea dispozitivelor de fixare: Forța insuficientă de strângere permite deplasarea subtilă a pieselor prelucrate în timpul așchierii agresive
• Erori de programare: Decalajele sau valorile de compensare incorecte ale sculelor se acumulează în cadrul mai multor operații

Acesta este motivul exact pentru care Controlul Statistic al Proceselor (SPC) este esențial atunci când se evaluează furnizorii. Monitorizarea în timp real a dimensiunilor critice detectează deriva înainte ca aceasta să producă deșeuri. Întrebați furnizorii potențiali cum monitorizează stabilitatea dimensională în timpul rulărilor de producție — răspunsul oferă o imagine clară asupra maturității proceselor lor.

Probleme legate de tensiunile materiale

Tensiunile reziduale din materialul brut — sau tensiunile induse prin prelucrare agresivă — determină deformarea sau răsucirea pieselor după finalizarea prelucrării. O componentă prelucrată cu precizie, care are dimensiunile perfecte pe mașină, poate suferi o deformare care o scoate din toleranță în decurs de câteva ore, pe măsură ce tensiunile interne se redistribuie.

Aliajele de înaltă rezistență și piesele cu îndepărtare asimetrică a materialului sunt deosebit de susceptibile. Strategiile de prevenție includ operații de relaxare a tensiunilor între fazele de degroșare și finisare, secvenționarea atentă a operațiilor pentru a echilibra îndepărtarea materialului și viteze de avans adecvate, care minimizează generarea de căldură.

Când piesele dvs. prelucrate necesită menținerea unei planeități sau rectilinități stricte pe termen lung, specificați cerințele de descărcare a tensiunilor și discutați cu furnizorul dumneavoastră strategiile de achiziționare a materialelor.

Metode de inspecție și verificare

Strategiile de prevenție reduc defectele — dar verificarea asigură faptul că doar piesele conforme sunt expediate. Înțelegerea metodelor de inspecție vă ajută să specificați cerințele adecvate și să evaluați dacă furnizorii dispun de capacitatea necesară.

Măsurarea cu MMC: Standardul de aur pentru verificarea dimensională

Mașinile de măsurare cu coordonate folosesc sonde de precizie pentru a cartografia geometria pieselor în spațiul tridimensional, comparând dimensiunile reale cu modelele CAD sau desenele. Inspectia cu MMC oferă acuratețea și documentarea necesare aplicațiilor care implică componente prelucrate cu precizie.

Când specificați cerințele pentru MMC, luați în considerare:

• Rapoarte de inspecție ale primei piese (FAI), care documentează fiecare dimensiune a pieselor din prima serie de producție
• Frecvența inspecțiilor în timpul procesului pentru serii de producție
• Studii de capacitate (Cp/Cpk) care demonstrează stabilitatea procesului pentru dimensiunile critice
• Indicații GD&T (Dimensionare geometrică și toleranțe) pe care echipamentele CMM le pot verifica

Profilometrie de suprafață

Deși inspecția vizuală evidențiază problemele evidente de suprafață, profilometria oferă măsurători cantitative Ra care verifică cerințele privind finisajul. Profilometrele cu palpator urmăresc suprafețele, măsurând microasperitățile (vârfurile și văile) pentru a calcula valorile de rugozitate.

Specificați verificarea finisajului suprafeței pe suprafețele critice — fețele de etanșare, zonele de contact ale lagărelor și orice suprafață al cărei aspect influențează funcționarea.

Testarea durității

Pentru piesele care necesită tratament termic, încercarea de duritate verifică dacă prelucrarea termică a atins rezultatele specificate. Metodele de încercare Rockwell, Brinell sau Vickers aplică forțe controlate de indentare și măsoară răspunsul materialului.

Atunci când componentele prelucrate necesită domenii specifice de duritate, includeți specificațiile de duritate pe desene și solicitați documentația privind încercările împreună cu livrările.

Standarde de inspecție vizuală

Inspecia vizuală evidențiază defectele estetice, bavurile și deteriorările de suprafață pe care metodele dimensionale le omit.

Specificați criteriile de inspecție: lungimea maximă acceptabilă a zgârieturilor, adâncimea maximă acceptabilă a deformărilor, limitele de decolorare. Faceți referire la standardele industriale, cum ar fi SAE-AMS-2649, sau la standardele specifice clienților privind calitatea execuției, acolo unde este cazul. Criteriile clare previn dezacordurile subiective privind ceea ce reprezintă o calitate acceptabilă.

Tabelul următor rezumă tipurile de defecte, strategiile de prevenire și metodele de inspecție corespunzătoare:

Tip defect	Cauzele principale	Strategii de prevenire	Metode de inspecție
Bavuri	Scule uzate, viteze de avans incorecte, ductilitatea materialului	Scule ascuțite, traiectorii optime ale sculelor, proiectare pentru ieșirea curată a sculelor, specificarea cerințelor privind rotunjirea muchiilor	Inspeție vizuală, inspecție tactilă, mărire pentru detectarea bavurilor microscopice
Urmări de sculă / probleme legate de finisarea suprafeței	Uzură a sculelor, parametri incorecți, vibrații ale mașinii, selecția incorectă a sculelor	Gestionarea duratei de viață a sculelor, viteze/avansuri optimizate, amortizarea vibrațiilor, selecția corectă a sculelor în funcție de material	Profilometria suprafeței (măsurarea parametrului Ra), inspecție vizuală sub iluminare controlată
Deriva dimensională	Dilatarea termică, uzură progresivă a sculelor, afânarea dispozitivelor de fixare, erori de programare	Monitorizarea SPC, măsurare în timpul procesului, stabilizare termică, verificare regulată a compensărilor sculelor	Măsurare cu mașină de măsurat cu coordonate (CMM), calibre de tip „da/nu”, trasarea diagramelor SPC
Erori geometrice (planeitate, rotunditate)	Deformarea dispozitivelor de fixare, forțele de așchiere, efectele termice, degradarea preciziei mașinii	Fixare corespunzătoare, îndepărtare echilibrată a materialului, întreținerea mașinii, operații de descărcare a tensiunilor	Mașină de măsurat cu coordonate (CMM) cu evaluare GD&T, comparatoare optice, aparate de măsurat rotunditatea
Tensiuni în material / deformare	Tensiune reziduală în material, prelucrare agresivă, îndepărtare asimetrică a materialului	Tratament termic de detensionare, secvențe echilibrate de degroșare, avansuri adecvate care minimizează generarea de căldură	Verificare CMM a planității/rectilinității, plăci de verificare cu indicatori
Deteriorare superficială (scrânturi, zgârieturi, deformări)	Manipulare incorectă, ambalare necorespunzătoare, debris în dispozitivele de fixare	Proceduri de manipulare, ambalare protectoare, dispozitive de fixare curate, instruirea operatorilor	Inspeție vizuală conform standardelor de calitate a execuției, inspecție mărită pentru suprafețele critice

Integrarea prevenirii și a inspecției

Asigurarea eficientă a calității combină prevenirea și verificarea într-un sistem care identifică problemele înainte ca acestea să se multiplice. La evaluarea furnizorilor de componente prelucrate prin așchiere, căutați dovezi ale ambelor aspecte:

• Procese documentate care abordează modurile cunoscute de defecte
• Inspecție în curs de desfășurare care detectează deviațiile la timp
• Protocoale de inspecție finală adecvate cerințelor dvs. privind toleranțele și finisajul
• Sisteme de acțiuni corective care previn reapariția problemelor atunci când acestea apar

După cum subliniază specialiștii în piese prelucrate prin strunjire, rezolvarea defectelor implică ajustarea parametrilor de prelucrare, optimizarea sculelor și a traiectoriilor de tăiere, asigurarea unei întrețineri corespunzătoare a sculelor și rafinarea programării. Furnizorii care abordează calitatea în mod sistematic—și nu se bazează exclusiv pe inspecția finală pentru a separa piesele bune de cele defecte—obțin rezultate constante, controlând în același timp costurile.

Acum, cu fundamentul asigurării calității clar stabilit, sunteți pregătit să specificați cerințele care previn apariția problemelor și să evaluați furnizorii capabili să livreze în mod constant piese conforme. Acum să integrăm toate aceste elemente în pași concreți de urmat, adaptați rolului și nevoilor specifice ale proiectului dumneavoastră.

Integrarea tuturor acestor elemente pentru următorul dumneavoastră proiect

Ați parcurs un drum lung, de la înțelegerea ce sunt piesele prelucrate până la interpretarea toleranțelor, evaluarea furnizorilor și prevenirea defectelor. Acesta este un volum considerabil de cunoștințe dobândite — dar cunoașterea generează valoare doar atunci când este aplicată. Indiferent dacă proiectați următoarea componentă sau achiziționați volume de producție, calea de urmat depinde de transformarea acestor informații în acțiuni concrete, adaptate rolului dumneavoastră.

Proiectele de reușită în domeniul fabricării pieselor prelucrate au un element comun: alinierea dintre intenția de proiectare, selecția materialelor, capacitățile procesului și calificările furnizorilor. Când aceste elemente funcționează în armonie, obțineți piese prelucrate prototip care validează conceptele rapid, serii de producție care respectă în mod constant specificațiile și costuri care rămân în limitele bugetului. Când aceste elemente nu sunt aliniate? Întârzieri, probleme de calitate și depășiri bugetare sunt inevitabile.

Să sintetizăm întreaga informație în pași concreți de acțiune, atât pentru ingineri, cât și pentru profesioniștii din domeniul achizițiilor.

Pași de acțiune pentru ingineri

Deciziile de proiectare pe care le luați au un impact asupra fiecărui proces ulterior. Iată cum puteți asigura succesul piesei dvs. prelucrate cu precizie:

• Aplicați principiile DFM încă de la prima zi: Rețineți că aproximativ 70% din costurile de fabricație sunt stabilite în faza de proiectare. Specificați razele interne ale colțurilor cel puțin egale cu o treime din adâncimea cavității. Mențineți grosimea pereților peste 0,8 mm pentru materialele metalice. Limitați raportul dintre adâncimea și diametrul găurilor la sub 4× pentru forajul standard. Aceste recomandări previn redesignurile costisitoare și accelerează termenele de producție.
• Specificați toleranțele în mod strategic: Nu fiecare dimensiune necesită o controlare strictă. Identificați caracteristicile care afectează cu adevărat funcționalitatea — ajustajele pentru lagăre, suprafețele de asamblare, interfețele critice — și aplicați toleranțe de precizie doar acolo. Lăsați dimensiunile necritice la valorile standard (±0,005") pentru a controla costurile. Curba exponențială toleranță-cost înseamnă că specificarea unei toleranțe de ±0,001" în toate punctele poate tripla prețul piesei, fără a adăuga valoare funcțională.
• Alegeți materialele în funcție de cerințele reale: Nu vă bazați automat pe materialele familiare fără a lua în considerare alternativele. Dacă rezistența la coroziune este mai importantă decât rezistența mecanică, aluminiul 6061 este preferabil față de 7075. Dacă ușurința prelucrării influențează costul, oțelul inoxidabil 303 este superior față de 316. Fiecare alegere de material afectează timpul de ciclu, uzura sculelor și prețul final.
• Comunicați cerințele privind finisajul pe componente: În loc să specificați valori Ra pentru întreaga suprafață, indicați valorile Ra doar acolo unde acestea au o importanță funcțională. Suprafețele de etanșare pot necesita un Ra de 32 µin, în timp ce zonele fără contact pot fi acceptate cu finisajul standard de prelucrare mecanică. Specificarea valorilor Ra pe componente reduce costurile, asigurând în același timp performanța.
• Implicați furnizorii din faza incipientă: Partajați proiectele preliminare cu potențialii furnizori de componente prelucrate prin frezare CNC înainte de finalizarea acestora. Feedback-ul lor privind concepția pentru fabricație (DFM) identifică oportunitățile de optimizare pe care le puteți omite — și stabilește relații care facilitează ulterior producția.

Cele mai bune practici de achiziții

Practicile dumneavoastră de selecție și gestionare a furnizorilor determină dacă proiectele excelente se transformă în piese excelente. Concentrați-vă asupra acestor priorități:

• Potriviți certificatele cu cerințele: ISO 9001 este suficientă pentru piese industriale generale. Aplicațiile auto necesită IATF 16949. Aero-spațialul necesită AS9100. Sectorul medical necesită ISO 13485. Plata excesivă pentru certificate inutile consumă bugetul; plata insuficientă implică riscuri de neconformitate. Verificați starea actuală a certificărilor — nu doar declarațiile.
• Verificați funcționarea sistemelor de calitate în mod operațional: Certificatele dovedesc auditurile anterioare, nu practicile actuale. Solicitați diagrame de control SPC din ultimele serii de producție. Solicitați rapoarte de inspecție ale primului articol (First Article Inspection). Examinați capacitățile mașinii de măsurat cu coordonate (CMM) în raport cu cerințele dvs. de toleranță. Aceste indicatori operaționali relevă capacitatea reală.
• Evaluați capacitatea de scalare: Poate furnizorul dvs. gestiona soluții de prelucrare mecanică personalizate, de la cantități prototip până la volume de producție? Colaborarea cu un producător de piese prelucrate cu precizie care înțelege ambele faze — ca Shaoyi Metal Technology cu certificarea lor IATF 16949, implementarea SPC și termenele de livrare de o zi pentru prototipuri urgente — elimină tranzițiile riscante către furnizori pe măsură ce proiectele se extind.
• Optimizați prin specificații complete: Furnizați fișiere STEP, desene complet cotate, clase de materiale, cerințe privind finisajul și pragurile de cantitate cu fiecare cerere de ofertă (RFQ). Informațiile complete permit obținerea unor oferte precise și previn surprizele costisitoare. Specificațiile incomplete obligă furnizorii să presupună scenariile cele mai defavorabile — ceea ce duce la creșterea prețurilor.
• Construiți transparența costurilor: Rețineți că costurile de configurare domină prețurile pentru prototipuri, în timp ce materialele și timpul de ciclu determină economia producției. Consolidarea proiectării, consolidarea comenzilor și relaxarea strategică a toleranțelor generează reduceri de costuri fără a compromite performanța.
• Urmăriți performanța livrărilor: Termenele de livrare indicate nu înseamnă nimic dacă piesele sosesc în mod constant cu întârziere. Solicitați indicatori privind livrarea la timp și stabiliți protocoale de comunicare pentru modificările de program. Un furnizor care atinge un procent de 95%+ livrări la timp demonstrează disciplina de planificare necesară pentru a menține proiectele dvs. pe traseu.

Imperativul Integrării

Cele mai de succes proiecte de piese prelucrate mecanic au loc atunci când inginerii și specialiștii din domeniul achizițiilor colaborează încă de la începutul proiectului. Inginerii care cunosc capacitățile furnizorilor proiectează piese care pot fi fabricate eficient. Echipele de achiziții care înțeleg intenția de proiectare selectează parteneri care dețin certificatele și echipamentele adecvate. Această integrare — nu transmiterea de sarcini între departamente izolate — conduce la rezultate optime.

Luați în considerare standardul de referință din industria auto: furnizori precum Shaoyi Metal Technology integrează sisteme de calitate certificate IATF 16949 cu Controlul Statistic al Proceselor, capacități de prototipare rapidă și capacitate de producție scalabilă. Această combinație înseamnă că ansamblurile de suspensie și componentele de precizie trec fără probleme de la validarea conceptului până la producția de masă, fără degradarea calității sau perturbarea programului. Acesta este standardul pe care lanțul dvs. de aprovizionare ar trebui să-l îndeplinească.

Cel mai bun component prelucrat prin strunjire de precizie nu este cel cu toleranțele cele mai strânse, ci cel care îndeplinește cerințele funcționale la cel mai scăzut cost total, livrat la termen de un furnizor calificat. Echilibrați precizia cu practicabilitatea și specificați doar ceea ce aplicarea dvs. necesită cu adevărat.

Următorul dvs. proiect de piese prelucrate începe cu principiile din acest ghid. Aplicați fundamentalele DFM. Specificați toleranțele în mod strategic. Alegeți materialele în mod intenționat. Evaluați furnizorii în mod sistematic. Și rețineți: succesul în fabricație rezultă din aliniere — între intenția de proiectare și capacitatea procesului, între cerințele de calitate și calificările furnizorilor, între exigențele de precizie și constrângerile practice. Asigurați-vă această aliniere corectă, iar piesele dvs. vor funcționa exact așa cum au fost concepute.

Întrebări frecvente despre piese prelucrate mecanic

1. Ce este o piesă prelucrată mecanic?

O piesă prelucrată este un component de precizie fabricat prin procese subtractive, în care sculele de tăiere elimină sistematic materialul din semifabricate solide din metal sau plastic. Spre deosebire de imprimarea 3D sau turnare, prelucrarea începe cu mai mult material decât este necesar și îndepărtează tot ceea ce nu face parte din piesa finală. Acest proces permite obținerea unor toleranțe strânse (până la ±0,001 mm), finisaje superioare ale suprafeței și poate fi aplicat practic oricărui tip de metal sau plastic tehnic. Exemple comune includ componente pentru motoare, suporturi pentru industria aerospațială, implante medicale și roți dințate pentru transmisii.

2. Cât plătesc strungarii pe oră?

Tarifele orare pentru prelucrarea prin frezare CNC variază semnificativ în funcție de tipul echipamentului și de complexitatea pieselor. Strungurile CNC standard costă, în mod tipic, între 50 și 110 USD pe oră, în timp ce frezele orizontale CNC costă între 80 și 150 USD pe oră. Mașinile CNC avansate cu 5 axe au tarife de 120–300+ USD pe oră, datorită capacității lor de a realiza geometrii complexe. Strungurile elvețiene, utilizate pentru componente de micro-precizie, se încadrează într-un interval de 100–250 USD pe oră. Aceste tarife sunt incluse în costul pieselor dumneavoastră, alături de taxele de configurare, costurile materialelor și operațiunile secundare, cum ar fi tratamentul termic sau placarea.

3. Ce materiale pot fi prelucrate în piese de precizie?

Prelucrarea mecanică permite practic orice metal, aliaj sau plastic de inginerie. Opțiunile populare includ aliajele de aluminiu (6061 pentru versatilitate, 7075 pentru rezistență aerospațială), oțelurile inoxidabile (303 pentru prelucrabilitate, 304 pentru rezistență la coroziune, 316 pentru aplicații marine), alama pentru conductivitate electrică și titanul pentru componente aerospațiale și medicale de înaltă rezistență. Plasticele de inginerie, cum ar fi PEEK, oferă stabilitate la temperaturi ridicate, în timp ce Delrin asigură o excelentă stabilitate dimensională pentru roți dințate și lagăre. Alegerea materialului influențează direct durata prelucrării mecanice, uzura sculelor și costul final al piesei.

4. Ce certificate ar trebui să dețină un furnizor de prelucrare mecanică?

Cerințele de certificare depind de industria dumneavoastră. ISO 9001 reprezintă standardul de bază privind managementul calității pentru piese industriale generale. Aplicațiile din domeniul automotive necesită certificarea IATF 16949, împreună cu implementarea Controlului Statistic al Proceselor. Industria aerospațială impune certificarea AS9100, precum și acreditarea Nadcap pentru procesele speciale. Producția de dispozitive medicale necesită conformitatea cu ISO 13485. Furnizorii certificați IATF 16949, cum ar fi Shaoyi Metal Technology, demonstrează sistemele de calitate, trasabilitatea și disciplina procesuală de care au nevoie industriile exigențe pentru obținerea unor piese conforme și consistente.

5. Cum pot reduce costurile pieselor prelucrate fără a sacrifica calitatea?

Optimizarea costurilor începe la etapa de proiectare. Specificați toleranțe strânse doar pentru caracteristicile funcțional critice — relaxarea dimensiunilor necritice, de la ±0,001" la ±0,005", poate reduce costurile cu 50% sau mai mult. Măriți razele colțurilor interne pentru a permite utilizarea unor scule mai mari și mai rapide. Consolidați comenzile pentru a distribui costurile de configurare pe un număr mai mare de piese. Alegeți materiale cu o prelucrabilitate superioară atunci când performanța o permite — aluminiul 6061 se prelucrează mai rapid decât 7075. În final, colaborați cu furnizori care oferă soluții scalabile, de la prototip la producție în serie, pentru a evita tranziții costisitoare către alți furnizori pe măsură ce volumul de producție crește.
