Costurile prelucrării prin așchiere a pieselor personalizate dezvăluite: ceea ce magazinele nu vă spun

Ce înseamnă, de fapt, prelucrarea pieselor personalizate pentru proiectul dumneavoastră

Ați căutat vreodată o componentă și ați descoperit că nimic disponibil pe piață nu se potrivește perfect aplicației dumneavoastră? Nu sunteți singur. Acesta este exact momentul în care prelucrarea pieselor personalizate devine extrem de valoroasă. Dar ce implică, de fapt, acest proces și când ar trebui să îl luați în considerare, în loc să alegeți o piesă standard dintr-un catalog?

Prelucrarea pieselor personalizate este procesul de creare a componentelor concepute și fabricate special pentru a îndeplini specificații unice, utilizând echipamente CNC de precizie pentru a transforma materialele brute în piese finite, pe care opțiunile standard, disponibile imediat, nu le pot egala.

Spre deosebire de componentele produse în masă, care au dimensiuni standardizate, piesele prelucrate personalizat sunt adaptate exact cerințelor dumneavoastră – de la geometrie și toleranțe până la selecția materialelor și finisarea suprafeței. Industrii precum cea aerospațială, automotive sau cea a dispozitivelor medicale se bazează în mare măsură pe această abordare atunci când precizia și performanța nu pot fi compromise.

De la planul de ansamblu până la componenta finalizată

Calea prelucrarea CNC de precizie începe cu mult înainte ca metalul să întâlnească scula de tăiere. Echipa dumneavoastră de ingineri creează un model detaliat CAD care specifică dimensiunile exacte, toleranțele și cerințele privind materialul. Acest plan de ansamblu conduce fiecare etapă ulterioară. În timpul prototipării, proiectul este testat și rafinat până când funcționează exact așa cum a fost intenționat. Numai după aceasta începe producția la scară largă, iar mașinile CNC execută operațiunile programate, cum ar fi frezarea, strunjirea și găurirea, cu o precizie remarcabilă.

De ce piesele standard nu corespund cerințelor

Componentele disponibile pe stoc oferă comoditate și costuri inițiale mai mici datorită economiilor obținute prin producția în masă. Totuși, acestea prezintă limitări intrinseci. Atunci când aplicația dumneavoastră necesită o geometrie unică, proprietăți specifice ale materialelor sau toleranțe mai strânse decât cele pe care le pot asigura componentele standard din delrin sau alte plaste, piesele standardizate pur și simplu nu vor îndeplini cerințele. Soluțiile personalizate de prelucrare mecanică rezolvă problemele de compatibilitate cu sistemele existente și permit proiectarea unor soluții inovatoare care vă conferă un avantaj competitiv.

Diferența adusă de prelucrarea mecanică personalizată

Ce diferențiază piesele prelucrate mecanic de cele disponibile pe stoc? Răspunsul se află în trei avantaje cheie:

• Potrivire Precisă: Piese fabricate conform specificațiilor exacte ale dumneavoastră, cu toleranțe de până la 0,003–0,005 inch
• Flexibilitate material: Alegeți dintre metale precum aluminiul, oțelul și titanul, sau plastice inginerești, inclusiv nailonul și delrinul
• Optimizare pentru aplicație: Componente concepute special pentru a îndeplini cerințele dumneavoastră de performanță

Pe parcursul acestui articol, veți descoperi ce determină, de fapt, costurile de prelucrare mecanică, cum puteți optimiza proiectele dumneavoastră pentru fabricabilitate și ce informații nu vă sunt adesea comunicate de atelierele de prelucrare în ceea ce privește stabilirea prețurilor. Indiferent dacă achiziționați un singur prototip sau planificați o serie de producție, înțelegerea acestor principii de bază vă va ajuta să luați decizii mai bine fundamentate și, eventual, să economisiți mii de euro la următorul dumneavoastră proiect.

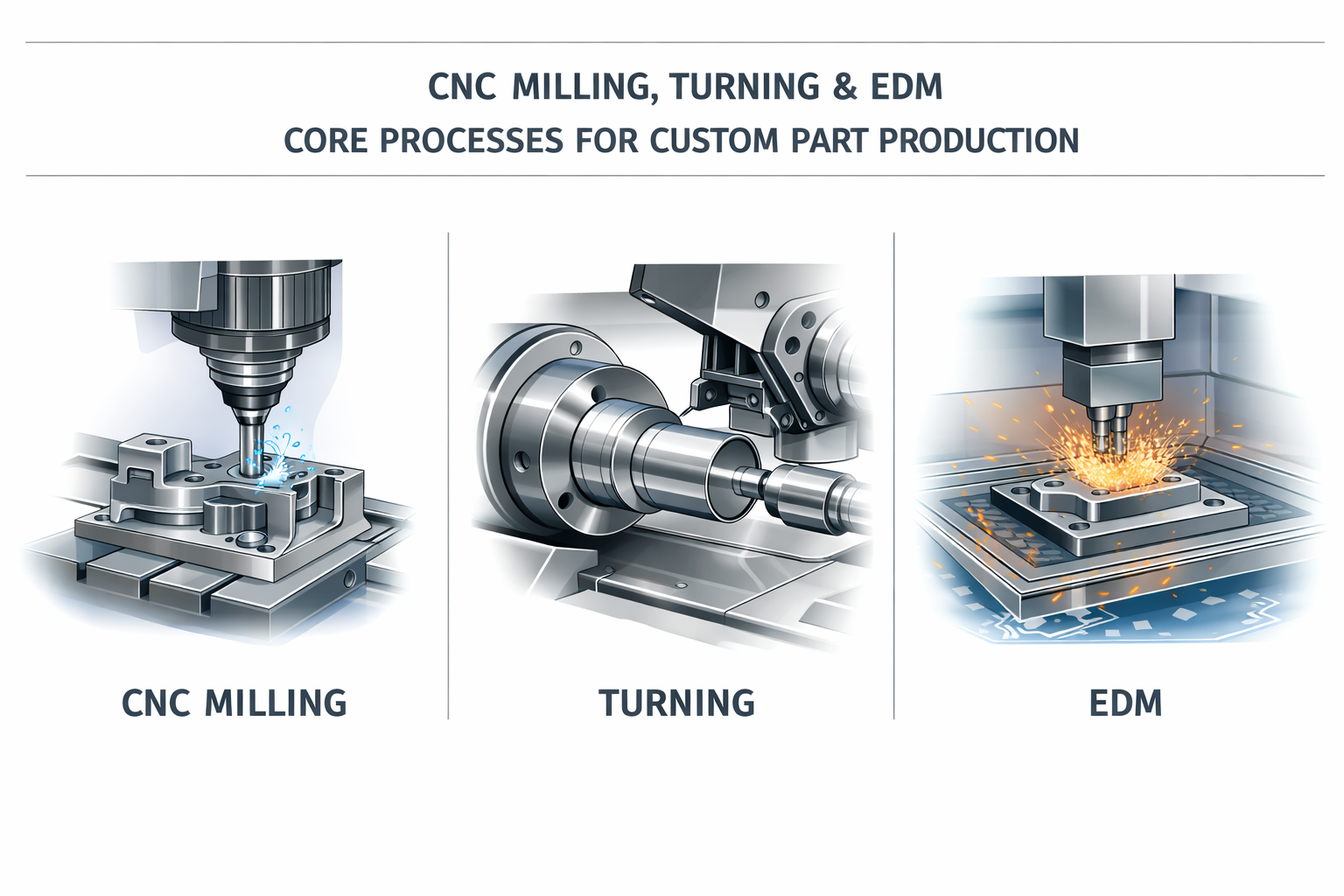

Procesele de bază de prelucrare mecanică pentru piese personalizate

Ați decis, așadar, că componentele personalizate prelucrate mecanic reprezintă calea potrivită de urmat. Dar aici lucrurile devin interesante: procesul specific utilizat pentru realizarea piesei dumneavoastră influențează în mod semnificativ costul, termenul de livrare și precizia obținabilă. Înțelegerea acestor metode de bază vă ajută să luați decizii mai bine fundamentate înainte de a solicita oferte și vă oferă un avantaj în discuțiile cu atelierele de prelucrare mecanică privind opțiunile disponibile.

Să analizăm în detaliu principalele procese de fabricație CNC cu care veți avea de-a face și să identificăm în ce situații fiecare dintre acestea este cea mai potrivită pentru proiectul dumneavoastră.

Explicarea frezării CNC

Imaginați-vă un instrument de tăiere rotativ care se deplasează peste o piesă de prelucrat staționară, îndepărtând materialul strat cu strat. Aceasta este frezarea CNC în acțiune. Acest proces substractiv este excelent pentru realizarea unor geometrii complexe, contururi intricate și caracteristici detaliate ale suprafeței, care ar fi imposibil de obținut prin alte metode.

Când o mașină CNC efectuează operații de frezare, poate deplasa instrumentul de tăiere simultan pe mai multe axe. Această versatilitate face din frezare alegerea preferată pentru:

• Suprafețelor plane și a golurilor: Crearea unor caracteristici îngropate, crestături și fețe perfect plane
• Contururi complexe 3D: Modelarea suprafețelor curbe și a formelor organice
• Găuri și filete: Operații de găurire și filetare integrate în aceeași configurație
• Frezare text: Gravarea numerelor de piesă, a logourilor sau a marcajelor de identificare direct pe componente

Compromisul? Frezarea CNC implică, de obicei, costuri mai mari pentru scule și configurare comparativ cu procesele mai simple. Pentru producția în volum mare și cu formă simplă , acesta poate nu fi cea mai economică opțiune. Totuși, atunci când proiectul dumneavoastră necesită detalii complexe sau lucrați cu materiale dificile, cum ar fi oțelul durificat sau titanul, frezarea oferă o capacitate fără egal.

Când strunjirea este soluția potrivită

Iată o abordare diferită: ce s-ar întâmpla dacă piesa de prelucrat se rotește, în timp ce un sculeț de tăiere staționar îi modelează suprafața? Aceasta este strunjirea CNC și este concepută în mod special pentru componente cilindrice și simetrice.

Gândiți-vă la arborele, bucșele, tuburile, șuruburile și ajutajele. Orice piesă cu simetrie de rotație este un candidat ideal pentru acest proces. Operațiunile de strunjire CNC lucrează în principal pe două axe (X și Z), deși mașinile avansate oferă și alte funcționalități.

De ce să alegeți strunjirea în locul frezării pentru piesele rotunde? Viteză și eficiență economică. Conform cercetărilor din domeniul fabricației, alegerea procesului CNC potrivit poate reduce timpul de fabricație cu până la 30 %, eliminând în același timp costuri operaționale semnificative. Pentru producția în volum mare de componente cilindrice, strunjirea nu are niciun competitor.

Strunjirea CNC produce, de asemenea, finisaje de suprafață excepțional de netede pe piese rotunde datorită acțiunii continue de tăiere. Dacă aplicația dumneavoastră necesită toleranțe strânse pentru caracteristici cilindrice, acest proces oferă rezultate superioare comparativ cu frezarea aceleiași geometrii.

Capacități Avansate Multi-Axe

Frezarea standard pe 3 axe gestionează majoritatea aplicațiilor, dar piesele complexe necesită uneori mai mult. Aici intervin capacitățile de prelucrare CNC pe 4 și 5 axe.

• frezare pe 3 axe: Mișcarea sculei se face de-a lungul axelor X, Y și Z – ideală pentru cele mai multe piese plane și ușor conturate
• frezare 4 axe: Adaugă rotația în jurul unei axe, permițând prelucrarea caracteristicilor de pe mai multe fețe fără repoziționare
• frezare 5 axe: Mișcare simultană de-a lungul a cinci axe, perfectă pentru componente aerospațiale, pale de turbine și implante medicale complexe
• Strunjirea elvețiană: Un proces specializat de strunjire pentru componente mici și de precizie, cum ar fi piesele pentru ceasuri și instrumente medicale, oferind o precizie excepțională la piese lungi și subțiri

În afara frezării și strunjirii tradiționale, procesele specializate gestionează cerințe particulare. EDM cu fir (prelucrare prin descărcare electrică) utilizează descărcări electrice pentru a tăia materiale conductoare cu o precizie extremă – toleranțe de până la 40 de milionimi de inch. Această tehnică este excelentă pentru oțelurile pentru scule preîntărite și pentru materialele care ar distruge sculele convenționale de tăiere. Firul nu atinge niciodată piesa de prelucrat, ceea ce înseamnă practic zero efort mecanic sau deformare.

Totuși, EDM-ul cu fir funcționează doar cu materiale conductoare și operează mai lent decât tăierile convenționale CNC, determinând, în mod obișnuit, costuri mai mari pe piesă. Este alegerea potrivită atunci când precizia este prioritară față de viteză sau atunci când se lucrează cu materiale excepțional de dure.

Procesul	Cel Mai Bine Pentru	Toleranță tipică	Cost relativ
frezare cu 3 axe	Piese plane, degajări, contururi de bază	±0.005"	Scăzut-Mediu
frezarea pe 5 Axe	Geometrii complexe, subțăieri	±0.002"	Înaltelor
Frezare CNC	Piese cilindrice, axe, bucși	±0.003"	Scăzut
Machetare Swiss	Piese mici de precizie, componente lungi și subțiri	±0.0005"	Mediu-Mare
EDM cu fir	Materiale dure, precizie extremă, profiluri 2D complexe	±0.0001"	Înaltelor

Alegerea procesului potrivit nu este doar o chestiune de capacitate – afectează direct rezultatul financiar al afacerii dumneavoastră. Un reper proiectat pentru frezare pe 5 axe, atunci când frezarea pe 3 axe ar fi fost suficientă, înseamnă că plătiți timpul de funcționare al mașinii pe care nu îl aveți nevoie. În schimb, forțarea unei geometrii complexe pe un proces mai simplu necesită adesea mai multe montări, ceea ce crește, de fapt, costul total.

Ținând cont de aceste procese fundamentale, următoarea decizie esențială constă în selectarea materialului potrivit pentru componentele dvs. prelucrate prin strunjire/frezare CNC – o alegere care influențează totul, de la ușurința prelucrării până la performanța finală a reperului.

Ghid de selecție a materialelor pentru componente prelucrate mecanic

Iată o întrebare care pune în dificultate chiar și inginerii experimentați: de ce costă în mod dramatic diferit două repere aparent similare pentru prelucrare? Răspunsul se află adesea în selecția materialului. Alegerea materialului potrivit nu este doar o chestiune de potrivire a proprietăților mecanice cu aplicația dumneavoastră – ea afectează direct durata prelucrării, uzura sculelor, calitatea finisării suprafeței și, în cele din urmă, bugetul proiectului dumneavoastră.

Să parcurgem cele mai frecvente materiale specificate în prelucrarea pieselor personalizate și explorați în ce situații fiecare dintre acestea este potrivită pentru nevoile dvs. specifice.

Aliaje de Aluminiu pentru Rezistență Ușoară

Aluminiul domină domeniul prelucrării personalizate, și nu fără motiv. Este ușor, rezistent la coroziune și se prelucrează excelent. Totuși, nu toate aliajele de aluminiu au aceeași performanță, iar înțelegerea diferențelor dintre ele vă poate economisi bani și poate îmbunătăți performanța pieselor.

aluminiu 6061 este materialul de bază al industriei. Cu o densitate de aproximativ 2,7 g/cm³ (aproape identică cu cea a aluminiului pur), oferă o prelucrabilitate excelentă, rezistență la coroziune și capacitate ridicată de asamblare. Veți întâlni aliajul 6061 într-o gamă largă de aplicații, de la ansambluri sudate și carcase pentru echipamente electronice, până la accesorii marine și componente auto. Versatilitatea sa îl face opțiunea implicită atunci când aveți nevoie de o soluție din aluminiu fiabilă și rentabilă.

aluminiu 7075 ia în prim-plan atunci când rezistența devine esențială. Adesea denumit „aluminiu de calitate aeronautică”, acest aliaj oferă unul dintre cele mai ridicate rapoarte rezistență-pe-greutate disponibile. Densitatea sa de 2,81 g/cm³ este ușor mai mare datorită elementelor de aliere cu zinc, dar acest compromis aduce performanțe excepționale în aplicații supuse unor solicitări mecanice intense. Componentele aeronautice, echipamentele de apărare și piesele supuse unor uzuri semnificative beneficiază de proprietățile mecanice superioare ale aliajului 7075.

Dar există o limitare: 7075 nu se sudează sau nu se prelucrează prin deformare la rece la fel de ușor ca 6061. Dacă proiectul dumneavoastră necesită sudură sau operații complexe de îndoire, 6061 rămâne alegerea mai inteligentă, chiar dacă are o rezistență mai scăzută.

Selectarea oțelului în funcție de aplicație

Atunci când aluminiul nu poate suporta sarcina, căldura sau cerințele de rezistență la uzură, intervine oțelul. Provocarea constă în alegerea dintre zeci de mărci disponibile, fiecare optimizată pentru caracteristici de performanță diferite.

• oțel carbon 1045: O variantă cu conținut mediu de carbon care oferă o rezistență bună și o prelucrabilitate excelentă la un cost scăzut — ideală pentru arburi, roți dințate și componente mecanice generale
• Oțel inoxidabil (304, 316): Rezistență la coroziune pentru aplicații din domeniul prelucrării alimentelor, medical și marin, deși este mai lent de prelucrat decât oțelurile carbon
• Oțeluri pentru scule (A2, D2, O1): Duritate și rezistență la uzură excepționale pentru matrițe, poansoane și scule de tăiere — de obicei prelucrate în stare recoptă, apoi tratate termic

Metalele speciale acoperă nișe specifice. Titanul oferă performanțe aerospațiale în ceea ce privește raportul rezistență/ greutate, dar costul prelucrării este semnificativ mai ridicat datorită uzurării sculelor și vitezelor reduse de așchiere. Atunci când trebuie să prelucrați bronz sau alamă, veți aprecia clasamentele excelente de prelucrabilitate ale acestora — componentele CNC din bronz sunt așchiate curat, cu uzură minimă a sculelor, făcându-le alegeri economice pentru bucși, lagăre și accesorii decorative. Operațiunile CNC cu bronz beneficiază, de asemenea, de lubrifierea naturală a materialului în aplicațiile de lagăre.

Materiale plastice inginerești și compromisurile lor

Plasticurile inginerești oferă avantaje pe care metalele pur și simplu nu le pot egala: greutate mai mică, rezistență chimică, izolare electrică și, adesea, costuri mai mici de prelucrare prin așchiere. Totuși, fiecare plastic prezintă comportamente distincte care influențează atât procesul de fabricație, cât și performanța în utilizarea finală.

Delrin (Acetal/POM) se remarcă prin stabilitatea dimensională și prelucrabilitatea sa. Acest plastic Delrin se prelucrează ușor, lăsând suprafețe netede cu muchii ascuțite chiar din prima trecere cu scula. Absorbția redusă de umiditate înseamnă că piesele păstrează toleranțe strânse chiar și în medii umede — aspect esențial pentru ansamblurile de precizie, componentele de supape și carcasele de pompe. Multe întreprinderi îl consideră un plastic „cu așchiere liberă”, deoarece formează așchii curate și funcționează la temperaturi joase în timpul prelucrării.

Nylon pentru aplicații de prelucrare aplicațiile oferă o rezistență superioară la impact și o toleranță termică superioară față de Delrin. Gradele de nailon umplute cu sticlă pot suporta temperaturi continue de aproximativ 120–130 °C, făcându-le potrivite pentru componente auto situate în compartimentul motor și pentru carcase electrice. Compromisul? Nailonul absoarbe umiditatea din aer, ceea ce poate modifica dimensiunile și rezistența în timp. Această comportare higroscopică necesită o condiționare prealabilă prelucrării și o luare în considerare atentă în medii de funcționare umede.

Polycarbonat (PC) oferă o rezistență excepțională la impact și claritate optică. Atunci când aveți nevoie de componente transparente care să reziste unor solicitări mecanice intense, policarbonatul (PC) depășește performanța celei mai mari părți a alternativelor. Carcasele pentru dispozitive medicale, ecranele de protecție și componentele optice specifică frecvent acest material.

PTFE (Teflon) oferă o rezistență chimică inegalată și cel mai scăzut coeficient de frecare dintre toate materialele solide. Etanșările, garniturile și componentele expuse unor substanțe chimice agresive beneficiază de inertitatea PTFE, deși plasticitatea sa ridicată necesită parametri de prelucrare cu grijă.

Material	Capacitatea de prelucrare	Aplicații tipice	Cost relativ	Proprietăți cheie
Aluminiu 6061	Excelent	Carcase, suporturi, cadre	Scăzut	Sudabile, rezistente la coroziune
Aluminiu 7075	Bun	Aerospațial, piese supuse la efort mare	Mediu	Rezistență ridicată, rezistente la oboseală
Cu o greutate de minimum 0,15 g/m2	Moderat	Medical, alimentar, marin	Mediu-Mare	Rezistente la coroziune
Alamă/Bronz	Excelent	Bucși, rulmenți, racorduri	Mediu	Autolubrifiante, decorative
Delrin (Acetal)	Excelent	Roți dințate, supape, piese de precizie	Scăzut-Mediu	Stabile dimensional, absorbție scăzută de umiditate
Nylon 6/6	Bun	Rulmenți, piese supuse uzurii, carcase	Scăzut	Rezistent la impact, tolerant la căldură
Alte produse	Bun	Protecții, optice, medicale	Mediu	Transparent, rezistent la impact
PTFE	Moderat	Etanșări, garnituri, manipulare chimică	Înaltelor	Rezistent la produse chimice, coeficient scăzut de frecare

Deci, când ar trebui ca proprietățile materialelor să dicteze decizia dumneavoastră, în locul costului? Luați în considerare acest cadru: dacă piesa dumneavoastră funcționează în condiții exigente — temperaturi ridicate, medii corozive, efort mecanic semnificativ — proprietățile materialelor trebuie să aibă prioritate. Defecțiunile de performanță în exploatare costă mult mai mult decât suplimentul plătit inițial pentru materialele adecvate.

Totuși, pentru aplicații generale cu cerințe moderate, opțiunile rentabile, cum ar fi aluminiul 6061 sau Delrin, oferă adesea rezultate excelente fără cheltuieli excesive. Cheia constă în potrivirea capacităților materialelor cu cerințele reale ale aplicației, nu cu scenariile teoretice cele mai defavorabile.

După ce ați ales materialul, următoarea considerație esențială este gradul de precizie cu care trebuie prelucrat acel material — și ce costuri implică, de fapt, toleranțele strânse.

Înțelegerea toleranțelor și a finisajelor de suprafață

Iată un scenariu care se repetă zilnic în atelierele de prelucrare mecanică: un inginer specifică toleranțe de ±0,001" pe întreaga desen tehnic al unei piese, presupunând că o precizie mai mare este întotdeauna mai bună. Oferta returnată este cu 40% mai mare decât cea așteptată. Vă sună cunoscut? Înțelegerea momentelor în care precizia contează cu adevărat – și a celor în care nu contează – face diferența între proiectele concepute în mod eficient din punct de vedere al costurilor și cele care depășesc bugetul.

Toleranțele definesc variația acceptabilă față de dimensiunile nominale. Acestea nu sunt numere arbitrare, ci instrucțiuni directe care stabilesc ce mașini, ce scule și ce metode de inspecție sunt necesare pentru piesa dumneavoastră. Să analizăm ce înseamnă, de fapt, aceste specificații pentru proiectul și pentru bugetul dumneavoastră.

Toleranțe standard vs. toleranțe de precizie

Majoritatea serviciilor de prelucrare mecanică de precizie lucrează cu două categorii generale de toleranțe: standard și de precizie. Cunoașterea diferenței dintre ele vă ajută să specificați exact ceea ce aveți nevoie – nimic în plus, nimic în minus.

Toleranțe standard se situează în mod tipic în jurul valorii ±0,005" (0,127 mm) pentru majoritatea operațiunilor de prelucrare CNC. Conform orientărilor privind toleranțele stabilite de Protolabs, aceste toleranțe bilaterale pot fi exprimate, de asemenea, ca valori unilaterale, cum ar fi +0,000/-0,010", în funcție de cerințele aplicației dvs. Toleranțele standard sunt adecvate pentru majoritatea componentelor mecanice la care piesele trebuie să se asambleze, dar nu necesită o aliniere extrem de precisă.

Toleranțe de Precizie strânge această fereastră la ±0,002" sau chiar la ±0,0005" pentru caracteristici critice. Aceste specificații determină aplicarea unor metode de fabricație diferite — viteze de avans reduse, scule specializate, medii cu temperatură controlată și etape suplimentare de inspecție.

Ce se întâmplă cu toleranțele găurilor filetate? Această întrebare apare frecvent, iar răspunsul depinde de tipul de filet și de aplicație. Pentru racordurile NPT (Filet național pentru țevi), specificația toleranțelor urmează standardele ASME B1.20.1. Când se utilizează calibre L1 pentru verificarea filetelor, acesta se află în limitele toleranței admise dacă fața calibrului inelar este la ±1 tur față de planul de referință al capătului filetului. Pentru filetele standard pentru șuruburi de mașină, toleranța urmează de obicei designația clasei de filet — ajustajele de clasa 2 (cele mai frecvente) admit o variație mai mare decât ajustajele de precizie de clasa 3.

Costul ascuns al supra-specificării

De ce determină strângerea toleranțelor o creștere atât de semnificativă a costurilor? Luați în considerare ceea ce se întâmplă în spatele scenei:

• Viteze de tăiere mai lente: Toleranțele mai strânse necesită reducerea vitezelor de avans pentru a minimiza devierea sculei și dilatarea termică
• Instrumente de înaltă calitate: Lucrările de precizie necesită scule de tăiere de calitate superioară, care sunt mai scumpe și se uzează mai repede
• Operații suplimentare: Piesele pot necesita treceri de finisare, rectificare sau lefuire pentru a atinge dimensiunile specificate
• Inspectare îmbunătățită: Verificarea cu CMM înlocuiește măsurarea simplă de tip „da/nu”, adăugând costuri de timp și echipamente
• Rate mai mari de rebut: Ferestrele mai strânse înseamnă că un număr mai mare de piese se află în afara limitelor acceptabile

Finisajele de suprafață urmează același principiu. Operațiunile standard CNC obțin aproximativ 63 µin Ra pentru suprafețe plane și 125 µin Ra pentru suprafețe curbe — valori adecvate pentru majoritatea aplicațiilor funcționale. Solicitarea unor finisaje mai netede declanșează operațiuni secundare, cum ar fi lustruirea sau sablarea cu bilă, fiecare adăugând costuri și durată de livrare.

Când se specifică o gaură trecătoare pentru un șurub de 4 mm sau pentru locații similare ale elementelor de fixare, toleranțele standard sunt, în general, suficiente. Jocul existent între șurub și gaură oferă suficient spațiu pentru variația pozițională. Totuși, găurile pentru montaj cu presiune sau caracteristicile de aliniere precisă necesită, într-adevăr, specificații mai strânse.

Ghiduri privind toleranțele, după aplicație

Ce toleranțe ar trebui, de fapt, să specificați? Potriviți cerințele dvs. nevoilor funcționale, nu vă bazați automat pe valorile cele mai strânse:

Tipul de caracteristică	Toleranță standard	Toleranță de precizie	Impact asupra costurilor
Dimensiuni generale	±0.005"	±0.002"	Scăzut → Mediu
Diametrele găurilor	±0.005"	±0.001"	Scăzut → Înalt
Caracteristici filetate	Montaj clasa 2	Montaj clasa 3	Mediu → Înalt
Găuri cu montaj prin presare	±0.002"	±0.0005"	Mediu → Foarte înalt
Finisaj suprafață (Ra)	63-125 μin	16–32 µin	Scăzut → Înalt

Pentru specificațiile filetelor pentru țevi, înțelegerea dimensiunilor standard vă ajută să comunicați cerințele în mod clar. De exemplu, dimensiunea filetului pentru țevi de 3/8 are 18 spire pe inch, cu un diametru de pas de 0,62701" la planul de angrenare manuală conform Standardelor ASME B1.20.1 . În mod similar, găurile filetate NPT de 1/4 necesită secvențe specifice de forare și filetare pentru a obține un angrenare corectă a filetului. Cunoașterea acestor dimensiuni ale filetului NPT de 3/8 dinainte previne neînțelegerile și rework-ul costisitor.

În afara toleranțelor dimensionale de bază, toleranțele geometrice și dimensionale (GD&T) controlează relațiile dintre caracteristici. Indicatoarele frecvente includ poziția reală pentru amplasarea găurilor, planeitatea pentru suprafețele frezate, cilindricitatea pentru găuri și concentricitatea pentru caracteristicile coaxiale. Aceste specificații adaugă precizie acolo unde este esențială, permițând în același timp toleranțe mai relaxate în alte zone.

Concluzia? Specificați toleranțe strânse doar pentru caracteristicile care le necesită cu adevărat. Aplicați toleranțe standard în restul cazurilor. Această abordare selectivă păstrează funcționalitatea, în timp ce menține costurile la un nivel rezonabil — exact ceea ce fac inginerii experimentați când proiectează pentru fabricabilitate.

Factori de cost și strategii de optimizare a proiectării

V-ați întrebat vreodată de ce două piese aproape identice pot avea prețuri complet diferite? Sau de ce oferta primită online pentru prelucrarea prin strunjire a fost de trei ori mai mare decât v-ați așteptat? Vă pregătiți să descoperiți ceea ce majoritatea atelierelor de prelucrare nu dezvăluie spontan — o analiză clară a modului în care se repartizează banii dvs. și cum puteți păstra mai mulți dintre aceștia în buzunarul dumneavoastră.

Înțelegerea costurilor de prelucrare a pieselor personalizate nu constă în memorarea unor formule. Se bazează pe recunoașterea deciziilor care generează cheltuieli, astfel încât să puteți face compromisuri mai inteligente înainte de a trimite următorul dumneavoastră RFQ.

Ce determină, de fapt, costurile de prelucrare

Conform datelor industriale privind prețurile, costul total al unui proiect de prelucrare CNC urmează o formulă simplă: Cost = Timpul de funcționare al mașinii × Tariful orar + Costul materialului + Costul configurării + Finisare + Livrare dar iată ce nu vă spune această formulă: ponderea relativă a fiecărui factor variază semnificativ în funcție de proiectul dumneavoastră specific.

Iată principalii factori care influențează costul, ordonați în funcție de impactul lor tipic asupra prețului final al prelucrării prin strunjire CNC:

• Timpul de prelucrare și complexitatea: Aceasta reprezintă, de obicei, cea mai mare parte a facturii dumneavoastră. O freză standard cu 3 axe funcționează la un tarif de aproximativ 70–125 USD/oră, în timp ce prelucrarea cu 5 axe crește la 150–250 USD/oră. Geometriile complexe, care necesită mai multe configurări sau operații specializate, măresc rapid această cheltuială.
• Costuri de configurare și programare: Această taxă unică acoperă programarea CAM, realizarea dispozitivelor de fixare și pregătirea mașinii. Pentru proiecte tipice, puteți estima o sumă de 200–500 USD — o cheltuială fixă care afectează semnificativ prototipurile individuale, dar devine neglijabilă în cazul unor serii mai mari.
• Costul materialelor și al deșeurilor: Materialele pentru prelucrarea prin frezare cu comandă numerică (CNC) reprezintă o linie semnificativă de buget, dar rețineți că plătiți întreaga cantitate de material brut, nu doar ceea ce devine piesa finită. O componentă care necesită îndepărtarea a 80 % din blocul inițial costă mai mult din cauza duratei prelungite de prelucrare și a uzurii sporite a sculelor.
• Cerințe privind toleranțele: Așa cum am discutat anterior, toleranțele strânse impun viteze de așchiere reduse, scule de înaltă calitate și inspecții mai riguroase. Fiecare pas de la specificațiile standard la cele de precizie poate adăuga 15–25 % la costurile de prelucrare.
• Operațiuni de finisare: Prelucrarea ulterioară adaugă 10–70 USD+ pe piesă, în funcție de tratamentul aplicat. Prelucrarea de bază prin nisipare costă 10–20 USD, anodizarea adaugă 25–50 USD, iar acoperirile speciale cu pulbere sau electropolirea pot depăși 90 USD pe componentă.

Ce surprinde mulți cumpărători? Costul materialelor metalice pentru prelucrarea CNC reprezintă adesea un procent mai mic din costul total decât s-ar aștepta – în special pentru proiectele mici de prelucrare CNC, unde costurile de configurare și timpul de funcționare al mașinii domină ecuația.

Explicarea economiei de cantitate

Aici este locul unde înțelegerea structurii costurilor aduce cu adevărat beneficii. Relația dintre cantitatea comandată și prețul pe unitate nu este liniară — este puternic curbă în favoarea dumneavoastră pe măsură ce volumul crește.

Luați în considerare acest exemplu din lumea reală: un singur prototip din aluminiu ar putea costa 500 USD. Comandați 10 bucăți din aceeași piesă și prețul pe bucată scade la aproximativ 300 USD. La o scară de 50+ bucăți, costurile pot scădea cu până la 60%, reducând prețul fiecărei piese individuale la aproximativ 120 USD.

De ce astfel de economii spectaculoase? Acele costuri fixe — programarea, configurarea dispozitivelor, procedurile de control al calității — se împart la fiecare unitate produsă. Programarea care costă 400 USD pentru o singură piesă costă tot 400 USD, indiferent dacă produceți 1 sau 100 de piese. De asemenea, achiziționarea materialelor în volume mai mari oferă reduceri pentru cantități mari, cuprinse între 10% și 25%.

Aceasta creează o distincție esențială între economia prototipării și cea a producției:

• Serii de prototipuri (1–5 bucăți): Costurile de configurare domină. Așteptați prețuri mai mari pe unitate, dar un timp de livrare mai scurt atunci când solicitați o ofertă CNC online.
• Producție în volum mic (10–50 de bucăți): Punctul optim în care costurile de configurare se împart semnificativ, dar cantitățile rămân ușor de gestionat. Costurile pe unitate scad, de obicei, cu 30–40%.
• Cantități de producție (100+ bucăți): Eficiența mașinilor este maximizată, prețurile materialelor se îmbunătățesc și costurile pe unitate ajung la cel mai scăzut nivel.

Sfat util: dacă știți că veți avea nevoie de unități suplimentare în viitor, comandarea a 3–5 prototipuri, în loc de un singur eșantion, are adesea sens financiar. Obțineți redundanță în testare, reducând în același timp semnificativ investiția pe unitate.

Modalități inteligente de reducere a costurilor pieselor

Acum urmează ghidul practic pe care majoritatea atelierelor nu îl vor împărtăși decât după ce ați trimis comanda. Principiile Proiectării pentru Fabricabilitate (DFM) pot reduce costurile de prelucrare cu 20–40%, fără a compromite funcționalitatea piesei.

Simplificați geometria acolo unde este posibil. Complexitatea designului crește timpul de prelucrare mecanică cu 30–50 % pentru piese care prezintă caracteristici precum buzunare adânci, pereți subțiri și contururi cu mai multe axe. Fiecare caracteristică suplimentară necesită timp de programare, schimbări de scule și operații ale mașinii. Puneți-vă întrebarea: această caracteristică îndeplinește o funcție practică sau este doar estetică? Dacă este vorba de a doua variantă, evaluați dacă beneficiul vizual justifică costul.

Standardizați toleranțele în mod strategic. Sau Cercetarea DFM a lui E.J. Basler confirmă faptul că aplicarea unor toleranțe strânse pe toate caracteristicile, în loc să le aplicați doar acolo unde sunt critice, duce la creșterea costurilor de prelucrare mecanică, la inspecții excesive și la rate mai mari de rebut. Specificați precizia doar pentru interfețele funcționale – lăsați celelalte caracteristici să fie conforme cu specificațiile standard.

Alegeți materialele cu grijă. Aplicația dumneavoastră poate utiliza aluminiu 6061 în loc de oțel inoxidabil? Funcționează Delrin în loc de PEEK? Alegerea materialului influențează nu doar prețul materiei prime, ci și timpul de prelucrare mecanică și uzura sculelor. Aluminiul se prelucrează mecanic de 3–4 ori mai rapid decât oțelul inoxidabil, cu o uzură mult mai redusă a sculelor.

Minimizați numărul de montări. Piesele care necesită reașezarea lor pentru prelucrarea mecanică a mai multor fețe costă mai mult decât cele realizate într-o singură fixare. Proiectați caracteristicile astfel încât să fie accesibile dintr-o singură direcție, atunci când este posibil, sau analizați modul în care indexarea pe 4 axe ar putea consolida operațiunile.

Evitați buzunarele excesiv de adânci și pereții subțiri. Cavitățile adânci necesită scule mai lungi, care se deformează mai ușor, ceea ce impune viteze de așchiere mai lente pentru a asigura precizia. Pereții subțiri vibrează în timpul prelucrării mecanice, ceea ce necesită reglarea atentă a avansurilor și, eventual, mai multe treceri de finisare.

Colaborați cu furnizorul dumneavoastră încă de la început. Proiectele cele mai eficiente din punct de vedere al costurilor apar în urma colaborării. Partajați cerințele funcționale ale proiectului cu potențialii parteneri de prelucrare în faza de proiectare. Aceștia vor identifica oportunitățile de reducere a costurilor, care rămân adesea invizibile inginerilor concentrați exclusiv pe specificațiile de performanță.

Când evaluați ofertele de prelucrare online, rețineți că prețul cel mai scăzut nu este întotdeauna și cea mai bună valoare. Ofertele care nu includ o descompunere detaliată pe poziții pot ascunde surprize legate de costurile sculelor, taxele de inspecție sau costurile de finisare. Solicitați o structură detaliată a prețurilor, care să distingă clar costurile de configurare, prelucrare, materiale și prelucrare ulterioară, pentru a putea compara corect elemente similare.

Înțelegerea acestor dinamici ale costurilor vă pregătește să evaluați nu doar prețurile, ci și abordări alternative de fabricație. Uneori, cel mai inteligent mod de a reduce costurile de prelucrare constă în recunoașterea momentului în care un proces complet diferit ar putea servi mai bine proiectului dumneavoastră.

Prelucrare personalizată versus metode alternative de fabricație

Iată o adevăr neplăcut pe care majoritatea atelierelor de prelucrare mecanică nu vi-l vor spune: prelucrarea prin frezare cu comandă numerică (CNC) nu este întotdeauna răspunsul potrivit. Uneori, imprimarea 3D oferă rezultate mai rapide și la un cost mai scăzut. În alte cazuri, injectarea în formă face economiile pe unitate mult mai atrăgătoare. Cheia unei decizii inteligente în domeniul fabricației? Înțelegerea exactă a momentelor în care fiecare proces își arată avantajele – și a celor în care nu este potrivit.

Să eliminăm confuzia și să comparăm opțiunile reale, una lângă alta.

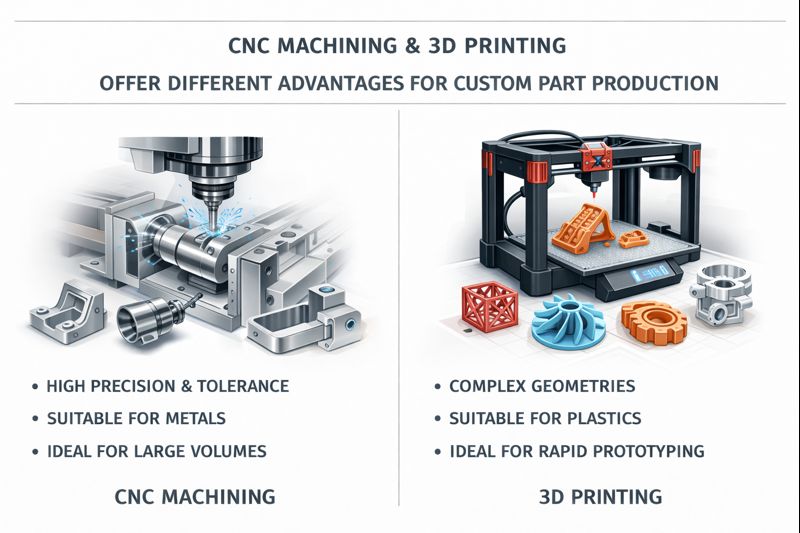

Puncte de decizie: CNC vs. imprimare 3D

Diferența fundamentală dintre aceste procese ține de conceptul de «modelare» versus «construire». Prelucrarea CNC pornește de la un bloc solid și elimină materialul pentru a dezvălui piesa dorită. Imprimarea 3D construiește strat cu strat, din nimic, adăugând material doar acolo unde este necesar.

Această diferențiere creează avantaje profund diferite. Conform analizei LS Precision Manufacturing, prototiparea rapidă prin frezare CNC este superioară atunci când aveți nevoie de înaltă precizie, rezistență superioară și o finisare excelentă a suprafeței. Prelucrarea prin frezare CNC a prototipurilor produce piese cu proprietăți materiale izotrope — adică rezistența este egală în toate direcțiile — în timp ce piesele realizate prin imprimare 3D prezintă adesea o legătură slabă între straturi, care cedează sub acțiunea unui impact.

Dar aici este domeniul în care imprimarea 3D obține avantajul: geometrii interne complexe care ar fi imposibil de realizat sau prohibitiv de scumpe prin prelucrare mecanică. Gândiți-vă la canale de răcire conformale, structuri ușoare în formă de rețea sau ansambluri integrate care elimină în totalitate necesitatea elementelor de fixare. Atunci când proiectul dumneavoastră include caracteristici la care o sculă de tăiere nu poate ajunge deloc, fabricarea aditivă devine singura opțiune viabilă.

Punctul de intersecție al costurilor are, de asemenea, importanță. Pentru mai puțin de 10 piese din plastic, imprimarea 3D este, de obicei, mai ieftină, deoarece elimină cheltuielile legate de programare și de configurarea dispozitivelor, care grevează prelucrarea CNC în volume mici. Pe măsură ce cantitățile cresc peste 50–100 de bucăți, eficiența economică pe unitate a prelucrării CNC se îmbunătățește semnificativ, în timp ce costurile imprimării 3D rămân relativ constante.

Luați în considerare prototiparea CNC atunci când aveți nevoie de:

• Testare Funcțională: Piese care trebuie să reziste sarcinilor reale din exploatare, temperaturilor și uzurii
• Potriviri precise: Asamblări care necesită toleranțe mai strânse decât ±0,005 inch
• Materiale reprezentative pentru producție: Aluminiu, oțel sau materiale plastice de înaltă performanță, utilizate efectiv în producție
• Finisaje de suprafață netede: Componente vizibile pentru utilizatorii finali sau care necesită suprafețe etanșe

Alegeți imprimarea 3D atunci când proiectul dumneavoastră necesită:

• Viteză în detrimentul preciziei: Primele piese sunt necesare în ore, nu în zile
• Caracteristici interne complexe: Canale, rețele sau structuri goale
• Iterația designului: Mai multe variante pentru testare și rafinare rapide
• Cantități foarte mici: Unu până la cinci bucăți, unde costurile de configurare domină

Când este mai avantajoasă injectarea prin modelare

Dacă intenționați să produceți serii de peste 500–1.000 piese identice din plastic, turnarea prin injecție merită luată în serios în considerare. Da, costurile pentru realizarea matriței se situează între 5.000 și 50.000 USD sau mai mult, în funcție de complexitate. Totuși, odată ce această matriță este realizată, costul pe unitate scade brusc la niveluri pe care prelucrarea prin strunjire-frezare CNC nu le poate atinge.

Conform datelor de comparație privind fabricarea furnizate de Protolabs, turnarea prin injecție oferă o consistență și o reproductibilitate fără egal pentru producția de volum mare. Fiecare piesă rezultată este practic identică — un aspect esențial pentru produsele destinate consumatorilor, dispozitivele medicale și componentele auto, unde variațiile pot cauza probleme.

Compromisul? Timpul de livrare. Turnarea prin injecție tradițională necesită săptămâni sau luni pentru proiectarea, prelucrarea și validarea sculelor înainte de începerea producției. Acest lucru o face puțin potrivită pentru prelucrarea prototipurilor sau pentru aplicații în care modificările de design rămân probabile.

Turnarea în matrice urmează o logică economică similară pentru piesele metalice. Investiția inițială ridicată în scule se amortizează prin costuri foarte reduse pe unitate la scară largă, dar este justificată doar atunci când sunteți sigur că designul dumneavoastră este definitiv și cantitățile comandate justifică cheltuiala inițială.

Fabricarea din tablă metalică oferă o altă alternativă pentru carcase, console și componente structurale. Operațiunile de tăiere cu laser, îndoire și sudură produc adesea piese mari și ușoare într-un mod mai economic decât prelucrarea din material masiv — în special atunci când grosimea pereților rămâne constantă.

Metodă de fabricație	Cantitate ideală	Opțiuni de Material	Toleranță tipică	Timp de așteptare	Structura de costuri
Frezare CNC	1–500 de bucăți	Metale, plásticuri, compozite	±0,001" până la ±0,005"	Zile până la săptămâni	Configurare moderată, scalare liniară
imprimare 3D	1-50 bucăți	Polimeri, unele metale	±0,005″ până la ±0,015″	Ore până la zile	Configurare scăzută, cost fix pe unitate
Injecție de presformare	500+ unități	Termoplastice	±0,002" până la ±0,005"	Săptămâni (scule)	Configurare ridicată, cost foarte scăzut pe unitate
Găsirea prin matriță	1.000+ unități	Aluminiu, Zinc, Magneziu	±0,005″ până la ±0,015″	Săptămâni (scule)	Configurare ridicată, cost foarte scăzut pe unitate
Folie metalică	10–1.000 de bucăți	Oțel, aluminiu, inox	±0,010" până la ±0,030"	Zile până la săptămâni	Configurare scăzută, cost moderat pe unitate

Abordări hibride de fabricație

Ce s-ar întâmpla dacă nu v-ați mai fi obligați să alegeți doar un singur proces? Din ce în ce mai des, cele mai inteligente strategii de fabricație combină tehnologii pentru a obține beneficiile fiecăreia, reducând în același timp limitările acestora.

Sau Raportul Manufacturing Tomorrow , fabricația hibridă integrează libertatea de proiectare oferită de imprimarea 3D cu finisarea precisă realizată prin prelucrarea CNC. Fluxul de lucru se desfășoară, de obicei, în două etape: mai întâi, se imprimă în 3D o piesă apropiată de forma finală (near-net-shape), cu caracteristici interne complexe; apoi, se prelucrează prin metode CNC interfețele critice, filetele și suprafețele de etanșare, conform specificațiilor exacte.

Această abordare deblochează mai multe avantaje semnificative:

• Prototipuri funcționale mai rapide: Piese cu caracteristici optime de performanță, gata pentru testare în condiții reale
• Reducerea deșeurilor de material: Imprimați doar ceea ce aveți nevoie, apoi prelucrați prin metode CNC doar caracteristicile critice
• Libertate de proiectare fără compromisuri: Complexitate internă împreună cu precizie externă în aceeași componentă

Luați în considerare aplicațiile de prototipare din fibră de carbon, unde rezistența la greutate redusă este esențială. Imprimarea 3D poate crea structura de bază, în timp ce prelucrarea prin frezare CNC finalizează interfețele de montare și alezajele de precizie. Rezultatul combină economiile de greutate ale fabricării aditive cu precizia fabricării substractive.

Serviciile de prelucrare a prototipurilor recomandă adesea o abordare etapizată pentru dezvoltarea produselor: imprimarea 3D a conceptelor inițiale pentru evaluare rapidă, prelucrarea prin frezare CNC a prototipurilor rafinate pentru testare funcțională, apoi trecerea la turnare prin injecție sau turnare în matriță pentru volumele de producție. Această succesiune optimizează costurile și viteza în fiecare fază de dezvoltare.

Evaluarea obiectivă? Prelucrarea CNC a prototipurilor nu este întotdeauna soluția potrivită — dar înțelegerea momentului potrivit pentru utilizarea acesteia, precum și a momentului când alternativele sunt mai avantajoase, duce la economisirea de fonduri și accelerarea termenelor. Cei mai buni parteneri în domeniul fabricării vă ajută să navigați aceste decizii, fără să impună procesul lor preferat, indiferent dacă acesta se potrivește sau nu nevoilor dvs.

După selectarea metodei de fabricație, următorul aspect de luat în considerare este reprezentat de cerințele specifice industriei, care pot limita opțiunile dumneavoastră sau pot impune anumite certificate de la furnizorul dumneavoastră.

Cerințe și certificări specifice industriei

Iată ceva pe care majoritatea atelierelor de prelucrare îl trec cu vederea în materialele lor de marketing: certificatele nu sunt doar logo-uri elegante pentru site-ul web. Ele reprezintă modalități fundamental diferite de gestionare a operațiunilor, documentare a activității și asigurare a calității. Atunci când piesele dumneavoastră sunt utilizate în aeronave, dispozitive medicale sau sisteme de siguranță auto, standardele care reglementează producția acestora devin cerințe obligatorii, nu doar credențiale dorite.

Înțelegerea cerințelor specifice fiecărei industrii vă ajută să evaluați potențialii furnizori dincolo de afirmațiile de suprafață. Să analizăm ce diferențiază, de fapt, producătorii certificați de cei care doar declară că au capacitatea necesară.

Cerințe ale lanțului de aprovizionare auto

Industria auto funcționează în cadrul unor dintre cele mai riguroase cadre de calitate din domeniul producției. Certificarea IATF 16949 reprezintă standardul global pentru managementul calității în domeniul auto, construindu-se pe baza ISO 9001, dar adăugând cerințe specifice sectorului care abordează presiunile unice ale lanțurilor de aprovizionare auto.

Conform Datele cercetării IATF , datele producătorilor auto (OEM) arată că 90% dintre companiile de producție certificate conform IATF 16949 mențin satisfacția clienților, comparativ cu doar 73% dintre cele certificate exclusiv conform ISO 9001. Această diferență de 17 puncte reflectă rigurozitatea suplimentară integrată în cerințele specifice domeniului auto.

Ce face ca IATF 16949 să fie diferit? Standardul acoperă 16 domenii cheie care depășesc managementul generic al calității:

• Cerințe specifice clienților (CSR): Fiecare producător auto (OEM) stabilește specificații unice pe care furnizorii certificați trebuie să le integreze în procesele lor
• Siguranța produselor: Accent obligatoriu asupra componentelor critice pentru siguranță, cu cerințe coerente stabilite de reglementările și de industrie
• Analiza FMEA și a riscurilor: Unelte obligatorii specifice pentru analizarea și prevenirea modurilor potențiale de defectare
• Planuri de control: Controluri îmbunătățite ale producției, inclusiv controlul statistic al proceselor (SPC), pentru a asigura faptul că piesele respectă specificațiile pe întreaga durată a seriei de producție
• PPAP (Procesul de Aprobare a Pieselor de Producție): Aprobarea riguroasă a produsului și a procesului de fabricație înainte de începerea producției

Cerința PPAP merită o atenție deosebită. Înainte de livrarea pieselor de producție, furnizorii certificați trebuie să demonstreze că procesele lor produc în mod constant componente care respectă toate specificațiile. Aceasta include rapoarte dimensionale, certificate de material, diagrame de flux ale procesului și studii de capacitate care dovedesc faptul că sistemul de fabricație funcționează în limitele acceptabile.

De exemplu, Shaoyi Metal Technology menține certificarea IATF 16949 cu controale stricte de calitate SPC, oferind componente auto cu toleranțe ridicate și termene de livrare de până la o zi lucrătoare. Această combinație de certificare și capacitate operațională ilustrează, în practică, cum arată furnizorii auto pregătiți pentru producție.

Norme pentru domeniul aerospațial și al apărării

Dacă cerințele din domeniul automotive par exigente, prelucrarea prin strunjire cu comandă numerică (CNC) în domeniul aerospace ridică bara și mai sus. Certificarea AS9100 se bazează pe ISO 9001, adăugând cerințe suplimentare specifice sectorului aerospace, cu accent pe gestionarea riscurilor, documentarea riguroasă și controlul integrității produselor de-a lungul lanțurilor complexe de aprovizionare.

Ce diferențiază prelucrarea în domeniul aerospace de alte tipuri de lucrări de precizie?

• Trasabilitatea materialului: Documentație completă care urmărește fiecare lot de material, de la certificarea fabricii până la componenta finită – esențială pentru investigarea oricăror defecțiuni apărute în timpul exploatării
• Gestionarea configurației: Control riguros al modificărilor de proiectare, asigurându-se că piesele corespund specificațiilor actuale aprobate
• Inspecția Articolului Inițial: Verificare dimensională completă a unităților din prima serie de producție, înainte de lansarea producției în regim complet
• Controale ale proceselor speciale: Acreditarea NADCAP este adesea obligatorie pentru tratamente termice, prelucrări chimice și încercări neconvenționale

Prelucrarea prin frezare CNC a componentelor destinate industriei aerospațiale implică frecvent materiale exotice, cum ar fi aliajele de titan, Inconel și aliaje speciale, care necesită servicii de prelucrare kovar pentru obținerea unor proprietăți specifice de dilatare termică. Aceste materiale necesită strategii specializate de tăiere, scule adecvate și controale de proces pe care uzinele de prelucrare generaliste le lipsesc adesea.

Cerințele privind toleranțele în aplicațiile aerospațiale se extind adesea până la domeniul ±0,0005" sau chiar mai strâns pentru interfețele critice. Atingerea constantă a acestor specificații necesită nu doar echipamente capabile, ci și procese validate, sisteme de măsurare calibrate și operatori experimentați care înțeleg importanța implicațiilor.

Considerații privind prelucrarea dispozitivelor medicale

Prelucrarea componentelor medicale se desfășoară în cadrul unui cadru reglementar complet diferit, centrat pe siguranța pacientului. Certificarea ISO 13485 se referă în mod specific la sistemele de management al calității pentru dispozitive medicale, stabilind controale riguroase asupra proiectării, fabricației, urmăribilității și atenuării riscurilor.

Conform analizei producției medicale realizate de PTSMAKE, chiar și abateri de câțiva micrometri pot însemna diferența dintre un procedeu reușit și o urgență medicală. Acest mediu cu toleranță zero impune o precizie excepțională și documentare riguroasă la fiecare etapă.

Cerințele pentru prelucrarea dispozitivelor medicale includ:

• Înregistrare și conformitate FDA: Producătorii care deservesc piața SUA trebuie să respecte Regulamentul CFR 21 Partea 820 (Regulament privind sistemul de calitate), cu cerințe specifice referitoare la controalele de proiectare, controalele de producție și acțiunile corective
• Materiale Biocompatibile: Componentele care intră în contact cu corpul uman necesită materiale testate conform ISO 10993 privind biocompatibilitatea — aliaje de titan, anumite calități de oțel inoxidabil și polimeri medicali, cum ar fi PEEK
• Producție în sală curată: Multe componente medicale necesită medii controlate clasificate conform standardelor ISO 14644-1 pentru a preveni contaminarea
• Trasabilitate completă: Fiecare componentă trebuie să fie trasabilă până la loturile specifice de materiale, operațiunile de mașinare, operatorii și rezultatele inspecțiilor
• Procese validate: Procesele de fabricație trebuie să fie validat formal pentru a demonstra o capacitate constantă înainte de lansarea în producție

Cerințele privind finisajul suprafeței pentru componentele medicale depășesc adesea cele ale altor industrii. Dispozitivele implantabile necesită, de obicei, valori Ra între 0,1–0,4 μm pentru a preveni aderarea bacteriană și iritarea țesuturilor. Atingerea și verificarea acestor specificații necesită operații specializate de finisare și echipamente de măsurare de precizie.

Sarcina documentară pentru prelucrarea dispozitivelor medicale depășește în mod semnificativ cea a fabricației generale. Înregistrările istorice ale dispozitivelor (DHR) trebuie să conțină fiecare detaliu al procesului de producție, începând cu inspecția materialelor primite și până la testarea finală. Această documentație nu reprezintă o povară birocratică – este baza investigării oricăror probleme apărute în exploatare și a demonstrării conformității reglementare în timpul inspecțiilor FDA.

De ce contează experiența în domeniul industrial

Certificările verifică existența sistemelor și procedurilor. Ele nu garantează că un atelier înțelege nuanțele specifice industriei dumneavoastră. Un producător nou certificat de dispozitive medicale nu are cunoștințele instituționale dobândite pe parcursul anilor de navigare în așteptările FDA, gestionare a auditurilor clienților și rezolvare a provocărilor de fabricație specifice industriei.

La evaluarea potențialilor parteneri de prelucrare mecanică, analizați experiența reală, nu doar lista de certificări:

• Baza de clienți: Vor să servească în prezent companii din industria dumneavoastră? Pot oferi referințe?
• Istoricul auditurilor: Cum s-au descurcat în timpul auditurilor efectuate de clienți și de terțe părți?
• Capacitatea de rezolvare a problemelor: Pot descrie modul în care au rezolvat provocări specifice de fabricație din industria respectivă?
• Cunoștințele tehnice: Înțeleg inginerii lor terminologia, specificațiile și cerințele obișnuite din industrie?

Diferența dintre un atelier certificat și un partener experimentat din industrie devine adesea vizibilă doar atunci când apar probleme. Atelierele cu cunoștințe aprofundate din industrie anticipează problemele înainte ca acestea să apară, înțeleg implicațiile abaterilor de la specificații și comunică eficient, folosind limbajul specific industriei.

Pentru aplicații industriale generale, fără cerințe specifice de certificare, aceste considerente au o importanță mai mică. Totuși, atunci când componentele dumneavoastră trebuie să îndeplinească standardele aerospațiale, medicale sau auto, alegerea unui partener cu experiență autentică în domeniu – nu doar cu certificate afișate pe perete – reduce semnificativ riscul proiectului și accelerează trecerea la producție.

Cum să vă pregătiți pentru un proiect de prelucrare personalizată

Ați ales procesul de fabricație, materialele și înțelegeți cerințele privind toleranțele. Acum vine momentul care separă proiectele fluide de cele frustrante: pregătirea pachetului dumneavoastră de documentație. Indiferent dacă căutați un atelier de prelucrare CNC în apropierea dumneavoastră sau colaborați cu un producător specializat din străinătate, calitatea pregătirii dumneavoastră determină în mod direct exactitatea ofertei de preț, durata de livrare și calitatea finală a pieselor.

Gândiți-vă la cererea dumneavoastră de ofertă (RFQ – Request for Quotation) ca la mai mult decât o simplă cerere de preț – este documentul fundamental care definește ce înseamnă „realizat corect”. Conform cercetărilor din domeniu, o cerere de ofertă vagă sau incompletă poate adăuga 20–40% la costurile proiectului datorită neînțelegerilor, lucrărilor de refacere și schimbărilor inutile de corespondență. Hai să ne asigurăm că a dumneavoastră nu cade în această capcană.

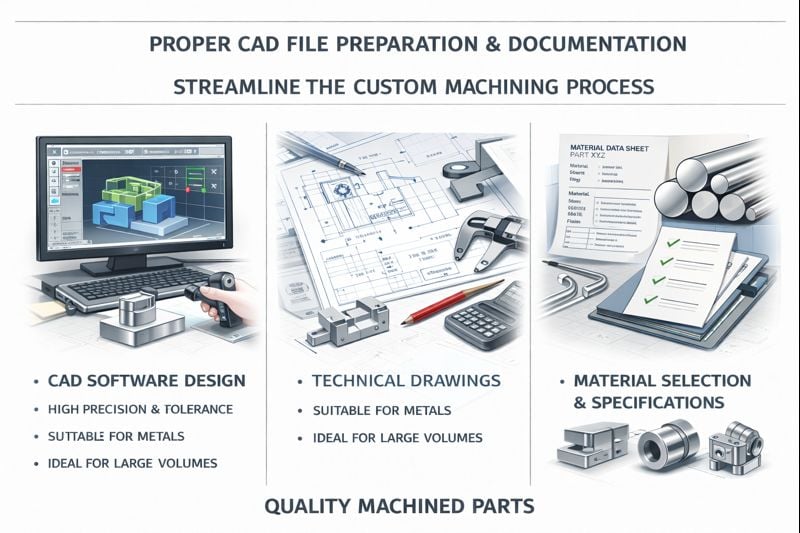

Pregătirea fișierelor CAD

Modelul dumneavoastră 3D servește ca sursă de adevăr pentru tot ceea ce urmează. Așa cum subliniază Randy Altschuler, CEO al Xometry: „Un model CAD 3D precis și bogat în informații este cel mai important element pentru obținerea unei oferte rapide și precise, precum și pentru fabricarea unei piese de înaltă calitate.”

Iată ce ar trebui să includă pachetul dumneavoastră de fișiere:

1. Exportați modelul dumneavoastră 3D ca fișier .STEP. Acest format universal transferă geometria cu acuratețe între diferite sisteme CAD/CAM. Majoritatea atelierelor de prelucrare mecanică din apropierea mea și furnizorii globali acceptă STEP ca standard. IGES funcționează ca alternativă, dar poate pierde unele date privind caracteristicile în timpul conversiei.
2. Creați un desen tehnic 2D în format PDF. Acest desen servește ca specificație de referință, definind toleranțele, indicațiile GD&T, cerințele privind finisajul suprafeței și specificațiile materialelor, care nu pot fi complet reprezentate în modelul 3D.
3. Asigurați-vă coerența dintre fișierele 3D și cele 2D. După cum explică Greg Paulsen de la Fictiv: „Adesea observăm o deconectare între modelul 3D și desenul 2D... Un pachet RFQ de succes este acela în care desenul 2D servește pentru a clarifica și a adăuga informații esențiale care completează modelul 3D, nu pentru a-l contrazice.”
4. Includeți fișierele CAD native, atunci când este posibil. Deși nu sunt întotdeauna obligatorii, formatele native (SolidWorks, Inventor, Fusion 360) păstrează intenția de proiectare și istoricul caracteristicilor, ceea ce poate ajuta producătorii să înțeleagă mai bine piesa dumneavoastră.

Erorile comune de pregătire a fișierelor includ trimiterea fișierelor de tip mesh (STL) în loc de modele solide, furnizarea desenelor cu revizii învechite care nu corespund geometriei 3D, precum și omiterea unor dimensiuni esențiale care apar doar în proiectul dumneavoastră original, dar nu au fost incluse în exporturi.

Informații esențiale pentru RFQ

În afară de fișierele tehnice, cererea dumneavoastră RFQ trebuie să ofere contextul necesar pentru ca furnizorii să poată oferi o cotare precisă și să identifice eventualele probleme într-o fază timpurie. Conform Ghidurilor RFQ ale Mectalent , inclusiv detalii cuprinzătoare, accelerează procesul de ofertare și previne presupunerile costisitoare.

Cererea dvs. de ofertă (RFQ) trebuie să specifice clar:

• Cerințe privind materialele: Indicați gradele exacte de aliaje (6061-T6, nu doar „aluminiu”) și dacă furnizați materialul sau așteptați ca atelierul să-l achiziționeze
• Cantitate necesară: Includeți atât necesitățile imediate, cât și volumele anuale prognozate, dacă este cazul
• Termenul de livrare: Distingeți între datele „necesare până la” și flexibilitatea reală a termenelor limită
• Cerințe industriale: Menționați dacă piesele necesită certificate specifice, documentație de urmărire sau conformitate cu standarde precum AS9100 sau ISO 13485
• Necesități de tratament superficial: Specificați orice procese post-prelucrare, cum ar fi anodizarea, placarea sau tratamentul termic
• Cerințe privind inspecțiile: Definiți ce documentație aveți nevoie – rapoarte de inspecție pentru primul articol, certificate de material, rapoarte dimensionale

Sfat profesional: Includeți un „Plan simplu de inspecție a dimensiunilor cheie”, care să enumere cele 3–5 caracteristici cele mai critice și cerințele de inspecție asociate acestora. Această abordare demonstrează rigurozitatea inginerescă și ajută furnizorii să estimeze corect costul inspecției, în loc să presupună verificarea integrală (100%) a fiecărei dimensiuni.

Greșeli de proiectare care cresc costurile

Chiar și inginerii experimentați cad în capcanele proiectării care măresc în mod tăcut costurile de prelucrare mecanică. Conform analizei realizate de XTJ Precision Manufacturing, aceste greșeli frecvente pot crește costul pieselor cu 25–40%:

• Toleranțe excesiv de strânse: Specificarea unei toleranțe de ±0,005 mm pentru caracteristici necritice, atunci când ar fi suficiente toleranțe standard, dublează timpul de producție și crește rata rebuturilor
• Cavitați adânci cu rază mică: Colțurile interioare care necesită scule lungi și subțiri, ușor deformabile, impun viteze de avans reduse și mai multe treceri
• Pereții subțiri fără suport: Caracteristicile care vibrează în timpul prelucrării mecanice necesită reglarea atentă a vitezelor de avans și, eventual, dispozitive de fixare personalizate
• Subtăieturi și caracteristici inaccesibile: Geometrii care necesită montaje pe axa a 4-a sau a 5-a, deși o reconfigurare ușoară ar permite utilizarea eficientă a unui sistem cu 3 axe
• Specificarea excesivă a finisajului suprafeței: Cererea unei rugozități Ra de 0,8 μm atunci când o rugozitate Ra de 3,2 μm îndeplinește cerințele funcționale adaugă operații de rectificare sau polizare

Soluția? Solicitați o analiză de proiectare pentru fabricabilitate (DFM) înainte de finalizarea comenzii. Furnizorii de încredere vor identifica oportunitățile de reducere a costurilor și vor sugera modificări care păstrează funcționalitatea, dar îmbunătățesc fabricabilitatea.

Întrebări de pus furnizorilor potențiali

La evaluarea atelierelor locale de prelucrare mecanică sau a producătorilor specializați, următoarele întrebări evidențiază capacitatea și potrivirea lor:

1. Ce formate de fișiere preferați și puteți lucra cu fișierele native ale sistemului meu CAD?
2. Oferiți feedback DFM ca parte a procesului de ofertare?
3. Care este durata obișnuită de livrare pentru proiecte similare cu cel al meu?
4. Cum gestionați modificările ingineresti după începerea producției?
5. Ce verificări și documentație sunt incluse în prețul standard?
6. Puteți asigura trecerea de la cantități prototip la volume de producție?

Optimizarea timpului de livrare se reduce adesea la viteza de comunicare și la alegerile de proiectare. Atelierele pot, în mod obișnuit, accelera proiectele atunci când clienții furnizează întreaga documentație necesară din start, răspund rapid la solicitările de clarificare și proiectează piese compatibile cu echipamentele și dispozitivele standard.

Acum, cu pachetul dumneavoastră de documentație pregătit și cu întrebările pentru furnizori gata formulate, ultimul pas constă în evaluarea potențialilor parteneri și în înțelegerea diferențelor dintre furnizorii acceptabili și cei excepționali.

Alegerea partenerului potrivit pentru prelucrarea personalizată

Ați efectuat toate cercetările necesare — ați înțeles procesele, ați selectat materialele, ați optimizat toleranțele și ați pregătit o documentație impecabilă. Acum vine decizia care va determina dacă toată această pregătire va da roade: alegerea partenerului de producție potrivit. O alegere incorectă în acest sens poate compromite chiar și cele mai bine pregătite proiecte, în timp ce un partener potrivit transformă cerințele complexe în piese prelucrate cu precizie prin frezare CNC, livrate la timp și conform specificațiilor.

Deci, cum distingeți furnizorii cu adevărat capabili de cei care doar vorbesc bine, fără să ofere rezultate reale? Să parcurgem împreună criteriile de evaluare care contează cu adevărat.

Evaluarea partenerilor pentru prelucrarea prin strunjire

Gândiți-vă la selecția unui furnizor ca la angajarea unui membru esențial al echipei. Calificările sunt importante, dar la fel de importante sunt și compatibilitatea, stilul de comunicare și înregistrarea probată a performanțelor. Conform Cadru de selecție al Modus Advanced , cei mai buni parteneri pentru prelucrarea CNC se disting pe mai multe dimensiuni, nu doar în ceea ce privește prețul.

Iată ce trebuie să evaluați atunci când comparați companii specializate în prelucrarea de precizie:

• Capacități Tehnice: Dispun de echipamentele specifice de care au nevoie piesele dvs.? Un atelier care afirmă că are capacitate 5 axe, dar subcontractează lucrările complexe, nu este cu adevărat capabil — este, de fapt, un broker.
• Certificări de Calitate: Asociați certificatele cu necesitățile industriei dvs.: IATF 16949 pentru domeniul auto, AS9100 pentru aerospace, ISO 13485 pentru domeniul medical
• Receptivitatea în comunicare: Cât de rapid răspund la cererile de ofertă (RFQ)? Ofertele întârziate indică, de obicei, și o rezolvare lentă a problemelor în timpul producției
• Calitatea feedback-ului DFM: Cei mai buni parteneri oferă feedback de proiectare semnificativ care vă economisește bani, nu doar oferte de preț
• Inspection and documentation: Pot furniza înregistrările de calitate necesare aplicației dumneavoastră?
• Referințe și istoric: Cereți clienți din industrii similare și contactați-i efectiv

Un test revelator: trimiteți-le pachetul tehnic și așteptați întrebări. Partenerii care răspund cu clarificări gândite demonstrează implicare și expertiză. Cei care oferă imediat o cotare fără întrebări fie au avut noroc – fie au făcut presupuneri care ar putea deveni surprize costisitoare.

De la prototip la producție în serie

Iată un scenariu care creează probleme multor echipe de inginerie: găsiți un furnizor excelent de servicii de strunjire CNC pentru prototipuri, dar, când volumul de producție crește, acesta nu poate face față creșterii. Brusc, vă aflați în situația de a califica furnizori noi în mijlocul unui proiect, pierzând luni întregi din program și cunoștințele acumulate.

Conform cercetării UPTIVE privind trecerea de la prototip la producție, alegerea partenerului potrivit, cu experiență relevantă, poate economisi potențial mii de dolari, deoarece acesta este familiarizat cu capcanele frecvente și cu cele mai eficiente metode de evitare a acestora.

La evaluarea serviciilor de prelucrare CNC personalizate pentru proiecte cu potențial de producție, luați în considerare:

• Capacitate suplimentară: Pot gestiona un volum de 10 ori mai mare decât cel al prototipului dumneavoastră fără creșteri semnificative ale timpului de livrare?
• Consistența procesului: Utilizează metode statistice de control al proceselor (SPC) și proceduri documentate care să asigure faptul că piesa nr. 500 este identică cu piesa nr. 5?
• Gestionarea sculelor: Cum gestionează uzura și înlocuirea sculelor pe parcursul unor serii prelungite?
• Programe de stocare: Pot menține stocuri de siguranță sau pot implementa sisteme kanban pentru satisfacerea cererii continue?

De exemplu, Shaoyi Metal Technology demonstrează această abordare scalabilă – oferind prototipare rapidă cu termene de livrare de la o zi lucrătoare, păstrând în același timp certificarea IATF 16949 și controalele SPC care sprijină tranziția fără probleme către volume mari de producție. Această combinație de viteză și sisteme de calitate reprezintă ceea ce înseamnă un partener pregătit pentru producție.

Producători locali vs. producători specializați

Ar trebui să vă concentrați pe găsirea unor ateliere de prelucrare în apropierea dumneavoastră sau să colaborați cu producători specializați, indiferent de locație? Conform analizei de achiziții a Grupului APCL, fiecare abordare implică compromisuri distincte.

Partenerii locali oferă:

• O comunicare mai rapidă, datorită zonelor de timp aliniate
• Vizite și audituri de calitate mai ușoare pe loc
• Termene mai scurte de livrare și o complexitate logistică redusă
• O flexibilitate mai mare pentru comenzi urgente și modificări de design

Producătorii specializați oferă:

• Expertiză profundă în anumite industrii sau procese
• Adesea costuri de producție mai mici la scară mare
• Acces la echipamente sau materiale specializate
• Sisteme de calitate stabilite pentru aplicații solicitante

Răspunsul sincer? Depinde de prioritățile dumneavoastră. Pentru dezvoltarea prototipurilor, cu iterații frecvente, atelierele locale câștigă adesea din punct de vedere al vitezei și al flexibilității. Pentru volume de producție cu proiecte stabilizate, producătorii specializați — fie naționali, fie internaționali — pot oferi o eficiență economică și o consistență superioară.

Următorii pași ai tăi

Acum înțelegeți ceea ce majoritatea cumpărătorilor află doar prin încercări costisitoare și erori: cum influențează procesele de prelucrare prin așchiere costurile, de ce sunt importante alegerile privind materialul și toleranțele, ce înseamnă de fapt certificatele și cum se pregătesc documentele pentru a obține oferte precise.

Iată planul dumneavoastră de acțiune:

1. Finalizați pachetul tehnic cu modele 3D complete, desene 2D și specificații clare
2. Identificați 3–5 parteneri potențiali ale căror capacități corespund cerințelor dumneavoastră
3. Solicitați Cotări Detaliate cu detalieri pe articole, nu doar cu prețuri totale
4. Evaluarea calității feedback-ului DFM ca predictor al potențialului de parteneriat
5. Începeți cu o comandă mică pentru a valida calitatea și comunicarea înainte de a vă angaja pentru volume de producție

Prelucrarea personalizată a pieselor nu trebuie să fie nici misterioasă, nici frustrantă. Cu cunoștințele obținute din acest ghid, sunteți pregătiți să abordați procesul cu încredere, să puneți întrebările potrivite și să construiți parteneriate care să livreze componente de precizie, la timp și în buget. Atelierele care păreau intimidante anterior? Sunt acum parteneri potențiali care așteaptă să transforme proiectele dumneavoastră în realitate.

Întrebări frecvente despre prelucrarea personalizată a pieselor

1. Ce este prelucrarea personalizată CNC și cum se diferențiază de piesele standard?

Prelucrarea personalizată prin frezare CNC creează componente proiectate și fabricate special pentru a îndeplini specificații unice, utilizând echipamente de precizie. Spre deosebire de piesele standard produse în masă, care au dimensiuni fixe, piesele prelucrate personalizat sunt adaptate exact cerințelor, inclusiv geometrie, toleranțe la fel de strânse ca 0,003–0,005 inch, selecție de materiale — de la metale precum aluminiul și titanul până la plastice inginerești precum Delrin și nylon — și finisaje de suprafață. Acest proces servește industrii în care componentele standard, disponibile pe piață, nu pot îndeplini cerințele specifice de proiectare, necesitățile de compatibilitate sau exigențele de performanță.

2. Cât costă prelucrarea personalizată prin frezare CNC?

Costurile prelucrării personalizate prin frezare CNC depind de mai mulți factori: timpul de funcționare al mașinii (frezele cu 3 axe funcționează la tarife de 70–125 USD/oră, în timp ce cele cu 5 axe costă 150–250 USD/oră), taxele de configurare și programare (în mod tipic, 200–500 USD), costurile materialelor, cerințele de toleranță și operațiunile de finisare (10–70+ USD pe piesă). Un singur prototip din aluminiu ar putea costa 500 USD, dar comandarea a 10 bucăți reduce prețul pe bucată la aproximativ 300 USD, iar cantitățile de 50+ bucăți pot reduce costurile cu până la 60%. Optimizarea proiectului prin principiile DFM (Design for Manufacturability) poate reduce costurile cu 20–40%, fără a compromite funcționalitatea.

3. Ce materiale pot fi utilizate pentru piese prelucrate personalizat?

Prelucrarea personalizată susține o gamă largă de materiale, inclusiv aliaje de aluminiu (6061 pentru versatilitate, 7075 pentru aplicații cu rezistență ridicată), oțeluri (oțel carbon 1045, oțel inoxidabil 304/316, oțeluri pentru scule), metale speciale (titan, bronz, alamă) și plastice inginerești (Delrin/acetal pentru stabilitate dimensională, nailon pentru rezistență la impact, policarbonat pentru claritate optică, PTFE pentru rezistență chimică). Alegerea materialului influențează prelucrabilitatea, costul și performanța finală a piesei, iar prelucrarea aluminiului este cu 3–4 ori mai rapidă decât cea a oțelului inoxidabil.

4. Cât durează prelucrarea CNC personalizată?

Termenele de livrare pentru prelucrarea personalizată prin frezare CNC variază în mod obișnuit de la câteva zile până la câteva săptămâni, în funcție de complexitatea pieselor, cantitate și capacitatea furnizorului. Producția de prototipuri, în cantități de 1–5 bucăți, are adesea un timp de execuție mai scurt, dar costuri mai mari pe unitate, datorită timpului necesar configurării. Unii producători certificați, precum Shaoyi Metal Technology, oferă termene de livrare de până la o zi lucrătoare pentru componente cu toleranțe ridicate. Factorii care influențează termenul de livrare includ complexitatea proiectului, disponibilitatea materialelor, cerințele de toleranță, operațiunile de finisare și viteza cu care clienții răspund cererilor de clarificare în cadrul procesului de ofertare.

5. Ce certificate ar trebui să dețină un furnizor de prelucrare personalizată?

Certificările necesare depind de domeniul dumneavoastră de activitate. Aplicațiile din industria auto necesită, în mod tipic, certificarea IATF 16949, conformitatea cu PPAP și controalele de calitate SPC. Prelucrarea pieselor pentru industria aerospațială impune certificarea AS9100, urmărirea completă a materialelor și acreditarea NADCAP pentru procesele speciale. Prelucrarea dispozitivelor medicale necesită certificarea ISO 13485, conformitatea cu reglementările FDA și documentația privind materialele biocompatibile. În afara certificărilor, evaluați experiența reală în domeniul respectiv prin referințe de la clienți, istoricul auditurilor și capacitatea demonstrată de rezolvare a problemelor în sectorul dumneavoastră specific.
