Înțelegerea pieselor prelucrate personalizat și de ce sunt importante

V-ați întrebat vreodată ce diferențiază o componentă cu adevărat specializată de un produs pe care l-ați lua dintr-un depozit? Atunci când proiectul dumneavoastră necesită specificații exacte care nu există în cataloagele standard, intrați în domeniul pieselor prelucrate personalizat. Acestea nu sunt mărfuri produse în masă. Sunt componente de precizie fabricate pentru a îndeplini cerințele dumneavoastră unice, până la cel mai mic detaliu.

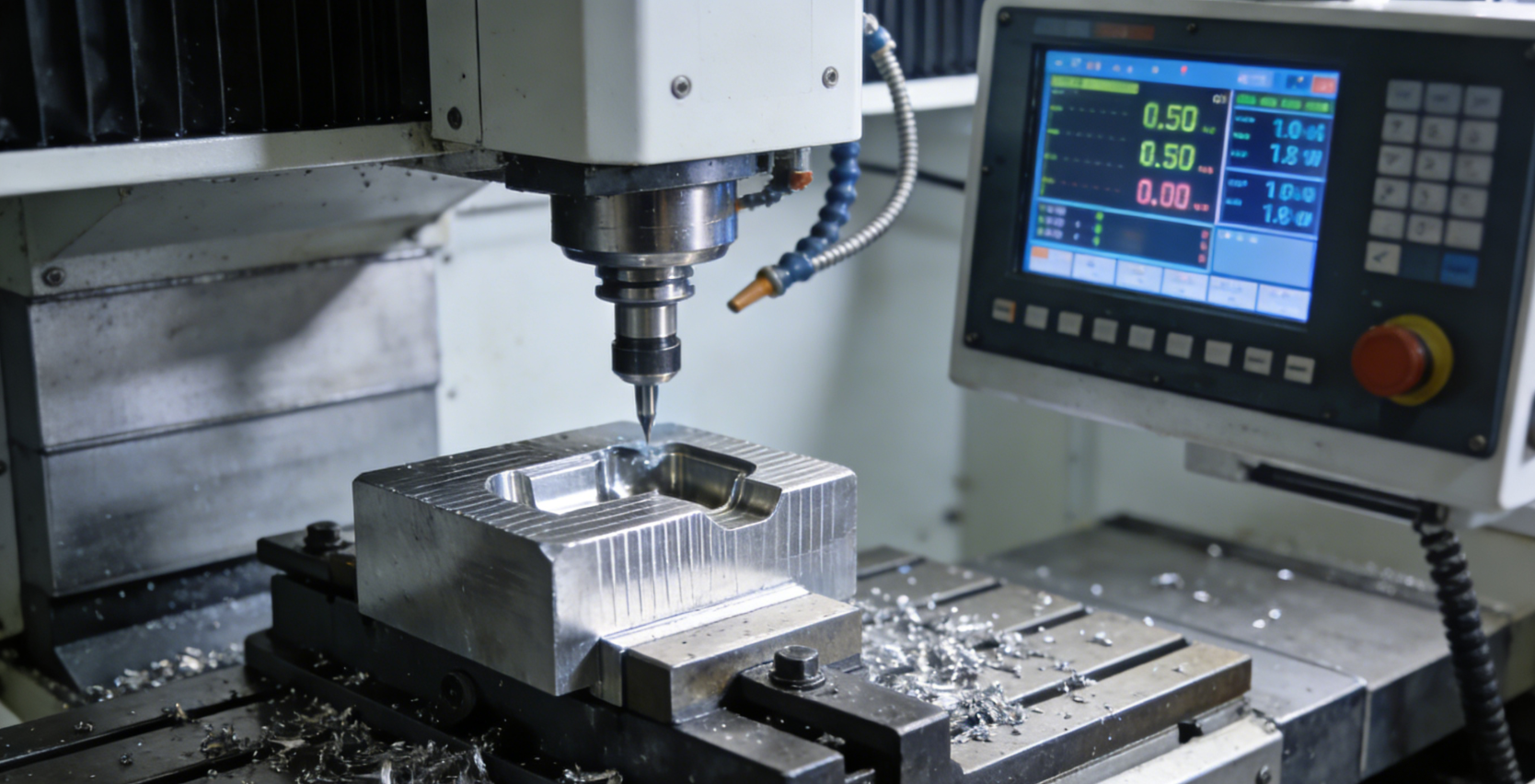

O piesă prelucrată personalizat este o componentă concepută și fabricată în mod specific pentru a corespunde nevoilor unei aplicații particulare, utilizând procese de Machetare CNC cu Precizie . Spre deosebire de alternativele disponibile în comerț, aceste piese sunt adaptate exact conform specificațiilor furnizate de ingineri sau designeri, oferind toleranțe adesea de ±0,001 inch, conform informațiilor furnizate de Protolabs.

Ce face ca o piesă să fie considerată prelucrată personalizat

Gândiți-vă la diferența dintre cumpărarea unui costum dintr-o colecție standard și cea a unui costum croit special pentru dumneavoastră. Ambele îndeplinesc același scop general, dar doar unul se potrivește perfect. Serviciile de prelucrare CNC personalizate folosesc echipamente controlate de computer pentru a tăia, modela și finisa materialele brute în componente care corespund exact viziunii dumneavoastră de proiectare.

Mai multe caracteristici definitorii disting piesele prelucrate personalizat de componentele standard:

• Geometrie unică - Forme, unghiuri și elemente concepute special pentru aplicația dumneavoastră
• Toleranțe specifice - Cerințe de precizie dimensională pe care piesele produse în masă nu le pot garanta simplu
• Selectarea materialelor - Libertatea de a alege metale, plastice sau materiale speciale, în funcție de necesitățile de performanță
• Requisiti de suprafață - Finisaje personalizate, de la starea „după prelucrare” până la anodizare sau pulverizare electrostatică
• Integrare funcțională - Elemente precum găuri filetate, puncte de fixare sau canale integrate direct în proiectare

Componente standard versus componente personalizate – explicație

Componentele disponibile imediat oferă comoditate și costuri inițiale mai mici, deoarece beneficiază de economiile de scară ale producției în masă. Totuși, acestea au dimensiuni și caracteristici standardizate care se pot dovedi inadecvate pentru nevoile dvs. specifice. Conform unor cercetări citate de KAL Manufacturing, unul din cinci consumatori este dispus să plătească un supliment de 20 % pentru produse sau servicii personalizate, reflectând valoarea recunoscută a personalizării.

Componentele prelucrate prin frezare CNC se disting în aplicațiile în care componentele standard nu se potrivesc, nu funcționează sau nu rezistă în modul necesar. Industriile care se bazează în mare măsură pe prelucrarea CNC de precizie includ industria aerospațială (pentru componente de turbine și elemente de susținere structurală), industria auto (pentru motoare prototip și piese de transmisie), industria medicală (pentru instrumente chirurgicale și implante) și industria petrolului și gazelor (pentru supape și racorduri specializate).

Concluzia? Atunci când aplicația dumneavoastră necesită specificații exacte, alegerea dintre piese personalizate și standard nu este, de fapt, deloc o alegere. Înțelegerea acestei distincții reprezintă primul pas către luarea unor decizii mai bune în domeniul fabricației și, în cele din urmă, către obținerea unor prețuri mai avantajoase pentru piesele realizate prin prelucrare CNC de care au nevoie proiectele dumneavoastră.

Cum realizează prelucrarea CNC piese personalizate de precizie

Deci aveți un concept de design pentru o piesă personalizată realizată prin prelucrare mecanică. Dar cum transformă, de fapt, un atelier mecanic fișierul dumneavoastră digital într-un component fizic pe care îl puteți ține în mână? Înțelegerea acestui proces elimină misterul privind ceea ce se întâmplă în spatele scenei și vă ajută să comunicați mai eficient atunci când solicitați oferte.

Prelucrarea CNC este o proces de fabricație prin aschiere tehnologie de subtracție, ceea ce înseamnă că pornește de la un bloc solid de material și îndepărtează porțiuni până când apare forma dorită. Conform Yijin Solution, tehnologia modernă CNC poate atinge toleranțe de până la ±0,002 inch în metale, materiale plastice și compozite, prin automatizare controlată de computer.

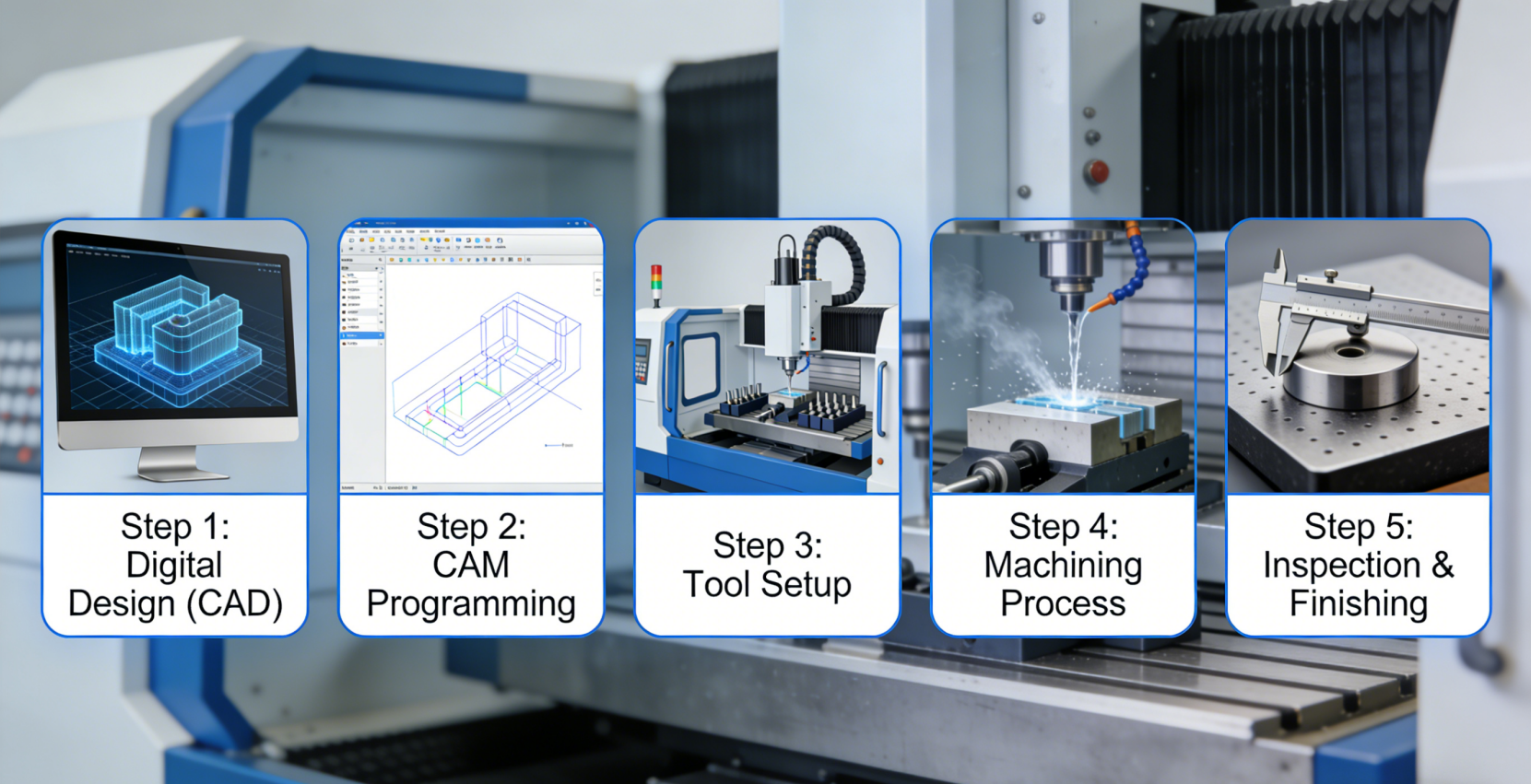

De la fișierul CAD la componenta finită

Drumul de la concept la piesa finită urmează un flux de lucru structurat, pe care atelierele de prelucrare mecanică l-au perfecționat de decenii. Iată cum se desfășoară, în mod tipic, acest proces:

1. Depunerea proiectului - Furnizați desene 2D (de obicei în format PDF) și fișiere CAD 3D (în format .STEP sau .IGES). Inginerii analizează aceste documente din punct de vedere al complexității geometrice, al specificațiilor de toleranțe și al fezabilității tehnice.
2. Revizuirea proiectării pentru fabricabilitate - Ingineri cu experiență identifică probleme potențiale, cum ar fi subcotările, secțiunile subțiri sau toleranțele excesiv de strânse, care ar putea duce la creșterea costurilor sau la dificultăți în procesul de prelucrare mecanică.
3. Selectarea și aprovizionarea materialelor - Materialele brute certificate sunt achiziționate, supuse inspecției și tăiate la dimensiuni aproximative, cu coduri de urmărire a comenzii pentru asigurarea trasabilității.
4. Programarea mașinii - Software-ul CAM transformă proiectul dumneavoastră în instrucțiuni specifice pe care mașina CNC le poate executa, calculând traseele optime ale sculelor și parametrii de tăiere.
5. Operațiuni de tăiere CNC - Mașina execută operațiunile programate, controlând simultan rotația axului principal, viteza de avans a sculei și mișcările coordonate.
6. Procese de finisare - Piesele pot fi supuse unor tratamente de suprafață, cum ar fi anodizarea, sablarea cu bile sau pulverizarea electrostatică, în funcție de specificațiile dumneavoastră.
7. Inspecția calității - Verificarea dimensională efectuată cu instrumente de precizie asigură faptul că piesa dumneavoastră îndeplinește toate cerințele specificate înainte de expediere.

Procesul de prelucrare prin frezare CNC explicat pe înțelesul tuturor

Sună complicat? Să analizăm operațiunile cheie pe care le veți întâlni atunci când comandați piese prelucrate prin frezare CNC.

Frezare CNC folosește scule de tăiere rotative care se mișcă de-a lungul unor traiectorii programate pentru a îndepărta materialul dintr-o piesă fixă. Imaginați-vă o burghiu care poate executa mișcări în mai multe direcții, creând goluri, canale și suprafețe complexe 3D. Prelucrarea prin frezare CNC reprezintă operațiunea cea mai versatilă, capabilă să producă suprafețe plane, geometrii intricate și tot ceea ce se află între acestea.

Frezare CNC funcționează în mod diferit. Semifabricatul se rotește, în timp ce sculele de tăiere rămân fixe și îi dau formă, fiind ideal pentru piese cilindrice, cum ar fi arborele, bucșele și componentele filetate. Dacă aveți nevoie de piese cu simetrie de rotație, un serviciu de strunjire CNC este specializat exact în acest tip de lucrare. Multe servicii de strunjire CNC includ, de asemenea, scule active (live tooling), permițând operații de frezare pe aceeași mașină, pentru o eficiență sporită.

Prelucrarea cu mai multe axe merge mai departe, deplasând sculele de tăiere de-a lungul a trei axe liniare, în timp ce se rotesc în jurul unor axe suplimentare. Această capacitate elimină necesitatea mai multor montări, reduce erorile și îmbunătățește calitatea finisării suprafeței la componente complexe destinate industriei aerospațiale și medicale.

Când auziți termeni precum «avansuri» și «turații», aceștia se referă la viteza cu care scula de tăiere se deplasează prin material și la viteza cu care se rotește axul principal. «Traseele sculelor» sunt traiectoriile calculate pe care le urmează sculele dvs. de tăiere în timpul operațiunilor de prelucrare CNC. Atelierul dvs. mecanic se ocupă de aceste detalii tehnice, dar înțelegerea terminologiei vă ajută să puneți întrebări mai bune și să evaluați ofertele cu mai multă încredere.

Cu această bază stabilită, sunteți pregătit să abordați una dintre cele mai importante decizii din orice proiect de prelucrare mecanică: alegerea materialului potrivit pentru aplicația dvs.

Ghid de selecție a materialelor pentru componente personalizate prelucrate mecanic

Iată un secret pe care majoritatea atelierelor CNC nu îl vor dezvălui spontan: alegerea materialului poate modifica costul final cu 50 % sau mai mult, chiar și pentru geometrii identice ale pieselor. De ce? Pentru că materialele diferite se comportă în mod radical diferit sub acțiunea sculelor de tăiere, influențând totul, de la durata prelucrării până la rata uzurii sculelor. Înțelegerea acestor diferențe vă oferă o adevărată putere de negociere.

La alegerea materialelor pentru prelucrarea prin frezare CNC, vă aflați într-o situație de echilibru între patru factori critici: cerințele de performanță mecanică, necesitățile de rezistență la coroziune, restricțiile legate de greutate și limitările bugetare. Să analizăm opțiunile disponibile atât în ceea ce privește metalele, cât și plasticul, astfel încât să puteți lua decizii informate care să optimizeze atât performanța, cât și costul.

Metale pentru aplicații solicitante

Metalele rămân baza prelucrării de precizie atunci când rezistența, durabilitatea și rezistența la căldură sunt esențiale. Conform Xometry, aluminiul, oțelul inoxidabil, oțelul, alama, cuprul și titanul reprezintă cele mai frecvent prelucrate metale prin frezare CNC pentru componente personalizate.

Aliaje de aluminiu sunt elementele de bază ale componentelor prelucrate prin frezare CNC. Caracterul lor ușor și conductivitatea termică excelentă maximizează eficiența prelucrării și facilitează obținerea unor piese de înaltă precizie. Aluminiul 6061 oferă proprietăți mecanice excelente și o bună sudabilitate, în timp ce aluminiul 7075 asigură o rezistență superioară (540 MPa) și o mare rezistență la oboseală, fiind ideal pentru aplicații aeronautice.

Clase de oțel oferă opțiunea recomandată atunci când aveți nevoie de rezistență și durabilitate, fără a depăși bugetul. Oțelurile moi, cum ar fi 1018 și A36, sunt ieftine și ușor de prelucrat, deși nu prezintă rezistență la coroziune. Oțelul carbon C45 oferă o duritate superioară și este potrivit pentru situații care necesită o mare rezistență.

Oțel inoxidabil costă mai mult, dar oferă o rezistență excepțională la coroziune. Calitatea 304 (cunoscută și sub denumirea de 18/8 inoxidabil) asigură o performanță bună în ansamblu, cu o rezistență la tractiune între 500 și 700 MPa. Calitatea 316 conține molibden, ceea ce îmbunătățește rezistența la acizii clorici, făcând-o ideală pentru medii marine și de procesare chimică.

Alamă oferă o prelucrare excelentă și o bună conductivitate electrică. Este nemagnetic, foarte rezistent la coroziune și menține un coeficient scăzut de frecare. Atunci când prelucrați bronz sau lucrați cu aplicații CNC din bronz, veți obține beneficii similare, dar cu o rezistență suplimentară la uzură, făcând ca componentele CNC din bronz să fie populare pentru rulmenți și bucși în medii solicitante.

Materiale plastice pentru inginerie și materiale specializate

Nu neglijați materialele plastice atunci când reducerea în greutate, izolarea electrică sau rezistența chimică sunt prioritare. Conform R&R Manufacturing , materialele plastice sunt ușoare, ușor de prelucrat și, de obicei, mai ieftine decât omologii lor metalici.

Material Delrin (o formă de acetal) este considerat cel mai economic material plastic datorită costului său scăzut și a prelucrabilității excelente. Plasticul Delrin nu este predispus la absorbția umidității și își menține rigiditatea pe o gamă largă de temperaturi, ceea ce crește stabilitatea dimensională. Suprafața sa alunecoasă reduce frecarea, deși această proprietate face dificilă finisarea secundară.

Nylon pentru aplicații de prelucrare aplicațiile oferă o versatilitate impresionantă. Acest plastic robust funcționează bine în diverse medii, având rezistență la căldură și la substanțe chimice, păstrând în același timp rezistența atât în climă caldă, cât și în cea rece. Totuși, nilonul este predispus la absorbția umidității și la deformare, ceea ce poate constitui o provocare atunci când sunt necesare toleranțe dimensionale strânse.

Acrilic (Plexiglas) oferă o opțiune ieftină pentru componente transparente. Este mai rezistent la zgârieturi decât multe plastice, dar nu este la fel de rezistent și se poate crapa sub presiune excesivă. Acrilicul prelucrat mecanic își pierde transparența și necesită o finisare secundară prin lustruire pentru a-și recâștiga claritatea.

PEEK reprezintă segmentul de înaltă performanță al prelucrării mecanice a plasticelor. Este dur, rigid și păstrează rezistența chimică la temperaturi ridicate, având o rezistență excepțională la oboseală și la fisurare sub stres. Variantele din PEEK umplute cu sticlă adaugă o armare suplimentară pentru o performanță structurală și mai mare în condiții severe.

Material	Aplicații tipice	Cost relativ	Capacitatea de prelucrare	Proprietăți cheie
Aluminiu 6061	Componente structurale, carcase, suporturi	Scăzut	Excelent	Ușor, rezistență bună, rezistent la coroziune
Aluminiu 7075	Componente aero-spațiale, componente supuse unor eforturi ridicate	Mediu	Bun	Rezistență ridicată (540 MPa), rezistent la oboseală
Oțel moale (1018/A36)	Fixări, piese structurale generale	Scăzut	Excelent	Puternic, sudabil, neînțepenitor la coroziune
Oțeluri din oțel inoxidabil 304	Echipamente pentru industria alimentară, domeniul medical, aplicații marine	Mediu-Mare	Moderat	Rezistent la coroziune, rezistență la rupere între 500–700 MPa
Oțel inoxidabil 316	Prelucrarea chimică, echipamente marine	Înaltelor	Moderat	Rezistență superioară la coroziune, rezistent la acizi
Alamă	Accesorii pentru instalații sanitare, componente electrice	Mediu	Excelent	Nemagnetic, cu frecare redusă, conductiv
Bronz	Rulmenți, buce, accesorii marine	Mediu-Mare	Bun	Rezistent la uzură, autolubrifiant
Delrin (Acetal)	Roți dințate, rulmenți, piese cu frecare redusă	Scăzut	Excelent	Stabil din punct de vedere dimensional, cu frecare redusă
Nylon	Bucși, izolatori, componente rezistente la uzură	Scăzut	Bun	Rezistent la produse chimice, absoarbe umiditatea
PEEK	Aeronautică, implante medicale, sigilii	Foarte sus	Bun	Capabil să suporte temperaturi ridicate, rezistent la produse chimice

Cum se reflectă acest lucru asupra rezultatului final? Materialele mai dure, cum ar fi oțelul inoxidabil și titanul, necesită viteze de tăiere mai reduse și provoacă o uzură mai rapidă a sculelor, ceea ce crește direct timpul de prelucrare și costurile legate de scule. De exemplu, prelucrarea bronzului durează mai mult decât cea a alamă, în ciuda aspectului lor similar. Materialele mai moi și mai ușor de prelucrat, cum ar fi aluminiul și Delrin-ul, se taie rapid, cu o degradare minimă a sculelor, reducând astfel atât timpul, cât și cheltuielile.

Concluzia? Alegeți materialele în funcție de cerințele reale de performanță, nu în funcție de ceea ce pare impresionant pe hârtie. Specificarea excesivă a materialelor este una dintre cele mai frecvente cauze prin care cumpărătorii măresc, fără să își dea seama, costurile pieselor personalizate prelucrate mecanic. Acum, după ce am acoperit selecția materialelor, să analizăm cum deciziile de proiectare influențează în continuare costul final pe care îl veți plăti.

Principii de proiectare pentru fabricabilitate care reduc costurile

Iată ceva pe care majoritatea atelierelor CNC nu vi-l vor spune din start: modificări mici ale designului pot reduce costul piesei dumneavoastră cu 70 % sau mai mult. Conform Zenith Manufacturing, o startup din domeniul medical și-a redus costul carcasei din aluminiu de la 300 USD la doar 85 USD pe unitate, aplicând principiile Designului pentru Fabricabilitate (DFM) — fără a renunța la nicio funcționalitate.

DFM nu înseamnă limitarea creativității dumneavoastră. Înseamnă înțelegerea modului în care sculele de tăiere interacționează cu designul dumneavoastră, astfel încât să puteți lua decizii informate care să echilibreze cerințele de performanță cu realitățile fabricației. Indiferent dacă comandați un singur prototip CNC sau vă pregătiți pentru volume de producție, aceste principii se aplică în egală măsură.

Proiectarea pieselor care se prelucrează eficient

Imaginați-vă că încercați să curățați colțurile unei camere pătrate cu o mătură rotundă. Nu veți putea ajunge niciodată perfect în acele unghiuri de 90 de grade, nu-i așa? Sculele de tăiere CNC se confruntă cu aceeași provocare. Ele sunt rotunde, ceea ce înseamnă că, fizic, nu pot crea colțuri interne perfect ascuțite.

Când designul dumneavoastră necesită colțuri interioare pătrate, atelierul trebuie să treacă la prelucrarea prin scântei electrice (EDM), o metodă costisitoare, care poate costa de 3 până la 5 ori mai mult decât operațiunile standard de frezare. Soluția este simplă: adăugați rază de racordare la elementele interioare.

Iată constrângerile geometrice pe care trebuie să le luați în considerare în procesul de proiectare:

• Razele colțurilor interne - Specificați o rază de cel puțin 1/3 din adâncimea buzunarului. Pentru un buzunar cu adâncimea de 15 mm, utilizați o rază minimă de racordare de 5 mm pentru a permite utilizarea sculelor standard.
• Grosimi minime ale pereților - Pereții din aluminiu cu grosime sub 0,8 mm au o probabilitate cu peste 50 % mai mare de a se deforma în timpul prelucrării. Pentru materialele plastice, mențineți o grosime minimă de 1,5 mm. Pereții subțiri obligă prelucratorii să reducă drastic viteza de așchiere, ceea ce crește durata prelucrării cu 100 % până la 300 %.
• Limitări privind adâncimea găurilor - Burghiele standard funcționează eficient până la un raport adâncime-diametru de 4:1. În afara acestui raport, devin necesare scule speciale și cicluri de foraj în etape (pecking), ceea ce implică costuri suplimentare semnificative.
• Considerente legate de degroșarea sub nivelul suprafeței - Funcțiile la care uneltele standard nu pot accesa necesită freze speciale pentru crestături în T sau mai multe configurări, ceea ce crește complexitatea și costurile.

După cum subliniază Protolabs, colțurile exterioare ar trebui să utilizeze teșituri în loc de racordări. O teșitură de 45 de grade este mai rapid de prelucrat și mult mai rentabilă decât o muchie exterioară rotunjită.

Erori comune de proiectare care măresc costurile

Cea mai costisitoare greșeală pe care inginerii o comit? Aplicarea unor toleranțe excesiv de strânse pe întreaga piesă. Conform experților în inginerie de la Zenith Manufacturing, aceasta este una dintre cele mai frecvente cauze ale creșterii costurilor cu care se confruntă.

Realizarea unei dimensiuni cu toleranță strânsă nu implică doar operația de frezare CNC în sine. Fiecare caracteristică specificată cu precizie ridicată necesită viteze de așchiere mai reduse, timp suplimentar de inspecție și echipamente specializate de măsurare. Relația dintre cost și toleranță nu este liniară — este exponențială.

Aplicați aceste bune practici DFM pentru a controla costurile la următoarea piesă personalizată prelucrată mecanic:

• Evitați aplicarea generalizată a toleranțelor strânse - În loc să stabiliți o toleranță globală de ±0,05 mm, analizați care caracteristici sunt cu adevărat critice pentru funcționare. Relaxați toleranțele pentru dimensiunile necritice la valorile standard de ±0,2 mm.
• Proiectați caracteristici accesibile - Asigurați-vă că sculele de tăiere pot ajunge pe toate suprafețele fără montaje complexe. Găurile adânci și înguste necesită scule lungi și subțiri, care se deformează și vibrează.
• Minimizați Configurările - De fiecare dată când piesa trebuie repoziționată în mașină, adăugați timp, costuri și riscuri de eroare. Proiectați caracteristici care pot fi prelucrate dintr-un număr cât mai mic de orientări.
• Luați în considerare dimensiunile standard ale sculelor - Proiectarea găurilor și a degajărilor care corespund diametrelor obișnuite ale frezelor elimină costurile suplimentare legate de scule speciale.
• Specificați finisajele de suprafață adecvate - Prelucrarea CNC standard produce un finisaj aproximativ de Ra 3,2 μm. Cererea unor suprafețe mai netede necesită operații suplimentare de polizare, care măresc costul.

Pregătirea fișierelor CAD și cerințele privind formatul

O pregătire corectă a fișierelor previne schimburile costisitoare cu atelierul de prelucrare și accelerează procesul de ofertare. Cele mai multe ateliere acceptă următoarele formate standard:

• STEP (.stp, .step) - Standardul universal pentru schimbul de geometrie 3D. Preferat de majoritatea atelierelor CNC pentru prototipare rapidă și lucrări de producție CNC.
• IGES (.igs, .iges) - Format mai vechi, care rămâne larg compatibil, deși STEP este în general preferat.
• Formate CAD native - Fișierele native (de exemplu, SolidWorks (.sldprt), Fusion 360 etc.) sunt uneori acceptate, dar pot necesita conversie.
• desene 2D (PDF) - Esențiale pentru comunicarea toleranțelor, cerințelor privind finisarea suprafeței și a instrucțiunilor speciale pe care modelele 3D nu le pot transmite.

Înainte de a exporta fișierul final pentru prelucrarea CNC a prototipului, parcurgeți rapid această verificare personală: Toate colțurile interioare au fost racordate? Pereții depășesc grosimea minimă necesară pentru materialul dumneavoastră? Caracteristicile adânci se încadrează în raporturile admise de aspect? Ați aplicat toleranțe strânse doar acolo unde este necesar din punct de vedere funcțional?

Când înțelegeți aceste principii de fabricabilitate, nu mai transmiteți pur și simplu un desen și nu mai sperați la o prețuire rezonabilă. Controlați activ costurile prin decizii de inginerie mai inteligente — iar această cunoaștere devine și mai puternică atunci când înțelegeți exact ce factori determină prețul prelucrării prin strunjire cu comandă numerică (CNC).

Înțelegerea costurilor și factorilor de prețurizare pentru prelucrarea prin strunjire CNC

Ați solicitat vreodată o ofertă pentru o piesă personalizată prelucrată prin strunjire și v-ați întrebat de ce două componente aparent similare au fost cotate la prețuri drastic diferite? Nu sunteți singurul. Majoritatea atelierelor de prelucrare CNC ascund logica de stabilire a prețurilor în spatele sistemelor automate de ofertare, lăsând clienții să ghicească ce factori influențează efectiv costurile. Hai să ridicăm perdeaua și să vă oferim transparența pe care o merități.

Conform Ghidului privind costurile prelucrării CNC din 2025 al HKAA, costul total al oricărui proiect de prelucrare urmează o formulă simplă: Cost = Timpul de funcționare al mașinii × Tariful orar + Costul materialului + Costul configurării + Finisare + Livrare înțelegerea fiecărui component vă permite să luați decizii mai bune privind proiectarea și comandarea, care au un impact direct asupra rezultatului financiar final.

Ce determină, de fapt, costurile prelucrării prin frezare CNC

Gândiți-vă la prețul prelucrării CNC ca la un puzzle format din mai multe piese interconectate. Modificați o singură piesă și întreaga imagine se schimbă. Iată principalele factori care influențează costul final pe care îl veți plăti:

Selectarea materialului și volumul formează baza ofertei dvs. Aluminiul este prelucrat rapid și are un cost mai mic pe kilogram decât oțelul inoxidabil sau titanul. Totuși, costul materialului nu depinde doar de prețul de achiziție brut — este, de asemenea, legat de comportamentul acestuia sub acțiunea sculelor de tăiere. Metalele mai dure provoacă o uzură mai rapidă a sculelor, necesită viteze de așchiere mai mici și măresc semnificativ costul manoperii mecanicului.

Complexitatea prelucrării determină cât de mult timp piesa dvs. ocupă mașina. Un simplu suport cu caracteristici de bază ar putea necesita 30 de minute de timp de tăiere. Adăugați contururi complexe, degajări adânci sau caracteristici care necesită poziționare pe 5 axe și acest timp poate crește de cinci ori sau mai mult. Conform datelor din industrie, prelucrarea CNC pe 5 axe costă în mod tipic între 150 și 250 USD pe oră, comparativ cu 70–125 USD pentru operațiunile standard pe 3 axe.

Cerințe privind Toleranțele generează creșteri exponențiale ale costurilor. Cercetarea realizată de Modus Advanced confirmă faptul că, pe măsură ce toleranțele se strâng peste ±0,13 mm (±0,005 inch), costurile cresc exponențial. Trecerea de la cerințe standard la cele de precizie poate multiplica costul piesei de trei până la zece ori.

Cantitatea comandată este domeniul în care economiile de scară vă lucrează în favoare. Costurile de configurare – pregătirea mașinii, programarea și fixarea piesei – sunt cheltuieli fixe, indiferent dacă fabricați o singură piesă sau o mie.

Specificații ale finisajului superficial adăugați timpul de prelucrare după finalizarea operației de prelucrare mecanică. Finisajele standard obținute prin prelucrare mecanică nu adaugă nimic la factura dvs., în timp ce suprafețele lustruite pot crește costurile de finisare cu 500 % până la 1000 %, conform datelor de producție.

Urgența termenului de livrare funcționează ca un factor multiplicator pentru toate celelalte elemente. Comenzile urgente obligă atelierele să-și reorganizeze programările și să aloce resurse premium proiectului dvs.

Factor de Cost	Impact redus	Impact mediu	Impact ridicat
Tip de material	Aluminiu, Delrin	Alamă, Oțel moale	Oțel inoxidabil, titan
Complexitate geometrică	Forme prismatice simple	Contururi 3D moderate	Caracteristici complexe cu 5 axe
Cerințe privind Toleranțele	±0,25 mm – standard	±0,05 mm – precizie	±0,01 mm ultra-precisie
Finalizare suprafață	As-Machined	Suprafață sablata, anodizată	Lustruit, cromat
Cantitate de comandă	100+ unități	10–99 de bucăți	1–9 bucăți (prototip)
Timp de așteptare	Standard (2–3 săptămâni)	Accelerat (1 săptămână)	Urgent (1–3 zile)

Planificarea bugetului pentru piese personalizate

De ce costă un singur prototip atât de mult pe unitate comparativ cu cantitățile de producție? Răspunsul este distribuția costurilor fixe. Conform analizei Zintilon, costurile de pregătire — inclusiv pregătirea mașinilor, schimbarea sculelor, pregătirea dispozitivelor și a fixturilor, precum și programarea și simularea CAD/CAM — sunt împărțite între un număr foarte mic de unități în cazul prototipurilor, ceea ce duce la costuri fixe foarte mari pe unitate.

Luați în considerare acest scenariu: costul de configurare este de 200 USD, indiferent dacă produceți un singur reper sau 100 de repere. Comandați un singur prototip și întreaga sumă de 200 USD se reflectă în costul pe unitate. Comandați 100 de repere prelucrate prin strunjire, iar costul de configurare adaugă doar 2 USD pe piesă. De aceea, ofertele online pentru prelucrarea prin strunjire CNC indică adesea scăderi spectaculoase ale prețurilor pe măsură ce cantitățile cresc.

Lucrările mici de prelucrare CNC se confruntă cu o altă provocare: economia comenzilor minime. Atelierele trebuie să programeze totuși mașina, să achiziționeze materialele, să configureze sculele și să efectueze verificări de calitate – toate aceste activități sunt fixe, indiferent de numărul de repere. Aceste activități generale fac ca comenzile foarte mici să fie proporțional scumpe.

Decizii de proiectare care măresc costurile

Alegerile dvs. de proiectare se traduc direct în dolari. Mai jos sunt exemple din lumea reală privind abordările scumpe versus cele economice:

• Scump: Specificarea unor toleranțe de ±0,025 mm pentru toate dimensiunile. Economice: Aplicarea unor toleranțe strânse doar pe suprafețele de asamblare, în timp ce se relaxează caracteristicile necritice la ±0,25 mm.
• Scump: Proiectarea unor buzunare adânci și înguste, care necesită scule speciale cu lungime mare de atingere. Economice: Limitarea raportului dintre adâncimea și lățimea buzunarelor la 4:1 sau mai mic.
• Scump: Impunerea unor caracteristici accesibile doar prin poziționare pe 5 axe. Economice: Orientarea caracteristicilor de-a lungul planelor standard X, Y, Z pentru prelucrarea pe 3 axe.
• Scump: Selectarea titanului atunci când aluminiul ar satisface cerințele de performanță. Economice: Potrivirea proprietăților materialelor cu nevoile funcționale reale.

Când solicitați o ofertă CNC online, furnizați întreaga informație de la început: modele 3D, desene 2D cu toleranțe clar marcate, specificații privind materialul, cantitățile necesare și datele țintă de livrare. Trimiterile incomplete obligă atelierele să facă ipoteze conservative, ceea ce duce, în mod obișnuit, la majorarea ofertei dumneavoastră.

Cel mai valoros aspect de reținut? Aproximativ 70 % din costurile de fabricație sunt stabilite în faza de proiectare, conform Cercetării Modus Advanced . Până la momentul în care solicitați oferte, cea mai mare parte a costurilor dumneavoastră este deja fixată prin deciziile de proiectare. Această realitate face ca consultarea timpurie DFM (Design for Manufacturability) cu ateliere de prelucrare experimentate să fie una dintre cele mai bune investiții pe care le puteți face.

Înțelegerea acestor dinamici de preț vă pune într-o poziție mai puternică atunci când evaluați ofertele și planificați bugetele proiectelor. Dar cum se compară prelucrarea prin frezare CNC cu alte metode de fabricație, atunci când costul este preocuparea dvs. principală? Aici următoarea secțiune oferă orientări esențiale pentru luarea deciziilor.

Prelucrarea CNC versus metode alternative de fabricație

Acum că ați înțeles ce determină costurile prelucrării prin frezare CNC, iată o întrebare pe care majoritatea atelierelor speră să nu v-o adresați niciodată: este, de fapt, prelucrarea prin frezare CNC cea mai potrivită alegere pentru proiectul dvs.? Răspunsul sincer depinde în totalitate de cerințele specifice ale dvs. Uneori, o altă metodă de fabricație oferă rezultate mai bune la un cost mai scăzut — iar cunoașterea momentului potrivit pentru a schimba direcția vă poate economisi mii de euro.

Conform informațiilor furnizate de Protolabs, fiecare proces de fabricație prezintă avantaje și limitări specifice. Prelucrarea prin frezare/frezare cu comandă numerică (CNC) se remarcă în situațiile care necesită o precizie ridicată, toleranțe strânse și forme complexe, în cazul unor volume mici de producție. Totuși, imprimarea 3D, injectarea în formă, turnarea și prelucrarea tablelor metalice își au fiecare domeniile lor de aplicație optime. Înțelegerea acestor diferențe vă permite să faceți alegeri informate.

Când prelucrarea prin frezare/frezare cu comandă numerică (CNC) este superioară alternativelor

Ce face ca piesele prelucrate prin frezare/frezare cu comandă numerică (CNC) să fie opțiunea preferată pentru atâtea aplicații? Conform Stone City Products , prelucrarea prin frezare/frezare cu comandă numerică (CNC) elimină necesitatea unor scule dedicate, ceea ce reduce în mod semnificativ costurile inițiale pentru prototipare, dezvoltare de produse și serii mici de producție.

Prelucrarea prin frezare/frezare cu comandă numerică (CNC) dă cele mai bune rezultate atunci când proiectul dumneavoastră necesită:

• Toleranțe Stricte - Componente care necesită o precizie dimensională în limitele ±0,001" până la ±0,005" sunt candidați ideali pentru operațiunile de prelucrare a metalelor
• Flexibilitate materială - Mașinile CNC prelucrează metale, plastice și materiale compozite pe care alte procese nu le pot manipula, inclusiv aliaje mai dure, dificil de format sau turnat
• Volume mici până la medii - Fără investiții costisitoare în scule, prelucrarea prin strunjire a prototipurilor, chiar și în serii de câteva sute de bucăți, rămâne rentabilă
• Geometrii complexe - Prelucrarea pe mai multe axe creează contururi și caracteristici complexe pe care metodele de deformare sau ambutisare nu le pot reproduce fără operații suplimentare
• Iterație rapidă a proiectării - Când proiectele se modifică în timpul dezvoltării, CNC permite schimbări rapide fără costuri suplimentare legate de reproiectarea sculelor

Luați în considerare strunjirea aluminiului pentru piese axialsimetrice, cum ar fi cupolele sau conurile. Acest proces specializat de deformare creează forme metalice fără sudură în mod eficient, dar atunci când geometria dumneavoastră include degajări, fileturi sau caracteristici asimetrice, prelucrarea CNC devine alegerea practică.

Alegerea metodei potrivite de fabricație

Cum se compară, de fapt, principalele metode de fabricație între ele? Această tabelă de comparație evidențiază factorii-cheie de decizie:

Metodă de fabricație	Cantități ideale	Opțiuni de Material	Capacitate de precizie	Timpul obișnuit de livrare	Structura de costuri
Frezare CNC	1–1.000 de bucăți	Metale, plásticuri, compozite	±0,001" până la ±0,005"	1-3 săptămâni	Fără scule; preț pe piesă
imprimare 3D	1–100 de bucăți	Plastice, unele metale, rășini	±0,005" până la ±0,020"	1-7 zile	Fără scule; material + timp
Injecție de presformare	1.000+ unități	Termoplastice, elastomeri	±0,002" până la ±0,005"	4–12 săptămâni (construcția matrițelor)	Cost ridicat al dotării; cost scăzut pe piesă
TURNARE	100–10.000+ bucăți	Metale, aliaje	±0,010" până la ±0,030"	4-8 săptămâni	Scule moderate; cost mediu pe piesă
Procesul de prelucrare a tablei	10–10.000+ bucăți	Doar table metalice	±0,005″ până la ±0,015″	1-3 săptămâni	Scule reduse; costul pe piesă variază

imprimare 3D este mai avantajoasă atunci când aveți nevoie de geometrii extrem de complexe, care ar fi imposibil de realizat sau prohibitiv de costisitoare prin prelucrare mecanică. Conform Protolabs, imprimarea 3D este ideală pentru prototiparea rapidă, cu timpi de livrare scurți și o libertate de proiectare aproape nelimitată. Prototiparea din fibră de carbon prin fabricație aditivă permite obținerea unor structuri compozite ușoare, pe care prelucrarea mecanică tradițională nu le poate realiza. Totuși, calitatea finisării suprafeței și rezistența materialelor sunt, în general, inferioare celor ale pieselor prelucrate prin frezare CNC.

Injecție de presformare devine economică doar la volume mai mari — de obicei 1.000 de bucăți sau mai mult. Investiția semnificativă inițială în construcția matrițelor este amortizată pe un număr mare de piese produse, ceea ce determină o scădere dramatică a costului pe piesă. În timp ce Fabricarea de EZG explică, injectarea prin matrițare, sprijinită de tehnologia rapidă de realizare a matrițelor, produce piese din plastic în serie, cu calitate corespunzătoare producției industriale. Dar pentru cantități de prototipuri? Prelucrarea prin strunjire-frezare CNC câștigă întotdeauna.

TURNARE este potrivită pentru aplicații care necesită geometrii interne complexe sau piese foarte mari, unde prelucrarea prin strunjire-frezare dintr-un bloc masiv ar duce la o pierdere excesivă de material. Compromisul constă în toleranțe mai largi și în termene mai lungi de livrare pentru realizarea modelului și a matriței.

Procesul de prelucrare a tablei excelă în cazul carcaselor, suporturilor și componentelor structurale fabricate din tablă plană. Tăierea cu laser și deformarea prin presă cu pliță permit obținerea rapidă a pieselor, dar sunteți limitat la geometriile realizabile prin îndoirea și tăierea tablei.

Trecerea de la prototip la producție

Aici este unde planificarea inteligentă a producției își dovedește cu adevărat eficiența. Metodele diferite servesc diferite etape ale ciclului de viață al produsului dumneavoastră, iar alegerea optimă se schimbă adesea pe măsură ce vă extindeți.

În faza inițială de dezvoltare, prelucrarea prin strunjire a prototipurilor sau imprimarea 3D oferă iterații rapide la un cost rezonabil. Testați concepte, validați ajustările și rafinați proiectele. Viteza și flexibilitatea sunt mai importante decât economiile pe piesă în această etapă.

Pe măsură ce proiectele se stabilizează și cantitățile cresc, calculul se modifică. O piesă personalizată prelucrată prin strunjire, care costă 50 USD bucata pentru o comandă de 10 bucăți, ar putea scădea la 15 USD bucata pentru 500 de bucăți, prin prelucrare CNC. Totuși, pentru 5.000 de bucăți, turnarea prin injecție ar putea reduce costul aceleiași piese sub 2 USD bucata – în ciuda investiției de 15.000 USD în matriță.

Ideea-cheie? Alegeți metoda de fabricație potrivită pentru stadiul actual, dar planificați și tranzițiile viitoare. Multe produse de succes încep ca prototipuri prelucrate CNC, își dovedesc valoarea pe piață, apoi trec la turnare prin injecție sau turnare clasică pe măsură ce cererea crește.

După ce ați clarificat metoda de fabricație, următoarea decizie esențială pe care trebuie să o luați este înțelegerea cerințelor și certificărilor specifice care se aplică domeniului dumneavoastră de activitate – în special dacă lucrați în sectoare exigente, cum ar fi cel auto, aerospace sau dispozitive medicale.

Cerințe specifice industriei pentru piese personalizate prelucrate prin strunjire

Iată un aspect care diferențiază cumpărătorii amatori de profesioniștii din domeniul achizițiilor: înțelegerea faptului că nu toate atelierele de prelucrare mecanică pot servi toate industriile. Un atelier care produce componente excelente de uz general ar putea fi complet neautorizat să fabrice suportul dumneavoastră pentru aplicații aerospace sau componenta implantului medical. De ce? Pentru că industriile exigente necesită certificări specifice, standarde de documentare și sisteme de calitate pe care multe facilități pur și simplu nu le dețin.

Conform declarațiilor companiei American Micro Industries, certificatele reprezintă piloni care susțin și validează fiecare etapă a procesului de producție în cadrul unui sistem de management al calității. Acestea nu sunt doar casete de verificare obligatorii din punct de vedere reglementar — oferă beneficii tangibile, cum ar fi îmbunătățirea proceselor de fabricație, reducerea erorilor și creșterea eficienței operaționale. Atunci când achiziționați o piesă personalizată prelucrată prin strunjire pentru aplicații supuse reglementărilor, înțelegerea acestor cerințe vă protejează de nerespectarea prevederilor reglementare, care ar putea genera costuri semnificative în viitor.

Cerințe ale industriei auto

Sectorul auto impune piese constante, fără defecțiuni, în volume care ar putea depăși capacitatea multor ateliere de prelucrare mecanică. Când toleranțele componentelor se exprimă în microni și piesele trebuie să reziste vibrațiilor intense și stresului ambiental, aveți nevoie de un partener de fabricație cu capacități dovedite și sisteme de calitate certificate.

IATF 16949 este standardul global pentru managementul calității în domeniul automotive, care combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Conform 3ERP, conformitatea cu IATF 16949 poate consolida credibilitatea unui producător și poate deschide ușile colaborării cu liderii industriei auto, care impun cele mai înalte standarde de calitate a pieselor și de fiabilitate a lanțului de aprovizionare.

Ce înseamnă, de fapt, această certificare pentru piesele dvs.? Instalațiile care dețin certificarea IATF 16949 implementează Controlul Statistic al Proceselor (SPC) pentru monitorizarea în timp real a producției, identificând abaterile înainte ca acestea să devină defecte. Ele mențin sisteme robuste de trasabilitate a produselor, capabile să urmărească orice componentă pe întreaga sa istorie de fabricație. Acest nivel de asigurare a calității garantează rezultate consistente, indiferent dacă comandați 100 de piese realizate prin prelucrare precisă sau 100.000.

Considerente cheie la achiziționarea de piese personalizate prelucrate pentru industria auto:

• Capacitate mare de producție - Poate magazinul trece de la prototip la cantități de producție fără a compromite calitatea?
• Controlul Statistic al Proceselor - Sunt dimensiunile critice monitorizate pe tot parcursul rulărilor de producție?
• Toleranțe Stricte - Componentele auto necesită adesea servicii de prelucrare prin așchiere de precizie capabile să mențină toleranțe de ±0,001" sau mai strânse
• Trasabilitate Material - Documentație completă privind certificatele de material și numerele de lot
• Documentație PPAP - Documentația Procesului de Aprobare a Pieselor de Producție (PPAP) pentru depunerea către producătorii de echipament original (OEM)

De exemplu, Shaoyi Metal Technology demonstrează cum certificarea IATF 16949, combinată cu implementarea riguroasă a controlului statistic al proceselor (SPC), asigură componente cu toleranțe ridicate pentru ansambluri complexe de caroserie și bucși metalice personalizate. Instalația lor oferă prototipare rapidă care se scalează fără probleme la producția de masă, cu termene de livrare de doar o zi lucrătoare pentru nevoi urgente. Puteți explora soluțiile lor specializate de prelucrare pentru industria auto pentru a înțelege cum arată în practică o fabrică auto certificată.

Considerente medicale și aerospace

Când riscurile devin și mai mari – gândiți-vă la implanturi chirurgicale sau componente pentru aeronave – cerințele de certificare devin corespunzător mai riguroase. În aceste industrii, precizia nu este doar o chestiune de potrivire și funcționalitate. Este vorba despre siguranța pacienților și despre aptitudinea de zbor.

Prelucrare medicală se încadrează în standardul ISO 13485, standardul definitiv de management al calității pentru producția dispozitivelor medicale. Conform American Micro Industries, această certificare stabilește controale stricte asupra proiectării, fabricației, urmăribilității și atenuării riscurilor. Unitățile care doresc obținerea certificării ISO 13485 trebuie să implementeze practici detaliate de documentare, verificări riguroase ale calității și proceduri eficiente de gestionare a plângerilor și a retragerilor de produse.

Ce face unică fabricarea dispozitivelor medicale? În afară de cerințele de precizie, vă confruntați și cu probleme legate de biocompatibilitate. Materialele precum oțelul inoxidabil de calitate medicală, titanul și PEEK trebuie să îndeplinească standarde specifice pentru contactul cu organismul uman. Prelucrarea prin strunjire a oțelului inoxidabil pentru implante necesită nu doar precizie dimensională, ci și specificații privind finisarea suprafeței, care să minimizeze aderarea bacteriană și iritarea țesuturilor.

Considerente cheie pentru piesele personalizate prelucrate pentru domeniul medical:

• Materiale biocompatibile - Certificări ale materialelor care confirmă potrivirea acestora pentru contactul cu pacienții
• Documentație cuprinzătoare - Înregistrări ale istoricului dispozitivului, rapoarte de inspecție și trasabilitate a materialelor
• Conformitate FDA - Conformitatea cu Regulamentul privind Sistemul de Calitate CFR Partea 21, Secțiunea 820
• Medii de producție curate - Condiții controlate care previn contaminarea
• Procese de management al riscurilor - Proceduri documentate pentru identificarea și atenuarea potențialelor defecțiuni

Făcut CNC pentru aerospațiu impune unele dintre cele mai riguroase standarde de conformitate din domeniul producției. AS9100 se bazează pe ISO 9001 și introduce cerințe suplimentare specifice sectorului aerospațial. Conform experților din industrie, acest standard pune accent pe gestionarea riscurilor, documentarea riguroasă și controlul integrității produselor pe întreaga lungime a lanțurilor complexe de aprovizionare.

Producția de componente aerospațiale implică adesea metale exotice, cum ar fi titanul, Inconel-ul și aliajele speciale de aluminiu. Aceste materiale reprezintă o provocare chiar și pentru prelucrătorii experimentați, necesitând servicii de prelucrare CNC cu 5 axe pentru a realiza geometriile complexe specifice carcaselor turbinelor, componentelor actuatorilor și ansamblurilor structurale. Combinarea materialelor dificil de prelucrat cu toleranțele strânse impune servicii de prelucrare CNC de precizie, cu capacități verificate.

Principalele considerente pentru piesele personalizate prelucrate pentru domeniul aerospațial:

• Expertiză în materiale exotice - Capacitate dovedită în prelucrarea titanului, a Inconel-ului și a aliajelor de calitate aerospațială
• Cerințe riguroase de inspecție - Verificare CMM, încercări ne-distructive și inspecție a primului articol
• Trasabilitate completă a materialelor - Certificări ale fabricii și urmărire a loturilor termice pentru fiecare componentă
• Accreditare Nadcap - Pentru procese speciale, cum ar fi tratamentul termic și încercările ne-distructive
• Certificarea AS9100 - Cerința de bază pentru participarea în lanțul de aprovizionare aerospațial

Conform notelor MFG Solution, capacitățile de prelucrare pe 5 axe din domeniul fabricației aerospațiale o fac ideală pentru producerea componentelor de înaltă performanță, în timp ce se respectă certificările stricte și cerințele de trasabilitate. Aceasta nu este o documentație opțională — este prețul de intrare pentru servirea acestor piețe exigente.

Standarde de toleranță și inspecție după industrie

Înțelegerea așteptărilor specifice industriei în ceea ce privește toleranțele vă ajută să comunicați eficient cerințele și să evaluați dacă un atelier poate livra efectiv ceea ce aveți nevoie:

Industrie	Intervalul de toleranță tipic	Metode comune de inspecție	Certificări cheie
Automotive	±0,001" până la ±0,005"	CMM, SPC, Gauge R&R	IATF 16949, ISO 9001
Dispozitive medicale	±0,0005″ până la ±0,002″	CMM, comparatoare optice, profilometrie de suprafață	ISO 13485, FDA 21 CFR 820
Aerospațial	±0,0002" până la ±0,001"	Mașină de măsurat cu coordonate (CMM), control neconvențional (NDT), inspecție a primului articol	AS9100, Nadcap
Apa	±0,0005″ până la ±0,002″	Mașină de măsurat cu coordonate (CMM), verificare a materialelor, control neconvențional (NDT)	ITAR, AS9100, ISO 9001

Concluzia? Înainte de a trimite proiectul dumneavoastră către orice atelier de prelucrare mecanică, verificați dacă certificatele acestuia corespund cerințelor industriei dumneavoastră. Un atelier care nu deține certificarea IATF 16949 nu poate furniza componente producătorilor auto (OEM). O unitate care nu are certificarea ISO 13485 nu ar trebui să prelucreze componentele dumneavoastră medicale. Aceste certificate există pentru că industriile au învățat — uneori prin eșecuri catastrofale — că sistemele documentate de asigurare a calității previn defecțiunile pe care procesele informale le pot omite.

După ce cerințele industriale au fost clarificate, următoarea dumneavoastră prioritate este înțelegerea modului de verificare a faptului că piesele finite respectă, de fapt, specificațiile. Acest lucru ne conduce la asigurarea calității și metodele de inspecție — ultimul punct de control înainte ca piesele dvs. personalizate, prelucrate mecanic, să intre în serviciu.

Asigurarea calității și inspecția pentru piese personalizate

Partea dvs. personalizată, realizată prin prelucrare mecanică, ajunge în sfârșit. Ambalajul pare profesional, iar piesele par lucioase și noi. Dar iată o întrebare care separă cumpărătorii experimentați de cei începători: cum verificați, de fapt, dacă ceea ce ați primit corespunde cu comanda plasată? Fără o inspecție adecvată, s-ar putea să nu descoperiți erori dimensionale, defecte de suprafață sau înlocuirea materialului până când ansamblul dvs. se va defecta în exploatare.

Conform FROG3D obiectivul principal al controlului calității este de a minimiza erorile prin identificarea și abordarea corectă a problemelor potențiale. Fără un control adecvat al calității în prelucrarea CNC, piesele defectuoase pot duce la pierderi financiare semnificative și la o reputație negativă în industrie. Înțelegerea metodelor de inspecție vă permite să verificați calitatea înainte ca problemele să devină costisitoare.

Verificarea calității piesei la primire

Când ajunge acea livrare, rezistați tentației de a instala imediat piesele în ansamblul dumneavoastră. O inspecție sistematică la primire identifică problemele în timp ce încă aveți putere de negociere cu furnizorul dumneavoastră. Iată ce verifică profesioniștii experimentați din domeniul achizițiilor înainte de a accepta livrarea:

• Inspecție vizuală - Examinați suprafețele pentru urme de unelte, bavuri, zgârieturi sau decolorări care indică probleme de prelucrare mecanică
• Verificare Dimensională - Măsurați caracteristicile critice în raport cu specificațiile desenului dumneavoastră, folosind instrumentele adecvate
• Evaluarea finisajului de suprafață - Comparați textura cu valorile Ra specificate sau cu eșantioanele de finisare
• Verificarea certificatelor de material - Verificați dacă certificatele de laminare corespund specificației dumneavoastră de material, inclusiv calitatea, lotul termic și proprietățile mecanice
• Confirmarea cantității - Numărați piesele și verificați dacă există deteriorări produse în timpul transportului
• Completitudinea documentației - Asigurați-vă că sunt incluse rapoartele de inspecție, certificatele și orice alte documente de conformitate necesare

Pentru piesele de prelucrare mecanică de precizie destinate unor aplicații critice, luați în considerare posibilitatea solicitării unui raport de inspecție a primului articol (FAI) împreună cu comanda inițială. Conform 1Factory un FAI este o analiză completă a documentației tehnice și a procesului de fabricație, de la materiile prime până la conversie, prelucrarea specială și testarea funcțională pentru o singură piesă. Această documentație confirmă faptul că procesul furnizorului dumneavoastră este capabil să livreze în mod constant componente conforme.

Metode esențiale de inspecție explicate

Ce instrumente și tehnici folosesc specialiștii în domeniul calității pentru a verifica piesele metalice prelucrate? Răspunsul depinde de cerințele privind toleranțele și de complexitatea caracteristicilor.

Caliper oferă măsurători rapide ale dimensiunilor exterioare, diametrelor găurilor și adâncimilor. Calibrele digitale oferă o rezoluție de 0,01 mm și sunt potrivite pentru caracteristici cu toleranțe de ±0,1 mm sau mai largi. Ele reprezintă primul instrument de verificare dimensională de bază pentru piesele metalice prelucrate.

Micrometre oferă o precizie superioară cea a vernierelor, rezolvând de obicei până la 0,001 mm. Atunci când piesa dvs. prelucrată prin frezare cu comandă numerică (CNC) necesită verificarea toleranțelor în intervalul ±0,01 mm până la ±0,05 mm, micrometrele devin esențiale. Diferitele tipuri — micrometre exterioare, interioare și de adâncime — acoperă diverse tipuri de caracteristici.

Mașini de măsurare a coordonelor (CMM) reprezintă standardul de aur pentru inspecția dimensională. Conform surselor din industrie, mașinile de măsurat cu coordonate (CMM) oferă măsurători precise și automate pentru geometrii complexe și toleranțe strânse. Folosind atât probe tactile, cât și probe fără contact, CMM-urile capturează date dimensionale care permit o metrologie 3D completă și o verificare geometrică riguroasă. Pentru componentele prelucrate prin frezare CNC cu contururi complexe sau toleranțe de poziționare, măsurarea cu CMM oferă acuratețea și documentarea pe care uneltele mai simple nu le pot asigura.

Testarea rugozității suprafeței cuantifică ceea ce degetele dumneavoastră pot doar estima. Profilometrele măsoară valorile Ra – înălțimea medie a asperităților – în micrometri sau microinchi. Conform RapidDirect, asperitatea standard a finisajului suprafeței obținut prin prelucrare CNC este Ra 3,2 μm (125 μin), care reprezintă finisajul implicit obținut prin frezare sau strunjire de bază, fără lustruire suplimentară. Valorile mai mici ale lui Ra indică suprafețe mai netede.

Verificarea Materialului confirmă faptul că ați primit aliajul specificat. Certificatele de laminare trebuie să documenteze compoziția chimică, rezultatele testelor mecanice, numerele loturilor termice și țara de origine. Pentru aplicații critice, testarea independentă a materialului, efectuată prin spectroscopie sau prin determinarea durității, oferă o garanție suplimentară.

Înțelegerea opțiunilor de finisaj al suprafeței

Finisajul suprafeței influențează atât aspectul, cât și funcționalitatea. Iată ce oferă fiecare finisaj comun:

As-Machined este finisarea standard, direct din scula de tăiere. Conform RapidDirect, această finisare oferă o calitate rezonabilă la un preț rezonabil — nu se aplică niciun proces suplimentar. Se pot observa urme vizibile ale sculei și o valoare Ra de aproximativ 3,2 μm. Această finisare este potrivită pentru componente interioare, suporturi și piese la care aspectul nu are importanță.

Sablat cu bile creează o textură mată uniformă prin bombardarea suprafețelor cu mici bile din sticlă sau ceramică. Acest proces ascunde urmele minore de prelucrare mecanică și produce un aspect constant și profesional. Este frecvent utilizată pentru carcase și componente destinate consumatorilor, unde se dorește o suprafață netedă, dar ne-reflectorizantă.

Anodizat finisările oferă atât estetică, cât și protecție printr-un proces electrochimic care creează un strat durabil de oxid pe piesele din aluminiu. Anodizarea de tip II asigură rezistență la coroziune și acceptă coloranții pentru opțiuni de colorare. Anodizarea de tip III (hardcoat) creează un strat mult mai gros, rezistent la uzură, ideal pentru componente în mișcare și pentru medii agresive.

Vopsit cu pulbere finisajele se aplică prin pulverizare uscată electrostatică, apoi se coace la căldură pentru a forma un strat uniform și durabil. Acest finisaj oferă o protecție excelentă împotriva coroziunii, substanțelor chimice și expunerii la radiațiile UV. Este disponibil într-un număr practic nelimitat de culori și texturi, fiind ideal pentru componente exterioare și carcase de echipamente.

Identificarea problemelor comune de calitate

Ce probleme trebuie să monitorizați la inspectarea pieselor primite? Conform experților în controlul calității, aceste defecțiuni apar cel mai frecvent:

• Inexactități dimensionale - Caracteristici care depășesc toleranțele datorită uzurii sculelor, problemelor de calibrare a mașinilor sau erorilor de programare
• Defecțiuni ale finisajului superficial - Urme de vibrații (chatter marks), linii de tragere ale sculei sau asperități care depășesc specificațiile și afectează aspectul sau funcționalitatea
• Bavuri - Muchii ascuțite sau material ridicat în zonele de tranziție între caracteristici, care nu au fost eliminate corect în etapa de finisare
• Urmări ale sculelor - Scrânturi sau zgârieturi vizibile lăsate de sculele de tăiere, adesea cauzate de uzură sau de selecția incorectă a sculelor
• Defecte de material - Porozitate, incluziuni sau fisuri care au apărut în materialul brut sau s-au dezvoltat în timpul prelucrării

Când identificați probleme, documentați-le cu fotografii și măsurători înainte de a contacta furnizorul dumneavoastră. Dovezile clare ale neconformității consolidează poziția dumneavoastră pentru înlocuire sau credit. Cele mai bune ateliere de prelucrare apreciază acest tip de feedback – le ajută să își îmbunătățească procesele și să prevină apariția unor defecțiuni ulterioare.

Solicitați rapoarte de inspecție și certificate de material pentru fiecare comandă. Aceste documente vă oferă trasabilitatea necesară în cazul apariției ulterioare a unor probleme – iar prezentarea lor demonstrează că furnizorul dumneavoastră acordă o mare importanță calității.

Evitarea greșelilor frecvente la comandarea pieselor personalizate

Ați făcut deja temele privind materialele, principiile de proiectare și factorii de preț. Acum vine momentul adevărului: plasarea efectivă a comenzii. Aici, cumpărătorii începători se blochează adesea, comițând greșeli evitabile care măresc costurile, întârzie livrarea sau duc la piese care nu îndeplinesc așteptările. Veste bună? Aceste capcane pot fi evitate în totalitate odată ce știți la ce trebuie să vă uitați.

Potrivit Global Precision, comandarea pieselor personalizate prelucrate prin strunjire nu trebuie să fie o experiență dureroasă. Evitând capcanele frecvente, cum ar fi desenele vagi, alegerile inadecvate de materiale și toleranțele excesiv specificate, puteți asigura faptul că proiectul dvs. va oferi precizia, fiabilitatea și performanța pe care le promite fabricația modernă.

Greșeli frecvente ale cumpărătorilor începători de evitat

Imaginați-vă că trimiteți proiectul dumneavoastră și primiți o ofertă de preț de trei ori mai mare decât v-ați aștepta — sau, mai rău, primiți piese finite care nu se potrivesc montajului dumneavoastră. Aceste scenarii apar mai des decât v-ați putea imagina, de obicei din cauza unor erori ușor de corectat în procesul de comandă.

Iată cele mai frecvente capcane care îi păcălesc pe cumpărători la prima comandă de piese personalizate prelucrate prin strunjire:

• Specificarea excesivă a toleranțelor - Aplicarea unor toleranțe extrem de strânse (±0,01 mm) pe toate dimensiunile „doar pentru siguranță” crește în mod semnificativ costul. Conform Global Precision, toleranțele mai strânse măresc întotdeauna timpul de ciclu, costul sculelor și rata de rebuturi. Specificați precizia doar pentru dimensiunile care necesită funcțional această exactitate.
• Desene incomplete - Trimiterea de schițe sau desene realizate manual, fără dimensionare corectă, fără indicarea toleranțelor sau a materialelor, obligă producătorii să facă presupuneri. Orice ambiguitate duce la caracteristici incorecte, potriviri necorespunzătoare sau respingerea pieselor.
• Specificații neclare privind materialul - Lăsarea costului sau disponibilității să dicteze deciziile privind materialele, fără a lua în considerare prelucrabilitatea, rezistența sau rezistența la coroziune, generează probleme. Aliajele diferite se comportă în mod diferit sub acțiunea sculelor de tăiere, iar alegerea greșită a materialului poate duce la uzură excesivă a sculelor, nerespectarea toleranțelor sau la cedarea prematură a pieselor.
• Așteptări nerealiste privind termenele de livrare - Presupunerea unor termene de livrare standard, fără a lua în considerare complexitatea, disponibilitatea materialelor sau capacitatea atelierului, duce la dezamăgire. Întârzierile neașteptate în procurarea materiilor prime sau în disponibilitatea mașinilor pot compromite termenele de finalizare ale proiectului.
• Necomunicarea cerințelor de aplicație - Nefurnizarea producătorului dumneavoastră cu informații privind necesitatea tratamentului termic, specificațiile de placare sau condițiile de asamblare duce la piese care, deși respectă tehnic desenele, eșuează în utilizarea reală.
• Omisiunea validării prototipului - Sărirea direct la producție, fără un lot pilot (5–10 piese), înseamnă că problemele ascunse legate de proiectare sau de dotări vor apărea doar după ce v-ați angajat să produceți cantități mai mari — când ajustările devin costisitoare.

Soluția pentru majoritatea acestor probleme? Utilizați un software profesional CAD pentru a genera modele 3D corecte și desene detaliate 2D. Anotați clar toate dimensiunile critice, toleranțele geometrice (GD&T), finisajele de suprafață și calitățile materialelor. Dacă nu sunteți sigur cu privire la importanța anumitor toleranțe, consultați-vă atelierul de prelucrare mecanică încă de la începutul procesului de proiectare.

Înțelegerea termenelor realiste de livrare

Când căutați un prelucrator mecanic în apropierea dumneavoastră sau navigați printre atelierele de prelucrare CNC din zona dumneavoastră, una dintre primele întrebări care vă vin în minte este probabil «cât de repede pot primi piesele mele?». Răspunsul sincer depinde de mai mulți factori pe care mulți cumpărători îi neglijează.

Conform declarațiilor Anebon Metal, termenul de livrare acoperă întreaga perioadă, de la momentul acceptării ofertei dumneavoastră până la plecarea pieselor finite din doc. Pentru inginerii de fabricație și managerii de atelier, determinarea corectă a acestui termen influențează direct fluxul de numerar, reținerea clienților și capacitatea de a prelua noi comenzi.

Iată ce influențează, în mod realist, programul dumneavoastră de livrare:

• Complexitatea Sarcinii - O operațiune simplă de fațare pe 3 axe pe aluminiu este previzibilă. O finisare simultană pe 5 axe pe oțel inoxidabil, cu toleranțe stricte ale profilului, necesită un timp semnificativ mai lung pentru programare și executare.
• Disponibilitatea materialelor - Aliajele obișnuite, cum ar fi aluminiul 6061, sunt de obicei disponibile în stoc. Materialele exotice sau condițiile specifice de tratament termic pot necesita un timp de achiziție măsurat în săptămâni.
• Capacitatea atelierului și coada de lucrări - Piesa dumneavoastră poate fi prelucrată în 22 de minute, dar dacă operațiunile de deburare, curățare și inspecție CMM sunt în urmă, timpul total de flux se prelungește până la zile întregi.
• Requerințe de instrumental - Sculele standard permit tăierea imediată. Sculele speciale sau dispozitivele personalizate adaugă timp suplimentar pentru configurare.
• Documentație privind Calitatea - Rapoartele de inspecție pentru primul articol, certificatele de material și documentația privind conformitatea necesită un timp suplimentar față de prelucrarea mecanică de bază.

Termenele standard de livrare pentru atelierele de prelucrare mecanică din apropierea mea sunt în mod obișnuit de 2–3 săptămâni pentru piese simple. Serviciul accelerat poate reduce acest termen la o săptămână, iar comenzile urgente pot fi finalizate în 1–3 zile – cu un preț suplimentar. Lipsirea unei date promise o singură dată ar putea fi iertată, dar atelierele care se bazează în mod curent pe «timpul mediu de ciclu plus câteva zile în plus ca măsură de precauție» întârzie în mod sistematic livrarea cu 20–40%, conform cercetării Anebon.

Includeți în planificarea dumneavoastră un timp tampon pentru validarea prototipului și pentru inspecțiile de calitate. Un atelier CNC de încredere din apropierea mea va oferi programe realiste încă de la început, ținând cont de sărbători, materialele aflate în stoc limitat și de capacitatea atelierului, nu de promisiuni exagerate doar pentru a câștiga comanda dumneavoastră.

Parteneriatul cu atelierul mecanic potrivit

Când căutați ateliere locale de prelucrare a metalelor sau navigați prin liste de ateliere CNC din apropierea dumneavoastră, cum distingeți partenerii capabili de cele care vă vor cauza probleme? Cel mai mic preț oferit nu indică, în mod obișnuit, cea mai bună valoare.

Conform CNC selectarea unui atelier de prelucrare CNC exclusiv pe baza celei mai mici oferte de preț este o greșeală frecventă. Producătorii care oferă prețuri reduse pot compromite întreținerea sculelor, calificarea forței de muncă sau calitatea materialelor, obținând rezultate nesigure, care implică costuri suplimentare datorate refacerii pieselor și întârzierilor.

Iată cum puteți evalua eficient partenerii potențiali:

Certificările sunt importante - Căutați certificări de calitate, cum ar fi ISO 9001, ca bază minimă. Pentru aplicații din domeniul automotive, certificarea IATF 16949 demonstrează faptul că atelierul aplică Controlul Statistic al Proceselor și menține sisteme robuste de trasabilitate. Întrebați-vă despre echipamentele de inspecție și dacă angajează personal specializat în asigurarea calității.

Capabilități ale Echipamentului - Arează magazinul mașinile necesare pentru proiectul dumneavoastră? Un atelier de prelucrare mecanică cu gândire prospectivă, situat în apropierea dumneavoastră, va investi în mod continuu în modernizarea echipamentelor, soluții de automatizare și tehnologii care îmbunătățesc capacitățile, păstrând în același timp standardele de calitate.

Răspuns rapiditate la comunicare - Evaluați cât de repede răspund potențialele ateliere la întrebările dumneavoastră. Conform CNC Solutions, rapiditatea răspunsului indică abilități excelente de servicii clienți, care facilitează colaborarea în timpul producției. Atelierele care răspund lent în etapa ofertei au adesea dificultăți în comunicare pe întreaga durată a proiectului.

Experiență în lucrări similare - Recomandările anterioare ale clienților oferă o perspectivă sinceră asupra succesului colaborărilor anterioare. Nu ezitați să cereți referințe de la clienți care au avut proiecte similare cu cel al dumneavoastră.

Capacitate de scalare - Poate magazinul să crească împreună cu nevoile dvs.? Facilitățile care oferă prototipare rapidă și care se pot scala fără probleme la producție în masă oferă avantaje semnificative. De exemplu, Shaoyi Metal Technology livrează componente cu toleranțe ridicate pentru ansambluri complexe de suspensie și bucșe metalice personalizate, cu termene de livrare de doar o zi lucrătoare pentru necesitățile urgente. Certificarea lor IATF 16949 și implementarea riguroasă a controlului statistic al proceselor (SPC) asigură o calitate constantă, indiferent dacă aveți nevoie de 10 prototipuri sau de 10.000 de piese de producție. Explorați capacitățile lor de prelucrare automotive pentru a înțelege ce oferă un partener de producție certificat și scalabil.

Întrebări de pus înainte de angajare

Înainte de a semna comanda de achiziție, adunați informațiile esențiale care vă protejează proiectul:

• Ce certificate deține magazinul și sunt acestea valabile în prezent?
• Ce măsuri de control al calității sunt implementate și ce documentație voi primi?
• Care este termenul realist de livrare pentru piesa mea specifică și ce ar putea cauza întârzieri?
• Cum veți comunica progresul și orice probleme care apar?
• Aveți experiență cu materialul și cerințele de toleranță specifice proiectului meu?
• Ce garanție sau reprezentare oferiți privind calitatea?
• Puteți furniza o estimare detaliată a costurilor, descompusă pe materiale, prelucrare mecanică și finisare?

O comunicare clară încă de la început previne înțelegerile greșite care duc la întârzieri, depășiri bugetare și piese care nu corespund așteptărilor. Cele mai bune parteneriate în domeniul prelucrării personalizate se dezvoltă atunci când ambele părți înțeleg cerințele, restricțiile și așteptările înainte ca primele așchii să înceapă să zboare.

Cele mai de succes proiecte de prelucrare mecanică personalizată au un element comun: o comunicare clară și proactivă între cumpărător și producător. Documentați complet cerințele, puneți întrebări din timp și tratați atelierul de prelucrare mecanică ca pe un partener, nu doar ca pe un furnizor.

Evitând greșelile comune, stabilind așteptări realiste și evaluând cu atenție potențialii parteneri, vă puneți într-o poziție favorabilă pentru a primi piese personalizate prelucrate prin strunjire de calitate, la timp și în limitele bugetului. Cunoștințele pe care le-ați dobândit în cadrul acestui ghid vă transformă dintr-un cumpărător pasiv într-un partener informat – o persoană pe care atelierele de prelucrare prin strunjire o respectă și o prioritizează, deoarece le ușurați munca, în același timp cerând calitatea pe care proiectele dumneavoastră o merită.

Întrebări frecvente despre piese realizate prin prelucrare mecanică personalizată

1. Cât costă o piesă personalizată prelucrată prin strunjire?

Costul pieselor prelucrate personalizat depinde de tipul de material, complexitatea geometrică, cerințele de toleranță, cantitate, finisajul suprafeței și urgența termenului de livrare. Piesele din aluminiu costă mai puțin decât cele din oțel inoxidabil sau titan, datorită vitezei mai mari de prelucrare și reducerii uzurii sculelor. Prototipurile unice au costuri mai mari pe unitate, deoarece cheltuielile de configurare sunt împărțite între un număr mai mic de piese, în timp ce cantitățile de producție de 100+ unități reduc semnificativ prețul pe piesă. Toleranțele strânse, care depășesc ±0,05 mm, pot mări costurile de 3 până la 10 ori comparativ cu specificațiile standard.

2. Care este cel mai bun serviciu online de prelucrare CNC?

Cel mai bun serviciu de prelucrare CNC depinde de cerințele dvs. specifice, inclusiv certificatele industriale, expertiza în materiale și necesarul de volum de producție. Pentru aplicații auto, căutați facilități certificate IATF 16949, precum Shaoyi Metal Technology, care aplică Controlul Statistic al Proceselor pentru o calitate constantă. Evaluați atelierele în funcție de capacitățile echipamentelor, promptitudinea comunicării, fiabilitatea termenelor de livrare și experiența în proiecte similare, nu doar pe baza prețului.

3. Cât timp durează obținerea pieselor personalizate prelucrate prin CNC?

Termenele standard de livrare pentru piese prelucrate personalizat variază, de obicei, între 2 și 3 săptămâni pentru componente simple. Serviciul accelerat poate reduce acest termen la o săptămână, iar comenzile urgente pot fi finalizate în 1–3 zile, cu un preț suplimentar. Factorii care influențează termenul de livrare includ complexitatea lucrării, disponibilitatea materialelor, capacitatea atelierului, necesitățile de dotări specifice și cerințele privind documentația calității. Unele facilități certificate oferă termene de livrare de până la o zi lucrătoare pentru componente auto și industriale urgente.

4. Ce materiale pot fi prelucrate prin frezare CNC pentru piese personalizate?

Prelucrarea prin frezare CNC funcționează cu o gamă largă de materiale, inclusiv aliaje de aluminiu (6061, 7075), oțel moale, oțel inoxidabil (304, 316), alamă, bronz, titan și plastice inginerești precum Delrin, nailon, PEEK și acrilic. Alegerea materialului trebuie să echilibreze cerințele de performanță mecanică, rezistența la coroziune, constrângerile de greutate și bugetul. Materialele mai moi, cum ar fi aluminiul, se prelucrează mai rapid și provoacă o uzură mai mică a sculelor, în timp ce materialele mai dure, cum ar fi oțelul inoxidabil, măresc durata și costul prelucrării.

5. Cum pot reduce costul pieselor personalizate prelucrate?

Reduceți costurile pieselor prelucrate personalizat prin aplicarea principiilor de proiectare pentru fabricabilitate: adăugați racorduri în colțuri la caracteristicile interne, mențineți grosimi minime ale pereților, limitați raportul dintre adâncimea și diametrul găurilor la 4:1 și aplicați toleranțe strânse doar dimensiunilor critic importante din punct de vedere funcțional. Alegeți materiale cost-eficiente, cum ar fi aluminiul sau Delrin, atunci când cerințele de performanță o permit. Comandați cantități mai mari pentru a distribui costurile de configurare, furnizați fișiere CAD complete cu specificații clare și permiteți termenele standard de livrare, nu cele accelerate.
