Ce sunt piesele prelucrate personalizat și de ce sunt importante

Imaginați-vă că proiectați un braț robotic specializat sau o componentă unică pentru industria auto. Căutați în cataloage, navigați pe site-urile furnizorilor și verificați stocul standard – dar nimic nu se potrivește cu specificațiile exacte ale dumneavoastră. Vă sună cunoscut? Acesta este exact momentul în care piese mecanizate personalizate esențiale.

Piesele prelucrate personalizat sunt componente inginerite cu precizie, fabricate conform specificațiilor exacte ale clientului, utilizând tehnologia de comandă numerică computerizată (CNC). Spre deosebire de componentele standard, care sunt disponibile în dimensiuni și configurații prestabilite, aceste piese sunt create special atunci când variantele standard nu pot satisface cerințele de proiectare unice. Prin procese de fabricare substractivă, materialele brute – fie metale, cum ar fi aluminiul și oțelul, fie plastice, cum ar fi Delrin-ul și Nylon-ul, fie componenți avansați – sunt transformate în componente finite cu o precizie excepțională.

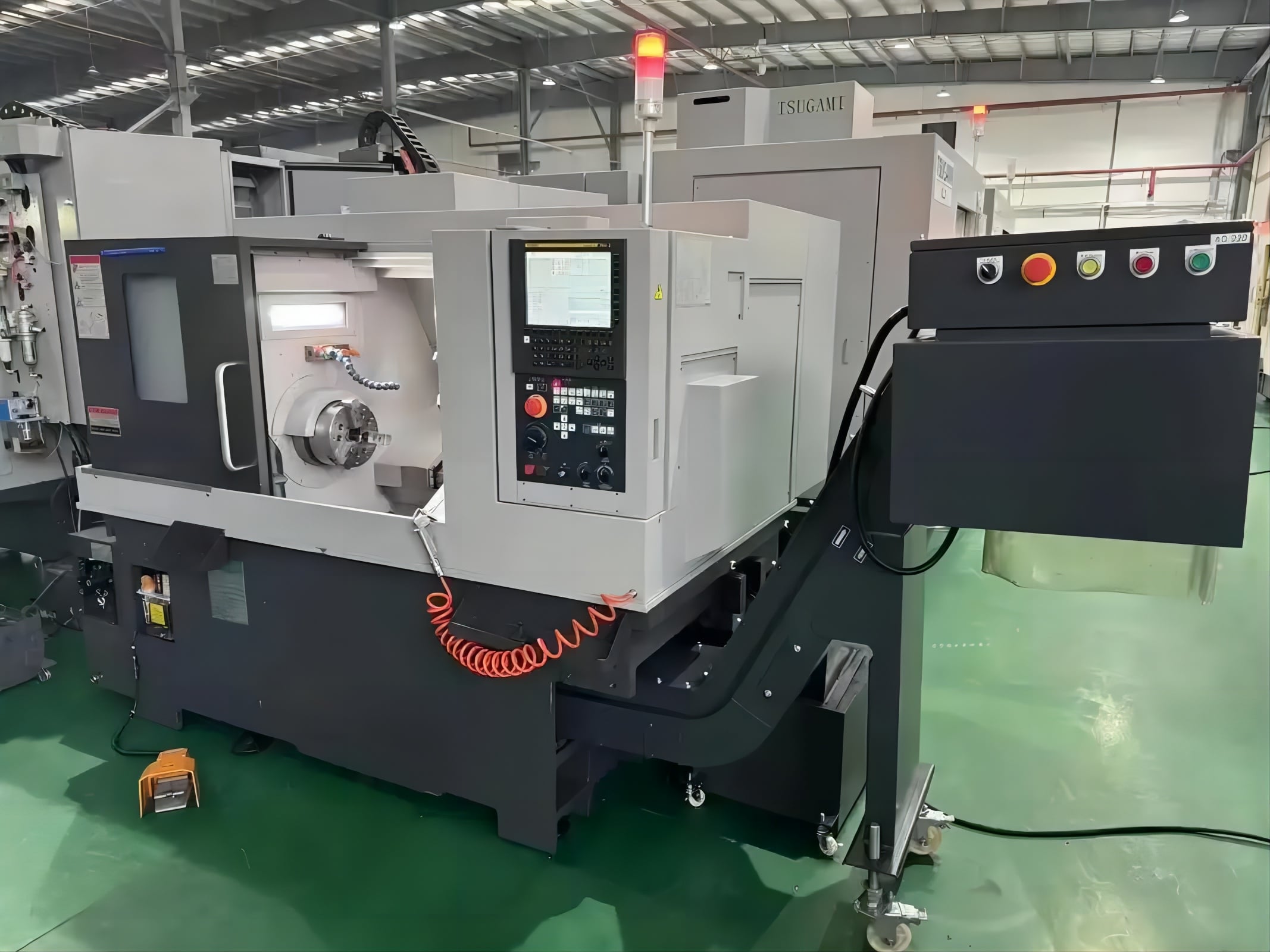

În centrul acestui proces, mașinile CNC urmează un software computerizat preprogramat care ghidează sculele de tăiere pentru a elimina materialul din piesa de prelucrat cu o precizie extremă. Așa cum subliniază experții în domeniul fabricației, această tehnologie produce piese cu toleranțe foarte strânse, făcând-o ideală pentru aplicații de înaltă calitate în industria aerospațială, inginerie și automobile .

Cum se diferențiază piesele personalizate de componentele standard

Când achiziționați componente standard, acceptați, de fapt, o soluție universală, potrivită pentru mulți utilizatori. Aceste piese funcționează bine în aplicații obișnuite, dar prezintă limitări intrinseci. Piesele personalizate realizate prin prelucrare mecanică, pe de altă parte, inversează complet această abordare — proiectul dumneavoastră conduce întregul proces de fabricație, nu invers.

Caracteristicile cheie care definesc prelucrarea CNC de precizie pentru componente personalizate includ:

• Specificații unice: Fiecare dimensiune, unghi și caracteristică este adaptată exact cerințelor dumneavoastră, nu este aproximată pe baza unor opțiuni existente.
• Toleranțe strânse: Fabricarea CNC atinge niveluri de precizie pe care piesele standard nu le pot atinge niciodată, adesea în limite de miimi de inch.
• Flexibilitate material: Alegeți materialul ideal pentru aplicația dumneavoastră — de la diverse metale (aluminiu, oțel, titan, alamă) până la plastice de inginerie (ABS, Nylon, PEEK) și materiale compozite.
• Libertate de Proiectare: Geometriile complexe, caracteristicile intricate și configurațiile specializate devin posibile atunci când nu sunteți limitați de ceea ce este deja disponibil în stoc.

Rolul tehnologiei CNC în producția personalizată

Dar cum face tehnologia CNC posibilă toată această realizare? Gândiți-vă la ea ca la un pod între proiectul dumneavoastră digital și piesa fizică. Trimiteți fișierul CAD (Proiect Asistat de Calculator) către o unitate de prelucrare, unde acesta este transformat în cod G — limbajul pe care mașinile CNC îl înțeleg. În continuare, sculele de tăiere CNC se deplasează de-a lungul unor coordonate stabilite în prealabil, eliminând cu precizie materialul pentru a modela componenta dumneavoastră.

Prelucrarea modernă a metalelor prin frezare CNC oferă o versatilitate extraordinară. Indiferent dacă aveți nevoie de frezare CNC pentru geometrii complexe în 3D sau de strunjire CNC pentru componente cilindrice, această tehnologie se adaptează cerințelor dumneavoastră. Procesul este foarte automatizat, ceea ce nu doar asigură consistența de la prima piesă până la cea de-a mia, ci reduce și riscul erorilor umane.

Ce face ca această abordare să fie deosebit de valoroasă? Viteza și flexibilitatea. Spre deosebire de fabricarea tradițională, care necesită matrițe sau filiere costisitoare, prelucrarea CNC funcționează direct din fișiere digitale. Aveți nevoie de modificări ale proiectului? Actualizați pur și simplu fișierul CAD și generați o nouă versiune prin mașină. Această capacitate accelerează în mod semnificativ ciclurile de dezvoltare a produselor, permițându-vă să iterați mai rapid și să lansați inovațiile pe piață mai devreme.

Procese esențiale de prelucrare CNC pentru piese personalizate

Acum că înţelegeţi ce sunt piesele prelucrate la comandă, următoarea întrebare este: cum sunt ele de fapt fabricate? Răspunsul depinde în mare măsură de geometria, complexitatea şi volumul de producţie al piesei. Trei procese de prelucrare CNC primare domină fabricarea personalizată, fiecare cu puncte forte distincte care o fac ideală pentru aplicații specifice. Înțelegerea acestor diferențe vă ajută să comunicați mai eficient cu producătorii și, în cele din urmă, să obțineți rezultate mai bune pentru proiectul dvs.

Fresare CNC versus CNC de rotire explicat

Imaginaţi-vă un bloc de aluminiu aşezat pe o masă de maşină. Înăuntru. Tehnologii de frezare CNC , uneltele de tăiere rotative se deplasează pe această piesă de lucru, eliminând materialul pentru a crea caracteristici precum buzunare, sloturi, găuri și suprafețe 3D complexe. Piesa de lucru rămâne în mod obișnuit staționară în timp ce uneltele se deplasează. Acest proces excelează în producerea de forme prismatice, cum ar fi brățari, carcase, plăci și componente cu detalii de suprafață complicate.

Mașinile de frezat sunt disponibile în diverse configurații, în funcție de axele lor de mișcare:

• frezare pe 3 axe: Scula de tăiere se deplasează de-a lungul axelor X, Y și Z. Ideal pentru piese simple, cu caracteristici accesibile dintr-o singură direcție. Cel mai rentabil din punct de vedere financiar pentru geometrii mai simple.
• frezare 4 axe: Adaugă o mișcare de rotație în jurul unei axe, permițând repositionarea piesei în timpul prelucrării. Excelent pentru piese care necesită caracteristici pe mai multe fețe, fără repositionare manuală.
• frezare 5 axe: Scula sau piesa pot efectua simultan mișcări de-a lungul celor trei axe liniare, precum și a celor două axe de rotație. Această capacitate permite prelucrarea unor geometrii extrem de complexe — subțăieri, unghiuri compuse și forme organice — într-un singur montaj. Atunci când aveți nevoie de componente aeronautice sau medicale elaborate, serviciile de prelucrare CNC pe 5 axe oferă o flexibilitate fără precedent.

Acum imaginați-vă un scenariu diferit: aveți nevoie de un arbore, un bolț sau orice component cilindric. Aici strălucește strunjirea CNC. În acest proces, piesa de prelucrat se rotește, în timp ce sculele de tăiere fixe îndepărtează materialul. Gândiți-vă la această tehnică ca la un vas de olărit de înaltă tehnologie, dar în loc de lut, modelați metal sau plastic cu o precizie extremă.

Componentele strunjite CNC includ, de obicei, arbori, bucși, racorduri, elemente de fixare și orice component care este, în esență, rotund. Acest proces este extrem de eficient pentru aceste geometrii, deoarece mișcarea de rotație creează în mod natural suprafețe netede și concentrice. Când aveți nevoie de un serviciu de strunjire CNC, alegeți, de fapt, procesul optim pentru componente cu simetrie de rotație.

Când să alegeți prelucrarea Swiss pentru componente de precizie

Ce se întâmplă atunci când aveți nevoie de piese extrem de mici și subțiri, cu o precizie excepțională? Strunjirea și frezarea standard pot întâmpina dificultăți în aceste cazuri. Iată că apare prelucrarea Swiss — un proces specializat conceput exact pentru aceste aplicații provocatoare.

Prelucrarea Swiss diferă fundamental de strunjirea convențională. Într-un strung tradițional, materialul este fixat, iar acesta se rotește. Într-un strung Swiss, materialul nu doar se rotește, ci se deplasează și înainte-înapoi prin intermediul unui bușon ghidaj, plasat foarte aproape de sculele de tăiere. Această concepție oferă o susținere continuă chiar în zona de tăiere, reducând în mod semnificativ vibrațiile și devierile.

De ce este important acest lucru? Conform specificațiilor industriale, prelucrarea Swiss poate menține, în mod tipic, toleranțe diametrice de ± 0,0004 mm pentru piese mici și vulnerabile la flexiune — o precizie pe care strungurile tradiționale o pot atinge doar prin tăieri extrem de fine și într-un timp de procesare mult mai lung.

Prelucrarea Swiss este superioară în anumite scenarii:

• Piese mici, de înaltă precizie: Componente precum pini de conectare, instrumente chirurgicale și implante dentare necesită stabilitatea oferită de mașinile Swiss.
• Componente lungi și subțiri: Piesele cu raport mare lungime-pe-diametru, care s-ar îndoi sau ar vibra în strunjirea convențională, rămân rigide datorită sprijinului oferit de bucșa ghidaj.
• Operații combinate: Strungurile moderne de tip Swiss pot efectua simultan strunjire, frezare, găurire și filetare, reducând semnificativ timpul de ciclu.
• Producție în volum mare: Alimentatoarele automate de bare mențin fluxul continuu de material, permițând o producție eficientă a miilor de componente identice.

Totuși, prelucrarea de tip Swiss nu este soluția potrivită pentru orice aplicație. Aceste mașini sunt optimizate pentru piese de dimensiuni mici și necesită competențe specializate în programare. Pentru piese mai mari sau volume mai mici de producție, prelucrarea prin frezare CNC sau strunjirea standard se dovedesc adesea mai economice.

Compararea opțiunilor dumneavoastră de proces CNC

Alegerea procesului potrivit poate părea copleșitoare, dar potrivirea caracteristicilor piesei dumneavoastră cu metoda ideală simplifică considerabil luarea deciziei. Mai jos găsiți o comparație directă care vă va ghida în selecție:

Tip de proces	Cele mai bune aplicații	Toleranțe tipice	Geometria pieselor ideale
Frezare CNC (3–5 axe)	Suporturi, carcase, plăci, suprafețe complexe 3D, prototipuri	±0,025 mm până la ±0,005 mm (variază în funcție de numărul de axe)	Forme prismatice, suprafețe plane, degajări, contururi complexe
Frezare CNC	Arbori, pini, bucși, racorduri, elemente de fixare, carcase cilindrice	±0,025 mm până la ±0,010 mm	Componente cu simetrie de rotație, cilindrice sau conice
Machetare Swiss	Implanturi medicale, pini de conectare, elemente de fixare pentru industria aerospațială, componente pentru ceasuri	±0,005 mm până la ±0,0004 mm	Diametru mic (de obicei sub 32 mm), raport înalt de lungime față de diametru, caracteristici combinate de strunjire și frezare

La evaluarea acestor opțiuni, luați în considerare și volumul de producție. Strunjirea elvețiană implică costuri mai mari de configurare, dar oferă costuri mai mici pe piesă la volume mari de producție. Frezarea CNC oferă cea mai mare flexibilitate pentru geometrii complexe și pentru prototipare. Strunjirea CNC standard asigură cea mai bună eficiență economică pentru piese cilindrice, în cele mai multe game de volume.

Înțelegerea acestor procese vă oferă baza necesară pentru a discuta în mod inteligent proiectul dumneavoastră cu producătorii. Totuși, alegerea procesului reprezintă doar o parte a ecuației — materialul pe care îl selectați joacă un rol la fel de esențial în determinarea performanței, costului și posibilităților de fabricare ale piesei dumneavoastră.

Ghid de selecție a materialelor pentru componente personalizate prelucrate mecanic

Ați identificat procesul potrivit de prelucrare mecanică pentru piesa dumneavoastră — dar din ce ar trebui să fie realizată? Selectarea materialului este, probabil, decizia cea mai importantă pe care o veți lua în cadrul oricărui proiect de piese personalizate realizate prin prelucrare mecanică. O alegere incorectă poate duce la defectare prematură, costuri excesive sau complicații în procesul de fabricare. O alegere corectă echilibrează cerințele de performanță, ușurința de prelucrare mecanică și constrângerile bugetare, astfel încât piesa rezultată să funcționeze exact așa cum a fost intenționat.

Să analizăm opțiunile disponibile în două categorii majore: metale și materiale plastice inginerești. Fiecare material oferă avantaje specifice, în funcție de cerințele aplicației dumneavoastră privind rezistența, greutatea, rezistența la coroziune, proprietățile termice și costul.

Metale pentru componente prelucrate personalizat

Metalele rămân baza prelucrării de precizie, oferind combinații de rezistență, durabilitate și stabilitate termică pe care materialele plastice pur și simplu nu le pot egala. Totuși, nu toate metalele se prelucrează în același mod — nici nu au același cost. Înțelegerea acestor compromisuri vă ajută să specificați materialul optim pentru aplicația dumneavoastră.

Aliaje de aluminiu aluminiul domină prelucrarea personalizată, și cu bună rațiune. Este ușor (densitate de doar 2,70 g/cm³), se prelucrează excelent și acceptă anodizarea pentru o rezistență îmbunătățită la coroziune și un aspect estetic superior. Dintre variantele de aluminiu, aliaj de Aluminium 6061 aluminiul 6061 se remarcă ca fiind gradul standard. Cu o rezistență la tracțiune cuprinsă între 124–290 MPa și o conductivitate termică excelentă de 167 W/m·K, este ideal pentru radiatoare, console, carcase și componente structurale, acolo unde reducerea masei este esențială. Conform comparațiilor proprietăților de prelucrare , aluminiul permite viteze de așchiere de 200–300 m/min, iar durata de viață a sculelor este de trei ori mai lungă decât cea a oțelului inoxidabil — ceea ce se traduce direct într-un cost mai mic pe piesă.

Oțel inoxidabil intră în discuție atunci când rezistența la coroziune și rezistența mecanică sunt prioritare față de greutate și prelucrabilitate. Oțelul inoxidabil 304 oferă o rezistență la tractiune de 515–620 MPa — aproximativ de 2–5 ori mai mare decât cea a aluminiului 6061. Se remarcă în echipamentele pentru industria alimentară, dispozitivele medicale și aplicațiile marine, unde expunerea la umiditate sau substanțe chimice ar distruge alte materiale. Compromisul? Oțelul inoxidabil prezintă o durificare pronunțată prin deformare la prelucrare, ceea ce necesită viteze de așchiere reduse (30–50 m/min) și duce la uzură accelerată a sculelor. Așteptați costuri mai mari de prelucrare, dar beneficiile de performanță justifică adesea investiția.

Oțel carbon reprezintă o alternativă economică atunci când rezistența la coroziune nu este esențială. Calitățile precum 1018 și 1045 se prelucrează ușor și admit diverse tratamente termice pentru a obține nivelurile dorite de duritate. Oțelul carbon este utilizat în arborele de transmisie, pene, dispozitive de fixare și componente ale mașinilor industriale, acolo unde rezistența mecanică brută este mai importantă decât rezistența la factorii de mediu.

Bronz și bronz aduc avantaje unice pentru aplicații specifice. Aliajul de alamă se prelucrează excepțional de bine — adesea considerat standardul de referință pentru prelucrabilitate — ceea ce îl face rentabil pentru piese complexe, în ciuda costurilor mai mari ale materiei prime. Este natural antimicrobian și rezistent la coroziune, fiind ideal pentru racorduri de instalații sanitare, conectori electrici și accesorii decorative. La prelucrarea bronzului, vizați de obicei aplicații pentru lagăre și bucși, unde proprietățile excelente de rezistență la uzură și caracterul autounguent al materialului își dovedesc valoarea. Bronzul suportă sarcini mari și contactul prin alunecare mult mai bine decât majoritatea alternativelor.

Titan reprezintă nivelul premium—raport excepțional rezistență-masă, rezistență remarcabilă la coroziune și biocompatibilitate pentru implante medicale. Totuși, titanul este notoriu dificil de prelucrat. Generează o căldură semnificativă, necesită scule specializate și operatori experimentați. Rezervați titanul pentru aplicații din domeniul aerospace, medical și al performanței înalte, unde proprietățile sale unice justifică supracostul.

Plasticuri inginerești și caracteristicile lor de prelucrare

Nu fiecare aplicație necesită metal. Plasticul tehnic oferă avantaje convingătoare: greutate mai mică, lubrifiere naturală, izolare electrică, rezistență chimică și, adesea, costuri mai mici de prelucrare prin așchiere. Atunci când aveți nevoie de aceste proprietăți, plasticul oferă performanțe pe care metalele nu le pot egala.

Deci, ce este Delrin? Delrin este denumirea comercială a DuPont pentru homopolimerul de acetal (POM-H), un termoplastic semicristalin apreciat pentru proprietățile mecanice excepționale. Acest material Delrin combină o rezistență la tractiune ridicată (aproximativ 13.000 PSI), o stabilitate dimensională excelentă și un coeficient de frecție remarcabil de scăzut. Conform specialiștilor în materiale, plasticul Delrin se prelucrează extrem de bine și servește ca înlocuitor al metalelor în angrenaje, rulmenți, bucși și componente structurale din domeniul automotive , bunurilor de consum și aplicațiilor industriale.

O distincție importantă: Delrinul poliacetal (homopolimer) diferă de copolimerul de acetal. Deși ambele sunt materiale poliacetal, Delrin oferă o rezistență la tractiune și o rezistență la curgere superioară, fiind astfel mai potrivit pentru piese supuse încărcărilor constante și intense. Totuși, acesta are un centru poros care poate reține gaze sau lichide — un aspect de luat în considerare în aplicațiile alimentare sau medicale, unde copolimerul de acetal ar putea fi preferat.

Nylon concură strâns cu Delrin în multe aplicații. Când luați în considerare nylonul pentru prelucrare prin așchiere, alegeți un material cu o rezistență la tracțiune ușor superioară (12.400–13.500 PSI pentru variantele extrudate și turnate) și o rezistență mai bună la impact. Nylonul absoarbe umiditatea, ceea ce poate afecta stabilitatea dimensională în medii umede — un aspect de luat în seamă pentru aplicații de precizie. Se remarcă în special în construcția roților dințate, rolelor, plăcuțelor de uzură și a componentelor care necesită tenacitate și rezistență la oboseală.

Alte produse se remarcă prin claritatea optică combinată cu rezistența la impact. Dacă aveți nevoie de componente transparente care nu se sparg — ecrane de protecție, lentile, carcase pentru dispozitive medicale — policarbonatul oferă soluția potrivită. Se prelucrează curat, dar necesită precauții pentru a evita fisurarea sub stres.

PTFE (Teflon) oferă cel mai scăzut coeficient de frecare dintre toate materialele solide și o rezistență chimică excepțională. Rezistă temperaturilor extreme și substanțelor chimice agresive care ar distruge alte tipuri de plastice. Dezavantajul? PTFE este moale și tinde să se deformeze sub sarcină, ceea ce limitează aplicațiile sale structurale. Este cel mai potrivit pentru etanșări, garnituri, lagăre și echipamente pentru manipularea substanțelor chimice.

Comparare materiale într-o privire

Alegerea dintre aceste opțiuni necesită evaluarea simultană a mai multor factori. Această comparație sintetizează considerentele cheie:

Material	Proprietăți cheie	Aplicații comune	Clasament prelucrabilitate
aluminiu 6061	Ușor, conductivitate termică excelentă, rezistent la coroziune cu anodizare	Dissipatoare de căldură, suporturi, carcase, structuri aeronautice	Excelent
oțel inoxidabil 304	Rezistență ridicată (515–620 MPa), rezistent la coroziune, sigur pentru utilizare în domeniul alimentar	Dispozitive medicale, echipamente pentru industria alimentară, componente marine	Moderată (se întărește prin deformare plastică)
Oțel carbon (1018/1045)	Rezistență bună, tratabil termic, economic	Arbori, pini, mașini industriale, dispozitive de fixare	Bun
Alamă	Prelucrare excelentă, proprietăți antimicrobiene, rezistent la coroziune	Accesorii, conectori electrici, piese decorative	Excelentă (Referință)
Bronz	Rezistent la uzură, autolubrifiant, suportă sarcini mari	Rulmenți, buce, accesorii marine	Bun
Titan	Raport excepțional rezistență-pe-greutate, biocompatibil, rezistent la coroziune	Aerospațial, implanturi medicale, piese de înaltă performanță	Dificil (necesită expertiză)
Delrin (POM-H)	Rezistență ridicată, frecare scăzută, stabilitate dimensională excelentă	Roți dințate, rulmenți, bucși, piese plastice structurale	Excelent
Nylon	Rezistență ridicată la impact, proprietăți bune de uzură, absoarbe umiditatea	Roți dințate, role, plăci de uzură, componente structurale	Bun
Alte produse	Claritate optică, rezistent la impact, stabilitate dimensională bună	Ecrane de siguranță, lentile, carcase transparente	Bună (evită fisurarea sub stres)
PTFE	Cea mai scăzută frecare, rezistență extremă la produse chimice, domeniu larg de temperaturi	Segmente de etanșare, garnituri, manipulare chimică, rulmenți	Bună (moale, se deformează ușor)

Selectarea materialului nu este doar o chestiune de potrivire a proprietăților cu cerințele — afectează, de asemenea, termenul de livrare și bugetul proiectului dumneavoastră. Materialele exotice, cum ar fi titanul, necesită echipamente specializate și procesare mai lentă, în timp ce opțiunile ușor de prelucrat, cum ar fi aluminiul și alama, trec mai rapid prin producție, cu costuri mai mici pentru echipamente. Discutați cerințele de performanță cu partenerul dumneavoastră de prelucrare cât mai devreme; acesta poate adesea sugera alternative de materiale care oferă performanță echivalentă la un cost mai redus.

După ce ați ales procesul și materialul, există încă un factor esențial care determină dacă piesele dumneavoastră vor funcționa conform proiectului: toleranțele și specificațiile de precizie.

Toleranțe și standarde de precizie explicate

Ați selectat procesul de prelucrare și ați ales materialul ideal. Dar iată o întrebare care pune în dificultate mulți cumpărători începători: cât de precis trebuie să fie, de fapt, piesa dumneavoastră? Răspunsul se află în înțelegerea toleranțelor — iar respectarea acestora corect poate însemna diferența dintre o componentă care funcționează impecabil și una care eșuează în timpul asamblării.

Gândiți-vă la toleranțe ca la marja acceptabilă de eroare în dimensiunile piesei dumneavoastră. Niciun proces de fabricație nu produce piese absolut perfecte. O dimensiune specificată ca fiind 10,00 mm ar putea măsura, de fapt, 9,98 mm sau 10,02 mm pe componenta finită. Toleranțele definesc câtă variație acceptați, rămânând în același timp convins că piesa este funcțională. Dacă le specificați prea larg, piesele dvs. prelucrate cu precizie nu se vor potrivi sau nu vor funcționa corect. Dacă le specificați prea strâns, veți plăti semnificativ mai mult pentru o fabricație care depășește nevoile reale ale dumneavoastră.

Înțelegerea specificațiilor de toleranță în prelucrarea CNC

Să analizăm ce înseamnă, de fapt, toleranțele în termeni practici. Când vedeți o dimensiune scrisă ca 10,00 mm ±0,10 mm, aveți de-a face cu o toleranță bilaterală — piesa poate avea orice valoare între 9,90 mm și 10,10 mm și tot va fi acceptabilă. Această valoare de ±0,10 mm reprezintă intervalul total de toleranță de 0,20 mm.

Toleranțele apar sub mai multe forme, în funcție de modul în care sunt specificate:

• Toleranțe bilaterale: Permit variația în ambele direcții (mai mare și mai mică) față de dimensiunea nominală. Este forma cea mai frecvent întâlnită în producția industrială generală.
• Toleranțe unilaterale: Permit variația doar într-o singură direcție. De exemplu, 10,00 mm +0,10/−0,00 înseamnă că piesa poate avea cel mult 10,10 mm, dar nu poate fi niciodată mai mică decât 10,00 mm.
• Toleranțe limită: Specifică direct limitele superioară și inferioară, fără a face referire la o dimensiune nominală — de exemplu, indicând pur și simplu 9,90 mm până la 10,10 mm.

În afară de toleranțele dimensionale, serviciile de prelucrare de precizie trebuie să controleze, de asemenea, caracteristicile geometrice. Aici intervine Sistemul de Dimensionare și Toleranțare Geometrică (GD&T). Așa cum este explicat de experți în standarde de fabricație , GD&T este un sistem internațional standardizat care folosește simboluri pentru a comunica modul în care piesele trebuie să se asambleze și să funcționeze. Acesta abordează caracteristici pe care toleranțele dimensionale simple nu le pot exprima — planitatea, rectitudinea, perpendicularitatea, concentricitatea și poziția.

De ce este important GD&T pentru piesele dvs. prelucrate prin frezare CNC? Imaginați-vă un arbore care trebuie să se încapă într-un rulment. Diametrul arborelui ar putea fi în limitele toleranței, dar dacă acesta este ușor îndoit sau conic, tot nu va funcționa corect. GD&T oferă limbajul necesar pentru a specifica cu precizie aceste cerințe de formă, asigurându-se că piesele dvs. funcționează conform proiectului.

Cum influențează cerințele de precizie proiectul dvs.

Iată realitatea care surprinde mulți cumpărători: toleranțele au o relație exponențială cu costul. Așa cum subliniază specialiștii din domeniu, obținerea unor toleranțe strânse necesită echipamente avansate, materiale de prelucrare CNC de înaltă calitate și măsuri riguroase de control al calității — toate acestea cresc costurile de producție. Pe măsură ce toleranțele devin mai strânse, costurile pot crește dramatic, nu liniar.

Înțelegerea claselor de toleranță vă ajută să specificați precizia adecvată fără a plăti în exces:

Clasa de toleranță	Interval Tipic	Aplicații comune	Implicaţii privind costurile
Standard	±0,125 mm până la ±0,25 mm	Piese mecanice generale, carcase, suporturi, componente necritice	Cost de bază; realizabil cu echipamente și procese standard
Precizie	±0,025 mm până la ±0,050 mm	Suprafețe de asamblare, ajustaje pentru rulmenți, interfețe de asamblare, componente aeronautice	Supliment moderat de cost; necesită control atent al procesului și inspecții
Ultra-precizie	±0,005 mm până la ±0,010 mm	Implanturi medicale, echipamente optice, instrumentație, ansambluri critice	Primă semnificativă; necesită echipamente specializate, medii controlate și inspecții ample

Care este, deci, toleranța pentru găurile filetate? Această întrebare frecventă merită un răspuns detaliat, deoarece conexiunile filetate necesită propriul sistem de toleranțe. Standardul ISO 965-1 definește clasele de toleranță pentru filet care asigură o potrivire corectă între șuruburi și piulițe. Conform specificațiilor privind elementele de fixare , clasele cele mai utilizate sunt 6H pentru filetele interioare (piulițe) și 6g pentru filetele exterioare (șuruburi).

Aceste designații funcționează astfel: cifra indică calitatea toleranței (cifrele mai mici înseamnă toleranțe mai strânse), iar litera indică poziția față de dimensiunea nominală. Există clasele 4H/4g până la 7H/7g pentru diferite cerințe de precizie. Pentru majoritatea montajelor standard, clasa 6H/6g oferă echilibrul optim între potrivirea fiabilă și economia de fabricație. Aplicațiile critice pot specifica clasa 5H/5g pentru un control mai strâns, în timp ce situațiile mai puțin exigente pot utiliza clasa 7H/7g pentru reducerea costurilor.

Când specificați toleranțele găurilor filetate, rețineți că producătorii realizează intenționat șuruburile ușor mai mici decât dimensiunea lor nominală, pentru a asigura introducerea acestora în găurile filetate, în ciuda variațiilor normale de fabricație. Această jocuri ingenerească este ceea ce face ca ansamblurile filetate să funcționeze în mod fiabil în cadrul diferitelor furnizori și loturi de fabricație.

Concluzia esențială? Specificați întotdeauna cele mai largi toleranțe care încă satisfac cerințele funcționale ale dumneavoastră. Aplicați toleranțe strânse doar pe caracteristicile esențiale pentru montaj și funcționare — suprafețele de contact, alezajele pentru rulmenți și interfețele de asamblare. Pentru caracteristicile necritice, toleranțele standard reduc costurile fără a compromite performanța. Discutați aplicația dumneavoastră cu furnizorul dumneavoastră de servicii de prelucrare precisă cât mai devreme; acesta poate adesea recomanda zonele în care toleranțele strânse sunt cu adevărat necesare și cele în care specificați excesiv.

Acum că înțelegeți cum influențează toleranțele atât funcționalitatea, cât și costul, să analizăm un alt factor care afectează direct realizabilitatea fabricării: chiar designul piesei dumneavoastră.

Ghiduri de proiectare pentru o realizabilitate optimă a fabricării

Ați ales procesul, materialul și toleranțele — dar iată o realitate care surprinde mulți ingineri: modul în care proiectați piesa dumneavoastră poate dubla costurile de fabricație sau poate reduce la jumătate timpul de livrare. Fiecare caracteristică pe care o adăugați, fiecare colț pe care îl specificați și fiecare gaură pe care o plasați generează efecte în întregul proces de producție. Veste bună? Câteva ajustări simple ale designului pot îmbunătăți în mod semnificativ rezultatele, fără a compromite funcționalitatea piesei dumneavoastră.

Proiectarea pentru fabricabilitate (DFM) nu înseamnă limitarea creativității — este vorba despre înțelegerea modului în care piesele sunt, de fapt, prelucrate prin frezare cu comandă numerică (CNC). Când proiectați ținând cont de procesul de prelucrare mecanică, vorbiți aceeași limbă ca și producătorul dumneavoastră. Rezultatul? Oferte mai rapide, termene de livrare mai scurte, costuri reduse și piese care sosesc exact așa cum le-ați imaginat.

Reguli esențiale de proiectare pentru piese prelucrabile

Să analizăm împreună considerentele esențiale de proiectare care diferențiază o producție fluentă de probleme costisitoare. Aceste recomandări se aplică indiferent dacă proiectați suporturi, carcase sau ansambluri complexe.

Razele colțurilor interne

Iată un fapt fundamental: sculele de tăiere CNC sunt rotunde. Acest lucru înseamnă că, fizic, nu pot crea colțuri interne perfect ascuțite — indiferent cât de curate ar arăta acestea în modelul dumneavoastră CAD. Conform specialiștilor în fabricație, prelucrarea unui singur colț ascuțit prin metoda electroeroziunii (EDM) poate costa de trei până la cinci ori mai mult decât prelucrarea aceluiași colț cu o freză cilindrică obișnuită.

• Raza minimă: Specificați cel puțin 0,005" (0,13 mm) pentru colțurile interioare — dar această valoare nu este ideală.
• Raza recomandată: Utilizați 0,030" (0,76 mm) sau mai mare, ori de câte ori este posibil. Aceasta permite utilizarea eficientă a sculelor standard pentru realizarea caracteristicii.
• Găuri adânci: Măriți razele la 0,060" (1,52 mm) sau mai mult pentru a reduce devierea sculei și a îmbunătăți calitatea suprafeței.
• Practică recomandată: Alegeți o rază cel puțin ușor mai mare decât raza sculei de tăiere care va prelucra caracteristica.

Cerințe privind grosimea pereților

Pereții subțiri pot părea eleganți în proiectul dumneavoastră, dar creează probleme reale în timpul prelucrării prin așchiere. Atunci când pereții devin prea subțiri, se deformează sub presiunea de așchiere, provocând vibrații (chatter), o calitate slabă a suprafeței și inexactități dimensionale. Așa cum subliniază experții în conceperea pentru fabricație (DFM), pereții cu grosime sub 0,5 mm pot crește durata prelucrării cu 100%–300%, deoarece operatorul trebuie să efectueze tăieturi extrem de ușoare și atente.

• Aluminiu – valoare minimă: 0,8 mm (pereții mai subțiri decât această valoare au o probabilitate cu peste 50% mai mare de a se deforma)
• Grosime minimă din oțel: 0,5 mm (materialul mai rezistent permite pereți mai subțiri)
• Grosime minimă din materiale plastice: 1,5 mm (rigiditatea redusă necesită secțiuni mai groase)
• Abordare recomandată: Proiectați pentru o grosime de 1,5 mm sau mai mare, ori de câte ori cerințele structurale o permit

Raportul dintre adâncimea și diametrul găurilor

Găurile adânci și înguste reprezintă o provocare pentru sculele standard. Raportul de aspect al unei găuri — adică adâncimea împărțită la diametru — determină ce scule și tehnici trebuie să utilizeze producătorul dumneavoastră.

• Găurire standard: Un raport de aspect până la 4:1 funcționează eficient cu burghiile standard
• Este necesară forarea în etape (peck drilling): Raporturile de aspect peste 4:1 necesită cicluri de forare în etape (forare parțială, retragere, repetare) pentru evacuarea așchiilor — ceea ce adaugă 20–40 % la timpul de ciclu
• Echipamente specializate: Raporturile care depășesc 10:1 pot necesita burghie speciale pentru găurire sau tehnici specializate de găurire profundă, ceea ce crește semnificativ costul
• Variantă de proiectare: Evaluați dacă găurile adânci pot fi transformate în găuri trecătoare sau pot fi accesate din ambele părți

Specificații filet

Găurile filetate necesită atenție atât pentru filetul în sine, cât și pentru geometria înconjurătoare. La specificarea conexiunilor NPT (filet național pentru țevi), dimensiunile corespunzătoare asigură etanșeitatea fiabilă. De exemplu, dimensiunile filetului NPT 3/8 specifică 18 filete pe inch, iar diametrul burghiului de filetat este de 37/64" (0,578"). În mod similar, la determinarea cerințelor de dimensiune pentru o gaură NPT 1/4, veți avea nevoie de un burghiu de filetat de 7/16" (0,438") pentru standardul NPT 1/4-18.

• Adâncimea găurii preliminare: Specificați întotdeauna adâncimi de găurire mai mari decât adâncimile de filetare, pentru a permite intrarea burghiului de filetat (2–3 filete pentru burghiele de formare, 5–7 filete pentru burghiele de strunjire)
• Distanța față de peretele componentei: Plasați găurile filetate la distanță de pereții buzunarelor, pentru a preveni perforarea — utilizați dimensiuni mai mici ale filetelor dacă spațiul este limitat
• Se preferă găurile trecătoare: Atunci când este posibil, proiectați găuri trecătoare pentru un şurub M4 sau orice element de fixare filetat, mai degrabă decât găuri înfundate — acest lucru reduce timpul de prelucrare și elimină problemele legate de evacuarea aşchiilor
• Specificație a clasei de filet: Specificați clasa de filet (de exemplu, 6H/6g), mai degrabă decât să impuneți dimensiuni specifice ale burghiului — aceasta oferă producătorilor flexibilitatea de a optimiza procesul lor

Evitarea greșelilor comune de proiectare care măresc costurile

În afara indicațiilor privind caracteristicile individuale, anumite modele de proiectare determină în mod constant creșterea costurilor, fără a adăuga valoare funcțională. Recunoașterea acestor capcane vă ajută să faceți compromisuri mai bine fundamentate.

Muchii ascuțite și colțuri exterioare ascuțite

Atunci când două suprafețe se întâlnesc sub unghiuri ascuțite, se formează muchii fragile, denumite „muchii de cuțit”. Aceste caracteristici provoacă probleme în timpul prelucrării (vibrații ale sculei, formarea de bavuri) și pe întreaga durată de viață a piesei (deteriorare la manipulare, concentrare a tensiunilor). Soluția? Adăugați racordări mici (fillete) de 0,005"–0,015" (0,13–0,38 mm) la colțurile exterioare. Echipele de producție le adaugă, de obicei, în orice caz — specificarea lor din start elimină incertitudinile.

Complexitate geometrică inutilă

Curbele complexe și razele variabile pot părea impresionante în CAD, dar generează costuri semnificative de fabricație. Conform Analiză DFM , curbele complexe pot crește timpul de programare cu 100–300 % și timpul de prelucrare mecanică cu 200–400 % comparativ cu geometria simplă și constantă. Înainte de a finaliza orice element decorativ, întrebați-vă: această curbă îndeplinește o funcție practică sau este pur estetică? Fiecare tăiere CNC de-a lungul unei traiectorii complexe necesită timp — iar timpul se traduce direct în cost.

Elemente care necesită prelucrare cu cinci axe

Piesele cu elemente orientate sub unghiuri compuse sau care necesită degroșări (undercuts) necesită adesea prelucrare pe cinci axe — cu un cost cu 300–600 % mai mare decât operațiunile echivalente pe trei axe. Acolo unde este posibil:

• Orientați elementele paralel cu axele X, Y și Z
• Evitați degroșările (undercuts) care necesită scule speciale sau operațiuni secundare
• Descompuneți piesele complexe în subansambluri mai simple atunci când geometria impune în mod absolut orientări dificile

Traducerea proiectului de turnare în proiect de prelucrare mecanică

Proiectarea unui prototip pentru prelucrarea prin frezare CNC folosind un model CAD optimizat pentru turnare creează complicații inutile. Unghiurile de degajare, esențiale pentru turnare, devin probleme de fabricație atunci când operațiunile CNC trebuie să urmărească suprafețe înclinate. Creați versiuni separate ale proiectului: una optimizată pentru producția ulterioară prin turnare și alta simplificată pentru prototipuri prelucrate prin frezare, cu pereți paraleli și caracteristici uniforme.

Alegerile efectuate în faza de proiectare au repercusiuni asupra fiecărei etape ulterioare de fabricație. O decizie aparent minoră luată în cadrul proiectării — cum ar fi specificarea unui racord inutil sau alegerea unei toleranțe excesiv de strânse — poate transforma o operațiune simplă de prelucrare CNC într-un proces complex și laborios, care întârzie lansarea produsului cu săptămâni întregi.

Implementarea eficientă a DFM poate reduce costurile de fabricație cu 15–40 % și poate scurta termenele de livrare cu 25–60 % comparativ cu proiectele neoptimizate. Aceasta nu este o îmbunătățire minoră — este diferența dintre respectarea datei de lansare și necesitatea de a explica în grabă întârzierile. Odată ce proiectul dumneavoastră este optimizat pentru fabricabilitate, sunteți pregătit să înțelegeți cum se desfășoară întregul proces de producție, de la fișierul CAD până la piesele finite.

Procesul de prelucrare personalizată: de la prototip la producție

Ați proiectat piesa având în vedere fabricabilitatea — dar ce se întâmplă, de fapt, după ce încărcați fișierul CAD? Pentru mulți ingineri și echipe de achiziții, traseul de la proiectul digital la componenta fizică pare un „cutie neagră”. Trimiteți fișierele, așteptați și, în cele din urmă, piesele sosesc. Totuși, înțelegerea ceea ce se produce în interiorul acestui proces vă oferă un adevărat avantaj: capacitatea de a stabili termene realiste, de a evita surprizele costisitoare și de a comunica eficient cu partenerul dumneavoastră de fabricație.

Adevărul este că prototiparea CNC, de la etapa de prototip până la scalarea producției, implică faze distincte, fiecare cu considerente specifice. Un singur prototip necesită o abordare diferită față de o serie de cincizeci de piese, care, la rândul său, diferă complet de fabricarea a mii de piese. Să demistificăm această traiectorie pas cu pas.

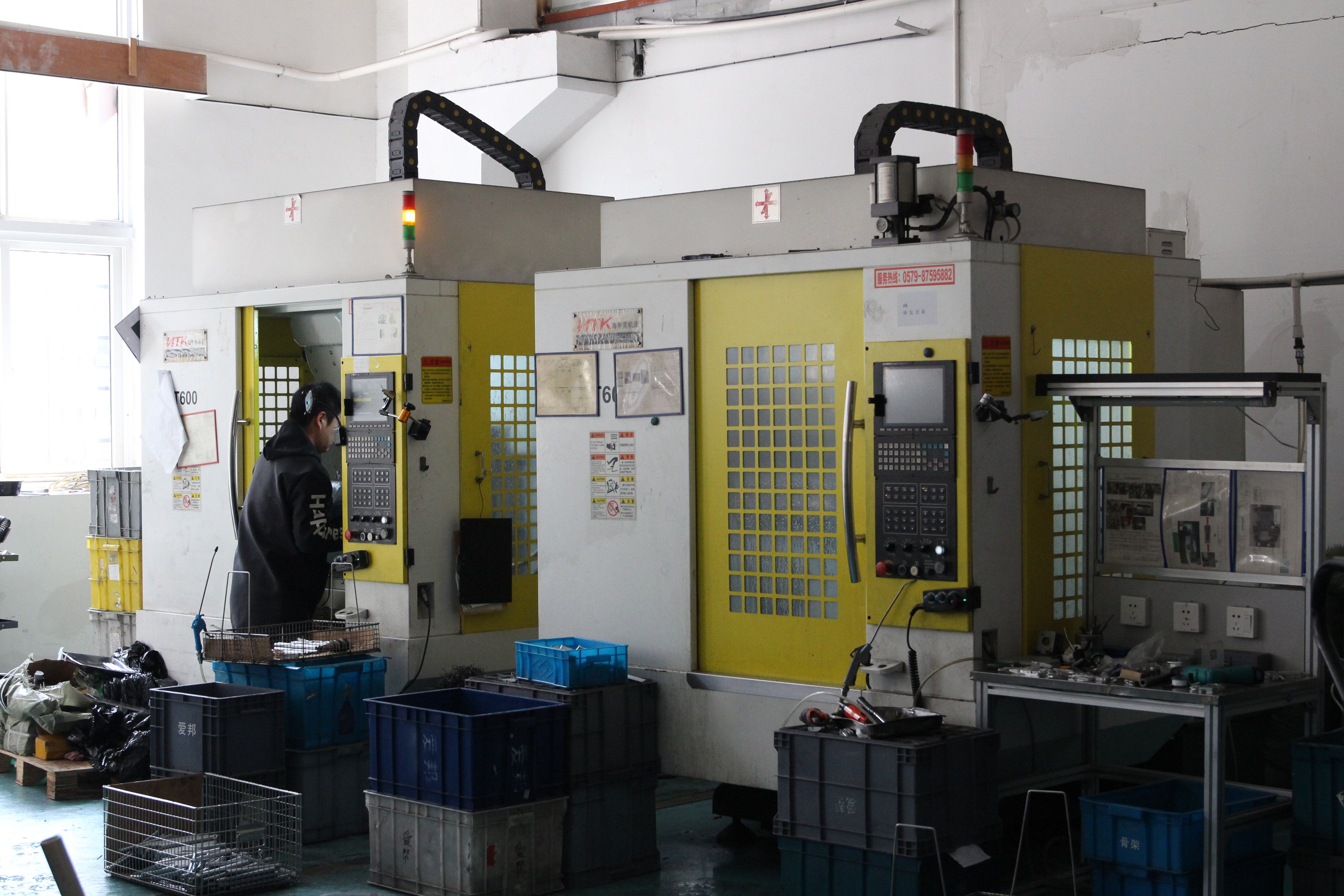

De la fișierul CAD la piesa finită

Fiecare piesă personalizată realizată prin prelucrare mecanică își începe existența fizică ca un model digital — dar drumul de la acel fișier până la componenta finalizată implică mai mulți pași decât mulți realizează. Conform experților în procese de fabricație , procesul de prelucrare CNC constă din mai multe etape cheie, fiecare esențială pentru asigurarea conformității pieselor cu specificațiile exacte de proiectare.

Iată fluxul de lucru tipic, de la solicitarea ofertei până la livrarea pieselor:

1. Trimiterea fișierului CAD și revizuirea inițială: Încărcați modelul dvs. 3D (în mod obișnuit în format STEP, IGES sau formate CAD native), împreună cu desenele care specifică dimensiunile critice, toleranțele și cerințele privind finisarea suprafeței. Echipa de ingineri a producătorului analizează fișierele pentru a verifica completitudinea acestora și identifică eventualele probleme imediate — dimensiuni lipsă, specificații neclare sau posibile probleme de realizabilitate tehnică.
2. Feedback privind proiectarea pentru fabricare (DFM): Producătorii experimentați nu doar oferă o cotare pentru proiectul dvs., ci îl și îmbunătățesc. În această etapă se identifică elementele care ar putea genera probleme: secțiuni de pereți prea subțiri pentru prelucrarea stabilă, rază de racordare prea mică pentru sculele standard sau toleranțe mai strânse decât este necesar din punct de vedere funcțional. Veți primi recomandări care pot reduce costurile și îmbunătăți rezultatele, fără a compromite intenția de proiectare.
3. Confirmarea selecției materialelor: Deși puteți specifica un material, această etapă confirmă disponibilitatea și potrivirea acestuia. Dacă aliajul solicitat are termene de livrare prelungite, pot fi sugerate alternative cu proprietăți echivalente. Producătorul verifică, de asemenea, dacă certificatele privind materialul pot îndeplini cerințele dumneavoastră — aspect esențial pentru aplicații din domeniul aerospațial, medical sau auto.
4. Planificarea procesului și programarea: După ce designul și materialul au fost confirmate, inginerii de fabricație stabilesc strategia optimă de prelucrare mecanică. Aceasta include proiectarea dispozitivelor de fixare (modul în care piesa va fi prinsă), selecția sculelor, parametrii de așchiere și ordinea operațiunilor. În cazul prelucrării prototipurilor prin CNC, această planificare trebuie să echilibreze viteza cu precizia — un timp de livrare rapid este important, dar nu la expensiva calității piesei.
5. Producție și inspecție în timpul procesului: Prelucrarea efectivă începe. În funcție de complexitatea piesei, acest proces poate implica mai multe montări, schimbări de scule și inspecții intermediare. Verificările de calitate efectuate în timpul producției identifică eventualele probleme înainte ca acestea să se răspândească în întreaga serie.
6. Inspeția finală și finisarea: Piesele finalizate sunt supuse unei verificări dimensionale riguroase, conform specificațiilor dumneavoastră. Operațiunile secundare, cum ar fi degroșarea, anodizarea sau alte tratamente de suprafață, au loc în această etapă. Rapoartele de inspecție, care conțin măsurătorile efective, însoțesc livrarea pentru componentele critice.
7. Ambalare și livrare: Ambalajul corespunzător previne deteriorarea în timpul transportului — în special important pentru suprafețele de precizie sau caracteristicile delicate. Piesele sunt expediate împreună cu documentația necesară: certificate de conformitate, certificate de material și date de inspecție, conform specificațiilor.

Acest proces se aplică indiferent dacă comandați un singur prototip sau o mie de piese de producție — dar accentul se modifică semnificativ în funcție de cantitate.

Scalarea de la prototip la producție

Imaginați-vă că dezvoltați un produs nou. Prima dvs. nevoie este simplă: să aveți în mână o piesă fizică pentru a verifica dacă proiectul dvs. funcționează. Mai târziu, veți avea nevoie de zeci de astfel de piese pentru testare și calificare. În cele din urmă, veți avea nevoie de sute sau mii de piese pentru lansarea pe piață. Fiecare fază implică priorități și provocări diferite.

Cantități de prototipuri (1–10 piese)

În această etapă, viteza și flexibilitatea sunt mai importante decât orice altceva. Vă validați conceptele, testați asamblarea și, probabil, efectuați iterații rapide. Serviciile de prelucrare pentru prototipuri înțeleg această urgență — multe dintre ele oferă termene de livrare accelerate de una până la trei zile pentru piese simple.

Ce este important în faza de prototipare:

• Timp de procesare: Zile, nu săptămâni. Fiecare zi de întârziere prelungește cronograma de dezvoltare.
• Flexibilitate a proiectării: Este foarte probabil să modificați ceva. Furnizorii de servicii de prelucrare pentru prototipuri ar trebui să permită revizii fără procese lungi de reofertare.
• Aproximarea materialelor: Utilizarea materialelor ușor disponibile, care aproximează materialele finale de producție, este adesea justificată atunci când se validează forma și asamblarea.
• Cost pe piesă: Mai mare decât costul producției — costurile de configurare și programare sunt distribuite pe un număr foarte mic de piese. Această situație este așteptată și acceptabilă.

Conform experților în tranziția către fabricație, etapa prototipului este de o valoare inestimabilă, deoarece „ajută la identificarea defecțiunilor de proiectare, la testarea funcționalității și la colectarea feedback-ului utilizatorilor, elemente esențiale pentru rafinarea produsului.” Prototiparea rapidă prin frezare CNC vă permite să eșuați rapid și să învățați mai repede — accelerând, în final, drumul către un design pregătit pentru producție.

Producție de volum scăzut (10–100 de piese)

Ați validat proiectul dumneavoastră. Acum aveți nevoie de suficiente piese pentru teste ample, mostre pentru clienți sau pentru intrarea inițială pe piață. Această etapă de tranziție ridică noi considerente pe care prototiparea prin frezare CNC, luată izolat, nu le abordează.

Ce se schimbă la volum scăzut:

• Consistența procesului: Un singur prototip perfect nu garantează cincizeci de piese identice. Controlul statistic al proceselor și procedurile documentate devin importante.
• Materiale finale: Utilizarea materialelor reale de producție este acum esențială — testele dumneavoastră trebuie să reflecte performanța în condiții reale.
• Înghețarea proiectului: Modificările devin mai costisitoare. În mod ideal, proiectul dumneavoastră trebuie să fie stabil înainte de a trece la producția de volum mic.
• Documentație privind calitatea: Pot fi necesare rapoarte de inspecție ale primului articol, certificate de material și validări ale procesului.
• Optimizarea costurilor: Costurile de configurare sunt acum distribuite pe un număr mai mare de piese, ceea ce reduce prețul pe piesă. Investițiile în programare și în dotări încep să aducă beneficii.

După cum observă un expert în domeniul fabricării, producția de volum mic „permite efectuarea unor teste suplimentare, evaluarea pieței și perfecționarea produsului și a procesului de producție, fără costurile semnificative și angajamentul impus de fabricația la scară largă.” Companiile pot „itera rapid asupra proiectelor de producție, se pot adapta la schimbările din industrie sau pot introduce noi funcționalități pe baza feedback-ului imediat.”

Fabricație de volum mare (100+ piese)

Scara de producție modifică radical totul. Accentul se deplasează de la viteză și flexibilitate către eficiență, consistență și optimizare a costurilor. Configurarea și programarea — costuri semnificative pentru prototipuri — devin neglijabile atunci când sunt distribuite pe sute sau mii de piese.

Ce contează la volumul de producție:

• Eficiența procesului: Optimizarea timpului de ciclu devine esențială. Reducerea cu câteva secunde a timpului pentru fiecare piesă se traduce în economii semnificative la cantități mari.
• Gestionarea duratei de viață a sculelor: Sculele de tăiere se uzează. Programările previzibile de înlocuire previn degradarea calității în timpul rulărilor lungi de producție.
• Fiabilitatea lanțului de aprovizionare: Disponibilitatea materialelor și asigurarea unui aprovizionament constant sunt esențiale atunci când programările de producție depind de un flux continuu.
• Controlul statistic al calității: Planurile de eșantionare și diagramele SPC înlocuiesc inspecția integrală (100 %) pentru majoritatea caracteristicilor.
• Scalabilitate: Poate furnizorul dumneavoastră dubla producția în cazul unei creșteri bruște a cererii? Înțelegerea constrângerilor de capacitate previne perturbările aprovizionării.

Așteptări privind termenul de livrare și factorii care îl influențează

Una dintre întrebările cele mai frecvente în domeniul prelucrării personalizate prin frezare cu comandă numerică: cât va dura această operațiune? Răspunsul sincer depinde de mai mulți parametri, dar înțelegerea factorilor care determină termenele de livrare vă ajută să planificați în mod realist.

Etapa de producție	Timpul obișnuit de livrare	Factorii cheie care influențează termenul
Prototip CNC (1–5 piese)	1-5 zile lucrătoare	Complexitatea piesei, disponibilitatea materialelor, cerințele de toleranță
Volum scăzut (10–100 de piese)	1-3 săptămâni	Cerințe privind dispozitivele de fixare, documentația de inspecție, operațiunile secundare
Volumul de producție (100+ piese)	2–6 săptămâni	Aprovizionarea cu materiale, planificarea capacității, cerințele de calitate, certificatele

Mai mulți factori influențează în mod constant termenele de livrare, indiferent de cantitate:

• Disponibilitatea materialelor: Gradele obișnuite de aluminiu și oțel sunt livrate rapid. Aliagele exotice sau stările specifice de revenire pot necesita săptămâni pentru aprovizionare.
• Complexitatea piesei: O simplă consolă este prelucrată mai rapid decât o carcasă cu multiple caracteristici, care necesită mai multe montări și lucrări extinse pe 5 axe.
• Cerințe privind toleranțele: Toleranțele mai strânse necesită prelucrare mai lentă, inspecții suplimentare și, eventual, operațiuni secundare de finisare.
• Operațiuni secundare: Tratamentele termice, anodizarea, placarea sau alte procese de finisare adaugă zile întregi la termenul de livrare.
• Cerințe privind documentația: Inspecțiile primului articol, certificatele de material și documentația extensivă privind calitatea necesită timp pentru pregătire.
• Completitudinea proiectului: Desenele incomplete sau specificațiile ambigue declanșează cicluri de întrebări formale (RFI) care întârzie stabilirea ofertei și începerea producției.

Traseul de la prototip la producția de masă este multifacetic și provocator, dar esențial pentru scalarea cu succes a unui produs. Fiecare etapă — prototip, volum mic și producție de masă — prezintă provocări și cerințe specifice.

Înțelegerea acestei evoluții vă ajută să stabiliți așteptări adecvate și să comunicați eficient cu partenerii de producție. Un furnizor care promite livrare în trei zile pentru o rundă de producție complexă, cu toleranțe strânse, fie nu înțelege volumul de muncă, fie nu este sincer în ceea ce privește capacitățile sale. În schimb, un prototip simplu realizat prin prelucrare CNC nu ar trebui să necesite trei săptămâni, decât dacă achiziționarea materialelor ridică provocări reale.

Acum că această traiectorie de producție este înțeleasă, sunteți pregătit să explorați modul în care cerințele variază în funcție de diferitele industrii — și de ce standardele pentru componente aeronautice diferă în mod semnificativ de cele pentru produsele destinate consumatorilor.

Aplicații industriale și cerințe specializate

Un suport destinat unui avion comercial are o viață fundamental diferită de cea a unui suport dintr-un aparat electrocasnic. Temperaturile, presiunile, vibrațiile și consecințele unei defecțiuni nu ar putea fi mai distincte — iar aceste diferențe determină cerințe de fabricație profund diferite. Înțelegerea modului în care piesele prelucrate personalizat servesc diversele industrii vă ajută să comunicați mai eficient nevoile dumneavoastră și să evaluați dacă un potențial furnizor înțelege cu adevărat aplicația dumneavoastră.

Fiecare industrie și-a dezvoltat propriul ecosistem de standarde, certificate și specificații. Ceea ce este acceptabil în mașinile industriale ar putea eșua catastrofal în domeniul aerospace. Ceea ce funcționează pentru produsele destinate consumatorilor nu ar putea îndeplini niciodată reglementările aplicabile dispozitivelor medicale. Să analizăm ce face ca fiecare sector să fie unic — și ce vă puteți aștepta de la un partener de prelucrare mecanică care vă servește industria.

Cerințe privind prelucrarea mecanică în domeniul aerospace și apărării

În ceea ce privește prelucrarea mecanică CNC a componentelor aerospace, riscurile nu pot fi mai mari. Avioanele moderne conțin între 2 și 3 milioane de piese prelucrate cu precizie, fiecare necesitând un control riguros al calității. Conform specialiștilor în prelucrarea mecanică aerospace, industria globală aerospace se bazează pe tehnici de fabricație specializate pentru a-și menține recordul excepțional de siguranță de doar 0,2 accidente fatale la un milion de zboruri.

Ce diferențiază prelucrarea mecanică CNC aerospace de fabricația standard? Răspunsul se află în fiecare aspect al procesului:

• Toleranțe extreme: Deși uzinele standard de prelucrare mecanică lucrează în mod obișnuit cu toleranțe de ±0,005 inch, prelucrarea mecanică de precizie pentru industria aerospațială atinge în mod constant toleranțe de ±0,0001 inch sau mai bune. Această îmbunătățire de zece ori a preciziei necesită echipamente specializate, controale ale mediului și expertiză a operatorilor.
• Condiții operative exigente: Componentele trebuie să funcționeze în medii care nu sunt întâlnite în alte domenii — temperaturi care ajung la 2000°F (1093°C) în motoarele cu reacțiune, variații de presiune de la 0,2 la 1,2 atm în timpul zborului și variații de temperatură de la -65°F până la +350°F (-54°C până la +177°C), conform standardelor ingineresci ale Boeing.
• Materiale exotice: Prelucrarea mecanică a titanului devine rutinieră în aplicațiile aerospațiale. Acest metal are o masă cu 40% mai mică decât cea a oțelului, oferind în același timp o rezistență comparabilă, ceea ce îl face ideal în situațiile în care reducerea masei este esențială. Superaliajele, cum ar fi Inconel, Hastelloy și Waspaloy, rezistă la temperaturi extreme în aplicații critice pentru misiune, unde alte materiale ar ceda.
• Optimizarea Greutății: Cercetarea efectuată de Airbus Engineering arată că reducerea cu 100 de lire sterline a greutății unei aeronave comerciale economisește aproximativ 14.000 de galoane de combustibil pe an. Fiecare gram contează, determinând proiectarea complexă a cavităților care elimină materialul, păstrând în același timp integritatea structurală.

Certificarea care contează cel mai mult în domeniul aerospațial? AS9100 această sistem de management al calității reprezintă standardul global specific dezvoltat pentru producția aerospațială, adăugând 105 de cerințe specifice în plus față de cadrul de bază ISO 9001:2015. Unitățile trebuie să treacă audituri riguroase efectuate de terți pentru a obține și menține certificarea, iar recertificarea este obligatorie la fiecare trei ani.

Standarde pentru componente ale dispozitivelor medicale

Prelucrarea componentelor pentru dispozitive medicale prezintă o combinație unică de provocări: precizie comparabilă cu cea din domeniul aerospațial, materiale care trebuie să interacționeze în siguranță cu țesutul uman și supraveghere reglementară care urmărește fiecare componentă, de la materialul brut până la pacient.

Cerințele pentru prelucrarea componentelor dispozitivelor medicale includ:

• Biocompatibilitate: Materialele trebuie testate pentru a se asigura că nu vor provoca reacții adverse în contact cu sângele, țesuturile sau lichidele corporale. Biocompatibilitatea titanului îl face esențial pentru implante, în timp ce anumite calități specializate de oțel inoxidabil sunt utilizate pentru instrumentele chirurgicale.
• Compatibilitate cu sterilizarea: Componentele trebuie să reziste unor cicluri repetate de sterilizare — autoclavare, radiație gamma, oxid de etilen sau alte metode — fără a se degrada. Alegerea materialului și finisarea suprafeței influențează direct eficacitatea sterilizării.
• Cerințe privind calitatea suprafeței: Imperfecțiunile microscopice pot adăposti bacterii sau pot cauza iritații ale țesuturilor. Componentele medicale necesită adesea valori de rugozitate superficială de 4–8 μin Ra pentru suprafețele de rulare — niveluri care impun procese specializate de finisare.
• Trasabilitate Totală: Fiecare componentă trebuie să poată fi urmărită până la loturile specifice de materiale, datele de prelucrare, operatorii implicați și înregistrările de inspecție. Această succesiune documentară permite un răspuns rapid în cazul apariției oricărei probleme legate de calitate.

Standardul reglementator pentru producătorii de dispozitive medicale este ISO 13485 . Așa cum explică specialiștii în conformitate , respectarea standardului ISO 13485 este esențială pentru stabilirea unui sistem de management al calității specific dispozitivelor medicale. Aceasta contribuie la asigurarea unei proiectări, dezvoltări, producții și livrări coerente a produselor sigure și eficiente, facilitând în același timp obținerea aprobărilor reglementare în numeroase țări.

În afară de cerințele ISO 13485, conformitatea cu reglementările FDA adaugă un alt nivel de obligativitate pentru accesul pe piața americană. Reglementările, inclusiv Partea 820 din Titlul 21 CFR (Regulamentul privind sistemul de calitate) și Partea 11 din Titlul 21 CFR (înregistrări electronice și semnături electronice), impun cerințe specifice privind documentarea și controlul proceselor, care trebuie integrate în operațiunile producătorilor.

Așteptările industriei auto

Producția auto funcționează la intersecția dintre precizie și volum mare. Un singur model de vehicul poate necesita milioane de componente identice pe durata ciclului său de producție — fiecare dintre acestea trebuind să îndeplinească exact aceleași specificații ca și prima componentă.

Cerințele unice ale sectorului auto includ:

• Capacitate ridicată de producție: Spre deosebire de industria aerospațială, care produce loturi mici de piese complexe, industria auto necesită adesea zeci de mii de componente identice, livrate în termene foarte scurte. Furnizorii trebuie să demonstreze capacitatea de a-și extinde producția fără a compromite calitatea.
• Controlul Statistic al Procesului: Deoarece volumele sunt prea mari pentru o inspecție integrală (100 %), industria auto se bazează în mare măsură pe controlul statistic al proceselor (SPC) pentru monitorizarea și reglarea producției. Furnizorii trebuie să implementeze și să documenteze metode statistice care să dovedească stabilitatea proceselor lor.
• Integrare lanț de aprovizionare: Așteptările legate de livrarea exact la timp (just-in-time) implică faptul că furnizorii devin o extensie a liniilor de asamblare. Fiabilitatea livrărilor este la fel de importantă ca și calitatea pieselor — o livrare lipsă poate opri întreaga unitate de producție.
• Optimizarea costurilor: Presiunea pentru prețuri competitive este extrem de intensă. Furnizorii auto trebuie să își îmbunătățească continuu eficiența, păstrând în același timp standardele de calitate.

Standardul de certificare care definește așteptările privind calitatea în domeniul automotive este IATF 16949:2016 . Conform Grupului de Acțiune al Industriei Auto , acest standard definește cerințele sistemului de management al calității pentru organizații din întreaga industrie auto globală. Dezvoltat cu o implicare fără precedent din partea industriei, a înlocuit eficient standardul ISO/TS 16949 și armonizează sistemele de evaluare și certificare de-a lungul lanțului internațional de aprovizionare auto.

IATF 16949 depășește managementul general al calității pentru a aborda probleme specifice industriei auto: Planificarea Avansată a Calității Produselor (APQP), Analiza Modurilor de Defecțiune și a Efectelor (FMEA), Procesul de Aprobare a Pieselor de Producție (PPAP), Analiza Sistemelor de Măsurare (MSA) și Controlul Statistic al Proceselor (SPC). Aceste „Instrumente de bază” constituie fundamentele metodologiei de calitate auto.

Comparație cerințe industriale

Compararea cerințelor între industrii evidențiază atât elemente comune, cât și diferențe esențiale. Folosiți această comparație pentru a înțelege ce necesită, de fapt, aplicația dumneavoastră:

Industrie	Materiale tipice	Specificații critice	Certificări cheie
Aeronautică și Apărare	Aliaje de titan, Inconel, aluminiu 7075, oțel inoxidabil, superaliaje	Toleranțe până la ±0,0001 inch, performanță la temperaturi extreme, optimizare a greutății, urmăribilitate completă	AS9100, NADCAP (pentru procese speciale)
Dispozitive medicale	Titaniu (biocompatibil), oțel inoxidabil 316L, PEEK, aliaj cobalt-crom	Biocompatibilitate, compatibilitate cu sterilizarea, finisaj de suprafață Ra 4–8 μin, documentație completă	ISO 13485, FDA 21 CFR Partea 820, ISO 14971 (gestiunea riscurilor)
Automotive	Aliaje de aluminiu, oțel carbon, oțel inoxidabil, materiale plastice inginerești	Consistență la volum mare, capacitate SPC, livrare JIT, eficiență costurilor	IATF 16949:2016, cerințe specifice clienților
Industrial / General	Oțel carbon, aluminiu, alamă, bronz, materiale plastice standard	Potrivire funcțională, toleranțe rezonabile, inginerie valorică, termene de livrare standard	ISO 9001:2015 (bază)

Observați cum alegerile materialelor reflectă cerințele aplicației. În domeniul aerospațial se acordă prioritate raportului rezistență–masă, ceea ce determină adoptarea titanului și a aliajelor de aluminiu. Aplicațiile medicale necesită biocompatibilitate dovedită. În domeniul automotive se realizează un echilibru între performanță și cost, în condițiile producției în serie. Aplicațiile industriale acceptă, în general, o gamă mai largă de opțiuni de materiale, în funcție de cerințele funcționale.

În mod similar, cerințele de certificare sunt direct corelate cu gravitatea consecințelor. Defecțiunea unui component aerospațial poate avea caracter catastrofal și ireversibil. Defecțiunile dispozitivelor medicale afectează siguranța pacienților. Defecțiunile din domeniul automotive declanșează retrageri costisitoare și preocupări legate de siguranță. Defecțiunile echipamentelor industriale, deși grave, prezintă, în general, un risc imediat mai scăzut pentru viață — ceea ce se reflectă în cerințe de bază mai puțin riguroase privind certificarea.

Când alegeți un partener pentru prelucrare mecanică, verificați dacă certificatele acestuia corespund cerințelor industriei dumneavoastră. Un atelier certificat ISO 9001 poate produce componente industriale generale excelente, dar poate lipsi de sistemele de documentare, de controalele procesuale și de capacitățile de inspecție necesare aplicațiilor aerospațiale sau medicale. În schimb, plățile pentru procese de nivel AS9100 nu au sens pentru piese industriale necritice, unde standardul ISO 9001 oferă o asigurare adecvată a calității.

Înțelegerea acestor cerințe specifice industriei vă pregătește pentru următoarea decizie esențială: alegerea partenerului de fabricație potrivit pentru producerea pieselor dvs. personalizate prelucrate mecanic.

Alegerea partenerului potrivit pentru prelucrarea personalizată

Ați proiectat piesa dumneavoastră, ați selectat materialele, ați specificat toleranțele și înțelegeți cerințele industriei dumneavoastră. Acum vine o decizie care poate face sau strica întregul proiect: alegerea producătorului care va fabrica efectiv piesele dumneavoastră personalizate prin prelucrare mecanică. Căutați „ateliere de prelucrare CNC în apropierea mea” sau „ateliere de prelucrare mecanică în apropierea mea” și veți găsi zeci de opțiuni — dar cum distingeți partenerii cu adevărat capabili de atelierele care vă vor aduce probleme, nu componente de precizie?

Diferența dintre un partener de prelucrare mecanică bun și unul nepotrivit depășește cu mult aspectul prețului. Aceasta afectează termenele de livrare, consistența calității, experiența de comunicare și, în cele din urmă, succesul produsului dumneavoastră. Conform experților în selecția producătorilor, nu este vorba doar de obținerea unei piese fabricate — ci de obținerea unei piese perfecte, fabricată eficient și fiabil. Să analizăm criteriile care contează cu adevărat la evaluarea companiilor specializate în prelucrarea de precizie.

Certificări de calitate care contează

Certificările reprezintă o modalitate concisă de a atesta competența. Ele indică faptul că un producător a investit în sisteme documentate, a trecut audituri independente și s-a angajat să respecte anumite standarde de calitate. Totuși, nu toate certificările au aceeași greutate — ceea ce contează depinde în totalitate de domeniul dumneavoastră de activitate.

Iată ce trebuie să căutați, în funcție de aplicația dumneavoastră:

• ISO 9001:2015: Certificarea de bază privind managementul calității. Orice operațiune serioasă de producție ar trebui să dețină această certificare ca minim. Ea demonstrează abordări sistematice ale calității în cadrul întregii activități, dar nu acoperă cerințele specifice domeniului.
• IATF 16949:2016: Standardul industriei auto. Dacă achiziționați componente pentru vehicule sau sisteme auto, această certificare este, de fapt, obligatorie. Ea include toate cerințele ISO 9001, plus elemente specifice industriei auto, cum ar fi Planificarea Avansată a Calității Produsului (APQP), Procesul de Aprobare a Componentelor de Producție (PPAP) și Controlul Statistic al Proceselor (SPC).
• AS9100: Standardul aerospace și apărare. Această certificare adaugă 105 cerințe în plus față de ISO 9001, abordând precizia extremă, trasabilitatea și documentarea pe care le cer aplicațiile aerospace.
• ISO 13485: Standardul pentru dispozitive medicale. Esențial pentru componente destinate aplicațiilor medicale, asigură sisteme de calitate concepute în mod special pentru dispozitive medicale sigure și eficiente.

Când căutați ateliere mecanice locale sau un atelier CNC în apropierea mea, nu presupuneți existența certificărilor — verificați-le. Solicitați copii ale certificatelor și verificați datele de valabilitate. Certificările necesită audituri de supraveghere continue; un certificat expirat sugerează probleme sistemice.

Evaluarea capacităților de fabricație

Certificările indică sistemele de calitate, dar echipamentele și expertiza determină ce poate produce efectiv un atelier. Evaluarea dumneavoastră trebuie să examineze mai multe dimensiuni ale capacității:

Echipamente și tehnologie

Ce mașini operează uzina? Conform specialiștilor în producția CNC, calitatea produselor finale este strâns legată de calitatea și capacitatea echipamentelor. O flotă modernă și bine întreținută de mașini indică o abordare orientată spre viitor și operațiuni fiabile.

• Tipuri de mașini: Dispun de capacitățile specifice de care au nevoie piesele dumneavoastră — frezare pe 3 axe, 4 axe sau 5 axe? Strunjire CNC? Prelucrare de tip Swiss pentru componente mici și de precizie?
• Echipamente de inspecție: Căutați Mașini de Măsurare cu Coordonate (CMM), comparatoare optice, aparate de măsurare a rugozității suprafeței și alte instrumente de verificare. Conform experților din domeniu, un atelier dotat cu echipamente avansate de inspecție, calibrate regulat, demonstrează angajamentul său față de precizie.
• Protocoale de întreținere: Chiar și cele mai bune mașini sunt la fel de bune ca și întreținerea lor. Atelierele de renume aplică programe riguroase de întreținere și proceduri de calibrare, asigurând astfel funcționarea constantă a echipamentelor la capacitatea maximă.

Procese de control al calității

În afara certificărilor și a echipamentelor, cum controlează de fapt atelierul calitatea în timpul producției? Controlul statistic al proceselor (SPC) reprezintă standardul de aur pentru monitorizarea proceselor. Conform definiției date de Societatea Americană pentru Calitate , SPC folosește tehnici statistice pentru a controla procesele și a identifica problemele din sistemele interne înainte ca acestea să conducă la piese defecte.

Principalele indicatori de control al calității includ:

• Verificare în Cursul Procesului: Detectează atelierul erorile în timpul producției, nu doar în cadrul verificărilor finale? Controlul proactiv al calității minimizează deșeurile și asigură o producție constantă.
• Inspecția la primul articol (FAI): Pentru serii de producție, verificarea inițială a pieselor (FAI) confirmă faptul că primele piese îndeplinesc toate specificațiile înainte de lansarea producției în volum complet.
• Controlul Statistic al Procesului: Diagramele SPC și studiile de capacitate demonstrează stabilitatea procesului — în special important pentru volume mai mari, unde inspecția integrală devine nepractică.
• Sisteme de traseabilitate: Pot furniza documentația completă de urmărire a materialelor și proceselor? Această capacitate este esențială pentru componente critice, permițându-vă să urmăriți întreaga traiectorie a fiecărei piese, de la materialul brut până la produsul finit.

Experiență în materiale

Materialele diferite se prelucrează în moduri diferite. Un atelier cu experiență în prelucrarea aluminiului s-ar putea confrunta cu dificultăți în prelucrarea titanului, datorită caracteristicilor sale exigente. Verificați dacă producătorul are o experiență documentată cu materialele dumneavoastră specifice — solicitați exemple de lucrări similare și referințe din proiecte comparabile.

Comunicare și operativitate

Prelucrarea prin așchiere este un proces colaborativ. Cât de rapid răspunde atelierul la întrebări? Furnizează oferte clare și detaliate? Puteți comunica direct cu personalul tehnic, atunci când este necesar? Așa cum subliniază experții în domeniul fabricației, abilitățile excelente de comunicare și de management al proiectelor pot determina succesul sau eșecul unui proiect. O comunicare clară și constantă ajută la gestionarea așteptărilor și la rezolvarea rapidă a problemelor.

Fiabilitatea termenelor de livrare și scalabilitatea

Când aveți nevoie de piese, momentul livrării este la fel de important ca și calitatea. Evaluați potențialii parteneri în funcție de capacitatea lor de a îndeplini — și de a respecta în mod constant — angajamentele privind livrarea.

• Timpul de realizare a prototipurilor: Pot oferi prototipuri rapide atunci când aveți nevoie de o validare rapidă a designului? Unele companii specializate în prelucrarea precisă oferă servicii accelerate, cu termene de livrare de doar o zi lucrătoare pentru necesitățile urgente.
• Capacitatea de producție: Dacă proiectul dvs. reușește, pot trece de la prototipuri la volume de producție în masă fără degradarea calității sau întârzieri în livrare?
• Istoricul livrărilor la timp: Informați-vă despre indicatorii lor de performanță în ceea ce privește livrarea. Partenerii de încredere monitorizează și raportează ratele lor de livrare la timp.

Capacitatea de a trece fără probleme de la prototiparea rapidă la producția în masă reprezintă un avantaj semnificativ. Colaborarea cu un singur partener pe întreaga durată a ciclului de viață al produsului elimină tranzițiile între furnizori, păstrează cunoștințele instituționale despre piesele dvs. și simplifică gestionarea lanțului de aprovizionare.

Aplicarea criteriilor de evaluare în practică

Când căutați un strungar în apropierea dumneavoastră sau evaluați companii de prelucrare precisă, luați în considerare crearea unui cadru structurat de evaluare. Iată o listă de verificare practică:

• Verificați certificatele: Solicitați certificatele actuale care corespund cerințelor industriei dumneavoastră (ISO 9001 ca minim; IATF 16949, AS9100 sau ISO 13485 pentru industrii reglementate)
• Evaluați echipamentele: Confirmați că dispun de mașinile adecvate pentru geometria și toleranțele pieselor dumneavoastră
• Examinați sistemele de calitate: Informați-vă despre implementarea SPC, capacitățile de inspecție și documentația privind urmăribilitatea
• Verificați experiența cu materialele: Asigurați-vă că au demonstrat expertiză în lucrul cu materialele specifice dumneavoastră
• Evaluați comunicarea: Notați timpii de răspuns și claritatea ofertelor în interacțiunile inițiale
• Confirmați capacitatea: Asigurați-vă că pot gestiona volumele dvs. — atât prototipurile actuale, cât și posibila extindere la producție în serie
• Solicitați referințe: Cereți contacte la companii cu aplicații similare

Pentru aplicații destinate industriei auto care necesită certificarea IATF 16949 și un control riguros al calității prin metoda SPC, producători precum Shaoyi Metal Technology demonstrează cum aceste criterii de evaluare se concretizează în practică. Instalația lor combină sisteme de calitate certificate cu capacități avansate de prototipare rapidă și termene scurte de livrare — inclusiv finalizarea prototipurilor urgente într-o singură zi — păstrând în același timp documentația și controlul proceselor cerute de lanțurile de aprovizionare din industria auto. Această combinație de viteză, certificare a calității și scalabilitate, de la etapa de prototipare până la producția de masă, ilustrează caracteristicile pe care trebuie să le căutați la evaluarea unor parteneri potențiali pentru aplicații solicitante.

Partenerul de producție potrivit devine o extensie a echipei dvs. de inginerie — înțelegând cerințele dvs., identificând proactiv eventualele probleme și livrând în mod constant piese care respectă specificațiile. Această relație necesită timp pentru a se dezvolta, dar începe cu o evaluare riguroasă a criteriilor care contează, de fapt, pentru aplicația dvs. specifică.

Luarea unor decizii informate pentru proiectul dvs. de piese personalizate

Ați parcurs acum întreaga traiectorie, de la înțelegerea naturii pieselor personalizate prelucrate prin strunjire până la evaluarea partenerilor de producție capabili să aducă la viață proiectele dvs. Dar informația fără acțiune rămâne doar informație. Indiferent dacă sunteți un inginer care finalizează prima sa componentă personalizată sau un specialist în achiziții care optimizează lanțul de aprovizionare, deciziile pe care le luați de aici înainte determină dacă proiectul dvs. va avea succes sau va întâmpina dificultăți.

Drumul de la primul crochiu până la linia de producție nu este liniar. El este iterativ, colaborativ și, uneori, haotic. Totuși, dotat cu cadrul potrivit, puteți parcurge fiecare etapă cu încredere — transformând deciziile tehnice complexe în pași ușor de gestionat, care duc la prelucrarea pieselor exact așa cum au fost concepute.

Concluzii cheie pentru proiectul dumneavoastră de prelucrare personalizată

Să sintetizăm tot ceea ce am abordat în principiile esențiale care stau la baza unor rezultate de succes în serviciile de prelucrare CNC personalizată:

Erorile cele mai costisitoare în prelucrarea personalizată nu apar pe linia de producție — ele apar în faza de proiectare. Implicarea partenerului de fabricație încă de la început, înainte ca proiectele să fie finalizate, previne reviziile costisitoare și dezvăluie oportunități de optimizare care îmbunătățesc atât costurile, cât și performanța.

Această observație reflectă o schimbare fundamentală în modul de gândire privind fabricația. Conform cercetare privind implicarea timpurie a furnizorilor organizațiile care integrează echipele de achiziții și inginerie încă de la început obțin un timp mai scurt până la lansarea pe piață, costuri reduse și mai puține surprize în producție. Când furnizorii sunt implicați pe tot parcursul procesului de dezvoltare a produsului, aceștia aduc expertiză valoroasă care îmbunătățește proiectarea și funcționalitatea, în același timp accelerând execuția proiectului.

Iată cadru de luare a deciziilor dumneavoastră, rezumat:

• Înțelegeți mai întâi cerințele dumneavoastră: Înainte de a solicita oferte de preț sau de a selecta materiale, clarificați ce trebuie să realizeze piesa dumneavoastră. Definiți toleranțele critice față de cele opționale. Identificați condițiile de mediu, cerințele de încărcare și interfețele de asamblare. Această claritate previne supraproiectarea, care duce la risipă de fonduri, și subproiectarea, care provoacă defecțiuni.
• Potriviți procesul geometriei: Frezarea CNC este excelentă pentru forme prismatice și suprafețe complexe în 3D. Serviciile de strunjire CNC oferă rezultate optime pentru componente cilindrice. Strunjirea elvețiană este potrivită pentru piese mici și precise, cu raport mare de lungime față de diametru. Alegerea procesului corect încă de la început evită soluții de compromis costisitoare în fabricație.
• Selectați materialele în mod strategic: Echilibrați cerințele de performanță cu prelucrabilitatea și costul. Aluminiul se prelucrează mai rapid și mai ieftin decât oțelul inoxidabil—dar doar oțelul inoxidabil oferă rezistența la coroziune necesară unor anumite aplicații. Funcționalitatea trebuie să dicteze alegerea materialului, nu familiaritatea sau presupunerile.
• Proiectare pentru fabricabilitate: Evitați colțurile interne ascuțite, pereții excesiv de subțiri și toleranțele excesiv de strânse. Fiecare decizie de proiectare are repercusiuni asupra producției—afectând durata ciclului, costurile sculelor și rezultatele calitative. Un atelier de prelucrare personalizat poate lucra doar cu ceea ce oferă proiectul dumneavoastră.
• Specificați precizia adecvată: Toleranțele strânse costă bani. Concentrați cerințele de precizie asupra caracteristicilor esențiale pentru funcționare — suprafețele de contact, alezajele pentru rulmenți, interfețele de asamblare. Toleranțele standard pentru dimensiunile necritice reduc costurile fără a compromite performanța.
• Verificați capacitățile partenerului: Certificările, echipamentele, sistemele de calitate și expertiza în materiale sunt toate importante. Un furnizor de servicii de prelucrare precisă calificat pentru cerințele industriei dumneavoastră previne problemele legate de conformitate și nerespectarea standardelor de calitate.

Preluarea următorului pas

Următorii pași pe care îi veți face depind de stadiul în care vă aflați în cronograma proiectului. Fiecare etapă necesită acțiuni diferite:

Dacă încă sunteți în fază de proiectare:

Acum este momentul optim pentru a implica potențialii parteneri de producție. Conform experților în colaborare, colaborarea timpurie între echipa de achiziții și cea de inginerie nu mai este o opțiune de lux, ci o imperativă strategică care poate transforma dezvoltarea produselor. Solicitați feedback-ul DFM înainte de finalizarea proiectelor. Furnizorii dispun de cunoștințe specializate privind fabricabilitatea, cunoștințe care pot îmbunătăți proiectul dumneavoastră și, în același timp, reduce costurile.

Dacă sunteți pregătiți pentru prototipuri:

Pregătiți fișierele CAD complete, cu toleranțe clar specificate. Identificați caracteristicile critice, comparativ cu cele care pot accepta toleranțe standard. Evaluați dacă materialele pentru prototipuri trebuie să corespundă intenției de producție sau dacă se pot utiliza alternative care permit prelucrarea mai rapidă, pentru a valida inițial formă și ajustare. Serviciile de strunjire CNC și operațiunile de frezare pot livra adesea prototipuri în câteva zile, atunci când proiectele sunt pregătite pentru producție.

Dacă vă scalenarea la producție:

Verificați dacă capacitatea furnizorului dvs. corespunde cerințelor dvs. de volum. Confirmați sistemele de calitate — în special implementarea SPC — pot menține consistența pe toate loturile de producție. Stabiliți protocoale clare de comunicare pentru comenzile continue. Relațiile de producție se dezvoltă pe baza previzibilității și transparenței.

Folosiți această listă de verificare a acțiunilor pentru a vă organiza următorii pași:

• Finalizați documentația cu cerințele dvs. — ce trebuie să realizeze piesa și în ce mediu?
• Finalizați modelele CAD cu indicații adecvate GD&T pentru caracteristicile critice
• Identificați 2–3 parteneri potențiali de fabricație care dețin certificate relevante
• Solicitați feedback DFM și oferte de preț de la furnizori calificați
• Comparați nu doar prețurile, ci și calitatea comunicării, angajamentele privind termenele de livrare și posibilitățile de scalare
• Planificați validarea prototipului înainte de a vă angaja pentru volumele de producție
• Stabiliți cerințele privind documentația calității, adecvate domeniului dvs. de activitate

Pentru cititorii care dezvoltă componente auto, ansambluri de caroserie sau bucși metalice personalizate de înaltă precizie, trecerea de la prototip la producție necesită parteneri care să combine viteza cu sisteme certificate de calitate. Soluțiile de prelucrare auto ale Shaoyi Metal Technology demonstrează această combinație — oferind termene de livrare de o zi pentru prototipuri urgente, în timp ce mențin certificarea IATF 16949 și un control statistic riguros al proceselor pe întreaga durată a extinderii producției. Atunci când proiectul dumneavoastră necesită atât iterații rapide, cât și asigurarea calității la nivel auto, capacitățile lor reprezintă un punct de plecare practic pentru evaluarea furnizorilor.

Piesele prelucrate personalizat reprezintă intersecția dintre viziunea de proiectare și realitatea fabricației. Drumul de la concept la componente gata pentru producție necesită cunoștințe tehnice, luarea unor decizii strategice și parteneriatele potrivite. Acum aveți baza necesară pentru a parcurge cu succes acest drum — transformându-vă cerințele în componente de precizie care funcționează exact așa cum au fost proiectate, livrate la timp și în limitele bugetului.

Întrebări frecvente despre piese realizate prin prelucrare mecanică personalizată

1. Cât costă prelucrarea pieselor?

Costurile prelucrării prin frezare cu comandă numerică (CNC) variază în funcție de tipul de material, complexitatea piesei, toleranțele, timpul de funcționare al mașinii și volumul de producție. Tarifele orare se situează, de obicei, între 50 USD și 150 USD, în funcție de gradul de sofisticare al echipamentelor și de cerințele de precizie. Piesele prototip costă mai mult pe unitate, datorită costurilor de configurare distribuite pe un număr mai mic de piese, în timp ce volumele mari de producție reduc semnificativ prețul pe piesă. Materialele exotice, cum ar fi titanul, și toleranțele mai strânse măresc costurile în mod exponențial. Pentru aplicații auto care necesită calitate certificată conform IATF 16949, producători precum Shaoyi Metal Technology oferă prețuri competitive și termene de livrare rapide, începând de la o zi lucrătoare pentru prototipuri urgente.

2. Cum se comandă piese CNC personalizate?

Comandarea pieselor personalizate CNC urmează un proces simplificat: În primul rând, încărcați fișierele dvs. CAD (STEP, IGES sau formate native) împreună cu desenele care specifică toleranțele și finisajele de suprafață. Apoi, configurați comanda selectând materialele dintre metale sau plastice inginerești, cantitatea și opțiunile de finisare. Furnizorul oferă feedback DFM (Design for Manufacturability), identificând eventualele probleme. După aprobarea ofertei, producția începe cu inspecții în timpul procesului pentru asigurarea calității. Piesele sunt supuse unei inspecții finale înainte de expediere, împreună cu documentația aferentă. Pentru componente auto, furnizori certificați, cum ar fi Shaoyi Metal Technology, pot scala fără probleme de la prototipare rapidă la producție în masă, menținând în același timp un control riguros al calității conform metodei SPC.

3. Care este toleranța pentru găurile filetate în prelucrarea CNC?

Toleranțele găurilor filetate urmează standardul ISO 965-1, care definește clasele de toleranță pentru angrenarea corectă a șuruburilor și piulițelor. Specificația cea mai frecvent utilizată este 6H pentru filetele interioare (găuri filetate) și 6g pentru filetele exterioare (șuruburi). Numărul indică calitatea toleranței — numerele mai mici înseamnă toleranțe mai strânse — iar litera indică poziția față de dimensiunea nominală. Pentru asamblările standard, combinația 6H/6g oferă un echilibru optim între potrivirea sigură și eficiența economică a fabricației. În aplicațiile critice se poate specifica 5H/5g pentru o control mai strict, în timp ce în situațiile mai puțin exigente se poate utiliza 7H/7g pentru reducerea costurilor de prelucrare.

4. Ce materiale sunt cele mai potrivite pentru piese personalizate prelucrate prin strunjire?

Selectarea materialului depinde de cerințele aplicației dumneavoastră referitoare la rezistență, greutate, rezistență la coroziune și cost. Aluminiul 6061 oferă o prelucrabilitate excelentă, proprietăți ușoare și conductivitate termică ridicată, fiind potrivit pentru suporturi și carcase. Oțelul inoxidabil 304 asigură o rezistență superioară la coroziune în aplicații medicale și alimentare. Titanul oferă un raport excepțional rezistență-pe-greutate, fiind utilizat în domeniul aerospațial și pentru implante medicale. În ceea ce privește materialele plastice, Delrin (poliacetalul) oferă o rezistență ridicată și o frecare redusă, fiind potrivit pentru roți dințate și lagăre, în timp ce nylonul are o excelentă rezistență la impact. Bronzul se remarcă în aplicațiile de lagăre datorită proprietăților sale autolubrifianțe. Discutați cerințele cu partenerul dumneavoastră de prelucrare mecanică pentru a obține recomandări optime.

5. Ce certificate ar trebui să dețină un atelier de prelucrare CNC?

Certificările necesare depind de domeniul dumneavoastră de activitate. ISO 9001:2015 reprezintă standardul de bază privind managementul calității, pe care orice producător serios ar trebui să îl dețină. Aplicațiile destinate industriei auto necesită certificarea IATF 16949:2016, care include cerințe specifice sectorului auto, cum ar fi metodologiile APQP, PPAP și SPC. Componentele destinate industriei aero-spațiale necesită certificarea AS9100, care adaugă 105 de cerințe suplimentare față de ISO 9001. Producția dispozitivelor medicale necesită certificarea ISO 13485 pentru conformitatea cu reglementările în vigoare. Verificați întotdeauna valabilitatea certificatelor și consultați documentația curentă privind auditurile efectuate de terți. Pentru proiectele din domeniul auto, parteneri precum Shaoyi Metal Technology dețin certificarea IATF 16949, aplicând un control riguros al proceselor statistice.
