Ce definește o piesă prelucrată prin metoda CNC

V-ați întrebat vreodată cum se transformă un bloc solid de metal într-un component aerospațial complex, cu o precizie aproape perfectă? Răspunsul se află în prelucrarea CNC — un proces care a revoluționat fabricația modernă.

O piesă prelucrată prin metoda CNC este un component de precizie creat prin prelucrare cu comandă numerică computerizată, un proces de fabricație substractiv în care sistemele de comandă computerizate și uneltele de mașină elimină sistematic materialul din semifabricat pentru a obține forme și caracteristici personalizate.

Termenul „CNC” este prescurtarea expresiei „computer numerical control” (comandă numerică computerizată) și se referă la sistemul automatizat care controlează fiecare mișcare a uneltelor de tăiere. Spre deosebire de prelucrarea manuală, unde operatorii conduc uneltele manual, o mașină CNC urmează instrucțiunile programate cu o precizie remarcabilă — atingând adesea toleranțe de până la ±0,001 inch (±0,025 mm).

De la materialul primar la componenta precisă

Imaginați-vă că porniți de la un simplu bloc de aluminiu și ajungeți la un suport complex pentru motor. Această transformare are loc printr-un proces bine coordonat. În primul rând, proiectanții creează un model detaliat 3D CAD care conține toate dimensiunile și specificațiile. Apoi, software-ul CAM convertește acest desen în cod G — limbajul de programare care indică mașinii CNC exact unde să se miște, cu ce viteză să taie și la ce adâncime să pătrundă.

Materialul brut, denumit piesă prelucrată sau semifabricat, este fixat pe masa mașinii. De aici, mașina CNC preia conducerea, executând mii de mișcări precise pentru a modela piesa dvs. prelucrată prin frezare CNC exact așa cum a fost proiectată. Indiferent dacă lucrați cu metale, materiale plastice, lemn sau compozite, procesul fundamental rămâne același.

Principiul fabricării prin eliminare

Iată ce face piesele prelucrate prin așchiere unice: ele sunt create prin eliminarea materialului, nu prin adăugarea acestuia. Această abordare substractivă diferă fundamental de imprimarea 3D (fabricația aditivă) sau turnarea prin injecție (fabricația formativă). Sculele de așchiere cu mai multe puncte, burghiurile sau sculele de strunjire cu un singur punct îndepărtează strat cu strat materialul piesei până când rămâne doar forma finală.

Această metodă oferă finisaje de suprafață excepționale și precizie dimensională pe care multe procese alternative pur și simplu nu le pot atinge. Materialul deșeu — denumit așchii sau tăișuri — cade în timpul așchierii, lăsând în urmă componenta dvs. realizată cu precizie.

De ce prelucrarea CNC domină producția modernă

De la cadrele auto la instrumentele chirurgicale, piesele prelucrate prin CNC constituie componente esențiale ale mașinilor în aproape toate industriile. De ce a devenit această tehnologie atât de indispensabilă?

• Precizie fără concurență: Toleranțe standard de ±0,005 inch, cu prelucrare de precizie care atinge ±0,001 inch
• Versatilitate Material: Compatibil cu metale, plastice inginerești, materiale compozite și altele
• Reproductibilitate: Produce componente identice lot după lot
• Geometrii complexe: Mașinile cu mai multe axe creează caracteristici complexe imposibil de realizat prin metode manuale

Industriile precum cea aerospațială cer toleranțe extrem de strânse pentru componente esențiale din punct de vedere al siguranței. Producătorii de dispozitive medicale necesită materiale biocompatibile prelucrate conform specificațiilor exacte. Furnizorii din industria auto au nevoie de consistență la volum mare. Prelucrarea prin frezare cu comandă numerică (CNC) îndeplinește toate aceste cerințe, constituind astfel baza prelucrării de precizie la nivel mondial.

Componente esențiale care creează piese de precizie

Dar cum funcționează, de fapt, o mașină CNC? Înțelegerea modului de funcționare al unei mașini CNC începe cu cunoașterea componentelor critice din interiorul acesteia. Fiecare parte a sistemului are un rol specific în transformarea proiectului dumneavoastră într-un component finit. Atunci când aceste elemente lucrează împreună în mod armonios, obțineți precizia și reproductibilitatea care fac din prelucrarea CNC un proces inestimabil.

Să analizăm componentele principale ale mașinii CNC și explorați modul în care fiecare contribuie la realizarea pieselor dvs. de precizie.

• Cadru/Bază: Structura de rezistență, de obicei confecționată din fontă sau oțel, care absoarbe vibrațiile și menține alinierea în timpul operațiunilor de așchiere
• Controler CNC: Creierul mașinii, care interpretează comenzile în cod G și coordonează toate mișcările
• Axă principală: Asamblarea rotativă care susține și antrenează sculele de așchiere la viteze de până la 40.000+ rpm
• Sisteme de mișcare liniară: Suruburi cu bile, șine de ghidare și componente conexe care permit mișcarea precisă pe axe
• Motoare servo și variatoare: Sisteme în buclă închisă care oferă control precis al vitezei, cuplului și poziției
• Schimbător automat de scule (ATC): Magazin cu tambur rotativ sau lanț care schimbă sculele fără intervenția operatorului
• Sistem de răcire: Furnizează fluid lubrifiant pentru reducerea căldurii și prelungirea duratei de viață a sculelor

Panoul de comandă și interfața de programare

Imaginați-vă controllerul CNC ca pe un dirijor al unei orchestre — el coordonează fiecare mișcare cu o precizie de fracțiuni de secundă. Acest component interpretează comenzile în cod G și cod M provenite din software-ul dvs. CAM și le convertește în semnale electrice precise care comandă motoarele.

Chiar și cea mai bine construită mașină poate avea o performanță scăzută dacă este echipată cu un controller slab. Un sistem de comandă capabil asigură o control precis al mișcării, interpolează în mod uniform mișcări liniare și circulare complexe și gestionează traiectoriile sculelor exact așa cum au fost programate. De asemenea, compensează factorii din lumea reală, cum ar fi jocul mecanic (backlash) și dilatarea termică, monitorizând în continuu condițiile de siguranță.

Controllerele moderne sunt dotate cu interfețe cu ecran tactil, diagnoză în timp real și opțiuni de conectivitate pentru monitorizarea la distanță. Când examinați componentele unei freze CNC, calitatea controllerului determină adesea limita superioară a preciziei realizabile.

Sisteme de arbore principal și scule de așchiere

Arborele principal este, fără îndoială, inima oricărei mașini CNC. Această asamblare rotativă susține și antrenează sculele de așchiere, influențând direct calitatea suprafeței pieselor și precizia dimensională. Configurațiile arborelui principal variază — cu transmisie prin curea, cu antrenare directă sau cu motor integrat — fiecare oferind caracteristici de performanță diferite.

Principalele factori de performanță ai arborelui principal includ:

• Plaja de turații: De la câteva sute de RPM pentru așchieri grele până la peste 40.000 RPM pentru finisarea precisă
• Momentul de torsiune: Determină capacitatea mașinii de a efectua o îndepărtare intensă a materialului
• Stabilitate termică: Este esențial pentru menținerea preciziei în timpul operațiunilor prelungite
• Runout (abatere la rotație): Un runout mai mic înseamnă o calitate superioară a suprafeței și o durată de viață mai lungă a sculelor

Echipamentul pentru mașinile cu comandă numerică (CNC) este la fel de important ca și axul principal în sine. Sculele de tăiere — freze frontale, burghie, alezoare, taroduri — își au fiecare o destinație specifică. Port-sculele fixează aceste scule în conul axului principal, iar calitatea lor influențează direct rigiditatea și precizia. Datorită rolului său esențial, axul principal este adesea una dintre cele mai costisitoare componente CNC de reparație sau înlocuire.

Înțelegerea mișcării pe mai multe axe

Aici devine interesantă mișcarea mașinilor CNC. Mașinile de bază funcționează pe trei axe: X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Ghidajele liniare și șuruburile cu bilă lucrează împreună pentru a transforma rotația motoarelor servo într-o mișcare liniară lină și precisă de-a lungul fiecărei axe.

Dar ce se întâmplă cu geometriile complexe? Aici intervin axele suplimentare. Mașinile cu patru axe adaugă rotația în jurul axei X (axa A), iar mașinile cu cinci axe includ, de asemenea, rotația în jurul axei Y (axa B). Capacitatea de prelucrare pe cinci axe permite mișcarea simultană a tuturor axelor, permițând crearea unor contururi complicate, a unor zone subminate (undercuts) și a unor unghiuri compuse într-o singură fixare.

De ce este important acest lucru pentru piesele dvs.? Prelucrarea pe mai multe axe reduce numărul de fixări, îmbunătățește precizia prin eliminarea erorilor cauzate de reproiectare și face posibile geometrii care, în caz contrar, ar necesita mai multe operații sau dispozitive speciale. Pentru suporturi aero-spațiale complexe sau componente pentru implanturi medicale, capacitatea de prelucrare pe cinci axe nu este un lux — este, de multe ori, o necesitate.

Feedback-ul în buclă închisă provenit de la codificatoare verifică în mod continuu poziția, permițând sistemelor servo să efectueze ajustări fine care mențin precizia pe tot parcursul prelucrării. Această monitorizare continuă este ceea ce diferențiază precizia prelucrării CNC de metodele convenționale de prelucrare.

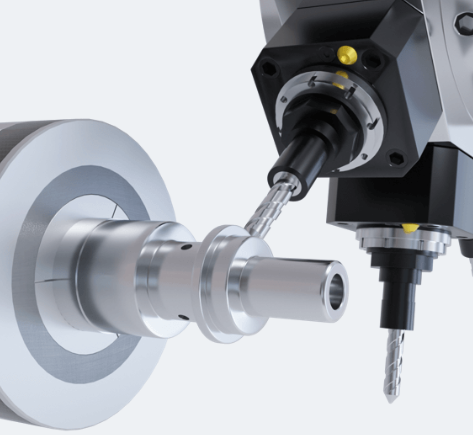

Frezare CNC versus strunjire

Acum că înțelegeți componentele care alimentează mașinile CNC, să explorăm cele două procese principale prin care se realizează piesele dvs. prelucrate. Alegerea dintre frezare și strunjire nu este arbitrară — ea este determinată de geometria piesei, de cerințele de toleranță și de nevoile de producție. Luați această decizie corect și veți economisi timp, veți reduce costurile și veți obține rezultate mai bune.

Diferența fundamentală? Se referă la ce se rotește. În strunjirea CNC, piesa de prelucrat se rotește, în timp ce o sculă de tăiere fixă modelează suprafața. În frezarea CNC, scula de tăiere se rotește, iar piesa de prelucrat rămâne fixă. Această inversare fundamentală a rotației determină ce tipuri de geometrii sunt cel mai bine realizate prin fiecare proces.

Frezarea CNC pentru piese prismatice complexe

Imaginați-vă prelucrarea unei carcase cu nișe, canale și găuri pe mai multe fețe. Aceasta este zona specifică frezării. Componente de fresaj CNC excelă atunci când proiectul dvs. include suprafețe plane, elemente unghiulare și contururi 3D complexe, care ar fi imposibil de realizat pe o piesă de prelucrat în rotație.

Iată cum funcționează: o freză rotativă cu mai multe puncte de tăiere se deplasează de-a lungul unor traiectorii programate—de obicei pe axele X, Y și Z—eliminând materialul din piesa dvs. de prelucrat, care rămâne fixă. Freza poate fi o freză de tip end mill care execută degroșări („pockets”), o freză frontală care nivelează suprafețele sau o freză sferică („ball-nose”) care profilează curbe complexe. Mașinile moderne de frezare CNC cu 5 axe pot înclina și roti, având acces practic la orice unghi fără a fi nevoie de reașezarea piesei.

De ce reprezintă piesele realizate prin frezare CNC alegerea potrivită?

• Geometrii prismatice: Suporturi, carcase, blocuri motoare și cavități de matrițe
• Caracteristici pe mai multe suprafețe: Piese care necesită prelucrare pe mai multe plane
• Contururi complexe: Componente pentru industria aerospațială, pale de turbină, implante medicale
• Găuri și crestături de precizie: Caracteristici care necesită poziționare exactă pe întreaga piesă

Toleranțele de frezare ating de obicei ±0,005 inch pentru lucrări standard, iar configurațiile de precizie pot realiza toleranțe de ±0,001 inch sau mai bune. Finisajele de suprafață de Ra 1–2 µm sunt realizabile cu dotări adecvate și distanțe reduse de suprapunere („step-over”) în timpul trecerilor finale.

Strunjire CNC pentru componente cilindrice

Imaginați-vă acum un arbore, o bucșă sau o tijă filetată. Aceste piese au ceva în comun — simetrie de rotație în jurul unei axe centrale. Aici intervin serviciile de strunjire CNC, oferind o eficiență fără egal.

În procesul de strunjire, piesa de prelucrat se rotește cu viteză ridicată, în timp ce o sculă de tăiere cu un singur vârf rămâne fixă și se deplasează de-a lungul suprafeței acesteia. Piesa este fixată într-un mandrin, iar pe măsură ce se rotește, scula urmărește traiectoriile programate pentru a realiza diametre exterioare, alezaje interioare, fileturi, canale și operații de fațetare. Centrele moderne de strunjire CNC, echipate cu alimentatoare de bare, pot funcționa neasistate pentru producția în volum mare.

Piesele strunjite CNC sunt deosebit de potrivite pentru următoarele aplicații:

• Arbori și bare: Arbori de motor, axe și fusuri
• Bucșe și distanțiere: Componente concentrice care necesită o rotunditate foarte precisă
• Componente filetate: Elemente de fixare, racorduri și conectori
• Discuri și flanșe: Piese rotative care necesită operații de fațetare

Strunjirea se remarcă prin menținerea excelentă a concentricității și rotunjimii. Toleranțele standard ajung la ±0,002 inch, iar strunjirea de precizie atinge ±0,001 inch pentru ajustări critice. Deoarece evacuarea așchiilor este mai ușoară atunci când piesa se rotește, strunjirea oferă adesea tăieturi mai curate și finisaje superficiale excelente, fără a necesita prelucrări suplimentare extensive.

Alegerea procesului potrivit pentru piesa dumneavoastră

Deci, care proces se potrivește proiectului dumneavoastră? Începeți cu geometria. Dacă piesa dumneavoastră este în principal rotundă sau simetrică în jurul axei sale, un serviciu de strunjire CNC va fi, de obicei, mai rapid și mai rentabil. Dacă piesa necesită fețe plane, degajări sau caracteristici pe mai multe plane, frezarea oferă flexibilitatea de care aveți nevoie.

Iată o comparație directă pentru a vă ghida în luarea deciziei:

Factor	Frezare CNC	Frezare CNC
Geometrie a piesei	Prismatice, plane, cu mai multe fețe, contururi complexe 3D	Cilindrice, conice, cu simetrie de rotație
Toleranțe tipice	±0,005 inch standard; ±0,001 inch de precizie	±0,002 inch standard; ±0,001 inch de precizie
Finalizare suprafață	Ra 1–2 µm cu strategii de finisare	Ra 1–2 µm cu avans optimizat și geometrie optimizată a plăcuței
Aplicații comune	Carcase, console, matrițe, structuri aeronautice	Arbori, pini, bucși, racorduri filetate
Complexitatea Montajului	Mai ridicat — necesită fixare pentru prelucrarea mai multor fețe	Mai scăzut — fixare cu mandrină sau cuib de prindere
Eficiența producției	Cel mai potrivit pentru piese complexe, în volume mici până la medii	Cel mai potrivit pentru piese cilindrice în volume mari

Ce se întâmplă dacă piesa dumneavoastră combină atât caracteristici rotative, cât și caracteristici prismatice? Centrele moderne de frezare-tornare integrează ambele procese, permițându-vă să prelucrați un arbore tornat cu canale de pană frezate sau găuri transversale într-o singură operație. Această abordare hibridă elimină erorile de repoziționare și reduce în mod semnificativ timpul de ciclu pentru piesele complexe prelucrate prin frezare CNC, care nu se încadrează clar într-una dintre cele două categorii.

Înțelegerea acestor diferențe de proces vă permite să comunicați eficient cu partenerul dumneavoastră de prelucrare mecanică și să luați decizii de proiectare care optimizează atât realizabilitatea tehnologică, cât și costul. Odată ales procesul potrivit, următoarea decizie esențială este selectarea materialului care va da viață piesei dumneavoastră.

Selectarea materialului pentru componente prelucrate prin frezare CNC

Ați ales procesul de prelucrare — acum urmează o decizie la fel de importantă: ce material va deveni piesa dvs. finită? Această alegere influențează totul, de la viteza de prelucrare și uzura sculelor până la calitatea finisajului superficial și costul final. Dacă alegeți un material nepotrivit, veți întâmpina timpuri de ciclu mai lungi, înlocuiri excesive ale sculelor sau piese care nu îndeplinesc performanțele așteptate.

Indiferent dacă prelucrați metale pentru rezistență structurală sau materiale plastice inginerești pentru aplicații ușoare, înțelegerea caracteristicilor fiecărui material vă ajută să echilibrați cerințele de performanță cu constrângerile bugetare. Să analizăm opțiunile disponibile.

Aluminiu și oțel pentru aplicații structurale

Când rezistența și fiabilitatea sunt esențiale, metalele rămân alegerea preferată. Totuși, nu toate metalele se prelucrează în același mod — nici nu au același cost.

Aluminiu este lucrătorul de bază al operațiunilor de prelucrare a aluminiului. Densitatea sa scăzută (2,7 g/cm³) îl face ideal pentru aplicații sensibile la greutate, cum ar fi suporturile auto și carcasele pentru echipamente electronice de consum. Ce îl face atât de popular? Prelucrabilitatea excelentă. Aluminiul se prelucrează rapid, generează mai puțină căldură și prelungește durata de viață a sculelor comparativ cu metalele mai dure. Aliajele frecvent utilizate, cum ar fi 6061-T6, oferă un bun echilibru între rezistență, rezistență la coroziune și sudabilitate, în timp ce 7075 oferă o rezistență superioară pentru aplicații aeronautice.

Conform datelor comparative privind materialele, aluminiul 6061-T651 are o rezistență la tracțiune de 40 ksi (276 MPa) și o alungire de 17% — suficient de rezistent pentru cele mai multe componente structurale, rămânând totuși ușor de prelucrat.

Oțel oferă o rezistență și o duritate superioară atunci când aplicațiile o cer. Oțelurile moi (1018, 1045) se prelucrează relativ bine și admit tratament termic pentru creșterea durității. Oțelurile inoxidabile (303, 304, 316) adaugă rezistență la coroziune, dar necesită viteze mai reduse și scule specializate. Se așteaptă o uzură mai mare a sculelor și timpi de ciclu mai lungi comparativ cu aluminiul — însă, pentru componente care suportă sarcini, cadre structurale sau suprafețe supuse uzurii, performanța oțelului justifică costul suplimentar de prelucrare.

Alamă merită menționat pentru excelenta sa prelucrabilitate. Alama pentru prelucrare ușoară se prelucrează mai rapid decât aproape orice alt metal, făcând-o rentabilă pentru conectori electrici, racorduri și componente decorative. Rezistența sa naturală la coroziune elimină necesitatea aplicării de învelișuri în multe aplicații.

Titan se află la limita extremă a performanței. Prelucrarea titanului necesită viteze mai reduse, montaje rigide și scule din carburi—dar rezultatele justifică efortul în aplicațiile aerospațiale și medicale. Având o rezistență la tracțiune de 138 ksi (951 MPa) și o excelentă rezistență la coroziune, titanul oferă soluții acolo unde niciun alt material nu poate. Biocompatibilitatea sa îl face esențial pentru implanturile chirurgicale, iar raportul său ridicat între rezistență și greutate îl recomandă pentru componente aeronautice.

Compromisul? Duritatea titanului provoacă o uzură mai rapidă a sculelor, iar conductivitatea sa termică scăzută determină concentrarea căldurii la muchia de tăiere. Se estimează că costurile de prelucrare sunt de 5–10 ori mai mari decât cele ale aluminiului pentru piese comparabile.

Plastice inginerești, de la Delrin la policarbonat

Nu fiecare aplicație necesită metal. Plasticul inginerești oferă alternative ușoare cu proprietăți unice—și, adesea, se prelucrează mai rapid decât metalele.

Deci, ce este Delrin? Este un nume comercial pentru plasticul acetal (polioximetilen sau POM), cunoscut pentru stabilitatea sa dimensională excepțională, frecarea redusă și prelucrabilitatea excelentă. Plasticul Delrin se prelucrează minunat, menținând toleranțe strânse și obținând finisaje de suprafață netede. Îl veți găsi în roți dințate, lagăre, bucși și componente de precizie, unde utilizarea metalului ar adăuga o greutate inutilă sau ar necesita ungere.

Nylonul pentru prelucrare oferă o versatilitate similară, cu rezistență suplimentară. Absorbă vibrațiile, rezistă uzurii și funcționează bine pentru componente supuse uzurii, cum ar fi rolele și ghidajele. Totuși, nylonul absoarbe umiditatea — un aspect de luat în considerare pentru aplicațiile critice din punct de vedere dimensional în medii umede.

Acrilic (PMMA) oferă claritate optică atunci când transparența este esențială. Se prelucrează bine, dar necesită manipulare atentă pentru a preveni fisurarea, în special în jurul elementelor subțiri. Dispozitivele medicale, afișajele și ghidurile de lumină folosesc adesea acrilicul prelucrat.

Policarbonatul (PC) combină rezistența la impact cu o bună prelucrabilitate. Este mai tenace decât acrilicul și suportă mai bine solicitările mecanice, făcându-l potrivit pentru ecrane de protecție, carcase electrice și componente supuse încărcărilor prin impact. Spre deosebire de acrilic, policarbonatul se deformează plastic înainte de rupere.

Impactul selecției materialelor asupra costurilor și calității

Alegerea materialului dumneavoastră influențează direct rezultatul final. Iată cum se compară acești factori:

Material	Clasament prelucrabilitate	Aplicații tipice	Cost relativ	Proprietăți cheie
Aluminiu 6061	Excelent	Suporturi, carcase, radiatoare	Scăzut	Ușor, rezistent la coroziune, sudabil
Aluminiu 7075	Bun	Componente aeronautice, piese supuse unor solicitări ridicate	Mediu	Rezistență ridicată, rezistent la oboseală
Oțel 1018	Bun	Arburi, pini, structuri generale	Scăzut	Sudabil, tratabil termic pentru obținerea unei straturi superficiale durificate
Inoxidabil 303	Moderat	Fitințuri, elemente de fixare, echipamente pentru industria alimentară	Mediu	Rezistent la coroziune, calitate ușor prelucrabilă
Inoxidabil 316	Greu	Aplicații medicale, marine și în procesarea chimică	Mediu-Mare	Rezistenţă superioară la coroziune
Alamă 360	Excelent	Electrice, sanitare, decorative	Mediu	Ușor de prelucrat, rezistent la coroziune
Titanium Ti-6Al-4V	Greu	Aeronautică, implante medicale, marină	Înaltelor	Raport rezistență-la-greutate ridicat, biocompatibil
Delrin (Acetal)	Excelent	Roți dințate, rulmenți, piese de precizie	Scăzut-Mediu	Cu frecare redusă, stabil din punct de vedere dimensional
Nylon 6/6	Bun	Bucși, role, componente supuse uzurii	Scăzut	Rezistent la impact, rezistent la uzură, autolubrifiant
Alte produse	Bun	Protecții, carcase, componente optice	Scăzut-Mediu	Rezistent la impact, transparent
Acrilic (PMMA)	Bun	Ecrane, lentile, ghiduri de lumină	Scăzut	Optic clar, stabil la radiația UV

Ce determină aceste diferențe de cost? Mai mulți factori se cumulează:

• Costul materialului brut: Aliajele de titan și cele speciale costă semnificativ mai mult pe kilogram decât aluminiul sau plasticul
• Viteză de prelucrare: Materialele mai dure necesită rate de avans mai lente, ceea ce crește timpul de ciclu
• Uzură Uneltelor: Materialele dificil de prelucrat consumă mai multe scule de tăiere, adăugând costuri suplimentare pentru înlocuire
• Postprocesare: Unele materiale necesită tratamente termice suplimentare, anodizare sau finisare superficială

Pentru proiectele cu buget limitat, aluminiul și plasticul acetal oferă o performanță excelentă la un cost rezonabil. Atunci când raportul rezistență-pe-greutate este esențial, titanul justifică prețul său ridicat. Iar atunci când rezistența la coroziune este mai importantă decât economia la prelucrare, oțelul inoxidabil își găsește locul.

Înțelegerea acestor compromisuri vă ajută să specificați materialul potrivit încă de la început — evitând redesignurile, reducând costurile și asigurându-vă că piesele finite îndeplinesc cerințele de performanță. Odată ales materialul, următorul pas este proiectarea piesei pentru o manufacturabilitate optimă.

Reguli de proiectare care optimizează manufacturabilitatea

Ați selectat materialul și procesul de prelucrare. Acum urmează etapa care separă rulările de producție fără probleme de re-proiectările costisitoare — proiectarea piesei pentru fabricabilitate. Deciziile pe care le luați în etapa CAD determină direct eficiența cu care pot fi produse piesele dvs. CNC, toleranțele care pot fi obținute și, în final, costul total.

Proiectarea pentru fabricabilitate (DFM) nu are ca scop limitarea creativității. Este vorba despre înțelegerea ceea ce sculele de tăiere pot realiza fizic și despre proiectarea în limitele acestor posibilități. Urmați aceste recomandări și veți reduce timpul de prelucrare, veți prelungi durata de viață a sculelor și veți evita schimburile frustrante de mesaje care întârzie proiectele.

Reguli critice privind grosimea pereților și adâncimea caracteristicilor

Pereții subțiri vibrează. Pereții care vibrează produc urme de vibrații (chatter), erori dimensionale și, uneori, chiar defecte totale. De aceea există valori minime pentru grosimea pereților — iar ignorarea acestora atrage probleme.

Conform ghidurilor din industrie, acestea sunt pragurile practice:

• Piese din metal: Grosime minimă a peretelui recomandată de 0,8 mm (0,03 in); grosimea de 0,5 mm este realizabilă cu prelucrare atentă
• Piese din plastic: Grosime minimă recomandată de 1,5 mm (0,06 in); grosimea de 1,0 mm este realizabilă pentru materiale plastice rigide
• Deschideri neîntărite: Adăugați nervuri sau scurtați deschiderile atunci când raportul înălțime/grosime al pereților depășește 8:1

De ce există o diferență între metale și materiale plastice? Materialele plastice sunt predispuse la deformare datorită tensiunilor reziduale și la înmuiere datorită acumulării de căldură în timpul așchierii. Pereții mai groși mențin rigiditatea pe toată durata ciclului de prelucrare.

Adâncimea caracteristicilor urmează o logică similară. Găurile adânci și cavitățile pun la încercare limitele sculelor de așchiere. regula recomandată ? Limitați adâncimea găurilor închise la 3–4 ori diametrul sculei. Dacă depășiți această limită, devierea sculei crește, calitatea suprafeței se deteriorează, iar respectarea toleranțelor devine mai dificilă.

• Cavități standard: Adâncime maximă de 4× lățimea cavității pentru rezultate fiabile
• Cavități adânci: Adâncimile mai mari de 6× diametrul sculei necesită scule speciale cu lungime crescută
• Adâncimea găurii: Forajul standard atinge 4× diametrul nominal; sculele specializate pot ajunge până la 40× diametrul nominal

Aveți nevoie de caracteristici mai adânci? Luați în considerare deschiderea unei laturi a buzunărului pentru acces lateral, utilizarea adâncimilor treptate sau împărțirea piesei în ansambluri. Aceste alternative costă adesea mai puțin decât lupta împotriva legilor fizicii prin utilizarea unor scule cu lungime crescută.

Colțuri interioare și considerente privind accesul sculelor

Iată o realitate care surprinde mulți proiectanți: sculele CNC sunt rotunde. Acest lucru înseamnă că colțurile interioare nu pot fi niciodată perfect ascuțite — vor avea întotdeauna un racord egal cel puțin cu raza sculei.

Recomandarea practică? Specificați raze de racord interioare de cel puțin o treime din adâncimea cavității. Acest lucru permite utilizarea unor scule de dimensiune adecvată, capabile să atingă adâncimea completă fără probleme de deviere. Iată cum se traduce dimensiunea sculei în raze minime de racord:

Diametrul unelei	Raza sculei	Racord intern minim recomandat
3 MM	1.5 mm	≥ 1,5–2,0 mm
6 MM	3,0 mm	≥ 3,0–3,5 mm
10 mm	5,0 mm	≥ 5,0–6,0 mm

De ce este atât de important acest aspect pentru piesele complexe prelucrate prin așchiere? Razele interne mici obligă operatorii de mașini-unelte să folosească scule cu diametru mic. Sculele mici implică viteze de avans mai reduse, un număr mai mare de treceri și timpi de ciclu mai lungi. Relaxarea razelor de racordare ale colțurilor — chiar și ușor — aduce, de obicei, cele mai mari economii de costuri în cadrul oricărei analize DFM.

Pentru decupări (elemente care nu pot fi accesate direct din partea superioară), frezele standard în T și frezele în coadă de rândunică satisfac majoritatea cerințelor. Păstrați lățimea decupărilor între 3–40 mm, utilizând dimensiunile standard, iar spațiul liber dintre pereții prelucrați trebuie să fie cel puțin de 4× adâncimea decupării.

Decizii de proiectare care reduc costul de fabricație

Fiecare decizie de proiectare are consecințe asupra costurilor. Deciziile inteligente luate în etapa de modelare CAD se acumulează în economii semnificative la scară industrială. Iată unde trebuie să vă concentrați:

Toleranțe: Cel mai important factor de cost pe care îl puteți controla. Utilizați în mod implicit o toleranță de ±0,13 mm (±0,005 in) pentru caracteristicile generale și rezervați toleranțe mai strânse — ±0,05 mm pentru ajustări precise, ±0,01–0,02 mm pentru alezaje critice — doar acolo unde funcționalitatea le impune. Aplicarea excesivă a toleranțelor strânse la toate elementele crește timpul de inspecție și complexitatea prelucrării fără a adăuga valoare.

Fire: Mențineți lungimea eficientă a filetului la 2–3× diametrul găurii. Filetele mai adânci măresc timpul de prelucrare fără a crește rezistența. Pentru găurile filetate înfundate, lăsați în partea inferioară o zonă nefiletată de relief egală cu 1,5× diametrul nominal, astfel încât tarodul să nu se blocheze la fund.

Montări: De fiecare dată când o piesă este întoarsă sau refixată, incertitudinea pozițională crește și costurile se acumulează. Proiectați piesele astfel încât să poată fi prelucrate în maxim trei montări. Aliniați caracteristicile critice față de repere comune, pentru a putea fi prelucrate în aceeași fixare.

Echipamente standard: Potriviți diametrele găurilor și lățimile crestăturilor cu dimensiunile standard ale burghielor și ale sculelor de frezat. Dimensiunile ne-standard necesită scule personalizate sau frezare interpolată — ambele metode adaugă timp și costuri suplimentare. La specificarea filetelor, respectați dimensiunile obișnuite (M3, M4, M5, M6, M8), pe care orice atelier le poate realiza cu tarozi standard.

Pentru prototiparea CNC și piesele prelucrate personalizat, aceste recomandări se traduc direct în oferte mai rapide, termene de livrare mai scurte și prețuri unitare mai mici. Serviciile de prelucrare de precizie apreciază piesele bine proiectate — iar în perioadele de presiune accentuată a programărilor, le acordă adesea prioritate.

Concluzia? DFM nu înseamnă compromis. Înseamnă proiectarea pieselor astfel încât sculele de tăiere să le poată produce eficient. Stăpâniți aceste reguli și veți petrece mai puțin timp așteptând oferte revizuite și mai mult timp lucrând cu piesele finite în mână. Odată ce designul dumneavoastră este optimizat, înțelegerea modului în care diferitele industrii aplică aceste principii dezvăluie și mai multe oportunități de a rafina abordarea dumneavoastră.

Aplicații industriale: de la automotive la medical

Înțelegerea regulilor de proiectare este un lucru — a vedea cum se regăsesc acestea în aplicații din lumea reală este altceva. Diferitele industrii impun specificații extrem de variate pentru piesele lor prelucrate prin frezare CNC. Ceea ce este acceptat la inspecție într-un domeniu ar putea fi respins categoric în altul. Deci, unde ajung, de fapt, aceste componente de precizie?

De la blocurile motoare care asigură deplasarea zilnică până la implanturile chirurgicale care restabilesc mobilitatea pacienților, prelucrarea prin frezare CNC reprezintă baza producției în industria cu toleranță zero față de eșec. Fiecare domeniu aduce cerințe unice — iar înțelegerea acestora vă ajută să specificați piese care îndeplinesc, de la început, standardele corespunzătoare.

Componente pentru Cadru și Transmisie Auto

Industria auto se bazează pe consistență. Atunci când produceți mii de componente identice în fiecare zi, fiecare piesă trebuie să se potrivească perfect — deoarece liniile de asamblare nu așteaptă reprelucrarea. Componentele auto prelucrate prin frezare CNC includ totul, de la blocurile motoare și carcasele transmisiilor până la suporturile sistemului de suspensie și piesele sistemului de frânare.

Ce face ca prelucrarea mecanică auto să fie distinctă?

• Repetabilitate la volume mari: Mii de piese identice cu o precizie dimensională constantă în fiecare serie de producție
• Control strict al costurilor: Timpuri de ciclu optimizate și utilizare eficientă a materialelor pentru a respecta punctele de preț competitive
• Certificare IATF 16949: Standardul automotive de management al calității care asigură controlul procesului și trasabilitatea
• Controlul Statistic al Procesului (SPC): Monitorizare în timp real care identifică tendințele înainte ca acestea să devină defecțiuni

Toleranțele tipice variază de la ±0,05 mm pentru componente structurale generale până la ±0,01 mm pentru ajustări de precizie în ansamblurile sistemului de propulsie. Materialele folosite includ aliaje de aluminiu pentru piese ușoare ale caroseriei, oțeluri călite pentru suprafețele supuse uzurii și plastice tehnice pentru mecanismele din interior.

Piese structurale și motoare pentru industria aerospațială

Atunci când eșecul nu este o opțiune, prelucrarea CNC pentru industria aerospațială stabilește standardul. Componentele aeronautice sunt supuse unor forțe extreme, variațiilor de temperatură și unor controale reglementare mult mai riguroase decât cele din industria auto. O singură defectare a unei pale de turbină sau a unui suport structural poate avea consecințe catastrofale.

Prelucrarea în domeniul aerospace necesită toleranțe care împing echipamentele la limitele lor. Conform standardelor industriale de inspecție , piesele pentru domeniul aerospace necesită adesea toleranțe de ±0,0001 inch (±0,0025 mm) — de zece ori mai strânse decât cele obișnuite în domeniul automotive. Fiecare dimensiune este verificată, iar fiecare suprafață este inspectată.

• Certificare AS9100: Standardul aerospațial specific de management al calității, bazat pe ISO 9001
• Trasabilitatea materialului: Documentație completă, de la certificarea materialelor brute până la inspecția finală
• Inspecția la primul articol (FAI): Verificare cuprinzătoare conform căreia piesele inițiale corespund exact specificațiilor de proiectare
• Teste de oboseală și de rezistență: Verificarea faptului că piesele suportă cicluri repetate de încărcare

Aplicațiile obișnuite ale prelucrării prin frezare cu comandă numerică (CNC) în domeniul aerospace includ componente ale trenului de aterizare, colectoare hidraulice, suporturi pentru motoare și console structurale. Materialele preferate sunt titanul și aliajele de aluminiu cu rezistență ridicată (7075-T6), unde raportul rezistență-masă determină performanța în zbor.

Producția dispozitivelor medicale și a implanturilor

Prelucrarea medicală adaugă o dimensiune în plus față de precizia dimensională — biocompatibilitatea. Componentele care vin în contact cu țesutul uman trebuie fabricate din materiale pe care organismul nu le respinge, cu finisaje de suprafață care previn dezvoltarea bacteriană și stimulează vindecarea.

Prelucrarea dispozitivelor medicale cuprinde instrumente chirurgicale, carcase pentru echipamente de diagnostic și componente implantabile. Fiecare categorie implică cerințe specifice:

• Instrumente chirurgicale: Construcție din oțel inoxidabil cu suprafețe lucioase (polite până la oglindă) pentru sterilizare
• Implante ortopedice: Aliaje din titan sau crom-cobalt prelucrate conform specificațiilor exacte ale pacientului
• Echipamente de diagnostic: Carcase și mecanisme de precizie cu acuratețe de poziționare la nivel de microni
• Dispozitive pentru administrarea medicamentelor: Materiale plastice și metalice biocompatibile, cu toleranțe strânse pentru dozare controlată

Finisajul suprafeței este esențial în aplicațiile medicale. Conform standardelor de inspecție, dispozitivele implantabile necesită suprafețe impecabile, unde valorile rugozității (Ra) sunt măsurate și verificate. Profilometrele cuantifică textura suprafeței, în timp ce inspecția vizuală sub microscop evidențiază micro-bururi care ar putea irita țesutul.

Certificarea ISO 13485 reglementează fabricarea dispozitivelor medicale, impunând procese documentate, echipamente validate și o urmăribilitate completă. În contrast cu industria auto, unde controlul statistic al proceselor (SPC) monitorizează producția pe loturi, prelucrarea pieselor pentru domeniul medical necesită adesea o inspecție 100% — fiecare piesă fiind verificată individual înainte de eliberare.

Ce le unește pe aceste industrii diverse? Fiecare dintre ele se bazează pe prelucrarea prin frezare cu comandă numerică (CNC) pentru a livra piese care funcționează exact așa cum au fost proiectate, de fiecare dată. Certificările diferă, toleranțele variază, iar materialele se schimbă — dar nevoia fundamentală de precizie, reproductibilitate și calitate documentată rămâne constantă. Înțelegerea acestor cerințe specifice industriei vă ajută să comunicați clar cerințele și să selectați furnizori capabili să le îndeplinească. Dar ce se întâmplă atunci când piesele nu respectă specificațiile? Recunoașterea defectelor frecvente — și a cauzelor acestora — vă oferă cunoștințele necesare pentru a preveni problemele de calitate înainte ca acestea să apară.

Depistarea și rezolvarea defectelor frecvente ale pieselor

Chiar și cele mai avansate echipamente CNC pot produce piese defectuoase. Indiferent dacă primiți piese metalice prelucrate de la un furnizor sau desfășurați producția în interiorul propriului atelier, cunoașterea modului de identificare a defectelor — și înțelegerea cauzelor acestora — vă oferă controlul asupra procesului. Diferența dintre o serie respinsă și un proiect reușit se reduce adesea la capacitatea de a recunoaște problemele din timp și de a aborda cauzele fundamentale înainte ca acestea să se acumuleze.

Ce tipuri de probleme trebuie să monitorizați? Problemele legate de finisarea suprafeței, inexactitățile dimensionale, bavurile și defecțiunile legate de stres se află pe primul loc în listă. Să analizăm fiecare categorie de defect, să explorăm factorii care le declanșează și să discutăm modul în care verificarea calității detectează astfel de probleme înainte ca piesele să părăsească atelierul.

Defecțiuni ale finisajului suprafeței și cauzele lor

Ați specificat Ra 1,6 µm pe desenul dvs., dar piesele au sosit cu urme vizibile ale sculei și cu o textură nesemnificativă. Ce s-a întâmplat? Finisarea suprafețelor depinde de un lanț de factori — iar atunci când oricare dintre aceștia eșuează, calitatea suferă.

Problemele frecvente legate de finisarea suprafeței includ:

• Urmări de vibrații: Modeluri ondulate cauzate de vibrația dintre scula de tăiere și piesa prelucrată. Conform cercetărilor privind defecțiunile de prelucrare mecanică, vibrația (chatter) apare atunci când scula sau piesa oscilează în mod necontrolat, determinând o finisare slabă a suprafeței și o uzură accelerată a sculei.
• Linii de avans: Riduri vizibile datorate unor viteze de avans excesive sau muchiilor de tăiere uzate
• Ranfuri: Deteriorarea suprafeței cauzată de re-tăierea așchiilor sau de manipularea incorectă
• Suprafețe matuate sau nedefinite: Rezultat al sculelor uzate sau al parametrilor de tăiere incorecți

Prevenirea începe cu montaje rigide. Fixarea sigură a piesei de prelucrat, port-sculele echilibrate și vitezele adecvate reduc vibrația la sursă. Utilizarea unor parametri corecți de tăiere — adaptarea vitezei de avans și a adâncimii de așchiere la material și la geometria sculei — elimină majoritatea problemelor legate de liniile de avans. Atunci când componentele prelucrate cu precizie prin frezare CNC necesită finisări de suprafață impecabile, plăcuțele noi de tăiere și trecerile optime de finisare fac diferența.

Neprecizii dimensionale și nerespectarea toleranțelor

Inexactitățile dimensionale reprezintă motivul cel mai frecvent de respingere a pieselor metalice prelucrate prin așchiere. Când componentele prelucrate se încadrează în afara toleranțelor specificate, ansamblurile nu se asamblează corect, performanța scade, iar costurile de refacere se acumulează.

Ce cauzează abaterile dimensionale ale pieselor?

• Uzură Uneltelor: Muchiile tăietoare se degradează în timp, provocând o derivă dimensională treptată
• Expansiune termică: Accumularea căldurii în timpul prelucrării determină dilatarea piesei prelucrate și a componentelor mașinii
• Calibrarea mașinii: Erori de poziționare pe axe datorate filetelor cu bile uzate sau ghidajelor dezaliniate
• Deformarea piesei prelucrate: Elemente subțiri care se îndoaie sub acțiunea forțelor de așchiere
• Deformația sculei: Scule lungi sau subțiri care se îndoaie față de traiectoriile programate

Conform standardelor de control al calității, dacă nu este specificată nicio toleranță particulară, standardele internaționale admit, în mod obișnuit, o toleranță de ±0,1 mm. Pentru cerințe mai stricte, atelierele trebuie să implementeze măsuri proactive: monitorizarea regulată a sculelor, perioade de stabilizare termică și măsurători în timpul procesului, pentru a detecta deriva înainte ca aceasta să depășească limitele admise.

Bururile—acele margini ridicate neintenționate care rămân după prelucrare—cauzează probleme de asamblare și pericole pentru siguranță. Acestea pot interfera cu ajustarea pieselor, deteriora suprafețele în contact și chiar provoca leziuni în timpul manipulării.

Tip defect	Cauzele comune	Metode de prevenire	Abordare de detectare
Urmări de vibrații/oscilații	Montaje instabile, viteze incorecte, prelungire excesivă a sculei	Fixare rigidă, reducerea vitezelor, scurtarea proiecției sculei	Inspecție vizuală, profilometrie de suprafață
Erori dimensionale	Uzură a sculelor, dilatare termică, deriva calibrării	Schimburi regulate ale sculelor, stabilizare termică, calibrări periodice	Măsurare cu mașină de măsurat cu coordonate (CMM), calibre de tip „da/nu”
Bavuri	Scule uzate, unghiuri de ieșire incorecte, susținere insuficientă	Scule ascuțite, traiectorii optime ale sculelor, operații de îndepărtare a bururilor	Inspeție vizuală, verificări tactil
Urmări ale sculelor	Ritmi de avans excesivi, inserturi uzate, geometrie incorectă	Ritmi de avans reduse, inserturi noi, selecție adecvată a sculelor	Inspeție vizuală, măsurarea rugozității suprafeței
Tensiune material/deformare	Eliberarea tensiunilor reziduale, îndepărtarea agresivă a materialului, pereți subțiri	Material prelucrat cu tensiuni eliminate, secvențe de prelucrare echilibrate, grosime adecvată a pereților	Verificare cu CMM, măsurarea planității

Verificarea calității și metodele de inspecție

Cum știți că piesele respectă, de fapt, specificațiile? Verificarea fiabilă a calității combină mai multe metode de inspecție, fiecare adaptată unor tipuri diferite de caracteristici.

Mașini de măsurare a coordonelor (CMM) reprezintă standardul de aur pentru verificarea dimensională. Aceste instrumente de precizie folosesc sonde tactile sau senzori optici pentru a cartografia geometria piesei în trei dimensiuni, comparând valorile măsurate cu modelele CAD sau cu specificațiile din desene. Pentru componentele prelucrate prin frezare CNC care necesită toleranțe geometrice — planitate, perpendicularitate, poziție — CMM oferă răspunsul definitiv.

Conform celor mai bune practici de inspecție, inspecția cu CMM și principiile GD&T joacă un rol esențial în evaluarea formelor complexe, asigurându-se că piesele îndeplinesc atât standardele dimensionale, cât și cele geometrice.

Măsurarea rugosimii suprafeței cuantifică ceea ce inspecția vizuală poate doar estima. Profilometrele urmăresc vârful stiloului pe suprafețe, măsurând înălțimile de la vârf la vale și calculând parametrii de rugozitate Ra, Rz și alții. Atunci când desenele specifică finisajele de suprafață, profilometria oferă o verificare obiectivă.

Control Statistic al Procesului (SPC) detectează problemele înainte ca acestea să devină defecțiuni. Prin eșantionarea pieselor pe parcursul ciclurilor de producție și reprezentarea grafică a măsurătorilor pe diagrame de control, prelucrătorii identifică tendințe — uzură a sculelor, derivă termică, variații ale materialului — înainte ca dimensiunile să iasă din toleranță. Această abordare proactivă, recomandată de standardele de calitate, asigură consistența fiecărei piese prelucrate prin strunjire CNC din lot.

Pentru componente prelucrate cu precizie prin frezare CNC, combinarea acestor metode creează o verificare în straturi. Inspectia primului articol verifică exactitatea configurării. Eșantionarea în timpul procesului urmărește stabilitatea. Inspectia finală confirmă calitatea produselor gata pentru livrare. Împreună, acestea transformă calitatea dintr-o măsură reactivă de respingere într-o măsură proactivă de prevenire.

Înțelegerea acestor defecte și a metodelor de verificare vă oferă cunoștințele necesare pentru a evalua capacitățile furnizorilor și pentru a stabili așteptări realiste. Dar ce se întâmplă dacă frezarea CNC nu este procesul potrivit pentru aplicația dumneavoastră? Compararea alternativelor relevă momentul în care alte metode de fabricație ar putea satisface mai bine nevoile dumneavoastră.

Prelucrarea prin frezare CNC versus metode alternative

Ați identificat o cale lipsită de defecte către obținerea unor piese de calitate — dar este frezarea CNC, de fapt, procesul potrivit pentru proiectul dumneavoastră? Această întrebare are o importanță mai mare decât își dau seama majoritatea cumpărătorilor. Alegerea unei metode incorecte de fabricație duce la risipirea bugetului, la prelungirea termenelor și, uneori, la obținerea unor piese care nu funcționează așa cum era de așteptat.

Realitatea? Prelucrarea prin frezare CNC din metal este excelentă în multe scenarii, dar nu este potrivită în altele. Înțelegerea domeniilor în care se încadrează CNC – și a celor în care alternativele, cum ar fi imprimarea 3D, turnarea prin injecție sau turnarea clasică, sunt mai potrivite – vă ajută să luați decizii informate, care optimizează atât costul, cât și calitatea.

CNC versus imprimare 3D pentru prototipuri

Când aveți nevoie rapid de un prototip CNC, atât prelucrarea prin frezare CNC, cât și imprimarea 3D pot oferi rezultate. Dar care dintre acestea răspunde mai bine nevoilor dvs.? Răspunsul depinde de geometria piesei, de cerințele privind materialul și de ceea ce testați.

Prelucrarea prin frezare CNC a unui prototip pornește de la un bloc solid, din care se elimină materialul pentru a crea piesa dorită. Această abordare substractivă asigură utilizarea unor materiale de calitate industrială și toleranțe strânse – astfel, prototipul dvs. se comportă exact ca produsul final. Conform datelor comparative privind fabricarea, piesele CNC pot fi expediate începând cu o zi lucrătoare, cu toleranțe de până la ±0,025 mm și finisaje de suprafață până la Ra 0,8 μm.

imprimarea 3D construiește piese strat cu strat, pornind de la pulbere sau filament. Procesele aditive, cum ar fi DMLS (sinterizarea directă cu laser pe metal), se remarcă prin realizarea unor geometrii pe care prelucrarea prin frezare CNC nu le poate obține — canale interne, structuri în rețea și forme organice, fără necesitatea accesului uneltelor. În comparația între DMLS și CNC pentru titan, DMLS creează structuri complexe și ușoare, în timp ce CNC asigură toleranțe mai strânse pentru geometrii mai simple.

Când ar trebui să alegeți fiecare?

• Alegeți prototiparea CNC atunci când: Aveți nevoie de materiale destinate producției, de toleranțe strânse (±0,025 mm), de suprafețe netede sau de testare funcțională cu performanță în condiții reale
• Alegeți imprimarea 3D când: Proiectul dumneavoastră include caracteristici interne, forme organice complexe sau efectuați iterații rapide privind form-factorul înainte de a stabili geometria finală

Pentru aplicațiile de prelucrare a metalelor, prelucrarea CNC obține de obicei rezultate superioare în ceea ce privește calitatea suprafeței și precizia dimensională. Piesele realizate prin tehnologia DMLS au suprafețe mai aspre (Ra 10–15 μm), necesitând prelucrare suplimentară pentru ajustări precise. Totuși, atunci când consolidarea pieselor elimină etapele de asamblare sau canalele interne complexe de răcire îmbunătățesc performanța, fabricarea aditivă justifică costul mai ridicat pe piesă.

Cazurile în care injectarea plasticului este mai avantajoasă decât prelucrarea CNC

Iată aspectele economice pe care le-ar trebui să le înțeleagă orice cumpărător: costul pe piesă al prelucrării CNC rămâne relativ constant, indiferent de cantitate. Injectarea plasticului implică costuri inițiale ridicate pentru construcția matrițelor, dar costul pe piesă scade dramatic la volume mari de producție. Punctul de echilibru se află undeva între aceste două curbe.

Conform comparațiilor de procese de fabricație în general, injectarea plasticului devine economică începând cu aproximativ 1.000 de bucăți. Sub acest prag, costurile pentru matrițe — care depășesc adesea 1.000 USD pentru matrițele din aluminiu — domină bugetul dumneavoastră. Deasupra acestui prag, costul fiecărei piese suplimentare reprezintă doar o fracțiune din cel pe care l-ar impune prelucrarea CNC.

Dar volumul nu este singurul factor. Luați în considerare aceste criterii de decizie:

• Stabilitatea proiectării: Matrițele de injectare fixează designul dumneavoastră. Modificările necesită modificări costisitoare ale sculelor. Prelucrarea CNC gestionează iterațiile de design doar prin actualizarea programului.
• Timp de livrare: Prelucrarea CNC este finalizată în 1–2 săptămâni. Fabricarea matrițelor de injectare durează 3–5 săptămâni înainte ca primele piese să fie livrate.
• Opțiuni de Material: Ambele procese susțin o gamă largă de materiale, deși prelucrarea plasticelor prin CNC utilizează materiale plastice ingineresti de producție care corespund proprietăților pieselor obținute prin injectare.
• Constrângeri geometrice: Turnarea prin injectare necesită unghiuri de degajare, grosime uniformă a pereților și o geometrie prietenoasă pentru matrițe. Prelucrarea CNC gestionează fără probleme subcotele și grosimile variabile.

Recomandarea practică? Utilizați prelucrarea CNC pentru prototipare și producție de volum mic, în timp ce validați designurile. Treceti la turnarea prin injectare atunci când designurile sunt definitive și cantitățile justifică investiția în echipamente.

Alternativa turnării pentru piese complexe

Ce se întâmplă cu piesele prea complexe pentru prelucrarea eficientă prin frezare CNC, dar care se produc în volume prea mici pentru injectare plastică? Procesele de turnare — în special turnarea în poliuretan pentru materiale plastice și turnarea în coajă pentru metale — acoperă această lacună.

Turnarea în poliuretan creează matrițe din silicon pe baza unor modele-maestre, apoi produce piese din rășini de poliuretan. Acest proces prelucrează geometrii complexe, inclusiv subcoturi, care ar necesita configurații CNC costisitoare. Termenele de livrare sunt comparabile cu cele ale frezării CNC (1–2 săptămâni), iar costul pe piesă se situează între cel al frezării CNC și cel al injectării plastice pentru cantități de 10–100 de bucăți.

Turnarea în coajă îndeplinește scopuri similare pentru piesele metalice. Geometriile complexe, caracteristicile interne și formele apropiate de cele finale reduc necesarul de prelucrare mecanică. Pentru piesele care necesită proprietățile metalelor, dar care întâmpină limitări în cadrul frezării CNC, turnarea urmată de o finisare prin prelucrare mecanică oferă adesea echilibrul optim.

Iată cum se compară aceste metode în funcție de factorii cheie de decizie:

Factor	Frezare CNC	imprimare 3D (DMLS)	Injecție de presformare	Turnare în poliuretan
Conformitate cu volumul	1–1.000 de piese	1–100 de piese	1.000+ bucăți	10–100 de piese
Tendința costului pe piesă	Plat (constant)	Ridicat (constant)	Scade odată cu volumul	Moderat (constant)
Timpul obișnuit de livrare	1-2 săptămâni	1-3 săptămâni	3–5 săptămâni (cu dotări)	1-2 săptămâni
Capabilitate geometrică	Caracteristici exterioare, interioare limitate	Structură internă complexă, rețele, formă organică	Geometrie prietenoasă pentru matrițe	Forme complexe, subcoturi
Gama de materiale	Metale și materiale plastice	Doar metale	Termoplastice	Rezine pe bază de poliuretan
Capacitate de toleranță	±0,025 mm realizabil	±0,1 mm standard	±0,05 mm în mod tipic	±0,15 mm tipic
Finalizare suprafață	Rugozitate Ra 0,8 μm realizabilă	Ra 10–15 μm (necesită prelucrare ulterioară)	Depinde de textura matriței	Depinde de textura matriței

Care este concluzia? Alegeți metoda de fabricație în funcție de cerințele proiectului dumneavoastră:

• Aveți nevoie de toleranțe strânse și materiale pentru producție? Prelucrarea CNC oferă
• Aveți nevoie de caracteristici interne complexe sau de designuri optimizate topologic? Luați în considerare DMLS
• Produceți mii de piese identice din plastic? Turnarea prin injecție este avantajoasă din punct de vedere economic
• Aveți nevoie de cantități moderate, dar cu geometrie complexă? Turnarea în poliuretan acoperă această breșă

Multe produse de succes combină mai multe metode pe întreaga durată a ciclului lor de viață. Prelucrarea prin strunjire a prototipurilor validează proiectele, turnarea în poliuretan susține testarea inițială pe piață, iar injectarea în matriță permite scalarea pentru producția în volum. Înțelegerea punctelor forte ale fiecărei metode vă ajută să aplicați procesul potrivit în momentul potrivit — optimizând atât viteza de dezvoltare, cât și costul total. După ce ați ales metoda de fabricație, ultimul pas este plasarea unei comenzi reușite care să asigure livrarea pieselor conform specificațiilor exacte.

Cum să comandați cu succes piese prelucrate prin strunjire CNC

Ați ales metoda de fabricație și ați proiectat produsul ținând cont de cerințele acesteia. Acum vine momentul adevărului — plasarea unei comenzi care să rezulte în piese conforme exact specificațiilor dumneavoastră. Acest pas face diferența între reviziile frustrante, repetitive și rulările de producție fluide, corecte din prima încercare. Indiferent dacă căutați servicii de strunjire CNC în apropierea dumneavoastră sau evaluați furnizori globali, principiile fundamentale rămân aceleași.

Realizarea corectă a pieselor personalizate CNC necesită o comunicare clară, documentație adecvată și o evaluare atentă a furnizorilor. Dacă omiteți oricare dintre aceste elemente, veți petrece săptămâni întregi urmărind corecțiile, în loc să avansați proiectul dumneavoastră. Hai să parcurgem împreună procesul care asigură rezultate impecabile.

Pregătirea documentației tehnice pentru oferte

Desenele tehnice ale dumneavoastră indică exact mecanicului ce aveți nevoie — dar numai dacă conțin informațiile corecte, prezentate în mod clar. Conform celor mai bune practici în domeniul documentației de fabricație, fabricația modernă pornește de la un model 3D CAD, dar desenele tehnice rămân esențiale pentru transmiterea dimensiunilor critice, a toleranțelor și a cerințelor speciale.

Ce face ca o documentație să fie gata pentru ofertă?

1. Furnizați fișiere CAD 3D complete: Formatele STEP sau IGES sunt universale și funcționează pe toate sistemele CAM diferite. Includeți, atunci când este posibil, fișierele native pentru furnizori care folosesc software compatibil.
2. Creați desene tehnice annotate: Adăugați dimensiuni caracteristicilor funcționale, specificați toleranțele acolo unde acestea sunt importante și indicați cerințele privind finisarea suprafeței folosind notația standard (valori Ra).
3. Dimensionați caracteristicile măsurabile: Așa cum subliniază ghidurile de documentare, dimensionați caracteristicile fizice, nu liniile centrale sau planele de modelare, ori de câte ori este posibil. Această abordare simplifică inspecția și reduce erorile de interpretare.
4. Includeți note clare: Specificați calitatea materialului (nu doar «aluminiu», ci «6061-T6»), standardele filetelor, cerințele de tratament termic și orice operații de finisare necesare.
5. Identificați caracteristicile critice: Utilizați simbolurile GD&T sau note clare pentru a evidenția dimensiunile care necesită cea mai strictă controlare. Aceasta ajută operatorii de prelucrare mecanică să prioritizeze precizia reglării acolo unde este esențială.

Care este obiectivul? Să nu rămână niciun spațiu pentru interpretare. O notă scurtă care explică rolul unei caracteristici ajută operatorii de prelucrare mecanică să ia decizii informate în etapa de programare. Când solicitați un deviz CNC online, o documentație completă accelerează timpul de răspuns și asigură o estimare mai precisă a prețului.

Evaluarea capacităților și certificărilor furnizorului

Nu fiecare serviciu CNC se potrivește cu fiecare proiect. Găsirea unui strungar în apropierea mea ar putea funcționa pentru elemente simple de fixare, dar componentele complexe destinate industriei auto sau aeronautice necesită capacități verificate. Cum distingeți furnizorii capabili de cei care vor întâmpina dificultăți în îndeplinirea cerințelor dumneavoastră?

Începeți cu certificatele. Conform cercetarea privind evaluarea furnizorilor , certificatele precum ISO 9001, IATF 16949 și AS9100 semnalează angajamentul unui furnizor față de calitate, trasabilitate și controlul proceselor. Aceste standarde asigură faptul că piesele dvs. respectă toleranțele stricte, reducând în același timp riscurile de producție.

Iată ce vă spune fiecare certificat:

Certificare	Domeniu de activitate	Ce Asigură
ISO 9001	Producție generală	Procese documentate de control al calității și practici de îmbunătățire continuă
IATF 16949	Automotive	Prevenirea defectelor, controlul statistic al proceselor, sisteme de producție lean
AS9100	Aerospatial/Apărare	Trasabilitate riguroasă, validare a proceselor, protocoale critice pentru siguranță
ISO 13485	Dispozitive medicale	Conformitate privind biocompatibilitatea, trasabilitate reglementară

Pentru aplicațiile auto, certificarea IATF 16949 nu este opțională — este criteriul de bază care dovedește că furnizorii pot livra în mod constant piese care îndeplinesc standardele stricte. Această certificare adaugă niveluri suplimentare de prevenire a defectelor prin controlul statistic al proceselor (SPC), procedurile de aprobare a pieselor de producție (PPAP) și planificarea avansată a calității produselor (APQP).

În afara certificărilor, evaluați aceste capacități:

• Echipamente: Dispun de numărul necesar de axe și de dimensiunea volumului de lucru cerute pentru piesele dumneavoastră?
• Inspecție: Capacități de măsurare cu mașina de măsurat cu coordonate (CMM), profilometrie de suprafață și protocoale de inspecție documentate
• Experiență cu materialele: Istoric verificat de colaborare cu gradele specifice de materiale pe care le utilizați
• Fiabilitatea termenului de livrare: Istoric de livrări la timp și capacitate de a respecta termenul dumneavoastră

De exemplu, Shaoyi Metal Technology exemplifică ceea ce trebuie căutat într-un partener specializat în prelucrarea pieselor auto — certificare IATF 16949 susținută de un control riguros al proceselor statistice, cu termene de livrare de până la o zi lucrătoare pentru cerințe urgente. Capacitatea lor de a trece de la prototipare rapidă la producție în masă demonstrează o abordare integrată care minimizează complexitatea lanțului de aprovizionare.

De la prototip la scalarea producției

Trecerea de la prima piesă (first article) la producția completă reprezintă o provocare pentru multe relații dintre cumpărător și furnizor. Cantitățile se modifică, termenele se scurtează, iar așteptările privind calitatea rămân constante. Cum puteți gestiona această tranziție fără probleme?

Urmați această listă de verificare pentru comandă, pentru a asigura succesul proiectului dumneavoastră:

1. Solicitați mai întâi cantitățile pentru prototipuri: Verificați potrivirea, funcționalitatea și finisarea înainte de a vă angaja să produceți volume mari. Această etapă identifică problemele de proiectare atunci când modificările sunt încă rentabile.
2. Efectuați inspecția primei piese (First Article Inspection – FAI): Verificați dacă piesele inițiale corespund exact specificațiilor. Documentați orice abateri și rezolvați-le înainte de a continua.
3. Stabiliți cerințele privind calitatea: Definiți ratele de eșantionare pentru inspecție, nivelurile acceptabile de calitate (AQL) și cerințele privind documentația în etapa inițială.
4. Confirmați capacitatea de producție: Asigurați-vă că furnizorul dumneavoastră poate îndeplini cerințele de volum fără a compromite calitatea sau termenele de livrare.
5. Stabiliți protocoalele de comunicare: Stabiliți punctele de contact, așteptările privind timpul de răspuns și procedurile de escaladare.
6. Planificați trasabilitatea: Cereți urmărirea loturilor și înregistrarea inspecțiilor pentru conformitatea cu reglementările sau pentru protecția garanției.

Controlul statistic al proceselor devine deosebit de esențial în timpul extinderii producției. Acesta urmărește tendințele dimensionale pe parcursul seriei de fabricație, identificând uzura sculelor sau deriva termică înainte ca piesele să depășească toleranțele. Furnizorii care implementează controlul statistic al proceselor asigură o calitate constantă în fiecare lot — nu doar în eșantioanele pe care le inspectează.

Ce se întâmplă atunci când aveți nevoie atât de viteză, cât și de scalabilitate? Furnizorii certificați acoperă această breșă menținând capacitatea necesară pentru prototipare rapidă, alături de echipamente pregătite pentru producție. Această integrare elimină riscul de trecere de la un furnizor la altul — și variațiile de calitate care adesea decurg din această situație.

Concluzia? O comandă reușită combină documentație exhaustivă, capacități verificate ale furnizorilor și procese structurate de scalare. Indiferent dacă obțineți oferte online pentru prelucrarea prin strunjire sau dacă construiți parteneriate pe termen lung cu furnizori locali de prelucrare CNC din apropierea dumneavoastră, aceste principii fundamentale asigură faptul că piesele dvs. prelucrate prin CNC vor ajunge exact așa cum au fost proiectate — de fiecare dată.

Întrebări frecvente despre piesele prelucrate prin CNC

1. Ce sunt componentele prelucrate prin CNC?

Componentele prelucrate prin frezare CNC sunt piese de precizie realizate prin prelucrarea cu comandă numerică computerizată — un proces de fabricație substractiv în care sistemele de comandă computerizate dirijează sculele de tăiere pentru a elimina sistematic materialul dintr-o piesă de prelucrat. Acest proces automatizat transformă materiale brute, cum ar fi metalele, plasticul și materialele compozite, în forme personalizate, cu toleranțe de până la ±0,001 inch. Industriile, de la cea auto la cea aerospațială, se bazează pe prelucrarea CNC pentru obținerea unor piese constante și de înaltă precizie, care nu pot fi replicate prin metode manuale.

2. Cât costă prelucrarea unei piese prin metoda CNC?

Costurile prelucrării prin frezare cu comandă numerică (CNC) variază în funcție de materialul ales, complexitatea piesei, toleranțele și cantitatea. Tarifele orare se situează, de obicei, între 50 USD și 150 USD, în funcție de echipamentul utilizat și de cerințele de precizie, iar taxele de configurare încep de la 50 USD și pot depăși 1.000 USD pentru lucrări complexe. Costurile pe piesă rămân relativ constante, indiferent de volumul producției, ceea ce face ca prelucrarea CNC să fie economică pentru 1–1.000 de piese. Alegerea unor materiale mai ușor de prelucrat, cum ar fi aluminiul în locul titanului, relaxarea toleranțelor necritice și proiectarea orientată spre fabricabilitate reduc semnificativ costurile.

3. Care sunt cele 7 componente principale ale unei mașini CNC?

Cele șapte componente esențiale ale mașinii-unelte CNC includ: Unitatea de Comandă a Mașinii (MCU), care interpretează comenzile în cod G; dispozitivele de intrare, unde sunt încărcate programele; sistemul de acționare, cu motoare servo și șuruburi cu bilă, care asigură mișcarea precisă; sculele mașinii, inclusiv arborele principal și instrumentele de tăiere; sistemele de reacție (feedback), cu traductoare (encodere) pentru verificarea poziției; baza și masa, care oferă suport structural; și sistemul de răcire, care reduce căldura și prelungește durata de viață a sculelor. Împreună, aceste componente permit precizia și reproductibilitatea care definesc prelucrarea prin mașini-unelte CNC.

4. Care este diferența dintre frezarea CNC și strunjirea CNC?

Diferența fundamentală constă în elementul care se rotește. În frezarea CNC, o sculă de tăiere rotativă se deplasează față de o piesă de prelucrat staționară pentru a crea piese prismatice cu suprafețe plane, degajări și contururi complexe în 3D. În strunjirea CNC, piesa de prelucrat se rotește, în timp ce o sculă staționară o prelucrează — soluție ideală pentru componente cilindrice, cum ar fi arborele și bucșele. Frezarea este potrivită pentru carcase și suporturi, iar strunjirea este superioară pentru piese concentrice care necesită o circularitate strictă. Centrele moderne combinate frezare-strunjire integrează ambele procese pentru realizarea unor geometrii complexe într-o singură prindere.

5. Cum aleg furnizorul potrivit de prelucrare CNC pentru piese auto?

Pentru aplicațiile destinate industriei auto, acordați prioritate furnizorilor care dețin certificarea IATF 16949 — sistemul standard de management al calității din domeniu, care asigură prevenirea defectelor și controlul statistic al proceselor. Evaluați capacitățile lor de inspecție (mașini de măsurat cu coordonate — CMM, profilometrie de suprafață), experiența în lucrul cu materialele specifice calităților dumneavoastră și fiabilitatea termenelor de livrare. Furnizori certificați, precum Shaoyi Metal Technology, demonstrează capacități ideale, având certificarea IATF 16949, implementare riguroasă a controlului statistic al proceselor (SPC) și termene de livrare de până la o zi lucrătoare, sprijinind o scalare fără întreruperi, de la prototipare până la producția de masă.
