Ce este serviciul de prelucrare de precizie și de ce este important

Când aveți nevoie de componente care se asamblează perfect de fiecare dată, metodele standard de fabricație pur și simplu nu sunt suficiente. Aici intervin servicii de machetare cu precizie serviciile de prelucrare de precizie, transformând materialele brute în piese cu o precizie măsurată în microni, nu în milimetri.

Prelucrarea de precizie este un proces de fabricație prin care se îndepărtează material dintr-o piesă semifabricată pentru a obține toleranțe extrem de fine, de obicei în limitele ±0,001 mm (1 micron) sau mai strânse, utilizând tehnologie avansată CNC și scule de tăiere specializate.

Ce definește prelucrarea de precizie

Ce diferențiază, deci, prelucrarea CNC de precizie de metodele convenționale? Răspunsul se află în trei factori esențiali: capacitatea de a respecta toleranțele, repetabilitatea și gradul ridicat de sofisticare tehnologică.

Machinarea tradițională se bazează pe echipamente manuale sau semiautomate, unde toleranțele sunt de obicei în intervalul ±0,01 mm până la ±0,1 mm. Furnizorii de servicii de prelucrare de precizie, însă, folosesc mașini cu comandă numerică computerizată (CNC), echipate cu sisteme de feedback în timp real, cum ar fi interferometria cu laser și codificatoarele digitale. Aceste sisteme monitorizează și ajustează dinamic procesul de tăiere, obținând toleranțe atât de strânse ca ±0,001 mm sau chiar la nivel nanometric pentru aplicații specializate.

Luați în considerare un implant chirurgical cu un diametru de doar 0,1 mm. Acesta necesită o finișare a suprafeței de Ra 0,1 μm pentru a asigura biocompatibilitatea. Prelucrarea standard nu poate oferi acest nivel de precizie. Operațiunile de tăiere a metalelor prin CNC, ghidate de software sofisticat, fac posibilă atingerea și reproducerea unei astfel de precizii.

Cum transformă toleranțele strânse procesul de fabricație

Vă puteți întreba de ce sunt atât de importante toleranțele. Imaginați-vă un motor de avion, unde componentele trebuie să reziste temperaturilor și presiunilor extreme. Chiar și abateri microscopice pot duce la defecțiuni catastrofale. Toleranțele strânse asigură faptul că piesele prelucrate funcționează exact așa cum au fost proiectate, de fiecare dată.

Serviciile de prelucrare de precizie oferă mai multe avantaje cheie față de metodele tradiționale:

• Precizie excepțională: Toleranțe măsurate în microni, nu în zecimi de milimetru
• Repetabilitate superioară: Sistemele automate elimină erorile umane pe întreaga serie de producție
• Capacitatea de geometrie complexă: Prelucrarea metalică CNC cu mai multe axe gestionează designuri complexe, imposibil de realizat prin metode manuale
• Finisaje de suprafață constante: Parametrii controlați ai așchierii asigură o calitate uniformă

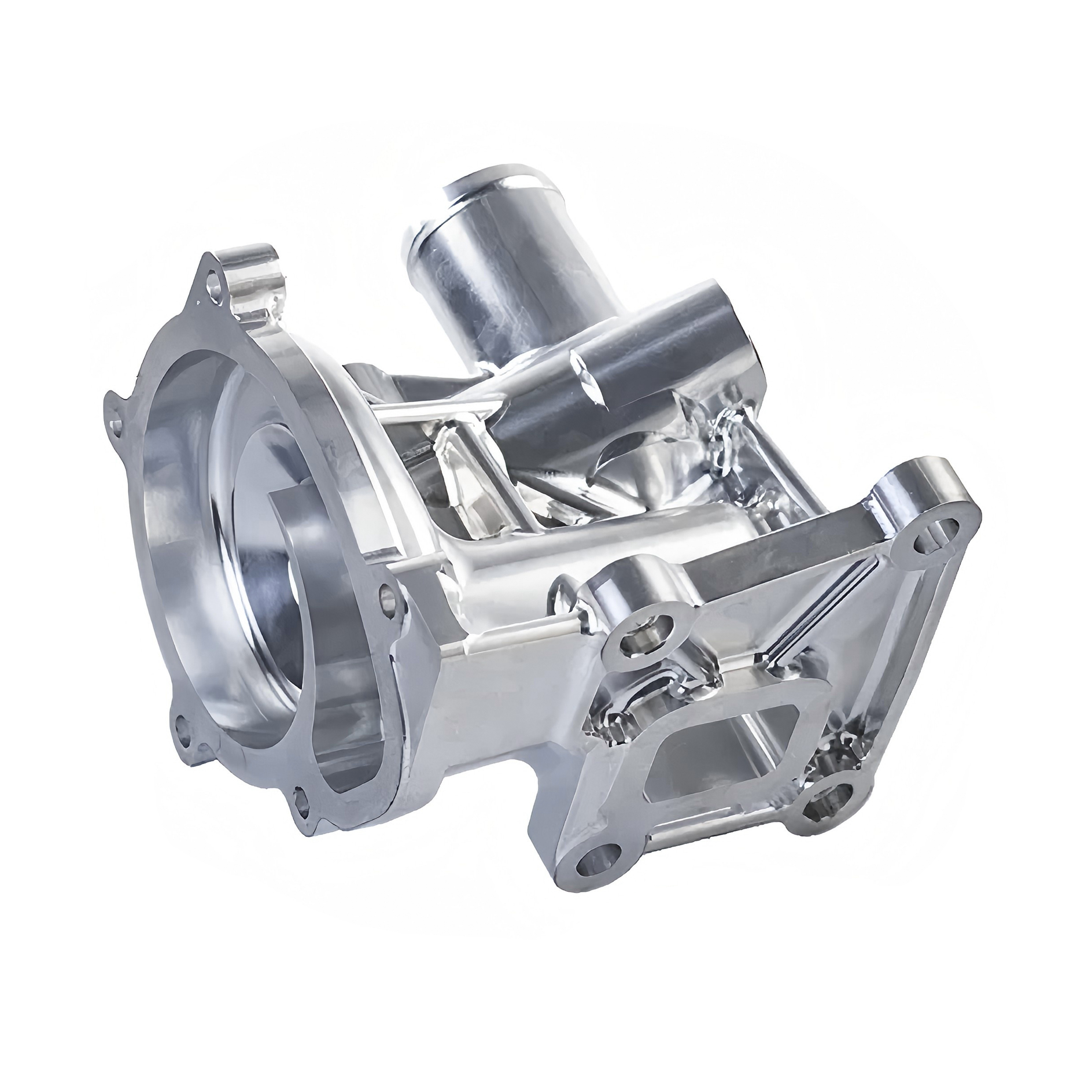

Industriile precum cea aerospațială, cea a dispozitivelor medicale, cea auto și cea electronică depind de acest nivel de precizie. O paletă de turbină, o componentă a unui stimulator cardiac sau o carcasă pentru semiconductori necesită toate toleranțe pe care le poate oferi doar prelucrarea avansată de precizie.

Diferența dintre prelucrarea de precizie și cea tradițională nu este doar tehnică; este transformațională. Atunci când fiecare micron contează, serviciile de prelucrare de precizie acoperă decalajul dintre intenția de proiectare și realitatea fabricației, asigurându-se că componentele critice funcționează fără nicio defecțiune în aplicațiile lor destinate.

Fluxul de lucru al procesului de prelucrare de precizie explicat

V-ați întrebat vreodată cum se transformă un fișier digital de proiectare într-o componentă fizică cu o precizie la nivel de micron? Drumul de la concept la piesa finită implică o succesiune bine orchestrată de pași, fiecare dintre aceștia având un impact direct asupra calității și preciziei pieselor dvs. de prelucrare CNC . Înțelegerea acestui flux de lucru vă ajută să comunicați eficient cu producătorii și să luați decizii informate privind proiectul dumneavoastră.

De la fișierul CAD la componenta finită

Fluxul de lucru al prelucrării de precizie urmează o progresie logică, în care fiecare etapă se bazează pe cea anterioară. Iată cum devine realitate proiectul dumneavoastră:

1. Predarea proiectului și analiza cerințelor: Procesul începe atunci când furnizați specificații detaliate, inclusiv dimensiuni, toleranțe, materiale pentru prelucrarea prin frezare cu comandă numerică (CNC), finisaje de suprafață și cerințe funcționale. Inginerii analizează fișierele dvs. CAD pentru a verifica dacă toate informațiile sunt complete și realizabile din punct de vedere al fabricației. Această etapă colaborativă identifică eventualele probleme înainte ca acestea să devină probleme costisitoare.
2. Analiza fișierelor CAD și proiectarea pentru fabricabilitate (DFM): Modelele dvs. 3D sunt supuse unei analize riguroase. Inginerii identifică caracteristicile care ar putea fi dificil sau imposibil de prelucrat, propun modificări pentru a îmbunătăți calitatea piesei și confirmă faptul că toleranțele specificate sunt realizabile. Această etapă influențează direct gradul de precizie cu care componenta finală va corespunde specificațiilor dvs.
3. Selectarea și procurarea materialelor: În funcție de cerințele dvs., se selectează materialul brut potrivit. Fie că aveți nevoie de aluminiu pentru aplicații ușoare, fie de oțel inoxidabil pentru rezistență la coroziune, proprietățile materialelor influențează parametrii de tăiere, selecția sculelor și toleranțele realizabile. Calitatea începe cu materiale de calitate.
4. Programarea CAM și generarea codului G: Software-ul de fabricație asistată de calculator (CAM) convertește modelul dvs. CAD în cod G, instrucțiunile citibile de mașină care ghidează traseele de tăiere. Programatorii optimizează traseele sculelor pentru eficiență, păstrând în același timp precizia, selectând avansurile, vitezele și strategiile de tăiere potrivite pentru materialul dumneavoastră specific.
5. Configurarea și pregătirea mașinii: Prelucrătorii încarcă programul, instalează sculele de tăiere și fixează piesa de prelucrat. Ei verifică parametrii mașinii și efectuează operațiuni de atingere (touch-offs) pentru a stabili puncte de referință precise. O configurare corectă asigură faptul că mașina știe exact unde este poziționat materialul.
6. Operațiuni de Machetare: Mașina CNC execută instrucțiunile programate, eliminând materialul prin frezare, strunjire, găurire sau alte operații. Mașinile cu mai multe axe pot prelucra geometrii complexe într-o singură configurație, reducând erorile de manipulare și îmbunătățind precizia pieselor pentru mașini CNC.
7. Prelucrare secundară și tratament de suprafață: În funcție de cerințele dumneavoastră, piesele pot fi supuse unor operații suplimentare, cum ar fi tratamentul termic, placarea, anodizarea sau lustruirea. Tratamentele de suprafață pot crește durata de funcționare a pieselor cu 30% sau mai mult pentru aplicații solicitante.
8. Inspecția finală și livrarea: Piesele finalizate sunt supuse unei verificări riguroase a calității înainte de ambalare și expediere. Fiecare comandă este însoțită de documentație corespunzătoare, asigurând trasabilitatea și garanția calității.

Puncte de control al calității pe parcursul producției

Calitatea nu este ceva care se realizează doar la final. Prelucrarea precisă eficientă integrează verificarea în mai multe etape:

• Inspecția Materialelor Primite: Materialele brute sunt verificate pentru a confirma calitatea și certificarea corespunzătoare
• Inspecția Articolului Inițial: Prima piesă obținută în cadrul fiecărei configurări este măsurată înainte de începerea producției în regim complet
• Monitorizare în timpul procesului: Operatorii verifică dimensiunile la intervale regulate în timpul prelucrării
• Inspeție finală: Mașinile de măsurare prin coordonate (CMM) și instrumentele de precizie verifică toate dimensiunile critice

Când solicitați online un preț pentru prelucrarea CNC, înțelegerea acestui flux de lucru vă ajută să furnizați din start informații complete. Specificațiile detaliate reduc schimburile repetitive de mesaje și accelerează procesul de stabilire a prețului. Mulți producători oferă acum prețuri online pentru prelucrarea prin strunjire, care pot genera o cotare în câteva ore, atunci când trimiteți fișiere CAD complete, împreună cu cerințe clare.

Fiecare etapă a fluxului de lucru creează un punct de control care influențează calitatea finală a piesei dvs. Traversarea rapidă a etapei de revizuire a proiectului poate economisi timp inițial, dar poate duce la piese care nu respectă specificațiile. Omisiunea verificării corespunzătoare a materialului poate introduce inconsistențe. Procesul de prelucrare de precizie funcționează cel mai bine atunci când fiecare etapă primește atenția corespunzătoare, contribuind la obținerea unor componente care funcționează exact așa cum au fost concepute.

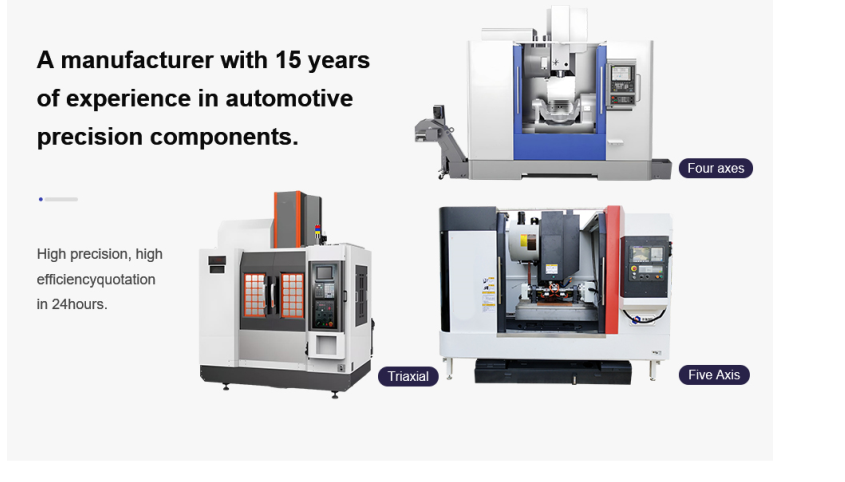

Tipuri de mașini CNC și capacitățile lor de precizie

Sună complicat? Alegerea mașinii CNC potrivite pentru proiectul dumneavoastră nu trebuie să fie copleșitoare. Gândiți-vă la această alegere ca la selecția uneltei potrivite dintr-o cutie de unelte. Un șurubelniță funcționează perfect pentru șuruburi, dar nu ați folosi-o pentru a bate cuie. În mod similar, diferitele mașini CNC se remarcă în sarcini distincte, iar înțelegerea capacităților lor vă ajută să obțineți o precizie optimă, controlând în același timp costurile.

Potrivirea capacităților mașinii cu complexitatea piesei

Distincția principală între tipurile de mașini CNC constă în numărul de direcții în care pot mișca scula de tăiere și piesa de prelucrat relativ una față de cealaltă. Mai multe axe înseamnă mai multă flexibilitate, dar și o complexitate și un cost mai mari. Să analizăm opțiunile dumneavoastră.

mașini CNC cu 3 axe reprezintă baza prelucrării metalului prin tehnologie CNC. Scula de tăiere se deplasează pe trei direcții liniare: X (stânga-dreapta), Y (înainte-înapoi) și Z (sus-jos). Aceste mașini prelucrează eficient geometrii 2D și 2,5D, fiind ideale pentru suprafețe plane, degroșări și operațiuni de găurire. Totuși, fiecare față a piesei dvs. necesită o configurație separată a dispozitivului de fixare , ceea ce crește timpul de producție pentru componente complexe.

mașini CNC cu 4 axe adaugă rotația în jurul axei X (numită axa A). Această adăugare, aparent simplă, extinde în mod semnificativ posibilitățile. Piesa dvs. de prelucrat poate roti în timp ce continuă procesul de prelucrare, permițând realizarea unor caracteristici înclinate și a unor modele elicoidale care sunt imposibil de obținut pe echipamentele CNC cu 3 axe. Pentru piesele turnate CNC care prezintă caracteristici pe mai multe fețe, prelucrarea cu 4 axe elimină adesea necesitatea utilizării mai multor dispozitive de fixare, reducând costurile și îmbunătățind precizia între caracteristici.

mașini CNC cu 5 axe incorporează două axe de rotație alături de cele trei axe liniare. Această configurație permite sculei de tăiere să se apropie de piesa dvs. de prelucrat din practic orice unghi. Componentele complexe destinate industriei aerospațiale, implanturile medicale și paletele de turbină devin realizabile. Când aveți nevoie de servicii de prelucrare CNC cu 5 axe, accesați vârful capacităților de fabricație prin metode subtractive.

Strunguri de tip elvețian adopta o abordare fundamental diferită. Inițial dezvoltate pentru industria ceasurilor, aceste mașini sunt dotate cu un suport mobil al arborelui principal care alimentează materialul în formă de bară printr-un manșon ghidaj. Prelucrarea are loc în imediata apropiere a acestui manșon, eliminând practic devierea și permițând o precizie excepțională la piesele lungi și subțiri. Mașinile de tip elvețian se remarcă prin producerea pieselor mici și complexe, cum ar fi șuruburile medicale, pinoanele electronice și elementele de fixare de precizie.

Tip de mașină	Toleranțe tipice	Aplicații ideale	Nivel de complexitate	Factor de Cost
freză CNC cu 3 axe	±0,025 mm până la ±0,05 mm	Suprafețe plane, degroșări, găurire, profile simple	Scăzut	$
freză CNC cu 4 axe	±0,013 mm până la ±0,025 mm	Elemente înclinate, modele elicoidale, piese cu mai multe fețe	Mediu	$$
freză CNC 5-Axe	±0,005 mm până la ±0,013 mm	Suprafețe complexe 3D, componente pentru industria aerospațială, implanturi medicale	Înaltelor	$$$
Strung de tip elvețian	±0,002 mm până la ±0,005 mm	Piese cu diametru mic, componente lungi și subțiri, producție în volum mare	Înaltelor	$$$
Strung CNC standard	±0,013 mm până la ±0,025 mm	Piese cilindrice, arburi, bucși, elemente de fixare	Scăzut-Mediu	$-$$

Când prelucrarea pe mai multe axe devine esențială

Vă veți da seama că funcționalitățile cu mai multe axe implică costuri mai mari. Deci, când justifică investiția? Luați în considerare aceste scenarii:

• Unghiuri compuse: Elementele poziționate sub unghi față de mai multe axe necesită echipamente cu 4 axe sau 5 axe. O mașină cu 3 axe nu poate accesa pur și simplu aceste orientări.
• Reducerea montajelor: Utilizarea prelucrării cu 4 axe poate elimina schimbările costisitoare de dispozitive, reducând de fapt costurile totale, în ciuda tarifelor mai ridicate ale mașinii.
• Toleranțe mai strânse între elemente: De fiecare dată când reașezați o piesă, introduceți potențiale erori. Prelucrarea cu mai multe axe menține relațiile dintre elemente cu o precizie mai mare.
• Contururi complexe: Suprafețele sculptate, specifice matrițelor, clichetelor și componentelor estetice, necesită o mișcare continuă pe 5 axe.

Înțelegere tehnologii de frezare CNC în comparație cu operațiunile de strunjire este la fel de importantă. Frezarea CNC folosește scule de tăiere rotative aplicate asupra unei piese fixe, fiind ideală pentru realizarea de degajări, canale și forme complexe în 3D. Operațiunile de strunjire CNC rotesc piesa de prelucrat în raport cu sculele fixe, fiind perfecte pentru componente cilindrice, cum ar fi arborele și bucșele. Multe instalații moderne oferă ambele capacități, iar unele mașini avansate combină strunjirea și frezarea într-un singur montaj.

Alegerea între tipurile de mașini se bazează, în final, pe echilibrul a trei factori: cerințele privind geometria piesei, specificațiile de toleranță și considerentele economice legate de producție. Un furnizor experimentat de servicii CNC analizează proiectul dumneavoastră și recomandă abordarea cea mai eficientă din punct de vedere al costurilor. Uneori, aceasta înseamnă utilizarea unei mașini mai simple, dar cu dispozitive de prindere ingenioase. Alteori, investiția într-o mașină cu capacitate multi-axială oferă rezultate superioare la un cost total mai redus.

După ce ați înțeles selecția mașinii, următoarea decizie esențială constă în alegerea materialelor care pot îndeplini cerințele de precizie, în același timp asigurând și performanța funcțională.

Materiale pentru aplicații de prelucrare de precizie

Imaginați-vă că proiectați un component care funcționează impecabil în teorie, dar eșuează în producție deoarece materialul nu poate menține toleranțele necesare. Alegerea materialului nu se bazează doar pe rezistență sau cost — determină direct nivelurile de precizie pe care le puteți obține și modul în care piesele dvs. vor funcționa în mod constant.

Fiecare material se comportă diferit sub acțiunea forțelor de așchiere. Unele se prelucrează ușor, oferind finisaje ca o oglindă, cu un efort minim. Altele se opun prelucrării, uzurând sculele rapid și generând căldură care distorsionează dimensiunile. Înțelegerea acestor caracteristici vă ajută să echilibrați cerințele de performanță cu realitățile fabricației.

Aliaje metalice pentru componente cu toleranțe ridicate

Metalele rămân baza prelucrării de precizie , iar prelucrarea aluminiului domină multe aplicații din motive întemeiate. Aliajele de aluminiu combină aluminiul cu elemente precum magneziul, siliciul, zincul și cuprul pentru a ajusta cu precizie rezistența, rezistența la coroziune și prelucrabilitatea. Operațiunile CNC pe aluminiu obțin, de obicei, finisaje superficiale excelente, păstrând în același timp toleranțe strânse.

aluminiu 6061 se remarcă ca aliajul de bază pentru piese de precizie. Ofertă un echilibru ideal între rezistență și prelucrabilitate, fiind extrem de ușor de prelucrat, cu o răspuns excelent la tratamentul termic și anodizare. Atunci când aveți nevoie atât de durabilitate, cât și de ușurință în fabricație, 6061 oferă rezultate constante. Rezistența la curgere a aluminiului 6061 îl face potrivit pentru componente structurale care trebuie să suporte eforturi semnificative, rămânând în același timp ușoare.

aluminiu 7075 oferă o rezistență excepțională pentru aplicații aeronautice și de apărare, unde performanța este esențială. Totuși, această rezistență implică compromisuri — aliajul 7075 este mai dificil de sudat din cauza conținutului ridicat de zinc, ceea ce poate duce la fragilitate. Atunci când rezistența maximă este mai importantă decât flexibilitatea în fabricație, aliajul 7075 este alegerea dumneavoastră.

Calitățile de oțel oferă o varietate enormă. Indicii de prelucrabilitate variază de la aproximativ 40 % pentru materialele dificile, cum ar fi oțelul pentru rulmenți (SAE 52100), până la 170 % pentru oțelurile ușor de prelucrat, cum ar fi SAE 12L14. Conținutul de carbon influențează în mod semnificativ comportamentul — un conținut de carbon de 0,3–0,5 % este ideal, deoarece un conținut mai scăzut generează un material lipicios, iar un conținut mai ridicat crește rezistența, dar reduce prelucrabilitatea.

Oțelul inoxidabil prezintă provocări unice. Calitatea 316 are un indice de prelucrabilitate de doar 36 %, ceea ce înseamnă viteze de așchiere mai reduse și o uzură mai rapidă a sculelor. Totuși, calitățile precum SAE 303 și seria 400 ating o prelucrabilitate de peste 60 %, oferind în același timp rezistență la coroziune. Conținutul mai ridicat de crom și nichel scade, de obicei, prelucrabilitatea, dar îmbunătățește performanța la coroziune.

Materiale plastice inginerești în aplicații de precizie

Materialele plastice inginerești oferă avantaje distincte atunci când reducerea greutății, izolarea electrică sau rezistența chimică sunt esențiale. Totuși, prelucrarea plasticelor necesită tehnici specializate datorită proprietăților unice ale acestora, cum ar fi dilatarea termică, vâscozitatea și fragilitatea.

La prelucrarea nylonului, lucrați cu unul dintre cele mai versatilе materiale plastice de inginerie disponibile. Calitățile de nylon prelucrabil oferă o excelentă rezistență la uzură și proprietăți autoungentoare, făcându-l ideal pentru bucșe, roți dințate și componente glisante. Nylonul destinat prelucrării necesită totuși o atenție deosebită față de absorbția umidității, care poate afecta stabilitatea dimensională.

Operațiunile CNC cu policarbonat necesită o gestionare atentă a căldurii. Acest termoplast transparent oferă o rezistență excepțională la impact — până la 250 de ori mai mare decât cea a sticlei — dar generează o cantitate semnificativă de căldură în timpul tăierii. Răcirea corespunzătoare și vitezele adecvate de tăiere previn fisurarea superficială și mențin claritatea optică.

Prelucrarea CNC a acrilicului produce o claritate optică remarcabilă pentru ghidurile de lumină, afișaje și componente medicale. Totuși, acrilicul este mai casant decât policarbonatul, ceea ce necesită utilizarea unor scule ascuțite și a unor parametri conservatori de tăiere pentru a preveni spargerea.

Categorie de Material	Grade comune	Clasament prelucrabilitate	Toleranță realizabilă	Finisaj suprafață (Ra)	Considerente Cheie
Aliaje de aluminiu	6061, 7075, 6063	200-400%	±0.005 mm	0,4–1,6 μm	Uzură redusă a sculelor, control excelent al așchiilor, răspunde bine la anodizare
Oțel carbon	1018, 1045, 12L14	70-170%	±0,013 mm	0,8–3,2 μm	conținut optim de carbon: 0,3–0,5 %; calitățile pentru prelucrare ușoară conțin plumb sau sulf
Oțel inoxidabil	303, 304, 316, 17-4PH	36-65%	±0,025 mm	0,8–3,2 μm	Tendință de ecruisare, necesită montaje rigide, uzură mai mare a sculelor
Nylon	Nylon 6, Nylon 6/6, Nylon turnat	N/A (Plastic)	±0,05 mm	1,6–3,2 μm	Absorbția umidității afectează dimensiunile și proprietățile de autolubrifiere
Acrilic (PMMA)	Acrilic turnat, acrilic extrudat	N/A (Plastic)	±0,05 mm	0,4–1,6 μm	Fragil, necesită scule ascuțite, se poate obține o claritate optică excelentă
Alte produse	Lexan, Makrolon	N/A (Plastic)	±0,05 mm	0,8-1,6 μm	Sensibil la căldură, rezistență ridicată la impact, predispus la fisurare sub tensiune

Dilatarea termică necesită o atenție deosebită în cazul tuturor materialelor. Plasticul se dilată semnificativ mai mult decât metalul când temperatura crește în timpul prelucrării prin așchiere. O piesă care are dimensiunile exacte la temperatura de așchiere poate ieși din toleranță după răcire. Prelucrătorii experimentați iau în considerare acest aspect prin controlul parametrilor de așchiere și prin lăsarea pieselor să se stabilizeze înainte de inspecția finală.

Modelele de uzură ale sculelor variază, de asemenea, în mod semnificativ. Materialele neferoase, cum ar fi aluminiul, obțin, de obicei, rate de prelucrabilitate de 200–400% , ceea ce înseamnă că sculele au o durată de viață mult mai lungă decât în cazul prelucrării oțelului. În schimb, oțelul inoxidabil și aliajele cu rezistență ridicată accelerează uzura, influențând direct costurile de producție și toleranțele realizabile pe măsură ce sculele se degradează.

Selectarea materialului potrivit implică echilibrarea cerințelor mecanice, a exigențelor de precizie și a considerațiilor legate de costuri. Uneori, un material mai scump, dar cu o prelucrabilitate superioară, reduce de fapt costul total al piesei prin timpi de ciclu mai scurți și o durată de viață mai lungă a sculelor. Furnizorul dumneavoastră de servicii de prelucrare de precizie vă poate ajuta să evaluați aceste compromisuri, pe baza cerințelor specifice ale aplicației dumneavoastră.

Înțelegerea claselor de toleranță și a standardelor de finisare superficială

Iată o întrebare care v-ar putea economisi mii de dolari: Specificați toleranțe mai strânse decât are nevoie, de fapt, aplicația dumneavoastră? Mulți ingineri optează în mod implicit pentru cele mai strânse toleranțe posibile, presupunând că o precizie mai mare înseamnă o performanță superioară. În realitate, relația dintre toleranțele mai strânse și costuri este neliniară — acestea cresc mult mai rapid decât se așteaptă majoritatea. Înțelegerea claselor de toleranță vă ajută să specificați exact ceea ce aveți nevoie, evitând cheltuielile inutile, dar asigurând în același timp funcționarea impecabilă a pieselor dvs. prelucrate de precizie.

Toleranțe standard vs. de precizie vs. ultra-precise

Clasele de toleranță definesc domeniul acceptabil de variație dimensională în componentele fabricate. Prelucrarea prin frezare cu comandă numerică (CNC) atinge, în mod obișnuit, toleranțe de ±0,005" (0,127 mm) ca referință standard, dar capacitățile depășesc cu mult această valoare de bază, în funcție de echipamentul și procesele utilizate.

Gândiți-vă la clasele de toleranță ca la niveluri ale preciziei de fabricație, fiecare fiind potrivită pentru aplicații și bugete diferite:

Toleranțe standard (±0,05 mm până la ±0,127 mm) acoperă majoritatea componentelor industriale în care ajustarea exactă nu este esențială. Carcasele, suporturile și elementele structurale se încadrează, de obicei, în această categorie. Aceste toleranțe sunt economice de realizat cu echipamente CNC convenționale și proceduri standard de control al calității.

Toleranțe de precizie (±0,013 mm până la ±0,05 mm) devin necesare atunci când componentele trebuie să interacționeze cu alte piese sau când performanța funcțională depinde de dimensiuni exacte. Carcasele pentru rulmenți, ansamblurile de roți dințate și piesele prelucrate prin frezare CNC pentru sisteme mecanice necesită adesea acest nivel de precizie. Operațiunile de prelucrare precisă pot atinge toleranțe de ±0,001" sau mai bune, atunci când aplicațiile cer o precizie excepțională.

Toleranțe ultra-precise (±0,002 mm până la ±0,013 mm) reprezintă limitele superioare ale capacității convenționale de prelucrare mecanică. Componentele aeronautice, implanturile medicale și sistemele optice necesită acest nivel de control. Atingerea acestor toleranțe necesită echipamente specializate, medii controlate și protocoale extinse de inspecție.

Clasa de toleranță	Interval Tipic	Aplicații exemplu	Implicaţii privind costurile	Echivalent ISO 2768
Standard	±0,05 mm până la ±0,127 mm	Carcase, suporturi, carcase necritice	Cost de bază ($)	c (casual), v (foarte casual)
Precizie	±0,013 mm până la ±0,05 mm	Carcase pentru rulmenți, ansambluri de roți dințate, piese prelucrate personalizat	1,5–2× valoarea de bază ($$)	m (Mediu)
Precizie Înaltă	±0,005 mm până la ±0,013 mm	Accesorii pentru industria aerospațială, dispozitive medicale, suporturi optice	2–4× valoarea de bază ($$$)	f (fin)
Ultra-precizie	±0,002 mm până la ±0,005 mm	Implante chirurgicale, echipamente pentru industria semiconductorilor, componente pentru turbine	4–10× valoarea de bază ($$$$)	Depășește limitele ISO 2768

Creșterea costurilor nu este liniară. Trecerea de la o toleranță de ±0,05 mm la ±0,02 mm poate crește costurile cu aproximativ 50 %, dar reducerea ulterioară a toleranței de la ±0,02 mm la ±0,01 mm poate multiplica costurile de mai multe ori. Acest fenomen se datorează faptului că toleranțele mai strânse necesită viteze de așchiere mai reduse, schimbări mai frecvente ale sculelor, dispozitive de fixare specializate și inspecții ample — fiecare dintre aceste elemente adăugând costuri la fiecare etapă a producției.

Legătura dintre finisajul suprafeței și toleranțe

Specificațiile privind finisajul suprafeței funcționează în strânsă legătură cu toleranțele dimensionale. Calitatea suprafeței este exprimată ca rugozitate medie a suprafeței (Ra), care măsoară abaterea medie a profilului prelucrat față de o suprafață ideală.

Rugozitatea standard după prelucrare mecanică (Ra) este de 3,2 μm (125 μin). O trecere finală de finisare prin așchiere poate reduce valoarea Ra la 1,6, 0,8 sau 0,4 μm (63, 32 sau 16 μin). Fiecare îmbunătățire a calității suprafeței necesită pași suplimentari de prelucrare mecanică și controale de calitate mai riguroase, ceea ce influențează direct costul.

Luați în considerare modul în care cerințele privind rugozitatea suprafeței se corelează cu funcția piesei dvs. prelucrate prin frezare CNC:

• Ra 3,2 μm: Finisaj standard după prelucrare mecanică, potrivit pentru majoritatea suprafețelor necritice
• Ra 1,6 μm: Aspect îmbunătățit, potrivit pentru suprafețe vizibile și etanșare ușoară
• Ra 0,8 μm: Finisaj de precizie pentru suprafețe de rulare și componente hidraulice
• Ra 0,4 μm: Finisaj de înaltă precizie pentru suprafețe de etanșare și ajustaje de precizie

Selectarea toleranței potrivite pentru aplicația dumneavoastră

Specificarea excesivă a toleranțelor nu doar că risipește bani, ci poate afecta chiar și lanțul de aprovizionare. Toleranțele mai strânse decât este necesar determină costuri mai mari de inspecție, o producție mai lentă, rate mai ridicate de rebut și blocaje în procesul de fabricație.

Un exemplu practic ilustrează acest punct: un furnizor auto european a descoperit că mai multe caracteristici necritice erau specificate la ±0,01 mm, deși asamblarea ar fi permis toleranțe de ±0,03 mm fără nicio influență negativă. Prin relaxarea toleranțelor necritice, acesta a redus costul prelucrării prin strunjire cu aproximativ 22%.

Când stabiliți toleranțele adecvate pentru piesele dvs. personalizate prelucrate prin strunjire, luați în considerare următorii factori:

• Cerințe Funcționale: Ce toleranță cere, de fapt, aplicația?
• Componente de asamblare: Cum se interfațează această piesă cu celelalte componente din ansamblu?
• Comportamentul materialului: Materiale precum aluminiul 6061, cu caracteristicile specifice ale rezistenței la curgere, se comportă în mod previzibil, în timp ce materialele plastice pot necesita toleranțe mai largi din cauza dilatării termice
• Volumul de Producție: Volumele mai mari justifică controale de proces mai stricte, dar amplifică și diferențele de cost pe piesă

Standardele internaționale, cum ar fi ISO 2768, oferă clase generale de toleranțe — f (fin), m (mediu), c (cursiv) și v (foarte cursiv) — care acoperă dimensiunile liniare, dimensiunile unghiulare, razele exterioare și înălțimile de racordare. Aceste standarde vă oferă un limbaj comun atunci când comunicați cu furnizorii de servicii de prelucrare precisă din întreaga lume.

Cel mai inteligent approach? Specificați toleranțe strânse doar acolo unde funcționalitatea le impune. Aplicați toleranțe standard în restul cazurilor. Această strategie de toleranțare orientată spre valoare asigură piese care funcționează exact așa cum este necesar, menținând în același timp costurile de producție sub control.

Desigur, specificarea toleranțelor reprezintă doar jumătate din ecuație. Verificarea faptului că piesele finite respectă efectiv aceste specificații necesită procese solide de control al calității și de inspecție.

Controlul calității și inspecția în prelucrarea precisă

Ați specificat toleranțe stricte și ați selectat materialul potrivit. Dar cum puteți fi siguri că piesele finite îndeplinesc, de fapt, cerințele dumneavoastră? În serviciile de prelucrare CNC de precizie, controlul calității nu este o etapă ulterioară — este integrat în fiecare fază a producției. Fără o verificare riguroasă, chiar și cele mai sofisticate echipamente CNC nu pot garanta rezultate constante.

Diferența dintre companiile de prelucrare de precizie care livrează piese fiabile și cele care nu o fac se datorează, de obicei, sistemelor lor de calitate. Să analizăm metodele de inspecție și standardele de certificare care disting producătorii excepționali de ceilalți.

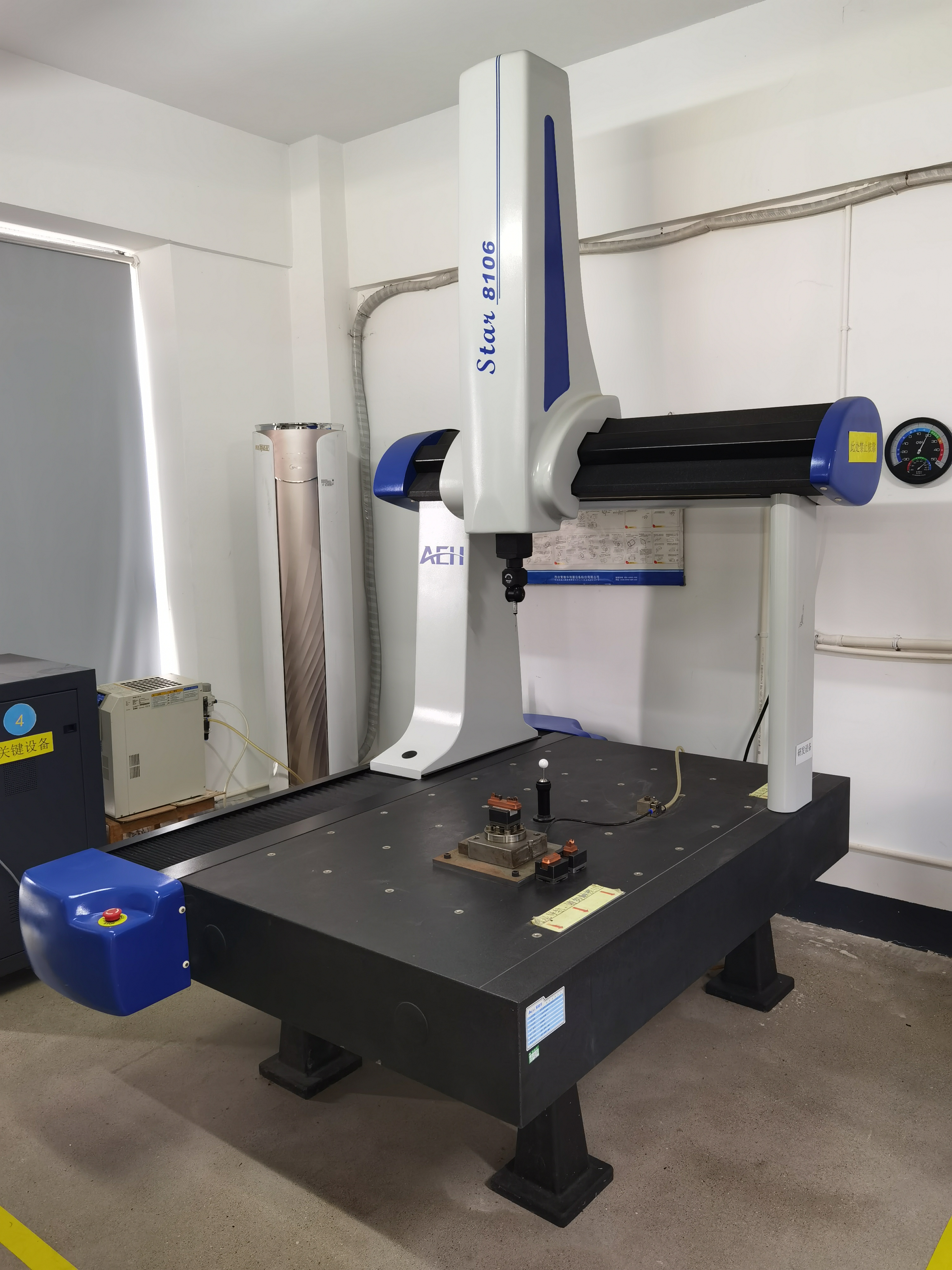

Inspeția și procesele de verificare cu CMM

Mașinile de măsurare cu coordonate (CMM) reprezintă standardul de aur pentru verificarea dimensională în serviciile de prelucrare CNC personalizate. O mașină CMM inspectează și măsoară obiecte tridimensionale, verificând caracteristicile unghiulare și geometrice — cum ar fi liniile, cercurile și pătratele — în raport cu proiectul intenționat. Comparativ cu inspecțiile manuale efectuate cu instrumente convenționale, o mașină CMM este rapidă, repetabilă și furnizează rezultate excepțional de precise.

Cum funcționează inspecția cu CMM? Procesul urmează o abordare sistematică:

1. Calibrare: Mașina CMM este calibrată folosind etaloane de referință care corespund cât mai bine obiectului de inspectat din punct de vedere al texturii, formei și dimensiunii
2. Poziționarea piesei: Componenta este fixată pe masa de măsurare, cu puncte de referință cunoscute stabilite
3. Contactul cu palpatorul: Un palpator de precizie atinge mai multe puncte de pe suprafața piesei, înregistrând coordonatele exacte
4. Analiză a datelor: Software-ul compară coordonatele măsurate cu specificațiile CAD originale ale dumneavoastră
5. Raportarea: Rapoartele detaliate de inspecție documentează toate dimensiunile măsurate și eventualele abateri

Diferitele tipuri de CMM servesc nevoi diferite în industria prelucrării prin comandă numerică. CMM-urile de tip pod sunt cele mai frecvente, oferind viteză și precizie pentru componente de dimensiuni mici și medii. CMM-urile de tip portal sunt concepute pentru piese mari și grele, cum ar fi ansamblurile de caroserie auto. CMM-urile de tip consolă oferă flexibilitate în măsurarea geometriilor complexe, iar CMM-urile cu braț orizontal permit accesul la caracteristici greu de atins.

În afară de CMM, instalațiile de prelucrare precisă folosesc și alte metode de verificare:

• Măsurarea finisajului suprafeței: Profiliometrele cuantifică valorile Ra pentru a verifica specificațiile de rugozitate a suprafeței
• Comparatoare optice: Proiectează profilurile mărite ale pieselor pe suprapuneri de referință pentru comparație vizuală
• Calibre de înălțime și micrometre: Verifică dimensiunile critice în timpul controalelor în proces
• Măsurători de rotunjime: Măsoară cilindricitatea și concentricitatea componentelor rotative
• Testare a duretelor: Confirmă faptul că proprietățile materialelor corespund specificațiilor după tratamentul termic

Controlul statistic al procesului: identificarea problemelor înainte ca acestea să se agraveze

Iată un scenariu pe care dorești să-l eviți: prima serie de piese pare perfectă, dar la a 200-a piesă dimensiunile se abat din toleranță. Muchia de tăiere a început să se uzeze la a 150-a piesă, dar nimeni nu a observat acest lucru, deoarece niciun sistem de control nu a semnalat modificarea.

Controlul statistic al proceselor (SPC) previne exact această situație. SPC este un instrument de management al calității care folosește metode statistice pentru a monitoriza și analiza procesul de producție, detectând și corectând deviațiile în stadiu incipient, înainte ca piesele defecte să fie produse.

Eșantionarea tradițională verifică piesele după finalizarea producției — descoperind astfel problemele prea târziu. SPC funcționează diferit. Aceasta verifică dimensiunile cheie la intervale timpurii, cum ar fi a 5-a sau a 10-a piesă, reprezentând datele în timp real pe diagrame de control. Dacă o dimensiune începe să se abată spre limita de toleranță, se iau măsuri imediat — ajustând compensarea sculelor sau înlocuind tăișurile înainte ca problemele să se agraveze.

Rezultatele vorbesc de la sine. Un client din domeniul dispozitivelor medicale a observat că furnizorul anterior obținea doar un randament de 92%. Prin aplicarea controlului statistic al proceselor (SPC), noul producător a identificat faptul că diametrul unei alezaje cheie a crescut progresiv începând cu piesa cu numărul 85. Înlocuirea muchiilor tăietoare la piesa cu numărul 80 și ajustarea compensărilor au îmbunătățit randamentul la 99,7%, generând economii de aproximativ ¥12.000 în reprelucrare și deșeuri.

Standarde de certificare care asigură calitatea

Certificările oferă o validare externă că un furnizor de servicii de prelucrare precisă prin strunjire cu comandă numerică (CNC) menține sisteme de calitate solide. Două standarde domină serviciile de prelucrare precisă CNC:

ISO 9001 stabilește cerințele internaționale pentru un sistem eficient de management al calității. Organizațiile certificate ISO 9001 demonstrează capacitatea lor de a livra în mod constant produse și servicii de înaltă calitate, respectând în același timp cerințele clienților și ale reglementărilor aplicabile. Această certificare se aplică în toate domeniile industriale și indică existența unor procese sistematice de asigurare a calității.

IATF 16949 se bazează pe ISO 9001, adăugând cerințe suplimentare specifice industriei auto. Definit de International Automotive Task Force (IATF), standardul IATF 16949 impune organizațiilor să respecte ambele manuale — IATF 16949 și ISO 9001 — pentru obținerea certificării. Această conformitate dublă asigură faptul că furnizorii din domeniul automotive îndeplinesc așteptările riguroase privind calitatea din industrie.

Ce înseamnă aceste certificate pentru dumneavoastră? Ele indică faptul că un producător:

• Menține proceduri documentate privind calitatea
• Instruiește angajații în practicile de calitate
• Urmărește și rezolvă neconformitățile în mod sistematic
• Este supus auditurilor regulate efectuate de terțe părți
• Îmbunătățește continuu procesele pe baza datelor

În special pentru aplicațiile auto, certificarea IATF 16949, combinată cu implementarea riguroasă a controlului statistic al proceselor (SPC), oferă încredere că componentele vor îndeplini în mod constant specificațiile pe întreaga gamă de volume de producție. Producători precum Shaoyi Metal Technology dețin certificarea IATF 16949 împreună cu protocoalele de control statistic al proceselor, asigurând astfel că componentele auto de înaltă precizie îndeplinesc standardele de calitate exigente, de la prototiparea rapidă până la producția de masă.

Un sistem de management al calității bine documentat și implementat aduce multiple beneficii: reducerea defectelor, îmbunătățirea satisfacției clienților, scăderea costurilor legate de calitate și consolidarea reputației pe piață. La evaluarea companiilor specializate în prelucrarea de precizie, aceste certificări reprezintă indicatori siguri ai angajamentului față de calitate.

Verificarea calității asigură faptul că piesele dvs. respectă specificațiile în prezent. Dar cum se compară prelucrarea de precizie cu metodele alternative de fabricație? Înțelegerea momentelor în care prelucrarea CNC depășește celelalte opțiuni vă ajută să faceți alegerea corectă pentru fiecare aplicație.

Prelucrarea de precizie versus metodele alternative de fabricație

Ați identificat cerințele privind toleranțele și standardele de calitate. Acum apare o întrebare esențială: Este, de fapt, prelucrarea CNC de precizie cea mai potrivită alegere pentru proiectul dvs.? Răspunsul sincer este: Depinde. Fiecare metodă de fabricație are performanțe superioare în anumite scenarii, iar înțelegerea acestor compromisuri vă ajută să alegeți abordarea cea mai eficientă din punct de vedere al costurilor pentru aplicația dvs. specifică.

Să eliminăm confuzia printr-o comparație clară a opțiunilor dvs.

Când prelucrarea CNC depășește alternativele

Prelucrarea CNC strălucește cel mai mult atunci când precizia, versatilitatea materialelor și flexibilitatea designului sunt cele mai importante. Această tehnică de fabricare prin eliminare folosește scule de tăiere pentru a îndepărta material dintr-un semifabricat masiv, controlată de programe computerizate care utilizează instrucțiuni în cod G. Rezultatul? O precizie dimensională excepțională și o calitate superioară a finisajului suprafeței.

Luați în considerare prelucrarea CNC pentru prototipuri în cadrul dezvoltării produselor. Atunci când aveți nevoie de prototipuri funcționale care corespund materialelor și toleranțelor prevăzute pentru producție, prelucrarea oferă rezultate în câteva zile, nu în săptămâni. Nu este necesară nicio investiție în scule, nici întârzieri legate de crearea matrițelor — doar fișierul dumneavoastră CAD transformat într-o piesă fizică. Serviciile de prelucrare pentru prototipuri se dovedesc extrem de valoroase atunci când trebuie să validați designurile înainte de a trece la metodele de producție în volum mare.

TURNARE adoptă o abordare fundamental diferită. Metalul topit este turnat în matrițe preformate pentru a crea piese cu geometrii interne complexe și structuri cu pereți subțiri. Turnarea sub presiune se remarcă prin producția de volum mare, cu o repetabilitate excelentă. Totuși, turnarea necesită o investiție semnificativă inițială în echipamente — aceste matrițe pot costa mii de dolari. Pentru loturi mici, această investiție rar are sens economic.

Fabricare Aditivă (imprimarea 3D) construiește piesele strat cu strat, eliminând în totalitate necesitatea echipamentelor tradiționale. Imprimarea metalică 3D se remarcă prin capacitatea de a imprima piese complexe, cu detalii fine, care sunt adesea dificil de realizat prin metodele de turnare. Structurile în rețea, canalele interne și formele organice devin posibile. Totuși, acuratețea dimensională spune o altă poveste — prelucrarea prin strunjire-frezare (CNC) oferă o acuratețe dimensională superioară, capabilă să atingă toleranțe de ±0,001 mm, semnificativ mai bune decât cele ale turnării și ale imprimării metalice 3D.

EDM cu fir folosește descărcări electrice, nu scule de tăiere. Această tehnică este foarte eficientă pentru tăierea unor materiale extrem de dure, cum ar fi titanul, wolframul și aliajele superrezistente, care pot reprezenta o provocare pentru prelucrarea tradițională. Atunci când aveți nevoie de detalii complexe în oțeluri durificate pentru scule sau aliaje exotice, prelucrarea prin electroeroziune (EDM) devine esențială. Compromisul? Rate mai mici de îndepărtare a materialului și costuri operaționale mai ridicate.

Metodă de fabricație	Capacitate de precizie	Opțiuni de Material	Conformitate cu volumul	Factori de Cost
Frezare CNC	±0,001 mm până la ±0,025 mm	Virtually all machinable metals and plastics	1 până la 10.000+ piese	Fără dotări; costul crește liniar în funcție de cantitate
Găsirea prin matriță	±0,05 mm până la ±0,1 mm	Aliaje de aluminiu, zinc, magneziu	peste 1.000 de piese (rentabil începând cu 10.000+)	Cost ridicat al dotărilor; cost unitar scăzut la volume mari
Fuziune Investițională	±0,1 mm și ±0,25 mm	Cele mai multe metale turnabile, inclusiv oțelul	100 până la 10.000 bucăți	Dotări moderate; potrivit pentru volume medii
Imprimare 3D metalică (LPBF)	±0,05 mm până la ±0,1 mm	Portofoliu limitat (titan, oțel, aluminiu, aliaje de nichel)	1 până la 100 bucăți	Fără scule; cost unitar ridicat
EDM cu fir	±0,002 mm până la ±0,013 mm	Orice material conductor, indiferent de duritatea acestuia	1 până la 1.000 de piese	Proces lent; costuri operaționale mai ridicate
Forjare	±0,5 mm până la ±2 mm (necesită prelucrare secundară)	Oțel, aluminiu, titan, aliaje de cupru	1.000+ bucăți	Cost ridicat al sculelor; structură excelentă a grăunților

Combinarea metodelor de fabricație pentru obținerea unor rezultate optime

Iată ce înțeleg producătorii experimentați: rar o singură metodă îndeplinește perfect toate cerințele. Producția modernă combină diferite procese pentru a valorifica punctele forte și pentru a reduce dezavantajele. Prelucrarea prin așchiere finalizează piesele turnate prin adăugarea unor detalii, cum ar fi gravurile, și asigură respectarea toleranțelor strânse.

Un exemplu practic ilustrează această abordare hibridă. Un component auto poate fi turnat prin injecție pentru a obține în mod eficient canale interne complexe, apoi prelucrat cu precizie pe suprafețele critice de fixare, unde sunt esențiale toleranțele de ±0,025 mm. Turnarea asigură geometria care nu ar putea fi realizată economic prin prelucrare mecanică; prelucrarea mecanică oferă precizia pe care turnarea, singură, nu o poate atinge.

În mod similar, prototiparea prin prelucrare CNC se dovedește extrem de valoroasă în faza de dezvoltare. Prototiparea rapidă CNC validează proiectul dumneavoastră rapid, utilizând materiale conforme intenției de producție. Odată validat, puteți trece la turnare sau forjare pentru producția de volum mare, rezervând operațiile CNC pentru caracteristicile critice. Această abordare etapizată echilibrează viteza, precizia și costul pe întreaga durată de viață a produsului.

Atât piesele turnate, cât și cele imprimate în 3D sunt adesea supuse unor operații de prelucrare secundară pentru a îndeplini cerințele de specificație ale proiectului. Producția aditivă creează forma apropiată de cea finală, dar complexă; prelucrarea cu precizie finalizează interfețele, suprafețele de etanșare și fusurile lagărelor conform specificațiilor finale.

La alegerea metodei, luați în considerare următoarele principii orientative:

• Cantități de 1–100: Prelucrarea CNC sau imprimarea metalică 3D oferă, de obicei, cele mai bune condiții economice
• Cantități de 100–1.000: Evaluați prelucrarea CNC în comparație cu turnarea în cochilie, în funcție de geometria piesei
• Cantități peste 1.000: Turnarea sub presiune sau forjarea, urmată de prelucrare secundară, este, de obicei, soluția optimă
• Caracteristici interne complexe: Turnare sau producție aditivă, finalizată prin prelucrare mecanică
• Materiale călite care necesită prelucrare cu precizie: Operații de tăiere cu fir EDM sau rectificare

Nu există o metodă care să fie întotdeauna superioară celeilalte. Ideea este că tehniciile tradiționale de fabricație și imprimarea 3D a metalelor se vor completa reciproc, acoperind lacunele în care cealaltă metodă nu oferă rezultate satisfăcătoare.

Alegerea corectă depinde de echilibrul specific dintre cantitate, complexitate, precizie și termen limită. Serviciile de prelucrare rapidă a prototipurilor vă ajută să validați proiectele într-un timp scurt, în timp ce planificarea producției ia în considerare metoda — sau combinația de metode — care asigură valoarea optimă la scară industrială.

Înțelegerea acestor compromisuri în fabricație este esențială, dar cerințele variază semnificativ de la o industrie la alta. Dispozitivele medicale, componentele aeronautice și piesele auto impun fiecare standarde diferite de precizie și documentare.

Aplicații industriale și cerințe specifice sectorului

Ce toleranță necesită o paletă de turbină comparativ cu un suport auto? Cum diferă cerințele de documentare pentru un implant chirurgical față de cele pentru o carcasă electronică? Fiecare industrie aduce așteptări unice în ceea ce privește precizia, determinate de mediile de funcționare, reglementările privind siguranța și cerințele de performanță. Înțelegerea acestor cerințe specifice sectorului vă ajută să comunicați eficient cu producătorii și să specificați standardele adecvate pentru piesele dvs. CNC.

Standardele de precizie pentru componente auto

Industria auto funcționează la intersecția dintre producția de mare volum și toleranțele riguroase. Componentele motorului, piesele de transmisie și ansamblurile de caroserie trebuie să funcționeze în mod fiabil pe milioane de vehicule, rămânând în același timp rentabile din punct de vedere al producției.

Menținerea toleranțelor standard sau depășirea acestora este esențială pentru a asigura o angrenare corectă a roților dințate, alinierea corectă a arborelor și potrivirea corespunzătoare a carcaselor — elemente critice pentru minimizarea uzurii, maximizarea eficienței și prevenirea defectărilor costisitoare ale echipamentelor. O roată dințată de transmisie cu toleranțe incorecte generează zgomot, accelerează uzura și, în cele din urmă, se defectează. Înmulțiți acest efect la mii de vehicule și veți înțelege de ce producătorii auto cer consistență.

Cerințele cheie pentru piesele prelucrate prin strunjire CNC destinate industriei auto includ:

• Repetabilitate la volume mari: Serii de producție acoperă adesea zeci de mii de componente identice
• Certificare IATF 16949: Standardul de management al calității din industria auto se bazează pe ISO 9001, cu cerințe suplimentare specifice sectorului
• Controlul Statistic al Procesului: Monitorizarea în timp real asigură consistența dimensională pe întreaga durată a seriilor de producție
• Trasabilitate completă a materialelor: Fiecare componentă trebuie să poată fi trasată până la certificatele materialelor brute
• Documentație PPAP: Procesul de aprobare a pieselor de producție (PPAP) validează capacitatea de fabricație înainte de lansarea în producție de volum

Componentele din aluminiu prelucrate prin strunjire apar în întreaga structură a vehiculelor moderne — de la suporturi structurale ușoare până la carcase prelucrate cu precizie pentru senzori și actuatori. Tendința spre vehicule electrice intensifică cerințele privind operațiunile de prelucrare CNC a metalelor, care trebuie să asigure toleranțe strânse pentru carcasele bateriilor, carcasele motoarelor și componentele de gestionare termică.

Pentru aplicațiile auto în care consistența calității este esențială pe întreaga gamă de volume de producție, Instalația certificată IATF 16949 a Shaoyi Metal Technology livrează componente cu toleranțe ridicate, cu termene de livrare de doar o zi lucrătoare, scalând fără probleme de la prototiparea rapidă până la producția de masă, în conformitate cu protocoale stricte de control statistic al proceselor (SPC).

Cerințe de toleranță din domeniul medical și aerospace

Atunci când viața oamenilor depinde de performanța componentelor, cerințele de toleranță ating nivelurile cele mai exigente. Atât sectorul medical, cât și cel aerospace împărtășesc o filozofie de toleranță zero față de eșec — deși cerințele lor specifice diferă semnificativ.

Cerințe de precizie aerospace

În domeniul aerospace, integritatea structurală și performanța aerodinamică depind de potrivirea exactă dintre piese. Componente precum palele turbinelor sau suporturile structurii de zbor necesită adesea toleranțe bilaterale pentru a menține simetria și echilibrul precise, asigurând stabilitatea și siguranța în timpul zborului.

Cerințe privind prelucrarea metalică în domeniul aerospace:

• Toleranțe în limitele de ±0,0001 inch: Piesele aerospace necesită adesea toleranțe măsurate în microni
• Certificare AS9100: Standardul specific aerospace de management al calității, care asigură procese de fabricație consistente
• Inspecția la primul articol (FAI): Documentație completă care verifică faptul că piesele din prima serie de producție corespund specificațiilor de proiectare
• Certificări privind materialele: Documentație completă privind proprietățile materialelor de calitate aerospace și tratamentul termic aplicat
• Testare neinvazivă: Inspecție cu raze X, ultrasunete și lichid penetrant pentru componente critice

Cerințe de precizie pentru dispozitive medicale

Toleranțele strânse din domeniul dispozitivelor medicale asigură acuratețea și eficacitatea instrumentelor chirurgicale și a implanturilor utilizate în proceduri care salvează vieți, unde chiar și diferențele minime pot afecta rezultatele pentru pacienți. Un implant de șold trebuie să interacționeze cu precizie cu osul; un instrument chirurgical trebuie să funcționeze identic în mii de proceduri.

Prelucrarea din oțel inoxidabil medical și lucrul cu aliaje specializate necesită:

• Verificarea biocompatibilității: Materialele nu trebuie să provoace reacții adverse în organismul uman
• Specificații privind finisarea suprafeței: Rugozitatea este esențială, în special pentru suprafețele de etanșare sau dispozitivele implantabile
• Certificare ISO 13485: Gestionarea calității specifică fabricării dispozitivelor medicale
• Trasabilitate completă: Fiecare piesă are un dosar documentar complet, de la certificatele materialelor brute până la rapoartele de inspecție
• Prelucrare compatibilă cu sala curată: Controlul contaminării pentru componente implantabile

Cerințe ale sectorului electronic și de apărare

Industria electronică împinge prelucrarea prin așchiere de precizie către miniaturizare. Progresele tehnologice depind de dispozitive și componente mici și ușoare, cu parametri preciși la nivel de laser, sub 10 micrometri, iar prelucrarea prin frezare CNC poate satisface aceste cerințe.

Aplicațiile electronice necesită:

• Capabilități de micro-prelucrare: Caracteristici măsurate în microni, nu în milimetri
• Considerente privind protecția împotriva interferențelor electromagnetice (EMI/RFI): Asamblările precise previn interferențele electromagnetice
• Gestionarea termică: Geometriile radiatorului de căldură necesită un contact superficial exact
• Performanță înaltă la frecvență: Carcasele conectorilor necesită consistență dimensională pentru integritatea semnalului

Producția pentru aplicații de apărare combină cerințele de precizie ale industriei aerospațiale cu cerințe de securitate specifice. Armata necesită piese precise, cum ar fi componente pentru rachete, piese pentru aeronave, piese pentru submarine și componente pentru vehicule militare. Conformitatea cu reglementările ITAR (International Traffic in Arms Regulations) reglementează exportul articolelor supuse controlului, adăugând straturi suplimentare de documentare față de cerințele standard de calitate.

Măsurile de înaltă securitate impun secretul în ceea ce privește procedurile exacte și produsele utilizate la fabricarea echipamentelor militare, dar nevoia fundamentală rămâne aceeași: piese fiabile, fabricate conform unor standarde riguroase și însoțite de documentație completă.

Cerințele fiecărei industrii reflectă condițiile sale unice de funcționare și profilurile de risc. Înțelegerea acestor cerințe specifice sectorului vă ajută să stabiliți toleranțe adecvate, să selectați producători calificați și să estimați corect bugetul pentru proiectele dumneavoastră de prelucrare de precizie. Următorul pas? Evaluarea factorilor care determină costurile și a modului de a alege partenerul de fabricație potrivit pentru nevoile dumneavoastră specifice.

Factorii de cost și alegerea partenerului potrivit de prelucrare

Aceasta este întrebarea cu care se confruntă orice specialist în achiziții: De ce variază atât de mult ofertele pentru aceeași piesă între diferiții furnizori? O diferență de preț de 50% nu este neobișnuită, iar oferta cea mai mică nu este întotdeauna și cea mai bună valoare. Înțelegerea factorilor care determină prețul prelucrării CNC vă ajută să comparați furnizorii în mod echitabil și să luați decizii care să echilibreze costul cu calitatea, fiabilitatea și valoarea totală.

Să analizăm în detaliu factorii de cost și criteriile de evaluare care disting partenerii excepționali de prelucrare de precizie de cei care doar oferă prețuri scăzute, dar aduc probleme.

Ce determină costurile prelucrării prin strunjire de precizie

Fiecare atelier de prelucrare CNC calculează prețurile pe baza unor factori fundamentali similari, deși modul în care acordă importanță acestor elemente variază semnificativ. Înțelegerea acestor componente vă ajută să interpretați corect ofertele și să identificați domeniile în care costurile pot fi optimizate.

Costuri materiale

Materialul brut reprezintă un element de cost direct, dar este mai complex decât simpla înmulțire a greutății cu prețul pe kilogram. Costul materialului depinde de tipul specific de material, de cantitatea utilizată și de prețul actual de piață. Aluminiul de calitate aerospațială este mai scump decât gradele comerciale. Aliajele exotice, cum ar fi titanul sau Inconel, au prețuri superioare. Certificările materialelor adaugă costuri, dar asigură trasabilitatea necesară în domeniile reglementate.

Luați, de asemenea, în considerare randamentul de utilizare al materialului. O piesă prelucrată dintr-o bară poate duce la o pierdere de 80 % din materialul inițial, în timp ce o turnare apropiată de forma finală (near-net-shape) implică o pierdere mult mai mică. Geometria piesei dvs. influențează direct costurile materialelor, în afara greutății piesei finite.

Timp mașină

Acest factor domină adesea prețurile pentru prelucrarea de precizie. Cheltuielile de prelucrare includ amortizarea echipamentelor, întreținerea, forța de muncă și costurile indirecte, calculate în funcție de orele de lucru sau de procese. Un centru de prelucrare pe 5 axe are tarife orare mai mari decât o freză pe 3 axe. Strungurile de tip elvețian pentru operațiuni mici de prelucrare CNC implică o economie diferită față de frezele mari cu cadru portal.

Complexitatea multiplică timpul necesar. Toleranțele strânse necesită avansuri și viteze mai reduse. Geometriile complexe cer mai multe montări sau dispozitive de fixare specializate. Elementele care necesită scule speciale adaugă timp de pregătire și costuri suplimentare pentru scule.

Cerințe privind Toleranțele

Așa cum s-a discutat anterior, reducerea toleranțelor determină o creștere neuniformă a costurilor. Trecerea de la toleranțe standard la toleranțe de precizie poate adăuga până la 50% la costurile de prelucrare. Împingerea spre domeniul ultra-precisie poate multiplica costurile de mai multe ori. Fiecare reducere a toleranțelor necesită viteze de așchiere mai lente, schimbări mai frecvente ale sculelor, inspecții suplimentare și un risc mai mare de rebut.

Considerente privind volumul

Costurile de configurare rămân relativ fixe, indiferent dacă produceți un singur piesă sau o sută de piese. Programarea, fixarea și inspecția primei piese consumă aproximativ același timp, indiferent de cantitate. Aceste costuri fixe se împart pe un număr mai mare de piese pe măsură ce volumul crește, reducând în mod semnificativ prețul pe unitate.

Un atelier mecanic specializat ar putea oferi un preț estimativ de 500 USD pentru un singur prototip, dar doar 50 USD pe piesă pentru 100 de unități. Calculul este logic dacă înțelegeți că costul de configurare ar putea reprezenta 400 USD din costul acelui prototip.

Impactul termenului de livrare

Termenele tipice de livrare pentru prelucrarea prin strunjire cu comandă numerică (CNC) variază între 1 și 3 săptămâni, în funcție de volum și complexitate. Comenzile urgente perturbă programarea, necesită ore suplimentare sau amână comenzile altor clienți — toate acestea generând costuri suplimentare. Planificarea anticipată economisește bani. Termenele de livrare de urgență implică suplimente de 25–100% sau mai mult.

Evaluarea furnizorilor de servicii dincolo de preț

Căutarea unui atelier de prelucrare CNC în apropierea mea returnează numeroase opțiuni. Totuși, proximitatea singură nu garantează calitatea, fiabilitatea sau prețurile corecte. Nu vă limitați doar la oferta cu cel mai mic preț. În schimb, evaluați eficiența costurilor prin echilibrarea prețului cu calitatea, termenul de livrare și serviciile oferite.

La evaluarea potențialelor servicii de prelucrare în apropierea mea, luați în considerare acești criterii esențiali:

• Alinearea capacităților tehnice: Echipamentele lor corespund cerințelor dvs.? Un atelier specializat în componente structurale mari s-ar putea să nu obțină rezultate excelente la piese mici de precizie
• Certificări de Calitate: Asigurați-vă că sunt certificate conform ISO 9001, IATF 16949 sau AS9100D. Aceste certificări indică procese structurate și o calitate reproductibilă
• Capacități de inspectare: Informați-vă despre instrumentele lor de inspecție — calibre cu tije, micrometre, mașini de măsurat cu coordonate (CMM) — și solicitați mostre sau rapoarte de inspecție
• Receptivitatea în comunicare: O comunicare promptă și clară asigură faptul că nu veți rămâne necunoscut cu privire la apariția unor probleme
• Calitatea feedback-ului DFM: Evaluați capacitatea lor de a înțelege desenele tehnice, de a oferi feedback privind proiectarea pentru fabricabilitate (DFM) și de a sugera alternative de prelucrare
• Asistență post-vânzare: Furnizorul oferă garanții, înlocuiri sau asistență post-livrare?
• Scalabilitate: Se pot adapta la nevoile dumneavoastră, trecând de la prototipuri la volume de producție?
• Sursă de Materiale: Întrebați-vă dacă aprovizionarea materialelor se face intern sau prin părți terțe. Pregătirea rapidă a materialelor în interiorul companiei accelerează livrarea și asigură consistența calității.

Obținerea unor oferte precise și compararea corectă

Precizia ofertelor pe care le primiți depinde în mare măsură de informațiile pe care le furnizați. Obținerea unei oferte precise pentru prelucrarea prin strunjire CNC este unul dintre factorii cheie pentru asigurarea desfășurării fără probleme a proiectului dumneavoastră.

Pentru a obține oferte comparabile de la mai mulți furnizori:

• Furnizați fișiere CAD complete: modelele 3D în formate standard (STEP, IGES) elimină erorile de interpretare
• Specificați clar toate cerințele: Toleranțe, finisaje de suprafață, calități ale materialelor și certificate necesare
• Indicați cantitățile exacte: Prețurile variază semnificativ în funcție de volum
• Partajați termene realiste: Cerințele de execuție urgentă influențează prețul
• Solicitați descompuneri detaliate: Asigurați-vă că prețurile sunt clar detaliate, fără comisioane ascunse. Înțelegeți modul în care furnizorul calculează costurile — timpul de funcționare al mașinii, deșeurile de material, manopera, configurarea inițială și dotările

Un studiu de caz a arătat că, prin implementarea unui proces standardizat de solicitare, dispersia ofertelor a fost redusă semnificativ — de la o diferență inițială de 200 de yuani la doar 55 de yuani, iar acuratețea ofertelor a crescut cu 72,5%. Informațiile consistente și complete generează oferte consistente și comparabile.

Când căutați un atelier CNC în apropierea mea, nu subestimați valoarea începerii cu un proiect mic. În caz de îndoială, începeți cu un proiect de prototip. Aceasta este cea mai rapidă modalitate de a verifica abilitățile reale ale unui furnizor, disciplina procesuală și mentalitatea sa privind calitatea — înainte de a trece la producția în masă.

Partenerul potrivit pentru prelucrarea de precizie devine o extensie a echipei dumneavoastră, adăugând expertiză care îmbunătățește proiectele dumneavoastră și reduce costurile totale. Prețul este important, dar varianta cea mai ieftină rareori oferă cea mai bună valoare atunci când în ecuație intră calitatea, fiabilitatea și comunicarea.

Întrebări frecvente despre serviciul de prelucrare de precizie

1. Ce face prelucrarea de precizie?

Prelucrarea de precizie elimină materialul în exces dintr-o piesă semifabricată pentru a crea componente finite cu toleranțe extrem de strânse, de obicei în limitele de ±0,001 mm sau mai strânse. Folosind tehnologii avansate de prelucrare CNC, dotate cu sisteme de feedback în timp real, cum ar fi interferometria cu laser și codificatoarele digitale, acest proces transformă materialele brute în piese care respectă exact specificațiile. Industrii precum cea aerospațială, cea a dispozitivelor medicale și cea auto se bazează pe prelucrarea de precizie pentru a produce componente în care chiar și abaterile microscopice pot duce la defecte.

2. Cât costă serviciul de prelucrare CNC?

Costurile prelucrării prin frezare CNC variază în funcție de mai mulți factori: tipul și cantitatea materialului, timpul de funcționare al mașinii (frezele cu 3 axe costă mai puțin pe oră decât cele cu 5 axe), cerințele de toleranță (toleranțele mai strânse măresc costurile în mod neliniar), volumul producției (costurile de configurare se împart între un număr mai mare de piese, reducând astfel prețul pe unitate) și termenul de livrare. Un prototip ar putea costa 500 USD, în timp ce aceeași piesă produsă în 100 de bucăți ar putea scădea la 50 USD pe bucată. Comenzile urgente implică, de obicei, o suprataxă de 25–100%. Pentru oferte precise, vă rugăm să furnizați fișiere CAD complete, cu toate specificațiile clar definite.

3. Care este diferența dintre toleranțele standard și cele de precizie în prelucrarea mecanică?

Toleranțele standard variază de la ±0,05 mm până la ±0,127 mm, fiind potrivite pentru carcase și suporturi, unde ajustarea exactă nu este esențială. Toleranțele de precizie (±0,013 mm până la ±0,05 mm) sunt necesare atunci când componentele se interfetează cu alte piese sau când performanța funcțională depinde de dimensiuni exacte. Toleranțele ultra-precise (±0,002 mm până la ±0,013 mm) sunt utilizate în aplicații din domeniul aerospațial și medical. Fiecare creștere a nivelului de toleranță necesită viteze de tăiere mai reduse, schimbări mai frecvente ale sculelor și inspecții ample, ceea ce influențează semnificativ costurile.

4. Ce certificate ar trebui să dețină o companie specializată în prelucrarea de precizie?

Certificările cheie includ ISO 9001 pentru sistemele generale de management al calității, IATF 16949 pentru cerințele industriei auto, AS9100 pentru aplicații aero-spațiale și ISO 13485 pentru fabricarea dispozitivelor medicale. Aceste certificări indică proceduri documentate de asigurare a calității, personal instruit, urmărire sistematică a neconformităților, audituri regulate efectuate de terți și procese de îmbunătățire continuă. Unitățile certificate conform IATF 16949, cum ar fi Shaoyi Metal Technology, combină certificarea cu protocoalele de control statistic al proceselor pentru a asigura o calitate constantă a componentelor.

5. Când ar trebui să aleg prelucrarea CNC în locul turnării sau imprimării 3D?

Prelucrarea CNC este excelentă atunci când aveți nevoie de toleranțe în limitele de ±0,001 mm (superioară atât turnării, cât și imprimării 3D), versatilitatea materialelor acoperind practic toate metalele și plasticele prelucrabile, cantități de la 1 la peste 10.000 de piese fără investiții în scule, sau prototipuri funcționale realizate din materiale conforme cu cele destinate producției. Alegeți turnarea pentru cantități peste 1.000 de piese, cu geometrii interne complexe, unde investiția în scule este justificată. Selectați imprimarea 3D pentru forme organice complexe, în cantități sub 100 de piese, unde toleranțele de ±0,05 mm sunt acceptabile.
