Ce sunt piesele prelucrate prin tehnologie CNC și de ce sunt importante

V-ați întrebat vreodată cum a fost realizat acel suport precis proiectat din autoturismul dumneavoastră sau componenta complexă din interiorul smartphone-ului dumneavoastră? Este foarte probabil ca acesta să fi început ca un bloc solid de material și să fi fost transformat printr-un proces care elimină tot ceea ce nu face parte din piesa finală. Aceasta este lumea pieselor prelucrate prin tehnologie CNC — componente create printr-una dintre cele mai precise și reproductibile metode ale fabricației moderne .

Piesele prelucrate prin tehnologie CNC sunt componente proiectate personalizat, obținute printr-un proces de fabricație substractiv, în care comenzi computerizate ghidează sculele mașinii pentru a elimina straturi de material dintr-o piesă brută solidă, asigurând o precizie dimensională obișnuită de ±0,005 inch (0,127 mm).

Ce diferențiază aceste piese prelucrate de componentele fabricate convențional? Răspunsul se află în combinarea preciziei digitale cu execuția automatizată. În timp ce prelucrarea tradițională se bazează în mare măsură pe abilitățile operatorului, care conduce manual sculele, tehnologia CNC (Comandă Numerică Computerizată) transformă direct proiectul dumneavoastră digital în realitate fizică — în mod constant, precis și repetabil.

De la designul digital la realitatea fizică

Drumul de la concept la piesele finite CNC urmează o cale clară, dar sofisticată. El începe cu un model CAD (Proiectare Asistată de Calculator) — o schemă digitală detaliată care conține toate dimensiunile, unghiurile și specificațiile necesare piesei dumneavoastră. Acest fișier digital este apoi transformat în cod G, un limbaj de programare care indică mașinii exact unde să se miște, cu ce viteză să circule și când să efectueze tăierea.

Gândiți-vă la acest lucru în felul următor: modelul dvs. CAD este rețeta, codul G reprezintă instrucțiunile pas cu pas pentru gătire, iar mașina CNC este un bucătar extrem de precis care nu se obosește niciodată și nu se distrage. Conform Thomas Net, această natură automatizată permite producerea de piese de înaltă precizie cu o consistență remarcabilă, fie că fabricați un singur prototip, fie o mie de unități de producție.

Părțile mașinii care fac acest lucru posibil funcționează în armonie. Unitatea de comandă a mașinii (MCU) prelucrează instrucțiunile programate de dumneavoastră. Motoarele și acționările execută mișcări precise de-a lungul mai multor axe. Sistemele de feedback monitorizează în mod continuu performanța și corectează orice abatere. Împreună, aceste componente ale mașinii asigură faptul că ceea ce ați proiectat digital corespunde exact cu ceea ce țineți în mână.

Avantajul fabricației substractive

Spre deosebire de imprimarea 3D, care construiește piese strat cu strat (fabricare aditivă), sau de turnarea prin injecție, care forțează materialul într-o matrice (fabricare formativă), prelucrarea CNC adoptă o abordare diferită. Se pornește cu mai mult material decât este necesar — un bloc solid, o bară sau o foaie — și se elimină în mod strategic tot ceea ce nu face parte din piesa finală.

Această abordare substractivă oferă avantaje distincte pentru prelucrarea pieselor:

• Integritatea materialului: Pornirea de la un semifabricat solid păstrează proprietățile structurale intrinseci ale materialului, spre deosebire de procesele stratificate sau turnate
• Precizie la scară mare: Mașinile CNC ating toleranțe între 0,0002 și 0,0005 inch pentru dimensiunile critice
• Versatilitate Material: De la aluminiu și oțel inoxidabil până la materiale plastice de inginerie și titan, procesul se adaptează nevoilor dumneavoastră de material
• Reproductibilitate: Echipamentele industriale CNC oferă indici de reproductibilitate de aproximativ ±0,0005 inch, producând piese aproape identice lot cu lot

Înțelegerea capacităților fiecărei mașini ajută la o proiectare mai inteligentă încă de la început. O freză cu 3 axe este excelentă pentru suprafețe plane și degroșări. O mașină cu 5 axe poate accesa unghiuri complexe fără a fi nevoie de reașezare. Un strung CNC produce componente cilindrice cu caracteristici exterioare și interioare, cum ar fi filetele și conicitățile. Potrivirea proiectului dumneavoastră cu capacitatea corectă a mașinii nu este doar o chestiune de posibilitate — este vorba despre eficiența costurilor.

Această legătură dintre capacitățile mașinilor și rezultatele obținute este exact locul în care încep, în majoritatea cazurilor, depășirile bugetare. Când înțelegeți principiile de bază ale modului în care sunt create piesele prin prelucrare CNC, puteți lua decizii de proiectare care să lucreze în armonie cu procesul, nu împotriva lui — economisind timp, reducând deșeurile și păstrând bugetul dumneavoastră intact.

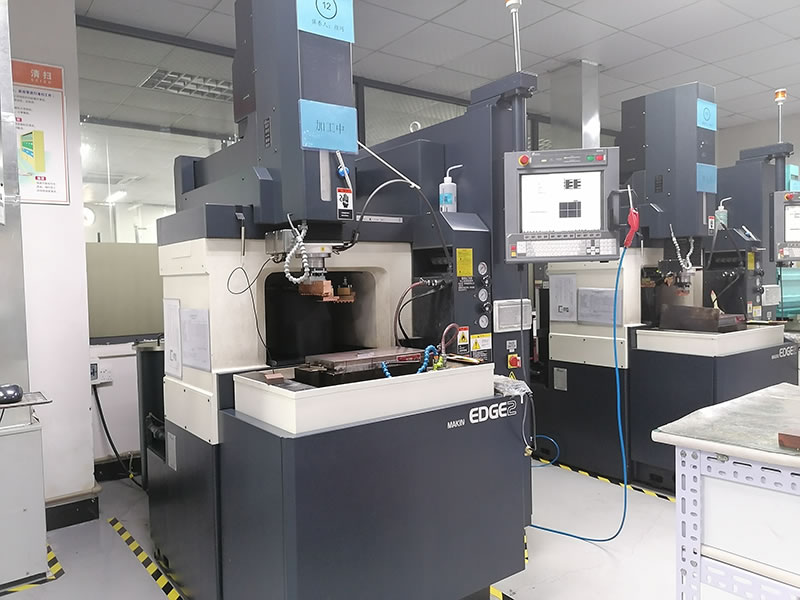

Tipuri de mașini CNC și capacitățile lor de prelucrare a pieselor

Acum că înțelegeți cum Se Creează Piețele de Machinare CNC , următoarea întrebare este simplă: ce mașină ar trebui să execute piesa dumneavoastră? Răspunsul afectează direct toleranțele realizabile, calitatea finisării suprafeței și, în cele din urmă, costul proiectului dumneavoastră. Alegerea unui tip greșit de mașină este ca și cum ați folosi un ciocan de demolare pentru a fixa un cadru de pictură — s-ar putea să obțineți rezultate, dar acestea nu vor fi nici frumoase, nici economice.

Fiecare tip de mașină CNC se remarcă prin execuția unor geometrii și configurații de piese specifice. Înțelegerea acestor capacități vă ajută să proiectați piese care valorifică punctele forte ale mașinii, nu care luptă împotriva limitărilor acesteia. Să analizăm principalele opțiuni și ce aduce fiecare la masă.

Mașini de frezat pentru geometrii complexe

Mașinile-unelte CNC de frezare folosesc scule de tăiere rotative pentru a îndepărta materialul dintr-o piesă fixă. Acestea sunt mașinile-unelte de bază ale domeniului prelucrării prin așchiere, capabile să producă totul, de la suporturi simple până la componente complexe destinate industriei aerospațiale. Diferențiatorul esențial între mașinile de frezare? Numărul de axe pe care le controlează.

A freză CNC cu 3 axe se deplasează pe trei direcții liniare: X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Conform CNC Cookbook , aceste mașini sunt utilizate în mod larg în domeniul fabricației și pot produce piese de bază în 2,5 dimensiuni. Ele sunt ideale pentru suprafețe plane, degajări, crestături și elemente accesibile din partea superioară a piesei dvs. de prelucrat. Gândiți-vă la plăcile de montare, carcase și componente structurale simple.

Când piesele dvs. de frezare CNC necesită elemente pe mai multe fețe sau unghiuri complexe, veți avea nevoie de mai multe axe. O mașină CNC cu 5 axe adaugă două axe de rotație, permițând sculei de tăiere să se apropie de piesa de prelucrat din practic orice unghi. Această capacitate permite:

• Prelucrarea suprafețelor conturate complexe într-o singură prindere
• Accesul la degajări sub nivelul suprafeței și la cavități adânci fără repoziționare
• Reducerea numărului de prinderi, ceea ce îmbunătățește precizia și reduce costurile
• Producerea de componente pentru industria aerospațială și medicală cu geometrii intricate

Compromisul? Mașinile cu 5 axe au tarife orare mai mari datorită complexității și cerințelor lor de programare. Dacă piesa dumneavoastră poate fi produsă pe o mașină cu 3 axe, veți economisi, în mod tipic, 20–40 % din costurile de prelucrare mecanică.

Centrale de strunjire pentru piese rotative

În timp ce frezele rotesc scula, strungurile CNC inversează rolurile: ele rotesc piesa de prelucrat, în timp ce o sculă de tăiere fixă îi modelează forma. Acest lucru face din serviciul de strunjire CNC alegerea ideală pentru componente cilindrice, cum ar fi arborele, bucșele, elementele de fixare filetate și orice piesă cu simetrie de rotație.

Strungurile CNC funcționează, în mod tipic, pe două axe principale: axa Z controlează deplasarea sculei de-a lungul lungimii piesei de prelucrat, iar axa X efectuează mișcarea perpendiculară față de mandrină. Această configurație este excelentă pentru realizarea unor caracteristici exterioare, cum ar fi conicitățile și canalele, precum și pentru operațiuni interioare, cum ar fi alezarea și filetarea.

După cum menționează CNC Cookbook, strungurile cu comandă numerică sunt cele mai potrivite pentru producerea de forme cilindrice, conice sau plane. Dacă piesa dumneavoastră necesită caracteristici care depășesc simetria de rotație—de exemplu, găuri excentrice sau suprafețe frezate plane—multe centre moderne de strunjire includ posibilități de prelucrare cu scule în mișcare (live tooling), combinând operațiile de strunjire și frezare într-o singură configurare.

EDM cu fir pentru tăiere de precizie

Uneori, sculele convenționale de tăiere pur și simplu nu sunt eficiente. Atunci când aveți nevoie de tăieturi complexe în oțel durificat, titan sau alte materiale dificil de prelucrat, prelucrarea prin EDM cu fir oferă o soluție care nu se bazează pe forțe mecanice de tăiere.

Prelucrarea prin descărcare electrică cu fir folosește un fir subțire, electrizat (de obicei cu diametrul între 0,004" și 0,012") pentru a eroda materialul prin scântei electrice controlate. Mașina de descărcare electrică creează un spațiu precis controlat între fir și piesa de prelucrat, vaporizând materialul cu o acuratețe remarcabilă.

EDM cu fir este deosebit de eficientă în aplicații în care prelucrarea tradițională nu dă rezultate:

• Tăierea oțelurilor pentru scule îndurite după tratamentul termic
• Realizarea unghiurilor interne ascuțite, imposibil de obținut cu sculele rotative
• Obținerea unor toleranțe extrem de strânse (±0,0001" este realizabilă)
• Producerea matrițelor de extrudare, a poansoanelor de decupare și a matrițelor de precizie

Conform surselor din industrie, tehnologia EDM cu fir este deosebit de eficientă pentru crearea componentelor și uneltelor metalice, fiind utilizată în mod curent în producția automotive, aerospace și electronică. Limitarea? Funcționează doar cu materiale conductoare de electricitate, iar vitezele de tăiere sunt mai lente decât cele ale prelucrării convenționale.

Tip de mașină	Cel Mai Bine Pentru	Toleranțe tipice	Forme ideale ale pieselor
freză CNC cu 3 axe	Suprafețe plane, degajări, caracteristici simple	±0,005 inch (0,127 mm)	Piese prismatice, suporturi, plăci
freză CNC 5-Axe	Contururi complexe, caracteristici pe mai multe fețe	±0,002" (0,05 mm)	Componente pentru industria aerospațială, rotoruri, implante medicale
Strung CNC	Componente cilindrice, filete	±0,003" (0,076 mm)	Arbori, bucși, pini, piese filetate
EDM cu fir	Materiale dure, profile complexe	±0,0001" (0,0025 mm)	Matrițe, poansoane, roți dințate, caracteristici interne complexe

Legătura dintre selecția componentelor mașinii CNC și calitatea finală a piesei nu poate fi subestimată. O piesă proiectată pentru prelucrare pe o mașină cu 5 axe, dar realizată pe o mașină cu 3 axe, va necesita mai multe montări, fiecare introducând erori potențiale și creșterea costurilor. În schimb, un suport simplu care ar putea fi fabricat pe un frezor de bază cu 3 axe nu beneficiază de capacitățile unei mașini cu 5 axe — plătiți doar tarife superioare fără nicio valoare adăugată.

Înțelegerea tipului de mașină care se potrivește geometriei piesei dvs. este primul pas către optimizarea costurilor. Următoarea considerație? Proiectarea pieselor dvs. astfel încât să se încadreze, de la început, în capacitățile fiecărei mașini.

Ghid de proiectare pentru piese prelucrate optimal prin metoda CNC

Sună complicat? Iată realitatea: deciziile pe care le luați în etapa de proiectare determină până la 70% din costul final de fabricație. O caracteristică care pare simplă pe ecran ar putea necesita scule speciale, mai multe configurări sau viteze de avans extrem de lente pentru a fi realizată. Înțelegerea principiilor proiectării pentru fabricabilitate (DFM) transformă piesele dvs. prelucrate prin frezare CNC din surse de costuri în componente produse eficient.

Provocarea este următoarea: conform Hubs, nu există standarde specifice la nivel de industrie pentru proiectarea pieselor destinate prelucrării prin frezare CNC . Producătorii de mașini și scule își îmbunătățesc în mod continuu capacitățile, extinzând limitele a ceea ce este posibil. Totuși, respectarea unor directive dovedite vă asigură că piesele personalizate prelucrate rămân în limitele unui cost eficient, păstrând în același timp calitatea de care aveți nevoie.

Dimensiuni critice și planificarea toleranțelor

Fiecare dimensiune a piesei dvs. are o toleranță—indiferent dacă specificați una sau nu. Atunci când toleranțele nu sunt indicate explicit, producătorii aplică grade standard, cum ar fi ISO 2768 mediu sau fin. Dar aici este unde costurile vă surprind: toleranțele mai strânse necesită viteze de prelucrare mai lente, echipamente mai precise și timp suplimentar de inspecție.

Pentru serviciile de prelucrare CNC de precizie, aceste recomandări privind toleranțele asigură realizabilitatea pieselor:

• Toleranțe generale: ±0,1 mm (±0,004") este tipic pentru cele mai multe caracteristici; toleranțele realizabile pot ajunge până la ±0,02 mm (±0,0008") atunci când este necesar
• Diametrele găurilor: Utilizați dimensiunile standard ale burghielor ori de câte ori este posibil; diametrele ne-standard necesită prelucrarea cu freze de deget, ceea ce implică costuri mai mari
• Specificații ale filetelor: Se recomandă fileturi M6 sau mai mari; fileturile mai mici, până la M2, sunt realizabile, dar cresc riscul de rupere a tarodului
• Adâncimea filetului: de trei ori diametrul nominal asigură rezistența maximă; adâncimi suplimentare nu adaugă beneficii structurale, dar cresc costul
• Diametrul minim al găurii: 2,5 mm (0,1") pentru prelucrarea standard; orice dimensiune mai mică intră în domeniul micro-prelucrării, care necesită scule speciale

Cerințele privind grosimea pereților variază semnificativ în funcție de material. Conform observațiilor Jiga, grosimea minimă a peretelui trebuie să fie de 0,8 mm pentru metale și de 1,2–4 mm pentru materiale plastice, în funcție de rigiditate și rezistență. De ce există această diferență? Pereții mai subțiri reduc rigiditatea materialului, ceea ce crește vibrațiile în timpul prelucrării și scade precizia obținută. Materialele plastice se confruntă cu provocări suplimentare: tensiunile reziduale pot provoca deformări, iar acumularea de căldură poate îmblânzi materialul în timpul tăierii.

Pentru piesele prelucrate prin frezare CNC, se aplică următoarele reguli privind grosimea pereților:

• Piese din metal: grosime minimă recomandată: 0,8 mm; grosime de 0,5 mm este realizabilă, dar necesită o evaluare atentă
• Piese din plastic: grosime minimă recomandată: 1,5 mm; grosime de 1,0 mm este realizabilă cu materiale plastice ingineresti rigide
• Raporturi înalte de aspect: Pereții înalți și subțiri măresc în mod semnificativ riscul de vibrații (chatter), necesitând avansuri mai lente și adâncimi de așchiere mai mici

Raze de racordare ale colțurilor și cerințe privind adâncimea cavităților

Când examinați piesele unei freze CNC, veți observa că sculele de tăiere au formă cilindrică. Această geometrie creează o realitate inevitabilă: colțurile interne au întotdeauna un racord cu rază egală sau mai mare decât diametrul sculei. Dacă proiectați colțuri interne ascuțite de 90 de grade, operatorul dvs. de prelucrare va trebui să utilizeze treptat scule din ce în ce mai mici, ceea ce va crește în mod semnificativ timpul de ciclu.

Urmați aceste recomandări pentru componente destinate frezării CNC, pentru a optimiza caracteristicile colțurilor și ale cavităților:

• Raza colțului vertical interior: Cel puțin de ⅓ din adâncimea cavității; razele mai mari permit utilizarea unor scule mai mari și o prelucrare mai rapidă
• Raza fundului: se preferă 0,5 mm sau 1 mm; fundurile plane sunt, de asemenea, acceptabile cu freze frontale standard
• Adâncimea cavității: Limitați-o la de 4 ori lățimea cavității pentru sculele standard; cavitățile mai adânci măresc devierea și vibrația sculelor
• Prelucrarea cavităților adânci: Adâncimile până la de 6 ori diametrul sculei necesită scule specializate; raportul maxim realizabil este de aproximativ 30:1

Iată un sfat de precizie pentru frezarea CNC care economisește bani: mărirea ușoară a razelor de racordare din colțuri peste valoarea minimă permite sculei să urmeze o traiectorie circulară, în loc să se oprească la viraje ascuțite de 90 de grade. Acest lucru asigură o finisare superioară a suprafeței și reduce timpul de prelucrare. Dacă aveți nevoie absolută de colțuri interne ascuțite, luați în considerare subțăierile de tip T-bone ca alternativă.

Evitarea capcanelor comune de proiectare

Subțăierile reprezintă una dintre caracteristicile cele mai puțin înțelese în prelucrarea CNC. Acestea sunt zone în care sculele standard nu pot accesa materialul direct din partea superioară. Deși există freze specializate pentru canale în T și freze pentru profiluri în evantai, acestea adaugă timp de configurare și costuri suplimentare. La proiectarea subțăierilor:

• Lățimi ale canalelor în T: Utilizați dimensiuni standard între 3 mm și 40 mm; se preferă creșterile cu numere întregi de milimetri
• Unghiuri ale profilurilor în evantai: frezele cu unghiuri de 45 de grade și 60 de grade sunt standard; pentru alte unghiuri este necesară realizarea unor scule personalizate
• Spațiu liber între pereții interiori: Adăugați un spațiu egal cu cel puțin de patru ori adâncimea subțăierii între peretele prelucrat și orice alt perete interior

Configurările mașinii reprezintă un alt factor de cost ascuns. De fiecare dată când piesa trebuie rotită și recalibrată, muncă manuală crește timpul total de prelucrare. Conform Hubs, rotirea unei piese de până la trei sau patru ori este adesea acceptabilă, dar orice număr în afara acestui limită devine excesiv.

Pentru o precizie maximă relativă a poziției între caracteristici, proiectați-le astfel încât să fie prelucrate în aceeași configurație. Fiecare recalibrare introduce erori mici, dar nesemnificative, care se acumulează pe întreaga piesă.

Specificațiile privind textul și marcarea influențează, de asemenea, realizabilitatea fabricării. Textul gravat elimină mai puțin material decât cel în relief, fiind astfel varianta preferată. Utilizați fonturi fără serif, cum ar fi Arial sau Verdana, cu dimensiunea 20 sau mai mare — multe mașini CNC dispun de rutine preprogramate pentru aceste fonturi standard, eliminând astfel necesitatea programării personalizate.

Concluzia? Proiectați piesele dvs. astfel încât să utilizați diametrul cel mai mare posibil al sculei și lungimea cea mai scurtă a sculei care încă asigură geometria dorită. Acest singur principiu reduce timpul de ciclu, îmbunătățește finisarea suprafeței și menține sub control costurile pieselor dvs. prelucrate prin frezare CNC. Alegerea materialului amplifică aceste decizii de proiectare — selectarea materialului potrivit pentru aplicația dvs. determină regulile de proiectare aplicabile și toleranțele realizabile în mod realist.

Selectarea materialului pentru componente prelucrate prin frezare CNC

Ați optimizat proiectarea. Ați ales tipul potrivit de mașină. Acum vine o decizie care poate face sau strica bugetul proiectului dvs.: selectarea materialului. Materialul pe care îl alegeți pentru componentele dvs. prelucrate prin frezare CNC nu determină doar performanța piesei — el influențează direct timpul de prelucrare, uzura sculelor, toleranțele realizabile și costul final pe piesă.

Iată ce ignoră mulți ingineri: indicele de prelucrabilitate al unui material influențează tot ceea ce urmează în procesul de fabricație. Conform DEK, materialele cu o prelucrabilitate ridicată necesită mai puțin timp și energie, ceea ce duce la reducerea uzurii sculelor și la obținerea unor finisaje de suprafață mai bune. Alegeți un material dificil de prelucrat fără a înțelege implicațiile? Vă angajați într-un proces cu timpi de ciclu mai lungi, schimbări mai frecvente ale sculelor și o factură mai mare.

Să analizăm cele mai comune categorii de materiale și ce oferă fiecare dintre ele pentru piesele dvs. CNC de precizie.

Aluminiul și avantajele sale în prelucrare

În ceea ce privește prelucrarea pieselor metalice, aluminiul este alegerea preferată, și nu fără motiv. Este ușor, rezistent la coroziune și se prelucrează ușor, comparativ cu oțelul sau titanul. Totuși, nu toate aliajele de aluminiu au aceeași performanță — fiecare tip oferă compromisuri distincte între rezistență, prelucrabilitate și cost.

Pentru proiectele personalizate de prelucrare a aluminiului, aceste tipuri de aliaje domină industria:

• 6061 (3.3211): Aliajul de lucru care conține magneziu și siliciu. Cu o rezistență la tractiune de aproximativ 180 MPa, este ideal pentru aplicații structurale, cum ar fi piesele destinate industriei aerospațiale, componentele mașinilor și vagoanele feroviare. Tratabil termic, cu o sudabilitate excelentă.
• 7075 (3.4365): Zincul este elementul principal de aliere în acest caz, oferind o rezistență ridicată (rezistență la tractiune de 570 MPa), tenacitate și o rezistență excepțională la oboseală. Conform Xometry, această calitate este utilizată pe scară largă în piesele structurale ale aeronavelor, unde raportul rezistență-pe-greutate este esențial.
• 2011 (3.1645): Un aliaj ușor de prelucrat, cu un conținut de cupru de 4–5%. Ideal pentru prelucrarea la viteză ridicată și pentru filetare, fiind frecvent utilizat pentru piese de mașini, șuruburi și piulițe. Compromisul? O sudabilitate scăzută și o rezistență la coroziune redusă.

Furnizorii de servicii CNC din aluminiu obțin în mod obișnuit toleranțe de ±0,005" (0,127 mm) ca standard, iar toleranțe de ±0,002" (0,05 mm) sunt realizabile pentru dimensiunile critice. Densitatea scăzută a materialului implică o forță de așchiere mai mică, permițând viteze de avans mai mari și timpi de ciclu reduși comparativ cu oțelul.

Calități de oțel pentru aplicații solicitante

Când componentele dvs. CNC trebuie să suporte încărcări mari, să reziste uzurii sau să mențină integritatea structurală sub sarcină, oțelul devine materialul de alegere. Serviciile de prelucrare CNC din oțel inoxidabil sunt deosebit de valoroase pentru piese care necesită rezistență la coroziune în medii agresive.

Calitățile de oțel pe care le veți întâlni cel mai frecvent includ:

• 1018/S235 (1.0038): Oțel structural laminat la cald, cu plasticitate și sudabilitate bune. Rezistență la curgere scăzută (235 MPa), dar formabilitate excelentă pentru profile în U, plăci și bare unghiulare.
• 1045/C45 (1.0503): Oțel cu conținut mediu de carbon, având o rezistență la tractiune de 630 MPa. Ideal pentru șuruburi, axe și burghie, acolo unde rezistența la uzură este esențială. Conductivitatea termică scăzută înseamnă că gestionarea căldurii în timpul prelucrării este critică.
• inoxidabil 304 (1.4301): Oțel austenitic crom-nichel, cu o rezistență la tractiune de 590 MPa. Rezistența excelentă la coroziune și formabilitatea ridicată îl fac ideal pentru echipamente de bucătărie, țevi și chiuvete. Conform Xometry, are o bună prelucrabilitate, dar conductivitate termică scăzută — se recomandă utilizarea corespunzătoare a lichidului de răcire.
• inoxidabil 316L (1.4404): Adăugarea de molibden conferă o rezistență îmbunătățită față de cloruri și acizi neoxidanți. Este utilizat pe scară largă în industria alimentară, aplicații marine și dispozitive medicale.

Prelucrarea oțelului necesită parametri diferiți față de cei utilizați pentru aluminiu. Vitezele de așchiere mai reduse, montajele mai rigide și sculele din carburi devin obligatorii. Toleranțele standard sunt de aproximativ ±0,003" (0,076 mm), deși valoarea ±0,001" este realizabilă prin operații de rectificare de precizie.

Materiale plastice inginerești în producția CNC

Metalul nu este întotdeauna răspunsul. Plasticul de inginerie oferă avantaje unice pentru componentele prelucrate prin frezare CNC — construcție ușoară, izolare electrică, rezistență chimică și, adesea, costuri mai mici ale materialelor. Conform observațiilor JLCCNC, plasticul a devenit la fel de frecvent utilizat ca și metalul în producția CNC.

Totuși, prelucrarea plasticului necesită strategii diferite. Punctele mai scăzute de topire, dilatarea termică mai mare și comportamentul diferit al așchiilor impun ajustarea avansurilor, turațiilor și a sculelor. Tipul potrivit de plastic depinde în totalitate de cerințele aplicației dumneavoastră:

• Delrin/POM: Cel mai ușor plastic de prelucrat, cu o stabilitate dimensională excelentă și fără porozitate. Proprietățile auto-lubrifianțe îl fac ideal pentru bucșe, roți dințate și componente electrice. Se pot obține toleranțe de ±0,002".
• ABS: Rezistent, cu o bună rezistență la uzură și finisaj superficial îmbunătățit. Excelent pentru prototipuri și produse destinate consumatorilor. Atenție la absorbția apei și la rezistența scăzută la acizii puternici.
• PEEK: Alegerea premium pentru aplicații exigente. Rezistă la temperaturi ridicate și la substanțe chimice agresive, păstrând în același timp o rezistență excepțională. Conform Xometry, PEEK este utilizat pe scară largă în componente medicale, aeronautice și auto.
• Acrilic: Oferă claritate și strălucire asemănătoare sticlei pentru vitrine și aplicații optice. Foarte fragil — semifabricatele turnate se prelucrează mai bine decât cele extrudate.
• Teflon/PTFE: Fricțiune extrem de scăzută și rezistență chimică excelentă. Provocarea? Dilatarea termică ridicată și fluajul sub sarcină fac dificilă menținerea toleranțelor strânse.

Pentru piesele din plastic, grosimea minimă a pereților trebuie să fie de 1,5 mm, comparativ cu 0,8 mm pentru metale. Conform JLCCNC, toleranțe de ±0,05 mm sau mai bune sunt realizabile cu o fixare corespunzătoare și o selecție adecvată a sculelor.

Material	Proprietăți cheie	Aplicații comune	Considerații privind Prelucrarea
Aluminiu 6061	Ușor, rezistent la coroziune, rezistență la tracțiune de 180 MPa	Structuri aeronautice, piese de mașini, automotive	Achiere la viteză ridicată, evacuare excelentă a achiurilor, scule standard
Aluminiu 7075	Rezistență ridicată (570 MPa), rezistent la oboseală	Piese structurale pentru aeronave, componente supuse unor eforturi ridicate	Necesită scule ascuțite, se recomandă monitorizarea îngălbenirii prin deformare
304 oțel inoxidabil	Rezistent la coroziune, rezistență la rupere de 590 MPa, deformabil	Echipamente pentru industria alimentară, dispozitive medicale, echipamente marine	Conductivitate termică scăzută, necesită lichid de răcire și scule din carburi
oțel inoxidabil 316L	Rezistent la cloruri, rezistență la coroziune de calitate marină	Prelucrare chimică, aplicații marine, implante medicale	Asemănător cu 304, dar ușor mai dificil de prelucrat, preț premium
Delrin/POM	Stabil dimensional, autolubrifiant, ușor de prelucrat prin așchiere	Bucși, roți dințate, componente electrice	Machinabilitate excelentă, forțe de așchiere reduse
PEEK	Rezistent la temperaturi înalte și la agenți chimici, rezistent mecanic	Aeronautică, implante medicale, sigilii auto	Necesită scule ascuțite, cost ridicat al materialului
Titanium Grade 5	Rezistență excepțională-la-greutate, biocompatibil	Implante medicale, aeronautică, marină	Conductivitate termică scăzută, necesită o fixare rigidă și viteze de așchiere reduse

Selectarea materialului influențează direct toleranțele pe care le puteți obține. Aluminiul și alama permit obținerea ușoară a unor toleranțe strânse. Oțelul inoxidabil necesită un control mai riguros al procesului. Materialele plastice necesită gestionarea termică pentru a preveni modificările dimensionale în timpul prelucrării. Alegerea materialului în funcție de cerințele privind toleranțele — și nu invers — asigură predictibilitatea costurilor și consistența calității.

Desigur, selectarea materialului nu se face în izolare. Diferitele industrii impun cerințe specifice care influențează atât alegerile de materiale, cât și certificatele pe care trebuie să le dețină partenerul dumneavoastră de producție.

Aplicații industriale și cerințe privind certificările

Când achiziționați piese prelucrate prin frezare CNC, industria în care activați schimbă totul. Un suport destinat unei carcase pentru echipamente electronice de consum are cerințe complet diferite față de unul destinat montării în interiorul unui motor cu reacțiune. Fiecare sector aduce cerințe unice privind toleranțele, restricțiile legate de materiale și barierele de certificare, care influențează direct deciziile dvs. de proiectare și costurile de fabricație.

Iată ce surprinde mulți ingineri: certificările nu sunt doar hârtii. Conform American Micro Industries, procesele certificate înseamnă că metodele și echipamentele în sine sunt supuse unor standarde documentate, asigurând astfel consistența de la un lot la altul. Rezultatul este o reducere semnificativă a defectelor, a lucrărilor de refacere și a deșeurilor de material. Înțelegerea cerințelor specifice fiecărei industrii vă ajută să alegeți serviciul CNC potrivit — și să evitați surprize costisitoare atunci când piesele dvs. nu îndeplinesc cerințele specifice sectorului.

Cerințe privind componentele auto

Sectorul auto necesită piese consistente, fără defecțiuni, în cantități mari. Atunci când produceți mii de componente identice, chiar și variațiile minime se acumulează și generează probleme majore de calitate. Acesta este motivul pentru care certificarea IATF 16949 devine obligatorie pentru serviciile serioase de prelucrare prin contract.

IATF 16949 combină principiile ISO 9001 cu cerințe specifice sectorului auto privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Conform declarației American Micro Industries, conformitatea cu IATF 16949 poate consolida credibilitatea unui producător și poate deschide ușa colaborării cu producătorii de top, care impun cele mai înalte standarde de calitate a pieselor și de fiabilitate a lanțului de aprovizionare.

• Așteptări privind toleranțele: De obicei ±0,05 mm pentru suprafețele funcionale; ±0,1 mm pentru dimensiunile generale
• Cerințe de urmărire: Certificare completă a materialelor și documentație de proces pentru fiecare lot
• Standarde privind finisajul suprafeței: Ra 1,6–3,2 μm pentru majoritatea suprafețelor prelucrate; suprafețele de contact cu rulmenți pot necesita Ra 0,8 μm
• Considerente legate de volumul producției: Proiectare pentru fabricație în volum mare, cu modificări minime ale reglajelor

Când căutați servicii de prelucrare mecanică în apropierea dumneavoastră pentru aplicații auto, acordați prioritate atelierelor care dețin certificarea IATF 16949 și sisteme de control statistic al proceselor (SPC). Aceste capacități asigură faptul că piesa dvs. prelucrată prin CNC păstrează o calitate constantă pe întreaga serie de producție.

Standarde de precizie pentru dispozitive medicale

Precizia are o importanță vitală în fabricarea dispozitivelor medicale. Un component prostetic care prezintă o abatere chiar și fracționară ar putea cauza durere, defectarea dispozitivului sau necesitatea unei intervenții chirurgicale de înlocuire. Conform Micro-Matics , unele dispozitive medicale sunt implantate în corpul uman, iar orice marjă de eroare ar putea duce la defectarea acestor unități.

Cadrul reglementar pentru prelucrarea prin CNC a dispozitivelor medicale include:

• ISO 13485: Standardul definitiv de management al calității, care stabilește controale stricte asupra proiectării, fabricării, trasabilității și atenuării riscurilor
• FDA 21 CFR Part 820: Reglementarea americană privind sistemul de calitate, care reglementează proiectarea produselor, fabricarea și urmărirea acestora
• Cerințe de biocompatibilitate: Materialele trebuie să fie certificate pentru contactul cu omul; titanul, oțelul inoxidabil 316L și PEEK domină aplicațiile pentru implante
• Standarde de documentare: Fiecare etapă a procesului trebuie documentată pentru auditul reglementar și trasabilitatea produsului

După cum subliniază Micro-Matics, integrarea conformității cu cerințele FDA și ISO în faza de proiectare a fiecărui component este esențială pentru succesul fiecărui produs conceput și fabricat. Aceasta înseamnă începerea cu prototipuri inteligente și alegerea materialelor care îndeplinesc sau depășesc reglementările, în timp ce funcționează bine și în cadrul procesului de prelucrare mecanică.

Toleranțele medicale ating adesea ±0,0005" (0,0127 mm) pentru dimensiunile critice ale implantelor. Cerințele privind finisarea suprafeței specifică frecvent Ra 0,4–0,8 μm pentru suprafețele articulare. Prelucrarea elvețiană se impune adesea pentru componente medicale, oferind până la treisprezece axe pentru precizia extinsă necesară acestor aplicații.

Specificații de calitate aerospațială

Prelucrarea în domeniul aerospațial impune cele mai riguroase standarde din industria fabricației. Conform Yijin Hardware, avioanele moderne conțin între 2 și 3 milioane de piese prelucrate cu precizie, fiecare necesitând un control riguros al calității. Componentele trebuie să mențină integritatea structurală în condiții extreme — variațiile de temperatură de la -65°F până la +350°F (-54°C până la +177°C) reprezintă parametri standard de funcționare.

Principalele cerințe de certificare aerospațială includ:

• AS9100: Extinde ISO 9001 cu 105 cerințe suplimentare specifice domeniului aerospațial, care acoperă managementul riscurilor, documentarea riguroasă și controlul integrității produselor
• Accreditarea Nadcap: Obligatoriu pentru procese speciale, cum ar fi tratamentele termice, prelucrarea chimică și încercările neconvenționale
• Trasabilitatea materialului: Documentație completă privind întreaga lanță de custodie, de la materialul brut până la componenta finită
• Inspecția la primul articol (FAI): Validare cuprinzătoare a pieselor din prima serie de producție în raport cu specificațiile de proiectare

Prelucrarea CNC pentru industria aviației necesită toleranțe mult mai strânse decât procesele industriale standard. În timp ce uzinele obișnuite de prelucrare lucrează cu o toleranță de ±0,005 inch, prelucrarea de precizie pentru industria aerospațială atinge în mod constant o toleranță de ±0,0001 inch sau mai bună. Cerințele privind rugozitatea suprafeței specifică, de obicei, 16–32 μin Ra pentru suprafețele aerodinamice și 4–8 μin Ra pentru suprafețele de contact ale lagărelor.

Serviciile personalizate de prelucrare CNC pentru industria aerospațială trebuie să demonstreze sisteme de calitate robuste prin audituri efectuate de terți. Conform standardelor din industria aerospațială, componentele trebuie să funcționeze perfect în medii care nu sunt întâlnite în alte domenii — inclusiv la temperaturi ridicate, depășind 2000 °F, și la variații de presiune de la 0,2 atm la 1,2 atm în timpul zborului.

Considerente legate de robotizare și automatizare

Aplicațiile roboticii acoperă cerințe multiple din diverse industrii, adăugând în același timp provocări unice legate de optimizarea greutății și a mișcării precise. Componentele trebuie să ofere rezistență maximă cu masă minimă, păstrând în același timp precizia geometrică necesară pentru mișcări automate repetabile.

• Cerințe privind toleranțele: ±0,025 mm în mod tipic pentru componente de mișcare; toleranțe mai strânse pentru sistemele de poziționare precisă
• Priorități materiale: Aliaje de aluminiu pentru structuri critice din punct de vedere al greutății; oțeluri tratate termic pentru suprafețele supuse uzurii și pentru roțile dințate
• Considerente privind finisajul suprafeței: Rugozitate Ra 0,8–1,6 μm pentru suprafețele de alunecare; finisaje anodizate pentru protecția împotriva coroziunii
• Proiectare pentru Asamblare: Suprafețe de referință consistente și modele standardizate de fixare reduc complexitatea integrării

Componentele robotice necesită adesea flexibilitatea furnizorilor de servicii de prelucrare precisă, care pot gestiona atât dezvoltarea prototipurilor, cât și scalarea producției. Caracterul iterativ al dezvoltării robotice implică faptul că partenerul dumneavoastră de fabricație trebuie să susțină modificări rapide ale proiectului fără costuri excesive de configurare.

Înțelegerea acestor cerințe specifice industriei înainte de începerea lucrărilor de proiectare previne redesignurile costisitoare și întârzierile în obținerea certificărilor. Alegerea serviciilor de prelucrare prin contract trebuie să corespundă cerințelor de certificare ale industriei țintă — alegerea unui atelier certificat doar conform ISO 9001 pentru lucrări în domeniul aerospațial va genera probleme ulterioare, indiferent cât de competitivă pare oferta lor de preț.

După ce cerințele industriale au fost clarificate, următoarea întrebare devine practică: care sunt, de fapt, factorii care determină costul pe piesă și cum puteți optimiza acești factori fără a compromite calitatea impusă de aplicația dumneavoastră?

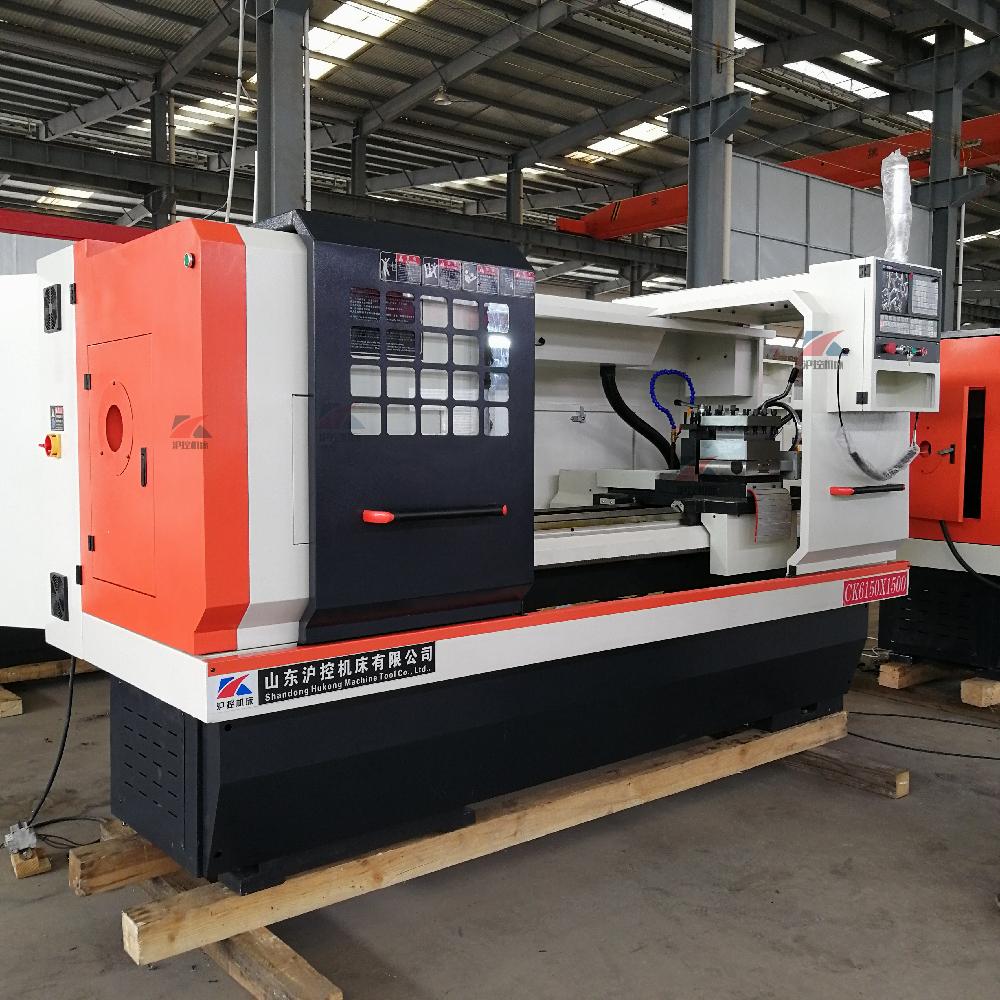

Factori de cost și considerente legate de termenul de livrare

Ați proiectat piesa dumneavoastră, ați selectat materialul și ați identificat un producător capabil. Acum vine momentul adevărului: oferta sosește și este semnificativ mai mare decât v-ați aștepta. Vă sună cunoscut? Înțelegerea factorilor care determină costurile pieselor prelucrate prin frezare CNC vă oferă puterea de a lua decizii informate privind compromisurile — reducând cheltuielile fără a sacrifica funcționalitatea de care are nevoie aplicația dumneavoastră.

Iată ce nu realizează majoritatea cumpărătorilor: timpul de prelucrare este singurul factor de cost cel mai important, depășind adesea costurile materialelor, taxele de configurare și finisarea suprafețelor, luate împreună. Conform Scan2CAD , timpul de prelucrare este considerat cel mai semnificativ factor de cost în procesul de prelucrare — atât de important, încât depășește costurile de configurare, costurile materialelor și costurile obținerii finisajelor personalizate prin placare sau anodizare. Fiecare decizie de proiectare pe care o luați extinde sau scurtează acest timp petrecut la mașină.

Ce determină costurile în prelucrarea prin strunjire CNC

Când solicitați o ofertă CNC online, producătorii calculează prețul pe baza unei ierarhii de factori de cost. Înțelegerea acestei ierarhii vă ajută să stabiliți prioritatea eforturilor de optimizare:

• Timp de prelucrare: Factorul dominant — fiecare minut în care piesa dvs. ocupă axul se traduce direct în cost. Geometriile complexe, toleranțele strânse și cavitățile adânci prelungesc toate timpul de ciclu
• Configurare și programare: Costuri fixe care se aplică indiferent dacă fabricați o singură piesă sau o sută de piese. Acestea includ programarea CAM, pregătirea dispozitivelor, încărcarea sculelor și inspecția primei piese
• Costuri ale materialelor: Prețul materiei prime, plus faptul că prelucrarea CNC distruge între 30 % și 70 % din volumul inițial al semifabricatului sub formă de așchii
• Cheltuieli cu sculele: Sculele de tăiere, plăcuțele achietoare și componentele pentru fixarea piesei au toate o durată de viață limitată și trebuie înlocuite periodic
• Costuri cu forța de muncă: Operatori calificați pentru programare, configurare, controlul calității și monitorizarea mașinii
• Regie: Costuri ale instalației, utilități, uzură a echipamentelor și cheltuieli administrative repartizate pe toate comenzile

Complexitatea pieselor influențează costurile în moduri care nu sunt imediat evidente. Conform observațiilor Geomiq, piesele complexe cu geometrii intricate necesită de obicei repoziționarea continuă a semifabricatului pentru a oferi sculei de tăiere acces la diferite zone, ceea ce crește timpul de prelucrare mecanică. Fiecare repoziționare adaugă timp de configurare, introduce posibile erori de aliniere și prelungește termenul de livrare.

Cerințele privind toleranțele creează un alt factor multiplicator al costurilor. Deși toleranțele standard de ±0,127 mm adaugă un cost suplimentar neglijabil, specificarea unor toleranțe mai strânse necesită viteze de avans mai reduse, adâncimi de așchiere mai mici și inspecții mai frecvente. Conform Xometry, dacă proiectul dumneavoastră este complex și implică toleranțe strânse, puteți aștepta costuri mai mari, deoarece astfel de particularități necesită tehnici avansate de prelucrare mecanică, scule specializate și timpi mai lungi de prelucrare.

Specificațiile privind finisajul suprafeței urmează același model. Finisajul standard de 3,2 μm Ra are un cost de bază. Conform Geomiq , obținerea unor finisaje mai fine de 1,6 μm, 0,8 μm și, respectiv, 0,4 μm Ra adaugă aproximativ 2,5 %, 5 % și până la 15 % peste prețul de bază. Aceste finisaje mai fine necesită viteze mai reduse, treceri mai puțin adânci și, uneori, operațiuni suplimentare de polizare după prelucrare.

Optimizarea proiectării pentru eficiență costurilor

Reducerea costurilor cea mai eficientă are loc înainte chiar de a trimite o cerere online de ofertă pentru prelucrarea prin strunjire. Deciziile de proiectare luate la început fixează majoritatea costurilor de fabricație. Iată cum puteți proiecta ținând cont de eficiența costurilor:

Simplificați oriunde este posibil. Așa cum recomandă Geomiq, reduceți costurile de prelucrare CNC simplificând proiectarea, integrând caracteristici complexe doar atunci când sunt necesare pentru funcționalitate. Fiecare caracteristică suplimentară adaugă timp de programare, schimbări de scule și cicluri de prelucrare. Dacă o caracteristică nu îndeplinește un rol funcțional, eliminați-o.

Specificați toleranțele în mod strategic. Aplicați toleranțe strânse doar pe suprafețele critice de asamblare și pe interfețele funcționale. Conform Geomiq, toleranța implicită de ±0,127 mm este deja destul de precisă și suficientă pentru majoritatea aplicațiilor. Aplicarea generalizată a unor toleranțe strânse pe întreaga piesă crește în mod semnificativ costurile, fără a îmbunătăți funcționalitatea.

Proiectați pentru scule standard. Razele de racordare interne ale colțurilor trebuie să permită diametrele obișnuite ale frezelor de tip end mill. Dimensiunile găurilor trebuie să corespundă burghielor standard. Specificațiile filetelor trebuie să utilizeze dimensiuni obișnuite, cum ar fi M6 sau mai mari. Sculele personalizate adaugă atât costuri suplimentare, cât și o prelungire a termenului de livrare.

Minimizați numărul de montări. Proiectați piese care pot fi prelucrate prin strunjire/frezare într-un număr cât mai mic de montări. De fiecare dată când semifabricatul necesită reașezare, muncă manuală crește, iar precizia alinierii scade. Piesele proiectate pentru prelucrare într-o singură montare sunt mai ieftine și oferă o precizie superioară între caracteristici.

Ecuația volumului de comandă

Cantitatea are un efect dramatic asupra costului pe unitate — dar nu întotdeauna în direcția pe care ați aștepta-o. În cazul prelucrării CNC pe loturi mici, costurile de configurare domină prețul pe piesă. Așa cum ilustrează Geomiq, o singură piesă ar putea costa 134 GBP, iar zece bucăți ar costa în total 385 GBP (38 GBP fiecare), iar o sută de bucăți ar costa în total 1.300 GBP (13 GBP fiecare). Aceasta reprezintă o reducere de 90 % a costului pe unitate doar prin creșterea cantității.

Această structură de prețurizare generează considerente strategice importante:

• Prototipare: Acceptați costuri mai mari pe piesă în faza de dezvoltare; concentrați-vă pe validarea proiectului, nu pe optimizarea costurilor
• Prelucrare CNC în volum scăzut: Luați în considerare comandarea unor cantități ușor superioare celelor necesare imediat, dacă stocarea nu reprezintă o problemă
• Prelucrarea CNC în producție: Beneficiați de economiile de scară prin comenzi pe loturi mai mari; costurile de configurare devin neglijabile pe piesă
• Cerințe rapide de prelucrare CNC: Termenele scurte de livrare implică prețuri superioare — planificați din timp, atunci când este posibil, pentru a evita taxele suplimentare pentru execuție urgentă

Timpul de livrare în sine funcționează ca un factor de cost. Conform Xometry, timpii scurți de livrare determină creșterea costurilor datorită orelor suplimentare și a expeditorilor pentru materiale și finisare. Solicitările de prelucrare rapidă obligă producătorii să întrerupă comenzile programate, să plătească ore suplimentare și să accelereze achiziționarea materialelor — toate aceste costuri fiind transmise în factura dumneavoastră.

Pentru planificarea producției, luați în considerare relația dintre complexitatea proiectului și timpul de livrare. Piesele complexe, care necesită mai multe montaje, scule specializate sau toleranțe strânse, cer o flexibilitate mai mare în programare. Proiectele mai simple trec mai repede prin atelier și au date de livrare mai previzibile.

Concluzia? Fiecare decizie de proiectare are un preț. Înțelegerea acestor factori de cost transformă abordarea dumneavoastră dintr-o abordare reactivă — surprinsă de ofertele primite — într-o abordare proactivă, care permite luarea unor compromisuri informate, echilibrând funcționalitatea, calitatea și bugetul încă de la început. Totuși, prelucrarea prin frezare cu comandă numerică (CNC) nu este singura opțiune disponibilă. Cunoașterea momentului potrivit în care metode alternative de fabricație sunt mai avantajoase poate duce la economii suplimentare.

Prelucrarea CNC versus metode alternative de fabricație

Prelucrarea prin frezare cu comandă numerică (CNC) oferă o precizie excepțională și integritate ridicată a materialului — dar nu este întotdeauna soluția cea mai eficientă din punct de vedere al costurilor pentru fiecare proiect. Uneori, o metodă complet diferită de fabricație poate oferi rezultate superioare la o fracțiune din cost. Întrebarea nu este care proces este «cel mai bun» în termeni absoluti, ci care proces este cel mai potrivit pentru piesa dumneavoastră specifică, pentru cantitatea necesară și pentru termenul stabilit.

Conform Xometry, prelucrarea prin strunjire și frezare cu comandă numerică (CNC) și imprimarea 3D sunt metode concurente directe pentru crearea de piese solide, una dintre cele mai importante diferențe fiind faptul că prima metodă lucrează prin eliminarea materialului, în timp ce cea de-a doua adaugă materialul strat cu strat.

Să analizăm modul în care prelucrarea CNC se compară cu principalele alternative — și când ar trebui să luați în considerare trecerea completă la o altă metodă.

Puncte de decizie: CNC vs. imprimare 3D

Dezbaterea privind tehnologiile aditive versus cele subtractive se reduce adesea la trei factori: geometria pieselor, cantitatea necesară și cerințele legate de materiale. Prototiparea rapidă CNC este excelentă atunci când aveți nevoie de piese funcționale din materiale de calitate inginerească, cu toleranțe stricte. Imprimarea 3D este avantajoasă atunci când complexitatea geometrică ar face prelucrarea CNC prohibitiv de costisitoare.

Conform Xometry, imprimarea 3D oferă piese cu formă finală rapid, în timp ce prelucrarea prin frezare CNC necesită configurări individuale și, în general, programare manuală, precum și supraveghere. Este frecvent ca piesele prelucrate prin frezare CNC să coste de 5 până la 10 ori mai mult decât piesele imprimate 3D pentru geometrii simple. Totuși, această relație de cost se inversează atunci când precizia și proprietățile materialelor devin esențiale.

Iată unde fiecare metodă își are avantajele:

• Alegeți imprimarea 3D când: Aveți nevoie de geometrii interne complexe, structuri tip rețea sau forme organice care ar necesita o prelucrare extensivă pe mai multe axe. Serviciile de prelucrare prototipică devin scumpe atunci când piesele necesită caracteristici accesibile doar din unghiuri dificile.
• Alegeți prelucrarea CNC atunci când: Rezistența materialului este importantă. Conform Xometry, diversele procese de imprimare 3D oferă rezistențe variate comparativ cu proprietățile native ale materialului — până la doar 10% din rezistența la tracțiune a materialului pentru tehnologia FFF folosind ABS. Piesele prelucrate prin frezare CNC păstrează integral proprietățile native ale materialului.
• Luați în considerare cerințele privind finisarea suprafeței: imprimarea 3D este, în general, influențată de mecanismele procesului referitoare la finisarea suprafeței. Rezoluția pe axa Z creează, în special, suprafețe treptate și perturbări vizuale.

Compararea vitezelor necesită un context. Conform Xometry, pregătirea pentru imprimarea 3D necesită puțin timp înainte ca imprimarea să poată începe, majoritatea imprimărilor finalizându-se în câteva ore. Prelucrarea prin frezare CNC necesită o pregătire calificată a programării pentru selecția sculei și a traiectoriei acesteia, adesea necesitând dispozitive de fixare personalizate. Timpul total necesar pentru pregătire și prelucrare poate ajunge la o zi sau mai mult, în funcție de complexitate.

Pentru aplicațiile de prelucrare prin electroeroziune (EDM) — în special atunci când se lucrează cu materiale călite sau profile complexe — nici tiparirea 3D standard, nici frezarea convențională nu pot concura eficient. Ce este electroeroziunea? Este un proces specializat care folosește scântei electrice pentru a eroda materialul, obținând toleranțe imposibil de realizat prin metode aditive sau prin metode subtractive convenționale. Tipurile de electroeroziune includ electroeroziunea cu fir (wire EDM) și electroeroziunea cu electrozi (sinker EDM), fiecare fiind potrivită pentru anumite geometrii. Deși mașinile de electroeroziune au tarife superioare, ele rămân ireemplasabile pentru anumite aplicații de precizie.

Când are sens turnarea prin injecție

Turnarea prin injecție intră în discuție atunci când cantitatea crește semnificativ. Conform Protolabs, turnarea prin injecție este ideală pentru producția de mare volum și pentru geometrii complexe cu caracteristici detaliate și varietate de materiale. Dezavantajul? Costurile de realizare a matrițelor reprezintă o investiție inițială semnificativă.

Analiza punctului de echilibru funcționează, de obicei, astfel:

• 1–50 de piese: Prelucrarea prin frezare CNC sau imprimarea 3D câștigă aproape întotdeauna din punct de vedere al costului total
• 50–500 de piese: Luați în considerare turnarea rapidă prin injecție cu matrițe din aluminiu; costul pe piesă scade semnificativ
• 500–5.000+ de piese: Matrițele pentru turnarea prin injecție din oțel devin justificate din punct de vedere economic; costul pe piesă ajunge la câțiva cenți, nu la dolari

Conform Protolabs, turnarea prin injecție oferă consistență, reproductibilitate și un număr foarte mare de materiale dintre care se poate alege — avantaje care se amplifică în cadrul producției de volum mare. Totuși, modificările de proiectare efectuate după realizarea matriței devin extrem de costisitoare.

Pentru prelucrarea prin eroziune electrică (EDM) a componentelor matrițelor în sine, tehnologia EDM devine esențială. Geometriile complexe ale cavităților și colțurile interne ascuțite din oțelul durificat necesită utilizarea EDM cu fir sau EDM cu electrozi pentru a atinge precizia cerută de turnarea prin injecție.

Considerații legate de turnare

Turnarea ocupă o poziție unică în spectrul proceselor de fabricație. Conform The Steel Printers turnarea ar fi opțiunea mai ieftină la producerea unui număr mare de piese, în timp ce comenzile mici cu cerințe complexe favorizează alte metode. Acest lucru se datorează faptului că turnarea beneficiază de economii de scară mai mari — costul fix al realizării unei matrițe de turnare poate fi repartizat pe un număr mare de piese.

Principalele factori de decizie privind turnarea includ:

• Dimensiunea piesei: Turnarea este excelentă pentru producerea unor piese mari, care ar necesita un timp extins de prelucrare mecanică sau care ar depăși volumul de construcție al imprimantelor 3D
• Cerințe privind cantitatea: Conform The Steel Printers, turnarea devine metoda cea mai potrivită pentru cantități de mii de bucăți
• Necesități de post-procesare: Piesele turnate necesită adesea prelucrări secundare prin așchiere pentru a atinge toleranțele finale pe suprafețele critice
• Densitate material: Piesele imprimate 3D prin tehnologia LPBF depășesc în general piesele turnate datorită densității mai mari și reducerii riscului de goluri interne

Abordarea hibridă — turnarea unor forme apropiate de cele finale, urmată de finisarea precisă prin prelucrare CNC — oferă adesea cel mai bun raport cost-calitate pentru volume medii și mari, cu cerințe stricte de toleranță.

Comparație metode de fabricație

Metodologie	Plaja optimă de cantități	Capacitate de toleranță	Opțiuni de Material	Timpul obișnuit de livrare
Frezare CNC	1 până la 1.000 de piese	±0,005" standard; ±0,0005" precizie	Toate metalele și plasticul utilizate în inginerie	1–10 zile, în funcție de complexitate
imprimare 3D (FDM/SLS)	1 până la 100 bucăți	±0,005″ până la ±0,015″	Polimeri și pulberi metalice limitate	1–5 zile
Injecție de presformare	500–100.000+ piese	±0,002" până la ±0,005"	O gamă largă de termoplastice	2–8 săptămâni (inclusiv realizarea matrițelor)
Fus metalic	100–10.000+ piese	±0,010" până la ±0,030"	Majoritatea metalelor și aliajelor turnabile	4–12 săptămâni (inclusiv realizarea matrițelor)
EDM cu fir	1–500 de piese	±0,0001" realizabil	Doar materiale conductoare electric	3–14 zile

Conform The Steel Printers, nu există nicio metodă care să depășească întotdeauna alta — pentru a progresa în viitor, tehnicile tradiționale de fabricație și cele mai noi metode se vor completa reciproc, acoperind lacunele unde cealaltă metodă este insuficientă.

Concluzia practică? Alegeți metoda de fabricație în funcție de cerințele reale ale dumneavoastră. O piesă proiectată pentru prelucrare prin strunjire/frezare CNC ar putea costa de 10 ori mai mult decât este necesar, dacă imprimarea 3D ar satisface nevoile funcționale ale acesteia. În schimb, specificarea imprimării 3D pentru o componentă care suportă sarcini și care necesită rezistență completă a materialului ar putea duce la defecțiuni în exploatare.

Când evaluați proiectul dumneavoastră, luați în considerare împreună cantitatea, complexitatea, costul și termenul de execuție. Răspunsul corect rezultă din echilibrarea tuturor celor patru factori în funcție de cerințele specifice ale aplicației dumneavoastră. Odată ce ați selectat metoda potrivită de fabricație, asigurarea unei calități constante pe întreaga serie de producție devine următorul aspect esențial de monitorizat.

Standarde de control al calității și de inspecție

Ați selectat metoda potrivită de fabricație, ați optimizat proiectul și ați identificat un atelier capabil. Totuși, iată o întrebare care face diferența între proiectele de succes și cele care se soldă cu eșecuri costisitoare: cum puteți fi siguri că piesele primite corespund, de fapt, specificațiilor dumneavoastră? Controlul calității nu constă doar în detectarea defectelor — ci, mai întâi de toate, în prevenirea acestora și în verificarea faptului că fiecare comandă de piese prelucrate prin strunjire CNC de precizie oferă rezultate constante.

Conform declarațiilor FROG3D, obiectivul principal al controlului calității este minimizarea erorilor prin identificarea și abordarea corectă a problemelor potențiale. În lipsa unor procese riguroase de inspecție, piesele defectuoase pot duce la pierderi financiare semnificative și la o reputație negativă în cadrul industriei. Să analizăm metodele de verificare care mențin prototipurile dvs. prelucrate prin frezare cu comandă numerică (CNC) și producția în serie pe traseul corect.

Metode de inspecție dimensională

Precizia dimensională constituie baza verificării calității. Chiar și abateri minime pot face ca o piesă să devină inutilizabilă, în special în industrii de precizie, cum ar fi cea aerospațială sau cea a dispozitivelor medicale. Inspectia modernă combină instrumentele tradiționale de măsurare cu tehnologia avansată de măsurare în coordonate.

Principalele abordări de inspecție dimensională includ:

• Instrumente manuale: Micrometrele, șublerele și riglele de înălțime oferă o verificare rapidă a dimensiunilor critice în timpul și după prelucrare.
• Masina de măsură cu coordonate (CMM): Conform FROG3D mașinile de măsurare cu coordonate (CMM) oferă măsurători precise și automate pentru geometrii complexe și toleranțe strânse, utilizând atât sonde tactile, cât și sonde fără contact pentru captarea datelor dimensionale
• scanare 3D: Scanerele digitale creează hărți detaliate ale suprafeței, permițând compararea cu modelele CAD pentru identificarea abaterilor pe întreaga geometrie a piesei
• Calibre go/no-go: Calibrele fixe oferă o verificare rapidă de tip „acceptat/respins” pentru serviciile de prelucrare cu precizie înaltă, cu diametre critice ale găurilor și specificații ale filetelor

Pentru lucrările de prototipare prin prelucrare CNC, inspecția cu CMM însoțește adesea rapoartele privind prima piesă. Aceste măsurători detaliate verifică dacă piesele inițiale corespund intenției de proiectare înainte de trecerea la producția în cantități mari. Componentele CNC de precizie destinate unor aplicații critice pot necesita o inspecție de 100 % a caracteristicilor cheie.

Standarde de verificare a finisajului suprafeței

Finisajul suprafeței influențează direct funcționalitatea pieselor — de la suprafețele de rulare, care necesită valori specifice ale rugozității, până la componentele estetice, care cer finisaje de tip oglindă. Conform FROG3D, starea sculei de tăiere, proprietățile materialului și viteza de avans influențează toate finisajul suprafeței rezultate, subliniind importanța controlului riguros în timpul prelucrării.

Rugozitatea suprafeței este măsurată, de obicei, în Ra (rugozitate medie aritmetică), exprimată în microinci sau micrometri. Metodele comune de verificare includ:

• Profiliometre: Instrumente bazate pe palpator care urmăresc vârfurile și depresiunile suprafeței pentru a calcula valorile precise ale rugozității
• Comparatoare optice: Comparare vizuală cu standarde de referință pentru o evaluare rapidă a calității suprafeței
• Sisteme optice fără contact: Măsurare bazată pe laser pentru suprafețe delicate sau materiale moi

Serviciile tehnice de prelucrare trebuie să furnizeze documentația privind finisarea suprafeței atunci când specificațiile cer valori controlate ale rugozității. Pentru serviciile de prelucrare CNC cu cerințe mw+, se așteaptă hărți detaliate ale suprafeței care afișează măsurătorile Ra în mai multe locații.

Controlul statistic al procesului în producție

Când efectuați cantități de producție, inspectarea fiecărei piese în parte devine nepractică. Aici intervine controlul statistic al procesului (SPC), care se dovedește extrem de valoros. Conform Baker Industries, SPC este o metodă bazată pe date pentru monitorizarea și controlul prelucrării CNC, care ajută la identificarea tendințelor, variațiilor și a eventualelor probleme înainte ca acestea să se transforme în probleme majore.

O implementare eficientă a SPC implică urmărirea dimensiunilor cheie pe parcursul seriei de producție, stabilirea limitelor de control și reacția imediată în momentul în care măsurătorile tind spre condiții de nefuncționare în cadrul toleranțelor. Această abordare proactivă detectează deriva procesului înainte ca acesta să producă piese defecte.

Punctele de control al calității de-a lungul fluxului de lucru de prelucrare CNC ar trebui să includă:

• Inspecția Materialelor Primite: Verificarea certificatelor materialelor brute și a conformității dimensionale
• Verificarea primei piese: Inspeția dimensională completă înainte de continuarea producției
• Monitorizare în timpul procesului: Eșantionare periodică în timpul rulărilor de producție, utilizând diagrame SPC
• Inspeție finală: Verificarea cuprinzătoare în raport cu cerințele desenului
• Revizuirea documentației: Confirmarea faptului că toate certificatele, rapoartele de testare și înregistrările de trasabilitate sunt complete

Ce documentație ar trebui să așteptați de la producătorii orientați spre calitate? Cel puțin: certificatele materialelor (rapoarte de testare din laminor), rapoartele de inspecție dimensională și verificarea finisajului suprafeței, acolo unde este specificat. Pentru componente CNC de precizie destinate industriilor reglementate, așteptați documentația completă de trasabilitate, care leagă piesele dvs. de loturile specifice de material și de operațiunile mașinilor.

Investiția în sisteme robuste de calitate aduce beneficii sub formă de reducerea lucrărilor de refacere, a numărului mai mic de defecțiuni în exploatare și a performanței constante a pieselor. Când evaluați potențialii parteneri de producție, infrastructura lor de calitate vă spune la fel de mult despre rezultatele viitoare ca și capacitățile lor de mașinare.

Alegerea Partenerului Corect pentru Machetare CNC

Ați optimizat proiectul, ați ales materialul potrivit și ați stabilit cerințele de calitate. Acum vine o decizie care va determina dacă proiectul dvs. va avea succes sau se va transforma într-o poveste de avertizare: selecția atelierului potrivit de prelucrare CNC pentru a da viață pieselor dvs. O alegere greșită înseamnă întârzieri în respectarea termenelor, respingerea pieselor și depășirea bugetului. O alegere corectă? Un parteneriat strategic care se adaptează nevoilor dvs., de la primul prototip până la producția completă.

Conform Norck, un serviciu de prelucrare CNC nu constă doar în posesia unor mașini sofisticate; este vorba despre cunoștințele și experiența persoanelor care le operează. Găsirea partenerului ideal necesită o evaluare sistematică pe mai multe dimensiuni — de la capacitățile tehnice până la promptitudinea comunicării.

Evaluarea capacităților de fabricație

Când comparați serviciile online de prelucrare CNC, începeți cu elementele fundamentale: pot ei realiza, de fapt, piesa dumneavoastră? Această întrebare pare evidentă, dar neconformitatea capacităților risipește timpul tuturor. Un atelier specializat în componente auto pentru producție de mare volum s-ar putea confrunta cu dificultăți în realizarea prototipului dumneavoastră complex pentru industria aerospațială. În mod invers, un specialist în prelucrarea CNC pentru prototipuri ar putea să nu dispună de capacitatea necesară pentru seria dumneavoastră de producție de 10.000 de bucăți.

Conform informațiilor furnizate de BOEN Rapid, un furnizor dotat cu centre avansate de prelucrare pe mai multe axe, echipamente precise de strunjire și unelte automate de inspecție are mai multe șanse să livreze geometrii complexe cu o precizie ridicată. Integrarea unor programe moderne CAD/CAM este la fel de importantă, deoarece determină eficiența cu care proiectele sunt transformate în piese finite.

Utilizați această listă de verificare atunci când evaluați potențialii parteneri de producție:

• Diversitatea parcursului de mașini: Dispun de echipamentele adecvate pentru geometria piesei dvs. — freze pe 3 axe pentru piese prismatice simple, freze pe 5 axe pentru contururi complexe, strunguri CNC pentru componente cilindrice?
• Experțise în Materiale: Au lucrat extensiv cu materialul specificat de dvs.? Prelucrarea titanului necesită o expertiză diferită față de cea necesară pentru aluminiu sau materiale plastice inginerești.
• Capacitatea de toleranță: Pot respecta în mod constant toleranțele cerute de dvs.? Solicitați rapoarte de inspecție eșantion din proiecte similare.
• Echipamente de inspecție: Conform Norck, căutați mașini de măsurare cu coordonate (CMM), comparatoare optice, micrometre, șubleri și aparate de măsurare a rugozității suprafeței. Instrumentele avansate de inspecție, calibrate în mod regulat, demonstrează angajamentul față de precizie
• Certificări de Calitate: ISO 9001 este standardul de bază. Certificările specifice industriei, cum ar fi IATF 16949 pentru domeniul auto sau AS9100 pentru domeniul aerospațial, indică o expertiză specializată
• Capacitatea de producție: Pot gestiona comanda dumneavoastră actuală și pot extinde capacitatea în cazul creșterii cererii?

Calitatea comunicării prezice adesea succesul proiectului. Conform Norck, reactivitatea este esențială: cât de repede răspund la întrebările și cererile dumneavoastră de ofertă? Un răspuns prompt și clar indică, de obicei, profesionalism și eficiență. Managerii de proiect dedicați, canalele clare de comunicare și actualizările proactive contribuie la gestionarea așteptărilor și la rezolvarea rapidă a problemelor.

De la prototip la producție în serie

Nevoile dvs. de producție evoluează. Ceea ce începe ca o singură cerere de servicii de prototipare CNC devine adesea comenzi repetitive de producție. Partenerul pe care îl alegeți trebuie să vă sprijine întreaga această traiectorie, fără a vă obliga să re-calificați furnizori noi la fiecare etapă.

Conform Ensinger, componentele prelucrate prin strunjire CNC cu succes încep cu cerințe de proiect clar definite. Inginerii trebuie să ia în considerare performanța funcțională, condițiile de mediu și orice norme reglementare sau specifice industriei care se aplică. Asigurarea alinierii privind toleranțele, finisajul suprafeței și performanța mecanică încă de la început este esențială pentru a evita ajustări costisitoare ulterioare.

Iată ce trebuie să căutați la fiecare etapă de producție:

Prelucrare CNC rapidă și prototipare: Viteza este cel mai important factor aici. Aveți nevoie de piese personalizate realizate prin prelucrare CNC rapid, pentru a valida proiectele înainte de a trece la dotări sau procese de producție definitive. Căutați parteneri care oferă prototipare rapidă prin prelucrare CNC, cu termene de livrare exprimate în zile, nu în săptămâni. Capacitatea de a itera rapid — primind feedback, modificând proiectele și producând piese revizuite — accelerează ciclul dumneavoastră de dezvoltare.

Producție de mică serie: Pe măsură ce treceți de la prototipuri la producția inițială, consecvența devine esențială. Conform Ensinger, trecerea la producția de volum mic necesită o planificare atentă pentru a menține toleranțe strânse, calitate repetabilă și totală trazabilitate. Procesele interne de asigurare a calității, inclusiv inspecția cu mașină de măsurat cu coordonate (CMM) și documentația detaliată, sprijină această extindere a producției, asigurând în același timp consecvența între loturi.

Producție în masă: Producția în volume mari necesită capacități diferite — manipulare automatizată a materialelor, prelucrare fără supraveghere umană („lights-out machining”) și sisteme robuste de control statistic al proceselor (SPC). Partenerul dumneavoastră trebuie să demonstreze capacitatea de a menține calitatea pentru mii de piese identice, fără nicio degradare.

Luați în considerare, ca exemplu, Shaoyi Metal Technology, care ilustrează ceea ce vă puteți aștepta de la un partener de producție capabil. Ca unitate certificată IATF 16949, aceasta oferă servicii de prelucrare CNC de precizie, acoperind atât prototiparea rapidă, cât și producția de masă. Termenele lor de livrare, care pot fi reduse până la o singură zi lucrătoare, evidențiază reactivitatea pe care o oferă producătorii de calitate, în timp ce sistemele lor riguroase de control statistic al proceselor (SPC) asigură consistența calității pe întreaga gamă de volume de producție. În special pentru aplicații auto, soluțiile lor de prelucrare CNC pentru industria auto demonstrează integrarea dintre certificare, capacitate tehnică și volum de producție — elemente esențiale pentru proiecte serioase.

Listă de verificare pentru evaluarea partenerilor

Înainte de a vă angaja cu orice atelier de prelucrare CNC, verificați sistematic acești factori critici:

• Alinearea capacităților tehnice: Tipurile de mașini, numărul de axe și dimensiunile spațiului de lucru corespund cerințelor pentru piesele dvs.
• Verificarea certificărilor: Solicitați copii ale certificatelor actuale; verificați-le prin organisme emitente dacă furnizați produse către industrii reglementate
• Proiecte de referință: Cereți studii de caz sau referințe din aplicații similare din industria dvs.
• Transparența ofertei de preț: Conform Norck, ofertele detaliate trebuie să descompună clar costurile pentru materiale, muncă, scule, finisare și orice alte servicii. O ofertă transparentă vă ajută să înțelegeți unde se cheltuie banii dvs.
• Fiabilitatea termenului de livrare: Solicitați date privind timpii lor medii de livrare și înregistrarea lor de livrări la timp
• Potențialul de scalabilitate: Conform BOEN Rapid, evaluarea capacității de producție este fundamentală pentru a vă asigura că furnizorul dvs. poate face față atât cerințelor actuale, cât și celor viitoare
• Servicii cu valoare adăugată: Vă oferă servicii de finisare, asamblare sau gestionare a stocurilor care ar putea optimiza lanțul dvs. de aprovizionare?
• Infrastructura de comunicare: Contacte dedicate, sisteme de management al proiectelor și asistență tehnică rapidă

Conform Norck, deși costul este întotdeauna un factor, acesta nu trebuie să fie niciodată singurul factor. Cotația cea mai ieftină nu este întotdeauna cea mai economică pe termen lung, dacă duce la respingerea pieselor, la nerespectarea termenelor limită sau la necesitatea de rework. Luați în considerare potențialul unei relații pe termen lung — un partener de încredere pentru prelucrarea CNC de precizie poate deveni o extensie inestimabilă a echipei dvs., înțelegându-vă nevoile și livrând în mod constant rezultate de înaltă calitate în cadrul mai multor proiecte.

Partenerul de producție potrivit transformă piesele dvs. prelucrate prin frezare CNC din centre de cost în avantaje competitive. Acesta identifică problemele de proiectare înainte ca acestea să devină probleme de producție, sugerează optimizări care reduc costurile fără a compromite calitatea și se adaptează ușor la creșterea afacerii dvs. Alocați timp pentru o evaluare amănunțită — rulările viitoare de producție depind de parteneriatul pe care îl construiți astăzi.

Întrebări frecvente despre piesele prelucrate prin frezare CNC

1. Ce sunt piesele pentru mașini CNC?

Piesele prelucrate prin mașini CNC sunt componente personalizate realizate printr-un proces de fabricație substractiv, în care sistemele de comandă computerizate ghidează sculele de tăiere pentru a elimina materialul din piesele brute solide. Aceste piese ating o precizie dimensională obișnuită de ±0,005 inch și includ totul, de la suporturi simple până la componente complexe destinate industriei aerospațiale. Procesul transformă desenele digitale CAD în piese fizice prin programarea automatizată în limbaj G-code, asigurând rezultate constante și reproductibile în cadrul rulărilor de producție.

2. Cât costă prelucrarea unei piese prin metoda CNC?

Costurile prelucrării prin frezare CNC variază în funcție de mai mulți factori. Tarifele orare se situează între 50 USD și 150 USD, în funcție de complexitatea echipamentelor și de cerințele de precizie. Taxele de configurare încep de la 50 USD și pot depăși 1.000 USD pentru lucrări complexe. Principalele factori care influențează costul sunt: timpul de prelucrare (cel mai important factor), costurile materialelor, cerințele de toleranță și cantitatea. Un singur prototip ar putea costa 134 USD, în timp ce comandarea a 100 de bucăți ar putea reduce costul pe bucată la 13 USD — o reducere de 90 % datorită eficienței obținute prin producția în serie.

3. Ce toleranțe poate atinge prelucrarea prin frezare CNC?

Prelucrarea CNC standard atinge toleranțe de ±0,005 inch (0,127 mm) pentru caracteristici generale. Prelucrarea de precizie poate atinge ±0,002 inch (0,05 mm), în timp ce tehnologia EDM cu fir realizează toleranțe de ±0,0001 inch pentru aplicații critice. Capacitățile de toleranță variază în funcție de tipul mașinii: frezele cu 3 axe oferă ±0,005 inch, frezele cu 5 axe ating ±0,002 inch, iar strungurile CNC mențin în mod obișnuit toleranțe de ±0,003 inch. Alegerea materialului influențează, de asemenea, toleranțele realizabile — aluminiul permite ușor obținerea unor toleranțe strânse, în timp ce materialele plastice necesită gestionarea temperaturii.

4. Ce materiale pot fi prelucrate prin metoda CNC?

Prelucrarea CNC este compatibilă cu o gamă largă de materiale, inclusiv aliaje de aluminiu (6061, 7075), oțeluri inoxidabile (304, 316L), oțeluri carbon, titan, alamă și materiale plastice inginerești precum Delrin, PEEK, ABS și acrilic. Fiecare material implică considerente specifice în procesul de prelucrare — aluminiul se prelucrează rapid, cu o evacuare excelentă a așchiilor, în timp ce oțelul inoxidabil necesită viteze mai reduse și scule din carburi. Alegerea materialului influențează durata prelucrării, uzura sculelor și calitatea finisajelor superficiale realizabile.

5. Cum reduc costurile de prelucrare CNC fără a sacrifica calitatea?

Reduceți costurile prin simplificarea designurilor, specificarea toleranțelor doar acolo unde este necesar din punct de vedere funcțional (±0,127 mm este suficient pentru majoritatea aplicațiilor) și proiectarea pentru scule standard. Măriți razele de racordare interne ale colțurilor pentru a permite utilizarea unor scule de tăiere mai mari, minimizați numărul de montări necesare și comandați în loturi mai mari pentru a distribui costurile de configurare. Producătorii certificați IATF 16949, precum Shaoyi Metal Technology, oferă sisteme de calitate SPC care mențin consistența, în același timp optimizând eficiența producției.
