Care sunt costurile reale ale serviciilor CNC și de ce variază atât de mult ofertele

Înțelegerea serviciilor CNC și modul în care acestea transformă materiile prime

V-ați întrebat vreodată cum devine un design digital de pe ecranul calculatorului dumneavoastră un component precis din metal sau plastic pe care îl puteți ține în mână? Acest lucru este exact ceea ce fac posibile serviciile CNC. CNC, prescurtare pentru Computer Numerical Control (Comandă Numerică cu Calculator), reprezintă o metodă de fabricație în care calculatoarele controlează uneltele mașinale pentru a tăia, modela și forma materialele cu o precizie remarcabilă. Spre deosebire de prelucrarea manuală tradițională, unde un operator calificat ghidază fiecare tăietură, tehnologia CNC urmează instrucțiuni programate până la fracțiuni de milimetru.

De la designul digital la realitatea fizică

Drumul de la concept la piesa finită urmează o cale surprinzător de simplă. Începeți cu un fișier CAD (Proiectare Asistată de Calculator), care este, în esență, o schemă digitală a componentei dumneavoastră. Acest fișier este exportat în formate precum STEP sau IGES, pe care software-ul de prelucrare le poate interpreta. Apoi, software-ul CAM (Fabricație Asistată de Calculator) transformă proiectul dumneavoastră în traiectorii de sculă, adică mișcările precise pe care le vor urma sculele de tăiere. În final, un post-procesor convertește întreaga informație în cod G, limbajul pe care mașinile CNC îl înțeleg.

Iată cum se desfășoară în mod tipic fluxul de lucru:

• Crearea proiectului CAD folosind software precum Fusion 360 sau SolidWorks
• Exportul într-un format compatibil cu CNC (STEP, IGES sau Parasolid)
• Importul în software-ul CAM pentru generarea traiectoriilor de sculă
• Post-procesarea în cod G specific mașinii
• Încărcarea instrucțiunilor în mașina CNC
• Începe prelucrarea automatizată

Tehnologia din spatele fabricației moderne

Deci, ce este în mod specific frezarea CNC? Frezarea CNC folosește scule de tăiere rotative pentru a îndepărta material dintr-o piesă de prelucrat, în mod obișnuit foi de lemn, plastic sau metale moi. Capul frezei se deplasează pe mai multe axe, în timp ce piesa de prelucrat rămâne fixă, permițând realizarea unor modele complexe de tăiere CNC și a unor geometrii elaborate. Acest proces este excelent pentru fabricarea tuturor tipurilor de produse, de la panouri de semnalizare și mobilier de bucătărie până la panouri pentru industria aerospațială și carcase pentru echipamente electronice.

Puterea reală a oricărui serviciu CNC constă în repetabilitatea sa. Odată ce ați programat corect o piesă, mașina poate produce copii identice, indiferent dacă aveți nevoie de zece sau de zece mii de bucăți. Fiecare componentă corespunde exact specificațiilor originale, eliminând variabilitatea care apare în operațiunile de prelucrare manuală.

Mașinile CNC urmează instrucțiunile până la fracțiuni de milimetru, ceea ce înseamnă că piesa finită este la fel de precisă ca și fișierul pe care îl furnizați. Precizia începe la nivelul proiectării, nu la nivelul mașinii.

De ce CNC a schimbat totul

Înainte de apariția tehnologiei CNC, maeștrii prelucrători controlau manual fiecare aspect al producției. Aceasta însemna că calitatea varia între operatori, geometriile complexe necesitau un talent excepțional, iar vitezele de producție aveau limite naturale. Prelucrarea CNC a eliminat aceste constrângeri, plasând calculatoarele în controlul operațiunilor mecanice.

Capabilitățile actuale ale CNC se extind mult dincolo de tăierea de bază. Mașinile moderne pot efectua găurire, filetare, conturare și finisare de suprafețe, adesea într-o singură montare. Sistemele cu mai multe axe rotesc piesele în timp ce mișcă simultan sculele de tăiere, permițând crearea unor piese care ar fi imposibil de realizat manual. Această săritură tehnologică a transformat industrii întregi, de la cea auto la cea a dispozitivelor medicale, făcând ca precizia să fie accesibilă practic la orice volum de producție.

Înțelegerea acestor noțiuni fundamentale ajută la explicarea motivului pentru care ofertele pentru proiecte aparent similare pot varia în mod semnificativ. Procesul de prelucrare prin așchiere selectat, toleranțele specificate și complexitatea designului influențează atât abordarea, cât și costul final — subiecte pe care le vom analiza în detaliu în cadrul acestui ghid.

Prelucrarea prin frezare CNC, strunjire CNC și prelucrarea cu mai multe axe – comparație

Când solicitați o ofertă pentru servicii CNC, veți întâlni termeni precum frezare, strunjire și prelucrare cu mai multe axe. Dar ce înseamnă acești termeni, de fapt, pentru proiectul dumneavoastră? Înțelegerea diferențelor vă ajută să comunicați eficient cu producătorii și explică de ce două ateliere ar putea oferi prețuri diferite pentru aceeași piesă, folosind abordări complet diferite.

Explicația operațiunilor de frezare

Tehnologii de frezare CNC presupune utilizarea unor scule de tăiere rotative care îndepărtează materialul dintr-o piesă fixă. Imaginați-vă o burghiu care se mișcă nu doar în sus și în jos, ci și lateral și înainte-înapoi, sculptând materialul pentru a dezvălui piesa dumneavoastră. Axul principal susține diverse scule de tăiere, inclusiv freze frontale și freze de degroșare, fiecare fiind concepută pentru operații specifice, cum ar fi realizarea de suprafețe plane, degajări sau contururi complexe.

Frezarea este deosebit de eficientă atunci când piesa dumneavoastră prezintă:

• Suprafețe plane și elemente unghiulare
• Ranforsuri, degajări și cavități
• Contururi și forme complexe în 3D
• Geometrii care nu sunt simetrice în jurul unei axe de rotație
• Mai multe elemente care necesită acces din unghiuri diferite

Acest proces funcționează pe o gamă impresionantă de materiale. Piesele obținute prin frezare CNC pot fi fabricate din aluminiu, oțel, alamă, titan și plastice inginerești, cu aceeași precizie. Această versatilitate face din frezare metoda preferată pentru prototipuri, componente personalizate și serii de producție în care complexitatea pieselor impune flexibilitate.

Când strunjirea este soluția potrivită

Strunjirea CNC inversează complet scenariul. În loc ca scula să se rotească, piesa de prelucrat se învârte, iar o sculă de tăiere fixă îndepărtează materialul. Imaginați-vă un strung care învârte un cilindru de metal, în timp ce o lamă îi modelează suprafața exterioară, creând arbori, pini, bucși și alte componente cu simetrie rotativă.

Serviciile de strunjire CNC se dovedesc cele mai rentabile pentru piese care prezintă simetrie cilindrică. Gândiți-vă la componente precum elementele de fixare filetate, tije de supapă sau racorduri hidraulice. Acest proces produce în mod natural finisaje excelente pe suprafețele exterioare și execută operații precum filetarea, canelarea și alezarea cu o eficiență remarcabilă.

Strunjirea elvețiană împinge procesul de strunjire mai departe, adăugând un suport mobil pentru piesa de prelucrat care susține aceasta în apropierea zonei de așchiere. Această configurație permite fabricarea unor piese lungi și subțiri cu o precizie excepțională, fiind esențială pentru componente medicale, piese pentru ceasuri și pini de precizie, unde raportul dintre lungime și diametru ar cauza probleme pe strungurile convenționale.

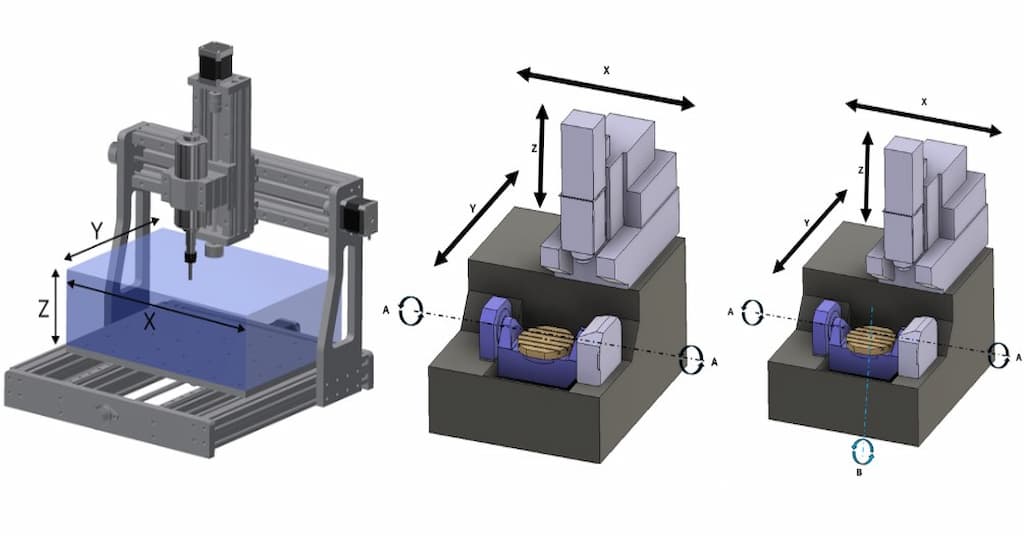

Capacități Avansate Multi-Axe

Mașinile standard cu 3 axe deplasează sculele de așchiere de-a lungul planelor X, Y și Z, respectiv stânga-dreapta, față-spate și sus-jos. Deși sunt capabile să producă numeroase piese, această configurație necesită mai multe montări pentru geometrii complexe, fiecare repoziționare introducând potențiale erori.

serviciile de prelucrare CNC cu 5 axe adaugă două mișcări de rotație, de obicei denumite axe A și B sau B și C. Aceste grade suplimentare de libertate permit sculei de așchiere să se apropie de piesa de prelucrat din practic orice unghi. Pentru dumneavoastră, ca client, acest lucru înseamnă:

• Piese complexe finalizate într-o singură montare
• Toleranțe mai strânse datorită eliminării erorilor de repoziționare
• Finisaje de suprafață superioare prin utilizarea unghiurilor optime de așchiere
• Acces la zonele subminate și la caracteristicile cu unghiuri compuse
• Timpuri de livrare reduse, în ciuda creșterii complexității

Când producătorii discută despre capacitățile de prelucrare pe 5 axe, se pot referi fie la prelucrarea simultană, unde toate axele se mișcă împreună, fie la poziționarea 3+2, unde axele de rotație se blochează în orientări specifice înainte de începerea așchierii. Operațiile simultane produc suprafețe curbe, cum ar fi cele ale paletelor de turbină, în timp ce poziționarea 3+2 gestionează mai simplu găurile înclinate și caracteristicile cu mai multe fețe.

În afara prelucrării pe 5 axe, unele instalații oferă configurații pe 7 axe, 9 axe sau chiar 12 axe. Conform comparației Fictiv privind capacitățile CNC, mașinile pe 9 axe combină frezarea pe 5 axe cu strunjirea pe 4 axe într-un singur montaj, eliminând în totalitate necesitatea fixărilor secundare. Aceste configurații avansate sunt destinate în principal domeniilor aerospațial, medical și de apărare, unde cerințele de precizie ale prelucrării CNC justifică investiția suplimentară.

Tip de proces	Cele mai bune aplicații	Toleranțe tipice	Nivel de complexitate
frezare cu 3 axe	Piese plane, buzunare simple, contururi de bază	±0,005" (±0,127 mm)	Scăzut până la mediu
Frezare CNC	Arbori, pini, bucși, componente filetate	±0,002" (±0,05 mm)	Scăzut până la mediu
frezare cu 4 axe	Prelucrarea cilindrilor, tăieturi în arc, gravuri rotative	±0,003" (±0,076 mm)	Mediu
frezarea pe 5 Axe	Suprafețe complexe, pale de turbină, rotoruri	±0,001" (±0,025 mm)	Înaltelor
Machetare Swiss	Piese lungi și subțiri, șuruburi medicale, pini de precizie	±0,0005" (±0,0127 mm)	Mediu la ridicat
frezare-strunjire cu 9 axe	Piese complete care necesită atât frezare, cât și strunjire	±0,0005" (±0,0127 mm)	Foarte sus

Selectarea procesului influențează direct oferta dvs. în mai multe moduri. Procesele mai simple au un cost mai mic pe oră, dar pot necesita mai multe montări, ceea ce adaugă muncă manuală și introduce acumularea toleranțelor. Mașinile avansate cu mai multe axe au tarife orare mai mari, dar finalizează adesea piesele mai rapid și cu o precizie superioară. Atunci când un producător vă recomandă o anumită abordare, acesta echilibrează acești factori în funcție de cerințele dvs. privind toleranțele, volumul necesar și termenele de livrare.

Acum că înțelegeți cum funcționează diferitele procese de prelucrare mecanică, următorul factor esențial care influențează oferta dvs. este materialul ales și modul în care proprietățile sale influențează prelucrabilitatea, uzura sculelor și, în final, costul.

Ghid de selecție a materialelor pentru componente prelucrate prin strunjire-frezare CNC

De ce oferă un magazin prețul aluminiului la jumătate față de cel al oțelului inoxidabil pentru aceeași geometrie a piesei? Răspunsul se află în modul în care diferitele materiale utilizate în prelucrarea prin strunjire cu comandă numerică (CNC) se comportă sub acțiunea sculelor de tăiere. Alegerea materialului influențează totul: de la viteza de prelucrare și uzura sculelor, până la toleranțele obținute și calitatea finisajului suprafeței. O alegere judicioasă poate economisi sume semnificative fără a compromite performanța.

Metale și caracteristicile lor de prelucrare mecanică

Nu toate metalele se prelucrează în mod egal. Unele se taie ușor, ca untul, în timp ce altele rezistă, provocând uzură sculelor și necesitând viteze mai reduse. Înțelegerea acestor diferențe explică de ce alegerea materialului determină variații atât de mari în ofertele de preț.

Prelucrarea aluminiului se remarcă ca fiind cea mai rentabilă opțiune pentru multe proiecte. Aliajele de aluminiu se prelucrează rapid, oferă finisaje superficiale excelente și prelungesc în mod semnificativ durata de viață a sculelor, comparativ cu metalele mai dure. Aliajul 6061-T6 oferă o combinație echilibrată de rezistență, rezistență la coroziune și prelucrabilitate, făcându-l alegerea implicită atât pentru prototipuri, cât și pentru piese de producție. Gradele mai moi, cum ar fi 6063, se prelucrează chiar mai rapid, dar sacrifică unele proprietăți structurale.

Metalele frecvent utilizate și caracteristicile lor de prelucrare includ:

• Aluminiu (6061, 7075, 2024): Prelucrabilitate excelentă, uzură redusă a sculelor, timpuri de ciclu scurte, rezistență bună la coroziune
• Oțel moale (1018, A36): Prelucrabilitate moderată, cost redus al materialului brut, necesită tratament de suprafață pentru protecția împotriva coroziunii
• Oțel inoxidabil (303, 304, 316): Dificil de prelucrat, se întărește ușor prin deformare plastică, timpuri de ciclu mai lungi, dar rezistență excelentă la coroziune
• Alamă (C360): Prelucrare excepțională, realizează tăieturi curate, ideal pentru aplicații decorative și electrice
• Bronz (C932, C954): Prelucrare bună, cu proprietăți autolubrifiante, excelent pentru lagăre și bucși

Prelucrarea bronzului oferă avantaje unice pentru aplicații supuse uzurii. Conform ghidului de materiale al Fictiv, aliajele de bronz oferă lubrifiere naturală, care reduce frecarea pe suprafețele lagărelor, prelungind astfel durata de viață a componentelor în medii solicitante. Componentele din bronz realizate prin frezare cu comandă numerică apar frecvent în echipamente marine, bucși industriale și echipamente grele, unde durabilitatea este cel mai important criteriu.

Oțelul inoxidabil reprezintă cea mai mare provocare în ceea ce privește prelucrarea printre metalele obișnuite. Acest material se întărește prin deformare în timpul tăierii, ceea ce înseamnă că fiecare trecere face trecerile ulterioare mai dificile. Prelucratorii trebuie să mențină o evacuare constantă a așchiilor și viteze de tăiere adecvate pentru a preveni acest efect de întărire. Aceste cerințe se reflectă direct în timpuri de ciclu mai lungi și în prețuri mai ridicate.

Plastice inginerești pentru piese de precizie

Când aplicația dumneavoastră necesită componente ușoare, izolare electrică sau rezistență chimică, plasticele de inginerie depășesc adesea metalele. Totuși, plasticele introduc propriile considerente privind prelucrarea, care influențează atât costul, cât și calitatea.

Plasticul Delrin, cunoscut și sub denumirea sa chimică de acetal sau sub denumirea de marcă material Delrin, reprezintă standardul de aur pentru componentele plastice prelucrate prin strunjire . Acest termoplast cristalin se prelucrează curat, păstrează toleranțe strânse și rezistă absorției de umiditate, care poate provoca modificări dimensionale. Delrin este excelent pentru roți dințate, bucșe și componente mecanice de precizie, unde stabilitatea dimensională este esențială.

Plastice de inginerie frecvent utilizate în aplicații CNC:

• Delrin/Acetal: Stabilitate dimensională excelentă, coeficient de frecție scăzut, ideal pentru roți dințate și rulmenți
• Nylon (PA6, PA66): Rezistență la impact bună, absoarbe umiditatea, ceea ce afectează dimensiunile, rentabil pentru multe aplicații
• Policarbonat: Rezistență excepțională la impact, claritate optică ridicată, necesită prelucrare atentă pentru a preveni fisurarea datorată tensiunilor
• PEEK: Termoplastic de înaltă performanță, rezistență chimică excepțională, scump, dar necesar în medii solicitante
• Polietilenă UHMW: Rezistență excelentă la uzură, frecare redusă, dificil de prelucrat cu toleranțe strânse

Prelucrarea CNC a nylonului necesită înțelegerea sensibilității acestuia la umiditate. Nylonul absoarbe apa din umiditatea ambientală, provocând o ușoară umflare a pieselor. Pentru aplicații de precizie, producătorii usucă adesea materialul înainte de prelucrare și recomandă condiții controlate de depozitare ulterioare. Această manipulare suplimentară crește costul, dar asigură că piesele dvs. respectă specificațiile.

Prelucrarea CNC a policarbonatului necesită o atenție deosebită față de tensiunile interne. Tăierea agresivă poate provoca fisurarea datorată tensiunilor, în special în apropierea găurilor forate sau a colțurilor interne ascuțite. Prelucratorii experimentați folosesc viteze și avansuri adecvate, precum și rază de racordare generoase pentru a preveni aceste defecte, dar aceste măsuri precauționale prelungesc durata procesului.

Potrivirea materialelor cu cerințele aplicației

Selectarea materialului potrivit înseamnă echilibrarea mai multor factori care se află în competiție. Materialul cel mai ieftin, care se prelucrează cel mai rapid, nu este întotdeauna cea mai bună alegere dacă cedează în timpul exploatării. Luați în considerare următoarele întrebări cheie atunci când evaluați variantele:

• Expozita la Mediu: Va fi piesa expusă la umiditate, substanțe chimice, lumină UV sau temperaturi extreme?
• Cerințe mecanice: La ce sarcini, șocuri sau condiții de uzură trebuie să reziste?
• Proprietăți electrice: Aplicația necesită conductivitate sau izolare?
• Constrângeri de greutate: Este minimizarea masei o prioritate pentru proiectul dumneavoastră?
• Cerințe privind finisarea: Acceptă materialul tratamentele, placările sau acoperirile de care aveți nevoie?

Selectarea materialului influențează, de asemenea, toleranțele realizabile. Aluminiul permite obținerea unor toleranțe mai strânse mai ușor decât materialele plastice, deoarece nu se deformează sau nu cedează sub presiunea de așchiere. Oțelul inoxidabil poate oferi o precizie excelentă, dar necesită o prelucrare mai atentă pentru a preveni îngălbenirea prin deformare și distorsiunea. Înțelegerea acestor relații vă ajută să stabiliți așteptări realiste privind specificațiile dumneavoastră.

Ecuația costurilor depășește prețul materiilor prime. Un material mai scump, care se prelucrează de două ori mai rapid, poate reduce, de fapt, costul total al proiectului dumneavoastră. În schimb, alegerea unui material dificil de prelucrat pentru o geometrie complexă multiplică provocările legate de prelucrare, determinând creșterea ofertelor peste nivelul sugerat doar de prețul materialului.

După ce ați clarificat selecția materialului, următorul factor care influențează în mod semnificativ oferta dumneavoastră devine toleranțele pe care le specificați. Înțelegerea relației dintre cerințele de precizie și costul de fabricație vă ajută să evitați specificarea excesivă a pieselor și să plătiți pentru o acuratețe de care nu aveți nevoie în realitate.

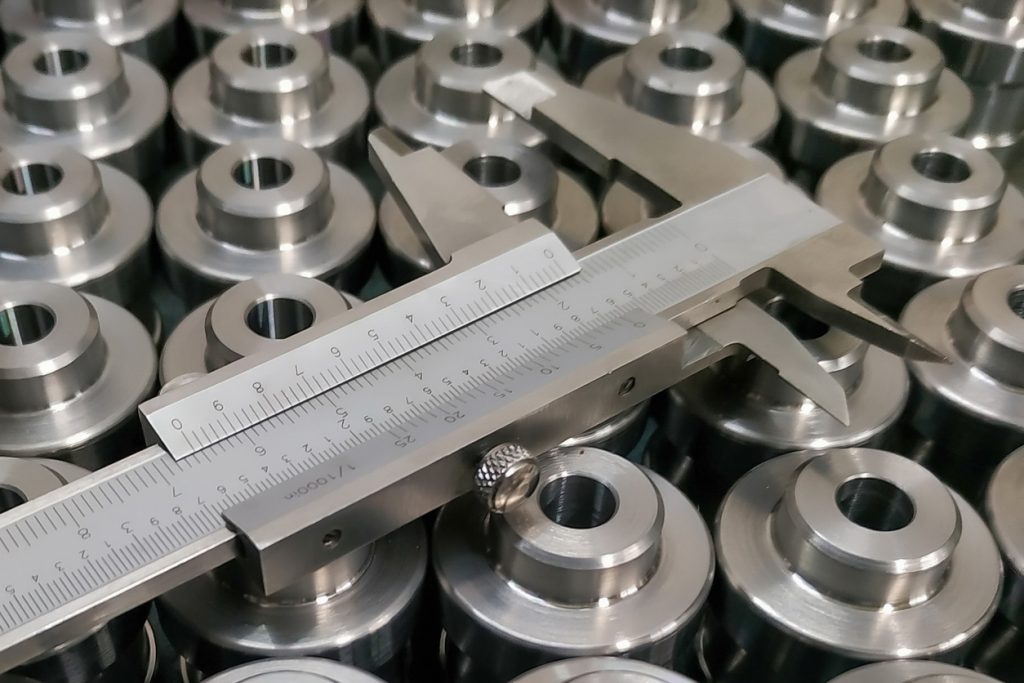

Toleranțe și standarde de precizie în fabricația prin frezare CNC

Ați selectat materialul și procesul de prelucrare , dar aici este unde toleranțele pot diferi dramatic: specificațiile de toleranță. Această indicație ±0,005" de pe desenul dumneavoastră poate părea o practică standard, dar strângerea acesteia la ±0,001" ar putea dubla costul de fabricație. Înțelegerea motivului pentru care acest lucru se întâmplă vă ajută să specificați exact ceea ce aveți nevoie, fără a plăti pentru precizie care nu adaugă nicio valoare funcțională.

Toleranțe standard versus toleranțe de precizie – explicații

Toleranțele definesc variația acceptabilă față de dimensiunea specificată. Când indicați o dimensiune de 1,000" cu o toleranță de ±0,005", transmiteți strungarului faptul că orice valoare între 0,995" și 1,005" este perfect acceptabilă. Destul de simplu, nu-i așa?

Provocarea provine din modul în care nivelurile de toleranță extrem de diferite afectează procesul de fabricație. Toleranțele standard pentru prelucrare se încadrează, de obicei, în intervalul ±0,005" până la ±0,010" (±0,127 mm până la ±0,254 mm). Majoritatea echipamentelor CNC ating aceste specificații în mod rutinier, fără a necesita proceduri speciale. Serviciile de prelucrare de precizie operează cu toleranțe mai strânse, în jur de ±0,001" până la ±0,002" (±0,025 mm până la ±0,051 mm), ceea ce necesită un control mai riguros al procesului și măsurători mai precise.

La limita extremă, prelucrarea CNC cu toleranțe foarte strânse atinge valori de ±0,0001" (±0,0025 mm) sau mai bune. Conform Modus Advanced , liderii din industrie mențin în mod curent toleranțe de 1–3 microni pentru aplicații medicale și aerospace. Totuși, acest nivel de precizie necesită echipamente specializate, controale ale mediului înconjurător și protocoale extinse de inspecție.

Cum influențează cerințele de toleranță oferta dvs.

Iată ce mulți cumpărători nu realizează: relația dintre toleranță și cost nu este liniară. Trecerea de la ±0,05 mm la ±0,02 mm ar putea crește costurile cu aproximativ 50 %. Dar continuarea de la ±0,02 mm la ±0,01 mm poate multiplica costurile de mai multe ori, conform cercetărilor privind economia fabricației de precizie.

De ce se întâmplă acest lucru? Toleranțele mai strânse declanșează un lanț de cerințe suplimentare:

• Viteze reduse de prelucrare: Sculele de tăiere trebuie să se miște mai atent pentru a menține controlul dimensional
• Schimbări mai frecvente ale sculelor: Chiar o uzură minimă a sculelor afectează precizia la toleranțe strânse
• Fixări îmbunătățite: Sistemul de fixare a piesei trebuie să elimine micromișcările în timpul prelucrării
• Control al Temperaturii: Dilatarea termică afectează dimensiunile la nivelul micronilor
• Inspecții ample: Fiecare dimensiune critică necesită verificare, adesea cu ajutorul mașinilor de măsurat cu coordonate

Companiile specializate în prelucrarea de precizie investesc semnificativ în echipamente concepute în mod specific pentru lucrul cu toleranțe strânse. Codificatoarele de înaltă rezoluție monitorizează poziția sculei cu o precizie submicronică. Sistemele de compensare termică ajustează parametrii în funcție de variațiile de temperatură de-a lungul întregului proces de producție. Specificațiile de excentricitate ale arborelui principal sunt sub 0,0013 mm pentru aplicații solicitante. Această infrastructură justifică tarifele orare superioare.

Doar sarcina de inspecție poate afecta în mod semnificativ costurile. O piesă obișnuită prelucrată prin frezare CNC ar putea necesita verificarea doar a câtorva dimensiuni. În schimb, o componentă de precizie necesită măsurarea completă a fiecărei caracteristici critice, adesea însoțită de documentație privind controlul statistic al procesului, care urmărește rezultatele pe întreaga serie de producție.

Selectarea toleranțelor orientată de aplicație

Cel mai inteligent mod de abordare a toleranțelor pune o întrebare fundamentală: ce trebuie să realizeze, de fapt, această dimensiune? O gaură de trecere pentru un şurub nu necesită aceeași precizie ca și un fus de rulment. Totuși, multe desene aplică toleranțe generale care specifică în exces caracteristici necritice.

Tip Aplicație	Intervalul de toleranță tipic	Exemple de piese	Considerente Cheie
Scop general	±0,005" până la ±0,010" (±0,127 mm până la ±0,254 mm)	Suporturi, carcase, capace	Echipamentul standard se prelucrează ușor; inspecție minimă
Asamblare precisă	±0,001" până la ±0,002" (±0,025 mm până la ±0,051 mm)	Carcase pentru conectori, corpuri de supape, componente hidraulice	Necesită controlul procesului; inspecție moderată
Făcut CNC pentru aerospațiu	±0,0005" până la ±0,001" (±0,013 mm până la ±0,025 mm)	Componente motoare, elemente structurale, suprafețe de comandă	Procese certificate; este necesară documentația completă
Prelucrare medicală	±0,0001" până la ±0,0005" (±0,0025 mm până la ±0,013 mm)	Instrumente chirurgicale, implante, rulmenți de precizie	Finisaje biocompatibile; validare extensivă

Specificarea excesivă a toleranțelor duce la cheltuieli inutile, fără a adăuga funcționalitate. Un furnizor european din domeniul automotive a descoperit că mai multe caracteristici necritice erau specificate la ±0,01 mm, deși ansamblul funcționa perfect și la ±0,03 mm. Prin relaxarea acestor toleranțe neesențiale, păstrând în același timp specificațiile strânse doar acolo unde erau necesare din punct de vedere funcțional, costurile de prelucrare s-au redus cu aproximativ 22%.

Specificarea insuficientă creează problema opusă. Prelucrarea de precizie a pieselor care nu se potrivesc în timpul asamblării necesită reprelucrare sau eliminare, ambele variante având costuri ridicate. Suprafețele de contact, ajustajele pentru rulmenți și interfețele de etanșare necesită de obicei un control mai strict decât dimensiunile generale.

Ghidul practic? Aplicați cele mai strânse toleranțe doar la caracteristicile unde precizia dimensională afectează direct funcționarea. Utilizați toleranțe standard în restul cazurilor. Această abordare orientată spre valoare oferă precizia de care aveți nevoie, fără a plăti pentru o acuratețe care nu îndeplinește niciun scop. La analizarea ofertelor, rețineți că specificațiile privind toleranțele determină adesea o variație mai mare a costurilor decât selecția materialului sau geometria de bază.

Pregătirea fișierelor de proiectare pentru succesul prelucrării prin frezare CNC

Ați stabilit deja alegerea materialului și cerințele privind toleranțele. Acum urmează etapa care creează probleme multor cumpărători debutanți: transmiterea fișierelor de proiectare pe care producătorii le pot folosi efectiv. Calitatea fișierelor CAD influențează direct acuratețea ofertei, termenele de livrare și faptul dacă piesele dvs. finite prelucrate prin CNC corespund așteptărilor. Reușita acestei etape de la început previne reviziile costisitoare și eventualele neînțelegeri ulterioare.

Formatele și cerințele pentru fișierele CAD

Nu toate formatele de fișiere sunt la fel de potrivite pentru prelucrarea CNC. Formatul pe care îl trimiteți determină cât de ușor pot programa producătorii traseele sculelor și pot verifica intenția de proiectare a dumneavoastră.

Fișierele STEP (cu extensiile .stp sau .step) reprezintă standardul universal pentru serviciile CNC. Conform ghidurilor de prelucrare CNC ale Komacut, fișierele STEP sunt acceptate în mod universal, deoarece păstrează geometria solidă pe care software-ul CAM o poate interpreta direct. Spre deosebire de formatele bazate pe suprafețe, fișierele STEP definesc piesa dumneavoastră ca un solid complet, permițând o analiză precisă a grosimilor pereților, a adâncimilor caracteristicilor și a volumelor de material.

Formatele de fișiere recomandate pentru transmiterea comenzilor CNC:

• STEP (.stp, .step): Format preferat; compatibil universal; păstrează întreaga geometrie solidă
• IGES (.igs, .iges): Susținut pe scară largă; uneori pierde o parte din datele privind suprafețele în timpul conversiei
• Parasolid (.x_t, .x_b): Păstrare excelentă a geometriei; frecvent utilizat în sistemele profesionale CAD
• Formate CAD native: Fișierele SolidWorks, Fusion 360 sau Inventor funcționează dacă atelierul folosește același software

Iată un punct critic pe care mulți designeri îl ratează: modelul dumneavoastră 3D trebuie să fie un obiect solid, nu o colecție de suprafețe. Producătorii au nevoie de geometrie închisă pentru a calcula traiectoriile sculelor și pentru a verifica dacă operațiunile de așchiere nu vor străpunge accidental pereții sau nu vor omite anumite caracteristici. Modelele bazate pe suprafețe creează ambiguități care duc la întârzieri în stabilirea prețurilor și la posibile erori de fabricație.

Deși modelele 3D conduc procesul de prelucrare mecanică, desenele 2D rămân esențiale pentru comunicarea toleranțelor, cerințelor privind starea suprafeței și criteriilor de inspecție. Desenul dumneavoastră trebuie să indice clar care dimensiuni sunt critice, ce toleranțe se aplică anumitor caracteristici și orice observații speciale pe care modelul singur nu le poate transmite.

Elemente esențiale ale proiectării pentru fabricabilitate

Proiectarea pentru fabricabilitate, denumită în mod obișnuit DFM, se referă la practica de a proiecta piese care pot fi produse eficient folosind procesul de fabricație ales. În prelucrarea prin strunjire cu comandă numerică (CNC), principiile DFM se concentrează pe crearea unor geometrii accesibile cu sculele de tăiere standard, fără a necesita montaje sau echipamente specializate.

Conform ghidului ingineresc al Modus Advanced, implementarea eficientă a DFM poate reduce costurile de fabricație cu 15–40 % și poate scurta termenele de livrare cu 25–60 % comparativ cu proiectele neoptimizate. Acestea nu sunt economii nesemnificative.

Principalele recomandări DFM pentru prototipare și producție CNC:

• Razele interne ale colțurilor: Specificați un rază minimă de cel puțin 0,030" (0,76 mm) în colțurile interioare. Frezele de capăt au formă cilindrică, astfel încât nu pot crea fizic colțuri interioare drepte de 90 de grade.
• Grosime Perete: Mențineți grosimi minime ale pereților de 0,040" (1 mm) pentru metale și de 0,060" (1,5 mm) pentru materiale plastice. Pereții mai subțiri se deformează sub presiunea de așchiere, provocând vibrații (chatter) și inexactități dimensionale.
• Adâncimea găurilor: Burghierele standard pot atinge adâncimi de 4–6 ori diametrul lor în mod eficient. Găurile mai adânci necesită scule specializate și operații mai lente, ceea ce crește costurile.
• Accesibilitatea elementelor: Asigurați-vă că sculele de așchiere pot ajunge fizic la fiecare element. Degajările adânci cu deschideri mici pot necesita scule lungi și subțiri, care se îndoaie și vibrează.
• Considerente legate de filetare: Asigurați o adâncime suficientă de găurire pentru filetare, peste adâncimea necesară de angrenare a filetului. Tarozii au filete de intrare care nu taie complet, deci este necesară o adâncime suplimentară pentru a obține o filetare completă.

Relația dintre razele de racordare și sculele de prelucrare merită o atenție deosebită. Razele interne mai mari permit producătorilor să utilizeze scule de așchiere mai mari și mai rigide, care rezistă mai bine la îndoire. O rază de 0,125" permite utilizarea unei freze frontale cu diametrul de 0,25", în timp ce o rază de 0,015" impune folosirea unei freze extrem de mici, cu diametrul de 0,030", care este predispusă la rupere și necesită viteze de avans semnificativ mai lente. Prelucrarea CNC devine mai costisitoare pur și simplu din cauza acestei alegeri geometrice.

Greșeli comune de proiectare de evitat

Chiar și inginerii experimentați prezintă uneori proiecte care includ caracteristici care complică inutil procesul de fabricație. Identificarea acestor capcane înainte de depunere economisește timp și bani.

Colțuri interne ascuțite: Așa cum s-a menționat mai sus, colțurile perfect ascuțite sunt fizic imposibile de realizat cu scule de tăiere rotative. Atunci când proiectul dumneavoastră prezintă colțuri interne ascuțite, producătorii trebuie fie să adauge ei înșiși racordări, fie să folosească procedee secundare costisitoare, cum ar fi prelucrarea prin electroeroziune (EDM). Specificați cel mai mare rază pe care o poate accepta proiectul dumneavoastră.

Muchii ascuțite: Atunci când două suprafețe se întâlnesc sub un unghi extrem de ascuțit, se creează caracteristici fragile care se ciupesc în timpul prelucrării și al manipulării. Conform experților în domeniul fabricației, adăugarea unor micuțe racordări exterioare de 0,005–0,015 inch elimină muchiile ascuțite și îmbunătățește, de fapt, durabilitatea piesei.

Curbe inutil de complexe: Curbele decorative și razele variabile care nu au niciun rol funcțional măresc în mod semnificativ timpul de programare. Geometria simplă și coerentă este prelucrată mai rapid și mai fiabil. Puneți-vă întrebarea: această curbă îndeplinește un anumit rol funcțional sau este pur estetică?

Caracteristici care necesită prelucrare 5 axe atunci când cea cu 3 axe ar fi suficientă: Conform Modus Advanced, prelucrarea 5 axe costă cu 300–600 % mai mult decât operațiunile cu 3 axe. Alinierea caracteristicilor cu planele standard X, Y și Z, ori de câte ori este posibil, reduce în mod semnificativ costurile.

Ignorarea prelucrabilității materialului: Proiectarea fără a lua în considerare comportamentul materialului ales în timpul așchierii generează probleme. Uptive Manufacturing subliniază faptul că neglijarea prelucrabilității duce la uzură crescută a sculelor, la prelungirea timpilor de producție și la ineficiențe generale. Consultați-vă într-un stadiu incipient producătorul dacă aveți nelămuriri legate de considerentele specifice materialului în proiectare.

Pentru proiectele de prototipare CNC, în special, aceste greșeli se acumulează rapid. Prelucrarea prototipurilor implică, de obicei, cantități mici, iar timpul alocat configurării și programării reprezintă o parte semnificativă din costul total. Un design optimizat pentru fabricabilitate ar putea reduce cu jumătate costurile de prelucrare a prototipurilor, accelerând în același timp și livrarea.

Fluxul de lucru de la trimiterea fișierelor până la producție urmează o cale previzibilă. Dvs. trimiteți fișierele CAD și desenele, producătorul efectuează analiza DFM (Design for Manufacturability) pentru identificarea eventualelor probleme, primiți o ofertă de preț bazată pe această analiză, iar, după aprobare, încep programarea și producția. Multe ateliere oferă acum feedback DFM imediat prin sisteme automate care evidențiază problemele frecvente chiar înainte de a primi o ofertă formală. Utilizarea acestor instrumente vă ajută să rafinați iterativ proiectele, asigurându-vă că tăierile CNC decurg fără probleme odată ce producția este lansată.

Cu fișierele dvs. de design corect pregătite, următorul aspect de luat în considerare este dacă industria dvs. impune cerințe specifice privind materialele, documentația sau procesele de calitate care afectează care producători pot fabrica efectiv piesele dvs.

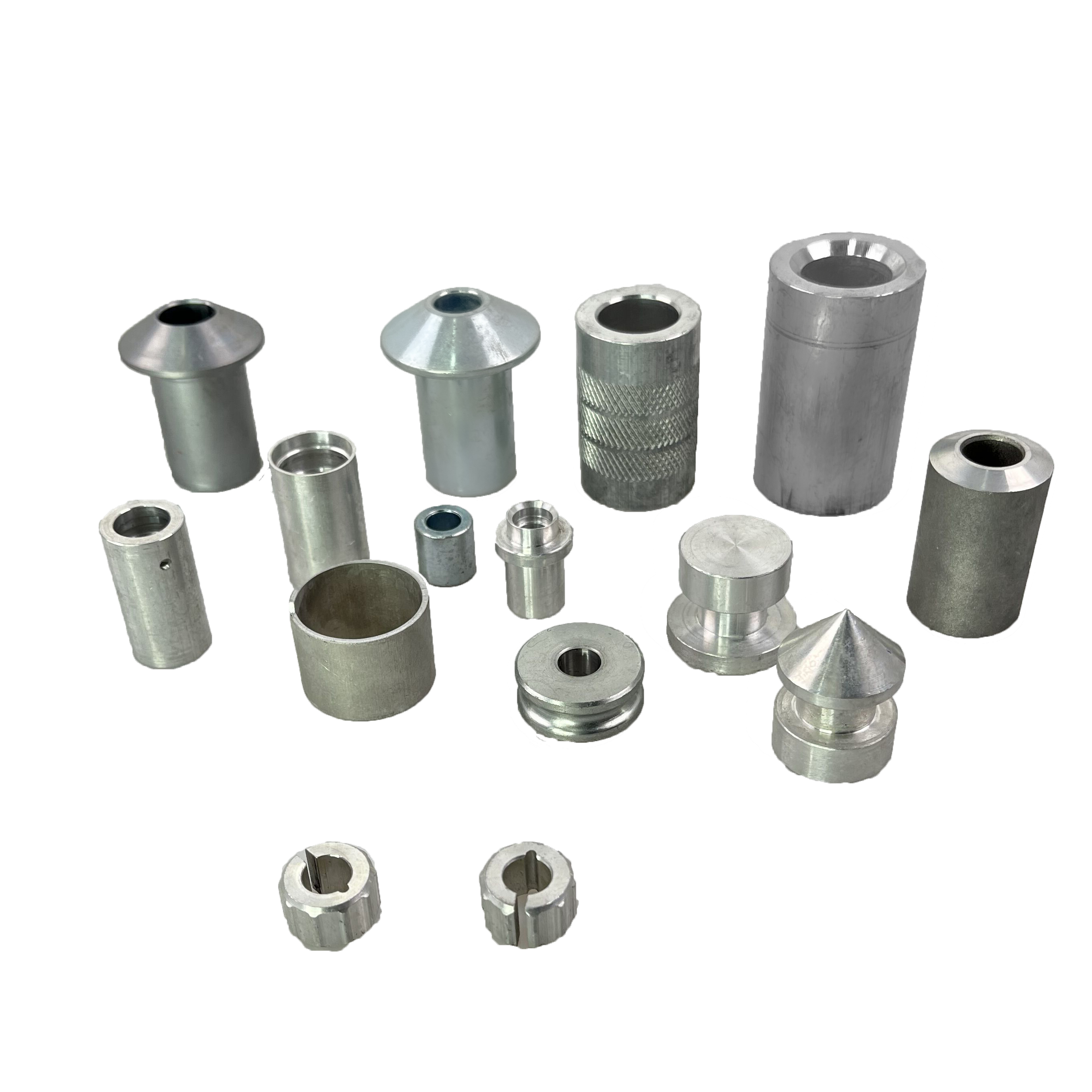

Aplicații industriale de la automobile la fabricația aerospace

Iată ceva care surprinde mulți cumpărători: două ateliere de prelucrare CNC ar putea oferi oferte pentru aceeași piesă la prețuri semnificativ diferite, iar diferența provine adesea din certificate despre care nu ați auzit niciodată. Atunci când piesele dvs. prelucrate prin metoda CNC sunt destinate unui motor de autoturism, unei fusele de aeronavă sau unui instrument chirurgical, cerințele de fabricație depășesc cu mult precizia dimensională de bază. Înțelegerea acestor cerințe specifice industriei explică de ce unele oferte par supraevaluate și vă ajută să identificați furnizorii care pot livra efectiv componente conforme.

Cerințe privind fabricarea componentelor auto

Industria auto funcționează cu marje extrem de mici, fără nicio toleranță pentru scăpări de calitate. Un singur component defectuos poate declanșa retrageri care afectează milioane de vehicule. Această realitate a modelat dezvoltarea standardului IATF 16949, standardul global de management al calității conceput în mod special pentru lanțurile de aprovizionare auto.

Ce înseamnă, de fapt, certificarea IATF 16949 pentru dumneavoastră ca client? Conform American Micro Industries, acest standard combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Companiile care produc piese metalice personalizate pentru aplicații auto trebuie să demonstreze:

• Controlul Statistic al Procesului (SPC): Monitorizarea în timp real a dimensiunilor critice pe tot parcursul ciclurilor de producție, asigurând consistența de la prima piesă până la ultima
• Trasabilitatea produselor: Documentație completă care leagă fiecare componentă de loturile specifice de materiale, setările mașinilor și înregistrările operatorilor
• Documentație PPAP: Înregistrări ale Procesului de aprobare a pieselor de producție care dovedesc că procesul de fabricație poate produce în mod constant piese conforme
• Protocoale de îmbunătățire continuă: Abordări sistematice pentru identificarea și eliminarea surselor de variație

Pentru ansamblurile de șasiu cu toleranțe ridicate și componentele de precizie, aceste cerințe nu reprezintă o povară birocratică. Ele sunt mecanismele care previn apariția problemelor de calitate în linia dvs. de producție. La evaluarea furnizorilor de piese prelucrate pentru industria auto, certificarea IATF 16949 servește ca filtru de calificare de bază.

Producătorii care deservesc sectorul auto investesc semnificativ în aceste sisteme de calitate. Această investiție se reflectă în ofertele lor, dar asigură, de asemenea, fiabilitatea și documentația pe care producătorii de echipamente originale (OEM) le solicită. Colaborarea cu furnizori certificați, capabili să extindă fără probleme activitatea de la prototipare rapidă la producție de masă, cu control constant al calității, elimină riscul schimbării furnizorilor în mijlocul unui program.

Standarde de precizie pentru aerospace și apărare

Dacă standardele din domeniul automotive par exigente, cerințele din domeniul aerospace funcționează pe un alt nivel în întregime. Când componente zboară la 30.000 de picioare sau susțin operațiuni de apărare, consecințele unei defecțiuni depășesc pierderile financiare și se extind asupra vieților umane și asupra securității naționale.

Certificarea AS9100 se bazează pe ISO 9001, cu completări specifice domeniului aerospace care subliniază gestionarea riscurilor, controlul configurației și trasabilitatea absolută. Conform Mașini CNC , această certificare este fundamentală pentru managementul calității în atelierele de prelucrare CNC din domeniul aerospace, oferind documentația necesară pentru a garanta că produsele îndeplinesc pragurile de siguranță impuse de principalele clienți din domeniul aerospace.

Principalele certificări aerospace și semnificația lor:

• AS9100: Sistemul de bază de management al calității pentru producția aviatică și de apărare; abordează trasabilitatea, gestionarea riscurilor și controlul documentației specifice domeniului aerospace
• NADCAP: Acreditare pentru procese speciale, cum ar fi tratamentul termic, prelucrarea chimică și încercările ne-distructive; validează faptul că operațiunile specializate respectă standardele din domeniul aerospace
• Conformitate ITAR: Regulamentele internaționale privind comerțul cu echipamente militare (ITAR), care reglementează componentele legate de apărare; necesită înregistrarea la Departamentul de Stat al SUA și aplicarea unor protocoale stricte de securitate a informațiilor
• Aprobări specifice clienților: Principalele producători de echipamente originale (OEM), precum Boeing, își mențin propriile programe de furnizori, cu cerințe unice de calificare

Conformitatea cu ITAR necesită o atenție deosebită din partea oricăruia care produce piese prelucrate personalizat cu potențiale aplicații militare. Aceasta nu este doar o certificare de calitate. Este o cerință legală care reglementează modul în care sunt gestionate datele tehnice sensibile și articolele destinate apărării. Instalațiile trebuie să implementeze controale de acces, protocoale securizate de gestionare a datelor și proceduri de licențiere pentru export, modificând fundamental modul de operare.

Cerințele de audit pentru certificatele din domeniul aerospace sunt remarcabil de riguroase. Organismele terțe de înregistrare efectuează evaluări regulate pentru verificarea conformității, iar sistemele de control al documentelor trebuie să asigure o urmăribilitate completă a loturilor pe întreaga durată a producției. Pentru serviciile de prelucrare CNC de precizie destinate clienților din domeniul aerospace, aceste sisteme asigură faptul că fiecare componentă critică poate fi urmărită înapoi prin întreaga sa istorie de fabricație.

Componentele CNC din aluminiu reprezintă o parte semnificativă a activității de prelucrare aerospace, datorită raportului favorabil dintre rezistență și greutate al aluminiului. Totuși, materialul în sine reprezintă doar o parte a ecuației. Documentația, controalele de proces și procedurile de validare asociate acestui material determină, de obicei, dacă un furnizor este sau nu în măsură să servească clienții din domeniul aerospace.

Considerații privind prelucrarea dispozitivelor medicale

Fabricarea dispozitivelor medicale introduce cerințe care diferă fundamental de cele ale altor industrii. Atunci când componente intră în contact cu țesutul uman sau susțin funcții vitale, implicațiile necesită o precizie excepțională și un control absolut al procesului.

ISO 13485 reprezintă standardul definitiv de management al calității pentru fabricarea dispozitivelor medicale. Conform PTSMAKE, acest standard stabilește controale stricte privind proiectarea, fabricarea, trasabilitatea și atenuarea riscurilor, care depășesc practicile obișnuite de fabricație. Certificarea demonstrează capacitatea unui furnizor de a îndeplini în mod constant cerințele reglementare aplicabile dispozitivelor medicale.

Ce face unică prelucrarea pentru domeniul medical:

• Conformitatea cu FDA: Instalațiile trebuie să respecte Partea 820 din CFR Titlul 21 (Regulamentul privind sistemul de calitate), care reglementează proiectarea produselor, fabricarea și urmărirea acestora pe întreaga durată de viață a produsului
• Cerințe de biocompatibilitate: Materialele care intră în contact cu organismul uman trebuie să îndeplinească standardele USP Clasa VI sau să dispună de fișiere master FDA care dovedesc siguranța lor
• Trasabilitate completă: Fiecare componentă trebuie să fie trazabilă, de la materialul brut până la fabricație și livrarea finală, permițând o reacție rapidă în cazul apariției unor probleme de siguranță
• Procese validate: Procesele de fabricație trebuie să fie validate formal pentru a demonstra că produc în mod constant componente care îndeplinesc specificațiile predeterminate

Cerințele de precizie pentru componentele medicale depășesc adesea cele din alte industrii. Dispozitivele implantabile pot necesita toleranțe de până la ±0,0001 inch (2,54 micrometri), iar finisajele suprafețelor sunt specificate la nivelul micro-inch. Instrumentele chirurgicale trebuie să echilibreze funcționalitatea cu ușurința de curățare, în timp ce componentele pentru manipularea fluidelor necesită finisaje care să prevină adăpostirea bacteriilor.

Documentarea în domeniul fabricării produselor medicale nu este o gândire ulterioară. Este un rezultat esențial. Înregistrările cuprinzătoare, care acoperă certificatele de materiale, parametrii procesului, rezultatele inspecțiilor și calificările operatorilor, însoțesc fiecare livrare. Această documentare sprijină depunerea de dosare regulate și oferă urma de audit pe care inspectorii FDA o așteaptă în timpul inspecțiilor efectuate în instalații.

Pentru companiile care achiziționează piese prelucrate prin strunjire pentru aplicații medicale, verificarea acestor certificate în etapa inițială previne surprizele costisitoare. Un atelier care nu deține certificarea ISO 13485 nu poate furniza componente pentru dispozitive medicale supuse reglementărilor, indiferent de capacitatea sa de prelucrare sau de prețurile competitive oferite.

Potrivirea capacităților furnizorului cu industria dumneavoastră

Înțelegerea acestor cadre de certificare vă ajută să filtrați rapid potențialii furnizori. Înainte de a solicita oferte de preț, întrebați-vă ce mediu reglementar se aplică aplicației finale. Răspunsul determină certificatele pe care furnizorul dumneavoastră de prelucrare CNC trebuie să le dețină.

• Aplicații Automobilistice: Certificare IATF 16949, capacități SPC, experiență în documentarea PPAP
• Aeronautică și Apărare: Certificare AS9100, acreditare NADCAP pentru procese speciale, înregistrare ITAR, dacă este cazul
• Dispozitive medicale: Certificare ISO 13485, înregistrare FDA, procese validate, capacitate de lucru în sală curată, dacă este necesar
• Industrie generală: Certificarea ISO 9001 oferă un cadru de bază de management al calității pentru aplicații necontrolate reglementar

Starea de certificare influențează direct prețurile. Menținerea acestor sisteme de calitate necesită investiții semnificative continue în personal, formare, etalonare echipamente și pregătire pentru audituri. Furnizorii care deservesc industrii supuse reglementărilor includ aceste costuri în tarifele lor. Atunci când vedeți o ofertă care pare neobișnuit de scăzută pentru lucrări din domeniul aerospațial sau medical, verificați dacă furnizorul deține efectiv certificatele necesare.

Discuția privind certificarea conduce în mod natural la compararea prelucrării prin frezare cu comandă numerică (CNC) cu metode alternative de fabricație. Înțelegerea momentului potrivit pentru a utiliza prelucrarea CNC, în comparație cu alte procese care ar putea fi mai potrivite în anumite situații, vă ajută să luați decizii informate privind achiziționarea încă de la început.

Prelucrarea CNC versus metode alternative de fabricație

Deci aveți nevoie de un reper fabricat. Dar este prelucrarea CNC, de fapt, alegerea potrivită? Uneori răspunsul este da. Alteori, imprimarea 3D, injectarea sau turnarea sunt mai potrivite pentru nevoile dvs. Înțelegerea momentelor în care fiecare metodă își dovedește superioritatea vă ajută să evitați plățile excesive pentru capacități de care nu aveți nevoie sau să alegeți un proces care nu poate îndeplini cerințele dvs.

Decizia nu este întotdeauna simplă. Factori precum volumul de producție, complexitatea geometrică, cerințele privind materialul și termenul de livrare influențează care abordare de fabricație este economic și practic avantajoasă. Să analizăm criteriile cheie de decizie, astfel încât să puteți asocia proiectul dvs. cu procesul potrivit.

Criterii de decizie: CNC versus imprimare 3D

Aceste două tehnologii concurează adesea pentru aceleași proiecte, în special în fazele de prototipare. Ambele pornesc de la fișiere digitale și pot produce geometrii complexe. Totuși, ele funcționează în moduri fundamental opuse, ceea ce influențează momentul în care fiecare dintre ele este potrivită.

Prelucrarea prin frezare CNC este o metodă sustractivă. Se pornește de la un bloc solid de material și se îndepărtează tot ceea ce nu face parte din piesa finală. Conform Hubs, prelucrarea CNC oferă o precizie excepțională, repetabilitate și calitate superioară a suprafeței, în timp ce susține o gamă largă de materiale și opțiuni de prelucrare ulterioară. Proprietățile mecanice rămân constante, deoarece se lucrează cu material masiv, care nu a fost topit sau fuzionat strat cu strat.

imprimarea 3D este o metodă aditivă. Piesele se construiesc strat cu strat, pornind de la nimic, ceea ce face posibile geometriile interne complexe, structurile în rețea și formele organice, fără costuri suplimentare sau timp suplimentar de configurare. Totuși, piesele imprimate prezintă adesea proprietăți anizotrope, adică pot fi mai slabe de-a lungul liniilor de strat.

Când ar trebui să alegeți imprimarea 3D în locul pieselor prelucrate prin strunjire/frezare CNC?

• Geometrii complexe: Canale interne, structuri cu rețea (lattice) sau forme optimizate topologic, la care uneltele de tăiere nu pot accesa deloc
• Livrare rapidă: Aveți nevoie de piese în termen de 24 de ore? Imprimarea oferă adesea o livrare mai rapidă pentru prototipuri simple
• Cantități foarte mici: Pentru cantități sub 10 unități, fabricarea aditivă este, de obicei, mai ieftină datorită costurilor minime de configurare
• Materiale speciale: Materialele flexibile din TPU sau aliajele metalice supereficiente sunt, de multe ori, mai potrivite pentru imprimare decât pentru prelucrare mecanică
• Prototipare cu fibră de carbon: Unele procese aditive prelucrează materialele compozite în mod mai economic decât metodele sustractive

Când este avantajoasă prelucrarea CNC? Prototiparea rapidă CNC este justificată atunci când aveți nevoie de toleranțe strânse, finisaje superficiale netede sau materiale de calitate industrială. Dacă precizia dimensională este o prioritate maximă, prelucrarea CNC este, în general, superioară imprimării 3D. Conform Hubs, deși sistemele industriale de aditivă pot atinge toleranțe excelente, acestea nu egalează, în general, precizia prelucrării CNC, în special pentru piese mai mari sau pentru caracteristici care necesită o precizie sub milimetrul (0,001 inch).

La prelucrarea prototipurilor prin CNC beneficiați, de asemenea, de utilizarea exact acelorași materiale care vor fi folosite în producție. Un prototip din aluminiu prelucrat se comportă identic cu piesele finale din aluminiu prelucrat. Prototipurile imprimate folosesc adesea materiale diferite sau prezintă proprietăți diferite față de cele obținute prin metoda finală de fabricație.

Când este mai avantajoasă injectarea prin modelare

Iată o întrebare demnă de pus la început: de câte piese aveți nevoie, de fapt? Răspunsul afectează în mod semnificativ procesul care vă servește cel mai bine.

Modelarea prin injecție implică costuri semnificative inițiale pentru realizarea matrițelor. Conform RPWorld, o matriță din aluminiu costă de obicei mai mult de o mie de dolari, iar geometriile complexe și toleranțele strânse pot crește acest preț. De fapt, vă investiți într-o mașină personalizată care poate produce doar un anumit tip de piesă.

Această investiție se amortizează la volume mari. Odată ce matrița este realizată, costul fiecărei piese suplimentare reprezintă doar o fracțiune din cel pe care l-ar impune prelucrarea prin frezare CNC. Procesul devine economic începând cu aproximativ 1.000 de bucăți, iar costul pe unitate continuă să scadă pe măsură ce cantitățile cresc până la zeci sau sute de mii de bucăți.

Totuși, modelarea impune constrângeri de proiectare pe care prelucrarea nu le are:

• Unghiuri de înclinare: Piesele trebuie să aibă o ușoară înclinare pentru a putea fi extrase din matrițe
• Grosime uniformă a pereților: Grosimea variabilă provoacă urme de retragere și deformări
• Subcuturi limitate: Caracteristicile interne complexe necesită acțiuni laterale costisitoare sau matrițe cu mai multe părți
• Termene lungi de livrare: Realizarea matriței adaugă 3–5 săptămâni înainte ca primele piese să fie disponibile

Piesele prelucrate prin frezare CNC nu întâmpină niciuna dintre aceste restricții. Puteți produce piese cu grosimi variabile ale pereților, colțuri interne ascuțite și caracteristici complexe care ar necesita matrițe costisitoare cu mai multe cavități. Pentru volume mici sau medii sau pentru piese care necesită modificări frecvente ale designului, prelucrarea mecanică oferă o flexibilitate pe care turnarea nu o poate egala.

Multe programe de dezvoltare a produselor folosesc ambele procese în mod strategic. Se prelucrează prin metode mecanice prototipuri și loturi inițiale de producție în timp ce se realizează matrițele pentru turnare. Odată ce designul se stabilizează și volumele justifică investiția în matrițe, se trece la turnarea prin injecție pentru producția continuă. Această abordare hibridă echilibrează timpul de lansare pe piață cu optimizarea costurilor pe termen lung.

Compararea între turnare și prelucrare mecanică – compromisuri

Turnarea oferă avantaje pe care nici prelucrarea mecanică, nici turnarea prin injecție nu le pot reproduce ușor. Atunci când aveți nevoie de cavități interne complexe, componente structurale mari sau piese aproape de formă finală (near-net-shape) din aliaje specifice, turnarea merită luată în considerare.

Conform informațiilor furnizate de 3ERP, turnarea este excelentă în producerea mai multor piese identice într-un singur ciclu de turnare, ceea ce accelerează procesul de producție. Odată ce matrița și condițiile de turnare sunt optimizate, procesul oferă rezultate extrem de reproductibile pe mii de unități.

Compromisurile devin evidente atunci când analizați cerințele de precizie. Turnarea obișnuită asigură, de regulă, toleranțe de aproximativ ±0,1 mm la fiecare 25 mm din dimensiune. Această valoare este acceptabilă pentru multe aplicații, dar piesele care necesită ajustări mai strânse trebuie supuse unor operații secundare de prelucrare mecanică. Turnarea sub presiune îmbunătățește aceste valori, dar nu atinge nici pe departe performanța unei mașini personalizate echipate cu axe de precizie.

Finisajul suprafeței reprezintă o altă diferență esențială. Piesele turnate, în special cele obținute prin turnare în nisip, au texturi mai aspre, necesitând rectificare sau polire pentru aplicații estetice. Prelucrarea mecanică produce suprafețe netede direct, eliminând adesea în întregime operațiile de finisare.

Când este potrivită turnarea pentru proiectul dumneavoastră?

• Cavități interne: Camere etanșate, treceri curbe și trasee de curgere la care prelucrarea mecanică nu poate accesa
• Piese foarte mari: Componente structurale care depășesc domeniile tipice de lucru ale mașinilor CNC
• Volume mari: Mii de piese identice, unde amortizarea matriței reduce în mod semnificativ costul unitar
• Eficiență apropiată de forma finală: Minimizarea deșeurilor de material la prelucrarea aliajelor scumpe

Mulți producători combină turnarea cu prelucrarea mecanică. Se toarnă forma brută pentru a minimiza eliminarea de material, apoi se prelucrează mecanic caracteristicile critice pentru a atinge toleranțele strânse. Această abordare hibridă capitalizează eficiența materialului oferită de turnare, în timp ce asigură precizia prelucrării mecanice acolo unde este esențială.

Compararea opțiunilor dvs. de fabricație

Comparația de mai jos rezumă factorii cheie de decizie pentru diferitele metode de fabricație. Folosiți această comparație ca punct de plecare pentru discuțiile cu potențialii furnizori despre metoda care se potrivește cel mai bine cerințelor dvs. specifice.

Metodologie	Intervalul optim de volum	Nivel precis	Opțiuni de Material	Timpul obișnuit de livrare
Frezare CNC	1 până la 1.000 de piese	±0,001" până la ±0,005" (±0,025 mm până la ±0,127 mm)	Extensiv: metale, materiale plastice, compozite	1-3 săptămâni
imprimare 3D (FDM/SLS)	1–50 de piese	±0,005" până la ±0,015" (±0,127 mm până la ±0,381 mm)	În creștere: materiale plastice pentru inginerie, unele metale	1-7 zile
Injecție de presformare	1.000+ bucăți	±0,002" până la ±0,005" (±0,05 mm până la ±0,127 mm)	Termoplastice, unele termorigide	4–8 săptămâni (inclusiv realizarea matrițelor)
Găsirea prin matriță	peste 500 de piese	±0,004" pe inch (±0,1 mm pe 25 mm)	Aliaje de aluminiu, zinc, magneziu	4–10 săptămâni (inclusiv realizarea matrițelor)
Fundare în nisip	10–500 de piese	±0,030" (±0,76 mm)	Gamă largă de metale turnabile	2–6 săptămâni

Observați cum prelucrarea prin așchiere ocupă o nișă unică. Aceasta acoperă domeniul volumelor mici până la medii, unde investițiile în matrițe pentru injectare sau turnare nu sunt justificate din punct de vedere economic, oferind în același timp precizie pe care fabricarea aditivă greu o atinge. Pentru serii de producție cuprinse între 10 și 500 de bucăți, prelucrarea CNC reprezintă adesea cea mai practică soluție, indiferent de complexitatea piesei.

Pragurile de volum nu sunt absolute. Complexitatea piesei, costurile materialelor și cerințele de toleranță modifică toate punctele de echilibru. O piesă geometric simplă ar putea justifica turnarea prin injecție încă de la 500 de bucăți, în timp ce o componentă complexă ar putea rămâne mai economic de prelucrat prin așchiere chiar și pentru câteva mii de bucăți. Discutați situația dvs. specifică cu producătorii care oferă mai multe tehnologii de fabricație, pentru a obține recomandări obiective privind abordarea care răspunde cel mai bine nevoilor dvs.

După ce metoda de fabricație a fost clarificată, următorul factor major care influențează ofertele dvs. CNC este înțelegerea exactă a elementelor care determină costurile și a oportunităților existente pentru optimizarea bugetului proiectului dvs.

Înțelegerea costurilor și factorilor de prețurizare pentru prelucrarea prin strunjire CNC

Ați primit vreodată două oferte pentru aceeași piesă, cu diferențe de până la 300%? Nu sunteți singurul. Variațiile de preț în prelucrarea prin strunjire CNC exasperează cumpărătorii care se așteaptă la prețuri clare și transparente, dar realitatea este că zeci de factori influențează suma pe care o veți plăti. Înțelegerea acestor variabile vă ajută să faceți o estimare precisă a bugetului, să optimizați proiectarea pieselor pentru eficiență din punct de vedere al costurilor și să identificați când o ofertă reflectă o valoare reală, nu un suprapreț nejustificat.

Vestea bună? Odată ce înțelegeți ce determină costurile, obțineți un avantaj strategic. Puteți lua decizii informate privind proiectare care reduc cheltuielile fără a compromite calitatea. Să analizăm în detaliu unde se direcționează fondurile dvs. atunci când trimiteți un proiect către un atelier de prelucrare CNC.

Ce determină costurile în prelucrarea prin strunjire CNC

Gândiți-vă la prețul prelucrării prin frezare cu comandă numerică (CNC) ca la o formulă cu mai mulți parametri de intrare. Conform ghidurilor industriale de stabilire a prețurilor, calculul de bază urmează această structură: Cost = Timpul de funcționare al mașinii × Tariful orar + Costul materialelor + Costul configurării + Finisare + Livrare. Fiecare element contribuie la oferta finală și înțelegerea ponderii fiecăruia vă ajută să identificați oportunitățile de optimizare.

Principalele factori care influențează costul în fiecare ofertă CNC:

• Tarifele orare ale mașinilor: Frezarea standard pe 3 axe costă între 70 și 125 USD/oră, în timp ce operațiunile pe 5 axe se plătesc între 150 și 250 USD/oră. Tipul de mașină necesar pentru piesa dvs. afectează direct acest cost de bază.
• Costuri ale materialelor: Prețurile materialelor brute variază în funcție de condițiile de piață. Aluminiul rămâne un material economic, în timp ce titanul și aliajele speciale implică suprataxe semnificative.
• Complexitatea piesei: Goluri adânci, pereți subțiri și caracteristici complexe reduc viteza de prelucrare și măresc timpul necesar programării. Piesele complexe necesită un număr mai mare de schimbări de scule și o planificare atentă a procesului.
• Cerințe privind toleranțele: Toleranțele mai strânse necesită viteze de așchiere mai reduse, schimbări mai frecvente ale sculelor și inspecții ample. Trecerea de la ±0,005" la ±0,001" poate dubla timpul de prelucrare mecanică.
• Specificații privind finisarea suprafeței: Finisajele în oglindă necesită treceri suplimentare cu scule fine, adăugând timp pentru fiecare piesă.
• Configurare și programare: Programarea CAM și configurarea mașinii reprezintă costuri unice, care se împart pe întreaga cantitate comandată.

Interacțiunea dintre acești factori explică de ce piese aparent similare pot avea oferte dramatic diferite. Un simplu suport din aluminiu ar putea costa 50 USD pe unitate într-un lot de 100 de bucăți, în timp ce o componentă aerospace din titan, cu toleranțe strânse, ar putea costa mii de dolari pentru o singură piesă.

Pentru proiectele mici de prelucrare CNC, costurile de configurare domină adesea ecuația. Programarea mașinii, montarea dispozitivelor și efectuarea inspecțiilor pentru prima piesă necesită același timp, indiferent dacă se realizează o singură piesă sau douăzeci. Această cheltuială fixă explică de ce costul pe unitate scade atât de semnificativ pe măsură ce cantitățile cresc.

Preturi în functie de volum si economii de scara

Aici este locul în care deciziile inteligente privind comandarea pot economisi o sumă semnificativă de bani. Relația dintre cantitate și costul pe unitate nu este liniară, iar înțelegerea acestei curbe vă ajută să optimizați strategia de achiziții.

Când solicitați online un preț pentru prelucrarea prin frezare CNC pentru un singur prototip, plătiți întreaga muncă de configurare care, în caz contrar, ar fi distribuită pe sute de bucăți. Conform cercetării privind prețurile , un element simplu din aluminiu poate costa peste 100 USD ca prototip unic, dar scade la doar câțiva dolari pe bucată la volume de producție. Aceasta nu este o practică de supraîncărcare a prețurilor. Este economie.

Reducerea costurilor provine din mai multe surse:

• Amortizarea costurilor de configurare: Costurile de programare și de fixare sunt distribuite pe un număr mai mare de piese, reducând astfel povara pe unitate
• Eficiența materialelor: Achizițiile în cantități mari de materiale costă mai puțin pe kilogram, iar dispunerea optimizată (nesting) a mai multor piese dintr-o singură bucată de material reduce deșeurile
• Optimizarea Proceselor: Volumele mai mari justifică investițiile în automatizare, cum ar fi alimentatoarele cu bare și sistemele de paleți, care reduc manopera pe piesă
• Manipulare redusă: Rularea continuă a producției elimină necesitatea repetării operațiunilor de configurare și demontare între loturi mici
• Avantaje ale curbei de învățare: Operatorii devin mai eficienți pe măsură ce produc un număr mai mare de piese identice

Când solicitați oferte online pentru prelucrarea prin strunjire, luați în considerare comandarea unui număr ușor mai mare decât necesarul minim, dacă reducerea de preț este semnificativă. Costul suplimentar al pieselor adiționale scade adesea brusc la anumite praguri de cantitate. Un bun atelier de prelucrare CNC va afișa clar aceste praguri în ofertele sale, ajutându-vă să luați decizii informate privind cantitățile comandate.

Se aplică și situația inversă. Dacă aveți nevoie doar de cinci piese, nu vă simțiți obligați să comandați cincizeci doar pentru a obține un preț unitar mai avantajos. Cheltuiala totală este mai importantă decât costul pe unitate. Calculați-nevoile reale și comparați costurile totale la diferite niveluri de cantitate.

Factori ascunși de cost de luat în considerare

Oferta pe care o primiți acoperă prelucrarea, dar costul total al proiectului dumneavoastră include adesea elemente care nu sunt imediat evidente. Conform analizelor complete ale costurilor, acești factori ascunși surprind frecvent cumpărătorii începători.

Aveți grijă de aceste cheltuieli frecvent neglijate:

• Unelte și dispozitive de fixare personalizate: Componentele cu geometrii neobișnuite pot necesita dispozitive specializate de fixare a pieselor. Această cheltuială unică se adaugă la prima comandă, dar aduce beneficii execuțiilor ulterioare.
• Factorul de deșeuri din material: Prelucrarea prin frezare CNC este un proces substractiv, ceea ce înseamnă că o cantitate semnificativă de material se transformă în span. Costul metalului pentru prelucrarea dvs. include aceste deșeuri, în special pentru piese complexe prelucrate din blocuri mari.
• Operațiuni secundare: Anodizarea, placarea, tratamentul termic și alte procese de finisare adaugă costuri considerabile. O piesă prelucrată care costă 50 USD poate necesita până la 30 USD pentru operațiunile de post-prelucrare.
• Inspection and documentation: Verificarea standard prin eșantionare punctuală diferă profund de inspecția completă cu mașină de măsurat cu coordonate (CMM) și rapoarte certificate. Industriile supuse reglementărilor impun documentație care adaugă atât timp, cât și costuri.
• Ambalarea și transportul: Comenzile internaționale implică taxe vamale, ambalaje specializate pentru piese delicate și, eventual, taxe de transport semnificative.

Timpul de livrare reprezintă o altă variabilă de cost ascunsă. Termenul standard de execuție poate fi de două până la trei săptămâni, dar serviciul accelerat este supus unei tarifări premium. Conform experților din domeniul producției, comenzile urgente pot crește costurile cu 25–50 % sau mai mult, deoarece perturbă programarea normală a producției și pot necesita muncă suplimentară în afara programului.

Compromisul dintre viteză și preț merită o analiză atentă. Dacă termenul dumneavoastră permite flexibilitate, termenele standard de livrare oferă o valoare superioară. Dacă proiectul dumneavoastră necesită, într-adevăr, un termen de execuție rapid, alocați în buget suma corespunzătoare și comunicați clar termenul limită când solicitați ofertele.

Optimizarea proiectelor pentru eficiență din punct de vedere al costurilor

Aveți un control mai mare asupra costurilor dvs. de prelucrare prin frezare cu comandă numerică (CNC) decât v-ați putea imagina. Deciziile privind proiectarea luate în faza inițială de dezvoltare au un impact semnificativ asupra cheltuielilor de fabricație. Conform ghidului de reducere a costurilor elaborat de Fictiv, planificarea atentă în faza de proiectare poate aduce înapoi sume considerabile de bani, fără a sacrifica calitatea.

Strategii practice pentru reducerea prețului prelucrării CNC:

• Alegeți materialele cu înțelepciune: Dacă aplicația dumneavoastră permite, selectați cel mai ușor de prelucrat material care îndeplinește cerințele funcționale. Aluminiul se prelucrează mai rapid decât oțelul inoxidabil, reducând direct timpul de ciclu și uzura sculelor.
• A se simplifica cât mai mult posibil: Fiecare caracteristică complexă adaugă timp de programare și operații de prelucrare. Puneți-vă întrebarea dacă curbele decorative și razele interne strânse îndeplinesc un rol funcțional sau adaugă doar costuri.
• Standardizați toleranțele: Aplicați toleranțe strânse doar acolo unde sunt cu adevărat necesare. Specificarea unei toleranțe strânse pe întreaga piesă duce la cheltuieli inutile pentru o precizie care nu adaugă nicio valoare funcțională.
• Minimizarea Operațiilor de Prindere: Proiectați piese care pot fi prelucrate într-o singură orientare sau, cel mult, în două orientări, fără a necesita mai multe operații de repoziționare. Fiecare montaj adaugă muncă manuală și introduce posibilitatea acumulării toleranțelor.
• Evitați caracteristicile adânci și înguste: Găurile mai adânci de patru ori diametrul lor și crestăturile înguste necesită scule specializate și viteze de prelucrare reduse. Proiectați piesele astfel încât să evitați, în măsura posibilului, aceste constrângeri.
• Luați în considerare dimensiunile standard: Proiectarea în jurul dimensiunilor disponibile în stoc reduce deșeurile de material și elimină întârzierile legate de comenzi speciale.

Colaborarea cu un atelier experimentat de prelucrare CNC încă de la începutul procesului de proiectare aduce beneficii semnificative. Mulți producători oferă consultanță privind Proiectarea pentru Fabricabilitate (DFM), care identifică oportunitățile de reducere a costurilor înainte de finalizarea desenelor. O mică modificare a proiectului sugerată în faza de ofertare ar putea economisi până la 30% din costurile de producție.

Transparența privind prețuri consolidează încrederea dintre cumpărători și producători. Atunci când înțelegeți ce factori determină costurile, puteți avea discuții informate despre compromisuri. De exemplu, poate acceptați o finisare superficială ușor mai puțin netedă pentru a reduce timpul de ciclu. Sau, poate relaxarea unei toleranțe necritice economisește un timp semnificativ de inspecție. Aceste discuții devin productive atunci când ambele părți înțeleg structura de costuri de bază.

Dotat cu această înțelegere a factorilor care influențează prețul, următorul dumneavoastră pas este selectarea furnizorului potrivit pentru cerințele specifice ale proiectului dumneavoastră, certificatele și necesarul de volum.

Selectarea furnizorului potrivit de servicii CNC pentru proiectul dumneavoastră

Ați definit toleranțele, ați ales materialul și ați optimizat designul pentru fabricabilitate. Acum vine decizia care determină dacă proiectul dumneavoastră va avea succes sau nu: alegerea furnizorului potrivit de servicii CNC. Aceasta nu este doar o chestiune de găsire a ofertei cu cel mai mic preț. Producătorul pe care îl selectați influențează calitatea, termenele de livrare, comunicarea și capacitatea dumneavoastră de a trece de la prototip la producție fără a schimba partenerul în mijlocul procesului.

Provocarea? Sute de ateliere de prelucrare prin așchiere din apropierea mea apar în rezultatele căutării online, fiecare afirmând precizie, calitate și prețuri competitive. Cum distingeți furnizorii cu adevărat capabili de cei care promit prea mult și livrează prea puțin? Hai să parcurgem împreună un cadru sistematic de evaluare care vă protejează proiectul de greșeli costisitoare.

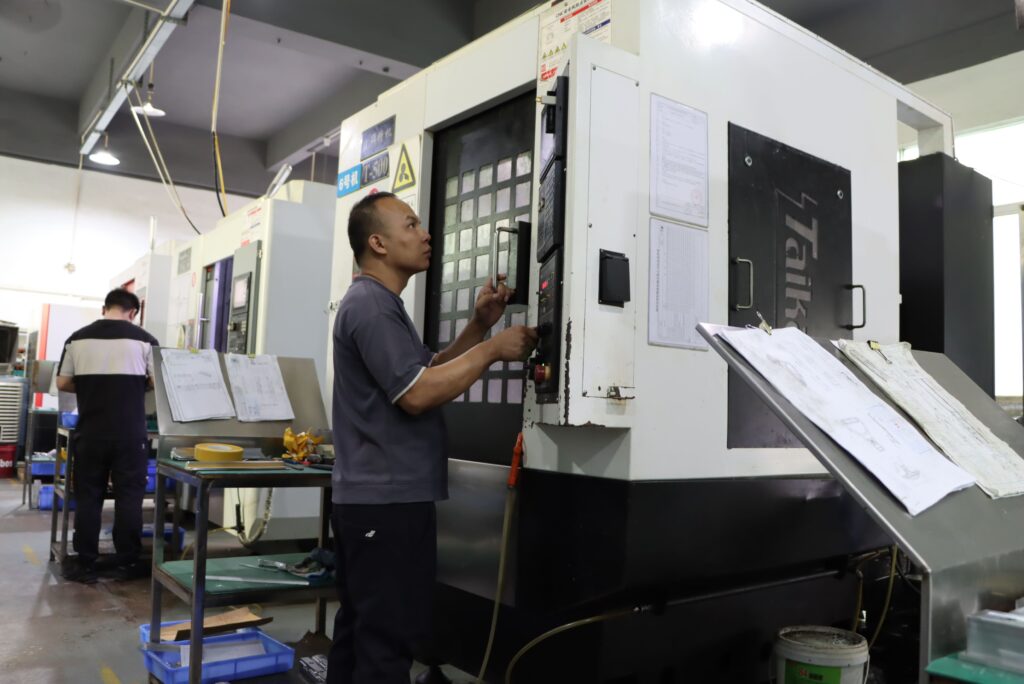

Evaluarea capacităților și echipamentelor furnizorului

Un atelier de prelucrare CNC este la fel de capabil ca și echipamentele pe care le deține și expertiza persoanelor care le operează. Conform ghidului de selecție al 3ERP, varietatea și calitatea mașinilor pot determina succesul sau eșecul proiectului dumneavoastră. Diferite tipuri de mașini CNC sunt concepute pentru sarcini diferite, iar un serviciu care dispune de echipamente diverse și de ultimă generație demonstrează capacitatea sa de a gestiona o gamă largă de proiecte.

Când evaluați ateliere de prelucrare CNC din apropierea mea, depășiți afirmațiile de marketing. Puneți întrebări specifice despre lista lor de echipamente:

• Tipuri de mașini și capacități ale axelor: Operează echipamente cu 3 axe, 4 axe sau 5 axe? Pot efectua atât operații de frezare, cât și de strunjire?
• Dimensiunile domeniului de lucru: Care este cea mai mare piesă pe care o pot prelucra? Componentele de dimensiuni mari necesită mașini specifice.
• Turații și puterea axului: Axurile de înaltă performanță permit timpi de ciclu mai scurți și finisaje superioare ale suprafeței, chiar și pe materiale dificile de prelucrat.
• Vârsta și întreținerea: Echipamentele mai vechi, dar bine întreținute, depășesc adesea în performanță mașinile mai noi, dar neglijate. Întrebați-vă despre programele lor de întreținere preventivă.

Capacitatea tehnică depășește limita hardware-ului. Conform experților în auditarea furnizorilor, multe ateliere noi dispun de echipamente absolut noi, dar le lipsește cunoașterea profundă a proceselor și talentul ingineresc necesar pentru a le exploata eficient. Capacitatea de a înțelege desene complexe, de a optimiza strategiile CAM și de a rezolva problemele de prelucrare mecanică distinge furnizorii competenți de cei excepționali.

Iată un sfat practic: cereți să vedeți exemple de piese similare cu ale dumneavoastră pe care le-au produs. Un atelier care susține că dispune de capacitatea de prelucrare pe 5 axe ar trebui să vă arate ușor componente complexe pe care le-a fabricat cu succes. Dacă ezită sau vă oferă doar exemple simple, evaluați dacă capacitățile declarate corespund cu realitatea.

Asigurarea Calității și Verificarea Certificărilor

Un certificat afișat pe perete pare impresionant, dar reflectă el practica zilnică? Conform Cadrului de audit Zenithin , un certificat de calitate dovedește că aceștia au un sistem, dar evaluarea dumneavoastră trebuie să demonstreze că îl utilizează efectiv. Dovada stă în execuție, nu în certificare.

Când evaluați companii specializate în prelucrarea de precizie, investigați mai adânc decât acreditările la suprafață:

• ISO 9001: Standardul de bază pentru sistemele de management al calității. Esențial pentru orice operațiune serioasă de fabricație.
• Certificări specifice industriei: IATF 16949 pentru industria auto, AS9100 pentru industria aerospațială, ISO 13485 pentru dispozitive medicale. Acestea indică capacitatea de a deservi industrii reglementate.
• Echipamente de inspecție: Mașinile de măsurare cu coordonate (CMM), comparatoarele optice, aparatele de testare a finiței suprafeței și uneltele manuale calibrate asigură verificarea dimensională.
• Controlul Statistic al Procesului: Monitorizarea în timp real a dimensiunilor critice pe parcursul întregii serii de producție asigură consistența de la prima piesă până la ultima.

Iată o tehnică care evidențiază angajamentul real față de calitate: solicitați documentația dintr-un lot recent de producție ales aleatoriu. Cereți certificatele de material, rapoartele de inspecție și înregistrările procesului. Conform experților auditori, un furnizor care aplică în mod autentic practici de calitate poate furniza înregistrări complete în decurs de câteva ore. În schimb, cei care dispun doar de sisteme superficiale întâmpină dificultăți în alcătuirea documentației sau oferă înregistrări incomplete sau contradictorii.

Nu vă lăsați păcăliți nici de capcana „eșantionului perfect”. Un eșantion fără defecțiuni care ajunge pe biroul dumneavoastră ar fi putut fi realizat cu mare grijă de cel mai experimentat prelucrator al lor, pe cea mai performantă mașină disponibilă, complet în afara fluxului normal de producție. Solicitați întotdeauna ca eșantioanele să fie însoțite de rapoarte de inspecție a primului articol și de date privind capacitatea procesului, care să dovedească că pot produce acel component în mod repetat.

Scalarea de la prototip la producție

Multe proiecte încep cu servicii de prelucrare CNC pentru prototipuri, înainte de trecerea la producția în serie. Cel mai avantajos scenariu? Colaborarea cu un singur furnizor care gestionează ambele etape în mod fluent. Această continuitate elimină riscurile legate de calitate și provocările de comunicare care apar atunci când se schimbă furnizorul în mijlocul unui program.

Când evaluați serviciile de prelucrare CNC personalizată, luați în considerare capacitatea acestora de a se scala:

• Capabilitățile pentru prototipuri: Pot oferi prototipare rapidă cu termene de livrare scurte? Unele unități oferă termene de livrare de doar o zi lucrătoare pentru nevoi urgente de prototipare.
• Capacitatea de producție: Dispun de suficiente ore de funcționare a mașinilor și de personal suficient pentru a gestiona volumele proiectate fără a deveni un punct îngust?
• Consistența procesului: Vor corespunde piesele produse în serie prototipurilor aprobate? Controlul calității constant pe întreaga gamă de volume previne surprizele neplăcute.
• Gestionarea stocurilor: Pot menține stocuri de siguranță sau pot implementa aranjamente de comenzi cadru pentru nevoile continue de producție?

Scalabilitatea este esențială, deoarece nevoile dumneavoastră se vor modifica. Un furnizor potrivit doar pentru prototipuri vă obligă să re-calificați noi furnizori atunci când volumele cresc. În schimb, un atelier specializat în producție de mare volum poate lipsi de interes pentru comenzile mici de prototipuri. Punctul optim este un partener dotat pentru a gestiona întregul proiect, de la conceptul inițial până la producția continuă, menținând o calitate constantă pe toată durata.

Colaborarea cu furnizori certificați care pot scala fără probleme de la prototiparea rapidă până la producția în masă, cu control de calitate constant, oferă avantaje reale. Instalațiile sprijinite de certificarea IATF 16949 și de un control strict al proceselor statistice asigură că componentele cu toleranțe stricte respectă specificațiile, indiferent dacă comandați zece sau zece mii de bucăți. Pentru ansamblurile complexe de caroserie sau pentru bucșe metalice personalizate, această fiabilitate previne perturbările apărute în mijlocul programului, care implică pierderi de timp și de bani.

Considerente geografice: Local versus străinăță

Trebuie să căutați servicii CNC în apropierea dumneavoastră sau să luați în considerare producători din străinăță? Conform experților în domeniul fabricației, locația are un impact semnificativ asupra costurilor de transport, a termenelor de livrare și a ușurinței comunicării. Alegerea corectă depinde de prioritățile specifice ale dumneavoastră.

Avantajele atelierelor locale de prelucrare mecanică și ale fabricației interne:

• Execuție mai rapidă: Transportul se măsoară în zile, nu în săptămâni. Este esențial pentru prototipuri urgente sau pentru nevoi neașteptate de producție.
• Comunicare mai ușoară: Aceeași fus orar și limbă elimină întârzierile și neînțelegerile.
• Costuri mai mici de transport: Costurile de transport intern reprezintă o fracțiune din cele ale expedițiilor aeriene sau maritime internaționale.
• Vizitele la fața locului sunt mai ușoare: Puteți inspecta instalațiile, analiza procesele și construi relații în mod direct.
• Protecție IP: Cadrul juridic național oferă garanții mai solide privind protecția proprietății intelectuale.

Când căutați ateliere de prelucrare mecanică în apropierea dumneavoastră, este posibil să descoperiți că alternativele străine oferă avantaje de cost. Totuși, conform ghidurilor de achiziții, aceste economii pot dispărea atunci când luați în calcul termenele mai lungi de livrare, barierele de comunicare, dificultățile legate de inspecția calității și eventualele taxe vamale. Pentru proiecte care implică termene strânse sau unde calitatea este esențială, achiziționarea la nivel național se dovedește adesea mai economică, chiar dacă prețul pe unitate este mai ridicat.

Abordarea hibridă funcționează pentru multe companii: utilizați furnizori locali pentru prototipuri, comenzi urgente și componente complexe care necesită o colaborare strânsă. Luați în considerare fabricarea în străinătate pentru producția stabilă și de mare volum, acolo unde există flexibilitate în ceea ce privește termenele de livrare și unde sistemele de calitate stabilite reduc riscurile.

Verificare pas cu pas a furnizorilor

Sunteți gata să evaluați în mod sistematic potențialii furnizori de prelucrare CNC? Urmați această abordare structurată pentru a vă asigura că luați o decizie informată, bazată pe capacitate, nu doar pe preț.

1. Definiți clar cerințele dvs.: Documentați specificațiile materialelor, toleranțele, cantitățile, așteptările privind termenele de livrare și orice certificate de conformitate industriale necesare, înainte de a contacta furnizorii.
2. Creați o listă scurtă pe baza capacităților: Filtrați opțiunile de ateliere de prelucrare CNC din apropierea dumneavoastră în funcție de capacitățile, certificatele și experiența relevantă declarate. Vizați 3–5 candidați calificați.
3. Solicitați oferte detaliate cu specificații: Trimiteți cereri de ofertă identice (RFQ) fiecărui candidat, inclusiv fișiere CAD complete, desene și cerințe privind cantitățile.
4. Verificați certificările independent: Nu acceptați la prima vedere certificatele declarate. Solicitați copii ale certificatelor și verificați-le cu organismele emitente, atunci când acestea sunt relevante pentru industria dumneavoastră.
5. Evaluarea răspunsului la comunicare: Cât de repede răspund la întrebări? Sunt răspunsurile clare și complete? O comunicare slabă înainte de comandă prefigurează probleme ulterioare după plasarea comenzii.
6. Solicitați referințe și mostre: Cereți referințe de la clienți din domeniul dumneavoastră și piese mostre care să demonstreze competențele relevante. Contactați referințele și examinați critic mostrele.
7. Evaluați sprijinul lor tehnic: Oferă feedback privind proiectarea pentru fabricabilitate (Design for Manufacturability)? Furnizorii care sugerează proactiv îmbunătățiri adaugă valoare în plus față de prelucrarea de bază.
8. Înțelegeți procesele lor de calitate: Întrebați cum verifică faptul că piesele respectă specificațiile, ce se întâmplă în cazul apariției unor probleme și cum documentează trasabilitatea.
9. Clarificați termenele de livrare și opțiunile de accelerare: Confirmați termenele standard de livrare și înțelegeți costurile pentru livrare accelerată. Unele unități oferă soluții fiabile de fabricație cu termene de livrare de doar o zi lucrătoare, atunci când este necesar.
10. Începeți cu o comandă de probă: Înainte de a vă angaja pentru volume mari, plasați o comandă mică de testare pentru a evalua calitatea reală, comunicarea și performanța livrării în raport cu promisiunile făcute.

Construirea unui parteneriat, nu doar plasarea de comenzi

Cele mai de succes relații de producție depășesc achizițiile pur tranzacționale. Conform experților din domeniu, un bun parteneriat cu un furnizor de servicii de prelucrare CNC nu se referă doar la îndeplinirea nevoilor actuale. Este vorba despre capacitatea acestuia de a răspunde cerințelor viitoare, de a se adapta creșterii dumneavoastră și de a-și îmbunătăți în mod continuu serviciile.

Căutați furnizori care demonstrează interesul de a înțelege obiectivele dumneavoastră mai largi, nu doar cerințele imediate privind piesele. Vă pun întrebări despre aplicația dumneavoastră? Vă sugerează alternative care ar putea să vă servească mai bine? Vă semnalează problemele potențiale înainte ca acestea să devină probleme reale?

Siguranța datelor merită atenție în mediul actual. Asigurați-vă că furnizorul dumneavoastră de prelucrare CNC are protocoale solide pentru protejarea datelor proiectului și a proprietății intelectuale. Aceasta devine deosebit de importantă pentru desenele proprietare sau pentru componente legate de apărare.

În final, furnizorul de prelucrare CNC pe care îl alegeți ar trebui să funcționeze ca un partener de încredere care adaugă valoare dincolo de simpla prelucrare a metalului sau a plasticului. Acesta ar trebui să ofere expertiză care să îmbunătățească proiectele dumneavoastră, flexibilitate care să acopere nevoile dumneavoastră în continuă schimbare și fiabilitate care să vă permită să vă concentrați pe activitatea de bază, fără să vă faceți griji legate de aprovizionarea componentelor.

Indiferent dacă căutați servicii personalizate de prelucrare CNC pentru un ansamblu complex aerospațial sau ateliere mecanice locale pentru producția simplă a suporturilor, aplicarea acestui cadru de evaluare vă ajută să identificați furnizori care oferă o valoare reală. Investiția într-o evaluare adecvată aduce beneficii sub formă de mai puține probleme de calitate, termene de livrare mai previzibile și parteneriate care se consolidează în timp.

Întrebări frecvente despre serviciile CNC

1. Ce sunt serviciile CNC?

Serviciile CNC cuprind procese de fabricație în care un software computerizat preprogramat controlează mișcarea uneltelor și mașinilor din fabrică pentru a tăia, modela și forma materialele cu o precizie remarcabilă. Aceste servicii includ frezarea CNC, strunjirea CNC, frezarea pe contur (routing) și operațiunile de prelucrare pe mai multe axe. Spre deosebire de prelucrarea manuală, tehnologia CNC urmează instrucțiunile programate până la fracțiuni de milimetru, asigurând o repetabilitate excepțională în cadrul seriei de producție. Capacitățile moderne CNC se extind și la găurire, filetare, conturare și finisare de suprafață, finalizând adesea piese complexe într-o singură montare.

2. Cât costă serviciile CNC?

Costurile prelucrării prin frezare cu comandă numerică (CNC) depind de mai mulți factori, inclusiv tarifele orare ale mașinilor ($70–$250, în funcție de numărul de axe), selecția materialului, complexitatea piesei, cerințele de toleranță și cantitatea comandată. Un prototip simplu din aluminiu poate costa peste 100 USD ca piesă unică, dar scade la câțiva dolari pe unitate la volume de producție. Costurile de configurare și programare influențează semnificativ comenzile mici, deoarece aceste cheltuieli fixe se repartizează pe un număr mai mic de piese. Toleranțele mai strânse, geometriile complexe și materialele speciale determină o creștere a prețurilor. Operațiunile secundare, cum ar fi anodizarea sau placarea, adaugă costuri suplimentare față de prelucrarea CNC de bază.

3. Care este tariful orar pentru o mașină CNC?

Tarifele orare pentru mașinile CNC variază semnificativ în funcție de tipul echipamentului și de complexitatea acestuia. Operațiunile standard de frezare pe 3 axe costă, de obicei, între 70 și 125 USD pe oră, în timp ce operațiunile avansate de prelucrare pe 5 axe se plătesc între 150 și 250 USD pe oră. Prelucrarea Swiss și operațiunile speciale de precizie pot costa chiar mai mult. Aceste tarife reflectă investiția în echipamente, costurile de întreținere și expertiza necesară pentru operarea mașinilor complexe. Localizarea geografică influențează, de asemenea, tarifele, atelierele din țară percepend, în general, tarife mai mari decât cele din străinătate, dar oferind totuși un termen de livrare mai scurt și o comunicare mai ușoară.

4. Ce certificate ar trebui să caut la un furnizor de servicii CNC?

Certificările necesare depind de domeniul de aplicație industrială al dumneavoastră. ISO 9001 reprezintă standardul de bază privind managementul calității pentru producția generală. Aplicațiile din domeniul automotive necesită certificarea IATF 16949, cu capacități de control statistic al proceselor. Activitățile din domeniul aerospace și apărare necesită certificarea AS9100, acreditarea NADCAP pentru procese speciale și înregistrarea ITAR pentru componente destinate apărării. Producția de dispozitive medicale necesită certificarea ISO 13485 și conformitatea cu reglementările FDA. Furnizori precum Shaoyi Metal Technology dețin certificarea IATF 16949 pentru a garanta că componentele automotive cu toleranțe stricte îndeplinesc cerințele riguroase de calitate pe întreaga durată a producției.

5. Cum aleg între prelucrarea prin frezare CNC și imprimarea 3D pentru proiectul meu?

Alegeți prelucrarea prin frezare CNC atunci când aveți nevoie de toleranțe strânse, finisaje superficiale netede, materiale de calitate industrială sau cantități de peste 10 bucăți. Prelucrarea CNC oferă o precizie dimensională excepțională și proprietăți mecanice constante, utilizând materiale solide în stare brută. Alegeți imprimarea 3D pentru geometrii interne complexe la care uneltele de așchiere nu pot accesa, prototipuri rapide necesare în termen de 24 de ore, cantități foarte mici (sub 10 bucăți) sau materiale speciale, cum ar fi TPU-ul flexibil. Prelucrarea CNC este superioară în domeniul volumelor mici și medii, unde investițiile în tehnologie de tip matrițare nu sunt justificate, oferind în același timp o precizie pe care fabricarea aditivă greu o poate egala.
