Secretele pieselor CNC: de la materialul brut până la componenta de precizie

Înțelegerea pieselor CNC și de ce sunt importante

Când căutați «piesă CNC», vă puteți confrunta cu o provocare neașteptată. Termenul are două sensuri distincte care adesea îi confundă pe ingineri, cumpărători și specialiștii din domeniul fabricației. Căutați componentele care alcătuiesc în sine o mașină CNC? Sau căutați componente prelucrate cu precizie prin procedee CNC? Înțelegerea acestei distincții reprezintă primul pas către luarea unor decizii mai bune în domeniul fabricației.

Cele două sensuri pe care fiecare inginer ar trebui să le cunoască

Iată realitatea: o piesă CNC poate desemna fie componentele interne ale unei mașini CNC —cum ar fi axele de rotație, motoarele servo și panourile de comandă—sau piesele finite pe care le creează aceste mașini. Gândiți-vă în felul următor: un sens se concentrează asupra a ceea ce se află în interiorul mașinii, în timp ce celălalt se concentrează asupra a ceea ce iese din ea. Ambele definiții sunt extrem de importante, în funcție de faptul dacă efectuați întreținerea echipamentelor sau achiziționați componente fabricate pentru proiectele dumneavoastră. Odată ce stăpâniți noțiunile de bază ale terminologiei mașinilor CNC, navigarea în conversațiile cu furnizori și în specificațiile tehnice devine mult mai ușoară.

De ce este importantă cunoașterea pieselor CNC în producția modernă

De ce ar trebui să vă intereseze aceste distincții? Indiferent dacă sunteți un inginer care proiectează produse noi, un specialist în achiziții care procură piese ale mașinilor sau un decident care evaluează parteneri de producție, această cunoaștere are un impact direct asupra rezultatelor dvs. financiare. Înțelegerea modului în care funcționează o mașină CNC — și a ceea ce produce — vă ajută să specificați corect cerințele, să comunicați eficient cu furnizorii și să evitați înțelegerile greșite costisitoare. De asemenea, veți lua decizii mai bune atunci când alegeți materialele, toleranțele și opțiunile de finisare pentru proiectele dvs.

Ce acoperă acest ghid

Acest ghid cuprinzător acoperă ambele definiții ale piesei CNC, oferindu-vă cunoștințe practice și aplicabile. Veți învăța despre componentele esențiale din interiorul fiecărei mașini CNC și despre modul în care acestea contribuie la precizie. Vom explora diversele tipuri de componente prelucrate prin metoda CNC, obținute prin frezare, strunjire și operații cu mai multe axe. De asemenea, veți descoperi strategii de selecție a materialelor, specificații privind toleranțele, aplicații industriale, recomandări de proiectare și tehnici de optimizare a costurilor. Considerați acest ghid ca pe resursa dvs. educațională de referință — una concepută special pentru a vă ajuta să reușiți, nu doar pentru a vă vinde ceva.

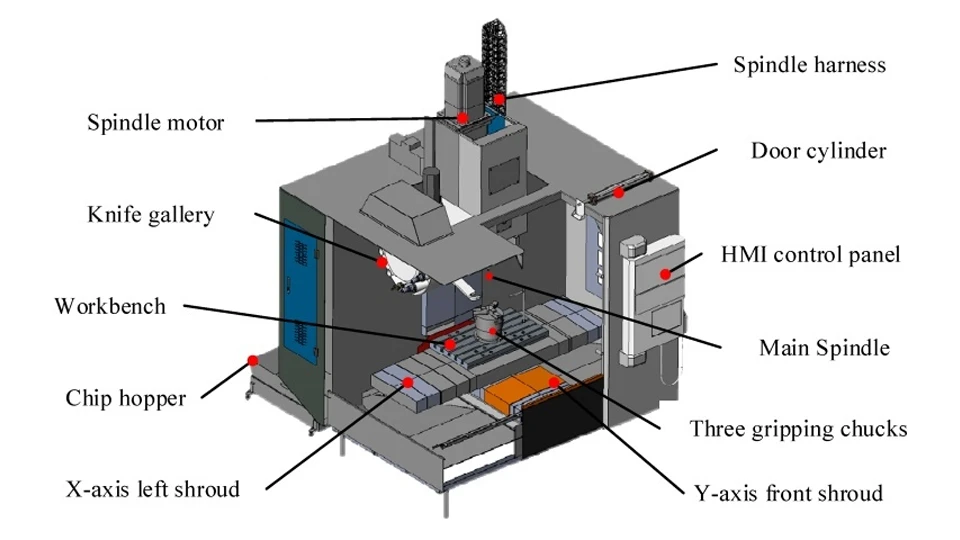

Componentele esențiale din interiorul fiecărei mașini CNC

V-ați întrebat vreodată ce se întâmplă, de fapt, sub exteriorul elegant al unei mașini CNC? Înțelegerea principalelor componente ale mașinii CNC vă transformă dintr-un utilizator pasiv într-o persoană capabilă să depisteze probleme, să comunice eficient cu tehnicienii și să ia decizii informate privind achiziții. Să analizăm împreună componentele unei mașini CNC care lucrează împreună pentru a oferi precizia de care vă bazați.

Componente structurale esențiale

Orice mașină CNC se bazează pe o fundament structural al componentelor CNC care asigură stabilitatea și rigiditatea. Fără aceste elemente, chiar și cele mai avansate sisteme de comandă nu ar putea obține rezultate precise.

• Baza mașinii: Structura de bază masivă, de obicei confecționată din fontă sau granit epoxidic, absoarbe vibrațiile și oferă o platformă stabilă pentru toate celelalte componente. Masa și rigiditatea sa influențează direct precizia prelucrării.
• Coloană: Această structură verticală susține ansamblul arborelui-portă și menține alinierea în timpul operațiunilor de așchiere. Configurația coloanei influențează modul în care mașina prelucrează așchierile grele fără deviere.
• Masă de lucru: Suprafața pe care piesele de prelucrat sunt fixate folosind canale în T, dispozitive de fixare sau sisteme cu vid. Planitatea și rigiditatea mesei determină gradul de consistență cu care pot fi poziționate piesele.
• Mandrină (pentru strunguri): Acest dispozitiv de fixare prinde ferm piesele de prelucrat în rotație. Calitatea mandrinei influențează atât siguranța, cât și concentricitatea pieselor strunjite.
• Turelă pentru scule: Prezentă la strungurile CNC, această mecanism rotativ susține mai multe scule de așchiere și le schimbă automat între ele, reducând timpul de reglare și permițând efectuarea unor operațiuni complexe într-un singur montaj.

Aceste elemente structurale pot părea simple, dar calitatea lor face diferența dintre mașinile de nivel de intrare și echipamentele de clasă industrială, capabile să mențină toleranțe strânse pe parcursul anilor de funcționare continuă.

Sistemele de comandă a mișcării explicate

Mișcarea precisă este domeniul în care mașinile CNC strălucesc cu adevărat. Sistemele de comandă a mișcării transformă comenzile digitale în mișcări fizice cu o precizie remarcabilă — adesea în limite de miimi de inch.

• Motoare servo: Acești motoare electrici oferă mișcare rotativă precisă pentru fiecare axă. Spre deosebire de motoarele simple, motoarele servo primesc în mod continuu feedback privind poziția lor, permițând sistemului de comandă să efectueze corecții imediate.
• Amplificator servo (Amplificator servo): Acest component esențial primește semnale de putere scăzută de la controllerul CNC și le amplifică pentru a alimenta motoarele servo. Un amplificator servo defectuos provoacă adesea mișcări neregulate ale axelor sau erori de poziționare.
• Suruburi cu bile: Aceste suruburi rectificate cu precizie transformă mișcarea rotativă a motorului în deplasare liniară pe axă. Suruburile cu bile folosesc rulouri cu bile recirculante pentru a minimiza frecarea și jocul, permițând un poziționare lină și precisă.
• Ghidoane liniare: Aceste sisteme de ghidare susțin și ghidează componentele mobile de-a lungul fiecărei axe. Ghidurile liniare de înaltă calitate mențin precizia chiar și sub încărcări mari de așchiere.
• Sistemele de axe (X, Y, Z): Frezele CNC standard funcționează pe trei axe liniare — X (stânga-dreapta), Y (în față-în spate) și Z (în sus-în jos). Mașinile avansate adaugă axe rotative (A, B, C) pentru capacitatea de prelucrare pe cinci axe, permițând prelucrarea geometriilor complexe fără repoziționare.

Interacțiunea dintre aceste componente de mișcare determină viteza și precizia cu care se poate deplasa mașina dumneavoastră. DMG MORI conform

Rolul arborelui principal și al portsculețelor

Arborele principal de frezare — sau arborele principal al mașinii de frezat, în cazul centrelor de prelucrare verticale — este, probabil, componenta cea mai importantă pentru determinarea capacității de prelucrare. Această asamblare rotativă susține și antrenează sculele de așchiere la turații cuprinse între câteva sute și zeci de mii de rpm.

• Asamblarea arborelui principal: Conține rulmenți de precizie, motorul (fie cu transmisie prin curea, fie cu acționare directă) și interfața pentru scule. Calitatea pieselor arborelui principal influențează direct calitatea finisării suprafeței, durata de viață a sculelor și precizia dimensională.
• Port-scule: Acestea conectează sculele de așchiere la arborele principal folosind sisteme standardizate de conicitate, cum ar fi CAT, BT sau HSK. Alegerea corectă și întreținerea adecvată a port-sculelor previn excentricitatea, care degradează calitatea pieselor.
• Schimbătoare automate de scule: Aceste mecanisme stochează mai multe scule și le schimbă în arborele principal conform programării, permițând realizarea unor piese complexe într-un singur montaj, fără intervenție manuală.

În afara sistemelor mecanice, două sisteme suplimentare merită o atenție deosebită:

• Panou de comandă și controller CNC: «Creierul» mașinii interpretează programele în cod G, coordonează toate mișcările pe axe, monitorizează senzorii și oferă interfața operatorului. Controllerele moderne integrează funcționalități bazate pe inteligență artificială pentru optimizarea proceselor.
• Sisteme de răcire: Acestea livrează fluid de așchiere la interfața sculă-piesă, reducând căldura și frecarea. Aplicarea corectă a lichidului de răcire prelungește durata de viață a sculelor și îmbunătățește finisajul suprafețelor pieselor prelucrate.

Cum calitatea componentelor influențează rezultatele prelucrării

Sună complicat? Iată concluzia practică: calitatea fiecărei componente CNC afectează direct ceea ce puteți produce. Luați în considerare aceste relații:

• Calitatea rulmenților axului principal → Consistența finisajului suprafeței și toleranțele realizabile
• Precizia șurubului cu bilă → Precizia poziționării și repetabilitatea
• Răspunsul motorului servo → Capacitățile de viteză de avans și precizia conturării
• Rigiditatea bazei mașinii → Amortizarea vibrațiilor și stabilitatea dimensională pe termen lung
• Puterea de procesare a controllerului → Viteză de execuție a programelor complexe și capacitate de previziune (look-ahead)

Când evaluați mașinile CNC sau diagnosticați probleme de performanță, înțelegerea modului în care aceste componente ale mașinii CNC interacționează vă oferă un avantaj semnificativ. Veți putea identifica dacă o problemă legată de calitatea suprafeței provine de la rulmenții uzurați ai arborelui principal, nu de la parametrii greșiti de așchiere, sau dacă erorile de poziționare indică uzurarea șurubului cu bilă, nu greșeli de programare.

Acum că înțelegeți ce se află în interiorul mașinii, să explorăm ce rezultă din ea — piesele de precizie realizate prin procedeele de prelucrare CNC.

Tipuri de piese realizate prin prelucrare CNC

Acum că înțelegeți echipamentul, să trecem la adevărații protagoniști ai spectacolului — părți fabricate prin CNC cu precizie care rezultă din aceste sisteme sofisticate. Indiferent dacă achiziționați componente pentru un produs nou sau evaluați opțiunile de fabricație, cunoașterea diferenței dintre piesele frezate, strunjite și prelucrate pe mai multe axe vă ajută să specificați exact ce aveți nevoie și să comunicați eficient cu furnizorii.

Piese frezate vs piese strunjite

Iată distincția fundamentală: piesele frezate CNC sunt create atunci când o sculă de tăiere rotativă se deplasează peste o piesă de prelucrat staționară, în timp ce piesele strunjite CNC rezultă din rotirea piesei de prelucrat împotriva unei scule fixe. Această diferență în mișcare determină geometriile pe care fiecare proces le poate prelucra cel mai bine.

În cazul pieselor frezate CNC, lucrați de obicei cu forme prismatice — gândiți-vă la suprafețe plane, degajări, crestături și elemente unghiulare. Piesele mașinii de frezat CNC interacționează cu materialul brut în formă de bară pătrată sau dreptunghiulară, eliminând tot ceea ce nu face parte din piesa finală. Acest lucru face ca frezarea să fie ideală pentru carcase, console, plăci de montare și componente cu mai multe fețe prelucrate.

Pe de altă parte, piesele strunjite se remarcă prin geometriile cilindrice și de rotație. Atunci când aveți nevoie de arburi, bucși, pini sau orice alt component cu secțiuni transversale circulare, strunjirea oferă rezultate superioare, cu timpi de ciclu mai scurți. Conform ghidului de fabricație al companiei 3ERP, operațiunile de strunjire sunt deosebit de eficiente pentru serii de producție în volum mare de piese rotunde, deoarece alimentatoarele de bare pot automatiza încărcarea pieselor cu un grad minim de supraveghere.

Caracteristică	Piese fresate CNC	Părți tăiate cnc
Geometrii tipice	Carcase, suporturi, plăci, degajări, canale, contururi complexe 3D	Arburi, bucși, pini, role, distanțiere, tije filetate
Toleranțe standard	±0,001" până la ±0,005", în funcție de caracteristică	±0,001" până la ±0,002" pentru diametre; concentricitate excelentă
Aplicații ideale	Carcase, componente de montare, cavități pentru matrițe, piese structurale	Arburi de transmisie, racorduri, conectori, ansambluri cilindrice
Forma materialului brut	Material brut în formă pătrată, dreptunghiulară sau sub formă de placă	Bară rotundă sau tub în stare brută
Cel mai bun volum de producție	Prototipuri până la volume medii; flexibil pentru complexitate	Volume medii până la mari; excelent pentru rulări automate

Când evaluați ce proces se potrivește proiectului dumneavoastră, luați în considerare geometria dominantă a designului. Dacă piesa dumneavoastră este în principal rotundă, cu caracteristici concentrice, strunjirea este de obicei mai rapidă și mai rentabilă. Dacă aveți de-a face cu fețe plane, suprafețe înclinate sau caracteristici situate pe mai multe planuri, frezarea oferă flexibilitatea necesară.

Geometrii complexe și prelucrare cu mai mulți axe

Ce se întâmplă atunci când piesa dumneavoastră nu se încadrează clar în niciuna dintre aceste categorii? Imaginați-vă un arbore flanșat cu canale de pană frezate sau o carcasă care prezintă atât fețe plane, cât și alezaje de precizie. Aceste geometrii hibride depășesc ceea ce poate produce eficient o frezare standard cu 3 axe sau o strunjire de bază.

Aici este locul în care prelucrarea pe mai multe axe transformă ceea ce este posibil. Conform ghidului RapidDirect privind prelucrarea pe mai multe axe, adăugarea unor axe de rotație la mișcările liniare standard X, Y și Z permite sculei de tăiere să se apropie de piesa de prelucrat din practic orice unghi. Rezultatul? Piese care ar necesita mai multe montări pe mașini convenționale pot fi finalizate într-o singură operație.

Luați în considerare progresia capacităților:

• frezare pe 3 axe: Prelucrează suprafețe plane, degroșări și găurire simplă. Piesa de prelucrat trebuie repoziționată pentru realizarea unor caracteristici situate pe fețe diferite.
• prelucrare pe 4 axe: Adaugă rotația în jurul unei axe, permițând realizarea unor caracteristici elicoidale și prelucrarea suprafețelor cilindrice fără repositionare manuală.
• prelucrare pe 5 axe: Oferă mișcare simultană pe cele cinci axe, permițând realizarea unor contururi complexe, subțieturi și suprafețe sculptate într-o singură montare. Esențială pentru palele de turbină, rotorii și implanturile medicale.

Componentele configurațiilor mașinilor de frezat CNC pentru lucrul pe mai multe axe includ mese rotative inclinabile, sisteme cu articulație (trunnion) sau burghiuri cu cap oscilant. Aceste componente ale mașinilor de frezat CNC adaugă o capacitate semnificativă, dar cresc și complexitatea programării și costul mașinii.

Categorii obișnuite de piese CNC după funcție

În afara distincției dintre piesele frezate și cele strunjite, este util să analizăm piesele prelucrate prin tehnologie CNC în funcție de rolurile lor funcționale în ansamblurile mecanice. Mai jos sunt prezentate modul în care geometriile frecvent întâlnite se corelează cu aplicațiile din lumea reală:

• Carcase și carcase de protecție: Învelișuri de protecție pentru echipamente electronice, reductoare sau sisteme hidraulice. De obicei sunt frezate din aluminiu sau oțel și prezintă degajări (pockets), găuri de fixare și suprafețe de asamblare precise.
• Suporturi și montanți: Puncte structurale de conexiune care necesită prelucrarea a mai multor fețe, găuri filetate și, adesea, toleranțe stricte de planitate. Frezarea este metoda ideală în aceste cazuri.
• Arbori și spindeli: Componente rotative care necesită o concentricitate excelentă și o finișare superioară a suprafeței. Sunt strunjite din bare rotunde, adesea cu suprafețe de rulare rectificate.
• Rulmenți și manșoane: Componente cilindrice de uzură cu diametre interioare și exterioare precise. Strunjirea asigură toleranțele necesare în mod eficient.
• Flanșe: Componente de conectare care combină frecvent caracteristici circulare strunjite cu modele de găuri pentru șuruburi frezate — o aplicație tipică pentru operațiuni combinate de frezare și strunjire (mill-turn).
• Asamblări complexe: Sisteme cu mai multe componente, în care piesele individuale frezate și strunjite trebuie să se asambleze cu precizie la nivel de microni.

Complexitatea geometriei piesei dumneavoastră determină în mod direct metoda de fabricație. Formele simple reduc costurile, în timp ce designurile intricate pot necesita mașini cu mai multe axe sau mașini hibride de frezare și strunjire pentru a fi realizate eficient.

Înțelegerea acestor diferențe vă pune într-o poziție avantajoasă pentru a purta conversații mai productive cu producătorii. Atunci când puteți specifica dacă aveți nevoie de piese prelucrate prin frezare CNC sau de componente strunjite — și recunoașteți momentul în care designul dumneavoastră ar putea beneficia de capacitatea mașinilor cu mai multe axe — sunteți deja înaintea multor cumpărători care abordează prelucrarea CNC ca pe o „cutie neagră”.

Desigur, geometria pe care o puteți obține depinde, de asemenea, în mare măsură de alegerea materialului. Să analizăm modul în care diferitele metale și materiale plastice se comportă în timpul prelucrării prin strunjire cu comandă numerică (CNC) — și cum influențează aceasta opțiunile dumneavoastră.

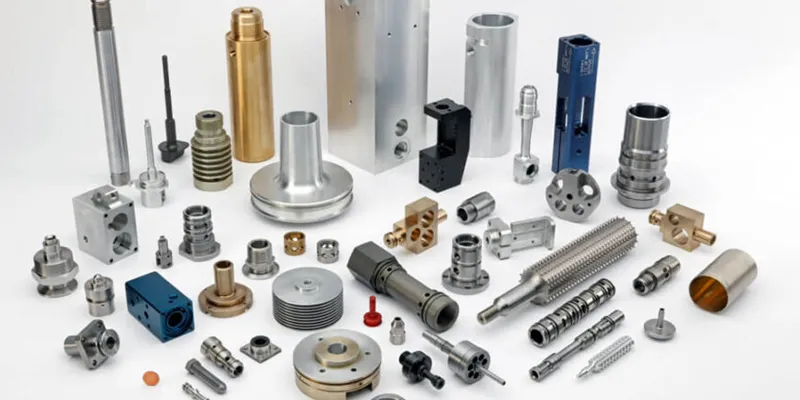

Ghid de selecție a materialelor pentru piesele prelucrate prin strunjire cu comandă numerică (CNC)

Alegerea materialului potrivit pentru piesa dumneavoastră prelucrată prin strunjire cu comandă numerică (CNC) nu este doar o decizie tehnică — este o decizie strategică care afectează performanța, costul, durata de livrare și fiabilitatea pe termen lung. Totuși, mulți ingineri și specialiști în achiziții recurg în mod obișnuit la opțiuni cunoscute, fără a explora alternative care ar putea corespunde mai bine aplicației specifice lor. Să schimbăm acest lucru, examinând întreaga gamă de materiale disponibile pentru prelucrarea prin strunjire cu comandă numerică (CNC).

Selecția materialului este punctul în care performanța întâlnește bugetul. Alegerea corectă echilibrează cerințele mecanice, ușurința de prelucrare, rezistența la coroziune și costul — o alegere greșită înseamnă fie plăți excesive pentru proprietăți inutile, fie eșecul pieselor dumneavoastră în exploatare.

Aliaje de aluminiu pentru precizie ușoară

Când aveți nevoie de un raport excelent rezistență-pe-greutate, combinat cu o prelucrare remarcabilă, aliajele de aluminiu oferă exact acest lucru. Aceste metale versatilе domină aplicațiile de prelucrare CNC în domeniile aerospațial, automotive, electronic și al produselor de consum — și nu fără motiv.

aluminiu 6061 este considerată gradul de bază pentru prelucrarea de uz general. Ofertă o combinație echilibrată de rezistență, rezistență la coroziune și sudabilitate, la un preț rezonabil. Veți găsi aliajul 6061 în tot felul de componente, de la console structurale până la carcase pentru echipamente electronice. Tratamentul termic T6 asigură o rezistență la tractiune de aproximativ 45.000 psi, rămânând în același timp ușor de prelucrat.

aluminiu 7075 prezintă o creștere semnificativă a rezistenței — atingând valori de rezistență la tractiune apropiate de 83.000 psi în tratamentul termic T6. Acest lucru îl face ideal pentru cadre aerospațiale, componente structurale supuse unor solicitări ridicate și aplicații în care fiecare gram contează. Totuși, conform ghidului de comparație a materialelor Trustbridge, aliajul 7075 are un preț mai ridicat și sacrifică parțial rezistența la coroziune comparativ cu 6061.

Pentru medii marine și de prelucrare chimică, aluminiu 5052 oferă o rezistență excepțională la coroziune, făcând-o alegerea preferată atunci când există riscul expunerii la umiditate sau substanțe chimice.

Opțiuni din oțel și oțel inoxidabil

Când aplicația dumneavoastră necesită o rezistență superioară, o rezistență crescută la uzură sau capacitatea de a rezista în medii agresive, aliajele de oțel oferă soluții pe care aluminiul pur nu le poate oferi. Compromisul? O densitate mai mare a materialului și cerințe mai riguroase privind prelucrarea mecanică.

oțel carbon 1018 reprezintă punctul de intrare economic pentru aplicațiile de piese mecanice din oțel. Această calitate cu conținut scăzut de carbon se prelucrează ușor, se sudează bine și acceptă călirea superficială pentru îmbunătățirea rezistenței la uzură a suprafeței. Este ideală pentru piesele cutiilor de viteze, console și componente structurale, acolo unde expunerea la coroziune este limitată.

oțel aliat 4140 oferă o rezistență excepțională și o rezistență la tracțiune ridicată—făcând-o alegerea preferată pentru piesele de angrenaj, arborele pinionului și componentele supuse ciclurilor repetitive de solicitare. Tratamentul termic îmbunătățește în continuare proprietățile mecanice, deși acest lucru adaugă timp de procesare și costuri.

Pentru rezistența la coroziune, calitățile de oțel inoxidabil oferă avantaje distincte:

• oțel inoxidabil 303: Opțiunea cea mai ușor de prelucrat prin așchiere dintre oțelurile inoxidabile. Conține sulf adăugat pentru îmbunătățirea caracteristicilor de așchiere, fiind ideal pentru elementele de fixare, racordurile și piesele rotunde produse în cantități mari. Rezistența la coroziune este ușor redusă comparativ cu cea a calității 304.
• oțel inoxidabil 304: Varianta versatilă standard, care oferă o excelentă rezistență la coroziune pentru echipamentele destinate industriei alimentare, dispozitivele medicale și aplicațiile industriale generale.
• oțel inoxidabil 316: Rezistență superioară la cloruri și în medii marine. Esențială pentru implanturile medicale, echipamentele marine și echipamentele de procesare chimică, unde calitatea 304 ar ceda.

Țineți cont de faptul că oțelurile inoxidabile sunt mai dificil de prelucrat decât oțelurile carbon. Așteptați timpi de ciclu mai lungi, uzură crescută a sculelor și costuri mai mari pe piesă—dar durabilitatea justifică adesea această investiție.

Metale speciale: titan, alamă și cupru

Aliaje de Titan (în special calitatea 5, Ti-6Al-4V) combină un raport excepțional rezistență/greutate cu o rezistență remarcabilă la coroziune și biocompatibilitate. Aceste proprietăți fac din titan un material indispensabil pentru componente structurale aeronautice, implanturi chirurgicale și piese auto de înaltă performanță. Dezavantajul? Titanul este notoriu dificil de prelucrat, necesitând scule specializate, viteze de așchiere reduse și operatori experimentați. Conform ghidului de selecție a materialelor RapidDirect, frezele obișnuite din oțel rapid (HSS) sau cele din carburi mai slabe nu sunt deloc potrivite—prețurile premium reflectă aceste provocări.

Alamă (C360 este standardul CNC) mașini ca untul, oferind cele mai rapide viteze de tăiere dintre toate metalele comune. Rezistența sa naturală la coroziune, aspectul atractiv și proprietățile excelente de frecare la suprafață îl fac perfect pentru componente decorative, racorduri pentru fluide și elemente de fixare de rezistență scăzută. Pentru aplicații secundare ale roților dințate în instrumente sau mecanisme de precizie, alamaua oferă o performanță fiabilă.

Cupru (C110) se remarcă în aplicațiile care necesită conductibilitate electrică și termică ridicată — de exemplu, radiatoare de căldură, conectori electrici și bare colectoare. Totuși, malleabilitatea sa ridicată creează provocări în procesul de prelucrare prin strunjire/frezare, iar problemele legate de oxidare pot impune aplicarea unor învelișuri protectoare sau a unor stratificări în anumite medii.

Când să alegeți plasticele în locul metalelor

Plasticurile inginerești oferă avantaje semnificative pentru anumite aplicații: greutate redusă, izolare electrică, rezistență chimică și, adesea, costuri mai mici de prelucrare prin strunjire/frezare. Totuși, nu toate plasticurile sunt la fel de potrivite pentru prelucrarea CNC.

Delrin (Acetal/POM) asigură o stabilitate dimensională excepțională, o frecare redusă și o excelentă rezistență la oboseală. Este alegerea principală pentru componente secundare ale cutiei de viteze, rulmenți, bucși și piese mecanice de precizie ale mașinilor care necesită o performanță fiabilă în ceea ce privește uzură, fără lubrifiere.

PEEK (Polieter eter cetona) reprezintă extremitatea de înaltă performanță a spectrului. Acest termoplast semicristalin suportă temperaturi de funcționare continuă peste 480°F, menținând în același timp rezistența mecanică și rezistența chimică. Implanturile medicale, componentele aeronautice și aplicațiile exigente din domeniul prelucrării chimice justifică costul său ridicat.

Nailon (PA6/PA66) combine o bună rezistență la tracțiune cu o excelentă rezistență la uzură și proprietăți de lubrifiere de suprafață. Variantele armate cu fibră de sticlă măresc în mod semnificativ rigiditatea și rezistența. Roțile dințate, suprafețele de alunecare și roțile de lanț beneficiază de proprietățile echilibrate ale nailonului — evitați doar mediile cu umiditate ridicată, unde nailonul absoarbe apa și își pierde stabilitatea dimensională.

Alte produse oferă claritate optică combinată cu rezistență la impact, făcând-o ideală pentru ecrane de protecție, lentile și carcase transparente. Totuși, susceptibilitatea sa la zgârieturi și degradarea sub acțiunea razelor UV limitează utilizarea în aplicații exterioare.

Comparare materiale într-o privire

Tip de material	Proprietăți cheie	Cele mai bune aplicații	Cost relativ	Clasament prelucrabilitate
Aluminiu 6061	Ușor, rezistent la coroziune, sudabil	Suporturi structurale, carcase, prototipuri	Scăzut-Mediu	Excelent
Aluminiu 7075	Rezistență ridicată, ușor, rezistent la oboseală	Structuri aeronautice, componente supuse unor solicitări ridicate	Mediu	Bun
Inoxidabil 303	Rezistent la coroziune, prelucrabilitate îmbunătățită	Elemente de fixare, racorduri, bucși	Mediu	Bun
Inoxidabil 316	Rezistență superioară la coroziune/substanțe chimice	Echipamente marine, domeniul medical, prelucrarea chimică	Mediu-Mare	- E corect.
Oțel carbon 1018	Economic, durabil prin cementare, sudabil	Piese structurale, componente ale cutiei de viteze	Scăzut	Excelent
Oțel aliat 4140	Rezistență ridicată, tenace, tratabil termic	Arbori, roți dințate, piese supuse unor eforturi ridicate	Scăzut-Mediu	Bun
Titanium Grade 5	Rezistență excepțională-la-greutate, biocompatibil	Aerospațial, implanturi medicale, competiții auto	Foarte sus	Săraci
Alamă C360	Prelucrare excelentă, rezistent la coroziune	Fitinguri, piese decorative, conectori	Mediu	Excelent
Cupru C110	Conductivitate electrică/termică ridicată	Dissipatoare de căldură, componente electrice	Mediu-Mare	- E corect.
Delrin (Acetal)	Frecare scăzută, stabil dimensional, rezistent la uzură	Roți dințate, rulmenți, mecanisme de precizie	Scăzut-Mediu	Excelent
PEEK	Rezistență la temperaturi înalte, rezistent la produse chimice, puternic	Domeniul medical, aerospace, prelucrarea produselor chimice	Foarte sus	Bun
Nylon 6/6	Rezistent la uzură, autolubrifiant, tenace	Roți dințate, bucși, componente glisante	Scăzut	Bun

Observați cum tabelul evidențiază compromisurile cu care veți întâlni în fiecare proiect. Materialele cele mai ușor de prelucrat nu sunt întotdeauna cele mai rezistente. Opțiunile cele mai rezistente la coroziune implică adesea prețuri superioare. Sarcina dumneavoastră este să corelați aceste caracteristici cu cerințele specifice ale dumneavoastră — nu să vă concentrați exclusiv pe materialul „cel mai bun” în mod izolat.

După ce ați ales materialul, următoarea decizie esențială constă în specificarea toleranțelor și a standardelor de calitate. Toleranțele strânse par atrăgătoare, dar implică costuri reale pe care trebuie să le înțelegeți.

Specificații privind toleranțele și standarde de calitate

Ați ales materialul perfect pentru componentele dvs. de prelucrare CNC. Acum vine întrebarea care separă piesele bune de cele excelente: cât de precise trebuie să fie, de fapt? Specificațiile de toleranță pot părea detalii tehnice uscate, dar ele influențează direct dacă piesele dvs. funcționează corect, cât costă acestea și dacă procesul de producție rămâne constant în timp. Să clarificăm aceste cifre și să vă ajutăm să stabiliți specificații mai inteligente.

Toleranțe standard vs. toleranțe de precizie

Gândiți-vă la toleranțe ca la jocul permis în dimensiunile piesei dvs. Un arbore specificat la 1,000 inch cu o toleranță de ±0,005 inch poate avea o măsură cuprinsă între 0,995 și 1,005 inch și totuși să fie acceptabil. Dar iată ce mulți ingineri nu iau în considerare: toleranțele mai strânse nu înseamnă automat piese mai bune — ele înseamnă piese mai scumpe, care pot sau nu îmbunătăți aplicația dvs. reală.

Conform analizei Frigate privind prelucrarea de precizie, toleranțele CNC sunt clasificate în funcție de precizia necesară pentru diverse aplicații. Înțelegerea acestor categorii vă ajută să specificați exact ceea ce aveți nevoie, fără a plăti în plus pentru o precizie inutilă.

1. Calitate comercială / standard (±0,005 inch / ±0,127 mm): Potrivită pentru dimensiuni necritice, componente structurale generale și piese la care ajustarea nu este exigentă. Cele mai multe elemente decorative, capace și suporturi de bază se încadrează în această categorie. Aceasta reprezintă opțiunea cea mai economică de prelucrare, cu cele mai scurte timpi de ciclu.
2. Calitate de precizie (±0,001 inch până la ±0,002 inch / ±0,025 mm până la ±0,050 mm): Necesară pentru ajustări funcionale, suprafețe de rulare și componente de asamblare care se îmbină între ele. Majoritatea componentelor prelucrate prin CNC care interacționează cu alte piese necesită toleranțe de calitate de precizie. Se preconizează creșteri moderate ale costurilor, datorită vitezelor de avans reduse și cerințelor suplimentare de inspecție.
3. Calitate înaltă de precizie (±0,0005 inch / ±0,0127 mm) Necesar pentru structuri aero-spațiale critice, interfețe pentru implante medicale și suprafețe de montare optică. Prelucrarea la acest nivel necesită medii cu temperatură controlată, scule de înaltă calitate și operatori experimentați.
4. Calitate ultra-precisă (±0,0001 inch / ±0,0025 mm): Rezervat echipamentelor pentru semiconductori, dispozitivelor de măsurare precisă și aplicațiilor aero-spațiale specializate. Conform documentației Misumi privind standardele de toleranță, atingerea acestui nivel necesită echipamente specializate, medii controlate și, de obicei, mai multe operații de finisare.

Implicațiile privind costuri sunt semnificative. Trecerea de la toleranțe standard la toleranțe precise poate crește costul piesei cu 25–50 %. Trecerea la toleranțe înalt-precise poate dubla sau tripla cheltuiala pe piesă. Prelucrarea ultra-precisă poate costa de cinci până la zece ori mai mult decât prelucrarea standard — plus termene de livrare prelungite.

Specificați cea mai largă toleranță care îndeplinește totuși cerințele funcționale ale dumneavoastră. Fiecare cifră zecimală suplimentară pe care o adăugați se traduce direct în costuri mai mari, fără a îmbunătăți performanța piesei.

Explicații privind specificațiile finisajului de suprafață

În timp ce toleranțele controlează precizia dimensională, finisajul de suprafață determină cât de netedă sau texturată apar suprafețele prelucrate. Rugozitatea suprafeței este măsurată folosind valori Ra — media aritmetică a abaterilor suprafeței față de linia medie, exprimată în microinci (µin) sau microni (µm).

Iată ce înseamnă practic diferitele valori Ra:

• Ra 125–250 µin (3,2–6,3 µm): Finisaj standard, așa cum rezultă din prelucrare. Urmele vizibile ale sculelor sunt acceptabile. Potrivit pentru suprafețe fără contact, componente ascunse și piese structurale.
• Ra 63 µin (1,6 µm): Finisaj prelucrat neted, cu urme minime vizibile ale sculelor. Potrivit pentru suprafețe în contact glisant și pentru aplicații mecanice generale.
• Ra 32 µin (0,8 µm): Finisare fină care necesită condiții controlate de așchiere. Necesară pentru suprafețele de etanșare, fusurile lagărelor și ajustajele de precizie.
• Ra 16 µin (0,4 µm) și mai fin: Finisare apropiată de cea în oglindă, care necesită operații secundare, cum ar fi rectificarea sau lustruirea. Esențială pentru componente optice, suprafețe de lagăre pentru viteze ridicate și implante medicale.

Conform specificațiilor Misumi, prelucrarea standard prin frezare CNC oferă, în mod tipic, o rugozitate superficială Ra de 6,3 µm (aproximativ 250 µin) ca valoare implicită — suficientă pentru multe aplicații, dar necesitând procese îmbunătățite pentru finisări mai fine.

Starea suprafeței influențează direct frecarea, rezistența la uzură, durata de viață la oboseală și chiar susceptibilitatea la coroziune. Suprafețele mai netede ale interfețelor lagărelor mașinilor-unelte CNC reduc frecarea și generarea de căldură, în timp ce o rugozitate controlată pe anumite suprafețe poate, de fapt, îmbunătăți retenția uleiului și lubrifierea.

Asigurarea Calității și Metodele de Inspectie

Cum verifică producătorii faptul că componentele dvs. de frezare CNC respectă, de fapt, specificațiile? Metodele de inspecție utilizate depind de cerințele privind toleranțele, volumul de producție și standardele industriale.

Pentru verificarea dimensională, producătorii folosesc diverse tehnologii de măsurare:

• Mășini de măsurat coordonate (CMM) Aceste sisteme controlate de computer utilizează sonde tactile—adesea o sondă Renishaw pentru o precizie ridicată—pentru a înregistra măsurători tridimensionale precise ale caracteristicilor pieselor. Mașinile de măsurat cu coordonate (CMM) verifică geometriile complexe și generează rapoarte detaliate de inspecție.
• Comparatoare optice: Proiectează siluetele mărite ale pieselor pe ecrane, pentru comparația profilului. Eficient pentru verificarea contururilor bidimensionale și a profilurilor marginilor.
• Profilometre de suprafață: Măsoară rugozitatea suprafeței prin tragerea unei vârfuri (stylus) peste suprafață și înregistrarea abaterilor. Esențial pentru verificarea specificațiilor Ra.
• Calibre go/no-go: Gauge-uri fixe simple care verifică rapid dacă dimensiunile critice se încadrează în limitele de toleranță. Ideale pentru inspecția pe linia de producție în cazul volumelor mari.

Controlul calității în proces începe adesea chiar la mașina în sine. Un seter de scule Renishaw montat pe mașină măsoară automat lungimea și diametrul sculelor, compensând uzura acestora înainte ca aceasta să afecteze dimensiunile pieselor. În combinație cu sondarea automată a pieselor, aceste sisteme detectează abaterile înainte de finalizarea pieselor, nu după.

Pentru sarcinile de reglare și aliniere, prelucratorii folosesc frecvent o unealtă de reglare (shim) pentru a efectua ajustări fine ale poziționării piesei sau ale alinierii dispozitivului — corecții mici care previn acumularea problemelor legate de toleranțe pe parcursul seriei de producție.

Controlul statistic al proceselor (SPC) pentru consistență

Când comandați sute sau mii de componente prelucrate prin strunjire, cum puteți fi siguri că ultima piesă este identică cu prima? Controlul statistic al proceselor oferă răspunsul.

SPC implică eșantionarea pieselor pe parcursul unei serii de producție și reprezentarea grafică a măsurătorilor pe diagrame de control. Aceste diagrame evidențiază tendințele înainte ca acestea să devină probleme — o dimensiune care se deplasează treptat către limita superioară de toleranță semnalează uzura sculelor, care poate fi remediată înainte ca piesele să iasă din specificații.

Conceptele cheie SPC pe care ar trebui să le înțelegeți atunci când evaluați furnizorii:

• Valorile Cp și Cpk: Acești indici de capabilitate măsoară cât de bine funcționează un proces în raport cu limitele de toleranță. O valoare Cpk de 1,33 sau mai mare indică un proces capabil și stabil. Valorile sub 1,0 sugerează că procesul întâmpină dificultăți în a respecta în mod constant specificațiile.
• Limitele de control: Limite statistice (de obicei ±3 abateri standard) care indică variația normală a procesului. Punctele aflate în afara acestor limite declanșează investigații și corecții.
• Diagramele de evoluție (Run Charts): Reprezentări grafice ordonate în timp, care evidențiază modele, tendințe sau modificări ale performanței procesului.

Pentru aplicații critice din domeniul aerospace sau medical, documentația SPC devine adesea un produs livrabil împreună cu piesele dvs. — oferind trasabilitate și dovezi că componentele mașinii dvs. CNC au fost fabricate în condiții controlate.

Noțiuni de bază privind dimensionarea geometrică și toleranțele (GD&T)

În afară de toleranțele simple de tip plus/minus, dimensionarea geometrică și toleranțele (GD&T) oferă un limbaj standardizat pentru specificarea cerințelor privind forma, orientarea și poziția. Deși stăpânirea completă a GD&T necesită studiu specializat, înțelegerea noțiunilor de bază vă ajută să comunicați clar cerințe complexe.

Indicatoarele GD&T frecvent utilizate includ:

• Planeitatea: Controlează cât de mult poate să se abată o suprafață de la un plan perfect.
• Perpendicularitate: Asigură faptul că o caracteristică menține o relație de 90 de grade față de o suprafață de referință (datum).
• Concentricitate: Verifică faptul că caracteristicile cilindrice împart o axă comună.
• Poziție: Controlează poziția caracteristicilor relativ la suprafețele de referință specificate.
• Runout (abatere la rotație): Limitează valoarea totală indicată de comparator atunci când o piesă se rotește în jurul axei sale — esențial pentru componente rotative.

Conform standardelor Misumi privind toleranțele geometrice, toleranțele de perpendicularitate pentru piesele prelucrate standard variază de la 0,4 mm pentru caracteristici sub 100 mm până la 1,0 mm pentru caracteristici apropiate de 5000 mm. Aceste standarde stabilesc așteptările de bază, permițând în același timp specificații mai stricte atunci când aplicațiile le cer.

Odată ce toleranțele și specificațiile de calitate au fost definite, sunteți pregătit să comunicați cerințe precise producătorilor. Totuși, aceste specificații au puțină semnificație fără o înțelegere clară a modului în care se aplică în industria reală — fiecare cu propriile cerințe și standarde specifice.

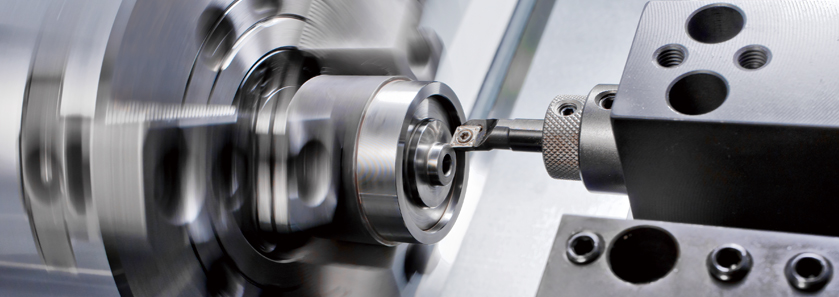

Aplicații industriale pentru piese prelucrate prin frezare CNC

Înțelegerea materialelor și a toleranțelor este esențială — dar unde ajung, de fapt, aceste piese prelucrate prin frezare cu comandă numerică (CNC)? Răspunsul acoperă practic toate industriile care valorifică precizia, durabilitatea și fiabilitatea. De la compartimentul motor al mașinii dumneavoastră până în sala de operații a spitalului local, componentele prelucrate prin tehnologie CNC îndeplinesc în mod discret funcții critice, despre care rar ne gândim. Să explorăm cum diferite sectoare folosesc prelucrarea CNC și ce face ca cerințele fiecărei industrii să fie unice.

Aplicații în industria auto

Sectorul auto reprezintă unul dintre cei mai mari consumatori de piese CNC din întreaga lume. Fiecare vehicul care părăsește liniile de asamblare conține sute de componente prelucrate cu precizie — de la elemente ale transmisiei până la ansambluri ale caroseriei, critice pentru siguranță. Ce face ca prelucrarea CNC în domeniul auto să fie distinctă? Cerința constantă de consistență la volume mari, la prețuri competitive.

Conform ghidului de prelucrare CNC pentru industria auto al MFG Solution, aplicațiile principale ale tehnologiei CNC în acest sector includ:

• Componente ale motorului: Arbori cu manivele, arbori cu came, chiulase și ghidaje de supape care necesită toleranțe până la ±0,005 mm pentru etanșare și performanță corespunzătoare.
• Piese pentru transmisie și trenul de rulare: Roți dințate, arbori, carcase și elemente de cuplare unde precizia influențează direct netezimea schimbării treptelor și eficiența transmisiei de putere.
• Componente ale șasiului și suspensiei: Brațe de comandă, suporturi, tije de direcție și bucși de precizie care asigură stabilitatea în conducere și siguranța pasagerilor.
• Piese pentru turbocompresor și sistemul de răcire: Rotoare, carcase și colectoare care funcționează în condiții extreme de temperatură și presiune.
• Componente specifice EV: Carcase pentru baterii, suporturi pentru motoare și piese pentru gestionarea termică, concepute pentru cerințele vehiculelor electrice.

Piesele de mașini pentru producția automotive se confruntă cu provocări unice. Volumele de producție ajung adesea la zeci de mii de piese identice, ceea ce înseamnă că chiar și ineficiențele minime pe piesă se amplifică în costuri semnificative. Finisajele de suprafață sub Ra 0,8 μm sunt frecvente pentru piesele mobile, pentru a minimiza frecarea și uzura. În plus, fiecare componentă trebuie să mențină precizia dimensională pe întreaga serie de producție — nu doar pe piesele eșantion.

Aici intervin standardele de certificare, care devin esențiale. IATF 16949 reprezintă standardul global de management al calității pentru furnizorii din domeniul automotive, combinând principiile ISO 9001 cu cerințe specifice sectorului privind prevenirea defectelor și îmbunătățirea continuă. Producătorii care dețin această certificare — precum Shaoyi Metal Technology —demonstrează controalele de proces necesare pentru a asigura o calitate constantă la scara producției auto. Certificarea lor IATF 16949, combinată cu un control statistic riguros al proceselor, permite fabricarea fiabilă a ansamblurilor complexe de suspensie și a componentelor de precizie, cu termene de livrare de până la o zi lucrătoare.

Când apar probleme legate de echipamente în producția auto de mare volum, costurile privind timpul de nefuncționare pot ajunge la mii de dolari pe oră. Acest lucru face ca serviciul de reparații fiabil pentru mașinile cu comandă numerică (CNC) să fie esențial pentru menținerea programelor de producție. Furnizorii care integrează întreținerea preventivă și capacitatea de răspuns rapid protejează clienții împotriva întreruperilor costisitoare.

Cerințe aeronautice și de apărare

Dacă industria auto impune volumul, cea aerospațială impune trasabilitatea. Fiecare piesă a unei mașini care zboară la 35.000 de picioare trebuie să poată fi trasată până la lotul de material brut, parametrii de prelucrare mecanică și rezultatele inspecțiilor. Riscurile sunt pur și simplu prea mari pentru a accepta orice altceva.

Conform ghidului de certificare al companiei 3ERP, standardul AS9100 se bazează pe ISO 9001, adăugând cerințe suplimentare specifice industriei aerospațiale, care subliniază gestionarea riscurilor, controlul configurației și documentarea detaliată de-a lungul lanțurilor complexe de aprovizionare.

Componentele CNC aerospațiale acoperă categorii diverse:

• Componente Structurale: Secțiuni ale fuselajului, nervuri ale aripilor și diafragme prelucrate din aliaje de aluminiu cu rezistență ridicată (7075, 2024) sau titan, pentru aplicații critice din punct de vedere al greutății.
• Părți ale trenului de aterizare: Componente din oțel cu rezistență ridicată și titan, concepute pentru a suporta încărcări repetitive de impact și cicluri extreme de efort.
• Componente ale motorului: Discuri de turbină, pale de compresor și piese ale camerei de ardere care funcționează în condiții extreme de temperatură.
• Mecanisme de comandă a zborului: Carcase de actuator, componente de legătură și racorduri de precizie, care necesită o fiabilitate absolută, fără niciun defect.
• Componente pentru sateliți și echipamente spațiale: Componente concepute pentru medii vidate, expunere la radiații și durate de funcționare operaționale fără întreținere.

Cerințele de materiale în domeniul aerospace pun adesea capacitățile de prelucrare mecanică la limita lor. Raportul dintre rezistență și greutate al titanului îl face indispensabil, dar prelucrabilitatea sa scăzută necesită scule specializate și parametri conservativi de așchiere. Inconel și alte superaliaje pe bază de nichel utilizate în componente ale secțiunii calde ale motoarelor ridică provocări și mai mari — întărirea prin deformare plastică, uzurarea sculelor și gestionarea căldurii necesită o manipulare expertă.

Conformitatea cu reglementarea ITAR adaugă complexitate lucrărilor legate de apărare. Conform resurselor de certificare ale companiei American Micro, această reglementare controlează în mod strict manipularea datelor tehnice sensibile și a componentelor, necesitând înregistrarea la Departamentul de Stat al Statelor Unite ale Americii și protocoale solide de securitate a informațiilor.

Standarde de Fabricație pentru Dispozitive Medicale

Componentele CNC medicale introduc o cerință pe care nu o veți găsi în domeniile automotive sau aerospace: biocompatibilitatea. Componentele implantate în țesutul uman sau aflate în contact cu acesta trebuie să funcționeze nu doar din punct de vedere mecanic, ci și fără a declanșa reacții biologice adverse pe parcursul a mai multor ani sau chiar decenii de utilizare.

ISO 13485 reprezintă standardul definitiv de management al calității pentru fabricarea dispozitivelor medicale, stabilind controale riguroase asupra proiectării, fabricării, urmăribilității și atenuării riscurilor. Conform analizei efectuate de 3ERP, această certificare demonstrează capacitatea unei instalații de a asigura faptul că fiecare componentă a unui dispozitiv medical este sigură, fiabilă și complet urmăribilă pe întreaga durată de viață.

Aplicații medicale ale componentelor prelucrate cu precizie ale unei mașini includ:

• Instrumente chirurgicale: Forceps, retractoruri, ghiduri de tăiere și unelte specializate care necesită un design ergonomic combinat cu compatibilitatea cu procedurile de sterilizare.
• Implante ortopedice: Componente pentru înlocuirea soldului și genunchiului, dispozitive pentru fuziunea spinală și plăci osoase prelucrate din aliaje de titan sau crom-cobalt, cu toleranțe foarte stricte.
• Proteze dentare: Abutmente personalizate, corpuri de implant și cadre de precizie care necesită dimensiuni specifice pacientului.
• Componente pentru echipamente diagnostice: Carcase, suporturi de montare și mecanisme de precizie pentru sisteme de imagistică și analizoare de laborator.
• Dispozitive pentru administrarea medicamentelor: Componente pentru pompe de insulină, mecanisme pentru inhalatoare și alte echipamente esențiale pentru viață, unde fiabilitatea este necondiționată.

Cerințele privind finisajul suprafeței în aplicațiile medicale depășesc adesea cele ale altor industrii. Suprafețele implanturilor pot necesita finisaje de tip oglindă (Ra sub 0,4 μm) pentru a minimiza aderarea bacteriană, în timp ce texturarea controlată a suprafețelor aflate în contact cu osul favorizează osteointegrarea. Fiecare decizie de fabricație trebuie să țină cont nu doar de funcționalitatea imediată, ci și de interacțiunea biologică pe termen lung.

Conformitatea cu FDA prin Regulamentul privind sistemul de calitate (21 CFR Partea 820) reglementează producția dispozitivelor medicale în SUA, cerând proceduri documentate pentru controlul proiectării, controalele producției și acțiunile corective. Pentru producătorii care deservesc acest domeniu, menținerea acestor sisteme nu este opțională — este prețul intrării pe piață.

Produse de consum și echipamente electronice

Nu toate aplicațiile CNC implică riscuri vitale, dar producția de produse destinate consumatorilor aduce propriile cerințe exigente: perfecțiune estetică, sensibilitate la costuri și cicluri rapide de iterație.

• Carcase electronice: Carcase pentru laptopuri, cadre pentru smartphone-uri și carcase de precizie care necesită un control strict al dimensiunilor pentru integrarea componentelor, precum și suprafețe cosmetice impecabile.
• Asamblări mecanice: Monturi pentru obiective de cameră, carcase pentru echipamente audio și mecanisme de precizie destinate dispozitivelor pentru consumatori.
• Echipamente sportive: Componente pentru biciclete, receptoare pentru arme de foc și echipamente de performanță, unde optimizarea raportului rezistență/greutate este esențială.
• Echipamente industriale: Carcase pentru pompe, corpuri de supape și componente pentru mașini destinate aplicațiilor comerciale și industriale.

Aplicațiile din domeniul electronicii de consum specifică adesea finisaje din aluminiu anodizat, ceea ce necesită o pregătire a suprafeței în timpul prelucrării prin așchiere pentru a asigura o aderență uniformă a stratului de acoperire. Standardele estetice pot fi surprinzător de exigente — urmele vizibile ale sculelor sau imperfecțiunile de suprafață care ar fi acceptabile la componente industriale ascunse devin criterii de respingere pentru produsele destinate consumatorilor.

De ce cerințele industriale modelează alegerile de fabricație

Observați cum fiecare industrie aduce priorități distincte în achiziționarea pieselor CNC:

Industrie	Cerința principală	Certificări cheie	Provocări tipice
Auto	Conformitate ridicată în producția de serie	IATF 16949	Presiune privind costurile, marje reduse, coordonarea lanțului de aprovizionare
Aerospațial	Trasabilitate și Documentare	AS9100, NADCAP, ITAR	Materiale exotice, geometrii complexe, cicluri lungi de certificare
Medical	Biocompatibilitatea și siguranța	ISO 13485, FDA 21 CFR Partea 820	Cerințe de validare, restricții privind materialele, compatibilitate cu procesele de sterilizare
Produse de consum	Estetică și eficiență de cost	ISO 9001 (tipic)	Modificări rapide ale designului, standarde estetice, concurență de preț

Înțelegerea acestor diferențe vă ajută să evaluați potențialii parteneri de producție. Un atelier care se distinge în domeniul aerospace ar putea întâmpina dificultăți în atingerea obiectivelor de cost din industria auto. O unitate optimizată pentru trasabilitatea dispozitivelor medicale s-ar putea să nu aibă capacitatea necesară pentru volumele mari specifice electronicii de consum. Cei mai buni producători își comunică clar competențele cheie și orientarea lor industrială.

În special pentru aplicațiile auto, cerințele de producție necesită adesea servicii de reparații pentru mașini CNC cu capacități rapide de răspuns, pentru a minimiza timpul de nefuncționare. Atunci când problemele echipamentului pun în pericol termenele de livrare, a avea un partener cu rețele de servicii deja stabilite devine la fel de important ca și capacitatea sa de prelucrare prin strunjire.

După ce aplicațiile industriale au fost stabilite, sunteți pregătiți să abordați faza de proiectare — unde deciziile luate pe ecranele CAD se reflectă direct în succesul sau în frustrarea procesului de fabricație. Să explorăm cum să creați proiecte prietenoase pentru prelucrarea CNC, care să echilibreze funcționalitatea cu posibilitățile de fabricație.

Considerații de proiectare pentru succesul pieselor prelucrate prin frezare cu comandă numerică (CNC)

Ați ales materialul potrivit și înțelegeți cerințele privind toleranțele. Totuși, aici este unde multe proiecte întâmpină dificultăți: tranziția de la concept la piesa prelucrată prin frezare cu comandă numerică (CNC) are loc pe ecranul dumneavoastră CAD, iar deciziile luate acolo determină în mod direct dacă fabricarea decurge fără probleme sau se transformă într-o problemă costisitoare. Proiectarea pentru fabricabilitate (DFM) nu are ca scop limitarea creativității, ci canalizarea intenției de proiectare către forme pe care mașinile CNC le pot produce eficient și rentabil.

Reguli esențiale de proiectare pentru prelucrabilitate

Fiecare sculă CNC are limite fizice. Frezele nu pot crea colțuri interne perfect ascuțite. Burghiele au constrângeri legate de raportul dintre adâncime și diametru. Pereții subțiri vibrează și se deformează sub acțiunea forțelor de așchiere. Înțelegerea acestor realități înainte de finalizarea desenului piesei pentru mașina CNC economisește cicluri de revizuire și menține proiectul în termen.

Iată ghidurile esențiale DFM, împreună cu valorile dimensionale specifice:

• Grosimea minimă a pereților: Mențineți toate pereții cu grosimea mai mare de 0,02 inch (0,5 mm) pentru metale. Conform ghidului Summit CNC privind cele mai bune practici de proiectare pentru fabricație (DFM), pereții subțiri sunt predispuse să devină casante și să se rupă în timpul prelucrării prin așchiere. Pentru materialele plastice sunt necesari pereți și mai groși — în mod tipic cel puțin 0,04 inch (1,0 mm) — datorită rigidității mai scăzute și tendinței de deformare cauzată de tensiunile reziduale.
• Razele interne ale colțurilor: Proiectați racorduri cu rază de cel puțin 0,0625 inch (1,6 mm) în toate colțurile interioare. Frezele cilindrice nu pot realiza fizic colțuri interioare ascuțite de 90 de grade. Razele mai mici necesită freze mai mici, cu lungime de așchiere mai mare, ceea ce crește în mod semnificativ timpul de ciclu și costurile.
• Limite de adâncime pentru degajări: Limitați adâncimea degajărilor la maximum de șase ori cea mai mică rază de colț a degajării. Degajările mai adânci necesită scule de așchiere cu lungime mare de așchiere, care sunt susceptibile de a se deforma sau de a se rupe. Ghidul de proiectare CNC al Geomiq în general, frezele au o lungime de așchiere de doar de 3–4 ori diametrul lor înainte ca flexarea să devină problematică.
• Raportul dintre adâncimea și diametrul găurilor: Burghiele standard oferă cea mai bună performanță la adâncimi de până la de 4 ori diametrul nominal. Burghiele specializate pot atinge adâncimi de până la de 10 ori diametrul, iar cu scule de înaltă precizie se pot obține adâncimi de până la de 40 de ori diametrul—dar trebuie să vă așteptați la prețuri superioare pentru găurile profunde.
• Specificații privind adâncimea filetului: Majoritatea încărcării se transmite prin primele 1,5 diametre ale filetului. Specificarea unor filete mai adânci de 3 ori diametrul nominal rar îmbunătățește performanța, dar adaugă timp suplimentar de prelucrare. Pentru găurile închise (blind holes), adăugați la partea inferioară o adâncime egală cu 1,5 ori diametrul, pentru asigurarea spațiului necesar evacuării sculei.
• Diametre minime ale găurilor: Majoritatea serviciilor CNC pot prelucra în mod fiabil găuri cu diametrul minim de 2,5 mm (0,10 inch). Orice dimensiune mai mică intră în domeniul micro-prelucrării, care necesită scule speciale și costuri semnificativ mai mari.
• Limitări privind canelurile de degajare (undercut): Sculele standard nu pot accesa caracteristicile de tip canelură de degajare fără utilizarea unor freze speciale pentru caneluri sau fără mai multe montări. Atunci când canelurile de degajare sunt esențiale, proiectați-le cu spațiu suficient pentru a permite utilizarea sculelor disponibile.

Un bun DFM reduce costurile fără a sacrifica funcționalitatea. Fiecare regulă de proiectare pe care o respectați se traduce direct în timpi de ciclu mai scurți, durată de viață mai lungă a sculelor și prețuri mai mici pe piesă—în timp ce se păstrează în continuare performanța pe care aplicația dumneavoastră o necesită.

Evitarea erorilor comune de design

Chiar și inginerii experimentați creează uneori caracteristici care par simple în CAD, dar provoacă probleme pe linia de producție. Iată la ce trebuie să fiți atenți:

Colțuri interne ascuțite pe degajări: Diagrama dumneavoastră de prelucrare poate indica colțuri clare de 90 de grade, dar piesa finită va avea racordări cu raza corespunzătoare diametrului sculei. Dacă piesele care se asamblează necesită colțuri ascuțite, luați în considerare procese alternative, cum ar fi prelucrarea prin electroeroziune (EDM), pentru acele caracteristici specifice.

Toleranțe excesiv de strânse pe dimensiuni necritice: Specificarea unei toleranțe de ±0,001 inch pe întreaga piesă crește în mod semnificativ costul. Conform Summit CNC, toleranțele mai strânse decât ±0,005 inch pot necesita unelte noi și timp suplimentar de configurare pentru ajustarea compensărilor datorate uzurii sculelor. Rezervați toleranțele strânse doar pentru dimensiunile care afectează efectiv funcționalitatea.

Caracteristici estetice complexe fără scop funcțional: Contururile decorative, texturile complexe ale suprafeței și profilurile elaborate adaugă complexitate la programare, timp de prelucrare și cost. La optimizarea planurilor dvs. CNC, proiectați mai întâi în funcție de funcționalitate — păstrați elementele estetice doar pe suprafețele vizibile, unde adaugă cu adevărat valoare.

Frezări înclinată (chamfers) versus racordări (fillets): De fiecare dată când este posibil, specificați frezări înclinate (chamfers), nu racordări (fillets), pentru muchiile exterioare. Prelucrarea racordărilor necesită traiectorii de sculă 3D complexe sau unelte specializate pentru rotunjirea colțurilor, în timp ce frezările înclinate pot fi realizate rapid cu freze standard pentru frezări înclinate. Această înlocuire simplă reduce adesea în mod semnificativ timpul de programare și de prelucrare.

Provocări legate de texte și litere: Conform ghidurilor Geomiq, textul gravat sau în relief adaugă costuri semnificative datorită necesității unor scule mici și a duratelor prelungite de ciclu. Dacă textul este necesar, utilizați fonturi bold fără serif (Arial, Verdana sau Helvetica) cu cât mai puține elemente ascuțite. Textul în relief (ridicat) produce, de obicei, rezultate mai bune decât cel gravat, deoarece necesită o cantitate mai mică de material îndepărtat.

Comunicarea eficientă cu producătorul dumneavoastră

Iată o realitate pe care mulți cumpărători o ignoră: cu cât implicați mai devreme partenerul dumneavoastră de fabricație, cu atât vor fi mai bune rezultatele obținute. Tehnițienii experimentați identifică probleme potențiale pe care software-ul CAD le ratează — iar adesea propun alternative care păstrează funcționalitatea, dar îmbunătățesc realizabilitatea.

Când trimiteți desenele pentru ofertă sau producție, furnizați documentația completă:

• modele 3D CAD în formate standard (STEP, IGES) servesc ca referință autorizată a geometriei pentru producția modernă CNC.
• Desene tehnice cu toleranțe complete, indicații privind starea suprafeței și specificații ale materialului. Conform ghidului Xometry privind desenele tehnice, paradigma actuală de fabricație consideră fișierele CAD ca fiind principale, iar desenele ca fiind suplimentare — totuși, desenele rămân esențiale pentru comunicarea toleranțelor, cerințelor GD&T și a instrucțiunilor speciale.
• Certificări ale Materialelor sau specificații atunci când urmăribilitatea este importantă pentru aplicația dumneavoastră.
• Note clare privind dimensiunile critice, suprafețele estetice și orice caracteristici care necesită o atenție specială.

Eficiența comunicării depășește calitatea documentației. Întrebați producătorul dumneavoastră despre capacitățile sale înainte de finalizarea proiectelor. O discuție rapidă poate evidenția dacă razele interne de racordare din proiectul dumneavoastră pot fi realizate cu sculele standard ale acestuia, dacă cerințele de toleranță se încadrează în domeniul obișnuit de capacitate al acestuia sau dacă o mică modificare a proiectului ar putea reduce costurile dumneavoastră cu 30%.

Conform celor mai bune practici Xometry, includerea specificațiilor complete ale filetelor (formă, serie, diametru mare, număr de filete pe inch, clasă de ajustaj și adâncime) previne presupunerile costisitoare. Indicațiile incomplete îi obligă pe producători să facă presupuneri — iar aceste presupuneri s-ar putea să nu corespundă intenției dumneavoastră.

Pentru piese complexe, solicitați o analiză DFM înainte de a vă angaja în producție. Producătorii de încredere oferă această analiză pentru a identifica eventualele probleme, a sugera îmbunătățiri și a asigura faptul că rezultatele prelucrării piesei dumneavoastră corespund așteptărilor. Această abordare colaborativă detectează problemele în momentul în care sunt ieftine de remediat — pe ecran, nu în metal.

După ce proiectul dumneavoastră a fost optimizat pentru fabricabilitate, rămâne o întrebare majoră: cât va costa, de fapt? Factorii care determină prețurile la prelucrarea CNC nu sunt întotdeauna intuitivi, dar înțelegerea lor vă plasează într-o poziție mai avantajoasă pentru a echilibra cerințele de calitate cu realitățile bugetare.

Factori de cost și planificare bugetară pentru piese CNC

Ați proiectat o piesă fabricabilă, cu toleranțe adecvate, și ați selectat materialul ideal. Acum apare întrebarea cu care se confruntă fiecare specialist în achiziții și fiecare inginer: cât va costa, de fapt, această piesă prelucrată prin frezare CNC? Spre deosebire de produsele standard, pentru care există liste de prețuri fixe, costurile prelucrării prin frezare CNC variază semnificativ în funcție de deciziile pe care le luați dumneavoastră. Înțelegerea acestor factori determinanți ai costului vă transformă dintr-un cumpărător pasiv într-o persoană capabilă să optimizeze strategic proiectele, fără a sacrifica calitatea.

Ce determină costurile în prelucrarea prin strunjire CNC

Prețurile pentru prelucrarea CNC nu sunt arbitrare — ele reflectă consumul real de resurse. Fiecare factor care adaugă timp, complexitate sau capacități specializate proiectului dumneavoastră crește valoarea facturii finale. Să analizăm principalii factori determinanți ai costului, astfel încât să puteți face compromisuri informate.

Tipul și utilizarea materialului: Conform analizei de costuri realizate de Komacut, alegerea materialului influențează în mod semnificativ atât costul, cât și procesul de prelucrare mecanică. Materialele mai dure, cum ar fi oțelul inoxidabil și titanul, necesită mai mult timp și scule specializate, ceea ce duce la creșterea costurilor. Materialele mai moi, precum aluminiul, sunt mai ușor de prelucrat, reducând atât durata prelucrării, cât și uzura sculelor. În afară de prețul materiei prime, trebuie luată în considerare și prelucrabilitatea — unele materiale necesită mașini CNC specifice sau setări unice pentru a gestiona caracteristicile lor.

Timp de prelucrare: Timpul este bani în operațiunile CNC. Durata necesară prelucrării unei piese influențează direct costurile cu forța de muncă și costurile de funcționare a mașinii. Două elemente importante influențează durata prelucrării: grosimea materialului și complexitatea designului. Materialele mai groase necesită mai multe treceri pentru a obține adâncimile cerute, în timp ce caracteristicile complexe impun viteze de avans mai reduse și schimbări frecvente ale sculelor.

Complexitatea designului: Conform ghidului de costuri pentru prototipare al Hotean, complexitatea proiectării crește timpul de prelucrare prin așchiere cu 30–50 % pentru piese care prezintă caracteristici precum subțăieri și geometrie multi-axială. Un bloc simplu din aluminiu, de formă dreptunghiulară, cu găuri de bază ar putea costa 150 USD, în timp ce aceeași piesă, dar cu contururi complexe, buzunare de adâncime variabilă și caracteristici cu toleranțe strânse, ar putea ajunge la 450 USD sau mai mult.

Cerințe privind toleranțele: Trecerea de la toleranțe standard (±0,005 inch) la toleranțe strânse (±0,001 inch) poate dubla, tripla sau chiar cvadrupla costurile. Specificațiile mai strânse necesită viteze de tăiere mai reduse, schimbări mai frecvente ale sculelor, etape suplimentare de inspecție și rate mai mari de rebut. Conform ghidului de reducere a costurilor al Makerverse, costurile suplimentare provin din operații suplimentare, cum ar fi rectificarea după prelucrarea primară, costuri mai ridicate ale sculelor, cicluri de funcționare mai lungi și necesitatea unor muncitori mai calificați.

Specificații privind finisarea suprafeței: Finisajele as-machined nu adaugă niciun cost suplimentar, în timp ce finisajele premium măresc semnificativ cheltuielile. Tratamentele de bază, cum ar fi sablarea cu bile, adaugă 10–20 USD pe piesă, anodizarea crește costurile cu 25–50 USD pe unitate, iar învelișurile specializate, cum ar fi pulverizarea electrostatică, adaugă 30–70 USD, în funcție de dimensiunea și complexitatea piesei.

Tip Mașinărie: Nu toate echipamentele CNC au aceeași rată orară. Conform analizei Komacut, costurile estimate pe oră variază de la rate mai mici pentru operațiunile de strunjire de bază până la rate superioare pentru centrele de frezare 5 axe. Alegerea opțiunii cel mai rentabile din punct de vedere financiar, atunci când proiectul dumneavoastră poate fi realizat prin mai multe tehnologii, poate genera economii substanțiale.

Factor de Cost	Impactul asupra costului relativ	De ce contează
Toleranțe standard (±0,005")	Nivel de referință (1x)	Viteze normale de prelucrare și inspecție standard
Toleranțe de precizie (±0,001")	creștere de 2–4 ori	Avansuri mai lente, schimbări frecvente de scule, inspecție detaliată
Geometrie simplă (prismatică)	Nivel de referință (1x)	Operațiuni standard cu 3 axe, montaj minim
Geometrie complexă (cu mai multe axe)	creștere de 1,5–3×	echipamente cu 5 axe, programare avansată, cicluri mai lungi
Aluminiu 6061	Nivel de referință (1x)	Prelucrabilitate excelentă, material brut accesibil din punct de vedere financiar
Oțel inoxidabil 316	creștere de 1,5–2×	Viteze de așchiere reduse, uzură accelerată a sculelor
Titanium Grade 5	creștere de 3–5×	Scule speciale, avansuri lente, cost ridicat al materialelor premium
Finisare după prelucrare	Nivel de referință (1x)	Nu sunt necesare operații secundare
Finisare anodizată sau galvanizată	+25–100 USD pe piesă	Prelucrare suplimentară, manipulare și termen de livrare prelungit

Economia prototipurilor versus producția în serie

Economia prelucrării prin frezare cu comandă numerică (CNC) se modifică semnificativ între un singur prototip și o serie de producție. Înțelegerea acestei tranziții vă ajută să alocați bugetul în mod corespunzător și să alegeți abordarea de fabricație potrivită pentru fiecare fază a proiectului.

Realitatea prețurilor pentru prototipuri: La comandarea unui singur prototip, suportați întreaga sarcină a costurilor de configurare — programare, realizarea dispozitivelor, optimizarea traiectoriilor sculelor și pregătirea mașinii. Aceste cheltuieli unice pot reprezenta un efort de 200–500 USD, indiferent dacă comandați o singură piesă sau o sută de piese. Conform analizei efectuate de Hotean, un singur prototip ar putea costa 500 USD, iar comandarea a 10 unități reduce prețul pe piesă la aproximativ 300 USD fiecare.

Economii de scară: Pe măsură ce cantitățile cresc, costurile fixe se împart pe un număr mai mare de unități. Pentru serii mai mari de 50+ unități, costurile pot scădea cu până la 60%, reducând prețul pe unitate la aproximativ 120 USD, fără a afecta calitatea și specificațiile identice. Această reducere rezultă din împărțirea costurilor unice de configurare pe mai multe unități și din obținerea de reduceri pentru achiziții în cantități mari de materiale, între 10% și 25%, la volume mai mari.

Calculul pragului de rentabilitate: Pentru produsele aflate în fază de dezvoltare, luați în considerare comandarea inițială a 3–5 unități, în loc de un singur prototip. Astfel, veți obține redundanță pentru testare, reducând în același timp semnificativ investiția pe unitate. Multe companii constată că producția în volum mediu (20–100 unități) atinge pragul de rentabilitate, moment în care fabricarea internațională devine eficientă din punct de vedere al costurilor, chiar dacă se iau în calcul și cheltuielile de transport.

Considerente legate de termenul de livrare: Urgența are un preț. Comenzile urgente implică adesea tarife suplimentare — uneori cu 25–50 % peste prețurile standard. Planificarea din timp permite producătorilor să își programeze lucrările în mod eficient, reducând potențial costurile și asigurând livrarea la termen. Totuși, atunci când viteza este cu adevărat esențială, unitățile moderne de prelucrare CNC pot oferi rezultate surprinzător de rapide. Producători precum Shaoyi Metal Technology demonstrează ce este posibil — instalația lor livrează componente cu toleranțe ridicate într-un termen de livrare de doar o zi lucrătoare, permițând prototipare rapidă fără a sacrifica precizia sau controlul calității.

Scalarea de la prototip la producție: Trecerea de la prototipurile inițiale la producția în regim complet introduce noi considerente. Va putea furnizorul dumneavoastră de prototipuri gestiona eficient producția în volum mare? Unele ateliere se remarcă prin realizarea pieselor specializate și a lucrărilor în volume mici, dar nu dispun de capacitatea necesară pentru serii de producție. Altele sunt optimizate pentru consistență în volume mari—de exemplu, facilitățile specializate în industria auto, certificate IATF 16949 și dotate cu capacități de Control Statistic al Proceselor—unde extinderea fără efort de la etapa de prototipare la producția de masă devine o competență de bază, nu o gândire ulterioară.

Strategii de optimizare a costurilor

Cumpărătorii experimentați nu acceptă pur și simplu prima ofertă—ci gestionează activ costurile prin decizii fundamentate. Mai jos sunt prezentate strategii dovedite care reduc cheltuielile fără a compromite cerințele funcționale ale piesei dumneavoastră.

Specificați doar toleranțele necesare: Revizuiți proiectul dumneavoastră și puneți la îndoială fiecare toleranță strictă. Are nevoie cu adevărat alezajul pentru rulmenți de o toleranță de ±0,0005 inch sau o toleranță de ±0,002 inch asigură aceeași performanță funcțională? Conform analizei Makerverse, toleranțele mai stricte decât este necesar determină creșterea costurilor datorită unor operații suplimentare, cheltuielilor mai mari pentru scule, ciclurilor de funcționare mai lungi și ratelor mai ridicate de rebut.

Alegeți materiale standard: Utilizarea materialelor ușor disponibile și a semifabricatelor standard oferă avantajele producției de masă chiar și în cazul producției pe loturi mici. Alte beneficii includ simplificarea gestionării stocurilor, achiziționarea mai ușoară, evitarea investițiilor în scule și echipamente, precum și cicluri de fabricație mai rapide. Înainte de a specifica aliaje exotice, verificați dacă gradele standard nu îndeplinesc cerințele dumneavoastră.

Standardizați caracteristicile de proiectare: Când se comandă mai multe articole similare, utilizarea unor caracteristici și componente identice, cu multiple utilizări, va fi cea mai puțin costisitoare. Standardizarea proiectelor asigură economii de scară în producție, simplifică procesele de fabricație și reduce investițiile necesare pentru dotări și echipamente.

Minimizați operațiile secundare: Diversele operații asociate prelucrării prin frezare CNC pot crește semnificativ costurile. Debavurarea, inspecția, placarea, vopsirea, tratamentul termic și manipularea materialelor pot aduna costuri superioare celei principale de fabricație. Proiectați piesa astfel încât să evitați cât mai mult posibil operațiile secundare, luând în considerare aceste procese încă din faza de proiectare, nu ulterior.

Alegeți procesul potrivit: Diferitele tehnologii CNC au profiluri de cost distincte. Conform Makerverse, ordonarea de la cea mai eficientă din punct de vedere al costurilor la cea mai puțin eficientă este următoarea: tăierea cu laser, strunjirea, frezarea pe 3 axe, strunjirea-frezarea și frezarea pe 5 axe. Alegeți opțiunea cea mai eficientă din punct de vedere al costurilor, dacă designul dumneavoastră poate fi realizat prin mai multe tehnologii.

Comunicați devreme și frecvent: Colaborați cu producătorul și întrebați-l dacă aveți nelămuriri legate de proiectare. O proiectare incorectă generează costuri suplimentare. Permiteți echipei de producție să se concentreze pe ceea ce face cel mai bine — în desene, specificați doar caracteristicile finale necesare, fără a impune procese specifice. Acordați inginerilor de producție libertatea de a alege metodele care asigură dimensiunile, finisajul suprafeței sau alte caracteristici cerute.

Luați în considerare costurile regionale ale forței de muncă: Conform analizei Komacut, variațiile regionale ale costurilor forței de muncă pot afecta în mod semnificativ eficiența din punct de vedere al costurilor. Atelierele nord-americane de prelucrare CNC percepută tarife de 40–75 USD/oră pentru manoperă, în timp ce producătorii asiatici oferă rate de 15–30 USD/oră. Totuși, luați în calcul și costurile de transport, termenele mai lungi de livrare, eventualele bariere de comunicare și provocările legate de asigurarea calității înainte de a presupune că producția offshore conduce la economii.

Mențineți echipamentele în stare de funcționare: Pentru organizațiile care operează propriile echipamente CNC, întreținerea preventivă aduce beneficii. Când mașinile necesită reparații, accesarea rapidă a serviciilor Haas sau a pieselor de schimb Haas Automation minimizează costurile legate de timpul de nefuncționare. Mulți producători mențin relații cu furnizori de servicii autorizați și stochează piese de schimb CNC și piese de rezervă CNC esențiale pentru a asigura un răspuns rapid în cazul apariției unor probleme. În mod similar, păstrarea în stoc a unor piese de rezervă Haas sau a unor piese de schimb Haas frecvent utilizate previne întreruperile prelungite ale producției.

Cea mai economică piesă CNC nu este cea cu cel mai mic preț oferit — ci cea care îndeplinește specificațiile la cel mai scăzut cost total, inclusiv calitatea, fiabilitatea și livrarea la termen. Compromisul privind cerințele esențiale generează adesea cheltuieli care depășesc cu mult economiile inițiale.

Cu factorii de cost înțeleși și cu strategiile de optimizare la îndemână, sunteți pregătit să luați decizii informate privind aprovizionarea. Totuși, înainte de a vă angaja în prelucrarea prin frezare cu comandă numerică (CNC), merită să analizați dacă alte metode de fabricație ar putea servi mai bine aplicația dvs. specifică. Să explorăm când prelucrarea CNC este alegerea potrivită — și când alte abordări ar putea avea mai mult sens.

Luarea unor decizii inteligente pentru nevoile dvs. de piese CNC

Ați parcurs întregul spectru al pieselor CNC — de la componente ale mașinilor până la elemente de precizie fabricate, de la selecția materialelor până la specificațiile de toleranță, de la aplicațiile industriale până la optimizarea costurilor. Acum vine întrebarea practică: este prelucrarea CNC, de fapt, alegerea potrivită pentru proiectul dvs. specific? Uneori, răspunsul este un „da” categoric. Alteori, metode alternative de fabricație oferă rezultate superioare. Să construim un cadru de luare a deciziilor care să vă ajute să alegeți în mod judicios.

CNC versus metode alternative de fabricație

Prelucrarea prin frezare CNC este excelentă în anumite scenarii, dar nu este superioară în mod universal. Înțelegerea momentului potrivit pentru a alege prelucrarea CNC – și a momentului în care alternativele sunt mai potrivite – face diferența între deciziile strategice de fabricație și presupunerile costisitoare.

Conform comparației proceselor de fabricație realizate de Protolabs, fiecare metodă aduce avantaje distincte:

Prelucrarea prin frezare CNC este avantajoasă atunci când aveți nevoie de:

• Precizie ridicată și toleranțe strânse pentru piese funcționale
• Volume mici sau medii de producție (de la 1 la câteva mii de bucăți)
• Componente din metal cu proprietăți mecanice superioare
• Forme complexe care necesită capacitate multi-axială
• Prototipuri care trebuie să corespundă proprietăților materialelor utilizate în producția de serie

imprimarea 3D (fabricația aditivă) este avantajoasă atunci când aveți nevoie de:

• Prototipare rapidă cu timpi scurți de livrare
• Geometrii interne complexe imposibil de prelucrat prin așchiere
• Structuri ușoare cu topologie optimizată
• Personalizare și customizare în volume mici
• Costuri reduse pentru iterațiile inițiale ale proiectării

Injectarea termoplastelor devine rentabilă atunci când:

• Volumul de producție depășește mii de unități
• Sunt necesare piese din plastic consistente și reproductibile
• Sunt necesare geometrii complexe cu detalii elaborate
• Optimizarea costului pe unitate este mai importantă decât investiția în scule

Prelucrarea foilor de metal este potrivită pentru aplicații care necesită:

• Carcase, suporturi și panouri cu elemente îndoite
• Componente structurale ușoare, dar rigide
• Producție rentabilă la volume medii până la mari
• Piese la care geometria obținută prin deformare asigură precizia necesară

Ideea-cheie? Alegeți metoda de fabricație în funcție de cerințele specifice ale proiectului dumneavoastră. Un prototip destinat verificării formei și a potrivirii poate începe cu imprimarea 3D pentru viteza de realizare, poate trece apoi la prelucrarea CNC pentru validarea funcțională cu materialele destinate producției și, în final, poate fi trecut în injecție pentru producția în serie. Fiecare etapă folosește procesul optim pentru acea fază.

Lista de verificare pentru decizia privind piesele CNC

Înainte de a plasa următoarea comandă, parcurgeți această listă completă de verificare pentru a vă asigura că ați luat în considerare toate aspectele esențiale:

• Verificarea proiectului: Ați aplicat principiile DFM (Design for Manufacturability)? Razele interne ale colțurilor, grosimile pereților și adâncimile găurilor se încadrează în limitele acceptabile pentru prelucrare?
• Selectarea materialelor: Materialul ales corespunde cerințelor aplicației în ceea ce privește rezistența, rezistența la coroziune, greutatea și costul?
• Specificații privind toleranțele: Ați specificat doar toleranțele necesare? Sunt dimensiunile critice identificate în mod clar pe desenele dvs.?
• Cerințe privind calitatea suprafeței: Valorile Ra sunt adecvate nevoilor funcționale, fără a specifica excesiv suprafețele cosmetice?
• Considerente legate de cantitate: Cantitatea comandată optimizează echilibrul dintre costul pe unitate și investiția totală?
• Planificarea termenului de livrare: Ați alocat un timp suficient sau urgența justifică prețul accelerat?
• Capacitateți ale furnizorului: Partenerul dvs. de producție deține certificatele relevante (ISO 9001, IATF 16949, AS9100, ISO 13485) pentru industria dvs.?
• Documentație privind calitatea: Aveți nevoie de rapoarte de inspecție, certificate de material sau date SPC împreună cu livrarea?
• Operațiuni secundare: Ați specificat din start cerințele necesare privind finisarea, acoperirea sau asamblarea?
• Comunicare: Ați furnizat modele 3D complete, desene tehnice și note clare privind cerințele critice?

Pășirea următorului pas în proiectul dumneavoastră

Indiferent dacă proiectați noi produse prelucrate prin strunjire CNC, căutați producători pentru serii de fabricație sau întrețineți echipamente CNC în instalația dvs., acțiunile dvs. următoare determină succesul proiectului.

Pentru designeri: Implicați partenerii de producție încă de la începutul procesului de proiectare. O analiză rapidă DFM (Design for Manufacturability) identifică problemele costisitoare înainte ca acestea să fie fixate în desenele de producție. Puneți la îndoială presupunerile privind toleranțele și finisajele — cea mai largă specificație acceptabilă este, de obicei, cea mai eficientă din punct de vedere al costurilor.

Pentru specialiștii în achiziții: Construiți relații cu furnizori capabili înainte ca nevoile urgente să apară. Evaluați potențialii parteneri în funcție de capacitatea lor tehnică, certificatele de calitate, calitatea comunicării și istoricul de performanță — nu doar în funcție de prețul oferit. Conform celor mai bune practici de achiziții, prețul cel mai scăzut rareori reprezintă cea mai bună valoare atunci când se iau în considerare calitatea, fiabilitatea și livrarea la timp, toate acestea contribuind la costul total.

Pentru operatorii de echipamente: Costurile întreținerii preventive sunt mult mai mici decât cele ale reparațiilor de urgență în situații CNC. Atunci când apar probleme, cunoașterea locului unde se găsește o reparație CNC în apropierea mea sau menținerea unei relații stabilite cu un mecanic CNC calificat minimizează timpul de nefuncționare și perturbarea producției. Păstrați mereu la îndemână accesorii CNC esențiale și piese de schimb pentru elementele supuse uzurii frecvente.

Privind în perspectivă, integrarea dintre prelucrarea CNC și tehnologiile emergente continuă să se accelereze. Conform analizei tendințelor din domeniul fabricației realizate de Baker Industries, optimizarea proceselor prin inteligență artificială, mașinile hibride care combină procese aditive și subtractive, precum și echipamentele conectate la IIoT (Internetul Industrial al Lucrurilor) redesenează limitele a ceea ce este posibil. Fabricile inteligente utilizează din ce în ce mai des mașini CNC dotate cu monitorizare în timp real, întreținere predictivă și control automatizat al calității, asigurând o consistență și o eficiență fără precedent.

Fundamentele, totuși, rămân constante: înțelegeți-vă necesitățile, selectați materialele și toleranțele potrivite, comunicați clar cu parteneri de producție capabili și luați decizii pe baza valorii totale, nu doar a prețului inițial. Stăpâniți aceste principii și veți obține în mod constant rezultate de succes — fie că comandați un singur prototip, fie că vă extindeți la volume de producție.

Cursul dumneavoastră de înțelegere a componentelor unei mașini de frezat CNC, a pieselor fabricate și a tuturor aspectelor dintre acestea v-a oferit cunoștințele care diferențiază cumpărătorii informați de cei care iau decizii de producție fără orientare. Aplicați ceea ce ați învățat, continuați să puneți întrebări și rețineți că cele mai bune relații de producție se construiesc pe baza unei comunicări clare și a unei înțelegeri comune a ceea ce înseamnă succesul.

Întrebări frecvente despre piesele CNC

1. Ce sunt piesele CNC?

Piesele CNC se referă la două categorii distincte: componente din interiorul mașinilor CNC în sine (axuri de lucru, motoare servo, șuruburi cu bilă, panouri de comandă) și componente de precizie fabricate prin procese CNC. Piesele fabricate includ carcase, suporturi, axe, bucși și ansambluri complexe realizate prin operații de frezare și strunjire controlate de computer. Înțelegerea ambelor definiții ajută inginerii să specifice corect cerințele și să comunice eficient cu furnizorii atunci când achiziționează componente de precizie pentru aplicații din domeniul automotive, aerospace, medical și al produselor de consum.

2. Ce înseamnă CNC în contextul pieselor?

CNC este abrevierea pentru Control Numeric Computerizat, referindu-se la fabricarea automatizată care controlează mașinile prin instrucțiuni computerizate programate. Atunci când este aplicat pieselor, prelucrarea CNC transformă materialele brute, cum ar fi aluminiul, oțelul, titanul, alama și plasticul tehnic, în componente de precizie cu toleranțe de până la ±0,0001 inch. Acest proces permite fabricarea unor geometrii complexe, imposibil de realizat prin prelucrare manuală, asigurând în același timp repetabilitatea în cadrul seriei de producție, de la un singur prototip până la mii de unități identice.

3. Care sunt cele 7 componente principale ale unei mașini CNC?

Cele șapte componente esențiale ale mașinilor-unelte CNC includ: Unitatea de comandă a mașinii (MCU), care funcționează ca „creierul” operațional, dispozitivele de intrare pentru încărcarea programelor, sistemele de acționare cu motoare servo și șuruburi cu bilă pentru mișcare precisă, sculele mașinii, inclusiv arborele principal și instrumentele de tăiere, sistemele de reacție care asigură precizia poziționării, baza și masa care oferă stabilitate structurală, și sistemele de răcire care gestionează căldura în timpul operațiunilor de tăiere. Calitatea fiecărui component influențează direct precizia prelucrării, consistența finisajului superficial și stabilitatea dimensională pe termen lung.

4. Cât costă prelucrarea prin frezare CNC?

Costurile prelucrării prin frezare CNC variază în funcție de tipul de material, complexitatea designului, cerințele de toleranță, specificațiile de finisare a suprafeței și cantitatea comandată. Piese simple din aluminiu, cu toleranțe standard, pot costa între 50 și 150 USD pe bucată pentru prototipuri, în timp ce componente complexe din titan, cu toleranțe strânse, pot depăși 500 USD pe unitate. Volumele mari de producție reduc semnificativ costul pe unitate — comandarea a 50 sau mai multe unități poate reduce prețurile cu până la 60 % comparativ cu un singur prototip. Strategii precum specificarea doar a toleranțelor strict necesare, alegerea materialelor standard și minimizarea operațiunilor secundare contribuie la optimizarea costurilor, fără a compromite funcționalitatea.

5. Ce materiale sunt cele mai potrivite pentru piesele prelucrate prin frezare CNC?

Selectarea materialului depinde de cerințele aplicației. Aluminiul 6061 oferă o prelucrabilitate excelentă și rezistență la coroziune pentru piese de uz general, în timp ce aliajul 7075 oferă o rezistență superioară pentru aplicații aeronautice. Oțelul inoxidabil 316 asigură o rezistență superioară la coroziune în medii marine și medicale. Titanul gradul 5 combină un raport excepțional rezistență-pe-greutate cu biocompatibilitatea, fiind potrivit pentru implanturi. Plasticele inginerești, cum ar fi Delrin, oferă coeficienți de frecare reduse pentru roți dințate și bucși, în timp ce PEEK rezistă la temperaturi ridicate în aplicații exigente de procesare chimică. Fiecare material reprezintă un compromis între proprietățile mecanice, prelucrabilitate și considerente legate de cost.
