Serviciile de prelucrare CNC explicate: de la fișierele CAD până la piesele finite

Înțelegerea serviciilor de mașini CNC și modul în care funcționează

V-ați întrebat vreodată cum ajung piesele metalice complexe de la un design digital afișat pe ecranul unui computer la o componentă precisă și tangibilă pe care o puteți ține în mână? Această transformare are loc prin intermediul serviciilor de mașini CNC – iar înțelegerea acestui proces vă poate economisi un timp, bani și multe complicații pentru următorul dvs. proiect de fabricație.

Ce fac de fapt serviciile de mașini CNC

Să explicăm în termeni simpli. CNC este prescurtarea pentru Control Numeric Computerizat. Când colaborați cu un furnizor care oferă servicii de prelucrare CNC , accesați capacități de fabricație în care un software computerizat, programat anterior, controlează mișcarea sculelor de tăiere cu o precizie excepțională.

Serviciile de prelucrare prin mașini CNC sunt soluții profesionale de fabricație care folosesc comenzi computerizate pentru a conduce uneltele de prelucrare – inclusiv freze, strunguri și sisteme cu mai multe axe – în vederea transformării blocurilor de material brut în piese personalizate, cu o precizie și reproductibilitate ridicate.

Gândiți-vă astfel: în loc ca un strungar să ghideze manual fiecare tăietură, un calculator citește fișierul dumneavoastră digital de proiectare și îl traduce în mișcări precise. Mașina urmează instrucțiunile codificate care stabilesc totul, de la viteza axului principal până la traiectoria exactă a capului de tăiere. Această automatizare asigură faptul că piesele dvs. sunt obținute în mod constant, precise și exact așa cum au fost specificate – fie că aveți nevoie de un singur prototip, fie de mii de componente destinate producției.

De la proiectarea digitală la piesa fizică

Traseul de la fișierul dumneavoastră CAD la componenta finită urmează un flux de lucru optimizat, pe care serviciile de prelucrare CNC de precizie l-au perfecționat de-a lungul decadelor:

• Crearea modelului CAD: Proiectarea dvs. 2D sau 3D stabilește dimensiunile, geometriile și specificațiile piesei finale
• Conversia CAM: Un software specializat transformă proiectul dumneavoastră în cod G – limbajul de programare pe care îl înțeleg mașinile CNC
• Pregătirea mașinii: Operatorii fixează materialul brut și montează sculele de tăiere adecvate
• Prelucrare automatizată: Mașina execută programul, eliminând materialul cu precizie pentru a crea piesa dumneavoastră

Această conductă digitală spre fizic este ceea ce face serviciile moderne de prelucrare CNC atât de valoroase. Conform Thomas , prelucrarea CNC este utilizată pe scară largă în diverse industrii, inclusiv automotive, aerospace și telecomunicații – oriunde sunt necesare toleranțe strânse și calitate constantă.

Avantajul fabricației substractive

Iată un concept important de înțeles: prelucrarea CNC este un proces de fabricație substractivă. Spre deosebire de imprimarea 3D, care construiește piesele strat cu strat, întreținerea mașinilor CNC pornește de la un bloc solid de material – metal, plastic sau compozit – și elimină sistematic tot ceea ce nu face parte din piesa finită.

De ce este acest lucru important pentru proiectele dumneavoastră? Fabricația substractivă oferă avantaje distincte:

• Integritatea materialului: Lucrați cu materiale solide în masă, nu cu depozite stratificate, ceea ce înseamnă proprietăți mecanice superioare
• Calitatea suprafeței: Suprafețele prelucrate prin așchiere pot obține finisaje excelente direct de pe mașină
• Varietate de materiale: Procesele CNC prelucrează metale precum aluminiul, oțelul inoxidabil, alama și titanul, precum și materiale plastice pentru inginerie și compozite
• Control de precizie: Toleranțele standard de ±0,005 inch (0,127 mm) sunt realizabile, iar toleranțe mai strânse pot fi obținute atunci când este necesar

Gama operațiunilor disponibile este mai largă decât mulți realizează. Frezarea utilizează scule de tăiere cu mai multe puncte rotative pentru a modela geometrii complexe. Strunjirea folosește strunguri pentru piese cilindrice. Mașinile cu mai multe axe — inclusiv sistemele cu 4 axe și 5 axe — pot accesa mai multe fețe ale unei piese într-un singur montaj, reducând manipularea și îmbunătățind precizia. Înțelegerea operațiunii potrivite pentru nevoile dvs. specifice este exact ceea ce secțiunile următoare vă vor ajuta să determinați.

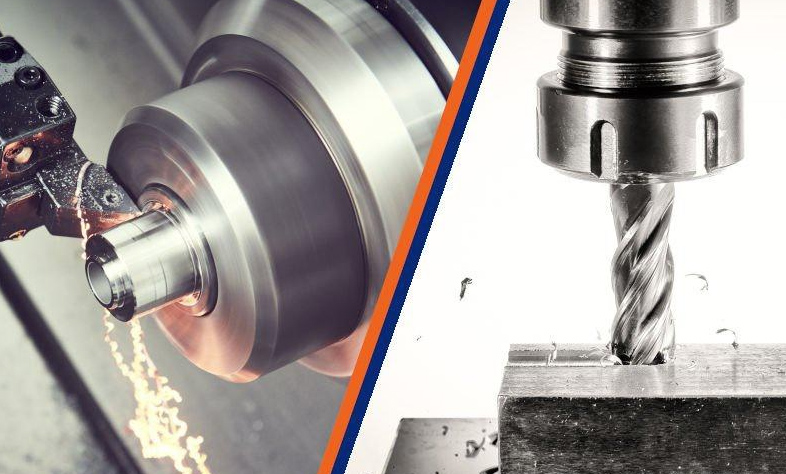

Tipuri de operațiuni de prelucrare CNC și aplicațiile lor

Acum că înțelegeți noțiunile de bază, următoarea întrebare logică este: care operațiune CNC este potrivită pentru piesa dvs. specifică? Răspunsul depinde de geometria piesei, materialul folosit, cerințele de toleranță și volumul de producție. Să analizăm principalele categorii, astfel încât să puteți asocia nevoile proiectului dvs. cu abordarea adecvată de prelucrare mecanică.

Explicația operațiunilor de frezare

Frezarea este, fără îndoială, cea mai versatilă operațiune CNC disponibilă. Un instrument de tăiere multiplu, în rotație, se deplasează pe piesa dumneavoastră, eliminând material pentru a crea suprafețe plane, canale, degajări, contururi și forme complexe în 3D. Când contactați un furnizor care oferă servicii de mașini de fresaj CNC , accesați mașini care pot prelucra totul, de la suporturi rectangulare simple până la carcase complexe destinate industriei aerospațiale.

Există două configurații principale pe care trebuie să le înțelegeți:

• Frezarea verticală: Axul principal rulează perpendicular pe masa de lucru. Această configurație este excelentă pentru frezarea frontală, găurire și realizarea de elemente pe suprafețe plane. Serviciile de prelucrare CNC verticală sunt frecvent utilizate pentru prototipuri, matrițe și piese ale căror caracteristici sunt localizate în principal pe o singură față.

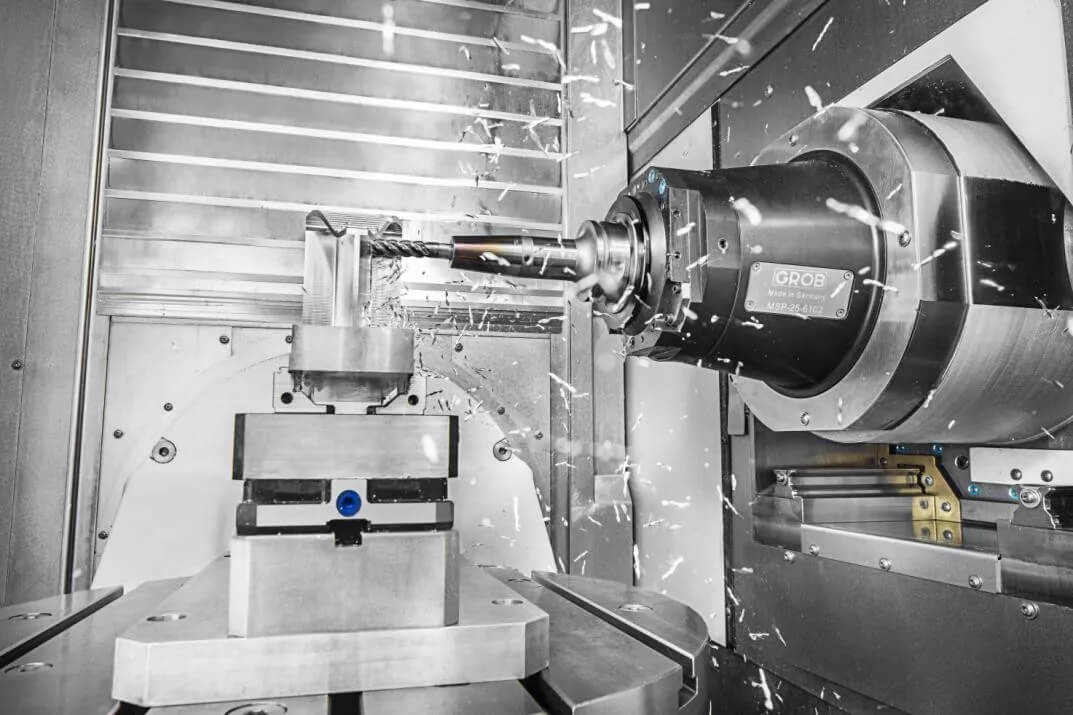

• Frezarea orizontală: Axul principal rulează paralel cu masa de lucru. Această configurație oferă o evacuare mai bună a așchiilor și este preferată pentru tăieturi mai grele, piese mai lungi și producție în volum mare. Serviciile de prelucrare CNC orizontală se dovedesc superioare atunci când este necesară prelucrarea eficientă a mai multor fețe ale unei piese.

Puterea reală a frezării apare atunci când luăm în considerare numărul de axe implicate – și aici mulți cumpărători se împotmolesc.

Când să alegeți prelucrarea pe 5 axe în loc de cea pe 3 axe

Imaginați-vă că prelucrați o piesă. În prelucrarea pe 3 axe, scula de tăiere se deplasează de-a lungul a trei direcții liniare: X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Această metodă gestionează eficient majoritatea geometriilor simple, dar ce se întâmplă atunci când aveți nevoie de subțăieturi, elemente înclinate sau contururi complexe?

Aici intervin axele suplimentare. Iată descompunerea practică:

Configurație axe	Capacități	Aplicații tipice	Nivel de complexitate
3 axe	Mișcare liniară în direcțiile X, Y, Z. Partea trebuie reașezată pentru a accesa mai multe fețe.	Piese plate, suporturi simple, plăci, caracteristici 2,5D, cum ar fi găurile și crestăturile	Scăzută – cea mai rentabilă pentru geometrii simple
4 axe	Adaugă rotația în jurul axei X (axa A). Prelucrare continuă în jurul suprafețelor cilindrice sau înclinate.	Piese care necesită prelucrare în jurul unei axe centrale, gravură pe suprafețe curbe, unele componente aeronautice	Medie – reduce numărul de montări comparativ cu cele 3 axe
cu 5 axe	Adaugă două axe de rotație (în mod obișnuit axele A și B). Scula poate aborda piesa de la aproape orice unghi într-o singură montare.	Piese aeronautice complexe, pale de turbină, implante medicale, rotoruri, cavitați de matrițe cu subțăieri profunde	Ridicată – libertate geometrică maximă, costul cel mai mare al mașinii

Deci, când ar trebui să investiți în servicii de prelucrare CNC cu 5 axe?

• Alegeți prelucrarea cu 3 axe atunci când piesa dumneavoastră poate fi prelucrată integral dintr-o singură orientare sau din două orientări, cu repoziționare simplă. Este varianta cea mai economică.
• Alegeți prelucrarea cu 4 axe atunci când aveți nevoie de prelucrare continuă în jurul unei axe de rotație — de exemplu, arborele cu came, roțile melcate sau piesele cu elemente dispuse la mai multe poziții unghiulare.
• Alegeți prelucrarea cu 5 axe atunci când geometria piesei include unghiuri compuse, cavități adânci, subțăieri sau atunci când reducerea numărului de montări este esențială pentru menținerea unor toleranțe strânse pe mai multe caracteristici.

Diferența de cost este reală, dar și beneficiile sunt reale. Prelucrarea cu 5 axe reduce adesea costul total al pieselor complexe, eliminând necesitatea mai multor montări, îmbunătățind calitatea suprafeței și asigurând o precizie superioară a poziționării între diferitele caracteristici.

Servicii de strunjire și prelucrare pe strung pentru piese cilindrice

Deși frezarea este excelentă pentru piesele prismatice, strunjirea este procesul preferat pentru orice piesă cilindrică. Atunci când aveți nevoie de arburi, pini, bucși sau orice altă piesă cu simetrie de rotație, serviciile de prelucrare prin strunjire CNC oferă rezultate superioare.

Iată cum funcționează strunjirea: materialul brut – de obicei o bară rotundă – se rotește la viteză ridicată, în timp ce o sculă de tăiere fixă îndepărtează materialul. Conform Turntech Precision , operațiunile cele mai frecvente efectuate pe strung includ strunjirea, fațarea, canelarea, tăierea, filetarea, găurirea, alezarea, broșarea și filetarea interiorului.

Fiecare operațiune îndeplinește anumite scopuri:

• Tornarea: Reduce diametrul exterior al piesei dumneavoastră. Strunjirea de degroșare îndepărtează materialul rapid; strunjirea de finisare asigură dimensiunile finale și suprafețe netede.
• Debitare frontală: Prelucrarea capătului piesei perpendicular pe axă, pentru a obține suprafețe plane la capete și a controla lungimea totală.
• Frezare: Execută caneluri elicoidale pentru șuruburi, piulițe și conexiuni filetate.
• Canelarea și tăierea: Creează canale înguste sau taie piesa finită din bara de material.
• Alezare: Mărește găurile existente sau creează caracteristici interne cu o precizie ridicată.

Strungurile moderne CNC combină adesea strunjirea cu scule active – scule de frezare și găurire acționate, care pot crea caracteristici în afara axei fără a muta piesa către o mașină separată. Această capacitate estompează granița dintre strunjire și frezare, oferind câștiguri semnificative de eficiență pentru piese care necesită ambele operații.

Prelucrarea Swiss pentru componente mici de precizie

Ce se întâmplă dacă piesele dvs. sunt minuscule, subțiri sau necesită toleranțe excepțional de strânse? Strungurile CNC standard întâmpină dificultăți la prelucrarea pieselor cu diametru mic, deoarece materialul neîntărit poate ceda în timpul așchierii, provocând inexactități.

Acesta este motivul exact pentru care există serviciile de prelucrare CNC Swiss. Inițial dezvoltate pentru industria elvețiană de ceasuri, aceste mașini specializate folosesc un manșon ghidaj care susține piesa extrem de aproape de zona de așchiere. Așa cum explică Fictiv, această abordare previne devierea și permite obținerea unor toleranțe de până la 0,0001 inch pe componente delicate.

Mașinile CNC elvețiene oferă mai multe avantaje distincte:

• Precizie excepțională: Bucșa de ghidare menține materialul stabil exact în locul unde are loc așchierea, eliminând erorile legate de flexiune.
• Operații multiple simultane: Mașinile elvețiene pot efectua strunjire, frezare, găurire și filetare într-o singură configurare, pe mai multe zone.
• Ideale pentru piese subțiri: Diametrul pieselor prelucrate variază, de obicei, între 0,030 inch și 2 inch, fiind perfecte pentru ace, axe și mici elemente de fixare.
• Eficiență la volum mare: Funcționarea cu bară alimentată și prelucrarea simultană fac din mașinile elvețiene o soluție ideală pentru producția în cantități mari.

Industriile care se bazează în mare măsură pe prelucrarea elvețiană includ fabricarea dispozitivelor medicale (șuruburi chirurgicale, ace pentru os, implante dentare), electronica (pini pentru conectori, contacte) și aerospace (elemente de fixare miniaturizate, componente pentru actuatori). Dacă piesele dvs. sunt mici, precise și produse în volum, prelucrarea elvețiană este probabil cea mai bună opțiune.

Înțelegerea acestor tipuri de operații vă pune într-o poziție mai avantajoasă atunci când solicitați oferte și evaluați furnizorii. Totuși, procesul potrivit reprezintă doar o parte a ecuației — selecția materialelor dvs. joacă un rol la fel de esențial în determinarea costului, a termenului de livrare și a calității realizabile.

Ghid de selecție a materialelor pentru piese prelucrate prin strunjire/frezare CNC

Ați identificat operația de prelucrare mecanică potrivită pentru geometria piesei dvs. Acum urmează o decizie care influențează totul, de la costul pe unitate până la toleranțele realizabile: ce material trebuie să specificați? Această alegere nu constă doar în selectarea unui metal care sună familiar — ci în potrivirea proprietăților mecanice, a caracteristicilor de prelucrare mecanică și a cerințelor de utilizare cu nevoile specifice ale proiectului dvs.

Selecția metalelor pentru proiectele CNC

Când evaluați serviciile de prelucrare mecanică CNC din aluminiu, analizați probabil cel mai versatil material din domeniul CNC. Totuși, aluminiul este doar una dintre opțiunile disponibile într-un spectru larg de metale, fiecare având compromisuri distincte. Să examinăm cele mai frecvente opțiuni:

• Aluminiu (6061, 7075): Machinabilitate excelentă, ușor de manipulat, rezistent în mod natural la coroziune și rentabil. Aliajul de aluminiu 6061 oferă un echilibru între rezistență și prelucrabilitate, fiind ideal pentru componente auto, carcase pentru echipamente electronice de consum și suporturi aeronautice. Calitatea 7075 oferă o rezistență superioară pentru aplicații structurale mai exigente. Serviciile de prelucrare CNC din aluminiu sunt populare deoarece acest material se prelucrează rapid — reducând timpul de ciclu cu până la 20 % comparativ cu oțelul.
• Oțel inoxidabil (304, 316, 17-4 PH): Când aveți nevoie de durabilitate în medii agresive, serviciile de prelucrare CNC din oțel inoxidabil oferă soluții fiabile. Calitatea 304 este potrivită pentru aplicații generale. Calitatea 316 se remarcă în medii marine și medicale datorită rezistenței superioare la coroziune. 17-4 PH oferă o întărire prin precipitare pentru cerințe de înaltă rezistență. Așteptați timpi de prelucrare mai lungi și o uzură mai accentuată a sculelor comparativ cu aluminiul.
• Alamă (C360): Adesea denumit „aliamă de cupru ușor prelucrabilă”, acest material oferă finisaje superficiale excelente cu un efort minim. Serviciile de prelucrare CNC a aliajelor de cupru sunt frecvent specificate pentru accesorii decorative, componente electrice, racorduri pentru instalații sanitare și instrumente de precizie, acolo unde aspectul și precizia sunt esențiale.
• Cupru: Conductivitatea termică și electrică superioară face din cupru un material indispensabil pentru radiatoare, bare conductoare electrice și ecrane RF. Serviciile de prelucrare CNC a cuprului necesită o atenție deosebită asupra evacuării așchiilor și alegerii corespunzătoare a lichidului de răcire, dar materialul se prelucrează în mod rezonabil bine.
• Titan (Grad 2, Grad 5/Ti-6Al-4V): Raportul excepțional de rezistență la greutate și biocompatibilitatea fac din titan un material esențial pentru structurile aeronautice și implanturile medicale. Totuși, serviciile de prelucrare CNC a titanului au prețuri superioare. Acest material generează o cantitate semnificativă de căldură în timpul tăierii, provoacă uzură rapidă a sculelor și necesită scule specializate și viteze reduse. Investiția este justificată atunci când niciun alt material nu îndeplinește cerințele de performanță ale dumneavoastră.
• Oțelurile aliate (4140, 4340): Când rezistența maximă și tenacitatea sunt priorități, serviciile de prelucrare CNC a oțelurilor aliate oferă opțiuni care depășesc performanța oțelurilor inoxidabile. Aceste materiale sunt frecvent supuse tratamentului termic după prelucrare pentru aplicații solicitante, cum ar fi roțile dințate, arborele și componentele structurale.

Înțelegerea clasificărilor de prelucrabilitate

Iată ceva care afectează direct prețul oferit și durata de livrare: prelucrabilitatea. Conform Komacut, prelucrabilitatea se referă la ușurința cu care un material poate fi tăiat, modelat și finisat. Metalele cu o prelucrabilitate ridicată necesită o forță de tăiere mai mică, generează mai puțină căldură și oferă finisaje de suprafață superioare – ceea ce le face mai rentabile pentru prelucrarea prin frezare CNC.

Ce determină prelucrabilitatea? Intră în joc mai mulți factori:

• Duritatea materialului: Materialele mai dure provoacă o uzură mai rapidă a sculelor și necesită viteze de tăiere mai mici. Inconel 718, de exemplu, necesită scule specializate și condiții precise de tăiere.
• Conductivitate termică: Materiale precum aluminiul disipează căldura rapid, permițând viteze mai mari de prelucrare. Materialele cu conductivitate termică scăzută, precum titanul, rețin căldura în zona de tăiere, necesitând o gestionare termică atentă.
• Formarea așchiilor: Unele materiale produc așchii lungi și filamentare, care se pot încolăci în jurul sculelor. Altele formează așchii care se rupe ușor și se evacuează eficient din zona de tăiere.

După cum subliniază Ethereal Machines, utilizarea aluminiului 6061 în producția de mare volum poate reduce semnificativ timpul de prelucrare prin strunjire comparativ cu materialele mai dure – accelerând astfel livrarea fără a compromite calitatea. În schimb, prelucrarea titanului sau a aliajelor rezistente la temperaturi ridicate necesită scule specializate și duce, de obicei, la o creștere substantială a costurilor.

Materiale plastice și considerentele lor privind prelucrarea CNC

Metalele domină discuțiile despre prelucrarea CNC, dar servicii de prelucrare cu mașini CNC a materialelor plastice ocupă nișe critice. Plasticul de inginerie oferă avantaje unice: greutate redusă, izolare electrică, rezistență chimică și, adesea, costuri mai mici ale materialelor.

• ABS: Rezistență bună la impact și ușor de prelucrat la un cost scăzut. Utilizat frecvent în prototipuri și carcase.
• Delrin (Acetal/POM): Stabilitate dimensională excelentă, frecare redusă și rigiditate ridicată. Ideal pentru roți dințate, bucși și componente mecanice de precizie.
• Nylon (PA6, PA66): Rezistent, durabil și autolubrifiant. Utilizat pentru componente structurale și piese supuse uzurii.
• PEEK: Plastic de inginerie de înaltă performanță, cu o rezistență chimică excepțională și stabilitate termică. Utilizat frecvent în aplicații medicale și aerospace – dar scump.
• Polietilenă UHMW: Coeficient de frecare extrem de scăzut. Excelent pentru glisieri, ghidaje și aplicații de contact cu alimente.

Plasticul prezintă provocări unice în prelucrarea prin așchiere. Este mai moale decât metalele, ceea ce înseamnă că utilizarea unor scule ascuțite și a regimurilor de așchiere adecvate este esențială pentru a preveni topirea sau deformarea. Unele plaste absorb umiditatea, ceea ce afectează stabilitatea dimensională. În plus, spre deosebire de metale, plasticul nu poate atinge aceleași toleranțe strânse – se recomandă planificarea unor specificații ușor mai largi.

Cum influențează alegerea materialului costul, durata de livrare și toleranțele

Alegerea materialului dvs. generează efecte în lanț în întregul proiect:

Material	Costul relativ al materialului	Impactul asupra timpului de prelucrare	Toleranță Realizabilă
Aluminiu 6061	Scăzut	Rapid – prelucrare excelentă	±0,001" ușor realizabil
Alamă C360	Moderat	Rapid – prelucrare ușoară	±0,001" cu finisare excelentă
Oțeluri din oțel inoxidabil 304	Moderat	Moderat – probleme legate de întărirea prin deformare	±0,001" realizabil cu atenție
Titanium Grade 5	Înaltelor	Lent – uzură semnificativă a sculelor	±0,001" necesită experiență
Delrin	Scăzut-Moderat	Rapid	±0,002" este tipic pentru materialele plastice

Ideea-cheie? Conform HPPI, uneori prioritizarea unui material cu o prelucrabilitate superioară în locul unei opțiuni mai ieftine reduce de fapt costul total, menținând calitatea pieselor și reducând timpii de ciclu. La evaluarea opțiunilor, luați în considerare costurile totale pe durata de viață – nu doar prețul materiei prime.

Selectarea materialului limitează, de asemenea, opțiunile de finisare. Nu toate tratamentele de suprafață sunt compatibile cu orice material de bază. De exemplu, anodizarea funcționează excelent pe aluminiu, dar nu se aplică pe oțel. Placarea cu nichel se potrivește bine cu oțelul inoxidabil, dar ridică probleme de aderență pe aluminiu. Gândiți-vă la cerințele finale de finisare încă de la începutul procesului de selecție a materialului, pentru a evita surprize costisitoare.

După ce ați selectat materialul, următorul pas esențial este pregătirea corectă a fișierelor CAD — deoarece chiar și cea mai bună alegere de material nu poate compensa erorile de proiectare care măresc costurile sau fac imposibilă fabricarea piesei dumneavoastră.

Cum să pregătiți fișierele CAD și să evitați erorile costisitoare de proiectare

Ați selectat materialul și ați identificat procesul potrivit de prelucrare mecanică. Acum urmează un pas care face diferența între rularea fără probleme a producției și dezastrele costisitoare: pregătirea corectă a fișierelor CAD. În mod surprinzător, majoritatea furnizorilor de prelucrare CNC presupun că deja cunoașteți această etapă, lăsându-vă să învățați prin încercări costisitoare și prin eroare. Hai să remediem această situație.

Pregătirea fișierelor CAD pentru succesul în prelucrarea CNC

Fișierul dumneavoastră CAD nu este doar o reprezentare vizuală — este planul definitiv care controlează fiecare tăietură executată de mașină. Conform LeadCNC , orice ambiguitate, eroare sau informație lipsă din fișierul CAD va avea efecte în lanț în aval, ducând la traiectorii greșite ale sculelor, coliziuni ale mașinii sau piese care nu trec verificările de calitate.

Înainte de a trimite fișierele către orice furnizor de servicii de prelucrare CNC pentru prototipuri, parcurgeți această listă de verificare pregătitoare:

1. Exportați în formatul potrivit: Utilizați fișierele STEP (.step sau .stp) ori de câte ori este posibil. Fișierele STEP capturează geometria exactă și informațiile topologice, asigurând transferul modelului ca un solid real, nu ca suprafețe aproximate. Evitați fișierele STL pentru lucrări de precizie – acestea aproximează suprafețele cu triunghiuri, ceea ce nu este ideal pentru toleranțe strânse.
2. Verificați unitățile dumneavoastră: Aceasta pare o chestiune elementară, dar neconcordanta unităților duce la eșuări complete ale fabricației. Un model conceput în inci, dar interpretat ca fiind în milimetri, va genera o piesă redusă în dimensiune cu un factor de 25,4. Confirmați întotdeauna că exportul folosește unitățile intenționate (milimetri sau inci), cu un factor de scalare 1:1.
3. Definiți sistemul de coordonate: Stabiliți o origine clară a piesei, aliniată cu modul în care piesa va fi fixată pe mașină. Axele X, Y și Z trebuie să facă referire la fața principală de prelucrare și la orientarea intenționată de fixare.
4. Efectuați verificări ale geometriei: Folosiți instrumentele de analiză ale software-ului CAD pentru a identifica marginile ne-manifold, fețele subțiri sau limitele deschise. Aceste defecte ascunse pot opri în totalitate calculul traseelor sculelor.
5. Eliminați detaliile inutile: Ștergeți geometria neesențială, cum ar fi logo-urile furnizorilor, filetele interne care vor fi filetate ulterior prin prelucrare mecanică sau racordările estetice mici din zonele necritice. Simplificarea modelului accelerează procesarea CAM.

Când lucrați cu servicii personalizate de prelucrare CNC, comunicarea clară începe cu fișiere curate. Organizați geometria folosind straturi sau culori — plasați suprafețele de referință pe un strat, caracteristicile critice pe altul și zonele care necesită o finisare specială pe un al treilea strat.

Erori comune de proiectare care măresc costurile

Chiar și inginerii experimentați iau decizii de proiectare care măresc costurile de prelucrare sau conduc la piese care nu pot fi fabricate deloc. Iată capcanele de evitat:

Colțuri interne ascuțite: Sculele de tăiere CNC sunt cilindrice. Acestea nu pot crea fizic colțuri interne perfecte de 90 de grade. Conform Geomiq ar trebui să adăugați un rază interioară cel puțin cu 30 % mai mare decât raza sculei de tăiere. De exemplu, dacă utilizați o freză cilindrică de 10 mm, proiectați marginile interioare cu o rază minimă de 13 mm. Aceasta reduce solicitarea sculei și permite viteze mai mari de așchiere.

Grosime insuficientă a pereților: Pereții subțiri sunt sensibili la vibrații, îndoire și deformare în timpul prelucrării mecanice. Geomiq recomandă o grosime minimă a pereților de 0,8 mm pentru metale și de 0,15 mm pentru materiale plastice. La fel de important este raportul lățime/înălțime: mențineți cel puțin 3:1 pentru pereții nesusținuți, liberi, pentru a asigura stabilitatea în timpul așchierii.

Buzunare și cavități excesiv de adânci: Sculele de tăiere au o întindere limitată. Caracteristicile adânci și înguste forțează utilizarea unor scule cu lungime extinsă, care sunt mai puțin rigide și mai predispuse la deviere. Așa cum se menționează în Cinci Canaluri , adâncimea buzunarelor nu ar trebui să depășească de 6 ori diametrul sculei. Adâncimile care depășesc de 10 ori diametrul devin dificil de realizat, indiferent de sculele disponibile.

Dimensiuni ne-standard ale găurilor: Găurile standard pot fi forate eficient cu burghie ușor disponibile. Dimensiunile ne-standard necesită eliminarea progresivă a materialului cu freze de cap — ceea ce crește în mod semnificativ timpul și costul prelucrării.

Adâncime excesivă a filetului: Rezistența filetului se concentrează în principal pe primele câteva spire. Limitați adâncimea filetului la un maxim de trei ori diametrul găurii. Pentru găuri închise, lăsați o porțiune nefiletată, de lungime egală cu jumătate din diametrul găurii, în partea inferioară.

Toleranțe excesiv de strânse: Aplicarea unor toleranțe strânse pentru fiecare dimensiune este una dintre cele mai frecvente și mai costisitoare greșeli. Toleranțele standard CNC de ±0,13 mm sunt suficient de precise pentru majoritatea caracteristicilor. Rezervați specificațiile mai strânse doar pentru suprafețele de asamblare și interfețele funcționale, acolo unde precizia are cu adevărat importanță.

Principii de Proiectare pentru Ușurința Fabricației

Proiectarea pentru fabricabilitate (DFM) înseamnă să te gândești la modul în care piesa ta va fi, de fapt, realizată, încă de la etapa de proiectare. Indiferent dacă colaborezi cu un furnizor de servicii de prototipare prin prelucrare CNC din Georgia sau cu orice alt furnizor de piese CNC la nivel global, aceste principii se aplică în mod universal.

Proiectați pentru utilaje standard: Conform informațiilor oferite de Five Flute, este esențial să înțelegi ce caracteristici pot fi realizate cu sculele uzuale disponibile pe piață. Majoritatea atelierelor dispun de freze frontale, freze cilindrice standard (cu diametre între 1/8" și 1"), freze sferice, burghie în dimensiuni standard și scule de calibrare la unghiuri de 60°, 82° și 90°. Dacă proiectezi caracteristici care corespund acestor scule, vei evita întârzierile cauzate de așteptarea sculelor speciale.

Ține cont de sistemul de fixare încă de la început: Piesa ta trebuie fixată în mod sigur în timpul prelucrării. Proiectează suprafețe plane și paralele care să poată sta stabil pe suporturi paralele și să fie strânse ferm într-o menghină. Piesele care nu au suprafețe evidente de fixare necesită dispozitive personalizate — ceea ce adaugă timp și costuri.

Minimizarea Operațiilor de Prindere: De fiecare dată când o piesă este reașezată în mașină, există riscul unei nealiniieri și al unor costuri suplimentare de muncă. Proiectați piesele astfel încât caracteristicile esențiale să poată fi prelucrate dintr-un număr cât mai mic de orientări. Caracteristicile care necesită toleranțe relative strânse trebuie să fie accesibile în aceeași configurație.

Evitați subgolurile, acolo unde este posibil: Caracteristicile care nu pot fi atinse de scula de tăiere din direcția principală de configurare necesită fie scule specializate (de exemplu, freze pentru crestături în T), fie axe suplimentare ale mașinii. Dacă piesa dumneavoastră necesită subgoluri, verificați în prealabil dacă furnizorul ales de servicii de prelucrare prototip CNC dispune de capacitățile adecvate, înainte de finalizarea proiectului.

Țineți cont de tensiunile materiale: Materialul brut conține adesea tensiuni interne. Când se îndepărtează cantități mari de material în mod asimetric, piesa rămasă poate suferi deformări după eliberarea din dispozitivul de fixare. Pentru piese care implică o îndepărtare semnificativă de material, discutați cu partenerul dumneavoastră de prelucrare strategiile de reducere a tensiunilor.

Efortul pe care îl investiți în pregătirea corectă a fișierelor și optimizarea DFM aduce beneficii pe întreaga durată a proiectului dumneavoastră. Desenele curate sunt cotate mai rapid, sunt prelucrate mai eficient și ajung la destinație respectând specificațiile din prima încercare. Totuși, chiar și o piesă perfect proiectată necesită specificații adecvate privind toleranțele — iar înțelegerea semnificației reale a acestor valori numerice este următorul subiect pe care îl vom aborda.

Toleranțe și finisaje de suprafață explicate

Ați pregătit un fișier CAD impecabil și ați selectat materialul ideal. Acum vine o specificație care influențează direct atât funcționalitatea piesei dumneavoastră, cât și bugetul proiectului: toleranțele și finisajele de suprafață. Aceste valori apar pe fiecare desen de prelucrare mecanică, dar majoritatea cumpărătorilor nu înțeleg pe deplin semnificația lor — nici când specificațiile mai strânse sunt cu adevărat necesare, nici când ele măresc doar costurile.

Înțelegerea claselor de toleranță și a domeniilor lor de aplicare

Ce este, de fapt, o toleranță? Conform American Micro Industries, toleranța la prelucrare definește cantitatea totală de variație dimensională admisă față de o valoare specificată. Deoarece nici o mașină nu oferă rezultate identice de fiecare dată, toleranțele stabilesc o marjă controlată de eroare — în special esențială pentru piese care trebuie să se asambleze corect.

Standardele internaționale oferă un limbaj comun pentru specificațiile de toleranță. ISO 2768 definește nivelurile de precizie prin clase de toleranță:

• f – Fin: Toleranțele generale cele mai strânse, destinate aplicațiilor de precizie
• m – Mediu: Toleranțe comerciale standard, potrivite pentru majoritatea componentelor
• c – Grosolan: Toleranțe relaxate pentru dimensiuni necritice
• v – Foarte grosolan: Toleranțele cele mai largi, destinate pieselor brute sau decorative

Când angajați servicii de prelucrare CNC de precizie, capacitățile standard ating de obicei ±0,005" (0,127 mm) ca valoare de referință. Operațiunile de precizie pot ajunge la ±0,001" sau chiar mai strânse, atunci când aplicațiile necesită, cu adevărat, o acuratețe excepțională. Totuși, iată observația esențială: o toleranță mai strânsă nu este, în mod automat, și mai bună.

Interval de toleranță	Aplicații tipice	Impactul relativ al costului
±0,030" (0,76 mm)	Caracteristici necritice, găuri de degajare, dimensiuni aproximative	Nivel de bază – cel mai economic
±0.005" (0.127 mm)	Piese comerciale standard, cerințe generale de ajustare	Capabilitate standard CNC – fără suprataxă
±0,001" (0,025 mm)	Ajustări precise, suprafețe de asamblare, interfețe critice	Cost aproximativ de două ori mai mare decât nivelul de bază
±0,0001" (0,0025 mm)	Aplicații ultra-precise, rulmenți pentru industria aerospațială, componente optice	Până la 24 de ori costul nivelului de bază

Conform Modus Advanced , relația dintre toleranță și complexitatea fabricației nu este liniară – este exponențială. Acea toleranță de ±0,001" pe care ați specificat-o ar putea să vă dubleze costul piesei și să tripleze timpul de livrare comparativ cu acceptarea unei toleranțe de ±0,005".

Selectarea finisajului superficial dincolo de noțiunile de bază

Rugozitatea suprafeței măsoară abaterile microscopice ale suprafeței piesei dvs. după prelucrare. Metrica cea mai utilizată este Ra (rugozitatea medie), exprimată în micrometri (µm). Valorile mai mici ale lui Ra indică suprafețe mai netede. Conform Geomiq , valorile Ra pentru piesele fabricate se încadrează, în mod obișnuit, între 0,1 µm (extrem de neted) și 6,3 µm (cu textură vizibilă).

Iată ce înseamnă, de fapt, nivelurile standard de finisaj pentru piesele dvs.:

• ra = 3,2 µm: Finisaj standard „după prelucrare”, cu urme vizibile ale sculei. Potrivit pentru majoritatea pieselor comerciale și nu implică niciun cost suplimentar.
• ra = 1,6 µm: Urme subtile ale tăierii sunt vizibile. Recomandat pentru ajustaje strânse și piese supuse unor solicitări ușoare. Adaugă aproximativ 2,5 % la costul de producție.
• ra = 0,8 µm: Finisaj de înaltă calitate care necesită treceri finale de finisare. Ideal pentru componente supuse la eforturi mecanice și vibrații. Adaugă aproximativ 5% la cost.
• 0,4 µm Ra: Foarte neted, fără urme vizibile. Necessită prelucrare minuțioasă, urmată de polizare. Crește costul cu până la 15%.

Calitatea suprafeței influențează mult mai mult decât aspectul estetic. Suprafețele mai aspre măresc frecarea între piesele în contact. Finisajele mai netede îmbunătățesc rezistența la oboseală sub sarcini ciclice. Pentru suprafețele de etanșare, valoarea Ra potrivită asigură o comprimare corectă a garniturii. La specificarea finisajelor pentru serviciile de prelucrare CNC de înaltă precizie, adaptați cerințele la funcționalitatea reală – nu la preferințe arbitrare.

Când toleranțele strânse justifică investiția

Deci, când ar trebui să plătiți efectiv un preț suplimentar pentru serviciile de prelucrare CNC cu toleranțe strânse? Concentrați-vă pe necesitatea funcțională:

Situații care necesită toleranțe strânse:

• Montaje precise ale rulmenților, unde jocul dintre arbore și alezaj determină performanța
• Suprafețe de etanșare, unde comprimarea garniturii trebuie controlată cu precizie
• Interfețe de asamblare unde mai multe piese trebuie să se alinieze cu precizie
• Componente în rotație la viteză ridicată, unde echilibrul este esențial

Situații în care toleranțele standard sunt suficiente:

• Găuri de joc și suprafețe nefuncționale (care nu se îmbină)
• Dimensiuni care nu au niciun impact funcțional asupra asamblării
• Caracteristici care vor fi supuse unor prelucrări ulterioare (sudare, lipire sau vopsire)
• Elemente estetice unde aspectul vizual este mai important decât precizia

Un furnizor de servicii de prelucrare CNC de precizie vă poate ajuta să identificați dimensiunile care necesită cu adevărat o controlare strictă. Conform observațiilor Modus Advanced, toleranța cea mai costisitoare este adesea aceea care nu oferă niciun beneficiu funcțional. Inginerii experimentați aplică specificații stricte doar acolo unde este esențial și acceptă toleranțe standard în restul cazurilor.

Luați în considerare și comportamentul materialului. O piesă din aluminiu de 12 inch se dilată aproximativ cu 0,003" pentru fiecare schimbare de temperatură de 18°F. Specificarea unor toleranțe mai stricte decât variația termică așteptată creează provocări în fabricație fără a aduce vreun beneficiu funcțional. Luați în calcul condițiile reale de funcționare atunci când stabiliți specificațiile.

Înțelegerea toleranțelor și a finisajelor vă pune într-o poziție favorabilă pentru a lua decizii informate care echilibrează precizia cu costul. Totuși, industria dumneavoastră poate impune cerințe suplimentare, dincolo de exactitatea dimensională de bază — certificate și standarde de conformitate pe care partenerul dumneavoastră de prelucrare trebuie să le îndeplinească.

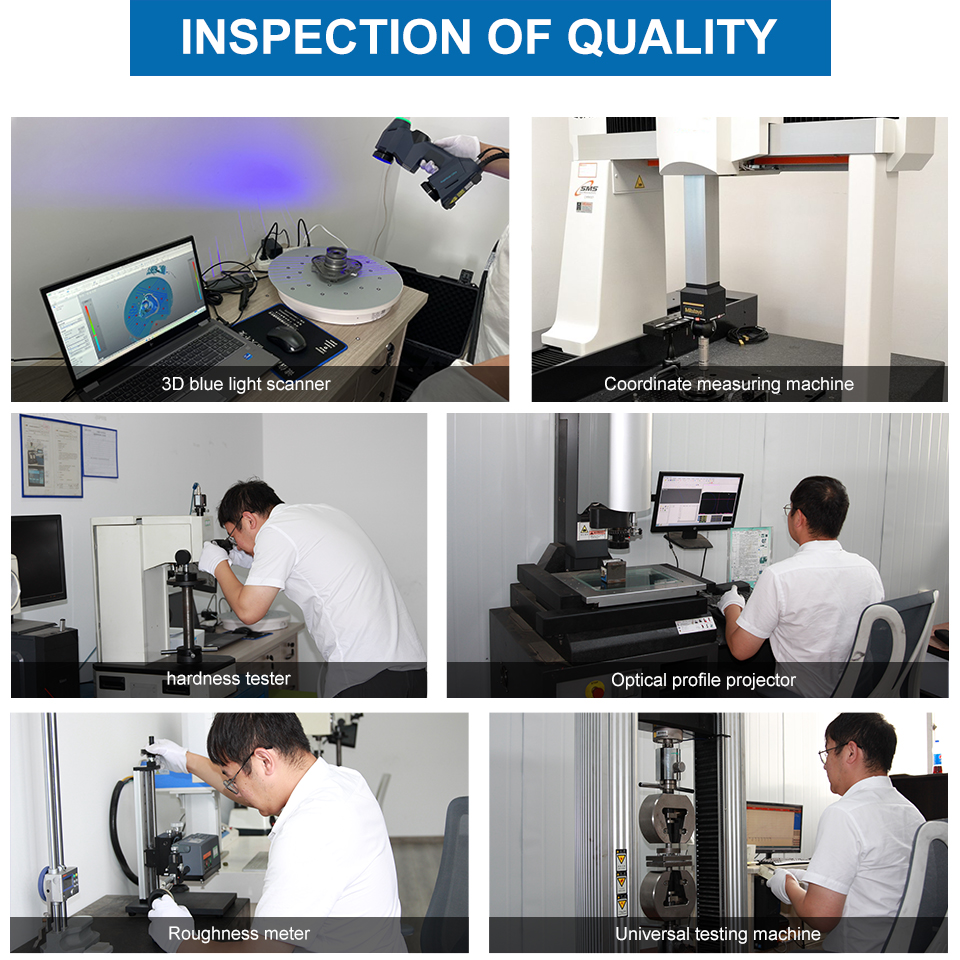

Cerințe specifice industriei și certificate de calitate

Ați finalizat proiectarea, ați ales materialul potrivit și ați specificat toleranțele adecvate. Dar iată ceva pe care mulți cumpărători îl neglijează până când este prea târziu: deține partenerul dumneavoastră de prelucrare certificatele pe care industria dumneavoastră le cere efectiv? În sectoarele reglementate, o piesă prelucrată perfect devine deșeu inutil dacă nu a fost produsă în cadrul sistemului corespunzător de management al calității.

Cerințe de prelucrare pentru industria auto

La achiziționarea serviciilor de prelucrare CNC pentru industria auto, o singură certificare este esențială: IATF 16949. Aceasta nu este doar o altă insignă de calitate — este standardul recunoscut la nivel global pe care producătorii auto (OEM) îl cer întregii lanțuri de aprovizionare.

Ce diferențiază IATF 16949 de standardele de bază privind calitatea? Conform American Micro Industries, această certificare combină principiile ISO 9001 cu cerințe specifice sectorului pentru îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Industria auto impune piese consistente, fără defecte — iar IATF 16949 oferă cadrul necesar pentru a asigura exact acest lucru.

Un component esențial al certificărilor din domeniul automotive este Controlul Statistic al Proceselor (SPC). În loc să inspecteze piesele după finalizarea producției, SPC monitorizează în timp real procesul de fabricație. Variabile precum precizia dimensională, finisajul suprafeței și uzura sculelor sunt urmărite în mod continuu, limitele de control declanșând intervenții înainte ca defectele să apară. Această abordare proactivă identifică problemele în timp ce mai există posibilitatea de a le corecta.

Pentru proiectele din domeniul automotive, colaborarea cu o unitate certificată IATF 16949, precum Shaoyi Metal Technology asigură faptul că componentele dvs. îndeplinesc standardele riguroase de trasabilitate și control al proceselor pe care le cer producătorii importanți. Implementarea lor a controlului statistic al proceselor (SPC) oferă componente cu toleranțe strânse, cu termene de livrare de până la o zi lucrătoare – scalând fără probleme de la prototiparea rapidă până la producția de masă.

Certificări esențiale pentru domeniile aerospațial și medical

Aplicațiile aerospațiale și medicale au o caracteristică comună: eșecul nu este o opțiune. Certificările care reglementează aceste industrii reflectă această realitate.

AS9100D pentru domeniul aerospațial: Dacă piesele dvs. sunt utilizate în zbor, certificarea AS9100 este obligatorie. Conform Performance Review Institute , standardul AS9100 se bazează pe cerințele ISO 9001 și le completează cu cerințe suplimentare privind sistemul de calitate stabilite de industria aerospațială, pentru a satisface cerințele de calitate ale Departamentului Apărării (DOD), NASA și FAA.

Ce înseamnă acest lucru în practică pentru serviciile de prelucrare CNC aerospațială? Standardul subliniază:

• Managementul riscurilor: Identificarea sistematică și reducerea potențialelor moduri de defectare de-a lungul întregului proces de producție
• Gestionarea configurației: Control riguros al reviziilor, asigurându-se că fiecare piesă corespunde proiectului său aprobat
• Siguranța produselor: Controale integrate care previn utilizarea pieselor contrafăcute și asigură trasabilitatea materialelor, de la lingou până la componenta finită
• Inspecția la primul articol (FAI): Verificare documentată conform căreia procesele de producție pot îndeplini în mod constant specificațiile

Când achiziționați un serviciu de prelucrare CNC aerospațială, confirmați certificarea AS9100D înainte de a continua. Conform Frigate, peste 80% dintre companiile aerospațiale globale cer furnizorilor de prelucrare CNC să dețină certificarea AS9100.

ISO 13485 pentru dispozitive medicale: Serviciile de prelucrare CNC pentru domeniul medical funcționează sub supravegherea FDA în Statele Unite și trebuie să respecte standardul ISO 13485 – standardul definitiv de management al calității pentru fabricarea dispozitivelor medicale. Această certificare stabilește controale stricte privind proiectarea, fabricarea, trasabilitatea și atenuarea riscurilor.

Cerințe cheie includ:

• Practică detaliată de documentare pentru fiecare etapă a producției
• Trasabilitate completă pe loturi, permițând gestionarea retragerii în cazul apariției unor probleme
• Procese validate care asigură rezultate consistente în cadrul rundelor de producție
• Proceduri eficiente de gestionare a plângerilor și a retragerilor de produse

Instalațiile trebuie, de asemenea, să respecte reglementarea FDA 21 CFR Partea 820 (Regulamentul privind sistemul de calitate), care reglementează proiectarea produselor, fabricarea și urmărirea acestora pentru accesul pe piața americană.

De ce sunt importante certificatele de calitate pentru proiectul dumneavoastră

Dincolo de conformitatea cu reglementările, certificatele reprezintă indicatori credibili ai excelenței operaționale. La evaluarea serviciilor de prelucrare CNC, luați în considerare ce anume validează fiecare certificat:

• ISO 9001:2015: Referința internațional recunoscută ca bază pentru sistemele de management al calității. Demonstrează existența unor proceduri documentate, monitorizarea performanței și angajamentul față de îmbunătățirea continuă. Este potrivită pentru aplicații comerciale și industriale generale, în cazul în care nu sunt impuse certificate specifice sectorului.
• IATF 16949: Un sistem de management al calității specific industriei auto, care combină ISO 9001 cu procesele de aprobare a pieselor destinate producției, metodologiile de prevenire a defectelor și cerințele privind managementul lanțului de aprovizionare.
• AS9100D: Standard specific domeniului aerospațial care adaugă cerințe privind managementul riscurilor, controlul configurației și trasabilitatea îmbunătățită la baza ISO 9001.
• ISO 13485: Sistem de management al calității pentru dispozitive medicale, cu accent pe controalele de proiectare, validarea proceselor și conformitatea cu reglementările, în vederea siguranței pacienților.
• NADCAP: Programul Național de Acreditare pentru Contractorii din domeniul Aerospațial și Apărare – acordă acreditarea proceselor speciale, cum ar fi tratamentul termic, prelucrarea chimică și testarea neimpactivă, la cel mai înalt nivel de standard.

Conform American Micro Industries, certificatele influențează prelucrarea prin strunjire cu comandă numerică (CNC) asigurând menținerea unor standarde ridicate de către echipe și completând experiența practică pentru obținerea unor rezultate constant superioare. Procesele corect certificate înseamnă că metodele și echipamentele în sine sunt supuse unor standarde documentate, promovând consistența de la un lot la altul.

Deci, care certificate sunt, de fapt, necesare pentru proiectul dumneavoastră? Puneți-vă aceste întrebări:

• Vor fi aceste piese utilizate în aplicații aerospațiale, de apărare sau spațiale? → Se cere AS9100D
• Sunt aceste componente destinate dispozitivelor medicale vândute în SUA sau UE? → Se cere ISO 13485
• Vor intra aceste piese în lanțul de aprovizionare al unui producător auto OEM? → Se cere IATF 16949
• Este aceasta o aplicație comercială generală, fără supraveghere reglementară specifică? → ISO 9001 oferă o asigurare adecvată a calității

Nu presupuneți că capacitatea generală de prelucrare mecanică a unui atelier se traduce într-o producție certificată. Verificați direct certificatele — furnizorii de încredere își afișează acreditările în mod evident și pot furniza copii ale certificatelor la cerere. Diferența de cost dintre producția certificată și cea necertificată este mult mai mică decât cheltuielile legate de piese respinse sau de audituri eșuate.

Înțelegerea cerințelor privind certificarea vă protejează proiectul împotriva nerespectării cerințelor de conformitate. Cu toate acestea, certificatele reprezintă doar un factor în costul total al proiectului — iar cele mai multe oferte de prelucrare CNC lasă cumpărătorii să ghicească ce determină, de fapt, prețurile.

Factorii care influențează costul prelucrării CNC și transparența prețurilor

V-ați întâmplat vreodată să primiți o ofertă pentru prelucrarea prin frezare cu comandă numerică (CNC) care v-a lăsat întrebându-vă cum a ajuns atelierul la acea sumă? Nu sunteți singur. Majoritatea furnizorilor de servicii de prelucrare tratează stabilirea prețurilor ca pe o „cutie neagră”: încărcați fișierul, primiți o ofertă și sperați cel mai bine. Totuși, înțelegerea factorilor care determină, de fapt, costurile de prelucrare CNC vă pune într-o poziție de control. Să analizăm ecuația de stabilire a prețurilor, astfel încât să puteți lua decizii mai bune privind proiectarea și să evitați surprizele bugetare.

Ce determină costurile în prelucrarea prin strunjire CNC

Conform RapidDirect, formula fundamentală de calcul a costurilor este simplă:

Cost total = Costul materialului + (Timpul de prelucrare × Tariful mașinii) + Costul configurării + Costul finisării

Fiecare componentă contribuie în mod diferit, în funcție de proiectul dumneavoastră specific. Iată cum se descompun acestea:

Factor de Cost	Ce include	Impact relativ
Costul material	Materialul brut necesar, calitatea materialului, deșeurile rezultate din barele sau blocurile prea mari	10–30% din costul total
Timp de prelucrare	Durata operațiunii de tăiere, complexitatea traseului sculei, vitezele de avans, schimbările de sculă	40–60% din costul total
Costuri de configurare	Programarea CAM, fixarea piesei, configurarea sculelor, verificarea primei piese produse	Fix pe lot – afectează în mod semnificativ volumele mici
Costul finisării	Debavurare, tratamente de suprafață, acoperiri, cerințe de inspecție	5–25%, în funcție de cerințe

Tarifele mașinilor variază semnificativ în funcție de tipul echipamentului. Conform Komacut, o freză simplă cu 3 axe poate costa între 40 și 75 USD pe oră, în timp ce frezele cu 5 axe costă între 75 și 150 USD pe oră sau mai mult. Mașina de care aveți nevoie depinde în totalitate de geometria piesei dumneavoastră – utilizarea unei freze cu 5 axe pentru un suport simplu reprezintă o risipă de fonduri, dar încercarea de a realiza o geometrie complexă aerospațială pe echipamente cu 3 axe creează situații de fabricație imposibile.

Cum influențează alegerile de proiectare bugetul dumneavoastră

Iată ceva pe care mulți cumpărători nu-l realizează: până la 80% din costul de fabricație se fixează în faza de proiectare. Deciziile privind geometria determină direct durata prelucrării prin așchiere – iar această durată reprezintă, de obicei, componenta cea mai mare a costului.

Caracteristicile de proiectare care măresc costurile includ:

• Cavități adânci și înguste: Necesită scule de lungime extinsă, care prelucrează lent și se deformează ușor
• Pereți subțiri: Necesită viteze reduse de avans pentru a preveni vibrația și deformarea
• Colțuri interne strânse: Necesită scule mai mici, cu timpi mai lungi de așchiere
• Subtăieri și contururi complexe: Necesită adesea prelucrare pe 5 axe sau scule specializate
• Toleranțe excesiv specificate: Adaugă timp suplimentar de inspecție, viteze de așchiere mai lente și potențial de rebut

Alegerea materialului generează, de asemenea, efecte în lanț. Conform U-Need, titanul și oțelurile de înaltă calitate necesită viteze mai lente de prelucrare și provoacă uzură rapidă a sculelor — făcându-le semnificativ mai costisitoare decât aluminiul sau alama. Dacă cerințele de performanță o permit, alegerea unui material mai ușor de prelucrat este una dintre cele mai rapide metode de reducere a costurilor prototipului.

La evaluarea serviciilor de prelucrare CNC pentru piese de dimensiune medie sau pentru piese mari, dimensiunea contează și pentru costul materialului. Piesele mai mari necesită mai mult material brut și generează mai multe deșeuri. Piesele proiectate în jurul dimensiunilor standard de material (diametre obișnuite de bare, grosimi de table sau dimensiuni de lingouri) minimizează deșeurile și reduc cheltuielile cu materialul.

Dinamica prețurilor: prototipare versus producție

De ce costă atât de mult prototipurile pe unitate? Răspunsul se află în costurile de pregătire. Programarea, fixarea pieselor, configurarea sculelor și verificarea primului articol reprezintă cheltuieli fixe care nu variază proporțional cu cantitatea de piese. Dacă aceste costuri sunt împărțite la o singură piesă, fiecare unitate suportă întreaga povară. Dacă sunt împărțite la sute de piese, impactul pe unitate devine neglijabil.

Luați în considerare acest exemplu din analiza costurilor RapidDirect:

Cantitatea	Cost de pregătire pe unitate	Tendința prețului pe unitate
1 bucată	$300 (întreaga pregătire este suportată)	Cel mai ridicat — prețuri pentru prototipuri
10 bucăți	$30 pe unitate	Reducere semnificativă
100 bucăți	$3 pe unitate	Se apropie de economia de producție
500+ bucăți	<$1 pe unitate	Servicii eficiente de prelucrare CNC în volum mare

Aceasta este exact motivul pentru care serviciile de prelucrare CNC în volum mic și serviciile de prelucrare CNC pentru producția în volum mic au un preț pe unitate mai ridicat. Investiția inițială pentru configurare rămâne constantă, indiferent dacă fabricați o singură piesă sau cincizeci.

Căutați un serviciu de prelucrare CNC ieftin, fără a sacrifica calitatea? Concentrați-vă asupra acestor strategii:

• Simplificați Geometria pentru a reduce timpul de prelucrare și a elimina sculele speciale
• Relaxați toleranțele pe dimensiunile necritice
• Alegeți materiale ușor de prelucrat cum ar fi aluminiul 6061 sau alama C360
• Consolidați comenzile atunci când este posibil, pentru a amortiza costurile de configurare
• Limitați cerințele privind finisarea suprafeței la ceea ce este funcțional necesar

Operațiunile de finisare adaugă un alt strat de costuri. Anodizarea, pulverizarea electrostatică, lustruirea și învelișurile specializate necesită fiecare etape de procesare separate, cu cheltuieli proprii de muncă și materiale. Conform U-Need, prelucrarea ulterioară poate crește costul total cu între 5 % și 25 %, în funcție de complexitate și suprafața piesei.

Ideea-cheie? Prețul nu este arbitrar — reflectă direct deciziile dvs. privind proiectarea, alegerile de materiale, cantitățile necesare și specificațiile de finisare. Înțelegerea acestor factori vă oferă puterea de a optimiza costurile fără a compromite caracteristicile care contează, de fapt, pentru aplicația dvs. Odată ce factorii de cost sunt clari, următorul aspect de luat în considerare este unde să achiziționați serviciile de prelucrare mecanică — și compromisurile dintre furnizorii locali, online și internaționali.

Alegerea dintre serviciile locale, online și internaționale

Vă înțelegeți costurile, certificatele și cerințele tehnice. Acum vine o întrebare practică care modelează întreaga dvs. experiență de achiziționare: unde ar trebui să vă faceți, de fapt, piesele? Răspunsul nu este la fel de simplu ca a alege oferta cea mai ieftină. Alegerea dintre atelierele locale, platformele online și furnizorii internaționali generează compromisuri care se resimt în termenele de livrare, calitatea comunicării și rezultatele proiectului.

Servicii CNC locale vs. online

Când căutați servicii de prelucrare CNC în apropierea mea, vă concentrați pe proximitate – iar această decizie aduce avantaje reale. Conform 3ERP, alegerea unui serviciu local de prelucrare CNC poate oferi termene de livrare mai scurte și costuri de transport mai mici. Totuși, există și alte aspecte de luat în considerare, pe lângă pura geografie.

Furnizorii locali de servicii de prelucrare CNC din apropierea mea oferă beneficii distincte:

• Comunicare directă: Întâlniri față în față, vizite în atelier și feedback imediat privind întrebările legate de proiectare
• Iterare mai rapidă: Timp de revizuire rapid și posibilitatea de a ridica piese urgente în aceeași zi
• Construirea relațiilor: Parteneriate pe termen lung, în care atelierul înțelege specificațiile și așteptările dumneavoastră privind calitatea
• Logistică simplificată: Fără documentație vamală, distanțe mai scurte de livrare și returnări mai ușoare în cazul apariției unor probleme

Platformele online de prelucrare CNC adoptă o abordare fundamental diferită. Conform XTJ Precision , platformele online folosesc oferte automate, urmărire în timp real și o rețea vastă de furnizori din întreaga lume – ceea ce duce, în mod obișnuit, la livrări mai rapide și la o calitate mai constantă pentru proiectele standard.

Când este potrivit fiecare model?

• Alegeți soluția locală când aveți nevoie de colaborare directă, când proiectele dumneavoastră sunt complexe și necesită consultanță inginerescă sau când dorești să construiți o relație de producție pe termen lung
• Alegeți platformele online când aveți nevoie de oferte imediate, piese standardizate, mostre rapide sau când lucrați în regim de lucru la distanță cu echipe distribuite

Serviciile online de prelucrare CNC se remarcă prin eficiență. Încărcați fișierul dumneavoastră, primiți automat prețuri estimate și urmăriți comanda prin intermediul unui tablou de bord — totul fără apeluri telefonice sau șiruri de e-mailuri. Totuși, conform observațiilor XTJ, nu veți comunica prea des cu persoanele care fabrică piesele dumneavoastră, ceea ce poate complica rezolvarea unor probleme complexe sau explicarea unor cerințe speciale.

Colaborarea cu parteneri internaționali de prelucrare mecanică

Aprovizionarea internațională — în special serviciile de prelucrare CNC din China — adaugă o altă dimensiune deciziei dumneavoastră. Avantajele de cost pot fi semnificative, dar și considerentele asociate sunt importante.

Avantajele partenerilor internaționali de prelucrare mecanică:

• Mani costuri de muncă: Tarifele orare reduse se traduc în prețuri mai mici pe piesă, în special pentru proiectele care necesită multă muncă manuală
• Capacitate Masivă: Facilitățile mari pot trece fără probleme de la prototipuri la producție în volum mare
• Acces extins la materiale: Unii furnizori internaționali dețin stocuri mai ample de materiale

Provocări care necesită management:

• Bariere de comunicare: Diferențe de fus orar, nuanțe lingvistice și abordări culturale ale rezolvării problemelor
• Termene de livrare prelungite: Transportul maritim adaugă săptămâni; costurile transportului aerian erodează avantajele de preț
• Verificarea calității: Distanța face auditurile instalațiilor și inspecțiile în curs de execuție mai dificile
• Probleme legate de proprietatea intelectuală: Securitatea datelor și protecția proiectelor necesită o gestionare atentă a contractelor

Conform Norck, un atelier internațional de renume ar trebui să dețină un Sistem Formalizat de Management al Calității, cum ar fi certificarea ISO 9001, care indică o abordare sistematică a calității pe întreaga durată a operațiunilor. Pentru industrii supuse unei reglementări stricte, verificați certificările specifice înainte de plasarea comenzilor.

Potrivirea tipului de serviciu cu cerințele proiectului

Caracteristicile proiectului dumneavoastră ar trebui să dicteze decizia de achiziție. Luați în considerare acești factori la evaluarea opțiunilor:

• Urgență: Aveți nevoie de piese în câteva zile? Platformele online locale sau naționale sunt avantajoase. Puteți aștepta 4–6 săptămâni? Atunci prețurile internaționale devin atrăgătoare.
• Complexitate: Piesele simple și bine definite se potrivesc pentru ofertare online. Geometriile complexe beneficiază de consultanță inginerească directă.
• Volum: Prototipurile și loturile mici favorizează agilitatea locală. Producția în volum mare justifică costurile suplimentare ale logisticii internaționale.
• Criticitate: Componentele destinate industriei aerospațiale sau medicale, care necesită o urmărire completă, necesită furnizori certificați la nivel național. Pentru piesele comerciale există mai multă flexibilitate.
• Constrângeri bugetare: Bugetele strânse orientează spre eficiența internațională sau online. Bugetele generoase pot acorda prioritate relației și reactivității.

După cum subliniază 3ERP, opțiunea cea mai ieftină nu este întotdeauna cea mai bună — calitatea nu trebuie niciodată sacrificată în favoarea costului. O piesă care sosește cu întârziere, nu trece inspecția sau necesită reprelucrare costă mult mai mult decât plata unui preț premium pentru livrare sigură.

Multe strategii de achiziții de succes combină diverse abordări: parteneri locali pentru prototipuri urgente și lucrări complexe de dezvoltare, platforme online pentru piese standardizate de producție și furnizori internaționali pentru serii de volum mare, sensibile din punct de vedere al costurilor. Cheia constă în potrivirea cerințelor unice ale fiecărui proiect cu modelul de servicii care oferă cea mai bună valoare globală – nu doar oferta cu prețul cel mai scăzut.

Selectarea partenerului potrivit pentru prelucrarea CNC pentru proiectul dumneavoastră

Ați asimilat o cantitate enormă de informații – de la operațiunile de prelucrare și selecția materialelor până la specificațiile de toleranță și factorii de cost. Acum vine momentul adevărului: cum evaluați și selectați, de fapt, un furnizor de servicii de prelucrare CNC care să corespundă nevoilor specifice ale proiectului dumneavoastră? Partenerul potrivit nu doar livrează piese. El devine o extensie a echipei dumneavoastră de ingineri, ajutându-vă să depășiți provocările și să vă scalați de la conceptele inițiale până la producția completă.

Criterii cheie pentru selecția partenerului

Selectarea celor mai bune companii și servicii de prelucrare CNC necesită o evaluare sistematică, nu doar acceptarea ofertei cu prețul cel mai scăzut. Conform Avanti Engineering , producătorii trebuie să definească cerințele proiectului, să evalueze capacitățile furnizorilor, să analizeze certificatele, să ia în considerare termenele de livrare, să analizeze raportul cost–valoare și să revizuiască calitatea comunicării și a sprijinului ingineresc.

Iată o listă de verificare prioritară care vă va ghida în procesul de evaluare:

1. Verificați alinierea capacităților: Funcționează atelierul cu echipamentele necesare pentru piesele dvs.? Confirmați că dispune de mașinile adecvate (cu 3 axe, cu 5 axe, centre de strunjire, mașini Swiss) și că poate prelucra materialele specificate în proiect. Un furnizor de servicii CNC excelent în realizarea prototipurilor din aluminiu s-ar putea să nu aibă experiență în prelucrarea componentelor aeronautice din titan.
2. Confirmați certificările relevante: Potriviți certificatele cu cerințele industriei dumneavoastră. Proiectele din domeniul automotive necesită IATF 16949. Sectorul aerospace necesită AS9100D. Aplicațiile medicale necesită ISO 13485. Lucrările comerciale generale necesită, în mod obișnuit, cel puțin ISO 9001:2015. Solicitați copii ale certificatelor — nu faceți presupuneri.
3. Evaluarea sistemelor de calitate: În afară de certificate, înțelegeți capacitățile lor de inspecție. Dispun de echipamente CMM pentru verificarea dimensională? Cum gestionează inspecția primului articol? Care este procesul lor documentat pentru piesele neconforme?
4. Evaluarea performanței privind termenele de livrare: Pot respecta programul dumneavoastră? Conform Protolabs Network, termenele de livrare ale furnizorilor stabiliți pot varia între 5 zile lucrătoare și mai multe săptămâni, în funcție de complexitate. Clarificați termenele standard versus cele accelerate.
5. Înțelegerea structurii de prețuri: Transparența prețurilor este superioară ofertelor misterioase. Cele mai bune servicii de prelucrare CNC prin contract explică factorii care determină costurile lor și oferă sugestii de optimizare pentru reducerea cheltuielilor dumneavoastră.
6. Evaluarea răspunsului la comunicare: Cât de repede răspund la întrebări? Ofereau contacte dedicate pentru proiect? Conform Longsheng MFG, o comunicare eficientă contribuie la rezolvarea în timp util a problemelor care apar în cadrul cooperării.
7. Verificați referințele și istoricul: Solicitați studii de caz sau referințe de la clienți din domeniul dumneavoastră. O istoric demonstrat în realizarea unor proiecte similare reduce în mod semnificativ riscul dumneavoastră.

Scalarea de la prototip la producție

Unul dintre criteriile de selecție cel mai frecvent neglijate? Scalabilitatea. Comanda inițială ar putea include doar câteva prototipuri, dar produsele de succes necesită, în cele din urmă, mii de piese în producție. Găsirea unui partener capabil să crească alături de dumneavoastră elimină tranzițiile dificile ale furnizorilor în mijlocul unui proiect.

Căutați indicatori ai scalabilității:

• Dotări tehnice ample: Mai multe mașini cu capacitate similară permit producția în volum fără constrângeri de capacitate
• Documentare proces: Configurările bine documentate se transferă fără probleme de la prototip la serii de producție
• Controlul Statistic al Procesului: Implementarea SPC asigură consistența pe măsură ce volumele cresc
• Operațiuni secundare: Capacitățile interne de finisare, asamblare sau ambalare simplifică gestionarea lanțului de aprovizionare la scară mare

Luați în considerare acest scenariu: dezvoltați un prototip cu un anumit atelier, apoi descoperiți că acesta nu are capacitatea de a vă onora comanda de producție de 10.000 de bucăți. Acum trebuie să re-calificați un nou furnizor, să re-verificați toleranțele și, eventual, să redimensionați produsul pentru a se potrivi capacităților diferitelor mașini. Această perturbare consumă timp, bani și dinamism.

Partenerii care dețin certificarea IATF 16949 se disting în special în această tranziție. Standardul de calitate automotive impune procese documentate de aprobare a pieselor de producție (PPAP), care formalizează trecerea de la etapa de dezvoltare la cea de fabricație în volum. Instalații precum Shaoyi Metal Technology exemplifică această capacitate — operațiunile lor certificate IATF 16949 și implementarea riguroasă a controlului statistic al proceselor (SPC) asigură componente cu toleranțe ridicate și termene de livrare rapide, până la o zi lucrătoare, scalând fără probleme de la prototiparea rapidă la producția de masă pentru ansambluri complexe de caroserie și bucși metalice personalizate.

În plus, luați în considerare dacă partenerul dumneavoastră oferă servicii de reparații pentru mașini CNC sau servicii de întreținere pentru mașini CNC. Atelierele care își întrețin echipamentele proprii intern demonstrează adesea o expertiză tehnică mai profundă și o disponibilitate mai ridicată decât cele care externalizează întreaga întreținere. Această capacitate operațională se traduce într-o performanță mai constantă în ceea ce privește livrările.

Puneți următorul pas

Dotat cu cunoștințele obținute din acest ghid, sunteți pregătit să luați decizii informate privind proiectele dumneavoastră de prelucrare CNC. Iată cum puteți avansa eficient:

Pentru proiectul imediat:

• Adunați fișierele CAD, specificațiile materialelor, cerințele de toleranță și necesarul de cantități
• Identificați certificatele necesare aplicației dumneavoastră
• Solicitați oferte de preț de la 2–3 furnizori care îndeplinesc criteriile dumneavoastră privind capacitățile și certificatele
• Comparați nu doar prețul, ci și termenul de livrare, calitatea comunicării și sprijinul ingineresc

Pentru succesul pe termen lung:

• Construiți relații cu parteneri care înțeleg industria și așteptările dumneavoastră privind calitatea
• Investiți timp în reviziile Design pentru fabricabilitate înainte de finalizarea proiectelor
• Stabiliți canale clare de comunicare și așteptări bine definite pentru proiectele în desfășurare
• Efectuați periodic audituri ale bazei dvs. de furnizori pentru a vă asigura că aceștia mențin în continuare alinierea capacităților

Rețineți că oferta cea mai ieftină rareori oferă cea mai bună valoare. Componentele care sosesc întârziate, nu trec inspecția sau necesită rework costă mult mai mult decât economiile aparente. Partenerul potrivit pentru servicii de prelucrare CNC echilibrează un preț competitiv cu o calitate fiabilă, o comunicare promptă și capacitatea de a vă sprijini în procesul de dezvoltare.

Indiferent dacă prototipați primul dvs. concept sau vă extindeți la producție în volum, principiile prezentate în acest ghid — de la înțelegerea operațiunilor de prelucrare până la evaluarea certificărilor și optimizarea proiectelor pentru fabricabilitate — vă vor ajuta să navigați cu încredere în domeniul prelucrării CNC. Succesul dvs. în producție începe cu selecția partenerului potrivit.

Întrebări frecvente despre serviciile de prelucrare CNC

1. Cât costă serviciul de prelucrare CNC?

Costurile pentru prelucrarea prin frezare CNC se situează în mod obișnuit între 50 USD și 150 USD pe oră, iar taxele de configurare încep de la 50 USD și pot depăși 1.000 USD pentru proiecte complexe. Prețul total depinde de alegerea materialului (aluminiul este mai ieftin decât titanul), de complexitatea geometrică, de cerințele de toleranță și de cantitatea comandată. Prețurile pentru prototipuri sunt mai mari pe unitate, deoarece costurile de configurare se împart între un număr mai mic de piese, în timp ce volumele de producție de peste 500 de bucăți reduc semnificativ costul pe unitate, deoarece cheltuielile de configurare devin neglijabile.

2. Ce sunt serviciile de prelucrare prin frezare CNC?

Serviciile de prelucrare CNC sunt soluții profesionale de fabricație în care un software computerizat preprogramat controlează mașinile-unelte — inclusiv freze, strunguri și sisteme cu mai multe axe — pentru a transforma blocurile de material brut în piese personalizate. Acest proces de fabricație prin eliminare îndepărtează materialul din semifabricatele solide pentru a crea componente de precizie cu toleranțe stricte, obținând în mod obișnuit o precizie de ±0,005 inch ca standard. Serviciile includ frezarea, strunjirea, prelucrarea Swiss și diverse operații de finisare pentru metale și materiale plastice.

3. Care este tariful orar pentru o mașină CNC?

Tarifele orare pentru mașinile CNC variază în funcție de tipul echipamentului și de complexitatea acestuia. Frezele de bază cu 3 axe costă în mod tipic între 40 și 75 USD pe oră, în timp ce mașinile cu 5 axe se plătesc între 75 și 150 USD pe oră sau mai mult, datorită capacităților lor avansate. Aceste tarife reflectă costurile de funcționare ale mașinii, uzura sculelor și expertiza operatorului. Alegerea tipului potrivit de mașină în funcție de geometria piesei dumneavoastră — și nu utilizarea implicită a celei mai avansate opțiuni — ajută la optimizarea costurilor fără a compromite calitatea.

4. Ce certificate ar trebui să caut la un partener de prelucrare CNC?

Certificatele necesare depind de domeniul dumneavoastră de activitate. Aplicațiile din domeniul automotive necesită certificarea IATF 16949, cu implementarea Controlului Statistic al Proceselor. Componentele destinate industriei aero-spațiale necesită certificarea AS9100D pentru gestionarea riscurilor și trasabilitate. Producția dispozitivelor medicale necesită conformitatea cu ISO 13485. Aplicațiile comerciale generale necesită, în mod obișnuit, ca minim ISO 9001:2015. Unitățile certificate IATF 16949, cum ar fi Shaoyi Metal Technology, oferă prototipare rapidă și scalare până la producție de masă, cu termene de livrare de doar o zi lucrătoare.

5. Cum aleg între serviciile CNC locale, online și internaționale?

Ajustați decizia de achiziție în funcție de cerințele proiectului. Serviciile locale se dovedesc superioare atunci când aveți nevoie de colaborare directă, de expertiză inginerescă complexă sau de ridicare în aceeași zi pentru piese urgente. Platformele online oferă oferte imediate și procese standardizate pentru componente simple și bine definite. Furnizorii internaționali oferă avantaje de cost pentru producția în volum mare, dar adaugă un timp de livrare de 4–6 săptămâni și necesită o verificare riguroasă a calității. Multe strategii de succes combină aceste abordări: servicii locale pentru prototipuri, platforme online pentru piese standard și furnizori internaționali pentru serii de producție în volum mare.
