Czym jest matryca w przemyśle i dlaczego ma to znaczenie

Gdy słyszysz słowo „matryca”, Twoja myśl może skojarzyć się z kostkami do gry, śmiercią lub nawet barwieniem włosów. Jednak w przemyśle matryca to coś zupełnie innego – a zrozumienie tej różnicy może zaoszczędzić Ci tysiące dolarów kosztów wynikających z nieporozumień.

Definicja matrycy produkcyjnej

Zatem czym jest matryca w przemyśle? Prościej mówiąc, matryca przemysłowa to specjalistyczne narzędzie precyzyjne przeznaczone do cięcia , kształtowania lub formowania materiałów w określone konfiguracje. W przeciwieństwie do form, które działają na materiałach ciekłych, matryce zwykle kształtują materiały stałe – w szczególności metale – poprzez przyłożenie siły.

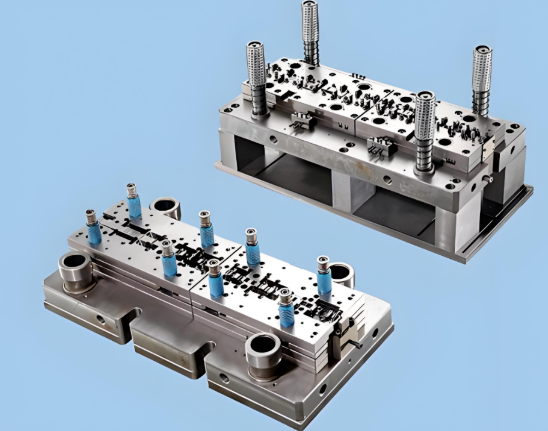

Matryca tłocznikowa to narzędzie precyzyjne służące do cięcia i kształtowania metali w funkcjonalne kształty. Obie połówki matrycy umieszcza się w prasie, która generuje wystarczającą siłę do wykonania niezbędnych operacji matrycowych.

Czym właściwie są matryce? Wyobraź sobie je jako specjalnie zaprojektowane formy cięcia stosowane w zastosowaniach przemysłowych — z tą różnicą, że zamiast ciasta tną stal, aluminium i inne metale z niezwykłą precyzją. Zgodnie z definicją stosowaną przez producentów matryc, są to narzędzia wykonane ze stali narzędziowej hartowanej, składające się z części męskich (wytłaczaków) i części żeńskich (wnęk matrycowych), które współpracują ze sobą pod ogromnym ciśnieniem.

Dlaczego matryce mają takie znaczenie w nowoczesnej produkcji

Oto miejsce, w którym sytuacja staje się ciekawa — i gdzie często pojawia się nieporozumienie. Napotkasz dwa powiązane, ale odmienne pojęcia:

• Wytwarzanie matryc - Proces tworzenia samego narzędzia matrycowego, od projektowania przez frezowanie do wykończenia
• Produkcja przy użyciu matryc - Używanie gotowych matryc do masowej produkcji elementów

Dlaczego to ma znaczenie? Wyobraź sobie zamówienie „usług produkcji matryc”, podczas gdy w rzeczywistości potrzebujesz kogoś, kto będzie używać istniejących matryc do produkcji. Takie nieporozumienie może opóźnić Twój projekt o wiele tygodni i całkowicie przekroczyć przydzielony budżet.

Jakie jest rzeczywiste znaczenie produkcji matryc? Rozważmy to: niemal każdy metalowy element w Twoim samochodzie, telefonie lub urządzeniach gospodarstwa domowego zaczynał życie jako płaski arkusz blachy, który matryca przekształciła w funkcjonalną część. Od wsporników samochodowych po komponenty do przemysłu lotniczego i kosmicznego – matryce umożliwiają masową produkcję spójnych, wysokiej jakości części, których nie dałoby się produkować ręcznie w sposób ekonomicznie uzasadniony. Zrozumienie, czym są matryce w przemyśle, stanowi podstawę do podejmowania lepszych decyzji dotyczących narzędzi – i właśnie to zagadnienie omówimy szczegółowo w niniejszym przewodniku.

Podstawowe funkcje i składniki matryc produkcyjnych

Czy kiedykolwiek zastanawiałeś się, co tak właściwie dzieje się wewnątrz prasy matrycowej w trakcie tych ułamkowych sekund cyklu produkcyjnego? Zrozumienie podstawowych funkcji narzędzia matrycowego to nie tylko wiedza teoretyczna – ma ono bezpośredni wpływ na jakość wykonywanych części, szybkość produkcji, a ostatecznie także na wynik finansowy Twojej działalności.

Cztery podstawowe funkcje matrycy

Każdy matryca produkcyjna wykonuje cztery kluczowe funkcje podczas każdego uderzenia prasy. Funkcje te zachodzą w ściśle określonej kolejności, często w ułamkach sekundy, a jakakolwiek słabość w jednej z tych funkcji wpływa na całą operację.

• Wyszukiwanie - Przed wszystkim materiał musi zostać umieszczony z absolutną precyzją. Wprowadzające szczyty, otwory prowadzące oraz elementy pozycjonujące zapewniają, że blacha trafia dokładnie tam, gdzie powinna – często z dokładnością do 0,0001 cala. Można to porównać do przeszywania igłą z dużą prędkością tysiące razy dziennie.
• Wyroby - Po umieszczeniu materiał musi pozostać nieruchomo. Sprężyny matrycy oraz uchwyty blachy wywierają kontrolowane ciśnienie, aby ustabilizować przedmiot obrabiany podczas operacji. Zbyt mała siła docisku powoduje przesunięcie materiału, natomiast zbyt duża może spowodować jego rozerwanie lub nadmierne zużycie.
• Praca - To jest miejsce, w którym dzieje się magia. Matryca służy do cięcia, gięcia, wykrawania lub kształtowania materiału w jego ostateczną formę. Elementy tłoczka i matrycy współpracują ze sobą z precyzyjnymi luzami – zwykle wynoszącymi około 10% grubości materiału w operacjach cięcia – przekształcając płaski półprodukt w gotowe, funkcjonalne części.
• Wydawanie - Po kształtowaniu ukończona część musi zostać bezpiecznie i czysto wyjęta, bez uszkodzeń. Płyty odprowadzające, kołki wyrzutnikowe oraz mechanizmy wyrzucania zwalniają ukończony element i przygotowują matrycę do kolejnego cyklu.

Oto co czyni to zjawisko tak fascynującym: te cztery funkcje nie przebiegają jedynie sekwencyjnie – oddziałują na siebie dynamicznie. Na przykład niewłaściwe dociskanie materiału w fazie roboczej może spowodować jego przesunięcie, co zakłóci działanie mechanizmu zwalniania i potencjalnie uszkodzi zarówno część, jak i matrycę w zastosowaniach prasowych .

Jak matryce przekształcają surowe materiały

Gdy umieszczasz blachę w prasie do tłoczenia, stajesz się świadkiem starannie zaplanowanej transformacji. Górna i dolna połowa matrycy zamykają się pod ogromnym ciśnieniem – czasem przekraczającym kilka setek ton – i w ciągu ułamków sekundy płaska blacha zamienia się w precyzyjnie ukształtowany element.

Związek między wybijakiem a matrycą jest szczególnie istotny. Wybijak porusza się w dół przez materiał, podczas gdy przeciwwybijak zapewnia przeciwlegą krawędź tnącą. Zgodnie z informacjami firmy Moeller Precision Tool, przeciwwybijak zwykle jest przesunięty względem noska wybijkowego o 5–10% grubości przebijanego materiału – tzw. „przerwa matrycy” tworzy przestrzeń niezbędną do czystego cięcia.

Zrozumienie tych elementów matrycy oraz sposobu ich wzajemnego oddziaływania pozwala szybciej diagnozować problemy i podejmować lepsze decyzje projektowe już na etapie wstępnym.

Osiem kluczowych elementów matrycy przypisanych do ich funkcji

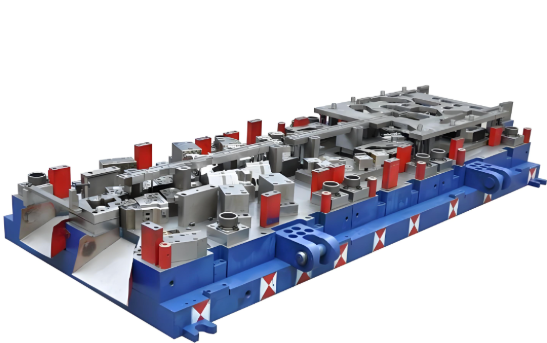

Narzędzie prasowe składa się z wielu części działających w harmonii. Poniżej przedstawiamy osiem podstawowych elementów matrycy, które powinien znać każdy inżynier i zakupowy.

Komponent	Główna funkcja	Co robi
Płyty matrycowe (klocki)	Podstawa/lokalizacja	Stanowią podstawę montażową dla wszystkich pozostałych komponentów; zazwyczaj wykonane ze stali lub stopów aluminium
Piny prowadzące i tuleje	Wyszukiwanie	Dokładnie pozycjonują górną i dolną połowę matrycy z dokładnością do 0,0001 cala; dostępne w wersjach tarcia lub na łożyskach kulkowych
Matryca ciosowa	Praca	Element męski wciskający się w materiał w celu cięcia lub kształtowania; dostępne w kształtach okrągłych, kwadratowych, owalnych oraz niestandardowych
Wkładka matrycy	Praca	Element żeński zapewniający przeciwlegą krawędź tnącą; jego rozmiar jest o 5–10% większy niż wymiar tłoczka, aby zapewnić odpowiednią luzę
Płyta przytrzymująca/blankująca (płyta usuwająca)	Zaciskanie/zwalnianie	Przytrzymuje materiał w fazie obróbki oraz usuwa gotowe elementy z tłoczka podczas ruchu w górę
Sprężyny tłocznikowe	Wyroby	Zapewniają kontrolowaną siłę potrzebną do przytrzymywania i usuwania; dostępne w wersjach mechanicznych lub z azotem gazowym
Uchwyty matryc	Lokalizacja/praca	Precyzyjne utrzymywanie matryc i przycisków w odpowiedniej pozycji; powszechne są typy z blokadą kulową, z uchwytami ramkowymi oraz z głowicami trąbkowymi
Wyrzutniki/wyjmowniki	Wydawanie	Wypychają gotowe elementy poza wnękę matrycy, zapobiegając zatrzaskowaniu się lub uszkodzeniu części

Zwróć uwagę, jak niektóre komponenty pełnią wiele funkcji? Na przykład uchwyt blachy uczestniczy zarówno w zaciskaniu, jak i zwalnianiu. Ta wzajemna powiązanaść wyjaśnia, dlaczego pozornie drobne usterki pojedynczych komponentów mogą prowadzić do poważnych problemów produkcyjnych.

Gdy te podstawowe zagadnienia są jasne, możesz przejść do zapoznania się z różnymi rodzajami matryc – każda z nich została zaprojektowana z myślą o konkretnych zastosowaniach i wymaganiach produkcyjnych.

Rodzaje matryc stosowanych w operacjach produkcyjnych

Wybór niewłaściwego typu matrycy do danego projektu to tak, jakby używać noża masłowego do cięcia stali – technicznie jest to narzędzie tnące, ale zupełnie nieodpowiednie do wykonywanego zadania. Wśród dziesiątek dostępnych odmian matryc zrozumienie, który typ najlepiej odpowiada Twoim wymaganiom produkcyjnym, może stanowić różnicę między opłacalną wydajnością a kosztowną koniecznością poprawek.

Wykrojniki progresywne vs transferowe vs składane

Te trzy kategorie matryc tłoczkowych stanowią podstawowe narzędzia stosowane w obróbce metali. Każda z nich realizuje proces przekształcenia płaskiej blachy w gotowy detal w inny sposób, a wybór odpowiedniej matrycy zależy w dużej mierze od złożoności detalu, objętości produkcji oraz ograniczeń budżetowych.

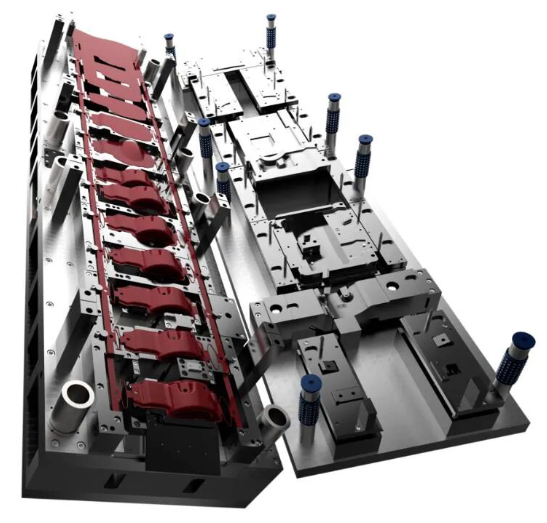

Matryce progresywne działają one jak linia montażowa skompresowana do jednego narzędzia. Jak wyjaśnia firma Larson Tool, matryce te składają się z wielu stacji ułożonych sekwencyjnie, przy czym każda z nich wykonuje określoną operację w miarę przesuwania się paska metalowego przez prasę. Na pierwszej stacji mogą być np. wykonywane otwory prowadzące, na drugiej – cięcie konturu zewnętrznego, na trzeciej – gięcie listewki, itd. – wszystkie te operacje odbywają się przy każdym uderzeniu prasy.

Co czyni matryce postępujące szczególnie skutecznymi? produkcję dużych serii złożonych detali przy jednoczesnym zachowaniu wyjątkowej spójności. Jednak skomplikowany projekt wymaga wyższych początkowych kosztów narzędzi i bardziej rygorystycznych harmonogramów konserwacji. Jeśli produkujesz tysiące elementów montażowych do przemysłu motocyklowego lub zacisków elektronicznych, matryce postępujące zapewniają nieosiągalną opłacalność na pojedynczą sztukę.

Złożone matryce zastosować inną metodę – wykonując wiele operacji w jednym uderzeniu zamiast w wielu stacjach. Wyobraź sobie, że cięcie, gięcie i tłoczenie odbywają się jednocześnie w jednym zestawie matryc. Takie połączenie znacznie skraca czas produkcji i eliminuje potrzebę dodatkowych ustawień narzędzi.

Kiedy stosowanie matrycy złożonej jest uzasadnione? Zgodnie z informacjami firmy Durex Inc., te matryce do tłoczenia metali są idealne do produkcji średniej wielkości, skomplikowanych elementów stosowanych w artykułach konsumenckich oraz urządzeniach medycznych. Ich prostsza konstrukcja w porównaniu do matryc postępujących oznacza niższe wymagania serwisowe i mniejsze początkowe koszty – choć są mniej odpowiednie do realizacji skrajnie złożonych geometrii lub masowych partii produkcyjnych.

Przenośne formy przenoszenie elementów roboczych między stacjami przy użyciu mechanicznych systemów transferowych zamiast utrzymywania części przyłączonych do taśmy nośnej. To podejście pozwala obsługiwać większe lub bardziej skomplikowane elementy, których nie da się efektywnie tłoczyć w matrycach postępujących. Kontrolowany transfer zapewnia wysoką dokładność oraz skalowalność dla złożonych zespołów, które są powszechne w sektorach lotniczym i maszyn ciężkich.

Brzmi skomplikowanie? Tak naprawdę jest to skomplikowane. Matryce transferowe wiążą się z wyższymi kosztami narzędzi i przygotowania ze względu na zaawansowane mechanizmy transferowe, dlatego najlepiej sprawdzają się przy średnich i dużych partiach produkcyjnych, gdzie zdolność obsługi złożonych elementów uzasadnia poniesione inwestycje.

Wyjaśnienie specjalizowanych kategorii matryc

Ponad trzy główne typy matryc istnieje szereg specjalizowanych matryc narzędziowych służących konkretnym potrzebom produkcyjnym:

• Wykrojniki obwiedniowe - Punkt wyjścia dla wielu procesów wytwarzania. Te proste matryce cięcia wycinają określone kształty z blachy, tworząc czyste półfabrykaty przy minimalnych odpadach. Ich prosta konstrukcja czyni je opłacalnym rozwiązaniem do produkcji podstawowych elementów oraz przygotowywania surowców do kolejnych operacji.
• Wykonywanie matryc - Przekształcają płaskie półfabrykaty w trójwymiarowe kształty za pomocą procesów głębokiego tłoczenia. Przykłady to puszki na napoje, zbiorniki paliwa w pojazdach samochodowych lub zlewozmywaki kuchenne – czyli dowolne części wymagające znacznej głębokości w stosunku do średnicy.
• Matryce do mintowania - Zapewniają wyjątkową precyzję przy wytwarzaniu szczegółowych, drobno wykończonych komponentów. Przemysł jubilerski oraz producenci urządzeń medycznych polegają na matrycach do kucia, gdy jakość powierzchni i dokładność wymiarowa są kluczowe.
• Matryce tłoczenia rysunkowego - Tworzą wypukłe lub wklęsłe wzory na powierzchniach metalowych, dodając jednocześnie atrakcyjny wygląd oraz funkcjonalne cechy, takie jak poprawa chwytu lub identyfikacja marki.
• Matryce nożowe stalowe - Co to jest cięcie matrycowe materiałów giętkich? Odpowiedź dają matryce z nożami stalowymi. Te narzędzia cięcia składają się z cienkich ostrzy stalowych osadzonych w podłożu i służą do cięcia miększych materiałów, takich jak guma, pianka, uszczelki oraz tkaniny (zastosowania matryc tnących do tkanin). Są one znacznie tańsze niż matryce ze stali hartowanej, co czyni je idealnym wyborem przy produkcji małoseryjnej lub przy wykonywaniu prototypów.
• Formy kuźnicze - Kształtowanie nagrzanych prętów metalowych za pomocą siły ściskającej, a nie cięcia ani tłoczenia. Metoda ta jest powszechnie stosowana przy produkcji elementów o wysokiej wytrzymałości w przemyśle motocyklowym i lotniczym, gdzie kluczowe jest zachowanie integralności materiału.
• Formy odlewnicze - Specjalnie zaprojektowane do procesów odlewania pod ciśnieniem, w których roztopiony metal jest wprowadzany pod ciśnieniem do wnęki matrycy. W przeciwieństwie do matryc tłoczeniowych te narzędzia muszą wytrzymać skrajne temperatury oraz cykliczne zmiany termiczne.

Porównanie typów matryc: dopasowanie narzędzi do wymagań

Wybór odpowiednich matryc tłoczeniowych wymaga zrównoważenia wielu czynników. Poniższa tabela porównawcza zawiera kluczowe kryteria decyzyjne:

Typ kostki	Główna funkcja	Najlepsze zastosowania	Wolumen produkcji	Względna złożoność
Postępowa forma	Kolejne kształtowanie wielooperacyjne	Klipsy samochodowe, uchwyty elektroniczne, złożone małe części	Wysoka objętość (powyżej 100 000 sztuk)	Wysoki – wiele stanowisk, skomplikowane sterowanie czasem
Złożona matryca	Jednoczesne wielooperacyjne kształtowanie w jednym uderzeniu	Średnio złożone części płaskie, elementy medyczne	Średnia objętość produkcji (10 000–100 000 sztuk)	Umiarkowany – prostszy niż kształtowanie postępujące
Matryca transferowa	Duże/złożone części przesuwane między stanowiskami	Konstrukcje lotnicze i kosmiczne, elementy ciężkich maszyn	Średnia do wysokiej objętości	Wysoki – mechanizmy transferowe zwiększają złożoność
Matryca wycinająca	Wycinanie kształtów z blachy	Podstawowe komponenty, przygotowanie do operacji wtórnych	Wszystkie wolumeny	Niski – proste projektowanie
Matrycy tłoczącej	Tworzenie kształtów 3D z płaskich półproduktów	Pojemniki, obudowy, części o głębokim tłoczeniu	Średnia do wysokiej objętości	Średni do wysokiego – zależy od głębokości tłoczenia
Matryca do cieniowania	Wysokoprecyzyjne wykańczanie powierzchni	Biżuteria, urządzenia medyczne, komponenty precyzyjne	Niska do średniej objętości	Średni – kluczowe jest zachowanie precyzji
Formy regułkowe stalowe	Cięcie materiałów elastycznych/miękkich	Uszczelki, pianka, gumy, matryce do cięcia tkanin	Niska do średniej objętości	Niski – ekonomiczna konstrukcja
Formach odlewniczych	Formowanie stopionego metalu pod ciśnieniem	Złożone elementy z aluminium/cynku, obudowy	Duży Objętość	Wysoki – zarządzanie ciepłem ma kluczowe znaczenie

Zauważasz wzór? Wyższy poziom złożoności wiąże się zazwyczaj z wyższymi kosztami początkowymi, ale niższymi kosztami przypadającymi na pojedynczy element przy produkcji masowej. Matryce postępujące mogą kosztować dziesięć razy więcej niż prosta matryca do cięcia, jednak przy produkcji milionów elementów ta początkowa inwestycja przynosi korzyści w postaci większej szybkości i spójności.

Przy ocenie dostępnych opcji należy wziąć pod uwagę następujące czynniki decyzyjne:

• Geometria Części – Złożone kształty z wieloma cechami sprzyjają zastosowaniu matryc postępujących lub transferowych
• Roczna Wolumina – Wyższe wolumeny uzasadniają stosowanie bardziej zaawansowanych (i droższych) rozwiązań konstrukcyjnych matryc
• Wymagania tolerancyjne – Ścisłe допусki mogą wymagać zastosowania matryc złożonych lub do kucia
• Grubość materiału – Grubsze materiały często korzystają z podejścia z wykorzystaniem matryc transferowych
• Ograniczenia budżetowe — Ograniczone budżety mogą zmusić Cię do wyboru prostszych typów matryc wymagających większej liczby ręcznych operacji wtórnych

Zrozumienie tych kategorii matryc zapewnia Ci słownictwo umożliwiające skuteczną komunikację z partnerami dostarczającymi narzędzi. Przeanalizujmy teraz, jak te matryce są rzeczywiście wytwarzane — od początkowego pomysłu po gotowe do produkcji narzędzie.

Pełny przepływ pracy procesu wytwarzania matryc

Czy kiedykolwiek zastanawiałeś się, jak matryca przechodzi od szkicu koncepcyjnego do precyzyjnego narzędzia zdolnego do wytworzenia milionów identycznych części? Ta droga obejmuje znacznie więcej niż tylko cięcie metalu — jest to systematyczny proces inżynieryjny, w którym każdy etap opiera się na poprzednim. Przyspieszenie któregokolwiek etapu wiąże się z koniecznością kosztownej przebudowy lub przedwczesnego uszkodzenia narzędzia.

Od koncepcji projektowej do gotowej matrycy

Jak stworzyć matrycę, która będzie działać niezawodnie przez lata? Postępuj zgodnie z tym sprawdzonym przepływem pracy, który doświadczeni specjaliści od matryc doskonalili przez dziesięciolecia. Każdy etap ma swoje konkretne zadanie, a pominięcie któregoś z nich to recepta na katastrofę.

1. Projekt i przegląd DFM - Wszystko zaczyna się od szczegółowego rysunku matrycy oraz analizy projektu pod kątem wykonalności produkcji. Zespół inżynierów klienta bada projekt części i wspólnie optymalizuje go pod kątem procesu wykonywania matrycy. Obejmuje to dodanie kątów wyciągu, aby części łatwo się wyjmowały, dostosowanie grubości ścianek w celu zapobiegania odkształceniom oraz określenie linii rozdziału, aby zminimalizować widoczne szwy. Według GOHO Tech dodatkowy tydzień poświęcony etapowi analizy DFM może zaoszczędzić sześć tygodni na modyfikacjach narzędzi w późniejszym etapie.
2. Symulacja przepływu mas plastycznych - Zanim zostanie przetworzona choćby jedna milimetrówka stali, oprogramowanie symulacyjne przewiduje dokładnie, jak materiał będzie się przemieszczał, jak wypełni wnękę oraz jak zachowa się podczas kształtowania. Ta cyfrowa weryfikacja pozwala zidentyfikować potencjalne wady, takie jak pułapki powietrza lub skupiska naprężeń – problemy, których usunięcie po wykonaniu matrycy byłoby niezwykle kosztowne. Można to uznać za „kryształową kulę” dla projektu narzędzi.
3. Dobór materiału - Wybór odpowiedniej gatunku stali narzędziowej decyduje o trwałości matrycy, wymaganiach dotyczących konserwacji oraz jakości produkcji. W większości zastosowań stal narzędziowa H13 pozostaje standardem branżowym ze względu na doskonałą odporność na szok termiczny i zużycie. Próba zaoszczędzenia kosztów poprzez zastosowanie tańszej stali to drogocenna pomyłka – szybko ulegnie ona uszkodzeniu.
4. Operacje precyzyjnego frezowania - Etap obróbki matrycy przekształca bloki stali w funkcjonalne elementy narzędziowe. Frezarki CNC wyginają główne kształty z precyzją sterowaną komputerowo, podczas gdy EDM (elektroerozyjna obróbka skrawająca) służy do realizacji szczegółów drobnych, ostrych narożników oraz głębokich cech geometrycznych, których nie można osiągnąć przy użyciu tradycyjnych metod cięcia.
5. Obróbka cieplna - Po obróbce części stalowe poddawane są próżniowej obróbce cieplnej w celu uzyskania wymaganej twardości (zazwyczaj 44–48 HRC) oraz odporności na pęknięcia. Ten niewidoczny etap zmienia strukturę wewnętrzną stali, czyniąc ją wystarczająco twardą, aby wytrzymać ciśnienie wtrysku, ale jednocześnie wystarczająco odporną, aby przeciwdziałać pękaniom spowodowanym naprężeniami termicznymi.
6. Wykończenie powierzchni - Powierzchnie rdzenia i wnęki są starannie szlifowane ręcznie, aby uzyskać gładką powłokę niezbędną do produkcji wysokiej jakości odlewów. W przypadku elementów estetycznych powierzchnie mogą być szlifowane do lustrzanego połysku. Nawet jedna mała zadrapina na powierzchni formy powtarza się na każdej wyprodukowanej części.
7. Montaż i walidacja próbna - Wszystkie ukończone komponenty – wnęki, rdzenie, piny wyrzutkowe oraz suwaki – są montowane razem w celu finalnego złożenia. Kompletna forma podlega następnie próbie T1, podczas której wykonywane są pierwsze odlewy i porównywane z wymaganiami specyfikacji. Ten etap walidacji potwierdza gotowość formy do produkcji jeszcze przed jej opuszczeniem zakładu.

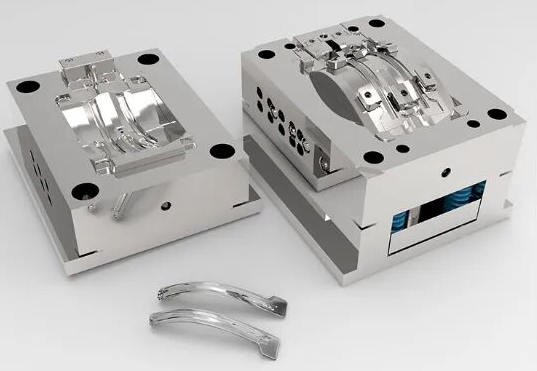

Nowoczesne technologie w produkcji form odlewniczych

Współczesna produkcja form odlewniczych opiera się na zaawansowanych technologiach produkcyjnych, które jeszcze kilka dziesiątków lat temu wydawałyby się naukową fikcją. Zrozumienie tych technologii pozwala ocenić możliwości dostawców oraz docenić, dlaczego precyzyjne formy odlewnicze mają wysoką cenę.

Obróbka CNC stanowi podstawę nowoczesnych operacji matrycowych w obróbce skrawaniem. Systemy sterowania numerycznego komputerowego (CNC) wykorzystują wirujące narzędzia skrawające kierowane przez programowanie w kodzie G, aby usuwać materiał z niezwykłą dokładnością. Nowoczesne pięcioosiowe maszyny CNC mogą podejmować przedmioty obrabiane praktycznie pod dowolnym kątem, tworząc złożone geometrie przy mniejszej liczbie ustawień i z mniejszymi dopuszczalnymi odchyłkami niż mogłyby osiągnąć metody ręczne.

EDM (Electrical Discharge Machining) – obróbka elektroerozyjna radzi sobie z tym, czego nie potrafią osiągnąć tradycyjne metody cięcia. Ta technologia wykorzystuje kontrolowane iskry elektryczne do erozji hartowanej stali, tworząc ostre narożniki wewnętrzne, głębokie i wąskie rowki oraz skomplikowane detale, których niemożliwe jest osiągnięcie za pomocą wirujących narzędzi. Dla producenta matryc tworzącego złożone matryce postępujące EDM jest niezastąpione.

Obróbka elektroerozyjna drutem prowadzi precyzję jeszcze dalej. Cienki, naładowany elektrycznie drut tnący przetina metal tak jak nożyk do sera przetina ser – z tą różnicą, że dokładność pomiaru wynosi dziesięciotysięczne części cala. Ta technologia doskonale sprawdza się przy tworzeniu profili tłoczników i matryc, zapewniając wyjątkową jakość krawędzi i minimalne odkształcenia powierzchni.

Interakcja między tymi technologiami ma znaczenie. Typowy cykl produkcji matrycy może zaczynać się od szorstkiego frezowania CNC w celu szybkiego usunięcia nadmiaru materiału, po czym następują końcowe przejścia frezowaniem CNC powierzchni głównych, następnie obróbka elektroerozyjna (EDM) dla szczegółowych elementów oraz na końcu obróbka drutem elektroerozyjnym (wire EDM) profili tłoczków wymagających krawędzi cięcia o lustrzanym wykończeniu.

Uwzględnienie aspektów inżynierskich na każdym etapie tego przepływu pracy ma bezpośredni wpływ na wydajność i trwałość matrycy. Prawidłowe luzy pomiędzy tłoczkiem a elementami matrycy, wystarczające kąty pochylenia (draft angles) ułatwiające wyjmowanie detali, zrównoważone właściwości rozszerzalności cieplnej oraz zoptymalizowane rozmieszczenie kanałów chłodzenia – wszystkie te czynniki decydują o tym, czy gotowy narzędzie zapewni lata niezawodnej pracy, czy stanie się źródłem problemów serwisowych.

Gdy przepływ pracy jest już zrozumiały, kolejną kluczową decyzją jest dobór odpowiednich materiałów do konkretnego zastosowania – wybór, który znacząco wpływa na trwałość narzędzia, koszty konserwacji oraz jakość produkcji.

Dobór materiału matrycy oraz aspekty inżynierskie

Zaprojektowałeś idealny matrycę, zaplanowałeś swój przepływ pracy i wybrałeś odpowiedni typ matrycy do swoich potrzeb produkcyjnych. Teraz nadchodzi decyzja, która będzie prześladować – albo nagradzać – Cię przez lata: z jakiego materiału powinna być wykonana Twoja matryca? Dokonaj właściwego wyboru, a Twoja matryca przetrwa setki tysięcy cykli bez zastrzeżeń. Zły wybór oznacza, że będziesz wymieniać komponenty jeszcze przed zakończeniem pierwszego kwartału produkcji.

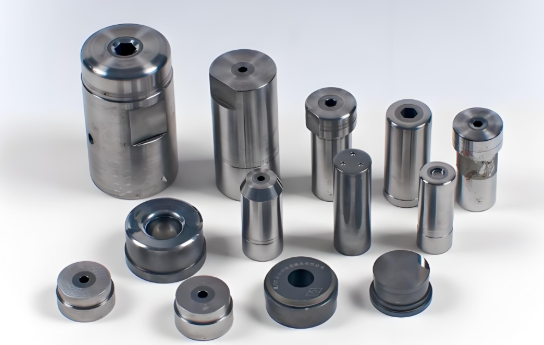

Gatunki stali narzędziowej do produkcji matryc

Stale narzędziowe nie są sobie równe. Każdy gatunek oferuje unikalną kombinację twardości, odporności na uderzenia, odporności na zużycie oraz obrabialności – a zrozumienie tych kompromisów jest kluczowe przy podejmowaniu świadomych decyzji dotyczących narzędzi matrycowych.

Co wyróżnia stal narzędziową spośród zwykłej stali? Zgodnie z informacjami firmy Protolabs, stale narzędziowe zawierają 0,5–1,5% węgla oraz pierwiastki stopowe, takie jak chrom, wanad, wolfram i molibden. Te pierwiastki tworzą karbony, które nadają narzędziom i matrycom wyjątkową twardość oraz odporność na zużycie. Jednak istnieje tu pułapka – zawsze występuje kompromis między twardością a odpornością na uderzenia. Im wyższa twardość stali, tym bardziej staje się ona krucha.

Przeanalizujmy najpopularniejsze gatunki stali, z którymi spotkasz się przy produkcji narzędzi:

D2 (stal do obróbki zimnej) - Mistrz w zakresie odporności na zużycie. Dzięki zawartości ok. 12% chromu oraz twardości osiągającej 58–62 HRC stal D2 doskonale sprawdza się w zastosowaniach o wysokim stopniu ścierania, takich jak matryce do tłoczenia, operacje wycinania czy matryce do obcinania. Jej słabością jest jednak niska odporność na zmęczenie cieplne oraz ograniczona odporność na uderzenia – przez co nie nadaje się do odlewania w wysokich temperaturach ani do narzędzi poddawanych cyklicznym zmianom temperatury.

A2 (stal hartowana powietrzem) - Zrównoważony materiał. Hartowanie przez chłodzenie powietrzem zamiast przez gaszenie wodą lub olejem powoduje mniejsze odkształcenia podczas obróbki cieplnej. Przy twardości około 55–62 HRC i umiarkowanej odporności na uderzenia stal A2 stanowi kompromis między odpornością na zużycie a wytrzymałością udarną. Jest to materiał pierwszego wyboru do matryc uniwersalnych, narzędzi kształtujących oraz zastosowań wymagających dobrej stabilności wymiarowej.

O1 (stal hartowana olejem) - Specjalista ds. precyzji. Charakteryzuje się przewidywalnością zachowania i łatwą obróbką cieplną; dobrze nadaje się do toczenia i frezowania oraz osiąga twardość 57–64 HRC. Szeroko stosowana jest do produkcji wzorników, narzędzi tnących oraz matryc kształtujących tam, gdzie kluczowe znaczenie ma dokładność wymiarowa, a nie maksymalna odporność na zużycie.

S7 (stal odporna na uderzenia) - Absorber obciążeń udarowych. Gdy matryce i narzędzia są narażone na powtarzające się obciążenia udarowe, stal S7 o twardości 54–58 HRC zapewnia wyjątkową wytrzymałość udarną bez nadmiernej kruchości. Wyróżnia się w zastosowaniach takich jak dłuty, wybijaki oraz ciężkie matryce tłocznikowe, które muszą skutecznie przeciwdziałać pękaniu pod wpływem wielokrotnych obciążeń mechanicznych.

H13 (stal do pracy na gorąco) - Wojownik termiczny. Zachowuje integralność strukturalną w temperaturach do 540 °C (1000 °F); stal H13 w zakresie twardości 45–55 HRC jest standardem branżowym dla form odlewniczych do odlewania pod ciśnieniem aluminium i cynku, form do wtryskiwania o dużej wydajności oraz wszelkich zastosowań wymagających powtarzających się cykli nagrzewania i chłodzenia.

P20 (stal do form plastycznych) - Przyjazna dla tokarza. Wstępnie utwardzona do twardości 28–32 HRC, stal P20 łatwo poddaje się obróbce skrawaniem bez konieczności dodatkowego hartowania. Jest to rozwiązanie opłacalne dla form prototypowych, narzędzi do krótkich serii oraz zastosowań, w których nie wymaga się ekstremalnej twardości.

Dobór materiałów odpowiednich do wymagań produkcyjnych

Wybór materiału na matryce metalowe nie polega na znalezieniu „najlepszej” stali, lecz na dopasowaniu właściwości materiału do konkretnych wymagań produkcyjnych. Poniżej przedstawiamy kompleksową porównawczą tabelę ułatwiającą podejmowanie decyzji inżynierskich dotyczących projektowania matryc:

Typ materiału	Zakres twardości (HRC)	Najlepsze zastosowania	Odporność na zużycie	Rozważania dotyczące kosztów
Stal narzędziowa D2	58-62	Matryce do tłoczenia o wysokiej odporności na zużycie, matryce do wykrawania i obcinania	Doskonały	Średnia – dobre stosunek jakości do ceny w zastosowaniach intensywnie narażonych na zużycie
Stal narzędziowa A2	55-62	Matryce uniwersalne, narzędzia do kształtowania	Dobre	Średnia – zrównoważona wydajność w stosunku do kosztów
Stal narzędziowa O1	57-64	Narzędzia tnące, wzorniki, prototypy	Umiarkowany	Niższy – opłacalny dla narzędzi o niskiej liczbie sztuk
Stal narzędziowa S7	54-58	Matryce uderzeniowe, tłoczniki, młotki	Umiarkowany	Umiarkowany – uzasadniony w zastosowaniach poddawanych uderzeniom
Stal narzędziowa H13	45-55	Odlewanie pod ciśnieniem, kucie na gorąco, formy wtryskowe	Dobre	Wyższy – niezbędny w zastosowaniach cieplnych
Stal narzędziowa P20	28-32	Formy prototypowe, produkcja krótkoseryjna	Niski-średni	Niższy – skrócony czas obróbki kompensuje koszt materiału
Węglik tungstenowy	>80	Wkładki odporno na zużycie, narzędzia tnące o długim okresie użytkowania	Wybitny	Premiowy – uzasadniony jedynie w warunkach ekstremalnego zużycia
Miedź berylowa	35-45	Wtyczki rdzeniowe, suwaki wymagające odprowadzania ciepła	Umiarkowany	Premium – przewodnictwo cieplne uzasadnia koszty w obszarach krytycznych pod względem chłodzenia

Kiedy materiały premium uzasadniają wyższe inwestycje? Rozważ następujące scenariusze:

• Objętość produkcji przekracza 500 000 cykli - Oszczędności na jednostkę części wynikające z wydłużonego czasu życia formy łatwo przewyższają koszty materiałów premium. Jak Neway zauważa, materiały H13 i węglikowe zapewniają czas życia formy przekraczający 500 000 odlewów w wymagających zastosowaniach.
• Przetwarzanie materiałów ściernych - Tworzywa szklane, wzmocnione kompozyty lub stopy aluminium o wysokiej zawartości krzemu wymagają wkładów ze stali D2 lub węglikowych w celu zachowania jakości krawędzi.
• Cyklowanie termiczne jest nieuniknione - Odlewanie ciśnieniowe lub kucie gorące niszczy gorsze stale w ciągu kilku tygodni. Odporność stali H13 na zmęczenie termiczne nie jest opcjonalna – jest niezbędna.
• Wykończenie powierzchni ma kluczowe znaczenie - Części estetyczne wymagają stali takich jak H13, które można polerować do lustrzanego wykończenia i które zachowują tę jakość pod wpływem naprężeń występujących w trakcie produkcji.
• Dopuszczalne odchylenia wymiarowe muszą być ścisłe - Skurcz objętościowy poniżej 0,3 % po hartowaniu jest kluczowy dla precyzyjnych narzędzi tłocznikowych. Stal A2 oraz brąz berylowy wyróżniają się wyjątkową stabilnością wymiarową.

Oto co wiedzą doświadczeni inżynierowie ds. narzędzi tłocznikowych: dobór materiału nie ogranicza się jedynie do kosztów początkowych – chodzi o całkowity koszt posiadania. Tania stal narzędziowa może przynieść oszczędności na poziomie 15 % w początkowej fazie, ale jeśli będzie wymagać wymiany trzy razy częściej, poniesiesz straty finansowe oraz utratę czasu produkcyjnego. Co gorsza, niestabilny zużycie narzędzia prowadzi do wahań jakości, które mogą wpływać na całą operację produkcyjną.

Poprawny wybór materiału wpływa również dramatycznie na wymagania serwisowe. Twardsze stali są odporne na zużycie, ale mogą się łamać pod wpływem obciążeń uderzeniowych, co wymaga ostrożniejszego obchodzenia się z nimi. Bardziej odporność na uderzenia gatunki wytrzymują nadmierną eksploatację, ale zużywają się szybciej, co wymaga częstszego ostrzenia lub wymiany krawędzi tnących. Możliwości serwisowe oraz harmonogramy produkcji powinny być brane pod uwagę przy każdej decyzji dotyczącej materiału.

Gdy wybór materiału jest już zrozumiały, kolejnym zagadnieniem jest sposób, w jaki te wybory matryc stosowane są w różnych branżach – każda z nich ma unikalne wymagania dotyczące dopuszczalnych odchyłek, objętości produkcji oraz certyfikatów jakości.

Zastosowania przemysłowe od motoryzacji po lotnictwo

Wybrałeś typ matrycy, zaplanowałeś swój przepływ pracy oraz dobrałeś odpowiednie materiały. Jednak rzeczywistość jest taka, że rozwiązanie doskonałe do tłoczenia elementów konstrukcyjnych samochodów może całkowicie zawieść przy tłoczeniu komponentów konstrukcyjnych dla przemysłu lotniczego. Przemysł matryc nie funkcjonuje na zasadzie jednego rozwiązania pasującego do wszystkich przypadków, ponieważ każda branża stawia unikalne wymagania dotyczące dopuszczalnych odchyłek, materiałów, objętości produkcji oraz certyfikatów jakości.

Zastosowania matryc w przemyśle motocyklowym i samochodowym

Przejdź wokół dowolnego nowoczesnego pojazdu, a zobaczysz tysiące elementów wykonanych metodą tłoczenia za pomocą matryc. Od paneli nadwozia określających estetykę samochodu po ukryte elementy konstrukcyjne zapewniające bezpieczeństwo pasażerów — produkcja narzędzi i matryc dla przemysłu motocyklowego i samochodowego obejmuje niemal każdą część procesu wytwarzania pojazdów.

Weźmy pod uwagę zewnętrzne panele nadwozia — drzwi, maski, błotniki oraz tylne panele boczne. Te elementy wymagają tzw. matryc klasy A. Zgodnie z Master Products , matryce tłocznikowe klasy A są projektowane z myślą o maksymalnej niezawodności i wykonywane z materiałów o wysokiej odporności — zazwyczaj z najbardziej wytrzymałych dostępnych gatunków stali. Dlaczego tak surowe wymagania? Każdy tłoczony panel musi być całkowicie gładki i wolny od wad, ponieważ te powierzchnie są widoczne na gotowym produkcie.

Liczby mówią same za siebie: pojedyncza progresywna matryca klasy A może wytworzyć w swoim życiu kilka milionów niestandardowych części tłoczonych. Dlatego produkcja narzędzi i matryc do zastosowań motocyklowych i samochodowych jest ceniona bardzo wysoko – inwestycja początkowa przynosi korzyści przez lata masowej produkcji.

Ponad widocznymi panelami, matryce samochodowe produkują:

• Elementy konstrukcyjne - Słupy odporno na uderzenia, belki wzmacniające oraz elementy ramy wymagające precyzyjnego kształtowania i spójnych właściwości materiału
• Uchwyty i elementy montażowe - Podpórki silnika, uchwyty zawieszenia oraz punkty mocowania wnętrza produkowane w ilościach wynoszących miliony sztuk
• Elementy skrzyni biegów i układu napędowego - Zębniki, obudowy oraz części połączeniowe, w przypadku których odlewanie pod ciśnieniem w zastosowaniach motocyklowych i samochodowych umożliwia uzyskanie złożonych geometrii z lekkich stopów

Certyfikacja ma tutaj ogromne znaczenie. Certyfikat IATF 16949 – standard zarządzania jakością w przemyśle motocyklowym i samochodowym – wpływa na każdy aspekt produkcji matryc do tłoczenia stosowanych w zastosowaniach motocyklowych i samochodowych. Ten certyfikat wymaga udokumentowanych procesów zapewnienia jakości, statystycznej kontroli procesów oraz pełnej śledzilności od surowca po gotowy element.

Wymagania dotyczące matryc specyficzne dla danej branży

Poza sektorem motocyklowym i samochodowym każda inna branża stawia przed projektantami matryc unikalne wyzwania, które kształtują projekt matryc, dobór materiałów oraz protokoły zapewnienia jakości.

Zastosowania w lotnictwie

Wyobraź sobie tolerancje tak wąskie jak ±0,001 cala – to rzeczywistość tłoczenia metalu w przemyśle lotniczym. Zgodnie z informacjami firmy Die-Matic nawet niewielkie odchylenia mogą zakłócić funkcjonalność elementu lub jego dopasowanie podczas montażu, co niesie za sobą ryzyko kosztownej przeróbki lub opóźnienia realizacji całego programu.

Matryce do przemysłu lotniczo-kosmicznego napotykają dodatkową złożoność wynikającą z materiałów, które przetwarzają. Tytan, Inconel oraz specjalne stopy aluminium oferują doskonałą wytrzymałość przy niskiej masie, ale stwarzają unikalne wyzwania związane z kształtowaniem. Nieodpowiednia siła prasy, projekt narzędzi lub sposób obsługi mogą prowadzić do pęknięć, zadzierania lub trwałej deformacji. Właśnie w tym momencie kluczowe staje się doświadczenie inżynierskie i ekspertyza w zakresie przemysłowych narzędzi i matryc – wybór odpowiednich powłok na matryce, optymalizacja nośności prasy oraz projektowanie geometrii matryc specjalnie dostosowanej do tych wymagających stopów.

W przemyśle lotniczo-kosmicznym powszechne są wieloetapowe operacje kształtowania. Wiele komponentów wymaga głębokiego tłoczenia, złożonych gięć lub wielu etapów kształtowania. Matryce postępujące oraz wielostanowiskowe umożliwiają tworzenie tych złożonych kształtów w kontrolowanych i powtarzalnych sekwencjach. Niektórzy producenci łączą nawet tłoczenie z precyzyjnym obróbką skrawaniem – tłoczą główną część elementu, a następnie dokonują obróbki krytycznych cech za pomocą frezarek lub tokarek, aby osiągnąć nadzwyczaj ścisłe допусki.

Elektronika konsumencka

Obudowa z aluminium Twojego smartfona, obudowy złączy w laptopie, uchwyty ekranujące w telewizorze – wszystkie te elementy rozpoczęły swój cykl produkcyjny jako płaskie blachy metalowe przetwarzane za pomocą precyzyjnych matryc. Elektronika użytkowa wymaga:

• Obsługi materiałów o bardzo małej grubości (często poniżej 0,5 mm)
• Złożonych geometrii z niewielkimi promieniami zaokrąglenia narożników
• Estetycznych powierzchni odpowiadających standardom klasy A stosowanym w przemyśle motocyklowym i samochodowym
• Produkcji masowej przy jednoczesnej możliwości szybkiej wymiany narzędzi

Urządzenia medyczne

Matryce do produkcji urządzeń medycznych działają w ramach najbardziej rygorystycznych systemów zapewnienia jakości w przemyśle. Narzędzia chirurgiczne, elementy implantów oraz obudowy sprzętu diagnostycznego wymagają nie tylko precyzji wymiarowej, lecz także pełnej śledzalności materiału oraz zweryfikowanych procesów produkcyjnych. Pojedynczy wadliwy element może zagrozić bezpieczeństwu pacjenta, dlatego dokumentacja kontroli jakości jest równie ważna jak same narzędzia fizyczne.

Materiały budowlane

Na przeciwnym końcu skali precyzji matryce skupiające się na budownictwie stawiają priorytetem trwałość zamiast mikrotolerancji. Płyty dachowe, uchwyty konstrukcyjne, elementy systemów wentylacji, ogrzewania i klimatyzacji (HVAC) oraz wykończenia architektoniczne wymagają matryc zdolnych do obróbki grubych blach z wysoką prędkością. Choć tolerancje mogą być bardziej elastyczne niż w zastosowaniach lotniczych, trwałość matrycy staje się kluczowa przy tłoczeniu stalowych blach o dużej grubości na kilometry.

Wzór jest oczywisty: pomyślne wytwarzanie matryc dostosowuje się do unikalnego połączenia wymagań dotyczących tolerancji, wyzwań materiałowych, objętości produkcji oraz wymogów certyfikacyjnych charakterystycznych dla każdej branży. Zrozumienie, gdzie dane zastosowanie mieści się w tych zakresach, ma bezpośredni wpływ na każdą decyzję dotyczącą matrycy – od wstępnego projektu poprzez dobór materiału aż po kwalifikację partnera. Mówiąc o decyzjach, czynniki kosztowe wpływające na inwestycję w matryce zasługują na równie staranne przeanalizowanie.

Czynniki kosztowe i decyzje inwestycyjne dotyczące matryc

Oto niezręczna prawda dotycząca produkcji matryc: najtańsza oferta rzadko zapewnia najniższy całkowity koszt. Zrozumienie czynników rzeczywiście wpływających na cenę matrycy – oraz sposobu, w jaki te czynniki oddziałują na ekonomię produkcji – pozwala odróżnić doświadczonych nabywców od tych, którzy drogo płacą za gorzkie lekcje.

Czynniki wpływające na koszt matrycy

Co decyduje o tym, czy koszt Twojej matrycy produkcyjnej wyniesie 15 000 USD czy 150 000 USD? Pięć powiązanych ze sobą czynników determinuje końcową cenę, a każdy z nich wymaga starannego rozważenia w fazie planowania.

Złożoność i cechy konstrukcyjne

Według Carsai Precision Parts , cechami konstrukcyjnymi wpływającymi na koszt są ścisłe допусki wymagające dodatkowych operacji obróbkowych, złożone geometrie wymagające wielostopniowego narzędziowania oraz operacje wtórne, takie jak gwintowanie lub wiercenie gwintów. Prosta matryca cięcia z jedną operacją cięcia może kosztować ułamek ceny matrycy postępującej z dwunastoma stacjami wykonującymi kolejno cięcia, gięcia i kształtowanie.

Wyobraź sobie to w ten sposób: każda dodatkowa cecha w projekcie Twojego elementu przekłada się na dodatkowe stacje matrycy, mniejsze luzy lub bardziej złożone mechanizmy. Ta elegancka, wygięta płaskość z precyzyjnie wykutym wzorem otworów? To piękna inżynieria, ale wymaga zaawansowanego wyposażenia technologicznego, którego projektowanie, frezowanie i walidacja trwają dłużej.

Dobór materiału

Twój producent matryc stoi przed dwoma decyzjami materiałowymi: jaki stop stali wybrać na samą matrycę oraz jaki materiał będzie ona przetwarzać. Oba czynniki mają istotny wpływ na koszt. Wysokiej klasy stali narzędziowe, takie jak H13 lub wkładki z węglików spiekanych, są droższe niż standardowe gatunki stali, ale zapewniają znacznie dłuższą żywotność narzędzi, co często uzasadnia wyższe inwestycje. Tymczasem przetwarzanie materiałów o wysokiej wytrzymałości lub materiałów specjalnych zwykle wymaga bardziej wytrzymałego wyposażenia technologicznego oraz większej mocy pras – co zwiększa zarówno koszty matryc, jak i koszty eksploatacji.

Wymagania tolerancyjne

Ścisłe допусki zwiększają koszty poprzez wyższe wymagania dotyczące precyzyjnego obróbki, dodatkowe etapy kontroli oraz użycie narzędzi wykonanych z materiałów wyższej klasy. Jak zauważa materiał źródłowy, nadmierne określanie dopuszczeń często prowadzi do niepotrzebnego wzrostu kosztów bez korzyści funkcjonalnych. Jakie jest mądre podejście? Należy określać wyłącznie te dopuszczenia, które rzeczywiście są wymagane przez dane zastosowanie. Jeśli dopuszczalna odchyłka ±0,005 cala zapewnia właściwe działanie, nie należy domagać się odchyłki ±0,001 cala tylko dlatego, że brzmi to bardziej imponująco.

Wymagania dotyczące objętości produkcji

Wielkość serii wpływa na decyzje dotyczące inwestycji w matryce w sposób pozornie przeciwintuicyjny. Wyższe serie uzasadniają stosowanie bardziej zaawansowanych (i droższych) konstrukcji matryc, ponieważ koszty narzędzi rozkładają się na większą liczbę wyrobów. Matryca postępująca o wartości 100 000 USD produkująca 1 milion części powoduje dodatkowy koszt w wysokości zaledwie 0,10 USD na sztukę. Ta sama matryca produkująca jedynie 10 000 części generuje dodatkowy koszt w wysokości 10 USD na sztukę – co często czyni prostsze i tańsze narzędzia bardziej opłacalnym wyborem przy mniejszych seriach.

Operacje wtórne

Procesy po tłoczeniu, takie jak obróbka powierzchniowa, pokrywanie metalami, montaż i obróbka cieplna, zwiększają koszty, ale są często niezbędne. Jednak efektywne łączenie operacji podczas tłoczenia może pomóc w obniżeniu całkowitych kosztów obróbki. Doświadczony producent matryc zidentyfikuje możliwości zintegrowania operacji wtórnych w głównej matrycy, eliminując etapy manipulacji i zmniejszając ogólny koszt części.

Ocenianie inwestycji w matryce

Mądre decyzje dotyczące inwestycji w matryce wymagają spojrzenia poza początkową ofertą cenową, aby zrozumieć długoterminową ekonomię produkcji. Poniżej przedstawiamy sposób oceny, czy konkretna inwestycja w matrycę ma sens finansowy.

Analiza kosztu na sztukę

Podstawowe obliczenie jest proste: należy podzielić całkowity koszt narzędzi przez przewidywaną objętość produkcji, a następnie dodać koszty produkcji na sztukę. Jednak szczegóły decydują o wszystkim. Zgodnie z danymi firmy Palomar Technologies — obliczanie rzeczywistej wartości zwrotu z inwestycji (ROI) wymaga uwzględnienia wszystkich kosztów poniesionych przed rozpoczęciem produkcji przez system — instalacji, szkolenia, początkowego serwisu oraz prób walidacyjnych.

Rozważmy praktyczny przykład: matryca o wartości 50 000 USD produkująca 500 000 części w ciągu pięciu lat generuje dodatkowy koszt narzędziowy w wysokości 0,10 USD na sztukę. Dodajmy do tego 0,15 USD na sztukę za materiał oraz 0,08 USD za pracę, co daje całkowity koszt w wysokości 0,33 USD na część. Porównując tę wartość z alternatywnymi procesami, takimi jak frezowanie CNC po 2,50 USD na sztukę, inwestycja w matrycę staje się bardzo uzasadniona.

Uwzględnienie wskaźnika pierwszego przebiegu (FTY)

Tradycyjne obliczenia wskaźnika wydajności często nie oddają rzeczywistej sytuacji. Obliczenie znane jako wskaźnik pierwszego przebiegu (FTY) uwzględnia nie tylko wyniki kontroli, ale także prace korekcyjne wykonane w ramach procesu. Jeśli istniejący proces zapewnia jedynie 70% wydajności, podczas gdy zautomatyzowany proces oparty na matrycach osiąga 99% wydajności, to samo poprawa ta może uzasadnić znaczne inwestycje w narzędzia już w ciągu kilku lat.

Uwzględnienie budżetu w zależności od skali produkcji

Skala produkcji znacząco wpływa na odpowiednie inwestycje w matryce:

• Prototypowanie (1–100 sztuk) - Dla małych partii bardziej opłacalne mogą okazać się obróbka blachy lub miękkie narzędzia niż twarde matryce produkcyjne. Firmy zajmujące się produkcją matryc często oferują narzędzia prototypowe w obniżonej cenie w celu walidacji przed zainwestowaniem w narzędzia przeznaczone do produkcji seryjnej.
• Niski wolumen (100–10 000 sztuk) - Proste matryce jednooperacyjne lub matryce nożowe zapewniają najniższe ceny wejściowe. Przemysł matrycowy oferuje rozwiązania w różnych przedziałach cenowych dla tego trudnego, pośredniego zakresu wolumenów.
• Średnia objętość produkcji (10 000–100 000 sztuk) - Matryce złożone lub podstawowe matryce postępujące stają się ekonomicznie atrakcyjne. Koszt narzędzia przypadający na jedną sztukę spada do poziomu, przy którym poprawa jakości dzięki dedykowanym narzędziom uzasadnia inwestycję.
• Wysoka objętość (powyżej 100 000 sztuk) - Matryce postępujące lub transferowe zapewniają najniższy koszt narzędzia przypadający na jedną sztukę. Wysokiej klasy materiały i zaawansowane projekty opłacają się dzięki wydłużonej żywotności narzędzi i skróceniu czasu postoju na konserwację.

Ukryte czynniki kosztów

Ponad oczywiste pozycje kosztowe, kilka czynników pośrednich wpływa na całkowitą wartość inwestycji w matryce:

• Skrócenie czasu przygotowania - Systemy zautomatyzowane mogą zastąpić wiele operacji wykonywanych ręcznie, zwalniając personel do wykonywania innych zadań oraz umożliwiając produkcję 24/7
• Stosowna Jakość - Dokładność i powtarzalność eliminują straty wydajności wynikające z odmienności w operacjach wykonywanych ręcznie
• Wymogi w zakresie utrzymania - Matryce wyższej jakości wymagają rzadziej interwencji, co zmniejsza zarówno bezpośrednie koszty konserwacji, jak i przestoje produkcyjne
• Współpraca z dostawcami - Wczesne zaangażowanie producentów matryc w fazie projektowania często przynosi największe oszczędności kosztowe poprzez zoptymalizowanie części pod kątem efektywnego tłoczenia

Związek między początkowymi kosztami matryc a długoterminową ekonomiką produkcji podlega wyraźnemu wzorcowi: większa początkowa inwestycja w wysokiej jakości narzędzia, materiały premium oraz kompleksową walidację zwykle przekłada się na niższy całkowity koszt w całym cyklu produkcyjnym. Ograniczanie jakości matryc prowadzi do pozorniej korzystnej ekonomii – różnicę zapłacisz później w postaci kosztów konserwacji, prac korekcyjnych oraz wcześniejszej wymiany.

Gdy czynniki kosztowe są zrozumiałe, kolejnym kluczowym zagadnieniem jest zapewnienie maksymalnej wydajności inwestycji w matryce poprzez odpowiednie praktyki konserwacyjne.

Konserwacja matryc i maksymalizacja trwałości narzędzi

Zainwestowałeś tysiące – a może nawet setki tysięcy – dolarów w precyzyjne narzędzia. Teraz pojawia się pytanie: jak chronić tę inwestycję? Zrozumienie, jak prawidłowo używać matrycy, wykracza daleko poza same operacje na prasie. Różnica między żywotnością matrycy wynoszącą 200 000 cykli a taką, która osiąga 2 miliony cykli, często zależy od praktyk konserwacyjnych, których koszt jest stosunkowo niski, ale które przynoszą ogromne korzyści.

Najlepsze praktyki konserwacji preventive

Według The Phoenix Group konserwacja matryc obejmuje systematyczny proces inspekcji, naprawy oraz optymalizacji matryc wykorzystywanych w procesach produkcyjnych. Kluczowym słowem tutaj jest „systematyczny” – konserwacja reaktywna, przeprowadzana dopiero po wystąpieniu awarii, wiąże się z znacznie wyższymi kosztami niż proaktywna opieka.

Wyobraź sobie obróbkę matryc jako dbanie o pojazd o wysokiej wydajności. Nie pomijałbyś wymiany oleju i oczekiwał, że silnik będzie działał przez długi czas. Podobnie matrycy maszynowe wymagają regularnej uwagi, aby zachować maksymalną wydajność. Skuteczna konserwacja zapobiegawcza podlega następującej hierarchii:

• Codzienne inspekcje wizualne - Szybkie kontrole podczas zmiany produkcji pozwalają wykryć powstające problemy zanim stanie się to krytyczne. Zwróć uwagę na gromadzenie się zanieczyszczeń, widoczne uszkodzenia oraz nietypowe wzory zużycia.
• Pomiar wydajności raz w tygodniu - Śledź kluczowe wskaźniki, takie jak jakość cięcia, dokładność wymiarowa oraz czasy cyklu. Spadające wartości tych wskaźników sygnalizują powstające problemy.
• Szczegółowe oceny raz na miesiąc - Dokumentuj postęp zużycia krawędzi tnących, sprawdzaj napięcie sprężyn, weryfikuj położenie względem siebie (współosiowość) oraz kontroluj systemy smarowania.
• Profesjonalne oceny raz na kwartał - Zatrudnij specjalistów do oceny komponentów, które mogłyby umknąć Twojej uwadze, oraz wykrycia subtelnych sygnałów ostrzegawczych.

Smarowanie zasługuje na szczególną uwagę w każdej aplikacji matrycy. Poprawny dobór i stosowanie środka smarującego zmniejsza tarcie, zapobiega zadzieraniu oraz wydłuża żywotność komponentów. Gdy zużycie środka smarującego znacznie wzrasta – wymagając częstszej jego aplikacji w celu utrzymania wydajności – matryca sygnalizuje, że należy zwrócić na nią uwagę.

Rozpoznawanie momentu, w którym matryce wymagają uwagi

Skąd wiedzieć, kiedy matryce do operacji maszynowych zbliżają się do swoich granic? Sakazaki wskazuje kilka kluczowych objawów ostrzegawczych, które wymagają natychmiastowych działań:

• Widoczne pogorszenie stanu - Widoczne skorodowanie lub pęknięcia wzdłuż krawędzi tnących, nadmierne zużycie powodujące nieregularne powierzchnie, linie zmęczenia metalu w obszarach wysokiego obciążenia
• Degradacja wydajności - Nierównomierne lub poszarpane krawędzie tnące zamiast czystych cięć, tworzenie się zgrzebów wymagających dodatkowej obróbki końcowej, odchylenia wymiarowe przekraczające dopuszczalne tolerancje
• Spadek wydajności - Zwiększone ciśnienie tnące wymagane przy standardowych materiałach, niższe prędkości produkcji konieczne do zachowania jakości, wyższy odsetek odrzutów
• Eskalacja konieczności konserwacji - Ostrzenie tygodniowe zamiast miesięcznego harmonogramu, powtarzające się korekty w celu utrzymania dokładności, awaryjne naprawy stają się rutyną

Gdy pojawiają się te objawy, matryca zwykle działa z wydajnością na poziomie 60–70%. Proces matrycy przesunął się z tworzenia wartości do niszczenia wartości — każdy cykl produkcyjny generuje części o wyższych kosztach niż powinny mieć, jednocześnie narażając je na ryzyko niezgodności jakości.

Ekonomiczna ocena remontu w porównaniu z wymianą zależy od kilku czynników. Proaktywna wymiana matrycy po przebyciu 70–80% jej życia użytkowego maksymalizuje zwrot z inwestycji i zapewnia stabilność produkcji. Oczekiwanie do momentu całkowitego uszkodzenia wiąże się z ryzykiem katastrofalnych przerw w produkcji, które kosztują znacznie więcej niż zaplanowana wymiana. Przy podejmowaniu tej decyzji należy wziąć pod uwagę obecne wskaźniki wydajności w stosunku do specyfikacji, zaplanowane okna konserwacji minimalizujące zakłócenia oraz czas realizacji zamówionych narzędzi zastępczych.

Niewłaściwa konserwacja generuje rosnące koszty wykraczające poza oczywiste. Wady jakościowe powodują wzrost kosztów sortowania, zwiększają prawdopodobieństwo wysyłki wadliwych części oraz niosą ryzyko drogich działań ograniczających wpływ na klienta. Utrata czasu pracy prasy na tymczasowe modyfikacje podwaja koszty konserwacji, gdy później konieczne są trwałe korekty. Inwestycja w systematyczną opiekę nad matrycami przynosi korzyści w całej Twojej działalności – od linii prasującej poprzez transport i montaż.

Wybór odpowiedniego partnera produkcyjnego matryc

Zapoznałeś się z rodzajami matryc, materiałami, procedurami konserwacji oraz obliczeniami kosztów. Nadszedł teraz moment decyzji, która łączy wszystkie te elementy: kto rzeczywiście wykona Twoje narzędzia? Wybór odpowiedniego producenta matryc to nie tylko kolejna decyzja dotycząca dostawcy – to wybór partnera, którego kompetencje mają bezpośredni wpływ na sukces projektu lub jego przekształcenie w drogie doświadczenie naukowe na temat tego, czego nie należy robić.

Na co zwrócić uwagę przy wyborze partnera w zakresie produkcji matryc

Zrozumienie znaczenia narzędzi i matryc wykracza poza same definicje – oznacza to uświadomienie sobie, że wiedza fachowa partnera staje się Państwa przewagą konkurencyjną. Oceniając potencjalnych dostawców, skup się na następujących kluczowych obszarach kwalifikacyjnych:

Certyfikaty jakości i standardy

Certyfikaty nie są jedynie ozdobami ścieniowymi – stanowią Państwo zabezpieczenie. Zgodnie z Modo Rapid , certyfikat ISO 9001 potwierdza istnienie zorganizowanych procesów, podczas gdy certyfikat IATF 16949 jest obowiązkowy w zastosowaniach motocyklowych i samochodowych. Dostawca bez odpowiednich certyfikatów przypomina kierowcę jadącego bez ubezpieczenia – może się udać, ale bierze się przy tym bardzo duże ryzyko.

W przypadku projektów motocyklowych i samochodowych certyfikacja zgodnie z normą IATF 16949 nie jest opcjonalna. Standard ten wymaga udokumentowanych procesów zapewnienia jakości, statystycznej kontroli procesów oraz pełnej śledzalności. Shaoyi doskonale spełnia te wymagania, oferując swoje precyzyjne rozwiązania w zakresie matryc do tłoczenia z certyfikatem IATF 16949 oraz zaawansowaną technologią symulacji CAE, która wykrywa potencjalne wady jeszcze przed wejściem do produkcji.

Możliwości techniczne i wyposażenie

Oceń, czy potencjalny partner dysponuje technologią umożliwiającą realizację Twoich potrzeb. Kluczowe umiejętności do zweryfikowania obejmują:

• Zaawansowanego oprogramowania symulacyjnego - Symulacje inżynierskie wspomagane komputerowo (CAE) przewidują przepływ materiału, identyfikują potencjalne wady oraz optymalizują konstrukcje jeszcze przed rozpoczęciem obróbki stali. Ta technologia znacznie obniża koszty prób i błędów.
• Nowoczesne centra frezarskie - Maszyny CNC o możliwościach od 3 do 5 osi, a także EDM i drutowe EDM do wykonywania skomplikowanych elementów
• Urządzenia do kontroli jakości - Maszyny pomiarowe współrzędnościowe (CMM), urządzenia do pomiaru chropowatości powierzchni oraz sprzęt do badań twardości
• Wewnętrzna obróbka cieplna i wykańczanie - Dostawcy posiadający pełną gamę usług wewnętrznych ograniczają opóźnienia i ryzyko utraty jakości wynikające z outsourcingu

Jak zauważa firma BIG DAISHOWA, niskojakościowe narzędzia często charakteryzują się niestabilną wydajnością, co utrudnia utrzymanie ścisłych tolerancji w całym cyklu produkcji. Procesy produkcyjne i kontroli jakości stosowane przy produkcji narzędzi decydują o tym, czy otrzymasz spójne, niezawodne narzędzia, czy też narzędzia sprawiające problemy.

Wiedza inżynierska i współpraca

Kwalifikowany partner produkcyjny w zakresie matryc nie tylko realizuje Państwa projekty — ulepsza je. Szukaj zespołów oferujących analizę projektu pod kątem wykonalności produkcyjnej (DFM), proaktywnie zaproponowanych optymalizacji pod względem kosztów i wydajności oraz przejrzystej komunikacji na każdym etapie cyklu życia projektu.

Skuteczna komunikacja jest równie ważna jak wysokiej klasy narzędzia. Według ekspertów branżowych do dobrej komunikacji należą odpowiedzi w ciągu 24 godzin, jasna dokumentacja, cotygodniowe aktualizacje postępów w trakcie rozwoju narzędzi oraz cyfrowe zdjęcia lub filmy etapów produkcji. Jeśli dostawca opóźnia się z odpowiedziami na wiadomości e-mail jeszcze przed podpisaniem umowy, wyobraź sobie, jak będzie się zachowywał po jej zawarciu.

Wskaźniki szybkości i niezawodności

Czas wprowadzenia produktu na rynek często decyduje o powodzeniu projektu. Oceń potencjalnych partnerów pod kątem realistycznych harmonogramów, których rzeczywiście są w stanie dotrzymać. Niektórzy producenci oferują możliwości szybkiego prototypowania – na przykład Shaoyi dostarcza narzędzia prototypowe już w ciągu zaledwie 5 dni, co umożliwia szybszą walidację projektu przed przejściem do narzędzi przeznaczonych do produkcji.

Wskaźnik akceptacji przy pierwszej próbie ujawnia doskonałość operacyjną. Wskaźnik akceptacji przy pierwszej próbie na poziomie 93% – jak osiąga to Shaoyi – oznacza mniej iteracji, niższe koszty rozwoju oraz krótszy czas do uruchomienia produkcji. Oceniając jakość produkcji narzędzi i matryc, ten wskaźnik wiele mówi o inżynierskiej precyzji i rygorze partnera.

Pomyślne rozpoczęcie projektu matrycy

Poza doborem partnera istnieje kilka praktyk, które znacznie zwiększają szanse na powodzenie projektu przy pracy z matrycami w procesie produkcyjnym:

Zaangażuj się wcześnie w proces projektowania

Największe oszczędności kosztowe wynikają ze współpracy w trakcie projektowania części – nie po zakończeniu opracowywania rysunków. Doświadczeni producenci matryc identyfikują możliwości uproszczenia narzędzi, zmniejszenia liczby stacji w matrycach postępujących lub dostosowania wymiarów tolerancyjnych, które nie wpływają na funkcjonalność części, ale znacząco oddziałują na jej koszt.

Zapewnij pełne specyfikacje

Niejasności powodują problemy. Udostępnij kompleksowe informacje, w tym geometrię części ze wszystkimi wyraźnie określonymi tolerancjami, przewidywane objętości produkcji (zarówno początkowe, jak i całkowite prognozy na okres użytkowania), specyfikacje materiałów oraz wymagania dotyczące wykończenia powierzchni oraz wszelkie wymagania dotyczące certyfikacji lub śledzalności.

Zaplanuj walidację

Zarezerwuj czas i zasoby na próby przed rozpoczęciem pełnej produkcji. Kontrola pierwszego egzemplarza, weryfikacja wymiarowa oraz badania zdolności procesu zapewniają, że narzędzia działają zgodnie z założeniami projektowymi. Przyspieszanie tej fazy w celu dotrzymania terminów często prowadzi do znacznie dłuższych opóźnień, gdy problemy ujawniają się dopiero w trakcie produkcji.

Ustal jasne oczekiwania dotyczące konserwacji

Omów wymagania dotyczące konserwacji zapobiegawczej, dostępność części zamiennych oraz usługi regeneracji już na wczesnym etapie. Zrozumienie tych czynników pozwala na opracowanie budżetu obejmującego całkowity koszt posiadania, a nie tylko początkowe inwestycje w narzędzia.

Co to jest doskonałość w zakresie narzędzi i matryc w praktyce? To połączenie certyfikowanych systemów jakości, zaawansowanych technologii, szybkiej obsługi inżynierskiej oraz sprawdzonych wskaźników wydajności. Partnerzy spełniający te kryteria – jak Shaoyi z ich kompleksowym projektowanie i wykonywanie form – dostarczają opłacalnych i wysokiej jakości narzędzi dopasowanych do standardów OEM.

Dziewięć omówionych decyzji – od wyboru typu matrycy przez wybór materiałów, praktyki konserwacyjne po kwalifikację partnera – łącznie decyduje o tym, czy inwestycja w matryce przyniesie wyjątkowy zwrot z inwestycji (ROI), czy stanie się przykładem ostrzegawczym. Mając tę wiedzę, jesteś w stanie podejmować świadome decyzje chroniące Twoją inwestycję, zoptymalizowane produkcję oraz wzmocnienie pozycji konkurencyjnej w każdej branży, w której działasz.

Najczęściej zadawane pytania dotyczące matryc w przemyśle

1. Co to jest matryca w fabryce?

Matryca w fabryce to specjalistyczne narzędzie precyzyjne zaprojektowane do cięcia, kształtowania lub formowania materiałów – głównie metali – w określone konfiguracje. W przeciwieństwie do form, które działają na materiałach ciekłych, matryce kształtują materiały stałe poprzez zastosowanie siły. Składają się one z części męskich (wytłaczaków) i żeńskich (wnęk matrycowych), wykonanych ze stali narzędziowej hartowanej, które współpracują ze sobą pod ogromnym ciśnieniem, przekształcając surowy blachę w funkcjonalne elementy stosowane w przemyśle motocyklowym, lotniczym, elektronicznym oraz medycznym.

2. Jaka jest różnica między produkcją matryc a produkcją przy użyciu matryc?

Wykonywanie matryc odnosi się do procesu tworzenia samej matrycy — od projektowania CAD i symulacji, przez precyzyjne obróbkę skrawaniem, obróbkę cieplną po weryfikację. Produkcja z wykorzystaniem matryc oznacza stosowanie gotowych matryc do masowej produkcji części. Pomylenie tych terminów może opóźnić realizację projektów o wiele tygodni i znacząco wpłynąć na budżet. Zrozumienie tej różnicy pozwala na precyzyjną komunikację z partnerami dostarczającymi narzędzi oraz na zamówienie odpowiednich usług dostosowanych do potrzeb produkcyjnych.

3. Jak wybrać między matrycami postępującymi, złożonymi a transferowymi?

Matryce postępujące wykonują operacje sekwencyjne w miarę przesuwania się metalu przez wiele stacji — idealne do produkcji wysokiej objętości (powyżej 100 000 sztuk) złożonych małych elementów, takich jak uchwyty samochodowe. Matryce złożone wykonują wiele operacji w jednym uderzeniu, co czyni je najlepszym wyborem przy średnich objętościach produkcji skomplikowanych, płaskich części. Matryce transferowe przesuwają większe przedmioty robocze między stacjami za pomocą systemów mechanicznych i są stosowane głównie do produkcji elementów przeznaczonych na potrzeby przemysłu lotniczego oraz ciężkich maszyn. Wybór odpowiedniego typu matrycy zależy od złożoności części, objętości produkcji, wymaganych tolerancji oraz ograniczeń budżetowych.

4. Jakie gatunki stali narzędziowej są najbardziej odpowiednie do produkcji matryc?

Stal D2 (58–62 HRC) zapewnia doskonałą odporność na zużycie w zastosowaniach tłoczenia o wysokim stopniu ścierania. Stal A2 oferuje zrównoważoną wydajność oraz dobrą stabilność wymiarową, co czyni ją odpowiednią do matryc ogólnego przeznaczenia. Stal H13 (45–55 HRC) zachowuje swoje właściwości przy temperaturach do 540 °C, dlatego jest standardem branżowym w odlewnictwie pod ciśnieniem. Stal S7 pochłania uderzenia, co czyni ją odpowiednią dla zastosowań obciążonych dużymi udarami. Wybór materiału zależy od rodzaju przetwarzanych materiałów, objętości produkcji, wymagań termicznych oraz specyfikacji dopuszczalnych odchyłek — wysokiej klasy materiały często uzasadniają wyższe koszty dzięki znacznie wydłużonej trwałości narzędzi, przekraczającej 500 000 cykli.

5. Jakie certyfikaty powinien posiadać partner produkujący matryce?

ISO 9001 potwierdza zorganizowane procesy zapewnienia jakości jako podstawę. W zastosowaniach motocyklowych i samochodowych certyfikacja IATF 16949 jest niezbędna – wymaga ona udokumentowanych systemów zarządzania jakością, statystycznej kontroli procesów oraz pełnej śledzalności. Partnerzy tacy jak Shaoyi łączą certyfikację IATF 16949 z zaawansowaną technologią symulacji CAE, umożliwiającą wykrywanie wad jeszcze przed rozpoczęciem produkcji. Należy również zweryfikować zdolności takie jak obróbka CNC, technologia EDM, własna obróbka cieplna, sprzęt pomiarowy CMM oraz wskaźniki akceptacji przy pierwszym przejściu powyżej 90%.
