Metāla stempelēšanas ražošana izskaidrota: no neapstrādātā loksnes līdz precīzai detaļai

Kas ir stempļošanas ražošana un kāpēc tā ir svarīga

Vai jums reiz kādreiz radusies doma, kā miljoni identisku metāla detaļu ar pārsteidzošu ātrumu un precizitāti nonāk no ražošanas līnijām? Atbilde slēpjas stempļošanas ražošanā — pamatprocesā, kas nodrošina visu: sākot ar jūsu automašīnas korpusa panelēm un beidzot ar mikroskopiskajiem savienotājiem jūsu viedtālrunī.

Stempļošanas ražošana ir aukstās deformācijas metālapstrādes process, kurā plakanu metāla loksni pārveido gatavās detaļās, izmantojot specializētus matricu komplektus un preses, pieliekot kontrolētu spēku materiāla formēšanai, neizņemot nevienu tā daļu.

Tātad praktiskos apsvērumos — kas ir stempļošana? Iedomājieties to kā kontrolētu deformāciju. Savukārt mašīntehāniskā apstrāde vai lāzeru griešana — kas materiālu noņem, lai izveidotu formas — šajā procesā darbojas citādi: loksne tiek spiesta starp precīzi konstruētām matricām. Rezultāts? Sloksnes ar sarežģītām ģeometrijām, ko var ražot ātrumā līdz simtiem detaļu minūtē.

Aukstās deformācijas princips metāla stempļošanā

Kad mēs runājam par „auksto deformēšanu”, tā nozīmē, ka metāls tiek veidots istabas temperatūrā, nevis tiek uzkarsēts līdz plastiskam stāvoklim. Šis atšķirības faktors ir būtisks, jo aukstā veidā izgatavotie metāla presējumi saglabā savu strukturālo integritāti un izmēru precizitāti daudz labāk nekā karstā veidā apstrādātie analogi.

Šeit ir tas, kas notiek šajā procesā:

• Plakana loksnes metāla (ko sauc par заготовку) tiek ievadīta presē
• Prese pieliek milzīgu spēku — reizēm tūkstošiem tonnu — caur cietinātiem tērauda matricām
• Metāls plūst un plastiski deformējas, pieņemot matricas dobuma formu
• Gatavais produkts iznāk bez jebkādas materiāla zaudēšanas, ko izraisītu griešana vai slīpēšana

Šis pamata princips atšķir presēšanu no subtraktīvām ražošanas metodēm . Kamēr CNC apstrāde var izšķiest 50–80 % neapstrādātā materiāla kā skaidām, presēšana pārvērš gandrīz visu ievadīto materiālu lietojamā produktā. Šī efektivitāte tieši pārtulkojas par izmaksu ietaupījumiem lielos apjomos.

Kā presēšana pārvērš neapstrādāto loksnes metālu precīziem detaļām

Ko var ražot ar metāla stempelēšanu? Iespēju klāsts ir pārsteidzoši plašs. Viena vienīga stempelēšanas operācija var izurbt caurumus, izgriezt precīzus kontūrus, veidot trīsdimensiju formas, izveidot dekoratīvus rakstus vai secīgi kombinēt vairākas operācijas.

Pārveidošana notiek, izmantojot sešas pamattehnikas: urbšanu, izgriešanu, reljefu veidošanu, liekšanu, malu veidošanu un monētu veidošanu. Katra no tām pieliek spēku citādā veidā, lai sasniegtu konkrētus rezultātus — no vienkāršiem plakaniem gredzeniem līdz sarežģītiem automobiļu stiprinājumiem ar vairākām liekumām un funkcijām.

Izpratne par to, kas ir stempelēšanas process, palīdz inženieriem, iepirkumu menedžeriem un ražošanas speciālistiem pieņemt gudrākus lēmumus par:

• Detaļu konstruēšanas optimizāciju ražošanai
• Materiālu izvēli, pamatojoties uz formējamības prasībām
• Ražošanas apjomu slieksni, kur stempelēšana kļūst rentabla
• Kvalitātes specifikācijas, ko var sasniegt, izmantojot dažādas stempelēšanas metodes

Šajā rokasgrāmatā jūs uzzināsiet, kā izvēlēties procesu, novērst tipiskas kļūmes un novērtēt potenciālos ražošanas partnerus. Vai nu jūs projektējat pirmo presēto komponentu vai optimizējat esošo ražošanas līniju — turpmākais sniegtās iekšējās zināšanas palīdzēs jums pilnībā izmantot šo daudzpusīgo procesu.

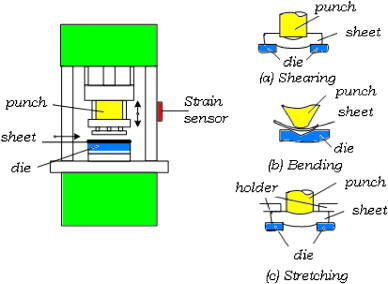

Galvenās presēšanas operācijas, kuras katram inženierim jāsaprot

Tagad, kad jūs esat iepazinušies ar pamatiem, apskatīsim sešas galvenās tehnikas, kas padara presēšanas procesu tik daudzpusīgu. Katra operācija pieliek spēku citādā veidā, lai sasniegtu konkrētus rezultātus — un zināšana par to, kad jānorāda katra no tām, var būt starpība starp veiksmīgu ražošanas ciklu un dārgiem pārprojektēšanas darbiem.

Izgriešanas un urbšanas operāciju skaidrojums

Pirmajā skatījumā izgriešana un urbšana var šķist identiskas — abās gadījumos punch (preses punches) iededz lapmetāla loksni matricā. Būtiskā atšķirība? To, kuru daļu jūs saglabājat.

Atliekšanas ražo pašu заготовку. Kad veic metāla plākšņu izgriešanu, matrica sagriež metālu ap jūsu vēlamās detaļas kontūru, un izgrieztā daļa kļūst par jūsu komponentu. Iedomājieties cepumu veidni — forma, ko jūs izņemat no mīklas, ir tā, kuru vēlaties iegūt. Šī matricas stempelēšanas tehnika ir ideāla plakano sākuma заготовku izveidošanai, kurām vēlāk būs nepieciešamas papildu formēšanas operācijas.

Bieži sastopamās izgriešanas lietojumprogrammas ietver:

• Elektriskās laminācijas elektromotoriem un transformatoriem
• Vītņu gredzenus, blīves un starplikas materiālu
• Sākuma заготовkas progresīvajām matricām
• Precīzus plakanus komponentus, kam nepieciešama stingra izmēru kontrole

Šaušana (arī saukta par caururbšanu) veido caurumus vai atveres jūsu заготовkā. Šajā gadījumā caur matricu izkritušais metāla gabals ir atkritumi — produktu veido atlikušā loksne ar caurumu. metāla štampēšanas mašīnu var izurbt simtiem caurumu minūtē, tādēļ šī operācija ir būtiska detaļām, kurām nepieciešami montāžas caurumi, ventilācijas raksti vai svara samazināšana.

Projektējot caururbtās īpašības, atcerieties šos rūpniecības labāko praksi norādījumus:

• Minimālajam cauruma diametram jābūt vienādam ar materiāla biezumu (apaļiem caurumiem)
• Caurumiem jābūt vismaz 1,5× materiāla biezumu attālumā viens no otra, lai novērstu deformāciju
• Caurumiem jābūt vismaz 2× materiāla biezumu attālumā no liekšanas līnijām

Liekšanas, reljefa veidošanas un monētu kalšanas tehnikas

Slīkstīšana veido leņķus darba gabalā, pieliekot spēku gar lineāru asi. Metāls liekšanas ārpusē izstiepjas, bet iekšpusē saspiežas — un šīs īpašības izpratne ir būtiska precīzu detaļu izgatavošanai. Atspīdēšana (springback), kad metāls pēc liekšanas daļēji atgriežas sākotnējā stāvoklī, jāņem vērā matricas projektēšanā.

Būtiski liekšanas apsvērumi ietver:

• Minimālais liekšanas rādiuss parasti vienāds ar materiāla biezumu elastīgiem metāliem
• Liekšanas augstumam jābūt vismaz 2,5× materiāla biezumam plus liekšanas rādiuss
• Kristāla struktūras virziens ietekmē formējamību — liekšana perpendikulāri kristāla struktūras virzienam samazina plaisu veidošanās risku

Reljefdruka veido izvirzītus vai iegrimušus rakstus, neizgriežot cauri materiālam. Šī zīmogošanas un presēšanas tehnika lokāli izstiepj metālu, lai veidotu dekoratīvus tekstūru virsmas, funkcionālus ribojumus stingrībai vai identifikācijas marķējumus. Atšķirībā no citām operācijām, reljefa veidošana parasti darbojas vienlaikus abās loksnes pusēs.

Kalšanas tērauds un citi metāli tiek pielikts ļoti liels spiediens — bieži pārsniedzot materiāla plūstamības robežu 5–10 reizes — lai izveidotu ārkārtīgi precīzas īpašības ar izcilu virsmas apdari. Nosaukums cēlies no tās pirmās lietojumprogrammas: monētu ražošanas. Šodien monētu kalšana tiek izmantota, lai:

• Izlīdzinātu un noslīpētu noblankēšanas vai urbšanas radītos uzraušus
• Izveidotu precīzus biezuma elementus ar novirzēm mazāk nekā ±0,025 mm
• Veidotu asus stūrus un detalizētus iegravējumus, ko nav iespējams iegūt ar standarta formēšanu
• Palielinātu lokālo stiprumu, izmantojot deformācijas cietināšanu

Malas veidošana veido lūpas vai malas detalas perimetra garumā, parasti, lai palielinātu stingrību, izveidotu savienojuma virsmas vai sagatavotu malas metināšanai. Šis metāla stempelēšanas process liec materiālu perpendikulāri galvenajai virsmai, bieži vien 90 grādu leņķī, tomēr iespējami arī citi leņķi.

Salīdzinājums štancēšanas operācijās uzreiz

Pareizā operācija tiek izvēlēta atkarībā no jūsu detalas prasībām, materiāla īpašībām un ražošanas ekonomikas. Šis salīdzinājums palīdz inženieriem izvēlēties piemērotāko operāciju konkrētai lietojumprogrammai:

Operācijas tips	Apraksts	Kopīgas prasības	Tipiskās atļautās novirzes
Atliekšanas	Griešana plaknas formas no loksnes; izgriezums ir darba gabals	Elektriskās laminācijas, uzgriežņi, blīves, sākotnējie заготовки	±0,002" līdz ±0,005"
Šaušana	Caurlužu vai atveru veidošana; atlikusī loksne ir darba gabals	Uzmontēšanas caurumi, ventilācijas raksti, svara samazināšana	±0,002″ līdz ±0,004″
Slīkstīšana	Leņķu veidošana, pieliekot spēku gar lineāro asi	Atlīktnes, korpusi, šasijas komponenti, rāmji	±0,5° līdz ±1° leņķiski
Reljefdruka	Izpeldētu/iekļautu rakstu veidošana bez materiāla noņemšanas	Dekoratīvās panelis, stingrināšanas ribas, identifikācijas marķējumi	±0,005" līdz ±0,010"
Malas veidošana	Detala perimetra veidošana perpendikulāri malas vai lūpas	Iekavu malas, metināšanas sagatavošana, strukturāla pastiprināšana	±0,005 collas līdz ±0,015 collas
Monētizācija	Augsspiediena kompresija precīziem elementiem un virsmas apstrādei	Monētu izgatavošana, precīzi plakni virsmas, aizsargkārnu noņemšana, asas detaļas	±0,001" vai labāk

Vai pamanāt, kā monētu izgatavošanas operācijām būtiski sašaurinās pieļaujamās novirzes? Šī precizitāte ir saistīta ar izmaksām — ārkārtīgais spiediens prasa smagākas preses un izturīgāku rīku. Inženieriem jānorāda monētu izgatavošana tikai tad, ja to patiešām prasa lietojuma specifikācijas.

Vairumā reālās pasaules stempļotās detaļas kombinē vairākas operācijas. Vienkāršam skavam var būt nepieciešama kontūras izgriešana (blanking), caurumu urbšana (punching) un liekšana, lai iegūtu galīgo formu. Lai veiksmīgi projektētu progresīvās matricas ražošanai, ir būtiski saprast, kā šīs operācijas mijiedarbojas un kādas secības ierobežojumus tās uzliek.

Progresīvā matrica pret pārvietošanas matricu pret četrpusējo stempļošanu

Jūs esat apguvuši pamatdarbības — izgriešanu, urbšanu, liekšanu un citas. Bet patiesā jautājuma forma ir šāda: kā šīs darbības apvienot efektīvā ražošanas sistēmā? Atbilde ir atkarīga no tā, kuru metāla stempelēšanas procesu jūs izvēlaties, un šis lēmums ietekmē visu — sākot ar rīku ieguldījumiem un beidzot ar katras detaļas ražošanas izmaksām.

Šodien ražošanā dominē četri atšķirīgi metāla stempelēšanas paņēmieni, kuri katrs ir optimizēts dažādām detaļu ģeometrijām, ražošanas apjomiem un sarežģītības līmeņiem. Nepareiza procesa izvēle var palielināt izmaksas par 30–50 % vai radīt kvalitātes problēmas, kas traucē jūsu ražošanas līniju. Apskatīsim katru pieeju, lai jūs varētu izvēlēties piemērotāko metodi savai konkrētajai lietojumprogrammai.

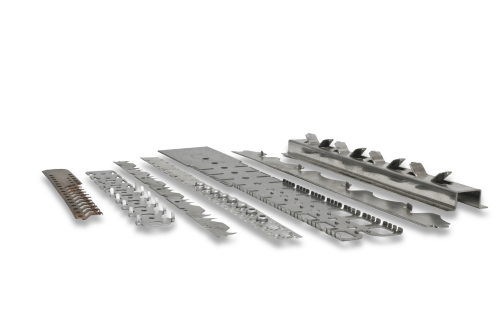

Progresīvā matricas iegravēšana lielapjomu ražošanai

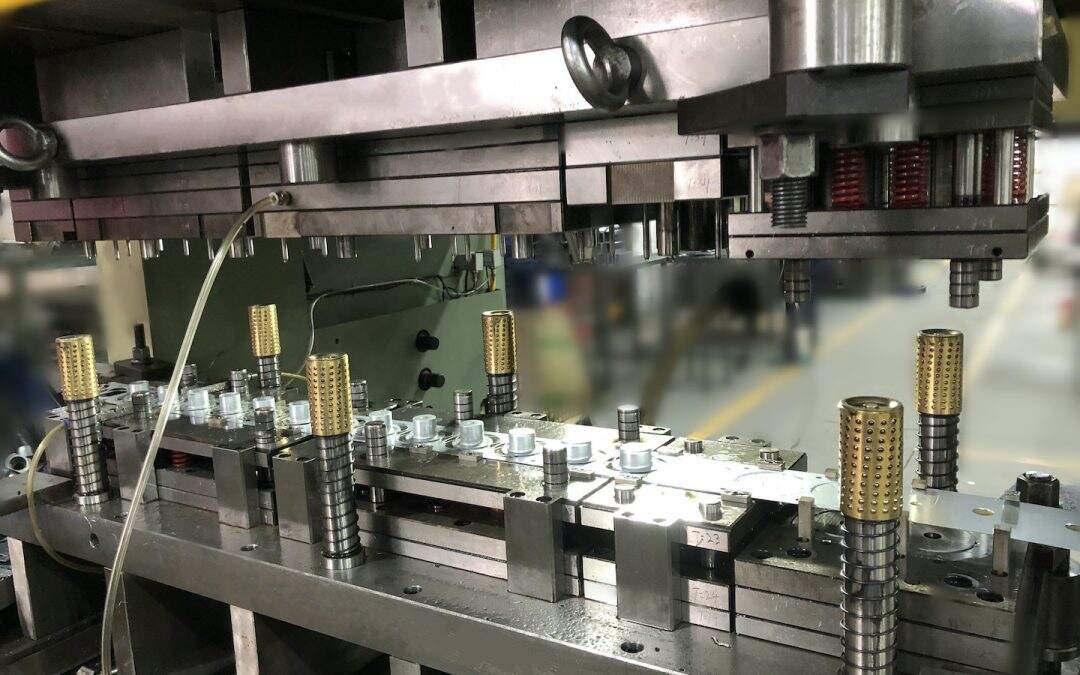

Iedomājieties nepārtrauktu metāla lenti, kas plūst caur virkni staciju, kur katrā stacijā tiek veikta noteikta darbība — šeit urbšana, tur liekšana, beigās griešana. Tas ir progresīvā matrica un stempelēšana darbībā, un tas ir darba zirgs lieliem apjomiem metāla stempelēšanas operācijām .

Šeit ir, kā tas darbojas: metāla lenta pārvietojas caur matricu katrā preses gāzienā, pārvietojoties no vienas stacijas uz otru, vienlaikus paliekot savienota ar nesošo lenti (ko sauc par webbing). Tikai pēdējā stacijā gatavais izstrādājums atdalās no lentas. Šis nepārtrauktais plūsmas process ļauj sasniegt ievērojamus ražošanas ātrumus — bieži vien 100–1500 gāzieni minūtē, atkarībā no izstrādājuma sarežģītības.

Progresīvā stempelēšana ir īpaši efektīva, ja jums nepieciešams:

• Gadā vairāk nekā 10 000 daļu (un ideālā gadījumā 100 000+)
• Sarežģīti izstrādājumi, kam nepieciešamas 3–15 veidošanas operācijas
• Precīzi stempelēti izstrādājumi ar stingriem izmēru pieļaujamajiem noviržu robežiem
• Maksimāla caurlaide ar minimālu manipulāciju

Kompromiss? Sākotnējās rīku izmaksas parasti svārstās no 15 000 līdz 150 000+ USD, atkarībā no sarežģītības. Kad matrica ir izgatavota, dizaina izmaiņas kļūst dārgas un laikietilpīgas. Progresīvās matricas ir ekonomiski izdevīgas tikai tad, ja jūsu ražošanas apjomi attaisno sākotnējo investīciju — un ja jūsu dizains jau ir galīgi apstiprināts.

Bieži sastopamās lietojumprogrammas ietver automašīnu stiprinājumus un skavas, elektroniskus savienotājus, akumulatora kontaktdetalēs un precīzās metāla komponentes, kur metāla loksnes stempelēšanas apjomi sasniedz miljonus.

Izvēle starp pārvades matricu, četrstūra (Fourslide) un dziļās velkšanas metodi

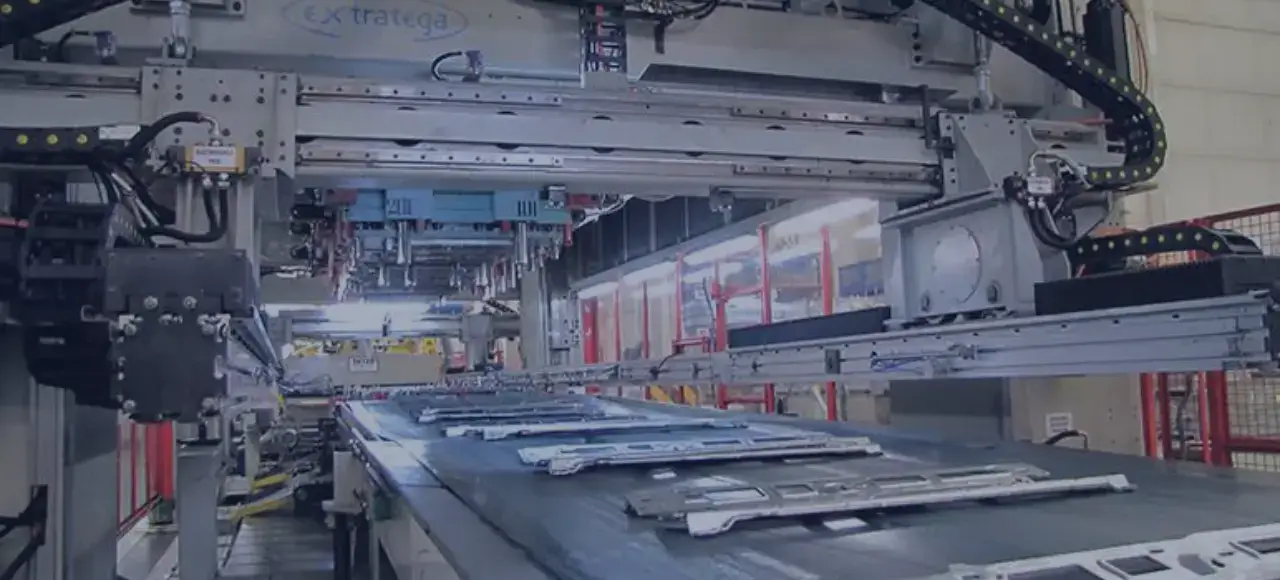

Pārvietošanas formēšana izmanto citu pieeju. Nevis saglabā detaļu pie lentes, bet gan заготовка atdalās jau procesa sākumā — vai nu no iepriekš izgrieztas заготовка vai pirmajā stacijā. Mekhāniskās rokas pēc tam „pārnes” detaļu starp stacijām nākamajām operācijām.

Kāpēc izvēlēties pārvades metodi vietojā progresīvās? Trīs galveni iemesli:

• Lielākas detaļas: Kad komponentu platums pārsniedz praksē lietojamās lentes platuma robežas (parasti 12–24 collas), pārvades matricas var apstrādāt lielākas заготовka.
• Dziļāki Stampošanas Formas: Detaļām, kurām nepieciešams ievērojams dziļums — piemēram, automašīnu ķermeņa paneļiem vai strukturālām komponentēm — pārvades metode nodrošina kustības brīvību, kas ir būtiska.
• Dažu ass veidošana: Ja jūsu detaļai nepieciešama veidošana no vairākām virzieniem, pārvades matricas nodrošina piekļuvi, kuru progresīvā rīku tehnika nevar nodrošināt.

Pārnesuma stempelēšana parasti notiek lēnāk nekā progresīvās metodes (parasts darba ātrums ir 15–60 sitieni minūtē), tomēr spēja veidot lielākas un sarežģītākas formas bieži pārsver ātruma atšķirību. Automobiļu un mājsaimniecības tehnikas ražošanas nozare šo procesu intensīvi izmanto stiprinājuma plāksnēm, korpusiem un stempelētiem čaulām.

Četrslīdes (vai daudzslīdes) stempelēšana šī metode vada precīzās stempelēšanas procesu pilnīgi citā virzienā. Nevis vertikāla preses darbība, bet gan četri horizontāli slīdņi no dažādām pusēm tuvojas apstrādājamajam priekšmetam, ļaujot veidot sarežģītus liekumus un formas, kuriem tradicionāli būtu nepieciešamas vairākas progresīvās matricas stacijas.

Šī metode ir īpaši efektīva:

• Mazām un vidēja izmēra detaļām, kurām nepieciešami sarežģīti, daudzvirziena liekumi
• Īsām sērijām, kad rīku izmaksām jāpaliek zemām
• Detaļām ar sarežģītu ģeometriju, kuras pretojas tradicionālai formēšanai
• Lietojumiem, kuros nepieciešams minimāls materiāla zudums

Elektriskie termināli, skavas, spirālveida kontaktdaļas un mazie kronšteini bieži tiek ražoti, izmantojot četrslīdes mašīnas. Rīku izgatavošana parasti ir vienkāršāka un lētāka nekā progresīvo matricu izgatavošana, tāpēc šis process ir pievilcīgs mazākiem ražošanas apjomiem vai tad, kad dizains var mainīties.

Dziļstampinga stempļa darbs kalšana aizpilda specializētu, bet kritiski svarīgu nišu: tā veido kausveida, cilindriskas vai kastveida detaļas, kurām detaļas dziļums pārsniedz atveres diametru. Piemēri: akumulatoru korpusi, dzērienu alus birkas, automobiļu degvielas tvertnes vai virtuves mazgātavas.

Šajā procesā loksnes metāls pakāpeniski tiek izstiepts vairākos vilkšanas posmos, pakāpeniski padziļinot formu un kontrolējot materiāla plūsmu, lai novērstu pārrāvumus vai rievu veidošanos. Dziļās vilkšanas operācijām nepieciešama rūpīga uzmanība šādiem faktoriem:

• Blanks turētāja spiediens (pārāk zems izraisa rievu veidošanos; pārāk augsts izraisa pārrāvumus)
• Vilkšanas attiecības (attiecība starp blanka diametru un urbja diametru)
• Smēršana (būtiska materiāla plūsmai un virsmas kvalitātei)
• Materiāla izvēle (formējamība kļūst kritiska dziļiem vilkumiem)

Procesa izvēle uzreiz acīmredzami

Pareizās štampēšanas metodes izvēle prasa vairāku faktoru līdzsvarošanu. Šis salīdzinājumu rāmis palīdz inženieriem novērtēt to izvēles iespējas:

Procesa tips	Pareizākais risinājums	Apjoma diapazons	Daļas sarežģītība	Tipiskās nozares
Progresīvs matražs	Mazas līdz vidēji sarežģītas detaļas augsta ātrumā	10 000 līdz miljoniem gadā	Augsta (vairākas operācijas secībā)	Automobiļu rūpniecība, elektronika, patēriņa preces
Pārnešanas veidne	Lielākas detaļas, kurām nepieciešami dziļi vilkumi vai daudzassu formēšana	5000 līdz 500 000+ gadā	Augsta (sarežģīti veidoti un dziļāki izstrādājumi)	Automobiļu korpusa paneļi, mājsaimniecības ierīces, rūpnieciskā aprīkojuma
Fourslide/multislide	Mazas detaļas ar sarežģītiem liecieniem no vairākām virzieniem	1000 līdz 100 000 gadā	Vidējs līdz augsts (daudzvirziena liecieni)	Elektronika, medicīnas ierīces, savienotāji
Dziļā vilkšana	Kausveida, cilindriskas vai dobas komponentes	10 000 līdz miljoniem gadā	Vidējs (dziļumam veltīta ģeometrija)	Automobiļu rūpniecība, iepakojums, virtuves trauki, korpusi

Vai pamanāt, kā apjomu slieksņi būtiski pārklājas? Tas ir tāpēc, ka „pareizā” izvēle bieži vien ir atkarīga ne tikai no daudzuma, bet arī no detaļas ģeometrijas. Sarežģīts mazs savienotājs var attaisnot progresīvo matricu pat pie 50 000 detaļām gadā, kamēr vienkāršs kronšteins var palikt izdevīgs, izmantojot četrstabiņu matricu ar to pašu daudzumu.

Novērtējot savas iespējas, sāciet ar šiem lēmumu pieņemšanas kritērijiem: Kādi ir jūsu gadā ražotie apjomi un partijas lielumi? Cik sarežģīta ir jūsu detaļas ģeometrija? Kādas precizitātes prasības jums ir? Un būtiski svarīgi — cik stabila ir jūsu dizaina versija? Šo jautājumu atbildes norādīs uz tās stempelēšanas metodes izvēli, kas jūsu konkrētajai lietojumprogrammai nodrošina optimālu līdzsvaru starp iespējām, kvalitāti un izmaksām.

Stempelēšanas preses tipi un to pielietojums

Jūs esat izvēlējušies savu stempelēšanas procesu — bet kā ir ar mašīnu, kas nodrošina spēku? Izvēlētā stempelēšanas preses tieši ietekmē cikla ilgumu, izstrādājuma kvalitāti, enerģijas izmaksas un ilgtermiņa rentabilitāti. Tomēr daudzi inženieri šo būtisko lēmumu ignorē, pieņemot, ka "preses ir preses".

Nekas nav tālāk no patiesības. Mūsdienu metāla stempelēšanas preses iedalās trīs galvenās kategorijās — mehāniskās, hidrauliskās un servopreses — katras no kurām ir izstrādātas atbilstoši dažādām ražošanas prasībām. To priekšrocību un ierobežojumu izpratne jums palīdz izvēlēties aprīkojumu atbilstoši lietojumam , izvairoties no dārgām neatbilstībām, kas var traucēt ražošanas līnijas vairākus gadus.

Mehānisko preses priekšrocības ātruma kritiskai ražošanai

Kad neapstrādātā ātruma vajadzības nosaka jūsu ražošanas ekonomiku, mehāniskās preses joprojām ir izvēles standarts. Šīs mašīnas izmanto elektromotoru, lai darbinātu riņķveida ratu, kas uzkrāj kinētisko enerģiju un pārnes to caur krosošanas vārpstu vai ekscentrisku zobratu uz kustīgo galvu. Rezultāts? Stabili un prognozējami darba gājieni ievērojamā ātrumā.

Pēc SPI preses pārskats , mehāniskās metāla stempelēšanas preses parasti ir no 20 tonnām līdz 6000 tonnām — aptverot visu no delikātiem elektroniskiem komponentiem līdz smagām automobiļu stempelēšanām. To fiksētais darba gājienu profils nodrošina atkārtojamus rezultātus ciklā pēc cikla, tādējādi padarot tās ideālas progresīvo matricu un pārvades presju darbībai.

Kāpēc izvēlēties mehānisko tērauda stempelēšanas presi?

• Augsta ātruma ražošana: Darba gājienu biežums mazākajām jaudām bieži pārsniedz 100 gājienus minūtē
• Stabili darba gājienu raksturlielumi: Fiksētie kustību profili nodrošina atkārtojamību no detaļas uz detaļu
• Zemākas ekspluatācijas izmaksas: Vienkāršākas sistēmas nozīmē mazāku apkopēs nepieciešamo sarežģītību
• Pierādīta uzticamība: Desmitgadīga pilnperfekcionēšana ir optimizējusi šīs darba zirgu

Kompromiss? Mehāniskie preses piedāvā ierobežotu kontroli stempļa kustības apakšējā punktā — tieši tur, kur notiek formas veidošana. Tās ir īpaši efektīvas, ja jūsu darbībai ir nepieciešama ātrums un vienmērīgums, nevis elastība.

Kad hidrauliskās un servo preses pārspēj mehāniskās sistēmas

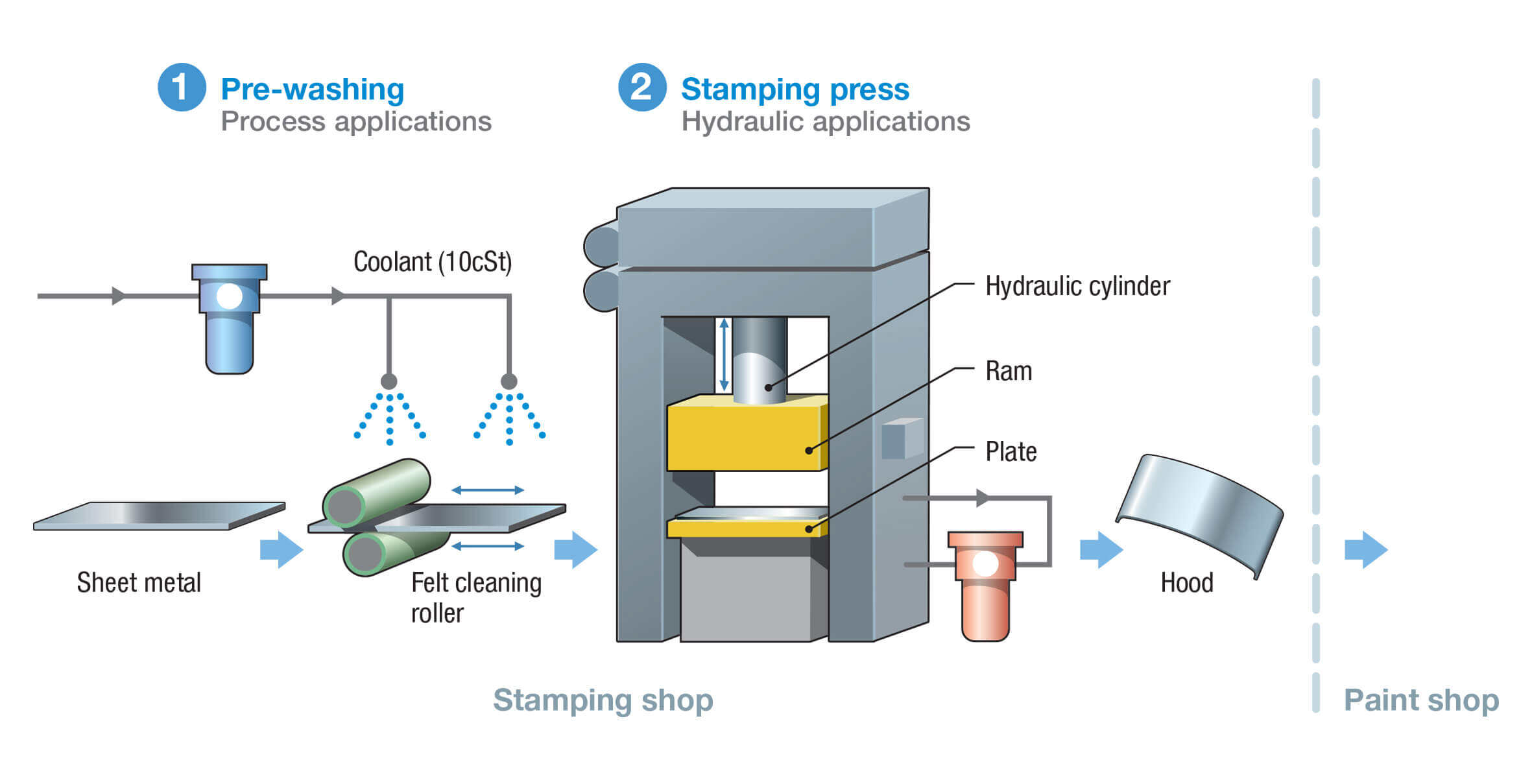

Hidrauliskās preses izmanto fundamentāli citu pieeju. Vietoj kinētiskās enerģijas no riņķa, tās izmanto spiestu hidraulisko šķidrumu, lai radītu spēku. Kā norāda Eigen Engineering, šīs sistēmas var nodrošināt līdz aptuveni 10 000 tonnām lielu metāla stempļošanas spēku — tādējādi tās ir spēcīgas sistēmas prasīgiem pielietojumiem.

Hidrauliskā tērauda preses izceļas situācijās, kurās mehāniskās sistēmas saskaras ar grūtībām:

• Dziļās velkšanas operācijas: Pilns spēks pieejams visā stempļa kustības garumā
• Smagas vai augstas izturības materiāli: Vienmērīgs spiediens neatkarīgi no materiāla pretestības
• Mainīgi spēka prasības: Regulējami spiediena profili dažādiem detaļu veidiem
• Sarežģīti presēti metāla komponenti: Labāka kontrole sarežģītās veidošanas secībās

Ātruma zaudējums ir reāls — hidrauliskās preses darbojas lēnāk nekā mehāniskās alternatīvas. Tomēr, kad veidošanas kvalitāte ir svarīgāka nekā cikla ilgums, šis kompromiss bieži ir pamatots.

Servopreses attēlo metāla presēšanas preses tehnoloģijas jaunāko attīstību. Šajās sistēmās riņķa sviru aizvieto augstas jaudas servomotori, kas ļauj precīzi kontrolēt slīdošās daļas kustību, pozicionēšanu, gājiena ātrumu un spēka pielietojumu jebkurā cikla brīdī.

Kas padara servotehnoloģiju pārveidojošu? Saskaņā ar Stamtec automobiļu preses rokasgrāmatu servopreses piedāvā pielāgojamus gājiena profilus — lēnākus ātrumus kritiskajās veidošanas fāzēs un ātrāku atgriešanās ātrumu, lai uzlabotu ražību. Tās nodrošina maksimālo spiedes spēku jebkurā operācijas punktā, tāpēc tās ir ideālas augstas izturības tērauda (AHSS) un citu prasību izvirzošu materiālu presēšanai.

Galvenās servopreses priekšrocības ietver:

• Programmējamas kustības profili: Optimizējiet katru gāzi, lai atbilstu konkrētām detaļu prasībām
• Enerģijas efektivitāte: Motori patērē enerģiju tikai tad, kad strādā
• Maksimālā spēka elastība: Pilnā spiediena jauda pieejama jebkurā gāzē
• Samazināta rīku nodilums: Kontrolētās tuvošanās ātrumus palielina matricas kalpošanas laiku
• Ātra pārbūve: Saglabātās programmas ļauj ātri veikt iestatījumus dažādām detaļām

Ieguldījums sākumā ir augstāks, taču servo tehnoloģija bieži nodrošina ievērojamu ROI (ieguldījuma atdeve) enerģijas taupīšanas, uzlabotas kvalitātes un ražošanas elastības dēļ.

Galvenās specifikācijas preses izvēlei

Vai nu novērtējot metāla stempelēšanas preses jaunai ražotnei, vai arī modernizējot esošo aprīkojumu, inženieri sistemātiski jānovērtē šīs kritiskās specifikācijas:

• Tilpības jauda: Aprēķiniet nepieciešamo spēku, pamatojoties uz materiālu, biezumu, заготовки izmēru un matricas sarežģītību — pēc tam pievienojiet piemērotu drošības rezervi
• Gājiena ātrums: Nodrošiniet atbilstību ražošanas apjomu prasībām, vienlaikus saglabājot kvalitātes standartus
• Gaitas garums: Nodrošiniet pietiekamu brīvo telpu detaļas ģeometrijai un matricas augstumam
• Gultņa un slīdes izmēri: Pārbaudiet matricas savietojamību un piekļuvi automatizācijai
• Slīdņa precizitāte: Kritiski svarīgi precīzajām automobiļu un citām precīzajām lietojumprogrammām ar stingriem tolerances noteikumiem
• Enerģijas patēriņš: Iekļaujiet ekspluatācijas izmaksas kopējās īpašuma izmaksās
• Integrācijas iespējas: Apstipriniet savietojamību ar lentes apstrādi, pārvadāšanas sistēmām un turpmāko automatizāciju
• Serviss un atbalsts: Novērtējiet rezerves daļu pieejamību un tehniskās atbalsta reaģēšanas ātrumu

Preses izvēle ir ilgtermiņa investīciju lēmums. Pareizās stempelēšanas iekārtas nodrošina līdzsvaru starp jūsu pašreizējām ražošanas vajadzībām un nākotnes elastību — jo detaļas, kuras jūs stempelējat šodien, var mainīties rīt, un jūsu aprīkojumam jāspēj tam pielāgoties.

Materiālu izvēles pamācība stempelēšanas ražošanai

Jūs esat izvēlējušies presi un optimizējuši savu procesu — bet šeit ir jautājums, kas var izlemt jūsu projekta veiksmi vai neveiksmi: no kura metāla jums patiesībā vajadzētu stempelēt? Materiāla izvēle ietekmē visu — no matricas nodiluma līdz atgriešanās kompensācijai (springback), un nepareiza izvēle nozīmē noraidītas detaļas, satrauktus ražošanas kolektīvus un budžeta pārsniegšanu.

Labās ziņas? Kad jūs saprotat, kā dažādas metālu šķirnes reaģē uz deformācijas spiedienu, lēmums kļūst vienkāršs. Apskatīsim visbiežāk lietotos metālus metāla stempelēšanai un noskaidrosim, kad katra no šīm materiālu šķirnēm ir piemērota jūsu pielietojumam.

Tērauds pret alumīniju pret varu stempelēšanas pielietojumos

Oglekļa tērauds tērauds joprojām ir stempelēšanas ražošanas pamatmateriāls — un tam ir labas iemeslas. Saskaņā ar American Industrial Company, tā ir ļoti izturīga oglekļa un dzelzs sakausējuma šķirne, kas nodrošina augstu izturību un konstrukcijas elastību pie izdevīgas cenas. Atkarībā no oglekļa saturā tā ir pieejama dažādās kvalitātēs, un oglekļa tērauds lielākajai daļai deformācijas operāciju nepieprasa īpašus apsvērumus.

Kad jums vajadzētu izvēlēties stempelētu tēraudu? To var uzskatīt par jūsu noklusējuma izvēli šādos gadījumos:

• Konstruktīvie skavu un pastiprināšanas komponenti
• Automobiļu šasijas un korpusa daļas
• Rūpnieciskās aprīkojuma korpusi
• Pielietojumi, kur lēmumu nosaka izturības un izmaksu attiecība

Galvenais ierobežojums? Korozijas izturība. Neapstrādāta oglekļa tērauda rūsas ātri, tāpēc lielākā daļa pielietojumu prasa cinka, hroma vai niķeļa pārklājumus aizsardzībai — tas pievieno jūsu ražošanas plūsmā papildu operāciju.

Nerūstamo tērauda formēšana risina korozijas problēmu tās avotā. Dažādas kvalitātes piedāvā unikālas priekšrocības dažādām vides apstākļiem. Nerūsējošā tērauda metāla stempelēšana ir vēlamāka pārtikas apstrādei, medicīniskajām lietojumprogrammām un ārējai izvirzībai, kur ilgmūžība un korozijas izturība ir nenovēršami nosacījumi.

Bet šeit ir kompromiss: nerūsējošais tērauds ātri uzstiprinās formēšanas laikā. Matricas nodilst ātrāk, atgriezeniskā deformācija palielinās un jums būs nepieciešams augstāks preses spēks salīdzinājumā ar oglekļa tēraudu. Šie faktori palielina katras detaļas izmaksas — to var attaisnot, ja pielietojuma prasības patiešām prasa korozijas izturību, bet tas ir pārmērīgi, piemēram, iekštelpu konstrukcijas komponentiem.

Alumīnija stampēšanu pārsvarā tad, kad ir svarīga masas samazināšana. Presētais alumīnijs piedāvā lielisku izturības attiecību pret svaru, tādēļ tas ir ideāls gaisa un kosmosa komponentiem, automobiļu vieglo konstrukciju iniciatīvām un portatīvo elektronisko ierīču korpusiem. Materiāla dabiskā korozijas izturība daudzās lietojumprogrammās atbrīvo no nepieciešamības pārklāt virsmu.

Bieži lietotie alumīnija veidi stempelēšanai ir:

• 1100 sērija: Augstākā deformējamība, izmantojama dziļām velmēm un sarežģītām formām
• 3003 sērija: Laba deformējamība ar uzlabotu izturību
• 5052 sērija: Augstāka izturība strukturāliem pielietojumiem
• 6061 sērija: Termiski apstrādājama, lai pēc deformācijas palielinātu izturību

Kāda ir problēma ar alumīniju? Tas ir mīkstāks nekā tērauds, tādēļ virsmas rievas un saķeres parādības kļūst par bažām. Kvalitatīvu presēto detaļu ražošanai ir būtiska pareiza smērvielu lietošana un matricu virsmu apstrāde.

Vara apspiedums un vara sakausējumi kalpo specializētiem pielietojumiem, kur visvairāk ir svarīga elektriskā un termiskā vadītspēja. Saskaņā ar Talan Products, vara mīkstā un locīgā daba padara to par vēlamāko izvēli tās korozijas izturības un izstiepjamības dēļ.

Tipiskas vara stempelēšanas lietojumprogrammas ietver:

• Elektriskos savienotājus un barošanas plāksnes
• Siltuma izvadītājus un siltuma pārvaldības komponentus
• EMI/RFI aizsargājums
• Akumulatora kontaktus un termināļus

Misiņš — cinka un vara sakausējums — piedāvā dažādu mīkstuma un cietības proporciju atkarībā no sastāva. To bieži izvēlas bultiņām, slēdzenēm, zobrataiem un dekoratīvajai armatūrai, kur vizuālā pievilcība ir tikpat svarīga kā funkcionalitāte.

Materiālu īpašības, kas ietekmē dzīšanas piemērotību

Pareizā metāla izvēle stempelēšanai iet tālāk par vienkāršu materiāla īpašību atbilstību gala lietojuma prasībām. Jums jāsaprot, kā katrs metāls uzvedas pašā formēšanas procesā.

Formojamība mēra, cik daudz metāls var deformēties, pirms tam rodas plaisas vai pārrāvumi. Augstas formējamības materiāli, piemēram, tīrs varš un zemaklāra tērauds, var izturēt intensīvas liekšanas un dziļas velkšanas operācijas. Zemākas formējamības materiāli, piemēram, augstas izturības tērauds vai darbā cietinātais nerūsējošais tērauds, prasa mīkstāku formēšanu — lielākus liekšanas rādiusus, seklierejas velkšanu un iespējams vairākas formēšanas fāzes.

Atsperošana notiek, kad veidotais metāls daļēji atgriežas pret savu sākotnējo formu pēc spiediena noņemšanas. Saskaņā ar Henli Machinery , materiāli ar augstāku plūstamības robežu ir vairāk pakļauti atsperšanās efektam stempelēšanas laikā. Tas nozīmē, ka jūsu matricas konstruktors ir jāpārlieku saliek augstas izturības materiāli, lai pēc elastīgās atjaunošanās sasniegtu vēlamo leņķi.

Galvenie atsperšanās apsvērumi ietver:

• Augstāka plūstamības robeža = vairāk atsperšanās kompensācijas nepieciešams
• Biezākas loksnes patiesībā parāda mazāku atsperšanos, jo notiek lielāka plastiskā deformācija
• Sarežģītām ģeometrijām var būt nepieciešamas priekšveidošanas operācijas, lai kontrolētu atsperšanos
• Malu spiediena optimizācija var samazināt atsperšanos, uzlabojot sprieguma sadalījumu

Materiāla biežums tieši ietekmē matricas konstrukciju vairākos aspektos. Biezākiem materiāliem ir nepieciešamas augstākas tonnāžas preses, lielāki atstarpi starp puncu un matricu, kā arī parasti lielāki minimālie liekšanas rādiusi. Savukārt ļoti plāni materiāli rada apstrādes grūtības un var rāpīties deformēšanas laikā, ja blanks turētāja spiediens netiek rūpīgi regulēts.

Materiālu salīdzinājums uzreiz

Šis salīdzinājums palīdz inženieriem ātri novērtēt metāla stempelēšanas materiālus konkrētām lietojumprogrammām:

Materiāls	Formējamības reitings	Tipiskas lietošanas metodes	Izmaksu apsvērumi	Specifiskie prasības
Zilksnes dzelzs	Ērti	Automobiļu stiprinājumi, strukturāli komponenti, vispārējie montāžas elementi	Zems — visizdevīgākā opcija	Nepieciešama pārklājuma slāņa uzklāšana korozijas aizsardzībai
Nerūsējošais tērauds	Mērens	Pārtikas apstrāde, medicīnas ierīces, jūras lietojumi	Augsts — 2–4 reizes dārgāks par oglekļa tēraudu	Nepieciešams augstāks spiediens; palielināta matricu nodilums
Alumīnijs	Laba līdz ļoti laba	Aeronautika, automobiļu vieglās konstrukcijas, elektronikas korpusi	Vidējs — atkarīgs no sakausējuma kvalitātes	Nepieciešama piemērota smērviela; gallinga (metāla pielipšanas) novēršana
Vara	Ērti	Elektriskie savienotāji, siltuma izvadi, EMI ekrāni	Augsts — preču cenas svārstības	Mīksta materiāla; virsmas aizsardzība ir kritiska
Misiņš	Laba līdz ļoti laba	Dekoratīvie metāla izstrādājumi, bultiņas, slēdzenes, vārsti	Vidējs-Augsts	Cinka saturs ietekmē formējamību un krāsu
Berilija varš	Mērens	Svira, lidaparātu komponenti, daļas ar augstu slodzes izturību	Ļoti augsts — speciālo sakausējumu cenas	Veselības/drošības protokoli apstrādes putekļu apstrādei

Vai pamanāt, ka formējamība un izmaksas bieži mainās pretējā virzienā? Tas ir pamata kompromiss materiālu izvēlē. Augstas veiktspējas sakausējumi nodrošina labākas ekspluatācijas īpašības, taču prasa rūpīgāku matricu projektēšanu, lēnākus ražošanas ātrumus un augstākas rīku apkopēs paredzētās izmaksas.

Gudrākais pieejas veids? Sakārtot materiāla īpašības ar faktiskajām lietojuma prasībām — nevis teorētiskajām visnepatīkamākajām situācijām. Nerūsējošā tērauda izmantošana iekštelpu, sausā vides balstam ir naudas izšķiešana. Tomēr oglekļa tērauda izvēle jūras lietojumam garantē pāragru atteici. Abas zināšanas — par formēšanas uzvedību un ekspluatācijas vidi — nodrošina, ka jūs izvēlaties metāla stempelēšanai paredzētus materiālus, kuri darbojas uzticami, neiztērējot lieku naudu uz nevajadzīgām īpašībām.

Dizains ražošanai stempelēšanā

Jūs esat izvēlējušies savu materiālu un procesu — taču tieši šeit projekti bieži nonāk ceļa galā: pašā detaļas dizainā. Komponents, kas CAD programmā izskatās perfekts, var kļūt par ražošanas košmaru, ja ignorē tas, kā loksne patiesībā uzvedas formēšanas laikā. Rezultāts? Nolietota rīku aprīkojuma iegāde, neievēroti termiņi un pārāk lieli budžeti, kas iztērēti pārprojektēšanai, kura nebija vajadzīga.

Ražošanai piemērota dizaina (DFM) izveido tiltu starp inženierijas nodomu un ražošanas realitāti. Ja to piemēro agrīnā stadijā — pirms sākas rīku izgatavošana — pareizas loksnes metāla konstruēšanas vadlīnijas samazina izmaksas, paātrina termiņus un ievērojami uzlabo pirmās apstiprināšanas likmi. Apskatīsim būtiskās noteiksmes, kas atdala veiksmīgu stempļošanas dizainu no dārgām mācībām.

Būtiskie konstruēšanas noteikumi štampējamiem izstrādājumiem

Katram metāla stempļotajam komponentam jāievēro pamata veidošanas ierobežojumi. Ja šos noteikumus ignorē, ražošanas laikā būs jācīnās ar defektiem. Ja tos ievēro, komponenti praktiski tiek stempļoti paši par sevi.

Minimālie liekuma rādiusi

Pārāk mazu iekšējo liekuma rādiusu norādīšana izraisa plaisas un pārmērīgu atgriešanos. Saskaņā ar nozares labākās prakses , mīkstāki metāli pieļauj mazākus rādiusus, kamēr cietsakausējumi bieži prasa rādiusus, kas ir vienādi vai lielāki par materiāla biezumu. Savu rādiusu jāpielāgo gan materiāla īpašībām, gan pieejamajiem rīkiem — pretējā gadījumā būs jāveic dārgas matricu modificēšanas vai jāuzņemas komponentu atteices risks.

Vispārīgas vadlīnijas minimālajam iekšējam liekuma rādiusam:

• Mīksta alumīnija un vara loksne: 0,5×–1× materiāla biezums
• Zemaklūdes tērauds: 1× materiāla biezums
• Nerūsējošais tērauds: 1,5×–2× materiāla biezums
• Augstas izturības tērauds: 2×–3× vai vairāk materiāla biezuma

Attālumi no caurumiem līdz malai un no caurumiem līdz liekumam

Caurlužumu novietošana pārāk tuvu malām vai liekšanas līnijām izraisa deformāciju, ovālas caurules un nepareizi novietotus stiprinājumus pēc formas veidošanas. Saskaņā ar Fictiv metāla stempelēšanas norādījumiem minimālais apaļās caurules diametrs jābūt vienādam ar materiāla biezumu, un caurules jānovieto vismaz 1,5× materiāla biezuma attālumā viena no otras.

Caurlužumu novietošanai tuvu liekšanas līnijām funkcijas jānovieto vismaz 2,5× materiāla biezuma un liekšanas rādiusa attālumā no liekšanas līnijas. Lielākām funkcijām nepieciešams pat vēl lielāks brīvais attālums. Ja izvietojuma vieta ir ierobežota, apsveriet caurlužumu urbšanu pēc liekšanas, lai saglabātu caurlužumu ģeometriju.

Materiāla graudu virziens

Loksnes metāls ir virzienatkarīga graudu struktūra, kas rodas valcēšanas procesā. Liekumi, kas veikti perpendikulāri graudiem, ir izturīgāki un daudz mazāk pakļauti plaisāšanai nekā liekumi, kas veikti paralēli graudiem. Pielāgotiem loksnes metāla stempelēšanas projektiem kritiskie liekumi jānovieto pareizi lentes izkārtojumā — šis aspekts bieži tiek ignorēts, līdz detaļas sāk plaisāt ražošanas līnijā.

Izvirzījuma leņķi dziļiem izvilktiem izstrādājumiem

Dziļi izvilktām detaļām vertikālajām sienām nepieciešami nelieli izvirzījuma leņķi (parasti 1–3 grādi), lai atvieglotu detaļu izņemšanu no matricas. Bez pietiekama izvirzījuma detaļas paliek iestrēgušas dobumā, kas izraisa cikla aizkavēšanos un virsmas bojājumus. Jo dziļāks ir izvilkums, jo svarīgāka kļūst pareiza izvirzījuma leņķa izvēle.

Tolerances kumulācija progresīvajās matricās

Progresīvās matricas veic vairākas operācijas secībā, un katra stacija pievieno savu variantu. Projektējot metāla stempelēšanas komponentus ar precīziem izmēriem, jāņem vērā, kā atsevišķu staciju tolerances kumulējas visā matricā. Kritiskie izmēri jāveido pēc iespējas mazāk stacijās, ideālā gadījumā vienā operācijā.

Saskaņā ar nozares standartiem standarta izgriešanas un veidošanas operācijas parasti sasniedz tolerances ±0,005 collas (±0,127 mm). Ar speciālu aprīkojumu, piemēram, precīzo izgriešanu, un stingru procesa kontroli kritiskus elementus var uzturēt ar precizitāti ±0,001 collas (±0,025 mm) — taču ar augstākām izmaksām.

Dārgu projektēšanas kļūdu novēršana stempelēšanas projektos

Noteikumu izpratne ir viena lieta — tos konsekventi piemērot prasa sistēmisku uzmanību bieži sastopamajām neskaidrībām. Šeit ir kļūdas, kas liek detaļām atgriezties zīmējumu galda uz galda:

Trūkstoša vai nepareiza liekuma atbrīvošana

Ja liekumi krustojas bez atvieglojuma, loksne var pārtrūkt vai izliekties stūrī. Atbilstoša liekuma atvieglojuma — taisnstūrveida, ovāla vai apaļa griezuma — pievienošana liekumu krustojumos ļauj materiālam viegli saliekties un samazina rīka slodzi. Novietojiet atvieglojumus vietās, kur saskaras stingri stūri vai loka pārejas, lai novērstu plaisas.

Lokņi īsāki par minimāli nepieciešamo

Īsie lokņi nevar tikt pareizi satverti vai veidoti, kas noved pie slīdēšanas un neatbilstošiem liekumiem. Uzticama vadlīnija: loka garumam jābūt vismaz 4× lielākam par materiāla biezumu, lai nodrošinātu drošu satveršanu matricā. Ja jūs tomēr esat spiests saglabāt īsu malu, pielāgojiet liekšanas secību, palieliniet biezumu vai pievienojiet balstošu ģeometriju.

Neievērojot atgriešanās kompensāciju

Plakanās zīmes, kas neievēro liekuma pieļaujamo novirzi un atgriešanos, rada nepareizus galīgos izmērus un sliktu savienojumu precizitāti. Lai aprēķinātu pareizos plakano daļu garumus, izmantojiet materiālam specifiskus K-faktorus, liekumu tabulas vai CAD simulācijas. Vienmēr izveidojiet prototipus kritiskajiem liekumiem, lai pirms ražošanas rīku izgatavošanas apstiprinātu to precizitāti.

Nestandarta funkciju norādīšana

Nepāra caurumu izmēri piespiedu kārtā prasa pielāgotus caurdurējumus vai lāzera griešanu, kas palielina cikla laiku un izmaksas. Standartizējot caurumu diametrus un slotu izmērus, ražošana paliek prognozējama un samazinās rīku izmaksas. Ja īpašs izmērs tiešām ir nepieciešams, agrīnā stadijā apspriediet ar savu metālapstrādātāju lāzera griešanas un caurdurēšanas priekšrocību salīdzinājumu.

Ražošanai draudzīgas konstruēšanas (DFM) pārbaudes saraksts stempļošanas dizainam

Pirms izlaižat savu loksnes metāla stempļošanas dizainu rīku izgatavošanai, pārbaudiet šos būtiskos elementus:

• Iekšējie liekuma rādiusi atbilst vai pārsniedz materiālam specifiskos minimālos rādiusus
• Caurumi ir novietoti vismaz 1,5× materiāla biezumā viens no otra
• Caurumi ir novietoti vismaz 2,5×T + R attālumā no liekuma līnijām
• Būtiskie liekumi ir orientēti perpendikulāri materiāla grauda virzienam
• Malas augstums ir vismaz 4× materiāla biezums
• Visos krustojumos starp liekumiem ir nodrošināta liekuma kompensācija
• Izvilkuma leņķi norāda dziļi velmētām detaļām (parasti 1–3°)
• Tolerances ņem vērā kumulatīvo noviržu uzkrāšanos progresīvās matricas operācijās
• Tur, kur vien iespējams, norāda standarta caurumu izmērus
• Dimensiju plānošanā ņem vērā sekundārās operācijas (metināšana, pārklāšana, montāža)

Ranžēšanas fāzes iepriekšējās optimizācijas (DFM) priekšrocības

Ieguldīt laiku pareizā metāla stempelēšanas dizaina izstrādē pirms matricu izgatavošanas sākuma nodrošina mērāmas priekšrocības. Labi izstrādātas detaļas prasa vienkāršākas un lētākas matricas. Pirmās partijas iznākums ievērojami uzlabojas — bieži pārsniedzot 95 % salīdzinājumā ar 60–70 % nepietiekami izstrādātu komponentu gadījumā. Ražošanas grafiki paātrinās, jo nav jāgaida matricu modificēšana vai procesa pielāgošana.

Varbūt svarīgākais ir tas, ka DFM optimizēti dizaini paliek stabili visā ražošanas laikā. Kad jūsu pasūtītā metāla stempelēšanas partneris saņem labi izstrādātu detaļu, viņš var precīzi piedāvāt cenu, droši izgatavot matricas un nodrošināt vienmērīgu kvalitāti no pirmās līdz miljonātajai detaļai.

Stampa komponenta veiksmības un ražošanas problēmu starpība bieži vien ir saistīta ar šīm dizaina pamatprincipiem. Iemācoties tos, jūs pārvērtīsiet stempelēšanu no nezināmas mākslas par paredzamu un izmaksu efektīvu ražošanas metodi, kas precīzi atbilst jūsu lietojumprogrammas prasībām.

Biežāko štampēšanas defektu novēršana

Jūsu dizains ievēro visus DFM norādījumus, materiāls ir ideāli piemērots lietojumprogrammai, un rīki ir gatavi. Tomēr daļas, kas nāk no preses, joprojām rāda vīļojumus, plaisas vai izmēru neatbilstības. Kas notiek nepareizi?

Pat labi plānotās stempelēšanas operācijas var saskarties ar defektiem — tomēr izpratne par to, kādai vajadzētu būt stempelētajam metālam salīdzinājumā ar to, kas faktiski tiek iegūts, palīdz ātri diagnosticēt problēmas. Starpība starp nelielu pielāgojumu un lielu ražošanas krīzi bieži vien ir saistīta ar to, cik ātri jūs identificējat problēmu galvenās cēlonis un īsteno korekcijas.

Apskatīsim biežāk sastopamās kļūdas metāla daļās, kas izgatavotas ar stempelēšanu, kāpēc tās rodas un — galvenais — kā tās novērst, pirms tās izsmērē jūsu ražošanas budžetu.

Rievu, plīsumu un atgriešanās problēmu diagnostika

Viegošana parādās kā viļņveidīgas deformācijas vai izliekumi uz stempelētām loksnes metāla virsmām, īpaši dziļi ievilktās vai malas apstrādātās vietās. Saskaņā ar Leelinepack kļūdu analīzi, rievas veidojas tad, ja blīvētāja spēks ir nepietiekams, lai novērstu liekā materiāla kompresiju un salokšanu, nevis vienmērīgu materiāla plūsmu uz iegriezuma dobuma.

Galvenās rievu cēloņi:

• Blīvētāja spiediens iestatīts pārāk zems attiecībā uz materiālu un ģeometriju
• Pārmērīgs atstarpe starp dūri un matricu
• Materiāls pārāk plāns paredzētajam vilkšanas dziļumam
• Nepietiekama vai nepareiza smērviela, kas ļauj nevienmērīgi plūst materiālam

Kāds ir risinājums? Pakāpeniski palieliniet blīvētāja spēku, līdz rievas izzūd — taču uzmanīgi novērojiet procesu. Ja pārspiedīsiet, rievu vietā iegūsiet plīsumus.

Plīsumi (sadalījumi) attēlo pretējo galējību. Kad stempļa tērauda detaļas plaisā vai sadalās veidošanas laikā, pārmērīgais izstiepums ir pārsniedzis materiāla izstiepjamības robežas. Saskaņā ar HLC Metal Parts, stiepes plaisas parasti rodas lokalizētās vietās, kur koncentrējas augstas deformācijas vai spriegumi — bieži vien asos stūros, mazos liekuma rādiusos vai pārejās starp dažādām veidošanas zonām.

Biežākais plīsumu iemesls ir:

• Blanks turētāja spēks ir pārāk liels, ierobežojot materiāla plūsmu
• Dzeniņa vai matricas liekuma rādiuss ir pārāk mazs attiecībā uz materiāla veidojamību
• Materiāls ar zemu izstiepjamību attiecībā uz konkrēto pielietojumu
• Ievilktā attiecība pārsniedz materiāla iespējas
• Nepietiekama smērviela, kas izraisa berzes radītu spriegumu

Novēršanai nepieciešams sasvērt vairākus faktorus: izvēlēties materiālus ar pietiekamu izstiepjamību, nodrošināt, ka matricas liekuma rādiusi atbilst veidojamības prasībām, un optimizēt blanka turētāja spēku, lai ļautu materiālam plūst, bet vienlaikus novērstu rievu veidošanos.

Atsperošana izraisa inženieru neapmierinātību, jo detaļas izskatās pareizi matricā – pēc tam maina formu pēc atbrīvošanas. Šis elastīgais atjaunošanās process notiek tāpēc, ka tikai liektā materiāla ārējās šķiedras piedzīvo pastāvīgu plastisko deformāciju. Iekšējās šķiedras, kuru spriegums ir zem plūstamības robežas, velk detaļu atpakaļ uz tās sākotnējo plakanu stāvokli.

Pēc nozares analīzes atspīdēšanās īpaši ietekmē augstas izturības materiālus, jo to plūstamības un rāvējsprieguma robežu starpība ir mazāka salīdzinājumā ar zemākas izturības tēraudiem. Rezultāts? Liekšanas leņķi pēc veidošanas regulāri neatbilst specifikācijām.

Efektīvas atspīdēšanās novēršanas pasākumi ietver:

• Pārliekšanas matricas, kas kompensē paredzamo elastīgo atjaunošanos
• Apakšējo iepresēšanu pie liekšanas līnijām, lai materiāls pastāvīgi deformētos plastiski
• Servopreses izmantošanu ar programmējamu paliekošo laiku apakšējā mirklī
• Blanks turētāja spēka pielāgošanu, lai uzlabotu sprieguma sadalījumu veidošanas laikā

Uzceļumi - šie asnie, izvirzītie malas uz metāla presētajām detaļām - norāda uz rīku problēmām. Saskaņā ar HLC Metal Parts, apmali (burr) bieži veidojas tad, kad griešanas rīki nespēj pilnībā pārgriezt metālu, atstājot mazus fragmentus pie detaļu malām. Galvenie vainīgie ir nodilušas urbja un matricas malas, pārmērīga urbja un matricas atstarpe vai nepareizi izvietoti rīki.

Apmalu novēršanas stratēģijas:

• Uzturēt asas griešanas malas, regulāri apkopojot matricas
• Optimizēt urbja un matricas atstarpi (parasti 5–10 % no materiāla biezuma katrā pusē)
• Regulāri pārbaudīt un koriģēt rīku izvietojumu
• Ieviest sekundāras apmalošanas operācijas, ja nepieciešamas detaļas bez apmaliem

Kvalitātes kontroles standarti presētajām komponentēm

Defektu noteikšana pirms to iziešanas no jūsu ražotnes prasa sistēmisku kvalitātes kontroli. Mūsdienu presēšanas operācijas balstās uz vairākām detekcijas metodēm — no vienkāršas vizuālās pārbaudes līdz modernām mērīšanas sistēmām.

Defekta veids	Pamatcēlonis	Novēršanas metode	Detekcijas metode
Viegošana	Nepietiekama blanks turētāja spēka iedarbība; pārmērīga matricas atstarpe	Optimizēt blanks turētāja spiedienu; pielāgot matricas spraugu; uzlabot eļļošanu	Vizuāla pārbaude; virsmas profilometrija; pieskāriena mērītāji
Plaisas/plīsumi	Pārmērīga izstiepšana; nepietiekami lieli līkuma rādiusi; pārsniegti materiāla ierobežojumi	Palielināt matricas līkuma rādiusus; samazināt blanks turētāja spēku; izvēlēties augstāku formējamību nodrošinošu materiālu	Vizuāla pārbaude; krāsu penetrācijas tests; deformācijas analīze
Atsperošana	Elastīga atgriešanās pēc formas veidošanas; augstas izturības materiāli	Pārlieku liela liekšanas kompensācija; iepresēšana; servo preses uzturēšanas laika optimizācija	Koordinātu mērīšanas mašīnas (CMM) mērījumi; optiskie salīdzinātāji; ‘jā’/‘nē’ mērītāji
Uzceļumi	Nolietojusies rīkojuma aprīkojums; pārmērīga sprauga; neatbilstoša izvietošana	Regulāra matricas apkope; spraugas optimizācija; izvietošanas pārbaude	Vizuāla pārbaude; pieskāriena pārbaude; malas mērījumi
Izmēru novirze	Rīku nodilums; temperatūras nobīde; materiāla neatbilstība	Statistikas procesa kontrole (SPC); rīku apkopēs un remontos izmantojamie grafiki; ieejošā materiāla pārbaude	Koordinātu mērīšanas mašīna (CMM); optiskās mērīšanas metodes; statistikas procesa kontrole

CAE simulācija: defektu novēršana pirms ražošanas

Vislētākais defekts ir tas, kas vispār nevienreiz nerodas. Datorizētā inženierzinātne (CAE) ļauj inženieriem prognozēt deformācijas uzvedību pirms vienreiz arī tikai vienu tērauda gabalu sagriežot — identificējot potenciālos vīļu veidošanās apgabalus, plīsumu riskus un atgriezeniskās deformācijas (springback) lielumu jau projektēšanas stadijā.

Mūsdienu simulācijas programmatūra modelē materiāla plūsmu, spriegumu sadalījumu un biezuma izmaiņas visā deformācijas procesā. Kad simulācijas atklāj problēmas, inženieri var mainīt matricas ģeometriju, pielāgot заготовки (blanks) formu vai ieteikt materiāla maiņu — visu to darot bez fizisku rīku izgatavošanas. Šī virtuālā prototipēšana ievērojami saīsina attīstības ciklus un novērš dārgas matricu pārveidošanas nepieciešamību.

Rūpniecības kvalitātes standartiem

Augstas kvalitātes metāla stempelēšanas operācijas parasti ievēro atzītus standartus, kas definē pārbaudes metodes, pieņemšanas kritērijus un dokumentācijas prasības. Automobiļu metāla stempelētiem komponentiem IATF 16949 sertifikāts apliecina atbilstību stingriem kvalitātes vadības sistēmu prasībām. Aerokosmosa pielietojumi bieži prasa AS9100 sertifikātu, kamēr medicīnas ierīču stempelēšanai var būt nepieciešama ISO 13485 atbilstība.

Šie sertifikāti ir svarīgi, jo tie nodrošina sistēmiskus pieejas veidus defektu novēršanai — ne tikai to atklāšanai. Statistikas procesa kontrole (SPC), mērīšanas sistēmu analīze un nepārtrauktas uzlabošanas metodoloģijas kopā nodrošina vienmērīgu kvalitāti no pirmā līdz pēdējam izstrādājumam.

Parastu defektu un to novēršanas pasākumu izpratne pārvērš kvalitātes problēmas no noslēpumainām ražošanas apturēm par pārvaldāmām inženierijas problēmām. Kad jūs zināt, uz ko jāpievērš uzmanība — un kāpēc tas notiek — jūs varat ātri iejaukties, minimizēt atkritumus un nodrošināt, ka jūsu presētie detaļu izstrādājumi vienmērīgi nonāk pie jūsu klientiem.

Stempelēšana pret citām ražošanas metodēm

Jūs esat apguvis presēšanas pamatus — taču šeit ir jautājums, kas bieži vien noteikš vienas projekta panākumus vai neveiksmi: vai presēšana patiešām ir pareizais risinājums jūsu lietojumprogrammai? Izpratne par to, kad metāla presēšanas mašīnas pārspēj alternatīvas — un kad tās nepārspēj — atdala gudrus ražošanas lēmumus no dārgām kļūdām.

Katram izgatavošanas paņēmienam ir savs optimālais pielietojuma apgabals. Nepareiza izvēle ne tikai izšķiež naudu; tā var aizkavēt produktu izlaidumu tirgū, kompromitēt kvalitāti un piesaistīt jūs neoptimālai ražošanas ekonomikai gadu desmitiem ilgi. Salīdzināsim presēšanu ar galvenajām alternatīvām, lai jūs varētu izvēlēties piemērotāko procesu saviem konkrētajiem prasību apstākļiem.

Kad presēšana ir labāka nekā CNC apstrāde un lāzera griešana

Metāla stempelēšana vs CNC apstrāde

Šīs divas metodes pārstāv pamatā pretējus pieejas veidus. Saskaņā ar Pengce Metal izmaksu un ieguvumu analīzi, metāla stempelēšana ir formēšanas process, kurā izmanto matricas un spiedienu, lai veidotu loksnes metālu, kamēr CNC apstrāde ir atņemšanas process, kurā no cietiem blokiem pakāpeniski noņem materiālu slānis pēc slāņa.

Šī atšķirība nosaka būtiski atšķirīgas izmaksu struktūras:

• Stanzēšana: Augstas sākotnējās rīku izmaksas (15 000–150 000+ USD), bet ļoti zemas izmaksas katram izstrādājam, kad ražošana ir uzsākta
• CNC apstrāde: Praktiski nav rīku izmaksu — var nekavējoties pāriet no 3D modeļa uz gatavo detaļu — taču katras detaļas izmaksas ir būtiski augstākas

CNC apstrāde viennozīmīgi uzvar prototipu un mazseriju ražošanā. Ja jums nepieciešams viens, desmit vai pat vairāki simti detaļu — vai arī ja jūsu dizains var mainīties — CNC nodrošina ātrāku izpildi un zemākas kopējās izmaksas. Tomēr lielseriju ražošanai loksnes metāla presēšanas mašīna kļūst neuzvarama. Spēja stundā izgatavot simtus vai tūkstošus detaļu liek vienas detaļas izmaksām strauji samazināties, kad rīku izmaksas ir atskaitītas.

Arī materiālu efektivitāte ir labvēlīgāka presēšanai. CNC apstrāde var pārvērst 50–80 % dārga materiāla bloka par skapīšiem, kamēr presēšana gandrīz visu ievadīto materiālu pārvērš lietojamā produktā.

Presēšana pret lāzeru griešanu

Lāzera griešanai noteiktās lietojumprogrammās ir ievērojamas priekšrocības. Saskaņā ar Hansen Industries procesu salīdzinājumu lāzera griešana izceļas tieši plānās materiālu loksnes ar līkumainām vai garām griezuma līnijām, un lāzera sistēma ar lidojošo optiku var minimizēt rievas, vienlaikus novēršot mikrosavienojumus.

Tomēr lāzera griešanai ir būtiskas ierobežojumu:

• Tas ir 2D griešanas process — bez formas veidošanas, liekšanas vai dziļas velkšanas iespējām
• Tērauda detaļas, kas grieztas ar skābekļa palīgdegvielu, var rādīt skalas veidošanos, kas rada problēmas metināšanā un pulverveida pārklājumā (skābekļa vietā izmantojot slāpekli, šo problēmu var novērst, taču tas palielina izmaksas)
• Vara detaļas ir pārāk atstarojošas CO₂ lāzeriem, tāpēc nepieciešamas alternatīvas — ūdensstrūkas vai šķiedras lāzera griešana
• Katras detaļas izmaksas paliek salīdzinoši nemainīgas neatkarīgi no apjoma — nav ekonomijas no mēroga

Kad jūsu detaļām nepieciešamas formas veidošanas operācijas, kas pārsniedz vienkāršus plakanus profilus, presēšanas mašīnas nodrošina to, ko lāzeri nevar. Tērauda presēšanas mašīna apvieno griešanu un formas veidošanu vienā integrētā procesā, eliminējot papildu operācijas un samazinot detaļu pārvietošanu starp stacijām.

Presēšana pret 3D drukāšanu

Pievienotā ražošana ir revolucionizējusi prototipēšanu, ļaujot radīt sarežģītas ģeometrijas, kuras būtu neiespējami izgatavot ar presēšanu vai apstrādi. Dizaina validācijai, funkcionālajai pārbaudei un vienreizējām pielāgotām detaļām 3D drukāšana nodrošina neaizstājamu elastību.

Tomēr ražošanas ekonomika stāsta citu stāstu:

• 3D drukāšana joprojām ir lēna — stundas vienai detaļai pret sekundēm, kas nepieciešamas izspiešanai
• Materiālu izmaksas ir ievērojami augstākas nekā loksnēm
• Virsmas apdare un mehāniskās īpašības bieži prasa pēcapstrādi
• Ražošanas mērogošana izmaksas palielina lineāri, neiegūstot efektivitātes uzlabojumus

Izmantojiet 3D drukāšanu, lai pārbaudītu savu dizainu, pēc tam pārejiet uz izspiešanu ražošanas apjomiem. Šis hibrīdais pieeja izmanto abu tehnoloģiju priekšrocības.

Izspiešana pret liešanu

Liešana ir īpaši piemērota sarežģītām 3D formām — dobumiem iekšpusē, mainīgām sieniņu biezumiem un sarežģītām ģeometrijām, kuras izspiešana nespēj sasniegt. Tomēr liešana darbojas ar citām precizitātes robežām — parasti ±0,010″ līdz ±0,030″ salīdzinājumā ar izspiešanas ±0,002″ līdz ±0,005″. Detaļām, kurām nepieciešama stingra izmēru kontrole, pēc liešanas bieži nepieciešama papildu apstrāde ar mašīnām.

Lietām detaļām ir arī citāds minimālais apjoms, kas attaisno rīku izstrādi, — turklāt parauga un veidnes izveides termiņi var pārsniegt izspiešanas matricas izstrādes termiņus.

Apjoma slieksnis, lai izvēlētos metāla stempelēšanu pret citām alternatīvām

Ražošanas apjoms ir vienīgais svarīgākais šajā lēmumā. Iedomājieties divas izmaksu līnijas grafikā: CNC līnija sākas no nulles, bet pakāpeniski aug ar katru detaļu. Stempelēšanas līnija sākas augstu dēļ rīku izmaksām, taču pēc tam aug ļoti lēni.

Vietā, kur šīs līnijas krustojas, ir jūsu pārtuksnes punkts krustpunkts. Zem šī apjoma alternatīvas ir lētākas. Virs tā stempelēšana kļūst skaidri ekonomiski izdevīgāka.

Vispārīgie apjoma norādījumi:

• 1–500 detaļas: Parasti visizdevīgākās ir CNC apstrāde vai lāzera griešana
• 500–5000 daļas: Novērtējiet, pamatojoties uz detaļas sarežģītību un rīku izmaksām
• 5000–10 000+ detaļas: Metāla stempelēšana kļūst arvien izdevīgāka
• 100 000+ detaļas: Stempelēšana nodrošina ievērojamus izmaksu priekšrocības

Šie sliekšņi mainās atkarībā no detaļas sarežģītības. Vienkāršām detaļām ar minimālām rīku izmaksām bezpeļņas punkts ir sasniedzams pie zemāka ražošanas apjoma, kamēr sarežģīti progresīvie matricu komplekti prasa augstāku ražošanas apjomu, lai atmaksātu ieguldījumu.

Ražošanas metodes salīdzinājums

Metodi	Labākais apjoma diapazons	Instrumentu ieguldījums	Izmaksas par vienu daļu tendence	Ģeometriskie ierobežojumi
Metāla formēšana	vismaz 10 000 gabali gadā	Augstas ($15 000–$150 000+)	Ļoti zemas; samazinās pie augstāka ražošanas apjoma	Loksnes metāla ģeometrijas; vienmērīga biezuma
CNC apstrāde	1–1000 gabali	Nulle līdz minimālam	Vidējas līdz augstas; pastāvīgas katram izstrādājam	Praktiski neierobežota 3D sarežģītība
Lāzera griešana	1–5000 detaļas	Nav	Vidējas; pastāvīgas katram izstrādājam	tikai 2D profili; bez formas veidošanas
3D drukāšana	1–100 izstrādājumi (prototipēšanai)	Nav	Augstas; nav apjoma skalēšanas	Sarežģītas 3D ģeometrijas; būves tilpuma ierobežojumi
Lietošana	500–50 000+ detaļas	Vidēja līdz augsta	Zema līdz mērena	Sarežģītas 3D formas; iespējamas dažādas biezuma vērtības

Hibrīdpieejas

Praktiskajā ražošanā bieži tiek kombinētas dažādas metodes. Detaļa var tikt izgatavota ar stempelēšanu, lai efektīvi izveidotu tās pamatformu, pēc tam veicot papildu CNC apstrādi, lai pievienotu ļoti precīzas iezīmes, piemēram, vītņotas caurumus vai frēzētus virsmas. Šis hibrīdais pieejas veids bieži nodrošina labāko no abām pasaulēm — stempelēšanas ātrumu un ekonomiskumu kopā ar apstrādes precizitāti tur, kur tā ir visvairāk nepieciešama.

Lēmumu pieņemšanas pamats ir vienkāršs: analizējiet savus ražošanas apjomus, detaļas ģeometriju, precizitātes prasības un termiņu ierobežojumus. Kad jūsu analīze norāda uz augstu ražošanas apjomu, kur svarīgākais ir vienveidība un zemas izmaksas katrai detaļai, stempelēšana nodrošina neaizstājamu vērtību — un tad nākamais būtiskais lēmums ir pareizā stempelēšanas ražošanas partnera izvēle.

Pareizā stempelēšanas ražošanas partnera izvēle

Jūs esat izveidojuši savu detaļu, izvēlējušies materiālu un noteikuši, ka metāla stempelēšana ir optimālais process. Tagad pienāk lēmuma brīdis, kas ietekmēs jūsu ražošanas rezultātus vairākus gadus: jāizvēlas piemērots metāla stempelēšanas ražotājs. Nepiederīgs piegādātājs var izraisīt piegādes kavēšanos, kvalitātes problēmas un dārgas atsaukšanas — savukārt pareizais partneris paātrina jūsu ražošanu, samazina izmaksas un nodrošina vienmērīgu kvalitāti no prototipa līdz lielapjoma ražošanai.

Saskaņā ar ESI piegādātāju novērtēšanas rokasgrāmatu, labvēlīgs metāla stempelēšanas pakalpojumu sniedzējs var paātrināt ražošanas laikus, samazināt izmaksas un nodrošināt augstāku kvalitāti. Tomēr, ņemot vērā neizskaitāmo daudzumu pieejamo variantu, kā atšķirt izcilos partnerus no viduvējiem? Apskatīsim novērtēšanas rāmi, kas atšķir pasaules klases pielāgotus metāla stempelēšanas pakalpojumus no tiem, kas kļūs par ražošanas problēmām.

Stempelēšanas partnera spēju un sertifikātu novērtēšana

Kvalitātes sertifikāti ir svarīgi — bet jāzina, kuri no tiem attiecas

Sertifikāti nodrošina trešās puses apstiprinājumu par piegādātāja saistību pret kvalitātes procesiem. Tomēr ne visi sertifikāti ir vienlīdz piemēroti jūsu lietojumprogrammai.

Automobiļu metāla stempelēšanai ir būtiska IATF 16949 sertifikācija. Šis globāli atzītais standarts nodrošina, ka piegādātāji atbilst stingrajam kvalitātes vadības prasībām, ko automobiļu OEM ražotāji izvirza — aptverot visu, sākot no ražošanas daļu apstiprināšanas procesiem (PPAP) līdz statistiskajai procesu kontrolei un nepārtrauktas uzlabošanas metodēm.

Saskaņā ar KY Hardware piegādātāju pārbaudes sarakstu, spēcīga kvalitātes vadības sistēma ir nenovēršama — tā ir pamats tam, lai saņemtu vienmērīgas, uzticamas detaļas, kas atbilst jūsu specifikācijām. Papildus IATF 16949 meklējiet:

• ISO 9001:2015: Vispārējais kvalitātes vadības pamats visām nozarēm
• AS9100: Obligāts aerosaimniecības precīzās stempelēšanas lietojumprogrammām
• ISO 13485: Būtisks medicīnas ierīču stempelētām komponentēm
• NADCAP: Speciālo procesu akreditācija kritiskām aerosaimniecības operācijām

Inženierzinātņu spējas, kas pārsniedz pamata izgatavošanu

Labākie metāla stempelēšanas ražotāji darbojas kā inženieru partneri — ne tikai kā uz pasūtījumu strādājošas uzņēmuma vienības. Pēc nozares ekspertu viedokļa, jūsu piegādātājam vajadzētu sniegt konstruēšanas ieteikumus, kas palīdz izvairīties no defektiem un nākotnē radītām izmaksām, projektējot detaļas, pamatojoties uz nepieciešamo pakāpenisko stempelēšanas procesu.

Novērtējiet šīs inženierijas spējas:

• Dizaina pielāgošana ražošanai (DFM) atbalsts: Vai viņi var ieteikt modificējumus, kas samazina rīku izmaksas un uzlabo ražošanas iznākumu?
• Materiālu ekspertīze: Vai viņi strādā ar plašu materiālu klāstu un saprot, kā katrs materiāls uzvedas konkrētos stempelēšanas procesos?
• Rīku un matricu izgatavošana uz vietas: Vertikāli integrētie piegādātāji, kas izgatavo savus rīkus uz vietas, parasti nodrošina ātrāku izpildi un labāku kvalitātes kontroli.
• Sekundārās darbības: Vai viņi var nodrošināt montāžas, apstrādes, termoapstrādes vai pārklāšanas pakalpojumus, lai vienkāršotu jūsu piegādes ķēdi?

Ražošanas jauda un elastība

Saskaņā ar Talan Products pircēju rokasgrāmatu, uzticama laikā veiktā piegāde ir nenovēršama prasība. Vēlu piegādātās detaļas var apturēt ražošanas līnijas, palielināt izmaksas un radīt lielas neefektivitātes.

• Pašreizējā jauda salīdzinājumā ar jūsu prognozēto pieprasījumu
• Laikā veiktās piegādes rādītāji (pieprasiet faktiskos snieguma datus)
• Elastība mainīt ražošanas apjomus augšup vai lejup atkarībā no jūsu vajadzībām
• Krājumu pārvaldības programmas, piemēram, Kanban vai piegāde tieši laikā (Just-in-Time)

Pielāgotu metāla stempļu izgatavotāju ar ilggadējām klientu attiecībām bieži norāda uz uzticamību. Kā rāda nozares analīze, klientu uzturēšana desmitgadēs liecina par pastāvīgu izpildi attiecībā uz kvalitāti, uzticamību un pakalpojumu solījumiem.

No prototipa līdz masveida ražošanai

Uzlabota simulācija: defektu novēršana pirms to rašanās

Visizdevīgākais defekts ir tas, kas nekad nenotiek. Modernās metāla stempelēšanas pakalpojumu sniegšanai izmanto CAE (datora palīdzības inženierzinātnes) simulāciju, lai prognozētu formēšanas uzvedību pirms tērauda apstrādes — identificējot potenciālos rievu veidošanās rajonus, plīsumu riskus un atgriešanās lielumu jau projektēšanas posmā, nevis tos atklājot ražošanas telpā.

Simulācijas iespējas tieši ietekmē jūsu projekta panākumus šādi:

• Īsāki izstrādes cikli — virtuālā prototipēšana novērš dārgu matricu pārstrādi
• Uzlabotas pirmās pieejas apstiprināšanas kvalitātes — detaļas atbilst specifikācijām jau sākotnējā ražošanā
• Optimizēta materiālu izmantošana — заготовок formas pilnveidotas maksimālai efektivitātei
• Zemākas matricu izmaksas — matricu ģeometrija tiek pārbaudīta pirms fiziskās konstrukcijas

Piemēram, Shaoyi parāda, ko sasniegšana ar moderno simulāciju nodrošina vadošie automašīnu metāla stempelēšanas partneri: viņu CAE vadītā pieeja nodrošina 93 % pirmās apstiprināšanas likmi, kas nozīmē, ka detaļas atbilst specifikācijām jau pirmajā ražošanas sērijā, nevis prasa dārgas iterācijas. Kopā ar IATF 16949 sertifikāciju un ātrās prototipēšanas iespējām, kuras var nodrošināt jau 5 dienu laikā, tie ilustrē inženierzinātniski orientētu partnerattiecību pieeju, kas minimizē izstrādes riskus un paātrina laiku līdz ražošanai.

Prototipēšanas ātrums un process

Cik ātri potenciāls partners var piegādāt prototipu detaļas? Šis termiņš tieši ietekmē jūsu produkta izstrādes grafiku. Saskaņā ar piegādātāju novērtēšanas labākajām praksēm, jau sākumā apspriežot savas prototipēšanas vajadzības un nepieciešamos termiņus, piegādātāji var apstiprināt, vai viņu spējas atbilst jūsu termiņu prasībām.

Galvenie jautājumi par prototipēšanu:

• Kādas prototipēšanas metodes viņi piedāvā (mīkstā rīku izstrāde, cietā rīku izstrāde, alternatīvas procesu metodes)?
• Kāds ir tipisks prototipa izgatavošanas termiņš daļām, kas līdzīgas jūsu daļām?
• Vai prototipa rīku veidošana var pāriet uz ražošanu, vai būs nepieciešami jauni matricu komplekti?
• Kā viņi pārbauda prototipa veiktspēju attiecībā uz ražošanas mērķiem?

Kvalitātes rādītāji, kas ir svarīgi

Saskaņā ar Talan Products zems defektu skaits miljonā (PPM) ir spēcīgs procesa kontroles un uzticamības rādītājs — tas nozīmē mazāk defektu, mazāk atkritumu un mazāk traucējumu jūsu ražošanai. Jautājiet potenciālajiem metāla stempelēšanas ražotājiem par konkrētiem kvalitātes datiem:

• Pašreizējie defektu skaita rādītāji miljonā (PPM)
• Laikā piegādāto preču procents
• Jaunu programmu pirmās pārbaudes apstiprināšanas likme
• Klientu vērtējuma kartes no esošajām sadarbībām

Jautājumi, ko uzdot potenciālajiem stempelēšanas partneriem

Pirms noslēdzat precīzās metāla stempelēšanas sadarbību, sistēmiski novērtējiet kandidātus, izmantojot šos būtiskos jautājumus:

Novērtēšanas joma	Galvenie jautājumi, kurus uzdot
Kvalitātes sistēmas	Kādas sertifikācijas jums ir? Kāds ir jūsu pašreizējais PPM (defektu skaits uz miljonu vienībām) rādītājs? Kā jūs rīkojaties ar neatbilstošiem komponentiem?
Inženieru atbalsts	Vai jūs piedāvājat DFM (izstrādes optimizācijas) analīzi? Kādas simulācijas programmatūras jūs izmantojat? Kā jūs risināt toleranču kumulāciju progresīvajos matricu veidošanas rīkos?
Rīku izgatavošanas spējas	Vai jūs rīkus izgatavojat paši vai pasūtat no ārpuses? Kāds ir tipiskais matricu izgatavošanas piegādes laiks? Kā jūs nodrošināt rīku uzturēšanu?
Ražošanas jauda	Kāda ir jūsu pašreizējā izmantošanas pakāpe? Kā jūs pielāgotos apjomu palielināšanai? Kādi rezerves plāni pastāv aprīkojuma atteiču gadījumā?
Materiālu ekspertīze	Ar kādām materiāliem jūs parasti strādājat? Vai jums ir izveidotas attiecības ar metāla ražotājiem? Vai jūs varat nodrošināt materiālu sertifikātus?
Komunikācija	Kas ir mans galvenais kontaktpersona? Kā tiek paaugstinātas ražošanas problēmas? Kādas projektu vadības programmatūras jūs izmantojat?

Partnerattiecību perspektīva

Saskaņā ar nozares norādījumiem, pareizā metāla stempelēšanas piegādātāja izvēle ir ieguldījums jūsu produkta panākumos. Mērķis ir atrast stratēģisku partneri, kurš ir apņēmies nodrošināt augstas kvalitātes produktus un piedāvā neaizstājamu inženierzinātņu ekspertīzi un dedikāciju, lai palīdzētu jums sasniegt ražošanas mērķus nākotnē.

Zemākā cena par vienu detaļu reti kad ir labākā vērtība. Patiesā vērtība rodas no metāla stempelēšanas pakalpojuma, kas darbojas kā jūsu komandas papildinājums — pirms rīku izgatavošanas atklāj dizaina problēmas, proaktīvi informē par ražošanas statusu un nepārtraukti uzlabo procesus, lai laika gaitā nodrošinātu augstāku kvalitāti zemākās izmaksās.

Kad jūs atradīsiet pareizo partneri — vienu, kuram ir stingri sertifikāti, spēcīgas inženierzinātņu spējas, pierādīti kvalitātes rādītāji un patiesa apņemšanās jūsu panākumu labā — metāla stempelēšanas ražošana pārvēršas no iepirkšanas uzdevuma par konkurences priekšrocību, kas jūsu produktus atbalsta no idejas līdz lielapjoma ražošanai.

Bieži uzdotie jautājumi par stempļošanas ražošanu

1. Kādi ir 7 soļi stampēšanas metodē?

Galvenās stempelēšanas operācijas ietver izgriešanu (plakano formu griešanu), caurumodu (caurumu veidošanu), vilkšanu (dziļuma veidošanu), liekšanu (leņķu veidošanu), gaisa liekšanu (daļējas saskares veidošanu), apakšējo liekšanu un monētu veidošanu (precīzu kompresijas veidošanu) un malu apgriezumu (galīgo malu apstrādi). Vairums stempelēto detaļu tiek izgatavotas, kombinējot vairākas operācijas progresīvās vai pārneses matricās, kur katrs solis balstās uz iepriekšējo, lai izveidotu galīgās komponenta ģeometrijas.

2. Kāda ir atšķirība starp stempelēšanu un apstrādi ar griešanas rīkiem?

Presēšana ir formēšanas process, kurā izmanto matricas un spiedienu, lai veidotu loksnes metālu, neizņemot materiālu, savukārt CNC apstrāde ir atņemošanas process, kurā no cieta bloka slānis pēc slāņa tiek noņemts materiāls. Presēšanai nepieciešama augsta sākotnējā rīku ieguldījumu summa, taču masveida ražošanā tā nodrošina ļoti zemas vienas detaļas izmaksas, tāpēc tā ir ideāla gadījumos, kad gada apjoms pārsniedz 10 000 detaļas. Apstrāde nodrošina lielu konstrukcijas elastību bez jebkādām rīku izmaksām, taču vienas detaļas izmaksas ir augstākas, tāpēc tā vislabāk piemērota prototipu izstrādei un mazapjomu ražošanai līdz 1000 detaļām.

3. Kas ir presēšanas inženieris?

Metāla stempelēšanas inženieris projektē, izstrādā un optimizē metāla stempelēšanas procesus, ko izmanto ražošanā. Viņš strādā ar rīkiem, matricām un presēm, lai nodrošinātu efektīvu metāla komponentu ražošanu, vienlaikus saglabājot kvalitāti un izmaksu efektivitāti. Viņa pienākumi ietver piemērotu stempelēšanas metodju (progresīvās, pārnesuma, četrstūra vai dziļās vilkšanas) izvēli, preses tipu un tonnāžas prasību noteikšanu, defektu novēršanu, piemēram, rievu veidošanos un atgriešanos, kā arī ražošanai piemērotu dizainu (DFM) principu ieviešanu.

4. Kā izvēlēties starp progresīvo matricu un pārvades matricu?

Izvēlieties progresīvo matricu stempelēšanu mazām līdz vidēji sarežģītām detaļām lielos daudzumos (10 000 līdz miljoniem gadā), kur ātrums un stingrās pieļaujamās novirzes ir būtiskas. Pārvades matricu stempelēšana ir piemērotāka lielākām detaļām, kur nepieciešamas dziļas vilkšanas vai daudzassu veidošana, parasti daudzumos no 5 000 līdz 500 000 detaļām. Galvenie lēmumu pieņemšanas faktori ietver detaļas izmēru (pārvades matricas apstrādā plašākas заготовки), vilkšanas dziļuma prasības un to, vai jūsu detaļas ģeometrija prasa veidošanu no vairākām virzieniem, ko progresīvās matricas nevar nodrošināt.

5. Kuri materiāli vislabāk piemēroti metāla stempelēšanas pielietojumiem?

Zema oglekļa saturu tērauds piedāvā lielisku formējamību zemākajā cenā, kas ir ideāli piemērots strukturālajiem skavām un automobiļu komponentiem, taču tam nepieciešama korozijas aizsardzības pārklājuma uzklāšana. Nerūsējošais tērauds nodrošina iebūvētu korozijas izturību pārtikas, medicīnas un jūras lietojumiem, taču tam nepieciešams augstāks spiediens un tas ātrāk nodilst matricām. Alumīnijs nodrošina augstāko izturības attiecību pret svaru gaisa un kosmosa kuģu konstrukcijām un vieglo materiālu projektos. Varš un misiņš ir īpaši piemēroti elektriskās vadītspējas lietojumiem, piemēram, savienotājiem un termināļiem. Materiāla izvēle būtu jāveic, ņemot vērā formējamības prasības, ekspluatācijas vidi un kopējās ražošanas izmaksas, tostarp sekundārās operācijas.
