Lāzeru griezto lokšņu metāla dizainu izpratne

Iedomājieties, ka plakana tērauda loksne tiek pārvērsta sarežģītā arhitektūras ekrānā vai precīzā šasijas komponentā — visas ar precizitāti, kas mērīta milimetru daļās. Tieši šī ir lāzeru griezto lokšņu metāla dizainu spēka būtība. Šajā procesā tiek izmantots augstas enerģijas lāzera stars , ko kontrolē CNC (datorizētās skaitliskās vadības) sistēmas, lai grieztu, gravētu vai veidotu metālu ar neiespējamu precizitāti. Atšķirībā no tradicionālajām griešanas metodēm, kurās tiek izmantots fizisks kontakts, lāzera griešana kausē, sadedzina vai iztvaiko materiālu pa precīzi programmētu trajektoriju, nodrošinot rezultātus, ko mehāniskie rīki vienkārši nevar atkārtot.

Vai jūs esat inženieris, kas izstrādā automašīnu komponentus, vai mākslinieks, kas veido dekoratīvus sienas panelus — šīs tehnoloģijas izpratne atver durvis iespējām, kas agrāk bija neiespējamas vai pārāk dārgas. Šis pamācības materiāls aizpilda spraugu starp dekoratīvajām un rūpnieciskajām lietojumprogrammām un sniedz jums visaptverošo pamatu, kas nepieciešams, lai jūsu metāla loksnes lāzeru griešanas dizains nonāktu no idejas līdz reālai realizācijai.

Kas padara lāzeru griešanu par pārveidojošu tehnoloģiju metāla loksnes ražošanā

Tradicionālas griešanas metodes, piemēram, lentu skaidas, šķēršanas vai matricu griešana, desmitgadēm ir kalpojušas ražotājiem. Tomēr tām piemīt iebūvēti ierobežojumi — lēnāks darbības ātrums, zemāka precizitāte un grūtības apstrādāt sarežģītas ģeometrijas. Lāzeru griešana pilnībā maina spēles noteikumus.

Saskaņā ar EDCO Fabrication citētajiem nozares datiem lāzeru griešana var apstrādāt 40 mm biezu tērauda loksni aptuveni 10 reizes ātrāk nekā lentgriezis un 50–100 reizes ātrāk nekā vadītājgriezis. Tomēr ātrums ir tikai daļa no stāsta. Šī tehnoloģija nodrošina precizitāti, kas parasti ir no ±0,1 mm līdz ±0,5 mm, un vēl stingrākas pieļaujamās novirzes ir sasniedzamas tievākām materiāla biezuma klasēm.

Ko tas nozīmē jūsu dizainiem? Jūs varat izveidot:

• Sarežģītus rakstus ar ļoti precīziem detalēm
• Sarežģītas ģeometrijas formas, kas ir neiespējamas ar mehānisko griešanu
• Vienmērīgas un atkārtojamas detaļas visā ražošanas sērijā
• Tīri griezumu malas, kas prasa minimālu pēcapstrādi

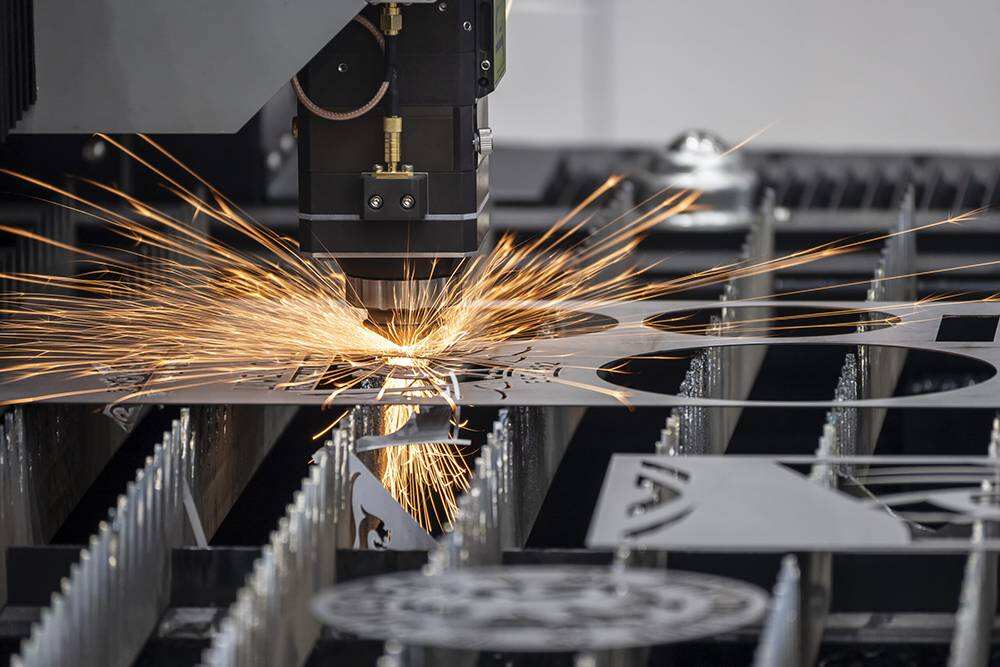

Precīzo metāla dizainu tehnoloģija

Mūsdienu lāzera griešanai izmantotās lokšņu metāla konstrukcijas balstās galvenokārt uz divu veidu lāzeriem: CO2 un šķiedras lāzeriem. CO2 lāzeri labi darbojas ar tievu alumīniju un neferomagnētiskajiem metāliem, kamēr šķiedras lāzera griešanas mašīnas īpaši piemērotas augsti atstarojošu metālu, piemēram, misiņa, vara un nerūsējošā tērauda, apstrādei. Šķiedras lāzeri nodrošina augstāku staru kvalitāti un intensitāti, kas rezultātā dod ātrākus griešanas ātrumus un mazākus griezuma platumus — tievās materiāla sloksnes, kas tiek noņemtas griešanas laikā.

Lietojuma jomas ir ļoti plašas. Dekoratīvajā jomā var atrast arhitektūras ekrānus, zīmes, sienas mākslu un mēbeļu akcentus, kas demonstrē sarežģītus ornamentus un māksliniecisku izteiksmi. Funkcionālajā jomā ražotāji ražo šasijas komponentus, skavas, korpusus un strukturālas daļas automašīnu, aviācijas un elektronikas rūpniecībai. Kopīgais pavediens? Gan dekoratīvajām, gan rūpnieciskajām lietojumprogrammām ir vienādi pamata priekšrocības: precizitāte, efektivitāte un dizaina brīvība.

Lāzera griešana ir demokratizējusi sarežģītu metāla dizainu, padarot sarežģītu izgatavošanu pieejamu gan lieliem ražotājiem, gan atsevišķiem amatniekiem — šis pārmaiņu process pamatīgi ir mainījis to, kas ir iespējams metālapstrādē.

Šo demokratizāciju veicina vairāki faktori. Tehnoloģija minimizē materiālu atkritumus, precīzi griežot, samazina enerģijas patēriņu salīdzinājumā ar plazmas griešanu un ļauj ātri izveidot prototipus, paātrinot dizaina pāreju uz ražošanu. Gan profesionāļiem, gan amatniekiem šie priekšnosti nozīmē lielāku radošo brīvību un izmaksu efektīvu ražošanu.

Būtiskās tehniskās specifikācijas veiksmīgam dizainam

Jūs esat redzējuši, ko lāzera griešana spēj paveikt — tagad runāsim par skaitļiem. Precīzu pieļaujamību, griezuma platumu (kerf) un izmēru ierobežojumu izpratne jūsu izvēlētajam materiālam ir tas, kas atšķir veiksmīgu loksnes metāla lāzera griešanas dizainu no dārgas mēģinājumu un kļūdu metodes. Šie specifikācijas parametri var šķist tehniski, taču tie ir katras ražošanai gatavas dizaina pamats.

Šeit ir realitāte: vairums dizaina neveiksmju rodas tāpēc, ka izstrādātāji ignorē šos pamata parametrus. Caurspiedums, kas novietots pārāk tuvu malai, tiltiņš, kas ir pārāk šaurs attiecībā pret materiāla biezumu, vai nepareiza kerfa kompensācija var pārvērst perspektīvu dizainu par atkritumiem. Nodrošināsim, ka jūsu projektam tas nenotiek.

Kritiskās izmēru pieļaujamās novirzes precīziem dizainiem

Cik precīzi patiesībā var būt lāzera griešana? Atbilde ir atkarīga no izmantotā lāzera tipa un izvēlētā materiāla. Saskaņā ar A-Laser tehniskajām specifikācijām šķiedras lāzeri vienmērīgi nodrošina precizitāti no ±0,001 līdz ±0,003 collām (±0,025 līdz ±0,076 mm), kamēr CO2 lāzeri parasti sasniedz precizitāti no ±0,002 līdz ±0,005 collām (±0,05 līdz ±0,127 mm). Ļoti augstas precizitātes darbiem UV lāzeri var sasniegt apbrīnojami stingras pieļaujamās novirzes — līdz pat ±0,0001 collām.

Tomēr tolerances stāsta tikai daļu no stāsta. Veidojot savu metāla loksnes dizainu ar lāzera griešanu, jums ir jāsaprot minimālie elementu izmēri — mazākie caurumi, sloti un tilti, ko jūsu materiāls var uzticami izturēt.

Materiāla tips	Ieteicamais minimālais cauruma diametrs	Minimālais tilta/saites platums	Tipisks griezuma platums	Maksimālais ieteicamais biezums
Vienkāršais dzelzs	1× materiāla biezums (minimāli 0,5 mm)	1×–1,5× materiāla biezums	0,15 mm – 0,30 mm	25 mm (šķiedras lāzers)
Nerūsējošais tērauds	1× materiāla biezums (minimāli 0,5 mm)	1×–1,5× materiāla biezums	0,15 mm - 0,35 mm	20 mm (šķiedras lāzers)
Alumīnijs	1,2× materiāla biezums (minimāli 0,6 mm)	1,5x materiāla biezums	0,20 mm – 0,38 mm	15 mm (šķiedras lasers)
Misiņš	1× materiāla biezums (minimāli 0,5 mm)	1×–1,5× materiāla biezums	0,15 mm – 0,30 mm	10 mm (šķiedras lasers)
Vara	1,2× materiāla biezums (minimāli 0,6 mm)	1,5x materiāla biezums	0,20 mm – 0,35 mm	8 mm (šķiedras lasers)

Kritiska noteikuma avots: SendCutSend dizaina vadlīnijas — caurumus jānovieto vismaz 1x to diametrs no jebkuras malas, un slotus — vismaz 1,5x to platums no malām vai citiem griezuma elementiem. Šo minimālo attālumu pārkāpšana ne tikai rada risku, ka detaļas kļūs vājas, bet arī var izraisīt to pilnīgu izdegšanu griešanas laikā.

Tukšumu veidošanai un tiltiņu izveidei ieteicams, lai caurumu diametrs un tiltiņu platums būtu vismaz 50 % no materiāla biezuma. Tomēr, lai nodrošinātu strukturālo izturību un optimālu griezuma kvalitāti, vēlamais lielums ir 1x līdz 1,5x materiāla biezums. Piemēram, 3 mm biezas detaļas gadījumā starp griezuma elementiem jābūt vismaz 1,5 mm attālumam — tomēr 3 mm līdz 4,5 mm attālums radītu stiprākus un tīrākus rezultātus.

Griezuma platuma kompensācijas metodes

Kas tieši ir griezuma platums (kerf), un kāpēc tas ir svarīgi jūsu loksnes metāla lāzeru griešanas dizainam? Griezuma platums (kerf) ir materiāla platums, ko lāzera stars noņem griežot. Iedomājieties to kā zāģa asmens biezumu — tikai lāzeriem runa ir par platumu no 0,15 mm līdz 0,38 mm metāliem.

Vairāki faktori ietekmē griezuma platumu, kā to skaidro xTool tehnisko rokasgrāmatu :

• Lazerpunkta izmērs: Stara diametrs fokusa punktā tieši nosaka minimālo griezuma platumu
• Materiāla biežums: Lāzera stariem ir nedaudz koniskā forma, tādēļ biezākos materiālos griezuma platums apakšā ir lielāks
• Fokusēšanas pozīcija: Precīzs virsmas fokuss radīs šaurākus griezumus; dziļāks fokuss rada plašākus griezumus
• Jaudas un ātruma iestatījumi: Augstāka jauda palielina griezuma platumu, taču vienlaikus ātruma palielināšana var kompensēt šo efektu
• Griezuma ģeometrija: Līkni veidojoši ceļi var radīt nedaudz plašākus griezumus nekā taisni griezumi, jo ātrums mainās

Tātad kā jūs kompensējat griezuma platumu savos dizainos? Ir divas galvenās pieejas:

Novirzes kompensācija: Pielāgojiet savu griezuma ceļu iekšup vai ārup par pusi no griezuma platuma. Pie 0,2 mm griezuma platuma ārējos griezumus pārvietojiet ārpusi par 0,1 mm, bet iekšējos griezumus (caurumus) — iekšup par 0,1 mm. Vairumā CAM programmatūras ir iebūvētas automātiskās griezuma kompensācijas funkcijas.

Projektēšanas posma pielāgojums: Veidojot presējamus savienojumus vai savstarpēji saistītus detaļu gabalus, sākotnējās izmēru noteikšanā jāņem vērā griezuma platums. Ja jums nepieciešams slotis, kas precīzi pieņem 3 mm platu atzari, un jūsu griezuma platums ir 0,2 mm, tad sloti jāzīmē 2,9–3,0 mm plats, nevis 3,2 mm.

Šeit ir praktisks padoms: pirms pilnas ražošanas partijas vienmēr pieprasiet testa griezumu uz konkrētā materiāla. Griezuma platums var atšķirties starp dažādām mašīnām un pat starp viena un tā paša materiāla partijām, tāpēc faktisku griezumu veikšana, lai pārbaudītu jūsu kompensācijas vērtības, novērš dārgas kļūdas.

Kā materiāla biezums ietekmē dizaina iespējas

Materiāla biezums nosaka ne tikai strukturālo izturību — tas pamatīgi ietekmē arī to, ko jūsu dizains var sasniegt. Tievāki materiāli (mazāk par 3 mm) piedāvā lielāku dizaina elastību ar smalkākām detaļām un stingrākām pieļaujamām novirzēm. Kad biezums palielinās, minimālās elementu izmēri ir jāpalielina proporcionāli, un malu kvalitātes uzturēšana kļūst grūtāka.

Ņemiet vērā šos biezumam saistītos efektus:

• Malas kvalitāte: Tievāki materiāli rada tīrākas un perpendikulārākas malas. Biezākos materiālos var redzēt nelielu slīpumu, kas izriet no lāzera staru koniskās formas
• Termiski ietekmētās zonas: Biezāku materiālu griešanai nepieciešama vairāk enerģijas, kas potenciāli rada lielākus sasiluma ietekmētos apgabalus, kuri var ietekmēt cietību un krāsu tuvu malām
• Griešanas ātrums: Apstrādes laiks eksponenciāli palielinās kopā ar biezumu, tieši ietekmējot ražošanas izmaksas
• Dizaina sarežģītība: Sarežģīti raksti ar smalkām detaļām vislabāk darbojas uz tievākiem materiāliem; biezāki materiāli piemēroti drīzāk drosmīgākiem un vienkāršākiem ģeometriskiem risinājumiem

Dekoratīvām lietojumprogrammām, piemēram, ekrāniem un sienas mākslai, materiāli ar biezumu no 1 mm līdz 3 mm parasti piedāvā ideālo līdzsvaru starp detaļu atveidošanas spēju un strukturālo izturību. Funkcionāliem komponentiem, kam nepieciešama slodzes izturība, var būt nepieciešams biezums no 4 mm līdz 10 mm, un dizaina elementi jāpielāgo atbilstoši.

Iegūstot šos tehniskos specifikācijas, jūs esat gatavi pāriet no ierobežojumu izpratnes pie aktīva dizaina izstrādes šajos ierobežojumos. Nākamais solis ir apgūt praktisko darba plūsmu, kas pārvērš jūsu radītāju redzējumu ražošanai gatavos failos.

Solis pa solim paredzēta darba plūsma iesācējiem

Jūs saprotat tehniskās specifikācijas — tagad ir laiks radīt. Vai nu jūs zīmējat savu pirmo dekoratīvo paneli vai uzlabojat funkcionāla stiprinājuma dizainu , ceļš no idejas līdz ražošanai gatavam failam seko vienotai darba plūsmai. Apgūstiet šos soļus, un jūs izvairīsieties no neapmierinošajām kļūdām, kas liek iesācējiem atgriezties pie zīmēšanas galda.

Labās ziņas? Jums nav nepieciešama dārga programmatūra, lai sāktu darbu. Kā norādījuši no industrijas prakses , bezmaksas un atvērtā koda rīki, piemēram, Inkscape, nodrošina visus būtiskos funkcionalitātes metāla loksnes lasera griešanas dizaina projektos. Apskatīsim pilnu procesu.

No kontūrzīmējuma līdz ražošanai gatavam failam

Katrs veiksmīgs metāla loksnes lasera griešanas dizains sākas ar diviem pamatelementiem: vektorizētu dizaina failu un pareizajiem iestatījumiem jūsu materiālam. Šeit ir secīgais darba process, ko izmanto profesionāļi:

1. Definējiet dokumenta izmērus: Iestatiet savu darbvirsmas izmērus atbilstoši faktiskajiem jūsu materiāla izmēriem. Tas palīdz vizualizēt attālumus, plānot detaļu novietojumu un nodrošina precīzu pozicionēšanu, kad failu importējat griešanas programmatūrā.
2. Izveidojiet vai importējiet savus dizaina elementus: Zīmējiet figūras, izmantojot vektoru rīkus, vai importējiet atsauces attēlus zīmēšanai pēc parauga. Atcerieties — viss beigās jāpārvērš par vektoru ceļiem.
3. Pārveidojiet visus elementus par ceļiem: Teksts, figūras un importētās grafikas jāpārvērš rediģējamās ceļa līnijās. Inkscape izvēlieties savu elementu un izmantojiet Ceļš > Objekts uz ceļu.
4. Pielietojiet aizpildīšanas rakstus gravētajām vietām: Ja jūsu dizainā ir aizpildītas sadaļas, izmantojiet režģa aizpildes paplašinājumus ar ciešu atstarpi (0,25 mm darbojas labi), lai izveidotu ceļa līnijas, kurām jūsu lasers sekos.
5. Organizējiet slāņus pēc operāciju veida: Atsevišķus griezuma līnijas, gravēšanas zonas un iezīmēšanas atzīmes novietojiet uz dažādiem slāņiem, izmantojot atšķirīgas krāsas — parasti sarkanas griezumiem, zilas gravēšanai un melnas vai zaļas iezīmēšanai.
6. Pārbaudiet ceļa nepārtrauktību un noslēgumu: Pārbaudiet, vai griezuma ceļa līnijas veido noslēgtas figūras bez spraugām. Atvērtas ceļa līnijas var izraisīt nepilnīgus griezumus vai nevēlamu rīcību.
7. Eksportējiet uz atbilstošo faila formātu: Saglabājiet pabeigto dizainu kā DXF, DWG vai AI atkarībā no jūsu griešanas pakalpojuma prasībām.

Dizaina programmatūras darba plūsmas būtiskākās funkcijas

Pareizā programmatūras izvēle ir atkarīga no jūsu budžeta, pieredzes līmeņa un projekta sarežģītības. Šeit ir salīdzinājums starp galvenajām iespējām:

Programmatūra	Izdevumi	Pareizākais risinājums	Galvenās stiprās puses
Inkscape	Brīvs	Sākumpozīcijas un amatieru lietotāji	Viegls apguves process, krustplatformu risinājums, lieliski piemērots 2D vektoru darbam
Adobe Illustrator	20,99 USD/mēnesī	Profesionāli dizaineri	Nozaru standarts, spēcīgi izsekošanas rīki, plaša spraudņu ekosistēma
Fusion 360	Bezmaksas versija pieejama; pilnai versijai aptuveni 70 USD/mēnesī	Inženieri un produktu dizaineri	Mākonī balstīta sadarbība, parametriskais modelēšanas risinājums, CAM integrācija
AutoCAD	Abonementa pamatā	Tehniskas un arhitektūras lietojumprogrammas	Precīza zīmēšana, iebūvēta DXF/DWG atbalsta funkcija, nozaru pieredze

Neatkarīgi no tā, kuru programmatūru jūs izvēlaties, failu formātu izpratne ir būtiska. Saskaņā ar Xometry tehniskajiem resursiem DXF (Drawing Interchange Format) joprojām ir universālais standarts lāzeru griešanai metāla loksnēs, jo tas ir atvērtā koda formāts un sader ar gandrīz visu CAD un griešanas programmatūru. DWG piedāvā līdzīgas iespējas, bet ar privātu formātu. AI (Adobe Illustrator) faili labi darbojas, ja jūsu griešanas pakalpojums tos atbalsta, īpaši dizainiem ar sarežģītām līknēm.

Rasterattēlu pārveidošana vektorformātos

Ko darīt, ja jūs sākat ar fotogrāfiju vai bitkartes attēlu? Rastergrafiku pārveidošana lāzeram piemērotos vektorattēlos prasa rūpīgu uzmanību. Kā pārveidošanas speciālisti skaidro , jūsu izvades kvalitāte tieši atkarīga no avota attēla kvalitātes — zemas izšķirtspējas attēli rada stūrainus, nelietojamus vektorus.

Lai iegūtu labākos rezultātus automātiskajā kontūru uzzīmēšanā:

• Sāciet ar augstākās izšķirtspējas attēlu, kas pieejams
• Izmantojiet spožuma sliekšņa vai malu noteikšanas funkciju, lai vienkāršotu sarežģītus attēlus
• Pielietojiet krāsu samazināšanas un ceļu vienkāršošanas iestatījumus
• Ieslēdziet opciju "ignorēt baltu", lai novērstu fona apgabalus
• Pēc kontūru zīmēšanas pabeigšanas paplašiniet visus kontūru līniju biezumus

Viens būtisks brīdinājums: automātiskā kontūru zīmēšana grūti tikt galā ar zemas kvalitātes bitkartēm, bieži radot rupjas, nevienmērīgas malas, kas nav piemērotas precīzai lasersagriešanai. Profesionāliem metāla loksnes lasersagriešanas dizainiem, ja automātiskā kontūru zīmēšana dod sliktus rezultātus, apsveriet manuālo vektoru pārzīmēšanu vai profesionālas konvertēšanas pakalpojumu izmantošanu.

Biežāk pieļautās sācēju kļūdas, ko vajadzētu izvairīties

Pat pieredzējuši dizaineri pieļauj šīs kļūdas, pārejot uz metāla loksnes lasersagriešanas dizaina darbu:

• Pārklājošās figūras: Lasersagriešanas programmatūra pārklājošās kontūras interpretē kā atsevišķas griezuma līnijas, kas potenciāli var izraisīt vienas un tās pašas vietas divkāršu sagriešanu un materiāla bojājumu
• Kontūru līniju biezuma neskaidrības: Lāzeri nevar attēlot līnijas biezumu — tie vienkārši seko ceļiem. Ja vizuāli ir svarīgs līnijas platums, jums būs jāpārvērš līnijas aizpildītās figūrās vai jāizmanto gravēšana
• Nenoslēgti ceļi: Atvērtas līknes netiks izgrieztas, kā paredzēts. Pirms eksportēšanas vienmēr pārbaudiet ceļa noslēgšanu
• Faila versiju neatbilstība: Vecāka versija griešanas programmatūras var nespēt atvērt jaunākas failu formātu versijas. Ja iespējams, saglabājiet failu vecākajā savietojamajā formātā
• Nepievēršot uzmanību asiem stūriem: 90 grādu leņķi izskatās precīzi, taču spriedzes ietekmē tie var plaisāt. 1/16 collu rādiusa pievienošana ievērojami uzlabo izturību funkcionālos komponentos

Kad jūsu dizaina fails ir pareizi sagatavots un eksportēts, jūs esat gatavs apsvērt, kā materiāla izvēle ietekmēs jūsu galīgos rezultātus. Nākamajā sadaļā aplūkojam, kā dažādi metāli reaģē uz lāzera iedarbību un kuri materiāli vislabāk piemēroti konkrētām lietojumprogrammām.

Materiālu izvēles pamācība dažādām lietojumprogrammām

Tātad jūs esat izstrādājuši savu lāzera griešanai paredzēto lokšņu metāla projektu un sagatavojuši ražošanai piemērotus failus — bet kuru metālu jūs patiesībā izvēlēsieties griešanai? Šis lēmums ietekmē visu: no malu kvalitātes un izmaksām līdz tam, kā jūsu pabeigtais izstrādājums darbosies vairākus gadus. Patiesībā materiāla izvēle var izdarīt vai sabojāt jūsu projektu, tomēr daudzi dizaineri to uzskata par sekundāru jautājumu.

Katrs metāls piedāvā savas atsevišķās priekšrocības un ierobežojumus griešanas procesā. Šo īpašību izpratne jau sākumā palīdz jums gudri izvēlēties materiālus atbilstoši lietojumprogrammām — vai nu jūs izveidojat jaunāko dizaina lokšņu metāla lāzera griešanu arhitektūras instalācijām vai ražojat funkcionālus rūpnieciskus komponentus. Apskatīsim, ko katrs variants piedāvā.

Materiālu pielāgošana dizaina lietojumprogrammām

Kad jums vajadzētu izvēlēties tēraudu vietā aluminiju? Kāpēc vara vietā varš ir labāks noteiktiem dekoratīviem izstrādājumiem? Saskaņā ar Fabworks' materiālu analīzi , lēmums galu galā ir balansēt piecus galvenos faktorus: izturības prasības, svara ierobežojumi, korozijas ietekme, estētiskie mērķi un budžeta ierobežojumi.

Šeit ir salīdzinājums starp visbiežāk izmantotajām metālu veidām kategorijās, kas ir būtiskas jūsu cilvēciski orientētajiem dizaina lokšņu metāla lāzera griešanas projektiem:

Materiāls	Griešanas kvalitāte	Izmaksu efektivitāte	Korozijas atbalstība	Dekoratīvās pabeiguma iespējas	Ideālās lietojumvieetas
Vienkāršais dzelzs	Izteiksmīgi — tīri griezuma malas, minimāls pēcapstrādes apjoms	Augsts — visizdevīgākais risinājums	Zems — nepieciešama pārklājuma vai krāsošanas apstrāde	Pulverkrāsošana, krāsošana, patīnas pabeigumi	Rūpnieciskās skavas, strukturālie komponenti, mēbeļu rāmji
Nerūsējošais tērauds	Izteiksmīgi — gluda virsma bez papildu apstrādes	Vidējs — augstāka materiāla cena	Izcilts — hroma nodrošina iebūvētu aizsardzību	Matēts, polirēts, spoguļveida virsmas apdare	Arhitektūras paneļi, virtuves aprīkojums, medicīnas ierīces, ārējās zīmes
Alumīnijs	Labs — prasa rūpīgu siltuma regulēšanu	Vidējs — izdevīgs izmaksu ziņā svaru kritiskām lietojumprogrammām	Labs — var tikt uzlabots anodizējot	Anodizēti krāsoti, matēti, polirēti	Vieglie korpusi, aviācijas komponenti, dekoratīvās režģu virsmas
Misiņš	Labs — šķiedras lāzeri efektīvi apstrādā atstarojošās virsmas	Zems — augstas kvalitātes materiāla cena	Labs — veido pievilcīgu patīnu	Polirēts, vecmūžīgs, dabiskais patīns	Dekoratīvie metāla piederumi, norādījumi, muzikālie instrumenti, mākslas darbi
Vara	Labs — prasa šķiedras lāzera tehnoloģiju	Zems — augstākā cena starp visbiežāk izmantotajiem metāliem	Izteiksmīgi labs — dabiski antimikrobiāls	Polirēts, oksidēts zaļš patīns, matēts	Arhitektūras elementi, elektrotehniskas lietojumprogrammas, dekoratīvā māksla

Veiktspējas raksturlielumi pēc metāla veida

Iedziļināsimies vairāk tajā, kas katru metāla veidu padara unikālu lāzeru grieztu metāla loksnes dizainam pārdošanai un pielāgotiem izgatavošanas projektiem.

Mīkstais tērauds: Darba materiāls

Mīkstā tērauda izmantošana rūpnieciskajā lāzeru griešanā ir ļoti izplatīta, un tam ir savi iemesli. Saskaņā ar Universal Tool materiālu rokasgrāmatu to ir salīdzinoši viegli griezt ar jebkuru metāla griešanas lāzeru, vienlaikus nodrošinot lielisku izturību un cietību. Zemais oglekļa saturs padara metināšanu vienkāršu, un materiāls labi reaģē uz dažādām apstrādes metodēm.

Kāda ir problēma? Mīkstajam tēraudam trūkst dabiskas korozijas izturības. Ārējām lietojumprogrammām vai mitrās vides apstākļos nepieciešamas aizsargpārklājumu slāņi. Nozarēs, kurās bieži izmanto mīksto tēraudu, ietilpst būvniecība, automobiļu rūpniecība, lauksaimniecības aprīkojums un mēbeļu ražošana.

Nerūsējošais tērauds: universālums kopā ar izturību

Kad svarīga ir korozijas izturība, nerūsējošais tērauds to nodrošina. Hroma saturs veido pašatjaunojošu oksīda kārtu, kas aizsargā pret rūsu un vides bojājumiem. Kā norādīts Xometry tehniskajos specifikācijās, piemēram, 304. klases nerūsējošais tērauds piedāvā lielisku apstrādājamību un vienlaikus ir viegli formējams, bet 316. klase satur molibdēnu, kas uzlabo izturību pret hlorūdeņražskābi un neoksidējošām skābēm.

Lāzeru grieztām nerūsējošā tērauda detaļām ir gluda virsma, kas bieži vien nepieprasa papildu apstrādi — tas ir būtisks priekšrocības redzamām sastāvdaļām. Šo materiālu plaši izmanto aviācijas, automobiļu, būvniecības, virtuves trauku un medicīnas nozarēs.

Alumīnijs: viegls sniegums

Vai jums nepieciešama izturība bez liekas masas? Alumīnijs piedāvā labāko izturības attiecību pret svaru starp visbiežāk lāzeru grieztajiem metāliem. Tas arī ir lielisks siltuma un elektrības vadītājs, tāpēc tas ir ļoti vērtīgs elektronisko korpusu un siltuma atvadītāju izgatavošanai.

Tomēr aluminijam ir raksturīgas unikālas problēmas. Tā augstā atstarojošums reiz radīja problēmas ar vecākām CO2 lāzeriem, tomēr modernās šķiedras lāzera griešanas mašīnas to apstrādā bez grūtībām. Materiāla augstā siltumvadītspēja prasa rūpīgu siltuma regulēšanu, lai novērstu izkropļošanos. Saskaņā ar Fabworks, ja nepieciešama papildu korozijas izturība, aluminiju var anodēt, lai veidotu aizsargājošu oksīda kārtu, vienlaikus papildinot ar krāsu variantiem.

Misiņš un vara: dekoratīvā pilnība

Tā gan misiņš, gan vara piedāvā estētisko pievilcību, ko tērauds vienkārši nevar nodrošināt. Vara nodrošina dabiskas antimikrobiālās īpašības kopā ar lielisku elektrisko vadītspēju, tāpēc to var izmantot gan dekoratīvām arhitektūras iezīmēm, gan funkcionālām elektriskām lietojumprogrammām. Misiņš, kas ir vara un cinka sakausējums, nodrošina uzlabotu izturību un izstiepjamību, vienlaikus samazinot berzi — tas ir ideāli piemērots čīgaiņiem, durvju roknām un citiem komponentiem, kuriem jāfunkcionē spriedzes apstākļos, saglabājot pievilcīgu izskatu.

Abu materiālu izcilā īpašība ir to atstarojošums. Šo metālu griešanai šobrīd daudz vieglāk izmantot šķiedras lāzerus, taču to apstrāde parasti prasa individuālu piedāvājumu, nevis standarta cenām, jo procesa sarežģītība ir augsta.

Kā materiāla izvēle ietekmē konstrukcijas ierobežojumus

Jūsu izvēlētais materiāls tieši ietekmē sasniedzamās konstrukcijas īpašības. Vai atceraties minimālos caurumu diametrus un tiltu platumus no tehniskās specifikācijas sadaļas? Tie atkarībā no metāla veida atšķiras ievērojami.

Ņemiet vērā šos materiālam specifiskos konstrukcijas ierobežojumus:

• Alumīnijs prasa lielākus minimālos elementus (caurumiem — 1,2 reizes materiāla biezums) tāpēc, ka tam piemīt augsta siltumvadītspēja un tas ir mīkstāks
• Vara prasa līdzīgi plašāku attālumu, lai novērstu siltuma izraisītu deformāciju griešanas laikā
• Tērauds un nerūsējošais tērauds ļauj precīzākas pieļaujamās novirzes un mazākus elementus salīdzinājumā ar biezumu
• Misiņš tiek tīri sagriezts ar šķiedras lāzeriem, taču strukturālās izturības nodrošināšanai ir ieteicams nedaudz palielināt tiltu platumus

Biezuma izvēle: strukturāliem vai dekoratīviem pielietojumiem

Cik biezs jums jāizvēlas materiāls? Atbilde ir atkarīga no tā, vai jūs prioritāri vērtējat estētiku vai strukturālo veiktspēju.

Dekoratīvi pielietojumi - ekrāni, sienas māksla, zīmes un mēbeļu akcenti – parasti vislabāk darbojas ar plānākiem materiāliem, kuru biezums ir no 1 mm līdz 3 mm. Šāds biezums ļauj izveidot sarežģītus rakstus, saglabā pieņemamu svaru un ir lētāks gan materiāla, gan griešanas laika ziņā. Malu kvalitāte paliek lieliska, un smalkās detaļas saglabā savu skaidrību.

Strukturālie un funkcionālie pielietojumi prasa biezumu, kas atkarīgs no slodzes prasībām. Uzturētāji, šasijas komponenti un korpusi bieži vien prasa biezumu no 3 mm līdz 10 mm atkarībā no spēkiem, ar kuriem tiem nāksies saskarties. Šādā biezumā konstrukcijas elementiem jāpielāgo attiecīgi lielums – lielākas caurules, platākas savienojuma joslas un vienkāršāka ģeometrija.

Praktisks pieejas veids: sāciet ar minimālo biezumu, kas atbilst jūsu strukturālajām prasībām, un palieliniet to tikai tad, ja tas ir nepieciešams. Katrs papildu milimetrs palielina materiāla izmaksas, pagarinās griešanas laiku un ierobežo dizaina sarežģītību.

Kad materiālu izvēle ir skaidri noteikta, nākamais būtiskais apsvērums ir tas, kā optimizēt jūsu dizainu, lai panāktu izmaksu efektivitāti. Izskaistot iekšējās izvietošanas stratēģijas un ražošanas ekonomiku, var ievērojami samazināt jūsu projekta galīgo cenu, nezaudējot kvalitāti.

Izmaksu optimizācija un iekšējās izvietošanas stratēģijas

Šeit ir patiesība, kas pārsteidz daudzus pirmoreizējos dizainerus: patiesībā lāzeru griešana bieži vien veido tikai nelielu daļu no kopējām jūsu projekta izmaksām. Materiālu atkritumi, griešanas laiks un dizaina sarežģītība parasti rada izdevumus daudz vairāk nekā pati griešanas procedūra. Šo ekonomisko principu izpratne pārvērš to, kā jūs pieejat katram dizaina lēmumam, — un var samazināt jūsu ražošanas izmaksas par 30 % vai vairāk, nemainot jūsu gala produktu.

Vai nu jūs pasūtat no lāzera griešanai paredzētas metāla loksnes projektēšanas rūpnīcas, vai arī jūsu pašu aprīkojumā apstrādājat detaļas — principi paliek tie paši. Gudra detaļu izvietošana (nesting) un dizaina optimizācija atšķir izmaksu efektīvus projektus no tiem, kas pārsniedz budžetu. Apskatīsim stratēģijas, ko profesionāļi izmanto, lai maksimāli palielinātu vērtību.

Materiāla izmantošanas efektivitātes maksimizācija, izmantojot gudru detaļu izvietošanu (nesting)

Kas īsti ir detaļu izvietošana (nesting)? Iedomājieties to kā mīklu risināšanu — detaļu izvietošanu metāla loksnē tā, lai izmantotu katru iespējamo kvadrātcentimetru, vienlaikus saglabājot pietiekamu attālumu starp detaļām, lai griezumi būtu tīri. Saskaņā ar pētījumiem par detaļu izvietošanas pamatiem, pareiza detaļu izvietošana ne tikai nodrošina materiāla izmantošanas efektivitāti, bet arī uzlabo visu griešanas procesa stabilitāti.

Efektīva detaļu izvietošana ņem vērā vairākus savstarpēji saistītus faktorus:

• Detaļu ģeometrija un orientācija: Stratēģiski pagriežot detaļas, var ievērojami palielināt to skaitu, kas ietilpst vienā loksnē
• Struktūras virziens: Metāliem, kuros strukturāli svarīga grauda orientācija, detaļu izvietošanai (nesting) jāņem vērā šis ierobežojums
• Griezuma platums: Materiāls, ko noņem griešanas laikā, ietekmē to, cik tuvu viens otram var novietot detaļas
• Ieejas pozicionēšana: Lāzera ieejas vieta katrā griezumā ietekmē gan griezuma kvalitāti, gan griešanas maršruta efektivitāti

Viena tehnika, kas nodrošina izcilus ietaupījumus, ir kopīgo griezumu ieguldīšana (common cut nesting). Kā skaidro Nest&Cut tehniskā dokumentācija , tradicionālā ieguldīšana saglabā standarta atstarpi starp detaļām — parasti 5 mm lāzeru griešanai. Kopīgo griezumu tehnika šo atstarpi novērš, iestatot detaļu attālumu vienādu ar griezuma platumu (aptuveni 0,1 mm lāzeru griešanai). Tas ļauj vienam lāzera gājienam vienlaikus nogriezt blakusesošo detaļu kopīgās malas.

Rezultāti runā paši par sevi:

• Samazināts griezuma garums — mazāks braukšanas laiks nozīmē ātrāku ražošanu
• Minimizēts materiāla izmētājums — detaļas var novietot tuvāk viena otrai
• Zemāka enerģijas patēriņa — nepieciešams mazāk kopējo griezumu

Lielās detaļu matricās kopējā griešanas izvietošana var samazināt griešanas garumu gandrīz par 50 %, kas tieši pārvēršas ātrākā izpildes laikā un zemākos izmaksās. Vairumtirdzniecības pasūtījumiem ar lāzeru grieztām loksnēm, kur nepieciešams liels detaļu skaits, šī optimizācija viena pati var attaisnot ievērojamus cenų samazinājumus.

Projektēšanas lēmumi, kas samazina ražošanas izmaksas

Jūsu projektēšanas izvēles ietekmē izmaksas jau pirms pirmā lokšņu gabala nonāk griešanas galda virsmā. Saskaņā ar Komacut cenāšanas analīzi galvenie faktori, kas ietekmē lāzergriešanas izmaksas, ir materiāla veids, biezums, dizaina sarežģītība, griešanas laiks, darba izmaksas un apdare.

Šeit ir galvenie izmaksu faktori, kurus jūs varat kontrolēt:

• Materiālu atkritumi: Efektīva izvietošana maksimizē detaļu skaitu uz vienas lokšņu, bet neregulāras formas rada vairāk atkritumu
• Griešanas laiks: Garākas griešanas trajektorijas un vairāk caurduršanas punkti palielina mašīnas darbības laiku un izmaksas
• Dizaina sarežģītība: Sarežģīti raksti ar daudzām izgriezumām prasa lielāku precizitāti un lēnākus griešanas ātrumus
• Daudzuma robežas: Lielāki pasūtījumi izkliedē sagatavošanas izmaksas pa lielāku vienību skaitu, tādējādi samazinot izmaksas par vienu vienību
• Iestatīšanas izmaksas: Katram jaunam uzdevumam nepieciešama mašīnas programmatūras iestatīšana un materiāla ielāde — fiksētās izmaksas neatkarīgi no daudzuma
• Papildprocesi: Materiāla malu apstrāde (deburring), pabeigšana un papildu izgatavošana pievieno darba izmaksas un laiku

Skan sarežģīti? Tas nemaz nav jābūt. Šeit ir praktiskas stratēģijas, kuras jāievēro, projektējot ar izmaksu efektivitāti prātā:

Vienkāršojiet ģeometrijas, kur vien iespējams. Katrs izgriezums prasa caurduršanas punktu, kurā lasers uzsāk griešanu. Vairāk caurduršanas punktu nozīmē garākus griešanas maršrutus un augstākas izmaksas. Uzdoties sev jautājumu: vai šis dekoratīvais elements pievieno pietiekami daudz vērtības, lai attaisnotu tā ražošanas izmaksas?

Projektējiet detaļas standarta loksnes izmēros. Metāla loksnes ir pieejamas standarta izmēros. Detaļu projektēšana tā, lai tās efektīvi ievietotos šajos izmēros, minimizē atkritumus un izvairās no paaugstinātām cenām par pielāgotu loksni.

Uzmanīgi izvēlieties biezumu. Biezākas materiālu kārtas prasa vairāk enerģijas un lēnākus griešanas ātrumus. 6 mm tērauda loksne var aizņemt trīs reizes ilgāku laiku griešanai nekā 3 mm bieza loksne — un izmaksās attiecīgi vairāk. Izvēlieties minimālo biezumu, kas atbilst jūsu konstrukcijas prasībām.

Samaziniet stūru sarežģītību. Asiem iekšējiem stūriem lasers ir jāpalēninās vai jāapstājas. Mazu iekšējo stūru radiusu pievienošana paātrina griešanu un uzlabo detaļas izturību.

Kā partiju lielums ietekmē galīgo cenu

Pasūtījuma daudzums ievērojami ietekmē vienības izmaksas. Kāpēc? Jo sagatavošanas izmaksas — programmēšana, materiālu apstrāde un mašīnas sagatavošana — paliek salīdzinoši nemainīgas, vai nu jūs griežat 10 vai 1000 detaļas.

Apsveriet šo sadalījumu tipiskam whole-sale loksnes metāla lāzera griešanas dizaina projektam:

Pasūtījuma daudzums	Iestatīšanas izmaksu ietekme	Materiālu efektivitāte	Tipiskā ietaupījumu summa vienībā
1–10 gabali	Augsts — sagatavošanas izmaksas dominē kopējās izmaksas	Bieži slikts — daļēja loksnes izmantošana	Bāzes cena
11–50 gabali	Vidējs — sagatavošanas izmaksas tiek sadalītas vairākās vienībās	Uzlabojas — labākas iegulšanas iespējas	15–25% samazinājums
51–200 gabali	Zems — minimāls ietekme uz vienu vienību	Labs — pilnīga loksnes izmantošana	25–40% samazinājums
vairāk nekā 200 gabali	Minimāla — ražošanas efektivitāte dominē	Izcilts — optimizēta izvietošana	40–60 % samazinājums

Prototipu izstrādei vai vienreizējiem projektiem jārēķinās ar augstākām izmaksām uz vienu vienību. Plānojot masveida ražošanu, pasūtījumu apvienošana lielākos partijās nodrošina būtiskus ietaupījumus. Daži ražotāji piedāvā arī apjomu atlaidi pašiem materiāliem, kas vēl vairāk pastiprina šo priekšrocību.

Detaļu orientācija un attāluma optimizācija

Detaļu orientācija izvietošanas shēmā ietekmē gan materiāla patēriņu, gan griešanas kvalitāti. Ne regulāras formas detaļas bieži izvietojas efektīvāk, ja tās pagriež — reizēm tikai 90 grādu pagrieziens ļauj ievietot ievērojami vairāk gabalu uz vienas loksnes.

Arī attālums starp detaļām ir svarīgs. Lai gan visbiežāk lietotās griešanas metodes minimizē spraugas, ne visi dizaini atbilst šai prasībai. Kad tiek piemērots standarta attālums, parastais 5 mm spraugas platums kalpo vairākiem mērķiem:

• Novērš siltuma pārnešanu starp blakus esošām detaļām
• Ļauj nelielu materiāla izliekšanos griešanas laikā
• Nodrošina brīvumu detaļu izņemšanai
• Ņem vērā griezuma platumu svārstības

Uzlabota iekšējās izvietošanas programmatūra automātiski optimizē šos parametrus, simulējot dažādus izvietojumus, lai atrastu efektīvāko izkārtojumu. Saskaņā ar iekšējās izvietošanas optimizācijas pētījumiem , šīs rīku programmas samazina atkritumu materiālu un kopējo griešanas ceļu, optimizē pārvietošanās maršrutus ātrākai griešanai un nodrošina piemērotus attālumus, lai saglabātu materiāla integritāti un stabilitāti griešanas laikā.

Pareizas iekšējās izvietošanas programmatūras iegāde bieži atmaksājas jau pēc dažām ražošanas partijām, samazinot materiālu atkritumus un saīsinot cikla ilgumu.

Izpratne par izmaksu optimizāciju sagatavo jūs informētu lēmumu pieņemšanai — taču tā arī uzsvēr, kāpēc ir svarīgi izvēlēties pareizo ražošanas partneri. Nākamajā sadaļā aplūkojam, kā novērtēt potenciālos piegādātājus un atrast partnerus, kas var nodrošināt kvalitāti, ātrumu un vērtību jūsu lāzeru grieztajiem loksnēm metāla konstrukciju projektos.

Arhitektūras un rūpnieciskās dizaina lietojumprogrammas

Kur tiešām tiek izmantota lāzera griešana? Atbilde var pārsteigt. Tā pati tehnoloģija, kas rada sarežģītus dekoratīvus ekrānus luksusa viesnīcām, ražo arī precīzus šasijas komponentus automašīnu ražotājiem. Šī daudzpusība ir tas, kas padara lāzerā grieztos metāla loksnes dizainus tik vērtīgus — viena un tā pati izgatavošanas metode kalpo ļoti atšķirīgiem mērķiem dažādās nozarēs.

Vairums resursu piespiedu kārtā liek jums izvēlēties starp dekoratīvām vai rūpnieciskām lietojumprogrammām, uzskatot tās par atsevišķām pasaulēm. Bet patiesība ir šāda: pamatprincipi paliek nemainīgi, vai nu jūs projektējat sienas mākslu vai korpusus. Abu jomu izpratne padara jūs par labāku dizaineri jebkurā no tām. Apskatīsim, kā dažādas nozares izmanto šo tehnoloģiju un kas atšķir to projektēšanas prasības.

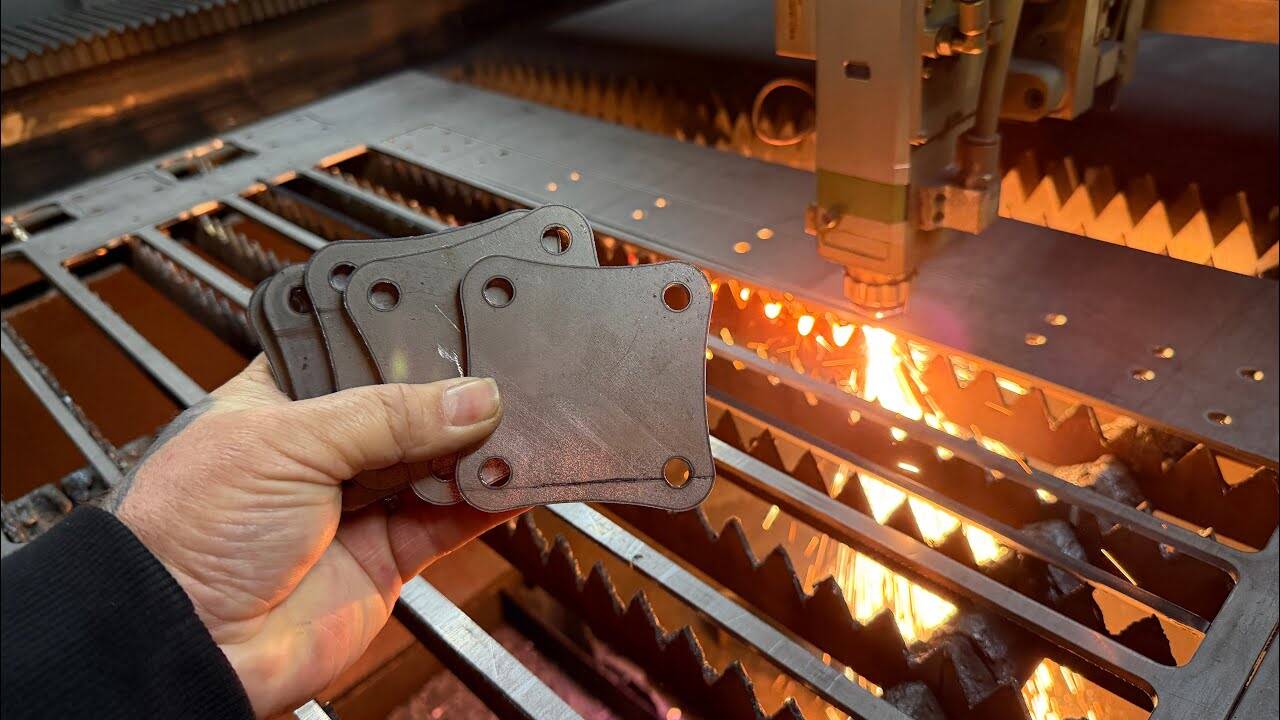

Dekoratīvo arhitektūras panelu projektēšanas principi

Ieejiet jebkurā modernā komerciālā ēkā, un, iespējams, jūs sastapsiet ar lāzeru grieztus metāla elementus — no ēkas fasādēm līdz iekšējām pārdaļām. Saskaņā ar Accurl nozares analīzi lāzergriešana būvniecībā ļauj izgatavot tērauda konstrukcijas un detalizētus arhitektūras elementus ar tādu radītspēju un precizitāti, kādu tradicionālās metodes nespēj nodrošināt.

Arhitektūras pielietojumiem ir prioritāte vizuālais ietekmes faktors kopā ar funkcionālajām prasībām. Šajā jomā strādājošie dizaineri koncentrējas uz:

• Raksta sarežģītību un vizuālo ritmu: Dizainu izveidošanu, kas izskatās apzināti dažādos skatīšanās attālumos
• Gaismas un ēnas mijiedarbību: Kā caurumi un izgriezumi ietekmē dabiskās gaismas iekļūšanu visu dienu
• Mēroga pārejas: Nodrošinot, ka raksti saglabā vizuālu saskaņu, vai nu tos aplūko no 3 metru vai 30 metru attāluma
• Vides ilgtspēja: Materiālu un virsmu izvēle, kas iztur laikapstākļus, UV starojumu un pilsētas piesārņojumu

Dekoratīvie ekrāni ir viena no populārākajām arhitektūras lietojumprogrammām. Šie paneli pārvērš neuzkrītošas fasādes par dinamiskiem vizuāliem elementiem, nodrošinot privātumu, vienlaikus saglabājot gaisa plūsmu un dabisku gaismu. Lasera griešanas piedāvātā dizaina brīvība ļauj arhitektiem iekļaut kultūras motīvus, organiskus raksturus vai ģeometriskas abstrakcijas, kas nostiprina ēkas identitāti.

Zīmes un orientācijas sistēmas vienlīdz izdevīgi izmanto lasera precizitāti. Izgriezti metāla burti un logotipi nodrošina ilgmūžību, ko nevar nodrošināt vinila vai krāsotas alternatīvas, un to dimensiju dziļums rada sofistikētus ēnu efektus. Vai nu apgaismoti no aizmugures vai virsmas piestiprināti, lasera grieztās zīmes pārraida pastāvības un kvalitātes sajūtu.

Sienas māksla un skulpturālās instalācijas vēl vairāk pārtrauc radošības robežas. Mākslinieki, kas strādā ar lāzeru grieztu metālu, var sasniegt detaļu līmeni, kas tuvojas tradicionālajam zīmējumam, vienlaikus strādājot arhitektūras mērogā. Kā norāda nozares novērotāji, šī tehnoloģija ir pārdefinējusi mākslas izteiksmes robežas, ļaujot māksliniekiem radīt sarežģītus mākslas darbus un skulptūras, ko iepriekš nebija iespējams izgatavot ar tradicionālām metodēm.

Funkcionālu rūpniecisku komponentu pielietojumi

Kaut arī dekoratīvie darbi piesaista uzmanību, rūpnieciskie pielietojumi veido lāzergriešanas komerciālās vērtības pamatu. Šeit precīzitātes pieļaujamie novirzes un strukturālās īpašības ir prioritāte pār vizuālo pievilcību — kaut arī labi izstrādāti funkcionāli komponenti bieži vien panāk abus mērķus.

Automobiļu rūpniecība lielā mērā balstās uz lāzergrieztiem komponentiem. No šasijas stiprinājumiem līdz korpusa paneliem ražotāji vērtē šīs tehnoloģijas spēju ražot sarežģītus komponentus un pielāgotus risinājumus ar augstu precizitāti un efektivitāti. Kad Accurl pētījumi liecina , lāzera griešanas metode ir ievērojami efektīvāka nekā tradicionālās metālapstrādes procesi, piemēram, matricu griešana vai plazmas griešana, tādējādi optimizējot transportlīdzekļu ražošanu, kur katrs milimetrs ir būtisks.

Elektronikas korpusiem raksturīgas unikālas problēmas, kuras lāzera griešana risina īpaši veiksmīgi. Šiem komponentiem nepieciešams:

• Precīzi ventilācijas raksti termiskās vadības nodrošināšanai
• Precīza montāžas caurumu novietošana iekšējiem komponentiem
• Tīri griezuma malas, kas nebojā kabeļus un nerada elektromagnētisko traucējumu
• Vienmērīgi izmēri savienošanai ar citiem ražotajiem komponentiem

Aerokosmosa pielietojumi prasa vēl stingrākas pieļaujamās novirzes. Saskaņā ar nozares avotiem aerokosmosa nozare iegūst priekšrocības no lāzera griešanas spējas ražot komponentus, kas atbilst stingrām pieļaujamām novirzēm, vienlaikus saglabājot strukturālo integritāti — kas ir galvenais nosacījums lietojumos, kurās atteikšanās nav iespējama.

Medicīnas ierīču ražošanā izmanto lāzera griešanu ķirurģiskajiem instrumentiem, implantiem un diagnostikas aprīkojuma korpusiem. Šajās lietojumprogrammās nepieciešamā precizitāte padara lāzera griešanu neatņemamu, jo šīs tehnoloģijas precizitāte nodrošina, ka rīki un implanti atbilst augstākajiem drošības un efektivitātes standartiem.

Lietojumprogrammas pēc nozares

Dažādas nozares izmanto lāzera grieztu loksnes metāla dizainu, kas nav ierobežots ar tradicionālās ražošanas ierobežojumiem. Šeit ir redzams, kā galvenās nozares izmanto šo tehnoloģiju:

Arhitektūra un būvniecība

• Ēku fasāžu paneļi un dekoratīvi ekrāni
• Kāpņu balustrādes un apvadu aizpildes elementi
• Telpu griestu flīzes un karājošās instalācijas
• Telpu dalītāji un privātuma ekrāni
• Saules aizsargi un brise-soleil sistēmas

Automobiļu un transporta

• Šasijas komponenti un strukturālie stiprinājumi
• Iekštelpu apdare un instrumentu panelis
• Izplūdes sistēmas karstumizolācijas vairogi
• Suspensijas montāžas plāksnes
• Pielāgoti pēcpārdošanas aksesuāri

Elektronika un tehnoloģija

• Serveru rindu korpusi un paneli
• Siltuma izvadītāju stiprinājumi un termiskās vadības komponenti
• EMI aizsardzības pārsegi
• Vadības paneļa priekšējās virsmas
• Kabeļu vadības sistēmas

Mēbeles un iekštelpu dizains

• Galdiem paredzēti pamati un strukturālie rāmji
• Dekoratīvie skapju paneli
• ApGaismes ierīču korpusi
• Plaukta balsti un sienā piestiprināmi uzglabāšanas risinājumi
• Telpu dalītāju ekrāni

Māksla un individuālā izgatavošana

• Sienas skulptūras un trīsdimensiju mākslas darbi
• Dārza un ainavas elementi
• Individuāli izgatavoti rotājumlietumi un valkājamā māksla
• Piemiņas plāksnītes un atceres priekšmeti
• Izstāžu un muzeju izstādīšanas elementi

Kā dizaina prasības atšķiras starp dažādām lietojumprogrammām

Iedomajieties dekoratīva ekrāna projektēšanu salīdzinājumā ar strukturālu kronšteinu. Abos gadījumos tiek izmantota lāzera griešana, taču dizaina prioritātes atšķiras ievērojami.

Dekoratīvās lietojumprogrammas parasti uzsvēr:

• Vizualās raksta nepārtrauktību: Kā elementi atkārtojas un savienojas pa visu izstrādājumu
• Negatīvās telpas līdzsvaru: Grieztās zonas un cietā materiāla attiecības
• Virsmas apstrādes kvalitāte: Malu izskatu un pēcapstrādes prasības
• Materiāla estētiku: Krāsu, tekstūru un patinas veidošanos laikā

Funkcionālās lietojumprogrammas prioritizē citus faktorus:

• Strukturālie slodzes ceļi: Kā spēki pārnesas caur detaļu
• Izmēru precizitāte: Uzurbšanas vietu, montāžas virsmu un savienojošo elementu izvietojums
• Materiāla veiktspēja: Izturība, izturība pret atkārtotiem cikliem (izturība pret izmaksu) un vides izturība
• Montāžas integrācija: Kā detaļa savienojas ar citām komponentēm

Tomēr abiem piemīt pamatprincipi, kas saistīti ar lāzera griešanu. Vai nu veidojot Ķīnas metāla loksnes lāzera griešanas dizainus eksportam vai vietējai ražošanai, projektētājiem joprojām ir jāņem vērā griezuma platums (kerf width), minimālie elementu izmēri un materiāla uzvedība griešanas laikā. Tolerances specifikācijas no iepriekšējām nodaļām vienlīdz attiecas gan uz delikātu sienas mākslas darbu, gan uz smagās ekspluatācijas montāžas skavu.

To, kas atšķir ekspertu dizainerus, ir viņu spēja vienlaikus izpildīt gan estētiskās, gan funkcionālās prasības. Labi izstrādāts arhitektūras ekrāns ne tikai izskatās skaists — tas saglabā strukturālo integritāti temperatūras svārstību laikā, pretojas vēja slodzēm un vienkāršo uzstādīšanu. Līdzīgi vislabākie rūpnieciskie komponenti bieži izceļas ar eleganti vienkāršu dizainu, kas atspoguļo pārdomātu inženierijas risinājumu, nevis tikai tīri funkcionālu nepieciešamību.

Mēbeļu un iekštelpu dizaina nozare ilustrē šo līdzsvaru. Kā apstiprina Accurl nozares pārskats, lasersagriešana mēbeļu un iekštelpu dizainā apvieno funkcionālumu ar māksliniecisku izteiksmi, pārvēršot ikdienišķas telpas par individuāli radītām vides caur precīziem un sarežģītiem koka komponentiem, metāla pieslēgumiem un dekoratīviem elementiem.

Vai jūsu projekts ir vairāk dekoratīvs vai rūpniecisks – vai arī apvieno abus aspektus – drošības prasību izpratne kļūst būtiska, pārejot uz ražošanu. Nākamajā sadaļā aplūkojam materiālam specifiskās briesmas un protokolus, kas aizsargā gan operatorus, gan jūsu gatavā izstrādājuma kvalitāti.

Drošības norādījumi dažādiem materiāliem

Jūs esat izveidojuši savus komponentus, izvēlējušies materiālus un optimizējuši izmaksas – taču pirms ražošanas uzsākšanas pastāv būtisks faktors, kas atdala profesionālas darbības no riskantām: drošība. Intensīvā enerģija, kas padara lāzera griešanu tik efektīvu, vienlaikus rada briesmas, kuru raksturs dramatiski atšķiras atkarībā no tā, ko jūs griežat. Šo materiālam specifisko risku izpratne aizsargā operatorus, novērš aprīkojuma bojājumus un bieži vien uzlabo galīgās griešanas kvalitāti.

Saskaņā ar Codinter lāzera drošības pētījumiem briesmas aptver ne tikai acīmredzamās staru briesmas, bet arī dūmus, ugunsgrēkus un elektriskās briesmas, kurām nepieciešama uzmanība. Apskatīsim, ko katrs materiālu veids prasa.

Materiālam specifiskas drošības procedūras

Dažādi metāli rada atšķirīgus bīstamības profilus lāzera griešanas laikā. Tas, kas ir droši darbojoties ar mīksto tēraudu, var radīt nopietnus riskus, griežot alumīniju vai cinkotus materiālus.

Tērauds un nerūsējošais tērauds

• Dūmu bīstamība: Griešana rada dzelzs oksīda daļiņas un, nerezistenta tērauda gadījumā, iespējami heksavalentā hroma savienojumi — zināms kancerogēns, kuram nepieciešama pareiza izvadīšana
• Atstarošanas problēmas: Vidēja atstarošana; piemēro standarta šķiedras lāzera piesardzības pasākumus
• Siltuma vadība: Laba siltuma absorbcija ļauj ātrāk griezt ar mazāku termisko deformāciju
• Ugunsbīstamība: Zema, ja pareizs palīggāzu plūsmas režīms nodrošina tīru griešanu

Alumīnijs

• Dūmu bīstamība: Radīt alumīnija oksīda daļiņas, kas ilgstošas iedarbības gadījumā var izraisīt elpošanas ceļu kairinājumu
• Atstarošanas problēmas: Augsta atstarošanas spēja rada risks, ka gaismas stars atgriezīsies atpakaļ un var bojāt lāzera optiku; mūsdienu šķiedras lāzeri ar to tīri labi tīrās, bet vecākiem CO2 sistēmām nepieciešama papildu uzmanība
• Siltuma vadība: Augsta termiskā vadītspēja ātri izplatīs siltumu, palielinot deformācijas risku plānās loksnes
• Ugunsbīstamība: Alumīnija putekļi ir ugunsbīstami; nepieciešama rūpīga tīrīšana un vēdināšana

Ciltis un tērauda segumi

• Dūmu bīstamība: Vara izgarojumi var izraisīt metāla izgarojumu drudzi; misiņš izdala cinka oksīda izgarojumus, tāpēc nepieciešama uzlabota vēdināšana
• Atstarošanas problēmas: Visaugstākā atstarošanas spēja starp visbiežāk lietotajiem metāliem — kā norādīts 1Cut Fab tehniskajā analīzē, atpakaļatstarošanās var bojāt lāzera galviņu, lēcas un pat pašu lāzera avotu
• Siltuma vadība: Izteiksmīgā elektriskā vadītspēja prasa lēnākus griešanas ātrumus un rūpīgu jaudas regulēšanu
• Ugunsbīstamība: Zems tiešā uguns risks, taču atstarotā enerģija var aizdedzināt tuvumā esošus materiālus

Cinkotas un pārklātas metāla virsmas

• Dūmu bīstamība: Cinka pārklājumi rada cinka oksīda izgarojumus, kas var izraisīt metāla izgarojumu drudzi — gripai līdzīgus simptomus, ko izraisa iedvese
• Atstarošanas problēmas: Atkarīgs no pārklājuma veida un stāvokļa
• Siltuma vadība: Pārklājumi var ietekmēt siltuma absorbciju un malu kvalitāti
• Ugunsbīstamība: Dažas aizsargolejas un pārklājumi ir ugunsbīstami; pirms griešanas nodrošiniet, ka materiāli ir tīri

Ventilācijas un ugunsdrošības būtiskie principi

Pietiekama ventilācija nav neobligāta — tā ir pamatprincips drošai lāzera griešanai. Saskaņā ar IP Systems dūmu analīzi , efektīvai dūmu izvadīšanas sistēmai jāuztver bīstamās emisijas tieši no avota un jāizvada tās droši ārpus darba zonas.

Galvenās ventilācijas prasības ir:

• Avota uzņemšana: Uztvert dūmus cik vien iespējams tuvu griešanas punktam
• Pietiekams gaisa plūsmas daudzums: Saskaņot izvadīšanas jaudu ar materiāla veidu un griešanas ātrumu
• Pareiza filtrācija: Izmantot filtrus, kas paredzēti metāla daļiņu notvertīšanai, un tos regulāri nomainīt noteiktajā laikā
• Atmosfēras izvadīšana: Izvadīt novadīto gaisu ārpus telpām, nekad neatkārtoti neizmantot metāla dūmu piesārņoto gaisu iekštelpās

Ugunsdrošības pasākumi prasa vienlīdz lielu uzmanību. Metāla griešanai izmantotā intensīvā siltuma enerģija var aizdedzināt arī tuvumā esošus uzliesmojošus materiālus. Būtiskie preventīvie pasākumi ir:

• Uzturēt griešanas zonu tīru no papīra, drāniņām un citiem uzliesmojošiem materiāliem
• Nodrošināt pareizu palīggāzu plūsmu, lai izvadītu kausētos materiālus no griešanas zonas
• Noslēgtās lāzera griešanas telpās uzstādīt automātiskas ugunsdzēsības sistēmas
• Uzturēt ugunsdzēsības aparātus, kas paredzēti metāla ugunsdzēšanai, viegli pieejamā vietā

Konstrukcijas apsvērumi, kas ietekmē griešanas drošību

Jūsu dizaina lēmumi tieši ietekmē drošību ražošanas laikā. Divi faktori ir īpaši jāuzmanās: karstuma uzkrāšanās zonas un atzīmju novietojums.

Karstuma uzkrāšanās zonu izvairīšanās: Sarežģītu modeļu griešanas laikā, kad daudzas mazas detaļas atrodas tuvu viena otrai, siltums uzkrājas ātrāk, nekā materiāls spēj to izkliedēt. Tas rada karstās vietas, kas var izkropļot plānus materiālus, pasliktināt griezuma malu kvalitāti vai pat ārkārtas gadījumos radīt ugunsbīstamību. Dizaina risinājumi ietver attāluma palielināšanu starp blīviem griezuma rajoniem, griezumu secības noteikšanu, lai ļautu materiālam atdzist, un piemērotas palīggāzes plūsmas izmantošanu.

Pareizs atzīmju novietojums: Atzīmes tur grieztās detaļas vietā, līdz apstrāde ir pabeigta. Nepareizi novietotas atzīmes var pārvietoties griešanas laikā, radot neprediktāmus lāzera ceļus. Atzīmes jānovieto tālāk no kritiskajām detaļām un jānodrošina, ka tās ir pietiekami lielas, lai nodrošinātu detaļas stabilitāti visu griešanas ciklu.

Virsmas sagatavošanas ietekme: Materiāla tīrība ietekmē gan drošību, gan kvalitāti. Kā Codinter drošības norādījumi uzsvērt, nodrošināt, ka materiāls ir brīvs no putekļiem, netīrumiem, eļļas vai citiem piesārņojumiem, kas var ietekmēt griešanas procesu vai radīt bīstamas tvaikas. Eļļas un griešanas šķidrumi var uzliesmot; virsmas pārklājumi var izdalīt negaidītus tvaikus. Tīri materiāli tiek griezti drošāk un dod labākus rezultātus.

Strādājot ar atstarojošiem metāliem, virsmas pārklājumi piedāvā papildu priekšrocības. Tehniskie pētījumi apstiprina, ka īslaicīgu virsmas pārklājumu uzklāšana absorbē lāzera enerģiju, novēršot atpakaļatstarošanu un vienlaikus ļaujot veikt tīrākus griezumus ar gludākām malām.

Kad drošības protokoli ir saprasti un iestrādāti jūsu dizaina procesā, jūs esat gatavi novērtēt ražošanas partnerus, kuri var realizēt jūsu lāzerā grieztos lokšņu metāla dizainus, saglabājot to kvalitāti un drošības standartus, kuri ir nepieciešami jūsu projektu veiksmīgai īstenošanai.

Ražošanas partnera izvēle

Jūs esat izveidojuši savas detaļas, optimizējuši tās izmaksu ziņā, izvēlušies piemērotos materiālus un sapratuši drošības prasības. Tagad pienāk lēmuma brīdis, kas var padarīt vai sabojāt jūsu projektu: pareizā ražošanas partnera izvēle. Pat vislabākais lāzeru griezuma lokšņu metāla dizains nav neko vērts, ja jūsu izgatavošanas partners nepiedāvā vajadzīgo spēju, sertifikācijas vai komunikācijas prasmes, lai to pareizi realizētu.

Uzticama lokšņu metāla lāzeru griezuma dizaina piegādātāja meklēšana prasa vairāk nekā tikai piedāvājumu salīdzināšanu. Saskaņā ar Estes Design and Manufacturing partneru izvēles norādījumiem jūsu reputācija starp klientiem daļēji ir atkarīga no kvalitātes produktiem, ko jūs tiem nodrošināt — un jūsu metāla izgatavotāja veiktā darbība kļūst par jūsu pašu atspoguļojumu. Apskatīsim, kas atšķir izcilus ražošanas partnerus no vidējiem.

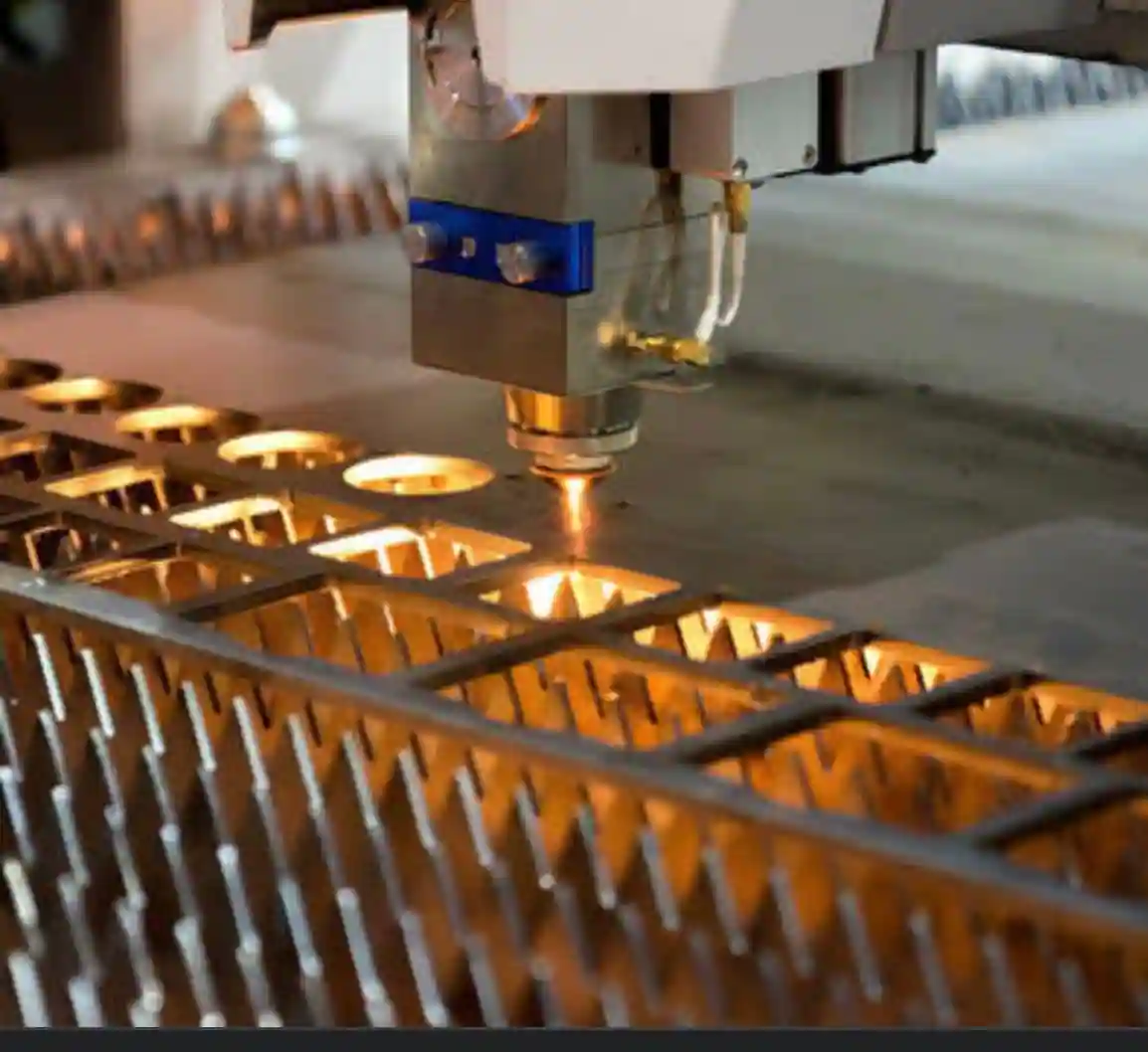

Ražošanas partnera spēju novērtēšana

Ne visi lāzera griešanai paredzēto metāla loksnes izstrādes ražotāji piedāvā vienādas iespējas. Pirms pieprasāt citātu, novērtējiet, vai potenciālie partneri patiešām spēj nodrošināt to, kas nepieciešams jūsu projektam.

Rūpniecības pieredze un specializācija

Vai metāla apstrādātājs jau ir sadarbojies ar citiem uzņēmumiem jūsu nozarē? Partners, kurš saprot automobiļu rūpniecības prasības, darbojas citādi nekā partners, kura fokuss ir arhitektūras pielietojumi. Kā norāda nozares eksperti, partners, kurš jau ir strādājis jūsu konkrētajās jomās, labāk izpratīs attiecīgās nozares kvalitātes standartus un labākās prakses, būs vairāk informēts par iespējamajām problēmām un pat varētu sniegt ieteikumus projektēšanā un ražošanā, lai uzlabotu jūsu projektu.

Automobiļu pielietojumiem ražotāji, piemēram Shaoyi (Ningbo) Metal Technology demonstrē, kā izskatās visaptveroša spēja — piedāvājot 5 dienu ātro prototipēšanu, automatizētu masveida ražošanu un IATF 16949 sertifikāciju īpaši šasijām, suspensijām un strukturālajām sastāvdaļām. Šī ātruma, mēroga un automobiļu rūpniecības klases sertifikācijas kombinācija aptver pilnu izstrādes vajadzību spektru.

Iekārtu un tehnoloģiju ieguldījumi

Vai uzņēmuma aprīkojums ir jaunākais, vai arī tie joprojām izmanto mašīnas, kas ir no desmitiem gadu senas? Saskaņā ar ražošanas nozares analīzi, vismodernākais aprīkojums nodrošinās lielāko vērtību un palīdzēs nodrošināt jūsu projekta veiksmi. Mūsdienīgas šķiedras lāzeru sistēmas apstrādā atstarojošos metālus, ar kuriem vecākas CO2 sistēmas cīnās, nodrošina stingrākas precizitātes prasības un darbojas efektīvāk.

Meklējiet partnerus, kas iegulda automatizācijā un bezpilota ražošanas iespējās. Kā norādīts Elimold operāciju pārskatā, 24 stundu lāzeru griešanas resursi palielina ražošanas efektivitāti, samazina darba pārtraukumus un klientiem nodrošina ātru realizāciju un zemākas projekta izmaksas.

No prototipa līdz ražošanas partnerattiecībai

Jūsu ražošanas vajadzības, visticamāk, mainīsies. Partneris, kas piemērots prototipēšanai, varētu saskarties ar grūtībām, strādājot ar lielākiem ražošanas apjumiem — vai otrādi. Ideālā sadarbība vienmērīgi atbalsta abas fāzes.

Prototipēšanas ātrums un elastība

Cik ātri potenciāls partneris var piegādāt prototipu detaļas? Laikietīgiem izstrādes cikliem apgrozības laiks ir ļoti svarīgs. Daži lāzeru griešanas lokšņu metāla dizaina piegādātāji piedāvā ātro prototipēšanu jau pēc 3–5 dienām, un steidzamiem projektiem ir pieejamas paātrinātas iespējas. Šaoyi spēja veikt ātro prototipēšanu 5 dienu laikā, kombinēta ar 12 stundu ilgu piedāvājuma sagatavošanas laiku, ilustrē ātrumu, kas paātrina produkta izstrādes ciklus.

Ražošanai piemērotas konstruēšanas atbalsts

Vai metāla apstrādātājs sniedz DFM atsauksmes pirms ražošanas uzsākšanas? Šo pakalpojumu dažreiz sauc par ražošanai un montāžai piemērotu dizainu (DFMA), un tas var ietaupīt ievērojamu laiku un naudu. Saskaņā ar Estesa analīzi, sadarbojoties ar metāla apstrādātāju, kurš jau no paša sākuma ņem vērā DFMA principus, ne tikai ietaupīsiet laiku, naudu un izvairīsieties no nepatīkamībām, bet arī vienkāršosiet ražošanas procesu — un, iespējams, iegūsiet labāku produktu, nekā to bijāt iedomājušies sākumā.

Meklīt partnerus, kuri analizē jūsu dizainus un sniedz nekavējoties atsauksmes par iespējamām problēmām pirms sagriešanas uzsākšanas. Pilnīga DFM atbalsta sistēma agrīnā stadijā identificē problēmas, kad izmaiņas nav saistītas ar izmaksām, nevis vēlāk, kad pārstrādes izmaksas pieaug.

Ražošanas paplašināšanas iespējas

Vai jūsu partners spēj skaloties no prototipa daudzumiem līdz pilnai ražošanai? Kā apstiprina ražošanas spēju pētījumi, labākie partneri kalpo klientiem gan prototipa, gan lielapjoma ražošanas posmos, apstrādājot visu — no viena gabala pasūtījumiem līdz partijām, kas pārsniedz 10 000 detaļas.

Novērtējiet, vai potenciālie partneri nodrošina vienmērīgu kvalitāti visos daudzumos. Ražotne, kas veicas ar vienreizējiem izstrādājumiem, var saskarties ar grūtībām, nodrošinot ražošanas vienveidību, savukārt lielapjoma ražošanas speciālisti var nebūt ekonomiski izdevīgi maziem prototipa partijām.

Sertifikācijas prasības, kas ir būtiskas

Sertifikācijas nodrošina neatkarīgas trešās puses apstiprinājumu, ka ražotājs atbilst noteiktiem kvalitātes standartiem. Jums nepieciešamās sertifikācijas ir atkarīgas no jūsu nozares un gala lietojuma.

ISO 9001 attēlo pamata kvalitātes pārvaldības sertifikāciju, kas apliecina standartizētus procesus un nepārtrauktas uzlabošanas apņemšanos. Vairums profesionālo izgatavotāju uztur šo sertifikātu.

IATF 16949 ir īpaši svarīgs automobiļu pielietojumam. Saskaņā ar Xometry sertifikāciju analīzi, šis rāmjs izceļ informāciju no ISO 9001 standarta un formulē to kā norādījumus, kas ir īpaši noderīgi automobiļu ražotājiem, akcentējot vienveidību, drošību un kvalitāti visos automobiļu produktos. Lai gan šis sertifikāts nav juridiski obligāts, piegādātāji, uzņēmumi un klienti bieži atteicas sadarboties ar ražotājiem, kam trūkst šī sertifikāta automobiļu ražošanas jomā.

AS9100 attiecas uz aviācijas pielietojumiem, savukārt medicīniskajiem ierīcēm, pārtikas pakalpojumu aprīkojumam un citām regulētām nozarēm pastāv nozaru specifiski sertifikāti.

Kā norāda nozares vadlīnijas, trešās puses apstiprinājuma zīme ilgtermiņā nozīmē daudz vairāk nekā tikai iekšējie standarti. Šo sertifikātu izpēte sniedz papildu informāciju par to, kā uzņēmumi kalpo savus klientus un uztur kvalitāti.

Jautājumi, kurus jautāt potenciāliem piegādātājiem

Pirms noslēdzat līgumu ar ražotāju, kas specializējas lāzeru grieztu metāla loksnes izstrādē, savāciet informāciju, kas atklāj viņu patiesās spējas un piemērotību jūsu projektam:

• Kuros nozarēs esat strādājuši, un vai varat sniegt saistītus projekta piemērus vai klientu atsauksmes?
• Kādus sertifikātus jūs uzturat un kad notika jūsu pēdējā trešās puses revīzija?
• Kāds ir jūsu parastais piegādes laiks prototipiem salīdzinājumā ar ražošanas partijām?
• Vai jūs sniedzat DFM (izstrādes ražošanai) atsauksmes un vai šī pakalpojuma izmantošana ir maksas pakalpojums?
• Kādus failu formātus jūs pieņemat un kāda informācija jums nepieciešama, lai precīzi kvotētu?
• Vai visa darbība tiek veikta uzņēmumā, vai noteiktas operācijas tiek nodotas ārējiem partneriem?
• Kādas kvalitātes kontroles procedūras jūs izmantojat un kā jūs rīkojaties ar neatbilstošiem komponentiem?
• Kāds ir jūsu minimālais pasūtījuma daudzums un kāda ir daudzumu balstītā cenāšanas struktūra?
• Kā jūs rīkojaties ar dizaina rediģēšanu prototipēšanas posmā?
• Kādas papildu pakalpojumu pakalpojumus jūs piedāvājat — liekšana, metināšana, apdare, montāža?

Saskaņā ar partneru izvēles labākajām praksi, ja viss — no dizaina līdz ražošanai, montāžai un apdarei — tiek veikts iekšēji, visās jomās, visticamāk, būs vienmērīgāka kvalitāte, un jums nebūs jānovērtē papildu partneri dažādu procesu posmos.

Sarkanie un zaļie signāli

Pieredze māca, kuri signāli paredz sadarbības panākumus vai neveiksmi. Uzmanieties uz šiem rādītājiem:

Zaļā gaisma, kas norāda uz uzticamiem partneriem:

• Pārredzama komunikācija par spējām un ierobežojumiem
• Gatavība apspriest iepriekšējos projektus un sniegt atsauksmes
• Proaktīvas DFM (dizaina ražošanai) ieteikumi, kas uzlabo jūsu dizainu
• Skaidra dokumentācija par kvalitātes procesiem un sertifikācijām
• Pieredzējušs un ilgstoši darbojošies ražošanas personāls
• Ieguldījumi modernā aprīkojumā un tehnoloģijās

Brīdinājuma signāli, kas prasa uzmanību:

• Nepatīkamība dalīties ar atsauču vai portfeļa paraugiem
• Neapmierinošas atbildes par sertifikācijām vai kvalitātes procesiem
• Augsta darbinieku apmaiņa vai nespēja aprakstīt ražošanas komandas pieredzi
• Ievērojami zemākas cenas bez skaidras pamatojuma
• Nav DFM atbalsta vai atsauksmes piedāvājuma izstrādes laikā
• Novecojuši aprīkojums vai telpas

Kā novēro ražošanas eksperti, darbinieku stabilitāte daudz ko liecina par uzņēmuma rekrušanas procesu, to, kā tie attiecas pret darbiniekiem, un vai viņu darbinieki nodrošinās augstas kvalitātes darbu. Jūs varat lūgt īsu aprakstu par ražošanas personālu, kurš strādās jūsu projektā.

Pareizais ražošanas partners kļūst par jūsu komandas papildinājumu — ieguldīdams savu ekspertīzi, nodrošinādams kvalitāti un atbalstot jūsu panākumus no pirmā prototipa līdz nepārtrauktai ražošanai. Ielietiet laiku, lai rūpīgi novērtētu visus variantus, un jūsu lāzeru grieztās lokšņu metāla konstrukcijas gūs labumu no partnerattiecībām, kas balstītas uz spējām, saziņu un kopīgu apņēmību sasniegt izcilību.

Bieži uzdotie jautājumi par lāzera griešanai paredzētām loksnēm

1. Kādas ir labākās prakses lokšņu metāla detaļu projektēšanai lāzera griešanai?

Veiksmīgiem lāzera griešanai paredzētiem lokšņu metāla izstrādājumiem jāievēro vairāki būtiski faktori. Caurumu minimālais diametrs jābūt vismaz 1× materiāla biezumam, elementiem jāatrodas vismaz 1× to diametrs no malām, un tiltiņu platums jābūt 1–1,5× materiāla biezumam. Vienmēr projektējiet, izmantojot vektoru grafikas programmatūru, piemēram, Inkscape vai Adobe Illustrator, eksportējiet failus DXF formātā un pielietojiet griešanas šķelšanas kompensāciju, lai ņemtu vērā materiālu, kas tiek noņemts griešanas laikā. Mazu iekšējo stūru ierobežojumu pievienošana uzlabo gan griešanas ātrumu, gan izstrādājuma izturību.

2. Kuri metāli vislabāk piemēroti lāzera griešanas projektos?

Optimālais metāls ir atkarīgs no jūsu lietojuma prasībām. Vieglais tērauds nodrošina lielisku griezuma kvalitāti un izmaksu efektivitāti rūpnieciskajiem balstiem un konstruktīvajām sastāvdaļām. Nerūsējošais tērauds nodrošina augstāku korozijas izturību arhitektoniskajām panelēm un ārējai zīmogu uzrakstībai. Alumīnijs nodrošina vislabāko stiprības attiecību pret svaru vieglajām iekšējām konstrukcijām, taču tam nepieciešama rūpīga siltuma vadība. Messings un varš ir īpaši piemēroti dekoratīvajām lietojumprogrammām, kur estētiskā pievilcība ir galvenais faktors, tomēr to apstrādei nepieciešama šķiedras lāzera tehnoloģija, jo tie ir ļoti atstarojoši.

3. Cik daudz maksā lāzeru grieztas lokšņu metāla izgatavošana?

Lāzera griešanas izmaksas ir atkarīgas no materiāla veida, biezuma, dizaina sarežģītības, griešanas laika un pasūtījuma daudzuma. Materiāla atkritumi un iekļaušanas efektivitāte ietekmē cenās būtiski. Lielāku daudzumu pasūtīšana samazina vienības izmaksas, jo uzstādīšanas izmaksas tiek sadalītas pa lielāku detaļu skaitu. Parastās iekļaušanas tehnikas var samazināt griešanas garumu gandrīz par 50 %, tieši samazinot ražošanas izmaksas. Precīzai cenāšanai ražotāji, piemēram, Shaoyi, piedāvā cenu piedāvājumu izstrādi 12 stundu laikā kopā ar detalizētu DFM atbalstu, lai optimizētu jūsu dizainu izmaksu efektivitātes vajadzībām.

4. Kādi failu formāti ir nepieciešami lāzera metāla loksnes griešanai?

DXF (zīmējumu apmaiņas formāts) joprojām ir universālais standarts lāzeru griešanai, jo tas ir atvērts un saderīgs ar gandrīz visu CAD un griešanas programmatūru. DWG faili piedāvā līdzīgas iespējas ar īpašu formātu. Adobe Illustrator AI faili darbojas, ja griešanas pakalpojumi tos atbalsta. Visiem dizainiem jābūt vektorveida, ar noslēgtām kontūrām, kārtīgi organizētām slāņiem, kas atdala griešanas līnijas no gravēšanas zonām, un pirms eksportēšanas jāpiemēro pareiza kerfa kompensācija.

5. Kādas sertifikācijas man vajadzētu meklēt lāzeru griešanas ražošanas partnerī, kuram uzticēties?

ISO 9001 nodrošina pamata kvalitātes pārvaldības apliecinājumu vispārējām lietojumprogrammām. IATF 16949 sertifikācija ir būtiska automašīnu komponentiem, pierādot atbilstību nozarei specifiskajām drošības, vienveidības un kvalitātes prasībām. AS9100 attiecas uz aerosaimniecības lietojumiem. Papildus sertifikācijām partnerus vērtē pēc prototipu izstrādes ātruma, DFM atbalsta spējas, aprīkojuma modernitātes un ražošanas mērogojamības. Kvalitātes ražotāji, piemēram, Shaoyi, apvieno IATF 16949 sertifikāciju ar 5 dienu ātro prototipu izstrādi un visaptverošas dizaina atsauksmes pakalpojumus.
