Tinkintos metalinės plokštės pjovimas: svarbiausi klausimai prieš užsakant

Suprantant individualaus metalo plokščių pjovimo pagrindus

Kada nors svarstėte, kaip plokščia metalo plokštė virsta tiksliai suprojektuotu lėktuvo atraminiu elementu arba dekoratyvine parduotuvės fasado plokšte? Šis virsmas prasideda nuo individualaus metalo plokščių pjovimo – proceso, kuris yra šiuolaikinės metalo gamybos širdyje.

Individualus metalo plokščių pjovimas – tai specializuotas gamybos procesas, kuriuo metalo plokštės formuojamos į tiksliai nustatytus komponentus pagal unikalius techninius reikalavimus, leidžiamąsias nuokrypių ribas ir taikymo sąlygas – taip užtikrinant pritaikytus sprendimus, kurių negali pasiūlyti standartiniai, paruošti rinkai prekės.

Skirtingai nei imant iš lentynos jau paruoštą metalo detalę, šis procesas prasideda nuo jūsų tiksliai nurodytų matmenų, konkrečios pasirinktos medžiagos ir tikslių leidžiamųjų nuokrypių reikalavimų. Rezultatas? Komponentai, kurie visada idealiai tinka jūsų taikymui.

Kas išskiria individualų metalo plokščių pjovimą

Standartinis metalo pjovimas paprastai apima didelių kiekių identiškų detalių gamybą su bendraisiais techniniais reikalavimais. Individualus metalo pjovimas, priešingai, visiškai pakeičia šį požiūrį. Jūs nepritaikote savo projekto prie esamų medžiagų – medžiaga pritaikoma prie jūsų projekto.

Štai kodėl šis skirtumas yra svarbus:

• Tikslumo nulemti techniniai reikalavimai: Leistinos nuokrypos nustatomos remiantis jūsų taikymo poreikiais, o ne gamybos patogumu
• Medžiagos lankstumas: Pasirinkite iš aliuminio lakštų, nerūdijančiojo plieno, vario, vario ar specialiųjų lydinių, remdamiesi našumo reikalavimais
• Dizaino laisvė: Tampa įmanomi sudėtingi geometriniai formos, įvairūs išpjovimai ir unikalios formos
• Taikymui specifiniai rezultatai: Kiekvienas pjūvis atsižvelgia į galutinį naudojimą – ar tai būtų konstrukcinis, ar estetinis tikslas

Šis pritaikytas požiūris tarnauja pramonės šakoms, kuriose tikslumas nėra pasirinktinis – jis yra būtinas. Oro laivų gamintojai remiasi individualiai supjaustomomis detalėmis lėktuvų korpusams ir variklių korpusams gaminti. Automobilių gamintojams reikia tiksliai išmatuoti metalo plokštės skirtos važiuoklėms ir kėbulo lakštams. Statybos įmonės reikalauja konstrukcinių elementų, supjaustytų tiksliai pagal nurodytus matmenis. Net įmonės, užsakantys individualius metalo ženklus, priklauso nuo tikslaus pjovimo, kad pasiektų profesionalius rezultatus.

Iš žaliavos iki tikslios komponento detalės

Kelias nuo neapdorotos metalo plokštės iki baigto komponento apima kelis kritinius etapus. Jis prasideda medžiagos parinkimu – pasirenkant tinkamą metalo rūšį ir storį konkrečiai taikomajai paskirčiai. Toliau seka projektavimo etapas, kuriame CAD failai jūsų viziją verčia į mašinai skaitomus nurodymus.

Toliau faktinis metalo pjovimo procesas naudojant technologijas, tokias kaip lazerinis, vandens srauto ar plazminis pjovimas, paverčia plokščią metalo lakštą į nurodytą formą. Galiausiai kokybės patikrinimas užtikrina, kad baigtas gaminys atitiktų jūsų nustatytus matmenis ir leistinus nuokrypius.

Šių pagrindų supratimas padeda jums priimti informuotus sprendimus viso užsakymo proceso metu. Toliau pateikti skyriai vedys jus per pjovimo metodus, medžiagų pasirinkimą ir praktines detales, kurios skiria sėkmingus projektus nuo brangiai kainuojančių klaidų.

Metalinių plokščių projektų pjovimo metodų palyginimas

Neteisingo pjovimo technologijos pasirinkimas gali kainuoti tūkstančius pinigų nenaudingai iššvaistyta medžiaga ir vėluojančiais terminais. Tačiau dauguma tiekėjų tiesiog sąrašo turimas technologijas, nepaaiškindami, kuri iš jų tikrai tinka jūsų projektui. Pakeiskime tai.

Kiekvienas pjovimo metodas turi savo privalumų ir apribojimų. Šių kompromisų supratimas padeda parinkti tinkamiausią technologiją konkrečioms jūsų reikmėms – ar tai būtų tikslumas, greitis ar biudžetas.

Girtimo būdas	Materialinis suderinamumas	Storio diapazonas	Tikslumo lygis	Briaunos kokybė	Greitis	Kaina
Lazerinis pjovimas	Plienas, nerūdijantis plienas, aliuminis, varis, varis	0,5–25 mm	±0,1–0,13 mm	Puikus (lygus, minimalus nukalas)	Labai greitai	Vidutinis-Aukštas
Vandens strūvio girta	Visi metalai, akmenys, stiklas, kompozitinės medžiagos	Iki 200 mm ir daugiau	±0,1–0,25 mm	Gerai (be šiluminio poveikio zonos)	Lėtas–vidutinis	Aukštas
Plazminė girta	Tik laidūs metalai	3–150 mm	±1–2 mm	Žiurkšti (reikia apdailos)	Labai greitai	Žema-vidutinė
CNC maršrutizavimas	Minkštesni metalai (aliuminis, varis, vario lydiniai)	Iki 25 mm	±0,05–0,1 mm	Gerai (apdirbto paviršiaus kokybė)	Vidmenis	Vidmenis
Pjovimas pjūklu	Visi metalai	Praktiškai neribota	±0,5–2 mm	Rūgštinis (reikia plokščios apdirbimo)	Greitai	Mažas
Pjovimas deguonimi	Pagrindinis medžiagos tipas – anglies plienas	6 mm–300 mm ir daugiau	±0,75–1,5 mm	Rūgštinis (didelė šilumos poveikio zona)	Vidmenis	Mažas

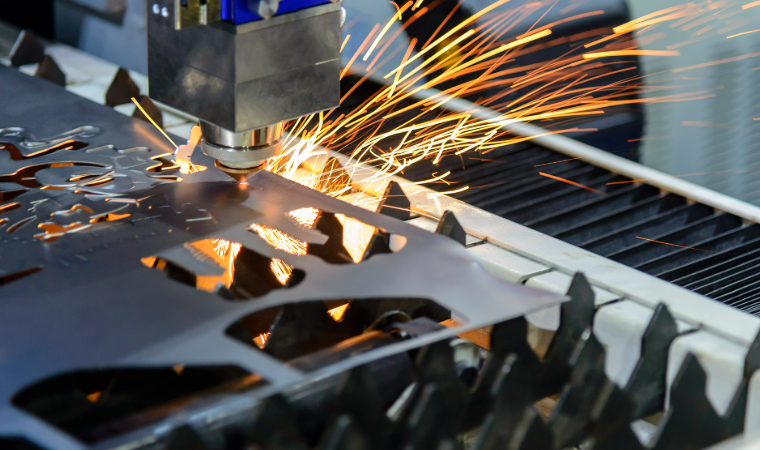

Lazerinis pjovimas tikslumui ir greičiui

Kai jūsų projektas reikalauja sudėtingų detalių ir tikslaus matmenų laikymosi, lazerinis pjovimo įrenginys tampa jūsų geriausiu sąjungininku. susifokusuotas spindulys pjauta metalą su chirurgine tikslumu — pasiekdamas nuokrypius apie ±0,13 mm (±0,005 colio), kurių negali pasiekti daugelis kitų metodų.

Lazerinis pjovimas ypač efektyvus tam tikromis aplinkybėmis:

• Plonos iki vidutinio storio medžiagos: Optimalus naudojimas iki 12,7 mm storio lakštams
• Sudėtingos Geometrijos: Maži skylės, aštrūs kampai ir detalūs raštai
• Švarūs kraštai: Minimalus poapdoro darbų poreikis – dalys dažnai būna paruoštos lenkimui arba surinkimui
• Didelio kiekio gamyba: Trumpi ciklo laikai sumažina kiekvienos detalės gamybos kaštus

Tačiau lazerinis pjovimas turi ribotumų. Efektyvumas žymiai mažėja pjovant storesnius medžiagų sluoksnius, o labai atspindinčius metalus, pvz., varį, reikia pjauti pluoštiniais lazeriais, o ne CO₂ sistemos lazeriais. Pjovimo plyšys – tai medžiagos plotis, pašalinamas pjovimo metu – paprastai yra siauras (0,1–0,3 mm), kas svarbu apskaičiuojant galutinius matmenis.

Kerfo supratimas yra būtinas: jei jūsų metalo pjovimo įrenginys pašalina medžiagą pjovimo metu, galutinis detalės dydis bus šiek tiek mažesnis nei pradinis kontūras, nebent projektavimo faile bus atlikta kompensacija.

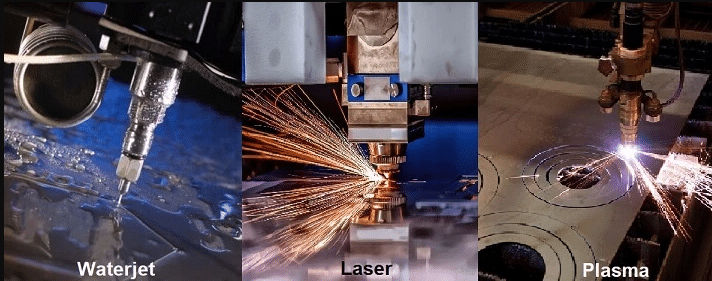

Vandens srautas prieš plazminį pjovimą storoms medžiagoms

Kai medžiagos storis viršija tai, ką efektyviai gali apdoroti lazerinis pjovimas, dėmesį pritraukia dvi technologijos: vandens srautas ir plazma. Abi metalą pjauti naudoja visiškai skirtingus mechanizmus ir duoda skirtingus rezultatus.

Vandens strūvio girta naudoja aukšto slėgio vandenį, sumaišytą su abrazyvinėmis dalelėmis, kurios išplauna medžiagą. Šis „šaltasis“ pjovimo procesas nekuria šilumos, todėl:

• Nėra šilumos paveiktos zonos (HAZ), kuri galėtų pakeisti medžiagos savybes
• Neįvyksta deformacijų ar šiluminio išvarpymo plonose ar jautriose detalių vietose
• Gali pjauti beveik bet kurią medžiagą – metalus, akmenis, stiklą, kompozitus
• Išlaikoma medžiagos kietumas ir temperatūrinis apdorojimas

Kompromisas? Greitis ir kaina. Vandens srauto pjovimo greitis yra 3–4 kartus lėtesnis už plazminį pjovimą panašiomis medžiagomis, o eksploatacijos kaštai yra maždaug dvigubai didesni už kiekvieną linijinį pėdą.

Plazminė girta vyrauja dirbant su storesniais laidžiais metalais, tuo pat metu išlaikant priimtinus kaštus. Jei pjoviate 1 colio storio plieno plokštę ar storesnę, plazminis pjovimas suteikia geriausią greičio ir kainos santykį. Jis efektyviai tvarko medžiagas iki 150 mm storio.

Trūkumas susijęs su pjūvio krašto kokybe. Plazminis pjovimas sukuria grubesnį pjūvį su didesne šilumos paveikta zona. Kad būtų apibrėžta drosa – užšalusio lydyto metalo likutis, prilipęs prie pjūvio krašto, – tai šlako pavidalo nuosėdos, kurios dažnai reikalauja šlifavimo ar papildomo apdorojimo. Dėl to plazminis pjovimas labiau tinka konstrukcinėms aplikacijoms, kur itin tikslūs kraštai nėra esminiai.

Pasirinkimas tarp jų

• Pasirinkite vandens sruvos pjaustymą, kai: Šiluminė žala nepriimtina, medžiagos savybės turi likti nepakitę arba pjoviamos ne metalinės medžiagos
• Pasirinkite plazmos būdą, kai: Svarbesni yra greitis ir kaina nei pjūvio krašto kokybė, dirbate su storesniu plienu arba detalės vis tiek bus papildomai apdorojamos

CNC frezavimas, pjovimas pjūkle ir liepsnos pjovimas

Šie trys metodai užbaigia jūsų pasirinkimo galimybes, kiekvienas tarnauja tam tikroms specializuotoms srityms:

CNC maršrutizavimas naudoja sukamąsias pjovimo priemones medžiagai šalinti – panašiai kaip frezavimas. Pasiekia puikią tikslumą (±0,05–0,1 mm) ir sukuria apdorotų paviršių baigiamąją apdailą. Geriausia minkštesniems metalams, pvz., aliuminiui ir vario lydiniams, kai reikia tikslumo be šiluminės deformacijos. Skirtingai nuo lazerio ar plazmos pjovimo, CNC maršrutizavimas taip pat gali kurti 3D elementus, kraštų suapvalinimus (chamfer) ir įdubas.

Pjovimas pjūklu liko greičiausiu ir ekonomiškiausiu būdu tiesių pjūvių atlikimui ruošiant žaliavas. Šiuolaikiniai CNC juostiniai pjūklai pasiekia ±0,1 mm tikslumą su automatinio tiekimo sistema. Nors kraštų kokybė yra grubli, o dažnai reikia papildomai apdirbti, pjūklo pjovimas gali apdoroti beveik neriboto storio medžiagas.

Pjovimas deguonimi (taip pat vadinamas deguonies-kuro pjovimu) naudoja degiklį ir deguonį, kad supjaustyti anglies plieną. Tai pagrindinis metodas labai storiems plieno lakštams pjauti – gali apdoroti virš 300 mm storio lakštus, kurių kitos technologijos nepajėgia apdoroti. Didelė šiluminės zonos įtaka ir grublūs kraštai riboja jo naudojimą sunkiosioms konstrukcinėms aplikacijoms, kur tikslūs leistinieji nuokrypiai nėra kritiški.

Daugelis gamybos įmonių naudoja kelias technologijas vienu metu. Dažnai derinamos plazminė arba liepsnos pjovimo technologijos pradinei medžiagos atskyrimui ir lazerinio pjovimo technologija tiksliai detalėms išpjauti. Supratimas, kaip šios metodikos papildo viena kitą, padeda aptariant projektą su gamintojais. Vėlesni veiksmai, pvz., MIG arba TIG suvirinimas arba lenkimas, taip pat gali turėti įtakos pasirinkimui, kuriuo pjovimo būdu reikėtų naudotis – kai kurie procesai reikalauja specialaus kraštų paruošimo ar tam tikrų temperatūros sąlygų.

Dabar, kai žinote, ką siūlo kiekvienas pjovimo metodas, kitas svarbus sprendimas – medžiagos pasirinkimas. Pasirinkta metalo rūšis ne tik lemia galimus pjovimo būdus, bet taip pat tikslius leistinus nuokrypius, kraštų kokybę ir galutinės detalės veikimą.

Tinkamos metalo rūšies pasirinkimas savo pjovimo projektui

Jūs jau pasirinkote pjovimo būdą – bet ar apsvarstėte, kaip medžiagos pasirinkimas veikia viską: nuo kraštų kokybės iki pasiekiamų tikslumo ribų? Pasirinkta metalo rūšis nėra svarbi tik galutinėms taikymo sąlygoms. Ji tiesiogiai įtakoja pjovimo greitį, tikslumo rezultatus ir net tai, kurios technologijos visiškai tinka naudoti.

Kiekvienas metalas elgiasi skirtingai veikiant pjovimo jėgoms ir šilumai. Šių savybių supratimas padeda išvengti brangiai kainuojančių netikėtumų ir pasirinkti medžiagas, kurios atitinka tiek jūsų našumo reikalavimus, tiek gamybos procesą.

Aliuminio ir plieno pjovimo ypatumai

Aliuminis ir plienas dominuoja individualiuose metalo plokščių pjovimo projektuose , tačiau po pjovikliu jie negali būti labiau skirtingi.

Aliuminio lakštinis metalas priklauso lengviausiai pjaučioms medžiagoms. Jo maža kietumas (paprastai 15–120 HB prieš plieno 150–300 HB) reiškia mažesnį įrankių nusidėvėjimą ir greitesnį apdirbimą. Pagal DWJ CNC analizės apdirbimo duomenis, aliuminio pjovimo greitis gali siekti 200–500 m/min – maždaug 2–4 kartus didesnis nei nerūdijančiojo plieno.

• Šilumos laidumas: Puikus (~200 W/m·K) – šiluma greitai išsisklaido, sumažindama deformaciją
• Skilvo susidarymas: Trumpi, trapūs drožliai, kurie lengvai pašalinami iš pjovimo zonos
• Briaunos kokybė: Švarūs pjūviai su minimaliu kraštų suvirškinimu daugumoje storio variantų
• Geriausios pjovimo metodai: Lazerinis (plonoms lakštams), vandens srautas (be šiluminės deformacijos), CNC frezavimas (tikslūs elementai)
• Populiarios klasės: 6061-T6 – konstrukcinėms aplikacijoms, 5052 – formavimui, 3003 – bendrosios paskirties

Aliuminio lakštas paprastai leidžia didesnius pjovimo gylį ir didesnius padavimo našumus, dėl ko trumpėja gamybos laikas ir sumažėja vieno gaminio gamybos kaštai. Aliuminio apdirbimo laikas gali būti 2–4 kartus trumpesnis nei palyginamų nerūdijančiojo plieno detalių.

Plieno plokštė užtikrina aukštesnę stiprumą, tačiau reikalauja agresyvesnių pjovimo parametrų ir sukuria daugiau šilumos. Anglies plienas gerai reaguoja į plazminį ir liepsnos pjovimą, o nerūdijančiojo plieno lakštai reikalauja atsargesnės šilumos valdymo.

• Šilumos laidumas: Žemas (~15–50 W/m·K) – šiluma koncentruojama pjovimo zonoje
• Plastinio deformavimo kietinimas: Nerūdijančiojo plieno rūšys kietėja pjovimo metu, dėl ko keičiamos vėlesnės operacijos
• Briaunos kokybė: Labai skiriasi priklausomai nuo pjovimo metodo ir medžiagos rūšies
• Geriausios pjovimo metodai: Lazerinis (ploniems ir vidutinio storio lakštams), plazminis (storiam anglies plienui), vandens srautas (šilumai jautrioms aplikacijoms)
• Pjovimo greičiai: 50–120 m/min frezavimui, 80–150 m/min sukimo apdirbimui – žymiai lėčiau nei aliuminiui

Praktinis poveikis? Plieninės plokštės projektas dažnai trunka 2–3 kartus ilgiau nei tos pačios geometrijos projektas iš aliuminio, įskaitant didesnes įrankių nusidėvėjimo sąnaudas.

Dirbant su specialiaisiais metalais

Už aliuminio ir plieno pasirinkimo ribų specialieji metalai, tokie kaip varis, vario lydiniai ir bronzos lydiniai, kiekvienas turi savitus pjovimo pobūdžius.

Vangas pjauti sklandžiai ir suteikti puikią paviršiaus baigtį, todėl jis populiarus dekoratyviniams ir tiksliesiems taikymams. Jei kyla klausimas, iš ko pagaminta vario lydinys, tai – vario ir cinko lydinys; cinko kiekis nulemia apdirbimą. Aukštesnis cinko kiekis (pvz., laisvai pjaučiamame vario lydinyje C360) pagerina drožlių susidarymą ir palengvina pjovimą.

• Gamybos galimybė: Puiku – dažnai naudojamas kaip etalonas kitų metalų vertinimui
• Briaunos kokybė: Labai švarūs pjūviai su minimaliu papildomu apdirbimu
• Lazerinė suderinamumas: Reikalingi pluoštiniai lazeriai dėl atspindžio
• Programos: Muzikos instrumentai, dekoratyvinė įranga, elektros komponentai

Palyginant vario lydinį ir bronzą, reikėtų prisiminti, kad bronzos sudėtyje yra varis ir aliuminis (kartais – aliuminis ar kiti elementai). Bronza paprastai yra kietesnė ir atsparesnė dilimui, bet prastesnė apdirbimui nei vario lydinys. Bronzą pasirinkite taikymams, kur reikalinga korozijos atsparumas jūros aplinkoje ar didesnė apkrovos nešančioji galia.

Varno plėtinis pateikia sudėtingiausią pjovimo scenarijų tarp įprastų metalų. Jo didelė atspindžio geba sukelia problemų naudojant CO₂ lazerius, o puikus šilumos laidumas (beveik 400 W/m·K) greitai išsisklaido pjovimo šilumą.

• Atspindumas: Reikalauja pluošminio lazerio ar vandens srauto pjovimo – CO₂ lazeriai pavojingai atsispindi
• Šilumos išskyrimas: Reikalauja didesnio galios įvesties, kad būtų palaikytos pjovimo temperatūros
• Skilvo susidarymas: Ilgi, siūliški drožliai, kurie gali susipainioti į įrangą
• Geriausios pjovimo metodai: Vandens srautas (be šilumos problemų), pluošminis lazeris (su tinkama konfigūracija), CNC frezavimas
• Programos: Elektros autobusbarai, šilumos keitikliai, dekoratyviniai elementai

Suprantant skardos storio matavimą

Medžiagos storis labai paveikia pjovimo metodo pasirinkimą ir tikslumo rezultatus. Tačiau storio nurodymai gali būti painūs – ypač kai į žaidimą įeina kalibravimo matavimai.

Kalibravimo dydžių lentelė verčia kalibravimo skaičius į faktines dešimtaines storio reikšmes, tačiau čia yra svarbus niuansas: kalibravimo storis priklauso nuo medžiagos rūšies 10 kalibravimo aliuminio lakštas turi 0,102 colio storį, o 10 kalibravimo nerūdijančiojo plieno lakštas – 0,135 colio storį, t. y. skirtumas viršija 30 %.

Ši variacija siejama su kalibrų sistemos kilmės laikotarpiu – laidų gamyba XIX amžiuje. Pradinis kalibrų skaičius nurodydavo, kiek kartų laidą buvo traukta per mažėjančius kalibrus. Skirtingi metalai suspaudžiami skirtingais tempais, todėl kiekvienam medžiagų tipui susiformuoja savita priklausomybė tarp kalibrų skaičiaus ir storio.

Pagrindiniai kalibrų storio faktai, kuriuos reikia prisiminti:

• Didesnis kalibras = plonesnė medžiaga (18 kalibras yra plonesnis nei 14 kalibras)
• Kiekvienas metalas turi savo kalibrų lentelę – niekada neprisiimkite, kad kalibrų reikšmės vienodai taikomos visoms medžiagoms
• Virš ¼ colio: Medžiagos klasifikuojamos kaip plokštės, o ne lakštai, ir jų storis matuojamas dešimtainėmis arba trupmeninėmis vertėmis
• Pavyzdžio palyginimas: 12 kalibro minkštasis plienas turi 0,105 colio storį, o 12 kalibro aliuminis – 0,081 colio

Tiksliesiems projektams visada nurodykite storį dešimtainėmis colio arba milimetrų dalimis, o ne kalibrų skaičiais. Tai pašalina konvertavimo klaidas ir užtikrina, kad gautumėte būtent tai, ko reikalauja jūsų projektas.

Kaip storis veikia pjovimo galimybes? Plonesniems medžiagoms (mažiau nei 6 mm) geriausiai tinka lazerinis pjovimas – taip pasiekiamas didžiausias tikslumas. Vidutinio storio medžiagoms (6–25 mm) atsiveria plazminio ir vandens srauto pjovimo galimybės. Labai storoms plokštėms (25 mm ir daugiau) paprastai reikia vandens srauto, plazminio ar liepsnos pjovimo – tuo tarpu tikslumo nuokrypiai plečiasi didėjant storiui. Kitame skyriuje išsamiai analizuojamos šios sąsajos ir pateikiami tikslūs leistinieji nuokrypiai kiekvienam medžiagos ir pjovimo metodo deriniui.

Storio intervalai ir tikslumo nuokrypiai paaiškinti

Taigi jūs jau pasirinkote medžiagą ir suprantate turimas pjovimo galimybes. Bet čia kyla klausimas, į kurį dauguma tiekėjų niekada aiškiai neatsako: kokį storį kiekvienas metodas iš tikrųjų gali apdoroti ir koks bus jūsų pagamintų detalių tikslumas?

Šie du veiksniai – storio talpa ir pasiekiamos tikslumo ribos – nulemia, ar jūsų projektas pasiseks, ar ne. Panagrinėkime abu veiksnius praktiniais terminais, kuriuos galite taikyti užsakymų metu.

Storumo ribos pagal pjaustymo metodą

Kiekviena pjovimo technologija turi „geriausios veiklos zoną“, kur ji veikia optimaliai, taip pat viršutines ribas, kai pjovimas tampa netinkamas arba neįmanomas. Žemiau pateiktoje lentelėje pateikta, ko galima tikėtis įprastomis medžiagomis ir metodais, remiantis pramonės apdirbimo duomenimis:

Girtimo būdas	Anglies/mažai legiruotas plienas	Nerūdantis plienas	Aliuminis	Tipiškas tolerancija
Lazerinis pjovimas (pluoštinis)	Iki 30 mm	Iki 25 mm	Iki 20 mm	±0,1–0,13 mm
Lazerinis pjovimas (CO₂)	Iki 25 mm	Iki 20 mm	Iki 15 mm	±0,1–0,15 mm
Plazminė girta	Iki 150 mm	Iki 38 mm	Iki 38 mm	±1–2 mm
Vandens strūvio girta	Iki 150 mm ir daugiau	Iki 150 mm ir daugiau	Iki 150 mm ir daugiau	±0,1–0,25 mm
Deguonies deginimas	5 mm–300 mm	Netinka	Netinka	±0,75–1,5 mm
Mechaninis šluostymas	Iki 25 mm	Iki 20 mm	Iki 25 mm	±0,5–1 mm

Pastebėjote kažką svarbaus? Lazerinis pjovimas puikiai tinka medžiagoms iki 10 mm storio, nes tuo atveju pasiekiamas tiek didelis greitis, tiek aukšta tikslumas. Tačiau viršijus 20–25 mm storį, nepriklausomai nuo reikalaujamo tikslumo, priversti naudoti plazminį ar vandens jet’o pjovimą.

Klausiatės, kiek storas yra 16 kalibro plienas šiame kontekste? 1,5 mm (0,060") storis 16 kalibro patenka tiksliai į lazerinio pjovimo optimalų diapazoną. Panašiai 14 kalibro plieno storis siekia 1,9 mm (0,075") — taip pat visiškai tinkamas lazeriniam apdorojimui. Skardos kalibro lentelė padeda išversti šiuos kalibrus į dešimtainius matavimus, tačiau pagrindinė išvada paprasta: plonos skardos puikiai tinka lazeriniam pjovimui, o storesnės plokštės reikalauja kitų metodų.

Palyginimo tikslais 11 kalibro plieno storis yra apytiksliai 3 mm (0,120") — vis dar gerai tilpantis lazerinio pjovimo galimybes bet artėjantis prie diapazono, kuriame plazminis pjovimas tampa kainiškai konkurencingas paprastesniems pjūviams.

Tolerancijos specifikacijų supratimas

Tolerancijos nurodo, kiek galima nukrypti nuo nurodytų galutinio gaminio matmenų. Tačiau ką šie skaičiai iš tikrųjų reiškia jūsų projektui?

Įsivaizduokite, kad reikia atramos su 100 mm ilgiu:

• ±0,1 mm tolerancija: Galutinis ilgis bus 99,9–100,1 mm (lazerinio / vandens srauto pjovimo kokybė)
• ±1 mm tolerancija: Galutinis ilgis bus 99–101 mm (plazminio pjovimo kokybė)
• ±1,5 mm nuoklona: Galutinis ilgis bus 98,5–101,5 mm (liepsnos pjovimo kokybė)

Ši ±0,1 mm lazerinio pjovimo nuoklona reiškia, kad jūsų detalė gali skirtis tiek, kiek žmogaus plaukas. O ±1,5 mm liepsnos pjovimo nuoklona? Tai maždaug pieštuko šerdelės plotis – tinkamas statybiniam plienui, bet problemiškas tiksliesiems surinkimams.

Kai nuoklona iš tikrųjų svarbi

Štai praktiniai nurodymai, kaip parinkti nuoklonas pagal taikymo sritis:

• ±0,1–0,15 mm: Reikalinga sujungiamoms detalėms, įspaudžiamoms jungtims, tiksliesiems surinkimams, aviacijos komponentams
• ±0,25–0,5 mm: Priimtina bendrosios gamybos detalėms, korpusams, atramoms su standartinėmis tvirtinimo skylių matmenimis
• ±1–2 mm: Tinka konstrukcinėms detalėms, dalims, kurios bus papildomai apdirbamos, bei žaliavos ruošinių paruošimui

Svarbiausias įžvalgos punktas? Nurodant tikslumą, kuris yra griežtesnis nei reikia, švaistoma pinigai. Jei jūsų plieninė plokštė bus suvirinta į konstrukcinę rėminę sistemą, mokėti aukštą kainą už ±0,1 mm tikslumą lazeriu yra nesąmonė, kai ±1 mm plazmos pjūvis galėtų vienodai veikti galutinėje paskirtoje aplikacijoje.

Šių storio ir tikslumo sąryšių supratimas padeda aiškiai bendrauti su gamintojais. Tačiau jūsų projektą versti į tuos failus ir technines specifikacijas, kurių jiems reikia, reikalauja žinoti tiksliai, kokią informaciją reikia pateikti – tai mus veda prie jūsų projektų failų paruošimo specializuotam pjovimui.

Projektų failų paruošimas specializuotam pjovimui

Jūs jau pasirinkote pjovimo būdą, parinkote tinkamą medžiagą ir suprantate, kokio tikslumo reikia. Dabar ateina žingsnis, dėl kurio daugiau projektų nei bet kurio kito susiduria su sunkumais: pirmą kartą teisingai parengti savo projektų failus.

Neužpildyti arba neteisingai suformatuoti failai sukelia delsas, nesupratimus ir brangius pataisymus. Ar užsakytumėte specialiai supjaustytą plieno lakštą pramoniniam naudojimui, ar lakštų metalą, supjaustytą tam tikro dydžio prototipui, tinkamas failų paruošimas nulemia sklandų užsakymą arba varginančius atgalinius ryšius.

Sekite šią žingsnis po žingsnio patikrinimo sąrašą, kad paruoštumėte savo specialaus pjovimo užsakymą:

1. Sukurkite savo projektą vektorinėje formoje: Naudokite programinę įrangą, pvz., Adobe Illustrator, AutoCAD, CorelDRAW arba Inkscape. Rasteriniai vaizdai (JPG, PNG) negali būti naudojami tiesiogiai – juos reikia pirmiausia apvesti kontūrais ir konvertuoti į vektorines formas.
2. Eksportuokite į priimtinus failų formatus: DXF ir DWG failai geriausiai tinka daugumai gamintojų. STEP failai (.stp) pateikia išsamų 3D duomenų rinkinį, kai to reikia. AI failai (Adobe Illustrator) kai kuriose dirbtuvėse yra priimtini.
3. Visą tekstą konvertuokite į kontūrus arba figūras: Redaguojamos teksto eilutės sukelia šriftų pakeitimo klaidas. Adobe Illustrator naudokite komandą „Create Outlines“ („Sukurti kontūrus“). CAD programinėje įrangoje naudokite komandas „Explode“ („Išsklaidyti“) arba „Expand“ („Išplėsti“).
4. Patikrinkite matmenis 1:1 mastelyje: Spausdinkite savo projektą 100 % mastelyje, kad patvirtintumėte, jog matmenys atitinka jūsų ketinimus – tai ypač svarbu, jei konvertavote iš rastrinio failo.
5. Pašalinkite pasikartojančias pjovimo linijas: Persidengiančios linijos priverčia lazerį ar pjoviklį eiti kelis kartus, todėl blogėja kraštų kokybė ir padidėja sąnaudos. Pagal „Webelektron“ lazerio pjovimo nurodymus , pasikartojančios linijos sukuria žymiai storesnius ir žemesnės kokybės pjovimo kraštus.
6. Nurodykite medžiagos tipą, rūšį ir storį: Įtraukite tikslų specifikacijas – ne tik „aliuminį“, bet „6061-T6 aliuminį, 3 mm storio“.
7. Pridėkite leistinų nuokrypių pažymėjimus: Žymėkite kritinius matmenis su reikalaujamais leistinais nuokrypiais (pvz., 50,00 ±0,10 mm).
8. Įtraukite detalės numerius ir redakcijos būseną: Vieni tik detalių pavadinimai sukelia painiavą, kai dirbtuvės tvarko kelis panašius projektus. Pridėkite unikalius identifikatorius ir dokumentuokite visus pakeitimus tiek pavadinimų lauke, tiek pakeitimų lauke.
9. Nurodykite apdailos ir kraštų kokybės reikalavimus: Pažymėkite, ar reikia šalinimo (deburring), konkrečių paviršiaus apdailos tipų ar grūdų krypties estetinėms aplikacijoms.
10. Organizuokite pjovimo linijas atskirose sluoksniuose: Pjovimo trajektorijas patalpinkite į skirtą sluoksnį, aiškiai pažymėtą. Skirtingoms spaudimo žymoms, žymėjimui (scoring) ar nuorodų pastaboms naudokite skirtingas spalvas ar sluoksnius.

Failų formatai ir projektavimo reikalavimai

Ne visi failų formatai vienodai tiksliai perduoda jūsų dizaino ketinimus. Štai ką kiekvienas formatas užtikrina:

• DXF (Brėžinių keitimo formatas): Pramonės standartinis 2D pjovimo failų formatas. Suderinamas su beveik visomis lazerinėmis, plazminėmis ir vandens srauto pjovimo sistemomis. Tiksliai perduoda geometrinius duomenis, tačiau neperduoda medžiagos ar nuokrypių specifikacijų – šias reikia pridėti atskirai.
• DWG: AutoCAD programos natūralus formatas, kuris perduoda daugiau informacijos nei DXF formatas. Pageidaujamas tada, kai jūsų dizaine yra sluoksniai, pastabos ir matmenų duomenys.
• STEP (.STP): Būtinas 3D modeliams ir sudėtingoms surinktuvėms. Leidžia gamintojams patikrinti projektavimo tikslus ir įvertinti gamybos galimybę prieš pradedant pjauti.
• AI (Adobe Illustrator): Puikiai tinka paprastesniems projektams ir specialiai suprojektuotiems lakštų metalo pjovimo darbams su meniniais elementais. Užtikrinkite, kad eksportuodami nurodytumėte „plonų kaip plaukas“ linijų storį pjovimo kontūrams.

Klausiate, kaip tiksliai supjaustyti lakštų metalą iš savo projekto? Atsakymas prasideda šiais failų pagrindais. Pagal SendCutSend lazerinio pjovimo rekomendacijas iš rastrinių vaizdų konvertuoti failai reikalauja atidžios matmenų patikros – spausdinimas 100 % mastelyje padeda patikrinti jūsų matmenis prieš užsakant.

Tinkamai nurodyti matmenys

Aiškus matmenų žymėjimas neleidžia brangiai kainuojančių neteisingų supratimų. Laikytis šių praktikų:

• Nuosekliai naudokite dešimtainius colius arba milimetrus: Nemaišykite matavimo sistemų viename brėžinyje. Nurodykite, kurios sistemos naudojate.
• Aiškiai nurodykite kritinius matmenis: Nepriklausykite nuo gamintojų, kad jie perskaičiuotų jūsų brėžinio mastelį. Tiesiogiai pažymėkite svarbiausius matmenis.
• Nurodykite skylės dydį ir padėtį: Nurodykite skylų skersmenis ir jų centro taškų vietą nuo orientyrinių kraštų.
• Atkreipkite dėmesį į plaušo kryptį, kai tai aktualu: Kosmetinėms danga ar detaliams, reikalaujantiems konkrečių mechaninių savybių, pažymėkite reikiamą plaušo orientaciją. Dauguma gamyklos įprastai nustato plaušo kryptį iš kairės į dešinę per brėžinį.
• Nurodykite įrangą pagal gamintojo pavadinimą ir detalės numerį: Vidinės pavadinimų konvencijos gali sukelti painiavą – patvirtinta lakštų metalo gamybos rekomendacija yra pateikti tikslų gamintojo informaciją, kad būtų užtikrintas teisingas tiekimas.

Dėl apdorojimo reikalavimų nedėkite gamyklos į spėliojimus. Jei reikia miltelinės dengties, nurodykite spalvą, gamintoją ir dengties tipą (matinę, blizgią, tekstūruotą). Jei jūsų taikymui svarbi kraštų kokybė, nurodykite, ar reikia nušalinti švaros kraštus, suformuoti kraštų nuolydžius arba nustatyti konkrečias paviršiaus šiurkštumo vertes.

Su tinkamai parengtais failais jūsų individualaus pjovimo užsakymas be problemų praeina nuo pasiūlymo iki gamybos. Tačiau net patyrę pirkėjai daro klaidas, kurios vėlina projektus ir padidina sąnaudas – toliau aptariami dažniausiai pasitaikanys nesėkmės ir kaip jų išvengti.

Dažniausiai daromos užsakymo klaidos ir kaip jų išvengti

Jūs jau parengėte failus, pasirinkote medžiagą ir nurodėte leistinąsias nuokrypios ribas. Viskas atrodo paruošta – kol neįvyksta išvengiamoji klaida, kuri sutrikdo jūsų grafiką ir biudžetą. Nusivylimą kelianti tiesa yra ta, kad dauguma individualaus metalo plokščių pjovimo vėlavimų kyla dėl klaidų, kurias pirkėjai padaro dar prieš pradedant gamybą.

Šių nesėkmių supratimas dar prieš užsakant sutaupo savaites laiko, kuris būtų praleistas keičiantis žinutėmis, ir neleidžia atlikti brangios pakartotinės apdorojimo. Žemiau pateikiamos dažniausiai pasitaikančios užsakymo klaidos ir tikslūs nurodymai, kaip kiekvienos iš jų išvengti.

• Pateikiamos nesuderinamos failų formatų versijos: Rastriniai vaizdai, pvz., JPG ar PNG, neturi tikslaus matmenų duomenų. Gamintojams reikia vektorinių failų (DXF, DWG, AI ar SVG), kad būtų galima sukurti tikslų pjovimo maršrutą. Pasekmė: Jūsų užsakymas užstriga, kol jūs iš naujo kuriate failus nuo nulio.
• Nepaisant kerf leidinių: Lazerio ar plazmos spindulys pašalina medžiagą pjovimo metu—paprastai 0,1–0,4 mm, priklausomai nuo metodo ir medžiagos. Detalių projektavimas su nuliniais tarpais įdėklams, iškyšumams ar sujungiamosioms savybėms reiškia, kad detalės neįeis viena į kitą kaip numatyta. Pasekmė: Surinktos komponentų dalys sukabintos, tarpas tarp jų per didelis arba reikia rankinio pakeitimo.
• Nurodant nepagrįstai siaurus tolerancijos ribojimus: Reikalavimas ±0,1 mm tikslumo, kai ±0,5 mm visiškai tiktų jūsų taikymui, žymiai padidina sąnaudas. Pasekmė: Mokate aukštą kainą už tikslumą, kuris neteikia jokios funkcionalios naudos.
• Nepastebėti mastelio ir matavimo vienetų klaidų: Projektas, kuris CAD programinėje įrangoje atrodo kaip 10 mm, gali būti suprantamas kaip 10 colių pjovimo įrenginyje, jei matavimo vienetai nenurodyti tinkamai. Pasekmė: Nepanaudojamos detalės, kurių dydis yra žymiai neteisingas.
• Netinkamų medžiagų pasirinkimas: Pasirenkant per minkštą metalą konstrukcinėms apkrovoms arba per kieta metalą numatytoms formavimo operacijoms, kyla ankstyvas gedimas ar gamybos problemos. Pasekmė: Detalės, kurios išsikraipo, įtrūksta arba negali būti apdorojamos kaip numatyta.
• Vidutinių laikų nepakankamas įvertinimas: Individualiai supjaustomi metalo detalės reikalauja įrangos paruošimo, išdėstymo optimizavimo ir kokybės patikrinimo. Papildomi apdorojimai, pvz., lenkimas ar baigiamasis apdorojimas, prideda dar daugiau laiko. Pasekmė: Projekto vėlavimai, kai detalės pristatomos vėliau nei tikėtasi.
• Failuose paliekant pasikartojančias pjovimo linijas: Vienos virš kitų sutampančios trajektorijos verčia pjoviklį kelis kartus praeiti per tą pačią vietą. Pagal 1CutFab užsakymų vadovą , tai pablogina kraštų kokybę ir padidina apdorojimo laiką. Pasekmė: Prasta kraštų apdorojimo kokybė, reikalaujanti papildomo valymo, taip pat didesnės sąnaudos.
• Užsakant vieną detalę, kai logiškiau būtų užsakyti didesnį kiekį: Vienetinės kainos žymiai sumažėja didėjant kiekiui. Dirbtuvės optimizuoja išdėstymą, kad sumažintų medžiagos š waste didesniuose užsakymuose. Pasekmė: Mokėti daugiau už kiekvieną metalo detalę, nei būtina, kai vėliau reikės papildomų dalių.

Techninės specifikacijos klaidos, kurios uždelšta projektus

Tikslumo ir matmenų klaidos sukelia ilgiausius uždelšimus, nes jos dažnai nepastebimos iki pradedant gaminti – arba dar blogiau – po to, kai detalės jau pristatomos.

Žalingiausios techninės specifikacijos klaidos yra:

• Trūkstamos tikslumo nuorodos kritiniuose matmenyse: Jei tikslumas nenurodytas aiškiai, gamintojai taiko standartines gamyklinio tinkamumo ribas, kurios gali neatitikti jūsų reikalavimų. Visada pažymėkite kritines savybes konkrečiomis tikslumo vertėmis.
• Nenurodymas medžiagos rūšis: „Aliuminis“ nėra pilna specifikacija. 6061-T6 aliuminis apdirbamas kitaip nei 5052-H32, o netinkama rūšis veikia tiek gamybos sėkmę, tiek galutinės panaudojimo našumą.
• Neapibrėžtos paviršiaus apdorojimo sąlygos: Jei jūsų taikymui svarbi kraštų kokybė, tai nurodykite aiškiai. Kitu atveju gausite tą paviršiaus apdorojimą, kurį natūraliai sukuria pjovimo procesas – įskaitant šukas, šlaką arba šilumos sukeltą spalvos pasikeitimą.
• Nesuteikiama montavimo ryšių informacija: Kai specialios metalinės formos turi būti sujungiamos su kitomis detalėmis, bendras montavimo kontekstas padeda gamintojams suprasti, kurios matmenų reikšmės yra tikrai kritinės, o kurios gali būti lankstesnės.

Remiantis Kirmell’o analize apie lazerio pjovimo klaidas, net profesionalūs lazerio pjovimo įrenginiai paprastai turi tikslumo nuokrypius apie ±0,1 mm. Jei jūsų projekte yra kritinės matmenų reikšmės, kurios turi būti tikslingesnės už šią ribą, aiškiai nurodykite tai ir patvirtinkite, kad gamintojas gali pasiekti tokį tikslumą prieš užsakant.

Medžiagų pasirinkimo klaidos, kurių reikėtų išvengti

Neteisingos medžiagos pasirinkimas konkrečiai taikomajai funkcijai sukelia problemas, kurių negali išspręsti net didžiausias pjovimo tikslumas.

Atkreipkite dėmesį į šias dažnai pasitaikančias medžiagų pasirinkimo klaidas:

• Aplinkos poveikio ignoravimas: Lauko sąlygomis naudojamoms pjovimui paruoštoms metalinėms lakštams reikia kitokių medžiagų pasirinkimo kriterijų nei vidiniams komponentams. anglies plienas be apsauginių dengtuvų rūdija; aliuminis ir nerūdijantis plienas savaime pasižymi korozijos atsparumu.
• Neatsižvelgimas į vėlesnius apdirbimo etapus: Jei jūsų detalėms reikia suvirinti, lenkti ar formuoti po pjovimo, patikrinkite, ar pasirinkta medžiaga leidžia šiuos veiksmus. Kai kurie lydiniai po pjovimo sustiprėja (darbo kietėjimas), todėl vėlesnis lenkimas gali būti sudėtingas.
• Storumo pasirinkimas neatsižvelgiant į svorį: Storesnė medžiaga suteikia didesnę stiprybę, tačiau taip pat padidina masę. Svorio jautriose srityse, pvz., automobilių ar aviacijos pramonėje, reikia subalansuoti konstrukcinius reikalavimus ir svorio apribojimus.
• Tikėjimas, kad medžiaga yra prieinama: Specialieji lydiniai ir netipiniai storumai gali reikalauti ilgesnių pristatymo laikų. Benchmark Steel rekomenduoja patikrinti medžiagos prieinamumą prieš galutinai patvirtinant savo projektą, kad būtų išvengta delsų.

Daugumos užsakymų klaidų prevencijos strategija yra paprasta: aiškiai bendraukite, du kartus patikrinkite technines sąlygas ir užduokite klausimus prieš pateikdami užsakymą, o ne tada, kai jau kyla problemų. Kai dažniausiai pasitaikančios klaidos jau nustatytos, kitas žingsnis – pasirinkti tinkamiausią pjovimo metodą konkrečiam projektui – sprendimų priėmimo schema, kurioje svarstomi tikslumas, biudžetas ir terminai.

Pasirinkite tinkamą pjovimo būdą savo projektui

Jūs suprantate pjovimo technologijas. Žinote, kurie medžiagų tipai tinka kiekvienam metodui. Netgi išmokote tikėtinas nuokrypių ribas. Bet čia kyla tikroji iššūkis: kaip visus šiuos veiksnius sujungti į vieną, tikrą sprendimą?

Dauguma gamybos įmonių tiesiog pateikia savo galimybes ir palieka pasirinkimą jums. Toks požiūris puikiai tinka patyrusiam inžinieriui – bet ką daryti, jei pirmą kartą užsakote specialiai pagamintų metalinių plokščių pjovimą? Šiame skyriuje pateikiama sprendimų priėmimo schema, kuri padės priderinti jūsų konkrečius projektų reikalavimus prie tinkamos pjovimo technologijos.

Metodų pritaikymas projektų reikalavimams

Optimalaus pjovimo metodo pasirinkimas priklauso nuo penkių pagrindinių veiksnių, veikiančių kartu: medžiagos rūšis, storis, tikslumo reikalavimai, biudžeto apribojimai ir įvykdymo laikas. Kiekvienas veiksnys susiaurina jūsų pasirinkimo galimybes, kol teisingas sprendimas tampa akivaizdus.

Panagrinėkime praktinį scenarijų. Jums reikia 50 plieninių laikiklių, kiekvieno storis – 6 mm, montavimo skylių nuokrypis – ±0,15 mm. Turite tris savaites ir vidutinį biudžetą. Išnagrinėkime sprendimo veiksnius:

• Medžiaga: Anglies plienas – suderinamas su lazeriniu, plazminiu, vandens srove ir deguonies pjovimu
• Storis: 6 mm – puikiai telpa į lazerinio pjovimo optimalų diapazoną
• Tikslingumas: ±0,15 mm – pasiekiama lazeriniu ar vandens srove pjoviant, tačiau per tikslu plazminiam pjovimui
• Apimtis: 50 vienetų – naudinga dėl lazerinio pjovimo greitų ciklų
• Laikas: Trys savaitės – patogus terminas daugumai lakštinių metalų gamybos įmonių

Atsakymas? Lazerinis pjovimas išsiskiria kaip aiškus nugalėtojas – jis užtikrina reikiamą tikslumą konkurencingais greičiais be vandens srovės pjovimo aukštesnių eksploatacijos sąnaudų.

Dabar įsivaizduokite tą patį projektą, bet su 25 mm storio medžiaga. Staiga lazerinė pjovimo technologija tampa netinkama, plazminis pjovimas negali pasiekti jūsų tikslumo reikalavimų, o vandens srauto pjovimas tampa vienintele galima alternatyva, nepaisant jo didesnių sąnaudų. Tik vienas medžiagos storis visiškai pakeitė visą sprendimų priėmimo procesą.

Žemiau pateikta sprendimų matrica, kuri susiejama su dažniausiai pasitaikančiomis projekto situacijomis ir rekomenduojamomis pjovimo metodikomis, padedančiomis sistemingai įvertinti šiuos kompromisus:

Projekto situacija	Rekomenduojamas metodas	Kodėl šis pasirinkimas	Kiti pasirinkimai
Plonos lakštų medžiagos (< 6 mm), aukšti tikslumo reikalavimai, sudėtingos formos	Lazerinis pjovimas	Geriausias tikslumas, greičiausias apdorojimas, švarūs kraštai	Vandens srauto pjovimas (jei medžiaga yra šilumai jautri)
Vidutinio storio plokštės (6–20 mm), standartiniai tikslumo reikalavimai, didelis gamybos apimtis	Lazerinis pjovimas	Puikus greičio ir tikslumo pusiausvyros santykis	Plazminis pjovimas (jei ribotos biudžetinės galimybės)
Storos plieno plokštės (20–50 mm), konstrukcinės paskirtys	Plazminė girta	Greitas apdorojimas, naudingas išlaidų požiūriu, tvarko storį	Vandens srautas (jei reikalinga didelė tikslumas)
Labai storos plokštės (50 mm ir daugiau), sunkios konstrukcinės	Degimo / plazmos pjovimas	Vienintelės praktinės parinktys šiuo storiu	Vandens srautas (jei tikslumo reikalavimai to reikalauja)
Šilumai jautrios medžiagos ar lydiniai	Vandens strūvio girta	Nėra šilumos paveiktos zonos, išlaikomos medžiagos savybės	Skaidulinis lazeris (su atsargiais parametrais)
Šviesą atspindintys metalai (varis, latunis)	Pluošminis lazeris ar vandens pjovimo įrenginys	CO₂ lazeriai pavojingai atsispindi nuo šių paviršių	CNC frezavimas (plonesniems lakštams)
Prototipai / vienkartiniai detalės, greitas įvykdymas	Lazeris arba vandens srovė	Minimalus paruošimo laikas, įrankių nereikia	Plazminis pjovimas (storėsiems medžiagoms)
Didelio tūrio gamyba, paprastos formos	Lazerinis ar plazminis pjovimas	Didžiausias našumas, žemiausia kaina už vieną detalę	Štampavimas (jei apimtis pateisina įrankių gamybą)

Biudžeto ir tikslumo kompromisai

Štai nepatogi tiesa apie specialiai gaminamų detalių gamybą: tikslumas kainuoja pinigų. Kiekvienas tikslumo ribų susiaurinimas padidina vienos detalės kainą – kartais žymiai.

Pagal Zintilono gamybos analizę, pasirinkimo procese reikia įvertinti visus ekonominius veiksnius, o ne tik kainą už vieną pjūvį. Tai apima paruošimo laiką, medžiagos nuostolius dėl pjūvio pločio (kerf), galimus papildomus apdorojimo etapus, pvz., šlifuojant kraštus, bei įrangos prieinamumą.

Šių kompromisų supratimas padeda optimizuoti išlaidas:

• Plazminis pjovimas prieš lazerinį pjovimą: Plazminio pjovimo kaina yra maždaug 30–50 % žemesnė už lazerinio pjovimo kainą vienam linijiniam pėdai, kai apdirbamos medžiagos storesnės nei 10 mm. Jei jūsų plieno konstrukcijų projektas reikalauja ±1 mm tikslumo, plazminis pjovimas užtikrina priimtiną kokybę ir sutaupo reikšmingą sumą.
• Vandens srovės pjovimas prieš visus kitus metodus: Vandens srovės pjovimo eksploatacinės išlaidos yra 2–3 kartus didesnės nei lazerinio ar plazminio pjovimo. Naudokite šį metodą tik tais atvejais, kai būtina visiškai išvengti šiluminės deformacijos arba kai reikia apdirbti medžiagas, kurias negali apdoroti kiti pjovimo metodai.
• Diegimo mokesčiai prieš kiekį: Dauguma gamybos įmonių taiko diegimo mokesčius, kurie yra išsklaidomi per jūsų užsakymo kiekį. Užsakius 100 vienetų vietoj 10 vienetų bendrosios sąnaudos gali padidėti tik 40 % – ne 10 kartų.

Metalo gamybos projektuose, kai reikia suderinti biudžeto apribojimus su kokybės reikalavimais, galite taikyti šį požiūrį: nurodykite minimalų leistiną nuokrypį, o ne idealų nuokrypį. Jei jūsų taikymui tinka ±0,5 mm, nereikia reikalauti ±0,1 mm tik dėl to, kad tai skamba tiksliau.

Kai ieškote metalo gamybos įmonių šalia manęs ar tyrinėjate vietines gamybos įmones, atvykite pasiruošę su savo projekto specifikacijomis, išdėstytomis pagal prioritetus. Žinodami, kurie reikalavimai yra nekompromitaciniai, o kurie – lankstūs, galėsite leisti gamybos įmonėms pasiūlyti sąnaudų mažinimo alternatyvas, kurių galbūt nebūtumėte apsvarstę.

Pavyzdžiui, gamintojas gali rekomenduoti plazminį pjovimą jūsų išoriniams profiliams (kur ±1 mm tikslumo nuokrypis yra priimtinas) ir tik lazerinį pjovimą jūsų tiksliesiems montavimo skylėms. Šis hibridinis požiūris užtikrina reikiamą tikslumą ten, kur tai svarbu, tuo pat metu kontroliuojant sąnaudas mažiau kritinėse detalėse.

Tinkamiausias pjovimo būdas nėra visada tiksliausias ar pigiausias – tai tas būdas, kuris geriausiai atitinka jūsų faktines reikmes už geriausios vertės pinigus. Pasirinkus pjovimo būdą, kitas svarstymo klausimas tampa supratimas, kokios kainodaros sąlygos lemia galutinę jūsų projekto kainą.

Kainodaros ir kaštų optimizavimo supratimas

Jūs pasirinkote pjovimo būdą ir medžiagą. Suprantate leistinus nuokrypius ir turite paruoštus savo konstrukcijos failus. Dabar kyla klausimas, kurį visi nori išklausyti iš anksto: kiek kainuos pagaminti metalinę detalę?

Atviras atsakymas? Tai priklauso nuo kelių tarpusavyje susijusių veiksnių. Tačiau supratimas, kas lemia sąnaudas, ir kurie veiksniai yra jūsų kontroliuojami, padeda tiksliai sudaryti biudžetą ir nustatyti tikrus taupymo galimus be kokybės praradimo.

Kas lemia individualaus pjaustymo išlaidas

Ne visi sąnaudų veiksniai turi vienodą svorį. Štai kas įtakoja jūsų galutinę kainą, išvardyta nuo svarbiausio iki mažiausiai reikšmingo:

• Medžiagos tipas ir rūšis: Žaliavų kainos labai skiriasi. Pagal 1CutFab kainų analizę, plieno kaina svyruoja nuo 0,50 iki 1,50 JAV dolerio už svarą, aliuminio – nuo 2,00 iki 3,50 JAV dolerio, nerūdijančiojo plieno – nuo 2,50 iki 5,00 JAV dolerio, o vario ar šilumos laidumo bronzos – nuo 3,00 iki 7,00 JAV dolerio už svarą. Egzotiškosios metalų rūšys, pvz., titanas, kainuoja dar daugiau dėl sunkaus gavimo.
• Medžiagos storis: Storesnės plokštės reikalauja ilgesnio pjovimo laiko, didesnės energijos sąnaudų ir dažnai kitų (brangesnių) pjovimo technologijų. 25 mm storio plieninės plokštės apdorojimo kaina žymiai aukštesnė nei 3 mm storio lakšto.
• Pasirinkta pjovimo metodika: Lazerio pjovimas paprastai kainuoja mažiau nei vandens srauto pjovimas panašiems medžiagoms. Plazmos pjovimas yra ekonomiškiausias variantas storoms laidžioms metalų rūšims.
• Dizaino sudėtingumas: Sudėtingos formos, maži išpjovimai ir detalių raštų pjovimas sulėtina pjovimo greitį. Kuo daugiau colio (2,54 cm) pjovimo kelio, tuo didesnė kaina. Tikslūs detalūs elementai reikalauja lėtesnio apdorojimo, kad būtų išlaikyta kraštų kokybė.
• Užsakymo kiekis: Paruošimo ir programavimo kaštai pasiskirsto tarp didesnio vienetų skaičiaus didesnėse užsakymų partijose. LTJ Industrial gamybos vadovas patvirtina, kad didesnės partijos žymiai sumažina vieneto kainą dėl masto naudos.
• Tolerancijos reikalavimai: Tikslesni leistinieji nuokrypiai reikalauja lėtesnio pjovimo greičio, papildomų kokybės tikrinimų ir kartais brangesnių pjovimo metodų. Standartiniai leistinieji nuokrypiai kainuoja mažiau nei tikslūs techniniai reikalavimai.
• Baigiamasis apdorojimas ir papildomas apdorojimas: Paslaugos, tokios kaip miltelinis dengimas, anodavimas ar šlifavimas, padidina bendrą kainą. Formavimo operacijoms tikėkitės 1–5 JAV dolerių už kiekvieną lenkimą. Paviršiaus apdorojimai, pvz., miltelinio dengimo baigiamieji paviršiai, kinta priklausomai nuo sudėtingumo ir detalės dydžio.
• Privaloma laikotarpis: Skubūs užsakymai sukelia papildomas išlaidas dėl viršvalandžių darbo, skubaus planavimo ir greitesnio siuntimo. Iš anksto suplanavus užsakymus galima sutaupyti pinigų.
• Paruošimo mokesčiai: Maži užsakymai gali būti taikomi minimalūs mokėjimai už programavimą ir įrangos paruošimą. Šios mokestinės sąnaudos tampa mažiau reikšmingos didėjant kiekiui.
• Pristatymas ir išsiuntimas: Didesnės ar sunkesnės detalės kainuoja brangiau vežti. Atstumas iki jūsų metalo apdirbimo įmonės taip pat padidina transportavimo išlaidas.

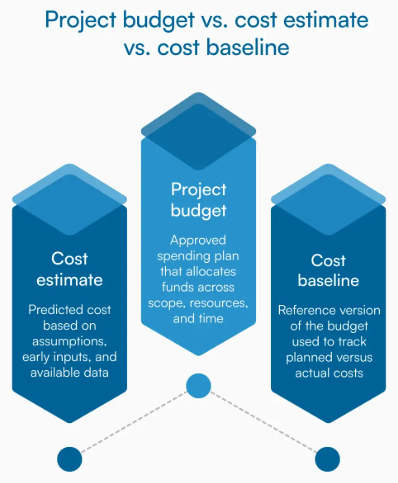

Jūsų projekto biudžeto optimizavimas

Suprasti kaštų veiksnius – viena, o pasinaudoti šia žinią, kad optimizuotumėte išlaidas, – kita. Štai kaip maksimaliai pasinaudoti savo individualių metalinių plokščių pjovimo biudžetu.

Supaprastinkite konstrukcijas, kai tik įmanoma. Kiekvienas nereikalingas išpjovimas, aštrus kampas ar sudėtinga kreivė prideda pjovimo laiko. Jei paprastesnė forma atitinka tuos pačius funkcinius reikalavimus, jūsų pasiūlymo kaina atitinkamai sumažėja. Paklauskite savęs: ar ši savybė prideda funkcionalios vertės ar ją galima pašalinti?

Nurodykite tinkamus leistinus nuokrypius. Nereikalaukite ±0,1 mm tikslumo, jei jūsų programai tinka ±0,5 mm tikslumas. Perdaug griežtų tolerancijų nustatymas priverčia gamintojus naudoti lėtesnius ir brangesnius gamybos procesus, tačiau tai neprideda reikšmingos naudos.

Apsvarstykite medžiagų keitimą. Kartais pakeitus nerūdijančiąją plieno rūšį į aliuminį arba specialiąsias lydinių rūšis į standartines rūšis galima pasiekti lygiavertę našumą žemesne kaina. Prieš galutinai nustatydami technines sąlygas, aptarkite alternatyvas su savo gamintoju.

Strategiškai užsakykite partijas. Jei vėliau reikės papildomų detalių, viską užsakius vienu metu sumontavimo kaštai pasiskirsto, o taip pat atsiranda galimybė pasinaudoti didelės apimties nuolaidomis. Daugelis plieno gamintojų siūlo reikšmingas kainų nuolaidas pasiekus tam tikrą kiekio ribą.

Iš anksto suplanuokite apdorojimo reikalavimus. Reikia anodavimo arba miltelinio dengimo paslaugų? Šių reikalavimų nurodymas dar kainų pasiūlymo etape, o ne kaip po to atsiradusių minties, dažnai sumažina kaštus dėl supaprastinto apdorojimo proceso.

Greitai gaukite kainų pasiūlymus ir juos palyginkite. Įvertindami gamybos įmones šalia manęs arba metalo apdirbimo įmones šalia manęs, svarbu greitas pasiūlymų parengimo laikas. Gamintojai, siūlantys greitą atsakymą – pavyzdžiui, Shaoyi siūlo automobilių štampavimo projektams pasiūlymus per 12 valandų – padeda jums greitai palyginti pasiūlymus ir užtikrinti, kad projektai būtų vykdomi be delsos. Jų 5 dienų greitojo prototipavimo galimybė taip pat leidžia greičiau patvirtinti projektus, sutrumpinant bendrą projekto trukmę ir susijusias sąnaudas.

Kokios informacijos reikia gamintojams, kad parengtų tikslų pasiūlymą

Neišsamūs pasiūlymų prašymai sukelia neišsamius įvertinimus arba delsas, kol gamintojai ieško trūkstamos informacijos. Pateikite šiuos duomenis iš anksto:

• Visiški projektavimo failai vektorinėje formatu (DXF, DWG arba STEP)
• Medžiagos rūšis, klasė ir storio specifikacijos
• Reikiamas kiekis, įskaitant bet kokius tūrio lygių variantus, kuriuos norėtumėte, kad būtų įvertinti
• Tolerancijų reikalavimus kritiniams matmenims
• Apdorojimo specifikacijos (šlifuojama kraštai, dengiamoji danga, paviršiaus apdorojimas)
• Pristatymo terminas ir vieta
• Ar medžiagą tiekiate jūs, ar gamintojas turi ją įsigyti

Kuo išsamiau pateiksite pradinę užklausą, tuo tikslės bus kainos pasiūlymai. Tai padeda išvengti nepatogios situacijos, kai jūsų „galutinis“ kainos pasiūlymas padidėja po to, kai gamintojas atranda reikalavimus, kurie nebuvo įtraukti į pradinį techninį užduoties aprašymą.

Supratę kainodaros veiksnius ir optimizavę savo biudžetą, lieka vienas svarbus klausimas: kaip įsitikinti, kad pagaminti detalės iš tikrųjų atitinka jūsų techninius reikalavimus? Paskutinėje dalyje aptariami kokybės standartai, sertifikatai ir patikrinimo procesai, kurie užtikrina, kad jūsų individualus pjovimo projektas duos būtent tai, ko užsakėte.

Kokybės standartai ir detalėms patikrinti

Jūsų užsakymas išsiunčiamas. Detalės pristatomos į jūsų įmonę. Tačiau čia kyla klausimas, kuris atskiria sėkmingus projektus nuo brangiai kainuojančių nesėkmių: kaip sužinoti, ar gautos detalės iš tikrųjų atitinka jūsų techninius reikalavimus?

Kokybės patvirtinimas – tai ne tik baigtų detalių matavimas – jis prasideda nuo to, ką reiškia kokybės standartai, kurios sertifikacijos yra svarbios ir kaip profesionalūs gamintojai užtikrina nuolatinį gamybos procesą. Šios žinios padeda įvertinti tiekėjus, suprasti patikrinimų ataskaitas ir patikrinti dalis patiems, kai jos pristatomos.

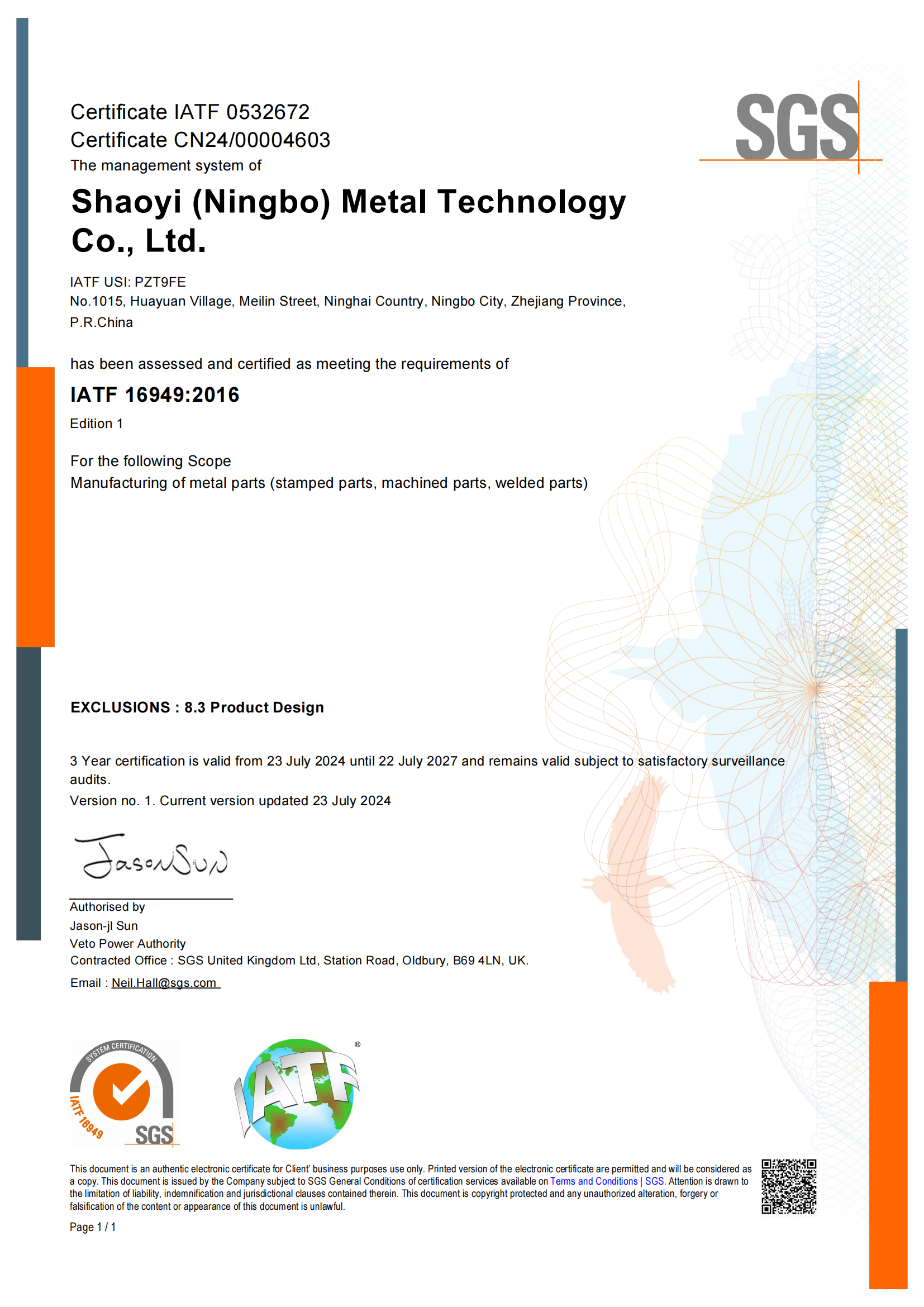

Pramonės kokybės sertifikacijos paaiškintos

Sertifikacijos pasako daugiau nei tai, ar gamintojas išlaikė auditą. Jos rodo sistemingus kokybės valdymo požiūrius, dokumentuotus procesus ir nuolatinę gamybos gebėjimų lygį. Tačiau ne visos sertifikacijos turi vienodą svorį kiekvienam taikymui.

ISO 9001 yra kokybės valdymo sistemų pagrindas visose gamybos pramonės šakose. Pag according to Metal Cutting Corporation kokybės kontrolės vadovo, ISO 9001 sertifikavimas reiškia, kad gamintojas turi dokumentuotus procesus, nustatytus kokybės tikslus ir palaiko sistemas nuolatiniam tobulinimui. Bendroms specialios paskirties metalinių plokščių pjovimo projektams ISO 9001 sertifikavimas suteikia pakankamą garantiją nuoseklios kokybės.

IATF 16949 plėtoja kokybės valdymą dar labiau – konkrečiai automobilių pramonei. Kaip paaiškina Xometry sertifikavimo analizė, šis rėmas remiasi ISO 9001 standartu, tačiau papildomai įtraukia automobilių pramonės specifines reikalavimus defektų prevencijai, svyravimų mažinimui ir atliekų pašalinimui visoje tiekimo grandinėje. IATF 16949 sertifikavimas rodo gamintojo gebėjimą gaminti tikslų komponentų, skirtų reikalaujamosioms taikymo sritims, pvz., važiuoklėms, pakaboms ir konstrukcinėms detalėms.

Ką iš tikrųjų reiškia IATF 16949 sertifikavimas jūsų projektui? Tai reiškia:

• Dokumentuoti gamybos procesai: Kiekvienas žingsnis – nuo medžiagų gavimo iki galutinės patikros – vykdomas laikantis rašytinių procedūrų
• Statistical Process Control: Gamybos parametrai stebimi nuolat, o ne tik patikros taškuose
• Defektų Prevencijos Fokusas: Sistemos nustato ir šalina potencialius kokybės problemas dar prieš tai paveikiant detalių kokybę
• Tiekiamumo reikalavimai: Medžiagos ir procesai gali būti sekti per visą gamybą
• Kliento konkrečios reikalavimai: Galimybė atitikti atskirų automobilių OEM specifikacijas

Tiksliems metalo pjovimo projektams, kurie apima nerūdijančiojo plieno plokštes, aliuminio plokščių komponentus ar kitas medžiagas, skirtas automobilių ar aviacijos pramonei, bendradarbiaujant su IATF 16949 sertifikuotais gamintojais – pvz., „Shaoyi (Ningbo) Metal Technology“ – užtikrinama, kad kokybės sistemos atitiktų jūsų taikymo reikalavimus.

Patikros ir patvirtinimo procesai

Profesionalūs gamintojai nekelia kokybės tikrinimo iki gamybos pabaigos. Veiksmingas kokybės valdymas integruoja patikrą visame gamybos procese, nustatydami nuokrypius dar prieš juos susikaupiant į defektines dalis.

Štai pagrindiniai kokybės kontrolės punktai gerai valdomoje specializuoto pjovimo operacijoje:

• Medžiagos patvirtinimas: Gaunami plieno lakštai, 316-ojo tipo nerūdijančiojo plieno lakštai arba aliuminio ruošiniai tikrinami pagal pirkimo technines sąlygas. Tai apima medžiagos sertifikatų patikrinimą, cheminės sudėties patvirtinimą kritinėms aplikacijoms ir paviršiaus defektų tikrinimą prieš pradedant pjauti.
• Pirmosios partijos patikra: Kiekvienos gamybos serijos pirmasis gaminys išsamiai tikrinamas pagal matmenis. Jei pirmasis gaminys atitinka technines sąlygas, tada ir vėlesni gaminiai iš tos pačios įrangos konfigūracijos taip pat turėtų atitikti reikalavimus – laikantis nuoseklios proceso kontrolės.
• Proceso stebėsena: Pagal OkDor kokybės kontrolės punktų analizę, veiksminga proceso stebėsena reguliariai stebi pjovimo parametrus, įrankių būklę ir matmeninę tikslumą. Tai leidžia aptikti nuokrypius dar prieš tai paveikiant gaminio kokybę.
• Įrankių būklės tikrinimai: Pjovimo įrankiai dėvėjasi gamybos metu, palaipsniui paveikdami matmenis ir kraštų kokybę. Numatyti įrankių tikrinimai ir keitimai neleidžia dėvėjimuisi išvesti detalių iš leistinų nuokrypių ribų.
• Matmenų tikrinimas: Kritiniai elementai matuojami naudojant kalibruotus prietaisus – mikrometrus, šminktuvus, koordinačių matavimo mašinas (CMM) arba optinius palyginimo prietaisus, priklausomai nuo leistinų nuokrypių reikalavimų.
• Paviršiaus apdorojimo įvertinimas: Vizualinis ir prietaisinis tikrinimas patvirtina kraštų kokybę, paviršiaus šiurkštumą bei trūkumų, tokių kaip šukos ar šilumos sukelta spalvos pakitima, nebuvimą.
• Galutinis patikrinimas: Prieš siuntimą taikomas atrankos planas, kuris patvirtina, kad visą partiją atitinka nustatytieji reikalavimai. Dauguma gamintojų naudoja leistinąsias kokybės ribas (AQL) – statistiškai pagrįstą dalies detalių atranką, kad būtų patvirtinta visos partijos kokybė.
• Dokumentų peržiūra: Baigtoms detalėms pridedami visiški įrašai, įskaitant medžiagos sertifikatus, tikrinimo duomenis ir bet kokius nuokrypių pranešimus.

Detalių patikrinimas jas gavus

Net ir turėdami sertifikuotus tiekėjus bei dokumentuotus kokybės valdymo procesus, jūsų įmonėje atliekama įeinamųjų medžiagų patikra suteikia galutinį patvirtinimą, kad detalės atitinka jūsų reikalavimus.

Nerūdijančiojo plieno lakštinių metalo detalių, specialiai pagamintų metalo plokščių detalių ar bet kokių tiksliai supjaustytų medžiagų atveju laikykitės šių patikrinimo veiksmų:

• Palyginkite su brėžiniais: Patikrinkite, ar kritinės matmenys atitinka jūsų technines specifikacijas. Naudokite kalibruotus matavimo įrankius, kurie tinka jūsų leistinųjų nuokrypių reikalavimams.
• Patikrinkite medžiagų sertifikatus: Peržvelkite gamyklos bandymų ataskaitas ar medžiagų sertifikatus, kad patvirtintumėte, jog gavote nurodytą medžiagos rūšį ir sudėtį.
• Patikrinkite kraštų kokybę: Išnagrinėkite supjaustytus kraštus, kad nustatytumėte įbrėžimus, lydymo liekanas ar šilumos paveiktas zonas, kurios gali turėti įtakos surinkimui ar veikimui.
• Patikrinkite kiekį ir žymėjimą: Patvirtinkite, kad detalių kiekis atitinka jūsų užsakymą, o detalės tinkamai pažymėtos detalės numeriais ir redakcijos lygiais.
• Iškart dokumentuokite bet kokius problemas: Jei detalės neatitinka reikalavimų, nufotografuokite neatitikimus ir prieš pradėdami surinkimą ar tolesnius apdirbimo veiksmus, susisiekite su tiekėju.

Praktinės tolerancijų sąvokos supratimas padeda šioje patikrinimo proceso metu. Prisiminkite: ±0,1 mm tolerancija 100 mm matmenyje reiškia, kad leistinos detalės matuoja nuo 99,9 mm iki 100,1 mm. Išmatuokite kelis požymius keliuose viename gaminių rinkinyje – ne tik vieną matmenį vienoje dalyje – kad gautumėte atstovaujantį viso partijos kokybės vaizdą.

Kokybės patikrinimas galiausiai apsaugo jūsų investicijas į specialiai pagamintų metalinių plokščių pjovimą. Suprasdami sertifikatus, patikrinimo procesus ir patikrinimo technikas, užtikrinate, kad tikslūs komponentai atvyktų paruošti naudojimui numatytoje srityje – būtų tai statybos konstrukcinės plieno plokštės, maisto perdirbimo įrangos nerūdijančiosios plieno plokštės arba tikslūs aliuminio komponentai lėktuvų konstrukcijoms.

Dažniausiai užduodami klausimai apie specialiai pagamintų metalinių plokščių pjovimą

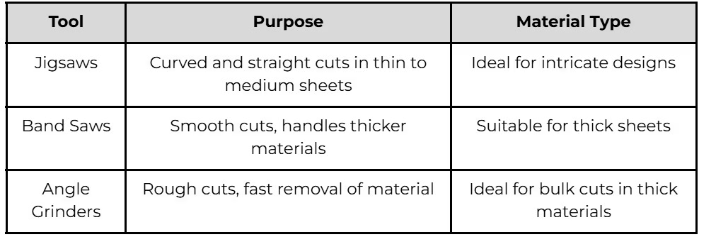

1. Kaip namuose supjaustyti metalinę plokštę?

Plonoms metalo plokštėms namuose aliuminio žirklės puikiai tinka tiesioginiams pjūviams medžiagose, kurių storis mažesnis nei 1 mm. Storesnėms medžiagoms kampiniai šlifavimo įrankiai su pjovimo diskais arba pjovimo pjūklai su metalą pjoviančiais peilais suteikia didesnių galimybių. Tačiau namuose atliekamas pjovimas neturi profesionalių metodų tikslumo – nuokrypiai paprastai viršija ±2 mm, tuo tarpu lazerinis pjovimas užtikrina ±0,1 mm tikslumą. Tiksliesiems detalių gamybos ar sudėtingų formų pjovimui profesionalios paslaugos, skirtos individualiai metalo plokščių pjovimui, suteikia geresnių rezultatų su tinkama kraštų kokybe ir matmenine tikslumu.

2. Kiek kainuoja metalo lazerinis pjaustymas?

Lazeriu pjautas plienas paprastai kainuoja 13–20 JAV dolerių už valandą mašinos veikimo laiko. Jūsų faktinė kaina priklauso nuo pjovimo greičio (paprastai 70 colių per minutę plonam plienui), medžiagos storio ir konstrukcijos sudėtingumo. Pavyzdžiui, 15 000 colių pjovimo standartiniais greičiais atitinka maždaug 3,5 valandos aktyvaus pjovimo. Kitus veiksnius sudaro medžiagos kaina (0,50–1,50 JAV dolerių už svarą plieno), paruošimo mokesčiai bei apdorojimo reikalavimai, pvz., šlifuojant kraštus arba dengiant miltelinėmis dulkėmis. Norėdami gauti tikslų kainodarą, prašykite pasiūlymų su visomis techninėmis specifikacijomis.

3. Kiek kainuoja nestandartinio lakštinio metalo gamyba?

Individualių metalinių lakštų gamyba vidutiniškai kainuoja 1581 JAV dolerį už projektą, o kaina svyruoja nuo 418 iki 3018 JAV dolerių priklausomai nuo sudėtingumo. Kaina už kvadratinį pėdą svyruoja nuo 4 iki 48 JAV dolerių, priklausomai nuo medžiagos rūšies ir pritaikymo laipsnio. Pagrindiniai kainos veiksniai yra medžiagos kokybė (nerūdijantis plienas kainuoja 3–5 kartus brangiau nei paprastasis plienas), pjovimo metodo pasirinkimas, tikslumo reikalavimai ir baigiamieji apdorojimo paslaugos. Didelės užsakymų apimtys sumažina vieneto kainą, nes pradinės paruošimo sąnaudos paskirstomos tarp daugiau vienetų. Dirbant su gamintojais, kurie siūlo greitą pasiūlymų parengimą, galima efektyviai palyginti įvairias galimybes.

4. Koks yra tiksliausias metalų pjovimo metodas?

Lazerio pjovimas užtikrina aukščiausią tikslumą daugumai taikymų, su nuokrypiu ±0,1–0,13 mm medžiagoms iki 25 mm storio. Vandens srauto pjovimas pasiekia tokį pat tikslumą (±0,1–0,25 mm), taip pat užtikrindamas nulinę šiluminės įtakos zoną – tai ypač svarbu šilumai jautrioms lydinijoms. CNC frezavimas užtikrina ±0,05–0,1 mm nuokrypį minkštesniems metalams. Jūsų pasirinkimas priklauso nuo medžiagos rūšies, storio ir nuo to, ar leidžiama šiluminė deformacija. Automobilių pramonės tikslumo reikalavimams atitikti naudojami IATF 16949 standarto sertifikuoti gamintojai, kurie užtikrina nuolatinę kokybę.

5. Kokius failų formatus priima metalų pjovimo paslaugos?

Dauguma individualių metalo pjovimo paslaugų priima DXF ir DWG failus kaip pramonės standartus dvimatėms pjovimo trajektorijoms. STEP failai geriausiai tinka trimatėms modelių ir sudėtingų surinkimų konstrukcijoms. Adobe Illustrator (AI) failai tinka paprastesniems dizainams. Svarbiausi reikalavimai yra vektoriniai formatai (ne rastriniai vaizdai, pvz., JPG), tekstas paverstas kontūrais, jokių pasikartojančių pjovimo linijų ir matmenys 1:1 mastelyje. Visada atskirai nuo savo dizaino failo nurodykite medžiagos tipą, storį, leistinąjį nuokrypį ir apdorojimo reikalavimus.
