Suprasti lazerinio pjaustymo technologiją metaliniams lakštams

Ar kada nors galvojote, kaip gamintojai sukuria tokius idealiai tikslius metalinius komponentus kuriuos matote visame – nuo išmaniuosius telefonų iki lėktuvų? Atsakymas slypi lazeriniame plokščių pjaustyme – tikslumo terminiame procese, kuris revoliucionizavo šiuolaikinę gamybą. Ši technologija naudoja sutelktas šviesos spindulius, kad išpjautų metalines medžiagas nepaprastai tiksliai, pasiekiant tolerancijas nuo ±0,1 mm iki ±0,5 mm.

Nesvarbu, ar ieškote metalo apdorojimo paslaugų netoliese, ar tyrinėjate galimybes savo kitam projektui, šios technologijos supratimas yra būtinas. Ji tapo pramonės standartu metalinių lakštų gamybai, palaipsniui keisdama senesnes mechanines metodus, kurie tiesiog negali konkuruoti su jos galimybėmis.

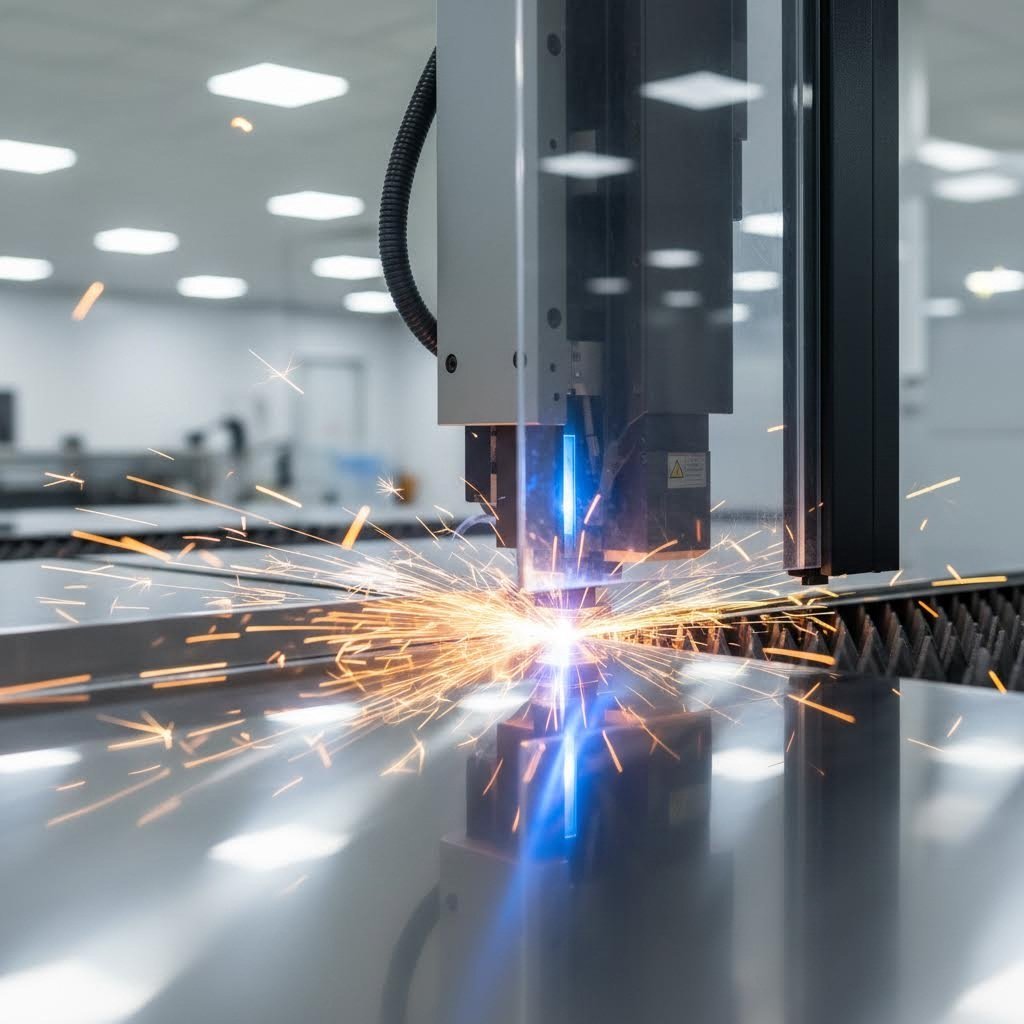

Mokslo pagrindas tiksliam šviesos pagrindu veikiančiam metalo pjaustymui

Lazerio pjaustyklė veikia pagal paprastą principą. Aukštos galios lazerio spindulys koncentruojamas į metalo paviršių, sukurdamas pakankamai energijos, kad ištirpintų, sudegintų arba nusodintų medžiagą palei programuotą kelią. Procesą kontroliuoja CNC (skaitmeninio valdymo kompiuteriniai) sistemos, kurios nukreipia spindulį nepaprastai tiksliai.

Galvokite apie tai kaip apie didinamojo stiklo naudojimą saulės šviesai sutelkti – tik daug galingesnį ir tiksliai reguliuojamą. Koncentruota šviesos energija per kelias milisekundes paverčia kietą metalą skystu ar dujiniu būviu, sukurdama švarius pjūvius be fizinio kontakto tarp įrankio ir apdirbamo daikto. Šis bekontaktis procesas reiškia minimalų įrangos dėvėjimąsi ir nebūna mechaninės jėgos, iškreipiančios trapias medžiagas.

Kodėl gamintojai renkasi lazerį, o ne tradicinius metodus

Kodėl ši technologija tapo renkamasi pasirinkimu tiek man artimiausiems gamybos cechams, tiek dideliems gamintojams? Privalumai yra įtikinantys:

• Išskirtinis tikslumas: Lazerio pjaustymas tvarkosi su sudėtingais dizainais ir siaurais toleransais, kurių mechaninės metodai pasiekti sunkiai
• Universalumas: Viena mašina gali perjungti tarp skirtingų metalų be įrankių keitimo
• Greitis ir efektyvumas: Automatizuota veikla radikaliai sumažina gamybos laiką
• Sumažintos medžiagos atliekos: Švarūs, tikslūs pjūviai sumažina išmetamų medžiagų kiekį
• Mažesnis energijos suvartojimas: Palyginti su plazmos pjaustymu ir kitais metodais, lazerinis pjaustymas sunaudoja mažiau energijos, siūlydamas didesnį tikslumą

Dėl aukšto tikslumo ir efektyvumo lazerinis pjaustymo technologija tapo svarbia modernios gamybos dalimi – keisdama tai, kaip pramonės šakos nuo automobilių iki aviacijos priartėja prie metalo apdirbimo.

Šiame vadove atradsite pagrindines skirtumas tarp šiluminių ir CO2 lazerių, sužinosite, kurios medžiagos geriausiai tinka kiekvienai technologijai, ir išmoksite projektavimo niuansų, kurie padės optimizuoti rezultatus. Iki pabaigos suprasite, kada kuri lazerio rūšis yra geresnė – ir kaip priimti protingiausią sprendimą savo specifinėms metalo apdirbimo poreikms.

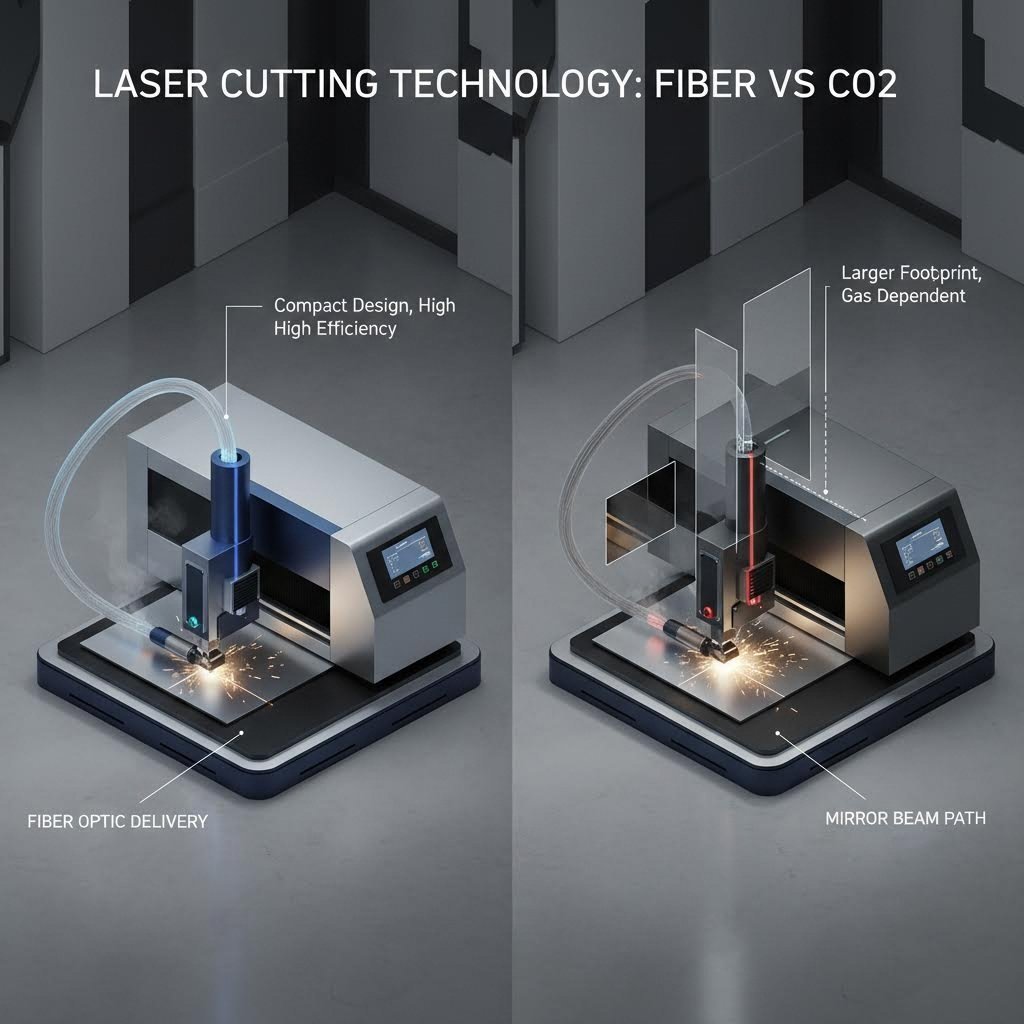

Pluoštiniai lazeriai kontra CO2 lazerių metalo pjaustyme

Taigi, jūs suprantate, kaip veikia lazerinė pjauna, tačiau kurią lazerio rūšį iš tikrųjų turėtumėte pasirinkti? Čia ir prasideda pati įdomiausia. Dvi vyraujančios technologijos metalų lazerinių pjūklių rinkoje – šiedviniai lazeriai ir CO2 lazeriai – kiekvienas turi savas aiškias privalumus. Jų skirtumų supratimas nėra tik techninė smulkmena; tai tiesiogiai veikia jūsų pjaunamą greitį, eksploatacijos sąnaudas ir galutinio gaminio kokybę.

Pagrindinis skirtumas prasideda bangos ilgio lygmeniu. Šiedviniai lazeriai veikia maždaug 1,06 mikronų bangos ilgiu, o CO2 lazeriai – 10,6 mikronų. Kodėl tai svarbu? Todėl, kad skirtingi metalai skirtingai sugeria lazerio energiją priklausomai nuo bangos ilgio. Šis vienas faktorius lemia viską – nuo to, kokius medžiagų tipus galima efektyviai pjaustyti, iki to, kiek energijos bus sunaudojama darbo metu.

Ypatybė	Skaidulinis lazeris	CO2 lasers
Bangos ilgis	1,06 μm	10,6 μm
Energijos našumas	~30–35 % elektros-į-optinio konvertavimo	~10–20 % elektros-į-optinio konvertavimo
Techninės priežiūros reikalavimai	Minimalus – standaus kūno konstrukcija be sunaikinamų detalių ar veidrodžių derinimo	Aukštesnis—reikia reguliariai derinti veidrodžius, papildyti dujų atsargas ir keisti sunaudojamąsias medžiagas
Labiausiai tinkamos medžiagos	Nerūdijantis plienas, aliuminis, varis, variniai lydiniai, švytintys metalai	Storas minkštas plienas, ne-metalai (plastikas, mediena, akrilas)
Pjovimo greitis (plonos metalo plokštės <6 mm)	2–3 kartus greitesnis nei CO2	Lėtesnis plonoms medžiagoms
Pjovimo greitis (storos metalo plokštės >10 mm)	Konkurencingas, tačiau gali palikti šiurkštesnius kraštus	Lygesni pjūviai storame pliene
Pradinis investavimas	Didesnė pirminė kaina	Žemesnė pradinė pirkimo kaina
Eksploatacijos kaina	Naudoja apie 1/3 CO2 energijos kiekio	Didesni elektros energijos ir sunaudojamųjų medžiagų kaštai

Pluoštinių lazerių privalumai atspindinčioms metalams

Čia pluošto technologija tikrai žybčioja – tiesiogine prasme. Kai pjoviate aliuminį, varį arba varį, 1,06 mikronų bangos ilgis metalo pluošto lazerio pjūklo gerokai efektyviau sugeriamas nei ilgesnis CO2 bangos ilgis. Tradiciniai CO2 lazeriai susidurdavo su šiomis atspindinčiomis paviršiais, nes didelė dalis spindulio energijos atsispindėdavo atgal, galėdama pažeisti lazerio optiką ir sukelti nevienodą pjaustymą.

Šiuolaikiniai pluošto lazeriai daugiausia pašalino šią problemą. Jų kietojo kūno konstrukcija perduoda spindulį per šviesolaidžius vietoj veidrodžių, todėl jie iš esmės yra patvaresni apdorojant atspindinčias medžiagas. Rezultatai kalba patys už save:

• Nerūdijantis plienas: Švarūs pjūviai iki 12 mm storio su puikiu kraštų kokybe
• Aliuminis: Efektyvus apdorojimas iki 8 mm su puikiu tikslumu
• Varis ir varinis lydinys: Patikimi pjaustymas iki 5 mm – medžiagos, kurios būtų iššūkis senesnėms CO2 sistemoms

Didelės apimties lakštinio metalo apdirbimui greitis yra išskirtinis. CNC šviesolaidinis lazeris gali pjauti plonus medžiagų sluoksnius 2–3 kartus greičiau nei CO2 lazeris, sunaudodamas maždaug trečdalį jo energijos sąnaudų. Ši efektyvumas tiesiogiai lemia žemesnes vieneto savikainą ir greitesnį gamybos ciklą. Daugelis įmonių pastebi, kad šviesolaidiniai lazeriai atsipalina per 2–3 metus tik dėl sumažėjusių energijos sąnaudų ir padidėjusio našumo.

Net kompaktiškos galimybės, tokios kaip stalinis šviesolaidinis lazeris, tapo tinkamos mažesnėms operacijoms, kurių pagrindas – tikslus metalo apdirbimas, todėl ši technologija dabar prieinama ne tik didelėse pramoninėse aplinkose.

Kada CO2 lazeriai vis dar turi prasmės

Ar tai reiškia, kad CO2 technologija paseno? Ne visai. CO2 lazeris, kuris pjauna metalą, vis dar turi svarbių pranašumų tam tikrose situacijose, su kuriomis gamintojai susiduria kasdien.

Apsvarstykite storesnes plieno plokštes, viršijančias 15 mm. Nors šias medžiagas techniškai galima apdirbti skaidros lazeriais, CO2 lazeriai dažnai suteikia lygesnius pjūvio kraštus labai storose dalyse. Ilgesnė bangos ilgis kitaip sąveikauja su medžiaga didesniuose gyliuose, kartais duodamas švaresnius pjūvius, kuriems reikia mažiau apdorojimo po to.

Tačiau tikroji CO2 lazerių stiprybė yra universalumas. Jei jūsų dirbtuvės tvarko įvairias medžiagas – vieną dieną metalą, kitą – akrilo iškabas, vėliau odinius dirbinius – CNC lazerinio pjaustymo mašina su CO2 technologija siūlo lankstumą, kurio skaidros lazeris paprasčiausiai negali pasiūlyti. 10,6 mikronų bangos ilgis puikiai pjauna ne metalines medžiagas, todėl tai idealus variantas dirbtuvėms, tenkinančioms įvairiapusiškus klientų poreikius.

Taip pat svarbūs ir biudžeto apribojimai. Nors eksploatacijos išlaidos palankesnės skaidros lazeriams, pradinė CO2 įrangos pirkimo kaina iki šiol lieka žemesnė. Dirbtuvėms, turinčioms retkarčiais metalo pjaustymo poreikių, ar naujokams lazerinio metalo pjaustymo rinkoje, CO2 siūlo lengviau pasiekiamą įėjimą.

Praktinė išvada? Dabartinės sėkmingos gamybos operacijos dažnai naudoja abi technologijas vienu metu – šilumines banglentes naudodamos kasdieniam didelio tūrio metalo apdirbimui, o CO2 – specialiems medžiagų tipams ir storiems pjūviams. Supratimas, kuri technologija atitinka jūsų specifinius medžiagų reikalavimus, yra pirmasis žingsnis siekiant optimizuoti pjaustymo procesus.

Lazerinio pjaustymo metalų medžiagų atrankos vadovas

Dabar, kai suprantate skirtumus tarp šiluminių ir CO2 lazerių, kyla akivaizdus tolesnis klausimas: kokias medžiagas galite iš tikrųjų pjaustyti kiekviena iš šių technologijų? Šis medžiaga po medžiagos vadovas pateikia specifinius parametrus, reikalingus jūsų pjaustymo operacijoms optimizuoti – ar dirbtumėte su nerūdijančio plieno lakštais, ar susidurtumėte su refleksiniu aliuminio lakštiniu metalu.

Kiekvienas metalas skirtingai elgiasi veikiamas lazerio spindulio. Toki veiksniai kaip šiluminis laidumas, atspindžio geba ir lydymosi temperatūra lemia, kiek efektyviai medžiaga sugeria lazerio energiją ir kokie švarūs bus galutiniai pjaunamieji kraštai. Panagrinėkime dažniausiai pasitaikančias lakštinio metalo rūšis.

Pjovimas nuo minkštojo iki nerūdijančiojo plieno

Plienas iki šiol yra pagrindinis metalo apdirbimo medžiaga, kurį lazeris puikiai pjauna. Tačiau ne visos plieno rūšys vienodai gerai pjaunamos lazeriu.

Minkstasis plienas (anglinis plienas)

Minkštasis plienas yra lengviausias metalas, kurį galima pjaustyti lazeriu, todėl jis idealiai tinka tiek pradedantiesiems, tiek didelės apimties gamybai. Dėl santykinai žemo atspindžio gebos jis efektyviai sugeria lazerio energiją, suteikdamas švarius pjūvius be ypatingų sunkumų.

• Lazerio sugertis: Puiki – tiek skaiduliniai, tiek CO2 lazeriai efektyviai pjauna minkštąjį plieną
• Rekomenduojamas lazerio tipas: Skaiduliniai lazeriai plonoms ir vidutinėms plokštėms (iki 12 mm); CO2 lazeriai išlieka konkurencingi labai storoms detalėms
• Storumo galimybės: Iki 25 mm su aukštos galios pluoštų lazeriais (12 kW+); iki 20 mm su CO2
• Ypatingi aspektai: Deguonies pagalbinės dujos suteikia greitesnius pjaustymo greičius, tačiau sukuria oksido sluoksnį kraštuose; azoto pagalbinės dujos užtikrina be oksido kraštus, bet lėtesniais greičiais

Nerūdijančio plieno skardos

Dėl didesnio chromo kiekio ir šiluminių savybių nerūdijantis plienas kelia daugiau iššūkių nei minkštas plienas. Tačiau šiuolaikiniai pluoštų lazeriai tvarkosi su nerūdijančio plieno lakštais itin tiksliai.

• Lazerio sugertis: Gerai su pluoštų lazeriais; 1,06 mikronų bangos ilgis puikiai tinka nerūdijantiems lydiniams
• Rekomenduojamas lazerio tipas: Labiau pageidautinas pluoštų lazeris – užtikrina geresnę pjūklo briaunos kokybę ir greitesnį pjaustymo greitį
• Storumo galimybės: Iki 12 mm puikios kokybės; storesnėms dalims tai įmanoma, tačiau gali prireikti lėtesnių greičių
• Ypatingi aspektai: Azoto pagalbinės dujos būtinos korozijai atsparumui išlaikyti ir pasiekti švytinčias, be oksido briaunas

Dirbant su aukštesnės kokybės markėmis, tokiomis kaip 316 nerūdijantis plienas, reikia tikėtis šiek tiek sumažinto pjovimo greičio lyginant su 304 nerūdijančiu plienu dėl didesnio nikelio ir molibdeno kiekio. Tačiau kompromisas vertas to tiems taikymams, kuriems reikalinga geresnė korozijos atsparumas.

Galvanizuota plieno juosta

Cinkuotas plienas— plienas, padengtas cinku siekiant apsaugoti nuo korozijos —reikalauja ypatingo dėmesio. Cinko danga keičia tai, kaip lazeris sąveikauja su medžiaga.

• Lazerio sugertis: Cinko danga iš pradžių atspindi daugiau energijos, tačiau galios skaiduliniai lazeriai efektyviai ją perpjauna
• Rekomenduojamas lazerio tipas: Skaidulinis lazeris—geriau susitvarko su atspindinčia cinko danga nei CO2
• Storumo galimybės: Optimalus kokybė esant 12 mm arba žemesniam storio lygiui; su aukštos galios sistemomis įmanoma pjaustyti iki 20 mm
• Ypatingi aspektai: Cinkas garuoją žemesnėje temperatūroje nei plienas, todėl susidaro nuodingi garai, kuriems reikalingos patikimos ventiliacijos ir garų pašalinimo sistemos

Niekada nepjaustykite cinkuoto lakštinio metalo nevėdinamoje patalpoje. Cinko garai yra pavojingi, jei juos kartotinai įkvepiate, todėl saugiam darbui būtinos tinkamos garų siurbimo ir filtravimo sistemos.

Atspindinčių metalų, tokių kaip aliuminis ir varis, apdorojimas

Istoriniu požiūriu atspindintys metalai kėlė didelių sunkumų laserinei pjaustomai. Jų blizgios paviršiaus savybės atspindi lazerio energiją atgal link optikos, mažindamos pjaustymo efektyvumą ir sukeliantį įrangos pažeidimo riziką. Šiuolaikiniai pluoštiniai lazeriai šią problemą iš esmės išsprendė – tačiau kiekvieno medžiagos tipo ypatumus vis dar būtina suprasti.

Aliuminio lakštinis metalas

Aliuminis yra lengvas, atsparus korozijai ir vis plačiau naudojamas įvairiose pramonės šakose. Dėl aukštos šiluminės laidumo ir atspindžio savybių anksčiau buvo sudėtinga jį pjaustyti, tačiau pluoštiniai lazeriai radikaliai pakeitė situaciją.

• Lazerio sugertis: Sudėtingas dėl aukšto atspindžio – pluoštiniai lazeriai su tuo susidoroja žymiai geriau nei CO2
• Rekomenduojamas lazerio tipas: Pluoštinis lazeris yra vienintelė praktiška pasirinkimo priemonė nuolatiniam aliuminio lakšto pjaustymui
• Storumo galimybės: Iki 8 mm puikios kokybės; storesnės dalys įmanomos, tačiau pjūvio kraštų kokybė gali sumažėti
• Ypatingi aspektai: Dėl aukštos šiluminės laidumo šiluma greitai sklinda – rekomenduojama naudoti didesnę galios įkrovą bei azoto pagalbinį dujinį srautą, kad būtų pasiekti švarūs, be užpilių kraštai

Sėkmingo aliuminio pjaustymo paslaptis slypi greityje. Didelis pjaustymo greitis sumažina šilumos kaupimąsi, mažina medžiagos išlinkimo riziką ir užtikrina švaresnius kraštus.

Varpas

Lazerinis vario pjaustymas kelia didžiausią atspindžio iššūkį tarp įprastų lakštinių metalų. Jo paviršius atsako daugiau nei 95 % CO2 lazerio energijos, todėl naudojimas tampa galimas tik su pluoštiniu lazeriu.

• Lazerio sugertis: Labai žemas su CO2 lazeriais; ženkliai pagerintas su pluoštiniais lazeriais 1,06 mikronų bangos ilgyje
• Rekomenduojamas lazerio tipas: Didelės galios pluoštinis lazeris (rekomenduojama ne mažiau kaip 3 kW)
• Storumo galimybės: Iki 5 mm su aukštos kokybės pjaunamumu; plonesni lakštai duoda geriausius rezultatus
• Ypatingi aspektai: Reikalauja didesnės galios nei plienas to paties storio; paviršiaus švarumas veikia sugerties lygį – aliejus ar oksidacija gali pagerinti pradinį spindulio susijungimą

Vangas

Palyginus varį ir bronzą lazeriniam pjaustymui, varis (varis-cinko lydinys) paprastai yra lengviau apdorojamas. Cinkas padeda pagerinti lazerio sugertį, palyginti su grynu variu.

• Lazerio sugertis: Geriau nei grynas varis, tačiau vis dar sudėtinga – būtini pluoštiniai lazeriai
• Rekomenduojamas lazerio tipas: Pluošto lazeris su pakankama galia (3 kW ir daugiau patikimiems rezultatams)
• Storumo galimybės: Iki 5 mm su gera kraštų kokybe
• Ypatingi aspektai: Kaip ir cinkuotame plieno, vario lydinys pjovimo metu išskiria garus – būtina užtikrinti tinkamą ventiliaciją

Koks praktinis išvadas dėl refleksinių metalų? Jei aliuminis, varis arba vario lydinys sudaro didelę jūsų darbų dalį, investuokite į pluošto lazerio technologiją. CO2 lazeriai tiesiog negali pasiekti reikiamos šių medžiagų sugerties savybių, kad būtų pasiekiami nuoseklūs, aukštos kokybės rezultatai.

Dabar, turėdami šią medžiagų žinias, esate pasiruošę pereiti prie kito svarbaus veiksnio: suprasti, kaip storis veikia pjovimo parametrus ir reikiamą galią.

Storio galimybės ir pjovimo parametrai

Jūs pasirinkote medžiagą ir nusprendėte tarp pluošto ir CO2 technologijos. Dabar kyla klausimas, kuris tiesiogiai veikia jūsų projekto rezultatus: kiek storos medžiagos galite iš tikrųjų apkarpyti? Medžiagos storis yra galbūt svarbiausias veiksnys, lemiantis reikiamą galingumą, pjaustymo greitį ir galinių briaunų kokybę. Padarykite klaidą, ir susidursite su nepilnais pjaustymais, pernelyg dideliu lašėjimu ar nepriimtinu šiluminiu iškraipymu.

Sąsaja principu yra paprasta: storesnėms medžiagoms reikia daugiau galingumo, lėtesnių greičių ir gaunamos platesnės pjovimo skilties plotis. Tačiau praktiniai duomenys – konkretūs skaičiai, kurie vadovauja sprendimams dėl lakštinio metalo pjaustymo realioje aplinkoje – būtent čia dauguma gamintojų reikalauja aiškumo.

Reikiamas galingumas pagal medžiagos storį

Lazerio galia, matuojama kilovatais (kW), nustato maksimalų metalo pjaustymo mašina efektyviai apdorotą storį. Galima sakyti, kad tai panašu į variklio arklio galią – didesnė galia reiškia didesnę našumą, tačiau už tokį pajėgumą turėsite mokėti daugiau tiek iš pradžių, tiek eksploatavimo kaštų požiūriu.

Štai kaip skirtingos galios lygio verčių atitinka praktines pjaustymo galimybes:

Laserio galia	Anglies plienas (maks. storis)	Nerūdijantis plienas (maks. storis)	Aliuminis (maks. storis)	Geriausia paskirtis
500 W–1,5 kW	Iki 6 mm	Iki 4 mm	Iki 3 mm	Pradinio lygio; plonos plokštės, prototipavimas, ženklai
3 kW–6 kW	Iki 16 mm	Iki 10 mm	Iki 8 mm	Dauguma pramoninių taikymų; universalus vidutinės klasės diapazonas
10 kW–12 kW	Iki 25 mm	Iki 16 mm	Iki 12 mm	Stipri gamyba; plieno lakštų apdorojimas
15 kW–40 kW	Iki 50 mm+	Iki 25 mm	Iki 20 mm	Storas plieno lakštai; didelės apimties sunkioji pramonė

Atkreipkite dėmesį, kad nerūdijantis plienas ir aliuminis reikalauja daugiau energijos nei minkštas plienas esant tokiai pačiai storiui. Tai susiję su jų šiluminėmis ir atspindinčiomis savybėmis – chromas nerūdijančiame pliene ir aukštas aliuminio atspindys reikalauja papildomos energijos, kad būtų galima gauti švarius pjūvius.

Kai naudojamas lazerio pjaustymas plieno lakštams, tokiems kaip 14 kalibro storio plienas (apie 1,9 mm) arba 11 kalibro storio plienas (apie 3 mm), net pradedamiesiems skirtos sistemos veikia puikiai. Šie plonesni medžiagų sluoksniai pjaunami greitai ir su puikiu kraštų kokybe. Tačiau kai pereinama prie plieno lakštų – įprastai nuo 6 mm ir storesnių – reikalinga žymiai daugiau galios.

Profesionalus patarimas: pasirinkite lazerį, kurio galia šiek tiek didesnė nei maksimalus jūsų reikalaujamas storis. Tai užtikrina saugos rezervą stabiliam darbui ir leidžia ateityje apdoroti storesnes medžiagas.

Pjūvelės pločio supratimas ir jo poveikis

Pjūvelė reiškia medžiagos plotį, kuris pašalinamas lazerinio spindulio pjovimo metu. Tai „plyšys“, kuris lieka po to, kai lazeris praeina per medžiagą. Pjūvelės supratimas yra būtinas tikslumui, nes tai tiesiogiai veikia jūsų detalių matmenis.

Keletas veiksnių įtakoja pjūvelės plotį:

• Medžiagos storis: Storesnės medžiagos paprastai sukuria platesnę pjūvelę dėl spindulio sklaidos, kai jis juda per medžiagos storį
• Lazerio galia: Didesnės galios nustatymai gali padidinti pjūvelės plotį, ypač storesnėse sekcijose
• Pjausčio greitis: Lėtesni greičiai leidžia pašalinti daugiau medžiagos, todėl pjūvelė gali tapti platesnė
• Fokusavimo padėtis: Tinkamas spindulio fokusavimas sumažina pjūvelę; netinkamas išlygiavimas sukelia platesnius ir mažiau vientisus pjūvius

Paskelbti tyrimai PMC tiriant CO2 lazerinį 2 mm plieno lakštų pjaustymą, buvo nustatyta, kad pjūvio plotis viršutinėje paviršiaus dalyje nuolat viršija apatinės dalies pjūvio plotį – esant dideliam galingumui, viršutinis pjūvis pasiekia iki 905 μm, o apatinis – apie 675 μm. Ši skirtumas atsiranda dėl spindulio intensyvumo praradimo, išsifokusavimo ir dujų slėgio sumažėjimo, kai lazeris giliau įsiskverbia į medžiagą.

Praktiniams tikslams daugumai lakštinio metalo taikymų reikėtų tikėtis pjūvio pločio tarp 0,1 mm ir 0,4 mm. Projektuojant detalis, atsižvelkite į šį medžiagos pašalinimą – ypač tikslioms detalėms, kur net 0,2 mm gali būti svarbu.

Greičio ir kokybės balansavimas pjaunant storus metatus

Čia kompromisai tampa neišvengiami. Pjaunant storesnes medžiagas tenka rinktis tarp greičio ir kokybės – retai galima pasiekti abu maksimalius rodiklius vienu metu.

Apdorojant plieno plokštes, kurios storesnės nei 10 mm, sumažinus pjaustymo greitį pagerėja pjūvio krašto kokybė, tačiau ilgėja gamybos trukmė. Per daug padidinus greitį, kils problemų:

• Nebaigti pjūviai: Lazeris neužtrunka pakankamai ilgai, kad visiškai prasiskverbtų į medžiagą
• Per didelis druskos kiekis: Lydyta medžiaga vėl sukietėja ant apatinio krašto kaip šlakas
• Šiurkštus kraštas: Juostos tampa ryškesnės ir netolygesnės

Už tai atsakinga tūrinė energija – lazerio energija, tiekiama vienetiniam medžiagos tūriui. Moksliniai tyrimai patvirtina, kad didėjant tūrinei energijai (dėl didesnės galios ar lėtesnių greičių), pjūvio plotis, lydymosi zonos ir šilumos paveiktos zonos proporcingai išsiplėčia. Optimalaus balanso pasiekimas reikalauja suprasti, kaip šie parametrai sąveikauja.

Šilumos Paveiktos Zonos: Kodėl Jos Svarbiau Storose Medžiagose

Šilumos paveikta zona (HAZ) yra pjūvio aplinkinė sritis, kurioje medžiagos mikrostruktūra buvo pakeista dėl šilumos poveikio – nors ši zona nebuvo tiesiogiai pjaunama. Plonose medžiagose HAZ yra minimali ir retai sukelia problemas. Storose plieno plokštėse ji tampa svarbiu kokybės aspektu.

Kodėl svarbu HAZ?

• Mikrostruktūriniai pokyčiai: Šiluma gali pakeisti grūdelinę struktūrą, dėl ko keičiasi medžiagos kietumas ir stiprumas
• Mikroįtrūkimai: Greiti įšilimo ir aušimo ciklai gali sukelti mažus įtrūkimus, kurie pažeidžia detalės vientisumą
• Samazināts izturības resurss: Detalės, veikiamos kintamos apkrovos, gali anksti sugesti, jei lydymosi takosija per didelė
• Nuspalvinimas: Matomi šilumos pėdsakai gali būti nepriimtini estetinėms aplikacijoms

Tyrimai parodė, kad pjovimo nerūdijančio plieno atveju šiluminės takosijos plotis svyruoja nuo 550 μm iki 800 μm, priklausomai nuo galios nustatymų ir pjovimo greičio. Didelė galia padidina šilumos tiekimą, proporcingai išplečiant paveiktą zoną.

Norint sumažinti šiluminės takosijos plotį storesnėse medžiagose:

• Naudokite azotą kaip pagalbinį dujinį ne deguonį – tai sumažina oksidaciją ir šilumos kaupimąsi
• Optimizuokite pjovimo greitį, kad subalansuotumėte šilumos tiekimą ir medžiagos šalinimą
• Apsvarstykite impulsinio lazerio režimus šilumai jautrioms aplikacijoms
• Apdorodami kelis detalių elementus iš vienos plokštės, palikite pakankamai vietos tarp pjūvių

Šių storio susijusių parametrų supratimas suteikia jums kontrolę per pjovimo rezultatus. Tačiau net idealūs parametrai negali kompensuoti prasto detalės dizaino. Toliau panagrinėsime geriausias praktikas, kurios užtikrina, kad jūsų lazeriu pjaunamos detalės išeitų iš mašinos paruoštos naudojimui – minimaliai reikalaujančios papildomo apdorojimo.

Geriausios praktikos lazeriu pjaunamų detalių projektavimui

Jūs jau išmanote medžiagos atranką ir storio parametrus – tačiau štai viena tiesa, kuri dažnai sugriebia gamintojus nepasiruošusius: net pažangiausias metalo lazerinis pjūklas negali kompensuoti prasto detalės dizaino. Sprendimai, kuriuos priimate darbiniame brėžinyje (CAD), tiesiogiai lemia, ar jūsų lazeriu pjaunamos metalo detalės išeis iš mašinos paruoštos surinkimui, ar reikalaus brangių papildomų apdorojimo valandų.

Laikantis tinkamų projektavimo gairių, pasiekiama ne tik klaidų išvengimas. Tai taip pat reiškia greitesnę gamybą, tikslesnius toleransus ir žemesnes kainas vienam detalių vienetui. Kai konstrukcijos yra optimizuotos metalo lakštų lazerinei pjaustymui, detalės tiksliai tinka viena prie kitos, briaunos gaunamos švarios, o atliekų kiekis žymiai sumažėja. Panagrinėkime specifines, praktiškai taikomas gaires, kurios skiria mėgėjiškus projektus nuo profesionalaus lygio lazeriu pjaustomų metalo detalių.

Kampų ir kreivių projektavimas švariems pjaustymams

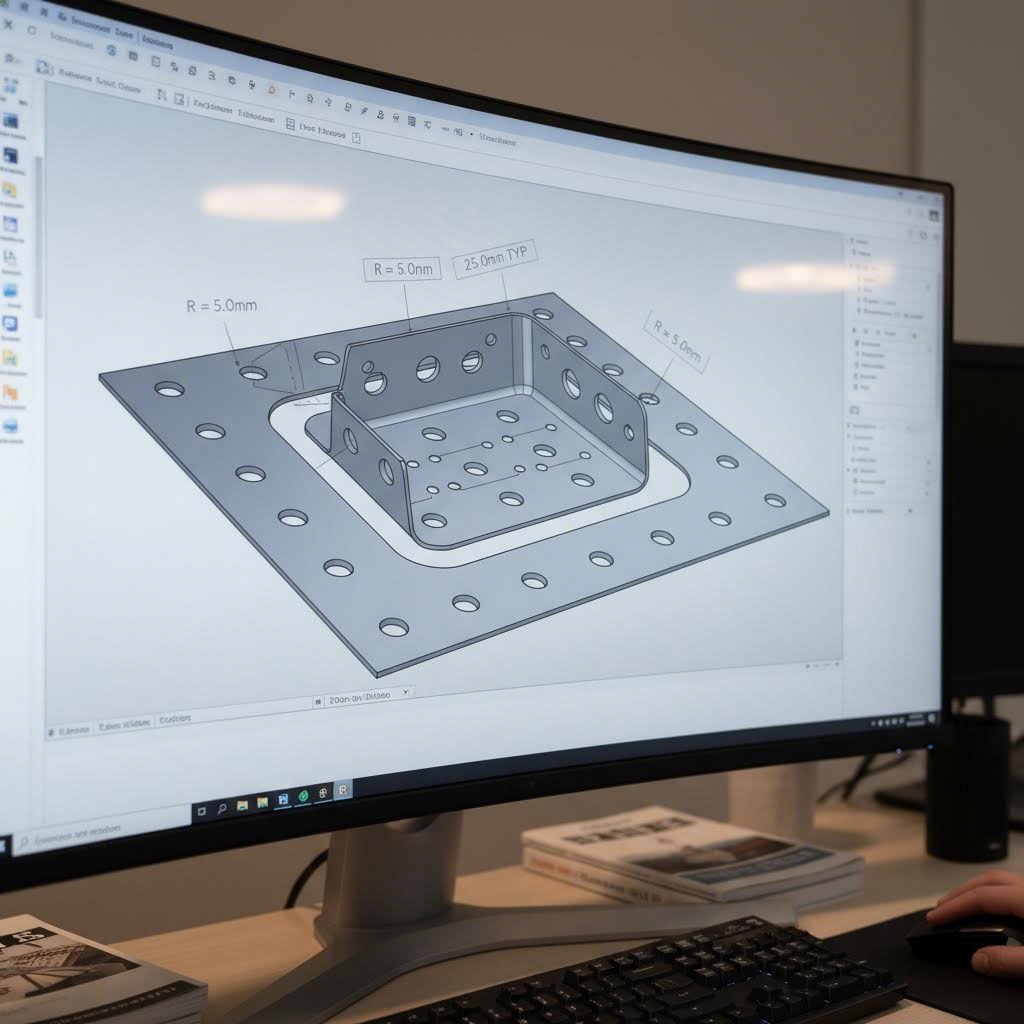

Aštrūs vidiniai kampai yra priešas aukštos kokybės lazerinio metalo pjaustymo procesams. Kai lazeris priartėja prie idealiai 90 laipsnių vidinio kampo, jis turi sustoti, pakeisti kryptį ir vėl pradėti judėjimą – dėl to tame pačiame taške susikaupia pernelyg daug šilumos. Rezultatas? Degimo žymės, medžiagos iškraipymas ir įtempimo koncentracija, kuri gali sukelti įtrūkimus vėlesnių lenkimo operacijų metu.

Sprendimas paprastas: pridėkite kampų spindulius. Kaip bazę naudokite vidinius kampų spindulius, kurie būtų apie 0,5× jūsų medžiagos storio. 2 mm lakšte tai reiškia, kad vidiniai kampai turėtų būti ne mažesni kaip 1 mm spinduliu. Šis nedidelis pataisymas leidžia lazeriui tolygiai judėti per kreivę, užtikrinant švaresnius pjūvius ir patikimesnes detalės.

Apibendrinant dėl kreivių, įsitikinkite, kad jūsų CAD programa piešia tikras arkas, o ne segmentuotas aproksimacijas. Pagal gamybos ekspertų Baillie Fab ilgesni plokštieji segmentai brėžiniuose gali būti interpretuojami kaip facetės, o ne sklandžios kreivės pjovimo metu – įsivaizduokite, kad norite apskritimo, bet gaunate šešiakampį. Prieš pateikdami failus, patikrinkite, ar visos išlenktos linijos nupieštos kaip tolydžios arkos.

Minimalūs veiksniai, kurie iš tiesų veikia

Projektuojant elementus, mažesnius nei lazeris gali patikimai pagaminti, atsiranda išlydyti užsidarę skylės, sudeginti plyšiai ir atmesti gaminiai. Štai minimalūs dydžiai, kuriuos būtina laikytis:

• Kilmės skersmuo: Padarykite skylių skersmenis ne mažesnius už jūsų medžiagos storį. 3 mm lakšte projektuokite skylius su minimaliu 3 mm skersmeniu. Žymiai mažesnės už lakšto storį skylės gali iškrypti arba suplūkti pjovimo metu.
• Juostos plotis: Palaikykite plyšių plotį ne mažesnį kaip 1,5× matuojamą jūsų lazerio kerf pločio. Ilgi siauri plyšiai ypač linkę iškrypti – jei reikia labai siaurų plyšių, apsvarstykite perėjimą prie išspaudžiamos savybės ar specialių pjaunamųjų parametrų.
• Tinklelio ir tiltelio storis: Vidiniai tarpiniai elementai, jungiantys detalės dalis, turėtų būti ne mažesni kaip 1× medžiagos storis, pageidautina – 1,5×, kad būtų užtikrinta stabilumas tvarkant. Plonesni tilteliai dega arba išsikreivina pjovimo metu.
• Atstumas nuo skylės iki krašto: Palikite ne mažiau kaip 1× medžiagos storį tarp bet kurios skylės ir artimiausio krašto. Aliuminis ir kitos atspindinčios medžiagos reikalauja 2× to atstumo ar daugiau, kad būtų išvengta krašto iškraipymo.

Kai būtina skylutes daryti arčiau kraštų nei rekomenduojama, gali prireikti alternatyvių procesų, tokių kaip antrinės gręžimo operacijos ar vandens srove pjovimas, – tačiau reikėtų tikėtis didesnių išlaidų ir ilgesnio pristatymo laiko.

Iškabų ir lizdų projektavimas lengvam surinkimui

Gerai suprojektuotos iškabos ir lizdai gali panaikinti būtinybę naudoti suvirinimo įtaisus, sumažinti surinkimo laiką ir pagerinti tikslią suderinamumą. Kuriant lazeriu pjaunamus metalo lakštus, kuriuos numatyta surinkti, laikykitės šių principų:

• Atsižvelkite į kerf: Lazeris pašalina medžiagą (paprastai 0,1–0,4 mm), todėl sujungiamos detalės turi būti kompensuojamos pagal kerf. Modeliuokite sujungiamus kraštus taip, kad vienoje dalyje būtų atimta pusė kerf, o kitame – pridėta pusė, arba derėkite su savo lazerio pjūklo dirbtuvėmis dėl tikslių tarpelių.
• Projektuokite tarpelį: Lizdai turėtų būti šiek tiek didesni už iškabas, kad būtų atsižvelgta į medžiagos svyravimus ir šiluminį plėtimąsi. 0,1 mm tarpelis kiekvienoje pusėje puikiai tinka daugumai taikymų.
• Įtraukite lygiavimo elementus: Pridėkite mažas fiksavimo atplaišas arba žymes, kurios padeda dalims tinkamai įsivažiuoti prieš tvirtinant.
• Strategiškai naudokite įvedimo elementus: Vidiniuose išpjovimuose įdėkite mažus įvedimo elementus, kad būtų išvengta pirmojo pjovimo žymių matomose paviršiaus dalyse. Juos patalpinkite lenkimo sekcijose arba paslėptose pusėse.

Detalių išdėstymo medžiagoje optimizavimas siekiant efektyviau panaudoti medžiagą

Protingas išdėstymas—detalių išdėstymas ant lakšto taip, kad būtų maksimaliai panaudota medžiaga—tiesiogiai veikia jūsų projekto išlaidas. Kiekvienas nepanaudotas kvadratinis colis yra išmestos pinigai.

Apsvarstykite šiuos išdėstymo metodus pjautiems aliuminiui, plienui ir kitoms lakštinėms metalams:

• Laikykitės nuolatinio tarpelio: Prižiūrėkite, kad tarp detalių būtų 1–3 mm tarpas, priklausomai nuo storio, kad tilptų pjūvis (kerf) ir šiluminis plitimasis.
• Venkite pasikartojančių pjovimo linijų: Persidengiančios linijos gaišina pjovimo laiką ir sukuria liekanas.
• Naudokite bendrąjį pjaustymą: Kai dvi detalės turi bendrą kraštinę, bendrasis pjaustymas pašalina pasikartojančią pjaunamąją liniją ir sutrumpina ciklo trukmę – tai idealu laseriniu būdu pjaustomoms metalo plokštėms ir tiesiakampėms detalėms.
• Atsiminkite ribų reikalavimus: Lazeriniam pjovimui reikia iki 0,5 colių (12,7 mm) ribos aplink kiekvieną detalę. Dvi 4'×4' detalės netilps ant 4'×8' lakšto, jei neatsižvelgiama į šį atstumą.
• Detalių orientacija pagal grūdeliavimo kryptį: Dauguma metalo lakštų yra 4'×10' dydžio, su išilgine grūdeliavimo kryptimi. Detalių orientavimas išilgai grūdeliavimo padidina išeigą iš vieno lakšto ir gali pagerinti lenkimo rezultatus.

Dažnos projektavimo klaidos, kurių reikia vengti

Net patyrę dizaineriai kartais įkliūva į šiuos spąstus. Pateikdami failus, patikrinkite dažnai pasitaikančias klaidas:

• Savybės per arti kraštų: Detalės su išpjovomis ar skylių arti kraštų gali išsivesti ar plyšti pjovimo ir formavimo metu. Laikykitės minimalaus atstumo nuo krašto.
• Per sudėtinga geometrija: Sudėtingos schemos su šimtais mažų pjaustymų žymiai padidina pjaustymo laiką ir sąnaudas. Ten, kur tai įmanoma, supaprastinkite be funkcionalumo aukojimo.
• Ignoring grain direction: Medžiagoms, kurios bus lenkiamos, reikia orientuoti grūdus statmenai lankstymo linijai, kad būtų sumažintas įtrūkimų pavojus ir nenuspėjamas atsitraukimas.
• Nepridėjus lankstymo kompensacijos: Kai lakštinis metalas lenkiamas, įtempimai koncentruojasi kampuose. Be kompensacinių pjūvių ar išpjovų, medžiaga gali plyšti arba deformuotis nenuspėjamai.
• Skylės per arti lankstymo linijų: Arti lankstymo esančios skylės iškraipomos formuojant lakštą, todėl jos tampa netinkamos tvirtinimo elementams. Tarp skylių ir lankstymo ašių reikia palikti ne mažiau kaip 2 kartus didesnį atstumą už medžiagos storį.
• Atviri kontūrai: Atviros kontūrai arba nejungtos linijos Jūsų CAD faile sukelia blogai išpjautas dalis arba reikalauja papildomo braižymo laiko klaidoms taisyti.

Projektavimo principai, kurie sumažina gamybos kaštus

Projektavimas gamybai (DFM) – tai ne tik madingas posakis, bet ir sistemingas požiūris į detalių projektavimą taip, kad jas būtų lengva ir ekonomiška gaminti. Taikant DFM principus savo lazerinio pjaustymo projektams pasiekiami realūs pranašumai:

• Nurodykite realius leistinus nuokrypius: Tikslūs tarpiniai matmenys kainuoja daugiau. Plokščių lazeriniam pjaustymui standartiniai tarpiniai matmenys nuo ±0,1 mm iki ±0,3 mm tenkina daugumą taikymų be papildomos kainos.
• Standartizuokite savybes: Naudojant vienodus skylių dydžius ir plyšių matmenis visame projekte, leidžiama lazeriui pjaustyti efektyviau, nereikalaujant nuolatinių parametrų keitimo.
• Projektuokite atsižvelgdami į medžiagos prieinamumą: Standartiniai lakštų dydžiai (4'×8', 4'×10') maksimizuoja dėstymo efektyvumą. Netaisyklingi matmenys gali reikalauti specialių medžiagų užsakymų ilgesniu pristatymo laiku.
• Atsižvelkite į tolimesnius procesus: Jei jūsų lazeriniu būdu pjaunamos detalės bus lenkiamos, suvirinamos ar apdorojamos toliau, projektuokite jas atsižvelgdami į šiuos veiksmus nuo pat pradžių. Dabar pridėti lenkimo atlaisvinimai ir suvirinimo prieigos sutaupys perdirbimo darbus vėliau.

Geras projektavimas yra sėkmingų plokščių metalo lazerinio pjaustymo projektų pagrindas. Kiekviena valanda, skirta projekto optimizavimui, sutaupo kelias valandas gamyboje ir po to vykstančiuose procesuose.

Dabar, kai jūsų projektai optimizuoti lazeriniam pjaustymui, kaip ši technologija atitinka alternatyvias pjaustymo metodes? Suprasdami, kada lazerinis pjaustymas yra geresnis – ir kada kitos priemonės galbūt tarnautų jums geriau – galite priimti protingesnius gamybos sprendimus.

Lazerio pjaustymas prieš alternatyvius metalo pjaustymo metodus

Lazerinis pjaustymas dominuoja pokalbiuose apie tikslų lakštinio metalo gamybą – bet ar visada tai yra tinkamas pasirinkimas? Atviras atsakymas: ne. Suprasti, kada naudoti metalo pjaustymo lazerinę mašiną, o kada plazmos, vandens srovės ar mechaninį pjaustymą, padeda pritaikyti tinkamą technologiją kiekvienam projektui, išvengiant pernelyg didelių išlaidų dėl nereikalingo tikslumo ar priimant kokybę, kuri neatitinka reikalavimų.

Kiekviena metalo pjaustymo mašina puikiai tinka specifinėms situacijoms. Netinkamo pasirinkimo pasekmės gali kainuoti tūkstančius eurų dėl švaistomo medžiagų, per ilgo apdorojimo laiko ar detalių, kurios tiesiog neatitinka specifikacijų. Išanalizuosime, kada lazerinis pjaustymas yra pranašesnis, o kada verta rimtai apsvarstyti alternatyvias metodes.

Ypatybė	Lazerinis pjovimas	Plazminė girta	Vandens strūvio girta	Mechaninis kirpimas / skylės gręžimas
Tikslumas/Leistinė paklaida	±0,1 mm iki ±0,3 mm	±0,5 mm iki ±1,5 mm	±0.1mm to ±0.25mm	±0,1 mm iki ±0,5 mm
Briaunos kokybė	Puikus – švarūs, lygūs kraštai su minimaliu grioveliu	Vidutinis – gali reikalauti antrinio apdailinimo	Puikus – lygus, be šiluminių poveikių	Geras tiesiesiems pjūviams; gali būti matomi kirpimo ženklai
Šilumos paveiktas zonos	Mažas (0,2–0,8 mm priklausomai nuo storio)	Didelis (gali viršyti 3 mm)	Nėra – šaltojo pjaustymo procesas	Nėra – mechaninis procesas
Medžiagos storio diapazonas	0,5 mm iki 25 mm (pluoštas); iki 50 mm didelės galios atveju	3 mm iki 150 mm+	0,5 mm iki 200 mm+	0,5 mm iki 12 mm tipiška
Eksploatacijos išlaidos	Vidutinis—žemos sunaudojamos medžiagos, pagrindinė elektros energijos kaina	Žemas—sunaudojamos medžiagos nebrangios, greitas pjaustymas	Aukštas—pjovimo medžiaga reikšmingas kaštų faktorius	Labai žemas—minimalios sunaudojamos medžiagos
Geriausi taikymo atvejai	Plonos iki vidutinio storio plokštės, sudėtingi dizainai, tikslūs detalių elementai	Storos plieno plokštės, konstrukcinė gamyba, darbai, kuriems svarbi greičio kokybė	Šilumai jautrios medžiagos, mišrios medžiagos, stori pjūviai	Didelis kiekis paprastų formų, iškirpimo operacijos

Lazerinis ir plazminis pjaustymas – lyginant pagal produktyvumą ir tikslumą

Kada reikėtų pasirinkti plazmos metalo pjūklą, o ne lazerinę technologiją? Sprendimas dažnai priklauso nuo medžiagos storio ir tikslumo reikalavimų.

Plazmos pjaustymas naudoja elektrinę lanką ir suspaustą dujas, kad išlydytų ir išpūstų laidžias metalines medžiagas. Tai greita, ekonomiška ir puikiai tinka storioms medžiagoms, su kuriomis net galingos pramoninės lazerinės pjovimo sistemos susiduria su sunkumais. Pagal tyrimus, atliktus Wurth Machinery , 2,54 cm plieno plazmos pjaustymas yra apie 3–4 kartus greitesnis nei vandens srove, o eksploatacijos sąnaudos yra maždaug pusė pigesnės vienam pjovimo pėdos ilgiui.

Tačiau plazmos privalumai turi ir trūkumų:

• Tikslumo skirtumas: Plazmos tikslumo ribos paprastai svyruoja nuo ±0,5 mm iki ±1,5 mm – pakankamai gerai tinka konstrukciniam darbui, tačiau nepakankamai tikslu detalėms
• Briaunos kokybė: Pjūvių kraštai dažnai reikalauja šlifavimo ar apdailos prieš suvirinimą ar dengimą
• Šilumos paveiktos zonos: Aukštos temperatūros procesas sukuria didelį šilumos takos regioną (HAZ), kuris gali pakeisti medžiagos savybes pjūvio arti
• Ribota sudėtingumas: Maži skyliukai ir sudėtingi raštai kenčia dėl platesnio pjūvio ir mažiau tikslaus spindulio valdymo

Lazerinis pjaustymas pasirenka priešingą kryptį – aukso tikslumą keičiant grynąją storio talpa. Metalų pjaustymo lazeris sukuria išskirtinai švarius kraštus su minimaliu apdorojimu po to, lengvai tvarko smulkias detales ir išlaiko siaurus tarpus sudėtingose geometrijose.

Naudokite plazmą, kai:

• Dirbate su storesniais laidžiais metalais, viršijančiais 20 mm
• Svarbiau greitis nei kraštinės būklė
• Detalės taip ir taip bus papildomai apdorotos
• Biudžeto apribojimai palankesni žemesnėms eksploatacijos sąnaudoms colyje

Naudokite lazerį, kai:

• Reikalingi tarpai siauresni nei ±0,5 mm
• Detalėms reikia švarių kraštų be papildomo apdorojimo
• Dizainas apima mažas skyles, plyšius ar sudėtingus raštus
• Dirbant su plonais iki vidutinio storio medžiagomis, kurios yra storesnės nei 12 mm

Kada vandens srauto pjaustymas pranašesnis už lazerinę technologiją

Vandens srauto pjaustymas užima unikalią vietą metalo pjaustymo įrenginių rinkoje. Naudojant aukšto slėgio vandenį, maišytą su abrazyvinėmis dalelėmis, galima pjaustyti beveik bet kurią medžiagą be šilumos generavimo. Ši šaltojo pjaustymo savybė daro jį nepakeičiamą tam tikroms aplikacijoms.

Vandens srauto rinka sparčiai auga ir numatoma, kad 2034 m. ji viršys 2,39 mlrd. JAV dolerių —ir šis augimas atspindi tikras privalumus, kurių lazerinė technologija tiesiog negali pasiekti:

• Nulinė šilumos paveikta zona: Jokio termalinio iškraipymo, jokių mikrostruktūrinių pokyčių, jokio paviršiaus sukietėjimo pjovimo kraštuose
• Materialų versatlumas: Pjauna metalus, akmenį, stiklą, kompozitus, keramiką – bet ką, išskyrus kalintą stiklą ir deimantus
• Storumo talpa: Apdoroja medžiagas iki 200 mm ir daugiau su tinkama įranga
• Be nuodingų garų: Pašalina pavojus, susijusius su cinkuotų denginių ar dažytų paviršių pjaustymu

Tačiau vandens srautas turi reikšmingų trūkumų. Eksploatacijos sąnaudos yra žymiai didesnės nei lazerio ar plazmos dėl abrazyvinių medžiagų sunaudojimo. Pilna vandens srauto sistema kainuoja apie 195 000 USD, palyginti su maždaug 90 000 USD už panašią plazmos įrangą. Pjaustymo greitis taip pat yra lėtesnis – ypač plonesnėms medžiagoms, kur lazeris pranašauja.

Pasirinkite vandens sruvos pjaustymą, kai:

• Šilumos poveikis yra visiškai nepriimtinas (avialėktų komponentai, šilumine apdoroti detalių)
• Pjaunamos mišrios medžiagos, įskaitant ne metalines
• Apdorojami labai stori skyriai, kai lazerio galia tampa pernelyg brangi
• Medžiagos savybės po pjaustymo turi išlikti visiškai nepakitę

Xometry pramonės specialistai pastebi, kad nerūdijančio plieno detalėms tiek skaidulinis lazeris, tiek vandens srovė užtikrina puikią tikslumą ir kartojamumą – o plazmai dažniausiai reikia antrinių valymo operacijų. Kuo storesnis medžiaga, tuo labiau vandens srovė tampa praktiškesniu pasirinkimu.

Mechaniniai metodai: nepastebėtas variantas

Kartais geriausias metalo pjaustymo įrenginys visai nėra lazeris. Tradiciniai iškirpimo mašinos darbai, kirpimas ir skylėdarys išlieka labai konkurencingi tam tikroms aplikacijoms.

Mechaninis pjaustymas puikiai tinka, kai:

• Didelės paprastų formų apimtys: Spaudimo ir skylėdaros operacijos pagamina tūkstančius identiškų detalių greičiau nei bet kuris šiluminis procesas
• Tiesios linijos pjūviai: Kirpimas sukuria švarius, tiesius kraštus, kurių greičio joks lazeris negali pasiekti ruošinių atveju
• Kaina: Pagrindinėms formoms dideliais kiekiais vienos detalės kaina žymiai sumažėja lyginant su lazeriniu pjaustymu
• Nėra šilumos tolerancijos: Kaip ir vandens srove, mechaninis pjaustymas neįneša jokių šiluminių poveikių

Ribotumas taip pat akivaizdus. Sudėtingos geometrijos reikalauja brangių specialių įrankių. Konstrukcijų pokyčiai reiškia naujus kalibrus. Be to, tikslumas kinta priklausomai nuo įrankių nusidėvėjimo – dėl to mechaniniai metodai tinka prastai sudėtingoms detalėms ar dažniems konstrukcijų keitimams

Teisingo technologijos pasirinkimas

Nė viena pjaustymo technologija neprivalo laimėti kiekvieno atvejo. Sėkmingiausi gamybos cechai dažnai naudoja kelias technologijas, kiekvienam projektui parinkdami optimalų procesą:

• Lazeris: Jūsų pasirinkimas tiksliai lakštinio metalo apdirbimui, sudėtingoms konstrukcijoms bei plonoms iki vidutinės storio medžiagoms
• Plazma: Pagrindinis sprendimas storesnių plieno plokščių apdirbimui, kai svarbu greitis ir sąnaudų efektyvumas
• Vandens srove pjovimas: Specialistas šilumai jautriems taikymams ir medžiagoms, kurios kelia iššūkius šiluminėms procedūroms
• Mechaninis: Tūrio čempionas paprastoms geometrijoms masinėje gamyboje

Nėra vienintelės „geriausios“ pjaunamosios technologijos – kiekviena turi savo taikymo sritį. Daugeliui gamybos dirbtuvių bent dviejų šių technologijų naudojimas užtikrina lankstumą, leidžiant efektyviai ir ekonomiškai atlikti beveik bet kokius pjaustymo darbus.

Šių kompromisų supratimas suteikia jums kontrolę dėl gamybos sprendimų. Tačiau net pasirinkus tinkamą technologiją, pjaustymo metu gali iškilti problemų. Panagrinėkime dažniausias problemas ir jų sprendimus.

Dažniausių lazerio pjovimo problemų šalinimas

Net esant tobula medžiaga ir optimizuotam dizainui, lazerinio pjaustymo metalo etape gali kilti nesklandumų. Skalūnai, besilaikančios briaunų, dregslas, kaupiamasis apatinėje pusėje, plonos plokštės, išsikreipiančios dėl karščio – šios problemos erzina operatorius ir veda į gamybos delsimą. Gera žinia? Dauguma problemų kyla dėl nustatomų priežasčių, kurioms egzistuoja paprasti sprendimai.

Suprasdami, kodėl atsiranda šios defektai, tampate ne tuo, kas tik reaguoja į problemas, o tuo, kas jas prevencijuoja. Ar jūs naudojate lazerinį metalo pjaustymo įrenginį gamybai ar prototipavimui, šių trikčių šalinimo technikų išmanymas sutaupo medžiagos, laiko ir pinigų.

Pašalinkite užpilus ir drosą pjovimo kraštuose

Kas tai yra drosa? Drosa – tai sustingęs lydytas metalas, prilipęs prie pjūvio apatinio krašto, t. y. šlakas, kuris nebuvo išpūstas pjovimo metu. Užpilai yra panašūs nereikalingi medžiagos susidarymai, dažniausiai pasireiškiantys kaip pakilę kraštai arba grublėti iškilimai palei pjovimo linijas. Abudu defektai reikalauja papildomų apdailos operacijų, kurios padidina sąnaudas ir veda pristatymo vėlavimą.

Žemiau pateikiamas problemos, priežasties ir sprendimo apžvalga šių kraštų kokybės problemų atveju:

• Problema: Stiprus drosos kaupimasis apatiniuose kraštuose
  Priežastis: Pjovimo greitis per didelis, nepakankamas pagalbinio dujų slėgis arba antgalis per toli nuo medžiagos paviršiaus
  Sprendimas: Sumažinkite pjaunamąjį greitį 10–15 %, padidinkite dujų slėgį ir patikrinkite, ar antgalio atstumas atitinka gamintojo nurodytus reikalavimus (paprastai 0,5–1,5 mm)
• Problema: Plonūs kirtimo kraštų nukaršai
  Priežastis: Lazerio galia per žema medžiagai pagal storį, nusidėvėjęs antgalis arba užteršti optiniai komponentai, dėl kurių blogėja spindulio kokybė
  Sprendimas: Padidinkite galios nustatymus, patikrinkite ir pakeiskite nusidėvėjusius antgalius, išvalykite arba pakeiskite optinius komponentus
• Problema: Nenuolatinis šlakas – kai kuriose vietose stiprus, kitose – švaru
  Priežastis: Medžiagos storio svyravimai, nelygus lakšto paviršius arba kintantis dujų slėgis
  Sprendimas: Patikrinkite medžiagos plokštumą, tikrinkite dujų tiekimo pastovumą ir apsvarstykite galimybę naudoti medžiagos laikymo sistemas vandens banguotoms plokštėms

Kai laseriu pjautomas ss (nerūdijantis plienas), būtinas azotas kaip pagalbinis dujų šaltinis, kad būtų gautos švarios, be oksidų kraštai. Pjovimas deguonimi leidžia greitesnius pjaustymo tempus, tačiau palieka oksidų sluoksnį, kuris gali būti nepriimtinas estetinėms ar korozijai jautrioms aplikacijoms. Norint gauti šviesius, švarius kraštus nerūdijančio plieno lazerinio pjaustymo atveju, reikia naudoti aukštos grynumos azotą (99,95 % ir daugiau) tinkamais srauto greičiais, kad būtų pašalintos drosos problemos.

Šilumos iškraipymo prevencija plonose medžiagose

Plonos lakštinės metalo plokštės – ypač medžiagos, storesnės nei 2 mm – turi linkį vytis, lenktis ir garbanojasi, kai pjovimo metu susikaupia per didelė šiluma. Koncentruota šiluminė energija, dėl kurios lazerinis pjaustymas yra toks efektyvus, tampa trūkumu, kai ji plinta už pjovimo zonos ribų.

• Problema: Bendras lakšto iškraipymas po kelių detalių nupjovimo
  Priežastis: Šilumos kaupimasis dėl arti vienas kito esančių detalių pjaustymo iš eilės be aušinimo laiko
  Sprendimas: Taikykite praleistinio pjaustymo schemas, kurios skirsto šilumą per visą lakštą; palikite tarpą tarp iš eilės einančių pjaustymų tame pačiame plotmėje
• Problema: Vietinis iškraipymas aplink pjaunamas savybes
  Priežastis: Lazerio galia per didelė medžiagos storio atžvilgiu, pjaunamo greičio per lėtas
  Sprendimas: Sumažinkite galią, tuo pat metu didindami greitį – tikslas yra tiekti tik tiek energijos, kiek reikia medžiagai prapjauti, be perteklinės šilumos įvesties
• Problema: Detalės vingiuoja ar lenkiasi po to, kai jos atpjautos nuo lakšto
  Priežastis: Likutinio įtempimo atlaisvinimas iš šilumos paveiktų zonų, ypač detalių su asimetrine geometrija atveju
  Sprendimas: Projektuose įtraukite konstrukcinius elementus, kurie sumažina įtampą, naudokite azoto pagalbinį dujinį srautą HAZ minimizavimui arba pereikite prie impulsinio pjaustymo režimo šiltai jautriems darbams

Fokusavimo padėtis: Paslėpta kokybės veiksnys

Netinkama fokusavimo padėtis sukelia daugiau kokybės problemų, nei daugelis operatorių supranta. Kai lazerio spindulys nėra tiksliai sutelktas optimaliame taške medžiagos paviršiaus atžvilgiu, pjausto kokybė greitai blogėja.

Fokusavimas veikia pjaustymą keletu būdų:

• Fokusas per aukštai: Plačesnis pjūvis, padidėjęs liekaninis metalas, šiurkštesni kraštai ir sumažėjusi pjovimo greičio galimybė
• Fokusas per žemai: Neužbaigti pjovimai, pernelyg didelis apačios lydymasis ir galimas atraminių lentų pažeidimas
• Nenuoseklus fokusavimas: Kintama kraštinės kokybė visame lakšte, ypač problematiška medžiagoms su paviršiaus nelygumais

Šiuolaikinės pluošto lazerinės sistemos vis dažniau turi automatinio fokusavimo technologiją, kuri nuolat koreguoja židinio padėtį pagal medžiagos aukščio jutiklius. Ši technologija ženkliai pagerina nuoseklumą – ypač apdorojant medžiagas su nedideliais storio pokyčiais ar paviršiaus bangavimu. Jei jūsų lazerinis metalo pjaustyklas turi automatinio fokusavimo funkciją, naudokite ją. Pjovimo nuoseklumo pagerėjimas dažnai atsipirko per kelis mėnesius.

Pagalbinio dujų pasirinkimas: ne tik paprastas oras

Pagalbinis dujų tipas esminiai keičia jūsų pjaustymo rezultatus. Tai ne tik reiškia lydymosi medžiagos šalinimą – skirtingos dujos chemiškai ir šiluminiu požiūriu veikia pjovimo zoną skirtingais būdais.

Pagalbinis dujos	Geriausi taikymo atvejai	Poveikis krašto kokybei	Pagrindiniai dalykai verta atsižvelgti
OXYGEN	Minkštasis plienas, anglinis plienas	Sukuria oksidinį sluoksnį; greitesnis pjaustymas	Egzoterminė reakcija papildo pjaustymo energiją; sukuria tamsesnius kraštus, kuriuos reikia valyti dažant/suvirinant
Azotas	Nerūdantis plienas, aliuminimas	Švarus, be oksido; blizgus paviršius	Didesnis dujų suvartojimas; lėtesni greičiai, tačiau geresni estetiniai rezultatai
Suslėgtas oras	Plonas darbas, tinkantis biudžetui	Vidutinis; šiek tiek oksidacijos	Pigiausias variantas; pakankamas nekritiniams taikymams, kai krašto apdorojimas nėra svarbiausias

Dujų grynumas yra labai svarbus. Deguonies ar azoto priemaišos sukelia nestabilią reakciją, dėl ko krašto kokybė kinta. Svarbiems nerūdijančio plieno lazerinio pjaustymo taikymams naudokite azotą, kurio grynumas 99,95 % arba aukštesnis. Žemesnio grynumo rūšys įneša deguonies užterštumą, kuris panaikina azoto pjaustymo prasmę.

Priežiūra, kuri neleidžia kilti problemoms

Daugelis pjovimo kokybės problemų kyla ne dėl operatoriaus klaidų, o dėl atidėtos priežiūros. Detalės susidėvi, optika užteršiama, o lygiavimas laikui bėgant pasikeičia. Proaktyvi priežiūra neleidžia problemoms atsirasti dar iki jų poveikio gamybai.

• Optinės detalės: Tikrinkite lęšius ir apsaugines sklendes kasdien; užterštumas sumažina spindulio kokybę ir pjovimo galingumą. Valykite tinkamais tirpikliais ir keiskite, kai pasirodo įbrėžimų ar degimo žymių.
• Sriegtuvai: Reguliariai tikrinkite sriegtuvų būklę. Pažeisti ar nusidėvėję sriegtuvai sutrikdo dujų srauto modelį, dėl ko atsiranda nenuoseklūs pjūviai ir padidėja dross (lydymo likučiai). Keiskite jau pirmų nusidėvėjimo požymių atsiradus.
• Spindulio išlygiavimas: Nepritaikyti spinduliai sukuria neatskaitos taške esančius pjūvius su nelygiomis kraštinėmis. Laikykitės gamintojo nurodymų dėl lygiavimo patvirtinimo – paprastai kartą per mėnesį intensyvaus naudojimo aplinkose.
• Aušinimo sistemos: Perkaisti pažeidžia lazerio našumą ir gali sugadinti brangias komponentes. Sekite aušalo lygį, tikrinkite, ar nėra užsikimšimų, ir prižiūrėkite aušintuvus pagal numatytą grafiką.
• Dujų tiekimas: Patikrinkite žarnas, reguliatorius ir jungtis dėl nutekėjimų. Nenuolatinis dujų slėgis sukelia kintamą pjaunamąją kokybę, kuri be sisteminės patikros sunkiai diagnozuojama.

Profylaktika visada geriau už taisymą. Kasdienė 15 minučių apžiūra leidžia aptikti problemas dar iki jų virstant gamybą stabdančiais gedimais.

Turėdamas trikčių šalinimo žinias, esate pasiruošęs užtikrinti nuoseklią kokybę visuose savo pjaunamuose procesuose. Tačiau kokybės reikalavimai labai skiriasi priklausomai nuo pramonės šakos – aviacijos tikslumas smarkiai skiriasi nuo architektūrinių skydų apdirbimo. Šių specifinių pramonės šakų reikalavimų supratimas padeda atitikti klientų lūkesčius ir rasti tinkamus gamybos partnerius specializuotiems projektams.

Pramonės taikymai ir kokybės reikalavimai

Kur iš tiesų atsiduria visa ši tikslaus pjaustymo technologija? Atsakymas apima beveik kiekvieną įmanomą gamybos sektorių. Nuo jūsų automobilio rėmo iki dekoratyvinių elementų, puošiančių modernius pastatus, kasdien mus supa lazeriu pjaustomi komponentai. Suprasdami, kaip skirtingi sektoriai naudojasi šia technologija – ir kokius konkrečius kokybės standartus kiekvienas reikalauja – galite efektyviau spręsti projektų reikalavimus bei rasti tinkamus gamybos partnerius.

Kiekvienas sektorius sukelia unikalių iššūkių. Aviacijos tikslumo ribos, kurios atrodytų per didelės architektūros darbams, tampa būtinos, kai žmonių gyvybės priklauso nuo komponentų patikimumo. Šių skirtumų pažinimas užtikrina, kad nurodysite tinkamus reikalavimus savo taikymui, neperdaug sudėtingai (ir per daug mokėdami) už galimybes, kurių jums nereikia.

Automobilių ir aviacijos tikslumo reikalavimai

Automobilių ir aviacijos pramonės sektoriai atstovauja reikalaujamiausias lazerinio lakštinio metalo pjaustymo sritis. Abu reikalauja išskirtinio tikslumo, tačiau jų specifiniai poreikiai ženkliai skiriasi.

Automobilių programos

Šiuolaikiniai automobiliai turi šimtus lazerio pjaunamų detalių. Šios technologijos greitis ir tikslumas daro ją idealia didelės apimties gamybai, kur svarbu ne tik tikslumas, bet ir vientisumas.

• Korpuso komponentai: Konstrukciniai tvirtinimo elementai, skersiniai rėmai ir stiprinimo plokštės, kurių nuokrypis turi būti nuo ±0,1 mm iki ±0,3 mm
• Sukabinimo sistemos dalys: Valdymo svirties tvirtinimo detalės, montavimo plokštės ir spyruoklių atramos, reikalaujančios pastovios geometrijos, kad būtų užtikrinta tinkama transporto priemonės dinamika
• Korpuso plokštės ir konstrukciniai elementai: Durų įsiveržimo strypai, kolonėlių stiprinimai ir avarinių konstrukcijų dalys, kur medžiagos vientisumas yra saugos požiūriu kritiškai svarbus
• Šilumos izoliacijos skydeliai ir tvirtinimo detalės: Variklio skyriaus komponentai, reikalaujantys sudėtingos geometrijos ir tankaus išdėstymo medžiagos naudojimo efektyvumui
• Individualūs metaliniai ženklai ir identifikavimo plokštelės: VIN numerių plokštelės, įspėjamieji ženklai ir prekių ženklų komponentai, kuriems reikalingas tikslus detalių atkūrimas

Automobilių tiekimo grandinė reikalauja griežtos kokybės valdymo. IATF 16949 sertifikavimas – tarptautiniu mastu pripažintas standartas automobilių pramonės kokybės valdymo sistemoms – tapo praktiškai privalomas tiekėjams, dirbantiems su OEM ir Tier 1 gamintojais. Šį sertifikatą, kurį sukūrė Tarptautinė automobilių užduočių grupė (International Automotive Task Force), integruota su ISO 9001, tačiau papildytą automobilių pramonei būdingais reikalavimais, susijusiais su rizikos pagrindu mąstymu, produkto sekamumu ir defektų prevencija.

Renkantis šassi, pakabos ir konstrukcinius komponentus, automobilių gamintojai žymiai labiau naudojasi bendradarbiaudami su IATF 16949 sertifikuotais tiekėjais kaip Shaoyi Metal Technology . Jų greito prototipavimo galimybės – per 5 dienas – kartu su išsamiomis DFM paramos paslaugomis puikiai atitinka tai, ko reikia ieškant gamybos partnerio šioje reikalaujančioje srityje.

Aviacijos taikymas

Aviacija dar labiau aukština tikslumo reikalavimus. Pagal pramonės tyrimus iš Accurl , lengvų, aukštos stiprybės medžiagų poreikis aviacijoje negali būti pervertintas – ir laserinio pjaustymo didelė tikslumas bei gebėjimas apdoroti įvairias medžiagas puikiai tinka šiai užduočiai.

• Tikslūs skydai: Fuseliažo apvalkalų dalys, patikros skydeliai ir apgaubai, kuriems reikalingas tolerancijos tikslumas iki ±0,05 mm
• Lengvos konstrukcinės detalės: Rėmai, rėminiai elementai ir pertvarų dalys, kur kiekvienas gramas turi reikšmę
• Variklio komponentai: Šilumos skydai, tvirtinimo plokštelės ir ortakiai, kuriems reikalingos egzotiškos lydinio rūšys ir išskirtinis tikslumas
• Vidinė apdaila: Sėdynių rėmai, viršutinių bagažo talpyklų konstrukcijos ir galinės patalpos komponentai, derinantys svorį, stiprumą ir ugniai atsparumą

Aviacijos sertifikavimo reikalavimai išeina už standartinės kokybės valdymo ribų. Paprastai būtinas AS9100 sertifikavimas, taip pat papildomi sekimo reikalavimai, užtikrinantys, kad kiekvienas komponentas galėtų būti stebimas nuo pradinių medžiagų iki galutinės montavimo vietos. Šiai šakai aptarnauti metalo gamintojams reikia tvarkingai dokumentuoti ir demonstruoti nuoseklų procesų kontrolę ilgoms gamybos serijoms.

Elektronika ir bendroji gamyba

Elektronikos pramonė labai remiasi lazerio pjaustymu komponentams, kuriems reikalinga miniatiūrizacija ir tikslumas. Mažėjant įrenginiams ir tuo pat metu didėjant jų našumui, technologija, sukurianti jų korpusus, turi sparčiai tobulėti.

• Korpusai ir rėmai: Serverių stovai, valdymo skydai ir įrangos korpusai, kuriuose reikalingi tikslūs išpjovimai jungtuvams, ekranams ir vėdinimui
• Šilumos atemimo blokai: Detalūs plastinės struktūros modeliai, maksimaliai padidinantys paviršiaus plotą esant griežtiems erdvės apribojimams
• EMI/RFI ekranavimas: Tikslūs skydai su sudėtingomis angomis laidų maršrutizavimui, išlaikant elektromagnetinį vientisumą
• Tvirtinimo tvirtinimo elementai: Grandinių plokščių atramos, variklių dėžutės ir komponentų laikikliai, kuriems reikalingas nuoseklus skylių išdėstymas automatiniam surinkimui

Bendroji gamyba apima begalę sričių, kur metalo apdirbimo galimybės atitinka įvairias poreikius. Nuo žemės ūkio įrangos detalių iki maisto perdirbimo mechanizmų, lazerinis pjaustymas leidžia efektyviai gaminti pramonės šakose, kur tikslumas ir kartojamumas lemia sėkmę.

Dekoratyvinės ir architektūrinės metalo taikymo sritys

Architektūra ir dekoratyvinis metalo apdirbimas atskleidžia lazerinio pjaustymo meninį potencialą kartu su techninėmis galimybėmis. Čia estetinės sąvokos dažnai yra tokios pat svarbios kaip ir matmenų tikslumas.

• Lazeriu pjaustyti dekoratyviniai metaliniai paneliai: Sudėtingi raštai privatumo ekranams, kambarių pertvaroms ir fasadų elementams, kurie pastatus paverčia vizualiais pareiškimais
• Lazeriu pjaustyti plieniniai paneliai: Išorinė apkalas, skulptūrinės instaliacijos ir peizažo elementai, derinant ilgaamžiškumą su dizaino laisve
• Ženklai ir navigacija: Matmeninės raidės, apšviesti ženklai ir kryptį nurodantys sistemos, reikalaujantys švarių kraštų ir tikslaus geometrinio tikslumo
• Individualūs architektūriniai elementai: Laiptų turėklai, turėkliniai aptvarai ir dekoratyviniai groteliai, derinantys konstrukcinę funkciją su dekoratyvine paskirtimi
• Vidinių patalpų dizaino elementai: Registratūros stalų skydai, lubų elementai ir sienų dailė, kur lazerio pjaustymas leidžia kurti anksčiau neįmanomus ar per brangius dizainus

Kai ieškote metalo gamybos įmonių šalia manęs architektūriniams projektams, ieškokite įmonių, turinčių darbų portfelių pavyzdžių, demonstruojančių tiek technines gebėjimus, tiek dizaino jautrumą. Geriausi plieno gamybos partneriai dekoratyviam darbui supranta, kad matomos paviršiaus dalys reikalauja bepriekaiščių kraštų ir nuoseklių paviršių apdorojimų – ne tik matmeninio tikslumo

Tolerancijos reikalavimai pagal taikymo sritį

Suprantant specifinius pramonei keliamus tolerancijos reikalavimus, galima tinkamai nustatyti reikiamus parametrus:

Pramonės sektorius	Tipiškas tolerancijos intervalas	Pagrindiniai kokybės veiksniai
Oro erdvė	±0,05 mm iki ±0,1 mm	Saugos sertifikavimas, medžiagų sekamumas, ilgaamžiškumas
Automobilių pramonė (saugai kritiška)	±0,1 mm iki ±0,2 mm	IATF 16949 atitikimas, smūgiui atsparumas, surinkimo tikslumas
Automobilių pramonė (bendrai)	±0,2 mm iki ±0,3 mm	Keičiamumas, gamybos vientisumas
Elektronika	±0.1mm to ±0.25mm	Detalių tikslumas, šilumos valdymas, EMI našumas
Architektūrinis / dekoratyvinis	±0,3 mm iki ±0,5 mm	Išvaizda, montavimo tiksliumas
Bendras gamybos procesas	±0,2 mm iki ±0,5 mm	Funkcinis tikslumas, sąnaudų optimizavimas

Teisingas tiksliųjų matmenų nustatymas suderina funkcinius reikalavimus su sąnaudomis. Per didelė tikslumo norma nestritinėms sritims sukelia pinigų švaistymą; nepakankamai tikslūs saugos kritiškoms detalėms gali sukelti gedimą.

Praktiniai pramonės panaudojimo atvejai parodo lazerinio pjaustymo išskirtinį lankstumą – tačiau lankstumas turi ir kainos aspektą. Suprasdami, kas lemia projekto kainą, galite optimizuoti išlaidas, kartu užtikrindami reikiamą kokybę.

Kainos veiksniai ir projekto kainodaros optimizavimas

Kiek iš tikrųjų kainuoja lakštinio metalo lazerinis pjaustymas? Tai klausimas, kurį užduoda kiekvienas gamintojas – tačiau atsakymas dažnai frustuoja dėl daugybės kintamųjų. Skirtingai nei prekės su fiksuota kaina, lazerinio pjaustymo kainos kinta priklausomai nuo konstrukcijos pasirinkimo, medžiagos parinkimo, kiekių ir apdailos reikalavimų. Šių kainos veiksnių supratimas suteikia jums kontrolę, leidžiant priimti protingesnius sprendimus, kurie sumažins išlaidas, nekenkiant kokybei.

Ar vertindami pasiūlymus iš apdirbimo tiekėjų, ar svarstydami, kiek kainuoja lazerinio pjaustymo mašina vidinėms operacijoms, suprasdami kiekvieno veiksniaus ekonomiką galite optimizuoti išlaidas visuose projekto etapuose.

Suprasdami vieneto kainos veiksnius

Kiekvienas lazerinio pjaustymo pasiūlymas atspindi veiksnių derinį, kurie sudauginami, kad nustatytų galutinę kainą. Štai kas iš tikrųjų lemia sąnaudas:

Materialinės išlaidos

Žaliavos yra paprasčiausias kaštų komponentas – tačiau storis ir lydinio pasirinkimas žymiai veikia kainodarą. Pagal Komacut gamybos specialistus, skirtingi medžiagų tipai turi unikalias savybes, kurios veikia pjaustymo greitį, energijos suvartojimą ir įrangos dėvėjimąsi. Nerūdijančio plieno pjaustymui paprastai reikia daugiau energijos ir laiko lyginant su angliniu plienu, todėl tai brangesnis procesas. Minkštos ar plonos medžiagos, kita vertus, paprastai pjaustomos greičiau ir už mažesnę kainą.

• Medžiagos klasė: Brangesni lydiniai, tokie kaip 316 nerūdijantis plienas, kainuoja daugiau nei standartinis 304 arba minkštas plienas
• Storis: Storesnės medžiagos reikalauja daugiau energijos, lėtesnių greičių ir ilgesnio pjaustymo laiko
• Lapų dydžio efektyvumas: Standartiniai 4'×8' lapai maksimizuoja išdėstymą; nestandartiniai dydžiai gali reikėti specialių užsakymų su papildomomis kainomis

Pjaustymo laikas ir sudėtingumas

Pjaustyme laikas – tai tiesiogiai pinigai – kiekviena sekundė, kai metalo lazerinis pjaustymo aparatūras veikia, didina jūsų išlaidas. Dvi pagrindinės priežastys, lemiančios pjaustymo laiką:

• Bendras pjovimo ilgis: Ilgiau perimetrai ir daugiau išpjovų reiškia pratęstą aparato darbo laiką
• Pritaikymo taškų skaičius: Kiekvienam vidiniam elementui reikia, kad lazeris pradurtų medžiagą, kas prideda laiko kiekvienai išpjovai. Kaip pastebi pramonės ekspertai, daugiau pridūrimo taškų ir ilgesni pjaustymo keliai padidina pjaustymo laiką ir reikalingą energiją, todėl bendros išlaidos didėja
• Geometrinė sudėtingumas: Detalūs dizainai su siaurais kreivais reikalauja lėtesnių greičių, kad būtų užtikrintas aukštos kokybės kraštų apdorojimas

Paruošimo ir programavimo mokesčiai

Prieš pradedant pjaunamą procesą, jūsų užduotis reikalauja programavimo ir įrenginio paruošimo. Šie pastovieji kaštai išlyginami per visą užsakymo kiekį – dėl to vieneto kaina smarkiai skiriasi tarp 10 vienetų ir 1 000 vienetų užsakymų.

Apdorojimo po pjaustymo reikalavimai

Antraeilės operacijos prideda darbo, įrangos darbo laiko ir medžiagų kaštus. Dažni papildomi apdorojimai apima:

• Aibrūžinimas: Šalinių griovelių šalinimą saugiam tvarkymui ir surinkimui
• Lenkimas ir formavimas: Plokščių pjaustymų konvertavimą į trimatę dalį
• Paviršiaus apdaila: Poliravimą, šlifavimą, dažymą arba miltelinį dengimą
• Žardinės īmontavėma: Sukabinimo elementų, veržlių arba sriegtinių įterpinių montavimą

Remiantis gamybos kaštų analize, antraeilės procedūros, tokios kaip faske formavimas ir sriegiavimas, padidina bendrus kaštus, nes reikia papildomo darbo, specializuotos įrangos ir ilgesnio gamybos laiko.

Strategijos, sumažinančios lazerinio pjaustymo išlaidas

Protingi gamintojai tiesiog nepriima pasiūlytų kainų – jie optimizuoja dizainus ir užsakymų strategijas, kad sumažintų kaštus. Štai veiksmingiausios priemonės, surūšiuotos pagal tipinį poveikį:

1. Supaprastinkite savo dizaino geometriją: Sudėtingos formos su detaliais elementais reikalauja tikslesnio lazerio valdymo ir ilgesnio pjaustymo laiko. Pramonės tyrimai iš Vytek patvirtina, kad vengiant aštrių vidinių kampų, mažinant mažus sudėtingus pjaustymus ir naudojant mažiau kreivių galima pasiekti didelių sutaupymų. Apvalūs kampai ar tiesios linijos paprastai pjaustomos greičiau nei sudėtingos formos ar siauri spinduliai.
2. Optimizuokite medžiagos išdėstymą: Efektyvus išdėstymas maksimaliai padidina medžiagos panaudojimą, išdėstant detales glaudžiai vieną šalia kitos, mažinant atliekas. Strateginis išdėstymas gali sumažinti medžiagos atliekas 10–20 %, teigia gamybos ekspertai. Bendraukite su savo tiekėju, kad detales būtų išdėstę maksimaliai efektyviai panaudojant lakštą.
3. Konsoliduokite užsakymus partijų apdorojimui: Lazerio pjaustymo mašinos kainos efektyvumas ženkliai pagerėja didinant apimtis. Lazerio pjaustymo įrengimo paruošimas užtrunka, todėl didesnių kiekio partijų apdorojimas vienoje sesijoje sumažina dažnus mašinos reguliavimus ir žemesnę vienetinę paruošimo kainą. Didelės užsakymų partijos taip pat dažnai turi teisę į medžiagų nuolaidas iš tiekėjų.
4. Atitinkite pjūvio krašto kokybę faktinėms reikmėms: Ne visos aplikacijos reikalauja aukščiausios kokybės pjūvio kraštų. Kaip Pabrėžia Vytek , aukštos kokybės kraštams dažnai reikia sulėtinti lazerį arba naudoti daugiau energijos – abu veiksniai padidina išlaidas. Detalėms, kurios bus sumontuotos į didesnes dalis arba vėliau apdorojamos, pakanka standartinės krašto kokybės.
5. Pasirinkite tinkamas medžiagas ir storius: Jei jūsų aplikacija nereikalauja storesnių ar kietesnių metalų, pasirinkus plonesnę medžiagą sutaupoma tiek pjovimo laiko, tiek pradinių medžiagų išlaidų. Kai kurios medžiagos, pvz., aliuminis ir plonesnės lakštinės metalo plokštės, pjaunamos greičiau ir reikalauja mažiau lazerio galios, dėl ko mažėja eksploatacijos išlaidos.
6. Nurodykite realius leistinus nuokrypius: Tiklesniems tarpams reikia lėtesnių pjaustymo greičių ir griežtesnio kokybės kontroliavimo. Standartiniai ±0,2 mm iki ±0,3 mm tarpai tenkina daugumą taikymų be aukštesnės kainos.

Prototipų ekonomika prieš gamybos partijas

Lazerinio pjaustymo ekonomika smarkiai keičiasi priklausomai nuo prototipų kiekio ir gamybos apimčių. Šių veiksnių supratimas padeda tinkamai planuoti biudžetą ir kiekvienam etapui rasti tinkamus gamybos partnerius.

Prototipavimo fazės niuansai

Prototipuojant, dažnai svarbiau yra greitis nei vieno gaminio kaina. Jums reikia greitai gauti detales, kad patvirtintumėte konstrukcijas, patikrintumėte pritaikymą ir greitai atliktumėte iteracijas. Mokėjimas už mažus kiekius atspindi paruošimo kaštus, suskirstytus į kelias detales, – bet alternatyva (vėluojantys projekto terminai) ilguoju laikotarpiu paprastai kainuoja žymiai daugiau.

Tiekėjai kaip Shaoyi Metal Technology spręskite šią problemą siūlydami 12 valandų atsakymo laiką ir 5 dienų greito prototipavimo galimybes, leidžiančias greičiau atlikti dizaino iteracijas ir patvirtinti sąnaudas prieš įsigyjant gamybos įrangą. Šis pagreitintas grafikas padeda gamintojams anksti aptikti konstrukcijos problemas, kai pakeitimai kainuoja mažiausiai.

Gamybos apimties pelno bevertis

Didėjant kiekiams, vieno gaminio sąnaudos žymiai sumažėja. Taškas, kuriame investicijos į gamybos optimizavimą tampa naudingos, paprastai pasiekiamas tarp 50 ir 500 detalių, priklausomai nuo sudėtingumo. Atsižvelkite į šiuos veiksnius:

• Paruošimo sąnaudų išlyginimas: Fiksuotos programavimo ir paruošimo sąnaudos tampa nežymios vienam gaminiui esant didelėms serijoms
• Medžiagos naudojimo efektyvumas: Didesnės užsakymų apimtys leidžia efektyviau išdėstyti detales ant kelių lakštų
• Procesų optimizavimas: Gamybos kiekiai pateisina investicijas į pjaustymo parametrų tobulinimą
• Tiekėjų kainų lygiai: Dauguma gamintojų siūlo tūrinės nuolaidas pradedant nuo 100 vnt. ir daugiau

Pereiti nuo prototipo prie masinės gamybos

Pereinant nuo prototipo prie gamybos atsiveria galimybės mažinti sąnaudas – tačiau tai reikalauja gamybos partnerių, turinčių gebėjimus abiem etapams. Tiekėjai, turintys automatizuotas masinės gamybos galimybes kartu su greito prototipavimo paslaugomis, leidžia be trukdžių didinti apimtis, nekeičiant tiekėjo projekto viduryje. Tokia tęstinumas išsaugo institucinį žinią apie jūsų detales ir pašalina būtinybę iš naujo mokytis, kas padidina sąnaudas ir riziką.

Pigiausias prototipas nėra visada geriausia vertė. Patvirtinimo greitis ir konstrukcijos grįžtamasis ryšys dažnai svarbesni nei taupymas vienai daliai vystymo etapuose.

Ar jūs gaminote vieną prototipą, ar didinate iki tūkstančių gamybinių detalių, šių sąnaudų dinamikos supratimas padeda priimti informuotus sprendimus. Tačiau sąnaudų optimizavimas nieko nereiškia, jei nepavyksta saugos procedūros. Tinkamos veiklos praktikos apsaugo tiek jūsų komandą, tiek jūsų investicijas į metalo pjaustymo mašinas – todėl saugos žinios yra būtinos kiekvienam, kuris dirba su lazerio pjaustymo operacijomis.

Apsaugos protokolai ir veiklos geriausios praktikos

Kainos optimizavimas ir tikslus pjaustymas nieko nereiškia, jei kas nors susižeistų. Metalų lazerinis pjaustymas susijęs su koncentruota energija, lydyta medžiaga, pavojingais garais ir gaisro rizika – visi šie veiksniai reikalauja sistemingų saugos priemonių. Ar jūs naudojatės lazeriniu metalų pjaustymo įrenginiu savo patalpose, ar bendradarbiaujate su gamybos dirbtuvėmis, šių protokolų supratimas apsaugo žmones, įrangą ir jūsų pelną.

Lazerinio metalinių lakštų pjaustymo procesas sukelia pavojus, kurie labai skiriasi nuo tradicinio apdirbimo. Intensyvios šviesos spinduliai, suvirinti metalai ir aukštos temperatūros reikalauja dėmesio ir pasiruošimo. Panagrinėkime būtiną saugos sistemą, kurią turi turėti kiekviena operacija.

Būtina saugos įranga ir protokolai

Lazerio saugumas prasideda su supratimu apie klasifikaciją. Dauguma pramoninių metalo lakštų pjaustymo sistemų patenka į 4 klasę – aukščiausią pavojingumo kategoriją – tai reiškia, kad tiesioginis arba išsklaidytas spindulys gali sukelti tuoj pat akies ir odos sužalojimus. Ši klasifikacija lemia asmeninės apsaugos priemonių reikalavimus ir veiklos protokolus.

Prieš pradedant bet kokius pjovimo įrenginio metalo darbus, įsitikinkite, kad šios saugos priemonės yra tinkamai įdiegtos:

• Lazerinės apsaugos akinių: Ypatingai pritaikyti jūsų lazerio bangos ilgiui (1,06 μm pluošto tipui, 10,6 μm CO2 tipui). Bendros saugos akinių visiškai neapsaugo nuo lazerinės spinduliuotės.
• Apsaugos drabužiai: Ilgos rankovės ir kelnės iš neįžiebiamų medžiagų. Venkite sintetinių audinių, kurie lydosi, kai liečiasi su kibirkštimis.
• Uždengtas spindulio kelias: Šiuolaikinės sistemos turėtų visiškai uždaryti pjaustymo zoną su blokuojamomis durimis, kurios išjungia lazerį, kai jos atidaromos.
• Įspėjamieji ženklai: Akivaizdžiai iškabinti lazerio pavojų ženklai prie visų pjaustymo zonos įėjimų.
• Mokymų dokumentacija: Pagal saugos rekomendacijas iš Boss Laser , visi asmenys, dirbantys su lazerio pjaustymo įranga ar šalia jos, turėtų gauti išsamią apmokymo programą dėl saugos taisyklių, įskaitant galimus pavojus, susijusius su lazerine spinduliuote, ir saugios eksploatacijos procedūras.
• Atsakingas lazerio saugos pareigūnas: Asmuo, turintis žinių ir patirties, kuris stebi saugų įrangos naudojimą, atlieka pavojų vertinimus ir užtikrina laikymąsi reglamentinių standartų.

Vėdinimo reikalavimai metalo dūmų kontrolėje

Kai lazeriai garina metalą, jie nesukuria tik švaraus pjūvio – jie gamina dūmus, kuriuose yra potencialiai pavojingų dalelių ir dujų. Tinkamas vėdinimas nėra pasirinkimas; tai yra privalomas reikalavimas pagal reglamentą ir sveikatos apsaugos būtinybė.

Pagal OSHA reguliacijas , darbdaviai privalo užtikrinti vėdinimo sistemas, kurios palaiko pavojingas chemines medžiagas žemiau leistinų ribų. Tai apima bendrąsias ir vietines ištraukiamąsias vėdinimo sistemas – bendrosios sistemos naudoja natūralų arba priverstą šviežią orą, o vietinės ištraukiamosios sistemos naudoja judančius gaubtus, kad pašalintų dūmus ties jų šaltiniu.

Skirtingos medžiagos sukuria skirtingus pavojus:

• Galvanizuotas plienas: Cinkuota danga garuoja žemesnėje temperatūroje nei plienas, išsiskiria garai, kurie gali sukelti metalo garų karštinę – simptomai apima karščiavimą, pykinimą ir kosulį. OSHA reikalauja, kad darbdaviai teiktų bendrąją ar vietinę ištraukiamąją ventiliaciją dirbant su cinką turinčiomis medžiagomis.
• Nerūdijantis plienas: Pjovimo metu išsiskiria chromas. OSHA nustato, kad joks darbuotojas neturėtų būti veikiamas ore esančių chromo koncentracijų, viršijančių 5 mikrogramus chromo kubiniame metre oro kaip 8 valandų laiko svertinį vidurkį. Chromas yra labai toksiškas ir gali pažeisti akis, odą, nosį, gerklę ir plaučius.
• Dažytos ar dengtos medžiagos: Nežinomos dangos gali išskirti toksines junginius. Visada prieš pjovimą nustatykite dangas ir įdiekite tinkamą ištraukimą.
• Alyvuotos paviršiai: Alyvos likučiai sukuria papildomą dūmą ir galimus gaisro pavojus. Pjaunamas medžiagas, kai tik įmanoma, išvalykite iš anksto.

Niekada nepjauskite cinkuotų, dengtų ar užterštų metalų be patvirtintos ventiliacijos. Trumpalaikis poveikis sukelia tuoj pat pasireiškiančius simptomus; ilgalaikiai padariniai apima plaučių pažeidimus ir padidėjusį vėžio riziką.

Gaisro prevencija ir skubi reakcija

Lazerinė pjaustymo technologija sukelia kibirkščiavimą, lydytą metalą ir intensyvų vietinį šilumą – ši kombinacija reikalauja rimtų priemonių gaisrui užkirsti kelią. Patys metaliniai lakštai nepradegs, tačiau susikaupę šiukšlės, pagalbinio dujų likučiai ir arti esančios medžiagos gali užsidegti.

• Palaikykite darbo vietą švarią: Prieš pradedant darbus, pašalinkite šiukšles, šukeles ir degias medžiagas iš pjaustymo zonos.
• Gaisro gesinimo sistemos: Uždarose pjaustymo erdvėse esančios automatinės gesinimo sistemos suteikia esminę apsaugą. Nešiojamieji gesintuvai turi būti nedelsiant pasiekiami.
• Medžiagos inspekcija: Patikrinkite lakštus dėl aliejaus teršalo, apsauginių plėvelių ar dangos sluoksnių, kurie gali užsidegti arba generuoti toksiškus garus.
• Niekada nepalikite veikiančios įrangos be priežiūros: Net ir turint šiuolaikines saugos funkcijas, žmogaus stebėjimas padeda pastebėti problemas, kurias gali praleisti automatizuotos sistemos.
• Avarinio išjungimo procedūros: Visi operatoriai privalo žinoti, kaip nedelsiant sustabdyti lazerį ir išjungti visą sistemą. Procedūras aiškiai pateikite šalia įrangos.
• Standartinės veiklos procedūros: Sukurkite standartines veiklos procedūras, apimančias mašinos paleidimą, išjungimą, medžiagų tvarkymą ir reakciją į nenumatytas situacijas. Šias procedūras reguliariai peržiūrėkite ir atnaujinkite.

Teisingo požiūrio pasirinkimas jūsų projektams

Šiame vadove jūs susipažinote su technologija, medžiagomis, parametrais ir taikymo sritimis, kurios lemia sėkmingą plieno lakšto lazerinio pjaustymo procesą. Paskutinis dalykas, į kurį verta atsižvelgti – visų šių elementų suderinimas su jūsų specifinėmis poreikiais.

Teisingos lazerinio pjaustymo metodikos pasirinkimas reiškia:

• Technologijos tinkamumas: Skaiduliniai lazeriai – atspindinčioms metalinėms medžiagoms ir didelio greičio darbui su plonais lakštais; CO2 lazeriai – įvairių medžiagų universalumui ir storoms plieno detalėms
• Medžiagų reikalavimai: Lazerio bangos ilgio pritaikymas prie medžiagos sugerties charakteristikų siekiant optimalaus efektyvumo
• Kokybės specifikacijos: Tolerancijų reikalavimų suderinimas su pramonės standartais – aviacijos tikslumas skiriasi nuo architektūrinių taikymų
• Gamintojų partneriai: Sertifikatai, tokie kaip IATF 16949 automobilių pramonei, AS9100 aviacijai ir demonstruotos gebėjimai konkrečiose jūsų medžiagose ir storio ribose
• Apsaugos infrastruktūra: Patvirtinta ventiliacija, asmeninės apsaugos priemonių programos ir apmokyti darbuotojai – tiek vidiniuose, tiek pas tiekėją esančiuose objektuose

Sėkmingiausi projektai prasideda nuo šio visapuso supratimo. Dabar žinote, kada pluošto spindulys pranašesnis už CO2, kurioms medžiagoms reikia ypatingo dėmesio, kaip storis veikia parametrus ir kokios dizaino parinktys gerina rezultatus. Kartu su tinkamomis saugos procedūromis, šios žinios paverčia lazerio pjaustymą iš paslaptingos technologijos į įrankį, kurį galite tiksliai nurodyti, optimizuoti ir pasitikėti.

Ar jūs gaminate pirmąjį prototipą, ar ruošiatės pradėti masinę gamybą, pagrindai lieka tie patys: tinkamai suderinkite technologiją su medžiagomis, projektuokite gaminį atsižvelgdami į technologinį procesą, laikykitės griežtų saugos standartų ir bendradarbiaukite su tiekėjais, kurie taip pat siekia aukštos kokybės. Būtent taip tikslus lakštinio metalo apdirbimas užtikrina rezultatus, ant kurių verta statyti.

Dažniausiai užduodami klausimai apie metalo pjaustymą laseriu

1. Ar galima laseriniu pjūklu pjaustyti lakštinį metalą?

Taip, šiuolaikiniai lazeriniai pjūklai geba tiksliai apdirbti įvairias metalo rūšis. Skaiduliniai (fibriniai) lazeriai pjauna plieną, aliuminį, varį, bronzą ir titaną su tolerancija iki ±0,1 mm. CO2 lazeriai gerai tinka minkštam plienui ir mišrioms medžiagoms. Priklausomai nuo lazerio galios, pramoniniai įrenginiai gali apdoroti medžiagas nuo 0,5 mm iki daugiau nei 25 mm storio, todėl lazerinis pjaustymas yra pageidaujamas būdas automobilių, aviacijos, elektronikos ir architektūrinės gamybos srityse.

2. Kiek kainuoja metalo pjaustymas laseriu?

Lazerio pjaustymo kainos priklauso nuo medžiagos tipo, storio, dizaino sudėtingumo ir kiekio. Didžiąją dalį išlaidų lemia pjaustymo trukmė – sudėtingos geometrijos su daugybe pradžios taškų kainuoja brangiau nei paprasti formos. Paruošimo mokesčiai pasiskirsto per visą užsakymo kiekį, todėl didesnės partijos vienam gaminui yra ekonomiškesnės. Medžiagų kainos žymiai skiriasi tarp įprasto plieno ir aukštesnės kokybės lydinių, tokių kaip 316 nerūdijantis plienas. Bendradarbiaujant su sertifikuotais tiekėjais, pvz., Shaoyi Metal Technology, kurie siūlo kainų pasiūlymus per 12 valandų, galima greitai gauti tikslią kainą ir patvirtinti išlaidas.

3. Kokių medžiagų negalima pjaustyti lazeriu?

Venkite pjauti medžiagas, turinčias PVC, PTFE (tefloną), polikarbonatą su bisfenoliu A ir chromą turinčią odą – jos išskiria nuodingus garus. Berilio oksidas yra labai pavojingas. Atspindinčios metalo rūšys, tokios kaip varis ir varinis lydinys, reikalauja aukštos galios skaidulinio lazerio; CO2 lazeriai jų efektyviai apdoroti negali. Visada užtikrinkite tinkamą vėdinimą pjautomis cinkuotomis plieno plokštėmis dėl nuodingų cinko garų, ir niekada nepjaukite nežinomų dangų, nes nustatę jų sudėties.

4. Kuo skiriasi skaiduliniai ir CO2 lazeriai metalui pjauti?

Pluošto lazeriai veikia 1,06 mikronų bangos ilgyje, pjovdami refleksinius metalus, tokius kaip aliuminis ir varis, 2–3 kartus greičiau nei CO2 ir sunaudojant tik trečdalį eksploatacijos energijos. Jie reikalauja minimalios priežiūros, nereikia derinti veidrodžių ar papildyti dujų. CO2 lazeriai, veikiantys 10,6 mikronų bangos ilgyje, puikiai tinka pjauti storus mažakangius plienus lygiomis briaunomis ir yra universalūs ne metaliniams medžiagoms, tokioms kaip plastikas ir mediena. Pasirinkite pluošto lazerį didelės apimties plonos skardos darbams; CO2 – mišrių medžiagų dirbtuvėms ar labai storoms plieno detalėms.

5. Kaip optimizuoti savo projektą, kad sumažėtų lazerio pjaustymo išlaidos?

Supaprastinkite geometriją, vengdami sudėtingų detalių ir siaurų vidinių kampų – apvalūs kampai išpjaunami greičiau nei aštrūs kampai. Padidinkite medžiagos išdėstymą, kad sumažintumėte atliekas 10–20 %. Apjunkite užsakymus partijų apdorojimui, kad paskirstytumėte paruošimo sąnaudas. Nurodykite realistiškus tarpus (±0,2 mm iki ±0,3 mm tenkina daugumą taikymų). Pasirinkite tinkamas medžiagos storio reikšmes, nes plonesnės plokštės išpjaunamos greičiau. Partneriai, turintys greito prototipavimo galimybes, pvz., Shaoyi Metal Technology, leidžia greitai patvirtinti dizainą prieš pradedant masinę gamybą.
