Kas yra lazerinis lakštinio metalo pjaustymas ir kodėl jis dominuoja šiuolaikiniame apdirbime

Įsivaizduokite, kaip pjautomas metalo lakštas su chirurgo skalerio tikslumu, paliekant tokias švarias briaunas, kad papildomo apdorojimo nereikia. Būtent tai suteikia lazerinis lakštinio metalo pjaustymas. Šis procesas naudoja aukštos galios lazerinį spindulį, kuris per sudėtingą optiką ir kompiuterinio skaitmeninio valdymo (CNC) sistemą lydo, sudegina arba išgarina medžiagą pagal suprogramuotą kelią. Rezultatas? Sudėtingos formos, išpjautos iš plieno, aliuminio ir kitų metalų, su tarpiniais matmenimis, kurių mechaniniai metodai tiesiog negali pasiekti.

Pagrindą šiai technologijai sudaro fizikos ir tikslinės inžinerijos susikirtimas . Susitelkęs lazerio spindulys – paprastai siauriau nei 0,0125 colio (0,32 mm) skersmens siauriausioje vietoje – tiekia susikoncentravusią energiją tiksliai ten, kur ji reikalinga. Skirtingai nuo iškirpimo ar kirpimo, kurie remiasi fizinėmis jėgomis, metalo lazerio pjaustymas naudoja šiluminę energiją medžiagai švariai atskirti be mechaninio kontakto ar įrankių dėvėjimosi.

Susitelkusio šviesos pjaustymo mokslas

Kaip šviesos spindulys pjauna per kietą plieną? Atsakymas slypi energijos koncentracijoje. Lazerio pjaustymo įrenginys sukuria spindulį, skatinant lazerines medžiagas – būtent dujas, kristalus arba pluoštą – elektriniais išlydžiais ar lempomis uždarame konteineryje. Ši energija stiprinama vidinės atspindėjimo kolonos, kol išeina kaip koherentinis vienspalvis šviesos srautas.

Čia prasideda tai, kas yra tikrai įdomu. Veidrodžiai arba šviesolaidžiai nukreipia šį spindulį per lęšį, kuris susiaurina jį iki nepaprastai mažo židinio taško. Kai ši sutelkta energija liečiasi su metalo plokšte, medžiaga labai greitai įkaista virš savo lydymosi ar garavimo taško. Tada pagalbinio dujų srautas – paprastai deguonies, azoto arba suspausto oro – išpūnėja ištirpusią medžiagą, palikdamas tikslų pjūvį su aukštos kokybės paviršiumi.

Procesas vyksta pagal judėjimo valdymo sistemą, kuri vykdo CNC arba G-kodo instrukcijas, leidžiančias lazerio galvutei slinkti sudėtingus raštus ant apdirbamo gaminio su nepaprasta tikslumu. Reikia pradėti pjaustyti ne nuo lakšto krašto, o nuo jo vidurio? Pervertimo procesas naudoja aukštos galios impulsus, kad iš pradžių pradegintų medžiagą – apie 5–15 sekundžių trunka perverti 0,5 colio storio nerūdijančio plieno lakštą.

Nuo pramoninių šaknų iki tikslios gamybos

Kelią nuo laboratorinio smalsumo iki metalų apdirbimo atramos taško padengė daugiau nei šeši dešimtmečiai. Albertas Einšteinas 1917 m. sukūrė teorines pagrindus su savo „spinduliavimo stimuliuota emisija“ sąvoka. Tačiau tik 1960 m. Teodoras Meimas Kalifornijos laboratorijoje sukūrė pirmąjį veikiantį lazerį – rubino lazerį, kurį daugelis laikrodžių laikė „sprendimu, ieškančiu problemos“.

Abejotojai klydo. Jau 1964 m. Bello laboratorijose Kumaras Patelis sukūrė anglies dioksido dujų lazerį, sukurdamas greitesnį ir ekonomiškesnį pjaustymo būdą. Kitais metais Bufalo Vakarų inžinerijos tyrimų centras tapo pirmąja grupe, pradėjusia pramoninai naudoti sutelkto lazerio spindulio pjaustymą – gręžiant skyles deimantiniuose įtempimuose vielos gamybai.

Tikras proveržimas įvyko 1969 metais, kai Boeing tapo pirmąja įmone, pradėjusia komerciškai naudoti dujinį lazerinį pjaustymą, taikydama jį titano ir kitų aviacijos medžiagų apdorojimui. Per visą 1980-ųjų dešimtmetį naudojimas sparčiai išaugo – pasaulyje veikė apytiksliai 20 000 pramoninių lazerinių pjūklių, kurių bendra vertė siekė maždaug 7,5 mlrd. JAV dolerių.

Šiandien lakštinio metalo gamyba labai priklauso nuo šios technologijos – nuo automobilių rėmo detalių iki architektūrinių skydelių. Šiuolaikiniai CNC valdomi sistemos gali vykdyti projektus tiesiogiai iš CAD failų, leisdamos greitai kurti prototipus ir efektyviai gaminti didelius kiekius. Lazerinį pjaustymą nuo mechaninių alternatyvų skiria ne tik tikslumas – svarbiausia, kad vienu veiksmu būtų galima gaminti sudėtingas geometrines formas, užtikrinti siaurus tolerancijos ribojimus ir gauti švarius kraštus, dėl ko esminiai pasikeitimai vyksta metalo apdirbimo srityje.

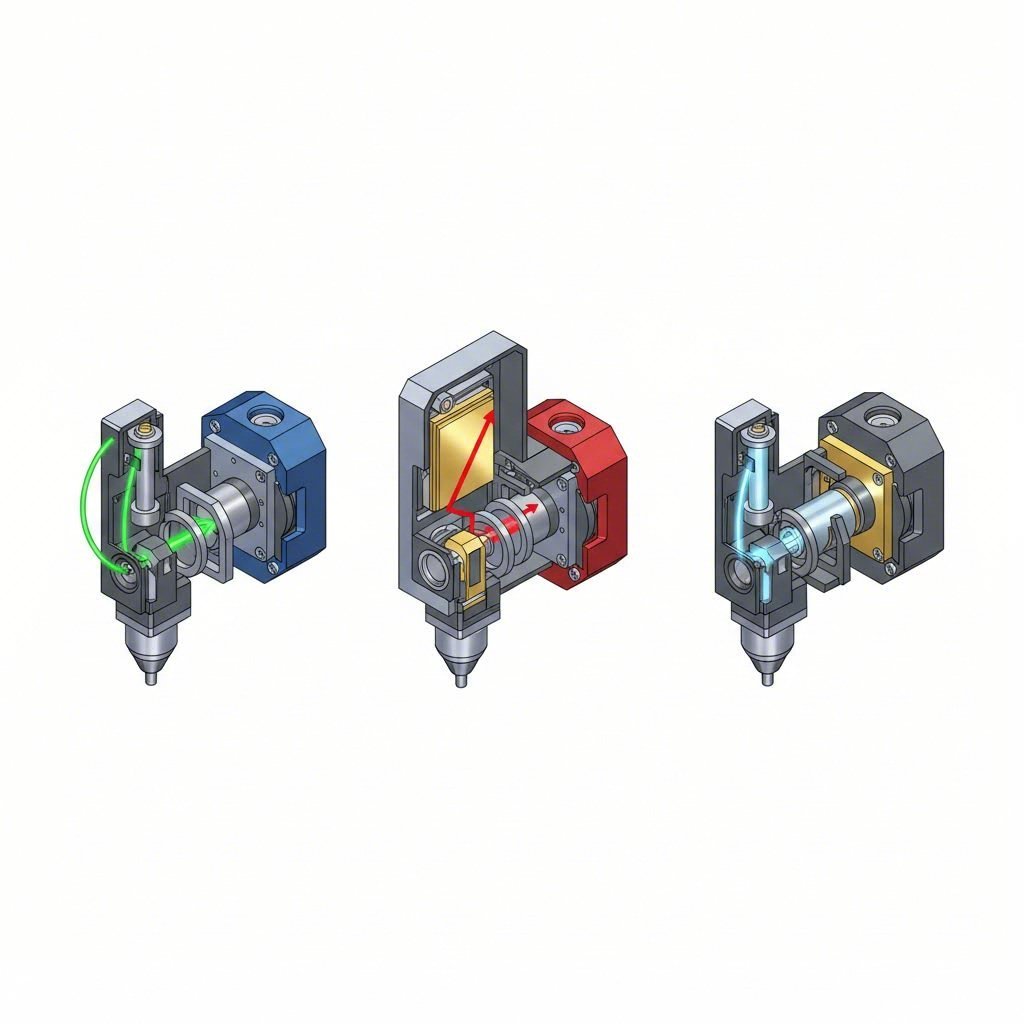

Pluoštiniai, CO2 ir Nd YAG lazeriai – paaiškinta

Taigi jūs nusprendėte, kad lazerinis pjaustymas tinka jūsų projektui. Dabar kyla klausimas, kuris sukliudo net patyrusiems gamintojams: koks lazerinis tipas jums tinka? Trys dominuojančios technologijos – šaukštinio, CO2 ir Nd:YAG lazeriai – kiekvienas turi savo ypatingų privalumų. Jų skirtumų supratimas nėra tik akademinis dalykas; tai tiesiogiai veikia jūsų pjaustymo greitį, eksploatacijos išlaidas ir galutinio gaminio kokybę.

Galvokite taip: lazerio tipo pasirinkimas yra lyg tinkamo įrankio pasirinkimas darbui. Jūs nepanaudotumėte kirvio paveikslo rėmeliui kabinti. Panašiai ir metalo lazerinio pjovimo mašina optimizuotas plonam nerūdijančiajam plienui veikia visai kitaip nei tas, kuris skirtas storumui angliniam plienui ar mišrioms medžiagoms.

Specifikacija	Skaidulinis lazeris	CO2 lasers	Nd:YAG lazeris
Bangos ilgis	~1,06 µm	~10,6 µm	~1,064 µm
Fotoelektrinė efektyvumas	>25-30%	10-15%	~3%
Materialinis suderinamumas	Visi metalai (puikiai tinka atspindintiems metalams)	Metalai ir ne metalai (mediena, akrilas, tekstilės)	Specialieji metalai, titanas, didelės stiprybės lydiniai
Pjovimo greitis (plonas metalas)	1,3–2,5 karto greičiau nei CO2	Vidurkis	Lėčiau nei abu
Didžiausias plieno storis	Iki 50 mm ir daugiau (aukšta galia)	Iki 25 mm	Apribota plonomis medžiagomis
Eksploatacijos išlaidos	Žema (minimalus techninės priežiūros poreikis)	Aukštesnė (dujos, optikos techninė priežiūra)	Vidutinė (kristalo/aušinimo techninė priežiūra)
Energijos suvartojimas	30–50 % nuo CO2 toje pačioje galioje	Aukštesnė (4–6 kW, kai išvestis 1 kW)	Tarp šviesolaidžio ir CO2
Ideali taikymo sritis	Pramoninis metalo pjaustymas, automobilių pramonė, tikslūs komponentai	Įvairių medžiagų apdirbimo dirbtuvės, ženklinimas, ne metalo pjaustymas	Medicinos prietaisai, aviacija ir kosmos, mikroapdorojimas

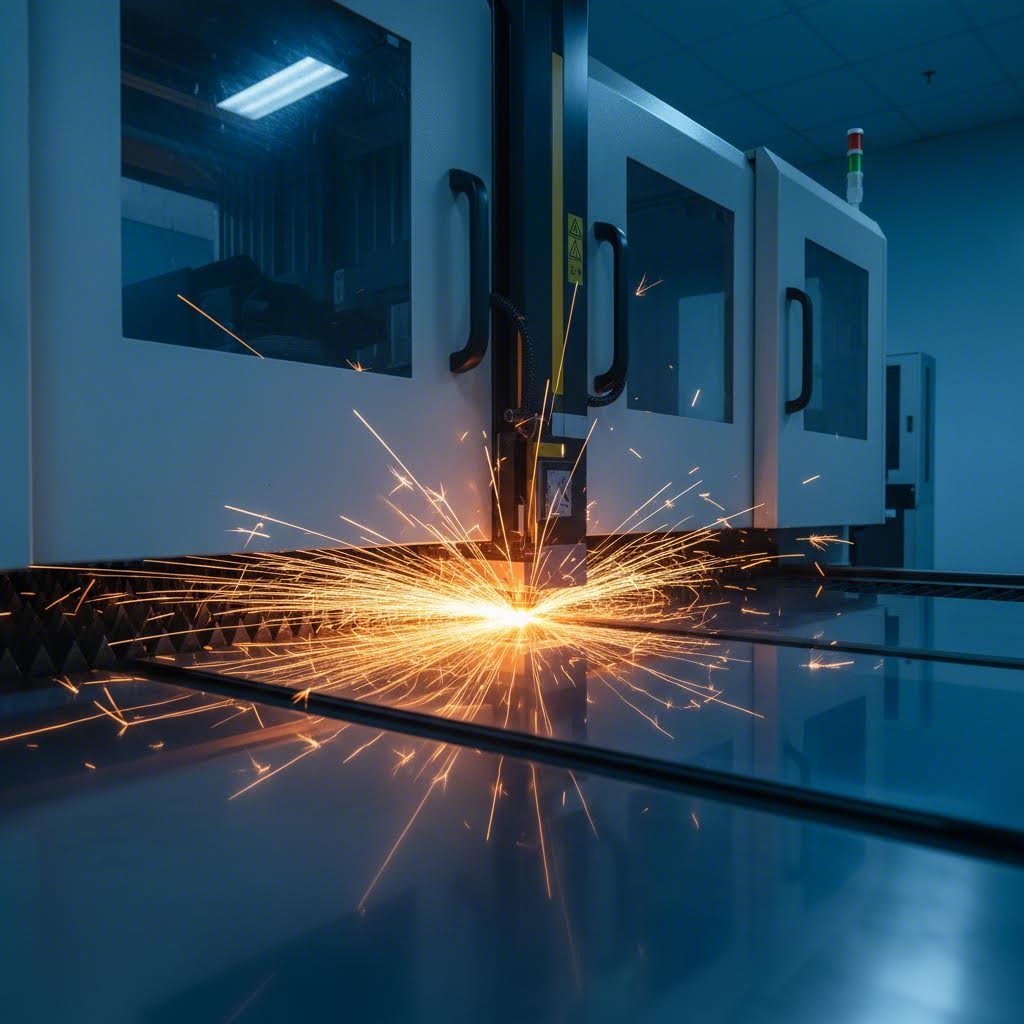

Pluošto lazeriai ir greičio revoliucija

Štai skaičius, kuris patraukia dėmesį metalo apdirbimo įmonėms: pluošto lazerio pjaustymas yra 1,3–2,5 karto greitesnis už CO2 pjaustymą apdorojant lakštus iki 5 mm storio. Konkrečiai nerūdijančiam plienui šis greičio pranašumas gali padvigubėti. Gamybos partijų atveju tai tiesiogiai reiškia daugiau detalių per valandą ir mažesnę vieneto savikainą.

Tačiau greitis nėra vienintelė svarbi savybė. Pluošto lazerio pjaustymo įrenginys užtikrina išskirtinį efektyvumą dėl trumpesnės bangos ilgio (maždaug 1 µm), kurią metalai geriau sugeria lyginant su ilgesniu CO2 10,6 µm bangos ilgiu. Tai reiškia, kad didesnė įvestos energijos dalis išeikvojama pjaustymui, o ne atsispindi – ypač svarbu dirbant su variu, aliuminiu ir kitomis refleksinėmis medžiagomis, kurios tradiciškai kėlė sunkumų senesnėms lazerinėms sistemoms.

Efektyvumo nauda darosi didesnė, atsižvelgiant į eksploatacijos išlaidas. Skaidmenų lazeriai suvartoja apie 30–50 % elektros energijos kiek reikia palyginamai CO2 sistemai. Jie taip pat pašalina veidrodžius ir lęšius, kuriuos reikia reguliariai valyti ar keisti, žymiai sumažindami techninės priežiūros prastovas ir sąnaudų išlaidas.

O kaip dėl storesnių medžiagų? Čia labai svarbu suprasti, kaip tinkamai parinkti galingumą. Štai praktinis vadovas, kaip pritaikyti lazerio galingumą jūsų medžiagoms:

• 500 W–1,5 kW: Plonos plokštės iki 3 mm – puikiai tinka dekoratyviniams skydams, atramoms ir lengvo profilio detalėms
• 3 kW–6 kW: Pramonės optimalus diapazonas, atitinkantis daugumą gamybos poreikių, puikiai susitvarkantis su vidutinio storio medžiagomis dideliu greičiu
• 10 kW–40 kW: Storų plokščių pjaustymas, kai didelis greitis pjauti storesnes medžiagas atsipiršta investicijas

Vienas dalykas, į kurį verta atsižvelgti: nors šviesolaidinio lazerio pjaustymo technologija puikiai tinka plonoms ir vidutinėms plokštėms, labai storo medžiagų (daugiau nei 20 mm) pjūvio paviršiaus kokybė gali rodyti matomas juostas. Taikymams, kuriems reikalingas bepriekaiščias kraštų apdorojimas storose plokštėse, šis kompromisas vertas dėmesio renkantis įrangą.

Kai CO2 vis dar yra pagrįstas

Nepaisant to, kad šviesolaidiniai lazeriai dominuoja metalų apdorojime, visiškai atmesti CO2 lazerius būtų trumparegiška. Jų ilgesnė bangos ilgis – kuris riboja metalų pjaustymo efektyvumą – tampa pranašumu dirbant su organinėmis medžiagomis. Mediena, akrilas, oda, tekstilės ir plastikai šį bangos ilgį sugeria išskirtinai gerai.

Jei jūsų dirbtuvės apdoroja įvairias medžiagas – vieną valandą pjauna plieną, o kitą – akrilo reklaminius skydelius – CO2 lazeris, galintis pjaustyti tiek metalus, tiek ne metalus tame pačiame įrenginyje, siūlo tikrąją universalumą. Tai ypač svarbu užsakymų dirbtuvėms, aptarnaujančioms įvairias pramonės šakas, arba gamintojams, gaminantiems produktus, kuriuose derinamas metalas su kitomis medžiagomis.

CO2 sistemos taip pat turi žemesnę lazerio pavojų klasifikaciją nei skaiduliniai lazeriai, todėl saugos reikalavimai yra paprastesni. Be to, metalo pjovimui CO2 lazeriu 6–25 mm storio diapazone tinkamai prižiūrima CO2 įranga užtikrina pakankamai gerą našumą su lygiomis pjaunamosiomis kraštinėmis – nors reikėtų tikėtis lėtesnių greičių, palyginti su šiuolaikiniais skaiduliniais sprendimais.

Rinkos realybė kalba pati už save: skaiduliniai lazeriai dabar dominuoja diegiant naujas specializuotoms metalo pjovimo lazeriais paskirtims skirtas sistemas. CO2 lazeriai išlaiko savo nišą darbuojantis su įvairiomis medžiagomis ir įmonėse, kuriose jau yra esama įranga, vis dar tinkamai veikianti. Tačiau grynai metalo gamybai skaidulinis lazerio pjoviklis tapo numatytojo pasirinkimo sprendimu ne be priežasties.

Nd:YAG lazeriai užima specializuotą rinkos nišą. Jų didelis tikslumas puikiai tinka medicinos prietaisų gamybai, aviacijos komponentams bei aplikacijoms, kur reikia pjaustyti titano ar egzotinių lydinių. Tačiau jų žemesnė fotoelektrinė efektyvumas (apie 3 %) ir ribotas storio pajėgumas daro juos nepraktiškus bendram lakštinio metalo apdirbimui.

Šių skirtumų supratimas padeda priimti protingesnius įrangos sprendimus – tačiau lazerio tipas yra tik viena iš lygties dalių. Medžiagos, kurias pjautom, ir jų storis vienodai svarbiai lemia, kas iš tikrųjų pasiekama su bet kokia konkrečia sistema.

Medžiagų suderinamumas ir storio galimybės

Ar kada nors domėjotės, kodėl jūsų gamintojas nurodo skirtingus pristatymo laikus aliuminiui ir plienui, net jei detalės atrodo identiškai? Atsakymas slypi tame, kaip skirtingi metalai sąveikauja su lazerio energija. Medžiagų savybės, tokios kaip šviesos atspindėjimas, šiluminis laidumas ir lydymosi temperatūra, smarkiai veikia tai, ko galima pasiekti turimu lazerio sistema. Klaida šioje vietoje reiškia atmestas detales, viršytą biudžetą ar dar blogiau – brangios įrangos pažeidimą.

Panagrinėkime, ką iš tikrųjų galima pjaustyti, koks gali būti maksimalus storis ir kurie metalai reikalauja ypatingo elgesio.

Storio ribos pagal metalo tipą

Žemiau pateikta lentelė suteikia praktines gaires dėl maksimalaus pjaustymo storio dažniausiems metalams esant skirtingam galingumui. Šie duomenys priklauso nuo pluošto lazerio sistemų su optimizuotais parametrais – jūsų konkrečūs rezultatai gali skirtis priklausomai nuo įrangos būklės, padedančiųjų dujų parinkimo ir pageidaujamos kraštų kokybės.

Medžiaga	1kw	2 kW	6 kW	10 kW+	Pagrindiniai dalykai verta atsižvelgti
Mild steel	6mm	10mm	20mm	50 mm+	Deguonies naudojimas leidžia greitesniam pjaustymui; azotas užtikrina beoksidines briaunas
Nerūdijančio plieno lakštas	4mm	8mm	16mm	40 mm+	Rekomenduojama azoto pagalba, kad būtų gauti švarūs, be oksidų paviršiai
Aluminiumo lakštas	3 mm	6mm	15mm	25mm	Dėl didelio atspindžio reikalingi skaiduliniai lazeriai; būtina azoto pagalba
Vangas	2 mm	4mm	10mm	15mm	Atspindi spindulius; reikalingos žemesnės greičio reikšmės ir didesnė galia
Varpas	1mm	3 mm	8mm	12mm	Ypač sudėtinga dėl itin stipraus atspindžio ir laidumo

Pastebite modelį? Dėl didelio atspindžio metalai, tokie kaip aliuminis, varis ir plika, nuolat rodo žemesnes maksimalias storio reikšmes lyginant su plieno plokštėmis esant tokiai pačiai galiai. Tai nėra šiuolaikinės įrangos apribojimas – tai veikia fizikos dėsniai.

Lazerio galios pritaikymas prie jūsų medžiagų poreikių

Kodėl vieni metalai puikiai pjaunasi, o kiti pasipriešina? Dauguma susiduriamų situacijų paaiškinimą suteikia dvi medžiagos savybės:

• Atspindumas: Labai atspindintys paviršiai grąžina lazerio energiją atgal iš pjovimo zonos. Aliuminis atmeta apie 90 % CO2 lazerio bangos ilgių, todėl skaiduliniai lazeriai, turintys trumpesnius bangos ilgius, tapo pageidaujamu pasirinkimu aliuminio lakštiniam metalui
• Šilumos laidumas: Medžiagos, tokios kaip varis ir aliuminis, greitai skleidžia šilumą per visą lakštą. Tai reiškia, kad daugiau energijos sugeriasi aplinkinės medžiagos, o ne koncentruojasi pjovimo taške – todėl reikia didesnės galios ir lėtesnių greičių, kad išlaikyti prasiskverbimą.

Plaunčiojo plieno lakštų aplikacijoms pusiausvyra yra palankesnė. Plaunčiojamas plienas efektyviai sugeria lazerio energiją ir vidutiniškai laiduoja šilumą, todėl jis yra viena iš numanomiausių medžiagų pjaunant. 2 kW sistema susidoroja su dauguma bendrųjų gamybos užduočių iki 8 mm, o 6 kW atveria duris vidutinės storio plokščių konstrukciniam darbui.

Štai praktinė galios parinkimo schema:

• Plonų lakštų apdorojimas (mažiau nei 3 mm): 1–2 kW sistemos užtikrina puikų greitį ir pjūklo krašto kokybę daugelyje metalų
• Vidutinė gamyba (3–10 mm): 3–6 kW suteikia tą universalumą, kurio daugumai dirbtuvių reikia
• Storų plokščių pjaustymas (10 mm ir daugiau): 10 kW ir daugiau tampa būtina gamybos efektyvumui

Ar galima pjaustyti aliuminį lazeriu?

Žinoma – bet tam reikia suprasti, kas šį metalą daro kitokį. Klausimas „ar galima pjauti aliuminį laseriu“ kyla dažnai, nes dėl aliuminio didelio atspindžio istoriškai kildavo problemų, įskaitant atgalinius atspindžius, kurie galėjo pažeisti lazerinę optiką.

Šiuolaikiniai pluoštiniai lazeriai daugiausia išsprendė šią problemą. Jų trumpesnė bangos ilgis (apie 1 µm) yra geriau sugeriamas aliuminio nei CO2 10,6 µm bangos ilgis. Kartu su naujos kartos sistemose esančia apsauga nuo atgalinių atspindžių, aliuminio pjaustymas lazeriu tapo įprasta praktika patyrusiems gamintojams.

Vis dėlto aliuminio pjaustymas lazeriu reikalauja tam tikrų apibrėžimų:

• Pagalbinės dujos: Azotas sukuria švarius, be oksidų kraštus, būtinus matomoms paviršiams ar vėlesniam suvirinimui
• Galios reguliavimas: Reikėtų tikėtis naudoti 20–30 % daugiau galios lyginant su plieno lygiu storiu
• Greičio kalibravimas: Pjovimo greitis plonam aliuminiui (iki 3 mm) paprastai svyruoja nuo 1 000 iki 3 000 mm/min, o storesniems lakštam (6 mm ir daugiau) gali reikėti 200–800 mm/min
• Paviršiaus paruošimas: Švarus medžiaga, laisva nuo aliejų ir oksidacijos, padeda pagerinti vientisumą

Palyginimui, 10 mm storio aliuminio lakštą galima pjauti su gerais rezultatais naudojant pluošto lazerus, kurių galia nuo 3 iki 6 kW. Žemesnės galios sistemos gali susidurti su pralaidumu ar kraštinės kokybe šiame storiuje.

Dažni aliuminio markių tipai, tinka laseriniam pjaustymui, įskaitant 5052, 5083 ir 6061. Šie lydiniai pasižymi geru suvirinamumu ir švariu pjaustymu. 7075 žyma, nors ir populiaru konstrukciniams taikymams, reikalauja didesnės galios ir lėtesnių greičių dėl savo kietumo – tai sukuria šiurkštesnius kraštus, kuriems gali prireikti papildomo apdorojimo.

Iš esmės? Aluminio laserinis pjaustymas yra ne tik įmanomas, bet ir vis labiau ekonomiškai naudingas. Svarbiausia – tinkamai suderinti įrangos galimybes su medžiagos reikalavimais ir dirbti su operatoriais, kurie supranta šių atspindinčių metalų reikalaujamus specifinius parametrus.

Įvertinus medžiagų suderinamumą, kyla kitas svarbus klausimas – tikslumas: kokius tarpinius matmenis galima pasiekti ir kaip tokie veiksniai kaip pjūvio plotis bei pjūvio briaunos kokybė paveikia jūsų projektus?

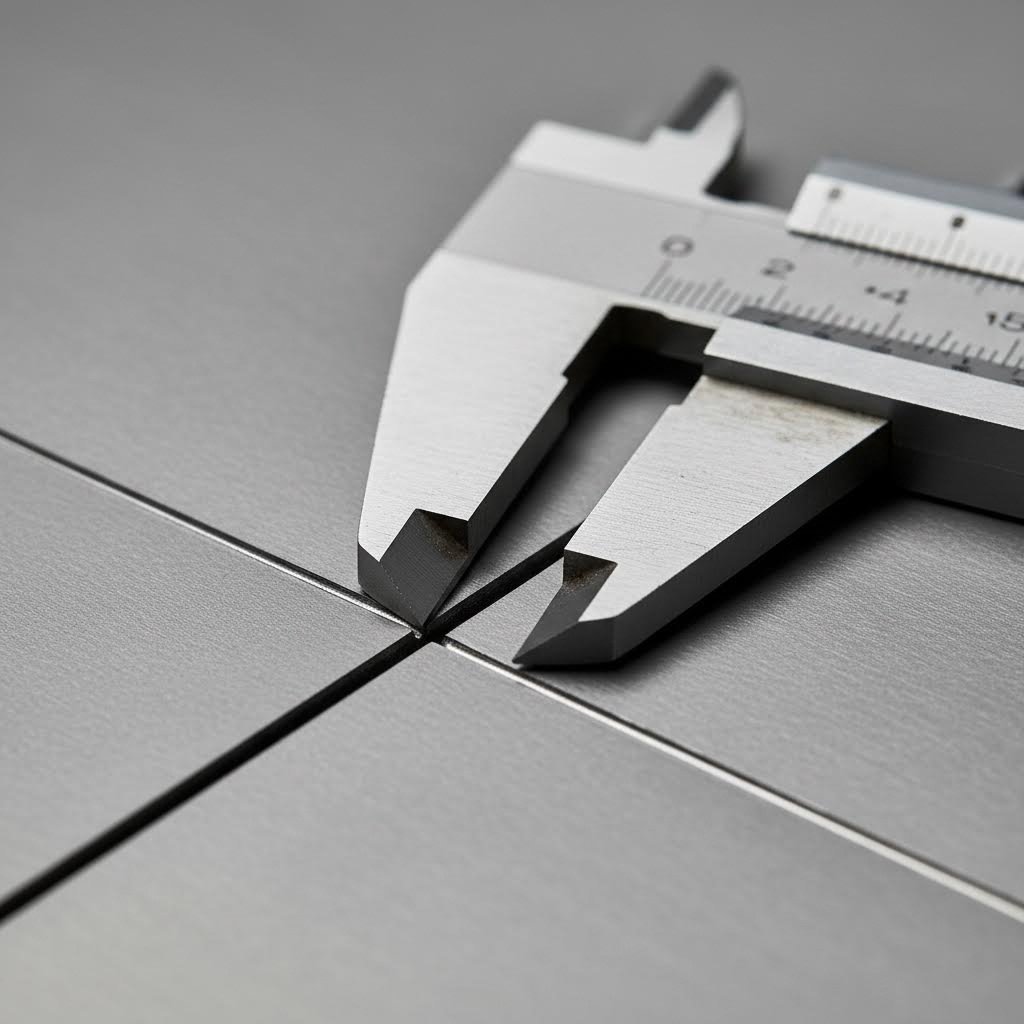

Tikslumo tarpiniai matmenys ir pjūvio briaunos kokybės standartai

Jūs jau pasirinkote lazerio tipą ir patvirtinote, kad jūsų medžiaga bus švariai apkarpyta. Dabar atsiranda klausimas, kuris atskiria priimtinus detalių gaminius nuo išskirtinių: koks tikslumas iš tikrųjų pasiekiamas naudojant lazerinį pjaustymą? Ar tai būtų aviacijos atramos, kur kiekvienas dešimtasis milimetro skiriasi, ar dekoratyvinės plokštės, kur vizualinė vientisumas svarbesnis už matmenų tikslumą, – tarpinių matmenų galimybių supratimas formuoja realistiškus lūkesčius ir protingesnius konstravimo sprendimus.

Štai ką sako prieš akis: laserinis lakštinio metalo pjaustymas yra vienas tiksliausių galimų terminių pjaustymo būdų. Aukštos kokybės pramoniniai įrenginiai optimaliomis sąlygomis nuolat pasiekia tikslumą ±0,1 mm, o šviesolaidiniai lazeriai dar tikslesnį – net iki ±0,05 mm arba ±0,025 mm tikslaus lakštinio metalo apdirbimo atveju. Palyginimui, tai maždaug žmogaus plauko storis, kuris skiria jūsų pjaustymo matmenį nuo projekto specifikacijos.

Tačiau šios pagrindinės vertės turi svarbių išlygų. Medžiagos storis, detalės geometrija ir įrangos būklė visi veikia tai, ko iš tikrųjų galima pasiekti konkrečiame projekte.

Įtrūkio supratimas ir jo reikšmė dizainui

Prieš imantis tikslumo verčių, reikia suprasti, kas yra kerf – tai medžiagos plotis, pašalinamas lazerinio spindulio pjovimo metu. Galima sakyti, kad tai lazerio „kąsnis“. Kiekvienas pjaustymas sunaudoja nedidelę medžiagos dalį, paprastai nuo 0,1 mm iki 1,0 mm priklausomai nuo medžiagos tipo, storio ir pjaustymo parametrų.

Kodėl tai svarbu jūsų dizainams? Panagrinėkime paprastą pavyzdį: iš plieno lakšto išpjaunamas 100 mm kvadratas. Jei jūsų pjūvio plotis (kerf) yra 0,3 mm ir pjovimo kryptis eina palei jūsų brėžinio linijos išorę, galutinis gaminys matuoja 100 mm. Tačiau jei kryptis centrojama ties linija, kiekvienoje kraštinėje prarandama po 0,15 mm – taigi gaunamas 99,7 mm detalės matmuo.

Profesionalios lazerinės metalo lakštų pjaustymo operacijos automatiškai kompensuoja pjūvio plotį (kerf) naudodamos programinės įrangos poslinkius. Tačiau projektuotojai turėtų suprasti šių veiksnių pasekmes:

• Suderinamos detalės: Projektuojant sujungiamas dalis, pjūvio pločio (kerf) atsižvelgimas lemia tarpiklio tikslumą. Nepaisant to, jūsų iškyšos tinkamai neįeis į plyšius.
• Komponuoti dizainai: Greta viena kitos pjaunamos detalės turi bendrą pjūvio nuostolį. Tai būtina atsižvelgti vertinant kritinius matmenis.
• Plonos detalės: Minimalūs elementų plotis turi būti didesnis už pjūvio plotį (kerf), priešingu atveju jūs visiškai perpjaunate tą elementą.

Kaip praktinę taisyklę, dauguma gamintojų rekomenduoja, kad mažiausias detalės dydis būtų bent 1,5-2 karto didesnis už medžiagos storį. 2 mm plieno lakštai, kurių tipiškas skersmuo yra apie 0,2-0,3 mm, turi būti suprojektuotos ne mažesnės kaip 3-4 mm pločio.

Kritinių taikomųjų programų tikslumo standartai

Tolerancijos reikalavimai labai skiriasi įvairiose pramonės šakose. Automobilių ir aviacijos komponentams reikia griežčiausios kontrolės, nes net nedideli nukrypimai gali sukelti surinkimo problemų ar saugos problemų. Dekoratyviniai architektūriniai panelai, priešingai, visualinį nuoseklumą verčia didesnio dydžio tikslumo.

Štai ko galima tikėtis nuo lazerinio plakato pjaustymo skirtinguose tikslumo lygmenyse:

Tikslumo lygis	Tipiškas diapazonas	Bendrosios paraiškos	Reikalinga įranga
Standartinė pramoninė	±0,25 mm	Bendras gaminys, laikikliai, apvalkos	Gerai prižiūrima gamybos įranga
Aukšta tikslumas	±0,1 mm	Automobilių komponentai, medicinos prietaisai	Aukštos kokybės skaidulų lazeriai, kontroliuojama aplinka
Ultra tikslus	±0,025 mm - ±0,05 mm	Oro ir kosmoso pramonė, elektronika, mikroprodukcijos gamyba	Tiesiaeigiai varikliai, klimatizuojamos patalpos

Medžiagos storis žymiai veikia pasiekiamą tikslumą. Didėjant storiui, laikytis siaurų tolerancijų tampa eksponentiškai sudėtingiau. 2 mm nerūdijančio plieno lakštas gali išlaikyti ±0,1 mm, o tos pačios įrangos pjaunamas 15 mm plokštė gali garantuoti tik ±0,25 mm iki ±0,5 mm dėl spindulio sklaidos, šilumos kaupimosi ir išpilų šalinimo sunkumų.

Briaunos kokybė: kas veikia galutinį paviršiaus apdorojimą

Tolerancijų skaičiai atskleidžia tik dalį istorijos. Briaunos kokybė – pjovimo paviršių sklandumas, vertikalumas ir švarumas – dažnai vienodai svarbi funkcinėms detalėms. Kelios tarpusavyje susijusios aplinkybės lemia, ar jūsų laseriu pjaunamas metalas bus su veidrodžio sklastumu briaunomis, ar reikės papildomo apdorojimo.

• Lazerio galia: Nepakankama galia sukelia nepilnas pjaustymo linijas ir šiurkščias briaunas; per didelė galia sukelia perlydymą ir abliaciją.
• Pjausčio greitis: Per greita trukdo visiškai prasiskverbti; per lėta padidina šilumos padavimą, plečia šilumos paveiktą zoną ir pablogina kraštų kokybę.
• Pagalbinio dujinio tipo: Deguonis leidžia greičiau pjaustyti anglinį plieną, tačiau palieka oksiduotus kraštus. Azotas sukuria švarias, be oksido paviršių, tinkamą suvirinimui ar dengimui.
• Fokusavimo taško padėtis: Teisingai nustačius fokusavimo tašką medžiagos paviršiaus atžvilgiu reguliuojama pjūvio geometrija ir krašto statmenumas. Storoms medžiagoms dažnai reikia neigiamo fokusavimo (po paviršiumi), kad būtų sumažintas nuolydis.
• Medžiagos būklė: Švari, plokščia, įtempimais išlaisvinta medžiaga pjaunama vientisesniu būdu nei apsklidusi, aliuota ar susivariusi žaliava.

Viena dažna krašto klaida reikalauja ypatingo dėmesio: aprūdijimas. Paprasčiausiai tariant, tai yra sustingęs lydytos medžiagos likutis, besilaikantis pjaustymo apačios kraštuose – tie užsispyrėliai metaliniai rutuliukai ar grioveliai, kuriuos kartais reikia nušlifuoti arba nušalinėti. Aprūdijimo susidarymas paprastai rodo parametro problemas: nepakankamas pagalbinio dujų slėgis, neteisinga fokusavimo pozicija arba pjaustymo greitis neatitinka medžiagos storio.

Šilumos paveiktas zona (HAZ) kelia dar vieną kokybės aspektą. Kadangi tyrimai rodo lazerio spindulys keičia pjovimo metu medžiagos mikrostruktūrą aplink pjūvį, tai gali paveikti kietumą ir mechanines savybes. Didelės galios ir lėto pjovimo greičio pjovimas padidina HAZ, o optimizuoti parametrai sumažina šiluminį poveikį. Šilumai jautriems taikymams ši nematoma zona gali būti tokia pat svarbi kaip ir matoma kraštinės kokybė.

Šių tikslumo pagrindų supratimas padeda efektyviai bendrauti su gamintojais ir nustatyti realistiškus lūkesčius. Tačiau žinoti, kas yra pasiekta, yra tik pusė reikalavimo – dalių projektavimas, kuris maksimaliai išnaudotų šias galimybes, reikalauja savo taisyklių rinkinio.

Projektavimo gairės lazeriu pjaunamoms lakštinėms metalo detalėms

Jūs jau pasirinkote medžiagą ir suprantate tarpinius. Dabar atėjo metas žingsniui, kuris padeda išvengti brangių perprojektavimų ir užtikrina sėkmę iš pirmo karto: projektuoti detalių formas, kurias lazerinės pjaustyklės iš tikrųjų nori pjaustyti. Galvokite apie gamybai pritaikytą projektavimą (DFM) kaip apie kalbėjimą jūsų gamintojo kalba – kai jūsų CAD failai atitinka įrenginių galimybes, gausite greitesnį pristatymą, žemesnes išlaidas ir mažiau atmestų detalių.

Štai kokia realybė: gražiai suprojektuotas dizainas ekrane gali tapti košmaru gamyboje, jei ignoruojamos pagrindinės pjaustymo sąlygos. Skylios, esančios per arti lenkimų, lūžta formuojant. Per maži elementai, lyginant su medžiagos storiu, iškraipomi arba visiškai dingsta. O neefektyvus išdėstymas pavercia nebrangius projektus biudžetą viršijančiais medžiagų iššvaisčiais.

Peržiūrėkime tas DFM principus, kurie transformuoja lazeriniu būdu pjaustomų lakštinių metalo detalių projektus iš problematiškų į gamybai tinkamus.

Minimalūs elementų dydžiai ir tarpų taisyklės

Kiekviena lazerinio pjaustymo lakštinio metalo sistema turi fiziniai apribojimus. Jei juos viršijate, susidursite su iškraipytais elementais, nepilnai perpjaunamomis vietomis ar detalėmis, kurios tiesiog neveiks taip, kaip numatyta. Šie apribojimai nėra savavališki – jie kyla dėl to, kaip šiluma skiriasi per metalą pjovimo ir formavimo metu.

Skylių ir mažų detalių atveju laikykitės šių rekomendacijų, pagrįstų medžiagos storiu:

• Mažiausias skylės skersmuo: Skylių skersmenys turėtų būti ne mažesni už medžiagos storį. 2 mm plieno lakšte tai reiškia ne mažiau kaip 2 mm skylių skersmenį. Mažesnės skylės gali nebūti aiškiai išpjautos arba išmuštos ir gali iškrypti formuojant.
• Atstumas nuo skylės iki krašto: Skylių padėtis turėtų būti ne arčiau kaip 1,5 karto medžiagos storis nuo lakšto kraštų, kad nebūtų plyštam ar deformuojamam.
• Atstumas tarp skylių: Tarp gretimų skylių palaikykite ne mažiau kaip 2 kartus medžiagos storį. Mažesnis atstumas silpnina medžiagą tarp elementų.
• Skylių šalia lenkimų: Tai labai svarbu – skylės turi būti nutolusios nuo lenkimo linijos bent 2,5 storio dydžio plius vieno lenkimo spindulio atstumu. Ignoruokite šį taisyklę, ir stebėsite, kaip formuojant skylės išsitemps į ovalo formą.

Tuo pačiu logika vadovaukitės ir dėl plyšių, išpjovų bei sujungimų. Plyšių plotis turėtų būti didesnis už medžiagos storį, o ilgio ir pločio santykis, viršijantis 5:1, gali sukelti deformaciją pjovimo metu dėl šilumos kaupimosi. Lanksteliais ir plyšiais sujungiamos detalės – populiarus būdas dalims savavietiškai fiksuoti – reikalauja atidžiai kompensuoti pjūvio plotį, kad būtų pasiekta tinkama įtempimo tvirtinimo kokybė.

Taip pat svarbu kampų projektavimas. Aštrūs vidiniai kampai koncentruoja įtampą ir gali inicijuoti įtrūkimus, ypač kietesnėse medžiagose. Visada, kai tik įmanoma, nustatykite kampų spindulius ne mažesnius kaip 0,5 medžiagos storio. Aliuminio lydiniam 6061-T6 ir kitiems mažiau plastiškiems metalams minimalų lenkimo spindulį padidinkite iki 4 kartų medžiagos storio arba dar didesnio, kad būtų išvengta įtrūkimų.

Projektavimas švariems pjovimams ir efektyviam išdėstymui

Protingas dizainas siekia toliau nei atskiri bruožai – jis apsvarsto, kaip jūsų detalės integruojasi į bendrą gamybos eigą ir kiek efektyviai yra naudojamos pradinės medžiagos.

Detalių išdėstymas – strateginis detalių išdėstymas ant metalo lakšto – tiesiogiai veikia jūsų pelningumą. Pagal industrijos analizė optimalus išdėstymas sumažina medžiagų švaistymą, mažina pjaustymo laiką ir pagerina bendrą gamybos efektyvumą. Kai detalės išdėstomos efektyviai, iš kiekvieno lakšto gaunama daugiau komponentų, todėl mažėja vienos detalės savikaina.

Apsvarstykite šiuos išdėstymui palankius projektavimo principus:

• Naudokite standartines medžiagų storio reikšmes: Nestandartiniai storio matmenys reikalauja specialaus tiekimo, dažnai su minimaliais užsakymais, ilgesniais pristatymo laikais ir dideliais kainų skirtumais. Standartinis 3 mm lakštas kainuoja žymiai mažiau nei nestandartinis 3,2 mm matmuo.
• Kurkite stačiakampius išorinius kontūrus, kai tik įmanoma: Detalės su tiesiomis briaunomis ir statiais kampais išdėstomos tankiau nei organinės formos, todėl tarp komponentų lieka mažiau atliekų.
• Atsižvelkite į pluošto kryptį: Jei detalės reikalauja tolesnio lenkimo, kiek įmanoma, lenkimo linijas derėtų išdėstyti statmenai medžiagos ritinio krypčiai. Jei neatsižvelgiama į struktūrą, lenkimuose gali atsirasti įtrūkimų, ypač su šiluminiu apdorojimu ar mažiau plastiškomis metalo rūšimis.
• Įtraukite lenkimo palengvinimą: Ten, kur lenkiamosios dalys susitinka su nelankstytomis plokštės kraštais, projektuokite nedidelius kompensacinius pjūvius, kad būtų išvengta įtempimo koncentracijos ir medžiagos plyšimo.

Visas gamybos procesas

Lazeriu pjaustomos metalinės plokštės ir lazeriu pjaustomos metalo lakštai retai palieka pjaustymo stalą kaip galutiniai gaminiai. Suprantant tolimesnes operacijas, galima suprojektuoti tokias detales, kurios sklandžiai judėtų per visą gamybos ciklą.

Po pjaustymo, detalių apdorojimas paprastai vyksta toliau:

• Aibrūžinimas: Pašalinamas aštrūs kraštus ir nedidelis liekaninis deginys nuo pjaunamų paviršių
• Lankstymas: Plokščių заготовkių formavimas į trimatę formas naudojant presus-lenkiklius. Jūsų lenkimo priedų skaičiavimai turi atsižvelgti į medžiagos ištempimą išoriniame spindulyje.
• Suvirinimas ar surinkimas: Kelių detalių sujungimas. Saviorientuojantys iškyšuliai ir lizdai sumažina tvirtinimo reikalavimus ir trumpina surinkimo laiką.
• Gaminimo užbaigimas: Apsaugos ar dekoratyvinių dangų taikymas. Nustatant miltelinį dažymą ar kitus paviršiaus apdorojimus, atsižvelkite į matmenų pokyčius – danga prideda storio, kuris gali paveikti tikslųjį pasodinimą.

Dėl padengtų detalių apsvarstykite, kur bus laikomos detalės dangos proceso metu. Kabintuvų vietose dalis detalės liks nepaapdorota. Šias kontaktines zonas projektuokite nekritinėse vietose ir aiškiai nurodykite reikalavimus brėžiniuose.

Ypatingo dėmesio reikalauja pjaustymo ir formavimo sąveika. Lazerinis metalinių lakštų заготовkių pjaustymas nustato pradinę geometriją, tačiau formavimo operacijos ištempta ir suspaudžia medžiagą. Per lenkimus esantys elementai pasislinks priklausomai nuo jūsų lenkimo tolerancijos skaičiavimų. Anksti bendradarbiaukite su gamintoju, kad patvirtintumėte lenkimo tolerancijos reikšmes, specifines jų įrangai ir įrankiams – klaida čia lemia nuoseklų neatitikimų grandinę formuotuose elementuose.

Projektavimas pagaminti nereiškia kūrybiškumo ribojimo – tai reiškia jį produktyviai nukreipti. Kai jūsų projektai atsižvelgia į mašinų galimybes ir medžiagos elgseną, mažiau laiko praleisite sprendžiant problemas dėl atmestų detalių ir daugiau – gaminant produktus rinkai. Tačiau net geriausiai suprojektuotos detalės naudojasi tinkamos pjaustymo technologijos pasirinkimu konkrečioms jūsų reikmėms.

Lazerinis pjaustymas vs vandens srovė, plazma ir mechaniniai alternatyvūs būdai

Štai klausimas, kuris gamintojams sutaupo tūkstančius dolerių: ar tikrai lazerinis pjaustymas yra tinkamiausias jūsų projekto pasirinkimas? Nors metalo lazerinio pjaustymo įrenginiai daugelyje taikymų siūlo išskirtinį tikslumą ir greitį, jie nėra visuotinai pranašesni. Plazma puikiai tinka darbui su storomis plieno plokštėmis. Vandens srovė tvarko medžiagas, kurios negali pakelti šilumos. Mechaninis žirklėjimas siūlo nepalenkiamą ekonomiškumą paprastiems tiesiesiems pjovimams.

Pasirinkus netinkamą metalo pjaustymo įrenginį jūsų taikymui, tenka pernelyg brangiai mokėti už galimybes, kurių jums nereikia – arba dar blogiau, aukoti detalės kokybę, nes esate priverstinai išstūmę technologiją už jos optimalaus naudojimo ribų. Paanalizuokime, kada kiekviena iš metodų pelno savo vietą jūsų gamybos strategijoje.

Gamintojas	Lazerinis pjovimas	Plazminė girta	Vandens strūvio girta	Mechaninis pjovimas
Tikslumas/Leistinė paklaida	±0.1mm to ±0.25mm	±0,5 mm iki ±1,5 mm	±0.1mm to ±0.25mm	±0,5 mm iki ±1,0 mm
Pjovimo greitis (plonas medžiaga)	Puikus	Gera	Lėtai (5–20 col./min)	Labai greitai
Pjovimo greitis (storas medžiaga)	Vidutinis	Puikiai (daugiau nei 100 col./min ant 1/2" plieno)	Lėtas	Ribotas storis
Materialių įvairovė	Metalai, kai kurie plastikai/mediena	Tik laidūs metalai	Bet koks medžiaga	Metalai, plastikai
Maksimali storio talpa	Iki 25–50 mm (plienas)	Iki 160 mm	150 mm ir daugiau	6–12 mm įprasta
Šilumos paveiktas zonos	Minimalus	Reikšmingiausia	Nėra	Nėra
Briaunos kokybė	Puikus (lygus, be oksidų)	Geras (kai kurie šlako likučiai)	Geras (šiek tiek matomas paviršiaus tekstūra)	Vidutinis (galimi kabliukai)
Įrangos kaina	$150,000-$1,000,000+	$15,000-$300,000	$100,000-$500,000	$10,000-$100,000
Eksploatacijos sąnaudos / detalė	Vidutinis	Mažas	Aukštos (abrazyvai)	Labai žemas

Lazeris prieš plazmą storesniam plienui

Kai pjovote plieno lakštus storesnius nei 10 mm, lazerio ir plazmos palyginimas tampa įdomus. Lazerinis pjovimo įrenginys gerai susidoroja su stora medžiaga – aukštos galios švytuliniai sistemos įprastai pjauna 50 mm plieno lakštus. Tačiau „gerai“ nereiškia, kad tai visada optimaliausias sprendimas.

Atsižvelkite į greitį: plazminis pjaustymas 1/2 colių minkštam plienui pasiekia daugiau nei 100 colius per minutę. Tai ženkliai greičiau nei lazeris to paties storio medžiagai. Konstrukciniams darbams, laivų statybai ar sunkiosios technikos gamybai, kur kasdien apdorojama šimtai storumų lakštų, plazmos našumo pranašumas tiesiogiai reiškiasi žemesnėmis sąnaudomis vienai detalei.

Plazmai sunkiesiems lakštams taip pat būdingi praktiniai pranašumai:

• Pjovimo su nuolydžiu galimybė: Plazminiai degikliai pasvirusieji ruošia siūles, pašalinant antrines apdirbimo operacijas
• Mažesni įrangos įsigijimo kaštai: CNC plazminiai stalai kainuoja nuo 15 000–300 000 USD palyginus su 150 000+ USD pramoniniam metalo lazeriniam pjaustymo įrenginiui
• Sumažinti eksploatacijos kaštai: Plazmos sunaudojami komponentai kainuoja žymiai mažiau vienam pjovimo colio ilgiui nei lazeriniai sunaudojami komponentai ir elektros energija kartu

Tačiau plazmos šilumos paveiktos zonos yra platesnės, o pjūklo kokybė plonose medžiagose negali konkuruoti su lazerio tikslumu. Šiuolaikinės aukštos kokybės plazmos sistemos pasiekia beveik tokios pat kokybės rezultatus daugelyje taikymų, ypač medžiagoms, storesnėms nei 1/4", bet sudėtingiems raštams plonose metalo plokštėse lazeris išlieka aiškus lyderis.

Optimalus variantas? Metalo pjaustymo įrenginio pasirinkimas dažnai priklauso nuo dominuojančios medžiagos storio. Dirbtuvės, kuriose dažniausiai pjaustomos 0,5–6 mm medžiagos, teikia pirmenybę lazeriui. Tie, kurie reguliariai apdoroja 12 mm ir storesnes plieno plokštes, pastebi, kad plazma užtikrina geresnę gamybos ekonomiką.

Kada vandens srovė pranašesnė už lazerinį pjaustymą

Vandens srovės pjaustymas užima unikalią padėtį: lėtesnis nei lazerinis ir plazminis, tačiau geba tai, ko nei vienas šiluminis procesas nepajėgia. Veikiantys slėgiu iki 90 000 PSI , vandens srovės sistemos pjauna beveik bet kokį medžiagą – metalus, stiklą, akmenį, kompozitus, keramiką – nesukeldamos šilumos.

Ši bešilumė būsena yra itin svarbi:

• Šilumai jautrios medžiagos: Aviacijai naudojami titano lydiniai, sukietinti įrankių plienai ir grūdintos medžiagos išlaiko savo metalurgines savybes, nes neatsiranda šiluminis iškraipymas
• Kompozitinės medžiagos: Anglies pluoštas, stiklo pluoštas ir sluoksniuotos medžiagos švariai pjaunamos be atskilimo ar kraštų pažeidimų
• Švytrūs metalai: Nors šiuolaikinės metalo lazerinio pjaustymo sistemos susidoroja su aliuminiu ir variu, vandens srovė visiškai išvengia atspindžio problemų
• Storos negeležinės metalo rūšys: Pjaustymas 15 cm aliuminio ar vario tampa praktiškas ten, kur lazerio galios reikalavimai būtų pernelyg dideli

Kas yra kompromisai? Vandens srovės pjovimo sistemos paprastai pjova 5–20 colių per minutę – žymiai lėčiau nei lazeris plonoms medžiagoms. Dėl abrazyvinės medžiagos (granatą naudoja kaip standartinę terpę) sunaudojimo eksploatacijos išlaidos yra didesnės. Be to, procesas sukelia garsų triukšmą, reikalauja vandens valymo ir abrazyvinių medžiagų tvarkymo logistikos.

Taikymams, kuriems būtina absoliuti medžiagos vientisumas – aviacijos komponentams, medicinos implantams ar bet kokiems detalėms, kur šilumos paveiktos zonos sukelia sertifikavimo problemas, – vandens srove pateisinamas lėtesnis darbo tempas ir didesnės eksploatacinės išlaidos.

Mechaninis pjovimas: Pamirštas pasirinkimas

Prieš pasirenkant terminį arba abrazyvinį pjovimą, įvertinkite, ar jūsų detalių pjovimui apskritai reikia tokių metodų. Mechaninis kirpimas ir skylės perdavimas siūlo nepakartojamą ekonomiškumą tinkamiems taikymams. Paprasti tiesūs pjūviai per lakštus? Kirpimo staklės sukuria švarius kraštus už mažą dalį vieno pjūvio kainos. Didelis skylių kiekis standartiniais raštais? Bokštelinio formavimo įrenginiai lenkia lazerį kartojantysis funkcijoms.

Mechaninė pjovimo technologija puikiai tinka masinei gamybai ir medžiagoms, tokioms kaip lakštinis metalas, siūlydama greitį ir paprastumą tiesiesiems kirpimams dideliais kiekiais. Apribojimas slypi geometrijoje – sudėtingos kreivės, sudėtingos schemos ir tikslūs matmenys reikalauja išplėstinių metodų.

Jūsų sprendimų sistema

Technologijos pritaikymas projekto reikalavimams neleidžia nei per daug išleisti, nei susidurti su nepakankamu našumu. Naudokite šią sistemą kaip orientyrą savo pasirinkimui:

• Didelis kiekis, plona medžiaga, sudėtinga geometrija: Metalo pjaustymo lazeris užtikrina greitį, tikslumą ir automatizacijos integravimą
• Didelis kiekis, storas plieno lakštas, konstrukcinė gamyba: Plazmos pjaustymas maksimaliai padidina apdorojimo spartą už mažiausią kainą vienam komponentui
• Šilumai jautrios ar egzotiškos medžiagos, bet kokio storio: Vandens srovė išsaugo medžiagos savybes, nepaisant lėtesnio greičio
• Paprasta geometrija, labai didelis kiekis: Mechaninis pjaustymas siūlo nepalenkiamą ekonomiškumą tinkamoms formoms
• Mišrios medžiagos, vidutinis tūris: CO2 lazeris apdoroja metalus ir nemetalus vienoje platformoje
• Ribotas biudžetas, retkarčiais storesnis plienas: Plazma užtikrina pajėgų pjaustymą prieigiamomis įrangos kainomis

Daugelis gamybos aplinkų naudojasi keliomis technologijomis. Apdorojimo dirbtuvės gali naudoti lazerį tiksliesiems darbams iki 10 mm, plazmą storiam lakštui ir pavieniams vandens srovei pjaustomiems darbams specialiems medžiagoms perduoti į išorę. Tikslas nėra rasti vieną tobulybę – tai pritaikyti kiekvieną projektą optimaliausiam procesui.

Technologijų kompromisų supratimas padeda vesti protingesnes diskusijas su gamintojais. Tačiau žinodami, kuri technologija tinka, vis dar lieka praktinis klausimas: kiek faktiškai kainuos jūsų detalės?

Lazerio pjaustymo projekto kainos veiksniai ir kainodaros strategijos

Jūs pasirinkote tinkamą lazerio tipą, patvirtinote medžiagos suderinamumą ir optimizavote savo dizainą. Dabar kyla klausimas, kuris nusprendžia, ar jūsų projektas žengs toliau: kokia bus jo tikroji kaina? Suprasti lazerio pjaustymo kainodarą reiškia ne tik gauti konkurencingus pasiūlymus – tai reiškia priimti informuotus sprendimus, kurie visoje gamybos strategijoje derina kokybę, greitį ir biudžetą.

Štai ko dažnai nepastebi pirkėjai: lazerio pjaustymo kainos nėra lemiamos vieno veiksnio. Galutinę kainą lemia medžiagos tipas, storis, dizaino sudėtingumas, pjaustymo trukmė ir apdailos reikalavimai. Išmanykite šiuos kintamuosius, ir žinosite, kurie yra svarbiausi optimizuojant projekto ekonomiką.

Detali dalies kainos struktūros analizė

Kas daro vieną lazerio pjaustymo pasiūlymą gerokai skirtingesnį už kitą? Kelios tarpusavyje susijusios kintamosios lemia kainodarą, o kiekvienos supratimas padeda numatyti išlaidas dar prieš prašant pasiūlymų.

Medžiagos tipas ir storis nustatykite kainodaros bazę. Skirtingi medžiagų tipai turi unikalių savybių, kurios veikia pjaunamumą, energijos suvartojimą ir įrangos dėvėjimąsi. Nerūdijančio plieno pjaustymui reikia daugiau energijos ir laiko lyginant su angliniu plienu tokio pat storio, todėl jis iš esmės yra brangesnis. Minkštesnės ar plonesnės medžiagos pjaunamos greičiau ir kainuoja mažiau vienetui.

Storis šį efektą ženkliai padidina. Storesnėms medžiagoms reikia daugiau energijos ir lėtesnių pjaustymo greičių, kad būtų pasiekta švari penetracija. 10 mm plieno detalė gali kainuoti tris–keturis kartus daugiau nei tokia pat geometrija iš 2 mm medžiagos – ne tik dėl žaliavų kainos, bet ir dėl to, kad pjaustymo laikas smarkiai išauga.

Dizaino sudėtingumas tiesiogiai veikia įrenginio darbo laiką. Kiekvienam išpjovimui reikalingas pradžios taškas, kuriame lazeris inicijuoja pjaustymą. Kuo daugiau pradžios taškų ir ilgesni pjaustymo maršrutai, tuo didesnis pjaustymo laikas ir energijos sąnaudos, todėl bendra kaina didėja. Sudėtingi dizainai su daugybe mažų detalių reikalauja didesnio tikslumo, kas padidina darbo jėgos ir įrangos išlaidas.

Apsvarstykite dvi dalis su identiškais išoriniais matmenimis: viena yra paprastas stačiakampis, kita turi 50 vidinių skylių ir dekoratyvinius išpjovimus. Sudėtingesnė dalis gali kainuoti penkis kartus daugiau, nepaisant to, kad sunaudojama tokia pati medžiagos kiekis – nes kainą lemia pjovimo laikas, o ne medžiaga.

Kiekis ir paruošimo kaštai sukuria vienetinio pardavimo kainodaros dinamiką, kuri apdovanoja didelius kiekius. Kiekvienas darbas reikalauja fiksuoto paruošimo laiko: programavimo, medžiagos įkrovimo, mašinos kalibravimo ir kokybės tikrinimo. Ar jūs pjaunate 10 detalių ar 1 000, paruošimo kaštai išlieka santykinai pastovūs. Kuo daugiau vienetų, tuo žymiai mažesnė kaina vienai daliai.

Sekundinės operacijos prideda numatomus kaštų sluoksnius. Tokios operacijos kaip faske formavimas, sriegiavimas, užgulšnių šalinimas ir paviršiaus apdorojimas reikalauja papildomo darbo, specializuotos įrangos ir ilgesnio gamybos laiko. Detales, reikalaujančios specifinių mechaninių elementų ar aukštos kokybės apdailos, padidina gamybos sudėtingumą ir trukmę, todėl bendri kaštai taip pat auga.

Atlikimo laikas įvedžia greičio premiją. Skubūs užsakymai, reikalaujantys pagreitinto apdorojimo, paprastai kainuoja 25–50 % daugiau nei standartiniai pristatymo terminai. Kai terminai leidžia lankstumą, standartinis planavimas užtikrina geresnes kainas.

Kiekio nuolaidos ir gamybos ekonomika

Kiek iš tikrųjų galite sutaupyti užsakydami protingiau? Dideli kiekiai ženkliai sumažina vienetinę kainą, nes pastovios paruošimo išlaidos paskirstomos per daugiau vienetų. Didelės partijos taip pat padidina gamybos efektyvumą, mažindamos įrangos простoją tarp užduočių ir optimizuodamos medžiagų panaudojimą.

Be tūrio nuolaidų, keletas strategijų padeda kontroliuoti lazerio pjaustymo išlaidas:

• Konstrukcijos supaprastinimas: Sumažinkite išpjovų skaičių ir supaprastinkite geometriją, kad būtų sumažintas pjaustymo laikas. Kiekvienas pašalintas pradurimo taškas sutaupo kelias sekundes įrangoje, kurios kaupiasi visoje gamybos serijoje.
• Medžiagos išdėstymo efektyvumas: Efektyvus išdėstymas maksimaliai padidina medžiagos panaudojimą, išdėstant detales kuo arčiau viena kitos, sumažinant atliekas ir trumpinant pjaustymo laiką. Pažangios išdėstymo programinės įrangos optimizuoja maketus, gerindamos efektyvumą ir ženkliai mažinamas atliekų kiekis.
• Partijos užsakymas: Kai tik įmanoma, sujunkite kelis detalių numerius į vieną gamybos ciklą. Užsakyti keletui savaičių komponentų vienu metu yra naudingesnis nei nedidelius užsakymus dėti kas savaitę – net atsižvelgiant į atsargų laikymo kaštus.
• Tinkamos tarpinės jungtys: Nurodyti siauresnes tarpines jungtis, nei reikalauja Jūsų taikymas, didina kaštus dėl lėtesnio pjaustymo greičio ir padidėjusio patikrinimo laiko. Tikslią apdirbimo tikslumą pritaikykite realioms funkciniams poreikiams.
• Venkite dvigubų pjaustymo linijų: Jei Jūsų projekte linija persidengia su kita, lazeris dvigubai pažymės šią sritį, o tai bus skaičiuojama kaip papildomas pjaustymo laikas. Peržiūrėkite projektavimo failus, kad pašalintumėte persidengiančias trajektorijas.
• Prototipas prieš gamybą: Mažas bandomasis paleidimas atskleidžia sudėtingumus kuriuos pigiau ištaisyti nei aptikti problemas visoje gamybos užsakyme.

Įrangos turėjimas vs. outsourcingas

Klausimas, kuris kyla reguliariai: kiek kainuoja lazerinio pjaustymo mašina ir ar jos turėjimas apsimoka? Atsakymas priklauso nuo jūsų apimties, įvairovės ir operacinės galios.

Pramoninių lazerinio pjaustymo mašinų kainų diapazonai labai skiriasi priklausomai nuo jų galimybių:

• Pradinio lygio pluoštines technologijas naudojančios sistemos (1–2 kW): $50,000-$150,000
• Vidutinio diapazono gamybos įranga (3–6 kW): $150,000-$400,000
• Didelės galios pramoninės sistemos (10 kW ir daugiau): $400,000-$1,000,000+

Maža lazerinio pjaustymo mašina, tinkanti lengvajai gamybai ar prototipavimui, kainuoja nuo 30 000 iki 80 000 JAV dolerių, tačiau tokios mažos lazerinio pjaustymo mašinos paprastai riboja jus plonesniems medžiagoms ir lėtesniems greičiams. Tikrai gamybai reikia skaičiuoti su investicijomis šešių skaitmenų ribose.

Tačiau įrangos kaina sudaro tik dalį visos lygties. Lazerinio pjaustymo darbuose vietovėje reikia brangių investicijų į įrangą, išsamų mokymą ir nuolatinę techninę priežiūrą. Įranga reikalauja reguliarios priežiūros, dėl kurios išlaidos dar labiau didėja – saugos reikalavimai, remontai ir specialiai skirta grindų erdvė visi turi būti įvertinti tikrose savininkystės išlaidose.

Kada pergalė ateina iš išorės? Jei jūsų apimtis nepagrįsta specialios įrangos, veikiančios daugkartinėmis pamainomis, įtraukiant patyrusius išorės gamintojus, sutaupoma vietos, laiko ir pinigų. Jie prižiūri esamą įrangą, dirba su apmokymais operatorių ir paskirsto išlaidas įvairiems klientams - efektyvumą, kurio atskiri pirkėjai negali pasiekti mažomis ar vidutinio dydžio prekėmis.

Atvirkščiai, didelės apimties operacijoms, kurioms reikia pastovios darbo ir techninės patirties, dažnai įrenginys yra savarankiškai apmokamas per dvejus ar trejus metus, nes pašalinamos užsakomųjų paslaugų maržos ir gerinama gamybos kontrolė.

Lazerinės pjovimo mašinos, parduodamos, yra įvairios - nuo naujos OEM įrangos iki sertifikuotų naudotų sistemų, kurios siūlo tinkamą veikimą 40-60% naujos kainos. Naudotos technologijos rinka yra svarbi tiems, kurie yra budžetų atžvilgiu atsargūs ir nori įsigyti šiek tiek senesnės technologijos.

Ar vertinate paslaugų teikėjų kainas, ar modeliuojate vidinių įrenginių grąžinamumą, šių išlaidų veiksnių supratimas padeda priimti sprendimus, kurie optimizuoja tiek kokybę, tiek biudžetą. Koks kitas žingsnis? Rasti tinkamą partnerį, kuris vykdytų jūsų gamybos strategiją.

Tinkamo lazerio pjaustymo partnerio parinkimas jūsų projektui

Jau sukūrėte dizainą, patvirtinote medžiagos suderinamumą ir apskaičiavote gamybos biudžetą. Dabar atėjo metas priimti sprendimą, kuris nulems, ar jūsų projektas pasiseks, ar susidurs su sunkumais: pasirinkti, kas iš tikrųjų pjaus jūsų detalis. Ar ieškotumėte plieno gamintojų savo regione, ar vertintumėte tolimus specialistus, netinkamas partneris atneša galvos skausmą – praleistus terminus, kokybės trūkumus ir kainas, kurios viršija pasiūlymus.

Tinkamas partneris tampa jūsų inžinerijos komandos pratęsimu, aptikdamas konstrukcijos problemas dar prieš jiems tampant gamybos problemomis, ir pristatydamas detales, kurios idealiai tiktų jau pirmą kartą. Štai kaip atskirti skirtumą dar nepasirašius pirkimo užsakymo.

Įrangos ir gebėjimų vertinimas

Tyrinėdami „plokščių metalų arti manęs“ ar „metalinių konstrukcijų arti manęs“, nesustokite ties tik artumu. Gamintojo įranga tiesiogiai riboja tai, ką jis gali pasiūlyti – ir kokia kaina tai bus galima pasiūlyti.

Pradėkite nuo supratimo apie jų lazerines sistemas. Kaip Pabrėžia California Steel Services , skirtingos lazerinio pjaustymo technologijos turi įtakos kokybei, tikslumui ir greičiui. Užduokite konkretus klausimus:

• Lazerio galia ir tipas: Dirbtuvė, naudojanti 6–12 kW pluošto lazerius, gali apdoroti storus ir švytuojančius metatus, su kuriais silpnesnės galios sistemos susiduria su sunkumais. Suderinkite jų galimybes su savo medžiagų reikalavimais.
• Lovos dydis: Stalo matmenys nustato maksimalų detalės dydį be perkėlimo. 7,6 m ilgio stalas gali priimti didelius skylius, kuriuos mažesnės sistemos turėtų pjaustyti dalimis.
• Tikslumo charakteristikos: Aukštos kokybės sistemos pasiekia tikslumą iki ±0,0127 mm – bet tik jei įranga tinkamai prižiūrima. Paklauskite, kada paskutinį kartą buvo kalibruota įranga.
• Medžiagų kompetencija: Ar gamintojas specializuojasi būtent jūsų naudojamose medžiagose? Patirtis su nerūdijančiu plienu automatiškai nereiškia kompetencijos aliuminio ar vario apdirbime.

Už pjovimo įrangos ribų vertinkite jų visą gebėjimų spektrą. Kai kurios įmonės siūlo papildomas paslaugas, tokias kaip išlyginimas, formavimas ir pjaustymas. Jei jūsų projektui reikalingos miltelinio tipo dengimo paslaugos, lenkimas, suvirinimas arba įtvirtinimo detalių montavimas, vieno stogo paslaugų teikėjas supaprastina bendravimą ir užtikrina vientisumą visuose gamybos etapuose.

Paprašykite pamatyti darbų pavyzdžių. Įvertinkite pjūvių kokybę – ar kraštai yra švarūs ir lygūs? Ar pjovimas tikslus ir tikslius? Fiziniai pavyzdžiai atskleidžia daugiau nei bet kokios techninės charakteristikos.

Svarbūs kokybės sertifikatai

Sertifikatai rodo, kad gamintojas investavo į sistemingą kokybės valdymą – ne tik į geras ketinimus. Bendrosioms plieno gamybos ir metalo gamintojų paieškoms „near me“, ISO 9001 sertifikatas rodo standartizuotus procesus ir dokumentuotas kokybės kontrolės priemones.

Tačiau automobilių ir aviacijos pramonei reikalinga daugiau. IATF 16949 sertifikavimas reprezentuoja automobilių pramonės kokybės valdymo standartą, kuriam būdingi griežti procesų kontrolės reikalavimai, defektų prevencija ir nuolatinio tobulinimo metodologijos. Apdirbimo dirbtuvės šalia manęs, aptarnaujančios automobilių OEM gamintojus, turi šią sertifikaciją – ji nėra pasirinktina.

Kodėl sertifikavimas svarbus jūsų projektui? Įvertinkite tai: sertifikuotos įmonės reguliariai patiriya auditorijas, kurios tikrina, ar jų kokybės sistemos veikia taip, kaip dokumentuota. Jos palaiko sekamumo duomenis, kalibravimo žurnalus ir taisomųjų veiksmų procedūras. Kai iškyla problemos – o gamyboje jos galiausiai iškyla – sertifikuotos dirbtuvės turi sistemingus metodus, kad nustatytų šaknines priežastis ir užkirstų kelią jų pasikartojimui.

Automobilių pramonei, kur lazeriu pjaunamos detalės integruojamos su presuotomis dalimis, ieškokite partnerių, kurie demonstruoja tiek pjaunamosios ekspertizę, tiek automobilių klasės kokybės sistemas. Shaoyi (Ningbo) Metal Technology , pavyzdžiui, sujungia IATF 16949 sertifikuotą kokybę su išsamiomis gamybos galimybėmis šasi, pakabos ir konstrukcinių detalių srityje – tai iliustruoja tikslų pjaustymą ir platesnius automobilių tiekimo grandinės reikalavimus.

Atlikimo laikas ir reaktyvumas

Gamybos terminai yra svarbūs. Gamintojo atlikimo galimybės turi įtakos visam jūsų projekto tvarkaraščiui.

• Kainos pasiūlymo reaktyvumas: Kaip greitai jie reaguoja į užklausas? Partneriai, siūlantys 12 valandų pasiūlymų paruošimo laiką, paprastai rodo operacinį efektyvumą, kuris dažnai plinta ir į gamybą.
• Standartiniai pristatymo laikai: Supraskite bazinius pajėgumus. Įmonė, dirbanti tris pamainas, siūlo kitokias galimybes nei vieną pamainą dirbanti įmonė.
• Skubios paslaugos: Trumpesnis atlikimo laikas gali kainuoti brangiau – žinokite, kiek kainuoja pagreitinimas, kol nereikės skubiai.
• Išplėstinumą: Įvertinkite, ar paslaugos gali atitikti jūsų projekto dydį ir mastą tiek dabar, tiek ateityje. Geriau augti kartu su partneriu, nei keisti tiekėją projekto viduryje.

DFM palaikymas ir prototipavimo galimybės

Geriausi gamintojai aptinka problemas dar prieš pradedant pjaustyti. Gamybai tinkamo konstravimo (DFM) pagalba – dažnai teikiamas nemokamai – užtikrina, kad projektai būtų visiškai optimizuoti prieš pradedant gamybą. Ekspertai inžinieriai peržiūri brėžinius, nustatydami bruožus, kurie gali sukelti pjaustymo problemas, iškraipymus formuojant ar surinkimo problemas ateityje.

Tai ypač svarbu kuriant produktą. Partneriai, siūlantys greitus prototipus per 1–3 dienas, leidžia jums greitai patvirtinti projektus dar nepasirenkant gamybos kiekių. Palyginkite tai su tiekėjais, reikalaujančiais savaitėms skirti prototipams – kiekviena delsto diena atitolina jūsų starto datą.

Automobilių programose, kurių konkurencingumą lemia terminai, 5 dienų greito prototipavimo galimybės – tokios kaip siūlomos Shaoyi – ženkliai pagreitina plėtojimo ciklus. Sujungus su išsamią DFM parama, tokia operatyvumas padeda inžinerijos komandoms greičiau kartoti ir pasiekti gamybai tinkamus projektus su mažesniu pataisymų skaičiumi.

Vertindami potencialius partnerius, tiesiogiai klauskite: koks procentas užsakymų išvežamas laiku? Geriausi pasiekia 96 % laikingo pristatymo kasmet – tai rodiklis, kuris sako daugiau nei pažadai.

Rasti tinkamą lazerinio pjaustymo partnerį reikalauja tyrimų, tačiau investicija atsipirks visą jūsų gamybos santykių trukmę. Nustačius partnerio atrankos kriterijus, pažvelkime į priekį – į naujas technologijas, kurios keičia pramonę, ir konkrečius žingsnius, kaip pradėti savo kitą projektą.

Ateities tendencijos ir jūsų kiti žingsniai lazeriniame pjaustyme

Jūs jau susipažinote su pagrindais – lazerių tipais, medžiagų suderinamumu, tikslumo standartais, dizaino gairėmis ir partnerių atranka. Dabar kyla klausimas: kur link juda lazerinis lakštinio metalo pjaustymas ir kaip galite pritaikyti viską, ką išmokote, savo kitame projekte? Ši pramonė nesustoja vietoje. Galios, intelekto ir automatizacijos pažangos keičia tai, kas įmanoma, o praktiniai veiksmai šiandien padeda užtikrinti sėkmę rytoj.

Pramonę pertvarkantys nauji technologijai

Lazerinį lakštinio metalo pjūklą, kurį vertinate šiandien, labai skiriasi nuo prieš penkerius metus įdiegtų sistemų. Kelios susitelkusios tendencijos greitina šią raidą.

Aukštos galios pluoštiniai lazeriai toliau stumia ribas. Sistemos, skirtos 10 kW, 20 kW ir net 30 kW ir daugiau dabar leidžia pjauti medžiagas, storesnes nei 50 mm, neprarandant greičio. Didelės apimties gamybai – automobilių konstrukciniams komponentams, laivų statybai ir pramonei – šios aukštos galios sistemos užtikrina tiekimo pajėgumą, kuriam anksčiau reikėjo plazmos pjaustymo, tačiau su lazerio kokybės kraštine būkle. Praktinis poveikis? Užduotys, kurios anksčiau reikalavo kelių technologijų, dabar sutelkiamos į vieną lakštinio metalo lazerinį pjovimo įrenginį.

AI ir mašininio mokymosi integracija galbūt atspindi didžiausią permainą. Dirbtinis intelektas (AI) revoliuciją kelia laserinei pjaustymo technologijai, leisdamas sistemoms prisitaikyti prie skirtingų medžiagų ir darbo sąlygų. Dėka realaus laiko duomenų analizės šios protingos sistemos automatiškai optimizuoja pjaustymo parametrus – lazerio galią, greitį ir fokusavimą. Rezultatas? Didesnis tikslumas, mažiau klaidų ir sumažintas operatoriaus įsikišimas. Tokios kompanijos kaip Trumpf jau naudoja dirbtinį intelektą, kad tikslingai sureguliuotų parametrus įvairioms medžiagoms, pasiekiant greitesnį pjaustymą ir mažesnę medžiagų švaistą.

Ką tai praktiškai reiškia? Įsivaizduokite lazerinį lakštinio metalo pjaustytuvą, kuris atpažįsta medžiagos skirtumus net toje pačioje partijoje ir automatiškai kompensuoja. Arba sistemas, kurios numato techninės priežiūros poreikį dar iki gedimų atsiradimo, taip mažindamos nenuspėjamą prastovą. Numatoma, kad dirbtiniu intelektu valdomos sistemos taps savomokančiomis, prognozuodamos galimas problemas ir užkirsiančios kelią prastovoms, nustatydamos gedimus dar iki jų įvykimo.

Automatizacija ir robotų integracija išeina už pjovimo galvutės ribų. Automatizuotos sistemos ir robotų rankos gali įkelti ir iškelti medžiagas, tvarkyti detalias bei net atlikti kokybės kontrolės užduotis, žymiai sumažindamos reikalavimus dirbtiniam darbui. BMW gamybos gamyklos puikiai iliustruoja šį požiūrį – robotai dirba kartu su lazeriniais pjovimo sprendimais nuo automobilių dalių pjaustymo iki sudėtingų komponentų surinkimo, sukurdami greitesnius ir efektyvesnius gamybos procesus.

Kokybės stebėjimas realiu laiku uždaro grįžtamąjį ryšį. Šiuolaikinės sistemos integruoja jutiklius, kurie tikrina pjovimo kokybę ne tik po, bet ir metu gamybos proceso. Matmeniniai patikrinimai, šiluminė vaizdų analizė ir paviršiaus tyrimas atliekami procese, susekdami nukrypimus dar iki jie taptų nepriimtinomis detalėmis. Ši galimybė yra ypatingai vertinga aukštos vertės medžiagoms ar kritinėms aplikacijoms, kur kiekviena atmesta detalė reiškia didelius kaštus.

Tvarumo patobulinimai išspręskite tiek eksploatacijos sąnaudas, tiek aplinkos problemas. Skaiduliniai lazeriai sunaudoja mažiau energijos ir sukuria minimalias atliekas, atitikdami pasaulinius aplinkosaugos standartus. Gamytojams, kuriems tenka spaudimas mažinti anglies pėdsaką ir tuo pat metu kontroliuoti išlaidas, šie efektyvumo rezultatai suteikia dvigubą naudą.

Sėkmingiausi lakštinio metalo lazerio pjaustymo projektai neprasideda nuo technologijos – jie prasideda nuo aiškiai apibrėžtų reikalavimų. Suderinkite savo tikslumo poreikius, medžiagos charakteristikas, apimties lūkesčius ir terminus su tinkamu pjaustymo būdu bei gamybos partneriu, ir tada technologija taps įrankiu, o ne apribojimu.

Jūsų veiksmų planas sėkmingam lazerio pjaustymui

Teorija be praktikos lieka teorija. Štai konkrečios gairės, kaip visą šiame vadove pateiktą informaciją paversti gamybai paruoštomis detalėmis:

1. Tiksliai apibrėžkite savo projekto reikalavimus. Nurodykite dokumento medžiagos tipą ir storį, reikalingą kiekį, ribinius nuokrypius, briaunų kokybės reikalavimus bei tolesnius apdirbimo etapus (lenkimas, suvirinimas, apdaila). Būkite konkrečiai – „tikslūs ribiniai nuokrypiai“ skirtingiems gamintojams gali reikšti skirtingus dalykus. Nurodykite ±0,1 mm, jei tokie jums reikalingi, arba priimkite ±0,25 mm, jei jie tinkami jūsų taikymui.
2. Paprašykite kainų pasiūlymų iš keleto tiekėjų. Nesutikite su pirmuoju atsakymu. Palyginkite bent tris gamintojus, įvertindami ne tik kainą, bet ir pristatymo laiką, DFM palaikymo paslaugas bei ryšio greitį. Partneriai, siūlantys greitą kainų pasiūlymų paruošimą – kai kurie gamintojai, pvz., Shaoyi, teikia kainų pasiūlymus per 12 valandų – demonstruoja operacinį efektyvumą, kuris dažnai tęsiasi ir gamybos vykdyme.
3. Atidžiai įvertinkite DFM grįžtamąjį ryšį. Geriausi gamintojai ne tik kviečia kainą jūsų dizainui – jie jį tobulina. Atkreipkite dėmesį į pasiūlymus dėl elementų matmenų, medžiagų parinkimo, tikslumo optimizavimo ir sąnaudų mažinimo galimybių. Gamintojai, siūlantys išsamią DFM palaikymo paslaugą, aptinka problemas dar prieš pradedant pjaustyti, taupo perdirbimo ciklus ir pagreitina jūsų grafiką.
4. Pradėkite nuo prototipų kiekių. Prieš įsipareigodami dėl gamybos apimčių, patvirtinkite savo dizainą nedideliu bandomuoju paleidimu. Šiuolaikinė šviesolaidinė lazerinė technologija pasiekia tikslumą ±0,1 mm ribose, tačiau praktinė patikra atskleidžia sudėtingumus, kurių net kruopštus analizavimas gali praleisti. Prototipai kainuoja mažiau nei gamybos perdarymas.
5. Patikrinkite kokybės sistemas ir sertifikatus. Automobilių pramonei patvirtinkite IATF 16949 sertifikatą. Bendram metalo gamybos darbui ISO 9001 užtikrina bazinį patikimumą. Paklauskite apie patikros procesus, sekamumo dokumentaciją ir laiku pristatymų istoriją.
6. Planuokite mastelį. Apsvarstykite, ar jūsų pasirinkęs partneris gali augti kartu su jūsų poreikiais. Gamintojas, efektyviai tvarkantis 100 vienetų prototipus, gali susidurti su sunkumais dirbdamas 10 000 vienetų gamybą – arba atvirkščiai. Aptarkite apimties galimybes ir pristatymo laiko lūkesčius skirtingoms kiekio normoms iš anksto.

Pasaulinė lazerinio pjaustymo rinka toliau plėtosi – prognozuojama, kad ji beveik padvigubės nuo 7,12 mlrd. JAV dolerių 2023 m. iki 14,14 mlrd. JAV dolerių iki 2032 m. Šis augimas atspindi technologijos esminę vertės pasiūlą: nepakartojamą tikslumą, greitį ir universalumą šiuolaikinei gamybai. Ar gamintumėte automobilių rėmų komponentus, architektūrinius skydelius ar tikslumo medicinos prietaisus, lakštinio metalo lazerinis pjaustymas suteikia galimybes, kurių mechaniniai metodai paprasčiausiai negali pasiekti.

Koks jūsų kitas žingsnis? Veikite. Apibrėžkite tuos reikalavimus, užklauskite tų kainų ir perkelti savo projektą iš planavimo į gamybą. Technologija pasiruošusi. Partneriai prieinami. Vienintelis likęs kintamasis – jūsų sprendimas pradėti.

Dažniausiai užduodami klausimai apie plokščių metalo lazerinį pjaustymą

1. Ar galima lazeriu pjaustyti plokščius metale?

Taip, lazerinis pjaustymas yra vienas veiksmingiausių būdų apdirbti plokščius metalus. Šis procesas naudoja labai koncentruotą šviesos spindulį, kuris sutelkiamas iki tokio intensyvumo, kad galėtų lydyti arba garinti tokius metalus kaip plienas, aliuminis, varis ir geležis. Šiuolaikiniai skaiduliniai lazeriai puikiai tinka pjaustyti tiek juoduosius, tiek spalvotuosius metalus itin tiksliai, pasiekiant tikslumą iki ±0,1 mm. Ši technologija gali apdoroti medžiagų storį nuo plonų lakštų, kurie yra storesni nei 1 mm, iki sunkių plokščių, viršijančių 50 mm, naudojant aukštos galios sistemas.

2. Kiek kainuoja metalo lazerinis pjaustymas?

Lazerio pjaustymo kainos priklauso nuo kelių veiksnių, įskaitant medžiagos tipą, storį, dizaino sudėtingumą, kiekį ir atlikimo laiką. Valandinės kainos plieno pjaustymui paprastai svyruoja nuo 13 iki 20 JAV dolerių. Stores medžiagos reikalauja daugiau energijos ir lėtesnių greičių, todėl kainos žymiai padidėja. Sudėtingi dizainai su daugybe pradžios taškų ir intriguojančiais išpjovimais kainuoja daugiau nei paprasti geometriniai modeliai. Didelės partijos nuolaidos sumažina vieneto kainą, nes pastovūs paruošimo kaštai pasiskirsto tarp didesnio gaminio kiekio. Antrinės operacijos, tokios kaip lenkimas, šlifavimas ir miltelinis dažymas, prideda prognozuojamų kaštų sluoksnių bendrai projekto kainai.

3. Kokia yra metalo lakšto lazerio pjaustymo mašinos kaina?

Pramoninių lazerinių pjaustymo mašinų kainos labai skiriasi priklausomai nuo galios ir galimybių. Pradedančiųjų lygio 1–2 kW pluoštinių sistemų kainos svyruoja nuo 50 000 iki 150 000 JAV dolerių. Vidutinio diapazono gamybos įranga 3–6 kW kainuoja nuo 150 000 iki 400 000 JAV dolerių. Aukštos galios pramoninės sistemos 10 kW ir daugiau gali viršyti 400 000–1 000 000 JAV dolerių. Mažos lazerinės pjaustymo mašinos, tinkamos lengvai gamybai, prasideda apie 30 000–80 000 JAV dolerių, tačiau riboja naudoti plonesnes medžiagas ir lėtesnius greičius. Be pirkimo kainos, atsižvelkite į mokymą, techninį aptarnavimą, saugos reikalavimus ir specialią grindų plotą tikroms savininkystės išlaidoms.

4. Kokio storio plieną gali pjaustyti 1000 W lazeris?

1000 W skaidulinis lazeris paprastai pjauna minkštąjį plieną iki 6 mm ir nerūdijantį plieną iki 4 mm su priimtina pjūvio krašto kokybe. Dėl aliuminio aukštos atspindžio gebos ir šilumos laidumo, storio apdorojimo galimybė pasiekia apie 3 mm. Didinant galingumą, galimybės ženkliai išauga: 2 kW galingumu galima apdirbti 10 mm minkštąjį plieną, 6 kW – 20 mm, o 10 kW ir daugiau galios sistemomis galima pjaustyti 50 mm ar daugiau. Praktinį maksimalų storį bet kuriam galingumui lemia medžiagos savybės, pagalbinio dujų parinkimas ir norima pjūvio krašto kokybė.

5. Kuo skiriasi šakaliniai ir CO2 lazeriai metalo pjaustymui?

Pluošto lazeriai veikia trumpesne bangos ilgio (~1,06 µm) diapazone, kurią metalai sugeria geriau, todėl pjaunant plonas medžiagas jie pasiekia 1,3–2,5 karto didesnį pjaustymo greitį lyginant su CO2 lazeriais. Jie sunaudoja 30–50 % mažiau elektros energijos ir reikalauja minimalios techninės priežiūros, nereikia keisti veidrodžių ar lęšių. CO2 lazeriai, turintys ilgesnį 10,6 µm bangos ilgį, puikiai tinka pjaustyti ne tik metalus, bet ir ne metalines medžiagas, tokius kaip medis, akrilas ir tekstilės, todėl yra tinkami įrenginiams, dirbantiems su įvairiomis medžiagomis. Kai reikia specializuoto metalo pjaustymo, naujose sistemose dominuoja pluošto lazeriai, tuo tarpu CO2 lazeriai išlaiko savo nišą verslo srityse, kur būtina apdoroti tiek metalus, tiek ne metalines medžiagas.
