Individualus aliuminio lakštų pjaustymas: derinkite savo lydinį prie tinkamo metodo

Individualių aliuminio lakštų pjaustymo supratimas

Įsivaizduokite, kad užsisakėte aliuminio lakštą, bet vėliau turite praleisti valandas, jį pjaudami, šlifuodami ir derindami pagal savo projekto reikalavimus. Nuobodu, ar ne? Individualus aliuminio lakštų pjaustymas visiškai pašalina šį nepatogumą. Tai standartinių aliuminio lakštų transformavimo į tiksliai nustatytas formas ir matmenis procesas, naudojant specialią pjaustymo technologiją – gaminant komponentus, kuriuos galima naudoti iš karto po išpakavimo.

Ar jūs esate inžinierius, nustatantis detalių specifikacijas prototipui, gamybos medžiagų tiekėjas, kuriantis serijinę gamybą , ar entuziastas, kuris savaitgalį vykdo savo projektą, šio proceso supratimas padeda priimti protingesnius sprendimus. Pasirinktas pjaustymo metodas tiesiogiai veikia kraštų kokybę, matmeninį tikslumą ir bendrą projekto sėkmę.

Kas daro aliuminio lakštų pjaustymą individualiu

Žodis „custom“ atskiria tikslų gamybos procesą nuo paprasto standartinių dydžių prekių įsigijimo. Kai perkate standartinį 4x8 pėdų aliuminio lakštą, gaunate bendrinį produktą, kuriam reikia papildomo darbo, kad atitiktų jūsų specifikacijas. Tuo tarpu individualiai supjaustytas aliuminio lakštas atvyksta tiksliai pagal jūsų nurodytus matmenis ir dizaino reikalavimus.

Šis skirtumas svarbesnis, nei galite manyti. Aluminio lakšto pjaustymas tiksliai pagal specifikacijas reiškia:

• Detalės tinka viena prie kitos be rankinio derinimo
• Medžiagų švaistymas žymiai sumažėja – kartais net 30 % ar daugiau
• Antriniai apdorojimo etapai, tokie kaip kirpimas ir kraštų glodinimas, yra minimalūs
• Projektų trukmė sutrumpėja, nes komponentai atvyksta paruošti surinkimui

Individualus pjaustymas pavertžia aliuminį iš žaliavos į specializuotas sudedamąsias dalis. Vietoj to, kad derintumėte savo projektą prie turimų žaliavų dydžių, medžiaga pritaikoma jūsų projektui.

Kodėl tikslus pjaustymas paverto žaliavą į funkcinį komponentą

Tikslumas – tai ne tik madingas žodis, bet tai, kas skiria veikiančią detalę nuo metalo laužo. Pagal gamybos tyrimus, tikslios iškirptos ilgio sprendimai sumažina atliekas, gaminant komponentus pagal tikslias specifikacijas , mažinant bet kuriam projektui reikalingos žaliavos kiekį.

Pagalvokite, kas nutinka, kai pjoviate aliuminį standartiniais įrankiais palyginti su specializuota įranga. Rankinis pjaustymas sukelia žmogiškąją klaidą. Paprasta įranga neturi reikiamų tarpinių verčių tiksliai besitinkančioms detalėms. Tačiau šiuolaikiniai CNC, lazeriniai ir vandens srovės pjovimo sistemos? Jie užtikrina kartojamumą, matuojamą tūkstantųjų colių dalimis.

Šis tikslumas tiesiogiai paliečia jūsų pelningumą. Kai kiekvienas individualiai išpjautas aliuminio lakštas tiksliai atitinka jūsų CAD failą, pašalinami brangūs atmestų detalių ir perdarymų ciklai. Taip pat pastebėsite greitesnius gamybos ciklus, nes komponentai tiesiogiai patenka iš pjaustymo į surinkimą be tarpinių apdorojimo etapų.

Teisingas pjaustymo metodas priklauso nuo kelių veiksnių, kuriuos aptars šis straipsnis: pasirinktos lydinio rūšies, medžiagos storio, reikiamų tolerancijų, briaunos apdorojimo reikalavimų ir numatyto naudojimo. Kiekvienas iš šių veiksnių lemia, kuris pjaustymo būdas duos geriausius rezultatus jūsų konkrečiam projektui.

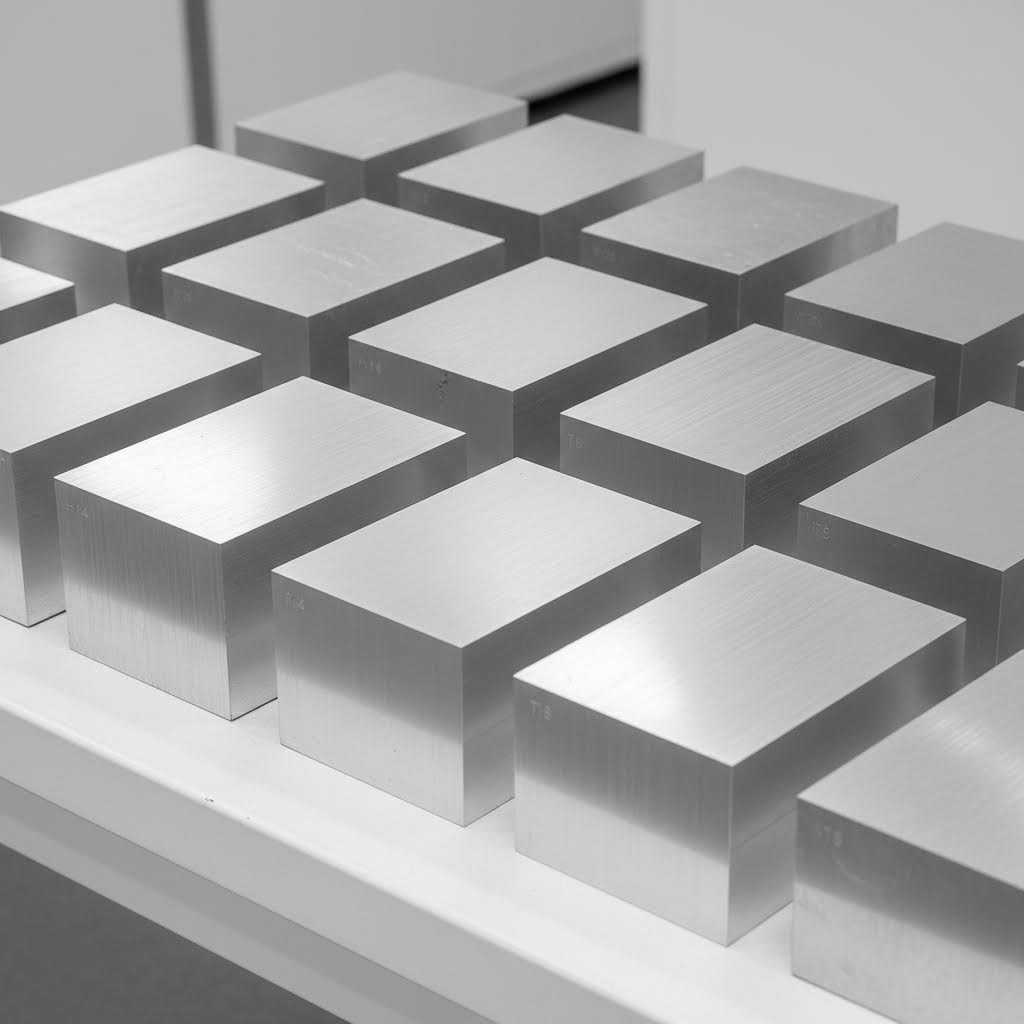

Aliuminio lydiniai ir medžiagos atrankos pagrindai

Štai kažkas, ką dauguma pjaustymo paslaugų vadovuose nesako: lydinys, kurį pasirenkate, veikia ne tik stiprumą ar korozijos atsparumą. Tai tiesiogiai įtakoja, kuris pjaustymo metodas veiks geriausiai, kokios briaunos kokybės galite tikėtis ir kaip veiks jūsų pagaminti detalių. Šių ryšių supratimas padeda išvengti brangių klaidų dar neužsakius gamybos.

Aliuminio lakštai nėra vienodi. Konkretus legiruojančių elementų – magnio, silicio, vario ar mangano – mišinys keičia medžiagos elgseną veikiant lazerio šilumai, vandens srovei su abrazyvu ir mechaniniam frezavimui. Panagrinėkime dažniausias galimybes ir tai, ką jos reiškia jūsų projektui.

Populiarūs lydiniai lakštinio pjovimo projektams

Tiksliajam pjaustymui renkantis aliuminio lakštus, dažnai susidursite su trimis lydiniais: 3003, 5052 ir 6061. Kiekvienas iš jų turi skirtingą paskirtį, o netinkamo pasirinkimas gali sukelti gamybos sunkumų arba sumažinti našumą.

3003 aliuminis pagrindinis legiruojamasis elementas yra mangano, todėl tai formuojamiausia parinktis. Jį rasite stogų plokštėse, dekoratyviniuose lakštuose, induose, bei vėdinimo kanaluose. Dėl minkštumo lazerinis pjaustymas sukuria švarius kraštus su minimaliomis šilumos paveiktomis zonomis, tačiau medžiagos lankstumas gali sukelti nedidelį iškraipymą labai plonuose kalibruose.

5052 aliuminis maišinyje pridedamas magnis, užtikrinantis puikesnę atsparumą korozijai – ypač druskinoje aplinkoje. Šios rūšies dažnai naudojamos jūros detalėms, valčių korpusams, kuro bakams ir elektriniams korpusams. Pagal pramonės palyginimai , 5052 yra pageidautinas pasirinkimas pakrančių zonoms dėl puikios atsparumo druskos purkštimui. Didesnis kietumas lyginant su 3003 reiškia šiek tiek kitokius pjaustymo parametrus, tačiau visos pagrindinės pjaustymo technikos jį gerai apdoroja.

6061-T6 aliuminis yra darbo arklys konstrukciniams ir apdirbtiems komponentams. Magnio-silicio sudėtis, derinama su T6 terminiu apdorojimu, sukuria takumo ribą apie 276 MPa – ženkliai aukštesnę nei 5052 takumo riba 193 MPa. CNC apdirbti komponentai, automobilių detalės, dviračių rėmai ir konstrukcinės atramos dažnai nurodo būtent šią aliuminio plokštės rūšį.

Lydinio žymėjimas	Tipinės taikymo sritys	Formabilumo reitingas	Pjaustymo niuansai
3003-H14	Stogai, dekoratyvinės plokštės, industinė technika, vėdinimo ortakiai	Puikus	Grynai pjaunamas visomis metodais; minkštumas gali sukelti nedidelį kraštų nulupimą plonose lakštuose
5052-H32	Jūrinės detalės, kuro bakai, elektros korpusai	Gera	Sukuria vientisus kraštus; puikiai tinka lazeriniam ir vandens srovei pjaustyti; didesnis kietumas pratęsia įrankių tarnavimo laiką
6061-T6	Konstrukciniai rėmai, automobilių dalys, apdirbti komponentai	Vidutinis	Terminio apdorojimo būvis veikia šiluminį pjaustymą; gali reikalauti koreguotų lazerio parametrų
5052 anodizuotas	Ženklai, architektūriniai skydai, dekoratyvinės aplikacijos	Gera	Anodizuotą aliuminio lakštą reikia atsargiai tvarkyti, kad nebūtų pažeidžiama paviršiaus danga; apdorotiems paviršiams rekomenduojamas vandens srautas

Tinkamo aliuminio lydinio parinkimas pagal paskirtį

Teisingo lydinio pasirinkimas – tai ne tik stiprumo lentelės tikrinimas, bet ir medžiagos savybių pritaikymas konkrečiam naudojimo atvejui. Užduokite sau šiuos klausimus:

• Ar detalė susidurs su koroziją sukeliancia aplinka? Jei gaminate jūrines armatūras ar išorės ženklus, 5052 geriau veikia nei kiti variantai. Jo magnio kiekis užtikrina geresnę apsaugą nuo jūros vandens ir drėgmės nei 3003.
• Ar aplikacija reikalauja apdirbimo staklėmis arba įpjovimo? 6061-T6 užtikrina puikų apdirbamumą su puikiu paviršiaus kokybe. Subalansuota takumasybė sukuria trumpus, segmentuotus drožlius, kurie lengvai pašalinami antrinių operacijų metu.
• Ar formuojamumas yra svarbiausias? Sudėtingiems lenkimams, išspaudimams ar giliam formavimui 3003 lieka pagrindinis pasirinkimas. Dėl jo minkštumo galima sukurti sudėtingas formas, nesutrūkinėjant medžiagai.

Štai ko nepastebi konkurentai: apdirbimo būklės žymėjimai, tokie kaip T6, H32 ir H14, labai paveikia tiek pjaustymo elgseną, tiek galutinį našumą. „H“ būklės reiškia mechaniniu būdu sustiprintą medžiagą – šaltai deformuotą, kad padidintų stiprumą be terminio apdorojimo. „T“ būklės apima tirpalo terminį apdorojimą, po kurio seka seninimas, kuris pasiekia aukščiausią stiprumo lygį.

Kodėl tai svarbu pjaunant? Termiškai apdorotas 6061-T6 reaguoja kitaip į lazerinį pjaustymą nei atlinkintas medžiaga. Šiluminis poveikis gali sukelti vietinį suminkštėjimą šilumos takosčios zonoje, potencialiai sumažinant stiprumą pjovimo kraštuose. Vandens srove pjaunant to išvis nepasitaiko, kadangi šiluma neperduodama apdirbamajai medžiagai. Kai konstrukcinėms aliuminio lakštinės metalo aplikacijoms kur svarbus krašto stiprumas, šis skirtumas lemia metodo pasirinkimą.

Panašiai, 5052 lydinio, sukietinto H32 būvio, savybės išlieka nekintamos naudojant vandens srovės ir mechaninį pjaustymą, tačiau šalia lazerio pjovimo kraštų gali kilti tam tikras įtempimų sumažėjimas. Šių sąveikų supratimas padeda nurodyti tinkamą lydinį ir optimalų pjaustymo būdą.

Viena paskutinė pastaba: nors apie korozijai atsparius metalus kalbant dažnai minimas nerūdijantis plienas 316, aliuminio lydiniai, tokie kaip 5052, siūlo palyginamą apsaugą maždaug trečdaliu mažesniu svoriu – tai reikšmingas pranašumas daugelyje taikymų.

Pasirinkus tinkamą lydinį, kitas svarbus sprendimas – tinkamo pjaustymo technologijos parinkimas. Skirtingos metodikos skirtingai gerai veikia su skirtingais medžiagų tipais ir storiais, o šių santykių supratimas užtikrina optimalius rezultatus.

Aliuminio projektams skirtų pjaustymo metodų palyginimas

Taigi, pasirinkote savo lydinį – o kas toliau? Geriausias būdas pjaustyti aliuminį priklauso nuo daug daugiau nei tik turėjimo tinkama įranga. Kiekviena pjaustymo technologija su aliuminiu sąveikauja kitaip, sukuriantys skirtingus kraštų apdorojimus , tarpus, ir šiluminius efektus. Šių kompromisų supratimas padeda pritaikyti jūsų projekto reikalavimus optimaliausiam procesui.

Įsivaizduokite taip: lazerinis pjaustyklas, vandens srovės pjaustyklas ir CNC frezavimo staklės gali visi pjaustyti tą pačią aliuminio plokštę, tačiau rezultatai nebus identiški. Vienas gali suteikti veidrodžio lygumo kraštus, o kitas geriau išlaikyti medžiagos savybes. Išnagrinėkime kiekvieno metodo mokslinį pagrindą ir kada pasirinkti vieną ar kitą.

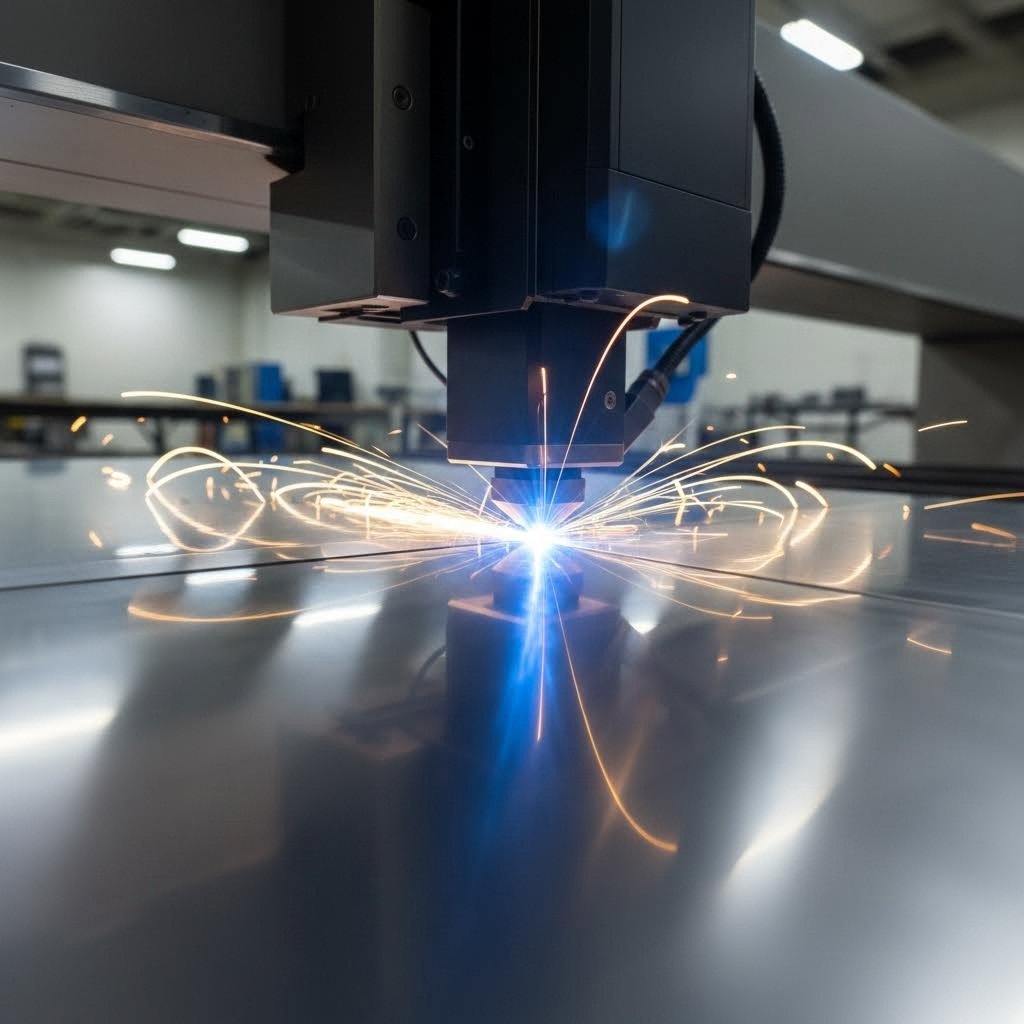

Lazerinio pjaustymo aliuminiui privalumai ir apribojimai

Lazerinis pjaustymas naudoja sutelktą šviesos energijos spindulį – stipriai sustiprintą iki nepaprastos intensyvumo – kuris lydo, sudegina ir garina aliuminį palei programuojamą kelią. Šiuolaikiniai pluošto lazeriai, kurių galia nuo 4 kW iki 12 kW, radikaliai pakeitė tai, kas įmanoma su aliuminiu, pjaustydamami iki 2 500 colių per minutę išlaikant tikslų tarpą.

Štai kaip efektyviai pjauti aliuminio lakštus naudojant lazerinę technologiją: procesas remiasi pagalbiniais dujomis (paprastai azotu aliuminiui), kurios išpučia lydymosi metu susidariusią medžiagą iš pjūvio – siauro kanalo, atsirandančio pjovimo metu. Tai sukuria švarius kraštus plonesnėms medžiagoms, dažnai reikalinga minimali apdorojimo pabaiga.

Greitumo pranašumas yra žymus. Pagal pramonės specialistų teigimą, jei jums reikia 5 000 detalių iš ketvirtos colio plieno, lazeriu sunku bus pranokti. Tas pats taikoma ir aliuminiui – didelės apimties gamyba palankesnė lazeriniam pjovimui medžiagoms iki maždaug vieno colio storio.

Tačiau aliuminis kelia unikalius iššūkius. Dėl aukštos atspindinčiosios gebos lazerio energija gali atsispindėti atgal link pjaunamos galvutės, potencialiai pažeisdama senesnes CO2 sistemas. Skaiduliniai lazeriai tai geriau valdo, tačiau operatoriai vis tiek turi optimizuotus parametrus. Metalo pjūklas turi atsižvelgti į aliuminio puikią šilumos laidumą, kuri greitai šildo šilumą nuo pjovimo zonos.

Šilumos paveiktos zonos supratimas aliuminyje

Kiekvienas šiluminis pjaustymo procesas sukuria šilumos paveiktą zoną (HAZ) – pjūvio kraštines sritį, kurioje medžiagos savybės pasikeičia dėl temperatūros. Aluminiui tai svarbu labiau, nei galite tikėtis.

Pjovus lazeriu termiškai apdorotus lydinius, tokius kaip 6061-T6, HAZ gali lokalizuotai suminkštėti. Tikslingai pasiektos T6 būklės savybės gali silpnėti pjūvio kraštuose, sumažinant jų stiprumą. Tik dekoratyviniams elementams tai nėra svarbu. Tačiau konstrukciniams komponentams, kurių kraštų vientisumas yra svarbus, tai yra rimtas dalykas.

Gera naujiena? Šiuolaikiniai aukštos galios pluošto lazeriai pjauna tiek greitai, kad šilumos perdavimas lieka minimalus. Dėl neįtikėtinai greitų pjaustymo greičių, pažangių programinės įrangos ir mažo spindulio skersmens, paprastose geometrijose HAZ tampa praktiškai nepastebima. Vis dėlto sudėtingi raštai su daugybe krypčių pokyčių ar siaurais kampais vis dar kaupia daugiau šilumos.

Lazerinio aliuminio pjaustymo privalumai ir trūkumai

Privalumai

• Greičiausias pjaustymo metodas – idealus gamybos apimtims
• Puiki tikslumas, dažnai su nuokrypiais ±0,005"
• Žemesni eksploatacijos kaštai lyginant su vandens srove (apie 2–3 USD per valandą, palyginti su 50–75 USD vandens srautui)
• Švarūs kraštai plonesnėse medžiagose, reikalaujantys minimalaus užklotų šalinimo
• Lengvai integruojamas į automatizuotas gamybos linijas

Trūkumai

• Sukuria šilumos paveiktas zonas, kurios gali pakeisti medžiagos savybes
• Kraštinės kokybė blogėja storesnėse medžiagose (virš 0,187" atsiranda ruožai)
• Sunkiai pjauna labai atspindinčias ar poliruotas aliuminio paviršių
• Staunūs vidiniai kampai gali „išsprogti“ dėl šilumos kaupimosi
• Daugumai sistemų maksimalus praktinis storis apie 1"

Kai vandens srove geriau dirba nei lazeris aliuminiui

Vandens srauto pjaustymas naudoja visiškai kitokį metodą. Vietoj šiluminės energijos jis naudoja aukšto slėgio vandens srovę – paprastai maišomą su smulkiai sutrintu granatu šlifuojamuoju medžiagu – susikoncentruojančią į siaurą jetą. Ši srovė išplauna medžiagą palei programuojamus maršrutus, pjaudama aliuminį be šilumos generavimo.

Šis šaltasis pjaustymo procesas visiškai pašalina HAZ rūpesčius. Kaip pastebėjo vienas taikomosios technologijos specialistas, vandens srautas naudojamas medicinos ir gynybos srityse, nes nėra šilumos paveikto ploto – tai labai svarbu reguliuojamose industrijose, kur svarbi medžiagos savybių dokumentacija.

Konkrečiai aliuminiui vandens srautas puikiai tinka keletą atvejų:

• Storos plokštės: Medžiagos 1,5 colio ir storesnės pjaunamos geresnės kokybės vandens srautu, o lazeriai jų visai negali apdoroti
• Taikymai, jautrūs šilumai: Aviacijos detalės, medicinos prietaisai ir tikslumo prietaisai, kuriuose terminis iškraipymas nepriimtinas
• Projektai su mišriomis medžiagomis: Perjungimas tarp aliuminio, titano, anglies pluošto ir plastikų reikalauja tik programinės įrangos koregavimo – nereikia keisti įrankių
• Strieji vidiniai kampai: Vandens srovė pasiekia kampus, kurie būtų išpūsti dėl lazerio šilumos

Briaunų kokybė yra dar viena vandens kirpimo pranaša. Abrazyvinis veiksmas sukuria nuolat tolygius paviršius su puikiu statmenumu – netgi storose, coliais matuojamose plokštėse. Tikslumas pasiekia ±0,005 colio, atitinkantį arba viršijantį lazerio ribas daugelyje taikymų.

Kompromisas? Greitis ir kaina. Vandens kirpimas vyksta žymiai lėčiau nei lazerinis kirpimas, o eksploatacijos išlaidos didesnės dėl abrazyvinių medžiagų sunaudojimo ir siurblio priežiūros. Dviem plieno detalėms, trims aliuminio detalėms ar keturioms nilono detalėms prototipo serijoje vandens kirpimas yra naudingas. Tūkstančiams identiškų detalių ekonomiškai dažniausiai laimi lazerinis kirpimas.

CNC frezavimas: mechaninis alternatyvas

CNC frezavimas – kur CNC reiškia skaičmeninį kompiuterinį valdymą – naudoja besisukantį pjovimo įrankį, kuris fiziškai pašalina medžiagą. Skirtingai nuo šiluminių ar erozinės poveikio technologijų, frezavimas mechaniškai išpjauna aliuminį tiksliai kontroliuojamais pagalbinio veleno judesiais.

Šis metodas puikiai tinka storesnėms aliuminio plokštėms, kai nei lazeris, nei vandens srovė neduoda optimalių rezultatų. Frezas seka suprogramuotus maršrutus taip pat kaip ir kitos pjaustymo technologijos, tačiau medžiagos šalinimo mechanizmas esminiai skiriasi. Medžiaga nukrenta gabaliukais, o ne tirpsta ar nusidėvi.

Aluminiumo projektams CNC frezavimas siūlo tam tikrus privalumus:

• Puikesnis paviršiaus apdorojimas pjovimo kraštuose – dažnai geresnis už lazerio rezultatus storesnėse medžiagose
• Visiškai jokių šiluminių poveikių
• Tolerancijos paprastai yra ±0,005"
• Gerai veikia su plastikais, kompozitais ir medžiu kartu su metalais

Apribojimai susiję su geometrijos apribojimais. Vidiniai kampai negali būti aštresni už frezavimo antgalio skersmenį – paprastai reikalingas minimalus spindulys 0,063" arba didesnis. Detales taip pat reikia tvirtinti tvirtinimo įtaisais pjovimo metu, kad būtų išvengta jų judėjimo, o tai gali palikti nedidelius ženklus, kuriuos reikės apdoroti vėliau.

Išsami metodų palyginimo apžvalga

Pasirinkimas tarp šių technologijų reikalauja vienu metu įvertinti kelis veiksnius. Šiame palyginime nagrinėjami pagrindiniai kintamieji, turintys įtakos aliuminio pjaustymo projektams:

Girtimo būdas	Optimalus storio diapazonas	Briaunos kokybė	Šilumos poveikis	Geriausi taikymo atvejai
Skaidulinis lazeris	0,020" iki 1,0"	Puikiai tinka plonoms medžiagoms; virš 0,187" atsiranda ruožai	Sukuria šilumos takos zoną (HAZ); gali paveikti šiluminiu būdu apdorotus lydinius šalia kraštų	Didelės apimties gamyba, sudėtingos plonų lakštų detalės, greito vykdymo projektai
Vandens srovė	0,030" iki 6"+	Nuosekliai lygi su puikiu statmenumu visose storio ribose	Nėra – šaltasis pjaustymo procesas išsaugo visas medžiagos savybes	Storos plokštės, aviacijos komponentai, šilumai jautrios detalės, mišrių medžiagų darbai
Cnc router	0,125 colių iki 2 colių+	Puiki paviršiaus apdaila; gali likti nedidelės žymės	Minimalus – mechaninis procesas sukuria tik trinties šilumą	Storos aliuminio plokštės, detalių reikalaujančios aštrios paviršiaus apdailos, prototipų gamyba

Teisingas pasirinkimas

Vietoje to, kad pasirinkti metodą, kuris atrodo pigiausias ar lengviausiai pasiekiamas, apsvarstykite šiuos sprendimo veiksnius:

• Gaminių apimtys: Lazerio pjaustymas dominuoja tūkstančiams dalių; vandens srautas tinka prototipams ir mažoms partijoms
• Medžiagos storis: Iki 0,5 colio lazeris dažniausiai pranašesnis; virš 1,5 colio pranašesnis vandens srautas; CNC frezavimas gerai tinkamas vidutinei ribai
• Briaunos reikalavimai: Ar reikia suvirinti ar anodizuoti pjautas briaunas? Įvertinkite, ar jūsų taikymui svarbi šilumos takos zona (HAZ)
• Geometrinė sudėtingumas: Tikslūs vidiniai kampai palankesni vandens srautui; paprasti formų kirpimai greitesni lazeriu
• Biudžeto apribojimai: Lazerio eksploatacijos sąnaudos yra maždaug 20–30 kartų žemesnės nei vandens srovės pjovimo vienam valandai

Vienas pramonės veteranas, kuris naudojosi abiem sistemomis, pastebėjo, kad šliuožių dėjimas iki keturių aukščių iš tikrųjų vyko greičiau vandens srove, nei apdorojant atskiras šliuožes lazeriu – tai paradoksalus faktas, kuris parodo, kodėl bendros rekomendacijos retai tinka visur nei apdorojant atskiras šliuožes lazeriu – tai paradoksalus faktas, kuris parodo, kodėl bendros rekomendacijos retai tinka visur

Tačiau čia diskusija apie pjovimo būdą nesibaigia. Jūsų aliuminio storis taip pat svarbiai lemia, kuris metodas duos geriausius rezultatus – ir sukelia papildomų apribojimų, kuriuos turėsite įvertinti planuodami projektą

Kaip storis veikia jūsų pjovimo galimybes

Ar kada nors domėjotės, kodėl tas pats pjovimo būdas viename projekte sukuria be priekaištų kraštus, o kitame – prastus rezultatus? Storis dažnai yra paslėpta kintamoji. Jūsų aliuminio lakšto storis lemia ne tik svorį ir standumą – jis esminiu būdu keičia, kurios pjovimo technologijos veiks, ir kokios kraštų kokybės galite tikėtis

Štai kokia realybė: plona aliuminio plokštė, kurios storis mažesnis nei 0,125 colio, veikia visiškai kitaip esant lazerio spinduliui nei storesnė puscolės ar dar storesnė aliuminio plokštė. Šių ribų supratimas padeda išvengti netinkamo proceso užsakymo ir medžiagos bei laiko švaistymo.

Storio ribos, keičiančios jūsų pjaustymo galimybes

Skirtingi pjaustymo technologijos turi savo optimalias sritis – storių diapazonus, kuriuose jie veikia geriausiai. Peržengus šias ribas, gali kilti problemų – nuo šiurkščių kraštų iki visiško pjaustymo nepavykimo.

Plonos medžiagos (mažiau nei 0,125"): Lazerinis pjaustymas dominuoja šiame diapazone. Koncentruota energija greitai perpjauna plonas medžiagas, sukuriant švarius kraštus ir minimalų šilumos kaupimąsi. 18 kalibro aliuminio lakštas, 0,040" storio, puikiai pjaunamas skaidrolių lazeriu, dažnai nereikalaujant jokio papildomo apdorojimo. Vandens srove taip pat galima, tačiau prarandamas greičio pranašumas – mokate aukštesnę kainą už galimybes, kurių iš tikrųjų nereikia.

Vidutinio storio (nuo 0,125" iki 0,5"): Ši riba siūlo didžiausią lankstumą. Laseriniai, vandens srovės ir CNC maršrutizavimo būdai visi veiksmingai apdoroja šias medžiagas, todėl jūsų pasirinkimas priklauso nuo kitų veiksnių: kraštų apdailos reikalavimų, gamybos apimties ir biudžeto. Pagal aliuminio apdirbimo specialistai , laserinis pjaustymas pradeda rodyti sluoksniavimosi požymius virš 0,187", todėl, kai svarbi estetinė kraštinės kokybė, pageidautinas vandens srautas.

Storos plokštės (daugiau nei 0,5"): Čia pasirinkimai žymiai susiaurėja. Skaidros lazeriai techniškai gali pjaustyti aliuminį iki maždaug 1" su pakankama galia, tačiau pjūvio krašto kokybė žymiai blogėja. Kaip pastebi pjaustymo technologijų ekspertai, aliuminio aukšta šiluminė laidumas greitai išsklaido lazerio sutelktą šilumą, o jo atspindinti paviršius gali grąžinti energiją atgal į pjaustymo galvutę. Medžiagoms, storesnėms nei maždaug 0,75" (20 mm), beveik visada geriausius rezultatus suteikia vandens srautas.

Aliuminio lakštų matavimų supratimas

Skamba sudėtingai? Matavimo skalei net patyrę gamintojai kartais klysta. Skirtingai nuo tiesioginių metrinių matavimų, skalių numeriai turi neprogresyvią schemą: mažesnis skalės numeris reiškia storesnį medžiagą . Ši istorinė ypatybė kilusi iš XIX amžiaus metalurgijos praktikų, kai skalė matuodavo gamybos proceso etapus, o ne faktinius matmenis.

Štai dar viena problema – aliuminui naudojama Amerikos laidų skale (AWG), taip pat vadinama Brown & Sharpe skale. Plienas naudoja visiškai kitokią Gamintojų standartinę skalę (MSG). 14-osios skalės žymėjimas reiškia visiškai skirtingą storį priklausomai nuo metalo:

• 18-osios skalės aliuminis: 0,0403" (1,024 mm) – dažnai naudojamas reklamos lentoms, dekoratyviniams paneliams ir lengvosioms dėžėms
• 14 kalibro aliuminis: 0,0641" (1,628 mm) – tinka vidutinėms konstrukcinėms aplikacijoms ir įrenginių korpusams
• 11-osios skalės aliuminis: 0,0907" (2,304 mm) – sunkesnėms aplikacijoms, reikalaujančioms didesnio standumo ir smūgiams atsparumo
• 10 kalibro aliuminis: 0,1019" (2,588 mm) — pramonės taikymai ir konstrukciniai komponentai
• 3 skersmens aliuminis: 0,2294" (5,827 mm) — sunkiasvorių plokščių tipas, artėjantis prie lakštinio metalo/ plokštės ribos

Patikimas lakštinio metalo skersmens matavimo grafikas tampa būtinas planuojant projektą. Pagal pramonės standartus, lakštinis metalas paprastai yra nuo 0,5 mm iki 6 mm storio – viskas, kas viršija 6 mm, paprastai klasifikuojama kaip plokštė, o ne lakštas. Projektavimo etapu laikykite prieinamą matavimo lentelę, kad išvengtumėte specifikacijos klaidų.

Kaip storis veikia pjovimo kokybę

Trys svarbiausi veiksniai keičiasi didėjant medžiagos storiui: kerf plotis, krašto nuolydis ir matmenų tikslumas.

Pjūvio plotis —medžiaga, pašalinama pjovimo metu—plečiasi kartu su storiu. Laserinio pjovimo kerf platumas plonose medžiagose gali būti 0,008", o vandens jet'o kerf paprastai siekia 0,030" iki 0,040". Tai svarbu dizainuojant detales su siaurais toleransais arba grupuotais išdėstymais. Jūsų CAD failas turi atsižvelgti į šią medžiagos netektį, kitaip detalės tinkamai nebus sujungiamos.

Krašto nuolydis tampa ryškesnis storesniuose medžiagose. Lazerio pjovimo kraštai gali šiek tiek pasvirę – apačioje pjūvis būna platesnis nei viršuje. Panašų elgesį vandens srove pjovimo būdu rodo storesnėse plokštėse. Tikslioms konstrukcijoms, reikalaujančioms statmenų kraštų, reikia nurodyti kokybės reikalavimus arba planuoti antrinį apdirbimą.

Matmenų tikslumas tiesiogiai koreliuoja su storio didėjimu. Plonos plokštės lengvai išlaiko ±0,005" tikslumą; storesnės plokštės gali pasiekti tik ±0,010" arba mažesnį tikslumą. Pagal gamybos gaires, profesionalios specifikacijos turėtų apimti storio tolerancijų reikalavimus – leistiną nuokrypį nuo nominalinių matmenų. Šio skirtumo nepaisymas dažnai atskiria elegantiškus projektus nuo gaminamų, funkcionalių produktų.

Technologijų ribos iš akies

Kiekvienas pjovimo metodas pasiekia praktines ribas, kurias turi atsižvelgti protingas projekto planavimas:

• Pluošto lazeris (2 kW–20 kW): Minimalus ~0,020", maksimalus ~1,0" aukštos kokybės pjovimui; 30 mm yra absoliutus lubas aukštos galios sistemose
• Vandens srove pjovimas: Mažiausia ~0,030", didžiausia 6"+ priklausomai nuo medžiagos; nėra šilumos susijusių apribojimų bet kokio storio atveju
• CNC routeris: Mažiausia ~0,125" (plonesnė medžiaga vibruoja), didžiausia 2"+ su tinkama įranga ir padavimo parametrais

Tai nėra savavališki skaičiai. 20 kW švyruolys gali vienu pjūviu perkirpti 60 mm minkštąjį plieną – tačiau tas pats galingumas leidžia išpjauti tik 30 mm 5083 aliuminio dėl metalo šiluminių savybių. Planuojant pagal šiuos faktus išvengiama projekto delsimų ir biudžeto viršijimo.

Nustačius storio reikalavimus, toliau logiška juos pritaikyti konkrečioms aplikacijoms. Ar gamintumėte reklamos ženklus, konstrukcinius laikiklius ar elektronikos korpusus, jūsų pjovimo būdo pasirinkimą turėtų lemsti aplikacijos reikalavimai – o ne atvirkščiai.

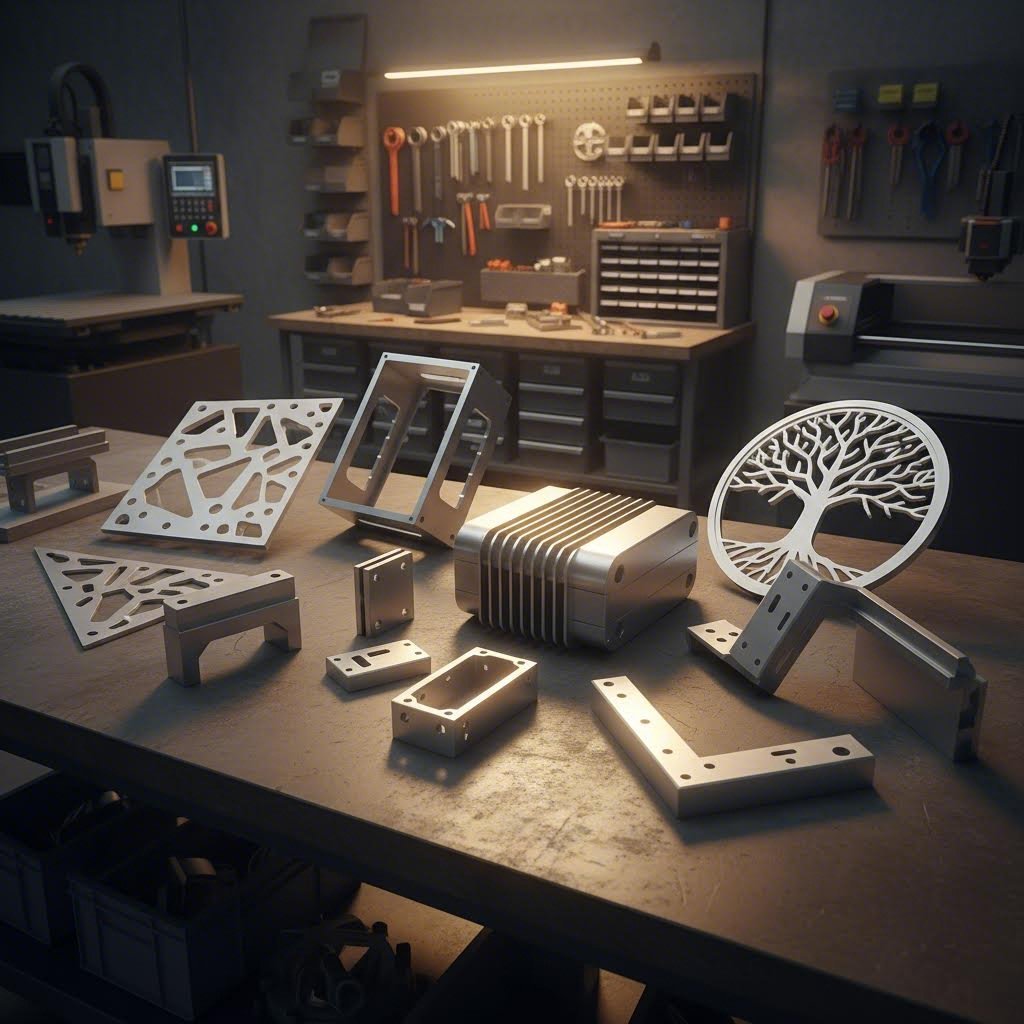

Pjovimo būdų pritaikymas dažnomis aplikacijoms

Jūs turite lydinių žinias ir pjaunamųjų metodų palyginimus – bet čia prasideda tikra praktika. Vietoj klausimo „ką gali šis įrenginys?“ pakeiskite klausimą: „ko iš tikrųjų reikia mano projektui?“ Toks taikymo prioritetu požiūris padeda išvengti dažnos klaidos – pasirinkti pjaunamąjį procesą tik remiantis kaina ar prieinamumu, o vėliau sužinoti, kad jis neatsako reikalaujamai krašto kokybei ar tiksliam matmenims, kuriuos reikia jūsų projektui.

Arba jūs būtumėte gamybos inžinierius, nustatantis aliuminio detalių gamybai, ar mažosios įmonės savininkas, kuriantis individualius metalinius ženklus – jūsų taikymo reikalavimai turėtų lemiamai paveikti kiekvieną sprendimą. Peržiūrėkime dažniausias naudojimo situacijas ir pritaikykime optimalius pjaunamuosius metodus.

Ženklų ir dekoratyvinių skydelių pjovimo reikalavimai

Individualūs metaliniai ženklai ir dekoratyvūs aliuminio skydeliai turi vieną esminį reikalavimą: vizualinį tobulybę. Kai kas nors žiūri jūsų baigtą ženklą ar architektūrinį skydelį, pjovimo kraštų kokybė tampa dalimi estetikos – ne tik gamybos detalė, paslėpta konstrukcijoje.

Ženklinimo taikymo atveju įvertinkite šiuos veiksnius:

• Kraštų matomumas: Akišiai matomi kraštai turi būti lygūs, be šukų ir atrodyti sąmoningai suprojektuoti, o ne pramoniniai
• Anodinio dengimo suderinamumas: Jei planuojate spalvotus anodinius dangtus, pjovimo metodas veikia anodinio sluoksnio vienodumą kraštuose
• Detali raidynė: Smulkūs tekstai ir detalių logotipų kontūrai reikalauja tikslaus pjovimo plyšio (kerf) valdymo ir švaraus vidinių kampų formavimo
• Plonų medžiagų apdorojimas: Dauguma ženklinimo produktų naudoja 0,040–0,125 colio storio medžiagas – tai puikiai atitinka lazerinio pjovimo optimalų diapazoną

Dekoratyvinėms aliuminio plokštėms, skirtoms architektūriniams montažams, dažniausiai geriausią greičio, tikslumo ir pjūvio krašto kokybės derinį medžiagoms iki 0,187" užtikrina lazerinis pjaustymas. Greitas pjaustymo veiksmas mažina šilumos kaupimąsi, išsaugant medžiagos išvaizdą tolimesniam apdorojimui.

Tačiau jei jūsų dizaine yra sudėtingų išpjovimų su siaurais vidiniais kampais arba dirbate su iš anksto apdorotomis paviršių, vandens srove pjaustymas pašalina rūpesčius dėl šilumos sukeltos nuspalvinimo ar ištrūkusių kampų. Šaltasis pjaustymo procesas taip pat puikiai veikia su anodizuotomis aliuminio lakštinėmis metalinėmis, išsaugant esamą paviršiaus apdorojimą iki pat pjūvio krašto.

Konstrukcinių atramų ir korpusų gamybos poreikiai

Konstrukcinėse aplikacijose funkcionalumas svarbesnis už estetiką – bet tai nereiškia, kad pjaustymo metodo pasirinkimas tampa savavališkas. Atramoms ir korpusams reikalingas matmenų tikslumas, pjūvio krašto stiprumas ir suderinamumas su tolesniais procesais, tokiais kaip lenkimas ir suvirinimas.

Atramos gamyba reikalauja daugiau nei tik plokščių formų pjaustymo. Pagal skardos apdorojimo specialistus, kampiniai laikikliai paprastai susideda iš dviejų ar daugiau plokštumų, sujungtų palei vieną kraštą – tai reiškia, kad jūsų išpjautas dalis laukia tolesnių lenkimo operacijų. Pjovimo metodas veikia tai, kaip švariai medžiaga sulankstoma:

• L-formos ir U-formos laikikliai: Lazerio pjaustymas puikiai tinka plokščiam ruošiniui; tiesiog įsitikinkite, kad lenkimo linijos nekirstų šilumos paveiktų zonų storesniuose medžiagose
• Rėminiai stiprinimo elementai (gusset brackets): Šios apkrovą perimančios detalės naudojasi vandens srove pjovimo pranašumais, kai svarbi stiprumas, nes šaltasis procesas išsaugo medžiagos savybes visame plote
• Skylių išdėstymas: Laikikliuose reikalingos tikslios skylės tvirtinimo detalem – lazerio pjaustymas užtikrina reikiamą tikslumą tinkamam atitikimui

Elektronikos stalčiai kelia skirtingus iššūkius. Šie apsauginiai korpusai turi atitikti tam tikrus matmenų ribinius nuokrypius, kad komponentai tinkamai tilptų, taip pat užtikrinti tinkamą apsaugą ir šilumos valdymą. Korpusų projektavimo ekspertai pabrėžia, kad aliuminio puiki šilumos laidumas daro jį idealų elektroniniams komponentams apsaugoti – tačiau šio pranašumo pasiekimas reikalauja tikslaus gamybos proceso.

Korpusų projektams, tikslumo reikalavimai paprastai lemia metodo pasirinkimą:

• Standartiniai komerciniai tikslumo ribiniai nuokrypiai (±0,010"): Lazerinis pjaustymas šiuos efektyviai tvarko gaminant
• Aukšto tikslumo ribiniai nuokrypiai (±0,005" arba siauresni): Arba vandens srovės pjaustymas, arba lazeris su kokybės kontrolės protokolais
• Svarbūs jungiamieji paviršiai: Gali reikalauti papildomo CNC apdirbimo nepriklausomai nuo pradinio pjaustymo metodo

Rekomendacijos, specifinės programinei įrangai

Toliau pateikta lentelė surašo įprastas taikymo sritis kartu su optimaliais pjaustymo parametrais:

• Individualūs metaliniai ženklai (viduje)
  • Idealus pjaustymo metodas: pluošto lazeris
  • Tipiška lydinio rūšis: 5052-H32 arba 3003-H14
  • Apdailos niuansai: lygūs kraštai puikiai dažomi arba dengiami vinilo plėvelėmis; aukštesniam atrodymui apsvarstykite anodizavimą
• Išoriniai architektūriniai skydai:
  • Idealus pjaustymo metodas: lazeris – greičiui, vandens srovė – išankstinio anodizavimo medžiagoms
  • Tipiška lydinio rūšis: 5052 – korozijai atspari
  • Apdailos niuansai: nurodykite apsauginę plėvelę pjauti; prieš dėvimą miltelinį dengimą būtina nušalinti užlaužas
• Elektronikos korpusai:
  • Idealus pjaustymo metodas: lazeris daugumai storio variantų; CNC frezavimas storesniems sienoms
  • Tipiška lydinio rūšis: 6061-T6 – gerai apdirbama papildomose operacijose
  • Apdailos niuansai: atsižvelkite į IP reitingo reikalavimus – ventiliacijos angos ir šilumos skleistuvai gali reikalauti tikslaus išdėstymo
• Automobilių laikikliai:
  • Idealus pjovimo metodas: Laseris serijinei gamybai; vandens srove – prototipams, kuriems reikalinga visiška medžiagos stipris
  • Tipiška lydinio rūšis: 6061-T6 dėl stiprumo ir svorio santykio
  • Apdailos niuansai: Briaunos dažnai paslėptos surinkimo metu; svarbiau išlaikyti matmenų tikslumą nei estetinį briaunų išvaizdą
• Jūros komponentams:
  • Idealus pjovimo metodas: Naudojama vandens srovė (neaplink pjaustomas vietas neatsiranda šiluminis poveikis, kuris galėtų sumažinti atsparumą korozijai)
  • Tipiška lydinio rūšis: 5052-H32 išskirtinai naudojama druskingoje aplinkoje
  • Apdailos niuansai: Anodavimas arba miltelinė danga būtini; nepriklausomos pjaustytos briaunos ypač jautrios korozijai be apsaugos

Mėgėjų ir mažųjų įmonių niuansai

Ne kiekvienas projektas susijęs su masine gamyba. Jei esate mėgėjas, kuriantis nestandartinį korpusą, mažoji įmonė, gaminanti ženklinimą su prekių ženklais, arba kūrėjas, kuriantis nestandartines aliuminio dalis, jūsų prioritetus skiriasi nuo didelės apimties gamintojų.

Projektams mažesne apimtimi:

• Kiekis mažiau svarbus nei paruošimas: Pjovimo paslaugos dažnai turi minimalias kainas – vienas sudėtingas detalės gabalas gali kainuoti tiek pat, kiek dešimt paprastų
• Briaunų apdaila tenka jums: Numatykite laiko šlifavimui ir tvarkymui, nebent nurodysite, kad briaunos turi būti apdirbtos
• Dizaino lankstumas dirba jūsų naudai: Nebuvus gamybos įrankių apribojimams, galite optimizuoti dizainą pagal pjovimo metodą, o ne atvirkščiai

Štai ką dažnai nepastebi didesni konkurentai: mažomis serijomis užsakantys klientai labai daug laimi, klausti pjovimo paslaugų teikėjų apie detalių išdėstymą vienoje plokštėje. Jei reikia penkių skirtingų detalių, ar jas galima išdėstyti vienoje plokštėje? Tai sumažina paruošimo kaštus ir medžiagos švaistymą – taupymas, kuris yra svarbus, kai jūsų biudžetas matuojamas šimtais, o ne tūkstančiais dolerių.

Pagrindinis bet kurio taikymo įžvelgimas? Suderinkite savo reikalavimus su pjovimo metodo privalumais, o ne veržkite netinkamo derinio. Pasirinkti lazerinį pjaustymą, nes tai pigiausia, yra logiška paprastiems detalių tipams su vidutiniais toleranciais. Tačiau specialios aliuminio detalės, reikalaujančios tobulų briaunų matomoms aplikacijoms, arba konstrukcinės dalys, kur šilumos takumo zona (HAZ) gali pakenkti našumui, pateisina aukštesnes hidroabrazyvinių pjovimo arba CNC frezavimo tikslumo sąnaudas.

Suprantant taikymo reikalavimus, galite efektyviai bendrauti su pjovimo paslaugų teikėjais – tačiau žinant, kas lemia jų kainodarą, galite optimizuoti išlaidas, neprarandant kokybės. Ištirkime veiksnius, turinčius įtakos individualių pjovimo paslaugų kainoms.

Kainodaros ir kainų pasiūlymų veiksniai

Štai kokia nusivylimą kelianti realybė: dauguma pjaustymo paslaugų svetainės nurodo galimybes, tačiau tylėdamos apie kainas. Jūs spėliojate, ar jūsų projektas kainuos 50 ar 500 dolerių, kol nepateikiate kainos užklausos ir laukiate atsakymo. Suprasdami veiksnius, kurie lemia aliuminio lakšto kainą, galėsite įvertinti biudžetą, optimizuoti dizainą ir palygindami tiekėjus užduoti protingesnius klausimus.

Individualus pjaustymas nėra prekių rinkos paslauga su fiksuotomis kainų lentelėmis. Kiekviena kaina atspindi medžiagų išlaidas, mašininio darbo laiką, paruošimo darbą ir apdailos reikalavimus. Išnagrinėkime kiekvieną veiksnį, kad žinotumėte, už ką tiksliai mokate – ir kur galite rasti sutaupymų.

Kas lemia individualaus pjaustymo išlaidas

Įsivaizduokite savo kainos pasiūlymą kaip receptą su keliais ingredientais, kurių kiekvienas prisideda prie galutinės aliuminio lakšto kainos. Kai kuriuos jūs tiesiogiai kontroliuojate per dizaino pasirinkimus; kiti priklauso nuo rinkos sąlygų ar pjaustymo paslaugų įrangos.

Medžiagų kainos sudaro pagrindą. Pagal pramonės kainodaros duomenimis , aliuminis šiuo metu kainuoja apie 2,00–3,50 JAV dolerius už svarą – žymiai daugiau nei minkštasis plienas, kurio kaina yra 0,50–1,50 JAV dolerio už svarą, bet mažiau nei nerūdijantis plienas ar specialieji metalai. Jūsų pasirinkta lydinio rūšis veikia šią bazinę kainą: 3003 ir 5052 paprastai kainuoja mažiau nei termiškai sustiprintas 6061-T6, o aviacijos pramonei skirtas 7075 lydinys reikalauja aukštesnių kainų.

Storumas tiesiogiai didina medžiagos išlaidas. 0,25 colių plokštė sveria maždaug keturis kartus daugiau nei 0,063 colio lapas to paties dydžio, todėl padidėja žaliavos dalis aliuminio lakšto savikainoje. Kai tiekėjai tiekia medžiagą, o ne pjauna klientų tiekiamą žaliavą, tikėtina, kad bus taikomas pelno marža, atsižvelgiant į medžiagos įsigijimo, tvarkymo ir atsargų laikymo kaštus.

Pjovimo būdo sudėtingumas žymiai veikia mašinos darbo laiką. Kaip vienas gamybos vadovas paaiškina, pluoštų lazerio pjaustymas veikia greičiau ir ekonomiškiau pjaustant ploną ir vidutinės storio metalą, o vandens srovės pjaustymas – nors lėčiau – geriau susidoroja su storesniais medžiagų tipais ir šilumai jautriomis aplikacijomis. Eksploatacijos sąnaudų skirtumas yra didelis: lazerio pjaustymo sąnaudos paprastai siekia 2–3 USD per valandą sunaudojamų medžiagų, tuo tarpu vandens srovės pjaustymo sąnaudos sudaro 50–75 USD per valandą dėl abrazyvinio granato sunaudojimo ir aukšto slėgio siurblių priežiūros.

Paruošimo mokesčiai taikomi nepriklausomai nuo kiekio. Programavimas CNC įrangos, medžiagos įkrovimas ir pirmojo gaminio patikra reikalauja darbo jėgos dar iki prasidedant tikram pjaustymui. Mažesni užsakymai šias fiksuotas sąnaudas pasiskirsto tarp mažesnio detalių skaičiaus, todėl padidėja vieneto kaina. Daugelis dirbtuvių nustato minimalius užsakymo mokesčius – dažnai nuo 50 iki 150 USD – kad užtikrintų pelningumą vykdant mažus darbus.

Tikslumo specifikacijos veikia tiek metodo parinkimą, tiek patikros reikalavimus. Standartiniai komerciniai ribiniai nuokrypiai (±0,010") leidžia pjauti greičiau ir su mažesniu patikrinimu. Tikslesniems ribiniams nuokrypiams (±0,005" ar geresniems) gali prireikti lėtesnių pjovimo greičių, papildomų ėjimų arba koordinačių matavimo prietaisais atliekamo patikrinimo po pjovimo. Aukštos tikslumo detalės, reikalaujančios 100 % patikros, natūraliai kainuos daugiau , nes kokybės patvirtinimas prideda tiesioginių darbo kaštų.

Projekto sudėtingumas reikalauja ypatingo dėmesio. Paprasti stačiakampiai pjaunami greitai – įrenginys atlieka keturis tiesius pjūvius ir pereina prie kitos detalės. Sudėtingi raštai su išlenktais profiliais, mažais išpjovimais ir siaurais vidiniais kampais žymiai padidina pjovimo maršrutą ir mašinos darbo laiką. Pagal pramonės specialistus, smulkūs detalių elementai ir maži išpjovimai sulėtina pjovimo procesą, o ilgesnis pjovimo kelias tiesiogiai lemia didesnius kaštus.

Tikslių pasiūlymų gavimas jūsų projektui

Kainų pasiūlymų prašymas neturėtų būti panašus į aklą šaudymą durtuvėmis. Turėdami reikiamą informaciją, galite greitai gauti tikslų kainodarą ir nustatyti taupymo galimybes dar prieš patvirtindami užsakymą.

Kiekio nuolaidos skatina planuoti iš anksto. Apdirbimo paslaugos siūlo tūrinės nuolaidos, nes paruošimo kaštai pasiskirsto tarp daugiau detalių, medžiagų pirkimai tampa efektyvesni, o įrenginių planavimas pagerėja. Vienos detalės kaina gali būti 25 JAV dolerių, o užsakius 25 identiškas dalis vienos detalės kaina sumažėja iki 8 JAV dolerių arba mažiau. Konkrečiai paklauskite apie kainų lygius – gali pasirodyti, kad užsakius 20 % daugiau detalių, bendros išlaidos padidės tik 10 %, todėl turėsite atsarginių dalių ateities poreikiams.

Pristatymo terminai taip pat veikia kainą. Skubūs užsakymai su pristatymu kitą dieną arba tame pačiame savaitėje dažnai turi 25–50 % papildomą mokestį. Standartiniai pristatymo terminai – 5–10 darbo dienų – paprastai užtikrina geriau kainodarą. Kai kurios dirbtuvės siūlo ekonomišką eilę – jūsų užsakymas vykdomas bet kada, kai patogu – su nuolaidomis klientams, kuriems terminai nėra kritiški.

Ar svarstote, ar kainos mažinimas renkantis pigų aliuminį nekenkia kokybei? Įvertinkite bendrąsias savinimo išlaidas. Taupymas paslaugų srityje gali priversti Jus priimti dalis, reikalaujančias didelio apdailinimo, perdarymo arba netgi atmetimo – šios išlaidos nematomos pradinėje kainoje, tačiau vis tiek sunaudoja Jūsų laiką ir išteklius.

Kainą mažinančios strategijos, kurios iš tiesų veikia

Protingi konstravimo ir užsakymo sprendimai gali sumažinti Jūsų aliuminio lakštų kainą 20–40 %, nesumažinant kokybės. Įgyvendinkite šias strategijas projektuojant, o ne tada, kai jau baigti dizainai:

• Derinkite kelias dalis viename lakšte: Skirtingų detalių derinimas viename medžiagos lakšte padidina medžiagos panaudojimą ir padalija paruošimo išlaidas. Paklauskite savo pjaustymo paslaugų teikėjo apie derinimo optimizavimą – dauguma naudoja programinę įrangą, kuri automatiškai išdėsto detales, kad būtų sumažintas atliekų kiekis.
• Pasirinkite tinkamus tikslumus: Nurodykite siaurus toleransus tik ten, kur to reikalauja funkcija. Dekoratyvinei plokštei nereikia ±0,005" tikslumo; dažnai puikiai tinka ±0,015" ir tai leidžia greičiau pjaustyti.
• Pasirinkite standartinius lydinius: Paprasti markių tipai, tokie kaip 3003, 5052 ir 6061, kainuoja mažiau ir greičiau pristatomi nei specialūs lydiniai. Prieš nurodydami egzotinius medžiagų tipus, įsitikinkite, kad jie tikrai naudingi jūsų taikymui.
• Planuokite partijų kiekius strategiškai: Apskaičiuokite metinę apimtį ir užsisakykite ketvirtinius rinkinius vietoj mėnesinių mažų partijų. Dažnai sutaupyta kaina vienetui atsiperka dėl nedidelio atsargų laikymo.
• Supaprastinkite geometriją, kur tik įmanoma: Apvalios vidinės kampų formos išpjaunamos greičiau nei aštrios. Dideli išpjovimai reikalauja mažiau tikslumo nei sudėtingi detalių darbai. Kiekvienas konstrukcijos supaprastinimas sumažina mašininio apdirbimo laiką.
• Apsvarstykite briaunų apdailos reikalavimus: Jei išpjautos briaunos vis tiek nebus matomos arba bus papildomai apdirbamos, standartinė briaunų kokybė sutaupo lėšų palyginti su aukštesnės kokybės apdaila.
• Pateikite kliento teikiamą medžiagą: Jei turite esamų atsargų ar galite gauti aliuminio plokštes pigiau per pasiskirstymo ryšius, savo medžiagos tiekimas pašalina tiekėjo priemokas.

Klausimai, kurie padeda gauti geriau apskaičiuotas kainas

Kontaktuodami pjovimo paslaugų teikėjus, konkrečiai užduoti klausimai duoda konkrečius atsakymus – ir parodo, kurie tiekėjai iš tikrųjų supranta jūsų poreikius:

• "Koks jūsų minimalus užsakymo mokestis ir kiek detalių paprastai pateisina specialų įrengimą?"
• "Ar siūlote kainų nuolaidas už 10, 25, 50 ar 100 vienetų kiekius? Kaip atrodo kainų kreivė?"
• "Kokias standartines leidžiamąsias nuokrypas laikote ir kokia papildoma moka taikoma tikslesnėms specifikacijoms?"
• "Ar galite suporuoti mano skirtingų detalių projektus kartu, kad sumažintumėte medžiagų š Waste?"
• "Koks yra pristatymo terminų skirtumas tarp standartinio ir skubaus apdorojimo?"
• "Ar siūlote detalių kraštų šalinimą (deburring) ir kraštų apdailą, ir kiek tai padidina kiekvienos detalės kainą?"

Atsakymai rodo daugiau nei kainas – jie parodo, ar pjovimo paslaugų teikėjas traktuoja jūsų projektą kaip paprastą prekinę operaciją ar kaip partnerystę. Tie tiekėjai, kurie paaiškina kompromisus ir siūlo optimizavimo galimybes, dažnai suteikia didesnę vertę nei tie, kurie siūlo tik žemiausią bendrą kainą.

Suprantant kainodaros veiksnius, galite tiksliai planuoti biudžetą ir optimizuoti konstrukcijas kainos našumui. Tačiau pjaustymo procesas yra tik vienas žingsnis – daugelis aliuminio detalių reikalauja apdailos po pjaustymo, kad jos būtų tikrai paruoštos naudojimui. Šių antrinių operacijų supratimas padeda planuoti visus projekto terminus ir biudžetą.

Apdailos ir apdorojimo po pjaustymo parinktys

Jūsų detalės ką tik nuimtos nuo pjaustymo stalo – bet ar jos iš tikrųjų paruoštos naudojimui? Daugeliui taikymų atvejų atsakymas yra neigiamas. Individualus aliuminio lakštų pjaustymas užtikrina tikslius formos kontūrus, tačiau pjauti kraštai ir neapdirbti paviršiai dažnai reikalauja papildomo apdorojimo, kol detalės gali būti surinktos, sumontuotos ar išsiųstos klientams.

Galvokite apie pjaustymą kaip apie pirmąjį etapą daugiapakopėje procese. Tai, kas vyksta vėliau, nulemia, ar jūsų gaminiai atrodys profesionaliai, patikimai veiks ir ilgą laiką atsparūs korozijai. Suprasdami šias apdorojimo po pjaustymo galimybes, galėsite tiksliai planuoti terminus, biudžetą ir aiškiai perduoti reikalavimus savo gamybos partneriams.

Briaunų apdailos parinktys po pjaustymo

Kiekvienas pjaustymo metodas palieka būdingus pėdsakus medžiagos krašte. Lazerinis pjaustymas sukuria šilumos paveiktą zoną, kurioje gali kauptis drossas. Vandens srove pjaunant susidaro šiek tiek reljefinis paviršius dėl abrazyvinio erozijos poveikio. CNC frezavimas gali palikti nedidelius įrankio paliktus ženklus. Šios savybės nėra defektai – tai tiesiog kiekvieno proceso natūralūs rezultatai, tačiau dažnai reikia jiems skirti dėmesį, prieš perkeldami detalias tolyn į kitus etapus.

Šlifavimas pašalina aštrius kraštus ir pjaustymo likučius. Pagal aliuminio apdailos specialistai , laserinio ar vandens srove pjautose detalėse lieka iškilę aštrūs kraštai ir pjovimo įrankio sukelti grioveliai. Tai gali sužaloti personalą ir prastinti produkto išvaizdą. Konkrečia debūringo metodika priklauso nuo jūsų naudojamo pjaunamojo metodo:

• Lazeriniu būdu pjautos detalės: Gali turėti apatinėje dalyje užvirtus metalo likučius (sukietėjusį lydalą), kuriuos reikia pašalinti; šilumos paveiktuose plotuose gali būti šiek tiek pasikeitusi spalva
• Vandens srove pjautos detalės: Kraštai paprastai švaresni, tačiau gali būti nedidelis lašas; minkštesnėse lydiniuose kartais įsiterpia abrazyvinės dalelės
• CNC frezuotos detalės: Daugiausia duoda švariausius kraštus, tačiau gali būti nedideli grioveliai įėjimo/išėjimo vietose bei ten, kur pašalinami fiksavimo elementai

Gaminant didelius kiekius, šlifavimas šlifuojamąja juosta yra populiariausias užuolaidų šalinimo būdas. Specializuotos mašinos naudoja silicio karbido juostas, kurios pašalina užuolaidas be užsikimšimo – svarbus dalykas, nes aliuminio dulkės greitai kaupiasi ant standartinių šlifavimo medžiagų. Rotaciniai šepetys siūlo alternatyvą detalėms su apsauginiais lydiniais, kurie turi išlikti nepažeisti, kadangi šepetys tik suapvalina išpjautas ir frezuotas dalis, palikdamas apsauginį sluoksnį paviršiuje.

Antrinis apdirbimas skirtas tiksliesiems tarpams. Kai pjovimo kraštai turi atitikti specifikacijas, siauresnes nei ±0,005 colio, arba kai paviršiaus apdorojimo reikalavimai viršija tai, ką vien pjovimas gali pasiūlyti, CNC frezavimo arba pynimo operacijos apdoroja kritines paviršių zonas. Tai padidina sąnaudas, tačiau užtikrina, kad detalės tiksliai sueitų surinkimo metu.

Lenkimo niuansai tiesiogiai siejasi su pjovimo būdu. Jei jūsų plokščios заготовкės bus lenkiamos ant lankstymo mašinos arba ritininės lenkimo mašinos, pjovimo procesas turi įtakos lenkimo kokybei. Šilumos paveiktos zonos, atsiradusios dėl lazerinio pjaustymo, gali elgtis skirtingai formuojant – vietinis suminkštėjimas kai kuriais atvejais iš tikrųjų gali pagerinti lenkiamumą, tačiau taip pat gali sukelti nevienodą atsilenkimą. Detales, supjaustytas srautu, išlaiko vientisas savybes visame plote, todėl lenkimo elgsena yra prognozuojamesnė.

Paviršiaus apdorojimo būdai, kurie pagerina aliuminio detales

Be kraštų valymo, dauguma aliuminio komponentų naudingai patiria paviršiaus apdorojimą, kuris pagerina išvaizdą, ilgaamžiškumą arba abu kartu. Trys dažniausios parinktys – anodizacija, miltelinis dažymas ir poliravimas – kiekviena turi skirtingą paskirtį ir skirtingai sąveikauja su įvairiais pjaustymo metodais.

Anodizacija sukuria integralų apsauginį sluoksnį Skirtingai nei dažai ar danga, kurie yra ant metalo paviršiaus, anodizavimas elektrocheminiu būdu pačią aliuminio medžiagą paverčia kietu, korozijai atspariu oksidu. Pagal paviršiaus apdorojimo ekspertus, šis sluoksnis yra žymiai kietesnis už neapdorotą aliuminį ir suteikia ryškių, nenublėkstančių spalvų galimybes.

Štai ko dauguma vadovų nepastebi: jūsų pjaustymo metodas tiesiogiai veikia anodizavimo rezultatus. Paruošiamasis procesas prieš anodizavimą – ypač rūgštinis blizginimas – turi atsižvelgti į pjaunamos briaunos savybių skirtumus. Kaip pastebi apdailos specialistai, kai aliuminis anodizuojamas, labai svarbu naudoti tinkamą abrazyvinę medžiagą nušlifavimo metu. Bendram nušlifavimui dažnai naudojami silicio karbido dirželiai gali sukelti bjaurias dėmes po elektrocheminio apdorojimo. Nurodant anodizuotas aliuminio plokštes kaip galutinį tikslą, būtina tai perduoti ankstyvesniame etape, kad būtų užtikrintas tinkamas kraštų paruošimas.

Anodizavimas taip pat atskleidžia bet kokius pagrindo medžiagos netolygumus. Lazerio pjaustymo sukeltos šilumos paveiktos zonos gali būti anodizuojamos šiek tiek kitaip nei aplinkinės sritys, dėl ko gali atsirasti matomų spalvų skirtumų. Estetiškai svarbiems detalėms vandens jetų pjaustymas visiškai pašalina šią problemą.

Miltelinio lakavimo paslaugos užtikrina išskirtinį ilgaamžiškumą. Šis procesas elektrostatiniu būdu nanesa sausą miltelinį dažą – dažniausiai poliesterinį arba epoksidinį – o po to jį kaitina krosnyje, kad susidarytų tvirtas, vientisas dangus. Miltelinis dažymas turi privalumų prieš skystuosius dažus: storesnis sluoksnis, geresnis atsparumas nudegimams ir nebuvant organinių tirpiklių taikymo metu.

Aliuminio detalėms miltelinis dažymas suteikia:

• Puikų atsparumą lauko orui naudojant poliesterines kompozicijas
• Beveik neribotas spalvų galimybes, įskaitant tekstūras ir metalizuotus atspalvius
• Geras padengimas mažų paviršiaus defektų
• Veiksmingą apsaugą žalingose aplinkose, kur vien tik anodizavimas gali būti nepakankamas

Čia taip pat svarbus kraštų paruošimas. Aštrūs kraštai nelaiko miltelinių dengtų gerai – elektrostatinis krūvis koncentruojasi taškuose, dėl ko padengimas yra per plonas ir greitai sugenda. Tinkamas užkragų šalinimas ir kraštų apvalinimas prieš miltelinį dengimą užtikrina vienodą dangos storį visoje detalėje.

Poliravimas sukuria veidrodinį arba matinį paviršių. Dekoratyviniams taikymams, kai svarbus vizualinis poveikis, mechaninis poliravimas paverčia pjautą aliuminį į blizgų aliuminio lakštą su atspindinčiu arba šveistu išvaizda. Ši gryniai estetinė apdorojimo rūšis geriausiai tinka minkštesniems lydiniams, tokiems kaip 3003, ir reikalauja atsargaus tvarkymo visuose tolimesniuose etapuose, kad būtų išvengta brūkšnių.

Dažniausia papildomo apdorojimo seka

Kai detalėms reikia kelių apdailos etapų, svarbi operacijų eilė. Veiksmai atliekami neteisinga tvarka gaišina laiką ir gali pakenkti kokybei. Štai tipiškas procesas nuo pjaustymo iki galutinio baigimo:

• Apdorojimas nuo uždegų ir kraštų apdorojimas: Visada pirmiausia – aštrūs kraštai pažeidžia įrankius, sužaloja darbuotojus ir trukdo vėlesniems procesams
• Antrinės apdirbimas: Atlikite visus gręžimo, sriegio pjaustymo ar tikslų frezavimą prieš paviršiaus apdorojimą
• Formavimo operacijos: Lankstymas, išspaudimas ar ritininis formavimas atliekamas tuomet, kai metalas dar nėra padengtas danga
• Tvirtinimas suvirinimu ar mechaninis surinkimas: Sujunkite komponentus prieš taikant paviršiaus apdorojimus
• Valymas ir paruošimas: Pašalinkite aliejus, oksidus ir teršalus nedelsiant prieš baigiamąjį apdorojimą
• Paviršiaus apdorojimas: Anodizavimas, miltelinė danga ar kitos apsauginės / dekoratyvinės dangos
• Galutinė apžiūra ir pakuotė: Kokybės patvirtinimas ir apsauginis pakavimas siuntimui

Suvirinimo ir šilumos paveiktos zonos pasekmės

Jei jūsų aliumininiams detaliams reikia suvirinti po pjaustymo, reikėtų atkreipti dėmesį į pjaustymo metodo ir suvirinimo kokybės sąveiką. Pagal aliuminio suvirinimo metalurgus, lankinis suvirinimas perduoda didelę šilumą pagrindiniam medžiagai aplink suvirinimą, sukurdamas šilumos paveiktą zoną, kurioje pasikeičia medžiagos savybės.

Kepenimui netinkamiems lydiniams, tokiems kaip 5052, tai reiškia, kad šaltai deformuotas stiprumas suvirinimo metu atkaityjamas. Subtilūs, ištempti grūdeliai rekristalizuojasi į stambesnes, minkštesnes struktūras. Kepenims tinkamiems lydiniams, tokiems kaip 6061-T6, HAZ srityje pasiekta tempera praranda savo savybes, nes nuosėdos vėl ištirpsta arba pernoksta.

Štai kaip tai susiję su pjaustymu: lazerio pjaunamos briaunos jau turi nedidelę HAZ zoną, kurią sukelia pats pjaustymo procesas. Kai prie tų briaunų suvirinate, efektyviai sukuriate dvigubą šiluminį poveikį. Daugelyje taikymų tai nėra problema – paprastai suvirinimo HAZ plinta toliau nei pjaustymo HAZ. Tačiau stiprumo požiūriu kritinėms jungtims prie pjaustytų briaunų, turėkite omenyje:

• Naudojant vandens jet'ą pjaustymui, kad būtų pašalinta esama HAZ prieš suvirinant
• Projektuojant suvirinimo vietas kuo toliau nuo pjaustytų briaunų, kai tik įmanoma
• Nurodyti po suvirinimo šiluminį apdorojimą 6xxx serijos lydinukams reikalaujamose aplikacijose

Iš esmės – jūsų pjaustymo būdo pasirinkimas turi įtaką visiems tolimesniams procesams. Teisingo proceso parinkimas iš anksto – atsižvelgiant ne tik į patį pjaustymą, bet ir į visus tolesnius apdorojimo etapus – padeda išvengti netikėtumų ir užtikrina, kad galutiniai aliuminio komponentai atitiktų visas reikalavimų.

Supratus galimus apdorojimo variantus, paskutinis dėlionės elementas yra efektyvi jūsų reikalavimų perdaika. Tinkamas failų paruošimas ir aiškios specifikacijos užtikrina, kad pjaustymo paslaugos pirmą kartą atliktų darbą tiksliai pagal jūsų poreikius.

Jūsų dizaino failų ir specifikacijų paruošimas

Jūs pasirinkote lydinį, pasirinkote pjaustymo būdą ir suplanavote apdorojimo operacijas. Dabar ateina žingsnis, kuris nulems, ar jūsų projektas vyks sklandžiai, ar užstringa begaliniuose pataisymų cikluose: failų paruošimas. Jei pirmą kartą tinkamai paruošite dizaino failus ir specifikacijas, išvengsite brangaus perkainavimo, produkcijos delsimų ir užtikrinsite, kad jūsų iki reikiamo dydžio supjaustyti aliuminio detalių atvyktų būtent tokie, kokie buvo numatyti.

Laikykite savo dizaino pateikimą pokalbiu su pjovimo paslaugų CNC įranga. Kuo aiškesnės jūsų instrukcijos, tuo geresni rezultatai. Neaiškios specifikacijos kviečia interpretaciją – o interpretacijos ne visada atitinka jūsų lūkesčius.

Failų formatai, kuriuos priima pjovimo paslaugos

Ne visi failų formatai vienodai gerai bendrauja su pjovimo įranga. Nors pjovimo paslaugos priima įvairius formatus, kai kurie iš jų tikslesni verčiant į tikslias mašinų instrukcijas.

DXF failai iki šiol yra pramonės standartas plokščiajai pjaustybai. Šis AutoCAD būdingas formatas saugo gryną geometriją – linijas, lankus ir kreives – be matmenų, pastabų ar antraštės blokų triukšmo. Pagal Xometry nurodymus dėl failų paruošimo, geriausias būdas gauti akimirksniu pasiūlymą su DXF yra įkelti pjaustymo failą, o ne visą brėžinį. Naudojant DXF, kuriamas pasiūlymas „plokščiajam pjaustytam“ lakšto elementui be lenkimų.

DWG failai veikia panašiai tačiau neša daugiau AutoCAD specifinių duomenų, kuriuos gali reikėti konvertuoti. Dauguma pjaustymo paslaugų priima abu formatus, nors DXF dažnai patikimiau apdorojamas skirtingose programinės įrangos platformose.

Detalėms su lenkimais , plokščio modelio DXF failai neperteiks visos informacijos. Jei jūsų iki reikiamo dydžio supjaustyti aliuminio elementai apima formavimo operacijas, pateikite 3D CAD modelius STEP formatu, kurie rodo galutinę suformuotą formą. Tai leidžia pjaustymo paslaugai apskaičiuoti plokščios заготовкės matmenis, atsižvelgiant į lenkimo allowances ir medžiagos ištempimą.

Svarbiausi DXF paruošimo taisyklės

Pateikiant veikiantį DXF failą, būtina atsižvelgti į keletą techninių detalių, dėl kurių net patyrę dizaineriai susiduria su sunkumais:

• Tik mastelis 1:1: Jūsų brėžinys turi atitikti tikslų galutinio gaminio dydį – nei padidintą, nei sumažintą spausdinimo patogumui
• Vienetų nuoseklumas: Failai turi būti milimetrais ar coliais. Pagal pramonės standartus, jei maksimalus ilgis viršija 48,5 vienetų, sistema laiko, kad tai milimetrai; jei mažesnis nei 1 vienetas – laikoma, kad tai coliai
• Tik pjovimo linijos: Šalinkite matmenis, pastabas, antraščių blokus ir bet kokią geometriją, kuri nėra tikroji pjovimo trajektorija – šie elementai klaidina apdorojimo programinę įrangą
• XY plokštumos geometrija: Visi brėžinio elementai turi būti išdėstyti plokščiai XY plokštumoje; 3D elementai sukelia klaidas apdorojant failus
• Be surinktų detalių: Kiekviena detalė turi būti atskiras failas; neprisegti daugiadalinių surinkimų kaip vieno DXF failo

Tiksliai nurodykite tolerancijas ir reikalavimus

Jūsų pjaustymo failas rodo, ką reikia pjaustyti. Jūsų specifikacijos nurodo, kaip tiksliai tai padaryti – ir kas dar svarbu dėl galutinių detalių. Šių dviejų aspektų atskyrimas išvengia painiavos ir užtikrina, kad niekas neužmigtų

Tolerancijų nurodymas reikalauja atskiro dokumentavimo. Kaip pabrėžia gamybos specialistai, jei jūsų detalių reikalauja tikslumo, viršijančio numatytąsias gamybos normas, tikslo nurodymus būtina nurodyti akimirksniu kainodamos ir įtraukti prie pridėto brėžinio, kad būtų galima tiksliai nustatyti kainą. Standartinis tikslumas paprastai yra ±0,010" lazerinei pjaustybai ir ±0,005" vandens srovei – siauresni reikalavimai kainuoja daugiau ir turi būti aiškiai pažymėti.

Matmenų nustatymo geriausios praktikos jūsų specifikacijų brėžiniui apima:

• Nurodykite tik kritinius matmenis, kurie turi atitikti tam tikrus tikslo reikalavimus
• Naudokite geometrinius matmenis ir tikslo (GD&T) simbolius padėčiai, plokštumai ir statmenumui
• Aiškiai nurodykite atramines savybes, kai svarbi pozicinė tikslumas
• Nurodykite, ar matmenys taikomi pjaunamiesiems kraštams ar apdorotiems kraštams po užlaidų šalinimo

Dažnos specifikavimo klaidos, sukeliančios delsimus

Tam tikros klaidos pasitaiko pakartotinai kainodavimo užklausose, dėl ko atsiranda atgalinė ryšio eiga, trukdanti terminams. Venkite šių dažnų klaidų:

• Matavimo vienetų maišymas: Brėžinių pateikimas, kai kai kurie matmenys nurodyti coliais, o kiti – milimetrais, sukelia painiavą ir galimus klaidų riziką
• Nenurodyta medžiagos specifikacija: „Aliuminis“ nepakanka – būtina nurodyti tikslų lydinio tipą (5052-H32, 6061-T6) ir storį
• Tolerancijos nenurodytos: Tariamas, kad „tiksli“ reiškia tą patį tiek jums, tiek pjovimo paslaugų teikėjui, gali sukelti nusivylimą
• Užmiršta nurodyti kiekį: Vieno gaminio kaina smarkiai skiriasi nuo šimto detalių kainos
• Ignoring grain direction: Formuotiems gaminiams ar taikymams, kai svarbus paviršiaus išvaizdos, grūdelių kryptis veikia tiek estetiką, tiek lenkimo kokybę

Dizaino sudėtingumas taip pat sukelia problemų, jei aiškiai nenurodomas. Pagal lazerinio pjaustymo projektavimo gaires , atstumas tarp pjovimo geometrijos bent du kartus viršijantis lakšto storį neleidžia iškraipyti – bet jūsų pjovimo paslauga gali laikytis šio taisyklės tik tuo atveju, jei jūsų failo geometrija atitinka reikalavimus.

Nuo dizaino iki užsakymo: visas procesas

Struktūruotas darbo eigas užtikrina, kad niekas neužkliūtų tarp jūsų CAD programinės įrangos ir pjovimo stalo:

1. Užbaikite savo projektą su visomis geometrijomis, skylių schemomis ir išpjovomis tinkamai padėtomis; patikrinkite matmenis pagal savo reikalavimus
2. Eksportuokite pjovimo geometriją kaip DXF kuriame būtų tik pjovimo keliai – pašalinkite visas anotacijų kategorijas, pavadinimų blokus ir nuorodų geometriją
3. Sukurkite atskirą specifikacijos dokumentą nurodantį medžiagos tipą, storį, kiekį, leistinas nuokrypas ir bet kokius specialius reikalavimus
4. Įtraukite brėžinį su matmenimis (PDF formatas tinka geriausiai) su kritiniais matmenimis ir leidžiamųjų nuokrypių nurodymais, kad būtų užtikrinta kokybės patikra
5. Pateikite visus failus kartu per pjaustymo paslaugos kainos pasiūlymo sistemą, aiškiai pavadindami kiekvieną failą patogiam nuorodinimui
6. Dėmesingai peržiūrėkite kainos pasiūlymą patikrindami medžiagą, kiekį ir specifikacijų tikslumą prieš patvirtindami
7. Patvirtinkite pristatymo laiką ir vežimo reikalavimus kad dalys atvyktų tada, kai jos reikalingos

Specialių reikalavimų bendravimas

Be pagrindinės geometrijos ir leidžiamųjų nuokrypių, daugelyje projektų yra papildomų poreikių, kurie veikia tai, kaip detales reikia apdoroti viso gamybos proceso metu:

Grūdelių kryptis svarbu detalėms, kurios bus lenkiamos, ar kai paviršiaus išvaizda yra kritinė. Aliuminio lakštuose valcavimas sukuria kryptinę grūdelių struktūrą – lenkimai statmenai grūdelių krypčiai paprastai veikia geriau nei lygiagretūs lenkimai. Kai tai svarbu, nurodykite grūdelių orientaciją santykiu su detalės geometrija.

Apsaugos plėvelės nuostatos skiriasi priklausomai nuo panaudojimo. Kai kurios pjaustymo paslaugos palieka gamintojo pritaikytą apsaugos plėvelę vietoje per pjaustymą; kitos ją pašalina. Jei reikia, kad plėvelės apsauga būtų išlaikyta per vežimą, ar jei konkrečiai reikalingas neapdorotas medžiaga nedelsiant vykstančiam apdorojimui, tai nurodykite aiškiai.

Packaging poreikis užkirsti kelią pažeidimams per vežimą. Dalys, sudėtos tiesiogiai viena ant kitos, gali subraižyti; sunkios dalys gali sutraiškyti lengvesnes. Kai svarbi paviršiaus būklė, nurodykite tarpinį popierių, atskirą supakavimą arba individualų pakuotės sprendimą.

Ženklinimas ir identifikavimas padeda sekti dalias per jūsų gamybos procesą. Jei jūsų taikymui svarbi sekamumas, prašykite detalės numerio graviravimo, partijos identifikavimo ar specifinio ženklinimo.

Laikas, skirtas tinkamai paruošti failus ir visiškai nurodyti reikalavimus, atsipildo greitesniais pasiūlymais, mažiau pataisų ir detalėmis, atitinkančiomis jūsų lūkesčius. Kai jūsų specifikacijos yra galutinės, paskutinis svarstymas – tai tinkamo partnerio pasirinkimas jūsų projekto vykdymui – sprendimas, kuris paveiks viską, nuo kokybės iki terminų patikimumo.

Tinkamo pjaustymo paslaugų partnerio pasirinkimas

Jūs jau įdėjote daug pastangų – pasirinkote lydinį, pritaikėte tinkamą pjaustymo būdą, paruošėte beklaidžius konstrukcinius brėžinius ir nurodėte visas tarpines. Dabar ateina sprendžiantis momentas, ar visa ši paruoša duos rezultatų – kas iš tiesų pjaus jūsų medžiagą.

Rasti pjaustymo paslaugų teikėją nėra sunku. Greitas paieška „metalinių konstrukcijų gamyba netoliese“ ar „gamyklos dirbtuvės netoliese“ pateikia dvidešimtį pasirinkimų. Tačiau rasti teisingai partneris – toks, kurio gebėjimai, kokybės sistemos ir bendravimo stilius atitinka jūsų projekto reikalavimus – reikalauja atidesnio įvertinimo. Pigiausia pasiūlyma retai siūlo geriausią vertę, o ryškiausias svetainės dizainas negarantuoja patikimos vykdomosios veiklos.

Pjovimo paslaugų galimybių vertinimas

Pradėkite vertinimą nuo pagrindų: ar šis tiekėjas turi įrangą ir ekspertizę, kad galėtų įgyvendinti jūsų konkretų projektą? Remiantis pramonės rekomendacijomis dėl metalo apdirbimo partnerių atrankos, ieškokite tiekėjo, turinčio išsamų patirtį būtent to tipo apdirbime, kurio jums reikia – kiekvienam procesui reikalingi skirtingi įgūdžiai ir žinios.

Įranga svarbesnė, nei galite manyti. Šiuolaikinė, tinkamai prižiūrima įranga dažnai reiškia geresnį tikslumą ir efektyvumą. Vertindami metalo apdirbimo tiekėjus šalia manęs, užduokite konkrečius klausimus:

• Kokias pjovimo technologijas naudojate? (pluošto lazerio vatai, vandens srovės slėgis, CNC frezavimo galimybės)
• Koks jūsų maksimalus lakšto dydis ir storio talpa aliuminiui?
• Kada paskutinį kartą buvo kalibruota ar atnaujinta jūsų įranga?
• Ar turite rezervinę įrangą, kad išvengtumėte vieno aparato sukeltų kamščių?

Techninė palaikymas atskiria pakankamus tiekėjus nuo puikiųjų. Geriausi metalo apdirbimo partneriai ne tik vykdo jūsų failus – jie peržiūri konstrukcijas, nustato galimas problemas ir pateikia patobulinimus dar prieš pradedant pjaustyti. Kaip pastebi gamybos ekspertai, bendradarbiavimo požiūris užtikrina, kad galutinis produktas atitiktų jūsų viziją ir specifikacijas. Paklauskite, ar potencialūs tiekėjai siūlo projektavimo gamybai (DFM) komentarus kaip dalį kainos pasiūlymo proceso.

Perdavimo laiko galimybės žymiai skiriasi. Kai kurie plieno gamintojai ir aliuminio specialistai palaiko greito apdorojimo galimybes prototipų ir skubiam gamybos poreikiams; kiti derina darbus efektyvumui, aukojant greitį. Aptarkite savo terminų reikalavimus iš anksto ir patikrinkite, ar nurodyti pristatymo laikai atspindi realią įmonės apkrovą, o ne tik teorinę galimybę.

Svarbūs kokybės sertifikatai

Sertifikatai rodo sistemingą įsipareigojimą kokybei, o ne vienkartines patikras. Reikalaujamoms sritims – ypač automobilių, aviacijos ir konstrukcinių komponentų gamybai – sertifikavimo būsena dažnai lemia, ar tiekėjas apskritai kvalifikuojamas dalyvauti atrankoje.

ISO 9001 nustato bazinį lygį. Šis sertifikatas rodo dokumentuotą kokybės valdymo sistemą su apibrėžtais procesais, reguliariais auditais ir nuolatinio tobulėjimo mechanizmais. Pagal apdirbimo pramonės standartus , šie sertifikatai rodo įsipareigojimą palaikyti aukštos kokybės procesus.

IATF 16949 ženkliai pakelia reikalavimus automobilių pramonei. Remiantis ISO 9001, tačiau papildytas automobilių pramonei būdingais reikalavimais, šis sertifikatas parodo gebėjimą tiekti pasaulinę automobilių pramonę. Kaip paaiškina kokybės valdymo specialistai, IATF 16949 užtikrina atitiktį su nešvaraus gamybos principais, defektų prevencija, kintamumo prevencija ir atliekų mažinimu – tai eina toliau nei pagrindiniai kokybės sistemos reikalavimai.

Praktiniai privalumai bendradarbiaujant su IATF 16949 sertifikuotais tiekėjais apima:

• Stabili kokybė: Stebimi ir matuojami procesai maksimaliai padidina produktyvumą ir užtikrina pakartojamus rezultatus
• Sumažinta produkto kintamumo: Individualūs aliuminio gaminiai nuosekliai atitinka specifikacijas nepriklausomai nuo gamybos laiko
• Patikimas tiekimo grandinėlė: Tarptautiniu mastu pripažintas sertifikavimas užtikrina stipresnius ir patikimesnius tiekėjų ryšius
• Defektų prevencija: Patvirtinti procesai sumažina defektus, o ne tik juos aptinka per patikrą

Kai integruota gamyba prideda vertės

Štai ko daugelis pirkėjų praleidžia: pjaustymas dažnai yra tik vienas žingsnis daugiapakopėje gamybos sekoje. Jei jūsų detalių reikia pjaustyti be to kai kiekviena operacija – tokia kaip formavimas, suvirinimas ar surinkimas – gaunama atskirai, tai sukelia koordinavimo sunkumus, kokybės perdavimo riziką ir pailgėjusius pristatymo laikus.

Panagrinėkime tipišką automobilių tvirtinimo detalių projektą. Plokščias ruošinys išpjautomas lazeriu, tada formuojamas spaustuvėje, vėliau galbūt išspaudžiamas, kad būtų pridėtos papildomos savybės, ir galiausiai surinkiamas su komplektuojamaisiais elementais. Kiekvienas perdavimas tarp tiekėjų sukelia potencialių problemų:

• Matmenų nukrypimai, kai tikslumo ribos kumuliacijosi per kelias operacijas
• Medžiagos pažeidimai pervežant tarp skirtingų įrenginių
• Grafiko koordinavimo sunkumai, kai vienas tiekėjas vėluoja
• Neaiški atsakomybė, kai pagamintos detalės neatitinka nustatytų specifikacijų

Integruoti gamybos partneriai pašalina šiuos trinties taškus. Pagal pramonės atvejų analizės , įmonės, derinančios presavimą, gamybos procesus ir surinkimą, siūlo klientams supaprastintą gamybą su vieno atsakomybės taško modeliu. Perėjimas prie integruotų paslaugų atspindi klientų poreikį dažniau užsakyti mažesnes partijas – niekas nenori koordinuoti kelių tiekėjų kiekvienam užsakymui.

Automobilių ir konstrukcinių aliuminio taikymų atveju, kai reikalingi tikslūs pjaustymo, tolesnio metalo presavimo ar surinkimo procesai, integruoti gamybos partneriai sumažina pristatymo laiką ir kokybės rizikas. Tiekieji, tokie kaip Shaoyi (Ningbo) Metal Technology pavyzdžiui, atstovauja šį požiūrį, siūlantį IATF 16949 sertifikuotą kokybę individualiems metalo presavimo detalėms ir tiksliesiems surinkimams – nuo 5 dienų greito prototipavimo iki automatizuotos masinės gamybos šasiams, pakaboms ir konstrukcinėms detalėms.

Pagrindiniai vertinimo kriterijai sudėtingoms aplikacijoms

Kai jūsų projektas apima sudėtingus reikalavimus – siaurus toleransus, kelias operacijas, reguliuojamas pramones ar masinę gamybą – teikiama pirmenybė tiekėjams, kurie demonstruoja šias gebėjimus:

• IATF 16949 sertifikavimas: Būtina dalyvauti automobilių tiekimo grandinėje; rodo pasaulinio lygio kokybės sistemas
• Greito prototipavimo galimybę: 5 dienų prototipo paruošimo laikas leidžia greitai kartoti dizainą, nesiderinant dėl gamybos įrankių
• Visapusi DFM palaikymas: Techninis projektų peržiūrėjimas prieš gamybą išvengia brangių gamybos problemų
• Greitas kainos pasiūlymo pateikimas: 12 valandų atsakymo laikas rodo operacinį efektyvumą ir orientaciją į klientą
• Kompleksinės antrinės operacijos: Skardos formavimas, lenkimas, suvirinimas ir surinkimas vienoje patalpoje supaprastina sudėtingus projektus
• Mastelio keičiamumas: Galimybė pereiti nuo prototipų iki masinės gamybos, nepakeičiant tiekėjo
• Aiškūs ryšio kanalai: Lankstus projekto valdymas ir reguliarūs atnaujinimai visą gamybos trukmę

Tinkamas gamybos partneris – tai ne tik tiekėjas, bet jūsų inžinerijos komandos pratęsimas, kuris aptinka galimas problemas dar iki jos tampa brangiais trūkumais.

Priimant galutinį sprendimą

Įvertinę gebėjimus, sertifikatus ir integruotas paslaugas, susiaurinkite savo pasirinkimą naudodamiesi šiais praktiniais žingsniais:

Prašykite rekomendacijų iš panašių projektų. Kaip rekomenduoja gamybos atrankos gairės, tiesioginis bendravimas su ankstesniais klientais suteikia aiškesnį vaizdą apie gamintojo veikimą, darbo kokybę ir tai, kaip jis sprendžia iškilusias problemas.

Pradėkite nuo bandymo užsakymo. Prieš imantis didelių gamybos partijų, išbandykite santykius su mažesniu projektu. Įvertinkite komunikacijos sklandumą, laikymąsi cituotų specifikacijų bei faktinius palyginti su cituotais pristatymo terminais.

Apsvarstykite bendrą savininkystės kainą. Žemiausia kaina vienai daliai nieko nereiškia, jei detales reikia perdirbti, jos atvyksta vėluodamos arba sugenda naudojimo metu. Palyginant kainų pasiūlymus, atsižvelkite į kokybės nuoseklumą, patikimumą ir techninę pagalbą.

Ar ieškotumėte lakštinio metalo šalia manęs prototipų gamybai, arba sudarydami ilgalaikį gamybos bendradarbiavimą pagal užsakymą gaminamiems aliuminio produktams, vertinimo sistema lieka ta pati: pritaikykite tiekėjų galimybes prie savo specifinių reikalavimų, patvirtinkite kokybės sistemas per sertifikatus ir teikite pirmenybę partneriams, kurių integruotos paslaugos supaprastina jūsų gamybos procesą.

Jūsų aliuminio lakšto pjaustymo projekto sėkmė priklauso ne tik nuo pačio pjovimo. Nuo lydinio parinkimo per pjovimo būdą, storio apibrėžimus, apdailos operacijas, failų paruošimą ir galiausiai tiekėjo atranką – kiekvienas sprendimas grindžiamas ankstesniais. Gavę žinias iš šio vadovo, esate pasiruošę priimti informuotus sprendimus, kurie užtikrins tiksliai atitinkančias jūsų specifikacijas detales, laiku ir numatytais biudžetu.

Dažniausiai užduodami klausimai apie pagal užsakymą pjaustomus aliuminio lakštus

1. Koks yra geriausias būdas pjaustyti aliuminio lakštą?

Geriausias pjaustymo metodas priklauso nuo jūsų specifinių reikalavimų. Pluoštiniu lazeriu pjovimas puikiai tinka ploniems ir vidutinio storio aliuminio lakštams (iki 0,5 colio), kai reikia didelės gamybos apimties ir greito atlikimo. Vandens srove pjovimas yra idealus storoms plokštėms, šilumai jautrioms aplikacijoms ir tada, kai svarbu išlaikyti medžiagos savybes – jis nekuria šilumos paveiktos zonos. CNC frezavimas gerai tinka storesnėms medžiagoms, kai reikalingas aukštesnis paviršiaus apdorojimas. Renkantis metodą, turėkite omenyje medžiagos storį, briaunos kokybės reikalavimus, gamybos apimtį ir biudžetą.

2. Kiek kainuoja individualus aliuminio lakšto pjaustymas?

Individualaus pjovimo aliuminio kainos kinta priklausomai nuo keleto veiksnių: medžiagos kainos (2,00–3,50 USD už svarą aliuminiui), pjovimo metodo (lazerinis pjovimas – 2–3 USD/val. prieš vandens srovės pjovimą – 50–75 USD/val. sunaikinamiems medžiagoms), paruošimo mokesčių (nuo 50–150 USD mažiausiems darbams), tikslumo reikalavimų ir dizaino sudėtingumo. Paprasti stačiakampiai kainuoja mažiau nei sudėtingi raštai. Kiekio nuolaidos žymiai sumažina vieneto kainą – užsisakyti 25 detalių gali kainuoti tik 30 % daugiau nei užsisakyti vieną detalę. Pateikite kainų pasiūlymus keliose tiekėjų įmonėse ir paklauskite apie derinimo galimybes, kad optimizuotumėte medžiagos naudojimą.

3. Kokios aliuminio lydalys geriausiai tinka individualiems pjovimo projektams?

Trys lydiniai dominuoja specializuotose pjovimo aplikacijose: 3003 aliuminis pasižymi puikia formuojamumu dekoratyviniams paneliams ir vėdinimo ortakiams; 5052 užtikrina aukštą atsparumą korozijai jūrinėms ir lauko sąlygoms; 6061-T6 siūlo didesnį stiprumą konstrukciniams elementams ir apdirbtiems detalių komponentams. Jūsų pasirinkimas turi įtakos pjovimo elgsenai – termiškai apdorotas 6061-T6 gali patirti lokalų suminkštėjimą šalia lazerio pjovimo kraštų, tuo tarpu 5052 išlaiko pastovias savybes visose pjovimo metodikose. Pasirinkite lydinį pagal aplikacijos reikalavimus, o ne automatiškai renkitės dažniausiai naudojamą variantą.

4. Kokių failų formatų priima aliuminio pjovimo paslaugos?

DXF failai yra pramonės standartas plokščiam pjovimui – jie turi gryją geometriją be matmenų ar užrašų. Pateikite failus mastelyje 1:1 su nuosekliomis vienetinėmis sistemomis (coliais ar milimetrais). Detalėms, reikalaujančioms lenkimo, pateikite 3D modelius STEP formatu, rodančius galutines formos formas. Visada kurkite atskirus specifikacijos dokumentus, kuriuose būtų nurodytos medžiagos rūšis, storis, kiekis, tolerancijos ir specialūs reikalavimai. Iš pjovimo failų šalinkite antraštes, matmenų sluoksnius ir pagalbinius geometrinius elementus, kad būtų išvengta apdorojimo klaidų.

5. Kokio storio aliuminį galima pjauti lazeriu?

Šiuolaikiniai pluošminiai lazeriai efektyviai pjauti aliuminį nuo maždaug 0,020 colio iki 1 colio storio, nors optimalus kokybės lygis pasiekiamas esant mažiau nei 0,5 colio storiui. Virš 0,187 colio pjovimo kraštuose gali būti pastebimi juostuoti nelygumai. Aliuminio aukšta šilumos laidumas ir atspindinti paviršiaus savybės sukelia sunkumų lazeriniam pjaustymui didesnių storio medžiagoms – medžiaga greitai pašalina šilumą iš pjovimo zonos. Storiams virš 0,75 colio vandens srauto pjovimas paprastai užtikrina geriau kraštų kokybę ir matmeninę tikslumą be šilumos paveiktos zonos.
