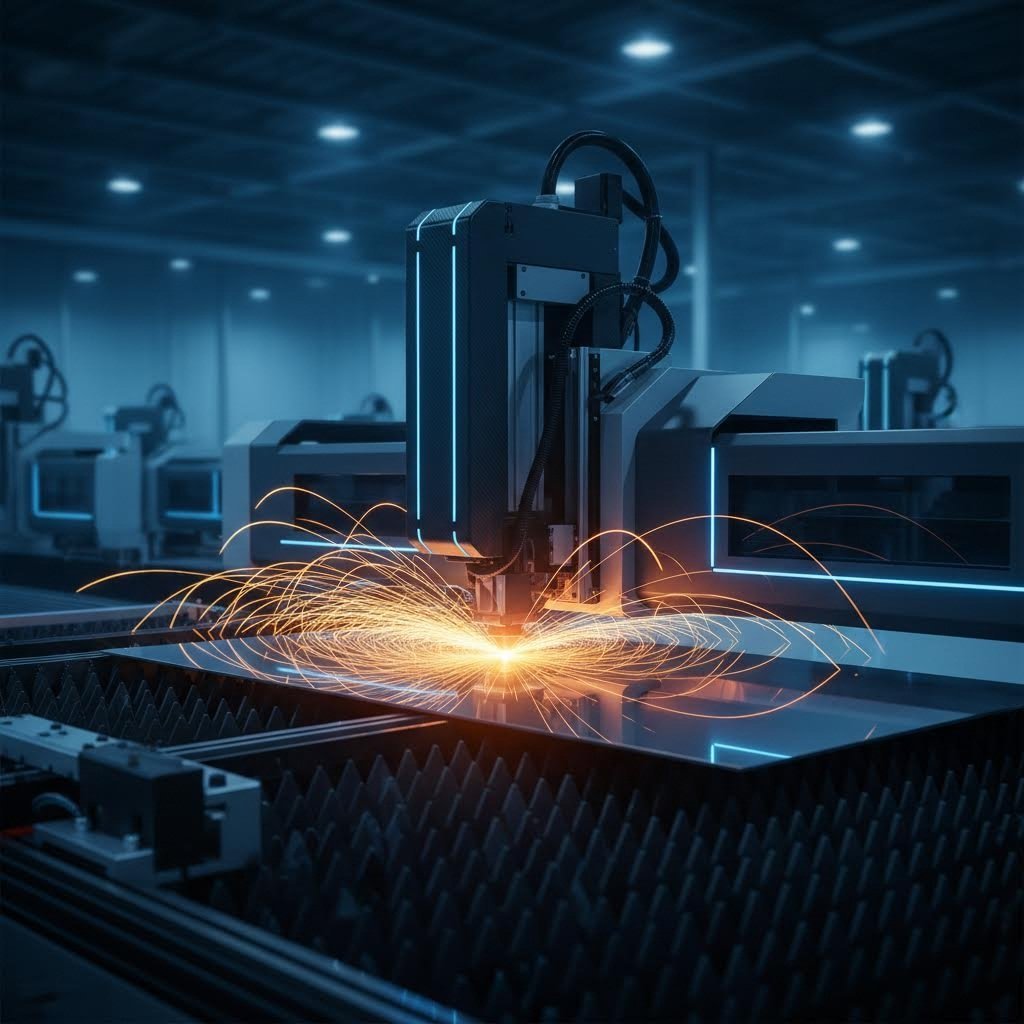

Kas yra lazeriu pjaustomos detalės ir kodėl jos svarbios

Ar kada nors domėjotės, kaip gamintojai sukuria neįtikėtinai tikslias metalines kaboles, sudėtingus ženklų dizainus ar idealiai tinkančias automobilių dalis? Atsakymas slypi vienoje šiuolaikinės gamybos revoliucinių technologijų. Lazeriu pjaustomos detalės – tai komponentai, gaminami naudojant susitelkusį lazerio spindulį medžiagoms pjauti, graviruoti arba formuoti su išskirtiniu tikslumu – viskas vyksta be fizinio kontaktinio įrankio su apdirbama medžiaga.

Lazeriu pjaustomos detalės – tai tikslūs komponentai, kurie sukuriami taikant aukštos galios, susitelpusį lazerio spindulį, kuris programuota trajektorija šiluminiu būdu atskiria medžiagą, ją lydant, sudegindamas arba garindamas, taip sukuriant švarius kraštus, kurių nuokrypis siekia vos 0,004 colio (0,10 mm).

Skirtingai nuo tradicinių pjaustymo metodų, kurie remiasi fizinėmis jėgomis, lazerinis pjaustytuvas naudoja sutelktą šviesos energiją savo darbui atlikti. Rezultatas? Švarūs, be užklotų kraštai ir gebėjimas kurti geometrijas, kurios būtų neįmanomos naudojant įprastus įrankius.

Mokslas, slypintis už lazerio pjaustytų detalių

Taigi kaip šviesa iš tikrųjų pjauna metalą? Viskas susiję su šilumine energija ir tikslumu. Pagal TWI Global , procesas prasideda tada, kai elektros išlydžiai ar lempų skleidžiama šviesa sužadina švytuojančią medžiagą uždaroje talpykloje. Ši energija stiprinama vidinės atspindėjimo sistemos, kol galiausiai išeina kaip galingas, koherentinis vienspalvis šviesos spindulys.

Kai šis koncentruotas spindulys pasiekia jūsų medžiagą, įvyksta kažkas nepaprasta. Intensyvus karštis – sutelktas per specializuotą optiką ir lęšius – priverčia medžiagą lydytis, garuoti arba visiškai išgaruoti. Tada dujų srovė nupučia lydymosi būsenoje esančią medžiagą, palikdama aukštos kokybės apdorotą kraštą. Visas procesas valdomas kompiuterinio skaitmeninio valdymo (CNC) sistema, kuri sekasi suprogramuotus modelius mikroskopine tikslumu.

Štai kas daro tikslųjį lazerinį pjaustymą tikrai įspūdingu: siauriausioje vietoje lazerio spindulys turi mažiau nei 0,0125 colio (0,32 mm) skersmenį. Šis nepaprastai smulkus židinio taškas leidžia lazeriniam apdirbimui pasiekti detališkumą, kurio mechaninis pjaustymas paprasčiausiai negali pakartoti.

Kodėl tikslumas yra svarbus šiuolaikiniame gamyboje

Įsivaizduokite, kad surinkiate variklį, kurio komponentai turi idealiai tikti vienas prie kito be jokios paklaidos. Arba įsivaizduokite aviacijos taikymą, kai struktūrinė vientisumas gali būti pažeistas dėl vos milimetro dalies. Būtent čia lazerinis metalo pjaustymas tampa nepakeičiamas.

Automobilių pramonėje gamintojai priklauso nuo šių tiksliai išpjautų detalių, kurios naudojamos viskam – nuo rėmo karkasų iki sudėtingų salonų apdailos elementų. Kaip pastebėjo ABLE Converting , lazerinė pjaustyba leidžia tiksliai gaminti sudėtingas formas, kurios padidina tiek efektyvumą, tiek kokybę automobilių gamyboje.

Šie privalumai pasireiškia beveik kiekviename metalo apdirbimo sektoriuje:

• Automobilių pramonė: Kūno skydai, variklio komponentai ir transmisijos detalės, reikalaujančios tiksliai nustatytų specifikacijų
• Oro ir kosmoso pramonė: Lengvos konstrukcinės detalės, kur tikslumas tiesiogiai veikia saugumą
• Elektronika: Korpusai ir šilumos sklaidytuvai su sudėtinga geometrija
• Medicinos prietaisai: Detalės, reikalaujančios aukščiausių tikslumo standartų

Tikrai svarbiausias šios technologijos privalumas yra jos nekontaktinis pobūdis. Kadangi pjovimo metu su medžiaga niekas fizikaliai nesiliečia, nėra įrankių dėvėjimosi, nėra deformacijos dėl mechaninio slėgio ir nereikia brangių įrankių keisti. Tai reiškia nuoseklią kokybę, ar tai būtų pirmoji, ar dešimtuką tūkstančių tos pačios detalės gamyba.

Pasiruošę giliau susipažinti? Sekančiose dalyse sužinosite, kaip veikia skirtingų tipų lazeriai, kokius medžiagų tipus galima pjaustyti ir kaip paruošti savo projektus beklaidžiams rezultatams.

Kaip veikia lazerio pjaustymo technologija

Jūs jau matėte, ko gali pasiekti lazeriu pjaustomos detalės – bet kas iš tikrųjų vyksta tame metalą pjaunančiame lazerio įrenginyje? Suprasdami technologijos mechaniką, galėsite protingiau priimti sprendimus dėl medžiagų, leistinų nuokrypių ir konstrukcinių reikalavimų. Pažvelkime už kulisos, kaip šios sistemos perkelia žaliavas į tiksliai pagamintas komponentes.

Pagrindinis metalo lazerio pjaustymo įrenginys sukuria itin sutelktą šviesos spindulį, kuris tiek greitai padidina jūsų medžiagos temperatūrą, kad ji lydosi, garuojasi arba sudega palei programuotą kelią. Pagal HARSLE , kartu veikiantis dujų srautas išpūtė išlydytą medžiagą, sukurdamas švarų kerfą – siaurą kanalą, likusį po pjaustymo proceso.

Tačiau čia viskas tampa įdomu: ne visi lazeriai veikia vienodai. Pasirinkto lazerio tipas esminiai pakeičia medžiagas, kurias galite apdirbti, rezultatų tikslumą ir netgi eksploatacijos išlaidas.

CO2, pluoštinis ir Nd:YAG lazeriai

Vertindami CNC lazerinio pjaustymo pasirinkimus, susidursite su trimis pagrindiniais lazerių tipais. Kiekvienas iš jų turi skirtingų privalumų, kurie daro juos idealiais specifinėms aplikacijoms.

CO2 lazeriai

CO2 lazeris naudoja aktyviąją terpę – anglies dioksido, azoto ir helio dujų mišinį, kuris sukuria 10,6 mikrometrų bangos ilgį. Šis ilgesnis bangos ilgis daro CO2 lazerio metalo pjaustymo mašiną ypač veiksmingą ne metalinėms medžiagoms, tokioms kaip mediena, plastikas, stiklas ir tekstilės. Tačiau tinkamai parinkus konfigūraciją, CO2 lazeriai gali pjaustyti ir metalus, įskaitant minkštąjį plieną, nerūdijantį plieną bei aliuminį.

• Bangos ilgis: 10,6 μm – idealus ne metalams ir kai kuriems metalams
• Galingumo išvestis: Didelė galia didelio formato pjaustymui
• Aušinimo reikalavimai: Reikalingos sudėtingos vandens aušinimo sistemos
• Geriausios panaudojimo sritys: Nemetaliniai medžiagų, ploni metalai ir didelio formato darbai
• Priežiūra: Reikalingas reguliarus priežiūros darbų atlikimas; santykinai trumpesnis tarnavimo laikas

Pluošto lazeriai

Skaidulinis lazeris naudoja stiklines optines skaidulas, sušildytas retųjų žemių elementais, kaip aktyviąją terpę, veikdamas bangos ilgiu nuo 1060 iki 1090 nanometrų. Šis trumpesnis bangos ilgis lengvai sugeriamas atspindinčių metalų, todėl skaiduliniai lazeriai yra pagrindinis pasirinkimas lazeriniam lakštinių metalų pjovimo įrenginiui, apdorojančiam aliuminį, varį ir vario lydinius. Kaip nurodyta LoShield , skaiduliniai lazeriai pasiekia šviesos–elektrinės energijos konversijos efektyvumą iki 30 % – gerokai pralenkdami kitų tipų lazerius.

• Bangos ilgis: 1060–1090 nm – puikus metalų apdorojimui
• Efektyvumas: Iki 30 % šviesos–elektrinės energijos konversija
• Aušinimo reikalavimai: Daugumoje atvejų paprasti oro aušinimo sistemos
• Geriausios panaudojimo sritys: Tikslus metalų pjovimas, atspindinčios medžiagos, mikroelektronika
• Exploatacijos trukmė: Viršija 100 000 valandų su minimalia priežiūra

Nd:YAG lazeriai

Nd:YAG lazeriai kaip aktyviąją terpę naudoja neodimui legiruotus itrio aliuminio granato kristalus, kurie sukuria 1064 nm bangos ilgį. Šie kietojo kūno lazeriai puikiai tinka taikymams, reikalaujantiems puikios skvarbos ir didelės energijos tankio. Jų pasitaiko sunkiojoje pramonėje, laivų statyboje ir specializuotuose taikymuose, kai svarbu stabilumas sudėtingomis sąlygomis.

• Bangos ilgis: 1064 nm – tinka kelioms medžiagoms
• Skvarba: Puikiai tinka storoms metalinėms plokštėms
• Aušinimo reikalavimai: Vidutinė – tarp pluošto ir CO2 sistemų
• Geriausios panaudojimo sritys: Sunkioji pramoninė pjaustymo, suvirinimo, aviacijos ir karinė technika
• Stabilumas: Patikimai veikia ekstremaliomis sąlygomis

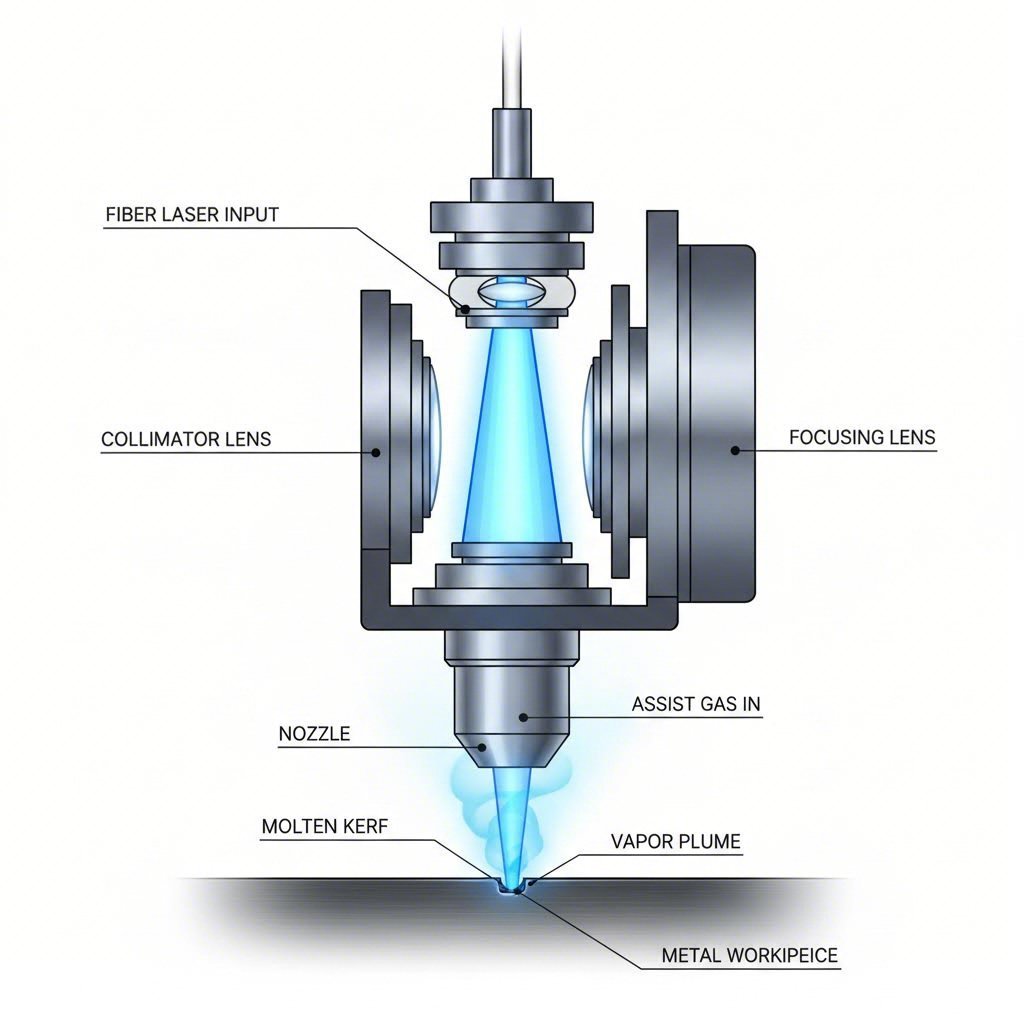

Spindulio mechanikos ir medžiagos sąveikos supratimas

Skamba sudėtingai? Išnagrinėkime. Kai metalo lazerinis pjoviklis nukreipia spindulį į apdirbamojo darbo paviršių, sutelktas šviesos spindulys sukuria nepaprastai mažą židinio tašką – dažnai mažesnį nei 0,32 mm skersmens. Šiame židinyje energijos tankis tampa tokio stipraus, kad medžiagos temperatūra milisekundėmis smarkiai pakyla.

Kas nutinka toliau, priklauso nuo medžiagos savybės ir lazerio parametrai . Mažo lydymosi taško medžiagoms, tokioms kaip plastikai, spindulys lydo medžiagą, kai jis pjauna. Metalams su aukštesniu lydymosi tašku lazeris išgarina medžiagą tiesiogiai, sukurdamas siaurus, tiksliai pjaunamus pjūvius. Pjaunant su deguonimi, dujos iš tikrųjų reaguoja su metalu, generuodamos papildomą šilumą – tai sumažina reikalingą lazerio galią iki tik pusės to, ko reikalauja lydymo pjaustymas.

Štai svarbiausia sąvoka, kurią turite suprasti: kerfas . Kerfas – tai medžiagos plotis, kuris pašalinamas pjovimo metu, t. y. jūsų pjūvio linijos plotis. Kerfo plotį lemia keletas veiksnių:

• Lazerio galia ir spindulio kokybė
• Fokusavimo dėmės dydis ir lęšių konfigūracija
• Medžiagos tipas ir storis
• Pjovimo greitis ir pagalbinės dujų slėgis

Kodėl tai svarbu? Todėl, kad pjūvio plotis tiesiogiai veikia galutinius detalių matmenis. Jei jūsų projektas neatsižvelgia į pjūvio pločio kompensavimą, detalės bus šiek tiek mažesnės nei numatyta. Profesinės CNC lazerinio pjaustymo sistemos paprastai sukuria pjūvio plotį nuo 0,1 mm iki 0,4 mm, priklausomai nuo medžiagos ir nustatymų.

Dujos, padedančios pjaustyti, šiame procese atlieka svarbų pagalbinį vaidmenį. Per pjaustymo galvutės antgalį teka deguonis, azotas arba suspaustas oras, kurie atlieka tris funkcijas: pašalina išpjovos zoną išlydėtą medžiagą, aušina medžiagą, kad būtų išvengta per didelės šilumos paveiktos zonos, taip pat sumažina užburbulių ar nuosėdų susidarymą.

Dabar, kai suprantate, kaip šios sistemos veikia mechaniniu lygiu, kyla kitas klausimas: kokias medžiagas galima iš tikrųjų pjaustyti? Atsakymas gali jus nustebinti – tai žymiai įvairesnė įvairovė, nei daugelis mano.

Medžiagos, kurias galima sėkmingai pjaustyti lazeriu

Planuojant lazerinio pjaustymo projektą, iškart kyla pirmas klausimas: ar šią medžiagą iš tikrųjį galima supjaustyti? Gera žinia ta, kad lazerinė technologija puikiai susidoroja su įspūdingai plačiu medžiagų asortimentu – nuo patviro nerūdijančio plieno lakštų iki delikatesnio Baltijos beržo faneros. Tačiau kiekviena medžiaga skirtingai elgiasi veikiama spindulio, o šių niuansų supratimas ir skiria sėkmingus projektus nuo brangių klaidų.

Pažvelkime, kas veikia, kas neveikia ir kodėl medžiagos pasirinkimas yra svarbesnis, nei galite manyti.

Metalinių medžiagų tipai ir storio ribos

Metalai yra darbo arkliai pramoniniame lazeriniame pjaustyme ar gamintumėte automobilių tvirtinimo detalių, architektūrinių skydų ar tikslumo prietaisų korpusų, suprasdami kalibro dydžius ir storio galimybes galėsite projektuoti tokias detales, kurias gamintojai iš tikrųjų galės pagaminti.

Nerūdantis plienas

Nerūdijančiojo plieno lakštai išlieka vienas populiariausių pasirinkimų lazeriu pjautoms detalėms dėl jų korozijos atsparumo ir švaraus pjūvio krašto kokybės. Pagal Xometry standartines lakštų specifikacijas nerūdijantis plienas 304 yra prieinamas storio nuo 0,018″ iki 1,000″, o nerūdijantis plienas 316 siūlo panašius variantus – nuo 0,018″ iki 1,000″. Pluošminiai lazeriai puikiai apdoroja nerūdijantį plieną, naudojant azoto pagalbinę dują gaunant beoksidinius kraštus.

Aluminiumo lakštas

Aliuminio lakštai kelia ypatingus iššūkius dėl aukštos šviesos atspindžio gebos ir šiluminės laidumo. Tačiau šiuolaikiniai pluošminiai lazeriai šiuos trūkumus praktiškai pašalino. Aliuminis lydinys 6061 T6 – galbūt universaliausias iš visų – yra prieinamas storio nuo 0,016″ iki 1,000″, suteikdamas neįtikėtiną lankstumą tiek ploniems korpusams, tiek storiems konstrukciniams elementams. Taikymams, reikalaujantiems didesnės stiprybės, aliuminio lydinys 7075 T6 siūlo storius nuo 0,025″ iki 1,000″.

Anglies ir minkštas plienas

Anglies plienai, tokie kaip A36 ir 1018, yra ekonomiški lazerinės apdirbimo darbo arkliai. Plienas A36 yra prieinamas nuo 0,100" iki 1,000", todėl tinka tiek lengvosioms atramoms, tiek sunkiosioms konstrukcinėms detalėms. Kai reikia atsparumo dilimui, AR400 ir AR500 kietinti plienai tvarkosi su storiais iki 0,750".

Specialieji metalai

Už įprastų pasirinkčių ribų lazerinis pjaustymas priima varį, alavą, bronzą ir net titaną. Titanas 5-osios rūšies (6Al-4V) yra prieinamas storiuose nuo 0,032" iki 0,250" – būtinas aviacijos ir medicinos srityse, kur svarbus stiprumo ir svorio santykis.

Nemetaliniai variantai lazeriniam pjaustymui

Kol metalai dominuoja pramoninėse aplikacijose, nemetaliniai medžiagų tipai atveria visiškai kitokias galimybes – nuo individualių ženklų iki apsaugos komponentų ir meninių kūrinių .

Akrilika

Akrilas yra tikras lazerinio pjovimo operatoriaus sapnas. Jis puikiai pjaunamas, paliekant lygius, ugnimi apdorotus kraštus, kuriems dažnai nereikia jokio papildomo apdorojimo. Šioje srityje puikiai tinka CO2 lazeriai, kurie iškart nuo mašinos suteikia profesionaliai atrodančius rezultatus. Jei ieškote akrilo pjovimo paslaugų, turėkite omenyje, kad dažniausiai apdorojami iki 25 mm (apie 1") storio lakštai, nors storesniam medžiagai gali prireikti kelių praeigų.

Medis ir fanera

Baltijos beržo fanera tapo aukso standartu lazeriu pjaunamoms medinėms detalėms dėl nuoseklių, be tuščiavidurių sluoksnių ir numatomo pjovimo elgesio. CO2 lazeriai puikiai tvarkosi su medžiu, tačiau tam tikroms aplikacijoms šarmašytus kraštus gali tekti šlifuoti. Individualūs lazeriu pjaunami medžio projektai paprastai atliekami iki 12 mm storio medžiaga, priklausomai nuo lazerio galios.

Inžineriniai plastikai

HDPE (aukšto tankio polietilenas) puikiai pjaunamas pramoninėms aplikacijoms, reikalaujančioms cheminės atsparumo. Delrin (acetalias/POM) yra kitas puikus pasirinkimas mechaniniams komponentams – gerai apdirbamas ir sukuria lygius kraštus. Polikarbonato lakštai, nors ir pjaunami lazeriu, linkę tamsėti kraštuose ir gali reikalauti atsargaus parametrų derinimo, kad būtų išvengta pageltonavimo.

Materialių kategorija	Dažnos medžiagos	Įprastas storumo diapazonas	Pagrindiniai dalykai verta atsižvelgti
Nerūdantis plienas	304, 316, 430	0,018" - 1,000"	Naudokite azotą be oksidacinių kraštų; pageidautinas pluošto lazeris
Aliuminis	5052, 6061, 7075	0,016" - 1,000"	Dėl didelės atspindžio gebos reikalingas pluošto lazeris; stebėkite, ar storesnėje medžiagoje nėra kirpimo grėblių
Anglies plienas	A36, 1018, 1045	0,060" - 1,000"	Deguonies padedamas pjovimas padidina pjovimo greitį; galbūt reikės nušalinti grėblius nuo kraštų
Vaistinas plienas/Mediena	260 Varis, 110	0,005" - 0,250"	Labai atspindintis; reikia šviesolaidinio lazerio su atspindžio prevencijos funkcijomis
Akrilika	Lietas, išspaudžiamas	Iki 25 mm (1")	CO2 lazeris suteikia poliruotas briaunas; geriausius rezultatus duoda lietas akrilas
Mediena/Fanera	Baltijos klevas, MDF, kietmedžiai	Iki 12 mm (0,5")	Reikėtų tikėtis apdegusių briaunų; dervos kiekis veikia pjaustymo kokybę
Inžineriniai plastikai	HDPE, Delrin, polikarbonatas	Iki 12 mm (0,5")	Patikrinkite medžiagos saugumą; kai kurie plastikai skleidžia nuodingus garus

Medžiagos, kurių niekada neturėtumėte pjauti lazeriu

Čia medžiagų žinios tampa tikrai svarbios – ne tik dėl detalės kokybės, bet ir dėl jūsų saugos. Kai kurios medžiagos, veikiamos lazerio energijos, išskiria pavojingus garus, o jokio projekto verta rizikuoti savo sveikata.

Pvc ir vynilas

Niekada nelaužkite PVC su lazeriu. Pagal Trotec Laser , polivinilchloridas, apdorojant lazeriu, išskiria druskos rūgštį, vinilchloridą, etileno dichloridą ir dioxinus. Šie junginiai yra koroziniai, nuodingi ir kancerogeniški – jie pažeis jūsų įrenginio optiką ir kelia didelę sveikatos grėsmę.

ABS plastmasa

ABS, pjovimo metu lazeriu, išskiria cianavimo vandenilį (HCN) – junginį, kuris trukdo ląstelėms naudoti deguonį. Dėl to ABS principiškai netinka lazerio apdorojimui, nepaisant ventiliacijos.

Kitos pavojingos medžiagos

Taip pat turėtų būti vengiama:

• PTFE/Teflonas: Išskiria nuodingus fluorido junginius
• Stiklo pluoštas ir anglies pluoštas: Sukuria pavojingas dulkes
• Chromą (VI) turinti odos medžiaga: Sunaudojant išskiria nuodingus garus
• Medžiagos su halogenais pagrįstais ugniai atspariais priedais: Dažnai turi bromo junginių
• Polistirolo putos: Lengvai užsidega ir sukuria stireną, kuris gali būti kancerogenas

Jeigu dvejojate dėl bet kurios medžiagos, prašykite saugos duomenų lapo (SDS) iš savo tiekėjo. Cheminė sudėtis parodys, ar lazerinė apdorojimo technologija yra saugi.

Supratimas, kurios medžiagos tinka – o kurios ne – yra tik pirmas žingsnis. Pasirinkę medžiagą, kitoji iššūkis – užtikrinti, kad jūsų detalės atitiktų tikslumo reikalavimus, kuriuos keliate taikymui. Čia svarbų vaidmenį ima tolerancijos.

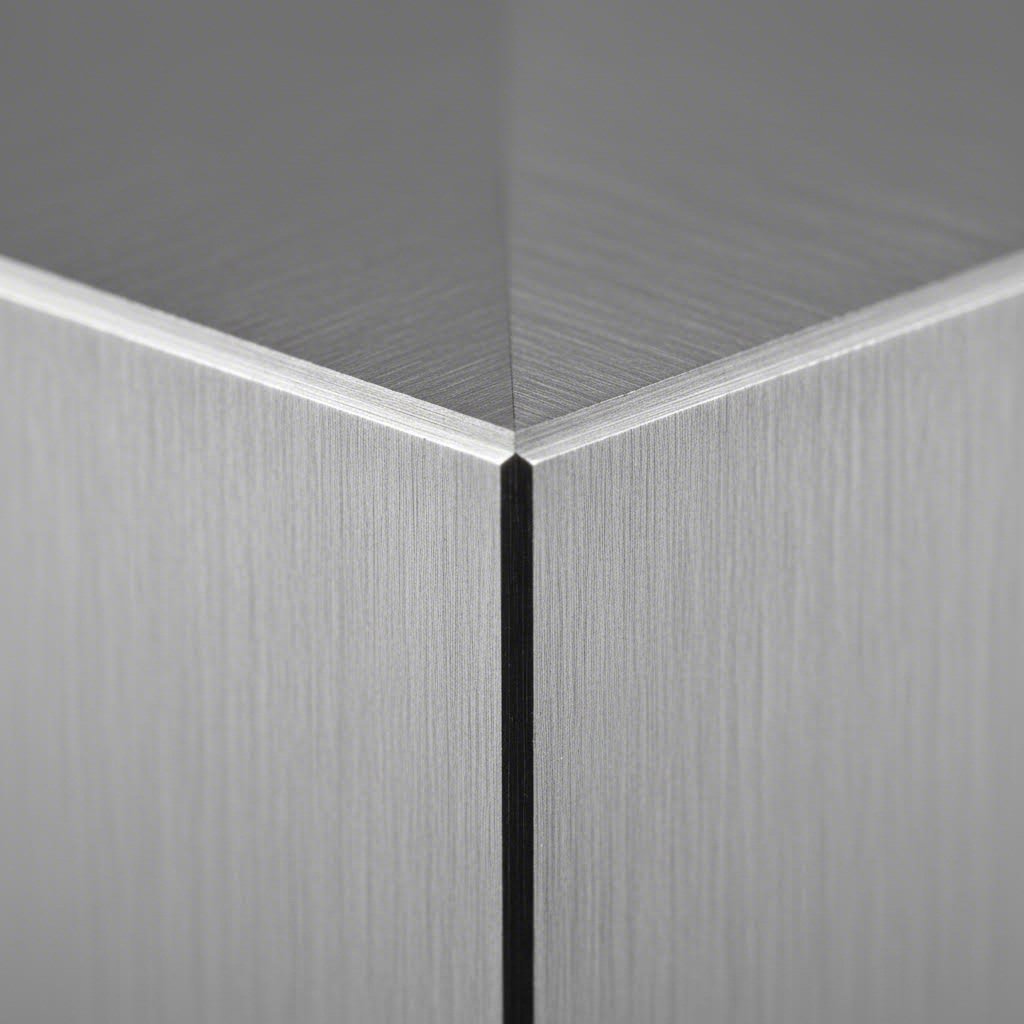

Tikslumas ir tolerancijų paaiškinimas

Jūs jau pasirinkote medžiagą ir suprantate, kaip su ja sąveikauja lazeris – bet čia kyla tikrai svarbus klausimas funkciniams detalių elementams: koks tikslumas iš tiesų bus jūsų galutinėms detalėms? Kai gamintojai teigia „99,3 % tikslumą“, ką tai iš tikrųjų reiškia jūsų taikymui? Atsakymas slypi tolerancijų supratime – ir nustebinančiame veiksnių skaičiuje, kurie įtakoja jas.

Lakštinio metalo gamyboje ir metalo lakštų lazeriniame pjaustyme, tolerancija – tai ne tik specifikacija brėžinyje. Tai matuojamas skirtumas tarp to, ką suprojektavote, ir ko gavote. Teisingas šio parametro nustatymas lemia, ar jūsų detalės lengvai surinkdamos, tinkamai funkcionuos, ar taps brangiai kainuojančiu metalo laužu.

Tolerancijos specifikacijų supratimas

Galvokite apie toleranciją kaip apie „priimtiną klaidos ribą“ gamyboje. Kai nurodote 10 mm skersmens skylę su ±0,05 mm tolerancija, jūs sakote gamintojui, kad bet kuris skersmuo nuo 9,95 mm iki 10,05 mm yra priimtinas. Bet kas už šios ribos nepaeina patikros.

Pagal Accurl techninę dokumentaciją lazerio pjovimas paprastai pasiekia matmeninę tikslumą ±0,005 colio (apytiksliai ±0,127 mm). Pjovimo plotis (kerfas) gali būti tokio plono kaip 0,004 colio (0,10 mm), priklausomai nuo lazerio galios ir medžiagos storio. Palyginimui: tai maždaug tokio storio kaip popieriaus lapas.

Bet čia viskas tampa subtiliau. Iš tikrųjų yra du skirtingi tikslumo tipai, kuriuos reikia įvertinti:

• Pjovimo tolerancija: Tikrojo pjovimo matmenų nuokrypis – kiek tiksliai fizinis pjūvis atitinka suprogramuotą trajektoriją. Tai nulemia elementų dydžius, pvz., skylės skersmenį ar įpjovos plotį.
• Pozicionavimo tikslumas: Kiek tiksliai lazeris pozicionuoja kiekvieną pjūvį kitų detalės elementų atžvilgiu. Tai veikia atstumus tarp skylių ir bendrą detalės geometriją.

Pag according to Retero tikslaus gamybos specifikacijoms, aukštos kokybės lakštinių metalų lazerinio pjovimo sistemos pasiekia nuokrypius ±0,01 mm ploniems medžiagų sluoksniams, kurių storis mažesnis nei 1,5 mm. Kai medžiagos storis didėja iki 3,0 mm, numatomas nuokrypis artėja prie ±0,03 mm. Šie skaičiai atspindi techniškai pasiekiamus rezultatus optimaliomis sąlygomis – ne visų įmonių faktiškai pasiekiamus rezultatus.

Medžiagos storis	Pasiekiamas tiktinumas	Praktiškas taikymas
Mažiau nei 1,5 mm (0,060")	±0,01 mm (±0,0004")	Tikslūs elektronikos prietaisai, medicinos įranga, mikrokomponentai
1,5 mm – 3,0 mm (0,060" – 0,120")	±0,03 mm (±0,001")	Automobilių tvirtinimo elementai, prietaisų korpusai, konstrukciniai elementai
3,0 mm – 6,0 mm (0,120" – 0,250")	±0,05 mm - ±0,10 mm	Stiprūs tvirtinimo elementai, rėmai, pramoniniai komponentai
Daugiau nei 6,0 mm (0,250")	±0,10 mm - ±0,15 mm	Konstrukcinės plokštės, sunkiosios įrangos dalys

Veiksniai, turintys įtakos pjovimo tikslumui

Taigi kodėl kiekviena lazerinė pjovimo operacija negali pasiekti tokio įspūdingo ±0,01 mm tarpinio dydžio? Nes tikslumas priklauso nuo sudėtingų kintamųjų sąveikos – daugelis jų nėra akivaizdūs.

Štai pagrindiniai veiksniai, kurie lemia, ar jūsų detalės atitinka specifikaciją:

• Medžiagos savybės: Kiekvienas medžiaga skirtingai reaguoja į lazerinę energiją. Dėl aliuminio aukštos šiluminės laidumo savybių šiluma plinta labiau, kas gali paveikti gretimas savybes. Nerūdijančiojo plieno lazerinė pjovimo tikslumas paprastai yra didesnis nei aliuminio, nes nerūdijantis plienas turi žemesnę šiluminę laidumą ir prognozuojamesnę šilumos sugertį.
• Medžiagos storis: Plonesnės medžiagos nuosekliai užtikrina geresnį tikslumą. Kai JTV Manufacturing aiškina , „lygesnė ar plonesnė medžiaga gali suteikti tiklesnį pjovimą.“ Kodėl? Mažiau medžiagos reiškia mažesnį šilumos kaupimąsi ir sumažintą šiluminį iškraipymą.
• Įrangos kokybė ir kalibravimas: Mechaninė XY ašių tikslumas, lazerinio galvos stabilumas ir varomųjų sistemų įtempimas tiesiogiai veikia pjaustymo tikslumą. Net mažos tarpelės ar virpesiai sukelia kontūrų išsisklaidymą – ypač sudėtingose geometrijose. Tiksliam darbui reguliarus kalibravimas ir techninė priežiūra yra būtini.
• Lazerio tipas ir galia: Pluošto lazerai metalo pjaustyme paprastai pasiekia mažesnes ribines nuokrypas nei CO2 sistemos dėl mažesnio židinio dėmės dydžio. Aukštesnės kokybės spindulio profiliai užtikrina nuoselesnius rezultatus visoje pjaustymo zonoje.
• Operatoriaus patirtis: Parametrų parinkimas – pjaustymo greitis, galios lygis, židinio padėtis, dujų slėgis – reikalauja patirties ir medžiagos savybių žinių. Patyręs operatorius žino, kada reikia sulėtinti pjovimą siaurų kampų metu arba koreguoti židinį siekiant optimalios kraštų kokybės.
• Aplinkos sąlygos: Temperatūros svyravimai sukelia tiek mašinos, tiek apdirbamojo gaminio išsiplėtimą arba susitraukimą. Drėgmė paveikia medžiagos elgseną. Virpesiai iš šalia esančios įrangos gali perduoti pjovimo stalui. Profesionalios patalpos kontroliuoja šiuos veiksnius; garažų dirbtuvės paprastai to padaryti negali.
• Apdirbamojo gaminio pozicijavimas: Tai, kaip pritvirtinate medžiagą pjovimo lovoje, svarbiau, nei galite manyti. Nestabilus apdirbamas gaminys vibruoja pjovimo metu, dėl ko sumažėja tikslumas. Net nedidelis medžiagos išlinkimas prieš pjovimą tiesiogiai lemia matmenų klaidas baigtuose detalių elementuose.

Jūsų pasirinktos medžiagos tempimo stipris taip pat turi netiesioginį poveikį. Medžiagos su didesniu tempimo stipriu geriau atsparios šiluminei deformacijai, todėl pjovimo procese išlaiko matmeninę stabilumą. Dėl šios priežasties tikslumo komponentai dažnai nurodomi konkrečiais lydinio markėmis.

Ką iš tikrųjų reiškia „tikslumo“ teiginiai

Kai matote, kad gamintojas skelbia „99,3 % tikslumo“ ar panašius skaičius, prisiimkite tai su sveiku skeptiškumu. Šis procentinis rodiklis paprastai apibūdina pakartojamumą idealiomis sąlygomis – ne garantuotus rezultatus jūsų konkrečiai detalėje.

Reikšmingi klausimai, kuriuos reikėtų užduoti:

• Kokį nuokrypį galite užtikrinti mano konkrečiam medžiagos tipui ir storio?
• Kokia yra jūsų pozicinė tikslumo vertė elementams, esantiems 100 mm atstumu vienas nuo kito?
• Kaip patikrinate, ar detalės atitinka nustatytus reikalavimus?
• Kokie aplinkos kontrolės mechanizmai veikia jūsų įmonėje?

Dėl tikslaus nerūdijančiojo plieno lazerinio pjovimo taikymų reikia ieškoti tiekėjų, turinčių dokumentuotas kokybės sistemas ir patikrinimo galimybes. Tikslumas – tai ne tik lazerio reikalas, bet ir visos jo supančios gamybos ekosistemos.

Suprantant ribinius nuokrypius, galite protingiau projektuoti ir efektyviai bendrauti su gamintojais. Tačiau net idealios ribinių nuokrypių specifikacijos nepadedės, jei jūsų projekto failuose yra klaidų. Toliau sužinosite, kaip tiksliai pasiruošti failams, kad gautumėte be defektų lazerio pjaustymo rezultatus.

Jūsų projekto failų paruošimas lazerio pjaustymui

Jūs jau pasirinkote medžiagą, supratote reikiamus ribinius nuokrypius ir esate pasirengę savo projektą įgyvendinti. Tačiau čia daugelio projektų atsiranda problemų: pačiame projekto faile. Net techniškai tobulas lazerio pjaustytuvas negali kompensuoti blogai paruoštų failų – ir klaidos, kurios ekrane atrodo nereikšmingos, dažnai lemia atmestas dalis, iššvaistytą medžiagą ar brangius delsimus.

Arba užsakydami individualius lazerio pjaustymo paslaugas, arba dirbdami su vidinės naudos įrenginiu, failų paruošimas yra tiltas tarp jūsų kūrybinės vizijos ir be defektų pagamintų detalių. Užtikrinkime, kad šį tiltą pereitumėte be incidentų.

Failų formatai ir paruošimo reikalavimai

Pateikdami failus lakštiniam metalui ar bet kuriai kitai medžiagai pjauti lazeriu, jūsų pasirinktas formatas turi didesnę reikšmę, nei galite tikėtis. Kiekvienas formatas turi savo stipriąsias ir silpnąsias puses, kurios veikia tai, kaip tiksliai jūsų dizainas bus perkeltas į fizinius detalių elementus.

Vektoriniai ir rastriniai: esminis skirtumas

Prieš panirdami į konkretius formatus, supraskite šį pagrindinį principą: lazeriniai pjaustyklės reikalauja vektorinių grafikų – ne rastrinių vaizdų. Vektoriniai failai apibrėžia formas naudodami matematines lygtis, todėl jie gali būti mastuojami begraničiai be kokybės praradimo. Rastriniai vaizdai (JPEG, PNG, BITMAP) sudaryti iš pikselių, o bandant jais pjauti, mašina neturi aiškaus kelio, kuriuo sekti.

Remiantis SendCutSend projektavimo gairėmis, jei jūsų failas buvo konvertuotas iš rastrinio vaizdo, turite atidžiai patikrinti visus matmenis. Jūsų projekto spausdinimas 100 % mastelyje padeda patvirtinti, kad mastelis ir proporcijos teisingai pervesti per konvertavimo procesą.

Rekomenduojami failų formatai

• DXF (Brėžinių keitimo formatas): Lazerio pjaustymo pramonės standartas. DXF failai išlaiko tikslų geometrinį formatą ir yra visuotinai suderinami su CAD/CAM programine įranga. Dauguma gamintojų šiam tikslui teikia pirmenybę naudoti būtent šį formatą pjaustant plieno lakštus bei kitus metalus.
• DWG (AutoCAD brėžinys): Gimtinis AutoCAD formatas, pasižymintis puikiu tikslumu. Puikiai tinka sudėtingiems inžineriniams brėžiniams, tačiau atvėrimui reikalinga suderinama programinė įranga.
• AI (Adobe Illustrator): Idealus dizaineriams, dirbantiems kūrybinių programų aplinkoje. Palaiko sluoksnius ir sudėtingus piešinius, nors pateikiant reikia įsitikinti, kad visi tekstai paversti kontūrais.
• SVG (Scalable Vector Graphics): Atvirosios prieigos alternatyva, tinkanti nestandartinėms lazerio medžio pjaustymo ar iškabų projektams. Plačiai palaikoma, tačiau kartais gali kilti suderinamumo problemų su pramonei skirta įranga.

Kai prašoma lazerio pjaustymo kainos pasiūlymo, pateikus failus gamintojo pageidaujamu formatu dažnai paspartėja apdorojimas ir sumažėja konvertavimo klaidų rizika.

Dažnos projektavimo klaidos, kurių reikia vengti

Net ir patyrę dizaineriai daro šias klaidas. Skirtumas tas, kad patyrę profesionalai žino, jog reikia jas patikrinti prieš pateikiant failus. Štai kas dažniausiai sukelia problemas daugumai projektų:

Tekstas nekonvertuotas į apibrėžimus

Tai galbūt dažniausia failo klaida. Jei jūsų dizaine yra teksto, gamintojo programinė įranga gali neturėti tų pačių šriftų, įdiegtų savo sistemoje. Rezultatas? Jūsų elegantiška tipografika virsta chaotišku maišalu – arba iš viso dingsta. Kaip nurodo SendCutSend, jei galite užvesti pelės žymeklį ant teksto ir jį redaguoti, tai reiškia, kad jis dar nekonvertuotas. „Illustrator“ naudokite funkciją „Create Outlines“. CAD programinėje įrangoje ieškokite komandų „Explode“ arba „Expand“.

Nepaisoma kerf kompensavimo

Prisiminkite kerf – medžiagą, pašalinamą lazerinio spindulio? Pagal lazerinio pjaustymo ekspertą John Duthie , nepakankamai kompensuojant kerf, detalės tinkamai nebesujungia. Jei projektuojate tarpusavyje jungiamas dalis ar presuojamus surinkimus, atsižvelkite į 0,1 mm iki 0,4 mm medžiagos praradimą kiekviename pjūvio krašte.

Nepakankamas atstumas tarp pjūvių

Per artimai viena prie kitos esančios pjovimo linijos sukelia keletą problemų: tarp elementų kaupiasi šiluma, plonos dalys išsikraipo arba tirpsta, o delikatus vietos gali sulūžti apdorojant. Makerverse projektavimo gairės rekomenduoja pjovimo geometriją skirstyti ne mažiau kaip dvigubu lakšto storio atstumu, kad būtų išvengta iškraipymų.

Per maži elementai, kad būtų galima supjaustyti

Kiekvienam medžiagai pagal storį ir lazerio galimybes nustatomi minimalūs elemento dydžiai. Skylių, mažesnių už medžiagos storį, dažnai nepavyksta švariai išpjauti. Kaip bendrą taisyklę:

• Minimalus skylių skersmuo turėtų būti lygus arba didesnis už medžiagos storį
• Slotų plotis turėtų būti ne mažiau kaip 1,5x medžiagos storis
• Atstumas nuo skylių iki kraštų turėtų būti ne mažiau kaip 2x medžiagos storis, kad nebūtų plyštam

Netinkamos linijų storio reikšmės

Lazerio pjaustymo programinė įranga interpretuoja linijų savybes, kad nustatytų operacijas. Nenuoseklių linijų storio ar linijų su storiu vietoj plonytinių linijų naudojimas painioja sistemą. Pjovimo linijos turi būti tikros plonytinės linijos (0,001" arba 0,025 mm) su nuosekliais spalvų žymenimis, kurie nurodo pjovimą ir graviravimą.

Išlaikyti vidiniai išpjovimai

Projektuojate raidę „O“ ar bet kokią formą su vidiniais išpjovimais? Šios centrinės detalės iškris pjovimo metu. Jei reikia išlaikyti vidines dalis, pridėkite mažas jungtis arba atbrailas, kurios jas sujungia su išorine forma, arba pateikite jas kaip atskiras dalis.

Jūsų dizaino failo paruošimo kontrolinis sąrašas

Prieš pateikiant bet kokį failą lazerio pjaustymui – aliuminiui, plienui, akrilui ar medžiui – peržiūrėkite šį kontrolinį sąrašą:

1. Patikrinkite failo formatą: Išsaugokite kaip DXF, DWG, AI arba SVG, priklausomai nuo gamintojo pageidavimų
2. Visą tekstą paversti kontūrais / takais: Pašalinkite šriftų priklausomybės problemas
3. Patikrinkite atvertus takus: Visos pjaunamos formos turi būti uždaryti vektoriai
4. Šalinkite pasikartojančias linijas: Persidengiantys takai sukelia dvigubą pjaustymą ir degimą
5. Patvirtinkite matmenis ir mastelį: Spausdinkite 100 %, kad patikrintumėte tikrus matmenis
6. Taikykite kerf kompensaciją: Pritaikykite pagal medžiagos šalinimą kritiniais prisitaikymo elementais
7. Patikrinkite minimalius elementų dydžius: Skylios ir plyšiai turi atitikti medžiagai būdingus minimalius reikalavimus
8. Patikrinkite atstumą tarp pjaunamų elementų: Laikykitės mažiausiai 2 kartų medžiagos storio atstumo tarp elementų
9. Nustatykite tinkamas linijų storį: Naudokite plonytes linijas pjaunamiesiems takams
10. Tvarkykite sluoksnius: Aiškiai atskirkite pjovimo, žymėjimo ir graviravimo operacijas
11. Pašalinkite konstrukcinę geometriją: Ištrinkite nuorodas, matmenis ir pastabas iš failo
12. Adresuoti vidaus išpjovimus: Pridėkite tiltelius arba atskirkite kaip atskirus dali, jei reikia išlaikyti

Penkiolika minučių skirtų šiems punktams patikrinti sutaupo dienas bendraujant su gamintojais ir neleidžia brangiai medžiagai būti švaistomai. Sudėtingiems projektams ar pirmą kartą kuriamiems dizainams daugelis paslaugų teikia DFR (dizainas gamybai) atsiliepimus prieš pradedant gamybą.

Dabar, kai jūsų failai tinkamai paruošti, gali kilti klausimas: ar tikrai lazerio pjaustymas yra tinkamas pasirinkimas jūsų projektui, ar kitas metodas būtų tinkamesnis? Atsakymas priklauso nuo veiksnių, kurių galbūt dar neapsvarstėte.

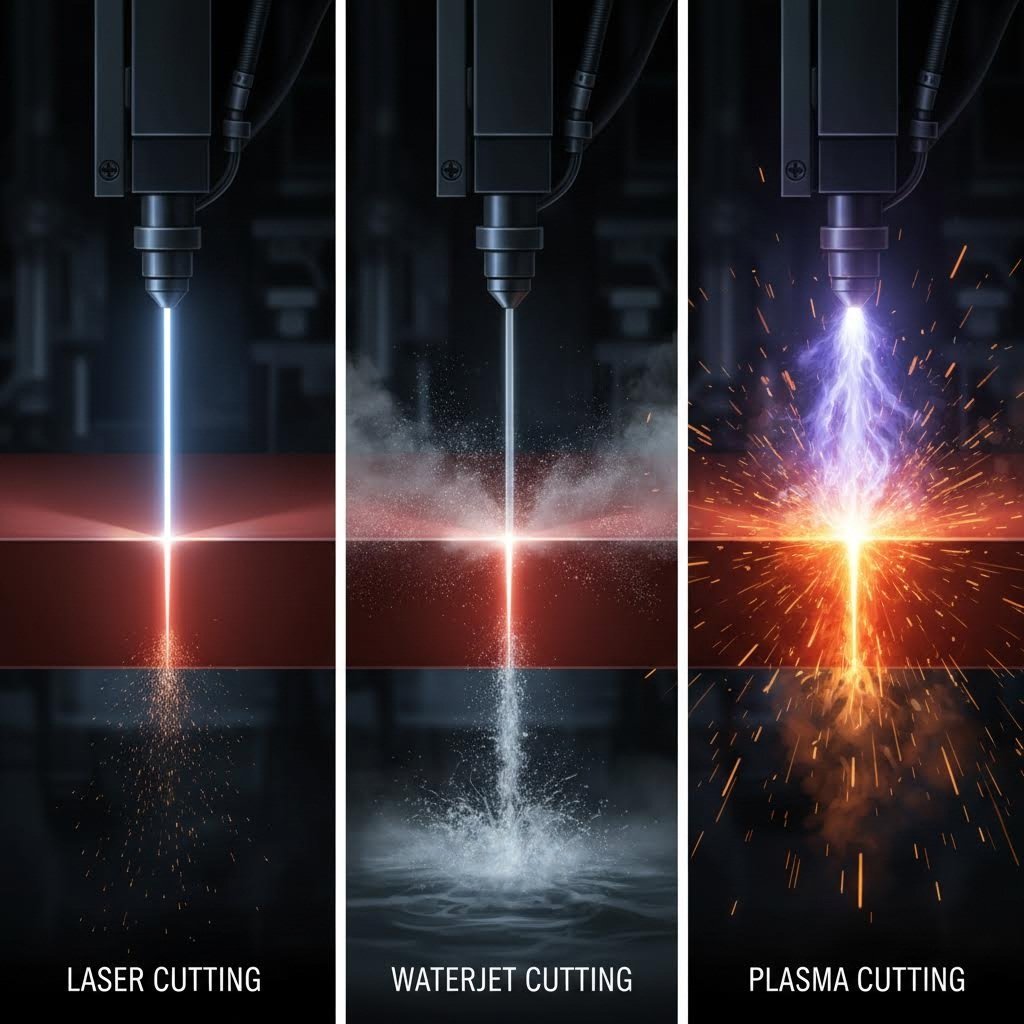

Lazerio pjaustymas prieš alternatyvius pjaustymo metodus

Jūsų dizaino failai pasiruošę, nurodyti toleransai – bet štai klausimas, vertas stabtelėti: ar tikrai lazerinis metalo pjaustymas yra geriausias jūsų projekto sprendimas? Nors lazeriniu būdu pjaustomos detalės dominuoja daugelyje sričių, tačiau trys kitos technologijos konkuruoja dėl jūsų dėmesio: vandens srove pjaustymas, plazmos pjaustymas ir CNC frezavimas. Kiekviena iš jų puikiai tinka specifinėms situacijoms, o netinkamas pasirinkimas gali kainuoti tūkstančius prarasto medžiagų, sumažėjusios kokybės arba nereikalingų išlaidų.

Įsivaizduokite tai kaip pasirinkimą tarp skalpelio, pjūklo ir kalto. Kiekvienas įrankis pjauna – bet tinkamas pasirinkimas visiškai priklauso nuo to, ką ir kodėl pjaunate. Panagrinėkime, kada kiekvienas metodas yra tinkamiausias, kad galėtumėte priimti tikrai informuotus sprendimus.

Lazerinis pjaustymas prieš vandens srovę ir plazmą

Lazerinis pjaustymas: tikslumo specialistas

Lazerinis pjaustymas naudoja sutelktą šviesos energiją, kad ištirpintų, sudegintų ar išgarintų medžiagą pagal programuojamą kelią. Pagal SendCutSend gamybos gairės , lazeriai, galintys apdirbti daugiau kaip 2 500 colių per minutę, daro šį metodą greičiausiu iš esamų – ir dažnai ekonomiškai naudingesniu plonoms bei vidutinio storio medžiagoms.

Kur yra lazerinio pjaustymo privalumai? Plonose plokštėse, reikalaujančiose sudėtingų detalių, tikslių tolerancijų ir švarių kraštų. Susikoncentravęs spindulys sukuria itin tikslius pjūvius su minimaliu papildomu apdorojimu. Elektronikos korpusams, medicinos prietaisams ir tikslaus apdorojimo detalėms gaminti, lazerinis pjaustymas užtikrina nepakartojamus rezultatus.

Tačiau lazeriams yra ribotumo. Jie dažniausiai tinka medžiagoms, neviršijančioms 1 colio storio, daugumai metalų. Labai atspindinčios medžiagos, tokios kaip varis ir bronzos, reikalauja pluoštinių lazerių su atspindžio prevencijos funkcijomis. Kadangi pjaustymas yra terminis procesas, šilumos paveiktos zonos (HAZ) – nors ir mažos naudojant šiuolaikinę įrangą – gali pakeisti medžiagos savybes pjūvio krašto srityje.

Vandens srove pjaustymas: universalus visadarbis

Vandens srovės mašinos naudoja šaltą, ultragarsinį abrazyvų nusidėvėjimą – esminiai aukšto slėgio vandenį, sumaišytą su sutrintu granatu, – kad išpjautų beveik bet kokį medžiagą. Pagal IWM Waterjet techninį palyginimą , vandens srove galima išpjaustyti iki 4 colių (100 mm) plieno storio, kuris ženkliai viršija lazerinių įrenginių galimybes.

Išskirtinis pranašumas? Nulinė šilumos paveikta zona. Kadangi pjaunama dėl nusidėvėjimo, o ne dėl šiluminės energijos, nėra iškraipymų, kietinimo ar mikroįtrūkimų rizikos šilumai jautriose medžiagose. Dėl to vandens srovė yra aiškus pasirinkimas aviacijos komponentams, kurių reglamentai draudžia bet kokią HAZ, arba kompozitams, stiklui, akmeniui ir keramikos plytelėms pjauti.

Kompromisas – tai greitis. Wurth Machinery tyrimai parodė, kad vandens srove pjovimas yra žymiai lėtesnis nei lazerinis ir plazminis būdai. Aukštesni ir eksploataciniai kaštai – pilna vandens sriegio sistema kainuoja apie 195 000 JAV dolerių, palyginti su maždaug 90 000 JAV dolerių už panašią plazminę sistemą.

Plazminis pjaustymas: storesnio metalo čempionas

Plazmos pjaustymas naudoja elektros lanką ir suspaustą dujų srautą, kad būtų sukurta jonizuota plazma temperatūroje nuo 20 000 iki 50 000 laipsnių – tai efektyviai leidžia aukštu greičiu ištirpinti laidžias metalines medžiagas. Jei pjaunate ½" plieno lakštą ar storesnį, plazmos metodas siūlo geriausią greičio ir kainos efektyvumo derinį.

Remiantis bandymais, atliktiais Wurth Machinery , vieno colio plieno pjaustymas plazma vyksta 3–4 kartus greičiau nei vandens srove, o eksploatacijos išlaidos yra maždaug pusė pigesnės vienam pėdai. Statybiniam plieno gamybai, sunkiajai įrangai ir laivų statybai plazmos pjaustymas tiesiog yra ekonomiškai pagrįstas.

Koks apribojimas? Tikslumas yra žemesnis lyginant su lazeriniu pjaustymu. Plazmos tikslumas svyruoja nuo ±0,030" iki ±0,060" – priimtina konstrukciniam darbui, tačiau nepakankama tiksliesiems komponentams. Briaunų kokybė taip pat rudesnė, dažnai reikalingas papildomas apdorojimas. Be to, plazma veikia tik su elektriškai laidžiomis medžiagomis, todėl visiškai nepritaikoma plastikams, medžiui ir kompozitams.

CNC frezavimas: ne metalo specialistas

Nors tai nėra šiluminis pjaustymo procesas, CNC frezavimą verta apsvarstyti plastikams, medžiagoms ir kompozitams. Sukantis pjūklas seka programuotus kelius su kompiuteriu valdomu tikslumu, užtikrindamas puikų paviršiaus apdorojimą medžiagose, kuriose lazerinis pjaustymas gali sukelti deginimą arba išblukimą.

CNC frezavimas išlaiko ribojimus ±0,005" ir puikiai tinka HDPE, Delrin, fanerai bei inžineriniams plastikams. Tačiau procesas sukuria mechaninę apkrovą detalems – mažos tvirtinimo sklendės būtinos judėjimo prevencijai pjovimo metu, kas gali palikti nedidelius ženklus, reikalaujančius rankinio apdorojimo.

Kada pasirinkti kiekvieną pjaustymo metodą

Teisingas pasirinkimas priklauso nuo penkių pagrindinių kriterijų. Štai kaip kiekviena technologija atrodo:

Gamintojas	Lazerinis pjovimas	Vandens strūvio girta	Plazminė girta	CNC maršrutizavimas
Tikslumas / Tikslumas	±0,001" iki ±0,005" (puikus)	±0,003" (labai geras)	±0,030" iki ±0,060" (patenkinamas)	±0,005" (labai geras)
Maksimalus storis	Iki 1" plieno tipiškai	Iki 4"+ plieno	Iki 6" aliuminio	Kinta priklausomai nuo medžiagos
Materialinis suderinamumas	Metalai, kai kurie plastikai/mediena	Beveik bet koks medžiaga	Tik laidūs metalai	Plastikai, mediena, kompozitai
Briaunos kokybė	Puiki; minimalus apdorojimas	Puikus; be griovelių/drogžų	Patenkinamas; reikalingas apdailinimas	Puikus paviršiaus apdorojimas
Iškirimo greitis	Labai greitas (iki 2 500 IPM)	Lėtas (5–10 kartų lėčiau nei EDM)	Greitas plonoms plokštėms	Vidutinis
Šilumos paveiktas zonos	Minimalus su tinkamais nustatymais	Nėra	Reikšmingiausia	Nėra
Įrangos kaina	Aukštas (daugiau kaip 100–500 tūkst. USD)	Vidutinis–aukštas (30–200 tūkst. USD)	Žemas–vidutinis (paprastai 90 tūkst. USD)	Vidutinis
Tinkamiausias	Ploni metalai, sudėtingi dizainai, didelis kiekis	Stori medžiagų sluoksniai, šilumai jautrios detalės, ne metaliniai paviršiai	Stori laidūs metalai, konstrukciniai darbai	Plastikai, mediena, 3D raižymas

Pasirinkite lazerinį pjaustymą, kai:

• Jūsų medžiaga yra storesnė nei ½", reikalaujama tikslumo
• Svarbūs sudėtingi detališkumai, mažos skylės ar sudėtinga geometrija
• Gamybos greitis ir sąnaudų efektyvumas svarbūs plonoms medžiagoms
• Briaunos kokybė turi būti švari, su minimaliu apdorojimu po to
• Dirbate su lakštinio metalo, nerūdijančio arba minkšto plieno lakštais

Pasirinkite vandens srovės pjaustymą, kai:

• Šilumos paveiktos zonos yra visiškai nepriimtinos (avialinija, medicina)
• Pjaunate storas medžiagas, viršijančias 1" storį
• Jūsų medžiaga yra ne metalinė: stiklas, akmuo, keramika arba kompozitai
• Medžiagos savybes negalima pakeisti šiluminiais procesais
• Jums reikia pjauti medžiagas, tokias kaip anglies pluoštas ar G10, kurias kitos metodikos pažeidžia

Pasirinkite plazmos pjaustymą, kai:

• Dirbate su storomis laidžiomis metalinėmis medžiagomis (pavyzdžiui, plienu, aliuminiu, variu)
• Greitis ir sąnaudų efektyvumas svarbesni už tikslumo reikalavimus
• Detalės yra konstrukcinės, o ne tiksliai pritaikytos dalys
• Biudžeto apribojimai palankesni žemesnėms įrangos ir eksploatacijos išlaidoms
• Briaunos kokybė gali būti pagerinta papildomomis apdorojimo operacijomis

Pasirinkite CNC frezavimą, kai:

• Medžiaga yra plastikas, medis arba kompozitas, kurį lazeris nudegintų arba nuspalvintų
• Jums reikia aukštesnės paviršiaus apdorojimo kokybės, kurią užtikrina frezavimas
• Detalėms reikia 3D kontūrinio apdorojimo, V-formos griovelių ar kintamo gylio pjovimo
• Medžiagos šalinimo procentas yra mažesnis nei 50 % darbinio kūno

Štai praktinė įžvalga, kurią daugelis dirbtuvių jau atrado: geriausias sprendimas dažnai apjungia kelias technologijas. Taip pat kaip suprasti skirtumą tarp MIG ir TIG suvirinimo padeda pasirinkti tinkamiausią sujungimo būdą kiekvienai aplikacijai, taip ir suprantant pjaustymo technologijas galima kiekvieną detalę pritaikyti idealiausiam procesui. Daugelis sėkmingų gamybos dirbtuvių derina lazerinį pjaustymą su plazmos pjaustymu – naudodamos lazerį tiksliesiems darbams ir plazmą storesniems lakštams, o vandens srove pjaunama ten, kur nei viena iš šiluminių technologijų nesusidoroja gerai.

Palyginimas tarp TIG ir MIG suvirinimo atspindi šį sprendimą dėl pjaustymo technologijų: nė viena iš jų visada nėra „geriau“ – kiekviena puikiai tinka specifinėms aplikacijoms. Tas pats taikoma čia. Jūsų išpjovimo staklės, metalo pjūklas ar lazerinė sistema turėtų atitikti faktines gamybos reikmes, o ne rinkodaros reklamą.

Jei ieškote „plazmos pjaustymas šalia manęs“, o jūsų detalėms iš tikrųjų reikia tikslumo, galite pradėti nuo netinkamos technologijos. Atvirkščiai, nurodant lazerinį pjaustymą 2 colių plieno plokštėms, būtų iššvaistoma pinigų, nes plazma pjaustytų greičiau ir už mažesnę kainą.

Dabar, kai žinote, kuris pjaustymo metodas tinka skirtingoms sritims, pažvelkime, kaip šios technologijos atsispindi realiuose produktuose įvairiose pramonės šakose – nuo automobilių rėmų iki chirurginių instrumentų.

Lazerinių pjaustymo detalių pramonės taikymo sritys

Jūs jau sužinojote, kaip veikia lazerinis pjaustymas, kokius medžiagų tipus jis apdoroja ir kaip jis lyginasi su alternatyvomis. Tačiau kur ši technologija iš tikrųjų daro skirtumą? Atsakymas apima beveik visas gamybos šakas, kokias tik galite įsivaizduoti – nuo automobilio, kuriuo važiuojate, iki išmaniojo telefono, kurį nešiojatės kišenėje. Šių realaus pasaulio taikymo sričių supratimas parodo, kodėl lazeriu pjaustomos detalės tapo nepakeičiamos šiuolaikinoje gamyboje.

Pagal Accurl analizę apie pramonę , lazerinio pjaustymo technologija radikaliai pakeitė gamybą įvairiose srityse, siūlydama tikslumą ir universalumą, kurių tradicinės metodikos tiesiog negali pasiekti. Pažvelkime, kaip skirtingos pramonės šakos naudoja šias galimybes, kad spręstų specifines inžinerijos problemas.

Automobilių ir oro erdvės taikymai

Automobilių gamyba

Apsilankę bet kurioje automobilių surinkimo gamykloje pamatysite lazeriniu būdu pjaunamas dalis kiekviename žingsnyje. Automobilių pramonė labai priklauso nuo šių detalių, nes transporto priemonių gamyba reikalauja tiek tikslumo, tiek gamybos spartos – dviejų sričių, kuriose lazerinis pjaustymas išsiskiria.

• Korpuso komponentai: Konstrukcinių rėmų elementai, kuriems reikalingi tiksli matmenys tinkamam sujungimui ir avarinės saugos charakteristikoms
• Kampiniai ir tvirtinimo plokštės: Variklio atramos, pakabos tvirtinimo detalės ir korpuso plokščių atramos, išpjautos iš aukštos stiprybės plieno
• Korpuso plokštes ir apdailos elementus: Sudėtingos durelių detalės, prietaisų skydelio elementai bei dekoratyvinė apdaila iš anodizuoto aliuminio ir nerūdijančio plieno
• Išmetimo sistemos komponentai: Šilumos skydai, flanšai ir tvirtinimo lankstai iš 316 nerūdijančio plieno, atsparūs ekstremaliems temperatūrų pokyčiams
• Transmisijos detalės: Tikslūs perdavimai, sankabos plokštelės ir korpuso komponentai, kurių tarpai tiesiogiai veikia našumą

Kodėl automobilių plieno apdorojimas teikia pirmenybę lazerinei pjovei? Šis metodas gamina detalias su išskirtiniu kartojamumu – tai labai svarbu, kai kasdien gaminama tūkstančiai identiškų komponentų. Kiekvienas tvirtinimo elementas, kiekviena montavimo plokštė turi idealiai tikti visoms gamybos serijoms, trunkančioms mėnesius ar metus.

Aerospace Manufacturing

Aviacijoje rizika dar didesnė. Komponentai turi būti vienu metu lengvi ir nepaprastai stiprūs – pusiausvyra, kuri reikalauja tikslaus gamybos proceso kiekviename etape. Pagal Aerotech taikymo vadovą, aviacijos pramonyje nauda iš lazerinės pjaustymo technologijos yra galimybė gaminti komponentus, atitinkančius griežtus tarpus ir išlaikančius struktūrinį vientisumą.

• Konstrukciniai rėmo komponentai: Rėmeliai, rėmo elementai ir pertvarų dalys, išpjautos iš aviacijai tinkamų aliuminio lydinių
• Variklio komponentai: Turbinos mentžių profiliai, degimo kameros elementai ir kuro sistemos detalės iš titano bei nikelio lydinių
• Salono vidaus elementai: Sėdynių rėmai, viršutinių dėžių detalės ir dekoratyvinės plokštės, kur svarbus svorio mažinimas
• Avionikos korpusai: Korpusai, apsaugantys jautniąją elektroniką nuo elektromagnetinės trukdžių ir aplinkos poveikio
• Palydovų ir kosminių laivų detalės: Ypatingai lengvos konstrukcinės detalės, kur kiekvienas gramas turi įtakos starto išlaidoms

Pluoštinių lazerių pjaustymas yra ypatingai vertingas šioje srityje, nes jis puikiai tvarkosi su atspindinčiomis aliuminio lydiniais ir titano rūšimis, dažnai naudojamomis aviacijos pramonėje. Minimali šilumos paveikta zona išsaugo medžiagų savybes, kurias inžinieriai nurodo saugai kritinėms aplikacijoms

Elektronikos, medicinos ir architektūros panaudojimai

Elektronikos pramonė

Nuolatinis judėjimas link mažesnių, galingesnių įrenginių padarė metalo lazerio pjaustymo paslaugas būtinomis elektronikos gamyboje. Kai dirbama su korpusais, matuojamais milimetrais, lazerio pjaustymo tikslumas tampa neprieštaraujamu reikalavimu

• Apdailos korpusai ir dangos: Apsaugos dėžės kompiuteriams, serveriams, telekomunikacijų įrangai ir vartotojo elektronikai
• Šilumos atemimo blokai: Finišuoti aliuminio komponentai, kurie sklaido šiluminę energiją iš procesorių ir maitinimo elektronikos
• EMI/RFI ekranavimas: Tiksliai išpjautos apsaugos, neleidžiančios elektromagnetiniams trikdžiams tarp jautrių komponentų
• Lankstūs grandynai: Sudėtingi raštai, išpjauti iš poliamido plėvelių, naudojamų išmaniųjose telefonuose ir dėvimuosiuose įrenginiuose
• Baterijų kontaktai ir gnybtai: Nikelio ir vario komponentai, kurių matmenys turi būti tikslūs, kad užtikrintų patikimus elektros ryšius

Pagal Aerotech , lazeriai atlieka aukštos tikslumo užduotis, tokias kaip lankstųjų grandynų pjaustymas ir spausdintųjų jungiklių plokščių atskyrimas – operacijas, kurių metu įprasti pjaustymo metodai pažeistų delikatesnius medžiagų tipus.

Medicininės prietaisų gamyba

Medicininiai taikymai, galbūt, yra reikalaujančiausias lazerinių detalių naudojimo atvejis. Komponentai turi atitikti griežtus tolerancijos reikalavimus ir būti pagaminti iš biologiškai suderinamų medžiagų, kurios atlaiko sterilizavimą.

• Chirurginiai instrumentai: Skalpelio rankenos, žnyplės, traukikliai ir specializuoti įrankiai, išpjauti iš medicininio plieno
• Širdies kraujagyslių stentai: Intrikatiški laseriu išpjauti raštai iš nitinolio vamzdelių, dažnai su detalėmis, matuojamomis mikronais
• Kaulų sąnarių protezai: Sąnarių protezavimo komponentai, stuburo suliejimo įtaisai ir kaulų plokštelės iš titano
• Diagnostikos įrangos korpusai: Apvalkalai vaizdavimo įrangai, laboratoriniams analizatoriams ir pacientų stebėjimo prietaisams
• Guminių tarpinių komponentai: Silikono ir medicininės kokybės gumos sandarikliai skysčių tiekimo sistemoms ir prietaisų korpusams

Lazerio pjaunant gaunami be kirpų kraštai yra ypač vertingi – nėra aštrių briaunų, galinčių pažeisti audinį ar po sterilizacijos tapti bakterijų buveine.

Ženklai ir architektūriniai elementai

Perėjus nuo gamybos patalpų iki miesto gatvių, lazeriu pjaunamos detalės pasitaiko visur statomoje aplinkoje. Individualūs metaliniai ženklai, dekoratyvinės fasadų detales ir architektūriniai niuansai atskleidžia tikslaus pjaustymo kūrybines galimybes.

• Individualūs metaliniai ženklai: Korporatyviniai logotipai, navigaciniai ženklai ir trimačiai raidiniai ženklai iš aliuminio, plieno ir vario
• Dekoratyvinės plokštės: Detalūs ekranų raštai pastatų fasadams, privatumo barjerams ir vidaus pertvaroms
• Aptvėrimo elementai: Balustradų plokštės, užpildymo ekranai ir dekoratyviniai turėklų stulpeliai gyvenamiesiems ir komerciniams projektams
• Šviestuvai: Tiksliai išpjautos korpusai, atspindėtuvai ir dekoratyvinės gaubtai iš įvairių metalų
• Baldų komponentai: Stalo pagrindai, kėdžių rėmai ir dekoratyvinė armatūra, derinanti funkcionalumą su estetine verte

Aliuminio suvirinimas ir kitos antrinės operacijos dažnai seka po lazerinio pjaustymo architektūriniams taikymams, sujungiant tiksliai išpjautus komponentus į baigtus mazgus. Pradinio pjovimo tikslumas tiesiogiai veikia, kiek gerai tarpusavyje suderės galutiniai gaminiai.

Kas sieja visus šiuos taikymus? Tie patys pagrindiniai pranašumai: tikslumas, kurio mechaninis pjaustymas negali pasiekti, kartojamumas tarp tūkstančių detalių ir gebėjimas gaminti sudėtingas geometrijas iš skaitmeninio failo. Nepaisant to, ar galutinis produktas gelbsti gyvybes, tiria kosmosą, ar tiesiog atrodo gražiai, lazerinis pjaustymas suteikia gamybos tikslumą, kuris tai daro įmanoma.

Žinoma, net ir geriausia technologija kartais sukuria detalių su kokybės trūkumais. Suprantant dažnines problemas – ir kaip jas išspręsti – užtikrinama, kad jūsų projektai sėkmingai pasiektų tikslą nuo pirmosios detalės iki visiškos gamybos.

Dažniausių lazerio pjaustymo problemų šalinimas

Net turint puikius dizaino failus ir tinkamai parinktas medžiagas, kartais gaunamos detalės, kurios visiškai neatitinka lūkesčių. Šiurkštūs kraštai, atspalvių pokyčiai, išsikreivinę paviršiai – šie kokybės trūkumai vienodai frustuoja tiek dizainerius, tiek inžinierius. Gera žinia ta, kad dauguma problemų turi nustathomas priežastis ir paprastus sprendimus. Supratimas, kas nutiko, padeda efektyviai bendrauti su gamintojais ir išvengti problemų ateityje.

Pagal Halden CN kokybės kontrolės vadovas , dažni lazerio pjaustymo defektai apima liekanas, aprūdijimą, išsikreivinimus ir degimo žymes – kiekvienas iš jų atsiranda dėl specifinių proceso kintamųjų, kurie gali būti kontroliuojami, juos supratus.

Kraštų kokybės problemų sprendimas

Kraštai ir grublėti kraštai

Ar kada nors vedžiojote pirštu palei lazerio pjūvį ir pajutote mažas aštrias iškilas? Tai yra užtikai – šiurkščios briaunos, kurios susidaro, kai lydymosi būsenoje esantis medžiaga pjovimo metu neatitrūksta švariai. Užtikai dažniausiai atsiranda dėl disbalanso tarp pjovimo greičio ir lazerio galios.

Kas sukelia užtikus?

• Per lėtas pjovimo greitis, sukeliantis pernelyg didelį šilumos kaupimąsi
• Per didelė lazerio galia pagal medžiagos storį
• Netinkamas spindulio fokusavimas, sukuriantis platesnę nei optimalu pjovimo zoną
• Nusidėvėję ar nešvarūs optiniai elementai, prastinančios spindulio kokybę
• Nepakankamas pagalbinio dujų slėgis, neleidžiantis visiškai pašalinti lydymosi būsenoje esančios medžiagos

Sprendimas prasideda nuo parametrų optimizavimo. Dažnai nedelsiant pašalinami užtikai padidinus pjovimo greitį, išlaikant tinkamą galios lygį. Tiksli spindulio fokusuotė ir tinkamai pritvirtinta medžiaga dar labiau sumažina riziką.

Droso susidarymas

Aiškiai apibrėžiant dross: tai sustingęs lydytas medžiagos sluoksnis, kuris kaupiasi lazerio pjovimo detalių apatinėje paviršiaus dalyje. Skirtingai nuo kaburių viršutiniame krašte, dross kabo po pjūviu kaip mažyčiai iš naujo susikietėjusios metalo stalaktitai. Tai atsitinka tada, kai pagalbinis dujas nepavyksta visiškai pašalinti lydytos medžiagos iš pjūvio prieš tai, kol ji vėl sustingtų.

Dross prevencija reikalauja:

• Optimizuoti pagalbinių dujų slėgį ir srauto greitį
• Reguliuoti antgalio atstumą nuo paviršiaus
• Užtikrinti tinkamą antgalio ir spindulio tarpusavio suderinamumą
• Naudoti tinkamą dujų tipą (azotą nerūdijančiajam plienui, deguonį anglies plienui)

Degimo žymės ir pajuodimas

Geltonas ar rudas pajuodimas aplink pjovimo kraštus – ypač ant nerūdijančio plieno ir aliuminio – rodo pernelyg didelį šiluminį poveikį. Pagal Halden CN, degimo žymės atsiranda dėl per didelės šilumos pjovimo metu. Sprendimas apima lazerio galingumo sumažinimą, pjovimo greičio padidinimą ir aušinančias pjovimo zoną pagalbines dujas, tokias kaip azotas.

Išvengti išlinkimo ir iškraipymo

Įsivaizduokite, kad užsisakote visiškai plokščių plokštelių, o atsiimate dalis, kurios atrodo kaip bulvių traškučiai. Išlinkimas – tai nenorimas lenkimas arba iškraipymas, kuris atsiranda tada, kai medžiagos vidinės įtampos pjovimo metu tampa nesubalansuotos.

Pagal Lasered UK techninis vadovas , plienas natūraliai nėra plokščias – kai jis valcuojamas, aušinamas ir suvyniojamas ritėmis gamykloje, jis nori išlaikyti savo pradinę formą. Laserinė pjovimo technologija gali netikėtai atlaisvinti arba perskirstyti šias įtampos jėgas.

Pagrindiniai veiksniai, padidinantys išlinkimo riziką:

• Didelė medžiagos pašalinimo procentinė dalis: Pašalinus daugiau nei 50 % ploto, žymiai padidėja išlinkimo tikimybė
• Tinklelio arba tinkleliški modeliai: Ilgos siauros formos ir pasikartojantys išpjovimai yra labiausiai pažeidžiami
• Plonos medžiagos: Mažesnė masė reiškia mažesnį atsparumą šiluminėms apkrovoms
• Asimetriški dizainai: Nelygus medžiagos šalinimas sukelia nesubalansuotą įtempimo pasiskirstymą

Konstrukcijos modifikacijos, kurios sumažina išlinkimą:

• Kai įmanoma, sumažinkite pašalinamos medžiagos procentinę dalį
• Išdėstykite išpjovas tolygiau per visą detalės paviršių
• Pridėkite laikinus tiltelius arba atbrailas, kurie pašalinami po lenkimo įtempių atlaisvinimo
• Apsvarstykite storesnę medžiagą, jei plokštuma yra kritinė

Kartais išlinkusios detalės gali būti tinkamos naudoti, priklausomai nuo jūsų taikymo. Detalės, kurios surinkiamos, gali natūraliai grįžti į formą, kai jos prisukamos prie kitų detalių. Mažam išlinkimui pašalinti paprastas mechaninis išlyginimas po pjaustymo gali atkurti priimtiną geometriją.

Apdirbimo sprendimai

Kai kyla defektų, apdirbimo operacijos dažnai gali išgelbėti tas detales, kurios kitaip būtų atmestos. Pagal SendCutSend apdailos gairę , keletas apdailos procesų gali išspręsti dažnas kokybės problemas:

Nubraižymas ir riedulio apdorojimas

Mechaninis šlifavimas pašalina grubius kraštus naudojant abrazyvines medžiagas. Galimos parinktys apima šlifavimo diskus dideliems nukrypimams, riedulius su keraminiu pripildymu partijų apdorojimui ir vibracinį apdailinimą, kad būtų pasiekti nuoseklūs rezultatai daugelyje detalių. Šios procedūros nedarys detalių tobulybės, tačiau pašalins aštrius kraštus, kurie gali sukelti sužeidimus arba problemas surinkimo metu.

Pultinio uždengimo paslaugos

Detalėms su nedideliais paviršiaus trūkumais arba išblukimu miltelinis dengimas gali paslėpti estetinius defektus, kartu suteikdamas korozijos ir dilimo atsparumą. Milteliniu dengimu – elektrostatine jėga padengiant miltelius, kurie po to kietinami krosnyje – gaunamos ilgaamžės dangos, kurios tarnauja iki 10 kartų ilgiau nei dažai. Dėl to tai puiki parinktis, kai detalėms reikia tiek funkcionalios apsaugos, tiek estetinio patobulinimo.

Aliuminio anodizavimas

Anodinio apdorojimo danga ant aliuminio detalių padidina išorinį oksido sluoksnį, sukuriant tvirtą, įbrėžimams atsparią paviršių. Be apsaugos privalumų, anodavimas gali paslėpti nedidelius kraštų trūkumus, taip pat užtikrina šilumos ir korozijos atsparumą. Jei jūsų aliuminio detalės turi šiek tiek spalvos pokyčių dėl pjaustymo proceso, anodavimas suteikia tiek funkcinių, tiek estetinių patobulinimų.

Projektavimas ir gamyba: pagrindinių priežasčių nustatymas

Kai kyla kokybės problemų, reikia nustatyti, ar problema kyla dėl projekto, ar dėl gamybos proceso. Šis skirtumas lemia, kaip ją spręsite:

Keiskite projektą, kai:

• Detalės per mažos lyginant su medžiagos storiu
• Atstumas tarp pjaustymų nepakankamas (mažesnis nei 2x medžiagos storis)
• Pašalinama daugiau nei 50 % medžiagos, dėl ko numanomas išlinkimas
• Geometrija sukuria šilumos kaupimosi zonas

Spręskite gamybą, kai:

• Identiškos detalės iš ankstesnių partijų neturėjo jokių problemų
• Problemos pasirodo nevienodai tą pačią partiją
• Apskritos kokybė skiriasi visame pjaunamajame lovoje
• Problemos rodo, kad reikia mašinos kalibravimo ar techninės priežiūros

Reguliarius mašinos kalibravimą, tinkamą techninę priežiūrą ir nuolatinį parametrų stebėjimą padeda gamintojams aptikti problemas dar iki jų poveikio jūsų detalėms. Įvertindami tiekėjus, klauskite apie jų kokybės kontrolės praktikas – geriausi cecho aptinka problemas gaminant, o ne po to.

Šių trikčių šalinimo principų supratimas paruošia jus efektyviau vertinti lazerio pjaustymo paslaugų teikėjus. Kitas žingsnis – žinoti tiksliai, kurie kriterijai atskiria puikius gamintojus nuo tik pakankamų.

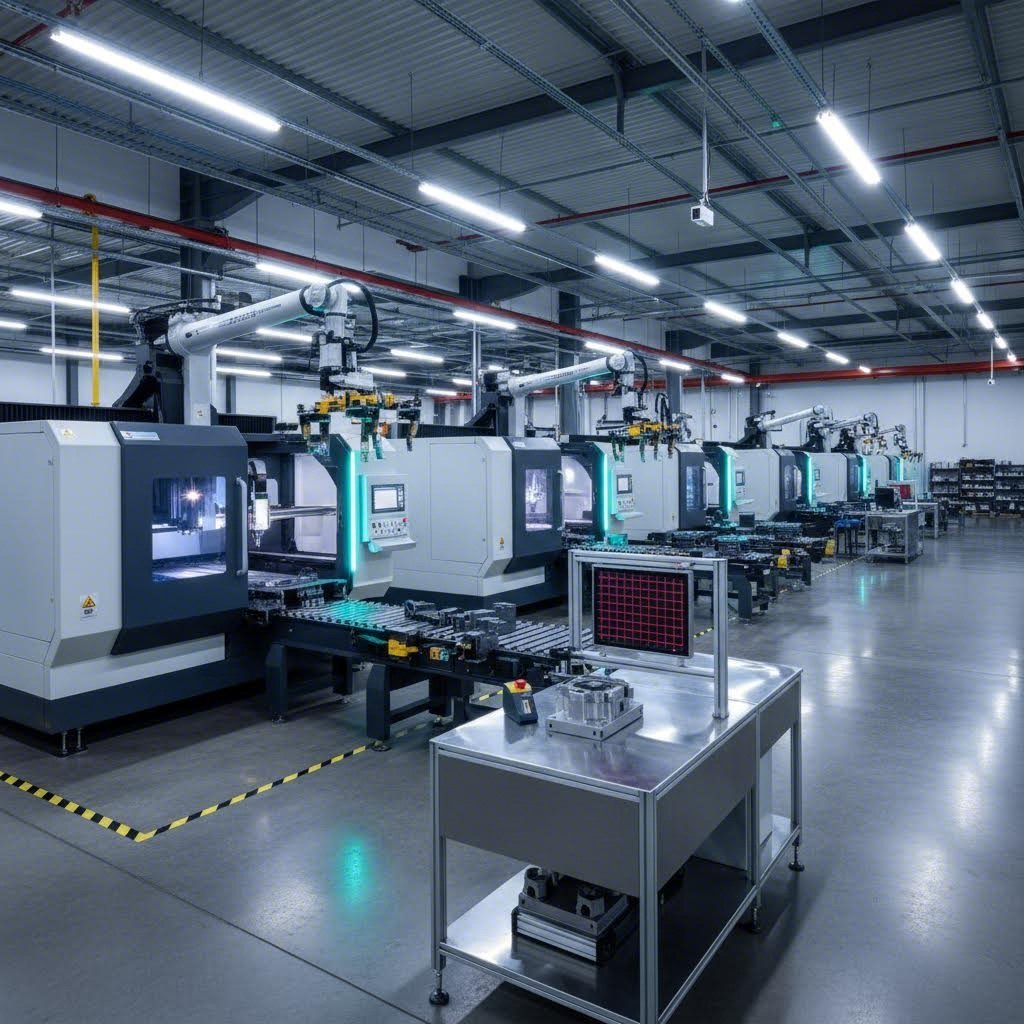

Tinkamo lazerio pjaustymo paslaugų teikėjo pasirinkimas

Jūs suprantate technologiją, jūsų dizaino failai paruošti ir žinote, kokių kokybės problemų reikia saugotis. Dabar atėjo sprendimo akimirka, kuri nulems, ar jūsų projektas pasiseks, ar užstringa: teisingo gamybos partnerio pasirinkimas. Kai ieškote „lazerio pjaustymas šalia manęs“ ar „metalų apdorojimas šalia manęs“, pasirodo dvylika variantų – bet kaip atskirti tikslų lazerio pjaustymo paslaugas nuo dirbtuvių, kurios tiesiog turi lazerį?

Tarp puikaus tiekėjo ir pakankamo dažnai tampa aišku tik po to, kai jau įdėjote laiko ir pinigų. Todėl iš anksto nustatytos aiškios vertinimo kriterijos vėliau sutaupo nemalonumų. Pagal California Steel Services , teisingo lazerio pjaustymo paslaugų pasirinkimas nėra lengvas uždavinys, nes tai gali labai paveikti jūsų projekto sėkmę.

Peržiūrėkime, ko būtent reikia ieškoti ir kokie klausimai turėtų būti užduodami, prieš pasirenkant bet kurį tiekėją.

Pagrindiniai tiekėjų vertinimo kriterijai

Palygindami apdailos dirbtuves šalia manęs arba plieno gamintojus skirtingose ​​vietovėse, atkreipkite dėmesį į šiuos pagrindinius veiksnius:

• Medžiagų gebėjimai: Ar jie iš tikrųjų gali dirbti su jūsų konkrečia medžiaga? Skirtingos paslaugos specializuojasi skirtingose medžiagose – vienos puikiai tinka metalams, kitos skirtos plastikui ar medžiui. Prieš pradedant, patikrinkite jų patirtį su jūsų tikslia medžiagos rūšimi ir storiu.
• Technologija ir įranga: Kokius lazerio tipus jie naudoja? Kaip nurodo „California Steel“, jie naudoja pluoštinius lazerius nuo 6 iki 12 kW tikslumu ±0,0005 colio. Suprasdami jų įrangą, žinosite, kokią tikslumą ir medžiagos storį jie gali apdoroti.
• Tikslumo garantijos: Paklauskite konkretaus klausimo: „Kokį tikslumą galite užtikrinti mano medžiagai ir storiui?“ Neaiškūs teiginiai apie tikslumą reiškia nedaug. Paprašykite dokumentuotų techninių charakteristikų ir pavyzdžių anksčiau atliktų panašių darbų.
• Atlikimo laikas: Gamybos galia tiesiogiai veikia jūsų projekto terminus. Kai kurie tiekėjai siūlo standartinius pristatymo laikus per 3–5 savaites, o kiti teikia pagreitintas paslaugas laiko trūkumo turinčiams projektams. Pagal Elimold, įmonės, turinčios „automatizuotą bežmogę“ veiklą, gali pasiūlyti 1–6 dienų pristatymo laikus, o būtinu atveju – dar pagreitintas paslaugas.
• Kainos pasiūlymo procesas: Kaip greitai galite gauti kainą? 12 valandų atsakymo laikas rodo efektyvią veiklą su supaprastintomis sistemomis. Tiekėjai, reikalaujantys dienų paprastiems kainos pasiūlymams, dažnai turi kamštis, kurie taip pat paveiks gamybą.
• Gamybos pajėgumai ir mastelio keitimo galimybė: Ar jie gali įvykdyti jūsų dabartinį užsakymą ir potencialų augimą? Geriausi partneriai prisitaiko prie visko – nuo vieno prototipo iki masinės gamybos – nereikalaujant jums keisti tiekėjų augant jūsų poreikiams.
• Papildomos paslaugos: Ar jie siūlo lenkimą, formavimą, suvirinimą ir apdailą savo patalpose? Vieno stogo gamintojai pašalina kelis tiekėjus tvarkant, tuo pačiu trumpindami pristatymo laiką ir užtikrindami pastovią kokybę.

Gamintojui pritaikyto dizaino (DFM) palaikymas

Štai kriterijus, kurį daugelis pirkėjų nepastebi tol, kol jo reikia: ar tiekėjas teikia DFM atsiliepimus? Pagal Elimold inžinierių komandą, jų inžinieriai analizuoja individualius lakštinius metalo komponentus ir pateikia iškart DFM atsiliepimus, pranešdami apie bet kokias problemas, kurios gali paveikti galutinį gaminį dar neprasidėjus gamybai.

DFM palaikymas reiškia, kad patyrę inžinieriai peržiūri jūsų projektus, numato gamybos sunkumus, remdamiesi geometrija, ir padeda pasiekti tinkamiausią pusiausvyrą tarp projekto idėjos, medžiagos parinkimo ir gamybos būdo. Toks proaktyvus požiūris neleidžia kilti problemoms, kurias sukelia mažiau struktūruoti procesai.

Greitos prototipavimo galimybės

Kai kuriate naujus produktus, laukti savaitėmis prototipų stabdo judėjimą į priekį. Ieškokite tiekėjų, siūlančių greitą prototipavimą trumpesniais terminais – pageidautina ne ilgesniais kaip 5 dienos pirmiesiems pavyzdžiams. Ši galimybė leidžia greitai kartoti, tikrinti sandarumą, apdorojimą ir funkcionalumą dar nepereinant prie gamybos įrankių ar didelių užsakymų.

Pereiti nuo prototipo prie gamybos yra vienodai svarbu. Kai kurios dirbtuvės puikiai susitvarko su vienetiniais darbais, tačiau turi sunkumų dėl didelio kiekio. Kita vertus, kai kurios koncentruojasi tik į didelės apimties serijas ir atmeta mažus prototipų užsakymus. Idealus partneris be problemų tvarko abi fazes, išlaikydamas kokybės standartus, ar tai būtų gaminamas vienas detali ar dešimt tūkstančių.

Svarbūs kokybės sertifikatai

Sertifikatai suteikia nepriklausomą patvirtinimą, kad tiekėjas palaiko nuoseklią kokybės sistemą. Nors vien sertifikatai negarantuoja puikių detalių, jų nebuvimas turėtų kelti klausimų.

• ISO 9001:2015: Pagrindinis kokybės valdymo standartas, parodantis dokumentuotus procesus ir įsipareigojimą nuolatiniam tobulėjimui. Dauguma patikimų gamintojų turi šį sertifikatą.
• IATF 16949: Automobilių pramonės kokybės valdymo standartas, žymiai griežtesnis nei ISO 9001. Jei gaminate šasi, pakabą ar struktūrinius komponentus transporto priemonėms, šis sertifikatas yra būtinas. Jis užtikrina, kad tiekėjas supranta automobilių pramonei būdingus reikalavimus dėl sekimo, proceso valdymo ir defektų prevencijos.
• AS9100: Aviacijos atitikmuo, rodantis gebėjimą gaminti skrydžiams kritiškai svarbius komponentus su griežta dokumentavimo ir sekimo kontrolės sistema.
• BSEN 1090: Europos standartas konstrukciniams plieniniams ir aliumininėms konstrukcijoms, taikomas architektūros ir statybų srityse.

Automobilių pramonei skirtiems taikymams IATF 16949 sertifikatas atskiria rimtus gamybos partnerius nuo paprastų metalo apdirbimo dirbtuvių. Šis standartas reikalauja patikimų sistemų dalių sekimui, proceso patvirtinimui ir nuolatiniam tobulėjimui – būtent to, ko reikalauja automobilių tiekimo grandinės.

Apsvarstykite tokį tiekėją kaip Shaoyi (Ningbo) Metal Technology , kas praktiškai parodo, kaip šie kriterijai susideda drauge. Jų derinys – IATF 16949 sertifikavimas, 5 dienų greito prototipavimo galimybė, išsami DFM palaikymo paslauga ir 12 valandų pasiūlymų pateikimo terminas – puikiai atitinka tai, ko rimti automobilių gamintojai turėtų tikėtis iš tikslaus lazerinio pjaustymo paslaugų ir metalo štampavimo partnerių.

Klausimai, kuriuos reikėtų užduoti prieš priimant sprendimą

Už vietų patikrinimą gebėjimų sąrašuose, šios diskusijos atskleidžia, kaip tiekėjas iš tikrųjų veikia:

• "Ar galiu pamatyti pavyzdžius darbų, panašių į mano projektą?" Įvertinkite briaunų kokybę, matmeninį tikslumą ir bendrą apdorojimo rezultatą tiesiogiai.
• "Kas nutiks, jei detalės neatitiks nustatytų specifikacijų?" Svarbu suprasti jų kokybės problemų sprendimo procedūrą, kai iškyla problemų.
• "Kas bus mano pagrindinis kontaktas viso projekto metu?" Nuolatinis ryšys neleidžia nesusikalbėjimams ir delsimams.
• "Kaip tvarkote konstrukcinius pakeitimus gaminant?" Lankstumas reaguojant į inžinerinius pakeitimus rodo operacinį brandumą.
• „Kokiais apžiūros metodais tikrinama, ar detalės atitinka tarpus?“ Tiekėjai, turintys CMM įrangą, optinius palyginimo prietaisus arba lazerio skenavimą, rodo kokybės užtikrinimo įsipareigojimą, einantį toliau nei tik vizualinė patikra.

Vamzdžių lazerinio pjaustymo paslaugoms ar specializuotoms sritims konkretikiai klauskite apie jų patirtį su jūsų detalių geometrija. Vamzdžių pjaustymui reikalinga kitokia tvirtinimo įranga ir programavimas nei plokščiam lakštui – patirtis čia turi reikšmę.

Raudonosios žymos, kurias reikia stebėti

Keletas įspėjamųjų ženklų gali rodyti, kad tiekėjas galbūt nesugebės išpildyti pažadų:

• Negalėjimas ar nenoras pateikti tarpų specifikacijų jūsų medžiagai
• Nėra kokybės sertifikatų, susijusių su jūsų pramone
• Kainos pasiūlymai, kurie yra žymiai žemesni nei konkurentų, be aiškaus paaiškinimo
• Neaiškūs atsakymai apie įrangą, pajėgumus ar pristatymo terminus
• Nėra referencijų ar darbų portfolio, atlikusių panašius darbus
• Prieštaravimas teikti DFM pastabas ar inžinerinę pagalbą

Pigiausias variantas retai siūlo geriausią vertę. Kaip California Steel pabrėžia, kad nors kaina visada yra svarbus veiksnys, būtina išlaikyti pusiausvyrą tarp prieinamumo ir kokybės – pigiausios paslaugos gali baigtis prasta kokybe arba esminių funkcijų nebuvimu.

Teisingo lazerinio pjaustymo partnerio pasirinkimas yra investicija į jūsų projekto sėkmę. Prieš pradedant gamybą, skirti laiko galimybėms išsamiai įvertinti, patvirtinti sertifikatus ir užmegzti aiškią komunikaciją. Papildomi pastangos iš anksto padeda išvengti brangių delsimų, kokybės problemų bei nuostolių, atsiradusių dėl projekto perėjimo prie kito tiekėjo viduryje.

Dažniausiai užduodami klausimai apie lazeriniu būdu pjaunamas dalis

1. Koks yra pigiausias būdas gauti lazeriniu būdu pjaunamas metalo dalis?

Kuris metodas yra ekonomiškiausias, priklauso nuo jūsų užsakomo kiekio ir medžiagos storio. Mažesniems nei 1/8" storio gabalams mažais kiekiais dažnai konkurencingas pasiūlymas su akimirksniu skaičiuojama kaina siūlomas internetinių paslaugų, tokių kaip Xometry ir SendCutSend. Storoms medžiagoms ar didesniems kiekiams paprastai geresnes kainas siūlo vietiniai gamintojai. Kelių tiekėjų pasiūlymų palyginimas ir užsakymų apjungimas siekiant pasiekti minimalius ribinius kiekius dar labiau sumažina vieno gaminio savikainą.

2. Kokios medžiagos sėkmingai gali būti apdirbamos lazeriu?

Lazerinis pjaustymas tinka įvairioms medžiagoms, įskaitant metalus (nerūdijantį plieną iki 1", aliuminį, anglinį plieną, varį, geležį, titaną), plastikus (akrylą, HDPE, Delrin, polikarbonatą) bei medienos produktus (Baltijos beržo fanerą, MDF, kietmedžius). Tačiau tam tikrų medžiagų, tokių kaip PVC, ABS plastikas ir PTFE, niekada nevalia pjaustyti lazeriu dėl toksiškų garų išsiskyrimo. Visada patikrinkite medžiagos saugumą pas savo gamintoją prieš pradedant apdirbimą.

3. Kaip tikslus yra lazerinis pjaustymas lyginant su kitomis pjaustymo technologijomis?

Lazerio pjaustymas pasiekia išskirtinį tikslumą, kurio nuokrypis gali būti nuo ±0,001" iki ±0,005" plonoms medžiagoms, žymiai pranašesnis už plazmos pjaustymą (±0,030" iki ±0,060"). Vandens srovės pjaustymas siūlo palyginamą tikslumą – ±0,003", tačiau veikia daug lėčiau. Plonoms lakštinėms metalinėms medžiagoms, reikalaujančioms sudėtingų detalių ir siaurų tolerancijų, lazerio pjaustymas siūlo geriausią tikslumo, greičio ir pjūklo krašto kokybės derinį.

4. Kokius failų formatus reikia pateikti lazerio pjaustymo paslaugoms?

Dauguma lazerio pjaustymo paslaugų priima DXF failus kaip pramonės standartą, taip pat DWG, AI (Adobe Illustrator) ir SVG formatus. Visi failai turi naudoti vektorines grafikas, o ne rastrines nuotraukas. Prieš pateikdami, visus tekstus paversti į kontūrus, užtikrinti, kad keliai būtų uždaryti, pašalinti pasikartojančias linijas ir patikrinti, ar matmenys yra tikslii. Daugelis tiekėjų siūlo DFM atsiliepimus, siekdami nustatyti galimas problemas dar prieš gamybą.

5. Kaip pasirinkti patikimą lazerio pjaustymo paslaugų teikėją?

Įvertinkite tiekėjus pagal medžiagų galimybes, įrangos specifikacijas, dokumentuotas tikslumo garantijas ir pristatymo laikus. Atkreipkite dėmesį į svarbias sertifikacijas, tokias kaip ISO 9001 ar IATF 16949 automobilių pramonei. Kokybiški tiekėjai siūlo DFM palaikymą, greito prototipavimo galimybes ir skaidrius kainų pasiūlymus. Tokios įmonės kaip Shaoyi Metal Technology atitinka šiuos standartus turėdamos IATF 16949 sertifikatą, 5 dienų prototipavimą ir 12 valandų kainos pasiūlymo paruošimą automobilių komponentams.
