연관된 공정으로서의 금속 절단 및 굽힘 이해

평평한 강판 한 장이 어떻게 정확히 차량 서스펜션을 지지하는 브래킷으로 변신하는지 궁금해 본 적이 있습니까? 그 해답은 금속 절단 및 굽힘 서비스에 있습니다—정밀하게 조율된 춤을 추는 파트너처럼 함께 작동하는 두 가지 가공 공정입니다. 많은 제조업체가 이 두 공정을 별개의 작업으로 취급하지만, 이들 간의 깊은 연관성을 이해하는 것이 프로젝트에서 우수한 결과를 달성하는 핵심입니다.

본질적으로 이러한 통합 서비스는 원재료인 판금을 기능적인 3차원 부품 으로 전환하기 위해 순차적으로 수행되는 공정을 포함합니다. 절단은 형상을 정의하고, 굽힘은 형태를 부여합니다. 하나의 공정이 완벽하게 수행되지 않으면 다른 공정도 성공할 수 없습니다.

평면 시트에서 완성 부품까지

알루미늄 또는 강철로 된 깨끗한 시트에서 시작한다고 상상해 보세요. 원자재에서 완제 부품에 이르기까지의 여정은 예측 가능한 경로를 따릅니다. 먼저 레이저, 플라즈마 또는 워터젯 절단과 같은 절단 공정을 통해 제조업계에서 흔히 "블랭크(blank)"라고 부르는 부품을 만듭니다. 이 평면 부품은 구멍, 슬롯, 복잡한 형상 등 최종 부품에 필요한 정확한 외형을 포함합니다.

그러나 여기서 흥미로운 점은, 이 블랭크가 단순한 형상이 아니라는 사실입니다. 이는 재료가 굽힘 과정에서 늘어나고 압축되는 방식을 정밀하게 계산하여 설계된 패턴입니다. 숙련된 제조업자는 90도 굽힘이 금속을 단순히 접는 것이 아니라, 굽힘선을 따라 재료의 치수 자체를 실제로 변화시킨다는 것을 잘 알고 있습니다. 따라서 정확한 결과물을 얻기 위해서는 절단과 굽힘 공정이 서로 긴밀히 협력해야 합니다.

절단 품질이 굽힘 성공을 결정하는 이유

절단 품질을 집의 기초라고 생각해 보세요. 기초가 비뚤어지면 그 위에 지어지는 모든 구조물이 영향을 받게 됩니다. 여기에도 동일한 원리가 적용됩니다. 절단 공정에서 얻어진 엣지 품질은 재료를 얼마나 깔끔하고 정확하게 굽힐 수 있는지를 직접적으로 좌우합니다.

절단으로 인해 거친 표면이나 열영향부(Heat-Affected Zone)가 형성되면 굽힘 과정에서 미세 균열이 발생할 수 있으며, 이는 부품 강도 저하 또는 완전한 파손으로 이어질 수 있습니다. 깔끔하고 정밀한 절단은 일관된 굽힘 라인을 만들어 매번 정확한 각도와 치수를 확보할 수 있게 합니다.

이러한 연관성 때문에 전문 용접 가공 서비스 업체 및 금속 가공 업체는 절단 장비의 정기적인 유지보수에 막대한 투자를 하게 됩니다. 마모된 레이저 렌즈나 둔해진 플라즈마 노즐은 단순히 절단 품질만 저하시키는 것이 아니라, 해당 부품에 대해 수행되는 후속 모든 굽힘 작업의 품질까지 해치게 됩니다.

가공 워크플로우 설명

전체 워크플로우를 이해하면 가공 협력업체와의 소통도 더욱 원활해집니다. 일반적으로 이 공정은 다음과 같이 진행됩니다:

• 설계 검토: 엔지니어들이 귀하의 부품 형상을 분석하여 절단 및 벤딩 작업에서 발생할 수 있는 잠재적 문제점을 식별합니다
• 평면 전개도 개발: 소프트웨어가 벤드 허용량과 재료 특성을 고려하여 정확한 블랭크 형상을 계산합니다
• 절단 작업: 블랭크는 귀하의 재료 특성과 정밀도 요구 사양에 가장 적합한 방법으로 절단됩니다
• 벤딩 순서: 공구 간 간섭을 방지하고 정확도를 유지하기 위해 여러 번의 벤딩이 특정 순서로 수행됩니다
• 품질 검증: 최종 부품은 사양에 따라 측정되어 두 공정 모두 요구되는 허용 오차를 충족하는지 확인합니다

귀하가 메트코(Metco) 금속 가공 업체와 협업 중이든, 라파예트(Indiana) 지역의 금속 가공 서비스 제공업체를 찾고 있든 관계없이, 이러한 상호 연관된 관계를 이해하는 파트너사를 찾아야 합니다. 최고의 가공 업체는 견적서 상의 단순한 항목으로 절단 및 벤딩 서비스만을 제공하지 않습니다. 대신 귀하의 프로젝트를 하나의 통합된 제조 과제로 접근합니다.

이 포괄적인 가이드 전반에 걸쳐, 다양한 절단 방식이 굽힘 결과에 어떤 영향을 미치는지, 재료 선택이 대부분의 사람들이 인식하는 것보다 훨씬 중요한 이유, 그리고 기능성과 제조 용이성을 동시에 갖춘 부품을 설계하는 방법을 알아보게 될 것입니다. 본 가이드를 차후 제작 프로젝트에 대한 현명한 결정을 내리는 데 활용할 수 있는 참고 자료로 삼으시기 바랍니다.

금속 절단 방식 및 제작 공정에 미치는 영향

부적절한 절단 방식을 선택하면 폐기된 재료와 재작업으로 수천 달러의 비용이 발생할 수 있습니다. 과장된 표현처럼 들리시나요? 그러나 실제로 많은 제조업체들이 자신의 프로젝트 요구 사항에 맞지 않는 절단 기술을 사용할 때 직면하는 현실입니다. 각 절단 방식은 고유한 절단면 특성을 생성하며, 이는 재료가 굽힘 공정 중 어떻게 반응하는지를 직접적으로 좌우합니다. 이제 다음의 네 가지 주요 절단 기술 을 살펴보고, 각 기술이 어떤 상황에서 최적의 성능을 발휘하는지 알아보겠습니다.

정밀한 가장자리를 위한 레이저 절단

레이저 절단은 강하게 집속된 빛을 이용해 재료를 외과 수술 수준의 정밀도로 용융시킵니다. 프로젝트에서 깔끔한 에지, 작은 구멍 또는 복잡한 형상을 요구한다면, 레이저 절단은 탁월한 결과를 제공합니다. 이 기술은 얇은 시트 재료에 특히 뛰어나며, 레이저의 와트수에 따라 일반적으로 두께 0.005인치에서 최대 1.5인치까지의 재료를 처리할 수 있습니다.

왜 레이저 절단이 후속 벤딩 작업에 특히 유용할까요? 집속된 빔은 후가공이 거의 필요 없는 매우 매끄러운 에지를 생성합니다. 레이저 절단 부품을 벤딩할 때는 전체 에지에 걸쳐 일관된 재료 특성을 기반으로 작업하게 되므로, 성형 과정에서 응력 집중이나 미세 균열을 유발할 수 있는 거친 부분이 없습니다.

그러나 레이저 절단은 열을 발생시켜 소위 '열 영향 구역(HAZ)'을 형성합니다. 이 구역은 다른 열 절단 방식에 비해 상대적으로 작지만, 절단 가장자리 근처의 재료 특성을 약간 변화시킬 수 있습니다. 대부분의 표준 벤딩 응용 분야에서는 이러한 미세한 HAZ가 문제를 일으키지 않습니다. 그러나 열에 민감한 합금이나 항공우주 분야의 중요 부품의 경우, 대체 공정을 고려해야 합니다.

열에 민감한 재료용 수압 절단

물과 모래만으로 강철을 절단한다고 상상해 보세요. 이것이 실질적으로 마모성 워터젯 절단 이 달성하는 바입니다. 초고압(일반적으로 60,000~90,000 PSI)의 물에 마모성 입자를 혼합하여 수행되는 이 냉각 절단 공정은 열 관련 문제를 완전히 제거하므로, 재료의 무결성이 최우선인 경우에 가장 적합한 선택입니다.

워터젯 시장은 급속히 성장하고 있으며, 2034년까지 23.9억 달러 이상에 이를 것으로 전망됩니다. 이 성장은 제조업체들이 해당 기술이 갖는 독특한 장점을 인식하고 있음을 반영합니다:

• 열 영향 구역 없음: 왜곡 없음, 경화 없음, 열 변형 없음
• 소재 다용도: 강철에서 석재, 복합재료에 이르기까지 거의 모든 재료를 절단 가능
• 절단 두께 능력: 스테인리스강 최대 6인치, 알루미늄 최대 20인치까지 절단 가능
• 5축 기능: 높은 정밀도로 복잡한 기하학적 형상 및 경사면(베벨) 생성

벤딩 작업 시 워터젯 절단 엣지는 절단선 바로 근처까지 일관된 재료 특성을 제공합니다. 성형을 방해하는 경화층이 없고, 스프링백 변동을 유발하는 잔류 응력도 없습니다. 이러한 일관성은 더 예측 가능한 벤딩 결과를 가져오며, 특히 허용 오차가 엄격한 작업에서 큰 이점을 제공합니다.

두꺼운 재료용 플라즈마 절단

두꺼운 전도성 금속을 가공할 때 비용 효율적인 공정이 필요할 경우, 플라즈마 절단이 가장 우수합니다. 이 기술은 전기 아크와 압축 가스를 이용해 5,000도의 플라즈마 기류를 생성하여 강철, 알루미늄, 구리 등을 빠른 속도로 용융 및 절단합니다.

플라스마 절단 두꺼운 판재 작업에 명확한 이점을 제공:

• 레이저가 침투하기 어려운 1인치 이상 두께의 강판 절단 가능
• 낮은 장비 비용 — 유사한 워터젯 시스템($195,000) 대비 약 $90,000 수준
• 두꺼운 재료에 대한 가공 속도 향상 — 1인치 강재 기준 워터젯 대비 3~4배 빠름
• 피트당 운영 비용이 워터젯 대비 약 절반 수준

단점은 무엇인가? 플라즈마 절단은 열영향구역(HAZ)을 더 크게 형성하여 절단 가장자리 근처의 재료를 더 단단하고 취성 있게 만든다. 또한 절단면에 약간의 경사(베벨)를 유발하며, 일반적으로 상부 가장자리는 하부보다 더 깨끗하다. 두꺼운 구조 부재를 굽히는 경우 이러한 특성은 정밀 판금 가공보다는 중요도가 낮은 편이다. 그러나 일관된 굽힘 결과를 보장하기 위해 플라즈마 절단 부품은 굽힘 전에 2차 가공이 필요할 수 있다.

엣지 품질이 굽힘 공정에 미치는 영향

이제 이론이 실제에 적용되는 지점이다. 선택한 절단 방식으로 인해 생성된 엣지 특성은 굽힘 정확도, 부품 강도 및 표면 마감 품질에 직접적인 영향을 미친다. 다음은 실제 현장에서 관찰되는 영향 사례들이다:

표면 거칠기: 거친 가장자리는 프레스 브레이크 공구와의 접촉을 불균일하게 만들어 굽힘 길이 전반에 걸쳐 각도 편차를 유발할 수 있습니다. 레이저 및 워터젯 가공은 가장 매끄러운 가장자리를 제공하지만, 플라즈마 가공은 정밀한 굽힘 작업 시 가장자리 사전 처리가 필요할 수 있습니다.

열영향부(Heat Affected Zone, HAZ): 열 절단된 가장자리 근처에서 경화된 재료는 모재와 달리 굽힘에 반응하므로, 예측하기 어려운 스프링백(springback)과 작은 반경의 굽힘 시 균열 발생 가능성이 높아집니다. 냉간 절단 방식인 워터젯 가공은 이러한 변수를 완전히 제거합니다.

단면 직각도: 플라즈마 절단으로 인해 생긴 경사진 가장자리는 굽힘 중 재료의 이동을 유발하여 치수 오차를 초래할 수 있습니다. 레이저 절단은 적정 두께에서는 우수한 가장자리 직각도를 유지합니다.

방법	최고의 재료	두께 범위	에지 품질	열영향부	굽힘에 미치는 영향
레이저 절단	양철, 알루미늄, 스테인리스강(비반사형)	0.005" - 1.5"	우수함 - 매끄럽고 깨끗한 가장자리	작음 — 재료 변형 최소화	일관된 굽힘 선, 최소한의 가장자리 사전 처리 필요
워터제트 절단	모든 금속, 복합재료, 석재, 유리	최대 6인치 강철, 20인치 알루미늄	매우 우수함 — 약간의 질감이 있는 매끄러운 마감	없음 - 냉각 절단 공정	가장 예측 가능한 스프링백으로, 열에 민감한 합금에 이상적
플라스마 절단	전도성 금속 — 강철, 알루미늄, 구리	0.5인치 ~ 6인치 (0.5인치 초과 시 최적)	중간 수준 — 약간의 경사면, 거친 하단 엣지	크림 — 더 단단하고 취성화된 영역을 형성	엣지 그라인딩이 필요할 수 있으며, 정밀 벤딩 시 예측성이 낮음
Cnc 라우팅	알루미늄, 플라스틱, 연성 금속	일반적으로 1인치 미만	좋음 - 깨끗한 기계 절단	최소 - 마찰 열만 발생	굽힘용 깨끗한 엣지, 부드러운 재료에 한정

결론은? 절단 방식을 재료와 굽힘 요구 사항에 정확히 맞추는 것은 선택 사항이 아니라 품질 있는 결과물을 얻기 위해 필수적입니다. 많은 성공적인 가공 업체들은 여러 가지 절단 기술을 보유하고 있으며, 각 프로젝트의 구체적인 요구 사항에 따라 최적의 방법을 선택합니다. 다음 프로젝트를 고려할 때 오늘 선택하는 절단 방식이 내일 달성하게 될 굽힘 품질을 결정한다는 점을 기억하세요.

핵심 금속 굽힘 기법 설명

절단 방식을 선택하고 깨끗한 블랭크를 제작했습니다. 이제 변형 단계가 시작됩니다—평평한 금속을 기능적인 부품으로 성형하는 과정입니다. 그러나 평범한 가공업체와 뛰어난 가공업체를 구분짓는 핵심은 바로 특정 요구 사항에 가장 적합한 굽힘 기법을 이해하는 데 있습니다. 다음은 전문 금속 가공 업체들이 매일 활용하는 여섯 가지 주요 굽힘 기법입니다. 전문 금속 절단 및 굽힘 서비스 매일 의존하는 기법들입니다.

에어 벤딩과 보텀 벤딩

이 두 가지 기법은 모든 벤딩 작업의 약 90%를 차지하지만, 서로 매우 다른 결과를 산출합니다. 이 둘 간의 차이를 이해하면 프로젝트에 가장 적합한 방식을 명확히 지정할 수 있습니다.

공기 구부림 아주 단순하고 아름다운 원리에 기반하여 작동합니다. 펀치가 V-다이로 내려오지만, 소재는 다이의 바닥면과 직접 접촉하지 않습니다. 접촉점은 총 세 곳뿐이며, 바로 펀치 끝단과 다이 개구부의 양측면입니다. 벤드 각도는 펀치가 다이 안으로 얼마나 깊이 침입하느냐에 따라 전적으로 결정되며, 공구의 형상과는 무관합니다.

• 낮은 톤수 요구: 무리한 힘이 아닌 레버리지를 활용하므로, 다른 방법들에 비해 최소한의 압력만 필요합니다.
• 최대 유연성: 단일 세트의 공구로 90도에서 180도 사이의 임의 각도를 모두 가공할 수 있습니다.
• 공구 투자 비용 절감: 각도별 전용 펀치 및 다이가 필요하지 않습니다.
• 스프링백 고려 사항: 압력 해제 후 소재가 탄성 복원(스프링백)되므로, 목표 각도를 달성하기 위해 과도하게 벤딩해야 합니다.
• 일반적인 공차: 표준 조건 하에서 ±0.5~1도의 각도 정확도

바닥 굽힘 (또는 바텀링이라고도 함)은 정밀도를 한 단계 높입니다. 펀치가 재료를 다이 표면에 단단히 눌러서 공구 형상에 보다 정확하게 부합하도록 합니다. 스프링백은 여전히 발생하지만, 에어 벤딩에 비해 상당히 감소합니다.

• 높은 정확도: 에어 벤딩보다 더 엄격한 각도 허용오차를 달성합니다
• 중간 수준의 톤수: 에어 벤딩보다 2~3배 더 큰 힘이 필요합니다
• 제어된 스프링백: 일반적으로 소망각 공구(예: 88도)를 사용하여 재료가 원하는 90도로 스프링백되도록 합니다
• 내부 굴곡 반경 제어: 다이의 V-오프닝이 내부 굴곡 반경을 결정하며, 이 값은 약 V/6입니다
• 최적의 적용 분야: 일관되고 반복 가능한 각도가 요구되는 중량 생산

코이닝이 적합한 경우

금속의 내부 구조를 실제로 재배열할 정도로 강한 압력을 가하는 상상을 해보세요. 이것이 바로 코이닝(coining) 공정이며, 다른 어떤 방법도 따라올 수 없는 정밀도를 제공합니다.

이 기법의 이름은 고대 동전 제작에서 유래했는데, 당시에는 금속을 다이에 충분한 힘으로 압착하여 세부 사항을 완벽하게 재현했습니다. 현대의 프레스 브레이크 코이닝은 동일한 원리를 적용하며, 에어 벤딩(air bending)보다 5~10배 더 큰 톤수를 사용해 소재를 다이 캐비티 전체에 완전히 밀어 넣습니다.

코이닝 중 분자 수준에서 일어나는 현상은 다음과 같습니다: 펀치가 소재를 단순히 굽히는 것이 아니라 중립축(neutral axis)을 관통하고 압축함으로써 스프링백(springback)을 유발하는 응력 균형을 파괴합니다. 그 결과? 다이 각도가 바로 부품 각도가 됩니다.

• 극도의 정확성: ±0.1도 이하의 허용 오차를 달성
• 스프링백 제로: 소재의 탄성 기억 효과가 실질적으로 제거됨
• 일관된 반복성: 모든 부품이 다이와 정확히 일치함
• 작은 내부 반경: 다른 방법으로는 불가능한 날카롭고 선명한 모서리를 형성
• 단점: 특수 공구, 대용량 장비가 필요하며, 굽힘 부위에서 재료의 두께 감소를 유발합니다

코이닝(coining) 공정이 추가 비용을 정당화하는 경우는 언제인가요? 안전이 중시되는 자동차 부품, 반복 하중을 받는 항공우주 부품, 완벽한 형상을 요구하는 의료 기기, 그리고 변동성을 제거함으로써 후속 조립 문제를 방지해야 하는 대량 생산 상황에서 고려해 보세요.

곡선 부품용 롤 벤딩

모든 굽힘 부위가 날카로운 각도를 필요로 하는 것은 아닙니다. 설계상 곡선, 호, 또는 완전한 원통 형태가 요구될 때는 롤 벤딩(roll bending)이 프레스 브레이크로는 달성할 수 없는 결과를 제공합니다.

이 공정은 일반적으로 피라미드 형태 또는 핀치(pinch) 구성을 이루는 세 개의 조절 가능한 롤을 사용합니다. 재료가 이 롤 사이를 통과하면서 롤의 위치에 따라 점진적으로 곡률을 형성하게 됩니다. 이 기술은 다음을 제작하는 데 탁월합니다:

• 건축 요소용 대형 반경 곡선
• 탱크 및 압력 용기용 원통형 단면
• 호퍼 및 전환부용 원추형 형상
• 컨베이어 시스템용 나선형 형상

롤 벤딩은 얇은 시트부터 두꺼운 강판까지 다양한 재료 두께를 가공할 수 있으며, 일부 장비는 6인치(약 152mm) 이상의 두께를 갖는 강재도 성형할 수 있습니다. 점진적인 성형 방식으로 날카로운 굴곡에 비해 작업 경화가 최소화되어 후속 공정을 위한 재료의 연성(ductility)이 보존됩니다.

중요한 고려 사항 하나: 롤 벤딩은 일반적으로 재료의 선단 및 후단 부분에 평탄한 구간(‘플랫 스팟’)을 남깁니다. 이는 롤이 끝부분을 완전히 압착할 수 없기 때문입니다. 설계 시 이러한 특성을 반영하거나, 곡선을 완성하기 위해 2차 가공 공정을 명시해야 합니다.

프레스 브레이크 작동 원리 설명

프레스 브레이크는 금속 굴곡 가공 서비스의 핵심 장비로, 설정과 가해지는 힘에 따라 에어 벤딩(Air Bending), 바텀링(Bottoming), 코이닝(Coining) 등 다양한 굴곡 방식을 수행할 수 있습니다. 프레스 브레이크의 성능을 정확히 이해하면 가공 협력사와 실현 가능한 기대치를 효과적으로 소통할 수 있습니다.

적절히 유지보수되고 운영되는 최신 CNC 프레스 브레이크는 뛰어난 사양을 달성합니다:

• 각도 범위: 1도에서 135도까지(특수 공구 사용 시 이보다 더 넓은 각도 가능)
• 각도 정확도: 표준 허용 오차: ±1도, 고급 장비 사용 시 ±0.25도
• 길이 허용 오차: 성형 치수 기준 허용 오차: ±0.015인치
• 반복성: 램 위치 결정 허용 오차: ±0.0004인치
• 최대 힘: 대형 장비 기준 최대 1,000톤
• 굽힘 길이: 최대 7,200mm(약 24피트)

이러한 허용 오차를 달성할 수 있는지 여부에 영향을 주는 요인은 무엇인가요? 가장 중요한 요인은 재료의 일관성입니다. 출처: 산업 분야 허용 오차 가이드라인 동일한 재료 등급 내에서도 두께 편차(±0.05 mm) 또는 인장 강도의 로트 간 변동으로 인해 굽힘 거동에 상당한 변화가 발생한다. 그 외 주요 요인은 다음과 같다.

기계 상태: 램과 베드 사이의 평행도는 0.01 mm 이내로 유지되어야 한다. 미세한 편차조차도 수백 톤에 달하는 압력 하에서 눈에 띄는 각도 오차로 이어진다.

공구 선택: 다이 개구부 폭은 내부 반경을 결정하며(약 V/6), 마모된 펀치 끝단은 굽힘 길이 전반에 걸쳐 불일관적인 반경을 유발한다.

작업자 숙련도: CNC 제어가 적용되더라도 숙련된 작업자는 재료의 거동 패턴을 인식하고 이에 따라 공정 파라미터를 조정한다.

환경 조건: 온도 변화는 유압 유체의 점도 및 재료 특성에 영향을 미쳐 생산 환경에서 미세한 변동을 초래한다.

회전 벤딩(Rotary bending)은 특수한 프레스 브레이크 기법으로 주목할 만하다. 선형 펀치 이동 대신 회전 다이를 사용하는 이 기법은 재료 표면을 긁지 않고 날카로운 코너를 형성하므로, 가시적인 건축용 금속 가공물 또는 사전 마감 처리된 재료에 특히 중요하다. 또한 단일 스텝으로 90도보다 날카로운 각도를 구현할 수 있어 일반적인 각도 요구 사항에 대해 스프링백 문제를 제거한다.

이러한 벤딩의 기본 원리를 이해하면 가공 프로젝트에 대한 보다 현명한 결정을 내릴 수 있다. 그러나 기법 선택은 전체 이야기의 일부분일 뿐이다. 재료 선택은 어떤 가공 방법이 가장 적합한지, 또 실현 가능한 결과가 무엇인지에 지대한 영향을 미치며, 이 주제는 신중한 검토가 필요하다.

절단 및 벤딩 프로젝트를 위한 재료 선택

식당 체인에서 음식을 주문할 때 일관된 품질을 기대했지만, 재료가 레시피보다 더 중요하다는 사실을 알게 된 적이 있습니까? 금속 가공에도 동일한 원리가 적용됩니다. 완벽한 절단 방식과 최적의 굽힘 기술을 선택하더라도, 잘못된 소재를 선택하거나 그 고유한 특성을 고려하지 않으면 프로젝트는 실패합니다. 말 그대로요.

각 금속 계열은 절단 및 굽힘 작업에 고유한 특성을 부여합니다. 알루미늄은 쉽게 굽혀지지만 예측 불가능하게 탄성 복원(스프링백)이 발생합니다. 강철은 강도를 제공하지만 더 큰 힘이 필요합니다. 스테인리스강은 이 두 가지 도전 과제를 모두 포함하면서도 자체적인 복잡성을 추가합니다. 이러한 차이점을 이해하는 것은 단순히 부품을 주문하는 사람에서 성공을 위한 설계를 수행하는 사람으로 전환시키는 열쇠입니다.

알루미늄 굽힘 시 어려움과 해결 방안

알루미늄은 가볍고 내식성이 뛰어나며 구하기 쉬운 이상적인 가공 소재처럼 보입니다. 그러나 숙련된 가공 업체들은 그것이 숨겨진 골칫거리— 현저한 탄성 복원(스프링백) 현상—를 지니고 있다는 사실을 잘 알고 있습니다. 정밀 작업을 방해할 수 있습니다.

알루미늄을 굽힐 때 외측 표면은 늘어나고 내측 표면은 압축됩니다. 이 두 영역 사이에는 최소한의 변형만 받는 중립축(neutral axis)이 위치합니다. 굽힘 압력을 해제하면 늘어난 외측 층은 수축하려는 경향을 보이고, 압축된 내측 층은 팽창하려는 경향을 보입니다. 그 결과? 90도로 굽힌 부품이 92도 또는 93도로 되돌아갈 수 있습니다.

다양한 알루미늄 합금은 현저히 다른 성형 특성을 나타냅니다:

• 5052 알루미늄: 우수한 성형성과 양호한 내식성을 갖춘 합금으로, 중간 정도의 굽힘을 요구하는 일반적인 판금 가공에 가장 적합합니다.
• 5083 알루미늄: 비열처리 합금 중 최고 강도를 가지지만, 65°C를 초과하는 온도에서는 사용하지 않는 것이 좋습니다.
• 6061 알루미늄: 침적 경화(precipitation-hardened) 처리되어 우수한 기계적 성질을 가지나, 균열 방지를 위해 더 큰 굽힘 반경이 필요합니다.
• 7075 알루미늄: 탁월한 강도 대 비중 비율을 가지지만 성형이 어려워 굽힘 전에 종종 열처리가 필요합니다.

해결책은 과도한 굽힘(오버벤딩)입니다. 제작업체는 의도적으로 알루미늄을 목표 각도를 넘어서 굽혀, 스프링백 현상이 발생하여 재료가 원하는 위치로 자연스럽게 되돌아오도록 합니다. 정확한 오버벤드 각도는 합금 종류, 열처리 상태(템퍼), 두께 및 굽힘 반경에 따라 달라지며, 숙련된 작업장에서는 시험 또는 과거 데이터를 통해 이러한 변수들을 결정합니다.

강재 등급 및 그 성형성

강재는 산업용 제작의 기반이자 골격으로, 알루미늄이 단순히 따라잡을 수 없는 예측 가능한 거동을 제공합니다. 낮은 스프링백 계수와 일관된 성형 특성 덕분에 치수 정확도가 중요한 경우 강재가 선호되는 소재입니다.

탄소 함량은 성형성에 극명한 영향을 미칩니다. DC01(냉간 압연, 저탄소)과 같은 저탄소 강재는 쉽게 굽히고 용접도 잘 됩니다. 이들의 연성 덕분에 균열 없이 작은 굽힘 반경을 구현할 수 있습니다. 반면 탄소 함량이 증가함에 따라 강도는 높아지지만 성형성은 감소하게 되며, 이는 모든 설계자가 고려해야 할 상호보완적 관계입니다.

절단 및 굽힘 가공에 일반적으로 사용되는 강재 등급은 다음과 같습니다:

• S235JR: 우수한 용접성과 양호한 연성을 갖춘 열간압연 구조용 강재로, 일반적인 제작 작업에 적합함
• DC01: 탄소 함량이 매우 낮은 냉간압연 강재로, 극도로 연성이 뛰어나 복잡한 성형 공정에 이상적임
• S355J2: 상당한 응력을 받는 부품에 사용하기 위해 설계된 고강도 구조용 강재이나, 굴곡 반경이 더 커야 함
• C45 (1045): 내마모성과 강도를 제공하는 중탄소 강재이나, 연성이 낮아 날카로운 굴곡이 제한됨

강재의 장점은 절단 작업에도 확장된다. 레이저 절단은 연강에 대해 열영향부가 최소화된 깨끗한 절단면을 제공하며, 플라즈마 절단은 두꺼운 구조용 판재를 경제적으로 가공할 수 있다. 이러한 예측 가능한 절단 특성은 일관된 벤딩 결과로 직접 이어진다.

스테인리스강 스프링백 계수

스테인리스강은 부식 저항성과 미적 매력을 결합한 소재이지만, 일반적인 가공 재료 중에서 가장 도전적인 스프링백(springback) 특성을 보입니다. 높은 탄성 계수로 인해 굽힘 과정에서 더 많은 탄성 에너지가 저장되며, 압력 해제 시 더 큰 반발(리바운드)이 발생합니다.

오스테나이트계 등급(300계열)이 가공 작업에서 주로 사용됩니다:

• 304 스테인리스: 우수한 부식 저항성, 양호한 가공성 및 용이한 성형성을 갖춘 베스트셀러 등급으로, 스프링백은 일반적으로 연강보다 30~50% 이상 큽니다.
• 316 스테인리스: 몰리브덴을 첨가함으로써 염화물에 대한 내식성이 향상되어 해양 및 화학 산업 분야에 이상적이며, 성형 특성은 304와 유사합니다.

스테인리스강의 스프링백을 보상하기 위해서는 보다 공격적인 오버벤딩(overbending)이 필요하며, 목표 각도보다 3~5도 이상 벤딩해야 할 때도 있습니다. 각도 센서 및 적응형 벤딩 시스템을 갖춘 고급 CNC 프레스 브레이크는 실시간으로 실제 벤딩 각도를 측정하고, 재료의 변동성에도 불구하고 지정된 결과를 달성하기 위해 자동으로 조정합니다.

굽힘 작업 중 냉간 가공은 스테인리스강을 경화시켜 이후의 굽힘 작업을 더욱 어렵게 만듭니다. 제작업체는 재료가 정확한 성형이 어려울 정도로 지나치게 강성해지기 전에 핵심 각도를 먼저 완성할 수 있도록 굽힘 순서를 신중히 계획합니다.

다양한 재료에 대한 두께 한계

재료 두께는 절단 및 굽힘 작업 모두에 대해 경계를 설정합니다. 두꺼운 시트일수록 균열을 방지하기 위해 더 큰 굽힘 반경이 필요하며, 이 관계는 재료의 연성과 성형 과정에서 유발되는 응력에 의해 결정됩니다.

굽힘 반경 지침에 따르면, 최소 굽힘 반경은 일반적으로 재료 두께와 종류와 관련이 있습니다. 실용적인 규칙으로, 연성 재료는 더 작은 반경을 허용하는 반면, 경질 재료는 완만한 곡선을 요구합니다. 이러한 한계를 초과하려 하면 굽힘 외측 표면에 균열이 발생하며, 이는 복구할 수 없는 손상입니다.

두께는 또한 굽힘에 필요한 V자형 다이 개구 크기에도 영향을 미칩니다. 두꺼운 시트는 다음 사항을 위해 더 큰 다이 개구를 필요로 합니다:

• 표면에 흠집이나 긁힘을 남기지 않고 재료 흐름을 수용
• 공구를 손상시킬 수 있는 과도한 힘 요구를 방지
• 적절한 내부 굴곡 반경 달성(약 V-오프닝 ÷ 6)

재료 유형	스프링백 인자	최소 굽힘 반경	절단 방법 선호도	특별 고려 사항
알루미늄(5052)	높음(일반적으로 2–4도)	두께의 1.0배	레이저 또는 워터젯(열영향 영역(HAZ) 문제 없음)	연성 열처리 상태에서는 굽히기 쉬우나, 경성 열처리 상태에서는 날카로운 모서리를 피함
알루미늄(6061-T6)	높음(일반적으로 3–5도)	최소 두께의 2.0배	두꺼운 단면에는 워터젯 가공이 선호됨	열처리가 성형성에 영향을 미치며, 굽힘 전에 어닐링이 필요할 수 있음
연강(A36/S235)	낮음(일반적으로 0.5–1.5도)	두께의 0.5배	얇은 판재에는 레이저 가공, 두꺼운 판재에는 플라즈마 가공	가장 예측 가능한 성형 특성; 프로토타입 개발에 매우 적합
스테인레스 스틸 (304)	중간–높음(일반적으로 2–3도)	두께의 1.0배	레이저 또는 워터젯 가공(플라즈마 가공으로 인한 변색 방지)	성형 중 가공 경화 발생; 굽힘 순서를 신중히 계획해야 함
스테인리스강 (316)	중간–높음(일반적으로 2–3도)	두께의 1.0배	두꺼운 단면용 워터젯; 얇은 단면용 레이저	더 높은 성형력이 필요함; 부식성 환경에 매우 적합함

이 자료 비교는 숙련된 제작업체가 일반적인 자재 명칭 대신 특정 합금 번호를 요청하는 이유를 보여줍니다. 알루미늄의 5052와 6061, 또는 스테인리스강의 304와 316 사이의 차이는 달성 가능한 허용오차, 공구 요구 사항, 프로젝트 비용에 직접적인 영향을 미칩니다.

자재 선택은 이후 모든 결정에 파급 효과를 미칩니다. 이 선택은 어떤 절단 방식이 최적의 엣지를 생성하는지, 스프링백을 보상하기 위해 얼마나 과도하게 굽혀야 하는지, 그리고 설계 허용오차 자체가 실현 가능한지 여부를 결정합니다. 이러한 이해를 바탕으로, 다음으로 자주 간과되는 과제—불가능한 형상을 만들지 않도록 다중 벤딩의 순서를 계획하는 것—에 도전할 준비가 되셨습니다.

설계 고려사항 및 벤딩 순서 전략

이 상황을 상상해 보세요: 정확한 4개의 굽힘을 가진 아름다운 브래킷을 설계했습니다. 사용 재료는 완벽하고, 허용 오차는 매우 엄격하며, 가공업체는 최고 수준의 장비를 보유하고 있습니다. 그러나 양산이 시작되자 세 번째 굽힘이 물리적으로 불가능해집니다—이미 형성된 플랜지가 프레스 브레이크 공구와 충돌하기 때문입니다. 이로 인해 프로젝트는 중단됩니다.

이러한 상황은 제조업체들이 인정하려 하지 않더라도 실제로 자주 발생합니다. 원인은 부적절한 굽힘 순서 및 제조 가능성(DFM) 고려 부족입니다. 절단은 평면 재료(블랭크)를 생성하고, 재료 특성이 스프링백을 결정하지만, 주문 굽힘이 수행되는 순서는 해당 부품을 실제로 양산할 수 있는지 여부를 결정합니다.

굽힘 순서 계획

굽힘 순서를 계획하는 것은 거꾸로 풀어가는 퍼즐을 푸는 것과 같습니다. 각 굽힘은 평면 블랭크를 점점 더 3차원적이고, 동시에 점점 더 제약받는 형태로 변형시킵니다. 핵심은 각 굽힘이 후속 공정에 필요한 기하학적 공간에 어떤 영향을 미칠지를 사전에 예측하는 데 있습니다.

다중 벤딩 부품을 설계할 때는 다음의 체계적인 접근 방식을 따르십시오.

1. 평면 전개도 상에서 모든 벤딩 위치를 표시하십시오. 각 벤딩에 번호를 매기고, 벤딩 방향(상향 또는 하향), 각도, 그리고 다른 특징들로부터의 거리를 기재하십시오.
2. 잠재적 간섭 구역을 식별하십시오. 제안된 각 벤딩 후에, 성형된 플랜지가 펀치, 다이 및 기계 프레임에 대해 어느 위치에 놓일지를 시각화하십시오.
3. 내부에서 외부로 작업하십시오. 일반적으로 부품 중심에 가장 가까운 벤딩부터 먼저 완료한 후, 바깥쪽으로 진행하십시오. 이렇게 하면 성형된 플랜지가 공구와 접촉하지 않게 됩니다.
4. 벤딩 방향의 교대를 고려하십시오. 상향 벤딩과 하향 벤딩을 번갈아 수행하는 것이 연속된 동일 방향 벤딩보다 종종 더 나은 공간 확보를 제공합니다.
5. 긴 플랜지는 마지막에 벤딩하십시오. 확장 플랜지(flanges)는 충돌 가능성이 가장 높으므로, 최종 공정에서 성형하면 간섭을 최소화할 수 있습니다
6. 각 공정 단계에서 간격 여유를 확인하세요: 계획된 벤딩 순서에서 모든 벤드가 물리적으로 실현 가능한지 CAD 시뮬레이션 또는 실제 모의 제작품(physical mockups)을 통해 검증하세요

실제 예시를 들어 보겠습니다: 양쪽 끝에 리턴 플랜지(return flanges)가 있는 단순한 U-채널(U-channel)을 상상해 보세요. 만약 먼저 리턴 플랜지를 벤딩한다면, U-채널의 측면을 성형할 수 없게 됩니다—이미 성형된 리턴 플랜지를 통과해야 하기 때문입니다. 순서를 반대로 하여, 먼저 U-채널을 성형한 후 리턴 플랜지를 추가하면 생산이 원활하게 진행됩니다.

공구 간섭 문제 방지

에 따르면 제조성 설계 가이드라인 충돌은 벤딩 실패 중 가장 흔한 사례 중 하나입니다. 이러한 충돌은 두 가지 명확히 구분되는 형태로 발생하며, 이 두 가지 유형을 이해하면 설계 시 이를 회피할 수 있습니다.

기계 충돌 부품의 형상이 프레스 브레이크 자체와 간섭할 때 발생합니다. 긴 플랜지가 펀치에 충돌하거나, 좁은 채널이 백게이지에 걸리거나, 성형된 부분이 기계 프레임에 부딪히는 경우 등은 모두 즉시 생산을 중단시킵니다. 일반적인 원인은 다음과 같습니다:

• 플랜지가 기계의 목 깊이(벤드 라인에서 프레임까지의 거리)를 초과함
• 표준 공구로 접근하기에 채널이 너무 좁음
• 부품이 기계가 이미 차지하고 있는 공간을 점유해야 하는 복잡한 형상

자체 간섭(self-collision) 벤딩 과정에서 부품의 서로 다른 부분이 서로 간섭할 때 발생합니다. 내향 플랜지를 가진 박스 형태의 부품은 성형 시 한 플랜지가 다른 플랜지를 통과해야 할 수 있는데, 이는 재설계 없이는 물리적으로 불가능합니다. 다음 사항을 주의하세요:

• 공구를 부품 내부에 가두는 폐쇄형 형상
• 후속 공정에 대한 접근을 차단하는 리턴 벤드(return bend)
• 성형된 부분들이 동일한 공간을 차지하는 복잡한 다중 벤드 특징

해결 방안으로는 플랜지 길이를 조정하거나, 특수한 좁은 공구를 사용하거나, 성형 후 조립되는 여러 개의 부품으로 부품을 재설계하는 것이 일반적입니다. 제조 파트너사는 설계 검토 단계에서 자사의 특정 장비 제약 사항에 대해 조언해 드릴 수 있습니다.

비용 절감을 위한 설계 특징

개발 초기 단계에서 이루어진 현명한 설계 결정은 생산 전 과정에 걸쳐 이익을 창출합니다. 다음 원칙들은 판금 설계 최선의 관행 에서 발췌한 것으로, 기능성과 경제성을 모두 갖춘 부품을 제작하는 데 도움을 줍니다.

벤드 반경을 표준화하라: 부품 전체에 일관된 내부 반경을 사용하면 가공업체가 단일 펀치 세팅으로 모든 벤딩 작업을 완료할 수 있습니다. 각 반경 변경 시마다 공구 교체가 필요하며, 이는 비용 증가로 이어지지만 추가적인 가치는 창출하지 못합니다.

적절한 벤드 릴리프를 적용하세요: 벤드가 엣지 또는 다른 특징 요소와 교차할 때, 작은 릴리프 컷을 통해 소재의 찢어짐 및 변형을 방지할 수 있습니다. 벤드 릴리프는 일반적으로 벤드 라인을 약간 넘어서 연장되며, 폭은 최소한 소재 두께와 동일해야 합니다.

최소 플랜지 길이 유지: 모든 재료 및 두께 조합에는 최소 플랜지 요구 사양이 있습니다—다이가 재료를 적절히 지지하기 위해 필요한 거리입니다. 예를 들어, 0.250인치 스테인리스강의 경우 최소 1.150인치 플랜지가 필요하지만, 0.040인치 알루미늄은 단지 0.255인치만 필요합니다.

구멍을 벤딩 구역에서 충분히 떨어뜨려 배치: 벤딩 라인에 너무 가까이 배치된 특징(예: 구멍)은 성형 중 변형됩니다. 왜곡 영역은 재료에 따라 달라지지만, 구멍을 벤딩 라인으로부터 재료 두께의 2~3배 이상 떨어뜨려 배치하면 나사 결합 및 체결 시 문제가 발생하지 않습니다.

벤트 부품 설계 시 흔히 저지르는 오류

경험이 풍부한 설계자조차도 때때로 핵심 세부 사항을 간과합니다. 일반적인 벤딩 오류 분석에 따르면, 이러한 오류는 산업 전반에 걸쳐 반복적으로 나타납니다:

벤드 릴리프 누락 또는 부족: 벤드 교차부에 적절한 릴리프 컷이 없으면 재료가 뭉치고 찢어집니다. 그 결과? 고응력 집중, 시간이 지남에 따라 전파되는 미세 균열, 그리고 하중 작용 시 조기에 파손되는 부품이 발생합니다.

부정확한 벤드 허용량 계산: CAD 소프트웨어는 K-팩터 및 벤드 반경 입력값을 기반으로 평면 전개도 치수를 계산합니다. 이러한 값이 가공업체의 실제 공구 사양과 일치하지 않으면 완성된 부품이 설계 모델과 일치하지 않습니다. 항상 설정값을 해당 가공 업체의 구체적인 벤딩 사양과 비교하여 확인하십시오.

지지되지 않는 플랜지: 불규칙한 에지 또는 비평행 벤드 라인을 가진 플랜지는 성형 중에 일관된 지지를 받지 못합니다. 다이 전체에 균일한 접촉이 이루어지지 않으면 벤드 각도가 벤드 길이 방향으로 불균일하게 형성되어 조립 문제를 유발합니다. 해결 방법은? 벤딩 중 지지를 제공하기 위해 임시 기준 에지를 추가한 후, 필요 시 이후 제거하는 것입니다.

왜곡 영역을 무시함: 모든 굴곡은 가시적 굴곡 반경을 넘어서는 변형 영역을 생성합니다. 이 영역 내의 구멍, 슬롯 및 기타 특징들은 늘어나거나 이동하거나 타원형으로 변형될 수 있습니다. 재료에 따라 변형 영역의 크기가 달라지므로, 최종 부품 특징 배치를 결정하기 전에 반드시 해당 재료에 대한 구체적인 지침을 참조하십시오.

제조 측면을 고려하지 않은 설계: 가장 비용이 많이 드는 실수는 가공 파트너와 상의하기 전에 세부 설계를 완료하는 것입니다. 최신 CAD 소프트웨어를 사용하면 화면상에서는 완벽해 보이는 기하학적 형상을 만들 수 있지만, 실제 프레스 브레이크 공정에서는 제작이 불가능할 수 있습니다. 초기 단계에서의 협업은 변경 비용이 전혀 들지 않을 때 문제를 조기에 식별해 줍니다.

프로토타이핑은 이러한 오류에 대항하는 가장 효과적인 방어 수단입니다. 시제품을 제작하고 테스트하면 시뮬레이션에서 놓치기 쉬운 문제들을 실제로 발견할 수 있으며, 양산 도중에 문제를 발견하는 것보다 훨씬 낮은 비용으로 해결할 수 있습니다. 프로토타이핑을 프로젝트 일정과 예산에 반드시 포함시키고, 비용이 많이 드는 설계 수정을 막기 위한 보험으로 간주하십시오.

벤드 순서 지정 및 설계 기본 원칙에 대해 다루었으므로, 이제 하나의 핵심 질문이 남았습니다: 이러한 선택 사항들이 프로젝트 예산에 어떤 영향을 미치는가? 금속 가공 비용 요인을 이해하면 품질, 속도, 투자 간의 균형을 고려한 현명한 의사결정을 내릴 수 있습니다.

금속 가공 방식 선정 시 고려해야 할 비용 요인

$500의 금속 가공 프로젝트와 $5,000의 프로젝트를 구분짓는 것은 무엇일까요? 종종 그 차이는 설계의 복잡성이나 재료 선택이 아니라, 비용을 결정하는 변수들을 정확히 파악하고 초기 단계에서 전략적인 결정을 내리는 능력에 있습니다. 그러나 대부분의 금속 절단 및 벤딩 서비스는 이러한 근본적인 요인들을 설명하지 않은 채 견적을 제공하므로, 고객은 업체 간 가격 차이가 왜 이렇게 큰지 추측할 수밖에 없습니다.

현실은 이렇습니다. 금속 가공 비용 산정에는 수많은 상호 연관된 변수가 포함되어 있으며, 어느 변수를 조정할 수 있는지를 아는 것만으로도 수동적인 구매자에서 정보에 기반한 협력 파트너로 탈바꿈할 수 있습니다. 이제 주요 비용 요인들을 하나씩 분석하여 품질을 희생하지 않으면서도 프로젝트를 최적화할 수 있도록 하겠습니다.

제조 방식 선정 시 고려해야 할 생산량

반직관적인 사실 하나를 말씀드리겠습니다: 10개 부품을 제작할 때 가장 저렴한 방법이 10,000개 부품을 제작할 때는 오히려 가장 비용이 많이 드는 방식이 될 수 있습니다. 생산량은 경제적으로 타당한 가공 방식을 근본적으로 바꾸어 놓습니다.

설치 비용(setup costs)은 ‘큰 평준화 요인’입니다. CNC 장비 프로그래밍, 공구 설정, 초기 시험 검사(first-article inspections) 등과 같은 고정 비용은 단일 부품을 제작하든 천 개를 제작하든 동일하게 발생합니다. 업계 비용 분석에 따르면, 레이저 절단 또는 플라즈마 절단은 일반적으로 절단 길이 1피트당 1.50~6.00달러, 기본 벤딩(bending)은 각각 1~5달러가 소요됩니다. 그러나 이러한 수치는 전체 상황의 일부만을 반영할 뿐입니다.

다음은 다양한 생산량에 따른 세부 분석입니다:

• 프로토타입(1~10대): 설치 비용이 전체 비용에서 지배적 위치를 차지하므로, 어떤 가공 방식을 선택하든 부품당 단가가 높아집니다. 레이저 절단 및 에어 벤딩(air bending)은 공구 투자 없이도 유연성을 제공합니다.
• 소량 생산(10~100대): 설치 비용은 여전히 상당하지만, 더 많은 부품에 분산되어 부담이 줄어듭니다. 이 경우 가공 방식 선정 시 부품당 최적화보다는 속도와 정확성을 우선 고려해야 합니다.
• 중간 규모(100~1,000개): 생산 효율성이 실질적인 의미를 갖게 됩니다. 공정 최적화(전용 지그 및 최적화된 배치 패턴 등)에 대한 투자는 이 시점에서 수익을 내기 시작합니다.
• 대규모(1,000개 이상): 단위 부품 비용이 전체 비용의 핵심 요소가 됩니다. 초기 투자비가 5,000~50,000달러에 달하는 스탬핑 다이를 도입하면 단위 부품 비용을 5달러에서 0.50달러로 낮출 수 있어, 전체 생산량 기간 동안 막대한 비용 절감 효과를 얻을 수 있습니다.

핵심 교훈은? 생산량에 맞는 가공 방법을 선택하라는 것입니다. 마치 여행객들이 자신의 필요와 예산에 따라 코코아 비치의 모텔과 고급 호텔을 비교하는 것처럼, 가공 구매 담당자 역시 모든 상황에 통용되는 ‘만능’ 방식을 가정하기보다는, 구체적인 생산 요구사항에 따라 가공 방법을 평가해야 합니다.

더 높은 정밀도는 더 높은 비용을 수반합니다

정밀도에는 그에 상응하는 비용이 따르지만, 그 이유를 이해하면 실제로 필요한 사양만 명시할 수 있습니다. 공차 영향 연구 에 따르면, 과도하게 엄격한 사양은 여러 경로를 통해 비용 증가를 유발합니다:

장비 요구사항: 표준 CNC 프레스 브레이크는 ±1도의 각도 정확도를 달성합니다. ±0.25도와 같은 엄격한 정확도를 요구하려면 실시간 각도 측정 및 적응형 벤딩 시스템을 갖춘 고급 장비가 필요하며, 이러한 기계는 시간당 요금이 더 높습니다.

가공 속도: 보다 엄격한 허용오차는 작업 속도를 느리게 만듭니다. 작업자는 치수를 보다 자주 검증하고, 점진적인 조정을 수행하며, 때로는 여러 차례 성형 공정을 반복해야 합니다. 표준 허용오차에서는 1분이 소요되는 작업이 정밀 사양에서는 3분이 걸릴 수 있습니다.

검사 부담: 모든 엄격한 허용오차 치수는 검증을 요구합니다. CMM(좌표측정기) 사용 시간, 전용 게이지 검사, 그리고 상세한 문서화는 표준 부품에서는 발생하지 않는 추가 비용을 초래합니다.

폐기율: 허용오차 범위가 좁아질수록 사양을 벗어나는 부품 수가 증가합니다. ±0.030인치의 요구사항은 98%의 허용 부품률을 낳을 수 있지만, ±0.010인치를 요구하면 이 비율이 90%로 떨어질 수 있으며, 결과적으로 부품당 단가가 8~10% 상승하게 됩니다.

현명한 접근 방식은 무엇인가? 기능적으로 중요한 치수를 식별하고, 그 부분에만 엄격한 공차를 지정하는 것이다. 맞물림 표면, 조립 인터페이스, 안전 관련 핵심 부위에는 정밀도가 요구된다. 그러나 장식용 커버 플레이트의 외부 치수는 일반적인 공차로 충분할 가능성이 높으며, 이는 예산 절감에도 기여할 것이다.

품질과 예산의 균형 잡기

모든 가공 결정은 타협을 수반한다. 핵심은 기본 설정에 따라 무의식적으로 결정하기보다는, 의식적으로 선택하는 것이다. 다음은 흔히 발생하는 사례들이다:

재료 등급 대 성능: 304 스테인리스강은 일반 강재보다 약 30% 비싸지만, 부식 저항성을 제공하여 마감 처리 비용을 아낄 수 있다. 원자재 가격만 고려하지 말고, 전체 비용 분석을 수행해야 한다.

절단 방식 간의 타협: 워터젯 절단은 열영향구역(HAZ)을 제거하지만, 플라즈마 절단보다 피트당 비용이 약 2배 정도 높다. HAZ가 기능에 영향을 미치지 않는 두꺼운 구조용 강재의 경우 플라즈마 절단이 적합하다. 반면 항공우주용 정밀 부품에서는 워터젯 절단의 프리미엄 비용이 후공정 감소 효과로 충분히 상쇄된다.

벤딩 방식 선택: 에어 벤딩은 톤수를 덜 사용하며 유연한 공구를 사용할 수 있지만 각도 변동 폭이 더 넓습니다. 코이닝은 뛰어난 정밀도를 제공하지만, 5~10배 더 큰 힘이 필요하며 전용 공구가 요구됩니다. 실제 정밀도 요구 사항에 맞는 벤딩 방식을 선택하세요.

의사결정 프레임워크를 구축하면 이러한 선택을 보다 체계적으로 고려할 수 있습니다. 스스로에게 다음 질문을 해보세요:

• 이 부품이 기능하기 위해 반드시 충족되어야 하는 최소 요구 사항은 무엇인가요?
• 안전 또는 핵심 성능을 보장하는 사양은 어떤 것인가요?
• 최종 사용자에게 영향을 주지 않으면서 허용 오차 범위를 넓게 설정할 수 있는 부분은 어디인가요?
• 다른 주요 가공 방식을 선택함으로써 어떤 2차 가공 공정을 제거할 수 있나요?

고려해야 할 숨겨진 비용

귀하가 받는 견적서에는 일반적으로 프로젝트의 총 비용이 반영되지 않습니다. 경험이 풍부한 구매 담당자는 종종 간과되는 다음 비용들을 고려합니다:

• 디자인 및 엔지니어링: 복잡한 부품은 CAD 개발, 평면 전개도 계산 및 DFM 검토가 필요합니다. 제작 비용 분석에 따르면, 이러한 양산 전 준비 작업은 프로젝트 비용의 10~20%를 추가로 발생시킬 수 있습니다.
• 프로토타입 제작 및 시험: 첫 번째 부품 검사, 치수 검증 및 기능 테스트는 고비용의 양산 문제를 방지하기 위한 투자입니다
• 2차 가공: 모서리 제거(데버링), 하드웨어 삽입, 용접 및 표면 마감 처리는 기본 절단 및 굴곡 공정 비용만으로도 종종 두 배로 증가시킵니다
• 품질 인증: ISO 9001 준수, 원자재 추적성 확보, 상세한 검사 보고서 작성은 추가 관리 부담을 초래하는 문서화된 프로세스를 요구합니다
• 마감 요구사항: 파우더 코팅 비용은 평방피트당 2~5달러이며, 특수 도금은 평방피트당 15달러 이상에 달할 수 있습니다. 이러한 비용은 예산 수립 초기 단계부터 반드시 반영해야 합니다
• 포장 및 운송: 정밀 부품을 위한 맞춤 포장, 장기 보관을 위한 보호 코팅, 귀사 시설까지의 운송비 — 이 모든 항목은 실제 비용으로, 최종 도착원가(Total Landed Cost)에 영향을 미칩니다
• 긴급 처리 수수료: 긴급 주문은 생산 일정을 교란시키며, 일반적으로 25~50%의 프리미엄 요금이 부과됩니다. 이러한 추가 요금을 피하려면 현실적인 일정 계획을 수립해야 합니다

모텔을 조사할 때 코코아 비치 지역의 숙박 시설을 선택하려면, 단순히 1박 요금만 고려하는 것이 아니라 편의 시설, 위치, 그리고 숨겨진 수수료까지 종합적으로 검토해야 하는 것과 마찬가지로, 제작 견적을 평가할 때도 개별 항목별 가격뿐 아니라 전체 비용 구조를 면밀히 분석해야 합니다.

마지막으로 고려해야 할 사항은, 가장 저렴한 견적이 항상 최고의 가치를 의미하지는 않는다는 점입니다. 설계상의 문제를 초기 단계에서 조기에 발견하고, 비용 절감을 위한 대안을 제시하며, 처음부터 정확하게 조립 가능한 부품을 납품하는 제작업체는 청구서 상의 총액을 훨씬 뛰어넘는 실질적인 가치를 제공합니다. 비용 요인을 충분히 이해한 후에는, 이러한 서비스가 자동차 및 정밀 제조 등 엄격한 요구 조건이 적용되는 분야에서 어떻게 핵심적인 가치를 창출하는지 살펴볼 준비가 된 것입니다.

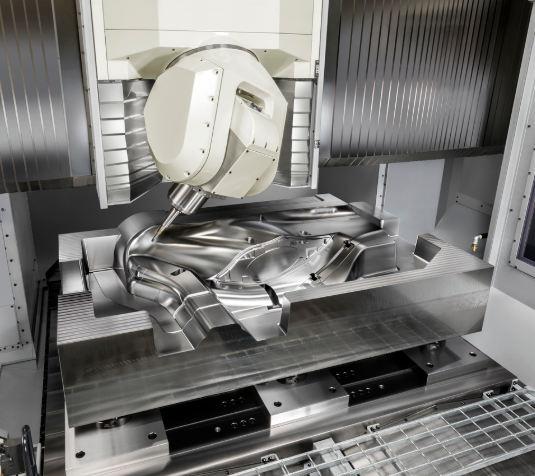

자동차 및 정밀 제조 응용 분야

스마트폰으로 근처의 도미노피자(Domino's Pizza)를 검색할 때, 고객은 일관된 품질을 기대합니다—어느 매장에서든 신뢰해온 동일한 수준의 품질이 제공되어야 합니다. 자동차 제조사는 협력사(부품 공급업체)에 대해 훨씬 더 높은 기준을 적용합니다. 섀시 브래킷(Chassis Bracket) 하나가 결함을 일으키는 것은 단순한 불편함이 아니라 안전상의 대재앙입니다. 바로 이러한 극한 조건에서 금속 절단 및 성형 서비스가 그 진가를 발휘합니다.

자동차 산업은 가공 기술의 우수성을 입증하는 최고의 시험장입니다. 부품은 극한의 온도, 지속적인 진동, 부식성 도로 환경, 충돌 시 발생하는 충격력 등에 견뎌내야 하며, 동시에 0.001인치(약 0.025mm) 단위로 측정되는 정밀한 치수 사양을 충족해야 합니다. 이제 정밀 가공 기술이 이러한 핵심 응용 분야를 어떻게 가능하게 하는지 살펴보겠습니다.

자동차 부품 제조

현대식 차량에는 성능, 안전성 또는 편의성을 위해 각기 특정한 역할을 수행하는 수천 개의 성형 금속 부품이 포함되어 있습니다. 정밀 판금 가공은 자동차 제조의 핵심 기술로, 극한의 조건을 견뎌내면서도 매우 엄격한 공차를 충족해야 하는 부품들을 생산합니다.

금속 절단 및 굽힘 서비스는 모든 차량 시스템에 걸쳐 핵심 부품을 제공합니다:

• 차대 및 프레임 구성 부품: 차량의 골격을 구성하는 구조용 브래킷, 크로스멤버 및 마운팅 플레이트 — 하중 조건에서 정렬을 유지하기 위해 정확한 굽힘 각도가 요구됨
• 서스펜션 어셈블리: 컨트롤 암 브래킷, 쇼크 마운트, 스테빌라이저 바 링크 등 치수 정확도가 직접적으로 주행 성능과 승차감에 영향을 미치는 부품
• 차체 구조 요소: 충돌 보호 기능을 위해 정밀하게 설계된 크럼플 존(crumple zone)을 통해 작동하는 도어 보강재, 필러 브래킷 및 지붕 지지대
• 파워트레인 지지 부품: 진동을 차단하면서도 열 순환(thermal cycling)에 견딜 수 있는 엔진 마운트, 변속기 브래킷 및 배기 파이프 해너
• 내부 프레임워크: 굽힘 정밀도가 적합성, 마감 품질 및 탑승자 보호에 영향을 주는 시트 프레임, 대시보드 지지대 및 콘솔 구조
• 전기 시스템 부품: 치수 정확성과 내식성을 모두 요구하는 배터리 트레이, 배선 하네스 브래킷 및 센서 마운트

자동차 제작을 특히 어렵게 만드는 요인은 무엇인가? 바로 대량 생산, 엄격한 공차, 그리고 결함 제로(Zero-Defect)에 대한 기대치의 조합이다. 일반적인 차량 모델에서는 단일 브래킷에 대해 연간 5만 대를 생산해야 할 수 있으며, 각각의 제품은 동일해야 하며 모든 굽힘은 사양 범위 내에 정확히 들어가야 한다. 이때 신속한 프로토타이핑(Rapid Prototyping)이 매우 중요한 역할을 하게 되는데, 이는 제조업체가 양산용 금형 투입 전에 설계를 검증할 수 있도록 해준다. BYD, Wu Ling Bingo, Leapmotor T03, ORA Lightning Cat 등 주요 협력사들은 샤오이 (닝보) 금속 기술 이러한 설계 검증 단계를 특별히 지원하기 위해 5일 신속 프로토타이핑 서비스를 제공하며, 양산 시작 전에 굽힘 파라미터와 소재 거동 특성이 확실히 확인되도록 보장한다.

구조 부품에 대한 정밀도 요구사항

심야에 근처의 도미노피자(Domino's)를 찾고 계신다고 상상해 보세요—중요한 순간일수록 신뢰성이 필요합니다. 자동차 구조 부품은 이와 동일한 신뢰성을 요구하며, 그 중요성은 인간의 생명과 직결되는 만큼 훨씬 더 높습니다. 이러한 부품에 대한 정밀도 요구 사항은 대부분의 가공 응용 분야에서 요구하는 수준을 훨씬 초월합니다.

구조 부품은 여러 가지 동시적인 요구 사항을 충족시켜야 합니다:

• 차원적 정확성: 설치 홀은 차량 전체에 걸쳐 맞물리는 부품들과 정확히 정렬되어야 합니다. 위치 오차가 단 0.5mm만 발생해도 조립이 불가능해지거나 응력 집중이 유발될 수 있습니다.
• 각도 정밀도: 서스펜션 부품의 벤딩 각도는 휠 정렬 기하학에 영향을 미칩니다. 심지어 0.5도의 오차라도 조향 및 서스펜션 시스템 전반에 걸쳐 누적 효과를 나타냅니다.
• 재료의 일관성: 구조 계산은 특정 항복 강도 및 연신율 특성을 전제로 수행되며, 재료의 변동은 바로 안전 여유도의 변동으로 이어집니다.
• 표면 품질: 벤딩 구역에서 발생하는 균열, 찢김 또는 과도한 두께 감소는 반복 하중 조건 하에서 파손의 시작 지점이 됩니다.
• 반복성: 5만 번째 부품은 첫 번째 부품과 동일해야 합니다. 장식용 부품에는 허용되는 공정 변동성이 구조용 부품에는 허용되지 않습니다.

이러한 요구사항을 충족하기 위해서는 정교한 공정 제어가 필요합니다. 실시간 각도 측정 기능을 갖춘 CNC 프레스 브레이크는 재료의 변동에 자동으로 보정합니다. 레이저 절단 시스템은 벤드 라인에서 응력 집중을 방지하는 고품질 엣지를 유지합니다. 또한 포괄적인 제조성 설계(DFM) 지원은 양산 개시 전에 잠재적 문제를 식별해 줍니다—수천 개의 부품이 출하된 후가 아닙니다.

구조용 부품의 개발 주기에는 일반적으로 광범위한 프로토타이핑이 포함됩니다. 실제 시제품은 벤딩 테스트, 피로 분석 및 충돌 시뮬레이션 상관관계 평가를 거칩니다. 이러한 검증 단계는 종종 짧은 개발 일정 내에서 압축되며, 수주 후 며칠 이내에 프로토타입 부품을 납품할 수 있는 가공 협력업체와의 협업에서 막대한 이점을 얻습니다.

중요한 품질 인증

자동차 제조사는 공급업체가 정밀 부품을 지속적으로 납품할 수 있는지 어떻게 검증하나요? 제조 공정의 모든 측면을 심사하는 엄격한 품질 관리 시스템 인증을 통해 검증합니다.

IATF 16949 인증은 자동차 부품 공급업체를 위한 최고 수준의 표준을 나타냅니다. ISO 9001을 기반으로 하되, 그 요구사항을 훨씬 넘어서며, 자동차 제조의 특수한 요구사항을 충족하도록 설계되었습니다:

• 일관된 품질: 공정은 생산성 극대화 및 모든 생산 라운드에서 일관된 결과 도출을 위해 모니터링되고 측정됩니다
• 제품 변동성 감소: 검토 및 개선된 제조 공정을 통해 금속 부품이 적용 분야와 무관하게 고성능 차량의 요구사항을 지속적으로 충족함을 보장합니다
• 신뢰할 수 있는 공급망: 국제적으로 인정받는 이 인증은 공급업체 조달 시 기준을 설정하고, 더욱 강력하며 신뢰성 높은 파트너십을 구축하는 데 기여합니다
• 폐기물 감소: 효율화된 제조 공정, 개선된 관리 시스템 및 최적화된 자원 배분을 통해 환경 이니셔티브를 충족하면서 폐기물을 최소화합니다
• 결함 예방: 금속 가공, 생산, 용접 및 마감 공정은 제품 안전 요구사항을 충족하고 결함을 최소화하도록 검증되고 입증된 공정입니다
• 고객 만족도 향상: 품질 관리 원칙은 강력한 고객 중심성과 최적화된 절차를 중시하여 일관된 서비스 제공을 보장합니다

IATF 16949를 넘어서, 자동차 부품 공급업체는 특정 응용 분야와 관련된 추가 인증을 보유할 수 있습니다. ISO 14001은 환경 관리를 다루며, 자동차 제조사가 지속 가능성 목표를 추구함에 따라 그 중요성이 점차 증대되고 있습니다. OHSAS 18001(또는 그 후속 표준인 ISO 45001)은 산업 보건 및 안전을 다룹니다. 또한 주요 완성차 제조사(OEM)에서 제시하는 고객 특화 요구사항은 일반적인 인증 기준을 넘어서는 문서화 및 추적성 요건을 추가로 부과하는 경우가 많습니다.

제조 파트너를 평가하는 엔지니어 및 조달 전문가에게 이러한 인증은 해당 역량을 객관적으로 입증해 줍니다. IATF 16949 인증을 획득한 공급업체는 제3자 감사를 통해 자사의 품질 관리 시스템이 자동차 산업의 요구사항을 충족함을 입증하였습니다. 이 인증은 설비 능력에 대한 검증을 넘어서 공정 관리, 직원 교육, 협력사 관리, 그리고 지속적 개선 체계 전반을 포괄합니다.

자동차 금속 절단 및 벤딩 서비스 파트너를 선정할 때는 인증 상태가 가장 우선적으로 고려되어야 할 평가 기준 중 하나입니다. 자동차 부품 공급업체가 인증 취득 및 유지에 투자하는 노력 — 연간 감사, 공정 문서화, 시정 조치 시스템 등 — 은 귀사 부품의 일관된 품질로 직접 반영됩니다. 샤오이(Shaoyi)와 같은 기업은 IATF 16949 인증을 통해 이러한 헌신을 입증하며, 품질 보증뿐 아니라 견적 제출 기간을 12시간으로 단축하는 등의 운영상 이점을 제공함으로써 자동차 공급망의 효율적인 운용을 지속적으로 지원합니다.

자동차 제작 가공이 요구하는 사항을 정확히 이해하면, 단순히 능력을 주장하는 업체와 진정으로 자격을 갖춘 공급업체를 구분하는 데 도움이 됩니다. 그렇다면 잠재적 제작 가공 파트너를 실제로 어떻게 평가해야 할까요? 이 퍼즐의 마지막 조각은 귀사의 특정 요구사항에 부합하는 적절한 금속 제작 가공 파트너를 선정하기 위한 명확한 평가 기준을 수립하는 것입니다.

적절한 금속 제작 가공 파트너 선정

적절한 금속 절단 및 벤딩 서비스 제공업체를 찾는 일은 배고플 때 내 근처의 포파이스(Popeyes)를 찾는 것과 비슷합니다. 즉, 품질, 신뢰성, 그리고 신속한 대응 능력이 모두 갖춰진 업체를 원한다는 뜻입니다. 그러나 간단한 식사 한 끼를 주문하는 것과 달리, 가공 업체를 선택하는 것은 수개월 또는 수년에 걸쳐 귀사 프로젝트의 성과에 직접적인 영향을 미칩니다. 잘못된 선택은 비용과 시간 손실뿐 아니라 최종 고객으로부터의 평판까지 위협할 수 있습니다.

그렇다면 전문 역량을 진정으로 갖춘 가공 업체와 단순히 전문성을 주장하는 업체를 어떻게 구분할 수 있을까요? 바로 프로젝트를 맡기기 전에 성과를 예측할 수 있는 구체적인 평가 기준을 적용함으로써 구분할 수 있습니다. 이제 이 중요한 결정을 자신 있게 내릴 수 있도록 체계적인 프레임워크를 함께 구성해 보겠습니다.

기술 역량 평가

가공 업체의 설비와 전문 지식은 그들이 제공할 수 있는 모든 서비스의 기반이 됩니다. 공급업체 선정에 관한 업계 가이드라인에 따르면, 견적 요청 전에 해당 업체의 역량을 정확히 파악하는 것이 시간 낭비와 기대치 불일치를 방지하는 데 필수적입니다.

먼저, 해당 업체의 역량을 귀사의 구체적인 요구 사항과 정확히 매칭해 보십시오:

• 가공 방법: 레이저, 플라즈마, 워터젯 가공 또는 이 세 가지 모두를 제공합니까? 각각은 재료와 두께에 따라 최적의 가공 성능을 발휘합니다.
• 프레스 브레이크 용량: 부품 요구 사양에 맞는 압력 톤수 및 베드 길이를 확인하세요. 예: 100톤 프레스 브레이크로는 300톤이 필요한 부품을 성형할 수 없습니다.
• 용접 인증: 부품에 용접이 필요할 경우, 해당 업체의 용접 기사가 귀사의 재료 및 용도에 적합한 인증을 보유하고 있는지 확인하세요.
• CNC 가공 통합: 높은 정밀도의 구멍 가공 또는 2차 가공 특징이 필요한 부품은 내부 기계 가공 역량을 갖춘 업체에서 유리합니다.
• 표면 처리 옵션: 파우더 코팅, 도금 또는 특수 코팅을 내부에서 처리할 수 있다면 납기 일정 단축과 조정 관련 어려움을 줄일 수 있습니다.

전체 공정을 하나의 시설에서 통합적으로 수행하는 풀서비스(Full-service) 형태는 프로젝트 전반을 원스톱으로 관리할 수 있게 해줍니다. 제작 전문가들에 따르면, 이러한 통합 운영은 생산 과정에 대한 보다 정밀한 통제, 빠른 납기 대응, 그리고 외주를 통해 핵심 공정을 맡기는 업체보다 일관된 품질 기준을 유지하는 데 유리합니다.

확인해 볼 가치가 있는 인증

인증서는 영업사원의 홍보보다 훨씬 더 많은 정보를 전달해 줍니다. 이는 공급업체의 품질 관리 시스템이 문서화된 기준을 충족함을 제3자에 의해 검증받았음을 의미하며, 정기적인 심사를 통해 품질 저하를 조기에 발견하고 지속적으로 유지·관리됩니다.

확인해야 할 주요 인증에는 다음이 포함됩니다:

• ISO 9001: 문서화된 절차와 지속적 개선 체계를 입증하는 기본 수준의 품질 관리 인증
• IATF 16949: 자동차 분야 적용에 필수적인 인증으로, ISO 9001에 결함 예방 및 공급망 관리 등 자동차 산업 특화 요구사항을 추가한 것입니다.
• AS9100: 항공우주 분야에 대응하는 인증으로, 추적성(Traceability), 구성 관리(Configuration Management), 위험 완화(Risk Mitigation)에 대한 추가 요구사항을 포함합니다.
• AWS 인증: 용접 작업자의 숙련도 및 용접 절차 적격성을 검증하는 용접 전문 인증
• 재료 인증서: 입고 원자재가 사양을 충족함을 확인하기 위해 소재 제조업체의 시험 성적서(Mill Test Report) 및 추적성 관리 시스템을 활용하는 것

단순히 주장만 믿지 마십시오. 인증서 사본을 요청하고 그 유효성을 직접 확인하십시오. 인증은 기업이 감사를 통과하지 못하거나 인증 유지를 위해 필요한 투자를 중단할 경우 만료됩니다. 만료된 인증서를 자랑스럽게 전시하는 가공업체는 품질에 대한 그들의 헌신에 대해 심각한 의문을 제기합니다.

납기 일정 및 소통 기대치

당신은 밤 3시에도 영업 중인 와플 하우스를 내 근처에서 찾았습니다. 이는 당신이 원할 때 음식을 원했기 때문이지, 다른 누군가의 일정에 따라 먹었기 때문이 아닙니다. 동일한 원칙이 가공 업체와의 협력에도 적용됩니다. 견적 제출 단계에서의 신속한 대응은 양산 단계에서도 동일한 대응 속도를 예측하게 합니다.

계약 체결 전에 소통 방식을 평가하십시오:

• 견적서 처리 시간: 견적 요청(RFQ)에 얼마나 빠르게 응답합니까? 업계 선도 기업인 샤오이 (닝보) 금속 기술 은 12시간 이내에 견적을 제공함으로써 역량과 고객 중심성을 동시에 입증하는 기준을 설정합니다.
• 기술적 접근성: 귀사의 응용 분야를 정확히 이해하는 엔지니어와 직접 대화할 수 있습니까, 아니면 영업 담당자만을 통해 정보를 전달받아야 합니까?
• DFM 지원 품질: 그들이 설계 개선 사항을 능동적으로 식별하나요, 아니면 귀하가 제출한 내용을 그대로 견적만 내고 별다른 의견을 주지 않나요?
• 프로젝트 업데이트 빈도: 생산 중 기대할 수 있는 커뮤니케이션은 무엇인가요? 능동적인 업데이트는 예기치 않은 상황을 방지합니다.
• 문제 해결 접근 방식: 문제가 발생했을 때 어떻게 대응하나요? 과거의 도전 사례와 그 해결 방식에 대한 구체적인 사례를 요청하세요.

종합적인 제조성 설계(DFM) 지원은 특별한 주의를 기울일 만합니다. 최고의 가공 파트너사는 견적을 제시하기 전에 고객의 설계를 검토하여 벤딩 순서, 허용 공차 달성 가능성, 재료 선택 등에서 잠재적 문제점을 식별합니다. 이러한 협업 방식은, 예를 들어 생산 확정 전 설계 검증을 위해 5일 이내 신속 프로토타이핑 서비스를 제공하는 공급업체에서 잘 드러나며, 비용 절감과 지연 방지 측면에서 반응형 문제 해결 방식으로는 따라잡을 수 없는 이점을 제공합니다.

공급업체 평가 체크리스트

금속 절단 및 벤딩 서비스 파트너를 선정하기 전에 다음 기준들을 체계적으로 평가하세요:

• 경험 확인: 업계 경력 연수, 유사 프로젝트 사례, 동일한 응용 분야에서의 고객 추천 사례
• 장비 점검: 귀사의 재료 종류 및 두께에 적합한 현대적이고 잘 관리되는 장비
• 생산 능력 평가: 품질이나 납기 일정을 희생하지 않고 귀사의 생산량 요구 사항을 충족할 수 있는 능력
• 인증 상태: 인증서 검토를 통해 확인된 최신이며 관련성 있는 인증 보유 여부
• 품질 공정: 문서화된 검사 절차, 측정 장비(CMM, 측정기구 등), 그리고 초기 샘플 검사 프로토콜
• 설계 제조성(DFM) 역량: 설계 검토 및 최적화 제안을 위한 엔지니어링 자원 확보 여부
• 프로토타입 제작 속도: 양산 결정 전 설계 검증을 위한 샘플을 신속히 제공할 수 있는 능력
• 의사소통 반응성: 견적 제출 소요 시간, 기술적 접근성, 그리고 업데이트 빈도
• 재무 안정성: 장비 및 인재에 투자할 수 있는 자원을 갖춘 확립된 기업
• 공급망 신뢰성: 자재 조달, 추적성 시스템, 그리고 대체 공급업체와의 협력 관계

이 기준들을 귀사의 구체적인 우선순위에 따라 가중치를 부여하십시오. 프로토타입 제작은 속도와 유연성을 중시하는 반면, 대량 자동차 생산은 인증 상태 및 공정 관리가 필수적입니다. 장식용 부품의 경우 마감 능력이 강조될 수 있으나, 구조용 부품은 소재 추적성과 검사 문서화를 요구합니다.

적절한 가공 협력사는 단순히 부품을 제조하는 것을 넘어, 엔지니어링 통찰력을 제공하고 양산 전에 설계 문제를 조기에 발견하며, 협력 관계 전반에 걸쳐 적극적으로 소통합니다. 품질이 절대적으로 보장되어야 하는 자동차 등급 응용 분야에서, 샤오이(Shaoyi)와 같은 협력사는 IATF 16949 인증과 포괄적인 DFM(DfM) 지원, 신속한 프로토타이핑 역량을 결합함으로써, 단순 공급업체를 진정한 제조 파트너로 전환시키는 풀서비스 접근 방식을 입증합니다.

철저한 평가에 시간을 투자하는 것은 향후 진행될 모든 프로젝트 전반에 걸쳐 실질적인 이익을 가져다줍니다. 오늘 선택하는 가공업체는 향후 수년간 납품할 부품의 품질, 비용 및 신뢰성 전반을 결정합니다.

금속 절단 및 벤딩 서비스 관련 자주 묻는 질문

1. 금속 벤딩 비용은 얼마나 되나요?

금속 벤딩 비용은 일반적으로 기본 작업 기준으로 벤딩당 1~5달러 사이이지만, 재료 종류, 두께, 복잡도, 생산 수량 등에 따라 가격이 크게 달라집니다. CNC 프로그래밍 및 공구 설정을 위한 준비 비용은 수량과 관계없이 항상 발생하므로, 시제품 제작 시 부품당 단가가 양산 시보다 높아집니다. 더 엄격한 허용오차, 스테인리스강과 같은 특수 재료 사용, 드버링 또는 마감 처리와 같은 2차 가공 작업은 총 비용을 추가로 증가시킵니다. IATF 16949 인증 요건을 충족하는 자동차 산업용 정밀 가공의 경우, 강화된 품질 관리 및 문서화를 반영한 프리미엄 가격이 적용됩니다.

2. 금속 절단 비용은 얼마입니까?

금속 절단 비용은 절단 방식과 재료에 따라 연장 피트당 0.50달러에서 6.00달러 사이로 변동됩니다. 레이저 절단은 얇은 재료의 경우 일반적으로 피트당 1.50~4.00달러이며, 워터젯 절단은 소모성 마모재 비용으로 인해 이보다 약 2배 정도 비쌉니다. 플라즈마 절단은 두꺼운 강판에 대해 피트당 약 1.50~2.50달러로, 가장 경제적인 선택입니다. 가격에 영향을 주는 추가 요인으로는 재료 두께, 절단 복잡도, 네스팅 효율성, 그리고 후속 벤딩 공정을 위해 에지 마감 처리가 필요한지 여부 등이 있습니다.

3. 구부릴 예정인 판금에 가장 적합한 절단 방식은 무엇인가요?

레이저 절단은 일반적으로 굽힘 가공을 위한 판금에 주로 사용되는데, 이는 열영향부가 최소화된 깨끗하고 매끄러운 절단면을 제공하기 때문이다. 이러한 우수한 절단면 품질은 굽힘선을 따라 재료 특성이 일관되게 유지되도록 하여 정확한 각도 형성과 미세 균열 발생 위험 감소를 가능하게 한다. 열에 민감한 합금 또는 열 왜곡이 전혀 허용되지 않는 응용 분야의 경우, 워터젯 절단은 열 관련 문제를 완전히 제거한다. 플라즈마 절단은 절단면 품질이 상대적으로 덜 중요한 두꺼운 구조용 강재에 적합하나, 정밀 굽힘 가공 전에 절단면 연마 작업이 필요할 수 있다.

4. 에어 벤딩(Air Bending)과 바텀 벤딩(Bottom Bending)의 차이점은 무엇인가?

에어 벤딩(Air bending)은 펀치 끝단과 다이 양쪽 가장자리의 세 지점만 접촉시켜 단일 공구 설정으로 90~180도 사이의 임의 각도를 형성할 수 있으며, 필요한 힘도 최소화됩니다. 그러나 스프링백 변동성으로 인해 각도 허용오차가 더 넓게 나타납니다(±0.5~1도). 바텀 벤딩(Bottom bending)은 재료를 다이 표면에 단단히 눌러 고정함으로써 더 엄격한 각도 허용오차와 보다 정밀하게 제어된 스프링백을 달성하지만, 2~3배 이상의 톤수와 각도별 전용 공구가 필요합니다. 유연성 확보 및 공구 투자 비용 절감을 원한다면 에어 벤딩을 선택하고, 일관된 각도 정밀도가 추가 장비 요구 사항을 정당화할 수 있다면 바텀 벤딩을 선택하십시오.

5. 적합한 금속 가공 파트너를 어떻게 선정해야 하나요?

귀사의 요구 사항에 부합하는 기술 역량, 관련 인증(일반 품질 관리를 위한 ISO 9001, 자동차 응용 분야를 위한 IATF 16949), 그리고 소통 대응 속도를 기준으로 제작 파트너를 평가하십시오. 귀사가 제출한 설계를 단순히 견적 내는 것이 아니라, 설계 개선 사항을 능동적으로 식별해 주는 포괄적인 DFM(Design for Manufacturability) 지원 서비스를 제공하는 파트너를 찾아보십시오. 견적 제출 소요 시간은 전반적인 대응 속도를 반영하며, 샤오이(Shaoyi)와 같은 업계 선도 기업은 12시간 이내에 견적을 제공합니다. 장비의 상태, 귀사의 생산량 요구 사항을 충족할 수 있는 생산 능력, 그리고 내부 마감 처리 역량을 반드시 확인하십시오. 특히 중요 응용 분야의 경우, 신속한 시제품 제작 역량(예: 5일 이내 완성)을 통해 양산 결정 전에 설계 타당성을 검증할 수 있습니다.
