현대 제조업에서 레이저 절단 금속 부품이 실제로 의미하는 바

자동차 엔진 내부의 불가능할 정도로 정밀한 금속 부품이나 항공우주 장비를 고정하는 복잡한 브래킷을 제조사들이 어떻게 제작하는지 궁금해 본 적이 있습니까? 그 해답은 과학 소설처럼 들리지만 현재 금속 가공의 핵심 기술이 된 공정에 있습니다: 바로 금속 부품 레이저 절단입니다.

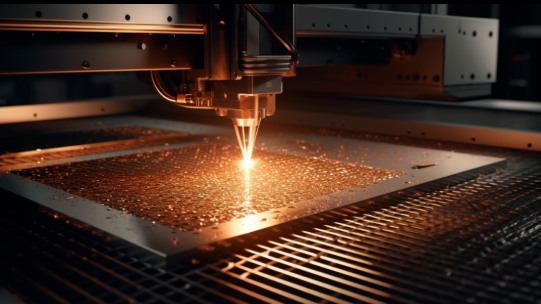

기본적으로 레이저 절단은 정밀 열 절단 공정 으로, 집속된 광선을 이용해 금속 재료를 기화시키거나 용융시키거나 태워서 놀라운 정확도로 절단하는 기술입니다. '레이저(Laser)'라는 용어 자체는 '자극 방출에 의한 빛의 증폭(Light Amplification by Stimulated Emission of Radiation)'을 의미하는 약자이며, 즉 수술적 정밀도로 조준된 고집광 광 에너지 빔을 가리킵니다.

빛 을 이용 하여 정밀 한 금속 절단 을 하는 과학

마법 같은 과정은 다음과 같습니다: 고출력 레이저 빔이 특수 광학 장치—거울 또는 렌즈—를 통해 금속 표면의 정확한 지점에 빛을 집광시킵니다. 이 집중된 에너지가 가공물에 도달하면 온도가 즉각적으로 급상승합니다. 초점 위치의 금속은 녹거나 기화되거나 연소되어, '커프(kerf)'라 불리는 좁은 절단 경로를 형성합니다.

이 공정이 강재 가공 및 기타 금속 가공 분야에서 주목받는 이유는 재료 낭비가 극히 적기 때문입니다. 전통적인 절단 방식은 상당량의 재료를 제거하는 반면, 레이저 커터는 수천 분의 1 인치(약 0.025mm) 수준의 매우 좁은 절단 폭을 구현합니다. 그 결과, 시트 한 장당 더 많은 사용 가능한 재료를 확보할 수 있으며, 보통 2차 마감 작업 없이도 깔끔한 절단 가장자리를 얻을 수 있습니다.

집광된 빔에서 완성된 부품까지

원재료인 금속에서 완제품 부품에 이르기까지의 과정은 여러 단계의 조율된 작업을 포함합니다. 먼저 설계자들이 Solidworks와 같은 CAD 소프트웨어를 사용해 디지털 패턴을 제작하며, 절단 위치를 정확히 지정합니다. 그런 다음 이러한 파일들은 레이저 절단 기계를 안내하는 지침이 되어, 빔을 정확히 어디에 조준해야 할지를 명시합니다.

절단 중에는 보조 가스(일반적으로 산소, 질소 또는 압축 공기)가 용융된 재료를 절단 영역에서 불어내며, 동시에 절단면 품질과 절단 속도에도 영향을 미칩니다. 이처럼 집중된 에너지와 가스 보조의 조합을 통해 레이저 절단은 섬세한 0.5mm 알루미늄 시트부터 견고한 25mm 강판에 이르기까지 다양한 두께의 재료를 처리할 수 있습니다.

현대 제조업은 이 기술에 크게 의존하고 있으며, 그 이유는 충분합니다. 자동차 섀시 부품처럼 엄격한 공차를 요구하는 부품부터 항공우주용 브래킷처럼 절대적인 정밀도를 요구하는 부품까지, 레이저 절단은 수작업 방식으로는 결코 따라잡을 수 없는 일관된 품질을 제공합니다. 업계 분석에 따르면, 레이저 절단기 시장은 급성장해 왔으며, 이는 다양한 산업 분야에서 이 기술이 차지하는 핵심적 역할을 반영합니다.

레이저 커터는 출력 설정 및 적용 목적에 따라 다음 세 가지 주요 결과를 달성할 수 있습니다:

• 절단: 재료의 완전한 분리 — 시트 메탈에서 별개의 부품을 생성
• 각인: 재료를 부분적으로 제거하여 깊이와 질감을 부여하되, 재료 전체를 관통하지는 않음
• 표시: 식별, 브랜딩 또는 장식 목적으로 수행되는 표면 수준의 가공

프로토타입 부품을 조달하든 수천 개 규모의 양산 계획을 수립하든, 레이저 절단 기술의 작동 원리를 이해하는 것은 금속 가공 프로젝트에 대한 서비스 제공업체 평가 및 합리적인 의사결정을 내리는 데 있어 유리한 입지를 확보하는 데 도움이 됩니다. 본 가이드에서는 기술 선택에서 설계 최적화에 이르기까지 모든 내용을 단계별로 안내하여, 처음부터 정확한 부품을 얻을 수 있도록 지원합니다.

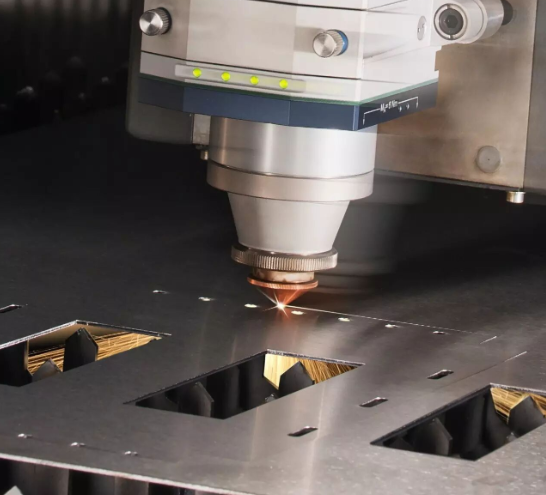

파이버 vs CO2 vs Nd:YAG 레이저 기술 설명

금속 레이저 절단 방식에 대해서는 이미 이해하셨지만, 실제로 귀하의 부품을 가공할 레이저 기술은 어떤 것일까요? 이 질문은 생각보다 훨씬 중요합니다. 사용하실 금속용 레이저 절단기의 종류는 절단 품질, 가공 속도, 그리고 효과적으로 처리 가능한 재료 범위에 직접적인 영향을 미칩니다. 이제 파이버 레이저 절단 서비스를 조달할 때 또는 장비 성능을 평가할 때 마주치게 될 세 가지 주요 기술을 살펴보겠습니다.

파이버 레이저와 얇은 금속 가공 분야에서의 우위

금속—특히 알루미늄 및 구리와 같은 반사성 금속—을 가공할 때는 파이버 레이저가 사실상 표준으로 자리 잡았습니다. 이러한 고체 상태 시스템은 이터븀(Ytterbium) 등 희토류 원소로 도핑된 광섬유를 통해 레이저 빔을 생성한 후, 그 에너지를 절단 지점에 직접 전달합니다.

파이버 레이저가 알루미늄 레이저 절단 및 기타 금속 가공 작업에 왜 그렇게 효과적인가요? 그 이유는 파장에 있습니다. 근적외선 영역에서 약 1.06마이크로미터의 파장을 갖는 파이버 레이저는 금속이 쉽게 흡수하는 빛을 발생시킵니다. 이는 기계로 되돌아오는 에너지가 줄어들고, 절단에 실제로 사용되는 에너지가 증가함을 의미합니다.

Xometry의 기술 분석에 따르면, 파이버 레이저는 낮은 발산각과 작은 스팟 크기를 특징으로 하여 탁월한 빔 품질을 제공합니다. 이는 더 정밀하고 섬세한 절단 및 절단 지점에서 높은 비에너지(특정 에너지)를 실현함을 의미합니다. 실제 결과는 무엇일까요? 얇은 재료에 대해 더 빠른 절단 속도, 더 깨끗한 절단면, 그리고 다른 유형의 레이저가 처리하기 어려운 ‘문제적’ 반사 금속까지 가공할 수 있는 능력입니다.

또 다른 매력적인 장점은 유지보수의 간편성입니다. 정렬이 필요한 미러가 없고 거의 고체 상태(Solid-state) 구조로 구성되어 있어, 파이버 레이저는 상당한 점검이 필요하기 전까지 수만 시간에 달하는 작동 시간을 제공할 수 있습니다. 대량 생산 환경에서는 이러한 신뢰성이 바로 가동 시간 증가와 운영 비용 감소로 직결됩니다.

CO2 기술이 여전히 적합한 경우

광섬유 레이저가 주요 언론의 주목을 받고 있지만, CO2 기술은 여전히 확고한 관련성을 유지하고 있습니다—특히 순수 금속 절단을 넘어서는 작업을 수행하는 경우 더욱 그렇습니다. 이러한 가스 여기 장치는 이산화탄소, 질소 및 헬륨의 혼합물을 사용하여 레이저 빔을 생성하며, 약 10.6마이크로미터의 더 긴 파장을 갖습니다.

이러한 긴 파장은 흥미로운 상호 보완 관계를 만들어냅니다. 금속은 CO2 레이저 에너지를 더 쉽게 반사하기 때문에(순수 금속 가공에는 효율이 낮아짐) 금속 가공에만 초점을 맞춘다면 다소 비효율적일 수 있으나, 나무, 아크릴, 가죽, 직물과 같은 유기성 재료는 이 에너지를 매우 잘 흡수합니다. 귀하의 공장에서 다양한 재료를 다루는 복합 재료 가공 작업을 수행하거나, 금속 절단뿐 아니라 비금속 가공도 가능한 레이저 금속 절단 장비를 고려 중이라면, CO2 레이저는 광섬유 시스템이 단순히 따라잡을 수 없는 다용도성을 제공합니다.

금속 가공 분야에서 CO2 레이저는 두꺼운 일반 강판 절단 시 여전히 경쟁력을 유지하고 있습니다. 이 기술은 수십 년에 걸친 정교한 개선 과정을 거쳤으며, 적절한 어시스트 가스 기법을 사용하면 상당한 판 두께에서도 고품질 절단을 달성할 수 있습니다. 고출력 파이버 시스템에 비해 낮은 초기 장비 비용 역시, 역량을 확장 중인 가공 업체들에게 CO2 레이저를 매력적인 진입 옵션으로 만듭니다.

그러나 이에 따른 단점은 유지보수 요구 사항이 더 높다는 점입니다. 또한 ADHMT의 사양 가이드 가 지적하듯이, CO2 시스템은 주기적인 청소와 정밀한 재정렬이 필요한 미러 및 광학 부품을 포함합니다. 또한 주요 레이저 소스는 시간이 지남에 따라 성능이 저하되므로, 가동 첫날부터 점진적으로 출력이 감소하게 됩니다.

특수 정밀 가공을 위한 Nd:YAG 레이저

덜 자주 논의되지만 특정 응용 분야에서는 여전히 관련성이 높은 Nd:YAG(네오디뮴 도핑 이트륨 알루미늄 가넷) 레이저는 전문적인 특화 분야를 차지합니다. 이러한 고체 상태 장치는 1.064마이크로미터 파장에서 발진하며, 파이버 레이저와 거의 동일한 파장을 갖지만, 광 증폭 매체로서 결정체 기반 방식을 사용한다는 점에서 차이가 있습니다.

Nd:YAG 레이저는 어디서 빛을 발휘할까요? 집중된 에너지 펄스가 지속적인 출력보다 더 중요한 정밀 응용 분야—예를 들어 용접, 심각(심도 깊은) 마킹, 두꺼운 금속 재료 절단—를 생각해 보세요. 자동차, 항공우주, 국방 산업 등은 표준 판금 레이저 절단 이상의 성능을 요구하는 응용 분야에서 이러한 시스템을 활용합니다.

일반적인 절단 응용 분야에서는 유지보수가 간편하고 유사한 파장 이점을 제공하는 파이버 기술로 제조업 전반이 대체로 전환되었으나, Nd:YAG 시스템은 고유한 펄스 특성을 필요로 하는 전문 작업을 수행하는 업체에서 여전히 가치 있는 역할을 하고 있습니다.

기술 비교: 정보에 기반한 선택하기

이러한 차이점을 이해하면, 판금 레이저 절단기 평가 또는 서비스 제공업체 선정 시 올바른 질문을 할 수 있습니다. 다음은 세 가지 기술이 가장 중요한 사양 기준에서 어떻게 비교되는지를 보여줍니다.

사양	섬유 레이저	Co2 레이저	Nd:YAG 레이저
파장	~1.06 μm(근적외선)	~10.6 μm(원적외선)	~1.064 μm(근적외선)
최고의 금속 가공 응용 분야	스테인리스강, 탄소강, 알루미늄, 구리, 황동, 반사성 합금	두꺼운 연강; 다양한 금속/비금속 가공을 수행하는 공장에 적합	두꺼운 금속 가공, 정밀 용접, 심각(깊은 각인) 응용 분야
일반적인 두께 범위	고출력 시스템 기준 최대 30mm 이상(강재); 얇은 두께에서 중간 두께까지 우수한 성능	최대 25mm 강재; 두께 범주 전반에 걸쳐 효과적	응용 분야에 따라 달라짐; 최고 출력이 필요한 두꺼운 재료에 적합
에너지 효율성	높음(30% 이상의 전광 변환 효율)	낮음(단위 절단 와트당 더 높은 전력 소비)	중간
유지보수 요구사항	낮음; 미러 없음, 정렬 필요 최소화, 긴 작동 수명	높음; 광학 부품 정기적 청소 및 재정렬, 레이저 소스 교체 필요	중간 수준; 내구성 있는 구조로 주기적인 결정체/펌프 유지보수 필요

레이저 절단 서비스를 평가할 때 이러한 기술 지식을 갖추면, 수동적인 구매자에서 정보에 기반한 협력 파트너로 전환됩니다. 구체적인 질문을 할 수 있습니다: "알루미늄 부품 절단에는 어떤 레이저 소스를 사용하시나요?" 또는 "반사성 재료 처리 시 어려움을 어떻게 해결하시나요?" 자신 있게 정확한 답변을 제공하는 업체는 보다 깊은 전문성을 보유하고 있음을 의미하며, 이는 정밀도가 중요한 상황에서 우리가 원하는 바로 그 특성입니다.

이제 다양한 재료에 가장 적합한 레이저 기술을 이해하셨으므로, 이제 특정 금속이 절단 공정에 실제로 어떻게 반응하는지, 그리고 각 금속에서 실현 가능한 엣지 품질이 어떠한지를 살펴보겠습니다.

최적의 레이저 절단 결과를 위한 재료 선택 가이드

귀사는 이미 레이저 기술을 충분히 숙지하셨습니다—그러나 여기서 중요한 점은, 아무리 강력한 파이버 레이저라도 작업에 부적합한 재료를 선택하면 프로젝트를 구제할 수 없다는 사실입니다. 서로 다른 금속은 집중된 레이저 빔이 그 표면에 조사될 때 극명하게 다른 방식으로 반응합니다. 주문을 제출하기 전에 이러한 반응 특성을 이해하는 것은, 바로 사용 가능한 상태로 도착하는 부품과 고비용의 재가공이 필요한 부품 사이의 차이를 결정짓는 요소가 됩니다.

왜 재료가 이토록 중요한가요? 세 가지 물리적 특성이 모든 것을 좌우합니다: 반사율(레이저 에너지가 반사되는 정도 대비 흡수되는 정도), 열전도율(절단 영역에서 열이 얼마나 빠르게 확산되는가), 그리고 용융점(실제로 재료를 제거하기 위해 필요한 에너지의 양). 이러한 관계를 잘못 이해하면 불균일한 절단, 과도한 열 손상, 또는 사양을 충족하지 못하는 절단 엣지 품질 등이 발생합니다.

강철 및 스테인리스강의 성능 특성

레이저 절단을 처음 접하는 경우, 일반 탄소강(밀드스틸)부터 시작하세요. 이 신뢰할 수 있는 소재는 "모든 금속용 레이저 절단기로 비교적 쉽게 절단할 수 있습니다." 유니버설 툴이 지적한 바에 따르면 그 중간 정도의 반사율 덕분에 대부분의 레이저 에너지가 직접 절단 부위로 전달되며, 열적 특성 또한 넓은 두께 범위에서 깨끗하고 일관된 절단면을 구현할 수 있도록 해줍니다.

적절한 출력을 갖춘 파이버 또는 CO₂ 레이저 시스템을 사용하면 최대 25mm 두께의 강판도 고품질로 가공할 수 있습니다. 더 얇은 판재는 더욱 빠르게 절단되므로, 내식성보다는 비용 효율성이 우선시되는 경우 일반 탄소강이 가장 적합한 선택입니다.

스테인리스강 시트는 약간 다른 도전 과제를 제시합니다. 여전히 레이저 절단과 높은 호환성을 가지지만, 스테인리스강의 낮은 열전도율로 인해 절단 경로를 따라 열이 더욱 집중적으로 발생합니다. 이로 인해 열영향부(HAZ)—즉, 열 노출로 인해 금속의 미세조직이 변화하는 영역—의 크기가 커집니다.

316 스테인리스강 또는 기타 오스테나이트계 강종을 사용하는 응용 분야의 경우, 열영향부(HAZ)에 대한 기대 수준을 공급업체와 사전에 논의해야 합니다. 특히 중요한 응용 분야에서는 산화를 최소화하고 더 깨끗하고 밝은 절단면을 얻기 위해 질소 보조 가스가 필요할 수 있습니다. 긍정적인 소식은 무엇일까요? 유니버설 툴(Universal Tool)이 확인한 바에 따르면, "광섬유 레이저를 사용하면 두께가 두꺼운 경우에도 깨끗하고 고품질의 절단면을 상대적으로 간단하게 구현할 수 있습니다."

반사성 금속의 과제 극복하기

이제 흥미로운 부분입니다. 알루미늄 판금, 구리, 황동은 전통적으로 레이저 절단에 어려움을 겪어 왔습니다. 이 금속들은 높은 반사율을 지녀 레이저 에너지를 레이저 발생원 쪽으로 되돌려 보내 장비 손상 및 불규칙한 절단을 유발할 수 있었습니다.

광섬유 레이저 기술 이는 게임 전체를 완전히 바꾸어 놓았습니다. 업계 전문가들에 따르면, "최신 광섬유 레이저 절단 장치에서는 반사율 문제가 더 이상 고려 대상이 아닙니다." 광섬유 레이저의 짧은 파장(약 1.06 마이크로미터)은 이러한 금속에 의해 훨씬 더 잘 흡수되어, 기존 CO2 레이저 시스템으로는 신뢰성 있게 달성하기 어려웠던 깨끗한 절단을 가능하게 합니다.

그러나 알루미늄에는 단점이 있습니다: 열 전도율입니다. 바이텍(Vytek)은 이렇게 설명합니다. "알루미늄과 같은 고전도 금속은 녹는점이 낮아 특히 다루기 까다로울 수 있습니다. 절단 속도와 절단면 품질 사이의 적절한 균형을 달성하려면 열 입력을 신중하게 관리해야 합니다." 알루미늄 시트의 절단면은 강철과 약간 다르게 보일 수 있으며, 종종 더 뚜렷한 줄무늬(striations)와 출구면에서 미세한 버(burring)가 발생할 수 있습니다.

구리 및 황동 역시 유사한 고려 사항이 필요합니다. 광섬유 레이저는 이 금속들의 반사율을 잘 처리하지만, 두 금속 모두 높은 열 전도율을 가지므로 열 소산을 보상하기 위해 출력 설정을 높여야 합니다. 얇은 두께는 깔끔하게 절단되지만, 두꺼운 부위에서는 열 영향의 징후가 더 뚜렷하게 나타날 수 있습니다.

금속 종류별 재료 두께 가공 능력

품질 좋은 절단면을 유지하면서 실제로 어느 정도 두께까지 절단할 수 있을까요? 다음 표는 일반적인 산업용 광섬유 레이저 시스템을 기준으로 한 현실적인 기대치를 제시합니다.

금속 유형	표준 최대 두께(품질 좋은 절단면)	엣지 품질 기대치	특별 고려 사항
연강	최대 25mm	질소 보조 가스 사용 시 매끄럽고 산화물이 없는 절단면; 산소 보조 가스 사용 시 약간의 산화 허용	가장 관용적인 재료; 초보자에게 매우 적합
스테인레스 시트	최대 20mm	깨끗하고 밝은 절단 가장자리 가능; 두께가 증가할수록 일부 변색 발생 가능	부식에 민감한 용도에는 질소 보조 가스 사용 권장
알루미늄 시트 메탈	최대 15mm	가시적인 줄무늬 발생; 출구 측에서 미세한 버링 발생 가능	파이버 레이저 필수; 두꺼운 부위 절단을 위해 고출력 설정 필요
구리	최대 10mm	양호한 절단 가장자리 품질; 두꺼운 부재 절단 시 열 영향이 나타날 수 있음	고출력 파이버 레이저 필수; 절단 속도 감소
황동	최대 10mm	적절한 조건 설정 시 깨끗한 절단 가능; 미세한 산화 가능성 있음	파이버 레이저 권장; 구리와 유사한 취급 특성

핵심 요약: 선택하는 금속 시트는 완제품 부품에서 달성 가능한 수준과 '품질'의 기준을 모두 직접적으로 좌우합니다. 레이저 가공 능력만 고려하기보다는, 재료의 물리적 특성을 바탕으로 현실적인 기대치를 설정하세요.

부품 도착 시 예상 사항

자주 간과되는 안내 사항입니다: 엣지 품질은 사용 재료에 따라 달라지며, '완벽함'의 기준은 각 금속 종류마다 다릅니다.

레이저 절단 스테인리스강 및 일반 강재 절단의 경우, 보통 2차 마감 작업이 거의 필요 없는 매끄러운 절단면을 기대할 수 있습니다. 산소 보조 가스를 사용한 경우 산화층이 형성될 수 있으나, 이는 정상적인 현상이며, 표면 청결도가 특히 중요한 응용 분야가 아니라면 일반적으로 기능에 영향을 주지 않습니다.

알루미늄 부품은 종종 약간 거친 엣지 질감을 동반하여 도착합니다. 이러한 눈에 보이는 줄무늬는 결함이 아니라 공정 특유의 현상입니다. 귀사의 응용 분야에서 더 매끄러운 엣지가 요구된다면, 사전에 해당 요구사항을 명시해 주십시오. 이 경우 절단 속도를 낮추거나 2차 가공을 추가해야 할 수 있습니다.

구리 및 황동과 같은 특수 금속은 열 노출로 인해 절단 가장자리 근처에서 일부 변색이 발생할 수 있습니다. 장식용 용도의 경우, 양산 시작 전에 공급업체와 마감 처리 옵션에 대해 논의하십시오.

다양한 재료가 레이저 절단에 어떻게 반응하는지 이해하셨으므로, 다음 단계는 설계 파일을 올바르게 준비하는 것입니다. 왜냐하면 완벽한 재료 선택이라도 결함이 있는 CAD 파일로 인해 프로젝트가 실패할 수 있기 때문입니다.

처음부터 정확한 부품 제작을 위한 설계 파일 준비

적절한 재료를 선택하셨습니다—이제 많은 프로젝트가 삐걱거리는 단계, 즉 파일 준비 단계가 남았습니다. 설계 파일은 레이저가 정확히 어디서 절단해야 할지를 지시하는 일종의 작업 매뉴얼입니다. 이 파일을 잘못 준비하면 파일 거부, 양산 지연, 또는 사양에 부합하지 않는 부품 제작이라는 결과를 초래할 수 있습니다. 반대로, 정확하게 준비한다면 레이저 절단 부품은 의도한 그대로 정확히 도착할 것입니다.

현실은 이렇습니다: 레이저 커터는 인간의 눈처럼 이미지를 해석하지 않습니다. 당신이 설계한 브래킷을 아름답게 표현한 PNG 파일? 쓸모없습니다. 이 기계는 빔이 정확히 어디를 따라 이동해야 하는지를 정의하는 정밀한 수학적 경로—즉, 벡터—를 필요로 합니다. 이러한 근본적인 차이를 이해하는지 여부가 성공적인 프로젝트와 번거로운 재작업을 가르는 갈림길입니다.

생산 지연을 방지하기 위한 벡터 파일 필수 요건

레이저 커터를 이용한 판금 가공을 위해 파일을 준비할 때, 시각적 외관보다 형식이 훨씬 중요합니다. Quote Cut Ship의 설계 가이드라인에 따르면, "레이저 커터는 JPEG나 PNG 파일을 디자인 소프트웨어가 해석하는 방식으로 해석하지 않습니다. 깔끔하고 정확한 절단을 위해서는 벡터 기반 형식이 필요합니다."

맞춤형 금속 절단 작업에 허용되는 파일 형식은 다음과 같습니다:

• DXF(Drawing Interchange Format): 업계 표준. Xometry에 따르면, DXF는 "다양한 CAD 소프트웨어에서 사용할 수 있는 벡터 파일 유형으로, 한 소프트웨어에서 생성된 파일을 다른 소프트웨어에서 열 수 있도록 해주는 형식"입니다. 오픈소스 방식이기 때문에 거의 모든 레이저 절단 시스템과의 호환성을 보장합니다.
• DWG: AutoCAD의 기본 파일 형식으로, DXF와 유사한 기능을 제공하되 일부 추가 데이터 보존 기능을 갖추고 있습니다.
• AI (Adobe Illustrator): 그래픽 디자인 소프트웨어에서 제작된 설계에 매우 적합하며, 모든 요소가 올바르게 벡터화되어야 합니다.
• SVG(Scalable Vector Graphics): 웹 친화적인 형식으로, 절단 응용 분야로의 전환이 원활합니다.

벡터 파일이 특별한 이유는 무엇인가요? 벡터 파일은 픽셀 격자가 아닌 수학적 좌표를 통해 경로를 정의합니다. 레이저 절단 장치가 DXF 파일을 읽을 때는 정확한 시작점, 종료점 및 곡선을 인식하여 이를 빔 이동으로 직접 변환합니다. 반면 래스터 이미지(JPEG, PNG, BMP 등)는 픽셀 단위의 색상 정보만 포함하므로 장치가 어디서 절단해야 할지 전혀 알지 못합니다.

커프(Kerf) 이해: 설계 시 반드시 고려해야 할 절단 폭

심지어 숙련된 디자이너조차 혼란스러워하는 개념이 하나 있습니다: 컷오프 너비(Kerf). 레이저 빔이 금속을 절단할 때, 이는 무한히 얇은 선을 만드는 것이 아니라 재료를 제거합니다. 이 제거되는 폭이 바로 컷오프 너비(Kerf)이며, 이를 무시하면 설계보다 약간 작게 제작되거나 계획대로 맞물리지 않는 부품이 만들어질 수 있습니다.

컷오프 너비(Kerf width)는 레이저 종류, 재료 두께, 절단 속도, 보조 가스 압력 등 여러 요인에 따라 달라집니다. 얇은 판금 부품의 일반적인 레이저 절단의 경우, 컷오프 너비는 0.1mm에서 0.3mm 사이가 됩니다. 두꺼운 재료일수록 일반적으로 더 넓은 컷오프 너비가 발생합니다.

설계 파일에서 컷오프 너비(Kerf)를 보정해야 할까요? 이는 전적으로 귀하의 서비스 제공업체에 따라 달라집니다. SendCutSend 참고사항 당사의 '독점 레이저 절단 및 워터젯 절단 서비스'는 고객의 부품 파일에서 빔 폭과 컷오프 너비(Kerf)를 자동으로 보정하므로, 당사에 파일을 보내기 전에 직접 보정을 수행하시면 허용 오차 범위를 벗어난 부품이 제작될 가능성이 높습니다.

항상 공급업체에 확인하세요: 커프 보정(kerf compensation)을 자동으로 적용하나요, 아니면 설계 시 직접 반영해야 하나요? 이 점을 잘못 이해하면 허용 오차가 두 배로 증가합니다.

비용 증가를 유발하는 일반적인 설계 실수

수백 개의 제출 파일을 검토한 결과, 서비스 제공업체는 항상 동일한 예방 가능한 오류를 지적합니다. 맞춤형 시트 메탈 가공 프로젝트에서 이러한 실수를 피하면 시간과 비용을 절약하고 스트레스도 줄일 수 있습니다:

• 절단 사이 간격 부족: 설계 라인이 너무 가까이 위치해 있으면 레이저가 인접 영역을 과도하게 가열하거나 구조적 강성을 약화시킬 수 있습니다. 업계 권장 사항에 따르면, 중요한 절단 경로 간 최소 간격은 0.010인치(0.25mm) 이상이어야 하며, 두께가 더 큰 재료의 경우 이 간격을 비례적으로 늘려야 합니다.
• 재료 두께에 비해 너무 작은 특징: 그 복잡한 패턴은 화면상에서는 매우 인상 깊게 보이지만, 레이저가 실제로 이를 가공할 수 있을까요? 내부 기하학적 요소의 최소 크기는 절대 0.015인치(약 0.38mm)보다 작아서는 안 되며, 구멍이나 절단 부위는 일반적으로 재료 두께의 최소 50% 이상이어야 합니다. 예를 들어, 두께가 3mm인 판재에는 지름 1mm의 구멍을 만들어서는 안 됩니다.
• 응력 집중을 유발하는 날카로운 내부 모서리: 완벽한 90도 내부 모서리는 구조적으로 약하고, 레이저로 깔끔하게 가공하기도 어렵습니다. 제조 용이성과 부품 강도를 모두 향상시키기 위해 내부 모서리에 작은 R각(예: 0.5mm라도)을 적용하세요.
• 공차 사양 누락: 부품에 특정 치수 정확도가 요구되는 경우, 이를 명확히 명시해야 합니다. 표준 레이저 절단 공차는 얇은 재료에서 약 ±0.005인치(약 ±0.13mm) 수준이지만, 중요 치수는 반드시 별도로 명시되어야 합니다.
• 열린 경로 또는 연결되지 않은 경로: 벡터 경로의 간격이 레이저 절단 소프트웨어를 혼란스럽게 합니다. Quote Cut Ship에서 경고하듯이, "연결되지 않거나 열려 있는 경로는 특히 조각(엔그레이빙) 또는 절선(스크로잉) 작업 시 레이저 절단기를 혼란스럽게 할 수 있습니다." 모든 도형이 올바르게 닫혀 있도록, 사용 중인 소프트웨어의 경로 정리 도구를 활용하세요.
• 아웃라인으로 변환되지 않은 텍스트: 글꼴은 소프트웨어에 따라 달라집니다. 서비스 제공업체가 귀하의 정확한 글꼴을 설치하지 않은 경우, 텍스트가 이동하거나 아예 사라질 수 있습니다. 내보내기 전에 모든 텍스트를 경로 또는 아웃라인으로 변환하세요. 이렇게 하면 문자가 순수한 기하학적 형태로 전환되어 어떤 시스템에서도 해석할 수 있습니다.

재료 두께별 최소 피처 크기

최소 크기는 어느 정도까지 가능한가요? 재료 두께와 구현 가능한 특징 사이의 이 관계는 정교한 레이저 절단 부품 제작 시 매우 중요합니다:

재료 두께	최소 구멍 지름	최소 슬롯 폭	최소 웹(절단 간 간격)
0.5mm - 1.0mm	0.5mm	0.5mm	0.5mm
1.0mm - 3.0mm	1.0mm(또는 두께의 50%)	1.0mm	1.0mm
3.0mm - 6.0mm	1.5mm - 3.0mm	1.5mm	1.5mm - 2.0mm
6.0mm 이상	두께와 동일하거나 그 이상	2.0mm+	2.0mm+

제출 전 파일 준비 체크리스트

레이저 절단 부품 제작을 위해 디자인을 업로드하기 전에 다음 검증 단계를 수행하세요:

• 파일이 벡터 형식(DXF, DWG, AI 또는 SVG)으로 되어 있음
• 모든 객체가 단일 레이어에 위치함(제공업체에서 별도로 지정하지 않는 한)
• 중복 선 및 불필요한 점이 제거됨
• 모든 경로가 닫혀 있고 올바르게 연결됨
• 텍스트가 아웃라인/경로로 변환됨
• 디자인이 1:1 비율로 작성되었으며, 올바른 단위가 명시됨
• 최소 피처 크기가 재료 두께 요구 사항을 충족함
• 내부 모서리에 적절한 반경이 적용됨
• 절단 간 간격이 최소 요구 사항을 충족함
• 커프 보정 방식이 공급업체와 확인됨

이러한 준비 단계를 성실히 이행하면, 레이저 절단 서비스와의 관계가 반응적인 문제 해결에서 능동적인 정밀 제어로 전환됩니다. 설계 파일이 첫 번째 제출 시 바로 양산 가능 상태가 되어, 추가 수정을 위한 왕복 소통 지연이나 파일 교정에 따른 예기치 않은 비용 부과가 발생하지 않습니다.

설계 파일을 적절히 준비한 후, 다음으로 고려해야 할 전략적 질문은 다음과 같습니다: 귀사의 특정 프로젝트에 대해 레이저 절단이 실제로 가장 적합한 기술인가, 아니면 워터젯 또는 플라즈마 절단과 같은 대체 공법이 더 나은 결과를 제공할 수 있는가?

레이저 절단 vs 워터젯·플라즈마·CNC 가공 비교

귀하의 설계 파일은 준비되었고, 재료도 선택되었습니다. 그러나 본격적으로 제작에 들어가기 전에 반드시 고민해볼 만한 질문이 있습니다: 금속을 절단하는 레이저 장비가 정말 귀하의 특정 프로젝트에 가장 적합한 선택일까요? 때로는 분명히 그렇습니다. 그러나 다른 경우에는 워터젯, 플라즈마, CNC 가공 또는 EDM 방식이 더 나은 결과를 낮은 비용으로 제공하기도 합니다. 이 결정을 잘못 내리면 필요하지도 않은 기능을 위해 비용을 지불하게 되거나, 심지어 사양을 충족하지 못하는 부품을 수령하게 될 수도 있습니다.

각 금속 절단 기술을 객관적으로 정리하여, 단순히 익숙한 방식을 무비판적으로 선택하는 대신 실제 요구사항에 정확히 부합하는 공정을 선택할 수 있도록 도와드리겠습니다.

절단 방식 선택을 위한 의사결정 프레임워크

귀하의 프로젝트를 위해 경쟁하는 다섯 가지 주요 금속 절단 서비스가 있습니다. 각 서비스는 특정 상황에서는 탁월한 성능을 발휘하지만, 다른 상황에서는 한계를 보이기도 합니다. 이러한 장단점을 정확히 이해하면, 수동적인 구매자에서 벗어나 프로젝트에 필요한 사양을 정확히 명시할 수 있는 전문가로 거듭날 수 있습니다.

레이저 절단: 얇은 두께에서 중간 두께까지의 재료에 대한 속도와 정밀도

강철 또는 기타 금속을 레이저로 절단할 때는 집중된 열 에너지를 활용하여 매우 빠르고 정밀한 절단을 수행합니다. 플로우 워터젯(FLOW Waterjet)의 기술 비교 자료에 따르면 , "레이저 절단은 작업을 신속히 완료해야 할 경우 효과적인 방법입니다. 또한 상대적으로 높은 정확도를 제공합니다."

이 기술은 두께가 얇은 것에서 중간 정도인 재료를 다룰 때 가장 뛰어난 성능을 발휘하며, 특히 속도가 중요한 상황에서 유리합니다. 복잡한 형상, 날카로운 곡선, 정교한 디테일을 요구하는 경우에도 레이저는 여유 있게 처리합니다. 작업 간 물리적 공구 교체가 필요 없기 때문에 설치 비용이 최소화되며, 단순히 새 파일을 업로드하고 절단을 시작하기만 하면 됩니다.

그러나 제한 사항도 존재합니다. 강철의 경우 품질 있는 절단면을 확보할 수 있는 최대 두께는 일반적으로 약 25mm에 이르며, 과거에는 고반사성 금속이 문제를 일으키곤 했습니다(다만 현대식 파이버 레이저는 이 문제를 대부분 해결했습니다). 또한 열 가공 방식으로 인해 열영향부(HAZ)가 생성되는데, 이는 금속학적으로 민감한 응용 분야에서는 중요한 요소가 될 수 있습니다.

워터젯: 열적 영향 없이 이루어지는 냉간 절단

60,000 psi의 고압 수류에 연마성 가넷 입자를 혼합하여 금속을 절단하는 상상을 해보십시오. 이것이 바로 워터젯 절단이며, 그 결정적인 장점은 열을 전혀 발생시키지 않는다는 점입니다. 산업 분석 자료에 따르면, 워터젯은 "완제품에 열로 인한 응력이나 흔적을 전혀 남기지 않습니다."

이 냉간 절단 공정은 거친 절단 시 최대 24인치 두께까지 거의 모든 재료를 가공할 수 있어, 레이저 금속 절단 공정이 달성할 수 있는 두께를 훨씬 능가합니다. 티타늄 항공우주 부품을 절단하는 동일한 기계로 유리, 석재 또는 복합재료를 별도의 장비 변경 없이 절단할 수 있습니다.

그러나 이 공정의 단점은 속도입니다. 워터젯은 얇은 재료에서는 레이저보다 느리게 작동하며, 연마재 소비는 지속적인 운영 비용을 증가시킵니다. 대량 생산을 위한 얇은 판금 가공 작업에서는 이 공정이 경제성 측면에서 종종 불리해집니다.

플라즈마 절단: 예산 친화적인 두꺼운 금속 가공

플라즈마 절단은 과열된 이온화 가스를 이용해 전도성 금속을 뚫고 지나가며, 비용 효율적으로 수행됩니다. 플로우사의 비교 자료에 따르면 "네 가지 절단 방식 중 플라즈마 절단이 가장 저렴합니다."

모서리 품질이 중요하지 않은 두꺼운 판재 절단 서비스의 경우, 플라즈마 절단이 적합합니다. 레이저보다 더 두꺼운 재료를 처리할 수 있으며, 워터젯보다 절단당 비용이 낮습니다. 건설업, 중장비 제조업, 구조용 강재 가공 분야에서는 이 기술을 매우 널리 활용합니다.

정밀 작업에는 상당한 단점이 있습니다: 절단 폭(kerf)이 넓고, 후가공이 필요한 거친 절단면, 그리고 레이저보다 더 큰 열영향부위(Heat-Affected Zone)가 발생합니다. 또한 플라즈마 절단은 슬래그(slag) 또는 드로스(dross)를 생성하여 대개 연마 등 추가 처리가 필요합니다. 부품에 높은 치수 정확도나 깨끗한 절단면이 요구된다면 다른 절단 방식을 고려해야 합니다.

CNC 가공: 복잡한 3D 형상에 대한 감산식 정밀 가공

열 절단 공정과 달리 CNC 가공은 회전하는 절삭 공구와의 물리적 접촉을 통해 재료를 제거합니다. 이 근본적으로 다른 방식은 다른 공정들이 어려워하는 분야—3차원 형상, 나사 구멍, 정밀한 홈, 그리고 허용 오차가 엄격한 표면—에서 뛰어난 성능을 발휘합니다.

CNC는 경쟁 관계라기보다는 보완 관계라고 생각하십시오. 레이저는 판재에서 2차원 형상을 절단하지만, CNC는 고체 블록에서 3차원 부품을 가공합니다. 많은 프로젝트에서는 실제로 두 가지 공정이 모두 필요하며, 레이저로 절단한 블랭크에 이어서 레이저로 처리할 수 없는 특수 형상을 CNC 가공으로 완성합니다.

비용 구조도 다릅니다. CNC는 공구 마모, 더 긴 사이클 타임, 그리고 더 복잡한 고정장치가 수반됩니다. 단순한 2차원 형상의 경우, CNC는 거의 항상 레이저보다 비쌉니다. 반면 복잡한 3차원 부품의 경우, CNC가 종종 유일하게 실현 가능한 옵션입니다.

와이어 EDM: 요구 사항이 엄격한 응용 분야를 위한 최고 수준의 정밀 가공

와이어 전기 방전 가공(Wire EDM)은 특화된 니치 시장을 차지하고 있습니다. 유전체 액체에 잠긴 전기적으로 충전된 와이어를 사용하는 이 가공 방식은 다른 공정들에 비해 거칠게 보일 정도의 높은 정밀도를 달성합니다—이상적인 조건에서는 ±0.0001인치(±0.00254mm)의 허용 오차를 실현할 수 있습니다.

진틸론(Zintilon)의 기술 분석에 따르면, 와이어 EDM은 "정밀하고 정확한 절단을 수행하는 데 뛰어나며, 가공 후 추가 처리 및 마감 작업이 필요하지 않습니다." 이 방식은 일반 절삭 공구를 파손시킬 수 있는 경화 재료도 가공할 수 있으며, 열 왜곡 없이 버러리스(burr-free) 엣지를 형성합니다.

그러나 단점도 있습니다. 바로 속도입니다. EDM은 여기서 논의된 모든 공정 중 일반적으로 가장 느린 방식입니다. 또한 전기 전도성 재료에만 적용 가능합니다. 대량 생산이나 단순한 형상의 경우 EDM의 비용은 급격히 증가하여 경제성이 떨어집니다. 그러나 금형 및 다이 제작, 항공우주 부품처럼 극도의 정밀도가 요구되는 부품, 또는 경화 강재에 복잡한 형상을 가공해야 할 때는 다른 어떤 공정도 이에 필적할 수 없습니다.

레이저 절단이 타 공정에 비해 열위에 놓이는 경우

레이저 절단은 뛰어나지만 보편적이지는 않습니다. 다음 경우에는 대체 공정을 고려해야 합니다:

• 두께가 25mm를 초과하는 재료: 워터젯 또는 플라즈마는 두꺼운 판재를 더 효과적으로 가공합니다
• 열에 민감한 응용 분야: 워터젯의 냉각 절단 방식은 열적 영향 문제를 완전히 제거합니다
• 극도로 높은 정밀도 요구사항: 와이어 EDM은 레이저로는 달성할 수 없는 높은 정밀도를 구현합니다
• 3D 형상 가공이 필요한 경우: CNC 가공은 레이저가 제공하지 못하는 추가 기능을 제공합니다
• 예산이 제한된 두꺼운 강재 작업: 플라즈마는 허용 오차가 널슨 응용 분야에서 훨씬 낮은 비용으로 가공할 수 있습니다
• 비전도성 재료: 워터젯은 레이저로는 가공할 수 없는 유리, 석재 및 복합재료를 절단할 수 있습니다

기술 완전 비교

이 포괄적인 표는 귀하의 결정에 가장 중요한 사양을 기준으로 각 강재 절단 서비스 기술의 성능을 요약합니다.

사양	레이저 절단	워터젯	플라즈마	CNC 가공	와이어 방전 가공
전형적인 허용 범위	±0.005인치(얇은 재료)	±0.003"에서 ±0.005"	±0.020" ~ ±0.030"	±0.001"에서 ±0.005"	±0.0001"에서 ±0.001"
재료 두께 대응 능력	최대 25mm(강철)	최대 24인치(대략적인 절단)	최대 50mm 이상	기계 외형 크기에 의해 제한됨	최대 12"
열영향구역	존재함(적절한 설정 시 최소화됨)	없음 (냉간 절단)	중요	최소	최소
가장자리 마감 품질	얇은 재료에서는 우수함; 두꺼운 재료에서는 양호함	새틴처럼 매끄러움; 2차 마감 불필요	거칠음; 일반적으로 연마 필요	우수함; 기계 가공된 표면	우수; 버 없음
상대적인 설치 비용	낮음(파일 기반)	낮음~보통	낮은	중간~높음(고정장치 필요)	중간 수준 (와이어 설정)
최상의 사용 사례	얇은-중간 두께의 판금; 복잡한 2D 형상; 대량 생산	두꺼운 재료; 열에 민감한 작업; 다양한 재료를 다루는 가공소	두꺼운 강재; 예산을 고려한 구조용 작업	3D 부품; 나사형 특징; 높은 정밀도가 요구되는 표면	극도의 정밀 가공; 경화된 재료; 복잡한 형상

기술 선택 결정하기

금속 절단 서비스 방식을 선택할 때 다음 질문들을 고려하세요:

• 사용하는 재료의 종류와 두께는 무엇인가요?
• 응용 분야에서 실제로 요구되는 허용 오차는 얼마인가요?
• 부품이 열영향 영역(HAZ)을 허용할 수 있나요?
• 2D 프로파일 또는 3D 기능이 필요하십니까?
• 생산량은 얼마입니까?
• 예산 우선순위는 속도, 정밀도, 부품당 비용 중 어느 것입니까?

두께 20mm 이하의 대부분의 판금 응용 분야에서 우수한 정밀도와 빠른 납기 일정이 요구될 경우, 레이저 절단이 여전히 최적의 선택입니다. 그러나 대체 공정이 더 적합한 상황을 파악하고, 그 이유를 정확히 설명할 수 있다는 점은 귀하의 협상력을 강화시켜 주며, 귀하의 특정 요구 사항에 가장 적합한 가공 공정을 확보하는 데 도움이 됩니다.

레이저 절단이 귀하의 프로젝트 요구 사항에 부합함을 확인한 후, 다음으로 중요한 단계는 완성된 부품에서 기대할 수 있는 정밀도 및 품질 기준을 정확히 이해하는 것입니다.

기대해야 할 정밀도 허용오차 및 품질 기준

귀하께서 레이저 절단 방식을 선택하고, 파일을 올바르게 준비하며, 적절한 재료를 선정하셨습니다. 그러나 여기서 많은 구매자들이 예상치 못한 문제에 직면합니다: 부품이 도착했을 때 ‘품질’이 실제로 어떤 모습인지 전혀 알지 못하는 것입니다. 실현 가능한 허용 오차(tolerance) 범위는 어느 정도여야 하나요? 엣지(edge)가 사양을 충족하는지 어떻게 평가해야 하나요? 그리고 무언가 이상해 보일 때, 그것이 진정한 결함인가요, 아니면 단지 정상적인 변동 범주 내의 차이일 뿐인가요?

부품 출하 전에 이러한 품질 기준을 이해하는 것은 귀하를 수동적인 수령자에서 정보에 기반한 검사자로 전환시켜 줍니다. 귀하는 어떤 항목은 반드시 수락해야 하고, 어떤 항목은 반드시 질의해야 하며, 또 어떤 항목은 즉시 반려해야 할지를 정확히 파악하게 될 것입니다.

다양한 응용 분야에 따른 허용 오차 등급(Tolerance Classes) 이해

공차—지정된 치수에서 허용되는 편차—는 재료 두께, 금속 종류, 장비 품질에 따라 크게 달라진다. ADHMT의 기술 문서에 따르면, "고급 레이저 절단기기는 재료 종류, 두께, 기계 설정 등의 요인에 따라 ±0.1mm 수준의 매우 엄격한 공차를 유지할 수 있다."

3mm 미만의 얇은 재료의 경우, 일반적으로 ±0.005인치(약 ±0.127mm) 수준의 표준 공차를 기대할 수 있다. 이 정도 정밀도는 대부분의 판금 가공 응용 분야에서 문제 없이 적용 가능하다. 그러나 재료 두께가 증가함에 따라 동일한 엄격한 공차를 달성하는 것은 지수적으로 더 어려워진다.

두께가 왜 그렇게 중요한가요? 물리학적 원리는 간단합니다: 두꺼운 재료는 더 많은 에너지, 느린 절단 속도, 그리고 긴 노출 시간을 필요로 합니다. 이러한 연장된 열 입력은 열영향부위(HAZ)를 확대시키고, 열 왜곡 발생 가능성을 높이며, 일관된 컷 폭(kerf width) 유지를 어렵게 만듭니다. 또한 레이저 빔의 본래 원추형 프로파일(conical profile)로 인해 테이퍼(taper)가 발생하여, 절단면 상단과 하단의 치수가 약간 달라질 수 있습니다.

재료 두께	일반적으로 달성 가능한 허용 오차	적용 사례
3mm 미만	±0.005" (±0.127mm)	정밀 부품, 전자기기 하우징, 세부적인 브래킷
3mm - 6mm	±0.008" ~ ±0.010" (±0.2mm ~ ±0.25mm)	일반 가공, 구조 부품
6mm - 12mm	±0.010" ~ ±0.015" (±0.25mm ~ ±0.38mm)	중형 브래킷, 기계 부품
12mm 초과	±0.015" ~ ±0.020" (±0.38mm ~ ±0.5mm)	구조용 판재, 산업 장비

판금 게이지 차트를 참조하여 재료 두께를 선택할 때, 게이지 크기가 달성 가능한 정밀도에 직접적인 영향을 미친다는 점을 기억하십시오. 더 얇은 게이지는 항상 더 엄격한 허용오차를 제공합니다. 따라서 응용 분야에서 극도의 정확성을 요구하는 경우, 두꺼운 판재의 물리적 한계와 싸우기보다는 얇은 재료를 사용해 설계하는 것이 일반적으로 더 합리적입니다.

요구해야 할 품질 검사 기준

치수 정확도는 품질 평가의 한 요소일 뿐입니다. 전문적인 스테인리스강 판금 가공 및 정밀 레이저 절단 금속 시트는 '허용 가능한 품질'을 종합적으로 정의하는 여러 가지 검사 기준을 충족해야 합니다.

에 따르면 아이비CNC 품질 관리 가이드 , 절단 품질을 결정하는 네 가지 핵심 요소는 표면 조도, 컷 너비 일관성, 수직도, 그리고 열영향부 특성입니다. 이제 구체적으로 어떤 사항을 확인해야 하는지 살펴보겠습니다.

표면 거칠기

자르기된 가장자리를 손가락으로 따라가 보세요. 고품질 레이저 절단면은 상대적으로 매끄러운 느낌이 나야 합니다—거울처럼 반짝이는 수준은 아니지만, 과도한 돌기나 줄무늬(striations)는 없어야 합니다. 산업 표준에서는 절단면의 표면 거칠기를 Ra(평균 조도) 값으로 측정하며, 일반적인 레이저 절단의 경우 강재에서 보통 Ra 12.5~Ra 25 마이크로미터를 달성합니다. 눈에 보이는 드래그 라인(drag lines)은 정상적이며, 깊은 홈이나 심한 줄무늬는 공정 파라미터 설정에 문제가 있음을 나타냅니다.

절단면 수직도

부품을 정밀 측정용 각도기(machinist's square)에 대고 확인하세요. 절단면은 상하 표면에 대해 사양 범위 내에서 수직을 이루어야 하며, 일반 작업의 경우 보통 1~3도, 정밀 응용 분야에서는 더 엄격한 허용 오차가 적용됩니다. 과도한 경사(taper)는 레이저 포커스 위치가 부정확하거나 빔 정렬에 문제가 있음을 시사합니다.

버 존재 여부

버어(Burrs)—용융된 재료가 다시 응고되면서 형성되는 날카로운 돌출부—는 흔히 발생하는 품질 문제이다. 많은 용도에서는 최소한의 버어가 허용되지만, 과도한 버어는 가공 파라미터 설정 오류, 소모품 마모 또는 보조 가스 압력 부적절을 시사한다. 조작 시 안전성이나 정밀한 조립이 요구되는 부품은 실질적으로 버어가 없는 상태로 납품되어야 한다.

열영향구역

절단 가장자리 인근의 변색은 열에 의한 영향을 나타낸다. 특히 스테인리스강의 경우 일부 색상 변화는 정상적이다. 그러나 열영향부(HAZ) 폭이 지나치게 넓거나 심한 변색이 관찰되면, 과도한 열 입력이 발생했음을 의미하며, 이로 인해 해당 영역의 재료 특성이 저하될 수 있다. 중요 용도의 경우, 산화 및 열영향부(HAZ) 범위를 최소화하기 위해 질소(N₂) 보조 가스 사용을 명시해야 한다.

드로스(dross) 형성

스크랩(dross)이란 무엇인가요? 스크랩을 정확히 정의하자면, 절단 가장자리 하부에 부착되는 재응고된 용융 금속으로, 거친 구형 퇴적물을 형성합니다. LYAH Machining의 문제 해결 가이드에 따르면, 스크랩은 일반적으로 "잘못된 절단 속도, 출력 또는 보조 가스 압력"으로 인해 발생합니다. 고품질 절단은 최소한의 스크랩 또는 전혀 없는 상태로 완료되어야 하며, 과도한 스크랩 퇴적은 연마 작업을 필요로 하며 공정상의 문제를 시사합니다.

수령한 부품 평가를 위한 귀하의 품질 체크리스트

어떤 공급업체에서든 레이저 절단 금속 시트를 검사할 때 이 체크리스트를 사용하세요:

• 차원적 정확성: 캘리퍼스로 주요 치수를 측정하세요. 지정된 허용오차 범위 내에 있습니까?
• 가장자리의 매끄러움: 손가락으로 절단 가장자리를 따라 살펴보세요. 과도한 거칠기, 깊은 줄무늬 또는 톱니 모양의 불규칙한 부분을 느끼지 않습니까?
• 수직도: 절단 가장자리를 각도기(squared)에 대고 확인하세요. 과도한 경사(테이퍼) 또는 각도 편차가 있는지 확인합니다.
• 버(Burr) 평가: 하부 가장자리를 세심히 점검하세요. 미세한 버는 허용될 수 있으나, 제거가 필요한 과도한 버는 문제를 나타냅니다.
• 돌로스(dross) 존재 여부: 절단면의 하부를 점검하세요. 깨끗한 출구면은 적절한 공정 조건을 나타내며, 과도한 슬래그는 공정상의 문제를 시사합니다.
• 열에 의한 변색: 과도한 변색 여부를 확인하세요. 스테인리스강에서 파란색 또는 갈색 톤은 정상이지만, 검은색 탄화는 비정상입니다.
• 변형 또는 왜곡: 부품을 평평한 표면 위에 놓고, 특히 얇거나 길쭉한 부품에서 휘어짐, 비틀림, 열적 변형 여부를 점검하세요.
• 기능적 완전성: 작은 구멍, 슬롯 및 복잡한 형상이 완전히 관통되었는지 확인하고, 부분적 관통 또는 과도한 엣지 손상이 없는지 확인하세요.
• 부품 간 일관성: 여러 개를 주문한 경우, 여러 개의 부품을 비교해 보세요. 전체 배치에서 품질이 일관되어야 합니다.

품질에 대한 약속을 입증하는 산업 인증

인증은 공급업체의 품질 관리 시스템이 인정된 기준을 충족함을 외부에서 검증해 주는 근거입니다. 판금 가공 분야에서 가장 중요한 두 가지 인증은 다음과 같습니다:

ISO 9001: 산업 전반에 걸쳐 적용 가능한 기초 품질 관리 표준입니다. ISO 9001 인증은 문서화된 절차, 정기적인 감사 및 체계적인 품질 관리 접근 방식을 의미합니다. 일반 용도의 제작 작업에 있어서 이 인증은 일관된 공정에 대한 합리적인 신뢰를 제공합니다.

IATF 16949: 자동차 산업 전용 품질 표준으로, ISO 9001보다 훨씬 엄격합니다. 업계 자료에 따르면, "자동차 분야의 공차는 복잡한 조립체 내에서 부품이 정확히 맞물리도록 철저히 관리되며, 이는 차량의 전반적인 성능과 안전성에 기여한다." 귀하의 부품이 자동차 응용 분야 또는 기타 안전이 중요한 조립체에 사용된다면, IATF 16949 인증은 엄격한 요구 사항을 충족할 수 있는 공급업체임을 입증합니다.

흔히 발생하는 품질 문제 해결

부품 도착 시 문제가 발생했을 경우, 근본 원인을 파악하면 공급업체와 효과적으로 소통하고 동일한 문제가 재발하는 것을 방지할 수 있습니다.

과도한 슬래그 형성

원인: 절단 속도가 너무 느림, 보조 가스 압력이 너무 낮음, 노즐 정렬 문제, 또는 오염된 보조 가스 사용. 해결 방안: 공정 파라미터 조정 및 노즐 점검 요청. 중량급 슬래그가 많이 발생하는 부품은 일반적으로 공급업체가 귀사의 특정 재료에 맞춰 재교정이 필요함을 의미합니다.

에지 변색

원인: 과도한 열 입력, 산소 보조 가스 사용(의도적으로 산화시키는 경우), 또는 오염된 절단 환경. 깨끗한 에지를 요구하는 스테인리스강의 경우, 질소 보조 가스를 명시하십시오. LYAH 기계 가공 주석 적절한 보조 가스 선택이 "직접 용접이 가능한 밝고, 산화물이 없으며, 버가 없는 에지를 생성한다."

열 응력으로 인한 휨

원인: 급격한 가열 및 냉각으로 인해 내부 응력이 발생합니다. 얇은 재료와 세장형 부품은 특히 이러한 영향을 받기 쉽습니다. 기술 가이드에 따르면, 효과적인 열 변형 관리는 "절단 속도 향상, 펄스 절단 또는 최적화된 절단 순서를 통해 총 열 입력을 최소화하는 것"을 포함합니다. 휨 현상이 지속되는 경우, 고정장치(фик스처) 솔루션이나 대체 절단 전략에 대해 공급업체와 상의하십시오.

절단 품질 불일치

원인: 마모된 소모품(노즐, 렌즈), 초점 이탈, 재료 특성의 불일치, 또는 온도 변화와 같은 환경적 요인 등입니다. 품질 관리 전문가들은 "이러한 결함의 대부분은 기계의 성능과 절단 대상 재료 간 단순한 불일치에서 비롯된다"고 지적합니다. 공급업체의 정비 일정 및 재료 검증 절차에 대한 문서를 요청하십시오.

전문가 팁: 첫 주문 시 품질 문제가 발생할 경우, 향후 프로젝트에서 양산 수량을 확정하기 전에 샘플 부품을 요청하세요. 신속히 대응하는 공급업체는 이를 환영할 것입니다. 전체 로트를 재작업하는 것보다 초기 단계에서 문제를 조기에 식별하는 것이 훨씬 비용 효율적입니다.

명확한 품질 기대치와 검사 기준을 바탕으로 이제 귀하는 부품을 객관적으로 평가할 준비가 되었습니다. 다음 고려 사항 역시 실용적입니다: 수량 증가에 따른 비용 변화 양상을 이해하고, 이익률에 가장 큰 영향을 미치는 요인을 파악하는 것입니다.

스마트 주문을 위한 비용 요인 및 수량 경제성

디자인을 완벽히 마무리했고, 적절한 소재를 선택했으며 품질 기대 수준도 확인하셨습니다. 이제 프로젝트가 실제로 진행될지 여부를 최종적으로 결정하는 질문이 남았습니다: 이 작업의 실제 비용은 얼마일까요? 레이저 절단 서비스의 경제성—특히 주문 수량에 따른 가격 변화 방식—을 이해하면, 언제 프로토타입을 제작할지, 언제 양산에 진입할지, 그리고 비용 최적화 노력을 어디에 집중시켜야 할지를 보다 현명하게 판단할 수 있습니다.

많은 구매자가 간과하는 사실은 바로 레이저 절단 가격이 선형적으로 증가하지 않는다는 점입니다. 10개 주문 시 부품당 단가와 1,000개 주문 시 부품당 단가는 현저히 다릅니다. 이러한 관계를 정확히 파악하면, 도착한 첫 번째 견적을 맹목적으로 수락하기보다는 전략적으로 주문 구조를 설계할 수 있습니다.

프로토타입 경제성 대 양산 수량 기반 가격 책정

단일 프로토타입 또는 소량의 부품을 주문할 때, 단순히 재료비와 절단 시간만 지불하는 것이 아닙니다. Thinklaser의 원가 분석에 따르면, 맞춤형 설계를 위한 초기 설정 및 프로그래밍 비용이 전체 비용에 상당한 영향을 미치며, 특히 단일 생산(One-off) 프로젝트의 경우 그 영향이 더욱 크습니다.

프로토타입 비용을 높이는 요인은 무엇인가요? 여러 가지 요인이 복합적으로 작용합니다.

• 설정 시간 배분: 기계 준비, 파일 처리, 재료 배치 작업은 한 개의 부품을 절단하든 50개를 절단하든 거의 동일한 시간이 소요됩니다. 이러한 고정 비용을 단일 부품에만 전부 부과하게 되면 단가가 급격히 상승하게 됩니다.
• 재료 낭비: 큰 시트 위에 작은 부품 하나만 가공할 경우, 상당량의 재료가 낭비됩니다. 실제로는 필요한 부분은 극소량임에도 불구하고 전체 시트를 구매해야 하기 때문입니다.
• 처리 관리 부담: 모든 주문은 견적 산출, 일정 조정, 품질 검사, 배송 협조 등 시간이 많이 소요되는 단계를 거쳐야 하며, 이러한 작업은 주문 수량과 비례하지 않습니다.

공급업체의 원가 비교 자료에 따르면, 레이저 절단은 약 1,000~3,000개 이하의 생산 수량에서는 우수한 성능을 발휘하지만, 이 수량을 초과하면 스탬핑(stamping) 등 다른 공정이 더 경제적으로 됩니다. 다만 이 임계치는 부품 크기 및 복잡도에 따라 크게 달라질 수 있습니다.

생산 수량이 증가하면 이 관계가 역전됩니다. 수백 개 또는 수천 개의 부품을 주문할 경우, 고정된 설비 설치 비용이 전체 생산량에 분배되어 부담이 줄어듭니다. 네스팅(nesting) 소프트웨어를 통해 재료 사용률이 최적화되어 한 장의 시트에서 최대한 많은 부품을 배치할 수 있습니다. 작업자들은 반복 작업을 통해 리듬을 익히게 되어 부품당 취급 시간이 단축됩니다. 그 결과, 프로토타입 가격 대비 단위당 비용이 40~70%까지 감소할 수 있습니다.

현실적인 확인 사항: 프로토타입 단가가 부품당 $50일 경우, 단순히 주문 수량 × $50으로 양산 단가를 추정해서는 안 됩니다. 여러 수량 구간(예: 500개, 1,000개, 5,000개 등)에 대한 견적을 요청하세요. 일반적으로 상당한 비용 절감 효과가 시작되는 ‘최적 수량 구간(sweet spots)’을 발견할 수 있습니다.

귀사의 최종 이익에 영향을 미치는 숨겨진 비용들

제시된 절단 가격은 일반적으로 전체 상황을 정확히 반영하지 않습니다. 최종 청구서 금액이 초기 예상치를 훨씬 초과하게 만드는 여러 요인이 존재합니다.

재료 유형 및 두께

다양한 금속은 원자재 비용 및 절단 시간 측면에서 각기 다른 가격을 부과받습니다. 스테인리스강은 일반 강판보다 비쌉니다. 알루미늄은 인치당 더 많은 에너지를 필요로 합니다. 두께가 두꺼운 판재는 절단 속도를 급격히 저하시켜 기계 가동 시간과 그에 따른 비용을 증가시킵니다. 업계의 가격 책정 지침에 따르면, 두껍고 밀도가 높은 금속을 절단할 경우 소요 시간과 비용이 비례하여 증가합니다.

설계 의 복잡성

곡선, 미세한 형상, 정교한 패턴 등 복잡한 디자인은 단순한 사각형보다 절단에 더 오랜 시간이 소요됩니다. Laserfab에서 언급한 바에 따르면, "디자인 내 선의 길이가 길수록 제작 시간이 늘어나며, 이는 비용 증가로 이어집니다." 모든 곡선, 모든 모서리, 모든 천공 작업은 기계 가동 시간을 추가로 소요시킵니다.

허용오차 요구사항

표준 허용오차는 표준 가격으로 제공됩니다. 더 엄격한 허용오차를 지정할 경우, 업체는 절단 속도를 낮추거나 추가 품질 검사를 수행하거나 고급 장비를 사용해야 할 수 있으며, 이 모든 과정이 비용 증가로 이어집니다.

부가 작업

부품은 레이저 절단기에서 바로 출하되는 경우는 드뭅니다. 굽힘, 성형, 하드웨어 삽입, 용접, 마감 처리 등 각 공정은 별도의 비용을 발생시킵니다. 부품에 파우더 코팅 서비스 또는 기타 표면 처리가 필요한 경우, 이러한 비용을 초기 전체 예산 산정 시부터 반영해야 합니다. 복잡한 조립체의 경우, 마감 처리 비용이 절단 비용을 초과하기도 합니다.

나와 가까운 금속 가공 업체를 검색할 때는 구체적으로 2차 가공 능력(예: 굽힘, 용접, 마감 등)에 대해 문의하세요. 통합 서비스를 제공하는 업체는 절단과 마감 작업을 여러 업체에 분산시키는 것보다 종합적인 가치를 높일 수 있습니다. 이는 절단 후 마감까지의 운송 비용과 조율 지연을 모두 제거해 줍니다.

납기 기간

긴급 주문은 프리미엄 가격을 적용합니다. 업계 분석에 따르면, 레이저 절단은 긴급 프로젝트의 경우 24~72시간 이내에 시작할 수 있지만, 이러한 속도는 추가 비용을 수반합니다. 일반적인 생산 일정(5~10일)은 보통 더 유리한 가격을 제공합니다. 가능하면 사전에 계획하시기 바랍니다.

실제로 작동하는 비용 최적화 전략

현명한 구매자는 견적을 단순히 수용하는 것이 아니라, 경제성을 개선하기 위해 프로젝트를 능동적으로 최적화합니다. 다음 전략들은 품질을 희생하지 않으면서 비용을 지속적으로 절감합니다:

• 효율적인 네스팅: 부품 배치 방향 및 그룹화에 대해 공급업체와 협의하세요. 제작 전문가들에 따르면, "네스팅(Nesting)은 절단할 부품들을 공유되는 에지(모서리)를 최대한 활용하고 잉여 공간을 최소화하도록 재배열하는 과정입니다." 퍼즐 조각처럼 서로 맞물리는 보완적인 형상은 폐기물을 줄이고 원자재 비용을 절감합니다.
• 재료 두께 표준화: 공급업체가 정기적으로 보유하는 일반 규격(게이지)을 사용하면 특수 주문 자재에 대한 프리미엄 비용과 납기 지연을 피할 수 있습니다. 예를 들어, 13게이지 대신 14게이지가 거의 동일한 성능을 발휘한다면, 표준 규격을 선택함으로써 비용을 절감할 수 있습니다.
• 2차 가공 작업을 최소화하도록 설계하세요: 모든 굴곡, 용접 또는 파우더 코팅 공정 단계는 비용을 증가시킵니다. 부품을 재설계하여 후공정을 완전히 제거하거나, 적어도 그 복잡성을 줄일 수 있는지 검토하세요.
• 유사한 부품을 묶어 처리하기: 여러 부품 번호를 단일 주문으로 통합하면 네스팅 효율성이 향상되고 세트업 오버헤드가 감소합니다. 동일한 두께의 소재에서 여러 가지 서로 다른 부품이 필요할 경우, 함께 주문하세요.
• 절단 경로 단순화: 레이저팹(Laserfab)의 조언에 따르면, 이중 절단 라인과 불필요한 복잡성을 제거하면 절단 시간을 직접적으로 단축할 수 있습니다. 중복되는 경로나 제거 가능한 과도한 디테일이 포함된 파일을 검토하세요.
• 수량 구간 고려: 할인 혜택이 적용되는 경우, 당장 필요한 수량보다 약간 더 많이 주문하는 것이 종종 합리적입니다. 다음 수량 구간에서 발생하는 부품당 절감액이 소량의 재고 보유를 정당화할 수 있습니다.

프로토타입 검증과 양산 경제성의 균형

핵심 전략적 질문은 다음과 같습니다: 언제 프로토타입을 주문해야 하며, 언제 바로 양산으로 넘어가야 할까요?

신규 설계의 경우, 프로토타이핑은 거의 항상 비용 대비 효과가 뛰어납니다. 소량의 시험 생산(단가가 프리미엄 수준이라도)은 500개 규모의 양산 주문에서 문제를 발견했을 때 발생하는 비용보다 훨씬 적습니다. 업계 가이드라인에 따르면, 초기 테스트를 통해 신뢰도를 확보하는 것은 "최종 결과에 대한 신뢰도를 높이고, 조기에 발견된 결함을 해결하기 위한 비용을 줄이는 데 기여합니다."

그러나 검증된 설계나 단순한 형상의 경우, 프로토타이핑은 불필요한 비용일 수 있습니다. 비중요 공차 범위 내에서 잘 알려진 재료로 기본 브래킷을 절단하는 경우, 바로 양산 수량으로 전환하는 것이 종종 합리적입니다.

많은 구매자에게는 하이브리드 방식이 효과적입니다. 즉, 신규 프로젝트 시작 시 소량의 검증 배치를 주문한 후, 설계가 확정되면 대량 양산으로 전환하는 방식입니다. 이는 리스크 관리와 비용 효율성을 균형 있게 달성합니다.

비용 요인과 최적화 전략을 명확히 이해한 후, 프로젝트를 실행할 적절한 공급업체를 선정하는 것이 마지막 단계가 된다. 이 결정은 가격뿐 아니라 품질, 의사소통, 장기적인 협력 가능성에도 영향을 미친다.

레이저 절단 파트너 평가 및 선정 방법

기술에 대해 충분히 이해했고, 설계 파일도 최적화했으며, 기대하는 품질 기준도 정확히 파악했다. 이제 전체 프로젝트에서 가장 중대한 결정이 남았다—바로 실제 부품을 절단할 업체를 선택하는 것이다. 우수한 금속 레이저 절단 서비스 제공업체와 평범한 업체 사이의 차이는 단순히 가격에만 국한되지 않는다. 부품이 예정된 시기에 도착하는지, 사양을 충족하는지, 그리고 비용이 많이 드는 예기치 않은 문제 없이 조립 공정에 원활하게 통합되는지가 핵심이다.

공급업체 선정을 향후 모든 주문에 걸쳐 이익을 가져다주는 적절한 실사 작업으로 간주하십시오. 초기 단계에서 공급업체의 역량을 평가하는 데 시간을 투자하면, 생산이 시작된 후 문제를 발견함으로써 생기는 골치 아픈 상황을 피할 수 있습니다.

공급업체의 진정한 역량을 드러내는 질문들

누구나 웹사이트에서 품질과 전문성이라고 주장할 수 있습니다. 하지만 적절한 질문을 던지는 것이 마케팅 용어와 실제 역량을 구분해 줍니다. Wrightform의 공급업체 평가 가이드 에 따르면, 목표 지향적인 질문을 하는 것은 "비용과 시간을 절약하면서도 비용이 많이 드는 실수를 피하는 데 도움이 된다."

지역 내 또는 원격 레이저 절단 서비스 공급업체를 평가할 때, 다음 질문들은 가장 중요한 사항을 드러냅니다:

• 어떤 재료를 가공할 수 있으며, 어떤 두께까지 처리할 수 있습니까? 모든 가공 업체가 동일한 설비를 갖추고 있는 것은 아닙니다. 귀사의 특정 금속 종류 및 두께(게이지)를 실제로 다룰 수 있는지 반드시 확인하십시오. 고출력 파이버 레이저는 반사성이 높은 금속 및 두꺼운 재료를 기존 CO2 시스템보다 더 효과적으로 가공할 수 있으므로, 귀사의 재료에 맞는 적절한 장비가 매우 중요합니다.
• 어느 정도의 정밀도를 달성할 수 있습니까? 재료 두께에 대한 구체적인 허용 오차 범위를 요청하세요. "매우 정밀함"과 같은 모호한 답변은 잠재적 문제를 시사합니다. 품질이 우수한 업체는 실제 수치(예: 얇은 재료의 경우 ±0.005인치)를 제시합니다.
• 프로토타입 제작 서비스를 제공하나요? 업계 가이드라인에서도 확인할 수 있듯이, "프로토타이핑은 대량 생산에 착수하기 전에 설계 타당성을 검증할 수 있게 해줍니다." 신속한 프로토타이핑을 제공하는 업체는 유연성과 설계 검증 능력을 보여줍니다.
• 폐기물을 줄이기 위해 어떻게 자재 사용을 최적화하나요? 고급 CAD/CAM 네스팅 소프트웨어를 보유한 업체는 시트당 최대 출력을 달성하여 직접적으로 귀사의 재료 비용을 절감합니다. 그들의 네스팅 방식에 대해 문의해 보세요—이는 기술적 숙련도와 비용 효율성 모두를 드러냅니다.
• 어떤 파일 형식을 지원하며, 설계 수정에 대한 도움도 받을 수 있나요? 표준 파일 형식으로는 DXF 및 DWG가 있습니다. 더 중요한 것은, 절단 시작 전에 귀사의 파일을 검토하여 제조 가능성 문제를 식별할 수 있는지 여부입니다.
• 일반적인 납기 시간은 얼마나 되며, 신속 처리 옵션도 제공되나요? 표준 납기 일정과 긴급 대응 능력 모두를 파악하세요. 일부 업체는 긴급 작업 시 24~48시간 이내 출하가 가능하며, 일정이 지연될 때 유용합니다.
• 마감 처리, 조립, 포장 등 추가 서비스를 제공하시나요? 통합 2차 가공 서비스를 제공하는 철강 가공 업체는 작업을 여러 협력업체에 분산시키는 경우에 비해 조정 시간과 운송 비용을 절감합니다.
• 품질 관리를 어떻게 보장합니까? 검사 절차, 측정 장비, 문서화 방식에 대해 문의하세요. 부품이 사양을 충족하지 못할 경우 어떻게 처리하나요?
• 귀사의 산업 분야 또는 유사한 프로젝트 수행 경험이 있으신가요? 자동차 부품의 허용 오차에 익숙한 업체는 건축용 응용 분야를 담당하는 업체와는 다른 방식으로 운영됩니다. 산업별 전문 경험은 귀사의 요구 사항을 사전에 예측할 수 있습니다.
• 유연한 주문 규모를 제공하십니까? 단일 프로토타입 제작이든 수천 개 규모의 양산이든, 신뢰할 수 있는 업체는 귀사의 실제 요구 사항에 맞춰 유연하게 대응하며, 프로젝트에 부적합한 최소 주문 수량을 강제하지 않습니다.

DFM의 이점: 비용이 발생하기 전에 문제를 조기에 발견

제조 용이성 설계(DFM) 지원은 주문 접수 업체와 진정한 제조 파트너를 구분해 줍니다. 달신 인더스트리즈(Dalsin Industries)의 분석에 따르면, DFM은 "제조 공정을 최적으로 지원하기 위해 제품을 설계하거나 공학적으로 개발하는 것"을 의미하며, 그 이점으로는 "비용 절감과 설계 초기 단계에서 문제를 조기에 식별하고 해결할 수 있다는 점이 있습니다. 이는 도전 과제를 해결하기에 가장 비용 효율적인 시점입니다."

실질적인 DFM 지원은 실제로 어떻게 이루어질까요? 역량 있는 공급업체는 생산 시작 전에 귀사의 설계 파일을 검토하여 잠재적 문제점을 식별합니다. 예를 들어, 재료 두께에 비해 너무 작은 특징, 과열 위험이 있는 간격, 응력 집중을 유발하는 날카로운 모서리, 또는 실현 가능한 능력을 초과하는 허용 오차 사양 등이 여기에 해당합니다. 이들은 기능을 훼손하지 않으면서 제조 용이성을 향상시키기 위한 수정 방안을 제안합니다.

자동차 및 정밀 응용 분야에서는 이러한 선제적 접근 방식이 필수적입니다. IATF 16949 인증은 자동차 산업의 엄격한 품질 기준으로, 문서화, 공정 관리 및 지속적 개선 능력을 갖춘 공급업체임을 입증합니다. 이러한 능력은 요구 수준이 높은 응용 분야에서 반드시 필요합니다. BYD와 같은 제조업체는 소이 메탈 테크놀로지 종합적인 DFM(DfM) 지원, 5일 이내 신속 프로토타이핑, 12시간 내 견적 제공 등으로 이 표준을 구체적으로 실천하며, 설계에서 양산까지의 간극을 효율적으로 해소합니다.

금속 절단 서비스 평가 시 주의할 사항(경고 신호)

무엇을 찾아야 할지 아는 것만큼 중요한 것은 잠재적 문제를 암시하는 경고 신호를 식별하는 것입니다. EWM의 협력사 평가 가이드라인에 따르면, 평가자는 "경고 신호에 대해 구체적인 메모를 작성하고, 해당 우려 사항에 대한 명확한 답변을 확보해야 한다. 그러한 질문들에 대한 답변이 나오기 전까지는 해당 협력사와의 협업을 진행해서는 안 된다."고 권고합니다.

자신의 위치 근처에서 금속 레이저 절단 서비스를 찾거나, 거리가 먼 공급업체를 평가할 때 다음의 경고 신호를 주의 깊게 살펴보십시오:

• 장비에 관한 모호하거나 회피적인 답변: 특정 레이저 유형, 출력 수준 또는 기계 브랜드에 대한 구체적인 논의를 꺼리는 태도는 곧장 노후화된 장비를 사용 중이거나 기술적 지식이 부족함을 시사합니다.
• 품질 인증서 없음: 모든 작업이 반드시 ISO 9001 또는 IATF 16949 인증을 요구하는 것은 아니지만, 품질 관리 시스템을 전혀 갖추지 않은 공급업체는 일관된 프로세스를 보유하지 못할 가능성이 있습니다.
• 납기 일정에 대한 불명확한 의사소통: 견적 제출 단계에서 현실적인 납기 일정을 제시하지 못한다면, 양산 단계에서 예기치 않은 일정 지연이 발생할 가능성이 높습니다.
• DFM 검토(DFA/DFM 리뷰)를 제공하지 않음: 고객이 제출한 도면 파일을 그대로 가공만 하고, 가공성 관련 피드백을 전혀 제공하지 않는 공급업체는 부품이 최종 검사를 통과하지 못할 때까지 문제를 인지하지 못할 수 있습니다.
• 샘플 제공을 꺼리는 태도: 품질을 중시하는 공급업체는 샘플 요청을 환영합니다. 양산량 확정 전에 시험 가공 부품을 제작하는 것에 대해 거부하거나 주저하는 태도는 신뢰성에 의문을 제기합니다.
• 소통 반응성이 부족한 경우: 문의에 대한 응답 속도는 어느 정도입니까? 견적 제출 단계에서의 응답 속도는 일반적으로 양산 단계에서의 의사소통 품질을 예측해 줍니다.
• 정비 및 교정 이력 문서 미보유: 정기적으로 유지보수를 실시한 장비는 일관된 결과를 산출합니다. 공급업체가 자사의 유지보수 방식에 대해 설명할 수 없다면, 품질에 영향을 미칠 수 있는 측정값 편차(drift) 문제가 있을 수 있습니다.

양산 확정 전 샘플 부품 평가

검증되지 않은 공급업체와 대량 양산을 약속하지 마십시오. 프로토타입 가격으로도 샘플 부품을 요청함으로써, 막대한 투자 이전에 해당 공급업체의 능력을 검증할 수 있습니다.

맞춤형 레이저 절단 서비스에서 제공한 샘플 부품을 평가할 때는 이전 단계에서 제시한 품질 체크리스트—치수 정확도, 엣지 마감 품질, 직각도, 버(burr) 존재 여부, 그리고 여러 개 부품 간의 일관성—를 적용해야 합니다. 또한, 눈에 보이지 않지만 중요한 요소들도 평가해야 합니다:

• 제시된 납기 일정을 준수했습니까? 샘플 납품 성과는 양산 시 신뢰성을 예측하는 지표입니다.
• 질문이나 사양 변경 요청에 어떻게 대응했습니까? 소규모 주문 시의 소통 품질은 향후 대규모 프로젝트에서도 동일하게 반영될 가능성이 높습니다.
• 문서화 자료가 완전했습니까? 부품과 함께 검사 보고서, 원자재 인증서 또는 기타 요청된 문서가 함께 도착했습니까?
• 포장 품질은 어땠습니까? 배송 중 손상된 부품은 전반적인 세심함 부족을 반영합니다.

공급업체 평가 최선의 관행에 따르면, 기존 공급업체는 정기적으로 "재자격 심사"를 받아야 합니다. 협력 관계가 수립된 후에도 주기적인 샘플 평가를 통해 품질이 시간이 지남에 따라 저하되지 않았는지 확인해야 합니다.

공급업체 평가 프레임워크 구축

내 주변 또는 원격 위치의 금속 가공 업체를 비교하기 위한 체계적인 접근 방식을 마련하세요. 각 업체를 일관된 평가 기준에 따라 점수화하세요:

평가 기준	가중치 (1-5)	공급업체 A 점수	공급업체 B 점수
귀사의 재료에 대한 설비 능력	5	—	—
허용 오차 능력 문서화 여부	4	—	—
품질 인증서(ISO, IATF)	4	—	—
DFM 지원 제공	5	—	—
의사소통 반응성	4	—	—
납기 기간 경쟁력	3	—	—
2차 가공 능력	3	—	—
샘플 부품 품질	5	—	—
가격 경쟁력	3	—	—
산업별 전문 경험	3	—	—

귀사의 구체적인 우선순위에 기반한 가중치 기준 — 품질이 핵심인 응용 분야에서는 인증서 및 샘플 품질을 높게 반영할 수 있는 반면, 원가 민감도가 높은 프로젝트에서는 가격 및 납기 기간을 더 중시할 수 있습니다. 이러한 체계적인 비교 방식은 단순히 최저 견적만을 기준으로 한 의사결정을 방지합니다.

명심하세요: 재작업, 지연, 품질 문제를 고려할 때, 가장 저렴한 공급업체가 반드시 가장 경제적인 선택은 아닙니다. 프로젝트 전체 수명 주기에 걸쳐 가치를 제공하는 파트너를 선정하기 위해 초기 평가 단계에 충분한 시간을 투자하십시오.

공급업체 평가 프레임워크를 확립한 후에는 조사 단계에서 실행 단계로 전환할 준비가 완료된 것입니다. 마지막 단계는 지금까지 습득한 모든 정보를 실무 중심의 실행 계획으로 전환하여, 설계 개념에서부터 완성된 부품을 손에 쥐는 단계까지 프로젝트를 성공적으로 이끄는 것입니다.

레이저 절단 금속 부품 성공 달성을 위한 귀사의 실행 계획

여러분은 레이저 기술 유형과 재료 특성, 파일 준비 기준, 그리고 공급업체 평가 기준에 이르기까지 막대한 양의 정보를 습득하셨습니다. 이제 이 지식을 실천으로 옮길 차례입니다. 본 최종 섹션에서는 첫 번째 설계 스케치에서 완성된 레이저 절단 금속 부품이 귀사 시설에 도착하기까지의 전 과정을 실용적인 실행 로드맵으로 압축하여 제시합니다.

이 가이드를 간결한 요약서이자 실행 매뉴얼로 삼으시면 됩니다. 단일 브래킷의 프로토타입 제작이든 수천 개 규모의 양산 런치이든 관계없이, 이 단계들을 따르면 효율적으로 프로세스를 진행할 수 있으며, 사전 준비가 부족한 구매자들이 흔히 겪는 비용이 많이 드는 실수를 피할 수 있습니다.

레이저 절단 부품 주문 전 체크리스트

주문을 제출하기 전에 반드시 이 검증 체크리스트를 점검하세요. 각 항목은 본 가이드에서 다룬 의사결정 포인트를 반영하고 있으며, 어느 하나라도 누락하면 추후 문제 발생 위험이 있습니다.

카테고리	점검 포인트	검증 완료 여부
재료 선택	재료 종류가 적용 분야의 요구사항(부식 저항성, 강도, 중량 등)에 부합함	☐
	두께는 구조적 요구 사항과 달성 가능한 공차에 적합함	☐
	엣지 품질에 대한 기대치가 재료 특성과 일치함	☐
설계 최적화	최소 피처 크기가 재료 두께 요구 사항을 충족함	☐
	내부 모서리에 적절한 반경(날카로운 90도 각이 아님)이 적용됨	☐
	절단 간 간격이 최소 요구 사항을 초과함	☐
파일 준비	파일 형식이 벡터 형식(DXF, DWG, AI 또는 SVG)임	☐
	모든 경로가 닫혀 있고 올바르게 연결됨	☐
	텍스트가 아웃라인/패스로 변환됨	☐
	커프 보정 방식이 공급업체와 사전 확인됨	☐
공차 사양	중요 치수를 도면 상 명확히 표기함	☐
	공차 요구 사항이 재료 두께에 대해 실현 가능함	☐
공급업체 평가	귀사의 소재 유형에 대한 장비 능력이 검증됨	☐
	귀사의 응용 분야에 적합한 품질 인증 보유	☐
	양산 이전 DFM 검토 제공	☐
	샘플 부품 평가 완료(신규 공급업체 대상)	☐

설계 개념에서 양산 현실로의 전환

실행 준비가 되셨나요? 초기 개념에서 최종 납품까지, 번호 순서에 따라 이 단계를 따르세요. 각 단계는 이전 단계를 기반으로 하며, 위험을 최소화하고 효율성을 극대화하는 체계적인 경로를 구축합니다.

1. 응용 분야 요구사항 정의: CAD 소프트웨어를 사용하기 전에, 부품이 달성해야 할 사항을 문서화하세요. 부품은 어떤 하중을 견뎌야 합니까? 어떤 환경에서 작동해야 합니까? 어떤 조립체와 통합되어야 합니까? 이러한 답변들이 이후 모든 결정을 이끕니다.
2. 성능 요구사항에 기반한 소재 선정: 귀사의 요구 사양에 맞는 재료 특성을 선택하세요. 비용 대비 강도가 뛰어난 일반 탄소강, 부식 저항성이 우수한 스테인리스강, 경량화에 적합한 알루미늄 등 각 재료의 특성을 고려하십시오. 또한 각 금속이 레이저 절단 가공 공정에서 보이는 반사율, 열 전도성, 그리고 달성 가능한 절단 에지 품질을 반드시 고려하십시오.
3. 제조 용이성을 고려한 설계: 금속 시트 레이저 절단을 위한 기하학적 규칙을 초기 설계 단계부터 적용하십시오. 적절한 곡률 반경(Radius)을 확보하고, 두께에 상응하는 최소 피처 크기(Minimum Feature Size)를 유지하며, 절단 간 충분한 간격(Spacing)을 확보하십시오. 처음부터 올바르게 설계하는 데는 비용이 들지 않지만, 실패한 절단 후 재설계하는 데는 막대한 비용이 발생합니다.
4. 양산 준비 완료 파일 작성: 허용되는 형식으로 깔끔한 벡터 파일을 내보내십시오. 모든 경로가 닫혀 있는지 확인하고, 중복 선을 제거하며, 텍스트를 아웃라인(Outline)으로 변환하십시오. 단위(Unit)와 스케일(Scale)이 정확한지도 반드시 검증하십시오. 이 파일의 품질은 귀사의 첫 번째 제출이 성공할지, 아니면 수정 사이클을 거쳐야 할지를 직접적으로 결정합니다.
5. 공차 및 품질 요구 사항 명시: 치수 중 어떤 것이 중요하고, 어떤 허용오차를 요구하는지를 명시한 문서입니다. 특별한 엣지 마감, 표면 처리 또는 검사 요구 사항이 있는 경우 이를 반드시 기재하십시오. 명확한 사양은 품질 수용 여부에 대한 분쟁을 방지합니다.
6. 자격을 갖춘 공급업체로부터 견적을 요청하세요: 귀사의 평가 기준을 통과한 공급업체에 파일 및 사양서를 제출하십시오. 맞춤형 금속 절단 프로젝트의 경우, 대량 주문 시 경제성(볼륨 이코노믹스)을 파악하기 위해 여러 수량 단계별 견적을 요청하십시오. 반응이 빠른 공급업체로부터는 24~48시간 이내에 상세한 견적을 받을 수 있습니다.
7. 생산 전 DFM 리뷰 수행: 이 단계는 성공적인 프로젝트와 문제 있는 프로젝트를 구분짓는 핵심 요소입니다. 산업 최고 실무 에 따르면, 품질 관리는 "절단 작업이 시작되기 전부터" 시작되며, 이는 허용오차, 재료 선정, 제조 간극 등을 검토하는 공식적인 설계 리뷰를 통해 이루어집니다. 철저한 DFM 리뷰는 문제가 발생했을 때 비용이 적게 드는 초기 단계에서 이를 발견하여, 재료가 절단된 후에야 수정해야 하는 상황을 방지합니다.
8. 검증을 위해 프로토타입 주문(해당 시) 신규 설계 또는 중요 응용 분야의 경우, 프로토타입 검증은 필수적입니다. JC Proto가 설명하듯이, 단순한 시험 운전은 "500개 규모의 양산 주문에서 문제를 발견하는 것보다 훨씬 적은 비용이 듭니다." 프로토타입 제작을 통해 자원을 대규모로 투입하기 전에 적합성, 기능성 및 품질을 사전에 검증할 수 있습니다.
9. 생산 승인 및 출하: 프로토타입을 통해 설계가 검증된 후, 양산 수량을 출하합니다. 납기 일정, 배송 조치 및 필요한 2차 가공 작업을 확인하세요. 이 단계에서 명확한 소통은 인도 시 예기치 않은 상황을 방지합니다.
10. 사양서에 따라 도착 부품 점검: 부품이 도착하면, 품질 점검 목록을 체계적으로 적용하세요. 치수 정확도, 엣지 품질, 그리고 특징 요소의 무결성을 확인합니다. 불일치 사항은 즉시 문서화하세요—대부분의 공급업체는 신속히 보고된 품질 문제를 즉각 처리합니다.

중요 응용 분야에서 DFM 컨설팅이 중요한 이유

요구 사항이 엄격한 응용 분야—자동차 섀시 부품, 서스펜션 브래킷, 정밀도가 직접적으로 안전성과 성능에 영향을 미치는 구조용 조립체—에서는 DFM(DfM) 컨설팅이 선택 사항이 아니라 필수적인 리스크 관리입니다.

에 따르면 제조 공학 분석 , DFM은 측정 가능한 이점을 제공합니다: "설계 초기 단계, 즉 문제를 해결하기에 가장 비용 효율적인 시점에서 비용 절감과 동시에 문제 식별 및 해결을 실현합니다." 양산 전 설계 검토 비용은 양산 라인을 폐기하거나, 더 나아가 제조 결함으로 인한 현장 고장이 발생하는 것에 비해 극히 사소한 금액입니다.

IATF 16949 인증을 획득한 제조업체는 자동차 응용 분야에 특별한 가치를 제공합니다. 이 엄격한 인증은 문서화된 절차, 통계적 공정 관리(SPC), 그리고 일반 가공업체가 갖추지 못할 수 있는 지속적 개선 시스템을 의미합니다. 귀사의 부품이 안전 핵심 조립체에 공급되는 경우, 이러한 수준의 품질 보증은 모든 생산 로트에서 사양을 일관되게 충족시킬 수 있다는 신뢰를 제공합니다.

양산 준비 완료 부품으로의 개발 기간 단축

정밀 금속 부품 제작을 바로 시작하려는 독자분들께는 적합한 제조 파트너가 개념 설계에서 양산 준비 완료 부품에 이르기까지 반복 개발 과정을 획기적으로 가속화해 줍니다. 빠른 견적 제공(최대 12시간 이내)과 신속한 프로토타이핑 서비스를 제공하는 제조업체를 통해, 경쟁사가 첫 번째 견적서조차 받기 전에 이미 설계 검증 및 사양 확정을 완료할 수 있습니다.

샤오이 (닝보) 금속 기술 이 기업은 이러한 가속화된 접근 방식을 대표하며, 섀시, 서스펜션 및 구조 부품에 대해 5일 이내의 신속한 프로토타이핑과 IATF 16949 인증을 획득한 양산 능력을 동시에 제공합니다. 포괄적인 DFM(Design for Manufacturability) 지원을 통해 제조 가능성 관련 문제를 비용이 많이 드는 단계 이전에 조기에 식별할 수 있으며, 자동화된 생산 시스템은 프로토타입 단계에서 대량 생산에 이르기까지 품질 일관성을 보장합니다.

신규 설계 개념을 검증하든, 검증된 부품을 양산 규모로 확장하든, 본 가이드에 제시된 원칙은 모두 적용됩니다. 재료를 신중히 선택하세요. 설계 초기 단계부터 제조 용이성(DFM)을 고려해 설계하세요. 파일을 정확히 준비하세요. 요구사항을 명확히 명시하세요. 협력 파트너를 신중히 선정하세요. 그리고 문제를 해결하기 쉬운 초기 단계에서 DFM 컨설팅을 적극 활용하세요.

귀사의 부품 품질은 이를 생산하는 공정의 수준만큼 높습니다. 공정을 처음부터 철저히 다듬는 데 필요한 노력을 투자하시면, 레이저 절단 금속 부품은 예정된 대로, 사양에 부합하여, 그리고 바로 사용 가능한 상태로 정확히 도착할 것입니다.

레이저 절단 금속 부품에 대한 자주 묻는 질문

1. 레이저 커터로 절단할 수 없는 재료는 무엇인가요?

레이저 커터는 PVC, 폴리카보네이트, 렉산(Lexan), 그리고 가열 시 유독성 가스를 방출하는 일부 플라스틱과 같은 특정 재료를 안전하게 가공할 수 없습니다. 금속의 경우 전통적인 CO2 레이저는 구리 및 황동과 같이 높은 반사율을 가지는 재료의 절단에 어려움을 겪지만, 최신 파이버 레이저는 이러한 제한을 대부분 극복했습니다. 장비 손상이나 안전 사고를 방지하기 위해 주문 제출 전 반드시 공급업체와 재료 호환성을 확인하십시오.

2. 금속 레이저 절단 비용은 얼마나 되나요?

금속 레이저 절단은 일반적으로 기계 가동 시간당 13~20달러의 비용이 발생하지만, 부품 단위 가격은 재료 종류, 두께, 설계 복잡도 및 주문 수량에 따라 크게 달라집니다. 단일 프로토타입 부품의 경우 부품당 약 50달러가 소요될 수 있으나, 수백 개 규모의 양산 주문 시 설치 설정비 분담 및 네스팅 효율성 향상으로 인해 부품당 단가를 40~70%까지 낮출 수 있습니다. 벤딩 또는 파우더 코팅과 같은 2차 가공 공정은 추가 비용을 발생시킵니다. 귀사의 특정 프로젝트에 대한 규모별 경제성을 파악하려면 여러 수량 구간에 대해 견적을 요청하시기 바랍니다.

3. 금속 부품 레이저 절단에 가장 적합한 파일 형식은 무엇인가요?

DXF(Drawing Interchange Format)는 레이저 절단 분야의 산업 표준 형식으로, 거의 모든 CAD 소프트웨어 및 절단 시스템과 호환되기 때문입니다. 그 외에도 DWG, AI, SVG 형식이 허용됩니다. 핵심 요구사항은 파일이 JPEG나 PNG와 같은 래스터 이미지가 아니라 벡터 기반 파일이어야 한다는 점입니다. 벡터 파일은 정확한 수학적 경로를 정의하므로, 이 경로가 빔의 움직임으로 직접 변환되어 정밀한 절단을 보장합니다. 제출 전 반드시 텍스트를 아웃라인으로 변환하고, 모든 경로가 올바르게 닫혀 있는지 확인하세요.

4. 금속 부품 레이저 절단 시 달성 가능한 허용 오차는 얼마입니까?

고품질 레이저 절단은 3mm 미만의 얇은 재료에서 ±0.005인치(±0.127mm)에 이르는 매우 엄격한 허용오차를 달성합니다. 그러나 재료 두께가 증가함에 따라 열 노출 시간이 길어지고 빔 특성의 영향으로 인해 허용오차 범위는 줄어듭니다. 6mm 이상의 재료의 경우, 허용오차는 ±0.010인치에서 ±0.020인치 정도가 됩니다. 보다 엄격한 정밀도가 요구되는 주요 치수는 도면 상 명확히 표기해야 하며, 샤오이 메탈 테크놀로지(Shaoyi Metal Technology)와 같은 IATF 16949 인증 제조업체는 자동차 및 정밀 응용 분야 등 고도의 품질 요구사항을 충족하기 위한 철저한 품질 관리 프로세스를 제공합니다.

5. 레이저 절단을 수류 절단(waterjet) 또는 플라즈마 절단 대신 선택해야 하는 경우는 언제인가요?

정밀도, 복잡한 형상, 빠른 납기 기간이 요구되는 얇은~중간 두께의 재료(25mm 이하의 강재) 가공 시 레이저 절단을 선택하세요. 레이저는 정교한 디테일과 엄격한 허용오차를 경쟁력 있는 비용으로 구현하는 데 탁월합니다. 열에 민감한 용도, 매우 두꺼운 재료(최대 24인치), 유리 및 복합재와 같은 비전도성 재료의 경우 워터젯을 선택하세요. 플라즈마는 에지 품질이 중요하지 않은 두꺼운 강재 작업에서 예산을 고려할 때 적합합니다. 극도의 정밀도(±0.0001인치)가 요구되는 경우에는 속도는 느리지만 와이어 EDM이 모든 다른 대안보다 우수합니다.
