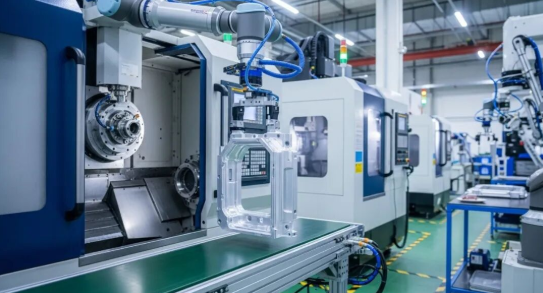

현대 제조업에서 CNC 가공이 실제로 의미하는 바

컴퓨터 화면 위의 디지털 설계가 손으로 잡을 수 있는 정밀 금속 부품으로 어떻게 변하는지 궁금해 본 적이 있습니까? 그 해답은 거의 모든 산업 분야에서 조용히 제조업을 혁신시킨 기술에 있습니다.

그렇다면 CNC란 무엇일까요? 근본적으로 CNC의 정의는 간단합니다: CNC는 컴퓨터 수치 제어(Computer Numerical Control)를 의미합니다 이 기술은 컴퓨터 시스템을 이용해 공작기계를 매우 높은 정밀도로 제어하며, 자동화된 절삭, 천공, 성형 작업을 통해 원재료를 완성된 부품으로 가공합니다. 수동 가공의 경우 작업자가 핸드휠을 직접 돌려 모든 움직임을 제어하지만, CNC 기계는 복잡한 작업을 뛰어난 일관성으로 수행하기 위해 디지털 명령을 따릅니다.

CNC의 의미는 이 공정을 이해할 때 더욱 명확해집니다. 표준화된 언어인 G-코드로 작성된 컴퓨터 프로그램이 기계에 정확히 어떻게 이동해야 하며, 절삭 공구를 얼마나 빠르게 회전시켜야 하며, 어디에서 정확히 재료를 제거해야 하는지를 지시합니다. 그 결과는? ±0.001인치(약 인간 머리카락 두께의 1/70)라는 극도로 엄격한 허용오차로 제작된 부품입니다.

CNC 가공은 상상력과 현실 사이의 격차를 해소해 주며, 디지털 설계의 정밀한 형상을 수작업 방식으로는 도저히 달성할 수 없는 정확도로 실제 부품으로 구현합니다.

디지털 청사진에서 실제 제품까지

컴퓨터에서 복잡한 항공우주 부품을 설계하는 상상을 해보세요. 모든 곡선, 모든 구멍, 모든 정밀한 치수는 데이터로 존재합니다. CNC 기술은 이러한 디지털 도면을 실물로 구현합니다. 이 공정은 엔지니어가 상세한 3D 모델을 만드는 컴퓨터 지원 설계(CAD) 소프트웨어에서 시작됩니다. 그런 다음 이 모델들은 컴퓨터 지원 제조(CAM) 소프트웨어를 통해 전달되며, CAM 소프트웨어는 기계가 실행해야 할 구체적인 지시 명령을 생성합니다.

CNC는 실제 제조 공정에 어떤 의미를 갖는가? 즉, 서보 모터가 컴퓨터 명령에 따라 정확히 제어하는 회전 절삭 공구가 고체 블록에서 점진적으로 재료를 제거함으로써 최종 부품을 완성한다는 것을 의미합니다. 이러한 감산식 제조 방식은 알루미늄, 강철, 티타늄과 같은 금속뿐 아니라 플라스틱 및 복합재료에도 적용됩니다.

컴퓨터 제어 제조 혁명

CNC가 무엇을 의미하는지 이해하면, 이 기술이 왜 현대 생산 분야를 지배하고 있는지를 설명할 수 있습니다. 자동차의 엔진 부품에서부터 수술실의 외과용 기구에 이르기까지, CNC 가공 부품은 곳곳에 존재합니다. 항공우주 산업은 비행기의 안전에 중대한 영향을 미치는 부품 제작을 위해 이 정밀 가공 기술에 의존합니다. 의료기기 제조사들은 완벽하게 맞아야 하는 임플란트 제작에도 이를 활용합니다. 심지어 소비자 전자제품에도 컴퓨터 수치 제어(CNC) 방식으로 제작된 정밀 부품이 포함되어 있습니다.

제조 전문가들에 따르면, CNC 기계는 최소한의 인적 개입만으로도 지속적으로 작동할 수 있어, 일관된 품질을 유지하면서 생산성을 획기적으로 높일 수 있습니다. 각 부품은 이전 부품과 실질적으로 완전히 동일한 복제본이며, 이러한 반복 정확성 덕분에 복잡한 부품의 대량 생산이 단순히 가능할 뿐만 아니라 경제적으로도 타당해집니다.

엔지니어로서 제조 방안을 탐색 중이든, 사업주로서 생산 방식을 검토 중이든, 혹은 단순히 사물이 어떻게 제작되는지 궁금해하든 상관없이, 이 기술을 이해하는 것은 보다 현명한 설계 결정과 더 효율적인 생산 전략을 위한 문을 열어줍니다.

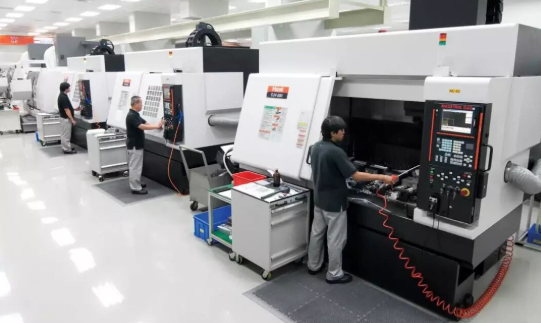

핵심 CNC 기계 유형 및 그 고유한 능력

컴퓨터 수치 제어(CNC)의 의미를 이제 이해하셨으므로, 아마도 실제 부품을 제작하는 기계가 무엇인지 궁금하실 것입니다. 모든 CNC 장비가 동일한 방식으로 작동하는 것은 아닙니다. 일부는 평면 및 복잡한 홈(cavity) 가공에 뛰어나고, 다른 일부는 원통형 샤프트 및 부품 제작에 탁월하며, 또 다른 일부는 부드러운 소재의 대형 시트를 신속하고 효율적으로 가공합니다.

선택 프로젝트에 적합한 CNC 기계 선정 은 품질, 비용 및 납기 일정에 직접적인 영향을 미칩니다. 가장 자주 접하게 될 세 가지 기본 유형—밀링 머신, 선반, 라우터—에 대해 살펴보겠습니다.

밀링 머신 및 그 절삭 능력

CNC 밀링 머신은 정밀 제조 분야에서 가장 다용도인 핵심 장비라고 할 수 있습니다. 이러한 기계는 회전하는 절삭 공구를 사용하여 고정된 공작물을 가공하며, 공구가 여러 축을 따라 이동하면서 재료를 절삭합니다. 드릴 프레스가 절삭 중에 좌우, 전후로 움직일 수 있다고 상상해 보세요—그것이 가장 단순한 형태의 밀링입니다.

CNC 밀링 머신이 특히 뛰어난 분야는 다음과 같습니다:

• 평면 및 정밀한 면 가공
• 슬롯, 포켓, 채널 가공
• 복잡한 3D 윤곽 및 조각된 표면
• 드릴링 및 탭핑 구멍 가공
• 기어 형상 및 복잡한 기하학적 형상 가공

밀링 머신이 특히 가치 있는 이유는 무엇일까요? 바로 경질 재료를 매우 우수하게 가공할 수 있기 때문입니다. 스테인리스강, 티타늄, 경화 공구강, 엔지니어링 플라스틱 등 다양한 경질 재료가 CNC 밀링 머신에서 뛰어난 가공 품질을 보여줍니다. CNC 쿡북의 종합 가이드 에 따르면, 이러한 기계는 기본적인 2축 구성에서부터 거의 모든 각도에서 부품을 가공할 수 있는 고도화된 5축 또는 심지어 6축 시스템까지 다양합니다.

언제 밀링 가공을 선택해야 하나요? 부품에 평면, 포켓(pocket), 나사산 또는 복잡한 3D 형상이 있고, 특히 경질 금속으로 제작되는 경우, CNC 밀링 머신이 가장 적합한 선택일 가능성이 높습니다.

회전 정밀 부품용 선반

CNC 선반은 밀링과는 근본적으로 다른 원리로 작동합니다. 절삭 공구를 회전시키는 대신, 기계가 공작물을 고속으로 회전시키고 고정된 절삭 공구가 이를 가공합니다. 이 방식은 원통형, 원추형 또는 구형 부품을 뛰어난 회전 대칭성으로 제작하는 데 최적화되어 있습니다.

다음과 같은 구성 요소를 고려해 보세요:

• 축 및 스핀들
• 부싱 및 베어링
• 나사식 체결부 및 피팅
• 풀리 및 휠
• 선반 가공된 손잡이 및 노브

CNC 선반의 가공 작업에는 외경 절삭(지름 감소), 단면 절삭(평탄한 끝면 형성), 보링(내부 구멍 확대), 나사 가공, 그루빙 등이 포함됩니다. 대부분의 표준 선반은 2축으로 작동하며, Z축은 공작물 길이 방향으로의 이동을 제어하고, X축은 절삭 공구를 중심선 방향으로 또는 중심선에서 멀어지도록 이동시킵니다.

선반을 사용하는 것이 가장 적합한 경우는 언제인가요? 부품이 주로 원형 또는 원통형인 경우입니다. 자동차 드라이브샤프트, 항공우주용 피팅, 배관 부품, 의료용 임플란트 축 등은 모두 CNC 선반 가공이 제공하는 빠른 속도와 정확도의 이점을 누릴 수 있습니다.

부드러운 재료 및 대형 작업물용 CNC 라우터

목재, 플라스틱, 폼, 복합재료 또는 알루미늄 시트 재료를 가공해야 할 경우, 일반적으로 목재 전용 CNC 기계나 범용 CNC 라우터 테이블이 머시닝센터보다 더 실용적입니다. 라우터는 고속 스핀들과 교체 가능한 커터를 사용하여 평면 시트 재료에서 정교한 2D 및 2.5D 디자인을 절삭합니다.

일반적인 라우터 적용 분야는 다음과 같습니다:

• 간판 및 장식용 패널
• 캐비닛 부품 및 가구 부품
• 플라스틱 외함 및 디스플레이
• 폼 프로토타입 및 포장재
• 알루미늄 명판 및 경량 구조 부품

CNC 라우터는 일반적으로 밀링 머신보다 더 큰 작업 영역을 갖추고 있어, 재료의 전체 시트를 가공하는 데 이상적입니다. 또한 단순한 절단 작업을 위한 설정 및 운영 속도가 일반적으로 더 빠릅니다. 그러나 밀링 머신에 비해 정밀도가 다소 떨어지는 단점이 있으며, 이는 많은 응용 분야에서 충분히 용인 가능한 타협점입니다.

기계 유형 간 비교 요약

각 기계의 기본 특성을 나란히 비교하면 적절한 기계를 선택하기가 더욱 쉬워집니다:

기계 유형	주요 운동	최고의 재료	전형적 응용	정밀 레벨
Cnc mill	회전하는 커터가 고정된 공작물을 따라 이동합니다	강철, 스테인리스강, 티타늄, 알루미늄, 경질 플라스틱	항공우주 부품, 금형, 엔진 블록, 복잡한 브래킷	매우 높음(±0.001" 달성 가능)
원자력 톱니	공작물이 고정된 절삭 공구를 중심으로 회전합니다	원통형 기하 구조를 갖춘 금속, 플라스틱, 복합재료	축, 피팅, 부싱, 나사식 부품, 풀리	매우 높음(±0.001" 달성 가능)
Cnc 라우터	고속 스핀들로 평면 시트 재료 위를 이동	목재, 플라스틱, 폼, 알루미늄, 복합재료	간판, 캐비닛, 프로토타입, 장식용 패널, 하우징	중간~고정밀 (일반적으로 ±0.005인치)

핵심 요점은 무엇인가? 기계를 부품의 형상과 재료에 맞추는 것입니다. CNC 밀링 머신은 경질 금속에서 복잡한 각기둥 형태의 부품 가공을 처리합니다. 선반은 회전 대칭이 중요한 경우에 가장 적합합니다. 라우터는 부드러운 재료 및 대형 평면 작업물에 대해 속도와 경제성을 제공합니다. 이러한 차이점을 이해하면 제조 파트너와 효과적으로 소통하고 생산 방식에 대한 현명한 결정을 내리는 데 도움이 됩니다.

물론 기계 유형은 전체 방정식에서 하나의 요소일 뿐입니다. 기계가 작동하는 축 수는 달성 가능한 형상에 엄청난 영향을 미치며, 이 주제는 보다 심층적인 검토가 필요합니다.

3축에서 5축까지의 다축 가공 설명

복잡해 보이시나요? 이를 간단히 생각하는 방법은 다음과 같습니다: 축(Axis)은 절삭 공구가 작업물에 접근할 수 있는 방향의 수를 결정합니다. 축의 수가 많을수록 정교한 형상을 제작할 자유도는 높아지지만, 동시에 복잡성과 비용도 증가합니다. 이러한 축 수의 진화 과정을 이해하면, 실제 부품 요구 사양에 정확히 부합하는 기계 성능을 선택하여 과도한 지출을 피할 수 있습니다.

간단한 브래킷(Bracket) 제작을 위해 CNC 밀링(CNC Milling)을 검토 중이든 정밀 원통형 형상 제작을 위한 CNC 터닝(CNC Turning)을 고려 중이든 축의 수는 근본적으로 가능한 가공 범위를 규정합니다.

수학 시간에 배운 표준 좌표계를 상상해 보세요. X축은 좌우 방향으로, Y축은 전후 방향으로, Z축은 상하 방향으로 움직입니다. 3축 CNC 밀링 기계는 이 세 개의 선형 방향—그 이상도 이하도 아닌—따라 작동합니다.

수학 시간에 배운 표준 좌표계를 상상해 보세요. X축은 좌우 방향으로, Y축은 전후 방향으로, Z축은 상하 방향으로 움직입니다. 3축 CNC 밀링 기계는 이 세 개의 선형 방향—그 이상도 이하도 아닌—따라 작동합니다.

3축 가공 작업을 수행할 때 절삭 공구는 이 평면들을 따라 이동하는 반면, 공작물은 테이블 위에서 정지 상태를 유지합니다. 피크티브(Fictiv)의 기계 가공 가이드에 따르면, 이 구성은 날카로운 모서리 절단, 구멍 뚫기, 보링, 슬롯 밀링, 평면 표면 형성과 같은 직관적인 작업에 뛰어납니다.

3축 기계에서 실제로 제작할 수 있는 부품은 무엇인가요?

• 평판 및 평면 표면
• 단순한 브래킷 및 마운팅 플레이트
• 축 방향으로 정렬된 천공 및 나사 가공 구멍
• 기본 포켓 및 채널
• 자동화용 단순 기계 부품

제한 사항은 무엇인가요? 절삭 공구는 상부에서만 접근할 수 있습니다. 부품의 측면이나 하부에 위치한 특징은 공작물을 수동으로 재배치해야 하며, 이로 인해 세팅 시간이 증가하고 정렬 오류가 발생할 가능성이 높아집니다. 언더컷, 곡면 또는 복합 각도로 배치된 특징을 가진 부품의 경우, 3축 CNC 밀링 기계는 한계를 보입니다.

4축 가공을 통한 회전 기능 추가

가공물이 절삭 공구가 작동하는 동안 회전할 수 있다고 상상해 보세요. 바로 이것이 4축 기계가 제공하는 기능입니다. 네 번째 축—일반적으로 A축이라 불리는—은 X축을 중심으로의 회전 운동을 추가하여, 가공물의 여러 면에 수동 재위치 없이도 접근할 수 있도록 해줍니다.

이 추가적인 회전 기능은 기존에는 여러 번의 세팅이 필요했던 복잡한 형상 가공을 가능하게 합니다. CNC 쿡북(CNC Cookbook) 참고 자료 4축 장비를 사용하는 제조업체는 단일 피ixture에서 경사진 특징, 호형(아크), 나선형(헬릭스), 복합 프로파일 등을 가공할 수 있어 생산 시간을 획기적으로 단축시킬 수 있다고 설명합니다.

컴퓨터 수치 제어(CNC) 선반은 유사한 원리로 작동하며, 고정된 절삭 공구에 대해 가공물을 회전시킵니다. 그러나 전용 4축 CNC 밀링 가공기는 이러한 회전 기능을 밀링 플랫폼에 추가함으로써 특정 응용 분야에서 양자의 최고 장점을 결합합니다.

4축 가공에 가장 적합한 부품에는 다음이 포함됩니다:

• 측면 가공이 필요한 원통형 특징
• 나선형 패턴 및 나선 홈
• 캠 로브 및 편심 프로파일
• 여러 면에 구멍 또는 컷아웃이 있는 부품
• 곡면 주변의 정밀 조각 가공

단점은 무엇인가? 4축 기계는 3축 기계보다 비용이 더 많이 들며, 프로그래밍도 더욱 복잡해진다. 단순한 프로젝트나 예산이 제한된 경우, 추가된 기능이 투자 대비 충분한 타당성을 갖추지 못할 수 있다.

부품이 5축 자유도를 요구할 때

5축 CNC 밀링 가공은 절삭 가공(감산식 제조)의 유연성 측면에서 최고 수준을 나타낸다. 이러한 기계는 일반적으로 Z축을 중심으로 회전하는 C축이라는 두 번째 회전 축을 추가하여 절삭 공구가 거의 모든 각도에서 작업물에 접근할 수 있도록 한다.

왜 이것이 중요한가? 복잡한 곡면, 복합 각도, 정교한 형상 등이 단일 세팅으로 가공 가능해진다. 절삭 공구는 가공 전 과정 내내 최적의 방향을 유지함으로써, 고난이도 부품에 대해 우수한 표면 마감 품질과 보다 엄격한 허용 오차를 달성할 수 있다.

제조 전문가들에 따르면, 5축 기계는 설계 복잡도에 따라 부품의 다섯 개 측면을 동시에 가공할 수 있습니다. 이러한 능력은 정밀도와 기하학적 복잡성이 기존 한계를 넘어서는 산업 분야에서 특히 중요합니다.

진정한 5축 자유도가 요구되는 부품:

• 복잡한 공기역학적 윤곽을 갖춘 터빈 블레이드
• 항공우주 구조 부품
• 복합적인 자동차 섀시 조립체
• 유기적 형태를 갖춘 의료용 임플란트
• 임펠러 및 펌프 하우징
• 깊은 언더컷이 있는 금형 캐비티

CNC 선반 가공은 회전 부품을 효율적으로 가공하지만, 부품의 형상이 선반 가공과 유사한 특성과 복잡한 밀링 표면을 동시에 포함할 경우, 5축 밀링이 종종 유일하게 실용적인 해결책이 됩니다.

능력과 비용의 균형 맞추기

축 수가 많을수록 항상 비용도 증가합니다—기계 도입 비용뿐 아니라 부품당 생산 비용도 마찬가지입니다. 이러한 관계를 이해하면, 미사용 능력에 대한 과도한 지불 없이 프로젝트에 정확히 필요한 사양을 명확히 정의할 수 있습니다.

3축 기계는 단순한 형상에 대해 여전히 가장 경제적인 선택입니다. 프로그래밍이 용이하고 조작이 간단하며 널리 보급되어 있습니다. 부품을 한 번 또는 두 번의 세팅으로 기본적인 재배치만으로 완성할 수 있다면, 3축 가공이 일반적으로 최고의 성능 대비 비용 효율을 제공합니다.

4축 장비는 실용적인 중간 지점을 차지합니다. 추가된 회전축(4번째 축)을 통해 중간 정도 복잡도의 부품에 대한 세팅 횟수를 줄일 수 있으며, 공정 간 수동 재배치를 제거함으로써 정밀도를 향상시킵니다. 여러 면에 특징 요소가 있는 중간 규모의 양산 제품의 경우, 4축 CNC 선반 및 밀링 복합 가공 방식이 경제적으로 타당한 경우가 많습니다.

5축 기계는 프리미엄 가격을 요구하지만, 타의 추종을 불허하는 성능을 제공합니다. 필요한 CAD/CAM 프로그래밍은 훨씬 더 복잡하며, 숙련된 운영자가 필수적입니다. 그러나 고정밀 항공우주 부품, 의료기기 또는 진정으로 복잡한 3D 윤곽을 가진 부품의 경우, 5축 가공이 종종 유일하게 실현 가능한 옵션으로 입증되며, 다중 세팅 및 2차 가공 공정을 제거함으로써 오히려 총 제조 비용을 절감할 수 있습니다.

핵심 요약은? 가공 대상 부품의 형상에 맞는 축 수를 선택하세요. 3축 기계로도 충분히 수행 가능한 작업에 5축 기능을 위해 과도한 비용을 지불하지 마십시오. 그러나 반대로, 복잡한 부품을 부적절한 장비에 무리하게 적용하는 것도 피해야 합니다. 귀사의 제조 파트너가 귀사의 특정 요구사항에 대해 품질, 속도, 비용 측면에서 최적의 조합을 제공하는 장비 구성을 평가해 드릴 수 있습니다.

디지털 설계에서 가공 완료 부품에 이르기까지의 전 과정

귀하는 기계 유형을 선택했고, 기하학적 형상에 필요한 축 구성도 결정했습니다. 이제 초보자들을 가장 혼란스럽게 만드는 질문이 남았습니다: 설계 파일이 정확히 어떻게 완성된 금속 부품으로 바뀌는가? 이에 대한 답은 추상적인 디지털 데이터를 정밀한 물리적 실체로 전환하는 철저히 조율된 일련의 과정을 포함합니다.

이 워크플로를 이해하는 것은 CNC 장비를 직접 프로그래밍하든, 제조 파트너와 협력하든 관계없이 매우 중요합니다. 각 단계에서 어떤 일이 일어나는지를 아는 것은 더 나은 파일을 준비하고, 보다 효과적으로 소통하며, 비용이 많이 드는 문제로 확대되기 전에 잠재적 문제를 사전에 예측할 수 있도록 도와줍니다.

초기 개념에서 가공 완료 부품에 이르기까지 전체 프로세스를 단계별로 살펴보겠습니다:

1. CAD 소프트웨어에서의 설계 생성 – 디지털 3D 모델 구축
2. CAM 프로그래밍 – 공구 경로 및 기계 명령 생성
3. G-코드 포스트프로세싱 – 기계별 명령 생성
4. 기계 설정 – 장비, 공구 및 작업물 준비
5. 가공 작업 – 재료 절단을 위한 프로그램 실행
6. 후처리 및 검사 – 마감 작업 및 품질 검증

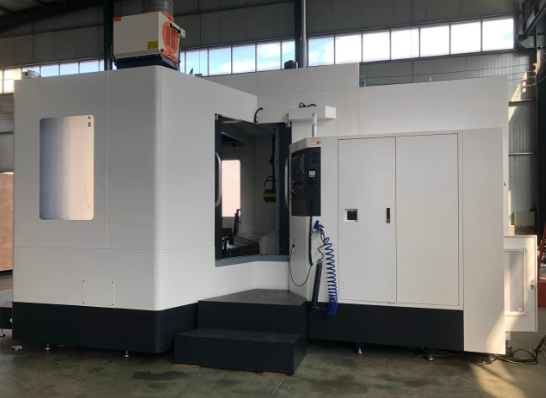

CAD에서 CAM으로의 변환 프로세스

모든 작업은 컴퓨터 지원 설계(CAD) 소프트웨어에서 시작됩니다. SolidWorks, Fusion 360, Inventor와 같은 프로그램을 통해 엔지니어는 설계된 부품의 모든 치수, 구멍, 곡선, 표면을 정확히 반영한 상세한 3D 모델을 생성할 수 있습니다. 이 디지털 모델은 이후 진행되는 모든 작업에 대한 유일한 기준 자료가 됩니다.

하지만 많은 사람들이 인식하지 못하는 사실이 하나 있습니다: CNC 기계는 CAD 파일을 직접 읽을 수 없습니다. JLC CNC의 준비 가이드에 따르면, 제조 공정을 계속하기 전에 설계를 STEP 또는 IGES와 같은 호환 가능한 형식으로 내보내야 합니다. 이러한 중립 형식은 기하학적 정확성을 보존하면서도 서로 다른 소프트웨어 시스템 간의 데이터 교류를 가능하게 합니다.

CNC 프로그래밍의 핵심은 무엇인가요? 바로 3D 모델을 특정 기계 명령어로 변환하는 과정입니다. 이 작업은 CAM(컴퓨터 지원 제조) 소프트웨어에서 수행되며, 실제로 CNC 가공 작업을 프로그래밍하는 ‘마법’이 여기서 일어납니다.

CAM 소프트웨어 내부에서는 다음을 수행합니다:

• CAD 기하학적 데이터를 가져오기
• 원재료 블록의 크기 및 재질 정의
• 적절한 절삭 공구 선택
• 절삭 파라미터 지정(회전속도, 피드 속도, 절삭 깊이)
• 재료를 효율적으로 제거하는 공구 경로 생성
• 작업 시뮬레이션을 통해 정확성 검증

Mastercam, Fusion 360, SolidCAM과 같은 인기 있는 CAM 도구는 사용자의 입력에 따라 가장 효율적인 절삭 경로를 자동으로 계산합니다. 소프트웨어는 공구 직경, 재료 경도, 요구되는 표면 마감 품질 등 다양한 요소를 고려하여 모든 이동을 최적화합니다.

G-코드 명령어에서 완성된 부품까지

도구 경로가 정의되면 CAM 소프트웨어는 이를 포스트 프로세서(post-processor)를 통해 실행합니다. 포스트 프로세서는 일반적인 도구 경로 데이터를 귀하의 기계가 이해할 수 있는 특정 언어로 변환하는 번역기입니다. 이 출력물을 G-코드(G-code)라고 하며, 가공 장비는 작동 중에 이 코드를 라인 단위로 실제로 읽습니다.

G-코드는 어떤 모습일까요? DeFusco Industrial Supply의 프로그래밍 기초 안내서 에 따르면, 각 라인은 특정 동작을 나타냅니다. G-코드는 위치 지정 및 이동을 제어합니다: G00은 공구를 빠르게 지정 위치로 이동시키고, G01은 제어된 피드 속도로 직선 절삭을 수행하며, G02/G03은 호와 원을 절삭합니다. M-코드는 주축 가동(M03), 냉각액 작동(M08), 프로그램 종료(M30) 등 보조 기능을 담당합니다.

CNC 프로그램에 포함될 수 있는 간략화된 예시는 다음과 같습니다:

• G21 – 미터법 단위 설정
• G90 – 절대 좌표 지정 방식 사용
• M03 S3000 – 주축을 3000 RPM으로 가동
• G00 X10 Y10 – 시작 위치로 빠르게 이동
• G01 Z-5 F100 – 분당 100mm 속도로 5mm 절삭
• M05 – 주축 정지
• M30 – 프로그램 종료

CNC 제조 파트너와 협업할 때 모든 코드를 암기할 필요는 없습니다. 그러나 이러한 기본 원리를 이해하면 문제를 진단하고, 기계의 동작을 해석하며, 프로젝트에 대해 보다 효과적으로 소통하는 데 도움이 됩니다.

기계 설정 및 운전

G-코드 준비가 완료되면, 이제 실제 기계로 관심을 옮겨야 합니다. 설정 과정에는 부품 정확도에 직접적인 영향을 미치는 여러 핵심 단계가 포함됩니다:

고정 방법 원재료를 단단히 고정하여 움직임을 방지합니다. 밀링용 복합바이스, 클램프, 지그 및 진공 테이블은 절삭 중 재료의 이동을 막아주며, 가공 중 발생하는 사소한 이동이라도 부품 품질을 손상시킬 수 있습니다. 작업물 고정 방식은 부품 형상, 재료 특성 및 절삭 시 작용하는 힘에 따라 달라집니다.

공구 선택 및 장착 적절한 절삭 공구가 정확한 위치에 장착되도록 보장합니다. 엔드밀, 드릴, 탭, 특수 절삭 공구는 각각 특정 용도를 위해 사용됩니다. 자동 공구 교환 장치가 장착된 현대식 기계는 단일 가공 작업 중 수십 개의 공구를 자동으로 교체할 수 있습니다.

제로 포인트 설정 기계에 작업물이 정확히 어디에 위치해 있는지를 알려줍니다. 엣지 파인더 또는 터치 프로브를 사용하여 작업자는 '작업 제로(Work Zero)'—즉 X0, Y0, Z0가 재료의 특정 모서리나 특징과 일치하는 기준점—을 설정합니다. 모든 프로그래밍된 이동은 이 위치를 기준으로 합니다.

절삭을 시작하기 전에 숙련된 작업자들은 시뮬레이션 및 공작업(드라이 런)을 수행합니다. 이때 공구 이동 경로를 시각적으로 검증하고, 잠재적 충돌 여부를 확인하며, 일반적으로 첫 번째 절삭은 감속된 피드 속도로 시작합니다. 이러한 신중한 접근 방식은 고가의 장비를 손상시키거나 작업물을 망치는 충돌 사고를 예방합니다.

가공 공정 및 그 이후

설정이 확인된 후, 실제 가공 작업이 시작됩니다. 기계는 G-코드 명령을 순차적으로 읽고, 천분의 1인치 단위로 측정되는 정밀도로 각 이동을 실행합니다. 절삭 공구는 프로그래밍된 속도로 회전하고, 냉각액은 열 관리 및 절삭 찌꺼기 제거를 위해 흐르며, 재료는 원재료에서 부품이 완성될 때까지 체계적으로 제거됩니다.

복잡도에 따라 다음 작업이 포함될 수 있습니다:

• 대량의 재료를 신속하게 제거하는 조가공 패스
• 최종 치수 및 표면 품질을 위한 정밀가공 패스
• 나사 구멍을 위한 드릴링 및 탭핑
• 모서리의 경사 가공(챔퍼링) 및 톱니 모서리 제거(데버링)

가공이 완료된 후, 부품은 일반적으로 후처리 과정을 거쳐야 합니다. 이 과정에는 고정장치에서 부품 분리, 절삭유 제거, 날카로운 모서리의 데버링, 사양과 비교한 치수 검사 등이 포함됩니다. 요구사항에 따라 열처리, 표면 마감 처리 또는 조립과 같은 2차 가공 작업이 뒤따를 수 있습니다.

CAD 설계에서 완제품 제작에 이르기까지의 전체 워크플로는 각 단계가 이전 단계를 기반으로 하여 원활하게 연결되는 일관된 흐름을 나타냅니다. 이 과정을 이해하면, 왜 파일 품질이 중요한지, 왜 공차(tolerance)가 비용에 영향을 미치는지, 그리고 왜 경험이 풍부한 제조 파트너와 협력하는 것이 최종 결과물에 실질적인 차이를 만드는지 알 수 있습니다.

재료에 대해 언급하자면, 방금 살펴본 워크플로는 알루미늄, 강철, 티타늄 또는 엔지니어링 플라스틱을 절삭하든 상관없이 동일하게 적용됩니다. 그러나 재료 선택은 이 공정의 모든 측면에 극적으로 영향을 미치며, 이 주제는 별도의 심층적 검토가 필요할 정도로 중요합니다.

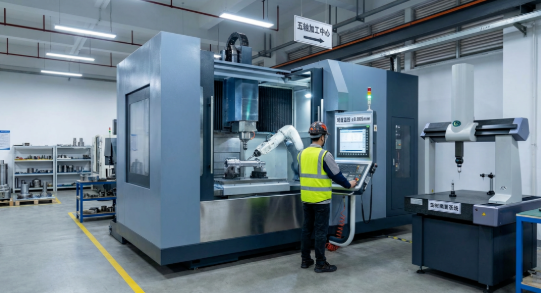

금속 및 플라스틱용 CNC 재료 선택 가이드

귀사는 이미 워크플로를 정리했고, 어떤 기계 구성이 귀사의 부품 형상에 적합한지도 파악했습니다. 하지만 이제 모든 다른 결정을 좌우하는 핵심 질문이 있습니다: ‘부품을 어떤 재료로 제작해야 할까?’ 이 질문에 대한 답은 가공성, 비용, 성능, 나아가 적용 가능한 마감 처리 옵션까지도 좌우합니다.

금속 CNC 기계는 부드러운 알루미늄부터 항공우주 등급 티타늄에 이르기까지 모든 재료를 가공할 수 있습니다. 금속 절삭 파라미터, 공구 선택 및 사이클 타임은 원재료의 종류에 따라 크게 달라집니다. 마찬가지로 엔지니어링 플라스틱은 고유한 장점을 제공하지만, 각 재료는 절삭 공구 하에서 서로 다른 거동을 보입니다. 이제 여러분의 선택지를 체계적으로 정리해 보겠습니다.

알루미늄에서 티타늄까지의 금속

CNC 금속 가공 응용 분야를 생각할 때 일반적으로 먼저 떠오르는 것은 알루미늄 합금이며, 그 이유는 충분합니다. Hubs의 재료 선택 가이드에 따르면, 알루미늄은 우수한 강도 대 중량 비율, 높은 열전도성 및 전기전도성, 그리고 자연스러운 내식성을 제공합니다. 또한 가공성이 매우 뛰어나서 많은 응용 분야에서 가장 경제적인 선택이 됩니다.

알루미늄 계열 내에서는 다음과 같은 여러 일반적인 등급을 만나게 될 것입니다:

• 알루미늄 6061 – 가공성과 용접성이 우수한 범용 주력 재료
• 알루미늄 7075 – 항공우주 등급으로, 강도가 높고 강철 수준의 경도로 열처리 가능한 재료
• 알루미늄 5083 – 해양 및 건설 분야 응용에 적합한 뛰어난 해수 내식성

CNC 가공 강재 부품은 강도와 내구성이 가장 중요한 경우에 최적의 성능을 발휘합니다. 1018 및 1045 같은 일반 탄소강은 가공성이 우수하고 용접 적합성이 뛰어나서 고정장치, 조립용 지그(jig), 구조 부재 등에 이상적입니다. 4140 및 4340 같은 합금강은 열처리 후 경도와 마모 저항성이 향상되어 기어, 축, 고응력 기계 부품 등에 사용하기에 적합합니다.

스테인리스강은 부식 저항성을 제공합니다. 그레이드 304는 대부분의 환경 조건에서 탁월한 성능을 보이며, 316은 해수 및 강한 화학물질에도 견딜 수 있습니다. 극한 조건의 응용에는 17-4 PH 스테인리스강을 석출 경화(precipitation hardening)하여 매우 높은 강도를 확보할 수 있어 터빈 부품 및 의료 기기 등에 완벽하게 적합합니다.

전기적 및 장식적 용도로 사용되는 황동(brass) 역시 주목할 만합니다. Elcon Precision의 재료 분석에 따르면 황동 C36000은 우수한 가공성과 자연스러운 내식성을 제공하므로, 대량 생산되는 전기 부속품 및 건축용 하드웨어에 이상적입니다.

프리미엄 등급 재료 중 티타늄은 뛰어난 강도 대 비중 비율과 탁월한 내식성을 제공합니다. 항공우주 부품, 의료용 임플란트, 고성능 레이싱 부품 등에서는 비용이 높음에도 불구하고 티타늄을 자주 지정합니다. 다만 티타늄은 열전도율이 낮아 가공이 더 까다롭다는 점에 유의해야 하며, 전문적인 공구와 가공 기술이 필수적입니다.

특수 응용 분야를 위한 엔지니어링 플라스틱

프로젝트에서 경량화, 화학 저항성 또는 전기 절연성이 요구될 때, 엔지니어링 플라스틱은 종종 금속보다 우수한 성능을 발휘합니다. 코마컷(Komacut)의 플라스틱 선정 가이드에 따르면, 플라스틱은 일반적으로 낮은 경도와 밀도로 인해 금속보다 가공성이 뛰어나며, 절삭력이 작고 공구 마모도 적습니다.

가장 자주 접하게 될 플라스틱은 다음과 같습니다:

• ABS – 우수한 기계적 특성과 뛰어난 충격 강도를 갖추어 사출 성형 전 프로토타입 제작에 이상적임
• 델린(POM) – 플라스틱 중 최고 수준의 가공성, 탁월한 치수 안정성, 낮은 마찰 계수
• Nylon (PA) – 뛰어난 내마모성 및 화학적 호환성을 갖추었으나, 수분 흡수에 민감함
• PEEK – 금속을 대체할 수 있는 고성능 열가소성 수지로, 의료용 등 엄격한 요구 조건이 적용되는 분야에서도 사용 가능
• 폴리카보네이트 – 광학적 투명성을 갖춘 뛰어난 충격 강도로, 보호 커버 및 디스플레이용으로 완벽함
• PTFE (테프론) – 모든 고체 중 가장 낮은 마찰 계수를 가지며, 뛰어난 화학 저항성과 열 저항성 보유

금속 선반은 원통형 플라스틱 부품을 효율적으로 가공하며, 머시닝 센터는 복잡한 플라스틱 형상의 가공을 담당합니다. 핵심 고려사항은 열 관리입니다. 일부 플라스틱은 고온 절삭 시 용융 또는 변형될 수 있으므로, 절삭 속도와 피드를 조정해야 합니다.

재료 비교 요약

주요 특성을 나란히 비교하면 적절한 재료 선택이 더욱 명확해집니다:

소재 범주	주요 특성	일반적 응용	가공성 등급
알루미늄 합금	경량이며 부식에 강하고, 뛰어난 열 전도성	항공우주 구조물, 히트 싱크, 소비자 전자제품, 자동차 패널	훌륭한
연강/합금강	고강도, 내구성 우수, 열처리 가능, 용접 가능	기계 부품, 기어, 샤프트, 구조 부재	양호 ~ 보통
스테인리스	내식성 우수, 고강도, 연마 가능	의료 기기, 식품 가공 장비, 해양 하드웨어, 수술 기구	중간
황동	우수한 전기 전도성, 장식용 마감, 마찰 계수 낮음	전기 커넥터, 배관 피팅, 악기	훌륭한
티타늄	뛰어난 강도 대 중량 비율, 생체 적합성, 부식 방지	항공우주 부품, 의료용 임플란트, 레이싱 부품	도전적일 수 있습니다
ABS 플라스틱	충격 저항성, 경량, 비용 효율적	프로토타입, 외함, 소비재 제품	훌륭한
델린(POM)	치수 안정성 우수, 마찰 계수 낮음, 내습성 있음	기어, 베어링, 정밀 기구, 식품 접촉 가능 부품	훌륭한
PEEK	고온 저항성, 화학적 불활성, 금속 대체 수준의 강도	의료용 임플란트, 항공우주용 실드, 반도체 부품	좋음

자재 선택 결정 방법

어떻게 선택해야 할까요? 먼저 요구 사양을 정의하세요. 해당 부품이 고하중을 견뎌야 하나요? 알루미늄으로는 부족할 수 있으므로 강철 또는 티타늄을 고려해 보세요. 부식성 환경에 노출될 예정인가요? 스테인리스강 또는 PEEK이 필수적일 수 있습니다. 중량이 핵심 요소인가요? 알루미늄 또는 엔지니어링 플라스틱이 유리할 가능성이 높습니다.

비용도 중요합니다. 티타늄 부품은 알루미늄 대비 원자재 비용뿐 아니라 가공 시간 증가 및 특수 공구 필요 등으로 인해 상당히 높은 비용이 발생합니다. 프로토타입 제작이나 비용 민감도가 높은 응용 분야에서는 CNC 가공 금속 재료로 일반적으로 알루미늄 6061이 기본 선택되며, 이는 경제적인 가격대비 우수한 성능을 제공합니다.

핵심 요점은? 사용 목적에 맞는 재료 특성을 선택한 후, 가공성과 예산 제약 사항을 고려하세요. 귀사의 제조 파트너가 타협 방안을 평가하고, 귀사가 고려하지 못했을 수 있는 대안을 제시해 드릴 수 있습니다.

물론, 적절한 재료를 선정하는 것은 전체 과정의 일부에 불과합니다. 특히 허용 오차(tolerance)를 포함한 정밀도 사양은 제조 복잡성과 최종 비용에 직접적인 영향을 미칩니다.

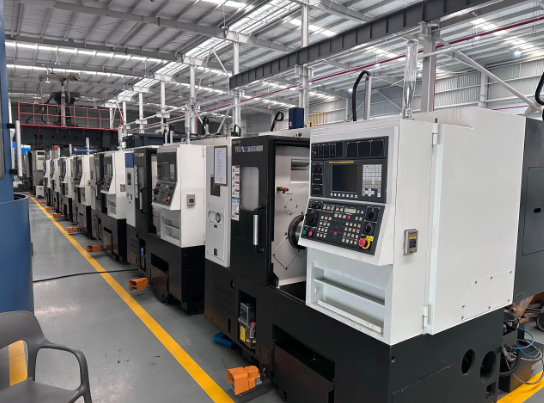

CNC 제조에서 허용 오차 및 정밀도 이해하기

귀하는 이미 재료를 선정했고, 기계 가공 절차도 숙지하셨습니다. 그러나 완성된 부품이 실제로 제대로 작동할지 여부를 직접적으로 좌우하는 다음 질문을 던져보세요: 이 부품은 정확히 어느 정도로 정밀해야 할까요? 이에 대한 해답은 허용 오차—즉, 부품이 설계된 대로 조립되고, 기능하며, 성능을 발휘할 수 있도록 허용되는 변동 범위—를 이해하는 데 있습니다.

이렇게 생각해 보세요: 어떤 제조 공정도 완벽한 치수를 절대적으로 생산하지는 않습니다. 모든 절단, 모든 공구 이동은 미세한 변동을 유발합니다. 기계 가공에서의 허용오차(tolerance) 개념은 이러한 현실을 인정하여, 이상적인 측정값으로부터 허용 가능한 편차 범위를 정의합니다. 이 사양을 잘못 설정하면, 불필요한 과도한 정밀도로 인해 과다한 비용을 지불하거나, 조립이 제대로 이루어지지 않는 부품을 수령하게 될 수 있습니다.

정밀도 관점에서 기계 가공의 의미를 이해하는 것은 요구사항을 효과적으로 전달하고 프로젝트에 대한 현실적인 기대치를 설정하는 데 도움이 됩니다.

표준 허용오차 대비 엄격한 허용오차 요구사항

"표준"과 "엄격함"이 CNC 정밀 가공에서 각각 무엇을 의미하는가? Absolute Machining 표준 기계 가공 허용 오차는 일반적으로 ±0.005"에서 ±0.001" 사이입니다. 대부분의 일반 용도 기계 가공 부품은 이 범위 내에서 충분히 안정적으로 제작됩니다—정확한 맞춤이 중요하지만 0.001인치(천분의 일 인치) 수준의 정밀도가 필수적이지는 않은 브래킷, 하우징, 커버 및 구조 부품 등이 여기에 해당합니다.

고정밀 허용 오차 가공이란 ±0.0005" 또는 그 이상의 정밀도로 치수를 유지하는 것을 의미합니다. 참고로, 이는 인간의 머리카락 두께의 약 1/10에 해당합니다. 일부 고급 응용 분야에서는 이를 더욱 초월하여, 업계 전문가들에 따르면 프레스-핏 보어(press-fit bore)나 핵심 정렬 표면(critical alignment surface)과 같은 특수 부위에 대해 ±0.0002" 수준의 정밀도를 달성하기도 합니다.

정확히 언제 고정밀 허용 오차가 필요할까요? 다음 시나리오를 고려해 보세요:

• 맞물림 표면 – 베어링 하우징 또는 정렬 핀과 같이 정확한 맞춤이 필수적인 부품
• 밀봉 응용 분야 – 유체 또는 기체 누출이 절대 허용되지 않는 부품
• 회전 조립체 – 런아웃(runnout)이 성능에 영향을 미치는 샤프트 및 보어
• 안전에 중요한 부품 – 실패가 허용되지 않는 항공우주, 의료, 국방 분야 응용 사례

실제 상황은 다음과 같습니다: 응용 분야에서 요구하는 것보다 더 엄격한 허용오차를 지정하면 기능적 이점 없이 비용만 낭비하게 됩니다. 벽에 고정되는 브래킷은 항공우주 산업 수준의 정밀도가 필요하지 않습니다. 이러한 차이를 이해하면 비용과 성능 모두를 최적화할 수 있습니다.

정밀도 사양이 프로젝트에 미치는 영향

왜 허용오차의 엄격함이 예산에 그렇게 큰 영향을 미칠까요? 팩토렘(Factorem)의 허용오차 가이드에 따르면, 보다 엄격한 허용오차는 여러 가지 서로 연관된 이유로 인해 제조 비용을 반드시 증가시킵니다.

첫째, 보다 엄격한 치수를 달성하려면 절삭 속도를 낮추고 절삭 깊이를 줄여야 합니다. 기계 가공 시간이 늘어나면 부품당 단가가 상승합니다. 둘째, 고급 가공 기술 및 고정밀 장비는 프리미엄 요금을 적용받습니다. 셋째, 검사 요구사항이 강화됩니다—±0.0005인치(±0.0127mm)의 허용오차를 적용받는 부품은 간단한 캘리퍼스가 아닌 좌표측정기(CMM) 또는 기타 고정밀 측정 기기를 사용하여 검증해야 합니다.

CNC 기계 조작자의 역할 정의는 점차 품질 검증을 포함하게 되고 있다. 숙련된 조작자는 일관된 결과가 여러 변수를 동시에 제어하는 데 달려 있음을 잘 이해한다.

실제로 허용 오차(공차)를 결정하는 요인은 무엇인가? 여러 요소가 복합적으로 작용한다:

• 기계 성능 – 오래되었거나 등급이 낮은 장비는 최신식이며 적절히 유지보수된 CNC 센터와 동일한 정밀도를 유지할 수 없다
• 재료 특성 – 알루미늄과 같은 연성 재료는 가공 경화 현상이 나타나는 스테인리스강이나 열에 민감한 플라스틱보다 예측 가능하게 가공된다
• 부품 기하학 – 얇은 벽, 깊은 홈, 긴 비지지 부위 등은 휨과 진동을 유발하여 치수 정확도에 영향을 준다
• 환경 조건 – 온도 변화는 기계 및 공작물 모두에서 열팽창을 일으켜 정밀도에 영향을 준다
• 금형 마모 – 절삭날은 시간이 지남에 따라 마모되며, 이를 모니터링하고 보정하지 않으면 점진적으로 치수가 이탈한다

BDE 제조 기술사에 따르면, 주변 온도, 정기적인 교정, 예방 정비, 그리고 적시 도구 교체와 같은 요인이 정확도 출력에 모두 영향을 미칩니다. 온도 및 습도가 안정적인 제어 환경에 CNC 장비를 설치하면 일관된 정밀도를 유지하는 데 도움이 됩니다.

설계 복잡성 및 가공 용이성

부품을 정확하게 가공하기 쉬운지 어려운지를 결정하는 요인은 무엇인가요? 이러한 관계를 이해하면 보다 현명한 설계를 수행하고 현실적인 기대치를 설정할 수 있습니다.

적절한 벽 두께를 갖춘 단순하고 입방체 형태의 형상은 예측 가능하게 가공됩니다. 절삭 공구는 일관된 저항을 받으며, 진동은 최소화되고 치수는 안정적으로 유지됩니다. 이러한 부품은 정밀도를 방해하는 요인이 없기 때문에 경제적으로 엄격한 허용오차를 달성할 수 있습니다.

복잡성은 도전 과제를 야기합니다. 얇은 벽은 절삭 압력 하에서 휘어지기 쉽습니다. 깊은 포켓(pocket)은 공구의 도달 거리와 절삭 찌꺼기 배출을 제한합니다. 날카로운 내부 모서리는 휘어지기 쉬운 소경 공구를 필요로 합니다. 복합 각도로 가공되는 형상은 다축 가공 능력과 정교한 프로그래밍을 요구합니다.

이것이 복잡한 설계를 피해야 한다는 의미입니까? 전혀 그렇지 않습니다. 현대 기계 가공 기술은 놀라운 수준의 복잡성을 일상적으로 처리할 수 있습니다. 핵심은 타협 요소(tradeoff)를 이해하는 데 있습니다. 즉, 20개의 엄격한 공차를 요구하는 정밀 항공우주 부품은 표준 사양으로 제작된 단순한 브래킷보다 비용이 더 많이 듭니다.

경험 있는 제조 파트너사는 설계의 제조 용이성(Design for Manufacturability, DFM) 원칙을 고려하여 귀사의 도면을 검토합니다. 이들은 비용 증가를 유발하는 형상을 식별하고, 동일한 기능을 보다 경제적으로 달성할 수 있는 대안을 제시하며, 실제 필요성이 있는 경우에만 엄격한 공차를 적용하도록 지원합니다.

핵심은 무엇인가? 허용 오차 사양은 제조 복잡성, 사이클 타임 및 비용을 직접적으로 결정한다. 기능상 정밀도가 요구되는 곳에는 정밀 가공을 적용하고, 그 외 모든 부위에는 표준 허용 오차를 적용하라. 이러한 균형 잡힌 접근 방식은 불필요한 비용 없이 정확히 기능하는 부품을 제공하며, 이는 바로 현명한 엔지니어링의 모습이다.

물론 치수 정확도는 완제품을 구성하는 요소 중 하나일 뿐이다. 표면 마감 처리 및 후가공 처리는 기계 가공된 부품을 실제 사용 목적에 맞게 완전히 준비된 부품으로 탈바꿈시킨다.

표면 마감 처리 및 후가공 옵션

귀하의 부품은 CNC 절삭 기계에서 완벽한 치수로 방금 가공되었지만, 이것이 진정으로 완성된 것인가? 대부분의 경우 그 대답은 ‘아니다’이다. 보이는 절삭 흔적, 날카로운 모서리, 그리고 노출된 금속 표면은 부품이 최종 용도에 투입되기 전에 반드시 처리되어야 한다. 표면 마감 처리는 단순히 ‘치수적으로 정확한’ 부품을 ‘완전히 기능적이며 시각적으로 매력적인’ 부품으로 변화시킨다.

허브(Hubs)의 표면 마감 가이드에 따르면, 표면 마감은 CNC 가공 금속 부품의 표면 조도, 외관 및 마모 저항성을 향상시키기 위한 후가공 공정입니다. 마감 방식이 적용 분야와 적합할 경우, 기능성과 미적 요소 모두를 향상시킵니다.

표면 마감 표준 및 측정

모든 절삭 기계 작업은 가공물에 고유한 흔적을 남깁니다. 회전하는 절삭 공구가 재료를 제거하면서 미세한 능선과 골짜기를 형성하는데, 이것이 바로 공구 자국(tool marks)입니다. 표면 품질은 평균 표면 조도(Ra, Roughness Average)로 측정되며, 이는 이상적인 매끄러운 표면으로부터의 평균 편차를 정량화합니다.

이 숫자들은 실제로 어떤 의미일까요? 일반적인 조도 값의 해석은 다음과 같습니다:

• Ra 3.2 μm (125 μin) – 표준 가공 후 마감; 눈에 보이는 공구 자국 존재
• Ra 1.6 μm (63 μin) – 공구 자국이 감소된 정밀 가공 마감
• Ra 0.8 μm (32 μin) – 실링 표면에 적합한 매끄러운 마감
• Ra 0.4 μm (16 μin) – 매우 매끄러움; 추가 마감 가공이 필요함

더 작은 Ra 값은 추가 기계 가공 공정, 느린 절삭 속도, 그리고 엄격한 품질 관리가 필요하므로 비용이 증가합니다. 많은 기능적 용도에서는 표준 3.2 μm 마감이 충분히 잘 작동합니다. 밀봉 성능 향상, 마찰 감소 또는 외관 품질이 실제로 중요한 경우에만 더 매끄러운 마감 사양을 적용하세요.

성능을 향상시키는 후처리 방법

기계 가공 후 기본 마감 상태를 넘어서, 2차 가공 공정은 보호 층을 부여하거나 외관을 개선하거나 기능적 특성을 향상시킵니다. 각 후처리 방법은 서로 다른 요구 사항에 적합하므로, 가능한 옵션들을 이해하면 애플리케이션에 정확히 필요한 사양을 명시할 수 있습니다.

가장 일반적인 후처리 방법과 그 적용 시기:

• 비드 블라스팅 – 유리 비드를 표면에 분사하여 균일한 매트 또는 새틴 질감을 형성합니다. 공구 자국을 제거하고 일관된 외관을 제공합니다. 비용이 저렴하며 치수 허용 오차가 중요한 요소가 아닌 외관용 부품에 이상적입니다. 알루미늄, 강철 및 스테인리스강 부품의 시각적 품질 향상에 가장 적합합니다.
• 양극산화 처리(타입 II) – 알루미늄 및 티타늄 표면에 얇은 세라믹 산화층을 형성하는 전기화학적 공정입니다. 부식 저항성을 부여하며 검정, 파랑, 빨강, 금색 등 다양한 색상으로 염색할 수 있습니다. 코팅 두께는 일반적으로 4–12 μm입니다. 소비자 전자제품, 장식용 부품 및 보호 기능과 미적 요소를 동시에 요구하는 응용 분야에 매우 적합합니다.
• 양극산화 처리(타입 III/하드코트) – 더 두꺼운 산화층(최대 50+ μm)을 형성하여 우수한 마모 저항성과 표면 경도를 제공합니다. 비용이 더 높지만 마찰, 슬라이딩 접촉 또는 혹독한 환경에 노출되는 기능성 부품에는 필수적입니다. 항공우주, 국방, 고성능 기계 부품 등에서 널리 사용됩니다.
• 분체 도장 – 건조된 분말을 정전기적으로 도포한 후 약 200°C에서 열경화시켜 내구성 있는 폴리머 층을 형성합니다. 두께는 18–72 μm 범위입니다. 뛰어난 충격 저항성, 다양한 색상 선택 가능, 모든 금속과의 호환성을 갖추고 있습니다. 야외용 장비, 케이싱 및 강력한 보호 마감이 요구되는 부품에 이상적입니다.
• 도금(크롬, 니켈, 아연) – 전기화학 공정을 통해 얇은 금속층을 증착합니다. 크롬은 장식적인 광택과 중간 수준의 부식 방지 성능을 제공합니다. 니켈은 마모 저항성과 외관을 균형 있게 제공합니다. 아연은 특히 강철 부품에 대해 뛰어난 부식 방지 성능을 발휘합니다. 각 도금 방식은 고유한 기능적 및 미적 목적을 위해 사용됩니다.

응용 분야에 적합한 마감 처리 방식 선택

어떻게 선택하시나요? 기능적 요구사항과 미적 선호사항을 먼저 구분하세요. 다음에 따라 SYZ 로드엔드의 종합 가이드 반복적인 접촉, 슬라이딩 또는 마모에 노출되는 표면은 일반적으로 더 단단하고 두꺼운 코팅을 필요로 하며, 비드 블라스팅과 같은 외관 개선용 마감 처리는 미적 효과를 높이지만, 다른 처리 방식과 병행되지 않으면 제한된 보호 기능만 제공합니다.

작업 환경을 신중히 고려하십시오. 실외 노출, 염분 분무, 고온, 자외선(UV) 조사 등은 실내 사용보다 훨씬 강력한 마감 처리를 요구합니다. 해양 응용 분야의 CNC 가공에는 아연 도금 또는 파우더 코팅이 필요할 수 있는 반면, 자동차 내장 부품에는 장식용 양극 산화 처리가 적용될 수 있습니다.

여러 가지 마감 처리를 전략적으로 조합할 수 있습니다. 예를 들어, 양극 산화 처리 전에 비드 블라스팅을 수행하면 균일한 매트한 외관을 구현하면서 동시에 부식 저항성과 마모 저항성을 향상시킬 수 있습니다. CNC 절삭 공정은 형상을 제작하지만, 표면 마감 처리는 그 형상이 실제 환경에서 어떻게 작동하고 어떻게 보이는지를 결정합니다.

핵심은 무엇인가? 마감 처리를 후순위 사항으로 간주하지 말라는 것이다. 부품 주문 시 요구되는 표면 품질 및 공차를 명시하고, 코팅이 적용되어서는 안 되는 핵심 부위는 마스킹 처리하며, 선택한 표면 처리 방식을 기능적 요구사항과 환경 노출 조건에 모두 부합하도록 해야 한다. 이러한 접근 방식을 통해 CNC 가공 부품이 수년간 신뢰성 있게 작동하는 구성 요소로 제대로 구현될 수 있다.

CNC 가공 비용 요인 및 예산 최적화

재료를 선정했고, 공차를 명시했으며, 완벽한 표면 마감 방식도 선택했다. 이제 프로젝트가 진행될지 여부를 결정짓는 질문이 남았다: 실제 제작 비용은 얼마인가? 기계 가공 제조 비용을 좌우하는 요인들을 이해하면, 정보에 기반한 의사결정을 내릴 수 있고, 예산 초과 사태를 사전에 방지할 수 있으며, 품질을 희생하지 않으면서도 절감 기회를 식별할 수 있다.

현실은 이렇습니다: CNC 부품 가격은 임의로 결정되는 것이 아닙니다. 각 달러는 재료 선택, 설계 복잡성, 허용 오차 사양, 생산 수량 등 귀하가 영향을 미칠 수 있는 특정 요인으로 거슬러 올라갑니다. 유니온팹(Unionfab)의 원가 분석에 따르면, 이러한 비용이 어디서 발생하는지 이해하는 것이 정확한 예산 수립 및 협력업체 선정에 필수적입니다.

지금부터 귀하가 실제로 지불하는 항목과 그 모든 요소를 최적화하는 방법을 구체적으로 살펴보겠습니다.

가공 비용을 결정하는 주요 요인

제조 비용 측면에서 기계 가공을 건물의 블록처럼 생각해 보세요. 각 층이 전체 비용에 누적되며, 개별 구성 요소를 이해하면 절감 기회가 어디에 있는지 파악할 수 있습니다.

물질적 비용 재료비는 총 비용에서 상당한 비중을 차지하며, 그 가격 범위는 매우 넓습니다. 알루미늄은 경제적인 쪽에 속하는 반면, 티타늄은 원가의 5배에서 10배까지 높은 프리미엄 가격을 요구합니다. 업계 가격 자료에 따르면, 재료 선택은 원자재 구매 비용뿐 아니라 공구 마모 및 가공 시간에도 영향을 미칩니다.

다음은 단순화된 가격 비교 예시입니다:

소재 범주	상대 비용	핵심 고려사항
알루미늄	$	우수한 가공성, 최단 사이클 타임
황동/청동	$$$	가공이 용이하며 전기 응용 분야에 적합
스틸/스테인레스 스틸	$$$	경질 재료는 절삭 공구의 마모를 가속화합니다
티타늄	$$$$$	특수 공구가 필요하며 사이클 시간이 길어짐
PEEK(플라스틱)	$$$$$	고성능이지만 원자재 비용이 매우 높음

가공 시간 직접적으로 비용을 증가시킵니다. 산업용 기계 가공 작업은 기계의 복잡도에 따라 시급이 달라지며, 3축 밀링 머신의 경우 일반적으로 약 40달러/시간, 5축 장비는 제조업 조사에 따르면 75~120달러/시간을 청구합니다. 다축 가공이 필요한 복잡한 형상, 느린 피드 속도가 요구되는 엄격한 허용오차, 그리고 여러 차례의 공구 교체가 필요한 정교한 특징 등은 모두 사이클 타임을 연장시키며, 그 결과 귀하의 청구서 금액도 증가하게 됩니다.

설치 및 프로그래밍 비용 주문 수량과 관계없이 발생합니다. 모든 작업은 기계 준비, 공작물 고정 설정, 공구 장착, 기준점 설정을 필요로 합니다. 이러한 고정 비용은 주문 전체에 분배되며, 예를 들어 10개 부품을 생산할 경우 각 부품은 설치 비용의 1/10을 부담하고, 100개를 생산할 경우 부품당 설치 비용 부담은 급격히 감소합니다.

허용오차 사양 가공 시간과 검사 요구 사항 모두에 영향을 미칩니다. Ensinger Plastics의 DFM 가이드에 따르면 정밀 공차는 반드시 필요한 경우에만 적용해야 합니다. 일반 공차를 사용하면 기능상 비중요 영역에서는 성능을 훼손하지 않으면서도 비용을 상당히 절감할 수 있습니다.

부가 작업 부가적인 공정은 점진적으로 비용을 증가시키며, 이러한 비용은 급격히 누적됩니다. 양극산화(아노다이징)와 같은 표면 처리는 부품당 약 3~12달러, 전기 도금은 부품당 약 10~30달러 정도 소요됩니다. 열처리, 검사, 특수 포장 등 각각 별도의 비용 항목으로 반영됩니다. CNC 가공 부품에 여러 가지 2차 가공 공정이 필요한 경우, 이러한 추가 비용이 기본 가공 비용과 맞먹거나 오히려 초과할 수도 있습니다.

예산 최적화를 위한 스마트 전략

좋은 소식입니다: 대부분의 비용 요인은 신중한 계획을 통해 대응할 수 있습니다. Protolabs의 제조 비용 가이드에 따르면, 합리적인 설계, 재료 선정, 공차 설정 및 생산 계획에 집중함으로써 품질을 유지하면서도 비용을 상당히 절감할 수 있습니다.

기계 가공 제작 비용 최적화를 위한 검증된 전략은 다음과 같습니다:

• 제조성을 위한 설계 – 가능한 경우 기하 구조를 단순화하세요. 날카로운 내부 모서리, 깊은 홈, 특수 공구가 필요한 특징을 최소화하세요. 구멍 및 기타 특징에는 표준 공구 크기를 사용하세요. 실용적이라면 여러 부품을 하나의 컴포넌트로 통합하세요.
• 공차를 적절히 지정하세요 – 밀착되는 표면 및 기능적 특징과 같이 중요한 부위에만 엄격한 공차를 적용하세요. 비중요 치수는 표준 ±0.005" 공차를 사용할 수 있으며, 이는 가공 시간과 검사 비용을 현저히 절감합니다.
• 재료 선택을 최적화하세요 – 기능적 요구 사항을 충족하는 범위에서 과도하게 사양을 높이지 않는 재료를 선택하세요. 알루미늄은 티타늄 비용의 일부에 불과하면서도 충분한 성능을 제공하는 경우가 많습니다. 가공성도 고려하세요: 연질 재료는 공구 마모와 사이클 타임을 줄입니다.
• 생산량을 전략적으로 계획하세요 – 더 큰 배치 생산은 고정 세팅 비용을 더 많은 부품에 분산시켜 단위당 비용을 절감합니다. 심지어 소량의 수량 증가라도 상당한 비용 절감 효과를 가져올 수 있습니다. 유니온팹(Unionfab)의 분석에 따르면, 주문 수량이 단일 부품에서 양산 수준으로 증가함에 따라 부품당 비용이 크게 감소합니다.
• 세팅 및 재배치 횟수 줄이기 – 부품을 가능한 한 적은 세팅으로 가공할 수 있도록 설계하세요. 작업자가 공작물을 재배치할 때마다 재교정에 시간이 소요되며, 이로 인해 변동성이 발생할 가능성이 높아집니다.
• 표준 마감 방식 고려하기 – 기계 가공 후 그대로의 표면(As-machined surfaces)은 추가 비용이 발생하지 않습니다. 기능적 요구나 외관상 필요성에 따라 특수 마감을 요청하세요.

CNC 가공이 귀사 프로젝트에 적합한가요?

때로는 예산 측면에서 가장 현명한 결정이 아예 다른 제조 방식을 선택하는 것입니다. CNC 가공이 최적의 가치를 제공하는 시점은 언제일까요?

CNC 가공이 특히 우수한 경우:

• 엄격한 허용오차 및 높은 정밀도가 요구될 때
• 경질 재료에서 복잡한 형상이 요구될 때
• 낮은 수준에서 중간 수준의 생산량(1~1,000개 부품)
• 양산 등급 재료를 사용한 신속한 프로토타이핑
• 가공 후 바로 우수한 표면 마감 품질이 요구되는 부품

다음과 같은 경우, 다른 제조 방식이 더 경제적일 수 있음:

• 동일한 부품의 생산량이 수천 개를 초과할 경우(사출 성형 또는 주조 고려)
• 절삭 공구로 도달할 수 없는 복잡한 내부 형상일 경우(3D 프린팅 고려)
• 정밀 가공이 필요하지 않은 단순한 형상일 경우(프레스 성형 또는 압출 고려)

CNC 가공의 최적 적용 범위는 일반적으로 프로토타입 제작에서 저량산 생산까지의 구간에 해당한다. 단일 부품 주문 시 부담이 되는 설치 비용은 50개 또는 100개 수준의 생산량에서는 무시할 수 있을 정도로 작아지며, 동시에 사출 성형이나 주조를 위한 금형 투자 비용이 경제적으로 타당해지는 임계량보다는 여전히 낮은 수준을 유지한다.

이러한 원가 동태를 이해하면, 정보에 기반한 구매자로서 제조 파트너와 협업할 수 있다. 더 적절한 질문을 할 수 있고, 견적을 보다 정확하게 평가하며, 단순히 최저가를 추구하는 것이 아니라 진정한 가치를 식별할 수 있다.

귀사 프로젝트에 적합한 CNC 가공 파트너 선정

당신은 설계를 완료했고, 재료를 선택했으며, 기능과 예산을 균형 있게 고려한 공차를 명시했습니다. 이제 신중하게 계획된 사양이 실제로 작동하는 부품으로 구현될지 여부를 결정짓는 중요한 단계가 남았습니다. 바로 누가 이를 제조할 것인가를 정하는 것입니다. 숙련된 CNC 가공 전문가와 부적절한 CNC 가공 업체 간의 차이는 단순히 품질의 차이만이 아닙니다. 이는 생산 일정을 맞추는 것과 지연을 설명하느라 애쓰는 것 사이의 차이이기도 합니다.

적합한 파트너를 찾기 위해서는 견적된 가격만을 보는 것을 넘어서야 합니다. 제니스 제조(Zenith Manufacturing)의 파트너 선정 가이드에 따르면, 목표는 단순히 부품을 제작할 수 있는 공급업체를 찾는 것이 아니라, 귀사의 사업을 강화시킬 수 있는 전략적 파트너를 발굴하는 데 있습니다. 이러한 과정은 역량, 인증, 실적 기록에 대한 체계적인 평가에서 시작됩니다.

귀하의 산업 분야에 중요한 품질 인증

인증서는 벽에 걸린 명패가 아닙니다—이는 제조업체가 엄격한 품질 관리 시스템을 지속적으로 유지하고 있음을 입증하는 문서화된 증거입니다. 그러나 어떤 인증서가 실제로 중요하느냐는 귀사의 산업 분야와 적용 분야에 따라 전적으로 달라집니다.

CNC 운영자의 역할을 이해하면, 왜 인증이 중요한지 맥락을 파악하는 데 도움이 됩니다. 인증을 받은 인력은 일관된 기준 수준의 지식을 갖추고 있음을 의미합니다: 즉, 모든 구성원이 모범 사례, 안전 절차 및 품질 기대 수준을 공통으로 이해하고 있다는 뜻입니다. 미국 마이크로 인더스트리즈(American Micro Industries)의 인증 가이드에 따르면, 인증된 공정이란 해당 공정 방법과 장비 자체가 문서화된 기준을 충족함을 의미하며, 이는 한 배치에서 다음 배치까지 일관성을 보장합니다.

귀사의 업종에 따라 확인해야 할 항목은 다음과 같습니다:

• ISO 9001 – 모든 산업 분야에 공통적으로 적용되는 기본 품질 경영 시스템 인증. 문서화된 업무 흐름, 성능 모니터링 및 시정 조치 절차를 입증합니다.
• AS9100 – ISO 9001을 기반으로 항공우주 분야 특화 요구사항(위험 관리, 문서화, 제품 무결성)을 추가한 표준입니다. 항공우주 공급망 참여를 위해서는 필수적입니다.
• ISO 13485 – 의료기기 제조를 위한 최고 권위의 표준으로, 설계 통제, 추적성, 위험 완화를 포괄합니다.
• IATF 16949 – 자동차 품질 관리를 위한 글로벌 표준으로, ISO 9001 원칙과 지속적 개선 및 결함 예방을 위한 업종 특화 요구사항을 결합한 표준입니다.
• NADCAP – 열처리 및 비파괴 검사와 같은 특수 공정에 대한 인증으로, 항공우주 및 국방 분야 응용에 있어 핵심적입니다.

– 자동차 분야 전용으로, IATF 16949 인증은 제조업체가 해당 산업의 엄격한 기대 수준을 이해하고 있음을 입증합니다. 소이 메탈 테크놀로지 와 같은 기업들은 IATF 16949 인증과 엄격한 통계적 공정 관리(SPC) 프로토콜을 통해 이 약속을 실천하며, 모든 정밀 부품이 자동차 등급 사양을 일관되게 충족하도록 보장합니다.

하지만 인증서만으로는 충분하지 않습니다. 제조 전문가들에 따르면, 진정한 시험은 품질 중심 사고방식이 그들의 조직 문화에 얼마나 깊이 뿌리내려 있는가에 달려 있습니다. "부적합 부품을 처리하는 귀사의 절차를 구체적으로 설명해 주실 수 있습니까?"와 같은 명확하고 집요한 질문을 던져 보세요. 이에 대한 답변은 어떤 인증서보다도 진정한 헌신도를 더 잘 드러냅니다.

생산 능력과 리드 타임 평가하기

일반적인 CNC 기계 조작원 채용 공고에는 설치, 운전, 품질 검증 등의 업무가 포함되지만, 귀사의 협력업체 역량은 개별 조작원을 훨씬 넘어서야 합니다. 귀사는 설비, 전문성, 생산 능력 등 전체 운영 역량을 평가해야 합니다.

어떤 CNC 공구 및 장비를 찾아야 할까요? 케수 그룹(Kesu Group)의 평가 가이드에 따르면, CNC 선반, 밀링 센터, 다축 장비 등 다양한 종류의 장비를 보유하고 있으며, 정비 상태가 양호한 업체일수록 복잡한 프로젝트를 수행하는 데 더 유리합니다. 자동 공구 교환장치 및 공정 중 측정 기능을 갖춘 최신형 CNC 가공 센터는 정밀성과 효율성을 동시에 제공합니다.

동등하게 중요한 점: 귀사의 파트너가 귀사와 함께 성장할 수 있는가? 신속한 프로토타이핑 요구사항은 양산 시의 요구사항과 극명히 다릅니다. 이상적인 CNC 장비 라인업은 양쪽 모두를 지원해야 하며, 샘플 부품을 신속히 공급하면서도 주문량 증가 시 수천 개 규모의 양산 능력을 유지해야 합니다. 소수의 제조업체, 예를 들어 소이 메탈 테크놀로지(Shaoyi Metal Technology)는 긴급한 프로토타이핑 수요에 대해 최단 1영업일 내 납기 기간을 제공하며, 섀시 어셈블리 및 맞춤형 금속 부싱 등 자동차 정밀 부품의 대량 생산으로의 원활한 확장이 가능합니다.

잠재적 제조 파트너를 평가할 때 다음 체크리스트를 활용하십시오:

• 인증 – 최소한 ISO 9001 인증을 확인하되, 귀사의 요구사항과 일치하는 업종별 인증(AS9100, IATF 16949, ISO 13485)도 반드시 확인하세요
• 품질 시스템 – 문서화된 SPC(통계적 공정 관리) 프로그램, FAI(최초 부품 검사) 수행 역량, 그리고 CMM(좌표측정기) 검증 장비 유무를 확인하세요
• 설비 역량 – 귀사 부품의 형상 및 생산량에 적합한 기계 종류, 축 구성 방식, 처리 용량을 평가하세요
• 소재 전문성 – 귀사가 사용하는 특정 재료 및 유사 응용 분야에 대한 실적 경험을 확인하세요
• 납기 시간 – 프로토타이핑과 양산 수량에 대한 일반적인 리드타임을 요청하세요. 납기 준수율(OTIF) 지표를 확인하세요.
• 의사소통 반응성 – 견적 제출 소요 시간, 기술 관련 문의에 대한 응답 속도, 그리고 적극적인 프로젝트 업데이트 제공 여부를 평가하세요.
• DFM 피드백 – 탁월한 파트너사는 문제 있는 설계를 조용히 수용하기보다는, 제조 용이성(DFM) 개선을 위한 제안을 적극적으로 제공합니다.

제니스 제조(Zenith Manufacturing)의 연구에 따르면, 부실한 커뮤니케이션은 심각한 경고 신호입니다. 오늘날의 환경에서는 생산 일정이 걸린 상황에서 신속히 응답하고, 주도적으로 업데이트를 제공하며, 문제가 발생할 경우 투명성을 유지하는 파트너사가 필요합니다. 생산 일정이 위태로운 상황에서 이메일 응답에 48시간이 소요되는 것은 용납될 수 없습니다.

결론적으로, 귀사의 제조 파트너사는 귀사 팀의 연장선이 됩니다. 그들의 역량, 품질 관리 시스템, 그리고 대응 속도는 귀사 제품의 성공에 직접적인 영향을 미칩니다. 초기 단계에서 철저한 평가에 시간을 투자하세요. 이는 양산이 시작된 후 역량 격차를 발견하는 것보다 훨씬 비용 효율적입니다.

CNC 가공 프로젝트 시작하기

여러분은 CNC 시스템이 무엇인지 이해하는 단계에서부터 제조 파트너를 평가하는 단계까지 여정을 밟아왔습니다. 이제 이 지식을 실천에 옮길 때입니다. 머릿속의 아이디어와 손에 쥔 완성된 부품 사이의 거리는, 체계적으로 이 과정에 접근한다면 생각보다 훨씬 짧습니다.

기억하세요, CNC는 'Computer Numerical Control(컴퓨터 수치 제어)'를 의미하지만, 실제로는 디지털 정밀도를 물리적 현실로 전환할 수 있는 여러분의 능력을 상징합니다. 이 가이드에서 배운 모든 결정 사항은 하나의 목표—즉, 의도한 대로 정확히 작동하는 부품을 약속된 일정과 예산 내에 공급받는 것—과 연결됩니다.

이제 지금까지 학습한 내용을 모두 종합하여 명확한 실행 경로를 제시하겠습니다.

여러분의 CNC 프로젝트 실행 계획

CNC 가공 성공의 진정한 기반은 무엇인가요? 바로 각 핵심 의사결정 포인트를 올바른 순서로 체계적으로 다루는 접근 방식입니다. 다음 단계를 따라, 개념에서 완성된 부품에 이르기까지 자신 있게 진행하세요:

1. 가공 가능성을 고려하여 설계를 최종 확정하세요 – 불필요한 복잡성을 유발하는 CAD 모델의 특징을 검토하세요. 가능하면 날카로운 내부 모서리를 제거하고, 일반적인 공구 지름과 일치하도록 구멍 크기를 표준화하며, 절삭력에 견딜 수 있는 벽 두께를 확보하세요. 확실하지 않다면 최종 사양을 확정하기 전에 DFM(설계 용이성) 피드백을 요청하세요.
2. 재료 및 허용 오차 요구사항 결정 – 재료의 물리적 특성을 귀하의 응용 분야 요구사항에 맞추세요. 부품에 내식성이 필요합니까? 스테인리스강 또는 양극산화 알루미늄을 고려하세요. 중량이 중요한 요소입니까? 알루미늄 또는 엔지니어링 플라스틱이 이상적일 수 있습니다. 조합 면이나 핵심 기능이 정밀도를 요구하는 경우에만 엄격한 허용 오차를 적용하세요. 그 외에는 표준 사양을 적용하여 비용을 합리적으로 유지하세요.
3. 자격을 갖춘 협력업체로부터 견적 요청 – 귀사의 산업 분야 요구 사항에 부합하는 인증을 보유한 여러 제조업체에 설계도면을 제출하세요. 3D 모델, 공차가 명시된 2D 도면, 재료 사양, 수량 요구 사항, 목표 납기일 등 완전한 문서를 제공하십시오. 초기 단계에서 명확한 소통은 향후 오해를 방지합니다.
4. DFM 피드백을 주의 깊게 검토하세요 – 경험이 풍부한 파트너사는 잠재적 문제점을 식별하고 대안을 제시합니다. 예를 들어, 내부 코너 반경을 0.5mm에서 2mm로 변경하라는 권고는 사소해 보일 수 있지만, 부품 비용을 30% 절감하면서 구조적 강성을 향상시킬 수 있습니다. 이러한 제안은 열린 자세로 경청하시기 바랍니다.
5. 자신감 있게 양산에 진입하세요 – 샘플 승인 및 사양 확인 후 양산을 승인하십시오. 특히 첫 번째 양산 주문 시에는 전 과정에 걸쳐 지속적인 소통을 유지하십시오. 부품 출하 전에 품질 점검 포인트와 검사 기준을 사전에 설정하십시오.

기본 아이디어에서 양산으로의 전환

CNC 기계 조작자 전문성의 의미는 각 단계를 안내해 주는 파트너와 협력할 때 명확해집니다. 프로토타이핑은 대량 생산에 진입하기 전에 설계 타당성을 검증합니다. 최초 부품 검사(Fist Article Inspection)는 제조 공정이 사양을 충족하는 부품을 생산하는지 확인합니다. 통계적 공정 관리(SPC)는 양산 라운드 전체에서 품질 일관성을 유지합니다.

자동차 부품 공급망 관계자들에게 있어 프로토타이핑에서 양산에 이르기까지의 과정은 특정 자격을 갖춘 파트너를 요구합니다. 소이 메탈 테크놀로지 해당 능력을 구체적으로 보여주는 사례입니다—그들의 IATF 16949 인증 및 엄격한 SPC 프로토콜은 고정밀 부품이 자동차 등급 사양을 충족하도록 보장합니다. 프로토타이핑 리드타임은 최단 1영업일이며, 양산으로의 원활한 확장이 가능하므로 정밀 섀시 어셈블리 및 맞춤형 금속 부싱을 효율적으로 공급합니다.

CNC는 무엇을 의미하나요? Computer Numerical Control(컴퓨터 수치 제어)입니다. 그러나 더 중요한 것은, 이 기술이 디지털 설계와 실제 제품 사이를 연결해 주는 제조 역량을 의미한다는 점입니다. 프로토타입 10개를 생산하든 양산 부품 1만 개를 생산하든 상관없이, CNC 기술은 수작업 방식으로는 결코 달성할 수 없는 일관된 정밀도를 제공합니다.

핵심 요지는 무엇인가요? 이제 기계 유형, 재료 선택, 허용 오차 사양, 표면 마감 옵션, 비용 결정 요인, 그리고 협력업체 평가 기준에 대해 이해하게 되었습니다. 이러한 지식은 단순한 구매자에서 정보에 기반한 제조 파트너로 여러분의 역할을 전환시켜 줍니다. 이를 바탕으로 더 나은 질문을 하고, 더 현명한 결정을 내리며, 정확히 요구 사양을 충족하는 제품을 출시할 수 있습니다.

다음 단계는 간단합니다: 여러분의 설계를 준비하고, 지금까지 배운 원칙을 적용한 후, 여러분의 비전을 현실로 만들어 줄 수 있는 자격을 갖춘 제조 파트너와 연계하세요. 기술은 이미 준비되어 있고, 전문 지식도 확보되어 있습니다. 정밀 부품 제작은 이제 여러분의 차례입니다.

CNC 가공에 대한 자주 묻는 질문

1. CNC 가공이란 무엇인가요?

CNC 가공은 사전 프로그래밍된 컴퓨터 소프트웨어가 공장 내 공구 및 기계의 움직임을 제어하는 제조 공정입니다. CNC는 '컴퓨터 수치 제어(Computer Numerical Control)'를 의미하며, G-코드 명령을 사용하여 절삭 공구를 극도로 정밀하게 제어합니다—허용 오차는 최대 ±0.001인치에 이릅니다. 이 가감식 제조 방식(subtractive manufacturing)은 고체 블록에서 재료를 제거함으로써 항공우주부터 의료기기까지 다양한 산업 분야에서 사용되는 완제 부품을 제작합니다.

2. CNC 기계 조작 기사의 연봉은 높은 편인가요?

CNC 기계 조작자는 경쟁력 있는 임금을 받으며, 미국 내 평균 시급은 약 27.43달러입니다. 실제 수입은 경력, 자격증, 전문 분야에 따라 달라집니다. 다축 프로그래밍, 미세 허용 오차 가공, 또는 항공우주 등급 제조 등 고난이도 기술을 보유한 운영자는 일반적으로 더 높은 임금을 받습니다. IATF 16949 또는 AS9100 인증을 획득한 시설에서는 품질 기준을 준수하는 자격을 갖춘 CNC 기계 조작자에게 프리미엄 임금을 지급하는 경우가 많습니다.

3. CNC 기계에는 어떤 종류가 있습니까?

주요 CNC 기계 유형은 밀링 머신, 선반, 라우터의 세 가지이다. CNC 밀링 머신은 고정된 공작물을 대상으로 회전하는 절삭 공구를 사용하여 경질 금속에서 복잡한 3차원 형상을 가공한다. CNC 선반은 공작물을 회전시키고 고정된 공구를 이용해 가공하므로, 축과 부싱과 같은 원통형 부품 제작에 적합하다. CNC 라우터는 비교적 연성 재료와 큰 평판 시트를 가공하며, 주로 간판, 가구 및 플라스틱 케이스 제작에 사용된다.

4. CNC 가공 비용은 얼마인가요?

CNC 가공 비용은 재료 선택, 부품 복잡도, 허용 오차 요구 사항, 그리고 생산 수량에 따라 달라진다. 알루미늄 부품은 티타늄 부품보다 재료 가격이 낮고 사이클 타임이 짧기 때문에 비용이 더 저렴하다. 엄격한 허용 오차는 가공 시간과 검사 비용을 증가시킨다. 설정 비용(setup cost)은 대량 주문 시 전체 주문 수량으로 분산되어 단위 부품당 비용이 감소한다. 제조성을 고려한 설계(DFM), 적절한 허용 오차 지정, 그리고 생산량 계획 등 전략을 통해 전체 프로젝트 비용을 상당히 절감할 수 있다.

5. CNC 가공 파트너 선정 시 어떤 인증을 확인해야 하나요?

주요 인증은 귀사의 산업 분야에 따라 달라집니다. ISO 9001은 기본적인 품질 관리 기준을 제공하며, AS9100은 항공우주 분야의 요구 사항을 다루고, ISO 13485는 의료기기 분야에 적용되며, IATF 16949는 자동차 제조 표준을 규정합니다. 샤오이 메탈 테크놀로지(Shaoyi Metal Technology)와 같은 파트너사는 IATF 16949 인증과 통계적 공정 관리(SPC) 프로토콜을 병행 적용함으로써, 섀시 어셈블리 등 정밀 자동차 부품에 대한 일관된 품질을 보장합니다.
