A lemezfémmegmunkálás és -meghajlítás alapjainak megértése

Valaha elgondolkodott már egy autóajtó panelen, egy légtechnikai csatornán vagy akár egy egyszerű rögzítőkonzolon, és azon tűnődött, hogyan kapták ezt az alakjukat? A válasz a lemezfémmegmunkálásban és -meghajlításban rejlik – ez egy alapvető folyamat, amely sík fémlapokat alakít át a mindennapi életben megbízhatóan használt, funkcionális háromdimenziós alkatrészekké. Mielőtt a hibák megelőzésének műszaki részleteibe merülnénk, szilárd alapokra van szükség ahhoz, hogy megértsük, pontosan mit is jelent ez a folyamat, és miért fontos.

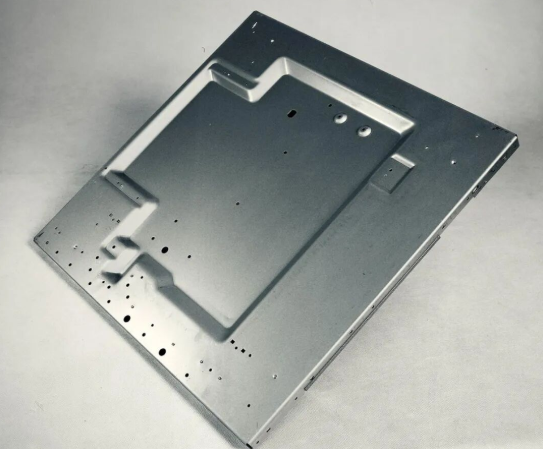

Síklemezből funkcionális alkatrész

Alapvetően a lemezfémmeghajlítás azt jelenti, hogy irányított erőt alkalmazunk egy sík fémlap deformálására egy egyenes tengely mentén ez eltér a vágástól vagy dörzsöléstől, amelyek anyagot távolítanak el vagy nyomnak ki, mivel a meghajlítás újraformálja a fémfelületet anélkül, hogy sértené annak integritását. Ennek az anyagerősség megőrzésének köszönhetően különösen értékes a gyártási szektorok számára.

Amikor lemezből tartóelemet, burkolatot vagy szerkezeti alkatrészt készít, lényegében maradandó alakváltozást hoz létre. A fém a hajlítás külső felületén megnyúlik, és a belső felületén összenyomódik. Ennek az alapvető viselkedésnek a megértése elengedhetetlen, mert közvetlenül befolyásolja az alkatrészek tervezését és a lehetséges hibák előrejelzését.

Mi is a hajlítás gyakorlati értelemben? A hajlítás a lemezfémmel végzett, szabott kezelés – például sajtógépek, hajlítógépek vagy görgős hajlítógépek segítségével –, amellyel meghatározott szögeket és görbéket érünk el. A hajlítás fogalma nem csupán egyszerű szögeltérésre korlátozódik: az egész átalakulást jelenti a kétdimenziós nyersdarabtól a háromdimenziós alkatrészig.

Miért dominál a hajlítás a fémmegmunkálásban

A lemezfémmel végzett hajlítás továbbra is az elsődleges módszer számos alkalmazás esetében, mivel kiváló sokoldalúságot és költséghatékonyságot kínál. Vegyük figyelembe ezeket a kulcsfontosságú előnyöket:

• Anyaghatékonyság: Ellentétben a megmunkálással, a hajlítás minimális hulladékot eredményez, mivel az anyagot átalakítjuk, nem pedig eltávolítjuk
• Szerkezeti integritás: A meghajlított alkatrészek az anyag tulajdonságait egész hosszában egyenletesen megőrzik, nincsenek hegesztési varratok vagy illesztések, amelyek gyengítenék a szerkezetet
• Sebesség és ismételhetőség: A modern CNC-vezérelt hajlítógépek több ezer azonos alkatrész esetében is kiváló pontossággal tudnak azonos hajlításokat készíteni
• Kialakítási rugalmasság: Egyszerű 90 fokos szögektől kezdve összetett, több hajlításból álló szerelvényekig a folyamat különféle geometriákat is képes kezelni

Az autóipartól az űrkutatási iparig, a fogyasztói elektronikától az építőiparig számos iparág támaszkodik a fémmeghajlításra – a vázalkatrészektől kezdve a repülőgépek törzs-szakaszaiig. Ennek a széles körű alkalmazásnak az oka a folyamat képessége, hogy nagy mennyiségben pontos, ismételhető eredményeket szállítson.

A maradandó alakváltozás fizikai háttere

Amikor hajlító erőt visznek fel a lemezfémmre, az alapvető anyagtulajdonságokkal dolgoznak. Az anyag először rugalmasan deformálódik – azaz visszatérne eredeti alakjába, ha megszüntetnénk a terhelést. Ha túllépik az anyag folyáshatárát, akkor a maradandó alakváltozást okozó képlékeny deformáció tartományába kerülnek.

Itt válik érdekessé a dolog. A semleges tengely – egy képzeletbeli vonal, amely az anyag vastagságán keresztül fut, és ahol nincs nyúlás vagy összenyomódás – helyzete megváltozik a hajlítás során. Ez a helyzetváltozás hatással van a kritikus számításokra, például a hajlítási engedélyre (bend allowance), és meghatározza, mennyi anyagra van szükség a sík mintán ahhoz, hogy elérjék a végső méreteket.

A rugalmas visszatérés (springback), azaz a fém hajlítás utáni részleges visszatérése eredeti alakjához, az egyik legjelentősebb kihívást jelenti a méretbeli pontosság elérésében. A különböző anyagok eltérő mértékű rugalmas visszatérést mutatnak, és a kompenzációhoz meg kell érteni az adott ötvözet tulajdonságait, valamint a használt hajlítási módszert.

Miután ezeket az alapvető fogalmakat megszilárdítottuk, készen állunk arra, hogy megvizsgáljuk azokat a konkrét hajlítási módszereket, anyagválasztási szempontokat és hibaelhárítási stratégiákat, amelyek elválasztják a sikeres projekteket a költséges kudarcoktól.

Légköri hajlítás, alulról történő hajlítás és pénzverési módszer összehasonlítása

A megfelelő hajlítási folyamat kiválasztása döntően befolyásolhatja projektje sikerét vagy kudarcát. Mindegyik módszer különböző kompromisszumokat kínál a pontosság, az erőigény és a rugalmasság között – és ezek különbségeinek megértése segít elkerülni a költséges újrafeldolgozást. Vizsgáljuk meg részletesen azokat a három fő technikát, amelyek a lemezmetalldarabolási műveletek túlnyomó többségét teszik ki.

Légköri hajlítás rugalmas gyártáshoz

A levegőn keresztüli hajlítás a lemezalakításban a legtöbboldalú megközelítést jelenti a modern gyártásban. Ezen hajlítási folyamat során a munkadarab csak három ponton érintkezik az eszközökkel: kettő a nyomószerszám vállainál és egy a dörzsölő csúcsánál. A fém soha nem érinti teljesen a nyomószerszám belső felületét, amitől ered a név.

Mi teszi olyan népszerűvé a levegőn keresztüli hajlítást? Ön képes több hajlásszöget elérni egyetlen szerszámkészlettel . Képzelje el, hogy rendelkezik egy 90 fokos hajlító szerszámmal – a levegőn keresztüli hajlítással bármely szöget előállíthat 90 és 180 fok között pusztán a dörzsölő behatolási mélységének szabályozásával. Ez a rugalmasság közvetlenül alacsonyabb szerszámköltségekhez és gyorsabb beállítási időkhöz vezet.

A szükséges erő jelentősen alacsonyabb, mint más módszerek esetében. Az ipari adatok szerint a levegőn keresztüli hajlításhoz általában lényegesen kevesebb tonna erő szükséges ugyanolyan anyagvastagságnál, mint a teljes behajlításnál (bottoming) vagy a kovácsolásnál (coining). Ez azt jelenti, hogy ugyanazon berendezéssel vastagabb anyagokat is feldolgozhat, illetve szokásos feladatokhoz kisebb nyomópresseket használhat.

Azonban az elosztott hajlítás hátránya, hogy a rugalmas visszatérés kiegyenlítése nehezebbé válik. Mivel a fém nincs teljesen rögzítve az alakítás során, az pontos végső szög előrejelzése tapasztalatot igényel, és gyakran olyan kifinomult, technológiai szinten fejlett hajlítógép-vezérlést, amely valós idejű korrekciókat tud végrehajtani.

Alulnyomás, amikor a pontosság számít

Az alulnyomás – más néven alulnyomó vagy alulütő hajlítás – a veretelés első gyakorlati alternatívájaként jelent meg. A hajlítószerszám a fémlemezt a nyomószerszám felületére nyomja, így kényszeríti az anyagot, hogy jobban illeszkedjen a szerszám geometriájához.

Így különbözik az alulnyomásos hajlítás az elosztott hajlítástól: a hajlítószerszám hegye a lemezmetált anyagot a V-alakú nyomószerszám aljához nyomja, ami irányított rugalmas deformációt eredményez. Ez a kapcsolat kisebb belső hajlítási sugarat és jelentősen csökkentett rugalmas visszatérést eredményez. A nyomószerszám szöge közvetlenül meghatározza a végleges munkadarab szögét, így az eredmények előrejelezhetőbbé válnak.

A belső sugár a mélyhajlítás során egy gyakorlati szabályt követ: általában kb. az V-alakú nyomószerszám nyílásának 1/6-a. Tehát ha egy 12 mm-es nyílást használ, akkor kb. 2 mm-es belső sugarat várhat. Ez az összefüggés tervezési előrejelezhetőséget biztosít, amelyet a levegőn keresztüli hajlítás nem mindig tud megadni.

Mi a hátránya? A mélyhajlításhoz nagyobb tonnás erő szükséges, mint a levegőn keresztüli hajlításhoz – bár ez továbbra is lényegesen kevesebb, mint a pénzveréshez. Ez korlátozza a lehetséges anyagvastagságot, mielőtt elérné a sajtószerszám képességhatárát. A legtöbb műhely a mélyhajlítást elsősorban standard 90 fokos hajlítási feladatokhoz alkalmazza, ahol a konzisztencia fontosabb, mint a rugalmasság.

Pénzverés zéró-tűrést igénylő alkalmazásokhoz

A pénzverés a pontosságot teljesen új szintre emeli. A név a pénzgyártásból származik, ahol minden érmének azonosnak kell lennie, hogy megkülönböztesse a valódi pénzt a hamisítványoktól. Hajlítási alkalmazásokban a pénzverés hasonlóan pontos eredményeket nyújt.

A folyamat során a szúrószerszám behatol a lemezbe, bemélyedést nyomva a munkadarabba, miközben a munkadarabot az alaplemez ellen nyomja. Ez a behatolás, valamint az égőhajlításhoz képest 5–8-szor nagyobb erők hatása gyakorlatilag teljesen kiküszöböli a rugalmas visszatérítést. Ha 45 fokos szöget szeretne elérni, akkor 45 fokos szúrószerszámot és alaplemezt használ – amit szerszámoz, azt kapja meg.

A koinálás kiválóan alkalmas éles, pontosan meghatározott hajlítások létrehozására minimális belső sugárral. Különösen alkalmas vékony lemezek pontos 90 fokos hajlítására, ahol a megjelenés és a méretbeli pontosság döntő fontosságú.

A korlátozások azonban jelentősek. A rendkívül magas tonnájú igények általában a vékonyabb anyagokra korlátozzák a koinálást – általában 1,5 mm-nél vékonyabb lemezekre. Emellett minden kívánt szöghöz külön szerszámra van szükség, így elveszti azt a rugalmasságot, amely miatt az égőhajlítás olyan vonzó a kisüzemi gyártásban.

Módszerek összehasonlítása pillantásra

Ez az összehasonlító táblázat segít kiválasztani a megfelelő hajlítási eljárást az Ön konkrét igényeihez:

Kritériumok	Légibogás	Alakos hajlítás	Érmesés
Erőkövetelmények	Legalacsonyabb (alapérték)	Közepes (magasabb, mint a levegőn keresztüli hajlítás)	Legmagasabb (5–8-szorosa a levegőn keresztüli hajlításnak)
Szögpontosság	±0,5° és ±1° közötti tipikus érték	±0,25° és ±0,5° közötti tipikus érték	±0,1° vagy annál pontosabb
Szerszámkopás	Alacsony – minimális érintkezés	Közepes – teljes üstér érintkezés	Magas – a behatolás kopást okoz
Visszapattanás-Kompenzáció	Túlhajlításra vagy CNC-vezérlésre van szükség	Csökkentett – a kontrollált rugalmas deformáció segít	Gyakorlatilag megszüntetve
Szerszámozás rugalmassága	Magas—több szög egy eszközkészleten belül	Alacsony—a szög illeszkedik a nyomószerszám geometriájához	Nincs—különleges szerszámok szükségesek
Tökéletes alkalmazások	Gyártóüzemek, prototípusok, változatos gyártás	Egyenletességet igénylő sorozatgyártás	Vékony anyagok, precíziós alkatrészek
Vastagság-tartomány	A lehető legnagyobb tartomány	A tonnázási kapacitás korlátozza	Általában 1,5 mm alatt

További érdemes ismerni

A nagy háromon túl két további technika kezeli a speciális alkalmazásokat:

Forgó hajlítás forgó szerszámokat használ szögek kialakítására – akár 90 foknál élesebbeket is – anélkül, hogy megsértené a anyag felületét. Ez ideális megoldás előre befejezett vagy bevonatos anyagokhoz, ahol a megjelenés számít. A módszer ugyanakkor kezeli a közel egymáshoz helyezett peremekkel rendelkező U-alakú csatornákat is, amelyek más eljárások számára kihívást jelentenének.

Gurítás görbéket és hengereket hoz létre három állítható görgő segítségével. Amikor nagy sugárral végzett hajlításra van szükség – például kúpalakú tárolóedényekhez vagy ívelt építészeti panelekhez – a görgőhajlítás olyan eredményt nyújt, amelyet a egyenes vonalú módszerek nem tudnak elérni.

Ezen módszerek közötti különbségek megértése lehetővé teszi az optimális eljárás kiválasztását az Ön anyagvastagsága, tűréshatárai és gyártási mennyisége alapján – ezek a tényezők közvetlenül befolyásolják, milyen hibákat kell figyelniük, amikor a következő lépésben az anyagspecifikus irányelveket vizsgáljuk.

Anyagválasztás és hajlításhoz szükséges vastagsági irányelvek

Valaha próbálta már ugyanúgy hajlítani a rozsdamentes acélt, mint a lágyacélt, csak hogy az alkatrész repedést mutasson a hajlítási vonalnál? Az anyagválasztás nem csupán a szilárdsági követelményekre épül – alapvetően meghatározza, hogyan fog működni a hajlítási folyamat. Minden fémmetál egyedi tulajdonságokkal rendelkezik, amelyek közvetlenül befolyásolják a minimális hajlítási sugarat, a rugalmas visszatérési viselkedést, valamint annak esélyét, hogy hibamentes alkatrészeket állítson elő.

Acél- és rozsdamentes acél hajlítási jellemzői

A lágyacél továbbra is a lemezfeldolgozás munkalólovaként funkcionál, és ennek jó oka van. Mérsékelt szilárdsága és kiváló nyúlékonysága miatt engedékeny a hajlítási műveletek során. A lágyacél szorosabb hajlítási sugarakat is jól tolerál repedés nélkül, és viszonylag előrejelezhető rugalmas visszatérési viselkedést mutat – általában a skála alsó végén helyezkedik el.

A rozsdamentes acél hajlítása teljesen más kihívást jelent. Szerint mérnöki kutatásokból a rozsdamentes acél nagy szilárdsága közvetlenül magas rugalmas visszatéréshez vezet, ami agresszívebb túlhajlítási korrekcióra kényszerít. A anyag emellett gyorsan keményedik a formázás során, ami repedéseket eredményezhet, ha nem megfelelő előkészítéssel próbálunk szoros görbületi sugarakat elérni.

Itt egy gyakorlati szempont: a rozsdamentes acél általában 0,5–1,0-szeres anyagvastagság minimális hajlítási sugarat igényel lágy hőkezelési állapotban, de ez jelentősen növekszik a munkakeményedett állapotokban. Hasolítsuk össze ezt az enyhe acéllal, amely gyakran 0,5-szörös vastagsági arányú sugarakat is elvisel a legtöbb hőkezelési állapotban.

Alumínium ötvözetek figyelembe vétele

Az alumíniumlemez hajlításakor az ötvözet megnevezése ugyanolyan fontos, mint maga a fém. Nem minden alumínium viselkedik azonos módon hajlítási feszültség alatt, és a rossz ötvözet kiválasztása egy egyszerű feladatot repedéses rémálommá változtathat.

A 3003-as sorozat a legjobb választás általános célú alumíniumlemezek hajlításához. Magas nyúlékonysága és kiváló alakíthatósága miatt jól bírja a kis görbületi sugarakat, és elnézi a folyamatban fellépő kisebb ingadozásokat. Ha azt kérdezi, hogyan hajlítható meg az alumíniumlemez repedés nélkül, akkor a 3003-O (lágyított) hőkezelésű anyag használata a legnagyobb biztonsági tartalékot nyújtja.

Az 5052-es sorozat erősebb alternatívát kínál, miközben megtartja a jó hajlíthatóságot. Az alumíniumfeldolgozási szakértők megjegyzése szerint az 5052 kiváló fáradási szilárdsággal rendelkezik, és jól megtartja alakját a hajlítás után – ezért népszerű szerkezeti lemezalkatrészek gyártására és tengeri alkalmazásokra .

Most itt kerülnek bajba sok mérnök: a 6061-es alumínium. Bár ez a leggyakoribb szerkezeti alumíniumötvözet, a 6061-T6 hőkezelt állapotú alumíniumlemez hajlítása ismerten nehéz feladat. A szilárdságot biztosító hőkezelés egyben rideggé is teszi az anyagot. A repedések elkerüléséhez 3–6-szoros anyagvastagságú hajlási sugárra van szükség, vagy előzetesen lágyítani kell O-állapotra alakítás előtt.

Minimális hajlási sugár – referencia táblázat

Ez a táblázat összefoglalja a gyakori anyagokhoz szükséges, kritikus lemezmetal hajlási sugarakra vonatkozó irányelveket sikeres alakításhoz:

Anyag	Állapot/Hőkezelés	Minimális hajlítási sugár (× vastagság)	Visszaugró hatás mértéke	Hajlíthatósági értékelés
Lágyacél	Melegen hengerelt	0,5–1,0	Alacsony	Kiváló
Lágyacél	Hűvös formálás	1,0–1,5	Alacsony-Közepes	Nagyon jó.
Részvastagság (304)	Kiégetve	0,5–1,0	Magas	Jó
Részvastagság (304)	Félkemény	1,5–2,0	Nagyon magas	Igazságos.
Alumínium 3003	O (Gyöngyített)	0–0,5	Közepes	Kiváló
Alumínium 5052	O (Gyöngyített)	0,5–1,0	Közepes	Nagyon jó.
Alumínium 6061	T6	3,0–6,0	Közepes-Magas	Szegények.
Alumínium 6061	O (Gyöngyített)	1,0–1,5	Közepes	Jó
Réz	Puha	0–0,5	Alacsony	Kiváló
Sárgaréz	Kiégetve	0,5–1,0	Alacsony-Közepes	Nagyon jó.

Ezek a minimális hajlási sugár értékek iránymutatásként szolgálnak – mindig ellenőrizze azokat az adott anyagellátója adatai alapján, és végezzen próbahajlításokat kritikus alkalmazások esetén.

Szemcseirány és anyagelőkészítés

Itt egy olyan tényező, amely akár tapasztalt gyártókat is meglephet: a szemcseirány döntően befolyásolhatja, hogy alkatrésze tiszta vonalban hajlik-e vagy váratlanul reped-e. A lemezfémben a hengerlés folyamata során irányított szemcsestruktúra alakul ki, és ez a belső rendezettség jelentősen befolyásolja a hajlítási viselkedést.

Az arany szabály? Ha lehetséges, mindig merőlegesen hajlítsa a szemcseirányra. Amikor párhuzamosan hajlít a hengerlés irányával, akkor az anyag természetes szerkezetével szemben dolgozik, és a feszültség a szemcsehatárokon koncentrálódik, ahol a repedések keletkeznek. A szemcseirányra merőleges hajlítás egyenletesebb feszültségeloszlást eredményez, és drámaian csökkenti a törés kockázatát.

Hogyan azonosítja a szálirányt? Keressen gyenge, hosszanti vonalakat a lemez felületén – ezek általában párhuzamosan futnak a hengerlés irányával. Kritikus alkatrészek esetén kérje anyagszállítójától a szálirány dokumentációját, vagy jelölje meg a nyersdarabokat a kivágási tervben, hogy biztosítsa a megfelelő tájolást az alakítás során.

Az anyag keménységi állapotai ugyanolyan figyelmet érdemelnek. A keménységi jelölés (O, H, T4, T6 stb.) azt mutatja meg, hogyan lett az anyag feldolgozva, és közvetlenül meghatározza hajlítási viselkedését:

• O (Gyöngyített): A leglágyabb állapot, maximális nyújthatóság, legkönnyebben hajlítható, de alakítás után a legalacsonyabb szilárdság
• H keménységi állapotok (munkakeményített): Növekedett szilárdság csökkent alakíthatósággal – az H14 és H24 még viszonylag jól hajlítható
• T4/T6 (hőkezelt): Maximális szilárdság, de jelentősen csökkent nyújthatóság – repedések várhatók a szokásos hajlítási sugaraknál

Kihívást jelentő alkalmazások esetén érdemes a hajlítás előtt megmunkált ötvözeteket először lágyító hőkezelésnek (kéreglágyításnak) vetni, majd az alakítás után újra hőkezelni. Ez a módszer lehetővé teszi a szoros hajlási sugarak elérését olyan anyagokon, amelyek különben repednének, bár további feldolgozási lépéseket és költséget igényel.

Miután áttekintettük az anyagválasztás és az előkészítés alapelveit, készen állunk a számítások elvégzésére, amelyek ezeket a tulajdonságokat pontos síkrajzokká alakítják – kezdve a K-tényezővel és a hajlítási engedéllyel kapcsolatos képletekkel, amelyek a méretbeli pontosságot biztosítják.

Hajlítási engedély számítása és K-tényező képletek

Kiválasztotta az anyagát, meghatározta a hajlítási módszert, és elkészítette a alkatrész geometriáját. Most jön az a kérdés, amely elválasztja a pontosan gyártott alkatrészeket a selejtett daraboktól: milyen hosszúnak kell lennie a sík kivágott darabnak ahhoz, hogy a hajlítás után pontosan a kívánt méreteket érje el? Itt válik elengedhetetlenné a lemezalakítási hajlítási számítás – és itt bukik meg sok projekt.

A hajlítási engedély, a hajlítási levonás és a kifejtett hossz közötti kapcsolat elsőre ijesztőnek tűnhet. De ha egyszer megérti az alapul szolgáló logikát, rendelkezni fog a szükséges eszközökkel ahhoz, hogy biztonsággal megjósolja a sík minta méreteit.

A K-tényező egyszerű magyarázata

Képzelje el a K-tényezőt egy pozícionálási jelölőként. Amikor lemezt hajlítunk, a külső felület nyúlik, míg a belső felület összenyomódik. E két szélsőség között helyezkedik el a semleges tengely – egy elméleti vonal, amely nem nyúlik és nem is összenyomódik, így eredeti hosszát megtartja.

Itt van a kulcsfontosságú megismerés: amikor a fém sík, a semleges tengely pontosan a anyag vastagságának közepén helyezkedik el. Hajlítás közben azonban ez a tengely a hajlítás belső oldala felé tolódik el. A K-tényező pontosan azt méri, mennyire tolódik el.

A lemez hajlítására vonatkozó képlet a K-tényezőt így határozza meg:

K-tényező = t / T (ahol t = a belső felülettől a semleges tengelyig mért távolság, és T = az anyag vastagsága)

A legtöbb anyag és hajlítási feltétel esetén a K-tényező értékei 0,3 és 0,5 között mozognak. A 0,33-as K-tényező azt jelenti, hogy a semleges tengely kb. az anyag belső felületétől számított egyharmad távolságra helyezkedik el – ez valójában a leggyakoribb eset a szokásos levegőn keresztüli hajlításnál.

Több tényező is befolyásolja a K-tényező kiválasztását:

• Anyag típusa: A puha alumínium általában 0,33–0,40-es, a rozsdamentes acél gyakran 0,40–0,45-ös K-tényezőt igényel
• Hajlítási módszer: A levegőn keresztüli hajlítás általában alacsonyabb K-tényezőket használ, mint a teljes behajlítás (bottoming) vagy a kovácsolás (coining)
• Hajlítási rádiusz és anyagvastagság aránya: Amikor a belső sugár meghaladja az anyag vastagságát (r/T > 1), a semleges tengely közelebb kerül a középponthoz, és a K-tényező 0,5 felé tolódik
• Anyag keménysége: A keményebb hőkezelt állapotok (temperek) a semleges tengelyt tovább befelé tolják, csökkentve ezzel a K-tényezőt

A lemezmetallográfiai mérnöki referenciák k értékét a következő képlettel számíthatja ki: k = log(r/s) × 0,5 + 0,65, ahol r az ív belső sugara, s pedig az anyag vastagsága. A legpontosabb k értékek azonban a saját felszerelésével és anyagaival végzett tényleges próbairatok alapján végzett visszaszámításból származnak.

Lépésről lépésre: a hajlítási engedélyezés kiszámítása

A hajlítási engedélyezés az ideális semleges tengely ívhosszát jelöli a hajlítási zónán keresztül. Ez pontosan megadja, mennyi anyaghosszra van szükség a hajlításhoz – ez az információ elengedhetetlen a kiindulási nyersdarab méretének meghatározásához.

A hajlítási engedélyezés képlete:

Hajlítási engedélyezés = Szög × (π/180) × (Hajlítási sugár + k érték × Vastagság)

Végezzünk el egy teljes példát a lemezalakítási hajlítási sugár számítására. Tegyük fel, hogy 0,080 hüvelykes (2,03 mm-es) 5052-es alumíniumlemezt hajtunk 90 fokos szöggel, 0,050 hüvelykes (1,27 mm-es) belső sugárral.

1. Gyűjtse össze az értékeket:
   • Szög = 90 fok
   • Belső hajlítási sugár = 0,050"
   • Anyagvastagság = 0,080"
   • K-tényező = 0,43 (jellemző a 5052-es alumíniumra szerint anyagspecifikációk )
2. Számítsa ki a semleges tengely sugárát:
   • Semleges tengely sugara = Hajlítási sugár + (K-tényező × Vastagság)
   • Semleges tengely sugara = 0,050" + (0,43 × 0,080") = 0,050" + 0,0344" = 0,0844"
3. A szög átváltása radiánba:
   • Szög radiánban = 90 × (π/180) = 1,5708
4. Hajlítási engedély (bend allowance) számítása:
   • Hajlítási engedély = 1,5708 × 0,0844" = 0,1326"

Ez a 0,1326" a hajlítás által elfogyasztott anyag ívhosszát jelöli. Ezt az értéket fogja felhasználni a síkrajz elkészítésekor.

A hajlítási levonás és a hajlítási engedély megértése

Míg a hajlítási engedély (bend allowance) megadja a hajlítás ívhosszát, a hajlítási levonás (bend deduction) egy másik kérdésre ad választ: mennyivel rövidebbnek kell lennie a sík mintázatomnak a lengőlemezek hosszainak összegénél?

A kapcsolat így működik: ha egy meghajlított alkatrész mindkét lengőlemezét a széleiktől a teoretikus éles sarokig (az a csúcs, ahol a külső felületek metszenék egymást) mérnénk, akkor egy összhosszt kapnánk. De a sík mintázatnak rövidebbnek kell lennie ennél az összhossznál, mert a hajlítás során anyag nyerődik a megnyúlás miatt.

A hajlítási levonás képlete:

Hajlítási levonás = 2 × (Hajlítási sugár + Vastagság) × tan(Szög/2) − Hajlítási ráhagyás

Ugyanezekkel a példamértékekkel számolva:

1. Számítsa ki a külső visszahúzódást (outside setback):
   • Külső visszahúzódás = (Hajlítási sugár + Vastagság) × tan(Szög/2)
   • Külső visszahúzódás = (0,050" + 0,080") × tan(45°) = 0,130" × 1 = 0,130"
2. Számítsa ki a hajlítási levonást:
   • Hajlítási levonás = 2 × 0,130" − 0,1326" = 0,260" − 0,1326" = 0,1274"

Ez a 0,1274" kivonódik a teljes lengőlemez-hosszakból, hogy meghatározzuk a sík mintázat méretét.

A képletből a síkrajzba

Most alkalmazzuk ezeket a számításokat egy valós alkatrészre. Tegyük fel, hogy egy C-alakú profilra van szükségünk, amelynek alapja 6 hüvelyk, két 2 hüvelykes pereme pedig ugyanabból a 0,080 hüvelyk vastagságú 5052-es alumíniumból készül, és mindegyik 90 fokos szögben hajlított.

A kívánt végleges méretek:

• Alap hossza: 6 hüvelyk
• Bal oldali perem: 2 hüvelyk
• Jobb oldali perem: 2 hüvelyk
• Összhossz éles sarkokig mérve: 10 hüvelyk

Minden hajlításra vonatkozó hajlítási levonás 0,1274 hüvelyk (fentebb kiszámítva), íme, hogyan határozhatjuk meg a síkrajzot:

1. Azonosítsa, hogy milyen részeket tartalmaz minden szakasz:
   • Minden 2 hüvelykes perem tartalmaz egy hajlítás felét
   • A 6 hüvelykes alap rész két ív felét tartalmazza (egy-egy a végén)
2. Vonja le a megfelelő korrekciókat:
   • Bal oldali perem sík hossza = 2 hüvelyk − (0,1274 hüvelyk ÷ 2) = 2 hüvelyk − 0,0637 hüvelyk = 1,9363 hüvelyk
   • Jobb oldali perem sík hossza = 2 hüvelyk − (0,1274 hüvelyk ÷ 2) = 2 hüvelyk − 0,0637 hüvelyk = 1,9363 hüvelyk
   • Alap sík hossza = 6 hüvelyk − (2 × 0,0637 hüvelyk) = 6 hüvelyk − 0,1274 hüvelyk = 5,8726 hüvelyk
3. Számítsa ki a teljes sík minta hosszát:
   • Sík minta = 1,9363 hüvelyk + 5,8726 hüvelyk + 1,9363 hüvelyk = 9,7452 hüvelyk

A sík kivágott darab hosszának 9,7452 hüvelyknek kell lennie. Hajtás közben az anyag nyúlása minden ívnél visszahozza a levont hosszat, így a célzott 6 hüvelykes alap és 2 hüvelykes peremek adódnak.

K-tényező táblázat anyagtípus szerint

Ezt a hajtási engedélytáblázatot használja kiindulási alapként gyakori anyagokhoz – de mindig ellenőrizze a konkrét szállítójának adatait, illetve kritikus alkalmazások esetén végezzen próbahajtásokat:

Anyag	Lágy/leheleten hőkezelt K-tényező	Félkemény K-tényező	Megjegyzések
Lágyacél	0,35 – 0,41	0,38 – 0,45	A legelőrejelezhetőbb viselkedés
Rozsdamentes acél	0,40 – 0,45	0,45 – 0,50	A nagyobb rugalmas visszatérítés figyelmet igényel
Alumínium 5052	0,40 – 0,45	0,43 – 0,47	Kiváló alakíthatósággal
Alumínium 6061	0,37 – 0,42	0,40 – 0,45	Használja óvatosan a minimális hajlási sugár értéket
Réz	0,35 – 0,40	0,38 – 0,42	Nagyon alakítható, hibákat elnéző
Sárgaréz	0,35 – 0,40	0,40 – 0,45	Figyeljen a szezonális repedésekre

Ne feledje: a minimális hajlási sugár és a K-tényező közötti kapcsolat nem lineáris. A pontos hajlítással kapcsolatos kutatások szerint a K-tényező növekszik a sugár-vastagság aránnyal, de csökkenő ütemben, és nagyon nagy arány esetén egy határértékhez, 0,5-höz közelít.

A lemezmetalldolgozáshoz szükséges eszközöket tartalmazó CAD-szoftverek – például a SolidWorks, az Inventor és a Fusion 360 – automatizálhatják ezeket a számításokat, ha pontos K-tényezőt és hajlási sugarat ad meg. Azonban az alapul szolgáló matematikai összefüggések megértése biztosítja, hogy ellenőrizni tudja az eredményeket, és hibaelhárítást végezhet, ha a síkrajzok nem a várt méreteket eredményezik.

Miután rendelkezésre állnak a pontos síkrajzok, a következő kihívás olyan alkatrészek tervezése, amelyek ténylegesen gyárthatók – ezzel jutunk el a kritikus tervezési szabályokhoz, amelyek megakadályozzák a hibákat még a hidraulikus hajlítógép elérése előtt.

Sikeres lemezmetalldarabok hajlításához szükséges tervezési szabályok

Megtanulta a számításokat. Ismeri az anyagait. De itt van egy kemény valóság: még a tökéletes matematika sem menthet meg egy olyan alkatrészt, amely megszegi az alapvető tervezési korlátozásokat. Az eltérés egy zavartalan gyártási folyamat és egy hulladékba dobott alkatrészekből álló halom között gyakran azokon a méreteken múlik, amelyeket esetleg figyelmen kívül hagy – például a peremhosszakon, a furatok elhelyezésén és a kifutó vágásokon, amelyek apró részleteknek tűnnek, amíg nem okoznak komoly meghibásodásokat.

A bevált lemezmetalldesign-irányelvek követése elméleti ismereteket alakít át gyakorlatilag működő alkatrészekké. Vizsgáljuk meg azokat a kritikus méreteket, amelyek megelőzik a költséges gyártási problémákat, mielőtt azok fellépnének.

Kritikus méretek, amelyek megelőzik a meghibásodásokat

Minden hajlítási műveletnek fizikai korlátai vannak, amelyeket a szerszámgeometria határoz meg. Ha figyelmen kívül hagyja ezeket a korlátozásokat, torzított felületekkel, repedt élekkel vagy olyan alkatrészekkel fog szembesülni, amelyeket egyszerűen nem lehet a tervezett módon kialakítani.

Minimális peremhosszúság a legalapvetőbb korlátozását jelenti. A perem – a hajlítási vonal érintőjétől a anyag széléig mért távolság – elegendően hosszúnak kell lennie ahhoz, hogy a nyomóhajlító hátsó mérőszerszáma pontosan felismerje a alkatrészt. A SendCutSend hajlítási irányelvei szerint a minimális peremhossz anyagonként és vastagságonként változik, és mindig ellenőriznie kell a saját gyártójának specifikus követelményeit.

Gyakorlati megközelítés: ellenőrizze a kiválasztott anyag tervezési specifikációit a méretek véglegesítése előtt. A legtöbb gyártó megadja a minimális peremértékeket a sík minta méreteire (hajlítás előtt) és a formázott méretekre (hajlítás után) egyaránt. A helytelen referencia-pont használata olyan túl kicsi peremekhez vezet, amelyeket nem lehet megfelelően meghajlítani.

Lyuk és hajlítás közötti távolság megakadályozza a hajlítási vonalak közelében elhelyezkedő elemek torzulását. Amikor a furatok túl közel vannak a hajlítási vonalhoz, a deformációs zóna megnyújtja és összenyomja a környező anyagot, kerek furatok ovális alakot öltenek, és helyzetük eltolódik.

• Biztonságos minimális érték: A furatok helyzete legalább a kétszeres anyagvastagságnál és a hajlítási sugárnál legyen távolabb a hajtásvonaltól
• Konzervatív megközelítés: Kritikus elemek esetén használja a háromszoros anyagvastagságot plusz a hajlítási sugarat
• Nyílások és kivágások: Ugyanezeket a szabályokat alkalmazza bármely nyílás legközelebbi szélére is

Például 0,080" (2,03 mm) vastag anyag és 0,050" (1,27 mm) hajlítási sugár esetén a minimális furattávolság legalább 0,210" (5,33 mm) legyen a hajtásvonaltól – bár a 0,290" (7,37 mm) nagyobb biztonsági tartalékot biztosít.

Egymással szemben elhelyezett hajtások aránya fontos szempont U-alakú csatornák vagy dobozformák készítésekor. Ha a visszahajtott peremek túl hosszúak az alapfelülethez képest, akkor a sajtófék ütője ütközik a már kialakított peremekkel. Ahogy azt a gyártási legjobb gyakorlatok is megjegyzik, tartsa meg az alapperem és a visszahajtott perem hosszának 2:1 arányát. Egy 2" (50,8 mm) hosszú alapperem esetén minden visszahajtott perem hossza ne haladja meg az 1"-t (25,4 mm).

Gyártási szempontból történő tervezés

Az intelligens tervezési döntések nemcsak a hibák megelőzését szolgálják – csökkentik az eszközök költségét, minimalizálják a beállítási időt, és javítják az alkatrészek általános minőségét. A lemezfémmeghajlítási műveletek lényegesen hatékonyabbá válnak, ha a gyártási korlátozásokat már a tervezés kezdetén figyelembe vesszük.

• Standardizálja a hajlítási rádiuszt: A belső sugár egységes használata az alkatrész egészén keresztül megszünteti az eszközcsere szükségességét, és csökkenti a beállítás összetettségét
• Illessze egymáshoz a hajlásvonalakat: Ha több hajlítás ugyanazon a vonalon történik, akkor egyetlen műveletben is kialakíthatók
• Tartsa párhuzamosakat az éleket: A présfék hátsó mérőberendezései pontos alkatrészpozicionáláshoz párhuzamos támaszéleket igényelnek
• Kerülje a nagyon hegyes szögeket: A 30 foknál élesebb hajlítások speciális szerszámokat igényelnek, és növelik a rugalmas visszatérés (springback) problémáját
• Vegye figyelembe a hajlítási sorrendet: Olyan alkatrészeket tervezzünk, ahol az első hajlítások ne akadályozzák a későbbi műveletekhez szükséges szerszámhoz való hozzáférést

A joggle lemezalakítási tervek – amelyeknél egy eltolódó lépést hozunk létre az anyagban – különös figyelmet igényelnek. A joggle két egymáshoz közeli, ellentétes irányú hajlítást tartalmaz, és a hajtásvonalak közötti távolságnak mind az anyag vastagságát, mind az esztergáló szerszám geometriáját figyelembe kell vennie. A túl kis joggle mélység hiányos alakításhoz vagy az anyag repedéséhez vezethet az átmeneti zónában.

Mi a helyzet a nem párhuzamos hajtásvonalakkal? Ha a tervezés olyan élek menti hajtásokat tartalmaz, amelyek nem párhuzamosak egyetlen referenciaéllel sem, akkor regisztrációs jellemzőket kell hozzáadnia. A SendCutSend útmutatója szerint egy ideiglenes perem és hozzá tartozó fülek – mindegyik kb. az anyagvastagság 50%-ának megfelelő szélességű, és egyszeres anyagvastagság távolságra elhelyezve – biztosítja a pontos pozicionáláshoz szükséges párhuzamos élt. Ezeket a füleket a hajtás után eltávolíthatja.

Kifutóvágások és elhelyezésük

Itt bukik meg sok tervezés: elfelejtik, hogy a anyag hajlítása nem csupán a szöget változtatja meg – hanem fizikailag elmozdítja az anyagot, amelynek valahova el kell jutnia. A kifutó vágások (relief cuts) ezt a helyet biztosítják, megakadályozva a szakadást, a torzulást és a nem kívánt alakváltozást a hajlítási átmeneteknél.

Hajlításkönnyítő anyagot távolít el a hajlítás szélén, ott, ahol a görbült rész találkozik a szomszédos sík anyaggal. Megfelelő kifutó vágás hiányában a hajlítás belső oldalán összenyomott anyag kifelé tolódik, ami torzulást vagy repedéseket okozhat a sík részekben. Ahogy a SendCutSend hajlítási kifutó útmutatója magyarázza, a hajlítási kifutó „egyszerűen egy kis anyagterület eltávolítása a hajlítás szélén, ott, ahol a hajlítás görbült része találkozik a körülötte lévő sík anyaggal.”

A SendCutSend hajlítási kifutó számításai megbízható minimális méreteket adnak meg:

• Szélesség: Legalább a fémmegmunkálási anyag vastagságának fele (kifutó szélesség = vastagság ÷ 2)
• Mélység: Anyagvastagság + hajlítási sugár + 0,02 hüvelyk (0,5 mm), a hajlítási vonaltól mérve

Egy 0,080" vastagságú alkatrész esetében, amelynek hajlási sugara 0,050", a kifutó vágásoknak legalább 0,040" széleseknek és 0,150" mélyeknek kell lenniük (0,080" + 0,050" + 0,020").

Sarki kifutó lemezalakításhoz a követelmények akkor érvényesek, amikor két hajlítás egy sarokban találkozik – például tálcák, dobozok vagy burkolatok esetében. Sarki kifutó nélkül a peremek nem illeszkednek egymáshoz tisztán, és fennáll a szakadás veszélye a metszéspontnál. Ugyanazok a méretezési elvek érvényesek, továbbá ajánlott: legalább 0,015" (0,4 mm) távolságot tartani a szomszédos peremek között a sarkoknál.

Gyakori kifutó formák:

• Téglalap: Egyszerű tervezésű, a legtöbb alkalmazásra jól alkalmazható
• Ovális (lekerekített végű nyílás): Minimálisra csökkenti a rés méretét olyan sarkoknál, amelyeket hegeszteni vagy tömíteni fognak
• Kör: Könnyen elkészíthető szabványos szerszámokkal, bár enyhén nagyobb réseket hagy
• Szabványos formák: A lézeres vágás ugyanolyan könnyen megvalósítható egyedi kifutó geometriákat, mint az egyszerűbbeket

Mikor nem szükséges kifutó? A teljes szélességben futó, a alkatrész teljes szélességét átívelő hajtásoknál nem szükséges kifutó az éleknél – nincs szomszédos sík anyagrész, amely zavarná a folyamatot. Várható azonban enyhe duzzadás a hajtás belső oldalánál az élek mentén, amelyet esetleg el kell távolítani síkillesztéses alkalmazásokhoz.

A lemezalakítási hajtásokhoz szükséges eszközök ellenőrzőlistája

Bármely terv küldése előtt gyártásra ellenőrizze az alábbi kritikus paramétereket:

• A peremhosszak megfelelnek vagy meghaladják az anyagfüggő minimális értékeket
• A furatok és kivágások megfelelő távolságot tartanak a hajtásvonalaktól
• A U-alakú és dobozformájú alkatrészeknél betartják a 2:1 arányt az alap és a visszahajtott rész között
• A hajtások végpontjainál – ahol a hajtások az alkatrész belsejében végződnek – kifutót biztosítanak
• A sarkoknál, ahol a hajtások metszik egymást, a sarki kifutó mérete megfelelő
• Minden hajtáshoz kapcsolódó referenciaél párhuzamos a hajtásvonalakkal
• A hajtássorrend technikailag megvalósítható, anélkül, hogy az eszközök ütköznének egymással

Az idő szánnak a tervezés érvényesítésére ezen lemezmetalldesign-irányelvek szerint megelőzi a gyártás során – vagy ami még rosszabb, a alkatrészek szállítása után – jelentkező problémák miatti frusztrációt. Ha a megfelelő tervezési alapelvek már helyén vannak, akkor készen áll arra, hogy a folyamathoz kapcsolódó hibákat is kiküszöbölje, amelyek akár a jól megtervezett alkatrészeknél is előfordulhatnak hajlítási műveletek során.

Gyakori hajlítási hibák és megoldásaik hibaelhárítása

Követte a tervezési szabályokat, helyesen számította ki a hajlítási engedélyeket, és kiválasztotta a megfelelő anyagot – mégis problémák merülnek fel az alkatrészein a sajtóféknél. Ismerős ez? Még a tapasztalt gyártók is találkoznak olyan fémhajlítási hibákkal, amelyek mintha váratlanul jelennének meg. A költséges selejtarány és a folyamatos gyártás közötti különbség abban rejlik, hogy megértjük, miért keletkeznek ezek a hibák, és hogyan lehet őket rendszeresen megszüntetni.

Ez a hibaelhárítási útmutató a lemezalakítás hideg hajlítása során gyakorlatban felmerülő problémákkal foglalkozik. Minden hibajelenség azonosítható okokkal és bevált megoldásokkal rendelkezik – nem homályos elmélet, hanem konkrét, azonnal alkalmazható javítási módszerek, amelyek segítségével újra elindíthatja a gyártási folyamatot.

A rugalmas visszatérés (springback) problémájának megoldása

A rugalmas visszatérés továbbra is a lemezalakítás legáltalánosabb problémája. Ön 90 fokos hajlítást programoz, majd eltávolítja a nyomószerszámot, és figyeli, ahogy alkatrésze 93 vagy 95 fokra tér vissza. Ez az rugalmas visszatérés akkor következik be, amikor az anyag természetes módon igyekszik visszatérni eredeti alakjához a hajlító erő megszűnését követően.

A pontos hajlítással kapcsolatos kutatás , a rugalmas visszatérés mértéke jelentősen változik az anyagtípustól függően. A rozsdamentes acél (304-es és 316-os típus) általában 6–8 fokos rugalmas visszatérést mutat, míg a 6061-T6 alumínium átlagosan csupán 2–3 fokot. A nagy szilárdságú, alacsony ötvözettségű acélok 8–10 fokos rugalmas visszatérést mutathatnak – ami elegendő ahhoz, hogy a méretbeli pontosság elveszítsen, ha nem történik megfelelő kompenzáció.

Miért következik be a rugalmas visszatérés:

• A anyag rugalmas és képlékeny alakváltozáson megy keresztül hajlítás közben – a rugalmas rész visszanyeri eredeti alakját, amikor a terhelés megszűnik
• A magasabb folyáshatárú anyagok több rugalmas energiát tárolnak, ami nagyobb rugalmas visszaugrást eredményez
• A széles V-alakú nyomószerszám nyílásai csökkentik az anyagra gyakorolt korlátozást, növelve ezzel a rugalmas visszaállást
• A levegőn történő hajlítás nagyobb rugalmas visszaugrást eredményez, mint a teljes behajlítás (bottoming) vagy a kovácsolás (coining) módszerek

Hogyan lehet kompenzálni a rugalmas visszaugrást:

• Szándékosan túlhajtsa: Túlhajtsa szándékosan a célszöget, hogy az anyag rugalmasan visszatérjen a megfelelő helyzetbe. A nyomószerszám-szakértők szerint a túlhajlítási szög becsülhető a következő képlettel: Δθ = θ × (σy/E), ahol θ a célszög, σy a folyáshatár, E pedig a rugalmassági modulus
• Csökkentse a V-alakú nyomószerszám szélességét: A szélesség–vastagság arány csökkentése 12:1-ről 8:1-re akár 40%-kal is csökkentheti a rugalmas visszaugrást
• Váltson teljes behajlításra (bottoming) vagy kovácsolásra (coining): Ezek a módszerek rugalmasan teljesebben deformálják az anyagot, csökkentve az elasztikus visszaállást
• Használjon CNC adaptív vezérlést: A modern hidraulikus hajlítógépek valós idejű szögmérési funkcióval automatikusan korrigálhatják a dörzspofa útját a rugalmas visszaállás kiegyenlítésére 0,2 másodpercen belül
• Növelje a tartási időt: A dörzspofa megtartása a legalsó holtpontban lehetővé teszi az anyag teljesebb plastikus deformációját

A kulcsfontosságú felismerés? A rugalmas visszaállás nem egy olyan hiányosság, amit ki kell küszöbölni – hanem egy fémhajlítási viselkedés, amelyet meg kell tanulni előre jelezni és folyamati beavatkozásokkal kijátszani.

Repedések és felületi hibák megelőzése

Kevesebb dolog rontja el gyorsabban az alkatrészt, mint a hajlítási vonalnál keletkező repedés. A rugalmas visszaállással ellentétben, amely a méreteket érinti, a repedések szerkezeti hibákat okoznak, amelyek az alkatrészeket közvetlenül a selejtadóba juttatják.

A repedések okai és megoldásaik:

• Túl kicsi hajlítási sugár: Amikor a belső sugár a anyag minimális értéke alá csökken, a feszültségkoncentráció meghaladja a húzószilárdsági határt. Megoldás: Növelje a hajlítási sugarat legalább 1× anyagvastagságra szokásos acélok esetén, vagy 3–6×-ra hőkezelt alumínium ötvözetek esetén
• Hajlítás a szemcseirány ellenében: A hengerlés irányított szemcsestruktúrát hoz létre a lemezanyagban. A hengerlési iránnyal párhuzamos hajlítás a feszültséget a szemcsehatárok mentén koncentrálja. Megoldás: Az alapanyagokat úgy helyezze el, hogy a hajtások – amennyire lehetséges – merőlegesen futnak a szemcseirányra
• Az anyag túl kemény vagy rideg: Munkakeményített vagy hőkezelt anyagok repednek szokásos hajlítási sugaraknál. Megoldás: Fontolja meg az előzetes lágyító hőkezelést (anellálást) a hajlítás előtt, vagy váltson egy jobban alakítható ötvözetre. A gyártási szakértők megjegyzik, hogy a nagy szilárdságú fémek 150 °C-ra történő előmelegítése jelentősen javítja az alakíthatóságot
• Hideg munkavégzési körülmények: A 10 °C-nál alacsonyabb hőmérsékleten történő acélhajlítás növeli a ridegséget. Megoldás: Melegítse elő az anyagokat, vagy hozza őket szobahőmérsékletre a formázás előtt

Narancshéj-szerű felületi textúra:

Ez a hiba durva, textúrázott megjelenést eredményez a külső íves felületen – különösen látható az alumíniumon és a lágy fémeken.

• Nagyobb hajlítási sugarak használata a külső felületi feszültség csökkentésére
• Finomszemcsés anyag kiválasztása, ha a felületminőség kritikus
• Fontolóra vehetők a hajlítás utáni felületkezelések a látható alkatrészek esetében

Karcolások és nyomószerszám-nyomok:

A felületi károsodás gyakran szennyeződésből vagy kopott szerszámokból ered, nem magából a hajlítási folyamatból. A karbantartási kutatások szerint a lemezfeldolgozásban végzett újrafeldolgozások legfeljebb 5%-a vezethető vissza figyelmen kívül hagyott szennyeződésre vagy nyomószerszám-károsodásra.

• Okozó: Szennyezett vagy kopott szerszámfelületek, elégtelen kenés, fémtől fémes érintkezés nagynyomású zónákban
• Megoldás: Tisztítsa és csiszolja meg a nyomószerszámokat minden beállítás előtt; alkalmazzon megfelelő kenőanyagot az adott anyagtípushoz; UHMW-PE fólia betéteket (0,25 mm vastagság) használjon lágy fémek védelmére; cserélje ki vagy élezze újra a nyomószerszámokat, ha a kopás láthatóvá válik

Gyűrődési és torzulási problémák

A gyűrődés nem feltétlenül töri meg a alkatrészt, de tönkreteszi a professzionális megjelenést, és zavarhatja a pontos összeszerelés illeszkedését. Ez a hiba hullámos gerincekként jelenik meg a hajtások belső oldalán vagy a peremek mentén.

Miért keletkezik gyűrődés:

• A hajtás belső oldalán ható nyomóerők meghaladják az anyag képességét, hogy simán deformálódjon
• A peremhosszak túl nagyok a formázás során szükséges megfelelő támasz nélkül
• A szerszámterv nem szabályozza megfelelően az anyagáramlást
• A kis nyomóerő a tartólapnál lehetővé teszi az anyag behorpadását

Hogyan lehet kiküszöbölni a gyűrődést:

• Csökkentse a peremhosszat: A hosszú, nem támasztott peremek hajlamosak behorpadni – tartsa be a tervezési irányelvekben meghatározott arányokat
• Korlátozó funkciók hozzáadása: Használjon merevebb nyomószerszámokat, vagy olyan alaplemeztartókat, amelyek a hajlítási irány megváltoztatása során is feszesen tartják az anyagot
• Az alaplemeztartó nyomásának növelése: Húzó-formázási műveletek esetén a magasabb nyomás megakadályozza az anyag egyenetlen betáplálását
• Optimalizálja a sablonrést: Túl nagy hézag miatt az anyag kiszámíthatatlanul mozoghat; túl kicsi hézag más problémákat okoz

Görbülés és torzulás:

Amikor a kész alkatrészek hosszirányban görbülnek vagy síkból kilépve torzulnak, a probléma általában egyenetlen erőeloszlásra vagy elégtelen anyagtámasztásra vezethető vissza

• A csúszkacsatorna hézagok ellenőrzése: Ha a hézag meghaladja a 0,008 hüvelyk (0,2 mm) értéket, a lökőrúd egyenetlenül mozoghat, ami deformációt okoz
• Hosszú alaplemezek támasztása: Használjon anti-sag karokat a 4× szélességüknél hosszabb alapanyagokhoz, hogy megakadályozza a gravitációból eredő torzulást
• Ellenőrizze a fogó nyomásának kiegyensúlyozottságát: A hidraulikus hengerek egyenetlen válaszideje miatt az egyik oldal korábban alakul ki, mint a másik

Méretbeli pontosság elérése

90 fokos szöget adott meg, de a alkatrészek állandóan 87 vagy 92 fokot mérnek. A peremek 0,030 hüvelykkel rövidebbek lesznek. Ezek a méretbeli pontatlanságok összeadódnak az összeszereléseknél, és apró hibákat komoly illeszkedési problémákká alakítanak.

Inkonzisztens hajlítási szögek:

• Okozó: Anyagvastagság-ingadozás, kopott szerszámvállak, hátsó mérőszegely helytelen beállítása, helytelen hajlítási engedélyszámítás
• Megoldás: Ellenőrizze a szerszámvállak kopását: ha meghaladja a 0,1 mm-t; kalibrálja a szögmérő szenzorokat minden 40 üzemóránként; győződjön meg arról, hogy az anyagvastagság a megengedett tűréshatáron belül van; mérje meg a hajlítási szögeket az első darabok mindkét végén és középpontjában – 1 foknál nagyobb eltérés a gépágy lehajlására vagy a fogó elmozdulására utal

Peremszélesség-ingadozás:

• Okozó: Hátsó mérőszegely pozicionálási hibái, érzékelő ismételhetőségi problémái, zéró-visszatérés kalibrációs eltolódása
• Megoldás: Ellenőrizze, hogy a mérőműszer konzisztensen visszatér-e az eredeti helyzetébe; használja a következő képletet a flanszhibák előrejelzésére: Flanszhiba = tan(θ) × hátsó mérőműszer-hiba; kalibrálja újra, ha a változás meghaladja a ±0,3 mm értéket

Anyagvékonyodás hajlításkor:

Amikor a V-nyílás szélessége a anyagvastagság 6-szorosánál kisebb, a hajlítási sugár túlságosan kicsi lesz, és az erő a belső felületre koncentrálódik. Nagy szilárdságú acélok ezen körülmények között akár 12%-os vékonyodást is szenvedhetnek, ami kompromittálja a szerkezeti integritást.

• Megoldás: Válasszon nagyobb V-matricákat, vagy váltson alulhajlításra a jobb anyagtámogatás érdekében; ellenőrizze, hogy a vékonyodás a szerkezeti alkalmazásokhoz megengedett határokon belül marad-e

Folyamatparaméterek kölcsönhatásai

Ez az, ami elkülöníti a szakértő hibaelhárítókat a többiektől: megértik, hogy a hajlítási hibák ritkán egyetlen okból adódnak. Az anyagtulajdonságok, a szerszám kiválasztása és a folyamatparaméterek összetett módon hatnak egymásra.

Acél vagy rozsdamentes acél hajlításakor:

• A magasabb folyáshatár nagyobb rugalmas visszatérést eredményez – ellensúlyozza túlhajlítással, vagy váltson alulhajlításra
• Az alakítás során fellépő keményedés másodlagos repedéseket okozhat, ha a feszültségoldás elmarad, és további hajlításokat végeznek
• A rozsdamentes acél nagyobb súrlódást generál, ami gyorsítja a szerszámkopást, és növeli a peremrepedések kockázatát kis sugarú íveknél

Amikor egy alkatrész rosszul hajlított fémből készült:

1. Először ellenőrizze, hogy az anyag megfelel-e a specifikációknak – a helytelen ötvözet vagy hőkezelési állapot előre nem jelezhető viselkedést eredményez
2. Ellenőrizze a szerszámok igazítását lézeres referencia rendszerek segítségével (a tengelyeltérés legfeljebb 0,05 mm lehet)
3. Győződjön meg arról, hogy a folyamatparaméterek megfelelnek az anyag követelményeinek – a nyomóerő, a sebesség és a tartási idő mindegyike befolyásolja az eredményt
4. Tekintse át a sík minta számításait – a helytelen K-tényező értékek dimenziós hibák láncolatát eredményezik

A legmegbízhatóbb megközelítés a megfelelő tervezés útján történő megelőzés és a problémák esetén alkalmazott rendszerszerű hibaelhárítás kombinációja. Dokumentálja a megoldásokat minden anyag- és vastagságkombinációhoz – ez a szervezeti tudás kiválóan hasznosítható képzési és konzisztencia-célra.

A hibaelhárítási stratégiák birtokában készen áll arra, hogy megvizsgálja, hogyan befolyásolja a felszerelés és az eszközök kiválasztása a hibamentes, egyenletes gyártás elérését különböző alkatrész-mennyiségek és összetettségi szintek mellett.

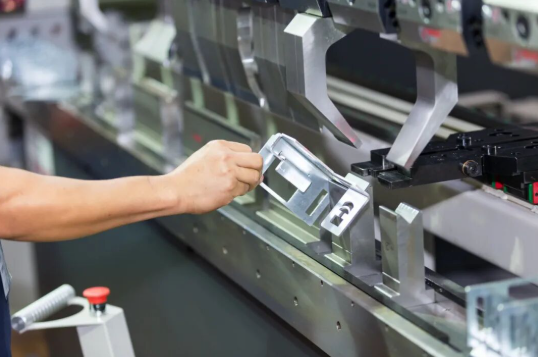

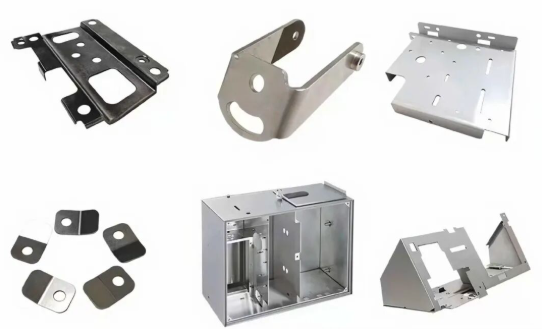

Hajlítóberendezések és szerszámok kiválasztásának útmutatója

Optimalizálta a tervezést, kiszámította a hajlítási engedélyeket, és felkészült a lehetséges hibákra – de mindez a felkészülés semmit sem ér, ha a berendezése nem képes biztosítani azt a pontosságot, amelyet alkatrészei igényelnek. A megfelelő lemezmetal-hajlító berendezés kiválasztása nem csupán a kapacitás kérdése; hanem arról van szó, hogy a gép képességeit összhangba hozzuk a gyártási mennyiséggel, az alkatrészek összetettségével és a tűréshatárok követelményeivel.

Akár prototípusgyártó üzemet üzemeltet, akár nagyüzemi gyártósorral dolgozik, a különböző fémhajlító gépek közötti kompromisszumok megértése segít okosabb beruházási döntéseket hozni, és elkerülni a költséges felszerelés-alkalmazás illeszkedési problémákat.

A felszerelés illesztése a gyártási mennyiséghez

A gyártási igényeinek kell meghatároznia a berendezés kiválasztását – fordítva nem.

Kézi fékek prototípusok és kis mennyiségű gyártáshoz:

Amikor egyedi alkatrészeket vagy kis tételben gyártott darabokat állít elő, a szofisztikált automatizálás költséget jelent anélkül, hogy arányos előnyt nyújtana. Egy fém kézi hajlítógép vagy koronázó hajlítógép egyszerűséget és sokoldalúságot kínál legfeljebb kb. 16-es lemezvastagságig. Ezek a gépek minimális beállítást igényelnek, alacsony üzemeltetési költséggel járnak, és tapasztalt munkavállalók számára lehetővé teszik a próbaparcellák gyors elkészítését a tervek ellenőrzéséhez, mielőtt a gyártási szerszámokra való beruházásra kerülne sor.

A kompromisszum? A kézi működtetés miatt a konzisztencia teljes mértékben az operátor szakértelmétől függ. Pontos munkához vagy nagyobb mennyiségekhez mechanikus segítségre van szükség.

Mechanikus hajlítógépek ismétlődő gyártáshoz:

A GHMT hajlítógép-elemzése a mechanikus lemezgörgők energiát tárolnak egy lendkerékben, és mechanikus kapcsolódáson keresztül továbbítják azt a mozgó fej meghajtásához. Jellemzőik a egyszerű felépítés, a viszonylag alacsony költség és a minimális karbantartási igény.

Ezeknek a gépeknek azonban jelentős korlátaik vannak: a rögzített hajlítási ütközések miatt a beállítás kényelmetlen, a működési rugalmasság gyenge, és biztonsági aggályok merülnek fel a tengelykapcsoló és fékmechanizmusok körül. A modern gyártók egyre inkább örökségi berendezésként tekintenek a mechanikus lemezgörgőkre, amelyeket csak olyan speciális, nagysebességű, ismétlődő feladatokra használnak, ahol sebességelőnyük ellensúlyozza rugalmatlanságukat.

Hidraulikus lemezgörgők sokoldalúságuk miatt:

A hidraulikus rendszerek ma már jó okból uralkodnak a gyártóüzemekben. Ezek a gépek olajhengereket használnak a mozgó fej vezérlésére, és erős nyomóerőt biztosítanak, amely kezeli mind a vékony alumíniumot, mind a nehéz acéllemezt. Az állítható hajlítási út és nyomás miatt a hidraulikus lemezgörgők alkalmazkodnak különböző anyagokhoz és vastagságokhoz.

A hátrányok? Az olaj hőmérsékletének ingadozásai befolyásolhatják a pontosságot, a hidraulikus rendszerek karbantartása intenzívebb, mint a mechanikus alternatíváké, és a működés során észlelhető zaj keletkezik. Ennek ellenére a hidraulikus lemezhajtógépek továbbra is a leggyakoribb választás általános célú gyártási feladatokhoz.

Szervomotoros, elektromos lemezhajtógépek pontosságért és hatékonyságért:

A szervomotorral meghajtott lemezhajtógépek teljesen kiváltják a hidraulikus rendszereket, és közvetlen elektromos meghajtással mozgatják a hajtórudat. Ez az eljárás kiváló pontosságot, gyors reakcióidőt és jelentősen alacsonyabb energiafogyasztást biztosít. A szakmai források szerint az elektromos lemezhajtógépek ideálisak tiszta gyártókörnyezetekhez, ahol a zaj- és olajszennyeződési problémák fontos szempontok.

A korlátozó tényező a hajlítóerő – a szervoelektromos gépek általában alacsonyabb tonnában érik el a maximumot, mint a hidraulikus alternatívák, ezért nem alkalmasak vastag lemezek feldolgozására. Emellett magasabb beszerzési áruk is van, bár az energia-megtakarítás és a csökkent karbantartási igény részben ellensúlyozza ezt az idővel.

CNC hajlítási képességek

Amikor a gyártási mennyiség nő, vagy a alkatrész összetettsége pontos ismételhetőséget követel meg, a CNC hajlítás elengedhetetlenné válik. Egy CNC lemezfémszabályozó (lemezfémszabályozó gép) a hajlítást az operátortól függő kézművességből programozható, ismételhető folyamattá alakítja.

A modern CNC présfémszabályozók számítógépes vezérlőrendszerekkel rendelkeznek, amelyek pontosan szabályozzák a présrudat (ram), a hátsó mérőberendezés helyzetét és a hajlítási sorrendet. A Wysong berendezés-összehasonlítása szerint a CNC présfémszabályozók több kulcsfontosságú előnnyel bírnak, köztük:

• Programozható többfokozatú hajlítás: Az egymás után több hajlítást igénylő összetett alkatrészek egyszeri programozása után ezrekre is ismételhetők azonos eredménnyel
• Automatikus rugalmas visszatérés-kiegyenlítés: Fejlett rendszerek mérik a tényleges hajlítási szögeket, és automatikusan beállítják a célméretek eléréséhez szükséges paramétereket
• Csökkentett beállítási idő: A tárolt programok kiküszöbölik a kézi próbálgatást ismétlődő feladatoknál
• A kezelői szakértelem függetlensége: Kevesebb tapasztalattal rendelkező kezelők is minőségi alkatrészeket tudnak gyártani a programozott utasítások követésével

Még igényesebb alkalmazásokhoz: CNC panelhajlító gépek (más néven hajlítógépek) az automatizálás következő fejlődési szintjét jelentik. Ezek a gépek mozdulatlanul tartják a munkadarabot, miközben mozgó szerszámok hajlítják – ideális megoldás nagy, érzékeny panelokhoz, amelyeket nehézkes lenne hagyományos nyomóhajlítón manipulálni. A gyártástechnikai szakértők megjegyzése szerint a panelhajlító gépek kiválóan alkalmazhatók összetett alkatrészek gyártására, amelyek több irányban különböző hajlításokat igényelnek anélkül, hogy a munkadarabot újra kellene pozicionálni.

Páros nyomóhajlítók egy másik kihívással foglalkozik: olyan alkatrészekkel, amelyek meghaladják a szokásos gépek munkahosszát. Két vagy több hajlítógép szinkronizálásával a gyártók extra hosszú lemezeket is hajlíthatnak, például hidakhoz, liftaknákhoz és szélenergia-generátorok szerkezeteihez.

Felszerelések összehasonlítása pillantásra

Ez a táblázat összefoglalja a legfontosabb döntési tényezőket a gyakori berendezéstartalmak között:

Felszerelés típusa	Kapacitás-tartomány	Pontosság	Sebesség	Relatív költség	Legjobb alkalmazások
Kézi / koronázó hajlítógép	Legfeljebb 16-es kaliber	Kezelőfüggő	Lassú	Alacsony	Prototípusok, javítások, egyedi darabok
Gépi nyomóvessző	Közepes tonnázis	Mérsékelt	Gyors	Alacsony-Közepes	Gyors, ismétlődő munka
Hidraulikus tartós gép	Szeles kör	Jó	Mérsékelt	Közepes	Általános gyártás
Szervó-elektromos hajlítógép	Korlátozott tonnázás	Kiváló	Gyors	Magas	Pontos vékonylemez-munka
CNC Nyomóvessző	Szeles kör	Kiváló	Közepes–gyors	Magas	Gyártási sorozatok, összetett alkatrészek
Cnc panel bender	Vékony és közepes lemez	Kiváló	Nagyon gyors	Nagyon magas	Nagy méretű panelek, magas fokú automatizálás

Szerszám kiválasztási szempontok

Még a legjobb hajlítógép is gyenge eredményt ad helytelen szerszámozás mellett. A hajlítógéphez választott nyomószerszám közvetlenül befolyásolja a elérhető hajlítási sugarat, a szögpontosságot és a felületminőséget.

A V-alakú szerszám nyílásának szélessége a legfontosabb döntésed. A gyártó műszaki elemzése a szakirodalom szerint

A 20 százalékos szabály egy gyakorlatias iránymutatást nyújt: a belső hajlítási sugár a V-alakú szerszám nyílásának egy százalékos aránya, amelyet a anyagtípus figyelembevételével módosítunk:

• 20 % a 304-es rozsdamentes acél esetében
• 15 % a hidegen hengerelt acél esetében
• 12% az 5052-H32 alumíniumra
• 12% a meleghengerelt acélra

Például egy 1,000"-es V-mélyedés nyílása hideghengerelt acélban körülbelül 0,150" belső görbületi sugarat eredményez (1,000" × 15%).

Kivágó élként kerekítés kiválasztása egyszerűbb logikát követ: amennyire lehetséges, igazítsa a szúró hegyének görbületi sugarát a kívánt belső hajlítási sugárhoz. Ha a szúró sugara megegyezik a kívánt alkatrész sugarával, és ez a sugár elérhető a kiválasztott módszerrel, akkor minden esetben konzisztens geometriát kap.

Amikor pontos szerszám nem áll rendelkezésre, emlékezzen arra, hogy élesebb szúrók nagyobb mélyedésnyílásokban nagyobb szög- és méretváltozást okoznak a hajlítási vonalnál fellépő „árok” hatása miatt. Jobb egy kissé nagyobb szúró sugarat használni, mint egy éles szúrót kényszeríteni egy túlméretezett mélyedésbe.

A szerszám anyaga és bevonata fontosak a szerszám élettartamára és felületminőségére. A szokásos szerszámacél a legtöbb alkalmazásra megfelelő, de gondoljon keményített vagy bevonatos szerszámokra akkor, ha:

• Kopásálló anyagokat, például rozsdamentes acélt dolgoz fel
• Előfelülettel ellátott vagy bevonatos lemezeket feldolgoz, ahol a megjelölés elfogadhatatlan
• Nagy mennyiségű gyártás, ahol az eszközök kopása befolyásolja az alkatrészek egységességét

Miután lefedtük a felszerelés és szerszámok alapvető kérdéseit, most már értékelni tudják, hogy ezek a döntések hogyan tükröződnek a gyártási költségekben – és hogyan optimalizálhatók a tervek és partnerek a leggazdaságosabb gyártási eredmények eléréséhez.

Költségtényezők és gyártási partner kiválasztása

Megtanulta a lemezalakítás hajlításának műszaki oldalát – de itt van a valóság: egyik szakértelme sem számít, ha az alkatrészei drágábbak, mint amit a költségvetése megenged. Minden tervezési döntése – anyagválasztástól kezdve a tűrések megadásáig – költséget jelent, amely a gyártási sorozatokban összeadódik. Ezeknek a költségmozgató tényezőknek a megértése segít optimalizálni a terveket még a gyártósoron való megjelenésük előtt, és olyan gyártási partnerek kiválasztásában, akik értéket nyújtanak, nem csupán árajánlatot.

Akár helyi fémhajlító szolgáltatót keres, akár globális beszállítókat értékel, a hajlítási műveletek gazdasági paraméterei előrejelezhető mintákat követnek. Nézzük meg részletesen, mi határozza meg a költségeket – és hogyan csökkenthetők azok minőségromlás nélkül.

A költségeket meghatározó tervezési döntések

A tervezési döntései a gyártási költségek nagy részét már akkor meghatározzák, amikor még egyetlen darab fémet sem hajlítottak meg. A gyártási költségek kutatása szerint az anyag, a bonyolultság és a tűréshatárok követelményei alkotják minden árajánlat alapját.

Az anyagválasztás hatása:

Az által választott fém nemcsak a alkatrész teljesítményét befolyásolja – közvetlenül meghatározza az egységköltséget is. Íme, hogyan hasonlítanak össze a leggyakoribb anyagok:

Anyag	Vastagság-tartomány	Költségtartomány (darabonként)	Megjegyzések a költségekről
Lágyacél	0,5 mm - 6 mm	1–4 USD	A leggazdaságosabb általános hajlítási feladatokhoz
Rozsdamentes acél	0,5 mm - 6 mm	2–8 USD	Erős, de magasabb költségű az ötvöző elemek miatt
Alumínium	0,5 mm - 5 mm	2–6 USD	Könnyűsúlyú, de drágább szerszámozási igények
Réz	0,5 mm - 6 mm	3–10 USD	Költséges, kizárólag specializált alkalmazásokra
Sárgaréz	0,5 mm - 5 mm	3–9 USD	Magasabb anyagköltség, díszítő célokra használható

Ahogy Xometry gyártási szakértői megjegyezték: ha prototípust készít, érdemes az acélrozott acél 304 helyett alumínium 5052-t választania, hogy jelentősen csökkentse a költségeket, miközben érvényesíti tervezését.

Vastagsági szempontok:

A vastagabb anyagok nemcsak kilogrammonként drágábbak – erősebb gépeket, hosszabb feldolgozási időt és pontosabb hajlítási szabályozást is igényelnek. Ez további munkadíjakat és szerszámköltségeket von maga után. Ha a vastagság meghaladja a szokásos tartományt, akár speciális szerszámokra vagy berendezésfrissítésekre is szükség lehet, amelyek tovább növelik a költségeket.

Hajlítási bonyolultság szorzói:

Az egyszerű hajlítás olcsóbb, mint a bonyolult – ennyire egyértelmű. A szakmai adatok szerint egy egyszerű 90 fokos hajlítás darabonként 0,10–0,20 USD-ba kerülhet, míg a dupla hajlítások vagy összetett többszörös hajlítások esetén a költség darabonként 0,30–0,80 USD-ra emelkedhet. Minden további hajlítás azt jelenti:

• További beállítási idő, mivel a munkások újra pozicionálják az alkatrészeket vagy cserélik az eszközöket
• Növekedett kumulatív méreti hibák kockázata
• Hosszabb ciklusidők, amelyek csökkentik a feldolgozási kapacitást
• Lehetséges szakosított nyomószerszámok vagy rögzítőberendezések igénye

Tűréshatár-előírások:

Szűkebb tűréshatárok nagyobb pontosságot követelnek meg – és a pontosság pénzbe kerül. A szokásos tűréshatárok (±0,5 mm-től ±1,0 mm-ig) elérhetők hagyományos eljárásokkal. Ha azonban ±0,2 mm-es vagy szűkebb tűrést ad meg, az előrehaladott berendezéseket, lassabb feldolgozási sebességet és potenciálisan további ellenőrzési lépéseket igényel. Ahogy a gyártási szakértők hangsúlyozzák: csak a küldetés-szempontjából kritikus funkciókhoz és felületekhez szabad szűk tűréshatárokat megadni – minden felesleges megadás növeli a költségeket.

Gyártási hatékonyság optimalizálása

Miután megértette, mi határozza meg a költségeket, okosabb döntéseket hozhat, amelyek csökkentik a kiadásokat anélkül, hogy az alkatrész minőségét veszélyeztetné. Ezek az optimalizálási stratégiák akkor is alkalmazhatók, ha helyi fémmeghajlító műhelyekkel vagy külföldi beszállítókkal dolgozik.

Standard vastagságokra való tervezés:

A készleten lévő lemezvastagságok használata kizárja az egyedi anyagbeszerzés költségeit, és biztosítja a szabványos szerszámokkal való kompatibilitást. Általában a lemezalakítási szolgáltatások legfeljebb 1/4 hüvelyk (6,35 mm) vastagságú alkatrészeket tudnak feldolgozni, de ez a geometriától függően változhat. A gyakori lemezvastagsági tartományok betartása megőrzi a lehetőségeket, és csökkenti a költségeket.

Egyszerűsítse hajtásait:

Minden elhagyott hajtás megtakarítja a beállítási időt, és csökkenti a hibák előfordulásának esélyét. Tervezzen egyszerű, szögben hajtott alkatrészeket, amelyeknél a lekerekítési sugár egyenlő vagy nagyobb, mint a lemez vastagsága. Kerülje a kis hajtások alkalmazását nagy, vastag alkatrészeknél – ezek pontatlanok lesznek, és speciális kompenzációt igényelnek.

Használja ki a térfogati gazdaságosságot:

A gyártási mennyiség közvetlenül befolyásolja az egységköltségeket. A beállítási és szerszámozási költségek nagyobb termelési sorozatok esetén több alkatrészre oszlanak el, ami drámaian csökkenti az egyes darabok árát. A költséganalízis kutatásai szerint az automatizálás 30–50%-kal csökkenti a munkaerő-igényt kézi műveletekhez képest – ezek a megtakarítások azonban csak akkor valósulnak meg, ha a termelési mennyiség elegendően magas ahhoz, hogy megérje a berendezésekbe történő beruházás.

Konszolidálja a másodlagos műveleteket:

A hajlítás utáni folyamatok – például vágás, dörzsölés, hegesztés vagy felületkezelés – további költségeket jelentenek. A festés, bevonat kialakítása vagy anódosítás mint felületkezelési eljárások jelentősen növelhetik az alkatrész teljes költségét, különösen többlépcsős felületkezelés esetén. Ha lehetséges, olyan alkatrészeket tervezzen, amelyek minimálisra csökkentik a másodlagos műveleteket, vagy válasszon olyan gyártási partnert, aki ezeket a lépéseket egy helyen tudja összevonni.

Vegye figyelembe a gyártáskönnyítés (DFM) optimalizálását korai szakaszban:

A gyártásra való tervezés (DFM) elemzése felfedi a költségeket növelő tervezési döntéseket, még mielőtt azok a gyártási fázisba kerülnének. A szakmai, egyedi lemezalakítási szolgáltatók DFM-támogatást nyújtanak, amely azonosítja a hajlítási összetettség csökkentésének lehetőségeit, optimalizálja az anyagfelhasználást, és kiküszöböli azokat a tűrésmegadásokat, amelyek nem járulnak hozzá a funkcionális értékhez. Ez a kezdeti befektetés általában többszörös megtérülést hoz a gyártási megtakarítások formájában.

A megfelelő gyártóval való együttműködés

A gyártási partnertárs választása nemcsak az árat érinti – hatással van a minőségre, a szállítási időre és a tervek hatékony iterációjának képességére is. Az iparági irányelvek szerint a fémhajlítási szolgáltatók kiválasztásakor elengedhetetlen, hogy ne csak az árat, hanem más tényezőket is figyelembe vegyünk.

Tapasztalat és képességek összhangja:

A vállalkozás évei mélyebb anyagismerethez, finomított folyamatokhoz és a problémák előrejelzésének képességéhez vezetnek, még mielőtt azok költséges nehézségekké válnának. Kérdezze meg a lehetséges partnereket:

• Mióta foglalkoznak összetett fémdarabok gyártásával?
• Van tapasztalatuk az Ön iparágában vagy hasonló alkalmazásokkal?
• Megoszthatnak példákat, esettanulmányokat vagy ajánlásokat?

A saját kapacitások fontossága:

Nem minden gyártóüzem kínál azonos szintű képességeket. Egyesek csupán fémeket vágnak, míg mások megmunkálást, felületkezelést vagy összeszerelést külső vállalkozóknak bíznak – ami késedelmekhez, kommunikációs résekhez és minőségi inkonzisztenciákhoz vezethet. Keressen olyan CNC lemezfelület-feldolgozó partnereket, amelyek integrált létesítményekkel rendelkeznek, és egy helyen kínálják a lézeres vágást, a CNC megmunkálást, a precíziós alakítást, az hegesztést és a felületkezelési lehetőségeket.

Mérnöki és tervezési támogatás:

A legjobb fémhajlítási szolgáltatók korai szakaszban együttműködnek az Ön folyamataiban, átnézik a rajzokat, a CAD-fájlokat, a tűréseket és a funkcionális követelményeket. Számos projekt profitál a DFM-irányelvekből (tervezés gyártásra), amelyek a terveket költséghatékony gyártás érdekében finomítják anélkül, hogy a teljesítményt kompromittálnák. Partnerként való értékelés során kérdezze meg, nyújtanak-e CAD/CAM-támogatást, prototípus-tesztelést, műszaki tanácsadást és anyagajánlásokat.

Minőségirányítási rendszerek és tanúsítványok:

A minőség nem csupán a megjelenésről szól – hanem a pontosságról, a teljesítményről és a megbízhatóságról. Keressen olyan partnereket, akik dokumentált minőségbiztosítási folyamatokkal és fejlett ellenőrzési képességekkel rendelkeznek. A tanúsítások bizonyítják a reprodukálható eredmények elérésére való elköteleződést. Az autóipari alkalmazások esetében az IATF 16949 tanúsítás biztosítja, hogy a beszállítók megfeleljenek az iparág által támasztott szigorú minőségi követelményeknek.

Gyors prototípuskészítés a tervezés érvényesítéséhez:

Mielőtt termelési szerszámokat állítana be és nagy mennyiségű gyártásba kezdene, érvényesítse hajlítási terveit a gyors prototípuskészítés segítségével. Ez a módszer korai stádiumban észleli a tervezési problémákat – amikor a módosítások költsége dollárokban, nem ezer dollárban mérhetők. Olyan partnerek, akik gyors prototípus-készítési szolgáltatást kínálnak, például A Shaoyi (Ningbo) Metal Technology 5 napos gyors prototípuskészítési szolgáltatása , lehetővé teszik, hogy gyorsan iteráljon, és megerősítse a gyárthatóságot a termelés bővítése előtt.

Azokhoz az autóipari ellátási lánc-alkalmazásokhoz, amelyek alváz-, felfüggesztési és szerkezeti alkatrészeket igényelnek, egy IATF 16949 tanúsítással rendelkező gyártóval való együttműködés biztosítja, hogy az egyedi lemezmetallos hajlítási megrendelései megfeleljenek azoknak a minőségi szabványoknak, amelyeket végfelhasználói elvárnak. A kimerítő DFM-támogatás segít optimalizálni a terveket különösen költséghatékony hajlítási műveletekhez, miközben a gyors árajánlat-készítés – egyes szolgáltatók akár 12 órán belül válaszolnak – biztosítja, hogy fejlesztési ütemterve a megfelelő irányba haladjon.

A tapasztalt egyedi fémmegmunkálókkal való együttműködés valódi értéke a kézműves bánásmód, a technológia, a skálázhatóság és a bebizonyított minőségirányú elköteleződés – nem csupán a legalacsonyabb árajánlat – révén mutatkozik meg.

Miután megértette a költségtényezőket, és meghatározta a partnerválasztás kritériumait, készen áll arra, hogy ezt a tudást alkalmazza saját projekteire – így a lemezmetallos hajlítás elméletét sikeres gyártási eredményekké alakítja.

A lemezmetallos hajlításról szerzett ismeretek alkalmazása projekteiben

Elszívta a alapokat, feltárta a hajlítási módszereket, navigált az anyagválasztásban, és megtanulta, hogyan oldja meg a hibákat, mielőtt azok megemésztik a költségvetését. Most jön a döntő kérdés: hogyan hajlíthatja sikeresen a lemezacélt a következő projektjén? Ennek a tudásnak a következetes eredményekké való átalakítása rendszeres megközelítést igényel – egy olyat, amely illeszkedik tapasztalati szintjéhez, a projekt összetettségéhez és a gyártási követelményekhez.

Akár először dolgozik lemezacél-eszközökkel, akár prototípusokról termelésre lép, ez az utolsó szakasz döntési kereteket és ellenőrzőlistákat nyújt, amelyek összekötik az elméletet és a gyakorlatot.

A hajlítási projekt ellenőrzőlistája

Mielőtt bármilyen fém alakításra kerülne sor, végezze el ezt az előgyártási ellenőrzést. Ezeknek a lépéseknek a kihagyása éppen az elkerülhető hibák drága problémákká válását eredményezi.

• Anyag ellenőrzése: Erősítse meg, hogy az ötvözet, a hőkezelési állapot, a vastagság és a szemcseirány megfelel a tervezési specifikációknak – az anyagcsere váratlan rugalmas visszahajlást és repedéseket okozhat
• Hajlítási sugár ellenőrzése: Ellenőrizze, hogy a megadott görbületi sugarak megfelelnek-e vagy meghaladják-e az anyag és hőkezelési állapot szerinti minimális értékeket
• Síkrajz pontossága: Ellenőrizze újra a hajlítási engedély számításait a konkrét anyaghoz és hajlítási módszerhez megerősített K-tényező értékekkel
• Peremhossz-követelmények: Győződjön meg arról, hogy minden perem megfelel a gyártó berendezéseinek minimális hosszkövetelményeinek
• Elemek közötti távolságok: Győződjön meg arról, hogy a furatok, horpadások és kivágások megfelelő távolságot tartanak a hajlásvonalaktól (minimum 2× a vastagság plusz a hajlítási sugár)
• Kifutó vágások: Ellenőrizze, hogy a hajlítási és sarokfeloldási elemek megfelelő méretűek és helyesen vannak elhelyezve
• Tűréselőírások: Csak a kritikus elemekhez rendeljen szigorú tűréseket – a felesleges pontosság megnöveli a költségeket
• Hajlítási sorrend kivitelezhetősége: Erősítse meg, hogy a korábbi hajlítások nem akadályozzák a szerszámozási hozzáférést a későbbi műveletekhez
• Szerszámorsó iránya: Orientálja a nyersdarabokat úgy, hogy a hajlítások – amennyire lehetséges – merőlegesek legyenek a hengerelés irányára

A legdrágább hajlítási hibák azok, amelyeket a gyártás után – nem pedig a tervezési felülvizsgálat során – fedeznek fel.

Mikor érdemes szakmai gyártási szolgáltatásra támaszkodni

Nem minden hajlítási projekt alkalmas a saját kezű kivitelezésre. Az, ha tudatosan döntünk szakmai gyártókkal való együttműködés mellett, időt takarít meg, csökkenti a selejt mennyiségét, és gyakran olcsóbb, mint nehéz alkatrészek önálló feldolgozása megfeleletlen berendezéseken.

Fontolja meg a szakmai lemezfeldolgozási eljárások alkalmazását, ha:

• A tűrések szigorúbbá válnak: Ha az alkalmazás szögmérési pontosságot ±0,25°-on belül vagy méretbeli tűréseket ±0,3 mm alatt követel meg, akkor CNC-eszközökre van szükség valós idejű szögmérési funkcióval
• Az anyagok nehezebbé válnak: A nagy szilárdságú acélok, hőkezelt alumíniumok és exotikus ötvözetek speciális szakértelmet és szerszámokat igényelnek, amelyeket a legtöbb gyártóüzem nem tart fenn
• A mennyiségek növekedése: Amikor több tucatnál több alkatrészt gyártanak, a beállítási idő és az egyenletesség kritikus fontosságúvá válik – az automatizálás mindkettőt biztosítja
• Az alkatrész összetettsége növekszik: A többirányú hajlítási sorozatok, a szoros joggle-k (hajlított peremek) és az összetett háromdimenziós formák profi programozást és folyamatszabályozást igényelnek
• A minőségi dokumentáció fontos: Tanúsított lemezfeldolgozók vizsgálati jelentéseket, anyag nyomon követhetőségét és folyamatdokumentációt nyújtanak, amelyeket számos alkalmazás kötelezően előír

A lemezfeldolgozás nem csupán szögek kialakításáról szól – hanem arról, hogy funkcionális követelményeknek megfelelő, egyenletes és ismételhető eredményeket érjünk el. A professzionális lemezfeldolgozók olyan berendezéseket, szakértelemmel rendelkező személyzetet és minőségirányítási rendszereket biztosítanak, amelyekkel a kihívást jelentő tervek megbízható gyártási folyamatokká alakíthatók.

A tervezéstől a gyártásig

A validált tervezéstől a teljes körű gyártásig való átmenet új szempontokat vet fel. A fémlemezek nagy léptékű hajlítása lényegesen eltér a prototípus-fejlesztéstől – és a felkészülésnek ezt a különbséget tükröznie kell.

Prototípus-ellenőrzési lépések:

• Első darabok gyártása gyártási szándék szerinti anyagokból és eljárásokkal
• Kritikus méretek mérése több alkatrész esetében a folyamatképesség ellenőrzéséhez
• Illeszkedés- és funkcióteszt végzése tényleges összeszereléseken a nagyobb tételű megrendelések megerősítése előtt
• Minden eltérés dokumentálása és a korrekciók beépítése a gyártási specifikációkba

Gyártási készenlét kérdései:

• A gyártója megerősítette-e a berendezések kapacitását az Ön alkatrészeinek geometriája és anyaga szempontjából?
• Meghatározták és rendelkezésre állnak-e az szerszámozási követelmények?
• Létrehozták-e az ellenőrzési kritériumokat és a mintavételi terveket?
• Biztosított-e az anyagellátási lánc az előrejelzett mennyiségekhez?
• Megerősítésre kerültek-e a szállítási határidők a kezdeti és a folyamatos gyártáshoz?

Hogyan hajtunk le fémlemezt egységesen több ezer alkatrész esetén? Rendszeres folyamatirányítással, érvényesített szerszámokkal és dokumentált minőségi szabványokkal – nem csupán az operátor képességeire támaszkodva.

A hajlítási módszer kiválasztása – egy döntési keretrendszer:

Projektjellemző	Ajánlott módszer	Indoklás
Változó szögek, gyors beállítás szükséges	Légibogás	Egy szerszámkészlet kezeli a többféle szöget
Egységes 90°-os szögek, közepes mennyiség	Alakos hajlítás	Csökkentett rugalmas visszatérés, előrejelezhető eredmények
Szűk tűréshatárok vékony anyagon	Érmesés	Gyakorlatilag megszünteti a rugalmas visszatérést
Előre befejezett vagy bevonatos felületek	Forgó hajlítás	Nincs nyomódie vagy karcolás
Nagy sugárú ívek vagy hengerek	Gurítás	Lehetővé teszi a sajtófék képességein túli ívek kialakítását

Az autóipari alkalmazásokhoz – például alváz, felfüggesztés és szerkezeti alkatrészek gyártásához – a pontosság elkerülhetetlen követelmény. Ezeknek az alkatrészeknek pontos méreti előírásoknak kell megfelelniük, miközben dinamikus terheléseket és környezeti hatásokat is elviselnek. Amikor lemezalakítási hajlítási projektekben ilyen minőségi szintet igényelnek, egy IATF 16949 tanúsítással rendelkező gyártóval való együttműködés biztosítja, hogy alkatrészei megfeleljenek az autóipar szigorú követelményeinek.

Shaoyi (Ningbo) Metal Technology pontosan ezt a képességet nyújtja – a termelésbe való bevezetés előtti hajlítási tervek érvényesítését lehetővé tevő 5 napos gyors prototípusgyártástól az átfogó DFM-támogatással ellátott automatizált tömeggyártásig. A 12 órás árajánlat-készítési idő biztosítja a fejlesztési ütemtervek betartását, míg az IATF 16949 tanúsítás az autóipari beszerzési láncok által elvárt minőségbiztosítást nyújtja.

Akár először tanulja meg, hogyan kell fémlemezt hajtani, akár nagy mennyiségű gyártás optimalizálásán dolgozik, a szabályok ugyanazok maradnak: ismerje meg az alkalmazott anyagokat, tervezzen a gyártási korlátozásokon belül, ellenőrizze le a megoldást a tömeges gyártás elindítása előtt, és válasszon olyan lemezalakító partnert, amelynek képességei megfelelnek igényeinek. Alkalmazza ezeket az alapelveket rendszeresen, és a lemezalakítás – hajtás átalakul egy költséges hibák forrásából megbízható, jósolható gyártási folyamattá.

Gyakran ismételt kérdések a lemezalakításról és -hajtásról

1. Milyen tapasztalati szabályok vonatkoznak a lemezalakításra – hajtásra?

Az alapvető szabály az, hogy a legtöbb fémből készült alkatrész esetében a minimális hajlási sugár legalább 1× a anyag vastagsága legyen. A lyukakat úgy kell elhelyezni, hogy a hajtásvonalaktól legalább 2× a vastagság plusz a hajlási sugár távolságra legyenek, hogy elkerüljük a torzulást. Győződjön meg róla, hogy a peremek hossza megfelel a gyártójának a pontos hátsó mérőszegely-beállításhoz szükséges minimális értékeinek. Az alapanyagokat úgy kell orientálni, hogy a hajtások merőlegesek legyenek a szálirányra, hogy csökkentsék a repedés kockázatát. U-alakú csatornák és dobozformák esetében a talp- és visszahajtott perem hosszának aránya 2:1 legyen, hogy elkerüljük az eszközök ütközését.

2. Mi a lemezalakítás képlete?

A fő hajlítási engedélyezési képlet a következő: Hajlítási engedélyezés = Szög × (π/180) × (Hajlítási sugár + K-tényező × Vastagság). A K-tényező általában 0,3 és 0,5 között változik az anyagtípustól és a hajlítási módszertől függően. A hajlítási levonás kiszámításához használja a következő képletet: Hajlítási levonás = 2 × (Hajlítási sugár + Vastagság) × tan(Szög/2) − Hajlítási engedélyezés. Ezek a képletek határozzák meg a sík minta méreteit, amelyek szükségesek a kívánt végleges alkatrész méretek eléréséhez a hajlítás után.

3. Melyek a három hajlítási típus?

A három fő hajlítási módszer a levegős hajlítás, a teljes mélységű hajlítás és a pénzverési módszer. A levegős hajlítás maximális rugalmasságot kínál a legalacsonyabb erőigény mellett, lehetővé téve több szög kialakítását egyetlen szerszámkészlettel, de rugalmas visszatérés-kiegyenlítést igényel. A teljes mélységű hajlítás magasabb pontosságot biztosít az anyag nyomásával a szerszám felületére, csökkentve a rugalmas visszatérést közepes tonnázással. A pénzverési módszer a legmagasabb pontosságot nyújtja, gyakorlatilag nullára csökkentve a rugalmas visszatérést, de 5–8-szor nagyobb erőt igényel, mint a levegős hajlítás, és általában csak 1,5 mm-nél vékonyabb anyagokra korlátozódik.

4. Hogyan kompenzáljuk a rugalmas visszatérést a lemezmetal hajlítás során?

A rugalmas visszatérés kiegyenlítésére szolgáló stratégiák közé tartozik a cél-szög túllépése célzott túlhajlítással, a V-minta szélességének csökkentése 12:1-ről 8:1-es arányra, amely akár 40%-kal is csökkentheti a rugalmas visszatérést, valamint az levegős hajlításról a teljes behajlításra (bottoming) vagy a kovácsolásra (coining) való áttérés. A modern CNC nyomóhajlítógépek valós idejű szögmérési funkcióval 0,2 másodperc alatt automatikusan korrigálják a szerszám útját. A legalsó holtponton (BDC) töltött idő meghosszabbítása lehetővé teszi a teljes kifolyást (plasztikus deformációt). Az anyagfüggő rugalmas visszatérés jelentősen eltér – a rozsdamentes acél általában 6–8 fokot, míg az alumínium átlagosan 2–3 fokot tér vissza.

5. Milyen tényezők befolyásolják a lemezacél hajlításának költségeit?

Az anyagválasztás jelentősen befolyásolja a költségeket – a lágyacél a leggazdaságosabb, míg a réz és az ónötvözet darabonként 3–5-ször többe kerül. A hajlítás bonyolultsága szorozza a költségeket: az egyszerű 90 fokos hajlítás 0,10–0,20 USD-ba kerül, míg a többhajlításos geometriák esetében 0,30–0,80 USD a költség. A szigorúbb tűrések (pl. ±0,2 mm vagy jobb) fejlettebb berendezéseket és lassabb feldolgozást igényelnek. A gyártási térfogat befolyásolja az egységköltséget, mivel a beállítási költségek több alkatrészre oszlanak el. A tervezés optimalizálása a Shaoyihez hasonló tanúsított gyártók által nyújtott DFM-támogatással azonosíthatja a költségcsökkentési lehetőségeket a gyártás megkezdése előtt.
