Hegyesítható-e az alumínium acélhoz? Hagyja ki a költséges, helytelen módszert

Lehetséges-e alumíniumot hegeszteni acélra egy átlagos műhelyben?

Általában nem. A gyakori műhelyi hegesztési eljárások nem hoznak létre megbízható, közvetlen olvadási kötést az alumínium és az acél között. Ha a cél egy olyan kötés létrehozása, amely ellenáll a terhelésnek, rezgésnek és a valós üzemeltetési körülményeknek, akkor a megfelelő kérdés nem csupán az, hogy lehet-e alumíniumot hegeszteni acélra, hanem inkább az, hogyan lehet a két fémet megbízhatóan összekötni.

Útmutatás AWS és ESAB ugyanabba az irányba mutat: a közvetlen ívhegesztéssel történő alumínium-acél összekötés általában rideg intermetallikus vegyületek kialakulását eredményezi, ezért speciális módszerekre van szükség a leegyszerűsített „olvasszuk össze őket” megközelítés helyett.

Lehetséges-e közvetlenül alumíniumot hegeszteni acélra?

Téves elképzelés: Egy szokásos hegesztőgép, a megfelelő tömítőhuzal és elegendő hőmérséklet megoldja a problémát.

Valóság: Az alumínium és az acél közvetlen olvadási hegesztése általában kerülendő egy tipikus gyártóműhelyben. Lehet, hogy a fémek rövid ideig összetapadnak, vagy akár egy elfogadható megjelenésű varratot is le tudunk hegeszteni, de ez nem azonos egy tartós, üzemelésre alkalmas kötéssel. Ha valaha már felmerült Önben a kérdés: nehéz-e hegeszteni alumíniumot ez a különböző fémekből álló párosítás még nehezebb, mivel a probléma nem csupán a technikában rejlik. A fémek maguk is rosszul reagálnak egymással olvadáskor.

Speciális ipari eljárások alkalmazhatók, például kétfémű átmeneti betétek vagy olyan folyamatok, mint a robbanásos hegesztés vagy a súrlódáson alapuló összekapcsolás. Ezek a módszerek valósak, de nem a szokásos megoldás mindennapi javításra, prototípus-készítésre vagy kisüzemi gyártásra.

Ami a legtöbb gyártót először tudnia kell

Ha azt kérdezi lehet acélt alumíniumhoz hegeszteni vagy alumínium és acél keverékfémes szerelvények esetén a szervizigényből kell kiindulni. A kötés elsősorban szerkezeti rögzítésre, tömítésre, korrózióállóságra, megjelenésre vagy gyártási sebességre szolgál? Ez a döntés fontosabb, mint egyszerűen egy gép kiválasztása.

Alapvető szabály: kerülni kell az egyszerű közvetlen olvadási kötést; a speciális ipari módszerek csak akkor jöhetnek szóba, ha az alkalmazás valóban indokolja őket; a forrasztás, átmeneti anyagok, ragasztók vagy mechanikus rögzítési módszerek összehasonlítása a szervizigények alapján történjen.

Ez a cikk elválasztja a gyakori műhelyi módszereket a specializált ipari lehetőségektől, így kezdők és műszaki olvasók egyértelműen megítélhetik a valós lehetőségeket. Az általános módszerek kudarca az anyagtudományban gyökerezik, ahol az alumínium és az acél hő hatására nagyon eltérő módon viselkedik.

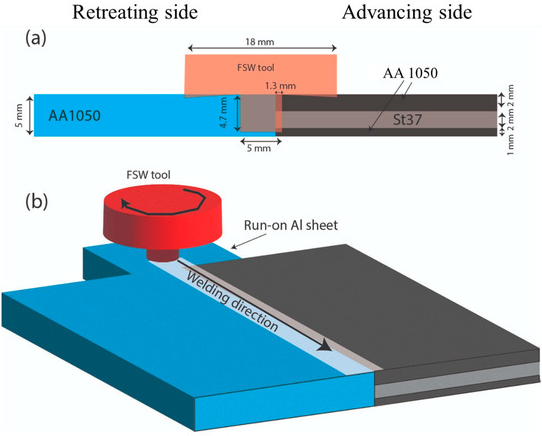

Miért ellenáll az alumínium és az acél közvetlen összeolvasztása

Az alumíniumot és az acélt okos tervezéssel összekapcsolhatjuk. A közvetlen összeolvasztásuk egy közös hegesztési fürdőbe az a rész, amely problémákat okoz. Képzeljen el egy alumínium lapkát egy acél rögzítőelemmel szemben. Az alumínium oldal már korán megpuhul, és gyorsan elvezeti a hőt, míg az acél oldalhoz sokkal több energiára van szükség, mielőtt normál olvadási hegesztésként viselkedne. Ez a nem összhang az első oka annak, hogy a kapcsolat nehezen kivitelezhető még a hozzáadott anyag vagy a gépbeállítások figyelembevétele előtt is.

Miért viselkedik ennyire eltérően az alumínium és az acél hő hatására

CWB megjegyzi, hogy az alumínium kb. 660 °C-on olvad, míg a szénacél kb. 1370 °C-on. Ugyanez a forrás elmagyarázza, hogy az alumínium hővezetése kb. ötször gyorsabb, és a hőtágulása kb. kétszer akkora, mint a acélé. Egy valós műhelyben ez azt jelenti, hogy az egyik oldal túlmelegedhet, összeeshet vagy elveszítheti alakját, miközben a másik oldal még nem érte el a megfelelő ívhegesztéshez szükséges hőmérsékletet.

• Nagyon eltérő olvadási viselkedés: az alumínium már olvadt állapotba kerülhet és „elfolyhat”, mielőtt a acél elérné a normál ívhegesztéshez szükséges hőmérsékletet.
• Tartós oxidréteg: az alumínium emellett egy makacs oxidfilmréteget is hordoz, amely akadályozza a nedvesedést és a tiszta összeolvadást, ha nem kezelik megfelelően.
• Eltérő hőáramlás: az alumínium gyorsan leadja a hőt, ezért a két anyag érintkezési felületén a folyós fémfelület („puddle”) irányítása egyenetlen és előre nem látható.
• Eltérő hőtágulás: a két fém különböző sebességgel nő és zsugorodik, ami feszültséget okoz a melegítés és hűtés során.

Ezért merülnek fel ilyen kérdések, mint hegeszthető-e alumínium acélhoz és hegeszthető-e acél alumíniumhoz ugyanarra az alapvető problémára futnak. A megfogalmazás változik, de a fémek tudománya nem. Ugyanaz a válasz érvényes, ha azt kérdezi hegeszthető-e alumínium acélhoz .

Az intermetallikus réteg problémájának egyszerű magyarázata

A legnagyobb akadály az az reakciós réteg, amely az alumínium és a vas találkozásánál keletkezik. Egy Anyagtani tanulmány az Al-Fe hegesztett illesztésekről azonosította a Fe2Al5-öt mint fő intermetallikus vegyületet, valamint a határfelületen jelen lévő Fe4Al13-at is. Ezek a vegyületek ridegek, és a tanulmány kimutatta, hogy az intermetallikus réteg vastagsága a hőbevitel növekedésével egyre nagyobb lesz. Jelentette továbbá, hogy a csúcshőmérséklet jelentős hatással van erre a vastagságra.

Egyszerű nyelven: olyan illesztést hozhat létre, amely külsőleg összekapcsoltnak tűnik, de maga a kötési vonal repedékeny. Ez a gyenge réteg nem bírja el a rezgést, az ütközést, a hőmérséklet-ingadozást vagy a hosszú távú üzemeltetést. Tehát amikor valaki azt kérdezi hegeszthető-e acél alumíniumhoz a valódi probléma nem az, hogy a fémek érintkezhetnek-e egymással a melegítés után. Hanem az, hogy az illesztési felület elég erős marad-e ahhoz, hogy a alkatrész a munkaasztalról való eltávolítása után is megfelelően működjön.

Ezért olyan fontos a folyamat kiválasztása. Egy olyan gép, amely simán táplálja az alumínium huzalt, még nem oldja meg a csatlakozási felület alapvető kémiai problémáját – éppen ez a pont, ahol a gyakori műhelyi módszereknek szükségük van egy valóságellenőrzésre.

MIG, TIG, kézi ívhegesztés és spool-pisztolyok valódi képességei

Lépjen be egy átlagos gyártóüzembe, és az első kérdés általában egyszerű: melyik gépet használjam? Ezen fémek párosításánál ez a kérdés rossz irányba is vezethet. A AWS-útmutató a gyártókat forrasztásra, kétfémes átmeneti betétekre és robbanásos hegesztésre irányítja, ha alumíniumot kell acélhoz hegeszteni. Ez egy erős, gyakorlati világbeli jelzés arra, hogy a szokásos műhelyi ívhegesztési eljárások általában nem megbízható megoldást nyújtanak.

MIG, TIG, kézi ívhegesztés és spool-pisztolyok valóságvizsgálata

A MIG, a TIG és a kötőelektródás hegesztés is jól működik a megfelelő sávban. Mindegyik megbízható hegesztéseket készíthet alumínium–alumínium vagy acél–acél kapcsolatokhoz, ha a beállítás, a hozzáadott anyag és a technika illeszkedik az alapanyaghoz. Ezek azonban nem oldják meg ezen különböző fémek közötti kapcsolat alapvető problémáját, nevezetesen azt a rideg reakciós réteget, amely a hegesztési hő hatására képződik az alumínium és az vas érintkezési felületén.

Ezért az emberek, akik a a legjobb módszer az alumínium hegesztésére gyakran olyan tanácsokat kapnak, amelyek logikusak az alumínium egyedül történő hegesztésére, de nem az alumínium és az acél közvetlen összekötésére. Ugyanígy a az alumínium hegesztésének legjobb módja egy normál műhelyben továbbra is más kérdés, mint annak biztosítása, hogy ez a különböző fémekből álló kapcsolat elviselje az üzemeltetést.

Melyik üzemi folyamatok kerülendők általában

Ha azt kérdezi mit kell használni az alumínium hegesztéséhez , a szokásos ellenőrzőlista megfelelő személyi védőfelszerelést, tiszta anyagot, megfelelő áramforrást és folyamathoz illeszkedő hozzáadóanyagot vagy fogyóanyagot tartalmaz. Ez a lista ugyan fontos az azonos fémből készült hegesztéseknél, de nem alakítja át egy standard MIG-, TIG- vagy elektródás hegesztőberendezést megbízható megoldássá az alumínium–acél összekötésére .

A hasonló óvatos megközelítés szükséges akkor is, ha a keresési lekérdezés mit kell használni az alumínium hegesztéséhez . Egy tekercs-pisztoly segíthet az alumínium huzal könnyebb betáplálásában. A TIG-hegesztés finomabb olvadékfolt-vezérlést nyújthat. A MIG gyorsabb lehet. Az elektródás hegesztés esetleg már rendelkezésre áll a járművön. Ezek a berendezések előnyei, nem pedig a fémek összeegyeztethetőségét javító megoldások.

Röviden: a gyakori műhelyi gépek képesek ívbe ütni, de általában nem tudnak olyan tartós kötést létrehozni, amilyenre ez a kapcsolat szükséges. Itt ér véget a folyamat kiválasztása mint gépi vitatéma, és kezdődik el a módszerek összehasonlítása, mert egyes megoldások egyszerűen erre a kompatibilitási hiányra épülnek, mások viszont nem.

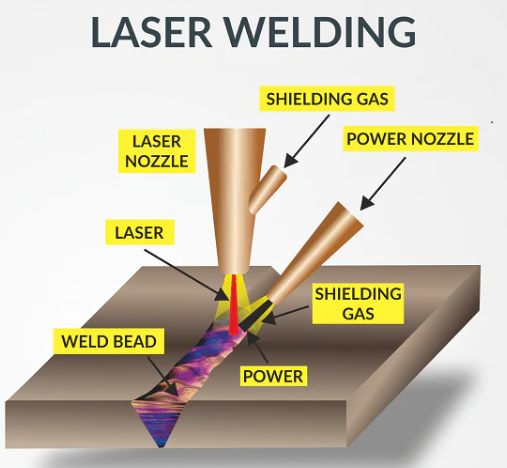

Ténylegesen működő kötési módszerek

A gép maga itt már nem a fő kérdés. Ami számít, az az, melyik kötési módszer tartja stabilan az alumínium–acél határfelületet a valós üzemeltetéshez szükséges mértékben. A TWI iránymutatása szerint a közvetlen olvadásos kötés nehéz, mert a hő gyorsan kiváltja a rideg vas–alumínium vegyületek képződését , ezért a gyakorlati összehasonlítás azok között a módszerek között zajlik, amelyek csökkentik a hőhatást, elkülönítik a fémeket, vagy egyáltalán elkerülik az együttes olvadásukat.

Közvetlen olvadásos hegesztés és alternatív kötési módszerek

Ezért a komolyabb viták folyamatosan visszatérnek az alumínium–acél forrasztásra, átmeneti betétekre, ragasztókra és rögzítőelemekre. Mindegyik módszer más-más problémát old meg. Néhány korlátozza az intermetallikus fázisok növekedését. Néhány a terhelést szélesebb felületre osztja el. Néhány egyszerűen elkerüli a közvetlen olvadásos kötés csapdáját.

Melyik módszer illeszkedik melyik gyártási igényhez

A TWI autóipari áttekintése kiderült, hogy egyetlen technológia sem fed le teljes mértékben az acél–alumínium anyagkombinációk teljes skáláját, a vastagságokat és a gyártási célokat. Emellett rávilágít arra is, miért fontosak a ragasztók a különböző fémes anyagokból készült szerelvényeknél: segítenek elosztani a terhelést, és vízhatlan tömítést biztosítanak, amely hozzájárul a galváni korrózió elleni védelemhez. Tehát ha alumíniumhoz acélt ragasztóra keres, a hasznos válasz nem egy általános termékkategória, hanem egy olyan kötési útvonal, amelyet a terheléseloszlás, a környezeti feltételek és az előkészítés alapján választanak ki. Ugyanez a figyelmeztetés vonatkozik az alumínium–acél ragasztók kiválasztására vagy az alumínium–acél forrasztás súlyozására is abban az esetben, ha a csatlakozás valójában más tervezési stratégiát igényel.

• Általában kerülni kell: az alumínium és az acél közvetlen, nyers összeolvasztása szokványos műhelyi körülmények között.
• Feltételesen alkalmazható: a forrasztás, a súrlódáson alapuló kötési technikák és a kétfémes átmeneti betétek, amennyiben a csatlakozás terve, a rendelkezésre álló berendezések és a minősítési erőfeszítés indokolja az alkalmazásukat.
• Gyakran preferált: ragasztókötés, mechanikus rögzítés vagy mindkettő kombinációja, amikor a lemezösszeszerelések ismételhetőséget, tömítést és korrózióvédelmet igényelnek.

A megfelelő módszer kiválasztása sokkal egyértelműbbé válik, ha figyelembe vesszük a felületeket, a bevonatokat és az illesztési forma geometriáját. Egy jó folyamat is gyorsan meghiúsul egy rosszul előkészített illesztésnél, ezért a felület-előkészítés és az illesztési forma tervezése központi szerepet játszik a siker elérésében.

Felület-előkészítés és illesztési forma tervezése alumínium és acél összekapcsolásához

Egy megfelelő kötési módszer is meghiúsulhat szennyezett fémen. Ezért a TWI a felület-előkészítést alapvető lépésként kezeli a hegesztés, a bevonatok felvitele és a ragasztókötés előtt. Az olajok, az oxidréteg, a laza anyagrészecskék, a régi bevonatok és a nedvesség mind akadályozzák a folyamatot. Alumínium és acél esetében a felület-előkészítés nemcsak a kötés minőségének javításában játszik szerepet, hanem hozzájárul a szennyeződések és a későbbi korrózió elleni védelemhez is.

Felület-előkészítés bármilyen alumínium–acél illesztés előtt

• Először értékelje a felületet: Ellenőrizze a festéket, a galvanizálást, a korróziót, a vastag oxidréteget és bármely régi bevonatot a hőmérséklet-alapú, ragasztós vagy mechanikus rögzítési módszer kiválasztása előtt.
• Távolítsa el az olajat és a zsírt: Tisztítsa meg a kenőanyagokat és a műhelyi szennyeződéseket az érdesítő munka előtt, hogy ne nyomja mélyebbre a szennyeződést a csatlakozási területbe.
• Alumínium-oxid eltávolítása: Az alumínium ragasztási felületének friss, tiszta fémnek kell lennie. Red-D-Arc figyelmeztet arra, hogy ne használjon ugyanazt a drótfésűt acélra és alumíniumra is, mert az acélrészecskék szennyezhetik a lágyabb alumínium felületet.
• Bevonatok eltávolítása vagy kezelése: A festék, a galvanizálás és egyéb felületi rétegek nem tekinthetők ártalmatlannak. Ha cinkbevonatos acélt hegesztenek, a bevonatnak részét kell képeznie a kötési tervnek.
• Laza szennyeződések ellenőrzése: A maradék csiszolópor, fúvás utáni maradvány, rozsdarészecskék és fésűmaradványok hátráltathatják a nedvesedést, az tapadást vagy a pontos illeszkedést.
• Felületprofil kialakítása szükség esetén: A TWI megjegyzi, hogy egy megfelelő felületprofil javíthatja az tapadást és a mechanikai kötést olyan eljárásoknál, amelyek erre támaszkodnak.
• Tartsa a alkatrészeket szárazon: A tiszta, száraz felületek fontosak. A nedvesség és a kondenzáció rombolhatja az illesztés minőségét, és későbbi problémákat okozhat.
• Végezzen száraz illesztést: Tesztelje az alkatrészeket egymással az összekötés előtt. Ellenőrizze a hézagokat, az átfedéseket, a hozzáférést, valamint azt, hogy a fogók nem akadályozzák-e a hegesztőpisztolyt, a fúvókát vagy az alkalmazóeszközt.
• Rögzítse és tervezze meg a sorrendet: Rögzítse korán az illesztés helyzetét, és döntse el, hol kezdje a hő, a töltőanyag, a ragasztó vagy a rögzítőelemek alkalmazását, hogy az illesztés ne mozduljon el a folyamat közben.

Kérdések hegeszthető-e alumíniummal bevont acél gyakran kihagyják ezt az előkészítési szakaszt. Ha szükséges alumíniummal bevont acél hegesztése , vagy az alkatrész festett vagy bevonatos, akkor a biztonságos bevonateltávolítást és a szellőzést már a hőalkalmazás előtt meg kell tervezni. A Red-D-Arc megjegyzi, hogy egyes melegített bevonatok veszélyes gázokat termelhetnek, a cinkbevonat például egyértelmű eset.

A rossz előkészítés akár a megfelelő kötési módszert is tönkreteheti.

Kötési formák, amelyek növelik a siker esélyét

A kötés alakja majdnem olyan fontos, mint a tisztaság. Miller megjegyzi, hogy a lapos (átfedéses) kötések jó mechanikai tulajdonságokat nyújtanak, ha jól illeszkednek, és a rések minimálisak, míg a vég-ről-végig kötések akkor használatosak, amikor egy sík felület elérése a cél. Különböző fémek összekötésénél az átfedéses geometria gyakran kedvezőbb, mivel átfedési felületet biztosít, egyszerűbb rögzítést tesz lehetővé, és jobb hozzáférést nyújt a forrasztóanyaghoz, ragasztóhoz, tömítőanyaghoz vagy mechanikus rögzítőelemekhez.

A vég-ről-végig kötések továbbra is szerepet játszhatnak, különösen akkor, ha a részek pontos igazítása vagy a megjelenés fontos, de kevesebb kötési felületet biztosítanak, és szigorúbb folyamatszabályozást igényelnek. Egy gyakorlatias szabály egyszerű: használjon átfedést, ha lehetséges, és csak akkor alkalmazzon vég-ről-végig kötést, ha valóban szükséges, valamint győződjön meg róla, hogy a folyamatnak szabad hozzáférése van a kötési felülethez. Ha acél–alumínium galvános korrózió aggályt jelent, adjon hozzá szigetelést, tömítőanyagot, bevonatot vagy más elszigetelő intézkedéseket, hogy a víz ne gyűljön össze a fémek között.

Ez a kis tervezési döntés mindent megváltoztat. Egy tiszta, jól hozzáférhető lapcsatlakozás sokkal könnyebben forrasztható vagy ragasztható, mint egy keskeny, szennyezett él. Ha a felületeket és a geometriát megfelelően állítjuk be, akkor maga a kötési folyamat is sokkal kezelhetőbbnek tűnik.

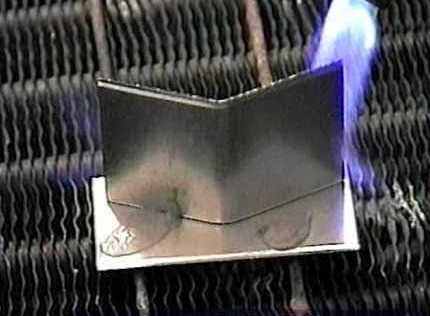

Alumínium és acél forrasztása lépésről lépésre

Az alumínium és az acél hegesztésére vonatkozó keresések általában feltételezik, hogy egy normál ívhegesztési eljárás már várakozik a beállítások menüjében. A gyakorlatban azonban a forrasztás gyakran realisztikusabb megoldás, mivel célja a különböző fémek összekötése anélkül, hogy mindkét anyagot egy közös olvadási varratba kényszerítenénk. Gyakorlatias útmutatást ad A gyártó és Lucas Milhaupt aki ugyanazt az alapvető ritmust követi: szoros illeszkedés, tiszta fémfelület, megfelelő flux vagy tömítőanyag-rendszer, széles és egyenletes fűtés, a tömítőanyag kapilláris hatás útján történő behatolása, majd gondos takarítás és ellenőrzés.

Mikor jobb választás a forrasztás, mint a közvetlen hegesztés

A forrasztás akkor ésszerűbb választás, ha a kötés lapos felületen történik, a alkatrészek viszonylag vékonyak, az alacsonyabb hőmérséklet előnyös, vagy a cél nem egy strukturális, azonos anyagok közötti hegesztés, hanem inkább rögzítés vagy tömítés. Ha azt kérdezi, hogyan lehet alumíniumot acélhoz hegeszteni, akkor ez gyakran a leggyakorlatibb megoldás, amelyet egy kisebb műhely ténylegesen meg tud szervezni, tesztelni és ismételni. Ez mégsem ugyanaz, mint a szokásos alumínium-acél hegesztés, és nem tekinthető univerzális megoldásként terhelés alatt álló, ütésnek kitett vagy szabványok által szigorúan szabályozott kötések esetében. A pontos töltőanyag, folyósítószer és hőmérsékleti adatokat a használt alumínium- és acélkombinációra vonatkozó, gyártó által jóváhagyott utasításokból kell meghatározni.

Előkészítés, illesztés és ellenőrzés sorrendje

1. Készítse elő a kötési területet. Távolítsa el az olajat, a szennyeződést, a laza korróziós termékeket és bármely olyan bevonatot, amely akadályozhatja a felmelegedést vagy káros gázok keletkezését. Ha bármelyik oldal festett, bevonatos vagy másképpen felületkezelt, akkor ezt biztonságosan kezelje a hőalkalmazás előtt.
2. Először végezzen száraz illesztést. A forrasztás legjobban sikerül, ha a kötés szoros és egyenletes, így a kapilláris hatás segítségével a tömítőanyag átjut az egymásra helyezett felületeken.
3. Tisztítsa meg újra közvetlenül a csatlakoztatás előtt. A tisztaság fontos, mert az olaj, zsír, oxidok és szennyeződések akadályozzák a tömítőanyag áramlását. Kerülje a felkészített terület felesleges érintését, mert ez újra szennyezheti.
4. Alkalmazza a kompatibilis fluxot, vagy kövesse a tömítőanyag-rendszer utasításait. A levegőn végzett forrasztásnál a flux segít megvédeni a forró felületeket az oxidációtól és elősegíti a nedvesedést. Csak olyan fluxot vagy tömítőanyag-rendszert használjon, amelyet jóváhagytak az érintett fémekhez és fűtési módszerhez.
5. Rögzítse vagy támassza alá a alkatrészeket enyhén. Tartsa meg a helyzetüket anélkül, hogy a rögzítőberendezés túl nagy hőelnyelővé válna a kötésnél. A szerelvénynek stabilnak kell maradnia a fűtés és hűtés során.
6. Egyenletesen és széles körben melegítse fel az alapanyagokat. Mindkét referenciaútmutató ugyanazt a szabályt hangsúlyozza: először a alapfémeket kell a forrasztási hőmérsékletre melegíteni, majd a tömítőanyagot hozzáadni. A fluxusos rendszerek esetében a fluxus változása hasznos vizuális jelzőként szolgálhat, de a tömítőanyagot a csatlakozás hőmérséklete – nem a rúdra irányított közvetlen láng – olvassza fel.
7. A tömítőanyagot a csatlakozási vonalnál kell befűzni. Érintse meg a tömítőanyagot közvetlenül a melegített csatlakozásnál, ne egy véletlenszerűen forró felületen. A tömítőanyagot a kapilláris hatásnak köszönhetően kell áthúzni a illesztésen. Tartsa mozgásban a hőforrást, hogy az egyik oldal ne túlmelegedjen, miközben a másik oldal hideg marad.
8. Hagyja megdermedni, majd hűtse le és tisztítsa meg. Ne zavarja meg az összeszerelést, amíg a tömítőanyag meg nem szilárdul. A megdermedés után távolítsa el a fluxusmaradványokat olyan módszerrel, amely kompatibilis az alkalmazott anyagokkal és a tömítőanyag-rendszerekkel. A maradék fluxus maradandó korróziót okozhat, ezért nem szabad ott hagyni.
9. Az ellenőrzés során csak azt vizsgálja, amit ténylegesen láthat. Keressen folyamatos tömítőanyag-áramlást, nyilvánvaló hézagokat, gyenge nedvesedést, becsapódott maradványokat, repedéseket vagy jeleket arra, hogy a tömítőanyag csak a felületet vont be, anélkül, hogy a csatlakozásba jutott volna.

Több hibaminta ismétlődik: a szennyeződés, amely miatt a töltőanyag gömbölyödik, a túlmelegedés, amely elpárologtatja a fluxus védelmet, az egyenetlen fűtésből eredő torzulás, valamint a látszólag rendben lévő, de valójában soha nem kötött át az egész átfedésen a hegesztési varratból fakadó téves bizalom. A Lucas Milhaupt emellett rámutat arra is, hogy a maradék fluxus elrejtheti a tűszúrásos lyukakat, sőt egy rossz minőségű varratot is jónak tűnővé tehet, amíg a használat során ki nem szivárog vagy korrózió nem lép fel.

Tehát hegeszthető-e alumínium acélhoz ezzel a módszerrel? Csak akkor, ha a tervezés valóban megfelel a forrasztásnak, és az eljárás érvényesítve lett az adott feladatra. Számos olvasó számára ez a legegyszerűbben elképzelhető összekötési sorrend. Azonban az, hogy ez marad-e a megfelelő választás, egy még gyakorlatiasabb tényezőtől függ: a alkatrész vastagsága, a csatlakozási típus, a gyártási mennyiség, a rezgés, a hőciklusok és a korrózióhatás.

Vastagság, mennyiség és üzemeltetési körülmények alapján történő választás

Egy forrasztott minta megjelenésre elfogadhatónak tűnhet a munkaasztalon, mégis rossz megoldás lehet, ha a alkatrészek vastagabbá válnak, a kötés élkötéssé válik, vagy az összeszerelés rezgésnek van kitéve. Az alumínium-acél kötéseknél a legjobb módszer a geometriától, a gyártási mennyiségtől és attól függően változik, hogy az alkatrésznek milyen üzemeltetési körülményeket kell elviselnie.

Vastagság, kötéstudat és gyártási mennyiség alapján történő kiválasztás

Hogyan változtatja meg a szervizkörnyezet a legjobb módszert

• Rezgés-kitérítés: a rideg határfelületek rosszul viselkednek, ha a terhelési útvonal koncentrálja a feszültséget. Ugyanabban az FSW tanulmányban a tisztán húzásra terhelt szakaszok ridegebben törtek, mint a részben nyírásra terhelt ívelt szakaszok.
• Hőciklus az alumínium és az acél különböző mértékben tágul, ezért azok a kötések, amelyeknek bizonyos rugalmasságra vagy gondos feszültségelosztásra van szükségük, általában jobban teljesítenek, mint a merev, hőkárosodott határfelületek.
• Korrózióra hajlamos környezetek: a TWI-útmutató megjegyzi, hogy az ragasztóanyagok segíthetnek a terhelés elosztásában és vízálló tömítést biztosíthatnak, ami hasznos, ha galváni korrózióra kell figyelni.
• Alumíniummal bevont acél: ez egy további bevonati problémát jelent a alapanyag-probléma fölé. Az alumíniummal bevont acélra vonatkozó irányelvek figyelmeztetnek, hogy az alumíniumbevonat zavarhatja a hegesztési fürdőt, és annak eltávolítása (égetése) csökkenti a kapcsolódási terület védelmét.

A cél megváltoztatja a választ is. Az ideiglenes összeállítás esetleg a rögzítőelemeket részesíti előnyben. A tömítés esetleg ragasztóra vagy ragasztó- és rögzítőelem-alapú hibrid megoldásokra helyezi a hangsúlyt. A szerkezeti teljesítmény indokolhat egy átmeneti anyagot vagy egy specializált szilárdtest-járatot. A hosszú távú tartósság általában a korrózióvédelmet és az illesztési felületek elkülönítését helyezi magasabb prioritásba, mint a nyers összekötési sebesség.

Ha azt kérdezi, hogy hegeszthető-e rozsdamentes acél alumíniumhoz, hegeszthető-e rozsdamentes acél alumíniumhoz, vagy hegeszthető-e alumínium rozsdamentes acélhoz, a rozsdamentes acél nem tünteti el ugyanazt az alapvető kihívást. A MDPI áttekintése megjegyzi, hogy néhány súrlódáson alapuló alumínium–rozsdamentes acél kapcsolatnál vékonyabb intermetallikus rétegek képződtek, mint hasonló szénacél-összekötéseknél, de ez továbbra is specializált módszerekre, nem pedig szokványos műhelyhegesztésre utal. Sok autóalkatrész esetében ez a valóság egy okosabb kérdés felvetéséhez vezet: újra kellene tervezni az interfészt, mielőtt bárki megpróbálná egyáltalán összekötni?

Az autóipari alumínium–acél interfészek újra tervezése hegesztés előtt

Az autóipari munkában a költséges hiba gyakran nem egy sikertelen hegesztés, hanem az elejétől fogva nehezen összekapcsolható felület kiválasztása. Egy TWI áttekintés szerint egyetlen acél–alumínium-hegesztési technológia sem fed le teljes mértékben a testképzés során használt lemezösszeállítások, csatlakozási konfigurációk, gyártási sebesség-célok és gazdasági szempontok teljes skáláját. Ugyanez az áttekintés kiemeli, miért fontos a szerkezeti ragasztó a különböző fémekből készült csatlakozásoknál: növeli a csatlakozási felületet, javítja a merevséget, és segít megakadályozni a nedvesség behatolását, amely galváni korróziót okoz. Ez a megközelítés elmozdítja a hangsúlyt a nehéz hegesztés kényszerítéséről a felület újratervezésére, így a csatlakozás gyártása is egyszerűbbé válik.

Amikor az újratervezés jobb megoldást jelent, mint a különböző fémek hegesztése

Ha egy csatlakozás csak egy szűk folyamatablakkal, költséges szerszámokkal vagy speciális érvényesítéssel lehetséges, akkor a tervezés újragondolása gyakran olcsóbb és tartósabb megoldást jelent. Ez különösen igaz akkor, amikor az emberek már az alumínium acélhoz ragasztására, az alumínium acélhoz ragasztására vagy a JB Weld alumínium-acél ragasztására kezdenek keresni, mintha a anyagválasztás önmagában megmentené a gyenge csatlakozási koncepciót. Gyártás közben a jobb geometria általában felülmúlja a ravasz javítást.

• Felületi geometria: Hozzon létre átfedést él-él érintkezés helyett, így a ragasztó vagy rögzítőelemeknek valódi munkaterületük lesz.
• Csatlakozási hozzáférés: Hagyjon elegendő helyet a szegecseknek, csavaroknak, ragasztó felvitelének, ellenőrzésnek és karbantartási eszközöknek.
• Korróziószigetelés: Használjon ragasztó- vagy tömítőrétegeket a fémek elválasztására és a csatlakozás vízhatlan tartására.
• Terhelésátviteli útvonal: Rendezze el az alkatrészeket úgy, hogy a terhelés a szelvényeken keresztül jusson át, ne főként a csatlakozásnál csúszásra hajlamos súrlódáson keresztül.
• Gyártási ismételhetőség: Preferálja azokat a elrendezéseket, amelyek illeszkednek a vonali sebességhez, a berendezés méretéhez, a rögzítőberendezésekhez és a minőségellenőrzésekhez.

Egyedi extrúziók alkalmazása az autóipari szerelési folyamatok egyszerűsítésére

Az extrúziótervezési útmutató bemutatja, miért hatékony ez a megközelítés. Az alumínium extrúziós kapcsolatok erősebbé válnak, ha a terhelés az extrúzió mentén hat, és lemezek vagy merevítő gerendák jobban megerősítik a sarkokat, mint a csupán a súrlódáson alapuló rögzítés. Egy autóipari szerelési folyamatban egy egyedi extrúzió az alumínium oldalon kiemelhet egy peremet, helyezési jellemzőt vagy rögzítési felületet, amely lényegesen megkönnyíti az acélhoz való ragasztásos vagy mechanikus összekötést, mint a közvetlen olvasztásos összeolvasztás kényszerítése.

Azoknak a csapatoknak, amelyek ezt az utat vizsgálják, Shaoyi Metal Technology gyakorlati forrás egyedi autóipari extrúziókhoz, egyszerű gyártási támogatással, az IATF 16949 szabványnak megfelelő minőségellenőrzéssel, tapasztalt mérnöki szakértői támogatással, gyors, 24 órán belüli árajánlatokkal és ingyenes tervezési elemzéssel. Nem minden különböző fémekből készült alkatrész igényel újrafunkcionálást. De amikor a rögzítési módszer folyamatosan ütközik az alkatrész alakjával, az alumínium és az acél összekötésének okosabb megoldása gyakran az alumínium oldal elsődleges módosítása. Ez lényegesen egyszerűbbé teszi a végső döntést.

A legjobb döntési útvonal az alumínium és az acél hegesztéséhez

Ezen a ponton a minta már egyértelmű. Ha alumíniumot kell hegesztenie acélhoz, akkor az általános közvetlen olvadási hegesztés elindulási pontként általában hiba, nem pedig megoldás. A TWI és a Hydro irányelvei a gyártókat ragasztóanyagok, mechanikus rögzítés, hibrid kapcsolatok, bizonyos esetekben megfelelő forrasztás, illetve indokolt esetekben speciális, súrlódáson alapuló vagy átmeneti anyagokat használó eljárások felé irányítják.

A gyakorlatias döntési hierarchia

1. Általában kerülni kell: közvetlen gyártósori összeforrasztás nyers aluminumból acélra szokásos MIG-, TIG-, hegesztőpálca- vagy spool-pisztolyos eljárással. Egy elfogadható megjelenésű varrat nem oldja meg a rideg határfelület problémáját.
2. Csak indokolt esetben használható: szakosított ipari megoldások, például súrlódáson alapuló kötési eljárások, átmeneti betétek vagy más szigorúan szabályozott folyamatok, amelyeket a tervezés, a költségvetés és az érvényesítési erőfeszítés támogat.
3. Sok szerelvény esetében gyakran praktikus: forrasztás, ha a csatlakozás átfedésre van tervezve, alacsonyabb hőmérsékletet igényel, és az üzemeltetési körülmények megfelelnek a forrasztott kötés teljesítményének.
4. Gyártásban gyakran előnyösen alkalmazott megoldás: ragasztókötés, mechanikus rögzítés vagy mindkettő kombinációja, különösen lemezösszeszereléseknél, ahol fontos a korrózióvédelem, az ismételhetőség és a sebesség.
5. Legjobb első lépés nehéz alkatrészeknél: a határfelület újratervrozása úgy, hogy az alumínium oldal könnyebben megbízhatóan köthető legyen.

Egy asztalon elfogadhatónak tűnő csatlakozás nem feltétlenül jelent tartós üzemeltetési csatlakozást.

A legtöbb üzletnek ezt kellene következő lépésként tennie

A legtöbb olvasó számára, aki azt kérdezi, hogy lehet-e acélt hegeszteni alumíniumhoz, a válasz nem az, hogy a legegyszerűbb alumínium-hegesztési módszert keressük, és reméljük, hogy az átvihető erre a különböző fémekből álló párra. Az alumínium hegesztésének legegyszerűbb módja továbbra is az alumínium–alumínium hegesztés. Az acél és az alumínium együtt történő hegesztése egy teljesen más döntési fa alapján zajlik.

Kezdjen négy kérdéssel: Milyen terhelést fog viselni az illesztés, milyen környezetben fog működni, hogyan kerül megakadályozásra a galváni korrózió, és ez egy egyszeri javítás vagy ismétlődő gyártási alkatrész? Ezekre a kérdésekre adott válaszok általában gyorsan szűkítik a lehetséges megoldások körét.

Ha mégis acélt szeretne hegeszteni alumíniumhoz, érvényesítse a módszert a valós üzemeltetési körülmények alapján, ne csak a megjelenés alapján. Az autóipari csapatok, amelyek újratervezési lehetőségeket vizsgálnak, szintén hasznosnak találhatják Shaoyi Metal Technology az egyedi alumínium extrúziós tartóelemek esetében, különösen akkor, ha a gyárthatóság, az IATF 16949 minőségirányítás, a gyors árajánlat-készítés és a tervezési elemzés fontosabb, mint egy gyenge illesztési koncepció kényszerítése.

GYIK: Alumínium–acél illesztés

1. Hegeszthető-e alumíniumot acélhoz MIG- vagy TIG-hegesztéssel közvetlenül?

Általában nem olyan módon, amelyre a legtöbb műhely megbízhatna valódi üzemeltetési körülmények között. A MIG- és a TIG-hegesztés hőt termelhet, sőt akár látszólag használható varratot is hagyhat, de nem távolítja el azt a rideg reakciózónát, amely az alumínium és a vas érintkezési felületén keletkezik. Ezért tűnhet egy kötés a munkaasztalon rendben, mégis meghibásodhat terhelés, rezgés vagy hőmérsékletváltozás hatására. Gyakorlatilag ezek a hegesztési eljárások sokkal inkább alkalmasak alumínium–alumínium vagy acél–acél hegesztésére.

2. Mi a legjobb gyakorlati megoldás alumínium és acél összekötésére egy átlagos műhelyben?

Sok kis üzlet számára a legjobb kiindulási pont egy olyan módszer, amely elkerüli a közvetlen összeolvasztást. A forrasztás akkor lehet megoldható választás, ha az illesztési felület jó átfedésben van, és a használati igények megfelelnek egy forrasztott kapcsolat követelményeinek. Lemezalkatrészek és különböző anyagokból álló szerelvények esetében gyakran egyszerűbb ismételni az ragasztók, mechanikus rögzítőelemek vagy mindkettő kombinációját, valamint ezek jobbak a korrózióvédelem szempontjából is. A megfelelő megoldás függ az illesztés alakjától, a terheléstől, a tömítési igényektől és attól, hogy az alkatrész milyen célra kerül felhasználásra.

3. Lehetővé teszi-e egy spool-pisztoly a acél és az alumínium hegesztését?

Nem. Egy spool-pisztoly segít a puha alumínium huzal simább táplálásában MIG-hegesztés közben, ami önmagában hasznos az alumínium hegesztésénél. Javítja a huzalkezelést, de nem befolyásolja az alumínium és az acél közötti alapvető fémkohászati folyamatokat. Így bár megkönnyíti az alumínium huzal táplálását, nem oldja meg azt a rideg határfelületet, amely miatt a közvetlen alumínium–acél összeolvasztás megbízhatatlan.

4. Használhatók-e ragasztók vagy a JB Weld az alumínium és az acél összeragasztására?

Ezek néhány helyzetben hasznosak lehetnek, de csak akkor, ha az illesztés ragasztásra van tervezve, és a felület előkészítése megfelelően történt. Általános epoxi ragasztó elfogadható lehet könnyű javítási munkákhoz vagy nem szerkezeti rögzítéshez, míg a gyártási alkatrészek gyakran speciálisan kifejlesztett szerkezeti ragasztókat igényelnek, amelyekhez szabályozott felület-előkészítés, rögzítés és keményedés szükséges. A ragasztási felület nagysága, a lehúzási feszültség, a nedvesség hatása és az üzemelési hőmérséklet ugyanolyan fontosak, mint maga a ragasztóanyag. Ha a korrózió gondot okoz, a ragasztott réteg továbbá segíthet a különböző fémek elszigetelésében.

5. Mikor érdemes egy autóipari alumínium–acél illesztést újratervezni a hegesztés helyett?

A tervezés újragondolása gyakran a bölcsesebb lépés, ha az illesztési felület hozzáférhetetlen, túl kicsi az átfedés, nehéz a korróziós hatásoknak való kitettség, vagy nagyon szűk a folyamatablak. Az autóipari szerelési folyamatokban az alumínium oldal módosítása – például egy perem, egy helyezési jellemző vagy egy rögzítési felület hozzáadásával – sokkal megbízhatóbbá teheti a ragasztást vagy a rögzítést, mint egy nehéz, különböző fémből álló hegesztés kényszerítése. A csapatok, amelyek ezt az irányt értékelik, számíthatnak a Shaoyi Metal Technology egyedi extrúziós támogatására is, amely egyszerű gyártási megoldást, az IATF 16949 minőségbiztosítási szabványnak megfelelő ellenőrzést, gyors, 24 órán belüli árajánlatot és ingyenes tervezési elemzést kínál termelésorientált projektekhez.
