स्टैम्पिंग डाई घिसावट की पहचान: शून्य विफलता के लिए 3 नैदानिक वेक्टर

संक्षिप्त में

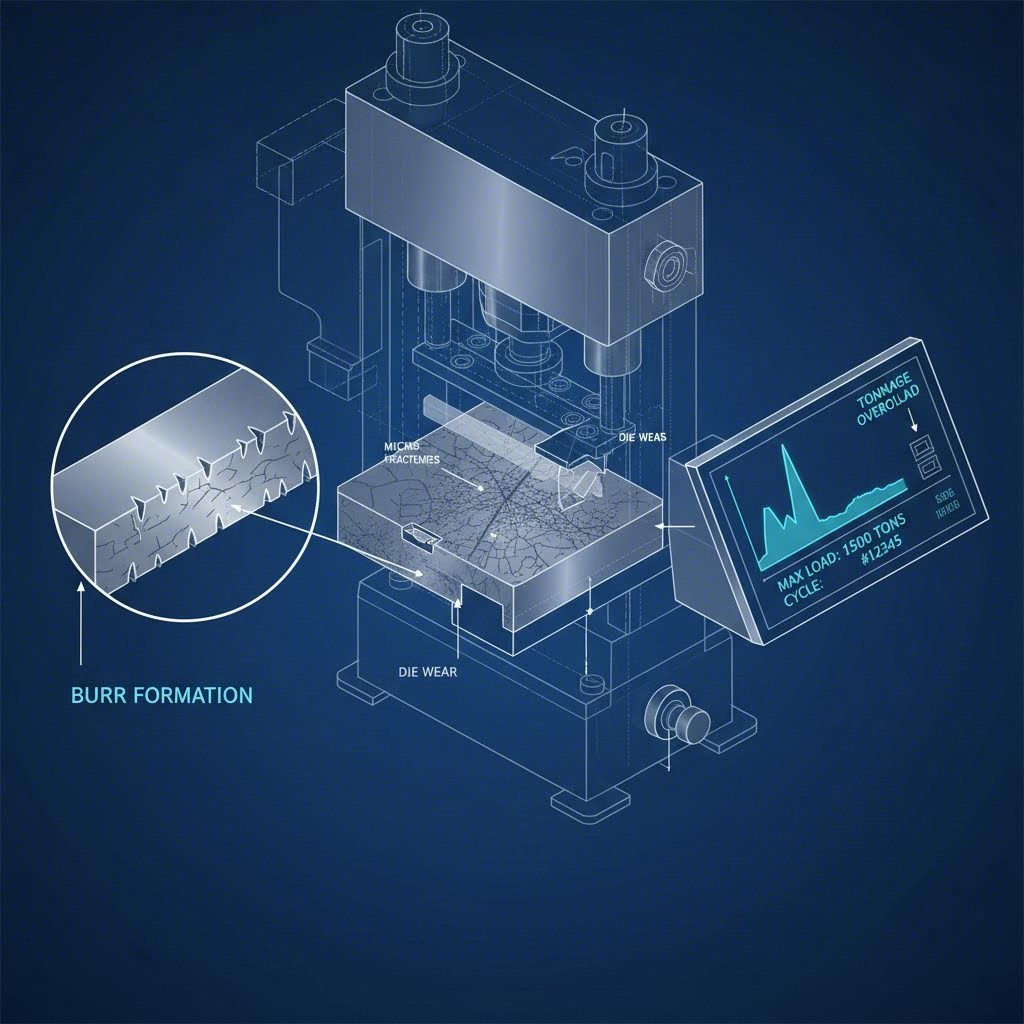

स्टैम्पिंग डाई के क्षरण की पहचान के लिए तीन महत्वपूर्ण सदिश बिंदुओं की निगरानी की आवश्यकता होती है: स्टैम्प किया गया भाग, भौतिक डाई घटक, और प्रेस संचालन मेट्रिक्स। तुरंत चेतावनी के संकेत हैं बर की ऊंचाई सामग्री की मोटाई के 10% से अधिक (या >0.1मिमी), असंगत सतह परिष्करण जो दर्शाता है गैलिंग (संलग्नक क्षरण), और प्रेस टनेज में अस्पष्ट उछाल। प्रारंभिक पहचान धीमे अपघर्षक क्षरण और आकस्मिक संलग्नक क्षरण में अंतर करती है, जहां पहले को तेज करने द्वारा प्रबंधित किया जा सकता है, जबकि दूसरे के लिए तत्काल सतह उपचार या सामग्री में उन्नयन की आवश्यकता होती है। "अंतिम भाग संरक्षित" प्रोटोकॉल और नियमित दृश्य निरीक्षण लागत-प्रभावी उपकरण विफलता को रोकते हैं।

विफलता का भौतिकी: डाई क्षरण के प्रकार

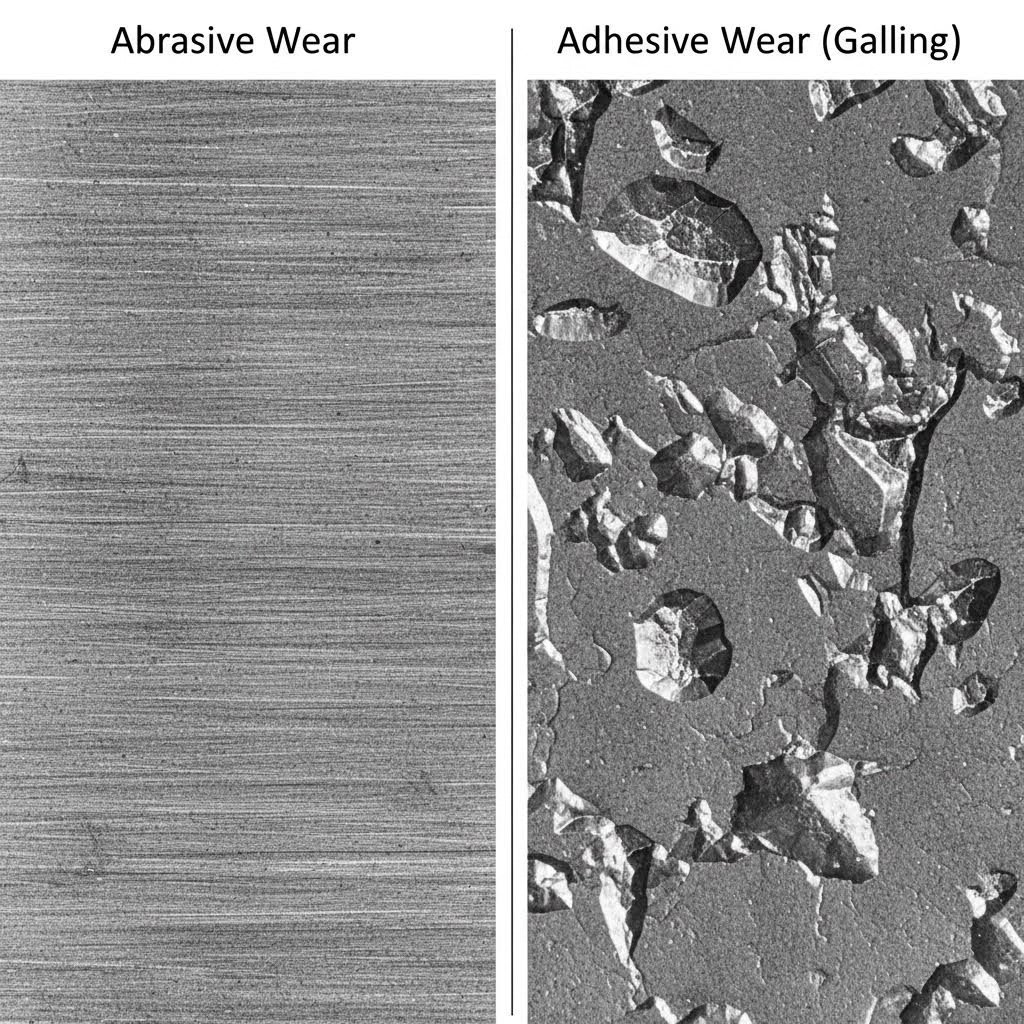

लक्षणों का निदान करने से पहले, स्टैम्पिंग टूलिंग को नष्ट करने वाली दो प्राथमिक प्रक्रियाओं—अपघर्षक घर्षण और संलग्नक घर्षण—को समझना आवश्यक है। इन दोनों में अंतर करना महत्वपूर्ण है क्योंकि इनके लिए बहुत भिन्न सुधारात्मक कार्रवाई की आवश्यकता होती है।

अपघर्षक घर्षण

अपघर्षक घर्षण डाई सतह से सामग्री के यांत्रिक निकास को संदर्भित करता है जो शीट धातु पर कठोर कणों या सतह अनियमितताओं के कारण होता है। यह रेत के कागज की तरह कार्य करता है, जो धीरे-धीरे कटिंग किनारों और आकार देने वाली सतहों को क्षरित करता है। यह प्रकार का घर्षण पूर्वानुमेय और रैखिक होता है।

• मेकेनिज़्म: शीट धातु में मौजूद कठोर कार्बाइड या सतह के ऑक्साइड परत मुलायम डाई मैट्रिक्स को खरोंचते हैं।
• दृश्य संकेत: स्लाइडिंग की दिशा में समान खरोंच; कटिंग किनारों का कुंद होना (तीखे कोनों के बजाय गोलाई वाले किनारे)।
• सामान्य परिणाम: आयामी सटीकता में धीमी गति से होने वाली कमी और बर्र की ऊंचाई में धीरे-धीरे वृद्धि।

चिपचिपा घर्षण (गॉलिंग)

चिपकने वाला क्षरण, जिसे अक्सर गॉलिंग या ठंडी वेल्डिंग कहा जाता है, कहीं अधिक विनाशकारी और अप्रत्याशित होता है। यह तब होता है जब स्नेहक फिल्म का टूटना होता है, जिससे शीट और उपकरण के बीच सीधा धातु-से-धातु संपर्क हो जाता है।

• मेकेनिज़्म: उच्च स्थानीय दबाव और ऊष्मा के कारण शीट धातु सूक्ष्म स्तर पर मरम्मत की सतह से वेल्ड हो जाती है। जैसे-जैसे भाग आगे बढ़ता है, ये वेल्ड कतर जाते हैं, उपकरण इस्पात के सूक्ष्म टुकड़े निकाल लेते हैं या मरम्मत पर कार्य-सामग्री के जमाव छोड़ देते हैं।
• दृश्य संकेत: मरम्मत की सतह पर सामग्री के उठे हुए गांठ (पिकअप); भाग पर गहरे, खुरचे हुए खरोंच जो "खींचे गए निशान" जैसे दिखते हैं।
• सामान्य परिणाम: तत्काल गुणवत्ता विफलता, आपातकालीन उपकरण क्षति (सीज़िंग), और भाग का फटना।

निदान संकेत 1: स्टैम्प किए गए भाग का निरीक्षण

स्टैम्प किया गया भाग डाई की स्थिति का सबसे विश्वसनीय संकेतक है। यह स्ट्रोक के दौरान उपकरण की स्थिति का एक पुष्टि लेखा अभिलेख है। ऑपरेटरों को घटती स्थिति के संकेत देने वाली तीन विशिष्ट अनियमितताओं को ध्यान में रखना चाहिए।

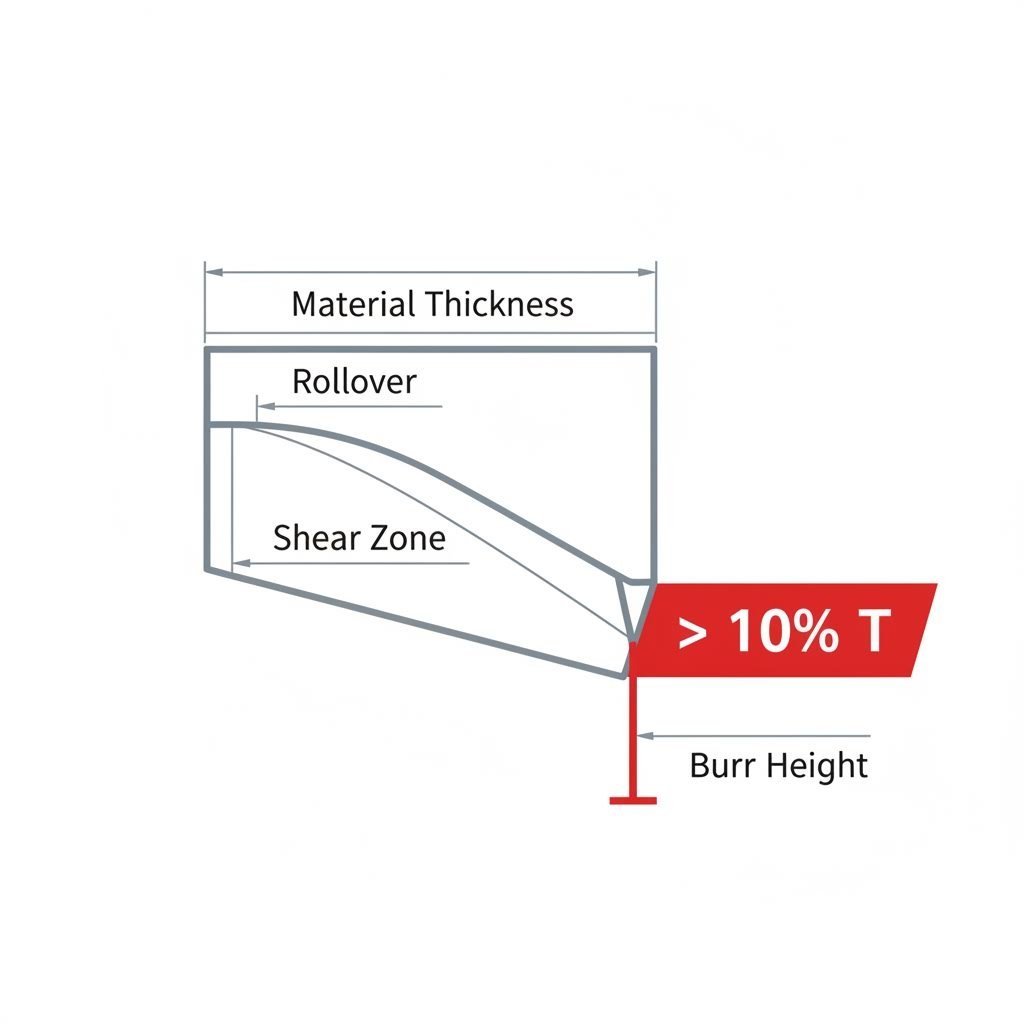

बर की ऊँचाई विश्लेषण

एक तेज डाई साफ फ्रैक्चर के साथ न्यूनतम बर के साथ उत्पादन करती है। घर्षण पहनने के कारण कटिंग धार गोल हो जाती है, और पंच सामग्री को साफ तरीके से कतरने के बजाय "धकेल" देता है। उद्योग मानक आमतौर पर डाई रखरखाव के लिए चेतावनी देते हैं जब बर की ऊँचाई सामग्री की मोटाई से अधिक हो जाती है सामग्री की मोटाई का 10% या एक निरपेक्ष मान 0.05 मिमी–0.1 मिमी , परिशुद्धता की आवश्यकताओं के आधार पर।

निदान प्रोटोकॉल:

• लगातार भागों पर एक ही स्थान पर बर की ऊँचाई मापने के लिए माइक्रोमीटर या ऑप्टिकल कंपेरेटर का उपयोग करें।
• के बीच अंतर करें रोलओवर (डाई प्रवेश वाले सिरे पर सुचारु वक्र) और burr (टूटे हुए सिरे पर तीखी प्रोजेक्शन)। बढ़ा हुआ रोलओवर पंच के घिसावट को इंगित करता है; बढ़ा हुआ बर डाई बटन के घिसावट को इंगित करता है।

सतह परिष्करण में कमी

भाग की सतह की परिष्कृति में बदलाव आम तौर पर गैलिंग की ओर इशारा करते हैं। यदि एक सामान्य रूप से चिकनी ड्रॉ वॉल में अचानक गहरी ऊर्ध्वाधर खरोंच या "स्कोर लाइन" दिखाई देने लगे, तो संभावना है कि सामग्री डाई कैविटी पर चिपक रही हो। यह स्टेनलेस स्टील और एल्युमीनियम स्टैम्पिंग में आम है जहाँ सामग्री की टूल स्टील के प्रति उच्च आकर्षण होता है।

आयामी विस्थापन

यदि छेद के आकार सिकुड़ने लगे या स्लॉट की स्थिति बदलने लगे, तो अक्सर इसका अर्थ होता है कि किनारे का घिसावट या चिपिंग महत्वपूर्ण है। जब पंच के फेस पर चिपिंग होती है, तो यह एक असंतुलित भार पैदा करता है, जिससे पंच थोड़ा विक्षेपित हो जाता है, जिससे छेद की स्थिति बदल जाती है और क्लीयरेंस ज्यामिति बदल जाती है।

नैदानिक संकेत 2: डाई घटकों का निरीक्षण

जब भाग में समस्या का संकेत दिखता है, तो अगला कदम उपकरण का शारीरिक निरीक्षण करना होता है। इसके लिए प्रेस को खोलना और साँचे की सतहों को साफ करना आवश्यक होता है ताकि घिसावट के सूक्ष्म संकेत दिखाई दे सकें।

ऊष्मा जाँच (थर्मल थकान)

ऊष्मा जाँच साँचे की सतह पर बारीक, दरारों वाले जाल के रूप में दिखाई देती है। इसका कारण तेज थर्मल चक्रण है—कार्य स्ट्रोक के दौरान गर्म होना और हिट्स के बीच तेजी से ठंडा होना। यह उच्च-गति ऑपरेशन या गर्म छापाकली (हॉट स्टैम्पिंग) में आम है।

• जोखिम: ये सूक्ष्म दरारें उपकरण इस्पात में गहराई तक फैल सकती हैं, जिससे भयंकर टूटने की स्थिति उत्पन्न हो सकती है।
• जांच क्षमता: एक डाई पेनिट्रेंट का उपयोग करें या केवल सतह को विलायक से पोंछ लें; विलायक सतह से वाष्पित हो जाएगा लेकिन दरारों में बना रहेगा, जिससे वे दृश्यमान हो जाएंगी।

गॉलिंग निर्माण (पिकअप)

ड्रॉ बीड्स और त्रिज्याओं जैसे उच्च-घर्षण क्षेत्रों का निरीक्षण करें। सांचे के स्टील पर कार्य सामग्री के जमे हुए चमकीले धब्बे या अवक्षेप के रूप में गैलिंग दिखाई देती है। केवल 10 माइक्रोन मोटी जमा परत भी घर्षण गुणांक को इतना बदल सकती है कि भाग फट जाए। ऑपरेटर अक्सर इन क्षेत्रों को रगड़ने के लिए तांबे के गौज का उपयोग करते हैं; नरम तांबा नग्न आंखों से अदृश्य गैलिंग के सूक्ष्म शिखरों पर अटक जाता है।

किनारे का छिलना बनाम मिलाना

छिलने (टुकड़े गायब होना) और मिलाने (चिकना पहनना) के बीच अंतर करें। छिलने से संकेत मिलता है कि औजार की सामग्री बहुत भंगुर है या प्रेस संरेखण गलत है (जो पंच-डाई हस्तक्षेप का कारण बनता है)। मिलाना अपरदन पहनने का एक प्राकृतिक परिणाम है और केवल इतना इंगित करता है कि औजार को तेज करने की आवश्यकता है।

नैदानिक संकेत 3: प्रक्रिया और श्रव्य संकेतक

प्रेस स्वयं डाई की स्थिति पर वास्तविक समय में प्रतिक्रिया प्रदान करता है। अनुभवी ऑपरेटर अक्सर समस्या को देखने से पहले उसे "सुन" लेते हैं।

टनेज मॉनिटर स्पाइक

जैसे-जैसे कटिंग एज धुंधली होती जाती है, धातु को तोड़ने के लिए आवश्यक बल में काफी वृद्धि होती है। टनेज मॉनिटर पर धीमी वृद्धि का संकेत (उदाहरण के लिए, एक शिफ्ट के दौरान +5%) सामान्य अपघर्षक घर्षण को दर्शाता है। हालाँकि, अचानक बढ़ना अक्सर चिप्ड पंच या गंभीर गॉलिंग सीज़र का संकेत होता है।

श्रव्य संकेत

धातु को कतरते समय एक तेज डाई एक स्पष्ट "स्नैप" की ध्वनि उत्पन्न करती है। जैसे-जैसे डाई का क्षरण होता है, यह ध्वनि एक धुंधले, भारी "थड़" या "बैंग" में बदल जाती है। ऐसा इसलिए होता है क्योंकि धुंधले किनारे धातु को साफ-साफ कतरने के बजाय उसे संपीड़ित कर रहे होते हैं, जिससे स्ट्रोक के बाद के चरण में ऊर्जा मुक्त होती है (रिवर्स टनेज)।

स्नेहन विश्लेषण

उपयोग किए गए स्नेहक या डाई शू के निचले हिस्से की जाँच करें। यदि तेल का रंग बदल गया है या उसमें दृश्यमान धातु के छोटे टुकड़े (चमकदार) हैं, तो इसका तात्पर्य है कि गंभीर चिपकने वाला क्षरण मलबा उत्पन्न कर रहा है। यह "तरल सैंडपेपर" त्वरित रूप से उपकरण की विफलता को बढ़ा देगा यदि इसे बहाकर नहीं निकाला जाता।

सुधारात्मक कार्रवाई: निदान से समाधान तक

एक बार जब घर्षण के प्रकार और स्थान की पहचान कर ली जाती है, तो इंजीनियरिंग को उपयुक्त उपाय चुनना चाहिए। समाधान इस बात पर निर्भर करता है कि लक्ष्य त्वरित निवारण है या दीर्घकालिक प्रक्रिया में सुधार।

रणनीतिक अपग्रेड: लगातार अपघर्षक घर्षण के लिए, मानक D2 उपकरण इस्पात से पाउडर धातुकर्म (PM) इस्पात में अपग्रेड करने से बारीक कार्बाइड वितरण के कारण सेवा जीवन में 500% तक की वृद्धि हो सकती है। चिपकने वाले घर्षण के लिए, टाइटेनियम कार्बो-नाइट्राइड (TiCN) जैसे भौतिक वाष्प अवक्षेपण (PVD) लेप एक कठोर, चिकनी बाधा प्रदान करते हैं जो सूक्ष्म वेल्डिंग को रोकते हैं।

उच्च मात्रा वाले ऑटोमोटिव कार्यक्रमों के लिए, जहां डाई की लंबी आयु और सटीकता अनिवार्य है, विशेष निर्माताओं के साथ साझेदारी अक्सर सबसे प्रभावी निवारक रणनीति होती है। कंपनियां जैसे शाओयी मेटल तकनीक iATF 16949-प्रमाणित प्रोटोकॉल और 600 टन तक की प्रेस क्षमता का उपयोग करके प्रोटोटाइपिंग से बड़े पैमाने पर उत्पादन तक के अंतर को पाटती हैं, यह सुनिश्चित करते हुए कि उपकरणों को लाखों चक्रों का सामना करने के लिए डिज़ाइन किया गया है बिना समय से पहले क्षरण के।

डाई रखरखाव में निपुणता

प्रभावी डाई रखरखाव टूटे उपकरणों पर प्रतिक्रिया करने के बारे में नहीं है; यह इस बात के बारे में है कि भाग की गुणवत्ता प्रभावित होने से पहले विफलता की भविष्यवाणी की जाए। स्टैम्प किए गए भाग (बर्र/फिनिश), डाई सतह (हीट चेकिंग/पिकअप) और प्रेस (टनेज/ध्वनि) से आंकड़ों को त्रिकोणीकृत करके निर्माता अनियोजित मरम्मत से लेकर नियोजित रखरखाव में स्थानांतरित हो सकते हैं। इस प्रो-एक्टिव दृष्टिकोण से बंद रहने के समय को न्यूनतम किया जाता है, उपकरण जीवन को बढ़ाया जाता है और प्रत्येक स्ट्रोक में निरंतर गुणवत्ता सुनिश्चित की जाती है।

अक्सर पूछे जाने वाले प्रश्न

1. रखरखाव की आवश्यकता होने से पहले स्टैम्प किए गए छेदों के लिए सामान्य सहिष्णुता क्या होती है?

हालांकि विशिष्ट सहिष्णुता अनुप्रयोग पर निर्भर करती है, अधिकांश परिशुद्ध स्टैम्पिंग प्रक्रियाएं छेद की सहिष्णुता को +/- 0.002 इंच (+/- 0.05 मिमी) के भीतर रखती हैं। यदि माप इस सीमा से बाहर जाता है या यदि छेद की ज्यामिति अंडाकार हो जाती है, तो इसका तात्पर्य है कि पंच में महत्वपूर्ण पहनावा या विक्षेपण हुआ है, जिसके कारण तत्काल सुधार या प्रतिस्थापन की आवश्यकता होती है।

2. स्टैम्पिंग विधि में 7 कदम क्या हैं?

सात सामान्य धातु स्टैम्पिंग प्रक्रियाओं में शामिल हैं खाली करना (मुख्य आकृति काटना), छेदन (छेद पंच करना), चित्रण (कप आकृतियों को बनाना), मोड़ना (कोणों को आकार देना), हवा झुकाव (डाई में नीचे तक न दबाते हुए दबाना), बॉटमिंग/कॉइनिंग (उच्च सटीकता/अंकन के लिए स्टैम्पिंग), और कटाई (अतिरिक्त सामग्री को हटाना)। प्रत्येक चरण में घर्षण प्रतिरूप अलग-अलग प्रकट होते हैं, जहां ड्रॉइंग अधिक गैलिंग (galling) का कारण बनती है और ब्लैंकिंग अधिक क्रूर किनारे के क्षरण का कारण बनती है।

3. डाई कटिंग और स्टैम्पिंग में क्या अंतर है?

डाई कटिंग आमतौर पर नरम सामग्री (कागज, कपड़ा, रबर) या पतली पन्नी को स्टील रूल डाई या रोटरी डाई का उपयोग करके काटने को संदर्भित करती है, जो अक्सर फ्लैटबेड प्रेस पर किया जाता है। स्टैम्पिंग धातु के लिए एक उच्च-टनेज ठंडे प्रकृति की प्रक्रिया है, जो शीट धातु को जटिल 3D आकृतियों में काटने, मोड़ने या खींचने के लिए मिलान वाले स्टील डाई (पंच और मैट्रिक्स) का उपयोग करती है। धातुओं की उच्च अपरूपण शक्ति के कारण स्टैम्पिंग में डाई क्षरण काफी अधिक क्रूर होता है।
