स्टैम्पिंग ऑटोमोटिव पिलर: उन्नत प्रौद्योगिकियाँ और इंजीनियरिंग समाधान

संक्षिप्त में

ऑटोमोटिव पिलरों की स्टैम्पिंग वाहन की सुरक्षा और संरचनात्मक अखंडता के लिए महत्वपूर्ण उच्च-सटीकता वाली विनिर्माण प्रक्रिया है। इसमें अल्ट्रा-हाई-स्ट्रेंथ स्टील (UHSS) और उन्नत एल्युमीनियम मिश्र धातुओं से A, B और C पिलरों को हॉट स्टैम्पिंग और प्रग्रेसिव डाई फॉर्मिंग जैसी तकनीकों का उपयोग करके आकार दिया जाता है। निर्माताओं को टकराव से सुरक्षा—विशेष रूप से पलटने और साइड-इम्पैक्ट परिदृश्यों के लिए—अधिकतम करने और ईंधन दक्षता तथा EV रेंज के लिए वजन कम करने के बीच संतुलन बनाए रखना होता है। वर्तमान में उन्नत समाधानों में स्प्रिंगबैक और वर्क हार्डनिंग जैसी चुनौतियों पर काबू पाने के लिए सर्वो प्रेस तकनीक और विशेष टूलिंग शामिल हैं।

ऑटोमोटिव पिलरों की रचना: A, B और C

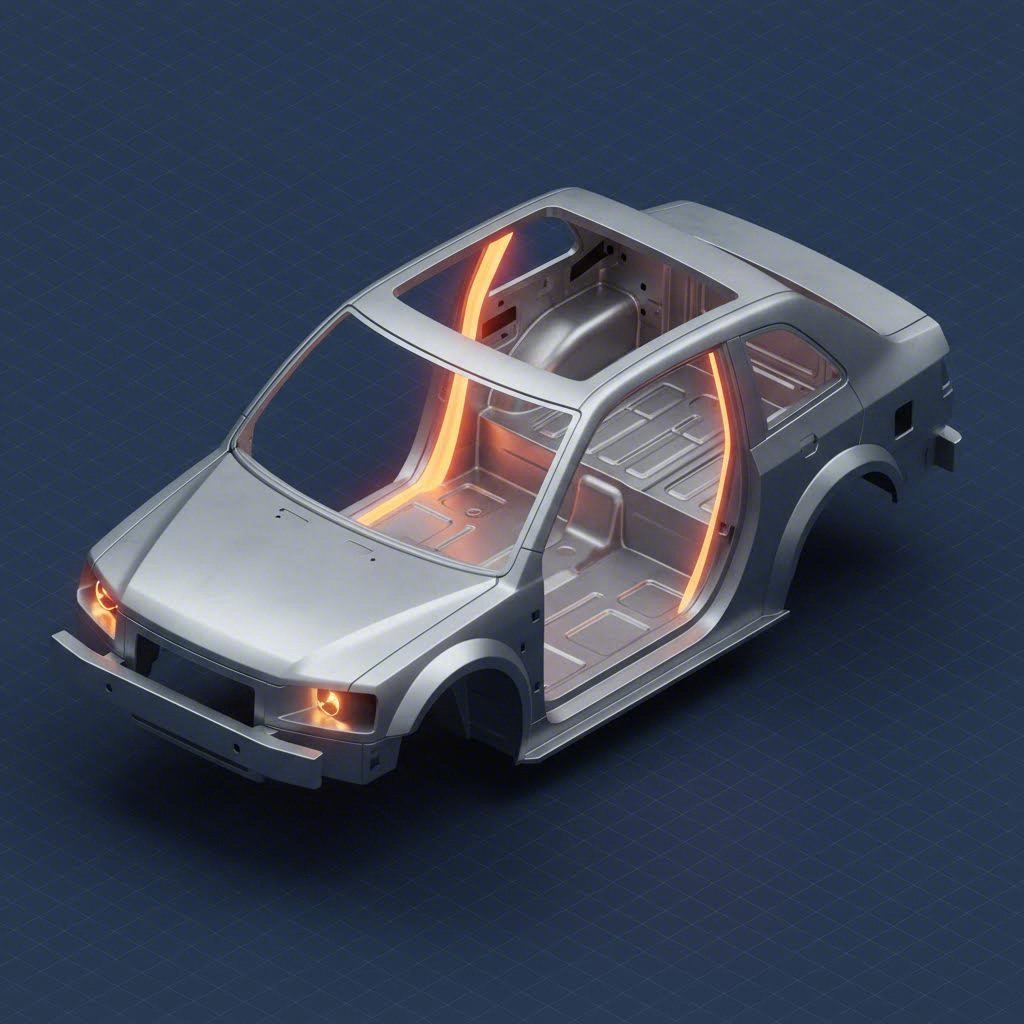

किसी यात्री वाहन की संरचनात्मक धुरी पिलरों की एक श्रृंखला पर निर्भर करती है, जिन्हें सामने से पीछे की ओर वर्णमाला के अनुसार लेबल किया गया है। जबकि वे छत का समर्थन करने और प्रभाव ऊर्जा का प्रबंधन करने के लिए सामूहिक रूप से कार्य करते हैं, प्रत्येक पिलर की विशिष्ट ज्यामिति और सुरक्षा भूमिका के कारण उनके लिए अद्वितीय स्टैम्पिंग चुनौतियाँ मौजूद हैं।

था A-स्तंभ विंडशील्ड को फ्रेम देता है और सामने के दरवाजे के हिंग को सुरक्षित करता है। के अनुसार ग्रुप टीटीएम , ए-पिलर को दृश्यता को अनुकूलित करने के साथ-साथ मजबूत ओवरट्यूर सुरक्षा प्रदान करने के लिए जटिल 3D वक्रों और परिवर्तनशील दीवार की मोटाई के साथ डिज़ाइन किया गया है। ज्यामितीय जटिलता अक्सर विंडशील्ड माउंटिंग के लिए फ्लैंज बनाने के लिए पिलर की संरचनात्मक कठोरता को कमजोर किए बिना कई फॉर्मिंग ऑपरेशन की आवश्यकता होती है।

था B-स्तंभ साइड-इम्पैक्ट टक्कर में यात्री सुरक्षा के लिए शायद सबसे महत्वपूर्ण घटक है। अगले और पिछले दरवाजों के बीच स्थित, यह वाहन के फर्श को छत से जोड़ता है और दुर्घटना के दौरान प्राथमिक लोड मार्ग के रूप में कार्य करता है। यात्री कक्ष में घुसपैठ को रोकने के लिए, बी-पिलर में अत्यधिक उच्च यील्ड स्ट्रेंथ होनी चाहिए। ऊर्जा अवशोषण को अधिकतम करने के लिए निर्माता अक्सर पिलर असेंबली के भीतर उच्च-शक्ति वाले स्टील के पुष्टि ट्यूब या पैचवर्क का उपयोग करते हैं।

सी और डी पिलर केबिन के पिछले हिस्से और पिछली खिड़की को सहारा देते हैं। जबकि ये बी-पिलर की तुलना में कम सीधे प्रभाव भार का सामना करते हैं, फिर भी ये मरोड़ स्थिरता और पिछले हिस्से की टक्कर सुरक्षा के लिए आवश्यक हैं। आधुनिक निर्माण में, असेंबली के चरणों को कम करने और वाहन की सौंदर्यशास्त्र में सुधार करने के लिए इन घटकों को बढ़ते ढंग से बड़े बॉडी-साइड आउटर पैनल में एकीकृत किया जा रहा है।

सामग्री विज्ञान: यूएचएसएस और एएचएसएस की ओर परिवर्तन

मजबूत टक्कर विनियमों को पूरा करने के लिए कार उद्योग में मुख्य रूप से माइल्ड स्टील से अल्ट्रा-हाई-स्ट्रेंथ स्टील (UHSS) और एडवांस्ड हाई-स्ट्रेंथ स्टील (AHSS) की ओर स्थानांतरण कर दिया गया है। यह संक्रमण ताकत-से-वजन अनुपात बढ़ाने की आवश्यकता के कारण हुआ है, जो विशेष रूप से इलेक्ट्रिक वाहनों (EV) के लिए महत्वपूर्ण है, जहां बैटरी के वजन की भरपाई व्हाइट बॉडी के हल्केपन से करनी होती है।

बोरॉन स्टील जैसे सामग्री ग्रेड अब सुरक्षा-महत्वपूर्ण क्षेत्रों के लिए मानक बन गए हैं। इन सामग्रियों को ऊष्मा उपचार के बाद 1,500 MPa से अधिक तन्य ताकत प्राप्त कर सकते हैं। हालांकि, इन कठोर सामग्रियों के साथ काम करने से महत्वपूर्ण इंजीनियरिंग चुनौतियां उत्पन्न होती हैं। सामग्री को विरूपित करने के लिए उच्च टन भार वाले प्रेस की आवश्यकता होती है, और खींचने की प्रक्रिया के दौरान फटने या फट जाने का जोखिम मुलायम मिश्र धातुओं की तुलना में अधिक होता है।

यह सामग्री विकास उपकरण डिज़ाइन को भी प्रभावित करता है। अत्यधिक मजबूत स्टील (UHSS) के कठोर प्रकृति का सामना करने के लिए, स्टैम्पिंग डाई को प्रीमियम टूल स्टील सेगमेंट्स से लैस किया जाना चाहिए और अक्सर विशेष सतह कोटिंग की आवश्यकता होती है। निर्माताओं को "स्प्रिंगबैक" प्रभाव को भी ध्यान में रखना चाहिए—जहां धातु फॉर्मिंग के बाद अपने मूल आकार में वापस जाने का प्रयास करती है—इसके लिए डाई की सतह में सीधे अतिरिक्त वक्रता की भरपाई की व्यवस्था करनी चाहिए।

प्राथमिक स्टैम्पिंग प्रौद्योगिकियां: गर्म बनाम ठंडा फॉर्मिंग

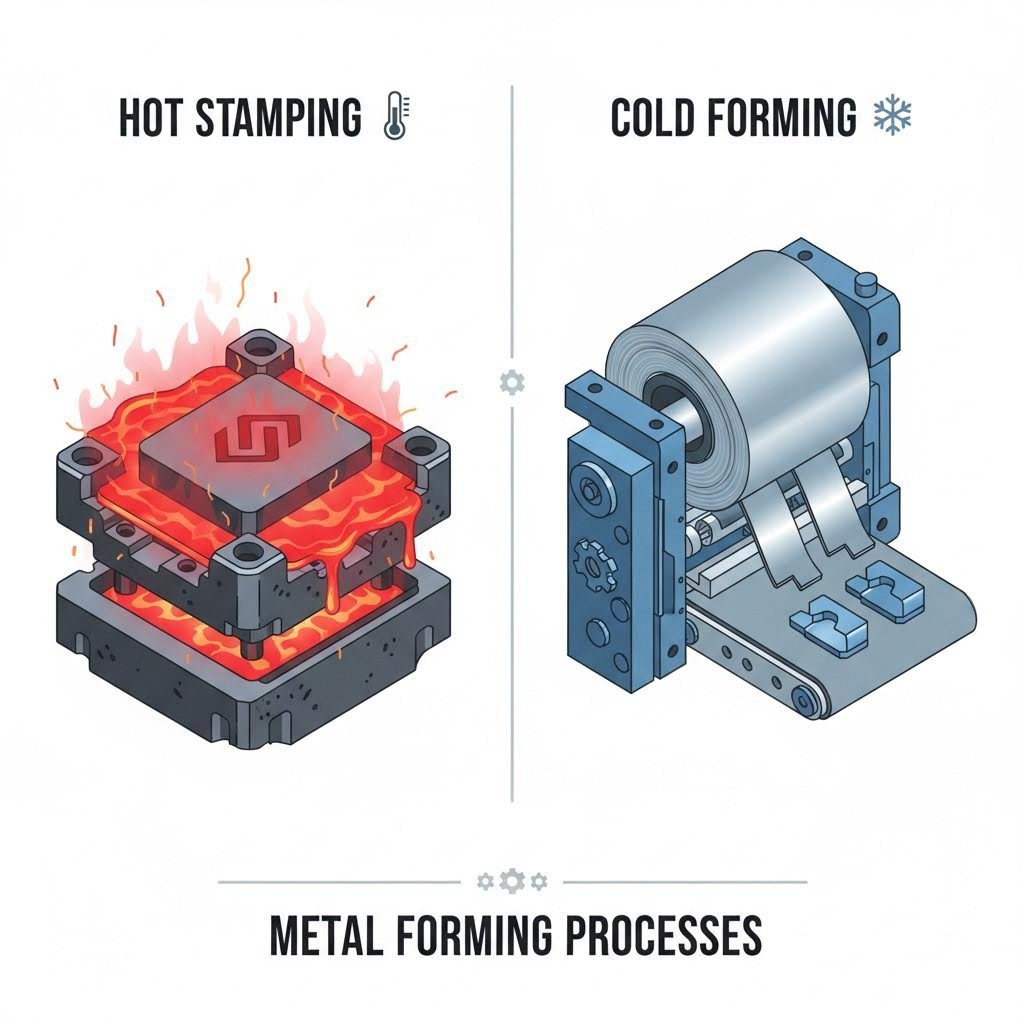

दो प्रमुख पद्धतियां ऑटोमोटिव पिलर्स के उत्पादन को परिभाषित करती हैं: हॉट स्टैम्पिंग (प्रेस हार्डनिंग) और कोल्ड फॉर्मिंग (अक्सर प्रग्रेसिव डाइज़ का उपयोग करके)। इनमें से कौन सा विकल्प चुना जाए यह मुख्य रूप से भाग की जटिलता और आवश्यक शक्ति विशेषताओं पर निर्भर करता है।

हॉट स्टैम्पिंग उन घटकों के लिए अत्यधिक शक्ति की आवश्यकता वाले जैसे B-पिलर के लिए यह पसंदीदा विधि है। इस प्रक्रिया में, स्टील ब्लैंक को लगभग 900°C तक गर्म किया जाता है जब तक कि यह लचीला न हो जाए (ऑस्टेनिटिजेशन)। फिर इसे तेजी से ठंडे डाई में स्थानांतरित किया जाता है जहां इसे आकार दिया जाता है और एक साथ शीतलन भी किया जाता है। मैग्ना इंगित करता है कि इस तकनीक से अत्यधिक शक्ति वाली जटिल ज्यामितियों का निर्माण किया जा सकता है जो ठंड में आकार देने पर दरार कर देती हैं। परिणाम एक आयामी स्थिर भाग होता है जिसमें न्यूनतम स्प्रिंगबैक होता है।

ठंड आकार देना और प्रगतिशील डाई जटिल विशेषताओं वाले भागों के लिए मानक बने हुए हैं जैसे A-पिलर। एक प्रगतिशील डाई ऑपरेशन की एक श्रृंखला करता है—पियर्सिंग, नॉचिंग, बेंडिंग, और ट्रिमिंग—एकल निरंतर पास के रूप में जब कॉइल प्रेस के माध्यम से फीड करता है। यह विधि उच्च मात्रा उत्पादन के लिए अत्यधिक कुशल है। त्वरित प्रोटोटाइपिंग और बड़े पैमाने पर उत्पादन के बीच अंतराल को पाटने की आवश्यकता वाले निर्माताओं के लिए, जैसे साझेदार शाओयी मेटल तकनीक 600 टन तक की प्रेस क्षमता का उपयोग करके स्केलेबल समाधान प्रदान करते हैं, जो IATF 16949-प्रमाणित परिशुद्धता के साथ जटिल ऑटोमोटिव घटकों को संभालने में सक्षम हैं।

जैसी नवाचार "टेम्परबॉक्स" तकनीक का वर्णन GEDIA गर्म फॉर्मिंग प्रक्रिया के भीतर अनुकूलित टेम्परिंग की अनुमति देता है। इससे इंजीनियरों को कठोर B-पिलर के भीतर "मृदु क्षेत्र" बनाने में सक्षम बनाता है—ऐसे क्षेत्र जो ऊर्जा अवशोषित करने के लिए विरूपित हो सकते हैं, जबकि पिलर का शेष भाग यात्रियों की सुरक्षा के लिए कठोर बना रहता है।

स्टैम्पिंग पद्धतियों की तुलना

पिलर उत्पादन में इंजीनियरिंग चुनौतियाँ और समाधान

ऑटोमोटिव पिलर का निर्माण भौतिक सीमाओं के खिलाफ एक निरंतर संघर्ष है। स्प्रिंगबैक ठंडे ढालाई UHSS में सबसे अधिक फैली समस्या है। क्योंकि सामग्री में महत्वपूर्ण लोचदार स्मृति बनी रहती है, दबाव खुलने के बाद थोड़ा सा खुलने की प्रवृत्ति होती है। अब उन्नत सिमुलेशन सॉफ्टवेयर का उपयोग इस गति की भविष्यवाणी के लिए किया जाता है, जिससे उपकरण निर्माता डाई सतह को "क्षतिपूर्ति वाले" आकार में मशीन कर सकते हैं जो सही अंतिम ज्यामिति देता है।

स्नेहन और सतह गुणवत्ता समान रूप से महत्वपूर्ण हैं। उच्च संपर्क दबाव के कारण गैलिंग (सामग्री स्थानांतरण) और अत्यधिक उपकरण क्षय हो सकता है। इसके अतिरिक्त, अवशिष्ट स्नेहक डाउनस्ट्रीम वेल्डिंग प्रक्रियाओं में हस्तक्षेप कर सकते हैं। IRMCO यह प्रदर्शित किया गया कि गैल्वेनाइज्ड स्टील पिलर्स के लिए ऑयल-फ्री, पूर्णतः सिंथेटिक स्टैम्पिंग द्रव में परिवर्तन करने से 17% तक द्रव की खपत कम हुई और सफेद क्षरण की समस्या समाप्त हो गई, जिसके कारण वेल्ड दोष उत्पन्न हो रहे थे।

आयामी परिशुद्धता अनिवार्य है, क्योंकि पिलर्स को दरवाजों, खिड़कियों और छत पैनलों के साथ बिल्कुल सही ढंग से संरेखित होना चाहिए। एक मिलीमीटर के भी विचलन से पवन शोर, पानी के रिसाव या खराब बंद करने के प्रयास हो सकते हैं। शुद्धता सुनिश्चित करने के लिए, कई निर्माता स्टैम्पिंग के तुरंत बाद प्रत्येक माउंटिंग छेद और फ्लैंज की स्थिति की पुष्टि करने के लिए लेजर माप प्रणाली या चेक फिक्स्चर का उपयोग करते हैं।

भविष्य के रुझान: हल्के भार की ओर झुकाव और ईवी एकीकरण

इलेक्ट्रिक वाहनों के उदय से पिलर डिज़ाइन में पुनर्गठन हो रहा है। इलेक्ट्रिक वाहनों (EV) में भारी बैटरी पैक के कारण चेसिस के अन्य हिस्सों में अधिक हल्कापन लाने की आवश्यकता होती है। इससे टेलर वेल्डेड ब्लैंक्स (TWB) को अपनाने को बढ़ाव मिल रहा है, जहाँ विभिन्न मोटाई या ग्रेड की शीटों को लेजर द्वारा एक साथ जोड़ा जाता है पहले स्टैम्पिंग। इससे सबसे मजबूत और मोटी धातु का उपयोग केवल वहीं किया जाता है जहाँ आवश्यकता होती है (उदाहरण के लिए, ऊपरी B-पिलर) और भार कम करने के लिए अन्य स्थानों पर पतली धातु का उपयोग किया जाता है।

आगामी कुछ अवधारणाओं में आमूलचूल डिज़ाइन परिवर्तन भी शामिल हैं, जैसे कि B-पिलररहित दरवाज़े की प्रणाली, जो पहुँच को बेहतर बनाने के लिए बॉडी संरचना की पुनर्कल्पना करती है। ये डिज़ाइन सामान्यतः B-पिलर द्वारा संभाले जाने वाले संरचनात्मक भार को मजबूत दरवाजों और रॉकर पैनलों में स्थानांतरित कर देते हैं, जिससे साइड-इम्पैक्ट सुरक्षा मानकों को बनाए रखने के लिए अधिक उन्नत स्टैम्पिंग और लैचिंग तंत्र की आवश्यकता होती है।

सुरक्षा के मूल में सटीकता

ऑटोमोटिव पिलर्स के निर्माण में उन्नत धातुकर्म और सटीक इंजीनियरिंग का संगम होता है। जैसे-जैसे सुरक्षा मानक विकसित हो रहे हैं और वाहन वास्तुकला विद्युतीकरण की ओर बढ़ रही है, स्टैम्पिंग उद्योग स्मार्टर डाई, मजबूत सामग्री और अधिक कुशल प्रक्रियाओं के साथ नवाचार कर रहा है। चाहे प्रेस हार्डनिंग की गर्मी के माध्यम से हो या प्रगतिशील डाई की गति के माध्यम से, लक्ष्य स्थिर रहता है: एक कठोर, हल्के सुरक्षा सेल का निर्माण जो यात्रियों की बिना किसी समझौते के रक्षा करे।

अक्सर पूछे जाने वाले प्रश्न

1. पिलर्स के लिए गर्म स्टैम्पिंग और ठंडी स्टैम्पिंग में क्या अंतर है?

हॉट स्टैम्पिंग (प्रेस हार्डनिंग) में फॉर्मिंग से पहले स्टील ब्लैंक को लगभग 900°C तक गर्म करना और डाई में इसे शीतलित करना शामिल है। यह प्रक्रिया बी-पिलर जैसे अति उच्च-सामर्थ्य घटक बनाने के लिए उपयोग की जाती है जो घुसपैठ का प्रतिरोध करते हैं। ठंडी स्टैम्पिंग कमरे के तापमान पर धातु को आकार देती है, जो तेज़ और ऊर्जा-कुशल है, लेकिन उच्च-सामर्थ्य सामग्री में स्प्रिंगबैक से निपटना अधिक चुनौतीपूर्ण होता है। इसका उपयोग अक्सर ए-पिलर और अन्य संरचनात्मक भागों के लिए किया जाता है।

2. बी-पिलर अति उच्च-सामर्थ्य इस्पात (UHSS) से क्यों बनाए जाते हैं?

बी-पिलर पार्श्व प्रभाव टक्कर के खिलाफ प्राथमिक बचाव हैं। UHSS के उपयोग से पिलर अपार बलों का प्रतिरोध कर सकता है और वाहन केबिन के आंतरिक ढहने से रोकथाम कर सकता है, जिससे सवारियों की सुरक्षा होती है। UHSS का उच्च सामर्थ्य-से-भार अनुपात मामूली इस्पात की मोटी परतों की तुलना में समग्र वाहन भार को कम करने में भी सहायता करता है।

3. निर्माता स्टैम्प किए गए पिलर में स्प्रिंगबैक से निपटने के लिए क्या करते हैं?
