Segredos das prensas de matriz metálica: Desde os cálculos de tonelaxe ata pezas impecables

Que é unha prensa de troquel metálico e como funciona

Xa pensou alguna vez como os fabricantes transforman láminas planas de metal en complexos paneis de carrocería automobilística ou carcassas de smartphones? A resposta atópase nun poderoso equipo que constitúe a columna vertebral da metalurxia moderna: a prensa de troquel metálico.

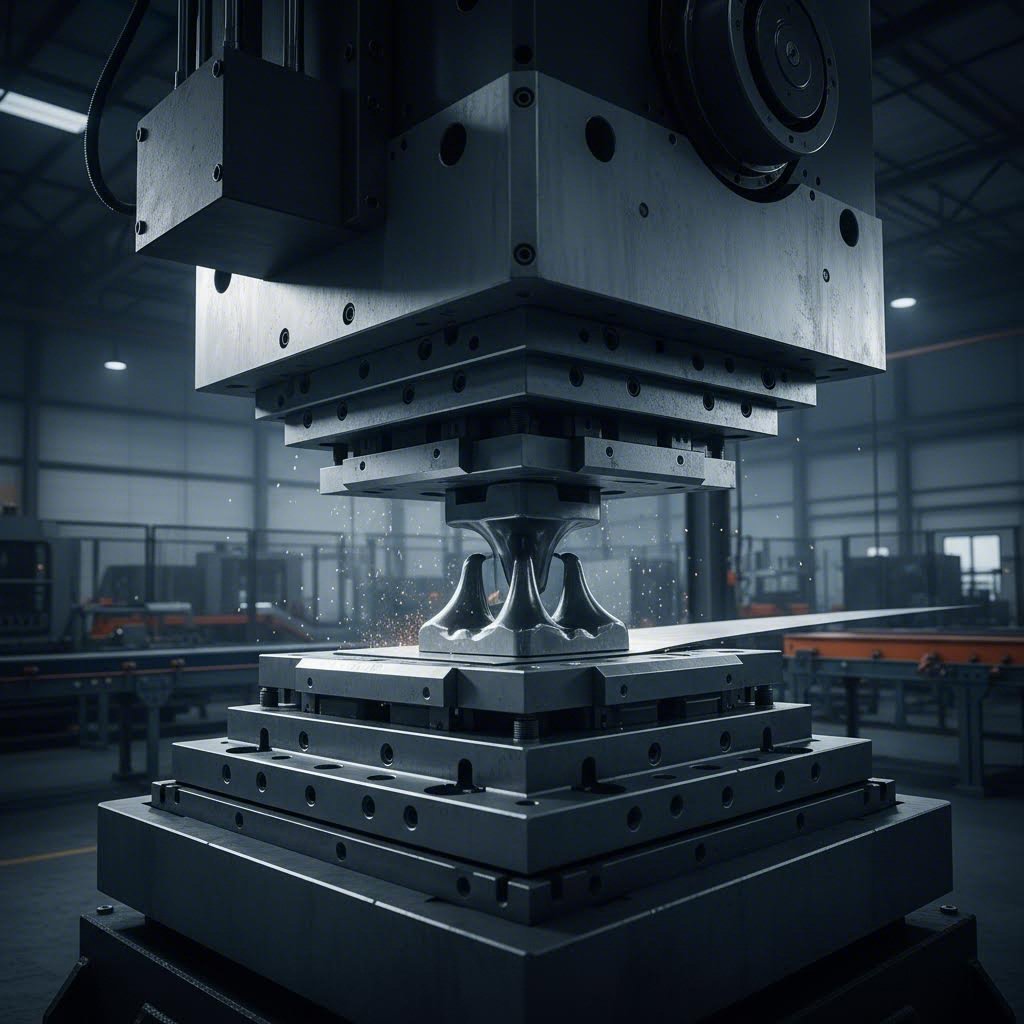

Unha prensa de troquel metálico é unha máquina que emprega ferramentas modeladas (troqueis) para cortar, conformar ou dar forma a láminas de metal baixo presión controlada, aproveitando as propiedades de deformación plástica do metal para crear pezas precisas e reproducibles.

Cando o pensa, este proceso é sorprendentemente elegante. Unha prensa de troqueis aplica unha forza inmensa para comprimir metal entre ferramentas especialmente deseñadas, remodelando permanentemente o material desde simples soportes ata complexas cubertas electrónicas. Unha vez retirada a forza, o metal conserva a súa nova forma: unha propiedade que os fabricantes levan décadas aproveitando para producir millóns de pezas idénticas.

O mecanismo fundamental detrás da conformación do metal

Entón, que fai exactamente unha máquina de corte por troquel cando opera? O principio fundamental implica a deformación plástica: a característica dos metais que lles permite ser remodelados permanentemente sen romperse. Ao contrario dos materiais elásticos, que recuparan a súa forma orixinal, os metais mantén a súa nova forma despois de que a prensa e o troquel rematen o seu traballo.

Aquí é onde a terminoloxía adoita causar confusión. Aínda que ás veces se usan indistintamente os termos «prensa de troqueis para metal» e «prensa de estampación», hai unha distinción importante. Unha prensa de troqueis refírese especificamente ao equipamento usando matrices de forma personalizada deseñadas para producir pezas concretas . Por outra parte, as prensas xerais de estampación poden empregar ferramentas normalizadas para operacións máis sinxelas. Pense nisto deste xeito: cada prensa de matriz metálica realiza a estampación, pero a matriz da prensa é o que fai que cada máquina sexa especializada na fabricación de compoñentes específicos.

De chapa bruta a peza de precisión

Imaxine unha lámina plana de aceiro que entra no sistema de matrices da prensa. En cuestión de segundos, sae como un compoñente formado con precisión —quizais un soporte, un panel ou unha peza decorativa de remate—. Esta transformación prodúcese mediante varias operacións posibles:

• Cortado e troquelado - perforación de formas en láminas de metal
• Dobrado - creación de ángulos e curvas
• Embutición - conformado de formas tridimensionais, como copas ou recipientes
• Estampado - adición de deseños ou patróns salientes

As aplicacións están por todas partes ao seu redor. Os fabricantes automobilísticos confían nestas máquinas para os paneis da carrocería e os compoñentes estruturais. As empresas de electrónica úsanlas para as cubertas dos dispositivos e os disipadores de calor. Incluso os seus electrodomésticos de cocina conteñen pezas formadas mediante unha prensa de troquel. Segundo expertos do sector , a estampación úsase en automóbiles, electrónica, mobles e electrodomésticos debido á súa capacidade para procesar metais de forma flexible.

Que fai que esta tecnoloxía sexa tan valiosa? A velocidade e a consistencia. Unha vez creada a ferramenta, unha prensa de troquel pode producir millares de pezas idénticas cunha eficiencia notable. Esta combinación de precisión, repetibilidade e velocidade de produción é exactamente o motivo polo que as prensas de troquel para metais seguen sendo equipos esenciais nas instalacións de fabricación de todo o mundo.

Compóñentes esenciais dun sistema de prensa de troquel para metais

Agora que comprende o que fai unha prensa de troqueis metálicos, levantemos a capota e examinemos o que realmente hai no seu interior. Coñecer estes compoñentes axúdalle a avaliar o equipo, a diagnosticar problemas e a comunicarse de forma eficaz cos fornecedores de utillaxes. Considere isto como a súa lección de anatomía para máquinas de troqueis: unha vez que comprende o funcionamento de cada parte, todo o sistema resulta moito máis claro.

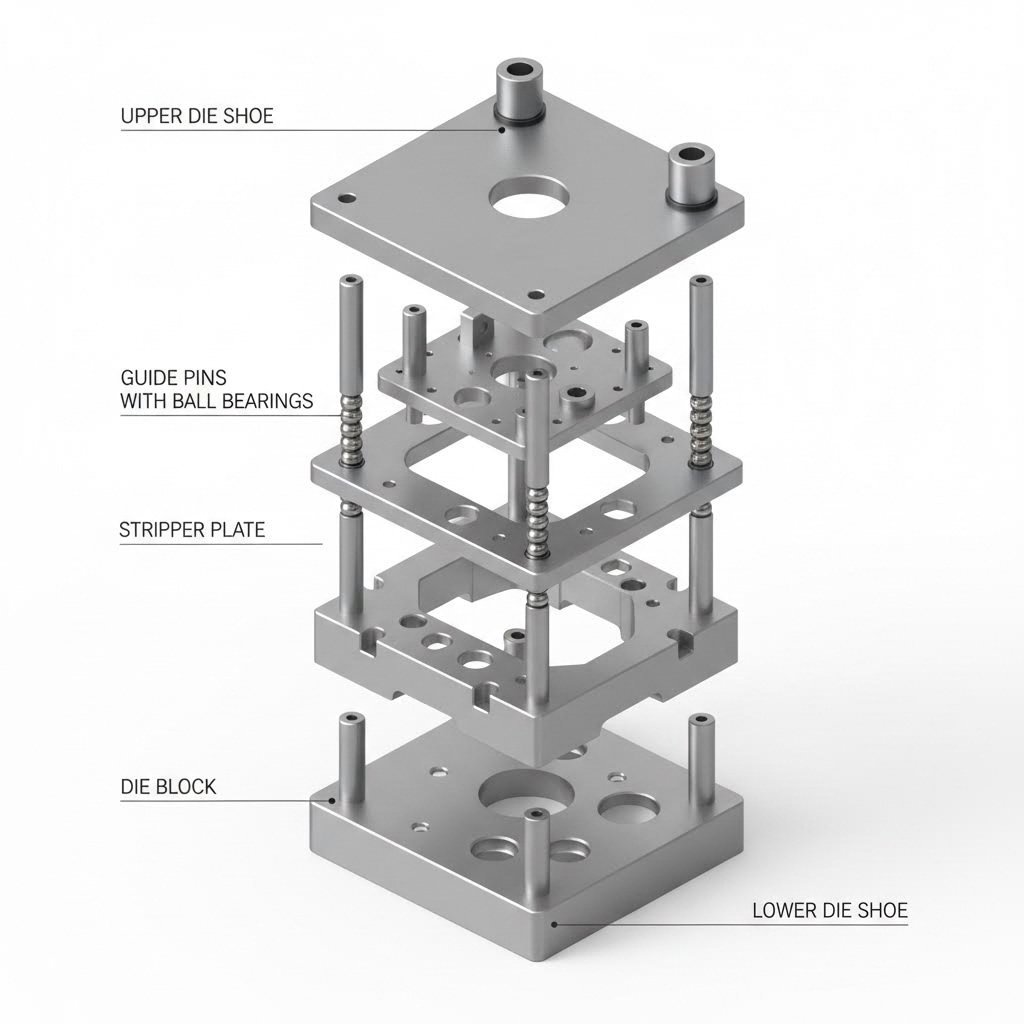

Comprensión dos conxuntos de troqueis e a súa función

O conxunto de troqueis é o corazón de toda operación dunha prensa de troqueis metálicos. Segundo referencias de enxeñaría , un conxunto de troqueis consta dun zapato inferior (zapato de troquel) e dun zapato superior, ambos mecanizados para ser paralelos cunha tolerancia de poucas milésimas de polegada. Estas superficies de precisión proporcionan a base na que se montan todos os demais compoñentes da utillaxe.

Isto é o que ocorre durante a operación: a zapata superior atópase unida ao fuste da prensa (a parte móbil), mentres que a zapata inferior atópase parafusada á bancada estacionaria da prensa. Cando o fuste descende, leva o punzón —a parte macho da ferramenta— cara abaixo, introducindo-o no bloque de matriz, que contén as superficies de corte ou conformado femeninas. A chapa metálica atrapada entre ambas queda definitivamente conformada.

Os seguintes compoñentes traballan xuntos para facer isto posíbel:

• Zapatas de matriz - Placas de aceiro ou aluminio que serven como base para montar todos os demais compoñentes da matriz. Deben manter un paralelismo preciso para garantir unha calidade constante das pezas.
• Bloque do punzón - Bloque de aceiro para ferramentas temperado, unido á zapata inferior, que contén botóns de matriz, nidos e aberturas que definen a forma da peza.
• Placa de punzóns - Montada na zapata superior, esta placa de aceiro temperado sostén todos os punzoñes, guías e compoñentes de mola.
• Punzoñes de matriz - As ferramentas de corte ou conformado que presionan sobre o metal. Disponíbeis en diversas formas de punta, incluídas as redondas, oblongas, cadradas e configuracións personalizadas.
• Botóns de estampación - Os contrapartes dos punzóns, que fornecen a aresta oposta de corte. Xeralmente están desprazados un 5-10 % do grosor do material respecto ao punzón para lograr unha folga adecuada entre matriz e punzón.
• Despellejadores - Compontes que extraen a chapa metálica do punzón despois de cada golpe. Poden ser fixos (montados no bloque da matriz) ou con mola (acoplados á placa do punzón).
• Placas de apoio - Colocadas entre os bloques de matriz e as bases de matriz para evitar que os punzóns e as matrices se incrusten no material máis brandeo da base.

A función das bases de matriz e dos sistemas de guía

O alineamento preciso entre as metades superior e inferior da matriz é absolutamente crítico. Aínda que sexa un desalineamento microscópico provoca desgaste non uniforme, rebabas nas pezas acabadas e fallo prematuro da ferramenta. É aquí onde os pernos de guía e as casquillas xustifican a súa utilidade.

Os pernos de guía —tamén chamados postes de guía— son pernos de acero rectificados con precisión firmemente integrados na zapata inferior. Fabricánselle con tolerancias de 0,0001 polgadas (unha décima de milésima de polgada) para garantir un posicionamento exacto en cada golpe.

Encontrará dous tipos principais de sistemas de guía nas configuracións de xogo de matrices de prensa:

• Pinos de guía con rodamientos de bolas - Deslizan sobre unha secuencia de rodamientos de bolas dentro dunha caxa de aluminio, o que facilita a separación das metades da matriz e reduce o rozamento durante operacións a alta velocidade. Convertéronse no estándar do sector para a maioría das aplicacións.
• Pinos de guía por fricción (lisos) - Son lixeiramente máis pequenos que o diámetro interior da súa buxía, proporcionando unha guía precisa pero requirindo máis esforzo para a súa separación. Seguen sendo valiosos onde se necesita máxima rigidez.

Ao seleccionar xogos de troqueis para aplicacións en prensas, tamén escollerá entre xogos de troqueis abertos e xogos de troqueis con columnas. Os xogos abertos carecen por completo de postes guía: son económicos, pero requiren unha configuración coidadosa e funcionan mellor para pezas sinxelas con tolerancias laxas. Os xogos con columnas inclúen dous ou catro postes guía, sendo as configuracións de catro postes as que ofrecen a máxima precisión para materiais de grosor elevado ou troqueis grandes.

Terminoloxía clave que debe coñecer

Ao avaliar troqueis para máquinas ou ao debater especificacións cos fornecedores, atopará varios termos críticos:

• Impulsión - A distancia que percorre o émbolo da prensa desde a súa posición máis alta ata a máis baixa. Os cursos máis longos permiten aloxar troqueis máis altos, pero poden reducir a velocidade de produción.
• Tonelaxe - A forza máxima que pode aplicar a prensa, medida en toneladas. Isto determina os materiais e grosores cos que se pode traballar.
• A folga - O xogo entre o punzón e o botón do troquel, normalmente do 5 ao 10 % do grosor do material. Un xogo insuficiente provoca desgaste excesivo das ferramentas; un xogo excesivo produce rebarbas e bordos irregulares.
• Altura pechada - A distancia entre as superficies exteriores das placas superior e inferior do troquel cando este está completamente pechado. Esta debe coincidir coas especificacións da súa prensa.

Comprender estes fundamentos transforma a forma na que aborda a selección de equipos. En lugar de sentirse abrumado polas especificacións técnicas, agora pode avaliar se uns determinados xogos de troqueis se adaptan ás súas necesidades de produción — unha base que se volve esencial ao calcular as necesidades de tonelaxe para as súas aplicacións.

Tipos de prensas de troqueis metálicos e as súas aplicacións

Unha vez cubertos os compoñentes, aquí temos a seguinte pregunta lóxica: que é o que realmente xera toda esa forza? A resposta determina todo, desde a velocidade de produción ata a calidade das pezas. As prensas de troqueis metálicos clasifícanse en tres categorías principais segundo o seu mecanismo de accionamento, e escoller a adecuada pode facer ou desfacer a eficiencia da súa fabricación.

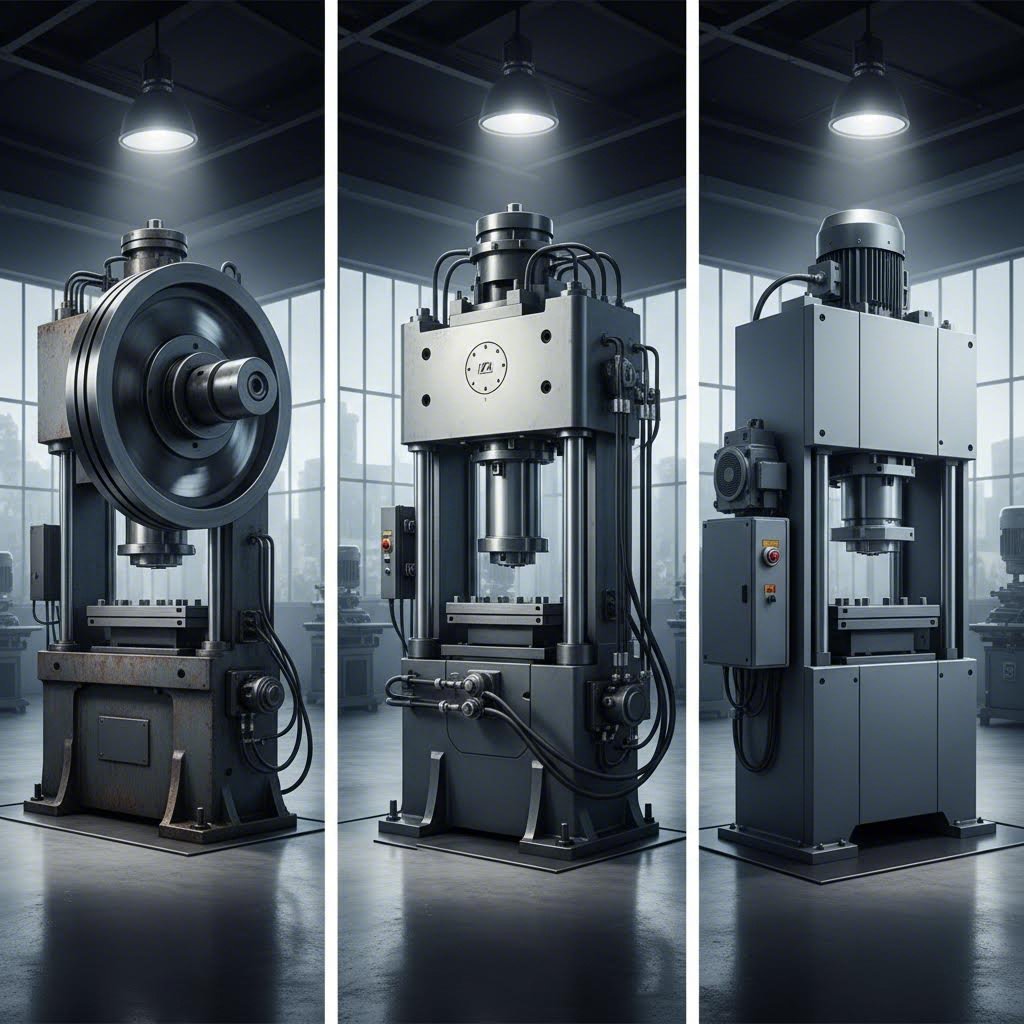

Sistemas de prensas mecánicas fronte a hidráulicas

As prensas mecánicas dominaron as plantas de fabricación durante décadas — e por boas razóns. Estas máquinas usan un sistema de volante e cigüeñal para xerar forza. O volante almacena enerxía rotacional, que se transfire a través do cigüeñal para impulsar o émbolo cara abaixo. Segundo A comparación técnica de Stamtec , as prensas mecánicas tradicionais alcanzan as maiores velocidades de produción, especialmente cando se traballan pezas relativamente planas con requisitos de conformado máis simples e menos profundos.

Que fai que os sistemas mecánicos sexan tan rápidos? A súa simplicidade. A enerxía xa está almacenada no volante en movemento, preparada para liberarse de forma instantánea. As máquinas de corte de matrices que empregan accionamentos mecánicos poden realizar centos de ciclos por minuto en operacións de estampación de gran volume. Os fabricantes automobilísticos, de electrodomésticos e de ferramentas dependen fortemente desta tecnoloxía para operacións con matrices progresivas nas que a velocidade é o factor máis importante.

As prensas hidráulicas adoptan un enfoque completamente distinto. En vez de enerxía mecánica almacenada, utilizan a presión dun fluído —normalmente aceite bombeado nun cilindro— para mover o émbolo. Este deseño ofrece algo que as prensas mecánicas non poden: tonelaxe completa en calquera punto da súa carrera. Un conxunto de matrices para prensa hidráulica pode aplicar forza máxima xa sexa cando o émbolo está na parte superior, no medio ou na inferior do seu percorrido.

Esta flexibilidade fai que as matrices para prensa hidráulica sexan a opción preferida para operacións de estirado profundo. Ao conformar tanques, cilindros, formas de cuña ou calquera peza que requira un fluxo significativo de material, a capacidade de aplicar presión constante ao longo de toda a carrera evita o desgarro e produce resultados máis limpos. As ferramentas para prensa hidráulica tamén destacan cando as operacións requiren un «tempo de permanencia» —manter a presión na parte inferior da carrera durante un período determinado.

O inconveniente? A velocidade. Os sistemas hidráulicos simplemente non poden igualar as taxas de ciclo das prensas mecánicas. Ademais, en xeral son menos precisos e repetibles, tal como se indica en comparacións industriais non obstante, para formas complexas nas que a precisión é máis importante que o volume, os sistemas hidráulicos ofrecen resultados que as prensas mecánicas teñen dificultades en igualar.

Cando ten sentido a tecnoloxía servo

E se puideses combinar a velocidade mecánica coa flexibilidade hidráulica? É exactamente o que conseguen as prensas accionadas por servo. Estas máquinas substitúen o volante, a embraiaxe e o freo tradicionais por motores servo de alta capacidade que fornecen toda a enerxía de traballo a calquera velocidade — incluso durante o tempo de permanencia.

A diferenza é transformadora. Segundo o equipo de enxeñaría de Stamtec, as prensas servo poden variar a velocidade ao longo de toda a carrera — movéndose rapidamente na parte non operativa e reducindo a velocidade ata as óptimas velocidades de conformado ao entrar en contacto co material. Esta capacidade permitiu a algunhas fabricantes duplicar a súa produción.

Unha máquina industrial de corte de troqueis con tecnoloxía servo ofrece perfís de carrera programables, incluídos:

• Ciclos de estirado profundo - Velocidades de conformado máis lentas con enerxía total
• Operacións en múltiples pasadas - Varios movementos de conformado por ciclo
• Modo péndulo - Lonxitudes de percorrido variables (usando só 2, 4 ou 6 polgadas dun percorrido completo de 8 polgadas)
• Movemento simulado de conexión - Reprodución das características mecánicas especializadas da prensa

The máquina industrial de corte por troquel impulsada pola tecnoloxía servo destaca particularmente en escenarios de consolidación. Unha prensa servo pode realizar con frecuencia máis estirado e conformado nunha única estación do que logra unha prensa mecánica tradicional en múltiples estacións. Isto significa menos prensas, camas de troquel máis pequenas e menores requisitos de superficie no chan.

Por suposto, as prensas servo teñen custos iniciais máis elevados. Os motores, os controles e as capacidades de programación representan investimentos significativos. En esencia, seguen sendo prensas mecánicas, alcanzando a súa capacidade máxima de tonelaxe preto do fondo do percorrido. Para aplicacións que requiren tonelaxe completa ao longo de todo o percorrido, as configuracións de troquel para prensas hidráulicas seguen ofrecendo vantaxes.

Factor	Prensa Mecánica	Prensa hidráulica	Prensa servo
Capacidade de velocidade	Máxima — ideal para produción en gran volume	Máis lenta — adecuada para conformado complexo	Alto – aproxímase ás velocidades mecánicas con flexibilidade
Disponibilidade de tonelaxe	Capacidade total só preto do fondo da carreira	Capacidade total en calquera punto da carreira	Capacidade total preto do fondo da carreira
Nivel de precisión	Alta precisión e repetibilidade	Menor precisión e repetibilidade	Alta precisión con control programable
Eficiencia enerxética	Eficiente – utiliza a enerxía almacenada no volante de inercia	Maior consumo á capacidade total	Eficiente – enerxía total en calquera velocidade
Flexibilidade da carrera	Lonxitude de percorrido fixa (normalmente)	Lonxitude variable da carrera	Perfís de carrillo totalmente programábeis
Custo inicial	Relativamente baixa	Relativamente baixa	Relativamente alto
Mellores aplicacións	Matrices progresivas, corte, conformado simple	Embotellado profundo, formas complexas, operacións de permanencia	Conformado difícil, consolidación, produción variable

A selección entre estas tecnoloxías depende totalmente dos seus requisitos de produción. ¿Executa estampados automotrices planos a volume máximo? As prensas mecánicas seguen sendo o estándar de ouro. ¿Conforma pezas cilíndricas profundas que requiren un fluxo de material controlado? As matrices de prensas hidráulicas ofrecen o control que precisa. ¿Desea versatilidade para manexar distintos tipos de pezas con excelente velocidade? A tecnoloxía servo xustifica o seu maior investimento.

Comprender estes mecanismos de accionamento ponche nunha posición máis forte ao calcular os requisitos de tonelaxe e a compatibilidade co material para as súas aplicacións específicas: os cálculos críticos que, en última instancia, determinan o tamaño de prensa que necesita a súa instalación.

Cálculo da tonelaxe e compatibilidade co material

Xa vira os tipos de equipo. Agora chega a pregunta que separa as operacións exitosas dos erros custosos: ¿qué forza require realmente a súa aplicación? Errar neste cálculo xera problemas graves. Executar unha peza nun prensa de tamaño insuficiente provocará fatiga do equipo, danos e paradas significativas. Forzar a produción nun prensa excesivamente grande fará que a eficiencia caia en picado mentres os custos aumentan. Analicemos as matemáticas para que poida escoller o tamaño correcto da súa prensa para troqueis de chapa metálica desde o principio.

Cálculo dos requisitos de tonelaxe

O cálculo fundamental de tonelaxe implica tres variables clave: a lonxitude do corte (perímetro), o grosor do material e a resistencia ao corte do material. Para operacións de punzonado e recortado, a fórmula é a seguinte:

Tonelaxe = Perímetro (mm) × Grosor (mm) × Resistencia ao corte (kgf/mm²) × Factor de seguridade (1,1–1,2) ÷ 1000

Parece simple, non é así? Aquí é onde as cousas se ponen interesantes. Segundo a investigación da asociación Auto/Acero, as antigas regras empíricas que funcionaban há décadas agora con frecuencia subestiman os requisitos de tonelaxe, especialmente coas actuais Aceros Avanzados de Alta Resistencia (AHSS). Estes novos materiais ofrecen o dobre de resistencia que os aceros tradicionais de alta resistencia, mantendo unha formabilidade similar, o que amplifica calquera erro de cálculo.

Considere un exemplo práctico de As fórmulas de mecanizado de Keyence : perforar acero inoxidábel SUS304 cun perímetro de corte de 100 mm, un grosor de 3 mm e unha resistencia ao corte de 53 kgf/mm² require aproximadamente 17,49 toneladas, supoñendo un factor de seguridade de 1,1. Se se cambia ese material por acero doce cunha resistencia ao corte de 35 kgf/mm², o requisito descende a uns 11,5 toneladas. A elección do material modifica drasticamente a selección das matrices de prensa.

Os seguintes factores afectan directamente o seu cálculo de tonelaxe:

• Perímetro de corte - A lonxitude total da liña que se está recortando, perforando ou punzando. As formas máis complexas con perímetros máis longos requiren unha tonelaxe maior.
• Espesor do material - O material máis grosa require proporcionalmente máis forza. Con todo, o corte real implica só unha penetración do 20-50 % antes de producirse a rotura, o que significa que non sempre se implica a grosor completo.
• Resistencia ao Cizalla - Xeralmente estímase nun 60 % da resistencia á tracción, aun que isto varía segundo a microestrutura do material. As calidades de AHSS ponen particularmente en entredicho esta suposición.
• A folga - As folgas máis estreitas aumentan a fricción e os requisitos de forza. O deseño do seu xogo de matrices metálicas inflúe directamente nas necesidades de tonelaxe.
• Método de Corte - Os ángulos de corte nas punzóns reducen a forza instantánea ao distribuír o corte ao longo da carrera.
• Lubricación - A lubrificación adecuada reduce a fricción entre as matrices de corte e a peza de traballo, baixando os requisitos de forza.

Para operacións de dobrado, o cálculo cambia. Terá que ter en conta a lonxitude do dobrado, a anchura da matriz en V, o grosor do material e a resistencia á tracción. Tamén se aplica un coeficiente de corrección baseado na relación entre a anchura da V e o grosor. As operacións de conformado e estirado volvense aínda máis complexas, requirindo a consideración da superficie, o fluxo do material e as características de recuperación elástica.

Grosor do Material e Capacidade da Prensa

Diferentes metais comportánsen moi distinto baixo presión, e as súas matrices de prensa deben acomodar estas variacións. Aquí ten o que debe saber sobre os materiais comúns:

Aco suave permanece a opción máis tolerante para operacións de corte con matriz en metais. Coa súa resistencia á tracción de aproximadamente 44 kgf/mm² (aproximadamente 430 MPa), forma de maneira previsible e admite intervalos máis amplos de folga entre as matrices. A maioría dos cálculos estándar de tonelaxe desenvolvéronse utilizando o acero suave como referencia.

Aceiro inoxidable require significativamente máis forza — aproximadamente un 20 % máis alta que o acero suave para grosores comparables. Por exemplo, o SUS304 ten unha resistencia á tracción de 53 kgf/mm². Ademais, este material endurece por deformación durante a conformación, o que significa que nas operacións progresivas pode observarse un aumento da resistencia en cada estación.

Aluminio presenta o reto contrario. A menor resistencia á tracción (aproximadamente entre 10 e 30 kgf/mm², segundo a aleación) implica que se require menos tonelaxe, pero a suavidade do material exixe folgas máis estreitas nas matrices para evitar un desbordamento excesivo. Os seus deseños de matrices para chapa metálica deben axustarse á tendencia do aluminio a pegarse ás superficies das ferramentas.

Cobre e Latón ocupan unha posición intermedia, con resistencia moderada e excelente formabilidade. Estes materiais selecciónanse frecuentemente para compoñentes eléctricos nos que a condutividade é máis importante ca a resistencia estrutural.

Acos de Alta Resistencia Avanzados representan o maior reto no cálculo. Coa súa resistencia á tracción que pode acadar os 1500 MPa ou máis — tres a cinco veces a do acero suave — estes materiais amplifican cada erro de estimación. Investigación sobre a asociación Auto/Aceiro documenta casos nos que pezas aparentemente pequenas, que requiren unha tonelaxe modesta, precisaban, de feito, prensas dúas veces máis grandes para fornecer a enerxía suficiente.

Por que os erros no dimensionamento das prensas son custosos

Subdimensionar a súa prensa crea problemas inmediatos. Cando as cargas máximas superan a capacidade, corre o risco de danar o bastidor, o émbolo, os casquetes e os compoñentes do sistema de accionamento. Aínda que non se produza dano de forma inmediata, funcionar de maneira constante preto da capacidade máxima acelera o desgaste e leva a fallos prematuros.

Pero isto é o que moitos pasan por alto: a tonelaxe non é a única consideración. A enerxía total ao longo da carrera ten igual importancia. Unha prensa mecánica pode ter unha tonelaxe máxima adecuada no punto morto inferior, pero aínda así quedar parada porque o seu volante de inercia non puido almacenar enerxía suficiente para completar a operación de conformado. Isto ocorre con máis frecuencia coas materias primas AHSS, que requiren unha forza sostida ao longo dunha viaxe significativa do émbolo.

O sobredimensionamento crea diferentes problemas. Ese exemplo do soporte de chasis da investigación industrial — unha pequena peza de AHSS de 6" × 6" que, teoricamente, cabía nunha prensa de 600 toneladas — requiriu, na realidade, unha prensa de 1200 toneladas para obter a enerxía adecuada. O funcionamento dunha matriz pequena no centro dunha cama de prensa de 180 polgadas creou desafíos ergonómicos para os operarios, tempos de ciclo máis lentos e taxas de custo significativamente máis altas.

¿Cal é a solución? Ir máis aló das simples regras empíricas. A mellor práctica actual combina a simulación mediante análise por elementos finitos (AEF) coa caracterización precisa dos materiais. O software pode predecir non só as cargas máximas, senón tamén as curvas de forza ao longo de toda a carrera e a distribución de cargas descentradas. Estes datos axudan a seleccionar matrices e equipos de prensado que se axusten ás súas necesidades reais, en vez de estimacións baseadas no peor caso.

Unha vez compreendidas as necesidades de tonelaxe, o seguinte factor crítico é o deseño da matriz en si — especialmente como as folgas, as estratexias de conformado e as eleccións de utillaxe afectan a calidade das pezas acabadas.

Fundamentos do deseño de matrices para obter resultados de calidade

Xa calculou as súas necesidades de tonelaxe e seleccionou o tipo de prensa. Agora chega o factor que determina, en última instancia, se produce pezas impecables ou rexeitados frustrantes: o deseño da matriz. A matriz que utiliza —a súa xeometría, os xogos e a súa construción— controla directamente a calidade dos bordos, a precisión dimensional e o tempo que o seu equipo funciona antes de necesitar mantemento. Examinemos que é o que distingue as matrices de ferramentas de precisión das matrices problemáticas.

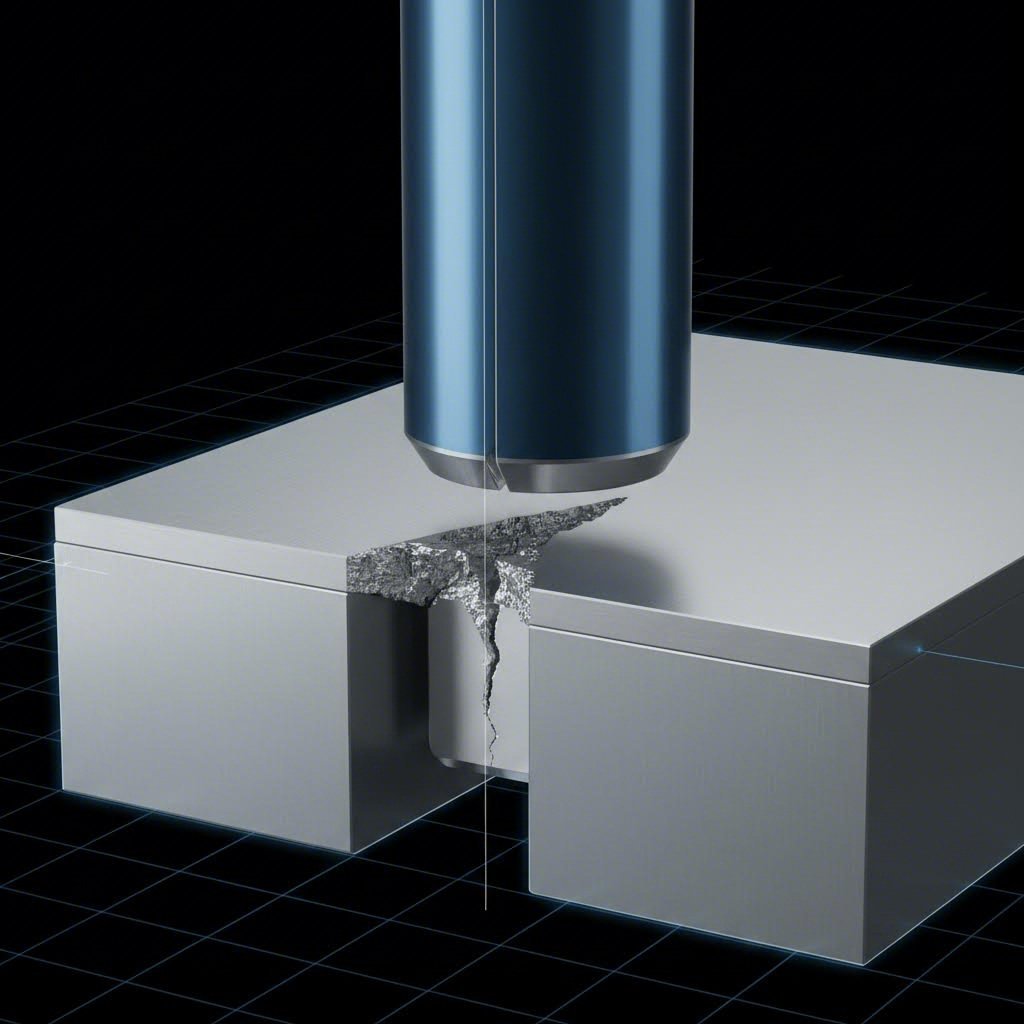

Xogo da matriz e o seu impacto na calidade da peza

O xogo da matriz —o espazo entre o bordo cortante do punzón e o bordo cortante do botón da matriz— pode parecer un detalle secundario. En realidade, é o factor máis crítico no éxito do punzonado. Segundo a ampla investigación de Dayton Lamina, que incluíu máis de 10 000 ensaios de xogo, optimizar este espazo afecta de maneira dramática á altura da rebaba, á vida útil da ferramenta e á calidade global do furo.

Isto é o que ocorre durante o corte: cando o punzón penetra no material, xéranse fracturas nas arestas de corte tanto do punzón como do botón da matriz — tanto na superficie superior como na inferior da chapa. Cunha folga correcta, estas fracturas únense limpiamente, liberando a limala e liberando suavemente a forza de punzonado.

Que ocorre cando a folga é incorrecta? Un erro frecuente consiste en especificar unha folga demasiado estreita, supoñendo que mellora a calidade do bordo. Sucede o contrario. Cando a folga é insuficiente, as fracturas superior e inferior prácticamente non se atopan, o que provoca grietas secundarias e roturas dobres. O material tamén agarra o punzón de maneira máis agresiva, aumentando as forzas de desbaste e causando desgaste abrasivo que reduce a vida útil tanto do punzón como do botón da matriz.

A regra tradicional da industria —o 5 % do grosor do stock por cada lado— dá resultados aceptables para moitas aplicacións. Con todo, a investigación sobre folga deseñada de Dayton demostra que folgas significativamente maiores (ata o 28 % por cada lado para certos materiais) poden, de feito, reducir a altura da rebaba, aumentar a vida útil do punzón e mellorar a calidade dos furos. A folga óptima depende de:

• Espesor en stock - Os materiais máis grosos xeralmente toleran folgas máis amplas
• Resistencia á tracción do material - Os aceros de maior resistencia requiren porcentaxes de folga distintas que o acero suave
• Clasificacións de dureza - Os materiais máis duros (medidos nas escalas Brinell ou Rockwell) comportánses de forma distinta durante a fractura
• Requisitos de aplicación - Se se prioriza a lonxitude do rebordo bruñido, a altura da rebaba ou a vida útil da ferramenta

As lamiñas que produce o voso troquel de prensado contan a historia. Unha folga óptima do troquel crea lamiñas cunha zona bruñida consistente de aproximadamente un tercio da grosura do material, máis un plano de fractura uniforme aliñado con esa zona. Planos de fractura ásperos con rebabas excesivas indican unha folga excesiva. Planos de fractura irregulares con bruñido desigual e corte secundario indican unha folga insuficiente.

Deseño para a precisión e a durabilidade

Ademais da folga, varios principios de deseño de troqueis determinan se a súa ferramenta ofrece resultados consistentes ao longo de miles —ou millóns— de ciclos. As prensas de corte de troqueis requiren ferramentas deseñadas especificamente para as tensións ás que se verán sometidas.

Os troqueis de conformación frontean desafíos diferentes dos troqueis de corte. Ao dar forma ao metal mediante dobrado, estirado ou estampado, o fluxo do material vólvese crítico. Segundo as orientacións de enxeñaría de PEKO Precision, un deseño eficaz de ferramentas e troqueis require un profundo coñecemento tanto das propiedades do material como dos procesos mecánicos implicados.

As matrices de dobrado para chapa metálica introducen un fenómeno que todo deseñador debe abordar: o resalte. Despois de retirar a forza de dobrado, o material volve parcialmente á súa forma orixinal debido á recuperación elástica. Investigación de CHAOERO confirma que o resalte está influenciado pola resistencia ao esgarro do material, o módulo elástico, o radio de dobrado, o ángulo de dobrado e a grosor da chapa.

A fórmula de compensación do resalte proporciona un punto de partida:

δθ (ángulo de sobredobrado) = θ × (E × t) / (2 × σ × R)

Onde θ é o ángulo de dobrado obxectivo, E é o módulo elástico, t é o grosor, σ é a resistencia ao esgarro e R é o radio de dobrado. Os operarios utilizan esta fórmula para calcular os ángulos de precompensación necesarios para un dobrado preciso.

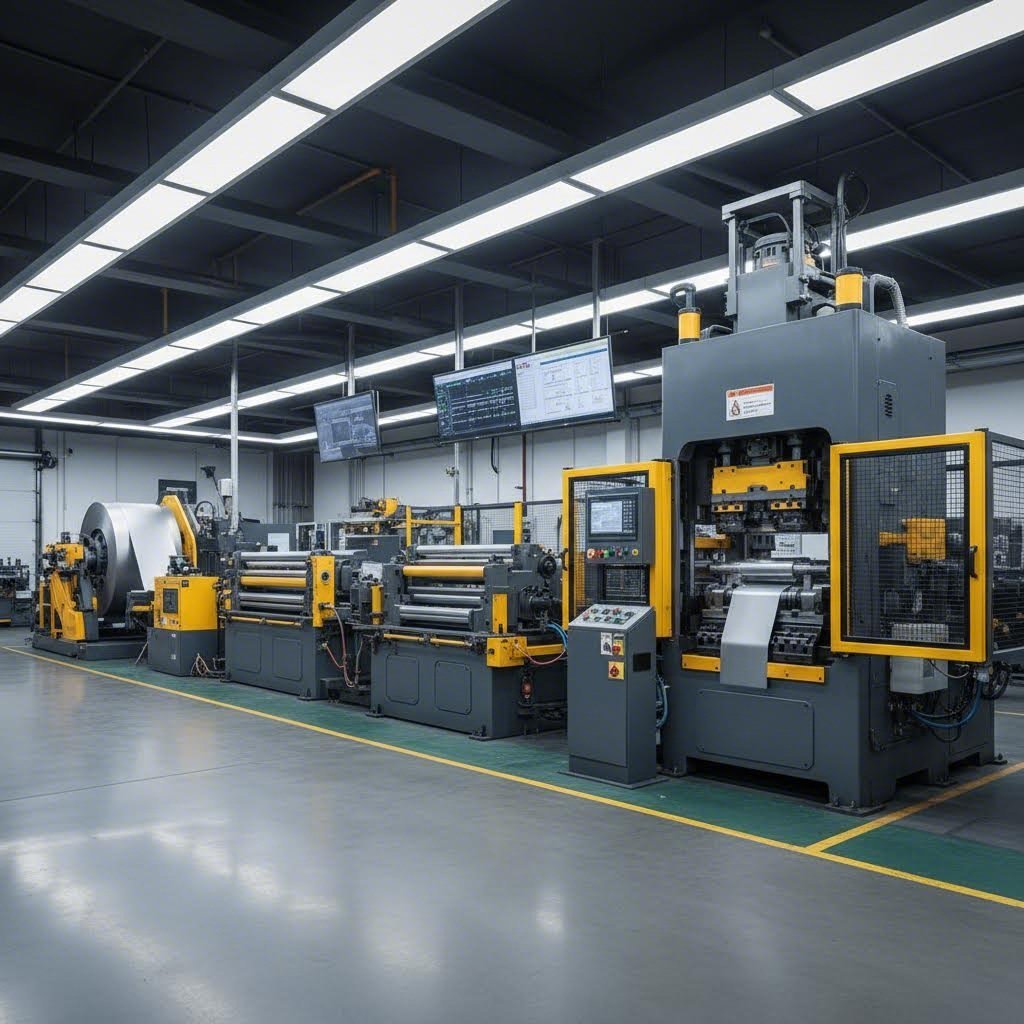

As matrices progresivas representan a aproximación máis sofisticada no deseño de ferramentas. Realízanse múltiples operacións en secuencia mentres o material avanza a través das estacións nun só ciclo de prensa: punzonado, dobrado, conformado e recortado, todo dentro dun mesmo conxunto de matrices. Segundo a análise de PEKO, os enxeñeiros deben considerar un correcto aliñamento entre os punzóns e as cavidades da matriz, as características de endurecemento por deformación do material e o deseño do sistema de alimentación para garantir un movemento suave do material.

Os principais aspectos a considerar no deseño das matrices que afectan tanto á calidade como á durabilidade inclúen:

• Análise do fluxo do material - Predecir como se moverá o metal durante as operacións de conformado prevén o adelgazamento, o desgarro e o arrugado. A simulación por CAE axuda a optimizar a forma da chapa e a xeometría da matriz antes de cortar o acero.
• Compensación do retroceso elástico - Incorporar ángulos de sobredobrado nas matrices de dobrado, axustar os raios dos punzóns e optimizar o tempo de permanencia na posición inferior do percorrido contrarrestan a recuperación elástica.
• Resistencia ao desgaste - Selección de acero para ferramentas (A2, D2 ou aceros aleados) en función do volume de produción esperado e do material a procesar. Os materiais máis duros requiren ferramentas máis duras.
• Forzas de desbaste - O deseño de sistemas de desbaste adecuados evita que o material se adhira aos punzóns durante a súa retracción. Os punzóns con desbastadores de mola ou con eyectores reducen a tracción das lamiñas.
• Sistemas de guía - As guías de precisión garanten un posicionamento exacto do material en cada estación progresiva, mantendo as tolerancias nas operacións de múltiples estacións.

Tolerancias e niveis de precisión

¿Que precisión pode esperarse realistamente das prensas de corte con matriz? Isto depende da calidade da ferramenta, do estado da prensa e da consistencia do material. O equipo ben mantido, con compoñentes de matriz de precisión, alcanza normalmente:

• Tolerancias dimensionais - ±0,05 mm a ±0,1 mm para características punzadas na maioría das aplicacións
• Tolerancias angulares - ±0,5° para características dobradas con compensación axeitada da recuperación elástica
• Precisión posicional - ±0,1 mm para relacións entre características dentro das matrices progresivas

Pódese acadar unha maior precisión, pero require inversión en sistemas de guía, control da temperatura e intervalos de mantemento máis frecuentes. Os estudos de caso de CHAOERO demostran que, con ferramentas e parámetros de proceso optimizados, a dobra de acero inoxidable pode acadar 90° ±0,5° despois do resalte, mentres que na produción de carcasas de aluminio alcánzase unha tolerancia de ±0,3°.

As pezas intercambiables nas matrices reducen o impacto do desgaste, permitindo a súa reacondicionamento sen ter que substituír as ferramentas completas. As prácticas habituais de mantemento — limpeza, lubrificación e inspección — alargan significativamente a vida útil das ferramentas. Estes factores operativos son tan importantes como o deseño inicial, o que nos leva ás consideracións de seguridade e ás mellor prácticas que protexen tanto ao persoal como ao equipo.

Consideracións de seguridade e boas prácticas

Unha ferramenta de precisión e uns cálculos perfectos de tonelaxe non significan nada se un operario resulta ferido. As operacións con prensas de matriz metálica implican forzas enormes, compoñentes que se moven rapidamente e puntos de estrangulamento que poden causar lesións graves en milisegundos. Segundo Directrices de OSHA sobre enerxía perigosa , as lesións causadas por liberacións non controladas de enerxía durante a mantenza inclúen electrocución, esmagamento, corte, lacración, amputación e fractura de partes do corpo. Examinemos os sistemas e prácticas que mantén ao seu equipo seguro sen comprometer a produtividade.

Sistemas e protocolos esenciais de seguridade

Toda operación de prensa de punzón e matriz require múltiples capas de protección. Imagine os sistemas de seguridade como unha serie de barreras: se un falla, os demais continúan protexendo aos seus traballadores. A proteción moderna vai moi aló das simples cubertas fixadas ao bastidor.

Protección das máquinas constitúe a súa primeira liña de defensa. Segundo A análise de seguridade de The Fabricator , as barreras físicas deben protexer todos os puntos de acceso — non só a parte frontal da máquina, senón tamén as extremidades do émbolo e as zonas posteriores á prensa, onde os dispositivos de medida traseros crean riscos adicionais. Unha porta ou unha cerca na parte traseira impide que alguén acceda á zona posterior e quede atrapado por compoñentes que se moven rapidamente.

Cortinas lixeiras representan a forma máis popular de protección das prensas. Estes dispositivos optoelectrónicos crean unha barreira invisible de feixes de infravermellos. Cando algo interrompe o patrón de feixes durante a operación, a máquina detense inmediatamente. Cinco tipos sirven para distintas aplicacións:

• Cortinas de luz básicas - Requírenlle ao operario que permaneza fóra da zona protexida durante toda a corsa
• Cortinas de luz con amortecemento - Desactivanse cando o punzón está a menos de 0,25 polgadas do soporte da matriz, eliminando así o punto de perigo
• Cortinas de luz con enmascaramento de feixes - Permiten que determinados feixes sexan obstruídos por características da peza sen activar a parada
• Cortinas de luz programables - Adáptanse a distintos patróns de troquelado entre ciclos para pezas de diferentes tamaños
• Protectores de proximidade baseados en láser - Montar directamente no émbolo e supervisar o rendemento da máquina, incluída a distancia de freada e a velocidade

Controis de dúas mans requirir que os operarios activen ambas as mans simultaneamente — e as manteñan activadas — mentres o émbolo se move pola súa porción perigosa do ciclo. Isto impide fisicamente que as mans entren no equipamento de troquel durante a operación.

Procedementos de bloqueo/etiquetaxe (LOTO) protexen aos traballadores durante a mantenza e a substitución dos troqueis. Norma LOTO da OSHA (29 CFR 1910.147) require que os empregadores establezan procedementos para illar as fontes de enerxía perigosa — eléctrica, mecánica, hidráulica e neumática — antes de comezar calquera traballo de servizo. Toda substitución, axuste ou reparación dunha ferramenta de corte require unha illación adecuada da enerxía.

Prácticas de mantenza que prevén fallos

O seu investimento en ferramentas de corte só ofrece valor cando se mantén adecuadamente. As ferramentas descoidadas non só producen pezas defectuosas — senón que tamén crean riscos para a seguridade cando os compoñentes fallan inesperadamente baixo carga.

O manexo adecuado das matrices comeza co almacenamento específico. As matrices deben descansar sobre bloques de madeira ou superficies acolchadas, nunca apiladas directamente unhas sobre outras. As zapatas superiores e inferiores das matrices deben permanecer atornilladas entre si durante o almacenamento para manter o alinhamento e protexer as superficies rectificadas con precisión. O almacenamento en ambiente controlado previne a oxidación e a corrosión que comprometen as tolerancias críticas.

A inspección periódica detecta problemas antes de que provoquen fallos. Comprobe:

• Marcas de desgaste nos punzóns e nas placas de matriz que indiquen problemas de folga
• Fendas ou astillas nas arestas de corte
• Grietas ou raios nos pasadores e buxías de guía
• Fatiga das molas nos dispositivos de expulsión e extracción
• Fixacións afrouxadas en toda a conxunto de matriz

Antes de iniciar calquera serie de produción co seu equipo de matrices, realice esta lista de comprobación de seguridade previa á operación:

1. Verifique que todos os protectores están colocados e funcionan: probe as cortinas de luz e os sensores de proximidade
2. Confirme que se retiraron os dispositivos de bloqueo/etiquetaxe e que todo o persoal está afastado
3. Inspeccionar as superficies do calzado da matriz en busca de restos, danos ou obxectos estranhos
4. Comprobar que o conxunto de matrices está correctamente atornillado á cama e ao émbolo da prensa
5. Verificar o alineamento dos pasadores e das buxías mediante o ciclo manual
6. Probar os controles de dúas mans e as funcións de parada de emerxencia
7. Confirmar que os sistemas de alimentación de material están limpos e adecuadamente aliñados
8. Executar varios ciclos de proba a baixa velocidade antes de pasar ás velocidades de produción

Erros operativos comúns e as súas consecuencias

Comprender o que falla axuda a previlo. Estes erros provocan de maneira constante lesións e danos no equipo:

Eludir os dispositivos de seguridade - Ás veces, os operarios desactivan as cortinas luminosas ou bloquean os interlocks para acelerar a produción. Isto elimina a protección deseñada para evitar amputacións e lesións por esmagamento. Ningún programa de produción xustifica este risco.

Introducir a man no troquel durante o ciclo - Aínda que os operarios experimentados o fan ocasionalmente, intentan axustar o material ou retirar as pezas rexeitadas mentres a prensa está en funcionamento. O émbolo móvese máis rápido ca as respostas dos reflexos humanos.

Axuste incorrecto do troquel - Non verificar a altura de peche, os axustes de tonelaxe ou o alineamento do troquel antes de comezar a produción crea condicións nas que o utillaxe pode romperse ou o bastidor da prensa pode danarse, lanzando fragmentos a velocidades perigosas.

Non respectar os intervalos de mantemento - As guías desgastadas permiten que as metades do troquel se despracen durante a operación. Os muelles fatigados non extraen correctamente o material. Ambas condicións provocan forzas inesperadas que poden expulsar pezas ou compoñentes do utillaxe.

Traballar sozinho sen medidas de seguridade - Alguén que non coñeza a operación pode pasar por detrás dunha cortina de luz e acceder a zonas perigosas que o operario non pode ver. As barreras físicas nas extremidades da máquina previnen esta situación.

O investimento en sistemas adecuados de seguridade, formación e prácticas de mantemento protexe máis ca os seus traballadores: protexe o seu programa de produción. As lesións provocan investigacións, paradas e escrutinio regulador que superan con creces o custo de facer as cousas ben desde o principio. Unha vez establecidos os fundamentos da seguridade, a seguinte consideración é como se integra a súa prensa de troqueles metálicos nos fluxos de traballo de fabricación máis amplos.

Prensa de troqueles metálicos no fluxo de traballo de fabricación

A súa prensa de troqueles metálicos non opera de forma illada. É un compoñente dentro dun ecosistema de produción máis amplo — alimentada por sistemas de manipulación de materiais de etapas anteriores e conectada a operacións de acabado posteriores. Comprender como estes elementos funcionan xuntos transforma a súa perspectiva: deixará de ver a prensa como un equipo independente para considerala o corazón dunha célula de fabricación integrada. Examinemos como todo se conecta.

Do rolo á peza finalizada

Imaxine un rolo de aceiro de 10.000 libras que chega á súa instalación. ¿Como se converte en millares de compoñentes de precisión? Este percorrido implica múltiples sistemas coordinados que funcionan en sincronización perfecta coa súa prensa de corte por troquel.

De acordo co A análise do fabricante sobre a integración da liña de rolos , as modernas operacións de estampación alcanzan a súa máxima eficiencia cando os operarios poden controlar múltiplas funcións desde unha única pantalla táctil. Esta integración reduce os erros e aumenta a eficiencia, ao mesmo tempo que minimiza o espazo no chan, as fontes de enerxía e os requisitos de cableado.

Unha configuración típica dunha máquina de prensa de corte por troquel alimentada por rolo inclúe:

• Desenrolador (carrete) - Sostén o rolo e expulsa o material a velocidades controladas. Os sistemas avanzados poden preparar previamente varios rolos nun único mandril, co brazo sostedor alinhando automaticamente o seguinte rolo cando se consume o anterior.
• Enderezador - Elimina o conxunto de rolo (curvatura provocada polo enrollamento) mediante unha serie de rolos de traballo. Os controles integrados axustan automaticamente as posicións dos rolos segundo os parámetros da ferramenta almacenados.
• Alimentador - Avanza lonxitudes precisas de material na prensa para cada golpe. A lonxitude, velocidade e sincronización da alimentación están perfectamente coordinadas coa operación da prensa.
• Control do bucle - Manteñ un bucle de material entre o enderezador e o alimentador, absorbindo as variacións na velocidade de alimentación e evitando que a tensión afecte á posición do material.

A columna vertebral de calquera liña integrada de bobinas é o sistema de control. As grandes pantallas táctiles en cores proporcionan un control simplificado do preacondicionamento, fabricación, diagnóstico e resolución de problemas. Estes sistemas almacenan parámetros de produción predefinidos para centos de matrices para os axustes da máquina: ángulo de alimentación, velocidade de alimentación, liberación do guía, altura da liña de paso, posición dos guías de chapa e axustes do enderezador poden recuperarse automaticamente ao cambiar de traballo.

Esta automatización reduce dramaticamente o tempo de cambio. En vez de axustar manualmente cada compoñente, os operarios recuperan valores gardados e o sistema configúrase a si mesmo. A aproximación da máquina manual de troquelado — onde os operarios enroscan manualmente o material e axustan cada estación — aínda existe para traballos de prototipo e tiradas curtas, pero a produción en gran volume require automatización integrada.

Integración das operacións de prensa nas liñas de produción

A súa prensa de corte representa tan só unha estación no fluxo de fabricación. O que ocorre antes e despois do estampado determina a eficiencia xeral da liña tanto como a propia operación da prensa.

Existen dúas aproximacións fundamentais para mover as pezas a través das operacións de estampado:

Estampado de matrices progresivas mantén o material como unha faiixa continua. Segundo A análise do proceso de estampado de Keysight as prensas progresivas realizan operacións secuenciais nunha faiña continua de metal dentro dunha única prensa. Múltiples operacións combínanse nun só conxunto de matrices, o que permite unha produción a alta velocidade con manuseo reducido das pezas e excelente repetibilidade. Este enfoque é especialmente adecuado para pezas pequenas, como soportes e grampas, fabricadas en grandes volumes.

Estampado por Transferencia despraza pezas discretas entre estacións. As prensas de transferencia utilizan dedos mecánicos, barras de desprazamento ou sistemas robóticos para avanzar as pezas a través de múltiples operacións dentro da mesma máquina. Este método é axeitado para pezas complexas que requiren operacións que non se poden realizar mentres o material permanece na forma de faiña — por exemplo, estirados profundos que, doutro modo, interferirían coas estacións adxacentes.

A elección entre produción por lotes e estampación continua afecta a todo, desde os niveis de inventario ata os requisitos de man de obra:

• Producción por lotes - Cantidades de produción dun número de parte, despois cambio á seguinte. Funciona ben cando os tempos de cambio son significativos en relación cos tempos de produción, ou cando as operacións posteriores non poden manter o ritmo das velocidades de estampación.
• Producción continua - Liñas dedicadas que fabrican continuamente un único número de parte. Elimina as perdas por cambio, pero require un volume suficiente para xustificar o equipamento dedicado.
• Células flexibles - Ferramentas de cambio rápido e controles integrados permiten unha conmutación áxila entre números de parte, aproximándose á eficiencia continua coa flexibilidade por lote.

As operacións posteriores conectan directamente á saída da prensa. As pezas poden fluír cara a:

• Operacións secundarias de conformado para características que non se poden obter co molde principal
• Células de soldadura que unen múltiples estampacións en conxuntos
• Liñas de acabado para chapado, pintado ou recubrimento
• Postos de montaxe onde as estampacións se convierten en compoñentes de produtos maiores

Integración do control de calidade

Como sabe que cada peza cumpre as especificacións cando está producindo centos por minuto? As matrices modernas de corte por prensa integran a supervisión da calidade directamente na produción, en vez de depender exclusivamente da inspección posterior ao proceso.

Segundo o análisis de calidade de Eigen Engineering, a estampación precisa de metais require a detección como un esforzo continuo en todas as fases — non só ensaios aleatorios en distintas zonas. As solucións avanzadas de estampación de metais implementadas ao longo de todo o proceso ofrecen resultados de calidade consistentes.

Sensores en matriz ofrece supervisión en tempo real durante cada golpe da prensa. Os sensores detectan:

• A presenza da peza e a súa posición correcta antes de que a prensa realice o ciclo
• A verificación da expulsión do desgaste (slug) para evitar golpes duplos
• A precisión da alimentación do material, garantindo un avance correcto
• Variacións na forza que indican desgaste das ferramentas ou cambios no material

Estes sistemas detectores integrados na matriz protexen as ferramentas de danos involuntarios causados por linguetas, variacións no material ou alimentacións incorrectas. Ao final do proceso, os sensores integrados na matriz tamén verifican a conformidade do produto antes de que as pezas saian da prensa.

Control Estatístico de Procesos (CEP) utiliza gráficos de control para supervisar o proceso de estampación en tempo real. Establécese un rango aceptable e atributos críticos para o proceso, e o software de control estatístico de procesos (SPC) rexistra automaticamente as desviacións respecto das normas establecidas. Isto axuda aos responsables do proceso a identificar tendencias relevantes e a aplicar solucións antes de que as condicións fóra de tolerancia xeran desperdicio.

Máquinas de medición de coordenadas (CMM) ofrecen unha verificación dimensional precisa dentro das tolerancias de fabricación máis estritas. Os datos da máquina de medición por coordenadas (CMM) alimentan os sistemas SPC, de xeito que os enxeñeiros poden visualizar e analizar os gráficos en tempo real e detectar problemas que requiren intervención inmediata.

A integración destes sistemas de calidade significa que os problemas se detectan inmediatamente, a miúdo nas primeiras pezas defectuosas en vez de despois de que se complete un lote enteiro. Cando un operario pode resolver os problemas mentres está na prensa, revisando os diagnósticos na mesma pantalla que controla a produción, o tempo de resposta redúcese de horas a segundos.

Comprender onde se insire a súa prensa de estampación metálica neste contexto máis amplo de fluxo de traballo axúdalle a tomar mellores decisións sobre a selección de equipos, o deseño da liña e o deseño do proceso. Unha vez establecida esta perspectiva de fabricación, a última consideración é escoller o socio adecuado para os equipos e as ferramentas que concretará a súa visión de produción.

Escoller o socio adecuado para os equipos e as ferramentas

Xa coñeces os tipos de prensas, os cálculos de tonelaxe, os principios de deseño de matrices e a integración no fluxo de traballo. Agora chega a decisión que une todo: escoller o equipamento axeitado e o socio axeitado para fornecer as túas ferramentas. Esta elección afectará as túas capacidades de produción durante anos — posiblemente décadas. Acertar significa calidade constante, entregas fiables e unha relación colaborativa que resolve problemas antes de que cheguen á túa liña de produción. Errar? Atrasos, retraballaxes costosas e frustración que se acumula con cada pedido.

Avaliación dos teus requisitos de produción

Antes de contactar con calquera fornecedor, necesitas claridade sobre o que realmente intentas lograr. Soa obvio? Sorprenderíache ver cantos fabricantes omiten este paso e acaban cun equipamento que non responde ás súas necesidades reais.

Comece co volume de produción. Está a fabricar cantidades prototipo —quizais ducias ou centos de pezas para probas e validación— ou necesita capacidade de fabricación en gran volume que produza miles ou millóns de compoñentes anualmente? Unha prensa de corte por troquel optimizada para tiradas curtas é completamente distinta dunha deseñada para produción continua. Os seus requisitos de volume inflúen directamente na tonelaxe da prensa, no nivel de automatización e na construción das ferramentas.

A complexidade da peza ten tanta importancia como o volume. As operacións simples de corte requiren xogos de troqueis de estampación metálica sinxelos. As pezas complexas con múltiples dobras, estirados e características perforadas demandan troqueis progresivos ou de transferencia, que requiren unha inversión en enxeñaría significativamente maior. Un cortador industrial de troqueis para formas básicas custa unha fracción do que requiren as sofisticadas ferramentas multicestas.

As especificacións de material introducen outra variábel. Por exemplo, as ferramentas de prensa hidráulica deseñadas para acero suave poden non funcionar adequadamente con acero inoxidable ou aluminio. Os aceros avanzados de alta resistencia requiren consideracións totalmente diferentes — desde a capacidade en toneladas ata as folgas das matrices. Segundo a guía de selección de fabricantes de Die-Matic, un dos factores máis importantes na elección dun fabricante de estampación de metais é a súa experiencia co tipo de materiais que vostede planea utilizar. Diferentes materiais requiren distintos métodos de manipulación, ferramentas e procesos.

As restricións orzamentarias condicionan todo. Con todo, a oferta máis baixa rara vez representa o mellor valor. Un cortador de matrices metálicas cun prezo un 20 % inferior ao dos concorrentes, pero que require o dobre dos custos de mantemento, resulta máis caro ao longo da súa vida útil. Do mesmo xeito, unhas matrices baratas que necesitan afilarse cada 50 000 ciclos sairán máis caras que unhas matrices de calidade que poden operar 500 000 ciclos entre servizos.

Que buscar nun socio especializado en ferramentas

Cando estea listo para avaliar posibles fornecedores, vaia máis aló das comparacións de prezos. A relación que está a construír afectará o seu éxito na produción durante anos. Aquí ten as preguntas esenciais que debe facer:

• Que certificacións posúen? Para aplicacións automotrices, a certificación IATF 16949 é esencial. Segundo a visión xeral das certificacións de Xometry, a IATF 16949 é un sistema de xestión da calidade deseñado especificamente para fabricantes de produtos automotrices, centrado en garantir a consistencia, a seguridade e a calidade nos produtos automotrices. Aínda que non é un requisito legal, pode atopar que os clientes e fornecedores non colaboran con socios sen certificar.
• Que apoio de enxeñaría ofrecen? Poden optimizar os deseños das súas pezas para a súa fabricabilidade? Ofrecen servizos de prototipado e mostraxe para probar e mellorar as pezas antes da produción en grande escala?
• Como utilizan a tecnoloxía de simulación? A simulación CAE (Inxeniería Asistida por Ordenador) predí o comportamento durante a conformación, identifica posibles defectos e optimiza a xeometría do molde antes de cortar calquera acero. Isto reduce significativamente o risco de desenvolvemento.
• Cal é o seu prazo de entrega típico para prototipos fronte ao utillaxe de produción? Capacidade de prototipado rápido: algúns fornecedores entregan en tan só 5 días, o que acelera o seu cronograma de desenvolvemento.
• Cal é a súa taxa de aprobación na primeira proba? Esta métrica revela con que frecuencia os moldes producen pezas aceptables na primeira execución de produción sen necesidade de retraballar. Unha taxa elevada (90 % ou máis é excelente) indica procesos de enxeñaría robustos.
• Canto tempo levan no negocio e cal é a súa taxa de retención de clientes? Os clientes a longo prazo que continúan volvendo son un indicador de confiabilidade e consistencia na calidade.
• Poden escalar segundo as súas necesidades? Se os seus volumes aumentan —ou diminúen—, poden adaptarse? A flexibilidade é fundamental para parcerías a longo prazo.
• Que procesos de control de calidade están implantados? Máis aló das certificacións, pregunte polos equipos de inspección, os protocolos de probas e os sistemas de trazabilidade.

Varios sinais de alerta deben provocar precaución ao avaliar posibles socios. Preste atención á calidade inconsistente entre as pezas mostrais, á mala comunicación ou aos tempos de resposta lentos, á renuncia a compartir referencias de clientes existentes e á falta de inversión en equipamento ou tecnoloxía moderna. Estes problemas raramente melloran despois de asinar un contrato.

Por que son importantes as certificacións e a simulación

A certificación IATF 16949 merece especial atención para calquera persoa que preste servizos ao sector automobilístico. Esta norma vai máis aló da xestión xeral da calidade para abordar requisitos específicos do sector automobilístico, incluídos:

• Consideracións sobre a seguridade dos produtos
• Sistemas de prevención de defectos
• Redución da variación e dos residuos
• Marcos de mellora continua
• Trazabilidade robusta durante toda a produción

A certificación non é só unha folla de papel. Representa unha aproximación sistemática á calidade que protexe o seu programa de produción e a súa reputación ante os seus propios clientes. Ao avaliar un fornecedor de máquinas de corte de metal por troquel, a certificación indica que investiu en procesos que minimizan o seu risco.

A simulación por CAE transforma o desenvolvemento de troqueis dunha metodoloxía baseada na proba e o erro nunha enxeñaría previsible. Antes de cortar calquera acero, o software de simulación modela o fluxo do material, predí o resalte (springback), identifica posibles zonas de afinamento ou arrugas e optimiza as formas das láminas. Esta inversión inicial evita sorpresas onerosas durante a fase de proba (tryout) — o período tradicional no que se proban e axustan os novos troqueis para producir pezas aceptables.

A combinación de sistemas de calidade robustos e capacidades avanzadas de simulación produce resultados medibles. Considere As solucións de troqueis de estampado de precisión de Shaoyi como exemplo destes principios en acción. A súa certificación IATF 16949 e a avanzada simulación por CAE ofrecen unha taxa de aprobación á primeira pasada do 93 %, o que significa que os moldes producen pezas aceptables na primeira tentativa máis de nove veces de cada dez. A capacidade de prototipado rápido en tan só 5 días acelera significativamente os prazos de desenvolvemento.

Estes referentes proporcionan puntos de referencia concretos ao avaliar calquera fornecedor. Pregúntelle aos posibles socios: cal é a súa taxa de aprobación á primeira pasada? Canto tempo tardan en entregar prototipos? Que ferramentas de simulación utilizan? Respostas inferiores ás dos líderes do sector, como Shaoyi, poden indicar posibles deficiencias na calidade ou nas capacidades.

Tomando a súa decisión final

Despois de recoller a información, ¿como toma a decisión final? Considere crear unha matriz de avaliación ponderada que puntuase a cada posible parceiro segundo as súas prioridades. Un corte de dados para metal centrado nas aplicacións automobilísticas podería dar un peso elevado á certificación IATF, mentres que un fornecedor que serve ao sector electrónico podería priorizar a capacidade de paso fino e as tolerancias estreitas.

Non subestime o valor das visitas in situ. Ver unha instalación en primeira persoa revela máis ca calquera cuestionario. ¿Está organizada a superficie de traballo? ¿Está ben mantida a maquinaria? ¿Como se relacionan os empregados entre si e cos visitantes? Estas observacións ofrecen información sobre a cultura empresarial e a disciplina operativa.

Finalmente, lembre que está escollendo un parceiro, non só un fornecedor. As mellores relacións de fabricación implican colaboración, resolución de problemas e investimento mutuo no éxito. Escolla un fornecedor que demostre un interese auténtico en comprender os seus retos, non só aqueles que ofrecen o prezo máis baixo para os seus requisitos de prensa de troquelado.

O equipo e as ferramentas de prensa de troquelado en metal que seleccione hoxe darán forma ás súas capacidades de fabricación durante anos. Inverta o tempo necesario para avaliar minuciosamente, formular as preguntas axeitadas e escoller parceiros cuxas capacidades e cultura se alíñen co seu éxito a longo prazo.

Preguntas frecuentes sobre a prensa de troquelado en metal

1. a) A súa Canto custa un estampado de metal?

Os custos dos moldes para estampación de metal xeralmente van de 500 a 15 000 $, segundo a complexidade da peza, o tipo de molde e os requisitos de produción. Os moldes simples de un só punzón están na parte inferior desa gama, mentres que os moldes progresivos con múltiples estacións teñen prezos máis altos. Non obstante, o custo por peza adoita reducirse significativamente en comparación cos métodos de fabricación mediante CNC ou manuais, polo que os moldes resultan rentables para volumes superiores a 500 unidades. Traballar con socios certificados pola norma IATF 16949, como Shaoyi, pode optimizar o investimento en utillaxes mediante simulacións CAE que reducen as iteracións no desenvolvemento.

2. Para que se emprega unha prensa de moldes?

Una prensa de estampación transforma láminas metálicas planas en compoñentes de precisión mediante operacións de corte, conformado, dobrado e estirado. A máquina aplica unha presión controlada para comprimir o metal entre ferramentas especialmente deseñadas, remodelando permanentemente o material en pezas como paneis da carrocería de automóbiles, envolventes electrónicas, soportes e compoñentes de electrodomésticos. Os moldes de estampación metálica con bordos afiados realizan o corte e o troquelado, mentres que os moldes de conformado dan forma a características tridimensionais mediante a deformación plástica do metal.

3. ¿Cales son os diferentes tipos de moldes de prensa?

Existen catro tipos principais de matrices de prensa: as matrices compostas realizan múltiples operacións simultaneamente nunha soa manobra; as matrices de transferencia moven pezas discretas entre estacións mediante dedos mecánicos ou robótica; as matrices progresivas realizan operacións secuenciais nunha faiixa metálica continua que avanza a través de múltiples estacións; e as matrices de un só punzón completan unha operación cada vez. Cada tipo é adecuado para diferentes volumes de produción, complexidades de pezas e requisitos de fabricación.

4. Cal é a diferenza entre as prensas de matriz mecánicas e hidráulicas?

As prensas mecánicas usan sistemas accionados por volante de inercia para a produción a alta velocidade, conseguindo a tonelaxe máxima preto do fondo da carrera. Destacan nas operacións con matrices progresivas e na estampación en volumes elevados. As prensas hidráulicas aplican presión de fluido para xerar forza, proporcionando a tonelaxe completa en calquera punto da carrera. Isto fainas ideais para o estirado profundo, a conformación complexa e as operacións que requiren tempo de permanencia. As prensas servo combinan a velocidade mecánica coa flexibilidade programable, ofrecendo perfís de carrera variables para aplicacións de conformación difíciles.

5. Como calculo os requisitos de tonelaxe para unha prensa de matriz metálica?

Calcule a tonelaxe empregando esta fórmula: Perímetro (mm) × Espesor (mm) × Resistencia ao corte (kgf/mm²) × Factor de seguridade (1,1–1,2) ÷ 1000. Os factores clave inclúen a lonxitude do perímetro de corte, o espesor do material, a resistencia ao corte (aproximadamente o 60 % da resistencia á tracción) e o xogo da matriz. Os aceros avanzados de alta resistencia requiren un cálculo cuidadoso, pois as regras tradicionais adoitan subestimar os requisitos. A simulación por CAE ofrece predicións máis precisas ao modelar as curvas de forza ao longo de toda a carrera.
