Que son os produtos estampados con matriz e como se fabrican

Xa se preguntou algúns vez como os fabricantes producen millares de pezas metálicas idénticas cunha precisión extraordinaria ? A resposta atópase na estampación con matriz: unha técnica de conformado en frío que transforma láminas planas de metal en compoñentes complexos e funcionais cos que interactuamos a diario. Os produtos estampados con matriz van desde os pequenos conectores do interior do seu smartphone ata os grandes paneis da carrocería do seu coche, todos creados mediante o mesmo proceso fundamental.

Na súa esencia, a estampación con matriz consiste en colocar unha lámina de metal (coñecida frecuentemente como 'blank') entre ferramentas especializadas chamadas matrices. Cando unha prensa aplica forza, estas matrices cortan, dobran ou conforman o metal nun deseño ou perfil específico. Cal é a vantaxe deste proceso? Pode producir pezas de prácticamente calquera tamaño: desde compoñentes que miden fraccións de milímetro ata pezas de escala industrial, todas elas cunha consistencia excepcional.

Os fundamentos mecánicos da estampación con matriz

Imaxine un cortador de galletas premendo a masa. A estampación por troquel funciona segundo un principio semellante, pero con metal e unha forza considerablemente maior. O proceso utiliza unha prensa de estampación equipada con dous compoñentes esenciais: un punzón (a ferramenta superior) e un troquel (a ferramenta inferior). Cando a prensa se activa, o punzón descende e forza a lámina de metal contra ou a través do troquel, alterando permanentemente a súa forma.

O que fai que esta técnica sexa particularmente valiosa é a súa dependencia da deformación plástica. Ao contrario de cortar cunha serra ou perforar furos individualmente, a estampación por troquel aplica unha forza controlada que fai que o metal flua e se reconfigure sen fracturarse. Esta aproximación de conformación en frío —realizada á temperatura ambiente— preserva a integridade estrutural do metal ao mesmo tempo que crea xeometrías precisas imposibles de obter mediante outros métodos.

As matrices en si mesmas son ferramentas especializadas fabricadas en acero temperado, deseñadas para crear todo tipo de obxectos, desde artigos sinxelos do día a día ata compoñentes electrónicos complexos. Algúns tipos de matrices realizan unha única operación, mentres que outros executan múltiples funcións en secuencia, aumentando dramaticamente a eficiencia da produción.

Como as matrices transforman o metal bruto en pezas de precisión

A transformación dunha lámina plana de metal nun compoñente final prodúcese mediante varias operacións distintas. Cada operación aplica forza de maneira específica para obter resultados diferentes. Comprender estes procesos básicos axuda a valorar como os fabricantes elixen a aproximación adecuada para cada aplicación:

• Recorte: Recorta unha forma plana da lámina de metal, creando unha peza independente (o «blank») que se converte no produto final ou pasa por un proceso adicional.
• Perforación: Fura orificios ou características internas específicas na peza de traballo — o contrario do «blanking», onde a sección extraída se converte en desperdicio e o material principal se conserva.
• Dobrado: Deforma o metal ao longo dun eixe recto para crear perfís en L, U ou V, formando soportes, envolventes e compoñentes estruturais sen cortar o material.
• Formación: Reconfigura a chapa metálica en características tridimensionais sen cortala, engadindo remates decorativos, paneis reforzados ou zonas reforzadas nas pezas.
• Esquema: Estira o metal cara a formas tridimensionais máis profundas—como fregadeiras, paneis de carrocería automobilística ou carcacas electrónicas—mentres mantén case a mesma superficie.

Estas operacións poden realizarse de forma individual ou combinarse en secuencias sofisticadas. Por exemplo, unha única matriz progresiva pode recortar unha forma, perforar orificios de montaxe, dobrar rebordes e formar nervios de reforzo—todo isto de forma rápida e sucesiva mentres a tira metálica avanza a través da prensa. Esta capacidade de integrar múltiples operacións explica por que os produtos fabricados mediante estampación con matrices dominan as industrias que requiren compoñentes metálicos de alta precisión e gran volume.

Materiais utilizados nos produtos estampados con matrices

Agora que comprende como as matrices transforman láminas planas en compoñentes de precisión, xorde unha pregunta crítica: ¿que metal debe escoller? A selección do material non se trata simplemente de escoller o que está dispoñible—afecta directamente á durabilidade, fabricabilidade e custo total do seu compoñente. A elección incorrecta pode provocar compoñentes rachados, atrasos na produción ou sobrecustos no orzamento. ¿E a elección correcta? Un compoñente estampado que funcione impecablemente durante anos.

A estampación de láminas metálicas funciona cunha impresionante variedade de metais e aliaxes, cada un deles ofrece propiedades únicas axeitadas para aplicacións específicas. Sexa que estea deseñando conectores eléctricos que requiren unha excelente condutividade ou soportes automotrices que demandan alta resistencia , comprender as características dos materiais axúdalle a tomar decisións informadas antes de comezar sequera a fabricación das ferramentas.

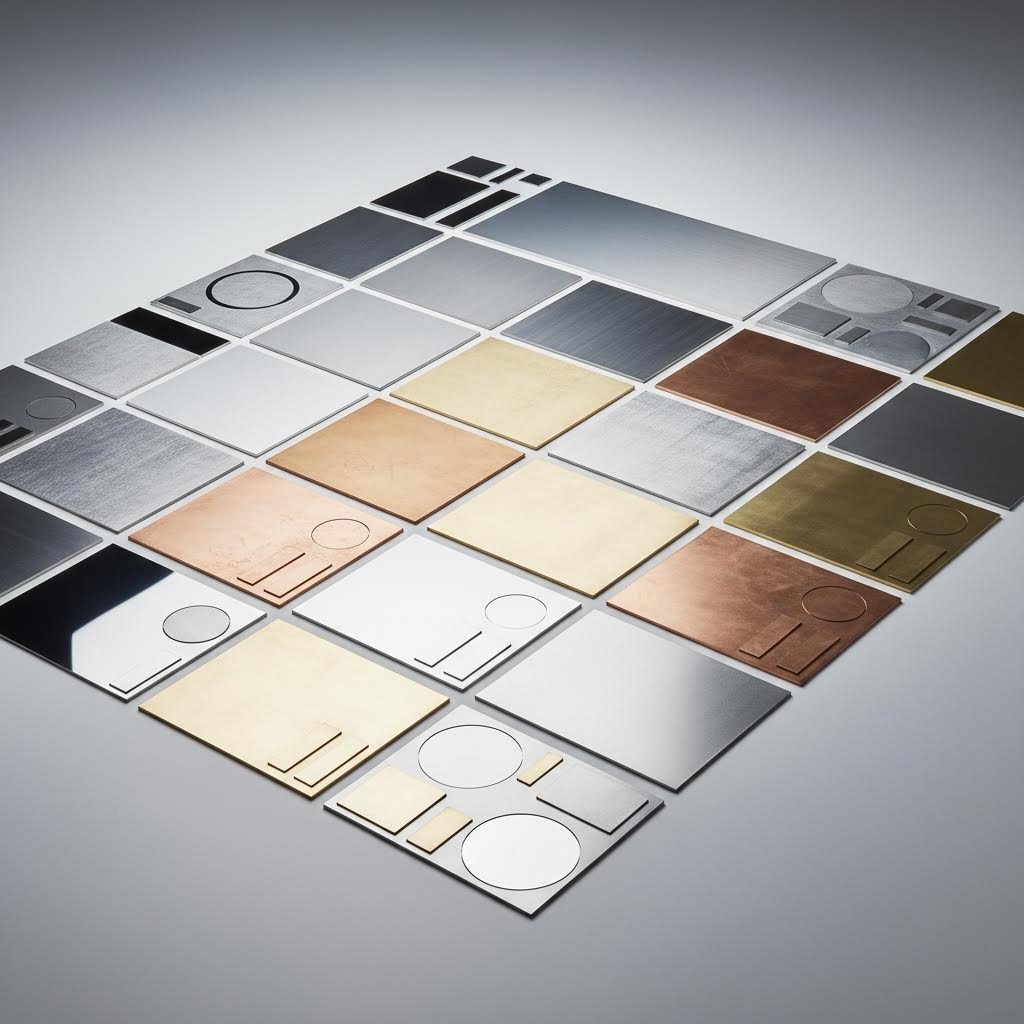

Metais comúns para compoñentes estampados con matriz

Os metais empregados nos produtos de matrices de estampación clasifícanse en varias categorías principais, cada unha das cales responde a necesidades industriais distintas. Estes son os que atopará con máis frecuencia:

Acero de carbono permanece como o metal principal na estampación de metais. É resistente, económico e fácil de formar—o que o fai ideal para compoñentes estruturais, pezas de maquinaria e aplicacións de alto volume onde resulta fundamental a relación custo-efectividade. O acero ao carbono doce ofrece unha excelente formabilidade e soldabilidade, mentres que as calidades de alto carbono (aceros para molas) proporcionan a resiliencia necesaria para grampas, elementos de unión e compoñentes sometidos a esforzos. Para protexer contra a corrosión, as versións galvanizadas inclúen revestimentos de zinc que alargan a vida útil nas aplicacións da construción e do sector automobilístico.

Aceiro inoxidable intervén cando a durabilidade e a resistencia á corrosión se converten en prioridades. Segundo Verdugo Tool & Engineering as calidades máis comúns inclúen o 304L para procesamento de alimentos e dispositivos médicos, o 316 con molibdeno para ambientes mariños ou químicos, e o 301 para molas e presillas que requiren alta resistencia con boa ductilidade. O contido de cromo crea unha capa protectora autorreparadora que supera ao dos aceros ao carbono en condicións adversas.

Aluminio ofrece resistencia lixeira—ideal cando a redución de peso é fundamental sen comprometer a integridade estrutural. A calidade 6061 ofrece excelente resistencia á corrosión e soldabilidade para aplicacións estruturais. A calidade 2024 proporciona ratios superiores de resistencia-peso, preferidas nos compoñentes aeroespaciais. E a 5052-H32 combina conformabilidade coa resistencia á corrosión para a fabricación mariña e automobilística. Con todo, o aluminio pode resistir a conformación e o estirado, polo que se require unha enxeñaría cuidadosa para garantir a fabricabilidade.

Cobre e aliñas de cobre excelen sempre que a condutividade eléctrica ou térmica é prioritaria. O cobre puro, o latón (cobre-zinc) e o bronce (cobre-estaño) desempeñan cada un roles específicos nos sistemas electrónicos, conectores eléctricos e de climatización (HVAC). O cobre berilio combina alta condutividade coa resistencia excepcional, polo que é ideal para instrumentos de precisión e conectores que deben soportar cargas elevadas. O bronce fosforoso ofrece unha resistencia sobresaliente á fatiga e ao desgaste para aplicacións exigentes.

Ligas especiais soportan os ambientes máis extremos. O Inconel resiste temperaturas increíblemente altas na industria aeroespacial e no procesamento químico. O titán ofrece resistencia cun 55 % da densidade do aceiro, polo que se emprega nas aplicacións aeroespaciais e mariñas. O Hastelloy resiste a corrosión en ambientes químicos agresivos. Estes materiais son máis caros e poden ser difíciles de estampar, pero son insubstituíbeis cando os metais convencionais simplemente non resisten.

Adequar as propiedades do material aos requisitos da aplicación

Escoller os mellores produtos de troquelado comeza por comprender como as propiedades específicas dos materiais se traducen no rendemento no mundo real. Considere estes factores críticos:

Resistencia á tracción e dureza determinan se a súa peza pode soportar as forzas aplicadas sen romperse. Os soportes estruturais necesitan acero de alta resistencia. Os contactos eléctricos flexibles poden require ligas de cobre máis brandas. Aproxime a clasificación de resistencia do material ás tensións mecánicas da súa aplicación.

Ductilidade e conformabilidade afectan á facilidade coa que o metal se pode conformar sen racharse. Os materiais moi dúcteis, como o cobre e o aluminio, dobranse e estíranse en formas intrincadas. Os metais menos dúcteis poden limitar a complexidade do deseño ou requiren enfoques especializados de ferramentas.

Tolerancia de Grosor resulta crucial nas aplicacións de precisión. Un grosor constante do material garante a exactitude dimensional en millares de pezas troqueladas. Un material con grosor inconsistente crea problemas graves de control de calidade.

Condutividade asuntos para aplicacións eléctricas e térmicas. O cobre e o aluminio conducen a electricidade e o calor de maneira eficiente. Cando se precisa de illamento ou resistencia ao calor, as opcións de menor condutividade resultan máis preferibles.

Resistencia á corrosión prolonga a vida útil das pezas en ambientes agresivos. O acero inoxidábel, o aluminio e certas aleacións de cobre resisten de forma natural a degradación. O acero ao carbono require normalmente revestimentos protexentes para exposición exterior ou a produtos químicos.

Ao avaliar produtos personalizados de troqueis de estampación para o seu proxecto , lembre que o custo do material representa só unha peza do puzzle. Un metal máis barato que require un extenso procesamento posterior ou que falla prematuramente en servizo acaba custando máis que seleccionar o material axeitado desde o principio. A mellor estratexia consiste en equilibrar os requisitos de rendemento, a compatibilidade co proceso de fabricación e o custo total do ciclo de vida para identificar a súa opción óptima.

Unha vez clarificada a selección do material, a seguinte pregunta lóxica é: ¿qué tipo de proceso de estampación con troquel se adapta mellor ás súas necesidades de produción? A resposta depende principalmente do volume requerido, da complexidade da peça e de como decidiu equilibrar o investimento inicial en ferramentas co custo por unidade.

Tipos de procesos de estampación con troquel explicados

Xa seleccionou o seu material. Agora chega outra decisión fundamental: ¿que proceso de estampación dará vida á súa deseño do xeito máis eficaz? A resposta non é única para todos. Os requisitos da serie de produción, a complexidade da peza e as restricións orzamentarias inflúen todos na decisión de investir en estampación con matrices progresivas, compostas ou de transferencia. Cada método ofrece vantaxes distintas, e comprender estas diferenzas pode aforrarlle miles de euros en custos de ferramentas, ao mesmo tempo que optimiza o cronograma de fabricación.

Pense nisto deste xeito: escoller o tipo incorrecto de matriz é como usar un martelo de batear para colgar un cadro. Pode funcionar, pero desperdicará recursos e, posiblemente, danará os seus resultados. Analicemos cada enfoque para que poida escoller o proceso axeitado para as súas necesidades específicas de produción.

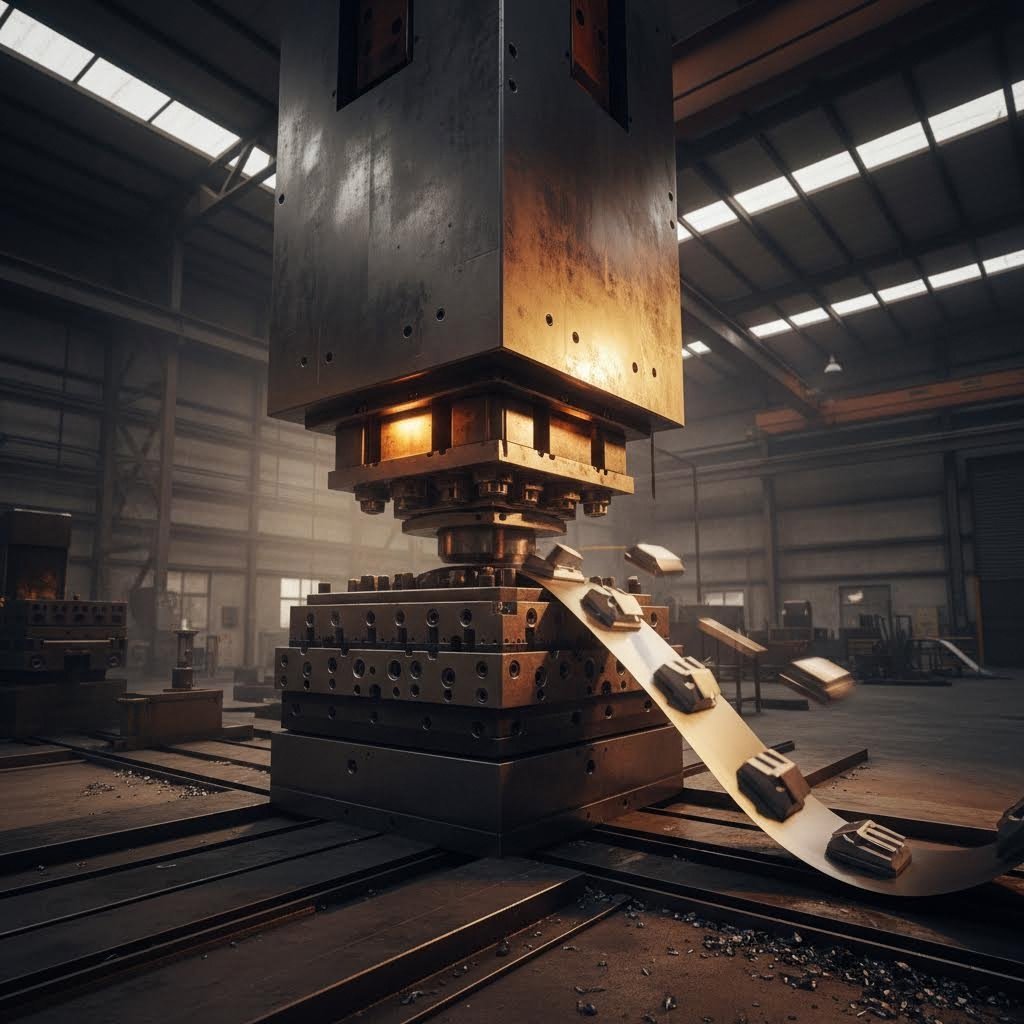

Estampado con troquel progresivo para eficiencia en altos volumes

Cando o seu proxecto require millares —ou millóns— de pezas idénticas, producción con matriz progresiva e estampación conviértese no seu aliado máis poderoso. Este método opera mediante unha serie de estacións secuenciais, cada unha realizando unha operación específica mentres unha folla metálica continua avanza a través da prensa. A peza permanece unida á folla desde o inicio ata o final, separándose só como unha peza terminada no paso final.

Imaxine unha liña de montaxe comprimida nun único troquel. Con cada golpe da prensa, prodúcense múltiples operacións de maneira simultánea en distintas seccións da folla: corte aquí, perforación alí, dobrado na seguinte estación. Este procesamento paralelo aumenta de forma considerable a velocidade de produción, mantendo ao mesmo tempo tolerancias moi estrictas durante toda a execución.

Segundo Keats Manufacturing, o estampado con troqueis progresivos pode fabricar pezas con tolerancias moi precisas en grandes volumes, realizando ao mesmo tempo múltiples operacións. As ganancias de eficiencia son considerables: redución dos custos de man de obra, tempo de preparación mínimo e menos desperdicio de material comparado coas aproximacións de operación única.

• Vantaxes principais: Producción a alta velocidade, capacidade de múltiplas operacións simultáneas, redución dos custos laborais por peza, excelente repetibilidade e mínimo desperdicio de material mediante disposicións optimizadas da faiña
• Casos de uso ideais: Compontes de tamaño pequeno a mediano que requiren múltiplas operacións, conectores electrónicos, soportes automotrices, ferraxería para electrodomésticos e series de produción en gran volume que superan as 10.000 pezas
• Consideraçons: Investimento inicial máis elevado na ferramenta, non adecuado para pezas estiradas profundamente e require equipos precisos de alimentación da faiña

O compromiso? As matrices progresivas demandan unha inversión significativa inicial no deseño e na ferramenta. As matrices complexas de múltiples estacións requiren unha enxeñaría minuciosa e compoñentes de ferramenta endurecidos para resistir series de produción en gran volume. Non obstante, como Simulación de estampado indica, os custos de ferramenta por peza diminúen considerablemente co aumento do volume de produción, o que fai que a estampación progresiva sexa cada vez máis rentable á medida que aumentan as cantidades.

Escoller o tipo correcto de matriz para as súas necesidades de produción

Non todos os proxectos xustifican a ferramenta de troquel progresivo. Ás veces, solucións máis sinxelas ofrecen un mellor valor. Examinemos dúas alternativas que sobresalen en distintos escenarios:

Estampación con troque composto realiza múltiples operacións —cortado, punzonado e conformado— nunha soa pasada da prensa. Ao contrario dos troqueis progresivos, os troqueis compostos completan todas as operacións de maneira simultánea, non secuencial. Este enfoque funciona á perfección para pezas planas como arandelas, juntas e soportes sinxelos, onde se require unha alta repetibilidade sen xeometrías complexas.

• Vantaxes principais: Custos de ferramenta máis baixos ca os dos troqueis progresivos, produción eficiente de pezas planas e sinxelas, fabricación de compoñentes excepcionalmente planos, alta repetibilidade nas aplicacións con único troquel
• Casos de uso ideais: Arandelas, chapas sen acabar, pezas planas de forma sinxela, series de volume medio a alto de deseños non complicados, chapas para roda
• Consideraçons: Limitado a xeometrías de pezas relativamente sinxelas, compoñentes máis grandes poden reducir a velocidade de produción, non adecuado para pezas que requiran operacións de conformado secuencial

Estampado por Transferencia adopta unha aproximación fundamentalmente diferente. En vez de manter a peza unida a unha faiña, as matrices de transferencia separan inmediatamente o blank e utilizan dedos mecánicos automatizados para mover as pezas individuais entre estacións. Esta liberdade permite aos fabricantes manipular compoñentes máis grandes e geometrías máis complexas, incluíndo características de estirado profundo, roscado, nervios e estrías que as matrices progresivas simplemente non poden lograr.

• Vantaxes principais: Manexa pezas grandes ou complexas, admite operacións de estirado profundo, é versátil para geometrías complexas, reduce a necesidade de operacións secundarias en compoñentes especializados
• Casos de uso ideais: Compoñentes estruturais grandes, carcacas e envolventes estiradas profundamente, pezas que requiren operacións desde múltiples direccións, produción en volume medio a alto de deseños complexos
• Consideraçons: Os custos de ferramentas e preparación son superiores aos das matrices compostas, require mecanismos de transferencia sofisticados e exixe mantemento regular tanto da matriz como dos sistemas de transferencia

Entón, como se decide? O volume de produción sirve como guía principal. Para tiradas de menos de varios millares de pezas, as matrices compostas adoitan ofrecer o mellor valor grazas ao seu menor investimento en ferramentas. Cando os volumes aumentan ata decenas de millares, as matrices progresivas xeralmente resultan máis económicas a pesar dos seus custos iniciais máis altos: a redución do custo por peza compense rapidamente a despesa inicial en ferramentas. As matrices de transferencia ocupan unha posición intermedia: están xustificadas cando a complexidade ou o tamaño da peza impide o uso de matrices progresivas, pero os volumes seguen sendo suficientemente altos para amortizar o investimento en ferramentas sofisticadas.

A relación entre a complexidade do troquel e a economía segue un patrón claro. Os troqueis compostos simples poden custar unha fracción dos troqueis progresivos, pero producen as pezas máis lentamente e non poden realizar operacións complexas. Os troqueis progresivos requiren unha maior inversión, pero reducen drasticamente o custo por unidade cando se fabrican grandes volumes. Os troqueis de transferencia son máis caros que as alternativas compostas, pero posibilitan deseños que resultarían imposibles doutra maneira. A súa elección óptima equilibra estes factores en función dos seus requisitos específicos de produción.

Unha vez esclarecida a selección do proceso, pódese preguntar: ¿onde acaban exactamente todos estes compoñentes estampados? A resposta abarca practicamente todos os sectores que poida imaxinar: desde o vehículo que ten no seu garaxe ata o teléfono que ten no seu bolsillo.

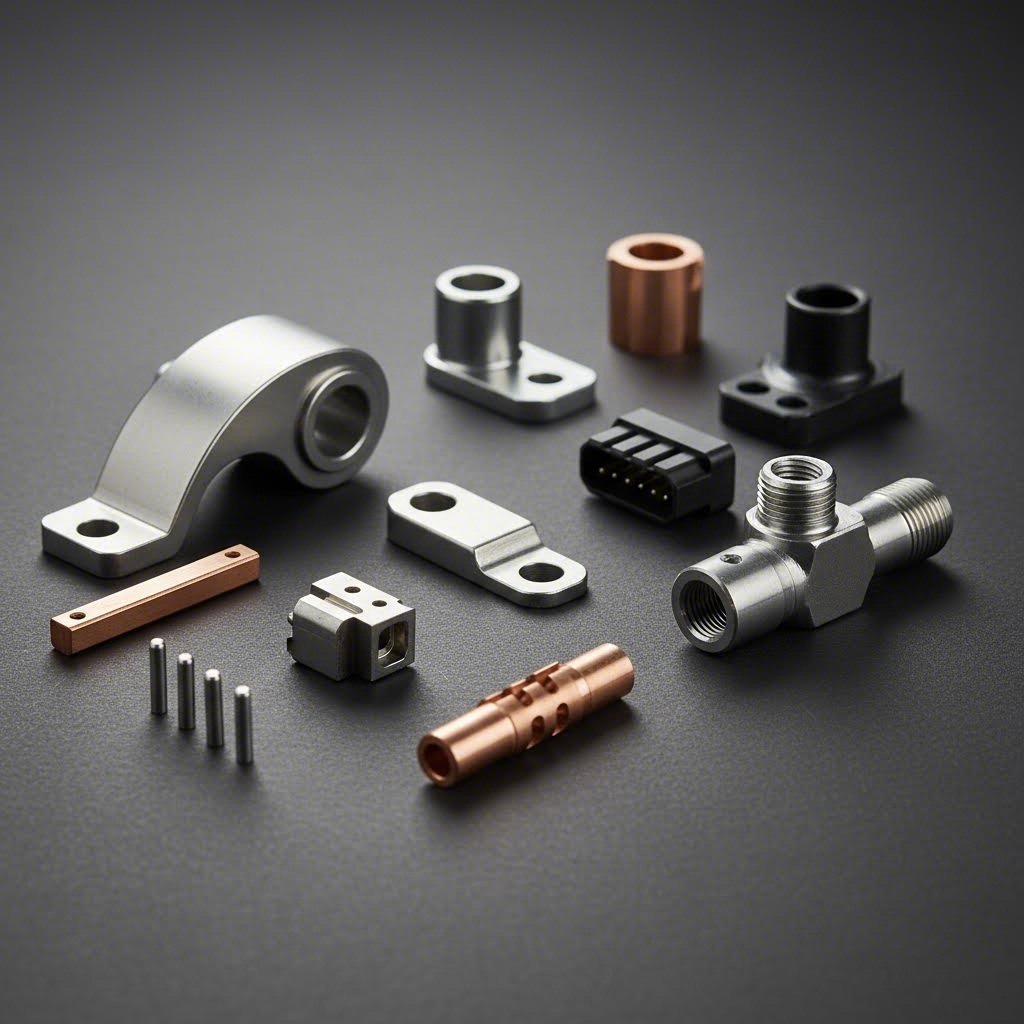

Sectores e aplicacións dos compoñentes estampados con troquel

Mire ao seu redor agora mesmo. Esa luminaria do teito? Caxa de metal estampada. O portátil sobre a súa mesa? Conectores e blindaxes estampados no seu interior. As chaves do seu coche no seu bolsillo? Compoñentes estampados en toda a súa estrutura. Os produtos estampados por troquel tocan virtualmente todos os aspectos da vida moderna — moitas veces de xeito invisible, pero sempre de forma fiable. Comprender onde aparecen estes compoñentes revela por que os fabricantes de produtos estampados por troquel seguen sendo socios esenciais en sectores tan diversos.

Que fai que os compoñentes estampados sexan tan universalmente adoptados? Tres palabras: precisión, repetibilidade e economía. Cando precisa pezas idénticas por millares — ou millóns — con tolerancias medidas en fraccións de milímetro, a estampación por troquel ofréceno. Examinemos como distintos sectores aproveitan este método de fabricación para resolver os seus retos específicos.

Aplicacións Automotrices e de Transporte

A industria automobilística representa o maior consumidor mundial de produtos estampados por troquel. Segundo LMC Industries, o mercado da estampación en metal espera crecer de 205 000 millóns de dólares en 2021 a máis de 283 000 millóns de dólares en 2030, impulsado en gran medida pola demanda do sector automobilístico. Cada vehículo que sae das liñas de montaxe contén centos de compoñentes estampados, desde paneis visibles da carrocería ata reforzos estruturais ocultos.

Por que a fabricación automobilística depende tanto da estampación? Os vehículos requiren compoñentes consistentes e resistentes aos choques, producidos en volumes que chegan a centenares de miles anuais. A estampación progresiva con troqueis resolve precisamente este reto: fornece soportes estruturais, reforzos do chasis e paneis da carrocería cunha repetibilidade que exixen os regulamentos de seguridade.

• Paneis da carrocería e compoñentes exteriores: Paneis de portas, aletas, capós, tapas do maletero e seccións do teito —todos formados mediante operacións de estampación en grande escala que moldean curvas complexas mantendo ao mesmo tempo a precisión dimensional ao longo das series de produción
• Componentes estruturais e de seguridade: Estruturas de asentos, reforzos de parachoques, soportes de pilastras e estruturas de absorción de choques que requiren estampación de acero de alta resistencia para a protección dos ocupantes
• Compontes do grupo motriz e da transmisión: Soportes do motor, carcasas da caixa de cambios, escudos térmicos de escape e soportes do motor deseñados para resistir ás vibracións e aos ciclos térmicos
• Aplicacións eléctricas e de sensores: Terminais de batería, carcasas de conectores, tiras de terra e soportes de montaxe de sensores — cada vez máis importantes á medida que se acelera a adopción de vehículos eléctricos (EV)
• Ferraxería interior: Mecanismos de axuste de asentos, soportes de tablero, compoñentes de bisagras de portas e reguladores de ventás que combinan resistencia co funcionamento suave

A revolución dos vehículos eléctricos está reconfigurando os requisitos de estampación automotriz. Segundo indican os informes do sector, os vehículos eléctricos crean novas oportunidades para as empresas socias especializadas en moldes de estampación, especialmente nas aplicacións de envolventes de baterías e nas modificacións da parte superior do corpo para acomodar sensores, cámaras e tecnoloxías de conducción autónoma.

Usos na electrónica, medicina e produtos de consumo

Máis aló do sector automotriz, os compoñentes estampados resultan igualmente indispensables na electrónica, nos dispositivos médicos e nos bens de consumo. Cada sector valora a estampación por razóns distintas, pero todos se benefician das mesmas vantaxes fundamentais: precisión e escalabilidade.

Electrónica e Telecomunicacións

A electrónica moderna sería imposible sen compoñentes estampados de precisión. O mercado de electrónica de consumo continúa impulsionando o crecemento da estampación metálica, con aplicacións que abranguen estruturas metálicas para auriculares, teléfonos móviles, altavoces e mandos. Dentro de cada dispositivo atoparás:

• Conectores e terminais: Portos USB, contactos da batería, soportes para tarxetas SIM e interfaces de carga que requiren un control dimensional preciso para conexións eléctricas fiables
• Escudo anti EMI/RFI: Escudos metálicos que protexen os circuítos sensibles da interferencia electromagnética—esenciais para a certificación do dispositivo e o seu funcionamento fiable
• Disipadores e xestión térmica: Compontes estampados de aluminio e cobre que disipan o calor dos procesadores, fontes de alimentación e sistemas LED
• Compontes de chasis e carcasa: Estruturas, soportes de montaxe e molduras decorativas que combinan estética e durabilidade

Dispositivos médicos e atención sanitaria

As aplicacións médicas requiren os máis altos estándares de precisión e calidade. Segundo Wiegel Manufacturing , os fabricantes de matrices de estampación fornecen a importantes fabricantes de equipos orixinais (OEM) médicos e a fornecedores de nivel 1, producindo compontes miniatura e complexos cunha consistencia, calidade e conformidade excepcionais.

As aplicacións médicas de estampación inclúen:

• Instrumentos cirúrxicos: Mangos de bisturís, compontes de fórceps, mecanismos de retracción e lamas de tesoiras que requiren precisión cirúrxica e materiais biocompatibles
• Componentes de dispositivos implantables: Carcasas de marcapasos, partes de implantes cocleares e estampacións de desfibriladores fabricadas en titano, aceiro inoxidable e aliaxes especiais
• Grampadoras médicas e dispositivos de peche: Mecanismos de grampado para ferramentas endoscópicas, laparoscópicas e de peche cutánea que requiren aliaxes de alto rendemento para garantir a fiabilidade cirúrxica
• Sistemas de entrega de drogas: Componentes de dispositivos de inxección, mecanismos de bomba e pezas de sistemas de dispensación que requiren tolerancias repetibles para unha dosificación precisa
• Equipamento de diagnóstico: Estampacións para monitores electrónicos, envolventes médicas e compoñentes de fontes de alimentación que apoian dispositivos de imaxe e probas

Aeroespacial e Defensa

A redución de peso tradúcese directamente en maior eficiencia enerxética e mellor rendemento nas aplicacións aeroespaciais. Os componentes estampados en aluminio, titano e aliaxes especiais ofrecen as relacións resistencia-peso que os deseñadores de aeronaves requiren:

• Brañais e ferraxes estruturais: Sistemas de montaxe lixeiros, reforzos da estrutura da aeronave e puntos de unión deseñados para soportar esforzos extremos e variacións de temperatura
• Carcasas de aviónica: Envolturas apantalladas contra EMI que protexen a electrónica sensible de navegación, comunicación e control de voo
• Elementos de unión e ferraxería: Clips, abrazadeiras e sistemas de retención de alta resistencia certificados para aplicacións aeroespaciais

Produtos de consumo e electrodomésticos

Os produtos do día a día dependen de compoñentes estampados tanto para a súa función como para a súa estética. As empresas fabricantes de produtos estampados por troquel serven a fabricantes que producen:

• Aparellaxes principais: Paneis de portas de frigoríficos, tambores de máquinas de lavar, carcassas de fornos e compoñentes de sistemas de calefacción, ventilación e aire acondicionado (HVAC) que requiren resistencia á corrosión e estabilidade dimensional
• Pequenos electrodomésticos: Carcassas de tostadoras, soportes para cafeteiras e compoñentes de ferramentas de cocina que equilibran a rentabilidade coa durabilidade
• Ferraxería e elementos de unión: Bisagras para armarios, correderas para caixóns, soportes para prateleiras e ferraxería decorativa que combina resistencia con acabados atractivos
• Compoñentes de mobiliario: Estruturas metálicas, mecanismos de axuste e reforzos estruturais que sosteñen os deseños modernos de mobles

Construción e Infraestrutura

Os proxectos de construción e infraestruturas consumen millóns de compoñentes estampados anualmente:

• Fixacións estruturais: Sostes para viguetas, conectores para vigas e ferraxería para enquadramento deseñados para aplicacións de soporte de cargas
• Accesorios eléctricos: Tampas para caixas de xunción, soportes para tubos e sistemas de xestión de cables que cumpren os códigos de construción
• Ferraxería para fontanería: Abrazadeiras para tubos, soportes de montaxe e compoñentes de válvulas resistentes á corrosión en ambientes húmidos
• Compoñentes de CAVT: Accesorios para condutos, mecanismos de compuertas e sistemas de montaxe de sensores que mantén a precisión dimensional a través dos ciclos de temperatura

En todos estes sectores industriais, a preferencia pola estampación por troquel redúcese á economía á escala. Cando os volumes de produción xustifican o investimento en utillaxes, os compoñentes estampados superan consistentemente ás alternativas no custo por unidade, mantendo ao mesmo tempo a precisión que requiren os produtos modernos. A pregunta entón convértese en: como deseñar pezas que maximicen estas vantaxes na fabricación? Iso require comprender as tolerancias críticas e os principios de deseño que distinguen os compoñentes estampados exitosos dos fracasos onerosos.

Consideracións de deseño para pezas estampadas por troquel

Aquí hai unha realidade desalentadora: incluso os fornecedores de troqueis para estampación máis capacitados non poden salvar unha peza mal deseñada. As decisións que tome durante o deseño determinan directamente se o seu compoñente se procesa sen problemas na produción ou se converte nunha dor de cabeza cara ao custo que require axustes interminables da utillaxe. Comprender os parámetros críticos de deseño antes de adquirir troqueis para estampación distingue os proxectos exitosos dos fracasos caros.

Pense nisto deste xeito: deseñar para a estampación por troquel non é só crear unha forma que se vea ben na pantalla. Trátase de respeitar a física da deformación do metal, as limitacións das ferramentas e as realidades da produción en gran volume. Cando deseña tendo en conta a fabricabilidade, reducirá os custos das ferramentas, acelerará os prazos de entrega e producirá pezas de maior calidade desde o primeiro día.

Tolerancias críticas e normas de precisión

Cada dimensión que especifique afecta á complexidade das ferramentas e ao custo de produción. Unhas tolerancias excesivamente estrictas poden parecer un seguro contra problemas de calidade, pero con frecuencia teñen o efecto contrario: aumentan os custos e introducen desafíos de produción innecesarios.

As operacións estándar de estampación poden acadar unha precisión impresionante cando están debidamente deseñadas. Segundo a Guía de Deseño de Estampación en Metal de Alekvs, as tolerancias dimensionais para furos e bordos poden manterse normalmente en ±0,002" nas aplicacións de alta precisión. Non obstante, as tolerancias alcanzables dependen fortemente do tipo de material, do seu grosor e das operacións específicas implicadas.

Tamaño e colocación dos furos merecen especial atención. O diámetro mínimo dun furo debe ser igual ou superior a 1,2 veces o grosor do material. Para materiais de alta resistencia á tracción, como o acero inoxidable, este valor debe incrementarse polo menos ao dobre do grosor do material para evitar a rotura do punzón. Debe manterse unha distancia mínima de dúas veces o grosor da chapa entre calquera furo e o bordo máis próximo para evitar deformacións e abombamentos.

Relacións entre dobrado e furos causan problemas frecuentes cando se ignoran. Formar unha dobra demasiado preto dun furo provoca deformación que arruina a precisión dimensional. O espazamento seguro é igual ao radio da dobra máis 2,5 veces o grosor do material. Para furos de menos de 2,5 mm de diámetro, aumente este mínimo ata o dobre do grosor do material máis o radio da dobra.

Requisitos de espazamento das características impiden a distorsión que ocorre cando as operacións interfiren entre si. Os furos deben estar separados polo menos 1,5 veces o grosor do material. Para ranuras próximas a dobraduras, aumente o espazamento ata o radio da dobra máis catro veces o grosor do material.

Os furos deben estar separados polo menos 1,5× o grosor do material, e os furos próximos a dobraduras deben manter unha distancia de 2× o grosor do material máis o radio da dobra para evitar deformación.

Especificacións de planicidade a miúdo resultan sobredimensionados. Segundo Aranda Tooling, os compoñentes que requiren planicidade inferior a 0,003 polgadas poden necesitar operacións secundarias custosas. Especifique as tolerancias de planicidade só tan estrictas como o exija realmente a súa aplicación.

Principios de deseño para fabricación

Os compoñentes estampados máis exitosos xorden dunha colaboración inicial entre deseñadores e fabricantes de matrices. Como O Fabricante subliña, pequenas diferenzas na forma de acotar unha peza poden supor diferenzas significativas nos custos de ferramentas e produción.

Raios de dobrado e límites do material determinan se o seu deseño se formará limpo ou se se rachará durante a produción. O radio mínimo interior de dobrado é normalmente igual ao grosor do material para materiais brandos, aumentando ata 1,5 veces o grosor ou máis para aliaxes máis duras. A dirección do grano tamén importa: dobrar perpendicularmente á dirección do grano reduce o risco de rachaduras en materiais máis duros.

Deseño de esquinas e radios afecta tanto a formabilidade como a vida útil das ferramentas. Empregue raios de esquina xenerosos: o radio do punzón e da matriz debe ser polo menos catro veces o grosor do material para un conformado fiable. As esquinas afiadas só son posibles con materiais de 1,5 mm ou menos de grosor.

Xestión das rebabas require expectativas realistas. As rebabas son un subproduto natural das operacións de estampación, alcanzando normalmente alturas de até o 10 % do grosor do material. Deseñe a peza tendo en conta a dirección das rebabas, especificando que superficies son críticas. Evite recortes complexos e esquinas internas innecesariamente afiadas, que intensifican a formación de rebabas.

Comunicación da función das características axuda a ahorrar diñeiro e problemas. Os fabricantes de ferramentas raramente coñecen a función real de cada característica. Un furo especificado con tolerancias estreitas pode simplemente servir para colgar pezas na liña de pintura: información que podería ter permitido relaxar as tolerancias e reducir os custos. Comparta os requisitos funcionais cos seus socios especializados en matrices de estampación para venda nas proximidades o máis cedo posible no proceso.

O beneficio do deseño para a fabricación? Un exemplo do sector da iluminación de O Fabricante documentou unha redución dos custos de utillaxe do 20 % tras eliminar dimensións non esenciais e consolidar un conxunto de tres pezas nunha única peza estampada. Esa colaboración tamén reduciu o tempo de montaxe e os custos de transporte, demostrando que as conversacións sobre a fabricabilidade ofrecen beneficios moi alén da prensa de estampación.

Coa aplicación de principios sólidos de deseño, está en condicións de avaliar obxectivamente a estampación fronte a outros métodos de fabricación, coñecendo exactamente onde a estampación con matrices sobresai e onde as súas limitacións poden levarllo a optar por outras solucións.

Beneficios e compensacións da fabricación por estampación con matrices

Deseñaches a túa peza tendo en conta a súa fabricabilidade. Agora chega a pregunta crítica á que se enfrontan cada xestor de adquisicións e cada enxeñeiro: ¿é realmente a estampación por troquel a mellor opción para o teu proxecto? A resposta non é sempre afirmativa — e comprender cando a estampación sobresai e cando as alternativas son máis adecuadas pode supor unha importante aforro de tempo e diñeiro para a túa organización.

A estampación por troquel ofrece vantaxes notables, pero estes beneficios van acompañados de compensacións que merecen unha avaliación obxectiva. Examinemos ambas as caras de forma imparcial para que poidas tomar decisións de fabricación verdadeiramente informadas, baseadas nas túas necesidades específicas de produción.

Vantaxes da estampación por troquel fronte a métodos alternativos

Cando as condicións se alíñan coas súas forzas, a estampación por troquel ofrece un rendemento de fabricación que resulta realmente difícil de igualar. Estes son os aspectos que fan deste proceso tan valioso para as aplicacións axeitadas:

Repetibilidade e consistencia excepctionais considérase, quizais, a vantaxe máis convincente. Segundo Jeelix un troquel actúa como unha plantilla minuciosamente elaborada forjada en aceiro endurecido, codificando fisicamente as especificacións de deseño de modo que cada peza producida sexa virtualmente idéntica, incluso entre millóns de unidades. As modernas liñas de montaxe automatizadas requiren compoñentes perfectamente intercambiables, e o estampado con troqueis ofrece exactamente iso, con tolerancias medidas en micrómetros.

Velocidade de produción sen igual fai-se evidente unha vez que a ferramenta está en funcionamento. Mentres que a maquinaria CNC pode producir pezas en minutos, os troqueis de estampación fabrican compoñentes en segundos, ás veces mesmo en fraccións de segundo. Esta vantaxe de velocidade multiplícase nas series de alta produción, reducindo drásticamente o custo laboral por unidade e acelerando os prazos de entrega.

Aproveitamento superior do material resultados de disposicións optimizadas de tiras e estratexias de anidamento. Un deseño intelixente de estampas minimiza os desperdicios ao colocar estratexicamente as pezas sobre láminas ou bobinas de metal. Ao longo de grandes series de produción, estas aforros de material tradúcense en reducións substanciais de custos que outros procesos simplemente non poden igualar.

Calidade consistente sen dependencia do operario xurde do propio proceso. Ao contrario das operacións manuais, nas que a calidade varía segundo a habilidade e a atención do operario, as estampas producen resultados idénticos en cada golpe. Esta consistencia reduce a carga de inspección e elimina practicamente a variación de calidade que afecta aos métodos máis intensivos en mans de obra.

Operacións dentro da estampa eliminan o procesamento secundario en moitas aplicacións. As matrices progresivas poden punzar, dobrar, conformar, acuñar e incluso roscar fíos — todo dentro dunha única secuencia de produción. Cada operación eliminada do seu fluxo de traballo posterior aforra tempo de manipulación, reduce o inventario en proceso e minimiza as posibilidades de danos ou variacións dimensionais.

Comprensión do investimento en utillaxe e dos puntos de equilibrio

Agora os compromisos sinceros. As vantaxes da estampación con matrices van acompañadas de custos iniciais e restricións que a fan inadecuada para certos proxectos:

Investimento inicial significativo en utillaxe representa a barrera máis inmediata. Como observan os expertos do sector, deseñar e fabricar unha matriz complexa pode requirir un investimento que varía desde dezenas de miles ata varios centos de miles de dólares. Este compromiso de capital prodúcese antes de fabricar unha única peza viable — o que crea un risco financeiro substancial se os volumes de produción non se concretan segundo o previsto.

Prazos de entrega prolongados para o desenvolvemento das matrices enfrentar mercados de rápido movemento. O paso desde o conxelo do deseño ata a primeira inspección dun artigo adoita estenderse durante varias semanas ou moitos meses. Para sectores nos que os ciclos de vida dos produtos mídense en meses máis que en anos, esta cronoloxía de desenvolvemento pode supor perder por completo as xanelas de mercado.

Rixidez do deseño despois da finalización da ferramenta atópase atado ás súas especificacións orixinais. Unha vez que o acero endurecido é cortado e tratado termicamente, as modificacións volvense extraordinariamente caras. Detectar un fallo no deseño ou ter que cambiar de dirección baseándose nos comentarios do mercado despois de completar a matriz pode multiplicar os custos exponencialmente: unha dura penalización que impón procesos de desenvolvemento ríxidos e lineares.

Requisitos de mantemento e dependencia dunha man de obra especializada xeran consideracións operativas continuas. As matrices requiren un coidado minucioso, incluídos a limpeza, a lubrificación, a inspección e, finalmente, a reacondicionamento. Este traballo depende de ferramenteiros e construtores de matrices experimentados, profesionais cuxos números están diminuíndo, xa que as xubilacións superan a formación de novos profesionais.

Comparación da economía da estampación de chapa con alternativas

A decisión entre a estampación e as alternativas remata, en última instancia, nunha análise do punto de equilibrio. Segundo TheSupplier , a ecuación fundamental é sinxela: cando o custo das ferramentas dividido pola diferenza de custo por unidade entre as alternativas é igual ao volume de produción, alcanzouse o punto de equilibrio. Máis aló dese punto, os menores custos por unidade da estampación xeran aforros crecentes.

O corte a láser gaña cando necesitas velocidade e flexibilidade de deseño—ideal para prototipos, series piloto ou produtos con frecuentes cambios de enxeñaría. Os custos por unidade permanecen estables independentemente do volume, polo que é económico para cantidades inferiores a poucos millares de unidades.

A fresadora CNC destaca para pezas complexas tridimensionais, prototipado e aplicacións que requiren eliminación de material en vez de conformado. Ofrece unha flexibilidade de deseño semellante ao corte a láser, pero pode traballar con materiais máis grosos e geometrías máis intricadas.

A estampación con matrices domina unha vez que os volumes ascenden o suficiente para amortizar o investimento en ferramentas. O punto de transición varía segundo a complexidade da peza, pero, como aconsellan os expertos en adquisicións: comece co corte a láser para validar o seu deseño e, despois, pase á estampación cando as cantidades anuais xustifiquen o investimento e o seu deseño estea realmente definitivo.

A aproximación estratéxica? Recoñecer que estes métodos non son competidores —son ferramentas complementarias para distintas fases do ciclo de vida do seu produto. Moitos fabricantes exitosos utilizan o corte por láser ou a mecanización para o desenvolvemento e a produción inicial, e só investen en matrices de estampación despois de que os deseños se estabilicen e as previsións de volume demostraren ser fiables.

Unha vez clarificados os aspectos económicos, a súa seguinte preocupación probablemente xire arredor da garantía da calidade: como pode verificar que os compoñentes estampados cumpren consistentemente as especificacións, e qué certificacións debe esperar dos seus socios fabricantes?

Normas de Calidade e Certificacións na Estampación con Matriz

Un compoñente estampado pode parecer perfecto ao saír da prensa—pero como se verifica que realmente cumpre as especificacións? Aínda máis importante, como se asegura que a milésima peza manteña a mesma calidade que a primeira? Estas preguntas impulsan os sistemas de aseguramento da calidade que diferencian aos socios de fabricación fiables dos fornecedores de risco. Comprender as certificacións, os métodos de inspección e as tecnoloxías preditivas detrás da estampación de calidade axuda a avaliar posibles socios e a establecer expectativas axeitadas para os seus proxectos.

A calidade na estampación con matrices non se trata só de detectar defectos—trátase de previr a súa aparición desde o principio. Os fabricantes máis competentes integran a calidade en cada etapa da produción, dende o deseño inicial da matriz ata a inspección final. Examinemos os sistemas e normas que fan isto posible.

Certificacións industriais que importan

As certificacións serven como verificación por terceiros de que un fabricante implantou sistemas robustos de xestión da calidade. Aínda que os certificados por si mesmos non garanten pezas perfectas, si indican o compromiso organizativo coas súas prácticas consistentes e a mellora continua. Aquí tes o que debes buscar:

• ISO 9001: A norma fundamental de xestión da calidade aplicable en todos os sectores. Demostra a existencia de procesos documentados, o compromiso da dirección e enfoques sistemáticos para a mellora da calidade. Considera esta certificación como requisito mínimo para calquera fornecedor serio.
• IATF 16949: A norma de calidade rigorosa do sector automobilístico, baseada na ISO 9001 pero con requisitos adicionais específicos para as cadeas de suministro automobilísticas. Exixe enfoques centrados na prevención de defectos, na redución de desperdicios e na mellora continua orientada á satisfacción do cliente. É obrigatoria para a maioría dos programas de fabricantes de equipos orixinais (OEM) no sector automobilístico.
• AS9100: Certificación de xestión da calidade para a industria aeroespacial que incorpora os requisitos da norma ISO 9001 máis disposicións específicas do sector aeroespacial en materia de seguridade, fiabilidade e rastrexabilidade. Esencial para os fornecedores que prestan servizos a fabricantes de aeronaves e contratistas da defensa.
• ISO 13485: Norma de xestión da calidade para dispositivos médicos, coa acentuación na xestión de riscos, o control do deseño e o cumprimento dos requisitos reguladores. Necesaria para os fabricantes que producen compoñentes estampados para aplicacións médicas.
• NADCAP: Acreditación aeroespacial para procesos especiais que abarca operacións concretas como o tratamento térmico, as probas non destructivas e os tratamentos superficiais. Ofrece unha garantía adicional para procesos críticos de fabricación máis aló das certificacións básicas dos sistemas de calidade.

Fabricantes certificados como Shaoyi demostran o seu compromiso coa calidade mediante a certificación IATF 16949, o que indica que os seus sistemas cumpren os rigorosos requisitos que demandan os fabricantes de equipos orixinais (OEM) do sector automobilístico. Esta certificación require unha documentación extensa, auditorías periódicas e a demostración dun desempeño fronte a obxectivos de calidade medibles, proporcionando así unha garantía significativa máis aló das afirmacións publicitarias.

Control de Calidade e Métodos de Inspección

As certificacións establecen sistemas; os métodos de inspección verifican os resultados. Os programas eficaces de calidade combinan múltiples enfoques de verificación para detectar distintos tipos de defectos nas etapas apropiadas da produción.

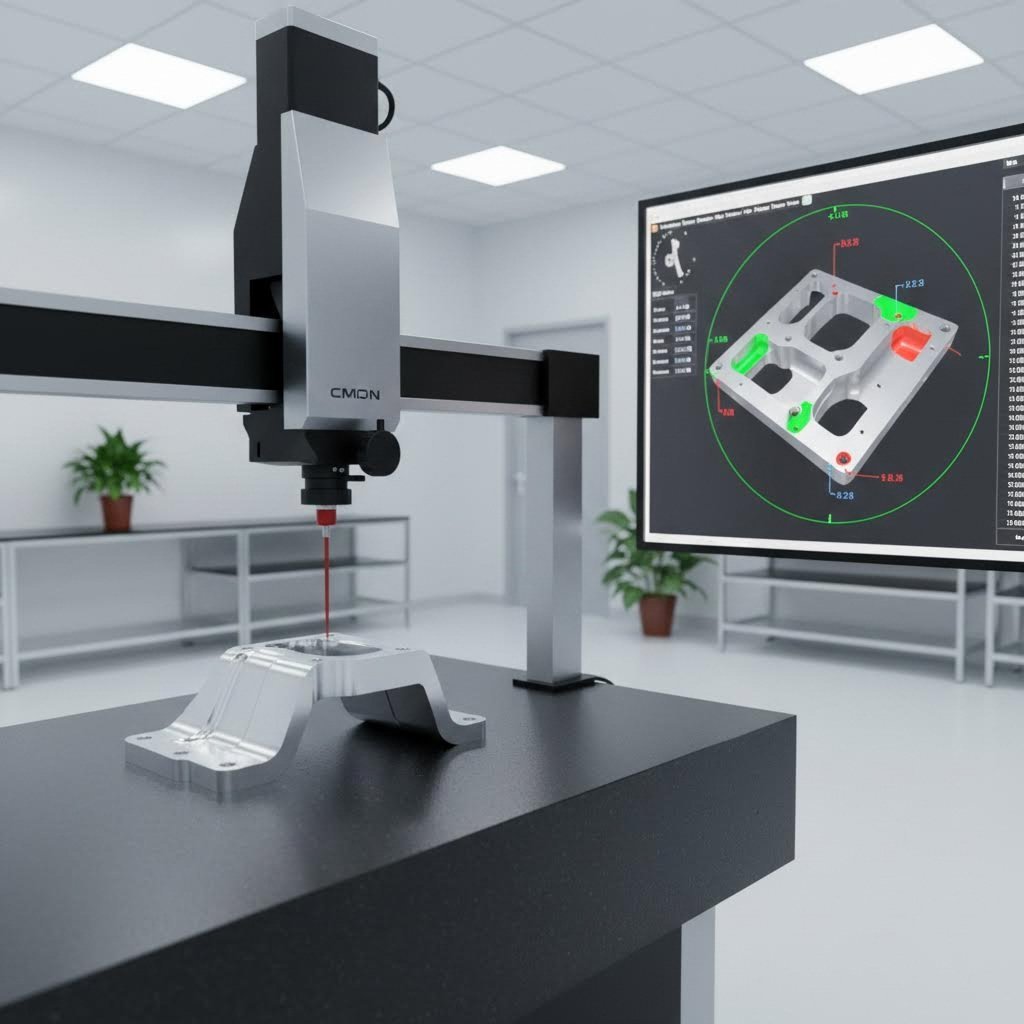

Verificación Dimensional confirma que as pezas estampadas cumpren as tolerancias especificadas. Os métodos van desde simples patróns de paso/non paso para comprobacións de produción a alta velocidade ata máquinas de medición por coordenadas (CMM) para un análisis dimensional completo. A inspección do primeiro artigo mide minuciosamente as mostras iniciais de produción fronte aos planos de enxeñaría, mentres que o control estatístico de procesos (SPC) supervisa a produción continua mediante mostras medidas en intervalos definidos.

Avaliación da calidade superficial identifica defectos visuais que as medicións dimensionais non detectan. Inspectores formados examinan as pezas en busca de raios, abolladuras, rebabas e imperfeccións na superficie, comparándoas cos criterios de aceptación definidos. Os sistemas automáticos de visión complementan cada vez máis a inspección humana, ofrecendo unha avaliación consistente á velocidade de produción e identificando as pezas cuestionables para un exame máis detallado.

Ensaio de materiais verifica que os materiais entrantes cumpran as especificacións antes de comezar a estampación. As probas de dureza, as probas de tracción e o análise químico confirmarán que as propiedades dos materiais coincidan coas ordes de compra. Esta verificación inicial evita defectos causados por materiais fóra das especificacións: problemas que resultan moi custosos de detectar despois de completar as operacións de estampación.

Probas destructivas avalia o rendemento da peza baixo condicións reais de uso. A análise transversal examina o fluxo de material e a estrutura granular. As probas de fatiga someten as mostras a ciclos repetidos de esforzo. As probas de salpicadura con sal aceleran a avaliación da corrosión. Estes métodos sacrifican pezas mostrais para obter confianza en que os compoñentes de produción funcionarán de maneira fiable durante o seu servizo.

Simulación por CAE: Prevención de defectos antes da produción

A aproximación máis económica para garantir a calidade? Prevenir os defectos antes de cortar o primeiro troquel. A simulación por enxeñaría asistida por ordenador (CAE) transformou o desenvolvemento de troqueis ao prever problemas de conformado durante ensaios virtuais, en lugar de realizar ensaios físicos caros.

De acordo co Investigación de Keysight sobre a simulación da conformación de chapa metálica a industria de estampación enfróntase a desafíos significativos coas acerías avanzadas de alta resistencia e as aleacións de aluminio que presentan magnitudes elevadas de resalte —o que fai que a precisión dimensional sexa un reto constante. Os defectos xeralmente só aparecen durante as primeiras probas físicas, cando as correccións se volven tanto lentas como custosas.

A simulación da conformación de chapa metálica resolve estes desafíos mediante:

• Predición do resalte: Modelado de como se deformarán as pezas despois de liberarse a presión de conformación, o que permite a compensación das matrices antes de cortar as ferramentas físicas
• Identificación de afinamento e roturas: Destacando as zonas nas que o material se estirará en exceso, o que posibilita modificacións no deseño ou axustes no proceso antes da produción
• Optimización dos parámetros do proceso: Proba virtual de diferentes forzas do prensachapas, velocidades de prensa e condicións de lubrificación, en lugar de facelo mediante probas físicas custosas
• Avaliación das variacións do material: Simulación de como afectan as variacións nas propiedades dentro das especificacións do material á calidade final da peza

Os fabricantes con capacidades avanzadas de simulación CAE—como o equipo de enxeñaría de Shaoyi—poden prever e evitar defectos antes de que comece a produción, conseguindo taxas máis altas de aprobación na primeira proba e reducindo as custosas iteracións que afectan ao desenvolvemento tradicional de matrices. A súa taxa do 93 % de aprobación na primeira proba demostra como a enxeñaría baseada na simulación se traduce en eficiencia práctica na produción.

O investimento nas capacidades de simulación rende beneficios durante toda a produción. Os problemas identificados durante as probas virtuais teñen un custo que é só unha fracción dos descubertos durante as probas físicas. E, dado que os deseños de vehículos van volvéndose máis complexos e os requisitos de materiais máis exigentes, a simulación pasou de ser unha vantaxe competitiva a ser unha necesidade competitiva para as operacións de estampación centradas na calidade.

Os sistemas de calidade ofrecen garantías; as certificacións demostran o compromiso; e a simulación prevén problemas antes de que ocorran. Pero estes elementos só aportan valor cando o seu socio de fabricación os implementa efectivamente. Iso leva á última pregunta crítica: como avaliar os posibles socios de estampación para atopar aqueles que realmente cumpren as súas promesas de calidade?

Seleccionar o socio adecuado para a estampación de matrices

Xa validou o seu deseño, confirmou que a estampación de matrices é economicamente viable e coñece os estándares de calidade que require a súa aplicación. Agora chega, probablemente, a decisión máis trascendental de todas: escoller quen fabricará realmente os seus compoñentes. Un socio inadecuado pode converter un proxecto ben deseñado nunha pesadilla de entregas perdidas, fallos de calidade e sobrecustes orzamentarias. Un socio axeitado convértese nunha extensión do seu equipo de enxeñaría: resolve problemas que non anticipara e ofrece resultados que superan as especificacións.

Que distingue aos socios excepcionais en estampación dos fornecedores adecuados? Raramente é só o equipamento ou o prezo. Segundo Penn United Technologies , tomar unha decisión de compra baseada exclusivamente no custo cotizado pode dar lugar a unha insatisfacción xeral co desempeño dun fornecedor —ou incluso a unha situación desastrosa. Os criterios de avaliación que figuran a continuación axudaránche a identificar socios posicionados para o éxito a longo prazo, e non só a oferta máis baixa.

Criterios clave para avaliar socios en estampación de matrices

Capacidades técnicas e equipamento forman a base de toda avaliación. A gama de tonelaxe de prensa dun fornecedor, os tamaños das súas mesas de traballo e o seu equipamento de alimentación determinan que pezas poden producir fisicamente. Pero profundice máis aló das listas de equipamento. Poden deseñar matrices de precisión internamente? Como observan os expertos do sector, un fornecedor que deseña e constrúe matrices de estampación de metal de precisión será inevitablemente moito máis cualificado para ter éxito ca un que non teña estas capacidades. A fabricación interna de ferramentas significa unha resolución de problemas máis rápida cando xurden incidencias e un coñecemento máis profundo do que fai que as matrices funcionen de forma fiable.

Experiencia no sector e historial revelar se un fornecedor entende verdadeiramente as demandas da súa aplicación. Unha empresa que serve a fabricantes de automóbiles (OEM) entende os requisitos PPAP e a carga documental que isto implica. Os especialistas en dispositivos médicos coñecen os protocolos de limpeza e as expectativas de trazabilidade. Pida estudos de caso, referencias de proxectos similares e probas de éxito con complexidade de pezas e materiais comparables. Segundo KY Hardware, a súa longa traxectoria no negocio adoita reflectir estabilidade e capacidade para cumprir as súas promesas.

Certificacións e Sistemas de Calidade proporcionar a verificación por parte dunha terceira parte da disciplina do proceso. A norma ISO 9001 establece unha xestión da calidade básica. A norma IATF 16949 demostra un rigor propio do sector automobilístico. Pero as certificacións por si soas non garanten a calidade: pregúntelle como implementan estes sistemas no seu día a día. Visite as súas instalacións. Observe aos seus técnicos de calidade en acción. Avalie o seu investimento en equipos de inspección. Segundo Penn United, ver o seu sistema de calidade en funcionamento é probablemente a mellor forma de avaliar a atención dun fornecedor ao control do proceso.

Velocidade de prototipado e apoio de enxeñaría afectan dramaticamente o seu cronograma de desenvolvemento. Con que rapidez pode un posible parceiro entregar pezas mostrais para validación? Fornecedores competentes como Shaoyi ofrecer prototipado rápido en tan só 5 días — unha capacidade que acelera os ciclos de desenvolvemento e permite iteracións de deseño máis rápidas. Igual de importante: ¿o seu equipo de enxeñaría implica-se proactivamente coa retroalimentación sobre deseño para fabricación, ou simplemente fai orzamentos do que vostede envía? Segundo Rotation Engineering, un apoio enxeñado e de deseño optimizado axuda ás empresas a desenvolver produtos personalizados para obter unha fabricación óptima e rentable.

Capacidade de produción e escalabilidade determinar se un socio pode crecer xunto cos seus requisitos. Avalie a súa utilización actual e como xestionan a programación da produción. ¿Poden pasar de cantidades de prototipo a produción en volumes altos sen degradación da calidade? ¿Ofrecen programas de xestión de inventario como Kanban ou entrega «xusto a tempo» (Just-in-Time) que reducen a súa carga de almacenaxe? Un fornecedor limitado polos volumes actuais convértese nun estrangulamento á medida que o seu produto ten éxito.

Desde o prototipo ata a parcería en produción

As mellores relacións con fornecedores van moi aló do simple aprovisionamento transaccional. Os verdadeiros socios colaboran durante todo o desenvolvemento das ferramentas, comparten coñecementos que melloran os seus deseños e comunican proactivamente cando xurden dificultades.

Comunicación e Colaboración a calidade predí, con frecuencia, os resultados dos proxectos de forma máis fiable ca as especificacións técnicas. Preste atención ao comportamento do fornecedor durante o proceso de cotización. Como observa Penn United, un fornecedor que fai preguntas detalladas sobre a calidade da peza, as súas características principais e as tolerancias normalmente supera as expectativas no que respecta á atención aos detalles. Os fornecedores que simplemente presentan unha cotización sen facer preguntas poden carecer do compromiso necesario para proxectos complexos.

Consideracións xeográficas e da cadea de suministro afectan á loxística, á comunicación e á xestión de riscos. Os fornecedores nacionais ofrecen normalmente tempos de resposta máis rápidos, colaboración máis sinxela e menor complexidade no transporte. Os socios internacionais poden ofrecer vantaxes de custo, pero introducen prazos de entrega máis longos, dificultades na comunicación e vulnerabilidades na cadea de subministro. Avalíe o custo total de propiedade —incluídos o frete, os custos de almacenaxe de inventario e o risco de interrupción— e non só o prezo unitario.

Capacidade de operacións secundarias simplifica a súa cadea de subministro cando os socios se encargan de operacións alén da estampación. A limpeza, a galvanización, o tratamento térmico, a montaxe e o empaquetado personalizado realizados polo seu fornecedor de estampación eliminan a necesidade de logística entre fornecedores e reducen os riscos de danos por manipulación. Segundo Penn United, un fornecedor con estas capacidades dá lugar normalmente a importantes aforros nos custos logísticos globais da cadea de subministro.

Preguntas que facer aos posibles fornecedores de estampación de matrices

Antes de comprometerse con unha parcería, utilice esta lista de comprobación para asegurarse de que recolleu a información necesaria para tomar unha decisión fundamentada:

• Cantos anos leva producindo compoñentes estampados de precisión, e en qué sectores traballa principalmente?
• Deseña e fabrica as matrices internamente, ou subcontrata a ferramentaría a terceiros?
• Qué certificacións de calidade posúe, e cando foi auditado por última vez?
• Cal é o seu prazo de entrega habitual desde a aprobación do deseño ata a inspección do primeiro prototipo?
• Pode facilitar referencias de clientes con complexidade de pezas e requisitos de volume similares?
• Cómo xestiona os cambios de enxeñaría despois de completar a ferramentaría?
• Qué equipamento de inspección utiliza, e cómo documenta os datos de calidade?
• Ofrece programas de mantemento de matrices, e qué inclúen?
• Qué operacións secundarias pode realizar internamente ou mediante socios xestionados?
• Como rastrexan e informan sobre o rendemento na entrega a tempo?
• Cal é o seu proceso para abordar problemas de calidade ou non conformidades?
• Poden apoiar programas de xestión de inventario como Kanban ou entregas JIT?

As respostas a estas preguntas—xunto coas visitas ás instalacións, as comprobacións de referencias e a avaliación de mostras—ofrecen a imaxe completa necesaria para seleccionar un parceiro, e non só un fornecedor. Dediquen tempo a unha avaliación minuciosa desde o principio. O investimento na debida dilixencia rende beneficios durante anos de produción, evitando as disrupcións onerosas que inevitabelmente seguen a unha mala selección de fornecedores.

Preguntas frecuentes sobre produtos estampados con troquel

1. Que son os produtos estampados con troquel e como se fabrican?

Os produtos estampados son compoñentes metálicos creados mediante conformación en frío, na que láminas metálicas planas se colocan entre matrices especializadas e se prensan para obter formas precisas. O proceso emprega operacións como corte, punzonado, dobrado, conformado e estirado para transformar o metal bruto en pezas acabadas. Unha prensa de estampación aplica unha forza controlada mediante un sistema de punzón e matriz, provocando unha deformación plástica permanente sen fracturar o material. Esta técnica produce todo tipo de pezas, desde pequenos conectores electrónicos ata grandes paneis de carrocería automobilística, con excepcional consistencia e repetibilidade en series de produción de gran volume.

2. Que materiais se utilizan habitualmente para compoñentes estampados?

Os materiais máis comúns inclúen o acero ao carbono para compoñentes estruturais debido á súa resistencia e a súa asequibilidade, o acero inoxidable (grados 304L, 316 e 301) para aplicacións resistentes á corrosión no sector médico e na industria alimentaria, e as aleacións de aluminio (6061, 2024 e 5052) para pezas lixeiras destinadas á aeronáutica e á automoción. O cobre e o latón destácanse nas aplicacións eléctricas que requiren alta condutividade, mentres que as aleacións especiais como o Inconel, o titánio e o Hastelloy soportan temperaturas extremas e ambientes corrosivos. A selección do material depende de factores como a resistencia á tracción, a ductilidade, a resistencia á corrosión, os requisitos de condutividade e as consideracións de custo.

3. Cal é a diferenza entre estampación con matriz progresiva, composta e de transferencia?

A estampación con matrices progresivas realiza múltiples operacións secuenciais mentres unha tira continua de metal avanza a través de estações, sendo ideal para a produción en gran volume de pezas pequenas e medias. A estampación con matrices compostas executa múltiples operacións nunha soa pasada da prensa de forma simultánea, sendo especialmente adecuada para pezas planas e máis sinxelas, como arandelas e juntas, con custos de ferramentas máis baixos. A estampación con matrices de transferencia separa inmediatamente as pezas en bruto e utiliza dedos mecánicos para mover as pezas individuais entre estações, o que permite fabricar compoñentes de maior tamaño e geometrías complexas, incluídas características de estirado profundo que non se poden obter coas matrices progresivas. O volume de produción, a complexidade da peza e o orzamento determinan a opción óptima.

4. Que industrias utilizan con máis frecuencia produtos estampados con matrices?

A fabricación automotriz representa o consumidor máis grande, utilizando compoñentes estampados para paneis de carrocería, soportes estruturais e pezas do sistema de transmisión. A electrónica depende de conectores estampados, blindaxes contra interferencias electromagnéticas (EMI) e disipadores de calor. Os dispositivos médicos incorporan instrumentos cirúrxicos estampados, compoñentes para implantes e sistemas de administración de fármacos. A industria aeroespacial utiliza aluminio e titano estampados para pezas estruturais lixeiras e carcacas de aviónica. Os fabricantes de bens de consumo producen carcacas de electrodomésticos, ferraxería e compoñentes de mobles mediante estampación. As aplicacións na construción inclúen fixacións estruturais, accesorios eléctricos e compoñentes de sistemas de calefacción, ventilación e aire acondicionado (HVAC). Este proceso domina sempre que se requiren precisión, repetibilidade e rendemento económico á escala.

5. Como elixir o socio adecuado en estampación de matrices para o meu proxecto?

Avaliar as capacidades técnicas, incluído o deseño interno de matrices e a fabricación de ferramentas, o que indica unha maior capacidade de resolución de problemas. Verificar a experiencia relevante no sector e solicitar referencias de proxectos similares. Confirmar as certificacións de calidade, como a ISO 9001 ou a IATF 16949 para aplicacións automotrices, e observar os seus sistemas de calidade en funcionamento durante as visitas ás instalacións. Avaliar a velocidade de prototipado: socios competentes, como Shaoyi, ofrecen prototipado rápido en tan só 5 días. Considerar a capacidade de produción para garantir a escalabilidade, as capacidades de operacións secundarias para simplificar a súa cadea de suministro e a calidade da comunicación durante o proceso de cotización. Dar prioridade a socios que formulen preguntas detalladas sobre os seus requisitos, en vez de limitarse a cotizar os planos presentados.
