Gestanzter Stahl oder Guss? Der unentbehrliche Leitfaden zur Identifikation von Querlenkern

Zusammenfassung

Ein aus Stahlblech gestanzter Querlenker ist ein gängiges Fahrwerksteil, das durch Pressen, Schneiden und Verschweißen von Stahlblechen hergestellt wird. Man erkennt einen solchen gestanzten Stahlquerlenker leicht an seiner glatter Oberfläche und als sichtbaren Schweißnaht an der die Einzelteile miteinander verbunden sind. Diese Bauweise unterscheidet sich von massiven gegossenen oder geschmiedeten Querlenkern, die aus einem einzigen Metallstück bestehen und typischerweise eine rauere, strukturierte Oberfläche ohne Schweißnähte aufweisen.

Identifizierung Ihres Querlenkers: Eine Schritt-für-Schritt-Anleitung

Die Bestimmung des Typs des Querlenkers an Ihrem Fahrzeug, insbesondere bei beliebten Trucks wie dem Chevrolet Silverado oder GMC Sierra, ist der wichtigste Schritt, bevor Sie Ersatzteile oder ein Lift-Kit bestellen. Eine falsche Wahl kann zu inkompatiblen Teilen und verschwendeter Zeit führen. Jeder Typ – gestanzter Stahl, gegossener Stahl und geschmiedeter Stahl – hat ein charakteristisches Aussehen, das mit seinem Herstellungsverfahren zusammenhängt.

Das Verständnis der Herstellungsweise ist der Schlüssel, um sie voneinander zu unterscheiden. Gestanzter Stahl arme werden aus Blech hergestellt, das zugeschnitten, zu einer Form gebogen (oft wie zwei C-Profile) und anschließend miteinander verschweißt wird. Gussstahl arme werden durch Gießen von flüssigem Stahl in eine Form hergestellt, wodurch ein einziges, massives Stück entsteht. Gefertigtes Stahl arme werden hergestellt, indem ein massiver Stahlblock erhitzt und unter extremem Druck in die gewünschte Form gepresst wird, wodurch die Metallkornstruktur ausgerichtet wird und außergewöhnliche Festigkeit entsteht.

Befolgen Sie diesen einfachen Dreischritt, um Ihre Querlenker eindeutig zu identifizieren:

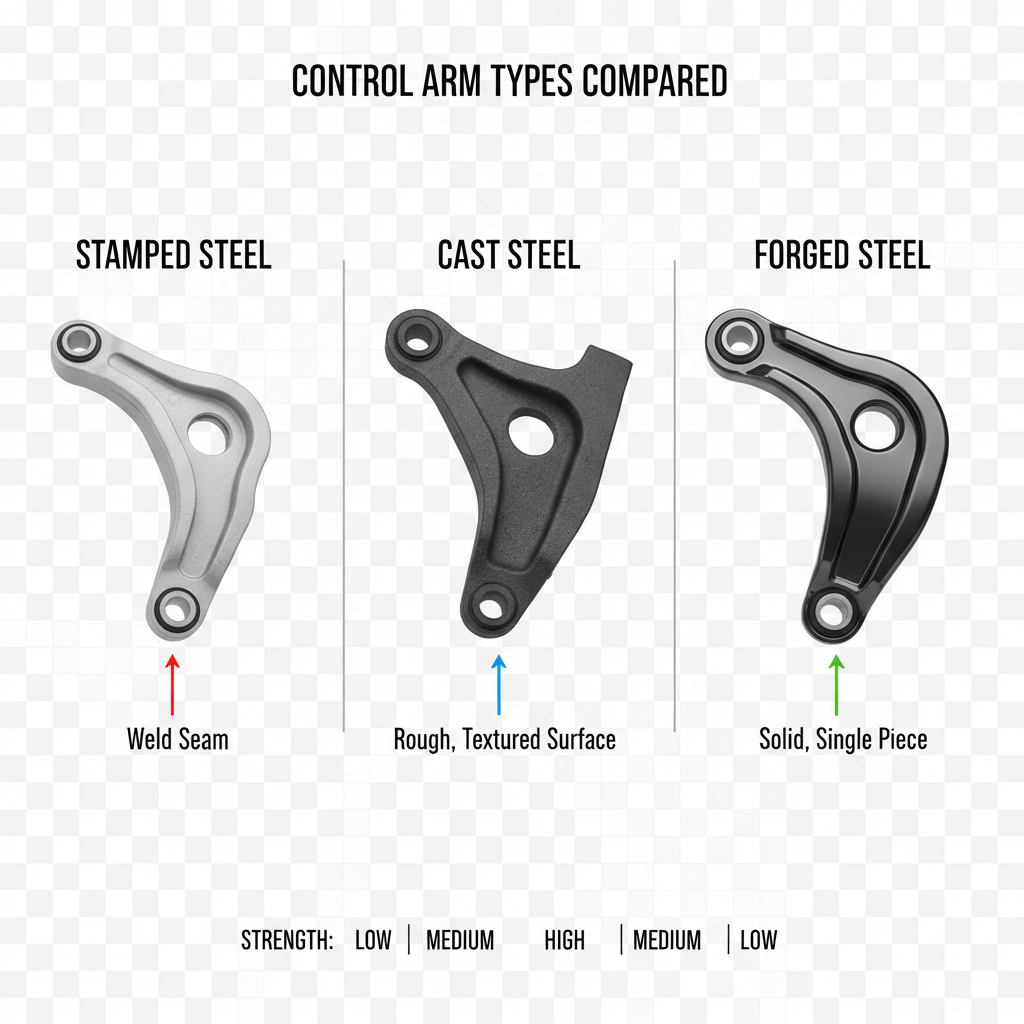

1. Führen Sie eine visuelle Prüfung durch: Dies ist die zuverlässigste Methode. Untersuchen Sie Oberfläche und Kanten des Armes genau. Ein gestanzter Stahlarm weist eine deutliche schweißnaht entlang seiner Länge auf, wo die Metallplatten zusammengefügt wurden. Außerdem hat er eine relativ glatte Oberfläche. Im Gegensatz dazu weist ein gegossener Arm keine Schweißnähte auf, dafür jedoch möglicherweise eine dünne, raue Linie, die sogenannte gussnaht oder Trennlinie, an der die beiden Hälften der Gussform zusammengetroffen sind. Geschmiedete Arme sind typischerweise am saubersten und erscheinen wie ein einziges, massives Metallstück.
2. Oberfläche und Form untersuchen: Gestanzte Stahlarme sehen oft konstruiert oder hohl aus, als wären zwei Metallteile miteinander verbunden. Gussarme weisen eine deutlich raue, poröse oder strukturierte Oberflächenbeschaffenheit auf, die vom Gießverfahren herrührt. Ein Magnet haftet sowohl an gestanzten als auch an gegossenen Stahlarmen, kann aber helfen, diese von Aluminiumgussarmen zu unterscheiden, die nicht magnetisch sind und ebenfalls in vielen GM-Trucks verwendet wurden.
3. Führen Sie den „Klopf-Test“ durch: Obwohl weniger wissenschaftlich, verwenden viele Mechaniker diesen schnellen Test. Klopfen Sie mit einem Schraubenschlüssel oder einem anderen metallischen Werkzeug gegen den Querlenker. Ein hohler, pingähnlicher Klang deutet oft auf einen gestanzten Stahlarm hin, während ein massiver, dumpfer Ton auf einen dichten Guss- oder Schmiedearm schließen lässt.

Vergleich auf einen Blick

Verwenden Sie diese Tabelle, um die wichtigsten Merkmale der einzelnen Querlenkertypen schnell zu vergleichen.

Stanzstahl-Querlenker: Festigkeit, Haltbarkeit und häufige Bedenken

Stanzstahl-Querlenker sind aufgrund der geringeren Herstellungskosten und des geringeren Gewichts, was zur Kraftstoffeffizienz beitragen kann, die Standardwahl vieler Hersteller. Für serienmäßige Fahrzeuge im Alltagsbetrieb sind sie im Allgemeinen ausreichend und erfüllen ihre Funktion problemlos. Es ist jedoch wichtig, ihre Grenzen zu kennen, insbesondere bei Fahrzeugmodifikationen oder Einsatz in anspruchsvollen Anwendungen.

Der Hauptnachteil von gestanztem Stahl ist die relative Festigkeit im Vergleich zu geschmiedeten Alternativen. Der Schmiedeprozess erzeugt eine durchgängige Kornstruktur, die der Form des Bauteils folgt, was zu einer höheren Festigkeit und besseren Ermüdungsbeständigkeit führt. Gestanzte Arme sind verschweißte Baugruppen und weisen potenzielle Schwachstellen an den Nähten auf. Einige Anwender berichteten über höhere Ausfallraten, insbesondere bei den Kugelgelenken. Wie in einigen Fahrzeugforen angemerkt wurde, können bestimmte Konstruktionen aus gestanztem Stahl für obere Querlenker das Kugelgelenk bei einem Ausfall nicht ausreichend halten, was ein erhebliches Sicherheitsrisiko darstellt. Daher ist die Inspektion der Kugelgelenke eine entscheidende Wartungsmaßnahme bei Fahrzeugen mit diesen Armen.

Die Zuverlässigkeit eines gestanzten Bauteils hängt stark vom Fertigungsprozess ab. Expertenfirmen im Bereich Automotive-Stanzen, wie Shaoyi Metal Technology , verwenden fortschrittliche Simulationen und Präzisionsformen, um Festigkeit und Konsistenz sicherzustellen, was für Fahrwerksteile entscheidend ist. Eine hochwertige Fertigung kann einige der inhärenten Schwächen des Designs ausgleichen, aber der grundsätzliche Unterschied in der Festigkeit im Vergleich zu einem geschmiedeten Bauteil bleibt bestehen.

Vorteile

• Geringere Kosten: Günstiger in der Herstellung, wodurch sie eine kostengünstige OEM- und Ersatzlösung darstellen.
• Leichteres Gewicht: Ein geringeres ungefedertes Gewicht kann die Fahrkomfort und Effizienz leicht verbessern.

Nachteile

• Geringere Festigkeit: Nicht so stark oder langlebig wie gegossener oder geschmiedeter Stahl, weshalb sie weniger für Beanspruchung im Schwerlasteinsatz geeignet sind.
• Möglicher Schweißnahtversagen: Die geschweißten Nähte können unter extremer Belastung zu Versagensstellen werden.
• Achsgelenk-Bedenken: Einige Konstruktionen wurden aufgrund einer schlechten Halterung des Kugelgelenks bei Ausfall bemängelt.

Letztendlich hängt die Entscheidung, ob man bei Stahlblech bleibt oder ein Upgrade vornimmt, von der Nutzung ab. Für ein Standard-Fahrzeug im Alltagseinsatz ist ein hochwertiger OEM-ähnlicher Ersatz aus Stanzstahl oft ausreichend. Wenn Sie jedoch einen erhöhten Lkw fahren, häufig im Gelände unterwegs sind oder schwere Lasten ziehen, ist die Umrüstung auf einen stabileren geschmiedeten oder aus Rohrstahl gefertigten Querlenker eine stark empfohlene Investition in Sicherheit und Haltbarkeit.

Austausch und Kompatibilität: Häufige Fehler vermeiden

Die richtige Auswahl eines Ersatz-Querlenkers geht über das bloße Abgleichen des Teils mit Modell und Baujahr Ihres Fahrzeugs hinaus. Wie viele Besitzer von GM-Lkws erfahren mussten, wird die Kompatibilität oft durch die spezifische Kombination von Querlenkern und Lenkknickgelenken bestimmt, die werkseitig verbaut wurden. Genau hier scheitern viele Heimwerkerprojekte.

Für die Modelle Chevrolet Silverado und GMC Sierra 1500 der Jahre 2014–2016 verwendete GM unterschiedliche Materialien sowohl für die Querlenker als auch für die Lenkknickgelenke, was zu einer verwirrenden Mischung an Teilen führte. Laut einer Analyse von fachexperten für Fahrwerke bei ReadyLIFT , das entscheidende Problem ist die Größe der Kugelgelenkbohrung. Stanzstahl- und Aluminiumgusslenker wurden in der Regel mit Achsschenkeln kombiniert, die eine größere Öffnung für das Kugelgelenk aufweisen. Im Gegensatz dazu wurden Gussstahllenkergestänge mit Stahlschenkeln verwendet, die eine kleinere Öffnung für das Kugelgelenk haben. Das bedeutet, dass ein neuer Lenker über ein Kugelgelenk verfügen muss, das zu Ihrem ursprünglichen Achsschenkel passt.

Aus diesem Grund geben Teilehändler wie AmericanTrucks ausdrücklich an, dass ein bestimmtes Teil nur für Modelle „Mit Stanzstahllenkern“ geeignet ist. Sie stellen sicher, dass Sie den richtigen Kegelfuß für das Kugelgelenk Ihres Fahrzeugs erhalten. Wenn Sie diesen Hinweis ignorieren, erhalten Sie ein Teil, das einfach nicht passt, was zu erheblicher Frustration führt.

Um falsche Bestellungen zu vermeiden, befolgen Sie diese Checkliste:

1. Identifizieren Sie Ihre derzeitigen Lenker: Nutzen Sie die Anleitung aus dem ersten Abschnitt, um festzustellen, ob Sie gestanzte Stahllenkergestänge, Gussstahllenker oder Aluminiumgusslenker haben. Dies ist der wichtigste Schritt.
2. Überprüfen Sie die Fahrzeugdetails: Bestätigen Sie genau Jahr, Marke, Modell und Antriebsart (2WD oder 4WD) Ihres Trucks.
3. Lesen Sie die Produktbeschreibungen sorgfältig durch: Achten Sie genau auf die Passformhinweise. Achten Sie auf Formulierungen wie „Passt für Modelle mit originalen gestanzten Stahlarmen“ oder „Für Fahrzeuge mit Stahlgelenkzapfen nur.“
4. Planen Sie Modernisierungen ein: Wenn Sie von gestanzten Stahlarmen auf einen stärkeren Aftermarket-Arm aufrüsten (wie beispielsweise die Rohroptionen, die von Anbietern wie Classic Performance Products angeboten werden), stellen Sie sicher, dass das neue Kit für Ihren spezifischen Gelenkzapfentyp ausgelegt ist oder ein kompatibles neues Kugelgelenk enthält.
5. Falls unklar, nachfragen: Wenn Sie unsicher sind, wenden Sie sich vor dem Kauf an den technischen Support des Herstellers oder an eine vertrauenswürdige Fachwerkstatt.

Häufig gestellte Fragen

1. Was ist ein gestanzter Stahl-Querlenker?

Ein gestanzter Stahl-Querlenker ist ein Fahrwerksbauteil, das durch Stanzen, Schneiden und Schweißen von Stahlblechen in die gewünschte Form hergestellt wird. Dieses Verfahren ist kostengünstig und erzeugt ein leichtes Bauteil, weshalb es von Automobilherstellern häufig für Erstausrüstungen verwendet wird. Solche Arme sind typischerweise an ihrer glatten Oberfläche und einer sichtbaren Schweißnaht erkennbar.

2. Was ist der Unterschied zwischen gestanzten und geschmiedeten Querlenkern?

Der Hauptunterschied liegt in ihrem Herstellungsverfahren und der daraus resultierenden Festigkeit. Gestanzte Querlenker werden aus mehreren Blechteilen zusammengesetzt und verschweißt. Geschmiedete Querlenker werden hergestellt, indem ein einzelnes, massives Stahlstück erhitzt und unter enormem Druck in die gewünschte Form gebracht wird. Dieser Schmiedeprozess richtet das innere Gefüge des Metalls aus, wodurch geschmiedete Querlenker deutlich fester, langlebiger und widerstandsfähiger gegen Belastung und Ermüdung sind als ihre gestanzten Pendants.
