Fehlerfreie Bauteile erreichen: Formenkonstruktion für optimale Materialflussführung

Zusammenfassung

Ein effektives Werkzeugdesign für einen optimalen Materialfluss ist eine entscheidende ingenieurtechnische Disziplin, die darauf abzielt, ein Werkzeug zu schaffen, welches sicherstellt, dass sich das Material gleichmäßig, reibungslos und vollständig formt. Die Beherrschung dieses Prozesses ist entscheidend, um häufige Fertigungsfehler wie Rissbildung oder Verknitterung zu vermeiden, Materialabfall zu minimieren und kontinuierlich hochwertige Bauteile mit präzisen, reproduzierbaren Abmessungen herzustellen. Der Erfolg hängt von einem tiefen Verständnis der Konstruktionsparameter, Materialeigenschaften und Prozesssteuerungen ab.

Grundlegende Prinzipien des Materialflusses im Werkzeugdesign

Im Kern ist der Werkzeugbau die Grundlage der modernen Serienfertigung und verwandelt flache Metallbleche in komplexe dreidimensionale Bauteile, von einer Autotür bis hin zu einem Smartphone-Gehäuse. Materialfluss bezeichnet die Bewegung und Verformung dieses Metalls, während es innerhalb des Werkzeugs geformt wird. Ein optimaler Materialfluss ist nicht nur ein Ziel, sondern eine grundlegende Voraussetzung für eine hochwertige und kosteneffiziente Fertigung. Er bestimmt unmittelbar die Präzision, strukturelle Integrität und Oberflächenqualität des Endprodukts. Wenn der Fluss kontrolliert und gleichmäßig ist, entsteht ein makelloses Bauteil, das exakte Toleranzen erfüllt. Umgekehrt führt ein schlechter Fluss zu einer Vielzahl kostenintensiver und zeitaufwändiger Probleme.

Die gesamte Disziplin folgt der Philosophie des Design for Manufacturing and Assembly (DFMA), die darauf abzielt, Teile zu entwickeln, die effizient und zuverlässig hergestellt werden können. Diese expertenorientierte Denkweise verlagert den Fokus von der bloßen Konstruktion eines funktionsfähigen Bauteils hin zur Entwicklung eines Bauteils, das sich nahtlos in den Produktionsprozess integriert. Eine schlecht konstruierte Matrize, die das Material behindert, reißt oder ungleichmäßig dehnt, erzeugt zwangsläufig fehlerhafte Teile, was zu höheren Ausschussraten, Produktionsverzögerungen und möglichen Werkzeugbeschädigungen führt. Daher ist das Verständnis und die Kontrolle des Materialflusses der erste und wichtigste Schritt bei jedem erfolgreichen Matrizenentwicklungsprojekt.

Der Kontrast zwischen gutem und schlechtem Materialfluss ist deutlich. Guter Fluss zeichnet sich durch eine gleichmäßige, vorhersehbare und vollständige Füllung des Formhohlraums aus. Das Material dehnt und staucht sich exakt wie vorgesehen, was zu einem fertigen Bauteil mit einheitlicher Dicke und ohne strukturelle Schwächen führt. Schlechter Materialfluss hingegen zeigt sich in sichtbaren Fehlerstellen. Fließt das Material zu schnell oder ohne ausreichenden Widerstand, kann es zu Faltenbildung kommen. Wird es zu stark gedehnt oder bleibt an einer scharfen Ecke hängen, kann es reißen oder brechen. Diese Fehler sind fast immer auf ein grundlegendes Missverständnis oder eine falsche Berechnung des Materialverhaltens unter Druck innerhalb der Form zurückzuführen.

Wesentliche Konstruktionsparameter zur Steuerung des Materialflusses

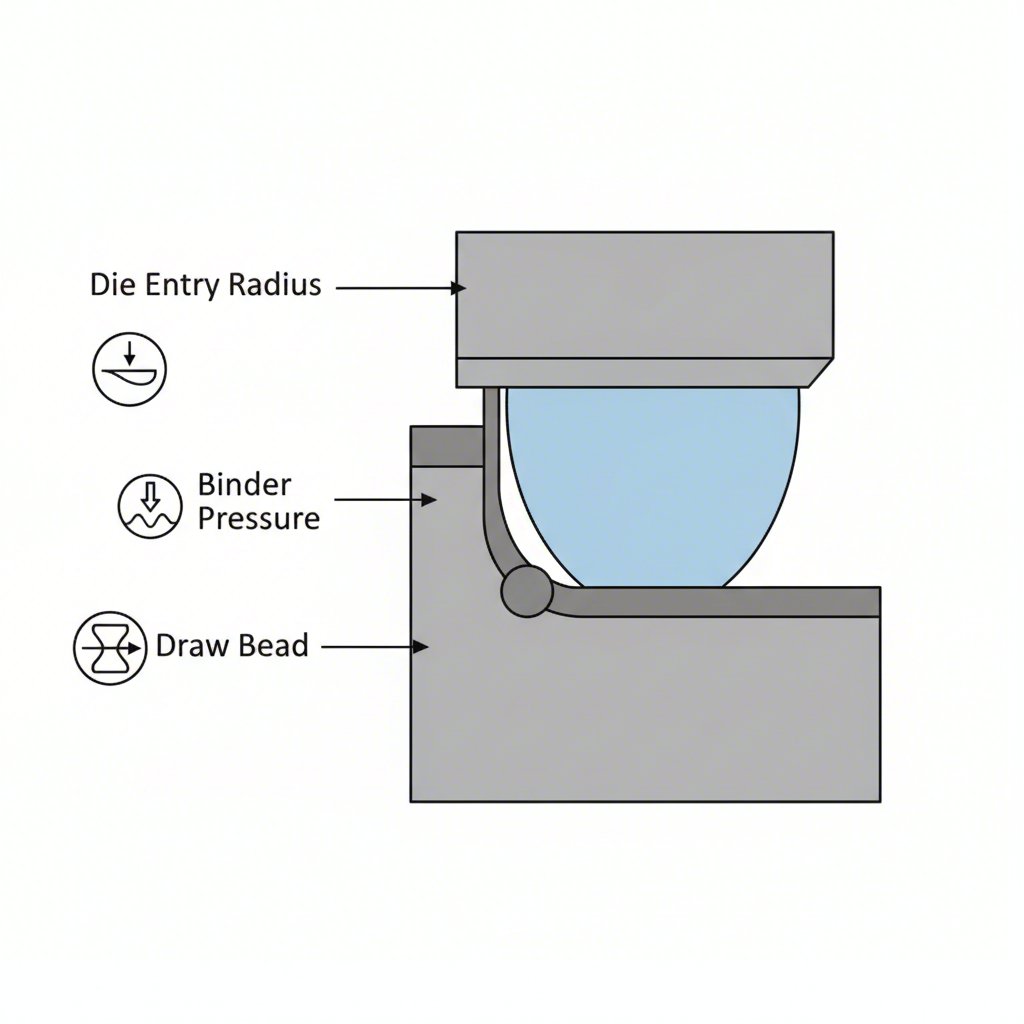

Die Fähigkeit eines Konstrukteurs, einen optimalen Materialfluss zu erreichen, beruht auf der präzisen Beeinflussung zentraler geometrischer Merkmale und Prozessvariablen. Diese Parameter wirken als Steuerhebel, um das Metall in seine Endform zu leiten. Bei Tiefziehprozessen ist die einlaufradius der Matrize ist von größter Bedeutung; ein zu kleiner Radius konzentriert die Spannung und verursacht Risse, während ein zu großer Radius eine unkontrollierbare Materialbewegung ermöglicht, was zur Bildung von Falten führt. Ebenso muss der binderkraft —die Kraft, die das Metallblech an Ort und Stelle hält—genau kalibriert sein. Zu geringer Druck führt zu Faltenbildung, während zu hoher Druck den Materialfluss behindert und dazu führen kann, dass das Bauteil bricht.

Bei Strangpressverfahren verlassen sich Konstrukteure auf unterschiedliche Parameter, um dasselbe Ziel eines gleichmäßigen Flusses zu erreichen. Ein wichtiges Hilfsmittel ist die lagerlänge , also die Länge der Oberfläche innerhalb der Matrizenöffnung, entlang der das Aluminium strömt. Wie Experten bei Gemini Group ausführen, erhöhen längere Lagerlängen die Reibung und verlangsamen den Materialfluss. Diese Technik dient dazu, die Austrittsgeschwindigkeit über das Profil hinweg auszugleichen, sodass dickere Abschnitte (die natürlicherweise schneller fließen möchten) verlangsamt werden, um sich der Geschwindigkeit dünnerer Abschnitte anzupassen. Dadurch wird Verziehen und Verformung des endgültigen stranggepressten Teils vermieden.

Weitere kritische Parameter beinhalten die strategische Verwendung von ziehnut im Stanzprozess, bei denen es sich um Rillen auf der Halteroberfläche handelt, die das Material zum Biegen und Entbiegen zwingen und so einen Widerstand erzeugen, um dessen Eintritt in den Formhohlraum zu kontrollieren. Die pressgeschwindigkeit muss ebenfalls sorgfältig geregelt werden, da eine zu hohe Geschwindigkeit die Dehnrate des Materials überschreiten und Risse verursachen kann. Das Zusammenspiel dieser Faktoren ist komplex, und ihre Anwendung unterscheidet sich erheblich zwischen Prozessen wie dem Stanz- und dem Strangpressverfahren. Dennoch bleibt das zugrundeliegende Prinzip gleich: Widerstand kontrollieren, um eine gleichmäßige Bewegung zu erreichen.

Materialeigenschaften und deren Einfluss auf den Fluss

Die Auswahl des Rohmaterials legt die grundlegenden Regeln und Grenzen für jedes Werkzeugdesign fest. Die inhärenten Eigenschaften eines Materials bestimmen, wie es sich unter den enormen Kräften der Umformung verhält, und definieren, was möglich ist. Die wichtigste Eigenschaft ist vERFORMBARKEIT , oder Umformbarkeit, die misst, wie stark ein Material gedehnt und verformt werden kann, ohne zu brechen. Hochduktilen Werkstoffe wie bestimmte Aluminiumlegierungen oder Stähle in Tiefziehqualität sind fehlertolerant und ermöglichen die Herstellung komplexer Formen. Im Gegensatz dazu sind hochfeste Stähle, obwohl sie Gewichtseinsparungen bieten, weniger duktil und erfordern größere Biegeradien sowie eine sorgfältige Prozesssteuerung, um Rissbildung zu vermeiden.

Technische Kennwerte wie der N-Wert (Verfestigungsexponent) und R-Wert (Plastizitätsverhältnis) liefern Ingenieuren präzise Daten zur Umformbarkeit eines Werkstoffs. Der N-Wert zeigt an, wie gut sich ein Metall beim Dehnen verfestigt, während der R-Wert dessen Widerstand gegen Dickenabnahme beim Tiefziehen widerspiegelt. Ein tiefes Verständnis dieser Werte ist entscheidend, um das Werkstoffverhalten vorherzusagen und einen Werkzeugstempel zu konstruieren, der mit dem Werkstoff harmoniert und nicht gegen ihn arbeitet.

Bei der Auswahl des besten Materials für die Herstellung von Werkzeugen selbst sind Haltbarkeit und Verschleißfestigkeit entscheidend. Schnellarbeitsstähle, insbesondere Sorten wie 1.2379, sind aufgrund ihrer Härte und Maßhaltigkeit nach der Wärmebehandlung eine klassische Wahl. Für Anwendungen mit extremen Temperaturen oder hoher Beanspruchung, wie beim Druckgießen oder Massenumschmieden, wolframkarbid wird aufgrund seiner außergewöhnlichen Härte und Hitzebeständigkeit häufig eingesetzt. Letztlich erfordert die Wahl sowohl des Werkstückmaterials als auch des Werkzeugmaterials Abwägungen zwischen Leistung, Umformbarkeit und Kosten. Ein Konstrukteur muss den Wunsch nach einem leichten, hochfesten Endteil mit den physikalischen Gegebenheiten und den Kosten zur Formgebung dieses Materials in Einklang bringen.

Einsatz von Simulation und Technologie zur Optimierung des Fließverhaltens

Die moderne Werkzeugkonstruktion hat die traditionelle Versuch-und-Irrtum-Methode hinter sich gelassen und setzt auf fortschrittliche Technologien, um den Materialfluss bereits vor dem ersten Stahlschnitt vorherzusagen und zu optimieren. Der Ausgangspunkt bildet das computergestützte Design (CAD), doch die eigentliche Optimierung erfolgt mithilfe von Simulationssoftware zur Finite-Elemente-Analyse (FEA). Mit Tools wie AutoForm und Dynaform können Ingenieure eine vollständige „virtuelle Probefertigung“ des Umformprozesses durchführen. Diese Software modelliert die enormen Drücke, Temperaturen und Materialverhalten innerhalb des Werkzeugs und ermöglicht eine detaillierte digitale Vorhersage, wie sich das Metall verformt, dehnt und komprimiert.

Dieser simulationsbasierte Ansatz bietet unschätzbare Einblicke. Er kann häufige Fehler wie Faltenbildung, Rissbildung, Rückfederung und ungleichmäßige Wanddicke genau vorhersagen. Indem diese potenziellen Schwachstellen bereits im digitalen Bereich identifiziert werden, können Konstrukteure die Werkzeuggeometrie schrittweise anpassen – beispielsweise durch Modifizierung von Radien, Anpassung der Falzformen oder Änderung des Halterdrucks – bis die Simulation einen gleichmäßigen, einheitlichen Materialfluss zeigt. Diese vorausschauende Konstruktion spart enorme Zeit- und Kostenaufwände, da der Bedarf an kostspieligen und zeitaufwändigen physischen Prototypen und Werkzeugänderungen entfällt.

Führende Hersteller betrachten diese Technologie heute als unverzichtbare Best Practice bei der Entwicklung komplexer Bauteile, insbesondere in anspruchsvollen Bereichen wie der Automobilindustrie. Unternehmen, die auf hochpräzise Komponenten spezialisiert sind, setzen beispielsweise stark auf solche Simulationen. Wie bereits von Shaoyi (Ningbo) Metal Technology Co., Ltd. , ist die Verwendung fortschrittlicher CAE-Simulationen entscheidend, um erstklassige Karosseriestanzen für OEMs und Tier-1-Zulieferer bereitzustellen und gleichzeitig Qualität zu gewährleisten und Entwicklungszyklen zu verkürzen. Diese digitale Methodik steht für einen Wandel vom reaktiven Problemlösen hin zur proaktiven, datengestützten Optimierung und bildet das Fundament effizienter und zuverlässiger moderner Werkzeugkonstruktion.

Häufige Fehler aufgrund schlechten Materialflusses und wie man sie vermeidet

Nahezu alle Produktionsausfälle bei Umformprozessen lassen sich auf vorhersehbare und vermeidbare Probleme mit dem Materialfluss zurückführen. Das Verständnis dieser häufigen Fehler, ihrer Ursachen und Lösungen ist für jeden Konstrukteur oder Ingenieur unerlässlich. Die häufigsten Fehler sind Risse, Faltenbildung und Federn, die jeweils auf ein bestimmtes Ungleichgewicht von Kräften und Materialbewegung im Werkzeug zurückzuführen sind. Ein proaktiver, diagnostischer Ansatz kann diese Probleme verhindern, bevor sie zu kostspieligem Ausschuss und Stillstand führen.

Rissbildung ist ein schwerer Fehler, bei dem das Material über seine Dehnungsfähigkeit hinaus gestreckt und zerrissen wird. Dies wird häufig durch Konstruktionsfehler verursacht, wie zum Beispiel einen zu kleinen Innenbiegeradius (eine gängige Regel besagt, dass dieser mindestens der Materialdicke entsprechen sollte) oder die Platzierung von Merkmalen wie Löchern zu nahe an einer Biegung, was eine Spannungskonzentrationsstelle erzeugt. Faltenbildung tritt dagegen auf, wenn ein Materialüberschuss vorliegt und nicht ausreichender Druck vorhanden ist, um es festzuhalten, wodurch es knickt. Dies ist typischerweise auf unzureichenden Matrizendruck oder einen zu großen Einzugradius der Matrize zurückzuführen, der dem Material zu große Fließfreiheit ermöglicht.

Springback ist ein subtilerer Fehler, bei dem das geformte Teil nach dem Entfernen aus dem Werkzeug aufgrund elastischer Rückfederung teilweise in seine ursprüngliche Form zurückkehrt. Dies kann die Maßhaltigkeit beeinträchtigen und tritt besonders häufig bei hochfesten Werkstoffen auf. Die Lösung besteht darin, die erwartete Rückfederung zu berechnen und das Bauteil gezielt überzubiegen, sodass es in den gewünschten Endwinkel zur Ruhe kommt. Durch die systematische Behebung der Ursachen dieser Fehler können Ingenieure robustere und zuverlässigere Werkzeuge entwerfen. Das Folgende bietet eine klare Fehlersuchanleitung:

• Problem: Rissbildung an einer Biegung.
  • Ursache: Der innere Biegeradius ist zu klein oder die Biegung verläuft parallel zur Faserrichtung des Materials.
  • Lösung: Erhöhen Sie den inneren Biegeradius mindestens auf die Dicke des Materials. Orientieren Sie das Bauteil so, dass die Biegung senkrecht zur Faserrichtung verläuft, um die Umformbarkeit zu optimieren.
• Problem: Wellenbildung im Flansch oder in der Wand eines gezogenen Teils.
  • Ursache: Der Andruckdruck ist unzureichend, wodurch ein ungeordneter Materialfluss ermöglicht wird.
  • Lösung: Erhöhen Sie den Halterdruck, um das Material ausreichend zu fixieren. Fügen Sie gegebenenfalls Ziehrillen hinzu oder passen Sie diese an, um mehr Widerstand zu erzeugen.
• Problem: Ungenaue Bauteilmaße aufgrund von Federrücklauf.
  • Ursache: Die elastische Rückfederung des Materials wurde bei der Werkzeugkonstruktion nicht berücksichtigt.
  • Lösung: Berechnen Sie den erwarteten Federrücklauf und gleichen Sie ihn durch Überbiegen des Bauteils im Werkzeug aus. Dadurch springt es in den korrekten Endwinkel zurück.
• Problem: Reißen oder Bruch während des ersten Ziehvorgangs.
  • Ursache: Das Ziehverhältnis ist zu aggressiv oder die Schmierung ist unzureichend.
  • Lösung: Reduzieren Sie den Ziehub in der ersten Stufe und fügen Sie gegebenenfalls weitere Stufen hinzu. Stellen Sie sicher, dass eine geeignete Schmierung aufgetragen wird, um die Reibung zu verringern und einen gleichmäßigen Materialfluss zu gewährleisten.

Von den Grundlagen zur Produktion: Eine Zusammenfassung bewährter Verfahren

Die Beherrschung des Matrizendesigns für einen optimalen Materialfluss ist eine Synthese aus Wissenschaft, Technologie und Erfahrung. Sie beginnt mit einem grundlegenden Respekt vor den Materialeigenschaften und den physikalischen Gesetzen, die das Verhalten des Materials unter Druck bestimmen. Der Erfolg wird nicht dadurch erzielt, dass ein Material in eine Form gezwungen wird, sondern indem ein Weg geschaffen wird, der es sanft und vorhersehbar leitet. Dies erfordert einen ganzheitlichen Ansatz, bei dem jeder Konstruktionsparameter – vom Einlaufradius der Matrize bis zur Länge der Führungslinie – sorgfältig aufeinander abgestimmt ist, um harmonisch zusammenzuwirken.

Die Integration moderner Simulationstechnologien wie der FEA hat den Bereich verändert und ermöglicht einen Wandel von reaktiven Reparaturen hin zur proaktiven Optimierung. Indem Ingenieure potenzielle Strömungsprobleme in einer virtuellen Umgebung erkennen und lösen, können sie robusteres, effizienteres und kostengünstigeres Werkzeug entwickeln. Letztendlich ist eine gut konzipierte Form mehr als nur ein Gerät; sie ist ein präzise abgestimmter Motor für die Produktion, der Millionen fehlerfreier Teile mit unerschütterlicher Genauigkeit und Qualität liefert.

Häufig gestellte Fragen

1. Was ist die Formkonstruktionsregel?

Obwohl es keine einzige universelle „Regel“ gibt, wird die Gestaltung von Werkzeugen durch eine Reihe von bewährten Verfahren und Grundsätzen geregelt. Dazu gehört die Sicherstellung eines geeigneten Spielraums zwischen Stempel und Matrize, die Verwendung großzügiger Biegeradien (idealerweise mindestens 1x Materialdicke), der ausreichende Abstand zwischen Merkmalen und Biegungen sowie die Berechnung der Kräfte, um eine Überlastung der Presse zu vermeiden. Das übergeordnete Ziel besteht darin, einen reibungslosen Materialfluss sicherzustellen und gleichzeitig die strukturelle Integrität sowohl des Bauteils als auch des Werkzeugs zu gewährleisten.

2. Welches ist das beste Material für die Herstellung von Werkzeugen?

Das beste Material hängt von der Anwendung ab. Für die meisten Stanz- und Umformoperationen sind gehärtete Werkzeugstähle (wie D2, A2 oder Sorten wie 1.2379) aufgrund ihrer hohen Festigkeit, Verschleißfestigkeit und Zähigkeit ausgezeichnete Wahl. Für Hochtemperaturverfahren wie das Warmumformen oder Druckgießen oder bei extremem Verschleiß wird oft Hartmetall bevorzugt, da es außergewöhnliche Härte besitzt und seine Festigkeit bei erhöhten Temperaturen beibehält. Die Auswahl erfordert stets einen Ausgleich zwischen Leistungsanforderungen und Kosten.

3. Was ist ein Matrizen-Design?

Der Werkzeugbau ist ein spezialisierter Bereich des Ingenieurwesens, der sich mit der Entwicklung von Werkzeugen, sogenannten Matrizen oder Stempeln, für die Fertigung zum Schneiden, Formen und Umformen von Materialien wie Blech befasst. Es handelt sich um einen komplexen Prozess, der sorgfältige Planung, präzises Ingenieurwesen und ein tiefes Verständnis der Materialeigenschaften und Fertigungsverfahren erfordert. Ziel ist es, ein Werkzeug zu entwerfen, das in der Lage ist, ein Bauteil massenhaft exakt nach Vorgabe, mit hoher Effizienz, Qualität und Wiederholgenauigkeit herzustellen.
