Forståelse af grundprincipperne for progressiv diespændning

Med hver enkelt prescyklus. Det er præcis det, som processen for progressiv diespændning leverer – og det er grunden til, at denne metode siden sin udvikling i 1950’erne er blevet hjertet i fremstilling i store mængder. præcisionsfremstillet komponent progressiv diespændning er en metalbearbejdningsteknik, hvor et bånd af pladeemetal bevæger sig gennem flere sekventielle stationer inden for én enkelt die, og hvor hver station udfører en bestemt operation – f.eks. skæring, bøjet eller formning – indtil en færdig del fremkommer i enden af linjen.

Progressiv diespændning er en metalbearbejdningsteknik, hvor et bånd af pladeemtal bevæger sig gennem flere sekventielle stationer inden for én enkelt die, og hvor hver station udfører en bestemt operation – f.eks. skæring, bøjet eller formning – indtil en færdig del fremkommer i enden af linjen.

Tænk på det som en samlebåndslinje, der er komprimeret til én kraftfuld maskine. Metalbåndet føres kontinuerligt gennem stempelstøbningens former, og med hver slag af pressen udfører alle stationer samtidigt deres tildelte opgave. Resultatet? Én eller flere færdige dele produceret pr. cyklus med bemærkelsesværdig konsekvens og hastighed.

Hvad gør progressiv støbning anderledes end andre metoder

Du måske undrer dig over, hvad der adskiller progressiv støbning fra andre metalformningsmetoder. Svaret ligger i dens unikke kombination af effektivitet og evne til at håndtere kompleksitet.

I modsætning til sammensatte former, der udfører flere operationer i ét slag på ét sted, fremhæver progressiv støbning af metal sin evne til at producere indviklede dele, der kræver mange sekventielle operationer. Hver station i formen håndterer én specifik opgave, hvilket giver producenterne mulighed for at fremstille komponenter med komplekse geometrier, stramme tolerancer og flere funktioner – alt sammen inden for en meget automatiseret arbejdsgang.

Her er et eksempel på stempelprocessens effektivitet: Mens traditionelle trinvis værktøjer muligvis kræver, at dele flyttes mellem separate maskiner, forbliver emnet forbundet til metalbåndet gennem hele processen ved brug af progressive dørve. Dette eliminerer håndtering mellem operationerne og reducerer cykeltiderne markant.

Det centrale princip bag båndfremføring

Magien sker gennem kontinuerlig båndfremføring. En spole med fladt metalmateriale indføres i stempelpressen, hvor specialiserede fremførere fremskubber det præcist ved hver presstød. Mens båndet bevæger sig gennem dørven, passerer det stationer, der er designet til specifikke operationer – såsom stikning af ledhuller, udskæring af detaljer, omformning af former og endeligt afskæring af den færdige komponent.

Denne proces dominerer præcisionsfremstilling af overbevisende grunde:

• Høje produktionshastigheder egnet til årlige volumener på over 50.000 styk
• Ekseptionel konsekvens da hver enkelt del følger identisk vej gennem samme værktøj
• Kostneffektivitet gennem minimal opsætningstid og reduceret materialeforbrug
• Komplekse delekapaciteter med stramme tolerancer, der opretholdes gennem hele produktionen

Industrier fra bilindustrien til luft- og rumfarten er afhængige af denne metode, fordi den leverer præcis det, som krævende fremstilling kræver: holdbarhed, præcision og gentagelighed i stor målestok. I de følgende afsnit får du en præcis forklaring af, hvordan hver station fungerer, hvilke komponenter der udgør en progressiv støbematrix, og hvordan du afgør, om denne proces er velegnet til dine fremstillingsbehov.

Den komplette procesopdeling station for station

Nu hvor du kender grundprincipperne, kan vi tage et kig på, hvad der faktisk sker inde i en progressiv støbematrix. Forestil dig metalbåndet, mens det træder ind i presseanlægget – det er ved at gennemgå en omhyggeligt koreograferet række af transformationer, hvor hver station bygger videre på det arbejde, der er udført på den foregående.

Hvad der gør progressivstempel så effektive, er denne sekventielle præcision. Hver operation finder sted præcis på det rigtige tidspunkt og præcis på den rigtige placering, hvilket skaber dele med en konsekvens, som manuelle processer simpelthen ikke kan matche.

Fra blankning til afskæring – hver station forklaret

Rejsen gennem et progressivstempel følger en logisk rækkefølge, der er designet til at bevare båndets integritet, mens det gradvist formes til den endelige komponent . Her er hvordan hver station bidrager til den færdige del:

1. Pilothul-stansning – Den første operation udføres typisk ved at stanse pilothuller i båndet. Disse hul er ikke en del af den endelige komponent – de fungerer som præcise referencepunkter, der guider båndet gennem hver efterfølgende station. Uden præcise pilothuller falder hele stempelprocessen fra hinanden.
2. Blanking – Denne skæroperation fjerner overskydende materiale fra området omkring delens profil. Stempelværktøjet stanser gennem metallet og skaber den grove omrids, mens arbejdsemnet forbliver forbundet med bærestriben. Tænk på det som at skitsere delens silhouet i metal.
3. Åbning – Interne funktioner får deres tid her. Huller, slisser og udstansninger stanses gennem materialet ved hjælp af præcist slebne stansere. Den progressive stansning skaber rene kanter, når spillerummet mellem stanser og stansværktøj er korrekt justeret – typisk 5–10 % af materialtykkelsen pr. side.
4. Dannelse – Nu begynder det flade blanke at antage en tredimensionel form. Formningsstationer bruger omhyggeligt profilerede stansere og stansværktøjer til at fremstille bøjninger, ribber, prægninger og konturer. Materialet flyder i stedet for at adskilles, hvilket giver delen dybde og strukturelle funktioner.
5. Bøje – Vinkelformede funktioner oprettes her, hvor metalpladen bøjes langs præcise linjer. Bøjeradius skal beregnes omhyggeligt ud fra materialetype og -tykkelse for at undgå revner. De fleste materialer kræver en minimumsbøjeradius svarende til materialets tykkelse.
6. Prægning – Når der kræves ekstremt stramme tolerancer eller specifikke overfladeafslutninger, anvendes prægeproces, hvor en kæmpestor trykkraft får metallet til at flyde ind i præcise former. Denne koldformningsproces kan opnå tolerancer så stramme som ±0,001 tommer på kritiske mål.
7. Afslutning – Den sidste station adskiller den færdige komponent fra bærestriben. Denne operation skal udføres præcist, så den færdige del frigives, mens resten af stribe-skelettet kan forlade stansen ren og ubeskadiget.

Ikke alle progressive stansværktøjer indeholder alle disse operationer, og mange stansværktøjer kombinerer flere funktioner på én enkelt station. Den specifikke rækkefølge afhænger udelukkende af komponentens geometri og dimensionelle krav.

Hvordan justeringsstifter opretholder præcision på mikron-niveau

Har du nogensinde tænkt over, hvordan et metalbånd, der bevæger sig gennem flere stationer med høj hastighed, opretholder en positionsnøjagtighed målt i tusindedele tommer? Svaret ligger i pilotstiftsystemet – den usete helt i præcisionsdøbefremstilling.

Sådan fungerer det: Ved starten af døben laver gennemborende stifter pilothuller med præcis indbyrdes afstand langs kanten af båndet. Når båndet fremføres til hver efterfølgende station, sænkes hærdede pilotstifter ned i disse huller, inden der udføres nogen skæring eller omformning. Disse stifter fastgør fysisk båndet i nøjagtig position og kompenserer for eventuel akkumuleret fremførselsfejl eller bånddeformation.

Mekanikken er elegant simpel, men kritisk vigtig:

• Indledende indgreb – Pilotstifter med kugleformet spids leder båndet på plads, mens pressemaschinen lukker
• Endelig registrering – Cylindriske pilotstiftskæfte låses fast i hullerne med minimal spil (typisk 0,0005–0,001 tommer)
• Stationskoordination – Flere piloter på hver station sikrer både længderetning og tværretning positionering

Dette registreringssystem gør det muligt for stempelstøbekomponenter at opretholde tolerancer, selv når de kører med hastigheder på over 1.000 slag pr. minut. Uden præcis pilotering ville mål-til-mål-dimensioner afvige uacceptabelt allerede efter få emner.

Bypassfurer spiller en understøttende rolle for båndkontrollen ved at skabe aflastningsområder, der forhindrer overføring og kompenserer for mindre variationer i coil-bredde eller kantkrumning. Disse små udskæringer langs båndkanten giver materialet mulighed for at sætte sig korrekt op mod støbemaskinens guidebaner, inden piloterne griber ind, hvilket sikrer konsekvent positionering gennem hele produktionsprocessen.

At forstå denne station-for-station fremgangsmåde afslører, hvorfor progressive støbemaskiner kræver så præcis konstruktion – og hvorfor værktøjsarkitekturen bag dem er lige så vigtig som selve processerne.

Komponenter til progressive støbemaskiner og værktøjsarkitektur

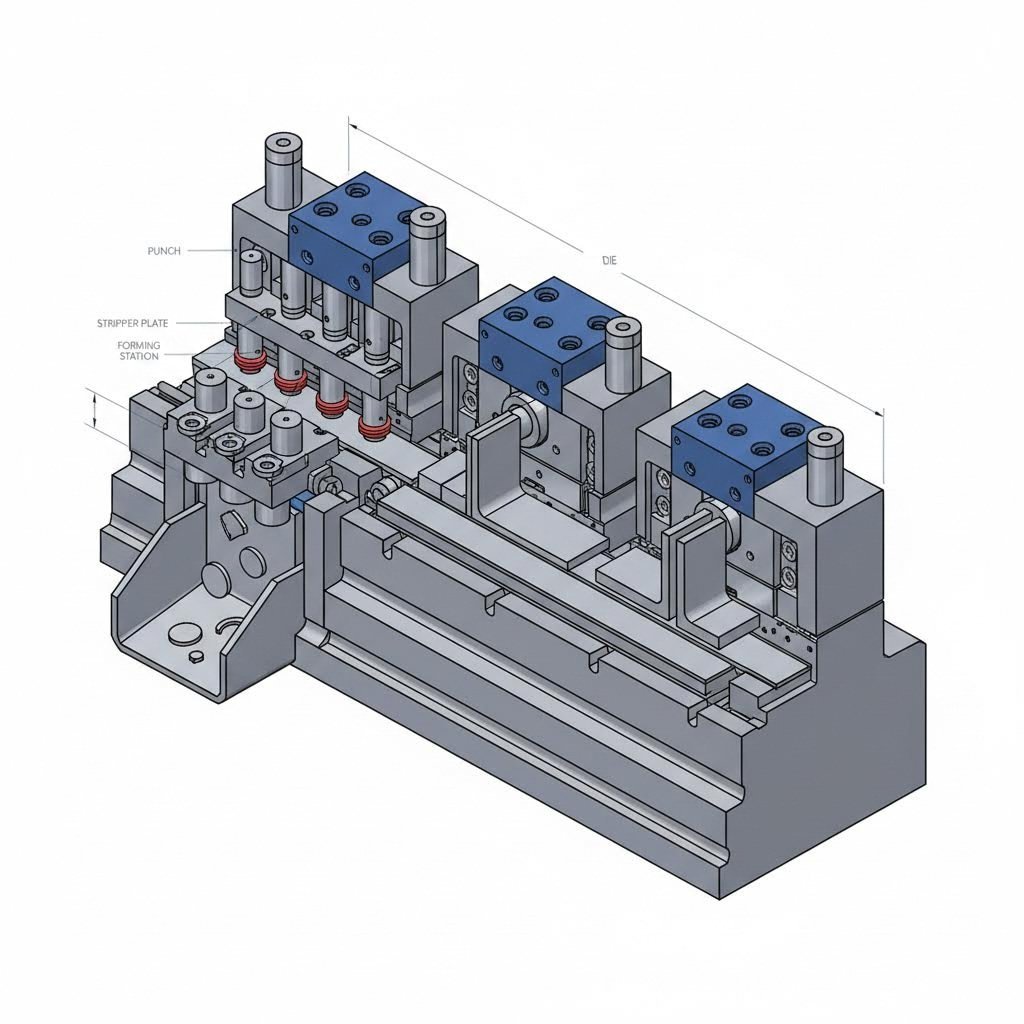

Så hvad udgør hardwaren i en progressiv stempelstempel præcis? At forstå de enkelte komponenter hjælper dig med at forstå, hvordan de fungerer sammen som et integreret system – og hvorfor progressive stempelværktøjer kræver så præcis konstruktion .

Tænk på en progressiv stempel som en omhyggeligt koordineret maskine, hvor hver komponent har en specifik opgave. Når én komponent svigter eller slitter, føles virkningen af hele systemet. Lad os gennemgå, hvad der er inde i den.

Vigtige komponenter i stempelværktojet og deres funktioner

Hver stempel i progressiv stansning indeholder grundlæggende elementer, som skal fungere i perfekt harmoni. Her er det, du finder, når du undersøger arkitekturen af metalstansningsstempel:

Komponentnavn	Funktion	Typiske materialer
Stempelsko (øverste og nederste)	Funktionen er at udgøre den strukturelle grund, der holder alle andre komponenter på plads; sikrer justeringen mellem den øverste og den nederste stempelhalvdel	Støbejern (G2500/NAAMS), stålplade
Stansplade	Fastgør og justerer alle skærende og formende stansere; overfører preskraft til værktøjet	A2- eller D2-værktøjsstål, hærdet til 58–62 HRC
Afstødningsplade	Holder materialet fladt under udskæring; fjerner emnet fra stempel efter hver slag	A2-værktøjsstål, hærdet; nogle gange fjederbelastet
Stansblok	Indeholder de kvindelige skæreprofiler og formningshulrum; leverer skærekanterne, der arbejder sammen med stempler	D2/SKD11 til tyndere materiale; A2/DC53 til tykkere materialer
Piloter	Registrerer og justerer båndet præcist ved hver station, inden operationerne begynder	Hærdet værktøjsstål med koniske spidser på 20°
Stemple	Udfører skære-, gennemstik- og formningsoperationer; laver huller og funktioner i emnet	M2-hurtigstålsstål, carbid til applikationer med høj slid
Formningsstationer	Formaterer materialet gennem bøjning, trækning og prægning; skaber tredimensionale funktioner	D2 til former; carbidindsatser til rustfrit stål
Føringsstifte og -bushinger	Oprethold præcis justering mellem øvre og nedre dieskoer gennem hele presstødet	Hærdede stålnåle med bronze- eller kugleburelager

Ud over disse kerneelementer omfatter progressive dieldelen ofte kvælstoffjedre til kontrolleret tryk, materialevejledere, der styrer båndets bevægelse, samt sensorsystemer, der registrerer forkert tilførsel eller slugopbygning. Ifølge Dramco Tool , fremstilles de fleste dieldelen af hærdet værktøjsstål, fordi det er holdbart og kan bevare en skarp skærekant ved skæreoperationer.

Værktøjsmaterialer og hærdekrav

Valg af de rigtige materialer til stansværktøjer handler ikke kun om holdbarhed – det påvirker direkte delekvaliteten, værktøjets levetid og vedligeholdelsesfrekvensen. Her er de faktorer, der styrer materialevalget:

• Skærepunkter og skæredie kræver maksimal hærdhed (58–62 HRC) for at opretholde skarpe kanter gennem millioner af cyklusser
• Formsektioner kræver slagstyrke for at modstå revner under gentagne stød og hærdes typisk til 54–58 HRC
• Anvendelser med høj slid som stansning af rustfrit stål, drager fordel af carbidindsætninger eller TiN-belægninger, der udvider levetiden
• Strukturelle komponenter prioritere stivhed frem for hårdhed ved at anvende støbejern eller medium-kulstof-stål

Forholdet mellem værkdelenes materiale og værktøjsvalget er betydningsfuldt. Når du stanser højstærkt stål eller slibende materialer, kan standard D2-værktøjsstål slittes for hurtigt. Det er da ingeniører specificerer carbidindsætninger eller anvender specialbelægninger for at udvide værktøjets levetid.

Ved udformning af progressive værktøjer skal ingeniører også tage termisk udvidelse i betragtning. Under hurtig produktion genererer friktion varme, hvilket får komponenter til at udvide sig. Korrekte spiller og kølingsforanstaltninger forhindrer klemning og for tidlig slid.

Hvordan ingeniører planlægger båndlayout og operationssekvenser

Før der skæres noget stål, begynder designet af progressiv værktøj med båndlayoutet – den blåprint, der bestemmer, hvordan emnet udvikles gennem hver station. Denne planlægningsfase er, hvor effektiviteten bygges ind i processen.

Ingeniører overvejer flere faktorer, når de designer båndlayouts:

• Stofudnyttelse – Arrangere emner for at minimere spild; nogle layouts opnår udnyttelsesgrader på over 85 %
• Operationssekvensering – Placere omformningsoperationer efter gennemboring for at forhindre hullenes deformation
• Stationens balance – Fordele kræfterne jævnt for at forhindre værktøjsafbøjning og ujævn slitage
• Bærebåndets integritet – Vedligeholde tilstrækkeligt materiale mellem emnerne for at støtte båndet gennem alle stationer

Operationssekvensen følger logiske principper. Pilothuller kommer altid først. Skæreoperationer, der fjerner materiale, foregår generelt før omformningsoperationer, der former det. Prægnings- og dimensionsjusteringsoperationer finder sted tæt på slutningen, når detaljerne kræver endelig dimensionering. Afkortningsstationen er altid den sidste.

Software til computerstøttet design giver ingeniører mulighed for at simulere båndfremdrift, inden der bygges nogen værktøjer. Denne virtuelle validering identificerer potentielle problemer—som f.eks. interferens mellem operationer eller utilstrækkelig materialestrøm—langt før dyr værktøjsstål bliver fræset.

At forstå, hvordan disse komponenter integreres, hjælper dig med at forstå, hvorfor værktøjet i progressive stempelapplikationer kræver så præcis koordination. Når værktøjsarkitekturen er klar, bliver det næste overvejelse, hvilke materialer disse værktøjer faktisk kan behandle—og hvilke specifikationer hvert materiale kræver.

Valg af materiale og tekniske specifikationer

Nu hvor du kender værktøjsarkitekturen, er her det praktiske spørgsmål: Hvilke metaller fungerer faktisk godt i værktøjer til pladeformning? Svaret afhænger af formbarhedsegenskaberne, dine tolerancekrav og kravene til produktionshastigheden.

Ikke alle metaller opfører sig på samme måde under de intense tryk, der er karakteristiske for progressiv stansning. Nogle materialer flyder smukt gennem formningsstationerne, mens andre reagerer med springback og arbejdshærdning. At vælge det rigtige materiale fra starten af forhindrer kostbare tilpasninger af værktøjerne og kvalitetsproblemer senere i processen.

Kriterier for metalvalg til progressiv stansning

Når ingeniører vurderer materialer til metalstansningsfremstillingsprocessen, tager de flere indbyrdes forbundne faktorer i betragtning:

• Formbarhed – Hvor nemt kan materialet bøjes og strækkes uden at revne? Duktile metaller som kobber og aluminium tåler komplekse former bedre end højstyrkestål.
• Hårdhedsgrad – Nogle materialer bliver markant stærkere, når de deformeres, hvilket kræver større preskraft i de senere stationer. Rustfrit stål er berømt for denne adfærd.
• Fjedrende tendens – Elastisk genopretning efter formning påvirker dimensional nøjagtighed. Materialer med højere styrke har større springback, hvilket kræver overbøjningskompensation i dieskonstruktionen.
• Overfladeafslutningskrav – Bløde materialer som messing giver fremragende kosmetiske overflader, mens hårdere materialer muligvis kræver yderligere efterbearbejdning.
• Værktøjsslidpåvirkning – Abrasive materialer accelererer stempel- og dødforsværns slitage, hvilket øger vedligeholdelsesfrekvensen og værktøjsomkostningerne.

Lad os undersøge, hvordan specifikke materialer opfører sig i applikationer med progressive præcisionsmetaltryk.

Kulstofstål forbliver arbejdshesten i progressive stansningsoperationer med kulstofstål. Lavtkulstofkvaliteter (1008–1020) tilbyder fremragende formbarhed og konsekvent opførsel. De accepterer skarpe bøjninger, holder på de formede former godt og sikrer forudsigelig værktøjslevetid. Mellemkulstofkvaliteter øger styrken, men ofrer lidt formbarhed.

Rustfrit stål udgør større udfordringer. Austenitiske kvaliteter (304, 316) bliver hurtigt hærdede under bearbejdning, hvilket kræver højere tonnage og mere robust værktøj. Deres korrosionsbestandighed gør dem dog uundværlige i medicinske og fødevareproduktionsapplikationer. Forvent langsommere pressehastigheder og hyppigere slibecykler.

Aluminium aftrykkes let på grund af sin blødhed, men kræver omhyggelig opmærksomhed på forhindrening af galling. Specialiserede belægninger på værktøjsflader hjælper aluminium med at flyde uden at sidde fast. Dets lav vægt gør det populært til luftfarts- og automobilindustriens vægtreduktionsinitiativer.

Kopper udmærker sig i kobberprogressivstansning til elektriske komponenter. Dets fremragende ledningsevne kombineret med fremragende formbarhed gør det ideelt til terminaler, kontakter og samleledere. Kobber flyder smidigt gennem formningsstationerne og giver rene skærekanter.

Messing tilbyder en overbevisende kombination til progressivstansning af messing, hvor både udseende og formbarhed er afgørende. Dekorative hardware, forbindelsesdele og rørarmaturer drager fordel af messings bearbejdningsvenlighed og attraktive overflade.

Tykkelsesområder og tolerancer efter materiale

Materialetykkelsen påvirker direkte, hvilke tolerancer der kan opnås, og hvor hurtigt presseprocessen kan udføres. Her er en omfattende sammenligning:

Materiale type	Typisk tykkelseomfang	Formbarhedsgrad	Fælles anvendelser
Lavkarbonstål	0,15 mm – 6,0 mm	Fremragende	Bilmonteringer, strukturelle komponenter, husholdningsapparatdele
Rustfrit stål (300-serien)	0,1 mm – 3,0 mm	God (hårdner ved deformation)	Medicinske udstyr, fødevareudstyr, marinudstyr
Aluminium (5000/6000-serien)	0,2 mm – 4,0 mm	Meget godt	Køleplader, kabinetter, luft- og rumfartsdele
Kobber (C110/C101)	0,1 mm – 3,0 mm	Fremragende	Elektriske terminaler, samleledere, RF-abskærmning
Messing (C260/C360)	0,15 mm – 2,5 mm	Fremragende	Stikforbindelser, dekorative beslag, rørinstallationer
Højstyrke lav-legeret stål	0,5 mm – 4,0 mm	Moderat	Strukturelle bilkomponenter, sikkerhedskritiske komponenter

Tolerancemuligheder varierer både med materiale og tykkelse. Tyndere materialer (under 1,0 mm) opnår typisk dimensionsmæssige tolerancer på ±0,05 mm for udskårne dele og ±0,1 mm for formede dimensioner. Ved tykkere materialer bliver disse tal let mere løse på grund af øget springtilbage og variation i materialestrøm.

Overvejelser om pressehastighed afhænger også af materialets adfærd. Bløde, duktile materialer som kobber og aluminium kan køres med hastigheder over 600 slag pr. minut ved tynde materialer. Rustfrit stål kræver ofte lavere hastigheder – nogle gange under 200 slag pr. minut – for at undgå problemer med arbejdshærdning og sikre korrekt smøring.

At forstå disse materiale-specifikke egenskaber hjælper dig med at angive den rigtige kombination af materialekvalitet, tykkelse og tolerancekrav. Nu hvor materialevalget er dækket, bliver det næste logiske spørgsmål, hvordan progressiv stempelblankning sammenlignes med alternative metoder – og hvornår hver enkelt fremgangsmåde er mest hensigtsmæssig.

Progressiv stempelblankning vs. overførselsstempelblankning vs. sammensat stempelblankning

Med en solid forståelse af materialer og deres egenskaber undrer du dig sandsynligvis: Er progressiv stempelblankning altid det rigtige valg? Det ærlige svar er nej. Selvom progressiv blankning dominerer ved højvolumenproduktion, udmærker to alternative metoder – overførselsstempelblankning og sammensat stempelblankning – sig i situationer, hvor progressiv værktøjning ikke er optimal.

At vælge den forkerte metode kan betyde spildt investering i værktøjer, unødigt affald eller produktionsflaskehalse. Lad os gennemgå, hvornår hver enkelt fremgangsmåde er hensigtsmæssig, så du kan vælge den proces, der bedst matcher dine specifikke krav.

Progressiv vs. overførselsdies trykmatrice

Både progressiv og overførselsdies-trykning håndterer komplekse dele, men de anvender fundamentalt forskellige tilgange til at flytte arbejdsemnerne gennem formningssekvensen.

Ved overførselsdies-trykning overføres enkelte blanker mekanisk eller manuelt fra én trykstation til den næste. I modsætning til progressiv dies, hvor dele er fastgjort til bærestriben, adskilles hver blank før formningsoperationerne begynder ved overførselspresstrykning. Tænk på det som en samlebåndslinje, hvor robotfingre eller mekaniske grebere flytter dele mellem stationerne.

Hvornår er overførselsdies-trykning fortrinsvis? Overvej disse scenarier:

• Store delestørrelser – Overførselsdies håndterer komponenter, der er for store til at blive fastgjort til en stribe. Karrosseridel og store apparathuse kræver ofte denne fremgangsmåde.
• Dybe træk – Dele, der kræver betydelig dybde, drager fordel af den uafhængige håndtering, som overførselsdies-trykning giver.
• Komplekse orienteringer – Når dele kræver rotation eller omplacering mellem operationer, tilbyder overførselsmekanismer en fleksibilitet, som proces med båndfremføring ikke kan matche.

Fremskridtsprægeforme modsvares af deres egne fordele:

• Højere hastigheder – Da der ikke kræves overførselsmekanismer til synkronisering, kører fremskridtsprægeforme typisk hurtigere.
• Lavere omkostninger pr. del – Ved store produktionsmængder reducerer den forenklede materialestrøm håndteringsomkostningerne.
• Stærkere tolerancer – Kontinuerlig båndpositionering via pilotstifter sikrer præcis placering.

Beslutningen afhænger ofte af delens størrelse og geometri. Hvis din komponent kan rummes inden for almindelige båndbredder (typisk under 300 mm) og ikke kræver ekstreme formningsdybder, er fremskridtsværktøjer normalt mest økonomiske.

Når sammensatte former overgår fremskridtsformer

Sammensat prægeform-stansning anvender en helt anden fremgangsmåde. I stedet for sekventielle stationer udfører en sammensat form flere operationer – typisk skæring og gennemstikning – i én enkelt presstød på én position.

Forestil dig, at du stanser en skive: den ydre diameter bliver blank samtidig med, at centerhullet stanses. Det er sammensat stempel- og stansningseffektivitet i aktion.

Sammensatte stempelværktøjer glimter i bestemte situationer:

• Flade, simple dele – Skiver, pakninger og grundlæggende blanke med huller kræver ikke flere formningsstationer.
• Strikte krav til fladhed – Enkeltslagsoperationer minimerer udbøjningen, der kan opstå, når dele bevæger sig gennem flere stationer.
• Lavere produktionsmængder – Simpler værktøjer betyder lavere forudgående investering, hvilket gør sammensatte stempelværktøjer omkostningseffektive ved kortere produktionsløb.
• Maksimal materialeudnyttelse – Sammensatte stempelværktøjer kan indlejre dele effektivt og dermed reducere spild i forhold til progressive layout med bærestriber.

Dog har sammensatte dies hurtigt deres grænser. De har problemer med tredimensionale funktioner, flere bøjninger eller dele, der kræver sekventielle omformningsoperationer. For alt ud over grundlæggende flade dele er progressive eller transfermetoder nødvendige.

Udvidet proces sammenligning

Her er en sammenligning af alle tre metoder på de kritiske beslutningsfaktorer:

Kriterier	Progressiv stansning	Overføringsstøbning	Sammensat prægestempel
Kompleksitet af del	Høj – håndterer flere operationer, herunder bøjning, omformning og prægning	Meget høj – kan håndtere komplekse former, dybe træk og ændringer i orientering	Lav – begrænset til flade dele med grundlæggende skære-/stansefunktioner
Volumsvektlighed	Høj kapacitet (50.000+ årligt) – optimeret til kontinuerlig produktion	Mellem til høj kapacitet – alsidig til både korte og lange serier	Lav til mellem kapacitet – økonomisk for enklere produktionsbehov
Stofudnyttelse	Moderat (70–85 %) – bærestribe skaber iboende affald	God (75–90 %) – enkelte blanker tillader effektiv indbygning	Udmærket (85–95 %) – optimal indbygning uden spild af bærestribe
Værktøjsomkostninger	Høj startinvestering – kompleks flerstationssystem	Højere – omfatter transportmekanismer og flere stationer	Lavere – enklere enkeltstationskonstruktion
Cyklustid	Hurtig – 200–1.500+ slag pr. minut afhængigt af kompleksitet	Moderat – transportmekanismer begrænser maksimal hastighed	Moderat – enkelt slag, men begrænset til én genstand pr. cyklus
Opsætningstid	Minimal, når den først er installeret – kontinuerlig coil-fremføring	Længere – kræver kalibrering af transportmekanismer	Hurtigt – enklere værktøjer betyder hurtigere omstilling
Bedste anvendelser	Elektriske kontakter, beslag, forbindelsesdele, præcisionskomponenter	Store paneler, dybtrukne kabinetter, komplekse bilkomponenter	Skiver, pakninger, simple udskæringer, lamineringer

Ifølge Larson Tool kræver progressive dørstempel regelmæssig vedligeholdelse på grund af deres indviklede konstruktion, mens sammensatte dørstempel kræver mindre vedligeholdelse på grund af deres enklere design. Overførselsdørstempel ligger et sted mellem disse to, med yderligere vedligeholdelseskrav til deres overførselsmekanismer.

Konklusionen? Lad dine komponentkrav styre beslutningen. Start med at vurdere komponentens kompleksitet, overvej derefter produktionsmængden og tag endelig hensyn til begrænsningerne i værktøjsbudgettet. De fleste producenter finder, at progressive dørstempel giver den bedste værdi for komponenter med mellemkompleksitet i store mængder – men både overførsels- og sammensatte metoder har hver deres plads i en omfattende strategi for dørstempel og stansning.

At forstå disse procesforskelle danner grundlaget for at udforske, hvor hver metode anvendes i den virkelige fremstilling – fra bilmonteringslinjer til præcisionsproduktion af medicinsk udstyr.

Brancheanvendelser fra bilindustri til medicinske enheder

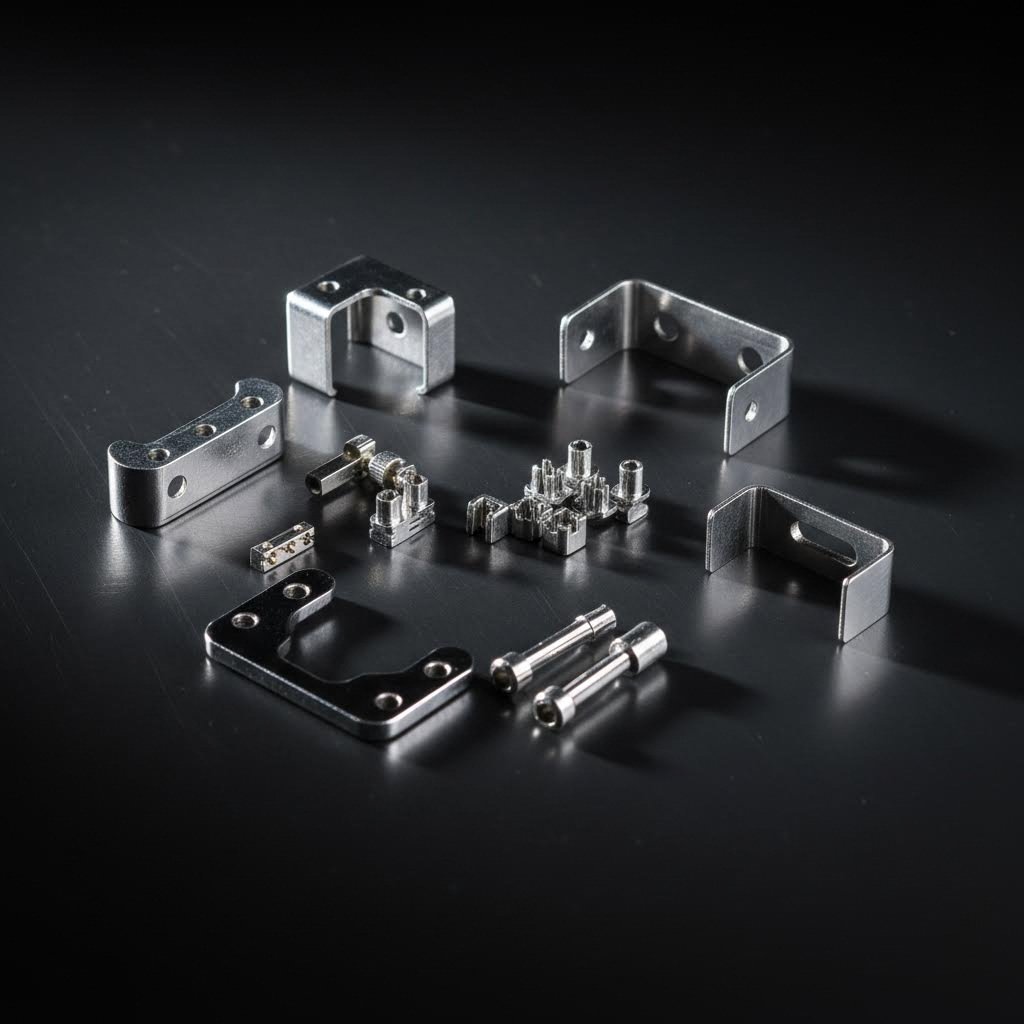

Nu hvor du forstår, hvornår progressiv stans overgår alternative metoder, skal vi se næste på, hvor denne proces leverer størst værdi. Brancher, der er afhængige af progressiv stans med matrix, har fælles krav: stramme tolerancer, konsekvent kvalitet på millioner af dele og produktionsplaner, der ikke efterlader plads til variabilitet.

Hvad gør progressiv stans til det foretrukne valg for disse sektorer? Det handler om at matche procesfordelene – hastighed, gentagelighed og præcision – med branchespecifikke krav, som andre fremstillingsmetoder simpelthen ikke kan opfylde.

Anvendelser inden for bilindustrien og krav fra OEM

Gå gennem en moderne bil, og du vil støde på dusinvis af progressive stempelde bilkomponenter, uden at du overhovedet lægger mærke til det. Fra det øjeblik, du sætter nøglen i tændingen, til de strukturelle komponenter, der holder dig sikkert, former denne proces bilindustriens mest krævende anvendelser.

Hvorfor dominerer progressiv stempeling af bilkomponenter denne sektor? Ifølge Wedge Products har producenter af bilkomponenter brug for partnere inden for højvolumen-stempeling, der kan overholde krævende leveringstider og strenge tolerancekrav. Progressiv stempeling er fremragende til fremstilling af komponenter, der skal klare vibrationer, varme og vedvarende mekanisk belastning.

Almindelige automobilapplikationer omfatter:

• Strukturelle beslag og forstærkninger – Bærende komponenter, der kræver konsekvente materialeegenskaber og dimensionel nøjagtighed over produktionsløb, der strækker sig over flere år
• Elektriske stik og terminaler – Præcisionskontakter til sensorer, lysanlæg og elektroniske styremoduler, der kræver meget strenge tolerancer på kontaktfladerne
• Sæderammekomponenter – Komplekse formede dele, der kombinerer flere bøjninger, huller og monteringsfunktioner i en enkelt progressiv stempelrække
• Dørhåndtag og låsemekanismer – Komponenter, der kræver både funktionspræcision og kosmetisk overfladekvalitet
• Bæreflader til HVAC-systemer og sensorplader – Dele, der skal opretholde dimensionel nøjagtighed trods temperaturcykler og udsættelse for vibrationer

OEM-progressiv stans kræver mere end blot fremstilling af dele – det kræver sporbarehed, statistisk proceskontrol samt evnen til at opretholde identiske specifikationer på tværs af flere år lange køretøjsplatforme. En del, der fremstilles i dag, skal svare til en del, der fremstilles om tre år, for service- og udskiftningsformål. Progressivt stansede ståldele og andre materialer, der bearbejdes gennem korrekt vedligeholdt værktøj, leverer denne konsekvens pålideligt.

Luftfarts- og forsvarsapplikationer

Når fejl ikke er en mulighed, vælger luftfartsproducenter progressiv stansning til komponenter, hvor vægt, præcision og pålidelighed krydser hinanden. Processens fordele passer perfekt til luftfartsbranchens krav:

• Præcisionsfastgørelseskomponenter – Skiver, fastholdelsesklip og monteringshardware, der opfylder kvalitetsstandarderne i AS9100
• Elektrisk afskærmning – Komponenter til EMI/RFI-beskyttelse, der kræver konsekvent dækning og ledningsevne
• Konstruktionsbeslag – Vægtoptimerede dele fremstillet i aluminium- og titanlegeringer
• Stikhusninger – Komplekse formede omslag, der beskytter kritiske elektriske forbindelser mod krævende miljøer

Højvolumen-stansningskapacitet bliver afgørende for flyproduktion, hvor en enkelt platform kan kræve millioner af små stansede komponenter over dens levetid. Den dimensionelle konsekvens, der er indbygget i progressiv værktøjsfremstilling, sikrer, at hver fastgørelse, hvert beslag og hver stikforbindelse fungerer identisk på hele flåden.

Præcisionskrav inden for elektronik- og medicinstansning

Produktion af elektronik og medicinsk udstyr fører fremadskærende stansning til dens præcisionsgrænser. Disse industrier kræver tolerancer målt i tusindedele tomme – og disse tolerancer skal opretholdes i produktionsvolumener, der årligt kan nå op på flere ti millioner.

Elektronikapplikationer udnytte processen til komponenter, hvor den elektriske ydeevne afhænger af præcis geometri:

• Lederrammer – De stannede metalstrukturer, der bærer halvlederchips, og som kræver mikronpræcis nøjagtighed for wire-bonding-overflader
• Forbindelseskontakter – Kontaktelelementer, hvor små dimensionelle variationer påvirker signalkvaliteten og sammenføjningskraften
• RF-skærmekaner – Kapsler, der giver elektromagnetisk beskyttelse samtidig med, at de opretholder stramme dimensionsmål for montering på kredsløbskort
• Batterikontakter – Fjederelementer, der kræver kontrollerede kraftegenskaber over temperaturområder
• Varmesink – Formede aluminiumskomponenter med præcise fin-geometrier til termisk styring

Medicinsk fremadskærende stansning stillinger unikke udfordringer, der kombinerer præcision med overholdelse af regler og forskrifter:

• Komponenter til kirurgiske instrumenter – Rustfrie ståldele, der kræver kantfri kanter og en konsekvent overfladebehandling
• Implanterbare enhedshus – Titan- og speciallegeringsdele, der opfylder kravene til biokompatibilitet
• Diagnostisk udstyrsdele – Præcisionsbeslag og monteringskomponenter til billeddannende og testudstyr
• Engangsmedicinsk udstyrsdele – Højvolumen-stansede dele til engangsmedicinske produkter, hvor omkostningen pr. stk. er afgørende

Hvad gør progressiv stansning til det foretrukne valg inden for disse krævende anvendelser? Kombinationen af processtabilitet, høje produktionshastigheder og kvalitetskontrol i stansen. Når komponenterne ankommer monteringsklare uden sekundære operationer eller omformning, kan producenter fokusere på den endelige integrering af enheden i stedet for at blive hæmmet af indgående inspektionsbottlenecker.

Uanset om du fremstiller bilmonteringsbeslag, luft- og rumfartsbefæstningselementer eller kabinetter til medicinsk udstyr, leverer fremadskridende stempelprocessen det, som moderne produktion kræver: konsekvent kvalitet i stor skala – hver eneste cyklus. For at opnå denne konsekvens er der dog behov for korrekt kvalitetskontrol og forståelse af almindelige fejl – hvilket fører os til fejlfindingssynsvinklen, der adskiller god fra fremragende produktion.

Kvalitetskontrol og strategier til forebyggelse af fejl

Selv den mest præcist konstruerede fremadskridende stempel frembringer defekte dele, når der opstår problemer. Forskellen mellem lejlighedsbaserede kvalitetsproblemer og kroniske produktionsproblemer skyldes ofte forståelsen af, hvorfor fejl opstår – og evnen til at registrere dem, inden de eskalerer til affaldsdele og kostbare produktionsstop.

Hvad adskiller erfarede stempelteknikere fra nybegyndere? De genkender fejlsmuster tidligt og sporer dem tilbage til deres årsager. Lad os undersøge de mest almindelige problemer, du vil støde på ved drift af en stempelmaskine, samt de praktiske løsninger, der sikrer en problemfri produktion.

Almindelige fejl ved progressivt stempelarbejde og deres årsager

Hver fejl fortæller en historie om, hvad der sker inden i din værktøjssætning. Når du forstår disse mønstre, bliver fejlfinding systematisk i stedet for at være gætteri.

Burring står blandt de hyppigst rapporterede problemer. Disse forhøjede metalkanter på die-stempede dele skaber monteringsproblemer og sikkerhedsrisici. Ifølge Dr. Solenoid opstår fælser typisk, når spalten mellem stempel og dieskæring bliver for stor – normalt mere end 12 % af materialetykkelsen pr. side – eller når skærekanten bliver sløvet på grund af slid.

Materialeens fjedring frustrerer ingeniører, fordi bøjede profiler ikke fastholder deres tilsigtede vinkler. Materialets elastiske egenskaber får det til at vende delvist tilbage mod dens oprindelige flade tilstand efter formning. Højstyrkestål og rustfrie legeringer udviser den værste springback-opførsel og kræver nogle gange en overbøjning på 3–5 grader for at kompensere.

Fejlagtig justering af problemer viser sig som inkonsistente hullers placering, ujævne klipelinjer eller profiler, der afviger fra station til station. Når pilotnåle slites eller skridsvejsguide bliver løse, falder positionsnøjagtigheden straks. Du vil bemærke en toleranceafvigelse allerede efter blot et par hundrede cyklusser.

Slug Pulling opstår, når det udklippede materiale sidder fast på stempeloverfladen i stedet for at falde igennem dødens åbning. Dette medfører dobbeltslag ved efterfølgende slag og beskadiger både dele og værktøj. Utilstrækkelig dødfrihed, vakuumeffekter eller slidte slug-holdemekanismer er typiske årsager til dette problem.

Slidmønstre på værktøj udvikler sig forudsigeligt, men medfører gradvis kvalitetsnedgang. Skærekanters afrunding, radiussernes forstørrelse og overfladekvaliteten forringes. Hvis slitage ikke holdes under kontrol, accelererer den, da beskadiget værktøj skaber større spændinger på de resterende skarpe kanter.

Her er en omfattende fejlfindingssguide til præcisionsdønning:

Defekttype	Almindelige årsager	Forebyggelsesmetoder	Korrektive Foranstaltninger
Overmæssige burer	Slidte skærekanter; forkert stempel-til-dønne-afstand (for stor eller for lille); sløvet værktøj	Vedligehold afstanden ved 8–12 % af materialetykkelsen; planlæg regelmæssige inspektioner af kanterne hver 50.000 slag	Genpolér skærekanterne; juster afstanden; udskift slidte indsatser; overvej nulspalt-blanking til kobberterminaler
Springbage	Materialelastisk genopretning; utilstrækkelig overbøjning; forkert formningsradius	Brug CAE-simulation til at forudsige springback; integrer overbøjningskompensation i værktøjsdesignet; overvej coining-operationer	Juster bøjningsvinklerne 2–5 grader ud over målvinklen; tilføj formstationspunkter; juster blankholderkraften
Fejljustering	Slidte pilotstifter; løse guidekomponenter; ujævn fremførsel; deformation af dønnesko	Inspekter piloter regelmæssigt; oprethold stramme vejlederklareancer; verificer presparallelitet kvartalsvis	Udskift slidte piloter; stram vejledermonteringer på ny; genkalibrer tilførselssystemet; tjek og ret eventuel ujævnhed i stempelskoen
Slug Pulling	Vakuumeffekt i stempelfladen; utilstrækkelig diespalt; slidte slug-holdemekanismer; ukorrekt smøring	Brug Jektole-lignende stempel med slug-udkastningsstifter; oprethold korrekt diespalt; anvend konsekvent smøring	Tilføj fjederbelastede udskudsstifter; forøg dieafhældningsvinklerne; påfør anti-slug-trækkende belægninger på stempelfladerne
Sprækning	Utilstrækkelig materialeformbarhed; for små bøjeradier; for høj trækningsforhold; arbejdshærden	Verificer, at materialens egenskaber stemmer overens med specifikationerne; design bøjeradier ≥4× materialtykkelsen; begræns trækningsdybden	Tilføj mellem-annealing; forøg formningsradierne; brug flertrins-trækning; forvarm højstyrke-materiale
Overfladeskrab	Ru dieoverflade; fremmede partikler; utilstrækkelig smøring; beskadigede stripperplader	Polér diesoverflader til Ra 0,2 μm eller bedre; filtrer smøresystemer; rengør dies mellem produktioner	Polér påvirkede overflader igen; anvend chromplatering eller TD-behandling; udskift beskadigede komponenter; brug nylon-trykplader til aluminium
Rynking	Utilstrækkeligt tryk fra blankholderen; overdreven materialestrøm; forkert design af trækkant	Optimer blankholderkraften ved hjælp af servohydraulisk styring; design passende trækkanter	Forøg blankholdertrykket; tilføj eller ændr trækkanter; juster materialestrømme

Forebyggende vedligeholdelsesstrategier for dies levetid

At vente med at indgrebe, indtil fejl opstår, garanterer produktionsafbrydelser. Intelligent vedligeholdelse af stempelstøbninger følger en proaktiv plan baseret på slagantal, materialets slidstyrke og historiske slidmønstre.

Her er de elementer, som en effektiv vedligeholdelsesplan indeholder:

• Inspektionsintervaller baseret på slagantal – Kontroller skærekanterne hver 50.000. slag for standardmaterialer; reducer til 25.000 slag for rustfrit stål eller slidstærke legeringer
• Slibningsplaner – Slib stempel og matricer igen, inden kantnedbrydning forårsager ujænkhedsproblemer; fjernelse af 0,1–0,2 mm gendanner typisk skærepræstationen
• Overvågning af smøring – Kontroller levering og dækning af smøremiddel; forurenet eller udtømt smøremiddel accelererer slitage markant
• Justeringsverifikation – Mål slid på pilotstifter og spil i guidebøsninger; udskift komponenter, inden tolerancerne overstiger acceptable grænser
• Overvågning af overfladetilstand – Dokumentér tilstanden af omformningsoverflader med fotos; sammenlign med basislinjen for at identificere progressiv slid

Ifølge Franklin Fastener udvider regelmæssig vedligeholdelse og værktøjsslibning levetiden for stansværktøjer betydeligt. Desuden kan anvendelse af værktøjsbelægninger – såsom TiAlN eller TiN – på komponenter med høj slid forlænge brugstiden mellem genslibninger med op til to eller tre gange.

Moderne stempelteknologi omfatter indstøbte sensorer, der overvåger formekræfter, båndposition og komponenttilstedeværelse i realtid. Disse systemer registrerer afvigelser, før de frembringer defekte dele, hvilket gør det muligt at træffe øjeblikkelig korrigerende foranstaltning. Når en sensor registrerer unormale kræftemønstre, standser presen, inden skade opstår.

At oprette en livsvarighedsregistrering for hvert værktøj hjælper med at forudsige vedligeholdelsesbehov baseret på faktisk ydeevne i stedet for vilkårlige tidsplaner. Registrer slagantal, behandlede materialekvaliteter, fejltilfælde og vedligeholdelsesforanstaltninger. Med tiden fremkommer mønstre, der giver dig mulighed for at optimere tidspunktet for vedligeholdelse for maksimal værktøjslevetid med minimal risiko for kvalitetsmæssige problemer.

At forstå de forskellige typer stempelværktøjer og deres specifikke slidkarakteristika hjælper dig med at tilpasse vedligeholdelsesmetoderne korrekt. Progressive værktøjer med mange stationer kræver mere omfattende inspektionsprotokoller end enklere sammensatte værktøjer. Fokuser på de stationer, der udsættes for de største formningsbelastninger eller bearbejder de mest slidadgivende materialer.

Nu hvor grundlaget for kvalitetskontrol er dækket, er næste trin at forstå, hvordan man designer dele, der kan fremstilles succesfuldt fra starten – og hvordan man vurderer den værktøjsinvestering, der kræves for dine produktionsbehov.

Designvejledninger og analyse af værktøjsinvestering

Du har set, hvordan progressive værktøjer fungerer, hvilke fejl der skal overvåges, og hvor processen er særligt effektiv. Nu kommer det praktiske spørgsmål, som hver fremstillingsingeniør står over for: Hvordan designer man dele, der faktisk stanses godt – og hvordan begrundes værktøjsinvesteringen over for finansafdelingen?

At få disse grundlæggende forhold rigtige allerede i designfasen forhindrer kostbare tilpasninger af værktøjer senere. De beslutninger, du træffer på papiret, påvirker direkte, hvad der sker på pressegulvet – så lad os gennemgå de retningslinjer, der adskiller glatte produktionslanceringer fra dyre redesign-rundtur.

Retningslinjer for produktionstilpasset design

Erfarede fremstillere af progressive døder vil fortælle dig, at 80 % af produktionsproblemerne har deres oprindelse i delens design – ikke i værktøjerne eller presseindstillingen. Ved at følge beprøvede DFM-principper i designfasen reduceres udviklingsrisikoen markant, og tidspunktet for produktionsstart fremskyndes.

Her er din essentielle DFM-checkliste til design af metalstansedøder:

• Minimumshulstørrelse – Angiv huller, der ikke er mindre end 1,0× materialeets tykkelse for standardstempel; mindre detaljer kræver specialværktøj og øger vedligeholdelsesfrekvensen
• Hulafstand til kant – Overhold mindst 1,5× materialeets tykkelse mellem hullernes kanter og delens kanter; tættere placering forårsager deformation under blankning og svækker det tilbageværende materiale
• Afstand mellem huller – Hold den mindste afstand mellem huller på mindst 2× materialetykkelsen; tættere placering skaber tynde støtter, der forvrænges under omformningstryk
• Krav til bøjeradier – Design indvendige bøjeradier til mindst 1× materialetykkelsen for duktile materialer som kobber og aluminium; angiv 2× tykkelsen eller mere for højstyrkestål og rustfrit stål
• Afstand fra bøje til kant – Placer bøjelinjer mindst 2,5× materialetykkelsen fra kanterne for at undgå revner og forvridning
• Afstand fra bøje til hul – Sørg for en minimumsafstand på 2,5× materialetykkelsen mellem bøjelinjer og hullers kanter; tættere placerede funktioner oplever forvridning under omformning
• Aflastningsnitter – Inkludér hjørneaflastning ved skærende bøjer for at undgå revning; radius skal være mindst lig med materialetykkelsen
• Enform vægstykkelse – Vedligehold konstant materialetykkelse gennem hele komponenten; undgå designs, der kræver betydelig materialetyndning under omformning
• Udkastvinkler på former – Inkludér 1–3° udkast på lodrette vægge af trukne profiler for at lette udskiftning af emnet
• Overvejelser vedrørende kornretning – Orientér større bøjninger vinkelret på materialekornretningen, når det er muligt; bøjninger parallelt med kornretningen øger risikoen for revner, især i højstyrkematerialer

Ifølge Fictiv opnås standardblanking- og omformningsoperationer typisk med tolerancer på ±0,005 tommer (±0,127 mm), mens specialudstyr som fineblanking kan opretholde kritiske mål med en nøjagtighed på ±0,001 tommer (±0,025 mm). Udarbejd dine tolerancekrav ud fra disse kapaciteter for at undgå unødigt høje præcisionskrav, der driver værktøjsomkostningerne op.

Investering i værktøjer og ROI-overvejelser

Progressive værktøjs- og dies-investeringer udgør en betydelig kapitaludgift – men økonomien bliver overbevisende ved de rigtige produktionsmængder. En forståelse af omkostningsstrukturen hjælper dig med at udarbejde et forretningsgrundlag, som finansafdelingerne kan godkende.

Ifølge Shaoyis analyse af bilstøbningsomkostninger , varierer værktøjsomkostningerne kraftigt afhængigt af kompleksiteten:

• Enkle udklipningsværktøjer – 5.000–15.000 USD for grundlæggende skære- og stansoperationer
• Progressive værktøjer med moderat kompleksitet – 15.000–50.000 USD for dele, der kræver 5–10 stationer med omformningsoperationer
• Komplekse progressivværktøjer – 50.000–100.000+ USD for indviklede dele med 15+ stationer, stramme tolerancekrav og krævende geometrier

Disse oprindelige beløb ser betydelige ud, men regnestykket ændrer sig dramatisk, når man beregner omkostningerne pr. del. Overvej en fremskridtstans til 60.000 USD, der fremstiller 200.000 dele årligt i løbet af fem år. Bidraget fra værktøjet falder derved til blot 0,06 USD pr. del – ubetydeligt sammenlignet med materiale- og procesomkostningerne. Den samme stans, der kun fremstiller 5.000 dele, tilføjer 12,00 USD pr. enhed, hvilket potentielt kan gøre projektet uløseligt.

Break-even-beregningen følger denne logik:

Break-even-mængde = Værktøjsinvestering ÷ (Alternativ omkostning pr. del – Omkostning pr. del ved fremskridtstans)

For de fleste anvendelser bliver fremstilling med fremskridtsskæringsværktøjer økonomisk fornuftig ved en årlig produktionsmængde på mellem 10.000 og 50.000 enheder – selvom de præcise grænseværdier afhænger af reservedelens kompleksitet og alternative fremstillingsmetoder.

Forventede igangsættelsestider og udviklingsrisici

Den typiske udviklingstid for fremskridtsskæringsværktøjer følger denne tidsplan:

• Design og Ingeniørarbejde – 2–4 uger til udvikling af båndlayout og værktøjsdesign
• Værktøjsfremstilling – 8–16 uger afhængigt af kompleksitet og producentens kapacitet
• Prøvepresning og fejlfinding – 1–3 uger til indledende prøveproduktion og justeringer
• PPAP og godkendelse – 2–4 uger for automotive-anvendelser, der kræver formel godkendelse

Den samlede tidsplan fra designfrysning til produktionsklar værktøjning tager typisk 14–24 uger. Ved samarbejde med partnere inden for stansværktøj og stansdies, der anvender CAE-simuleringsteknologi, kan denne tidsplan dog betydeligt forkortes ved at identificere og løse omformningsproblemer virtuelt, inden stål skæres.

CAE-simulering giver målbare fordele for projekter inden for fremstilling af stansdies:

• Forudsigelse af springback – Virtuel kompensation reducerer antallet af fysiske prøvestansrunde
• Formbarhedsanalyse – Identificerer potentielle revner eller tyndning, inden værktøjet bygges
• Optimering af materialløsningen – Validerer udformningen af trækstribler og blankholder
• Die-spændingsanalyse – Sikrer, at værktøjet tåler produktionskræfterne uden for tidlig svigt

For producenter, der ønsker at minimere udviklingsrisici, bliver det afgørende at samarbejde med erfarne producenter af stansdies, der tilbyder omfattende kompetencer. Shaoyi's løsninger til præcisionsstansningsværktøj illustrerer, hvad man skal lede efter i en udviklingspartner: IATF 16949-certificering til automobilapplikationer, CAE-simulering for fejlfrie resultater, hurtig prototypproduktion med levering af prøver på så lidt som 5 dage samt en første-gang-godkendelsesrate på 93 %, der minimerer kostbare iterationscyklusser.

Når du vurderer potentielle stempelpartnere, bør du overveje følgende kvalifikationskriterier:

• Simuleringskapacitet – Kan de forudsige og forebygge omformningsproblemer, inden værktøjerne fremstilles?
• Prototypehastighed – Hvor hurtigt kan de fremstille prøvedele til validering?
• Kvalitetscertifikater – Er de certificeret i relevante standarder (IATF 16949, AS9100, ISO 13485) for din branche?
• Første-gang-godkendelsesrate – Hvor stor en procentdel af deres værktøjer godkendes ved den første prøve?
• Presekapacitetsområde – Kan de håndtere dine krav til tonnage både for prototypproduktion og serieproduktion?

Den laveste angivne værktøjspris giver sjældent den laveste samlede ejerskabsomkostning. Ifølge Eigen Engineering gør CAD og simulering det muligt for ingeniører at løse problemer, inden produktionen påbegyndes, hvilket fremskynder produktudviklingen, sparer penge og tid samt reducerer antallet af nødvendige prototyper.

At investere i kvalitetsværktøj fra kompetente fremadskridende dønneproducenter giver afkast gennem hele produktionslivscyclussen. En veludformet dønne, der er garanteret til over 1 million slag, begrænser effektivt dine værktøjsomkostninger, mens den sikrer konsekvent kvalitet i årevis af produktion. Denne forudsigelighed – at vide, at din omkostning pr. del forbliver stabil og at kvaliteten forbliver konstant – udgør den reelle ROI ved korrekt udført fremadskridende stansning.

Nu hvor designretningslinjerne og investeringsanalysen er dækket, er du rustet til at træffe velovervejede beslutninger om, hvorvidt progressiv diespændning opfylder dine produktionssbehov. Den sidste overvejelse er at afveje disse fordele mod procesbegrænsningerne for at fastslå din optimale fremadrettede strategi.

At træffe den rigtige beslutning om progressiv diespændning

Du har udforsket hele processen med progressiv diespændning – fra station-til-station-operationer til værktøjsarkitektur, materialevalg og kvalitetskontrolstrategier. Nu er det afgørende øjeblik kommet: at afgøre, om denne fremstillingsmetode svarer til dine specifikke projektkrav.

At træffe den rigtige beslutning kræver en ærlig vurdering af både de overbevisende fordele og de reelle begrænsninger i praksis. Lad os afveje disse faktorer objektivt, så du kan gå fremad med tillid.

Afvejning af fordele mod begrænsninger

Fremskridtsdiestrykning leverer kraftfulde fordele, der forklarer dens dominans inden for fremstilling i store mængder. Processen er dog ikke universelt optimal for alle anvendelser.

Centrale fordele

• Ekseptionel produktionshastighed – Kører med 200–1.500+ slag pr. minut; fremskridtsmetalstrykning fremstiller færdige dele hurtigere end næsten enhver anden metode
• Udmærket konsekvens mellem dele – Ifølge Worthy Hardware kan processen opretholde tolerancer så stramme som ±0,001" (±0,025 mm), hvilket sikrer, at hver enkelt komponent fungerer identisk
• Lav stykpris ved store mængder – Når værktøjerne er afskrevet, reducerer den minimale arbejdskraftindsats og de korte cykeltider stykomkostningerne markant
• Reduceret håndtering og sekundære operationer – Dele kommer færdige ud af dies, hvilket eliminerer overførsler mellem operationer, der kan introducere kvalitetsvariationer
• Kompleks geometrisk evne – Flere operationer integreret i ét værktøj gør det muligt at fremstille avancerede funktioner, som er umulige med enklere die-typer
• Minimal operatør-afhængighed – Automatiseret spoleforsyning og ind-die-behandling sikrer konsekvent kvalitet uanset skiftændringer

Nøglebegrænsninger

• Høj initial investering i værktøjer – Omkostningerne til progressive døder og stempelværktøjer ligger mellem 15.000 og over 100.000 USD, hvilket kræver en betydelig forudgående kapitalindsats
• Begrænset designfleksibilitet efter produktionsstart – Ifølge branchens eksperter kan designændringer efter værktøjskonstruktion være meget kostbare og tidskrævende og kræve helt nye værktøjer i nogle tilfælde
• Materialeaffald fra bærestriber – Strip-skelettet genererer naturligt affald, hvilket typisk begrænser materialeudnyttelsen til 70–85 %
• Begrænsninger i delstørrelse – Komponenter skal kunne placeres inden for praktiske stripbredder, hvilket generelt begrænser progressiv stempeling til dele med en største dimension under 300 mm
• Forlænget udviklingstidslinje – Værktøjsdesign og -konstruktion kræver typisk 14–24 uger fra designfrysning til produktionsklar status
• Volumenafhængighed – Økonomien er kun fordelagtig ved tilstrækkelige volumener, typisk 10.000+ styk årligt, afhængigt af reservedelens kompleksitet

Beslutningen kommer endeligt an på tre primære faktorer: dine produktionsvolumenkrav, reservedelens kompleksitet samt om din konstruktion er færdigudviklet. Hvis du producerer store mængder komplekse dele med en stabil konstruktion, leverer progressiv stans næsten sikkert den bedste samlede ejerskabsomkostning.

Næste skridt i dit fremstillingsprojekt

Hvor du går hen fra her, afhænger af din nuværende fase i fremstillingsprocessen. Her er din vejledning baseret på, hvor du befinder dig i dag:

Hvis du stadig lærer om processen for progressiv stans:

• Gennemgå opdelen station for station for at forstå, hvordan dele udvikles gennem sekventielle operationer
• Gennemgå retningslinjerne for materialevalg for at identificere kompatible metaller til din anvendelse
• Sammenlign progressive, overførsels- og sammensatte dies-metoder for at forstå, hvilken fremgangsmåde der bedst passer til din reservedelsgeometri

Hvis du vurderer, om progressiv stempeltryk er velegnet til dit projekt:

• Beregn dine årlige volumenkrav – progressive dies bliver typisk økonomiske ved mere end 10.000–50.000 enheder årligt
• Gennemgå DFM-vejledningerne i forhold til din nuværende reservedelsdesign; funktioner, der strider mod fremstillingens principper, kræver justering
• Anslå break-even-volumen ved at bruge dine alternative fremstillingsomkostninger som reference
• Vurder, om din design er stabil nok til at retfærdiggøre investeringen i værktøj

Hvis du er klar til at implementere progressiv stempeltryk:

• Inkluder kvalificerede stempelværktøjsproducenter tidligt i processen med afslutning af designet
• Anmod om CAE-simuleringsanalyse for at validere formbarheden, inden du begynder konstruktionen af værktøjet
• Fastlæg klare toleranceangivelser baseret på realistiske proceskapaciteter
• Udvikl en vedligeholdelses- og kvalitetskontrolplan for at beskytte din investering i værktøjer

For producenter, der er klar til at gå fra koncept til produktion, kan samarbejde med erfarede støbemodelfremstillere, der tilbyder løsninger fra A til Å, forenkle hele udviklingsprocessen. Søg efter partnere, der kombinerer omfattende ekspertise inden for støbemoldesign med kapacitet til storseriemæssig produktion – denne integration eliminerer kommunikationshuller og forsinkelser ved overdragelse, som ofte opstår, når projekter er fordelt mellem flere leverandører.

Shaoyis stansedie-løsninger er et eksempel på denne integrerede fremgangsmåde og leverer alt fra indledende design til produktionsklar værktøjning. Deres ingeniørteam leverer omkostningseffektiv og højkvalitet værktøjning, der er tilpasset OEM-standarder, støttet af IATF 16949-certificering og simulationsmuligheder, der reducerer udviklingsrisici.

Beslutningen om fremadskridende stans og støbning handler ikke kun om at vælge en fremstillingsmetode – det handler om at bygge et fundament for konsekvent, omkostningseffektiv produktion, der kan skaleres i takt med din virksomhed. Træf denne beslutning på baggrund af en ærlig vurdering af dine krav, og du vil placere din produktionsvirksomhed til langvarig succes.

Ofte stillede spørgsmål om fremadskridende stansstøbning

1. Hvad er de 7 trin i stansningsmetoden?

De syv mest almindelige metalstansprocesser omfatter blankning (udskæring af den oprindelige form), perforering (oprettelse af indre huller og funktioner), trækning (dannelse af dybde i fladt materiale), bøjning (dannelse af vinklede funktioner), luftbøjning (kontrolleret vinkelvis formning), bottoming og coining (opnåelse af stramme tolerancer ved hjælp af højt tryk) samt klemtrimning (fjernelse af overskydende materiale). Ved progressiv stans sker disse operationer sekventielt på flere stationer inden for én enkelt stans, hvor perforering af ledhuller typisk tilføjes som den første operation for at sikre præcis båndjustering gennem hele processen.

2. Hvad er forskellen mellem progressiv og transferværktøjsstansning?

Progressiv stempelblankning holder emnet forbundet til bærestriben, mens det fremføres gennem sekventielle stationer inden for én stempel, hvilket gør det ideelt til mindre dele ved høje hastigheder (200–1.500+ slag pr. minut). Ved overførselsstempelblankning adskilles enkelte blanker og flyttes mekanisk mellem stationer, hvilket muliggør større dele, dybe træk og komplekse orienteringer. Progressivstempel giver hurtigere cykeltider og strammere tolerancer takket være kontinuerlig registrering med pilotstifter, mens overførselsstempel er fremragende til overdimensionerede komponenter og dele, der kræver ompositionering mellem operationer.

3. Hvilke materialer egner sig bedst til progressiv stempelblankning?

Kulstål med lavt kulstofindhold (1008–1020) forbliver det mest populære valg på grund af fremragende formbarhed og forudsigelig værktøjslevetid. Kobber og messing udmærker sig i elektriske applikationer takket være fremragende ledningsevne og glat omformningsegenskaber. Aluminium tilbyder letvægtsfordele, men kræver værktøjsbelægninger, der forhindrer klistring. Rustfrit stål egner sig godt til korrosionsbestandige applikationer, men kræver langsommere presenhastigheder på grund af hurtig arbejdshærdning. Materialetykkelsen ligger typisk mellem 0,1 mm og 6 mm, og tolerancer på ±0,05 mm kan opnås på tyndere materialer.

4. Hvor meget koster progressiv værktøj?

Investeringen i fremadskridende dies værktøj varierer betydeligt afhængigt af kompleksiteten: enkle udstansningsdies koster mellem 5.000–15.000 USD, dies med moderat kompleksitet og 5–10 stationer koster 15.000–50.000 USD, og komplekse dies med 15+ stationer kan overstige 100.000 USD. Ved fremstilling af store mængder (over 200.000 dele årligt i løbet af fem år) falder værktøjsbidraget dog til kun få cent pr. del. Break-even opnås typisk ved 10.000–50.000 årlige enheder, hvilket gør fremadskridende stansning økonomisk attraktiv for vedvarende høje produktionsmængder.

5. Hvordan undgår man almindelige fejl ved fremadskridende stansning?

Forebyggelse af fejl kræver proaktiv vedligeholdelse og korrekt diesdesign. For burrs skal afstanden mellem stempel og die holdes på 8–12 % af materialetykkelsen, og skærekanten skal inspiceres efter hver 50.000 slag. Bekæmp springback ved hjælp af CAE-simulering og overbøjningskompensation på 2–5 grader. Forebyg ujustering ved regelmæssigt at udskifte slidte pilotnåle og ved at opretholde stramme vejledningsafstande. Løs problemet med slug-pulling ved brug af Jektole-stil stempler med udskudspinde. Indfør inspektionsintervaller baseret på antal slag og registrer dielevens historik for at forudsige vedligeholdelsesbehov, inden kvalitetsproblemer opstår.
