Hvad er Die Forming-metal og hvorfor er det vigtigt

Har du nogensinde overvejet, hvordan producenter fremstiller tusindvis af identiske metaldele med næsten perfekt præcision ? Svaret ligger i die forming-metal – en fremstillingsproces, hvor pladeemner formes ved hjælp af specialiserede værktøjer kaldet døder under kontrolleret tryk. Denne teknik skaber præcise, gentagelige komponenter, som det ville være umuligt at fremstille effektivt manuelt.

Hvad er en die så i fremstilling? Kort sagt er en die et specialiseret værktøj, der er designet til at skære, forme eller omforme materiale til en bestemt geometri. I modsætning til almindelige værktøjer bruges en die til at fremstille den samme del gentagne gange med konsekvent nøjagtighed over millioner af produktionscyklusser. Tænk på den som en højtkompetent udformet form, der transformerer flade metalplader til komplekse tredimensionale komponenter.

Hvad er støbning så? Det er den detaljerede proces med at designe og fremstille disse præcisionsværktøjer – en disciplin, der kombinerer materialer videnskab, ingeniørviden og fremstillingskompetence for at skabe værktøjer, der kan klare ekstreme tryk, mens de opretholder nøjagtighed på mikronniveau.

De centrale mekanismer i støbning

Her er det, der adskiller denne proces fra andre metalbearbejdningsteknikker: Støbning bygger på matchede værktøjssæt, der arbejder sammen for at stemple, bøje eller trække materiale i ønskede former. I modsætning til maskinbearbejdning, hvor materiale fjernes, eller svejsning, hvor dele samles, omformer denne metode metal gennem kontrolleret deformation.

Det grundlæggende princip omfatter to centrale komponenter:

• Pinden: Udfører stræk-, bøj- eller udskæringsoperationer
• Støbben: Spænder arbejdsemnet fast og leverer komplementær formningsvirkning

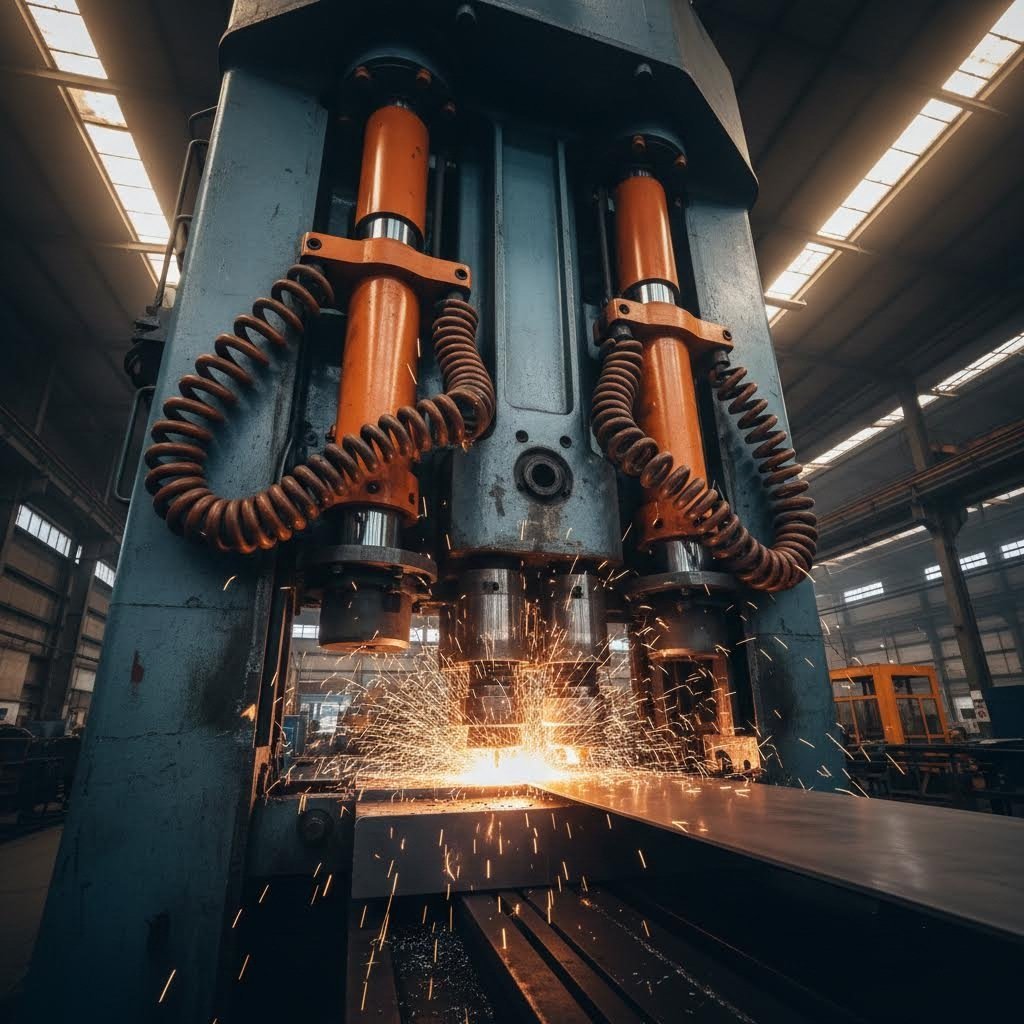

Når der påføres tryk – typisk via hydrauliske eller mekaniske presseanordninger – flyder metallet ind i hulrummet, der er skabt mellem disse matchede komponenter. Resultatet? Dele med præcise mål, konstant vægtykkelse og fremragende overfladekvalitet.

Hvorfor støbemodeller betyder noget i moderne fremstilling

Støbeforme i fremstillingen fungerer som det, som branchens eksperter kalder "genetisk kode for produktkvalitet". En fremragende støbeform kan levere nøjagtighed på mikronniveau over millioner af cyklusser og eliminerer fejl som forvrængning, dimensionel afvigelse og overfladeufærdigheder. Denne konsekvens påvirker direkte den strukturelle integritet, udmattelseslevetiden og den funktionelle pålidelighed af de færdige komponenter.

Anvendelsesområderne omfatter næsten alle tænkelige industrier:

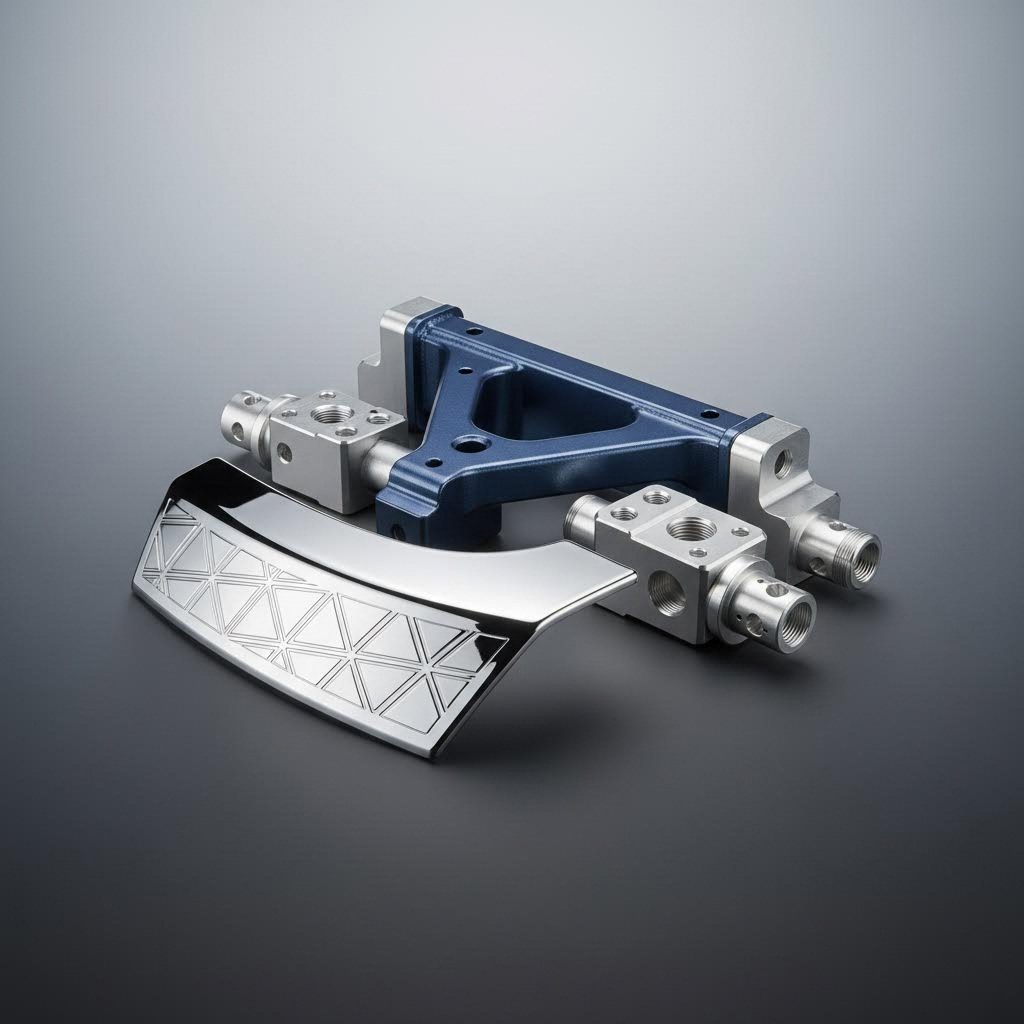

• Bilindustrien: Karosseridel, strukturelle komponenter, beslag
• Luftfart: Præcisionskomponenter til luftfartøjer, der kræver stramme tolerancekrav
• Forbrugsvarer: Kapsler til husholdningsapparater, elektronikgehuse
• Medicinsk udstyr: Kirurgiske instrumenter, implantatkomponenter

Hvad er støbemodeller i fremstilling værd at have for disse industrier? Overvej dette: At investere i højpræcise støbemodeller betyder i virkeligheden at investere i kvalitetsstabilitet og mærkeværdi. En velkonstrueret støbemodel udvikler sig fra et simpelt produktionsværktøj til en strategisk aktiver, der afgør konkurrencedygtigheden på krævende markeder.

I løbet af denne artikel vil du opdage de ni kritiske aspekter af metalformning, som endda erfarene ingeniører ofte overser – fra materialeudvælgelse og procesoptimering til nye teknologier, der omformer branchen.

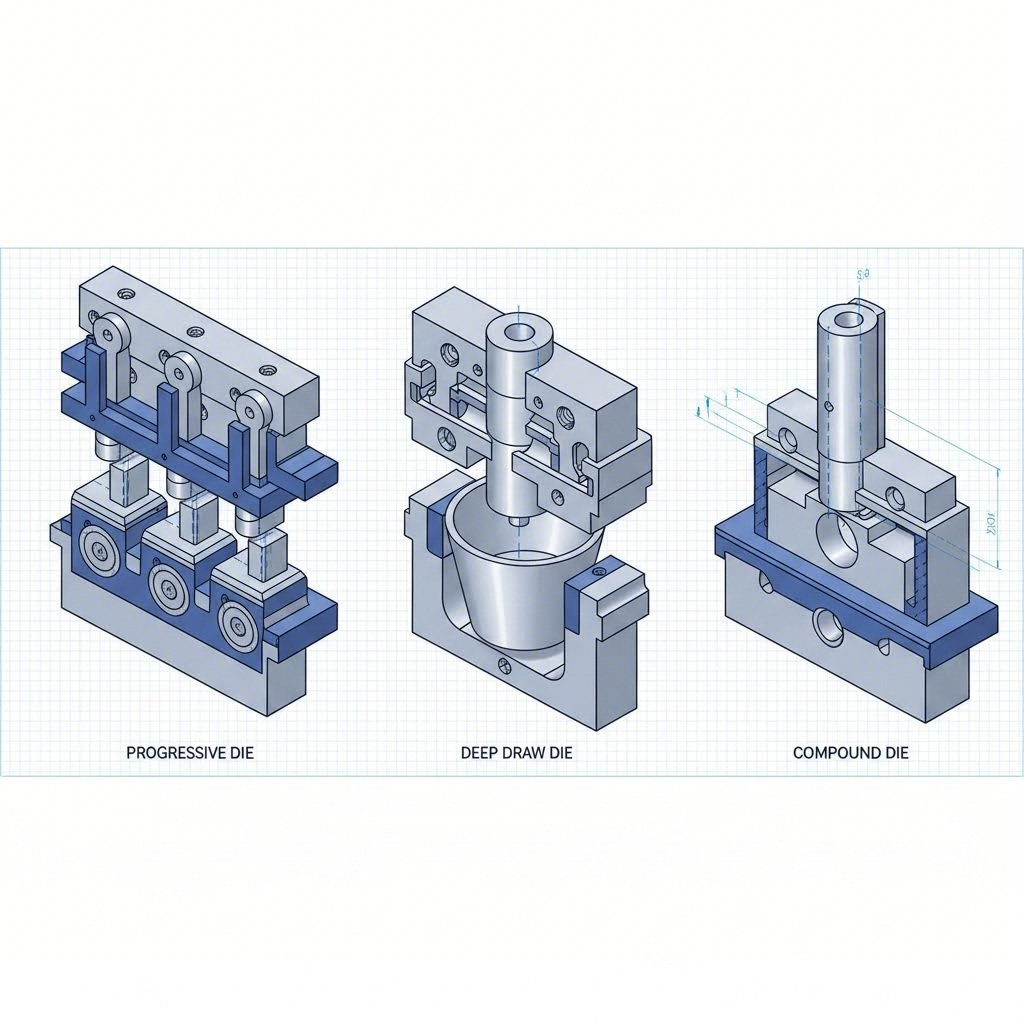

Typer af støbemodeller anvendt i metalformningsprocesser

At vælge den rigtige type støbemodel kan gøre eller knække dit fremstillingsprojekt. Med så mange muligheder til rådighed, hvordan ved du så, hvilke stansmodeller eller formemodeller der bedst passer til din specifikke anvendelse? Svaret afhænger af din reservedels kompleksitet, produktionsmængde og materialekrav.

At forstå de forskellige typer af omformning, der er tilgængelige, hjælper ingeniører med at træffe velovervejede beslutninger, der optimerer både kvalitet og omkostningseffektivitet. Lad os gennemgå de største kategorier af værktøjsstøbninger og undersøge, hvornår hver enkelt yder bedst.

Diestype	Primær Anvendelse	Materialtykkelsesområde	Egnethed for produktionstal	Kompleksitetsniveau
Progressive værktøjer	Små til mellemstore dele med flere funktioner (beslag, elektriske kontakter)	Op til 3 mm typisk	Høj volumen (100.000+ dele)	Mellem høj
Overførselsstøb	Store, komplekse dele, der kræver flere operationer (dybtrukne komponenter, rør)	Variabel afhængigt af design	Korte til lange serier	Høj
Dybtrækningsværktøjer	Cylindriske eller kasseformede dele (dåser, motorhuse, kabinetter)	Afhangigt af trækforholdet	Mellem til høj volumen	Høj
Sammensatte former	Flade dele med simpel geometri (skiver, hjulblanker)	Op til 3 mm typisk	Mellem til høj volumen	Lav til Middel
Formningsdies	3D-forme, bøjninger og flanger (kabinetter, styrebokse)	Variabel	Alle produktionsvolumener	Medium

Progressive og overførselsdiesystemer

Når du er producerer store mængder små til mellemstore dele , bliver progressive dies din bedste allieret. Sådan fungerer de: Et metalbånd føres gennem en række stationer, hvor hver station tilføjer en anden funktion – et snit her, en bøjning der, et hul et andet sted. Når din del når den sidste station, er den fuldt udformet og klar til adskillelse.

Smukheden ved metalstansedies i progressive konfigurationer ligger i deres effektivitet. Ifølge Keats Manufacturing spare denne fremgangsmåde tid og penge ved at udføre flere operationer samtidigt, mens spild og arbejdskraftomkostninger reduceres. Du vil finde, at progressive stansediesystemer er ideelle til dele som beslag, elektriske kontakter og små konstruktionsdele, der kræver stramme tolerancer.

Men hvad sker der, når dine dele er for store eller komplekse til progressive systemer? Her kommer overførselsstempel til at spille en rolle. I modsætning til progressive opstillinger, hvor emnet forbliver fastgjort til metalbåndet, adskiller overførselsstempel-indstøbning individuelle dele tidligt i processen. Automatiserede mekanismer transporterer derefter hver enkelt del gennem flere stationer, hvilket gør det muligt at udføre operationer som gevindskæring, ribber og riller, som ville være umulige med andre metoder.

Overførselsstempel er fremragende til håndtering af:

• Dybt trukne komponenter, der kræver flere omformningsfaser
• Store dele, der kræver fleksibilitet i håndtering og orientering
• Komplekse design, der kræver forskellige operationer i én enkelt produktionscyklus
• Rørproduktion og applikationer, der kræver adskillelse af emnet

Kompromiset? Højere driftsomkostninger og længere opsætningstider sammenlignet med progressive systemer. For komplekse geometrier og større komponenter er overførselsstempel-indstøbning dog ofte den eneste anvendelige fremstillingsløsning.

Specialiserede omformningsstempel-kategorier

Ud over de progressive og transfer-systemer findes der adskillige specialiserede dieskomponenter, der løser specifikke fremstillingsudfordringer.

Sammensatte former udfører flere operationer – skæring, stansning, bøjning – i én enkelt slag. Forestil dig, at du har brug for flade skiver eller hjulblanketter fremstillet med høj hastighed og fremragende gentagelighed. En kompound-stansform leverer præcis det, og med billigere værktøjer end progressive alternativer. Begrænsningen? De er bedst egnet til simple, flade dele frem for komplekse tredimensionale geometrier.

Dybtrækningsværktøjer strækker metal ind i formhulrummene og danner cylindriske eller kasseformede komponenter. Motorkapsler, drikkevandsdåser og kabinethusninger fremstilles alle ved hjælp af denne teknik. Processen kræver omhyggelig overvejelse af materialegenskaberne – især duktilitet og kornretning – for at undgå revner eller rynker under omformningsprocessen.

Forgningsformer drifte under endnu mere ekstreme forhold og omforme metal ved hjælp af kompressive kræfter ved forhøjede temperaturer. Selvom det teknisk set adskiller sig fra pladeformning, hjælper forståelse af smedeværktøjer ingeniører med at vægte hele spektret af værktøjsbaserede fremstillingsmuligheder.

Prægeværktøjer anvende ekstraordinært højt tryk for at skabe fine, præcise detaljer med tolerancer så små som ±0,01 mm. Når dimensionel nøjagtighed, overfladetekstur eller små prægede detaljer er afgørende – tænk f.eks. præcisionsforbindelser eller detaljerede logoer – bliver prægning den foretrukne proces.

Hvilken værktøjstype skal du så vælge? Overvej disse beslutningsfaktorer:

• Produktionsmængde: Høje produktionsmængder favoriserer progressive værktøjer; kortere serier kan have fordel af overførsels- eller sammensatte systemer
• Kompleksitet af komponenten: Enkle flade dele er velegnede til sammensatte værktøjer; komplekse design kræver overførselskapacitet
• Delstørrelse: Større komponenter kræver typisk overførselsværktøjsformning
• Budgetbegrænsninger: Sammensatte værktøjer giver lavere værktøjsomkostninger; progressive værktøjer giver bedre omkostninger pr. enhed ved stor skala

Med en klar forståelse af disse støbemodellkategorier er du nu klar til at udforske, hvordan den komplette støbemodellformningsproces transformerer koncepter til produktionsklar værktøjning.

Den komplette støbemodellformningsproces forklaret

Du har valgt den rigtige støbemodelltype til dit projekt. Og så? At forstå den komplette støbemodellproces – fra indledende koncept til valideret produktionsværktøjning – adskiller vellykkede fremstillingsprojekter fra kostbare fejl. Mange ingeniører vurderer dog forkert, hvor systematisk denne rejse skal være.

Tænk på støbemodellfremstilling som bygning af et hus: spring grundarbejdet over, og alt, der ligger ovenpå, bliver ustabil. Hver fase bygger på den foregående, og at skynde sig igennem et hvilket som helst trin skaber problemer, der forstærkes eksponentielt længere nede i processen. Lad os gennemgå den komplette metalformningsproces trin for trin.

1. Delformgivning og mulighedsanalyse

Hvert vellykket støbeprojekt begynder med en grundig gennemgang af design til fremstilling (Design for Manufacturability, DFM). Dette handler ikke kun om at kontrollere, om din komponent ser pæn ud på en computerskærm – det handler om at afgøre, om designet faktisk kan fremstilles pålideligt i den virkelige verden.

I denne fase analyserer ingeniører dine 3D-modeller og 2D-tegninger og undersøger geometri, materialekrav, tykkelseskrav samt kritiske tolerancer. Ifølge branchens eksperter hos GOHO Tech kan en ekstra uge brugt i DFM-fasen spare seks uger med værktøjsmodifikationer senere.

Hvad bliver specifikt vurderet?

• Hældningsvinkler: Lodrette vægge kan ikke frigives fra støbeformen – lette vinkler sikrer en ren udkastning af komponenten
• Vægtykkelsesensartethed: Uensartet tykkelse fører til warping og spændingskoncentration
• Placering af skel-linjen: Strategisk placering minimerer synlige sømme på færdige komponenter
• Forventet produktionsvolumen: Dette påvirker støbeformens konstruktion, materialevalg og samlet investering

Die Engineering og CAE-simulering

Når muligheden er bekræftet, opretter die-designingeniører detaljerede 3D-modeller ved hjælp af specialiseret CAD-software som CATIA eller UG NX. Hver enkelt komponent bliver designet – die-sko, guidestifter, støvler, formhuller, trykpuder og løftere. Men her er det, der adskiller moderne die-fremstilling fra traditionelle metoder: virtuel validering inden der skæres i nogen stål.

Software til computerstøttet ingeniørarbejde (CAE) som AutoForm eller Dynaform fungerer som en krystalbold for fremstillingsprocessen for omformning. Ingeniører kan præcis forudsige, hvordan smeltet eller plademetall vil strømme, udfylde formhuller og afkøle. Potentielle fejl – luftfangst, rynker, overdreven tyndning eller revner – bliver synlige i den digitale model.

Et automobilprojekt opdagede gennem simulering, at luft ville blive fanget i et kritisk forseglingsområde, hvilket ville forårsage utætheder. At teste tre forskellige indgangsdesigns virtuelt tog én dag. At finde og rette denne fejl efter fremstilling af det fysiske værktøj ville have taget uger med svejsning og genbearbejdning.

1. Valg af værktøjsstål og maskinbearbejdning

Nu bliver den digitale konstruktion til fysisk virkelighed. Materialevalg viser sig afgørende – forskellige die-komponenter udsættes for forskellige spændingsniveauer og slidmønstre. For hvad er die-fremstilling ellers end kun kunsten at vælge den rigtige ståltype til hver enkelt anvendelse?

Almindelige værktøjsståltyper omfatter:

• H13 værktøjsstål: Branchestandard for tryjegods, der tilbyder fremragende modstand mod termisk chok
• D2, SKD11, Cr12MoV: Forskellige kvaliteter til skærekanter, der kræver høj hårdhed og slidstyrke
• Carbidindsæt: Til ekstremt slidbelastede områder, hvor maksimal holdbarhed kræves

Præcisionsmaskinbearbejdning omdanner disse stalblokke til funktionelle komponenter cNC-fresning formerer de primære former, mens elektrisk udledningsmaskinbearbejdning (EDM) håndterer fine detaljer, skarpe hjørner og dybe ribber, som roterende fræsere ikke kan nå. Gennem hele denne formningsproces verificerer kvalitetskontrolteam dimensionerne ved hjælp af koordinatmålemaskiner (CMM’er), så hver enkelt komponent overholder designspecifikationerne.

1. Montage og prøveindstilling af stempel

Montagen er det sted, hvor dygtige støbemekanikere glimter. Tænk på det som montering af et komplekst, tungt og højpræcist puslespil, hvor hver enkelt del skal sidde perfekt. Stifter, støbeforme, fastholdere, fjedre, guidestifter – alt samles under erfarenes hænder, der kontrollerer justeringer, spillerum og glidens jævnhed for bevægelige komponenter.

Den første fejlfinding finder sted efter montage. Teknikere påfører spotting-blue på de tilstødende overflader, lukker forsigtigt støbeformen og undersøger, hvordan formningsoverfladerne passer sammen. Justeringer via håndslibning eller polering sikrer jævn kontakt, inden den første reelle test udføres.

Derefter kommer T1-prøven – sandhedens øjeblik. Den samlede støbeform monteres i en prøvepresse, plademetal føres igennem, og de første prøvedele fremkommer. Ingeniører observerer processen omhyggeligt og justerer presseindstillinger som tonnage, hastighed og kusintryk, mens de foretager finjusteringer af støbeformen for at eliminere rynker, revner eller utilstrækkelig definition.

1. Produktionsopsætning og validering

At producere dele er én ting; at bevise, at de opfylder specifikationerne, er en anden. Omhyggelig inspektion omfatter:

• Visuel inspektion: Tjek af overfladedefekter, ridser eller revner
• Måling af dimensioner: Brug af koordinatmålingsmaskiner (CMM), scannere og kontrolfastgørelser til verificering af, at alle dimensioner stemmer overens med tegningerne
• Analyse af materialetykkelse: Sikring af, at der ikke er sket overdreven tyndning i trukne områder

Disse resultater dokumenteres i detaljerede rapporter – ofte kaldet Initial Sample Inspection Reports (ISIR) – som lever bevis for, at metalformningsprocessen konsekvent leverer dele, der opfylder specifikationerne.

1. Kvalitetskontrol og justering

Validering slutter ikke med de første succesfulde dele. Vedvarende kvalitetskontrol sikrer, at værktøjet opretholder sin ydelse gennem hele produktionslivscyklussen. Dette omfatter planlagt vedligeholdelse, overvågning af slid og periodisk dimensionel verificering af de fremstillede dele.

Fra koncept til produktionsklar værktøjning

Tidsrammen fra koncept til valideret produktionsværktøj varierer afhængigt af delens kompleksitet. Enkle sammensatte værktøjer kan kræve 8–12 uger, mens komplekse progressive eller transfer-værktøjer kan tage 20–30 uger eller længere. Hvad der er afgørende? Tydelig kommunikation i alle faser samt realistiske forventninger, der fastsættes allerede i den indledende planlægningsfase.

Kritiske milepæle i værktøjsudviklingen

Hvor går projekter typisk galt? Erfaring viser, at der findes flere kritiske milepæle, der kræver ekstra opmærksomhed:

• Gennemførelse af DFM-gennemgang: Undlad aldrig denne fase – ufuldstændige indledende tegninger medfører uger med efterfølgende omarbejdning
• Simuleringsvalidering: Moderne CAE-værktøjer opdager 80–90 % af potentielle fejl, før stålet skæres
• Materialeverifikation: Indkøbsmæssige kvalitetskontroller af værktøjsstål forhindrer tidlig værktøjsfejl
• Målekontrol under prøveformning: At opdage problemer her koster langt mindre end at opdage dem efter afsendelse

At forstå denne systematiske dørstøbningstilgang forbereder dig på den næste kritiske overvejelse: at afstemme tekniske specifikationer og materialekompatibilitet til dine specifikke anvendelseskrav.

Tekniske specifikationer og materialekompatibilitet

Du har designet din komponent og valgt den rigtige dørstype. Men her er det, hvor mange ingeniører fejler: de antager, at ethvert materiale vil fungere i enhver omformningsproces. Virkeligheden er, at materialeegenskaberne afgør grundlæggende, hvad der kan opnås ved blikformning – og at ignorere disse begrænsninger fører til revnede komponenter, unødigt høje udskudsrater og frustrerede produktionshold.

At forstå forholdet mellem materialeegenskaber, opnåelige tolerancer og valg af dørstål adskiller vellykkede projekter fra kostbare fiaskoer. Lad os undersøge de tekniske specifikationer, der afgør, om din dørbaserede metalomformningsproces lykkes eller støder på problemer.

Kriterier for materialevalg til diesformning

Ikke alle metaller opfører sig ens under tryk. Processe for formning af pladeemal kræver omhyggelig overvejelse af tre kritiske materialeegenskaber:

• Trækstyrke: Bestemmer den kraft, der kræves for at forme materialet, og påvirker kravene til preskapaciteten
• Duktilitet: Måler, hvor meget metallet kan strækkes, inden det revner – afgørende for dybtrækkeoperationer
• Kornretning: Påvirker buekvaliteten og risikoen for revner ved kanterne under formningen

Ifølge produktionsspecialister hos Gunna Engineering duktiliteten, strækbarheden og formbarheden af metaller varierer betydeligt afhængigt af deres egenskaber. Dette gør nogle materialer mere eller mindre velegnede til dybformningsoperationer. For eksempel ville design af en flertrins-dybtrukket del i højstyrke-stål DP980 gå imod dets fysiske muligheder og medføre fejl i dele.

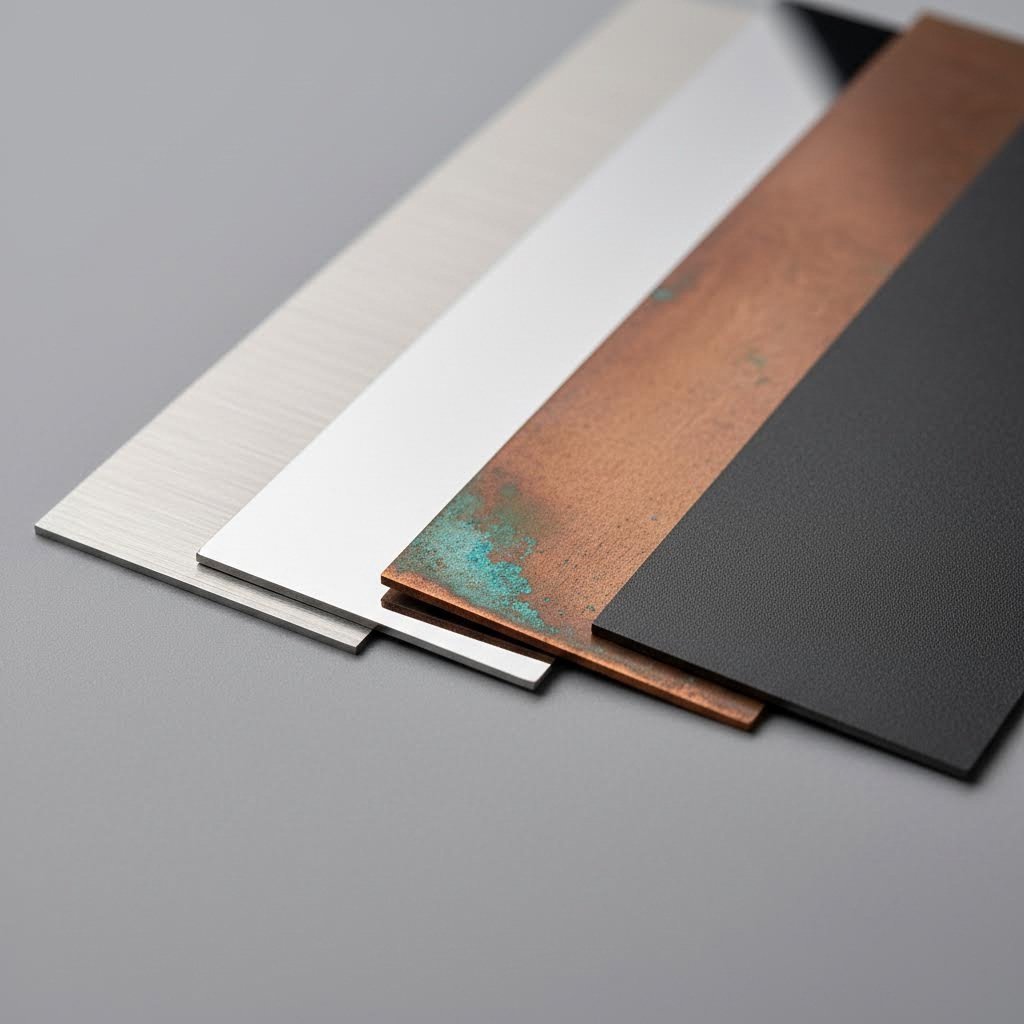

Hvilke materialer er bedst egnet til forskellige formningsprocesser? Her er de primære kandidater:

• Kulstål: Udmærket formbarhed med god styrke-til-pris-forhold; ideel til bilbracketer, strukturelle komponenter og almindelige pladeformværktøjer
• Med en diameter på over 300 mm Højere styrke, men lavere duktilitet; kræver strammere tolerancer og større omformningskraft – almindelige tolerancer på ±0,05 mm for tykkelse
• Aluminiumslegeringer: Blød og meget duktil; tillader moderate tolerancer (typisk ±0,1 mm for bøjninger) og egner sig godt til luftfarts- og forbrugerelektronikapplikationer
• Kobber Alloys: Ekseptionel elektrisk og termisk ledningsevne; tillader moderate tolerancer og er velegnet til elektriske kontakter og varmevekslere
• Specialmetaller: Titan og værktøjsstål kræver ekseptionelt stram tolerancekontrol på grund af lav duktilitet – titan opretholder typisk vinkeltolerancer på ±0,5° for bøjninger

Her er en praktisk indsigt: Når ingeniører udfører metalformningsprægningsoperationer på materialer med utilstrækkelig duktilitet, resulterer det i overflade revner og inkonsistente mål. Prægning af plademetal kræver materialer, der kan klare ekstremt høje tryk uden at brække – typisk giver lavtkulstofstål eller bløde kobberlegeringer de bedste resultater.

Tolerancekrav og begrænsninger

Tolerancer i støbning er ikke vilkårlige tal – de udgør den "præcisionsaftale", der afgør, om dele monteres korrekt, fungerer pålideligt og opfylder kvalitetskravene. Ifølge tolerancekravene fra ADH Machine Tool fører unødigt stramme geometriske tolerancer betydeligt til længere gennemførelsestider samt øget fremstillingskompleksitet og omkostninger.

Hvilke tolerancer kan du realistisk opnå? Materialetykkelsen spiller en afgørende rolle:

Materiale type	Tykkeltolerance	Bøjenkeltolerance	Lineær dimensions tolerance
Aluminiumslegering (6061-T6)	±0,05 mm	±0,5° til ±1°	±0,1 mm
Stainless steel (304)	±0,05 mm	±0.5°	±0,1 mm
Kulstofstål (1018)	±0,05 mm	±0.5°	±0,1 mm
Kobberlegering (C11000)	±0,05 mm	±0,5° til ±1°	±0,1 mm
Værktøjsstål (D2)	±0,02 mm	±0.25°	±0,05 mm

Hvorfor er dette vigtigt for din metalstempeldesign? Overvej springback—materialets tendens til delvist at vende tilbage til sin oprindelige form efter bøjning. Højstyrkematerialer udviser mere udtalt springback, hvilket kræver bevidst overbøjning for at opnå de ønskede vinkler. Moderne bøjemaskiner kompenserer herfor ved f.eks. at bøje til 88,5°, når der sigtes mod 90°.

Kornretningen udgør en anden ofte overset betragtning. Ved at placere bøjningslinjerne vinkelret på materialets kornretning minimeres mikrorevner på yderfladen af bøjningen. At ignorere denne sammenhæng fører til for tidlig delsvigt under brug.

Valg af stempelstål og produktionslevetid

Din plade-metalstempel er kun lige så god som det stål, den er fremstillet af. Ifølge fremstillingsdata fra Protolabs , indeholder værktøjsstål 0,5–1,5 % kulstof samt legeringselementer som krom, vanadium, wolfram og molybdæn, der danner karbidforbindelser, som giver ekstraordinær hårdhed og slidstyrke.

Hvilket stempelstål passer bedst til din anvendelse?

• D2-koldarbejdsstål (58–62 HRC): Maksimal slidstyrke til stansning af slibende materialer som rustfrit stål eller højstyrke-stål – ideelt til pladeformværktøjer, der kræver lange produktionsløb
• H13-varmeværktøjsstål (45–55 HRC): Bevarer styrken ved temperaturer op til 540 °C (1000 °F); poleres til spejlfærdige overflader til æstetiske dele
• A2-luftthærdbart stål (55–62 HRC): Afbalancerede egenskaber til almindeligt værktøj med minimal deformation under varmebehandling
• S7-støddæmpende stål (54–58 HRC): Absorberer stødlast uden revner – afgørende for stansværktøjer og tunge anvendelser

Værktøjer af premiumklasse fremstillet af værktøjsstål eller massiv carbidskive bliver nødvendige, når der fremstilles dele af slibende materialer, herunder højstyrke-stål, fjederstål og superlegeringer. Værktøjsomkostningerne stiger, men så gør også levetiden – ofte med en faktor på 3–5 gange sammenlignet med standardstål.

Overfladebehandlinger udvider yderligere stempellevetiden. Mulighederne omfatter titancarbidbelægninger, specialiserede duplexbelægninger og nitridbehandlinger, der reducerer friktionen og beskytter mod slitage. Ved højvolumenproduktion på over 500.000 cyklusser betaler disse investeringer typisk sig selv gennem reduceret vedligeholdelse og konsekvent delkvalitet.

Nu hvor materialekompatibiliteten og tolerancekravene er klare, er du klar til at udforske de specifikke omformningsoperationer – bøjning, flangning, prægning og prægning med relief – der omdanner flad plade til funktionelle komponenter.

Omformningsoperationer og -teknikker i stempelarbejde

At forstå de forskellige dies typer og materialekompatibilitet bringer dig halvvejs frem. Men hvad med selve omformningsprocessen? Hver teknik – bøjning, flangering, kantning, prægning og prægning af mønstre – kræver sin egen tilgang, værktøjskonfiguration og procesparametre. At vælge den forkerte metode til din anvendelse skaber problemer fra inkonsistente vinkler til revnede overflader.

Lad os udforske de specifikke pladeformningsoperationer, der transformerer flade plader til funktionelle tredimensionale komponenter. Du vil opdage, hvilken teknik der er egnet til hver enkelt anvendelse, og hvorfor nogle metalformningsoperationer koster betydeligt mere end andre.

Type operation	Typiske anvendelser	Værktøjskompleksitet	Overfladebevægelseskvalitet
Luftbøjning	Prototyper, lavvolumenproduktion, dele der kræver flere vinkler	Lav	God
Bundgange	Mellemvolumenproduktion, der kræver konsekvente vinkler	Medium	Meget godt
Prægning	Præcisionskomponenter, dele med stramme tolerancer, fint detaljarbejde	Høj	Fremragende
Omformning af kanter	Kantforstærkning, monteringsgrænseflader, strukturel stivhed	Medium	God
Kantning	Bilkarosserier, husholdningsapparaters kanter, sikkerhedskanter	Mellem høj	Fremragende
Udsmykket	Dekorative mønstre, logoer, forstærkningsribber	Medium	Meget godt
Gummipad-formning	Luft- og rumfartskomponenter, komplekse kurver, prototypeproduktion	Lav til Middel	Fremragende

Bøjnings- og flangearbejder

Bøjning udgør den mest grundlæggende formningsoperation inden for pladebearbejdning. Princippern lyder simpelt – deformér metal omkring en lige akse, indtil det fastholder en ny form. Udførelsen kræver dog kritiske beslutninger, der påvirker delekvaliteten, produktionsomkostningerne og værktøjets levetid.

Tre forskellige bøjningsmetoder dominerer branchen, hver med sine unikke egenskaber:

Luftbøjning tilbyder maksimal fleksibilitet med minimal investering i værktøj. Ifølge teknisk dokumentation fra Inductaflex , kontakter stempeltoppen og die-kantens øverste kanter kun, når stemplet presser pladen delvist ned i en V-formet die. Dybden af stemplets slag – ikke die-vinklen – bestemmer den endelige bøjevinkel.

Hvorfor foretrækker producenter luftbøjning til bestemte anvendelser?

• Kræver mindre formekraft end alternative metoder
• Én støbeform håndterer flere vinkler gennem justering af slaglængden
• Værktøjer holder længere, da kontakttrykket er reduceret
• Opsætningstiden forbliver kortere ved varierede produktionsløb

Kompromiset? Springback udgør den største udfordring. Afhængigt af legeringen og radius kan springback ved luftbøjning overstige 5°, især i hårde materialer som aluminiumslegering 6061-T6. Præcis programmering eller manuelle korrektioner bliver derfor afgørende for at kompensere for denne elastiske genopretning.

Bundgange leverer større nøjagtighed, når gentagelighed er mere afgørende end fleksibilitet. Stødblokken presser materialet, indtil det ligger fast mod begge die-vinger, hvilket sikrer en tættere overensstemmelse med die-vinklen. Den fastere kontakt reducerer springback til ca. 1°–2° i de fleste anvendelser.

Dog har bundstøbning kræver dedikeret værktøj til hver bøjeningsvinkel og kræver betydeligt mere presstonnage. Den øgede kontakt accelererer også stempelsslid, hvilket gør denne formstempel-metode mest velegnet til mellemstore til store produktionsmængder, hvor konsekvensen retfærdiggør investeringen.

Flangearbejder går ud over simpel bøjning ved at skabe kanter, der er vinkelrette eller skrå i forhold til hovedkroppen. Tre flangevariationer imødegår forskellige fremstillingsbehov:

• Lige flanging: Skaber 90°-kanter til monteringsgrænseflader eller strukturel forstærkning
• Strækflanging: Danner konvekse kurver, hvor yderkanten strækkes under dannelsen
• Krympflanging: Skaber konkave kurver, hvor materialet komprimeres ved kanten

Kantfoldning (hemming) udvider flanging yderligere ved at folde kanten helt tilbage på sig selv – enten fladt mod panelet eller med en lille afstand. Automobilens dørpaneler og apparaters kanter indeholder ofte kantfoldede kanter, som eliminerer farlige skarpe metalkanter og samtidig øger stivheden.

Præge- og præcisionsformningsmetoder

Når tolerancerne bliver strammere og overfladekvaliteten bliver kritisk, leverer metalformning og prægemetoder resultater, som standardbøjning simpelthen ikke kan opnå.

Prægningsbøjning anvender ekstrem tryk – det højeste blandt alle bøjemetoder – for at komprimere materialet ned i bunden af støbeformens hulrum. Ifølge fremstillingsforskning fra Inductaflex er deformationen plastisk snarere end elastisk, hvilket betyder, at formen fastholdes efter formningen med næsten ingen springback.

Hvorfor er prægning det rigtige valg til krævende anvendelser?

• Leverer præcise vinkler med næsten ingen springback
• Fungerer fremragende ved hårde temperaturer eller bøjninger med små radier
• Producerer gentagelige resultater, selv ved dele med stramme tolerancer
• Skaber fine overfladedetaljer, som ikke kan opnås med andre metoder

Præcisionen har en pris. Prægning kræver den største tonnage blandt bøjeteknikkerne, forårsager hurtigere værktøjslidelser og medfører materialetyndning i bøjningszonen – typisk mellem 3 % og 10 %. Denne tyndning kan reducere udmattelsesbestandigheden i nogle anvendelser, hvilket gør prægning upraktisk til tykkere plader, medmindre der er kraftige presseanlæg til rådighed.

Udsmykket skaber hævede eller indtrykte mønstre på plademetaloverflader uden at skære igennem materialet. Formværktøjet præger detaljerede funktioner – logoer, dekorative strukturer eller forstærkningsribber – gennem kontrolleret deformation. I modsætning til prægning indebærer prægning typisk mindre ekstreme tryk og fokuserer på overfladeæstetik frem for dimensionel præcision.

Gummipudeformning til specialiserede anvendelser

Nogle gange er stive ståldie ikke løsningen. Gummipudeformning bruger en fleksibel pude – typisk af polyurethan eller gummi – som den ene halvdel af formdie. Plademetalet presses mellem denne elastiske pude og en stiv formblok, hvilket muliggør komplekse kurver og konturer uden matchede stålværktøjer.

Ifølge industrielle anvendelsesdata fra PSI Urethanes , tilbyder polyurethan-diepuder betydelige fordele i forhold til traditionel gummi. Med højere trækstyrke, større slidstabilitet og bedre bæreevne er polyurethan-puder blevet foretrukne inden for industrier, der kræver holdbare løsninger. Lufts- og rumfartsektoren drager især fordel af denne teknik til fremstilling af lette komponenter med komplekse geometrier.

Hvorfor overveje gummipudeformning til din anvendelse?

• Lavere omkostninger til værktøjer: Kun én stiv formblok kræves i stedet for matchede die-sæt
• Overlegenhed i overfladeafslutning: Den fleksible pude forhindrer ridser og mærker
• Evne til kompleks geometri: Formere sammensatte kurver, som ellers ville kræve dyre progressive dies
• Formindsket opsætningstid: Hurtig omstilling mellem forskellige delekonfigurationer

Polyurethan udmærker sig specifikt frem for traditionel gummivare ved forbedret energiabsorption og elasticitet. Dette forbedrer præcisionen i formningsprocessen og reducerer fejl. Brancher fra bilindustrien til byggebranchen anvender disse materialer til applikationer, hvor almindelige formværktøjer ville være upraktiske eller for kostbare.

Valget mellem disse typer formning afhænger af dine specifikke krav: produktionsmængde, tolerancemæssige krav, forventninger til overfladekvalitet og budgetbegrænsninger. Luftbøjning er velegnet til prototyper og varierede produktioner; bundbøjning håndterer konsekvente mellemstore serier; og prægeformning bliver afgørende, når præcision ikke kan kompromitteres.

Nu hvor formningsoperationer er forstået, bliver den næste overvejelse lige så kritisk: hvordan moderne teknologi – CNC-integration, automatisering og Industry 4.0-koncepter – transformerer det mulige inden for fremstilling af formværktøjer.

Moderne teknologi i die-formningsproduktion

Du har mestret formningsoperationerne – bøjning, prægning og flangering. Men her er det, der adskiller gode producenter fra fremragende producenter: at udnytte teknologi, som konkurrenterne endnu ikke engang har overvejet. Mens traditionelle presseanlæg stadig dominerer mange produktionsfaciliteter, har den moderne formningsproduktion gennemgået en stille revolution. Servodrevne systemer, automatiseret materialehåndtering og realtidsdetektering leverer nu funktioner, der for blot ti år siden virkede umulige.

Hvad betyder dette for dine die-formningsoperationer? Hurtigere cyklusser, strammere tolerancer og markant reducerede udskudsprocenter. Lad os undersøge, hvordan disse teknologier omformer det, der er muligt med maskindies og automatiserede produktionssystemer.

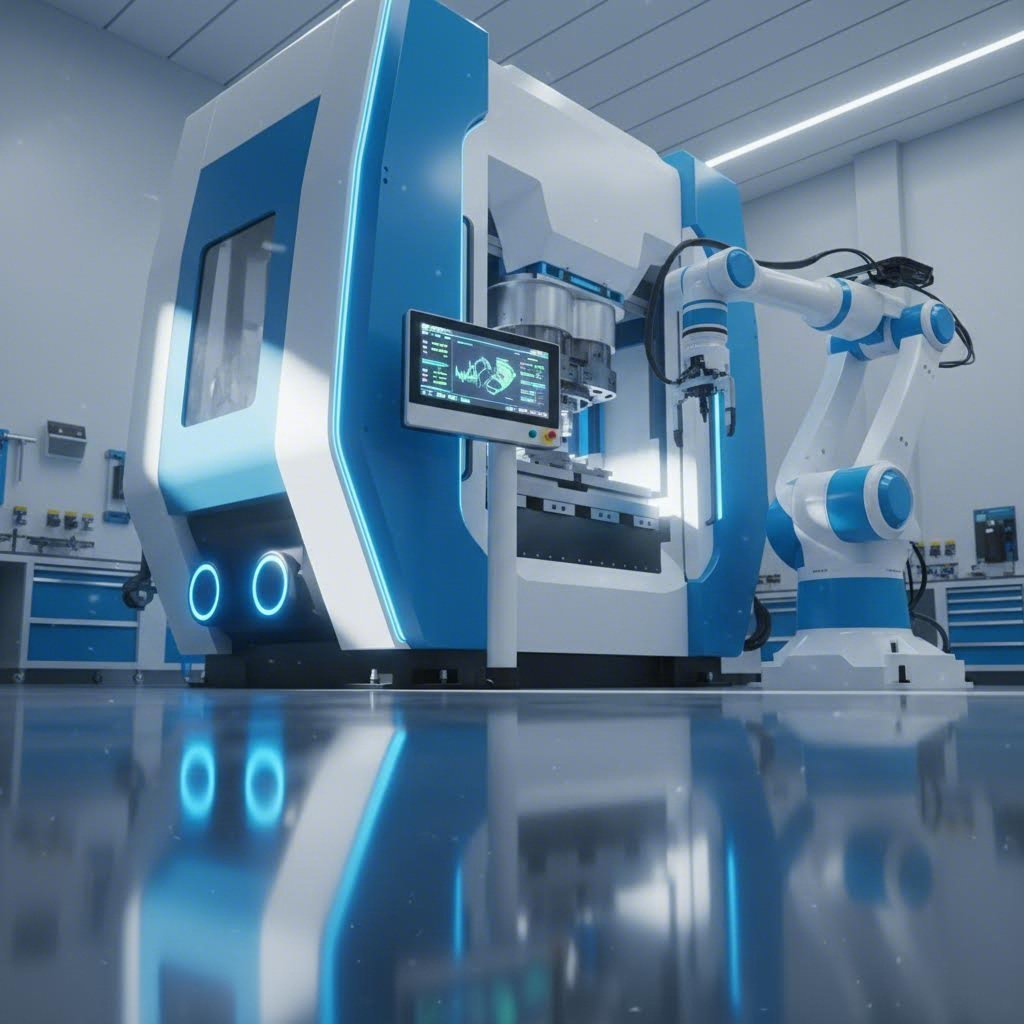

CNC-integration i moderne die-systemer

Traditionelle mekaniske presseanlæg kører med faste bevægelsesprofiler – trykstangen bevæger sig med forudbestemte hastigheder uanset, hvad der formes. Servopresser ændrer alt. Ifølge produktionseksperter hos Shuntec Presse , servopresser bruger programmerbare servomotorer til at drive stødet, hvilket giver fuld kontrol over bevægelsen gennem hele slaglængden.

Hvad gør denne døjemaskinteknologi transformerende? Overvej disse funktioner:

• Variable slagprofiler: Hurtig tilnærmelse, langsom presning, kontrolleret pause og hurtig retur – alt sammen programmerbart for hver enkelt komponent
• Reduceret deformation af komponenter: Forsigtig omformningsaktion minimerer springback og overfladefejl
• Forlænget værktøjslevetid: Smoother, kontrolleret bevægelse med reduceret stød ved nederste dødpunkt mindsker chok og spænding på fremstillingsværktøjer
• Lavere energiforbrug: Servomotorer forbruger kun strøm, når de er i bevægelse, hvilket reducerer energiomkostningerne med 30–50 % sammenlignet med systemer med trækhjul

Præcisionsfordelen viser sig især betydningsfuld ved komplekse omformningsoperationer. I modsætning til konventionelle systemer, hvor man accepterer den bevægelsesprofil, som svighjulet leverer, giver maskindiecutning med servoteknologi ingeniørerne mulighed for at optimere hvert millisekund af slagcyklussen. Skal hastigheden nedsættes i en kritisk omformningszone for at undgå revner? Programmer det. Ønsker man hurtigere returstrøg for at øge produktiviteten? Det kan også justeres.

Regenerativ bremsning tilføjer en anden dimension – servosystemer opsamler energi under deceleration og tilfører den tilbage til strømforsyningen. Ved produktion i stor skala med flere tusinde cyklusser dagligt akkumuleres disse besparelser til betydelige reduktioner i de driftsmæssige omkostninger.

Automatisering og intelligent produktion

Ud over presen selv integrerer moderne dønning i bredere automatiserede systemer, der minimerer menneskelig indgriben, mens de maksimerer konsekvensen. Automatiseret materialehåndtering – boblefremførere, overførselsmekanismer og robotbaseret udtagning af dele – sikrer en uafbrudt produktion uden manuel indlæsning mellem cyklusser.

Men den egentlige transformation kommer fra integration af Industri 4.0. De avancerede maskindønnesystemer til brug i dag omfatter:

• Realtidsovervågning: Følere registrerer kontinuerligt trykkraft, slagposition og cykeltid og advarer operatører om afvigelser, inden fejl opstår
• Forudsigende Vedligeholdelse: AI-algoritmer analyserer vibrationsmønstre og ydelsesmønstre for at planlægge vedligeholdelse, inden fejl sker
• Kvalitetsovervågning: Indbygget følerovervågning i dønnen verificerer deledimensioner under produktion og forkaster automatisk komponenter, der ligger uden for specifikationerne
• Digital forbindelse: Produktionsdata sendes til virksomhedssystemer til omfattende analyse og procesoptimering

Hvilke konkrete fordele giver denne automatisering? Resultaterne taler tydeligt:

• Reduceret cyklustid: Udelukkelse af manuel håndtering mellem processer reducerer den samlede produktions tid med 25–40 %
• Konstant kvalitet: Automatiserede systemer bliver ikke trætte, distraherede eller ændrer deres teknik – hver cyklus udføres identisk
• Lavere arbejdsomkostninger: Én operatør kan overvåge flere automatiserede celler i stedet for at manuelt føde enkelte presseanlæg
• Forbedret sikkerhed: At holde hænderne væk fra bevægelige maskiner reducerer arbejdspladsulykker markant

Muligheden for hurtig prototypproduktion har ligeledes accelereret udviklingscykluserne. Det, der tidligere krævede uger med manuelle diesjusteringer, sker nu på få dage. Ingeniører simulerer omformningsprocesser virtuelt, validerer designene gennem CAE-analyse og fremstiller prototypedele på fleksible servosystemer – alt sammen før der investeres i faste produktionsværktøjer.

Ifølge brancheforskning fra Shuntec Press kan servopresser udstyret med AI-drevne kontrolalgoritmer automatisk justere bevægelsesprofiler baseret på materialefeedback eller procesvariabler. Denne tilpasningsevne forbedrer formningsnøjagtigheden og reducerer menneskelige fejl, hvilket gør driften mere effektiv og konsekvent under varierende produktionsforhold.

Miniaturiseringstrenden fortsætter også med at omforme branchen. Kompakte servopresser anvendes nu i rene rum og specialiserede applikationer inden for medicinsk produktion og mikroelektronik – områder, hvor traditionelle hydrauliske systemer ville være upraktiske på grund af forureningrisici eller begrænsninger i gulvareal.

Nu hvor teknologiens muligheder er tydelige, rejser sig det næste kritiske spørgsmål: Hvad koster al denne investering faktisk, og hvornår retfærdiggør afkastet udgifterne?

Omkostningsanalyse og afkast på investering for dødværktøjer

Du har udforsket støbningstyper, mestret formningsprocesser og opdaget avancerede automatiseringsteknologier. Men her er det spørgsmål, der afgør, om dit projekt kommer videre: Hvad vil det faktisk koste, og hvornår afkaster investeringen sig? Overraskende mange ingeniører ignorerer den komplette økonomiske billed – de fokuserer på de første værktøjspriser, mens de ser bort fra de faktorer, der virkelig driver langsigtede gevinster.

At forstå økonomien bag værktøjs- og støbningstilvirkning adskiller vellykkede projekter fra budgetkatastrofer. Lad os gennemgå præcis, hvad der driver omkostningerne, hvordan man beregner meningsfulde afkast og hvornår støbning bliver din mest omkostningseffektive løsning.

Forståelse af investering i støbninger

Hvad består en investering i værktøjer og støbninger egentlig af? Den første prisangivelse, du modtager, repræsenterer kun den synlige del af de samlede omkostninger. En omfattende omkostningsanalyse skal tage højde for alle faser fra koncept til produktionsvalidering.

De primære omkostningskomponenter omfatter:

• Konstruktion og design: CAD-modellering, CAE-simulering, design til fremstillingsovervejelser og tekniske ændringer – typisk 10–15 % af den samlede værktøjsomkostning
• Værktøjsstål og maskinbearbejdning: Råmaterialeindkøb, CNC-bearbejdning, EDM-operationer, slibning og varmebehandling – ofte 50–60 % af den samlede investering
• Prøvekørsel og validering: Presstid, prøveproduktion, dimensionel inspektion, justeringer og kunde godkendelser – cirka 15–20 % af projektomkostningen
• Løbende vedligeholdelse: Forebyggende vedligeholdelse, udskiftning af sliddele og periodisk renovering – ofte overset, men afgørende for en præcis ROI-beregning

Ifølge produktionsomkostningsanalysen fra Mursix udgør tilpasset døddannelse typisk den største engangsudgift, men når dodden først er fremstillet, falder stykomkostningen markant ved større produktionsmængder. Denne økonomiske realitet gør volumenprognoser afgørende for en præcis planlægning.

Kompleksiteten påvirker betydeligt investeringskravene. En simpel sammensat matrice til flade skiver kan koste 5.000–15.000 USD, mens en kompleks progressiv matrice med 20+ stationer til bilkomponenter som f.eks. beslag kan overstige 150.000 USD. Transfermatricer til store, komplicerede komponenter når nogle gange 300.000 USD eller mere. Hver matricelavervirksomhed vurderer kompleksiteten ud fra antallet af operationer, kravene til tolerancer og de forventede produktionsvolumener.

Materialevalget påvirker også omkostningerne betydeligt. Almindelige materialer som aluminium eller stål kræver standardtilgangen til værktøjsfremstilling, mens speciallegeringer eller tykkere materialer kræver dyrere matricematerialer – hårdere værktøjsstål, specialiserede belægninger og mere robust konstruktion, hvilket øger den oprindelige investering.

Beregning af afkast på værktøjsinvestering

Hvornår betaler din fremstillingsmatrice-investering faktisk sig selv? Svaret afhænger af produktionsvolumenet, delens kompleksitet og alternative fremstillingsmuligheder.

Ifølge ROI-forskning fra Pivatic giver traditionelle ROI-formler en grundlæggende ramme, men pladebearbejdning kræver en mere nuanceret analyse. Effektivitetsforbedringer i fremstillingen fra automatisering kan påvirke ROI-beregninger betydeligt, da moderne fremstillingsløsninger påvirker flere produktionsaspekter samtidigt.

Overvej denne sammenligning for en beslag, der kræver 100.000 enheder årligt:

Prisfaktor	Progressiv diesformning	Laserudskæring + bøjning
Initiel værktøjsinvestering	$75,000	2.000 USD (kun fastgørelsesudstyr)
Produktionsomkostning pr. emne	$0.35	$2.50
Årlig produktionsomkostning (100.000 enheder)	$35,000	$250,000
Break-even punkt	~35.000 enheder	N/A
5-års totale omkostninger	$250,000	$1,252,000

Tallene afslører, hvorfor diesformning dominerer produktion i høj volumen. Selvom den oprindelige investering i diesæt til presseoperationer er betydelig, skaber den markant lavere omkostning pr. enhed overbevisende økonomi i stor skala. Allerede i andet år har den progressive diesmetode sparet over 400.000 USD i forhold til alternative metoder.

Opsætningsomkostninger og levertider varierer betydeligt mellem de forskellige metoder:

• Simple sammensatte dies: levertid på 4–8 uger, minimal omstilling ved opsætning
• Progressivstøbninger: levertid på 12–20 uger, typisk opsætningstid på 2–4 timer
• Transferværktøjer: leveringstid på 16–30 uger, opsætningstid på 4–8 timer for komplekse systemer
• Døde til presmodifikationer: 1–4 uger afhængigt af omfang, variabel opsætningskrav

Indenfor virksomheden versus udliciteret død-fremstilling

Skal du fremstille døde internt eller samarbejde med specialiserede død-værktøjsproducenter? Økonomien afhænger af dine produktionsvolumener, ingeniørkapacitet og strategiske prioriteringer.

Intern død-fremstilling giver mening, når du har:

• Konsekvente, høje volumener af værktøjer, der begrundar investering i udstyr
• Kvalificerede værktøjs- og død-teknikere ansat i virksomheden
• Kritiske krav til beskyttelse af intellektuel ejendom
• Stramme tidsfrister, der kræver øjeblikkelig reaktionsdygtighed

Udlicitering viser sig typisk mere økonomisk, når:

• Værktøjsbehov er ujævne eller meget variable
• Specialiserede kompetencer (store progressive døder, komplekse transportsystemer) kræves
• Kapitalbegrænsninger begrænser investeringer i udstyr
• Kernekompetencerne ligger andre steder i din værdikæde

Ifølge importomkostningsovervejelser fra Mohawk Global , skal virksomheder, der udliciterer dødefremstilling til udlandet, også tage højde for "assist"-vurderinger — amerikanske toldmyndigheder kræver, at værdien af værktøjer, der stilles til rådighed for udenlandske producenter, er angivet som en del af importværdien. Manglende korrekt angivelse af disse omkostninger kan medføre bøder på to til fire gange den tidligere udestående toldsum.

Hvornår bliver diesformning omkostningseffektiv sammenlignet med alternative fremgangsmåder som laserskæring, vandstråleskæring eller maskinbearbejdning? Den kritiske mængde ligger typisk mellem 10.000 og 50.000 styk pr. år, afhængigt af reservedelens kompleksitet. Investeringer i dieværktøj bliver sværere at retfærdiggøre under denne tærskel, mens volumener over 100.000 styk pr. år næsten altid favoriserer stansningsmetoder.

At forstå disse omkostningsdynamikker giver dig mulighed for at træffe velovervejede beslutninger om investeringer i diesformning. Men omkostninger betyder intet uden at overveje, hvor de pågældende dele vil blive anvendt – næste afsnit undersøger, hvordan forskellige industrier anvender diesformede komponenter samt de kvalitetskrav, der gælder for hver enkelt anvendelse.

Industrielle anvendelser af diesformede metaldele

Du har analyseret omkostningerne, beregnet ROI og forstået den finansielle logik bag investeringer i diesformning. Men her er hvor teorien møder virkeligheden: Hvordan anvender faktiske industrier disse teknikker til at løse reelle fremstillingsudfordringer? Hver sektor – automobilindustrien, luft- og rumfartsindustrien, husholdningsapparater og elektronik – stiller unikke krav til specifikationer, tolerancer og kvalificeringscertificeringer, som grundlæggende påvirker diesdesign og produktionsstrategier.

At forstå disse sektor-specifikke krav hjælper ingeniører med at specificere værktøjer, der opfylder krævende anvendelsesstandarder, samtidig med at de optimerer omkostningseffektiviteten. Lad os udforske, hvordan diesformning af metal omdanner råmaterialer til kritiske komponenter på tværs af forskellige sektorer.

Branche	Typiske komponenter	Volumenkrav	Kvalitetsstandarder
Automobil	Karosseridelte, strukturelle beslag, chassiskomponenter, brændstofsystemdele	100.000 – 1.000.000+ årligt	IATF 16949, PPAP, APQP
Luftfart	Strukturelle rammer, turbindele, landingsudstyrdele, skindplader	1.000 – 50.000 årligt	AS9100, NADCAP, FAA-regler
Apparat	Vaskemaskin-tromler, køleskabspaneler, ovnforinger, HVAC-kapsler	50.000–500.000 årligt	ISO 9001, UL-certificering
Elektronik	Forbindelseskapsler, EMI-skærme, køleplader, kapsler	500.000–10.000.000+ årligt	ISO 9001, IPC-standarder

Automobil-stansanvendelser

Når du tænker på diesformning af metal i stor skala, er det automobilindustrien, der straks kommer til at tænke på. Moderne køretøjer indeholder hundredvis af stansede komponente – fra synlige karosseripaneler, der kræver overfladeafslutning af klasse A, til skjulte konstruktionsbeslag, der kræver præcise dimensionstolerancer. Hvad er diecuttingens rolle her? Ud over simple blankningsoperationer omfatter automobilstansning komplekse progressive diesystemer, der fremstiller alt fra dørhængsler til brændstoftankskærme.

De dele, som automobilproducenter bygger på, omfatter:

• Karosserikomponenter: Tagpaneler, færdere, yderdørdelen, motorhjelmdelen – dele, der kræver ekseptionel overfladekvalitet til lakering
• Strukturelle elementer: B-pæle, gulvplader, tværbjælker – komponente, hvor styrke og kollisionsydelse er mere afgørende end udseende
• Drivlinjedele: Gearkassebeslag, motorophæng, varmeskærme – funktionelle komponenter, der kræver stramme tolerancer og konstante materialeegenskaber
• Sikkerhedssystemer: Airbag-hus, sikkerhedssælg-ankre, restriktionsystemkomponenter – dele, hvor fejl ikke er acceptabel

Hvorfor kræver bilproduktion så strenge kvalitetssystemer? Ifølge OGS Industries går IATF 16949-certificeringen ud over de grundlæggende ISO 9001-krav for at sikre overholdelse af principperne for slank produktion, fejlforebyggelse, variationssvækkelse og spildreduktion. For metalstansning og metalformning demonstrerer denne certificering en forpligtelse til at levere konsekvente komponenter, der opfylder specifikationerne.

Certificeringen giver konkrete fordele gennem hele leveringskæden:

• Konstant kvalitet: Overvågede og målte processer maksimerer produktiviteten samtidig med, at resultaterne er gentagelige
• Reduceret produktvariation: Gennemgåede fremstillingsprocesser sikrer, at komponenterne konsekvent opfylder kravene til højtydende køretøjer
• Fejlforebyggelse: Testede og beviste fremstillingsprocesser reducerer ineffektiviteter og minimerer fejl, inden de når samlelinjerne
• Pålidelig Leverancekæde: IATF 16949 fastsætter benchmarks for leverandørindkøb og skaber stærkere, mere pålidelige relationer

For producenter, der søger præcisionsstansedie-løsninger, der opfylder bilproducenters (OEM) krav, er kapaciteter afgørende. Avanceret CAE-simulation identificerer potentielle fejl, inden stansedien ankommer til værkstedet. Hurtig prototypproduktion – nogle gange med levering af prøver allerede efter så få som 5 dage – fremskynder udviklingstidslinjer, der tidligere strakte sig over måneder. Og høje første-gennemførselsgodkendelsesrater på over 90 % reducerer kostbare iterationscyklusser, mens produktionsplanlægningen opretholdes.

Interesseret i at udforske omfattende muligheder for formdesign og fremstilling til bilindustrien? Specialiserede leverandører som f.eks. Shaoyis afdeling for bilstansedies kombinerer IATF 16949-certificering med avanceret ingeniørarbejde for at levere fejlfrie resultater, der opfylder de mest krævende specifikationer.

Præcisionskrav på tværs af industrier

Ud over bilindustrien anvender hver branche unikke begrænsninger, der påvirker beslutninger om støbeformdesign og kvalitetskrav.

Luftfartsapplikationer kræver de strengeste tolerancer og mest omfattende dokumentation. Ifølge fremstillingsforskning fra Actco Tool , er luftfartsindustrien stærkt afhængig af støbeformfremstilling til kritiske komponenter, som skal opfylde strenge sikkerheds- og ydelseskrav. Smi-deforformer fremstiller højstyrkekomponenter såsom turbinblad og landingsudstyrskomponenter, mens specialiserede formforformer producerer strukturelle elementer til flykroge.

Hvad gør luftfartsindustriens støbeformforming unik?

• Krav til materiale-sporbarhed kræver dokumentation af hver stålvarmebatch, der anvendes i produktionen
• Førsteartikelinspektion indebærer omfattende måling af hver kritisk dimension
• Procesvalidering kræver ofte destruktiv testning af prøvekomponenter
• Ændringskontrolprocedurer betyder, at selv mindre ændringer af formlen kræver formel godkendelse

Produktion af husholdningsapparater balancerer prisfølsomhed med æstetiske krav. Vaskemaskinens tromler, køleskabspaneler og ovnforklædninger skal se smukke ud, mens de tåler årsvis daglig brug. Dybtræksskabeloner fremstiller sømløse tromlemonteringer, mens progressive systemer stanser dekorative frontplader med integrerede funktioner. Skæreskabelonen til trimoperationer skal opretholde skarpe kanter, der producerer perimetere uden udflyvninger, så de er sikre at håndtere for forbrugeren.

Elektronikapplikationer udvider grænserne for miniaturisering samtidig med, at de stiller krav til elektriske ydeevneparametre. Skæresystemer til denne sektor fremstiller komponenter målt i millimeter – forbindelseskontakter, EMI-abskærmningskapsler og præcisionsvarmeafledere. Industrielle skæremaskiners kapacitet kan nu opnå tolerancer på ±0,025 mm, hvilket gør det muligt at fremstille komponenter, der passer ind i stadig mere kompakte enhedsarkitekturer.

Skæreskabelonen til metal i elektronikanvendelser skal imødegå:

• Overfladeledningsevne: Kompatibilitet mellem platerings- og belægningsmaterialer og skabelonmaterialet
• Burkontrol: Forhindre skarpe kanter, der kunne beskadige isoleringen eller forårsage kortslutninger
• Materialekonsistens: Elektriske egenskaber afhænger af en ensartet materialekomposition
• Højhastighedsproduktion: Volumenerne af forbrugerelektronik overstiger ofte flere millioner enheder årligt

Die-cutting-operationer inden for alle sektorer drager fordel af moderne simulationsværktøjer. CAE-analyse forudsiger materialestrøm, identificerer potentielle fejl og optimerer die-konstruktioner, inden den dyre maskinbearbejdning påbegyndes. For komplekse dele kan denne virtuelle validering eliminere hele prøve-og-fejl-cykler, hvilket reducerer udviklingsomkostningerne med 30–50 % og forkorter tidsplanerne.

Producenter, der opnår godkendelsesrater ved første gennemgang på over 90 %, fremhæver konsekvent avanceret simulation og ingeniørviden som de afgørende faktorer. Når dies fungerer korrekt ved første prøvekørsel, forbliver produktionstidsplanerne uændrede, og de samlede programomkostninger holder sig inden for budgettet.

Fællestrekken på tværs af alle industrier? Kvalitetssystemer og ingeniørmæssige kompetencer betyder mere end de billigste værktøjskostpriser. Uanset om du fremstiller bilbracketter, luft- og rumfartsstrukturdele, apparathuse eller elektroniske kabinetter, har samarbejdet med leverandører, der forstår din branche specifikke krav – og som besidder relevante certificeringer – en direkte indvirkning på programmets succes.

Nu hvor anvendelsesområderne inden for branchen er klare, bliver den sidste overvejelse handlingsspecifik: hvordan vælger du den rigtige dødbankformningsmetode og den rigtige partner til dine specifikke projektkrav?

Valg af den rigtige dødbankformningsløsning

Du har gennemgået dødbanktyper, formningsprocesser, materialekompatibilitet, moderne teknologier, omkostningsanalyse og industrielle anvendelsesområder. Nu kommer den afgørende beslutning: hvordan omsætter du al denne viden til et valg af den rigtige dødbankformningsmetode og den rigtige partner til dit specifikke projekt? Svaret ligger i en systematisk vurdering frem for intuition.

At vælge forkert betyder produktionsforsinkelser, kvalitetsproblemer og budgetoverskridelser. At vælge klogt skaber konkurrencemæssig fordel gennem konsekvent kvalitet, forudsigelige omkostninger og pålidelig levering. Lad os samle alt sammen til praktisk vejledning, der omdanner dit næste diesformningsprojekt til en succeshistorie.

Nøglefaktorer i beslutninger om diesformning

Før du kontakter potentielle leverandører eller forpligter dig til en investering i en diespressemaskine, gennemgå denne omfattende udvælgelsesliste. Hver faktor påvirker din optimale fremgangsmåde – og at overse én enkelt faktor kan få ellers lovende projekter til at mislykkes.

• Produktionsmængdekrav: Årlige mængder under 10.000 enheder begrundes sjældent med investeringer i progressive diesværktøjer. Mængder over 100.000 enheder foretrækker næsten altid stansning frem for alternative processer som laserskæring. Tilpas din dies-type – sammensat, progressiv eller overførselsdie – til realistiske mængdeprognoser, herunder vækstprognoser.
• Kompleksitet af komponenten: Simple flade blanker er velegnede til sammensatte dies, der koster 5.000–15.000 USD. Komponenter med flere bøjninger, huller og funktioner kræver progressive systemer, der kan overstige 100.000 USD. Dybtrukne komponenter eller store samlinger kræver ofte overførselsdie-løsninger. Vær ærlig om, hvad din geometri faktisk kræver.
• Materialspecifikationer: Højstyrkestål, rustfrie legeringer og specialmetaller kræver højkvalificerede die-værktøjer fremstillet i hårdere stålsorter og med specialiserede belægninger. Standardkulstål eller aluminium tillader mere økonomiske værktøjsløsninger. Tag materialeets springback-egenskaber i betragtning ved fastlæggelse af tolerancer.
• Kvalificeringscertifikater, der kræves: Automobilapplikationer kræver IATF 16949-certificering. Luft- og rumfart kræver overholdelse af AS9100. Medicinsk udstyr kræver FDA-kompatible kvalitetssystemer. Kontroller, at potentielle partnere besidder certificeringer, der er relevante for din endelige anvendelse, inden du går videre.
• Leveringstidsbegrænsninger: Simple samlede dies kræver 4–8 uger. Komplekse progressive systemer kræver 12–20 uger eller mere. Hvis din produktlancering afhænger af levering af værktøjer, skal du opstille realistiske tidsrammer, der tager højde for designiterationer, prøvekøringscyklusser og valideringskrav.
• Budgetmæssige hensyn: Ud over de oprindelige værktøjsomkostninger skal du beregne den samlede ejeromkostning, herunder vedligeholdelse, forventet die-levetid og produktionsøkonomien pr. del. Det laveste tilbud giver sjældent den bedste værdi, når kvalitetsproblemer eller for tidlig die-fejl indgår i ligningen.

Ifølge leverandørudvælgelsesforskning fra Xiluo Mold , forhindrer ekstra tid brugt i den interne vurderingsfase misforståelser og sikrer, at du sammenligner leverandører ud fra kriterier, der faktisk er afgørende for dit specifikke projekt.

Samarbejde for succes ved die-formning

Din leverandør af diesværktøj bliver en udvidelse af dit ingeniørteam. De bedste samarbejdsforhold går langt ud over transaktionel indkøbsaktivitet – de indebærer samarbejdsmæssig problemløsning, deling af teknisk ekspertise og gensidig forpligtelse til projektets succes.

Hvad adskiller fremragende partnere fra tilstrækkelige? Søg efter disse afgørende kompetencer:

Ingeniørstøtte og simulationskompetencer: Ifølge brancheforskning fra Frigate kan dårligt designede dele eller værktøj øge produktionsomkostningerne med op til 25 %. Ved at samarbejde med leverandører, der tilbyder ekspert designstøtte tidligt i udviklingsfasen, reduceres denne risiko betydeligt. Avanceret CAE-simulation – ved brug af værktøjer som AutoForm eller Dynaform – identificerer omformningsfejl virtuelt, inden der skæres i noget stål.

Konstruktionshold udstyret med disse simulationsmuligheder kan forudsige materialestrøm, springback-adfærd og potentielle fejlmåder. Denne virtuelle validering opdager 80–90 % af de problemer, der ellers ville kræve kostbare fysiske ændringer af støbemodellerne. Når leverandører opnår godkendelsesrater ved første gennemgang på omkring 93 %, får du fordel af forkortede udviklingstidsplaner og reducerede omkostninger til iterationer.

Hurtige prototyping-muligheder: Hastighed er afgørende i konkurrenceprægede markeder. Leverandører, der kan levere prototypesample i løbet af så lidt som 5 dage, muliggør hurtigere designvalidering og accelererede produktlanceringer. Denne evne viser sig især værdifuld, når kundefeedback eller funktionsmæssig test måske fører til designændringer – det er bedre at opdage problemer med prototypeværktøjer end med produktionsstøbemodeller.

Kvalitetssystemer og certificeringer: Die-formning handler ikke kun om at fremstille dele – det handler om at fremstille dele, der konsekvent opfylder specifikationerne. Ifølge Zintilon bestemmer den die, du vælger, nøjagtigheden og konsekvensen af dine færdige produkter. Højtkvalitetsdies fremstillet i henhold til præcise specifikationer sikrer, at dele konsekvent opfylder de dimensionelle tolerancer.

For krævende anvendelser skal du verificere, at din potentielle partner opretholder:

• ISO 9001 som grundlag for kvalitetsstyringssystemer
• IATF 16949-certificering for automobilrelaterede anvendelser
• Dokumenterede inspektionsprocedurer med brug af CMM-udstyr
• Materiale-sporebarhed og certificeringsprotokoller
• Statistisk proceskontrol under produktionskørsler

Kapacitet og fleksibilitet: Kan din leverandør skala op i takt med stigende efterspørgsel? En undersøgelse, der er citeret af Frigate, viser, at 32 % af producenter oplever produktionsforsinkelser på grund af utilstrækkelige leverandørkapaciteter. Vurder den nuværende kapacitet, produktionsplanlægningsmetoderne og evnen til at håndtere svingninger i volumen, inden du indgår langsigtet samarbejde.

Kommunikation og responsivitet: Die-formningsprojekter indebærer en kontinuerlig dialog – designgennemgange, prøveudførelsesrapporter, kvalitetsdiskussioner og ændringsstyring. Tydelig kommunikation forhindrer misforståelser, mens responsiv støtte sikrer, at problemer løses, inden de påvirker produktionsplanlægningen.

Målet er at finde en strategisk partner, der er forpligtet til kvalitet, uvurderlig ingeniørkompetence og dedikation til at hjælpe dig med at opnå dine fremtidige producemålsætninger i årevis.

Når du vurderer potentielle leverandører, skal du stille præcise spørgsmål om deres tilgang til hver fase af die-udviklingen. Hvordan håndterer de Design for Manufacturability-gennemgange? Hvilke simulationsværktøjer anvender de? Hvordan styrer de prøveudførelse og validering? Hvilken løbende støtte yder de efter produktionsstarten?

Svarene afslører, om en leverandør opererer som en rigtig partner eller blot som en transaktionel leverandør. For projekter, hvor kvalitet, pålidelighed og langsigtede værdi er afgørende, giver samarbejde med leverandører, der kombinerer avanceret CAE-simulering, hurtig prototypering og dokumenteret ekspertise inden for fremstilling i høje volumener en målelig konkurrencemæssig fordel.

Klar til at udforske, hvordan præcisionsstanseløsninger med IATF 16949-certificering kan understøtte dit næste projekt? Opdag omfattende muligheder for formdesign og -fremstilling på Shaoyis afdeling for bilstansedies —hvor ingeniørmæssig fremragende kvalitet møder pålidelig produktion.

Ofte stillede spørgsmål om metalformning ved hjælp af stans

1. Hvad er en die i metalformning?

En støbeform er et specialiseret præcisionsværktøj, der skærer, former eller omformer plademetaller til specifikke geometrier under kontrolleret tryk. Støbeforme består af matchede værktøjssæt – typisk en stempel og en støbeformblok – der arbejder sammen for at stemple, bøje eller trække materialet til de ønskede former. I modsætning til almindelige værktøjer fremstiller støbeforme identiske dele gentagne gange med mikronnøjagtighed over millioner af produktionscyklusser, hvilket gør dem afgørende for fremstilling i store mængder inden for bilindustrien, luft- og rumfartsindustrien samt elektronikindustrien.

2. Hvad er den bedste stål til formværktyger?

Den optimale diesstål afhænger af din anvendelse. D2-koldarbejdsstål (58–62 HRC) tilbyder maksimal slidstyrke til stansning af abrasive materialer som rustfrit stål eller højstyrke-stål, hvilket gør det ideelt til værktøjer til lange serier. H13-varmearbejdsstål (45–55 HRC) bibeholder sin styrke ved forhøjede temperaturer og kan poleres til spejlfærdige overflader. A2-luftthærdbart stål giver afbalancerede egenskaber med minimal deformation, mens S7-stål med støddæmpende egenskaber absorberer stødpåvirkninger uden at revne – hvilket er afgørende for tunge stansningsanvendelser.

3. Hvad er de fem metalformningsprocesser?

De fem primære metalformningsprocesser omfatter valsning (trykning af metal mellem roterende cylindre), ekstrudering (tvængning af materiale gennem formgivne døder), smedning (omformning ved trykkraft), trækning (trækning af materiale gennem døder for at reducere tværsnittet) og stansning (anvendelse af parrede døder til at skære og forme plade-metal). Dødeformning omfatter specifikt stansningsoperationer som blankning, bøjning, dybtrækning, flangering og prægemøntning – hver især kræver specialiserede værktøjskonfigurationer.

4. Hvordan vælger jeg mellem progressive, transfer- og sammensatte døder?

Valget afform afhænger af delens kompleksitet, størrelse og produktionsmængde. Progressive døder er velegnede til små til mellemstore dele med flere funktioner i store mængder (100.000+ enheder) – metalbåndet føres gennem sekventielle stationer. Overførselsdøder håndterer større, mere komplekse dele, der kræver adskillelse af emnet og flere bearbejdningstrin. Sammensatte døder er bedst egnet til simple flade dele som underlagsskiver og indebærer lavere værktøjsomkostninger. Bemærk, at progressive døder giver bedre omkostninger pr. enhed ved stor skala, mens sammensatte døder minimerer den oprindelige investering.

5. Hvornår bliver dødbearbejdning omkostningseffektiv sammenlignet med laserskæring?

Die-formning bliver typisk omkostningseffektiv ved en årlig produktion på mellem 10.000 og 50.000 enheder, afhængigt af reservedelens kompleksitet. Selvom den oprindelige værktøjsinvestering er betydelig (5.000–150.000+ USD), falder omkostningerne pr. enhed markant i forhold til laserskæring eller maskinbearbejdning. For eksempel kan en beslag, der koster 2,50 USD pr. enhed ved laserskæring, koste kun 0,35 USD ved progressiv die-stansning – hvilket giver break-even ved ca. 35.000 enheder og betydelige besparelser ud over denne grænse.
