Què és una botiga de mecanització CNC i com funciona

Us heu preguntat mai com es fabrica aquell suport d'alumini perfectament mecanitzat o aquell component d'acer intrincat? Darrere gairebé de qualsevol peça de precisió amb què us trobeu —des de components per a motors d'avió fins a implants mèdics— hi ha una botiga de mecanització CNC que ho fa possible.

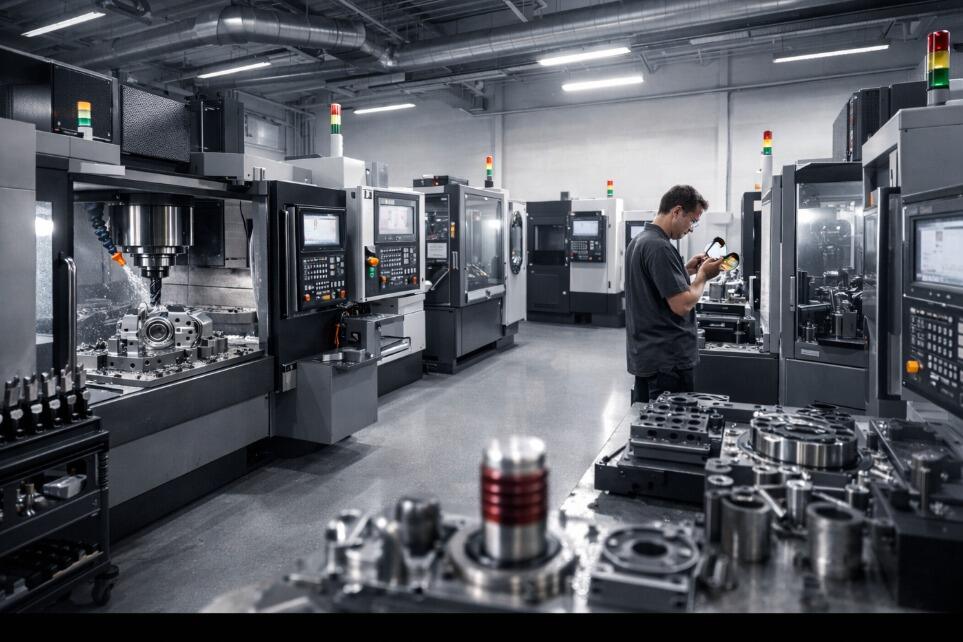

Una botiga de mecanització CNC és una instal·lació manufacturera especialitzada equipada amb màquines controlades per ordinador que tallen, modelen i acaben materials amb una precisió excepcional. El terme «CNC» significa Control Numèric per Ordinador, és a dir, aquestes màquines segueixen instruccions digitals prèviament programades en lloc de dependre d’una operació manual. Segons The Manufacturer , aquesta automatització permet assolir toleràncies que sovint arriben a ±0,005 mm —aproximadament l'amplada d'un cabell humà.

Penseu-ho d’aquesta manera: en lloc d’un mecànic que guia manualment cada tall, un ordinador controla amb precisió tots els moviments de les eines de tall. El resultat? Components que són pràcticament idèntics, tant si esteu fabricant un únic prototip com deu mil unitats de producció.

La tecnologia al darrere de la fabricació moderna de precisió

El que fa que una taller mecànic sigui apte per a CNC no és només disposar de l’equipament adequat, sinó la integració de diversos components essencials que treballen junts de forma fluida. Quan cerqueu tallers mecànics CNC a prop meu, esteu buscant instal·lacions que combinin aquests elements fonamentals:

• Màquines CNC: Els motors de l’operació: fresadores, torns, fresadores de fresa i esmoladors que realitzen operacions de tall de precisió en diversos eixos (X, Y, Z i, de vegades, més)
• Programari CAD/CAM: El disseny assistit per ordinador (CAD) crea el plànol digital, mentre que la fabricació assistida per ordinador (CAM) converteix aquest disseny en instruccions de codi G llegibles per la màquina
• Operaris qualificats: Malgrat l'automatització, els mestres d'obres experimentats continuen sent essencials per a la posada en marxa de les màquines, la verificació dels programes i la supervisió de la qualitat
• Sistemes de Control de Qualitat: L’equipament d’inspecció, com ara les màquines de mesura per coordenades (CMM), els peu de rei i els micròmetres, verifica que les peces acabades compleixin exactament les especificacions

Aquesta combinació permet que les indústries de CNC, que abasten sectors com l’aeroespacial, l’automotriu, el mèdic i l’electrònic, produeixin tot des d’eixos senzills fins a components amb geometries tridimensionals complexes que seria impossible crear a mà.

Del disseny digital a la peça física

Com funciona, doncs, una màquina de precisió CNC per transformar un fitxer digital en una peça acabada? El flux de treball segueix una progressió lògica que assegura l’exactitud en cada pas:

En primer lloc, un enginyer crea un model 3D mitjançant programari CAD com ara SolidWorks o Fusion 360. Aquest disseny digital defineix totes les dimensions, angles i característiques de la peça prevista. A continuació, el programari CAM genera la trajectòria d’eina —essencialment un pla detallat que indica a la màquina exactament on s’ha de moure, a quina velocitat ha de tallar i quines eines ha d’utilitzar.

Un cop el programa està preparat, un operari prepara la màquina fixant la matèria primera (ja sigui alumini, acer o plàstic d'enginyeria) i instal·lant les eines de tall adequades. A continuació, la màquina executa les instruccions programades, eliminant material capa a capa fins que apareix la forma final.

Després de l’usinatge, la peça es sotmet a una inspecció per verificar que compleix totes les especificacions. Segons els requisits de l’aplicació, poden seguir-se processos addicionals d’acabat, com ara polit, anodització o tractaments de superfície.

Aquest procés de fabricació subtractiva difereix fonamentalment de la impressió 3D, que construeix peces afegint material. En començar amb blocs sòlids i eliminar amb precisió allò que no és necessari, l’usinatge CNC ofereix una resistència superior, toleràncies més ajustades i una gamma més àmplia de materials compatibles, cosa que el converteix en la columna vertebral de la fabricació moderna de precisió.

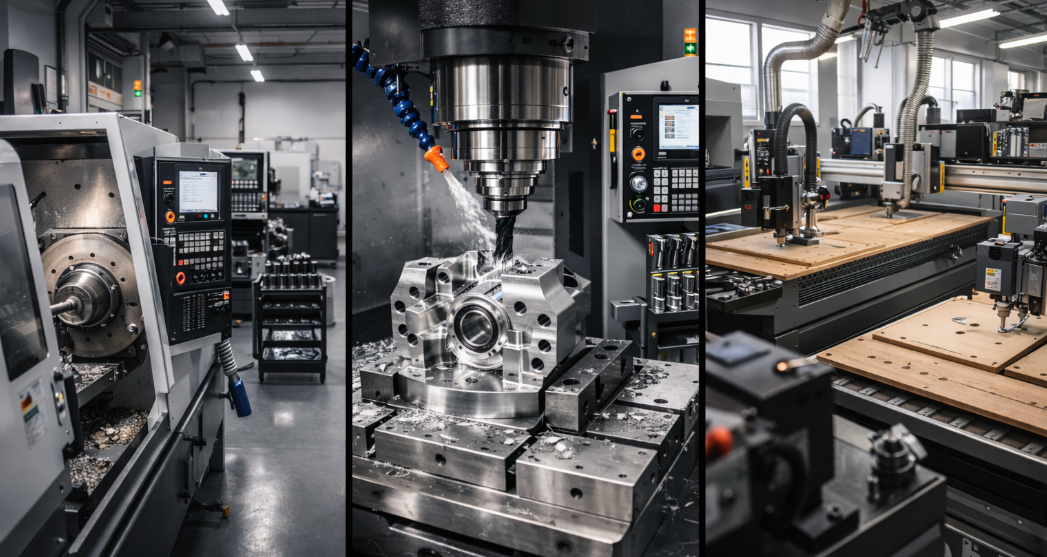

Tipus de màquines CNC i les seves aplicacions en fabricació

Ara que enteneu com funciona un taller de mecanització CNC, us podrieu estar preguntant: quina màquina fabrica realment la vostra peça? La resposta depèn totalment del que intenteu crear. Diferents màquines CNC destaquen en tasques diferents, i triar-ne una inadequada pot suposar una pèrdua de temps, costos més elevats o una qualitat compromesa.

Ja sigui que necessiteu un taller de tornejat CNC de precisió per a components cilíndrics o un taller de fresat CNC per a geometries complexes, comprendre les capacitats de cada tipus de màquina us ajuda a comunicar-vos de forma més eficaç amb els fabricants i a prendre decisions d’adquisició més encertades.

Tornos CNC i centres de tornejat

Imagineu una roda de terrisseria fent girar argila; ara substituïu l’argila per metall i afegiu eines de tall controlades per ordinador. Això és, fonamentalment, com funciona un torn CNC. La peça de treball gira a alta velocitat mentre eines de tall fixes eliminen material per crear peces cilíndriques o rodones.

Un taller de torn CNC s'especialitza en la producció de components com eixos, bucsons, pernes i elements de fixació roscats. Segons CNC Masters , els torns CNC moderns poden produir milers de peces mecanitzades en un sol torn, cosa que els fa ideals per a sèries de producció en gran volum.

Què fa que els centres de tornejat actuals siguin especialment potents? Les capacitats d'eina activa. Aquesta característica permet que les eines de tall giratòries realitzin operacions de fresat, foradat i roscat mentre la peça roman muntada, eliminant així muntatges secundaris i millorant la precisió. Un taller de tornejat CNC de precisió que utilitzi torns multieixos pot crear contorns complexos, característiques descentrades i fins i tot alguns detalls fresats en una sola operació.

Les peces habituals produïdes inclouen:

• Àrbre de lleves i cigonyals
• Connexions i accessoris hidràulics
• Vorques i elements de fixació de precisió
• Pistons i tiges de vàlvula per a l'automoció
• Mans de instruments mèdics

Màquines fresadores per a geometries complexes

Mentre que els torns fan girar la peça, les fresadores CNC fan el contrari: l’eina de tall gira mentre el material roman fix (o es mou al llarg d’eixos controlats). Aquesta diferència fonamental fa que les màquines fresadores siguin extremadament versàtils per produir superfícies planes, callositats, ranures i formes tridimensionals intrincades.

Un taller de fresat CNC pot fer front a tot, des de suports senzills fins a components aeroespacials complexos amb cavitats interiors i contorns de superfície precisos. L’avantatge clau? La capacitat multi-eix. Les fresadores bàsiques de 3 eixos mouen l’eina de tall al llarg de les direccions X, Y i Z. No obstant això, les màquines avançades de 5 eixos hi afegeixen dos eixos de rotació, cosa que permet que l’eina s’apropi a la peça des de gairebé qualsevol angle sense necessitat de repositionar-la.

Segons Zintilon, quan esteu fabricant formes geomètriques complexes que no són cilíndriques, les fresadores CNC són la vostra millor opció. Destaquen en:

• Fabricació de motlles i matrius
• Components estructurals aeroespacials
• Implants mèdics i instruments quirúrgics
• Blocs de motor i carcases de transmissió per a vehicles
• Carcasses i carcases personalitzades

Equipament especialitzat per a aplicacions úniques

Més enllà dels torns i les fresadores, una instal·lació de fresat CNC de servei complet o un taller de mecanització poden allotjar diverses màquines especialitzades dissenyades per a tasques concretes:

Fresadores de fusta CNC: Penseu-hi com a fresadores optimitzades per a peces de treball més grans i planes i materials més tous. Són molt populars per a aplicacions amb fusta, plàstics, materials compostos i fabricació de senyals. Tot i que són menys rígides que les fresadores industrials, les fresadores cobreixen una àrea més gran —literalment—, amb taules que arriben a mesurar 5 peus per 10 peus o més.

Rectificadores CNC: Quan necessiteu acabats d'una lluentor especular o toleràncies extremadament estretes en materials endurits, la rectificació és la solució. Les rectificadores de superfície creen superfícies planes precises, mentre que les rectificadores cilíndriques treballen peces rodones, assolint toleràncies que les eines de tall simplement no poden igualar.

EDM (mecanitzat per descàrrega elèctrica) Per a acers per a eines temperats o característiques interiors complexes, l'erosió per fil (wire EDM) utilitza espurnes elèctriques per erodir el material sense contacte mecànic. És essencial per a la fabricació de motlles i de peces que requereixen cantons interiors aguts als quals les eines convencionals no poden arribar.

Tipus de màquina	Millors aplicacions	Compatibilitat de material	Toleràncies típiques
Torn CNC	Parts cilíndriques, eixos, casquets, components rosquejats	Tots els metalls i plàstics	±0,001" a ±0,0005"
Fresadora cnc	Geometries complexes en 3D, calaixos, motlles i carcasses	Tots els metalls, plàstics i compostos	±0,001" a ±0,0002"
Fresadora CNC	Grans panells plans, senyals, mobles i materials tous	Fusta, plàstics, alumini i materials compostos	±0,005" a ±0,001"
Rectificadora CNC	Acabat de precisió, materials temperats i toleràncies estretes	Acers temperats, acers per a eines	±0,0001" a ±0,00005"
Tall amb fil EDM	Matrius temperades, característiques internes complexes, cantons aguts	Només metalls conductors	±0,0001" a ±0,00005"

Comprendre aquestes diferències us ajuda a identificar el partner de fabricació adequat per al vostre projecte concret. Un taller equipat amb fresadores de 5 eixos tracta suports aerospacials complexos de manera diferent d’un altre especialitzat en components tornejats d’alta volumetria. L’estratègia més adequada? Adaptar la geometria i els requisits de material de la peça a les capacitats principals del taller: una estratègia que explorarem més a fons quan parlem de la selecció de materials.

Materials que podeu mecanitzar: des de metalls fins a plàstics

Ja heu identificat la màquina adequada per al vostre projecte, però aquí és on les coses es posen interessants. El material que trieu determina molt més que només l’aspecte de la peça acabada. Afecta el temps de mecanitzat, el desgast d’eines, el cost i, finalment, si el vostre component funciona correctament en condicions reals.

Sigui quin sigui el vostre objectiu de subministrament servei CNC d'alumini per a suports aerospacials lleugers o necessiteu un soci especialitzat en mecanitzat CNC de precisió per a implants de titani d'ús mèdic, comprendre les propietats dels materials us ajuda a prendre decisions més encertades i a evitar errors costosos.

Metalls i aliatges per a components estructurals

Els metalls continuen sent l'espinada dorsal de la fabricació CNC, i per una bona raó. Ofereixen la resistència, la durabilitat i la resistència tèrmica que exigeixen les aplicacions crítiques. Tanmateix, no tots els metalls es mecanitzen igual i triar l'aliatge equivocat pot duplicar-vos els costos o comprometre el rendiment de la peça.

Alumini: Pregunteu a qualsevol proveïdor de serveis CNC d'alumini i us diran que els aliatges d'alumini són els materials que més sol·liciten. Segons WeNext , l'alumini és fàcil de mecanitzar i econòmic per a la producció en massa. La seva excel·lent relació resistència-pes el fa ideal per a l’aeroespacial, l’automoció i l’electrònica de consum. Els tipus més habituals inclouen l’6061 (d’ús general, bona soldabilitat) i el 7075 (resistència superior, comparable a certs acers quan es tracta tèrmicament). L’inconvenient? L’alumini pur manca de resistència a la corrosió, però l’anodització crea una capa protectora que resol aquest problema.

Aliatges d'acer: Quan la vostra aplicació exigeix una resistència significativa, l’acer inoxidable, l’acer dolç, l’acer d’aliatge i l’acer per a eines compleixen finalitats diferents. L’acer inoxidable ofereix una excel·lent resistència al desgast i a la corrosió, així com una gran facilitat de mecanització: és perfecte per a dispositius mèdics i equipaments per al processament d’aliments. L’acer dolç (acer de baix contingut de carboni) ofereix solucions econòmiques per a peces d’ús general. Necessiteu una major duresa i resistència tèrmica? Els acers d’aliatge i els acers per a eines suporten entorns exigents on altres materials fracassarien.

Titani: Aquest metall biocompatible combina lleugeresa amb una resistència extrema a la calor, sense comprometre la seva resistència. És l’opció preferida per a implants mèdics, components d’aeronaus i joieria d’alt rendiment. L’inconvenient? El titani es mecanitza lentament i desgasta més ràpidament les eines, cosa que comporta costos superiors per peça.

Llautó: Busqueu peces econòmiques amb una excel·lent conductivitat elèctrica? El llautó es mecanitza perfectament i funciona bé per a accessoris de canoneries, components electrònics i aplicacions de baixa fricció. Només cal recordar que no té la resistència estructural de l’acer ni del titani.

Coure: La conductivitat tèrmica i elèctrica excepcional fan del coure un material essencial per a intercanviadors de calor, sistemes de refrigeració i components elèctrics. No obstant això, WeNext assenyala que el coure és sensible als danys químics: cal evitar el seu contacte amb àcids i solucions d’amoniac.

Plàstics d’enginyeria i compostos

Quan el vostre disseny requereix una construcció lleugera, resistència química o aïllament elèctric, els plàstics d’enginyeria ofereixen alternatives interessants als metalls. Cada cop més tallers de fabricació CNC treballen amb aquests materials a mesura que les seves aplicacions s’expandeixen més enllà dels sectors tradicionals dominats pel metall.

ABS (acrilonitril-butadiè-estiren): Aquest termoplàstic habitual ofereix bones propietats mecàniques i una elevada resistència a les altes temperatures. Les peces d’ABS mecanitzades per CNC sovint s’utilitzen com a prototips funcionals abans de comprometre’s amb la fabricació d’eines per injecció, permetent-vos provar l’ajust, la forma i la funció sense una inversió important.

PEEK (polièter èter cetona): Quan necessiteu un plàstic que pugui substituir el metall en entorns exigents, el PEEK és una opció excel·lent. La seva extraordinària estabilitat dimensional, resistència química i resistència als impactes el fan adequat per a components aerospacials, dispositius mèdics i aplicacions a altes temperatures. El PEEK de grau mèdic és biocompatible, el que obre la porta a aplicacions d’implants.

POM (Delrin/acetàl): Necessiteu alta precisió amb baixa fricció? El POM ofereix una maquinabilitat excepcional, una gran estabilitat dimensional i una absorció d’aigua mínima. És perfecte per a engranatges, rodaments i components de precisió que requereixen toleràncies ajustades.

Niló: Aquest termoplàstic versàtil es pot mecanitzar fàcilment i ofereix excel·lents propietats mecàniques, resistència als impactes i resistència química. El niló 6 i el niló 66 són els més habituals en aplicacions de CNC. Un aspecte important a tenir en compte: el niló absorbeix humitat, per tant, l’emmagatzematge adequat és fonamental.

PVC: La resistència excepcional del PVC als productes químics, a la corrosió i a la flama el converteix en una opció econòmica per a moltes aplicacions industrials. És assequible i fàcil d’obtenir: una solució pràctica quan no calen materials exòtics.

Ajustar materials als requisits de l'aplicació

Sembla complex? No cal que ho sigui. La clau consisteix a centrar-se en allò que realment ha de fer la peça i, a continuació, retrocedir per seleccionar els materials que proporcionin aquestes propietats sense despeses innecessàries.

Tingueu en compte aquests factors quan avalieu les opcions:

• Entorn de funcionament: El vostre component estarà exposat a productes químics, temperatures extremes o humitat? Materials com el PEEK suporten condicions severes; la niló no tolera bé l’aigua.
• Requisits estructurals: Les aplicacions d’alta tensió requereixen acer o titani; els components decoratius poden fer servir llautó o alumini.
• Limitacions de pes: L’aeronàutica i els dispositius portàtils s’aprofiten de la relació resistència-pes de l’alumini o de plàstics lleugers.
• Realitats pressupostàries: El titani es mecanitza magníficament, però és significativament més car que l’alumini. De vegades, l’acer dolç assolirà el mateix objectiu a una fracció del preu.

Tipus de material	Propietats clau	Aplicacions habituals	Consideracions de mecanitzat
Alumini (6061, 7075)	Lleuger, resistent a la corrosió (anoditzat), excel·lent maquinabilitat	Suports aeronàutics, components automotius, carcasses electròniques	Velocitats de tall ràpides, desgast reduït de les eines, rendiment econòmic
Acer inoxidable (303, 304, 316)	Alta resistència, resistent a la corrosió, durador	Dispositius mèdics, processament d'aliments, aplicacions marines	Velocitats més lentes, desgast més elevat de les eines, pot requerir refrigerant
Titani (grau 2, grau 5)	Biocompatible, alta resistència en relació amb el pes, resistent a la calor	Implants mèdics, components d’aeronaus, peces d’alt rendiment	Mecanització lenta, eines cares, cost per peça més elevat
Llauna (C360)	Excel·lent maquinabilitat, conductivitat elèctrica, baixa fricció	Connexions, connectors, ferralla decorativa	Mecanització molt ràpida, produeix cargols fins, econòmica
PEEK	Resistent als productes químics, dimensionalment estable, tolerància elevada a temperatures altes	Juntes aeroespacials, components mèdics, aïllants elèctrics	Requereix eines afilades, genera calor, preus premium
POM (Delrin)	Baixa fricció, alta precisió, resistent a la humitat	Engrenatges, rodaments, mecanismes de precisió	Es mecanitza netament, manté toleràncies ajustades, assequible
Niló (6, 66)	Resistent als impactes, resistent als productes químics, bones propietats d’ús	Casquetes, aïllants, components estructurals	Absorbeix la humitat — cal controlar les condicions d’emmagatzematge

La tria adequada del material equilibra els requisits de rendiment amb les restriccions pressupostàries i temporals. Un proveïdor fiable de fresatge CNC us ajudarà a navegar aquestes compensacions i pot suggerir alternatives que no havíeu considerat. Parlant de prendre decisions, com podeu saber si un taller realment ofereix la qualitat que prometen els seus materials? Aquí és on entren en joc les certificacions i les normes d’inspecció.

Certificacions de qualitat i normes d’inspecció a tenir en compte

Heu seleccionat el tipus de màquina adequat i heu identificat el material perfecte. Però aquí hi ha una pregunta que distingeix els projectes exitosos dels desastres costosos: com podeu saber si les peces acabades compleixen realment les vostres especificacions?

La resposta rau en el control de qualitat — i no tots els tallers de mecanització CNC l’aborden de la mateixa manera. Un taller de maquinària d’alta precisió investeix àmpliament en certificacions, equipament d’inspecció i processos documentats. Altres hi estalvien. Entendre què cal buscar protegeix la vostra inversió i assegura resultats constants, tant si demaneu deu prototips com deu mil peces de producció.

Certificacions industrials que importen

Les certificacions no són només logotips elegants a un lloc web — representen compromisos verificats amb sistemes de gestió de la qualitat que es sotmeten a audits rigurosos per part de tercers. Quan avalieu tallers de mecanització a Nova York o a qualsevol altre lloc, aquestes credencials indiquen una capacitat de fabricació seriosa:

• ISO 9001: El fonament de la gestió de la qualitat. Segons The Gateway Magazine , aquesta norma reconeguda internacionalment assegura que les organitzacions mantinguin sistemes de qualitat sòlids que abasten l’atenció al client, la millora dels processos i la lliurament coherent de productes. S’aplica a tots els sectors industrials i representa el llindar mínim de qualitat que els compradors seriosos haurien d’esperar.
• AS9100: L’aeroespacial exigeix més. Aquesta certificació es basa en la ISO 9001 i hi afegeix requisits específics per als sectors de l’aviació, l’espai i la defensa, incloent-hi la seguretat dels productes, la gestió de la configuració i la verificació dels productes subministrats. Si les vostres peces volen, busqueu aquesta certificació.
• IATF 16949: Les cadenes d’aprovisionament automotrius operen sota una pressió intensa per assolir una producció sense cap defecte. Aquesta norma aborda requisits específics del sector automotriu, com ara els processos d’aprovació de peces de producció, la gestió de la qualitat dels proveïdors i les tècniques estadístiques per al control dels processos.
• ITAR (Reglament Internacional sobre el Comerç d'Armes): Els contractistes de defensa han de treballar amb instal·lacions registrades segons l'ITAR per gestionar dades tècniques controlades i fabricar components relacionats amb la defensa. Això no és, en si mateix, una certificació de qualitat, sinó un requisit legal per a determinats projectes.

Per què són importants aquestes distincions? La revista Gateway assenyala que la certificació AS9100 exigeix audits i documentació més rigoroses que la ISO 9001, a causa de l’escrutini més exhaustiu exigida per les aplicacions aeroespacials. De manera similar, la IATF 16949 imposa controls específics per al sector automotiu que les empreses generals simplement no mantenen.

Normes d’inspecció i mesurament

Les certificacions estableneixen el marc de referència, però els equips i mètodes d’inspecció proporcionen la verificació real. En visitar un possible proveïdor de maquinària de precisió a Nova York o en avaluar les seves capacitats en línia, busqueu aquestes tecnologies de control de qualitat:

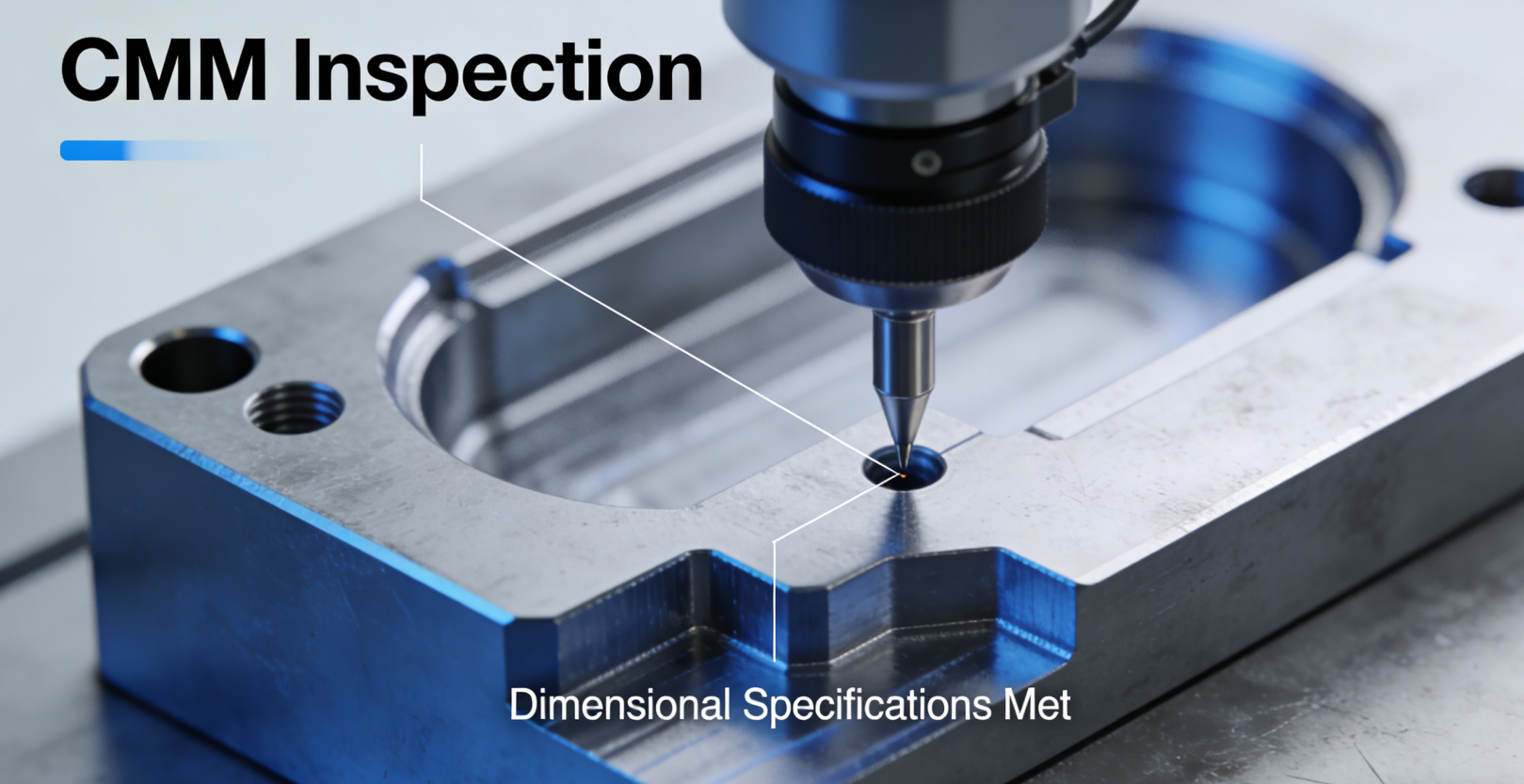

Màquines de Mesurar per Coordenades (MMCT): Aquests instruments de precisió utilitzen sondes tàctils o escàners làser per capturar dades dimensionals amb una exactitud excepcional. Segons FROG3D els MMC proporcionen mesures precises i automatitzades per a geometries complexes i toleràncies ajustades, cosa que permet una metrologia tridimensional exhaustiva i una verificació geomètrica. Són essencials per validar característiques crítiques en peces complexes.

Prova de l'acabat superficial: Més enllà de les dimensions, la textura superficial afecta tot des del comportament de fricció fins a la vida per fatiga. Els perfilòmetres mesuren la rugositat superficial en microplgades o micròmetres, assegurant que les superfícies mecanitzades compleixin els valors Ra especificats. Això és especialment rellevant per a superfícies d'estanquitat, interfícies de rodaments i components estètics.

Control Estadístic de Processos (SPC): Aquí és on el control de qualitat passa a ser proactiu en lloc de reactiva. Informes DataLyzer que quan les dades dels MMC s’incorporen directament als sistemes d’SPC, els enginyers poden detectar tendències abans que les peces sortissin de les toleràncies. Imagineu una mesura d’un eix que encara es troba dins de l’especificació, però l’SPC revela un desplaçament gradual cap al límit superior. Aquesta tendència indica desgast de l’eina o derivació tèrmica. Sense l’SPC, el canvi passa desapercebut fins que apareixen peces defectuoses o queixes dels clients.

Els mètodes addicionals d'inspecció inclouen:

• Proves no destructives (PND): L'assaig ultrasònic i la inspecció per partícules magnètiques avaluen la integritat interna del material sense danys als components
• Comparadors òptics: Projecteu perfils ampliats de les peces sobre superposicions de referència per a una verificació visual ràpida
• Prova de duresa: Verifiqueu els resultats del tractament tèrmic i les propietats del material
• Inspecció del primer exemplar (FAI): Documentació completa que demostra que la primera peça de producció compleix tots els requisits del plànol

Per què el control de qualitat protegeix la vostra inversió

El control de qualitat no és una despesa, sinó un segur contra problemes molt més costosos en fases posteriors. Penseu què passa quan peces defectuoses passen desapercebudes: aturades de la línia de muntatge, reclamacions de garantia, retirades de productes o, encara pitjor.

FROG3D subratlla que la detecció precoç de defectes mitjançant el control de qualitat en la mecanització CNC pot prevenir la rebuigada i la refecció, cosa que comporta reduccions significatives dels costos de producció. Però els beneficis van més enllà de l'estalvi de costos:

• Verificació de la precisió: Confirmeu que les peces mecanitzades compleixen les dimensions, toleràncies i acabats superficials especificats abans del seu enviament
• Satisfacció del client: Entregar sistemàticament productes que compleixin o superin les expectatives, construint relacions de subministrament a llarg termini
• Millora de processos: Les dades d'inspecció revelen oportunitats d'optimització: reduir la variació i millorar l'eficiència al llarg del temps
• Traçabilitat: Els registres documentats de qualitat recolzen les reclamacions de garantia, el compliment normatiu i l'anàlisi de causes arrel quan es produeixen problemes

Les empreses que han integrat els sistemes de CMM i SPC han informat reduccions del temps d'introducció manual fins al 80 % i una millora de la velocitat de resposta del 60 %. Aquesta visibilitat en temps real transforma el control de qualitat d'una funció de porta d'entrada en un motor d' millora contínua.

El resum? Quan compareu possibles socis de fabricació, investigueu més enllà dels preus indicats. Pregunteu-los per les seves certificacions, les seves capacitats d’inspecció i com gestionen les peces no conformes. Un taller amb sistemes de qualitat sòlids pot tenir un cost lleugerament superior per peça, però redueix dràsticament el cost total quan es tenen en compte les peces rebutjades, la refecció i els retards del projecte. Comprendre aquestes bases de qualitat us prepara per a la següent decisió crítica: si el vostre projecte requereix prototipatge o producció en sèrie.

Prototipatge versus producció en sèrie i quan triar-ne cadascun

Heu verificat les credencials de qualitat del taller; ara arriba una decisió que pot fer o desfer el pressupost del vostre projecte: cal començar amb prototips o anar directament a la producció? Si preneu aquesta decisió equivocadament, acabareu malgastant diners en eines costoses per a un disseny deficient o patireu dificultats amb eines de prototipatge que no poden suportar els volums que necessiteu.

La bona notícia? Entendre l'economia que hi ha darrere de cada enfocament us ajuda a prendre decisions amb seguretat. Segons BEC Group , la prototipació ràpida prioritza la velocitat i la flexibilitat, proporcionant-vos peces funcionals de forma ràpida perquè pugueu fer proves, iterar i millorar el vostre disseny. Les eines de producció completa adopten una postura oposada: estan dissenyades per a l'eficiència, la durada i la qualitat constant en milers o milions de peces.

Quan la prototipació ràpida estalvia temps i diners

Imagineu-vos invertir 50.000 $ en eines de producció només per descobrir un defecte fonamental en el disseny durant el muntatge. És una lecció cara que moltes empreses aprenen a la seva costa. El treball CNC personalitzat durant la fase de prototipació detecta aquests problemes quan les correccions costen centenars —i no desenes de milers— de dòlars.

La prototipació destaca quan encara esteu aprenent sobre el vostre producte. Tingueu en compte aquest enfocament quan necessiteu:

• Validar conceptes de disseny abans de comprometre-vos amb eines de producció costoses
• Provar l'ajust, la forma i la funció amb peces físiques, en lloc de fer-ho mitjançant simulacions
• Presentar mostres tangibles als interessats o inversors
• Iterar ràpidament segons els comentaris obtinguts durant les proves
• Confirmar la fabricabilitat abans d’escalar la producció

Segons Zintilon, la prototipació ràpida redueix els costos en permetre iteracions de disseny ràpides. La maquinària CNC ajuda a crear peces ràpidament sense haver d’invertir en eines costoses per als prototips inicials. Això permet fer proves i ajustos de disseny de forma ràpida, minimitzant les refeccions costoses en fases posteriors de la producció.

Les matemàtiques financeres són senzilles: descobrir un defecte de disseny amb una eina de prototip de 5.000 $ és millor que detectar el mateix problema després d’haver invertit 50.000 $ en eines de producció. Per això tant les startups com els fabricants establerts utilitzen la prototipació per reduir els riscos del seu procés de desenvolupament.

Escalat des del primer article fins a la producció completa

Així, quan té sentit prescindir de prototips? De vegades, la fabricació de prototips representa una demora innecessària en lloc d’una precaució prudent. Si el vostre disseny està realment definit i esteu segurs de la demanda del mercat, invertir directament en eines de producció pot accelerar significativament la vostra arribada al mercat.

Això funciona millor quan:

• El vostre disseny s’ha provat exhaustivament mitjançant iteracions anteriors
• Teniu comandes confirmades o una validació de mercat sòlida
• El temps d’arribada al mercat és crític per raons competitives
• El producte és una evolució de dissenys ja provats i consolidats

Aquestes són les diferències entre la fase de prototipatge i la producció en sèrie. Zintilon assenyala que els costos d’instal·lació —com la preparació de màquines, el canvi d’eines i la preparació de fixacions— es reparteixen entre un nombre molt reduït d’unitats durant la fase de prototipatge (normalment entre 1 i 20), cosa que comporta uns costos fixos per unitat molt elevats. El mateix cost d’instal·lació elevat, quan es reparteix entre 1.000 unitats, esdevé molt assequible per unitat.

Els tallers de màquines personalitzades que treballen amb sèries de producció també optimitzen de forma diferent. Els prototips poden fer servir sistemes de fixació d’ús general i trajectòries d’eina menys optimitzades, ja que l’objectiu principal és la validació funcional. En canvi, les sèries de producció presenten trajectòries d’eina minuciosament optimitzades per a la velocitat i l’eficiència, sistemes de fixació especialitzats i dedicats, i procediments estandarditzats que minimitzen les variacions.

Punts de ruptura econòmics per a quantitats diferents

On es produeix exactament el canvi econòmic? Segons La recerca de Qoblex , la producció per lots esdevé més rendible que la fabricació en tallers artesanals quan les quantitats comandades superen les 50 unitats, degut a la repartició dels costos de preparació entre elements idèntics. L’anàlisi econòmica del punt de ruptura revela que la producció per lots resulta avantatjosa quan els volums mensuals es troben entre les 500 i les 5.000 unitats per a la majoria de productes de consum.

Diversos factors influeixen en el vostre punt de ruptura concret:

• Distribució del cost de preparació: Un cost de preparació de 500 $ repartit entre 10 peces suposa 50 $ per unitat; repartit entre 1.000 peces, només representa 0,50 $
• Poder adquisitiu de materials: Les compres de material a granel comporten descomptes del 10-30% comparades amb les quantitats petites de prototips
• Optimització de processos: Les sèries de producció permeten als operaris desenvolupar l’eficiència mitjançant la repetició, reduint els temps de cicle
• Mètodes de control de qualitat: Els prototips sovint requereixen una inspecció al 100 %; en canvi, en la producció es pot fer servir mostreig estadístic, que redueix el temps i el cost d’inspecció
• Economia del desgast d’eines: Repartir els costos d’eina entre quantitats més grans redueix dràsticament la despesa per peça

La tria no és sempre binària. Actualment, les fàbriques de maquinària industrial properes a casa meva i arreu del món ofereixen cada cop més sovint un desenvolupament progressiu d’eines: comencen amb eines ràpides per a prototips i, a mesura que augmenta la confiança, van actualitzant components concrets. Aquest enfocament híbrid permet validar els dissenys de forma ràpida mentre es construeix cap a la capacitat de producció.

Tingueu en compte els costos totals del projecte, i no només la inversió inicial en eines. Incloeu-hi els canvis de disseny, els possibles retards i les oportunitats de mercat perdudes, a més despeses evidents en eines. Una inversió inicial una mica més elevada en la prototipació adequada sovint comporta el cost total més baix quan es tenen en compte els errors evitats i els processos de producció optimitzats a llarg termini.

Un cop hàgiu definit la vostra estratègia de prototipació respecte a la producció, el següent pas consisteix a assegurar-vos que podeu comunicar de forma eficaç els vostres requisits. Això vol dir preparar els fitxers i les especificacions adequades per obtenir pressupostos precisos dels possibles socis fabricants.

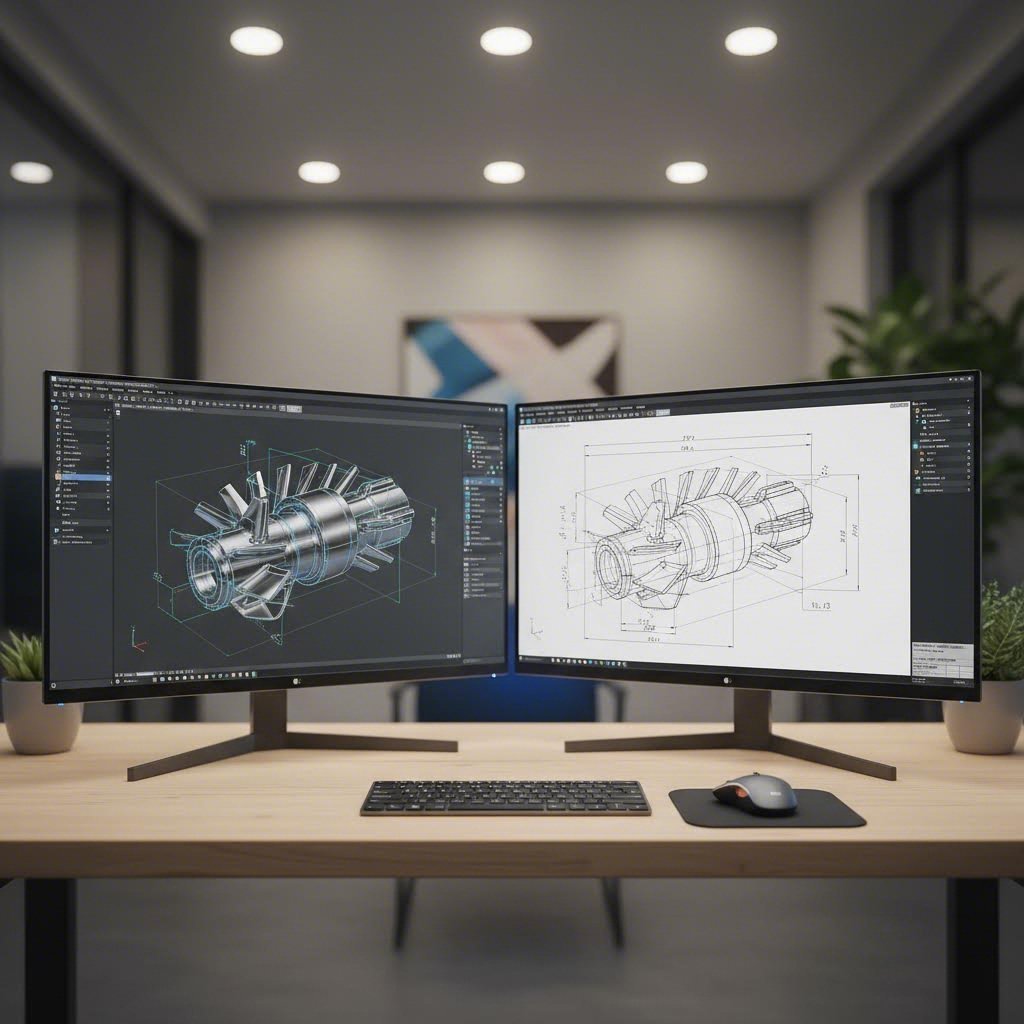

Com preparar els vostres fitxers i obtenir pressupostos precisos

Heu identificat les vostres necessitats de prototipatge i seleccionat els materials, però aquí és on molts projectes es queden encallats: la sol·licitud de pressupost. Si envieu fitxers incomplets, esperareu dies per rebre demanades de clarificació. Si proporcioneu un format incorrecte, l’taller ni tan sols podrà obrir el vostre disseny. Fer bé aquest pas accelera el vostre calendari i assegura que el pressupost reflecteixi exactament el que realment necessiteu.

Segons JLCCNC, la precisió comença al nivell del fitxer. Les màquines CNC segueixen les instruccions fins a la fracció de mil·límetre, de manera que, si les dades del vostre CAD són incompletes, en un format incorrecte o excessivament complexes, podreu patir retards costosos i revisions inesperades. Sigui quin sigui el proveïdor de mecanitzat CNC de Nova York amb qui treballeu o si subministreu a escala global, aquests estàndards de preparació romanen constants.

Formats de fitxer essencials i normes de dibuix

No tots els formats CAD són vàlids per a la mecanitzat CNC. L’taller necessita dades geomètriques que el seu programari CAM pugui interpretar amb precisió; per tant, els formats basats en malles, dissenyats per a la impressió 3D, simplement no serveixen.

Millors formats per a la mecanització CNC:

• STEP (.step/.stp): L’estàndard industrial. Els fitxers STEP conserven la geometria del model sòlid, les dades de superfície i les relacions entre característiques. La majoria d’tallers prefereixen aquest format perquè s’importa netament en diferents sistemes CAM.
• IGES (.igs/.iges): Un format més antic però àmpliament compatible. Utilitzeu IGES quan no estigui disponible el format STEP, tot i que algunes dades complexes de superfície poden traduir-se amb menys precisió.
• Parasolid (.x_t/.x_b): Natiu de SolidWorks i alguns altres sistemes CAD. Molts tallers de mecanització accepten directament fitxers Parasolid.
• Fitxers CAD nadius: Alguns tallers accepten directament fitxers de SolidWorks, Fusion 360 o Inventor, però cal confirmar-ne la compatibilitat abans de donar-la per suposada.

Formats a evitar: Els fitxers STL i OBJ serveixen per a la impressió 3D, però converteixen les corbes suaus en petits triangles. Això genera problemes per a la generació de trajectòries d’eina CNC, on és fonamental disposar de definicions precises de corbes. Segons JLCCNC , els formats basats en malla simplement no funcionen per a la fresadora CNC perquè perden l'exactitud matemàtica que defineix la geometria fabricable.

A més dels models 3D, necessitareu dibuixos tècnics. Un dibuix dimensional en format PDF amb GD&T (dimensionat i toleranciat geomètric) transmet allò que el model 3D no pot: quines dimensions són crítiques, quines toleràncies s’apliquen, els requisits d’acabat superficial i les especificacions del material. Penseu en el fitxer 3D com a representació de la forma; el dibuix indica a l’taller què és més important.

Comunicació de toleràncies i dimensions crítiques

Aquí hi ha un error habitual: aplicar toleràncies innecessàriament ajustades a totes les parts. Segons HM Making, molts enginyers apliquen toleràncies de ±0,01 mm a característiques no funcionals, fet que contradiu bones pràctiques de disseny per a la fabricabilitat. Les toleràncies ajustades afecten la selecció d’eines, el temps d’inspecció i la velocitat de mecanitzat, augmentant-ne els costos sense millorar la funcionalitat.

En lloc d’això, doneu prioritat només a les dimensions que realment importen. Pregunteu-vos:

• Quines superfícies encaixen amb altres components?
• On cal controlar amb precisió els ajustos i les holgures?
• Quines característiques són purament estètiques o no crítiques?

Aplicar toleràncies estretes (±0,025 mm o més estretes) només als intercanvis funcionals. Deixar que la resta es regeixi per les toleràncies normals d’usinatge (típicament ±0,1 mm per a característiques no crítiques). Aquest enfocament s’alinea amb els principis establerts de fabricació i redueix dràsticament el cost per peça.

En documentar les toleràncies, utilitzar símbols adequats de GD&T en lloc de notes imprecises. Les indicacions clares sobre posició, perpendicularitat, planicitat i acabat superficial eliminen qualsevol ambigüitat. Si un taller mecànic de Queens o d’altra banda ha d’endevinar la vostra intenció, obtindreu o bé pressupostos conservadors (i, per tant, més cars) o bé peces que no compleixen realment les vostres necessitats.

Informació que accelera la vostra oferta

Voleu pressupostos més ràpids i precisos? Proporcioneu tot el que l’taller necessita des del principi. Segons HM Making, la raó més habitual per la qual les sol·licituds de pressupost (RFQ) es bloquegen és la documentació incompleta. La manca de toleràncies, les rosques no definides, la absència de requisits d’acabat superficial i les dimensions incoherents generen incertesa, cosa que obliga els proveïdors a fer una pausa i demanar aclariments.

Seguiu aquesta llista de comprovació pas a pas abans d’enviar la vostra sol·licitud de pressupost:

1. Exporteu el vostre model 3D en format STEP (preferit) o IGES. Verifiqueu que el fitxer s’obre correctament abans d’enviar-lo.
2. Creeu un dibuix en PDF amb totes les dimensions crítiques, les indicacions de GD&T i les especificacions de toleràncies clarament marcades.
3. Especifiqueu el material exacte - no només «alumini», sinó «6061-T6» o «7075-T651». Inclou qualsevol certificació de material requerida.
4. Definir els requisits d'acabat superficial fent servir valors Ra (per exemple, Ra 1,6 μm) per a les superfícies crítiques. Indiqueu qualsevol tractament posterior al mecanitzat, com l’anodització o la galvanització.
5. Documenteu les especificacions de les rosques completament — mida de la rosca, pas, classe d’ajust i profunditat per a forats cecs.
6. Indiqueu les vostres necessitats quantitatives — quantitats de prototips, volums de proves inicials i necessitats de producció previstes.
7. Inclou les expectatives sobre el termini d’entrega — quan necessiteu les peces i si s’han de pressupostar opcions urgents.
8. Indiqueu els requisits d’inspecció — informes d’inspecció inicial (FAI), dades de mesura amb màquina de mesurar per coordenades (CMM), certificats de material o documentació específica de qualitat.
9. Afegiu l’historial de revisions — assegureu-vos que l’empresa sabi que està pressupostant la versió més recent del vostre disseny.

Falta algun d’aquests elements? Espereu retards. Un proveïdor de CNC de Nova York —o qualsevol empresa professional— interromprà el procés de pressupostos fins que tingui tota la informació necessària. Aquesta anada i tornada pot afegir dies al vostre termini.

Els paquets complets de sol·licitud de pressupost (RFQ) inclouen fitxers STEP, dibuixos en format PDF amb GD&T, detalls del material i de l’acabat superficial, quantitats, previsions de lliurament i notes per al muntatge o per a operacions secundàries. Els paquets incomplets que no inclouen toleràncies, especificacions de material o informació sobre quantitats obliguen els proveïdors a fer una pausa i demanar esclariments.

L’esforç que invertiu des del principi us reporta beneficis durant tot el projecte. Fitxers nets, toleràncies clares i especificacions completes no només acceleren les ofertes de pressupost, sinó que també redueixen els errors de fabricació i asseguren que les peces que rebeu coincideixin amb la vostra intenció dissenyada. Un cop teniu la documentació preparada, la següent consideració és entendre com es tradueixen aquestes especificacions en un preu real.

Comprensió dels costos i dels factors que influeixen en la tarificació del mecanitzat CNC

Heu preparat els vostres fitxers i heu enviat la sol·licitud de pressupost: ara arriba el moment de veritat. Quan rebeu la resposta amb el preu, tindrà sentit? O us trobareu mirant fixament uns números i preguntant-vos on acaba anant realment el diners?

Això és el que la majoria de compradors no es donen compte: els costos de mecanitzat CNC segueixen una fórmula previsible. Segons RapidDirect, l'equació es desglossa de forma senzilla: Cost total = Cost del material + (Temps de mecanitzat × Tarifa de la màquina) + Cost de preparació + Cost d’acabat. Comprendre cadascun d’aquests components us ajuda a identificar oportunitats per optimitzar els preus sense sacrificar la qualitat, tant si treballeu amb un taller de mecanitzat de Brooklyn (NY) com si subministreu des d’arreu del país.

Càlculs del material i del temps de màquina

Dos factors dominen la majoria de pressupostos CNC: què esteu tallant i quant de temps funciona la màquina.

Costos materials anar més enllà de la simple tarificació per lliura. Segons U-Need, el cost total està compost per factors com la qualitat i la disponibilitat de la matèria primera i les propietats d’usinatge. Una peça dissenyada a partir de mides estàndard de material en estoc genera menys residus que una altra que requereix lingots de mides superiors. Les aleacions exòtiques, com el titani o l’Inconel, tenen preus premium; però fins i tot dins dels materials habituals, la disponibilitat és un factor determinant. L’alumini 6061 sol costar menys que el 7075 perquè és més fàcil d’obtenir.

Voleu reduir els costos de material? Dissenyau peces que s’ajustin a les dimensions estàndard de barres o plaques. Les formes irregulars obliguen els tallers a comprar brutos més grans, i l’usinatge CNC —com a procés subtractiu— pot generar entre un 30 % i un 70 % de residus del volum original del brut, segons la complexitat de la peça.

Temps de màquina és on la complexitat afecta realment la vostra cartera. Cada minut que gira l’eix porta aparellat un cost, i les diferents màquines tenen tarifes horàries molt diverses. Segons Geomiq les màquines CNC de 5 eixos són més cares d’operar que les de 3 eixos degut als costos més elevats dels equips, les eines especialitzades i l’habilitat necessària per fer-les servir.

Els preus per hora de les màquines solen oscil·lar entre:

• fresadores CNC de 3 eixos: 40–75 $ per hora
• Tornos CNC: 35–65 $ per hora
• fresadores de 5 eixos: 75–150 $ per hora
• EDM de fil: 50–100 $ per hora

La mateixa peça mecanitzada en una fresadora de 3 eixos respecte a una de 5 eixos pot tenir preus molt diferents: de vegades, fins a 2–3 vegades més elevats per a l’equipament avançat. Trieu maquinària que s’adapti realment a les vostres necessitats, en lloc de recórrer per defecte a la capacitat màxima.

Com afecta la complexitat al vostre benefici net

Us heu preguntat mai per què dues peces de mida similar tenen pressupostos tan diferents? Normalment, la culpa és de la complexitat.

Segons RapidDirect, la complexitat del disseny és el factor que més influeix en el temps d’usinatge, i aquest temps sol representar la part més gran del cost de CNC. Les característiques que fan pujar el vostre pressupost inclouen:

• Cavitats i bosses profundes: Necessiten diverses passes amb eines progressivament més petites
• Parets fines: Forcen velocitats de tall més lentes per evitar desviacions i vibracions
• Cantonades interiors estretes: Les freses de petit radi tallen més lentament i es desgasten més ràpidament
• Sotaextresions: Sovent requereixen usinatge de 5 eixos o eines especialitzades
• Toleràncies estretes: Demaneu avanços més lents, mesures precises i, de vegades, diverses passes d’acabat

Les toleràncies mereixen una atenció especial. Geomiq assenyala que aconseguir toleràncies estretes requereix una atenció minuciosa als detalls, el que augmenta el temps i l’esforç d’usinatge. La tolerància per defecte de ±0,127 mm ja és prou precisa i suficient per a la majoria d’aplicacions. Les especificacions més estretes —±0,025 mm o inferiors— exigeixen velocitats de tall més lentes, un control rigorós de la temperatura i una inspecció exhaustiva. Cada pas afegit incrementa el cost.

De manera similar, els requisits de rugositat superficial es tradueixen en un augment de cost. L’acabat estàndard de 3,2 μm Ra ja hi és inclòs. Segons Geomiq, acabats més llisos de 1,6 μm, 0,8 μm i 0,4 μm Ra suposen un cost addicional del 2,5 %, el 5 % i fins al 15 % sobre el preu base, respectivament; l’acabat més llis requereix politat post-usinatge.

Descomptes per volum i repartició dels costos de preparació

Aquí és on la quantitat canvia-ho tot. Un taller mecànic a Queens (NY) o en qualsevol altre lloc assumeix costos fixos importants abans de tallar una sola cargolada: programació CAM, preparació de fixacions, configuració d’eines i verificació de la primera peça. Aquestes despeses romanen constants tant si demaneu una peça com si en demaneu mil.

Segons RapidDirect, una tarifa de configuració de 300 $ s’afegeix als 300 $ d’un comandament d’una sola peça, però només representa 3 $ per peça en un lot de 100 unitats. El càlcul és espectacular: els prototips són cars precisament perquè els costos de configuració es concentren en poques unitats.

Els preus reals ho demostren clarament. Geomiq informa que una peça que costa 134 £ per unitat passa a costar 38 £ per unitat en un lot de 10 peces i 13 £ per unitat en un lot de 100 peces, el que representa una reducció de costos del 70 % i del 90 %, respectivament.

Més enllà de la distribució dels costos de configuració, els comandaments més grans permeten estalvis addicionals:

• Descomptes per volum de material: La compra de quantitats majors redueix els costos per unitat de material entre un 10 % i un 30 %
• Optimització de processos: Els operaris desenvolupen eficiència mitjançant la repetició, reduint els temps de cicle
• Reducció de la càrrega d'inspecció: L'extracció estadística substitueix la inspecció al 100 % a volums més elevats
• Amortització d'eines: Les eines de tall especialitzades i els suports es distribueixen entre més peces

Factor de cost	Nivell d'impacte	Com optimitzar
Selecció de material	Alta	Escull materials mecanitzables (alumini, llautó) en lloc d'aliatges difícils; dissenya entorn de mides estàndard de material en brut
Complexitat del component	Alta	Simplifica la geometria; evita bosses profundes, parets fines i característiques innecessàries; augmenta els radis dels cantons interiors
Toleràncies	Alta	Aplica toleràncies ajustades només a les característiques funcionals; utilitza toleràncies estàndard de ±0,127 mm a la resta
Tipus de màquina	Mitjà-Alta	Disseny per a mecanitzat de 3 eixos quan sigui possible; evita característiques que requereixin mecanitzat de 5 eixos llevat que ho exigeixi funcionalment
Quantitat del pedido	Alta	Agrupa les comandes per repartir els costos de preparació; considera quantitats mínimes de 50-100 unitats per obtenir el millor preu per unitat
Acabat de superfície	Mitjà	Especifica una rugositat superficial estàndard de 3,2 μm Ra per a superfícies no crítiques; reserva els acabats fins per a àrees visibles o funcionals
Post-processament	Mitjà	Limita els acabats als requisits funcionals; l’anoditzat i la galvanització suposen un increment del 15-40 % respecte al cost base de mecanitzat
Complexitat de la configuració	Mitjà	Parts de disseny mecanitzables en muntatges únics; evitar característiques que requereixin fixacions personalitzades o múltiples repositionaments

Comprendre aquests factors de cost us permet prendre decisions informades sobre compensacions. De vegades, pagar més per una capacitat de 5 eixos estalvia diners en conjunt en eliminar operacions secundàries. En altres ocasions, un petit canvi de disseny redueix el temps de mecanitzat a la meitat. La clau és saber quins són els controls adequats i treballar amb socis de fabricació que puguin suggerir optimitzacions que no hàgiu considerat. Parlant de col·laboracions, la mecanització CNC rarament actua de forma aïllada. La següent consideració és com els serveis complementaris poden millorar els resultats del vostre projecte.

Serveis complementaris que milloren els projectes de mecanització CNC

L'usinatge CNC ofereix una precisió excepcional, però rarament és l'únic procés de fabricació que necessita el vostre projecte. Imagineu-vos usinar una carcassa d'alumini espectacular, només per adonar-vos que necessiteu suports de xapa metàl·lica, panells tallats al làser o prototips ràpids per completar l'equipament. De sobte, esteu coordinant-vos amb tres proveïdors diferents, gestionant diversos terminis i veient com s'allarguen els temps d'entrega.

La realitat és que la majoria de productes exitosos combinen diverses tecnologies de fabricació. Segons Microrelleus , les instal·lacions modernes de fabricació utilitzen diferents tecnologies per garantir que cada projecte es lliuri amb la solució adequada i més eficient per assolir el seu objectiu. Comprendre com funcionen els serveis complementaris al costat de l'usinatge CNC us ajuda a optimitzar la producció i reduir la complexitat global del projecte.

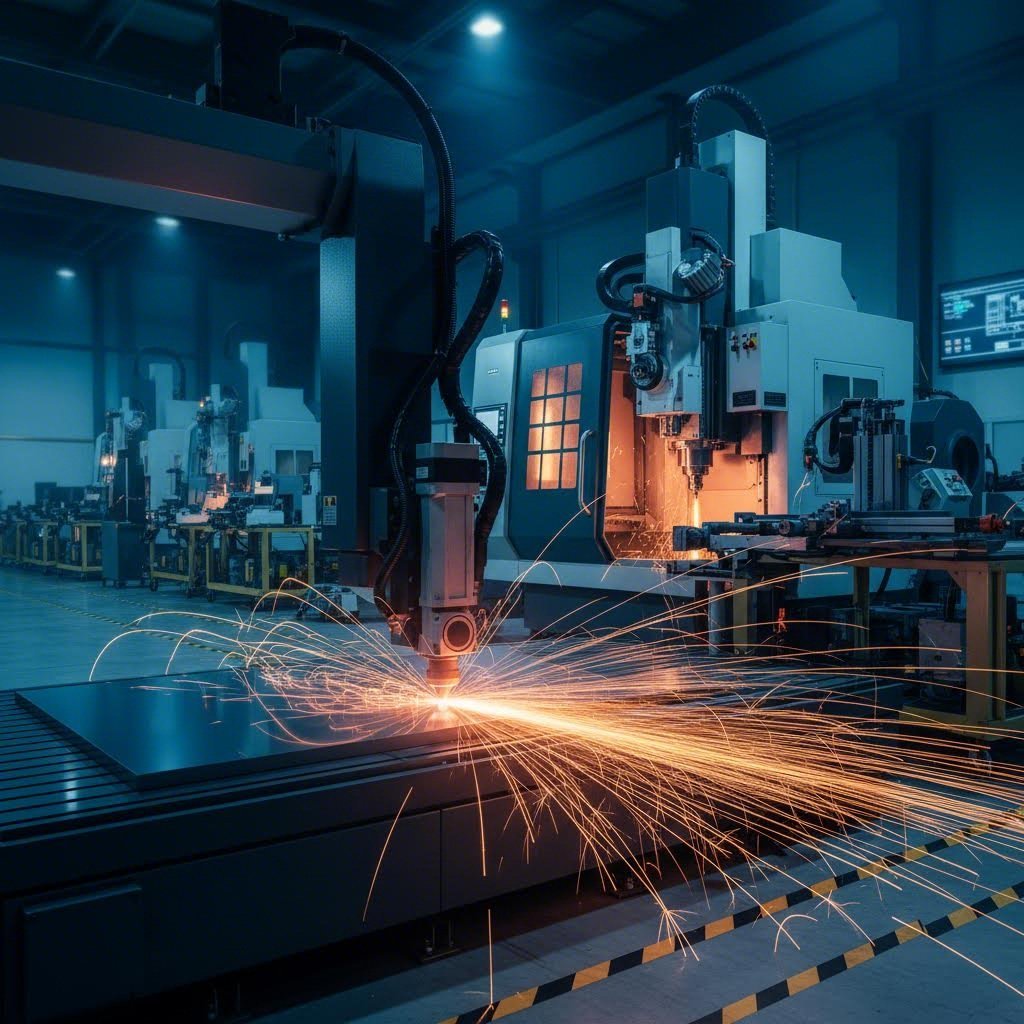

Tall al làser i integració de xapa metàl·lica

Quan el vostre disseny requereix components plans, carcasses o suports fabricats a partir de materials laminats, el tall per làser es converteix en un company essencial de la maquinària CNC. Mentre que les fresadores i els torns destaquen en geometries tridimensionals a partir de blocs sòlids, els làsers tallen perfils bidimensionals intrincats a partir de fulls de material amb una velocitat i precisió notables.

Penseu en un projecte típic de carcassa electrònica. La carcassa mecanitzada pot necessitar fresatge CNC per a característiques de muntatge complexes i bosses roscades, però el panell de cobertura, les reixes de ventilació i els suports de muntatge són més adequats per al tall per làser. Combinar tots dos processos sovint permet obtenir un temps d’entrega més ràpid i uns costos més baixos que obligar-ho tot a passar per una única tecnologia.

Les capacitats de tall per làser que podeu trobar inclouen:

• Làsers de CO2: Tall versàtil de metalls, plàstics, fusta i materials compostos — habitual en tallers generals de fabricació
• Làsers de fibra: Velocitat superior i qualitat del cantell excel·lent en metalls primes, especialment en acer inoxidable i alumini
• Làsers femtosegon i nanosegon: Segons Microrelleus, els làsers femtosegon són capaços d’efectuar gravats totalment lliures de baves amb un acabat superficial d’alta qualitat i toleràncies excel·lents sobre qualsevol forma tridimensional: ideal per a la microgravació i la funcionalització de superfícies.

Més enllà del tall, moltes instal·lacions integren el doblegat, la soldadura i l’acabat en les seves operacions de xapa metàl·lica. Això vol dir que els suports tallats al làser es poden doblegar segons la forma desitjada, soldar en muntatges i recobrir amb pols —tot això abans de l’enviament, juntament amb els components mecanitzats per CNC.

Quan la impressió 3D complementa la mecanització CNC

Aquí hi ha una pregunta que val la pena considerar: per què triar entre la impressió 3D i la mecanització CNC quan es poden aprofitar totes dues? Segons AMFG, el sector de la mecanització CNC ha experimentat un creixement remarcable, amb un valor de mercat que ja supera els 81.000 milions de dòlars estatunidencs; i les previsions indiquen que aquest sector superarà la xifra de 126.000 milions de dòlars estatunidencs el 2028. No obstant això, la impressió 3D continua ocupant titulars als mitjans. L’enfocament intel·ligent consisteix a combinar-les de manera estratègica.

Les tecnologies serveixen diferents finalitats de manera excel·lent:

• Iteració ràpida: AMFG informa que la creació de prototips mitjançant fitxers CAD per impressió 3D és molt més ràpida que la fabricació d’eines per moldatge per injecció, el que permet provar i millorar els dissenys abans de comprometre’s amb la producció CNC
• Flexibilitat en el Disseny: l’impressió 3D permet una llibertat geomètrica impossible amb mètodes subtractius: reticles interns, formes orgàniques i conjunts consolidats
• Prototipatge econòmic: Imprimiu prototips de fases inicials a un cost baix i, després, usineu les versions finals amb materials pensats per a la producció
• Acabat híbrid: Imprimiu formes complexes gairebé definitives i, després, usineu amb CNC les superfícies crítiques per assolir toleràncies ajustades

Per què aquesta combinació funciona tan bé? Les exigències de precisió ho expliquen. Segons AMFG, les impressores 3D actuals poden imprimir peces amb toleràncies d’uns 0,1 mm, mentre que les màquines CNC assolen una precisió de 0,025 mm. Per a moltes aplicacions, les peces impresses necessiten un mecanitzat secundari per complir els requisits funcionals, especialment en superfícies d’ajust, forats per rodaments i elements filetats.

El flux de treball té sentit des del punt de vista pràctic: els enginyers creen fitxers CAD per a la impressió 3D, introdueixen millores basades en proves físiques i, a continuació, mecanitzen el disseny perfeccionat per a la producció. BAE Systems és un exemple d’aquest enfocament, imprimint en 3D el 30 % de les peces del seu nou caces Tempest per reduir els costos de producció i els temps d’entrega.

Solucions completes de fabricació sota un mateix sostre

Coordinar diversos proveïdors genera maldecaps que probablement no necessiteu. Les cronologies desalineades, les llacunes en la comunicació i la tendència a culpar els altres quan sorgeixen problemes: aquests problemes es multipliquen amb cada proveïdor addicional de la vostra cadena. Les instal·lacions que ofereixen capacitats de fabricació integrades eliminen gran part d’aquesta fricció.

Segons Microrelleus, les instal·lacions de fabricació completes complementen el fresat CNC amb EDM per submergiment de matrius — fabricant elèctrodes gravats i procedint amb EDM per a eines d’estampació d’alumini, cavitats de motlles o altres aplicacions. Aquesta integració s’estén als impressores 3D SLS, a l’EDM per tall amb fil, a l’EDM per perforació de forats, als torns i als rectificadors.

L'EMD (mecanitzat per descàrrega elèctrica) mereix una atenció especial. Quan el vostre disseny inclou acers per a eines endurits, geometries interiors complexes o cantonades interiors agudes que les eines de tall convencionals no poden assolir, l'EMD esdevé essencial. L'EMD amb fil talla perfils complexos mitjançant espurnes elèctriques en lloc de contacte mecànic: és ideal per a matrius, motlles i components de precisió on les forces de tall deformarien la peça treballada.

Serveis complementaris i les seves aplicacions ideals:

• EMD per submergiment: Cavitats complexes de motlles, materials endurits, característiques interiors complexes que requereixen mecanitzat sense contacte
• EDM de fil: Perfils de precisió en materials durs, motlles d'estampació, components amb cantonades interiors agudes
• Escomiadura CNC: Toleràncies extremadament estretes en superfícies endurides, anells de rodaments, blocs patró
• impressió 3D (SLS/SLA): Prototips ràpids, validació de dissenys, geometries complexes abans de comprometre’s amb la producció
• Tall amb Laser: Components de xapa metàl·lica, perfils plans, producció en gran volum de panells
• Tractament tèrmic: Tractaments tèrmics (enduriment, reveniment, alliberament de tensions) per a components mecanitzats
• Acabat de Superfície: Anodització, galvanoplàstia, revestiment en pols, politura

Per a les cadenes d’aprovisionament automotrius, aquesta integració resulta especialment valuosa. Instal·lacions certificades com ara Shaoyi Metal Technology ofereixen solucions completes que abasten des de muntatges complexos de xassís fins a coixinets metàl·lics personalitzats, cobrint tot l’espectre de requisits de components automotrius, des de la fase de prototipatge fins a la producció en sèrie. Aquest enfocament elimina els problemes de coordinació entre proveïdors i alhora manté uns estàndards de qualitat constants en tots els components interconnectats.

Els avantatges en control de qualitat es multipliquen quan els serveis es concentren sota un mateix sostre. Segons Microrelleus, les instal·lacions integrades utilitzen microscopis confocals i de variació de focus, microscopis òptics i projectors de perfils per a la verificació de la qualitat, assegurant que els criteris d’inspecció romanguin constants independentment que els components provinguin de fresadores CNC, màquines EDM o sistemes làser.

La fusió de la impressió 3D i la mecanització CNC representa un enfocament dinàmic que ofereix un gran potencial per a la fabricació, amb avantatges en velocitat, reducció de costos, precisió dimensional i producció en gran volum.

Tingueu en compte els requisits totals del projecte quan avaluïu possibles socis de fabricació. Un taller que només ofereixi mecanització CNC podria fabricar peces excel·lents, però si el vostre muntatge requereix suports tallats al làser, característiques processades per EDM i acabats superficials, hauríeu d’invertir una quantitat significativa de temps coordinant proveïdors addicionals. Les instal·lacions que ofereixen solucions integrades redueixen aquesta càrrega de coordinació i, sovint, milloren la qualitat gràcies al control unificat del procés. Tenint en compte aquestes capacitats complementàries, la consideració final passa a ser la selecció del soci de fabricació adequat per a les necessitats concretes del vostre projecte.

Triar el soci adequat de mecanització CNC per al vostre projecte

Heu definit els vostres requisits de fabricació, heu preparat els vostres fitxers i compreneu els factors que afecten el cost, però aquí teniu la decisió que, en última instància, determina l’èxit del projecte: quina fàbrica de mecanitzat CNC mereix realment el vostre negoci? Si preneu aquesta decisió equivocadament, us trobareu amb retards en les dates de lliurament, problemes de qualitat i comunicacions frustrants. Si la preneu correctament, guanyareu un soci de fabricació que anticipa els problemes abans que es produeixin.

Segons CNC Solutions, la selecció d’una instal·lació adequada de mecanitzat CNC requereix una consideració atenta de les capacitats de precisió, les mesures de control de qualitat, la rapidesa de resposta en la comunicació i l’experiència sectorial. Ja sigui que cerqueu un proveïdor de tallers de maquinària a Nova York o que avalieu empreses de maquinària CNC a prop de la vostra ubicació arreu del país, aquests criteris d’avaluació són universalment aplicables.

Ajustar les capacitats del taller als vostres requisits

No tota botiga realitza tots els treballs amb la mateixa qualitat. Una instal·lació especialitzada en components automotrius d’alta volumètrica pot tenir dificultats amb prototips aerospacials únics —i a la inversa—. La clau? Adaptar les vostres necessitats concretes a les capacitats demostrades.

Comenceu per l’alineació de l’equipament. La botiga disposa de les màquines que realment necessita la vostra peça? Segons CNC Solutions, les màquines i el programari avançats juguen un paper fonamental per garantir l’eficiència i la producció de peces mecanitzades d’alta qualitat a velocitat elevada. Un proveïdor innovador investeix contínuament en actualitzacions d’equipament per mantenir-se competitiu i satisfer les necessitats dels clients en constant evolució.

Tingueu en compte aquestes preguntes relacionades amb l’equipament:

• Tipus de màquines: La botiga disposa de fresadores de 5 eixos si el vostre disseny ho requereix? De torns multifuncionals amb eines rotatives per a peces tornejades complexes?
• Capacitat i límits de mida: Les seves màquines poden allotjar les dimensions i el pes de la vostra peça?
• Experiència amb materials: Segons CNC Solutions, les botigues normalment treballen amb una àmplia gamma de materials —alumini, acer, plàstics, compostos, ceràmiques—, però l'experiència amb el vostre material concret garanteix resultats òptims
• Capacitats de tolerància: Poden assolir de forma constant la precisió que exigeix el vostre disseny?

Les certificacions són indicadors fiables de capacitat. Per exemple, la certificació IATF 16949 indica sistemes de qualitat d’automoció amb controls rigorosos dels processos. Instal·lacions com Shaoyi Metal Technology mostren com una presentació transparent de les capacitats —detallant equipament, certificacions i capacitat de producció— ajuda els compradors a avaluar ràpidament la idoneïtat. La seva combinació de certificació IATF 16949 i control estadístic de processos (SPC) exemplifica el marc de qualitat que mantenen els socis de fabricació seriosos.

Avaluació de l’experiència i l’historial

L'equipament és important, però l'experiència en fer servir aquest equip en projectes similars als vostres ho és encara més. Segons CNC Solutions, un taller amb una llarga experiència probablement ja ha perfeccionat les seves tècniques i ha implementat mètodes eficaços que generen peces mecanitzades per CNC de qualitat superior. Els tallers especialitzats en àrees concretes, com ara components aeroespacials o automotrius, ofereixen coneixements valuables i solucions personalitzades.

Com es verifiquen les afirmacions sobre l'experiència? Les testimonisals d'antics clients proporcionen una visió honesta sobre l'èxit de la col·laboració. Sovint es poden trobar aquests testimonis als llocs web de les empreses o a plataformes de tercers com ara Google Reviews. No dubteu a demanar referències de clients amb projectes similars als vostres: parlar directament permet obtenir informació de primera mà sobre les relacions de treball.

La longevitat d’un taller de mecanització CNC indica fiabilitat i reputació industrial. Segons CNC Solutions, una empresa consolidada demostra estabilitat i compromís per oferir una qualitat constant al llarg del temps, tot adaptant-se a les noves tecnologies i a les demandes del mercat.

Busqueu aquests indicadors d’experiència:

• Experiència específica del sector: Els sectors aeroespacial, automotiu, mèdic i de defensa tenen requisits específics cadascun.
• Exemples de cartera: Poden mostrar peces similars a les vostres en complexitat i material?
• Trajectòria en la resolució de problemes: Com han gestionat projectes complicats o imprevistos?
• Adopció tecnològica: Inverteixen en automatització, nous equips i millores de procés?

El valor de la comunicació àgil

La capacitat tècnica no significa res si no podeu obtenir respostes quan les necessiteu. Segons CNC Solutions, la comunicació clara entre vós i el taller d'usinatge CNC triat és fonamental durant tota la durada del projecte. Avaluï la seva resposta als vostres dubtes: això indica habilitats de servei al client que fomenten la col·laboració durant les fases de producció.

Per què és tan important la comunicació? Els canvis de disseny, els problemes de disponibilitat de materials i les preguntes relatives a les inspeccions sorgeixen al llarg de la fabricació. Una comunicació oportuna evita retards i costos addicionals. Si apareixen problemes durant la producció, voleu esperar tres dies per rebre una resposta o preferiu actualitzacions en temps real que permetin una correcció immediata?

Avalua la qualitat de la comunicació des del primer contacte:

• Temps de resposta de pressupost: Amb quina rapidesa responen a les sol·licituds de pressupost (RFQ)?
• Tractament de les preguntes: Proporcionen respostes completes o descarten les preguntes tècniques?
• Actualitzacions proactives: Us informaran d’eventuals problemes abans que es converteixin en incidències?
• Canals de comunicació: Ofereixen actualitzacions periòdiques per correu electrònic, missatgeria en temps real o portals de projecte?

Les consideracions geogràfiques es creuen amb la comunicació. Les tallers mecànics de Syracuse (NY), les instal·lacions de l'àrea de NYCCNC o els proveïdors de qualsevol lloc proper ofereixen determinats avantatges: visites a les instal·lacions més senzilles, enviament més ràpid i horaris laborals coincidents. No obstant això, no deixeu que la proximitat prevalgui sobre la capacitat: un taller llunyà però receptiu sovint supera el rendiment d’un taller local però poc receptiu.

La fiabilitat dels terminis també reflecteix la cultura de la comunicació. Segons CNC Solutions, la capacitat d’un taller mecànic per complir els terminis afecta significativament l’èxit del projecte. Les instal·lacions que demostren terminis d’un sol dia per a necessitats urgents —com les capacitats de prototipatge ràpid de Shaoyi Metal Technology— indiquen l’agilitat operativa i la infraestructura de comunicació necessàries per gestionar projectes amb requisits temporals exigents.

La vostra llista completa d’avaluació

Abans de comprometre-vos amb qualsevol soci de fabricació, feu aquesta avaluació sistemàtica:

1. Verificar certificacions: Confirmeu que la norma ISO 9001 és la base; busqueu la norma AS9100 (aeroespacial), la IATF 16949 (automoció) o l’inscripció ITAR (defensa), segons els requisits del vostre sector
2. Avalieu les capacitats de l'equipament: Assegureu-vos que disposen dels tipus, mides i nivells de precisió de màquines adequats per als vostres components específics
3. Confirmeu l’experiència amb materials: Pregunteu específicament sobre els vostres materials, incloent-hi qualsevol problema amb què s’hagin trobat i com els han resolt
4. Sol·liciteu referències: Parleu amb clients que hagin completat projectes similars; pregunteu-los sobre la coherència de la qualitat, la comunicació i la resolució de problemes
5. Avalueu els sistemes de qualitat: Busqueu inspeccions amb màquina de mesura per coordenades (CMM), control estadístic de processos (SPC) i procediments de qualitat documentats, a més de la certificació bàsica
6. Proveu la rapidesa de la comunicació: Fixeu-vos en la velocitat i la profunditat amb què us responen a les vostres primeres preguntes: això us donarà una idea de la vostra experiència contínua
7. Reviseu les capacitats de temps de lliurament: Enteneu el seu temps de resposta habitual i la seva flexibilitat per a comandes urgents
8. Examineu l’escalabilitat: Poden satisfer les vostres necessitats de prototipatge avui i els volums de producció demà?
9. Confirmeu la transparència dels preus: Proporcionen desglossaments detallats de costos o només pressupostos finals?
10. Avalueu els serveis complementaris: Valorau si l’acabat integrat, el muntatge o les operacions secundàries redueixen la càrrega de coordinació

Segons el Directori de tallers de maquinària , els marcs d’avaluació completos de proveïdors han evitat més de 50 milions de dòlars en pèrdues relacionades amb proveïdors. La seva llista de comprovació de 47 punts subratlla que qualsevol ítem crític d’avaluació marcat com a «no complert» ha de comportar la desqualificació del proveïdor, protegint així la vostra inversió davant de fracassos previsibles.

Construir relacions de fabricació a llarg termini

Les millors relacions amb proveïdors van més enllà de projectes individuals. Quan trobeu un partner de mecanitzat CNC que entrega sistemàticament productes de qualitat, que comunica de forma proactiva i que entén les vostres aplicacions, aquesta relació es converteix en una avantatge competitiu.

Les associacions a llarg termini ofereixen avantatges tangibles:

• Coneixement institucional: El vostre soci coneix les vostres normes, preferències i requisits habituals, cosa que redueix els errors i el temps de muntatge
• Programació prioritària: Els clients establerts sovint reben un tractament preferent durant períodes de sobrecàrrega de capacitat
• Resolució col·laborativa de problemes: Els socis de confiança proposen millores en lloc de limitar-se a executar els plànols
• Preus estables: Les relacions contínues redueixen la volatilitat dels preus que comporta canviar constantment de proveïdor

Com es fomenten aquestes relacions? Comuniqueu-vos de forma clara, pagau a temps i proporcioneu retroalimentació, tant positiva com constructiva. Compartiu la vostra ruta estratègica perquè els socis puguin anticipar les necessitats futures. Tracteu els vostres socis fabricants com a extensions del vostre propi equip, i no com a proveïdors intercanviables.

Segons CNC Solutions, una botiga de prestigi defensarà el seu treball oferint garanties o esmenes sobre la qualitat —incloent certificats de materials, informes d'inspecció dimensional o polítiques de substitució si es detecten defectes—. Aquests compromisos reflecteixen la confiança que deriva de processos contrastats i d’una mentalitat de col·laboració que permet una cooperació a llarg termini.

El soci adequat per a la fresadora CNC combina capacitat tècnica, sistemes de qualitat, comunicació àgil i capacitat escalable, proporcionant no només components, sinó també confiança en la fabricació que accelera tot el vostre cicle de desenvolupament de productes.

Els criteris d'avaluació esbossats aquí s'apliquen tant si esteu avaluant el vostre primer proveïdor potencial com si esteu fent una auditoria d'una relació existent. Els mercats evolucionen, les tecnologies avancen i les vostres pròpies necessitats canvien amb el temps. Una reavaluació periòdica assegura que les vostres associacions de fabricació continuïn satisfent les vostres necessitats, transformant la gestió de proveïdors d'un maldecap de subministrament en una autèntica avantatge competitiu.

Preguntes freqüents sobre tallers de mecanització CNC

1. Què vol dir taller de maquinària CNC?

Un taller de màquines CNC és una instal·lació manufacturera especialitzada equipada amb màquines controlades per ordinador que tallen, modelen i acaben materials amb una precisió excepcional. Aquests tallers utilitzen la tecnologia de control numèric per ordinador (CNC), on instruccions digitals prèviament programades guien les màquines en lloc d’una operació manual. Els components fonamentals inclouen màquines CNC (fresadores, torns, fresadores de fusta), programari CAD/CAM per al disseny i la generació de trajectòries d’eina, operaris qualificats per a la configuració i la supervisió, i sistemes de control de qualitat com ara les màquines de mesura per coordenades (CMM) per a la verificació. Aquesta automatització permet toleràncies tan estretes com ±0,005 mm, cosa que fa que els tallers CNC siguin essencials per produir peces de precisió en sectors com l’aeroespacial, l’automotriu, el mèdic i l’electrònic.

2. Quina és la tarifa horària d’una màquina CNC?

Els preus horaris de les màquines CNC varien significativament segons el tipus d’equipament i la seva complexitat. Els intervals habituals són: fresadores CNC de 3 eixos a 40-75 $ per hora, torns CNC a 35-65 $ per hora, fresadores de 5 eixos a 75-150 $ per hora i electroerosió per fil (Wire EDM) a 50-100 $ per hora. La mateixa peça mecanitzada amb equipaments diferents pot tenir preus molt diferents: en alguns casos, el cost pot ser fins a 2-3 vegades superior amb màquines avançades de 5 eixos, a causa dels majors costos d’equipament, de les eines especialitzades i de les exigències de qualificació de l’operari. Triar maquinària que s’adapti realment a les vostres necessitats, en lloc de recórrer per defecte a la capacitat màxima disponible, ajuda a optimitzar els costos.

3. Quant costa la mecanització CNC?

Els costos de mecanitzat CNC segueixen una fórmula: Cost total = Cost del material + (Temps de mecanitzat × Tarifa de la màquina) + Cost de preparació + Cost d’acabat. Els factors clau inclouen la selecció del material (les aleacions exòtiques són més cares), la complexitat de la peça (bosses profundes, parets fines, toleràncies ajustades augmenten el temps) i la quantitat de comanda. Els costos de preparació, que oscil·len entre 300 i 500 USD, suposen un increment significatiu en les comandes d’una sola unitat, però esdevenen negligibles a gran volum. Una peça que costa 134 USD per unitat pot reduir-se a 38 USD per unitat en comandes de 10 unitats i a 13 USD per unitat en comandes de 100 unitats. Les instal·lacions certificades segons la norma IATF 16949, com ara Shaoyi Metal Technology, ofereixen preus competitius amb escalabilitat des de la prototipació ràpida fins a la producció en sèrie.

4. Quines certificacions cal buscar en un taller de mecanitzat CNC?

Les certificacions essencials depenen del vostre sector: la ISO 9001 constitueix la base de gestió de la qualitat per a tots els sectors. L’AS9100 és obligatòria per a aplicacions aeroespacials i afegeix requisits relatius a la seguretat del producte i a la gestió de la configuració. L’IATF 16949 respon a les necessitats de la cadena d’aprovisionament automotriu amb estàndards de producció sense defectes i control estadístic de processos. El registre ITAR és exigible legalment per a components relacionats amb la defensa. A més de les certificacions, cal tenir en compte les capacitats d’inspecció, com ara la mesura amb màquina de mesurar per coordenades (CMM), les proves d’acabat superficial i els processos documentats d’inspecció de l’article inicial. Aquestes credencials representen compromisos verificats amb sistemes de qualitat que es sotmeten a audits rigurosos per part de tercers.

5. Com preparo els fitxers per obtenir pressupostos precisos de mecanitzat CNC?

Envieu fitxers STEP (preferits) o en format IGES per a models 3D; eviteu fitxers STL basats en malla, que perden precisió matemàtica. Inclou dibuixos en PDF amb indicacions de GD&T que especifiquin les dimensions crítiques, les toleràncies i els requisits d’acabat superficial mitjançant valors Ra. Documenteu la qualitat exacta del material (per exemple, «6061-T6», no només «alumini»), les especificacions completes de les rosques, les quantitats requerides, el termini d’entrega i qualsevol necessitat de documentació d’inspecció. Apliqueu toleràncies estretes només als elements funcionals, mentre que les dimensions no crítiques poden adoptar les toleràncies habituals. Els paquets RFQ complets eviten retards deguts a sol·licituds de clarificació i asseguren que el pressupost reflecteixi correctament els vostres requisits reals.
