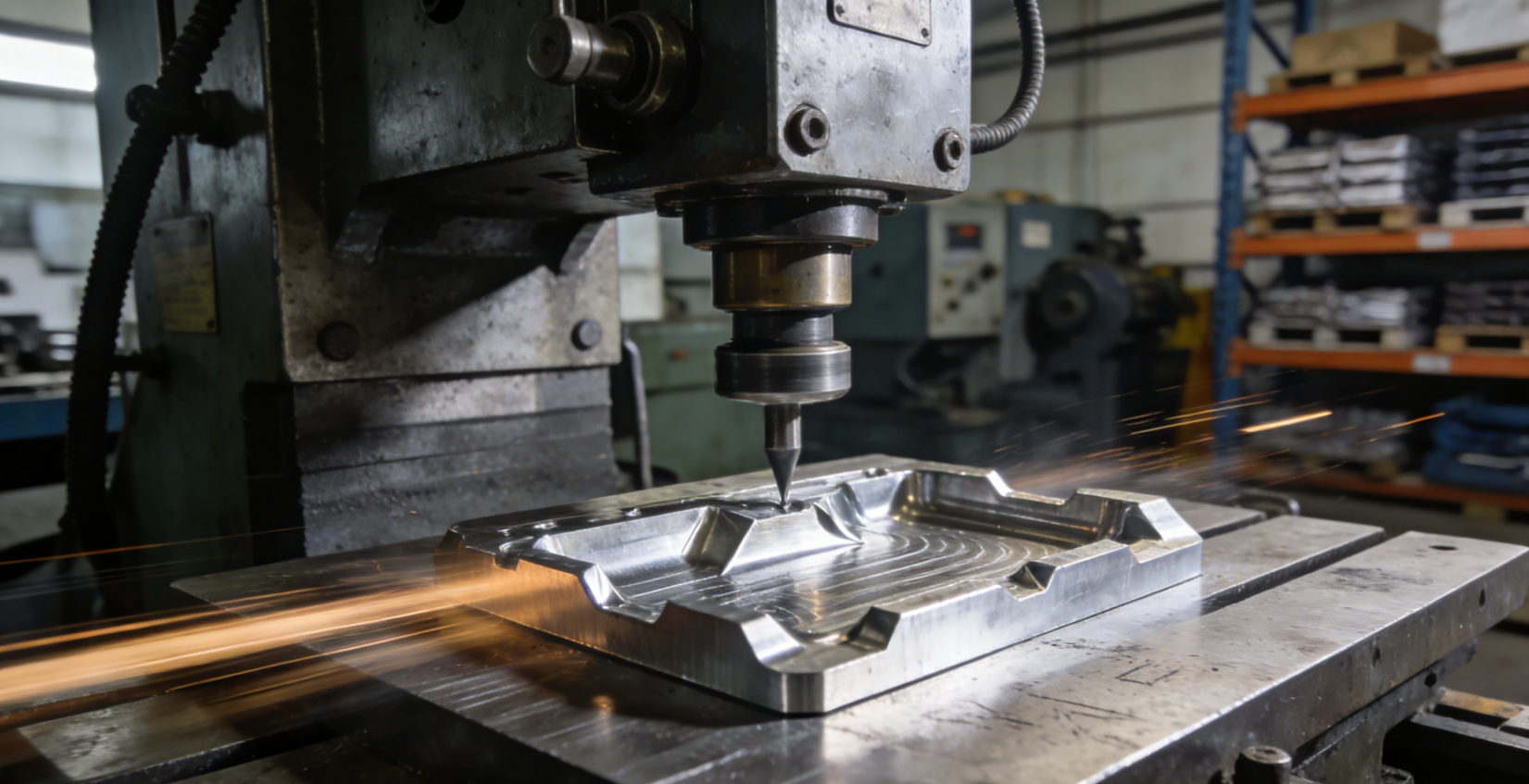

Què significa realment l’estampació amb motiu i matriu

Ja heu enviat alguna vegada una sol·licitud de pressupost només per adonar-vos que heu estat fent servir indistintament els termes «motiu» i «matriu»? No esteu sols. Aquesta confusió suposa un cost en temps, diners i innombrables maldecaps durant les negociacions amb proveïdors. Clarifiquem-ho de cop i volta.

L’estampació amb motiu i matriu és un procés de conformació metàl·lica de precisió en què un conjunt complet d’eines (el «motiu») que conté components especialitzats de conformació (les «matrius») transformen làmines metàl·liques planes en peces acabades mitjançant una força i una deformació controlades.

Quan enteneu què és, fonamentalment, l’estampació, adquireixeu el vocabulari necessari per comunicar-vos eficaçment amb els proveïdors i prendre decisions d’adquisició més encertades. El procés d’estampació depèn d’aquesta associació essencial entre motius i matrius, que han de treballar en perfecta sincronia.

La diferència entre motiu i matriu explicada

Penseu-hi així: el motiu d’estampació és la màquina sencera que es munta a la premsa, mentre que les matrius d’estampació són les components mecanitzades a mida a l'interior d'aquesta màquina, realitzant la feina real de conformació. Segons Prime Fabworks, l'eina (també anomenada joc de matrius) inclou la base, els punxons, els extractors i les pròpies matrius.

Això és el que constitueix, en termes pràctics, una definició completa d'eina i matriu:

• L'eina (joc de matrius): L'conjunt complet que inclou les sabates superior i inferior, les guies, les camises, els suports, els calibradors i tots els instruments de tall muntats com una unitat única
• Les matrius: Els blocs especials endurits situats dins de l'eina que tallen, dobleguen o formen el metall per obtenir la forma desitjada
• Components auxiliars: Extractors, coixinets de pressió, guies de posició, expulsors i ejectors que asseguren un funcionament precís

Una matriu d'estampació no pot funcionar de manera independent. Requereix l'ensemble complet de l'eina per mantenir l'alineació, aplicar correctament la força i obtenir resultats constants. Quan els proveïdors parlen de matrius i projectes d'estampació, es refereixen a aquest sistema integrat, on cada component juga un paper fonamental.

Per què és important la terminologia en la fabricació de peces metàl·liques

Fer servir la terminologia correcta no només serveix per sonar professional. Té un impacte directe en les vostres ofertes, els terminis dels projectes i la qualitat final de les peces. Quan definiu amb precisió els requisits d'estampació, elimineu les anades i tornades que endarrereixen la producció.

Els vuit components fonamentals de la matriu treballen conjuntament en una seqüència precisa amb toleràncies mesurades en micròmetres. Aquests inclouen:

• Bloc de matriu: configura el material amb cavitats específiques
• Punxó: impulsa el material cap a la cavitat de la matriu
• Pernos i bucs guia: mantenen l'alineació entre les seccions superior i inferior
• Extracció i coixinets de pressió: subjecten i alliberen les peces de treball
• Plaques de suport: eviten la deformació sota alta pressió
• Pilots: asseguren la precisió en el posicionament del material
• Molles i elements de fixació: controlen el moviment de retorn i asseguren els components
• Expulsors i extraccions: extreuen les peces acabades de forma fluida

Entendre aquest marc us ajuda a avaluar les capacitats dels proveïdors i fer les preguntes adequades. Una operació d'estampació amb motlles pot semblar senzilla, però l'enginyeria que hi ha darrere d’una producció constant i de gran qualitat exigeix un coneixement exhaustiu de la funció de cada component. Al llarg d’aquesta guia, descobrireu com aquests elements treballen conjuntament per transformar una làmina metàl·lica bruta en peces de precisió que compleixen exactament les vostres especificacions.

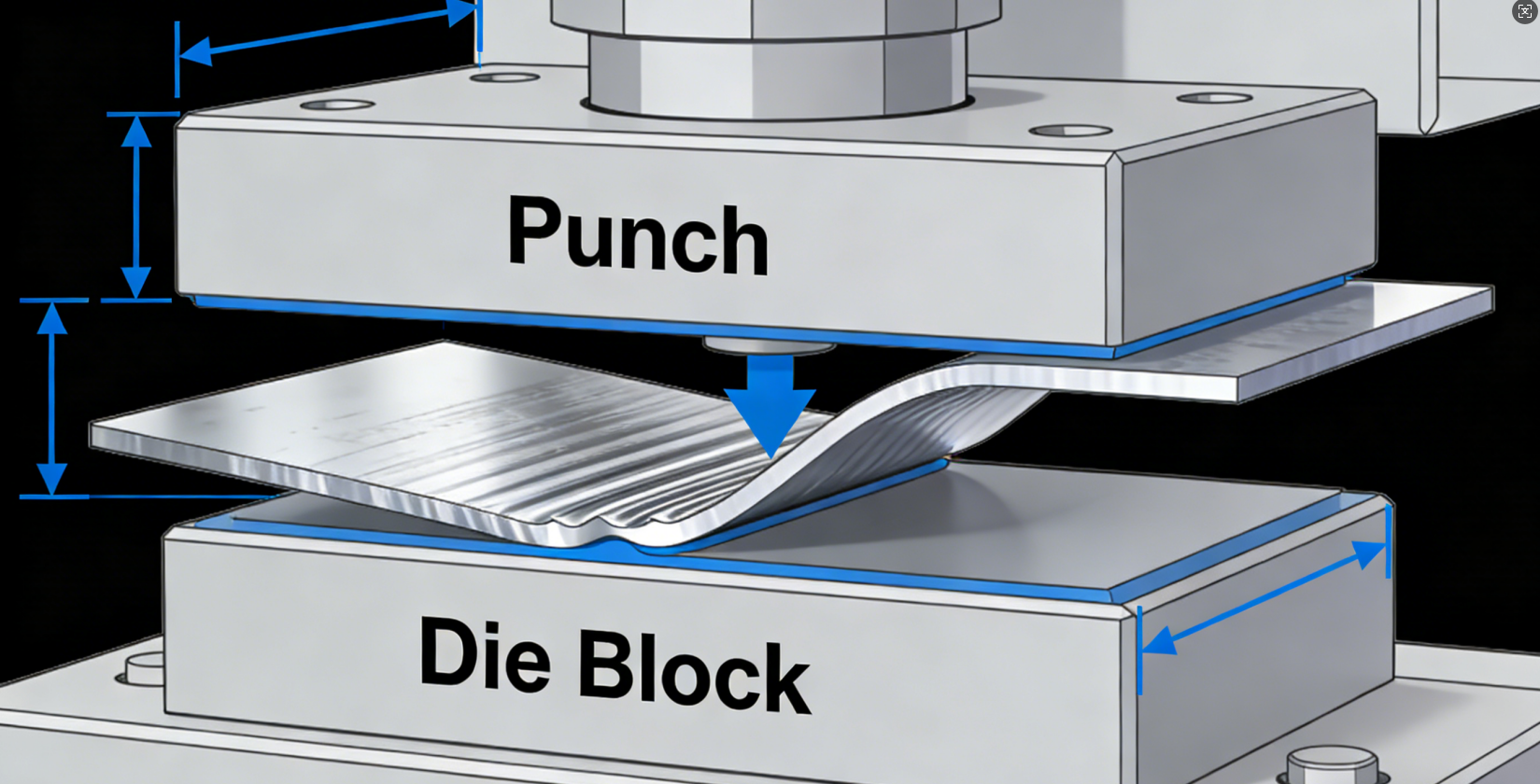

Com funciona el procés d’estampació amb motlles pas a pas

Imagineu-vos introduir una làmina plana de metall en una màquina i veure-la sortir segons després com un suport, un connector o una carcassa perfectament format. Aquesta transformació es produeix mitjançant un procés amb motlles minuciosament coordinat, que la majoria de proveïdors mencionen però rarament expliquen en termes pràctics. Recorrerem pas a pas tot el que succeeix des del moment en què el material brut entra a la premsa fins al moment en què la peça acabada cau a la gaveta de recollida.

El procés d'estampació de metall es basa en la deformació controlada. A diferència de la mecanització, que elimina material, l'estampació amb motxes remodela el material mitjançant una força immensa. Segons Aranda Tooling, aquest tècnica de conformació en fred no fa servir calor, tot i que les peces sovint surten calentes a causa de la fricció entre la superfície del metall i la de la motxa. La força aplicada es mesura en tones, cosa que us dona una idea de la potència que hi ha darrere de cada cop.

Des de la làmina bruta fins a la peça acabada

El procés d'estampació segueix una seqüència previsible, tant si esteu executant una operació senzilla d'escantonament com si esteu fent una conformació complexa en diverses etapes. A continuació, teniu el flux de treball complet:

1. Alimentació del material: Una tira contínua o una peça individual (escantonament) entra a la maquinària d'estampació, normalment alimentada des d'una bobina mitjançant un alimentador automàtic. Aquest pas estableix el ritme de producció. El material ha d'avançar amb precisió, ja que fins i tot una lleugera desalineació afecta totes les operacions posteriors.
2. Enganxament del motlle: La matriu superior baixa, guiada per perns i coixinets per mantenir una alineació perfecta amb la matriu inferior. Les premses d'estampació de metall apliquen una força que varia des de poques tones per a materials prims fins a milers de tones per a acer d’alta resistència o geometries complexes.
3. Operació de formateig: Aquí és on es produeix la transformació real. Segons les necessitats de la peça, operacions com el tall en brut, el punxonat, la perforació, la doblegada o la monedatge remodelen la làmina plana. El procés de monedatge, per exemple, utilitza una pressió extrema per crear detalls molt precisos i toleràncies ajustades, forçant el metall a fluir cap a les cavitats de la matriu.
4. Expulsió de la peça: Els extraccions i els ejectors emprenyen la peça formada per allunyar-la de la superfície de la matriu. Els extractors mantenen la banda restant o les cargols en posició mentre el punxó es retràe. Una ejecció adequada evita danys i prepara la matriu per al següent cicle.
5. Verificació de qualitat: Els inspectors comproven l'exactitud dimensional, l'acabat superficial i la conformitat general. Això succeeix durant tot el procés de producció, no només al final. Un control de qualitat rigorós detecta els problemes abans que es converteixin en qüestions costoses.

Etapes crítiques en les operacions d'estampació amb motlles

Entendre què succeeix a cada estació us ajuda a comunicar eficaçment els requisits i a resoldre problemes quan apareixen. Les operacions d'estampació amb motlles solen incloure diverses tècniques de conformació que treballen de forma seqüencial:

• Embutició: Talla el perímetre exterior de la peça des de la banda. El tallat es converteix en la vostra peça de treball per a les operacions posteriors.
• Punxonat i perforació: Crea forats i característiques interiors. El punxonat elimina material que es converteix en residu, mentre que la perforació crea obertures sense eliminar una escòria separada.
• Doblegat i formació: Transforma els tallats plans en formes tridimensionals forçant el material al voltant d'un radi o dins d'una cavitat.
• Dibuix: Estira el material cap a components en forma de copa o de caixa, habituals en panells automobilístics i carcasses.
• Coining: Aplica una pressió extrema per aconseguir detalls superficials fins, cantons nets i les toleràncies més ajustades possibles en les operacions d'estampació i premsat.

La maquinària d'estampació que seleccioneu afecta directament el que es pot aconseguir. Les premses mecàniques destaquen en la producció a alta velocitat, amb un règim de treball que varia entre 20 i 1.500 cops per minut segons Schaumburg Specialties . Les premses hidràuliques ofereixen un control més precís de la pressió i de la longitud de la cursa, cosa que les fa ideals per a estampacions profundes i formacions complexes. Les premses servo combinen velocitat i programabilitat per a les aplicacions més exigents.

Cada cicle es repeteix amb una consistència remarcable. Una matriu ben dissenyada pot produir milions de peces idèntiques abans de necessitar manteniment. Aquesta repetibilitat fa que el procés d'estampació sigui excepcionalment rendible per a la producció en volum, però també significa que és fonamental dissenyar correctament la matriu des del principi. La secció següent analitza com diferents tipus de matrius fan front a requisits de producció variats i a complexitats de peça.

Tipus de motxilles progressius, de transferència i compostos comparats

Trie entre estampació progressiva, estampació amb motxilla de transferència i estampació amb motxilla composta pot resultar aclaparador quan esteu davant de terminis de producció. Cada mètode destaca en escenaris concrets, i triar-ne un inadequat us pot suposar milers d’euros en inversió en eines i ineficiències productives. Analitzem exactament quan cada tipus de motxilla té sentit des del punt de vista financer i tècnic.

La procés d'estampat amb matricial progressiva manté la peça subjecta a una banda metàl·lica contínua durant tot el procés de producció, fent-la avançar per diverses estacions amb cada cop de premsa. Les motxilles de transferència separen la xapa inicialment i mouen mecànicament les peces individuals entre les estacions. L’estampació amb motxilla composta realitza diverses operacions simultàniament en un sol cop. Comprendre aquestes diferències fonamentals condiciona totes les decisions posteriors.

Estampats progressius per a la producció a alta velocitat

Quan les exigències de volum impulsen el vostre projecte, els sistemes de punxonat progressiu i estampació ofereixen una eficiència inigualable. Segons Keats Manufacturing, l’estampació amb motxó progressiu conforma, doblega i punxona peces simultàniament a partir d’una bobina metàl·lica contínua, estalviant temps i reduint els costos de mà d’obra gràcies a menys necessitats de preparació.

El disseny de motxons d’estampació progressius segueix principis específics que maximitzen la productivitat:

• Seqüenciació d'estacions: Les operacions avancen des de les més senzilles fins a les més complexes, amb les operacions de tall al principi i les de conformació més endarrere
• Retenció de la tira: La peça de treball roman connectada a la tira portadora fins a l’estació final, eliminant així els mecanismes de transferència
• Precisió dels pilots: Els pilots de precisió asseguren una alineació perfecta a cada estació, permetent toleràncies mesurades en mil·lèsimes de polzada
• Gestió de residus: L’eliminació de residus es duu a terme dins del motxó, mantenint l’operació contínua

El càlcul del ROI afavoreix les matrius progressius quan els vostres volums anuals superen les 100.000 peces. Tot i que els costos inicials de les eines són superiors als d’altres alternatives, el cost per peça disminueix dràsticament a mesura que augmenten les quantitats. També observareu una reducció de residus en comparació amb l’estampació amb matrius compostes, ja que el material flueix de forma eficient a través d’operacions seqüencials.

No obstant això, l’estampació progressiva té limitacions. Les geometries tridimensionals complexes que requereixen estiraments profunds superen el que aquest mètode pot fer efectivament. Les peces han de ser prou petites perquè quepin a l’ample de la tira, i els dissenys molt intrincats que requereixen la rotació de la peça simplement no són factibles.

Quan les matrius de transferència superen les sistemes progressius

L'estampació per transferència brilla on les matrius progressius troben dificultats. Quan la vostra peça requereix estampació profunda, filetat, nervis o superfícies estriades, les matrius de transferència gestionen aquestes complexitats amb precisió. Segons Worthy Hardware, aquest mètode separa la peça de treball de la tira metàl·lica al principi del procés, permetent que l’automatització transporti i reorienti peces individuals a través d’estacions especialitzades.

Tingueu en compte l’estampació per matriu de transferència quan el vostre projecte impliqui:

• Peces massa grans per a les amplades de tira de les matrius progressius
• Components estampats en profunditat, com ara copes, carcasses o envoltenes
• Dissenyos que requereixin la rotació de la peça de treball entre operacions
• Tubs i components cilíndrics
• Característiques en múltiples superfícies que requereixin reposicionament

La flexibilitat dels motlles de transferència comporta compensacions. Els costos operatius són més elevats degut a l'automatització complexa i a la mà d'obra qualificada necessària per al manteniment. Els temps de preparació són més llargs que els dels sistemes progressius, especialment per a geometries de peces complexes. Tanmateix, per als fabricants que produeixen components grans o peces que requereixen operacions especialitzades, l'estampació per transferència continua sent l'única opció pràctica.

L'estampació amb motlles compostos ocupa un mercat completament diferent. Quan es necessiten peces planes com ara arandelles o fulles simples produïdes ràpidament amb una excel·lent consistència dimensional, una operació composta d'un sol cop és la solució ideal. El disseny del motlle d'estampació per a motlles compostos es centra en realitzar diversos tallats simultàniament, obtenint peces més planes que les que solen aconseguir-se amb motlles progressius. Els costos d'eina romanen més baixos, cosa que fa que aquest enfocament sigui econòmic per a geometries més senzilles.

La vostra decisió depèn, en última instància, de la complexitat de la peça, del volum de producció i de les restriccions pressupostàries. Les peces senzilles amb elevat volum de producció s’adapten millor als sistemes progressius. Les peces grans o profundament conformades requereixen matrius de transferència. Les components plans i senzilles són perfectament adequades per a matrius compostes. Comprendre aquestes diferències us ajuda a sol·licitar pressupostos precisos i a seleccionar el soci de fabricació capacitat per gestionar eficientment les vostres necessitats específiques.

Selecció de materials per a matrius i peces estampades

Heu seleccionat el tipus de matriu adequat per al vostre volum de producció. Ara arriba una decisió que afecta directament la durada d’aquesta matriu, la freqüència amb què heu de programar la seva manteniment i si les vostres peces compleixen les especificacions: la selecció de materials. Aquesta elecció opera a dos nivells: cal triar els materials adequats per construir les matrius i cal entendre com es comporten els diferents materials de la peça durant la conformació. Si feu un error en qualsevol d’aquests dos aspectes, us trobareu amb una fallada prematura de la matriu, una qualitat inconsistent de les peces o ambdós problemes.

Segons El Fabricant els acers per a eines fallen de maneres previsibles: desgast abrasiu, desgast adhesiu, esquerdes, esquerdades i deformació plàstica. L’objectiu és triar un material que elimini tots els tipus de fallada excepte el desgast, que es pot gestionar mitjançant manteniments programats. Aquesta filosofia s’aplica tant si esteu fabricant motlles d’estampació de metalls per a la producció automobilística de gran volum com si esteu fabricant components de precisió per a aplicacions aeroespacials.

Selecció de l’acer per a eines adequat per a la durada del motlle

La selecció del material per a motlles i eines requereix equilibrar dues propietats competidores: la tenacitat i la resistència al desgast. La tenacitat permet que l’acer absorbeixi xocs d’impacte sense esquerdar-se ni deformar-se. La resistència al desgast evita l’erosió superficial durant les operacions repetides de tall i conformació. Trobar l’equilibri adequat depèn de l’aplicació específica.

A continuació es mostren les principals categories d’acers per a eines emprats en la construcció de motlles per a xapa metàl·lica:

• Acer per eines D2: Composició d'alta carbonada i alt crom que ofereix una excel·lent resistència a l'abrasió. Sovint triada per a matrius d'estampació d'acer que processen materials més durs. No obstant això, l'acer D2 pot experimentar problemes d'adhesió quan forma acer inoxidable degut a la compatibilitat del crom.
• Acer per a eines S7: Conegut per la seva excepcional tenacitat, el que el fa ideal per a aplicacions que impliquen xocs d'impacte severes. L'acer S7 absorbeix la força d'entrada de l'estrígal sense esquerdar-se, especialment valuós en operacions d'embossat de gruix important.
• Acer ràpid M2 (HSS): Manté les vores de tall afilades a temperatures elevades, el que el fa excel·lent per a operacions d'estampació a alta velocitat on la fricció genera una calor significativa.
• Acer per eina A2: Ofereix una bona tenacitat amb una resistència a l'abrasió moderada, proporcionant una opció equilibrada per a aplicacions generals de matrius.
• Acers per a eines en pols (P/M): Carburs característics uniformement distribuïts a tota la microestructura, que ofereixen alhora una elevada resistència a l'abrasió i una bona resistència als impactes. Aquests acers admeten revestiments a altes temperatures sense ablandir-se, encara que no es poden soldar.

Les opcions de carburs entren en joc quan la resistència a l'abrasió esdevé primordial. Les plaquetes de carbur de tungstè allarguen notablement la vida útil dels motlles en aplicacions d'alta volumetria, especialment quan s'estampen materials abrasius. Alguns fabricants apliquen revestiments de carburs mitjançant deposició química de vapor (CVD) sobre motlles d'acer per a eines ja existents. No obstant això, els processos CVD requereixen temperatures elevades que poden ablandir acers amb temperatures de reveniment baixes, cosa que pot donar lloc a un substrat tou incapaç de suportar el revestiment fi.

Ajust de materials per a motlles segons les exigències de producció

El material de la peça treballada determina quin material per a motlles funciona millor. La fricció a la interfície entre l'acer per a eines i la xapa metàl·lica durant el conformado genera reptes específics que la combinació de materials pot resoldre o agreujar.

Tingueu en compte aquests materials per estampació de metalls de precisió i els seus requisits en quant a matrius:

• Punxonat d'alumini: El procés d'estampació d'alumini exigeix matrius amb un acabat superficial excel·lent per evitar l'adherència. La tendència de l'alumini a adherir-se a les eines fa que la lubricació adequada i la selecció del material de la matriu siguin crítiques. Les qualitats com la 5052-H32 ofereixen una formabilitat excel·lent, mentre que l'alumini 2024, de major resistència, requereix eines més robustes.
• Acero inoxidable: Crea reptes d'adhesió per desgast quan el crom de la peça treballada es combina amb el crom de la matriu. Les solucions inclouen l'ús d'acers per a eines alternatius amb composicions diferents o l'aplicació de recobriments de carburs per evitar la microsoldadura.
• Açots al carboni: Sovent contenen òxids de partícules dures que erosionen les superfícies de les matrius mitjançant desgast abrasiu. Els acers per a eines de major duresa contraresten eficaçment aquesta erosió.
• Aliatges d'alt rendiment: Materials com l'Inconel i el titani exigeixen matrius amb duresa i resistència tèrmica excepcionals degut a les forces extremes necessàries per al conformado.

Segons CMD PPL la estabilitat dimensional esdevé crítica quan es requereixen toleràncies de precisió. L'acer d'eina i l'acer aliats d'alta qualitat mantenen la seva forma sota esforços mecànics i variacions de temperatura, assegurant que les matrius produeixin peces amb dimensions constants durant tots els cicles de producció.

Les consideracions de cost són importants, però cal pensar en termes de valor total i no només del preu inicial de compra. Segons assenyala The Fabricator, algunes marques d'acer d'eina premium superen en rendiment les opcions tradicionals en una proporció de dos a un. La reducció del temps d'inactivitat i els intervals de manteniment més llargs solen justificar uns costos materials més elevats. Una matriu construïda amb materials adequats necessita menys substitucions freqüents, manté toleràncies més ajustades durant més temps i produeix peces de major qualitat de manera constant.

La relació entre el disseny de la matriu, la selecció del material i les toleràncies assolibles esdevé encara més crítica quan les especificacions exigeixen precisió. Comprendre aquestes capacitats en matèria de toleràncies us ajuda a comunicar els requisits de forma efectiva i avaluar si un proveïdor pot realment lliurar allò que exigeix la vostra aplicació.

Capacitats de precisió i normes de tolerància

Heu invertit en materials de matrius de qualitat i heu seleccionat el tipus de matriu adequat per als vostres volums. Però, pot el vostre proveïdor realment mantenir les toleràncies que exigeix la vostra aplicació? Aquesta pregunta distingeix les peces estampades de precisió que funcionen perfectament de les components que fallen durant el muntatge o en servei. Comprendre quines toleràncies són realment assolibles us ajuda a establir especificacions realistes i a evitar costoses anades i vingudes amb proveïdors que fan promeses excessives.

L'estampació metàl·lica d'alta precisió no es tracta només de disposar d'un bon equipament. És la intersecció de les decisions de disseny de l'estampació, el comportament del material i el control del procés, que treballen conjuntament. Segons Komacut, les toleràncies en la fabricació de xapa metàl·lica es divideixen en toleràncies del material (variacions de gruix i planitat en la matèria primera) i toleràncies de fabricació (la precisió integrada en els processos de tall, conformació i acabat). Totes dues influeixen en allò que realment podeu esperar de les peces acabades.

Toleràncies assolibles en l'estampació de precisió

Diferents operacions d'estampació ofereixen diferents nivells de precisió. L'estampació per coining produeix les toleràncies més ajustades, ja que la pressió extrema obliga el metall a fluir completament cap a les cavitats de la matriu, eliminant l'efecte de recuperació elàstica (springback). Les operacions de tall (blanking) i perforació (piercing) depenen molt de la punta de la matriu i dels jocs entre elements. La conformació i l'estiratge introdueixen més variables, fet que dificulta mantenir de forma consistent toleràncies ajustades.

Això és el que les operacions de troquelat de precisió en metall poden assolir realment:

El gruix del material també afecta la precisió assolible. Segons les taules de toleràncies de Komacut, els materials més prims (0,5 mm a 2,0 mm) mantenen toleràncies més estretes de ±0,05 mm, mentre que els gruixos més grans (10,0 mm a 20,0 mm) s’expandint fins a ±0,50 mm per als processos habituals. El disseny de l’estampació en xapa metàl·lica ha de tenir en compte aquestes limitacions inherents.

Factors de disseny que afecten l’exactitud dimensional

Assolir toleràncies estretes comença molt abans que la premsa iniciï els cicles. Les decisions sobre el disseny de les estampes per a l’estampació de metall, preses durant la fase d’enginyeria, determinen directament què és possible durant la producció. Els proveïdors experimentats utilitzen programari avançat de modelització 3D per visualitzar cada component i detectar possibles problemes dimensionals abans de tallar el metall, tal com assenyala HT Tool & Die.

Varios factors interactuen per determinar la precisió final de la peça:

• Regulació del joc de l’estampa: L'espai entre el punxó i la matriu ha de coincidir amb el gruix i el tipus de material. Si és massa estret, provoca un desgast excessiu; si és massa ampli, produeix rebabes i derivacions dimensionals.
• Recuperació elàstica del material: Els materials elàstics com l'acer inoxidable i les aleacions d'alta resistència experimenten una recuperació elàstica després de la conformació. Les matrius han de fer una doblegada exagerada per compensar-ho, cosa que requereix un càlcul cuidadosament basat en el radi de doblegat i les propietats del material.
• Expansió tèrmica: La producció a alta velocitat genera calor. Tant els components de la matriu com els materials de la peça treballada es dilaten, afectant-ne les dimensions. El control de la temperatura mitjançant una lubricació adequada i una temporització precisa del cicle manté la consistència.
• Selecció de la premsa: Les premses hidràuliques ofereixen un control superior per a operacions de tir precís. Les premses mecàniques destaquen en el tall a alta velocitat. Les premses servo permeten perfils de recorregut programables per a seqüències complexes de conformació.
• Acumulació de toleràncies: Diverses operacions de conformació acumulen petites variacions. Segons Approved Sheet Metal, els fabricants experimentats utilitzen anàlisis estadístiques de toleràncies i simulacions de Monte Carlo per predir els efectes acumulats i identificar les dimensions crítiques.

Per a aplicacions exigents en els sectors automotiu i aeroespacial, els proveïdors utilitzen operacions secundàries d’usinatge després de l’estampació per assolir les especificacions més estrictes. Tot i que això incrementa el cost, permet assolir toleràncies que l’estampació per si sola no pot garantir de manera consistent. Les fixacions personalitzades durant el muntatge també ajuden a controlar i mantenir la precisió en muntatges complexes de múltiples peces.

La conclusió fonamental? Eviteu especificar toleràncies massa ajustades per a dimensions no crítiques. Especificar toleràncies innecessàriament ajustades augmenta la complexitat i el cost de fabricació sense afegir cap valor funcional. Identifiqueu quines dimensions són realment essencials per al muntatge i el funcionament, i col·laboreu amb el vostre proveïdor per determinar especificacions realistes per a cadascuna. Aquest enfocament col·laboratiu evita retards i manté el vostre projecte dins del pressupost, tot assegurant que les peces obtingudes funcionin exactament com es preveia.

Resolució de problemes habituals en defectes d’estampació amb motlles

Heu seleccionat el tipus de motxó adequat, heu optimitzat els vostres materials i heu ajustat les vostres toleràncies. Aleshores comença la producció i apareixen defectes: escates als vostra vores tallades, arrugues que es formen on no haurien d’aparèixer, peces que es deformen i tornen a sortir de l’especificació. Aquests problemes frustrin fins i tot els fabricants experimentats, però comprendre’n les causes arrel transforma una gestió reactiva de crisis en un control de qualitat proactiu.

Segons HLC Metal Parts, la majoria de defectes en estampació es remunten a sis causes principals: deformació excessiva, selecció inadequada del material, eines de tall desgastades, disseny de motxó inadequat, paràmetres d’estampació inadients i lubricació insuficient. El procés de fabricació per estampació introdueix una quantitat immensa de variables, però un diagnòstic sistemàtic permet identificar ràpidament els problemes i orientar cap a solucions efectives.

Identificació de les causes arrel dels defectes d’estampació

Cada tipus de defecte explica una història concreta del que està succeint dins del vostre motxó. Aprenent a llegir aquests indicadors, podeu identificar amb precisió les accions correctives necessàries sense perdre temps en aproximacions basades en proves i errors.

• Voressa: Aquestes vores irregulars i escates metàl·liques que es formen a les superfícies tallades indiquen problemes amb els components de la matriu d'estampació. Quan el joc entre punxó i matriu supera els intervals òptims o quan les vores de tall es desgasten, el material es trenca en lloc de tallar-se netament. Segons DR Solenoid, el joc adequat ha de ser del 8 % al 12 % de l’escorça del material, amb valors més petits per a l’acer dolç.
• Arrugues: Quan l’excés de material s’acumula durant la conformació, esteu observant el resultat d’una pressió insuficient del portablanques o d’un flux de material inadequat. Les làmines fines i les zones corbades són especialment susceptibles. Sovint, aquest problema prové d’una distribució desequilibrada de les tensions durant el procés d’estampació industrial.
• Retorn elàstic: La recuperació elàstica després de la conformació fa que les peces sortissin de les especificacions dimensionals. Els acers d’alta resistència i les aleacions d’alumini mostren un comportament de retrocés (springback) molt marcat. El mòdul d’elasticitat del material determina en quina mesura tendeix a tornar a la seva forma original un cop el punxó s’ha retirat.
• Esquerdes: Les fissures que apareixen als cantons, vores o àrees de gran deformació indiquen que el material s’està subjectant a esforços superiors als seus límits de ductilitat. Aquest tipus de fallada es produeix quan els esforços de tracció superen la capacitat d’absorció del metall, especialment en zones locals de concentració de tensió.
• Deriva dimensional: El fet que les peces vagin sortint progressivament de tolerància durant les sèries de producció indica un desgast progressiu de la matriu, efectes de dilatació tèrmica o variacions entre lots de material. Segons The Phoenix Group , un manteniment deficient de les matrius d’estampació provoca defectes de qualitat durant la producció, cosa que fa pujar els costos de selecció i augmenta la probabilitat d’enviar peces defectuoses.

El tipus de matrius d’estampació que utilitzeu condiciona quins defectes són més probables de trobar. Les matrius progressives presenten dificultats amb la precisió del desplaçament de la banda, el que afecta la posició dels forats. Les matrius de transferència introdueixen variables relacionades amb la manipulació de les peces entre estacions. Les matrius compostes poden patir un desgast diferencial entre els punxons que operen simultàniament.

Mesures preventives per garantir una qualitat constant

Detectar defectes després que es produeixin suposa un cost significativament més elevat que prevenir-los. Una prevenció eficaç actua en les dimensions del disseny, el control de procés i el manteniment.

Comenceu amb intervencions a l’etapa de disseny que eliminen les condicions propenses a defectes:

• Utilitzeu programari de simulació CAE per modelar el flux de material, el comportament de recuperació elàstica (springback) i la distribució de tensions abans de tallar l’acer
• Eviteu cantons aguts que concentren les tensions; opteu per radis d’almenys tres vegades el gruix del material
• Incorporeu la compensació de la recuperació elàstica (springback) a les superfícies de conformació segons les propietats del material
• Especifiqueu les distàncies adequades entre punxó i matriu per al material i gruix concrets

El control de procés durant la producció manté les condicions exigides pel vostre disseny:

• Elaboreu procediments operatius estàndard que especifiquin els intervals acceptables de força del retenidor de làmina, velocitat de la premsa i ajustos de cursa
• Aplicau una inspecció completa de totes les dimensions de la primera peça mitjançant màquines de mesura per coordenades o escàners 3D
• Monitoritzeu les signatures de la càrrega de la premsa per detectar problemes emergents abans que apareguin defectes
• Controleu les taxes d’aplicació i la cobertura de la lubricació per garantir condicions de fricció constants

El manteniment dels motlles d’estampació representa l’eina més eficaç per prevenir defectes. Segons The Phoenix Group, el manteniment dels motlles implica inspeccions periòdiques per identificar desgast, danys o defectes, seguides de les reparacions i ajustos necessaris. El manteniment preventiu resol possibles problemes abans que causin interrupcions en la producció.

Una gestió eficaç de la tecnologia d’estampació inclou:

• Establir registres de la vida útil dels motlles que facin un seguiment dels cicles entre les intervencions de manteniment requerides
• Programar inspeccions periòdiques de les vores de tall, amb molts fabricants que les realitzen cada 50.000 cops
• Substituir components desgastats, com punxons, guies de coixinets i molles, a intervals predeterminats
• Aplicar recobriments protectors, com el TiAlN, per ampliar la resistència al desgast
• Utilitzar sistemes d’ordres de treball per documentar les reparacions i fer un seguiment dels problemes recurrents

La relació entre les decisions de disseny i els resultats de fabricació va més enllà del que és evident. Una matriu dissenyada sense tenir en compte l’accés per a la seva manteniment esdevé cara de mantenir en funcionament. Els components de la matriu d’estampació col·locats de manera que es puguin substituir fàcilment redueixen el temps d’inactivitat. La documentació adequada de les especificacions originals de la matriu permet una restauració precisa després de les correccions relacionades amb el desgast.

Els problemes de qualitat sovint indiquen oportunitats per a la millora contínua, i no només necessitats de reparació. Quan apareixen defectes, cal preguntar-se si l’aproximació actual representa la millor solució possible o simplement aquella que sempre s’ha fet servir. De vegades, mètodes alternatius de fabricació ofereixen millors resultats per a geometries concretes de peces o volums de producció determinats.

Quan triar l’estampació en lloc de mètodes alternatius

Aquí teniu la veritat honesta que la majoria de proveïdors no us explicaran: l'estampació amb motlles i matrius no és sempre la millor opció. Tot i la seva eficiència a gran escala, aquest mètode requereix una inversió inicial important que simplement no té sentit per a tots els projectes. Comprendre quan l'estampació aporta valor i quan altres mètodes el superen us estalvia diners i evita retards frustrants en els projectes.

L'estampació i conformació de metalls destaca en determinats escenaris. Tanmateix, la mecanització CNC, el tall làser, la impressió 3D i la hidroformació ocupen cadascuna nínxols on superen l'estampació tradicional. La vostra decisió depèn del volum de producció, de la complexitat de la peça, dels requisits del material i de les restriccions pressupostàries. Analitzem exactament en quins casos cada mètode és rendible i tècnicament adient.

Llindes de volum que justifiquen la inversió en matrius

L’economia de l’estampació industrial de metall gira entorn d’una pregunta fonamental: a quin volum es compensa la inversió en eines? Segons Yeeshine Tech, el cost inicial de les eines no és rendible llevat que es prevegi la producció d’10.000 peces o més per any. Les matrius senzilles tenen un cost entre 3.000 $ i 30.000 $, mentre que les matrius progressives o de transferència complexes poden arribar a superar els 200.000 $.

A continuació es mostra el càlcul del punt de ruptura que impulsa la presa de decisions:

(Cost CNC per peça – cost d'estampació per peça) × volum – cost de l'eina = estalvi anual

Considerem un exemple pràctic. La vostra peça mecanitzada amb CNC costa 12 $ cadascuna, però l'estampació metàl·lica en sèrie la redueix a 4 $. Amb 25.000 peces anuals, estalvieu 200.000 $ en costos de processament. Resteu 40.000 $ pel cost de l'eina i encara obteniu un estalvi net de 160.000 $ el primer any. Però només amb 2.000 peces? El càlcul no és rendible. Estalvieu 16.000 $ en processament, però despeses 40.000 $ en eines.

Els avantatges de l'estampació metàl·lica en gran volum es multipliquen a mesura que augmenta la quantitat:

• Velocitat del cicle: Les màquines d'estampació metàl·lica produeixen peces en segons, no en minuts ni hores
• Coherència: Un cop ajustades, les matrius produeixen peces idèntiques durant milions de cicles
• Eficiència del material: Les matrius progressius optimitzen la disposició de la tira, minimitzant les sobrants
• Reducció de la mà d'obra: L'alimentació i l'ejectació automàtiques minimitzen la intervenció de l'operari

L'estampació metàl·lica de baix volum rarament té sentit, llevat que estigueu fent prototips per a una futura producció d’alt volum o que la geometria de la peça exigeixi absolutament processos d’estampació. Fins i tot en aquests casos, explorar primer alternatives sovint revela opcions millors per als primers lots.

Quan els mètodes alternatius tenen més sentit

Entendre quan NO s’ha d’utilitzar l’estampació protegeix el vostre pressupost i accelera el temps de posada al mercat. Cada mètode alternatiu ocupa un nínxol concret on supera l’equipament tradicional d’estampació metàl·lica.

Tall Llàser domina la producció de petits lots. Segons l’anàlisi d’Hotean, el tall per làser redueix un 40 % els costos respecte a l’estampació per a lots inferiors a 3.000 unitats, eliminant costos d’eines superiors a 15.000 $ . A més, assolireu toleràncies més ajustades: ±0,1 mm, comparat amb les típiques ±0,3 mm de l’estampació, i podreu començar la producció immediatament. Cap espera de 4 a 8 setmanes per a la fabricació de matrius. Les peces es remeten entre 24 i 48 hores després de rebre els fitxers digitals.

Trieu el tall làser quan:

• El volum de producció roman inferior a 3.000 unitats
• Necessiteu prototipatge ràpid sense compromís amb la fabricació d’eines
• Els requisits de precisió exigeixen toleràncies de ±0,1 mm
• Els dissenys canvien sovint entre les sèries de producció
• Les peces requereixen perfils 2D complexos sense conformació

Freshener per maquinari CNC gestiona la complexitat que l'estampació no pot assolir. Quan les vostres peces necessiten geometries 3D amb toleràncies ajustades en múltiples superfícies, la mecanització és la solució. No cal cap inversió en eines — només es necessiten fixacions i programació. El cost per peça és més elevat, però per a quantitats inferiors a 5.000, el cost total del projecte sovint resulta inferior al de l'estampació.

Hidroformació destaca en superfícies corbes complexes i components tubulars sense costures. Segons Larson Tool, la hidroformació utilitza un fluid hidràulic a alta pressió per forçar el metall dins dels motlles, creant formes complexes i suaus sense les eines tradicionals de punxó i motlle. Els fabricants automobilístics sovint trien la hidroformació per a components estructurals que requereixen relacions específiques de resistència-pes i perfils aerodinàmics.

impressió 3D serveix per a la prototipació i volums extremadament baixos, on el cost per peça importa menys que la velocitat i la flexibilitat. Tot i que normalment no és adequat per a peces metàl·liques de producció, la fabricació additiva permet validar el disseny abans de comprometre’s amb qualsevol inversió en fabricació tradicional.

La matriu de decisió es redueix, en última instància, a una avaluació honesta de les vostres necessitats reals:

• Si els volums superen les 10.000 unitats anuals amb dissenys estables, l’estampació resulta econòmicament avantatjosa
• Si necessiteu peces ràpidament sense els retards associats a la fabricació d’eines, el tall làser o la mecanització són solucions adequades
• Si els dissenys estan evolucionant o les quantitats són incertes, eviteu completament la inversió en eines
• Si la geometria de la peça requereix corbes complexes i suaus, avaluï la hidroformació

Els fabricants intel·ligents sovint combinen mètodes: fan servir el tall làser per als prototips i les primeres sèries de producció mentre es fabriquen les eines, i posteriorment passen a l’estampació un cop els volums justifiquen la inversió. Aquest enfocament híbrid minimitza el risc i prepara l’empresa per a una producció eficient a gran volum quan la demanda es materialitzi.

Les aplicacions automotrius representen el cas més clar per a la inversió en estampació. Quan els volums de producció arriben a centenars de milers de peces anualment, l’economia per peça fa que les alternatives siguin impracticables. Entendre què requereixen els fabricants d’automòbils (OEM) dels seus proveïdors d’estampació us ajuda a avaluar si el vostre projecte s’ajusta a aquest perfil de gran volum.

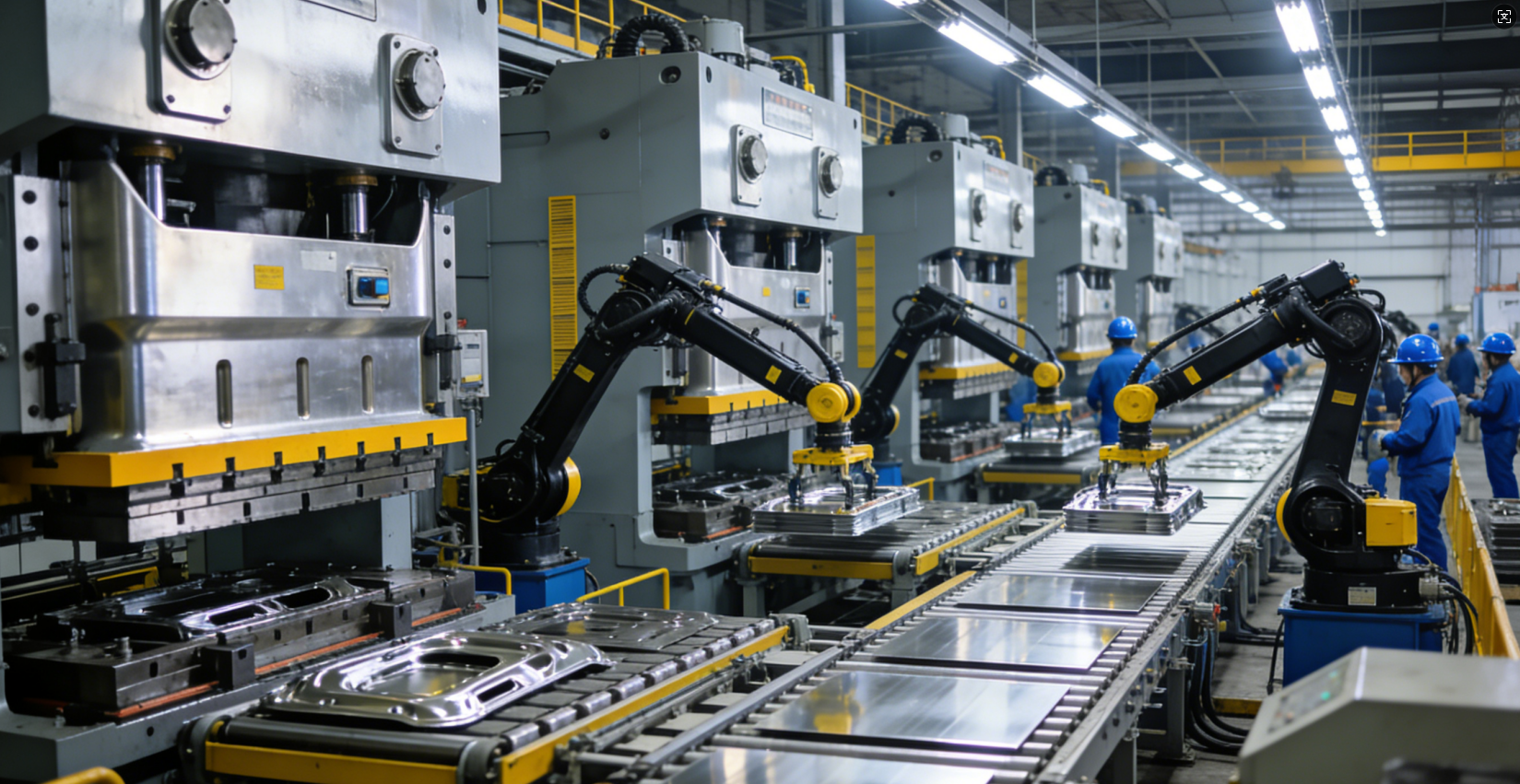

Aplicacions de l’estampació automotriu i normes sectorials

Quan els volums de producció arriben a centenars de milers d’unitats anualment, l’estampació metàl·lica per a l’automoció es converteix en l’única aproximació de fabricació econòmicament viable. Tanmateix, el simple fet d’assolir un alt volum no defineix per si sol l’estampació automotriu. Aquest sector opera segons els estàndards de qualitat més exigents de la indústria manufacturera, amb toleràncies que, en alguns casos, poden ser tan estretes com 0,05 mm i amb tolerància zero per a defectes que poguessin comprometre la seguretat del vehicle.

Ja sigui que estigueu estampant components per a vehicles, com ara panells de carrosseria, reforços estructurals o suports intrincats, els fabricants d’equips originals (OEM) del sector automobilístic esperen la perfecció. Un sol component defectuós pot provocar retirades costoses, aturades de les línies de producció i danys reputacionals que superen àmpliament el valor de la peça. Comprendre aquests estàndards us ajuda a avaluar si les vostres capacitats actuals compleixen els requisits del sector automobilístic o a identificar les mancances que cal resoldre.

Compliment de les normes de qualitat dels fabricants d’equipament original (OEM) automotrius

El sector automobilístic no només prefereix els sistemes de gestió de la qualitat, sinó que en exigeix l’aplicació. Segons Master Products, la certificació IATF 16949:2016 estableix un nivell mínim de qualitat que podeu esperar quan subcontrateu projectes d’estampació per al sector automobilístic. Aquesta certificació harmonitza els sistemes d’avaluació de la qualitat a tota la cadena d’aprovisionament automobilística mundial, normalitzant tant els processos de producció com els resultats.

Què fa que la certificació IATF 16949 sigui diferent de la norma ISO 9001? Segons Plantmetal, aquesta certificació exigeix una atenció reforçada als requisits, expectatives i preocupacions específics dels clients. Cada pas del procés ha d’estar documentat, traçable i gestionat de forma proactiva pel que fa als riscos.

Els requisits clau que qualsevol taller d’estampació d’alta volumetria ha de complir inclouen:

• Planificació avançada de la qualitat del producte (APQP): Una metodologia estructurada que asseguri la qualitat del producte mitjançant una planificació sistemàtica abans de començar la producció
• Procés d'aprovació de peces en producció (PPAP): Una documentació exhaustiva que demostra que els processos de fabricació produeixen de forma consistent peces que compleixen les especificacions
• Anàlisi de Modes de Fallada i Efectes (FMEA): La identificació proactiva de possibles punts de fallada i la presa de mesures preventives abans que es produeixin defectes
• Control Estadístic de Processos (SPC): La supervisió contínua dels paràmetres de producció per detectar variacions abans que donin lloc a peces fora d’especificació
• Traçabilitat completa: La capacitat de fer el seguiment de cada component des de la matèria primera fins a la lliurament final

Les peces estampades progressivament per a l’automoció són objecte d’un escrutini especialment rigorós. Les motris d’estampació per a l’automoció han de mantenir la consistència dimensional durant milions de cicles, tot produint components que compleixin tant els requisits funcionals com els estàndards estètics per a les superfícies visibles. La pròpia motri d’estampació per a l’automoció es converteix en un factor crític de qualitat, ja que el disseny de la motri influeix directament en les toleràncies assolibles i en els acabats superficials.

Des de la prototipació fins a la producció en volum

Els projectes d’estampació progressiva de components automotius no passen directament a la producció massiva. El recorregut des del concepte fins a la fabricació en volum segueix una progressió estructurada dissenyada per validar els dissenys, verificar els processos i minimitzar els riscos abans de comprometre’s amb eines per a la producció en gran volum.

Imagineu-vos que esteu desenvolupant una nova suport estructural. Aquest recorregut sol desplegar-se normalment en les fases següents:

1. Validació del disseny: Els models de simulació CAE (Enginyeria assistida per ordinador) simulen el flux de material, el comportament de recuperació elàstica i la distribució de tensions abans que es talli cap metall. Aquesta validació digital detecta problemes que, d’altra manera, exigirien modificacions costoses de les eines.
2. Prototipatge Ràpid: Les peces inicials produïdes mitjançant eines de baixa duresa o mètodes alternatius verifiquen l’ajust i el funcionament. Aquí la velocitat és clau. Els proveïdors capaços d’entregar components prototip de conformació d’automoció en 5 dies en lloc de 5 setmanes acceleren significativament el vostre calendari de desenvolupament.
3. Validació del procés: Les sèries de preproducció realitzades amb eines concebudes per a la producció confirmen que els processos de fabricació donen resultats constants. La inspecció de la primera peça verifica totes les dimensions respecte a les especificacions.
4. Llançament de Producció: La fabricació a volum complet comença amb un control continu per mantenir la qualitat durant tot el cicle de vida de la producció.

La simulació CAE mereix una atenció especial. Segons Keysight , la simulació permet als enginyers optimitzar els dissenys d'eines abans de la fabricació, reduint les costoses iteracions per prova i error. Per a aplicacions automotrius, on les toleràncies poden arribar a 0,05 mm, aquesta anàlisi prèvia evita modificacions costoses en fases posteriors.

La combinació de sistemes de qualitat rigorosos i capacitats avançades de simulació distingeix els proveïdors que compleixen de forma constant els requisits automotrius. Per exemple, Les solucions d'estampació automotriu de Shaoyi mostren com es fa aquesta integració en la pràctica. La seva certificació IATF 16949 proporciona el marc de qualitat, mentre que la simulació CAE permet obtenir resultats lliures de defectes. La seva taxa d’aprovació al primer intent del 93 % reflecteix com aquests sistemes treballen conjuntament, i la seva capacitat de prototipatge ràpid en 5 dies manté els terminis de desenvolupament sota control.

Quan avaluem socis per estampació automobilística, cal anar més enllà de les simples declaracions sobre capacitats bàsiques. Pregunteu-los per les taxes d’aprovació a la primera passada, la velocitat de prototipatge i les certificacions de qualitat específiques. Verifiqueu que els proveïdors puguin demostrar el compliment de l’APQP i el PPAP. Confirmeu que utilitzen simulacions per optimitzar els dissenys d’estampes abans de la fabricació. Aquests factors distingeixen els proveïdors que lliuren de forma constant dels que tenen dificultats per complir les exigents normes del sector automobilístic.

Els requisits del sector automobilístic poden semblar intimidatoris, però existeixen per bones raons. Quan les peces funcionen exactament segons les especificacions en milions de vehicles, la inversió en sistemes de qualitat i enginyeria avançada redueix beneficis en fiabilitat, seguretat i eficiència manufacturera a llarg termini. El vostre pas següent consisteix a avaluar si el vostre projecte exigeix aquestes capacitats de nivell automobilístic o si, en canvi, les especificacions industrials habituals satisfan realment les vostres necessitats.

Prendre la decisió adequada sobre estampació amb motlles i eines

Heu absorbit molta informació tècnica sobre els processos d'estampació d'eines i matrius, la selecció de materials, les capacitats de tolerància i quan l'estampació és adequada en comparació amb alternatives. Ara arriba la pregunta pràctica: com integreu tots aquests factors per prendre una decisió segura per al vostre projecte concret? La diferència entre un projecte d'estampació exitós i un frustrant sovint depèn d’una avaluació sistemàtica abans de comprometre-vos.

Segons KY Hardware, seleccionar el subministrador d’estampació adequat és una decisió crítica que afecta directament la qualitat del vostre producte, el calendari de producció i el resultat econòmic final. Fer aquesta avaluació de pressa sovint condueix a triar un subministrador que no s’ajusta bé a la complexitat o l’escala del vostre projecte. Analitzem exactament què heu d’avaluar.

Llista de comprovació per avaluar el vostre projecte d’estampació

Abans de posar-vos en contacte amb possibles subministradors, completeu aquesta avaluació interna. Tenir respostes clares evita malentesos i assegura que compareu els subministradors segons els criteris adequats.

• Requisits de volum: Quina és la vostra Utilització Anual Estimada (UAE)? Recordeu que l’estampació normalment esdevé econòmica per sobre de 10.000 peces anuals. Si esteu per sota d’aquest llindar, reviseu si mètodes alternatius com el tall per làser o la mecanització CNC ofereixen un valor total millor.
• Avaluació de la complexitat de la peça: La vostra peça requereix estampació progressiva, matrius de transferència o matrius compostes? Segons Atlas Stamping, el vostre proveïdor d’estampació ha d’ésser capaç d’efectuar simultàniament o de forma contínua l’estampació, la premsatge, el tall i la conformació de peces tant bidimensionals com tridimensionals. Documenteu les característiques crítiques per al funcionament i qualsevol operació secundària necessària, com ara tractament tèrmic, galvanització o muntatge.
• Consideracions sobre el material: Especifiqueu el tipus exacte de material, el gruix i els requisits de tractament tèrmic. Els diferents materials es comporten de forma diferent en les estampades, per tant, assegureu-vos que els proveïdors potencials tenen una experiència àmplia amb les aleacions concretes que utilitzeu. Segons CEP Technologies, sovint hi ha alternatives molt adequades que milloren la fabricabilitat, són més fàcils d’obtenir o ajuden a reduir els costos de producció.
• Requisits de tolerància: Necessiteu toleràncies comercials estàndard o especificacions més ajustades per a estampació i motlles? Sigui realista. Aplicar toleràncies excessivament estretes a dimensions no crítiques augmenta el cost sense afegir cap valor funcional. Identifiqueu quines dimensions són realment essencials per al muntatge i el funcionament.
• Requisits de cronograma: Quines són les vostres necessitats de prototipatge i les vostres expectatives de termini per a les primeres sèries de producció? Tingueu en compte les previsions de producció a llarg termini, que ajuden els vostres socis a planificar la seva capacitat.
• Serveis afegits de valor: Necessiteu acabats, muntatge o envasat especialitzat? Un proveïdor que ofereixi aquests components d’estampació metàl·lica i serveis in-house simplifica notablement la vostra cadena d’aprovisionament.

Selecció del soci de fabricació adequat

Un cop hàgiu definit els vostres requisits, avaluïn els proveïdors potencials segons uns criteris que siguin clau per al èxit a llarg termini. El soci ideal fa molt més que només fabricar components. Ofereix experiència tècnica i actua com una extensió del vostre equip.

Tingueu en compte aquests criteris d'avaluació de proveïdors:

• Capacitats de disseny d'eines i matrius: Busqueu proveïdors amb experiència interna en el disseny d'eines i matrius. Segons KY Hardware , els millors proveïdors d'estampació ofereixen experiència tècnica, no només capacitat de fabricació. La seva implicació precoç pot donar lloc a estalvis significatius de costos i a dissenys de peces més resistents mitjançant l'anàlisi de Disseny per a la Fabricabilitat (DFM).
• Certificacions de Qualitat: Un sistema robust de gestió de la qualitat és imprescindible. La certificació ISO 9001 representa les expectatives mínimes. Per a aplicacions d'estampació automotriu, la certificació IATF 16949 demostra un compromís amb els estàndards sectorials més exigents. Aquestes certificacions validen l’avaluació per tercers de processos consistents i fiables.
• Capacitats de l'equipament: El tipus i la capacitat en tones de les premses determinen la mida, l'gruix i la complexitat de les peces que un proveïdor pot fabricar. Segons Atlas Stamping, les premses d'estampació estan disponibles en una àmplia varietat de mides, capacitats en tones, longituds de cursa i velocitats de funcionament. Verifiqueu que les seves eines d'estampació metàl·lica coincideixin amb els vostres requisits específics.
• Velocitat de prototipatge: La capacitat de prototipatge ràpid accelera el vostre calendari de desenvolupament. Els proveïdors que poden lliurar peces prototip en dies en lloc de setmanes ofereixen avantatges competitius quan el temps de posada al mercat és crucial.
• Experiència en la indústria: Cerqueu experiència contrastada dins del vostre sector. Una empresa especialitzada en l’automoció coneix els requisits PPAP, mentre que una centrada en dispositius mèdics domina els estàndards de neteja i traçabilitat. Demaneu estudis de cas, testimonis o referències d’empreses similars.
• Capacitat i logística: Poden satisfer les vostres necessitats de volum avui i escalar amb vosaltres demà? Avaluïeu programes de gestió d’inventaris com el sistema Kanban o la lliurament Just-in-Time, que redueixen el vostre estoc disponible i milloren la vostra liquiditat.

El preu més baix per peça rarament equival al millor valor. En avaluar possibles socis, tingueu en compte aspectes menys tangibles: la seva capacitat de resposta davant de les preguntes, la seva disposició a col·laborar en l’optimització del disseny i la seva transparència respecte de les capacitats i limitacions.

Per als lectors que exploren solucions de motlles d’estampació de precisió, especialment en aplicacions automotrius, Les capacitats completes de disseny i fabricació de motlles de Shaoyi exemplifiquen l’enfocament integral que val la pena buscar. El seu equip d’enginyeria ofereix eines econòmiques i d’alta qualitat adaptades als estàndards dels fabricants d’equipaments originals (OEM), amb la certificació IATF 16949 que recolza els seus sistemes de qualitat.

Creeu una targeta de puntuació ponderada assignant nivells d'importància a cada criteri segons les vostres prioritats. Punteu objectivament cada proveïdor. Aquest enfocament elimina la parcialitat personal i identifica clarament els socis més alineats amb les vostres necessitats més crítiques. La decisió final ha de reflectir una visió holística de les capacitats, la qualitat, el suport i el cost total de propietat, i no només el preu per unitat.

Mitjançant una avaluació interna exhaustiva, l’ús d’aquesta llista de comprovació detallada i l’avaluació sistemàtica del potencial de col·laboració, passeu més enllà de les relacions merament transaccionals. L’objectiu és trobar un soci estratègic compromès amb la qualitat, que ofereixi una valuosa experiència tècnica en aplicacions d’estampació i que estigui dedicat a ajudar-vos a assolir els vostres objectius de fabricació durant anys.

Preguntes freqüents sobre l’estampació amb motlles i matrius

1. Quina és la diferència entre motlles i matrius i l’estampació?

Les eines i les matrius fan referència als components dissenyats a mida per a la fabricació, on l'«eina» és l'equipament complet (incloent fixacions, calibres i instruments de tall) i la «matriu» és el component especialitzat que conforma el metall. L'estampació és el procés de fabricació real que utilitza aquestes eines i matrius per transformar làmines planes de metall en peces acabades mitjançant una força controlada. En essència, la fabricació d'eines i matrius crea l'equipament, mentre que l'estampació és el procés de producció que fa servir aquest equipament. Proveïdors com Shaoyi integren ambdues capacitats, oferint un disseny i fabricació completes de motlles juntament amb una producció d'estampació d'alta volum.

2. Quant costa una matriu d’estampació de metall?

Els costos dels motlles d'estampació de metall varien significativament segons la seva complexitat. Els motlles senzills tenen un preu entre 3.000 $ i 30.000 $, mentre que els motlles progressius o de transferència complexos poden arribar a 200.000 $ o més. Aquesta inversió esdevé rendible quan es produeixen més de 10.000 peces anualment. Per a aplicacions automotrius que requereixen la certificació IATF 16949 i simulacions CAE per garantir resultats lliures de defectes, cal esperar uns costos de motllatge superiors que asseguren una qualitat i una consistència superiors. Molts fabricants constaten que els estalvis per peça en produccions massives compensen ràpidament la inversió inicial en motllatge.

3. Quina és la diferència entre tall per motlle i estampació?

El tall amb motlle és un subconjunt de l’estampació que es centra específicament en retallar formes a partir de materials plans, mentre que l’estampació comprèn una gamma més àmplia d’operacions, com ara el tall, la doblegada, la conformació, l’estirat i la monedatge. L’estampació transforma làmines metàl·liques planes en components tridimensionals mitjançant diverses operacions, mentre que el tall amb motlle produeix normalment peces planes bidimensionals. A més, l’estampació metàl·lica és gairebé sempre un procés de treball en fred que utilitza làmines metàl·liques, mentre que la fosa en motlle (sovint confosa amb el tall amb motlle) utilitza metall fos injectat en motlles.

4. Quan he de triar l’estampació en lloc del tall per làser o de la mecanització CNC?

Trieu l’eina i el punxonat per estampació quan els volums de producció superin les 10.000 peces anualment i els dissenys siguin estables. A grans volums, l’estampació ofereix el cost per peça més baix, malgrat la inversió inicial més elevada en eines. Per a volums inferiors a 3.000 unitats, el tall per làser redueix els costos un 40 % en eliminar els costos d’eines. La mecanització CNC és adequada per a geometries complexes en 3D en quantitats inferiors a 5.000 unitats. Molts fabricants utilitzen una aproximació híbrida: es fan prototips mitjançant tall per làser mentre es fabriquen les motlles d’estampació, i després es passa a l’estampació per a la producció en gran volum.

5. Quines toleràncies pot assolir l’estampació metàl·lica de precisió?

Les toleràncies de l'estampació metàl·lica de precisió varien segons el tipus d'operació. El tall i la perforació assolen toleràncies de ±0,05 a ±0,08 mm en nivells d'alta precisió. El doblegat i la conformació solen mantenir toleràncies lineals de ±0,20 mm i angulars de ±0,5°. Les operacions de cunyatge ofereixen les toleràncies més estretes, de ±0,025 a ±0,05 mm, gràcies a la pressió extrema que elimina la recuperació elàstica. L'espessor del material afecta la precisió assolible: els materials més prims (0,5-2,0 mm) permeten toleràncies més estretes que els calibres més gruixuts. En aplicacions automotrius, de vegades es requereixen toleràncies tan estretes com 0,05 mm.
