Què ofereixen realment els serveis de mecanitzat CNC

Us heu preguntat mai com es transforma un disseny digital en un component físic que podeu tenir a les mans? Això és exactament el que fan cada dia els serveis de mecanitzat CNC en milers d’instal·lacions de fabricació arreu del món.

El mecanitzat CNC és un procés de fabricació controlat per ordinador, en què un programari preprogramat dirigeix el moviment d’eines de tall per eliminar material de la matèria primera i crear peces de precisió amb una repetibilitat i exactitud constants.

El terme «CNC» significa Control Numèric per Ordinador: essencialment, vol dir que és l’ordinador qui pren les decisions, en lloc d’un operari humà que guiï manualment cada tall. Aquesta distinció té més importància del que podria semblar i comprendre-la us ajuda a prendre decisions millors sobre els vostres projectes de fabricació .

Del disseny digital a la peça física

El recorregut des del concepte fins al component acabat segueix un camí senzill. Primer, els enginyers creen un model 3D detallat mitjançant programari CAD (Disseny Assistit per Ordinador), com ara AutoCAD o SolidWorks. Aquest plànol digital conté totes les dimensions, toleràncies i especificacions de característiques que requereix la vostra peça.

A continuació, el programari CAM (Fabricació Assistida per Ordinador) converteix aquest model 3D en codi G, és a dir, en el llenguatge de programació que entenen les màquines CNC. Penseu en el codi G com un conjunt detallat d'instruccions que indica exactament on ha de moure’s la màquina, a quina velocitat ha de tallar i quan ha de canviar d’eina. Segons Llibre de receptes CNC , aquest llenguatge de programació estandarditzat controla tot, des dels moviments de les eines fins a la velocitat del broquet i l’activació del refrigerant.

Un cop el programa s’ha carregat a la màquina, l’operari prepara la matèria primera i les eines. Aleshores comença la mecanització: les eines de tall eliminen amb precisió la matèria fins que apareix la peça acabada.

La diferència del control per ordinador

Per què és tan important el control per ordinador? Penseu en el que passa amb la maquinària manual: un especialista en maquinària gira les rodes manuals per guiar les eines de tall sobre una peça. La seva experiència determina el resultat, però els factors humans introdueixen inevitablement variacions.

La fabricació CNC elimina aquestes variables. Els servomotors controlats per ordinador executen moviments idèntics cada cop, tant si esteu fabricant una sola peça com si en esteu fent mil. Aquesta coherència ofereix diversos avantatges clars:

• Precisió superior: Les màquines CNC d’alta gamma assolixen una precisió a nivell de micres: toleràncies tan estretes com ±0,001 polzades (±0,025 mm)
• Operació contínua: Aquestes màquines treballen 24 hores al dia, 7 dies a la setmana, sense fatiga, augmentant dràsticament la capacitat de producció
• Geometries complexes: El tornejat i el fresat CNC poden crear formes complexes que serien impossibles d’aconseguir manualment
• Reducció de residus de material: Els recorreguts d’eina optimitzats maximitzen l’ús del material brut i minimitzen les despeses

La precisió de les peces mecanitzades depèn en gran mesura de la qualitat de la màquina, però fins i tot l’equipament CNC de gamma mitjana supera els mètodes manuals en la majoria d’aplicacions.

Per què és important la fabricació de precisió

Veureu que el concepte de precisió apareix repetidament quan es parla d’aquests serveis, i per una bona raó. Els components automotrius, les pròtesis mèdiques i les peces aeroespacials sovint requereixen toleràncies que simplement no es poden assolir mitjançant mètodes convencionals.

Imagineu una peça de motor en què les parts han d’encaixar amb jocs mesurats en mil·lèsimes de polzada. L’abricació manual us pot aproximar prou, però les peces CNC ofereixen la consistència necessària per garantir un rendiment fiable en milers d’unitats idèntiques.

Aquesta repetibilitat permet una escalabilitat que els processos manuals no poden igualar. Sigui quin sigui el vostre projecte —des del prototipatge ràpid fins a la producció en gran volum— el mateix programa produeix resultats idèntics en cada execució. Per als fabricants, això significa una qualitat previsible, menys necessitat d’inspeccions i menys peces rebutjades, tots factors que afecten directament el resultat econòmic final.

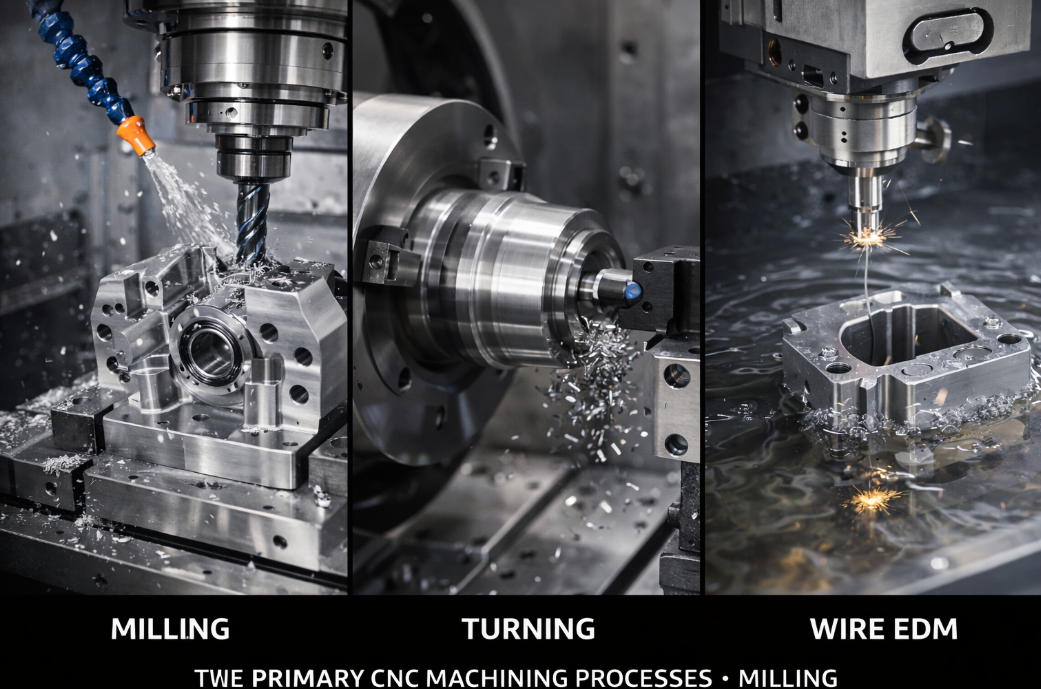

Processos fonamentals de CNC i quan utilitzar cadascun

Ara que ja enteneu com el control per ordinador transforma dissenys digitals en peces físiques, explorem els processos concrets que ho fan possible. Tres mètodes principals formen la columna vertebral de la fabricació de precisió —cadascun amb punts forts diferents que determinen quan cal triar-ne un en lloc d’un altre.

Explicació del fresat CNC

Imagineu-vos una eina de tall giratòria que s’acosta a un bloc d’material immòbil. Aquesta és la fresadora CNC en la seva forma més senzilla. L’eina de tall muntada al broquet gira a altes velocitats mentre es desplaça sobre la peça de treball en diverses direccions, eliminant material per revelar la vostra peça acabada.

Què fa que la fresadora sigui tan versàtil? L’eina de tall pot aproximar-se des de gairebé qualsevol angle, creant formes complexes en 3D, superfícies planes, cavitats i patrons intrincats. Ja necessiteu una simple suport o una carcassa sofisticada amb múltiples característiques, la fresadora ho gestiona tot.

Les característiques clau de la fresadora CNC inclouen:

• Peça de treball immòbil: El material roman fix mentre les eines de tall es mouen al seu voltant
• Tall multidireccional: Les eines poden actuar des d'adalt, des dels costats i des de diversos angles
• Flexibilitat de les característiques: Ranures, forats, contorns i superfícies 3D són tots possibles en una sola configuració
• Amplada de materials: Funciona amb metalls, plàstics, materials compostos i fusta

Quan una màquina de tall CNC realitza operacions de fresat, normalment utilitza freses de punta, fresas frontals o fresas esfèriques, segons la geometria requerida. Un component fresat per CNC pot presentar des de forats senzills fins a superfícies esculpides complexes, tot produït en un sol programa.

Com funciona el Fresatge CNC

El tornejat CNC inverteix el procés. En lloc d’una eina giratòria que s’apropa a un material immòbil, és la peça treballada la que gira mentre les eines de tall romanen relativament fixes. Aquest mètode és especialment adequat per crear components cilíndrics: eixos, perns, bucals i qualsevol peça amb simetria de rotació.

Penseu en com un terrisser modela l'argila sobre un torn. Els proveïdors de serveis de tornejat CNC utilitzen principis similars, però amb eines de tall rectificades amb precisió en lloc de les mans. La peça gira a velocitats controlades mentre l'eina es desplaça al llarg de la seva longitud i cap al seu centre, donant-li forma segons el perfil especificat.

Segons el grup Raycool, el tornejat CNC normalment opera sobre dos eixos principals: X i Z, cosa que permet que l'eina de tall es desplaci al llarg de la longitud de la peça i controli el diàmetre amb una precisió excepcional. Els serveis moderns de tornejat CNC sovint incorporen capacitats d'eines actives, afegint operacions de fresat i foradat sense haver d'extreure la peça de la màquina.

El maquinat suís eleva el tornejat a un nivell superior. Originalment desenvolupat per a la rellotgeria, aquesta tècnica especialitzada utilitza un capçal lliscant i una camisa guia per recolzar la peça extremadament a prop del punt de tall. El resultat? KMM Group informa de toleràncies tan estretes com 0,0002 polzades (5 micròmetres) en components petits i complexos. Les màquines suïsses amb fins a 13 eixos poden realitzar múltiples operacions simultàniament, cosa que les fa ideals per a components d’equipaments mèdics, fixadors aeronaus i connectors de precisió.

Comprensió de les capacitats multieixos

Aquí és on les coses es fan interessants. El fresat tradicional de 3 eixos es mou en tres direccions: d’esquerra a dreta (X), de davant a darrere (Y) i d’amunt a avall (Z). Això permet gestionar la majoria de geometries, però què passa amb les peces que requereixen accés des de diversos angles?

El fresat de 5 eixos afegeix dos moviments rotacionals als tres eixos lineals. El resultat? La vostra eina de tall pot aproximar-se a la peça des de gairebé qualsevol direcció sense necessitat de repositionar-la. Aquesta capacitat és fonamental quan necessiteu:

• Contorns complexos: Paletes de turbines, rodetes i superfícies esculpides
• Sotaextresions: Elements inaccessibles des d’aproximacions frontals directes
• Producció en una sola configuració: Totes les cares mecanitzades sense necessitat de refixar la peça
• Acabat superior de superfície: Angles òptims de l’eina durant tot el tall

Segons Protolabs, la mecanització indexada de 5 eixos (de vegades anomenada mecanització 3+2) posiciona els eixos de rotació, els bloqueja i, a continuació, mecanitza mitjançant moviments estàndard de 3 eixos. La mecanització contínua real de 5 eixos manté tots els eixos en moviment simultani — essencial per a les geometries més complexes, però que requereix una programació més sofisticada.

L’EMD amb fil (Mecanització per descàrrega elèctrica) ofereix alguna cosa completament diferent. En lloc de tallar físicament, un fil elèctrode fi genera descàrregues elèctriques controlades que erosionen materials conductors. El fil no toca mai la peça de treball, eliminant completament les forces de tall. Aquest procés produeix talls extremadament precisos en materials endurits — ideal per a motlles, punxons i perfils intrincats on els mètodes convencionals de CNC trobarien dificultats. Quan els mètodes convencionals no poden assolir la precisió requerida o quan la duresa del material representa un repte, l’EMD amb fil sovint proporciona la solució.

Comprendre aquestes diferències de procés us ajuda a comunicar-vos eficaçment amb els tallers mecànics i a seleccionar l'enfocament òptim per a les vostres peces concretes. Però la selecció del procés només representa la meitat de l'equació: la tria del material juga un paper igualment fonamental per determinar l'èxit del vostre projecte.

Selecció de material per a peces mecanitzades per CNC

Heu seleccionat el procés de mecanització adequat; ara arriba una decisió igualment important que afecta directament el rendiment, el cost i el temps d’entrega de la vostra peça. Triar un material inadequat pot comportar components que cedeixin sota esforç, que costin el doble del necessari o que triguen setmanes més en produir-se.

La selecció de material no consisteix només a triar un material prou resistent. Esteu equilibrant simultàniament propietats mecàniques, índexs de mecanitzabilitat, resistència ambiental i restriccions pressupostàries.

Metalls per a aplicacions estructurals

Els metalls continuen sent els cavalls de batalla de la fabricació de precisió , que ofereix combinacions de resistència, durabilitat i propietats tèrmiques que els plàstics simplement no poden igualar.

Alumini capgira les llistes de popularitat per bones raons. Amb una taxa de maquinabilitat del 90-95 % comparada amb l’estàndard del llautó, l’alumini es pot mecanitzar ràpidament i de forma eficient, amb un desgast mínim de les eines. És lleuger, naturalment resistent a la corrosió i admet l’anodització per millorar la protecció superficial. Trobareu alumini en components aeronaus, carcasses electròniques i peces automotrius on el pes és un factor clau.

Acer ofereix una resistència superior quan l’alumini no és suficient. L’acer dolç es mecanitza prou bé, amb una maquinabilitat d’aproximadament el 70 %, i produeix acabats superficials acceptables, tot i que sovint requereix operacions secundàries. Els acers al carboni i els acers aliats ofereixen diferents nivells de duresa; el contrapès és que les qualitats més dures esdevenen progressivament més difícils de mecanitzar. Espereu temps de cicle més llargs i un desgast més elevat de les eines en comparació amb l’alumini.

Acer inoxidable planteja un repte completament diferent. La seva maquinabilitat disminueix fins al 30-40 % perquè el material experimenta una deformació per treball —és a dir, es torna més dur a mesura que es talla—. Això exigeix velocitats de tall més lentes i canvis d’eina més freqüents. No obstant això, quan la vostra aplicació requereix resistència a la corrosió, biocompatibilitat o superfícies segures per a contacte amb aliments, l’acer inoxidable es converteix en l’única opció lògica.

Els components de bronze i llautó per a CNC destaquen on hi ha en joc la fricció, la resistència al desgast o la conductivitat elèctrica. El llautó és considerat la referència en maquinabilitat (100 %): es talla netament, produeix cargols curts i allarga significativament la vida útil de les eines. En canvi, quan es treballa el bronze, la maquinabilitat és lleugerament inferior, però s’obtenen excel·lents característiques de resistència al desgast per a coixinets, rodaments i components marins. Els projectes de CNC en bronze són habituals en aplicacions que requereixen superfícies de lliscament de baixa fricció.

Plàstics d’enginyeria i les seves capacitats

Els plàstics d'enginyeria ofereixen avantatges que els metalls no poden proporcionar: resistència química, aïllament elèctric, menor pes i, sovint, costos materials més baixos. No obstant això, requereixen consideracions diferents en el mecanitzat.

Plàstic Delrin (acetal/POM) es mecanitza excepcionalment bé amb eines CNC estàndard. És rígid, dimensionalment estable i autolubricant: ideal per a engranatges, rodets i components mecànics. A diferència dels plàstics més tous, el delrin no es deforma fàcilment sota la pressió de tall, produint vores netes i característiques precises.

Nailó per a mecanitzat les aplicacions ofereixen tenacitat i flexibilitat que el delrin no té. Absorbeix una certa quantitat d’humitat, fet que pot afectar l’estabilitat dimensional, però la seva resistència als impactes i les seves propietats d’ús el fan valuós per a coixinets, guies i plaques antidesgast. El nailó es mecanitza de forma neta si es controla l’acumulació de calor.

Polícarbonat ofereix una claredat òptica i una resistència a l’impacte excepcional. Pot fondre’s o deformar-se si les velocitats de tall són massa altes, de manera que els fresadors redueixen les velocitats del broquet en comparació amb les utilitzades per als metalls. Sovint s’especifica policarbonat per a escuts de seguretat, components òptics i carcasses resistents a l’impacte.

Mecanitzat CNC d’acrílic produeix peces cristal·lines amb un acabat superficial excel·lent quan els paràmetres estan optimitzats. L’acrílic es mecanitza més ràpidament que el policarbonat, però és més fràgil: pot esquerdar-se o escampar-se sota un tall agressiu. Normalment s’utilitza acrílic per a vitrines, elements d’il·luminació i components de senyalització.

Aliatges especials per a ambients exigents

Quan els materials habituals no poden suportar temperatures extremes, productes químics corrosius o requisits electromagnètics especialitzats, intervenen les aleacions especials.

Kovar té característiques de dilatació tèrmica compatibles amb el vidre borosilicat i determinades ceràmiques, cosa que el fa essencial per a segells hermètics en l’embalatge electrònic. La seva mecanitzabilitat és notablement inferior a la de l’acer, pel que cal seleccionar amb cura els paràmetres i utilitzar eines especialitzades.

Nitronic 60 ofereix una resistència extraordinària al galleig: no es griparà en deslligar-se contra altres metalls sota alta pressió. Això el fa valuós per a components de vàlvules, elements de fixació i aplicacions subjectes a desgast on l'acer inoxidable fallaria.

Titani combina una resistència d'alta qualitat aerospacial amb una lluminositat remarcable, però la seva taxa de maquinabilitat, només del 20-25 %, comporta temps de cicle significativament més llargs i un desgast més ràpid de les eines. La baixa conductivitat tèrmica manté la calor concentrada a la zona de tall, exigint velocitats de tall més lentes i l'aplicació intensiva de refrigerant.

Lligams de Zinx constitueixen una alternativa interessant a la fosa per injecció per a produccions de volum baix a mitjà. Els components de zinc mecanitzats ofereixen toleràncies més estretes que les peces foses i eliminen la necessitat d'inversió en eines, cosa que els fa pràctics per a prototips o sèries de producció en què no es pot justificar la fabricació de motlles per fosa per injecció.

Tipus de material	Propietats clau	Aplicacions habituals	Índex de mecanitzabilitat
Alumini (6061)	Lleuger, resistent a la corrosió, excel·lent conductivitat tèrmica	Aeroespacial, carcasses electròniques, automoció	90-95%
Acer dolç	Alta resistència, soldable, econòmic	Components estructurals, peces de maquinària, engranatges	70%
Acer Inoxidable (304)	Resistent a la corrosió, biocompatible, endureix per treball mecànic	Dispositius mèdics, processament d'aliments, marítim	30-40%
Llauna (C36000)	Excel·lent maquinabilitat, conductivitat elèctrica, resistència a la corrosió	Connexions, components elèctrics, peces decoratives	100 % (estàndard)
Bronz	Resistent al desgast, baixa fricció, bona maquinabilitat	Casquets, rodaments, accessoris marítims	80-90%
Delrin (acetal)	Autolubrificant, dimensionalment estable, rígid	Engrenatges, rodets, components mecànics	Molt Alt
Niló	Resistent a l'impacte, flexible, bones propietats d'ús	Casquets, lliscadors, plaques de desgast	Alta
Polícarbonat	Òpticament transparent, resistent a l'impacte, sensible a la calor	Escuts de seguretat, components òptics, carcasses	Mitjà-Alta
Titani (grau 5)	Alta resistència respecte al pes, resistent a la calor, biocompatible	Aeroespacial, implants mèdics, components d'alt rendiment	20-25%
Inconel	Resistència extrema a la calor, resistent a la corrosió	Motors de reacció, reactors nuclears, entorns extrems	10-15%

Fixeu-vos com les valoracions de maquinabilitat es correlacionen directament amb els costos de producció i els terminis d'entrega? Una peça mecanitzada en llautó pot costar la meitat que la mateixa geometria en titani — no perquè el titani sigui més car per lliura, sinó perquè triga quatre o cinc vegades més a mecanitzar-se.

Quan seleccioneu materials, considereu primerament les necessitats específiques del vostre projecte: A quines càrregues estarà sotmès la peça? En quin entorn funcionarà? Quin acabat superficial i quines toleràncies necessiteu? Respondre aquestes preguntes redueix ràpidament les opcions disponibles i evita errors costosos en la selecció del material.

Un cop seleccionat el material, entra en joc el següent factor crític: comprendre com les decisions de disseny i les especificacions es tradueixen en costos reals de fabricació.

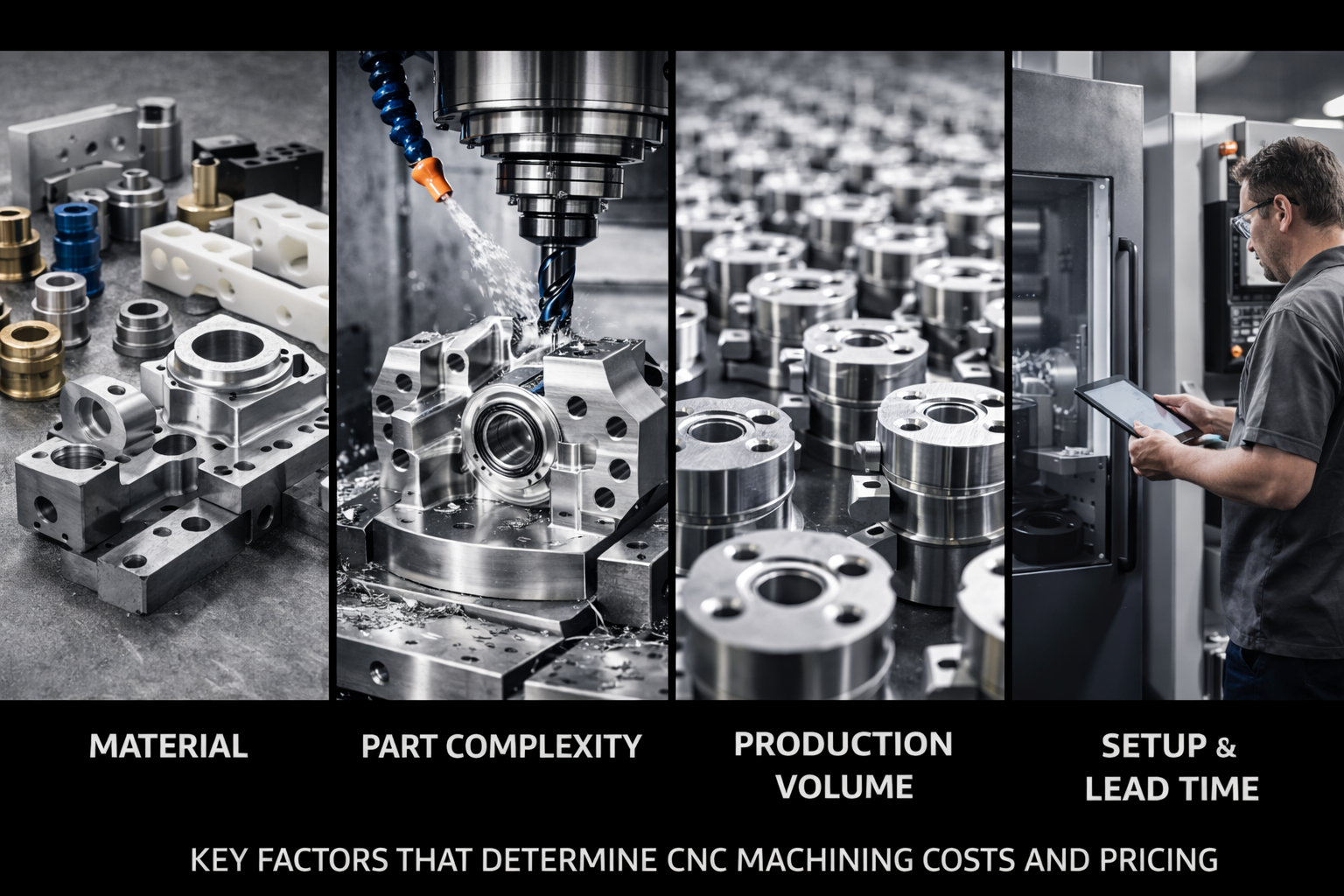

Comprensió dels factors que afecten el cost del fresat CNC

Heu seleccionat el vostre material i coneixeu els processos de mecanitzat disponibles, però com es tradueix tot això en diners reals? La tarificació de les peces mecanitzades per fresat CNC continua sent una de les àrees més opaques de la fabricació, amb pressupostos que varien molt entre proveïdors per a treballs aparentment idèntics.

Aquesta és la realitat: els costos de mecanitzat CNC no són arbitraris. Segueixen patrons previsibles basats en factors mesurables. Comprendre aquests factors us ajuda a prendre decisions de disseny més intel·ligents, sol·licitar pressupostos de mecanitzat en línia més precisos i identificar on es destina realment el vostre pressupost.

Els principals factors de cost, ordenats segons el seu impacte habitual sobre el preu final:

• Temps de màquina: El factor de cost més important: el temps que la peça ocupa maquinària cara
• Costos dels materials: El preu de la matèria primera en brut més el factor de residus generat per la retirada de material
• Complexitat del muntatge: El nombre d'operacions, els requisits de fixació i les configuracions dels eixos
• Requisits de tolerància: Les especificacions més ajustades exigeixen velocitats més lentes i més inspeccions
• Especificacions de l'acabat superficial: Operacions addicionals per a superfícies polites o tractades
• Quantitat del comandament: L'economia de volum, que reparteix els costos fixes entre un major nombre de peces

Analisem cadascun d'aquests factors perquè pugueu veure exactament on es destina el vostre diners quan sol·liciteu un pressupost CNC en línia.

Què determina els costos del temps de màquina

Cada màquina CNC té una tarifa horària —normalment entre 40 i 75 $ per a fresadores estàndard de 3 eixos, i entre 100 i 150 $ o més per a equips avançats de 5 eixos. Segons U-Need Precision Manufacturing, aquesta tarifa inclou costos fixos com la desvalorització de la màquina i el desgast d’eines, així com costos variables com el consum energètic i la mà d’obra de l’operari.

Què determina quant de temps ocupa la vostra peça aquesta màquina? Diversos factors interconnectats:

Volum de material extret és molt rellevant. Fresar un bloc sòlid fins a obtenir una carcassa de paret prima implica extreure molt més material que començar amb una matèria primera gairebé prèvia a la forma final. Més material extret significa més passes de tall i temps cicle més llargs.

Paràmetres de tall varien segons el material. Recordeu les valoracions de maquinabilitat de la secció anterior? Una peça de titani pot requerir velocitats de tall una cinquena part de les de l’alumini —multiplicant directament el temps de màquina per a geometries idèntiques.

Canvis d'eina afegir temps durant tot el procés de producció. Les peces complexes que requereixen múltiples mides d’eines de tall, operacions de perforació i passes d’acabat acumulen minuts amb cada canvi d’eina. Les màquines modernes realitzen automàticament els canvis d’eina en segons, però aquests segons s’acumulen al llarg de les sèries de producció.

El càlcul del cost del metall per part del fresador esdevé senzill un cop s’entén aquesta relació: tarifa horària de la màquina multiplicada pel temps de cicle, més el temps de preparació repartit entre la quantitat fabricada. La geometria senzilla en materials fàcils de mecanitzar manté aquest valor baix.

Com afecten les toleràncies el preu

Aquí és on molts compradors augmenten involuntàriament els seus costos. La relació entre tolerància i preu no és lineal, sinó exponencial. Segons una recerca citada per Frigate, passar de ±0,05 mm a ±0,02 mm pot incrementar els costos aproximadament un 50 %, però anar més enllà, de ±0,02 mm a ±0,01 mm, pot multiplicar els costos diverses vegades.

Per què passa això? Les toleràncies més ajustades desencadenen una sèrie de requisits:

• Velocitats d’avanç més lentes: Les màquines han de tallar amb més cura per mantenir la precisió
• Inspecció més freqüent: Les peces requereixen verificació en diverses fases
• Millor sistemes de fixació: La sujeció de les peces ha d’eliminar les vibracions i les deformacions
• Control climàtic: Les variacions de temperatura afecten les mesures a nivell de micròmetres
• Risc més elevat de rebutjos: Les peces fora de tolerància es converteixen en residus costosos

Aleshores, què significa realment ±0,020 mm en termes pràctics? Aquesta tolerància —aproximadament el gruix d’un cabell humà— representa una variació total admisible de 0,040 mm (uns 0,0016 polzades). Per referència, el mecanitzat estàndard sol assolir normalment ±0,125 mm sense necessitat d’esforços especials. Mantenir una tolerància de ±0,020 mm exigeix una atenció especial als eines, a la temperatura i al control del procés.

La pregunta clau no és «podem assolir aquesta tolerància?», sinó més aviat «aquesta característica en necessita realment?». Com assenyala un estudi del sector: «La tolerància més cara és sovint la que no aporta cap benefici funcional.» Un proveïdor automobilístic europeu va descobrir que relaxar les toleràncies no crítiques de ±0,01 mm a ±0,03 mm va reduir els seus costos de mecanitzat en aproximadament un 22 %.

Economia de volum

La quantitat de comanda afecta el preu per peça mitjançant diversos mecanismes que s’acumulen entre ells.

Distribució dels costos de preparació té l’impacte més dramàtic. Cada sèrie de producció requereix la preparació de la màquina: carregar programes, instal·lar eines, posicionar fixacions i fer tallats de prova. Aquesta preparació pot durar de 30 minuts a diverses hores, segons la complexitat. Ja sigui que es fabriqui una peça o 1.000, aquest cost de preparació roman constant. Repartit entre més peces, la seva contribució per peça es redueix dràsticament.

Considereu un exemple real: una peça que requereix 2 hores de preparació i 15 minuts d'usinatge efectiu. Per a un sol prototip, esteu pagant 2,25 hores de temps de taller. Per a 100 peces, aquesta mateixa preparació es reparteix entre tota la sèrie, de manera que només s’afegeixen efectivament 1,2 minuts de cost de preparació per peça, en lloc de 120 minuts.

Compra de materials també se’n beneficia amb volums majors. Comprar barres o plaques en quantitats més grans normalment comporta descomptes per volum. Algunes fàbriques traslladen aquests estalvis als clients; d’altres els incorporen als preus competitius per volum.

Optimització del procés resulta rendible a volums més alts. Per a un comandament de 10 peces, un operari d’usinatge utilitza paràmetres conservadors i fiables. Per a 10.000 peces, invertir temps en optimitzar les velocitats de tall, reduir el temps de cicle i minimitzar els canvis d’eina reporta beneficis durant tota la sèrie.

La relació entre el temps de lliurament i el cost també mereix atenció. Els comandes urgents solen comportar sobrecàrregues del 25-50 % o més, ja que interrompen la producció programada, requereixen feina extraordinària o desplacen altres clients.

Quan demaneu pressupostos per a peces mecanitzades, proporcioneu requisits quantitatius precisos i terminis realistes. Augmentar les quantitats «per si de cas» o exigir terminis de lliurament innecessàriament curts afegirà costos que, d’altra manera, podrien quedar dins del vostre pressupost.

Comprendre aquests factors determinants del cost us col·loca en una posició més forta a l’hora d’avaluar pressupostos i prendre decisions de disseny. Però hi ha un altre àmbit on es poden assolir estalvis significatius: optimitzar els dissenys de les vostres peces específicament per a la fabricabilitat abans que arribin, ni tan sols, al taller de mecanització.

Directrius de disseny que redueixen el cost i milloren la qualitat

Heu seleccionat els materials i compreneu els factors de cost, però aquí teniu alguna cosa que us pot estalviar més diners que qualsevol altra decisió: dissenyar correctament les peces des del principi. Les decisions dolentes de disseny no només augmenten els costos; també poden fer que les peces siguen impossibles de mecanitzar o provoquin fallades en servei.

El disseny per a la fabricació (DFM) no consisteix a limitar la creativitat. Es tracta de comprendre què fan bé les màquines CNC i dissenyar en conseqüència. Quin és el benefici? Una producció més ràpida, uns costos més baixos i peces mecanitzades amb CNC que funcionen exactament com s’esperava.

A continuació es mostren les bones pràctiques de DFM ordenades segons el seu impacte en l’èxit del vostre projecte:

1. Manteniu un gruix de paret adequat - Evita la fractura i la deformació durant la mecanització
2. Afegiu radis als cantons interiors - Permet l’ús d’eines estàndard i redueix les concentracions de tensió
3. Limiteu la profunditat de les cavitats i forats - Evita la desviació i la fractura de les eines
4. Utilitzeu mides estàndard de forats - Permet una perforació eficient amb broques fàcils d’obtenir
5. Especifiqueu les toleràncies només on siguin necessàries - Redueix el temps de mecanitzat i els costos d'inspecció
6. Eviteu la complexitat purament estètica - Elimina operacions de mecanitzat innecessàries

Explorarem cadascun dels principis perquè pugueu aplicar-los al vostre proper projecte.

Directrius crítiques sobre l'escassesa de les parets

Les parets fines semblen excel·lents sobre el paper, però creen problemes greus a la màquina. Durant el tall, la peça treballada experimenta vibracions contínues degudes al contacte amb l'eina. Les parets més fines manquen de rigidesa per resistir aquestes forces, cosa que provoca desviacions, marques de vibració (chatter) i inexactitud dimensional.

Segons l'anàlisi de disseny de Geomiq, l'escassesa mínima recomanada de les parets és de 0,8 mm per als metalls i de 1,5 mm per als plàstics. No obstant això, Summit CNC recomana mantenir les parets superiors a 0,02 polzades (0,5 mm) com a mínim absolut — sent preferible que siguin més gruixudes.

L'alçada de la paret també és important. Les parets altes i primes actuen com a diapasons sota càrregues de tall. La relació recomanada entre amplada i alçada és de 3:1 per a parets no suportades. Una paret d'una amplada de 3 mm no hauria de superar els 9 mm d'alçada sense característiques addicionals de suport.

Quan la vostra prototipació CNC requereix característiques de parets fines per reduir el pes, considereu l'addició de nervis de suport temporals que es mecanitzin en una passada final. Això manté la rigidesa durant les operacions principals de mecanitzat, tot assolint al mateix temps les especificacions objectiu.

Evitant errors de disseny costosos

Certes errades de disseny apareixen repetidament en peces mecanitzades personalitzades: cadascuna d’elles afegint costos innecessaris o provocant problemes de fabricació.

Cantonades internes agudes encapçalen la llista. Les freses CNC són cilíndriques, el que significa que físicament no poden produir cantons interiors perfectament aguts paral·lels a l’eix de la fresa. Cada cantó interior tindrà un radi d’almenys igual al radi de la fresa. Dissenyi les vores interiors amb radis un 30 % més grans que el diàmetre esperat de la fresa: si utilitza una fresa de 10 mm, especifiqui un radi de cantó de 13 mm. Això redueix la tensió sobre la fresa i permet velocitats de tall més elevades.

Cavitats profundes amb radis petits agreugen el problema. Arribar a l’interior d’una cavitat profunda requereix eines llargues i primes que es deformen fàcilment. Les recomanacions sectorials recomanen limitar la profunditat de les cavitats a un màxim de 6 vegades el radi del cantó més petit. Les cavitats més profundes requereixen eines especials de gran abast, molt costoses, i paràmetres de tall notablement més lents.

Mides de forats no estàndard perdre temps i diners. Les broques estàndard fan forats ràpidament i amb precisió. Els diàmetres no estàndard requereixen freses de punta per mecanitzar progressivament l’obertura, cosa que triga significativament més temps. Sempre que sigui possible, especifiqueu diàmetres de broca estàndard. Per als forats roscats, les mides estàndard coincideixen també amb els cicles de rosca preprogramats en les màquines CNC.

Profunditat de rosca excessiva afegir costos sense afegir resistència. La major part de la capacitat d’aguant d’una connexió roscada prové de les primeres roscades. Limiti la profunditat de la rosca a un màxim de tres vegades el diàmetre del forat. Per als forats cecs, deixi una longitud sense rosca equivalent a la meitat del diàmetre del forat al fons per permetre un espai adequat per a la rosca.

Optimització de característiques per a la mecanitzabilitat

Més enllà d’evitar errors, les decisions de disseny proactives faciliten la producció de peces de policarbonat CNC, components metàl·lics i qualsevol altre tipus de peça.

Esculli xamfrans en lloc de redondejats per a les vores externes. Els arrodoniments requereixen trajectòries d'eina 3D complexes o eines especialitzades per arrodonir cantonades. Els xamfranats es mecanitzen ràpidament amb freses estàndard per xamfranar, reduint tant la programació com el temps de cicle.

Elimineu característiques estètiques innecessàries. Els patrons decoratius, gravats i relleus que no tenen cap funció pràctica augmenten directament el temps de mecanitzat i, per tant, el vostre cost. Si l'estètica és important per a la vostra aplicació, incloeu-les, però tingueu present el compromís necessari.

Aplicau les toleràncies de forma estratègica. La mecanització estàndard assolix una precisió de ±0,13 mm sense necessitat d'esforços especials. Especificar toleràncies més ajustades en totes les dimensions és un error habitual en el disseny per CNC que Geomiq identifica com un augment innecessari del temps i del cost. Reserveu les toleràncies ajustades només per a superfícies d'ajust, peces en moviment i característiques funcionals crítiques.

Valorau atentament els requisits de rugositat superficial. Les superfícies mecanitzades per defecte assolen una rugositat Ra de 3,2 µm: prou llises per a la majoria d'aplicacions. Especificar acabats més llisos augmenta exponencialment el temps de mecanitzat. Reserveu les especificacions de baixa rugositat per a superfícies portants o lliscants, on realment milloren el rendiment.

El resum? Bones pràctiques de disseny per a la fabricació (DFM) redueixen els terminis de lliurament perquè les peces requereixen menys eines especialitzades, menys complexitat en la programació i menys preocupacions relacionades amb la qualitat. Quan dissenyeu pensant en la fabricació des del principi, no esteu sacrificant la funcionalitat de la vostra peça, sinó que n’esteu assegurant la producció de forma eficient, coherent i dins del pressupost.

És clar que diferents sectors imposen requisits propis més enllà de la fabricabilitat bàsica. Comprendre què demanen les aplicacions aeroespacial, mèdica i automotriu us ajuda a navegar pels requisits de certificació i les normes d’especificació específiques del vostre mercat.

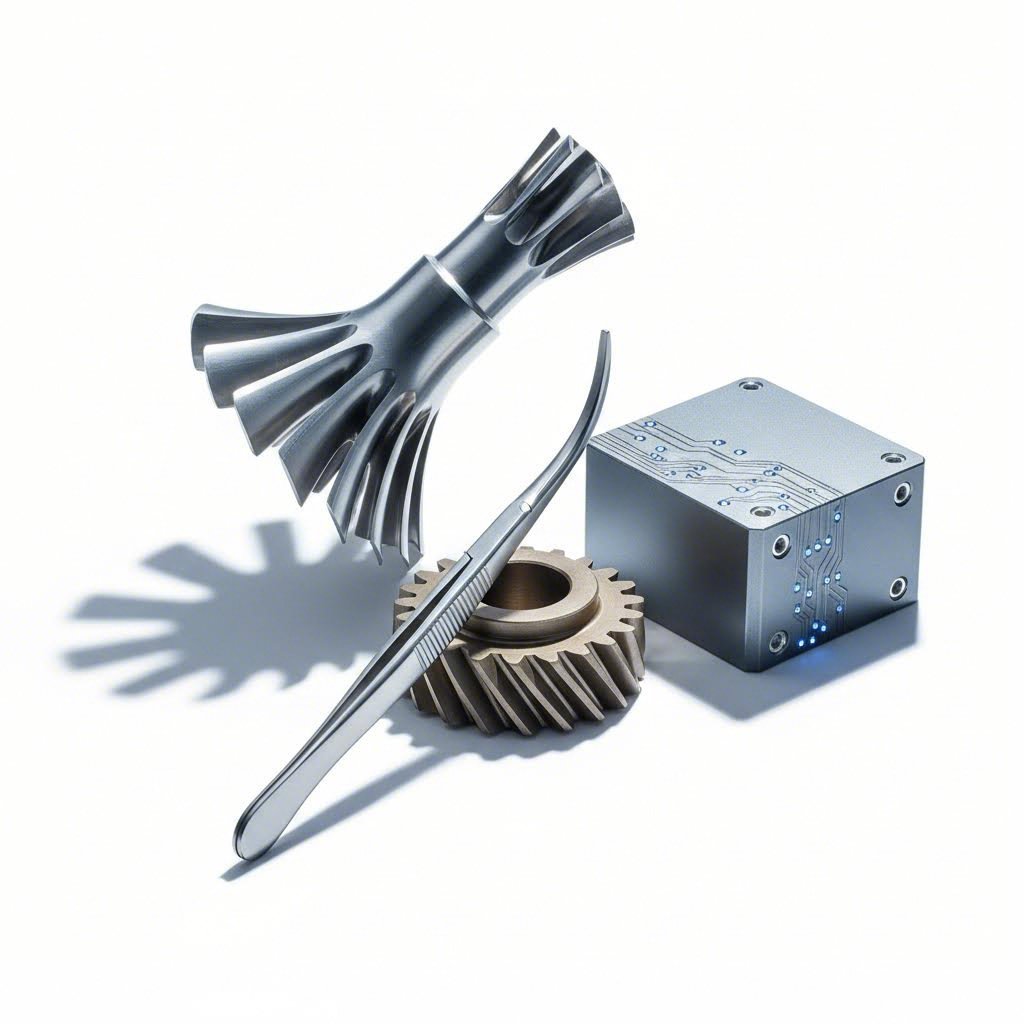

Requisits específics de mecanitzat CNC segons sector

Dissenyar per a la fabricabilitat us dóna el punt de partida, però què passa quan les vostres peces han de complir les normes de seguretat aeroespacials, els requisits de biocompatibilitat mèdica o la coherència de producció automotriu?

Comprendre aquests requisits abans de contactar amb un taller de mecanització evita sorpreses costoses. Un proveïdor que ofereix components automotrius excel·lents pot no disposar de les certificacions necessàries per al vostre projecte de dispositiu mèdic. Analitzem què exigeix cadascuna de les principals indústries i per què existeixen aquestes normes.

Requisits de mecanització aeroespacial

La fabricació aeroespacial opera sota alguns dels requisits de qualitat més estrictes de qualsevol indústria. Quan les components fallen a 35.000 peus, les conseqüències són catastròfiques, fet que explica per què la mecanització CNC aeroespacial exigeix una documentació i un control de processos excepcionals.

Certificació AS9100D representa l’estàndard d’or per als proveïdors aeroespacials. Segons Snowline Engineering, aquesta certificació es basa en els requisits de la norma ISO 9001:2015 i hi afegeix controls específics del sector aeroespacial per a l’assegurament de la qualitat, la valoració de riscos i la millora contínua.

Què exigeix realment l’AS9100D? L’estàndard comprèn deu seccions principals que tracten:

• Lideratge i planificació: Responsabilitats de la direcció i protocols de planificació basats en riscos
• Sistemes de suport: Formació del personal, calibratge d’equips i documentació de processos
• Controls operatius: Disseny de productes, gestió de subministradors i traçabilitat de materials
• Avaluació del rendiment: Processos de seguiment, anàlisi i revisió per part de la direcció
• Millora contínua: Refinament sistemàtic dels sistemes de fabricació i de qualitat

Traçabilitat del Material esdevé no negociable en les aplicacions aeroespacials. Cada component ha de poder rastrejar-se fins a lots específics de material, tractaments tèrmics i registres de processament. Quan un fabricant d’aeronaus detecta un possible problema, necessita respostes immediates sobre quines peces provenen de quins lots de material i on van acabar aquestes peces.

Compliment ITAR (Reglament internacional sobre el comerç d’armes) afegirà una altra capa per al treball aeroespacial relacionat amb la defensa. Les empreses que manipulen components controlats per l’ITAR han de restringir l’accés només a persones estatunidenques i mantenir protocols de seguretat específics durant tot el procés de producció.

Normes de fabricació de dispositius mèdics

La mecanització mèdica comporta responsabilitats úniques: les peces que fabriqueu poden acabar dins del cos humà o bé controlar equips que són essencials per a la supervivència. Aquesta realitat impulsa normes excepcionalment rigoroses per als serveis de mecanització de precisió en aplicacions sanitàries.

Conformitat amb la FDA mitjançant la Part 820 del Títol 21 del Codi de Reglaments Federals (CFR) estableix la normativa sobre sistemes de qualitat que regeix la fabricació de dispositius mèdics. Segons l’anàlisi de PTSMAKE, aquesta normativa exigeix procediments documentats que assegurin que cada component compleixi les especificacions predefinides durant tot el seu cicle de vida.

Els requisits clau de la FDA inclouen:

• Controls de disseny: Processos de desenvolupament documentats amb revisions formals i verificació
• Registres històrics del dispositiu: Documentació completa de la història de producció de cada unitat
• Accions correctives i preventives (CAPA): Processos sistemàtics per abordar els problemes de qualitat
• Gestió de subministradors: Verificació que tots els subministradors compleixin els requisits de qualitat

Certificació ISO 13485 ofereix el marc internacional per a la gestió de la qualitat dels dispositius mèdics. A diferència de la norma general ISO 9001, aquesta norma aborda requisits específics per al sector mèdic, incloent-hi la documentació sobre biocompatibilitat, els controls d’esterilitat i la traçabilitat al llarg de la cadena d’aprovisionament.

Biocompatibilitat determina si els materials poden entrar en contacte de forma segura amb el teixit humà. La FDA classifica els requisits d’assaig segons la durada i el tipus de contacte: els dispositius implantables estan subjectes a requisits molt més exigents que les carcasses d’equipaments externs. Els materials han de complir les normes USP Classe VI o disposar de fitxers mestres de la FDA que documentin els seus perfils de seguretat.

Els requisits de precisió també augmenten de manera significativa. Els components mèdics solen exigir habitualment toleràncies de ±0,0001 polzades (2,54 micròmetres) per a implants i instruments quirúrgics. Les especificacions d’acabat superficial sovint requereixen valors Ra entre 0,1 i 0,4 µm: superfícies llises com un mirall que eviten l’adherència bacteriana i el trauma tissular.

Demanda de producció automotriu

La fabricació d'automòbils combina exigències de precisió amb necessitats de volum que la majoria d'indústries mai no experimenten. Quan necessiteu milions de components idèntics entregats just a temps, la coherència esdevé essencial.

Certificació IATF 16949 representa l'estàndard de qualitat obligatori en gran part de la cadena d'aprovisionament global de l'automoció. Segons l' Institució Britànica d'Estàndards , aquest estàndard incorpora la ISO 9001 i hi afegeix requisits específics per al sector de l'automoció relacionats amb la millora contínua, la prevenció de defectes i la reducció de residus.

Què fa distintiu l'IATF 16949?

• Control Estadístic de Processos (SPC): Monitorització contínua per garantir que cada peça compleixi les especificacions
• Planificació avançada de la qualitat del producte (APQP): Processos estructurats de desenvolupament per a nous components
• Procés d'aprovació de peces en producció (PPAP): Qualificació formal abans de començar la producció en sèrie
• Anàlisi de Modes de Fallada i Efectes (FMEA): Identificació i atenuació sistemàtiques dels riscos

La coherència del volum presenta reptes únics. Un taller de maquinatge personalitzat podria produir 50 prototips perfectes, però mantenir aquesta qualitat en 50.000 peces de producció requereix controls de procés que la majoria de tallers de maquinatge generals no tenen. Els proveïdors automobilístics han de demostrar índexs de capacitat (valors Cpk) que comprovin que els seus processos produeixen sistemàticament peces dins de les especificacions.

Electrònica i aplicacions especialitzades

La fabricació d'electrònica introdueix requisits que rarament es troben en altres indústries: compatibilitat electromagnètica, gestió tèrmica i propietats especialitzades dels materials.

Escutiment EMI (Interferència electromagnètica) exigeix materials i dissenys específics que impedeixin que els components electrònics intervinguin entre ells o amb sistemes externs. Les carcasses mecanitzades sovint requereixen revestiments conductors o aliatges especialitzats que proporcionin protecció electromagnètica.

Gestió tèrmica esdevé crític a mesura que l'electrònica integra més potència de processament en espais més petits. Els dissipadors tèrmics, les interfícies tèrmiques i els canals de refrigeració requereixen serveis de mecanitzat CNC de precisió capaços de crear geometries complexes que maximitzin la dissipació de calor.

Aliatges especials com el Kovar —que coincideix amb l'expansió tèrmica del vidre i de les ceràmiques— permeten segells hermètics per a paquets electrònics sensibles. Aquests materials exigeixen una experiència en mecanitzat que va més enllà de les capacitats habituals.

Indústria	Certificacions clau	Requisits crítics	Toleràncies típiques
Aeroespacial	AS9100D, ITAR, Nadcap	Traçabilitat dels materials, processos documentats, gestió de riscos	±0,001" a ±0,0005"
Mèdic	ISO 13485, FDA 21 CFR 820	Biocompatibilitat, esterilitat, documentació completa	±0,0005" a ±0,0001"
Automotiu	IATF 16949	SPC, PPAP, coherència en volum elevat, lliurament just a temps	±0,002" a ±0,0005"
Electrònica	ISO 9001, estàndards IPC	Blindatge contra interferències electromagnètiques (EMI), gestió tèrmica, materials especialitzats	±0,001" a ±0,0005"

Entendre aquests requisits específics del sector us ajuda a fer les preguntes adequades quan avalleu possibles socis de fabricació. Un taller que es defineix com a «serveis de mecanitzat CNC de precisió» pot destacar en treballs generals, però mancar de les certificacions, l’equipament o l’experiència que exigeix la vostra aplicació concreta.

Un cop esclareïts els requisits del sector, la pregunta següent i més lògica és: com es compara el mecanitzat CNC amb altres mètodes de fabricació, i quan cal triar un enfocament en lloc d’un altre?

Mecanització CNC respecte a altres mètodes de fabricació

Ja heu identificat els requisits del vostre sector i enteneu quines certificacions són importants, però aquí teniu una pregunta que sovint confon molts enginyers i especialistes en compres: el mecanitzat CNC és realment l’opció adequada per al vostre projecte, o un altre mètode de fabricació us serviria millor?

La veritat és que cap procés de fabricació únic guanya en tots els escenaris. La mecanització CNC de metalls excel·leix en determinades aplicacions, mentre que la impressió 3D, el motlletge per injecció, la fosa o la fabricació de xapa poden oferir millors resultats en altres casos. Triar la solució equivocada pot suposar-vos milers d’euros en despeses innecessàries o mesos sencers perduts en temps de desenvolupament.

Comparem aquests mètodes cara a cara perquè pugueu prendre decisions informades.

Punts de decisió entre CNC i impressió 3D

Aquestes dues tecnologies sovint competeixen pel mateix tipus de projectes, però aborden la fabricació des de direccions completament oposades. Una màquina CNC per a metalls o plàstics elimina material de blocs sòlids, mentre que la impressió 3D construeix les peces capa a capa, partint de res.

Segons l’anàlisi de Xometry, la viabilitat de la fabricació depèn molt de la geometria de la peça. Si el vostre disseny inclou estructures interiors complexes, esglaons invertits o formes orgàniques inaccessibles per a la fabricació substractiva tradicional, les tecnologies additives esdevenen necessàries.

Però això és el que sacrifica la impressió 3D: l’acabat superficial i les propietats del material. La mecanització de metall produeix superfícies superiors directament des de la màquina, sovint sense necessitar cap acabat secundari. Les peces impresses en 3D solen mostrar línies de capa i requereixen un procés posterior per assolir acabats llisos.

Les prestacions del material també difereixen significativament. Els components mecanitzats amb CNC utilitzen material sòlid amb propietats mecàniques constants i previsibles. Les peces impresses en 3D poden presentar un comportament anisòtrop, és a dir, la resistència varia segons l’orientació d’impressió. Per a aplicacions estructurals on la fiabilitat és fonamental, normalment guanya la mecanització d’alumini o d’acer.

Els factors clau de decisió inclouen:

• Complexitat de la geometria: Els canals interns i les estructures de retícula beneficien la impressió 3D
• Requisits d'acabat superficial: El CNC ofereix acabats superiors sense necessitat de processament posterior
• Resistència del material: Les peces mecanitzades ofereixen propietats mecàniques constants
• Velocitat de prototipatge: Tots dos permeten una resposta ràpida per a peces individuals
• Volum de producció: El CNC es pot escalar eficientment; el cost de la impressió 3D roman constant per unitat

Quan té sentit recórrer al motxell d’injecció

La injecció entra en joc quan les quantitats augmenten fins a les milers d'unitats. Segons la comparativa exhaustiva de Runsom, la injecció requereix una inversió inicial elevada per a la fabricació del motlle, però el cost per unitat disminueix dràsticament per a la producció de gran volum, convertint-se normalment en econòmica a partir de 1.000 unitats.

Els compromisos es fan evidents quan es compara la flexibilitat amb l'eficiència:

Avantatges de la fresadora CNC:

• No cal cap inversió en eines
• Els canvis de disseny només suposen temps de programació
• Versatilitat de materials, incloent-hi metalls, plàstics d'enginyeria i aliatges exòtics
• Toleràncies tan estretes com ±0,0005" assolibles
• Les peces es lliuren en dies, no en setmanes

Avantatges de la injecció:

• El cost per unitat disminueix dràsticament en volums elevats
• Temps de cicle mesurats en segons, no en minuts
• Geometries complexes, incloses parets fines i sotaextraccions
• Repliques consistents en milions de peces
• Les opcions de material inclouen qualitats especialitzades de polímers i càrregues

Aquesta és la clau fonamental: el motllet d’injecció us obliga a mantenir un disseny concret. Les modificacions del motlle són costoses i requereixen molt de temps. El fresat CNC permet ajustar el disseny entre les sèries amb un impacte mínim. Per a productes que encara estan en fase d’evolució o per a quantitats de producció inferiors a uns quants milers d’unitats, normalment és més raonable econòmicament optar pel fresat.

Aproximacions Híbrides de Fabricació

De vegades, la resposta més intel·ligent no és triar un únic mètode, sinó combinar-los de forma estratègica.

Considereu una carcassa complexa que requereix tant superfícies d’ajust precises com geometria interna intrincada. La impressió 3D pot crear la forma bàsica amb canals interns, mentre que operacions posteriors de fresat CNC es fan servir per mecanitzar les interfícies crítiques amb toleràncies molt estretes. Aquest enfocament híbrid aprofita els avantatges de totes dues tecnologies.

La fabricació de xapa metàl·lica mitjançant operacions de punxonat o punxonat de xapa metàl·lica ofereix un altre punt de comparació. Aquests processos són excel·lents per a geometries planes o doblegades a partir de xapes — suports, carcasses, panells —, però no poden crear la complexitat tridimensional que la mecanització metàl·lica gestiona fàcilment.

La fosa ofereix una altra alternativa, especialment per a geometries metàl·liques complexes en volums moderats. La fosa en sorra, la fosa per cera perduda i la fosa en motlle cadascuna s’adapten a aplicacions diferents. No obstant això, les peces foses solen requerir una mecanització secundària per assolir les toleràncies finals en superfícies crítiques, el que us porta de nou a operacions CNC independentment del procés inicial.

Processos	Millor per	Rang de Volum	Toleràncies típiques	Temps d'espera
Freshener per maquinari CNC	Peces de precisió, prototips, metalls, volum baix a mitjà	1 – 10.000+	±0,001" a ±0,0005"	Dies a setmanes
impressió 3D	Geometries complexes, característiques interiors, prototips ràpids	1 – 1.000	±0,005" a ±0,010"	Hores a dies
Modelatge per injecció	Peces plàstiques d’alt volum, replicació consistent	1.000 – milions	±0,003" a ±0,020"	Setmanes (eina) + dies
Fabricació de metalls en fulla	Recobriments, suports, geometries planes/curvades	1 - 100.000+	±0,005" a ±0,030"	Dies a setmanes
Casting	Formes metàl·liques complexes, volums moderats	100 - 50.000	±0,010" a ±0,030"	Setmanes a mesos

El marc de presa de decisions esdevé més clar quan es fan les preguntes adequades: Quines toleràncies requereixen les característiques funcionals? Quins volums s’esperen al llarg del cicle de vida del producte? Quina probabilitat hi ha de canvis de disseny? Quins materials cal utilitzar?

Per a la majoria de components metàl·lics de precisió en quantitats inferiors a 10.000, el fresat CNC ofereix la combinació òptima d’exactitud, varietat de materials i flexibilitat. Quan els volums justifiquen la inversió en eines o quan les geometries exigeixen aproximacions additives, aquestes alternatives adquireixen la seva raó de ser.

Un cop seleccionat el mètode de fabricació, roman un pas crucial: trobar el partner adequat per dur a terme amb èxit el vostre projecte.

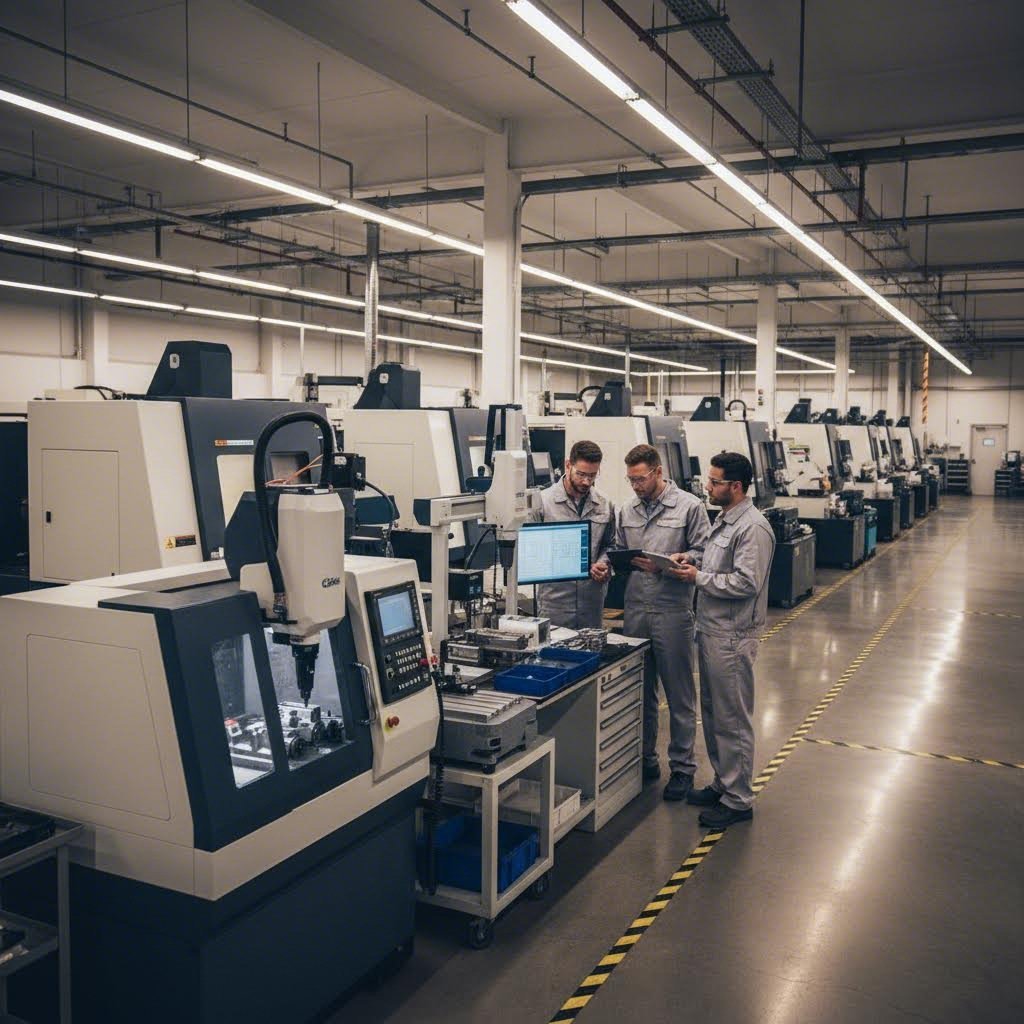

Tria del partner adequat per al fresat CNC

Heu determinat que la fresadora CNC s’ajusta als requisits del vostre projecte — ara arriba la decisió que pot fer o desfer tota la vostra experiència de fabricació. Triar un proveïdor inadequat comporta l’incumpliment de terminis, la rebutjació de peces i una interminable anada i tornada que us consumeix el temps i el pressupost. Trobar el soci adequat transforma la vostra cadena d’aprovisionament en una avantatge competitiu.

Aquesta és la realitat: no tots els tallers de maquinària que ofereixen prototips acceptables poden gestionar volums de producció. I tampoc tota operació d’alta capacitat es preocupa pel vostre lot de desenvolupament de 50 peces. La clau rau en emparellar les capacitats del proveïdor amb les vostres necessitats concretes — tant actuals com futures.

Quan cerqueu tallers de mecanitzat a prop o avaluem proveïdors en línia, utilitzeu aquestes preguntes per distingir els veritables socis de fabricació dels tallers que us decepcionaran.

Avaluació de les capacitats tècniques

L'avaluació de la capacitat tècnica va més enllà de preguntar «quines màquines teniu?». Cal entendre si el seu equipament coincideix amb els requisits de les vostres peces i si disposen de l'experiència necessària per utilitzar-lo de manera eficaç.

Preguntes clau que cal fer als proveïdors potencials:

• Quins tipus de màquines i configuracions d'eixos utilitzeu? - Les fresadores de 3 eixos gestionen la majoria de treballs, però les geometries complexes requereixen capacitat de 5 eixos
• Quins són els límits màxims de mida de les peces que podeu processar? - Els límits de recorregut dels eixos X, Y i Z determinen què pot caber a les seves màquines
• Quins materials maquineu habitualment? - L'experiència amb el material concret que necessiteu és més important que les afirmacions generals sobre capacitats
• Realitzeu les operacions secundàries internament? - Les capacitats de tractament tèrmic, anoditzat i muntatge redueixen els temps de lliurament i els riscos de qualitat
• Quins sistemes CAD/CAM suporteu? - Els problemes de compatibilitat de fitxers poden retardar els projectes abans fins i tot de començar
• Quina és la vostra capacitat típica de tolerància? - Les toleràncies declarades haurien de coincidir amb els vostres requisits sense necessitar tractaments especials

Segons la guia d’avaluació de Norck, la qualitat de la sortida està íntimament lligada a la qualitat de l’equipament i al seu manteniment. Un taller reputable manté horaris rigorosos de calibratge i pot documentar els seus protocols de manteniment quan se li demana.

Quan cerqueu un taller de mecanitzat de prototips a prop del vostre emplaçament, presteu atenció a com responen a les preguntes tècniques. Les respostes imprecises o la reticència a discutir detalls concrets sovint indiquen mancances de capacitat que prefereixen no revelar.

Certificacions de qualitat essencials

Les certificacions us indiquen si un taller disposa de sistemes formals de qualitat, però comprendre què exigeix realment cadascuna d’aquestes certificacions us ajuda a avaluar-ne la rellevància pel vostre projecte.

ISO 9001:2015 estableix els requisits bàsics de gestió de la qualitat. Indica procediments documentats, supervisió per part de la direcció i processos d’millora contínua. La majoria d’tallers mecànics seriosos tenen aquesta certificació com a mínim.

AS9100D afegeix controls específics per al sector aeroespacial, incloent-hi la gestió de riscos, la traçabilitat dels materials i una documentació millorada. Si les vostres peces volen, aquesta certificació esdevé obligatòria.

ISO 13485 tracta la fabricació de dispositius mèdics amb requisits per a la documentació de la biocompatibilitat, el control de l’esterilitat i registres de producció complets.

IATF 16949 representa l’estàndard de la indústria automobilística i exigeix el control estadístic de processos (SPC) per a components d’alta precisió i toleràncies ajustades. Aquesta certificació assegura que els proveïdors poden mantenir la qualitat en sèries de producció massiva amb la consistència que requereixen les aplicacions automobilístiques.

Proveïdors com Shaoyi Metal Technology demostrin com les instal·lacions certificades poden oferir la fabricació ràpida de prototips fins a la producció en massa, amb plazos d’entrega tan curts com un sol dia laborable. La seva certificació IATF 16949 garanteix els controls SPC necessaris per a muntatges de xassís, coixinets metàl·lics personalitzats i altres components automotius de precisió.

Més enllà de les certificacions, investigueu les seves capacitats d’inspecció:

• Quin equipament d’inspecció utilitzen? - Machines de mesura per coordenades (CMM), comparadors òptics, analitzadors de rugositat superficial i eines manuals calibrades
• Realitzen inspecions durant el procés o només inspecions finals? - Detectar errors de forma precoç evita rebuts costosos
• Poden facilitar informes d’inspecció juntament amb les vostres peces? - La documentació és fonamental per a sectors regulats
• Amb quina freqüència es calibra l’equipament d’inspecció? - L’equipament fora de calibració produeix mesures sense significat

Escalat des del prototip a la producció

Aquí és on molts enginyers queden atrapats: trobar un taller que produeixi prototips espectaculars i, després, descobrir que no pot escalar fins a volums de producció —o a l’inrevés.

Segons el marc de treball de Zenith Manufacturing, la transició més perillosa en qualsevol projecte és el salt des del prototip a la producció de baix volum. Un veritable soci de fabricació utilitza l’etapa de prototip per validar el procés de producció, no només la peça en si.

Preguntes que revelen la capacitat d’escalar:

• Subcontracteu cap part del procés d’usinatge? - Externalitzar introdueix variabilitat de qualitat i retards en la comunicació
• Quina és la vostra capacitat per als volums de producció que preveig? - Compreneu si els vostres comandes s’ajusten a la seva operativa
• Com gestionen la transició des del prototip a la producció? - Busqueu processos formals, no aproximacions ad hoc
• Ofereixeu programes d’emmagatzematge d’inventari? - Els comandes generals i les entregues programades poden optimitzar la vostra cadena d’aprovisionament
• Què passa quan necessito canvis de disseny durant la producció? - La flexibilitat és fonamental durant les fases de desenvolupament del producte

La resposta en la comunicació revela la cultura operativa. Com assenyalen experts del sector, respostes promptes i clares a les consultes indiquen professionalitat i eficiència. Pregunteu si disposareu de gestors de projecte assignats i d’accés directe al personal tècnic quan sorgeixin incidències.

L’oferta més econòmica no sempre és l’opció més rendible. Una oferta transparent que desglossi els costos de materials, mà d’obra, eines i acabats us permet entendre on es destina el vostre diners. Els costos ocults, una tarificació poc clara o la reticència a explicar els càrrecs poden ser senyals d’incidències futures.

Valoritzem el potencial de col·laboració a llarg termini. Les fàbriques de fresatge CNC més valuoses a prop meu no són només proveïdors que compleixen comandes, sinó que es converteixen en una extensió del vostre equip d’enginyeria, entenen les vostres necessitats i garanteixen de forma constant la qualitat en múltiples projectes. Quan trobeu aquest soci, la relació genera beneficis molt més enllà de qualsevol transacció individual.

Un cop establerts els criteris d'avaluació, esteu preparats per fer passos concrets cap a portar el vostre projecte des del concepte fins a les peces acabades.

Avançar amb el vostre projecte de mecanitzat CNC

Heu assimilat una quantitat important d'informació sobre materials, processos, costos i selecció de socis, però la informació sense acció no produeix peces. Ja tingueu un esbós fet en una servilleta o un model CAD preparat per a la producció, hi ha un camí clar des de la vostra situació actual fins a les components acabades a les vostres mans.

El recorregut varia segons el punt de partida. Un dissenyador de productes que valida un concepte necessita passos diferents dels d’un responsable d’adquisicions que escala cap a volums de producció. Analitzem exactament què ve a continuació en cadascun d’aquests escenaris.

El teu camí endavant

Abans de contactar qualsevol taller de maquinària, assegureu-vos d’haver respost aquestes preguntes fonamentals que determinen l’èxit del projecte:

• Quina funció ha de dur a terme aquesta peça? - Les exigències de càrrega, l’exposició ambiental i els components d’acoblament condicionen totes les decisions posteriors
• Quines toleràncies són realment importants? - Les superfícies funcionals necessiten precisió; les característiques no crítiques no ho fan
• Quines quantitats necessiteu ara i en el futur? - Els prototips inicials poden convertir-se en sèries de producció de 10.000 unitats
• Quin és el vostre termini realista? - Els comandes urgents tenen un cost superior; planificar amb antelació estalvia diners

Aquestes respostes determinen les vostres opcions de materials, la selecció del procés i quins proveïdors poden servir realment les vostres necessitats. Ometre aquesta base condueix a pressupostos malgastats, proveïdors inadients i redissenyos costosos.

Disseny fins a Lliurament

Els projectes més exitosos segueixen una seqüència previsible. A continuació, us presentem l’enfocament demostrat que minimitza les sorpreses i maximitza les vostres probabilitats d’obtenir exactament allò que necessiteu:

1. Definiu el vostre model CAD 3D - Segons MakerVerse, els projectes amb fitxers complets es cotitzen i produeixen més ràpidament. Pugeu geometria preparada per a la producció en format STEP o IGES, eliminant els plans de construcció i les peces de referència.
2. Crear dibuixos tècnics amb les especificacions clau - Incloure toleràncies crítiques, indicacions de rosca, requisits d’acabat superficial i especificacions de material. Recomanen els experts del sector proporcionant tant fitxers 3D com dibuixos tècnics 2D per eliminar dubtes i accelerar el procés de pressupostos.
3. Aplicar els principis de DFM abans de fer el pressupost - Revisar els gruixos de les parets, els radis dels cantons interiors i les profunditats de les característiques. Resoldre aquests problemes després de rebre els pressupostos suposa una pèrdua de temps per a tothom.
4. Sol·licitar pressupostos a diversos proveïdors qualificats - Incloure des del principi totes les operacions secundàries, l’acabat superficial i els requisits de lliurament. Especificar clarament les quantitats i els terminis desitjats.
5. Avaluar els pressupostos més enllà del preu únicament - Tenir en compte les certificacions, la qualitat de la comunicació i la capacitat d’escalar en el futur. El preu més baix sovint comporta costos amagats relacionats amb problemes de qualitat o retards.
6. Aprovar la inspecció de la primera peça abans de la producció - Valideu que les peces inicials compleixin les vostres especificacions abans de comprometre-vos amb sèries de producció completes.

Quan cerqueu serveis de CNC a prop de vosaltres o avaluïu plataformes en línia, recordeu que la majoria de proveïdors reputats envien pressupostos en un termini de 48 a 72 hores quan els fitxers estan complets. Una preparació clara dels fitxers elimina les preguntes repetides que podrien retardar el vostre calendari.

Posar en marxa el vostre projecte

Diferents fases del projecte exigeixen accions diferents. A continuació us indiquem què cal prioritzar segons on us trobeu:

Si encara esteu en fase de desenvolupament conceptual: Centreu-vos en el disseny per a la fabricabilitat abans d’invertir en enginyeria detallada. Consulteu experts en mecanitzat des del principi: molts proveïdors de serveis de mecanitzat CNC personalitzat ofereixen retroalimentació sobre el disseny que evita errors costosos. Una conversa ràpida ara us estalviarà setmanes de redisseny més endavant.

Si necessiteu prototips per a la validació: Prioritzeu la velocitat i la comunicació per sobre del preu més baix. Busqueu proveïdors de serveis CNC que comprenguin el desenvolupament iteratiu i puguin fer revisions ràpidament. Aquí és important la flexibilitat en la selecció de materials: potser provaràs diverses opcions abans de comprometre’t.

Si esteu passant a la producció: Els requisits de certificació esdevenen imprescindibles. Assegureu-vos que el vostre proveïdor seleccionat disposa de les certificacions de qualitat pertinents per al vostre sector. Per a aplicacions automotrius i de metall de precisió que requereixen una producció certificada segons la norma IATF 16949, Les capacitats de Shaoyi Metal Technology per a conjunts de xassís i coixinets metàl·lics personalitzats mostren com les instal·lacions certificades tanquen la bretxa entre la prototipació i la fabricació en volum amb una qualitat constant.

Si esteu ampliant una producció existent: Avalieu les restriccions de capacitat i els compromisos de terminis d’entrega. Parleu d’ordres marc, lliuraments programats i programes d’inventari que suavitzen la vostra cadena d’aprovisionament. La relació que construïu ara determinarà la vostra flexibilitat quan la demanda augmenti.

La informació d’aquesta guia us prepara per mantenir converses informades amb possibles socis de fabricació. Enteneu els processos, els materials, els factors que condicionen el cost i els requisits de qualitat que configuren projectes exitosos. Ara el camí a seguir és clar: definiu les vostres necessitats, prepareu una documentació completa i col·laboreu amb proveïdors qualificats que puguin oferir allò que necessiteu.

El vostre proper component de precisió espera ser fabricat. La pregunta no és si la mecanització CNC pot produir-lo, sinó quan donareu el primer pas.

Preguntes freqüents sobre els serveis d'usinatge CNC

1. Què és la mecanització CNC i com funciona?

L'ús de màquines CNC és un procés de fabricació controlat per ordinador en què un programari preprogramat dirigeix eines de tall per eliminar material de la matèria primera i crear peces de precisió. El procés comença amb un model CAD 3D que es converteix en instruccions en codi G, les quals indiquen exactament on ha de moure's la màquina, a quina velocitat ha de tallar i quan ha de canviar d'eina. Aquesta automatització permet la repetibilitat, una precisió d'fins a ±0,001 polzades i una escalabilitat que no pot assolir el fresat manual.

2. Quant costen els serveis de mecanització CNC?

Els costos de mecanitzat CNC depenen de diversos factors: el temps de màquina (el factor més important, entre 40 i 150 USD+ per hora, segons l’equipament), els costos dels materials, la complexitat de la preparació, els requisits de tolerància, les especificacions d’acabat superficial i la quantitat de comanda. Les toleràncies més estretes augmenten exponencialment els costos: passar de ±0,05 mm a ±0,01 mm pot multiplicar les despeses diverses vegades. Les comandes en volum redueixen el cost per peça, ja que es reparteix el temps de preparació entre més unitats, i els terminis d’entrega flexibles solen permetre obtenir preus millors.

3. Quins materials es poden mecanitzar amb CNC?

Les màquines CNC treballen amb una àmplia gamma de materials, incloent-hi metalls (alumini, acer, acer inoxidable, llautó, bronze, titani), plàstics d'enginyeria (delrin, niló, policarbonat, acrílic) i aliatges especials (kovar, nitronic 60, inconel). La selecció del material afecta significativament el cost: l'alumini, amb una maquinabilitat del 90-95 %, es pot processar molt més ràpidament que el titani, la maquinabilitat del qual és només del 20-25 %. Cada material ofereix propietats diferents en relació a la resistència, la resistència a la corrosió, el pes i l’adäquació per a l’aplicació prevista.

4. Quina és la diferència entre fresat CNC i tornejat CNC?

El fresat CNC utilitza eines de tall giratòries que es desplacen sobre una peça de treball estacionària, creant formes complexes en 3D, calaixos i patrons intrincats des de múltiples angles. El tornejat CNC fa girar la peça de treball mentre eines estacionàries la modelen, destacant en components cilíndrics com eixos, perns i casquets. El fresat gestiona geometries diverses, mentre que el tornejat produeix peces de revolució de forma més eficient. La maquinària suïssa amplia les capacitats del tornejat per assolir toleràncies tan ajustades com 0,0002 polzades en components petits i complexos.

5. Com esculli el proveïdor de serveis d’usinatge CNC adequat?

Avalua els proveïdors segons les seves capacitats tècniques (tipus de màquines, configuracions d'eixos, límits de mida de les peces), certificacions de qualitat (ISO 9001, AS9100D per a l’aeroespacial, IATF 16949 per a l’automoció, ISO 13485 per a dispositius mèdics), equipament d’inspecció i escalabilitat des de la prototipació fins a la producció. Pregunteu-los per la seva experiència amb els materials concrets que utilitzeu i amb els vostres requisits de toleràncies. Les instal·lacions certificades segons la norma IATF 16949, com ara Shaoyi Metal Technology, mostren com les operacions certificades poden oferir prototipatge ràpid fins a la producció en massa, amb plazos d’entrega tan curts com un sol dia laborable.
