Comprendre els serveis moderns de mecanitzat i el seu paper a la fabricació

Us heu preguntat mai com es transforma un bloc sòlid d'alumini en una peça d'estructura aeroespacial de precisió? O com és que les pròtesis mèdiques assolixen toleràncies mesurades en mil·lèsimes de polzada? La resposta rau en els serveis de mecanitzat: una columna vertebral de la fabricació moderna que transforma materials en brut en components funcionals amb una precisió extraordinària.

Al seu nucli, la mecanització és un procés de fabricació subtractiu en què eines controlades per ordinador eliminen material d'una peça de treball per crear la forma desitjada. A diferència de la impressió 3D, que construeix peces capa a capa, la mecanització CNC retalla el material sobrant seguint instruccions digitals precises anomenades codi G. Aquest enfocament ofereix una resistència excepcional, una qualitat superficial i una precisió dimensional que les indústries necessiten diàriament.

Què ofereixen realment els serveis de mecanitzat

Quan col·laboreu amb un proveïdor de mecanitzat, accediu a capacitats sofisticades de mecanitzat de metalls impulsades per la tecnologia de control numèric per ordinador (CNC). Les màquines CNC interpreten els dissenys CAD mitjançant programari CAM, traduint els vostres models 3D en trajectòries de tall exactes. El resultat? Components fabricats amb toleràncies de ±0,001 polzades o millors: una precisió impossible d’aconseguir a mà.

Aquests serveis abasten múltiples sectors: components aerospacials que requereixen traçabilitat certificada, peces automotrius que exigeixen consistència en alts volums de producció, dispositius mèdics que necessiten materials biocompatibles i components electrònics que requereixen geometries complexes. Ja necessiteu un únic prototip o milers d’unitats de producció, el mecanitzat de metalls CNC s’adapta als vostres requisits.

De la matèria primera al component de precisió

Comprendre les operacions principals de mecanitzat us ajuda a comunicar-vos eficaçment amb els proveïdors i a prendre decisions de disseny informades. A continuació es detallen els quatre processos fonamentals amb què us trobareu:

• Tornatge CNC: La peça de treball gira mentre una eina de tall estacionària la modela. Ideal per a peces cilíndriques com eixos, casquets i components roscats. Assolix graus de precisió IT10-IT7.
• Fresatge: Una fresa giratòria de múltiples dents es desplaça sobre la peça de treball per crear superfícies planes, ranures, calaixos i contorns tridimensionals complexos. Aquest procés versàtil permet treballar des de simples plaques fins a suports aeronaus complexos.
• Perforació: Broques especialitzades creen forats precisos: forats passants, forats cecs, escots i avellanaments. Sovint és el primer pas en la mecanització de forats abans d’operacions com l’escandelat o el roscat.
• Raspall: Discos abrasius d’alta velocitat extreuen una quantitat mínima de material per assolir acabats superficials superiors (Ra 1,6–0,1 μm) i toleràncies ajustades (IT6–IT5). És essencial per a peces endurides i per a acabats de precisió.

Molts projectes combinen aquestes operacions. Els fluxos de treball de tall CNC i de fabricació CNC sovint integren tornejat, fresat i perforació en màquines multieixos que redueixen el temps de muntatge i milloren la precisió.

Al llarg d’aquesta guia, aprendreu com navegar tot el procés de mecanitzat: des de sol·licitar la vostra primera pressupost fins a rebre les peces acabades. Tractarem la selecció de materials, les especificacions de toleràncies, els factors que afecten el cost i com triar el partner de fabricació adequat. Sigueu enginyers que dissenyeu la vostra primera peça mecanitzada o professionals de compres que avalieu proveïdors, aquest coneixement us ajudarà a prendre decisions amb seguretat.

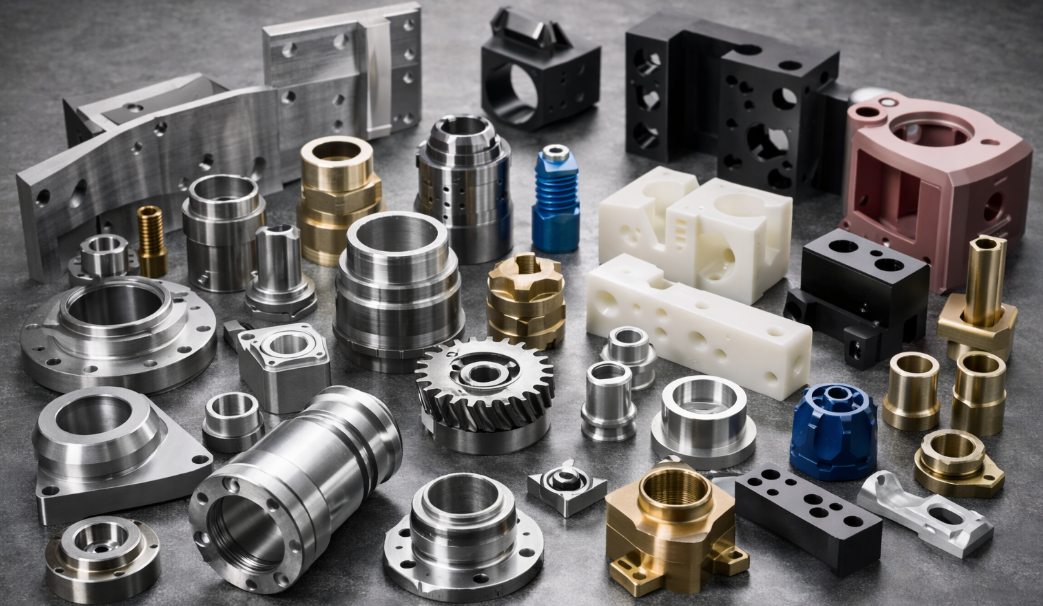

Guia de selecció de materials per a components mecanitzats

Triar un material inadequat per al vostre projecte de CNC pot suposar milers d’euros en peces malgastades i en temps d’inactivitat prolongat de les màquines. Imagineu-vos especificar alumini quan l’aplicació exigeix la resistència a la corrosió de l’acer inoxidable, o pagar preus elevats per aliatges exòtics quan l’acer dolç ofereix un rendiment igualment bo a una fracció del cost. La selecció de materials no és només una decisió tècnica; afecta directament el rendiment de la peça, l’eficiència de la producció i el vostre benefici net.

La bona notícia? Entendre com les propietats dels materials afecten la maquinabilitat us ajuda a equilibrar els requisits de rendiment amb les restriccions pressupostàries. Explorarem els metalls i els plàstics que dominen la fabricació de precisió —i quan cadascun té sentit econòmic.

Metalls que s’usinen millor

Els metalls continuen sent l'espinada dorsal dels serveis de mecanitzat, ja que ofereixen resistència, durabilitat i resistència tèrmica que els plàstics simplement no poden igualar. No obstant això, no tots els metalls es comporten de la mateixa manera sota les eines de tall.

Aliatges d'alumini dominen les aplicacions d’ús general per una bona raó. Segons la recerca industrial, l’alumini representa el 43 % de totes les operacions d’usinatge CNC en producció de gran volum. L’alumini 6061 ofereix una excel·lent usinabilitat, una bona relació resistència-pes i una resistència natural a la corrosió. Es poden utilitzar velocitats de tall 3-4 vegades més ràpides que amb l’acer, cosa que redueix directament el temps de cicle i el cost. Per a requisits de resistència més elevats, l’alumini 7075 ofereix una resistència a la tracció de 83.000 psi —gairebé el doble que la de l’6061—, el que el fa ideal per a components estructurals aeroespacials.

Acer inoxidable entra en joc quan la resistència a la corrosió esdevé imprescindible. La qualitat 304 s’utilitza en equips per al processament d’aliments i instruments mèdics, mentre que l’acer inoxidable 316 incorpora molibdè per millorar la resistència química en entorns marins. Cal esperar que l’usinatge trigui 2-3 vegades més que amb l’alumini, degut a les característiques d’enduriment per deformació, que requereixen eines afilades i velocitats d’avanç adequades.

Quan cal mecanitzar bronze per a superfícies de rodaments o aplicacions elèctriques, els components de bronze CNC ofereixen una excel·lent resistència al desgast i baixa fricció. El llautó C36000 ofereix una elevada resistència a la tracció amb una resistència natural a la corrosió i és un dels materials més fàcils de mecanitzar, ideal per a aplicacions de gran volum que requereixen una formació constant de cargols.

Quan els plàstics superen el rendiment dels components metàl·lics

Els plàstics d’enginyeria ofereixen avantatges que els metalls simplement no poden proporcionar: construcció lleugera, resistència química, aïllament elèctric i costos materials més baixos. La clau rau en fer coincidir les propietats del plàstic amb l’aplicació concreta.

Delrin (POM/Acetal) les màquines de forma excel·lent i ofereix el coeficient de fricció més baix entre els plàstics d'enginyeria. Aquest material delrin destaca en engranatges, coixinets i components lliscants on el contacte metall-metall provoca desgast. El plàstic delrin manté l'estabilitat dimensional a temperatures elevades amb una absorció d'aigua molt baixa, fet essencial per a muntatges de precisió.

Quan es mecanitzen components de niló, cal recordar que aquest termoplàstic versàtil ofereix una excel·lent resistència als impactes i una llarga vida per a la fatiga. No obstant això, el niló per a mecanitzat presenta un repte: absorbeix humitat (fins a un 2,5 % en pes), cosa que provoca canvis dimensionals. Les peces s'han de mecanitzar amb marge i estabilitzar abans d'assolir les dimensions finals. Malgrat aquesta consideració, el niló continua sent molt popular per a muntatges d'equipaments mecànics que requereixen resistència.

PEEK representa l'extrem d'alta prestació dels plàstics d'enginyeria. Suporta temperatures d'fins a 480 °F mantenint-ne l'estabilitat dimensional, suporta repetidament la esterilització amb vapor i ofereix una resistència química superior a la de la majoria de metalls. Els fabricants de dispositius mèdics especifiquen cada cop més el PEEK per a cages de fusió espinal i guies quirúrgiques, ja que no produeix artefactes en les imatges de TC o IRM.

Materials especialitzats com ara les aleacions de zinc s'utilitzen en aplicacions que requereixen una excel·lent capacitat de fosa combinada amb mecanitzat per assolir les dimensions finals. Aquestes aleacions (Zamak 3, Zamak 5) ofereixen una bona resistència i s’utilitzen freqüentment en components decoratius i peces de precisió.

Tipus de material	Índex de mecanitzabilitat	Aplicacions típiques	Consideracions de cost
Alumini 6061	Excel·lent (90 %)	Prototips, suports aerospacials, productes de consum	Cost baix del material (8-12 $/kg); les velocitats de mecanitzat més ràpides redueixen els costos de mà d'obra
Alumini 7075	Bo (70 %)	Components estructurals d’aeronaus, components automotrius de gran tensió	Cost moderat del material; es pot tractar tèrmicament per assolir una resistència elevada
Acer inoxidable 304	Moderat (45 %)	Processament d’aliments, instruments mèdics, components marins	Cost més elevat del material (15-25 $/kg); temps de cicle 2-3 vegades més llargs que l’alumini
Acer inoxidable 316	Moderat (40 %)	Processament químic, ambients marins, instruments quirúrgics	Preus premium per a una resistència millorada a la corrosió
Bronze C95400	Bo (65 %)	Rodaments, coixinets, fixacions marines, connectors elèctrics	Cost moderat; excel·lent per a aplicacions de desgast
Llauna C36000	Excel·lent (100 %)	Fixadors d'alt volum, components decoratius, components elèctrics	Mecanitzabilitat bàsica; molt econòmica per a sèries de producció
Delrin (POM)	Excel·lent (85 %)	Engrenatges, casquets, peces mecàniques de precisió	Cost moderat del plàstic; es mecanitza com l'alumini amb 1/7 del pes
Nailon 6/66	Bo (70 %)	Components resistents al desgast, peces estructurals, aplicacions en contacte amb aliments	Cost baix del material; cal planificar l'estabilització contra la humitat
PEEK	Moderada (55 %)	Implants mèdics, components aerospacials, processament químic	Alt cost del material (150-200 $/kg); justificat per les seves propietats úniques
Titani Grau 5	Dolenta (22 %)	Estructures aeroespacials, implants mèdics, components marins	Cost molt elevat (50-80 $/kg); els costos de mecanitzat són 5-8 vegades superiors als de l'alumini

La selecció del material representa la decisió més impactant en el desenvolupament de productes: afecta tots els processos de fabricació posteriors i, finalment, determina l'èxit o l'fracàs del producte.

A continuació es presenta un marc de presa de decisions pràctic: comenceu amb alumini llevat que necessiteu resistència a la corrosió en entorns químics agressius, temperatures superiors a 200 °C o una resistència al límit elàstic superior a 40.000 psi. Segons les dades sobre eficiència de fabricació , l'alumini redueix el cost total de fabricació entre un 40 % i un 60 % respecte a l'acer inoxidable quan tots dos materials compleixen els requisits funcionals. Considereu l'alumini anoditzat com a opció intermigia: ofereix una protecció millorada contra la corrosió mantenint les avantatges de velocitat de producció de l'alumini.

Un cop seleccionat el vostre material, el següent pas fonamental és entendre com el procés de mecanitzat transforma el vostre fitxer de disseny en un component acabat. Des de la sol·licitud de pressupost fins a la inspecció final, cada etapa contribueix a l’entrega de peces que compleixen exactament les vostres especificacions.

Com funciona el procés de mecanitzat: des del pressupost fins a la lliurament

Heu seleccionat el vostre material i heu finalitzat el disseny CAD. I ara què? Per a molts enginyers i professionals de la contractació, el recorregut des de la sol·licitud de pressupost fins a la recepció de les peces mecanitzades per CNC sembla una caixa negra. Envieu els fitxers, espereu el preu, approveu la comanda i, de sobte, les peces acabades arriben setmanes més tard. Entendre què passa en cadascuna de les etapes us ajuda a establir terminis realistes, a evitar retards costosos i a comunicar-vos de forma més eficaç amb el vostre proveïdor de mecanitzat.

La realitat? Un projecte ben preparat avança sense problemes per la cadena de producció, mentre que la manca d’informació o els problemes de disseny poden aturar el procés durant dies. Recorrem junts cada fase perquè sàpigues exactament què esperar — i com preparar el teu projecte per assolir l’èxit en la fabricació .

El recorregut de la pressupostació a la peça

Cada projecte de mecanitzat segueix una seqüència previsible d’etapes. Coneixer aquestes fases t’ajuda a planificar amb precisió els terminis i a identificar possibles estrangulaments abans que afectin el teu calendari. A continuació tens el flux de treball complet, des de la consulta inicial fins a la lliurament final:

1. Presentació del fitxer de disseny: Pujes els teus fitxers CAD 3D mitjançant el portal del proveïdor o per correu electrònic. La majoria d’oficines accepten formats STEP (.step/.stp), IGES (.iges/.igs), SolidWorks (.sldprt) i formats CAD natius. Segons millors pràctiques professionals , sempre has d’acompanyar el fitxer CAD principal amb un plànol tècnic en format PDF — especialment quan tens toleràncies crítiques, requisits d’acabat superficial o instruccions de muntatge.
2. Revisió de fabricabilitat (DFM): Els enginyers analitzen el vostre disseny per identificar possibles dificultats en la mecanització. Verifiquen problemes de llibertat d’eina, sotaescots que requereixen fixacions especials, gruixos de paret inferiors als recomanats (normalment 1,5-2 mm per a plàstics) i toleràncies que podrien necessitar operacions secundàries. Aquesta revisió inicial evita canvis costosos durant la producció.
3. Pressupost: El proveïdor calcula els costos del material, el temps de màquina, els requisits de muntatge i qualsevol operació secundària. Actualment, molts proveïdors ofereixen una pressupostació CNC en línia en unes poques hores, en comptes de dies. La quantitat, la selecció del material, els requisits de tolerància i l’urgència del termini d’entrega influeixen en el preu final.
4. Confirmació de la comanda i programació: Un cop hàgiu aprovat la pressupostació, comença la programació de la producció. La vostra comanda entra a la cua segons la disponibilitat de les màquines, l’estat de l’adquisició del material i la data d’entrega sol·licitada. Les comandes urgents poden obtenir una programació prioritària amb tarifes addicionals.
5. Adquisició de materials: Els materials estàndard, com l'alumini 6061 o l'acer inoxidable 304, normalment es remeten des dels distribuïdors en un termini de 1-2 dies. Les aleacions especialitzades —com el titani d'alta qualitat per a l'aeroespacial, el PEEK per a ús mèdic o els materials certificats amb traçabilitat completa—poden requerir un termini d'entrega de 1-3 setmanes.
6. Operacions de tall: Les màquines CNC executen les trajectòries d'eina programades, eliminant material per crear la geometria de la vostra peça. Les peces complexes poden necessitar múltiples muntatges en diferents màquines: operacions de tornejat en un torn, seguides de fresat per a característiques perpendiculars a l'eix de rotació.
7. Inspecció de Qualitat: Les peces acabades mitjançant mecanitzat es sotmeten a una verificació dimensional respecte de les vostres especificacions. La inspecció del primer article confirma que el muntatge produeix peces conformes abans de començar les sèries de producció completes. Les mesures amb màquina de mesura per coordenades (CMM), les comprovacions de rugositat superficial i la inspecció visual asseguren que totes les dimensions quedin dins de les toleràncies estipulades.
8. Postprocessat i acabat: Les peces reben qualsevol tractament secundari especificat: desburrat, anodització, galvanització, tractament tèrmic o operacions de muntatge. Aquests passos s’han de coordinar prèviament per evitar retards en la lliurament.
9. Embalatge i enviament: Els components es netegen, es protegeixen i s’embalen adequadament per al transport. La documentació, que inclou informes d’inspecció, certificats de materials i declaracions de conformitat, acompanya l’enviament.

Què passa després que envieu el vostre fitxer CAD

Les hores immediatament posteriors a la presentació dels fitxers determinen amb quina rapidesa avança el vostre projecte —o es bloqueja. A continuació us expliquem què passa en secret i com accelerar el procés.

En primer lloc, els vostres fitxers sotmeten a comprovacions automàtiques de geometria. El sistema verifica la integritat del fitxer, confirma que el model és estanc (sense superfícies mancants) i detecta problemes evidents, com ara parets d’espessor zero o cossos que s’intersequen. Els fitxers corruptes o en formats incompatibles generen immediatament sol·licituds de reinsubmissió.

A continuació, un enginyer de fabricació revisa el vostre disseny tenint en compte les restriccions d’usinatge. Comprova qüestions que potser no heu tingut en compte: les eines estàndard poden arribar a totes les característiques? La peça es deformarà sota les forces de tallat? S’han especificat els cantons interiors amb radis que coincideixin amb les freses disponibles? Segons experts en planificació de la producció, la causa més habitual de retards en els fluxos de treball d’usinatge CNC són les revisions del disseny en fases avançades, provocades per problemes geomètrics que només apareixen quan es generen les trajectòries d’eina.

Per a projectes de prototipatge CNC i prototipatge CNC ràpid, aquesta fase de revisió es redueix significativament. Els proveïdors experimentats apliquen des del principi principis de disseny per a la fabricació, identificant possibles problemes abans que es converteixin en problemes de producció. Els millors socis proporcionen comentaris en poques hores —no pas en dies—, cosa que us permet fer iteracions ràpidament.

Un fitxer ben preparat amb totes les especificacions completes avança pel procés de pressupost en hores. Les dimensions absents, les toleràncies poc clares o les notes ambigües poden retardar el vostre pressupost durant dies mentre els enginyers demanen aclariments.

A continuació us expliquem com preparar el vostre projecte per obtenir el temps de resposta més ràpid possible quan demaneu pressupostos en línia per a usinatge:

• Utilitzeu formats de fitxer estàndard de la indústria: Els fitxers STEP conserven millor les definicions matemàtiques de les superfícies que els fitxers STL, que aproximen la geometria mitjançant triangles i poden introduir imprecisions.
• Inclou un dibuix 2D: Fins i tot amb models 3D perfectes, un dibuix aclareix les toleràncies, els acabats superficials, les especificacions de rosques i les dimensions crítiques que no són evidents només a partir de la geometria.
• Especifiqueu clarament les unitats: Confirmeu si les dimensions estan en mil·límetres o en polzades. Els errors d’escala deguts a la confusió d’unitats suposen una pèrdua de temps i de material.
• Identifiqueu les característiques clau: Destaqueu les dimensions que tenen més importància. Les indicacions de GD&T (Geometric Dimensioning and Tolerancing) comuniquen la intenció dissenyada millor que les declaracions generals de tolerància.
• Indiqueu el material i la quantitat: Proporcionar aquesta informació des del principi elimina la comunicació d’anada i tornada i accelera la generació de pressupostos.

Comprendre les toleràncies —i el seu impacte sobre el cost i el temps d’entrega— es converteix en la vostra següent avantatge. Les especificacions que trieu influeixen directament en els mètodes d’inspecció aplicables als vostres components i en el cost de la precisió.

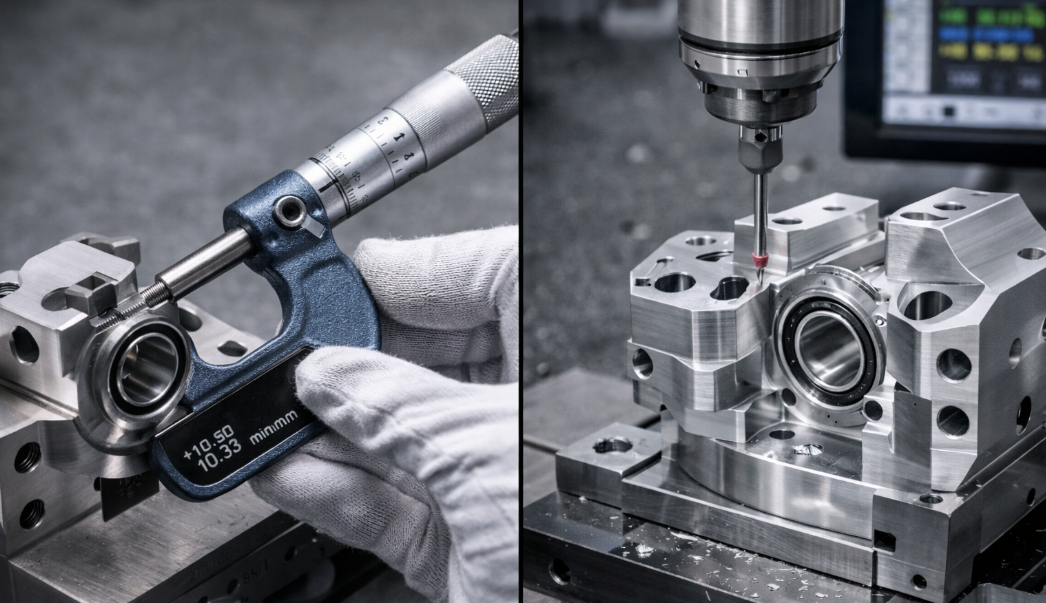

Toleràncies i acabats superficials que defineixen la qualitat del component

Aquest és un escenari amb què es troben tots els enginyers: especifiqueu ±0,001 polzades en totes les dimensions perquè les toleràncies més estretes signifiquen una millor qualitat, oi? No exactament. Aquesta especificació generalitzada de toleràncies acaba d’incrementar els vostres costos de mecanitzat en un 40 % i d’allargar el temps d’entrega en una setmana, sense millorar la funcionalitat del component. Comprendre quan la precisió és rellevant (i quan no ho és) distingeix els dissenys econòmics dels que superen el pressupost.

Les toleràncies defineixen la variació permesa en les dimensions d'una peça. Segons experts en fabricació de precisió, cap procés de fabricació produeix peces geomètricament exactes. Les toleràncies indiquen l’apartament acceptable respecte les especificacions nominals, assegurant que les peces funcionin com s’espera dins del seu context mecànic. La clau consisteix a especificar només la precisió que realment requereix la vostra aplicació.

Toleràncies normals vs. toleràncies estretes: explicació

Els serveis de mecanitzat solen oferir nivells de tolerància que equilibren la capacitat amb el cost. Les toleràncies normals —d’aproximadament ±0,005 polzades (±0,127 mm)— cobreixen la majoria d’aplicacions generals sense necessitar controls especials del procés. Aquestes toleràncies s’obtenen amb equipaments CNC ben mantinguts, que executen programes contrastats i utilitzen eines de tall de qualitat.

Les toleràncies estretes entren en un terreny diferent. Quan especifiqueu ±0,001 polzades (±0,025 mm) o més estretes, diversos factors de cost s’acumulen ràpidament:

• Velocitats de tall més lentes: Les màquines han de reduir les velocitats d’alimentació i les velocitats del mandrí per mantenir la precisió, allargant significativament el temps de cicle.
• Eina de qualitat superior: Les eines de tall de precisió amb especificacions més estrictes de desviació radial són més cares i requereixen substitucions més freqüents.
• Controls ambientals: Les variacions de temperatura afecten tant la geometria de la màquina com les dimensions de la peça treballada. El treball amb toleràncies estretes sovint exigeix entorns amb climatització controlada.
• Inspecció millorada: Cada operació de mecanitzat CNC de precisió requereix una verificació. Les mesures amb màquina de mesura per coordenades (CMM) afegeixen temps i costos en comparació amb les comprovacions senzilles amb calibres.
• Taxa de rebuig més elevada: Les bandes de tolerància més estretes signifiquen que un nombre major de peces queda fora dels límits acceptables, augmentant el rebuig de material.

Per a peces fresades CNC i operacions de fresat CNC, les guies de l’indústria recomanen toleràncies bilaterals estàndard de ±0,005 polzades per a la majoria de característiques. Aquesta especificació és vàlida per a la majoria de peces mecanitzades i peces mecanitzades personalitzades que no requereixen ajusts d’interferència ni muntatges de precisió.

Classe de tolerància	Rang típic	Aplicacions habituals	Impacte econòmic
Comercial	±0,010" (±0,25 mm)	Suports, cobertes, peces estructurals no crítiques	Cost base; producció més ràpida
Estàndard	±0,005" (±0,127 mm)	Components mecànics generals, carcasses, suports	10-15 % per sobre del comercial; inspecció estàndard
Precisió	±0,002" (±0,05 mm)	Ajusts de rodaments, interfícies de muntatge, components lliscants	25-40 % per sobre de l’estàndard; cal verificació amb màquina de mesura per coordenades (CMM)
Alta precisió	±0,001" (±0,025 mm)	Interfícies aeroespacials, dispositius mèdics, suports òptics	50-100 % per sobre de l’estàndard; sovint cal control climàtic
Ultra-precisió	±0,0005" (±0,013 mm)	Equipament de metrologia, eines per a la indústria de semiconductors, calibres patrons	cost 2-3 vegades superior a l’estàndard; cal equipament especialitzat

Quan els micròmetres importen en el vostre disseny

Els ajustos estrets no són marcadors de qualitat arbitraris: tenen finalitats funcionals concretes. Els serveis de mecanitzat de precisió centren aquestes especificacions on afecten directament el rendiment:

• Superfícies d'ajust i ajustos per interferència: Els seients de rodaments, les espatlles d’eixos i les connexions per muntatge forçat requereixen dimensions controlades per garantir un funcionament adequat.
• Superfícies d'estanqueïtat: Les ranures per anelles tòriques i les cares per juntas exigeixen planitat i precisió dimensional per evitar fuites.
• Conjunts giratoris: Les especificacions de concentricitat i desviació radial eviten les vibracions i el desgast prematur en components en rotació.
• Característiques òptiques i d’alineació: Les superfícies de muntatge per lentilles, sensors o instruments de precisió necessiten una exactitud a nivell de micròmetres.

L’error més habitual en la tolerància? Aplicar especificacions estretes de forma uniforme a totes les característiques. Segons anàlisi de costos de fabricació els enginyers, de vegades, apliquen per defecte toleràncies innecessàriament ajustades o per manca de retroalimentació dels equips de fabricació. Una aproximació estratègica especifica la precisió només on la funció ho exigeix, estalviant així costos significatius en dimensions no crítiques.

La GD&T (dimensionat i toleràncies geomètriques) ofereix eines per comunicar amb precisió els requisits funcionals. En lloc d’especificar ±0,005" en la ubicació d’un forat mitjançant coordenades X i Y, les indicacions de posició real defineixen l’ubicació del forat respecte als datums de referència amb modificadors com ara MMC (condició de màxima matèria). Aquest enfocament sovint permet toleràncies més grans sense deixar de garantir l’ajust de muntatge.

Requisits d’acabat superficial i valors Ra

La rugositat superficial treballa al costat de les toleràncies dimensionals per definir la qualitat de la peça. El valor Ra —rugositat mitjana— mesura la mitjana aritmètica de les desviacions de la superfície respecte a la línia mitjana, expressada en micròmetres (μm) o micro-polzades (μ-in).

Segons les especificacions d’acabat superficial, l’acabat estàndard després de mecanitzar de 3,2 μm Ra representa l’opció més econòmica. Aquest acabat deixa marques visibles d’eina, però funciona perfectament per a la majoria d’aplicacions mecàniques. Assolir acabats més llisos requereix passes addicionals amb paràmetres de tall més fins o operacions secundàries com el poliment, cada pas que afegeix cost i temps.

A continuació teniu una guia pràctica sobre les especificacions Ra:

• 3,2 μm Ra (125 μ-in): Acabat mecanitzat estàndard; marques d’eina visibles; adequat per a peces estructurals no estètiques
• 1,6 μm Ra (63 μ-in): Acabat mecanitzat fi; marques visibles mínimes; adequat per a superfícies lliscants i muntatges generals
• 0,8 μm Ra (32 μ-in): Acabat molt fi; requereix velocitats més lentes o poliment; s’utilitza per a superfícies d’estanquitat i ajusts de precisió
• 0,4 μm Ra (16 μ-in): Acabat gairebé especular; requereix rodolat o poliment extens; s’especifica per a aplicacions òptiques

Els costos de fabricació augmenten a mesura que disminueix la rugositat superficial. Un acabat Ra de 0,4 μm pot costar entre 3 i 5 vegades més que l’acabat estàndard Ra de 3,2 μm degut a passes addicionals d’usinatge i operacions manuals de polit.

La relació entre les toleràncies i l’assegurament de la qualitat és fonamental. Les especificacions més ajustades exigeixen protocols d’inspecció més rigorosos: mesures amb màquina de mesura per coordenades (CMM) en lloc de simples calibradors de pas/no-pas, informes de primera peça que documentin totes les dimensions crítiques i control estadístic de processos per fer un seguiment de la variació al llarg de les sèries de producció. Aquests processos de qualitat aporten valor quan la precisió és essencial, però representen una sobrecàrrega innecessària quan les toleràncies estàndard són suficients.

Un cop disposeu d’especificacions relatives a les toleràncies i l’acabat superficial, esteu preparats per avaluar si l’usinatge CNC és el mètode de fabricació adequat per al vostre projecte o si, en canvi, altres processos de fabricació podrien respondre millor als vostres requisits.

Triar entre l’usinatge CNC i altres mètodes de fabricació

Haureu de mecanitzar-lo, imprimir-lo, moldre-lo o fondre-lo? Aquesta pregunta persegueix els desenvolupadors de productes en totes les fases, des dels primers prototips fins a la producció a escala completa. Si trieu malament, us quedareu amb peces que costen massa, que triguen massa temps a fabricar-se o que no compleixen els requisits de rendiment. Si trieu bé, hauréu optimitzat el cost, la qualitat i el termini en una única decisió estratègica.

La realitat és que cap mètode de fabricació únic guanya en tots els escenaris. Les peces mecanitzades per CNC destaquen en situacions concretes, mentre que la impressió 3D, el motllet per injecció i la fosa presenten cadascuna avantatges específics. Segons comparatives de processos de fabricació , la selecció del procés adequat depèn de cinc factors clau: els requisits de volum, les restriccions de termini d’entrega, les necessitats de material, la complexitat del disseny i les limitacions pressupostàries. Analitzem quan cada mètode té més sentit.

Punts de decisió entre mecanitzat i fabricació additiva

La mecanització CNC i la impressió 3D representen filosofies de fabricació oposades: subtractiva respecte a additiva. Comprendre les seves diferències fonamentals ajuda a associar cada procés amb les aplicacions adequades.

Freshener per maquinari CNC elimina material de blocs sòlids mitjançant eines de tall de precisió. Aquest enfocament ofereix:

• Una precisió dimensional superior, amb toleràncies d’fins a ±0,001 polzades
• Acabats superficials excel·lents directament des de la màquina
• Accés a la gamma més àmplia de materials d’enginyeria: metalls, plàstics i materials compostos
• Propietats mecàniques idèntiques al material base (sense línies de capa ni anisotropia)

impressió 3D construeix peces capa a capa a partir de pols o filament. Les seves principals avantatges inclouen:

• Una llibertat geomètrica gairebé il·limitada: canals interns, estructures de retícula i formes orgàniques
• Costos zero d’eines, independentment de la complexitat
• El temps de resposta més ràpid per a peces úniques (2-7 dies laborables)
• Residus mínims de material en comparació amb els processos subtractius

Quan supera el mecanitzat CNC per a prototips la impressió 3D? Segons l’anàlisi del sector, el CNC es converteix en l’opció preferida quan es necessiten materials d’alta qualitat per a producció, toleràncies ajustades en característiques crítiques o quantitats entre 10 i 100 unitats, on el temps d’impressió s’acumula més ràpidament que l’amortització del muntatge per al mecanitzat.

En concret, pel mecanitzat de prototips, tingueu en compte aquest marc de presa de decisions:

• Esculliu el prototipat CNC quan es provi l’ajust funcional amb materials d’intenció productiva, es validi el rendiment mecànic sota càrrega o es fabriquin peces que han d’integrar-se amb components ja mecanitzats.
• Esculliu la impressió 3D quan es vulguin explorar variants dissenyades de forma ràpida, es provi la forma i l’ergonomia abans de definir la geometria final o es produeixin formes complexes que exigirien un mecanitzat multieixial costós.

Molts programes de desenvolupament de productes exitosos utilitzen estratègicament tots dos mètodes. Els conceptes inicials poden passar per iteracions ràpides impresses en 3D, mentre que les peces prototip CNC crítiques validen els requisits funcionals abans de fer inversions en eines de producció.

Quan cada mètode té sentit econòmic

Les corbes de cost per peça mostren la realitat. Cada procés de fabricació té un punt de tall on esdevé més econòmic que les alternatives; comprendre aquests llindars evita errors costosos.

Mètode de fabricació	Millor per	Rang de Volum	Opcions de Material	Temps d'espera
Freshener per maquinari CNC	Peces de precisió, prototips funcionals, producció de baixa a mitjana volum	1-5.000 unitats	més de 20 metalls i plàstics; accés al ventall més ampli de materials d'enginyeria	7-14 dies laborables
impressió 3D (SLS/MJF)	Geometries complexes, iteració ràpida, lots petits	1-10.000 unitats	5-10 tipus de plàstics; metalls limitats mitjançant DMLS	2-7 dies laborables
Modelatge per injecció	Producció massiva de plàstics, repetibilitat constant	10.000+ unitats	més de 100 termoplàstics i elastòmers	15-60 dies hàbils (incloent la fabricació d'eines)
Fusió de Metalls	Components grans, geometries interiors complexes, alts volums	de 100 a més de 100.000 unitats	La majoria d'aliatges fosa (alumini, bronze, ferro, acer)	20-45 dies laborables

Economia de la injecció: La inversió en eines de més de 3.000 £ només té sentit quan es reparteix entre milers de peces. Segons les dades d'anàlisi de costos, la injecció assolirà el cost per unitat més baix a gran escala —de vegades inferior a 1 £ per peça—, però requereix un compromís important inicial. Per exemple, en el cas d'un recobriment electrònic, la injecció només esdevé competitiva des del punt de vista del cost a partir de 500 unitats, comparada amb la impressió 3D.

Economia de la fresadora CNC: Amb honoraris d’instal·lació que solen oscil·lar entre 100 i 300 lliures esterlines, la fresadora CNC ocupa una posició intermèdia. És més cara per peça que la injecció de plàstic a grans volums, però molt més econòmica per a quantitats inferiors a 500 unitats. La mecanització CNC de plàstics ofereix una alternativa quan es necessiten peces de plàstic sense haver d’invertir en eines per a motlles — especialment valuosa per a dispositius mèdics o equips especialitzats amb requisits de baix volum.

Economia de la fosa: De manera semblant a la injecció de plàstic, la fosa requereix eines (models i motlles) les quals es van amortitzant al llarg de sèries de producció més grans. Les comparatives de fabricació indiquen que la fosa esdevé rendible a partir d’unes 100 unitats per a peces metàl·liques, amb avantatges que augmenten significativament a partir de 1.000 unitats.

L’enfocament més intel·ligent sovint és híbrid: començar amb impressió 3D per validar el concepte, utilitzar la CNC per a prototips funcionals crítics i passar a la injecció de plàstic quan la demanda ho permeti.

Més enllà de la mera economia, tingueu en compte aquests altres factors decisius:

• Flexibilitat en el Disseny: la impressió 3D permet canvis de disseny sense conseqüències. El fresat CNC requereix una reprogramació mínima. L’injecció de plàstic us bloqueja en la geometria un cop es talla l’eina: les modificacions impliquen nous motlles amb el cost total.
• Propietats del material: Les peces fresades CNC tenen propietats isotròpiques que coincideixen amb les especificacions del material base. Les peces impresses en 3D poden mostrar variacions de resistència segons la capa. Les peces injectades assolixen una excel·lent consistència, però estan limitades als termoplàstics.
• Qualitat de superfície: El fresat CNC ofereix l’acabat superficial millor directament des de la fabricació. La impressió 3D mostra línies de capa que requereixen processament posterior. L’injecció de plàstic produeix superfícies excel·lents amb una eina adequada.
• Prototipatge amb fibra de carboni: En el desenvolupament de components compostos, el fresat CNC de fulls o blocs de fibra de carboni proporciona prototips funcionals amb les propietats reals del material —una cosa que els processos additius no poden replicar amb la mateixa arquitectura de fibres.

Per als desenvolupadors de productes que es troben amb incertesa quant al volum, comenceu amb la fresadora CNC o l’impresió 3D per validar la demanda del mercat abans de comprometre-vos amb la construcció d’un motlle d’injecció. Aquest enfocament minimitza el risc financer i permet fer iteracions ràpides basades en la retroalimentació dels clients.

Comprendre quin mètode de fabricació s’adapta millor als vostres requisits només representa la meitat de l’equació. La següent pregunta fonamental: quin serà, realment, el cost? El preu del mecanitzat depèn de factors que podeu influir mitjançant decisions intel·ligents de disseny.

Factors de preus i estratègies d'optimització de costos

Heu rebut la vostra oferta de mecanitzat i el preu sembla superior al previst. Abans de qüestionar l’proveïdor, tingueu en compte el següent: cada ítem reflecteix variables reals de fabricació que podeu influir. Comprendre quins factors determinen el preu del mecanitzat CNC us ajuda a prendre decisions de disseny que optimitzen el vostre pressupost sense sacrificar el rendiment de la peça.

La veritat? La majoria de sobrecostos provenen d'especificacions que semblaven inofensives durant el disseny, però que es multipliquen exponencialment durant la producció. Segons l'anàlisi de costos de fabricació, factors com la complexitat del disseny, les toleràncies i la selecció de materials no augmenten els costos de forma lineal, sinó que els multipliquen. Una peça que es mecanitza en 20 minuts a partir d'alumini podria necessitar 90 minuts si es fa de titani, amb uns costos d'eines que es triplicuen pel camí.

Què fa pujar o baixar els costos de mecanitzat

Cada pressupost de mecanitzat reflecteix un càlcul que equilibra el temps de màquina, els costos de material, la mà d'obra i els costos generals. A continuació es detallen els principals factors que influeixen en el cost final de mecanitzat de metalls:

• Selecció de material: Els materials per a usinatge CNC varien molt en cost i usinabilitat. L'alumini es pot treballar 3-4 vegades més ràpid que l'acer inoxidable, el que implica costos de mà d'obra més baixos per peça. Aliatges exòtics com l'Inconel o el titani requereixen eines especialitzades que s’escorren ràpidament, augmentant tant els costos directes dels materials com les despeses indirectes d’eines. Triar un material més usinable —quan els requisits de l’aplicació ho permeten— comporta estalvis immediats.
• Complexitat de la peça: Les geometries complexes requereixen més temps de màquina, eines especialitzades i sovint múltiples muntatges. Segons experts del sector, les trajectòries d’eina complexes amb més moviments augmenten tant el temps de programació com el temps de cicle. Les cavities profundes, les parets fines i les cantonades interiors ajustades exigeixen velocitats de tall més lentes i canvis d’eina més freqüents —cadascun d’ells afegeix minuts que s’acumulen en hores al llarg de les sèries de producció.
• Requisits de tolerància: Cada pas cap a una especificació de tolerància més ajustada provoca augments de cost exponencials. Les toleràncies estàndard (±0,005") utilitzen processos comprovats amb inspecció mínima. Les toleràncies de precisió (±0,001") exigeixen velocitats d’alimentació més lentes, entorns controlats climàticament i verificació mitjançant màquines de mesura per coordenades (CMM). Tal com s’indica en les directrius de disseny per a la reducció de costos, l’optimització de les toleràncies representa una de les oportunitats amb major impacte per reduir costos.
• Quantitat i mida del lot: Els costos de preparació romanen fixos independentment que demaneu 1 peça o 100. Els volums de producció més elevats distribueixen els costos de programació, de fixació i de la inspecció de la primera peça entre un nombre major d’unitats, reduint dràsticament el cost per peça. Els petits projectes de mecanitzat CNC per a prototips tenen uns costos unitaris més alts simplement perquè aquests despeses fixes no es poden amortitzar.
• Especificacions de l'acabat superficial: Les acabats mecanitzats estàndard tenen un cost bàsic. Demanar acabats com a mirall (Ra 0,4 μm) requereix passes addicionals d’acabat, eines especialitzades i, possiblement, operacions secundàries com el poliment; cada pas afegeix un temps i uns costos de mà d’obra significatius.
• Urgència del termini d'entrega: Els comandes urgents alteren els horaris de producció. Segons experts en operacions de fabricació, els terminis curts incrementen els costos a causa de les hores extres i de la compra accelerada de materials. Els terminis normals permeten planificar eficientment i aprovisionar materials a preus habituals.
• Requisits d'eines: Les mides estàndard d'eines no suposen cap cost addicional. Els radis no estàndard, les especificacions de filet inusuals o les característiques que requereixen eines especials augmenten tant el cost de l'eina com el temps de preparació. Una selecció adequada d'eines, adaptada al material i al procés, juntament amb un manteniment regular, redueix les despeses de mecanitzat i millora la productivitat.

Estratègies intel·ligents per optimitzar el vostre pressupost

La reducció de costos no significa comprometre la qualitat, sinó eliminar els desperdicis. A continuació us mostrem com dissenyar de forma més intel·ligent i treballar de manera més eficaç amb el vostre proveïdor de serveis de mecanitzat CNC personalitzat:

• Simplifiqueu la geometria on la funció ho permet: Segons especialistes en DFM, un petit ajust de les profunditats de les butxaques i dels radis de les cantonades —canvis sense cap impacte funcional— pot reduir el temps de cicle un 30 % o més. Utilitzeu radis de cantonada estàndard que coincideixin amb les mides habituals de les freses de punta (3 mm, 6 mm, 10 mm) en lloc de dimensions arbitràries que requereixin eines personalitzades.
• Aplicar toleràncies estretes de forma selectiva: Reserveu les especificacions de precisió per a les superfícies d’ajust, els ajusts de coixinets i les interfícies crítiques. L’anàlisi de costos mostra que relaxar una tolerància no crítica de ±0,01 mm a ±0,05 mm pot reduir el cost de mecanitzat d’aquesta característica en més del 50 %.
• Consolideu característiques quan sigui possible: Dissenyar una sola peça complexa en lloc de diversos components senzills elimina els costos de muntatge, redueix la complexitat de la llista de materials i sovint millora la precisió final del producte en eliminar l’acumulació de toleràncies entre peces acoblades.
• Esculliu els materials de manera estratègica: Si la vostra aplicació ho permet, l’alumini ofereix un rendiment equivalent amb un cost de fabricació un 40-60 % inferior al de l’acer inoxidable. Considereu les substitucions de material en les fases inicials del disseny, quan encara hi ha flexibilitat.
• Optimitzeu les mides dels lots: Si preveieu una demanda contínua, comandar quantitats més grans des del principi reparteix els costos fixos entre més unitats. Fins i tot petits augmentos de volum —de 10 a 50 unitats— poden reduir el preu per unitat un 20-30 %.
• Implica els proveïdors des del principi: Segons els socis de fabricació, la col·laboració precoç posa de manifest oportunitats d’estalvi abans que els dissenys estiguin definitius. Una breu revisió de la fabricabilitat (DFM) pot identificar característiques costoses que es poden eliminar mitjançant modificacions senzilles.
• Planifiqueu plazos de lliurament realistes: L’agenda estàndard evita els suplements per hores extres i les despeses d’enviaments urgents. Incorporar temps de reserva a la vostra cronologia de projecte evita les tarifes per urgència, que poden afegir un 25-50 % als costos bàsics.

Els projectes més exitosos equilibren la intenció de disseny amb la realitat de la fabricació mitjançant una col·laboració precoç, transformant així els possibles sobrecostos en sèries de producció optimitzades.

Comprendre aquests factors que influeixen en el cost us permet prendre decisions informades sobre les compensacions. Tanmateix, el preu només representa una part de l’equació d’avaluació dels proveïdors. Els requisits específics del sector —certificacions, normes de traçabilitat i protocols de qualitat— afegeixen una altra capa de complexitat que afecta directament quin proveïdor de mecanitzat pot satisfer les vostres necessitats.

Requisits específics del sector per a l’aeroespacial, el mèdic i l’automotiu

Aquest és l’escenari: heu dissenyat un component de precisió que compleix tots els requisits funcionals. El vostre proveïdor us lliura les peces dins de les toleràncies, en termini i a uns preus competitius. Tot i això, el vostre client rebutja tot el lot perquè el proveïdor d’usinatge no disposa de la certificació sectorial exigida. Això passa més sovint del que us podrieu esperar, i comprendre els requisits de conformitat específics del sector abans de triar un proveïdor d’usinatge evita errors costosos.

Diferents sectors imposen exigències molt diverses en matèria de gestió de la qualitat als serveis d’usinatge. Allò que funciona perfectament per a aplicacions industrials generals falla immediatament en contextos aeroespacials, mèdics o automotrius. Aquests sectors exigeixen sistemes de qualitat certificats, traçabilitat documentada dels materials i protocols especialitzats que van molt més enllà de les pràctiques habituals de fabricació. Analitzem què demana cadascun d’aquests sectors i per què existeixen aquests requisits.

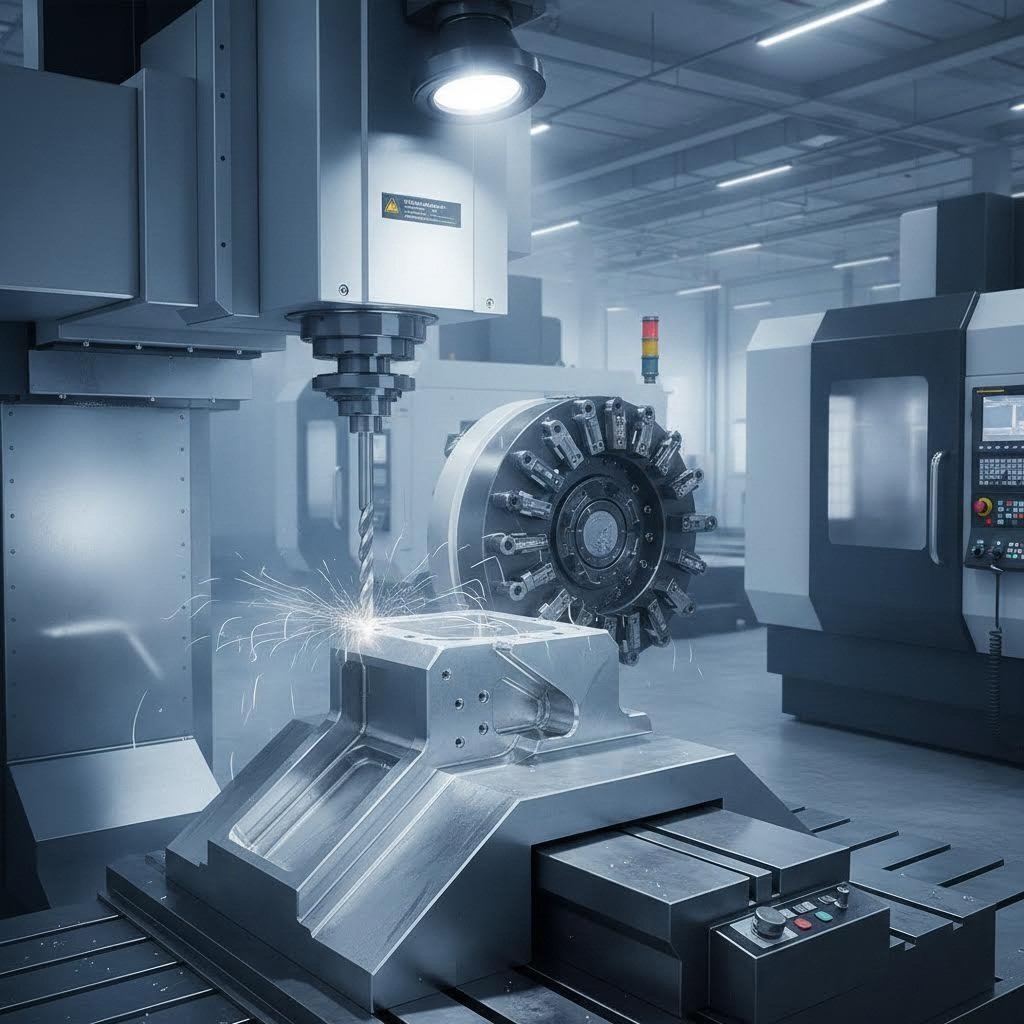

Requisits de conformitat per a l’usinatge aeroespacial

Els components aeroespacials s'enfronten a condicions operatives que no deixen cap marge d'error. Les peces han de funcionar perfectament a temperatures extremes, sota càrregues de tensió importants i, sovint, en aplicacions on la seva fallada posa en risc vides. Aquesta realitat impulsa els requisits de qualitat més exigents en la fabricació.

La Norma AS9100D representa l'estàndard d'or per als sistemes de gestió de la qualitat aeroespacial. Segons Estadístiques de la reunió de primavera de 2024 del Grup de Qualitat Aeroespacial d'Amèrica (AAQG) , el 96 % de les empreses certificades segons la sèrie AS9100 tenen menys de 500 empleats, cosa que demostra que la certificació no és exclusiva dels gegants del sector. Els principals fabricants, com ara Boeing, Airbus, Lockheed Martin i Northrop Grumman, exigeixen el compliment de la norma AS9100 com a condició per fer negocis.

Què fa que la norma AS9100D sigui diferent dels estàndards generals de qualitat? La certificació es basa en els fonaments de la ISO 9001, però hi afegeix requisits específics del sector aeroespacial que aborden:

• Gestió del risc operacional: Les organitzacions han d’implementar enfocaments sistemàtics per identificar, avaluar, prioritzar i controlar els riscos al llarg del cicle de vida dels productes, reflectint l’enfocament de tolerància zero de l’indústria respecte als fracassos de qualitat.
• Gestió de configuració: S’ha de mantenir la integritat i traçabilitat dels productes des del disseny fins a la seva eliminació, amb una documentació sistemàtica en cada etapa del cicle de vida.
• Prevenció de peces falsificades: Els sistemes integrals han de prevenir, detectar i respondre a la introducció de components no autoritzats, fraudulents o no conformes a les cadenes d’aprovisionament.
• Garantia de seguretat del producte: Les organitzacions han d’implementar enfocaments sistemàtics per identificar, avaluar i controlar els riscos per a la seguretat on els possibles fracassos podrien provocar pèrdua de vides humans o fracàs de la missió.

Quan subministreu serveis d'usinatge CNC aeroespacial o usinatge CNC de precisió per a aplicacions crítiques per al vol, verifiqueu que el vostre proveïdor aparegui a la base de dades IAQG OASIS —el registre oficial d'organitzacions certificades segons la norma AS9100. El procés de certificació sol durar entre 6 i 18 mesos i implica audits rigurosos en diverses fases que avaluen la documentació, la implementació i l’eficàcia de tots els elements del sistema de qualitat.

Molts programes aeroespacials requereixen també serveis d'usinatge CNC de 5 eixos per a característiques geomètriques complexes habituals en paletes de turbines, suports estructurals i components de motors. Aquestes capacitats multieixos han d’operar dins del mateix marc de qualitat certificat per mantenir la conformitat.

Normes de fabricació de dispositius mèdics

L’usinatge mèdic exigeix una precisió que afecta directament la seguretat dels pacients. Ja sigui per produir instruments quirúrgics, dispositius implantables o components d’equipaments diagnòstics, els fabricants han de demostrar un control rigorós dels processos i una traçabilitat completa.

ISO 13485 estableix els requisits del sistema de gestió de la qualitat específicament per a la fabricació de dispositius mèdics. Segons especialistes del sector, aquesta norma regula requisits similars als de la FDA, assegurant que la producció de dispositius mèdics es du a terme en condicions estrictament controlades.

Les conseqüències en la fabricació de dispositius mèdics no poden ser més altes. Penseu, per exemple, en components implantables per a substitucions de genoll, maluc o columna vertebral: qualsevol marge d'error podria fer que aquests components fallissin, causessin dolor o requereïssin una substitució quirúrgica. Aquesta realitat impulsa diversos requisits específics:

• Marc de bones pràctiques de fabricació (GMP): Els sectors que afecten la salut pública operen dins d'estructures de bones pràctiques de fabricació (GMP) que asseguren la producció en condicions estrictament controlades, amb procediments documentats en cada pas.
• Controls de disseny i documentació tècnica: Traçabilitat completa des de la intenció de disseny fins a la producció final, incloent-hi les proves de validació, la verificació de processos i els protocols de control de canvis.
• Certificació del material: Els materials de grau mèdic requereixen certificats de conformitat que documentin la composició química, les propietats mecàniques i les proves de biocompatibilitat — especialment crítics per als components d’alumini mecanitzats per CNC utilitzats en instruments quirúrgics o en peces de titani per a implants.
• Validació de la repetibilitat: Els fabricants han de demostrar la capacitat de fabricar components una i altra vegada amb especificacions inalterables per a components personalitzats, dispositius implantables i eines quirúrgiques.

La mecanització suïssa sovint destaca en aplicacions mèdiques perquè utilitza múltiples eixos —de vegades fins a tretze—, cosa que permet una major precisió i toleràncies més estretes que la mecanització convencional per CNC de tres eixos. La fixació precisa dels coixinets permet un tall més proper sense desviació del material, facilitant la miniaturització habitual en els dispositius mèdics moderns.

La normativa de la FDA afegeix una capa addicional de conformitat per als dispositius venuts als Estats Units. És essencial integrar la conformitat amb la FDA i amb la ISO en la fase de disseny de cada component, començant amb prototips fabricats amb materials que compleixin o superin les normatives i que funcionin correctament dins del procés d’usinatge. Les inspeccions en curs asseguren que es compleixen tots els paràmetres de referència, mentre que la validació final de les peces i la documentació completa recolzen els requisits d’auditoria reguladora.

Normes de qualitat del sector automobilístic

La fabricació automobilística opera a volums i velocitats que exigeixen una gestió sistemàtica de la qualitat. La certificació del sector — IATF 16949 —es basa en la norma ISO 9001, però hi afegeix requisits específics per al sector automobilístic en matèria de prevenció de defectes, reducció de variacions i control de la cadena d’aprovisionament.

Un requisit fonamental distingeix els sistemes de qualitat automobilística: Control Estadístic de Processos (SPC) . Segons Guia d'implementació de l'IATF 16949 l'SPC és una eina analítica per a la presa de decisions que controla els processos de fabricació per garantir una qualitat constant. La metodologia té el seu origen en el treball de Walter Shewhart als Laboratoris Bell, durant la dècada de 1920, i va assolir una àmplia adopció mitjançant aplicacions militars durant la Segona Guerra Mundial.

Per què és important l'SPC per als serveis de mecanitzat? Aquest enfocament posa èmfasi en la detecció i la prevenció precoç de problemes, en lloc de la correcció després que es produeixin. Els diagrames de control supervisen la variació del procés al llarg del temps, comparant la sortida amb límits superior i inferior per identificar quan els processos s’allunyen de les condicions de control —abans que les peces defectuoses arribin als clients.

Els principals requisits de qualitat automotriu inclouen:

• Planificació avançada de la qualitat del producte (APQP): Marcos estructurats per desenvolupar productes que satisfacin les necessitats dels clients, amb fases definides des del concepte fins al llançament a la producció.
• Procés d'aprovació de peces en producció (PPAP): Paquets de documentació estandarditzats que demostrin que els processos de fabricació poden produir sistemàticament peces que compleixin les especificacions durant les execucions reals de producció.
• Anàlisi de Modes de Fallada i Efectes (FMEA): Avaluació sistemàtica dels possibles modes de fallada, les seves causes i els seus efectes, amb plans d'acció per reduir el risc abans de començar la producció.
• Anàlisi del Sistema de Mesura (MSA): Verificació que els sistemes de mesura proporcionin dades prou precises per recolzar les decisions sobre qualitat.
• Plans de control: Documentació dels controls de procés, de les freqüències d'inspecció i dels plans de resposta que mantenen la qualitat durant tota la producció.

Per a components automotrius que requereixen mecanitzat d'acer inoxidable o altres materials exigents, els proveïdors certificats segons la norma IATF 16949 demostren la capacitat del procés mitjançant mètriques Cpk —mesures estadístiques que mostren fins a quin punt els processos es centren dins dels límits d'especificació. Un valor Cpk d'1,33 o superior normalment compleix els requisits dels fabricants d'equipaments originals (OEM) automotrius.

Quan es subministren components automotrius crítics, els proveïdors amb certificació IATF 16949 i una implementació robusta de l'SPC ofereixen un control de procés documentat que no poden igualar les fàbriques de maquinària generals. Shaoyi Metal Technology exemplifica aquest enfocament: combina la certificació IATF 16949 amb sistemes de control estadístic de processos que permeten fabricar conjunts de xassís d’alta tolerància i components metàl·lics de precisió. Les seves capacitats certificades cobreixen des de la prototipació ràpida fins a la producció en sèrie, amb plazos d’entrega tan curts com un sol dia laborable per a projectes automotrius urgents.

Per què són importants les certificacions per als vostres projectes

Les certificacions sectorials no són simples caselles burocràtiques: representen sistemes de qualitat verificats que protegeixen els vostres projectes contra fallades previsibles. A continuació, us detallam el que garanteixen aquestes certificacions:

• Processos documentats: Les organitzacions certificades mantenen procediments escrits per a totes les activitats crítiques per a la qualitat, assegurant-ne la coherència independentment de l’operari que fabriqui les vostres peces.
• Personal format: La certificació exigeix una competència demostrada: els operaris, inspectors i enginyers han de completar programes de formació i mantenir les seves qualificacions.
• Millora contínua: Els sistemes de qualitat certificats requereixen auditories internes periòdiques, revisions de la direcció i processos d’acció correctiva que impulsen la millora contínua.
• Control de la cadena d'aprovisionament: Les certificacions amplien els requisits als materials adquirits i als processos subcontratats, assegurant la qualitat durant tot el procés de fabricació del vostre component.
• Preparació per a les auditories: Els proveïdors certificats mantenen documentació i registres que recolzen les vostres pròpies auditories regulatòries — fonamental quan els vostres clients exigeixen proves del control de la cadena d’aprovisionament.

La certificació representa una capacitat demostrada, no només una competència declarada. Quan la vostra aplicació exigeix qualitat aeroespacial, mèdica o automotriu, verifiqueu la certificació abans de fer comandes.

Els requisits de traçabilitat dels materials varien segons el sector, però segueixen principis similars. Les aplicacions aeroespacials i mèdiques normalment requereixen la traçabilitat per lots de calor—documentació que relaciona les peces acabades amb lots específics de material amb propietats certificades. Les aplicacions automotrius posen èmfasi en la traçabilitat per lots amb finalitats de contenció, cosa que permet identificar ràpidament les peces afectades si apareixen problemes de qualitat.

Entendre aquests requisits específics del sector us ajuda a formular les preguntes adequades quan avalleu socis de mecanitzat. No obstant això, les certificacions només estableixen una capacitat bàsica; el següent factor fonamental és com els proveïdors verifiquen realment la qualitat de les peces mitjançant mètodes d’inspecció i pràctiques de documentació.

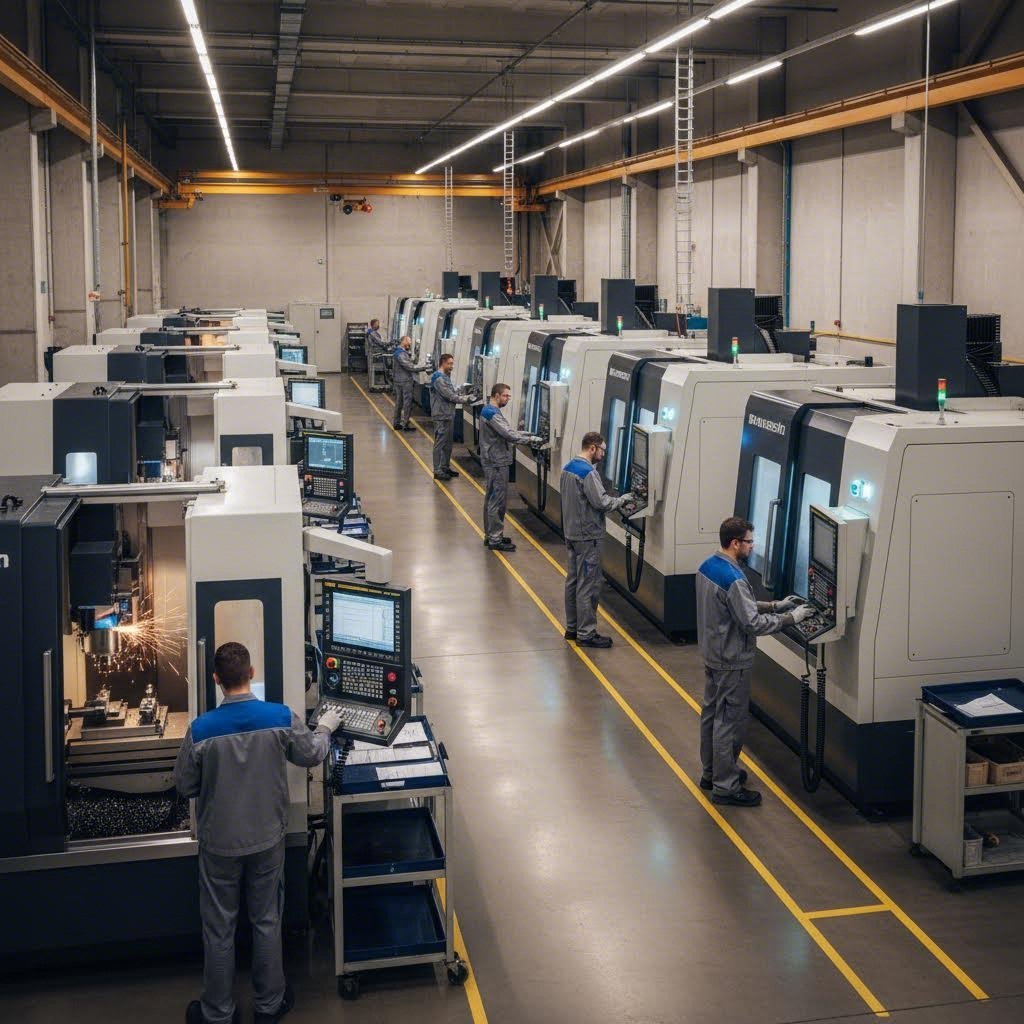

Assessorament de qualitat i inspecció en la mecanització professional

El vostre proveïdor assegura que les peces compleixen les especificacions, però com ho sabeu? Les empreses de mecanitzat de precisió no es basen en suposicions. Implementen processos sistemàtics de verificació que detecten desviacions abans que les peces siguin enviades. Comprendre aquests mètodes d’assegurament de la qualitat us ajuda a avaluar eficaçment els proveïdors i a saber quina documentació sol·licitar per a les vostres components crítiques.

Segons experts en qualitat de fabricació, un departament de qualitat excel·lent és tan fort com els seus processos i eines. Sigui que cerqueu tallers de mecànics a prop meu o que avaluïu proveïdors globals, els mateixos principis de qualitat s’apliquen: procediments documentats, equips calibrats i personal format que treballa dins de sistemes contrastats.

Mètodes d’inspecció que verifiquen la precisió de les peces

Els serveis professionals de mecanitzat implementen diverses tecnologies d’inspecció adaptades als requisits de les peces. A continuació us expliquem què passa darrere de les escenes per verificar que les vostres peces mecanitzades de precisió compleixen les especificacions:

• Màquines de Mesurar per Coordenades (MMCT): Aquestes màquines utilitzen sistemes de palpació per fer mesuraments precisos de la geometria de les peces, assegurant que fins i tot les formes complexes compleixin les toleràncies requerides. Els MCM moderns ofereixen una alta precisió, versatilitat i velocitat, el que els converteix en imprescindibles per inspeccionar dimensions complexes. Les dades dels MCM proporcionen mesuraments objectius i repetibles que eliminen la interpretació de l’operador.
• Inspecció del primer exemplar (FAI): Segons les normes del sector, una inspecció de la primera peça (FAI) determina si el procés de fabricació pot produir de manera consistent peces conformes. L’FAI avalua una peça de forma exhaustiva, des dels materials antics fins al mecanitzat, els processos especials i les proves funcionals. Per als proveïdors, l’FAI valida la fabricabilitat i estableix la línia base de producció. Per als compradors, confirma que es comprenen els requisits de disseny i que els processos de producció són capaces.
• Control Estadístic de Processos (SPC): En lloc d’inspeccionar cada peça després de la producció, el control estadístic de processos (SPC) supervisa els processos en temps real. Els gràfics de control segueixen contínuament la variació i detecten tendències abans que es produeixin peces fora de tolerància. Aquest enfocament preventiu detecta els problemes precoçment, evitant rebutjos en lloc de limitar-se a identificar-los.
• Sistemes d’inspecció per visió: Càmeres d’alta resolució combinades amb algorismes sofisticats inspeccionen les peces en busca de defectes superficials, precisió dimensional i orientació, sense contacte físic. Són especialment útils per detectar defectes estètics i verificar característiques difícils d’explorar mecànicament.
• Eines bàsiques de mesura: Els peu de rei, els micròmetres, les galgues d’alçada i els indicadors de rellotge continuen sent essencials per al control de qualitat diari. Els peu de rei digitals ofereixen una precisió de 0,001 polzades, mentre que els micròmetres arriben a 0,0001 polzades per a dimensions crítiques. Aquestes eines permeten fer comprovacions ràpides durant el procés per detectar problemes abans que les peces avancin més en la fabricació.

Quan s’aplica cada mètode? La inspecció CMM normalment cobreix les dimensions crítiques de peces complexes on diverses característiques han d’estar relacionades amb precisió respecte als referencials. La inspecció del primer article es realitza sempre que es posen en producció peces noves, es modifiquen dissenys o canvien processos de fabricació. L’SPC funciona contínuament durant la producció, proporcionant un seguiment en temps real de l’estat de salut del procés.

Documentació que hauríeu d’esperar del vostre proveïdor

La qualitat no es tracta només de mesurament, sinó de comprovació. En avaluar tallers mecànics locals o tallers de maquinària CNC a prop meu, pregunteu quina documentació acompanya les peces acabades. Els proveïdors professionals proporcionen paquets de verificació adequats a la vostra aplicació:

• Informes d'inspecció dimensional: Mesures documentades per a totes les dimensions especificades, incloent-hi els valors reals, les toleràncies i l’estat d’aprovació/reprovació. Els informes han d’identificar l’equip de mesura utilitzat i fer referència als registres de calibració.
• Certificacions dels Materials: Informes de proves d'origen o certificats de conformitat que documentin la qualitat del material, la composició química, les propietats mecàniques i la traçabilitat del lot de tractament tèrmic. Segons Els requisits de la inspecció del primer article (FAI) , els registres de materials primers han d'incloure el nom de l'empresa metal·lúrgica, el número de norma ASTM, el número de lot de tractament tèrmic i el país d'origen.
• Informes de la inspecció del primer article: Documentació completa que cobreix els registres de disseny, els dibuixos amb anotacions (ballooned drawings), les dades dimensionals, les certificacions de processaments especials i els resultats de les proves funcionals. Per a aplicacions aeroespacials, el format AS9102 organitza aquesta informació en tres formularis: responsabilitat pel número de peça, responsabilitat pel producte i responsabilitat per característica.
• Registres de calibratge: Evidència que l'equipament de mesura utilitzat per a les vostres peces es pot traçar fins als estàndards nacionals. Cada mesura ha d'estar associada a un identificador concret de calibrador amb l'estat actual de calibració.
• Certificacions de procés: Documentació relativa a processos especials com el tractament tèrmic, la galvanoplàstia o l'anodització, incloent-hi les certificacions dels proveïdors i la conformitat amb les normes especificades.

El registre dimensional per si sol—sense els registres de matèries primeres i la documentació dels processos especials—pot ser sense significat. La traçabilitat completa protegeix contra les fallades funcionals que les comprovacions dimensionals per si soles no poden prevenir.

Què desencadena nous requisits d’inspecció? Segons les normes del procés de qualitat, qualsevol canvi en el disseny de la peça, en el procés de fabricació, en el proveïdor de processament extern, en l’ubicació de la fàbrica o en la reprendre la producció després de pauses prolongades exigeix una nova inspecció de l’article inicial. Alguns canvis requereixen una reinspecció completa; d’altres poden necessitar només una verificació parcial centrada en les característiques afectades.

Quan cerqueu tallers de mecanitzat a prop del vostre emplaçament, doneu prioritat als proveïdors que expliquin clarament els seus sistemes de qualitat. Els millors socis no només prometen qualitat, sinó que la demostren mitjançant processos documentats, equips calibrats i registres d’inspecció que us donen confiança en cada enviament. Aquesta base de qualitat verificada permet fer el pas final: seleccionar un soci de mecanitzat que ofereixi resultats constants en tots els vostres projectes.

Selecció del soci de mecanitzat adequat per a les vostres necessitats de fabricació

Ja heu fet la recerca: heu entès les toleràncies, heu avaluat els materials i heu comparat els mètodes de fabricació. Ara arriba la decisió que determinarà si el vostre projecte té èxit o es bloqueja: triar el soci de mecanitzat adequat. Aquesta elecció va molt més enllà de comparar pressupostos. El proveïdor que seleccioneu es converteix en una extensió del vostre equip d’enginyeria i influeix en la qualitat, el calendari i, en definitiva, en l’èxit del vostre producte al mercat.

Quan es cerca mecanitzat CNC a prop o s’avaluen proveïdors globals, s’apliquen els mateixos criteris fonamentals. Segons experts en associacions de fabricació , les relacions exitoses amb proveïdors equilibren sis factors crítics: l’alineació amb els requisits del projecte, la verificació de capacitats, les certificacions de qualitat, la planificació de la capacitat, la transparència de costos i la resposta ràpida en la comunicació. Analitzem cadascun d’aquests elements perquè pugueu avaluar serveis de mecanitzat a prop —o en qualsevol lloc— amb confiança.

Avaluar socis de mecanitzat més enllà del preu

El preu és important, però no hauria de dominar la vostra decisió. Segons especialistes en avaluació de mecanitzat de precisió, diferents sectors industrials exigeixen nivells diversos de rigor en l’avaluació: els clients del sector de la defensa, dels semiconductors i del sector mèdic imposen processos particularment exigents de qualificació de proveïdors. Independentment del vostre sector, aquests criteris d’avaluació ajuden a distingir entre socis competents i opcions arriscades:

• Capacitats i capacitat de l’equipament: L’taller de CNC més proper a mi disposa de les màquines adequades per al vostre projecte? Des de velocitat elevada fins a parell elevat, de múltiples eixos fins a tipus suís: els tipus de màquines han de coincidir amb els requisits de la vostra peça. Verifiqueu no només la capacitat, sinó també la capacitat disponible. Un taller que treballi amb una ocupació del 95 % pot tenir dificultats per ajustar-se al vostre termini.
• Experiència en optimització de processos: Els millors tallers de mecanitzat personalitzat no només fabriquen peces, sinó que les optimitzen. Cerqueu proves de millora contínua mitjançant metodologies com Six Sigma, Lean o Kaizen. Aquestes estratègies aporten valor mitjançant la reducció dels temps de cicle i de costos a llarg termini.
• Certificacions de Qualitat: La certificació ISO 9001 representa una competència bàsica. Les certificacions específiques del sector —com l’AS9100 per a l’aeroespacial, l’ISO 13485 per a dispositius mèdics i l’IATF 16949 per a l’automoció— demostren una capacitat especialitzada. Segons experts en avaluació de proveïdors, verifiqueu que la disciplina diària i la documentació coincideixin amb les afirmacions de certificació, i no només amb els certificats penjats a les parets.
• Estabilitat empresarial: Fes preguntes difícils sobre els ingressos anuals, els marges de benefici i els objectius a llarg termini de l'empresa. Posar la confiança en un proveïdor amb problemes financers pot provocar greus interrupcions a la cadena d’aprovisionament. Comprendre la salut financera de l’empresa us ajuda a avaluar el risc de la col·laboració.
• Gestió de la cadena d’aproviment: Un fresador competènt a prop necessita més que bones màquines: també necessita equips eficients de gestió de la cadena d’aprovisionament que gestionin els materials entrants i les operacions secundàries. No descarteu aquesta part del procés de fabricació.
• Suport d'enginyeria: Segons els socis de mecanitzat de servei complet, l’accés a directors d’enginyeria i a fabricants d’eines significa que les vostres preguntes arriben directament als experts tècnics, en comptes de ser transmeses per intermediaris menys experimentats.
• Sistemes tecnològics: Els sistemes MRP o ERP integrats són fonamentals per als tallers que produeixen diversos tipus de peces. Aquests sistemes gestionen la cadena d’aprovisionament, la planificació, el seqüenciament i l’enviament, assegurant que els terminis de lliurament es compleixin de forma constant.

Prepareu el vostre projecte per assolir l'èxit en la fabricació

Fins i tot la millor taller de maquinària CNC a prop meu no pot rescatar un projecte mal preparat. La vostra preparació afecta directament la precisió de la pressupostació, l’eficiència de la producció i la qualitat final de les peces. A continuació us expliquem com preparar correctament el vostre projecte:

Aspectes essencials de la preparació dels fitxers:

• Envieu els fitxers CAD nadius juntament amb les exportacions STEP: els fitxers nadius conserven la intenció dissenyada, que de vegades es perd durant la traducció
• Inclou dibuixos 2D amb indicacions de GD&T per a les dimensions crítiques, fins i tot quan proporcioneu models 3D complets
• Especifiqueu amb precisió la qualitat del material (per exemple, 6061-T6, no només «alumini») per evitar confusions derivades de substitucions
• Documenteu els requisits d’acabat superficial fent servir valors Ra estàndard, en lloc de descripcions subjectives
• Identifiqueu les característiques crítiques que requereixen una inspecció al 100 %, en lloc d’una mostra estadística

Millors pràctiques de comunicació:

• Establiu un únic punt de contacte a cada costat per evitar la fragmentació de la informació
• Sol·liciteu retroalimentació sobre la fabricabilitat (DFM) abans de donar per definitius els dissenys: les aportacions inicials eviten canvis costosos en fases avançades
• Definiu els requisits d'inspecció des del principi, incloent-hi els paquets de documentació necessaris per als vostres registres de qualitat
• Comuniqueu honestament les previsions de volum: els proveïdors planifiquen la seva capacitat en funció de les vostres projeccions
• Establiu relacions amb el personal tècnic, no només amb els contactes comercials

Les associacions de fabricació més exitoses invertixen en infraestructures de comunicació abans que apareguin problemes, no després que els enviaments no superin la inspecció.

Escalat des de la prototipació fins a la producció

Trobar un partner que gestioni tot el recorregut —des del primer prototip fins a la producció en gran volum— elimina la fricció de transició que suposa una pèrdua de temps i diners. Segons especialistes en la transició de prototips a producció, recórrer a un taller de mecanització de precisió de servei complet permet assolir millores significatives d'eficiència gràcies a les experiències adquirides al llarg del desenvolupament del projecte.

Per què és important l’escalar sense interrupcions? Penseu en l’alternativa: desenvolupar prototips amb un proveïdor i, a continuació, passar a un altre soci de producció. Cada transició requereix una nova qualificació, el desenvolupament de processos i la construcció de relacions. El coneixement adquirit durant la fase de prototipatge roman amb el proveïdor original, en lloc de contribuir a l’optimització de la producció.

Les avantatges de la capacitat integrada de prototipatge a producció inclouen:

• Coneixement acumulat dels processos: Les percepcions obtingudes durant el prototipatge milloren directament l’eficiència i la qualitat de la producció
• Gestió simplificada de proveïdors: Una única relació substitueix múltiples interaccions amb proveïdors
• Comunicació optimitzada: La història del projecte roman dins d’una sola organització, en lloc de trobar-se fragmentada entre diversos proveïdors
• Acceleració més ràpida de la producció: No hi ha cap corba d’aprenentatge addicional en passar dels volums de prototipatge als de producció
• Facturació coherent: Processos de compra i pagament simplificats

Quan avaluem serveis de CNC a prop meu per a projectes amb potencial de producció, cal verificar que el proveïdor pugui escalar. Algunes botigues destaquen en la fabricació de prototips, però manquen de capacitat o de disciplina de procés per a la fabricació en volum. D’altres es concentren exclusivament en treballs d’alta volumetria i tenen dificultats per adaptar-se a la flexibilitat exigida per la prototipació.

En aplicacions automotrius, concretament, aquesta capacitat d’escalar esdevé crítica. Shaoyi Metal Technology mostra com les capacitats integrades acceleren les cadenes d’aprovisionament: els seus serveis de mecanitzat CNC de precisió s’escalen sense problemes des de la prototipació ràpida fins a la producció en massa, amb plazos d’entrega tan curts com un sol dia hàbil per a projectes urgents. Recolzats per la certificació IATF 16949 i per sistemes de control estadístic de processos, subministren conjunts de xassís d’alta tolerància i components metàl·lics personalitzats amb la disciplina de procés que requereixen els fabricants d’equipaments originals (OEM) automotrius.

Establiment de relacions productives amb proveïdors

Les millors associacions en mecanitzat van més enllà de la simple comanda transaccional. Els proveïdors que comprenen el vostre negoci —els vostres requisits de qualitat, els patrons de volum i les vostres prioritats estratègiques—obtenen millors resultats que aquells que tracten cada comanda com un treball aïllat.

Com es construeixen aquestes relacions?

• Compartiu context: Ajudeu els proveïdors a entendre com funcionen les peces als vostres productes; aquest coneixement millora les seves decisions de fabricació
• Proporciona retroalimentació: Quan les peces superin les expectatives o no arribin a complir-les, comuniqueu-ho de forma clara perquè els proveïdors puguin fer els ajustos corresponents
• Planegeu amb antelació: Compartiu previsions i plans de desenvolupament perquè els proveïdors puguin preparar la seva capacitat
• Pagueu de forma justa i puntual: El pagament fiable genera confiança i dóna prioritat al vostre treball durant períodes de limitació de capacitat
• Visiteu les instal·lacions: Res substitueix el fet de recórrer personalment la planta per entendre les capacitats reals

Ja sigui que estigueu avaluant un torner local a prop meu o un soci global de fabricació de precisió, aquests principis s’apliquen universalment. El proveïdor de serveis de mecanitzat que trieu avui influirà en els resultats del projecte durant anys. Invertiu esforç en l’avaluació des del principi: els beneficis es multipliquen en cada peça que us fabriquen.

Preguntes freqüents sobre serveis de mecanitzat

1. Què és la mecanització CNC i com funciona?

La mecanització CNC és un procés de fabricació subtractiu en què eines controlades per ordinador extreuen material de blocs sòlids per crear components precisos. Aquest procés utilitza instruccions en codi G generades a partir de dissenys CAD mitjançant programari CAM, el que permet toleràncies tan ajustades com ±0,001 polzades. Les operacions principals inclouen el tornejat per a peces cilíndriques, el fresat per a geometries complexes, la perforació per a forats i el rectificat per a acabats superficials superiors.

2. Quant costen els serveis de mecanització CNC?

Els costos de mecanitzat CNC depenen de la selecció del material, la complexitat de la peça, els requisits de tolerància, la quantitat, les especificacions d’acabat superficial i l’urgència del termini d’entrega. Les peces d’alumini costen un 40-60 % menys que les equivalents d’acer inoxidable. Les toleràncies estretes poden incrementar els costos un 50-100 % respecte a les especificacions normals. Els lots més grans redueixen el cost per peça en repartir les despeses fixes de preparació entre més unitats. Els encàrrecs urgents solen suposar una prima del 25-50 %.

3. Quins materials es poden mecanitzar amb CNC?

La mecanització CNC és compatible amb metalls com ara aliatges d’alumini (6061, 7075), acer inoxidable (304, 316), llautó, bronze i titani. També es mecanitzen habitualment plàstics tècnics com el Delrin, el niló i el PEEK. L’alumini representa el 43 % de les operacions CNC d’alta volumetria degut a la seva excel·lent maquinabilitat, mentre que materials especials com el PEEK per a ús mèdic s’utilitzen en aplicacions que requereixen biocompatibilitat o resistència extrema a temperatures.

4. Quant de temps triga la mecanització CNC des de la pressupostació fins a la lliurament?

Els terminis habituals de mecanitzat CNC varien entre 7 i 14 dies laborables després de la confirmació de la comanda. El procés inclou la presentació dels fitxers, la revisió de la viabilitat de fabricació, l’elaboració del pressupost, l’adquisició de materials, les operacions de mecanitzat, la inspecció de qualitat i l’enviament. Alguns proveïdors, com ara Shaoyi Metal Technology, ofereixen terminis d’entrega tan ràpids com un sol dia laborable per a projectes urgents. Els materials especialitzats poden requerir un temps addicional d’adquisició de 1 a 3 setmanes.

5. Quines certificacions hauria de tenir un proveïdor de mecanitzat CNC?

Les certificacions exigides depenen del vostre sector industrial. Les aplicacions aeroespacials requereixen la certificació AS9100D per a components crítics per al vol. La fabricació de dispositius mèdics exigeix el compliment de la norma ISO 13485. Per als components automotrius es demana la certificació IATF 16949 amb la implementació del control estadístic de processos (SPC). La norma ISO 9001 representa la competència bàsica en gestió de la qualitat per a aplicacions generals. Verifiqueu sempre les certificacions en els registres oficials abans de fer les comandes.
