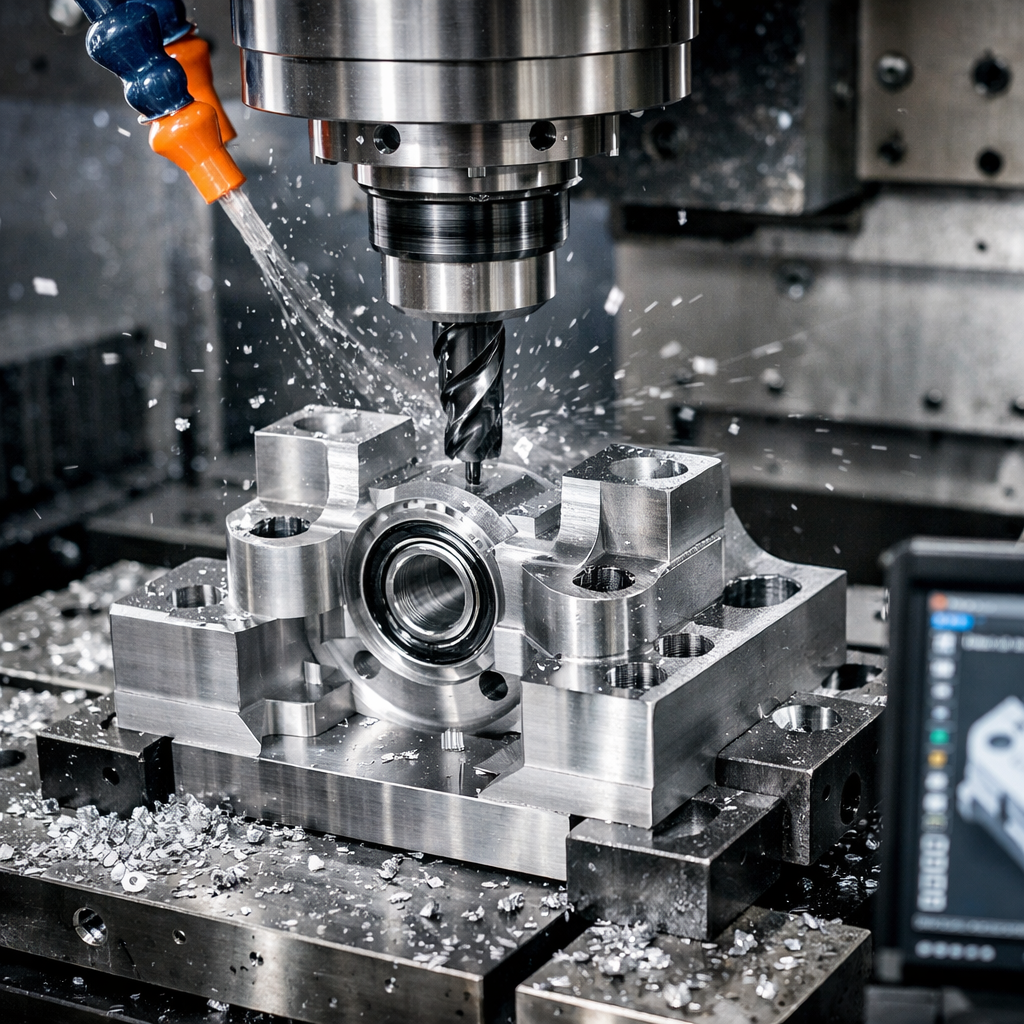

Què significa realment el servei de mecanitzat per a la fabricació moderna

Imagineu-vos començar amb un bloc sòlid d'alumini i acabar amb un component aeroespacial perfectament format , amb una precisió dins de l'amplada d'un cabell humà. Aquesta és la potència del mecanitzat modern en acció. Sigui quin sigui el vostre perfil —enginyer que adquireix peces o propietari d'una empresa que explora opcions de fabricació—, comprendre aquest procés obre la porta a decisions més intel·ligents i a productes millors.

Els serveis de mecanitzat de precisió utilitzen màquines controlades per ordinador per eliminar material de blocs sòlids, creant components amb toleràncies extremadament estretes —sovint de 0,005 polzades o menys— que compleixen exactament les especificacions de disseny.

Des del material brut fins a la peça de precisió

Al seu nucli, un servei de mecanitzat transforma materials en brut en components acabats mitjançant la retirada controlada de material. El procés comença amb una peça en brut —un bloc, una barra o un cilindre de metall o plàstic— i en retira sistemàticament tot allò que no forma part del disseny final. Penseu-hi com en una escultura, però amb precisió guiada per ordinador en lloc d’un esculpeix.

Aquest enfocament, conegut com a fabricació subtractiva, contrasta amb els mètodes additius com la impressió 3D, on les peces es construeixen capa a capa. La mecanització de metalls mitjançant processos subtractius continua sent l’estàndard d’or quan es necessiten components capaços de suportar tensions reals, calor i ús repetit.

L’avantatge de la fabricació subtractiva

Per què eliminar material supera afegir-lo en tantes aplicacions? La resposta rau en la integritat del material. Quan es mecanitza una peça a partir d’un bloc sòlid, es treballa amb un material que té propietats internes uniformes en tota la seva extensió. No hi ha línies de capa, cap punt feble entre capes dipositades i cap preocupació per la porositat interna.

Això és fonamental per a:

• Components estructurals peces que han de suportar càrregues sense fallar
• Components en moviment que requereixen superfícies llises i un ajust precís
• Aplicacions d'alta temperatura on la uniformitat del material evita la deformació
• Components mèdics i aeroespacials on les marges de seguretat són incompressibles

El resultat? La mecanització CNC de precisió ofereix peces de confiança per a aplicacions crítiques, des de sistemes de frens automotrius fins a instruments quirúrgics.

Per què el control informàtic ho va canviar tot

Abans de la tecnologia CNC (Control Numèric per Ordinador), els mestres mecanògrafs guiaven manualment cada tall. Aquest enfocament exigia anys de formació, limitava la velocitat de producció i introduïa variabilitat humana entre les peces. La fabricació CNC actual ha transformat completament aquesta equació.

Les màquines CNC modernes segueixen les instruccions programades amb una coherència inalterable. Com assenyala experts del sector , la mecanització CNC és superior a l’hora de fabricar peces extremadament complexes i precises, ja que pot seguir dissenys elaborats amb un error mínim. La màquina no es cansa durant el tercer torn, no té dies dolents i replica exactament els mateixos moviments tant si està fabricant la primera peça com si n’està fabricant la mil·lèsima.

El procés funciona així: els dissenyadors creen un model 3D mitjançant programari CAD; aquest model es converteix en instruccions de codi G i codi M llegibles per la màquina, i la màquina CNC executa aquestes ordres amb precisió. Els codis G controlen els moviments de la fresa i les trajectòries de tall, mentre que els codis M gestionen funcions auxiliars com el flux del refrigerant i el canvi d’eines.

Aquesta base digital permet que els serveis de mecanització CNC ofereixin:

• Toleràncies tan ajustades com ±0,005 polzades (aproximadament el doble de l’amplada d’un cabell humà)
• Peces idèntiques en sèries de producció de qualsevol mida
• Geometries complexes que serien impossibles de fabricar manualment
• Temps de resposta més ràpid des del disseny fins al component acabat

Ja sigui que necessiteu un sol prototip o milers de peces de producció, aquest enfocament impulsat per la tecnologia s'ha convertit en l'esquena dorsal de la fabricació moderna — i comprendre-la és el primer pas per aprofitar-ne tot el potencial.

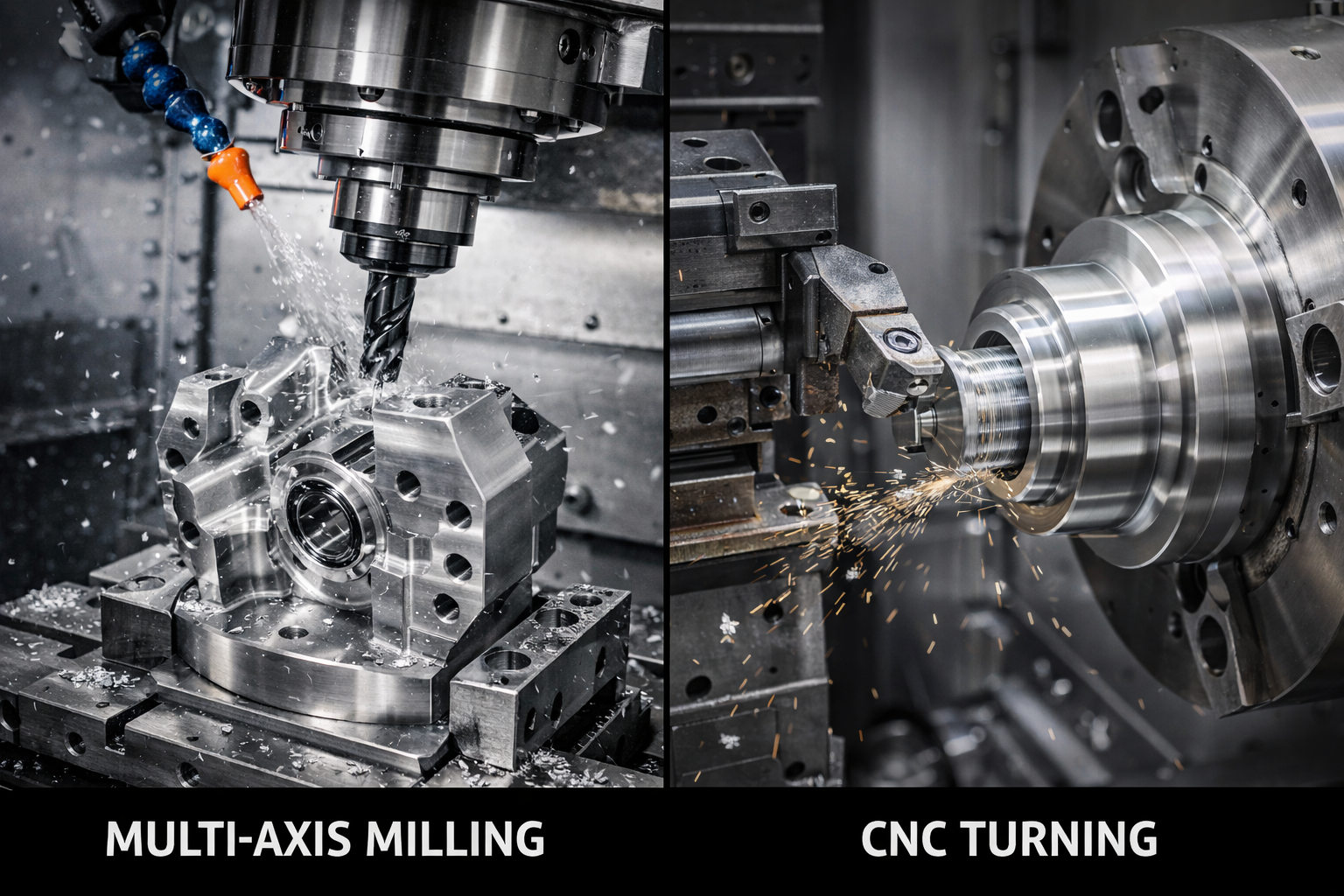

Comprensió dels diferents processos d'usinatge CNC

Ara que ja sabeu què aconsegueixen els serveis d'usinatge, la següent pregunta és: quin procés s'adapta al vostre projecte? No tots els procediments CNC són iguals. Cada tècnica destaca en geometries, materials i requisits de precisió específics. Triar el procés equivocat pot suposar costos més elevats, temps d’espera més llargs o peces que no compleixen les especificacions. Analitzem les opcions perquè pugueu associar el mètode adequat a les vostres necessitats.

Operacions de fresat i capacitats multieixos

L’usinatge CNC per fresat utilitza eines de tall giratòries per eliminar material d’una peça subjecta a una taula. Imagineu-vos una broca d’alta velocitat que pot moure's en múltiples direccions, creant cavitats, ranures, contorns i superfícies complexes en 3D. El nombre d'eixos determina les geometries possibles.

fresat de 3 eixos mou l'eina de tall als eixos X, Y i Z: esquerra-dreta, endavant-enrere i amunt-avall. Això permet treballar de forma eficient la majoria de superfícies planes, cavitats i contorns senzills. És la tècnica principal per a peces senzilles i ofereix els costos més baixos de temps de màquina.

fresat de 4 eixos afegeix una rotació al voltant d’un eix horitzontal, cosa que permet que la màquina CNC d’esculpir arribi a característiques situades en múltiples cares d’una peça sense necessitat de repositionar-la manualment. Això redueix el temps de preparació i millora la precisió en peces amb característiques en més d’una cara.

serveis d'usinat CNC de 5 eixos representen l'apogeu de la capacitat de fresat. Amb moviment simultani al llarg de cinc eixos, aquestes màquines poden aproximar-se a la peça des de gairebé qualsevol angle. Components aerospacials complexos, paletes de turbines i implants mèdics intrincats esdevenen factibles en una única configuració. Tot i que el temps de màquina és més car, l’eliminació de múltiples configuracions sovint fa que el fresat de 5 eixos sigui l’opció econòmica per a geometries complexes.

Quan cal especificar fresat multieixos?

• Angles compostos o superfícies esculpides
• Elements en múltiples cares que requereixen relacions posicionals precises
• Sotaescots o cavitats profundes amb accés restringit per a l’eina
• Parets fines que podrien deformar-se sota configuracions repetides

Serveis de tornejat per a components cilíndrics

Mentre que el fresatge fa girar l’eina, el tornejat CNC fa girar la peça de treball. L’eina de tall roman immòbil o es desplaça al llarg de trajectòries definides, donant forma al material en rotació. Això fa que el tornejat sigui ideal per a qualsevol peça amb simetria de rotació: eixos, coixinets, connexions i carcasses cilíndriques.

Un servei estàndard de tornejat CNC realitza operacions com ara el desbaste frontal, l’escarpat, la filetada, la ranurada i el tall cònic. Els centres de tornejat moderns sovint inclouen eines actives, que afegiran capacitats de fresatge per crear característiques com ara superfícies planes, forats transversals i clavilles sense necessitat de traslladar la peça a una segona màquina.

Per a peces tornejades extremadament petites o molt complexes, el tornejat suís ofereix una precisió inigualable. Els torns de tipus suís utilitzen un capçal lliscant i una camisa guia que subjecta la peça propera a l’acció de tall. Això minimitza la desviació i permet assolir toleràncies excepcionalment estretes en components llargs i esvelts. Components per a rellotges, pins mèdics i connectors electrònics sovint depenen del tornejat suís per complir les seves exigents especificacions.

Els serveis de tornejat CNC solen oferir temps de cicle més ràpids que el fresat per a peces rodones. Si el vostre component és fonamentalment cilíndric, el tornejat serà gairebé sempre més econòmic que intentar fresar-lo a partir d’un bloc rectangular.

Processos especialitzats per a geometries complexes

Alguns reptes de fabricació requereixen processos més enllà del fresat i el tornejat convencionals. A continuació us indiquem quan cal considerar tècniques especialitzades:

Mecanitzat per Descàrrega Elèctrica (EDM) utilitza espurnes elèctriques per erosionar el material, cosa que el fa ideal per a acerats endurits i aliatges exòtics que destruirien eines de tall convencionals. L’EMD destaca en cantonades interiors agudes, ranures estretes i profundes, i cavitats de motlles intrincades. L’EMD de fil talla perfils complexos amb una precisió excepcional, mentre que l’EMD d’immersió crea formes detallades de cavitat.

Mòlta aconsegueix els acabats superficials més fins i les toleràncies més ajustades disponibles. Quan es necessita una rugositat superficial inferior a Ra 0,4 micròmetres o una precisió dimensional dins dels ±0,0001 polzades, la rectificació esdevé essencial. S’aplica habitualment després del tractament tèrmic per restablir la precisió que els processos tèrmics podrien haver afectat.

Taladrat i escariolat creen i perfeccionen forats. Tot i que el taladrat bàsic es pot fer en qualsevol fresadora, les operacions de taladrat especialitzades optimitzen la velocitat per a peces que requereixen molts forats. L’escariolat perfecciona forats existents per assolir diàmetres i posicions precises, cosa essencial per als ajustos de coixinets i les característiques d’alineació.

Tipus de procés	Millors aplicacions	Toleràncies típiques	Compatibilitat de material	Cost relatiu
fresat de 3 eixos	Superfícies planes, bosses, contorns senzills	±0,005 polzades (0,127 mm)	Tots els metalls i plàstics mecanitzables	Baix
fresat de 4 eixos	Característiques de múltiples cares, peces indexades	±0,003" (0,076 mm)	Tots els metalls i plàstics mecanitzables	Mitjà
fresat de 5 eixos	Superfícies complexes en 3D, sotaescots, peces aeroespacials	±0,002" (0,050 mm)	Tots els metalls i plàstics mecanitzables	Alta
Torn CNC	Peces cilíndriques, eixos, accessoris	±0,005 polzades (0,127 mm)	Tots els metalls i plàstics mecanitzables	Baix a mitjà
Mecanització suïssa	Peces petites de precisió, components mèdics	±0,0005" (0,013 mm)	La majoria de metalls, alguns plàstics	Mitjana a alta
EDM	Materials endurits, cantons afilats, motlles	±0,0005" (0,013 mm)	Només materials conductors	Alta
Mòlta	Acabats ultrafins, toleràncies crítiques	±0,0001" (0,003 mm)	Metalls endurits, ceràmiques	Alta

Triar el procés adequat comença per entendre la geometria de la peça. És cilíndrica? Comenceu amb el tornejat CNC. Té característiques complexes en múltiples cares? Considereu el fresat de 5 eixos. És d'acer endurit amb detalls intrincats? L'erosió per descàrrega elèctrica (EDM) podria ser la vostra resposta. La majoria de proveïdors de serveis de mecanitzat recomanaran l'enfocament òptim durant la revisió del disseny, però comprendre aquestes diferències us ajuda a comunicar-vos de manera efectiva i avaluar les seves recomanacions.

Un cop clarificada la selecció del procés, la següent decisió crítica consisteix a triar el material adequat per a la vostra aplicació: una elecció que afecta directament tant el rendiment de la peça com el cost de fabricació.

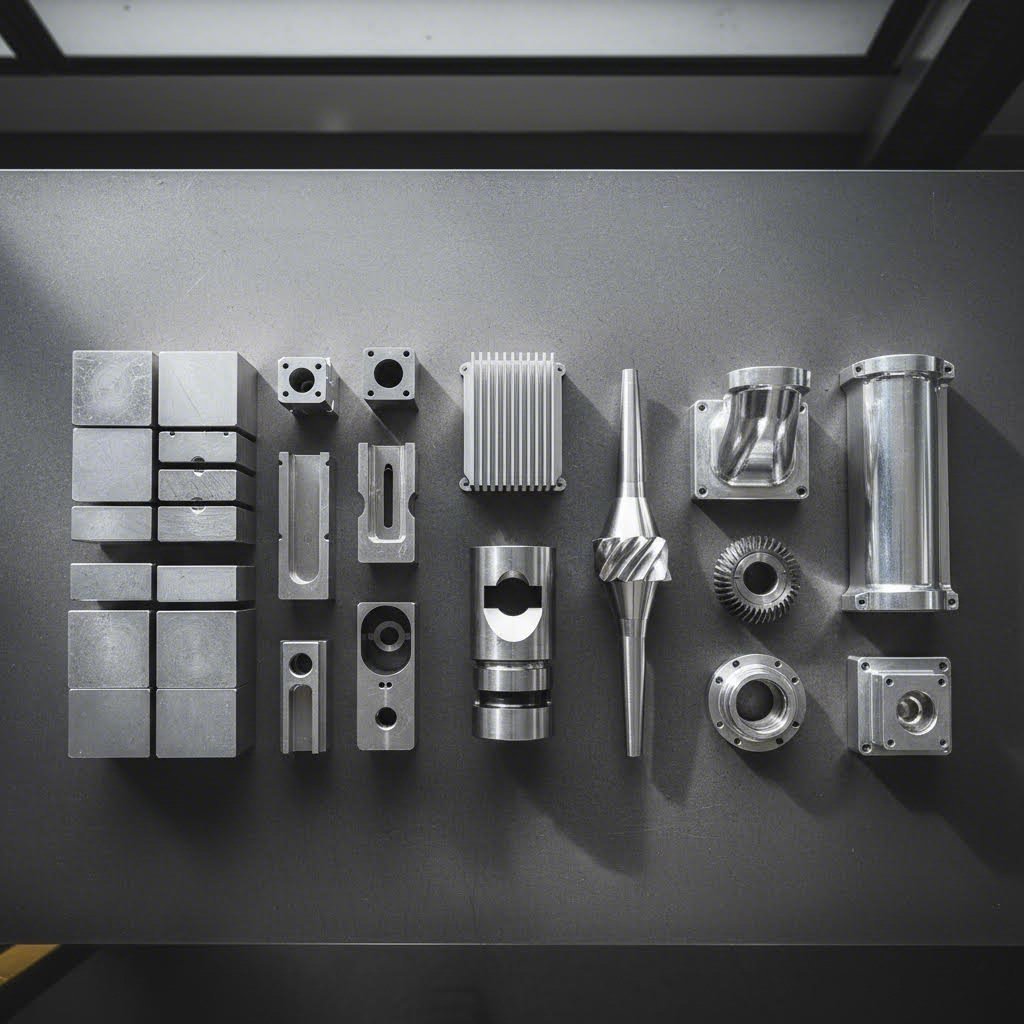

Guia de selecció de materials per a peces mecanitzades CNC

Heu identificat el procés d'usinatge adequat per a la geometria de la vostra peça. Ara arriba una decisió igualment crítica: de quin material ha de ser aquesta peça? Una elecció inadequada pot provocar components que fallen en servei, que costen molt més del necessari o que resulten impossibles d’usinar de manera eficient. L’elecció adequada equilibra els requisits mecànics, l’exposició ambiental, les restriccions de pes i el pressupost, tot mantenint alhora la viabilitat de fabricació.

Imagineu la selecció de materials com un trencaclosques amb múltiples peces interconnectades . Un component de vàlvula marina necessita, sobretot, resistència a la corrosió. Un suport aeroespacial exigeix una relació resistència-pes elevada. Una roda dentada per al processament d’aliments requereix conformitat amb la FDA i resistència al desgast. Cada aplicació apunta cap a famílies específiques de materials, i dins d’aquestes famílies, determinades qualitats optimitzen el rendiment per a les vostres necessitats concretes.

Metalls i les seves característiques d’usinatge

Els metalls continuen sent l'espinada dorsal de la maquinària de precisió, ja que ofereixen combinacions de resistència, durabilitat i rendiment tèrmic que els plàstics simplement no poden igualar. Comprendre les categories principals us ajuda a navegar eficaçment entre les opcions disponibles.

Aliatges d'alumini

Quan el pes és un factor determinant i els requisits de resistència són moderats, les aleacions d'alumini ofereixen un valor excepcional. Es mecanitzen més ràpidament que l'acer, reduint els costos de producció, i presenten una resistència natural a la corrosió en nombrosos entorns.

• 6061-T6: L'obra general per antonomàsia. Bon equilibri de resistència i excel·lent mecanitzabilitat; soldable. Ideal per a components estructurals, suports i carcasses.
• 7075-T6: Resistència gairebé equivalent a la de l'acer, però amb un terç del seu pes. Preferit en aplicacions aeroespacials i d’alta tensió. És més car i es mecanitza lleugerament més lent que l’alumini 6061.
• 2024:Resistència a la fatiga superior. Emprat habitualment en estructures d’aeronaus on hi ha preocupació per les càrregues cícliques.

Aceros inoxidable

Quan la resistència a la corrosió es combina amb els requisits de resistència, el mecanitzat de l'acer inoxidable esdevé essencial. Aquestes aleacions contenen crom que forma una capa d'òxid protectora, però aquesta mateixa propietat les fa més difícils de tallar.

• inoxidable 304: El grau més comú. Excel·lent resistència a la corrosió i bona formabilitat. S’utilitza en equips per a l’alimentació, dispositius mèdics i aplicacions arquitectòniques.
• inoxidable 316: Resistència millorada als clorurs i als entorns marins. Una mica més cara, però essencial en zones costaneres o quan hi ha exposició a productes químics.
• 17-4 PH: Tractable tèrmicament per assolir una alta resistència. Combina resistència a la corrosió amb propietats mecàniques properes a les de l’acer per a eines.

Acers al carboni i aleats

Per aconseguir la màxima resistència i duresa al cost més baix del material, els acers al carboni romanen incomparables. Necessiten recobriments protectors o galvanitzats en entorns corrosius, però destaquen on la relació resistència-cost és el factor decisiu.

• acer 1018: Baix contingut de carboni, fàcil de mecanitzar i soldar. Ideal per a eixos, espigues i peces estructurals que seran galvanitzades o pintades.
• acer 4140: Acer d'aliatge tractable tèrmicament amb excel·lent resistència. Comú en engranatges, eixos i components mecànics sotmesos a altes tensions.
• Acer per a eines A2/D2: Duresa extrema i resistència a l'abrasió. S'utilitza per a matrius, punxons i eines de tall.

Bronze i llautó

Aquests aliatges de coure ofereixen propietats úniques que l'acer i l'alumini no poden replicar. El fresat de bronze per CNC produeix peces amb una resistència a l'abrasió excepcional, baixa fricció i propietats antimicrobianes naturals.

Segons especialistes del sector, la composició del bronze —principalment coure i estany— ofereix una resistència a l'abrasió i una resistència mecànica extraordinàries, el que el fa ideal per a engranatges, rodaments i components que requereixen contacte mecànic continu. El fresat de bronze permet un tall fluït amb un risc reduït de galling, resultant en acabats superficials excel·lents.

• Bronze per a rodaments C932: L'opció preferida per a casquets i rodaments. Les seves propietats autolubricants allarguen la vida útil dels components en aplicacions rotatives.
• Bronze d'alumini: Combina resistència a la corrosió amb alta resistència mecànica. És preferit per a components marins, vàlvules i parts de bombes.
• Llauna 360: El metall més fàcil d’emprar en operacions d’usinatge. Ideal per a peces decoratives, components elèctrics i accessoris on l’aspecte és fonamental.

Plàstics d’enginyeria per a peces de precisió

No totes les aplicacions exigeixen metall. Els plàstics d’enginyeria ofereixen avantatges destacats: menor pes, lubricitat natural, aïllament elèctric i resistència química superior a la de molts metalls. L’usinatge modern de plàstics mitjançant CNC produeix components amb una precisió comparable a la de les peces metàl·liques.

Acelal (Delrin)

El plàstic Delrin s’ha convertit en sinònim de components plàstics de precisió. Aquest material Delrin ofereix una excepcional estabilitat dimensional, baixa fricció i resistència a l’absorció d’humitat: propietats que el fan ideal per a engranatges, rodaments i components lliscants.

• Excel·lent usinabilitat amb capacitat per assolir toleràncies ajustades
• La superfície autolubricant redueix el desgast
• Resisteix combustibles, dissolvents i molts productes químics
• Disponible en graus compatibles amb la FDA per al contacte amb aliments

Niló (poliamida)

Quan necessiteu resistència i tenacitat en un plàstic, el niló per a usinatge és la solució ideal. Els graus de niló usinables suporten aplicacions mecàniques exigents, tot i que són significativament més lleugers que les alternatives metàl·liques. L’usinatge del niló requereix atenció especial a la seva capacitat d’absorció d’humitat, ja que les peces poden experimentar petites variacions dimensionals en entorns humits.

• Niló 6/6: Resistència i rigidesa màximes. Ideal per a aplicacions estructurals.
• Niló colat: Disponible en blocs grans per a peces de gran mida. Té una usinabilitat lleugerament millor que els graus extrudits.
• Niló impregnat d’oli: El lubricant integrat allarga la vida útil en aplicacions de rodaments.

Polícarbonat

Necessiteu transparència òptica combinada amb resistència als impactes? L’usinatge CNC de policarbonat permet fabricar components transparents que no es trenquen sota esforç. Escuts de seguretat, vidres d’observació i cobertes protectores solen fer servir aquest material.

• Gairebé irrompible — 250 vegades més resistent que el vidre
• Manté la transparència després de la mecanització amb tècniques adequades
• Platja de temperatures de -40 °F a 240 °F
• Es pot tenyir o recobrir per a aplicacions específiques

Acrílic (PMMA)

Quan la claredat òptica és el factor més important i la resistència als impactes és secundària, l’acrílic es mecanitza magníficament i es polit fins a obtenir un acabat cristal·lí. Sovint s’especifica aquest material per a vitrines, guies de llum i components decoratius.

Plàstics d’alt rendiment

Per a entorns extrems, els plàstics especials empenen els límits:

• PEEK: Servei continu fins a 480 °F, excel·lent resistència química i resistència propera a la d’alguns metalls. És car, però irremplaçable en aplicacions exigents.
• PTFE (Teflon): Coeficient de fricció més baix de qualsevol material sòlid. És difícil de mecanitzar, però essencial per a juntes i manipulació de productes químics.
• UHMW: Resistència extrema al desgast i a l'abrasió. Autolubricant i conforme a la FDA per a la manipulació d'aliments.

Ajustar les propietats del material als requisits de l'aplicació

Com navegueu entre aquestes opcions per al vostre projecte concret? Comenceu identificant els requisits imprescindibles i, a continuació, optimitzeu els factors secundaris.

Requisits de força

Si la vostra peça ha de suportar càrregues importants, normalment els metalls superen als plàstics. Dins dels metalls, la progressió típica és: alumini < llautó < acer al carboni < acer inoxidable < acer d'aliatge < titani. Una resistència més elevada sol implicar un cost de material més alt i una mecanització més lenta, per tant, especifiqueu només el que realment exigeix la vostra aplicació.

Resistència a la corrosió

L'exposició ambiental determina moltes decisions sobre materials. Per a entorns interiors moderats, l'acer al carboni amb un recobriment adequat funciona perfectament. L'exposició exterior requereix alumini, acer inoxidable o plàstics. Els entorns marins i químics exigeixen acer inoxidable 316, bronze d'alumini o plàstics especialitzats com el PEEK o el PTFE.

Limitacions de pes

Quan cada gram importa —aeroespacial, equipament portàtil o components en moviment que afecten el consum d’energia— la densitat del material esdevé crítica. Els plàstics són els més lleugers, seguits de l’alumini, després del titani i, finalment, de l’acer. Sovint, l’alumini amb seccions una mica més gruixudes supera materials més pesants mantenint una resistència acceptable.

Consideracions de cost

El cost del material combina el preu de la matèria primera amb el temps de mecanitzat. Un material «barat» que es mecanitza lentament pot resultar més car en preu final de la peça acabada que un material «car» que es talli ràpidament. El llautó i l’alumini són els metalls que es mecanitzen més ràpidament. L’acer inoxidable i el titani són els que es mecanitzen més lentament. Entre els plàstics, l’acetal i la niló es mecanitzen de forma eficient, mentre que el PEEK requereix una tècnica cuidadosa i consumeix més temps.

Exposició a la temperatura

Els límits de temperatura d'operació redueixen ràpidament les opcions disponibles. La majoria de plàstics fallen per sobre de 200-250 °F, tot i que el PEEK arriba fins a 480 °F. L'alumini perd significativament la seva resistència per sobre de 300 °F. L'acer manté les seves propietats fins a temperatures molt més altes. Si la calor forma part del vostre entorn, comenceu eliminant els materials que no resistiran.

Encara no esteu segurs? La majoria de proveïdors de serveis de mecanitzat disposen d'especialistes en materials que poden recomanar les opcions òptimes per a la vostra aplicació. Proporcionar-los informació completa sobre les condicions d'operació, les càrregues i l'exposició ambiental permet obtenir recomanacions millors que limitar-se a demanar «acer inoxidable» o «alumini».

Un cop finalitzada la selecció del material, comprendre el flux de treball de mecanitzat des de la presentació del disseny fins a la peça acabada ajuda a establir expectatives realistes pel que fa als terminis i identifica les oportunitats per optimitzar el vostre projecte.

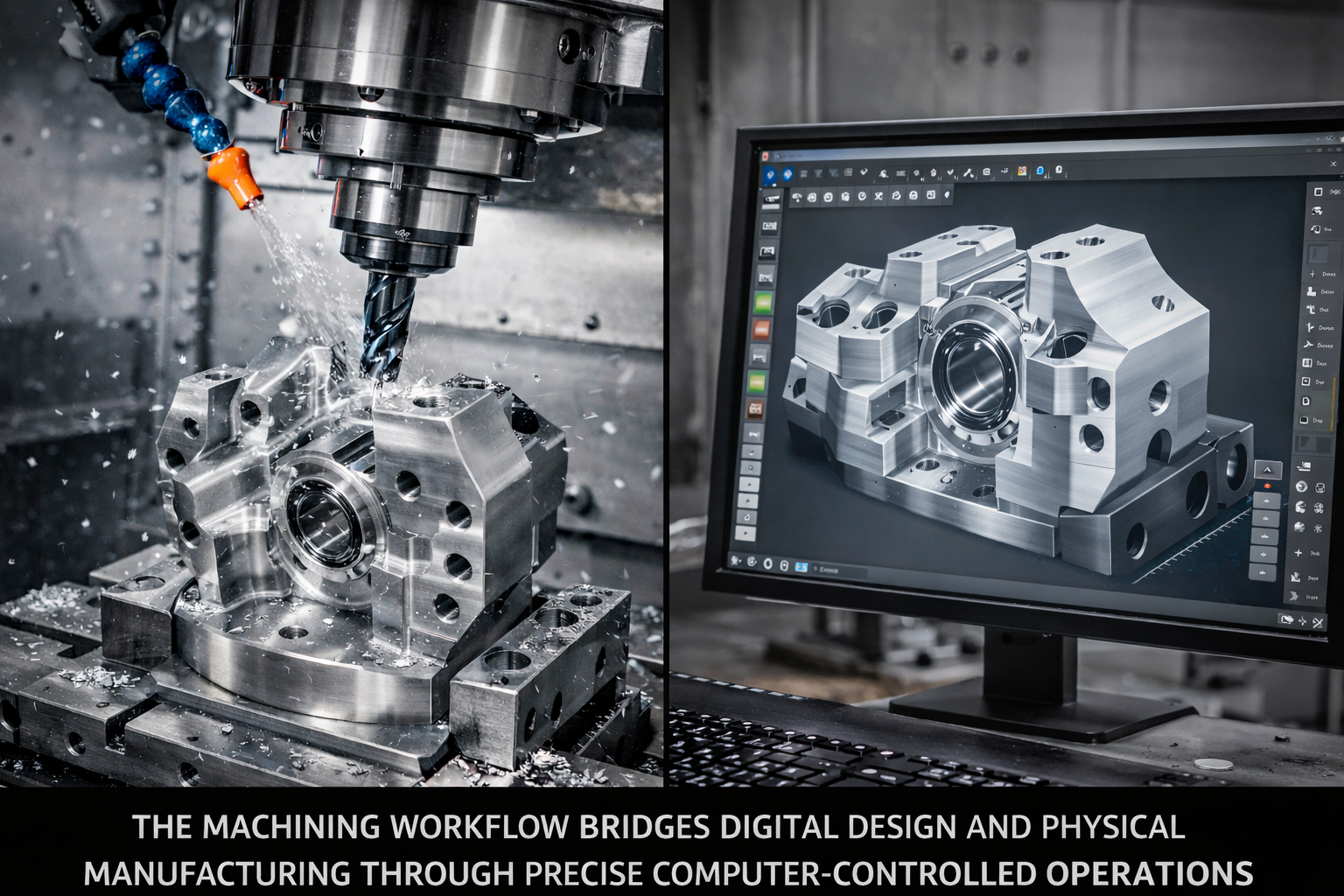

Explicació completa del flux de treball de mecanitzat CNC

Heu seleccionat el vostre procés i el material. Ara, què passa realment quan envieu un comandament? Per a molts clients, el flux de treball del servei de mecanitzat roman una caixa negra: les dissenys entren, les peces en surten i tot el que hi ha al mig sembla misteriós. Comprendre cada etapa us ajuda a establir expectatives realistes, a identificar possibles retards abans que es produeixin i a comunicar-vos de manera més eficaç amb el vostre soci fabricant.

El recorregut des del fitxer CAD fins a la peça acabada segueix una seqüència lògica. Cada fase es basa en l'anterior, i conèixer què passa en cadascun dels passos us permet preparar millor la documentació des del principi i fer preguntes informades durant tot el procés de producció.

1. Presentació del fitxer de disseny: Proporcionau fitxers 3D CAD (STEP, IGES o formats nadius) juntament amb dibuixos 2D que especifiquin les toleràncies, els acabats superficials i les dimensions crítiques.
2. Revisió del disseny i retroalimentació DFM: Els enginyers analitzen els vostres fitxers per avaluar-ne la fabricabilitat, detecten possibles problemes i proposen optimitzacions.
3. Adquisició de materials: S’encarrega o s’extreu de l’inventari la matèria primera segons les vostres especificacions.
4. Configuració i programació de la màquina: Els programadors de CAM generen les trajectòries d’eina i el codi G, mentre que els operaris preparen les màquines i les eines.
5. Operacions de tall: Les màquines CNC executen les instruccions programades per fabricar les seves peces.
6. Inspecció de Qualitat: Les peces acabades es sotmeten a una verificació dimensional segons les especificacions.
7. Operacions de acabat: Es realitzen processos secundaris com l’anodització, la galvanoplàstia o la politura, segons calgui.
8. Embalatge i enviament: Les peces es protegeixen i s’envien a les seves instal·lacions.

Presentació del disseny i revisió tècnica

El procés comença en el moment en què penja els seus fitxers. Però què haurien d’incloure exactament aquests fitxers? Una documentació completa accelera totes les fases posteriors, mentre que la manca d’informació provoca retards i possibles malentesos.

La seva presentació hauria d’incloure:

• model 3D CAD: El format STEP ofereix compatibilitat universal. Inclou els fitxers nadius si hi ha funcions complexes que podrien no traduir-se perfectament.
• plànol 2D: Destaca les toleràncies crítiques, els acabats de superfície i qualsevol característica que requereixi atenció especial. No suposisis que el model 3D transmet tota la informació.
• Especificació del material: Especifica, més enllà de simplement «alumini», l’aliatge i el tractament exactes (per exemple, 6061-T6).
• Requisits de Quantitat: Tant les necessitats immediates com els volums anuals previstos ajuden a optimitzar els preus i la selecció del procés.
• Context d'aplicació: Quina funció tindrà la peça? Aquesta informació ajuda els enginyers a fer recomanacions adequades de DFM.

Durant la revisió del disseny, els enginyers analitzen els vostres fitxers tenint en compte les realitats de la fabricació. Segons la documentació del flux de treball industrial, aquest procés de traducció de CAD a CAM identifica possibles problemes abans que es converteixin en problemes costosos a la planta de producció. Les recomanacions habituals de DFM inclouen ajustos del gruix de les parets, modificacions dels radis dels cantons interiors o relaxació de toleràncies quan les especificacions molt ajustades incrementen el cost sense aportar cap benefici funcional.

Es preveu que la revisió del disseny trigui entre un i tres dies laborables per a peces estàndard, i pot trigar més temps per a muntatges complexos o peces mecanitzades per CNC amb toleràncies ajustades que requereixin una anàlisi detallada.

Des de la programació fins a la primera peça

Un cop finalitza la revisió del disseny i aprova la pressupostació, comença la preparació de la producció. Aquesta fase converteix el vostre disseny digital en realitat física mitjançant una planificació cuidadosa i la preparació de les màquines.

La programació CAM genera les instruccions en codi G que controlen els moviments de la màquina. Els programadors seleccionen les eines de tall adequades, determinen les velocitats d’avanç i de tall òptimes i planifiquen trajectòries d’eina eficients que equilibrin el temps de cicle amb la qualitat superficial. Per a peces mecanitzades personalitzades complexes, aquesta etapa de programació pot requerir diverses hores de temps d’enginyeria especialitzada.

Al mateix temps, es du a terme la compra de materials. Els materials habituals, com l’alumini 6061 o l’acer inoxidable 304, solen ser enviats pels proveïdors en un termini d’un a dos dies. Les aleacions especialitzades o les mides inusuals poden requerir terminis més llargs: de vegades, setmanes per a materials exòtics.

La preparació de la màquina implica:

• Muntatge d’eines de tall adequades al magatzem d’eines
• Fixació del material brut en fixadors o escomes
• Establiment de sistemes de coordenades i desplaçaments de treball
• Carregament i verificació del programa CNC
• Execució de tallades de prova per confirmar les longituds i posicions de les eines

La primera peça —les vostres peces mecanitzades inicials— rep una atenció especial. Els operaris supervisen atentament les condicions de tall i fan pausas per verificar les dimensions en punts crítics. Aquesta inspecció de la primera peça detecta qualsevol error de programació o problema de preparació abans que es propaguin a tot el lot.

Per a components senzills, espereu entre tres i cinc dies des de la confirmació de la comanda fins a la finalització del primer article. Les geometries complexes, les toleràncies estretes o els materials especials allarguen aquest termini de manera proporcional. Les peces mecanitzades per CNC que requereixen múltiples operacions o muntatges necessiten, naturalment, més temps que els dissenys amb un sol muntatge.

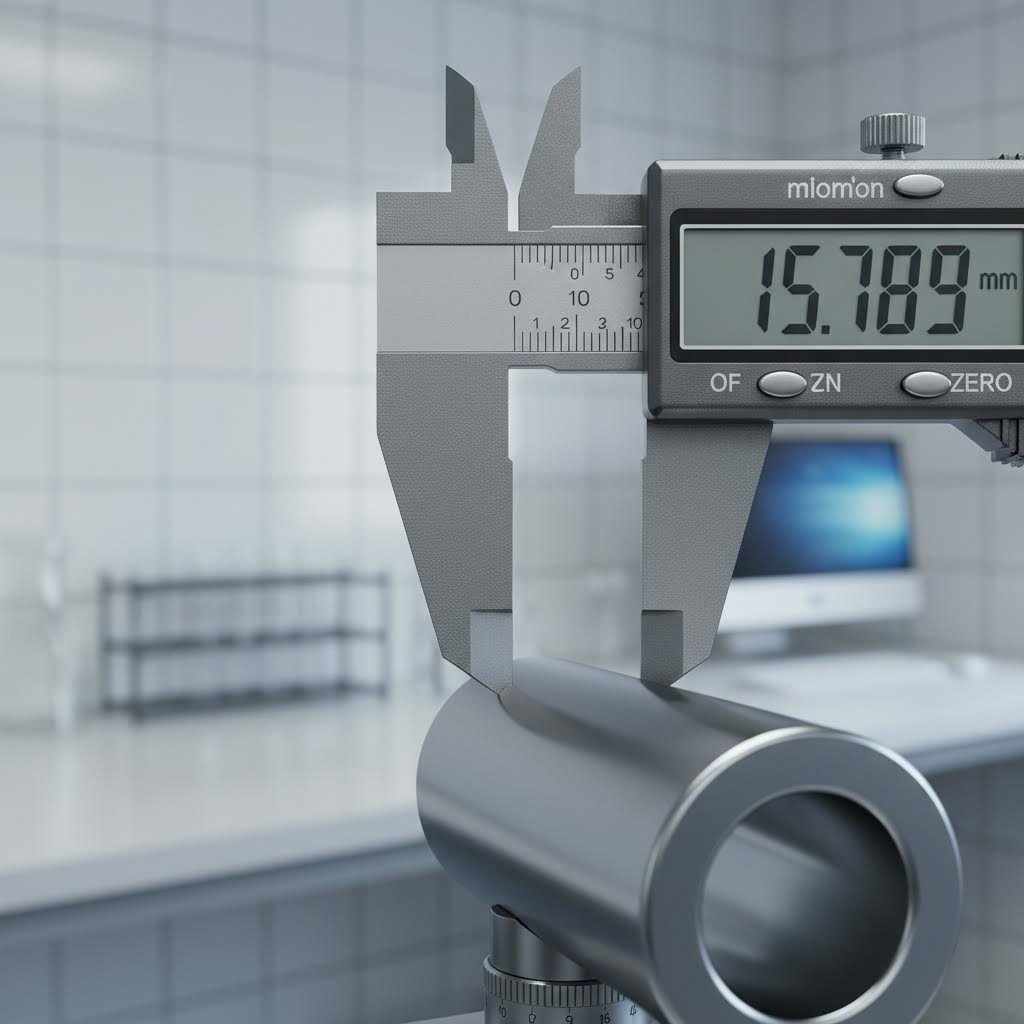

Verificació de la qualitat i lliurament final

Les operacions de mecanitzat finalitzen el treball subtractiu, però les vostres peces encara no estan preparades per ser enviades. La verificació de la qualitat confirma que totes les dimensions, toleràncies i acabats superficials compleixen les vostres especificacions.

Els mètodes d’inspecció varien segons la complexitat de la peça i els requisits del sector:

• Mesura manual: Els calibres, micròmetres i regles d’alçada verifiquen ràpidament i de forma econòmica les dimensions bàsiques.
• Màquines de Mesurar per Coordenades (MMCT): Per a toleràncies estretes i geometries complexes, la inspecció amb màquina de mesura per coordenades (CMM) proporciona una verificació dimensional completa amb informes documentats.
• Prova de rugositat superficial: Els perfilòmetres mesuren els valors Ra per confirmar les especificacions d’acabat.
• Inspecció visual: Inspectors formats comproven la presència de defectes estètics, rebaves i la qualitat de l'execució.

Les inspeccions que no superen els requisits desencadenen accions correctives. Els problemes menors es poden resoldre mitjançant operacions addicionals d'usinatge o acabat manual. Les desviacions importants requereixen la retirada de les peces afectades i la fabricació de substituts — un altre motiu per què la revisió exhaustiva del disseny i la inspecció de la primera peça són tan importants.

Les operacions d'acabat segueixen una inspecció satisfactòria. Els processos secundaris habituals inclouen:

• Eliminació de rebaves i arrodoniment d'arestes
• Anodització o recobriment per conversió química per a l'alumini
• Galvanització (zinc, níquel, crom) per a peces d'acer
• Polit i sorrajecte per obtenir textures superficials específiques
• Tractament tèrmic per complir els requisits de duresa

Aquests passos d'acabat allarguen el temps de producció — normalment entre dos i cinc dies addicionals, segons la complexitat del procés i si el treball es realitza internament o es subministra a proveïdors especialitzats.

Finalment, l’embalatge cuidadosament protegeix la vostra inversió durant el transport. Les peces mecanitzades de precisió sovint reben un embalatge individual, coixinets d’espuma o embalatges personalitzats per evitar danys. Les opcions d’enviaments van des del transport terrestre per a terminis habituals fins al servei aeri accelerat quan la velocitat és el factor més important.

Quin és el plazo total des de la comanda fins a la lliurament? Per a peces mecanitzades habituals en materials comuns i amb toleràncies estàndard, cal preveure entre dues i tres setmanes. Els serveis urgents poden reduir aquest termini a menys d’una setmana per a peces senzilles, mentre que els conjunts complexes amb acabats especials podrien necessitar quatre a sis setmanes o més.

Comprendre aquest flux de treball revela on podeu accelerar els terminis — documentació completa, materials fàcils d’obtenir, toleràncies més relaxades quan sigui adequat — i on solen originar-se els retards. Un cop establertes expectatives realistes, el següent pas consisteix a assegurar que el vostre disseny maximitzi la fabricabilitat i minimitzi els costos innecessaris.

Directrius de disseny que redueixen el cost i el plazo d’entrega

Enteneu el flux de treball. Heu seleccionat el vostre material. Però aquí hi ha una realitat que molts enginyers descobreixen massa tard: les decisions de disseny preses abans d’entrar en contacte amb un servei de mecanitzat poden fixar el 50 % o més del cost final de la peça. La bona notícia? Petits ajustos al vostre model CAD —sovint només calen uns minuts— poden reduir dràsticament tant el preu com el temps de producció sense sacrificar la funcionalitat.

Penseu en el disseny per a la fabricabilitat (DFM) com a parlar el llenguatge de les màquines CNC. Aquestes màquines destaquen en determinades geometries i tenen dificultats amb d’altres. Quan el vostre disseny s’alinia amb les capacitats de mecanitzat, tot flueix sense problemes. En canvi, quan hi entra en conflicte, els costos augmenten i els terminis s’allarguen.

Dimensions crítiques que afecten la mecanitzabilitat

Determinades relacions dimensionals determinen directament la velocitat i l’eficiència amb què es pot executar un tall CNC. Comprendre aquestes relacions us ajuda a dissenyar peces que les màquines puguin produir ràpidament i amb precisió.

Espessor de paret

Les parets fines representen un dels reptes de fabricació més habituals. Quan les parets es fan massa fines, es deformen sota les forces de tallat, vibren durant el mecanitzat i corren el risc de trencar-se completament. Segons Les millors pràctiques de DFM de Summit CNC , tots els gruixos de paret han de ser superiors a 0,02 polzades; i, des d’un punt de vista de mecanitzat, sempre és millor que siguin més gruixudes.

Per als metalls, cal intentar assolir un gruix mínim de paret de 0,030" (0,76 mm) sempre que sigui possible. Els plàstics requereixen encara més material —com a mínim 0,060" (1,5 mm)— perquè es deformen més fàcilment sota la pressió de l’eina. Les petites operacions de mecanitzat CNC en peces de parets fines sovint exigeixen velocitats de tall reduïdes i passes més lleugeres, cosa que augmenta directament el temps de cicle i el cost.

Radios de cantonades interiors

Aquí teniu una realitat geomètrica que sorprèn molts dissenyadors: les peces fresades per CNC no poden tenir cantonades interiors perfectament agudes. Les freses rotatives deixen un radi igual al seu diàmetre. Demanar cantonades interiors més agudes del que permeten les eines habituals obliga a utilitzar eines més petites, freses de major abast i un temps de mecanitzat considerablement superior.

La recomanació? Dissenyar radis de cantonada interior d’almenys 0,0625 polzades (1,6 mm) —o, encara millor, 0,125 polzades (3,2 mm)— quan el disseny ho permeti. Això permet utilitzar eines estàndard que treballin a velocitats òptimes. Quan les cantonades interiors agudes siguin funcionalment necessàries, considereu l’electroerosió (EDM) com a procés alternatiu, però espereu costos significativament superiors.

Profunditats de butxaques i cavitats

Les butxaques profundes generen problemes d’accés de les eines. Com més profunda sigui la cavitat respecte al diàmetre de l’eina necessària, més probable serà que calgui utilitzar eines especialitzades de major abast, que són més cares i treballen a velocitats més lentes. Les directrius sectorials recomanen limitar la profunditat de les butxaques a un màxim de 6 vegades el radi de cantonada més petit dins d’aquesta butxaca.

Per exemple, si la vostra bossa té radis de cantonada de 0,125" (3,175 mm), mantingueu la profunditat per sota de 0,75" (19,05 mm). Superar aquesta relació no fa impossible la mecanització, però sí que la fa més cara i llarga, ja que els operaris han d’utilitzar freses especialitzades que són més propenses a vibrar i trencar-se.

Relació profunditat-diàmetre dels forats

Les broques helicoidals estàndard funcionen de manera eficient fins a relacions profunditat-diàmetre d’aproximadament 4:1. Un forat de diàmetre 0,250" (6,35 mm) es pot fer fins a una profunditat de 1" (25,4 mm) sense necessitat de consideracions especials. Més enllà d’aquesta relació, calen broques especialitzades, cicles de perforació intermitent (peck-drilling) i una major precaució.

Per a forats profunds (relació 10:1 o superior), pot ser necessària la perforació amb broca de canó (gun drilling) o l’erosió per descàrrega elèctrica (EDM), processos que augmenten significativament el cost. Sempre que sigui possible, dissenyeu forats no més profunds del que calgui i considereu forats passants en lloc de forats cecs, ja que són més ràpids de fabricar i més fàcils d’inspeccionar.

Característica de disseny	Especificació recomanada	Per què importa	Impacte econòmic
Gruix mínim de paret	Metalls: ≥0,030" (0,76 mm) Plàstics: ≥0,060" (1,5 mm)	Evita la desviació, la vibració i la fractura durant les tallades CNC	Les parets primes augmenten el temps de mecanització un 20-40%
Radios de cantonades interiors	≥0,0625" (1,6 mm), preferiblement ≥0,125"	Es correspon amb les eines estàndard; evita freses de gran abast	Les cantonades agudes poden duplicar el temps d'usinat
Profunditat de la butxaca	≤6 × el radi de la cantonada més petit	Permet l’ús d’eines estàndard; redueix les vibracions i la fractura d’eines	Les caixes profundes augmenten el temps de cicle un 30-50%
Relació profunditat-diàmetre del forat	≤4:1 per a perforació estàndard	Les broques estàndard funcionen de forma eficient; no calen cicles d’intermitència (peck)	Els forats profunds poden requerir un temps de perforació 2-3 vegades superior
Profunditat de la rosca	≤3 × diàmetre nominal	Les broques normals arriben fàcilment; s’aconsegueix una enrosquillament complet	Una profunditat excessiva augmenta el temps de preparació i el risc
Sota tall	Eviteu-ho quan sigui possible; utilitzeu les dimensions estàndard de ranura en T	Necessita eines especials i operacions addicionals	Cada esglaonat suposa un cost addicional de 25–100 $ o més per peça

Evitant errors de disseny comuns

Algunes decisions de disseny semblen lògiques a la pantalla, però generen problemes a la planta. Reconèixer aquests patrons abans d’enviar els vostres fitxers estalvia iteracions de revisió i evita sorpreses pressupostàries.

Especificar toleràncies excessives

Aquest pot ser l’error més costós en la selecció de materials i el disseny per a mecanitzat CNC. Segons l’anàlisi de costos de toleràncies realitzada per experts del sector, les toleràncies ajustades augmenten els costos de forma exponencial: una precisió de ±0,005" costa aproximadament el doble que les tarifes habituals, mentre que una tolerància de ±0,001" costa quatre vegades més. Les toleràncies extremadament ajustades de ±0,0001" poden incrementar els costos entre 10 i 24 vegades.

La pregunta real que cal fer-se és: què passaria si aquesta dimensió variés ±0,05 mm? Si la resposta és «res de crític», les toleràncies habituals us serveixen millor. Reserveu les toleràncies ajustades per a:

• Superfícies d'acoblament on l'ajust és crucial
• Assents de rodaments i interfícies d'eix
• Superfícies d'estanquitat per a joves en forma d'anell (O-rings) o juntes
• Característiques que afecten una funció crítica o la seguretat

Per a la resta — superfícies externes, característiques no funcionals, àrees estètiques — les toleràncies habituals de ±0,005" (±0,127 mm) són perfectes i resulten molt més econòmiques.

Disseny de característiques que dificulten l'accés de les eines

Tant el mecanitzat CNC de plàstics com el de metalls requereix l'accés físic de l'eina a cada característica. Sembla evident, però sovint es reben dissenys amb característiques a les quals les eines simplement no poden arribar — o només hi poden arribar mitjançant muntatges especialitzats i costosos.

Problemes habituals d'accés:

• Ranures profundes i estretes on el diàmetre de l'eina supera l'amplada de la ranura
• Característiques amagades darrere de parets o prominències
• Cavitats interiors sense trajectòria d'entrada per a les eines
• Text o gravats en àrees encoixinades

Abans de donar per finalitzat el vostre disseny, imagineu mentalment la trajectòria de tall de l’eina per a cada característica. Si no podeu visualitzar l’accés de l’eina, la mecanització serà difícil o impossible sense sistemes de fixació creatius que incrementin el cost.

Especificació de arrodoniments en lloc de bisellats

Les vores externes sovint necessiten alguna forma d’atermament —ja sigui un arrodoniment (redó) o un bisellat (angular). Des del punt de vista de la mecanització, els bisellats són més econòmics i ràpids. Tal com assenyalen les directrius DFM, mecanitzar un arrodoniment requereix trajectòries d’eina tridimensionals complexes o eines especialitzades per arrodonir cantonades, mentre que els bisellats es poden obtenir fàcilment amb freses de bisellat estàndard.

A menys que la vostra aplicació requereixi específicament vores arrodonides —per raons ergonòmiques, aerodinàmiques o per reduir la concentració de tensions— especifiqueu bisellats i reduïu el temps de mecanització.

Afegir complexitat per motius estètics

Aquest patró decoratiu tenia una bona aparença al CAD. Però cada característica addicional requereix més temps de mecanitzat. Els elements estètics complexos — textures intrincades, corbes no funcionals, gravats detallats — afegiran cost sense millorar la funcionalitat.

Quan optimitzeu per a la producció, dissenyeu primer per a la funcionalitat. Valoreu si les geometries intrincades són realment essencials per a l’aplicació final de la peça o si alternatives més senzilles assolen el mateix objectiu.

Optimització del vostre disseny per a la producció

Més enllà d’evitar errors, les decisions proactives de disseny acceleren la producció i redueixen els costos. Aquestes optimitzacions requereixen un esforç de disseny mínim, però proporcionen avantatges significatius en la fabricació.

Minimitza les configuracions

Cada vegada que una peça ha de ser reposicionada a la màquina — girada, rotada o reespecialitzada — s’afegeix temps de preparació i es poden introduir errors posicionals potencials entre les característiques. Els dissenys que es poden completar en una única configuració tenen un cost inferior i assolen una major precisió que aquells que requereixen múltiples orientacions.

Reviseu el vostre disseny tenint en compte la reducció de muntatge:

• Es poden accedir a les característiques situades en cares oposades des d’un sol costat mitjançant forats passants?
• Les característiques que afecten diverses cares són realment necessàries, o es poden consolidar?
• Un petit canvi geomètric eliminaria una operació de gir?

Utilitzeu mides estàndard d’eines

Forats de diàmetre 0,250", 0,375" o 0,500"? Les broques estàndard són econòmiques i immediatament disponibles. Forats de diàmetre 0,237" o 0,489"? Els escariadors personalitzats o les operacions d’escarificació afegiran temps i cost.

De la mateixa manera, especificar mides de rosca estàndard (10-32, 1/4-20, M6x1,0) permet utilitzar cargols i inserts fàcils d’obtenir. Les roscas no estàndard requereixen eines especials que podrien haver de demanar-se.

Especifiqueu estratègicament la forma del material

La forma del material brut afecta la quantitat de mecanitzat necessària. Una peça dissenyada per ajustar-se eficientment a les dimensions estàndard de barres, plaques o varetes malgasta menys material i es mecanitza més ràpidament que una altra que requereix blocs de mida excessiva amb tallat gros extens.

Comuniqueu-vos amb el vostre servei de mecanitzat sobre les mides d’estoc disponibles abans de definir les dimensions exteriors definitives. De vegades, afegir 0,050" a una dimensió permet utilitzar un estoc d’una mida inferior immediata, reduint així el cost del material i el temps de mecanitzat en brut.

Tingueu en compte les toleràncies de prototipatge respecte a les de producció

Durant el prototipatge, esteu validant conceptes de disseny, no produint productes finals. Començar amb toleràncies relaxades redueix els costos del prototip un 40-60 % segons l’anàlisi industrial. Sempre podeu ajustar posteriorment dimensions concretes si les proves demostren que és necessari.

Aquest enfocament iteratiu —prototipar amb toleràncies estàndard, fer proves i, després, ajustar només allò que les proves revelin com a crític— proporciona millors resultats a un cost total inferior que especificar excessivament des del principi.

L'optimització del disseny no significa comprometre la funcionalitat de la vostra peça. Significa comunicar els vostres requisits d’una manera que s’alinii amb les capacitats de fabricació. Quan les toleràncies, les característiques i les geometries coincideixen amb allò que les màquines CNC fan bé, tothom en surt beneficiat: obteniu peces millors, més ràpidament i a un cost inferior.

Un cop el vostre disseny està optimitzat per a la fabricabilitat, comprendre exactament quines toleràncies i acabats superficials són assolibles —i quin cost tenen— es converteix en la següent bretxa crítica de coneixement que cal omplir.

Toleràncies i acabats superficials desmitificats

Heu dissenyat la vostra peça tenint en compte la fabricabilitat. Però fins a quin punt pot ser precisa realment una prestació de mecanitzat? I quina qualitat superficial heu d’esperar? Aquestes preguntes són extremadament importants: si les especifiqueu massa lloses, les peces no funcionaran correctament; si les especifiqueu massa ajustades, els costos es disparen sense afegir cap valor real.

Entendre les toleràncies i els acabats superficials us converteix de persones que simplement accepten el que es cotitza a persones que prenen decisions informades sobre els requisits de precisió. Descodifiquem aquestes especificacions perquè pugueu comunicar exactament què exigeix la vostra aplicació: ni més, ni menys.

Requisits de tolerància estàndard versus requisits de tolerància ajustada

Tota dimensió d’una peça mecanitzada té un cert rang acceptable de variació. Aquesta és la tolerància: la diferència entre la mesura màxima i la mínima acceptables. Cap procés de fabricació produeix peces perfectes, però la mecanització CNC s’hi acosta sorprenentment.

Toleràncies estàndard representen el que les màquines assolen en condicions operatives normals, sense mesures especials. Per a la majoria d’empreses de mecanització de precisió, això significa:

• Dimensions lineals: ±0,005" (±0,127 mm)
• Diàmetres de forats: ±0,005" (±0,127 mm)
• Característiques angulars: ±0.5°

Segons les especificacions sectorials de Factorem, aquestes toleràncies estàndard tenen en compte les variacions inherents en les propietats dels materials, el desgast de les eines, l’expansió tèrmica i la posició de la màquina, sense necessitar tècniques especials ni temps de cicle allargats.

Toleràncies ajustades requereixen una atenció addicional: velocitats de tall més lentes, mesuraments més freqüents, entorns amb temperatura controlada i equipament especialitzat. Les peces mecanitzades de precisió que requereixen toleràncies ajustades normalment especifiquen:

• Grau de precisió: ±0,001" a ±0,002" (±0,025 mm a ±0,050 mm)
• Alta Precisió: ±0,0005" (±0,013 mm)
• Ultra-precisió: ±0,0001" (±0,003 mm) – requereix esmerilat o equipament especialitzat

Quan es necessiten realment toleràncies ajustades? Centreu-vos en els requisits funcionals:

• Muntatges per ajust per pressió on la interferència ha de controlar-se amb precisió
• Suports de rodaments que requereixen un joc o una interferència específics
• Superfícies d'estanquitat on les obertures provoquen fugues
• Components aparellats que han d’alinear-se perfectament

Per a peces tornejades CNC com eixos i bucsons, els ajustos dels rodaments solen exigir toleràncies estretes en el diàmetre i la concentricitat. De manera similar, la mecanització en acer inoxidable de components de vàlvules sovint exigeix precisió en les superfícies d’estanquitat, mentre que en altres zones es permeten toleràncies normals.

Grau de tolerància	Rang típic	Aplicacions habituals	Multiplicador de cost
Estàndard	±0,005" (±0,127 mm)	Dimensions no crítiques, carcasses, suports, cobertes	1,0x (de base)
Precisió	±0,002" (±0,050 mm)	Peces fresades CNC amb característiques aparellades, suports de rodaments	1,5–2,0x
Alta precisió	±0,0005" (±0,013 mm)	Components fresats per CNC per a l’aeroespacial, implants mèdics i suports òptics	3,0–4,0x
Ultra-precisió	±0,0001" (±0,003 mm)	Blocks de mesura, dispositius d’inspecció crítics i semiconductors	8,0–24,0x

Opcions d’acabat superficial i aplicacions

Mentre que les toleràncies controlen les dimensions, l’acabat superficial descriu la textura, és a dir, els pics i valls microscòpics deixats per les eines de tall. Segons la Norma ASME documentada per GD&T Basics , l’acabat superficial comprèn tres elements: rugositat (irregularitats fines), ondulació (variacions d’espaiament més amples) i direcció de l’acabat (patró direccional resultant del procés d’usinatge).

El paràmetre més habitualment especificat és Ra (rugositat mitjana) - la mitjana aritmètica de les desviacions de l’alçada de la superfície respecte de la línia mitjana, mesurada en micro-polzades (μin) o micròmetres (μm). Valors més baixos de Ra indiquen superfícies més llises.

Valors típics de Ra assolibles segons el procés:

• Fresat estàndard: 63-125 μin (1,6-3,2 μm)
• Fresat fi: 32-63 μin (0,8-1,6 μm)
• Tornat estàndard: 63-125 μin (1,6-3,2 μm)
• Tornat fi: 16-32 μin (0,4-0,8 μm)
• Raspall: 8-32 μin (0,2-0,8 μm)
• Llustrat: 2-8 μin (0,05-0,2 μm)

Quin acabat necessita realment la vostra aplicació? Tingueu en compte aquestes directrius:

• Superfícies cosmètiques/sense contacte: 125 μin (3,2 μm) – l’acabat estàndard després de mecanitzar és totalment acceptable
• Contacte mecànic general: 63 μin (1,6 μm) – adequat per a la majoria de contactes lliscants o rodants
• Superfícies d'estanqueïtat: 32 μin (0,8 μm) – obligatori per a les ranures d’anells tòrics i les cares de juntes
• Superfícies de coixinet: 16-32 μin (0,4-0,8 μm) – essencial per a una lubricació adequada i una bona durada del desgast
• Òptic o decoratiu: 8 μin (0,2 μm) o millor — requereix operacions secundàries de polit

Les especificacions internacionals sovint utilitzen Rz (profunditat mitjana de rugositat) en lloc de Ra. Com a conversió aproximada, els valors de Rz solen ser entre 4 i 7 vegades superiors als de Ra per a la mateixa superfície, tot i que aquesta relació varia segons la uniformitat de la superfície.

Equilibrar la precisió amb l’economia de producció

Aquesta és la veritat incòmoda: les toleràncies més ajustades impliquen invariablement costos més alts. Segons els especialistes en toleràncies, aquesta relació ve determinada per diversos factors:

• Velocitats d’usinatge més lentes per reduir la desviació de l’eina i els efectes tèrmics
• Inspeccions més freqüents durant i després de la producció
• Taxes més elevades de residus a mesura que els intervals acceptables es reduïeixen
• Equipament especialitzat per a requisits d’ultraprecisió
• Entorns amb climatització controlada per a mesures crítiques

L’enfocament més econòmic? Aplicar toleràncies estretes de forma selectiva. Reviseu el vostre disseny i pregunteu-vos: què falla realment si aquesta dimensió varia en la tolerància estàndard? Per a peces mecanitzades de precisió on la funció exigeix realment exactitud, especifiqueu-la sense cap mena de dubte. Per a la resta, les toleràncies estàndard ofereixen un rendiment equivalent a un cost molt inferior.

Els mètodes de verificació també són importants

Com confirmen els serveis de mecanitzat que es compleixen les vostres toleràncies? La resposta depèn del que hàgiu especificat:

• Toleràncies estàndard: Els calibradors, els micròmetres i les plantilles de pas/no-pas proporcionen una verificació ràpida i econòmica
• Toleràncies de precisió: Les màquines de mesura per coordenades (CMM) generen informes dimensionals exhaustius amb traçabilitat documentada
• Acabat de superfície: Els perfilòmetres mesuren directament els valors Ra, proporcionant una verificació objectiva
• Indicacions de GD&T: Fixacions especialitzades i la programació de CMM verifiquen relacions geomètriques complexes

Per a aplicacions crítiques, sol·liciteu la documentació d'inspecció juntament amb les peces. La majoria d’empreses de mecanitzat de precisió proporcionen informes dimensionals que mostren els valors mesurats realment en comparació amb les especificacions: una documentació que esdevé essencial per a la traçabilitat de la qualitat en sectors regulats.

Comprendre què és assolible —i quin cost comporta— us dona el control sobre el compromís entre precisió i economia. Amb les toleràncies i els acabats especificats adequadament, la pregunta següent és: la mecanització CNC és, efectivament, el procés adequat per a la vostra aplicació, o bé altres mètodes de fabricació us servirien millor?

Mecanització CNC respecte a altres mètodes de fabricació

Ja heu dominat les toleràncies, optimitzat el vostre disseny i seleccionat el material perfecte. Però aquí hi ha una pregunta que val la pena fer-se abans de comprometre’s amb qualsevol servei de mecanitzat: el mecanitzat CNC és realment el mètode de fabricació adequat per al vostre projecte? De vegades, la resposta és un sí rotund. D’altres cops, processos alternatius ofereixen millors resultats a un cost inferior.

Això no es tracta de declarar un mètode superior a un altre. Cada enfocament de fabricació té un punt òptim: combinacions concretes de quantitat, complexitat, precisió i pressupost en què supera tots els altres alternatives. Comprendre aquests punts òptims us ajuda a prendre decisions més encertades i a evitar incoherències costoses entre el procés escollit i els requisits del projecte.

Quan la fabricació additiva té més sentit

l’impresió 3D ha evolucionat des d’una novetat per a la prototipació ràpida fins a una opció de fabricació legítima per a aplicacions específiques. Però quan cal triar la fabricació additiva en lloc de la subtractiva?

Segons anàlisi comparativa d’Ultimaker la impressió 3D destaca en la producció de geometries complexes i estructures internes que serien difícils o impossibles d’aconseguir mitjançant mètodes tradicionals de fabricació. Penseu, per exemple, en estructures en forma de graella per reduir el pes, canals de refrigeració interns o formes orgàniques que segueixen les trajectòries de tensió en lloc de les limitacions del mecanitzat.

Trieu la impressió 3D quan:

• La quantitat és molt baixa (1-10 peces) - l’absència de costos de preparació fa que els lots petits siguin econòmics
• La geometria és extremadament complexa - les característiques internes, els sotaescots i les formes orgàniques es poden imprimir fàcilment
• La velocitat és el factor més important - les alternatives de prototipatge ràpid per CNC poden lliurar en un sol dia
• Les propietats del material són secundàries - quan la resistència i la precisió no són essencials

Esculliu el mecanitzat per CNC en lloc d’això quan:

• Les propietats del material són importants - les peces mecanitzades conserven la resistència completa del material sense línies de capa
• La precisió és fonamental - el fresat CNC assolix toleràncies de ±0,025 mm, mentre que la majoria d’impressores 3D tenen toleràncies de ±0,1 mm a ±0,5 mm
• L’acabat superficial és determinant - les superfícies mecanitzades assolixen un rugositat Ra de 0,8 μm, comparat amb 15 μm per a les peces impresses
• Les quantitats superen les 10–20 unitats - el fresat CNC esdevé més rendible en volums moderats

En el desenvolupament de prototips CNC, la decisió sovint depèn de la finalitat. Necessiteu un model visual per comprovar l’ergonomia o les proporcions? L’impresió 3D ofereix una solució més ràpida i econòmica. Necessiteu una validació funcional sota càrregues reals? La mecanització CNC per a prototips proporciona peces amb propietats representatives de la producció.

Molts programes d'èxit en el desenvolupament de productes utilitzen estratègicament tots dos mètodes. Els prototips inicials de concepte es poden imprimir per accelerar-ne la producció i reduir-ne els costos, mentre que els prototips funcionals posteriors es mecanitzen per validar-ne el rendiment real. Els serveis de mecanitzat de prototips tanquen aquesta breu, oferint una resposta ràpida en la fabricació de peces mecanitzades quan les proves funcionals exigeixen propietats reals del material.

Economia de la injecció respecte a la mecanització

La decisió entre mecanització i injecció depèn fonamentalment de la quantitat. Com l'anàlisi de costos de Cubein explica, la injecció resulta més econòmica per a la producció a escala de moltes peces, mentre que la mecanització CNC és més adequada per al prototipatge i la fabricació de petits lots.

Això és degut al fet que la injecció requereix una inversió important inicial en eines: des de 2.000 $ per a motlles d'alumini senzills fins a 100.000 $ o més per a motlles d'acer complexos amb múltiples cavitats. Un cop creat aquest motlle, cada peça costa només uns centaus de dòlar. La mecanització CNC no requereix cap eina, però el cost per peça és superior, independentment de la quantitat.

El punt de creuament varia segons la complexitat de la peça, però les directrius generals suggereixen:

• Menys de 100 peces: L'abricació per CNC gairebé sempre resulta més econòmica
• 100–500 peces: Avalua amb cura les dues opcions; la complexitat determina quina és millor
• 500–10.000 peces: La injecció d'injecció de baix volum esdevé progressivament més atractiva
• més de 10.000 peces: La injecció domina des del punt de vista del cost per peça

Però l’economia no ho és tot. Tingues en compte aquests factors addicionals:

Cronologia: L'abricació de prototips CNC entrega les peces en qüestió de dies. La fabricació d'eines per motlles d'injecció requereix entre 4 i 8 setmanes abans que arribin les primeres peces. Si la velocitat d'accés al mercat és fonamental, l'abricació CNC us estalvia temps.

Flexibilitat en el Disseny: Modificar un programa CNC triga hores. Adaptar un motlle d'injecció costa milers d'euros i pot durar setmanes. Durant el desenvolupament del producte, quan els dissenys evolucionen ràpidament, la fabricació de prototips CNC preserva la flexibilitat.

Opcions de material: Les màquines CNC treballen metalls, plàstics d'enginyeria i materials compostos amb igual facilitat. La moldatura per injecció treballa principalment amb termoplàstics, limitant així les opcions de material.

Precisió: L'abricació CNC assolix toleràncies més ajustades que la moldatura per injecció (±0,005" respecte a ±0,020", típicament). Per a components de precisió, l'abricació pot ser necessària independentment de la quantitat.

Els fabricants intel·ligents sovint combinen tots dos processos al llarg del cicle de vida d'un producte. Els serveis d'abricació de prototips CNC validen ràpidament els dissenys, i posteriorment la producció passa a la moldatura per injecció quan el volum justifica la inversió en eines i es confirma l'estabilitat del disseny.

Trieu el procés adequat per al vostre projecte

A més de la impressió 3D i el motllet per injecció, altres mètodes de fabricació competeixen amb l’usinatge CNC per a aplicacions específiques. La fundició en motlle ofereix una producció massiva de peces metàl·liques. La fabricació de xapa metàl·lica destaca en la fabricació d’envoltenes i suports. Cadascun d’aquests mètodes té avantatges específics que val la pena tenir en compte.

Mètode de fabricació	Millor rang de quantitat	Nivell de precisió	Opcions de Material	Temps d'espera	Estructura de Costos
Freshener per maquinari CNC	1–10.000 peces	±0,001" a ±0,005"	Tots els metalls, plàstics i compostos	Dies a setmanes	Cap eines necessàries; cost moderat per peça
impressió 3D	1–100 peces	±0,004" a ±0,020"	Plàstics, alguns metalls i resines	Hores a dies	Cap eines necessàries; cost superior per peça
Modelatge per injecció	500–1.000.000+ peces	±0,005" a ±0,020"	Termoplàstics principalment	Setmanes (eina) + dies	Eina elevada; cost per peça molt baix
Fundició per pressió	1.000–500.000+ peces	±0,010" a ±0,030"	Aliatges d'alumini, zinc i magnesi	Setmanes (eina) + dies	Eina elevada; cost per peça baix
Fabricació de metalls en fulla	1–50.000 peces	±0,005" a ±0,015"	Metalls en fulla (acer, alumini, etc.)	Dies a setmanes	Eina baixa; varia segons la complexitat

Utilitzeu aquest marc de presa de decisions per seleccionar el procés òptim:

1. Definiu els vostres requisits quantitatius - tant les necessitats immediates com els volums previstos al llarg de la vida útil. Les quantitats petites prefereixen la fresadora CNC; els volums alts prefereixen els processos amb eines.
2. Avaluar els requisits de precisió - si les toleràncies inferiors a ±0,005" són crítiques, la mecanització CNC o el rectificat poden ser les úniques opcions.
3. Tenir en compte les restriccions del material - aliatges específics, plàstics d'enginyeria o materials compostos sovint dicten la selecció del procés.
4. Avaluar la pressió temporal - els serveis de mecanització de prototips lliuren en qüestió de dies; els processos amb eines requereixen setmanes de preparació.
5. Calcular l'economia total del projecte - cal incloure l'amortització de les eines, el cost per peça, els costos de qualitat i el valor del temps de posada al mercat.

Per a aplicacions de prototipatge CNC, la resposta sol ser senzilla: la mecanització ofereix el camí més ràpid des del disseny fins al maquinari funcional, fent servir materials representatius de la producció. Per a la producció, el càlcul esdevé més matitzat, ja que cal equilibrar la inversió inicial en la configuració amb l'economia per peça.

Els millors socis fabricants us ajuden a prendre aquestes decisions. Us recomanaran la fresadora CNC quan sigui realment òptima i suggeriran alternatives quan altres processos serveixin millor els vostres objectius. Aquesta consultoria honesta —en lloc de dirigir tots els projectes cap a l’equipament que prefereixen— marca la diferència entre proveïdors i veritables socis fabricants.

Un cop esclareix la selecció del procés, la següent consideració esdevé específica del sector: quines certificacions i normes de qualitat exigeix la vostra aplicació, i com podeu verificar que un servei de mecanitzat compleix aquests requisits?

Certificacions industrials i normes de qualitat

Heu seleccionat el procés de fabricació adequat per al vostre projecte. Però aquí hi ha una pregunta que distingeix els proveïdors acceptables dels excepcionals: el vostre servei de mecanitzat disposa de les certificacions que exigeix la vostra indústria? En sectors regulats com l’aeroespacial, el mèdic i l’automotriu, les certificacions no són un tràmit opcional, sinó una prova obligatòria que un fabricant pot subministrar de forma coherent peces que compleixin els requisits de qualitat més exigents.

Penseu en les certificacions com l’ADN de qualitat d’un fabricant. Documenten sistemes contrastats per controlar processos, fer el seguiment de materials, inspeccionar peces i corregir problemes abans que arribin als clients. Quan subministreu peces a partir de tallers de mecanitzat certificats, no només esteu comprant components, sinó que esteu adquirint una infraestructura de qualitat verificada que protegeix tant els vostres productes com la vostra reputació.

Normes de la indústria automotriu i IATF 16949

El sector de l'automoció opera amb marges extremadament estrets i no tolera cap defecte que pugui provocar retirades de vehicles o posar en perill els conductors. La certificació IATF 16949 representa l’estàndard global de gestió de la qualitat específicament dissenyat per a la producció d’automòbils i les organitzacions que subministren components relacionats.

Segons l’anàlisi del sector, les cadenes d’aprovisionament de l’automoció exigeixen el compliment estricte dels estàndards IATF 16949, i les auditories externes són ara una pràctica habitual entre els principals fabricants d’equipaments originals (OEM) globals. Els proveïdors que no compleixin aquests requisits corren el risc d’esser totalment exclosos de les cadenes d’aprovisionament estratègiques.

Què exigeix la norma IATF 16949:

• Control Estadístic de Processos (SPC): Monitorització en temps real de les dimensions crítiques durant la producció, i no només la inspecció final
• Planificació avançada de la qualitat del producte (APQP): Metodologia estructurada per llançar nous components amb processos validats
• Procés d'aprovació de peces en producció (PPAP): Evidència documentada que els processos de producció poden fabricar sistemàticament components que compleixin les especificacions
• Anàlisi del Sistema de Mesura (MSA): Equips i mètodes d’inspecció verificats, capaços de detectar les variacions exigides
• Cultura de milla permanent: Accions correctives i mesures preventives documentades per a qualsevol desviació de qualitat

Per a serveis de mecanitzat CNC de precisió que subministren components automotius, la certificació IATF 16949 indica la capacitat per fer front als exigents requisits del sector. Fabricants com Shaoyi Metal Technology demostruen aquest compromís mitjançant la seva certificació IATF 16949 i la implementació del control estadístic de processos en la producció de components automotius de precisió, incloent muntatges complexos de xassís i peces d’alta tolerància.

Quan heu de requerir la certificació IATF 16949? Qualsevol component destinat a aplicacions automotives —ja siguin peces del motor, muntatges de xassís o mecanismes interiors— es beneficia de proveïdors que disposin d’aquesta certificació. La disciplina que imposa es tradueix directament en una qualitat coherent i una lliurament fiable.

Requisits de conformitat per a l’aeroespacial i la defensa

Si les normes automotrius són exigents, els requisits de mecanitzat CNC aeroespacial són implacables. Quan els components operen a 40.000 peus o en condicions de combat, els modes de fallada que podrien causar inconvenients en altres àmbits es converteixen en catastròfics. La certificació AS9100 es basa en els fonaments de la ISO 9001 amb requisits específics per al sector aeroespacial que aborden aquestes conseqüències elevades.

L'AS9100 exigeix capacitats més enllà dels serveis generals de mecanitzat:

• Gestió de configuració: Control rigorós per garantir que les peces coincideixin exactament amb les revisions del disseny aprovades
• Gestió del risc: Avaluació formal i atenuació dels riscos tècnics, de terminis i de qualitat
• Inspecció del primer exemplar (FAI): Verificació dimensional exhaustiva de les peces de producció inicial segons els requisits de l'AS9102
• Prevenció de residus estranys (FOD): Programes per prevenir la contaminació que podria provocar fallades en vol
• Controls de processos especials: Procediments qualificats per al tractament tèrmic, el plaquemat i les proves no destructives
• Prevenció de peces falsificades: Traçabilitat documentada dels materials des de la certificació de la farga fins al component acabat

Tal com s’indica a les orientacions de certificació d’experts del sector, el fet que una taller mecànic estigui certificat segons les normes AS9100 i ISO permet als fabricants oferir peces de la màxima qualitat a tots els clients: la disciplina es trasllada fins i tot al treball no aeroespacial.

La traçabilitat adquireix una especial importància en l’àmbit aeroespacial. Segons especialistes en gestió de la qualitat , les garanties de traçabilitat es donen mitjançant el registre de lots, l’origen dels materials, serveis i peces, la data de fabricació i altres informacions rellevants del procés productiu. En el cas de components aeroespacials, això significa que cada peça es pot rastrejar fins als lots específics de calor del material, als operaris de les màquines i als registres d’inspecció: una documentació que esdevé fonamental si sorgeixen preguntes anys després de la lliurament.

Protocols de fabricació de dispositius mèdics

La mecanització mèdica opera dins del seu propi marc regulador, centrada en la norma ISO 13485 i la supervisió de la FDA. Quan els components mecanitzats es converteixen en instruments quirúrgics, implants o equips diagnòstics, les conseqüències afecten directament la seguretat dels pacients i l’aprovació reguladora de dispositius mèdics sencers.

La certificació ISO 13485 aborda els requisits específics per als dispositius mèdics:

• Controls de disseny i desenvolupament: Validació documentada que els dissenys compleixen els requisits d’ús previst
• Gestió de riscos segons la norma ISO 14971: Identificació i atenuació sistemàtiques de perills al llarg del cicle de vida del producte
• Controls de productes estèrils: Quan sigui aplicable, processos de neteja i envasat validats
• Consideracions sobre biocompatibilitat: Selecció de materials i processaments compatibles amb el contacte amb el pacient
• Sistemes de gestió de reclamacions: Procediments formals per investigar i resoldre problemes de qualitat
• Comunicació reguladora: Documentació que recolza les sol·licituds a la FDA segons el procediment 510(k) o les sol·licituds reguladores internacionals

Segons l’anàlisi de mercat, el mercat global de dispositius mèdics creix a una taxa anual composta (CAGR) del 5,5 %, i la mecanització CNC és indispensable per produir implants, instruments quirúrgics i equips diagnòstics. La precisió de la CNC permet complir les normes ISO 13485 i les normatives de la FDA que regulen aquest sector en expansió.

Per als serveis generals de mecanització que desitgen accedir als mercats mèdics, el procés d’obtenció de la certificació exigeix una inversió important en sistemes de documentació, processos validats i manteniment continu de la conformitat. No obstant això, per als compradors, treballar amb proveïdors certificats segons la norma ISO 13485 simplifica notablement les sol·licituds reguladores i redueix el risc de pertorbacions de la cadena d’aprovisionament degudes a defectes de qualitat.

Requisits de certificació per sector:

• Automòbil: IATF 16949 (gestió de la qualitat), VDA 6.3 (auditories de procés), normes CQI (processos especials)
• Aeronàutica: AS9100 (gestió de la qualitat), Nadcap (processos especials), conformitat amb la ITAR (articles de defensa)
• Sanitari: ISO 13485 (gestió de la qualitat), registre a la FDA, capacitats de cambres netes quan calgui
• Electrònica: ISO 9001 (gestió de la qualitat), normes IPC (qualitat tècnica), controls ESD
• Industrial general: ISO 9001 (base de gestió de la qualitat)

Com verifiquem les afirmacions d’un proveïdor sobre les seves certificacions? Les certificacions legítimes provenen d’organismes acreditats i inclouen números de certificat que es poden verificar. Demaneu còpies dels certificats vigents i comproveu-ne la validesa amb l’entitat emissora si les certificacions són essencials per a la vostra aplicació. Les certificacions caducades o falsificades —malauradament, no són infreqüents— exposen els vostres productes a riscos importants de qualitat i reguladors.

Més enllà de les certificacions, comprendre què determina els costos de mecanitzat us permet optimitzar els preus sense sacrificar la qualitat: aquest és el tema que explorarem a continuació.

Factors que condicionen el preu dels serveis de mecanitzat

Heu seleccionat el vostre procés, heu optimitzat el disseny i heu verificat les certificacions dels proveïdors. Ara arriba la pregunta que es fan tots els compradors: quin serà, realment, aquest cost? A diferència dels productes de consum amb preus fixos, els preus dels serveis de mecanitzat varien considerablement segons desenes de factors interrelacionats. Entendre quins són aquests factors transforma la vostra figura d’una persona que simplement accepta pressupostos en una persona capaç de reduir estratègicament els costos sense comprometre la qualitat.

Aquesta és la realitat: dues peces aparentment similars poden tenir un preu diferent fins i tot en un 300 % o més, segons les decisions de disseny, les opcions de material i els requisits de quantitat. La diferència entre una peça cara i una econòmica sovint depèn del coneixement: saber quins factors incrementen els costos i quines optimitzacions generen estalvis sense comprometre la funcionalitat.

Què determina els costos de mecanitzat

Cada pressupost d’un taller de mecanitzat reflecteix una combinació d’elements de cost, cadascun dels quals contribueix al preu final de la mecanització CNC. Segons anàlisi de preus del sector , entendre aquests components us ajuda a identificar on és possible estalviar:

• Temps de màquina: El factor de cost més elevat per a la majoria de peces. Les màquines CNC representen una inversió important de capital, i els tallers cobren tarifes horàries que varien entre 35-40 $ per hora per a fresatge de 3 eixos i 75-120 $ per hora per a operacions multieixos. Cada minut que la vostra peça passa sota l’eix principal s’afegeix directament al cost.
• Costos dels materials: Els preus de les matèries primeres varien enormement: l’alumini costa entre 5-10 $ per lliura, l’acer entre 8-16 $, l’acer inoxidable encara més, i el titani o les aleacions especials poden arribar a 25-50 $ o més. El cost del metall per al mecanitzat també inclou la mida de la peça en brut necessària, no només la que acaba a la vostra peça acabada.
• Instal·lació i programació: Abans que comenci qualsevol operació de tall, els programadors de CAM han d’elaborar les trajectòries d’eina i els operaris han de subjectar la vostra peça. Aquest cost d’enginyeria no recurrent (NRE) pot oscil·lar entre 50-200 $ per a peces senzilles i més de 500 $ per a geometries complexes que requereixen fixacions personalitzades.
• Requisits de tolerància: Toleràncies més estretes exigeixen velocitats més lentes, inspeccions més freqüents i taxes de rebut més altes. Passar de ±0,005" a ±0,001" pot duplicar el temps d'usinatge en característiques crítiques.
• Complexitat i geometria: Cavitats profundes, parets fines i cantonades interiors estretes requereixen eines especialitzades, avanços més lents i tècniques precises, tot allò que augmenta el temps i el cost.
• Operacions de acabat: L’anodització, la galvanoplàstia, la politura i altres processos secundaris afegiran entre 2 i 20 $ o més per peça, segons els requisits.
• Qualitat i inspecció: Els informes d’inspecció amb màquina de mesurar per coordenades (CMM), la documentació de la primera peça i les certificacions de material requereixen temps i coneixements especialitzats, a més de la producció bàsica.

Com TMC Technologies explica , la fórmula per estimar els costos es desglossa així: Cost estimat = (Cost del material + Cost de preparació) + (Temps d’usinatge × Tarifa horària) + Cost d’acabat. Aquest marc conceptual us ajuda a entendre on es destina el vostre diners i on els esforços d’optimització donen els millors resultats.

La maquinabilitat del material és fonamental

No tots els materials es mecanitzen de la mateixa manera. Els materials més durs requereixen velocitats de tall més lentes i desgasten les eines més ràpidament, cosa que incrementa els costos. Segons les directrius del sector, les qualificacions de mecanitzabilitat ajuden a predir les despeses relatives:

• Mecanitzabilitat excel·lent (cost més baix): Llauna 360, alumini 6061, acer fàcil de mecanitzar com l’12L14
• Bon mecanitzat: La majoria d’aliatges d’alumini, bronze, acers al carboni
• Mecanitzabilitat moderada: Acers inoxidables (304, 316), acers d’aliatge
• Difícil de mecanitzar (cost més elevat): Titani, Inconel, acers per a eines temperats

Escollir alumini en lloc d’acer inoxidable —quan l’aplicació ho permet— pot reduir el temps de mecanitzat entre un 40 % i un 60 %, assolint estalvis substancials en les tarifes per hora de màquina.

Com afecta la quantitat al preu per peça

Un dels principals factors de reducció de costos disponibles per als compradors és la quantitat de comanda. L’economia treballa de manera molt favorable a lots més grans, tot i que la relació no sempre és intuïtiva.

Per què una sola peça costa més:

Cada execució de producció requereix una preparació: programació, muntatge d’elements de suport, càrrega d’eines i verificació de la primera peça. Ja es demani una peça o cent peces, aquests costos romanen gairebé constants. En el cas d’un sol prototip, tota la inversió en preparació recau sobre una única peça. Si es demanen deu peces, el cost de preparació per unitat es redueix un 90 %.

Segons la recerca sobre optimització de costos de Fictiv, el temps de preparació representa una part important de les factures de mecanitzat en l’etapa de prototipatge i cal minimitzar-lo tant com sigui possible. La seva recomanació és: demanar més d’una unitat de cada peça per reduir el cost per unitat, però no tantes que es fabriquin peces innecessàries.

Les reduccions de preu segons la quantitat solen seguir aquest patró:

• 1–5 peces: Cost per unitat més elevat; la preparació domina el preu
• 10–25 peces: reducció del 20-40 %, ja que la preparació es reparteix entre més unitats
• 50-100 peces: reducció del 40-60 %; apareixen eficiències de producció
• 250+ peces: reducció del 60-80 %; optimització per lots i reducció de la manipulació per peça

En la fabricació de petites peces o en projectes de màquines personalitzades, aquest efecte de quantitat és encara més pronunciat. El temps de preparació d’una petita peça de precisió pot superar el temps real d’usinatge, cosa que fa de la quantitat la variable dominant en la fixació de preus.

Planificació estratègica de quantitats:

Si preveieu necessitar peces al llarg del temps, considereu comandes de la vostra quantitat anual prevista en un sol lot, en lloc de diverses comandes petites. Molts compradors demanen prototips en quantitats de 5 a 10 unitats, en lloc d’unitats individuals, aconseguint millors preus per unitat i disposant, a més, de reserves per fer proves amb variants o substituir mostres danys.

Obtenir pressupostos precisos de forma eficient

La qualitat de la vostra sol·licitud de pressupost afecta directament la precisió dels preus que rebreu. La informació incompleta obliga els proveïdors a fer suposicions, normalment conservadores, que inflen els preus pressupostats per cobrir la incertesa.

Per obtenir pressupostos en línia tan exactes com sigui possible per a la mecanització, proporcioneu:

• Fitxers CAD 3D complets: El format STEP garanteix la compatibilitat universal
• dibuixos 2D amb toleràncies: Les indicacions GD&T eliminen l’ambigüitat sobre els requisits de precisió
• Qualitat específica del material: "Alumini 6061-T6" en lloc de només "alumini"
• Requisits d'acabat superficial: Valors Ra o descripcions d’acabat
• Quantitat necessària: Tant la comanda immediata com l’ús anual previst
• Data de lliurament requerida: Les tarifes d'expedició poden afegir un 25-50 % o més
• Requisits d'acabat: Anodització, galvanització o altres operacions secundàries
• Necessitats de documentació de qualitat: Informes d'inspecció, certificacions i requisits PPAP

Les plataformes modernes de pressupostos CNC en línia poden processar sol·licituds ben documentades i retornar els preus en poques hores. Per contra, la manca d'informació desencadena cicles de revisió manual que retarden la resposta i sovint donen lloc a pressupostos més elevats per cobrir requisits no especificats.

Com reduir el pressupost de la vostra fàbrica de mecanitzat:

A més de proporcionar una documentació completa, les decisions estratègiques preses durant les fases de disseny i especificació permeten les reduccions de cost més significatives:

• Relaxa les toleràncies no crítiques: Les toleràncies estàndard de ±0,005" són molt menys cares que les de precisió
• Trieu materials mecanitzables: L'alumini i el llautó es mecanitzen més ràpidament que l'acer inoxidable o el titani
• Minimitzeu els muntatges: Dissenyar característiques accessibles des d'una menor quantitat d'orientacions
• Eviteu bosses profundes i parets fines: Les geometries estàndard permeten una maquinació més ràpida
• Utilitzi mides estàndard de forats: Els diàmetres habituals de broques eviten l’ús d’eines personalitzades
• Unifiqui els acabats: Un sol tipus d’acabat, en comptes de diversos tractaments superficials
• Planifiqueu plazos d’entrega raonables: Els comandes urgents tenen un preu premium

Segons especialistes del sector , els clients poden estalviar fins a un 30 % en costos de mecanització CNC optant per la producció per lots i aplicant estratègies d’optimització del disseny. L’estalvi es pot multiplicar quan es combinen diverses aproximacions d’optimització.

Entendre les variacions entre pressupostos de diferents proveïdors:

Sol·licitar pressupostos a diversos serveis de tallers de mecànica sovint dona lloc a preus sorprenentment diferents. Aquestes variacions reflecteixen diferències reals en:

• Capacitats de l’equipament i tarifes horàries
• Costos d’adquisició de materials i relacions amb els proveïdors
• Estructures suspeses i requisits de marge de benefici
• Experiència amb el tipus de peça específic que necessiteu
• Utilització actual de la capacitat

La cita més baixa no sempre és el millor valor. Tingueu en compte les capacitats del proveïdor, els sistemes de qualitat, la resposta a la comunicació i la fiabilitat en la lliurament, a més del preu. Una cita lleugerament més alta d’un proveïdor amb qualitat demostrada i lliuraments puntuals sovint ofereix un millor valor total que l’opció més econòmica amb una execució incerta.

Amb aquest coneixement sobre preus, esteu preparats per avaluar els proveïdors de serveis de mecanitzat segons factors que realment importen per al vostre projecte: aquest és l’objectiu de la nostra secció final.

Selecció del partner adequat per als serveis de mecanitzat

Heu dominat els fonaments tècnics: processos, materials, toleràncies i factors de preus. Ara arriba la decisió que determina si tot aquest coneixement es converteix en peces exitoses: triar el soci de fabricació adequat. Aquesta elecció va molt més enllà de comparar pressupostos. El servei de mecanitzat que seleccioneu es converteix en una extensió del vostre equip d’enginyeria i afecta directament la qualitat del producte, els terminis de desenvolupament i, finalment, la vostra posició competitiva.

Ja sigui que cerqueu un taller de mecanitzat CNC a prop o que estigueu avaluant proveïdors globals, els mateixos criteris d’avaluació són aplicables. La diferència entre una experiència de fabricació frustrant i una experiència fluida sovint depèn de fer les preguntes adequades abans de fer el primer comandament.

Avaluació de les capacitats tècniques i l’equipament

Comenceu l’avaluació amb una pregunta fonamental: aquest proveïdor pot fabricar realment les vostres peces? Sembla evident, però les incompatibilitats de capacitat causen més fracassos de projecte que cap altre factor.

Segons les recomanacions sectorials de 3ERP, un servei de mecanitzat CNC és tan eficaç com les eines de què disposa. Ja siguin torns, fresadores o fresadores de fresa, la varietat i la qualitat de la maquinària poden determinar l’èxit o el fracàs del vostre projecte. Diferents tipus de màquines CNC estan dissenyades per a diferents tipus de tasques.

Preguntes clau sobre l’equipament:

• Tipus de màquines i nombre d’eixos: la fresadora de 3 eixos gestiona geometries senzilles; les peces complexes poden requerir capacitats de 4 o 5 eixos
• Mides de l’espai de treball: Les seves màquines poden allotjar les dimensions de la vostra peça?
• Capacitats de tornejat: Per a components cilíndrics, ofereixen torns CNC o màquines de tipus suís?
• Equipament secundari: Processos especialitzats com l’erosió per descàrrega elèctrica (EDM), el rectificat i altres per a característiques complexes
• Equip d'inspecció: Capacitats de mesura amb màquines de mesura per coordenades (CMM) per verificar toleràncies ajustades

Més enllà de les llistes d’equipaments, avalieu l’expertesa tècnica. Com assenyala PEKO Precision, l’equip d’avaluació de l’OEM ha d’analitzar les estratègies que utilitza el taller per fabricar peces. Volums diferents, muntatges, temps de cicle i flux poden afectar seriosament el preu, la qualitat i el termini d’entrega d’un comandament. Un taller que disposa de les màquines adequades però que té una optimització deficient dels processos obté resultats inferiors en comparació amb un altre que maximitza les capacitats del seu equipament.

Quan avaluem tallers de mecanitzat propers o proveïdors llunyans, sol·licitem exemples de peces similars que hagin fabricat. Els projectes anteriors revelen millor les seves capacitats reals que les llistes d’equipaments per si soles.

Sistemes de qualitat que protegeixen la vostra inversió

La capacitat tècnica permet fabricar les peces. Els sistemes de qualitat asseguren que aquestes peces compleixin sistemàticament les especificacions. Aquesta distinció esdevé crítica quan els vostres productes depenen d’un rendiment fiable dels components.

Segons Guia de fabricació de Modus Advanced , la qualitat en la fabricació a mida no es tracta només de complir les especificacions, sinó de construir sistemes robustos que ofereixin de manera constant excel·lència.

Indicis d'una forta cultura de qualitat inclouen:

• Procediments d'inspecció documentats: Protocols escrits per a la verificació dimensional a cada etapa de producció
• Control estadístic de processos: Monitorització en temps real de les dimensions crítiques durant la producció
• Sistemes d'acció correctiva: Procediments formals per investigar i prevenir problemes de qualitat
• Equip calibrat: Instruments de mesura verificats periòdicament amb documentació de traçabilitat
• Traçabilitat del material: Capacitat de traçar cada peça fins als lots específics de material i als registres de producció

Quan tallers de mecanitzat propers a mi o qualsevol proveïdor potencial afirmi excel·lència en qualitat, demaneu-ne proves. Sol·liciteu exemples de reports d’inspecció, reviseu el seu manual de qualitat i informeu-vos sobre les seves taxes de defectes i l’historial d’accions correctives. Els proveïdors autènticament centrats en la qualitat acullen aquestes preguntes amb satisfacció.

1. Verifiqueu que les certificacions compleixin els requisits del vostre sector - ISO 9001 com a mínim; IATF 16949 per al sector automobilístic; AS9100 per a l’aeroespacial; ISO 13485 per al sector mèdic
2. Sol·licitar la documentació d’inspecció de mostres - La qualitat dels informes revela el rigor de les inspeccions
3. Preguntar sobre la inspecció en curs respecte a la inspecció final - Detectar problemes durant la producció evita residus costosos
4. Avaluar les capacitats de mesura - Equipament de màquines de mesura per coordenades (CMM) per a toleràncies ajustades; analitzadors d’acabat superficial per a superfícies crítiques
5. Revisar els procediments de certificació de materials - Traçabilitat des de les certificacions de laminació fins als components acabats
6. Comprendre els processos d’acció correctiva - com gestionen i prevén les fugues de qualitat
7. Avaluar la resposta comunicativa - les respostes ràpides a preguntes tècniques indiquen un suport d'enginyeria implicat
8. Comprovar l'històric de rendiment en la lliurament - la lliurament a temps reflecteix la disciplina operativa general
9. Avaluar les capacitats de consultoria tècnica - la qualitat de les retroalimentacions DFM mostra la profunditat d'enginyeria
10. Confirmar l'escalabilitat des del prototip fins a la producció - la transició sense solucions protegeix el vostre calendari de desenvolupament

Escalat des del prototip a la producció

Aquí teniu un escenari que frustra innombrables equips d'enginyeria: el vostre proveïdor de prototips us entrega peces excel·lents, però no pot fer front als volums de producció. O bé la vostra font de producció exigeix comandes mínimes massa grans per a les quantitats de prototip. Trobar un soci que gestioni ambdós extrems de l'espectre elimina les doloroses transicions entre proveïdors.

Segons experts en associacions de fabricació, un veritable soci de fabricació a mida pot donar suport al vostre producte des del concepte inicial fins a l’escalar la producció. Això requereix capacitats diverses de fabricació i una disposició a treballar amb necessitats variables de volum.

Avalua l’escalabilitat examinant:

• Quantitats mínimes de comanda: Fabricaran prototips individuals o requereixen mínims per lots?
• Capacitat de producció: Poden escalar fins a milers de peces quan el vostre producte tingui èxit?
• Flexibilitat en els terminis d'entrega: Entrega ràpida de prototips; programació fiable per a la producció
• Consistència del procés: La mateixa qualitat amb 10 peces que amb 10.000 peces
• Transparència en el preu: Punts clars de canvi de volum perquè pugueu planificar l’economia de fabricació

Els fabricants que demostren aquesta capacitat d’escalar de forma fluida ofereixen avantatges significatius. Shaoyi Metal Technology exemplifica aquest enfocament, oferint serveis de mecanitzat CNC de precisió que s’escalen des de la prototipació ràpida fins a la producció en massa, amb plazos d’entrega tan curts com un sol dia laborable. Les seves capacitats per fabricar components d’alta tolerància i la seva experiència contrastada en el sector automobilístic —avalada per la certificació IATF 16949 i el control estadístic de processos— demostren com un partner adequat elimina la bretxa entre prototip i producció, que frena tants programes de desenvolupament de productes.

La comunicació i la capacitat de resposta tenen la mateixa importància:

Tal com subratlla 3ERP, la comunicació és l’esquena dorsal de qualsevol associació exitosa. Un procés de comunicació eficaç implica que el proveïdor de serveis pugui respondre de forma immediata a les vostres preguntes, mantenir-vos informats sobre l’evolució del projecte i corregir ràpidament qualsevol problema que pugui sorgir.

Durant la vostra avaluació, anoteu els temps de resposta a les vostres consultes. Els proveïdors que triguen dies a respondre els correus electrònics durant la fase de pressupostos rarament milloren després de rebre la vostra comanda. Busqueu canals de comunicació transparents i actualitzacions proactives, en lloc de veure-vos obligats a demanar contínuament l’estat dels assumptes.

Trobar el soci adequat per als serveis de mecanitzat —ja sigui que cerqueu un taller de CNC a prop o que avaluïu opcions globals— requereix equilibrar les capacitats tècniques, els sistemes de qualitat i la flexibilitat operativa. La inversió en una avaluació exhaustiva dóna fruits al llarg del cicle de vida del vostre producte, transformant la fabricació d’una font de problemes en una avantatge competitiva.

Quan trobeu un soci que combini excel·lència tècnica, disciplina de qualitat i escalabilitat, no només heu trobat un proveïdor. Heu trobat una relació de fabricació que accelera el vostre èxit des del primer prototip fins a l’escala de producció i més enllà.

Preguntes freqüents sobre serveis de mecanitzat

1. Quina és la tarifa horària per a una màquina CNC?

Les tarifes de mecanitzat CNC varien significativament segons la complexitat i les capacitats de la màquina. El fresat estàndard de 3 eixos sol costar entre 35 i 40 $ per hora, mentre que les operacions avançades de múltiples eixos oscil·len entre 75 i 120 $ per hora. Els factors que afecten les tarifes inclouen el tipus de màquina, l’experiència de l’operari, la ubicació de la instal·lació i els nivells de precisió requerits. Per a treballs de precisió d’automoció amb certificació IATF 16949 i control estadístic de processos (SPC), proveïdors especialitzats com Shaoyi Metal Technology ofereixen tarifes competitives amb plazos d’entrega tan ràpids com un dia laborable per a components d’alta tolerància.

2. Què és el treball de mecanitzat?

L'usinat és un procés de fabricació subtractiu en què es treu sistemàticament material d'un bloc sòlid per crear peces de precisió. Mitjançant equipament controlat per ordinador, les màquines CNC segueixen instruccions programades per tallar, fer forats, fresar o tornejear materials en brut com ara metalls i plàstics fins a obtenir components acabats. Aquest procés assolix toleràncies estretes, sovint dins dels 0,005 polzades, el que el fa essencial per a aplicacions aeroespacials, automotrius, mèdiques i industrials que requereixen especificacions exactes i qualitat consistent.

3. Com es calcula el cost de l'usinat?

Els costos de mecanitzat combinen diversos factors: el cost del material (que varia entre 5 i 50 USD+ per lliura, segons l’aliatge), les despeses de preparació i programació (50-500 USD+), el temps de màquina a tarifes horàries (35-120 USD/hora), els requisits de tolerància (les toleràncies estretes poden duplicar els costos) i les operacions d’acabat (2-20 USD+ per peça). La fórmula és: Cost estimat = (Cost del material + Cost de preparació) + (Temps de mecanitzat × Tarifa horària) + Cost d’acabat. La quantitat afecta significativament el preu per unitat, ja que els comandes per lots de 50 peces o més solen reduir els costos un 40-60%.

4. Quines toleràncies pot assolir el mecanitzat CNC?

L'abricació CNC estàndard assolix toleràncies de ±0,005 polzades (±0,127 mm) per a dimensions lineals en condicions normals. El treball de grau de precisió arriba a ±0,001–0,002 polzades (±0,025–0,050 mm), mentre que les aplicacions d’alta precisió assolixen ±0,0005 polzades (±0,013 mm). Les exigències d’ultraprecisió de ±0,0001 polzades (±0,003 mm) requereixen equips especialitzats de rectificació. Toleràncies més ajustades incrementen els costos de forma exponencial: els graus de precisió tenen un cost 1,5–2 vegades superior als tarifaris estàndard, mentre que l’ultraprecisió pot fer pujar els costos fins a 8–24 vegades; per tant, especificar adequadament les toleràncies és fonamental per al control de costos.

5. Com triar entre l’abricació CNC i la impressió 3D?

Trieu l'usinatge CNC quan les propietats del material són importants (resistència total sense línies de capa), la precisió és crítica (±0,005 polzades respecte a ±0,1–0,5 mm per a l'impressió), les quantitats superen les 10–20 peces o els requisits d'acabat superficial són exigents (s'assoleix una rugositat Ra de 0,8 μm). Trieu l'impressió 3D per a quantitats molt baixes (1–10 peces), geometries interiors extremadament complexes, el temps de resposta més ràpid possible o quan el rendiment del material és secundari. Molts programes de desenvolupament fan servir estratègicament ambdós processos: peces impresses per a la validació inicial de conceptes i prototips usinats per a proves funcionals amb propietats representatives de la producció.
