Поетапне штампування металу простими словами

Уявіть, що вам потрібно тисячі або навіть мільйони однакових точних металевих деталей. Як виробники забезпечують такі великі обсяги з високою швидкістю та точністю? Відповідь часто полягає в прогресивне штампування металу , процесі, який поєднує автоматизацію, повторюваність і ефективність таким чином, як неможливо багатьма іншими методами.

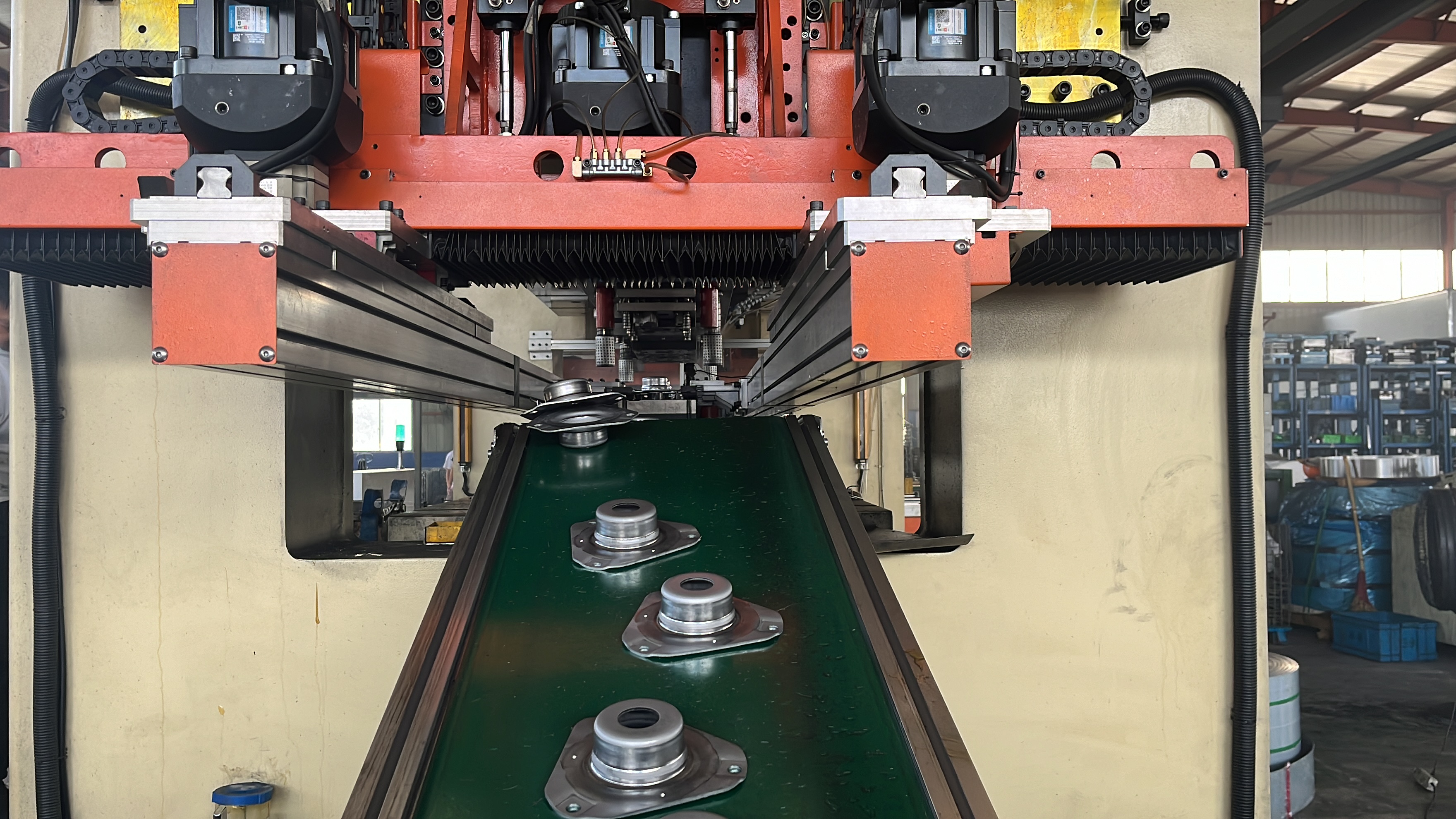

Що таке поетапне штампування металу?

У своїй основі прогресивна штампувальна обробка металу — це високоефективний автоматизований виробничий процес, при якому стрічка зі змотаного металу подається через серію робочих станцій у межах одного штампу. Кожна станція виконує окрему операцію — таку як пробивання, гнучення, формування або клейміння, — тому з кожним ходом преса стрічка просувається вперед, і деталь поступово формується. До того моменту, коли стрічка досягає кінця штампу, готова деталь вирізається і готова до використання. Цей підхід дозволяє безперервно виготовляти складні металеві компоненти на великих швидкостях, з високою точністю та мінімальними відходами.

• Висока продуктивність: кожен хід преса дає завершену деталь.
• Стабільні допуски: прецизійні штампи забезпечують відтворюваність протягом масового виробництва.
• Ефективність використання матеріалу: оптимізоване розташування деталей на стрічці мінімізує відходи.
• Інтегровані елементи: операції в межах штампу, такі як нарізання різьби, клейміння чи встановлення сенсорів, скорочують необхідність додаткової обробки.
• Зниження витрат на робочу силу: автоматизація зменшує потребу в ручній праці та ризики.

Прогресивне штампування порівняно з передавальним та комбінованим

Коли прогресивна штампування перевершує інші методи? У перенос штампування деталь відокремлюється від стрічки на ранній стадії та фізично переміщується між станціями, що робить цей метод ідеальним для більших або складніших деталей, але менш ефективним для великих обсягів простих форм. Штампування складними матрицями виконує кілька дій за один хід, але зазвичай обмежується плоскими геометріями та нижчими темпами виробництва. Прогресивна штампувальна операція вирізняється такими перевагами:

• Кращі цикли для середніх та високих обсягів виробництва
• Краща повторюваність і точність для складних деталей невеликого та середнього розміру
• Оптимальне використання матеріалу порівняно з методами перенесення та компаундними методами

Уявіть собі прогресивне штампування як найкращий варіант для автомобільних з’єднувачів, електронних контактів та компонентів побутової техніки — будь-яких застосувань, де найбільше значення мають швидкість, узгодженість і вартість на одиницю продукції.

Де прогресивні матриці забезпечують прибутковість інвестицій

1. Котушку завантажують на розгортальник і вирівнюють.
2. Стрічка подається в матрицю, точно направляючись до першої станції.
3. Кожна станція виконує окрему операцію — пробивання, формування, гнучіння або клейміння.
4. Готова деталь відокремлюється від стрічки на останній станції обрізки.
5. Деталі виштовхуються, і процес повторюється з кожним ходом преса.

Головне завершення: Узгодьте геометрію деталі та обсяг виробництва з перевагами процесу штампування у прогресивних матрицях. Деталі великих серій із помірною складністю та постійними характеристиками є ідеальними кандидатами для прогресивного інструментального оснащення. Для готовності до виробництва рекомендується використовувати такі структури, як AIAG PPAP та стандарти GD&T (ASME Y14.5), щоб забезпечити оптимізацію вашого проекту для надійного та відтворюваного штампування.

Отже, процес штампування металу у прогресивних матрицях забезпечує унікальне поєднання швидкості, точності та економічної ефективності — особливо порівняно з передавальним та комбінованим штампуванням. Коли потрібні деталі швидко, з мінімальними відходами та максимальною узгодженістю, процес штампування у прогресивних матрицях найчастіше є найкращим варіантом.

Інтеграція преса та інструментального оснащення, що працює

Коли-небудь замислювались, що робить прогресивну штампувальну матрицю такою надійною та відтворюваною? Секрет полягає в безшовній інтеграції матриці з штампувальний прес — поєднанні прецизійно оброблених компонентів, міцних елементів вирівнювання та ретельних процедур налаштування. Розглянемо, як кожен елемент працює разом, забезпечуючи ідеальну деталь після кожного ходу преса, а також як уникнути помилок, що призводять до простою або браку.

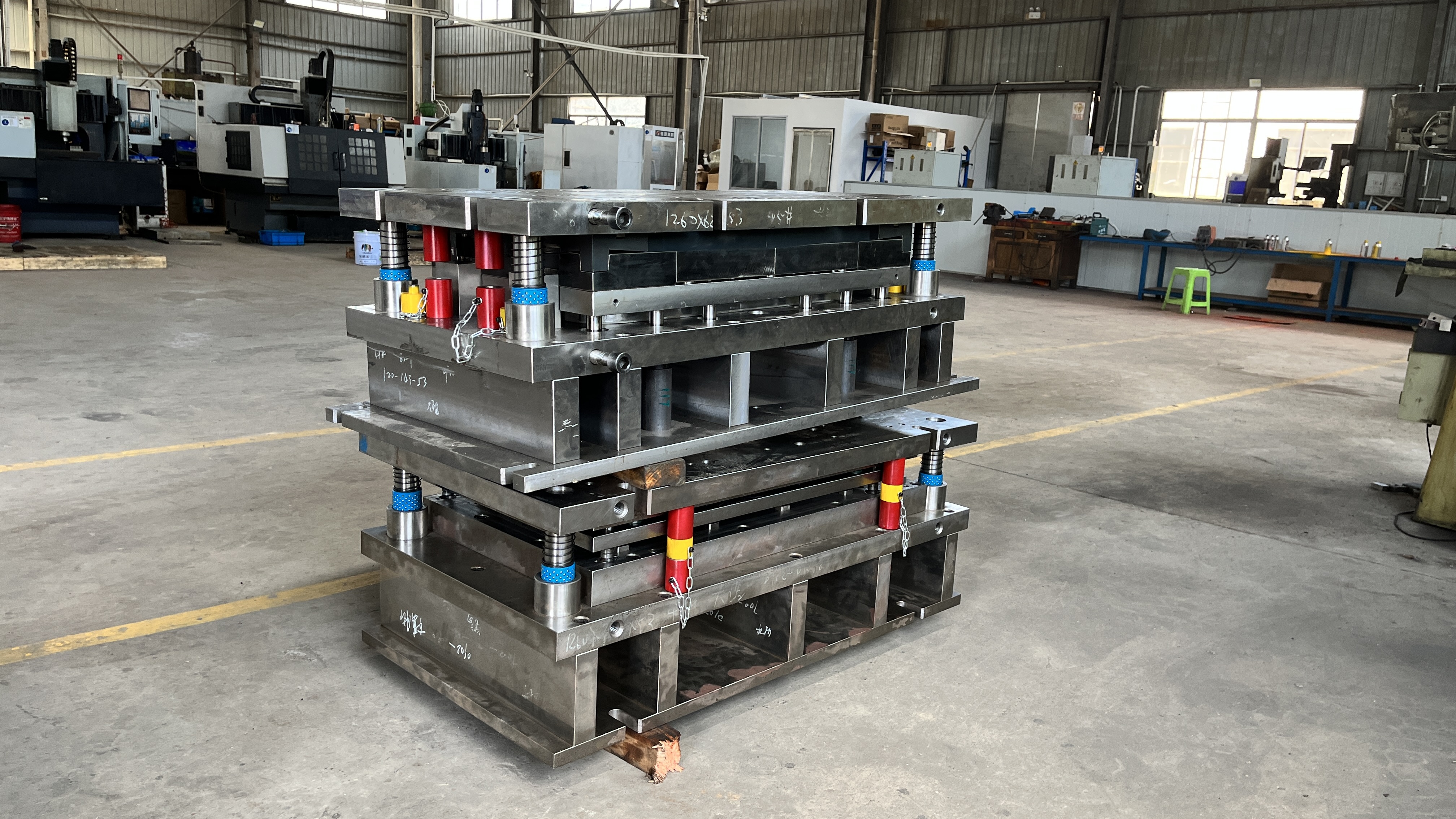

Усередині прогресивної матриці

Уяви собі матриці з листового металу як більше, ніж просто шматок сталі. Це складна система верхніх і нижніх плит, направляючих стовпчиків, пуансонів, матриць (вставок), центрувальних голівок, підіймачів, виштовхувачів, пружин або газових циліндрів, кулачків і датчиків — все це спроектовано для ідеальної синхронної роботи. Кожна частина має чітке призначення:

Ці компоненти є основою прогресивних штампів , кожен з яких забезпечує загальну стабільність і відтворюваність процесу. Наприклад, пілотні отвори утримують стрічку чітко в позиції на кожній станції, тоді як датчики виявляють неправильну подачу ще до того, як вона призведе до дорогих аварій.

Основи інтеграції преса та штампа

Це не просто питання наявності правильного штампа — те, як ви встановлюєте та налаштовуєте штамп у штампувальна преса для листового металу пресі, має таке саме значення. Ось що потрібно зробити правильно:

• Вирівнювання штампа: Переконайтеся, що центральна лінія штампа збігається з напрямком подачі рулону. Використовуйте шпонкові канавки, орієнтирні штифти або фіксатори для точного вирівнювання.
• Висота замикання: Під час початкового налаштування встановіть висоту замикання преса вище, ніж товщина штампа. Остаточну висоту замикання калібруйте лише після того, як штамп буде повністю навантажений листовим металом, щоб уникнути пошкодження установочних блоків [The Fabricator] .
• Затиснення: Використовуйте всі затискні пази та переконайтеся, що фіксуючі затискачі прикладають зусилля безпосередньо до колодки матриці. Двічі перевірте всі кріплення на міцність затягування.
• Паралельність: Переконайтеся, що повзун преса та підбійна плита паралельні, щоб запобігти нерівномірному навантаженню та передчасному зносу штампу.

Правильне виконання цих основних вимог є основою надійного виробництва на високих швидкостях із мінімальними простоїми.

Системи подачі та контроль стрічки

Уявіть собі рулонну стрічку як гоночний автомобіль на трасі — вона має точно дотримуватися своєї смуги на кожному повороті. Система подачі, напрямні пальці та направляючі рейки працюють разом, забезпечуючи плавне та точне переміщення стрічки через кожну позицію у багатопозиційних штампах. Будь-яке зміщення може призвести до заклинювання, деформації деталей або навіть катастрофічного пошкодження штампа.

• Випадки використання кулачків/роликів:
  • Бічне пробивання для елементів, які не вирівняні з основною подачею
  • Операції відгинання, що вимагають бічного руху
  • Тиснення або формування елементів на бічній стороні стрічки
• Найкращі практики:
  • Регулярно перевіряйте та змащуйте кулачки та ролики для забезпечення плавної роботи
  • Перевіряйте всі датчики перед початком виробництва та налаштуйте безпечні блокування, щоб зупинити прес у разі виявлення несправностей
  • Завжди тримайте матрицю та поверхні преса чистими, без бруду, щоб забезпечити високу точність у штампувальній матриці для листового металу

Опанувавши ці деталі інтеграції, ви помітите менше проблем із налагодженням, зменшення кількості браку та більш стабільну якість ваших прогресивних штампів. Далі ми розглянемо, як обрати правильний прес і встановити технологічні параметри для сталого та ефективного виробництва

Технологічні параметри та схема вибору преса

Здається складно? Визначення розмірів преса та вибір технологічних параметрів для прогресивного штампування металу не обов’язково мають бути важкими. Дотримуючись структурованого підходу, ви зможете узгодити свій prog die та налаштування преса з вимогами до вашої деталі та матеріалу, забезпечуючи якісне та ефективне виробництво. Розглянемо ключові кроки, які допоможуть уникнути дорогих помилок і максимізувати час роботи вашого процес виробництва металевого штампування .

Метод вибору потужності преса

1. Характеристика матеріалу та особливостей
   Почніть з визначення матеріалу вашої стрічки — його товщини, ширини, межі міцності на розтягнення та зсув, а також будь-яких покриттів, які можуть впливати на формовальність або знос інструменту. Тип операцій (пробивання, формування, витяжка) та кількість елементів на деталі впливатимуть на проектування станцій та необхідні зусилля. Наприклад, високоміцна сталь або товсті матеріали вимагатимуть більшої потужності пресу з боку прес для послідовного штампування .
2. Підсумуйте зусилля станцій та додайте запас міцності
   Для кожної станції в prog die , розрахуйте зусилля, необхідне для її операції — пробивання, згинання, формування, вирубки тощо. Використовуйте периметр, товщину матеріалу та межу зсуву або межу міцності відповідно:
   • Вирубка/Пробивання: Периметр × Товщина × Межа зсуву = Потрібне зусилля (у тоннах)
   • Витяжка: Периметр × Товщина × Межа міцності при розтягуванні = Потрібне зусилля (у тоннах)
   Не забудьте врахувати додаткове навантаження від пружинних виштовхувачів, підйомників, кулачків і різання уламків. Додайте запас міцності, щоб компенсувати варіації матеріалу або несподівані навантаження.
3. Підбір потужності преса та розміру станини
   Оберіть прогресивний штампувальний прес з номінальною вантажопідйомністю, що перевищує ваше найвище розрахункове навантаження, забезпечуючи, щоб робоча плита преса та повзун були достатньо великими для габаритів матриці. Збалансуйте матрицю на пресі, щоб сили розподілялися рівномірно — навантаження, зміщене від центру, може збільшити знос і скоротити термін служби інструменту. Враховуйте характеристики прогину преса; надмірний прогин може призвести до неоднакової якості деталей і передчасного зносу інструменту [IOP Conf. Series] .
4. Встановлення кроку подачі та цільової кількості ходів у хвилину
   Визначте технологічний процес (крок подачі) на основі довжини деталі та вимог до перемички. Крок подачі разом із максимально допустимою швидкістю преса визначає цільову кількість ходів у хвилину (SPM). Збільшення SPM підвищує продуктивність, але може вимагати коригування фаз кулачкового механізму та системи подачі стрічки. Переконайтеся, що система подачі здатна встигати без заклинювання або помилкової подачі.
5. Перевірка енергії на високій швидкості
   Це не лише про максимальну потужність — ваш прес має забезпечувати достатню енергію на бажаній швидкості. Прес може мати достатню потужність, але не вистачає енергії для виконання всіх операцій на високій швидкості, що призводить до заклинювання в нижній мертвій точці. Завжди перевіряйте як потужність, так і наявну енергію для вашого темпу циклу.
6. Заплануйте транспортування урізків та перемичок
   Розробіть розміщення заготовок для оптимального використання матеріалу. Передбачте носії урізків та перемички, які підтримуватимуть стрічку на всіх операціях, мінімізуючи відходи й забезпечуючи стабільність. Ефективна конструкція перемичок підвищує вихід придатного й знижує витрати на матеріал.

Швидкості подачі та чинники, що впливають на час циклу

Уявіть, що ви прагнете максимальної продуктивності. Час циклу визначається найповільнішою операцією у вашому прес для послідовного штампування . Чинники, що впливають на швидкість подачі, включають:

• Тип і товщина матеріалу (товстіші або твердіші матеріали вимагають меншої швидкості)
• Складність форми деталі (більша кількість операцій або глибока витяжка можуть обмежувати кількість ходів на хвилину)
• Можливості системи подачі (механічна чи сервоподача)
• Стабільність стрічки та зачеплення направляючих

Не ігноруйте вплив допоміжних операцій, таких як нарізання різьби в штампі або клейміння, які також можуть обмежувати максимальну швидкість.

Допуски, вихід продукту та планування відходів

Наскільки жорсткі ваші допуски? Досяжна точність у поетапних операціях пресування залежить від якості штампа, стабільності преса та сталого контролю стрічки. Передбачте:

• Вимоги GD&T — для критичних елементів можуть знадобитися додаткові станції доробки
• Оптимізацію виходу продукту — щільні компоновки стрічки та мінімальна перемичка підвищують вихід матеріалу
• Видалення відходів — забезпечте, щоб носії та лотки були спроектовані для плавного видалення відходів

При порівнянні з штампування з переносом або передачею пресів , пам'ятайте, що налагодження багатопозиційних штампів зазвичай забезпечує вищу продуктивність і ефективність використання матеріалу, тоді як передавальне штампування краще підходить для великих, глибоковитягнутих або незвичної форми деталей.

НАГАДУВАННЯ: Прогин преса та зміщення висоти замикання можуть значно погіршити якість отворів і рівень заусенців, якщо їх не контролювати. Сучасні інструменти моделювання та вимірювання прогину можуть допомогти передбачити ці ефекти та скомпенсувати їх, зменшуючи трудомісткі досліди та помилки під час налагодження й у виробництві.

Дотримуючись цього плану, ви не лише виберете оптимальний прогресивний штампувальний прес для вашого застосування, але й закладете основу для стабільних, відтворюваних результатів у вашому процес виробництва металевого штампування . Далі ми перетворимо ці технологічні рішення на конкретні правила проектування для технологічності вашого розташування заготовки, послідовності операцій та конструкції штампа.

Правила проектування для технологічності при багатопозиційному штампуванні та деталях

Коли ви проектуєте прогресивне штампування металу , успіх залежить від деталей, які ви враховуєте задовго до того, як перша заготовка потрапить у прес. Звучить складно? Не обов'язково. Застосовуючи перевірені правила проектування для технологічності (DFM), ви можете мінімізувати дороговживі несподіванки, підвищити вихід придатної продукції та забезпечити відповідність штампованих деталей як функціональним, так і вартісним цілям. Розглянемо основні аспекти дизайн прогресивних матриць —від розташування заготовок до послідовності операцій—за допомогою практичних рекомендацій і прикладів із реального життя.

Розташування заготовок і планування процесу

Уявіть собі металеву стрічку як маршрутну карту руху вашої деталі крізь матрицю. Спосіб розташування деталей на стрічці, встановлення кроку подачі та проектування несучих містків або перемичок безпосередньо впливає на кількість відходів, точність деталей і довговічність інструменту. Продумана розстановка заготовок є основою ефективного прогресивне штампувальне обладнання і є ключовим аспектом у будь-якому надійному проектування штампів для металу [Посібнику з проектування прогресивного штампування] .

• Оптимізуйте використання матеріалу: Розташовуйте деталі так, щоб мінімізувати невикористану ширину та довжину стрічки, але завжди залишайте достатньо місця для несучих містків, напрямних штирів і безпечних зазорів.
• Виберіть правильний тип носія: Використовуйте центральні, внутрішні, зовнішні або однобічні носії залежно від геометрії деталі та потреб формування. Носії мають бути щонайменше вдвічі товщі за матеріал для стабільності.
• Враховуйте напрям подачі та структуру матеріалу: Іноді орієнтація деталі під кутом до структури матеріалу зменшує ризик тріщин або втомлення матеріалу, особливо для елементів із жорсткими допусками.
• Проектуйте з мінімальним підйомом: Зведіть до мінімуму необхідний підйом стрічки між операціями, щоб уникнути помилок подачі та вібрації.

Зазори, отвори до краю та мінімальні елементи

Чи замислювались ви, чому деякі штамповані деталі вигинаються або тріскаються? Найчастіше це відбувається через ігнорування мінімальних розмірів елементів або зазорів у проектування штампів . Ось кілька найкращих практик, заснованих на рекомендаціях DFM галузі:

• Отвори та прорізи: Діаметр має бути рівним або більшим за товщину матеріалу. Відстань між отворами має бути щонайменше вдвічі більшою за товщину матеріалу, а також від краю деталі.
• Згини: Мінімальний внутрішній радіус згину = товщині матеріалу. Висота згину = 2,5 × товщина + радіус згину. Уникайте згинів занадто близько до країв — додавайте рельєф або зсув за потреби.
• Фланці: Зазвичай рекомендована мінімальна ширина фланця становить 3–5 товщин матеріалу (3T–5T), щоб забезпечити стабільне формування та уникнути розриву матеріалу.
• Тиснення: Обмежте глибину тиснення до 3 × товщина матеріалу, щоб уникнути його надмірного розтягування або руйнування.
• Кути: Радіус у кутах заготовки має бути щонайменше половиною товщини матеріалу.

Послідовне розташування станцій для стабільності

Як ви визначаєте порядок операцій у дизайн прогресивних штампів ? Відповідь: пріоритет стабільності смуги та функціонально важливих елементів. Ось практичний підхід:

• Розташовуйте базові елементи на початку: Пробивайте критичні отвори або елементи, що визначають бази, на перших станціях для найкращої точності розташування.
• Формуйте після пробивання: Завжди пробивайте або заготовлюйте отвори перед формуванням або згинанням. Це запобігає спотворенню та зберігає допуски.
• Залишайте станції повторного штампування: Додавайте станції повторного штампування або клеймування після формування, щоб підвищити точність параметрів GD&T.
• Обрізка після формування за необхідності: Коли потрібні жорсткі допуски краю, виконуйте обрізку після формування, щоб очистити краї.
• Уникайте тонких перемичок біля згинів: Тонкі перемички можуть прогинатися або рватися під час формування; робіть перемички міцними або додавайте опорні елементи.
• Проектуйте елементи, зручні для орієнтирів: За можливості використовуйте наявні отвори як орієнтирні, але уникайте використання отворів із жорстким допуском як орієнтирних, щоб запобігти їх подовженню.

Золоте правило DFM: Надавайте пріоритет стабільності стрічки та стабільному подаванню — навіть якщо це означає додавання додаткових позицій. У процесі поступового штампування металу стабільна розмітка стрічки та міцні опорні перемички варті інвестицій для забезпечення надійності процесу та якості деталей у довгостроковій перспективі.

Дотримуючись цих правил DFM у вашому проектування штампів для металу , ви побачите, що поступове оснащення стає передбачуванішим, обслуговування спрощується, а якість ваших штампованих деталей постійно відповідає очікуванням щодо якості та вартості. Далі ми розглянемо, як вибір матеріалу та стратегії формування дозволяють ще більше знизити ризики у ваших проектах поступового штампування.

Матеріали та стратегії формування, що зменшують ризики

Коли-небудь замислювались, чому деякі штамповані деталі зберігають задану форму, тоді як інші деформуються або тріскаються? Відповідь часто полягає у виборі матеріалу та підході до формування кожного сплаву в процесі багатоопераційного штампування. Розглянемо наукові основи пружного повернення, планування послідовності операцій і те, як покриття чи поверхневі обробки можуть вплинути на успіх вашого наступного проекту — чи то ви працюєте зі штампувальними матрицями зі сталі, мідним багатоопераційним штампуванням чи процесом штампування алюмінію.

Методи контролю пружного повернення

Пружне повернення — схильність металу частково повертатися до початкової форми після формування — може створювати серйозні проблеми, особливо при роботі з високоміцними матеріалами або тонкими заготовками. Знайомо? Ви не самі. Ось що вам потрібно знати:

• Має значення границя текучості: Матеріали з вищою границею текучості, такі як передові високоміцні сталі або певні марки алюмінію, схильніші до пружного повернення. Це означає, що багатоопераційне штампування вуглецевої сталі часто вимагає додаткової компенсації у конструкції матриці або куті формування.
• Товщина листа: Товстіші матеріали зазвичай демонструють менший пружний відскок, оскільки зазнають більшої пластичної деформації. Якщо ви штампуєте тонку деталь із міді або алюмінію, очікуйте більшого пружного відновлення.
• Геометрія та сила прижиму краю: Складні форми та U-подібні вигини особливо чутливі. Збільшення сили прижиму краю може допомогти зменшити пружний відскок за рахунок покращення течії матеріалу та зниження різниці внутрішніх напружень.
• Методи усунення: Поширені стратегії включають перевигин (навмисне формування з перевищенням кінцевого кута), використання станцій повторного обтиснення або застосування витяжних смуг і форм з кулачками для кращого контролю.

Послідовності формування для важкооброблюваних сплавів

Кожен матеріал має власний набір викликів. Цікавитесь, як послідовно виконувати операції для досягнення найкращих результатів? Порівняйте найпоширеніші сімейства сплавів, що використовуються у прогресивному штампуванні металу:

Як ви бачите, правильна послідовність формування та налаштування матриці — повторне формування після первинного, обрізання після згинання або використання спеціальних покриттів — може значно вплинути на якість деталей, особливо у випадку штампованих алюмінієвих деталей та застосування поступового штампування міді.

Покриття, мастила та поверхнева обробка

Гадаєте, що покриття та мастила потрібні лише для зовнішнього вигляду? Помиляєтеся. Вони необхідні для зменшення зносу інструменту, запобігання заїданню та забезпечення стабільної якості поверхні:

• Наплавлення: Цинкове або нікелеве покриття підвищує стійкість до корозії при поступовому штампуванні вуглецевої сталі, тоді як олов'яне або срібне покриття може використовуватися для мідних або латунних деталей задля поліпшення електропровідності або зовнішнього вигляду.
• Покриття: Порошкові або органічні покриття можуть додавати колір, покращувати зносостійкість або підвищувати коефіцієнт змащення. Вони особливо корисні для деталей, що працюють в жорстких умовах.
• Змащення: Для процесу штампування алюмінію переважно використовують водні змащувачі, щоб уникнути плям або залишків. Дієси з високополірованою поверхнею допомагають запобігти подряпинам на м’яких металах.

• Узгодження з наступними процесами:
  • Точкове зварювання: оберіть матеріали та покриття, які не погіршують якість зварного шву.
  • Гальванопокриття/електрофоретичне фарбування: передбачте сумісні основні метали та підготовку поверхні.
  • Напрямок заусенця: контролюйте утворення заусенців, щоб уникнути проблем під час складання або електричного контакту.
  • Орієнтація структури: орієнтуйте критичні згини або елементи вздовж напрямку структури для максимізації міцності та запобігання тріщинам.

Розуміючи ці стратегії щодо матеріалів і процесів, ви не лише зменшите ризик браку, але й забезпечите відповідність ваших проектів штампування у прогресивних матрицях цілям щодо продуктивності та вартості. Далі ми покажемо, як забезпечити якість за допомогою надійних процедур контролю та забезпечення якості, адаптованих до кожного типу матеріалу та деталі.

Контроль якості та інспекція, що масштабуються

Коли ви думаєте про прецизійне штампування, що відрізняє бездоганну деталь від тієї, що вийде з ладу під час експлуатації? Відповідь полягає в надійній, багаторівневій системі контролю якості — яка починається ще до виготовлення першої деталі й триває на кожному етапі технологічного процесу штампування. Давайте розглянемо, як провідні гравці галузі забезпечують постійне відповідання прогресивних прецизійних металевих штампувань високим стандартам — від первинного огляду зразка до фінального випуску на основі аналізу даних.

Чек-лист первинного огляду зразка

Уявіть, що ви збираєтеся розпочати нову партію компонентів штампувальних матриць. Як переконатися, що перші деталі, отримані на пресі, дійсно відповідають задуму проекту? Саме для цього призначено первинний огляд зразка (FAI) — структурований процес перевірки всіх критичних параметрів перед початком серійного виробництва. Згідно з найкращими практиками, FAI має включати:

• Подачу стрічки та захоплення направляючих штирів — перевірка правильності просування стрічки та точності позиціонування направляючих штирів
• Розмір і положення отвору — виміряйте всі пробиті елементи на правильний діаметр і фактичне положення
• Кут згину та плоскість — перевірте, щоб усі форми відповідали вимогам до кута та плоскості
• Висота і напрямок заусенців — огляньте зрізані краї на наявність заусенців і переконайтеся, що вони орієнтовані згідно з вказівками
• Естетичні зони — перевірте видимі поверхні на наявність подряпин, вм’ятин або дефектів покриття
• Відповідність базовим елементам — переконайтеся, що всі критичні розміри знаходяться в межах допуску відносно базових елементів

FAI — це не просто одноразова подія. Її повторюють після будь-якої значної модифікації матриці чи зміни процесу, а також документують у формальному звіті, часто посилаючись на стандарти IATF 16949 та AIAG PPAP для забезпечення можливості відстеження та узгодження плану контролю [SafetyCulture] .

Проміжна перевірка параметрів та статистичний контроль процесів (SPC)

Як тільки виробництво розпочалося, як забезпечити узгодженість кожного компонента? Відповідь — контроль у процесі та статистичний контроль процесів (SPC). Ці методи дозволяють виявити відхилення на ранніх етапах, зменшуючи кількість браку та необхідність переділки в процесі штампування. Ось як типові види елементів узгоджуються з підходами до контролю:

Діаграми статистичного керування процесами (SPC), такі як X-bar та R-діаграми, відстежують ключові розміри, виявляючи тенденції до того, як деталі вийдуть за межі специфікацій. Це особливо важливо для високоволюмного виробництва з поступальними штампами, де раннє виявлення зносу інструменту або неправильного позиціонування подачі може запобігти дорогочасним простою та забезпечити надійність кожного компонента штампувального інструменту.

Запуск у виробництво на основі даних

Перш ніж запускати нову деталь у повномасштабне виробництво, необхідно переглянути всі дані первинного атестаційного контролю (FAI) та поточного контролю. Команди повинні підтвердити придатність систем вимірювань (зазвичай шляхом аналізу системи вимірювань, MSA) та наявність планів контролю згідно з вимогами IATF 16949 або AIAG PPAP. Документація повинна включати:

• Сертифікація матеріалів та відстеження партій
• Документація змін інструментів та технологічних процесів
• Діаграми SPC та дослідження придатності процесів
• Підписи після остаточного контролю та затвердження до випуску

Порада: Заблокуйте аналіз системи вимірювань перед запуском у виробництво. Надійний, відтворюваний процес контрольних вимірювань є основою стабільної якості на кожному етапі процесу штампування.

Поєднуючи ці багаторівневі перевірки та контролі, ви забезпечите стабільну високоякісну роботу процесу штампування у прогресивних матрицях. Далі ми розглянемо, як сучасні матеріали для оснастки та профілактичне обслуговування допоможуть вам підтримувати цю якість протягом тривалого часу.

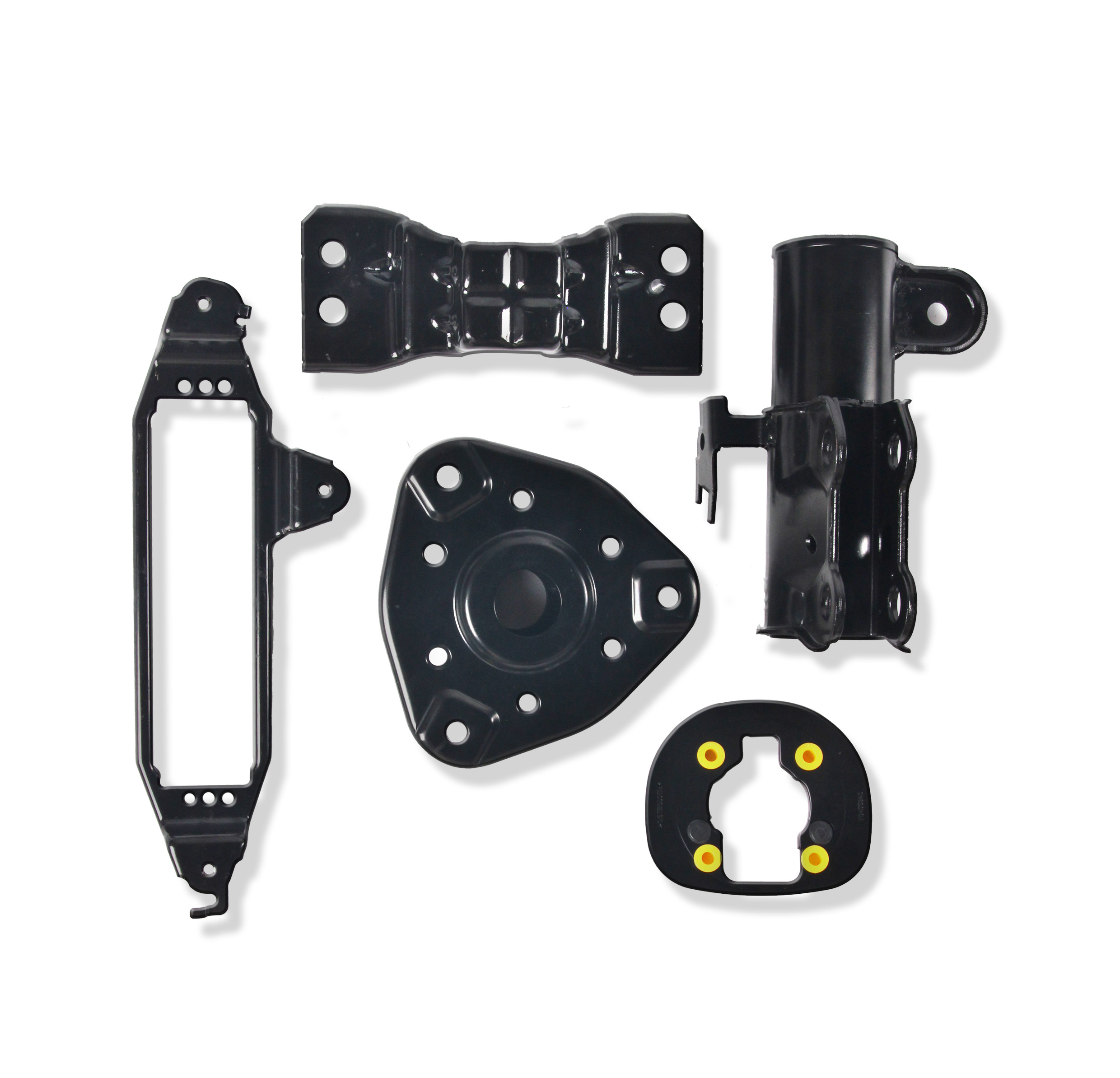

Матеріали для оснастки, покриття та високий рівень технічного обслуговування

Коли-небудь замислювались, чому деякі компоненти поступових штампів витримують мільйони циклів, тоді як інші зношуються після кількох лише запусків? Секрет полягає у ретельному виборі матеріалів для оснастки, покриттів та дотриманні плану технічного обслуговування — особливо з огляду на зростаючі вимоги щодо продуктивності та точності в сучасних середовищах високошвидкісного штампування. Давайте розглянемо, що потрібно для того, щоб ваша штампувальна оснастка залишалася гострою, міцною та надійною.

Вибір інструментальної сталі та покриття

Вибір правильної інструментальної сталі для пуансонів та компонентів штампа не обмежується лише твердістю. Важливо узгодити властивості сталі з обсягом виробництва, типом матеріалу та умовами високошвидкісного штампування. Уявіть, що ви штампуєте листи силіцієвої сталі або абразивної нержавіючої сталі зі швидкістю сотні ходів на хвилину — без правильної сталі та покриття ви будете стикатися з швидким зносом та коштовним простоєм.

Наприклад, штамп зі сталі D-2, підданий термообробці до твердості 60–62 HRC, підходить для виконання до 2–3 мільйонів ударів при пробиванні низьковуглецевої сталі. Для більших обсягів або при штампуванні абразивних сплавів, сталь M-4 швидкорізальна (62–64 HRC) забезпечує довший термін служби та кращу міцність. Пуншони з карбіду, хоча й коштують дорожче, можуть витримати до 10 мільйонів циклів у важких умовах високошвидкісного штампування, особливо за наявності зносостійких покриттів, таких як карбід ванадію.

Стратегія заміни зношених деталей

Уявіть, що ваш поступовий пуншон починає зношуватися під час роботи — неочікувана заміна інструменту може зупинити виробництво і значно знизити показник OEE. Саме тому проактивна стратегія обслуговування зношених деталей є критично важливою. Ось як можна планувати наперед:

• Контролюйте швидкість зносу пуншона та матричного кільця, відстежуючи кількість циклів і перевіряючи гостроту ріжучих кромок.
• Плануйте переточку або заміну на основі історичних даних, а не лише візуальних ознак.
• Тримайте на складі критично важливі запасні частини для компонентів поступових штампів, щоб мінімізувати простої.
• Використовуйте аналіз формоутворення за допомогою CAE, щоб заздалегідь виявляти ділянки з інтенсивним зносом, удосконалюючи зазори та геометрію інструменту для збільшення терміну служби й зменшення частоти переточування.

Постачальники, які використовують передове моделювання CAE — такі, як ті які мають процеси, сертифіковані за IATF 16949 — можуть допомогти запобігти ділянкам інтенсивного зносу та оптимізувати ваші штампувальні інструменти від початку. Цей підхід не лише зменшує кількість переточувань, але й скорочує час налагодження, забезпечуючи стабільну та прогнозовану роботу ваших високошвидкісних штампувальних ліній.

Періодичність профілактичного обслуговування

Гадаєте, обслуговування — це просто прибирання? Помиляєтеся. Систематичний цикл профілактичного обслуговування є основою довготривалої надійності матриць і якості деталей. Ось практична процедура, яку можна застосувати до будь-якої прогресивної матриці:

• Очищення: Після кожного циклу роботи видаляйте забруднення та старий мастильний матеріал, щоб запобігти утворенню абразивних відкладень.
• Контрольні точки огляду: Візуально перевірте наявність тріщин, відшарування або нерівного зносу на пуансонах, кнопках та випресовувачах. Використовуйте передові методи, такі як ультразвукова або магнітно-частинкова дефектоскопія, для виявлення підповерхневих дефектів.
• Причини переточування пуансонів: Встановіть циклічні спрацьовування для загострення або заміни поступових пуансонів на основі історичних даних про знос.
• Перевірка сенсорів: Перевіряйте всі датчики матриці та блокування перед кожним виробничим циклом, щоб уникнути дорогих поломок або пропущених несправностей.
• Перевірка мастила: Застосовуйте правильне мастило для вашої операції — олію, густе мастило або суху плівку — з урахуванням швидкості преса та матеріалу. Перевіряйте на забруднення або розкладання.

Дотримання цього циклу не лише подовжує термін служби інструменту, але й стабілізує якість та зменшує ризик несподіваних поломок — особливо важливо в умовах високошвидкісного штампування, де навіть незначні проблеми можуть призвести до великої кількості браку за лічені хвилини.

Контрольний список можливостей постачальника

Оцінюючи партнерів для поступового штампування металу матрицями, враховуйте ці орієнтовані на цінність можливості:

• CAE-симуляція для проектування матриць і прогнозування зносу
• Обслуговування та документація, що відстежуються, за сертифікацією IATF 16949
• Швидка інженерна взаємодія для аналізу конструкцій і підтримки усунення несправностей
• Проактивне планування профілактичного обслуговування та навчання
• Комплексне управління запасними частинами для всіх компонентів поступової матриці

Пріоритезуючи ці фактори, ви забезпечите сталу надійність роботи вашого процесу штампування поступовими матрицями — незалежно від того, наскільки напруженим стає графік роботи вашого високошвидкісного преса. Далі давайте розглянемо практичне керівництво з усунення несправностей, щоб тримати вашу лінію в робочому стані, навіть коли виникають дефекти.

Усунення поширених дефектів поступових матриць

Коли ваша багатоопераційна лінія штампування металу працює на повну потужність, навіть невеликий дефект може швидко перетворитися на серйозну проблему. Як визначити первинну причину та швидко її усунути? Давайте розглянемо практичне керівництво з усунення несправностей, яке пов’язує найпоширеніші проблеми в процесі штампування з їх імовірними причинами та заходами для виправлення. Незалежно від того, чи ви новачок у штампуванні, чи досвідчений фахівець, ці кроки та рішення допоможуть вам повернути виробництво до нормального режиму та забезпечать стабільну якість.

Відповідність дефектів їхнім причинам

Уявіть, що ви помітили заусенці, розірвані краї або неправильну подачу матеріалу на своєму штампувальному обладнанні. З чого починати? Скористайтеся таблицею нижче як швидким довідником щодо поширених дефектів, їхніх можливих причин і рекомендованих заходів для усунення. Ці закономірності справджуються для багатьох типів штампувальних матриць і підтверджені практичним досвідом галузі:

У певних прикладах штампування можуть траплятися застрявання, поломка пуансонів або нестабільна висота деталей. Кожна з цих проблем часто походить із низки основних причин — знос, налаштування або варіація матеріалу, що підкреслює важливість систематичного діагностування.

Поетапний процес усунення несправностей

Здається надмірним? Не обов’язково. Ось простий поетапний процес, який можна використовувати для діагностики більшості проблем у прогресивному штампуванні:

1. Переконайтеся у правильності подачі стрічки та зачеплення орієнтирів — чи плавно просувається стрічка та чи повністю входять орієнтири?
2. Перевірте стан пуансонів і матриці — знайдіть ознаки зносу, сколів або незбігу в налаштуванні штампа.
3. Переконайтеся у правильності встановленої висоти замикання преса та паралельності повзунка — неправильне налаштування може призводити до кутових помилок або неоднакових розрізів.
4. Перевірте датчики та кулачки — переконайтеся, що всі датчики працюють належним чином, а кулачки правильно відкалібровані та змащені.
5. Переконайтесь у правильності змащення — використовуйте правильний тип і кількість мастила залежно від матеріалу та швидкості.
6. Перегляньте сертифікати матеріалу — підтвердіть, що марка, товщина та механічні властивості відповідають технічним вимогам процесу штампування.

Дотримання цієї послідовності допомагає швидко локалізувати проблему, мінімізуючи час простою та кількість браку. Наприклад, якщо спостерігаються постійні неправильні подачі, повторно перевірте призначення обхідних вирізів у штампах — ці елементи можуть запобігти надмірній подачі та допомогти стабілізувати стрічку, особливо за наявності вигину краю або варіацій рулонного матеріалу [The Fabricator] .

Стабілізація вікна процесу

Уявіть, що ви усунули дефект — як запобігти його повторенню? Стабільність процесу штампування досягається за рахунок регулярного обслуговування, надійних методів налаштування та документування кожної зміни. Наприклад, якщо ви коригуєте зазори або замінюєте пуансон, зафіксуйте цю дію та контролюйте результати за допомогою контрольних карт SPC. Це не лише сприяє відстеженню, але й формує базу знань для майбутнього усунення несправностей у різних типах штампувальних матриць.

Завжди документуйте коригувальні дії та зміни параметрів. Це забезпечує відстежуваність і підтримує ефективний зв'язок із SPC для довгострокового контролю процесу.

Дотримуючись цього посібника з усунення несправностей, ви покращите свої навички швидкого вирішення проблем у процесі багатопозиційного штампування металу, зможете підтримувати сталу роботу штампувального устаткування та забезпечувати стабільну якість продукції. Далі ми обговоримо, як обрати правильних партнерів з виготовлення багатопозиційних матриць і приймати розумні рішення щодо витрат для ваших штампувальних проектів.

Вибір постачальника та розумні рішення щодо витрат

Вибір правильного партнера для вашого проекту штампування металу у прогресивних матрицях може здатися непростим. Як дізнатися, який постачальник забезпечить стабільну якість, дотримуватиметься графіка та забезпечуватиме вигоду на всьому життєвому циклі інвестицій у оснащення? Розглянемо практичний підхід до оцінки постачальників і аналізу вартості, щоб ви могли впевнено приймати рішення — від прототипу до масового виробництва.

Як оцінювати партнерів з прогресивних матриць

Уявіть, що ви відбираєте потенційних виробники прогресивних штампів для нового проекту автомобільних штампувальних матриць. Що відрізняє лідерів серед претендентів? Ось поетапна структура, яку ви можете використовувати для порівняння постачальників і уникнення дорогих несподіванок у майбутньому:

1. Відповідність можливостей: Чи працює постачальник з вашим діапазоном матеріалів, розміром деталей і складністю переходів? Чи може він обслуговувати як високотомні, так і спеціальні замовлення?
2. Методологія CAE та пробного запуску: Чи використовує він передові симуляції для оптимізації конструкції матриці та прогнозування поведінки матеріалу — з метою скорочення циклів налагодження та витрат на оснащення?
3. Сертифікації: Чи мають вони сертифікацію IATF 16949 або ISO? Це свідчить про зобов'язання якості та надійного контролю процесів.
4. Терміни виготовлення зразків: Наскільки швидко вони можуть поставити прототипи або перші зразки? Чи є у них історія дотримання термінів запуску?
5. Послуги з обслуговування та ремонту: Чи існує чіткий план щодо профілактичного обслуговування, заміни зношених деталей і швидкого ремонту прес-форм, особливо якщо ви використовуєте високошвидкісний прес або прес з перенесенням матеріалу?
6. Періодичність комунікації: Чи будете ви отримувати регулярні оновлення щодо проекту, прозору звітність і одного контактного пункту?

Скорочений список можливостей постачальників

• Shaoyi Metal Technology — Пропонує прес-форми для автомобільної штампувальної продукції, сертифіковані за IATF 16949, передову симуляцію CAE та підтримку повного життєвого циклу — від швидкого прототипування до масового виробництва. Їхня інженерна команда співпрацює з вами щодо передавальних оснащень, аналізу формованих властивостей і планування технічного обслуговування, що робить їх міцним і надійним вибором для складних потреб у процесах металевого штампування в автомобільній галузі.
• Регіональні спеціалізовані підприємства з виготовлення штампувальних інструментів — можуть вирізнятися у вузьких матеріалах або проектах з короткими термінами виконання, але перевірте глибину їхнього досвіду в моделюванні та документації.
• Великі мережі виробників штампувальних матриць — можуть забезпечити глобальний охоплення та масштабовану потужність, але враховуйте терміни виготовлення, комунікацію та місцеву підтримку.

Порівнюючи варіанти, враховуйте не лише технічні можливості, а й географічне розташування, терміни виконання та складність деталей. Наприклад, якщо ваш дизайн потребує прогресивного та передавального інструментарію, оберіть партнера з доведеним досвідом успішної роботи за обома процесами, включаючи застосування пресів для передавального штампування.

Вибір між вартістю оснащення та вартістю деталі

Цікавитесь, як збалансувати початкові витрати з довгостроковою економією? Простий підхід до амортизації може допомогти:

• Загальна вартість оснащення з урахуванням доставки: Додайте вартість виготовлення матриці, пробного запуску, доставки та будь-яких додаткових передавальних інструментів чи оснастки.
• Річний обсяг виробництва та відсоток браку: Оцініть очікуваний річний обсяг виробництва та рівень браку, щоб зрозуміти реальний випуск продукції.
• Швидкість виробництва та OEE: Враховуйте швидкість преса, час роботи та загальну ефективність обладнання (OEE) для прогнозування потужності.
• Вартість на деталь: Поділіть загальну вартість (включаючи інструменти, амортизовані за передбачуваним обсягом) на кількість придатних виготовлених деталей.
• Порівняйте варіанти: Порівняйте з іншими процесами — такими як штампування на трансферному пресі або ручне виготовлення — для подібної геометрії та обсягів. Поетапне штампування металу, як правило, забезпечує найнижчу вартість на деталь при великих обсягах, тоді як трансферна оснастка може бути гнучкішою для складних або великих деталей.

Хоча формули можуть бути докладними, цей якісний підхід допомагає визначити точку беззбитковості між початковими витратами на оснащення та довгостроковою економією на виробництві.

Від прототипу до масового виробництва

Уявіть запуск нового компонента: ви починаєте з прототипу, перевіряєте його на пілотному виробництві та потім масштабуєте до повномасштабного виробництва. Найкращі партнери з прогресивного інструменту та виробництва супроводжують вас на кожному етапі, надаючи зворотний зв'язок щодо конструкції, прозорий розподіл витрат і гнучку підтримку як прогресивних, так і трансферних інструментів у міру зміни ваших потреб. Шукайте постачальника, який зможе адаптуватися до ваших змінних вимог і допоможе оптимізувати процес штампування автомобільних металевих деталей від початку до кінця.

Головне завершення: Структурована рамка оцінки постачальників та аналізу витрат допомагає вам обрати правильного партнера та процес — чи то ви інвестуєте в штампувальні матриці для автомобілів, трансферні інструменти, чи масштабуєте новий проект прогресивної матриці. Завжди узгоджуйте свій вибір із технічними потребами та довгостроковими цільовими витратами.

Поширені запитання про прогресивне штампування металу

1. Що таке прогресивна штампувальна матриця?

Прогресивна штампувальна матриця — це спеціалізований інструмент, що використовується у процесі металоштампування, який обробляє змотану стрічку металу через кілька станцій всередині однієї матриці. Кожна станція виконує певне завдання — наприклад, прошивання, гнуття або формування, — так що з кожним ходом преса стрічка просувається вперед, а деталь поступово формується, доки на останній станції вона не вирізається повністю. Цей метод ідеально підходить для ефективного та стабільного виробництва великих обсягів прецизійних деталей.

2. Як працює прогресивне металоштампування?

Прогресивне металоштампування передбачає подачу металевої стрічки через серію точно вирівняних станцій у матриці. Кожна станція виконує окрему операцію, а стрічка просувається вперед з кожним ходом преса. Процес є високомеханізованим, що дозволяє швидко виготовляти складні деталі з жорсткими допусками та мінімальними відходами. Інтегруючи операції, такі як прошивання, формування та навіть нарізання різьби всередині матриці, виробники досягають високого обсягу виробництва та стабільної якості.

3. У чому полягає різниця між штампуванням у прогресивній матриці та штампуванням на передавальному пресі?

Під час штампування у прогресивній матриці деталь залишається прикріпленою до стрічки протягом усього процесу, поступово переміщуючись через кілька станцій у межах однієї матриці, що забезпечує ефективність і високу продуктивність. Навпаки, при штампуванні на передавальному пресі деталь рано відокремлюється від стрічки, а потім механічно або за допомогою робота переміщується між різними матрицями. Метод передавального штампування краще підходить для виготовлення великих або глибоковитягнутих деталей, тоді як прогресивне штампування дозволяє швидко й економічно виробляти менші складні деталі.

4. Як обрати правильний матеріал для прогресивного штампування металевих деталей?

Вибір матеріалу залежить від призначення деталі, необхідної міцності та подальших процесів. Поширені варіанти включають вуглецеву сталь для забезпечення міцності та економічної ефективності, нержавіючу сталь — для стійкості до корозії, алюміній — для легких конструкцій, мідь або латунь — для електропровідності. Кожен матеріал потребує певних стратегій формування для контролю пружного відгину, заусенців та стану поверхні; крім того, вибір матеріалу впливає на вибір інструментальної сталі, мастила та конструкцію штампу.

5. Які фактори слід враховувати при виборі постачальника послуги штампування у прогресивних матрицях?

Ключовими факторами є досвід постачальника роботи з вашим матеріалом та складністю деталі, використання сучасного CAE-моделювання, наявність сертифікації якості, наприклад IATF 16949, терміни виготовлення, планування профілактичного обслуговування та підтримка як швидкого прототипування, так і масового виробництва. Постачальники, такі як Shaoyi Metal Technology, пропонують комплексні можливості, включаючи глибоку інженерну співпрацю та повну документацію з технічного обслуговування, забезпечуючи ефективне та надійне виробництво.
