Крок 1: Визначення вимог та вибір правильного процесу металевого пресування

Чи замислювались ви, чому деякі штамповані деталі успішно запускаються, тоді як інші потрапляють у безкінечні цикли повторного проектування? Відповідь часто полягає в тому, наскільки добре ви визначили свої потреби та підібрали до них відповідний процес металевого пресування перед ви торкались штампувального преса або інвестували в оснастку. Давайте розглянемо практичний поетапний підхід, щоб забезпечити успіх вашого проекту.

Матриця прийняття рішення щодо вибору процесу

Почніть із визначення ключових вимог до вашої деталі:

• Геометрія: Чи є ваша деталь простою плоскою скобою, чи вона має глибоке витягування та складні згини?
• Функція: Чи буде вона нести структурне навантаження, слугувати декоративною панеллю чи вимагати точного з'єднання?
• Середовище: Чи буде вона піддаватися корозії, високій температурі або зносу?
• Об'єм: Чи ви виготовляєте кілька прототипів чи мільйони деталей щороку?

Після визначення цих атрибутів використовуйте матрицю прийняття рішень для порівняння основних типів процесів штампування та пресування. Це допоможе уникнути використання інструментів, що призводять до тупикових рішень, та дороговартісного переобладнання. Ось якісне порівняння, з якого можна почати:

Використовуйте цю таблицю як робочий аркуш — вставте власні дані про можливості, якщо вони доступні, або спирайтеся на ці якісні оцінки, якщо ви ще на етапі планування.

Поетапне vs. Передавальне vs. Глибоке витягування vs. Прецизійне вирублення

1. Чи є ваша деталь переважно плоскою, чи потрібні глибокі форми? (Плоска = Поетапне; Глибока = Передавальне або Глибоке витягування)
2. Чи потрібні вам надгладкі краї та жорсткі допуски? (Так = Прецизійне вирублення)
3. Чи річний обсяг перевищує 100 000 одиниць? (Так = Поетапне або Передавальне штампування)
4. Чи включає ваш дизайн фланці, борозни чи складні форми? (Так = Передавальне або Глибоке витягування)
5. Чи працюєте ви з товстим або високоміцним матеріалом? (Так = Передавальне штампування або Прецизійне вирублення)
6. Чи є косметичний вигляд пріоритетом номер один? (Так = прецизійна вирубка або прогресивна вирубка з додатковою обробкою)

Відповідаючи на ці запитання, ви помітите, як певні процеси природним чином виходять на перше місце саме для вашого застосування. Наприклад, трансферна штампування ідеально підходить для глибоких складних форм, тоді як прогресивна штампування — це робоча кінь для високошвидкісних, масових виробництв деталей середньої складності. Прецизійна вирубка — це ваш основний варіант для деталей з критичною якістю краю та вимогами відсутності заусенців.

Коли слід уникати штампування та чому

Не кожна деталь підходить для штампування та пресування. Якщо ваша конструкція потребує надтовстих ділянок, різких переходів товщини або елементів, які не можна сформувати з одного листа, розгляньте альтернативи, такі як гідроформування або механічна обробка. Ці методи краще підходять для деталей із екстремальною геометрією або там, де традиційні штампувальні преси не зможуть забезпечити потрібну форму чи допуски. Завжди зважуйте вартість та складність порівняно з отриманими перевагами.

не вказуйте більш жорсткі допуски, ніж це необхідно для функціонування — надто тісні межі у запиті комерційних пропозицій можуть збільшити вартість і складність без поліпшення продуктивності.

Досі цікавитесь що таке штампування металу чи як обрати найкращий процес штампування? Уявіть це як відповідність вимог до вашої деталі перевагам кожного типу процесу — прогресивне штампування для швидкості, трансферне — для складності форми, глибока витяжка — для глибини, а прецизійне вирублення — для якості краю. Використання структурованого підходу, як цей, не лише оптимізує ваш проект, але й допомагає уникнути хибних напрямків у розробці оснащення та дорогих передизайнів у майбутньому.

На наступному кроці ми розглянемо, як обрати правильний матеріал і товщину, щоб ще більше оптимізувати штамповані металеві деталі за вартістю та ефективністю.

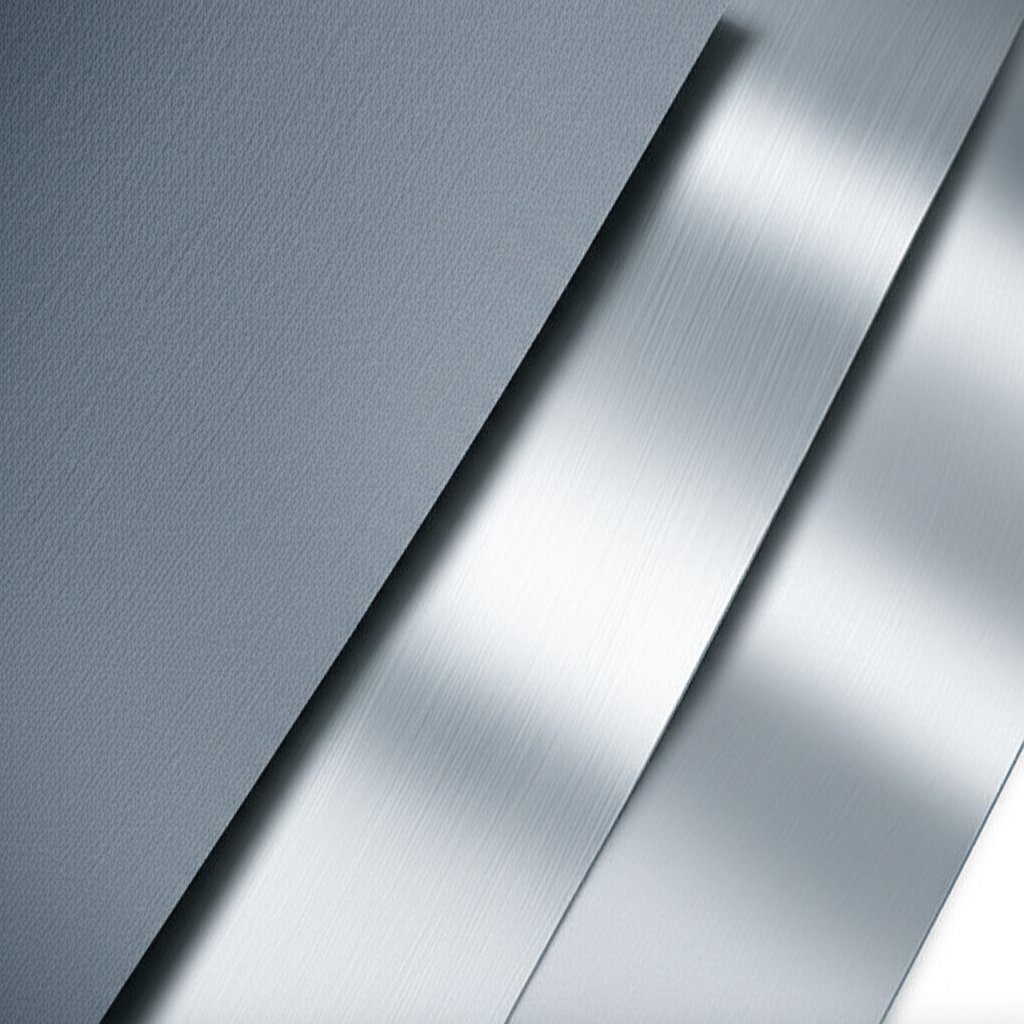

Крок 2: Розумно обирайте матеріали та товщину для штампування листового металу

Коли ви починаєте планувати процес штампування металу, вибір правильного матеріалу та його товщини є таким самим важливим, як і вибір методу формування. Здається складним? Не обов’язково. Розуміючи, як ваш вибір матеріалу впливає на вартість, формовність і якість готової деталі, ви можете уникнути типових помилок, таких як розриви країв, надмірне пружне повернення або надмірно складна конструкція деталей. Розглянемо основні аспекти, щоб ви могли з впевненістю приймати обґрунтовані рішення для свого наступного проекту.

Пошук компромісу між матеріалами за формовністю та пружним поверненням

Уявіть, що ви порівнюєте кілька варіантів для металу для штампування кожна група металів — сталь, нержавіюча сталь і алюміній — має свої унікальні переваги та компроміси для процесу штампування металу. Ось як порівнюються найпоширеніші варіанти:

Згідно з галузевими рекомендаціями, вуглецева сталь є основним матеріалом для більшості операцій штампування листового металу завдяки своїй міцності, доступності та простоті формування. Нержавіюча сталь ідеально підходить для умов, де потрібна висока стійкість до корозії та якість поверхні, тоді як алюміній оцінюється за легкістю — просто пам’ятайте, що вона поводиться інакше, ніж сталь, і вимагає ретельного проектування матриць і деталей, щоб компенсувати більший пружний відскок та локальне розтягування.

Вибір товщини залежно від потужності преса

Якою повинна бути товщина вашого металу? Більша товщина не завжди краще. Правильна товщина — це компроміс між міцністю, формованистю та вартістю. Занадто тонкий матеріал може призвести до руйнування деталі під навантаженням; занадто товстий — збільшить витрати та може перевищити можливості вашого штампувального преса. Ось короткий посібник щодо вибору товщини:

• Функція: Чи повинна ваша деталь витримувати великі навантаження, чи це легка кришка?
• Формованість: Тонші метали простіше згинати та формувати, але можуть не задовольняти вимоги до міцності.
• Можливості преса: Завжди переконуйтеся, що обрана товщина відповідає межам потужності вашого штампувального верстата та інструменту.
• Стандартні калібри: Дотримуйтесь поширених розмірів калібрів, щоб забезпечити доступність матеріалу та знизити витрати.
• Вартість: Товстіші метали коштують дорожче на одиницю продукції — не завищуйте специфікації, якщо це не потрібно для функціонування.

Наприклад, штамповані сталеві кронштейни для конструкційних елементів можуть вимагати товщини 12–14 калібрів, тоді як легкі кришки чи корпуси електроніки використовують алюмінієве штампування часто використовують калібр 18–22. Завжди вказуйте як калібр, так і тип металу, щоб уникнути плутанини, оскільки одне й те саме число калібру означає різну товщину для сталі та алюмінію.

Міркування щодо покриття та обробки

Нехтуйте вимогами до обробки при виборі матеріалу. Якщо деталь буде видимою або потребуватиме захисту від корозії, підбирайте основний метал згідно з правильним процесом оздоблення:

• Фарбування або порошкове покриття: Добре працює з вуглецевою стальню та алюмінієм.
• Анодування: Найкраще підходить для алюмінію, забезпечуючи стійкість до корозії та варіанти кольору.
• Полірування/пасивація: Ідеально підходить для штампування з нержавіючої сталі, коли потрібне високоякісне косметичне або стійке до корозії покриття.
• Наплавлення: Забезпечує стійкість до корозії або провідність стальним деталям.

Правильний вибір сполучення з самого початку допоможе уникнути дорогих переділ та додаткових операцій у майбутньому.

Чек-лист постачальника: що потрібно запитати перед замовленням

• Чи доступна необхідна ширина та довжина рулону у вибраному сплаві?
• Які варіанти твердості або м’якості пропонуються і як вони впливають на формовування?
• Чи сумісні мастила з вашим металом і покриттям?
• Які стандартні допуски за товщиною для цього матеріалу?
• Чи є надбавка до вартості або терміну поставки для непарних калібрів або спеціальних сплавів?

при виборі твердості прагніть обрати найм'якший клас, який все ще відповідає вимогам до міцності — м'якші стани легше формуються і зменшують ризик розривів чи надмірного пружиніння.

Задаючи правильні запитання та враховуючи кожен компроміс, ви уникнете поширених проблем, таких як «апельсинова корка», розриви країв або надмірна товщина. Результат? Надійніше штампування листового металу — і простіший шлях до виробництва.

Далі ми оцінимо зусилля та розміри заготовок, які вам знадобляться, щоб переконатися, що ваш прес для штампування та оснащення впораються з завданням.

Крок 3: Розрахунок тонажу, заготовок і розміщення для процесу штампування листового металу

Чи намагалися ви коли-небудь запустити нову деталь на своєму процес штампування листового метала і раптом виявляєте, що прес зупиняється або вихід матеріалу значно нижчий, ніж було зазначено? Попередній розрахунок тонажу, розміру заготовки та розміщення — це найкращий захід від несподівано високих витрат. Ось як підійти до цих важливих кроків, щоб ваш обладнання для штампування металу і оснастка були правильно підібрані з самого початку.

Шаблони розрахунку тонажу та енергії

Розглянемо, як оцінити зусилля, необхідне для вашого листовий штампувальний прес уявіть, що ви плануєте плоску скобу і хочете переконатися, що ваш штампувальна преса зможе виконати роботу без ризику перевантаження чи заклинювання.

1. Зберіть ключові змінні для вашого розрахунку:

• Товщина матеріалу ( т )
• Периметр вирізаної або формованої ділянки ( P )
• Межа зсувної міцності або межа міцності при розтягуванні металу ( С )
• Хід преса ( Л )
• Додаткові зусилля (витяжка, пробивання, тиск падів)

2. Вставте числа у ці шаблони (вставте ваші власні значення):

• Зусилля для вирубки/протикання: T = P × t × S
• Зусилля для витяжки: T ≈ π × d × t × UTS × (D/d - C)
• Загальна необхідна тонажність: Додайте зусилля підкладки, пружини та інших матриць
• Енергія за хід:  E = F_сер × d_роб

Переконайтесь, що ваша розрахована тонажність і енергія відповідають номінальним характеристикам вашого листогибний прес . Наявність достатньої тонажності, але недостатньої енергії — поширена причина заклинювання пресів, особливо у нижній мертвій точці ( див. довідку ).

Розробка заготовки та стратегія розміщення

Тепер поговоримо про заготовки та вихід матеріалу. Заготовка — це плоский шматок, вирізаний із рулону чи листа перед формуванням. Якщо вона завелика — витрачається матеріал, якщо замала — ризик дефектів. Ось як підійти до розробки заготовки та її розміщення:

1. Розробіть плоский контур деталі, включаючи припуски на згинання та формування.
2. Розрахуйте ширину заготовки ( BX ) та довжину ( Від ) за вашим розгортанням.
3. Розташуйте заготовки на стрічці або аркуші, враховуючи напрямок волокон та орієнтацію деталей для найкращих результатів формування ( див. довідку ).
4. Максимізуйте ефективність розміщення: Ефективність розміщення = (Загальна площа заготовки × кількість деталей на стрічці) ÷ (Площа стрічки на один крок)
5. Для багатопозиційних штампів плануйте ширину носія та розміщення смуги для плавного подавання та мінімального утворення відходів.

Іноді ви навіть можете розмістити кілька типів деталей на одній стрічці, щоб зменшити відходи — просто переконайтеся, що їх обсяги виробництва сумісні.

Відходи, проектування носія та вибір ширини стрічки

Ефективне розміщення — це не лише про те, щоб розмістити більше деталей на стрічці. Це також про розумне проектування носія та управління відходами. Ось кілька практичних порад:

• Спроектуйте носії для підтримки деталей на всіх штампувальних станціях, але робіть їх вузькими, щоб мінімізувати відходи.
• Перевірте, чи можна використовувати відходи (обрізки) для виготовлення вторинних деталей, особливо при високому обсязі виробництва.
• Завжди перевіряйте наявну ширину рулонів перед остаточним укладанням заготовок, щоб уникнути дорогого нестандартного розрізання.

Оптимізуючи заготовки, укладання та обробку відходів, ви побачите безпосередній вплив як на вартість, так і на сталість виробництва. А коли ви затвердите це на ранніх етапах разом із командою та постачальниками, ви уникнете необхідності повторного проектування матриць або поганої продуктивності обладнання для штампування металу .

«Точні розрахунки тонажу та укладання — це основа надійного штампування металевих заготовок процесу — не пропускайте цей крок, якщо хочете дотримуватися графіку та бюджету».

Готові перейти від розрахунків до стійкого проектування деталей? У наступному розділі ви дізнаєтеся, як застосовувати правила DFM, що мінімізують переділку та забезпечують стабільну якість вашого процесу штампування заготовок щоразу.

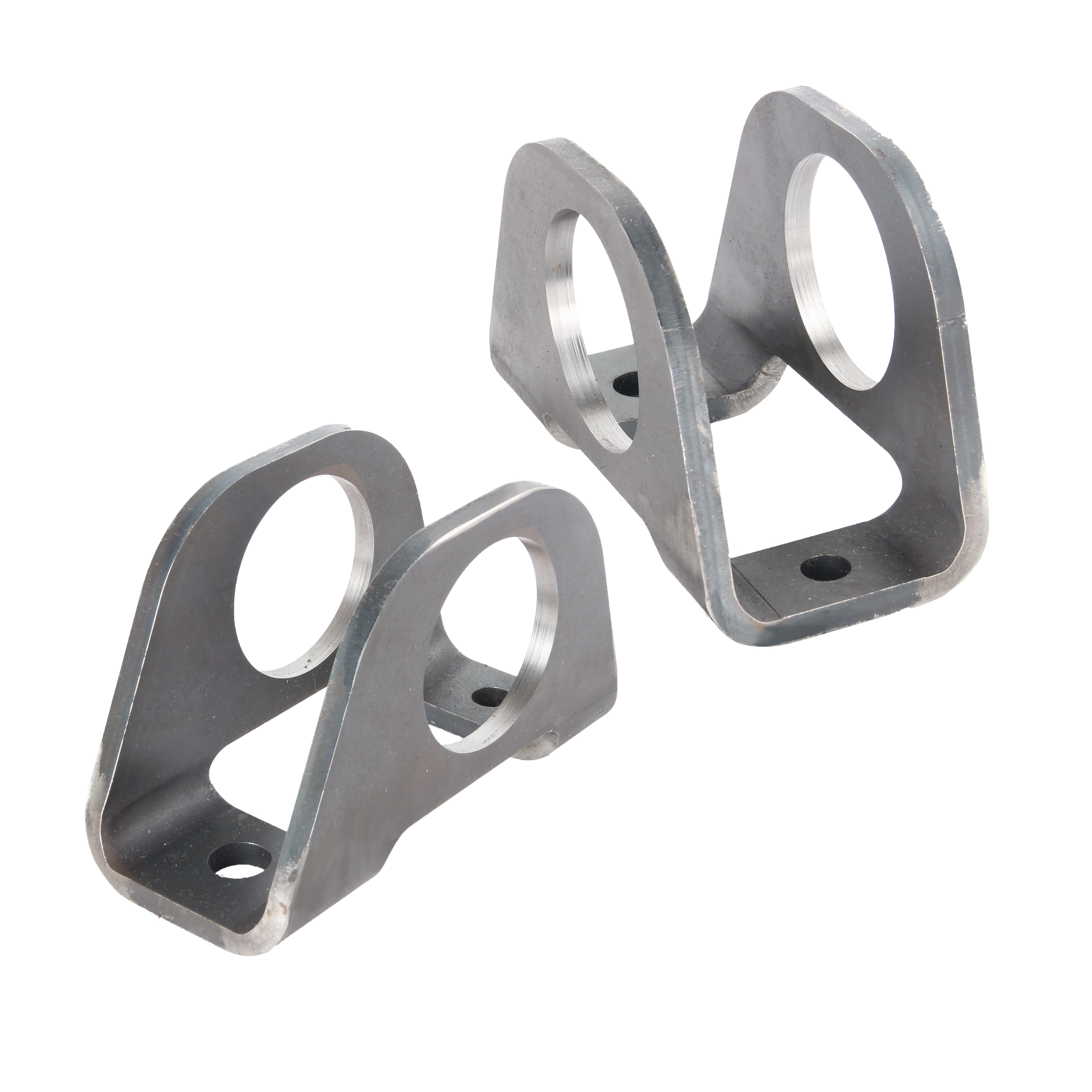

Крок 4: Застосування правил DFM, які запобігають переділу в конструкції штампування листового металу

Чи витрачали ви коли-небудь години на усунення несправності штампованої деталі, лише щоб з'ясувати, що проста зміна конструкції могла б зекономити час і гроші? Коли мова йде про процес пресування металу , надійні DFM (конструювання з урахуванням технологічності) правила — це ваша найкраща гарантія проти дорогого переділу, косметичних дефектів чи навіть відмови деталі. Розглянемо практичні, засновані на формулах рекомендації, щоб ваша конструкції штампування листового металу була правильною з першого разу — без припущень.

Мінімальний радіус згину та геометрія вирізу

Звучить складно? Це простіше, ніж ви думаєте. Мінімальний радіус згину — це найменший радіус, до якого можна зігнути листовий метал без тріщин або небажаного зниження товщини. Якщо радіус буде надто малим, слід очікувати тріщин або деформації, особливо при використанні твердіших матеріалів. Згідно з галузевими рекомендаціями, внутрішній радіус згину має бути принаймні рівним товщині матеріалу для більшості застосувань:

Уявіть, що ви проектуєте кронштейн із двома вигинами в куті. Якщо ви пропустите належний рельєф вигину або кута, найімовірніше побачите розриви або пухирі — класичний приклади штампування приклад того, як робити не треба. Для найкращих результатів завжди перевіряйте, чи дозволяє ваше CAD-програмне забезпечення встановлювати ці параметри, чи потрібно їх креслити вручну.

Правила розташування отворів та відстані до краю

Коли ви додаєте отвори або пази до вашої штампування листового металу деталі, їх розташування є таким самим важливим, як і розмір. Занадто близько до краю або іншого отвору — і ви ризикуєте деформацією або поламкою інструменту. Рекомендовані мінімуми:

• Діаметр отвору: Щонайменше дорівнює товщині матеріалу (d ≥ t)
• Відстань від отвору до краю: ≥ 3 × t для витягнутих отворів
• Відстань між отворами: ≥ 6 × t для витягнутих отворів
• Ширина вирізу: ≥ 1,5 × t
• Довжина вирізу: ≤ 5 × t
• Радіус кута для вирізів: ≥ 0,5 × t
• Мінімальна ширина фланцу: Зазвичай ≥ 5 × t (для країв і закруток)

Ці правила розташування допомагають запобігти деформації, забезпечують довговічність інструменту та стабільну якість. Для ще більшої надійності конструктивному рішенні штампування , увімкніть отвори та пази з згинами або ребрами жорсткості, щоб направляти потік матеріалу та уникати слабких місць.

Стратегія компенсації пружного повернення та перевигину

Чи помічали ви, як щойно зігнутий виріб намагається «випрямитися» назад, до своєї початкової форми? Це явище називається пружне повернення, і воно є універсальною проблемою при штампування листового металу величина пружного повернення залежить від типу матеріалу, товщини та радіуса вигину. Щоб компенсувати цей ефект, інженери використовують кут перевигину — вигинаючи заготовку трохи більше за потрібний кут, щоб після пружного повернення виріб набув заданої геометрії.

• Компенсація кута пружного повернення: Кут _{перевигин} = f(матеріал, t, радіус вигину)
• Вільне гнуття порівняно з обтискним гнуттям: Вільне гнуття більш чутливе до пружного повернення; обтискне гнуття забезпечує кращий контроль, але вимагає більшої потужності обладнання.
• Правильне гнуття (калібрування): Правильне гнуття може мінімізувати пружне повернення, але не завжди ефективне для всіх застосувань — використовуйте його лише тоді, коли точність кутів є критично важливою та виправданою функціональним призначенням виробу.
• Системи керування кутом: Для критичних за призначенням деталей варто передбачити системи зворотного зв'язку або корекції кута, щоб забезпечити вузькі допуски партія за партією.

«Наявність добре спроектованого вигину або рельєфу кута — найпростіший спосіб запобігти непривабливим розривам або випинанням; не пропускайте цей крок у своєму контрольному списку DFM»

Додаткові правила DFM для стабільної якості

• Напрямок заусенця: Завжди вказуйте, що заусенці мають бути з боку, протилежного до критичних базових поверхонь, щоб уникнути косметичних дефектів або проблем зі складанням.
• Тиснення та ребра жорсткості: Обмежте глибину тиснення до ≤ 3 × t та розташовуйте ребра так, щоб вони підсилювали, а не послаблювали плоскі ділянки.
• Пілотні отвори для поступальних матриць: Передбачте пілотні елементи для точного вирівнювання стрічки.
• Характеристики гофри та краю: Для гофри зовнішній радіус ≥ 2 × t; для овальних загинів внутрішній діаметр ≈ t.

Хочете побачити, як ці правила працюють на практиці? Уявіть штампування листового металу деталі, де мінімальна ширина фланця та правильні вирізи для згину забезпечують чіткий згин, міцні отвори та безпечні краї — без гострих неприємних сюрпризів чи браку.

Застосовуючи ці правила DFM на ранніх етапах, ви зменшите кількість ітерацій методом проб і помилок, мінімізуєте необхідність косметичного доопрацювання та забезпечите стабільність та високу якість результатів. штампування листового металу далі ми розглянемо, як спроектувати систему матриць і розробити проактивний план технічного обслуговування, щоб процес штампування працював безперебійно.

Крок 5: Спроектуйте матриці та складіть план обслуговування для надійного штампування металу

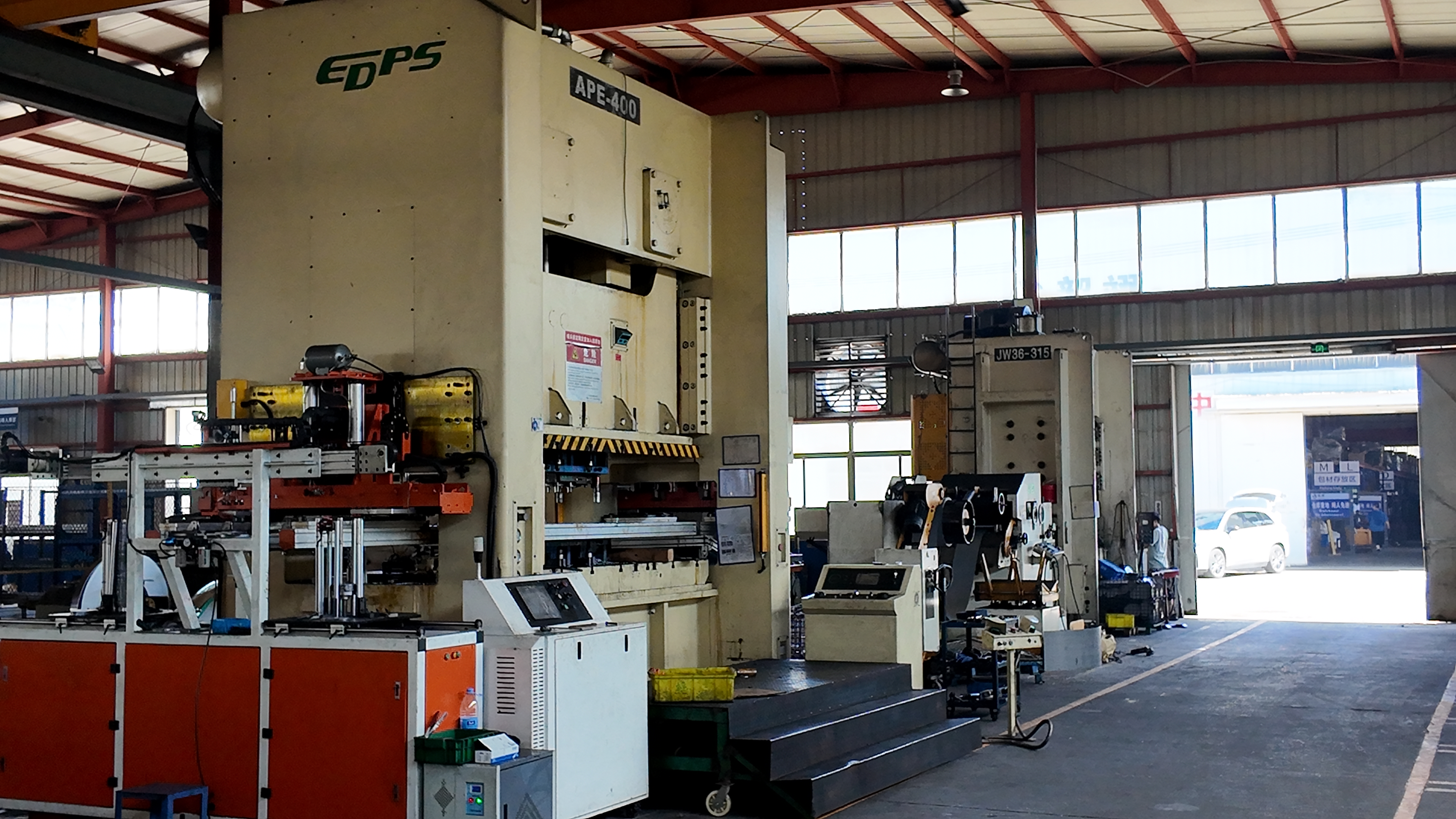

Коли ви готові перетворити свій дизайн на реальність, різниця між безперебійним виробництвом і постійним простоєм часто залежить від того, як ви проектуєте свою систему матриць і плануєте її обслуговування. Здається важко? Уявіть, що ви інвестуєте в новий комплект металеві штампувальні матриці —ви хочете, щоб вони забезпечували стабільну якість, мінімізували незаплановані зупинки та окупали свої витрати якомога швидше. Давайте розглянемо, як цього досягти, крок за кроком.

Концепція матриці та розташування станцій: Вибір правильного інструменту для роботи

Спочатку підберіть тип матриці відповідно до вимог до деталі та масштабу виробництва. Кожен тип матриці — прогресивна, трансферна, комбінована, чиста обрубовка — має свої унікальні переваги та компроміси для процесу пресування металу. Ось як вони порівнюються:

Наприклад, якщо ваша деталь — це кронштейн високого обсягу, прогресивна матриця на промисловому штампувальному верстаті ймовірно, буде найкращим варіантом. Якщо ви виробляєте глибоковитягнутий автомобільний панель, передавальні матриці в поєднанні з міцним металевий штампувальний прес забезпечать необхідний контроль і гнучкість. Завжди плануйте послідовність операцій — пробивання, формування, витягування, обрізання, додаткове деформування — і передбачайте наявність орієнтуючих штирів, підйомників та виштовхувачів для безперебійного руху деталей.

Обслуговування та профілактика відмов: підтримка готовності ваших матриць до виробництва

Чи траплялося вам, що лінія пресу зупинялася через неочікувану відмову матриці? Проактивне обслуговування — це ваша страховка. Дієвий план технічного обслуговування для сталеві штампові штампові машини не лише скорочує простої, але й забезпечує стабільну якість деталей та нижчий рівень браку. Ось практичний контрольний список, який допоможе вашій команді:

• Регулярно перевіряйте та регулюйте зазори матриць
• Перевіряйте знос пуансонів і матриць — замінюйте або переточуйте за необхідності
• Переконайтесь у правильності вирівнювання матриці та висоти замикання
• Переконайтесь, що мастило подається на всі робочі поверхні
• Перевіряйте та калібруйте датчики виявлення неправильного подавання, відсутності деталі та перевантаження
• Фіксуйте всі ремонти та повторювані проблеми за допомогою структурованої системи робочих наказів
• Плануйте профілактичне обслуговування на основі циклів, а не лише календарних днів

Згідно з галузевими найкращими практиками, чітко визначена система управління виробництвом матриць — з аналізом первинних причин та стандартизованими операціями — може значно скоротити час усунення несправностей і підвищити продуктивність та якість

«Використання комп'ютерного моделювання формування (CAE) на ранніх етапах проектування матриць дозволяє виявити та усунути проблеми формування ще до проведення фізичних випробувань, економлячи час і кошти»

Бажаєте уникнути трудомістких циклів випробувань? Багато провідних постачальників, таких як Shaoyi Metal Technology , використовуємо передове моделювання CAE та маємо сертифікацію IATF 16949 для перевірки протяжок, повторних штампувань і стратегій датчиків ще до виготовлення першого інструменту. Ці віртуальні випробування допомагають оптимізувати геометрію матриці та потік матеріалу, зменшуючи кількість ітерацій налаштування й забезпечуючи надійні результати PPAP — особливо важливо у автомобільне штампування проектів.

Амортизація витрат на оснащення: планування довгострокової вартості

Як ви переконуєтеся, що ваші інвестиції в штампувальне обладнання та матриці виправдовують себе? Почніть з розрахунку вартості оснащення на один виріб протягом очікуваного терміну служби матриці. Ось простий шаблон:

• Загальна вартість оснащення ÷ Очікувана кількість виготовлених деталей = Вартість на деталь
• Включіть у розрахунок витрати на обслуговування, ремонт та простої
• Переглядайте прогнозований термін служби матриць залежно від типу матеріалу та швидкості виробництва

Регулярний аналіз цих показників допомагає визначити, коли потрібно відновити або замінити матриці, а також коли варто інвестувати в нові штампувальними пресами або автоматизацію для покращення ROI.

Шляхом проектування системи матриць із правильним процесом, надійним обслуговуванням та плануванням витрат на основі даних ви забезпечите надійність і прибутковість процесу штампування металу. Далі ми розглянемо, як планувати час циклу та вторинні операції, щоб ваше виробництво ефективно працювало.

Крок 6: Планування часу циклу та вторинних операцій для ефективного виробництва штампування

Чи замислювались ви коли-небудь, чому деякі штампувальні цехи стабільно досягають своїх виробничих цілей, тоді як інші стикаються з вузькими місцями та простроченими термінами? Відповідь часто полягає в тому, наскільки добре ви плануєте час циклу, швидкість преса та вторинні операції для свого процесу штампування металу. Давайте розберемо ці поняття на практичних прикладах із шаблонами, щоб ваші лінії штампування металу працювали бездоганно — без припущень.

Планування часу циклу та кількості ходів на хвилину (SPM)

Здається складним? Насправді все просто, якщо розкласти на частини. Час циклу — це пульс вашої штампувальної операції: це час, необхідний для виготовлення одного готового виробу, включаючи всі ходи преса та будь-які зміни або обробку. Ось простий поетапний підхід до оцінки часу циклу та продуктивності:

1. Визначте кількість ходів вашого штампувального верстата за хвилину ( SPM ) з інструкції до преса або фактичних даних роботи.
2. Розрахуйте кількість ударів, необхідних на виріб ( hits_per_part ), особливо для прогресивних або трансферних матриць.
3. Дізнайтеся, скільки виробів ви отримуєте за один хід ( parts_per_stroke ), що може бути більше одного у разі використання багатомісних матриць.
4. Оцініть середній час переналагодження ( Час переналагодження ) та запланований розмір партії ( Розмір_партії ).
5. Вставте свої значення у цей шаблон:

Цикловий час на деталь (CT) = (60 / SPM) / кількість_деталей_на_ход, потім додається час зміни прес-форми, тобто остаточний цикл = час виготовлення однієї деталі + (час зміни прес-форми / розмір партії).

Продуктивність за годину = 3600 / Цикловий час на деталь (у секундах)

Використання преса = Час_роботи / Доступний_час

Наприклад, якщо ваш прес працює з продуктивністю 60 ходів на хвилину, виробляє 2 деталі за хід і має 20-хвилинний час зміни матриці на кожні 1000 деталей. Цей підхід особливо важливий у високошвидкісному штампуванні та промисловому металоштампуванні, де навіть невеликі неефективності з часом можуть призвести до великих втрат. Докладніше про розрахунок циклового часу та його роль у досягненні операційної відмінності дивіться в цьому посібнику з циклового часу .

Обробка котушок та стратегія заміни

Коли йдеться про максимізацію виробництва, не знехтуйте обробкою котушок та їх заміною. Уявіть, що ви витрачаєте по 15 хвилин на кожну заміну котушки — з урахуванням багатьох змін, це виходить кілька днів втраченого виробництва щороку. Ось кілька практичних порад, як оптимізувати управління котушками та підтримувати роботу вашого штампувального цеху на піковому рівні ефективності:

• Заздалегідь підготуйте котушки за допомогою котушкових візків або двосторонніх барабанів, щоб скоротити час простою між запусками.
• Документуйте найкращі практики протягування та налаштування — локальні знання мають стати спільними.
• Оновіть системи керування та автоматизацію для забезпечення стабільних і відтворюваних налаштувань, особливо в умовах високошвидкісного штампування металу.
• Перегляньте системи подачі преса та приводи протягування на предмет можливого оновлення, щоб забезпечити швидшу та безпечнішу заміну ( див. довідку ).
• Завжди перевіряйте системи змащення та видалення відходів на максимальних швидкостях роботи преса — не дозволяйте невеликим проблемам перетворюватися на великі зупинки.

Завдяки покращенню обробки котушок ви помітите плавніші переходи та менше незапланованих зупинок, що є важливим для збереження імпульсу в процесі штампування.

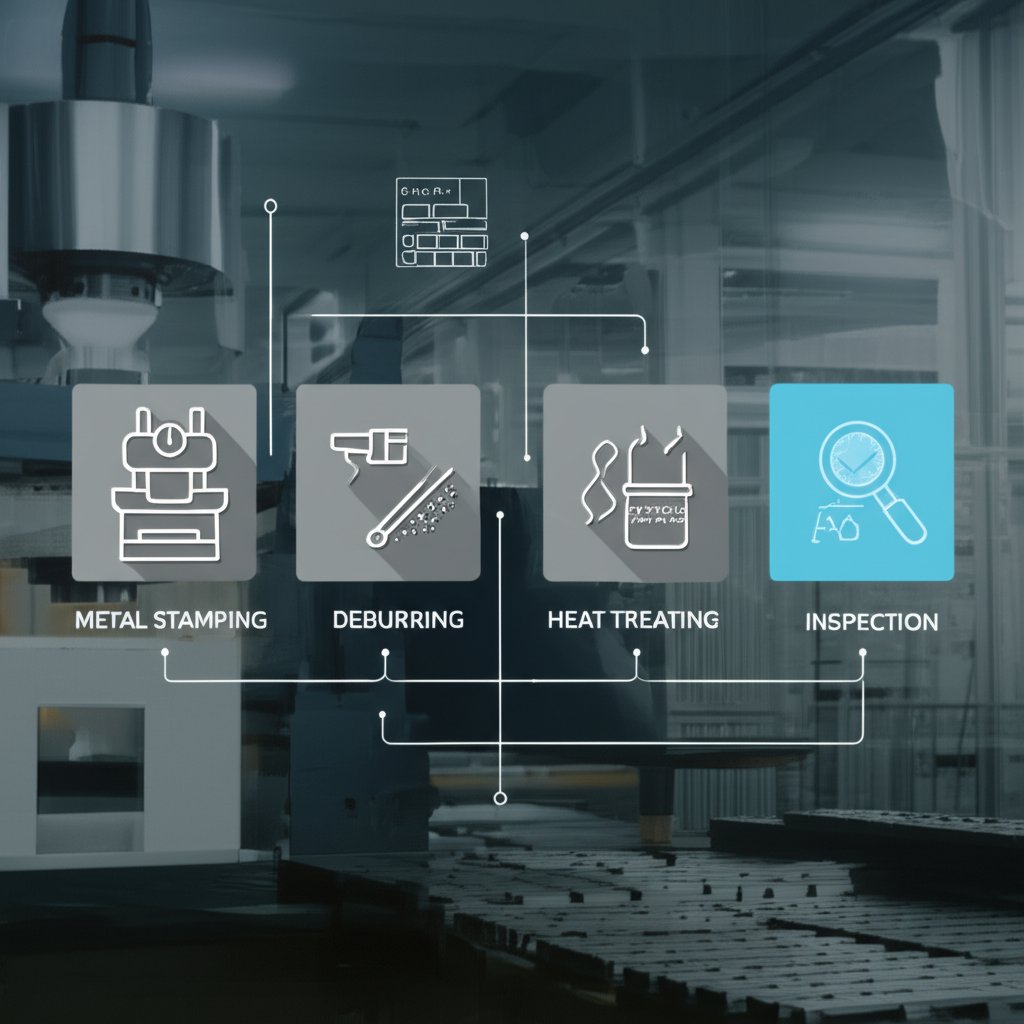

Послідовність вторинних операцій

Після штампування деталі часто потребують додаткових етапів, перш ніж будуть готові до відправлення або складання. Планування цих вторинних операцій має ключове значення для реалістичного графіка та контролю витрат. Ось типова послідовність для виробничої лінії штампування металу:

• Зачищення
• Термообробка
• Покриття або нанесення плівки
• Остаточний огляд та упаковка

Кожен етап додає час очікування і може спричинити зміни розмірів або особливі вимоги до обробки. Наприклад, термообробка може призвести до незначної деформації деталей, тоді як покриття може вимагати маскування або додаткових контрольних точок.

Зіставивши ці етапи та пов'язані з ними ризики, ви зможете реалістичніше встановлювати терміни виконання замовлень і уникати несподіванок. Пам'ятайте, що кожна додаткова операція ускладнює процес — тому включайте до послідовності лише те, що необхідно для вашого прес-автомата та вимог замовника.

Поєднуючи розумне планування циклу, ефективну роботу з рулонами та чітко організовані додаткові операції, ваше штампувальне підприємство зможе забезпечувати стабільне виробництво великих обсягів. Далі ми розглянемо, як встановлювати допуски та плани контролю якості, щоб виробництво залишалося точним, а клієнти — задоволеними.

Крок 7: Встановлення допусків та планів контролю якості для прецизійного штампування

Чи отримували ви коли-небудь партію штампованих металевих деталей який просто не вдається зібрати або пройти перевірку, навіть якщо ваші креслення виглядали ідеально? Це — реальна вартість помилок у допусках та плануванні якості на етапі процес пресування металу . Розглянемо, як встановлювати реалістичні та ефективні допуски й розробити план забезпечення якості, щоб досягти ваших якісного штампування цілей — без збільшення витрат чи виникнення проблем у виробництві.

Встановлення допусків за технологічними можливостями

Не всі процеси штампування забезпечують однаковий рівень точності чи якість краю. При визначенні допусків важливо узгодити свої очікування з реальними можливостями обраного методу. Ось якісне порівняння, що допоможе ухвалити рішення:

Скористайтеся цією таблицею як орієнтиром під час встановлення допусків для точність штампування . Наприклад, якщо ваша задача вимагає країв без заусенців і точного дотримання розмірів — наприклад, у важливих штампованих металевих компонентів — тонке штампування найчастіше є найкращим варіантом. Для звичайних кронштейнів або кришок поступове або трансферне штампування пропонує гарний баланс вартості та точності.

Стратегія базування та плани вимірювань

Як виміряти те, що має значення, і уникнути зайвої гонитви за надто жорсткими допусками? Почніть з того, що чітко вкажіть опорні бази на кресленнях і застосовуйте GD&T (геометричні допуски форми та розташування) лише там, де це дійсно необхідно. Ось контрольний список, який можна використовувати для вашого процес виробництва металевого штампування :

• Визначте первинні, вторинні та третинні бази, які відображають реальне складання або функціонування
• Застосовуйте жорсткі допуски лише до критичних характеристик якості (CTQ)
• Використовуйте загальні допуски (наприклад, ISO 2768) для всіх інших розмірів
• Вкажіть усі контрольні точки на кресленні — не залишайте простору для інтерпретації
• Визначте вимоги до країв і заусенців, якщо вони впливають на посадку або безпеку
• Уникайте надмірного нормування: запитайте себе: «Чи дійсно ця характеристика потребує такого рівня контролю?»

Щодо вимірювань, підбирайте метод контролю залежно від складності деталі. Для більшості штампованих металевих деталей , штангенциркулі та мікрометри підходять для базових перевірок; для складних елементів або жорстких допусків використовуйте оптичні компаратори або координатно-вимірювальні машини (КВМ). Для серійних партій розгляньте можливість використання візуальних систем або калібрів «пробуй/не пробуй», щоб прискорити перевірку без втрати якості.

«Завжди обирайте функціональні допуски замість загальних жорстких меж — надмірне нормування збільшує вартість і ризики, не покращуючи якості деталей».

Основи PPAP та Плану контролю

Запускаєте новий процес штампування або розширюєте виробництво? Надійний план забезпечення якості є обов’язковим. Ось простий приклад структури плану контролю, щоб допомогти вам розпочати:

• Ключові характеристики (CTQ): Перелічте всі критичні за якістю розміри та атрибути
• Частота відбору проб: Визначте, як часто перевіряється кожна ознака (наприклад, кожна 10-та деталь, кожна партія)
• Метод вимірювання: Вкажіть інструмент або систему для кожної ознаки (штангенциркуль, КВМ, візуальна система тощо)
• План дій: Що відбувається, якщо ознака виходить за межі специфікації? (наприклад, затримка партії, повторна перевірка, коригування інструменту)
• Документація: Зберігайте записи про перевірки, відхилення та коригувальні дії

Узгоджуйте свої контрольні інструменти — такі як контрольні пристосування або візуальні системи — зі схемою базування. Це забезпечує узгодженість та змістовність вимірювань як для виробництва, так і для вимог замовника. Для деталей, що підлягають ППВП (Процесу затвердження виробничих деталей) або перевіркам замовником, ця структура підтримує відстеження та безперервне покращення.

Налаштовуючи свої допуски та плани якості відповідно до можливостей обраних процес пресування металу , ви зменшите кількість браку, уникнете дорогих надлишкових специфікацій і щоразу будете отримувати надійні деталі високої якості. Далі ми завершимо цикл, розглянувши усунення несправностей та підготовку надійних пакетів RFQ для безперебійного запуску виробництва.

Крок 8: Усунення несправностей при запуску та остаточне оформлення вашого запиту пропозиції для послуг металевого штампування

Запускаєте новий проект штампування? Навіть за найкращої підготовки під час виробництва можуть виникнути непередбачені проблеми. Уявіть, що ви збираєтеся запустити першу партію штамповані деталі —що робити, якщо ви помітили зморшки, заусенці або неправильну подачу? Або, можливо, ви готові надіслати запит пропозиції, але не впевнені, чи включили всі важливі деталі. Давайте розглянемо практичні способи усунення несправностей, контрольний список перед виробництвом та те, як створити пакет RFQ, який забезпечить вам точні цінові пропозиції та безперебійний запуск проекту для будь-яких штампування металу в автомобільній промисловості або загальних застосувань штампування.

Дерева прийняття рішень для усунення несправностей під час штампування

Коли дефекти з'являються на ваших процес пресування металу , не панікуйте — скористайтеся деревом усунення несправностей, щоб швидко визначити причини та способи їх усунення. Ось поетапний підхід до типових проблем штампування:

• Якщо ви бачите тріщини або розриви:
  • Перевірте тип і товщину матеріалу — неправильний вибір може призводити до утворення тріщин.
  • Зменшіть зусилля прижиму заготовки або перегляньте радіус матриці — надмірне зусилля або гострий радіус збільшують ризик.
  • Переконайтеся у належному мащені — недостатнє змащування підвищує тертя та сприяє розривам.
• Якщо ви помітили зморшки або короблення:
  • Збільште зусилля прижиму заготовки або змініть положення протягів для керування потоком матеріалу.
  • Перевірте надмірний зазор між матрицею та пуансоном.
• Якщо на краях з’являються заусенці:
  • Огляньте різальні кромки матриці — основною причиною є затуплені або зношені матриці.
  • Заплануйте заточення або заміну штампу; при потребі відрегулюйте зазор.
• Якщо виникає пружне відновлення:
  • Перегляньте вибір матеріалу — сталі підвищеної міцності або алюмінієві сплави схильніші до пружного відновлення.
  • Збільште кут перевигину або розгляньте процес калібрування для критичних вигинів.
• Якщо виникають проблеми із подачею або вирівнюванням:
  • Перевірте кондукторні отвори та конструкцію стрічки для поступових штампів.
  • Перевірте синхронізацію системи подачі та налаштування кулачків, особливо на пресах для трансферного штампування ліній.
  • Переконайтеся, що датчики та системи викиду працюють належним чином.

Регулярний огляд обладнання, навчання персоналу та профілактичне обслуговування — це найкращий захист від цих поширених проблем.

Контрольний список готовності до виробництва

Перш ніж розпочати компанії зі штампування металу виробничий процес, переконайтеся, що ви дійсно готові. Ось практичний контрольний список, який допоможе уникнути дорогих несподіванок:

• Матеріал: підтвердіть відповідність специфікації, товщини та ширини рулону вашому замовленню.
• Інструменти: перевірте комплект матриць на гостроту, правильність центрування та налаштування.
• Налаштування преса: переконайтеся у відповідності потужності преса, ходу та всіх систем безпеки.
• Змащення: перевірте тип і сумісність системи подачі мастила з матеріалом і покриттям.
• Система подачі: протестуйте на плавність роботи та точність позиціонування деталей.
• План якості: перегляньте контрольні точки, вимірювальні інструменти та критерії прийняття.
• Навчання: Переконайтеся, що оператори розуміють процес та процедури усунення несправностей.
• Додаткові операції: Підтвердьте готовність до заусенцювання, покриття чи інших остаточних операцій.

Витрачаючи час на перевірку цього контрольного списку, ви можете виявити проблеми на ранній стадії, економлячи час і кошти під час реального автомобільне штампування металу роботи.

Основи пакета RFQ: Що включати та навіщо це потрібно

Готові запросити цінові пропозиції для послугами металоштампування ? Повний і зрозумілий запит ціни (RFQ) є основою для точного ціноутворення та успішного запуску. Ось що слід включити — і чому важливий кожен елемент:

«Чіткий і детальний запит пропозиції скорочує час виготовлення, зменшує ризик несподіванок і допомагає отримати найкращу цінність для кожної штампованої деталі».

Рекомендовані партнери для складних або автомобільних проектів

Коли ваш запит пропозиції передбачає валідацію формоутворення на основі CAE, передову інженерію матриць або надійну підтримку PPAP — особливо для штампування металу в автомобільній промисловості запусків — розгляньте цих партнерів:

1. Shaoyi Metal Technology – Переваги: сертифікація IATF 16949, передові CAE-симуляції, спільні інженерні огляди, підтримка від прототипування до масового виробництва. Ідеально підходить для складних або високоволюмних автомобільних проектів. (Примітка: завжди перевіряйте терміни виконання та регіональну підтримку для вашого місцезнаходження.)
2. Franklin Fastener – Переваги: десятиліття досвіду, широкий асортимент послугами металоштампування , технічна підтримка для замовних штампованих деталей.

Обравши правильного партнера та надавши повний запит пропозиції, ви забезпечите успіх свого пресах для трансферного штампування або поступове налагодження для успішного запуску — і тримайте свій проект на правильному шляху з першого дня.

З цими інструментами усунення несправностей, перевірками готовності та основними елементами замовлення пропозицій ви маєте все необхідне, щоб завершити процес процес пресування металу . Результат? Менше несподіванок, краща якість і більш плавний перехід від проектування до виробництва для кожної штампованої деталі, яку ви виготовляєте.

Поширені запитання щодо процесу пресування металу

1. Що таке процес пресування металу?

Пресування металу, також відоме як штампування, полягає у розміщенні плоского листового металу — у вигляді рулону або заготовки — у штампувальний прес. Прес використовує інструмент і матрицю, щоб надати металу потрібної форми за допомогою операцій, таких як пробивання, гнучення, чеканка та тиснення. Процес пресування металу широко використовується для виготовлення точних деталей у великих обсягах.

2. Які основні типи процесів штампування металу?

Основні типи процесів штампування металу включають поступове штампування, трансферне штампування, глибоке витягування та точне пробивання. Кожен метод підходить для різних рівнів складності деталей, допусків та обсягів виробництва. Наприклад, поступові матриці ідеально підходять для високошвидкісного виробництва помірно складних деталей, тоді як трансферне штампування краще підходить для глибоких або складних форм.

3. Які недоліки металевого пресування?

Одним із головних недоліків металевого пресування є значні початкові витрати та час очікування на виготовлення спеціального оснащення перед початком виробництва. Це робить метод менш придатним для малих серій або деталей із високим ступенем змінності конструкції. Крім того, зміни у конструкції після виготовлення оснащення можуть бути дорогими, тому ретельне планування є обов’язковим.

4. Як обрати правильний матеріал і товщину для металевого пресування?

Вибір матеріалу та товщини залежить від функції деталі, формовальних властивостей, вартості та вимог до оздоблення. Поширені варіанти включають штамповану сталь для міцності та доступної ціни, нержавіючу сталь для стійкості до корозії та штампований алюміній для легких застосувань. Завжди узгоджуйте товщину з необхідною міцністю та можливостями преса, а також заздалегідь враховуйте вимоги до оздоблення, щоб уникнути переділки.

5. Що має бути включено в запит цінової пропозиції (RFQ) на послуги металоштампування?

Ефективний запит цінової пропозиції (RFQ) на металоштампування повинен чітко вказувати тип і товщину матеріалу, річний або партіоний обсяг, необхідні допуски, якість краю, вимоги до оздоблення чи покриття, додаткові операції та вимоги до документації якості, наприклад PPAP. Наявність чітких деталей допомагає постачальникам надавати точні пропозиції та забезпечує більш плавне розгортання проекту.
