Tillverkningsprocessen för stansning avslöjad: Från råplåt till färdig del

Vad är stansningsprocessen

Har du någonsin undrat hur tusentals identiska metallkomponenter – från bilens dörrpaneler till miniatyra elektroniska kontakter – tillverkas med imponerande hastighet och precision? Svaret ligger i en av tillverkningens effektivaste och mest mångsidiga tekniker: stansningsprocessen.

Metallstansning är en kallformningsprocess för tillverkning som använder specialanpassade stansverktyg och högkraftspressar för att omforma platt plåt till exakt formade komponenter genom skär-, böj- och formningsoperationer – utan att ta bort material.

Att förstå vad metallstansning är börjar med att känna igen dess grundläggande skillnad jämfört med andra metallbearbetningsmetoder. Till skillnad från maskinbearbetning, där material avlägsnas, eller gjutning, där smält metall hälls i mallar, omformar stansning fast metall vid rumstemperatur. Denna kallformningsmetod bevarar materialens integritet samtidigt som den möjliggör imponerande produktionshastigheter – ibland hundratals delar per minut.

De grundläggande mekanikerna bakom metallformning

Vad är då en stansningsoperation på sin enklaste nivå? Föreställ dig att placera ett platt metallplåt mellan två exakt tillverkade verktyg: en stans (den övre komponenten) och en form (den undre komponenten). När pressen aktiveras driver den stansen nedåt med enorm kraft – ofta mätt i ton – vilket orsakar att metallen plastiskt deformeras och antar den form som definieras av verktygen.

Mekaniken innebär tre väsentliga element som arbetar i harmoni:

• Kraftpåverkan: Stanspressen genererar kontrollerat tryck, vanligtvis i intervallet från några ton för små delar upp till tusentals ton för karosseriplåtar till fordon.
• Verktygsprecision: Former och stansar är fräsade enligt exakta specifikationer, med spelrum mätta i tusendels tum för att säkerställa konsekvent delkvalitet.
• Materialflöde: När tryck appliceras genomgår metallen plastisk deformation, vilket permanent förändrar dess form utan att påverka dess strukturella egenskaper.

Denna process fungerar eftersom metaller uppvisar duktilitet – förmågan att deformeras utan att spricka. När kraften överskrider metallens flytgräns men förblir under dess brottgräns, flyter materialet in i nya former och behåller dem när trycket tas bort. Enligt National Material Company erbjuder denna metod låga kostnader och kortare ledtider både för korta och långa produktionsomgångar, samtidigt som konsekvent kvalitet och dimensionsnoggrannhet bibehålls.

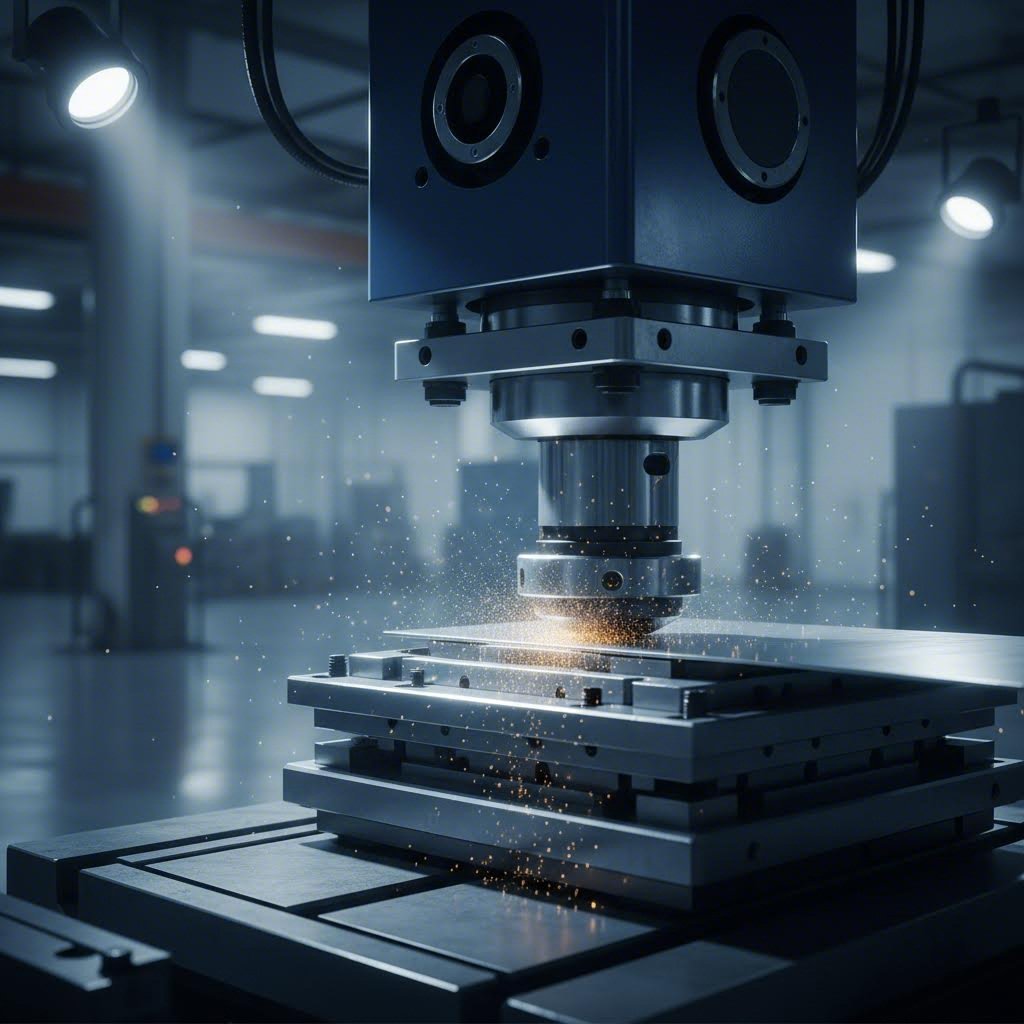

Från platt plåt till precisionkomponent

Vad är stansat metall i praktiska termer? Det är alla komponenter som ursprungligen var en platt plåt eller en spole och omformades genom metallstansningsoperationer till en funktionsduglig del. Stansning innebär att man applicerar strategisk kraft genom specialanpassade verktyg för att uppnå specifika geometriska förändringar – oavsett om det gäller att skära ut en exakt kontur, skapa böjningar i exakta vinklar eller forma komplexa tredimensionella former.

Resan från råmaterial till färdig komponent följer vanligtvis denna progression:

• Design och teknik: Ingenjörer definierar delens geometri med hänsyn till materialens egenskaper, stansverktygens utformning och verktygskraven med hjälp av CAD/CAM-programvara.

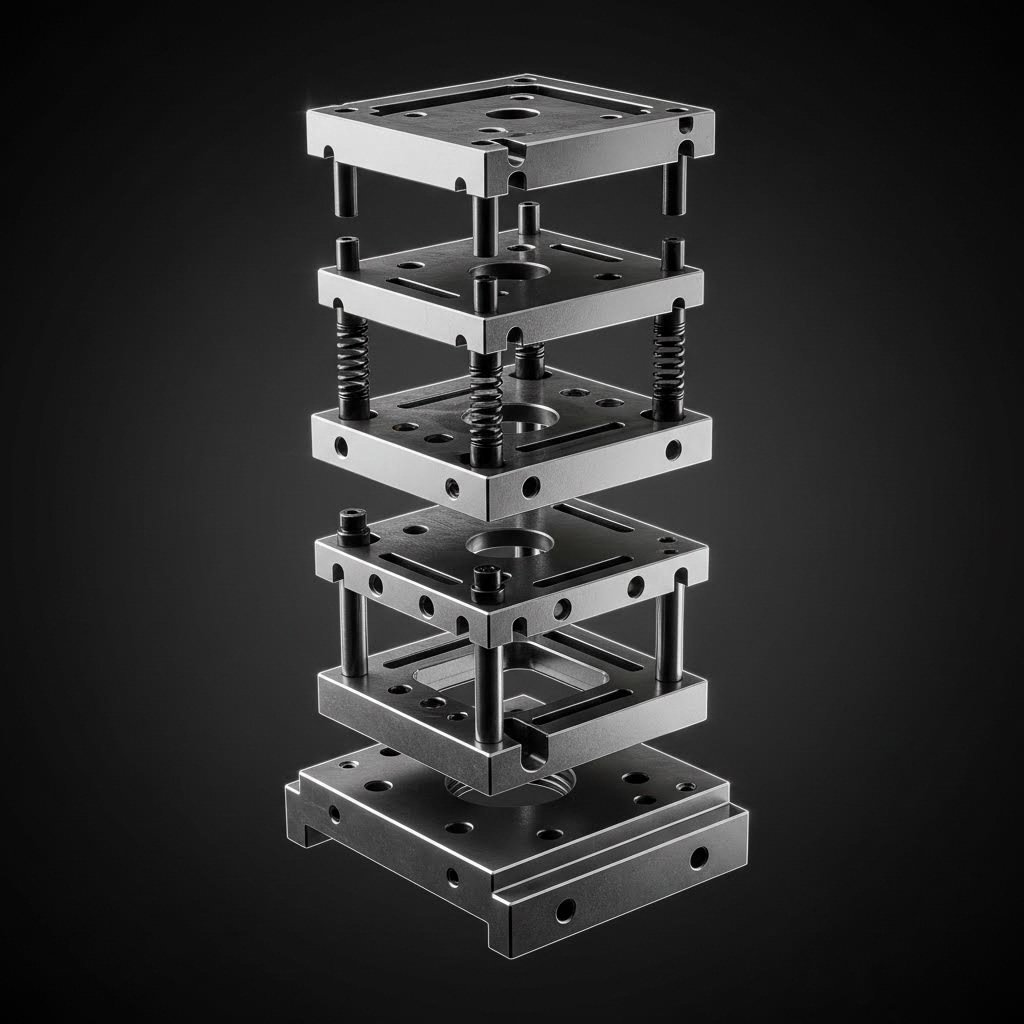

• Verktygstillverkning: Specialanpassade stansverktyg tillverkas, inklusive blankverktyg, formverktyg och stickverktyg.
• Materialförråd: Metallplåtar eller -spolar skärs, delas och nivåjusteras till riktiga mått.
• Stansningsoperationer: Stanspressen applicerar kraft genom stansverktygen och utför skär-, böj- eller formningsoperationer.
• Finering: Efterbehandlingssteg som avkantning, rengöring och ytbearbetning slutför delen.

I hela den här artikeln får du lära dig de nio väsentliga stansningsoperationerna, jämföra progressiva stansverktyg med överföringsstansverktyg, lära dig hur du väljer rätt press typ och material samt förstå kvalitetskontrollstrategierna som säkerställer precisionsresultat. Oavsett om du utvärderar stansning för ett nytt projekt eller fördjupar dina tekniska kunskaper hjälper den här guiden dig att koppla samman grundläggande begrepp med den praktiska djupnivå som krävs för välgrundade beslut.

Nio väsentliga stansningsoperationer och deras tillämpningar

Nu när du förstår grunden för stansningsprocessen kan vi utforska de specifika operationerna som omvandlar platt metall till funktionsdugliga komponenter . Varje stansningsoperation med stansverktyg har ett specifikt syfte, och att veta när man ska använda varje teknik är avgörande för att uppnå optimala resultat. Tänk på dessa nio operationer som verktyg i ditt tillverkningsverktygsfack – var och en är utformad för specifika uppgifter, men kombineras ofta för att skapa komplexa färdiga delar.

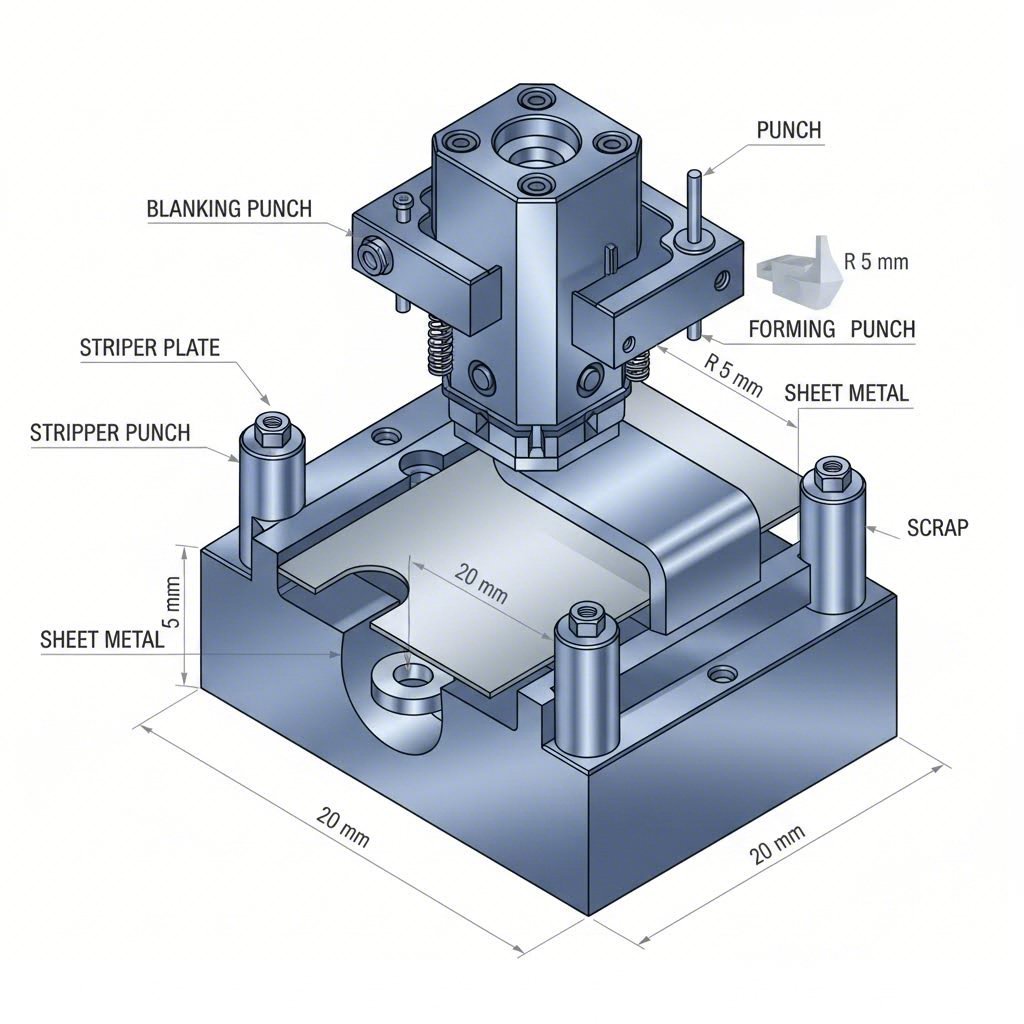

Förklaring av skärningsoperationer

Skärningsoperationer utgör grunden för de flesta stans- och presssekvenser. Dessa tekniker separerar material eller skapar öppningar, vilket förbereder för efterföljande formningsoperationer.

Blankning är processen att skära ut platta former ur plåt, där det utstansade stycket blir den färdiga produkten. När du stansar blanketter i metall är precision av yttersta vikt – stansen måste ge rena kanter med minimal burrbildning. Enligt Master Products är blankstansning mycket lik utstansning, förutom att de utstansade delarna utgör produkten och det återstående plåtstycket är skrot. Typiska tillämpningar inkluderar framställning av baskomponenter för elektronik, bilhållare och apparatpaneler. Verktygen kräver hårdade stålstansar med exakta spaltmått – vanligtvis 5–10 % av materialtjockleken – för att säkerställa rena snitt.

Stansning (genomborrning) skapar exakt placerade hål i plåtverkstycket. Till skillnad från blankning är det utpunksade materialet skrot, och den perforerade plåten fortsätter genom produktionen. Denna process är avgörande för att skapa monteringshål, ventilationsöppningar och anslutningspunkter. Verktygskomplexiteten varierar beroende på hålmönstret – enkla enkelstansverktyg hanterar grundläggande applikationer, medan flerstationsuppsättningar skapar komplexa hålanordningar i ett enda pressdrag.

Formnings- och formgivningstekniker

När skärningsoperationerna har fastställt den grundläggande konturen omformas metallen med hjälp av omformningstekniker till tredimensionella komponenter. Dessa operationer kräver noggrann hänsyn till materialens egenskaper och dess återböjningsegenskaper.

Böjning använder mekanisk kraft för att skapa vinkeldeformation längs en specifik axel. En böjpress applicerar extremt högt tryck och producerar V-formade eller U-formade profiler, som ofta förekommer i fästplåtar, kapslingar och strukturella ramverk. Verktyg inkluderar matchade stans- och matrissats som är utformade för specifika böjvinklar, där inre böjradier vanligtvis varierar mellan 0,5 och 2 gånger materialtjockleken beroende på metallets duktilitet.

Myntning representerar en högtrycksoperation som stansar båda sidorna av arbetsstycket samtidigt. Denna teknik skapar fina ytdetaljer, exakt tjocklekskontroll och skarp definition som andra metoder inte kan uppnå. Ett klassiskt exempel på stansning med myntning är valutaproduktion – vilket också är orsaken till namnet. Vid myntning av stål och andra metaller kan trycket nå 5–6 gånger det som används vid konventionell omformning, vilket kräver robust matrisskonstruktion och exakt justering. Tillämpningarna omfattar dekorativ hårdvara, precisionkomponenter och alla delar som kräver exakt dimensionskontroll.

Gravering skapar upphöjda eller intryckta mönster genom att stämpla ena sidan av arbetsstycket. Även om stämplar och präglingverktyg liknar myntverktyg, kräver prägling mindre tryck eftersom materialet förskjuts snarare än komprimeras. Vanliga präglade funktioner inkluderar logotyper, serienummer, dekorativa mönster och varumärkesrelaterade element. Verktygen består av matchande manliga och kvinnliga stämplar med kontrollerade spel som avgör mönstrets djup.

Kantning viker kanterna i en vinkel på 90 grader från plåtytan, vanligtvis runt borrade hål eller längs delens omkrets. Denna operation skapar släta kanter som eliminerar skarpa kanter, förbättrar strukturell styvhet och underlättar montering. Kantvikning är avgörande vid tillverkning av tankar, rör och karosseriplåtar för fordon, där kvaliteten på kanterna påverkar både säkerhet och estetik.

Dragning formar utskjutande delar eller konturer genom att tvinga material in i en formhålighet medan kanterna förblir klistrade. Denna bearbetning ger komplexa former, såsom bilens dörrpaneler och taksektioner, där materialet måste flöda över krökta ytor. Verktygen kräver dragkulor eller blankhållare för att styra materialflödet och förhindra veck.

Rullning rullar kanterna på plåt till cylindriska former och skapar avrundade profiler som används för gångjärn, trådguidar och säkerhetskanter. Bearbetningen kan ge fullständiga rör eller delvisa rullningar beroende på applikationskraven. Verktygen inkluderar särskilt formade gummistampar som successivt formar materialet genom flera formningssteg.

Grooving skär kanaler eller fåror i metallplåtar utan att helt genomborra materialet. Dessa funktioner används som viklinjer, för att ta emot O-ringar eller för dekorativa ändamål. För verktyg för fårbildning krävs exakt djupstyrning för att uppnå konsekventa fårprofiler utan materialavskiljning.

Operationsnamn	Beskrivning	Typiska Tillämpningar	Verktygskomplexitet
Blankning	Skär ut platta former från plåt; det utstansade stycket är produkten	Baskomponenter, fästen, apparatpaneler	Måttlig — kräver exakta toleranser för renheter i kanterna
Stansning	Skapande av hål eller utskärningar; det perforerade materialet blir skrot	Monteringshål, ventilation, anslutningspunkter	Låg till måttlig — komplexiteten ökar med mönstret av hål
Böjning	Vinkulär deformation längs en specifik axel	Fästen, höljen, konstruktionsramar	Måttlig — matchade stans- och stöddverk för specifika vinklar
Myntning	Högtrycksstansning på båda sidor för fina detaljer	Valuta, dekorativa beslag, precisionskomponenter	Hög – kräver robust konstruktion för extrema tryck
Gravering	Skapar upphöjda/insänkta mönster på ena sidan	Logotyper, serienummer, dekorativa element	Måttlig – kontrollerade spel för mönsterdjup
Kantning	Vikning av kanter med 90° från plattans yta	Tankar, rör, bilpaneler	Måttlig – specialiserad verktygsmaskin för kantformning
Dragning	Formning av konturer medan kanterna förblir fastspända	Bildörrar, takpaneler, apparatklädsel	Hög – kräver dragstänger och materialflödeskontroll
Rullning	Rulla kanter till cylindriska former	Gångjärn, trådguider, säkerhetskanter	Måttlig till hög – progressiva formningssteg
Grooving	Skära kanaler utan fullständig genomträngning	Viklinjer, O-ringssäten, dekorativa funktioner	Måttlig – exakt djupstyrning krävs

Att förstå dessa nio operationer ger dig möjlighet att välja rätt tekniker för dina specifika krav på blankstansning. Många produktionscenarier kombinerar flera operationer – t.ex. blankstansning följt av böjning och flänsning – för att effektivt skapa färdiga komponenter. Nyckeln ligger i att anpassa operationskapaciteten till delens geometri, produktionsvolym och kvalitetskrav. Med denna grund på plats är du redo att utforska hur dessa operationer organiseras i progressiva, transport- och fyrsidiga stanssystem.

Progressiv stansning vs transportstansning vs fyrsidig stansning

Du behärskar de nio grundläggande stansningsoperationerna – men hur organiserar du dem till ett effektivt produktionssystem? Svaret beror på att välja rätt stansningsteknik för dina specifika krav. Tre huvudsakliga metoder dominerar modern stansutrustning: progressiv stans, transferstans och fyrsidig stansning. Varje metod erbjuder unika fördelar, och att välja fel metod kan innebära skillnaden mellan lönsam produktionsstansning och kostsamt ineffektivitet.

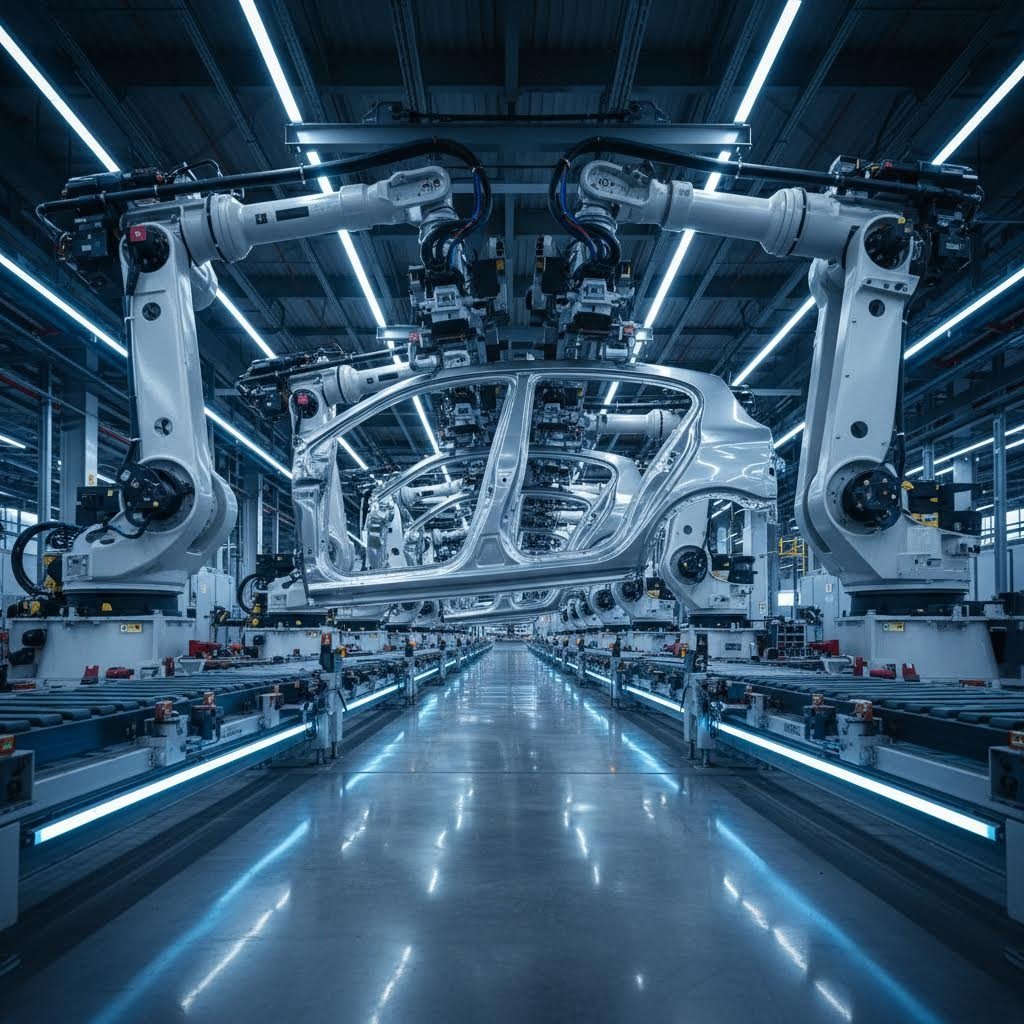

Fördelar med progressiv stans för högvolymsproduktion

Föreställ dig ett kontinuerligt metallband som matas genom en serie stationer, där varje station utför en specifik operation – perforering, böjning, formning – tills färdiga stansade delar framträder i slutet. Det är progressiv stans och stansning i praktiken . Bandet avancerar stegvis genom stansen vid varje pressstöt, och delarna förblir anslutna till bärbandet (kallat webbing) tills den sista avskärningsoperationen separerar dem.

Varför dominerar detta tillvägagångssätt högvolymsproduktion? Överväg dessa nyckelfördelar:

• Utmärkt hastighet: Stansmaskiner som kör progressiva stansverktyg kan producera hundratals delar per minut eftersom alla operationer sker samtidigt över flera stationer.
• Minskad hantering: Delarna lämnar aldrig bandet förrän produktionen är slutförd, vilket eliminerar överföringsmekanismer och minskar arbetskostnaderna.
• Lägre kostnader per enhet: När verktygen är etablerade leder den kontinuerliga karaktären hos processen till en dramatisk minskning av kostnaden per enhet vid stor skala.
• Konstant kvalitet: Bandet bibehåller en exakt position under hela processen, vilket säkerställer dimensionell upprepbarhet över miljontals cykler.

Progressiv stansning är särskilt lämplig för enkla till måttligt komplexa delar – tänk på bilfästen, elektriska kontakter, batterikontakter och precisionshårdvara. Enligt Die-Matic erbjuder denna metod hög produktionshastighet, korta cykeltider, minskade arbetskostnader och lägre styckkostnader, vilket gör den till en av de mest effektiva metoderna för att snabbt och kostnadseffektivt tillverka stora volymer precisiondelar.

Dock medför stegvisa stansverktyg kompromisser. Den initiala investeringen i verktyg kan vara betydande – komplexa verktyg med flera stationer kräver omfattande konstruktionsarbete och precisionstillverkning. Konstruktionsändringar efter att verktygen är färdiga blir kostsamma och tidskrävande. Dessutom begränsas delens geometri av bandets kontinuerliga försörjning: mycket djupa drag eller stora komponenter kan överskrida vad stegvisa stansmaskiner kan hantera.

När överföringsstansverktyg överträffar progressiva system

Vad händer när din del kräver djupare drag, större mått eller geometrisk komplexitet som stegvisa stansverktyg inte kan hantera? Överföringsstansning erbjuder lösningen. Denna metod startar antingen med ett förskuret blank eller separerar arbetsstycket från bandet tidigt i processen. Mekaniska fingrar eller överföringsmekanismer flyttar sedan enskilda delar mellan separata stansstationer.

Överföringsstansning utmärker sig i scenarier där stegvisa metoder inte räcker till:

• Större delar: Karosseridelar, strukturella komponenter och tunga höljen får fördel av överföringsstansverktygens flexibilitet.
• Komplexa geometrier: När delar kräver bearbetning från flera vinklar eller djupformning som skulle störa bandmatningen ger överföringsstansverktyg tillträde.
• Materialutnyttjande: Att börja med optimerade blanketter kan minska skrotmängden jämfört med kontinuerlig bandmatning för vissa delformer.

Kompromissen? Överföringsstansning är vanligtvis långsammare än progressiv stansning eftersom delarna måste flyttas fysiskt mellan stationerna. Verktygs- och hanteringskomplexiteten ökar kostnaderna för produktion i lägre volymer. Trots detta erbjuder överföringsstansverktygssystem oöverträffad kapacitet för medelstora till stora volymer av komplexa eller extra stora stansade delar.

Fourslide-stansning tar ett helt annat tillvägagångssätt. Istället for vertikal pressverkan använder fourslide- (eller multislide-) stansmaskiner fyra eller fler horisontella verktygsslidor som samtidigt formar metall från flera riktningar. Denna förmåga att forma i flera axlar är särskilt lämplig för att skapa komplexa böjningar, vridningar och tredimensionella former som skulle kräva flera arbetsoperationer med konventionell stansutrustning.

Fourslidetekniken visar sig idealisk för:

• Intrikata små delar: Elektriska kontakter, anslutningsdelar, klämmor och fästdon med exakta böjningar i flera riktningar.
• Trådformer och platta fjädrar: Komponenter som kräver komplexa geometrier av tunna, flexibla material.
• Minskade sekundära bearbetningsoperationer: Delar som annars skulle kräva flera formningssteg kan ofta slutföras i en enda fourslidecykel.

Begränsningarna? Fourslide-stansning är i allmänhet lämplig för mindre delar och tunnare material. Den är mindre effektiv för tjocka metallplåtar eller stora komponenter, och produktionsvolymerna är vanligtvis lägre än vid progressiv stansning.

Kriterier	Progressiv stansning	Framsändning av stämpelning	Fourslide-stansning
Komplexitet hos delen	Enkel till måttlig; begränsad av bandförsörjning	Hög; klarar djupa drag och komplexa former	Mycket hög; flerriktad omformning för intrikata böjningar
Produktionsvolym	Mellan hög och mycket hög; optimal för massproduktion	Mellan medel och hög; effektiv för större partier	Låg till medel; lämplig för specialkomponenter
Verktygskostnad	Hög initial investering; lägre kostnad per del vid stora volymer	Högre på grund av överföringsmekanismer och flera stationer	Måttlig; mindre komplex än progressiva stansverktyg
Cykeltid	Snabbast; alla operationer sker samtidigt	Långsammare; delöverföring mellan stationer	Måttlig; beror på formningskomplexiteten
Bästa användningsområden	Bilbracket, kopplingar, elektriska kontakter, precisionshårdvara	Stora karosseridelar, konstruktionskomponenter, djuptdragna delar	Små kopplingar, klämmar, fjädrar, trådformer

Hur väljer du rätt metod? Börja med att utvärdera dessa beslutsgrunder:

• Dels storlek och geometri: Små, platta delar med måttlig komplexitet är lämpliga för progressiva stansverktyg. Stora eller djuptdragna komponenter pekar mot överföringssystem. Invikta små delar med komplex geometri tyder på fyrsidiga stansmaskiner.
• Produktionsvolym: Hög volym av produktion motiverar investeringen i progressiva stansverktyg. Lägre volymer kan istället gynna flexibiliteten med fyrsidiga stansmaskiner eller mångsidigheten hos överföringsstansverktyg.
• Materialtjocklek: Tunna, böjliga metallmaterial fungerar väl med alla metoder. Tjockare material kan överskrida kapaciteten för fyrsidiga stansmaskiner.
• Budgetbegränsningar: Överväg den totala kostnaden, inklusive amortering av verktyg, kostnad per del samt krav på sekundära bearbetningsoperationer.

När du har valt din stansmetod är nästa avgörande beslut valet av rätt press typ. Mekaniska, hydrauliska och servopressar har var och en egna karakteristika som kan göra eller bryta din produktionseffektivitet.

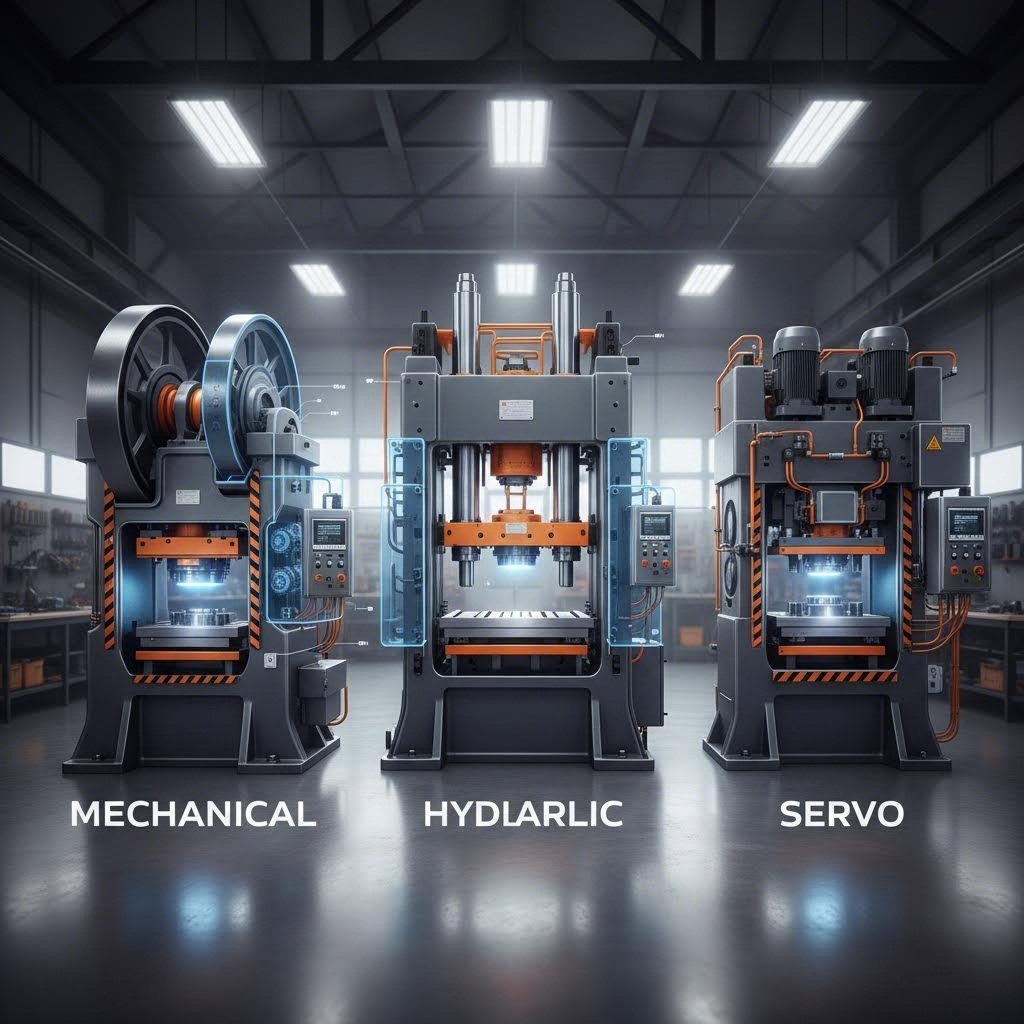

Stanstyp och urvalskriterier för stanspressar

Du har valt din stämpelmetod – men vilken maskin ska driva din produktion? Den stämplingspress du väljer påverkar direkt cykelhastigheten, delkvaliteten, energiförbrukningen och de långsiktiga driftskostnaderna. Vad är då en stämplingspress egentligen? Det är den mekaniska hjärtat i varje stämplingsoperation: en maskin som tillämpar kontrollerad kraft genom verktyg för att forma metall till färdiga komponenter. Att förstå skillnaderna mellan mekaniska, hydrauliska och servopressar gör att du kan anpassa utrustningens kapacitet till dina specifika tillverkningskrav.

Kompromisser mellan hastighet och precision för mekaniska pressar

Mekaniska stämplingspressar kallas ofta branschens arbetshästar – och med god anledning. Dessa metallstämplingspressar använder en flytväxel- och vevaxelmekanism för att lagra rotationsenergi och omvandla den till linjär kraft. När kopplingen engageras driver den lagrade energin ner rammen med imponerande hastighet och konsekvens.

Så här fungerar det: en elmotor snurrar kontinuerligt en tung svänghjul, vilket bygger upp kinetisk energi. Under pressens slag överförs denna energi via vevaxeln till släden och levererar kraft vid slagets botten. Den fasta slaglängden och den förutsägbara rörelseprofilen gör mekaniska pressar idealiska för operationer som kräver hög hastighet och upprepbarhet.

Enligt JVM Manufacturing är mekaniska stanspressar kända för sin hastighet och kan uppnå höga slag per minut, vilket gör dem idealiska för storskaliga produktionsomgångar där tiden direkt påverkar lönsamheten.

Fördelar

• Höghastighetstjänst: Cykelhastigheten kan överstiga 1 000 slag per minut för mindre pressar, vilket maximerar genomströmningen.
• Lägre anskaffningskostnad: Enklare konstruktion jämfört med hydrauliska eller servodrivna alternativ minskar den ursprungliga investeringen.
• Bevisad pålitlighet: Enkel design innebär mindre underhåll och lättare felsökning.
• Energieffektivitet vid hög hastighet: Svänghjulets rörelsemängd återvinns mellan slag under kontinuerlig drift.

Nackdelar

• Fast slaglängds-karakteristik: Begränsad flexibilitet för varierande formdjup eller väntetider vid nedre dödläge.
• Minskad kontroll: Krafttoppar vid slagets botten i stället för att förbli konstanta under hela slaget.
• Begränsad förmåga till djupdragning: Inte idealisk för operationer som kräver pålitlig tryckkraft över längre formavstånd.

En mekanisk stålpress för stansning är utmärkt för höghastighetsblankning, grunt formning och repetitiva operationer där konsekventa cykeltider är viktigare än flexibilitetskrav. Tänk på elektriska kontakter, små bygglaskar och precisionsteknik som tillverkas i flera miljoner enheter årligen.

Vad gäller hydrauliska metallstansningspressar? Dessa maskiner använder en helt annan metod. Istället for mekanisk energilagring använder hydrauliska pressar vätsketryck som genereras av pumpar och cylindrar för att applicera kraft. Denna konstruktion möjliggör variabel kraftapplikation under hela slaget – en avgörande fördel vid djupdragning och komplexa formningsoperationer.

Hydraulisk fördel blir tydlig vid formning av stora bilpaneler eller djupa behållare. Den hydrauliska stanspressen upprätthåller ett konstant tryck medan materialet flödar in i stanshålan, vilket förhindrar tunnning och rivning som kan uppstå med mekaniska pressars fasta kraftkurvor.

Fördelar

• Kraftstyrning över hela slaglängden: Konstant tryckapplikation från början till slutet av slaget säkerställer enhetlig materialflöde.
• Utmärkt för djupdragning: Idealisk för formning av behållare, kapslingar och bilkarosseripaneler som kräver stora formningsdjup.
• Justerbara parametrar: Slaglängd, hastighet och kraft kan justeras utan mekaniska förändringar.
• Mångsidiga tillämpningar: En enda press kan hantera olika arbetsoperationer genom inställningsanpassning istället för utrustningsbyte.

Nackdelar

• Längre cykeltider: Hydrauliska system arbetar vanligtvis med 10–20 slag per minut jämfört med hundratals slag per minut för mekaniska pressar.
• Högre energiförbrukning: Pumpen drivs kontinuerligt och förbrukar el även under vilotid.
• Underhållskomplexitet: Hydraulikvätska, tätningsringar och pumpar kräver regelbunden uppmärksamhet och slutligen utbyte.

Servoteknologi som omvandlar stanskontrollen

Stanspressar med servodrift representerar framkanten av metallformningstekniken. Dessa avancerade maskiner ersätter traditionella vevhjuls- eller hydrauliksystem med servomotorer som direkt styr ramrörelsen. Resultatet? En oväntad flexibilitet och precision som förändrar vad som är möjligt i stansprocesser.

Tänk dig att programmera exakt rörelseprofil för varje operation – accelerera snabbt under närmandet, sakta ner exakt under formningen, stanna vid nedersta dödläge för myntningsoperationer och sedan återgå med maximal hastighet. Servopressar gör denna anpassning rutinmässig, inte undantagsvis.

Enligt Eigen Engineering erbjuder servopressar avancerad servomotorteknologi som möjliggör hög hastighet, kraft och programmerbarhet – idealiskt för uppdrag som kräver hög noggrannhet, till exempel inom elektronik, medicinteknik eller tillverkning av högkvalitativa stansade metallkomponenter.

Fördelar

• Programmerbara rörelser Anpassa hastighet, acceleration och viltid för varje enskild operation.
• Energieffektivitet: Motorer drivs endast när det behövs, vilket minskar efforförbrukningen med 30–50 % jämfört med mekaniska pressar som körs kontinuerligt.
• Utömordentlig noggrannhet: Exakt positionsstyrning möjliggör strängare toleranser och förbättrad delkonsekvens.
• Snabb omställning: Digital programmering möjliggör snabba inställningsändringar i miljöer med blandad produktion.
• Minskad ljudnivå och vibration: Reglerad retardering minimerar stödkrafter och arbetsplatsljud.

Nackdelar

• Högare inledande investering: Avancerad servoteknik är avsevärt dyrare än motsvarande mekaniska pressar.
• Teknisk expertis krävs: Programmering och underhåll kräver specialiserad kunskap.
• Begränsningar för maximal hastighet: Maximalt antal slag per minut kan inte motsvara specialiserade mekaniska pressar för höghastighetsdrift.

Hur är det med värmeutvecklingen? Termiska överväganden spelar en avgörande roll vid val och drift av pressar. Vid höghastighetsstansning genererar friktionen mellan stansen, stansverktyget och arbetsstycket betydande värme. Denna termiska energi påverkar stansens livslängd, smörjmedlets effektivitet och delarnas dimensionsnoggrannhet.

Mekaniska pressar som körs vid maximal hastighet genererar mest friktionsvärme på grund av deras snabba cykling. Utan tillräcklig kylning eller smörjning kan stansytornas temperatur stiga till nivåer som accelererar slitage och orsakar tidig felaktighet. Delkvaliteten försämras också eftersom termisk expansion påverkar dimensionskonsekvensen.

Hydrauliska och servopressar erbjuder fördelar i detta avseende. Deras långsammare drift och reglerbara formhastigheter minskar genereringen av friktionsvärme. Servopressar ger dessutom möjlighet att programmera långsammare närmandehastigheter genom kritiska formningszoner, vilket ytterligare minimerar termisk uppvärmning utan att påverka den totala cykeltidseffektiviteten negativt.

Hur väljer du rätt presstyp för ditt användningsområde? Överväg dessa beslutsfaktorer:

• Produktionsvolym: Högvolymproduktion med enkla operationer gynnas av den snabba hastigheten hos mekaniska stålpressar. Lägre volymer drar nytta av den flexibilitet som hydrauliska eller servopressar erbjuder.
• Komplexitet hos delar: Djupa dragningar och komplexa formningssekvenser passar bra med hydrauliska eller servopressars kapacitet. Lätta blankningsoperationer är lämpliga för mekaniska pressar.
• Toleranskrav: Stränga dimensionella specifikationer gynnas av servopressars precision.
• Energiomkostnader: Anläggningar med höga elpriser kan dra nytta av servopressars energieffektivitet trots högre utrustningskostnader.
• Produktmix: Verkstäder som hanterar många olika delar drar nytta av servopressars programmerbarhet för snabba omställningar.

När pressens typ är fastställd är ditt nästa avgörande beslut valet av material. Olika metaller beter sig unikt under stansning, och att förstå dessa egenskaper säkerställer både hög kvalitet på resultaten och optimal livslängd för stansverktygen.

Guide för materialval för stansade komponenter

Du har valt din presstyp – nu följer ett beslut som direkt påverkar delarnas prestanda, verktygens livslängd och tillverkningskostnaden: att välja rätt metall för stansning. Varje material beter sig annorlunda under de enorma krafter som verkar vid stansningsoperationer. Välj klokt, och dina delar erhåller utmärkt dimensionell noggrannhet och ytkvalitet. Välj dåligt, och du kommer att kämpa mot sprickbildning, överdriven återböjning eller för tidig slitage av stansen.

Vad gör en metall idealisk för stansning? Fyra nycklegenskaper bestämmer stansbarheten:

• Duktilitet: Materialets förmåga att deformeras plastiskt utan att spricka. Högre duktilitet möjliggör mer aggressiva omformningsoperationer.
• Förlängningsgräns: Spänningsnivån där permanent deformation börjar. Lägre flytgräns innebär lättare omformning, men kan kompromissa den slutliga delens hållfasthet.
• Hårdnande under deformation: Hur snabbt en metall blir hårdare och mindre omformbar när den deformeras. Hög arbetshärdning kan orsaka problem vid flerstegsoperationer.
• Kornstruktur: Fina, enhetliga korn förbättrar i allmänhet omformbarheten och ytkvaliteten jämfört med grova eller oregelbundna kornstrukturer.

Att förstå dessa egenskaper hjälper dig att förutsäga hur varje material kommer att bete sig vid blankning, böjning, djurdragning och andra stansningsoperationer. Låt oss undersöka de vanligaste materialen för metallstansning och deras unika egenskaper.

Stålsorter och deras stansningsegenskaper

Stål dominerar stansningsindustrin av goda skäl – det kombinerar hållfasthet, omformbarhet och kostnadseffektivitet på ett sätt som få alternativ kan matcha. "Stål" omfattar dock dussintals olika kvaliteter, var och en anpassad för olika applikationer.

Kolstål är arbetshästen i tillverkningen av plåtstål. Enligt Talan Products används kolstål på grund av dess höga hållfasthet, låga kostnad och god formbarhet i stansning. Olika kvaliteter baserat på kolhalten används för specifika ändamål:

• Lågkolstål (mildstål): Utmärkt formbarhet och svetsbarhet gör detta till det första valet för djupdragning, komplexa böjningar och högvolymproduktion. Tänk på bilmonteringar, apparatpaneler och konstruktionskomponenter.
• Stål med medium kolhalt: Högre hållfasthet men lägre duktilitet. Lämpligt för delar som kräver slitagebeständighet eller bärförmåga.
• Högkolstål (fjäderstål): Utvecklat för motståndskraft och hög flytgräns; dessa kvaliteter används för tillverkning av fjädrar, klämmor och högspänningskomponenter som måste återgå till sin ursprungliga form upprepade gånger.

Högstyrkt stål av låg legering (HSLA) erbjuder en förbättring jämfört med kolstål genom högre hållfasthet vid lägre vikt. Biltillverkare och tillverkare av tung utrustning föredrar HSLA när förhållandet mellan hållfasthet och vikt är avgörande, utan den högre kostnaden för rostfria kvaliteter.

Stansning av rostfritt stål adresserar applikationer som kräver slitstyrka och korrosionsbeständighet. Enligt Verdugo Tool & Engineering , är rostfritt stål mycket mångsidigt och kompatibelt med ett brett utbud av industriella applikationer – det är inte bara mycket duktilt utan också starkt och kan lätt dras, formas och präglas när det är glödgat. Vanliga kvaliteter inkluderar:

• rostfritt stål 304L: Utmärkt formbarhet och korrosionsbeständighet för utrustning inom livsmedelsindustrin och medicintekniska apparater.
• rostfritt 316: Innehåller molybden för förbättrad korrosionsbeständighet i marina eller kemiska applikationer.
• rostfritt stål 301: Hög hållfasthet med god duktilitet – ett vanligt val för fjädrar, klämmor och fästen.
• rostfritt stål 321: Stabiliserat med titan för högtemperaturmiljöer, t.ex. avgas- och motorkomponenter.

Beklädda stål ger inbyggt korrosionsskydd genom galvanisering (zinkbeläggning) eller andra ytbearbetningar. Dessa material kombinerar formbarheten hos kolstål med förbättrad miljöbeständighet för byggnads- och bilapplikationer.

Utmaningar och lösningar för aluminiums återböjning

När viktminskning driver dina konstruktionskrav erbjuder aluminiums pressprocess en attraktiv lösning. Pressat aluminium ger utmärkta hållfasthets-vikt-förhållanden och naturlig korrosionsbeständighet – avgörande för luftfarts-, bil- och konsumentelektronikapplikationer.

Aluminium innebär dock unika utmaningar. Enligt Verdugo Tool & Engineering skapar aluminiumlegeringar lättviktiga delar med hög grad av hållfasthet och stabilitet, men materialet kan ibland vara svårt att forma och dra. Därför krävs noggrannhet vid konstruktionen av aluminiumdelar för tillverkningsbarhet.

Den främsta utmaningen? Återböjning. Aluminiets elastiska återhämtning efter formning gör att delar återgår delvis mot sin ursprungliga platta form. En vinkel som programmerats till 90 grader kan t.ex. bli 87 eller 88 grader när delen lämnar verktyget. Att hantera detta kräver:

• Överböjning: Programmering av verktyg för att böja något förbi målvinkeln, för att kompensera för den elastiska återhämtningen.
• Bottenläge eller myntning: Tillämpning av extra tryck vid slagets botten för att permanent fixera böjningen.
• Materialspecifika verktyg: Utformning av verktyg specifikt för aluminiums återböjningskaraktäristik istället för anpassning av verktyg avsedda för stål.
• Sortval: Val av legeringar med lägre benägenhet till återböjning för kritiska applikationer.

Vanliga aluminiumlegeringar för stansning inkluderar:

• aluminiumlegering 6061 (O–T6-utkastningar): Mycket korrosionsbeständig med god svetsbarhet och relativt hög hållfasthet för konstruktionsapplikationer.
• 2024 Aluminium: Utmärkt hållfasthets-till-vikt-förhållande gör denna legering populär för luftfartskomponenter.
• 5052-H32 Aluminium: Utmärkt formbarhet och korrosionsbeständighet, idealisk för marinmiljö och fordonstillverkning.

Med en bredd av mer än 600 mm fylla specialiserade roller där elektrisk eller termisk ledningsförmåga är avgörande. Dessa metaller erbjuder utmärkt formbarhet, vilket gör dem idealiska för elektriska kontakter, anslutningar och HVAC-komponenter. Berylliumkoppar kombinerar enastående elektrisk ledningsförmåga med hög hållfasthet för precisionsinstrument, medan mässing (en koppar-zinklegering) ger god bearbetbarhet och korrosionsbeständighet för elektriska och dekorativa applikationer.

Vad gäller speciallegeringar? Högpresterande applikationer kräver exotiska material:

• Inconel: Nickel-kromsuperlegeringar som tål extrema temperaturer för luft- och rymdfart samt kemisk processindustri.
• Titan: Stark men lättviktig (55 % av stålets densitet), korrosionsbeständig för luft- och rymdfart samt marin teknik.
• Hastelloy: Nickelbaserad superlegering för mycket krävande miljöer inom kemisk processindustri och försvarssektorn.

Kallformning jämfört med varmformning – när används respektive metod? De flesta stansningsoperationer sker som kallformning vid rumstemperatur, vilket bevarar materialens egenskaper och ger en utmärkt ytyta. Varmformning krävs när:

• Materialet saknar tillräcklig duktilitet för kallformning
• Delens geometri kräver extrem deformation
• Arbetsförhårdning skulle orsaka sprickor under flerstegskallformningsoperationer
• Specifika metallurgiska egenskaper kräver högre temperaturer

Varmstansning (vanligtvis 900–950 °C för stål) minskar formkrafterna och möjliggör komplexa former, men ökar processkomplexiteten och kostnaden. De flesta kommersiella stansningsoperationer föredrar kallformning så länge materialens egenskaper tillåter det.

Material	Formbarhetsbetyg	Typisk tjockleksintervall	Allmänna tillämpningar	Särskilda överväganden
Lågkolhydrerad stål	Excellent	0,4 mm – 6,0 mm	Bilbracket, apparatpaneler, strukturella komponenter	Mest mångsidig; utmärkt förmåga till djupdragning
Rostfritt stål (304, 316)	Bra till utmärkt	0,3 mm – 4,0 mm	Livsmedelsbearbetning, medicintekniska apparater, marinutrustning	Arbetet hårdnar snabbt; kräver korrekt smörjning
HSLA-stål	Bra	0,5 mm – 5,0 mm	Bilstruktur, tung utrustning	Högre fasthet minskar formbarheten; fjäderåterställning måste hanteras
Aluminium (5052, 6061)	Bra	0,5 mm – 4,0 mm	Luft- och rymdfart, bilindustri, elektronikhus	Markant fjäderåterställning; kräver kompensation genom överböjning
Koppar	Excellent	0,1mm - 3,0mm	Elektriska kontakter, terminaler, värmeavledare	Mjukt material; förebyggande av galling är avgörande
Med en bredd av mer än 150 mm	Excellent	0,2 mm – 3,0 mm	Elektriska komponenter, dekorativa beslag	Lätt att forma; god ytkvalitet kan uppnås
Fjäderstål	Moderat	0,1 mm – 2,0 mm	Fjädrar, klämmar, säkringsringar	Begränsad formning; främst böjningsoperationer
Titan	Moderat	0,3 mm – 3,0 mm	Luft- och rymdfart, medicinska implantat, marin utrustning	Kräver specialverktyg; benägen för gallning

Precisionen varierar kraftigt beroende på material. Vid stansning av stål uppnås vanligtvis toleranser mellan ±0,05 mm och ±0,15 mm, beroende på delens komplexitet och tjocklek. Stansning av rostfritt stål ger liknande precision, men kräver striktare processkontroll på grund av arbetshärdning. Vid stansning av aluminium uppnås vanligtvis toleranser mellan ±0,1 mm och ±0,25 mm, där återböjning (springback) är den främsta variabeln.

När materialvalet är klart bör din nästa fokus ligga på verktygen som omvandlar platt plåt till färdiga komponenter. Grundläggande principer för stansverktygsdesign och underhållspraxis avgör direkt om ditt valda material producerar högkvalitativa delar konsekvent under miljontals cykler.

Verktyg och grundläggande stansverktygsdesign

Du har valt ditt material – men vad omvandlar den platta plåten till en precisionkomponent? Svaret ligger i verktygen: de specialanpassade stansverktygen som definierar varje skärning, böjning och form som dina komponenter får. Oavsett om du kör en stansmaskin för metallbygglister eller tillverkar miljontals elektriska kontakter avgör grunden för stansverktygsdesign komponenternas kvalitet, produktionshastigheten och långsiktiga kostnadseffektivitet. Att förstå dessa principer hjälper dig att kommunicera effektivt med dina verktygspartners och fatta välgrundade beslut som påverkar din bottenrad.

Tänk på ett stansverktyg som ett precisionsinstrument snarare än ett enkelt verktyg. Varje komponent fungerar i samklang – guidsystem håller justeringen, skärande element separerar materialet renligen och formningsavsnitten formar metallen med mikronnoggrannhet. När någon del avviker från specifikationen kommer du omedelbart att märka det i komponenternas kvalitet, utslagsgraden eller oväntad driftstopp.

Kritiska komponenter i stansverktygsformer och deras funktioner

Vad finns det i en typisk stansform? Även om metallstansningsmaskiner varierar i komplexitet delar de flesta stansformer dessa grundläggande komponenter:

• Stanssko (övre och undre): Dessa tjocka stålplattor utgör grunden för din stansuppsättning och ger stabilitet samt monteringsytor för alla andra komponenter. Enligt Shaoyi Metal Technology , bearbetas båda skorna med strikta toleranser för att säkerställa planhet och parallellitet – referenspunkterna som förhindrar feljustering under drift.
• Stansplatta (stanshållare): Denna härdade platta säkrar skärande och formande stansar i exakta positioner. Passerkottar och hälblock säkerställer exakt justering i förhållande till stansöppningarna nedanför.
• Utkastningsplatta: Placerad mellan stansen och arbetsstycket håller denna komponent materialet plant under skärningen och avlägsnar det från stansen vid uppgående rörelse. Fjäderbelastade avtagare ger kontrollerat tryck som förhindrar deformation av delen.
• Guidepluggar och lager: Dessa precisionsslipade komponenter säkerställer att övre och undre formhalvor justeras perfekt vid varje slag. Enligt branschspecifikationer slipas guider oftast till toleranser inom 0,0001 tum för högprecisionstillämpningar.
• Matrissfjädrar: Dessa specialfjädrar ger den kraft som krävs för avtagning, tryckplåtens funktion och materialkontroll. Formfjädrar är färgkodade efter belastningskapacitet och måste exakt motsvara applikationskraven – för lätt och delarna fastnar; för tunga och risken för materialskada ökar.

Vad gäller valet av formstål? Det material du pressar påverkar direkt valet av verktygsmaterial. Enligt forskning inom pressbranschen kräver valet av rätt verktygsstål en balansering av tre motstridiga egenskaper: slagfestighet, slitagebeständighet och tryckhållfasthet.

Vanliga verktygsstålgrader för maskinpressapplikationer inkluderar:

• A2-verktygsstål: Erhåller god slagfestighet och slitagebeständighet för allmänna applikationer. Innehåller ca 5,25 % krom för härdningsförmåga.
• D2 Verktygsstål: Hög kromhalt (12 %) ger utmärkt slitbeständighet vid stansning av abrasiva material som rostfritt stål och höghållfasta legeringar.
• Högverktygsstål M2 och M4: Vid stansning av belagda material eller höghållfast stål ger dessa sorters stål den kombination av slagfasthet och tryckhårdhet som krävs för krävande applikationer.
• CPM-10V: Partikelmetallurgisk process skapar överlägsen slitbeständighet för de mest krävande stansmiljöerna.

Värmebehandlingskrav utnyttja det fulla potentiellt hos dessa stålstansverktyg. Processen följer en exakt sekvens: uppvärmning innan temperering för att undvika termisk chock, hållning vid austeniteringstemperaturer för att omstrukturera stålets atomstruktur, snabb avkylningskylning för att bilda martensit samt eftertempering för att balansera hårdhet mot seghet. För högverktygsstål som används i metallstansmaskiner kräver branschstandarder minst tre tempereringscykler för att reducera den kvarvarande austeniten till acceptabla nivåer för stansningsoperationer.

Ytbeläggningar förlänga livslängden för verktyget ytterligare genom att minska friktion, slitage och materialuppsamling. Vanliga alternativ inkluderar:

• Titrinnitrid (TiN): Applicerad via fysisk ångdeposition (PVD), erbjuder denna beläggning utmärkt slitstabilitet för precisionsverktyg – även om den kan stöta på svårigheter vid användning med koppar och rostfritt stål.
• Titaniumkarbonitrid (TiCN): Ger högre slitstabilitet inom ett smalare tillämpningsområde.
• Kromnitrid (CrN): Bra allmänbeläggning för olika stansningsapplikationer.
• Termisk diffusion (TD) karbid: Använder kol från underlagets material för att bilda extremt hårda ytskikt – idealiskt för formningsapplikationer där kraven på precision är mindre strikta.

Förlänga verktygslivslängden genom korrekt underhåll

Även det bäst konstruerade anpassade metallstansverktyget kräver disciplinerat underhåll för att leverera konsekventa resultat över flera miljoner cykler. Vilka faktorer påverkar verktygets livslängd?

• Material som stansas: Slitande material som rostfritt stål och HSLA-legeringar accelererar slitage jämfört med mjukt stål eller koppar.
• Smörjningsrutiner: Rätt val och tillämpning av smörjmedel minskar friktionsvärme och förhindrar gallring mellan verktyg och arbetsstycke.
• Presshastighet: Högre slagfrekvenser genererar mer friktionsvärme, vilket ökar slitage och potentiellt påverkar delarnas kvalitet.
• Underhållskvalitet: Regelbunden inspektion och tidig ingripande förhindrar att mindre problem utvecklas till större fel.

Inför dessa nyckelkontrollpunkter för ditt stansningsutformning- och verktygsprogram:

• Inspektion före skiftet: Kontrollera ledningsstiftar för slipmärken, verifiera fjäderns kondition, bekräfta korrekt smörjning och undersök stansverktygens spetsar för synligt slitage eller sprickor.
• Slipningsintervall: Övervaka burrhöjden på stansade delar – när burrarna överstiger specifikationerna ska stansverktygen slips. Typiska intervall varierar mellan 50 000 och 500 000 slag beroende på material och verktygskonfiguration.
• Justeringskontroll: Använd precisionsskalor för att kontrollera justeringen mellan stansverktyg och stansform veckovis eller efter varje stansbyte. En justeringsfel så liten som 0,001 tum ökar slitage och försämrar delarnas kvalitet.
• Komponentbyte: Övervaka slitage på fjädrar, ledningsbussningar och utmatningskomponenter. Byt ut innan fel uppstår för att undvika oplanerad driftstopp.
• Spelövervakning: När stansverktyg och dieknappar slits ökar spelet. Regelmässiga mätningar säkerställer att komponenterna förblir inom specifikationen.

Hur minskar modern ingenjörskonst prövning och misstag? CAE-simulering och avancerad stansningsdesignsoftware har omvandlat stansutvecklingen. Enligt branschexperter gör programvara för datorstödd konstruktion (CAE) och finita elementanalys (FEA) det möjligt för konstruktörer att simulera hela stansprocessen digitalt innan en enda ståldel skärs till.

Genom plattformar som AutoForm eller DYNAFORM kan ingenjörer förutsäga materialflöde, identifiera potentiella formningsproblem och optimera stansgeometrin virtuellt. Denna metod erbjuder betydande fördelar:

• Snabb iteration utan kostnader för fysisk prototypframställning
• Tidig identifiering av problem med återböjning, tunnning eller veckning
• Optimerade blankformar som minskar materialspill
• Förkortade perioder för fysisk provkörning
• Högre andel första gången lyckade försök

Resultatet? Snabbare utvecklingstidslinjer, lägre verktygskostnader och stansverktyg som fungerar korrekt redan vid den första produktionsomgången. Denna simulering-baserade tillvägagångssätt representerar dagens standard inom utvecklingen av metallstansutrustning.

När verktygsgrundläggande principer är etablerade är nästa avgörande aspekt kvalitetskontroll. Att förstå hur man förhindrar defekter, övervakar processer och uppnår konsekvent dimensionell noggrannhet säkerställer att din investering i precisionsstansverktyg ger de resultat som din produktion kräver.

Kvalitetskontroll och strategier för felundvikning

Du har investerat i precisionsverktyg och valt rätt material – men hur säkerställer du att varje stämplad metallkomponent uppfyller specifikationerna? Kvalitetskontroll skiljer framgångsrika stämplingsoperationer från kostsamma misslyckanden. Utan systematiska inspektionsmetoder och strategier för felundvikning kommer även de bästa stämplarna och pressarna till slut att producera delar som inte uppfyller kundens krav. Skillnaden mellan en utbytegrad på 95 % och en utbytegrad på 99,5 % kan verka liten, men över flera miljoner delar innebär det tusentals avvisade komponenter och en betydande ekonomisk påverkan.

Tänk på kvalitetskontroll som din tillverkningsförsäkring. Enligt Metal Infinity , den dimensionella toleransen för precisionsstansade delar ligger ofta kring ±0,05 mm – motsvarande tjockleken på två A4-pappersark. Utan en kontrollmekanism kan denna lilla avvikelse leda till monteringsproblem, felaktigt placerade skruvar eller till och med orsaka att hela utrustningen fastnar. Att förstå var fel uppstår och hur man upptäcker dem tidigt skyddar både ditt rykte och dina vinstmarginaler.

Vanliga defekter och rotorsaksanalys

Vad går fel under stansningsoperationer? Att identifiera defekter och förstå deras orsaker gör det möjligt att åtgärda problemen vid källan i stället för att filtrera bort felaktiga delar i slutet av produktionen.

Burrar uppstår när skärande kanter inte separerar materialet rent, vilket lämnar upphöjda kanter eller metallfragment längs delens omkrets och hålkanter. Enligt HLC Metal Parts uppstår flikar ofta när skärande verktyg inte skär igenom metallen fullständigt, vilket lämnar någon metall kvar på delens kant. De underliggande orsakerna inkluderar slitna eller trubbiga verktyg, för stort avstånd mellan punsch och stans, samt felaktig materialval.

Sprickor uppstår när metall utsätts för dragspänning som överstiger dess duktilitetsgränser. Denna deformationsfel uppstår vanligtvis i lokala områden där höga töjningar eller spänningar koncentreras – särskilt vid skarpa hörn, små radier eller starkt formade zoner. Bidragande faktorer inkluderar:

• För stor töjning under aggressiva formningsoperationer
• Material med otillräcklig duktilitet för den krävda deformationen
• Felaktig stanskonstruktion som skapar spänningskoncentrationspunkter
• Kallbearbetat material som redan har blivit förhärdat genom deformation

Rynkor manifesterar sig som oregelbundna veck eller ytdiskontinuiteter, särskilt i tunna plåtar eller böjda områden. När trycket från blankhållaren är otillräckligt eller materialflödet är okontrollerat under dragprocesser samlas överskottsmetallet ihop istället for att flöda smidigt in i formhålan. Veck minskar delens hållfasthet, ger en dålig ytkvalitet och gör ofta stansade metallkomponenter ousoverliga.

Återfjädringsavvikelse inträffar när formade delar delvis återgår mot sin ursprungliga platta form efter att ha lämnat formen. Denna elastiska återhämtning påverkar målexaktheten, särskilt vid böjvinklar. Material med högre flytgräns – särskilt rostfritt stål och aluminiumlegeringar – visar en mer utpräglad elasticitet som måste kompenseras för i formkonstruktionen.

Ytskador och spänningsavtryck resultat av friktion mellan verktyg och arbetsstyckens ytor. Främmande partiklar som fastnar mellan stansverktygets ytor, otillräcklig smörjning eller en grov verktygsyta bidrar alla till ytskador. För precisionsstansade delar som är avsedda för synliga applikationer kan även minsta repor leda till underkännande.

Förebyggande åtgärder börjar med att förstå att de flesta defekter härstammar från sex grundorsaker: överdriven spänning, felaktig materialval, slitna skärande verktyg, orimlig formgivning av stansen, felaktiga stansparametrar och otillräcklig smörjning. Att åtgärda dessa grundläggande faktorer eliminerar majoriteten av kvalitetsproblem innan de uppstår.

Uppnå konsekvent dimensionell noggrannhet

Hur verifierar du att stansade metallkomponenter uppfyller specifikationerna under hela produktionsprocessen? Kvalitetsstansning av metall kräver systematisk kontroll i flera steg, inte bara slutkontroll.

Förstaartikelskontroll (FAI) grundlägger grunden för kvalitetsproduktion. Innan varje produktionsomgång tillverkas och undersöks en provdel omfattande avseende mått, utseende och funktion. Massproduktionen påbörjas endast efter att den första artikeln bekräftats uppfylla alla specifikationer. Denna protokoll upptäcker inställningsfel innan de förstärks över tusentals delar.

Pågående övervakning ger realtidskvalitetssäkring under produktionen. Viktiga tekniker inkluderar:

• Rundgångsinspektion: Inspektörer tar regelbundet provdelar från produktionslinjen – vanligtvis kontrollerar 5 stycken var 30:e minut – för att verifiera processens stabilitet.
• Statistical Process Control (SPC): Kontinuerlig registrering av måttdata som plottas i kontrollkort (X-bar/R-kort) avslöjar trender innan delarna överskrider toleransgränserna. Om datan visar avvikelse-trender kan operatörer ingripa innan felaktiga delar tillverkas.
• Go/No-Go-måttningskontroll: Enkla funktionsmätverktyg verifierar snabbt kritiska mått utan exakt mätning, vilket möjliggör 100 % kontroll av kritiska egenskaper.

Dimensionella inspektionsmetoder för precisionssprängda metallkomponenter inkluderar:

• Koordinatmätmaskiner (CMM): Trea-axliga probesystem mäter komplexa geometrier med mikronnoggrannhet och genererar detaljerade dimensionsrapporter för kritiska mått.
• 2,5D-optisk mätning: Videomätsystem undersöker plana mått, håldiametrar och positionsnoggrannhet utan att nudda delarna – idealiskt för känsliga komponenter.
• Optisk scanning: Avancerad 3D-scanning fångar in hela delens geometri för jämförelse med CAD-modeller och identifierar snabbt avvikelser över hela ytor.
• Skjutmått och mikrometerskruvar: Traditionella handverktyg ger snabb verifiering av kritiska mått vid produktionsprovtagning.

Branschcertifieringar validera kvalitetssystem och ge kunderna säkerhet. För bilkomponenter i stänkt metall utgör IATF 16949-certifiering standarden för högsta kvalitet. Enligt OGS Industries uppfyller denna certifiering samtliga krav enligt ISO 9001 – och mer än så – vilket säkerställer efterlevnad av lean-produktion, felpreventiv åtgärder, avvikelseförebyggande och minskning av slöseri. Leverantörer med IATF 16949-certifiering visar sin förmåga att leverera konsekvent kvalitet genom dokumenterade kvalitetsledningssystem, processkapacitetsanalys och praktiker för kontinuerlig förbättring.

Inför dessa kvalitetskontrollpunkter i hela er stänkprocess:

• Inkommande materialinspektion: Verifiera plåttjocklek (vanligtvis med en tolerans på ±0,05 mm), ytkvalitet och material-sammansättning innan produktionen påbörjas.
• Första provgodkännande: Umfattande dimensionell och funktionsmässig verifiering innan produktionen godkänns.
• Samling under produktion: Regelbunden patrullkontroll med dokumenterade provtagningsplaner baserade på AQL-standarder (Acceptable Quality Level).
• Övervakning av kritiska mått: SPC-spårning av nyckelkarakteristika med omedelbar åtgärd vid förändrade förhållanden.
• Slutinspektion: Dimensionell verifiering, visuell inspektion och funktionsprovning innan förpackning.
• Utgående kvalitetskontroll: Partiprover och dokumentation med inspektionsrapporter för kundens verifiering.

Vilka toleranser är uppnåbara? Med korrekt processkontroll uppnår precisionsslagning konsekvent toleranser på ±0,05 mm till ±0,1 mm för kritiska dimensioner. Strängare toleranser på ±0,03 mm är möjliga för specifika funktioner med optimerad verktygning och kontrollerade processer. Att uppnå dessa precisionsstandarder kräver dock att hela kvalitetssystemet – från verifiering av inkommande material till slutinspektion – fungerar i samklang.

Kvalitetskontroll vid stansning handlar inte enbart om att upptäcka fel; det handlar om att bygga ett slutet kretssystem där inspektionsdata driver kontinuerlig förbättring. När dimensionsdata avslöjar trender justerar ingenjörer stansverktygens design, optimerar materialvalet och förfinar driftparametrarna. Denna återkopplingsloop omvandlar kvalitetsinspektion från en kostnadscentrum till en konkurrensfördel.

När kvalitetssystemen är etablerade är du redo att utvärdera hur stansning jämför sig med alternativa tillverkningsmetoder – och förstå när denna process ger bästa värdet för ditt specifika användningsområde.

Stansning jämfört med alternativa tillverkningsmetoder

Du behärskar kvalitetskontrollen – men är stansning verkligen det rätta valet för ditt projekt? Innan du investerar i verktyg måste du förstå hur stansningsprocessen för plåt jämför sig med konkurrerande tekniker. Varje tillverkningsmetod erbjuder unika fördelar, och att välja fel metod kan leda till överdrivna kostnader vid små serier eller att lämna pengar på bordet vid massproduktion.

Sanningen är att ingen enskild tillverkningsprocess dominerar alla scenarier. CNC-bearbetning utmärker sig genom flexibilitet, laserskärning eliminerar verktygskostnader, gjutning hanterar komplexa geometrier och smide ger obestridlig hållfasthet. Att förstå var stansad plåt överträffar dessa alternativ – och var den inte gör det – ger dig möjlighet att fatta beslut som optimerar både kostnad och kvalitet.

Kostnadsanalys för break-even vid stansningsprojekt

När blir plåtstansning det ekonomiska valet? Svaret beror på volymtrösklar, amortering av verktyg och styckkostnadskurvor som skiljer sig åt kraftigt mellan olika tillverkningsmetoder.

Cnc-mackning tar ett helt annat tillvägagångssätt jämfört med stansning. Enligt Zintilon använder CNC-bearbetning datorstyrda skärande verktyg för att fräsa eller slipa ett arbetsstycke till den önskade formen – en subtraktiv process som tar bort material istället for att omforma det. Denna metod är särskilt lämplig i vissa scenarier:

• Flexibilitet: Ingen investering i verktyg innebär att designändringar inte kostar något annat än programmeringstid.
• Precision: Stränga toleranser och komplexa geometrier kan uppnås oavsett volym av delar.
• Materialversatilitet: Fungerar med metaller, plaster och kompositmaterial som inte kan bearbetas med stansning.

CNC-bearbetning har dock betydande nackdelar för produktionsapplikationer. Processen är i sig långsammare – varje del kräver individuell bearbetningstid. Materialförlusten ökar kraftigt eftersom man skär bort material istället for att omforma det. Enligt Zintilon är stansning mycket effektiv för högvolymsproduktion, eftersom den kan köras kontinuerligt med minimal arbetskraft så snart stansen är inställd, vilket resulterar i låga styckkostnader vid stora produktionsomgångar.

Laserbearbetning eliminerar verktyg helt, vilket gör den attraktiv för prototyper och små volymer. En fokuserad laserstråle skär komplicerade tvådimensionella profiler direkt ur plåt utan stansar eller punschverktyg. Kompromissen? Laserbegränsningen är begränsad till plana profiler – den kan inte forma böjningar, dragningar eller tredimensionella funktioner. För delar som endast kräver skärningsoperationer i små till medelstora volymer är laserbegränsning ofta ekonomiskt mer lönsam än plåtbearbetningsprocessen.

GJUTNING tillverkar komplexa tredimensionella former genom att hälla smält metall i gjutformar. Denna metod hanterar geometrier som är omöjliga att åstadkomma med pressad plåtstål – interna hålrum, varierande väggtjocklekar och organiska former. Gjutning ger dock vanligtvis sämre toleranser än stansning, kräver sekundär bearbetning för noggranna ytor och innebär högre kostnader per del vid volymer där stansning är mer lönsam.

Skydd av förpackningar skapar de starkaste möjliga metallkomponenterna genom att trycka värmd eller kall material i form. Smidda delar uppvisar överlägsen kornstruktur och mekaniska egenskaper jämfört med stansade alternativ. Premiumkvaliteten har ett pris: smide är betydligt dyrare per del och kräver stora investeringar i verktyg – vilket gör denna metod mest lämplig för högspänningsapplikationer där materialstyrkan motiverar kostnaden.

Var ligger då brytpunkten? Enligt Switzer Manufacturing stansning kan börja visa kostnadsfördelar vid årliga volymer som överstiger 50 000–100 000 delar, där den exakta övergångspunkten i hög grad beror på enskilda delars egenskaper. Enklare delar med större detaljer gynnas av stansning redan vid lägre volymer eftersom verktygskostnaderna förblir måttliga. Komplexa delar med fina detaljer kan även vid en årlig volym av 500 000 stycken fortfarande vara ekonomiskt mer fördelaktiga att tillverka med alternativa metoder.

Beräkningen av verktygsamortering ligger till grund för denna analys. Tänk dig en progressiv stans som kostar 50 000 USD. Vid 10 000 delar motsvarar detta enbart 5,00 USD per del i verktygskostnader för återbetalning. Vid 100 000 delar sjunker verktygsbidraget till 0,50 USD per del. Vid 1 000 000 delar blir det nästan försumbart, endast 0,05 USD per del. Samtidigt bibehåller CNC-fräsning konstanta kostnader per del oavsett volym – vilket gör att övergångspunkten blir förutsägbar så snart båda kostnadskurvorna är kända.

Tillverkningsmetod	Installationskostnad	Kostnad per del vid volym	Geometrisk komplexitet	Toleranskapacitet	Ideal volymomfång
Plåtstämpling	Hög (20 000–150 000+ USD för verktyg)	Mycket låg vid större serier	Måttlig; begränsad till formbara former	±0,05 mm till ±0,15 mm	50 000+ stycken årligen
Cnc-mackning	Låg (endast programmering)	Hög; konstant per del	Mycket hög; komplex 3D-kapabel	±0,01 mm till ±0,05 mm	1–10 000 delar
Laserbearbetning	Mycket låg (ingen verktygstillverkning)	Måttlig; beror på komplexitet	Hög för 2D; ingen formning	±0,1 mm till ±0,25 mm	1–50 000 delar
GJUTNING	Måttlig till hög (formkostnader)	Moderat	Mycket hög; interna funktioner möjliga	±0,25 mm till ±1,0 mm	500–100 000 delar
Skydd av förpackningar	Hög (formkostnader)	Hög	Måttlig; begränsad av tillgänglighet till formverktyg	±0,1 mm till ±0,5 mm	1 000–500 000 delar

Konstruktionsändringar som minskar verktygskostnaderna

När du har fastställt att tillverkningsprocessen för stansning uppfyller dina volymkrav kan principer för konstruktion för tillverkbarhet (DFM) kraftigt minska både investeringen i verktyg och kostnaden per del. Små konstruktionsändringar ger ofta betydande besparingar utan att påverka funktionen.

Minsta böjningsradier förhindra sprickbildning och minska verktygskomplexiteten. Som en generell regel bör inre böjradie vara lika med minst materialtjockleken för mjuka material som aluminium och koppar. För hårdare material som rostfritt stål bör den inre radien anges till 1,5–2 gånger materialtjockleken. Åtsmala böjningar kräver mer avancerade verktyg, ökar omformningskrafterna och ökar risken för materialfel.

Avstånd mellan hål och kant påverkar både livslängden för verktyget och delens kvalitet. Placera hål minst 1,5 gånger materialtjockleken från delens kanter för att förhindra deformation under blankning. Mindre avstånd mellan hål och kant försvagar materialet mellan hålet och kanten, vilket potentiellt kan orsaka rivskador under omformningsoperationer eller i drift.

Hål-till-hål-avstånd följer liknande logik. Behåll minst två gånger materialtjockleken mellan angränsande hål för att bevara materialets integritet mellan stansarna. Mindre avstånd ökar verktygets komplexitet och minskar verktygslivslängden.

Konstruktionsvinklar underlättar utkastning av delen från omformningsverktygen. Även om stansning kräver mindre utkastvinkel än gjutning eller formning kräver vertikala väggar en liten lutning (vanligtvis 1–3 grader) för att delen ska släppas rent från verktygshåligheterna utan att fastna eller skadas på ytan.

Optimering av materialutnyttjande påverkar direkt kostnaden per komponent. Vid utformningen av stansprocessen för plåt bör man ta hänsyn till effektiviteten i blankutläggningen – hur många komponenter som kan placeras inom en plåt eller en bandbredd med minimal spillmängd. Ibland ger små dimensionella justeringar dramatiskt bättre materialutnyttjning. En bracket som är 98 mm bred kan exempelvis använda 30 % mer material per komponent än en omformad version som är 95 mm bred, om denna dimension förbättrar effektiviteten i blankutläggningen.

Funktionssammanfogning minskar antalet stansstationer och omformningsoperationer. Istället for att utforma separata komponenter som måste monteras, bör man överväga om en enda stanskompontent kan integrera flera funktioner. Varje eliminerad monteringsoperation sparar arbetskraftskostnader och minskar risken för kvalitetsproblem.

Undvik djupa dragningar när det är möjligt. Ytliga formningsoperationer kräver lägre presskraft, enklare verktyg och kör snabbare än djupa drag. Om din konstruktion kräver betydande djup bör du överväga om det djupet är funktionellt nödvändigt eller om det helt enkelt är en arvtagen egenskap från tidigare tillverkningsmetoder.

Dessa överväganden för plåtpressar samverkar. En väl optimerad konstruktion för tillverkningsprocessen genom stansning kan kosta 20–40 % mindre att producera än en funktionellt identisk del som utformats utan hänsyn till DFM-principer. Skillnaden förstärks vid stora produktionsvolymer – besparingarna multipliceras med varje producerad del.

Att förstå dessa kostnadsdynamiker och konstruktionsprinciper ger dig möjlighet att korrekt bedöma stansningsmöjligheter. Men teori räcker bara så långt. I nästa avsnitt kommer vi att undersöka hur dessa principer tillämpas inom en av stansningens mest krävande tillämpningar: bilindustrin, där kvalitetskrav, produktionsvolymer och utvecklingstidslinjer driver tekniken till dess gränser.

Automobilrelaterade stansningsapplikationer och branschstandarder

Du har utforskat grunden för stansning, jämfört tillverkningsmetoder och förstått kostnadsdynamiken – men där ställs denna kunskap inför sin avgörande prövning? Automobilindustrin. Ingen bransch driver tillverkning genom metallstansning längre mot extremare förhållanden: striktare toleranser, högre volymer, strängare krav på kvalitet och obönhörligt tryck att försnabba utvecklingstiderna. Att förstå hur stansning inom automobilsektorn fungerar avslöjar den fulla potentialen för stansning som en precisionsteknik för serieproduktion.

Tänk på omfattningen: En enda bil innehåller mellan 300 och 500 stansade komponenter, från stora karosseridelar till små fästen. Multiplicera detta med produktionsvolymer som uppgår till flera miljoner fordon per år, och du börjar förstå varför metallstansning inom automobilindustrin kräver absolut konsekvens. En felkvot som är acceptabel inom andra branscher blir katastrofal när den överförs till automobilproduktionens volymer.

Uppfyller OEM:s kvalitetskrav

Vad skiljer bilstansning från allmän tillverkning? Svaret börjar med certifieringskraven som filtrerar leverantörer innan ens en enda del har tillverkats.

IATF 16949-certifiering utgör inträdesbiljetten till bilindustrins leveranskedja. Enligt bransanalys , medan ISO 9001 fastställer en grundläggande nivå för allmän kvalitetsstyrning, är den otillräcklig för de strikta kraven från bil-OEM:er och Tier-1-leverantörer. IATF 16949 är branschstandarden, specifikt utformad för att förhindra fel, minska variationer och minimera slöseri i bilindustrins leveranskedja.

Denna certifiering går utöver dokumentation. En IATF-certifierad leverantör har demonstrerat system för:

• Hantering av säkerhetskritiska komponenter med full spårbarhet
• Införande av riskhanteringsprotokoll för delar såsom bromskomponenter och chassinförstärkningar
• Underhåll av felpreventiva snarare än feldetekterande tillvägagångssätt
• Uppfyllande av kundspecifika krav från stora OEM:er

Produktionskomponentgodkännandeprocessen (PPAP) verifierar att en leverantörs tillverkningsprocess för metallstansning konsekvent kan producera delar som uppfyller alla krav under verkliga produktionskörningar. Detta omfattande dokumentationspaket – inklusive dimensionsresultat, materialcertifikat, förmågestudier och kontrollplaner – måste godkännas innan volymproduktionen påbörjas.

Avancerad produktkvalitetsplanering (apqp) strukturerar hela utvecklingsprocessen från koncept till produktionslansering. Denna ram säkerställer att potentiella problem identifieras och löses under planeringsfasen snarare än upptäcks under produktionen.

Vilka är prestandakraven? Enligt branschstandarder uppnår toppklassade bilstansningsleverantörer avvisningsfrekvenser så låga som 0,01 % (100 PPM), medan genomsnittliga leverantörer ligger kring 0,53 % (5 300 PPM). Denna skillnad överför sig direkt till monteringslinjens pålitlighet – skillnaden mellan smidig produktion och kostsamma stopp.

Storvolymens metallstansning för automobilapplikationer kräver också specifika tekniska kompetenser. Tryckkraftskraven ligger vanligtvis mellan 100 och 600+ ton för att hantera både precisionsbryggor och större strukturella komponenter, till exempel styrväxlar eller underchassin. Inomhus verktygsförmågor blir avgörande – om en stans går sönder under produktionen kan det ta dagar eller veckor att skicka den ut för reparation, medan interna verktygsavdelningar ofta löser problemen inom timmar.

Leverantörer som Shaoyi Metal Technology illustrerar hur moderna leverantörer av stansverktyg möter dessa krävande krav. Deras anläggning, som är certifierad enligt IATF 16949, använder pressar upp till 600 ton, vilket möjliggör produktion av kritiska säkerhetskomponenter med OEM-nivåns precision. Avancerade CAE-simuleringsmöjligheter gör att deras ingenjörsteam kan förutsäga materialflöde, identifiera potentiella formningsproblem och optimera stansgeometrin innan stålet skärs – vilket minskar prövning och misstag samt förkortar tiden till produktion.

Snabbare utveckling med snabba prototyper

Utvecklingscyklerna för fordon har krympt dramatiskt. Fordonsprogram som tidigare sträckte sig över fem år slutförs nu på tre år. Denna acceleration skapar intensivt tryck på tidsramarna för stansningsproduktion – verktyg som tidigare hade 18 månader på sig för utveckling måste nu vara produktionsklara på halften av den tiden.

Snabb prototypframställning täcker klyftan mellan designkoncept och produktionssvalidering. Enligt branschexperter ger snabb prototypframställning snabbt kostnadseffektiva modeller som hjälper till att trimma bort dagar, veckor eller månader från standardutvecklingstiderna. När produktdesigners inte har tid för oändlig hypotesbildning möjliggör prototyper som byggts för att spegla slutprodukterna med exceptionell noggrannhet snabbare beslutsfattande.

Fördelarna sträcker sig längre än bara hastighet:

• Designvalidering: Fysiska prototyper avslöjar problem som CAD-modeller missar – monteringsproblem, oväntad återböjning, interferens vid montering.
• Processförbättring: Att testa formningssekvenser på prototypverktyg identifierar optimala parametrar innan investering i produktionsstansverktyg.
• Kundgodkännande: Bilproducenter kan utvärdera verkliga delar i stället för att fatta beslut enbart utifrån ritningar och simuleringar.
• Riskreducering: Att upptäcka konstruktionsfel under prototypfasen kostar en bråkdel av vad det kostar att upptäcka dem vid produktionslanseringen.

Överväg den praktiska påverkan: leverantörer av metallstansade produkter för serieproduktion med integrerade prototypfunktioner kan leverera första provexemplaren inom så lite som fem dagar. Denna snabbhet möjliggör flera designiterationer inom tidsramar som tidigare endast tillät en iteration – vilket dramatiskt förbättrar slutlig delkvalitet samtidigt som den totala utvecklingstiden förkortas.

Shaoyis tillvägagångssätt visar hur ledande leverantörer integrerar snabb prototypframställning med produktionsstansning. Deras ingenjörsteam levererar prototypverktyg som kan producera 50 delar inom några dagar, vilket gör det möjligt for kunder att validera sina konstruktioner innan de begär fullskaliga produktionsstansverktyg. Denna förmåga att gå från prototyp till produktion – kombinerat med en godkännandefrekvens på 93 % vid första genomgången – minskar de kostsamma iterationer som ofta drabbar stansningsprogram som hanteras av flera oberoende leverantörer.

Den automotiva stansningslandskapet fortsätter att utvecklas. Initiativ för lättviktighet driver ökad användning av höghållfasta stål och aluminiumlegeringar, vilka kräver mer sofistikerade omformningstekniker. Plattformar för elbilar (EV) introducerar nya komponentgeometrier och materialkrav. Genom alla dessa förändringar förblir de grundläggande kraven desamma: precisionsverktyg, certifierade kvalitetssystem samt leverantörer som kan flytta sömlöst från koncept till högvolymsproduktion.

För tillverkare som utvärderar partnrar för stansning utgör bilsektorn en användbar referens. Leverantörer som uppfyller kraven inom bilindustrin—certifiering enligt IATF 16949, beprövade PPAP-processer, integrerade prototypningsmöjligheter och dokumenterade kvalitetsmått—tillämpar samma noggrannhet på varje projekt. Oavsett om ditt projekt omfattar volymer på bilindustrins nivå eller mindre omfattande produktionsomgångar säkerställer samarbete med leverantörer som är godkända för bilindustrin att ditt stansningsprogram drar nytta av branschens mest krävande standarder.

Eftersom tillämpningar inom bilindustrin illustrerar stansningens fulla potential är du nu redo att sammanfatta allt som behandlats till praktisk vägledning för ditt specifika projekt. Den sista delen innehåller ett beslutsstöd som hjälper dig att utvärdera om stansning är lämpligt för dina krav samt hur du väljer rätt tillverkningspartner.

Fatta rätt stansningsbeslut för ditt projekt

Du har genomgått hela tillverkningsprocessen för stansning – från grundläggande mekanik till kvalitetssystem på bilmärkesnivå. Nu kommer den avgörande frågan: hur omvandlar du denna kunskap till framgångsrik projektutförande? Oavsett om du lanserar en ny produkt eller optimerar befintlig produktion bestämmer de beslut du fattar i början resultaten under åren framöver.

Sanningen är att framgång inom metallstansning sällan beror på ett enda genialt beslut. Istället uppstår den genom systematisk hantering av sammanlänkade faktorer: valet av material som motsvarar applikationskraven, valet av processer som är anpassade till volym och komplexitet, anpassningen av presskapaciteten till omformningskraven samt implementeringen av kvalitetssystem som ger konsekventa resultat. Missar du någon av dessa faktorer, stöter du på problem som kunde ha förhindrats.

Din checklista för utvärdering av stansprojekt

Innan du kontaktar potentiella leverantörer eller investerar i verktyg, gå igenom dessa avgörande beslutsfaktorer. Varje fråga bygger på insikter från de tidigare kapitlen och skapar en omfattande ram för projektutvärdering.

• Volymbedömning: Vilka årliga kvantiteter behöver du? Metallstansning blir vanligtvis kostnadseffektiv vid mer än 50 000 delar per år, även om enklare delar kan bli lönsamma redan vid lägre volymer. Om du behöver färre än 10 000 delar bör du överväga om CNC-bearbetning eller laserskärning ger bättre ekonomi.
• Materialkrav: Kräver ditt användningsområde specifika egenskaper – t.ex. korrosionsbeständighet, elektrisk ledningsförmåga eller ett högt hållfasthets-vikt-förhållande? Välj först material som matchar de funktionella kraven, och verifiera sedan stansbarheten. Kom ihåg att aluminium kräver kompensation för fjädring, medan rostfritt stål snabbt blir hårdare genom kallformning.
• Geometrisk komplexitet: Utred om din dels geometri är lämplig för progressiva stansverktyg (måttlig komplexitet, hög volym), överföringsstansverktyg (större delar, djupa drag) eller fyrsidiga stanssystem (intrikata smådelar). Komplexa geometrier ökar verktygskostnaderna, men kan möjliggöra sammanfogning av flera komponenter till en enda del.
• Toleransspecifikationer: Definiera kritiska mått och acceptabla toleranser tidigt. Precisionsskärning uppnår ±0,05 mm på kritiska funktioner, men striktare toleranser ökar verktygens komplexitet och kraven på kontroll. Ange endast de toleranser som funktionen verkligen kräver.
• Kvalitetscertifieringar som krävs: Avgör om din bransch kräver specifika certifieringar. För automobilapplikationer krävs leverantörer med IATF 16949-certifiering. Medikal- och luftfartssektorn har sina egna standarder. Att välja certifierade leverantörer redan från början förhindrar kvalificeringsdröjsmål senare.
• Utvecklingstidplan: Hur snabbt måste ni nå produktionen? Möjligheter till snabb prototypframställning – vissa leverantörer kan leverera första provexemplaren redan inom 5 dagar – minskar utvecklingscyklerna avsevärt. Ta med antalet prototypiterationer i er tidplan.
• Sekundära operationer: Identifiera krav efter stansning: beläggning, svetsning, montering, värmebehandling. Leverantörer som erbjuder integrerade sekundära processer minskar logistikkomplexiteten och risken för kvalitetsöverföringsproblem.
• Total kostnadsanalys: Tänk bortom pris per del. Inkludera verktygskostnader (amortering), utslagskvoter, kvalitetskostnader och utvecklingskostnader i era beräkningar. Ett något högre pris per del från en leverantör med 99 % eller högre kvalitet kan totalt sett kosta mindre än ett lägre offerterat pris med en avvisningsfrekvens på 5 %.

Enligt Larson Tool & Stamping bör granskning av potentiella leverantörer omfatta flera kritiska områden: kvalitetscertifieringar, mätbara prestandamål, återinvestering i kapaciteter, relationer i leveranskedjan, utbildningsprogram för personalen och anläggningens organisering. Ett väldrivet stänkföretag bör ha denna information lättillgänglig – om inte, bör det betraktas som en varningssignal angående deras övergripande kapaciteter.

Att samarbeta med rätt verktygsexperter

Detta är vad som skiljer framgångsrika stänkprogram från problematiska: tiden för leverantörens engagemang. Som framhålls av Micro-Tronics , är det relativt enkelt och kostnadseffektivt att ändra en konstruktion under de inledande stadierna; att ändra en konstruktion under tillverknings- eller produktionsstadiet blir successivt svårare och dyrare. Slutsatsen är tydlig – involvera er anpassade metallstänkare tidigt i samtalet.

Varför är tidig samarbetsverksamhet så viktig? Överväg vad som händer när ingenjörer utformar komponenter utan tillverkningsinsatser:

• Funktioner som verkar rimliga i CAD blir dyra eller omöjliga att stämpla
• Materialval optimerar en egenskap samtidigt som de skapar utformningsutmaningar
• Toleranser anges striktare än nödvändigt, vilket driver upp verktygskostnaderna
• Monteringsdelar kräver flera stämplade delar när en sammanfogad konstruktion skulle fungera lika bra

Råd om konstruktion för tillverkning (DFM) från erfarna leverantörer av anpassade metallstämplingstjänster upptäcker dessa problem innan de blir inbyggda i dina specifikationer. Ett kompetent ingenjörsteam granskar ditt konstruktionsmål, identifierar potentiella utformningsproblem och föreslår ändringar som bevarar funktionen samtidigt som stämplingsbarheten förbättras. Denna samarbetsprocess sparar vanligtvis 15–30 % på verktygskostnader och förkortar utvecklingstiderna.

Vad bör du förvänta dig av en kvalificerad partner? Sök efter leverantörer som visar följande:

• Ingenjörsdjup: Egen kapacitet att analysera dina konstruktioner, simulera utformningsprocesser och rekommendera förbättringar – inte bara offra på vad du skickar dem.
• Prototypintegrering: Möjligheten att snabbt tillverka prototypdelar i metall genom stansning, vilket möjliggör konstruktionsvalidering innan man begär produktionstyper.
• Kvalitetsreferens Dokumenterade mått, t.ex. andel godkända delar vid första granskningen, som visar på konsekvent utförande. En godkännanderate på 93 % vid första granskningen indikerar exempelvis en leverantör vars ingenjörsprocesser förhindrar de flesta problem innan produktionen påbörjas.
• Skalbarhet: Förmågan att stödja ditt projekt från de inledande prototyperna genom högvolymsproduktion utan att byta leverantör mitt i programmet.
• Kommunikationsrespons: Snabba och tydliga svar på tekniska frågor signalerar en organisation som prioriterar kundens framgång framför att enbart hantera beställningar.

För läsare som är redo att gå från lärande till implementering, Shaoyi Metal Technology exemplifierar dessa partnerskapskvaliteter. Deras ingenjörsteam stödjer projekt från snabb prototypframställning—med leverans av provexemplar på så lite som 5 dagar—till högvolymsproduktion, stött av IATF 16949-certifiering och avancerade CAE-simuleringsfunktioner. Deras godkännandeprocent på 93 % vid första genomgången speglar deras expertis inom konstruktion för tillverkning, vilket omvandlar bra konstruktioner till produktionsklara metallstansade delar.

Stansningsprocessen, om den utförs korrekt, ger oöverträffad kostnadseffektivitet för tillverkning av metallkomponenter i medelstora till stora volymer. Den kunskap du har förvärvat—från driftstyper och pressval till material egenskaper och kvalitetssystem—ger dig möjlighet att bedöma möjligheter korrekt och samarbeta effektivt med leverantörer. Vad är ditt nästa steg? Tillämpa denna kontrolllista på ditt specifika projekt, identifiera kvalificerade partners tidigt och utnyttja deras expertis för att optimera din konstruktion innan verktygstillverkningen påbörjas. Så här startar framgångsrika stansningsprogram.

Vanliga frågor om stansningsframställning

1. Vilka är de 7 stegen i stansmetoden?

Stansningsmetoden följer vanligtvis dessa nyckelsteg: blankning (skärning av initiala former), borrning (skapande av hål), dragformning (bildning av djup), böjning (vinkelformning), luftböjning (flexibel vinkelformning), bottenpressning och myntning (avslutande med högt tryck) samt kanttrimning (slutlig kantrensning). Varje steg använder specialanpassade stansverktyg inom progressiva eller överföringsbaserade stanssystem. Sekvensen varierar beroende på delens komplexitet, där enklare komponenter kräver färre operationer medan bilkomponenter kan inkludera alla sju stegen plus ytterligare formningssteg.

2. Vad är stansning inom biltillverkning?

Inom bilindustrin omvandlar stansning platta metallplåtar till fordonskomponenter med hjälp av specialdesignade stansverktyg och högtonnagespressar. Denna process producerar karosseridelar, dörrar, strukturella förstärkningar, fästen och chassidelar. Stansning för bilar kräver IATF 16949-certifiering, strikta toleranser på ±0,05 mm och underkänningsfrekvenser under 0,01 %. Moderna bilstansare använder CAE-simulering för att optimera stansverktygsdesigner samt snabb prototypframställning för att validera delar innan investering i produktionsverktyg.

3. Är stansning en bearbetningsprocess?

Nej, stansning skiljer sig grundläggande från bearbetning. Stansning är en formningsprocess som omformar plåt med hjälp av stansverktyg och tryck utan att avlägsna material. Bearbetning är en subtraktiv process där material skärs bort från massiva block. Stansning är särskilt lämplig för högvolymsproduktion med låga kostnader per del så snart verktygen är etablerade, medan bearbetning erbjuder större flexibilitet för lågvolymsproduktion av högprecisiondelar. För volymer som överstiger 50 000 delar per år blir stansning vanligtvis kostnadseffektivare än bearbetning.

4. Vad är skillnaden mellan progressiv stansning och transportstansning?

Progressiv stansning med matning av ett kontinuerligt metallband genom flera stationer i en enda stans, där delarna förblir fästa tills den slutliga avskärningen. Denna metod uppnår hastigheter som överstiger 1 000 slag per minut och är idealisk för högvolymsproduktion av enkla delar, till exempel kontakter och bygelfästen. Vid stansning med överföring flyttas enskilda blanketter mellan separata stansstationer med hjälp av mekaniska fingrar, vilket möjliggör större delar och djupare dragningar. Överföringssystem är lämpliga för bilkarosseriplåtar och komplexa geometrier som går utöver de begränsningar som gäller för progressiv stansning.

5. Hur väljer man rätt metall för stansningsapplikationer?

Val av metall beror på fyra nycklegenskaper: seghet (deformation utan sprickbildning), flytgräns (lättighet att forma jämfört med slutlig styrka), arbetshärtningshastighet (beteende vid flerstegsoperationer) och kornstruktur (ytfinishkvalitet). Kolarmt stål erbjuder utmärkt formbarhet för fästen och paneler. Rostfritt stål ger korrosionsbeständighet men arbetshärtnar snabbt. Aluminium ger fördelar vad gäller viktminskning men kräver kompensation för elastisk återböjning. Koppar och mässing är lämpliga för elektriska applikationer tack vare sin utmärkta ledningsförmåga och formbarhet.
