Metalldelstänkprocessen avslöjad: Från råplåt till precisiondel

Vad metallpressning egentligen betyder inom tillverkning

Har du någonsin undrat hur ett plant stålplåttransformeras till en perfekt formad bilddörrpanel eller en precisionsutförd elektronikhölje? Svaret ligger i metallpressningsprocessen – en tillverkningsmetod som formar vår moderna värld på sätt som de flesta aldrig överväger.

Metallpressning, även kallad metallstansning, är en kallformningsprocess för tillverkning som använder specialanpassade stansverktyg och högtryckspressar för att omforma platt plåt till exakta tredimensionella former genom permanent plastisk deformation – utan att ta bort något material.

Vad är metallstansning i praktiken? Tänk på det som kontrollerad deformation. Till skillnad från bearbetningsprocesser som avlägsnar material genom skärning, omformar stansning metallen helt. Ett plant blank inser i pressen, en enorm kraft appliceras och en färdig komponent framträder – allt på bara några sekunder.

Att förstå innebörden av stansning kräver att man skiljer den från bredare omformningskategorier. Medan "omformning" omfattar alla processer som formar metall (inklusive heta processer som smidning), avser metallstansning specifikt kallomformningsoperationer som utförs vid eller nära rumstemperatur. Denna skillnad är viktig eftersom kallbearbetning ger delar med överlägsen ytyta, strängare toleranser och förbättrade hållfasthetsegenskaper genom deformationshärdning.

Principen för kallomformning bakom metallstansning

Vad gör kallformning så effektiv? När du applicerar kraft på plåtmaterial utöver dess flytgräns men under dess draghållfasthet sker något anmärkningsvärt – materialet deformeras plastiskt. Det innebär att formändringen blir permanent så snart trycket tas bort.

Fysiken bakom detta involverar tre samverkande element:

• Kraftfördelning: Trycket måste appliceras jämnt för att förhindra lokal skada eller ojämn deformation
• Materialflöde: Metallen rör sig och omfördelar sig under pressningen, där kompression uppstår i vissa områden medan dragspänning utvecklas i andra
• Verktygsgeometri: Verktygens form styr exakt var och hur materialet deformeras

Kallbearbetning erbjuder tydliga fördelar jämfört med varmformningsmetoder. Enligt tillverkningsforskning från IIT Guwahati uppnår kallformade delar striktare toleranser, bättre ytyta och högre hållfasthet genom töjningshärdning. Dessutom minskar bortfall av uppvärmningskrav energikostnaderna avsevärt.

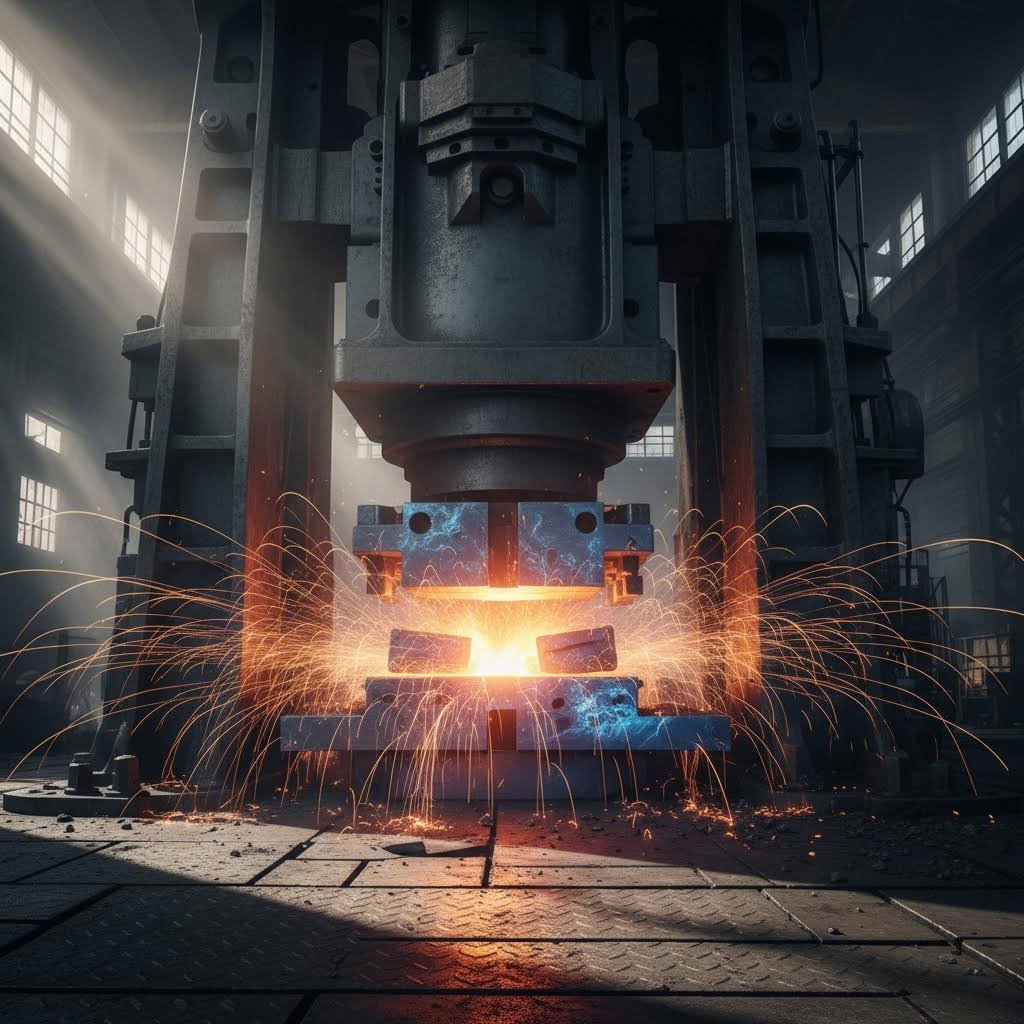

Hur tryck omvandlar platta material till komplexa former

När du undrar "vad är stansat metall?" handlar det egentligen om omformning genom kontrollerat tryck. Så här går det till vid metallstansning:

Plattar av plåt—vanligtvis kallade blanketter—placeras mellan stansdelar. Pressen applicerar sedan kraft, och materialet deformeras för att anpassa sig till stansens form. Vid stansning utsätts metallen för spänningar som överstiger dess flytgräns, vilket orsakar plastisk deformation som permanent omformar materialet.

Fördelen med metallstansning ligger i upprepeligheten. När processen en gång är korrekt inställd kan en stansningsoperation producera tusentals—till och med miljontals—identiska komponenter. Varje cykel ger exakt samma geometri, vilket gör denna process idealisk för högvolymsproduktion inom bilindustrin, luft- och rymdfarten, elektronikindustrin samt konsumentvaruindustrin.

Vad skiljer framgångsrika pressningsoperationer från misslyckade? Det handlar om att förstå hur materialbeteende, verktygsdesign och processparametrar samverkar. När dessa element stämmer överens omvandlas platt material till en komplex, precisionstillverkad komponent i ett enda snabbt steg.

Fullständig arbetsflöde från råmaterial till färdig del

Du har sett vad metallpressning åstadkommer – men hur sker magin egentligen? Att förstå det fullständiga arbetsflödet omvandlar abstrakta begrepp till tillämpbar kunskap. Låt oss gå igenom varje steg, från det ögonblick råmaterialet anländer tills en färdig komponent är redo för montering.

Från råmaterialspole till färdig komponent

Föreställ dig en massiv spole med plåt som väger tusentals pund. Hur omvandlas den till precisionskomponenter mätt i tusendels tum? Svaret innebär en noggrant koordinerad sekvens som metallstansmaskiner utför med anmärkningsvärd konsekvens.

1. Materialberedning och materialval: Processen börjar långt innan metall kommer i kontakt med en stanspress. Ingenjörer väljer plåt eller band baserat på mekaniska egenskaper – hållfasthet, ductilitet, korrosionsbeständighet – samt kostnadsfaktorer. Enligt National Material Company måste det valda materialet vara kompatibelt både med stansprocessen och den färdiga delens funktion.
2. Bandbearbetning och matning: Råband genomgår förberedelseprocesser inklusive skärning, delning och nivellering för att uppnå korrekta mått och planhet. En automatiserad matningsmekanism förflyttar sedan den förberedda bandremsan genom stansmaskinen för metall med exakt positionering – ofta inom några tusendels tum noggrannhet.
3. Stansinställning och justering: Innan produktionen påbörjas installerar tekniker stanssatserna och kalibrerar pressen. Detta avgörande steg säkerställer korrekt materialflöde, tillräcklig spel för plåten samt lämplig stödning under hela stanscykeln.
4. Stansoperationen: När pressen initierar en åtgärd stängs verktygen samman och utsätter metallen for hög kraft och tryck. Detta deformar materialet enligt verktygets konturer – vilket utför operationer som blankning, böjning, myntning eller perforering antingen sekventiellt eller samtidigt.
5. Utmatning och hantering av delar: Efter varje slag tar utkastare bort den färdiga komponenten från bärbandet renligen och utan skador. Avfallsmaterialet – både bärbandet och den utstansade metallen – utmatas och överförs ofta via underjordiska transportband till skrotbehållare.
6. Sekundära operationer och ytbehandling: Efterstansningsprocesser kan inkludera avburkning för att ta bort skarpa kanter, rengöring, ytbearbetning och beläggning. Dessa steg förbättrar utseende, hållbarhet och funktion hos stansade delar.
7. Kvalitetskontroll: Under hela produktionen genomför operatörer realtidsövervakning och inspektioner för att säkerställa att delarna uppfyller de angivna toleranserna och kvalitetskraven.

Den avgörande rollen för verktygsjustering och installation

Varför förtjänar die-alignment särskild uppmärksamhet? Därför att även en liten feljustering skapar stora problem. När bandmaterialet avances genom progressiva stansningsoperationer måste det justeras inom några tusendels tum vid varje station.

Så här sker precisionjusteringen: kulsformade eller koniska "piloter" införs i tidigare borrade hål i bandet för att säkerställa exakt positionering. Detta kompenserar för begränsningarna i matningsmekanismen, som inte ensam kan tillhandahålla den nödvändiga precisionen i matningslängden. Enligt Wikipedia's technical documentation , är detta pilot-hål-system avgörande eftersom matningsmekanismer vanligtvis saknar den noggrannhet som krävs för flerstationsprogressiva operationer.

Progressiva stansverktyg och stanssystem utgör toppen av kontinuerlig produktionseffektivitet. Fördningssystemet förer ett metallband genom alla stationer i ett progressivt stansverktyg, där varje station utför specifika operationer tills en färdig del framställs. Med varje slag från pressen produceras en färdig komponent – produktionshastigheten kan överstiga 800 delar per minut för vissa applikationer.

Stansmaskiner konfigurerade för progressiva operationer kräver specialkomponenter som arbetar i samklang:

• Fördningssystem (pneumatiska eller mekaniska) som säkerställer exakt bandfördning
• Formverktyg med flera stationer för skär-, böj- och formningsoperationer
• Utslagplattor som renligen frigör färdiga komponenter
• Sensorer och smörjsystem som övervakar och optimerar stans- och presscykeln

Den systematiska ansats som beskrivs här – från materialval genom den slutliga inspektionen – omvandlar rå metallplåt till exakt formade komponenter som används inom olika branscher. Men vilka specifika stämpeltekniker gör dessa omvandlingar möjliga? I nästa avsnitt går vi igenom nio avgörande metoder och när var och en av dem bör användas.

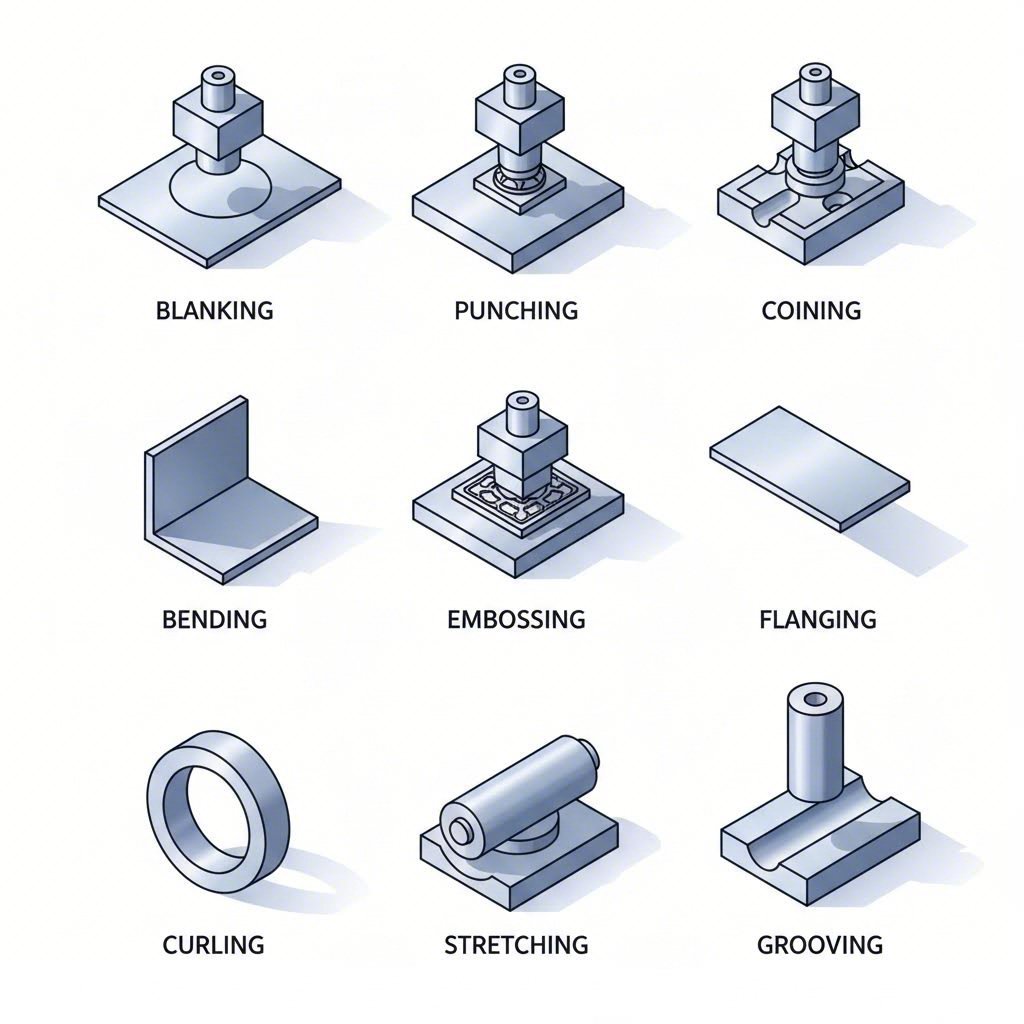

Nio väsentliga stansningsmetoder och när var och en ska användas

Nu när du förstår hela arbetsflödet återstår en avgörande fråga: vilken stämpelprocess bör du faktiskt använda? Svaret beror på din komponents geometri, produktionsvolym och kvalitetskrav. Låt oss undersöka varje teknik så att du kan fatta välgrundade beslut för dina specifika applikationer.

Metallpressningsprocessen omfattar nio kärnmetoder för bearbetning av plåt – var och en optimerad för olika resultat. Att förstå när varje metod bör tillämpas skiljer framgångsrika tillverkningsprojekt från kostsamma misstag.

Blankning och perforering för initial formgivning

Dessa två tekniker utgör grunden för de flesta stansningsoperationer, men de har motsatta syften. Att blanda ihop dem leder till materialspill och ineffektiv produktion.

Blankning skär ut platta former ur plåt där den utstansade delen blir din färdiga produkt. Tänk på det som en kakaformstillverkningsprocess – "kakan" är det du behåller, medan resten av plåten blir skrot. Enligt Master Products , är denna teknik mycket lik stansning, förutom att rollerna för produkt och skrot är omvända.

När bör du välja blankstansning? Överväg blankstansning när du behöver:

• Stora volymer identiska platta komponenter, t.ex. brickor, packningar eller basplattor
• Exakta yttre konturer med ren kantfinish
• Startblanketter för efterföljande formningsoperationer

Stansning (kallas också för punktering) skapar hål eller utskärningar i ett arbetsstycke. Här är det utpunksade materialet skrot, medan det perforerade plåtarket utgör din produkt. Denna stansningsteknik är utmärkt för att tillverka exakt placerade hål för fästelement, ventilation eller monteringsändamål.

Ett utmärkt exempel på stansning med punktering förekommer vid tillverkning av elektriska kabinetter, där ventilationsmönster kräver dussintals exakt placerade hål. Blankstansning av metall och punktering arbetar ofta tillsammans – först blankstansas den totala formen, sedan punkteras de nödvändiga hålen i efterföljande operationer.

Precisionstekniker inklusive myntprägling och reliefprägling

Behöver du komplexa ytdetaljer eller extremt stränga toleranser? Myntning och prägling ger resultat som andra stansningsmetoder helt enkelt inte kan uppnå.

Myntning använder enorm tryckkraft för att stansa båda sidor av ett arbetsstycke samtidigt, vilket skapar upphöjda eller nedtryckta detaljer med exceptionell precision. Enligt HLC Metal Parts skapar denna process komplexa mönster och strukturer på metallytor —exakt hur mynt tillverkas. Myntpressning av stål och andra metaller ger delar med toleranser mätta i tusendelar av en tum.

Välj myntpressning när ditt användningsområde kräver:

• Minnesartiklar, smycken eller märkta hårdvarukomponenter med logotyper
• Precisionsslagdelar som kräver exceptionell planhet
• Ytstrukturer som måste tåla slitage utan att försämras

Gravering trycker endast på ena sidan av arbetsstycket och skapar upphöjda eller intryckta mönster, medan den motsatta sidan visar en spegelbild. Denna teknik förbättrar dekorationsvärdet och lägger till visuell intressanthet till paneler, skyltar och konsumentprodukter.

Böjning använder en vinkelpress för att applicera extrem kraft och deformera metallen vid specifika vinklar för att skapa V-formade eller U-formade komponenter. Denna stansningsprocess är avgörande för tillverkning av höljen, kapslingar, fästen och ramverk. När du behöver vinkelformade funktioner snarare än komplexa kurvor ger böjning konsekventa resultat vid höga produktionshastigheter.

Kantning böjer kanterna runt borrade hål i 90-graders vinklar och skapar släta randytor istället för skarpa kanter. Enligt tillverkningsreferenser förbättrar flänsning den strukturella hållfastheten samtidigt som säkerheten och utseendet förbättras. Du hittar flänsade kanter på tankar, rör, karosserideler till bilar och alla applikationer som kräver förstärkta öppningar.

Dragning formar utskjutande delar eller utvidgade områden på metallytorna genom att dra ut materialet bortom dess ursprungliga dimensioner. Denna teknik används för att tillverka komplexa bilkomponenter, såsom dörrpaneler och taksektioner, där släta, flytande konturer är avgörande.

Rullning rullar metallkanter för att skapa cylindriska former eller släta, avrundade profiler. Denna process används för att tillverka rör, axlar och gångjärn samt för att eliminera farliga skarpa kanter på konsumentprodukter.

Grooving skär spår i plåtytor för att skapa vägar för kablar, avlopp eller mekaniska kopplingar. Komponenter som kräver exakta spår för positionering eller montering förlitar sig på denna specialiserade teknik.

Processnamn	Primär tillämpning	Typiska branscher	Materialtjocklek, intervall
Blankning	Skära ut platta former från plåtmaterial	Bilindustrin, elektronik, hushållsapparater	0,5 mm – 6 mm
Stansning	Skapa hål och utskärningar	VVS, elinstallationer, byggindustrin	0,3 mm – 12 mm
Myntning	Ytdetaljer med hög precision	Smycken, valuta, precisionskomponenter	0,2 mm – 3 mm
Böjning	Vinkelformning för ramverk/bracket	Möbelindustrin, bilindustrin, luft- och rymdfart	0,5 mm - 10 mm
Kantning	Kantbildning och förstärkning	Bilindustrin, tankar, rör	0,8 mm – 6 mm
Dragning	Ytutvidgning för komplexa konturer	Bilkarossdelar, flyg- och rymdindustri	0,6 mm – 4 mm
Gravering	Upphöjda dekorativa mönster	Konsumentvaror, skyltar, hantverk	0,3 mm – 2 mm
Rullning	Rullade kanter och cylindriska former	Gångjärn, rör, säkerhetskomponenter	0,4 mm – 3 mm
Grooving	Kanal skapande för anslutningar	Elektrisk och mekanisk montering	0,5 mm – 4 mm

Att välja rätt stansningsprocess kräver att du anpassar dina delkrav till teknikens kapacitet. Överväg komplexiteten i geometrin, toleranskraven, produktionsvolymen och materialegenskaperna. Tillverkare kombinerar ofta flera tekniker i progressiva stansverktygsoperationer – exempelvis blankning av den ursprungliga formen, borrning av monteringshål, böjning av flänsar och prägling av identifieringsmärken, alla i en enda kontinuerlig sekvens.

Med nio kärntekniker till ditt förfogande kanske du undrar vilken utrustning som levererar dessa kapaciteter mest effektivt. Nästa avsnitt undersöker olika typer av pressar – mekaniska, hydrauliska och servopressar – och hjälper dig att välja rätt maskin för dina specifika produktionskrav.

Välja mellan mekaniska, hydrauliska och servopressar

Du har bemästrat de nio stansningsteknikerna – men här är verklighetskontrollen: även den bästa tekniken misslyckas utan rätt press bakom den. Att välja din metallstansningspress är inte bara ett inköpsbeslut; det påverkar direkt delkvaliteten, produktionshastigheten och ditt resultat. Låt oss gå igenom de tre huvudsakliga presstyperna så att du kan anpassa utrustningen till dina specifika tillverkningsbehov.

Mekaniska pressar för höghastighetsproduktion

Behöver du maximal hastighet för högvolymsproduktion? Traditionella mekaniska stansningspressar är fortfarande branschens arbetshästar – och med god anledning. Enligt Stamtecs tekniska jämförelse uppnår mekaniska pressar högst produktionshastighet, särskilt vid bearbetning av relativt platta delar med enklare och mindre djupa formkrav.

Vad gör en stålpress med mekanisk drivning så effektiv? Svaret ligger i flytvälsfysiken. Ett tungt flytväl lagrar rotationsenergi och släpper sedan ut den via en koppel- och bromsmekanism vid varje slag. Denna konstruktion ger:

• Högsta slaghastigheter bland alla press typer—idealisk för progressiva stansverktygsoperationer
• Hög noggrannhet och upprepadbarhet för konsekvent delkvalitet
• Enkelhet i installation och drift med beprövad, pålitlig teknik
• Relativt låg initial kostnad jämfört med servolösningar

Mekaniska system har dock begränsningar. Slaglängden är vanligtvis fast, slädlutningens hastighetsprofil kan inte ändras inom en cykel, och full tonskapacitet uppnås endast nära nedre dödpunkt. För bilar, hushållsapparater och byggdelar som bearbetas från bandmaterial med hjälp av progressiva eller överföringsstansverktyg spelar dessa begränsningar sällan någon roll – men djupt dragna eller komplicerat formade delar kan kräva andra lösningar.

Hydrauliska och servosystem för precisionsstyrning

Vad händer om dina delar kräver djupdragning, komplicerad formning eller vila vid nedre dödpunkt? Hydraulpressar utmärker sig i dessa scenarier – även om de gör avkall på hastighet för att vinna mångsidighet.

En stålpressmaskin med hydraulisk drivning erbjuder justerbar slaglängd, kontroll av glidrörelse över hela området och fullt arbetsenergi vid vilken hastighet som helst. Tänk på att forma tankar, cylindrar eller skålformade komponenter – dessa delar kräver att materialet flödar kraftigt under pressoperationen. Hydraulsystem levererar full presskapacitet vid vilken punkt som helst i slaget, vilket gör dem idealiska för sådana krävande applikationer.

Kompromissen? Hydraulpressar fungerar i allmänhet långsammare än mekaniska alternativ och erbjuder lägre noggrannhet och upprepbarhet. Men när produktionshastigheten är underordnad formningsförmågan förblir hydraulsystemet det första valet för utmanande geometrier.

Överväg nu servopressen – en plåtformningsmaskin som kombinerar mekanisk effektivitet med hydraulikliknande flexibilitet. Servoteknik ersätter den traditionella vevhjulsanordningen, kopplingen och bromsen med högkapacitiva motorer som ger programmerbara slagprofiler, exakt kontroll av glidarens rörelse och varierande hastighet även inom en enda cykel.

Enligt branschdata erbjuder mekaniska servopressar:

• Variabla slagprofiler som kan anpassas för varje arbetsuppgift
• Fullt arbetsenergi vid vilken hastighet som helst —även under långsamma formningsoperationer
• Cykelhastigheter som närmar sig de hos traditionella mekaniska pressar i många applikationer
• Hög noggrannhet och upprepadbarhet med programmerbar precision

Bristen? Servosystemen har betydligt högre initialkostnader. Två drivtekniker finns: länkassisterade system som använder standard AC-servomotorer (kostnadseffektivare) och direktdrivsystem som använder proprietära högmomentmotorer (maximal kapacitet).

För överföringsstanspressoperationer som hanterar komplexa flerstationsarbetsuppgifter dominerar servotekniken alltmer. Möjligheten att programmera unika profiler – inklusive djupdragning, varmformning, sammansatt pressning och simulering av länkrörelser – öppnar tillverkningsmöjligheter som traditionella system helt enkelt inte kan matcha.

Parameter	Mekanisk press	Hydraulisk tryckmaskin	Servopress
Hastighetsområde	Högst (bäst för progressiva stansverktyg)	Längsamt (hastighetsbegränsat)	Hög (närmar sig mekanisk)
Tonnage kapacitet	Full vid nästan nedersta dödpunkt	Full under hela slaget	Full vid nästan nedersta dödpunkt
Noggrannhetsnivå	Hög noggrannhet och upprepadbarhet	Lägre noggrannhet	Högsta programmerbara precision
Energikonsumtion	Måttlig (beroende av svänghjul)	Kontinuerlig pumpdrift	Energieffektiv (på begäran)
Bästa användningsområden	Hög hastighet för platta delar, progressiva stansverktyg	Djupa drag, komplexa former, väntoperationer	Mångsidig – dragning, formning, blankning
Inledande kostnader	Relativt låg	Relativt låg	Relativt hög
Slagflexibilitet	Fast (begränsad justering)	Fullt justerbar	Fullt programmerbar

Vilken metallstanspress passar din verksamhet bäst? Beslutsramen är enkel: mekaniska pressar ger obestridlig hastighet men saknar flexibilitet; hydrauliska maskiner erbjuder mångsidighet för komplexa delar men offrar genomströmning; servopressar erbjuder det bästa av båda världarna till en högre kostnad.

Överväg noggrant din produktionsmix. Om du tillverkar stora volymer av relativt enkla delar maximerar mekaniska pressar effektiviteten. För komplexa delar i små volymer som kräver omfattande materialflöde är hydrauliska system ekonomiskt rimliga. Och när du behöver flexibilitet över olika delfamiljer med krävande kvalitetskrav motiverar servotekniken sin högre investering.

När tryckval har gjorts är nästa avgörande beslut vilka material som presterar bäst i er valda stansprocess. Nästa avsnitt vägleder er genom materialval – att anpassa metallens egenskaper till processkraven för optimala resultat.

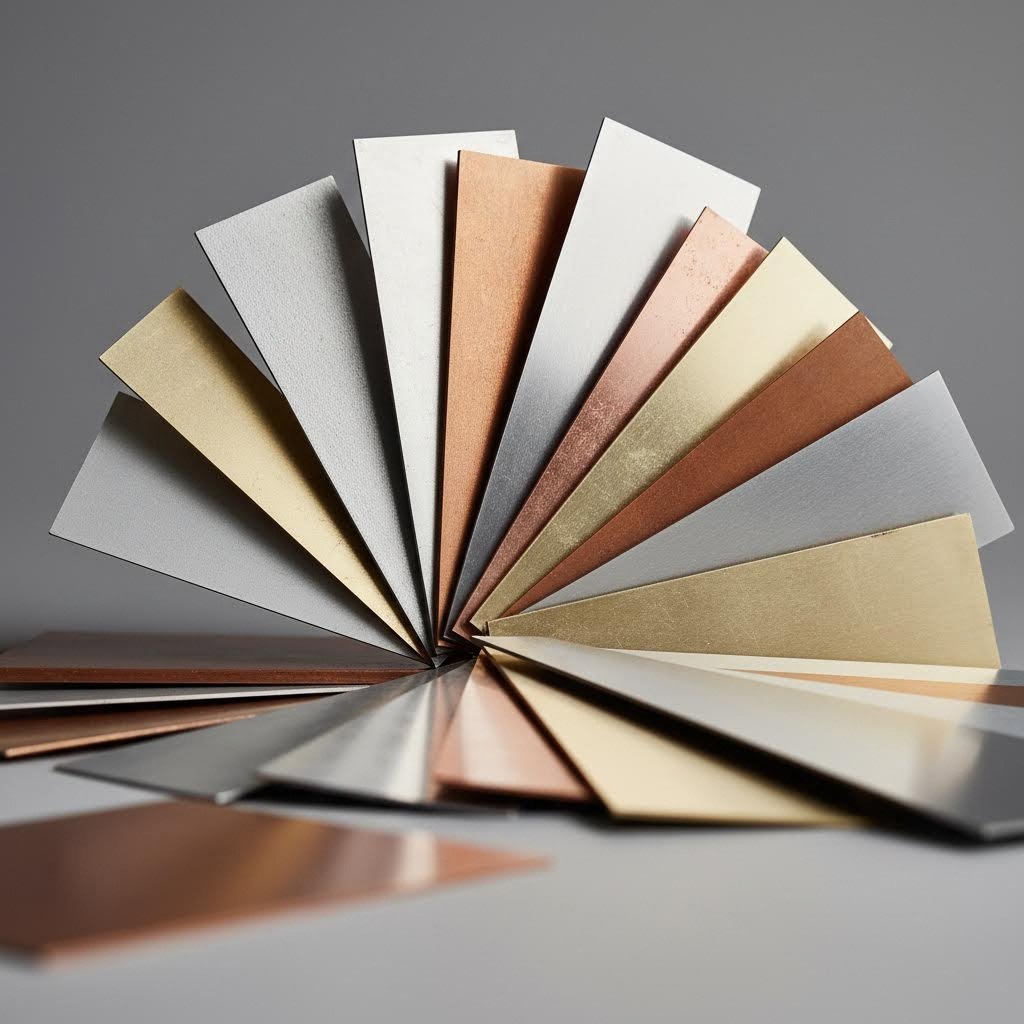

Handbok för materialval för optimal stansning

Ni har valt er press typ och identifierat rätt stansmetoder – men här är det många projekt stöter på problem: att välja fel metall för stansning. Materialval handlar inte om att välja det dyraste alternativet, utan om att hitta den perfekta balansen mellan formbarhet, prestanda och kostnad. Gör ni detta fel kommer ni att möta sprickbildning, överdriven återböjning eller delar som misslyckas i drift.

Vad gör en metall bättre för stansning än en annan? Fyra nycklegenskaper avgör stansbarheten:

• Duktilitet: Hur mycket metallen kan sträckas innan den brister – avgörande för djupa drag och komplexa former
• Förlängningsgräns: Den spänningsnivå vid vilken permanent deformation börjar – påverkar erforderlig tonnage och återböjning
• Hårdningsverkan: Hur snabbt materialet förstärks under deformation—påverkar flerstegsoperationer
• Återböjningsbeteende: Den elastiska återhämtningen efter omformning—bestämmer uppnåbara toleranser och behovet av verktygskompensation

Enligt CEP Technologies kräver valet av rätt material för metallstansning att väga in delens slutanvändning, omformbarhet, korrosionsbeständighet och kostnad. Låt oss undersöka hur varje större materialkategori presterar.

Stålsorter och deras stansningsegenskaper

Stål dominerar metallpressningsapplikationer av goda skäl—det erbjuder exceptionell hållfasthet, beprövad omformbarhet och kostnadseffektivitet i många olika applikationer. Men "stål" omfattar dock dussintals olika kvaliteter med mycket olika stansningsbeteenden.

Kolstål förblir det dominerande materialet för högvolymsproduktion. Dessa stål finns i varianter med låg, mellan och hög kolhalt och erbjuder utmärkt formbarhet till konkurrenskraftiga priser. Stål med låg kolhalt (under 0,30 % kol) kan stansas lätt och fungerar väl för bilbracket, apparathöljen och allmänna strukturella komponenter. Högre kolhalt ökar hårdheten men minskar duktiliteten – viktiga överväganden vid val av material för metallstansning till ditt applikationsområde.

Rostfritt stål stämpling används för applikationer som kräver korrosionsbeständighet och hög draghållfasthet. Rostfritt stål i kvalitet 304 ger en draghållfasthet på över 515 MPa samt saltnebelsbeständighet på mer än 48 timmar, enligt Tenrals materialguide. Detta gör det idealiskt för skal till medicinsk utrustning, komponenter för livsmedelsförädling och utomhusapplikationer. Kvalitet 430 erbjuder lägre kostnad för strukturella delar där kraven på rostförebyggande åtgärder inte är särskilt strikta.

Emellertid innebär rostfritt stål utmaningar vid stansning. Högre flytgräns kräver större presskraft, medan ökade arbetshärdningshastigheter kräver noggrann processplanering för flerstegsoperationer. Återböjningsbeteendet är mer utpräglat jämfört med mjukt stål – förvänta er strängare verktygstoleranser och möjligen flera formningsiterationer.

Högstarka låglegerade (HSLA) stål ger förbättrade mekaniska egenskaper för automobil- och luftfartsapplikationer. Dessa material möjliggör viktminskning genom tunnare plåttjocklekar utan att påverka strukturell integritet. Kompromissen? Minskad duktilitet och ökad återböjning kräver mer sofistikerad verktygsdesign och processkontroll.

Förpläterade stål effektiviserar produktionen genom att eliminera efterbehandlingsoperationer efter stansning:

• Galvaniserat stål: Zinkbeläggning med en tjocklek på 8 μm eller mer ger grundläggande rostskydd till låg kostnad – idealiskt för chassinackdelar och apparatpaneler
• Nickelbelagt stål: Högre korrosionsbeständighet än zink minskar kraven på ytbehandling för krävande applikationer

Överväganden kring aluminium- och kopparlegeringar

När viktminskning styr dina konstruktionskrav blir aluminiumstansningen avgörande. Med en densitet på endast 2,7 g/cm³ – ungefär en tredjedel av stålets – ger stansat aluminium dramatiska viktbesparingar utan att försämra funktionen.

Aluminiumstansade delar är särskilt lämpliga för applikationer som kräver:

• Lättviktiga komponenter för värmesläckare i 5G-basstationer och elektronikhus
• Utmärkt värme- och elektrisk ledningsförmåga
• God korrosionsbeständighet utan ytterligare beläggningar
• Hög återvinningsgrad för miljömedveten tillverkning

Legeringen 6061-T6 är ett populärt val för precisionsstansning av aluminium och erbjuder draghållfasthet mellan 110–500 MPa samt utmärkt formbarhet. Ett praktiskt exempel: ett telekommunikationsföretag uppnådde 25 % förbättrad värmefördaledningseffektivitet samtidigt som vikten minskades till under 100 g genom att byta från koppar till precisionsstansade värmesläckare i aluminiumlegering 6061-T6.

Aluminiets mjukhet gör det generöst vid formning, men skapar utmaningar när det gäller att kontrollera fjädring och skydda ytytan. Valet av smörjmedel blir avgörande – felaktig smörjning leder till gallring och ytdefekter som försämrar både utseende och prestanda.

Kopparstansning används för applikationer där elektrisk ledningsförmåga är av största betydelse. Med en ledningsförmåga på upp till 98 % används koppar för mikrokontakter, SIM-kortsfjädrar och anslutningsklämmor i elektronik och telekommunikation. Materialet stansas rent i komplicerade former, även om dess relativt låga hårdhet kräver försiktig hantering för att undvika ytskador.

Med en bredd av mer än 150 mm (koppar-zinklegering) erbjuder en attraktiv mellanposition. H62-mässing uppnår en hårdhet på HB ≥ 80 med utmärkt bearbetbarhet och kräver ingen efterbehandling efter stansning. Denna legering används i mekanismer för smarta dörrlås, bilars klimatsystemkopplingar samt applikationer där både ledningsförmåga och slitagebeständighet krävs.

Fosforbrons kombinerar koppar, tenn och fosfor för exceptionell elasticitet, korrosionsbeständighet och slitfasthet. Berylliumkoppar ger ännu högre hållfasthet för krävande applikationer och kan värmebehandlas för ökad hårdhet – även om materialkostnaderna är betydligt högre.

Materialtjocklek påverkar direkt både processval och tonnkrav. CEP Technologies rapporterar stansningskapacitet för bandmaterial med tjocklek mellan 0,002 tum och 0,080 tum, med presskapaciteter från 15 till 60 ton för små till medelstora delar. Tjockare material kräver proportionellt högre krafter och kan begränsa de uppnåbara geometrierna – särskilt minsta böjradier, som vanligtvis skalar med materialtjockleken.

Materialtyp	Dragfasthet (MPa)	Tätighet (g/cm³)	Motstånd mot saltspray	Optimala applikationer
Aluminiumlegeringar	110-500	2.7	24–48 timmar	Kylflänsar, elektronikhus, lättviktskonstruktioner
Rostfritt stål (304)	≥515	7.9	≥48 timmar	Medicinska apparater, livsmedelsekvipment, utomhuskomponenter
Koppar	200-450	8.9	12-24H	Elektriska kontakter, terminaler, kopplingar
Mässing (H62)	300-600	8.5	24–36 timmar	Låsmekanismer, HVAC-fittingar, dekorativ hårdvara
Galvaniserat stål	≥375	7.8	≥24 timmar	Chassibryggor, apparatpaneler, kostnadskänsliga delar

Sambandet mellan materialval och uppnåbara toleranser kräver noggrann uppmärksamhet. Hårdare material, som rostfritt stål, visar större återböjning, vilket kräver strängare verktygstoleranser och potentiellt flera omformningsoperationer för att uppnå slutliga mått. Mjukare metaller, som aluminium, omformas lätt men kan kräva extra stöd under hantering för att bibehålla dimensionsstabilitet. När toleranskraven är kritiska blir materialtester under prototypfasen avgörande – teoretiska beräkningar räcker inte långt i att förutsäga verkligt beteende.

När materialvalet är förstått kräver en annan avgörande faktor uppmärksamhet: verktygen som omvandlar platta halvfabrikat till färdiga komponenter. Nästa avsnitt behandlar grunden för stansverktygsdesign – den precisionsingenjörskonst som gör noggrann och upprepelig metallpressning möjlig.

Verktyg och grundläggande stansverktygsdesign

Du har valt det perfekta materialet och anpassat det till rätt press – men här är sanningen som skiljer framgångsrika stansningsoperationer från kostsamma misslyckanden: dina verktyg avgör allt. Även de bästa materialen och maskinerna ger skrot om de kombineras med dåligt utformade eller underhållna stansverktyg. Att förstå grunden inom metallstansningens verktyg gör att du utvecklas från en köpare av delar till en informerad partner som kan bedöma leverantörer och förebygga kvalitetsproblem innan de uppstår.

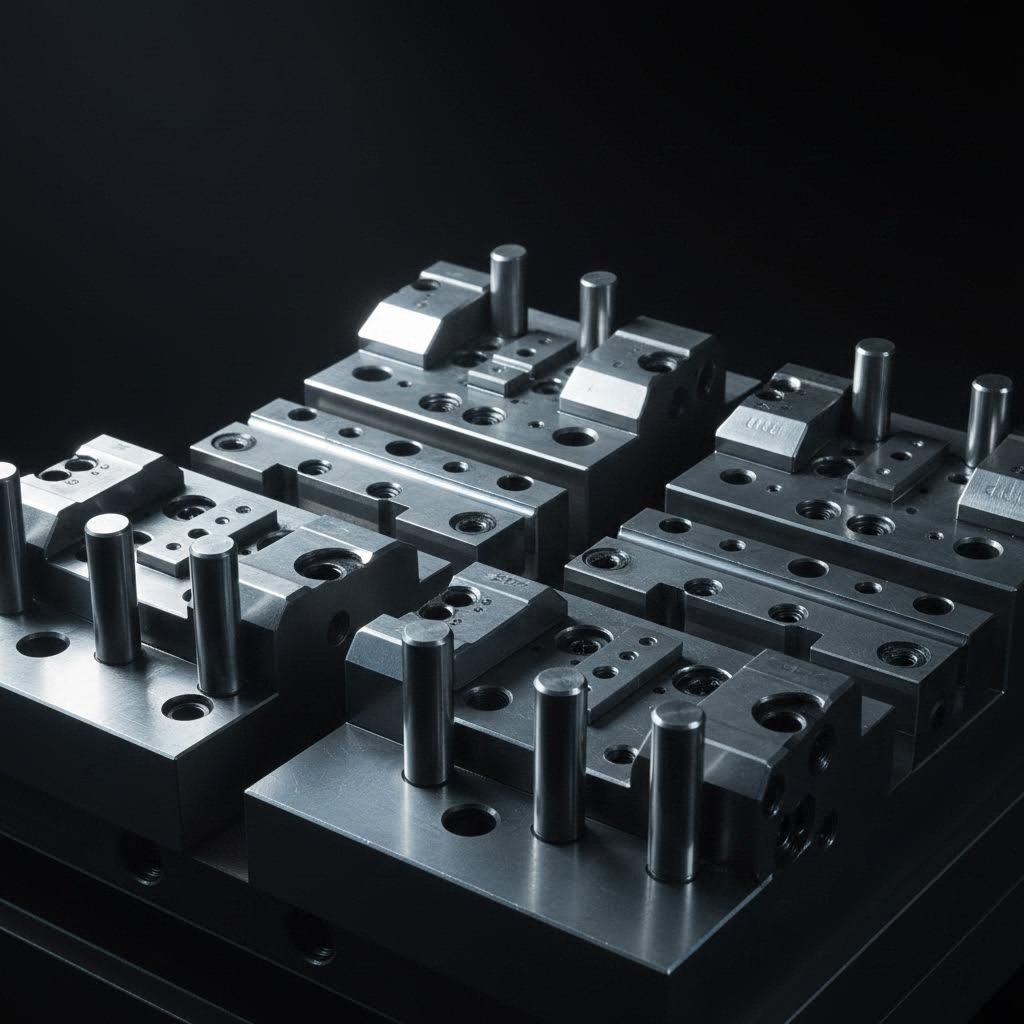

Kritiska komponenter i stansverktygsformer och deras funktioner

Vad händer egentligen inne i ett stansverktyg? Tänk på det som en precisionsmaskin inuti en maskin – dussintals komponenter som arbetar i perfekt samordning för att omvandla platt metall till komplexa former. Enligt Evans Metal Stamping tekniska handbok är följande komponenter nödvändiga för varje progressivt stansverktyg:

• Verktygssats: Grunden som håller alla andra komponenter i exakt riktning – vanligtvis bestående av övre och undre plattor med ledningsstiftar
• Stansar: De manliga verktygen som tränger in i eller formar materialet genom att tryckas in i motsvarande stanshål
• Stansknappar (bussningar): Härdade insatsdelar som tar emot stansverktyg och definierar hålgeometrier – utbytbara vid slitage
• Stanshållare: Säkrar stansverktygen i exakta positioner samtidigt som de överför kraft från pressens ramm
• Utkastningsplatta: Tar bort material från stansverktygen efter varje slag och håller materialet platt under bearbetningen
• Ledstiftar: Kulformade eller koniska guider som sätts in i tidigare stansade hål för att säkerställa exakt positionering av bandet
• Avfallsklämning: Utformade öppningar som gör det möjligt för det utstansade materialet att falla fritt utan att fastna

Varför är avståndet mellan stans och motstans så avgörande? Tänk på att klippa papper med slöa saxar jämfört med skarpa – samma princip gäller i industriell skala. Rätt avstånd (vanligtvis 5–10 % av materialtjockleken per sida) säkerställer ren skärning utan överdrivna spån eller för tidig verktygsslitage. För litet avstånd gör att stansarna fastnar eller spricker. För stort avstånd ger ojämna kanter som kräver sekundära avkantningsoperationer.

Stödplattan (stripperplattan) förtjänar särskild uppmärksamhet i alla konstruktioner för plåtstansning. Utöver att enbart ta bort material från stansarna fungerar den även som ett tryckplåt som håller materialet plant under omformningsoperationer. Stödplattor med fjäderdrift ger kontrollerad kraft som förhindrar veckbildning samtidigt som de tillåter att materialet flödar korrekt vid djupdragning eller komplexa böjningar.

Styrfinger löser ett problem som endast matningsmekanismer inte kan hantera. När bandmaterialet avances genom progressiva stansverktyg är positionsnoggrannhet inom några tusendelar av en tum avgörande – men matningsmekanismer kan vanligtvis inte leverera denna precision. Styrfingrarna införs i tidigare borrade hål för att dra bandet i exakt läge innan varje bearbetning sker. Utan denna kompensation skulle ackumulerade positionsfel göra flerstationsprogressiva operationer omöjliga.

Utformning av progressiva stansverktyg för komplexa delar

När du behöver komplexa geometrier tillverkade i stora volymer blir progressiv stansning metoden av första val. Men vad skiljer utmärkt stansdesign från endast tillfredsställande tillvägagångssätt?

Enligt Kenmodes översikt över progressiva stansverktyg är utformningen av stansverktyg för tillverkning av precisionsdelar ett av de mest kritiska stegen för att säkerställa långsiktig produktionssuccé. Progressiva stansverktyg kombinerar flera operationer – blankning, stickning, formning och böjning – i ett enda verktyg som utför samtliga steg medan bandmaterialet avancerar genom sekventiella stationer.

Sambandet mellan stansverktygets komplexitet och delens geometri följer ett tydligt mönster. Enkla platta delar med hål kräver endast skärstationer. Att lägga till böjningar innebär att formstations med precisionsspelrum måste införas. Komplexa tredimensionella former kräver noggrant sekvenserade operationer med mellanliggande bärare som bibehåller bandets integritet tills den slutliga avskärningen.

Bypassklyvar spelar en avgörande roll i progressiva stansverktygsoperationer. Dessa strategiskt placerade utskärningar i bärarbanden gör det möjligt för formade detaljer att passera genom efterföljande stationer utan interferens. Utan korrekt bypassdesign skulle upphöjda präglingar eller böjda flänsar kollidera med stansverktygsdelar – vilket stoppar produktionen och skadar verktygen.

Här är det som modern teknik omvandlar traditionella stanskonstruktionsmöjligheter. Avancerad CAE-simulering (datorstödd ingenjörsanalys) under stansverktygsutvecklingen förhindrar defekter och minskar antalet iterationscykler – genom att identifiera potentiella problem, såsom materialtunnning, veckbildning eller återböjning, innan något stål skärs. Företag som Shaoyi utnyttjar CAE-simulering stödd av IATF 16949-certifiering för att uppnå godkännandsfrekvenser på 93 % vid första provet för precisionsstansverktyg, och levererar kostnadseffektiva verktyg som uppfyller OEM-standarder – från snabb prototypframställning till högvolymsproduktion.

Utrustning för metallstansning som är konfigurerad för progressiva operationer måste kunna hantera komplexa stansverktyg samtidigt som den bibehåller den precisionsjustering som dessa verktyg kräver. Funktioner som underliggare ger justeringsmöjlighet, stoppblock styr bandens frammatning och sensorer övervakar matningsnoggrannheten och upptäcker felmatning innan skada uppstår.

Underhållsåtgärder för stansverktyg för konsekvent kvalitet

Även de mest avancerade stålstansverktygen försämras med tiden. Stansknivarnas skärpor slätas av, spel ökar på grund av slitage och justeringen förskjuts på grund av upprepade slag. Genom att införa riktiga underhållsprotokoll förlängs stansverktygens livslängd samtidigt som man förhindrar kvalitetsavvikelser som leder till underkända delar.

• Regelbundna inspektionsprogram: Undersök skärande kanter, formande ytor och justeringsfunktioner vid definierade intervall baserat på antalet slag – inte bara när problem uppstår
• Förhindrande slipning: Återgrinda stansverktyg och diesektioner innan kanterna försämras till den grad att burrar blir oacceptabla—vanligtvis varje 20 000–50 000 slag, beroende på material
• Spelövervakning: Mät och dokumentera spel mellan stans och die regelbundet, och byt ut bushingar och komponenter innan slitage överstiger toleransgränserna
• Smörjningshantering: Se till att smörjsystemen fungerar korrekt för att minska friktionen, förlänga komponenternas livslängd och säkerställa en jämn materialflöde
• Justeringskontroll: Kontrollera regelbundet passningen av ledningsstiftar och förhållandet mellan piloter—even små feljusteringar kan förstärkas till stora kvalitetsproblem under produktionen
• Dokumentation och spårning: Dokumentera underhållsåtgärder, slagantal och eventuella justeringar för att etablera baslinjer för förutsägande underhåll

Enligt JV Manufacturings guide , att välja en partner med robusta kvalitetssäkringsprocesser – inklusive inspektionsprotokoll och certifieringar som ISO-standarder – säkerställer att varje verktyg och stans uppfyller exakta toleranser och prestandakrav. Sök efter operatörer av metallstanspressar som för detaljerade underhållsregister och erbjuder support efter leverans för produktion av precisionsstansade delar.

Investeringen i korrekt stansunderhåll ger avkastning som sträcker sig längre än bara delkvaliteten. Välunderhållen stansutrustning upplever färre oplanerade stopp, ger mer konsekvent produktion och resulterar i lägre kostnad per del under verktygets livscykel. När potentiella tillverkningspartners utvärderas avslöjar deras underhållspraktiker lika mycket om förväntade kvalitetsresultat som deras utrustningsförteckningar.

När man förstår grunden för verktygsutrustning återstår en avgörande fråga: hur identifierar och förebygger man de fel som påverkar kvaliteten på pressade delar? I nästa avsnitt kartläggs vanliga pressproblem tillsammans med deras underliggande orsaker – vilket ger dig kunskapen att specificera kvalitetskrav och bedöma leverantörsförmågor effektivt.

Kvalitetskontroll och strategier för felundvikning

Du har investerat i precisionsverktyg och valt rätt material – men här är den obekväma sanningen: fel uppstår fortfarande. Skillnaden mellan världsklassens pressverkstäder och mindre effektiva tillverkare ligger inte i att undvika problem helt och hållet, utan i att förstå varför fel uppstår och förebygga dem innan de påverkar din produktion. Låt oss analysera den tekniska bakgrunden till vanliga pressfel så att du kan specificera kvalitetskrav med säkerhet.

Varje metallformad del berättar en historia om processen som skapade den. Veck avslöjar otillräcklig hållkraft. Sprickor avslöjar för stor materialsträckning. Skärvor signalerar slitage på verktyg som borde ha slipats för tusentals slag sedan. När du förstår dessa orsak-verkan-samband omvandlas du från någon som avvisar felaktiga delar till någon som förhindrar att de tillverkas från början.

Identifiering och förebyggande av vanliga formningsfel

Varför misslyckas metallformade delar vid inspektion? Enligt Neway Precisions tekniska dokumentation inkluderar vanliga fel skärvor, veck, sprickor, återböjning, ytskador och dimensionella avvikelser – var och en av dessa påverkar funktionen och efterlevnaden, särskilt i säkerhetskritiska applikationer inom bilindustrin, energisektorn och elektroniksektorn.

Rynkor uppstår som lokala knäckningsmönster, vanligtvis vid flänskanter eller i djuptdragda områden. Vad orsakar dem? En obalanserad blankhållarkraft eller för stor materialflöde under omformningsoperationer. När materialet inte hålls tillräckligt spänt bucklar det istället för att sträckas jämnt. Lösningen innebär att justera blankhållartrycket, optimera dragkantkonfigurationerna eller omforma materialflödesvägen genom verktyget.

Sprickor och brott representerar motsatt problem – material som sträcks bortom sina gränser. Dessa defekter uppstår ofta i höghållfasta stål som DP780 eller TRIP980 med begränsad töjning, särskilt vid smala radier eller i områden som utsätts för icke-jämn töjning. Förhindringsstrategier inkluderar att välja material med tillräcklig duktilitet, öka verktygsradier (R≥4t, där t är materialtjockleken) och eventuellt använda varmformning för svåra applikationer.

Återgång frustrerar ingenjörer eftersom delen ser korrekt ut i verktyget – men ändrar form efter utkastningen. Denna elastiska återhämtning sker därför att inte all deformation under omformningen är plastisk; en del förblir elastisk och återgår till ursprungsläget när kraften tas bort. Vid avancerade höghållfasta ståldelar kan fjädringsvinklarna uppgå till 6–10°, vilket påverkar den slutliga geometrin avsevärt. Kompensation kräver CAE-simulering under verktygsutformningen, strategier för överböjning samt ibland ytterligare myntningsoperationer för att säkerställa de slutgiltiga måtten.

Burrar —de skarpa restkanterna från punktering eller blankning—indikerar vanligtvis slitna verktyg eller felaktig avstånd mellan punsch och matris. Branschstandarder avvisar ofta burrhöjder som överstiger 0,1 mm på ytor som är avgörande för säkerhet och täthet. För att förebygga detta krävs att rätt avstånd bibehålls (vanligtvis 10–15 % av materialtjockleken) samt att verktygsinspektioner utförs regelbundet var 10 000–50 000 slag, beroende på materialhårdheten.

Måttskillnader inträffar när verktygets feljustering eller pressens ramavvikelse orsakar stansade metallkomponenter att överskrida toleransspecifikationerna. Komponenttoleranser som överskrider ±0,2 mm ligger ofta utanför GD&T-specifikationerna, vilket gör komponenterna oanvändbara för precisionssammanbyggnader.

Typ av defekt	Rotorsak	Förebyggande metod	Detekteringsmetod
Rynkor	Otillräcklig blankhållarkraft; för stor materialflöde	Öka hållarkraften; optimera dragkulor; omforma materialflödet	Visuell inspektion; ytpålitlighetsmätning
Sprickor/frakturer	För stor sträckning; små krökningsradier; otillräcklig materialduktilitet	Välj material med högre duktilitet; öka dies radier; överväg varmformning	Visuell inspektion; färggenomträngningstest
Återgång	Elastisk återhämtning i höghållfasta legeringar	CAE-simulering; kompensation för överböjning; prägningsoperationer	CMM-mätning; optisk jämförare
Burrar	Slitna verktyg; felaktig avstånd mellan stans och matris	Håll ett avstånd på 10–15 %; inför inspektionscykler var 10 000–50 000 slag	Visuell inspektion; mätning av burrhöjd
Ytscratch	Otillräcklig smörjning; partikelföroreningar; grova matrissytor	Använd mikrosmöjning; rengör material i förväg; polera matriser till Ra 0,2 μm	Visuell inspektion under kontrollerad belysning
Dimensionsfel	Felaktig verktygsjustering; pressens ramdeflektion; variation i materialtjocklek	Lägg till guidostolpar; verifiera pressens parallellitet; certifiera inkommande material	CMM-inspektion; go/no-go-mått

Kvalitetskontrollåtgärder för konstant utskrift

Att identifiera fel efter att de uppstått är reaktivt – och dyrt. Moderna stansningsoperationer betonar övervakning under processen och statistisk processtyrning (SPC) för att upptäcka avvikelser innan de ger upphov till skrot.

Hur ser effektiv kvalitetskontroll ut för metallstansade komponenter? Enligt NIMS:s certifieringsstandarder , måste kvalificerade tekniker visa expertkunskap om SPC-inskrivningstekniker, materialöverensstämmelsestandarder samt förmågan att skilja på go/no-go-status för både attribut- och variabeltoleranser.

Effektiva kvalitetssystem för stansade delar omfattar flera lager:

• Första-delinspektion: Fullständig dimensionsverifiering innan produktionsomgångar påbörjas – med användning av 3D-scanners för att jämföra fysiska delar med digitala modeller
• Sensorer i Stansen: Övervakning i realtid av pressbelastning, materialtillförsel och formkrafter för att upptäcka avvikelser innan defekta delar ackumuleras
• Statistisk provtagning: Periodisk mätning av kritiska dimensioner med resultat som plottas i kontrollkort för att identifiera processdrift
• Materialspårning: Particertifiering som säkerställer konsekventa mekaniska egenskaper, särskilt viktigt för HSLA- och avancerade höghållfasta stålsorter

Från processingenjörs perspektiv betonas förståelsen av "varför" bakom fel snarare än enbart deras identifiering. När en spricka uppstår i stansade ståldelar är frågan inte bara "vad misslyckades?", utan "vilken processparameter har förskjutits och orsakat detta fel?" Denna tänkande kring rotorsaken omvandlar kvalitetskontroll från inspektion till förebyggande åtgärder.

Rätt diesdesign och underhåll förblir grunden för felundvikning. Som diskuterats i föregående avsnitt hanterar regelbundna inspektionscykler, preventivt slipning och övervakning av spel problemen vid deras källa. En omfattande branschguide rekommenderar användning av CAE-programvara som AutoForm för att simulera materialflöde, återböjning och spänningsfördelning under designfasen – så att potentiella fel upptäcks innan verktygen ens tillverkas.

Övergången till smart tillverkning accelererar dessa möjligheter. Enligt branschundersökningar använder 74 % av bilindustrins leverantörer på nivå ett idag realtidsdataanalys för att minimera felkvoter och minska verktygsbytestider med 20–30 %. Digitala tvillingtekniker möjliggör en kontinuerlig jämförelse mellan faktiska produktionsdata och simulerad prestanda – vilket identifierar avvikelser som kan förutsäga kvalitetsproblem innan de uppstår i färdiga delar.

När strategier för felundvikning är förstådda återstår en praktisk fråga: var används dessa precisionsslagade metallkomponenter egentligen? I nästa avsnitt undersöks branschtillämpningar – från bilkarosserier till höljen för medicintekniska apparater – och visar hur metallstansning skapar värde inom olika sektorer.

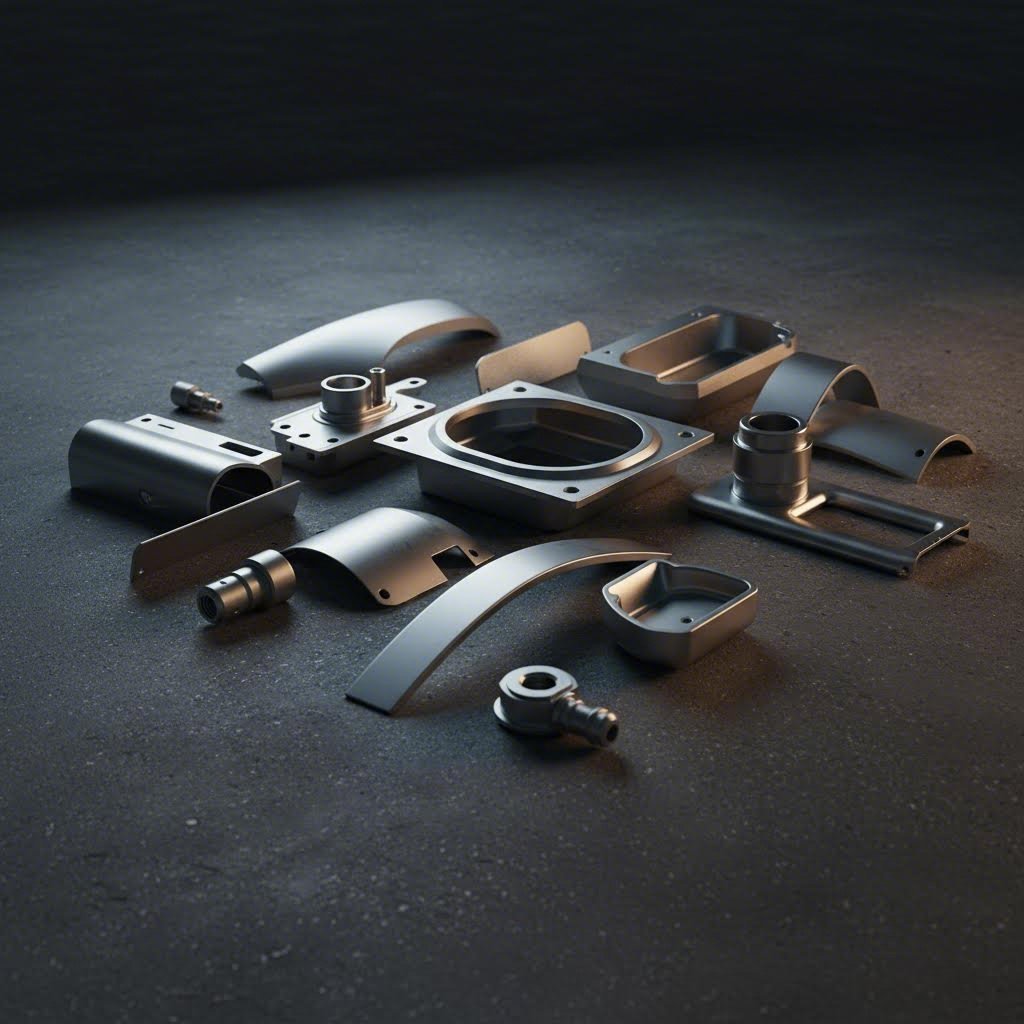

Branschtillämpningar från fordonsindustri till medicinska enheter

Nu när du förstår hur man förhindrar fel och säkerställer kvalitet är det här den spännande delen: var hamnar alla dessa precisionsslagade komponenter egentligen? Metallstansningsprocessen används i praktiskt taget varje bransch du kan tänka dig – från bilen på din uppfart till smartphoneskärmen i fickan. Låt oss utforska specifika stansningsapplikationer inom stora sektorer och ta reda på varför tillverkare konsekvent väljer metallstansning framför andra tillverkningsmetoder.

Automotive and Aerospace Precision Components

När du tittar på en modern fordon, ser du bilindustrins metallstansning i praktiken – överallt. Enligt Alsettes tillverkningsöversikt producerar stansning ett stort antal bilkomponenter, från mycket synliga yttre paneler till dolda strukturella förstärkningar som skyddar passagerare under kollisioner.

Varför dominerar bilstansning fordonstillverkningen? Tre faktorer gör den oumbärlig:

• Hastighet och Effektivitet: Modern pressar producerar hundratals eller tusentals delar per timme – nödvändigt för att hålla jämna steg med kraven från monteringsbandet
• Kostnadseffektivitet i stor skala: När stansverktygen är tillverkade sjunker kostnaden per del dramatiskt vid högvolymsproduktion
• Styrka-i-förhållande-till-vikt-optimering: Komplexa stansade geometrier maximerar styrkan samtidigt som relativt tunn plåt används, vilket förbättrar bränsleeffektiviteten och räckvidden för EV:er

Bilstansning av metall producerar komponenter inom tre huvudkategorier:

Karosseripaneler (dörrar och yttre skinn):

• Dörrar (yttre och inre paneler)
• Motorhuvar och bagageluckor
• Fälgar och kvartalspaneler
• Takpaneler

Dessa delar kräver en "klass A"-ytfinish – perfekt slät och fri från fel eftersom de är mycket synliga för kunderna.

Strukturella komponenter (kaross i vitt):

• A-, B- och C-stolpar som stödjer taket
• Golvplåtsektioner och ramskenor
• Tvärmedlemmar och brandskottssamlingar
• Inre hjulhålor

Dessa pressade delar prioriterar kraschprestanda och använder ofta höghållfasta stål för passagerarskydd.

Funktionella komponenter:

• Monteringsbryggor för motorer, upphängning och radiatorer
• Värmeskydd och förstärkningsplåtar
• Sätesstrukturer och justeringsmekanismer
• Bränsletankskåpor

Rymd- och luftfartsapplikationer kräver ännu högre precision – och stansning levererar. Enligt Manor Tools dokumentation för luftfartssektorn gör noggrannheten, fina detaljer och hållbarheten hos metallstansade delar dem idealiska för denna bransch, som kräver att utrustning uppfyller strikta kvalitetskrav inom exceptionellt smala toleranser.

Stansning av rostfritt stål producerar kritiska luftfartskomponenter, inklusive:

• Tryckregleringssystem: Kompressorer och ventiler som består av stansade komponenter säkerställer säker kabinkomforttryck på höjd
• Elsystem: Stansade reläer och strömbrytare styr kraftgenerering och -distribution i hela flygplanet
• Flyginstrumentering: Höjdmätare, kompasser, bränslemätare och trycksensorer innehåller precisionstansade skal
• Motorkontroller: Sensorer och ventiler som mäter temperatur, tryck och position använder påtryckta höljen
• Aktuatorkomponenter: Landställ, vingklaffar och luckmekanismer i lastutrymmen använder påtryckta delar för omvandling av hydraulisk kraft till rörelse
• Kommunikationsantennar: Navigerings- och kommunikationssystem innehåller ett stort antal precisionspåtryckta element

Aerospacekomponenter måste tåla extrema temperatursväkningar, korrosion, tryckvariationer och höga vibrationsnivåer – krav som uppfylls av plåtstansning genom noggrann materialval och precisionsskapad formning.

Tillämpningar inom medicin- och elektronikindustrin

Föreställ dig den precision som krävs när påtryckta komponenter används i medicinska apparater eller elektroniska system där fel inte är tillåtet. Dessa branscher utnyttjar plåtstansningsprocessen av fundamentalt olika skäl jämfört med bilindustrin – men de underliggande fördelarna är lika konsekventa.

Tillverkning av medicinsk utrustning:

Hälsovårdsapplikationer kräver absolut konsekvens och biokompatibilitet. Stansade komponenter används i:

• Husningar och handtag till kirurgiska instrument
• Kapslingar för diagnostisk utrustning
• Komponenter till implantabla enheter (med specialanvända biokompatibla legeringar)
• Ramar och justeringsmekanismer för sjukhusbäddar
• Strukturer för sjukhusvagnar och monteringsbygglås

Varför välja stansning för medicinska applikationer? Processen ger den upprepbarhet som krävs för att uppfylla FDA:s krav – varje del från samma stansverktyg är nästan identisk med den föregående. Denna konsekvens är avgörande när komponenter måste uppfylla strikta regler och fungera pålitligt i livsviktiga situationer.

Stansning av elektronik- och elektromekaniska delar:

Din smartphone, din bärbara dator och dina hushållsapparater innehåller dussintals stansade metallkomponenter som du aldrig ser. Elektroniktillverkare litar på högprecisionssstansning för:

• Kopplingar och terminaler: Kopparstansning skapar mikrokontakterna som möjliggör elektriska anslutningar i allt från USB-portar till kretskort
• EMI/RFI-skärmar: Stansade höljen skyddar känsliga elektronikkomponenter mot elektromagnetisk störning
• Värmeavledare: Aluminiumstansning används för att tillverka komponenter för värmehantering i processorer och kraftelektronik
• Batterikontakter: Precisionstansade fjädrar och klämmor säkerställer pålitlig strömförsörjning i bärbara enheter
• Chassin och ramarna: Strukturella komponenter som ger styvhet och monteringspunkter för interna samlingar

Enligt Fictivs tillverkningsguide används stansning omfattande inom elektronikindustrin eftersom, när verktygen är tillverkade, kan en press producera flertiotals till hundratals identiska delar per minut samtidigt som strikt målnoggrannhet bibehålls under miljontals cykler.

Användningsområden inom konsumentvaror:

Utöver industrisektorer formar stansning även vardagsprodukter:

• Hus för köksapparater och interna komponenter
• Hållare för HVAC-system och anslutningar för kanaler
• Möbelbeslag och dekorativ kantlist
• Hus för elverktyg och skyddsanordningar
• Komponenter för sportartiklar och delar till cyklar

Vad är det gemensamma draget i alla dessa stämpelapplikationer? Krav på högvolymsproduktion kombinerat med krävande precisionsspecifikationer. När tillverkare behöver tusentals eller miljontals identiska komponenter – oavsett om det gäller bilbracket, luft- och rymdfarkostshus, medicinska skal eller elektroniska skärmar – erbjuder metallstämpling hastigheten, konsekvensen och kostnadseffektiviteten som alternativa processer helt enkelt inte kan matcha.

Att förstå var stämplade delar används hjälper till att klargöra när denna process är lämplig. Men hur avgör du om metallstämpling är det rätta valet för just ditt projekt? Nästa avsnitt går igenom ekonomiska faktorer och urvalskriterier – och ger dig ramverket för att fatta välgrundade tillverkningsbeslut.

Ekonomiska faktorer och urvalskriterier för process

Du förstår var pressade delar används och vilka branscher som är beroende av dem – men här är frågan som ställs på varje chefs skrivbord: Är metallpressning verkligen ekonomiskt fördelaktigt för ditt projekt? Svaret är inte alltid ja. Att förstå den ekonomiska beslutsramen skiljer kloka tillverkningsinvesteringar från kostsamma misstag som dränerar budgetar och fördröjer produktionstidslinjer.

Vad kostar egentligen en pressmaskin dig? Den initiala investeringen i verktyg kan verka skrämmande, men det talet betyder ingenting utan sammanhang. Den verkliga beräkningen innebär att sprida formkostnaderna över produktionsvolymen, jämföra kostnaden per del mot alternativa lösningar och förstå var break-even-punkterna faktiskt ligger.

Kostnadsanalys och volymtrösklar

Kostnaderna för metallstansning följer ett förutsägbart mönster: hög initial investering, men betydligt lägre kostnad per del vid storskalig produktion. Enligt Manor Tools kostnadsanalys är stansning inte idealisk för prototyper eller små serier eftersom den första verktygsinvesteringen ofta överstiger kostnaderna för traditionell bearbetning vid små partier. När produktionsvolymen dock når cirka 10 000+ delar per månad blir verktygskostnaderna betydligt mer ekonomiska.

Vad driver dessa kostnader? Fem huvudsakliga faktorer avgör din totala investering:

• Verktygs- och stansverktygsinvestering: Anpassade stansverktyg som är specifikt utformade för din del utgör den största initiala kostnaden – från flera tusen till flera hundratusen dollar beroende på komplexiteten
• Materialkrav: Materialens sammansättning, tjocklek och bredd påverkar direkt de långsiktiga komponentkostnaderna
• Komplexitet hos delar: Enkla delar som kräver enstaka stansningar kostar mindre än komplexa geometrier som kräver progressiv stansning med flera stationer
• Uppskattad årlig användning (EAU): Högre volymer sprider verktygskostnaderna över fler delar, vilket drastiskt minskar kostnaden per enhet
• Ledtider och logistik: Inhemsk kontra internationell inköpsstrategi påverkar totalkostnaden avsevärt när frakt, förseningar och kvalitetsrisker beaktas

Sambandet mellan formgjutningsinvesteringen och kostnaden per del följer en omvänd kurva. Tänk dig en progressiv form på 50 000 USD som tillverkar delar för 0,15 USD styck i material- och arbetskostnader. Vid 10 000 delar lägger verktyget till 5,00 USD per enhet – dyrt. Vid 100 000 delar bidrar verktyget endast med 0,50 USD per styck. Vid 1 000 000 delar blir formkostnaden nästan försumbar, endast 0,05 USD per styck. Denna beräkning förklarar varför serieproduktion av metallstansade delar dominerar inom högvolymsproduktion.

Brytpunktsanalys blir avgörande för beslut om investeringar i verktyg. Beräkna din totala dieskostnad, uppskatta produktionskostnaden per del och jämför sedan med alternativa processer vid dina prognosticerade volymer. Brytpunkten – där pressning blir billigare än alternativen – ligger vanligtvis mellan 5 000 och 25 000 delar, beroende på komplexitet.

Här är där ledtid påverkar ekonomin avsevärt. Utveckling av traditionella die kan ta 8–12 veckor, vilket fördröjer produktionen och förlänger tiden till marknadsintroduktion. Leverantörer med möjligheter till snabb prototypframställning – som kan leverera funktionsdugliga verktyg på så lite som 5 dagar – förkortar utvecklingscyklerna och minskar möjlighetskostnaderna. Företag som Shaoyi kombinerar denna hastighet med godkännandegrader på 93 % vid första genomgången, vilket minimerar de kostsamma iterationscyklerna som driver upp projektbudgetarna. För biltillverkare (OEM) som kräver IATF 16949-certifiering levererar deras ingenjörsteam precisionssprutgjutningsdie anpassade efter krävande kvalitetskrav.

När metallpressning överträffar alternativa processer

Metallstansning är inte alltid svaret – men när förutsättningarna stämmer är den obestridlig. Att förstå var höghastighetsstansning utmärker sig jämfört med där alternativa metoder är mer lämpliga förhindrar dyra processfelaktigheter.

Vad tävlar en stansningsoperation mot? De främsta alternativen inkluderar:

• Hydroformning: Använder högtrycksfluid för att forma komplexa ihåliga delar med enstaka stansverktyg
• Rullformning: Böjer plåt successivt till kontinuerliga profiler av obegränsad längd
• Kastning: Gjuter smält metall i former för komplexa tredimensionella former
• Cncbearbetning: Avlägsnar material för att skapa precisionsdelar utan specialanpassad verktygning

Enligt LS Precisions processjämförelse , innebär beslutet i grunden ett avvägande mellan flexibilitet och effektivitet. Metallstansning och omformningsoperationer kräver fullständiga stansverktygssatser som är kostsamma och tidskrävande att tillverka – men när de är avskrivna blir styckkostnaderna extremt låga vid högvolymsproduktion.

Hydroformning erbjuder 40–60 % lägre verktygskostnader än stansning och är särskilt lämplig för komplexa ihåliga delar, vilket gör den idealisk för små till medelstora volymer av strukturella komponenter. Cykeltiderna är dock betydligt längre, vilket begränsar genomströmningen i massproduktionsscenarier.

Rullformning hanterar obegränsade längder och komplexa tvärsnitt effektivt, men kräver dyr specialanpassad verktygning, vilket gör småserietillverkning förbjudet dyrt. Den är den metod som föredras för arkitektoniska lister, solpanelramar och transportkomponenter som tillverkas kontinuerligt.

CNC-bearbetning kräver ingen dedikerad verktygning – perfekt för prototyper och låga volymer – men kostnaden per del förblir hög oavsett antal. När volymen överstiger några hundratal delar skiftar ekonomin vanligtvis mot stansning.

Process	Installationskostnad	Kostnad per del vid volym	Upnåbara toleranser	Bästa volymomfång
Metallpressning	Hög ($10 000–$500 000+ för stansverktyg)	Mycket låg vid större serier	±0,001" - ±0,005"	10 000+ delar årligen
Hydroforming	Medel (40–60 % lägre än stansning)	Moderat	±0,005 tum – ±0,015 tum	100–10 000 delar
Valsformning	Hög (specialiserad verktygning)	Mycket låg för kontinuerliga löpningar	±0,010" - ±0,030"	Kontinuerliga profiler för högvolymsproduktion
GJUTNING	Medium-hög (formgjutning)	Låg-måttlig	±0,010" - ±0,030"	500–100 000+ delar
Cnc-mackning	Låg (ingen dedikerad verktygning)	Hög (arbetsintensiv)	±0,0005 tum – ±0,001 tum	1–500 delar

När bör du välja höghastighetsmetallstansning framför andra alternativ? Beslutsgrunderna blir tydliga:

• Välj stansning när: Produktionsvolymen överstiger 10 000 delar per år, delarna är relativt platta eller lätt formade, strikta toleranser krävs och cykeltiden är avgörande
• Välj hydroformning när: Komplexa ihåliga geometrier krävs, volymerna är måttliga och verktygsbudgeten är begränsad
• Välj rullformning när: Kontinuerliga profiler av obegränsad längd krävs i stora volymer
• Välj bearbetning när: Volymerna är mycket låga, konstruktionerna ändras ofta eller toleranserna överstiger möjligheterna med stansning

Ekonomiken för plåtpressar gynnar till slut stansning för de flesta högvolymsapplikationer – men endast om du samarbetar med leverantörer som minimerar de risker som driver upp kostnaderna. Kvalitetsproblem som kräver omarbetning, förlängda tider för verktygsutveckling och låg utbyte vid första provkörningen kan snabbt underminera de teoretiska kostnadsfördelarna.

Det är därför leverantörsval lika viktigt som processval. Att samarbeta med tillverkare som erbjuder snabb prototypframställning, höga godkännandorater vid första genomgången och certifieringar som uppfyller OEM-kraven – till exempel IATF 16949 för fordonsrelaterade applikationer – minskar de dolda kostnaderna som undergräver lönsamheten för metallstansning. När verktygen anländer snabbare och fungerar korrekt redan vid första gången nås din brytpunkt tidigare, och fördelarna med lägre kostnad per del förstärks över hela din produktionsomfattning.

Vanliga frågor om metallpressning

1. Vad är metallstansning och hur skiljer den sig från metallformning?

Metallstansning (även kallad metallpressning) är en kallformningsprocess för tillverkning som använder specialiserade stansverktyg och högtryckspressar för att omforma platt plåt till exakta tredimensionella former genom permanent plastisk deformation utan att material tas bort. Medan 'formning' omfattar alla processer som formar metall, inklusive varma processer som smidning, avser metallpressning specifikt kallformningsoperationer som utförs vid eller nära rumstemperatur. Denna skillnad är viktig eftersom kallbearbetning ger delar med överlägsen ytyta, strängare toleranser och förbättrade hållfasthetsegenskaper genom deformationshärtningsverkan.

2. Vilka är de viktigaste typerna av metallstansningsprocesser?

De nio kärnprocesserna för metallstansning inkluderar: blankning (skära ut platta former från plåtmaterial), borrning (skapa hål och utskärningar), prägling (högprecisionens ytdetaljer), böjning (vinkelformad deformation för ramverk och fästen), flänsning (kantbildning och förstärkning), sträckning (ytutvidgning för komplexa konturer), reliefprägling (upphöjda dekorativa mönster), rullning (rundade kanter och cylindriska former) samt spårning (kanalbildning för kopplingar). Varje teknik används för olika applikationer beroende på delens geometri, toleranskrav och krav på produktionsvolym.

3. Hur väljer jag mellan mekaniska, hydrauliska och servopressar?

Mekaniska pressar uppnår de högsta produktionshastigheterna och är idealiska för progressiva stansverktygsoperationer med relativt platta delar och enklare omformningskrav. Hydrauliska pressar erbjuder justerbar slaglängd och full arbetsenergi vid vilken som helst hastighet, vilket gör dem bäst för djupa drag och komplexa former som kräver vistelse tid. Servopressar kombinerar mekanisk effektivitet med hydraulikliknande flexibilitet genom programmerbara slagprofiler och exakt kontroll av glidrörelsen, även om de har högre initialkostnader. Välj baserat på din produktionsblandning: mekaniska pressar för högvolymsproduktion av enkla delar, hydrauliska pressar för lågvolymsproduktion av komplexa komponenter och servopressar för mångskiftande delfamiljer med krävande kvalitetskrav.

4. Vilka material fungerar bäst för metallstansningsapplikationer?

Materialval beror på fyra nycklegenskaper: duktilitet, flytgräns, förhållande vid kallformning och återböjningsbeteende. Kolstål med låg kolhalt erbjuder utmärkt formbarhet för bilmonteringar och apparathöljen. Rostfritt stål (klass 304) ger korrosionsbeständighet för medicinsk utrustning och livsmedelsutrustning. Aluminiumlegeringar ger viktspar för elektronikhöljen och värmeavledare. Koppar är exceptionellt lämplig för elektriska applikationer som kräver hög ledningsförmåga. Materialtjocklek ligger vanligtvis mellan 0,002 och 0,080 tum för bandmaterial, där tjockare material kräver proportionellt högre presskraft.

5. När blir metallstansning kostnadseffektivare än alternativa processer?

Ekonomiken för metallstansning gynnar högvolymsproduktion och blir vanligtvis kostnadseffektiv när volymerna överstiger 10 000 delar per år. Processen kräver en hög initial investering i verktyg ($10 000–$500 000+ för stansverktyg), men per-del-kostnaderna sjunker kraftigt vid storskalig produktion. Till exempel lägger ett stansverktyg värt $50 000 till $5,00 per enhet vid 10 000 delar, men endast $0,05 vid 1 000 000 delar. Att samarbeta med leverantörer som erbjuder snabb prototypframställning (redan inom 5 dagar) och hög andel godkända delar vid första provningen minskar antalet iterationscykler och förkortar tiden till break-even. För lägre volymer kan CNC-fräsning eller hydroformning visa sig mer ekonomiskt fördelaktigt.
